Miele WDA 111 User Manual [se]

Bruksanvisning Tvättmaskin
Läs ovillkorligen bruksanvisningen före installation och idrifttagning. På så vis undviker du skador och olyckor.
sv-NDS M.-Nr. 10 202 710
Bidra till att skona miljön
Transportförpackning
Förpackning/emballage som återförs till materialkretsloppet innebär minskad rå‐ varuförbrukning och mindre mängder avfall.
Hantering av uttjänad tvättma‐ skin
Uttjänade elektriska och elektroniska produkter innehåller i många fall mate‐ rial som kan återanvändas. Men de innehåller även skadliga ämnen som har nödvändiga beståndsdelar för dess funktion och säkerhet. Om sådana äm‐ nen hamnar i hushållsavfallet eller han‐ teras på fel sätt kan det medföra skador på människors hälsa och på miljön. Kasta därför på inga villkor den uttjäna‐ de tvättmaskinen i hushållsavfallet.
Lämna istället in uttjänade elektriska och elektroniska maskiner till en åter‐ vinningsstation.
Se till att den uttjänade tvättmaskinen förvaras barnsäkert tills den lämnas in för omhändertagande.
2
Innehåll
Bidra till att skona miljön....................................................................................... 2
Säkerhetsanvisningar och varningar .................................................................. 6
Använda tvättmaskinen....................................................................................... 13
Manöverpanel ........................................................................................................ 13
Display .............................................................................................................. 14
Programmeringsfunktioner ............................................................................... 14
Första gången tvättmaskinen används.............................................................. 15
Starta det första tvättprogrammet ......................................................................... 15
Tvätta miljövänligt ................................................................................................ 16
1. Förbereda tvätten............................................................................................. 17
2. Välja program ................................................................................................... 18
3. Lägga i tvätten.................................................................................................. 19
Öppna luckan......................................................................................................... 19
4. Välja programinställningar.............................................................................. 20
Välja tillval............................................................................................................... 20
5. Tillsätta tvättmedel .......................................................................................... 21
6. Starta program - Programslut......................................................................... 22
Tillvalsfunktioner.................................................................................................. 23
Kort ........................................................................................................................ 23
Förtvätt................................................................................................................... 23
Blötläggning........................................................................................................... 23
Extra vatten............................................................................................................ 23
Centrifugering ...................................................................................................... 24
Programöversikt................................................................................................... 25
Programförlopp.................................................................................................... 28
Skötselsymboler................................................................................................... 30
3
Innehåll
Ändra programförlopp......................................................................................... 31
Avbryta program .................................................................................................... 31
Ta ut tvätten efter programavbrottet. ................................................................ 31
Avbryta program tillfälligt ....................................................................................... 31
Ändra...................................................................................................................... 31
Program ............................................................................................................ 31
Temperatur........................................................................................................ 31
Centrifugeringsvarvtal....................................................................................... 31
Tillvalsfunktioner ............................................................................................... 31
Lägga i eller plocka ur tvätt i efterhand.................................................................. 32
Tvättmedel ............................................................................................................ 33
Rätt tvättmedel ...................................................................................................... 33
Definition smutsighetsgrad............................................................................... 33
Doseringshjälp ....................................................................................................... 33
Avhärdningsmedel ................................................................................................. 33
Efterbehandlingsmedel .......................................................................................... 33
Rekommendation Mieles tvättmedel ..................................................................... 34
Tvättmedelsrekommendationer enligt förordning (EU) nr. 1015/2010 ................... 35
Separat sköljning med sköljmedel, formsköljmedel eller stärkmedel.................... 36
Rengöring och skötsel......................................................................................... 37
Rengöra tvättrumman ............................................................................................ 37
Rengöra hölje och manöverpanel .......................................................................... 37
Rengöra tvättmedelsbehållaren............................................................................. 37
Rengöra vattentilloppsfiltret................................................................................... 39
Hur man klarar av mindre fel själv...................................................................... 40
Hjälp vid störningar................................................................................................ 40
Det går inte att starta något tvättprogram ............................................................. 40
Tvättprogrammet avbryts och ett felmeddelande visas......................................... 41
Tvättprogrammet genomförs som vanligt men ett service-
eller felmeddelande visas....................................................................................... 42
Allmänna problem med tvättmaskinen .................................................................. 43
Ett otillfredsställande tvättresultat.......................................................................... 44
Luckan kan inte öppnas......................................................................................... 45
Öppna luckan vid igensatt avlopp och/eller strömavbrott..................................... 46
Tömning ............................................................................................................ 46
Öppna luckan.................................................................................................... 47
4
Innehåll
Miele service......................................................................................................... 48
Reparationer .......................................................................................................... 48
Garantivillkor och garantitid................................................................................... 48
Extra tillbehör......................................................................................................... 48
Uppställning och anslutning ............................................................................... 49
Översiktsbild framsida ........................................................................................... 49

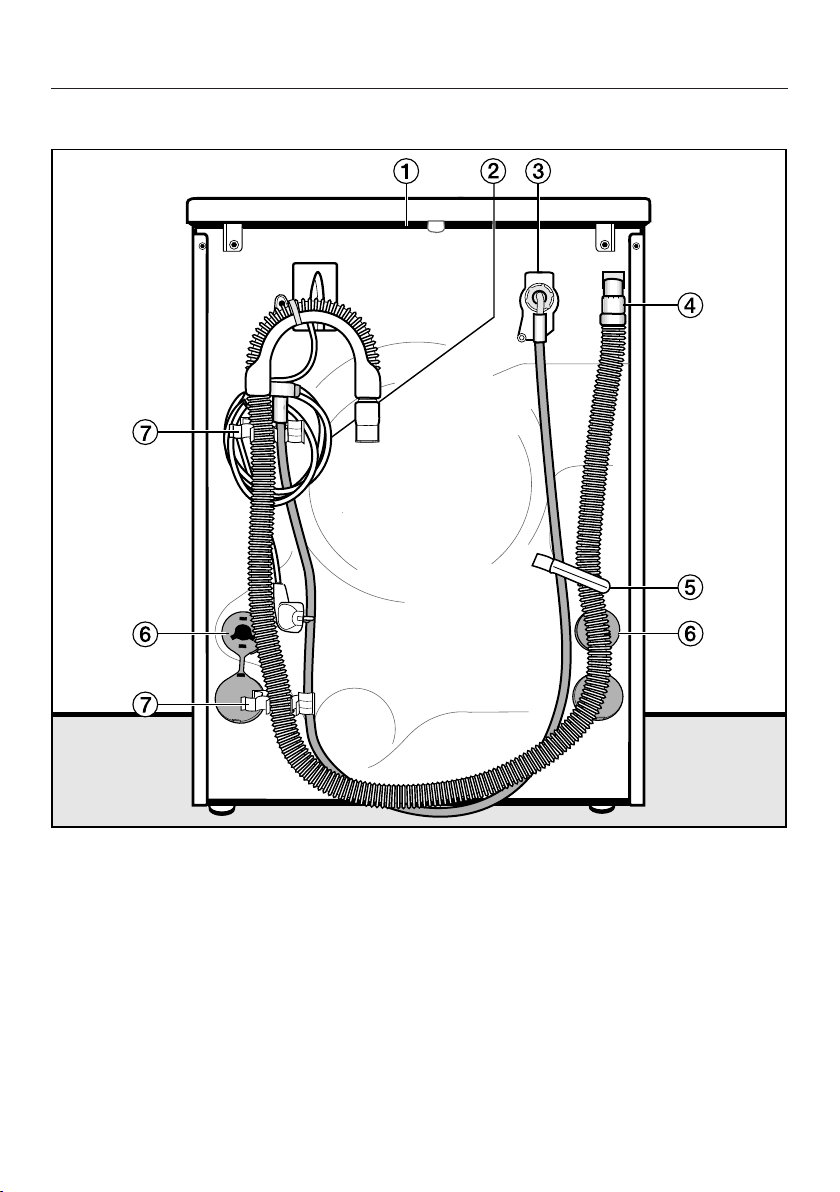

Översiktsbild baksida............................................................................................. 50
Uppställningsyta .................................................................................................... 51
Avlägsna transportsäkringen ................................................................................. 51
Montera transportsäkringen................................................................................... 53
Rikta tvättmaskinen ............................................................................................... 54
Skruva ut fötterna och dra åt dem.................................................................... 54
Tvätt-torkpelare................................................................................................. 55
Inbyggnad under bänkskiva.............................................................................. 55
Tänk på följande:............................................................................................... 55
Vattenskyddssystemet........................................................................................... 56
Vattentillopp........................................................................................................... 57
Vattenavlopp.......................................................................................................... 58
Elanslutning ........................................................................................................... 59
Tekniska data ....................................................................................................... 60
Förbrukningsdata................................................................................................. 61
Anvisningar för jämförande tvättester:................................................................... 61
Programmeringsfunktioner................................................................................. 62
System extra vatten ............................................................................................... 62
Skongång............................................................................................................... 63
Vattenavkylning...................................................................................................... 64
Memoryfunktion..................................................................................................... 65
Blötläggningstid ..................................................................................................... 66
Extra tillbehör ....................................................................................................... 67
Tvättmedel.............................................................................................................. 67
Specialtvättmedel .................................................................................................. 67
Textilvårdande medel............................................................................................. 68
5

Säkerhetsanvisningar och varningar

Denna tvättmaskin uppfyller gällande säkerhetskrav. Ett felaktigt bruk kan medföra person- och sakskador.
Läs bruksanvisningen innan du använder tvättmaskinen för första gången. Den ger viktig information om säkerhet, användning och skötsel. På så vis skyddar du dig och undviker skador på tvättma‐ skinen. Spara bruksanvisningen och ge den till en eventuell nästa ägare.

Användningsområde

Denna tvättmaskin är avsedd att användas i hushåll eller i hus‐
hållsliknande miljöer.
Tvättmaskinen är inte avsedd att användas utomhus.Använd tvättmaskinen uteslutande under hushållsmässiga förhåll‐
anden och endast för att tvätta kläder vilka enligt skötseletiketten kan tvättas. All annan användning är otillåten. Miele ansvarar inte för skador som har uppstått på grund av att tvättmaskinen har använts på annat sätt än den är avsedd för eller att den har använts på ett felaktigt sätt.
Personer, som på grund av sina fysiska, sensoriska eller mentala
förmågor eller på grund av oerfarenhet eller okunskap inte kan an‐ vända tvättmaskinen på ett säkert sätt, får endast använda den under uppsikt eller anvisning av en ansvarig person.
6
Säkerhetsanvisningar och varningar

Om det finns barn i hemmet

Barn under åtta år ska hållas borta från tvättmaskinen, om de inte
hålls under ständig uppsikt.
Barn från åtta år och uppåt får endast använda tvättmaskinen
utan uppsikt under förutsättning att de känner till hur man använder den på ett säkert sätt. Barn måste kunna se och förstå riskerna med en felaktig användning.
Barn får inte rengöra eller göra underhåll på tvättmaskinen utan
uppsikt.
Håll uppsikt över barn som befinner sig i närheten av tvättmaskin‐
en. Låt inga barn leka med tvättmaskinen.
När du tvättar i höga temperaturer, tänk då på att luckglaset blir
mycket varmt. Se därför till att barn inte rör luckglaset under tvätt.

Teknisk säkerhet

Se avsnitten "Uppställning och anslutning" och "Tekniska data".Kontrollera att tvättmaskinen inte har några yttre, synliga skador
innan du ställer upp den. En skadad tvättmaskin får inte tas i bruk.
Jämför uppgifterna om anslutning på tvättmaskinens typskylt
(säkring, spänning och frekvens) med dem som gäller för elnätet på uppställningsplatsen innan du ansluter den. Fråga i tveksamma fall en elektriker.
7
Säkerhetsanvisningar och varningar
Tillförlitlig och säker drift av tvättmaskinen garanteras endast när
den är ansluten till det offentliga elnätet.
Tvättmaskinens elektriska säkerhet garanteras endast om den an‐
sluts till jordad säkerhetsbrytare som är installerad enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsätt‐ ning kontrolleras. Låt en fackman kontrollera installationen vid tvek‐ samhet. Miele ansvarar inte för skador som har uppstått på grund av att jor‐ dad kabel saknas eller att det uppstått ett brott på kabeln.
Använd av säkerhetsskäl inte förlängningskabel, grenuttag eller
liknande (de kan orsaka överhettning och därmed också brand).
Defekta delar får endast bytas ut mot originaldelar från Miele. En‐
dast om originalreservdelar används garanterar Miele att alla säker‐ hetskrav uppfylls.
Kontakten måste alltid vara lättåtkomlig för att kunna bryta ström‐
men till tvättmaskinen.
Icke fackmannamässiga reparationer kan leda till fara för använ‐
daren. Tillverkaren tar inget ansvar för icke fackmannamässiga repa‐ rationer. Reparationer får endast utföras av Miele eller av Miele auk‐ toriserad serviceverkstad, annars kan garantibestämmelserna inte åberopas om det skulle uppstå fel på tvättmaskinen vid senare tillfäl‐ le.
Om nätanslutningskabeln är skadad måste den bytas ut av Miele
service eller en av Miele auktoriserad serviceverkstad för att undvika fara för användaren.
8
Säkerhetsanvisningar och varningar
Vid fel på tvättmaskinen, vid rengöring och skötsel är den endast
skild från elnätet i något av följande fall:
– När kontakten är utdragen. – När huvudströmmen är avstängd. – När säkringen är urskruvad eller frånslagen.
Tvättmaskinen får endast anslutas till vattentillförsel med nya
slangar. Gamla slangar får inte användas. Kontrollera slangarna regelbundet, så att du kan byta dem i tid om det skulle vara något och därmed förhindra vattenskador.
Vattnets flödestryck måste vara minst 100 kPa och får inte vara
högre än 1 000 kPa.
Tvättmaskinen får inte användas på uppställningsplatser som inte
är fasta (till exempel på båtar).
Gör inga ändringar på tvättmaskinen som inte uttryckligen har
godkänts av Miele.
9
Säkerhetsanvisningar och varningar

Användning

Ställ inte tvättmaskinen i rum eller utrymmen där det är risk för
frost. Frysta slangar kan spricka och elektronikens tillförlitlighet kan minska på grund av temperaturer under fryspunkten.

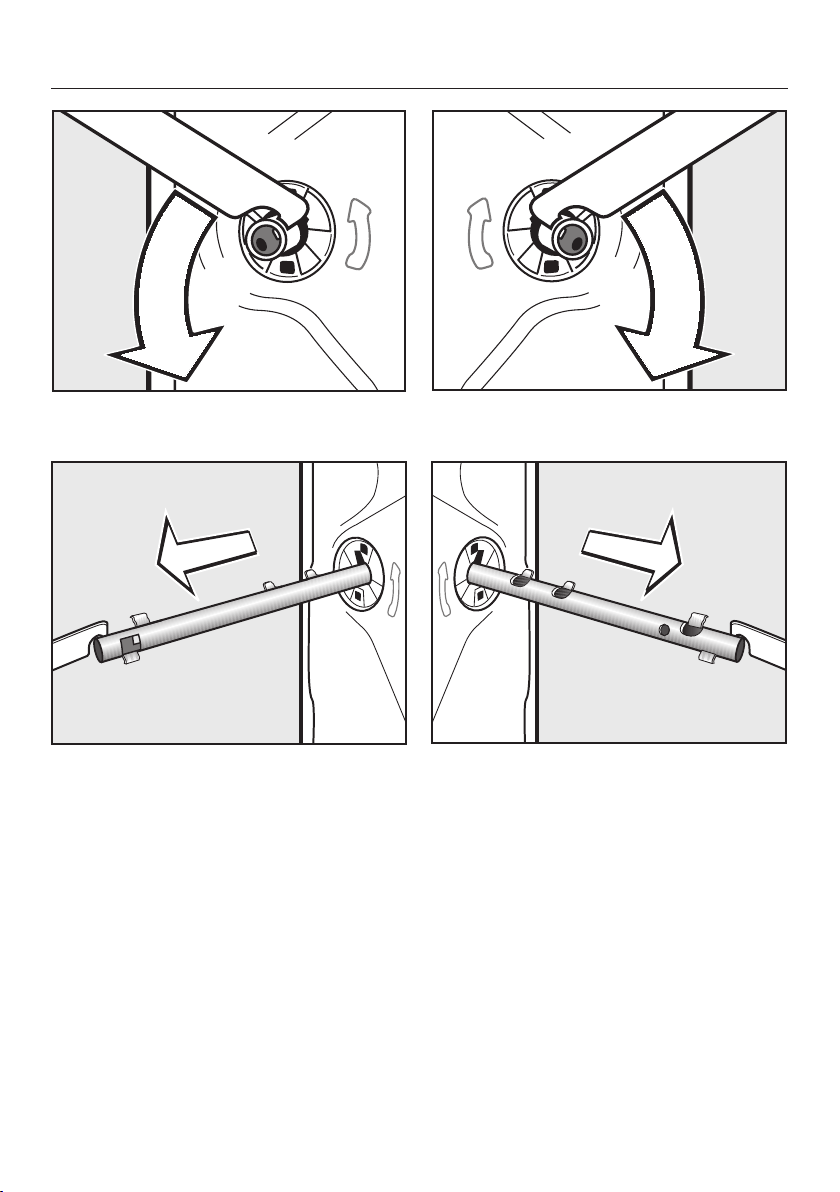

Ta bort transportsäkringen på baksidan av tvättmaskinen innan du
tar den i drift (se avsnittet "Ta bort transportsäkringen" under "Upp‐ ställning och anslutning"). Om transportsäkringen inte är borttagen kan den vid centrifugering skada möbler och/eller maskiner som står bredvid.
Stäng vattenkranen om tvättmaskinen ska stå oanvänd en längre
tid (exempelvis vid semester), särskilt om det inte finns någon golv‐ brunn i närheten av tvättmaskinen.
Risk för översvämning!
Innan du hänger avloppsslangen i ett handfat, kontrollera att vattnet rinner ut tillräckligt snabbt. Säkra slangen så att den inte glider iväg. Rekylkraften hos rinnande vatten kan trycka ut slangen ur handfatet om den inte är förankrad.
Se till att inga främmande föremål (spikar, nålar, mynt eller gem)
hamnar i tvättmaskinen och tvättas med. Sådana föremål kan skada olika delar i tvättmaskinen (som till exempel tvättvattenbehållaren eller tvättrumman). Skadade delar kan i sin tur skada tvätten.
10
Säkerhetsanvisningar och varningar
Den maximala tvättmängden är 7 kg (torr tvätt). Mindre mängder
tvätt för enstaka program hittar du i avsnittet "Programöversikt".
Om tvättmedlet doseras korrekt behöver tvättmaskinen inte avkal‐
kas. Om din tvättmaskinen ändå skulle kalka igen så pass att du be‐ höver avkalka den, använd ett avkalkningsmedel som är baserat på naturlig citronsyra. Miele rekommenderar Mieles avkalkningsmedel som du kan köpa i webbshopen på www.miele-shop.se, hos din Mieleåterförsäljare eller hos Mieles reservdelsavdelning. Läs och följ förpackningsanvisningarna noga.
Textilier som har behandlats med rengöringsmedel som innehåller
lösningsmedel måste sköljas noggrant i rent vatten innan de tvättas.
Använd aldrig rengöringsmedel som innehåller lösningsmedel (till
exempel kemiskt ren bensin) i tvättmaskinen. Tvättmaskinen kan ta skada och giftig ånga kan bildas. Risk för brand och explosion!
Använd aldrig rengöringsmedel som innehåller lösningsmedel i
eller på tvättmaskinen (till exempel kemiskt ren bensin). Plastytorna kan skadas.
Textilfärg måste vara lämplig för användning i tvättmaskin och får
endast användas i en omfattning som är normal för hushållsbruk. Läs och följ tillverkarens anvisningar noga.
11
Säkerhetsanvisningar och varningar
Avfärgningsmedel innehåller svavel och kan orsaka korrosion. Av
den anledningen får avfärgningsmedel inte användas i tvättmaskin‐ en.
Om du skulle få tvättmedel i ögonen, skölj direkt med rikligt med
ljummet vatten. Om du råkar svälja tvättmedel, kontakta genast läkare. Personer som har känslig hy eller har skador på hyn ska und‐ vika kontakt med tvättmedel.

Tillbehör

Endast av Miele godkända tillbehör och reservdelar får monteras.
I annat fall gäller inte längre garanti eller produktansvar.
Mieles torktumlare och tvättmaskiner kan monteras som tvätt-
torkpelare. Till detta krävs en monteringssats som finns att köpa som extra tillbehör från Miele. Se då till att du köper en monterings‐ sats som passar just din torktumlare och tvättmaskin.
Tänk på att köpa en passande sockel till tvättmaskinen.
Miele tar inget ansvar för skador som har uppstått på grund av att säkerhetsanvisningarna och varningarna inte har följts.
12

Manöverpanel

Använda tvättmaskinen

a
Display
Mer information på nästa sida.
b
Knapp Start
startar tvättprogrammet.
c
Knappar för tillvalsfunktioner
för att välja tillval. Med den övre
knappen kan du välja mellan tillvalen
Kort, Förtvätt och Blötläggning. Med
den nedre knappen kan du välja
Extra vatten.
Tänd kontrollampa = vald
Släckt kontrollampa = inte vald
d
Knapp Centrifugering med visning
av centrifugeringsvarvtal.
För att välja centrifugeringsvarvtal.
e
Programväljare
för att välja tvättprogram och därtill
hörande temperatur. Programväljaren
kan vridas både åt höger och väns‐
ter.
f
Programförloppsindikering
Informerar om vilket programavsnitt som pågår.
g
Kontrollampa för service/fel
– Se avsnittet "Hur man klarar av
mindre fel själv".
– Kontrollampan som är märkt med
PC används av Miele service som kontroll- och överföringspunkt.
h
Knapp Med denna knapp kopplar du in och stänger av tvättmaskinen. Tvättmaskinen stängs av automatiskt för att spara energi. Detta görs 15 minuter efter programslut/skrynkel‐ skydd eller efter inkoppling av tvätt‐ maskinen, om inget annat val görs.
i
Knapp Lucka öppnar luckan.
13
Använda tvättmaskinen

Display

I displayen visas: – programtiden (resterande programtid) – programmeringsfunktionerna.

Programmeringsfunktioner

Med programmeringsfunktionerna kan du anpassa tvättmaskinen till dina indi‐ viduella önskemål och behov. I pro‐ grammeringsstatusen visas den valda funktionen i displayen.
14

Första gången tvättmaskinen används

Ställ upp och anslut tvättmaskin‐
en korrekt innan du tar den i drift. Se avsnittet "Uppställning och anslut‐ ning".
Denna tvättmaskin har genomgått en fullständig funktionskontroll. Det kan därför finnas vatten kvar i tvättrum‐ man.
Av säkerhetsskäl är det inte möjligt att centrifugera innan du har tagit tvättma‐ skinen i drift första gången. För att akti‐ vera centrifugeringen måste du först köra ett tvättprogram utan tvätt och utan tvättmedel.
Om tvättmedel används kan det bildas för mycket skum.
Samtidigt aktiveras avloppets kulventil. Kulventilen ser till att tvättmedlet i fort‐ sättningen utnyttjas maximalt.
Starta det första tvättprogram‐ met
Öppna vattenkranen.Tryck på knappen .Vrid programväljaren till Bo‐
mull 60 °C.
Tryck på knappen Start. När programmet är avslutat är även
första idrifttagningen avslutad. Stäng av tvättmaskinen efter pro‐
gramslut med knappen .
15

Tvätta miljövänligt

Energi- och vattenförbrukning
– Fyll tvättmaskinen med maximal
mängd tvätt för respektive program. Energi- och vattenförbrukningen är då lägst i förhållande till mängden tvätt.
– Vid mindre mängder tvätt ser mängd‐
automatiken till att reducera vatten­och energiförbrukningen.
– Använd programmet Express 20 för
mindre mängder lätt smutsad tvätt.
– Moderna tvättmedel gör att du även
kan tvätta med lägre tvättemperatur‐ er (till exempel 20 °C). Använd mot‐ svarande temperaturinställning för att spara energi.
– Använd tillvalet Blötläggning istället
för tillvalet Förtvätt. Vid blötläggning används samma tvättvatten för både blötläggning och huvudtvätt.
– För hygienen i tvättmaskinen rekom‐
menderar vi att du emellanåt kör ett tvättprogram på minst 60 °C. Tvätt‐ maskinen påminner dig om detta med kontrollampan Info Hygien.
Tvättmedelsförbrukning
– Följ anvisningarna på tvättmedelsför‐
packningen när du ska dosera tvätt‐ medel.
– Tänk också på hur smutsig tvätten är
när du doserar tvättmedel.
– Minska tvättmedelsmängden om
tvättmaskinen inte är helt fylld (cirka 1/3 mindre tvättmedel om tvättma‐ skinen är fylld till hälften).
Tillvalsfunktioner (Kort, Blötläggning och Förtvätt)
Välj – ett tvättprogram med tillvalsfunktion‐
en Kort för lätt smutsade textilier utan synliga fläckar
– ett tvättprogram utan tillvalsfunktion
för normalt till starkt smutsade textili‐ er med synliga fläckar
– ett tvättprogram med tillvalsfunktion‐
en Blötläggning för mycket starkt smutsade textilier
– ett tvättprogram med tillvalsfunktion‐
en Förtvätt för textilier med större mängder smuts (till exempel damm och/eller sand).
16
Tips för efterföljande torkning i tork‐ tumlare
Välj högsta möjliga centrifugeringsvarv‐ tal för det aktuella tvättprogrammet för att spara energi vid torkning.
Töm alla fickor.
Föremål (exempelvis mynt, spik‐
ar och gem) kan skada textilier och maskindelar.

1. Förbereda tvätten

Tips!
Om du behandlar textilier med
rengöringsmedel som innehåller lös‐ ningsmedel (exempelvis kemiskt ren bensin), se till att rengöringsmedlet inte kommer i kontakt med tvättma‐ skinens plastdelar.
Använd aldrig kemiska rengör‐
ingsmedel (som innehåller lösnings‐ medel) i eller på tvättmaskinen!

Allmänna tips

– Avlägsna gardinrullar och blyband
före tvätt eller lägg dem i en tvätt‐ påse.

Sortera tvätten

Sortera textilierna efter färg och sköt‐
seletikettens symboler (som sitter vid kragen eller i sidosömmen).
Tips! Mörka textilier har ofta ett över‐ skott på färg och färgar därför av sig vid de första tvättomgångarna. Tvätta därför ljus och mörk tvätt separat för att undvika missfärgning.

Förbehandla fläckar

Ta om möjligt bort eventuella fläckar
från texilier medan de fortfarande är färska. Badda bort fläckarna med en trasa som inte färgar av sig. Gnid inte!
– Avlägsna eller sy fast behåbyglar som
har lossnat.
– Stäng blixtlås, hyskor och hakar före
tvätt.
– Knäpp knappar i stora textilier som
exempelvis påslakan och örngott så att inte mindre textilier eller plagg hamnar i dessa.
Tvätta inte textilier som är märkta med tål ej tvätt (skötselsymbol ).
17

2. Välja program

Koppla in tvättmaskinen

Tryck på knappen .

Programval

Vrid programväljaren till önskat pro‐
gram.
Den beräknade programtiden visas i displayen.
De första tio minuterna mäter tvättma‐ skinen tvättens vattenupptagningsför‐ måga och därmed tvättmängd. Bero‐ ende på resultat kan tvättprogrammet förlängas eller förkortas.
18

3. Lägga i tvätten

Öppna luckan

Öppna luckan med knappen Lucka.Lägg i tvätten ovikt och löst i trum‐
man.
Olika stora plagg och textilier höjer tvätteffekten och ger en bättre fördel‐ ning vid centrifugeringen.
Beakta den maximala tvättmängden för de olika programmen.
Vid maximal tvättmängd är energi- och vattenförbrukningen som lägst i förhål‐ lande till den totala tvättmängden. En överfull trumma försämrar tvättresultat‐ et och medför skrynkligare plagg.

Stänga luckan

Se till att tvätten inte kläms fast mellan luckan och tätningsringen.
Stäng luckan genom att slå igen den
lätt.
19

4. Välja programinställningar

Välja tillval

Med hjälp av den övre knappen väljer du tillvalsfunktion i följande turordning: Blötläggning, Förtvätt, Kort eller inget tillval.
Med den nedre knappen väljer du till‐ valsfunktionen Extra vatten.
Välj önskat tillval. Tips! Alla tillval kan inte väljas till alla
tvättprogram.

Välja centrifugeringsvarvtal

Du kan ändra ett tvättprograms förin‐ ställda centrifugeringsvarvtal.
Tryck på knappen Centrifugering tills
kontrollampan för önskat centrifuge‐ ringsvarvtal tänds.
Om det inte går att välja ett tillval till tvättprogrammet så kan det inte väljas för detta.
20
Det är viktigt att dosera rätt eftersom . . .
. . . underdosering av tvättmedel leder till:
– att tvätten inte blir ren och med tiden
blir den gråaktig och hård
– att det uppstår grå elastiska partiklar
på tvätten
– att det bildas kalkavlagringar på vär‐
meelementen.

5. Tillsätta tvättmedel

. . . överdosering av tvättmedel leder till: – att det bildas för mycket skum vilket
minskar den mekaniska bearbetning‐ en av tvätten. Därmed försämras tvätt-, skölj- och centrifugeringsresul‐ tat
– att vattenförbrukningen ökar genom
den extra sköljomgång som automa‐ tiskt kopplas in
– högre belastning på miljön.
Dra ut tvättmedelsbehållaren och fyll
på tvättmedel i facken.
Tvättmedel för förtvätt (rekommenderad
uppdelning av tvättmedelsmängden: 1/ i fack och 2/3 i fack )
Tvättmedel för huvudtvätten inklusive blötläggning
Sköljmedel, formsköljmedel eller flyt‐ ande stärkmedel
Skjut in tvättmedelsbehållaren. Tips! Mer information om tvättmedel
och dosering finns i avsnittet "Tvättme‐ del".
3
21

6. Starta program - Programslut

Starta program

Tryck på den blinkande knapp‐
en Start.

Programslut

Programslut visas med kontrollam‐ pan Skrynkelskydd/Programslut och med 0 i displayen.
15 minuter efter avslutad skrynkel‐ skyddsfas stängs tvättmaskinen av automatiskt. Tvättmaskinen måste kopplas in igen med hjälp av knapp‐ en .
Öppna luckan med knappen Lucka.Ta ut tvätten.
Glöm ingen tvätt i tvättrumman! Den kan krympa vid nästa tvätt eller färga av sig på annan tvätt.
Kontrollera att inga föremål har fast‐
nat i tätningsringen vid luckan.
Stäng av tvättmaskinen med knapp‐
en och vrid programväljaren till Programslut.
Stäng luckan. Annars kan föremål
oavsiktligt hamna i tvättrumman. Dessa kan sedan råka tvättas med och skada tvätten.
22
Loading...
+ 50 hidden pages
