Miele W 6564 WPS XLevel User manual

Istruzioni d'uso
per lavabiancheria

W 6566 WPS

Prima di installare e mettere in funzione
l’elettrodomestico, leggere assolutamente
le istruzioni per l’uso per evitare
di danneggiare il prodotto o di mettere
a rischio la propria sicurezza.

XLevel

it-IT

M.-Nr. 09 490 030

Il Vostro contributo alla tutela dell'ambiente

Smaltimento dell'imballaggio

L'imballaggio ha lo scopo di protegge
re la merce da eventuali danni che po
trebbero verificarsi durante le operazio
ni di trasporto. I materiali utilizzati per
l'imballaggio sono riciclabili, per cui se
lezionati secondo criteri di rispetto del
l'ambiente e di facilità di smaltimento fi
nalizzata alla reintegrazione nei cicli
produttivi. Tale meccanismo permette
da un lato di ridurre il volume degli
scarti mentre dall'altro rende possibile
un utilizzo più razionale delle risorse
non rinnovabili.

-

-

-

Smaltimento rifiuti apparec­chiature elettriche ed elettroni­che (RAEE)

ai sensi del Decr. Legisl. 25 luglio 2005,
n. 151 in attuazione delle Direttive
2002/95/CE, 2002/96/CE e 2003/108/CE
sullo smaltimento dei rifiuti di apparec­chiature elettriche ed elettroniche.

Il simbolo del cassonetto barrato indica
che il prodotto alla fine della propria
vita utile deve essere raccolto separa
tamente dagli altri rifiuti.

-

L'utente dovrà conferire l'apparecchia
tura giunta a fine vita agli idonei centri
di raccolta differenziata dei rifiuti elet
tronici ed elettrotecnici oppure riconse

­gnarla al rivenditore al momento

dell'acquisto di una nuova apparec

­chiatura di tipo equivalente, in ragione

di uno a uno.

­L'adeguata raccolta differenziata per

l'avvio successivo dell'apparecchiatura
dismessa al riciclaggio, al trattamento e
allo smaltimento ambientalmente com
patibile contribuisce a evitare possibili
effetti negativi sull'ambiente e sulla sa
lute e favorisce il riciclo dei materiali di
cui è composta l'apparecchiatura.

Per la gestione del recupero e dello
smaltimento degli elettrodomestici,
Miele Italia aderisce al consorzio
Ecodom (Consorzio Italiano Recupero e
Riciclaggio Elettrodomestici).

Lo smaltimento abusivo del prodotto da
parte dell'utente comporta
l'applicazione di sanzioni amministrati­ve previste dalla normativa vigente.

-

-

-

-

-

-

2

Indice

Il Vostro contributo alla tutela dell'ambiente ...........................2

Istruzioni di sicurezza e avvertenze ...................................6

Uso ............................................................13

Pannello comandi .................................................13

Pacchetti programmi ..............................................15

Primo utilizzo ....................................................16

Per lavare nel rispetto dell'ambiente .................................17

Consumo di acqua ed energia.....................................17

Utilizzo del detersivo.............................................17

Lavare in modo corretto ...........................................18

Istruzioni brevi ....................................................18

Centrifuga .......................................................24

Velocità di centrifugazione (centrifuga finale) ............................24

Posticipo dell'avvio ...............................................25

Panoramica programmi............................................26

Opzioni .........................................................30

Simboli trattamento tessuti.........................................31

Svolgimento programma...........................................32

Modificare un programma..........................................34

Interrompere un programma .........................................34

Sospendere un programma..........................................34

Modificare i parametri del programma .................................34

Aggiungere/estrarre anzitempo della biancheria .........................35

Sicurezza bimbi (protezione programma) ...............................35

3

Indice

Detersivi ........................................................36

Il detersivo adatto .................................................36

Anticalcare.......................................................38

Detersivi modulari .................................................38

Inamidare/Risciacquo con ammorbidente ..............................39

Colorare/Decolorare ...............................................39

Linea detersivi Miele CareCollection .................................40

CareCollection ....................................................40

Cura e pulizia ....................................................42

Pulizia del cestello (Igienizzare) ......................................42

Pannello e involucro................................................42

Pulizia del cassetto detersivi .........................................42

Dispositivo di aspirazione e canale .................................43

Pulire il filtro dell'afflusso acqua ......................................44

Guida guasti .....................................................45

Cosa fare se......................................................45

Il programma non si avvia ...........................................45

A display compaiono le seguenti segnalazioni e il programma viene interrotto . . 46

Al termine del programma, sul display compare la seguente segnalazione ....47

Problemi generici..................................................48

Risultato di lavaggio non soddisfacente ................................49

Lo sportello non si apre premendo il tasto Sportello. ......................50

Aprire lo sportello di carico in caso di scarico bloccato e/o di interruzione della

corrente..........................................................51

Assistenza tecnica................................................53

Riparazioni ....................................................53

Aggiornamento configurazione programmi ...........................53

Informazioni importanti sulla garanzia ...............................53

Installazione .....................................................54

Vista anteriore ....................................................54

Vista posteriore ...................................................55

4

Indice

Superficie di posizionamento ........................................56

Trasportare la lavatrice fino al luogo di trasporto.......................56

Togliere le sicurezze trasporto .......................................56

Montare le sicurezze trasporto .......................................58

Registrare la macchina .............................................59

Colonna bucato ................................................60

Il sistema antiallagamento Miele ......................................61

Afflusso acqua ....................................................62

Scarico..........................................................63

Allacciamento elettrico .............................................64

Consumi ........................................................65

Note da considerare in caso di test comparativi .......................65

Dati tecnici ......................................................66

Funzioni di programmazione .......................................67

Entrare nel menù Funzioni di programmazione ........................67

Selezionare la funzione di programmazione desiderata .................67

Modificare la funzione di programmazione ...........................67

Uscire dal menù Funzioni di programmazione.........................67

Lingua

+Acqua .........................................................68

Più delicato ......................................................68

Raffreddamento liscivia .............................................68

Codice pin .......................................................69

Temperatura °C/°F.................................................70

Segnale acustico ..................................................70

Acustica tasti .....................................................70

Luminosità .......................................................70

Contrasto ........................................................70

Standby display ...................................................71

Memory .........................................................71

Fase antipiega ....................................................71

! .........................................................67

5

Istruzioni di sicurezza e avvertenze

Questa lavabiancheria è conforme alle vigenti norme di sicurez
za. Un uso improprio può tuttavia provocare danni a persone e/o
cose.

Prima di utilizzare la macchina per la prima volta, leggere attenta
mente questo libretto di istruzioni; contiene istruzioni importanti
per la sicurezza, l'uso e la manutenzione della lavabiancheria. In
questo modo si evitano pericoli a se stessi e danni alla macchina.

Conservare il libretto di istruzioni e passarlo anche a eventuali al
tri utenti.

-

-

-

Uso previsto

Questa macchina è destinata esclusivamente all'uso domestico e

~

non deve essere utilizzata per scopi diversi da quelli per i quali è
stata progettata.

La lavabiancheria non è destinata all'impiego in ambienti esterni.

~

Deve essere utilizzata sempre nei limiti del normale uso domesti-

~

co, non per uso professionale, e per lavare capi in tessuto che il
produttore ha dichiarato idonei al lavaggio in acqua sull'etichetta.
Qualsiasi altro impiego non è ammesso. Miele non risponde di danni
causati da un uso diverso da quello previsto o da impostazioni sba
gliate dell'elettrodomestico.

-

Le persone che per le loro capacità fisiche, sensoriali o psichiche

~

oppure per la loro inesperienza o non conoscenza non sono in gra
do di utilizzare in sicurezza la lavabiancheria, non devono farne uso
senza la sorveglianza e la guida di una persona responsabile.

6

-

Istruzioni di sicurezza e avvertenze

Bambini

I ragazzini più grandi e responsabili (comunque non al di sotto

~

degli otto anni) possono eventualmente utilizzare e pulire la lava
biancheria senza sorveglianza solo ed esclusivamente se è stato
loro spiegato come effettuare queste operazioni e sono in grado di
farlo in tutta sicurezza. È importante che sappiano riconoscere e
comprendere eventuali pericoli che potrebbero derivare da un uso
non corretto della macchina.

Tenere lontano dalla lavabiancheria i bambini al di sotto degli otto

~

anni oppure sorvegliarli costantemente.

Controllare i bambini quando si trovano nelle immediate vicinanze

~

della macchina. Non permettere loro di giocare con la lavabianche­ria.

Quando si utilizza un programma ad alte temperature tenere pre-

~

sente che l'oblò diventa molto caldo.
In questo caso impedire ai bambini di toccarlo mentre la macchina
è in funzione.

-

7

Istruzioni di sicurezza e avvertenze

Sicurezza tecnica

Prima di installare la lavabiancheria, controllare che non vi siano

~

danni visibili.
Non installare né mettere in funzione una macchina se presenta dei
danni.

Prima di allacciare la lavabiancheria all'impianto elettrico confron

~

tare i valori riportati sulla targhetta dati (protezione, tensione e fre
quenza) con quelli della rete elettrica. In caso di dubbi, consultare
un elettricista qualificato.

La sicurezza elettrica della lavabiancheria è garantita solo se la

~

macchina è allacciata a un conduttore di protezione a norma. Si trat­ta di un requisito fondamentale di sicurezza. Verificare questa con­dizione e in caso di dubbi far controllare l'impianto elettrico di casa
da un tecnico qualificato.
Miele non è responsabile per danni dovuti alla mancanza o
all'interruzione del conduttore di protezione.

Per motivi di sicurezza, non si devono usare prolunghe (pericolo

~

di incendio dovuto al surriscaldamento).

Sostituire eventuali pezzi guasti o difettosi con ricambi originali

~

Miele. Solo in questo caso Miele può garantire il pieno rispetto di tut
ti i requisiti di sicurezza previsti.

-

-

-

8

Istruzioni di sicurezza e avvertenze

Eventuali riparazioni dell'elettodomestico possono essere effet

~

tuate solo dal servizio di assistenza tecnica Miele autorizzato; diver
samente, il produttore non è responsabile per i danni che ne posso
no derivare. Riparazioni non eseguite a regola d'arte possono inoltre
esporre l'utente a pericoli anche gravi, per i quali Miele non rispon
de.

Se il cavo di alimentazione elettrica è danneggiato, deve essere

~

sostituito per intero dal personale tecnico autorizzato Miele per evi
tare all'utente qualsiasi pericolo.

In caso di guasti o per procedere alla pulizia della lavabianche

~

ria, tenere presente che la macchina è staccata dalla rete elettrica
solo se:

– la spina del cavo di alimentazione è estratta dalla presa, oppure

se

– l'interruttore generale dell'impianto elettrico di casa è disinserito,

oppure se

– il fusibile dell'impianto elettrico è completamente svitato (l'impian-

to elettrico è staccato).

-

-

-

-

-

-

Il sistema anti-allagamento Miele protegge dai danni dovuti a per-

~

dite d'acqua solo se:
–

la macchina è correttamente allacciata alla rete idrica ed elettrica,

–

in presenza di danni visibili, la macchina è stata immediatamente
riparata.

Questa lavabiancheria non può essere messa in funzione in luo

~

ghi non stazionari (ad es. sulle navi).

Non si possono effettuare modifiche alla lavabiancheria che non

~

siano state espressamente autorizzate da Miele.

-

9

Istruzioni di sicurezza e avvertenze

Uso corretto

Non installare la lavabiancheria in ambienti esposti al gelo. Se i

~

tubi gelano possono scoppiare o rompersi. Inoltre con temperature
inferiori allo zero l'elettronica può non funzionare correttamente.

Prima di mettere in funzione per la prima volta la lavabiancheria,

~

togliere dal retro le barre di sicurezza per il trasporto (v. cap. "Instal
lazione/Allacciamenti", paragrafo "Togliere le sicurezze trasporto").
Se non vengono tolte, quando la lavabiancheria centrifuga, possono
provocare danni ai mobili e alle apparecchiature adiacenti, oltre che
alla macchina stessa.

In caso di assenza prolungata (ad es. per ferie), chiudere il rubi-

~

netto dell'acqua - a maggior ragione se nelle vicinanze della lava­biancheria non vi è uno scarico a pavimento (gully).

Pericolo di allagamento! Prima di agganciare il tubo di scarico a

~

un lavandino, assicurarsi che l'acqua possa defluire rapidamente.
Fissare il tubo di scarico in modo che non si possa muovere perché
la forza dell'acqua potrebbe spingerlo fuori dal lavandino.

-

Attenzione a non lavare, assieme alla biancheria, anche corpi

~

estranei (ad es. chiodi, aghi, monete, graffette). Questi corpi estra
nei possono danneggiare la lavabiancheria (ad es. il cestello o la
vasca) e, a loro volta, le parti danneggiate possono rovinare la bian
cheria.

10

-

-

Istruzioni di sicurezza e avvertenze

Se il detersivo viene dosato correttamente, si può evitare di de

~

calcificare la macchina. Se tuttavia la lavatrice fosse così incrostata
da rendere necessaria una decalcificazione, utilizzare solo prodotti
specifici, reperibili presso l'assistenza tecnica Miele autorizzata.
Attenersi scrupolosamente alle indicazioni riportate sulla confezione
del prodotto.

Capi che sono stati precedentemente trattati con solventi o pro

~

dotti che li contengono devono essere ben risciacquati in acqua pu
lita prima di essere caricati in macchina per il lavaggio.

Non utilizzare mai in lavatrice detersivi contenenti solventi (ad es.

~

benzina, trielina). Questi prodotti potrebbero danneggiare dei com­ponenti della macchina e generare vapori tossici. Pericolo di esplo­sione e di incendio!

Non utilizzare mai sulla lavatrice detersivi o detergenti che con-

~

tengono solventi (ad es. trielina, benzina). Possono danneggiare le
superfici in plastica.

Eventuali prodotti coloranti devono essere espressamente dichia-

~

rati idonei all'impiego in lavatrice e possono essere utilizzati sola­mente nei limiti del normale uso domestico. Attenersi scrupolosa­mente alle indicazioni riportate sulla confezione del prodotto.

-

-

-

I prodotti decoloranti, invece, possono provocare corrosioni per

~

ché contengono dei composti di zolfo e quindi non possono assolu
tamente essere utilizzati in lavatrice.

Se il detersivo dovesse penetrare negli occhi, sciacquare subito

~

con abbondante acqua tiepida. In caso di ingestione, consultare im
mediatamente un medico. In caso di lesioni cutanee o di pelle sensi
bile, evitare il contatto con il detersivo.

-

-

-

-

11

Istruzioni di sicurezza e avvertenze

Accessori

Gli unici accessori che possono essere montati sono quelli

~

espressamente autorizzati da Miele.
Per altri tipi di accessori è escluso ogni diritto alla garanziaeapre
stazioni in garanzia e/o per vizi e difetti del prodotto.

Miele non può essere ritenuta responsabile per danni causati dal
mancato rispetto di queste istruzioni di sicurezza e avvertenze.

-

12

Pannello comandi

Uso

a Tasto Start/Stop

avvia il programma selezionato o in
terrompe un programma avviato.

b Tasti delle opzioni

ai programmi di lavaggio possono
essere abbinate diverse opzioni.

c Display

informazioni più dettagliate alle pros­sime pagine.

d Tasto Post. avvio (V)*

per posticipare l'avvio di un pro­gramma.

e Tasto Temperatura (OK)*

per scegliere la temperatura di la
vaggio desiderata.

f Tasto Giri (W)*

per impostare la velocità di centrifu
ga finale desiderata oppure lo Stop
con acqua/e oppure escludere la
centrifuga (No .).

*(V/OK/W) = seconda funzione (v. alla

prossima pagina)

-

g Interfaccia ottica PC

-

-

serve al servizio di assistenza tecni
ca come nodo di diagnosi e di tra
sferimento (anche per l'Update).

h Selettore

per selezionare il programma. La
spia del programma selezionato si
accende. Il selettore può essere ruo­tato sia verso destra che verso sini­stra.

i Tasto K

per accendere e spegnere la lava­biancheria. Per risparmiare energia,
la lavatrice si spegne automatica­mente 15 minuti dopo la fine del pro
gramma o della fase antipiega o
dopo l'accensione se non viene ef
fettuata alcuna impostazione.

j Tasto Sportello

per aprire lo sportello.

-

-

-

-

13

Uso

Seconda funzione dei tasti Post.av
vio (V), Temperatura (OK) e Giri (W).

Quando si seleziona Piumoni & Speciali
4 e nelle funzioni di programmazione,
questi tasti svolgono una seconda fun­zione. Questa funzione viene rappre­sentata dai simboli.

– Il tasto Post.avvio (V) scorre la lista

verso l'alto oppure riduce il valore in­dicato.

– Il tasto Giri (W) scorre la lista verso il

basso oppure aumenta il valore indi
cato.

–

Il tasto Temperatura (OK) conferma il
programma selezionato o il valore
impostato oppure apre il sottomenù
della funzione di programmazione
selezionata.

-

Durata del programma

Dopo aver avviato un programma, sul
display compare la sua durata presumi
bile, espressa in ore e minuti.

Se è stato scelto di posticipare l'avvio,
la durata del programma verrà visualiz
zata solo una volta trascorso il postici
po, quindi a programma effettivamente
avviato.

Nei primi 8 minuti, la lavatrice misura la
capacità della biancheria di assorbire
acqua e calcola di conseguenza la
quantità di carico introdotta. In seguito
a questa rilevazione il programma può
risultare più lungo o più corto.

Posticipo dell'avvio

Sul display viene visualizzato il ritardo
con cui partirà il programma.

Una volta premuto il tasto Start il tempo
che manca all'ora di avvio scorre a ri­troso: se si tratta di più di 10 ore in
scatti di 1 ora, se si tratta di meno di 10

-

ore in scatti di 1 minuto.
Una volta scaduto il tempo, il program

ma viene avviato e sul display compare
la sua probabile durata.

Funzioni di programmazione

Con le funzioni di programmazione è
possibile adattare la macchina alle pro
prie esigenze. In modalità programma
zione la funzione selezionata viene vi
sualizzata sul display.

-

-

-

-

-

-

-

14

Di serie, sulla posizione Piumoni &
Speciali 4 si trovano memorizzati i
programmi per la cura della casa. La
lavatrice è dotata di una speciale fun
zione Update che consente di ag
giungere ai programmi in dotazione
ulteriori programmi, disponibili in
pacchetti supplementari (v. libretto
"Pacchetti programmi" allegato).
Ipacchetti nuovi vengono caricati
nell'elettronica della lavatrice
dall'Assistenza Tecnica Miele autoriz
zata.

Con i pacchetti programmi, ciascuno
dei quali è composto da una serie di
singoli programmi, Miele permette di
espandere e personalizzare la presta­zioni della propria lavatrice.

-

Selezionare i nuovi programmi

I programmi si selezionano utilizzando i
tasti Post. avvio (V), Temperatura (OK)
e Giri (W).

^

Ruotare il selettore programmi su Piu
moni & Speciali 4.

Il display visualizza l'ultimo programma
impostato.

Pacchetti programmi

-

­Premendo i tasti Post.avvio (V)o

^

Giri (W) scorrere l'elenco verso l'alto o
verso il basso.

^ Quando il programma che si desidera

avviare compare sul display, confer­mare con il tasto Temperatura (OK).

1:07 40° 1200

^ Premendo il tasto Temperatura si può

modificare la temperatura del lavag­gio; premendo il tasto Giri si modifica
la velocità di centrifugazione.

^

Avviare il programma premendo il ta

-

sto Start/Stop.

Pacchetti programmi

Si possono acquistare presso
l'Assistenza tecnica Miele autorizzata
(salvo diversa indicazione) i seguenti
pacchetti:

–

Sport & Wellness

–

Ragazzi & Igiene

–

Mamme & Bebè

–

Casa (già presente di serie sulle la
vatrici della generazione XLevel)

L'ordine con cui compaiono in sequen
za sul display che non è modificabile.

-

-

-

15

Primo utilizzo

Prima di metterla in funzione per la
prima volta assicurarsi che la mac
china sia correttamente posizionata
e allacciata. Consultare il capitolo
"Installazione/Allacciamenti".

Impostare la lingua di comunicazione
sul display

­Viene richiesto di scegliere la lingua di

comunicazione per il display. La lingua
potrà essere nuovamente modificata in
ogni momento tramite le funzioni di pro
grammazione.

-

Questa lavatrice è stata sottoposta in
fase di produzione a un test comple

­to di funzionamento. Per questo nel
cestello possono trovarsi dei residui
di acqua.

Per motivi di sicurezza, non effettuare
alcuna centrifuga prima di aver com­pletato la prima messa in funzione. La
prima volta deve infatti essere eseguito
un programma senza biancheria

e sen-

za detersivo.
Se si utilizzasse il detersivo si avrebbe

un'eccessiva formazione di schiuma.
Durante questo lavaggio "a vuoto" viene

attivata la valvola di scarico. La valvola
di scarico è responsabile della corretta
e completa immissione del detersivo.

^

Premere il tasto K.

Quando si accende la macchina per la
prima volta, sul display compare un
messaggio di benvenuto.

Effettuato un ciclo di lavaggio com

­pleto della durata di oltre 1 ora, il
messaggio di benvenuto non appari

-

rà più.

! deutsch

Premere il tasto Giri (W) oppure il ta

^

­sto Post.avvio (V) finché compare sul
display la lingua desiderata.

Premere il tasto Temperatura (OK)

^

per confermare la lingua selezionata.

Esortazione a rimuovere le sicurezze
trasporto

Le sicurezze trasporto devono esse­re rimosse prima di effettuare il pri­mo lavaggio per evitare che la mac­china subisca dei danni.

^ Dopo aver rimosso le sicurezze, con-

fermare il messaggio con il tasto
Temperatura (OK).

Avviare il primo programma di lavag
gio

È già selezionato il programma Cotone
r. Utilizzare questo programma per
effettuare il primo ciclo di lavaggio sen
za biancheria e senza detersivo.

^

Aprire il rubinetto dell'acqua.

^

Premere il tasto Start/Stop.

^

Al termine del lavaggio spegnere la
lavabiancheria.

-

-

16

^

Le operazioni necessarie per la pri
ma messa in funzione sono a questo
punto concluse.

-

Per lavare nel rispetto dell'ambiente

Consumo di acqua ed energia

Sfruttare l'intera capacità di carico

–

prevista per ogni programma.
Il consumo di acqua e di energia ri
sulterà, nel complesso, inferiore.

Nel caso di carichi inferiori,

–

l'elettronica della lavatrice provvede
automaticamente a ridurre il consu
mo di acqua, energia e di tempo. La
durata residua del programma po

­trebbe quindi essere corretta nel cor
so del programma stesso.

Il programma Express 20' è ideale

–

per piccoli carichi di biancheria.

– I detersivi moderni permettono di la-

vare a temperature più basse (ad es.
20°C). Per risparmiare energia, utiliz­zare temperature più basse.

– Tuttavia si raccomanda di effettuare

di tanto in tanto un programma ad al­meno 60°C, per igienizzare cestello
e condutture. La lavatrice ricorda di
effettuare questa operazione visualiz­zando sul display

Igienizzare.

Utilizzo del detersivo

Non dosare più detersivo di quanto

–

indicato sulla confezione.

­Nel dosaggio, tenere presente il gra

–

do di sporco della biancheria.
Se il carico è ridotto, ridurre di con

–

-

seguenza anche la quantità di deter

1

sivo necessaria (ca.

/3in meno per il

mezzo carico).

-

Scegliere le giuste opzioni (Breve,
Prelavaggio e Prelavaggio + Ammol
lo)

Selezionare:
– un programma con l'opzione Breve

per biancheria solo leggermente
sporca, senza macchie visibili.

– nessuna opzione per biancheria da

normalmente a molto sporca con
macchie visibili.

– l'opzione Prelavaggio + Ammollo per

biancheria molto sporca

–

Per tessuti intrisi di sporco

.

polvere o sabbia), selezionare la fun
zione supplementare Prelavaggio.

-

-

-

-

(ad es.

-

Suggerimento per asciugatura finale
in macchina

Per contenere il consumo di energia
durante l'asciugatura, centrifugare la
biancheria al numero massimo di giri
consentito dal programma.

17

Lavare in modo corretto

Istruzioni brevi

Mettendo in sequenza le operazioni de
scritte ai punti A, B, C ... si hanno del
le istruzioni brevi.

Non utilizzare mai nella o sulla

,

­lavabiancheria detergenti contenenti

­solventi.

A Preparare la biancheria

^ Vuotare eventuali tasche.

,

Corpi estranei (ad es. chiodi,
monete, aghi, graffette ecc.) posso­no danneggiare sia la biancheria
che la macchina.

Pretrattare le macchie

^

Prima del lavaggio, rimuovere even
tuali macchie presenti sui tessuti, me
glio quando sono ancora fresche.
Trattare le macchie con un panno
che non perda colore, senza strofina
re.

,

Se si pre-trattano i tessuti con
prodotti contenenti solventi (ad es.
benzina), attenzione a non toccare
le parti in plastica della lavabianche
ria.

Dividere la biancheria

Dividere i capi in base al colore e al

^

tipo di lavaggio richiesto, verificando
i simboli riportati sull'etichetta (gene
ralmente applicata sul colletto o nella
cucitura laterale).

Tenere presente che i tessuti scuri du
rante i primi lavaggi tendono a stingere.
Lavare quindi separatamente tessuti
chiari e tessuti scuri.

Suggerimenti

– Tende: togliere gancetti e piombini

oppure chiuderli in un apposito sac­co per biancheria.

– Reggiseni: togliere o cucire i ferretti,

in modo che non possano fuoriusci­re.

–

Chiudere cerniere lampo, ganci e
asole.

­–

Chiudere/abbottonare federe e copri

­piumoni per evitare che altri capi

possano infilarvisi.

Non lavare capi dichiarati non lavabili

­sulla targhetta di trattamento tessuti

(simbolo h).

-

-

-

-

18

B Accendere la lavabiancheria

L'illuminazione interna si accende.

La luce si spegne automaticamente
dopo cinque minuti. Per riaccenderla
basta premere il tasto Sportello.

C Caricare la lavatrice

Aprire lo sportello di carico premen

^

do il tasto Sportello.
Introdurre nel cestello la biancheria

^

distesa, senza pressarla. Capi di di
versa grandezza rafforzano l'effetto
di lavaggio e si distribuiscono meglio
durante la centrifugazione.

Lavare in modo corretto

-

­Chiudere lo sportello di carico con

^

una leggera spinta.

D Scelta del programma

Se si sfrutta appieno la capacità di cari­co si razionalizzano i consumi di acqua,
di energia e di conseguenza anche i
costi. Se si carica eccessivamente il
cestello, si compromette il risultato di
lavaggio e si favorisce la formazione di
pieghe nella biancheria.

Controllare che tra sportello e guar­nizione non siano rimasti impigliati
dei capi di biancheria.

A Selezionare il programma con

l'apposito selettore:

^

Ruotare il selettore verso destra o
verso sinistra per selezionare il pro
gramma desiderato. Il programma è
selezionato quando si accende la
sua spia.

-

19

Lavare in modo corretto

La posizione Piumoni & Speciali 4
del selettore rimanda ad altri pro
grammi.

B Selezione del programma tramite la

posizione Piumoni & Speciali 4 del
selettore e display

^ Ruotare il selettore verso destra fin-

ché si accende la spia accanto al
nome programma Piumoni & Speciali

4.

-

Sul display appare:

^ Con i tasti Post. avvio (V)eGiri (W)si

sfoglia l'elenco di selezione.

^ Quando il programma che si deside-

ra avviare compare sul display, con­fermare con il tasto Temperatura
(OK).

E Impostare temperatura e velocità

di centrifuga

Temperatura e velocità di centrifuga
che vengono proposte per il program­ma selezionato possono essere modifi
cate.

-

20

2:59 60° 1600

^

Premendo il tasto Temperatura si può
modificare la temperatura del lavag
gio; premendo il tasto Giri si modifica
la velocità di centrifugazione.

-

Lavare in modo corretto

F Attivare le opzioni

^ Selezionare l'opzione desiderata pre-

mendo il relativo tasto. Se si attiva
un'opzione, la spia si accende.

Non tutte le opzioni possono essere se­lezionate per ciascun programma.

Se non risulta possibile attivare una de­terminata opzione, significa che non è
ammessa per il programma seleziona­to.

Breve

Per tessuti poco sporchi, senza mac

-

chie visibili.
La durata del lavaggio principale viene

ridotta.

+Acqua

Viene aumentato il livello di acqua sia
durante il lavaggio che durante il ri

-

sciacquo.

Prelavaggio

+

Con il tasto Prelavaggio+è possibile at
tivare non solo il prelavaggio ma anche
un ammollo della durata di un'ora op

-

pure di due ore.
Premere il tasto
1 volta = Prelavaggio
2 volte = Prelavaggio+1ora

di ammollo

3 volte = Prelavaggio+2ore

di ammollo

4 volte = Funzione disattivata

Silence

Per rendere ancora più silenzioso il fun­zionamento della lavatrice, se la si av­via ad esempio in determinati orari.

Se si attiva l'opzione Silence, la bian­cheria non viene centrifugata e si attiva
lo Stop con acqua. Il programma dura
un po' più a lungo.

Disattivare lo stop con acqua

^

Selezionare una velocità di centrifu

-

gazione con il tasto Giri.

In questo caso, utilizzare il posticipo
dell'avvio per fare in modo che la
centrifuga avvenga all'orario deside

-

rato.

-

La funzione +Acqua può avere diverse
impostazioni; la descrizione di come
programmare quella desiderata è con
tenuta al capitolo "Funzioni di program
mazione".

-

-

21

Lavare in modo corretto

G Posticipare l'avvio del programma

(qualora lo si desideri)

L'avvio del programma può essere ri

­tardato fino a un max. di 24 ore, ad
esempio per evitare le fasce orarie di
punta o sfruttare tariffe energetiche più
convenienti.

Ulteriori informazioni al capitolo "Postici
po dell'avvio".

H Caricare il detersivo

Dosare la giusta quantità di detersivo è
importante, perché:

se il detersivo è troppo poco
– la biancheria non risulta pulita e nel

corso del tempo diventa grigia e rigi­da

– si formano depositi di grasso sulla

biancheria

– il calcare si deposita sulle resistenze

di riscaldamento.

Se si usa il detersivo liquido e si inten
de attivare la funzione supplementare
Prelavaggio è necessario inserire nella
vaschetta j il "Contenitore per deter
sivo liquido" o il "Contenitore per deter
sivo denso" per prodotti in gel, reperibili
presso l'assistenza tecnica Miele auto
rizzata. Si tenga tuttavia presente che

-

per la loro consistenza, certi detersivi
possono non essere del tutto risciac
quati dall'acqua in afflusso e lasciare
quindi dei residui nel contenitore.

-

-

-

-

-

se il detersivo è invece troppo
–

si forma troppa schiuma che riduce
la meccanica di lavaggio compro
mettendo il risultato di lavaggio, ri
sciacquo e centrifugazione

–

si ha un maggior consumo di acqua
dovuto all'inserimento automatico di
un risciacquo supplementare

–

si inquina di più.

22

^

Estrarre il cassetto detersivi e versare
il detersivo nelle vaschette.

-

i

-

Detersivo per il prelavaggio (suddivi
sione della quantità complessiva di
detersivo consigliata:
schetta i e

2

/3nella vaschetta j)

j

Detersivo per il lavaggio principale e
l'ammollo

§

Ammorbidente e amido

^

Chiudere lo sportello.

Per ulteriori informazioni sui detersivi e
il relativo dosaggio consultare il capito
lo "Detersivi".

1

/3nella va

-

-

-

I Avviare un programma

Premere il tasto lampeggiante Start/

^

Stop.

Se è stato scelto di posticipare l'avvio,
le ore che mancano allo start vengono
visualizzate sul display. Una volta tra

­scorso l'intero posticipo (oppure subito
dopo l'avvio se il programma è stato
avviato immediatamente) compare sul
display la durata presumibile del pro

­gramma. Nei primi 8 minuti, la lavabian
cheria rileva la capacità della bianche
ria di assorbire acqua. In seguito a
questa rilevazione il programma può ri
sultare più lungo o più corto.

Lo svolgimento viene segnalato sul di­splay. Viene infatti visualizzato lo scatto
programma di volta in volta raggiunto.

Una volta avviato il programma, la luce
del cestello si spegne.

J Fine programma - Prelevare la

biancheria

Durante la fase antipiega, sul display
compaiono alternandosi le seguenti in
dicazioni:

0:00 Fase antipiega

e

Lavare in modo corretto

Non dimenticare capi di biancheria
nel cestello! Durante il lavaggio suc
cessivo potrebbero restringersi op
pure stingere.

-

-

-

^ Controllare che nella guarnizione del-

lo sportello non siano rimasti impiglia­ti dei corpi estranei.

^ Spegnere la macchina premendo il

tasto K.

^ Chiudere lo sportello. Altrimenti c'è il

rischio che qualche oggetto vi finisca

­dentro inavvertitamente e venga lava

to assieme al successivo carico di
biancheria, danneggiandola.

-

-

-

0:00 Fine

^

Aprire lo sportello di carico premen
do il tasto Sportello.

15 minuti dopo la fine della fase anti
piega, la lavatrice si spegne automa
ticamente. Per riaccenderla bisogna
premere il tasto K.

^

Prelevare la biancheria.

-

-

-

23

Centrifuga

Velocità di centrifugazione
(centrifuga finale)

Programma giri/min.

Cotone 1600
Lava/Indossa 1200
Fibre sintetiche 600
Lana / 1200
Impermeabilizzare 1000
Express 20' 1600
Camicie 600
Automatic plus 1200
Capi scuri/Jeans 1200
Igiene cotone 1600
Extra Intenso 1600
Centrifuga 1600
Risciacquare/Inamid. 1200
Seta/Lingerie 600
Cuscini 1200
Piumoni 1200
Tende 600

Esclusione centrifuga finale (Stop
con acqua)

Con il tasto Giri selezionare l'imposta

^

zione e (Stop con acqua). Al termi
ne dell'ultimo risciacquo, i capi resta
no immersi nell'acqua. Questo accor
gimento serve qualora non si possa
prelevare subito la biancheria al ter
mine del programma, per evitare che
si formino troppe pieghe.

Per effettuare poi la centrifuga

–

:

a display compare già la massima
velocità di centrifuga ammessa per il
programma selezionato che può
eventualmente essere ridotta. Avvia­re la centrifuga premendo il tasto
Start/Stop.

– Per terminare senza centrifugare

premere il tasto Sportello. L'acqua
viene scaricata. Al termine premere
di nuovo il tasto Sportello per prele­vare la biancheria.

-

-

-

-

-

:

La velocità finale di centrifuga può
sempre essere ridotta. Non può invece
essere aumentata rispetto ai valori mas
simi indicati.

Centrifugazione di risciacquo (inter

-

media)

La biancheria viene centrifugata anche
dopo il lavaggio principale e tra i ri

­sciacqui. Se si riduce la velocità finale
di centrifuga, anche la velocità della
centrifuga intermedia viene ridotta. Nel
programma Cotone, se la velocità finale
di centrifuga è inferiore a 700 giri/min.
viene automaticamente aggiunto un ri

-

sciacquo.

24

Escludere tutte le centrifughe (sia fi
nale, sia intermedia) - No .

-

^

Con il tasto Giri selezionare l'imposta
zione No . (esclusione di centrifu
ga).

Al termine dell'ultimo risciacquo l'acqua
viene scaricata e si passa direttamente
alla fase antipiega.

In questo caso, in alcuni programmi
viene aggiunto un risciacquo.

-

-

-

Posticipo dell'avvio

Attivando il posticipo dell'avvio si può
decidere a che ora far partire il pro

­gramma. L'avvio può essere posticipa
to da 30 minuti fino a max. 24 ore ad
esempio per evitare le fasce orarie di
punta o sfruttare tariffe energetiche più
convenienti.

Attivare il posticipo avvio

Premere il tasto Post. avvio. Sul di

^

-

splay compare:

0:30 , 60° 1600

Ogni volta che si preme il tasto Post.

^

avvio, aumenta il ritardo con cui parti-

rà il programma.
– in scatti di 30 minuti fino alle 10 ore,
– in scatti di 1 ora oltre le 10 ore.
Tenendo premuto il tasto Post. avvio il

tempo scorre automaticamente fino alle
24 ore.

Avvio

Modificare

Il posticipo può essere modificato in

­ogni momento premendo il tasto

Post.avvio.

Annullare il posticipo dell'avvio (pri
ma di aver premuto Start)

Una volta arrivati a

24 h premere nuo

vamente il tasto Post. avvio.
Se si annulla il posticipo dopo aver pre

muto Start, il programma si avvia subi
to.

-

-

-

-

^

Per far partire il posticipo premere
Start/Stop. Sul display appare:

4:30 , all'avvio

Una volta trascorso il tempo impostato,
il programma si avvia automaticamente
e sul display compare la durata presu
mibile del programma e l'indicazione
della fase di volta in volta in corso.

-

25

Panoramica programmi

Una panoramica dei pacchetti programmi disponibili su richiesta per questa la
vatrice si trova nel fascicolo allegato "Pacchetti programmi".

Cotone da 90° a fredda carico massimo: 7,0 kg

Capi Magliette, intimo, tovaglie ecc. in cotone, lino o misto cotone e lino.
Consiglio Le impostazioni 60°/40°C si differenziano da r/s per:

durata dei programmi più breve

–

tempo di azione più lungo

–

consumo energetico più elevato.

–
Per soddisfare particolari esigenze di igiene selezionare la tempera

tura a 60°C o più.

Cotone r/s carico massimo: 7,0 kg

Capi Biancheria in cotone normalmente sporca.
Consiglio – Queste impostazioni sono le più efficienti dal punto di vista del

consumo energetico e idrico per il lavaggio di biancheria di coto­ne.

– Con r la temperatura di lavaggio effettiva è inferiore ai 60°C,

ma l'efficacia di lavaggio corrisponde al programma Cotone 60°C.

Indicazione per istituti di ricerca:

Programma test conforme alla norma EN 60456 ed etichetta energetica ai sensi
della direttiva 1061/2010.

-

-

Lava/Indossa da 60°C a fredda carico massimo: 3,5 kg

Capi Indumenti in fibre sintetiche, miste o cotone delicato.
Consiglio: Ridurre la velocità finale di centrifuga se i tessuti si sgualciscono fa

cilmente.

Fibre sintetiche da 60°C a fredda carico massimo: 2,5 kg

Capi Tessuti delicati in fibre sintetiche e miste; rayon-viscosa.
Consiglio: Ridurre o escludere la centrifuga se i capi sono soggetti a pieghe.

26

-

Panoramica programmi

Lana / da 40°C a fredda carico massimo: 2,0 kg

Capi Tessuti in lana o misto lana e tutti gli altri capi lavabili a mano.
Consiglio: Se i tessuti si sgualciscono facilmente, ridurre la velocità di centrifu

ga.

Impermeabilizzare 40°C carico massimo: 2,5 kg

Capi Per trattare post-lavaggio tessuti in microfibra, tute da sci o tovaglie,

prevalentemente in fibre sintetiche per ottenere un effetto di repel
lenza all'acqua e allo sporco.

-

-

Consiglio:

Express 20' da 40°C a fredda carico massimo: 3,5 kg

Capi Capi in cotone o misto cotone e fibre sintetiche, indossati magari

Consiglio: L'opzione "Breve" viene attivata automaticamente.

Camicie da 60°C a fredda carico massimo: 2,0 kg

Consiglio: – Pretrattare eventualmente il colletto e i polsini.

Automatic plus da 40°C a fredda carico massimo: 5,0 kg

Capi Capi di biancheria solitamente lavati con i programmi Cotone e

Consiglio: Programma di volta in volta diverso perché capace di adeguare i

I capi devono essere stati appena lavati e centrifugati oppure

–

asciugati.
Per ottenere il massimo effetto, si consiglia di far seguire

–

all'impermeabilizzazione un trattamento termico asciugando i
capi nell'asciugabiancheria oppure stirandoli.

per poche ore e quindi non sporchi.

–

Se i capi sono in seta usare il programma Fibre sintetiche.

Lava/Indossa, divisi per colore.

suoi parametri (livello dell'acqua, ritmo di lavaggio e profilo di centri
fuga) al carico introdotto, in modo da ottimizzare l'efficacia e la deli
catezza del lavaggio.

-

-

27

Panoramica programmi

Capi scuri/Jeans da 60°C a fredda carico massimo: 3,0 kg

Capi Capi scuri in cotone o fibre miste o tessuti denim.
Consiglio:

Nota: Il nome del programma può comparire leggermente diverso sul

Igiene cotone da 95°C a 30°C carico massimo: 7,0 kg

Capi Tessuti in lino e/o cotone a diretto contatto con la pelle o soggetti a

Consiglio: – Affinché l'effetto igienizzante sia ottimale è opportuno impostare

Nota: il nome del programma può comparire leggermente diverso sul pan-

Extra Intenso da 95°C a fredda carico massimo: 7,0 kg

Capi Capi di biancheria solitamente lavati con i programmi Cotone e

Consiglio:

Centrifuga

Lavare i capi al rovescio.

–

Spesso i tessuti in jeans stingono ai primi lavaggi. Lavare quindi

–

separatamente tessuti chiari e scuri.

pannello o a display per motivi di spazio.

particolari esigenze di igiene, come ad esempio intimo, lenzuola, fe
dere speciali antiacaro.

temperature di almeno 60°C.

– Consultare l'etichetta del capo.

nello per motivi di spazio.

Lava/Indossa, divisi per colore, molto sporchi.
–

La funzione di prelavaggio viene aggiunta automaticamente.

–

La durata del lavaggio principale si prolunga.

-

Consiglio:

Risciacquare/Inamid. carico massimo: 7,0 kg

Capi

Consiglio:

28

–

Solo scarico: impostare la velocità di centrifugazione su No ..

–

Attenzione! Impostare un numero di giri compatibile con il tipo di
capi inamidati.

–

Per risciacquare capi lavati a mano.

–

Tovaglie, tovaglioli, camici da lavoro che devono essere inamida
ti.

–

Se i tessuti si sgualciscono facilmente, impostare la giusta veloci
tà di centrifuga.

–

La biancheria da inamidare deve essere appena lavata, ma non
trattata con ammorbidente.

-

-

Panoramica programmi

Seta/Lingerie da 30°C a fredda carico massimo: 1,0 kg

Capi Seta e altri tessuti lavabili a mano che non contengono lana.
Consiglio: Lavare collant e reggiseni in un apposito sacco per biancheria.

Cuscini da 95°C a fredda 2 cuscini (40 x 80 cm) o

1 cuscino (80 x 80 cm)

Capi Cuscini lavabili con imbottitura sintetica.
Consiglio: Attenzione a quanto riportato sull'etichetta trattamento tessuti.

Piumoni da 60°C a fredda carico massimo:

1 piumone matrimoniale con

peso max. di 2 - 2,5 kg

Capi Piumoni, trapunte, sacchi a pelo, cuscini e altri capi (ad es. giac

che-piumini) con imbottitura in piuma.

Consiglio: Attenzione a quanto riportato sull'etichetta trattamento tessuti.

Tende da 40°C a fredda carico massimo: 2,0 kg

Capi Tende dichiarate lavabili in lavatrice dal produttore.
Consiglio: – Viene effettuato automaticamente un prerisciacquo senza deter-

sivo per eliminare prima la polvere. Se si usa il detersivo liquido,
caricare il detersivo per il lavaggio principale utilizzando
l'apposita vaschetta (accessorio su richiesta).

–

Se le tende sono delicate, ridurre la velocità della centrifuga fina
le o escluderla del tutto.

–

Togliere i piombini o altri accessori.

-

-

29

Opzioni

Si possono aggiungere ai programmi le seguenti opzioni:

Breve

+Acqua

Prelavaggio

Prelavaggio+ Ammollo

Silence

Cotone XXXXX
Lava/Indossa XXXXX
Fibre sintetiche X X X X
Lana / X
Impermeabilizzare X

1)

Express 20' X
Camicie X X X
Automatic plus X
Capi scuri/Jeans X X X X
Igiene cotone XXXX
Extra Intenso X
Centrifuga
Risciacquare/Inamid. X
Seta/Lingerie X
Cuscini X X
Piumoni X X
Tende X X

XX

2)

2)

X

X

X1)= Opzione prevista direttamente dal programma

2)

X

= L'opzione preimpostata dal programma non può essere disattivata.

30

Simboli trattamento tessuti

Lavaggio

La cifra all'interno della vaschetta in
dica la temperatura massima con cui
si può lavare il capo.

9 trattamento normale
4 trattamento delicato
c trattamento delicatissimo
/ lavaggio a mano

h non lavabile in acqua

Esempi per la scelta del programma

Programma Simbolo

Cotone 9ö8E76
Lava/Indossa 54321
Fibre sintetiche ac
Lana //
Express 20' 76
Automatic plus 7621

-

Asciugatura

I punti rappresentano la temperatura.

q temperatura normale
r temperatura ridotta
s non adatto all'asciugatura in

tamburo

Stiratura

I punti rappresentano le temperature

I ca. 200°C
H ca. 150°C
G ca. 110°C
J Non stirare

Lavaggio a secco

f a secco con solventi chimici

le lettere rappresentano il tipo

p

di trattamento

w lavaggio in acqua
D non lavare a secco

Candeggio

x candeggio possibile con ogni

candeggina ossidante

{ utilizzare solo candeggianti

all'ossigeno

z non candeggiare

31

Svolgimento programma

Lavaggio

Risciacquo Centrifuga

principale

Livello

dell'ac

qua

Ritmo di
lavaggio

-

Livello

dell'ac

qua

-

Risciac

qui

Centrifu

­ga di ri

sciacquo

(o inter

Centrifu

­ga finale

-

-

-

media)

Cotone d a ( 2-4
Lava/Indossa ( c e 2-3

1)2)

3)

LL
LL

Fibre sintetiche e d e 3 – L
Lana /ef e 2 LL
Impermeabilizzare ( d –––L
Express 20' d b d 1-3

3)

LL

Camicie e c e 2 – L
Automatic plus ( abc e 2-3

3)

LL

Capi scuri/Jeans ( b d 3 – L
Igiene cotone ( b ( 3-4
Extra Intenso ( a ( 2-4

2)

1)2)

LL
LL

Centrifuga – ––––L
Risciacquare/Inamid. – – e 2 – L
Seta/Lingerie e f e 2 – L
Cuscini ( d e 3–L
Piumoni
Tende

5)

6)

( d e 3 – L
( d d 3 – L

La spiegazione dei simboli è riportata alla pagina seguente.

32

Svolgimento programma

d = livello basso
( = livello medio
e = livello alto

a = Ritmo Intenso
b = Ritmo Normale
c = Ritmo Delicato
d = Ritmo Sensitive
e = Ritmo Oscillante
f = Ritmo Lavaggio a mano

La lavatrice è dotata di comando elet

­tronico con automatismo quantità ed è
in grado di determinare autonomamen­te la quantità di acqua necessaria in re­lazione alla quantità di biancheria intro­dotta e alla sua capacità di assorbi­mento. Per questo, svolgimento e dura­ta dei programmi possono essere di
volta in volta diversi.

Le indicazioni qui di seguito riportate si
riferiscono sempre al programma base
a pieno carico. Non si tiene conto delle
opzioni selezionabili.

Aspetti particolari nello svolgimento
del programma

Fase antipiega:
Al termine del programma il cestello

continua a ruotare per altri 30 minuti
per evitare il più possibile la formazione
di pieghe. Eccezione:

nel programma
Lana non c'è la fase antipiega.
Lo sportello può comunque sempre es
sere aperto.

1)

Se la temperatura scelta è compresa
tra 90°C e 60°C vengono effettuati 2
risciacqui. Se la temperatura è inve

­ce inferiore ai 60°C vengono effettua­ti 3 risciacqui.

2)

viene aggiunto un terzo o quarto ri­sciacquo se:

– c'è troppa schiuma nel cestello
– la velocità di centrifugazione finale è

inferiore ai 700 giri/min.

– è stata esclusa la centrifuga (No .).

3)

viene aggiunto un terzo risciacquo
se:

-

Durante il programma, la macchina se
gnala lo scatto di volta in volta in corso.

-

–

è stata esclusa la centrifuga (No .).

4)

La biancheria viene centrifugata solo
dopo il lavaggio principale.

5)

Velocità di centrifuga crescente: pri
ma del lavaggio viene effettuata una
centrifuga a velocità crescente per
togliere l'aria dall'imbottitura. Suc
cessivamente l'acqua affluisce attra
verso la vaschetta j per il lavaggio
principale.

6)

Prerisciacquo: viene effettuato auto
maticamente un prerisciacquo senza
detersivo per eliminare prima la pol
vere.

-

-

-

-

-

33

Modificare un programma

Interrompere un programma

Interrompere e terminare un program
ma è sempre possibile.

Premere il tasto Start/Stop.

^

Interrompere?

Il tasto Start/Stop lampeggia. Premer

^

lo di nuovo.

La lavatrice scarica l'acqua dal cestel
lo.

Per prelevare la biancheria:

Premere il tasto Sportello.

^

Per avviare un altro programma:

^ Spegnere la lavatrice con il tasto K.
^ Riaccendere la lavatrice.
^ Verificare se c'è ancora del detersivo

nella vaschetta. Se non c'è, caricarlo.

^ Selezionare un altro programma e av-

viare.

-

-

Modificare i parametri del
programma

Cambiare programma

Una volta avviato, il programma non
può più essere cambiato.

-

Modificare la temperatura

Si può modificare la temperatura entro i
primi cinque minuti.

Premere il tasto Temperatura.

^

Modificare la velocità di centrifuga

Si può modificare la velocità finché non
inizia la fase di centrifugazione finale.

^ Premere il tasto Giri.

Modificare le opzioni

Nei primi cinque minuti del programma
è ancora possibile attivare o disattivare
le opzioni Breve e +Acqua.

Sospendere un programma

^

Spegnere la lavatrice con il tasto K.

Per proseguirlo:

^

Riaccendere la lavatrice con il
tasto K.

34

Se è attiva la protezione programma
(sicurezza bimbi), per modificare o
interrompere il programma è neces
sario prima disattivarla.

-

Modificare un programma

Aggiungere/estrarre anzitempo
della biancheria

Premere il tasto Sportello per aprire

^

lo sportello di carico.
Aggiungere la biancheria oppure

^

prelevarla.
Chiudere lo sportello.

^

Il programma prosegue automatica
mente.

Attenzione!
Una volta che il programma si è riavvia

to, la lavatrice non è in grado di rilevare
la diversa quantità di biancheria.

Per questo dopo aver introdotto o pre­levato biancheria, la macchina conside­ra sempre il pieno carico.

La durata del programma può prolun­garsi.

Lo sportello non si apre nei seguenti
casi:

–

la temperatura dell'acqua all'interno
del cestello è superiore a 55°C;

–

il livello dell'acqua supera un deter
minato valore;

–

è stato raggiunto lo scatto Centrifu
ga.

Premendo il tasto Sportello nei casi so
pra indicati, sul display appare:

-

-

-

-

Sicurezza bimbi (protezione
programma)

La protezione impedisce che qualcu
no possa aprire lo sportello, interrom
pere o modificare un programma in
corso.

Attivare la protezione

A programma avviato tenere premuto

^

il tasto Start/Stop.

Blocco fra 3 sec 0

­Tenere premuto il tasto Start/Stop fin

^

ché i secondi scorrono e sul display
compare:

Comandi bloccati 0

La sicurezza bimbi è attivata e verrà di­sattivata automaticamente al termine
del programma.

Disattivare la protezione

^ A programma avviato tenere premuto

il tasto Start/Stop.

Sblocco fra 3 sec 0

^

Tenere premuto il tasto Start/Stop fin
ché i secondi scorrono e sul display
compare:

Comandi attivi 1

-

-

-

-

: Sportello bloccato

35

Detersivi

Il detersivo adatto

Si possono usare tutti i tipi di detersivi per lavatrice reperibili sul mercato. Solita

-

mente, dosi e indicazioni per l'uso sono riportate sulla confezione del prodotto.

UltraWhite

(univer

-

sale)

Detersivi Impermea

Ultra

Color

Capi

delicati

Specia

le*

bilizzante**

-

(colorati)

Ammor

­bidente

-

Cotone X X – – – X
Lava/Indossa X X – – – X
Fibre sintetiche – – X – – X
Lana / ––X– – X
Impermeabilizzare – – – – X –
Express 20'

1)

XX–– – X
Camicie X X – – – X
Automatic plus X X – – – X
Capi scuri/Jeans
Igiene cotone

1)

2)

–X–– – X

X––– – X
Extra Intenso X X – – – X
Risciacquare/Ina

-

–––X – X
mid.

Seta/Lingerie – – X – – X
Cuscini
Piumoni
Tende

1)

1)

2)

–––X – –

–X–X – –

––X– – –

36

Detersivi

1)

Utilizzare detersivo liquido
Se si attiva il prelavaggio, utilizzare il contenitore per il detersivo liquido nella
vaschetta j. Il contenitore può essere ordinato presso l'assistenza tecnica
autorizzata Miele o direttamente sul sito www.miele-shop.com.

2)

Utilizzare detersivo in polvere ad es. UltraWhite della linea CareCollection
di Miele.

* detersivi speciali:

detersivi studiati appositamente per determinati lavaggi/articoli, ad es. Capi
sport, Capi outdoor, Piuma/Piumino della linea CareCollection di Miele.

** Usare solo prodotti impermeabilizzanti espressamente dichiarati adatti ai tes

suti a membrana (a base di composti di fluoro). Non usare prodotti contenenti
paraffina. Versare l'impermeabilizzante nella vaschetta §.

-

37

Detersivi

Il dosaggio dipende dai fattori se
guenti:

grado di sporco della biancheria

–

sporco leggero
sporco e macchie non sono visibili. I
capi hanno ad esempio solo assunto
l'odore di chi li indossava.

sporco normale
sporco e/o macchie visibili (leggere).

sporco intenso
sporco e macchie visibili.

quantità di carico

–
– grado di durezza dell'acqua;

se non si conosce la durezza della
propria acqua, rivolgersi alla locale
azienda idrica.

Durezze dell'acqua

Area di durezza Durezza in

dolce (I) 0 - 1,5 0 - 8,4

media (II) 1,5 - 2,5 8,4 - 14

da dura a molto

dura (III)

mmol/l

oltre 2,5 oltre 14

Durezza

tedesca °d

-

Anticalcare

Se la durezza dell'acqua è compresa
nelle aree II e III, è possibile aggiunge
re un anticalcare per risparmiare deter

-

­sivo. Il corretto dosaggio del prodotto è
riportato sulla confezione. Caricare pri

-

ma il detersivo, poi l'anticalcare.
In questo caso la quantità di detersivo

da dosare è quella corrispondente
all'area di durezza I.

Detersivi modulari

Se si usano detersivi modulari (con più
componenti), caricare i singoli compo­nenti nella vaschetta j rispettando il
seguente ordine:

1. detersivo

2. anticalcare

3. sale smacchiante
In questo modo i prodotti vengono im-

messi meglio.

38

Inamidare/Risciacquo con
ammorbidente

Amido
L'amido mette in forma i capi di bian
cheria.

Ammorbidente
L'ammorbidente serve a rendere più
soffice la biancheria e a evitare che si
carichi elettrostaticamente durante
l'asciugatura.

Immissione automatica
dell'ammorbidente o dell'amido (pro
dotti liquidi)

-

Dopo più immissioni automatiche,
pulire la vaschetta, in particolar
modo il dispositivo di aspirazione.

Colorare/Decolorare

Non utilizzare alcun prodotto decolo

^

rante nella lavatrice.
L'uso di prodotti coloranti è ammesso

^

solo nei limiti del normale uso dome
stico. Alla lunga, il sale contenuto nei
prodotti coloranti potrebbe aggredire
l'acciaio. Attenersi scrupolosamente

-

alle indicazioni riportate sulla confe­zione del prodotto.

Detersivi

-

-

^

Versare l'ammorbidente o l'amido
nella vaschetta §. Rispettare il livel

lo massimo indicato.

Il prodotto viene immesso con l'ultimo
risciacquo. Al termine del programma
di lavaggio una piccola quantità di ac
qua rimane depositata nella vaschet­ta §.

-

-

39

Linea detersivi Miele CareCollection

A Miele sta a cuore la perfezione del la
vaggio. Le lavatrici Miele, infatti, sono
dotate di tutta una serie di programmi
specifici in grado di lavare ogni tessuto
nel modo più adatto a salvaguardare le
sue caratteristiche. Per questo Miele ha
deciso di affiancare ai suoi programmi
una propria linea di detersivi, la Care
Collection, che esalti la qualità del la
vaggio nelle lavatrici Miele.

Di seguito una panoramica sui prodotti
CareCollection per la cura del bucato.
Questi prodotti possono essere ordinati
su internet al sito www.miele-shop.com
oppure richiesti direttamente al centro
di assistenza tecnica Miele autorizzato
più vicino.

-

-

CareCollection

-

Detersivo universale per capi bianchi
"UltraWhite"

Il detersivo in polvere Miele è partico
larmente adatto per biancheria bianca
o chiara oppure per biancheria colorata
se molto sporca.

Detersivo per capi colorati "UltraCo
lor"

Questo detersivo è particolarmente
adatto per capi colorati e capi scuri. La
sua particolare composizione garanti
sce l'eliminazione delle macchie già a
basse temperature e mantiene i colori
vividi e brillanti.

Detersivo per capi delicati

Lava molto delicatamente i capi più
sensibili, come lana e seta. Grazie alla
sua particolare formula è efficace già a
20°C e mantiene i colori brillanti.

-

-

-

40

Ammorbidente

Lascia sui capi un profumo fresco e na
turale. Rende i tessuti morbidi e vapo
rosi impedendo che si carichino elettro
staticamente durante l'asciugatura.

-

-

-

Linea detersivi Miele CareCollection

Detersivi e prodotti Miele per usi spe
ciali

Capi outdoor

Lo speciale detersivo Miele per capi
outdoor lava delicatamente le fibre di
capi tecnici pregiati destinati al tempo
libero, rispettandone le caratteristiche
impermeabili.

Capi sport

Lo speciale detersivo Miele per capi
sport lava delicatamente i capi in mi
crofibra e tessuti tecnici utilizzati per
l'attività sportiva. Gli indumenti vengono
rinfrescati velocemente neutralizzando
gli odori.

-

Piuma / Piumino

-

A base di tensioattivi delicati e di additi
vi naturali, questo speciale detersivo
mantiene morbida la piuma preservan
done la naturale elasticità.

Impermeabilizzante

Questo speciale prodotto impermeabi
lizzante Miele avvolge le fibre singolar
mente rendendole repellenti all'acqua,
al vento e allo sporco, ma senza "incol
larle". Il tessuto si mantiene così traspi
rante ed elastico.

-

-

-

-

-

-

41

Cura e pulizia

Pulizia del cestello
(Igienizzare)

L'abitudine di lavare a basse tempera
ture e con detersivo liquido o in gel può
favorire il deposito di germi all’interno
della lavatrice e lo sviluppo di cattivi
odori. Per igienizzare il cestello e pre
venire la formazione di odori, una volta
al mese o al più tardi quando compare
la segnalazione
re il programma Cotone 75°C utilizzan
do detersivo universale (in polvere).

Info Igienizzare, avvia

-

-

Pannello e involucro

Sfilare la spina dalla presa elet-

,

trica prima di procedere a qualsiasi
operazione di pulizia e manutenzio­ne.

,

Non spruzzare mai la lavatrice

con un getto d'acqua.

^

Pulire l'involucro e il pannello coman
di con un detersivo delicato oppure
acqua e sapone e asciugare con un
panno morbido.

Pulizia del cassetto detersivi

Le vaschette del lavaggio e del prela
vaggio del cassetto detersivi sono auto
pulenti; per motivi di igiene è comun
que opportuno effettuare regolarmente
un'accurata pulizia dell'intero cassetto.

-

-

^ Sfilare il cassetto detersivi fino alla

battuta, premere lo sbloccaggio ed
estrarlo del tutto.

^ Pulire il cassetto detersivi con acqua

calda.

-

-

-

-

,

Non usare detergenti contenenti
solventi, detergenti abrasivi, detersi
vi specifici per vetro o pulitori univer
sali. Contengono infatti delle sostan
ze che possono danneggiare le parti
in materiale sintetico e altri compo
nenti.

42

-

-

-

-

Dispositivo di aspirazione e canale

1. Sfilare il dispositivo di aspirazione

dalla vaschetta § e pulirlo sotto ac­qua corrente. Pulire anche il tubicino
sul quale il dispositivo si innesta.

2. Reinfilare il dispositivo.

Cura e pulizia

Dopo più immissioni di amido liqui
do, pulire con particolare accuratez
za il dispositivo di aspirazione e il
canale dell'ammorbidente perché
l'amido può diventare colloso.

Pulire l'alloggiamento del cassetto
detersivi

-

-

^

Pulire il canale dell'ammorbidente
con acqua calda e uno spazzolino.

^ Con l'aiuto di uno scovolino, rimuove-

re eventuali residui di detersivo e de­positi di calcare dagli ugelli del cas­setto detersivi.

43

Cura e pulizia

Pulire il filtro dell'afflusso
acqua

La macchina è dotata di un filtro che
protegge la valvola di afflusso dell'ac
qua.

Tale filtro, situato nel raccordo del tubo
di afflusso, dovrebbe essere controllato
all'incirca ogni 6 mesi oppure più fre
quentemente se si verificano spesso in
terruzioni nella rete idrica.

Nota
Se l'acqua contiene molte particelle

non idrosolubili consigliamo di installare
l'apposito filtro acqua pulita tra il rubi­netto dell'acqua e il raccordo della val­vola di sicurezza. Questo filtro è dispo­nibile presso i centri di assistenza tec­nica autorizzati Miele.

-

-

Chiudere il rubinetto dell'acqua.

^

Svitare il tubo di afflusso dal rubinetto

^

dell'acqua.

-

^ Estrarre la guarnizione di gomma 1

dalla guida.

^ Afferrare la staffa del filtro in materia-

le plastico 2 con una pinza e sfilare il
filtro.

^ Pulire il filtro.
^ Rimontare i pezzi in ordine inverso.

44

Avvitare saldamente il tubo al rubinetto
dell'acqua e aprirlo. Se fuoriesce del
l'acqua avvitare ulteriormente il tubo.

Dopo la pulizia, il filtro deve assolu
tamente essere rimontato.

-

-

Guida guasti

Cosa fare se...

La maggior parte dei guasti e delle anomalie che si verificano nell'uso quotidiano
della macchina può essere eliminata personalmente. In molti casi è possibile ri
sparmiare tempo e costi senza doversi necessariamente rivolgere all'assistenza
tecnica.

Le tabelle che seguono sono un aiuto per individuare e possibilmente eliminare le
cause di un guasto / di un'anomalia. Tenere tuttavia presente che:

Riparazioni ad apparecchiature elettriche possono essere effettuate solo

,

da personale tecnico qualificato e autorizzato. Riparazioni eseguite in maniera
non corretta possono mettere seriamente a rischio la sicurezza dell'utente.

Il programma non si avvia

Problema Possibile causa Rimedio

Il display resta scuro e
la spia del tasto Start/
Stop non si accende.

Sul display compare
un messaggio che invi­ta a inserire un codice
pin.

Il display è scuro. Il display va automati

La lavatrice non è al­lacciata alla corrente
elettrica.

Il codice pin è stato at­tivato.

camente in standby
per risparmiare ener
gia.

-

Verificare che
– la spina sia inserita nella

presa elettrica

– il fusibile non sia scattato
Immettere il codice e confer-

marlo. Disattivare la richiesta
di immissione del codice pin
se non si vuole che ricompaia
a ogni accensione.

-

Premere un tasto. Il display
torna attivo.

-

45

Guida guasti

A display compaiono le seguenti segnalazioni e il programma
viene interrotto

Segnalazione Possibile causa Rimedio A

Guasto

scarico acqua

;

Guasto

afflusso acqua

;

Lo scarico dell'acqua è

–

bloccato o intasato.
Il tubo di scarico è po

–

sizionato troppo in alto.

L'afflusso dell'acqua è
bloccato o intasato.

Pulire il filtro e la pompa di

–

scarico.
La prevalenza massima è di

–

­1m.

Verificare che

il rubinetto dell'acqua sia

–

sufficientemente aperto;
il tubo di afflusso non sia

–

piegato;

– la pressione dell'acqua non

sia troppo bassa.

Il filtro nell'afflusso del-

Pulire il filtro.

l'acqua è intasato.

Guasto
Waterproof

;

È scattato il sistema anti­allagamento.

– Chiudere il rubinetto dell'ac-

qua.

– Rivolgersi al servizio di assi-

stenza tecnica Miele auto­rizzato.

;

Guasto
tecnico

Si tratta di un guasto. Riavviare il programma.

Se la segnalazione di guasto
ricompare, rivolgersi
all'assistenza tecnica.

A Per annullare la segnalazione di guasto: spegnere la lavatrice premendo il ta

sto K.

-

46

Guida guasti

Al termine del programma, sul display compare la seguente
segnalazione

Segnalazione Possibile causa Rimedio

Contr. dosaggio

Igienizzare

Durante il lavaggio si è
formata troppa schiuma.

Recentemente sono stati
utilizzati solo programmi
con temperature inferiori
ai 60°C.

Al prossimo lavaggio dosare
una quantità inferiore di detersi
vo e attenersi alle indicazioni ri
portate sulla confezione.

Per evitare la proliferazione di
germi e la formazione di odori
all'interno della lavatrice, avvia
re il programma Cotone 75°C
utilizzando un detersivo univer­sale in polvere.

-

-

-

47

Guida guasti

Problemi generici

Problema Possibile causa Rimedio

Durante la centrifuga
zione la macchina si
sposta.

La lavatrice non ha
centrifugato come di
consueto e la bianche
ria risulta ancora ba
gnata.

Si sentono strani ru­mori di scarico.

Nel cassetto detersivi
rimangono consistenti
residui di detersivo.

L'ammorbidente non
viene completamente
immesso, oppure ri
mane troppa acqua
nella vaschetta §.

A display compare
una lingua diversa.

-

La macchina non è in

-

bolla oppure i piedini
non sono stati stretti

Posizionare meglio la mac
china e stringere il contro
dado dei piedini.

bene.
Durante la centrifugazio

ne finale è stato rilevato
un forte sbilanciamento e

-

la velocità di centrifuga è

-

stata automaticamente ri

Cercare di caricare insieme

­nella lavatrice capi di grandi
dimensioni e capi più picco
li, perché si distribuiscono
meglio.

-

dotta.
Non è un guasto. All'inizio e alla fine dello scarico è

normale che si sentano dei rumori di "risucchio".
La pressione dell'acqua

è insufficiente.

– Pulire il filtro situato

nell'afflusso.

– Attivare eventualmente

l'opzione +Acqua.

Il detersivo in polvere, se
usato insieme
all'anticalcare, tende a
formare dei grumi.

Il dispositivo di aspirazio
ne non è correttamente
inserito oppure è intasa
to.

Pulire il cassetto detersivi; in
futuro versare nella vaschet­ta prima il detersivo e solo
dopo l'anticalcare.

-

Pulire il dispositivo di aspi
razione, v. cap. "Pulizia e

-

manutenzione", paragrafo
"Pulizia del cassetto detersi
vi".

-

È stata volutamente o ac
cidentalmente impostata
una lingua diversa dal
menù "Lingua

!".

Dal menù "Lingua
zioni di programmazione)
impostare la propria lingua
seguendo il simbolo della
bandierina.

!" (Fun

-

-

-

-

-

-

48

Risultato di lavaggio non soddisfacente

Problema Possibile causa Rimedio

Se si usa un deter
sivo liquido, la
biancheria non ri
sulta pulita.

Sulla biancheria
sono depositati fi­lamenti grigi (di
grasso).

Sui capi di colore
scuro rimangono
depositati dei resi
dui bianchi, simili a
detersivo.

I detersivi liquidi non

-

contengono agenti
sbiancanti. Non sempre

-

riescono a eliminare
macchie tenaci come
frutta, tè o caffè.

È stato dosato troppo
poco detersivo. La bian­cheria era molto sporca
di grasso (olio, pomate).

Alcuni componenti
(come la zeolite) che ser-

-

vono a decalcificare l'ac
qua non sono idrosolubili
e si depositano sui tes
suti.

Usare un detersivo in polvere

–

che contenga sbiancanti.
Caricare del sale smacchian

–

te nella vaschetta j.
Non versare mai insieme il

–

detersivo liquido e il sale per
smacchiare nel cassetto de
tersivi.

Per questo tipo di biancheria

–

dosare una quantità maggio­re di detersivo oppure utiliz­zare detersivo liquido.

– Prima di lavare un altro cari-

co, effettuare un lavaggio
con un programma a 60° con
detersivo liquido ma senza
biancheria.

– Provare a rimuoverli con una

spazzola una volta che la

-

biancheria è asciutta.

–

-

Successivamente lavare la
biancheria di colore scuro
con detersivo senza zeoliti. I
detersivi liquidi in genere non
contengono zeoliti.

–

Lavare i tessuti scuri con
l'apposito programma Capi
scuri/Jeans.

Guida guasti

-

-

49

Guida guasti

Lo sportello non si apre premendo il tasto Sportello.

Possibile causa Rimedio

La lavabiancheria non è
accesa e/o non è allacciata
alla corrente elettrica.

È attiva la sicurezza bimbi. Disattivare la protezione come descritto al capitolo

Il codice pin è stato attiva
to.

Interruzione della corrente. Aprire lo sportello di carico seguendo le indicazio-

Lo sportello non era stato
chiuso bene.

Nel cestello c'è ancora ac­qua che la macchina non
riesce a scaricare.

Per protezione, lo sportello di carico non si apre se la liscivia ha una temperatura
superiore a 55°C.

Infilare la spina schuko nella presa e/o accendere
la lavabiancheria premendo il tasto K.

"Modificare un programma", paragrafo "Sicurezza
bimbi".

Disattivare il codice pin, come descritto al capitolo

-

"Funzioni di programmazione", paragrafo "Codice
pin".

ni riportate al paragrafo seguente.
Chiudere premendo lo sportello dal lato della chiu-

sura, infine premere il tasto Sportello.
Pulire il filtro e la pompa di scarico come descritto

al paragrafo seguente.

50

Guida guasti

Aprire lo sportello di carico in
caso di scarico bloccato e/o di
interruzione della corrente.

Spegnere la lavabiancheria.

^

Sul lato interno del cassetto detersivi si
trova una leva che serve per aprire lo
sportellino del filtro di scarico.

^ Prelevare l'utensile.

Scarico intasato

Se lo scarico è intasato, nella macchina
può trovarsi una consistente quantità
d'acqua (max. 25 l).

Attenzione! Se poco prima era

,

stato effettuato un lavaggio a tempe
rature elevate sussiste pericolo di
ustione.

Procedura di svuotamento

Posizionare un recipiente sotto lo

^

sportellino.

Non svitare del tutto il filtro di scari­co.

-

^

Aprire lo sportellino del filtro di scari
co.

^

Allentare il filtro solo quel tanto che
basta per far fuoriuscire l'acqua.

Per interrompere il flusso:

^

riavvitare il filtro di scarico.

-

51

Guida guasti

Quando non fuoriesce più acqua:

svitare del tutto il filtro.

^
^ Pulire accuratamente il filtro.

Per evitare che si verifichino delle per
dite di detersivo, dopo aver pulito il fil
tro versare ca. 2 litri di acqua nel cas
setto detersivi. L'acqua in eccesso vie
ne scaricata automaticamente prima
del successivo ciclo di lavaggio.

Aprire lo sportello di carico

Prima di prelevare la biancheria,

,

assicurarsi sempre che il cestello sia
fermo. Infilando le mani in un cestel
lo non ancora fermo, si rischia di fe
rirsi seriamente.

-

-

-

-

-

-

^

Verificare che la ventola della pompa
di scarico ruoti senza problemi; ri
muovere eventuali corpi estranei e
pulire l'interno.

^

Reinserire il filtro di scarico e avvitar
lo saldamente.

,

Se il filtro non viene reinserito o
riavvitato saldamente, l'acqua fuorie
sce dalla macchina.

52

^

Tirare lo sbloccaggio d'emergenza.
Lo sportello di carico si apre.

-

-

-

Assistenza tecnica

Riparazioni

Per eventuali riparazioni rivolgersi al
servizio di assistenza tecnica Miele au
torizzato chiamando il numero indicato
sul retro di copertina.

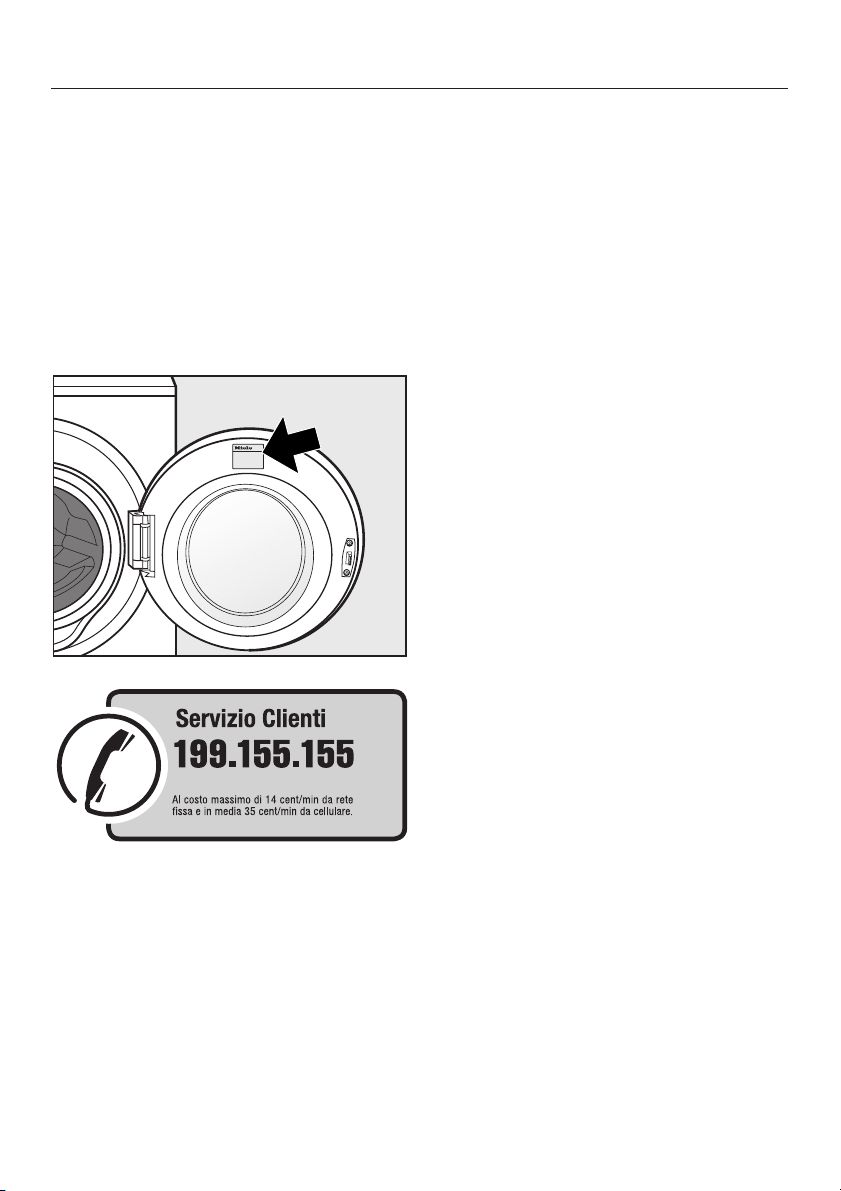

Comunicare sempre modello e Fabr.­Nr. dell'elettrodomestico, riportati sulla
targhetta dati. La targhetta dati è visibi
le a sportello di carico aperto, sopra al
vetro oblò.

Aggiornamento configurazione
programmi

-

L'interfaccia ottica PC serve
all'assistenza tecnica Miele autorizzata
come punto di trasmissione per even
tuali futuri adeguamenti (PC = Program
me Correction).

­In questo modo l'elettronica della mac

china potrà essere aggiornata su deter
sivi, tessuti e procedimenti di lavaggio
futuri.

La possibilità di procedere a questo
aggiornamento sarà resa tempestiva
mente nota da Miele.

Informazioni importanti sulla
garanzia

Ogni elettrodomestico è coperto da ga­ranzia nei termini contemplati nel relati­vo libretto. La garanzia viene concessa
per il periodo previsto dalla legislazione
nazionale vigente.

-

-

-

-

-

Nulla è dovuto per diritto di chiamata.

Accessori su richiesta

Accessori e detersivi per questa lava
biancheria possono essere richiesti
all'assistenza tecnica Miele autorizzata
oppure acquistati direttamente on-line
collegandosi al sito:
www.miele-shop.com

-

53

Installazione

Vista anteriore

a Tubo di afflusso Waterproof-System
b Alimentazione elettrica
c - f Tubo di scarico (con gomito gi

revole rimovibile) con diverse possi
bilità di scarico (v. capitolo "Scari
co"). In particolare:

d Per lo scarico nel sifone di un lavan

dino serve una fascetta (non allega
ta)

54

-

g Pannello comandi
h Cassetto detersivi

-

i Sportello di carico

­j Sportellino per filtro, pompa di scari

co e apertura d'emergenza dello
sportello di carico

­k Piedini regolabili (quattro)

-

-

Vista posteriore

Installazione

a Sporgenza coperchio con possibilità

di presa per il trasporto

b Allacciamento elettrico
c Tubo di afflusso Waterproof-System
d Tubo di scarico

e Sostegni di trasporto per i tubi di af

flusso e di scarico

f Dispositivo di sicurezza con barre

per il trasporto

g Sostegno per il trasporto per i tubi di

afflusso e di scarico e sostegno per
fissare le barre di trasporto estratte.

-

55

Installazione

Superficie di posizionamento

La superficie di posizionamento più
adatta è un pavimento in cemento. Al
contrario di un pavimento in legno o di
un qualsiasi altro materiale flessibile, il
pavimento in cemento generalmente
non oscilla quando la macchina centri
fuga.

Attenzione:

Posizionare la macchina in modo che

^

sia stabile e perfettamente perpendi
colare.

Non posizionare la lavabiancheria su

^

rivestimenti morbidi: in fase di centri­fugazione la macchina potrebbe vi­brare.

Se i pavimenti sono composti da travi di
legno:

^ posizionare la macchina su una tavo-

la di legno compensato (almeno
59x52x3 cm). La tavola dovrebbe co­prire più travi possibili ma non essere
avvitata solamente a esse.

-

Trasportare la lavatrice fino al luogo
di trasporto

Per il trasporto della lavabiancheria uti
lizzare la sporgenza sul retro del coper
chio e i piedini macchina anteriori.

I piedini della macchina e la su

,

perficie di posizionamento devono
essere asciutti per evitare che la
macchina scivoli durante la centrifu
gazione.

-

Togliere le sicurezze trasporto

-

-

-

-

Posizionare la macchina possibilmente
in un angolo. Negli angoli, infatti, la sta
bilità è sempre maggiore.

,

Per il posizionamento su uno
zoccolo predisposto da parte del
committente (zoccolo in cemento
oppure murato) la lavabiancheria
deve essere fissata con griffe
d'ancoraggio (reperibili presso i ri
venditori specializzati Miele oppure
l'assistenza tecnica Miele autorizza
ta). In caso contrario sussiste il ri
schio che durante la centrifugazione
la lavatrice cada dallo zoccolo.

56

-

-

^

Togliere le sicurezze a destraeasi

­nistra.

1. Tirare il "tappo" della sicurezza tra

sporto e

2. aiutandosi con un cacciavite sgan

ciare il gancio superiore.

-

-

-

-

Installazione

Ruotare di 90° la traversa di trasporto

^

sinistra con l'allegata chiave ed

^

estrarla.

Ruotare di 90° la traversa di trasporto

^

destra ed

^

estrarla.

57

Installazione

Chiudere i fori che ospitavano le

,

barre di trasporto, una volta estratte.
C'è il rischio altrimenti di ferirsi.

^ Chiudere i fori con i tappi.

Fissare le traverse di trasporto sulla

^

parete posteriore della lavabianche
ria. Assicurarsi che il gancio superio­re si trovi sopra il sostegno

La lavatrice non può essere tra-

,

sportata senza le sicurezze traspor­to. Conservarle e rimontarle prima di
trasportare di nuovo la lavatrice (ad
es. in caso di trasloco).

-

58

Montare le sicurezze trasporto

Per il montaggio delle sicurezze tra
sporto seguire le presenti istruzioni in
ordine inverso.

-

Registrare la macchina

La macchina deve trovarsi in posizione
perpendicolare e poggiare uniforme
mente sui quattro piedini, altrimenti non
ne viene garantito il perfetto funziona
mento.

Se non è posizionata correttamente
possono aumentare i consumi di acqua
e di energia e la macchina può vacilla
re.

-

-

Installazione

-

Svitare il piedino e bloccarlo

La macchina viene posizionata perpen
dicolarmente regolando i suoi quattro
piedini. Al momento della fornitura i pie­dini sono avvitati all'interno della mac­china.

^

Allentare in senso orario il controda
do 2 con l'allegata chiave. Svitare e
estrarre il controdado 2 insieme al
piedino 1.

-

Con una livella a bolla d'aria control

^

-

lare che la macchina sia in bolla.

^ Tenere fermo il piedino 1 con una

pinza giratubi. Ruotare il controdado
2 nuovamente con la chiave verso
l'involucro della macchina.

,

I quattro controdadi devono es­sere avvitati saldamente verso l'invo­lucro. Controllare anche i piedini che
non sono stati svitati per la registra­zione della macchina. In caso con­trario vi è pericolo che la macchina
si sposti.

La macchina non può essere inseri
ta sotto un piano di lavoro.

-

-

59

Installazione

Colonna bucato

È possibile sovrapporre alla lavatrice
un'asciugabiancheria Miele (serie
T 200, T 4000, T 7000 o T 8000) e for
mare una colonna bucato. Serve un kit
di giunzione reperibile presso i rivendi
tori Miele o presso l'assistenza tecnica
autorizzata Miele.

Colonna bucato con
un'asciugabiancheria Miele T 7000
(WTV 417)

Colonna bucato con
un'asciugabiancheria Miele T 200,
T 4000 o T 8000 (WTV 412)

-

-

a Distanza di sicurezza dal muro:

almeno 2 cm

b Altezza:

ca. 170 cm

a Distanza di sicurezza dal muro:

almeno 2 cm

b Altezza:

ca. 179 cm

c Profondità finale della colonna:

ca. 67,5 cm

60

c Profondità finale della colonna:

ca. 69,5 cm

Installazione

Il sistema antiallagamento
Miele

Il sistema antiallagamento Miele proteg
ge da danni derivanti da eventuali per
dite d'acqua all'interno della macchina.

Il sistema si compone sostanzialmente
di tre parti:

1) il tubo di afflusso

2) l'elettronica e l'involucro

3) il tubo di scarico.

1) Il tubo di afflusso

– Valvola elettrica supplementare di si-

curezza

Situata nella scatola del tubo di af­flusso, funziona come un rubinetto
automatico.

– Protezione contro l'esplosione della

valvola di sicurezza

La pressione di scoppio della valvola
è compresa tra 7.000 e 10.000 kPa.

–

Il rivestimento protettivo del tubo di
afflusso

2) L'elettronica e l'involucro

La vasca a pavimento

–

-

-

L'acqua che dovesse fuoriuscire
all'interno della macchina viene con
vogliata in una vasca sul fondo. Un
galleggiante chiude le valvole di af
flusso dell'acqua. L'afflusso ulteriore
di acqua è bloccato; l'acqua presen
te nella vasca di lavaggio viene sca
ricata.

La protezione antitrabocco

–

La protezione evita che l'acqua tra
bocchi dalla lavabiancheria a causa
di un afflusso incontrollato. Se il livel­lo dell'acqua supera un certo valore,
viene attivata la pompa di scarico
che scarica l'acqua in maniera con­trollata.

3) Il tubo di scarico

Il tubo di scarico è dotato di un siste­ma di aerazione che evita che
all'interno della macchina si crei
un'aspirazione a vuoto.

-

-

-

-

-

L'acqua eventualmente fuoriuscita
dal tubo di afflusso, viene raccolta e
convogliata nella vasca a pavimento
dal rivestimento che ricopre il tubo di
afflusso come una "seconda pelle". Il
galleggiante disinserisce la valvola di
sicurezza in modo da bloccare
l'ulteriore afflusso di acqua. L'acqua
presente nella vasca di lavaggio vie
ne scaricata.

-

61

Installazione

Afflusso acqua

La valvola di sicurezza contiene

,

dei componenti elettrici e non deve
quindi essere montata in punti sog
getti a spruzzi come in prossimità
della vasca o della doccia.

Non immergere per nessun motivo in
acqua o altri liquidi!

-

Per l'allacciamento è necessario un ru
binetto con raccordo
l'allacciamento alla rete dell'acqua po
tabile deve essere predisposto da un
tecnico qualificato e autorizzato.

Il raccordo è soggetto a pressio

,

ne; per questo controllare che la te
nuta sia ermetica aprendo lentamen
te il rubinetto. Eventualmente cor
reggere la posizione della guarnizio
ne e il raccordo.

La lavabiancheria non è predispo
sta per l'allacciamento all'acqua cal­da.

Manutenzione

Sostituire l'attuale sistema antiallaga­mento solo con un altro sistema Water-
proof Miele.

La valvola di sicurezza è protetta da
un filtro situato nel dado che non
deve assolutamente essere rimosso.

3

/4". In alternativa

-

-

-

-

-

-

-

-

Il rivestimento protettivo non deve
essere né danneggiato, né piegato.

La lavabiancheria può essere allacciata
alla rete idrica anche senza impeditore
di riflusso perché è costruita secondo
le vigenti norme DIN.

La pressione di flusso deve essere
compresa tra un minimo di 100 kPa e
un massimo di 1.000 kPa. Se è superio
re a 1.000 kPa deve essere montata
una valvola riduttrice di pressione.

62

Prolungamento del tubo (accessorio)

Presso l'assistenza tecnica Miele è di
sponibile come accessorio un tubo lun
go 1,5 m con rivestimento in metallo.
Questo tubo ha una pressione di scop
pio superiore a 14.000 kPa e può esse
re utilizzato come prolungamento flessi
bile del tubo di afflusso.

-

-

-

-

-

-

Installazione

Scarico

L'acqua viene eliminata per mezzo di
una pompa di scarico con prevalenza
di 1 metro. Per non impedire lo scarico,
il tubo deve essere posizionato diritto,
senza piegature. Il gomito all'estremità
del tubo può essere ruotato ed even
tualmente tolto.

Se necessario, il tubo di scarico può
essere prolungato finoa5m.Gliac
cessori che servono si possono acqui
stare presso l'assistenza tecnica Miele
autorizzata.

Per prevalenze superioria1m(fino a
max. 1,8 m) si può acquistare presso i
rivenditori o l’assistenza tecnica Miele
autorizzata una pompa di scarico sosti­tutiva.

Possibilità di scarico:
a. Aggancio a un lavandino

Attenzione!
–

Fissare il tubo in modo che non pos
sa scivolare.

–

Se si scarica in un lavandino, assicu
rarsi che l'acqua possa defluire con
sufficiente velocità. In caso contrario
c'è il rischio che trabocchi oppure
che una parte dell'acqua scaricata
possa essere riaspirata nella macchi
na.

-

-

Per l'allacciamento al sifone di un la
vandino servono i seguenti accessori:

-

a Adattatore
b Dado a calotta del lavandino
c Fascetta*
d Estremità tubo di scarico della lava-

biancheria

^ Applicare l'adattatore a con il dado

a calotta b al sifone del lavandino.

^ Infilare l'estremità del tubo d

­sull'adattatore a.

^

Con un cacciavite stringere la fascet

­ta c subito dietro al dado a calotta.

* disponibile anche presso

l'assistenza tecnica Miele autorizza
ta.

-

-

-

-

b. Allacciamento a un tubo di scarico in

plastica con un manicotto di gomma
(la sifonatura non è strettamente ne
cessaria).

c. Scarico diretto in un pozzetto (gully).
d. Allacciamento a un lavandino con un

manicotto di gomma.

-

63

Installazione

Allacciamento elettrico

La macchina è dotata di un cavo d'al
lacciamento e spina schuko per
l'allacciamento alla corrente alternata
~230 V 50 Hz.

Assicurarsi che la spina schuko sia
sempre accessibile per poter staccare
la lavabiancheria dalla rete elettrica.

La lavabiancheria deve essere allaccia
ta a un impianto elettrico realizzato a
regola d'arte e nel rispetto delle norme
vigenti.

Raccomandiamo di non allacciare in
nessun caso la macchina con prolun­ghe o prese multiple e simili per evitare
il surriscaldamento e quindi un poten­ziale pericolo d'incendio.

Per aumentare la sicurezza il VDE, nella
direttiva DIN VDE 0100 parte 739, rac­comanda di preporre alla macchina un
interruttore automatico differenziale
(salvavita) con corrente di scatto di
30 mA (DIN VDE 0664).

-

-

Se si usa un interruttore automatico dif
ferenziale, verificare che sia di tipo A,
conforme a DIN VDE 0664 t e sensi
bile a correnti pulsanti.

La targhetta dati fornisce informazioni
sull'assorbimento nominale e sulla rela
tiva protezione. Confrontare questi dati
con quelli della rete elettrica.

64

-

-

-

Consumi

Carico Consumi

Energia Acqua Durata Umidità

in kWh in litri

Cotone 90°C 7,0 kg 2,20 52 2 ore e 29 min. 50%

60°C 7,0 kg 1,33 52 1 ora e 59 min. 50%
60°C 3,5 kg 1,00 45 1 ora e 59 min. 50%

r* 7,0 kg 0,82 52 2 ore e 59 min. 44%
r* 3,5 kg 0,82 45 2 ore e 59 min. 44%

40°C 7,0 kg 0,84 67 2 ore e 29 min. 44%
40°C 3,5 kg 0,73 45 2 ore e 29 min. 44%

s 7,0 kg 0,70 52 2 ore e 59 min. 44%
s* 3,5 kg 0,58 45 2 ore e 59 min. 44%

Lava/Indossa 40°C 3,5 kg 0,56 50 1 ora e 50 min. 30%
Fibre sintetiche 30°C 2,0 kg 0,38 69 56 min. –
Wolle / 30°C 2,0 kg 0,23 39 39 min. –
Impermeabilizzare 40°C 2,5 kg 0,35 12 39 min. –
Express 20' 40°C 3,5 kg 0,32 30 20 min. –
Camicie 60°C 2,0 kg 0,95 59 1 ora e 11 min. –
Automatic plus 40°C 5,0 kg 0,52 62 1 ora e 27 min. –
Capi scuri/Jeans 40°C 3,0 kg 0,60 52 1 ora e 12 min. –
Igiene cotone 60°C 7,0 kg 1,70 80 2 ore e 35 min. –
Extra Intenso 60°C 7,0 kg 1,65 72 2 ore e 47 min. –
Seta/Lingerie 30°C 1,0 kg 0,25 34 39 min. –
Cuscini 60°C 1,0 kg 0,90 44 1 ora e 17 min. –
Piumoni 40°C 2,0 kg 0,45 38 1 ora e 28 min. –
Tende 40°C 2,0 kg 0,45 38 52 min. –

residua

Note da considerare in caso di test comparativi

* Programma test conforme alla norma EN 60456 ed etichetta energetica ai sensi

della direttiva 1061/2010.

I valori reali possono differire da quelli indicati a seconda della pressione
dell’acqua, della sua durezza, della sua temperatura in afflusso, della tempera
tura ambiente, del tipo e della quantità di biancheria, delle oscillazioni della
tensione di rete e delle funzioni supplementari selezionate.

-

65

Dati tecnici

Altezza 850 mm
Larghezza 595 mm
Profondità 656 mm
Profondità a sportello aperto 1.092 mm
Peso 98 kg
Capacità di carico 7 kg di biancheria asciutta
Tensione v. targhetta dati
Potenza assorbita v. targhetta dati
Protezione v. targhetta dati
Consumi v. al capitolo "Consumi"
Pressione minima di flusso dell'acqua 100 kPa (1 bar)
Pressione massima di flusso dell'acqua 1.000 kPa (10 bar)
Lunghezza del tubo di afflusso 1,60 m
Lunghezza del tubo di scarico 1,50 m
Lunghezza del cavo di alimentazione 1,60 m
Prevalenza max. di scarico 1,00 m
Lunghezza max. di scarico 5,00 m
LED diodi luminosi Classe 1
Marcature v. targhetta dati
Potenza assorbita macchina spenta 0,10 W
Potenza assorbita macchina accesa 2,50 W

66

Con le funzioni di programmazione è
possibile adattare l'elettronica della
lavatrice alle proprie esigenze, modi
ficando alcuni parametri.
Ogni modifica è sempre reversibile e
può essere nuovamente modificata o
ripristinata in qualsiasi momento.

Entrare nel menù Funzioni di
programmazione

Presupposti:

La lavatrice è accesa.

–

Funzioni di programmazione

Modificare la funzione di
programmazione

Premendo il tasto Giri (W) vengono vi

^

­sualizzate le possibili opzioni per

quella determinata funzione di pro
grammazione.

L'opzione selezionata è segnata da una
spunta L.

Per applicare la spunta, ovvero sele

^

zionare una determinata opzione vi
sualizzata a display, premere il tasto
Temperatura (OK).

-

-

-

-

– Lo sportello di carico è chiuso.
^ Premere contemporaneamente i tasti

Post.avvio (V)eGiri (W) finché sul di-
splay compare:

Lingua ! ...

Ci si trova nelle funzioni di programma­zione.

Selezionare la funzione di
programmazione desiderata

^

Premere il tasto Giri (W) oppure il ta
sto Post.avvio (V) finché a display
compare la funzione di programma
zione desiderata.

–

Il tasto Post.avvio (V) scorre la lista
verso l'alto.

–

Il tasto Giri (W) scorre la lista verso il
basso.

^

Premere il tasto Temperatura (OK)
per entrare nella funzione di pro
grammazione selezionata.

-

-

Uscire dal menù Funzioni di
programmazione

^ Premere più volte il tasto Giri (W)op-

pure il tasto Post.avvio (V) finché a
display compare Indietro.

^ Premere il tasto Temperatura (OK).

Lingua !

È possibile impostare diverse lingue.

La bandierina J che segue la parola

­Lingua serve come punto di riferimento

qualora fosse impostata una lingua che
non si conosce.

La lingua selezionata rimane memoriz
zata.

-

67

Funzioni di programmazione

+Acqua

La funzione + Acqua consente di mo
dificare la quantità di acqua da utiliz
zare nelle fasi del programma.

È possibile scegliere tra tre diverse im
postazioni:

più acqua

(di serie)
Viene aumentato il livello dell'acqua sia

nel lavaggio che nel risciacquo.

risciacquo supplementare

Viene aggiunto un risciacquo.

più acqua+risciacquo supplementare

Viene aumentato il livello dell'acqua nel
lavaggio e nel risciacquo e aggiunto un
risciacquo.

Nota:
a display le indicazioni possono com­parire leggermente diverse per motivi
di spazio.

-

Più delicato

Attivata la funzione Più delicato,la

­movimentazione del cestello viene ri
dotta. Capi solo leggermente sporchi
vengono così trattati in maniera più

-

delicata.

Tale trattamento più delicato può esse
re attivato per i programmi Cotone e
Lava/Indossa.

Di serie questa funzione è disattivata.

Raffreddamento liscivia

Al termine del lavaggio principale,
acqua fresca affluisce nel cestello
per raffreddare la liscivia.

Il raffreddamento dell'acqua si verifica
se si impostano temperature di lavag­gio di 90°C e 75°C.

Si consiglia di procedere al raffredda­mento della liscivia:

–

se l'acqua viene scaricata ad es. in
un lavandino, per evitare il pericolo
di ustioni.

-

-

68

–

se i tubi di scarico non sono conformi
alla norma DIN 1986.

Di serie questa funzione è disattivata.

Codice pin

È possibile subordinare il funziona
mento della macchina all'immissione
di un codice per evitare l'uso da par
te di terzi non autorizzati ad es. in
ambienti comuni.

Funzioni di programmazione

­Premere il tasto Temperatura (OK).

^

­Per conferma a display compare:

Codice attivato

125

Se il codice è attivo, dopo aver acceso
la macchina è necessario immettere un
codice per poterla usare.

Codice pin ...

Premere il tasto Temperatura (OK).

^

Attivare il codice pin

attivare

^ Premere il tasto Temperatura (OK).
Viene richiesta l'immissione di un codi-

ce.

Immettere codice

Il codice è 125 e non può essere modi­ficato.

O __ __

^

Premere il tasto Giri (W) finché com

-

pare la prima cifra corretta.

^

Per confermare la prima cifra, preme
re il tasto Temperatura (OK).

Una volta spenta la macchina, al suc
cessivo reinserimento verrà richiesta
l'immissione del codice pin.

Codice pin attivo

Al momento dell'accensione della mac
china viene richiesta l'immissione di un
codice.

^ Immettere il codice come preceden-

temente descritto e confermare.

La lavatrice può essere utilizzata nor­malmente.

Disattivare il codice pin

Procedere come per attivarlo, selezio­nando "Disattivare".

-

-

-

^

Ripetere la procedura finché non
sono state immesse tutte e tre le ci
fre.

-

69

Funzioni di programmazione

Temperatura °C/°F

È possibile scegliere se visualizzare
la temperatura in °C/Celsius oin
°F/Fahrenheit.

Di serie la temperatura viene visualizza
ta in °C/Celsius.

Segnale acustico

Attivata la funzione, al termine del
programma o nello Stop con acqua
selezionato
acustico.

È possibile regolare il volume del se­gnale su due livelli:

off

(di serie)
Il segnale acustico è disattivato.

intermedio

0 si sente un segnale

Acustica tasti

Ogni pressione del tasto viene con
fermata dall'emissione di un tono.

Di serie l'acustica tasti è disattivata.

-

Luminosità

La luminosità del display può essere
regolata su dieci diversi livelli.

Il grafico indica il grado attualmente im
postato.

Al momento della fornitura è impostato
il livello 5.

Man mano che si regola è possibile ve­dere la variazione della luminosità diret­tamente a display.

Contrasto

Il contrasto del display può essere
regolato su dieci diversi livelli.

-

-

Al termine del programma o nella fase
Stop con acqua, il segnale acustico
suona con volume normale.

forte

Al termine del programma o nella fase
Stop con acqua, il segnale acustico
suona con volume alto.

70

Il grafico indica il grado attualmente im
postato.

Al momento della fornitura è impostato
il livello 5.

Man mano che si regola è possibile ve
dere la variazione del contrasto diretta
mente a display.

-

-

-

Funzioni di programmazione

Standby display

Per risparmiare energia, dopo un cer
to tempo il display si oscura e il tasto
Start/Stop lampeggia lentamente.

In generale, il display si oscura

se, accesa la macchina, per 10 mi

–

nuti non viene selezionato alcun pro
gramma

10 minuti dopo il termine del pro

–

gramma

Azionando un qualsiasi tasto il display
viene riattivato.

Si può scegliere se mantenere sempre
attivo il display mentre è in corso un
programma.

on

La funzione di standby è attivata: il di­splay passa in standby (si oscura) 10
minuti dopo l'avvio del programma

-

Memory

La lavatrice memorizza l'ultima impo

­stazione attivata (programma, tempe
ratura, numero giri e opzioni).

Quando si riaccende la lavatrice, com
paiono gli elementi memorizzati.

­Al momento della fornitura questa fun

­zione è disattivata.

Fase antipiega

La fase antipiega serve a ridurre la
formazione di pieghe nella biancheria
al termine del programma.

Il cestello continua a muoversi ancora
per 30 minuti dopo la fine del program­ma.

Lo sportello può essere aperto in qual­siasi momento.

on

-

-

-

-

off se progr. in corso

(di serie)
La funzione di standby è disattivata: il

display non passa in standby (non si
oscura) fintanto che è in corso un pro
gramma

(di serie)
La fase antipiega è attivata.

off

La fase antipiega è disattivata.

-

71

Salvo modifiche/4012

M.-Nr. 09 490 030 / 00
