Page 1

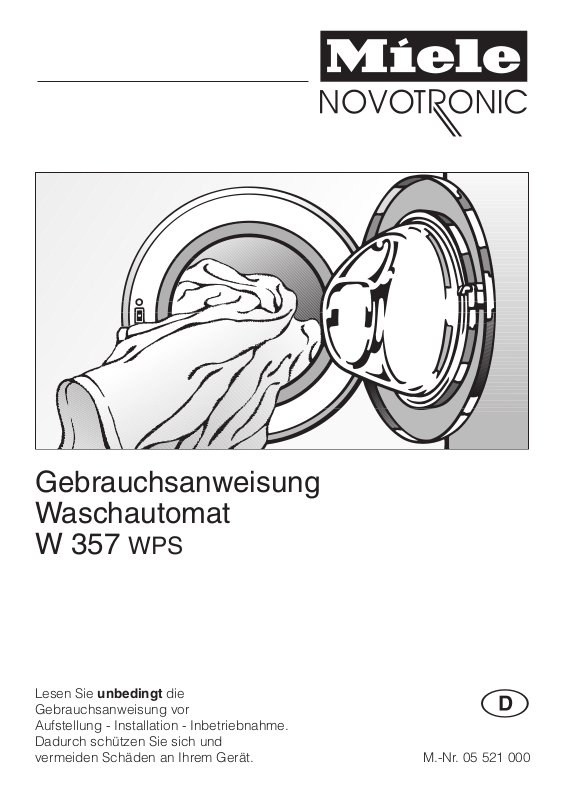

Gebrauchsanweisung Waschautomat W 357

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 05 521 000

WPS

Page 2

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportverpackung

Die Verpackung schützt den Wasch automaten vor Transportschäden. Die Verpackungsmaterialien sind nach um weltverträglichen und entsorgungstech nischen Gesichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zu rück.

Entsorgung des Altgerätes

Altgeräte enthalten vielfach noch wert volle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammelsys

tem in den Materialkreislauf zurück.

Bitte sorgen Sie dafür, dass das Altge

rät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Page 3

Inhaltsverzeichnis

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportverpackung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Entsorgung des Altgerätes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Gerätebeschreibung

Besondere Ausstattungsmerkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Sonderprogramme (Seide /, Wolle /, Mini, Mischwäsche, Extraspülen) . . . 9

Bügelleicht im Programm Feinwäsche und Seide / . . . . . . . . . . . . . . . . . . . . 9

System Wasser plus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Startvorwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Servicefunktionen (Programmverriegelung, Schlossfunktion) . . . . . . . . . . . . . 10

Programmaktualisierung (Update) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Bedienungsblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Wichtige Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Programmwähler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Tasten für die Zusatzfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Taste "Schleudern" mit Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Erste Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Umweltfreundliches Waschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

So waschen Sie richtig

Kurzanleitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Programmübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Vorbereitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Programmwahl. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Zusatzfunktionen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Startvorwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Programmende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Wäsche nachlegen/entnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Programm unterbrechen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Gewähltes Programm verändern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Programmabschnitt auslassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Programm umwählen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Programmablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Page 4

Inhaltsverzeichnis

Waschmittel

Wasserenthärter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Komponenten - Waschmittel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Weichspüler, Formspüler, Stärke oder Flüssigstärke. . . . . . . . . . . . . . . . . . . . . . . 29

Automatisches Weichspülen, Formspülen oder Flüssigstärken. . . . . . . . . . . . 29

Separates Weichspülen oder Formspülen . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Separates Stärken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Entfärben / Färben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Servicefunktionen

Elektronische Programmverriegelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Elektronische Schlossfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Reinigung und Pflege

Waschautomat reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Waschmittel-Einspülkasten reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Laugenfilter und Laugenpumpe reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Wassereinlaufsieb reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Störungshilfen

Was tun, wenn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Es erfolgt kein Programmstart. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Das Waschprogramm wurde abgebrochen und eine Fehlermeldung erfolgt. . . . 37

Das Waschprogramm läuft wie gewohnt ab, jedoch erfolgt eine Störmeldung . . 38

Allgemeine Störungen oder ein nicht zufriedenstellendes Waschergebnis . . . . . 39

Die Tür lässt sich nicht über die Taste Tür öffnen.. . . . . . . . . . . . . . . . . . . . . . . . . 41

Fülltür öffnen bei Stromausfall . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Kundendienst. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Garantiebedingungen und Garantiezeit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Page 5

Inhaltsverzeichnis

Aufstellen und Anschließen

Vorderansicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Rückansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Aufstellfläche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Waschautomat aufstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Transportsicherung entfernen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Transportsicherung einbauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Ausrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Fuß herausdrehen und kontern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Wasch-Trocken-Säule. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Wasserzulauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Wasserablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Verbrauchsdaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Programmierfunktionen

System Wasser plus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Schongang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Laugenabkühlung für KOCH-/ BUNTWÄSCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Memory-Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Einweichzeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Page 6

Sicherheitshinweise und Warnungen

Lesen Sie vor dem ersten Benutzen des Waschautomaten die Ge brauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Ge brauch und die Wartung des Wasch automaten. Dadurch schützen Sie sich und verhindern Schäden am Waschautomaten.

Bewahren Sie die Gebrauchsanwei sung auf und geben Sie diese an ei nen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Der Waschautomat ist ausschließ-

lich zum Waschen von Textilien bestimmt, die vom Hersteller im Pflegeetikett als waschbar ausgewiesen sind. Andere Verwendungszwecke sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Kontrollieren Sie den Waschauto

maten vor der Aufstellung auf äu ßere sichtbare Schäden. Einen beschädigten Waschautomaten nicht aufstellen und in Betrieb nehmen.

Vor dem Anschließen des Wasch

automaten unbedingt die An schlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Die elektrische Sicherheit dieses

Waschautomaten ist nur dann ge währleistet, wenn er an ein vorschrifts mäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundle gende Sicherheitsvoraussetzung ge prüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbro chenen Schutzleiter verursacht werden.

Verwenden Sie aus Sicherheits-

gründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).

Der Waschautomat entspricht den

vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die der Hersteller keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fachkräften durch geführt werden.

Im Fehlerfall oder bei der Reini

gung und Pflege ist der Waschau tomat nur dann elektrisch vom Netz ge trennt, wenn:

–

der Netzstecker des Waschautoma ten gezogen ist oder

–

die Sicherung der Hausinstallation ausgeschaltet ist oder

–

die Schraubsicherung der Hausin stallation ganz herausgeschraubt ist.

Page 7

Sicherheitshinweise und Warnungen

Das Miele Waterproof-System schützt vor Wasserschäden, wenn

folgende Voraussetzungen erfüllt sind:

Ordnungsgemäßer Wasser- und

–

Elektroanschluss. Bei erkennbaren Schäden muss der

–

Waschautomat unverzüglich wieder instandgesetzt werden.

Defekte Bauteile dürfen nur gegen

Miele Original-Ersatzteile ausge tauscht werden. Nur bei diesen Teilen gewährleistet Miele, dass sie die Si cherheitsanforderungen in vollem Um fang erfüllen.

Wenn die Netzanschlussleitung be-

schädigt ist, muss sie durch eine besondere Miele Netzanschlussleitung ersetzt werden!

Gebrauch

Der Einbau und die Montage die-

ses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Vor aussetzungen für den sicherheitsge rechten Gebrauch dieses Gerätes si cherstellen.

Stellen Sie Ihren Waschautomaten

nicht in frostgefährdeten Räumen auf. Eingefrorene Schläuche können reißen oder platzen, und die Zuverläs sigkeit der Elektronik kann durch Tem peraturen unter dem Gefrierpunkt ab nehmen.

Entfernen Sie vor der Inbetriebnah

me die Transportsicherung auf der Rückseite des Waschautomaten (siehe Kapitel "Aufstellen und Anschließen" Abschnitt "Transportsicherung entfer nen"). Beim Schleudern kann eine nicht entfernte Transportsicherung den Waschautomaten und nebenstehende Möbel / Geräte beschädigen.

Schließen Sie den Wasserhahn bei

längerer Abwesenheit (z.B. Ur laub), vor allem dann, wenn sich in der Nähe des Waschautomaten kein Bo

denablauf (Gully) befindet.

Überschwemmungsgefahr!

Überprüfen Sie vor dem Einhängen des Abflussschlauches in ein Waschbecken, ob das Wasser schnell genug abfließt. Sichern Sie den Abflussschlauch gegen Abrutschen. Die Rückstoßkraft des ausfließenden Wassers kann den ungesicherten Schlauch aus dem Becken drücken.

Achten Sie darauf, dass keine

Fremdkörper (z.B. Nägel, Nadeln, Münzen, Büroklammern) mitgewaschen werden. Fremdkörper können Geräte bauteile (z.B. Laugenbehälter, Wasch trommel) beschädigen. Beschädigte Bauteile können wiederum Wäsche schäden verursachen.

Page 8

Sicherheitshinweise und Warnungen

Bei richtiger Waschmitteldosierung

ist ein Entkalken des Waschauto maten nicht erforderlich. Falls Ihr Waschautomat dennoch so stark ver kalkt sein sollte, dass ein Entkalken not wendig wird, verwenden Sie Spezial Entkalkungsmittel mit Korrosionsschutz. Diese Spezial-Entkalkungsmittel erhal ten Sie über Ihren Miele Fachhändler oder beim Miele Kundendienst. Halten Sie die Anwendungshinweise des Ent kalkungsmittels streng ein.

Textilien, die mit lösemittelhaltigen

Reinigungsmitteln behandelt wur den, müssen vor dem Waschen in klarem Wasser gut ausgespült werden.

Verwenden Sie niemals lösemittel-

haltige Reinigungsmittel (z.B. Waschbenzin) im Waschautomaten. Gerätebauteile können beschädigt werden und giftige Dämpfe auftreten. Es besteht Brand- und Explosionsgefahr!

Färbemittel müssen für den Einsatz

in Waschautomaten geeignet sein. Beachten Sie unbedingt die Verwen dungshinweise des Herstellers.

Benutzung von Zubehör

Zubehörteile dürfen nur dann anoder eingebaut werden, wenn sie

ausdrücklich von Miele freigegeben

sind.

Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garan tie, Gewährleistung und / oder Produkt haftung verloren.

Vor der Entsorgung des Altge rätes

Ziehen Sie den Netzstecker aus

der Steckdose. Machen Sie die Netzanschlussleitung sowie Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit dem Waschautomat betrieben wird.

Entfärbemittel können durch ihre

schwefelhaltigen Verbindungen zu Korrosion führen. Entfärbemittel dürfen im Waschautomaten nicht verwendet werden.

Wenn Sie mit hohen Temperaturen

waschen, bedenken Sie, dass das Schauglas heiß wird. Hindern Sie deshalb Kinder daran, während des Waschvorganges das Schauglas zu berühren.

Page 9

Gerätebeschreibung

Besondere Ausstattungsmerkmale

Sonderprogramme (Seide /, Wolle /, Mini, Mischwäsche, Extraspülen)

Programm für handwaschbare Texti

–

lien (Seide /) Handwaschbare, knitterempfindliche

Textilien, die keine Wolle enthalten, können im Programm Seide / ge waschen werden.

Programm für handwaschbare Texti

–

lien (WOLLE /) Handwaschbare Textilien aus Wolle

und Wollgemischen können im Programm WOLLE / gewaschen werden.

– Programm für kleine Wäscheposten

(Mini) Es handelt sich hier um ein Bunt-

waschprogramm für die kurze Wäsche zwischendurch bei leicht ange schmutzten Textilien.

Bügelleicht im Programm Feinwäsche und Seide /

Die Wäsche wird besonders schonend gewaschen und geschleudert. Dadurch wird die Knitterbildung gemindert und der Bügelaufwand reduziert.

System Wasser plus

Dieses System ermöglicht, mit einem höheren Wasserstand zu waschen und zu spülen. Für das Programm KOCH-/

BUNTWÄSCHE kann noch ein zusätzli

cher Spülgang angewählt werden.

–

Programm für gemischte Wäsche posten (Mischwäsche)

Von der Textilart unterschiedliche, farbig passende Wäscheposten kön nen in diesem Programm zusammen gewaschen werden.

–

Programm zum Spülen von Textilien (Extraspülen)

Textilien werden in diesem Programm nur gespült und geschleudert.

Page 10

Gerätebeschreibung

Startvorwahl

Mit der Startvorwahl können Sie den Programmstart von 1 Stunde bis maxi mal 9 Stunden verzögern.

Servicefunktionen (Programmver riegelung, Schlossfunktion)

Elektronische Programmverriegelung

Die elektronische Programmverriege lung verhindert während des Pro grammablaufes, dass die Tür geöffnet oder das Programm abgebrochen wird. Am Programmende wird die elektroni sche Programmverriegelung automatisch aufgehoben.

Elektronische Schlossfunktion

Die elektronische Schlossfunktion schützt Ihren Waschautomaten vor Fremdbenutzung in Gemeinschaftswaschräumen. Ist die Funktion eingeschaltet, kann:

Programmaktualisierung (Update)

Die auf der Bedienungsblende mit PC gekennzeichnete Fehler-Kontrollleuchte dient dem Kundendienst als Übertra gungspunkt für eine Programmaktuali sierung (PC = Programme Correction).

Damit können zukünftige Entwicklungen bei Waschmitteln, Textilien und Wasch verfahren in der Steuerung Ihres Waschautomaten berücksichtigt wer den.

Miele wird die Möglichkeit zur Pro grammaktualisierung rechtzeitig be kannt geben.

–

die Tür nicht über die Taste Tür ge öffnet und

–

kein Programm gestartet werden.

Page 11

Bedienungsblende

Gerätebeschreibung

a Display

zeigt die gewählte Startvorwahlzeit an

b Taste Startvorwahl

ermöglicht eine Verzögerung des Programmstarts

c Taste START

startet das Waschprogramm

d Tasten für die Zusatzfunktionen

zur Anwahl der Zusatzfunktionen Kontrollleuchte ein = gewählt Kontrollleuchte aus = nicht gewählt

e Taste Schleudern

zur Umwahl der Schleuderdrehzahl oder zur Anwahl von Spülstop oder ohne Schleudern

f Kontrollleuchten der Schleuder

drehzahl

g Einknopf-Programmwähler

zur Anwahl des Grundwaschpro grammes und der dazu gehörenden Temperatur. Der Programmwähler kann rechts- oder linksherum gedreht werden.

h Ablaufanzeige

informiert während des Waschprogramms über den jeweils erreichten Programmabschnitt.

i Service-/Fehler-Kontrollleuchten j Taste I-Ein/0-Aus

ein-/ausschalten oder Programm unterbrechen

k Taste Tür

öffnet die Fülltür

Page 12

Gerätebeschreibung

Wichtige Bedienelemente

Programmwähler

Über den Programmwähler wird das Grundwaschprogramm und die dazu gehörige Temperatur eingestellt.

Der Leuchtring erlischt aus Energie spargründen einige Minuten nach Pro grammende.

Tasten für die Zusatzfunktionen

Die Grundwaschprogramme können durch verschiedene Zusatzfunktionen ergänzt werden.

Durch Drücken der entsprechenden Taste wird die Zusatzfunktion an- oder abgewählt. Die Zusatzfunktion ist angewählt, wenn die Kontrollleuchte leuchtet.

Läßt sich eine Zusatzfunktion nicht anwählen, ist diese für das Grundwaschprogramm nicht zugelassen.

Taste "Schleudern" mit Kontrollleuchten

Durch Drücken der Taste "Schleudern" können Sie die Schleuderdrehzahl ver ändern. Es ist jedoch nicht möglich, eine höhere Schleuderdrehzahl anzu wählen als die vom Grundwaschpro gramm zugelassene maximale Dreh zahl.

Die Kontrollleuchten zeigen die jeweils

gewählte Einstellung an.

Schleudern abwählen

Drücken Sie die Taste "Schleudern"

bis:

– Spülstop

Die Textilien werden nicht geschleudert und bleiben nach dem letzten Spülgang im Wasser liegen. Dadurch wird die Knitterbildung vermindert, wenn die Textilien nicht sofort nach dem Programmende aus der Waschtrommel genommen werden. Wählen Sie zum Fortsetzen des Programms eine Schleuderdrehzahl. Falls Sie das Programm beenden möchten, drücken Sie die Taste

Tür

Schleudern anwählen

Die max. Schleuderdrehzahl ist abhän gig vom jeweiligen Grundwaschpro

gramm.

Drehzahl maximal

1600 KOCH-/BUNTWÄSCHE, Mini, Stär

1200 WOLLE, Extraspülen

900 PFLEGELEICHT, Mischwäsche 600 FEINWÄSCHE 400 Seide

Grundwaschprogramme

ken, Pumpen/ Schleudern

–

ohne Schleudern

Die Textilien werden nicht geschleu

dert. Der Waschautomat schaltet nach dem Abpumpen des letzten Spülwassers sofort in den Knitter

schutz. Bei dieser Einstellung entfällt

auch das Schleudern zwischen den Spülgängen (Spülschleudern).

Page 13

Erste Inbetriebnahme

Das Gerät vor der ersten Inbetrieb nahme richtig aufstellen und an schließen. Bitte beachten Sie das Kapitel "Aufstellen und Anschließen".

Aus Sicherheitsgründen ist ein Schleu dern vor der ersten Inbetriebnahme nicht möglich. Zur Aktivierung des Schleuderns muss ein Waschprogramm ohne Wäsche durchgeführt werden.

Bei Verwendung von Waschmittel kann es zu einer übermäßigen Schaumbil dung kommen!

Gleichzeitig wird das Ablauf-Kugelventil aktiviert. Das Ablauf-Kugelventil bewirkt zukünftig die vollständige Ausnutzung des Waschmittels.

^ Drehen Sie den Wasserhahn auf. ^ Drücken Sie die Taste

ein.

^ Drehen Sie den Programmwähler auf

BUNTWÄSCHE 40°C.

und ohne Waschmittel

I-Ein/0-Aus

hin-

Drücken Sie die Taste "Schleudern" so oft, bis die Kontrollleuchte

Schleudern

Drücken Sie die Taste START.

Nach Programmende ist die erste Inbe triebnahme abgeschlossen.

leuchtet.

ohne

Page 14

Umweltfreundliches Waschen

Nutzen Sie die maximale Beladungs

–

menge des jeweiligen Waschpro gramms. Der Energieverbrauch und Wasser verbrauch ist dann, bezogen auf die Gesamtmenge, am niedrigsten.

Waschen Sie normal und leicht ver

–

schmutzte Kochwäsche mit einer niedrigeren Temperatur (75°C oder 60°C), dadurch sparen Sie Energie.

Nutzen Sie die Programme

–

oder

Mini

sche

posten.

– Für die Reinigung normal ver-

schmutzter Wäsche reicht die Hauptwäsche.

– Nutzen Sie für stark verschmutzte

Wäsche die Zusatzfunktion

chen

. Dadurch können Sie die Waschtemperatur in der Hauptwäsche senken.

– Nutzen Sie die Zusatzfunktion

weichen Vorwäsche

anschließender Hauptwäsche wird dieselbe Lauge benutzt.

für kleinere Wäsche

anstelle der Zusatzfunktion

. Beim Einweichen und

Mischwä

Einwei-

Ein-

Waschen Sie leicht verschmutzte

–

Wäsche mit der Zusatzfunktion Verwenden Sie höchstens so viel

–

Waschmittel wie auf der Waschmittel verpackung angegeben ist.

Verringern Sie bei kleineren Bela

–

dungsmengen die Waschmittelmen ge (ca. halber Beladung).

Wählen Sie eine höhere Schleuder

–

drehzahl bei anschließendem ma schinellen Trocknen.

Durch die Mengenautomatik und

–

Spülautomatik schwanken die Waschzeiten stark. Je nach Beladungsmenge wird die Hauptwäsche gekürzt und auf einen Spülgang verzichtet.

/3weniger Waschmittel bei

Kurz

Page 15

So waschen Sie richtig

Kurzanleitung

Empfehlung: Es ist ratsam, sich mit der Handhabung

des Waschautomaten vertraut zu ma chen. Bitte lesen Sie deshalb die aus führlichen Abschnitte "Vorbereitung", "Programmwahl" und "Programmende" dieses Kapitels.

A Wäsche vorbereiten und sortieren

Programmwahl:

B Waschautomat einschalten C Fülltür öffnen D Wäsche einfüllen E Fülltür schließen F Programm wählen G Schleuderdrehzahl wählen H Zusatzfunktion(en) wählen I Waschmittel zugeben

Welche Textilien in welchem Programm gewaschen werden können, entneh men Sie der folgenden Programmüber sicht.

J Startvorwahl einschalten K Programm starten

Programmende:

L Fülltür öffnen M Wäsche entnehmen N Waschautomat ausschalten O Fülltür schließen

Page 16

So waschen Sie richtig

Programmübersicht

KOCH-/BUNTWÄSCHE 9ö876

Textilart Wäsche aus Baumwolle und Leinen, z. B. Bettwäsche,

Tischwäsche, Frottiertücher, Jeans, T-Shirts, Unterwä

sche, Säuglingswäsche. Zusatzfunktionen Einweichen, Vorwäsche, Kurz, Wasser plus besondere Hinweise

KOCHWÄSCHE nur für keimbehaftete und stark ver

–

schmutzte Wäsche benutzen.

–

Für gering verschmutzte Wäsche Zusatzfunktion

–

benutzen. Dunkelfarbige Textilien mit Colorwaschmittel oder Flüs

–

sigwaschmittel waschen. Waschmittel Universal-, Color-, Flüssigwaschmittel max. Beladung 5 kg Hinweis für Prüfinstitute:

Programmeinstellung für die Prüfung nach Norm EN 60456: Buntwäsche 60°C

PFLEGELEICHT 4321

Textilart Textilien aus synthetischen Fasern, Mischgewebe oder

pflegeleicht ausgerüsteter Baumwolle, z.B. Oberhemden,

Blusen, Kittel, Tischwäsche. Zusatzfunktionen Einweichen, Vorwäsche, Kurz, Wasser plus besondere Hinweise

Waschmittel Universal-, Color-, Flüssig-, Feinwaschmittel max. Beladung 2,5 kg

–

Für gering verschmutzte Wäsche Zusatzfunktion benutzen.

–

Für stark verschmutzte Wäsche Zusatzfunktionen

weichen

oder

Vorwäsche

benutzen.

Kurz

Ein

Page 17

So waschen Sie richtig

FEINWÄSCHE ac

Textilart Textilien aus synthetischen Fasern, Mischgewebe, Kunst

seide oder pflegeleicht ausgerüsteter Baumwolle, z.B.

Oberhemden, Blusen

Gardinen, die vom Hersteller als maschinenwaschbar de

klariert sind. Zusatzfunktionen Einweichen, Vorwäsche, Kurz besondere Hinweise

Waschmittel Feinwaschmittel max. Beladung 1 kg

Seide /

Textilart Handwaschbare Oberbekleidung aus Textilien, die keine

Zusatzfunktionen Einweichen, Vorwäsche, Kurz, Wasser plus besondere Hinweise – In diesem Programm geringe Knitterbildung (bügel-

Waschmittel Feinwaschmittel max. Beladung 1 kg

WOLLE /

Textilart Textilien aus handwaschbarer oder maschinenwaschba

Waschmittel Wollwaschmittel max. Beladung 2 kg

In diesem Programm geringe Knitterbildung (bügel

–

leicht). Der in Gardinen vorhandene Feinstaub erfordert häufig

–

ein Programm mit Bei knitterempfindlichen Gardinen Schleuderdrehzahl

–

reduzieren oder abwählen.

Wolle enthalten.

leicht).

– Feinstrumpfhosen und BHs in einem Wäschesack wa-

schen.

–

Feinwaschmittel benutzen.

rer Wolle und Wollgemische.

Vorwäsche

Page 18

So waschen Sie richtig

Mini 7

Textilart Leicht angeschmutzte Textilien, die im Buntwaschpro

gramm gewaschen werden können. Zusatzfunktion Wasser plus besonder Hinweis Waschmittel Universal-, Color-, Flüssigwaschmittel max. Beladung 2,5 kg

Mischwäsche 72

Textilart Beladungsmix aus Textilien für die Programme BUNTWÄ

Zusatzfunktion Einweichen, Vorwäsche, Kurz, Wasser plus Waschmittel Universal-, Color-, Flüssigwaschmittel max. Beladung 3 kg

Stärken

Textilart Tischdecken, Servietten, Schürzen, Berufskleidung. besonder Hinweise – Die Wäsche sollte frisch gewaschen, aber nicht weich-

max. Beladung 5 kg

Extraspülen

Textilart Textilien, die nur gespült und geschleudert werden sollen. max. Beladung 5 kg

Pumpen/Schleudern

besonder Hinweis max. Beladung 5 kg

Weniger Waschmittel dosieren (halbe Beladung).

–

SCHE und PFLEGELEICHT nach Farben sortiert.

gespült sein.

–

Nur Pumpen: Drehzahl auf

ohne Schleudern

stellen.

Page 19

So waschen Sie richtig

Vorbereitung

A Wäsche vorbereiten und sortieren

^ Leeren Sie die Taschen.

Fremdkörper (z.B. Nägel, Münzen, Büroklammern) können Textilien und Bauteile beschädigen.

^ Entfernen Sie vor dem Waschen

eventuelle Flecken auf den Textilien; möglichst solange sie frisch sind. Tupfen Sie die Flecken mit einem nicht (ab)färbenden Tuch weg. Nicht reiben!

Besondere Flecken (Blut, Ei, Kaffee, Tee etc.) lassen sich häufig mit kleinen Tricks beseitigen. Wenn Sie Probleme mit verfleckten Textilien haben, können Sie über den Miele Fachhandel oder bei Miele direkt ein Waschlexikon sowie einen Fleckenführer anfordern. Diese enthalten Tipps zur Entfernung speziel ler Flecken.

Auf keinen Fall chemische (löse

mittelhaltige) Reinigungsmittel im Waschautomaten verwenden!

Sortieren Sie die Textilien nach Far

ben und den im Pflegeetikett enthal tenen Symbolen (im Kragen oder an der Seitennaht).

Dunkle Textilien "bluten" bei den ersten Wäschen oft etwas aus. Damit nichts verfärbt, helle und dunkle Sachen ge trennt waschen.

Bei Gardinen: Röllchen und Bleiband

–

entfernen oder in einen Beutel einbinden.

– Bei BHs gelöste Formbügel vernä-

hen oder entfernen.

– Bei Strickwaren, Jeans, Hosen und

Maschenwaren (z.B. T-Shirt, Sweatshirt): Innenseite nach außen wenden, wenn es der Textilhersteller empfiehlt.

–

Reißverschlüsse, Haken und Ösen vor dem Waschen schließen.

–

Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelan gen.

Keine Textilien waschen, die als nicht waschbar deklariert sind (Pflegesym bol h).

Page 20

So waschen Sie richtig

Programmwahl

B Waschautomat einschalten

Drücken Sie die Taste

ein.

C Fülltür öffnen

Drücken Sie die Taste

Sie die Fülltür.

D Wäsche einfüllen

Legen Sie die Wäsche aus einander

gefaltet und locker in die Trommel. Verschieden große Wäschestücke verstärken die Waschwirkung und verteilen sich beim Schleudern besser.

Nutzen Sie die maximale Beladungsmenge des jeweiligen Waschprogrammes. Der Energie- und Wasserverbrauch ist dann, bezogen auf die Gesamtmenge, am niedrigsten. Beachten Sie jedoch, dass eine Überschreitung der maximalen Beladungsmenge zur Minderung des Waschergebnisses und zur Förderung der Knitterbildung führt.

I-Ein/0-Aus

Tür

und öffnen

hin

F Programm wählen

^ Drehen Sie den Programmwähler auf

das gewünschte Programm.

G Schleuderdrehzahl wählen

E Fülltür mit einem leichten

Schwung schließen

Achten Sie darauf, dass keine Textilien zwischen Fülltür und Dichtring einge klemmt werden.

Drücken Sie die Taste "Schleudern" so oft, bis die Kontrollleuchte der ge wünschten Schleuderdrehzahl leuch tet.

Eine Änderung der Schleuderdrehzahl ist nur in den Grenzen des jeweiligen Grundwaschprogramms möglich.

Page 21

So waschen Sie richtig

Zusatzfunktionen H Zusatzfunktion(en) wählen

^ Drücken Sie die gewünschte Zusatz-

funktionstaste.

Einweichen

Für besonders stark verschmutzte und verfleckte Textilien mit eiweißhaltigen Flecken (wie z.B. Blut, Fett, Kakao).

–

Die Einweichzeit kann zwischen 30 Minuten und 2 Stunden in 30-Minu tenabständen programmiert werden.

–

Die Grundeinstellung beträgt 2 Stun den.

Die Umprogrammierung auf eine ande re Zeit ist im Kapitel "Programmierfunk tionen", Abschnitt "Einweichen" be schrieben.

Vorwäsche

Für stark verschmutzte Textilien.

Kurz

Für leicht verschmutzte Textilien.

Die Programmlaufzeit wird verkürzt. In den Programmen KOCH-/BUNTWÄ SCHE, PFLEGELEICHT und

sche

werden nur zwei Spülgänge durchgeführt. Diese erfolgen mit erhöh tem Wasserstand.

Wasser plus

Möchten Sie mehr Wasser für den Waschprozess einsetzen, können Sie zwischen vier Varianten für die Taste

Wasser plus

im Kapitel "Programmierfunktionen" Abschnitt "System Wasser plus" erklärt.

Im Auslieferungszustand wird bei Drücken der Taste serstand beim Waschen und Spülen erhöht.

Summer

Ein akustisches Signal ertönt am Pro grammende oder im Spülstop.

Der Summer ertönt solange, bis der

Waschautomat ausgeschaltet wird. Der Eingeschaltete Summer bleibt bei

allen Programmen aktiv, bis er wieder ausgeschaltet wird.

wählen. Die Varianten sind

Wasser plus

Mischwä

der Was-

Page 22

So waschen Sie richtig

I Waschmittel zugeben

Eine richtige Dosierung ist wichtig, denn . . .

. . . zu wenig Waschmittel bewirkt:

Wäsche wird nicht sauber und im

–

Laufe der Zeit grau und hart Fettläuse in der Wäsche

–

Kalkablagerung auf dem Heizkörper

– . . . zu viel Waschmittel bewirkt:

starke Schaumbildung, dadurch eine

–

geringe Waschmechanik und ein schlechtes Reinigungs-, Spül- und Schleuderergebnis

– höheren Wasserverbrauch durch ei-

nen automatisch zugeschalteten zusätzlichen Spülgang

– ökologische Belastung

Ziehen Sie den Waschmittelkasten

heraus und füllen das Waschmittel in die Kammern.

i = Waschmittel für die Vorwäsche

(wenn gewählt,

/4der empfohlenen Gesamtwaschmittelmenge)

j = Waschmittel für die Haupt-

wäsche einschließlich Einweichen

§ = Weichspüler, Formspüler oder Flüssigstärke.

Schließen Sie den Waschmittelkas

ten.

Weitere Informationen zu Waschmitteln und deren Dosierung erhalten Sie im Kapitel "Waschmittel".

Page 23

So waschen Sie richtig

Startvorwahl J Startvorwahl einschalten

^ Drücken Sie die Taste

Jeder Tastendruck verlängert die Ver-

zögerungszeit um 1 Stunde. Startvorwahl löschen ^ Drücken Sie beim Stand von 9 h er-

neut die Taste

K Taste START drücken

Das Programm ist gestartet. Bei gewählter Startvorwahl wird die ge

wählte Verzögerungszeit im Stunden takt heruntergezählt. Nach Ablauf der Zeit wird das Display ausgeschaltet.

Startvorwahl

Programmende

L Fülltür öffnen

Drücken Sie die Taste

M Wäsche entnehmen

^ Kontrollieren Sie den Dichtring an der

Fülltür auf Fremdkörper .

Keine Wäschestücke in der Trommel vergessen! Sie könnten bei der nächsten Wäsche einlaufen oder etwas anderes verfärben.

N Waschautomat ausschalten

Drücken Sie die Taste raus und drehen Sie den Programm wähler auf

Ende

Tür

I-Ein/0-Aus

O Fülltür schließen

Sonst besteht die Gefahr, dass Gegen stände unbeabsichtigt in die Trommel gelangen. Diese könnten versehentlich mitgewaschen werden und die Wäsche beschädigen.

Page 24

So waschen Sie richtig

Wäsche nachlegen/entnehmen

In folgenden Programmen können Sie Wäsche nachlegen/entnehmen:

KOCH-/BUNTWÄSCHE

–

PFLEGELEICHT

–

Mini

–

Mischwäsche

–

Stärken

–

Drücken Sie die Taste

Fülltür aufspringt.

Legen Sie die Wäsche nach, oder

entnehmen Sie die Wäsche. ^ Schließen Sie die Tür. Das Programm wird automatisch fortge-

setzt.

Tür

, bis die

Die Tür läßt sich nicht öffnen, wenn:

die Laugentemperatur über 55°C

–

liegt. das Wasserniveau einen bestimmten

–

Wert überschreitet. die Programmverriegelung einge

–

schaltet ist. der Programmschritt Endschleudern

–

erreicht ist.

Wenn Sie in den oben genannten Zu ständen die Taste die Kontrollleuchte

Tür

drücken, blinkt

verriegelt

auf.

Page 25

So waschen Sie richtig

Programm unterbrechen

Schalten Sie den Waschautomaten

mit der Taste Zur Fortsetzung:

Schalten Sie den Waschautomaten

mit der Taste

I-Ein/0-Aus

aus.

ein.

Gewähltes Programm verändern

Der Waschautomat akzeptiert nach dem Programmstart noch folgende Än derungen:

– jederzeit

des Schleuderns in den erlaubten Grenzen.

– bis zu 6 Minuten nach Start

wahl oder Abwahl der Zusatzfunktionen wahl der Temperatur des gewählten Programms.

Eine Umwahl in ein anderes Programm ist nach Programmstart nicht mehr möglich.

Die Kontrollleuchte blinkt, wenn der Programmwähler ver stellt wird. Der Programmablauf wird nicht beeinflusst. Die Kontrollleuchte er lischt, wenn der Programmwähler wie der auf das vorher gewählte Programm gestellt wird.

eine Umwahl der Drehzahl

Wasser plus,Kurz

und eine Um-

Knitterschutz/Ende

eine An-

Programmabschnitt auslassen

Drehen Sie den Programmwähler auf

Ende

Position

Sobald in der Ablaufanzeige die Kon trollleuchte des Programmabschnittes blinkt, mit dem das Programm fortge setzt werden soll:

Drehen Sie den Programmwähler

nerhalb von 4 Sekunden

das gewünschte Programm.

Bei aktivierter Programmverriege lung kann das Programm nicht ge ändert oder ein Programmschritt ausgelassen werden.

Programm umwählen

^ Schalten Sie den Waschautomat mit

der Taste

^ Drehen Sie den Programmwähler auf

Position

^ Schalten Sie den Waschautomat mit

der Taste

Wählen Sie ein neues Programm.

Drücken Sie die Taste START.

I-Ein/0-Aus

Ende

I-Ein/0-Aus

aus.

ein.

wieder auf

Page 26

So waschen Sie richtig

Programmablauf

Der Waschautomat verfügt über eine vollelektronische Steuerung mit Men genautomatik. Der Waschautomat stellt den erforderlichen Wasserverbrauch selbständig fest und zwar abhängig von Menge und Saugkraft der eingefüll ten Wäsche. Hierdurch kommt es zu verschiedenen Programmabläufen und Waschzeiten.

Die hier aufgeführten Programmabläufe beziehen sich immer auf das Grundpro gramm bei maximaler Beladung. Wähl bare Zusatzfunktionen werden nicht be rücksichtigt.

Die Ablaufanzeige Ihres Waschautomaten informiert Sie jederzeit während des Waschprogramms über den jeweils erreichten Programmabschnitt.

KOCH-/BUNTWÄSCHE

Hauptwäsche Wasserstand: niedrig Waschrhythmus: normal

Spülen Wasserstand: niedrig Spülgänge: 3 oder 4

Schleudern Spülschleudern2): ja Endschleudern: ja

PFLEGELEICHT

Hauptwäsche

Spülen

Wasserstand: mittel

Spülgänge: 3 Pendelspülen

: ab 40°C

Schleudern Spülschleudern2): ja

Endschleudern: ja

FEINWÄSCHE

Hauptwäsche Wasserstand: hoch Waschrhythmus: Schongang

Spülen Wasserstand: hoch Spülgänge: 3

Schleudern Spülschleudern2): nein Endschleudern: ja

Seide /

Hauptwäsche Wasserstand: mittel Waschrhythmus: Seide

Spülen Wasserstand: mittel Spülgänge: 2

Schleudern Spülschleudern2): nein Endschleudern: ja

Page 27

So waschen Sie richtig

WOLLE /

Hauptwäsche Wasserstand: mittel Waschrhythmus: Wolle

Spülen Wasserstand: mittel Spülgänge: 2

Schleudern Spülschleudern2): ja Endschleudern: ja

Mini

Hauptwäsche Wasserstand: niedrig Waschrhythmus: normal

Spülen Wasserstand: mittel Spülgänge: 2

Schleudern Spülschleudern2): ja Endschleudern: ja

Mischwäsche

Hauptwäsche Wasserstand: niedrig Waschrhythmus: normal

Spülen Wasserstand: mittel Spülgänge: 3 Pendelspülen

: bei hohem Pflege-

leicht-Anteil

Schleudern Spülscheudern2): ja Endschleudern: ja

Stärken

Wasserstand: niedrig Waschrhythmus: normal Endschleudern: ja

Extraspülen

Wasserstand: hoch Spülgänge: 2 Endschleudern: ja

Besonderheiten im Programmablauf:

Knitterschutz: In allen Programmen außer WOLLE ist

der Knitterschutz max. 30 Minuten nach dem Programmende eingeschaltet.

ein 4. Spülgang erfolgt bei: – zu viel Schaum in der Trommel – einer Endschleuderdrehzahl kleiner

als 700 U/min

–

Anwahl von

Spülschleudern: Die Textilien werden zwischen den ein

ohne Schleudern

zelnen Spülgängen geschleudert. Abwahl des Spülschleuderns: Wählen sie die Einstellung

Schleudern

bei den Schleuderdrehzah

ohne

len.

Pendelspülen: Die Lauge wird stufenweise am Ende

der Hauptwäsche durch zu- und abflie ßendes Wasser abgekühlt. Hierdurch wird die Knitterbildung in den Textilien vermindert.

Page 28

Waschmittel

Sie können alle modernen Waschmittel verwenden, die für Waschautomaten geeignet sind. Auch flüssige, kompakte (konzentrierte), Tabletten (Tabs) und Baukasten-Waschmittel.

Textilien aus Wolle oder Wollgemischen sind mit einem Wollwaschmittel zu wa

schen. Verwendungshinweise und Dosierhin

weise für volle Beladung stehen auf der Waschmittelverpackung.

Die Dosierung ist abhängig von:

– dem Verschmutzungsgrad der Wä-

sche leicht verschmutzt

Keine Verschmutzungen und Flecken erkennbar. Die Kleidungsstücke haben z.B. Körpergeruch angenommen.

normal verschmutzt Verschmutzungen sichtbar und/oder wenige leichte Flecken erkennbar.

stark verschmutzt Verschmutzungen und/oder Flecken klar erkennbar.

–

der Wasserhärte Wenn Sie den Härtebereich nicht kennen, informieren Sie sich bei Ih rem Wasserversorgungsunterneh

men.

Wasserhärten

Härtebe

reich

III hart bis

Wasserei

genschaft

I weich 0 - 1,3 0 - 7

II mittel 1,3 - 2,5 7 - 14

sehr hart

Gesamt

härte in

mmol/l

über 2,5 über 14

deutsche

Härte

°d

Wasserenthärter

In den Härtebereichen II und III können Sie einen Wasserenthärter zugeben, um Waschmittel zu sparen. Die richtige Dosierung steht auf der Packung. Füllen Sie zuerst das Waschmittel, dann den Enthärter ein.

Das Waschmittel können Sie dann wie für Härtebereich I dosieren.

Komponenten - Waschmittel

Wenn Sie mit mehreren Komponenten (z.B. Baukasten-Waschmittel) waschen, füllen Sie die Mittel immer in nachstehender Reihenfolge zusammen in Kam mer j:

1. Waschmittel

2. Wasserenthärter

3. Fleckensalz Dadurch werden die Mittel besser ein

gespült.

–

der Wäschemenge

Page 29

Waschmittel

Weichspüler, Formspüler, Stärke oder Flüssigstärke

Weichspüler geben den Textilien einen weichen Griff und vermindern statische Aufladung beim maschinellen Trock nen.

Formspüler sind synthetische Stärke mittel und geben den Textilien einen festeren Griff.

Stärke gibt den Textilien Steifigkeit und Fülle.

Dosieren Sie, wie der Hersteller es

angibt.

Automatisches Weichspülen, Formspülen oder Flüssigstärken

Reinigen Sie nach mehrmaligem au tomatischen Stärken den Einspül kasten, insbesondere den Saughe ber.

Separates Weichspülen oder Formspülen

Füllen Sie den Weichspüler oder den

Formspüler in die Kammer §. Drehen Sie den Programmwähler auf

die Position Wählen Sie eine Schleuderdrehzahl.

^ ^ Drücken Sie die Taste START.

Separates Stärken

^ Dosieren und bereiten Sie das Stär-

kemittel vor wie auf der Packung angegeben.

^ Füllen Sie die Stärke in Kammer i. ^ Drehen Sie den Programmwähler auf

die Position

Stärken

Füllen Sie den Weichspüler, den Formspüler oder die Flüssigstärke in die Kammer § ein. Beachten Sie die

Max.-Marke.

Mit dem letzten Spülgang wird der Weichspüler, Formspüler oder die Flüs sigstärke eingespült. Am Ende des Waschprogramms bleibt eine kleine Restmenge Wasser in der Kammer §.

Wählen Sie eine Schleuderdrehzahl.

Drücken Sie die Taste START.

Entfärben / Färben

Verwenden Sie keine Entfärbemittel im Waschautomaten.

Bei der Verwendung von Färbemitteln halten Sie sich unbedingt an die Ver wendungshinweise des Herstellers.

Page 30

Servicefunktionen

Elektronische Programmverriegelung

Die Programmverriegelung verhin dert, dass während des Waschens der Waschautomat geöffnet oder das Programm abgebrochen wird.

Programmverriegelung einschalten

Drücken Sie nach dem Programms

tart die Taste START mindestens 4 Sekunden, bis die Service-Kontroll leuchte der Blende) leuchtet.

Die Programmverriegelung ist jetzt aktiviert.

Der Waschautomat akzeptiert jetzt keine Änderungen und wäscht das Waschprogramm zu Ende.

Nach Ablauf des Waschprogramms ist die Programmverriegelung automatisch aufgehoben.

verriegelt

(unten rechts auf

Programmverriegelung ausschalten

Drücken Sie die Taste START minde

stens 4 Sekunden, bis die ServiceKontrollleuchte

rechts auf der Blende) erlischt. Ausnahme: Der Programmwähler wurde verstellt

und in der Ablaufanzeige blinkt die Kontrollleuchte

Stellen Sie den Programmwähler auf

das vorher gewählte Programm. Die

Kontrollleuchte

erlischt. ^ Drücken Sie die Taste START mindes-

tens 4 Sekunden, bis die Service-

Kontrollleuchte

rechts auf der Blende) erlischt.

verriegelt

(unten

Knitterschutz/Ende

verriegelt

(unten

Page 31

Servicefunktionen

Elektronische Schlossfunktion

Die Schlossfunktion schützt Ihren Waschautomaten vor Fremdbenut zung in Gemeinschaftswaschräumen.

Bei eingeschalteter Schlossfunktion kann:

die Fülltür nicht über die Taste

–

geöffnet und kein Programm gestartet werden.

–

Schlossfunktion einschalten

Voraussetzung: – Die Fülltür ist geschlossen – Der Programmwähler steht auf der

Ende

Position

A Schalten Sie den Waschautomaten

mit der Taste

B Drücken Sie die Taste

und halten Sie die Taste während der folgenden Schritte C bis E gedrückt.

I-Ein/0-Aus

Vorwäsche

ein.

Tür

E Drehen Sie den Programmwähler

langsam Schritt für Schritt gegen den Uhrzeigersinn auf die Position FEIN WÄSCHE kalt. Die Service-Kontrollleuchte (unten rechts auf der Blende) blinkt.

F Lassen Sie die Taste G Stellen Sie den Programmwähler auf

die Position

H Schalten Sie den Waschautomaten

mit der Taste

Schlossfunktion ausschalten

Schritte A bis F wiederholen. Die Service-Kontrollleuchte

Ende

I-Ein/0-Aus

verriegelt

Vorwäsche

aus.

erlischt.

los.

C Drehen Sie den Programmwähler

langsam Schritt für Schritt im Uhrzei gersinn auf die Position KOCH-/BUNTWÄSCHE 60°C.

D Drehen Sie den Programmwähler

langsam Schritt für Schritt gegen den Uhrzeigersinn auf die Position

Ende

Page 32

Reinigung und Pflege

Vor der Reinigung und Pflege

den Netzstecker ziehen.

Waschautomat reinigen

Reinigen Sie den Waschautomaten

mit einem milden Reinigungsmittel oder Seifenlauge und trocknen Sie ihn mit einem weichen Tuch ab.

Reinigen Sie die Trommel mit einem

geeigneten Edelstahl-Putzmittel.

Waschmittel-Einspülkasten reinigen

Reinigen Sie den Waschmittel-Ein

spülkasten mit warmem Wasser.

Entfernen Sie eventuelle Waschmittel rückstände regelmäßig.

Ziehen Sie den Waschmittel-Einspül kasten bis zum Anschlag heraus, drücken Sie die Entriegelung, und entnehmen Sie den Waschmittel-Ein spülkasten.

^ Reinigen Sie den Saugheber.

. Saugheber aus der Kammer § her-

ausziehen und unter fließendem warmen Wasser reinigen. Das Rohr, über das der Saugheber gesteckt wird, ebenfalls reinigen.

. Saugheber wieder aufstecken.

Keine lösemittelhaltigen Reini ger, Scheuermittel, Glas- oder All zweckreiniger verwenden! Diese können Kunststoffoberflächen und andere Teile beschädigen. Den Waschautomaten auf keinen

Fall mit einem Wasserschlauch ab

spritzen.

Page 33

Laugenfilter und Laugenpumpe reinigen

Reinigung und Pflege

Kontrollieren Sie den Laugenfilter. An fangs nach 3-4 Wäschen, um festzu stellen, wie oft eine Reinigung notwen dig ist.

Bei der normalen Reinigung laufen ca. 2 Liter Wasser aus.

Wenn der Ablauf verstopft ist, befindet sich eine größere Menge Wasser (max. 25l) im Waschautomaten.

Vorsicht: wenn kurz vorher mit

hoher Temperatur gewaschen wurde, besteht Verbrühungsgefahr!

An der Innenseite der Blende des Waschmittel-Einspülkastens befindet sich ein Öffner für die Klappe zum Laugenfilter (siehe Abbildung unten).

Öffnen Sie die Klappe.

^ ^ Stellen Sie einen Behälter unter die

Klappe.

Entnehmen Sie den Öffner.

Lösen Sie den Laugenfilter mit leich ter Umdrehung, aber nicht heraus drehen.

Bei größeren Mengen Entleerungsvor gang wiederholen, bis kein Wasser mehr ausläuft. Wasserablauf unterbre chen: Laugenfilter wieder zudrehen.

Page 34

Reinigung und Pflege

Läuft kein Wasser mehr aus:

^ Drehen Sie den Laugenfilter ganz

heraus.

^ Reinigen Sie den Laugenfilter gründ-

lich.

Reinigen Sie das Schraubgewinde im

Gehäuse und am Filter. Es dürfen sich keine Kalk- und Waschmittelab lagerungen oder Fremdkörper im Schraubgewinde befinden.

Setzen Sie den Laugenfilter wieder

ein, und drehen Sie ihn fest.

Wird der Laugenfilter nicht wie

der eingesetzt und festgedreht, läuft Wasser aus dem Waschautomat.

Nach der Reinigung:

Um Waschmittelverluste zu vermeiden: ^ Füllen Sie ca. 2 l Wasser durch den

Waschmittel-Einspülkasten ein.

Das Kugelventil ist wieder aktiv.

Prüfen Sie, ob sich der Laugenpum penflügel leicht drehen lässt, ggf. Fremdkörper (Knöpfe, Münzen etc.) entfernen und Innenraum reinigen

Page 35

Reinigung und Pflege

Wassereinlaufsieb reinigen

Der Waschautomat hat zum Schutz des Wassereinlaufventils ein Sieb.

Das Sieb in der Verschraubung des WPS-Ventils sollten Sie etwa alle 6 Mo nate kontrollieren. Bei häufigen Unter brechungen im Wassernetz kann dieser Zeitraum kürzer sein.

Drehen Sie den Wasserhahn zu.

Schrauben Sie den Zulaufschlauch

vom Wasserhahn ab.

^ Ziehen Sie die Gummidichtung 1 aus

der Führung heraus.

^ Fassen Sie den Steg des Kunststoff-

siebes 2 mit einer Kombi- oder Spitzzange und ziehen es heraus.

Reinigen Sie das Kunststoffsieb.

Der Wiedereinbau erfolgt in umge kehrter Reihenfolge.

Die Verschraubung fest auf den Was serhahn drehen und den Wasserhahn öffnen. Falls Wasser austritt, die Ver schraubung nachziehen.

Das Schmutzsieb muss nach der Reinigung wieder eingebaut werden.

Page 36

Störungshilfen

Was tun, wenn . . .

Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selbst beheben. In vielen Fällen können Sie Zeit und Kosten spa ren, da Sie nicht den Kundendienst rufen müssen.

Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen. Beachten Sie jedoch:

Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften

durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Um ein schnelleres Auffinden der Störungen oder des Fehlers zu ermöglichen, sind die Tabellen in folgende Kapitel eingeteilt:

– Es erfolgt kein Programmstart. – Das Waschprogramm wurde abgebrochen und eine Fehlermeldung erfolgt. – Das Waschprogramm läuft wie gewohnt ab, jedoch erfolgt eine Störmeldung. – Allgemeine Störungen oder ein nicht zufriedenstellendes Waschergebnis. – Die Tür lässt sich nicht über die Taste Tür öffnen.

Es erfolgt kein Programmstart.

Fehlermeldung mögliche Ursache Behebung

Die Kontrollleuchte Knit terschutz/Ende leuchtet nicht, oder die Taste START blinkt nicht.

Die Service-Kontroll leuchte verriegelt blinkt.

Bei Anwahl des Pro gramms Pumpen/ Schleudern erfolgt kein Programmstart.

Der Waschautomat hat keinen Strom.

Die Schlossfunktion ist eingeschaltet.

Die "Erste Inbetriebnah me" wurde nicht durchge führt.

Prüfen Sie, ob

–

der Netzstecker einge steckt ist.

–

die Sicherung in Ord nung ist.

Schalten Sie die Schloss funktion aus.

Nehmen Sie die "Erste In

betriebnahme" vor, wie im gleichnamigen Kapitel beschrieben.

Page 37

Störungshilfen

Das Waschprogramm wurde abgebrochen und eine Fehlermeldung erfolgt.

Fehlermeldung mögliche Ursache Behebung

Der Summer ertönt, und die Fehler- Kontroll leuchte Ablauf prüfen blinkt.

Der Summer ertönt, und die Fehler- Kontroll leuchte Zulauf prüfen blinkt.

Der Summer ertönt, und die Fehler- Kontrollleuchten Zulauf prüfen und Ablauf prüfen blinken.

Der Summer ertönt, und in der Ablaufanzeige blinken die Kontrollleuchte Einw./Vorwaschen oder Spülen.

Der Wasserablauf ist blo ckiert.

Der Ablaufschlauch liegt zu hoch.

Der Wasserzulauf ist ge sperrt.

Das Waterproof-System hat reagiert.

Ein Defekt liegt vor. Starten Sie das Pro-

Reinigen Sie Laugenfilter

und Laugenpumpe.

Die maximale Abpump höhe beträgt 1m.

Öffnen Sie den Wasser

hahn.

Rufen Sie den Kundendienst

gramm nochmals. Erscheint die Fehlermeldung erneut, rufen Sie den Kundendienst.

A Um die Fehlermeldung auszuschalten: Schalten Sie den Waschautomaten mit

der Taste

Ende

I-Ein/0-Aus

aus und drehen Sie den Programmwähler auf die Position

Page 38

Störungshilfen

Das Waschprogramm läuft wie gewohnt ab, jedoch erfolgt eine Störmeldung

Störmeldung mögliche Ursache Behebung

Die Fehler-Kontrollleuch te Ablauf prüfen blinkt.

Die Fehler-Kontrollleuch te Zulauf prüfen blinkt.

Die Service-Kontrollleuchte Dosierung prüfen leuchtet.

In der Ablaufanzeige blinkt die Kontrollleuchte Waschen.

In der Ablaufanzeige blinkt die Kontrollleuchte Endschleudern.

In der Ablaufanzeige blinkt die Kontrollleuchte Knitterschutz/ Ende.

Der Wasserablauf ist

beeinträchtigt. Der Wasserzulauf ist

beeinträchtigt.

Das Sieb im Zulaufschlauch ist verschmutzt.

Es hat sich zu viel Schaum beim Waschen gebildet.

Ein Defekt liegt vor. Starten Sie das Programm

Das Endschleudern wurde nicht durchgeführt. Der Waschautomat erkannte eine zu große Unwucht.

Die Stellung des Programmwählers wurde nach Pro grammstart verändert. Drehen Sie den Programm wähler auf die ursprüngliche Position.

Reinigen Sie Laugenfilter und Laugenpumpe

Prüfen Sie, ob

der Wasserhahn weit ge

–

nug geöffnet ist. der Zulaufschlauch ge

–

knickt ist.

Reinigen Sie das Sieb.

Dosieren Sie beim nächsten Waschgang weniger Waschmittel, und beachten Sie die Dosierhinweise auf der Waschmittelpackung.

nochmals. Erscheint die Fehlermel dung erneut, rufen Sie den Kundendienst.

A Um die Fehlermeldung auszuschalten: Schalten Sie den Waschautomaten mit

der Taste

Ende

I-Ein/0-Aus

aus und drehen Sie den Programmwähler auf die Position

Page 39

Störungshilfen

Allgemeine Störungen oder ein nicht zufriedenstellendes Waschergebnis

Störung mögliche Ursache Behebung

Der Waschautomat steht während des Schleuderns nicht ruhig.

Die Wäsche wird nicht wie gewohnt geschleudert.

Auftreten von unge wöhnlichen Pumpgeräuschen.

Die Ringbeleuchtung leuchtet nicht.

Im Einspülkasten verbleiben größere Waschmittelrückstände.

Der Weichspüler wird nicht vollstän dig eingespült, oder es bleibt zu viel Wasser in der Kam mer § stehen.

Die Gerätefüße stehen nicht gleichmäßig und sind nicht gekontert.

Die eingestellte Schleu derdrehzahl war zu nied rig.

Kein Fehler! Schlürfende Geräusche am Anfang und am

Ende des Pumpvorganges sind normal.

Der Waschautomat hat die Ringbeleuchtung aus Energiespargründen ausgeschaltet. Um die Ringbeleuchtung wieder einzuschalten: drücken Sie eine Zusatzfunktionstaste, oder drehen Sie den Programmwähler.

Der Fließdruck des Wassers reicht nicht aus.

Pulverwaschmittel in Ver bindung mit Enthärtungs mitteln neigen zum Kle ben.

Der Saugheber sitzt nicht

richtig oder ist verstopft.

Richten Sie den Waschauto maten standsicher aus, und kontern Sie die Gerätefüße.

Wählen Sie beim nächsten

Waschgang eine höhere

Schleuderdrehzahl.

– Reinigen Sie das Sieb im

Wasserzulauf.

– Drücken Sie evtl. die Taste

Wasser plus

Geben Sie künftig erst das

Waschmittel und dann das

Enthärtungsmittel in den Ein spülkasten.

Reinigen Sie den Saugheber, siehe Kapitel "Reinigung und Pflege", Abschnitt "Waschmit tel-Einspülkasten reinigen".

Page 40

Störungshilfen

Fehler mögliche Ursache Behebung

Die Wäsche wird mit Flüssigwasch mittel nicht sauber.

Auf der gewasche nen Wäsche haften graue elastische Rückstände (Fettläuse).

Auf gewaschenen dunklen Textilien befinden sich weiße, waschmittel ähnliche Rückstän de.

Flüssigwaschmittel ent halten keine Bleichmittel. Flecken aus Obst, Kaf fee oder Tee können nicht entfernt werden.

Die Dosierung des Waschmittels war zu niedrig (die Wäsche war stark mit Fett verschmutzt (Öle, Salben)).

Das Waschmittel enthält wasserunlösliche Bestandteile (Zeolithe) zur Wasserenthärtung. Diese

haben sich auf den Texti lien festgesetzt.

Verwenden Sie bleichmittel

–

haltige Pulverwaschmittel.

Füllen Sie Fleckensalz in die

–

Kammer j und das Flüs sigwaschmittel in eine Do sierkugel.

Geben Sie nie Flüssigwasch

–

mittel und Fleckensalz zu sammen in den Waschmit tel-Einspülkasten.

Geben Sie bei derartig ver

–

schmutzter Wäsche entwe der mehr Waschmittel zu, oder verwenden Sie Flüssigwaschmittel.

– Lassen Sie vor der nächsten

Wäsche das Programm KOCH-/ BUNTWÄSCHE 60°C mit Flüssigwaschmittel ohne Wäsche laufen.

– Versuchen Sie nach dem

Trocknen die Rückstände mittels einer Bürste zu entfernen.

–

Waschen Sie dunkle Textilien zukünftig mit Flüssigwasch mittel. Diese enthalten keine Zeolithe.

Page 41

Störungshilfen

Die Tür lässt sich nicht über die Taste Tür öffnen.

Fehler Behebung

Der Waschautomat ist nicht elektrisch ange schlossen.

Der Waschautomat ist nicht eingeschaltet.

Die elektronische Pro grammverriegelung ist eingeschaltet.

Die elektronische Schlossfunktion ist eingeschaltet.

Stromausfall Öffnen Sie die Fülltür wie im Kapitel "Störungshil-

Die Tür war nicht korrekt eingerastet.

Es befindet sich noch Wasser in der Trommel, und der Waschautomat kann nicht abpumpen.

Zum Schutz vor Verbrühungen läßt sich die Fülltür bei einer Laugentemperatur über 55°C nicht öffnen.

Stecken Sie den Schuko-Stecker in die Steckdose.

Schalten Sie den Waschautomaten mit der Taste

I-Ein/0-Aus

Schalten Sie die Programmverrieglung aus wie im

Kapitel "Servicefunktionen" beschrieben.

Schalten Sie die Schlossfunktion aus wie im Kapitel "Servicefunktionen" beschrieben.

fen", Abschnitt "Fülltür öffnen bei Stromausfall" beschrieben.

Drücken Sie kräftig gegen die Schlossseite der Fülltür, und drücken Sie anschließend die Taste

Tür

Reinigen Sie Laugenfilter und Laugenpumpe.

ein.

Page 42

Störungshilfen

Fülltür öffnen bei Stromausfall

Schalten Sie den Waschautomaten

aus.

An der Innenseite der Blende des Waschmittel-Einspülkastens befindet sich ein Öffner für die Klappe zum Lau genfilter.

^ Entnehmen Sie den Öffner.

Lassen Sie das Wasser herauslaufen

wie im Kapitel "Reinigung und Pfle ge", Abschnitt "Laugenfilter und Lau genpumpe reinigen", beschrieben.

Überzeugen Sie sich vor der

Wäscheentnahme stets davon, dass

die Trommel stillsteht. Beim Hinein greifen in eine noch drehende Trom mel besteht erhebliche Verletzungs gefahr.

Öffnen Sie die Klappe zum Laugenfil ter.

Ziehen Sie an der Notentriegelung. Die Fülltür öffnet sich.

Page 43

Störungshilfen

Kundendienst

Bei Störungen, die Sie nicht selbst be heben können, benachrichtigen Sie bit te:

Ihren Miele Fachhändler oder

–

den Miele Werkkundendienst unter

–

der Telefonnummer:

D Deutschland 0800 – 22 44 666

A Österreich Salzburg (06 62) 85 84-3 21/322 Wien (01) 6 80 95-300 Graz (03 16) 24 04 321/322 Innsbruck (05 12) 24 01-300

L Luxemburg (00352) 4 97 11-20/22

Der Kundendienst benötigt Modell und Nummer Ihres Waschautomaten. Beide Angaben finden Sie auf dem Typenschild bei geöffneter Fülltür oberhalb des Schauglases.

Garantiebedingungen und Garantiezeit

Die Garantiezeit des Waschautomaten beträgt 1 Jahr.

Nähere Angaben zu den Garantiebe dingungen finden Sie im Garantieheft.

Page 44

Aufstellen und Anschließen

Vorderansicht

a Zulaufschlauch Waterproof-System b Elektroanschluss c - f Ablaufschlauch (mit dreh- und

abziehbarem Krümmer) mit den Möglichkeiten der Wasserablauffüh rung

g Bedienungsblende

h Waschmittel-Einspülkasten i Fülltür j Klappe für Laugenfilter, Laugenpum

pe und Notentriegelung

k Griffmulden für den Transport l vier höhenverstellbare Füße

Page 45

Rückansicht

Aufstellen und Anschließen

a Deckelüberstand mit Griffmöglichkei

ten für den Transport

b Elektroanschluss c Zulaufschlauch Waterproof-System d Abwasserschlauch

e Drehsicherung mit Transportstangen f Halterung für:

–

Zulaufschlauch

–

Ablaufschlauch

–

Elektroanschluss-Kabel

–

entnommene Transportstangen

Page 46

Aufstellen und Anschließen

Aufstellfläche

Als Aufstellfläche eignet sich am besten eine Betondecke. Diese gerät im Ge gensatz zu einer Holzbalkendecke oder einer Decke mit "weichen" Eigenschaf ten beim Schleudern selten in Schwin gung.

Beachten Sie:

Stellen Sie den Waschautomaten lot

recht und standsicher auf. Stellen Sie den Waschautomaten

nicht auf weichen Fußbodenbelägen auf, da der Waschautomat sonst während des Schleuderns vibriert.

Bei Aufstellung auf einer Holzbalkendecke:

^ Stellen Sie den Waschautomaten auf

eine Sperrholzplatte (mindestens 59x52x3cm). Die Platte sollte mit möglichst vielen Balken, jedoch nicht nur mit den Fußbodenbrettern verschraubt werden.

Waschautomat aufstellen

Nutzen Sie für den Transport des Waschautomaten vom Verpackungsbo den zum Aufstellungsort die vorderen Griffmulden und den hinteren Deckel überstand.

Beachten Sie:

Fassen Sie zum Heben nicht an die

Fülltür.

Gerätefüße und Aufstellfläche

müssen trocken sein, sonst besteht Rutschgefahr beim Schleudern.

Transportsicherung entfernen

Aufstellung möglichst in einer Ecke des Raumes. Dort ist die Stabilität jeder De cke am größten.

Bei Aufstellung auf einen bausei tig vorhandenen Sockel (Betonso ckel oder gemauerter Sockel) muss der Waschautomat durch Spannla schen (erhältlich beim Miele Fach handel oder Miele Kundendienst) gesichert werden. Sonst besteht die Gefahr, dass der Waschautomat beim Schleudern vom Sockel fällt.

Entfernen Sie die linke und die rechte Drehsicherung.

. Drehsicherung mit einem Schrauben

dreher aushaken.

. Drehsicherung abnehmen.

Page 47

Aufstellen und Anschließen

Drehen Sie die linke Transportstange

mit dem beigelegten Maulschlüssel um 90°, und

ziehen Sie die Transportstange heraus.

Drehen Sie die rechte Transportstan

ge um 90°, und

ziehen Sie die Transportstange heraus.

Page 48

Aufstellen und Anschließen

Der Waschautomat darf ohne

Transportsicherung nicht transpor tiert werden. Bewahren Sie die Transportsiche rung auf. Sie muss vor einem Trans port des Waschautomaten (z.B. bei einem Umzug) wieder montiert wer den.

Transportsicherung einbauen

Verschließen Sie die Löcher mit den

Drehsicherungen und den daran befestigten Stopfen.

Befestigen Sie die Transportstangen an der Rückwand des Waschautoma ten. Achten Sie darauf, dass die Boh rungen b auf die Zapfen a gesteckt werden.

Der Einbau der Transportsicherung er folgt in umgekehrter Reihenfolge.

Page 49

Ausrichten

Der Waschautomat muss lotrecht und gleichmäßig auf allen vier Füßen ste hen, damit ein einwandfreier Betrieb gewährleistet ist.

Eine unsachgemäße Aufstellung erhöht den Wasser- und Energieverbrauch, und der Waschautomat kann wandern.

Fuß herausdrehen und kontern

Der Ausgleich des Waschautomaten er folgt über die vier Schraubfüße. Im Aus lieferungszustand sind alle Füße hinein gedreht.

Aufstellen und Anschließen

Drehen Sie die Kontermutter 2 mit

dem beigelegten Maulschlüssel im Uhrzeigersinn los. Schrauben Sie die Kontermutter 2 zusammen mit dem Fuß 1 heraus.

^ Prüfen Sie mit einer Wasserwaage,

ob der Waschautomat lotrecht steht.

^ Halten Sie den Fuß 1 mit einer Was-

serpumpenzange fest. Drehen Sie die Kontermutter 2 wieder mit dem Maulschlüssel gegen das Gehäuse fest.

Alle vier Kontermuttern müssen fest gegen das Gehäuse gedreht sein. Bitte überprüfen Sie auch die Füße, die beim Ausrichten nicht he rausgedreht wurden. Sonst besteht die Gefahr, dass der Waschautomat wandert.

Page 50

Aufstellen und Anschließen

Der Waschautomat darf nicht unter gebaut werden.

Wasch-Trocken-Säule

Eine Wasch-Trocken-Säule ist zusam men mit einem Miele Trockner möglich. Dazu ist ein Zwischenbausatz erforder lich, erhältlich beim Miele Fachhandel oder Miele Kundendienst.

Beachten Sie:

a Sicherheitsabstand zur Wand:

mindestens 2 cm

b Höhe:

Zwischenbausatz mit Arbeitsplatte: ca. 172 cm Zwischenbausatz ohne Arbeitsplatte: ca. 170 cm

c Tiefe der Waschtrockensäule:

ca. 63 cm

Page 51

Aufstellen und Anschließen

Wasserzulauf

Das Waterproof-System

Funktion

Das Kernstück dieses Wasser schutz-Systems ist ein elektrisches Si cherheitsventil. Es funktioniert wie ein automatischer Wasserhahn.

Das Miele Waterproof-System schützt in folgenden Situationen vor Wasser schäden:

Schutz bei Undichtigkeiten des

–

Waschautomaten Auslaufendes Wasser wird in einer

Bodenwanne aufgefangen. Durch einen Schwimmerschalter werden die Ventile abgeschaltet. Die weitere Wasserzufuhr ist gesperrt; im Laugenbehälter befindliches Wasser wird abgepumpt.

– Schutz bei Undichtigkeiten des Was-

serzulaufschlauches Das Leckwasser wird durch die

Schutzhülle, welche den Zuleitungs schlauch als "zweite Haut" umgibt, in die Bodenwanne geleitet. Der Schwimmerschalter schaltet das Si cherheitsventil ab.

Montage des Wasserschutz-Systems

Der Waschautomat darf ohne Rück flussverhinderer an eine Trinkwasserlei tung angeschlossen werden, da er nach den gültigen DIN-Normen gebaut ist.

Der Fließdruck muss mindestens 1 bar Überdruck betragen. Der Mindestfließ druck von 1 bar Überdruck ist vorhan den, wenn bei voll geöffnetem Wasser hahn in einer Zeit von 15 Sek. 5 Liter Wasser in ein entsprechendes Gefäß fließen.

Der Wasserstaudruck darf 10 bar Überdruck nicht übersteigen. Ist er höher als 10 bar Überdruck, muss ein Druckreduzierventil eingebaut werden.

Zum Anschluss ist ein Wasserhahn mit

/4’’-Verschraubung erforderlich. Fehlt ein solcher, so darf es nur von einem zugelassenen Installateur an die Trinkwasserleitung montiert werden.

Die Schraubverbindung steht unter Wasserleitungsdruck. Kontrol lieren Sie deshalb durch langsames

Öffnen des Wasserhahns, ob der Anschluss dicht ist. Korrigieren Sie gegebenenfalls den Sitz der Dich tung und die Verschraubung.

Der Waschautomat ist nicht für einen Warmwasseranschluss geeignet.

Page 52

Aufstellen und Anschließen

Das Sicherheitsventil enthält elektrische Bauteile. Deshalb sollte es nicht in einem Spritzwasserbereich, z.B. Badewannen oder Duschen, montiert werden. Verwenden Sie in diesem Fall einen Metallgewebeschlauch als Verlängerung der Wasser leitung, erhältlich beim Miele Fachhandel oder Miele Kundendienst.

Die Schutzhülle darf nicht beschädigt oder geknickt werden.

Nicht in Flüssigkeit tauchen!

Page 53

Aufstellen und Anschließen

Wartung

Verwenden Sie im Falle eines Austau sches nur das Miele Waterproof-Sys tem mit einem Platzdruck von mindes tens 70 bar Überdruck.

Das Schmutzsieb in der Überwurf mutter des Sicherheitsventils darf zum Schutz des Wassereinlaufven tils nicht entfernt werden.

Zubehör-Schlauchverlängerung

Als Zubehör ist ein Metallgewebe schlauch von 1,5 m Länge beim Miele Fachhandel oder Miele Kundendienst erhältlich.

Dieser Schlauch besitzt einen Platzdruck von 140 bar und kann als flexible Verlängerung der Wasserleitung benutzt werden.

Sondervorschriften für Österreich

im Versorgungsgebiet der Wiener Stadtwerke:

Unmittelbar vor der Anschlussstelle des Waschautomaten ist ein Handabsperr ventil vorzusehen.

Es dürfen nur Ventile vorgesehen wer den, die von den Wasserwerken der Stadt Wien zum Anschluss an die In nenanlage zugelassen sind.

Die Verwendung von Gummischläu chen als Druckverbindungsleitung zwi schen Innenanlage und Waschautomat ist nur dann gestattet, wenn

– sie samt eingebundenen Anschluss-

armaturen einem Mindestdauerdruck von 15 bar Überdruck standhalten,

– sie während der Inbetriebhaltung

des Gerätes hinreichend beaufsichtigt sind und

– nach Beendigung des gesamten

Waschvorgangs der Wasserzufluss zuverlässig abgesperrt oder die Schlauchverbindung überhaupt von der Innenanlage (Auslauf) getrennt wird.

Page 54

Aufstellen und Anschließen

Wasserablauf

Die Lauge wird durch eine Ablaufpum pe mit 1 m Förderhöhe abgepumpt. Um den Wasserablauf nicht zu behindern, muss der Schlauch knickfrei verlegt werden. Der Krümmer am Schlauchen de ist drehbar und ggf. abziehbar.

Möglichkeiten des Wasserablaufs:

. Einhängen in ein Wasch- oder Aus

gussbecken:

Beachten Sie:

Sichern Sie den Schlauch gegen Ab

–

rutschen!

Wird das Wasser in ein Waschbe

–

cken abgepumpt, muss es schnell genug abfließen. Sonst besteht die Gefahr, dass Wasser überfließt oder ein Teil des abgepumpten Wassers in den Waschautomaten zurückge saugt wird.

. Anschließen an ein Kunststoff-Ab-

flussrohr mit Gummimuffe (Siphon nicht unbedingt erforderlich).

. Anschließen an ein Waschbecken mit

Kunststoffnippel.

. Auslauf in einen Bodenablauf (Gully).

Falls notwendig, kann der Schlauch bis zu 5 m verlängert werden. Zubehör ist beim Miele Fachhandel oder Miele Kun dendienst erhältlich.

Für Ablaufhöhen über 1 m (bis 1,8 m maximale Förderhöhe) ist beim Miele Fachhandel oder Miele Kundendienst eine 2. Laugenpumpe - Duobetrieb mit dem erforderlichen Umbausatz er hältlich.

Sondervorschriften für Österreich

Der Waschautomat kann direkt an die Abflussleitung angeschlossen werden, wenn die Hauskanalanlage der Ö-Norm 2501 entspricht.

Page 55

Aufstellen und Anschließen

Elektroanschluss

Der Waschautomat ist mit Wechsel strom-Anschlusskabel und Schuko-Ste cker anschlussfertig für Wechselstrom ~230 V 50 Hz ausgerüstet.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte Elektroanlage erfolgen.

In keinem Fall sollte der Waschautomat an Verlängerungskabeln, wie z.B. Mehr fach-Tischsteckdosen o. ä. angeschlos sen werden, um eine potentielle Gefah renquelle (Brandgefahr) auszuschließen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Waschautomaten einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Sondervorschrift für Österreich

Bei Anwendung der Schutzmaßnahme "Fehlerstromschutzschaltung" darf in

Verbindung mit diesem Waschautoma ten nur ein pulsstromsensitiver Fehler strom-Schutzschalter verwendet wer den.

Page 56

Verbrauchsdaten

Programm Beladung Verbrauchsdaten

Energie Wasser Laufzeit

in kWh in l normal kurz

KOCH-/BUNTWÄSCHE

95°C 5,0 kg 1,70 49 1 h 54 min 1 h 22 min

60°C 40°C 5,0 kg 0,50 49 1 h 57 min 1 h 03 min

PFLEGELEICHT

40°C 2,5 kg 0,45 58 1 h 22 min 47 min

FEINWÄSCHE

30°C 1,0 kg 0,35 65 57 min 45 min

Seide /

30°C 1,0 kg 0,25 39 37 min 27 min

WOLLE /

30°C 2,0 kg 0,23 35 40 min –

Prüfprogramm nach EN 60456

Die Verbrauchsdaten können je nach Wasserdruck, Wasserhärte, Wassereinlauftemperatur, Raumtemperatur, Wäscheart, Wäschemenge, Schwankungen in der Netzspannung und gewählten Zusatzfunktionen von den angegebenen Werten abweichen.

5,0 kg 0,95 49 1 h 57 min 1 h 13 min

Page 57

Technische Daten

Höhe 85,0 cm Breite 59,5 cm Tiefe 58,0 cm Tiefe bei geöffneter Tür 94,5 cm Gewicht 94 kg maximale Bodenbelastung 1600 Newton (ca. 160 kg) Fassungsvermögen 5 kg Trockenwäsche Anschlussspannung siehe Typenschild Anschlusswert siehe Typenschild Absicherung siehe Typenschild Verbrauchsdaten siehe Kapitel Verbrauchsdaten Wasserfließdruck minimal 1 bar (100 kPa) Wasserfließdruck maximal 10 bar (1000 kPa) Länge des Zulaufschlauches 1,60 m Länge des Ablaufschlauches 1,50 m Länge des Anschlusskabels 1,60 m Abpumphöhe maximal 1,00 m Abpumplänge maximal 5,00 m Erteilte Prüfzeichen Funkschutz, VDE

Page 58

Page 59

Programmierfunktionen für die Änderung von Standardwerten

Page 60

Programmierfunktionen

Mit den Programmierfunktionen können Sie den Waschautomaten Ihren indivi duellen Bedürfnissen anpassen.

System Wasser plus

Das System Wasser plus wirkt über die Zusatzfunktion die Wasserzufuhr in den unten ge nannten Programmen.

Es ermöglicht eine zusätzliche Wasser zufuhr in den Programmabschnitten Waschen und Spülen, und das Pro gramm KOCH-/BUNTWÄSCHE läßt sich um einen Spülgang erweitern.

Das System Wasser Plus verfügt über vier verschiedene Einstellungen.

Die programmierte Einstellung kann die Wasserzufuhr in den Programmen beeinflussen:

– KOCH-/BUNTWÄSCHE – PFLEGELEICHT –

Mini

Wasser Plus

auf

Das Einschalten der Zusatzfunktion Wasser Plus bewirkt bei:

Einstellung1: mehr Wasser beim Spülen in den ge

nannten Programmen. Einstellung 2: mehr Wasser beim Waschen und beim

Spülen in den genannten Programmen (Auslieferungszustand).

Einstellung 3:

einen zusätzlichen Spülgang nur im Programm KOCH-/BUNTWÄSCHE.

Einstellung 4: mehr Wasser beim Waschen und beim

Spülen in den genannten Programmen und einen zusätzlichen Spülgang für das Programm KOCH-/BUNTWÄSCHE.

Zum Programmieren und Speichern einer Einstellung führen Sie die Schritte A bis F auf der folgenden Seite aus.

–

Mischwäsche

–

Seide

Eingeschaltet wird die programmierte Einstellung anschließend über das Ein schalten der Zusatzfunktion

Plus

Wasser

Page 61

Programmierfunktionen

Das Programmieren und Speichern erfolgt in den Schritten

Die Programmierfunktionen werden mit Hilfe der Zusatzfunktionstasten und des Programmwählers aktiviert. Die Zusatz funktionstasten und der Programmwäh ler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

Der Waschautomat ist ausgeschaltet.

–

Die Fülltür ist geschlossen.

–

Der Programmwähler steht auf der

–

Position

A Drücken Sie die Tasten

Wasser plus

die Tasten gedrückt und . . .

B . . . schalten Sie den Waschautoma-

ten mit der Taste

C Lassen Sie alle Tasten los. In der Ab-

laufanzeige blinkt die Kontrollleuchte

Waschen

Ende

gleichzeitig, halten Sie

I-Ein/0-Aus

bis :

Kurz

und

ein.

D Drehen Sie den Programmwähler auf

die Position FEINWÄSCHE 30°C:

E Stellen Sie die gewünschte Einstel

lung ein:

In der Ablaufanzeige leuchtet nun eine

der folgenden Kontrollleuchten und gibt

an, welche Einstellung zur Zeit gewählt ist.

Spülen

–

mehr Wasser beim Spülen

Spülstop

–

mehr Wasser beim Waschen und im Spülen (Auslieferungszustand)

Pumpen

–

zusätzlicher Spülgang im Programm KOCH-/BUNTWÄSCHE

–

Endschleudern

mehr Wasser beim Waschen und beim Spülen und ein zusätzlicher Spülgang für das Programm KOCH-/ BUNTWÄSCHE

Um eine andere Einstellung zu wählen, drücken Sie die Taste START so oft, bis die Kontrollleuchte der gewünschten Einstellung leuchtet.

= Einstellung 1

= Einstellung 2

= Einstellung 3

= Einstellung 4

F Schalten Sie den Waschautomaten

mit der Taste

Die Taste gewählten Einstellung belegt. Diese bleibt so lange gespeichert, bis eine andere Einstellung programmiert wird.

I-Ein/0-Aus

Wasser plus

aus.

ist jetzt mit der

Page 62

Programmierfunktionen

Schongang

Für das schonende Waschen leicht verschmutzter Textilien. Die Trommel bewegung wird reduziert.

Der Schongang kann in den Program men KOCH-/BUNTWÄSCHE, PFLEGE LEICHT,

sche

Ist der Schongang programmiert, wird bei jedem Waschgang in diesen Pro grammen mit dem Schongangrhythmus gewaschen.

Der Schongang ist im Auslieferungszustand deaktiviert.

Das Programmieren und Speichern erfolgt in den Schritten

Die Programmierfunktionen werden mit Hilfe der Zusatzfunktionstasten und des Programmwählers aktiviert. Die Zusatzfunktionstasten und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung: – –

Mini,Stärken

benutzt werden.

Der Waschautomat ist ausgeschaltet. Die Fülltür ist geschlossen.

und

Mischwä

bis :

A Drücken Sie die Zusatzfunktionstas

Kurz

und

ten tig, halten Sie die Tasten gedrückt und . .

B . . . schalten Sie den Waschautoma

ten mit der Taste

C Lassen Sie alle Tasten los. In der Ab

laufanzeige blinkt die Kontrollleuchte

Waschen

D Drehen Sie den Programmwähler auf

die Position Leuchtet die Kontrollleuchte

–

in der Ablaufanzeige nicht, ist der Schongang ausgeschaltet.

– Leuchtet die Kontrollleuchte

in der Ablaufanzeige, ist der Schongang eingeschaltet.

E Drücken Sie die Taste START, um

zwischen den beiden Betriebszuständen zu wechseln.

F Schalten Sie den Waschautomaten

mit der Taste

Die gewählte Einstellung der Program mierfunktion ist jetzt abgespeichert und bleibt so lange erhalten, bis sie wieder geändert wird.

Wasser plus

I-Ein/0-Aus

Mischwäsche

I-Ein/0-Aus

gleichzei

ein.

Spülen

aus.

–

Der Programmwähler steht auf der Position

Ende

Page 63

Programmierfunktionen

Laugenabkühlung für KOCH-/ BUNTWÄSCHE

Für das Abkühlen der Lauge. Am Ende der Hauptwäsche läuft zusätzli ches Wasser in die Trommel.

Die heiße Lauge kann Abflussrohre aus Kunststoff beschädigen.

Die Laugenabkühlung erfolgt bei An wahl der Temperaturen 95°C und 75°C.

Die Laugenabkühlung für KOCH-/ BUNTWÄSCHE ist im Auslieferungszu stand deaktiviert.

Das Programmieren und Speichern erfolgt in den Schritten

Die Programmierfunktion wird mit Hilfe der Zusatzfunktionstasten und des Programmwählers aktiviert. Die Zusatzfunktionstasten und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung: –

Der Waschautomat ist ausgeschaltet.

–

Die Fülltür ist geschlossen.

–

Der Programmwähler steht auf der Position

Ende

bis :

A Drücken Sie die Zusatzfunktionstas

Kurz

und

ten tig, halten Sie die Tasten gedrückt und . .

B . . . schalten Sie den Waschautoma

ten mit der Taste

C Lassen Sie alle Tasten los. In der Ab

laufanzeige blinkt die Kontrollleuchte

Waschen

D Drehen Sie den Programmwähler auf

die Position

Leuchtet die Kontrollleuchte

–

in der Ablaufanzeige nicht, ist die Laugenabkühlung ausgeschaltet.

– Leuchtet die Kontrollleuchte

in der Ablaufanzeige, ist die Laugenabkühlung eingeschaltet.

E Drücken Sie die Taste START, um

zwischen den beiden Betriebszuständen zu wechseln.

F Schalten Sie den Waschautomaten

mit der Taste

Die gewählte Einstellung der Program mierfunktion ist jetzt abgespeichert und bleibt so lange erhalten, bis sie wieder geändert wird.

Wasser plus

Stärken

I-Ein/0-Aus

aus.

gleichzei

ein.

Spülen

Page 64

Programmierfunktionen

Memory-Funktion

Wird zu einem Programm eine Zu satzfunktion angewählt und/oder die Schleuderdrehzahl geändert, spei chert der Waschautomat diese Ein stellungen bei Programmstart ab.

Bei erneuter Anwahl des Grundwasch programms zeigt der Waschautomat diese abgespeicherten Zusatzfunktio nen und/oder Schleuderdrehzahl an.

Ausnahme: Startvorwahl und Summer; der eingeschaltete Summer bleibt bei allen Programmen aktiv, bis er wieder ausgeschaltet wird.

Die Memory-Funktion ist im Auslieferungszustand deaktiviert.

Das Programmieren und Speichern erfolgt in den Schritten

Die Programmierfunktionen werden mit Hilfe der Zusatzfunktionstasten und des Programmwählers aktiviert. Die Zusatzfunktionstasten und der Programmwäh ler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung: –

Der Waschautomat ist ausgeschaltet.

bis :

A Drücken Sie die Zusatzfunktionstas

Kurz

und

ten tig, halten Sie die Tasten gedrückt und . .

B . . . schalten Sie den Waschautoma

ten mit der Taste

C Lassen sie alle Tasten los. In der Ab

laufanzeige blinkt die Kontrollleuchte

Waschen

D Drehen Sie den Programmwähler auf

die Position Leuchtet die Kontrollleuchte

–

in der Ablaufanzeige, ist die Memo ry-Funktion eingeschaltet.

– Leuchtet die Kontrollleuchte

in der Ablaufanzeige nicht, ist die Memory-Funktion ausgeschaltet.

E Drücken die Taste START, um zwi-

schen den beiden Betriebszuständen zu wechseln.

F Schalten Sie den Waschautomaten

mit der Taste

Die gewählte Einstellung der Program

mierfunktion ist jetzt abgespeichert und bleibt so lange erhalten, bis sie wieder geändert wird.

Wasser plus

Extraspülen

I-Ein/0-Aus

aus.

gleichzei

ein.

Spülen

–

Die Fülltür ist geschlossen.

–

Der Programmwähler steht auf der

Ende

Position

Page 65

Programmierfunktionen

Einweichzeit

Sie können die Taste Einweichen mit ei ner Einweichzeit - wählbar zwischen 30 Minuten und 2 Stunden (in 30 Minu ten-Schritten) - belegen.

Die gewählte Einweichzeit wird bei An wahl der Zusatzfunktion Einweichen dem eigentlichem Waschprogramm voran gestellt.

Die Taste Einweichen ist im Ausliefe rungszustand mit einer Einweichzeit von 2 Stunden belegt.

Das Programmieren und Speichern erfolgt in den Schritten

Die Programmierfunktionen werden mit Hilfe der Zusatzfunktionstasten und des Programmwählers aktiviert. Die Zusatzfunktionstasten und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

bis :

A Drücken Sie die Zusatzfunktionstas

Kurz

und

ten

tig, halten Sie die Tasten gedrückt und . .

B . . . schalten Sie den Waschautoma

ten mit der Taste

C Lassen Sie alle Tasten los. In der Ab

laufanzeige blinkt die Kontrollleuchte

Waschen

D Drehen Sie den Programmwähler auf

die Position WOLLE kalt. E Stellen Sie die gewünschte Zeit ein: In der Ablaufanzeige leuchtet nun eine

der folgenden Kontrollleuchten und gibt an, welche Einweichzeit zur Zeit gewählt ist.

–

Spülen

–

Spülstop

–

Pumpen

–

Endschleudern

Wasser plus

I-Ein/0-Aus

=2 h = 1 h 30 min =1 h = 30 min

gleichzei

ein.

–

Der Waschautomat ist ausgeschaltet.

–

Die Fülltür ist geschlossen.

–

Der Programmwähler steht auf der Position

Ende

Um eine andere Einweichzeit zu wäh len, drücken Sie die Taste START so oft, bis die Kontrollleuchte der gewünsch ten Einweichzeit leuchtet.

F Schalten Sie den Waschautomaten

mit der Taste Die Taste Einweichen ist jetzt mit der

gewählten Einweichzeit belegt. Diese bleibt so lange gespeichert, bis eine andere Einweichzeit programmiert wird.

I-Ein/0-Aus

aus.

656667

Page 66

Page 67

Page 68

Änderungen vorbehalten/002 1901

Dieses Papier besteht aus 100% chlorfrei gebleichtem Zellstoff und ist somit umweltschonend

Miele W 357 WPS User manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Ihr Beitrag zum Umweltschutz

Gerätebeschreibung

So waschen Sie richtig

Waschmittel

Servicefunktionen

Reinigung und Pflege

Störungshilfen

Aufstellen und Anschließen

Programmierfunktionen
