MIELE W 3164 User Manual [fr]

Mode d'emploi

Lave-linge W 3164 WSS Edition 111

Lisez impérativement ce mode d'emploi avant d'installer et de mettre en service cet appareil. Vous vous protégerez ainsi et éviterez de détériorer votre appareil.

Conformément à la directive 2006/42/EC, ce lave-linge à usage domestique ne doit pas être détourné à des fins professionnelles.

fr-FR

M.-Nr. 09 655 010

Votre contribution à la protection de l'environnement

Elimination de l'emballage

L'emballage protège les lave-linge des avaries de transport. Les matériaux uti lisés sont choisis en fonction de critères écologiques, de façon à en faciliter le recyclage.

Le recyclage de l'emballage écono mise les matières premières et réduit le volume des déchets à éliminer. En prin cipe, le revendeur reprend l'emballage à sa mise en service.

Enlèvement de l'ancien appa reil

Les anciens appareils électriques et électroniques contiennent souvent en core des matériaux recyclables. Ils contiennent également des matériaux nocifs, nécessaires au bon fonctionne ment et à la sécurité de l'appareil. Ces matériaux peuvent être dangereux pour

les hommes et l'environnement s'ils res

tent dans la collecte de déchets ou s'ils sont mal manipulés. Ne jetez par conséquent en aucun cas votre appa reil avec les déchets.

Faites appel au service d'enlèvement mis en place par votre commune ou rapportez votre appareil dans un point de collecte spécialement adapté à l'évacuation de ce type d'appareils.

Gardez l'ancien appareil hors de portée des enfants jusqu'à son enlèvement, pour éviter tout accident.

Table des matières

Votre contribution à la protection de l'environnement ...................2

Prescriptions de sécurité et mises en garde............................6

Commande du lave-linge ..........................................13

Bandeau de commande ............................................13

Première mise en service ..........................................14

Lavage écologique................................................15

Consommation d'énergie et d'eau ..................................15

Lessive .......................................................15

Sélection de la fonction additionnelle (Court, Trempage, Prélavage) .......15

Conseil en cas de séchage en machine .............................15

Bonne utilisation de votre lave-linge .................................16

Mode d'emploi rapide ..............................................16

Options .........................................................21

Court ...........................................................21

Prélavage........................................................21

Trempage .......................................................21

Hydro plus .......................................................21

Essorage........................................................22

Vitesse d'essorage finale............................................22

Essorage intermédiaire...........................................22

Désactiver l'essorage ............................................22

Tableau des programmes ..........................................23

Déroulement des programmes ......................................26

Symboles d'entretien..............................................28

Table des matières

Modification du déroulement de programme ..........................29

Annuler le programme ..............................................29

Interruption.......................................................29

Modifier le programme .............................................29

Programme ....................................................29

Ajout/Déchargement de linge ........................................30

Lessives ........................................................31

Quelle lessive choisir ? .............................................31

Anticalcaire ......................................................32

Utilisation de plusieurs produits de lavage ..............................32

Produits de finition .................................................33

Adjonction automatique d'assouplissant, de produit de tenue ou

d'amidon liquide ................................................33

Utilisation d'un assouplissant, de produits de tenue ou d'amidon séparée...33

Décolorer/Teinter ..................................................33

Nettoyage et entretien .............................................34

Nettoyage du tambour..............................................34

Nettoyage de la carrosserie et du bandeau .............................34

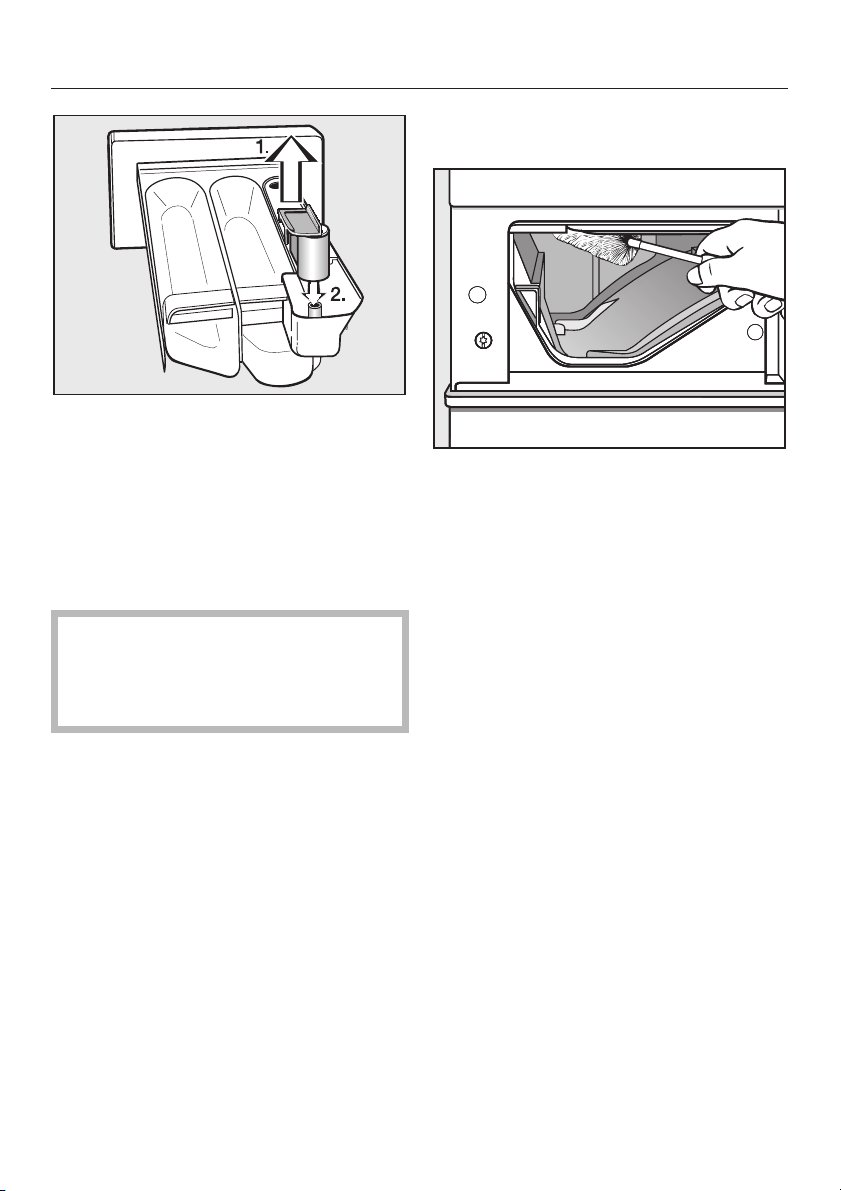

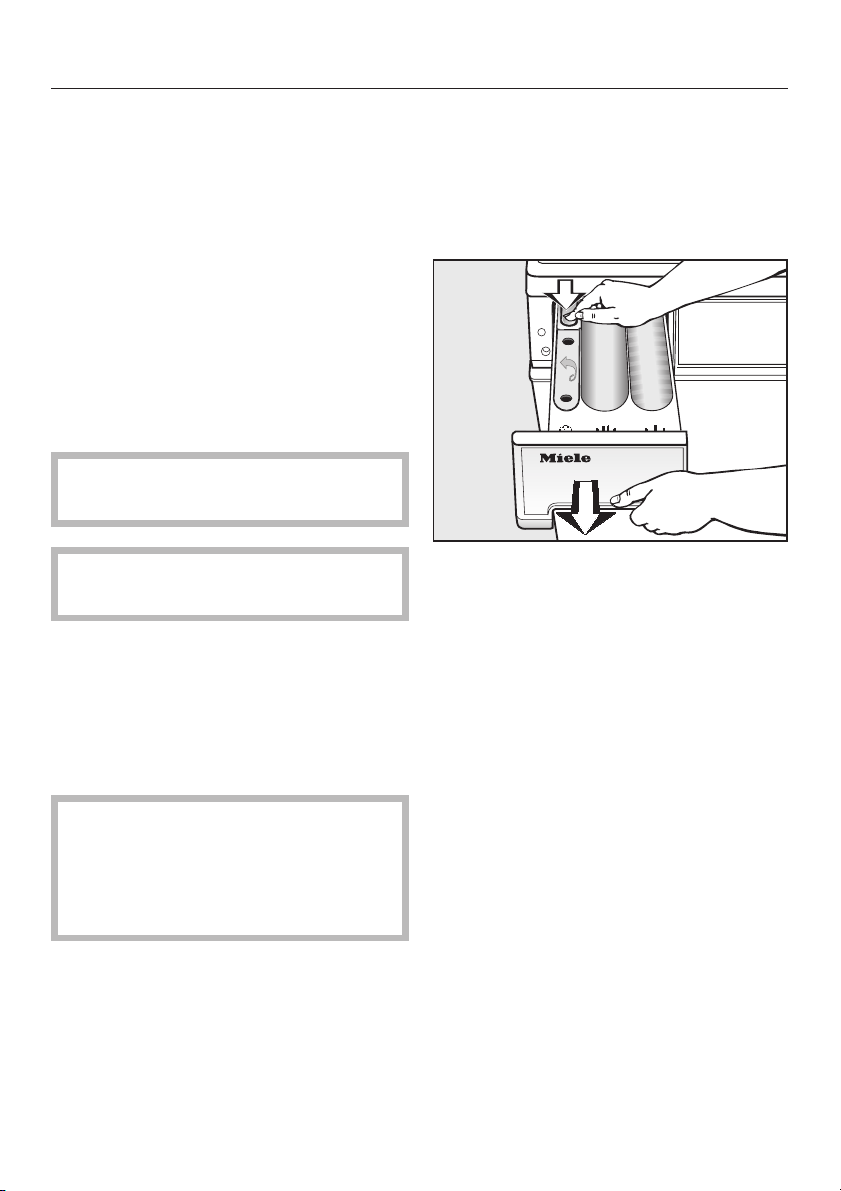

Nettoyage de la boîte à produits ......................................34

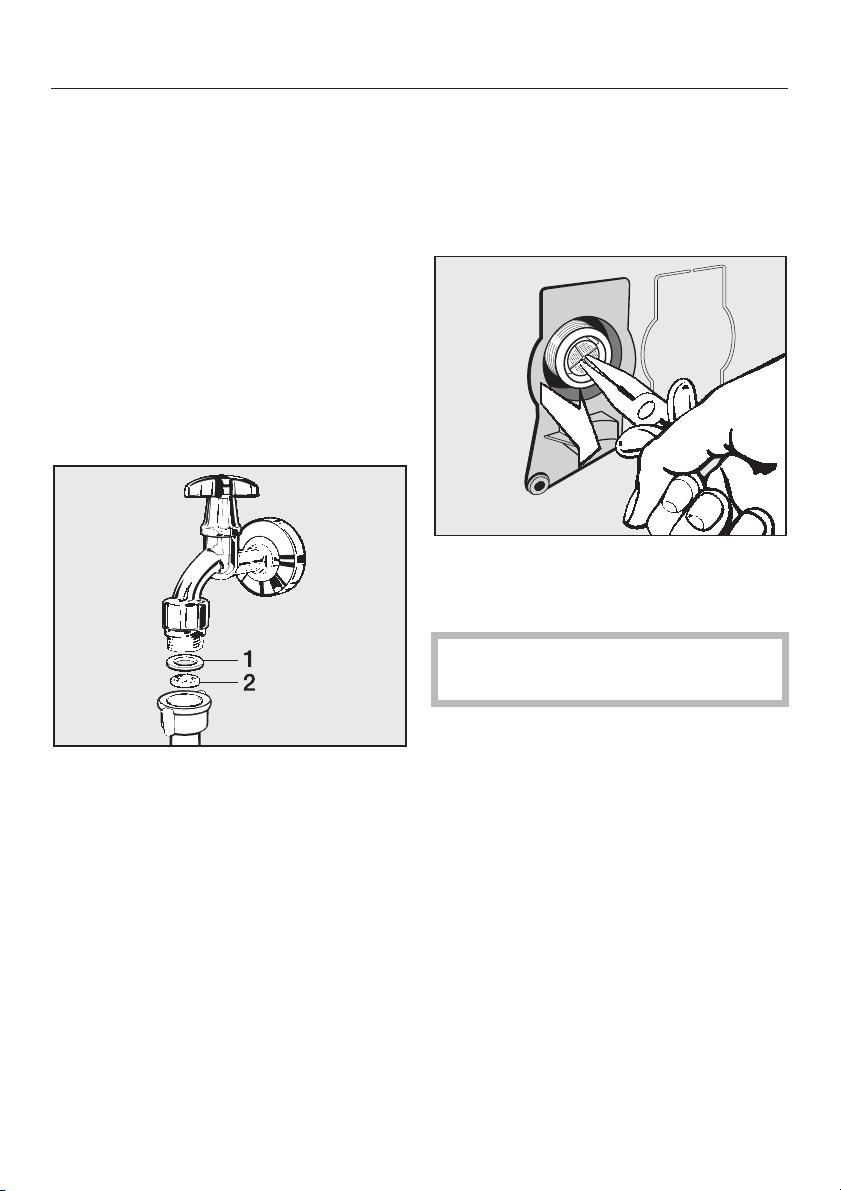

Nettoyage des filtres dans le tuyau d'arrivée d'eau .......................36

Anomalies.......................................................37

En cas d'anomalie ................................................37

Le programme ne démarre pas. ......................................37

Le programme de lavage a été interrompu et un message d'erreur s'affiche. ...38

Le programme de lavage se déroule comme d'habitude, mais une

diode de contrôle s'allume ..........................................39

Problèmes d'ordre général ..........................................40

Résultat de lavage insatisfaisant ......................................41

La touche Porte est actionnée mais la porte ne s'ouvre pas. ................42

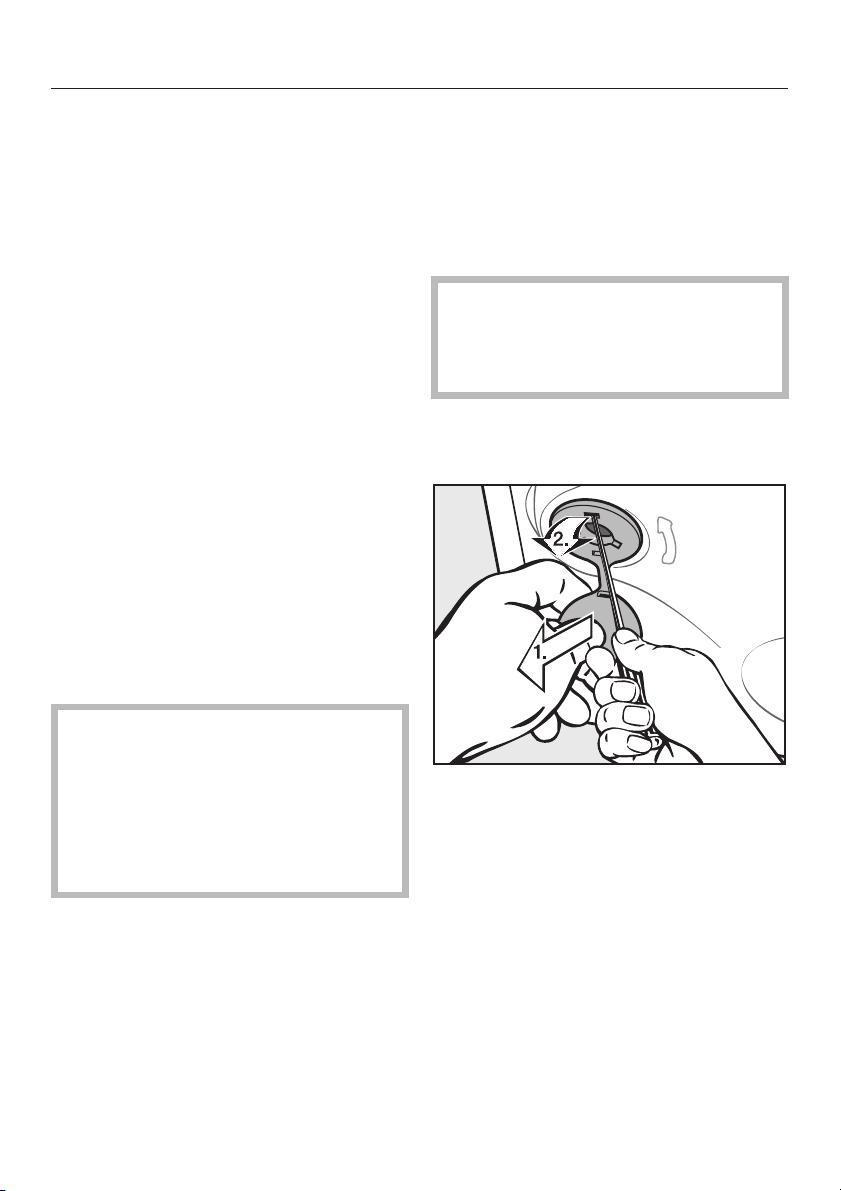

Déverrouillage de porte manuel en cas de vidange obstruée et/ou de

panne de courant .................................................43

Table des matières

Service Après Vente ..............................................45

Réparations....................................................45

Actualisation de la programmation (diode PC) ........................45

Conditions et période de garantie ..................................45

Installation et raccordement ........................................46

Vue de face ......................................................46

Vue de l'arrière....................................................47

Lieu d'installation ..................................................48

Transport du lave-linge jusqu'au lieu d'installation......................48

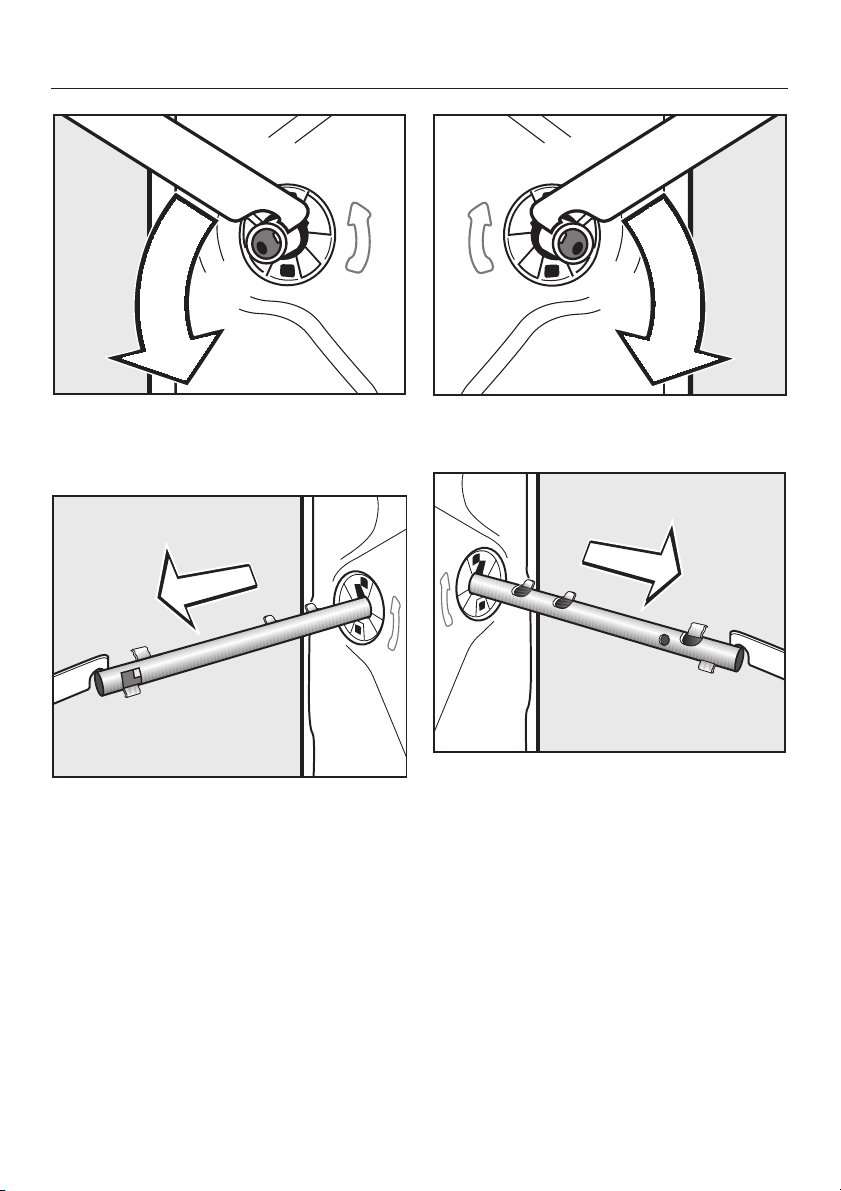

Démontage des sécurités de transport .................................48

Mise en place des sécurités de transport ...............................50

Calage ..........................................................51

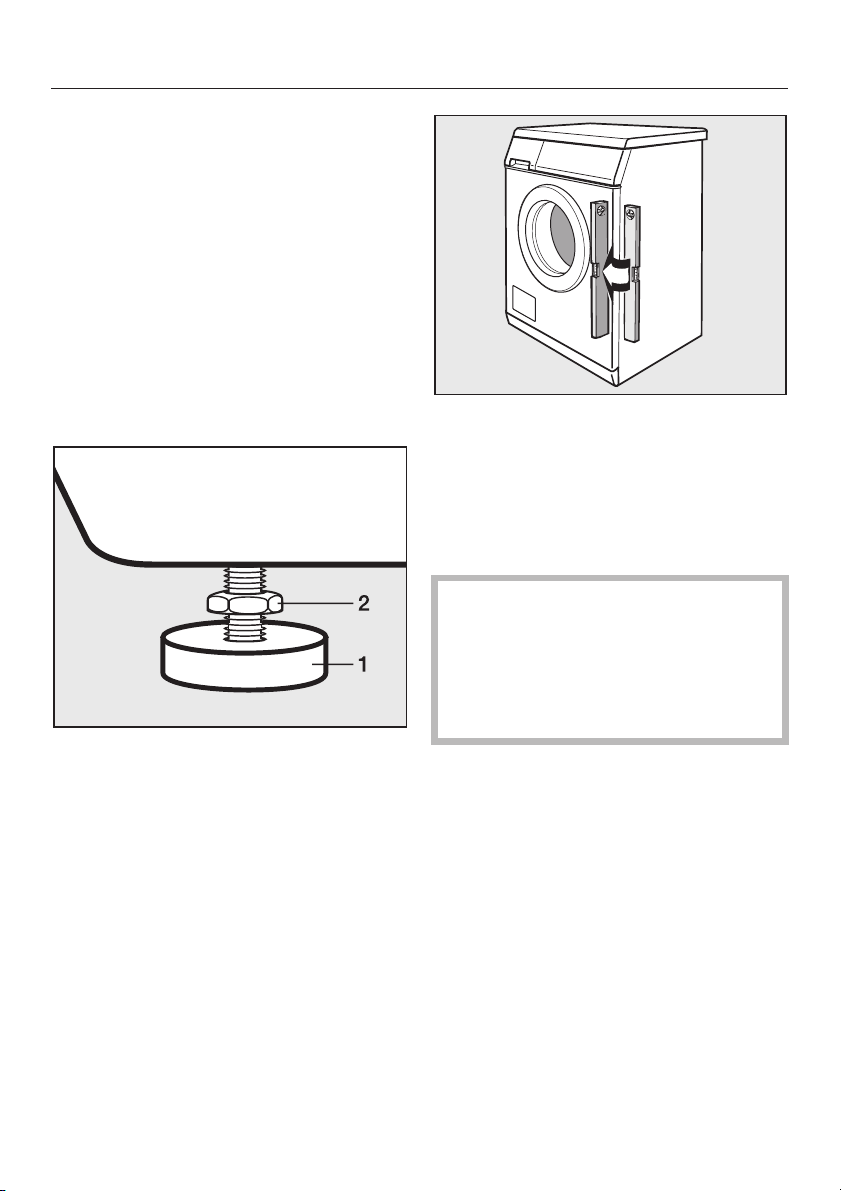

Dévissage et blocage des pieds ...................................51

Encastrement sous un plan de travail ...............................52

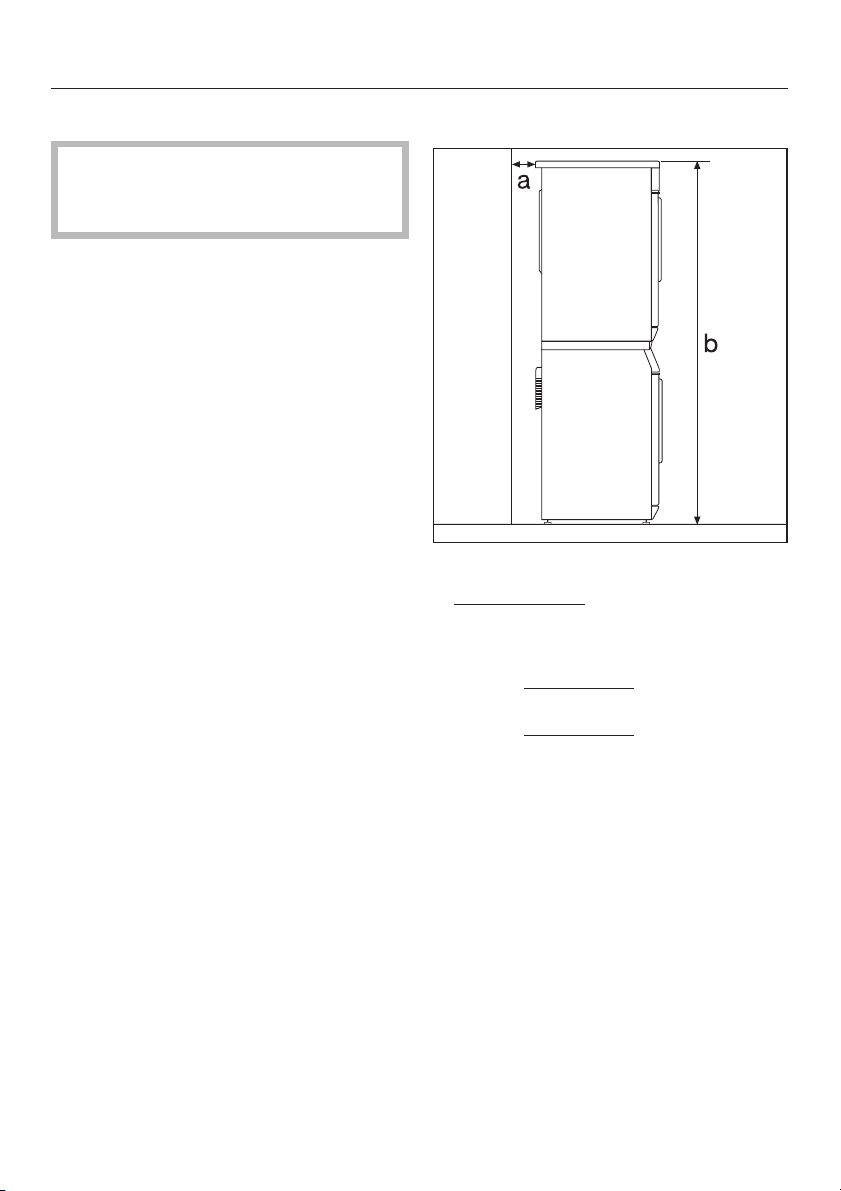

Colonne lave-linge/sèche-linge ....................................52

Le système Watersafety.............................................53

Arrivée d'eau .....................................................54

Vidange .........................................................55

Branchement électrique ............................................56

Données de consommation ........................................57

Remarque sur les essais comparatifs : ..............................57

Caractéristiques techniques........................................58

Fonctions de programmation .......................................59

Système Hydro plus................................................59

Rythme délicat ....................................................60

Refroidissement du bain ............................................61

Fonction mémoire .................................................62

Temps de trempage ...............................................63

Accessoires en option.............................................64

CareCollection ....................................................64

Prescriptions de sécurité et mises en garde

Ce lave-linge est conforme aux réglementations de sécurité en vi gueur. Une utilisation non conforme comporte des risques pour les personnes et le lave-linge.

Lisez attentivement ce mode d'emploi avant d'utiliser le lave-linge pour la première fois. Il vous fournit des informations importantes sur la sécurité, l'utilisation et l'entretien du lave-linge. Vous vous protégerez ainsi et éviterez des détériorations sur votre lavelinge.

Conservez soigneusement ce mode d'emploi pour pouvoir le transmettre à un éventuel futur propriétaire.

Utilisation conforme

Ce lave-linge est destiné à être utilisé dans le cadre domestique

ou dans des conditions d'installation semblables au cadre domestique.

Ce lave-linge ne convient pas à une utilisation en extérieur.

Le lave-linge est réservé à un usage domestique et doit unique-

ment servir au lavage de textiles déclarés lavables en machine par leur fabricant sur l'étiquette d'entretien. Tout autre type d'utilisation est interdit. Miele n'est pas responsable de dommages causés par une utilisation incorrecte, non conforme aux prescriptions.

Les personnes qui ne sont pas en mesure d'utiliser ce lave-linge

en toute sécurité en raison de déficiences physiques, sensorielles ou mentales, de leur inexpérience ou manque de connaissances ne doivent pas l'utiliser sans la surveillance d'une personne respon sable.

Prescriptions de sécurité et mises en garde

Précautions à prendre avec les enfants

Les enfants à partir de huit ans sont autorisés à utiliser, nettoyer

ou entretenir le lave-linge sans surveillance uniquement si vous leur avez expliqué comment l'utiliser, le nettoyer ou l'entretenir sans dan ger. Les enfants doivent être en mesure d'appréhender et de com prendre les risques encourus en cas de mauvaise manipulation.

Les enfants de moins de huit ans doivent être tenus à l'écart du

lave-linge à moins d'être constamment surveillés.

Surveillez les enfants lorsqu'ils jouent à proximité du lave-linge.

Les enfants ne doivent jamais jouer avec le lave-linge.

N'oubliez pas que le hublot est très chaud lorsque vous lavez à

température élevée. Empêchez les enfants d'y toucher pendant le fonctionnement du lave-linge.

Prescriptions de sécurité et mises en garde

Sécurité technique

Contrôlez si l'appareil ne présente pas de détériorations visibles

avant de l'installer. N'installez pas et ne mettez pas en service un appareil endommagé.

Comparez impérativement les données de branchement (fusible,

tension et fréquence) portées sur la plaque signalétique avec celles du réseau électrique. Dans le doute, interrogez un électricien.

La sécurité électrique de ce lave-linge n'est garantie que s'il est

raccordé à un système de mise à la terre homologué. Il est très important que cette condition de sécurité élémentaire, et, en cas de doute toute l'installation domestique, soient contrôlées par un professionnel. Miele ne peut être tenu responsable de dommages causés par une mise à la terre manquante ou défectueuse.

Pour des raisons de sécurité, n'utilisez pas de rallonge (risque

d'incendie dû à la surchauffe).

Remplacer les pièces défectueuses uniquement par des pièces

détachées d'origine Miele, que nous garantissons répondre totalement aux exigences de sécurité en vigueur.

Veuillez tenir compte des instructions au chapitre "Installation et

raccordement" ainsi qu'au chapitre "Caractéristiques techniques"

La prise doit toujours être accessible pour pouvoir débrancher le

lave-linge de l'alimentation électrique.

Prescriptions de sécurité et mises en garde

Les réparations incorrectes peuvent entraîner de graves dangers

pour l'utilisateur pour lesquels le fabricant décline toute responsabi lité. Les interventions techniques ne doivent être exécutées que par des spécialistes.

Si le cordon d'alimentation électrique est endommagé, celui-ci

doit impérativement être remplacé par un technicien SAV agréé par Miele afin d'éviter tout risque pour l'utilisateur.

Pour réparer, nettoyer ou entretenir l'appareil, déconnectez-le

en :

débranchant la fiche ou en

–

– déclenchant le fusible.

Il faut impérativement utiliser un jeu de tuyaux neufs pour le rac-

cordement à l'eau. Les tuyaux usagés sont proscrits.

Ce lave-linge ne doit pas être utilisé sur des unités mobiles (ba-

teaux par exemple).

N'effectuez pas de modifications sur le lave-linge si elles ne sont

pas expressément autorisées par Miele.

Prescriptions de sécurité et mises en garde

Installation et utilisation

La capacité maximale de charge est de 7 kg (linge sec). Vous

pouvez consulter les capacités de charge maximales des différents programmes au chapitre "Tableau des programmes".

N'installez pas votre lave-linge dans une pièce exposée au gel.

Les tuyaux gelés peuvent se fendre ou éclater. Des températures en dessous de 0 °C peuvent diminuer la fiabilité de la platine électro nique.

Enlevez les sécurités de transport à l'arrière de l'appareil avant la

mise en service (voir chapitre "Installation", "Démontage des sécurités de transport"). Des sécurités de transport non enlevées peuvent provoquer à l'essorage des détériorations sur la machine et sur les meubles/appareils contigus.

Fermez le robinet d'eau en cas d'absence prolongée (vacances

par ex.) surtout s'il n'existe pas de vidange au sol (regard) à proximité de l'appareil.

Risque d'inondation !

Vérifiez que l'eau s'écoule suffisamment vite avant d'accrocher le tuyau de vidange dans un évier ou un lavabo. Bloquez le tuyau de vidange pour éviter qu'il ne glisse. Autrement la force de refoulement de l'eau vidangée pourrait pousser le tuyau hors de l'évier.

Assurez-vous qu'il n'y a pas de corps étrangers dans votre linge

avant de le laver (par ex. clous, épingles, pièces ou trombones) afin de ne pas le détériorer. Les corps étrangers peuvent également en dommager certaines pièces de l'appareil (cuve, tambour par ex.) qui peuvent à leur tour détériorer le linge.

Prescriptions de sécurité et mises en garde

Il n'est pas nécessaire de détartrer l'appareil si vous dosez les

lessives correctement. Si votre appareil était malgré tout entartré, utilisez un détartrant avec protection anticorrosion disponible chez votre revendeur Miele ou auprès du service après-vente Miele. Sui vez strictement les instructions d'utilisation.

Rincez les textiles traités aux produits contenant des solvants à

l'eau claire avant de les laver dans l'appareil.

N'utilisez en aucun cas de détergents contenant des solvants

dans le lave-linge. Ils risquent de détériorer les pièces de l'appareil et de dégager des vapeurs nocives. Ilyaenoutre un danger d'in cendie et d'explosion.

N'utilisez en aucun cas de détergents contenant des solvants

pour nettoyer la façade ou le dessus du lave-linge. Les surfaces en plastique pourraient être endommagées.

Les teintures que vous utilisez doivent être appropriées à une uti-

lisation en machine. La fréquence des teintures doit correspondre à une utilisation domestique moyenne. Respectez impérativement les instructions du fabricant de la teinture.

Les décolorants contiennent du soufre, qui peut provoquer une

corrosion de la machine. N'utilisez pas de décolorants en machine.

Si de la lessive liquide est projetée dans les yeux, la rincer immé

diatement abondamment avec de l'eau tiède. En cas d'ingestion, prévenir immédiatement un médecin. Les personnes qui ont une peau sensible ou des lésions cutanées doivent éviter le contact avec la lessive liquide.

Prescriptions de sécurité et mises en garde

Accessoires

Montez uniquement des accessoires autorisés par Miele.

Le montage d'autres pièces exclut le bénéfice de la garantie.

Les sèche-linge Miele et les lave-linge Miele peuvent être montés

en colonne. A cet effet un cadre de superposition Miele est néces saire. Il faut impérativement vérifier que le cadre de liaison corres pond bien au type de lave-linge Miele et de sèche-linge Miele.

Vérifiez que le socle Miele, accessoire disponible en option,

convient à ce lave-linge.

Miele ne peut être tenu pour responsable des dégâts dus au nonrespect des prescriptions de sécurité et des mises en garde.

Bandeau de commande

Commande du lave-linge

a Ecran

L'écran indique la durée de pro gramme (affichage du temps restant)

b Touche Départ

pour démarrage du programme

c Touches Fonctions additionnelles

pour sélectionner les fonctions additionnelles La touche supérieure permet de sélectionner une des fonctions additionnelles suivantes : Trempage, Pré- lavage, Court et de les combiner. Avec la touche inférieure, vous pou vez sélectionner la fonction additionnelle Hydro plus. diode allumée = sélectionnée diode éteinte = non sélectionnée

d Touche essorage avec affichage

des vitesses d'essorage Pour sélectionner la vitesse d'esso rage ou / (Sans essorage).

e Sélecteur de programmes mono

bouton

pour sélectionner un programme standard et la température correspondante. Se tourne indifféremment dans les deux sens.

f Diode de contrôle

g Touche _

pour mettre en marche/arrêter le lave-linge ou interrompre le programme.

h Touche Porte

Pour ouvrir la porte

Première mise en service

Le lave-linge doit être bien installé et raccordé avant la première mise en service. Veuillez lire le chapitre "Installation et raccordement".

Ce lave-linge a été soumis à un test de fonctionnement complet dans notre usine, c'est pourquoi il reste un peu d'eau dans le tambour.

Pour des raisons de sécurité, il est im possible d'essorer avant la première mise en service. Pour activer l'esso rage, il faut effectuer un programme de lavage sans linge

Si vous ajoutez de la lessive, la formation de mousse peut être excessive !

En même temps, la vanne de vidange est activée. La vanne sphérique de vidange permet d'utiliser complètement la lessive.

^ Ouvrez le robinet.

Enfoncez la touche _.

Tournez le sélecteur de programme sur Coton r.

Appuyez sur la touche Départ.

La première mise en service est ter minée dès la fin du programme.

ni lessive.

Lavage écologique

Consommation d'énergie et d'eau

Utilisez la charge maximale de

–

chaque programme. La consommation d'énergie et d'eau est plus avantageuse pour une charge pleine.

Si la quantité de linge est faible, la

–

capacité variable automatique du lave-linge réduit la consommation en eau et en énergie et raccourcit la durée. Ainsi, il peut se produire que le temps restant soit révisé à la baisse.

– Utilisez le programme Express pour

les petites quantités de linge.

– Les lessives modernes permettent

de laver à des températures abaissées (par ex. 20°C). Pour économiser l'énergie, utilisez les réglages de température corrects.

– Préférez la fonction additionnelle

Trempage à la fonction Prélavage. Le même bain lessiviel est utilisé lors du trempage et du lavage.

Lessive

Ne dépassez pas les dosages de

–

lessive indiqués sur l'emballage.

Réduisez la quantité de lessive pour

–

les petites charges de linge (env.

/ de lessive en moins pour une demiecharge).

Sélection de la fonction additionnelle (Court, Trempage, Prélavage)

Sélectionnez pour :

le linge peu sale

–

sans taches visibles un programme avec la fonction addi tionnelle Court.

– le linge normalement ou très sale

avec taches visibles un programme de lavage sans fonction addditionnelle.

– le linge très sale

un programme de lavage avec la fonction additionnelle Trempage.

– les textiles avec des salissures im-

portantes (p. ex. poussière, sable), utiliser la fonction supplémentaire Prélavage.

Conseil en cas de séchage en ma

chine

Pour économiser de l'énergie lors du séchage, essorez le linge avec la vi

tesse d'essorage la plus élevée du pro gramme de lavage.

Bonne utilisation de votre lave-linge

Mode d'emploi rapide

Si vous traitez le linge avec des

Pour apprendre rapidement comment vous servir de votre lave-linge, repor tez-vous aux instructions précédées d'un chiffre (A, B, C ...).

A Préparez le linge

produits nettoyants contenant des solvants (par exemple du white spi rit), prenez garde de ne pas en ver ser sur les pièces en plastique.

^ Videz les poches.

Les corps étrangers (pièces de monnaie, vis, clous, trombones, etc.,) peuvent endommager le linge et certaines pièces de l'appareil.

Traitez les taches

Avant de laver les textiles, enlevez les taches de préférence tant qu'elles ne sont pas sèches. Tamponnez-les avec un chiffon blanc. Ne pas frot ter !

Certaines taches (sang, oeuf, café, thé, etc.) peuvent parfois être enlevées avec des astuces. Si vous n'arrivez pas à vous débarrasser de certaines ta ches, posez la question à votre reven deur Miele.

N'utilisez en aucun cas des dé

tergents chimiques contenant des solvants dans cet appareil !

Triez le linge

Triez le linge par couleur, tout en pre

nant en compte le symbole figurant sur l'étiquette d'entretien (au col ou sur la couture latérale).

Les textiles foncés déteignent souvent aux premiers lavages. Afin que rien ne déteigne, lavez le linge clair et foncé séparément.

Conseils

– Voilages : enlevez les crochets et pe-

tits plombs ou placez-les dans un sac.

–

Soutien-gorge : recoudre les balei nes ou les enlever.

–

Tricots, jeans, pantalons et vête ments en maille : retournez-les lorsque le fabricant le recommande.

–

Fermez les fermetures éclair, les boutons pression avant le lavage.

–

Fermez les couettes et les oreillers afin que les petites pièces de linge ne se prennent pas dedans.

Ne lavez aucun textile marqué non la vable (symbole d'entretien h).

Bonne utilisation de votre lave-linge

B Mettez le lave-linge en marche

C Chargez le lave-linge

Ouvrez la porte avec la touche Porte

Chargez le linge déplié dans le tam

bour sans le tasser. Mélanger les piè ces de différentes tailles permet de renforcer l'efficacité du lavage et de mieux répartir le linge à l'essorage.

La consommation d'énergie et d'eau rapportée à la quantité de linge est la plus faible lorsque la charge maximale est atteinte. Une surcharge altère le ré sultat de lavage et entraîne la formation de plis.

Vérifiez que rien n'est coincé entre la porte et le joint cuve-façade.

D Sélectionnez le programme

^ Tournez le sélecteur de programme

sur le programme souhaité.

A l'affichage, la durée de programme probable est affichée en heures et en minutes.

Pendant les dix premières minutes, le lave-linge calcule le taux d'absorption du linge et indique la quantité de linge. Ceci peut entraîner un rallongement ou un raccourcissement de la durée du programme.

Fermez la porte en la claquant légè rement.

Bonne utilisation de votre lave-linge

E Sélectionnez une fonction addi

tionnelle

La touche supérieure permet de sélec tionner les fonctions additionnelles dans l'ordre suivant : Trempage ou Pré lavage ou Court ou pas de sélection.

Avec la touche inférieure, vous pouvez sélectionner la fonction additionnelle Hydro plus.

^ Sélectionnez l'option souhaitée.

F Sélectionnez la vitesse d'essorage

Pressez la touche "Essorage" jusqu'à

ce que la diode de la vitesse d'essorage sélectionnée s'allume.

Toutes les options ne peuvent pas être sélectionnées avec certains program mes de lavage.

Si la sélection d'une fonction addi tionnelle est impossible, c'est que celle-ci n'est pas compatible avec le programme de lavage.

Bonne utilisation de votre lave-linge

G Ajouter la lessive

Importance d'un dosage correct .

. . . et conséquences d'un dosage

insuffisant :

Le linge n'est pas propre, il devient à

–

la longue gris et rèche

Formation de petites boules de

–

graisse sur le linge

Dépôt de calcaire sur la résistance

–

. . . et conséquences d'un surdosage

de lessive :

Une forte formation de mousse entra

–

vant le lavage et donnant un résultat de nettoyage, de rinçage et d'essorage imparfait,

– Une surconsommation d'eau (un rin-

çage supplémentaire est automatiquement déclenché),

– Pollution de l'environnement

Tirez la boîte à produits et versez la

lessive dans les compartiments.

Lessive pour le prélavage (s'il est sélectionné,

/4de la quantité

de lessive conseillée)

Lessive pour le lavage trempage inclus

Assouplissant, produit de tenue ou amidon.

Fermez la boîte à produits.

Consultez le chapitre "Lessives" pour davantage d'informations sur les lessi ves et leur dosage.

Bonne utilisation de votre lave-linge

H Démarrez le programme

Appuyez sur la touche Start qui clig

note.

I Déchargez le linge

La fin du programme est indiquée par un 0 à l'écran.

Ouvrez la porte avec la touche Porte

Sortez le linge.

N'oubliez pas de linge dans le tam bour ! Il pourrait rétrécir ou dé teindre à la lessive suivante.

Contrôlez que le joint cuve-façade ne

présente pas de corps étrangers.

^ Appuyez sur la touche _ pour la re-

lâcher et tournez le sélecteur de programmes sur Arrêt.

^ Fermez la porte. Ceci afin d'éviter

que des objets ne tombent dans le linge par inadvertance et n'abîment le linge.

Options

Vous pouvez compléter les program mes standard avec les options.

Court

Pour les textiles avec des salissures lé gères sans taches apparentes.

La durée du programme est rac courcie.

Prélavage

Pour les textiles avec des salissures im portantes (p. ex. poussière, sable).

Trempage

Pour les textiles particulièrement sales et tachés, (p. ex. sang, graisse, chocolat).

– Le temps de trempage peut être pro-

grammé entre 30 minutes et deux heures, par pas de 30 minutes.

– Le réglage d'usine est de deux heu-

res.

Pour programmer un autre temps, voir le chapitre "Fonctions additionnelles", "Trempage".

Hydro plus

Le niveau d'eau est augmenté au la vage et au rinçage.

Les options suivantes peuvent être sélectionnées avec les programmes

Vous ne pouvez sélectionner qu'une option à la fois parmi les options Court, Prélavageet Trempage .

Court

Prélavage

Trempage

Hydro plus

Coton XXXX

Synthétique XXXX

Fin X X X –

Automatic ––––

Textile foncé X X X –

Chemises X X X –

Jeans X X X –

Express – – – X

Soie ! ––––

Laine ! ––––

Vidange/ Essorage

Rinçage/ Amidonnage

––––

Vous pouvez programmer d'autres op tions pour la touche Hydro plus, comme décrit au chapitre "Fonctions optionnelles".

Essorage

Vitesse d'essorage finale

Programme tr/min

Coton 1400

Synthétique 1200

Fin 400

Automatic 1200

Textile foncé 1200

Chemises 600

Jeans 900

Express 1400 Soie / 600 Laine / 1200

Vidange/Essorage 1400

Rinçage seul/Amidonnage 1200

Vous pouvez réduire la vitesse d'essorage finale. Il est en revanche impossible de sélectionner une vitesse d'essorage supérieure à celle indiquée plus haut.

Remarque :

Dans le cas des programmes qui ont une vitesse d'essorage maximale ne fi gurant pas sur le bandeau, la vitesse d'essorage immédiatement au-dessus est affichée. Pour protéger le linge, ce lui-ci est essoré à la vitesse indiquée.

Essorage intermédiaire

Le linge est essoré après le lavage et entre les différents rinçages. En cas de réduction de la vitesse d'essorage fi nale, la vitesse d'essorage intermé diaire est également réduite. En pro gramme Coton, un rinçage supplémen taire est ajouté lorsque la vitesse d'es sorage est inférieure à 700 tr/mn.

Désactiver l'essorage

Pressez la touche "Essorage" jusqu'à

ce que la diode / s'allume. Après le dernier rinçage, l'eau est vidangée et Infroissable est activé. Avec ce réglage un rinçage supplémentaire est ajouté dans certains programmes.

Tableau des programmes

Coton 90°C/30°C 7,0 kg maximum

Type de linge T-shirts, sous-vêtements, nappes, etc, textiles en coton, lin ou

mélangés.

Conseil En cas d'exigences particulières en matière d'hygiène, sélection

ner la température de 90°C.

Coton r/s 7,0 kg maximum

Type de linge Linge en coton normalement sale

Conseil

Remarque pour les instituts de test :

Programme de test suivant EN 60456 et étiquette énergie conforme à la directive 1061/2010

Synthétique 60°C - 30°C 3,0 kg maximum

Type de linge Textiles en fibres synthétiques, textiles mélangés ou coton/po-

Conseil Réduire la vitesse d'essorage si le linge se froisse facilement.

Fin 40°C - 20°C 2,0 kg maximum

Type de linge

Conseil

Ces réglages sont les plus efficaces pour le lavage de coton

–

en termes de consommation d'énergie et d'eau. Pour r, la température de lavage atteinte est inférieure à

–

60°C mais l'efficacité de lavage correspond au programme Coton 60°C.

lyester mélangé

–

Pour les textiles délicats en fibres synthétiques, textiles mélan gés, rayonne

–

Voilages déclarés lavables en machine par le fabricant.

–

Effectuer de préférence un programme avec Prélavage pour éliminer la poussière des rideaux.

–

Désélectionner la vitesse d'essorage en cas de voilages frois sables.

Tableau des programmes

Automatic 40°C - froid 3,5 kg maximum

Type de ligne Charge de linge triée par couleurs, adaptée aux programmes

Coton et Synthétique

Conseil A chaque charge de linge, les paramètres de lavage sont auto

matiquement adaptés pour un soin optimal du linge et un résultat de lavage parfait (par ex. niveau d'eau, rythme de lavage et pro fil d'essorage).

Textile foncé 40°C 3,0 kg maximum

Type de linge Pièces de linge noires ou foncées en coton ou textile mélangé

Conseil Retourner le linge pour le laver.

Chemises 40°C 2,0 kg maximum

Conseil – Vous pouvez préparer les cols et les manchettes s'ils sont très

sales.

– Utiliser le programme Soie / pour les chemises en soie.

Jeans 40°C 3,0 kg maximum

Conseil – Retourner les vêtements en jean pour les laver.

– Les vêtements en jean déteignent souvent un peu au premier

lavage. Lavez les vêtements foncés et clairs séparément.

Express 40°C 3,0 kg maximum

Type de ligne Petite charge de linge à rafraîchir. Les articles correspondent au

programme Coton

Soie / 30°C 1,0 kg maximum

Type de linge Soie et tous tissus lavables main qui ne contiennent pas de laine

Conseil Laver les bas fins et les soutiens-gorge dans un filet de lavage.

Tableau des programmes

Laine / 40°C - froid 2,0 kg maximum

Type de linge Textiles en laine, laine mélangée ou textiles lavables main, soie

Conseil Réduire la vitesse d'essorage finale si le linge se froisse facile

ment.

Vidange / essorage

Conseil

Rinçage/Amidonnage 7,0 kg maximum

Type de linge

Conseil

Vidange uniquement : régler la vitesse d'essorage sur sans .

–

Vérifiez que la vitesse d'essorage réglée est appropriée.

–

Pour rincer les textiles lavés à la main

–

Nappes, serviettes, tenues de travail à amidonner

–

Réduire la vitesse d'essorage finale si le linge se froisse facile

–

ment.

– Le linge à amidonner doit être récemment lavé mais non traité

à l'assouplissant.

– Vous obtiendrez un résultat de rinçage particulièrement per-

formant avec deux rinçages en activant l'option Hydro plus.La fonction programmable Système Hydro plus, doit être programmée sur P3 ou P4.

Déroulement des programmes

Lavage Rinçage Essorage

Niveau

d'eau

Coton d a ( 2-4 Synthétique ( c e 2-3 Fin e d e 3 – L Automatic ( abc e 2-3 Textile foncé ( b d 3-4 Chemises e c e 2 – L Jeans ( c e 3 – L Express d b d 2-3 Soie /ef e 2 – L Laine /ef e 2 LL

Vidange/Essorage – – –––L

Rythme

lavage

Niveau

d'eau

Rinça

ges

1)2)

Esso

rage in

termé

diaire

Esso

rage

final

Rinçage seul/

––e 1 – L

Amidonnage

Vous trouverez davantage d'explications à la page suivante.

Déroulement des programmes

d = niveau d'eau faible ( = niveau d'eau intermédiaire e = niveau d'eau élevé

a = rythme intensif

b = rythme normal

c = rythme doux

d = rythme délicat

e = rythme bercement

f = rythme lavage main

Ce lave-linge dispose d'une commande entièrement électronique avec capacité variable automatique. Le lave-linge calcule lui-même la consommation d'eau nécessaire, en fonction de la quantité et de la capacité d'absorption du linge chargé. C'est pourquoi les programmes présentent des déroulements et des durées différentes.

Les déroulements de programme mentionnés ici sont toujours basés sur le programme standard pour une charge maximale. Les options ne sont pas pri

ses en compte.

Particularités du déroulement :

Infroissable :

Le tambour tourne encore jusqu'à 30 minutes après la fin du programme afin d'éviter la formation de plis (exception : programme Laine). Exception

:Enpro gramme Laine il n'y a pas de rotation Infroissable. Le lave-linge peut être ouvert à tout mo ment.

Dès que la température sélectionnée est comprise entre 90? et 60°C 2 rin çages sont effectués. En cas de sé

lection de température inférieure à 60°C, 3 rinçages sont effectués.

un troisième ou quatrième rinçage est

effectué en cas de :

– formation excessive de mousse dans

le tambour

– vitesse d'essorage final inférieure à

700 tr/mn

– Sélection de /

un troisième rinçage est effectué en

cas de:

Sélection de /

Symboles d'entretien

Lavage

Les degrés indiqués dans la cuve in diquent la température maximale à la quelle vous pouvez laver les articles.

9 rythme de lavage normal 4 rythme de lavage plus doux c rythme de lavage très doux / lavage main

h non lavable

Exemples de sélection de program me

Programme Symbole d'entre-

tien

Coton 9ö8E76 Synthétique 54321 Fin ac

Laine !!

Soie !! Express 76 Automatic 7621

Séchage

Les points indiquent la température

q température normale r température réduite s ne doit pas être séché au

sèche-linge.

Fer à repasser & repasseuse

Les points indiquent les gammes de température.

I env. 200°C H env. 150°C G env. 110°C J ne pas repasser (fer/repas-

seuse)

Nettoyage professionnel

f nettoyage avec des solvants

chimiques. Les lettres corres-

pondent aux détergents.

w nettoyage à l'eau D pas de nettoyage chimique

Blanchiment

x produit de blanchiment par

oxydation admis

{ blanchiment à l'oxygène uni

quement

z ne pas blanchir

Modification du déroulement de programme

Annuler le programme

Vous pouvez interrompre votre pro gramme de lavage à tout instant après le démarrage.

Tournez le sélecteur de programme sur Arrêt.

L'eau est vidangée. Dès que 0 est affi ché, vous pouvez retirer le linge.

Interruption

Mettez le lave-linge hors tension avec

la touche _.

Pour poursuivre :

^ Mettez le lave-linge en marche avec

la touche _.

Modifier le programme

Programme

Une fois le programme démarrée, il est impossible de sélectionner un autre programme.

Température

Jusqu'à 6 minutes après le départ, il est possible de modifier la température.

Vitesse d'essorage

La vitesse d'essorage peut être mo difiée à tout moment.

Fonctions additionnelles

Il est possible d'activer ou de désactiver la fonction additionnelle Hydro plus jusqu'à 6 mn après le départ.

Modification du déroulement de programme

Ajout/Déchargement de linge

Pressez la touche Porte, jusqu'à ce

qu'elle s'ouvre.

Ajoutez ou déchargez du linge.

Fermez la porte.

Le programme reprend automatique ment.

Attention :

Une fois le programme lancé, le lavelinge ne peut pas constater les varia tions de charge.

Lorsque du linge est ajouté ou enlevé, l'électronique considère donc toujours qu'une quantité maximum a été chargée.

Le temps restant peut être allongé.

La porte ne s'ouvre pas lorsque:

– la température du bain est supé-

rieure à 55°C.

– le niveau d'eau dépasse une cer-

taine valeur.

–

à l'essorage final.

Lessives

Quelle lessive choisir ?

Vous pouvez utiliser toutes les lessives pour lave-linge. Les conseils d'utilisation et de dosage figurent sur l'emballage de la lessive.

univer

selle

lessive produit

cou

leurs

textiles

délicats

spéciale*

imperméa

bilisant**

adou

cissant

Coton X X – – – X

Synthétique X X – – – X

Fin X X X – – X

Automatic X X – – – X

Textile foncé

XXX– –X

Chemises X X – – – X

Jeans

Express

XXX– –X

XX–– –X

Soie / –––X –X Laine / –––X –X

Rinçage/

–––X –X

Amidonnage

Utiliser de la lessive liquide Lorsque le prélavage est sélectionné, il est conseillé d'utiliser un récipient spé

cial pour la lessive liquide dans le compartiment j. Ce récipient spécial est disponible auprès du SAV Miele ou des revendeurs agréés.

Utiliser de la lessive en poudre

* Lessive spéciale:

lessive développée spécialement pour ces programmes de lavage ou des tex tiles spécifiques (par ex. Miele CareCollection, chapitre "Accessoires en op

tion")

** N'utiliser que les imperméabilisants portant la mention "approprié aux textiles à

membrane", ceux-ci ont une base fluor. Ne pas utiliser de produits à base de paraffine. Verser l'imperméabilisant dans le compartiment §.

Lessives

Le dosage dépend :

du degré de salissure du linge

–

Linge peu sale Ne comporte pas de salissures ni de taches visibles. Les vêtements por tent seulement l'odeur du corps.

Linge normalement sale Les salissures sont visibles et/ou quelques petites taches sont recon naissables.

Linge très sale Traces de salissures et/ou de taches nettement reconnaissables.

– de la dureté de l'eau

Interrogez la Compagnie Distributrice d'eau si vous ne connaissez pas la zone de dureté de l'eau courante à votre lieu d'habitation.

– de la quantité de linge

Duretés d'eau

Zone de dureté Dureté totale

en mmol/l

douce (I) 0 - 1,5 0 - 15

intermédiaire (II) 1,5 - 2,5 15 - 25

dure à très dure (III) plus de 2,5 plus de 25

Dureté

française °f

Anticalcaire

Si votre eau appartient aux zones de dureté II-III, vous pouvez ajouter un an ticalcaire pour économiser de la les sive. Le dosage exact est indiqué sur

l'emballage. Versez tout d'abord la les

sive, puis l'anticalcaire.

Dans ce cas versez la même dose de lessive qu'en zone de dureté I.

Utilisation de plusieurs produits de lavage

Si vous utilisez plusieurs produits, ver sez-les dans le compartiment j dans l'ordre suivant :

1. Lessive

2. Anticalcaire

3. Détachant

Cela assure un meilleur entraînement des produits.

Produits de finition

L'assouplissant rend au linge toute sa souplesse et di minue l'électricité statique en cas de séchage en machine.

Lessives

Après plusieurs amidonnages auto

matiques, nettoyez la boîte à pro duits, en particulier le tuyau d'aspi ration.

Les produits de tenue sont des amidons synthétiques qui donnent une meilleure tenue au linge.

L'amidon donne au linge une belle tenue et un beau fini.

Adjonction automatique d'assouplis sant, de produit de tenue ou d'amidon liquide

Remplissez le produit correspondant dans le compartiment §. Ne dépas

sez pas le repère maximum.

Le produit est entraîné au dernier rin çage. Il reste un peu d'eau dans le compartiment assouplissant § en fin de programme.

Utilisation d'un assouplissant, de produits de tenue ou d'amidon séparée

Dosez et préparez l'amidon comme

indiqué sur l'emballage.

Remplissez le produit correspondant

dans le compartiment §.

^ Versez le produit poudre ou semi-li-

quide correspondant dans le compartiment i.

^ Tournez le sélecteur de programme

sur la position Rinçage/Amidonnage.

^ Sélectionnez une vitesse d'essorage.

^ Appuyez sur la touche Départ.

Décolorer/Teinter

N'utilisez pas de lave-linge.

La fréquence des teintures effec tuées doit correspondre à une utilisa

tion domestique moyenne. En effet, le sel utilisé pour la teinture peut atta quer l'acier inoxydable en cas d'utili sation intensive. Veuillez strictement vous conformer aux instructions du fabricant de la teinture.

décolorants dans le

Nettoyage et entretien

Nettoyage du tambour

Si vous lavez principalement à basse température et/ou avec de la lessive li quide, du moisi et une odeur désa gréable peuvent apparaître dans le lave-linge. Pour laver le tambour et évi ter la formation d'odeurs, il est conseillé d'effectuer une fois par mois un pro gramme de lavage à 60°C ou davan tage avec de la lessive en poudre.

Nettoyage de la carrosserie et du bandeau

Débrancher le lave-linge avant

tout nettoyage ou entretien.

Ne pas asperger le lave-linge

avec un jet d'eau.

^ Nettoyez la carrosserie et le bandeau

avec un détergent doux ou de l'eau savonneuse et séchez avec un chiffon.

Nettoyage de la boîte à produits

Pour des raisons d'hygiène vous devez néanmoins nettoyer régulièrement la boîte à produits.

^ Tirez la boîte à produits vers l'avant

jusqu'à la butée, enfoncez le bouton de déverrouillage puis sortez complètement la boîte à produits.

^ Nettoyez la boîte à produits avec de

l'eau chaude.

Nettoyez le tambour avec un produit spécial inox.

N'utilisez pas de détergents contenant des solvants, de produits abrasif, pour vitres ou multi-usages. Ils peuvent endommager la surface en plastique et d'autres pièces.

Nettoyez le tube d'aspiration.

Nettoyage et entretien

Nettoyage du logement de la boîte à produits

1. Sortez le tube d'aspiration du com-

partiment § et nettoyez-le à l'eau chaude. Nettoyez également le tuyau sur lequel le tube d'aspiration est fixé.

2. Replacez le tube d'aspiration.

Nettoyez le tube d'aspiration particulièrement soigneusement après plusieurs amidonnages. L'amidon liquide peut s'agglutiner.

^ Avec un goupillon, enlevez les restes

de produit lessiviel et le dépôt de tartre des buses d'arrivée d'eau de la boîte à produits.

Nettoyage et entretien

Nettoyage des filtres dans le tuyau d'arrivée d'eau

La machine est équipée de 2 filtres pour protéger les électrovannes. Il faut contrôler ces filtres environ tous les 6 mois. Il y a lieu de rapprocher les con trôles en cas de coupures fréquentes sur le réseau d'alimentation.

Nettoyage du filtre dans le tuyau d'ar rivée d'eau

Fermez le robinet d'eau et dévissez

le tuyau d'arrivée d'eau du robinet.

Nettoyage du filtre dans le raccord d'arrivée d'eau de l'électrovanne

Desserrez avec précaution l'écrou

plastique nervuré du raccord d'ar rivée d'eau à l'aide d'une pince.

^ Extrayez le filtre avec une pince à

bec fin et nettoyez-le. Remontez-le en sens inverse.

Remontez impérativement les deux filtres après les avoir nettoyés.

Extrayez le joint caoutchouc 1.

Saisissez la languette du filtre 2 à l'aide d'une pince à bec fin, sortez-le.

Nettoyez-le. Remontez-le en sens in verse.

En cas d'anomalie

Anomalies

Vous pouvez remédier vous-même à la plupart des anomalies ou erreurs qui peu vent se produire en utilisation quotidienne. Vous économiserez du temps et des frais en n'appelant pas immédiatement le Service après-vente.

Les tableaux suivants vous aideront à déceler les causes de la panne et à trouver la solution. Attention :

Les interventions techniques doivent être exécutées exclusivement par des

professionnels. Les réparations incorrectes peuvent entraîner de graves dan gers pour l’utilisateur.

Le programme ne démarre pas.

Problème Cause Solution

Pas de 0 affiché à l'écran ou la touche Dé- part ne clignote pas.

L'appareil n'est pas alimenté.

Vérifiez si – la fiche est branchée. – le fusible est en bon état. – la porte est bien fermée

Anomalies

Le programme de lavage a été interrompu et un message d'erreur s'affiche.

Problème Cause Solution A

La diode de contrôle

Arrivée d'eau/Vidange

clignote et il s'affiche F10 ou F11.

Le message d'erreur FXX est affiché.

La vidange est bloquée. Nettoyez le filtre et la pompe

de vidange comme dans le chapitre "Recherche des ano malies" paragraphe "Déver rouillage de porte manuel en cas de vidange obstruée et/ ou de panne de courant".

Le tuyau de vidange est trop haut.

L'arrivée d'eau est fermée.

Le filtre dans le tuyau d'arrivée d'eau est bouché.

Le système de protection anti-fuites s'est déclenché.

Ceci est une anomalie. Relancez le programme. Si le

Hauteur de refoulement max. 1m

Ouvrez le robinet.

Nettoyez-le.

Appelez le service aprèsvente.

message d'erreur apparaît de nouveau, appelez le S.A.V.

A Pour éliminer le message d'erreur : Arrêtez le lave-linge avec la touche _ et

positionnez le sélecteur sur Arrêt.

Anomalies

Le programme de lavage se déroule comme d'habitude, mais une diode de contrôle s'allume

Problème Cause Solution A

Le message d'erreur F63 est affiché.

L'affichage indique

~§~

A Pour éliminer le message d'erreur : Arrêtez le lave-linge avec la touche _ et

positionnez le sélecteur sur Arrêt.

Pendant le lavage, une mousse exces sive s'est formée.

La position du sélecteur de programme a été modifiée après le lancement du programme. Tournez le sélec teur de programme sur la position d'origine.

A la prochaine lessive, mettez moins de produit et suivez les in

dications de dosage du fabri cant sur le paquet.

Anomalies

Problèmes d'ordre général

Problème Cause Solution

L'appareil vibre pendant l'essorage.

Le lave-linge n'a pas es soré le linge comme d'habitude et celui-ci est encore trempé.

On entend des bruits de pompe inhabituels.

Des résidus de lessive relativement gros restent dans la boîte à produits.

L'assouplissant n'est pas entraîné complète ment ou il reste encore trop d'eau dans le com partiment §.

Les pieds de machine sont mal réglés et ne sont pas bloqués.

A l'essorage final, un

balourd trop important a été détecté et la vi tesse d'essorage a été réduite automatique ment.

Ce n'est pas un défaut. Les bruits d'aspiration en début et en fin de vidange sont normaux.

La pression d'eau n'est pas suffisante.

Les lessives en poudre utilisées avec un anticalcaire ont tendance à coller.

Le tube d'aspiration

n'est pas posé correc tement ou est obstrué.

Ajustez l'appareil pour qu'il soit bien stable et bloquez les pieds.

Chargez des pièces de linge de différentes tailles dans le tambour pour une

meilleure répartition du linge.

– Nettoyez le filtre dans le

tuyau d'arrivée d'eau.

– Enfoncez éventuellement

la touche Hydro plus.

Versez à l'avenir la lessive puis le produit anticalcaire dans la boîte à produits.

Nettoyez le tube d'aspira

tion, cf. chapitre "Nettoyage et Entretien ", Paragraphe "Nettoyage de la boîte à produits".

Résultat de lavage insatisfaisant

Problème Cause Solution

Le linge n'est pas propre malgré l'ad jonction de lessive liquide.

Des résidus élastiques gris adhèrent au linge lavé.

Des résidus blanchâtres ressem blant à de la les sive apparaissent sur le linge foncé.

Les lessives liquides ne contiennent pas d'agent

de blanchiment. Les ta ches de fruit, café ou thé ne sont pas éliminées.

Vous avez versé trop peu de lessive. Le linge était taché de graisse (huiles, crèmes).

La lessive contient des

composants anticalcai

res insolubles (zéolithes) qui se sont fixés sur le linge.

Utilisez de la lessive en

–

poudre contenant des agents de blanchiment.

Versez du détachant dans le

–

compartiment j et la les sive liquide dans une bouledoseuse.

Ne mélangez jamais lessive

–

liquide et détachant dans la boîte à produits.

– Versez davantage de lessive

ou utilisez des lessives liquides pour le linge portant ce type de taches.

– Faites fonctionner un pro-

gramme 60 °C à vide avec de la lessive liquide avant le prochain lavage.

– Essayez d'enlever les rési-

dus de produit avec une brosse sur le linge sec.

–

Lavez à l'avenir les textiles foncés avec de la lessive li quide. Elle ne contient pas de zéolithes.

–

Lavez les textiles en pro gramme Textile foncé.

Anomalies

La touche Porte est actionnée mais la porte ne s'ouvre pas.

Cause Solution

Le lave-linge n'est pas rac cordé électriquement et/ ou il n'est pas enclenché.

Panne de courant Ouvrez la porte comme décrit dans le chapitre

La porte n'était pas bien enclenchée.

Il y a encore de l'eau dans le tambour et le lave-linge ne peut pas vidanger.

La porte est bloquée dès que le bain dépasse 55°C afin d'éviter toute brûlure.

Vérifiez que la prise est bien branchée et/ou en

clenchez le lave-linge avec la touche _.

"Recherche des anomalies", Paragraphe "Ouvrir la porte en cas de panne de courant".

Pressez avec force contre le verrou puis appuyez sur la touche Porte.

Nettoyez le filtre et la pompe.

Anomalies

Déverrouillage de porte ma

nuel en cas de vidange obstruée et/ou de panne de courant

Arrêtez le lave-linge.

Le déverrouilleur de la trappe d'accès au filtre est situé derrière la face avant de la boîte à produits.

^ Enlevez le déverrouilleur.

Vidange obstruée

Si la vidange est obstruée, le lave-linge peut contenir une quantité d'eau assez importante (max. 25 l).

Attention : risque de brûlure si

un programme haute température était en cours !

Vidange

Placez une bassine sous la trappe.

Ne dévissez pas complètement le filtre.

Ouvrez la trappe d'accès au filtre.

Dévissez le filtre jusqu'à ce que de l'eau s'écoule.

Pour interrompre la vidange :

refermez le filtre.

Anomalies

Dès que l'écoulement d'eau est fini :

Dévissez complètement le filtre.

^ Nettoyez bien le filtre.

De l'eau s'écoule du lave-linge si

le filtre n'est pas bien remonté et vis sé à fond.

Pour éviter de perdre la lessive, versez environ2ld'eau par la boîte à produits après avoir nettoyé le filtre. L'eau su perflue sera automatiquement vidangée avant le prochain lavage.

Ouverture de la porte

Assurez-vous que le tambour est

à l'arrêt avant de décharger le linge. Ne mettez jamais les mains dans un tambour qui tourne encore, vous risquez de vous blesser.

Vérifiez si la turbine tourne facile ment. Sinon, enlevez les corps étran gers (boutons, pièces etc.) et net toyez l'intérieur.

Remontez le filtre et verrouillez-le bien.

Tirez la languette. La porte s'ouvre.

Service Après Vente

Réparations

En cas de pannes auxquelles vous ne pouvez remédier vous-même, contac tez :

le service après-vente de votre re

–

vendeur ou

la ligne Consommateurs Miele.

–

Veuillez indiquer le modèle et la réfé rence de votre lave-linge. Ces deux in dications figurent sur la plaque signalé tique placée au-dessus du hublot à l'in térieur de la porte.

Actualisation de la programmation (diode PC)

La diode PC est prévue pour l'actuali sation par un technicien des program mes de lavage en fonction des évolu tions techniques prévisibles.

La programmation de votre lave-linge pourra ainsi être adaptée aux progrès en matière de lessive, textiles et procé

dés de lavage.

Miele vous signalera les possibilités

d'actualiser votre lave-linge.

Conditions et période de garantie

La garantie est accordée pour ce lavelinge selon les modalités de vente par le revendeur ou par Miele pour une période de 24 mois.

Afin d'enregistrer la garantie de votre produit, veuillez remplir notre formulaire d'enregistrement produit en ligne sur le site www.miele.fr dans la rubrique "Les services" ou nous ren voyer la carte constructeur jointe.

Vous trouverez de plus amples informa tions sur les conditions de garantie dans le livret de garantie.

Accessoires en option

Les accessoires de ce lave-linge sont disponibles chez les revendeurs Miele ou au SAV Miele.

Installation et raccordement

Vue de face

a Tuyau d'arrivée d'eau résistant à la

pression (7 000 bar)

b Branchement électrique

c - f Tuyau de vidange (avec crosse

pivotante et amovible) et les différen tes évacuations possibles

g Bandeau de commande

h Boîte à produits

i Porte

j Trappe d'accès au filtre, à la pompe

et au déverrouillage manuel

k Prises de main pour le transport

l Quatre pieds à vis réglables en hau

teur

Vue de l'arrière

Installation et raccordement

a Couvercle en saillie avec prises de

main pour le transport

b Branchement électrique

c Tuyau d'arrivée d'eau résistant à la

pression (7 000 bar)

d Tuyau de vidange

e Fixation de transport pour les tuyaux

d'arrivée et de vidange

f Sécurités avec tiges de transport

g Fixation de transport pour les tuyaux

d'arrivée et de vidange et support pour tiges de transport.

Installation et raccordement

Lieu d'installation

Un plancher en béton est le mieux adapté. Il ne transmet pas de vibra tions, contrairement à un plancher en bois ou un sol "mou".

Attention :

Installez toujours l'appareil d'aplomb

et de façon stable.

Evitez d'installer la machine sur des

revêtements de sol mous, car elle pourrait vibrer pendant l'essorage.

Sur un plancher en bois :

^ placez l'appareil sur une planche en

bois (59x52x3 cm minimum). Cette planche devra recouvrir le plus de solives possible ; vissez-la sur elles et non pas uniquement sur les lattes de plancher.

Installez la machine dans la mesure du possible dans un angle de la pièce. La stabilité du plancher y est meilleure.

Transport du lave-linge jusqu'au lieu d'installation

Pour le transport de l'appareil du socle d'emballage au lieu d'installation, utili sez les prises de main avant (en bas) et arrière (au niveau du couvercle).

Les pieds de machine et le sol

doivent être secs, sinon l'appareil risque de déraper lors de l'esso rage.

Démontage des sécurités de transport

En cas d'installation sur socle

(en béton ou maçonnerie) il faut bloquer le lave-linge avec des atta ches livrables chez les revendeurs agréés et au SAV Miele. Sinon le lave-linge peut tomber du socle à l'essorage.

Enlevez les sécurités gauche et droite.

1. Tirez sur la sécurité en la prenant par

le bouchon.

2. Débloquez l'ergot supérieur avec un

tournevis.

Installation et raccordement

Tournez la tige de transport gauche

de 90° à l'aide de la clé à fourche fournie

puis sortez-la.

Tournez la tige de transport droite de

90°,

puis sortez-la.

Installation et raccordement

Après avoir enlevé les tiges de

transport, refermez les orifices. S'ils ne sont pas obturés, ils peuvent pré senter un risque de blessure.

^ Obturez les orifices avec les bou-

chons.

Fixez les tiges de transport sur la pa

roi arrière. Vérifiez que l'ergot supé rieur est bien au-dessus de la fixation.

Le lave-linge ne doit pas être

transporté sans sécurités de transport. Conservez par conséquent les sécurités de transport. Elles doivent être remontées avant le transport de l'appareil, par exemple pour un déménagement.

Mise en place des sécurités de transport

Le remontage se fait en sens inverse du démontage.

Calage

La machine doit être d'aplomb afin de garantir un fonctionnement parfait.

Installation et raccordement

Une installation non conforme aug mente la consommation d'eau et d'électricité et la machine peut se dé placer.

Dévissage et blocage des pieds

Compensez les inégalités du sol avec les quatre pieds à vis. Les pieds sont li vrés totalement vissés.

Desserrez le contre-écrou 2 dans le sens des aiguilles d'une montre avec la clé multiple fournie. Dévissez le contre-écrou 2 avec le pied 1.

Vérifiez avec un niveau à bulle que le

lave-linge est d'aplomb.

^ Maintenez le pied 1 avec une pince

multiprises. Serrez le contre-écrou 2 à fond contre la carrosserie avec la clé multiple.

Serrez les quatre contre-écrous contre la carrosserie. Vérifiez également les pieds qui n'ont pas été dévissés lors de l'ajustage de l'appareil. Sinon la machine risque de se déplacer.

Installation et raccordement

Encastrement sous un plan de travail

Le montage du jeu d'encastrement* et du cadre de superposition* doit être exécuté par un professionnel.

Un jeu d'encastrement* est néces

–

saire. La tôle de protection fournie avec le jeu d'encastrement* rem place le couvercle de l'appareil. Il est impératif de monter cette tôle de pro tection pour des raisons de sécurité électrique.

Pour une hauteur de plan de travail

–

de 900/910 mm, un cadre de surélévation* en option est indispensable.

– Installez l'arrivée d'eau, la vidange et

le branchement électrique à proximité de l'appareil. Ils doivent être accessibles.

Une notice de montage est fournie avec le jeu d'encastrement.

Colonne lave-linge/sèche-linge

Il est possible de constituer une co lonne en superposant un sèche-linge Miele sur votre lave-linge. A cet effet utilisez un cadre de superposition WTV* en option.

Dimensions :

a Distance de sécurité mur/sèche-linge :

minimum 2 cm

b Hauteur :

cadre de superposition avec plan de travail : env. 169 cm cadre de superposition sans plan de travail : env. 170 cm

Les pièces marquées d'un * sont livra bles contre supplément chez les reven deurs agréés ou au SAV Miele.

Installation et raccordement

Le système Watersafety

Le système Watersafety Miele vous pro tège contre les risques de dégâts des eaux liés au lave-linge.

Ce système comporte trois éléments :

1) le tuyau d'arrivée d'eau

2) l'électronique

3) le tuyau de vidange

1) Le tuyau d'arrivée d'eau

protection contre l'éclatement du

–

tuyau

Le tuyau d'arrivée d'eau présente une pression d'éclatement supérieure à 7 000 kPa.

2) L'électronique

Si lors de l'arrivée d'eau, l'électronique ne détecte pas d'élevation du niveau d'eau dans la cuve après 90 seconces, la vanne d'arrivée d'eau est refermée.

La sécurité anti-débordement

–

Ceci évite que le lave-linge déborde

suite à une arrivée d'eau incontrôlée. Si le niveau d'eau dépasse d'un cer tain niveau, la pompe de vidange est réactivée et l'eau est vidangée de fa çon contrôlée.

3) Le tuyau de vidange

Le tuyau de vidange est protégé par un système d'aération. Ceci permet d'éviter que le lave-linge soit vidé par l'aspiration.

Installation et raccordement

Arrivée d'eau

Le raccordement du lave-linge à la conduite d'arrivée d'eau peut s'effec tuer sans antiretour car il est construit suivant les normes DIN.

La pression doit impérativement être comprise entre 100 kPa et 1 000 kPa. En cas de pression supérieureà1000 kPa, l'installation d'un réducteur de pression est indispensable.

Pour le raccordement, l'utilisateur doit prévoir des robinets d'arrêt avec rac cord fileté sez pas d'un robinet de ce type, faitesle monter par un installateur agréé.

sion. Contrôlez par conséquent si le raccordement est étanche en ouvrant lentement le robinet d'eau. Modifiez éventuellement la position du joint et du raccord fileté.

/4(20/27). Si vous ne dispo

Le raccord fileté est sous pres-

N'enlevez pas les deux filtres - l'un placé à l'extrémité libre du tuyau d'arrivée d'eau, l'autre dans le rac cord d'arrivée d'eau de l'électro vanne - ils servent à protéger l'élec trovanne.

Accessoires : rallonge

Le SAV Miele ou les revendeurs agréés proposent des tuyaux de 2,5 ou4mde long en option.

Ce flexible n'est pas conçu pour l'eau chaude.

Entretien

En cas de remplacement, n'utilisez que le flexible d'origine Miele avec une pression d'éclatement supérieur à 7 000 kPa.

Installation et raccordement

Vidange

Le bain est vidangé par une pompe de vidange d'une hauteur de refoulement de 1 m. Posez le tuyau sans coude, afin de ne pas gêner la vidange. La crosse à l'extrémité du tuyau est amovible.

La taille de tuyau disponible va jusqu'à 5 mètres. Il est disponible auprès du SAV Miele ou des revendeurs spéciali sés.

Pour les hauteurs de vidange supérieu resà1m(jusqu'à 1,8 de hauteur de re foulement maxi) une pompe de vidange de rechange est disponible chez les revendeurs Miele ou au SAV Miele.

Possibilités de vidange :

1. Suspension dans un lavabo ou un

évier :

Attention :

– Bloquez le flexible pour éviter qu'il ne

dérape.

–

Si le bain est vidangé dans un lava bo, il faut qu'il s'écoule suffisamment vite. Sinon l'eau risque de déborder ou une partie de l'eau vidangée risque d'être réaspirée dans le lavelinge.

Attention :

a Embout

b Ecrou moleté pour évier

c Collier de serrage

d Extrémité du tuyau

^ Fixez l'embouta avec l'écrou moleté

b sur le siphon du lavabo.

^ Enfoncez l'extrémité du tuyau d sur

l'embout 1a.

Fixez le collier de serrage c juste derrière l'écrou moleté avec un tour nevis.

2. Raccordement à un tuyau d'évacua

tion plastique avec manchon caout chouc (siphon non indispensable).

3. Evacuation dans une vidange au sol

(puits d'écoulement).

4. Raccordement à un lavabo avec rac

cord plastique.

Installation et raccordement56Données de consommation

Branchement électrique

Ce lave-linge est livré avec un cordon d'alimentation équipé d'une prise, prêt à être branché en monophasé ~ 230 V 50 Hz. Ne raccordez cet appareil qu'à une prise avec mise à la terre.

La prise avec mise à la terre doit tou jours être accessible pour pouvoir dé brancher le lave-linge de l'alimentation électrique.

Le branchement doit être conforme aux normes EDF.

Il est interdit de brancher l'appareil en utilisant des rallonges, boîtiers multiprises, etc. pour éviter tout risque d'incendie potentiel.

Il est recommandé de monter en amont de l'appareil un disjoncteur différentiel avec courant de déclenchement à 30 mA.

Dans ce cas utiliser uniquement un disjoncteur de type A t.

La plaque signalétique vous indique la puissance de raccordement et le fu sible. Comparez ces indications avec celles de votre réseau électrique.

Charge Données de consommation

Energie Eau Durée Humidité

en kWh en l Normal

Coton 90°C 7,0 kg 2,20 51 2 h 09 min 52%

r* 7,0 kg 1,10 51 2 h 14 min 52%

r* 3,5 kg 0,89 38 1 h 58 min 52%

s 7,0 kg 0,72 56 2 h 29 min 52%

s* 3,5 kg 0,59 56 2 h 15 min 52%

Synthétique 40°C 3,0 kg 0,50 55 1 h 19 min 30%

Fin 30°C 2,0 kg 0,38 69 59 min –

Automatic 40°C 3,5 kg 1 h 13 min –

Textile foncé 40°C 3,0 kg 0,60 60 1 h 13 min –

Chemises 40°C 1,5 kg 0,90 52 1 h 12 min –

Jeans 40°C 3,0 kg 0,50 52 1 h 00 min –

Express 40°C 3,0 kg 0,30 34 34 min. – Soie / 30°C 1,0 kg 0,25 39 36 min – Laine / 30°C 2,0 kg 0,23 39 39 min –

résiduelle

Remarque sur les essais comparatifs :

* Programme de test suivant EN 60456 et étiquette énergie conforme à la direc-

tive 1061/2010

Les consommations peuvent différer des valeurs annoncées en fonction de la pression, dureté et température d'entrée d'eau, de la température ambiante, du type et de la quantité du linge, des variations de tension sur le réseau et des options sélectionnées.

Caractéristiques techniques

Hauteur 850 mm

Largeur 595 mm

Profondeur 615 mm

Profondeur porte ouverte 987 mm

Hauteur d'encastrement 820 mm

Largeur d'encastrement 600 mm

Profondeur d'encastrement 600 mm

Poids 101 kg

Capacité 7 kg de linge sec

Tension voir plaque signalétique

Puissance de raccordement voir plaque signalétique

Fusible voir plaque signalétique

Consommations cf. chapitre consommations

Pression d'eau min. au robinet 100 kPa (1 bar)

Pression d'eau max. 1.000 kPa (10 bars)

Longueur du tuyau d'arrivée d'eau 1,60 m

Longueur du tuyau de vidange 1,50 m

Longueur du cordon d'alimentation 1,60 m

Hauteur de refoulement max. pompe de vidange

Longueur de refoulement max. pompe de vidange

Labels de conformité voir plaque signalétique

Consommation à l'arrêt 0,20 W

Consommation en état de fonctionnement

0,50 W

Avec les fonctions optionnelles, vous pouvez adapter l'électronique du lave-linge à différents besoins. Vous pouvez modifier les fonctions optionnelles à tout moment.

Système Hydro plus

Avec la fonction optionnelle Hydro plus, vous pouvez personnaliser les options de la touche Hydro plus.

P2: (Etat à la livraison) Le niveau d'eau est augmenté (plus d'eau) au lavage et au rinçage.

P3: Un rinçage supplémentaire est effectué.

P4: L'augmentation du niveau d'eau au lavage et au rinçage et un rinçage supplémentaire.

Pour programmer et enregistrer, ef fectuez les opérations A à G.

Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sé lecteur de programme. La touche Dé part et le sélecteur de programme pos sèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande.

Fonctions de programmation

Condition :

Le lave-linge a été arrêté avec la

–

touche Marche/Arrêt.

Le lave-linge est fermé.

–

Le sélecteur de programme est posi

–

tionné sur Arrêt.

A Pressez la touche Départ et mainte

nez-la enfoncée pendant les opéra tions B à C.

B Mettez le lave-linge en marche avec

la touche _.

C Attendez que la diode de la touche

Départ reste allumée sans clignoter. . .

D . . . puis relâchez la touche Départ.

E Positionnez le sélecteur de program-

me sur Coton r :

P clignote à l'affichage, suivi du chiffre 2,3 ou 4.

F En appuyant sur la touche Départ

vous pouvez sélectionner une autre option.

L'option qui clignote à l'écran est sélec tionnée.

G Arrêter le lave-linge avec la touche

Fonctions de programmation

Rythme délicat

Lorsque la fonction rythme délicat est activée, le rythme du tambour est plus lent, pour laver les textiles peu sales avec plus de douceur.

Vous pouvez activer le rythme Délicat en programmes Coton et Synthétique.

Rythme délicat est désactivé en sortie usine.

Pour programmer et enregistrer, ef fectuez les opérations A à G.

Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Dé- part et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande.

Condition :

– Le lave-linge a été arrêté avec la

touche Marche/Arrêt.

–

Le lave-linge est fermé.

A Pressez la touche Départ et mainte

nez-la enfoncée pendant les opéra tions B à C.

B Mettez le lave-linge en marche avec

la touche _.

C Attendez que la diode de la touche

Départ reste allumée sans cligno ter. . .

D . . . puis relâchez la touche Départ.

E Positionnez le sélecteur de program

me sur Coton s :

P clignote à l'affichage, suivi du chiffre 0 ou 1.

0 = désactivé

1 = activé

F En appuyant sur la touche Départ

vous pouvez sélectionner une autre option.

L'option qui clignote à l'écran est sélectionnée.

G Arrêter le lave-linge avec la touche

–

Le sélecteur de programme est posi tionné sur Arrêt.

Fonctions de programmation

Refroidissement du bain

Une entrée d'eau supplémentaire in tervient en fin de lavage pour refroidir le bain.

Le refroidissement du bain lessiviel est effectué en cas de sélection du pro gramme Coton 90°C.

Il est conseillé d'activer le refroidisse ment du bain dans les cas suivants :

pour éviter tout risque d'ébouillan

–

tage si le tuyau d'évacuation est fixé dans un lavabo ou un évier.

– dans les bâtiments non pourvus d'un

tuyau d'évacuation conforme à DIN

1986.

Le refroidissement du bain lessiviel est désactivé en sortie usine.

Pour programmer et enregistrer, effectuez les opérations A à G.

A Pressez la touche Départ et mainte

nez-la enfoncée pendant les opéra tions B à C.

B Mettez le lave-linge en marche avec

la touche _.

C Attendez que la diode de la touche

Départ reste allumée sans cligno ter. . .

D . . . puis relâchez la touche Départ.

E Positionnez le sélecteur de program

me sur Coton 30°C:

P clignote à l'affichage, suivi du chiffre 0 ou 1.

0 = désactivé

1 = activé

F En appuyant sur la touche Départ

vous pouvez sélectionner une autre option.

L'option qui clignote à l'écran est sélectionnée.

G Arrêter le lave-linge avec la touche

Condition :

–

Le lave-linge a été arrêté avec la touche Marche/Arrêt.

–

Le lave-linge est fermé.

–

Le sélecteur de programme est posi tionné sur Arrêt.

Fonctions de programmation

Fonction mémoire

Au lancement du programme, l'appa reil mémorise les paramètres sélec tionnés : option et/ou vitesse d'esso rage modifiée.

Lorsque le programme est de nouveau sélectionné, le lave-linge affiche l'option et/ou vitesse d'essorage enregistrées.

La fonction mémoire est désactivée au départ usine.

Pour programmer et enregistrer, ef fectuez les opérations A à G.

Condition :

–

Le lave-linge a été arrêté avec la touche Marche/Arrêt.

–

Le lave-linge est fermé.

A Pressez la touche Départ et mainte

nez-la enfoncée pendant les opéra tions B à C.

B Mettez le lave-linge en marche avec

la touche _.

C Attendez que la diode de la touche

Départ reste allumée sans cligno ter. . .

D . . . puis relâchez la touche Départ.

E Positionnez le sélecteur de program

me sur Synthétique 60°C:

P clignote à l'affichage, suivi du chiffre 0 ou 1.

0 = désactivé

1 = activé

F En appuyant sur la touche Départ

vous pouvez sélectionner une autre option.

L'option qui clignote à l'écran est sélectionnée.

G Arrêter le lave-linge avec la touche

–

Le sélecteur de programme est posi tionné sur Arrêt.

Fonctions de programmation

Temps de trempage

Vous pouvez affectuer un temps de trempage au choix entre 30 minutes et deux heures (par pas de 30 minutes) à la touche Trempage.

Si vous sélectionnez l'option Trempage, le temps du trempage sera ajouté au programme de lavage.

La touche Trempage est réglée sur un temps de trempage de deux heures en usine.

Pour programmer et enregistrer, ef fectuez les opérations A à G.

Condition :

–

Le lave-linge a été arrêté avec la touche Marche/Arrêt.

–

Le lave-linge est fermé.

A Pressez la touche Départ et mainte

nez-la enfoncée pendant les opéra tions B à C.

B Mettez le lave-linge en marche avec

la touche _.

C Attendez que la diode de la touche

Départ reste allumée sans cligno ter. . .

D . . . puis relâchez la touche Départ.

E Positionnez le sélecteur de program

me sur Synthétique 40°C:

P clignote à l'affichage, suivi du chiffre 1, 2, 3 ou 4.

1 = 2 h de temps de trempage

(réglage usine)

2 = 1 h 30 de temps de trempage

3 = 1 h de temps de trempage

4 = 30 mn de temps de trempage

F En appuyant sur la touche Départ

vous pouvez sélectionner une autre option.

L'option qui clignote à l'écran est sélec tionnée.

–

Le sélecteur de programme est posi tionné sur Arrêt.

G Arrêter le lave-linge avec la touche

Accessoires en option

La marque Miele est une référence en matière de soin du linge. Les lave-linge Miele vous offrent de nombreux pro grammes spéciaux dont le déroulement est spécialement mis au point pour des textiles spécifiques. Avec le développe ment de sa propre série de produits de lavage et de soin du linge (CareCollec tion), Miele vous propose un système unique pour le lavage et l'entretien de votre linge.

Voici une présentation des produits de la CareCollection Miele pour le linge. Vous pouvez commander ces articles et bien d'autres encore sur Internet :

Vous pouvez également commander ces produits au service après-vente.

CareCollection

Lessives spéciales Miele

Textile moderne

La lessive "Textile moderne" permet de laver et d'entretenir efficacement les

vestes d'extérieur imperméables et res

pirantes.

Textile sport

La lessive spéciale Textile sport Miele nettoie les vêtements de sport et les tis sus en microfibre avec beaucoup de douceur. Votre linge est rafraîchi rapidement, les mauvaises odeurs sont éliminées.

Duvets

Cette lessive spéciale contient des tensio-actifs doux et des agents actifs naturels pour conserver la souplesse des plumes et ainsi le volume des duvets, couettes, oreillers.

Liquide imperméabilisant

Le liquide imperméabilisant Miele enve loppe les fibres textiles et leur donne un effet hydrofuge, coupe-vent et antisalis sant sans rendre la surface des vête ments collante. Le textile conserve en tièrement ses propriétés respirantes et son élasticité.

Accessoires en option

Lessive UltraWhite

La lessive universelle Miele en poudre convient particulièrement au lavage du linge blanc et clair et du linge très sale.

Lessive UltraColor

La lessive couleurs UltraColor Miele convient particulièrement au lavage de linge de couleur ou noir. Sa composi tion chimique permet d'éliminer les ta ches dès les basses températures. Vos tenues favorites gardent leur éclat et ne déteignent pas.

Lessive pour textiles délicats

Pour laver particulièrement délicate ment votre linge précieux, comme la laine et la soie, utilisez la lessive "Texti les délicats". Sa formule spéciale lave parfaitement dès 20°C et préserve les couleurs de votre linge fin.

Adoucissant

L'adoucissant Miele donne à votre linge une bonne odeur de propreté, particu lièrement fraîche et naturelle. Il em pêche que le linge se charge en électri cité statique au séchage et rend le linge extrêmement doux et agréable au toucher.

656667

Sous réserve de modifications/2313

M.-Nr. 09 655 010 / 00

MIELE W 3164 User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
