Istruzione d'uso per lavabiancheria NOVOTRONIC W 300

Leggere assolutamente l'istruzione d'uso e di montaggio prima di procedere al posizionamento, all'installazione e alla messa in funzione dell'apparecchio. In questo modo si evitano danni a se stessi e alle apparecchiature.

M.-Nr. 05 805 250

Page 2

Il Vostro contributo alla tutela dell'ambiente

Smaltimento dell'imballaggio

L'imballaggio serve a impedire che l'apparecchio subisca dei danni duran te il trasporto. I materiali impiegati sono stati selezionati secondo criteri di ri spetto per l'ambiente e di facilità nello smaltimento e sono infatti riciclabili.

Il reintegro dell'imballaggio nel circuito dei materiali consente di risparmiare materie prime oltre che di ridurre il volu me degli scarti. L'imballaggio è generalmente ritirato dai rivenditori.

Smaltimento di vecchie appa recchiature

Le vecchie apparecchiature contengo no ancora sostanze preziose. Restituite quindi il vecchio apparecchio al circuito dei materiali attraverso il Vostro rivendi tore o il circuito di raccolta pubblico.

Fino al momento dello smaltimento te nere i bambini lontani dall'apparecchio.

Osservare quanto riportato nelle istru zioni d'uso al capitolo "Indicazioni per la sicurezza e avvertenze".

Page 3

Indice

Il Vostro contributo alla tutela dell'ambiente. . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Smaltimento dell'imballaggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Smaltimento di vecchie apparecchiature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Indicazioni per la sicurezza e avvertenze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Descrizione macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Particolari caratteristiche di dotazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Programmi speciali

(Seta /, Lana /, Mini, Biancheria mista, Risciacquo extra). . . . . . . . . . . . . . 9

Stiratura facile nel programma Delicati e Seta / . . . . . . . . . . . . . . . . . . . . . . . 9

Sistema +Acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Attualizzazione programmi (Update) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Pannello comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Importanti elementi di comando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Selettore programmi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Tasti per le funzioni supplementari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Tasto "Centrifuga" con spie di controllo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

La prima messa in funzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Lavare nel rispetto dell'ambiente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Il modo corretto di lavare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Istruzione breve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Panoramica programmi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Preparazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Scelta del programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Funzioni supplementari. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Fine del programma. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Aggiungere/prelevare anzitempo della biancheria . . . . . . . . . . . . . . . . . . . . . . . . 24

Interrompere il programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Modificare il programma selezionato. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Tralasciare uno scatto programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Cambiare / interrompere il programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Svolgimento del programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Page 4

Indice

Detersivi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Decalcificante dell'acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Componenti - Detersivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Ammorbidente e amido (liquido o in polvere) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Immissione automatica dell'ammorbidente o dell'amido liquido . . . . . . . . . . . 29

Immissione separata di ammorbidente o di amido liquido . . . . . . . . . . . . . . . 29

Immissione separata di amido in polvere. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Colorare / Decolorare. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Cura e pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Pulire la macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Pulire il cassetto detersivi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Pulire il filtro e la pompa di scarico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Pulire i filtri di afflusso acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Pulire il filtro del tubo di afflusso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Pulire il filtro nel bocchettone di ingresso della valvola di afflusso acqua. . . . 33

Guasti, cosa fare? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Cosa fare se . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Il programma non si avvia.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Il programma di lavaggio si è interrotto e appare una segnalazione di guasto.. . 35 Il programma si svolge come di consueto, ma appare una segnalazione

di guasto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Guasti generici oppure risultato di lavaggio insoddisfacente . . . . . . . . . . . . . . . . 37

Premendo il tasto Sportello, quest'ultimo non si apre.. . . . . . . . . . . . . . . . . . . . . . 39

Aprire lo sportello di carico in caso di interruzione di corrente. . . . . . . . . . . . . . . 40

Assistenza tecnica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Page 5

Indice

Posizionamento e allacciamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Visione frontale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Visione retro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Superficie di posizionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Posizionamento della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Togliere le sicurezze trasporto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Montare le sicurezze trasporto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Registrazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Svitare i piedini e bloccarli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Inserimento sotto un piano di lavoro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Colonna bucato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Il sistema di protezione idrica Miele . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Afflusso dell'acqua. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Scarico dell'acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Allacciamento elettrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Dati di consumo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Funzioni di programmazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Sistema + Acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Ciclo delicato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Raffreddamento liscivia in COTONE/COLORATI. . . . . . . . . . . . . . . . . . . . . . . . . . 59

Funzione Memory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Tempo di ammollo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Page 6

Indicazioni per la sicurezza e avvertenze

Prima di mettere in funzione la mac china leggere attentamente la pre sente istruzione, poiché contiene in formazioni importanti sulla sicurez za, sull'uso e sulla manutenzione dell'elettrodomestico. In questo modo si evitano pericoli alla propria incolumità nonché danni alla mac china. Conservare l'istruzione d'uso e con segnarla anche a eventuali utenti successivi.

Impiego corretto

Questa lavabiancheria è predispo-

sta esclusivamente per il lavaggio di capi dichiarati lavabili in macchina dalle case produttrici di tessuti. Altri tipi d'impiego possono essere pericolosi. La casa produttrice non risponde per danni causati da un impiego improprio o da un uso scorretto della macchina.

Sicurezza tecnica

Prima dell'installazione controllare

che la macchina non presenti dan ni visibili esternamente. Non installare né mettere in funzione una macchina danneggiata.

Prima di allacciare la macchina

confrontare assolutamente i dati di allacciamento (protezione, tensione e frequenza), riportati sulla targhetta dati, con quelli dell'impianto elettrico della casa. In caso di dubbi interpellare un elettricista qualificato.

La sicurezza elettrica è garantita

solo se la macchina è allacciata a un regolamentare conduttore di messa a terra. È indispensabile assicurarsi che questa condizione sia soddisfatta perché si tratta di una premessa fondamentale. In caso di dubbi far controllare l'impianto elettrico da un elettricista qualificato. La casa produttrice non risponde per danni causati dalla mancanza o dall'interruzione del conduttore di mes sa a terra.

Non utilizzare prolunghe per allac

ciare la macchina all'alimentazione elettrica (pericolo d'incendio dovuto al surriscaldamento).

La macchina è conforme alle vi-

genti disposizioni in materia di sicurezza. Riparazioni non eseguite in maniera corretta possono causare seri pericoli all'utente, per i quali la casa produttrice non si assume alcuna responsabilità. Le riparazioni possono essere infatti eseguite solamente da tecni ci qualificati e autorizzati da Miele.

Tenere presente, in caso di guasti

o di operazioni di pulizia e manu tenzione, che la macchina è staccata dalla rete elettrica solo se:

–

la spina del cavo di alimentazione elettrica è staccata dalla presa, op pure se

–

l'interruttore principale dell'impianto elettrico è disinserito, oppure se

–

il fusibile dell'impianto elettrico è completamente svitato.

Page 7

Indicazioni per la sicurezza e avvertenze

La lavabiancheria deve assoluta

mente essere allacciata alla rete idrica con un set di tubi nuovo. Non riu tilizzare vecchi set di tubi.

Le parti eventualmente difettose

possono essere sostituite solo con pezzi di ricambio originali Miele. Sola mente in questo modo Miele garantisce il pieno rispetto dei parametri di sicu rezza.

Se il cavo di allacciamento alla rete

elettrica è danneggiato, deve esse re sostituito da personale tecnico quali ficato Miele per evitare all'utente qual siasi pericolo.

Uso

L'incasso e il montaggio di questa

macchina in luoghi non stazionari (ad es. sulle navi) possono essere effettuati solo da tecnici o aziende specializzate che garantiscano i presupposti per un impiego sicuro della macchina.

Non installare la macchina in am

bienti esposti al gelo. Se i tubi ge lano possono scoppiare; inoltre, con temperature inferiori al punto di conge lamento l'attendibilità dell'elettronica viene pregiudicata.

Prima di mettere in funzione la macchina assicurarsi che siano

state tolte le traverse di trasporto sul re

tro (si veda al capitolo "Posizionamento e allacciamento", capoverso "Togliere le sicurezze trasporto"), altrimenti durante la centrifugazione sia la macchina sia i mobili o gli elettrodomestici adiacenti potrebbero riportare dei danni.

In caso di assenza prolungata (ad es. vacanza) chiudere il rubinetto

dell'acqua, a maggior ragione se nelle

vicinanze della macchina non c'è uno

scarico a pavimento (pozzetto). Perico

lo di allagamento.

Prima di allacciare il tubo di scari-

co a un lavandino assicurarsi che l'acqua possa defluire con sufficiente rapidità. Fissare saldamente il tubo di scarico poiché la forza repulsiva dell'acqua potrebbe spostarlo dal lavandino.

Fare attenzione a non lavare insie-

me alla biancheria anche corpi estranei (ad es. chiodi, aghi, monete, graffette) che possono danneggiare parti della macchina (ad es. la vasca

d'acqua, il cestello), le quali a loro volta potrebbero rovinare la biancheria.

Page 8

Indicazioni per la sicurezza e avvertenze

Se il detersivo viene dosato corret

tamente, non è necessario decalci ficare la macchina. Qualora si volesse ugualmente procedere alla decalcifica zione, utilizzare solo prodotti anticalca re speciali con protezione antiruggine, reperibili presso il proprio rivenditore di fiducia Miele o presso l'assistenza tec nica Miele. Attenersi assolutamente alle modalità d'impiego riportate sul prodot to.

Tessuti, precedentemente trattati

con detersivi che contengono sol venti, devono essere accuratamente ri sciacquati con acqua pulita prima del lavaggio in macchina.

Non utilizzare mai in lavatrice de-

tersivi che contengono solventi (ad es. benzina per smacchiare). Si rischia infatti che delle parti della macchina vengano danneggiate e che si generino esalazioni tossiche. Sussiste inoltre pericolo d'incendio e di esplosione.

Si tenga presente che se sono im

postate temperature di lavaggio elevate, il vetro oblò diventa caldo. Impedire quindi ai bambini di toccarlo durante il procedimento di lavaggio.

Impiego di accessori

L'impiego di accessori è soggetto

ad espressa autorizzazione Miele. Per gli accessori non autorizzati è escluso il diritto alla garanzia e a pre stazioni in garanzia e/o per vizi e difetti del prodotto.

Prima dello smaltimento di vecchie apparecchiature

Sfilare la spina dalla presa e rende-

re inservibili sia il cavo d'allacciamento che la spina in modo da impedire che la macchina venga utilizzata impropriamente.

I prodotti coloranti devono essere

dichiarati idonei all'uso in lavatrice e devono essere utilizzati esclusiva mente in ambito domestico. Attenersi scrupolosamente alle indicazioni per l'uso riportate sulla confezione.

I prodotti decoloranti non devono

invece assolutamente essere utiliz zati in lavatrice perché per i loro com posti contenenti zolfo possono risultare corrosivi.

Page 9

Descrizione macchina

Particolari caratteristiche di dotazione

Programmi speciali (Seta /, Lana /, Mini, Biancheria mista, Risciacquo extra)

Programma per capi lavabili

–

a mano (Seta /) Capi lavabili a mano, soggetti a pie

ghe, che non contengono lana, possono essere lavati col program ma Seta /.

Programma per capi lavabili a

–

mano (LANA /) Capi in lana o misto lana lavabili a

mano possono essere trattati col programma LANA /.

– Programma per piccole quantità di

biancheria (Mini) Si tratta di un programma per il la-

vaggio di capi colorati poco sporchi.

Stiratura facile nel programma Delicati e Seta /

La biancheria viene lavata e centrifuga ta in maniera particolarmente delicata. In questo modo si riduce la formazione di pieghe e la difficoltà di stiratura.

Sistema +Acqua

Questo sistema consente di lavare e ri

sciacquare con un livello di acqua au

mentato. Per il programma COTONE/

COLORATI può essere scelto un ulterio

re ciclo di risciacquo.

–

Programma per carichi misti di bian cheria (Biancheria mista)

Con questo programma possono es sere lavati carichi di biancheria diffe renti per tipo di tessuto, ma dello stesso colore.

–

Programma per per il risciacquo dei capi (Risciacquo extra)

In questo programma i capi vengono solo risciacquati e centrifugati.

Page 10

Descrizione macchina

Attualizzazione programmi (Update)

La spia di controllo contrassegnata con "PC" sul pannello comandi serve all'assistenza tecnica quale punto di trasmissione per l'attualizzazione dei programmi (PC = Programme Correc tion).

In questo modo, anche futuri sviluppi nel settore detersivi, tessuti o procedi menti di lavaggio potranno essere ac quisiti dal comando della Vostra mac china.

Miele renderà tempestivamente nota la possibilità di attualizzare i programmi.

Page 11

Pannello comandi

Descrizione macchina

a Tasto START

per avviare il programma di lavaggio.

b Tasti per le funzioni supplementari

per selezionare le funzioni supplementari. Con il tasto superiore si impostano le funzioni:

Ammollo

va la funzione supplementare

+Acqua

Spia accesa = funzione attiva Spia spenta = funzione non attiva

c Spie di controllo del numero di giri

in centrifugazione

d Tasto Centrifuga

per modificare il numero di giri in centrifugazione, per selezionare il

Fermo acqua in vasca l'Esclusione centrifuga

e Selettore unico programmi

per selezionare il programma di la vaggio di base e la relativa tempera tura. Il selettore programmi può essere ruotato sia verso destra che verso sinistra.

Breve,Prelavaggio

. Con il tasto inferiore si atti-

oppure

f Indicatore svolgimento programmi

informa sullo scatto programma di volta in volta raggiunto durante lo svolgimento del programma di lavaggio.

g Spie di controllo guasti e servizio h Tasto I-Avvio/0-Arresto (jk)

per inserire/ disinserire la macchina oppure interrompere il programma.

i Tasto Sportello

per aprire lo sportello di carico.

Page 12

Descrizione macchina

Importanti elementi di comando

Selettore programmi

Il selettore programmi consente di sele zionare il programma di base e la relati va temperatura.

Tasti per le funzioni supplementari

I programmi di base possono essere in tegrati con diverse funzioni supplemen tari.

Con il tasto superiore è possibile sele zionare la funzione supplementare

Prelavaggio

oppure

Ammollo

Con il tasto inferiore è possibile selezionare la funzione supplementare

+ Acqua

Se la relativa spia di controllo è accesa, significa che la funzione supplementare è inserita.

Se non si riesce a selezionare una funzione supplementare, vuol dire che il programma di base non la consente.

Tasto "Centrifuga" con spie di controllo

Il numero massimo di giri in centrifuga zione dipende dal singolo programma di base selezionato.

max. nume ro di giri

1000 COTONE/COLORATI, Scarico/

900 LAVA/INDOSSA, Biancheria mista 600 DELICATI 400 Seta

Programma di base

Centrifuga, Risciacquo extra, Ina midare, Mini, LANA

Bre-

Selezionare la centrifugazione

Premendo il tasto "Centrifuga" è possi bile modificare il numero di giri in cen trifugazione. Non è tuttavia possibile selezionare un numero max. di giri

maggiore di quello consentito dal pro

gramma di base.

Le spie di controllo indicano l’impostazione di volta in volta selezio

nata.

Disinserire la centrifugazione

Premere il tasto "Centrifuga" fino a

– Fermo acqua in vasca

I capi non vengono centrifugati e rimangono nell’acqua dopo l’ultimo risciacquo. Ciò riduce la formazione delle pieghe nel caso in cui i capi non vengano prelevati dal cestello subito dopo la fine del programma. Per proseguire il programma, selezionare un numero di giri. Se invece si intende terminare il programma, premere il tasto

Sportello

viene scaricata, dopo di che, pre mendo di nuovo lo stesso tasto è

possibile prelevare la biancheria.

–

Esclusione centrifuga I capi non vengono centrifugati.

Dopo aver scaricato l’acqua dell’ultimo risciacquo, la lavabian cheria passa direttamente alla fase

antipiega. Se è impostata l'esclusione centrifuga, viene saltata anche la centrifugazione tra i risciac qui (centrifugazione intermedia).

. L’acqua

Page 13

La prima messa in funzione

Prima di mettere in funzione la mac china, verificare che sia stata posi zionata e allacciata in modo corretto. Al proposito seguire quanto riportato al capitolo "Posizionamento e allac ciamento".

Per motivi di sicurezza la macchina non può effettuare una centrifuga finché non è stata completata la prima messa in funzione, che consiste nell'esecuzio ne di un programma di lavaggio senza biancheria e senza detersivo.

Impiegando del detersivo, infatti, si potrebbe formare troppa schiuma

Grazie a questo primo "lavaggio" viene attivata la valvola a sfera che consente l'impiego di tutta la quantità di detersivo.

^ Aprire il rubinetto dell'acqua. ^ Premere il tasto jk. ^ Ruotare il selettore programmi su

COLORATI 40°C.

Premere il tasto "Centrifuga" più volte, finché si accende la spia di controllo "Esclusione centrifuga".

Premere il tasto START.

Al termine del programma si conclude anche la prima messa in funzione.

Page 14

Lavare nel rispetto dell'ambiente

Sfruttare la massima capacità di cari

–

co del relativo programma di lavag gio. Il consumo energetico e idrico, riferi to alla quantità complessiva, sarà così più contenuto.

Lavare biancheria (adatta al pro

–

gramma Cotone/Colorati) poco e normalmente sporca con una tempe ratura più bassa (75°C oppure 60°C), in questo modo si risparmia energia.

Utilizzare i programmi

–

sta

oppure

cheria ridotti.

– Per lavare biancheria normalmente

sporca è sufficiente il lavaggio principale.

– Per biancheria molto sporca utilizza-

re la funzione supplementare

. In questo modo è possibile ridurre la temperatura nel lavaggio principale.

Mini

Biancheria mi

per carichi di bian

Ammol-

Lavare biancheria poco sporca con

–

la funzione supplementare Impiegare solo la quantità di detersi

–

vo indicata sulla confezione.

Per quantità di carico minori ridurre la quantità di detersivo (ca. tersivo in meno per mezzo carico).

Selezionare un numero di giri in cen

–

trifugazione maggiore per la succes siva asciugatura in macchina.

L'automatismo di quantità e l'automa

–

tismo di risciacquo rendono variabili i

tempi di lavaggio. A seconda della quantità di carico viene abbreviato il lavaggio principale e omesso un ciclo di risciacquo.

Breve

/3di de

–

Impiegare la funzione supplementare

Ammollo

mentare ed il conseguente lavaggio principa le viene impiegata la stessa liscivia.

anziché la funzione supple

Prelavaggio

. Per l'ammollo

Page 15

Il modo corretto di lavare

Istruzione breve

Raccomandazione: È opportuno prendere prima familiarità

con l'uso della macchina. A questo scopo si consiglia di leggere i paragrafi dettagliati "Preparazione", "Selezione programma" e "Fine Programma" di questo capitolo.

A Preparare e assortire la biancheria

Selezione del programma:

B Inserire la lavabiancheria C Aprire lo sportello di carico D Introdurre la biancheria in macchina E Chiudere lo sportello di carico F Scegliere il programma G Selezionare il numero di giri in centri-

fugazione

H Selezionare eventualmente la/le fun-

zione/i supplementare/i

Quale programma utilizzare per i diversi tipi di biancheria si ricava dalla panora mica programmi che segue.

I Caricare il detersivo J Avviare il programma

Fine programma:

K Aprire lo sportello di carico L Prelevare la biancheria M Disinserire la lavabiancheria N Chiudere lo sportello di carico

Page 16

Il modo corretto di lavare

Panoramica programmi

COTONE/COLORATI 9ö876

Tipi di tessuto Tessuti di cotone e/o lino, ad es. lenzuola, tovaglie, asciuga

mani in spugna, jeans, T-Shirt, biancheria intima, biancheria dei neonati.

Funzioni supplementari

Indicazioni particolari

Detersivo Detersivo universale, liquido o specifico per capi colorati Carico max. 5 kg Indicazione per istituti di controllo

Programma per la verifica in base alla norma EN 60456: Colorati 60°C

LAVA/INDOSSA 4321

Tipi di tessuto Capi in fibre sintetiche, miste oppure cotone trattato, ad es.

Funzioni supplementari

Indicazioni particolari

Detersivo Detersivo universale, liquido, per capi colorati o delicati Carico max. 2,5 kg

Breve, Prelavaggio, Ammollo, + Acqua

Utilizzare COTONE solo per biancheria molto sporca o

–

contaminata. Se la biancheria è particolarmente sporca o sporca da

–

molto tempo, utilizzare la funzione supplementare

Se i tessuti sono intrisi di sporco (come ad es. polvere o

–

sabbia) utilizzare la funzione supplementare

– Per biancheria solo leggermente sporca utilizzare la funzio-

Breve

ne supplementare

– Lavare i capi di colore scuro con detersivi liquidi oppure

detersivi per tessuti colorati.

camicie, camicette, camici, tovaglie. Breve, Prelavaggio, Ammollo, + Acqua

–

Se la biancheria è particolarmente sporca o sporca da molto tempo, utilizzare la funzione supplementare

–

Durante la centrifugazione finale si accende la spia di con trollo relativa ai 1000 giri/min; per rispettare i capi la centri fuga viene effettuata tuttavia a 900 giri/min.

Ammol

Prelavaggio

Ammol

Page 17

Il modo corretto di lavare

DELICATI ac

Tipi di tessuto Capi in fibre sintetiche oppure miste, in seta artificiale o in co

tone trattato, ad es. camicie, camicette, tende dichiarate la vabili in lavatrice dal produttore.

Funzioni supplementari

Indicazioni particolari

Detersivo Detersivo per capi delicati Carico max. 1 kg

Seta /

Tipi di tessuto Capi di vestiario che si possono lavare a mano in tessuti che

Funzioni supplementari

Indicazioni particolari

Detersivo Detersivo per capi delicati Carico max. 1 kg

LANA /

Tipi di tessuto Capi in lana o misto lana che si possono lavare in lavatrice o

Detersivo Detersivo per capi in lana Carico max. 2 kg

Breve, Prelavaggio, Ammollo

Questo programma è studiato per ridurre la formazione di

–

pieghe (e facilitare così la stiratura). La polvere che si deposita sulle tende rende spesso op

–

portuno attivare la funzione supplementare Se le tende sono delicate ridurre il numero dei giri oppure

–

escludere completamente la centrifuga.

non contengono lana. + Acqua

– Questo programma è studiato per ridurre la formazione di

pieghe (e facilitare così la stiratura).

– Lavare collant e reggiseno in un sacchetto per biancheria. –

Durante la centrifugazione finale si accende la spia di con trollo relativa ai 600 giri/min; per rispettare i capi la centrifu ga viene effettuata tuttavia a 400 giri/min.

anche a mano.

Prelavaggio

Page 18

Il modo corretto di lavare

Mini 7

Tipi di tessuto Capi di biancheria poco sporchi, che possono essere la

vati con il programma per capi colorati.

Funzioni supplementari

Indicazioni particolari

Detersivo Detersivo universale, liquido o per capi colorati Carico max. 2,5 kg

Biancheria mista 72

Tipi di tessuto Carico misto di capi lavabili con i programmi COLORATI

Funzioni supplementari

Indicazioni particolari

Detersivo Detersivo universale, liquido o per capi delicati Carico max. 3 kg

Inamidare

Tipi di tessuto Tovaglie, tovaglioli, grembiuli, abiti da lavoro. Indicazioni

particolari Carico max. 5 kg

Risciacquo extra

Tipi di tessuto Capi che necessitano solamente di risciacquo ed even

Carico max. 5 kg

Scarico/Centrifuga

Indicazioni particolari

Carico max. 5 kg

+ Acqua

Usare meno detersivo (mezzo carico)

–

e LAVA/INDOSSA, raggruppati per colore. Breve, Prelavaggio, Ammollo, + Acqua

– Durante la centrifugazione finale si accende la spia di

controllo relativa ai 1000 giri/min; per rispettare i capi la centrifuga viene effettuata tuttavia a 900 giri/min.

– I tessuti devono essere appena lavati, ma non trattati

con ammorbidente.

tualmente di centrifuga.

–

Solo scarico: impostare il numero di giri su

centrifuga

Esclusione

Page 19

Il modo corretto di lavare

Preparazione

A Preparare e assortire la biancheria

^ Svuotare eventuali tasche.

,Corpi estranei (come ad es.

chiodi, monete o graffette) possono danneggiare la biancheria e parti della macchina.

^ Se i capi sono macchiati, provvedere

a eliminare le macchie prima del la vaggio, possibilmente finché sono fresche. Trattare le macchie con un panno che non perda colore, senza strofinare.

Non utilizzare assolutamente in

macchina detergenti chimici che contengono solventi.

Assortire i tessuti in base al colore e

ai simboli riportati sull'etichetta tratta mento tessuti (applicata generalmen te sul colletto oppure lungo la cucitu ra laterale).

Durante i primi lavaggi spesso i tessuti di colore scuro stingono. Le prime volte lavare quindi separatamente i capi nuo vi di colore scuro.

– Tende:

togliere gancetti e piombini oppure avvolgerli in un panno.

– Reggiseni:

togliere oppure cucire ferretti di sostegno, balene e stecche.

– Maglieria, jeans, pantaloni e T-Shirt:

se le case produttrici lo consigliano, lavari i capi sul rovescio.

–

Prima del lavaggio chiudere cernie re, ganci e asole.

–

Chiudere le federe, in modo che la biacheria non possa infilarvisi.

Non lavare capi dichiarati non lavabili in lavatrice, ovvero che riportano il se guente simbolo trattamento tessuti: h.

Page 20

Il modo corretto di lavare

Scelta del programma

B Inserire la lavatrice

Premere il tasto jk.

C Aprire lo sportello di carico

Premere il tasto

sportello di carico.

D Introdurre la biancheria

Dispiegare la biancheria e introdurla

nel cestello non pressata. Capi di biancheria di diversa grandezza raf forzano l’effetto di lavaggio e si distri buiscono meglio durante la centrifu gazione.

Sfruttare la quantità massima di carico prevista dal programma di lavaggio. Il consumo idrico ed energetico, relativo alla quantotà totale, risulterà così ridotto al minimo. Tenere comunque presente che un carico eccessivo del cestello pregiudica il risultato di lavaggio e favorisce la formazione di pieghe.

Sportello

e aprire lo

F Scegliere il programma

^ Ruotare il selettore programmi sul

programma desiderato.

G Scegliere il numero di giri in centri-

fugazione

E Chiudere lo sportello di carico con

leggero slancio

Fare attenzione che i tessuti non si in castrino tra sportello ed anello di guar nizione.

Premere ripetutamente il tasto "Cen trifuga" finchè la spia di controllo del numero di giri in centrifugazione de siderato è accesa.

Una modifica del numero di giri in cen trifugazione è possibile solo nei limiti consentiti dal programma di lavaggio base.

Page 21

Il modo corretto di lavare

Funzioni supplementari H Selezionare la/le funzione/i supple

mentare/i

Le funzioni supplementari possono es sere attivate solo se il programma di base lo consente. Il tasto superiore per mette di attivare una delle seguenti fun zioni in questa sequenza:

vaggio

Il tasto inferiore permette invece di atti vare oppure disattivare la funzione sup plementare

Breve

La durata del lavaggio viene ridotta.

Ammollo

oppure nessuna.

+ Acqua

Se viene attivata una funzione sup plementare, si accende la relativa spia.

Per capi poco sporchi.

Breve,Prela

Prelavaggio

Per capi particolarmente sporchi.

Ammollo

Per capi particolarmente sporchi con

macchie secche (ad es. sangue,

grasso, cioccolata).

La durata dell'ammollo può essere

–

programmata in scatti di mezz'ora da

un minimo di 30 minuti a un massimo di 2 ore.

L'impostazione predefinita è di 2 ore.

– Per programmare una durata diversa,

seguire quanto riportato al paragrafo "Ammollo" del capitolo "Funzioni di programmazione".

+ Acqua

Per effettuare il lavaggio con una maggiore quantità di acqua, è possibile attivare la funzione relativo tasto. La funzione ha quattro impostazioni diverse, che sono descrit te nel paragrafo "Sistema + Acqua" del capitolo "Funzioni di programmazione".

L'impostazione memorizzata al momen to della fornitura prevede che, all'attivazione della funzione premendo il relativo tasto, venga au mentato il livello dell'acqua sia per il la vaggio che per il risciacquo.

+ Acqua

premendo il

+ Acqua

Page 22

Il modo corretto di lavare

I Aggiungere il detersivo

È importante che il dosaggio sia corret to, perché

se il detersivo è troppo poco

la biancheria non viene pulita e col

–

passare del tempo diventa grigiastra e rigida,

rimangono dei residui di grasso sulla

–

biancheria e sulle resistenze di riscaldamento si

–

formano dei depositi calcarei; se il detersivo è troppo – si forma una schiuma eccessiva che

riduce la meccanica di lavaggio e

pregiudica il risultato di lavaggio, di

risciacquo e di centrifugazione, – si ha un maggiore consumo di acqua

per l'inserimento automatico di un ri-

sciacquo supplementare e – si inquina di più. Se si usa il detersivo liquido e si inten

de attivare la funzione supplementare

Prelavaggio

vaschetta j il "Contenitore per deter sivo liquido" reperibile presso i rivendi tori Miele oppure presso l'assistenza tecnica Miele. Si tenga tuttavia presen te che per la loro consistenza, certi de tersivi liquidi possono non essere del tutto risciacquati dall'acqua in afflusso e lasciare dei residui nel contenitore.

è necessario inserire nella

Estrarre il cassetto detersivi e versare

il detersivo nelle vaschette.

i = Detersivo per il prelavaggio

(se selezionato, quantità totale di detersivo raccomandata).

j = Detersivo per il lavaggio

principale, ammollo compreso

§ = ammorbidente, amido sintetico o amido liquido.

Chiudere il cassetto detersivi.

Ulteriori informazioni su detersivi e rela tivo dosaggio possono essere rilevati al capitolo "Detersivi".

J Premere il tasto START

Il programma è avviato.

/4della

Page 23

Il modo corretto di lavare

Fine del programma

K Aprire lo sportello di carico

Premere il tasto

L Prelevare la biancheria

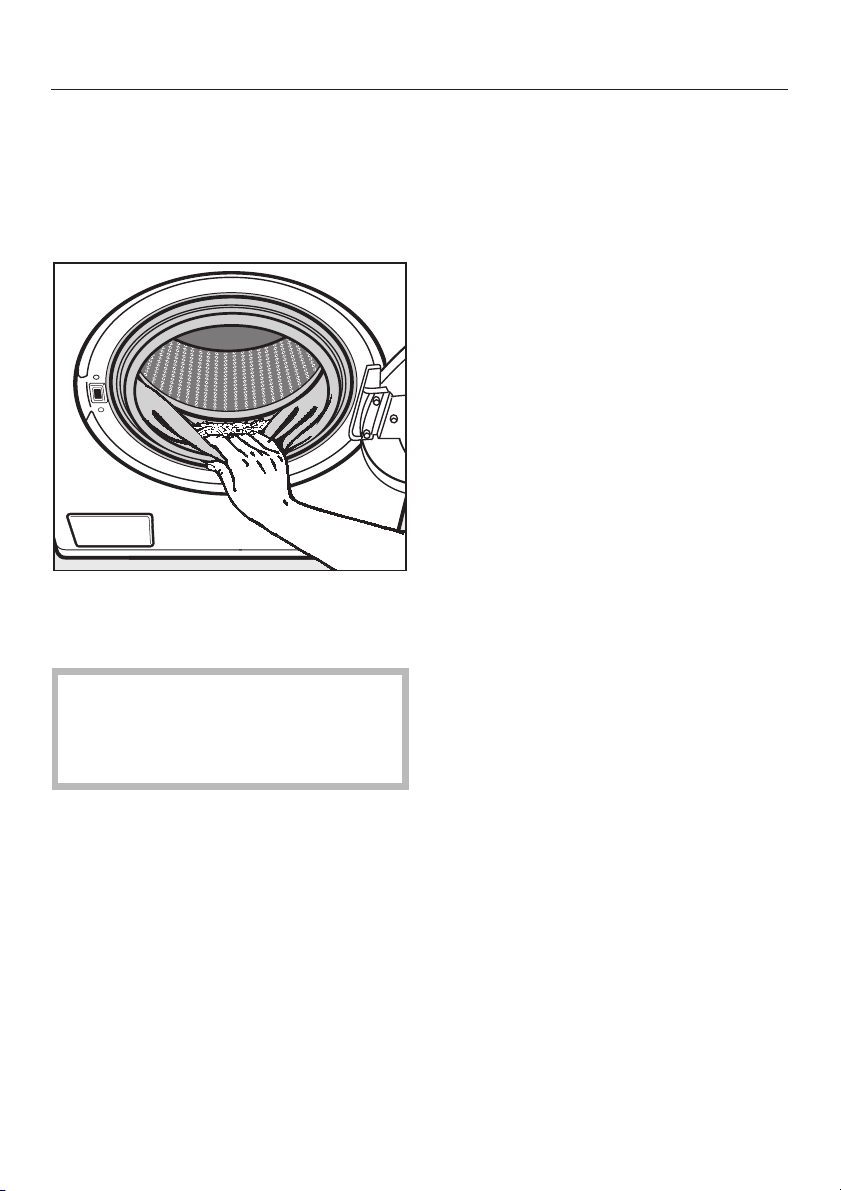

^ Controllare che nella guarnizione del-

lo sportello non si siano depositati dei corpi estranei.

Non dimenticare dei capi di biancheria nel cestello. Potrebbero subi re un ulteriore lavaggio e stingere oppure restringersi.

Sportello

M Disinserire la lavabiancheria

Premere il tasto jk e ruotare il selet

Fine

tore programmi su

N Chiudere lo sportello di carico

Altrimenti c’è il rischio che dei corpi estranei finiscano inavvertitamente nel cestello e che vengano lavati assieme alla biancheria, danneggiandola.

Page 24

Il modo corretto di lavare

Aggiungere/prelevare anzitempo della biancheria

Nei programmi che seguono è possibi le aggiungere o prelevare della bian cheria prima che il programma sia ter minato:

COTONE/COLORATI

–

LAVA/INDOSSA

–

MINI

–

Biancheria mista

–

Inamidare

– ^ Premere il tasto

quest'ultimo si apre di scatto.

^ Aggiungere o estrarre la biancheria. ^ Chiudere lo sportello.

Il programma prosegue automaticamente.

Sportello

finché

Lo sportello non si apre se:

la temperatura della liscivia supera i

–

55°C; il livello dell'acqua supera un deter

–

minato valore; è stato raggiunto lo scatto program

–

ma Centrifuga finale.

Page 25

Il modo corretto di lavare

Interrompere il programma

Disinserire la lavabiancheria con il ta

sto jk.

Per proseguire il programma:

Inserire la lavabiancheria con il tasto

jk.

Modificare il programma sele

zionato

Dopo l'avvio del programma, la lava biancheria accetta solamente le se guenti modifiche:

– sempre

in centrifugazione, nell'ambito dei valori consentiti;

– entro 6 minuti dall'avvio

o disattivazione della funzione supplementare della temperatura del programma impostato.

Una volta avviato un programma, non è più possibile selezionarne un altro.

Se il selettore programmi viene sposta to, la spia di controllo

Fine

dicare lo svolgimento del programma. La spia di controllo si spegne quando il selettore programmi viene spostato sul programma precedentemente imposta to.

la modifica del numero di giri

l'attivazione

+ Acqua

lampeggia, senza tuttavia pregiu

e la modifica

Fase antipiega/

Tralasciare uno scatto pro gramma

Ruotare il selettore programmi in po

sizione

Non appena nell'indicatore svolgimento programmi lampeggia la spia di con trollo dello scatto programma con il quale proseguire:

ruotare il selettore programmi

secondi

siderato.

Fine

di nuovo sul programma de

Cambiare / interrompere il programma

^ Disinserire la lavabiancheria con il ta-

sto jk.

^ Ruotare il selettore programmi in po-

sizione

A questo punto il programma è interrotto.

^ Inserire la lavabiancheria con il tasto

jk.

Selezionare un nuovo programma.

Premere il tasto START.

Fine

entro 4

Page 26

Il modo corretto di lavare

Svolgimento del programma

Questa lavabiancheria è dotata di un comando completamente elettronico e di un automatismo di rilevamento del carico ed è in grado quindi di determi nare autonomamente il fabbisogno di acqua in relazione alla quantità di bian cheria caricata e alla sua capacità di assorbimento. Per questo i tempi di la vaggio e lo svolgimento di uno stesso programma possono risultare differenti da carico a carico.

Lo svolgimento dei programmi qui di seguito illustrato si riferisce a un pro gramma base a pieno carico, senza tenere conto delle funzioni supplementari eventualmente selezionate.

Le spie svolgimento programma segnalano la fase di volta in volta in esecuzione.

COTONE/COLORATI

Lavaggio principale Livello dell'acqua: basso Ritmo di lavaggio: normale Risciacquo Livello dell'acqua: medio Risciacqui: 2 oppure 3

Centrifugazione Centrifugazione di risciacquo2): si Centrifugazione finale: si

LAVA/INDOSSA

Lavaggio principale Livello dell'acqua: basso Ritmo di lavaggio: normale Risciacquo

Livello dell'acqua: alto

Risciacqui: 2 oppure 3 Centrifugazione Centrifugazione di risciacquo2): si Centrifugazione finale: si

DELICATI

Lavaggio principale Livello dell'acqua: alto Ritmo di lavaggio: Ciclo delicato Risciacquo Livello dell'acqua: alto Risciacqui: 3 Centrifugazione Centrifugazione di risciacquo: no Centrifugazione finale: si

Seta

Lavaggio principale Livello dell'acqua: medio Ritmo di lavaggio: Seta Risciacquo Livello dell'acqua: medio Risciacqui: 2 Centrifugazione Centrifugazione di risciacquo: no Centrifugazione finale: si

Page 27

Il modo corretto di lavare

LANA

Lavaggio principale Livello dell'acqua: medio Ritmo di lavaggio: Lana Risciacquo Livello dell'acqua: medio Risciacqui: 2 Centrifugazione Centrifugazione di risciacquo2): si Centrifugazione finale: si

Mini

Lavaggio principale Livello dell'acqua: basso Ritmo di lavaggio: normale Risciacquo Livello dell'acqua: medio Risciacqui: 2 Centrifugazione Centrifugazione di risciacquo2): si Centrifugazione finale: si

Biancheria mista

Lavaggio principale Livello dell'acqua: basso Ritmo di lavaggio: normale Risciacquo Livello dell'acqua: alto Risciacqui: 2 Centrifugazione Centrifugazione di risciacquo2): si Centrifugazione finale: si

Inamidare

Livello dell'acqua: basso Ritmo di lavaggio: normale Centrifugazione finale: si

Risciacquo extra

Livello dell'acqua: alto Risciacqui: 2 Centrifugazione finale: si

Peculiarità dello svolgimento pro

grammi:

Fase antipiega: Per tutti i programmi, fuorché LANA, la

fase antipiega viene attivata al max. per 30 minuti dopo la fine del programma.

avviene un 3° risciacquo se:

– nel cestello si è formata troppa

schiuma

– è stata selezionata una velocità di

centrifugazione inferiore ai 700 giri/ min

–

è stata impostata l'

Esclusione centri

fuga

Centrifugazione di risciacquo:

I capi vengono centrifugati tra i singoli risciacqui.

avviene un 3° risciacquo se:

–

è stata impostata l'

Esclusione centri

fuga

Disattivare la centrifuga:

Al momento di impostare il numero di giri in centrifugazione, selezionare

Esclusione centrifuga

Page 28

Detersivi

Possono essere impiegati tutti i moderni detersivi idonei all'impiego in lavatrice, anche quelli liquidi, compatti (concen

trati), compresse (tabs) o a sistema mo dulare.

Maglieria in lana oppure misto lana deve essere lavata con un detersivo specifico per lana.

Le indicazioni per l'impiego e il dosag

gio per un carico intero sono riportate sulla confezione del detersivo.

Il dosaggio dipende:

– dal grado di sporco della biancheria

poco sporca Non sono visibili impurità oppure macchie. I capi d'abbigliamento hanno assunto p.es. l'odore della persona da cui erano indossati.

normalmente sporca Lo sporco e/o alcune macchie sono visibili.

molto sporca Lo sporco e/o le macchie sono chia

ramente visibili.

–

dalla durezza dell'acqua Se non si conosce il livello di durez

za, informarsi presso la locale azien da idrica.

Durezze dell'acqua

Livello

durezza

II media 1,3 - 2,5 7 - 14

III dura fino a

Caratteri stica del

l'acqua

I dolce 0 - 1,3 0 - 7

molto dura

Durezza

totale in

mmol/l

oltre 2,5 oltre 14

Decalcificante dell'acqua

Per i livelli di durezza II e III è possibile aggiungere un decalcificante d'acqua, per risparmiare detersivo. Il giusto do saggio è indicato sulla confezione. Aggiungere dapprima il detersivo, poi il decalcificante.

Il detersivo può essere dosato come per il livello durezza I.

Componenti - Detersivo

Se si utilizzano più componenti (p.es. detersivi a sistema modulare), versare i vari mezzi nella vaschetta j sempre nel seguente ordine:

1. Detersivo

2. Decalcificante dell'acqua

3. Sale per smacchiare

In questo modo i prodotti vengono im messi meglio in macchina.

Durezza

tedesca

°d

–

dalla quantità di biancheria.

Page 29

Ammorbidente e amido (liquido o in polvere)

Gli ammorbidenti rendono la biancheria morbida e soffice e ne riducono la cari ca statica che si formerebbe durante l'asciugatura in macchina.

L'amido serve a dare forma ai capi di biancheria.

Attenersi ai dosaggi riportati sulla

confezione del prodotto.

Immissione automatica dell'ammorbi dente o dell'amido liquido

Detersivi

Dopo un certo numero di immissioni di amido è opportuno pulire il cas setto detersivi, soprattutto il disposi

tivo di svuotamento.

Immissione separata di ammorbiden te o di amido liquido

Versare nella vaschetta §

l'ammorbidente o l'amido liquido. Ruotare il selettore programmi in po

sizione

Selezionare un numero di giri in cen

trifugazione.

^ Premere il tasto START.

Immissione separata di amido in polvere

^ Dosare e preparare l'amido come in-

dicato sulla confezione.

Inamidare

Versare l'ammorbidente o l'amido li quido nella vaschetta §. Non supe rare la marcatura massima.

L'ammorbidente o l'amido liquido ven gono immessi nell'ultimo ciclo di ri sciacquo. Al termine del programma di lavaggio rimane una piccola quantità di acqua nella vaschetta §.

^ Versare l'amido nella vaschetta i. ^ Ruotare il selettore programmi in po-

sizione

Selezionare un numero di giri in cen trifugazione.

Premere il tasto START.

Inamidare

Colorare / Decolorare

Non utilizzare in lavatrice prodotti de coloranti.

L'uso di coloranti in lavatrice è am messo solo in ambito domestico. A lungo andare, però, il sale che viene utilizzato per colorare i tessuti può aggredire l'acciaio. Attenersi scrupo losamente alle indicazioni riportate sulla confezione.

Page 30

Cura e pulizia

Prima di procedere a operazioni

di pulizia e di manutenzione, verifi care che la macchina sia staccata dalla rete elettrica.

Pulire la macchina

Pulire l'involucro esterno della lava

biancheria con un detersivo delicato o con acqua saponata e asciugarlo con un panno morbido.

Pulire il cestello con un apposito puli

tore per acciaio inossidabile.

Pulire il cassetto detersivi

Eliminare regolarmente eventuali residui di detersivo.

Pulire il cassetto detersivi con acqua

calda. Pulire il dispositivo di svuotamento:

1. estrarre il dispositivo di svuotamento dalla vaschetta e pulirlo sotto acqua calda corrente. Pulire anche il tubo sopra al quale viene applicata la pipetta aspirante;

Estrarre il cassetto detersivi fino alla battuta d'arresto, premere il pulsante di sbloccaggio ed estrarre l'intero cassetto.

2. reinserire il dispositivo di svuotamento.

Non utilizzare detersivi conte nenti solventi né detergenti abrasivi, universali oppure prodotti specifici per la pulizia del vetro. Questi possono danneggiare, tra le altre, le superfici in materiale sinteti co. Non spruzzare acqua sulla mac china.

Page 31

Pulire il filtro e la pompa di scarico

Controllare il filtro. Inizialmente dopo 3-4 lavaggi per appurare quante volte si renderà necessario pulirlo.

Per la pulizia normale fuoriescono ca. 2 litri di acqua.

Se lo scarico è intasato, nella macchina è presente una quantità d'acqua mag giore (max. 25l).

Cura e pulizia

Attenzione: se il lavaggio prece

dente è stato effettuato a temperatu ra elevata, c'è pericolo di scottarsi!

Sul lato interno del pannello del cassetto detersivi si trova un attrezzo giallo che serve per aprire lo sportellino del filtro (si veda la figura in basso).

Prelevare l'attrezzo.

Aprire lo sportellino.

Procedura di svuotamento

^ Posizionare un recipiente sotto lo

sportellino.

Non svitare del tutto il filtro di scarico.

Allentarlo solo quel tanto che basta a

far fuoriuscire l'acqua. Per interrompere il deflusso dell'acqua: Riavvitare il filtro di scarico.

Page 32

Cura e pulizia

Quando non fuoriesce più acqua:

^ Svitare completamente il filtro. ^ Pulire il filtro accuratamente.

Pulire la filettatura nell'involucro e sul

filtro. Sulla filettatura non devono es

serci residui di detersivo oppure cor

pi estranei.

Reinserire il filtro e chiuderlo salda

mente.

Se il filtro non viene reinserito e

chiuso saldamente, dalla macchina fuoriesce acqua.

Dopo la pulizia:

Per evitare perdite di detersivo: ^ Aggiungere ca. 2 litri di acqua attra-

verso il cassetto detersivi. La valvola a sfera è nuovamente attiva.

Controllare che la ventola della pom pa di scarico ruoti senza difficoltá; eventualmente eliminare corpi estra nei (bottoni, monete, ecc.) e pulire il vano interno.

Page 33

Cura e pulizia

Pulire i filtri di afflusso acqua

La macchina è dotata di due filtri che proteggono la valvola di afflusso ac qua. Questi filtri dovrebbero essere controllati più o meno ogni 6 mesi. In caso di soventi interruzioni nella rete idrica questo periodo può essere an che più breve.

Pulire il filtro del tubo di afflusso

Chiudere il rubinetto dell'acqua e svi

tare il tubo di afflusso.

Pulire il filtro nel bocchettone di ingresso della valvola di afflusso ac qua.

Svitare con cautela il dado di plastica

nervato dal bocchettone di afflusso

aiutandosi con una pinza.

^ Estrarre il filtro con una pinza appun-

tita afferrandolo al traversino e pulirlo.

Per rimontarlo, procedere in ordine

inverso.

Estrarre la guarnizione di gomma 1 dalla guida.

Afferrare il traversino del filtro 2 con una pinza appuntita ed estrarlo.

Pulire il filtro. Per rimontarlo, procede re in ordine inverso.

Una volta puliti, entrambi i filtri devo no assolutamente essere rimontati.

Page 34

Guasti, cosa fare?

Cosa fare se . . .

La maggior parte delle anomalie e dei guasti che a volte si verificano durante il quotidiano esercizio della macchina, può essere risolta direttamente dall'utente. In molti casi è possibile evitare di rivolgersi all'assistenza tecnica, risparmiando così tempo e denaro.

Le seguenti tabelle Vi offrono un aiuto per appurare ed eliminare le cause di un guasto o di un'anomalia. Osservare tuttavia quanto segue:

Riparazioni di apparecchiature elettriche devono essere effettuate solo da

personale qualificato e autorizzato. Riparazioni non correttamente eseguite possono causare seri pericoli all'utente.

Per consentire all'utente di appurare rapidamente eventuali guasti o difetti della macchina, le tabelle sono state suddivise nei seguenti capitoli:

– Il programma non si avvia. – Il programma di lavaggio si è interrotto e compare una segnalazione di guasto. – Il programma si svolge come di consueto, tuttavia appare una segnalazione di

guasto. – Guasti generici oppure risultato di lavaggio insoddisfacente. – Premendo il tasto Sportello, quest'ultimo non si apre.

Il programma non si avvia.

Segnalazione di guasto Causa possibile Rimedio

La spia di controllo Fase antipiega/Fine non si ac cende, oppure il tasto START non lampeggia.

Selezionando il pro gramma Scarico/Centri fuga il programma non si avvia.

La lavabiancheria non

viene alimentata da cor rente elettrica.

Non è stata effettuata la

"prima messa in funzio ne".

Controllare se:

–

la spina è inserita nella presa;

–

se il fusibile è a posto.

Procedere alla "prima mes

sa in funzione" seguendo quanto indicato nell'omonimo capitolo.

Page 35

Guasti, cosa fare?

Il programma di lavaggio si è interrotto e appare una segnala

zione di guasto.

Segnalazione di guasto Causa possibile Rimedio A

La spia di controllo guasti Contr. scarico lampeggia.

La spia di controllo gua sti Contr. afflusso lam peggia.

La spia di controllo

Ammollo/Prelavaggio

oppure Lavaggio lampeggia.

A Per cancellare la segnalazione di guasto: disinserire la lavabiancheria con il ta-

sto jk e ruotare il selettore programmi sulla posizione

Lo scarico idrico è bloc cato.

Il tubo di scarico è situato troppo in alto.

L'afflusso idrico è ostruito. Aprire il rubinetto dell'ac

Il filtro nel tubo di afflusso è intasato.

C'è un guasto. Riavviare il programma.

Pulire il filtro e la pompa

di scarico.

La prevalenza massima della pompa di scarico è di 1 m.

qua. Pulire il filtro.

Se compare nuovamente una segnalazione di guasto, contattare il servizio di assistenza tecnica.

Fine

Page 36

Guasti, cosa fare?

Il programma si svolge come di consueto, ma appare una se gnalazione di guasto.

Segnalazione guasto Causa possibile Rimedio A

La spia di controllo gua sti Contr.scarico lam peggia.

La spia di controllo gua sti Contr.afflusso lam peggia.

La spia di controllo servizio Contr.dosaggio lampeggia.

Nell'indicatore di svolgimento programma lam peggia la spia di control lo Lavaggio.

Nell'indicatore svolgi mento programma lam peggia la spia di control lo Fase antipiega/Fine.

Lo scarico idrico è ri

dotto.

L'afflusso idrico è ri

dotto.

Il filtro nel tubo di afflusso è sporco.

Durante il lavaggio si è formata troppa schiuma.

C'è un guasto. Riavviare il programma.

Il selettore programmi è stato spostato dopo l'avvio

di un programma. Ruotare il selettore programmi

sulla posizione originariamente impostata.

Pulire il filtro e la pompa di

scarico.

Controllare se:

il rubinetto dell'acqua è

–

sufficientemente aperto. il tubo di afflusso è piega

–

to.

Pulire il filtro.

Al prossimo lavaggio, dosare una quantità minore di detersivo e rispettare le indicazioni di dosaggio riportate sulla confezione del prodotto.

Se compare nuovamente la segnalazione di guasto, contattare il servizio di assi stenza tecnica.

A Per cancellare la segnalazione di guasto: disinserire la lavabiancheria con il ta

sto jk e ruotare il selettore programmi sulla posizione

Fine

Page 37

Guasti, cosa fare?

Guasti generici oppure risultato di lavaggio insoddisfacente

Guasto Causa possibile Rimedio

La lavabiancheria si muove durante la centrifugazione.

La biancheria non viene centrifugata come di consueto.

Rumori inconsueti durante lo scarico.

Nel cassetto detersivi si depositano grossi residui di detersivo.

L'ammorbidente non viene immesso completamente oppure nella va schetta § rimane troppa acqua.

I piedini macchina non sono regolati alla stessa al tezza o non sono fissati.

Il numero di giri in centrifu gazione impostato era troppo basso.

Non si tratta di un guasto! Rumori di gorgoglio all'inizio e alla fine dello scarico sono normali.

La pressione di flusso dell'acqua non è sufficiente.

I detersivi in polvere tendono a diventare collosi se usati assieme ai decalcificanti.

Il dispositivo di svuotamento non è correttamente inserito oppure è ostruito.

Regolare la lavabiancheria in modo che sia stabile e fissa

re i piedini macchina.

Al successivo lavaggio sele

zionare un numero di giri in centrifugazione più alto.

– Pulire il filtro nell'afflusso

idrico.

– Premere eventualmente il

+ Acqua

tasto

Versare quindi sempre prima il detersivo e poi il decalcificante nell'apposita vaschetta.

Pulire il dispositivo di svuotamento, si veda il paragrafo "Pulire il cassetto detersivi" nel capitolo "Cura e pulizia".

Page 38

Guasti, cosa fare?

Guasto Causa possibile Rimedio

Usando il detersivo liquido, la bianche ria non diventa pu lita.

Sulla biancheria la vata si depositano residui elastici di colore grigio (grassi).

Sui capi lavati di colore scuro si sono depositati residui bianchi, simili a detersivo.

Il detersivo liquido non contiene candeggianti.

Macchie di frutta, caffè

oppure thé non vengo no eliminate.

Il dosaggio del detersi

vo era insufficiente (la biancheria era partico larmente sporca di olio o pomate).

Il detersivo contiene sostanze non solubili in acqua (zeolite) che servono per la depurazione dell'acqua stessa. Queste sostanze si sono fissate sui capi.

Utilizzare detersivo in polvere

–

contenente candeggiante. Versare nella vaschetta j il

–

sale smacchiante e il detersi vo liquido nella sfera apposi ta.

Non versare mai il detersivo li

–

quido e il sale per smacchiare insieme nella vaschetta deter sivi.

Per biancheria così sporca

–

utilizzare più detersivo oppure detersivo liquido.

– Prima del successivo lavaggio

avviare il programma COTONE/COLORATI 60°C con detersivo liquido senza biancheria.

– Al termine dell'asciugatura

provare a eliminare i residui con una spazzola.

– Lavare capi di colore scuro

con detersivi senza zeolite. Generalmente i detersivi liqui di non contengono zeolite.

Page 39

Guasti, cosa fare?

Premendo il tasto Sportello, quest'ultimo non si apre.

Causa possibile Rimedio

La lavabiancheria non è allacciata alla corrente elettrica.

La lavabiancheria non è inserita.

Interruzione di corrente. Aprire lo sportello di carico come descritto nel pa

Lo sportello non si era chiuso correttamente.

C'è ancora dell'acqua nel cestello e la macchina non riesce a scaricare.

Per proteggere da eventuali ustioni, lo sportello di carico non si apre se la temperatura della liscivia supera i 55 °C.

Infilare la spina schuko nella presa elettrica.

Inserire la lavabiancheria con il tasto jk.

ragrafo "Aprire lo sportello in caso di interruzione della corrente", al capitolo "Guasti, cosa fare?"

Spingere con forza lo sportello sul lato della chiusura e premere di seguito il tasto

Pulire il filtro e la pompa di scarico.

Sportello

Page 40

Guasti, cosa fare?

Aprire lo sportello di carico in caso di interruzione di corren te

Disinserire la macchina.

Sul lato interno del pannello del casset to detersivi si trova un attrezzo giallo per aprire lo sportellino del filtro.

^ Estrarre l'attrezzo da utilizzare.

Tirare il dispositivo di sbloccaggio di

sicurezza. Lo sportello di carico si apre.

Prima di estrarre la biancheria

dalla macchina, accertarsi che il cestello sia fermo. Infilando le mano nel cestello ancora rotante, c'è pericolo di ferirsi seriamente.

Aprire lo sportellino del filtro.

Far fuoriuscire l'acqua come descrit to al capitolo "Cura e pulizia", para grafo "Pulire filtro e pompa di scari co".

Page 41

Assistenza tecnica

Riparazioni

Per eventuali riparazioni rivolgersi al servizio di assistenza tecnica Miele (vedi numero unico), indicando il mo dello e il numero della macchina. Que sti dati possono essere rilevati dalla re lativa targhetta, visibile a sportello di carico aperto sopra al vetro oblò.

Informazioni importanti sulla garanzia

Ogni elettrodomestico è coperto da garanzia totale nei termini contemplati nel relativo libretto. La garanzia viene concessa per il periodo previsto dalla legislazione nazionale vigente. Nulla è dovuto per diritto di chiamata.

Guasti, cosa fare?

Page 42

Posizionamento e allacciamento

Visione frontale

a Tubo di afflusso (pressione di scop

pio almeno 70 bar)

b Allacciamento elettrico c - f Tubo di scarico (con gomito gi

revole ed estraibile) con le varie pos sibilità di convogliamento dell'acqua di scarico

g Pannello comandi

h Cassetto detersivi i Sportello di carico j Sportellino per filtro, pompa di scari

co e sbloccaggio di emergenza

k Incavi per il trasporto l Piedini regolabili in altezza (quattro)

Page 43

Visione retro

Posizionamento e allacciamento

a Sporgenza coperchio con incavi per

il trasporto

b Allacciamento elettrico c Tubo di afflusso (pressione di scop

pio almeno 70 bar)

d Tubo acqua di scarico

e Sicurezza con traverse di trasporto f Sostegno per:

–

tubo di afflusso

–

tubo di scarico

–

cavo di allacciamento alla rete elettri ca

–

traverse di trasporto smontate

Page 44

Posizionamento e allacciamento

Superficie di posizionamento

La superficie più adatta è un pavimento di cemento. Al contrario di un pavimen to in legno oppure in materiale "morbi do", un pavimento in cemento non cau sa oscillazioni durante la centrifugazio ne.

Attenersi a quanto segue:

posizionare la macchina saldamente

e in posizione perfettamente perpen dicolare;

evitare il posizionamento su pavimen

ti morbidi, la macchina potrebbe vi brare in fase di centrifugazione.

Se il pavimento è formato da travi di legno:

^ posizionare la macchina su una tavo-

la di legno compensato (almeno 59x52x3 cm). La tavola dovrebbe coprire più travi possibili ma non essere avvitata solo ad esse.

Posizionamento della macchi na

Per il trasporto della lavabiancheria dal la base dell'imballaggio al luogo di po

sizionamento utilizzare gli appositi inca

vi e la sporgenza sul retro del coper chio.

Osservare quanto segue:

Non afferrare la macchina dallo spor

tello di carico per sollevarla.

I piedini macchina e la superfi

cie di posizionamento devono esse

re asciutti per evitare che la macchina scivoli durante la centrifugazione.

Togliere le sicurezze trasporto

Posizionare la macchina possibilmente in un angolo dell'ambiente, dove la sta bilità è generalmente maggiore.

Per il posizionamento su uno zoccolo predisposto da parte del committente (zoccolo in cemento oppure murato) la lavabiancheria deve essere fissata con griffe d'ancoraggio (reperibili presso i ri venditori specializzati Miele oppure l'assistenza tecnica Miele). In caso contrario c'è il rischio che durante la centrifugazione la lavabiancheria possa cadere dallo zoccolo.

Togliere le sicurezze a destra e a sini stra.

1. Sganciare la sicurezza con un cac ciavite.

2. Togliere la sicurezza.

Page 45

Posizionamento e allacciamento

Ruotare di 90°C la traversa di tra

sporto sinistra con l'allegata chiave ed

estrarla.

Ruotare di 90°C la traversa di tra

sporto destra ed

estrarla.

Page 46

Posizionamento e allacciamento

Montare le sicurezze trasporto

Il montaggio della sicurezza trasporto avviene in ordine inverso.

re trasportata senza la sicurezza tra sporto. Conservare le sicurezze trasporto. Queste dovranno essere rimontate prima di trasportare la lavabianche ria (ad es. in caso di trasloco).

Chiudere i fori con le sicurezze e i

tappi a queste fissati.

La lavabiancheria non può esse

Fissare le traverse di trasporto sul re tro della macchina. Assicurarsi che i fori b vengano innestati sui perni a.

Page 47

Posizionamento e allacciamento

Registrazione

Affinché possa funzionare in maniera ineccepibile, la macchina deve essere posizionata perpendicolarmente in bol la e poggiare uniformemente su tutti e quattro i piedini.

Allentare il controdado 2 con l'alle

gata chiave in senso orario e svitarlo insieme al piedino 1.

^ Con una livella a bolla d'aria control-

lare che la macchina sia effettivamente in bolla.

Se la lavabiancheria non è correttamente posizionata, si hanno maggiori consumi di acqua e di energia e si corre il rischio che la macchina si sposti.

Svitare i piedini e bloccarli

La registrazione della macchina viene effettuata svitando i quattro piedini. Al momento della fornitura i piedini sono avvitati.

^ Tenere fermo il piedino 1 con una

pinza per tubi. Ruotare con l'allegata chiave il controdado 2 nuovamente verso l'involucro della macchina.

Tutti e quattro i controdadi devo no essere avvitati saldamente verso l'involucro. Controllare anche i piedi ni che non sono stati svitati. In caso contrario vi è pericolo che la mac china si sposti.

Page 48

Posizionamento e allacciamento

Inserimento sotto un piano di lavoro

Il montaggio del set per inserimento sottopiano* e del set di giunzione* deve essere effettuato da personale qualificato.

È necessario un set di inserimento

–

sottopiano*. La lamiera di copertura allegata al set di inserimento sotto piano* sostituisce il coperchio della macchina. Il montaggio della lamiera di copertura è assolutamente neces sario per motivi di sicurezza elettrica.

– Per un'altezza del piano di lavoro di

900/910 mm è necessario un telaio di compensazione*.

– L'afflusso e lo scarico dell'acqua

nonché l'allacciamento elettrico devono essere installati nelle vicinanze della macchina e accessibili.

Al set di inserimento sottopiano è allegata un'istruzione di montaggio.

Colonna bucato

Osservare:

a Distanza di sicurezza dal muro:

almeno 2 cm

b Altezza:

set di giunzione con piano di lavoro: ca. 169 cm Set di giunzione senza piano di lavoro: ca. 170 cm

La lavabiancheria può essere abbinata ad un'asciugabiancheria per ottenere una colonna bucato Miele. Allo scopo è necessario un apposito set di giunzio ne* (WTV).

Le parti contrassegnate con * sono re peribili presso i rivenditori specializzati e l'assistenza tecnica Miele.

Rimontaggio del coperchio

Se il coperchio è stato smontato per re alizzare la colonna bucato oppure l'inserimento sotto un piano di lavoro, per il rimontaggio è necessario assicu rarsi della stabilità del coperchio ai supporti posteriori. Solo in questo modo si garantisce un trasporto sicuro della macchina.

Page 49

Posizionamento e allacciamento

Il sistema di protezione idrica Miele

Il sistema di protezione idrica di Miele previene danni derivanti da eventuali perdite d'acqua all'interno della mac china.

Il sistema si compone sostanzialmente di tre parti:

1) il tubo di afflusso

2) l'elettronica e l'involucro

3) il tubo di scarico

1) Il tubo di afflusso

– Protezione antiesplosione del tubo

Il tubo di afflusso ha una pressione di scoppio superiore ai 70 bar.

2) L'elettronica e l'involucro

Controllo afflusso acqua

–

L'elettronica controlla i tempi di af flusso dell'acqua nella macchina. Se dopo un certo tempo nella macchina non è affluita la giusta quantità di ac qua, l'elettronica interrompe il ciclo di lavaggio. Le valvole afflusso acqua vengono chiuse e l'acqua presente in macchina viene scaricata.

3) Il tubo di scarico

Il tubo di scarico è protetto da un si stema di sfiato che impedisce alla macchina di essere svuotata del tut to.

– La protezione antitrabocco

La protezione evita che l'acqua trabocchi dalla lavabiancheria a causa di un afflusso incontrollato. Se il livel lo dell'acqua supera un certo valore, viene attivata la pompa di scarico che scarica l'acqua in maniera con trollata.

Page 50

Posizionamento e allacciamento

Afflusso dell'acqua

La lavabiancheria può essere allacciata alla rete idrica anche senza impeditore di riflusso perché è costruita secondo le vigenti norme DIN.

La pressione di flusso deve essere compresa tra un minimo di 1 bar e un massimo di 10 bar. Se è superiore a 10 bar deve essere montata una valvola ri duttrice di pressione.

Per l'allacciamento è necessario un ru binetto con raccordo l'allacciamento alla rete idrica deve es sere predisposto da un tecnico qualificato e autorizzato.

Il raccordo è soggetto a pressio-

ne; per questo controllare che la tenuta sia ermetica aprendo lentamente il rubinetto. Eventualmente correggere la posizione della guarnizione e il raccordo.

/4". In alternativa

La valvola afflusso acqua è protetta da due filtri: uno situato nell'estremità libera del tubo di af flusso e uno nel bocchettone di in gresso della valvola, che non posso no essere rimossi.

Prolungamento del tubo (accessorio)

Presso l'assistenza tecnica Miele o i ri venditori Miele sono disponibili come accessori tubi con lunghezza 2,5 oppu

re 4,0 metri.

La lavabiancheria non è predisposta per l'allacciamento all'acqua calda.

Manutenzione

In caso di eventuali sostituzioni, utilizza re solamente il tubo originale Miele con pressione di scoppio superiore a 70 bar.

Page 51

Posizionamento e allacciamento

Scarico dell'acqua

La liscivia viene scaricata mediante una pompa di scarico con prevalenza di 1 m. Per non impedire lo scarico, il tubo deve essere posato senza che venga piegato. Il gomito girevole all'estremitá del tubo può essere ruotato ed even tualmente sfilato.

Possibilitá di scarico acqua:

1. Aggancio a un lavandino:

Osservare:

Fissare il tubo affinchè non sia sog

–

getto a spostamenti! Se l'acqua viene scaricata in un la

–

vandino, deve poter defluire con suf ficiente velocità. In caso contrario vi è pericolo che trabocchi oppure che una parte dell'acqua scaricata possa essere riaspirata in macchina.

2. Allacciare a un tubo di scarico in ma

teriale sintetico con manicotto in gomma (la sifonatura non è strettamente necessaria).

3. Allacciare al lavandino con nipplo in

materiale sintetico.

4. Scarico diretto in un pozzetto (gully). Se necessario, il tubo di scarico può

essere prolungato fino a 5 m. Gli accessori sono reperibili presso l'assistenza tecnica Miele oppure i ri venditori specializzati Miele.

Per prevalenze superiori a 1 m (fino ad una prevalenza massima di 1,8 m) all'assistenza tecnica oppure ai rivendi tori specializzati Miele può essere ri chiesta una seconda pompa di scarico

- esercizio combinato - con relativo set di modifica necessario.

Page 52

Posizionamento e allacciamento

Allacciamento elettrico

La macchina è dotata di un cavo d'al lacciamento monofase (lungo ca. 2,4 m) e spina schuko per l'allacciamento alla corrente monofase ~230 V 50 Hz.

L'allacciamento può essere eseguito solo a un impianto elettrico realizzato secondo VDE 0100.

Raccomandiamo di non allacciare in nessun caso la macchina né mediante prolunghe, né ad es. prese multiple da tavolo o similari, per evitare il surriscal damento e quindi un potenziale pericolo d'incendio.

Per aumentare la sicurezza il VDE, nella direttiva DIN VDE 0100 parte 739, raccomanda di preporre alla macchina un interruttore automatico differenziale (salvavita) con corrente di stacco corrispondente alle vigenti norme 30 mA (DIN VDE 0664).

La targhetta dati fornisce informazioni sull'assorbimento nominale e sulla rela tiva protezione. Confrontare questi dati con quelli della rete elettrica.

Page 53

Dati di consumo

Programma Carico Dati di consumo

Energia Acqua Durata

in kWh in l normale Breve

COTONE/COLORATI

95°C 5,0 kg 1,70 45 1 h 47 min 1 h 32 min

60°C 40°C 5,0 kg 0,50 45 1 h 56 min 1 h 26 min

LAVA/INDOSSA

40°C 2,5 kg 0,45 49 1 h 16 min 1 h 01 min

DELICATI

30°C 1,0 kg 0,35 65 59 min 49 min

Seta /

30°C 1,0 kg 0,24 39 37 min –

LANA/

30°C 2,0 kg 0,23 35 40 min –

Programma di controllo secondo EN 60456

I dati di consumo possono differire dai valori indicati a seconda della pressione dell'acqua, della sua durezza, della temperatura dell'acqua in afflusso, della temperatura ambiente, del tipo di biancheria, della quantità di carico, delle oscillazioni nella rete elettrica e delle funzioni supplementari selezionate.

5,0 kg 0,95 45 1 h 56 min 1 h 26 min

Page 54

Dati tecnici

Altezza 85,0 cm Larghezza 59,5 cm Profondità 58,0 cm Profondità a sportello aperto 94,5 cm Peso 93 kg Carico max. sul pavimento 1600 Newton (circa 160 kg) Capacità di carico 5 kg biancheria asciutta Tensione di allacciamento si veda la targhetta dati Valore di allacciamento si veda la targhetta dati Protezione si veda la targhetta dati Dati di consumo si veda al capitolo "Dati di consumo" Pressione minima di flusso dell'acqua 1 bar (100 Pa) Pressione massima di flusso dell'ac-

qua Lunghezza del tubo di afflusso 1,60 m Lunghezza del tubo di scarico 1,50 m Lunghezza del cavo di allacciamento 1,60 m Prevalenza max. di scarico 1,00 m Lunghezza max. di scarico 5,00 m Marchi di controllo disp. antidisturbo, VDE

10 bar (1000 Pa)

Page 55

Funzioni di programmazione per la modifica dei valori standard

Page 56

Funzioni di programmazione

Con le funzioni di programmazione è possibile adattare la macchina alle pro prie esigenze individuali.

Sistema + Acqua

Il sistema + Acqua, attivato tramite la funzione supplementare terviene sull'afflusso dell'acqua nei programmi sottoelencati.

Esso consente un afflusso acqua ag giuntivo negli scatti programma lavag gio e risciacquo; il programma COTONE/COLORATI si arricchisce di un ciclo di risciacquo.

Il sistema + Acqua dispone di quattro diverse impostazioni.

Programmando l'impostazione, è possibile modificare l'afflusso acqua nei programmi:

– COTONE/COLORATI – LAVA/INDOSSA –

MINI

–

Biancheria mista

+ Acqua

L'inserimento della funzione supple

mentare + Acqua implica per:

Impostazione 1: più acqua durante il risciacquo nei pro

grammi sopra citati (a eccezione del programma

Impostazione 2: più acqua durante il lavaggio e il ri

sciacquo nei programmi sopra citati (impostazione attiva al momento della fornitura)

Impostazione 3: un ciclo aggiuntivo di risciacquo solo

nel programma COTONE/COLORATI. Impostazione 4: più acqua durante il lavaggio e il ri-

sciacquo nei programmi sopra citati e un ciclo aggiuntivo di risciacquo per il programma COTONE/COLORATI.

Per programmare e memorizzare una delle impostazioni, seguire i passi da A a G descritti nella prossima pagina.

Seta

–

Seta

L'impostazione programmata viene atti vata inserendo la funzione supplemen tare

+ Acqua

Page 57

Funzioni di programmazione

La programmazione e la memorizza zione sono descritte nelle fasi da A a G:

Le funzioni di programmazione vengo no attivate tramite il tasto START e il se lettore programmi. Il tasto START e il selettore programmi possiedono una seconda funzione che non figura sul pannello comandi.

Presupposto:

La lavabiancheria è disinserita.

–

La lavabiancheria è chiusa.

– – Il selettore programmi è impostato

sulla posizione

A Premere il tasto START e tenerlo pre-

muto durante le fasi B-C.

B Inserire la lavabiancheria con il tasto

jk.

C Attendere fino a quando la spia di

controllo START si accende. . .

D . . . e poi rilasciare il tasto START.

Fine

E Ruotare il selettore programmi su

COTONE/COLORATI 75°C. La spia di controllo

vaggio

volte ogni 2 secondi, poiché l'impo

stazione 2 è programmata da parte della fabbrica.

F Premendo il tasto START selezionare

un'altra impostazione.

La spia di controllo

gio

lampeggia 1 volta = Impostazione 1

–

più acqua durante il risciacquo

– lampeggia 2 volte = Impostazione 2

più acqua durante il lavaggio e il risciacquo (impostazione attiva al momento della fornitura)

– lampeggia 3 volte = Impostazione 3

ciclo aggiuntivo di risciacquo nel programma COTONE/COLORATI

– lampeggia 4 volte = Impostazione 4

più acqua durante il lavaggio e il risciacquo e ciclo aggiuntivo di ri sciacquo nel programma COTONE/ COLORATI.

lampeggia brevemente per 2

Ammollo/Prela

Ammollo/Prelavag

G Disinserire la lavabiancheria con il ta

sto jk.

Il tasto + Acqua è ora "caricato" con l'impostazione scelta. Questa imposta zione resta memorizzata fintanto che non se ne programma una nuova.

Page 58

Funzioni di programmazione

Ciclo delicato

Per il lavaggio delicato di capi solo leggermente sporchi. Viene ridotto il movimento del cestello.

Il ciclo delicato può essere utilizzato nei programmi COTONE/COLORATI, LAVA/ INDOSSA,

mista

Se è programmato il ciclo delicato, ogni lavaggio con questi programmi viene effettuato a ritmo delicato.

Il ciclo delicato è disinserito al momen to della fornitura.

La programmazione e la memorizzazione sono descritte nelle fasi da A a G:

Le funzioni di programmazione vengono attivate tramite il tasto START e il selettore programmi. Il tasto START e il selettore programmi possiedono una seconda funzione che non figura sul pannello comandi.

Presupposto: –

La lavabiancheria è disinserita.

Mini,InamidareeBiancheria

A Premere il tasto START e tenerlo pre

muto durante le fasi B-C.

B Inserire la lavabiancheria con il tasto

jk.

C Attendere fino a quando la spia di

controllo START si accende. . .

D . . . e poi rilasciare il tasto START. E Ruotare il selettore programmi su

COTONE/COLORATI 60°C.

La spia di controllo

gio

non lampeggia = il ciclo delicato è

lampeggia = il ciclo delicato è

F Premendo il tasto START, si inserisce

o disinserisce nuovamente il ciclo delicato.

G Disinserire la lavabiancheria con il ta-

sto jk.

L'impostazione selezionata viene ora memorizzata e rimarrà tale fin quando non verrà modificata.

Ammollo/Prelavag

disinserito.

inserito.

–

La lavabiancheria è chiusa.

–

Il selettore programmi è impostato sulla posizione

Fine

Page 59

Funzioni di programmazione

Raffreddamento liscivia in COTONE/COLORATI

Al termine del lavaggio principale nel cestello affluisce nuova acqua in modo da raffreddare leggermente la liscivia.

Se questa funzione è attivata, il raffred damento della liscivia avviene se la temperatura impostata è compresa tra i 75°C e 95°C.

Sarebbe opportuno attivare questa fun zione se:

– il tubo di scarico viene agganciato in

un lavandino, in modo da eliminare eventuali rischi di scottature;

– i tubi di scarico dell'edificio non ri-

spettano la norma DIN 1986.

Al momento della fornitura, la funzione di programmazione "Raffreddamento della liscivia per COTONE/COLORATI" è disinserita.

La programmazione e la memorizza zione sono descritte nelle fasi da A a G:

A Premere il tasto START e tenerlo pre

muto durante le fasi B-C.

B Inserire la lavabiancheria con il tasto

jk.

C Attendere fino a quando la spia di

controllo START si accende. . .

D . . . e poi rilasciare il tasto START.

E Ruotare il selettore programmi su

COTONE/COLORATI 40°C.

La spia di controllo

gio

non lampeggia = il raffreddamento

lampeggia = il raffreddamento

F Premendo il tasto START, si inserisce

o disinserisce il raffreddamento della liscivia.

G Disinserire la lavabiancheria con il ta-

sto jk.

L'impostazione selezionata viene ora memorizzata e rimarrà tale fin quando non verrà modificata.

Ammollo/Prelavag

della liscivia è disinserito.

della liscivia è inserito.

Presupposto: –

La lavabiancheria è disinserita.

–

La lavabiancheria è chiusa.

–

Il selettore programmi è impostato sulla posizione

Fine

Page 60

Funzioni di programmazione

Funzione Memory

Se per un programma viene selezio nata una funzione supplementare e/o modificato il numero di giri in centrifu gazione, la lavabiancheria memoriz za queste impostazioni.

Selezionando di nuovo questo pro gramma di base la lavabiancheria pro pone le funzioni supplementari memo rizzate e/o il numero di giri in centrifu gazione.

Al momento della fornitura, la funzione Memory è disinserita.

La programmazione e la memorizzazione sono descritte nelle fasi da A a G:

Le funzioni di programmazione vengono attivate tramite il tasto START e il selettore programmi. Il tasto START e il selettore programmi possiedono una seconda funzione che non figura sul pannello comandi.

Presupposto: –

La lavabiancheria è disinserita.

–

La lavabiancheria è chiusa.

A Premere il tasto START e tenerlo pre

muto durante le fasi B-C.

B Inserire la lavabiancheria con il tasto

jk.

C Attendere fino a quando la spia di

controllo START si accende. . .

D . . . e poi rilasciare il tasto START. E Ruotare il selettore programmi su

COTONE/COLORATI 30°C.

La spia di controllo

gio

non lampeggia = La funzione

lampeggia = La funzione

F Premendo il tasto START, si inserisce

o disinserisce nuovamente la funzione Memory.

G Disinserire la lavabiancheria con il ta-

sto jk.

L'impostazione selezionata viene ora memorizzata e rimarrà tale fin quando non verrà modificata.

Ammollo/Prelavag

Memory è disinserita.

Memory è inserita.

–

Il selettore programmi è impostato sulla posizione

Fine

Page 61

Funzioni di programmazione

Tempo di ammollo

Il tasto Ammollo può essere progamma to con un tempo di ammollo variabile tra i 30 minuti e le 2 ore (in scatti di 30 minuti).

Attivando la funzione supplementare Ammollo, il tempo di ammollo memoriz zato viene anteposto al programma di lavaggio vero e proprio.

Al momento della fornitura la durata dell'ammollo programmata se si preme il tasto Ammollo è di 2 ore.

La programmazione e la memorizzazione sono descritte nelle fasi da A a G:

Le funzioni di programmazione vengono attivate tramite il tasto START e il selettore programmi. Il tasto START e il selettore programmi possiedono una seconda funzione che non figura sul pannello comandi.

A Premere il tasto START e tenerlo pre

muto durante le fasi B-C.

B Inserire la lavabiancheria con il tasto

jk.

C Attendere fino a quando la spia di

controllo START si accende. . .

D . . . e poi rilasciare il tasto START. E Ruotare il selettore programmi sulla

posizione LAVA/INDOSSA 60 °C: La spia di controllo

vaggio

volta ogni 2 secondi, poiché l'impo stazione programmata dalla fabbrica è di 2 ore.

F Premendo il tasto START si seleziona

volta per volta un'altra impostazione.

La spia di controllo

gio

– lampeggia 1 volta=tempo di am-

mollo 2 h

lampeggia brevemente per 1

Ammollo/Prela

Ammollo/Prelavag-

Presupposto: –

La lavabiancheria è disinserita.

–

La lavabiancheria è chiusa.

–

Il selettore programmi è impostato

Fine

sulla posizione

– lampeggia 2 volte=tempo di am-

mollo 1 h 30

–

lampeggia 3 volte=tempo di am mollo 1 h

–

lampeggia 4 volte=tempo di am mollo 30 min

G Disinserire la lavabiancheria con il ta

sto jk.

Il tasto Ammollo è ora "caricato" con l'impostazione scelta. Questa imposta zione resta memorizzata fintanto che non si programma un diverso tempo di ammollo.

616263

Page 62

Page 63

Page 64

Salvo modifiche/1003

Questa carta è realizzata in cellulosa sbiancata al 100% senza additivi al cloro, nel rispetto ell’ambiente.

M.-Nr. 05 805 250 / V01

Miele W 300 NOVOTRONIC User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
