Bruks- och monteringsanvisning
Glaskeramikhäll med induktion
Läs ovillkorligen bruks- och monteringsanvisningen före uppställning,
installation och idrifttagning.
På så vis undviker du skador och olyckor.
sv-SE M.-Nr. 07 814 250
Innehåll
Säkerhetsanvisningar och varningar................................................................... 5
Bidra till att skona miljön.................................................................................... 14
Översikt ................................................................................................................ 15
Häll ........................................................................................................................ 15
KM 6310 / KM 6311 / KM 6312........................................................................15
KM 6313 / KM 6314 / KM 6315........................................................................16
KM 6317 / KM 6318 ......................................................................................... 17
KM 6340 / KM 6342 ......................................................................................... 18
KM 6344........................................................................................................... 19
KM 6346........................................................................................................... 20
Manöverpanel........................................................................................................ 21
Fakta kokzoner...................................................................................................... 23
Första gången produkten används.................................................................... 25
Rengöra hällen första gången ............................................................................... 25
Använda hällen första gången............................................................................... 25
Induktion ..............................................................................................................26
Så fungerar det...................................................................................................... 26
Ljud........................................................................................................................ 27
Kokkärl .................................................................................................................. 28
Energispartips ..................................................................................................... 29
Effektläge ............................................................................................................. 30
Användning .......................................................................................................... 31
Använda glaskeramikhällen................................................................................... 31
Koppla in hällen..................................................................................................... 32
Ställa in och ändra effektläge................................................................................ 32
Stänga av ............................................................................................................. 32
Restvärmeindikering.............................................................................................. 32
Ställa in effektläge - utökat inställningsområde .................................................... 32
Uppkokningsautomatik ......................................................................................... 33
Booster.................................................................................................................. 34
Varmhållning.......................................................................................................... 36
Timer..................................................................................................................... 37
Äggklocka.............................................................................................................. 37
Stänga av kokzonen automatiskt.......................................................................... 39
Använda timerfunktioner samtidigt ....................................................................... 40
2
Innehåll
Tillvalsfunktioner ................................................................................................. 41
Stop & Go.............................................................................................................. 41
Säkerhetsanordningar ........................................................................................42
Driftspärr /Funktionsspärr...................................................................................... 42
Säkerhetsavstängning........................................................................................... 43
Överhettningsskydd .............................................................................................. 44
Rengöring och skötsel........................................................................................ 45
Programmering.................................................................................................... 47
Hur du klarar av mindre fel själv ........................................................................ 50
Extra tillbehör.......................................................................................................53
Miele@home/Con@ctivity ...................................................................................54
Säkerhetsanvisningar för inbyggnad................................................................. 56
Säkerhetsavstånd................................................................................................ 57
Hällar med ram eller fasettslipad kant .............................................................. 61
Inbyggnadsanvisningar ......................................................................................... 61
Inbyggnadsmått .................................................................................................... 62
KM 6310........................................................................................................... 62
KM 6311........................................................................................................... 63
KM 6313........................................................................................................... 64
KM 6314........................................................................................................... 65
KM 6317........................................................................................................... 66
KM 6318........................................................................................................... 67
KM 6340........................................................................................................... 68
KM 6342........................................................................................................... 69
KM 6344........................................................................................................... 70
KM 6346........................................................................................................... 71
Inbyggnad ............................................................................................................. 72
Hällar för planlimmad montering ....................................................................... 73
Inbyggnadsanvisningar ......................................................................................... 73
Inbyggnadsmått .................................................................................................... 74
KM 6312........................................................................................................... 74
KM 6315........................................................................................................... 75
Inbyggnad ............................................................................................................. 76
Elanslutning .........................................................................................................78
3
Innehåll
Miele service........................................................................................................ 81
Få hjälp vid eventuella störningar.......................................................................... 81
Typskylt ................................................................................................................. 81
Miele-garanti.......................................................................................................... 81
Produktinformation ............................................................................................. 82
4
Säkerhetsanvisningar och varningar
Denna häll uppfyller gällande säkerhetskrav. Ett felaktigt bruk kan
dock leda till personskador och skador på föremål.
Läs bruks- och monteringsanvisningen noga innan du börjar använda hällen. Det är viktigt eftersom den innehåller information om
inbyggnad, säkerhet, användning och underhåll. I och med det
undviker du olyckor och skador på hällen.
Miele tar inget ansvar för skador som orsakats av att säkerhetsanvisningarna och varningarna inte har följts.
Spara bruks- och monteringsanvisningen och överlämna den vid
ägarbyte.
5
Säkerhetsanvisningar och varningar
Användningsområde
Denna häll är avsedd att användas i hushåll och hushållsliknande
miljöer.
Hällen är inte avsedd att användas utomhus.
Hällen är endast avsedd att användas i hushåll för tillagning och
varmhållning av mat. All annan användning är otillåten.
Personer, som på grund av sina fysiska, sensoriska eller psykiska
förmågor, eller på grund av bristande erfarenhet eller okunskap, inte
är kapabla att använda hällen på ett säkert sätt, måste hållas under
uppsikt vid användningen. De får använda hällen utan uppsikt endast om de fått utbildning i användningen så att de kan använda den
säkert. De måste kunna se och förstå riskerna med en felaktig användning.
6
Säkerhetsanvisningar och varningar
Om det finns barn i hemmet
Barn under åtta år bör hållas borta från hällen. De får endast an-
vända den under uppsikt.
Barn från åtta år och uppåt får endast använda hällen utan uppsikt
under förutsättning att de känner till hur man använder den på ett
säkert sätt. Barn måste kunna se och förstå riskerna med en felaktig
användning.
Barn får inte rengöra hällen utan uppsikt.
Håll uppsikt över barn som befinner sig i närheten av hällen. Låt
inga barn leka med den.
Hällen blir mycket varm under användning och fortsätter att vara
det en stund efter avstängning. Håll därför barn borta från hällen tills
den har svalnat.
Risk för brännskada!
Förvara inte föremål som kan intressera barn bakom eller ovanför
hällen eftersom de då kan få för sig att klättra upp på hällen.
Risk för brännskada och skållning!
Vrid handtagen på kastruller och stekpannor åt sidan över bänkskivan så att barn inte kan få tag i dem och dra ner dem och därmed
bränna sig.
Risk för kvävning! Barn kan under lek linda in sig i förpacknings-
material (till exempel plastfolie) eller dra det över huvudet och kvävas. Håll därför barn borta från förpackningsmaterial.
Använd driftspärren så att barn inte oövervakat kan koppla in häll-
en. Koppla in spärren när du använder hällen, så att barn inte kan
ändra (valda) inställningar.
7
Säkerhetsanvisningar och varningar
Teknisk säkerhet
Ej fackmässigt utförd installation, underhåll och reparation kan
medföra avsevärda risker för användaren. Installationer, underhåll
och reparationer får endast utföras av en av Miele auktoriserad fackman.
En skadad häll kan vara en fara för din säkerhet. Kontrollera att
den inte har några synliga skador. Ta aldrig en skadad häll i drift.
En tillförlitlig och säker drift av hällen garanteras bara när den är
ansluten till det offentliga strömnätet.
Hällens elektriska säkerhet garanteras endast om den ansluts till
ett jordat eluttag som är installerat enligt gällande föreskrifter. Det är
mycket viktigt att denna grundläggande säkerhetsförutsättning är
uppfylld. Låt en elektriker kontrollera installationen vid tveksamhet.
Anslutningsdata (frekvens och spänning) på hällens typskylt måste
absolut överensstämma med elnätets, för att undvika skador på hällen.
Jämför dessa data före anslutning. Fråga en elektriker vid tveksamhet.
Grenuttag eller förlängningskablar uppfyller inte den nödvändiga
säkerheten (brandfara). Anslut inte hällen till elnätet med hjälp av sådana.
Använd inte hällen annat än när den är inbyggd. På så vis garante-
ras en säker funktion.
Hällen får inte användas på uppställningsplatser som inte är fasta
(till exempel båtar).
Kontakt med strömförande anslutningar och ändring av hällens
elektriska och mekaniska konstruktion kan utgöra fara för användaren samt leda till funktionsstörningar.
Öppna aldrig hällens hölje.
8
Säkerhetsanvisningar och varningar
Garantianspråk går förlorade om hällen repareras av andra än av
Miele auktoriserad service.
Endast om originalreservdelar används garanterar Miele att alla
säkerhetskrav uppfylls.
Hällen är inte avsedd att användas med ett externt tidur eller ett
separat fjärrstyrningssystem.
Hällen måste anslutas till elnätet av en elektriker (se avsnittet "El-
anslutning").
Om anslutningskabeln skadas måste den ersättas av en speciell
anslutningskabel av typ H 05 VV-F (PVC-isolerad). Se avsnittet "Elanslutning".
Vid installation, underhållsarbeten och reparationer måste fläkten
vara spänningsfri. Säkerställ att den är spänningsfri genom att:
– se till att säkringarna är frånslagna eller
– skruva ur/slå ifrån säkringen.
– Dra ut stickproppen (om sådan finns). Dra inte i anslutningskablen
utan i stickproppen.
Om hällen är utrustad med en kommunikationsmodul måste även
den vara spänningsfri under installationer, underhållsarbeten och
reparationer på hällen.
Risk för elektriska stötar!
Ta aldrig hällen i drift om något fel har uppstått eller om det finns
sprickor, brott eller repor i glaskeramikskivan. Skulle något sådant
uppstå under drift så stäng av hällen direkt.
Om hällen är inbyggd bakom en skåplucka får den endast an-
vändas när skåpluckan är öppen. Stäng luckan först när restvärmeindikeringarna har slocknat. Bakom en stängd skåplucka lagras för
mycket värme och fukt. Därigenom kan hällen, skåpet och golvet ta
skada. Stäng först luckan när restvärmeindikeringen har slocknat.
9
Säkerhetsanvisningar och varningar
Användning
Hällen blir mycket varm under användning och fortsätter att vara
det en stund efter avstängning. Först när restvärmeindikeringen är
släckt föreligger inte längre någon risk för brännskada.
Olja och fett kan självantända vid överhettning. Släck aldrig olje-
och fettbränder med vatten. Stäng av hällen.
Kväv elden med ett lock eller en brandfilt.
Eldflammor kan antända fettfiltren på en fläkt. Flambera aldrig
under en fläkt.
När sprayburkar, lättantändliga vätskor eller brännbart material
värms upp kan de antändas. Förvara därför aldrig lättantändliga föremål i lådor direkt under hällen. Eventuella besticklådor måste vara av
värmebeständigt material.
Värm aldrig upp kokkärl eller porslin utan innehåll.
I slutna konserveringsburkar uppstår ett övertryck vid konserve-
ring och uppvärmning. Det kan göra att de spricker. Använd inte hällen till att konservera och värma upp konservburkar.
Om hällen täcks över föreligger risk att täckmaterialet antänds, ex-
ploderar eller smälter genom oavsiktlig inkoppling eller restvärme.Täck aldrig över hällen, till exempel med täckplattor, dukar eller
skyddsfolie.
När hällen är inkopplad, om du oavsiktligt råkar koppla in hällen
och vid restvärme finns risk att metallföremål som hamnat på hällen
hettas upp. Vissa material kan smälta eller antändas. Fuktiga kastrullock kan sugas fast. Använd inte hällen som avställningsyta. Stäng
av kokzonerna efter användning!
Du kan bränna dig på en het häll. Skydda händerna genom att an-
vända grythandskar för att ta i varma kastruller och stekpannor. Använd bara torra grytvantar eller grytlappar. Våta eller fuktiga textilier
leder värme bättre och kan förorsaka brännskador genom ånga.
10
Säkerhetsanvisningar och varningar
Om du använder elektriska apparater (till exempel elvisp) i närhet-
en av hällen, se då till att anslutningskabeln inte kommer i kontakt
med den heta hällen. Isoleringen på anslutningskabeln kan skadas.
Salt, socker och sandkorn, till exempel från ansade grönsaker, kan
orsaka repor om de hamnar under kastrullens botten. Se till att glaskeramikskivan är ren innan du ställer kokkärl på den.
Även lätta föremål (till exempel saltströare) kan, om de faller olyck-
ligt, orsaka sprickor eller brott i glaskeramikskivan. Se till att inga
kokkärl eller andra föremål faller ner på glaskeramikskivan.
Heta föremål på touchknapparna och displayen kan skada elek-
troniken under. Ställ aldrig heta kastruller eller pannor på touchknapparna och displayen.
Om socker, sockerhaltiga rätter, plast eller aluminiumfolie hamnar
på den heta hällen och smälter, skadas glaskeramikskivan vid avsvalnandet. Stäng i så fall omedelbart av hällen och skrapa direkt
noggrant av det som hamnat på hällen med en glasskrapa. Använd
grytvantar. Rengör kokzonerna med ett rengöringsmedel för glaskeramik så snart de svalnat.
Kastruller som kokat torrt kan medföra skador på glaskeramikski-
van. Lämna inte hällen utan uppsikt när du använder den!
Kastruller och pannor med ojämn botten repar glaskeramikskivan.
Använd endast kastruller och pannor med slät botten.
Lyft kokkärlet när du vill flytta det. På så vis undviker du repor.
På grund av induktionens snabba uppvärmning kan under vissa
omständigheter temperaturen på wokpannans botten på mycket kort
tid uppnå självantändningstemperatur hos olja och fett. Lämna inte
hällen utan uppsikt när du använder den!
Hetta upp fett och olja under högst en minut och använd aldrig
boostern till det.
11
Säkerhetsanvisningar och varningar
Information endast för personer med pacemaker: I hällens ome-
delbara närhet uppstår ett elektromagnetiskt fält. Risken att pacemakern påverkas dock är liten. Men rådfråga i tveksamma fall pacemakerns tillverkare eller din läkare.
Det elektromagnetiska fältet kring en inkopplad induktionshäll kan
påverka funktionen hos magnetiska föremål. Kreditkort, lagringsmedier, miniräknare med mera får inte vara i omedelbar närhet till en inkopplad häll.
Metallföremål som förvaras i en låda under hällen kan bli upphet-
tade om hällen används intensivt och under en längre tid. Förvara
inga metallföremål i lådor direkt under hällen.
Om det finns en låda under den inbyggda hällen måste du försäk-
ra dig om att avståndet mellan lådans innehåll och hällens undersida
är tillräckligt stort, så att tillförseln av svalare luft för kylningen av
hällen garanteras. Förvara inga spetsiga eller små föremål eller papper i lådan, eftersom de kan tränga in eller sugas upp genom ventilationsspringan och skada kylfläkten eller kylningsfunktionen.
Använd aldrig två kokkärl samtidigt på en kokzon, en grytzon eller
en PowerFlex-kokzon.
Risk för brännskada! Om kokkärlet bara delvis står på kok- eller
grytzonen, kan handtaget bli mycket varmt.
Ställ alltid kokkärlet mitt på kok- eller grytzonen.
12
Säkerhetsanvisningar och varningar
Rengöring och skötsel
Ångan från en ångrengörare kan komma åt spänningsförande del-
ar och orsaka kortslutning.
Använd aldrig ångrengörare för rengöring av hällen.
Om hällen är inbyggd över en pyrolysugn bör hällen inte kopplas
in under pågående pyrolysdrift eftersom hällens överhettningsskydd
kan lösa ut (se motsvarande avsnitt).
13
Bidra till att skona miljön
Transportförpackning
Förpackningen skyddar produkten mot
transportskador. Förpackningsmaterialen är valda med hänsyn till miljön och
är därför återvinningsbara.
Förpackning/emballage som återförs till
materialkretsloppet innebär minskad råvaruförbrukning och mindre mängder
avfall.
Hantering av uttjänt produkt
Uttjänta elektriska och elektroniska produkter innehåller i många fall material
som kan återanvändas. Men de innehåller även skadliga ämnen som är nödvändiga beståndsdelar för dess funktion
och säkerhet. Om sådana ämnen hamnar i hushållsavfallet eller hanteras på
fel sätt kan det medföra skador på
människors hälsa och på miljön. Kasta
därför på inga villkor den uttjänta produkten i hushållsavfallet.
Lämna istället in uttjänta elektriska och
elektroniska produkter till en återvinningsstation. Du är själv ansvarig för
att radera eventuella personliga uppgifter som kan stå på maskinen. Se till
att den uttjänta produkten förvaras
barnsäkert tills den lämnas in.
14
Häll
KM 6310 / KM 6311 / KM 6312
Översikt
a
Kokzon med TwinBooster
b
Kokzon med Booster
c
Kokzon med Booster
d
Manöverpanel
15
Översikt
KM 6313 / KM 6314 / KM 6315
a
Kokzon med TwinBooster
b
Kokzon med Booster
c
Kokzon med Booster
d
Kokzon med Booster
e
Manöverpanel
16
KM 6317 / KM 6318
Översikt
a
Kokzon med TwinBooster
b
Kokzon med Booster
c
Kokzon med TwinBooster
d
Kokzon med Booster
e
Manöverpanel
17
Översikt
KM 6340 / KM 6342
a
Kokzon med TwinBooster
b
Kokzon med Booster
c
Kokzon med Booster
d
Kokzon med Booster
e
Manöverpanel
18
KM 6344
Översikt
a
Kokzon med TwinBooster
b
Kokzon med Booster
c
Kokzon med Booster
d
Kokzon med Booster
e
Manöverpanel
19
Översikt
KM 6346
a
Kokzon med TwinBooster
b
Kokzon med Booster
c
Kokzon med TwinBooster
d
Kokzon med Booster
e
Manöverpanel
20
Manöverpanel
h
40123 56789
8
8
88
8
8
a b
c
d
f
j
g
h
i
e
l
m
k
o
n
Översikt
Touchknappar
a
Starta/stänga av kokzonen
b
Användningsskala
- Ställa in effektläge
- Ställa in timer
c
Aktivera och avaktivera driftspärr
d
Koppla till och från Boostern/TwinBoostern
e
Välja kokzon
f
Aktivera och avaktivera Stop & Go-funktionen
g
Timer
- Till- och frånkoppling
- Byta mellan timerfunktioner
- Val av avstängningstid (se avsnittet "Stänga av kokzon automatiskt")
h
Ställa om timern till timmar
Kontrollampor
21
Översikt
i
Driftspärr/Låsning
j
Inkopplad Booster/TwinBooster
l
Uppkokningsautomatik eller utökat antaleffektlägen (se avsnittet "Programmering")
m
Kontrollampa för inkopplad kokzon, till exempel höger bak
o
Kontrollampa för halvtimmar när äggklockan är inställd på över 99 minuter
k
Kokzonsindikering
Kokzon driftklar
Varmhållningsläge
till Effektläge
Läge 1 TwinBooster
Booster/Läge 2 TwinBooster
Inget eller olämpligt kokkärl (se avsnittet "Induktion")
Restvärme
Uppkokningsautomatik
n

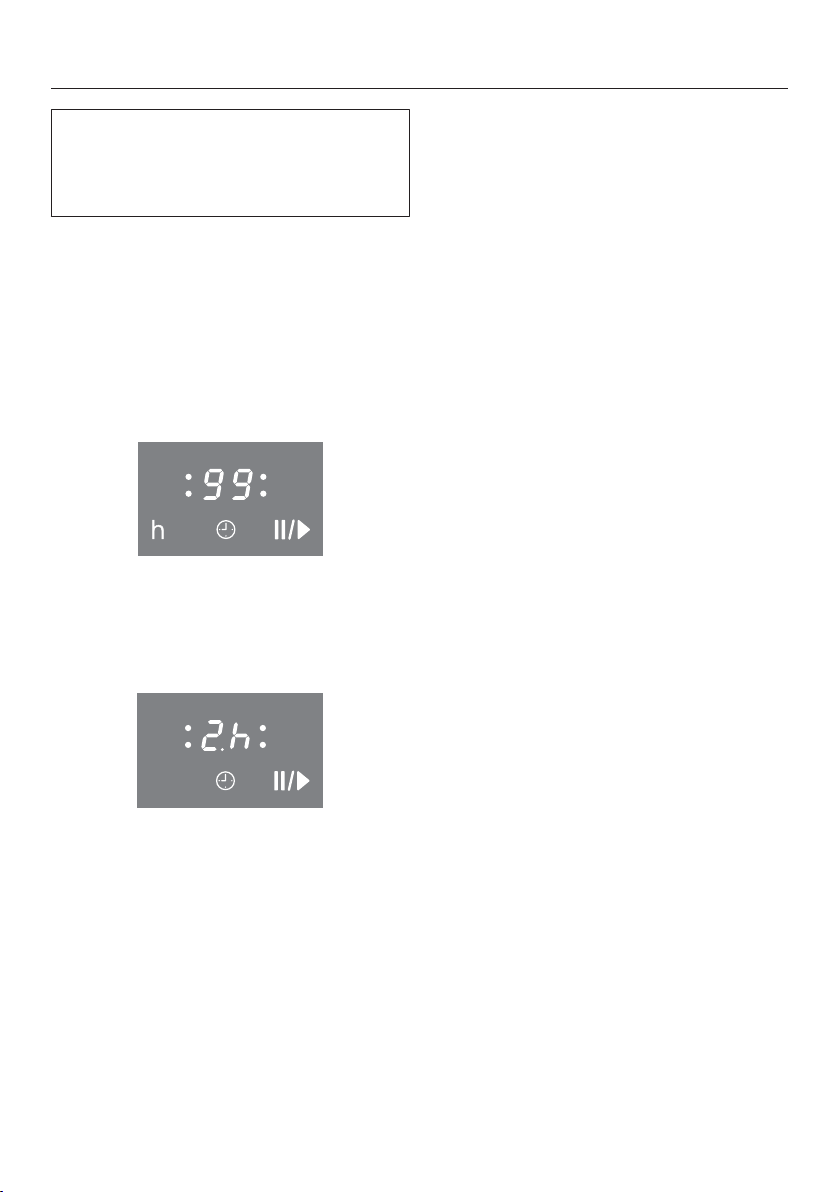

Timerdisplay
till Tid i minuter
. till
.
Driftspärr/Låsning
Demoläge aktiverat
22
Tid i timmar
Fakta kokzoner
Kokzon KM 6310 / KM 6311 / KM 6312
Øi cm* Effekt i watt vid 230V**
Översikt
18–28 normal
TwinBooster, läge 1
TwinBooster, läge 2
14–20 normal
Booster
10–16 normal
Booster
Totalt 7400
* Inom angivet område kan du använda kokkärl med valfri bottendiameter.
** Beroende på kokkärlets storlek och material kan den angivna effekten variera något.
Kokzon KM 6313 / KM 6314 / KM 6315 / KM 6340 / KM6342
Øi cm* Effekt i watt vid 230V**
16–23 normal
TwinBooster, läge 1
TwinBooster, läge 2
10–16 normal
Booster
14–20 normal
Booster
2600
3000
3700
1850
3000
1400
2200
2300
3000
3700
1400
2200
1850
3000
14–20 normal
Booster
Totalt 7400
* Inom angivet område kan du använda kokkärl med valfri bottendiameter.
** Beroende på kokkärlets storlek och material kan den angivna effekten variera något.
1850
3000
23
Översikt
Kokzon KM 6317 / KM 6318 / KM 6346
Øi cm* Effekt i watt vid 230V**
16–23 normal
TwinBooster, läge 1
TwinBooster, läge 2
10–16 normal
Booster
14–20 normal
TwinBooster, läge 1
TwinBooster, läge 2
20x30 normal
TwinBooster, läge 1
TwinBooster, läge 2
14–20 normal
Booster
Totalt 7400
* Inom angivet område kan du använda kokkärl med valfri bottendiameter.
** Beroende på kokkärlets storlek och material kan den angivna effekten variera något.
Kokzon KM 6344
Øi cm* Effekt i watt vid 230V**
18–28 normal
TwinBooster, läge 1
TwinBooster, läge 2
2300
3000
3700
1400
2200
1850
2500
3000
2300
3000
3700
1850
3000
2600
3000
3700
10–16 normal
Booster
14–20 normal
Booster
14–20 normal
Booster
Totalt 7400
* Inom angivet område kan du använda kokkärl med valfri bottendiameter.
** Beroende på kokkärlets storlek och material kan den angivna effekten variera något.
24
1400
2200
1850
3000
1850
3000
Första gången produkten används
Klistra in den bifogade typskylten,
som finns i de medföljande underlagen, i bruksanvisningen på därför avsedd plats i avsnittet "Typskylt, Miele
service och garanti".
Ta bort eventuell skyddsfolie och eti-
ketter.
Rengöra hällen första gången
Torka av hällen med en fuktig trasa
och torka den sedan torr innan du använder den första gången.
Använda hällen första gången
Hällens metalldelar är skyddade med
ett vårdande medel. När du tar hällen i
drift första gången, uppstår därför lukt
och eventuellt ånga. Det uppstår även
lukt från uppvärmningen av induktionsspolarna under de första drifttimmarna.
Varje gång hällen sedan tas i drift minskar lukten och försvinner slutligen helt.
Lukten och eventuell ånga är inte tecken på anslutningsfel eller skador och utgör ingen hälsofara.
Tänk på att uppvärmningstiden är
mycket kortare för induktionshällar än
för vanliga hällar.
25
Induktion
Så fungerar det
Under kokzonen finns en induktionsspole. När kokzonen kopplas in, alstrar
spolen ett magnetfält som leder till att
kokkärlets botten värms. Glaskeramikskivan värms bara upp indirekt genom
värmen som avges från kokkärlet.
Induktionen fungerar enbart med kokkärl med magnetisk botten (se avsnittet
"Kokkärl"). Den känner automatiskt av
hur stort det aktuella kokkärlet är.
I kokzonsdisplayen blinkar symbolen
växelvis med det inställda effektläget
när
– den kopplas in utan eller med olämp-
ligt kokkärl (kokkärl utan magnetisk
botten)
– kokkärlets bottendiameter är för liten
– kokkärlet avlägsnas från den inkopp-
lade kokzonen.
Om ett lämpligt kokkärl placeras på
kokzonen inom tre minuter släcks ,
och du kan fortsätta att använda hällen
som vanligt.
Om inget eller ett olämpligt kokkärl placeras på kokzonen stängs den av automatiskt efter tre minuter.
När hällen används, kopplas in
av misstag eller om den fortfarande
är varm efter användning är det risk
att metallföremål som lagts på hällen
värms upp. Använd inte hällen som
avställningsyta för metallföremål.
Risk för brännskada!
Använd inte hällen som avställnings-
yta. Stäng av kokzonerna efter användning.
26
Ljud
När induktionskokzonerna används kan
följande ljud uppstå från kokkärlet beroende på vilket material det är gjort av
och hur dess botten är utformad:
Ljudet blir svagare och försvinner om
effektläget sänks.
Ett prasslande ljud kan komma från
kokkärl som har en botten av olika
material (till exempel sandwichbotten).
Ett visslande ljud kan uppstå om kokzoner som är förbundna med varandra (se
avsnittet "Booster") är i drift och som
det står kokkärl med botten av olika
material på (till exempel sandwichbotten).
Ett klickande ljud kan höras vid elektroniska kopplingsprocesser, särskilt när
låga effektlägen används.
Ett surrande ljud hörs när kylfläkten
startar. För att skydda elektroniken
kopplas fläkten in vid intensivt utnyttjande av hällen. Kylfläkten kan fortsätta
att gå även efter det att induktionshällen har stängts av.
Induktion
27
Induktion
Kokkärl
Lämpliga material för kokkärl är:
– rostfritt stål med magnetisk botten
– emaljerat stål
– gjutjärn
Olämpliga material för kokkärl är:
– rostfritt stål utan magnetisk botten
– aluminium eller koppar
– glas, keramik eller stengods.
Om du inte är säker på om en kastrull
eller stekpanna är lämplig att använda
på en induktionshäll, kan du kontrollera
detta genom att hålla en magnet mot
kokkärlets botten. Om magneten fastnar kan du i regel använda kokkärlet.
Om du inte använder ett lämpligt kokkärl så blinkar symbolen ° i kokzonsindikeringen växelvis med det inställda effektläget.
Beroende på kokkärlets typ av botten
så kan tillagningsresultatet variera (till
exempel när du steker pannkakor).
– När du köper kastruller och stekpan-
nor ska du tänka på att det ofta är
den maximala eller övre diametern
som anges. Viktig är dock bottendiametern, som i regel är mindre.
– Använd om möjligt stekpannor med
rak kant. För stekpannor med sned
kant verkar induktionen också i kantområdena på pannan. Därmed kan
kanten färgas eller ytskiktet flagna.
– För att utnyttja kokzonen optimalt,
använder du kokkärl som till storle-
ken stämmer överens med kokzonen
(se avsnittet "Fakta kokzoner"). Om
kokkärlet är för litet så kommer det
inte att kännas igen och i visningen
av kokzoner blinkar symbolen väx-
elvis med det inställda effektläget.
– Använd endast kastruller och pannor
med slät botten. Kastruller och pan-
nor med ojämn botten repar glaske-
ramikskivan.
– Lyft kokkärlet när du vill flytta det. På
så vis undviker du repor.
28
– Använd om möjligt lock vid tillagning.
På detta sätt förhindras onödig värmeförlust.
– Välj ett mindre kokkärl när små
mängder ska tillagas. En liten kastrull
behöver mindre energi än en stor
kastrull med bara lite innehåll.
– Använd bara lite vatten när du lagar
mat.
– Sänk effektläget i rätt tid efter upp-
kokning respektive stekning.
– Använd en tryckkokare för att minska
tillagningstiden.
Energispartips
29
Effektläge
Hällen är vid leverans programmerad med 9 effektlägen. Om du vill ännu mer precisa effektlägen kan du utöka lägena till 17 stycken (se avsnittet "Programmering").
Effektläge
fabriksinställ-
ning
(9 effektlä-
gen)
Varmhållning h h
Smälta smör
Lösa upp gelatin
Smälta choklad
Koka gröt på mjölk 2 2–2.
Värma upp mindre mängder vätska
Koka ris
Tina blockfrysta grönsaker 3 2.–3
Koka spannmål 3 2.–3.
Värma mat i flytande eller halvfast form
Göra omelett eller steka ägg utan stekyta
Ångkoka frukt
Koka pasta 4 4–5.
Ångkoka grönsaker och fisk 5 5
Tina och värma upp djupfrysta varor 5 5–5.
Steka ägg skonsamt (utan att överhetta fettet) 6 5.–6.
Koka upp större mängder, till exempel grytor.
Värma upp krämer och såser, till exempel vin- eller hollandaisesås.
Steka fisk, schnitzel och korv (utan att överhetta fettet) 6–7 6.–7.
Steka raggmunk och pannkakor 7 6.–7
Bryna gryträtter 8 8–8.
Koka stora mängder vatten
Uppkokning
1–2 1–2.
3 3–3.
4 4–4.
6–7 6.–7
9 9
utökat
(17 effektlä-
gen)
Alla effektlägen är riktvärden. Induktionsspolens effekt varierar beroende på material och
storlek på kokkärlets botten. Därför kan det hända att effektlägena skiljer sig åt lite beroende på vad du använder för kokkärl. Om du använder ett nytt kokkärl så kan du ställa in ett
lägre effektläge än vad du brukar.
30
Användning
Använda glaskeramikhällen
Hällen har elektroniska touchknappar
som reagerar när du trycker på dem.
Knappen Till/Från måste av säkerhetsskäl vara intryckt lite längre än övriga knappar.
Varje tryck på knapparna bekräftas med
en ljudsignal.
Kokzonerna och timern måste vara aktiverade om du vill ändra effekt eller tid.
För att aktivera en kokzon eller timer
trycker du på tillhörande touchknapp.
När du gjort det så börjar knappen blinka. Så länge som knappen blinkar är
också kokzonen eller timern aktiverad
och du kan göra inställningar.
Undantag: om bara en kokzon används
så kan effektläget ändras utan aktivering.
Felfunktion på grund av smutsiga
och/eller övertäckta touchknappar.
Touchknapparna fungerar inte eller
oavsiktlig manövrering inträffar som
rentav kan medföra att hällen stängs
av automatiskt (se avsnittet "Säkerhetsavstängning"). Ställ aldrig heta
kokkärl på touchknapparna eftersom
det kan skada elektroniken.
Håll touchknapparna och displayerna
rena. Lägg inga föremål på dem och
ställ inte heller varma kokkärl på
dem.
31
Användning
Brandrisk!
Lämna inte hällen utan uppsikt under
drift!
Tänk på att uppvärmningstiden är
mycket kortare för induktionshällar
än för vanliga hällar.
Koppla in hällen
Tryck på touchknappen .
I displayen för alla kokzoner visas .
Om du väljer att inte trycka på någon
ytterligare knapp stängs kokzonen av
säkerhetsskäl av efter några sekunder .
Ställa in och ändra effektläge
Tryck kort på knappen för den öns-
kade kokzonen.
I displayen till kokzonen blinkar resp.
det inställda effektläget.
Tryck på det effektläge du vill använ-
da.
Det inställda effektläget blinkar under
ett par sekunder och lyser sedan konstant.
Strecken slocknar allteftersom kokzonerna svalnar. Det sista strecket släcks
först när du kan ta på kokzonen utan att
bränna dig.
Restvärmeindikeringen blinkar om det
skulle ske ett strömavbrott under drift,
om kokzonerna fortfarande är varma
eller om du påbörjar en programmering under tiden hällen fortfarande är
varm.
Risk för brännskada! Rör inte
kokzonerna så länge restvärmeindikeringen lyser.
Ställa in effektläge - utökat inställningsområde
Tryck på sifferraden mellan touch-
knapparna.
Det inställda effektläget blinkar under
ett par sekunder och lyser sedan konstant. Mellanlägena visas med en lysande punkt bredvid siffran.
Stänga av
För att stänga av en kokzon, trycker
du två gånger på knappen till önskad
kokzon.
För att stänga av hällen och därmed
också alla kokzoner, trycker du på .
Restvärmeindikering
Om en kokzon fortfarande är varm efter
att du stängt av den så lyser restvärmeindikeringen.
32
Användning
Uppkokningsautomatik
Vid aktiverad uppkokningsautomatik
värmer kokzonen automatiskt upp på
högsta effekt (uppkokningsfas) och
kopplar sedan om till det inställda effektläget (vidarekokningsläge). Uppkokningstiden beror på vilket vidarekokningsläge som har valts (se tabell).
Aktivera
Tryck kort på knappen för den öns-
kade kokzonen.
Tryck på touchknappen för önskat vi-
darekokningsläge tills du hör en signal och kontrollampan till höger om
vidarekokningsläget börjar lysa i kokzonsdisplayen.
Under uppkokningstiden (se tabellen)
lyser kontrollampan bredvid inställt vidarekokningsläge.
Vid utökat antal effektlägen (se avsnittet
"Programmering") blinkar i displayen
växelvis med det inställda vidarekokningsläget.
Om du ändrar vidarekokningsläget
under uppkokningstiden, avaktiverar
du uppkokningsautomatiken.
Vidarekoknings-
läge*
1 cirka 0:15
1. cirka 0:15
2 cirka 0:15
2. cirka 0:15
3 cirka 0:25
3. cirka 0:25
4 cirka 0:50
4. cirka 0:50
5 cirka 2:00
5. cirka 5:50
6 cirka 5:50
6. cirka 2:50
7 cirka 2:50
7. cirka 2:50
8 cirka 2:50
8. cirka 2:50
9 –
Uppkokningstid
[minuter :
sekunder]
Avaktivera
Tryck kort på knappen för den öns-
kade kokzonen.
Tryck och håll in det inställda vidare-
kokningsläget tills kontrollampan
resp. slocknar.
Eller:
Ställ in ett annat effektläge.
* Vidarekokningslägen med punkt finns bara
om utökat antal effektlägen har ställts in (se
avsnittet "Programmering").
33
Användning
Booster
Kokzonerna är utrustade med Booster
eller TwinBooster (se avsnittet "Beskrivning av glaskeramikhällen"). Du kan använda Boostern på maximalt två kokzoner samtidigt.
Boostern förstärker effekten så att stora
mängder snabbt kan värmas upp,
exempelvis pastavatten (se tips i avsnittet "PowerFlex-kokzon"). Denna effektförstärkning är aktiverad i max 15
minuter.
Du kan använda Boostern på maximalt
två kokzoner samtidigt.
Om du kopplar in Boostern
– utan inställt effektläge, kopplas
effektläge 9 åter in när boostertiden
har löpt ut eller avbryts i förtid
– när ett effektläge är inställt, kopplas
det tidigare valda effektläget in automatiskt när boostertiden har löpt ut
eller avbryts i förtid.
Vid varje tillfälle är två kokzoner förbundna med varandra för att boosterns
effekt ska kunna användas. Under
boostertiden reduceras effekten något
för den ihopkopplade kokzonen. Detta
får som följd att:
– en uppkokningsfas avaktiveras
– Inställt effektläge reduceras.
– den ihopkopplade kokzonen stängs
av.
34
Användning
Koppla till och från Boostern/TwinBoostern
Koppla in Boosterfunktionen
Tryck kort på knappen för den öns-
kade kokzonen.
Ställ in ett annat effektläge om det
behövs.
Tryck på touchknappen B I/II.
Kontrollampan för boostern börjar lysa
och i displayen börjar blinka. Efter
några sekunder lyser konstant och
kontrollampan slocknar.
Koppla in TwinBoostern, läge 1
Tryck kort på knappen för den öns-
kade kokzonen.
Ställ in ett annat effektläge om det
behövs.
Tryck på touchknappen B I/II.
Kontrollampan för boostern börjar lysa
och i displayen börjar blinka. Efter
några sekunder lyser konstant och
kontrollampan slocknar.
Koppla från Boostern/TwinBoostern
Tryck kort på knappen för den öns-
kade kokzonen.
Tryck på touchknappen B I/II tills
kontrollampan för Boostern slocknar
och det inställda effektläget visas i
kokzonens display.
Alternativt:
ställ in ett annat effektläge.
Koppla in TwinBoostern, läge 2
Tryck kort på knappen för den öns-
kade kokzonen.
Ställ in ett annat effektläge om det
behövs.
Tryck på touchknappen B I/II två
gånger.
Kontrollampan för boostern börjar lysa
och i displayen börjar blinka. Efter
några sekunder lyser konstant och
kontrollampan slocknar.
35
Användning
Varmhållning
Varmhållningsläget är inte till för att
värma upp mat som har blivit kall utan
för att hålla varm mat varm direkt efter
tillagning.
Maximal varmhållningstid är 2timmar.
– Varmhåll mat endast i kokkärl (kastrull
eller stekpanna). Täck över kokkärlet
med ett lock.
– Det är inte nödvändigt att röra om
maten under varmhållningen.
– Förlust av näringsämnen börjar vid
tillagning av livsmedel och fortsätter
under varmhållning. Ju längre livs-
medel hålls varmt, desto större blir
förlusten av näringsämnen. Håll där-
för varmhållningstiden så kort som
möjligt.
Ställa in varmhållningsläge
Tryck kort på knappen för den öns-
kade kokzonen.
Tryck på användningsskalan mellan
effektlägena "0" och "1".
I kokzonsdisplayen visas.
Stänga av varmhållningsläge
Tryck kort på knappen för den öns-
kade kokzonen.
Tryck på touchknappen "0".
36
Timer
h
Hällen måste vara inkopplad för att du
ska kunna använda äggklockan.
Du kan ställa in en tid från 1 minut ()
till 9 timmar (.).
Timern kan användas för två olika funktioner
– som äggklocka
– för automatisk frånkoppling av en
kokzon.
En tid upp till 99 minuter ställs in och
visas.
Vid en tid på mer än 99 minuter måste
äggklockan ställas om till timmar (h).
Tiden ställs in i steg om halvtimmar. De
visas med en punkt bakom siffran. Till
exmepel 2 h 30 min:
Äggklocka
Ställa in minuter
Exempel: Du vill ställa in 15 minuter.
Koppla in kokzonen.
Tryck på touchknappen .
I timerdisplayen visas , den högra
blinkar.
Först ställs tiotalen in och sedan entalen.
Tryck på den motsvarande siffran (här
1) på användningsskalan för tiotalet.
Timervisningen växlar och blinkar till
höger.
Tryck på motsvarande siffra (här 5) på
användningsskalan i platsen för entalet.
Timervisningen växlar och hoppar till
vänster och till höger visas .
Efter några sekunder lyser timervisningen ihållande. Äggklockan börjar räkna
ner.
37
Timer
Ställa in timmar
Hela timmar ställs in genom att trycka
på den motsvarande knappen på användningsskalan. Halva timmar ställs in
genom att trycka på området mellan 2
knappar på användningsskalan.
Exempel: du vill ställa in 2 timmar och
30 minuter
Koppla in kokzonen.
Tryck på touchknappen .
I timerdisplayen visas , den högra
blinkar.
Tryck på touchknappen för att ställa
om visningen till timmar.
Tryck på användningsskalan mellan
touchknapparna och .
Efter några sekunder lyser timervisning-
en ihållande. Äggklockan börjar räkna
ner.
Ändra
Tryck på touchknappen .
Ställ in den önskade tiden såsom be-
skrivs ovan.
Radera
Tryck på touchknappen tills
visas i timerdisplayen.
38
Timer
Stänga av kokzonen automatiskt
Du kan ställa in en tid enligt vilken en
kokzon automatiskt ska stängas av.
Funktionen kan användas för alla kokzoner samtidigt.
Om den programmerade tiden är längre än den maximalt tillåtna drifttiden
stänger säkerhetsavstängningen av
kokzonen (se motsvarande avsnitt).
Ställ in önskat effektläge för kokzo-
nen.
Tryck på touchknappen ända tills
kontrollampan för den aktuella kokzo-
nen lyser.
Kontrollamporna blinkar medsols om
flera kokzoner är inkopplade.
Ställ in önskad tid.
Om du vill ställa in en avstängningstid
för en ytterligare kokzon gör du som
beskrivet.
Om du redan har programmerat flera
avstängningstider så kommer den kortaste resttiden att visas och motsvarande kontrollampa kommer blinka. De
andra lamporna kommer lysa konstant.
Tryck på touchknappen Om du vill
att de återstående tiderna ska visas,
trycker du på timervisningen tills aktuell kontrollampa blinkar.
39
Timer
Använda timerfunktioner samtidigt
Funktionerna äggklocka och automatisk avstängning kan användas samtidigt.
Du har programmerat flera avstängningstider och vill dessutom ställa äggklockan:
Tryck på touchknappen ända tills
kontrollamporna för de programmera-
de kokzonerna lyser statiskt och
visas.
Ställ in den önskade tiden såsom be-
skrivs ovan.
Du har ställt äggklockan och vill dess-
utom programmera en eller flera avstängningstider:
Tryck på touchknappen ända tills
kontrollampan för den önskade kok-
zonen lyser.
Ställ in den önskade tiden såsom be-
skrivs ovan.
Om du vill visa resttider som räknas ner
i bakgrunden:
Tryck på touchknappen ända tills
– kontrollamporna för önskad kokzon
blinkar (automatisk avstängning)
– timervisningen blinkar (äggklockan).
Utgående från den kortaste återstående
tiden väljs alla inkopplade kokzoner och
äggklockan från vänster till höger.
En kort stund efter sista knapptryckningen kopplar timervisningen om till
funktionen med den kortaste resttiden.
40
Stop & Go
Vid aktivering av Stop & Go reduceras
effektläget för alla inkopplade kokzoner
till 1.
Det går inte att ändra effektlägena och
inställningen för timern. Du kan bara
stänga av hällen. En tid som ställts in till
äggklockan fortsätter räkna ner. Tider
för booster, uppkokning och för automatisk avstängning pausas.
Vid avaktivering arbetar kokzonerna
med det senast inställda effektläget.
Uppkokning och avstängningstider fortsätter.
Om funktionen inte avaktiveras inom
en timme, stängs hällen av.
Aktivera/Avaktivera
Tryck på touchknappen .
Använd den här funktionen när man-
överpanelen snabbt måste göras rent
eller om något håller på att koka över.
Tillvalsfunktioner
41
Säkerhetsanordningar
Driftspärr /Funktionsspärr
Driftspärren och funktionsspärren avaktiveras om strömmen försvinner.
Vid leverans är en tre-fingers-kontroll
inställd. Den här inställningen kan du
ändra till en en-fingers-kontroll (se avsnittet "Programmering").
För att hällen och kokzonerna inte ska
kunna kopplas in eller inställningar ändras av misstag har hällen en spärrfunktion och en driftspärr.
Driftspärren aktiveras när hällen är avstängd. När den är aktiverad så går det
inte att koppla in hällen och det går inte
heller att använda timern. Hällen är programmerad så att driftspärren måste
aktiveras manuellt. Programmeringen
kan ställas in så att driftspärren aktiveras automatiskt efter att hällen har
stängts av om du inte spärrar den själv
(se avsnittet "Programmering").
Spärren aktiveras när hällen är inkopplad. När den är aktiverad så går det
bara att använda vissa funktioner på
hällen.
– Kokzonernas effektläge och timerin-
ställningen kan inte längre ändras.
– Kokzonerna, hällen och timern kan
endast stängas av men sedan inte
kopplas in igen.
Om hällen kopplas in när driftspärren är
aktiverad eller om en touchknapp trycks
in som inte får aktiveras så visas under
några sekunder i timerdisplayen.
Aktivera
Tryck samtidigt på touchknappen
och de båda högra kokzonernas tillvalsknappar ända tills och funktionsspärrens kontrollampa lyser i timerdisplayen.
Strax kommer kontrollampan och
att slockna.
42
Avaktivera
Tryck samtidigt på touchknappen
och de båda högra kokzonernas tillvalsknappar ända tills och funktionsspärrens kontrollampa slocknar i
timerdisplayen.
Säkerhetsanordningar
Säkerhetsavstängning
Vid för lång drifttid
Säkerhetsavstängningen aktiveras automatiskt om en häll har använts under en
ovanligt lång tid. Tiden beror på vilket
effektläge som har ställts in. Om tiden
överskrids så stängs kokzonen av och
restvärmeindikeringen visas. Om du
först stänger av kokzonen och sedan
kopplar in den igen kan du använda den
igen.
Övertäckning av touchknapparna
Om en eller flera touchknappar täcks
över mer än tio sekunder, till exempel
genom att man trycker på dem, att
något kokar över eller att det ligger föremål på manöverpanelen, stängs hällen av automatiskt. I kokzonsdisplayen
blinkar och en signal hörs var trettionde sekund som låter i 10 minuter.
Om du tar bort föremål som ligger i vägen eller tar bort smuts slocknar och
signaltonen tystnar och hällen går att
använda igen.
43
Säkerhetsanordningar
Överhettningsskydd
Alla induktionsspolar och elektronikens
kylelement är utrustade med ett överhettningsskydd. Innan induktionsspolen
eller kylelementet överhettas sker följande: Alla induktionsspolar och elektronikens kylelement är utrustade med ett
överhettningsskydd. Innan induktionsspolen eller kylelementet överhettas
sker följande:
Induktionsspolarna
– Inkopplad boosterfunktion avbryts.
– Det inställda effektläget sänks.
– Kokzonen stängs automatiskt av.I ti-
merdisplayen blinkar växelvis med
.
När felmeddelandet har släckts kan du
koppla in kokzonen som vanligt igen.
Kylelement
– Inkopplad boosterfunktion avbryts
– Det inställda effektläget sänks.
Överhettningsskyddet kan utlösas om
– ett tomt kokkärl värms upp
– fett eller olja hettas upp på högt
effektläge
– hällens undersida inte är tillräckligt
ventilerad.
– en varm kokzon kopplas in igen efter
ett strömavbrott.
Om överhettningskyddet löser ut på
nytt trots att orsaken/erna har åtgärdats, kontakta Miele service.
– Kokzonerna stängs av automatiskt.
Först när kylelementet har svalnat kan
den gällande kokzonen användas som
vanligt igen.
44
Rengöring och skötsel
Risk för brännskador!
Kokzonerna måte vara avstängda
och hällen måste vara sval.
Skaderisk!
Ångan från en ångrengörare kan
komma åt strömförande delar och
orsaka kortslutning.
Använd inte ångrengörare för att göra
rent hällen.
Ytorna kan missfärgas eller skadas
om de kommer i kontakt med olämpliga rengöringsmedel.
Alla ytor är känsliga mot repor.
Ta bort rester från sådana rengör-
ingsmedel på en gång.
Låt hällen svalna innan du gör rent
den.
Rengör hällen efter varje användning.
Torka hällen efter varje fuktig rengö-
ring för att undvika att det bildas
kalkrester.
Olämpliga rengöringsmedel
För att undvika skador på ytorna bör
följande inte användas vid rengöring
– handdiskmedel
– rengöringsmedel som innehåller
soda, ammoniak, syra eller klorid,
– kalklösande rengöringsmedel
– fläck- och rostborttagningsmedel
– skurmedel i pulver eller flytande form
– rengöringsmedel som innehåller lös-
ningsmedel,
– diskmaskinsrengöringsmedel
– ugnsspray
– rengöringsmedel för glas eller föns-
terputsmedel
– hårda eller gamla disksvampar och
borstar eller använda disksvampar
som innehåller rester av skurmedel
– rengöringssvampar för glaskeramiska
ytor
45
Rengöring och skötsel
Rengöra glaskeramikytan
Risk för skador vid användning av
vassa föremål.
Rengör inte området mellan glaskeramiken och ramen respektive mellan
ramen och bänkskivan med vassa
föremål.
Alla smutsrester går inte bort med
handdiskmedel.
Det uppstår även en osynlig hinna
som kan leda till missfärgning av
glaskeramiken. Sådana missfärgningar går sedan inte att få bort.
Använd istället ett rengöringsmedel
för glaskeramik för den regelbundna
rengöringen av glaskeramikytan.
Ta bort grov smuts med en fuktig
trasa och hårt fastsittande smuts med
en rengöringsskrapa.
Använd sedan hushållspapper eller
en ren trasa samt ett speciellt rengöringsmedel för glaskeramik och rostfritt stål (se avsnittet "Extra tillbehör")
för att rengöra hällen. Stryk inte på
rengöringsmedlet på en varm häll
eftersom det kan bli fläckar. Följ råden från tillverkaren till rengöringsmedlet. Stryk inte på rengöringsmedlet på en varm glaskeramikyta
eftersom det kan bli fläckar. Följ anvisningarna från rengöringsmedlets
tillverkare.
Rester av rengöringsmedel bränns fast
vid påföljande tillagningar och skadar
glaskeramiken. Se till att du får bort
allt rengöringsmedel.
Ta bort fläckar som bildats av kalk,
vatten och aluminiumrester (metallskimrande fläckar) kan avlägsnas
med rengöringsmedlet för glaskeramik och rostfritt stål.
Risk för brännskada!
Ta på grytvantar innan du med hjälp
av en rengöringsskrapa tar bort rester av socker, plast eller aluminiumfolie från den heta glaskeramikytan.
Om det kommer socker, plast eller
aluminiumfolie på den varma glaske-
ramikytan så måste hällen stängas av.
Skrapa omedelbart bort dessa res-
ter, alltså när hällen fortfarande är
varm, med hjälp av en rengöringsskrapa.
Rengör sedan glaskeramikytan när
den svalnat som beskrivs ovan.
Ta bort rester av rengöringsmedlet
med en fuktig trasa och torka sedan
glaskeramikytan torr.
46
Programmering
Du kan anpassa hällens programmering
själv. Du kan ändra flera inställningar
efter varandra.
När du har valt programmering visas
(Program) och (Status) i timerdisplayen. För hällar med tre kokzoner visas en
ytterligare display baktill till vänster.
I kokzonsvisningen framme till vänster
och baktill till vänster visas programmet.
Exempel:
Program 03 =
framme till vänster , baktill till vänster
Program 14 =
framme till vänster, baktill till vänster
Statusen visas i kokzonsvisningen från
höger.
En automatisk återställning görs efter
att programmeringen har avslutats.
Den är avslutad när en kontrollampa
kort lyser över touchknappen.
Starta hällen först efter återställningen
har avslutats.
Välja programmering
När hällen är avstängd trycker du
samtidigt på touchknapparna och
tills kontrollampan för spärrfunktionen blinkar.
Ställa in program
För att ställa in platsen med ental så
trycker du först på kokzonens knapp
bak till vänster och sedan på den
motsvarande siffran på användningsskalan.
För att ställa in platsen med tiotal så
trycker du först på kokzonens knapp
fram till vänster och sedan på den
motsvarande siffran på användningsskalan.
Ställa in status
Tryck på kokzonens knapp fram till
höger och sedan på den motsvaran-
de siffran på användningsskalan.
Spara inställningar
Tryck på touchknappen tills vis-
ningarna slocknar.
Inte spara inställningar
Tryck på touchknappen tills vis-
ningarna slocknar.
47
Programmering
Program
1)
P00 Demoläge och fabriksinställ-
ning
Status
S0
2)
Inställningar
Demoläge aktiverat
3)
S1 Demoläge avaktiverat
S9 Återställa fabriksinställningar
P01 Stop and Go-funktion S0 av
S1 på
P02 Effektlägenas omfång S0 9 effektlägen
4)
P03 Ljudsignal för induktion om
kokkärl saknas eller inte är
lämpat
S1
17 effektlägen
S0 av
S1 tyst
S2 medel
S3 hög
P04 Bekräftelsesignal vid knapp-
tryckning
S0 av
S1 tyst
S2 medel
S3 hög
P05 Timerns ljudsignal S0 av
S1 tyst
S2 medel
S3 hög
P06 Driftspärr /funktionsspärr S0 En-fingers-kontroll med
S1 Tre-fingers-kontroll - tryck samti-
digt på och knappar för de båda
högra kokzonerna
P07 Driftspärr S0 Endast manuell aktivering av drift-
spärren
S1 Manuell och automatisk aktivering
av driftspärren
P08 Uppkokningsautomatik S0 av
S1 på
48
Programmering
Program
1)
P10 Miele@home/Con@ctivity
- endast för kommunicerbara
hushållsmaskiner som utrustats med kommunikationsmo-
2)
Status
Inställningar
S0 Inte aktuell
S1 Utloggad
S2 Inloggad
dul/radiosticka -
P15 Signalton vid övertäckta
touchknappar
P16 Touchknapparnas reaktions-
hastighet
S0 av
S1 på
S0 långsam
S1 normal
S2 snabb
1)
Ej uppförda program är inte programmerade.
2)
Den vid leverans inställda statusen står i fetstil.
3)
Efter att ha kopplat in kokzonen visas i timerdisplayen under några sekunder.
4)
Mellanlägena visas med en punkt bakom effektläget. Uppkokningsfasen visas genom att
vidarekokningsläget blinkar växelvis med .
49
Hur du klarar av mindre fel själv
Du kan själv åtgärda de flesta fel och störningar som uppstår vid daglig användning av din produkt. I många fall kan du då spara tid och kostnader eftersom du
inte behöver kontakta Miele service.
Nedanstående tabeller är till hjälp för att hitta orsaken till ett fel och åtgärda det.
Problem Orsak och åtgärd
Hällen respektive kokzonerna kan inte kopplas in.
Det uppstår lukt och
ånga när du använder
en ny häll
I displayen blinkar symbolen växelvis med inställt effektläge .
Efter att ha kopplat in
kokzonen visas i timerdisplayen under
några sekunder.
I timerdisplayen blinkar
och hällen stängs
automatiskt av.
Hällen har ingen ström.
Kontrollera om säkringen har löst ut. Rådfråga en
elektriker eller Miele service (minsta säkring se typskylten).
Ett tekniskt fel har uppstått.
Bryt strömmen till hällen under cirka 1minut
genom att göra något av följande
– slå ifrån den aktuella säkringen eller skruva ur
smältsäkringen helt eller
– stänga av jordfelsbrytaren.
Om hällen fortfarande inte kan kopplas in efter att
huvudströmbrytaren kopplats in igen eller säkringen respektive jordfelsbrytaren skruvats i, bör du
kontakta en elinstallatör eller Miele service.
Glaskeramikhällens metalldelar är skyddade med ett
vårdande medel. Även induktionsspolarnas material
kan ge ifrån sig lukt under den första tiden. Varje gång
hällen sedan tas i drift minskar lukten och försvinner
slutligen helt. Lukten och eventuell ånga är inte tecken på anslutningsfel eller skador på hällen och utgör
ingen hälsofara.
Det står inget eller ett olämpligt kokkärl på kokzonen.
Använd ett lämpligt kokkärl (se avsnittet "Kok-
kärl").
Driftspärren eller funktionsspärren är aktiverad.
Avaktivera driftspärren (se avsnittet "Driftspärr/
Funktionsspärr").
En eller flera touchknappar är övertäckta, exempelvis
genom fingerkontakt, mat som kokar över eller andra
föremål.
Ta bort smuts eller andra föremål (se avsnittet "Sä-
kerhetsavstängning").
50
Hur du klarar av mindre fel själv
Problem Orsak och åtgärd
Efter inkoppling av hällen visas under några
sekunder i timerdisplayen. Kokzonerna blir
inte varma.
En kokzon stängs av
automatiskt.
Några kokzoner eller
hela hällen stängs då
automatiskt av.
Boosterläget avbryts
automatiskt i förtid.
Kokzonen arbetar inte
som vanligt med det inställda effektläget.
Effektläge 9 reduceras
automatiskt om du ställer in samma effektläge
på den därmed förbundna kokzonen.
Uppkokningsautomatiken är inkopplad men
innehållet i kokkärlet
börjar inte koka.
Det hörs ett fläktljud
trots att hällen är avstängd.
En eller flera restvärmeindikeringar blinkar.
Hällen är i demoläge.
Avaktivera demoläget (se avsnittet "Programme-
ring").
Drifttiden var för lång.
Koppla in kokzonen igen (se avsnittet "Säkerhets-
avstängning").
Överhettningsskyddet har aktiverats.
Se avsnittet "Överhettningsskydd".
Överhettningsskyddet har aktiverats.
Se avsnittet "Överhettningsskydd".
Överhettningsskyddet har aktiverats.
Se avsnittet "Överhettningsskydd".
Om du har effektläge 9 på samtidigt så överskrids
den totala effekten.
Använd en annan kokzon.
En stor mängd livsmedel värms upp.
Fortsätt koka på högsta effektläge och välj sedan
manuellt ett lägre effektläge.
Kokkärlet leder värmen dåligt.
Använd ett annat kokkärl som leder värme bättre.
Fläkten fortsätter att gå tills hällen är sval och stängs
sedan av automatiskt.
Det har varit strömavbrott under tiden hällen har varit i
drift eller under tiden som restvärmeindikeringen varit
aktiv.
Under tiden som hällen varit varm har programmeringen valts.
51
Hur du klarar av mindre fel själv
Problem Orsak och åtgärd
Touchknapparna är
överkänsliga eller reagerar svagt.
I timerdisplayen blinkar
växelvis med siffror.
Touchknapparnas känslighet har ändrats.
Se till att det varken kommer direkt ljus (solljus
eller annan belysning) på hällen eller att det är för
mörkt runt hällen.
Avlägsna kokkärl och rengör hällen från eventuell
smuts.
Se till att varken touchknapparna eller resten av
hällen är övertäckt.
Bryt strömmen till hällen under cirka en minut.
Om problemet kvarstår när du kopplar på ström-
men igen så kontakta Miele kundtjänst.
Överhettningsskyddet har aktiverats.
Se avsnittet "Överhettningsskydd".
eller
Fläkten är blockerad eller defekt.
Kontrollera om fläkten är blockerad av något före-
mål, exempelvis en gaffel, och avlägsna föremålet.
Om felmeddelandet visas på nytt, kontakta Miele
service.
och andra siffror
.Ett fel i elektroniken har uppstått.
Bryt strömmen till hällen under cirka en minut.
Om problemet kvarstår när du kopplar på ström-
men igen så kontakta Miele kundtjänst.
52
Extra tillbehör
Miele har ett stort sortiment av tillbehör
samt rengörings- och vårdande medel
till dina produkter.
Dessa kan du mycket enkelt köpa i
Mieles online-shop.
Du kan även köpa dem via Mieles
reservdelsavdelning och hos Mieles
återförsäljare.
Kokkärl
Miele har ett brett sortiment av kokkärl.
Dessa är perfekt avstämda med Mieles
hushållsprodukter vad gäller funktion
och mått. Detaljerad information om
produkterna hittar du på Mieles hemsida på www.miele.se.
– Kastruller i olika storlekar
– Sautépanna med lock
– Panna med nonstick-beläggning
– Wokpanna
– Ugnspanna
Rengörings- och vårdande medel
Rengöringsmedel för glaskeramik och rostfritt stål, 250 ml
Tar bort hårt fastsittande smuts, kalkfläckar och aluminiumrester.
Mikrofibertrasa
För borttagning av fingeravtryck och
lättare smuts.
53
Miele@home/Con@ctivity
Din häll kan
– kopplas in i Miele@home-systemet
med en kommunikationsmodul som
kan köpas till. Hällen kan också kommunicera med fläkten (Con@ctivity).
– kommunicera med fläkten (Con@cti-
vity) med en medföljande Con@ctivi-
ty-sticka.
Miele@home-systemet
De kommunicerbara hushållsmaskinerna skickar information om sin status till
en visningsmaskin (hushållsmaskin med
SuperVision, notebook, tablet och så vidare). Du kan också göra en anslutning
till ett nätverk (Miele Gateway eller QIVICON Smart Home Platform):
Con@ctivity
Hällen skickar information om sin status
till fläkten. Fläktens drift anpassas efter
hur hällen används.
Du hittar mer information om
Miele@home och Con@ctivity på
Mieles hemsida och i bruksanvisningarna till de olika Miele@home-komponenterna.
54
Miele@home/Con@ctivity
Om du vill logga in hällen på
– Miele@home - förbered först inlogg-
ningen på visningsmaskinen.
– Con@ctivity - logga först in på fläkt-
en.
Logga in hällen
När hällen är avstängd trycker du
samtidigt på touchknapparna och
tills kontrollampan för spärrfunktionen blinkar.
I timervisningen syns (program) och
(status). För hällar med tre kokzoner
visas en ytterligare display baktill till
vänster.
Tryck på kokzonens knapp fram till
vänster och sedan på effektläge 1 på
användningsskalan (ställa in program
10).
Tryck på kokzonens knapp fram till
höger och sedan på effektläge 2 på
användningsskalan (ställa in status 2
= logga in).
När hällen är avstängd trycker du
samtidigt på touchknapparna och
tills kontrollampan för spärrfunktionen blinkar.
I timervisningen syns (program) och
(status). För hällar med tre kokzoner
visas en ytterligare display baktill till
vänster.
Tryck på kokzonens knapp fram till
vänster och sedan på effektläge 1 på
användningsskalan (ställa in program
10).
Tryck på kokzonens knapp fram till
höger och sedan på effektläge 1 på
användningsskalan (ställa in status 1
= logga ut).
Utloggningen startar och i kokzonsvisningen blinkar "1". Utloggningen tar
några minuter. När den är utförd så
lyser "1" ihållande.
Tryck på touchknappen tills indike-
ringarna släcks för att spara inställningen.
Inloggningen startar och i kokzonsvisningen blinkar "2". Inloggningen tar
några minuter. När den är utförd så
lyser "2" ihållande.
Tryck på touchknappen tills indike-
ringarna släcks för att spara inställningen.
Avsluta inloggningen på fläkten/vis-
ningsmaskinen (se anvisningar).
Logga ut hällen
Om du vill logga ut hällen från
Miele@home så förbereder du först inloggningen på visningsmaskinen.
55
Säkerhetsanvisningar för inbyggnad
Hällen får bara installeras av kvalificerade personer och får bara anslutas till
elnätet av kvalificerad elektriker.
För att undvika skador på hällen får den byggas in först när överskåpen och
fläkten är monterade.
Bänkskivans faner måste vara limmad med värmebeständigt lim
(100°C), för att undvika att den lossnar eller deformeras. Även kantlisterna mot väggen måste vara värmebeständiga.
Hällen får inte byggas in ovanför kylskåp, diskmaskiner, tvättma-
skiner eller torktumlare.
Hällen får endast byggas in över spisar och ugnar som är utrusta-
de med ångkylsystem.
Se till att man inte kommer åt induktionshällens strömanslutning
oavsiktligt efter inbyggnaden.
Nätanslutningsledningen får efter inbyggnad inte komma i kontakt
med rörliga delar i köksinredningen (till exempel en låda) eller vara
utsatt för någon mekanisk belastning.
Håll de säkerhetsavstånd som anges på följande sidor.
Alla mått är angivna i mm.
56
Säkerhetsavstånd ovanför hällen
Mellan häll och köksfläkt måste det av
fläkttillverkaren angivna säkerhetsavståndet hållas. Om sådana uppgifter
saknas från fläkttillverkaren eller om
material som lätt kan fatta eld (till exempel en hylla) finns ovanför hällen, måste
säkerhetsavståndet vara minst 760 mm.
Om flera maskiner som kräver olika
säkerhetsavstånd är inbyggda under
en fläkt, ska det största säkerhetsavståndet följas.
Säkerhetsavstånd
57
Säkerhetsavstånd

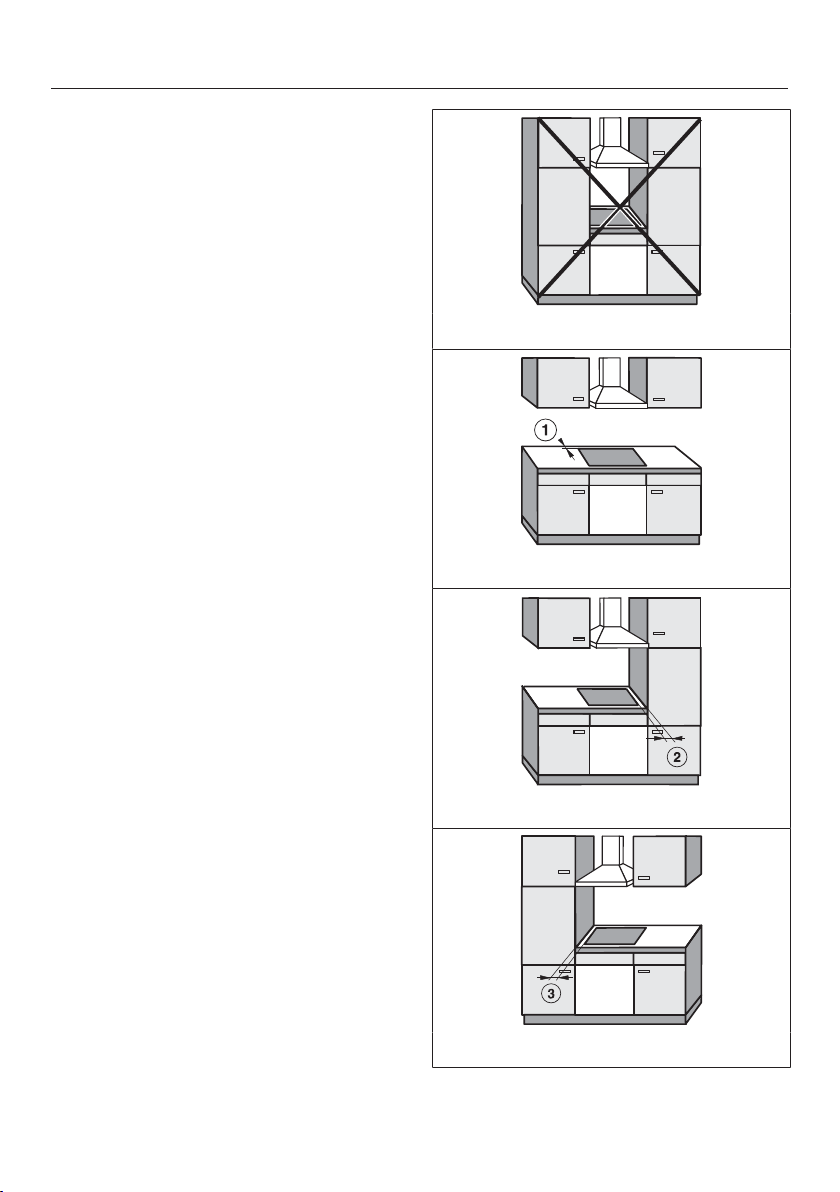

Säkerhetsavstånd på sidorna och baktill
När du bygger in en häll kan köksskåp
eller väggar bakom och på sidan om
hällen (höger eller vänster) ha valfri höjd
(se bilder).
Minsta avstånd baktill på ursågning-
en i bänkskivan till den bakre kanten av
bänkskivan är
50 mm.
Minsta avstånd till höger från ursåg-
ningen i bänkskivan till snickerier bredvid (till exempel ett högskåp) eller en
vägg är
50 mm.
Minsta avstånd till vänster från ur-
sågning i bänkskivan till bredvidstående
snickerier (till exempel ett högskåp) eller
en vägg:
50 mm.
Ej tillåtet!
Rekommenderas!
58
Rekommenderas inte
Rekommenderas inte
Säkerhetsavstånd
Säkerhetsavstånd under hällen
För att garantera hällens ventilation
krävs ett minimiavstånd under hällen till
en ugn, mellanbotten eller låda.
Minimiavståndet från hällens undre kant
till
– ugnens övre kant måste uppgå till
15mm.
– mellanbottens övre kant måste upp-
gå till 15mm.
– lådans botten måste uppgå till
75mm.
Mellanbotten
Det är tillåtet, men inte nödvändigt, att
bygga in en mellanskiva under hällen.
När elkabeln dras krävs en luftspalt
baktill på 10 mm. För att få en ännu
bättre ventilation av hällen rekommenderas en luftspalt på 20 mm.
59
Säkerhetsavstånd
Säkerhetsavstånd till nischinklädnad
Om nischen ska kläs in måste det minsta avståndet mellan ursågningen i bänkskivan och nischinklädnaden hållas eftersom höga temperaturer kan förstöra eller förändra materialen.
Om nischinklädnaden består av brännbart material (till exempel trä) måste det
minsta avståndet mellan bänkskivans ursågning och nischinklädnaden vara 50
mm.
Om nischinklädnaden består av icke brännbara material (till exempel metall, natursten eller kakel) ska det minsta avståndet mellan bänkskrivans ursågning och
nischinklädnaden vara 50 mm minus tjockleken på inklädnaden.
Exempel: tjocklek på nischinklädnad 15 mm
50 mm - 15 mm = minsta avstånd 35 mm
Hällar för planlimmad montering Hällar med ram eller fasettslipad
kant
a
Vägg
b
Nischinklädnad mått x = tjocklek på nischinklädnad
c
Bänkskiva
d
Ursågning i bänkskivan
e
Minsta avstånd för
brännbart material 50mm
ej brännbart material 50mm - mått x
60
Hällar med ram eller fasettslipad kant
Inbyggnadsanvisningar

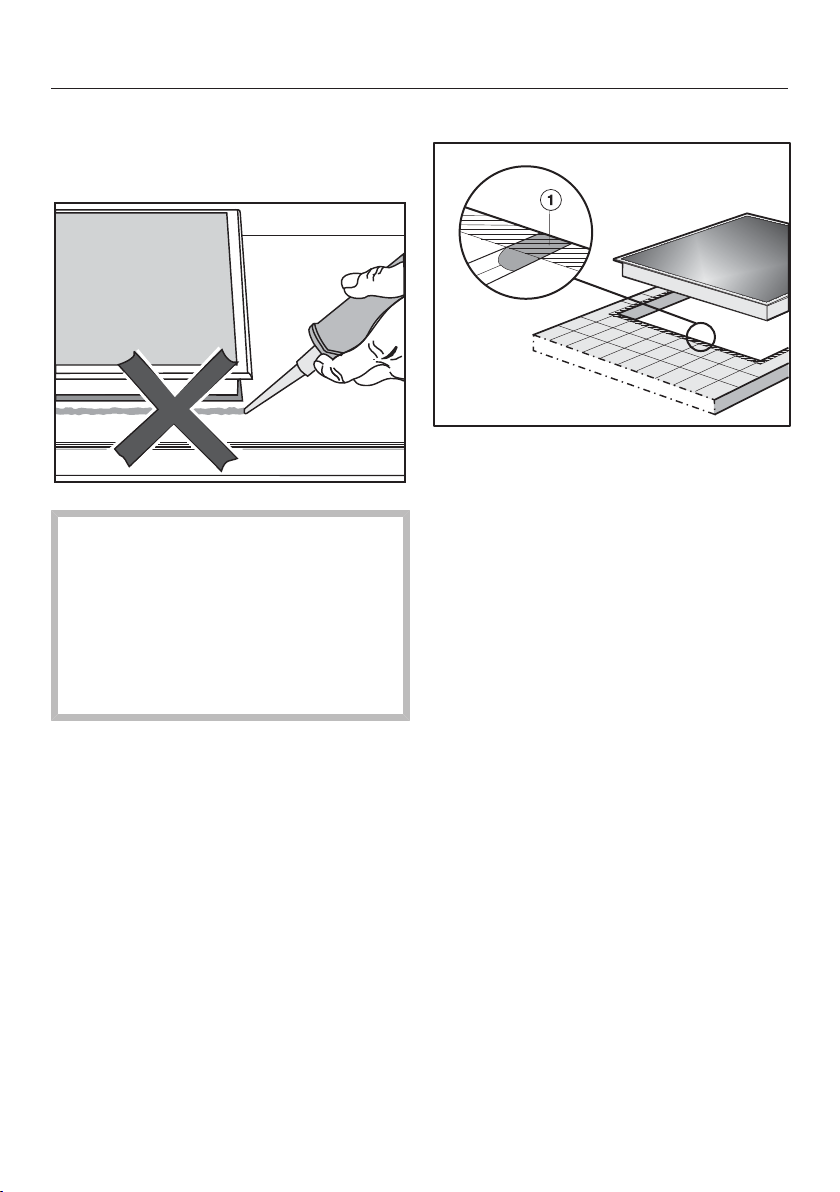

Tätning mellan häll och bänkskiva
Hällen och bänkskivan kan skadas
vid en eventuell utbyggnad av hällen,
om du tätar hällen med fogtätningsmedel. Använd inte fogtätningsmedel
mellan häll och bänkskiva.
Tätningslisten under hällens övre
kant garanterar tillräcklig tätning mot
bänkskivan.
Kaklad arbetsyta
Fogarna och den streckade ytan
under hällens ram måste vara glatta och
jämna så att ramen ligger plant och tätningen mellan hällens övre kant och
bänkskivan säkerställs.
61
Hällar med ram eller fasettslipad kant
Inbyggnadsmått

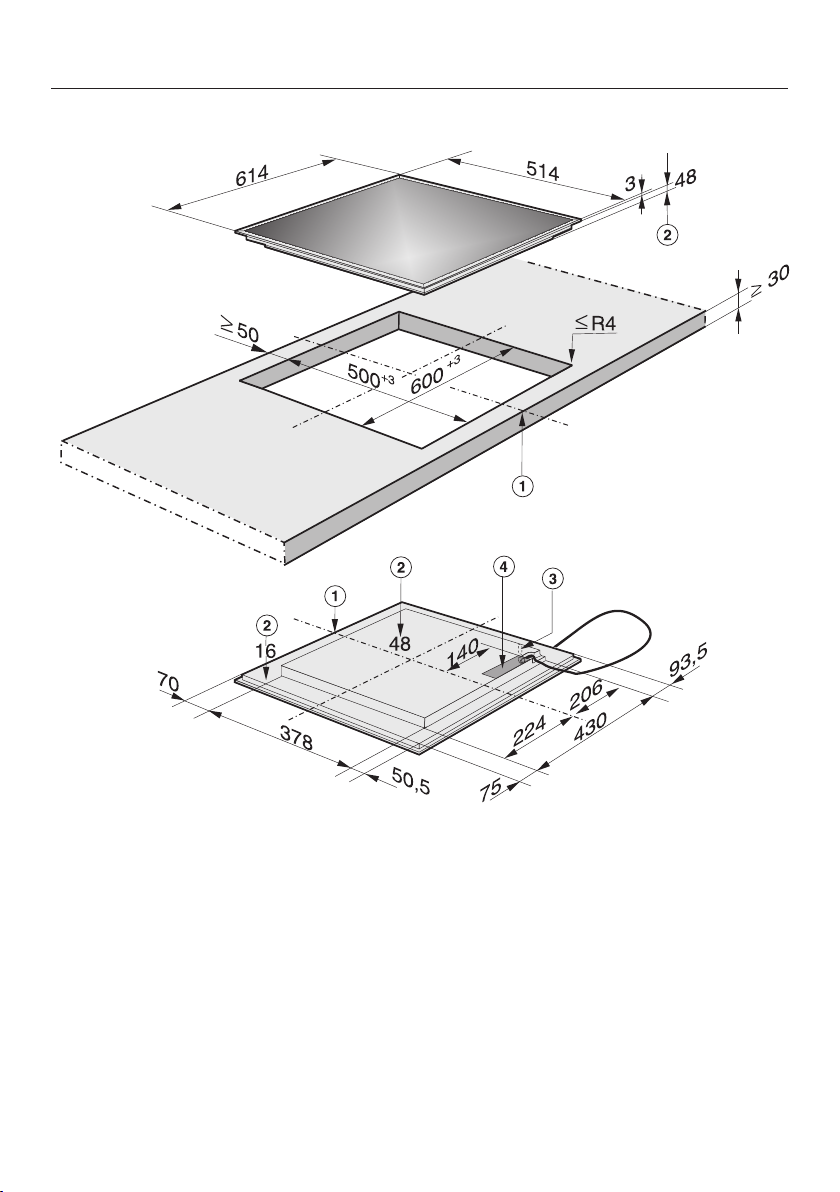

KM 6310
a
fram
b
Inbyggnadshöjd
c
Anslutning för Miele@home/Con@ctivity
d
Nätanslutningsbox
Nätanslutningskabel (L=1440 mm) finns bifogad löst
62
KM 6311
Hällar med ram eller fasettslipad kant
a
fram
b
Inbyggnadshöjd
c
Anslutning för Miele@home/Con@ctivity
d
Nätanslutningsbox
Nätanslutningskabel (L=1440 mm) finns bifogad löst
63
Hällar med ram eller fasettslipad kant
KM 6313
a
fram
b
Inbyggnadshöjd
c
Anslutning för Miele@home/Con@ctivity
d
Nätanslutningsbox
Nätanslutningskabel (L=1440 mm) finns bifogad löst
64
KM 6314
Hällar med ram eller fasettslipad kant
a
fram
b
Inbyggnadshöjd
c
Anslutning för Miele@home/Con@ctivity
d
Nätanslutningsbox
Nätanslutningskabel (L=1440 mm) finns bifogad löst
65
Hällar med ram eller fasettslipad kant
KM 6317
a
fram
b
Inbyggnadshöjd
c
Anslutning för Miele@home/Con@ctivity
d
Nätanslutningsbox
Nätanslutningskabel (L=1440 mm) finns bifogad löst
66
KM 6318
Hällar med ram eller fasettslipad kant
a
fram
b
Inbyggnadshöjd
c
Anslutning för Miele@home/Con@ctivity
d
Nätanslutningsbox
Nätanslutningskabel (L=1440 mm) finns bifogad löst
67
Hällar med ram eller fasettslipad kant
KM 6340
a
fram
b
Inbyggnadshöjd
c
Anslutning för Miele@home/Con@ctivity
d
Nätanslutningsbox
Nätanslutningskabel (L=1440 mm) finns bifogad löst
68
KM 6342
Hällar med ram eller fasettslipad kant
a
fram
b
Inbyggnadshöjd
c
Anslutning för Miele@home/Con@ctivity
d
Nätanslutningsbox
Nätanslutningskabel (L=1440 mm) finns bifogad löst
69
Hällar med ram eller fasettslipad kant
KM 6344
a
fram
b
Inbyggnadshöjd
c
Anslutning för Miele@home/Con@ctivity
d
Nätanslutningsbox
Nätanslutningskabel (L=1440 mm) finns bifogad löst
70
KM 6346
Hällar med ram eller fasettslipad kant
a
fram
b
Inbyggnadshöjd
c
Anslutning för Miele@home/Con@ctivity
d
Nätanslutningsbox
Nätanslutningskabel (L=1440 mm) finns bifogad löst
71
Hällar med ram eller fasettslipad kant
Inbyggnad
Förbereda bänkskivan
Såga ur bänkskiva som det visas i
bilden på hällen. Beakta säkerhetsavstånden (se avsnittet "Säkerhetsavstånd").
Fuktspärra ursågningen i bänkskivor
av trä med speciallack eller silikon för
att undvika att bänkskivan sväller på
grund av fukt. Tätningsmaterialet
måste vara temperaturbeständigt.
Se till att dessa material inte hamnar
på bänkskivans yta.
Tätningslisten ser till att hällen sitter
stabilt. Spalten mellan kanten och
bänkskivan blir mindre med tiden.
Anslut hällen till nätanslutningsledningen
Nätanslutningen får endast utföras
av en behörig fackman.
Sätta i hällen
Låt hällens nätanslutningskabel gå
genom ursågningen i bänkskivan.
Lägg hällen i mitten av ursågningen.
Se till att tätningen ligger på bänkskivan så att tätningen är tillräcklig.
Täta under inga omständigheter hällen ytterligare med fogtätningsmedel
(till exempel silikon)!
Om du vid monteringen konstaterar att
ramens tätning inte ligger helt mot mot
bänkskivan i hörnen kan hörnradien (≤
R4) försiktigt utökas med en sticksåg.
Anslut hällen till elnätet.
Kontrollera att hällen fungerar.
Anslut nätanslutningskabeln enligt
bilden "Anslutningsschema" (se avsnittet "Elanslutning - Anslutningsschema".)
72
Hällar för planlimmad montering
Inbyggnadsanvisningar
Den nedsänkta och planmonterade
hällen är endast lämpad för inbyggnad
i bänkskivor av natursten (granit och
marmor), massivt trä och kaklade
bänkskivor. Lämpliga hällar för att
bygga in i bänkskivor av glas finns i
avsnittet "Inbyggnadsmått" med respektive anvisningar. Om du har bänkskivor i andra material så frågar du
först tillverkaren om materialet är
lämpligt för att bygga in en planmonterad och nedsänkt häll i.
Innerbredden på underskåpet måste
vara minst lika bred som det inre ursågningsmåttet i bänkskivan (se avsnittet "Inbyggnadsmått"). Detta för att
hällen ska vara lättåtkomlig underifrån
efter inbyggnaden och för att lådan
under ska kunna tas ur. Om det inte
går att komma åt hällen underifrån
måste du ta bort fogtätningen för att
kunna ta ur hällen.
Hällen
– placeras direkt i en urfräst bänkskiva
av natursten.
– fästes i ursparningen i en bänkskiva
av massivt trä, i en kaklad bänkskiva
eller i en bänkskiva av glas med trä-
lister. Dessa lister levereras inte med
hällen utan måste införskaffas på an-
nat sätt.
73
Hällar för planlimmad montering
Inbyggnadsmått

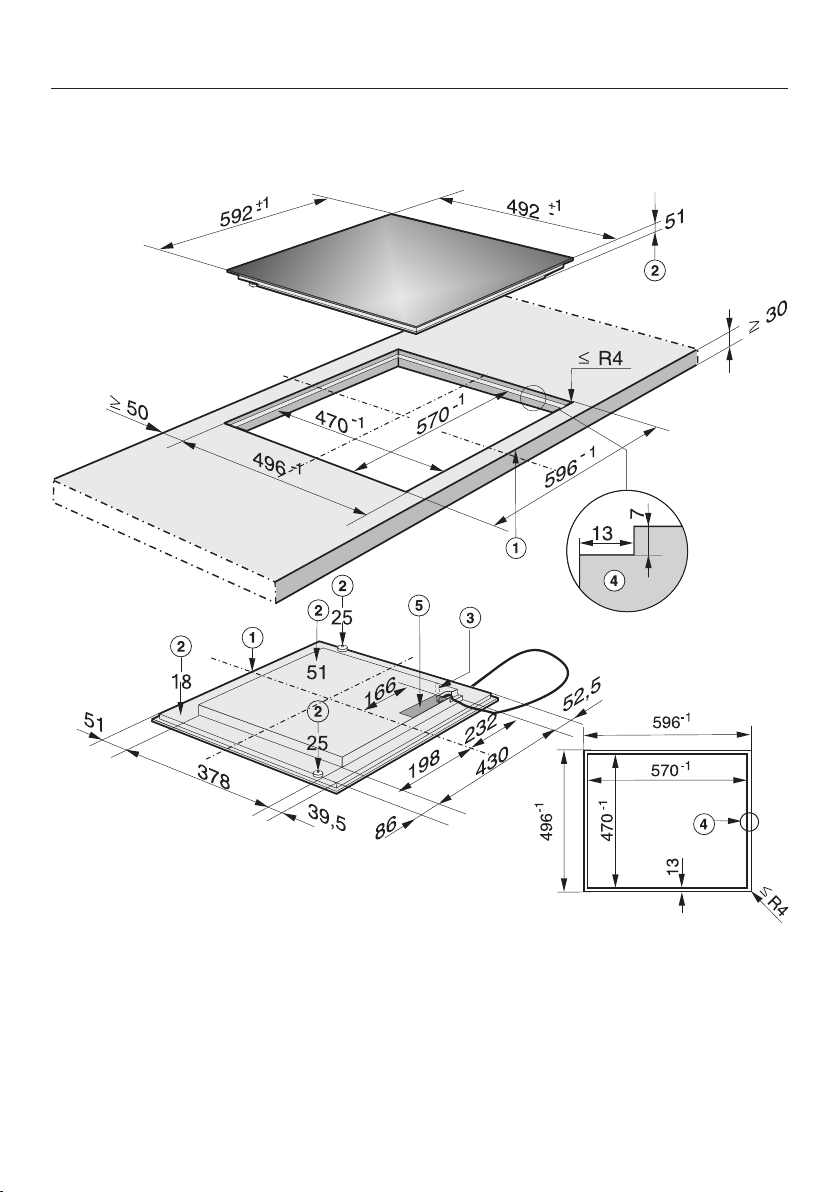

KM 6312
a
fram
b
Inbyggnadshöjd
c
Anslutning för Miele@home /
Con@ctivity
Nätanslutningskabel (L=1440 mm) finns bifogad löst
74
d
Urfräsning för bänkskiva av natursten
e
Nätanslutningsbox
Hällar för planlimmad montering
Följ ovillkorligen detaljskissen för ursågningsmåtten för bänkskivan i natursten.

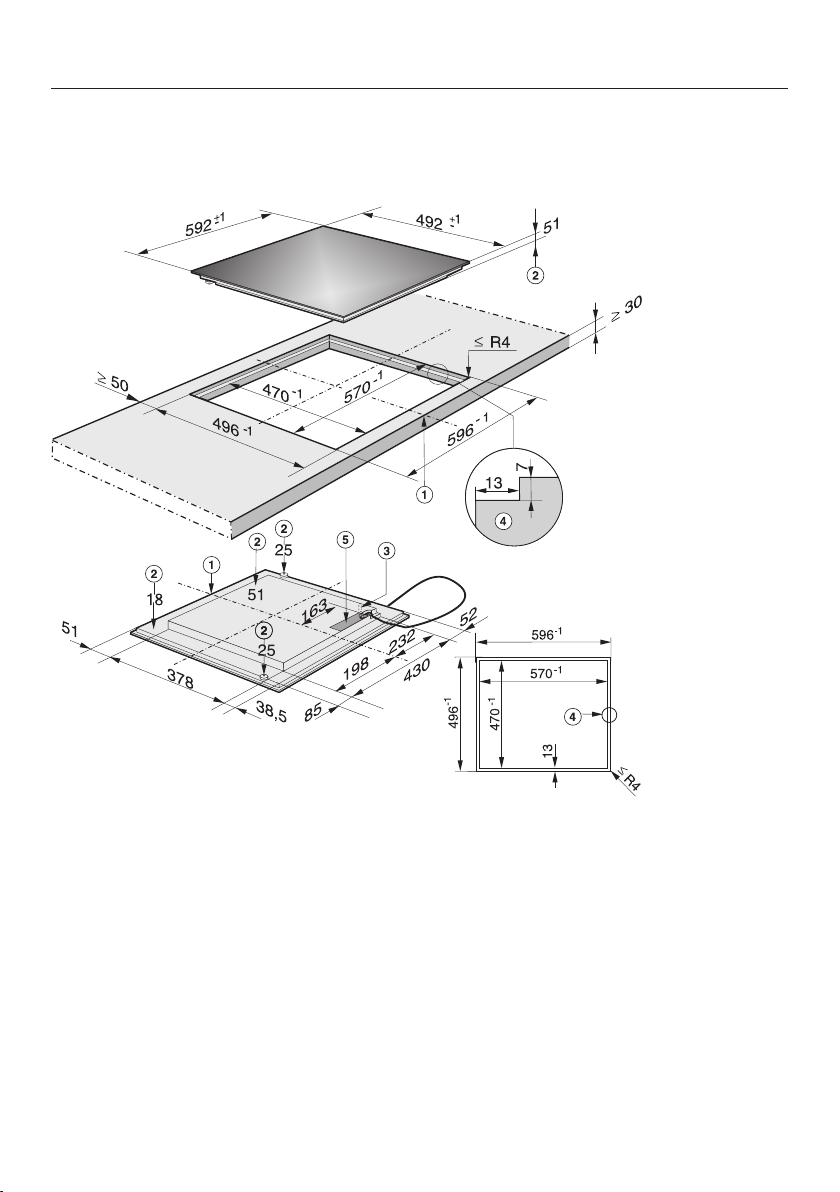

KM 6315
a
fram
b
Inbyggnadshöjd
c
Anslutning för Miele@home /
Con@ctivity
Nätanslutningskabel (L=1440 mm) finns bifogad löst
Följ ovillkorligen detaljskissen för ursågningsmåtten för bänkskivan i natursten.
d
Urfräsning för bänkskiva av natursten
e
Nätanslutningsbox
75
Hällar för planlimmad montering
Inbyggnad
Bänkskiva av natursten
a
bänkskiva
b
häll
c
fog
Eftersom glaskeramikskivan och ursågningen i bänkskivan har en viss
måttolerans kan fogbredden c
(minst 1 mm) variera något.
Bänkskiva av massivt trä / kaklade bänkskivor / bänkskivor i glas
a
bänkskiva
b
häll
c
fog
d
trälister 13 mm (ingår inte i leveransen)
Eftersom glaskeramikskivan och ursågningen i bänkskivan har en viss
måttolerans kan fogbredden (minst
1 mm) variera något.
76
Hällar för planlimmad montering
Förbereda bänkskivan
Såga ur bänkskiva som det visas i
bilden på hällen och detaljskisserna.
Beakta säkerhetsavstånden (se avsnittet "Säkerhetsavstånd").
Bänkskivor av massivt trä, kaklade
bänkskivor, bänkskivor av glas:
Fäst trälisterna 7mm under bänkskivans överkant (se bilden).
Anslut hällen till nätanslutningsledningen
Nätanslutningen får endast utföras
av en behörig fackman.
Anslut nätanslutningskabeln enligt
bilden "Anslutningsschema" (se avsnittet "Elanslutning - Anslutningsschema".)
Sätta i hällen
Låt hällens nätanslutningskabel gå
genom ursågningen i bänkskivan.
Sätt hällen i ursågningen och centrera
den.
Anslut hällen till elnätet.
Kontrollera att hällen fungerar.
Spruta temperaturbeständig silikon-
tätning (minst 160 °C) i resten av fogen .
Olämpligt fogtätningsmedel kan skada naturstenmaterialet.
Använd uteslutande silikontätning
avsedd för natursten för kakel av natursten.
Följ tillverkarens anvisningar.
77
Elanslutning
Risk för skador!
Miele tar inte på sig något ansvar för
skador som har uppstått på grund av
ej fackmässigt utförda installations-,
underhålls- och reparationsarbeten.
Miele ansvarar inte heller för skador
som uppkommit på grund av att jordad kabel saknas eller på grund av
kabelbrott på den jordade kabeln (till
exempel en elektrisk stöt).
Installation av hällen får endast utföras av en behörig fackman enligt
gällande säkerhetsföreskrifter.
Monteringen av isolerade, strömförande komponenter måste utföras så
dessa delar inte kan vidröras efter inbyggnaden!
Anslutning
AC 230 V, 50 Hz
Erforderliga anslutningsdata finns på
typskylten. Dessa uppgifter måste
överensstämma med de uppgifter som
gäller för elnätet.
Anslutningsmöjligheterna framgår av
anslutningsschemat.
Jordfelsbrytare
För ökad säkerhet rekommenderas jordfelsbrytare.
Säkerhetsbrytare
Hällen måste kunna skiljas allpoligt från
elnätet med en säkerhetsbrytare! När
hällen är avstängd måste det finnas ett
kontaktavstånd på minst 3 mm.
78
Elanslutning
Bryta strömmen
Personskaderisk på grund av
elektriska stötar!
När strömmen är bruten måste elnät-
et vara säkrat mot återinkoppling.
Beroende på installation gör du så här
för att bryta strömmen:
Smältsäkringar
Skruva ut säkringarna helt ur propp-
huvarna.
Proppsäkring med automatpropp
Tryck på kontrollknappen (röd) tills
mellanknappen (svart) trycks ut.
Snabbsäkringar
Snabbsäkringar (typ B eller C!): Slå
om brytaren från 1 (Till) till 0 (Från).
Jordfelsbrytare
Jordfelsbrytare: Slå om strömbrytaren
från 1 (Till) till 0 (Från) eller tryck på
kontrollknappen.
Nätanslutningskabel
Hällen måste anslutas med en nätanslutningskabel av typen H 05 W-F
(PVC-isolerad) med en lämplig diameter
som överensstämmer med anslutningsschemat.
Anslutningsmöjligheterna framgår av
anslutningsschemat.
Hällens anslutningsspänning och anslutningseffekt framgår av dess typskylt.
Byta nätanslutningsledning
Personskaderisk på grund av
elektriska stötar!
Kommunikationsmodulen får endast
anslutas av en fackman som känner
till nationella föreskrifter och lokala
bestämmelser om el.
Skyddskontakten måste vara ansluten till anslutningen märkt med .
Om anslutningskabeln ska bytas får endast kablar av typ H05VV-F(PVC-isolerad) användas. Denna finns att köpa
hos Mieles reservdelsavdelning.
Erforderliga anslutningsdata framgår av
typskylten.
79
Elanslutning
L1
200-240 V~
200-240 V~
200-240 V~
ab
cde
-
L2 L3 N
-
L2
b
L1
a cdNe
(L3)
200-240 V~
200-240 V~
aL1bcdNe
-
(L2)
200-240 V~
Anslutningsschema
80
Miele service
Få hjälp vid eventuella störningar
Om det uppstår fel som du själv inte kan åtgärda, var god kontakta din Mieleåterförsäljare eller Miele service.
Du hittar telefonnummer på baksidan av den här anvisningen.
Service behöver modellbeteckning och tillverkningsnummer. Båda dessa uppgifter
finns på typskylten.
Typskylt
Klistra fast den medföljande typskylten. Tänk på att modellbeteckningen ska stämma överens med uppgifterna som finns på baksidan av den här anvisningen.
Miele-garanti
Vid sidan av gällande lagstiftning tillämpas EHL:s konsumentbestämmelser.
81
Produktinformation
Produktinformation som beskriver modellerna i denna bruksanvisning medföljer.
Information till elektriska hällar för hushållsbruk
enligt förordning (EU) nr. 66/2014
MIELE
Modellbeteckning KM 6312
Antal kokzoner och/eller områden. 3
För cirkelformade kokzoner eller områden: diame-
ter för användbart ytområde
För icke-cirkelformade kokzoner eller områden:
längd och bredd för användbart ytområde
Energiförbrukning per kokzon eller område beräknat per kg (EC
Hällens energiförbrukning beräknad per kg (EC
triska hällar
elektrisk köksutrustning
)
)
Produktinformation elektriska hällar för hushållsbruk
enligt förordning (EU) nr. 66/2014
MIELE
Modellbeteckning KM 6314
Antal kokzoner och/eller områden. 4
För cirkelformade kokzoner eller områden: diame-
ter för användbart ytområde
För icke-cirkelformade kokzoner eller områden:
längd och bredd för användbart ytområde
Energiförbrukning per kokzon eller område beräknat per kg (EC
elektrisk köksutrustning
)
1. = Ø 180-280 mm
2. = Ø 140-200 mm
3. = Ø 100-160 mm
4. =
5. =
6. =
-
-
elek-
1. = Ø 160-230 mm
2. = Ø 100-160 mm
3. = Ø 140-200 mm
4. = Ø 140-200 mm
5. =
6. =
1. = 168,9 Wh/kg
2. = 185,2 Wh/kg
3. = 177,1 Wh/kg
4. = 177,1 Wh/kg
Hällens energiförbrukning beräknad per kg (EC
)
triska hällar
82
177,1 Wh/kg
elek-
Produktinformation
Produktinformation elektriska hällar för hushållsbruk
enligt förordning (EU) nr. 66/2014
MIELE
Modellbeteckning KM 6315
Antal kokzoner och/eller områden. 4
För cirkelformade kokzoner eller områden: diame-
ter för användbart ytområde
För icke-cirkelformade kokzoner eller områden:
längd och bredd för användbart ytområde
Energiförbrukning per kokzon eller område beräknat per kg (EC
elektrisk köksutrustning
)
Hällens energiförbrukning beräknad per kg (EC
)
triska hällar
Produktinformation elektriska hällar för hushållsbruk
enligt förordning (EU) nr. 66/2014
MIELE
Modellbeteckning KM 6317
Antal kokzoner och/eller områden. 4
För cirkelformade kokzoner eller områden: diame-
ter för användbart ytområde
För icke-cirkelformade kokzoner eller områden:
längd och bredd för användbart ytområde
Energiförbrukning per kokzon eller område beräknat per kg (EC
elektrisk köksutrustning
Hällens energiförbrukning beräknad per kg (EC
)
triska hällar
)
1. = Ø 160-230 mm
2. = Ø 100-160 mm
3. = Ø 140-200 mm
4. = Ø 140-200 mm
5. =
6. =
-
-
elek-
1. = Ø 160-230 mm
2. = Ø 100-160 mm
3. = Ø 200 / 200x300 mm
4. = Ø 140-200 mm
5. =
6. =
-
-
elek-
83
Produktinformation
Produktinformation elektriska hällar för hushållsbruk
enligt förordning (EU) nr. 66/2014
MIELE
Modellbeteckning KM 6318
Antal kokzoner och/eller områden. 4
För cirkelformade kokzoner eller områden: diame-
ter för användbart ytområde
För icke-cirkelformade kokzoner eller områden:
längd och bredd för användbart ytområde
Energiförbrukning per kokzon eller område beräknat per kg (EC
elektrisk köksutrustning
)
1. = Ø 160-230 mm
2. = Ø 100-160 mm
3. = Ø 200 / 200x300 mm
4. = Ø 140-200 mm
5. =
6. =
1. = 168,9 Wh/kg
2. = 185,3 Wh/kg
3. = 188,7 Wh/kg
4. = 177,1 Wh/kg
Hällens energiförbrukning beräknad per kg (EC
)
triska hällar
180,0 Wh/kg
elek-
Produktinformation elektriska hällar för hushållsbruk
enligt förordning (EU) nr. 66/2014
MIELE
Modellbeteckning KM 6342
Antal kokzoner och/eller områden. 4
För cirkelformade kokzoner eller områden: diame-
ter för användbart ytområde
För icke-cirkelformade kokzoner eller områden:
längd och bredd för användbart ytområde
Energiförbrukning per kokzon eller område beräknat per kg (EC
elektrisk köksutrustning
)
Hällens energiförbrukning beräknad per kg (EC
)
triska hällar
1. = Ø 160-230 mm
2. = Ø 100-160 mm
3. = Ø 140-200 mm
4. = Ø 140-200 mm
5. =
6. =
1. = 168,9 Wh/kg
2. = 185,3 Wh/kg
3. = 177,1 Wh/kg
4. = 177,1 Wh/kg
177,1 Wh/kg
elek-
84
Produktinformation
Produktinformation elektriska hällar för hushållsbruk
enligt förordning (EU) nr. 66/2014
MIELE
Modellbeteckning KM 6344
Antal kokzoner och/eller områden. 4
För cirkelformade kokzoner eller områden: diame-
ter för användbart ytområde
För icke-cirkelformade kokzoner eller områden:
längd och bredd för användbart ytområde
Energiförbrukning per kokzon eller område beräknat per kg (EC
elektrisk köksutrustning
)
1. = Ø 180-280 mm
2. = Ø 100-160 mm
3. = Ø 140-200 mm
4. = Ø 140-200 mm
5. =
6. =
1. = 173,2 Wh/kg
2. = 185,3 Wh/kg
3. = 177,1 Wh/kg
4. = 177,1 Wh/kg
Hällens energiförbrukning beräknad per kg (EC
)
triska hällar
178,2 Wh/kg
elek-
Produktinformation elektriska hällar för hushållsbruk
enligt förordning (EU) nr. 66/2014
MIELE
Modellbeteckning KM 6346
Antal kokzoner och/eller områden. 4
För cirkelformade kokzoner eller områden: diame-
ter för användbart ytområde
För icke-cirkelformade kokzoner eller områden:
längd och bredd för användbart ytområde
Energiförbrukning per kokzon eller område beräknat per kg (EC
elektrisk köksutrustning
)
Hällens energiförbrukning beräknad per kg (EC
)
triska hällar
1. = Ø 180-280 mm
2. = Ø 100-160 mm
3. = Ø 200 / 200x300 mm
4. = Ø 140-200 mm
5. =
6. =
1. = 173,2 Wh/kg
2. = 185,3 Wh/kg
3. = 188,7 Wh/kg
4. = 177,1 Wh/kg
181,1 Wh/kg
elek-
85
Tyskland
Miele AB
Industrivägen 20, Box 1397
171 27 Solna
Tel 08-562 29 000
Fax 08-562 29 209
Serviceanmälan: 077 077 00 20
Internet: www.miele.se
Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh
KM6310 / KM6311 / KM6312 / KM6313 / KM6314 / KM6315 /
KM6317 / KM6318 / KM6340 / KM6342 / KM6344 / KM6346
M.-Nr. 07 814 250 / 05sv-SE
Loading...
