Miele KM 6220, KM 6223, KM 6224, KM 6226, KM 6227 User Manual [ru]
...
Инструкция по эксплуатации,
монтажу и гарантия качества
Стеклокерамическая панель
конфорок
Обязательно прочитайте инструкцию по эксплуатации и монтажу
перед установкой, монтажом и вводом прибора в эксплуатацию.
Вы обезопасите себя и предотвратите повреждения Вашего прибора.
ru-RU, UA, KZ M.-Nr. 09 182 520
Содержание
Указания по безопасности и предупреждения .............................................. 5
Ваш вклад в охрану окружающей среды ......................................................17
Обзор ................................................................................................................... 18
Панель конфорок ................................................................................................ 18
KM 6220 ........................................................................................................... 18
KM 6223 ........................................................................................................... 19
KM 6224 ........................................................................................................... 20
KM 6226 / KM 6227 ......................................................................................... 21
KM 6229 ........................................................................................................... 22
KM 6230 ........................................................................................................... 23
Элементы управления/индикаторы ................................................................... 24
Технические данные конфорок .......................................................................... 26
Первый ввод в эксплуатацию.......................................................................... 28
Первая чистка панели конфорок ....................................................................... 28
Первая эксплуатация панели конфорок............................................................ 28
Принцип действия конфорок ..........................................................................29
Кухонная посуда ................................................................................................ 30
Советы по экономии электроэнергии ..........................................................31
Диапазон регулировки ..................................................................................... 32
Управление прибором ......................................................................................33
Принцип управления ........................................................................................... 33
Включение............................................................................................................ 34
Установка/изменение уровня мощности ........................................................... 34
Выключение ......................................................................................................... 34
Конфорка с функцией ExtraSpeed ..................................................................... 34
Индикация остаточного тепла ............................................................................ 34
Подключение........................................................................................................ 35
Установка уровня мощности – расширенный диапазон уровней ................... 35
Автоматика закипания ........................................................................................ 35
Таймер.................................................................................................................. 37
Таймер .................................................................................................................. 37
Автоматическое отключение конфорки ............................................................ 39
Одновременное использование функций таймера .......................................... 40
Дополнительные функции................................................................................ 41
Функция Stop&Go (общее понижение мощности)............................................. 41
2
Содержание
Функции безопасности ..................................................................................... 42
Блокировка запуска / блокировка функций...................................................... 42
Защитное отключение......................................................................................... 43
Защита от перегрева/защита посуды................................................................ 45
Чистка и уход...................................................................................................... 46
Программирование ........................................................................................... 48
Что делать, если ................................................................................................ 52
Дополнительно приобретаемые принадлежности ...................................... 55
Miele@home/Con@ctivity ...................................................................................56
Указания по безопасности при встраивании прибора ...............................58
Безопасные расстояния................................................................................... 59
Панели конфорок с рамкой / скошенным краем ......................................... 63
Указания по монтажу .......................................................................................... 63

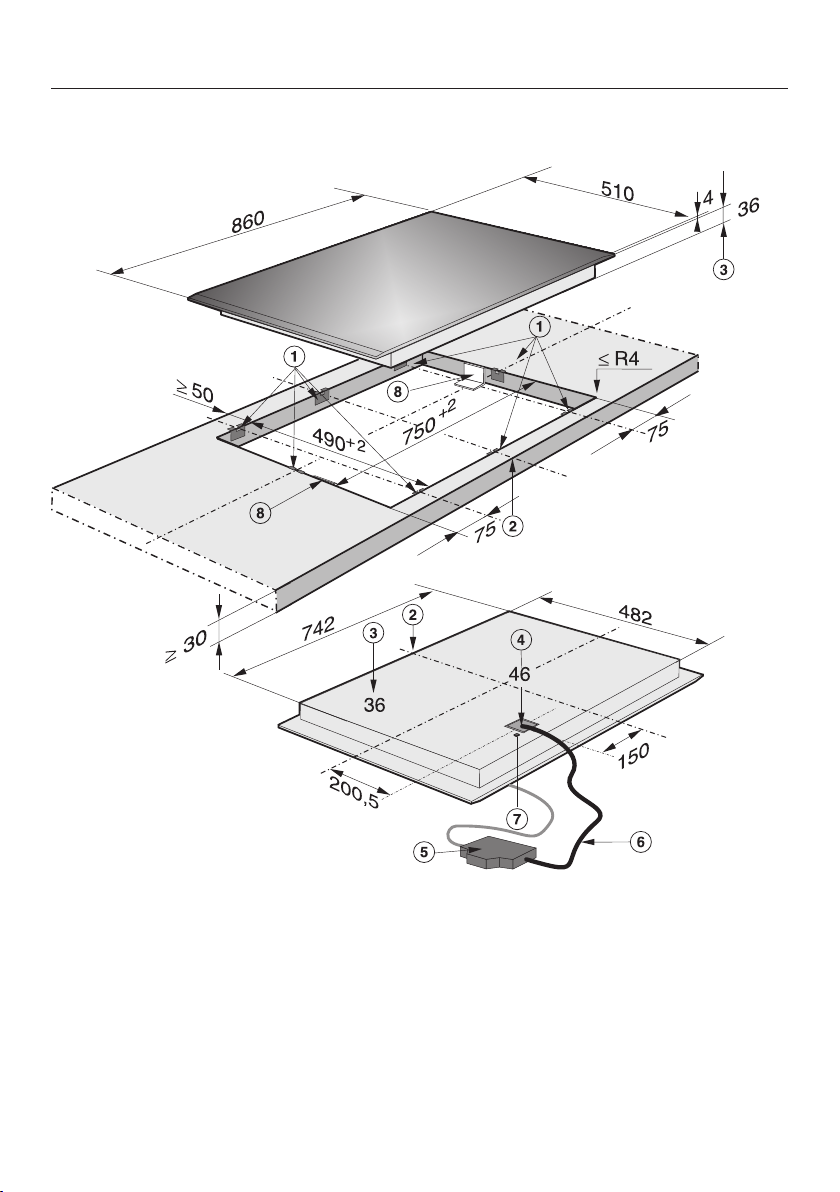

Размеры для встраивания .................................................................................. 64
KM 6220 ........................................................................................................... 64
KM 6224 ........................................................................................................... 65
KM 6226 ........................................................................................................... 66
KM 6229 ........................................................................................................... 67
KM 6230 ........................................................................................................... 68
Встраивание......................................................................................................... 69
Панели конфорок с установкой заподлицо.................................................. 72
Указания по монтажу .......................................................................................... 72
Размеры для встраивания .................................................................................. 73
KM 6223 ........................................................................................................... 73
KM 6227 ........................................................................................................... 74
Встраивание......................................................................................................... 75
Подключение к электросети ........................................................................... 77
Внешняя коробка выводов сетевого кабеля .................................................... 77
Сервисная служба............................................................................................. 81
Сервисная служба............................................................................................... 81
Типовая табличка................................................................................................. 81
Гарантия ............................................................................................................... 81
Сертификат соответствия .................................................................................. 82
Условия транспортировки и хранения............................................................... 82
Дата изготовления............................................................................................... 82
3
Содержание
Гарантия качества товара ................................................................................ 83
Контактная информация о Miele..................................................................... 85
4
Указания по безопасности и предупреждения
Эта панель конфорок отвечает нормам технической безопасности. Однако, ее ненадлежащее использование может привести к травмам персонала и повреждениям изделий.
Прежде чем начать пользоваться панелью конфорок, внимательно прочтите данную инструкцию по эксплуатации и монтажу. В ней содержатся важные сведения по встраиванию,
технике безопасности, эксплуатации и техобслуживанию. Вы
обезопасите себя и избежите повреждений прибора.
Фирма Miele не несет ответственности за повреждения, вызванные несоблюдением данных указаний.
Бережно храните инструкцию по эксплуатации и монтажу и по
возможности передайте ее следующему владельцу прибора.
5
Указания по безопасности и предупреждения
Надлежащее использование
Эта панель конфорок предназначена для использования в бы-
ту и подобных условиях размещения.
Прибор не предназначен для использования вне помещений.
Применяйте панель конфорок исключительно в бытовых усло-
виях для приготовления пищи и сохранения ее в теплом виде.
Любые другие способы применения недопустимы.
Лица, которые в силу своих физических способностей или из-
за отсутствия опыта и соответствующих знаний не способны
уверенно управлять панелью конфорок, должны находиться при
ее использовании под присмотром. Такие лица могут управлять
прибором без надзора лишь в том случае, если они получили
все необходимые для этого разъяснения. Они также должны понимать и осознавать возможную опасность, связанную с неправильной эксплуатацией прибора.
6
Указания по безопасности и предупреждения
Если у Вас есть дети
Детей младше восьми лет не следует допускать близко к па-
нели конфорок, или они должны быть при этом под постоянным
присмотром.
Дети старше восьми лет могут пользоваться панелью конфо-
рок без надзора взрослых, если они настолько освоили управление ей, что могут это делать c уверенностью. Дети должны
осознавать возможную опасность, связанную с неправильной
эксплуатацией прибора.
Не допускается проведение чистки панели конфорок детьми
без надзора.
Не оставляйте без надзора детей, если они находятся вблизи
панели конфорок. Никогда не позволяйте детям играть с ней.
Во время работы панель конфорок нагревается и остается го-
рячей еще некоторое время после выключения. Не подпускайте
детей близко к прибору, пока он не остынет настолько, что опасность получения ожога будет исключена.
Опасность ожога!
Не храните никакие предметы, которые могут представлять интерес для детей, в шкафах над или за панелью конфорок. Иначе
у детей возникнет соблазн забраться на прибор.
Опасность получения ожога или ошпаривания!
Опасность получения ожога или ошпаривания! Поворачивайте
ручки кастрюль и сковород в сторону, над столешницей, чтобы
дети не могли снять посуду, взявшись за ручку, и обжечься.
Опасность удушья! При игре с упаковкой (например, пленкой)
дети могут завернуться в нее или натянуть на голову, что приведет к удушью. Храните упаковочный материал в недоступном
для детей месте.
7
Указания по безопасности и предупреждения
Пользуйтесь блокировкой запуска, чтобы дети не могли вклю-
чить панель конфорок без Вашего намерения. Если Вы пользуетесь прибором, включайте блокировку, чтобы дети не могли изменить (выбранные) настройки.
8
Указания по безопасности и предупреждения
Техническая безопасность
Вследствие неправильно выполненных работ по монтажу, тех-
обслуживанию или ремонту может возникнуть серьезная опасность для пользователя. Такие работы могут проводить только
специалисты, авторизованные Miele.
Повреждения панели конфорок могут быть опасны для Вас.
Проверяйте, нет ли на приборе видимых повреждений. Никогда
не пользуйтесь поврежденным прибором.
Надежная и безопасная работа панели конфорок гарантиро-
вана лишь в том случае, если она подключена к централизованной электросети.
Электробезопасность панели конфорок гарантирована только
в том случае, если она подключена к системе защитного заземления, выполненной в соответствии с предписаниями. Очень
важно проверить соблюдение этого основополагающего условия обеспечения электробезопасности. В случае сомнения поручите специалисту-электрику проверить домашнюю электропроводку.
Данные подключения (частота и напряжение) на типовой таб-
личке панели конфорок должны обязательно соответствовать
параметрам электросети во избежание повреждений прибора.
Перед подключением панели конфорок сравните эти данные. В
случае сомнений проконсультируйтесь со специалистом по
электромонтажу.
Многоместные розетки или удлинители не обеспечивают не-
обходимую безопасность (опасность возгорания). Не подключайте панель конфорок к электросети с помощью таких
устройств.
Используйте панель конфорок только во встроенном виде,
чтобы гарантировать ее надежную и безопасную работу.
9
Указания по безопасности и предупреждения
Не разрешается эксплуатация этой панели конфорок на не-
стационарных объектах (напр., судах).
Прикасание к разъемам, находящимся под напряжением, а
также внесение изменений в электрическое и механическое
устройство прибора, опасно для Вас и может привести к нарушениям работы панели конфорок.
Никогда не открывайте корпус прибора.
Право на гарантийное обслуживание теряется, если ремонт
панели конфорок выполняет специалист сервисной службы, не
авторизованной фирмой Miele.
Только при использовании оригинальных запчастей фирма
Miele гарантирует, что будут выполнены требования к безопасности. Вышедшие из строя детали должны заменяться только на
оригинальные запчасти.
Панель конфорок не предназначена для работы с внешним
таймером или системой дистанционного управления.
Подключение панели конфорок к электросети должен выпол-
нять специалист по электромонтажу (см. главу «Электроподключение)».
При повреждении сетевого кабеля его замена должна выпол-
няться специалистом по электромонтажу (см. главу «Электроподключение»).
При проведении подключения, техобслуживания, а также ре-
монтных работ панель конфорок должна быть полностью отсоединена от электросети. Для того, чтобы это гарантировать:
– выключите предохранители на распределительном щите или
– полностью выверните резьбовые предохранители на электро-
щитке, или
– отсоединена от сетевой розетки вилка (если имеется). При
этом тяните не за кабель, а за вилку.
10
Указания по безопасности и предупреждения
Если панель конфорок оснащена коммуникационным моду-
лем, то при ее установке и техобслуживании или ремонте коммуникационный модуль также необходимо отключить от сети.
Опасность поражения электрическим током!
Не пользуйтесь панелью конфорок или сразу же выключите её
при возникновении неисправности или появлении сколов, трещин, царапин на стеклокерамической поверхности. Отключите
панель конфорок от электросети. Обратитесь в сервисную
службу.
Если панель конфорок встроена за мебельным фронтом (на-
пример. дверцей), никогда не закрывайте его, если Вы пользуетесь прибором. При закрытой дверце возможен застой нагретого влажного воздуха. При этом могут быть повреждены панель
конфорок, окружающая мебель и пол. Закрывайте дверцу только после того, как погаснут индикаторы остаточного тепла.
11
Указания по безопасности и предупреждения
Правильная эксплуатация
При эксплуатации панель конфорок нагревается и остается
горячей некоторое время после выключения. Только после того,
как погаснут индикаторы остаточного тепла, больше не будет
опасности получения ожогов.
Предметы, расположенные вблизи включенной панели конфо-
рок, могут возгореться из-за высоких температур.
Никогда не используйте прибор для обогрева помещений.
Масла и жиры могут воспламениться при перегреве. Никогда
не оставляйте панель конфорок без присмотра при использовании масел и жиров. Никогда не тушите водой загоревшиеся масло или жир. Выключите панель конфорок.
Осторожно погасите пламя крышкой или специальным покрывалом.
Пламя может вызвать загорание жироулавливающих фильт-
ров вытяжки. Никогда не проводите фламбирование (поджигание продуктов с использованием алкоголя) под кухонной вытяжкой.
При нагревании спреев, легковоспламеняемых жидкостей или
горючих материалов возможно их загорание. Поэтому никогда
не храните легковоспламеняемые предметы в выдвижных ящиках непосредственно под панелью конфорок. Если в ящиках
имеются лотки для столовых приборов, то они должны быть изготовлены из жаростойких материалов.
Никогда не нагревайте посуду без содержимого.
В закрытых консервных банках при их нагреве и кипячении
возникает избыточное давление, вследствие чего они могут лопнуть. Не используйте панель конфорок для нагрева и кипячения
консервных банок.
12
Указания по безопасности и предупреждения
Если панель конфорок чем-либо накрыта, то при ее случай-
ном включении или имеющемся остаточном тепле возникает
опасность, что лежащий сверху предмет загорится, лопнет или
расплавится. Никогда не накрывайте прибор чем-либо, например, декоративными панелями, тканью или защитной пленкой.
При включенном приборе, ошибочном включении прибора
или наличии остаточного тепла возникает опасность того, что
лежащие на панели конфорок металлические предметы нагреются. Предметы из других материалов могут расплавиться или
загореться. Влажные крышки кастрюль могут «прилипнуть». Не
используйте панель конфорок в качестве поверхности для хранения чего-либо. Выключайте конфорки после использования!
Вы можете обжечься горячей панелью конфорок. Во время
любых работ у нагретого прибора защищайте руки с помощью
рукавиц или прихваток. Пользуйтесь только сухими рукавицами
и прихватками. Мокрые или влажные текстильные изделия лучше проводят тепло и могут причинить ожоги горячим паром.
Если Вы используете электроприбор (напр., ручной миксер)
вблизи панели конфорок, следите за тем, чтобы кабель не соприкасался с горячей панелью конфорок. Может быть повреждена изоляция провода.
Соль, сахар и песчинки, например, от чистки овощей, могут
вызвать образование царапин, если они попадут под дно посуды. Следите за тем, чтобы стеклокерамическая панель и дно
посуды были чистыми, прежде чем ставить посуду на панель.
Падение небольших предметов (например, солонки) может
вызвать образование трещин или сколов в стеклокерамике.
Следите за тем, чтобы никакие предметы не падали на стеклокерамическую панель.
13
Указания по безопасности и предупреждения
Если на сенсорных кнопках и индикаторах будут находиться
горячие предметы, то это может повредить расположенную под
ними электронику. Никогда не ставьте горячие кастрюли или
сковороды на сенсорные кнопки и индикаторы.
Если сахар, сахаросодержащие блюда, пластик или фольга
попадут на горячую панель конфорок и расплавятся, то при остывании они повредят стеклокерамическую панель. Сразу же
выключите прибор и тщательно удалите эти вещества с помощью скребка для стекла. При этом пользуйтесь защитными
рукавицами. Очистите конфорки чистящим средством для стеклокерамики, как только они остынут.
Нагреваемые пустыми кастрюли могут привести к поврежде-
ниям стеклокерамической панели. Не оставляйте панель конфорок при ее работе без присмотра!
Шероховатое днище кастрюль и сковород может поцарапать
стеклокерамическую поверхность. Используйте кастрюли и сковороды только с гладким днищем.
Приподнимайте посуду, если Вы ее переставляете. Таким об-
разом Вы избежите царапин и потертостей.
Посуда из пластика или фольги плавится при высоких темпе-
ратурах. Не пользуйтесь такой посудой.
Рама панели конфорок или её край (у панелей конфорок со
скошенным краем) и элементы управления могут нагреваться
под влиянием следующих факторов: длительность эксплуатации,
высокая мощность нагрева, большой размер посуды и количество используемых конфорок.
Посуда из алюминия или с алюминиевым днищем может ос-
тавлять пятна с металлическим отливом. Эти пятна можно удалить с помощью средства для чистки стеклокерамики и нержавеющей стали (см. главу «Чистка и уход»).
14
Указания по безопасности и предупреждения
При достаточно длительном воздействии загрязнений воз-
можно, что их больше нельзя будет устранить. Во избежание
пригорания загрязнений удаляйте их как можно быстрее и при
установке посуды на конфорки следите за тем, чтобы днище посуды было сухим, чистым и обезжиренным.
15
Указания по безопасности и предупреждения
Чистка и уход
Пар из пароструйного очистителя может попасть на детали,
находящиеся под напряжением, и вызвать короткое замыкание.
Никогда не используйте для очистки панели конфорок пароструйный очиститель.
16
Ваш вклад в охрану окружающей среды
Утилизация транспортной упаковки
Упаковка защищает прибор от повреждений при транспортировке.
Материалы упаковки безопасны для
окружающей среды и легко утилизируются, поэтому они подлежат переработке.
Возвращение упаковки для ee вторичной переработки приводит к экономии сырья и уменьшению количества отходов. Просим Bac по возможности сдать упаковку в пункт
приема вторсырья.
Утилизация прибора
Электрические и электронные приборы часто содержат ценные материалы. В их состав также входят определенные вещества, смешанные компоненты и детали, необходимые для
функционирования и безопасности
приборов. При попадании в бытовой
мусор, а также при ненадлежащем
обращении они могут причинить вред
здоровью людей и окружающей среде. В связи с этим никогда не выбрасывайте отслуживший прибор вместе
с бытовым мусором.
Рекомендуем Вам сдать отслуживший прибор в организацию по приему и утилизации электрических и
электронных приборов в Вашем населенном пункте. Если в утилизируемом приборе сохранены какие-либо
персональные данные, то за их удаление Вы несете личную ответственность. Необходимо проследить, чтобы до отправления прибора на утилизацию он хранился в недоступном
для детей месте.
17
Обзор
Панель конфорок
KM 6220
a
Трёхконтурная конфорка с функцией ExtraSpeed
b
Зона расширения
c
Двухконтурная конфорка
d
Элементы управления/индикаторы
18
KM 6223
a
Двухконтурная конфорка с функцией ExtraSpeed
b
Одноконтурная конфорка
c
Зона расширения
d
Одноконтурная конфорка
e
Элементы управления/индикаторы
Обзор
19
Обзор
KM 6224
a
Двухконтурная конфорка с функцией ExtraSpeed
b
Одноконтурная конфорка
c
Двухконтурная конфорка
d
Зона расширения
e
Элементы управления/индикаторы
20
KM 6226 / KM 6227
a
Двухконтурная конфорка с функцией ExtraSpeed
b
Одноконтурная конфорка
c
Двухконтурная конфорка
d
Одноконтурная конфорка
e
Одноконтурная конфорка
de
объединяемые в увеличенную зону расширения
f
Элементы управления/индикаторы
Обзор
21
Обзор
KM 6229
a
Двухконтурная конфорка
b
Одноконтурная конфорка
c
Двухконтурная конфорка с функцией ExtraSpeed
d
Одноконтурная конфорка
e
Одноконтурная конфорка
de
объединяемые в увеличенную зону расширения
f
Элементы управления/индикаторы
22
KM 6230
a
Одноконтурная конфорка
b
Двухконтурная конфорка
c
Трёхконтурная конфорка с функцией ExtraSpeed
d
Одноконтурная конфорка
e
Одноконтурная конфорка
de
объединяемые в увеличенную зону расширения
f
Элементы управления/индикаторы
Обзор
23
Обзор
Элементы управления/индикаторы
Сенсорные кнопки
a
Включение/выключение панели конфорок
b
Активировать/деактивировать блокировку запуска/блокировку функций
c
Шкала управления, установка уровня мощности
d
Подключение
e
Переключение таймера на часы
f
Включение/выключение функции общего понижения мощности Stop and
Go
24
Обзор
g
Таймер
- включение/выключение
- переход к другой функции таймера
- выбор конфорки (см. главу «Автоматическое отключение конфорки»)
h
Функция ExtraSpeed
i
Шкала управления
- настройка краткосрочного процесса/времени выключения
- настройка уровня мощности для средней задней конфорки (в зависимости от модели)
Индикаторы
j
Блокировка запуска/блокировка функций активирована
k
Обозначение соответствующей конфорки, например, задней правой
l
Получасовые интервалы при установке таймера больше, чем на 99 минут
m
Остаточное тепло
n
Индикация таймера
- Время в минутах
. - . Время в часах
Блокировка запуска/блокировка функций активирована
Демонстрационный режим включён
25
Обзор
Технические данные конфорок
KM 6220
Конфорка Øв см Мощность в Вт при 230 В
14,5 / 21,0 / 27,0 1200 / 2300 / 3400
17,0 / 17,0 x 26,5 1500 / 2400
10,0 / 18,0 600 / 1800
Всего: 7600
KM 6223
Конфорка Øв см Мощность в Вт при 230 В
12,0 / 21,0 1200 / 2900
14,5 1200
17,0/17,0x29,0 1500/2600
18,0 1800
Всего: 8500
KM 6224
Конфорка Øв см Мощность в Вт при 230 В
14,5 / 23,0 1500 / 3200
14,5 1200
12,0 / 21,0 750 / 2200
17,0/17,0x29,0 1500/2400
Всего: 9000
26
Обзор
KM 6226 / KM 6227
Конфорка Øв см Мощность в Вт при 230 В
12,0 / 21,0 1200 / 2900
14,5 1200
14,5 / 23,0 1100 / 2500
18,0 1800
18,0 1800
+ 18,0 x 41,0 3900
Всего: 10500
KM 6229
Конфорка Øв см Мощность в Вт при 230 В
10,0 / 18,0 600 / 1800
14,5 1200
12,0 / 21,0 1200 / 2900
18,0 1800
18,0 1800
+ 18,0 x 41,0 3900
Всего: 9800
KM 6230
Конфорка Øв см Мощность в Вт при 230 В
14,5 1200
12,0 / 21,0 750 / 2200
14,5 / 21,0 / 27,0 1200 / 2300 / 3400
18,0 1800
18,0 1800
+ 18,0 x 41,0 3900
Всего: 10700
27
Первый ввод в эксплуатацию
Приклейте типовую табличку при-
бора (прилагается к комплекту документации) на специально предусмотренное для этого место в главе «Сервисная служба».
Удалите защитную плёнку и на-
клейки, если они есть на приборе.
Первая чистка панели конфорок
Протрите панель конфорок перед
первым применением влажной салфеткой, затем вытрите насухо.
Первая эксплуатация панели конфорок
Металлические детали покрыты специальным защитным средством. Поэтому при вводе прибора в эксплуатацию в первый раз возможно образование запаха и пара.
Запах и возможные испарения не
указывают на неправильное подключение или дефект прибора и не являются опасными для здоровья.
28
Loading...
