Miele KM 6200, KM 6215, KM 6202, KM 6203, KM 6204 assembly instruction [de]
...
Montageanweisung
Glaskeramik-Kochfelder
Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor
Aufstellung - Installation - Inbetriebnahme.
Dadurch schützen Sie sich und vermeiden Schäden.
M.-Nr. 09 198 520de-DE
Inhalt
Sicherheitshinweise zum Einbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Rahmen-/ Facettenkochfelder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Einbaumaße .......................................................8
KM 6200 / KM 6202 ..............................................8
KM 6204 .......................................................9
KM 6207 ......................................................10
KM 6212 ......................................................11

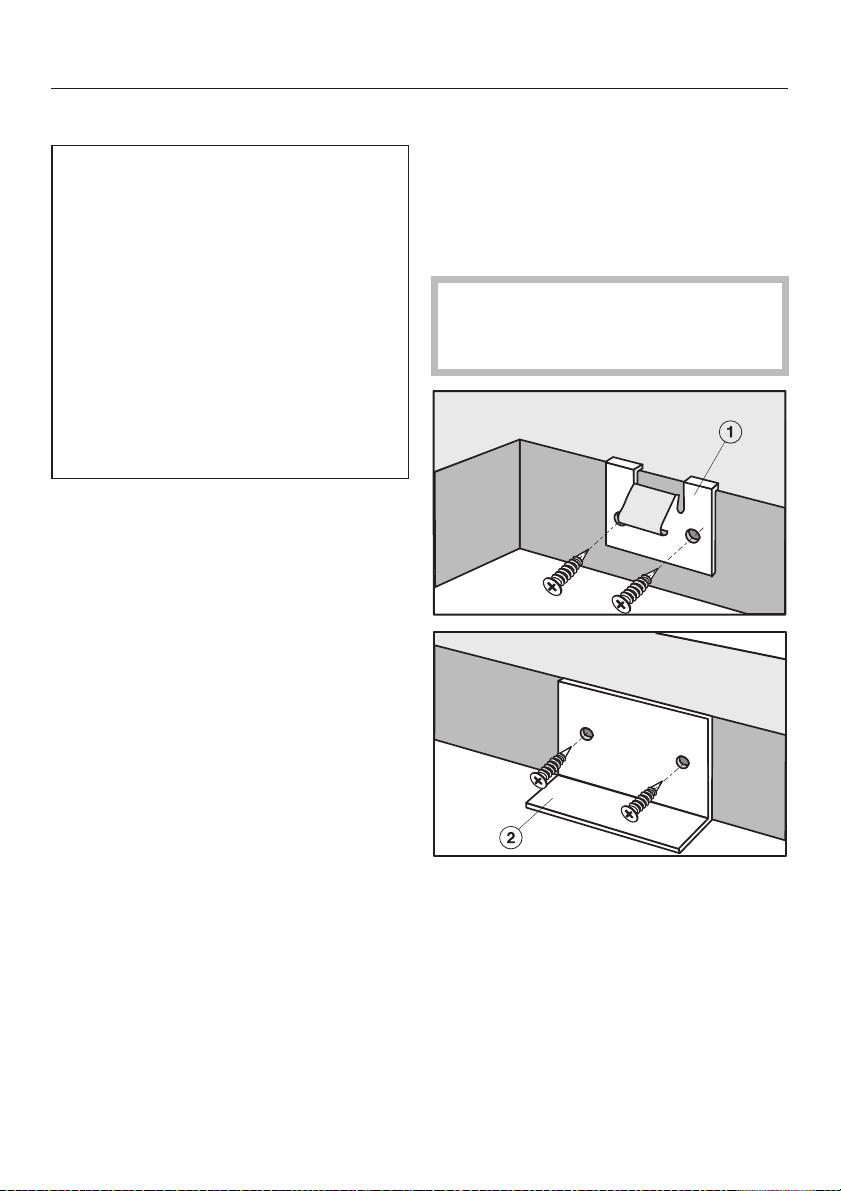

Einbau ..........................................................12
Flächenbündige Kochfelder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Einbaumaße ......................................................15
KM 6203 ......................................................15
KM 6215 ......................................................16
Einbau ..........................................................17
Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Netzanschlussleitung...............................................21

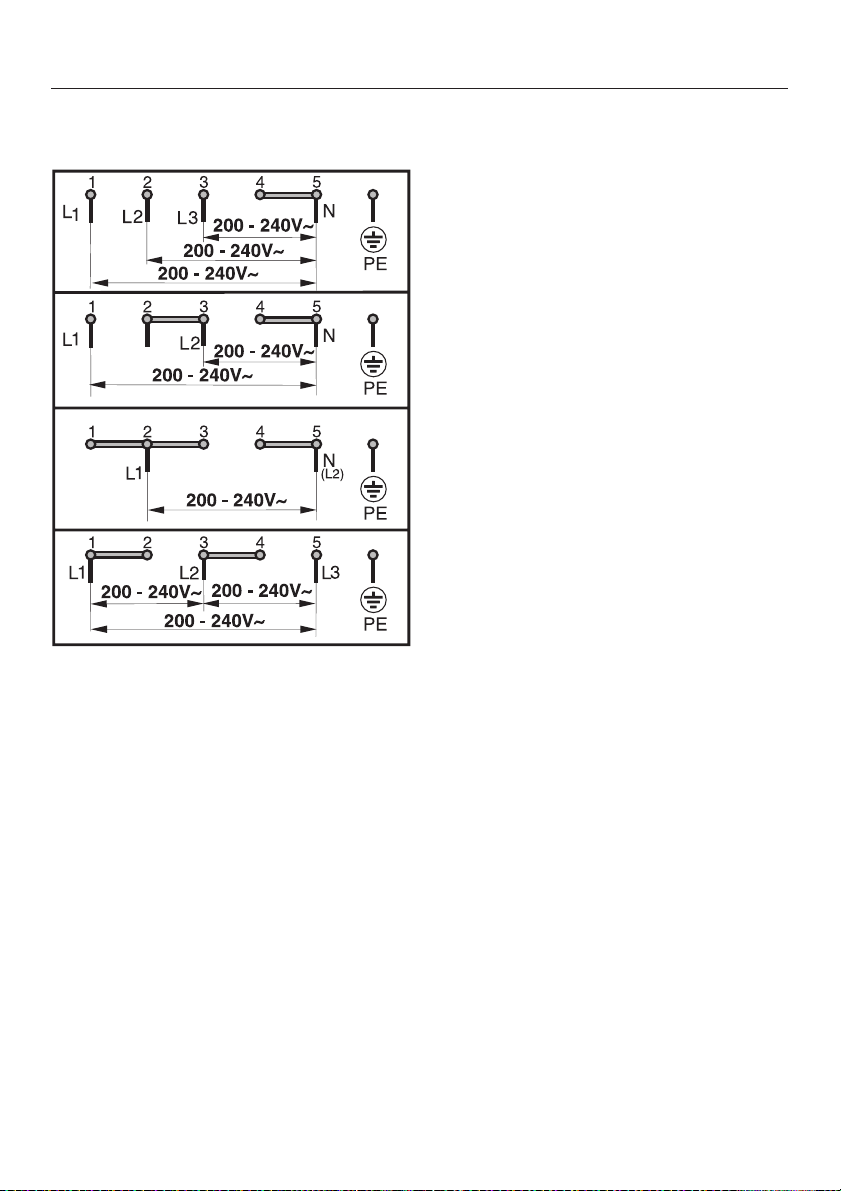

Anschlussschema .................................................22
2
Sicherheitshinweise zum Einbau
Das Gerät darf nur von einer
qualifizierten
- Fachkraft eingebaut werden,
- Elektro-Fachkraft an das Elektronetz angeschlossen werden.
Es muss sichergestellt werden, dass
~
die Netzanschlussleitung des Kochfel
des nach dem Einbau nicht mit dem
Bodenblech in Berührung kommt und
keinen mechanischen Belastungen
ausgesetzt ist.
-
Um Schäden am Gerät zu vermei
den, darf es erst nach der Montage
der Oberschränke und der Dunstab
zugshaube eingebaut werden.
Furniere der Arbeitsplatte müssen
~
mit hitzebeständigem Kleber (100 °C)
verarbeitet sein, damit sie sich nicht lö
sen oder verformen.
Die Wandabschlussleisten müssen hitzebeständig sein.
Dieses Kochfeld darf nicht an nicht-
~
stationären Aufstellungsorten (z. B.
Schiffen) betrieben werden.
Der Einbau des Kochfeldes über
~
Kältegeräten, Geschirrspülern sowie
Wasch- und Trockengeräten ist nicht
zulässig.
-
Die auf den folgenden Seiten aufge
~
führten Sicherheitsabstände sind sorg
fältig einzuhalten.
-
Alle Maße sind in mm angegeben.
-
-
-
3
Sicherheitshinweise zum Einbau
Sicherheitsabstand zu Zwischenbo
den
Der Einbau eines Zwischenbodens un
ter dem Kochfeld ist nicht erforderlich.
Wird unter dem Kochfeld ein Zwischen
boden eingebaut, muss der Abstand
zwischen Oberkante Arbeitsplatte und
Oberkante Zwischenboden mindestens
110 mm betragen.
Zwischen der Hinterkante des Zwi
schenbodens und Schrankrückwand
muss für die Durchführung der Netzan
schlussleitung ein Luftspalt von mind.
10 mm vorgesehen werden.
Hat das Kochfeld einen externen Netzanschlusskasten, muss der Spalt mindestens 30 mm betragen.
-
-
Sicherheitsabstand oben
-
-
-
Zwischen dem Gerät und einer ober
halb angebrachten Dunstabzugshaube
muss der vom Haubenhersteller angegebene Sicherheitsabstand eingehalten
werden.
Fehlen die Angaben des Haubenherstellers oder sind leicht entflammbare
Materialien (z. B. ein Hängebord) über
dem Gerät installiert, muss der Sicherheitsabstand mindestens 760 mm betragen.
-
Wenn unter einer Dunstabzugshau
be mehrere Geräte eingebaut sind,
für die unterschiedliche Sicherheits
abstände angegeben werden, müs
sen Sie den größten geforderten Si
cherheitsabstand einhalten..
4
-
-
-
-
Sicherheitshinweise zum Einbau
Sicherheitsabstand seitlich / hinten
Beim Einbau eines Kochfeldes dürfen
sich an der Rückseite und an einer Sei
te (rechts oder links) beliebig hohe
Schrank- oder Raumwände befinden
(siehe Abbildungen).
-
a Mindestabstand hinten vom Arbeits
plattenausschnitt bis Hinterkante Ar
beitsplatte 50 mm.
b Mindestabstand rechts vom Arbeits
plattenausschnitt zu einem nebenstehenden Möbelstück (z. B. Hochschrank) oder einer Raumwand
50 mm.
c Mindestabstand links vom Arbeits-
plattenausschnitt zu einem nebenstehenden Möbelstück (z. B. Hochschrank) oder einer Raumwand:
50 mm = KM 6200 / 6202 / 6203
100 mm = KM 6204 / 6207 / 6212
KM 6215
-
-
-
Nicht erlaubt!
Sehr empfehlenswert!
Nicht empfehlenswert!
Nicht empfehlenswert!
5
Sicherheitshinweise zum Einbau
Sicherheitsabstand zu Nischenverkleidung
Wenn eine Nischenverkleidung angebracht wird, muss ein Mindestabstand zwi
schen Arbeitsplattenausschnitt und Verkleidung eingehalten werden, da hohe
Temperaturen Materialien verändern oder zerstören können.
Bei einer Verkleidung aus brennbarem Material (z. B. Holz) muss der Mindestab
stand e zwischen Arbeitsplattenausschnitt und Nischenverkleidung 50 mm betra
gen.
Bei einer Verkleidung aus nicht brennbarem Material (z. B. Metall, Naturstein,
Keramikfliesen) beträgt der Mindestabstand e zwischen Arbeitsplattenausschnitt
und Nischenverkleidung 50 mm minus Stärke der Verkleidung.
Beispiel: Stärke der Nischenverkleidung 15 mm
50 mm - 15 mm = Mindestabstand 35 mm

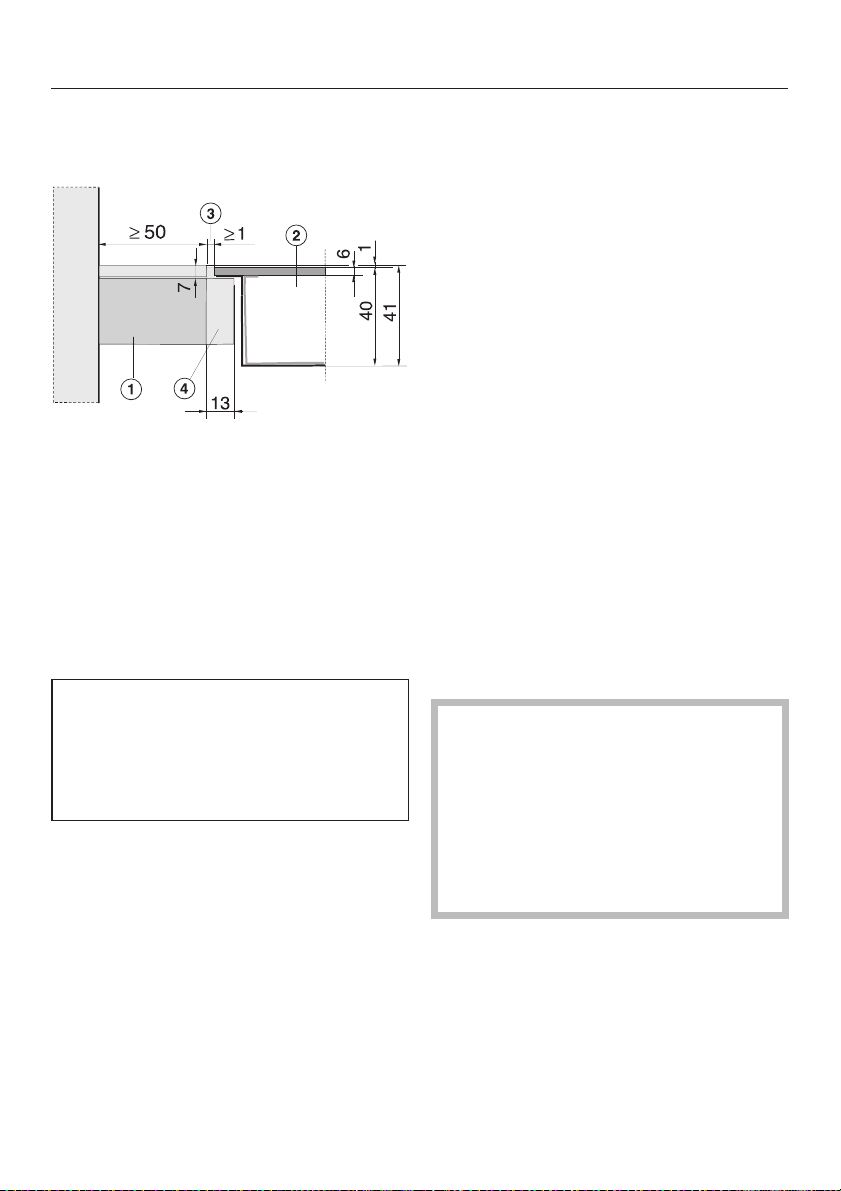

Flächenbündige Kochfelder Rahmen-/Facettenkochfelder
-
-
-
a Mauerwerk
b Nischenverkleidung
Maß x = Stärke der Nischenverkleidung
c Arbeitsplatte
d Ausschnitt in der Arbeitsplatte
d Mindestabstand
bei brennbaren Materialien 50 mm
bei nicht brennbaren Materialien 50 mm - Maß x
6
Sicherheitshinweise zum Einbau
Rahmen-/Facettenkochfelder
Dichtung zwischen Kochfeld und Ar
beitsplatte
Das Dichtungsband unter dem Rand
des Geräteoberteils gewährleistet eine
ausreichende Abdichtung zur Arbeitsplatte.
Geflieste Arbeitsfläche
-
Die Fugen a und der schraffierte Bereich unter der Auflagefläche des
Kochfeldes müssen glatt und eben
sein, damit das Kochfeld gleichmäßig
aufliegt und das Dichtungsband unter
dem Rand des Geräteoberteils eine
ausreichende Abdichtung zur Arbeitsplatte gewährleistet.
Das Kochfeld darf auf keinen Fall
zusätzlich mit Fugendichtungsmittel
(z. B. Silikon) abgedichtet werden.
Kochfeld und Arbeitsplatte können
beschädigt werden, wenn das
Kochfeld ausgebaut werden muss.
7
Rahmen-/ Facettenkochfelder

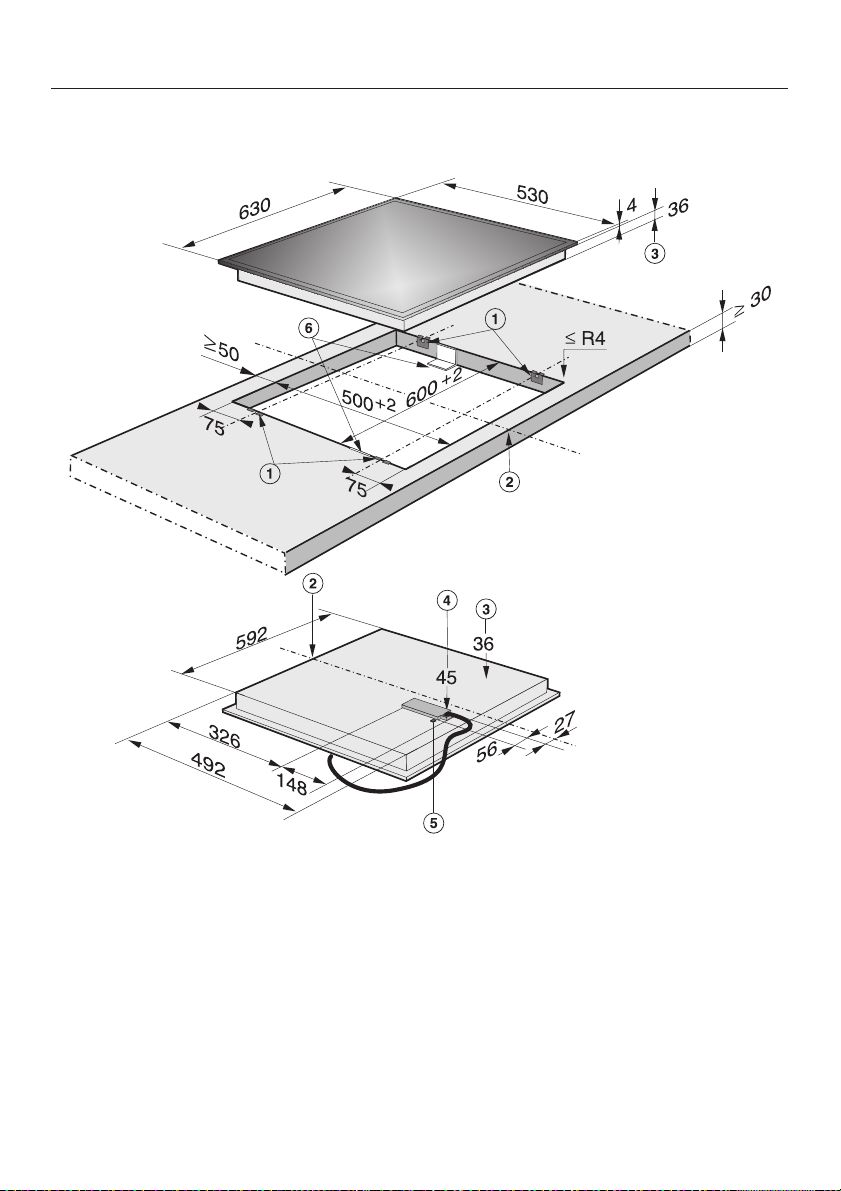

Einbaumaße
KM 6200 / KM 6202
a Klemmfedern
b vorn
c Einbau-Höhe
d Einbau-Höhe Netzanschlusskasten mit Netzanschlussleitung, L = 1440 mm
e Anschluss Miele|home
8
