Miele KM 6002, KM 6003, KM 6012, KM 6013, KM 6017 User manual [de]

...

Gebrauchs- und Montageanweisung

Glaskeramik-Kochfelder

Lesen Sie unbedingt die Gebrauchsund Montageanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

de - DE, AT

M.-Nr. 09 379 440

Inhalt

Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

KM 6002 / KM 6012 ................................................14

KM 6003 / KM 6013 / KM 6017 / KM 6023 ..............................14

KM 6024.........................................................15

Kochzonendaten ..................................................16

Vor dem ersten Benutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Erste Reinigung ...................................................17

Inbetriebnahme ...................................................17

Funktionsweise der Kochzonen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Ein- und Ausschalten...............................................19

Leistungsstufe einstellen ............................................19

Restwärmeanzeige ................................................20

Einstellbereiche ...................................................21

Zuschalten des zweiten Heizkreises ...................................22

Kochgeschirr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Tipps zum Energiesparen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Sicherheitseinrichtungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Überhitzungsschutz................................................25

Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Was tun, wenn ...? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Kochleistung prüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Inhalt

Nachkaufbares Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Sicherheitshinweise zum Einbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Rahmenkochfelder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Einbaumaße ......................................................36

Flächenbündige Kochfelder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

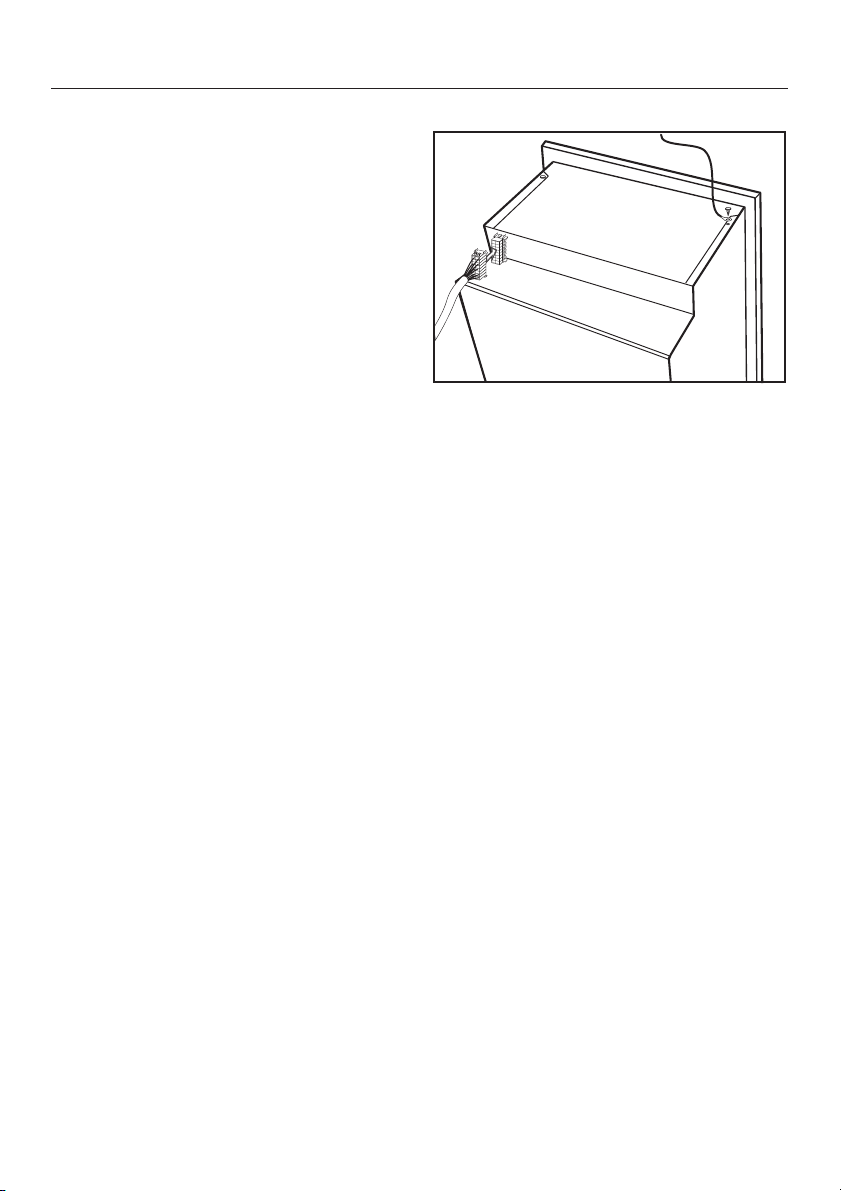

Schutzboden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Anschluss an den Herd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Kundendienst, Typenschild, Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Sicherheitshinweise und Warnungen

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbe

stimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchs- und Montageanweisung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.

Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter!

Sicherheitshinweise und Warnungen

Bestimmungsgemäße Verwendung

Dieses Gerät ist für die Verwendung im Haushalt und in haus

haltsähnlichen Aufstellumgebungen bestimmt.

Verwenden Sie das Gerät ausschließlich im haushaltsüblichen

Rahmen zum Zubereiten und Warmhalten von Speisen. Alle anderen Anwendungsarten sind unzulässig. Miele haftet nicht für Schäden, die durch bestimmungswidrige Verwendung oder fal sche Bedienung verursacht werden.

Das Gerät ist nicht für die Verwendung im Außenbereich be

stimmt.

Personen, die aufgrund ihrer physischen, sensorischen oder

geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu bedienen, müssen bei der Bedienung beaufsichtigt werden. Diese Personen dürfen das Gerät nur dann ohne Aufsicht bedienen, wenn sie im sicheren Gebrauch unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Sicherheitshinweise und Warnungen

Kinder im Haushalt

Beaufsichtigen Sie Kinder, die sich in der Nähe des Gerätes auf

halten. Lassen Sie Kinder nie mit dem Gerät spielen.

Halten Sie Kinder unter 8 Jahren vom Gerät fern - es sei denn, Sie

beaufsichtigen sie ständig.

Kinder ab acht Jahren dürfen das Gerät nur ohne Aufsicht bedie

nen oder reinigen, wenn ihnen das Gerät so erklärt wurde, dass sie es sicher bedienen oder reinigen können. Kinder müssen mögliche Gefahren einer falschen Handhabung erkennen und verstehen kön nen.

Das Gerät wird bei Betrieb heiß und bleibt es noch einige Zeit

nach dem Ausschalten. Halten Sie Kinder vom Gerät fern, bis es so weit abgekühlt ist, dass jegliche Verbrennungsgefahr ausgeschlossen ist.

Bewahren Sie in Stauräumen über oder hinter dem Gerät keine

Gegenstände auf, die für Kinder von Interesse sein könnten. Die Kinder werden sonst dazu verleitet, auf das Gerät zu klettern.

Stellen Sie Töpfe und Pfannen so auf die Kochzonen, dass Kinder

sie nicht herunterziehen und sich verbrennen können. Ein spezielles Kinderschutzgitter (im Fachhandel erhältlich) reduziert die Gefahr.

Kinder können sich beim Spielen in Verpackungsmaterial (z. B.

Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Kinder von Verpackungsmaterial fern.

Sicherheitshinweise und Warnungen

Technische Sicherheit

Nur von Miele autorisierte Fachkräfte dürfen Installations- und

Wartungsarbeiten sowie Reparaturen durchführen. Durch unsachgemäße Installations- und Wartungsarbeiten oder Re paraturen können erhebliche Gefahren für den Benutzer entstehen, für die Miele nicht haftet.

Beschädigungen am Gerät können Ihre Sicherheit gefährden.

Kontrollieren Sie es vor dem Einbau auf sichtbare Schäden. Nehmen Sie niemals ein beschädigtes Gerät in Betrieb.

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet,

wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektro-Fachkraft überprüfen. Miele kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

Vergleichen Sie vor dem Anschließen des Gerätes unbedingt die

Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes. Diese Daten müssen unbedingt übereinstimmen, damit keine Schä den am Gerät auftreten. Im Zweifelsfall fragen Sie Ihre Elektro-Fach kraft.

Das Gerät darf nur mit den von Miele vorgegebenen Herden kom

biniert werden. Bei Kombination mit anderen Geräten erlischt der Garantiean spruch, da die Gewähr für einen ordnungsgemäßen Betrieb nicht mehr gegeben ist.

Benutzen Sie das Gerät nur im eingebauten Zustand, damit die

sichere Funktion gewährleistet ist.

Sicherheitshinweise und Warnungen

Dieses Gerät darf nicht an nicht stationären Aufstellungsorten

(z. B. Schiffen) betrieben werden.

Das Berühren spannungsführender Anschlüsse sowie das Verän

dern des elektrischen und mechanischen Aufbaus gefährden Sie und führen möglicherweise zu Funktionsstörungen des Gerätes. Öffnen Sie niemals das Gehäuse des Gerätes.

Nur ein von Miele autorisierter Kundendienst darf das Gerät wäh

rend der Garantiezeit reparieren, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.

Defekte Bauteile dürfen nur gegen Miele Original-Ersatzteile aus-

getauscht werden. Nur bei diesen Teilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen.

Bei Installations- und Wartungsarbeiten sowie Reparaturen muss

das Gerät vom Netz getrennt sein. Es ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:

– die Sicherungen der Hausinstallation ausgeschaltet sind, – die Schraubsicherungen der Hausinstallation ganz herausge-

schraubt sind.

Das Gerät ist nicht für den Betrieb mit einer externen Zeitschalt

uhr oder einem Fernbedienungssystem bestimmt.

Nehmen Sie das Gerät bei einem Defekt oder bei Brüchen,

Sprüngen oder Rissen in der Glaskeramikscheibe nicht in Betrieb bzw. schalten Sie es sofort aus. Trennen Sie es vom Elektronetz. An dernfalls besteht Stromschlaggefahr!

Sicherheitshinweise und Warnungen

Sachgemäßer Gebrauch

Verwenden Sie das Gerät nicht zum Heizen von Räumen. Durch

die hohen Temperaturen können leicht entzündliche Gegenstände in der Nähe zu brennen beginnen. Darüber hinaus würde sich die Le bensdauer des Gerätes verringern.

Der Kochfeldrahmen kann durch den Einfluss folgender Faktoren

heiß werden: Betriebsdauer, hohe Leistungsstufe(n), großes Koch geschirr, und Anzahl der Kochzonen in Betrieb.

Das Gerät wird bei Betrieb heiß und bleibt es auch noch einige

Zeit nach dem Ausschalten. Erst wenn die Restwärmeanzeigen erloschen sind, besteht keine Verbrennungsgefahr mehr.

Sie können sich am heißen Gerät verbrennen. Schützen Sie Ihre

Hände bei allen Arbeiten am heißen Gerät mit Topfhandschuhen oder Topflappen. Verwenden Sie nur trockene Handschuhe oder Topflappen. Nasse oder feuchte Textilien leiten die Wärme besser und können Verbrennungen durch Dampf verursachen.

Bei eingeschaltetem Gerät, versehentlichem Einschalten oder

vorhandener Restwärme besteht die Gefahr, dass sich auf dem Gerät abgelegte metallische Gegenstände erhitzen. Andere Materialien können schmelzen oder sich entzünden. Feuchte Topfdeckel können sich festsaugen. Benutzen Sie das Gerät nicht als Ablagefläche. Schalten Sie die Kochzonen nach Gebrauch aus!

Metallische Gegenstände, die in einer Schublade unter dem Ge

rät aufbewahrt werden, können bei längerer, intensiver Benutzung des Gerätes heiß werden. Bewahren Sie keine metallischen Gegen stände in einer Schublade direkt unter dem Kochfeld auf.

Sicherheitshinweise und Warnungen

Wenn Zucker, zuckerhaltige Speisen, Kunststoff oder Alufolie auf

das heiße Gerät gelangen und schmelzen, beschädigen sie beim Erkalten die Glaskeramikscheibe. Schalten Sie das Gerät sofort aus und schaben Sie diese Stoffe sofort mit einem Glasschaber gründ lich ab. Ziehen Sie dabei Topfhandschuhe an. Reinigen Sie die Kochzonen mit einem Glaskeramikreinigungsmittel nach, sobald sie abgekühlt sind.

In geschlossenen Dosen entsteht beim Einkochen und Erhitzen

Überdruck, durch den sie platzen können. Benutzen Sie das Gerät nicht zum Einkochen und Erhitzen von Do sen.

Wenn Sie ein Elektrogerät (z. B. Handmixer) in der Nähe des

Kochfeldes benutzen, achten Sie darauf, dass die Netzanschlussleitung nicht mit dem heißen Kochfeld in Berührung kommt. Die Isolierung der Anschlussleitung könnte beschädigt werden.

Wenn das Kochfeld abgedeckt wird, besteht bei versehentlichem

Einschalten oder vorhandener Restwärme die Gefahr, dass das Material der Abdeckung sich entzündet, zerspringt oder schmilzt. Decken Sie das Kochfeld niemals ab, z. B. mit Abdeckplatten, einem Tuch oder einer Schutzfolie.

Öle und Fette können sich bei Überhitzung entzünden. Lassen

Sie das Gerät bei Arbeiten mit Ölen und Fetten niemals unbeauf sichtigt. Löschen Sie niemals Öl- und Fettbrände mit Wasser. Schalten Sie das Gerät aus und ersticken Sie die Flammen vorsichtig mit einem Deckel oder einer Löschdecke.

Flammen können die Fettfilter einer Dunstabzugshaube in Brand

setzen. Flambieren Sie niemals unter einer Dunstabzugshaube.

Geschirr aus Kunststoff oder Alufolie schmilzt bei hohen Tempe

raturen. Benutzen Sie kein Geschirr aus Kunststoff oder Alufolie.

Sicherheitshinweise und Warnungen

Wenn Spraydosen, leicht entzündbare Flüssigkeiten oder brenn

bare Materialien erwärmt werden, können sie sich entzünden. Be wahren Sie daher leicht entflammbare Gegenstände niemals in Schubladen direkt unter dem Gerät auf. Eventuell vorhandene Be steckkästen müssen aus hitzebeständigem Material sein.

Wenn das Gerät hinter einer Möbeltür eingebaut ist, betreiben Sie

es nur bei geöffneter Möbeltür. Schließen Sie die Möbeltür erst, wenn die Restwärmeanzeigen erlo schen sind.

Erhitzen Sie niemals Geschirr ohne Inhalt, es sei denn, der Ge

schirrhersteller erlaubt diese Anwendung ausdrücklich! Benutzen Sie niemals den Booster zum Aufheizen von Geschirr.

Leerkochende Töpfe können zu Schäden an der Glaskeramik-

scheibe führen, für die Miele keine Haftung übernimmt. Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt!

Raue Topf- und Pfannenböden verkratzen die Glaskeramikschei-

be. Verwenden Sie nur Töpfe und Pfannen mit glattem Boden.

Salz, Zucker oder Sandkörner, z. B. vom Gemüse putzen, können

Kratzer verursachen, wenn sie unter den Topfboden gelangen. Ach ten Sie darauf, dass die Glaskeramikscheibe sauber ist, bevor Sie Kochgeschirr aufsetzen.

Heiße Gegenstände auf der Restwärmeanzeige und dem

Info-Display können die darunter liegende Elektronik beschädigen. Stellen Sie niemals heiße Töpfe oder Pfannen im Bereich der Rest wärmeanzeige und des Info-Displays ab.

Herabfallende Gegenstände (auch leichte Gegenstände wie Salz

streuer) können Risse oder Brüche in der Glaskeramikscheibe verur sachen. Achten Sie darauf, dass keine Gegenstände auf die Glaske ramikscheibe fallen.

Sicherheitshinweise und Warnungen

Um das Einbrennen von Rückständen zu vermeiden, entfernen

Sie Verschmutzungen so schnell wie möglich und achten Sie beim Aufsetzen von Kochgeschirr darauf, dass der Geschirrboden sau ber, fettfrei und trocken ist

Erhitzen Sie Speisen immer ausreichend. Eventuell vorhandene

Keime in den Speisen werden nur durch genügend hohe Tempera turen und eine ausreichend lange Einwirkzeit abgetötet.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportver

packung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungs materialien sind nach umweltverträgli chen und entsorgungstechnischen Ge sichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zu rück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate rialien. Sie enthalten aber auch schädli che Stoffe, die für ihre Funktion und Si cherheit notwendig waren. Im Restmüll

oder bei falscher Behandlung können

diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die an Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Händler.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher auf bewahrt wird.

Gerätebeschreibung

KM 6002 / KM 6012

KM 6003 / KM 6013 / KM 6017 / KM 6023

a Zweikreis-Kochzone

bcd Einkreis-Kochzonen

e Restwärmeanzeige

a Zweikreis-Kochzone

bd Einkreis-Kochzonen

c Bräterzone

e Restwärmeanzeige

KM 6024

Gerätebeschreibung

abd Einkreis-Kochzonen

c Bräterzone

e Restwärmeanzeige

Gerätebeschreibung

Kochzonendaten

Kochzone KM 6002 / KM 6012

C in cm Leistung in Watt bei 230 V

t 12,0 / 21,0 750 / 2200

q 14,5 1200

r 18,0 1800

s 14,5 1200

Gesamt: 6400

Kochzone KM 6003 / KM 6013

KM 6017 / KM 6023

C in cm Leistung in Watt

bei 230 V

t 12,0 / 21,0 750 / 2200 21,0 2200

q 14,5 1200 14,5 1200

r 17,0 /

17,0 x 26,5

s 14,5 1200 14,5 1200

1500 /

2400

Gesamt: 7000 Gesamt: 7000

C in cm Leistung in Watt

17,0 /

17,0 x 26,5

KM 6024

bei 230 V

1500 /

2400

Vor dem ersten Benutzen

Kleben Sie das Typenschild, das sich bei den Unterlagen Ihres Gerätes befindet, an die dafür vorgesehene Stelle im Kapitel "Typenschild".

Erste Reinigung

Entfernen Sie eventuell angebrachte Schutzfolien und Aufkleber.

Wischen Sie vor dem ersten Benutzen Ihr Gerät mit einem feuchten Tuch ab

und trocknen Sie es danach.

Inbetriebnahme

Die Bauteile aus Metall sind mit einem Pflegemittel geschützt. Deshalb kommt es vorübergehend zur Geruchsbildung, wenn das Gerät das erste Mal in Betrieb ge nommen wird.

Der Geruch und eventuell auftretender Dunst weisen nicht auf einen Falschanschluss oder Gerätedefekt hin. Sie sind nicht gesundheitsschädlich.

Funktionsweise der Kochzonen

Einkreis-Kochzonen sind mit einem Heizband ausgestattet, Zwei kreis-Kochzonen und Bräterzonen mit zwei Heizbändern. Abhängig vom Mo dell können die Heizbänder durch ei nen Ring getrennt sein.

Jede Kochzone hat einen Überhit zungsschutz (Innentemperaturbegren zer), der das Überhitzen der Glaskera mikscheibe verhindert (siehe Kapitel "Überhitzungsschutz").

Wird eine Leistungsstufe eingestellt, schaltet sich die Beheizung ein und das Heizband ist durch die Glaskera mikscheibe sichtbar.

Die Heizleistung der Kochzonen ist abhängig von der eingestellten Leistungsstufe und wird elektronisch geregelt. Dies bewirkt das "Takten" einer Kochzone: die Beheizung wird an- und ausgeschaltet.

Einkreis-Kochzone

a Überhitzungsschutz

b Heizband

Zweikreis-Kochzone

a Technisch bedingt, kein Defekt

b Überhitzungsschutz

c äußeres Heizband

d Isolierring

e inneres Heizband

Bedienung

Ein- und Ausschalten

Die Herde haben zwei unterschiedliche Ausführungen von Kochzonenknebeln:

Knebel mit Anschlag

–

Diese Knebel müssen zum Einschalten der zugehörigen Kochzone nach rechts auf die gewünschte Leistung und zum Ausschalten nach links auf "0" gedreht werden.

Knebel ohne Anschlag - um 360°

–

drehbar

Diese Knebel können zum Ein- und Ausschalten der zugehörigen Kochzone nach rechts oder links gedreht werden.

Lassen Sie das Gerät während des Betriebes nicht unbeaufsichtigt!

Leistungsstufe einstellen

Kochen Sie bei höchster Leistungsstufe an und schalten Sie dann auf die ge wünschte Leistungsstufe zurück.

Bedienung

Restwärmeanzeige

Wird nach dem Einschalten einer Koch zone, z. B. vorn links, eine bestimmte Temperatur erreicht, leuchtet die zuge hörige Restwärmeanzeige auf:

Einige Zeit nach dem Ausschalten der Kochzone erlischt die Restwärmeanzeige.

Solange die Restwärmeanzeigen

leuchten, die Kochzonen nicht be

rühren und keine hitzeempfindlichen

Gegenstände darauf ablegen.

Verbrennungs- und Brandgefahr!

Stellen Sie keinesfalls heiße Töpfe oder Pfannen im Bereich des Anzei gefeldes für die Restwärme ab. Da durch kann die darunter liegende Elektronik beschädigt werden.

Bedienung

Einstellbereiche

Garvorgang Einstellbereich

Schmelzen von Butter, Schokolade etc. Auflösen von Gelatine Zubereiten von Joghurt

Abschlagen von Soßen nur aus Eigelb und Butter Erwärmen kleiner Mengen Flüssigkeit Warmhalten von Gerichten, die leicht ansetzen Quellen von Reis

Erwärmen von flüssigen und halbfesten Gerichten Abschlagen von Cremes und Soßen, z. B. Weinschaum oder Hollandaise Kochen von Milchbrei Zubereiten von Omelette und Spiegeleiern ohne Kruste Dünsten von Obst

Auftauen von Tiefkühlkost Dünsten von Gemüse, Fisch Quellen von Teigwaren, Hülsenfrüchten Quellen von Getreide

Ankochen und Fortkochen größerer Mengen 7

Schonendes Braten (ohne Überhitzen des Fettes) von Fisch, Schnitzel, Bratwurst, Spiegeleiern etc.

Backen von Kartoffelpuffern, Pfannkuchen, Plinsen etc. 9 - 11

1-2

1-3

3-5

4-6

8-9

Kochen von großen Mengen Wasser Ankochen

Diese Angaben sind Richtwerte. Sie beziehen sich auf normale Portionen für 4 Personen. Bei höheren Töpfen, beim Kochen ohne Deckel und für größere Men gen ist ein höherer Einstellbereich erforderlich. Werden kleinere Mengen zuberei tet, ist ein niedrigerer Einstellbereich zu wählen.

11-12

Bedienung

Zuschalten des zweiten Heizkreises

(nur bei entsprechend ausgestatteten Gerätemodellen)

Sie können den zweiten Heizkreis einer Zweikreis-Kochzone oder Bräterzone zuschalten, wenn Sie größeres Kochoder Bratgeschirr verwenden.

Drehen Sie den Kochzonenknebel

nach rechts über "12" hinaus bis zum Anschlag.

Danach drehen Sie den Knebel nach

links auf die gewünschte Leistungsstufe.

Sie schalten den zweiten Heizkreis aus, indem Sie den Knebel zurück auf "0" drehen.

Bei einem erneuten Einschalten der Kochzone wird der innere Heizkreis wieder einzeln eingeschaltet.

Kochgeschirr

Am besten geeignet sind Metalltöp

–

fe und -pfannen mit dickem Boden, der im kalten Zustand leicht nach in nen gewölbt ist. Bei Erwärmung dehnt sich der Boden aus und steht eben auf der Kochzone. So wird die Wärme optimal geleitet.

kalt heiß

Weniger geeignet ist Kochgeschirr

–

aus Glas, Keramik oder Steingut. Diese Materialien leiten die Wärme nicht gut weiter.

– Nicht geeignet ist Geschirr aus

Kunststoff oder Alufolie. Es schmilzt bei hohen Temperaturen.

– Kochgeschirr aus Aluminium oder

mit Aluminiumboden kann metallisch schimmernde Flecken verursachen. Diese Flecken lassen sich mit dem Glaskeramik- und Edelstahlreiniger entfernen (siehe Kapitel "Reinigung und Pflege").

Verwenden Sie nur Töpfe und Pfan

–

nen mit glattem Boden. Raue Topf-

und Pfannenböden verkratzen die Glaskeramikscheibe.

Heben Sie das Kochgeschirr zum

–

Versetzen an. So vermeiden Sie Schlieren durch Abrieb und Kratzer.

Beachten Sie bei der Anschaffung

–

von Pfannen und Töpfen, dass häu fig der maximale oder obere Durch messer angegeben wird. Wichtig ist aber der (in der Regel kleinere) Bo dendurchmesser.

Tipps zum Energiesparen

Achten Sie darauf, dass der Topf-

–

oder Pfannenboden mit der Größe der Kochzone übereinstimmt oder et was größer ist. So wird nicht unnötig Hitze abgestrahlt.

zu klein passend

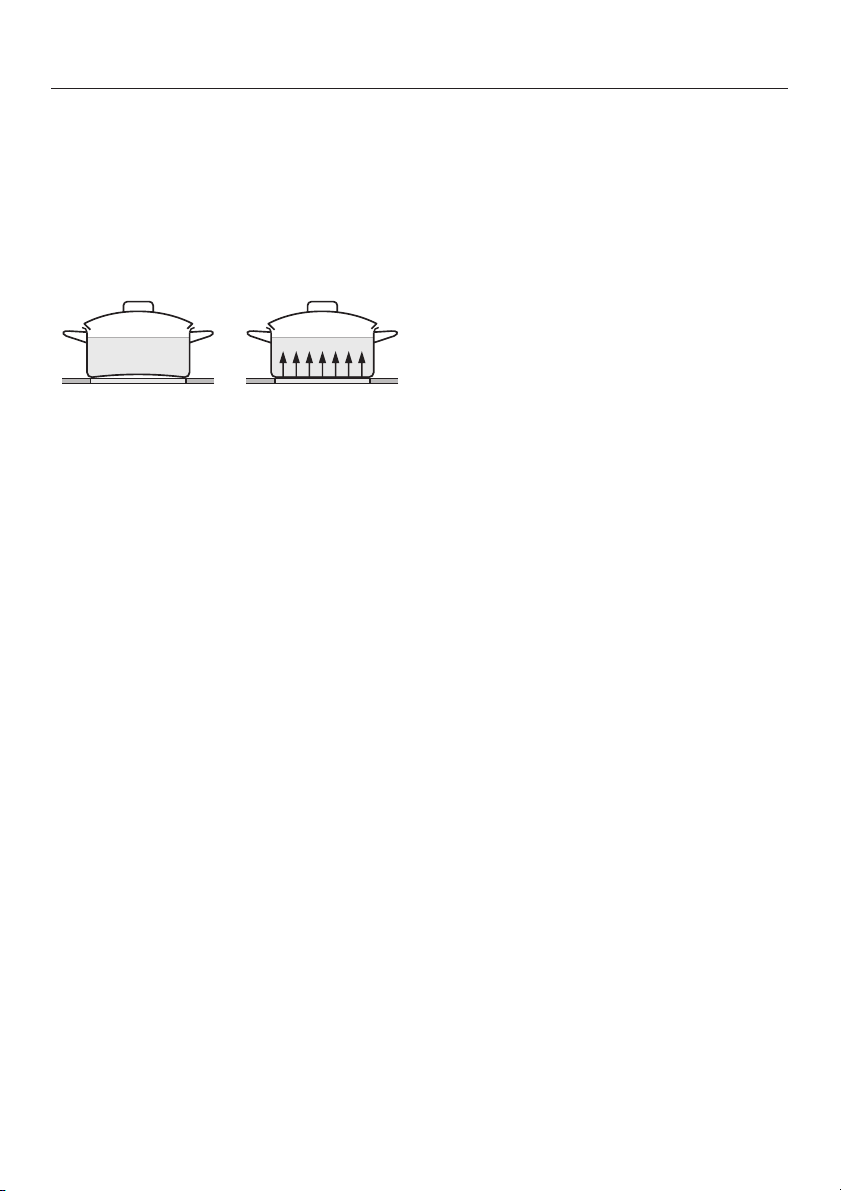

Garen Sie nach Möglichkeit nur in

–

geschlossenen Töpfen oder Pfan nen. So wird verhindert, dass Wärme unnötig entweicht.

Garen Sie mit wenig Wasser und

–

schalten Sie nach dem Ankochen oder Anbraten rechtzeitig auf eine

niedrigere Leistungsstufe zurück.

Schalten Sie bei längeren Garzeiten

–

die Kochzone bereits 5 bis 10 Minu ten vor Garzeitende ab. Damit wird die Restwärme ausgenutzt.

Die Garzeit kann durch Verwendung

–

eines Schnellkochtopfes deutlich re duziert werden.

offen geschlossen

–

Wählen Sie für kleine Mengen einen kleinen Topf. Ein kleiner Topf auf ei ner kleinen Kochzone benötigt weni ger Energie als ein großer, nur wenig gefüllter Topf auf einer großen Koch zone.

Sicherheitseinrichtungen

Überhitzungsschutz

Jede Kochstelle ist mit einem Überhit zungsschutz (Innentemperaturbegren zer) ausgestattet. Dieser schaltet die Beheizung der Kochstelle automatisch aus, bevor sie sich überhitzt. Sobald sich die Kochstelle abgekühlt hat, schaltet sich die Beheizung wieder au tomatisch ein.

Zum Auslösen des Überhitzungsschut zes kann es kommen, wenn

die Kochstelle ohne aufgesetztes

–

Kochgeschirr eingeschaltet ist.

Kochgeschirr ohne Inhalt erhitzt wird.

–

der Boden des Kochgeschirrs nicht

–

eben auf der Kochzone aufliegt.

das Kochgeschirr die Wärme

–

schlecht leitet.

Bei Glaskeramik-Kochfeldern erkennen Sie das Auslösen des Überhitzungs schutzes daran, dass sich die Behei zung auch bei der höchsten einstellbaren Leistungsstufe ein- und ausschaltet.

Reinigung und Pflege

Verwenden Sie zum Reinigen

keinesfalls ein Dampf-Reinigungs gerät. Der Dampf kann an span nungsführende Teile gelangen und einen Kurzschluss auslösen.

Reinigen Sie das gesamte Gerät nach jedem Benutzen. Lassen Sie dazu das Gerät abkühlen. Trocknen Sie das Gerät nach jeder feuchten Reinigung, dadurch vermei den Sie Kalkrückstände.

Um Beschädigungen der Oberflä chen zu vermeiden, verwenden Sie bei der Reinigung keine

Handspülmittel,

–

soda-, alkali-, ammoniak-, säure-

–

oder chloridhaltigen Reinigungsmit tel,

kalklösenden Reinigungsmittel,

–

Fleck- und Rostentferner,

–

scheuernden Reinigungsmittel, z. B.

–

Scheuerpulver, Scheuermilch, Putzsteine,

– lösemittelhaltigen Reinigungsmittel,

– Geschirrspülmaschinen-Reiniger,

– Grill- und Backofensprays,

– Glasreiniger,

– scheuernden harten Bürsten und

Schwämme (z. B. Topfschwämme), oder gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten,

–

Schmutzradierer,

–

keine spitzen Gegenstände (damit die Dichtungen zwischen Glaskeramik und Rahmen bzw. zwi schen Rahmen und Arbeitsplatte nicht beschädigt werden).

Verwenden Sie zur Reinigung kein Handspülmittel. Bei der Reinigung mit einem Handspülmittel werden nicht alle Verunreinigungen und Rückstände entfernt. Es entsteht ein unsichbarer Film, der zu Verfärbun gen der Glaskeramik führt. Diese Ver färbungen lassen sich nicht mehr entfernen. Reinigen Sie das Kochfeld regelmä ßig mit einem speziellen Glaskera mik-Reiniger.

Reinigung und Pflege

Gelangen Zucker, Kunststoff oder Alufolie auf das heiße Kochfeld, schal

ten Sie das Gerät aus. Schaben Sie diese Stoffe sofort, also im heißen Zu stand, mit einem Glasschaber gründ lich von der Kochzone. Vorsicht, es be steht Verbrennungsgefahr!

Reinigen Sie die Kochzone anschlie ßend im erkalteten Zustand wie zuvor beschrieben.

Entfernen Sie alle groben Verschmut zungen mit einem feuchten Tuch, fest anhaftende Verschmutzungen mit einem Glasschaber.

Reinigen Sie das Kochfeld anschließend mit dem Miele Glaskeramik- und Edelstahlreiniger (siehe Kapitel "Nachkaufbares Zubehör"), oder einem handelsüblichen Glaskeramik-Reiniger, und mit einem Küchenpapier oder einem sauberen Tuch. Tragen Sie den Reiniger nicht auf ein heißes Kochfeld auf, da Flecken entstehen können. Be achten Sie die Angaben des Reini gungsmittel-Herstellers.

Wischen Sie das Kochfeld zum Schluss nass ab und trocknen Sie es. Achten Sie darauf, alle Reinigungsmittelrück stände zu entfernen. Rückstände bren nen bei nachfolgenden Kochvorgängen ein und beschädigen die Glaskeramik.

Flecken durch Kalkrückstände, Wasser und Aluminiumrückstände (metallisch schimmernde Flecken) lassen sich mit dem Glaskeramik- und Edelstahlreini ger entfernen.

Was tun, wenn ...?

Reparaturen an Elektrogeräten

dürfen nur von einer Elektro-Fach kraft durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benut zer entstehen.

Was ist zu tun, wenn ...

... das Gerät nach dem Einschalten nicht heiß wird?

Prüfen Sie, ob

– die Sicherung der Elektroinstallation

ausgelöst hat. Fordern Sie eventuell eine Elektro-Fachkraft oder den Kundendienst an.

... sich die Beheizung einer Kochzone ein- und ausschaltet?

.... Sie den Eindruck haben, dass es

zu lange dauert, bis der Inhalt des Kochgeschirrs zu kochen beginnt?

Sie können die Kochleistung einer Kochzone prüfen (siehe Kapitel "Koch zonenleistung prüfen").

Dieses "Takten" der Beheizung ist normal. Es wird durch die elektronische Regelung der Heizleistung bewirkt (sie he Kapitel "Funktionsweise der Kochzo nen").

Taktet die Beheizung bei der höchsten Leistungsstufe, hat der Überhitzungs schutz ausgelöst (siehe Kapitel "Über hitzungsschutz").

Kochleistung prüfen

Sie können die Kochleistung einer Kochzone prüfen. Dazu wird in einem Topf eine bestimmte Menge Wasser zum Kochen gebracht und die dazu benötigte Zeit gemessen.

Der verwendete Topf (mit Deckel) muss aus Edelstahl oder emailliert sein. Der Bodendurchmesser muss der Kochzo ne entsprechen und gerade oder leicht nach innen gewölbt sein.

Stellen Sie Durchmesser und Leis

tung der zu prüfenden Kochzone fest (siehe Kapitel "Kochzonendaten").

Füllen Sie den Topf mit der in der Ta

belle angegebenen Menge Wasser. Das Wasser sollte eine Temperatur von ca. 20 °C haben.

Setzen Sie den Deckel auf und stel

len Sie den Topf auf die Kochzone.

Stellen Sie die höchste Leistungsstu

fe ein.

Messen Sie die Zeit bis das Wasser

kocht.

Die Leistung der Kochzone ist in Ordnung, wenn das Wasser innerhalb der in der Tabelle angegebenen Zeit kocht.

Die Zeit kann erheblich abweichen, wenn

- Unter- oder Überspannung vorliegt.

- besonders kaltes Wasser verwendet wird.

- ein ungeeigneter Topf verwendet wird.

- ohne Deckel gemessen wird.

Kochleistung prüfen

C Kochzone

in cm

10,0 600 0,5 11,0

12,0 700 / 750 1,0 13,0

14,5 1000 / 1100 1,0 9,0

14,5 1200 1,0 8,5

14,5 1350 1,0 8,0

17,0 1500 1,5 9,5

18,0 1250 1,5 11,0

18,0 1700 / 1800 1,5 9,0

21,0 2000 2,0 10,5

21,0 2200 / 2300 2,0 9,5

23,0 2500 2,0 9,0

* Maximale Zeit unter ungünstigen Bedingungen.

Leistung bei 230 V

in Watt

Wassermenge

in Liter

Zeit*

in Minuten

Nachkaufbares Zubehör

Passend zu Ihren Geräten bietet Miele ein umfangreiches Sortiment an Miele Zubehören sowie Reinigungs- und Pflege produkten.

Diese Produkte können Sie ganz leicht im Miele Webshop be stellen:

Sie erhalten diese Produkte auch über den Miele Kunden dienst (siehe Umschlag) und bei Ihrem Miele Fachhändler.

Pflegeprodukte

Glaskeramik- und Edelstahlreiniger 250 ml

Entfernt stärkere Verschmutzungen, Kalkflecken und Aluminiumrückstände

Microfasertuch

Entfernt Fingerabdrücke und leichte Verschmutzungen

Sicherheitshinweise zum Einbau

Die Kochfelder dürfen ausschließlich Das Gerät darf nur von einer qualifizierten

- Fachkraft eingebaut werden

- Elektro-Fachkraft an den Herd an geschlossen werden.

Um Schäden am Gerät zu vermei den, darf dieses erst nach der Mon tage der Oberschränke und der Dunstabzugshaube eingebaut wer den.

Furniere der Arbeitsplatte müssen

mit hitzebeständigem Kleber (100 °C) verarbeitet sein, damit sich diese nicht lösen oder verformen. Die Wandabschlussleisten müssen hitzebeständig sein.

mit Herden aus dem dazugehörigen Programm des Herstellers kombiniert werden. Bei Kombination mit anderen Geräten

erlischt der Garantieanspruch, da die Gewähr für einen ordnungsgemäßen Betrieb nicht mehr gegeben ist.

Nach Einbau des Kochfeldes muss

sichergestellt sein, dass die Unterseite des Gerätes nicht berührt werden kann. Aus diesem Grund müssen in bestimm ten Fällen eine Frontblende und ein Schutzboden angebracht werden (sie he Kapitel "Schutzboden").

Die auf den folgenden Seiten aufge-

führten Sicherheitsabstände sind sorgfältig einzuhalten.

Dieses Kochfeld darf nicht an nicht-

stationären Aufstellungsorten (z. B. Schiffen) betrieben werden.

Der Einbau der Kochfelder über Käl-

tegeräten, Geschirrspülern sowie Wasch- und Trockengeräten ist nicht zulässig.

Es muss sichergestellt werden, dass

die Anschlussleitung des Kochfeldes keinen mechanischen Belastungen ausgesetzt ist.

Verwenden Sie keinerlei Fugendich-

tungsmittel, außer es wird ausdrücklich gefordert. Das Dichtungsband des Gerätes gewährleistet eine ausreichende Abdichtung zur Arbeitsplatte.

Alle Maße sind in mm angegeben.

Sicherheitsabstand oben

Sicherheitshinweise zum Einbau

Wenn für verschiedene Geräte un terhalb einer Dunstabzugshaube, z. B. Wokbrenner und Elektrokoch feld, unterschiedliche Sicherheitsab stände in der Gebrauchs- und Mon tageanweisung angegeben sind, wählen Sie den größeren von bei den.

Zwischen dem Gerät und einer ober halb angebrachten Dunstabzugshaube muss der vom Haubenhersteller angegebene Sicherheitsabstand eingehalten werden. Fehlen die Angaben des Haubenherstellers oder sind leicht entflammbare Materialien (z. B. ein Hängebord) über dem Gerät installiert, muss der Sicherheitsabstand min. 760 mm betragen.

Sicherheitshinweise zum Einbau

Sicherheitsabstand seitlich / hinten

Beim Einbau eines Kochfeldes dürfen sich an einer Seite und an der Rücksei te beliebig hohe Schrank- oder Raum wände befinden, an der anderen Seite darf kein Möbelstück oder Gerät höher als das Kochfeld sein (siehe Abbildun gen).

Folgende Sicherheitsabstände sind mindestens einzuhalten:

50 mm rechts oder links vom Arbeits

–

plattenausschnitt zu einem neben stehenden Möbelstück (z. B. Hochschrank).

– 50 mm vom Arbeitsplattenausschnitt

zur Rückwand.

Nicht erlaubt!

Sehr empfehlenswert!

Nicht empfehlenswert!

Sicherheitshinweise zum Einbau

Sicherheitsabstand zu Nischenverkleidung

Wenn eine Nischenverkleidung angebracht wird, muss ein Mindestabstand zwi schen Arbeitsplattenausschnitt und Verkleidung eingehalten werden, da hohe Temperaturen Materialien verändern oder zerstören können.

Bei einer Verkleidung aus brennbarem Material (z. B. Holz) muss der Mindestab stand e zwischen Arbeitsplattenausschnitt und Nischenverkleidung 50 mm betra gen.

Bei einer Verkleidung aus nicht brennbarem Material (z. B. Metall, Naturstein, Keramikfliesen) beträgt der Mindestabstand e zwischen Arbeitsplattenausschnitt und Nischenverkleidung 50 mm minus Stärke der Verkleidung. Beispiel: Stärke der Nischenverkleidung 15 mm 50 mm - 15 mm = Mindestabstand 35 mm

Flächenbündige Kochfelder Rahmen-/Facettenkochfelder

a Mauerwerk

b Nischenverkleidung

Maß x = Stärke der Nischenverkleidung

c Arbeitsplatte

d Ausschnitt in der Arbeitsplatte

e Mindestabstand

bei brennbaren Materialien 50 mm bei nicht brennbaren Materialen 50 mm - Maß x

Rahmenkochfelder

Einbaumaße

KM 6002 / KM 6003

574

514

560

500

a Klemmfedern

b Einbau-Höhe

c vorn

d Raum für Befestigungselemente und Leitungszuführung

0 20

KM 6012 / KM 6013

574

Rahmenkochfelder

504

560

490

a Klemmfedern

b Einbau-Höhe

c vorn

d Raum für Befestigungselemente und Leitungszuführung

0 20

Rahmenkochfelder

KM 6023 / KM 6024

614

514

500

600

a Klemmfedern

b Einbau-Höhe

c vorn

d Raum für Befestigungselemente und Leitungszuführung

0 20

Rahmenkochfelder

Einbau

Erstellen Sie den Arbeitsplattenaus

schnitt entsprechend dem Maßbild. Ausschnittmaße und Maßtoleranzen müssen genau eingehalten werden, damit das Kochfeld und die Glas scheibe nach dem Einbau keinen seitlichen Druck erhält.

Beachten Sie die Sicherheitsabstän

de (siehe Kapitel "Sicherheitshinwei se zum Einbau").

Arbeitsplatte aus Holz

Versiegeln Sie die Schnittflächen bei

Arbeitsplatten aus Holz mit speziel lem Lack, Silikon oder Gießharz, um ein Aufquellen durch Feuchtigkeit zu

verhindern. Die verwendeten Materialien müssen temperaturbeständig sein.

Achten Sie darauf, dass diese Mate rialien nicht auf die Oberfläche der Arbeitsplatte gelangen.

Legen Sie die mitgelieferten Klemm federn a am oberen Rand des Aus schnittes auf. Die genauen Positionen sind im Maßbild des jeweiligen Koch feldes angegeben.

Befestigen Sie die Klemmfedern mit den mitgelieferten Schrauben 3,5 x 25 mm.

Rahmenkochfelder

Arbeitsplatte aus Naturstein

Zum Einbau wird starkes doppelseiti ge Klebeband und Silikon benötigt (kein mitgeliefertes Zubehör).

^ Positionieren und befestigen Sie die

Klemmfedern a mit starkem doppelseitigem Klebeband f.

Verkleben Sie die seitlichen Ränder

und den unteren Rand der Klemmfe

dern mit Silikon g.

Kochfeld einsetzen

Führen Sie die Anschlussleitung des

Kochfeldes durch den Ausschnitt nach unten.

Schließen Sie das Kochfeld an den

Herd an (siehe Kapitel "Anschluss an den Herd).

Legen Sie das Kochfeld lose auf die

Klemmfedern auf.

Drücken Sie mit beiden Händen das

Gerät am Rand gleichmäßig nach un ten, bis es deutlich merkbar einrastet. Achten Sie darauf, dass die Dichtung des Gerätes nach dem Einrasten auf der Arbeitsplatte aufliegt, damit die Abdichtung zur Arbeitsplatte gewährleistet ist. Dichten Sie das Kochfeld auf keinen Fall zusätzlich mit Fugendichtungsmittel (z. B. Silikon) ab!

Rahmenkochfelder

Liegt die Dichtung an den Ecken nicht richtig auf der Arbeitsplatte auf, können die Eckenradien, ß R4, mit der Stichsäge vorsichtig nachgear beitet werden.

Prüfen Sie die Funktion des Kochfel des.

Das Ausheben des Kochfeldes kann nur mit einem Spezialwerkzeug vor genommen werden.

Rahmenkochfelder

Dichtung zwischen Kochfeld und Ar beitsplatte

Das Dichtungsband unter dem Rand des Geräteoberteils gewährleistet eine ausreichende Abdichtung zur Arbeitsplatte.

Das Kochfeld darf auf keinen Fall zusätzlich mit Fugendichtungsmittel (z. B. Silikon) abgedichtet werden. Kochfeld und Arbeitsplatte können beschädigt werden, wenn das Kochfeld ausgebaut werden muss.

Geflieste Arbeitsfläche

Die Fugen a und der schraffierte Bereich unter der Auflagefläche des Kochfeldes müssen glatt und eben sein, damit das Kochfeld gleichmäßig aufliegt und das Dichtungsband unter dem Rand des Geräteoberteils eine ausreichende Abdichtung zur Arbeitsplatte gewährleistet.

Einbaumaße

KM 6017

a vorn

b Einbau-Höhe

Flächenbündige Kochfelder

c Raum für Befestigungselemente und

Leitungszuführung

d Stufenfräsung

Eckenradius der ausgefrästen Arbeits platte ß R4

Ausschnittmaße der Naturstein-Arbeitsplatte

Flächenbündige Kochfelder

Ein flächenbündiges Kochfeld ist nur für den Einbau in Naturstein (Granit, Marmor), Massivholz und geflieste Arbeitsplatten geeignet. Bei Arbeitsplatten aus anderen Ma terialien erfragen Sie bitte beim je weiligen Hersteller, ob sie für den Einbau eines flächenbündigen Kochfeldes geeignet ist.

Die lichte Breite des Unterschranks muss mindestens so breit sein wie der innere Arbeitsplattenausschnitt (siehe Kapitel "Einbaumaße"), damit das Kochfeld nach dem Einbau von unten frei zugänglich ist, und der Unterkasten für Wartungszwecke abgenommen werden kann. Ist das Kochfeld nach dem Einbau nicht von unten frei zugänglich, muss das Fugendichtungsmittel entfernt werden, damit das Kochfeld ausgebaut werden kann.

Das Kochfeld wird

in eine entsprechend ausgefräste

–

Naturstein-Arbeitsplatte direkt einge setzt.

im Ausschnitt von Massivholz / ge

–

fliesten Arbeitsplatten mit Holzleisten befestigt. Diese Leisten müssen bau seitig zur Verfügung gestellt werden und gehören nicht zum Lieferum fang.

Beachten Sie unbedingt die nachfol genden Detailzeichnungen zum Ar beitsplattenausschnitt !

Flächenbündige Kochfelder

Arbeitsplattenausschnitt er

stellen und Kochfeld einsetzen

Arbeitsplatte aus Naturstein

a Arbeitsplatte

b Kochfeld

c Fuge

Da die Glaskeramikscheibe und der Arbeitsplattenausschnitt einer gewissen Maßtoleranz unterliegen, kann die Breite der Fuge c variieren (min.1 mm).

Erstellen Sie den Arbeitsplattenaus

schnitt entsprechend den Abbildun gen.

Führen Sie die Anschlussleitung des

Kochfeldes durch den Ausschnitt nach unten.

Schließen Sie das Kochfeld b an

den Herd an (siehe Kapitel "An schluss an den Herd").

Setzen Sie das Kochfeld in den Aus

schnitt und zentrieren Sie es.

Prüfen Sie die Funktion des Kochfel

des.

^ Spritzen Sie die verbleibende Fuge

c mit einem temperaturbeständigen (mindestens 160 °C) Silikon-Fugendichtungsmittel aus.

Verwenden Sie ausschließlich ein für Naturstein geeignetes SilikonFugendichtungsmittel und beachten Sie die Hinweise des Fugendichtungsmittel-Herstellers.

Flächenbündige Kochfelder

Massivholz / geflieste Arbeitsplatte

a Arbeitsplatte

b Kochfeld

c Fugenbreite

d Holzleisten 13 mm

(nicht im Lieferumfang enthalten)

Da die Glaskeramikscheibe und der Arbeitsplattenausschnitt einer gewissen Maßtoleranz unterliegen, kann die Breite der Fuge c variieren (min.1 mm).

Erstellen Sie den Arbeitsplattenaus

schnitt entsprechend den Abbildun gen.

Befestigen Sie die Holzleiste d 7mm

unter der Oberkante der Arbeitsplatte (siehe Abbildung).

Führen Sie die Anschlussleitung des

Kochfeldes durch den Ausschnitt nach unten.

Schließen Sie das Kochfeld b an

den Herd an (siehe Kapitel "An schluss an den Herd").

Setzen Sie das Kochfeld in den Aus

schnitt und zentrieren Sie es.

^ Prüfen Sie die Funktion des Kochfel-

des.

^ Spritzen Sie die verbleibende Fuge

c mit einem temperaturbeständigen (mindestens 160 °C) Silikon-Fugendichtungsmittel aus.

Beachten Sie die Hinweise des Silikon-FugendichtungsmittelHerstellers.

Verwenden Sie bei Fliesen aus Na turstein ausschließlich ein für Natur stein geeignetes Silikon-Fugendich tungsmittel.

Schutzboden

Nach Einbau des Kochfeldes muss si chergestellt sein, dass die Unterseite des Gerätes nicht berührt werden kann.

Aus diesem Grund müssen eine Frontblende und ein Schutzboden angebracht werden, wenn

– das Gerät breiter als Backofen /

Herd / Schaltkasten ist.

– das Gerät und der untergebaute

Backofen / Herd / Schaltkasten versetzt eingebaut sind.

Der Mindestabstand ab Oberkante Arbeitsplatte zum Schutzboden muss 55 mm betragen.

Zwischen Boden und Rückwand muss ein Luftspalt von 10 mm eingehalten werden.

Anschluss an den Herd

Die Anschlussleitung des Gerätes hat am Ende Steckergehäuse, die an den zugeordneten Herd gesteckt werden müssen.

Der Schutzleiterdraht wird im Stecker gehäuse mitgeführt.

Der Herd verfügt über Steckbuchsen. Die Steckergehäuse und die Steck buchsen sind so konstruiert, dass die Stecklage nicht verwechselt werden kann. Versuchen Sie nicht, die Stecker mit Gewalt einzustecken.

Die EMV-Erde -, die am Unterkasten des Kochfeldes (nicht bei jedem Mo dell) befestigt ist, muss mit dem Kabel schuh am Gerät verbunden werden.

Anschluss an den Herd

Elektroanschluss

Der Anschluss des Gerätes an den Herd darf nur von einer ElektroFachkraft durchgeführt werden, die die landesüblichen Vorschriften und die Zusatzvorschriften der örtlichen Elektroversorgungsunternehmen ge nau kennt und sorgfältig beachtet. Miele macht darauf aufmerksam, dass keine Haftung für mittelbare oder unmittelbare Schäden über nommen wird, die durch unsachge mäßen Einbau oder falschen An schluss entstehen.

Miele kann nicht für Schäden verantwortlich gemacht werden, die durch einen installationsseitig fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

Absicherung

siehe Gebrauchs- und Montageanwei sung des Herdes.

Fehlerstromschutzschalter

Zur Erhöhung der Sicherheit empfiehlt

der VDE bzw. ÖVE, dem Gerät einen FI-Schutzschalter mit einem Auslöse strom von 30 mA vorzuschalten.

Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein.

Gesamtleistung

siehe Typenschild

Anschlussdaten und Netz

Die erforderlichen Anschlussdaten fin den Sie auf dem Typenschild des Her des. Diese Angaben müssen mit denen des Netzes übereinstimmen.

Trenneinrichtungen Das Gerät muss durch Trenneinrich

tungen allpolig vom Netz abgeschaltet

werden können! (Im abgeschalteten Zustand muss ein Kontaktabstand von mindestens 3mmvorhanden sein.) Die Trenneinrichtungen sind Überstrom schutzorgane und Schutzschalter.

Vom Netz trennen

Soll der Stromkreis des Gerätes vom Netz getrennt werden, gehen Sie je nach Installation in der Verteilung wie folgt vor:

– Schmelzsicherungen

Sicherungseinsätze aus den Schraubkappen ganz herausnehmen. oder:

– Sicherungs-Schraubautomaten

Prüfknopf (rot) drücken, bis der Mittelknopf (schwarz) herausspringt.

oder:

Elektroanschluss

Das Netz ist nach der Trennung ge gen Wiedereinschalten zu sichern.

– Einbau-Sicherungsautomaten

(Leitungs-Schutzschalter, mindes tens Typ B oder C!): Kipphebel von 1 (Ein) auf 0 (Aus) stellen. oder:

–

FI-Schutzschalter

(Fehlerstrom-Schutzschalter) Den Hauptschalter von 1 (Ein) auf 0 (Aus) schalten oder die Prüftaste betätigen.

Kundendienst, Typenschild, Garantie

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte:

Ihren Miele Fachhändler oder

–

den Miele Werkkundendienst.

–

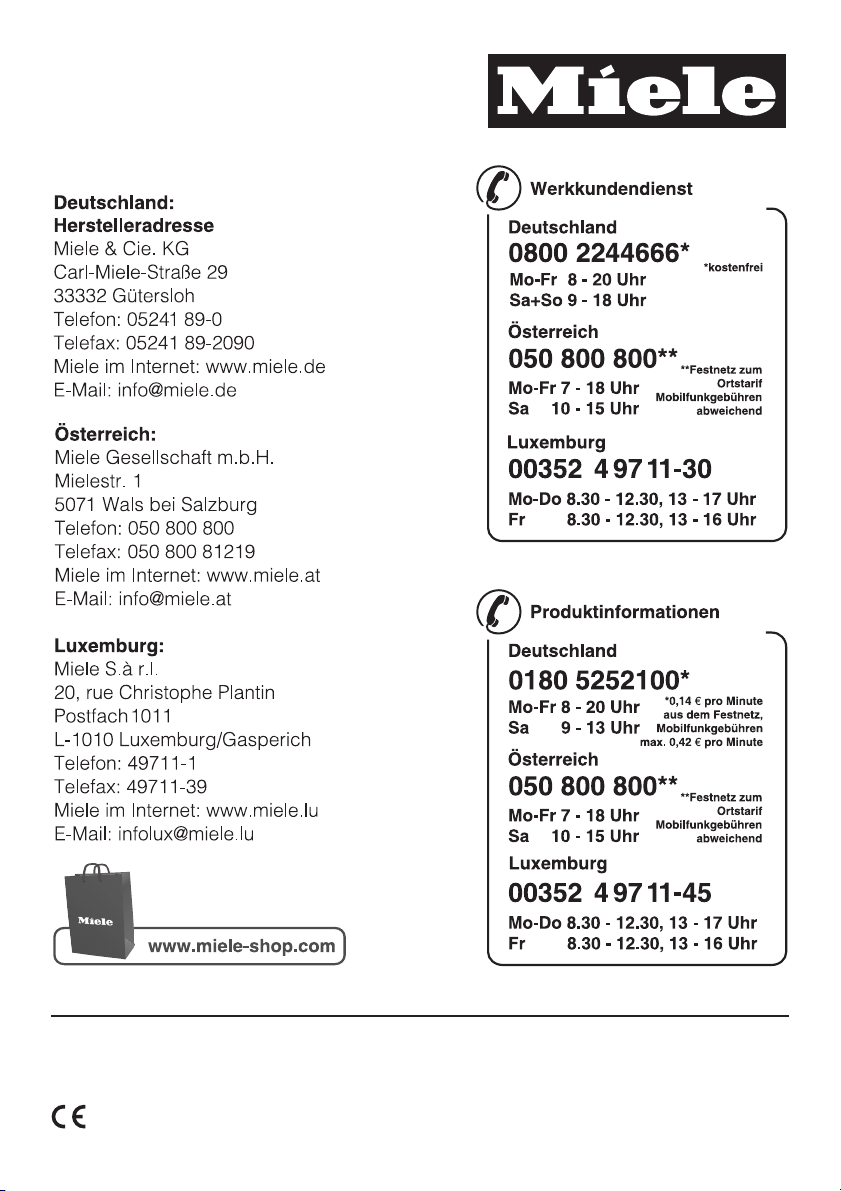

Die Telefonnummer des Werkkundendienstes finden Sie auf der Rückseite die ser Gebrauchsanweisung.

Der Kundendienst benötigt die Modellbezeichnung und Fabrikationsnummer Ihres Gerätes. Beide Angaben finden Sie auf dem beiliegenden Typenschild.

Kleben Sie hier das beiliegende Typenschild ein. Achten Sie darauf, dass die Mo dellbezeichnung mit den Angaben auf der Titelseite dieser Gebrauchsanweisung übereinstimmt.

Garantiezeit und Garantiebedingungen

Die Garantiezeit beträgt 2 Jahre. Weitere Informationen entnehmen Sie bitte den mitgelieferten Garantiebedingungen.

525354

Änderungen vorbehalten / 2412 KM 6002 / KM 6003 / KM 6012 / KM 6013 / KM 6017 / KM 6023 / KM 6024

M.-Nr. 09 379 440 / 00

Miele KM 6002, KM 6003, KM 6012, KM 6013, KM 6017 User manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
