Miele KM 5942, KM 5943, KM 5944, KM 5955, KM 5956 User manual

...
Käyttö- ja asennusohje
Keraamiset induktiokeittotasot KM 5942 / 5943 / 5944 KM 5955 / 5956 / 5975 KM 5985 / 5986
Lue ehdottomasti tämä käyttö- ja asennusohje ennen laitteen asentamista, liitäntöjen tekemistä ja käyttöönottoa. Näin vältät mahdolliset vahingot ja laitteesi rikkoontumisen.
fi-FI
M.-Nr. 07 267 980
Sisällysluettelo
Laitteen osat......................................................4
KM 5942 / KM 5943 / KM 5944 ........................................4
KM 5955 / KM 5956 / KM 5986 ........................................5
KM 5975 / KM 5985 .................................................6
Keittoalueiden tehon valitsimet ja näyttöruudut ...........................7
Aikakytkimen ohjaus ja ajan näyttö .....................................8
Keittoalueiden tiedot ................................................9
Erikseen ostettava lisävaruste ........................................11
Tärkeitä turvallisuusohjeita ........................................12
Pidä huolta ympäristöstäsi .........................................18
Ennen ensimmäistä käyttökertaa ....................................19
Ensimmäinen puhdistus.............................................19
Käyttöönotto......................................................19
Induktio .........................................................20
Toimintaperiaate ..................................................20
Käytöstä aiheutuvat äänet ...........................................21
Valmistusastiat ....................................................22
Käyttö ..........................................................23
Hipaisukytkimet ...................................................23
Keittotason kytkeminen päälle ........................................23
Säätöalueet ......................................................24
Alkukiehutusautomatiikka ...........................................25
Booster-toiminto...................................................26
Lämpimänäpito ...................................................28
Kytkeminen pois päältä ja jälkilämmön osoitin ...........................29
Aikakytkin .......................................................30
Hälytyskellon käyttö ................................................30
Keittoalueen kytkeminen pois päältä automaattisesti ......................31
Aikatoimintojen käyttö samanaikaisesti .................................32
2
Sisällysluettelo
Turvatoiminnot...................................................33
Turvalukitus / Käytön estävä lukitus....................................33
Stop and Go......................................................34
Turvakatkaisu.....................................................35
Ylikuumenemissuoja ...............................................36
Puhdistus ja hoito ................................................37
Ohjelmointi ......................................................39
Mitä tehdä, jos ...? ................................................42
Erikseen ostettavat lisävarusteet ....................................44
Turvallisuusohjeita asentamista varten...............................46
Kehykselliset / viistetyt keittotasot ..................................51

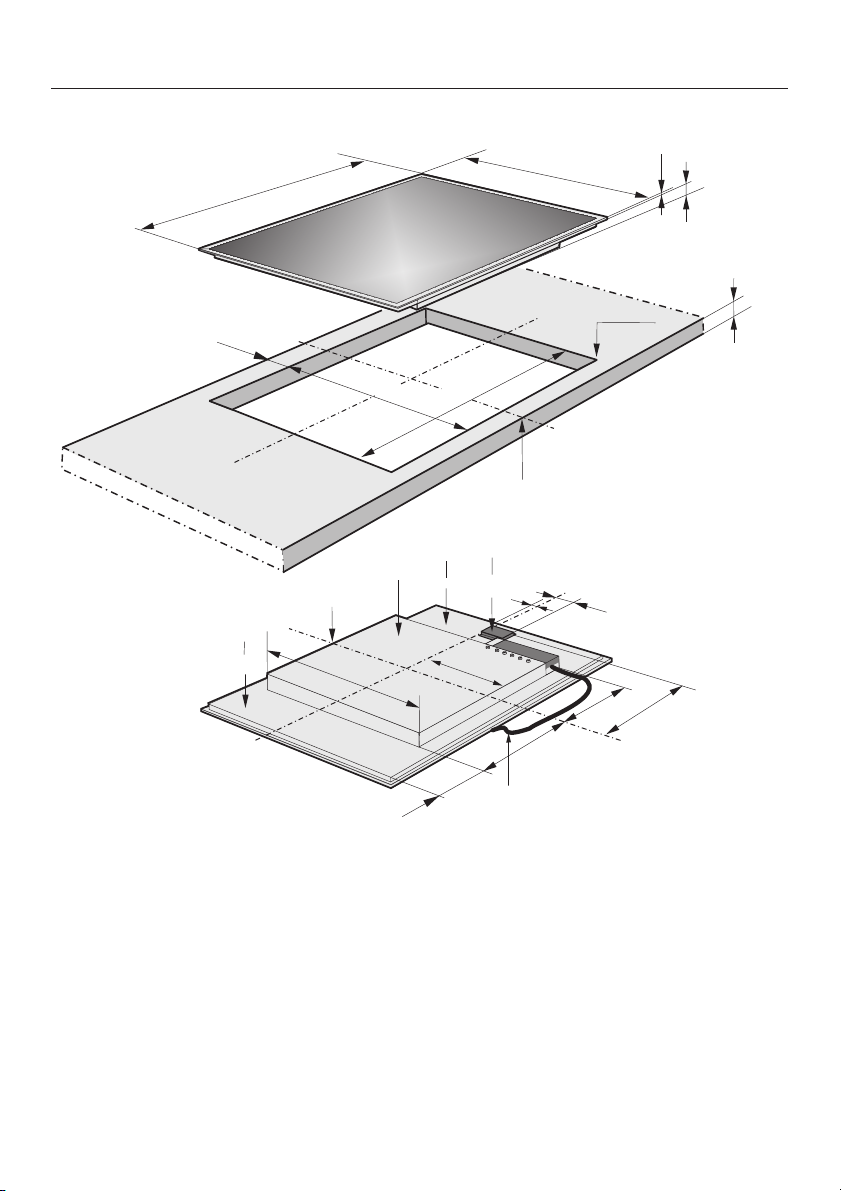

Laitteen mitat ....................................................51
Kalusteisiin sijoittaminen ............................................56
Yleisiä asennusohjeita ..............................................57
Huulloskeittotasot ................................................58
Laitteen mitat .....................................................58
Upotus työtasoon..................................................61
Sähköliitäntä.....................................................64
Verkkoliitäntäjohto .................................................65
Sähkökytkentäkaaviot ..............................................66
Huolto / arvokilpi .................................................67
3
Laitteen osat
KM 5942 / KM 5943 / KM 5944
abd Keittoalueet, joissa Booster-toiminto
c Keittoalue, jossa TwinBooster-toiminto
e Keittoalueiden tehon valitsimet ja näyttöruudut (ks. kyseistä kappaletta)
f Aikakytkimen ohjaus ja ajan näyttö (ks. kyseistä kappaletta)
g Turvalukituksen merkkivalo
h Lukituksen hipaisukytkin
i Koko keittotason virtakytkin
4
KM 5955 / KM 5956 / KM 5986
Laitteen osat
ac Keittoalueet, joissa TwinBooster-toiminto
bd Keittoalueet, joissa Booster-toiminto
e Keittoalueiden tehon valitsimet ja näyttöruudut (ks. kyseistä kappaletta)
f Aikakytkimen ohjaus ja ajan näyttö (ks. kyseistä kappaletta)
g Turvalukituksen merkkivalo
h Lukituksen hipaisukytkin
i Koko keittotason virtakytkin
5
Laitteen osat
KM 5975 / KM 5985
a Keittoalue, jossa TwinBooster-toiminto
bcd Keittoalueet, joissa Booster-toiminto
e Keittoalueiden tehon valitsimet ja näyttöruudut (ks. kyseistä kappaletta)
f Aikakytkimen ohjaus ja ajan näyttö (ks. kyseistä kappaletta)
g Turvalukituksen merkkivalo
h Lukituksen hipaisukytkin
i Koko keittotason virtakytkin
6
Laitteen osat
Keittoalueiden tehon valitsimet ja näyttöruudut
(Esimerkki)
a Näyttö:
0 = Keittoalueen valmiustila ^ = Lämpimänäpito 1 - 9 = Keittoalueiden tehot I = Booster I -toiminto II = Booster II -toiminto # = Jälkilämmön osoitin ß = Kattila puuttuu tai väärää materiaalia (ks. kohtaa "Valmistusastiat") F = Virheilmoitus (ks. kohtaa "Turvakatkaisu") A = Alkukiehautusautomatiikan osoitin (vain laajennetut tehot) P0 jne. = Ohjelmoitava toiminto (ks. kohtaa "Ohjelmointi") S0 jne. = Ohjelmoinnin tila (ks. kohtaa "Ohjelmointi")
b Alkukiehautusautomatiikan tai keittoalueen laajennetun tehon merkkivalo (ks.
kohtaa "Ohjelmointi"), esim. keittoalue edessä vasemmalla
c Booster-toiminnon merkkivalo
d Booster-toiminnon valitsin
e Keittoalueen tehon valitsimet
7
Laitteen osat
Aikakytkimen ohjaus ja ajan näyttö
a Hipaisukytkin, jolla kytket aikakytkimen päälle, siirryt aikatoiminnosta toiseen ja
valitset keittoalueen, kun haluat kytkeä keittoalueen pois päältä automaattisesti
b Ajan valitsimet
c Ajan näyttö
d Merkkivalo, kun olet kytkenyt keittoalueen kytkeytymään automaattisesti pois
päältä, esim. keittoalue takana oikealla
e Hälytyskellon merkkivalo
f Puolta tuntia osoittava merkkivalo, kun valitset hälytysajaksi yli 99 minuuttia
8
Laitteen osat
Keittoalueiden tiedot
Keittoalue KM 5942 / KM 5943 / KM 5944
pienin/suurin
C cm*
y 14 - 20 normaali:
w 10 - 16 normaali:
x 16 - 23 normaali:
z 10 - 16 normaali:
* Ilmoitetun alueen sisällä voidaan käyttää halkaisijaltaan kaikenkokoisia valmis-
tusastioita.
** Ilmoitettu teho voi vaihdella valmistusastian koon ja materiaalin mukaan.
Teho W (liitäntä 230 V)**
1850
Booster-toiminto:
Booster-toiminto:
Booster I -toiminto: Booster II-toiminto:
Booster-toiminto: Yhteensä: 7400
2900 1400
1800 2300
3000 3700
1400 1800
9
Laitteen osat
Keittoalue KM 5955 / KM 5956 / KM 5986
pienin/suurin
C cm*
y 16 - 23 normaali:
w 10 - 16 normaali:
x 14-20/
20x30
z 14 - 20 normaali:
* Ilmoitetun alueen sisällä voidaan käyttää halkaisijaltaan kaikenkokoisia valmis-
tusastioita.
Teho W (liitäntä 230 V)**
2300 Booster I -toiminto: Booster II-toiminto:
Booster-toiminto: normaali:
Booster I/II -toiminto: normaali: Booster I-toiminto: Booster II-toiminto:
Booster-toiminto: Yhteensä: 7400
3000
3700
1400
1800
1850
2300
2400
3000
3700
1850
2900
** Ilmoitettu teho voi vaihdella valmistusastian koon ja materiaalin mukaan.
10
Laitteen osat
Keittoalue KM 5975 / KM 5985
pienin/suurin
C cm*
Vasen 16 - 23 normaali:
Booster I -toiminto: Booster II-toiminto:
Keskellä vasemmalla 10 - 16 normaali:
Booster-toiminto:
Keskellä oikealla 14 - 20 normaali:
Booster-toiminto:
Oikealla 14 - 20 normaali:
Booster-toiminto: Yhteensä: 7400
* Ilmoitetun alueen sisällä voidaan käyttää halkaisijaltaan
kaikenkokoisia valmistusastioita.
** Ilmoitettu teho voi vaihdella valmistusastian koon ja materiaalin
mukaan.
Teho W (liitäntä 230 V)**
2300 3000 3700
1400 1800
1850 2900
1850 2900
Erikseen ostettava lisävaruste
Jos keittotason vasemmassa yläkulmassa on < -symboli, keittotaso on valmis Miele|home -järjestelmän käyttöön (ks. kohta "Erikseen ostettavat lisävarusteet").
11
Tärkeitä turvallisuusohjeita
Tämä keittotaso täyttää asetetut tur vamääräykset. Keittotason asiaton käyttö saattaa kuitenkin aiheuttaa henkilö- ja esinevahinkoja.
Lue tämä käyttö- ja asennusohje huolellisesti ennen kuin alat käyttää keittotasoa. Käyttöohje antaa sinulle tärkeitä tie toja keittotason asennuksesta, tur vallisuudesta, käytöstä ja huollosta. Näin vältät mahdolliset vahingot ja keittotason vahingoittumisen.
Säilytä tämä käyttöohje! Jos luovutat keittotason toiselle käyttäjälle, muista antaa käyttöohje laitteen mukana.
-
-
-
Asianmukainen käyttö
Tätä keittotasoa saa käyttää vain ko
~
titalouksissa tässä käyttöohjeessa esite tyllä tavalla. Kaikenlainen muu käyttö on kiellettyä ja tapahtuu omalla vastuullasi. Valmistaja ei vastaa laitteen asiattomasta tai käyt töohjeen vastaisesta käytöstä aiheutu neista vahingoista.
Henkilöt, jotka eivät pysty käyttä
~
mään keittotasoa turvallisesti fyysisten, aistillisten tai henkisten kykyjensä puut teellisuuden vuoksi tai jotka ovat koke mattomia ja tietämättömiä keittotason toiminnasta, eivät saa käyttää tätä keit­totasoa ilman vastuullisen henkilön val­vontaa tai opastusta.
-
-
-
-
-
-
-
12
Tärkeitä turvallisuusohjeita
Jos kotonasi on lapsia
Käytä turvalukitusta tai käytön estä
~
vää lukitusta, niin lapset eivät pääse va hingossa kytkemään keittotasoa päälle tai muuttamaan sen säätöjä.
Valvo lapsia, jotka oleskelevat tai
~
leikkivät keittotason läheisyydessä. Älä anna lasten leikkiä laitteella.
Lapset saavat käyttää keittotasoa il
~
man valvontaa ainoastaan, jos heille on kerrottu miten laitetta käytetään turvalli sesti. Lasten on ymmärrettävä, millaisia vaaratilanteita laitteen väärä käyttö voi aiheuttaa.
Keittotaso kuumenee käytön aikana
~
ja pysyy jonkin aikaa kuumana pois päältä kytkemisen jälkeenkin. Pidä siksi lapset loitolla kuumasta laitteesta, kun­nes se on jäähtynyt niin etteivät lapset voi vahingossakaan polttaa itseään.
Älä säilytä keittotason päällä tai ta-
~
kana olevalla vapaalla työtasolla esinei­tä, jotka voisivat kiinnostaa lapsia. Lap­sille voi tulla houkutus kiivetä keitto tason päälle. Palovamman vaara!
-
Huolehdi siitä, etteivät lapset pääse
~
vetämään keittotasolta päälleen kuumia
­kattiloita ja pannuja. Helpointa on kään
­tää kattiloiden ja pannujen kädensijat
työtasoon päin, niin lapset eivät pääse koskemaan kuumiin kädensijoihin! Voit hankkia tarvittaessa keittotasoon suoja ritilän (erikois- ja lastentarvikeliikkeistä).
Pakkausmateriaalit (kuten muovikal
~
-
vot, styroksi) voivat olla vaarallisia las ten käsissä. Tukehtumisen vaara! Säily
-
tä pakkausmateriaalit lasten ulottumat tomissa ja hävitä materiaalit asianmu kaisesti mahdollisimman pian.
-
-
-
-
-
-
-
13
Tärkeitä turvallisuusohjeita
Tekninen turvallisuus
Ennen kuin upotat keittotason työ
~
tasoon, tarkista laite ulkoisten vaurioi den varalta. Älä missään tapauksessa ota käyttöön vioittunutta laitetta. Vioittu nut laite voi vaarantaa turvallisuutesi!
Keittotason sähköturvallisuus on
~
taattu vain, kun se on liitetty asianmu kaisesti asennettuun, maadoitettuun sähköliitäntään. Maadoitus on erittäin tärkeää. Pyydä tarvittaessa sähköasentajaa tar kistamaan maadoitus. Valmistaja ei vas taa vahingoista, jotka johtuvat laitteen liittämisestä maadoittamattomaan tai puutteellisesti maadoitettuun sähkölii­täntään.
Ennen kuin kytket keittotason sähkö-
~
verkkoon, tarkista ehdottomasti, että laitteen arvokilvessä ilmoitettu jännite ja taajuus vastaavat sähköverkon jännitet­tä ja taajuutta. Väärä jännite ja taajuus voivat vahin­goittaa laitetta. Ota epäselvissä tapauk­sissa yhteyttä sähköasentajaan.
Keittotasoa saa käyttää vain paikal
~
leen asennettuna. Vain tällöin laitteen turvallinen toiminta on taattu.
-
-
-
-
-
Älä missään tapauksessa avaa keit
~
totason ulkovaippaa. Laitteen sähköä johtaviin osiin koskemi nen voi olla hengenvaarallista. Muutok set laitteen sähköisissä tai mekaanisis
­sa rakenteissa voivat vahingoittaa lait
teen toimintaa.
Keittotason sähköasennukset sekä
~
huolto- ja korjaustyöt on aina jätettävä valtuutetun ammattilaisen tehtäviksi. Asiattomista asennus-, huolto- ja kor jaustöistä voi aiheutua laitteen käyttäjäl le vaaratilanteita, joista valmistaja ei voi
­olla vastuussa.
Keittotaso täytyy irrottaa sähköver-
~
kosta aina asennus-, huolto- ja korjaus­töiden ajaksi. Laite on kytketty pois säh­köverkosta vasta kun jokin seuraavista edellytyksistä täyttyy:
– laitteen automaattisulake on kytketty
pois päältä.
– laitteen sulake on kierretty irti sulake-
taulusta.
laitteen verkkoliitäntäjohto on irti säh köliitännästä. Kun irrotat pistotulpalla varustetun keittotason sähköverkosta, älä vedä verkkoliitäntäjohdosta, vaan tartu aina pistotulppaan.
-
-
-
-
-
-
-
-
14
Tärkeitä turvallisuusohjeita
Takuuaikana tehtävät korjaukset on
~
aina annettava Mielen valtuuttaman huoltoliikkeen tehtäviksi, muuten takuu ei vastaa korjausten jälkeen ilmenevistä vioista.
Rikkinäiset osat saa vaihtaa vain al
~
kuperäisiin Miele-varaosiin. Vain näistä varaosista valmistaja voi taata, että ne täyttävät vaaditut turvallisuusmääräyk set.
Keittotason viallisen verkkoliitäntä
~
johdon saa vaihtaa vain tyypin H 05 VV-F (PVC-eristeinen) verkkoliitän täjohtoon, jonka voi tilata laitteen val mistajalta tai valtuutetusta huoltoliik­keestä.
Älä liitä keittotasoa sähköverkkoon
~
jatkojohdon tai haaroituspistorasian avulla, jottei laitteen sähköturvallisuus vaarannu (ylikuumenemisvaara).
Jos havaitset keittotasossa hal-
~
keamia tai säröjä, älä enää käytä keitto­tasoa, vaan kytke keittotaso välittömästi pois päältä ja irrota se sähköverkosta esimerkiksi irrottamalla sulake sulake taulusta. Sähköiskun vaara!
-
-
-
-
Asianmukainen käyttö
Jos sinulla on sydämentahdistin:
~
Huomaa, että päälle kytkettyjen induk tiokeittoalueiden välittömään läheisyy teen syntyy sähkömagneettinen kenttä. On kuitenkin epätodennäköistä, että
­tämä vaikuttaisi sydämentahdistimen toimintaan. Jos olet epävarma, kysy neuvoa hoita valta lääkäriltäsi tai sydämentahdisti men valmistajalta.
Magnetoituvia esineitä, kuten pank
~
kikortteja, levykkeitä tai laskimia, ei saa
­säilyttää päälle kytketyn keittotason vä littömässä läheisyydessä. Sähkömag­neettinen kenttä voi vaikuttaa kyseisten esineiden toimintaan.
Keittotaso kuumenee käytön aikana
~
ja pysyy jonkin aikaa kuumana pois päältä kytkemisen jälkeenkin. Keitto­alueisiin voi koskea vaaratta vasta, kun niiden jälkilämmön osoittimet ovat sam­muneet.
Älä jätä keittotasoa toimimaan ilman
~
valvontaa! Tyhjiin kiehuneet kattilat saattavat va hingoittaa laitteen keraamista pintaa. Valmistaja ei vastaa tällaisista vahin goista. Kuuma rasva tai öljy voi syttyä pala maan ja tuli saattaa levitä.
-
-
-
-
-
-
-
-
-
Jos kuuma rasva tai öljy kuitenkin
~
syttyy palamaan, älä koskaan yritä sam muttaa sitä vedellä! Tukahduta liekit esimerkiksi kattilan kannella, märällä astiapyyhkeellä tai vastaavalla.
-
15
Tärkeitä turvallisuusohjeita
Käytä aina patakintaita, pannulap
~
puja tai vastaavia suojavälineitä, kun työskentelet kuuman keittotason äärellä. Tarkista kuitenkin, etteivät patakintaat ole kastuneet tai muuten kosteat. Kos teus heikentää tekstiilien lämmöneris tyskykyä, mistä voi aiheutua palovam man vaara.
Älä koskaan liekitä ruokia liesituulet
~
timen alla. Liekit voivat sytyttää liesituu lettimen.
Älä käytä keittotasoa laskutilana.
~
Älä missään tapauksessa säilytä esim. veitsiä, haarukoita, lusikoita tai muita metallisia esineitä keittotason päällä. Kun keittotaso on päällä, kun kytket sen vahingossa päälle tai kun induktioalue on vielä kuuma, tasolle kuulumattomat metalliesineet kuumenevat (palovam­man vaara). Muut keittoalueelle unohtuneet esineet voivat sulaa tai syttyä palamaan, mate­riaalin mukaan. Kosteat kattilankannet voivat tarttua kiinni keraamiseen pintaan.
Kytke siksi keittoalueet pois päältä jo kaisen käyttökerran jälkeen!
Älä peitä tasoa liinalla tai liesisuojal
~
la. Ne voivat syttyä palamaan, jos keit totaso on vielä liian kuuma.
Älä käytä keittotasolla muovisia as
~
tioita tai alumiinifoliorasioita. Nämä sula vat korkeissa lämpötiloissa. Lisäksi ne voivat syttyä palamaan!
-
-
-
-
-
-
-
-
Älä kuumenna keittoalueilla suljettuja
~
astioita, kuten säilyketölkkejä. Ne saat tavat räjähtää syntyvän ylipaineen vai kutuksesta ja aiheuttaa loukkaantumis­ja palovammavaaran!
Käytä ainoastaan sileäpohjaisia kat
~
tiloita ja pannuja. Karheat kattilan- ja pannunpohjat voivat naarmuttaa keraa mista pintaa.
-
­Älä koskaan kuumenna valmistusas
~
tiaa tyhjänä, mikäli astianvalmistaja ei ole nimenomaan sallinnut tällaista käyt töä! Koska induktioalueet toimivat erit täin nopeasti, tyhjänä kuumennetun val mistusastian pohjan lämpötila voi kuu­meta yllättävän nopeasti öljyjen tai ras­vojen itsesyttymislämpötilaan.
Pidä keittotaso aina puhtaana.
~
Suola, sokeri tai esim. vihannesten mu­kana tullut hiekka saattavat naarmuttaa keittotasoa.
Älä missään tapauksessa aseta kuu-
~
mia kattiloita tai pannuja keittotason oh­jaustaulun päälle. Kuumuus saattaa va hingoittaa keraamisen pinnan alla ole vaa elektroniikkaa.
Varo, ettet pudottele kevyitäkään
~
esineitä keraamiselle pinnalle. Jo suo lasirotin voi huonolla onnella aiheuttaa tasolle pudotessaan halkeaman tai naarmun.
-
-
-
-
-
-
-
-
-
-
-
-
16
Tärkeitä turvallisuusohjeita
Älä päästä kuumennetulle keitto
~
tasolle sokeria, sokeria sisältäviä ruokia, muovia tai alumiinifoliota. Jos tällaisia aineita kuitenkin vahingossa joutuu ta solle, kytke laite pois päältä. Kaavi ta solle joutuneet aineet heti pois puhdis tuskaapimen avulla keittotason ollessa vielä kuuma. Aineet voivat tason jäähty essä aiheuttaa halkeamia ja muita pin tavaurioita. Varo, ettet polta itseäsi! Kun keittotaso on jäähtynyt, puhdista se vielä huolellisesti.
Varo, etteivät keittiön piensähkölait
~
teiden liitäntäjohdot joudu kosketuksiin kuuman keittotason kanssa, sillä kuu­muus voi vahingoittaa johtojen suoja­eristeitä. Sähköiskuvaara!
Keittotasossa on jäähdytyspuhallin.
~
Jos keittotason alle on asennettu veto­laatikosto, huolehdi siitä, että ylimmän vetolaatikon sisällön ja keittotason ala­pinnan väliin jää tarpeeksi tilaa tehok­kaalle ilmanvaihdolle. Ylimmässä laati­kossa ei saa säilyttää teräesineitä tai paperin kaltaisia kevyitä tavaroita. Täl laiset esineet voivat päästä jäähdytys puhaltimen ilmanvaihtoaukkoihin tai imun vaikutuksesta peittää aukot koko naan, jolloin ne vahingoittavat puhallinta ja heikentävät jäähdytystä.
-
-
-
-
-
-
-
-
-
Metalliesineet, joita säilytetään keit
~
totason alla olevassa vetolaatikossa, saattavat kuumeta, kun keittotasoa käy tetään pitkän aikaa suurilla tehoilla.
Kuumenna ruoka aina riittävän kuu
~
maksi. Mahdolliset ruoassa olevat bak teerit kuolevat vain, kun ruokaa kypsen
­netään riittävän korkeassa lämpötilassa
riittävän pitkään.
Älä koskaan käytä samanaikaisesti
~
kahta valmistusastiaa samalla keitto- tai paistoalueella.
Jos olet asentanut keittotason pyro
~
lyysiuunin päälle, älä käytä keittotasoa pyrolyysitoiminnon aikana, koska se voi laukaista keittotason ylikuumenemis­suojan (ks. turvatoimintoja käsittelevää kappaletta).
Mikäli tätä laitetta käytetään käyttö­ohjeiden vastaisesti tai muuten huoli­mattomasti, vastuu syntyvistä esine­ja henkilövahingoista lankeaa lait teen käyttäjälle.
-
-
-
-
-
-
-
Jos laitteen alapuolella on vetolaatik
~
ko, siinä ei saa säilyttää helposti sytty viä esineitä (kuten suihkepulloja) tai syt tyviä materiaaleja. Mahdollisten laati kossa pidettävien ruokailuvälinelokeroi den on oltava kuumuutta kestävää materiaalia.
-
-
-
-
-
17
Pidä huolta ympäristöstäsi
Kuljetuspakkauksen uusiokäyttö
Pakkaus suojaa laitetta vaurioilta kulje tuksen aikana. Pakkausmateriaalit on valmistettu luonnossa hajoavista ja uu siokäyttöön soveltuvista materiaaleista.
Kun palautat pakkausmateriaalin kier toon, säästät raaka-aineita ja vähennät syntyvien jätteiden määrää. Miele-kaup piaasi huolehtii kuljetuspakkauksen tal teenotosta.
-
Vanhan laitteen käytöstä pois taminen
Käytöstä poistettavat sähkö- ja elekt
­roniikkalaitteet sisältävät usein arvokkai ta, kierrätyskelpoisia materiaaleja. Kui
­tenkin ne sisältävät usein myös haitalli sia aineita, jotka ovat olleet tärkeitä lait teiden toiminnalle ja turvallisuudelle. Sekajätteisiin heitettyinä tai väärän kä
­sittelyn seurauksena nämä voivat olla
­terveydelle haitallisia ja vahingoittaa
ympäristöä. Älä siksi koskaan hävitä käytöstä poistettavia laitteita sekajät teen mukana.
Vie sen sijaan vanhat laitteet sähkö- ja elektroniikkaromun (SER) keräyspistee­seen oman kuntasi jäteasemalle tai kier rätyskeskukseen. Voit tiedustella kierrä tysmahdollisuuksia myös omalta kaup piaaltasi.
-
-
-
-
-
-
-
-
-
-
-
18
Pidä huolta että säilytät laitteet poissa lasten ulottuvilta ennen kuin viet ne ke räyspisteeseen.
-
Ennen ensimmäistä käyttökertaa
Kiinnitä laitteen mukana toimitettu irralli nen arvokilpi sille varattuun kohtaan tä män käyttöohjeen kappaleessa "Arvokil pi".
Ensimmäinen puhdistus
Irrota ensin mahdolliset suojakalvot ja tarrat.
Pyyhi laite ennen ensimmäistä käyttö kertaa kostealla liinalla ja kuivaa pinta lopuksi.
Älä käytä keraamisen pinnan puh­distamiseen astianpesuainetta, kos­ka siitä voi jäädä lasiin sinertäviä läikkiä.
-
Käyttöönotto
-
-
Koskee vain kehyksettömiä keitto
­tasoja (joissa viistetty lasireunus):
Ensimmäisinä päivinä asennuksen jälkeen keittotason ja työtason välissä voi näkyä vielä pieni rako. Rako pie nenee keittotason käytön myötä. Rako ei kuitenkaan missään tapauk sessa vaaranna laitteen sähköturvalli suutta.
Kun käytät laitetta ensimmäisen kerran, siitä saattaa muodostua hiukan käryä ja hajua. Käryn muodostuminen vähenee seuraavilla käyttökerroilla ja loppuu vä­hitellen kokonaan.
Käryn ja mahdollisen höyryn muodostu­minen on ohimenevä ilmiö, joka ei ole merkki mistään virheellisistä kytkennöis­tä tai laitteessa olevasta viasta. Ne eivät ole myöskään terveydelle haitallisia.
-
-
-
-
19
Induktio
Toimintaperiaate
Jokaisen induktioalueen alla on induk tiokäämi. Kun kytket induktioalueen päälle, käämi synnyttää magneettiken tän, joka vaikuttaa suoraan valmistusas tian pohjaan ja kuumentaa sen. Induk tioalue lämpenee siten vain epäsuorasti valmistusastian pohjasta syntyvästä sä teilylämmöstä.
Induktioalueen toiminta edellyttää, että valmistusastian pohja on valmistettu magnetoituvasta metallista (ks. kohtaa "Valmistusastiat").
Induktio tunnistaa käyttämäsi valmis­tusastian koon automaattisesti, eli in­duktioalue toimii vain astian pohjan ko­koiselta alueelta.
Induktioalue ei toimi,
– jos induktioalueella ei ole valmis-
tusastiaa tai jos astia on väärää ma­teriaalia (muuta kuin magnetisoituvaa metallia).
-
-
-
Jos asetat induktioalueelle keittoastian 3 minuutin kuluessa, merkki ß sammuu, ja induktioalue alkaa toimia normaalisti.
Muussa tapauksessa induktioalue kyt keytyy automaattisesti pois päältä 3 mi
-
nuutin kuluttua.
­Älä käytä induktiotasoa esim. veit-
sien, haarukoiden, lusikoiden tai muiden metallisten esineiden laskuti lana. Kun induktioalue on päällä, kun kytket sen vahingossa päälle tai kun induktioalue on vielä kuuma, tasolle kuulumattomat metalliesineet kuu­menevat (palovamman vaara).
Kytke siksi induktioalueet pois päältä jokaisen käyttökerran jälkeen!
-
-
-
jos valmistusastian pohjan halkaisija on liian pieni.
jos nostat valmistusastian pois induk tioalueelta.
Tällöin käyttämäsi induktioalueen näyt töruudussa alkaa vilkkua merkki ß vuo rotellen numeron 0 tai valitsemasi tehon numeron kanssa.
20
-
-
-
Induktio
Käytöstä aiheutuvat äänet
Kun käytät induktioalueita, valmistusas tiat voivat aiheuttaa seuraavanlaisia ää niä sen mukaan, mistä materiaalista ne on valmistettu ja miten niiden pohja on käsitelty:
Surinaa voi kuulua, kun käytät suuria
tehoja. Kun alennat tehoa, surina heikkenee ja häviää lopulta koko naan.
Ritinää voi kuulua valmistusastioista,
joiden pohja on valmistettu metal lisekoitteista (ns. kerrospohja).
– Vinkunaa voi kuulua, kun käytät pa-
reina toimivia induktioalueita saman­aikaisesti täydellä teholla (ks. kohtaa "Booster-toiminto"), ja kummallakin in­duktioalueella on valmistusastia, jon­ka pohja on valmistettu metallisekoit­teista (ns. kerrospohja).
– Napsahdukset voivat aiheutua induk-
tiotason elektroniikan toiminnasta, varsinkin alhaisilla tehoilla.
-
-
Laitteen käyttöiän pidentämiseksi elekt roniikka on varustettu jäähdytyspuhalti
­mella. Kun käytät induktiotasoa suurella
­teholla, jäähdytyspuhallin kytkeytyy
päälle ja laitteesta kuuluu surinaa. Jäähdytyspuhallin voi käydä vielä jonkin aikaa sen jälkeen, kun olet kytkenyt lait teen pois päältä.
-
-
-
21
Induktio
Valmistusastiat
Seuraavat materiaalit sopivat induk tiokäyttöön:
teräs, jossa on magnetoituva pohja
emaloitu teräs
valurauta
-
Aseta valmistusastia aina mahdolli simman keskelle keitto- tai paisto aluetta. Jos valmistusastia on keitto- tai pais toalueella vain osittain, astian metal lia sisältävä kahva saattaa kuumeta polttavan kuumaksi.
-
-
-
-
Seuraavat materiaalit eivät sovi induk tiokäyttöön:
teräs ilman magnetoituvaa pohjaa
alumiini, kupari
lasi ja keramiikka, kivitavara
Jollet ole varma, sopiiko valmistusastia käytettäväksi induktioalueella, voit tar­kistaa asian pitämällä erillistä magneet­tia astian pohjaa vasten. Jos magneetti tarttuu astian pohjaan, astia sopii induk­tiokäyttöön.
Ota huomioon, että valmistusastian pohjan käyttöominaisuudet vaikuttavat myös valmistustuloksen tasaisuuteen.
Hyödynnät induktiota mahdollisimman hyvin, kun valitset valmistusastian, jon ka pohja mahtuu induktioalueen uloim man ja sisimmän merkinnän väliin. Jos astian pohja on pienempi kuin induktio alueen sisin merkintä, induktio ei välttä mättä toimi. Induktioalue ei tällöin tun nista valmistusastiaa lainkaan.
-
-
-
-
Energiansäästövihjeitä
Käytä mahdollisuuksien mukaan kan nellisia kattiloita ja pannuja. Näin lämpö ei pääse karkuun.
kansi auki kansi kiinni
-
-
-
Huomaa myös, että pannujen ja kattiloi den läpimitta ilmaistaan yleensä suu rimmasta mahdollisesta halkaisijasta tai kannen halkaisijasta. Tärkeintä tässä yhteydessä on kuitenkin valmistusastian pohjan halkaisija, joka on yleensä ilmoi tettua halkaisijaa pienempi.
22
-
-
-
Käyttö
Hipaisukytkimet
Keraamisen tason hipaisukytkimet toi mivat elektronisesti ja ne reagoivat sor men kosketukseen. Käytä haluamaasi keittoaluetta koske malla sormellasi kyseisen keittoalueen hipaisukytkintä. Laitteesta kuuluu merk kiääni aina, kun jokin kytkin reagoi kos ketukseesi.
Varmista, että kosketat vain halua­maasi hipaisukytkintä, ja että painat sormenpäälläsi kytkimen keskelle. Hipaisukytkimien on pysyttävä puh taina eikä niiden päälle saa asettaa esineitä. Muuten hipaisukytkimet ei vät reagoi kosketukseesi. Kytkimiin kertynyt lika saattaa aiheuttaa esim. keittotason kytkeytymisen pois pääl tä (katso kappale "Turvatoiminnot"). Älä missään tapauksessa laske kuu mia keittoastioita hipaisukytkimien päälle. Kuumuus saattaa vahingoit taa keraamisen pinnan alla olevaa elektroniikkaa.
-
-
-
Keittotason kytkeminen päälle
Koko keittotasoon on kytkettävä virta
­ennen yksittäisen keittoalueen päälle
­kytkemistä.
­Älä jätä keittotasoa toimimaan ilman valvontaa!
-
-
Kytke keittotaso päälle
Kosketa koko keittotason virtakytkintä
^
s.
Kaikkien keittoalueiden näyttöihin ilmes tyy 0. Jos et kytke mitään keittoalueista päälle, keittotaso kytkeytyy automaatti­sesti pois päältä muutaman sekunnin kuluttua.
Kytke keittoalue päälle
^ Valitse hipaisukytkintä - tai + kosket-
tamalla haluamasi teho väliltä 1 - 9, tai kytke lämpimänäpito-toiminto päälle.
Jos aloitat tehonvalinnan koskettamalla kytkintä - valitset samalla myös alku­kiehutusautomatiikan (ks. kappale "Alkukiehutusautomatiikka"). Jos taas aloitat tehonvalinnan koskettamalla kyt kintä +, valitset keittämisen ilman alku kiehutusautomatiikkaa.
Jos haluat kytkeä päälle vielä toisen keittoalueen, jonka merkkivalo 0 on jo
-
ehtinyt sammua, kosketa lyhyesti kytkin tä - tai +. Merkkivalo 0 ilmestyy takaisin
­näyttöön ja voit valita haluamasi tehon (ja halutessasi alkukiehutusautomatii kan).
-
-
-
-
-
23
Käyttö
Säätöalueet
Säätöalue*
vakioasetus
(9 tehoa)
Lämpimänäpito h h
Voin sulatus Liivatteen liuotus
Pienten nestemäärien lämmitys Riisin haudutus Vihannesten sulatus yhtenä kimpaleena (esim. pinaatti)
Nestemäisten ja puolikiinteiden ruokien lämmitys Kastikkeiden valmistus, esim. hollandaise Maitopohjaisten puurojen keittäminen Munakkaiden valmistus ja munien paistaminen ruskistamatta Marjojen höyryttäminen
Pakasteiden sulatus Vihannesten, kalan höyryttäminen Viljatuotteiden haudutus
Isojen määrien alkukiehutus ja keittäminen Pastan keittäminen
Kalan, leikkeiden, makkaroiden, munien jne. hellävarainen paistaminen (ilman rasvan ylikuumentamista)
Perunakuorukoiden, ohukaisten, blinien jne. valmistus 8 8 - 8.
Ison vesimäärän kiehauttaminen Alkukiehutus
1-2 1-2.
3 3-3.
4 4-4.
55
6 5.-6
7 6.-7.
99
laajennetut
tehot** (17 tehoa)
* Taulukon säätöalueet ovat vain ohjeellisia. Ne koskevat 4 hengelle tarkoitettuja ruokamääriä. Jos
kattila on tavallista korkeampi, jos keität ilman kantta tai jos valmistat suurempia ruokamääriä, valitse suurempi teho. Jos taas valmistat pienempiä määriä kerrallaan, valitse taulukossa ilmoitettua alhaisempi teho.
** Jos haluat hienosäätää tehoa normaalia tarkemmin, voit ohjelmoida keittoalueiden tehoiksi
laajennetut tehot (ks. kappaletta "Ohjelmointi"). Varsinaisten tehojen väliset tehot tunnistat siitä, että näyttöruudussa näkyy piste tehon numeron jälkeen.
24
Käyttö
Alkukiehutusautomatiikka
Jatkokypsennys
teho*
1 0:15
1. 0:15
2 0:15
2. 0:15
3 0:25
3. 0:25
4 0:50
4. 0:50
5 2:00
5. 5:50
6 5:50
6. 2:50
7 2:50
Alkukiehutusaika
­minuuttia ja sekuntia (n.)
Kun olet kytkenyt alkukiehutusautomatii kan päälle, keittoalue kuumenee aluksi suurimmalla teholla (alkukiehutusvaihe) ja kytkeytyy sitten valitsemallesi jatko kypsennysteholle automaattisesti. Alku kiehutusaika määräytyy valitsemasi jat kokypsennystehon perusteella (katso taulukkoa).
Jos nostat keittoastian pois keittoalueel ta alkukiehutusvaiheen aikana, alku kiehutusautomatiikka keskeytyy. Auto matiikka jatkaa toimintaansa, jos asetat keittoastian takaisin keittoalueelle 3 mi nuutin kuluessa keskeyttämisestä.
Alkukiehutusautomatiikan kytkemi­nen päälle
^ Kosketa haluamasi keittoalueen hi-
paisukytkintä - niin kauan, että näyt­töön ilmestyy haluamasi jatkokypsen­nysteho, esim. 6.
-
-
-
-
-
-
-
-
7. 2:50
8 2:50
8. 2:50
9-
* Jatkokypsennystehot, joiden jäljessä
näkyy piste, ovat käytössä vain jos olet ohjelmoinut laajennetut tehot (ks. kappaletta "Ohjelmointi").
Alkukiehutusvaiheen ajan jatkokypsen nystehon numeron oikealla puolella nä kyy merkkivalo. Merkkivalo sammuu, kun alkukiehutusvaihe on päättynyt.
Voit alentaa tai nostaa jatkokypsennys tehoa alkukiehutusvaiheen aikana hi paisukytkimellä - tai +. Alkukiehutusaika pitenee tai lyhenee vastaavasti.
Jos olet ohjelmoinut keittoalueisiin laa jennetut tehot (ks.kappaletta "Ohjel mointi"), näytössä vilkkuu A vuorotellen jatkokypsennystehon kanssa, kunnes alkukiehutusvaihe on päättynyt.
-
-
-
25
-
-
-
Käyttö
Booster-toiminto
Keittoalueissa on joko tavallinen boos ter-toiminto (I) tai TwinBooster-toiminto (I/II) (ks. "Laitteen osat").
Booster-toiminnolla voit nostaa keitto alueen tehoa hetkellisesti keittääksesi suuria määriä nopeasti, esim. vettä pas taa keittäessäsi. Booster I -toiminto nos taa keittoalueen maksimitehon 10 mi nuutin ajaksi entistäkin tehokkaammak si, Booster II -toiminto 15 minuutin ajak si.
Booster-toimintoa voidaan käyttää sa manaikaisesti vain kahdella keitto­alueella, jommallakummalla oikeanpuo­leisella ja jommallakummalla vasem­manpuoleisella keittoalueella.
Jos kytket booster-toiminnon päälle, kun
– et ole vielä valinnut mitään tehoa,
keittoalue jää automaattisesti teholle 9, kun booster-toiminto on päättynyt tai jos kytket booster-toiminnon pois päältä ennenaikaisesti.
-
-
-
-
Jotta keittotaso pystyy tuottamaan tar vittavan booster-tehon, sen parina toi mivan keittoalueen teho alenee boos ter-toiminnon ajaksi. Molemmat vasem man- ja molemmat oikeanpuoleiset keit toalueet toimivat keskenään pareina:
-
-
-
­Kun kytket booster-toiminnon päälle, ta
pahtuu seuraavaa:
keittoalueen parina toimivan keitto
alueen alkukiehutusautomatiikka kyt­keytyy pois päältä.
– keittoalueen parina toimivan keitto-
alueen teho saattaa alentua boos­ter-toiminnon ajaksi.
Kun käytät TwinBooster-toimintoa II, keittoalueen parina toimiva keittoalue kytkeytyy kokonaan pois päältä.
-
-
-
-
-
-
-
olet valinnut jonkin tehon, keittoalue palaa valitsemallesi teholle automaat tisesti, kun booster-toiminto on päät tynyt tai jos kytket booster-toiminnon pois päältä ennenaikaisesti.
Jos nostat keittoastian pois induktiokeit toalueelta booster-toiminnon aikana, toi minto keskeytyy. Se jatkaa toimintaan sa, jos asetat keittoastian takaisin keit toalueelle 3 minuutin kuluessa keskeyt tämisestä.
26
-
-
-
-
-
-
-
Käyttö
Booster I -toiminnon kytkeminen päälle
Kytke haluamasi keittoalue päälle.
^
Kosketa kyseisen keittoalueen hi
^
paisukytkintä B.
Induktiokeittoalueen näytöllä näkyy I,ja lisäksi booster-toiminnon merkkivalo syttyy.
Booster II -toiminnon kytkeminen päälle
Kytke haluamasi keittoalue päälle.
^ ^ Kosketa kyseisen keittoalueen hi-
paisukytkintä B.
Induktiokeittoalueen näytöllä näkyy I,ja lisäksi booster-toiminnon merkkivalo syttyy.
^ Kosketa nyt uudelleen kyseisen keit-
toalueen hipaisukytkintä B.
Induktiokeittoalueen näytöllä näkyy II.
-
Booster-toiminnon kytkeminen pois päältä
Voit kytkeä booster-toiminnon pois päältä ennenaikaisesti.
Kosketa kyseisen keittoalueen hi
^
paisukytkintä B niin monta kertaa, että booster-toiminnon merkkivalo sammuu ja näyttöruudussa näkyy va litsemasi teho; tai kosketa kyseisen keittoalueen hipaisukytkintä -.
-
-
27
Käyttö
Lämpimänäpito
Kaikissa keittoalueissa on lämpimänäpi to-toiminto.
Kun kytket lämpimänäpito-toiminnon päälle, keittoalue kytkeytyy pois päältä viimeistään kahden tunnin kuluttua.
Lämpimänäpito-toiminto on tarkoitet tu juuri valmistuneen, vielä kuuman ruuan lämpimänäpitoon. Sitä ei saa käyttää kylmien ruokien uudelleen lämmittämiseen!
Neuvoja
Säilytä ruuat lämpimänä niiden omissa
­valmistusastioissa (kattilassa/pannus sa). Peitä valmistusastia kannella lämpi mänäpidon aikana.
Lämpimänäpidon aikana ruokaa ei tar vitse sekoittaa.
Ruuan ravintoarvo alkaa heiketä heti
-
elintarvikkeiden valmistamisen yh teydessä, ja heikkeneminen jatkuu läm pimänäpidon aikana. Mitä kauemmin pidät ruokaa lämpimänä, sitä heikom maksi sen ravintoarvo käy. Pidä siksi lämpimänäpitojaksot mahdollisimman lyhyinä.
-
-
-
-
-
-
28
Käyttö
Kytkeminen pois päältä ja jälkilämmön osoitin
Keittoalueen kytkeminen pois päältä
Kosketa samanaikaisesti kyseisen
^
keittoalueen hipaisukytkimiä - ja +.
Keittoalueen näytössä näkyy muutaman sekunnin ajan 0. Jos keittoalue on vielä kuuma, näyttöön ilmestyy jälkilämmön osoitin.
Koko keittotason kytkeminen pois päältä
^ Kosketa koko keittotason virtakytkintä
s.
Jälkilämmön osoittimen palkit sammu vat yksi kerrallaan sitä mukaa kuin keit toalue jäähtyy. Viimeinen palkki sam muu vasta, kun keittoalueeseen on täy sin turvallista koskea.
Jälkilämmön osoittimet toimivat myös silloin, kun asetat kuuman astian poiskytketyn keittoalueen päälle.
Kun jälkilämmön osoittimet palavat, älä koske keittoalueisiin äläkä aseta niiden päälle mitään kuumuudelle herkkää tavaraa. Palovamman ja tulipalon vaara!
Huomaa seuraava: jos näyttöön il­mestyy virheilmoitus, jälkilämmön osoittimet eivät enää pala, vaikka keittoalueet olisivatkin vielä kuumia.
-
-
-
-
Nyt kaikki keittotason keittoalueet on kytketty pois päältä. Samalla vielä kuu mien keittoalueiden näyttöön ilmestyy jälkilämmön osoitin.
-
29
Aikakytkin
Voit käyttää aikakytkintä kahteen tarkoi tukseen:
hälytyskellona munakellon tapaan
kytkemään keittoalueen automaatti
sesti pois päältä.
Voit asettaa aikakytkimen ajan väliltä 1 minuutti (01)-9 set pitemmän ajan kuin 99 minuuttia (99), aika lisääntyy puolen tunnin aske lin. Luvun perässä näkyvä piste osoittaa puolituntisia.
Kun kosketat hipaisukytkintä -, voit vä hentää aikaa väliltä 9.^ - 00, hipaisukyt kimellä + voit lisätä aikaa väliltä 00 - 9.^. Aikakytkin pysähtyy aina kohtaan 2h tai 99 (minuuttia). Kun haluat jatkaa ase­tusta, nosta sormi hetkeksi hipaisukytki­meltä ja kosketa sitä uudelleen.
Kun asettamasi aika on kulunut, näytös­sä näkyy aika 00 ja laitteesta kuuluu sa­malla merkkiääni muutaman sekunnin ajan. Voit milloin tahansa vaientaa merkkiäänen koskettamalla hipaisukyt­kintä m.
1
/2(9.^) tuntia. Jos valit
-
-
-
Hälytyskellon käyttö
-
Ajan asettaminen
Voit käyttää hälytyskellotoimintoa joko keittotason ollessa päällä tai kun se on pois päältä.
Kosketa hipaisukytkintä m, - tai +.
^
­Ajan näytössä näkyy aika 00 ja hälytys
kellon merkkivalo vilkkuu.
Kun merkkivalo vilkkuu, kosketa hi
^
paisukytkintä - tai + niin kauan, että
­haluamasi aika näkyy näytössä, esim.
15 minuuttia.
Asettamasi aika alkaa kulua taaksepäin minuutti kerrallaan. Näet jäljellä olevan ajan näyttöruudusta ja voit muuttaa ai­kaa milloin tahansa koskettamalla hi­paisukytkintä - tai +.
-
-
30
Ajan poistaminen
^
Kosketa samanaikaisesti hipaisukytki miä - ja +.
-
Keittoalueen kytkeminen pois päältä automaattisesti
Voit ajastaa valitsemasi keittoalueen kytkeytymään pois päältä automaatti sesti. Edellytyksenä on, että kyseinen keittoalue on kytketty päälle ja olet va linnut haluamasi tehon. Voit ohjelmoida kaikki keittoalueet samalla kertaa.
Jos ohjelmoitu aika on pidempi kuin sallittu enimmäiskäyttöaika, turvakat kaisutoiminto kytkee keittoalueen pois päältä sallitun ajan kuluttua (ks. kohta "Turvakatkaisu").
^ Kytke haluamasi, esim. takana oikeal-
la oleva keittoalue päälle ja valitse haluamasi teho.
^ Kosketa hipaisukytkintä m.
Ajan näytössä näkyy aika 00 ja hälytys­kellon merkkivalo vilkkuu.
^ Kosketa uudelleen hipaisukytkintä m.
Hälytyskellon merkkivalo sammuu ja keittoalueen automaattisen poiskytkey tymisen merkkivalo alkaa vilkkua.
-
-
-
-
Aikakytkin
Kosketa hipaisukytkintä - tai + niin
^
kauan, että haluamasi aika näkyy näytössä, esim. 15 minuuttia.
Asettamasi aika alkaa kulua taaksepäin minuutti kerrallaan. Näet jäljellä olevan ajan näyttöruudusta ja voit muuttaa ai kaa milloin tahansa koskettamalla hi paisukytkintä - tai +.
Jos haluat ajastaa useampia keittoaluei ta kytkeytymään automaattisesti pois päältä, toimi samalla tavalla.
Jos olet ajastanut eripituisia aikoja eri keittoalueille, ajan näytössä näkyy vain lyhin aika ja kyseisen keittoalueen merkkivalo vilkkuu. Muiden keittoaluei­den merkkivalot palavat yhtäjaksoisesti. Jos haluat tarkistaa kaikkia jäljellä ole­via aikoja, kosketa hipaisukytkintä m niin monta kertaa, että haluamasi merk­kivalo vilkkuu.
-
-
-
^
Jos olet kytkenyt päälle useita keitto alueita, valitse haluamasi keittoalue koskettamalla hipaisukytkintä m niin monta kertaa, että haluamasi keitto alueen merkkivalo vilkkuu, esim. keit toalue takana oikealla.
Päällekytkettyjen keittoalueiden merkki valot syttyvät myötäpäivään kulkevassa järjestyksessä alkaen edestä vasem malta.
-
-
-
-
-
31
Aikakytkin
Aikatoimintojen käyttö samanaikaisesti
Voit ajastaa keittoalueet kytkeytymään automaattisesti pois päältä ja silti käyt tää hälytyskellotoimintoa samanaikai sesti.
Kun olet ajastanut yhden tai useamman keittoalueen ja haluat käyttää samanai kaisesti hälytyskellotoimintoa: Kosketa hipaisukytkintä m niin monta kertaa, että hälytyskellon merkkivalo vilkkuu.
-
-
-
Kun käytät hälytyskellotoimintoa ja ha luat ajastaa yhden tai useamman keit-
toalueen samanaikaisesti:
Kosketa hipaisukytkintä m niin monta kertaa, että haluamasi keittoalueen merkkivalo alkaa vilkkua.
Hetken kuluttua siitä, kun olet valinnut viimeisen aikatoiminnon, ajan näyttö al­kaa osoittaa lyhintä jäljellä olevaa aikaa. Jos haluat tarkistaa kaikkia jäljellä ole­via aikoja, kosketa hipaisukytkintä m niin monta kertaa, että haluamasi merk kivalo vilkkuu.
Muut jäljellä oleva ajat näkyvät myötä päivään kulkevassa järjestyksessä, al kaen lyhimmästä ajasta ja päättyen hä lytyskelloon.
-
-
-
-
-
32
Turvalukitus / Käytön estävä lukitus
Keittotason turvalukitus ja käytön estävä lukitus estää keittotason tai -alueiden päälle kytkemisen tai säätöjen muutta misen vahingossa.
Voit kytkeä turvalukituksen päälle, kun keittotaso on kytketty päälle. Tällöin voit käyttää keittotasoa vain rajoitetusti:
Et voi muuttaa keittoalueiden tehoja
etkä muuttaa aikakytkimeen ohjelmoi tuja aikoja.
– Voit kytkeä keittotason ja keittoalueet
ainoastaan pois päältä, mutta et enää uudelleen päälle.
Käytön estävän lukituksen voit kytkeä päälle, kun keittotaso on pois päältä. Tällöin et voi kytkeä keittotasoa päälle etkä käyttää aikakytkintä.
Keittotaso on ohjelmoitu siten, että käy­tön estävä lukitus täytyy aktivoida ma­nuaalisesti. Voit muuttaa asetusta niin, että käytön estävä lukitus aktivoituu automaattisesti 5 minuutin kuluttua siitä, kun keittoalue on kytkeytynyt pois päältä (ks. kohta "Ohjelmointi"), mikäli et kytke lukitusta päälle manuaalisesti jo sitä ennen.
-
Turvatoiminnot
Turvalukitus ja käytön estävä lukitus kytkeytyvät pois päältä, jos huoneis tossa on ollut sähkökatko.
Kytkeminen päälle
Paina lukituksen hipaisukytkintä $,
^
kunnes lukituksen merkkivalo syttyy.
Merkkivalo sammuu hetken kuluttua.
­Voit ohjelmoida lukituksen toimimaan si
ten, että siihen tarvitaan yhden sormen painalluksen sijaan kolmen sormen pai­nallus (ks. kohta "Ohjelmointi"). Näin voit tehdä turvalukituksen avaamisesta han­kalampaa esimerkiksi lapsille.
Kytkeminen pois päältä
^ Paina lukituksen hipaisukytkintä $,
kunnes lukituksen merkkivalo sam­muu.
-
-
Jos turvalukitus on aktivoitu, lukituksen merkkivalo syttyy, kun kosketat jotain hi paisukytkintä.
-
33
Turvatoiminnot
Stop and Go
Keittotasossa on toiminto, joka alentaa kaikkien päälle kytkettyjen keittoaluei den tehon samanaikaisesti teholle 1. Kun kytket tämän toiminnon pois päältä, keittoalueet alkavat jälleen toimia vii meksi valitsemallasi teholla. Jos et kytke toimintoa pois päältä, keit totaso kytkeytyy automaattisesti pois päältä yhden tunnin kuluttua.
Jos haluat käyttää "Stop and Go"-toi mintoa, sinun on aktivoitava se käyttö valmiiksi muuttamalla keittotason ohjel mointia (ks. kappaletta "Ohjelmointi").
Jos olet ohjelmoinut aikakytkimen kytke­mään keittoalueen pois päältä tietyn ajan kuluttua, aikakytkimen aika pysäh­tyy siksi ajaksi, kun käytät "Stop and Go" -toimintoa. Kun lopetat toiminnon, myös aikakytkimen aika alkaa jälleen kulua.
Hälytyskellotoiminto jatkaa kuitenkin toi­mintaansa myös "Stop and Go" -toimin­non aikana.
-
-
-
-
-
-
Kytkeminen päälle
Kosketa lukituksen hipaisukytkintä $
^
vain siihen saakka, että laitteesta kuuluu kaksi lyhyttä merkkiääntä. Varo samalla, ettet paina kytkintä $ liian kauan, sillä muuten keittotason turvalukitus kytkeytyy päälle.
Lukituksen merkkivalo alkaa vilkkua. Päälle kytkettyjen keittoalueiden teho laskee alimmalle teholle 1. Samalla näi den keittoalueiden näyttöruutuun ilmes tyy tehon numero 1.
Kytkeminen pois päältä
^ Paina lukituksen hipaisukytkintä $,
kunnes lukituksen merkkivalo sam­muu.
Päälle kytketyt keittoalueet alkavat nyt jälleen toimia alun perin valitsemallasi teholla.
-
-
34
Turvatoiminnot
Turvakatkaisu
Tässä keittotasossa on turvakatkaisutoi minto.
Kun käyttöaika on liian pitkä
Jos jokin keittoalue on päällä epätavalli sen pitkän ajan (ks. taulukkoa) ilman, että tehoa muutetaan, se kytkeytyy au tomaattisesti pois päältä ja jälkilämmön osoitin tulee näkyviin.
Voit ottaa pois päältä kytkeytyneen keit toalueen uudelleen käyttöön kytkemällä sen päälle tavalliseen tapaan.
Teho* Enimmäis-
käyttöaika tunteina
h2
1/1. 10
2/2. 5
3/3. 5
4/4. 4
5/5. 3
Kun hipaisukytkimet peittyvät
Keittotaso kytkeytyy automaattisesti
­pois päältä, jos yksi tai useampia hi paisukytkimiä on peitettynä yli 10 se kunnin ajan, esim. sormella, ylikiehu neella ruoalla tai päälle asetetulla esi
­neellä.
Samalla keittotasosta kuuluu merkkiääni
­(enintään 10 minuutin ajan), ja peitetty
nä olevien hipaisukytkimien näyttöruu dussa vilkkuu kirjain F:
-
^ Puhdista hipaisukytkin tai poista sen
päälle asetettu esine.
Tällöin merkkiääni lakkaa kuulumasta ja kirjain F sammuu.
^ Kytke keittotaso jälleen päälle kosket-
tamalla virtakytkintä s. Nyt voit kyt­keä kyseisen keittoalueen uudelleen päälle.
-
-
-
-
-
-
6/6. 2
7/7. 2
8/8. 2
91
* Tehot, joiden jäljessä näkyy piste,
ovat käytössä vain jos olet ohjelmoi nut laajennetut tehot (ks. kappaletta "Ohjelmointi").
-
35
Turvatoiminnot
Ylikuumenemissuoja
Kaikissa induktiokäämeissä ja keitto tason jäähdytysvastuksessa on ylikuu menemissuoja. Jo ennen kuin induk tiokäämit tai jäähdytysvastukset kuu menevat liikaa, ylikuumenemissuoja toi mii seuraavasti joko yksittäisen keittoalueen tai kaikkien keittoalueiden osalta:
jos booster-toiminto on kytketty pääl
le, se keskeytyy.
valitsemasi teho alenee.
Jos keittoalueen induktiokäämi yli
kuumenee, näyttöruudussa näkyy vir­heilmoitus FE99, ja koko keittotaso kytkeytyy pois päältä.
Virheilmoitus sammuu, ja samalla vielä kuumien keittoalueiden näyttöön ilmes­tyy jälkilämmön osoitin.
Voit käyttää keittoaluetta tavalliseen ta­paan vasta, kun keittoalueen induk­tiokäämi on jäähtynyt tarpeeksi.
-
-
-
-
Ylikuumenemissuoja saattaa kytkeytyä päälle, jos
kuumennat keittoastiaa liian kauan
­tyhjänä.
kuumennat rasvaa tai öljyä käyttä
­mällä suurinta mahdollista tehoa.
keittotason alapuolella ei ole riittävän
hyvä ilmanvaihto.
Jos ylikuumenemissuoja laukeaa uudel
-
leen, vaikka olet poistanut häiriön ai­heuttaneen syyn, ota yhteys valtuutet tuun huoltoliikkeeseen.
-
-
-
Jos jäähdytysvastus ylikuumenee, keittoalueiden teho alenee automaat tisesti, mutta valitsemasi tehon nume ro näkyy edelleen näyttöruudussa.
Kun jäähdytysvastus on jäähtynyt riittä västi, kaikki keittoalueet alkavat jälleen toimia normaalisti sillä teholla, jolle ne oli alun perin säädetty.
36
-
-
-
Älä koskaan puhdista laitetta
,
höyrypuhdistimella. Höyry voi joutua laitteen sähköosiin ja aiheuttaa oi kosulun.
-
Puhdistus ja hoito
Jotta pinnat eivät vahingoittuisi, älä käytä puhdistukseen
soodaa, alkalia, ammoniakkia, hap
poa tai klooria sisältäviä puhdistusai neita,
-
-
Puhdista laite jokaisen käyttökerran jäl keen. Anna laitteen kuitenkin jäähtyä ennen puhdistusta. Kuivaa laite jokaisen puhdistuskerran jälkeen, jottei pintaan kertyisi kalkkijäämiä.
-
kalkkia irrottavia puhdistusaineita,
tahran- ja ruosteenpoistoaineita,
hankaavia puhdistusaineita, esim.
puhdistusjauhetta, puhdistusmaitoa, puhdistuskiviä,
liuotinpitoisia puhdistusaineita,
konetiskiainetta,
– grillin- ja uuninpuhdistusaineita,
– lasinpuhdistusainetta,
– naarmuttavia kovia harjoja tai sieniä
(esim. patasieniä), tai käytettyjä pe­susieniä, joissa on jäänteitä hankaa­vista aineista,
– teräviä esineitä
(jotta keraamisen osan ja reunojen tai reunojen ja työtason väliset tiivisteet eivät vaurioidu).
37
Puhdistus ja hoito
Keraaminen taso
Pyyhi irtonainen, kiinnipalamaton lika kostealla liinalla ja irrota kiinnipalanut lika puhdistuskaapimen avulla.
Puhdista keittotaso lopuksi erityisellä keraamisen tason ja teräksen puhdis tusaineella (katso kohta "Erikseen ostet tavat lisävarusteet") ja talouspaperilla tai puhtaalla liinalla. Älä kaada puhdis tusainetta suoraan kuumalle keittotasol le, siitä voi jäädä jälkiä. Noudata puh distusaineen valmistajan ohjeita.
Pyyhi keittotaso lopuksi märällä liinalla ja kuivaa se. Varmista, että poistat kaik­ki puhdistusainejäämät huolellisesti. Puhdistusainejäämät palavat tasoon kiinni ja vaurioittavat keraamista tasoa.
-
-
Kalkkisaostumien, veden aiheuttamat jäänteet ja metallinhohtoiset alu miinipohjaisten kattiloiden aiheuttamat tahrat saat puhdistettua keraamisen ta son ja teräksen puhdistusaineella.
Jos kuumalle keittotasolle pääsee so keria, muovia tai alumiinifoliota, kytke
­laite pois päältä. Kaavi lika välittömästi
pois kuumalta tasolta puhdistuskaapi
­men avulla. Varo, ettet polta itseäsi,
­taso on kuuma!
Kun keittotaso on jäähtynyt, puhdista se vielä huolellisesti.
-
-
-
-
38
Ohjelmointi
Voit itse muuttaa keittotasosi toimintoja ohjelmoimalla niitä uudelleen (ks. oheis ta taulukkoa).
Tarkista, että keittotaso on pois pääl
^
tä. Kosketa nyt samanaikaisesti keit totason virtakytkintä s ja lukituksen hipaisukytkintä $ niin kauan, että lu kituksen merkkivalo alkaa vilkkua.
Keittoalueiden näyttöruutuihin ilmesty vät kirjain P (ohjelma) ja jokin numero sekä kirjain S (tila). Nämä kirjaimet ja numerot osoittavat kulloinkin valittavana olevaa ohjelmaa ja sen ohjelmointitilaa.
Valitse ensin haluamasi ohjelma kos
^
kettamalla edessä vasemmalla ole­van keittoalueen hipaisukytkintä + tai
-. Valitse sitten valitsemasi ohjelman tila (ks. oheinen taulukko) kosketta-
malla edessä oikealla olevan keitto­alueen hipaisukytkintä + tai -. Tällä ta­voin voit muuttaa monia ohjelmia pe­räjälkeen.
-
-
Kun haluat tallentaa tekemäsi muutok set, kosketa keittotason virtakytkintä s
­niin kauan, että kaikki näyttöruudut sammuvat.
­Jos et halua tallentaa tekemiäsi muu
­toksia, kosketa lukituksen hipaisukytkin
$ niin kauan, että kaikki näyttöruudut sammuvat.
-
-
-
-
39
Ohjelmointi
Ohjelma* Ohjel-
mointitila**
P0Messutoiminto ja teh
dasasetuksiin palautus
P1Stop and Go S0ei käytössä
P2Tehonvalitsimien laajen
netut tehot
P3Induktion merkkiääni,
jos kattila puuttuu tai on väärää materiaalia
P4Kuittausääni, kun painat
hipaisukytkintä
S 0 Messutoiminto kytketty päälle
­S1Messutoiminto ei käytössä S 9 Palautus tehdasasetuksiin
S 1 käytössä S09 tehoa
-
S 1 17 tehoa
S 0 ei käytössä S 1 hiljainen S2keskitaso S 3 kova S 0 ei käytössä S 1 hiljainen
Asetus
(1, 2, 3 ... 9)
(1, 1., 2, 2., 3 ... 9) Tämän seurauksena: Alkukiehutusautomatiikan merk­kinä näytössä vilkkuu vuorotellen kirjain A ja jatkokypsennysteho.
S2keskitaso S 3 kova
P5Aikakytkimen merkki-
ääni
* Ohjelmat/ohjelmointitilat, joita ei ole lueteltu, eivät ole käytössä.
** Tehdasasetuksena valittu ohjelmointitila on merkitty lihavoituna.
40
S 0 ei käytössä S 1 hiljainen, yhtäjaksoinen ääni 10 s
S2keskikorkea, yhtäjaksoinen ääni
10 s
S 3 kova, yhtäjaksoinen ääni 10 s
Ohjelmointi
Ohjelma* Ohjelmo
intitila**
P6Turvalukitus S0 Lukitus yhdellä kytkimellä $
S 1 Lukitus kolmella kytkimellä: luki
P7Käytön estävä lukitus S0 Lukitus kytketään päälle aina
S 1 Lukitus kytkeytyy päälle auto
P8Alkukiehutusautomatiikka S 0 ei käytössä
S1 käytössä
P0.Miele|home
- vain Miele|home -yh­teensopivat laitteet, joihin on asennettu lisävarus­teena lähetinmoduuli -
P6.Hipaisukytkimien reagoin
tinopeus
S0 ei käytössä S 1 uloskirjautunut S 2 sisäänkirjautunut
§ sisään- tai uloskirjaus käynnissä
-
S 0 hidas
S1 normaali (300 ms)
Asetus
tuskytkin $ ja molempien oi keanpuoleisten keittoalueiden hipaisukytkimet +
käsin
maattisesti, mutta se voidaan myös kytkeä päälle käsin
(pyörivä merkkivalo)
-
-
-
S 2 nopea
* Ohjelmat, joita ei ole lueteltu, eivät ole käytössä.
** Tehdasasetuksena valittu tila on merkitty lihavoituna.
41
Mitä tehdä, jos ...?
Sähkölaitteita saa korjata vain
,
sähköalan ammattilainen. Asiatto mista korjauksista voi aiheutua vaa ratilanteita laitteen käyttäjälle.
Mitä tehdä, jos...
... keittotaso tai keittoalueet eivät kyt keydy päälle?
Tarkista, onko
keittoalueelle asetettu vääränlaisesta
materiaalista valmistettu valmistusas­tia.
– keittotason lukitus kytketty päälle.
Kytke lukitus pois päältä (ks. kappa­letta "Turvatoiminnot").
– keittotason sulake lauennut.
Jos keittotaso ei kytkeydy vieläkään päälle, irrota laite sähköverkosta noin 1 minuutin ajaksi. Toimi seuraavasti:
kytke automaattisulake pois päältä tai kierrä sulake kokonaan irti sulaketau lusta tai
kytke vikavirtasuojakytkin pois päältä.
Ellei laite kytkeydy päälle vielä sitten kään, kun kytket sulakkeen/vikavir tasuojakytkimen takaisin päälle, ota yh teyttä sähköalan ammattilaiseen tai val tuutettuun Miele-huoltoon.
-
-
-
-
... käytät uutta keittotasoa ensim mäistä kertaa, ja siitä muodostuu ha jua tai höyryä?
Käryn ja mahdollisen höyryn muodostu minen on ohimenevä ilmiö, joka ei ole merkki mistään virheellisistä kytkennöis tä tai laitteessa olevasta viasta. Ne eivät ole myöskään terveydelle haitallisia.
­... keittotaso kytkeytyy päälle, ja voit käyttää keittoalueita tavalliseen ta paan, mutta keittoalueet eivät kuume ne?
Tarkista, onko keittotaso ohjelmoitu messutoiminnolle (ks. kappaletta "Ohjel­mointi"). Messutoiminto on tarkoitettu vain keittotason esittelykäyttöön.
... keittoalueen näyttöön ilmestyy merkki ß?
Tarkista, oletko
kytkenyt keittoalueen päälle vahin
-
gossa ilman astiaa.
asettanut keittoalueelle induktiokäyt töön sopivan ja riittävän suuren as tian (ks. kohtaa "Valmistusastiat".)
-
-
... jokin keittoalueista tai koko keitto taso kytkeytyy pois päältä itsestään?
-
-
-
-
-
-
-
-
-
-
42
Turvakatkaisutoiminto tai ylikuu menemissuoja on lauennut (ks. kohtia "Turvakatkaisu", "Ylikuumenemissuoja").
-
Mitä tehdä, jos ...?
... jokin seuraavista häiriöistä tapah tuu:
booster-toiminto kytkeytyy pois pääl
tä itsestään liian aikaisin.
valitsemasi teho alenee.
keittotaso ei toimi valitsemallasi tehol
la tarpeeksi tehokkaasti.
Keittotason ylikuumenemissuoja on lau ennut (katso kohtaa "Ylikuumenemis suoja").
... valitsemasi keittoalueen teho 9 ale­nee itsestään, kun valitset keitto­alueen parina toimivalle keitto- tai paistoalueelle myös tehon 9 saman­aikaisesti?
Kyseessä ei ole häiriö! Kun käytät pa­reina toimivia keittoalueita samanaikai­sesti teholla 9, keittoalueiden nimellis­kokonaisteho saattaa ylittyä.
-
-
... jäähdytyspuhallin jatkaa käyntiään, vaikka olet kytkenyt keittotason pois päältä?
­Kyseessä ei ole häiriö! Jäähdytyspuhal lin jatkaa toimintaansa, kunnes keittota so on jäähtynyt tarpeeksi, ja kytkeytyy
-
sitten pois päältä automaattisesti.
-
... takimmaisten keittoalueiden näy töllä näkyy kirjain F , etumaisten keit toalueiden näytöllä kirjain E ja ajan näytössä näkyy numeroita?
FE99: Induktiokäämin ylikuumenemissuoja on lauennut. Kun keittoalue on jäähtynyt tarpeeksi, voit käyttää sitä uudelleen ta­valliseen tapaan.
Muut virheilmoitukset: Irrota keittotaso kokonaan sähköverkos­ta noin minuutin ajaksi (esim. irrottamal­la sulake).
-
-
-
-
... alkukiehutusautomatiikkaa käyttä essäsi keittoastian sisältö ei ala kie hua lainkaan tai kiehuu vain heikos ti?
Syynä voi olla se, että
keität kerralla tavallista suuremman määrän ruokaa.
valmistusastia johtaa huonosti läm pöä.
Valitse seuraavalla kerralla suurempi jatkokypsennysteho tai valitse ensin al kukiehutusteho käsin ja säädä tehoa pienemmälle sitten, kun ruoka on alka nut kiehua.
Jos häiriö toistuu, kun liität keittotason takaisin sähköverkkoon, ota yhteys val tuutettuun huoltoliikkeeseen.
-
-
-
-
-
-
-
43
Erikseen ostettavat lisävarusteet
Mielen laitteet on suunniteltu tarjoamaan omistajilleen parhaat mahdolliset tulokset sekä mahdollisimman pitkän käyttöiän ­laadusta tinkimättä. Tämän tavoitteen saavuttamiseksi kaik­kien osatekijöiden on kuitenkin osuttava täydellisesti kohdal leen. Siksi Miele on kehittänyt laajan lisävarustevalikoiman, joka on sovitettu Mielen laitteisiin optimaalisella tavalla. Myös hoito- ja puhdistustuotteet on suunnattu jokaiselle lait teelle erikseen.
Voit tilata näitä sekä monia muita tuotteita Internetin kautta.
Voit tilata tuotteita myös suoraan Mieleltä (yhteystiedot löydät käyttöohjeen takakannesta).
Keitto-/paistoastiat
Erikokoiset kattilat ja padat
-
-
Kannellinen haudutuspannu
Tarttumattomalla pinnalla käsitelty pannu
Wok-pannu
Yleispannu
Hoito- ja puhdistustuotteet
Keraamisten tasojen ja teräspintojen puhdistusaine 250 ml
Poistaa pinttyneitä likaantumia, kalkkitahroja ja alumiinijäämiä.
Mikrokuituliina yleiskäyttöön
Sormenjälkien ja kevyiden tahrojen pyyhkimiseen
44
Miele|home -järjestelmä
Erikseen ostettavat lisävarusteet
Tämän järjestelmän kanssa yhteensopivat kodinkoneet välittä vät tietoja Miele|home-näyttölaitteisiin (esim. SuperVision-ko dinkone, InfoControl-vastaanotin) kotisi 230 V:n sähköverkon kautta, jolloin kotisi sähkökaapelit toimivat samalla tiedonsiir tokaapeleina (Powerline-tekniikka). Järjestelmän avulla voit tarkistaa näyttölaitteeltasi milloin tahansa esimerkiksi kodinko neen senhetkisen toimintatilan, virheilmoitukset jne.
Miele|home -järjestelmä mahdollistaa lisäksi yhteyden luomi sen tiettyjen liesituuletinmallien ja keittotason välille (Con{ctivity). Tällöin liesituuletin reagoi automaattisesti keittotason tehon asetuksiin ja säätää imutehoa ja valaistuksen tehoa.
Jotta voisit hyödyntää tätä toimintoa, kodinkoneesi täytyy va­rustaa lähetinmoduulilla.
Tarkempia tietoja Miele|home-järjestelmästä löydät Interne­tistä osoitteesta www.miele.de.
XKM 2000 KM
Lähetinmoduuli, joka sisältää asennustarvikkeet
InfoControl-vastaanotin
Näyttölaite, jossa tukiasema ja kannettava vastaanotin.
-
-
-
-
-
45
Turvallisuusohjeita asentamista varten
Tarkista ehdottomasti asennuksen Vain valtuutettu asentaja saa asen taa keittotason paikalleen.
Vain valtuutettu sähköasentaja saa liittää keittotason sähköverkkoon.
Asenna keittotaso paikalleen vasta seinäkaappien ja liesituulettimen asentamisen jälkeen, niin laite ei pääse vahingoittumaan asennuksen yhteydessä.
~
-
yhteydessä, ettei keittotason verkkolii täntäjohto ole kosketuksissa keittotason pohjalevyyn ja ettei johtoon kohdistu minkäänlaista mekaanista rasitusta.
Noudata ehdottomasti seuraavilla si
~
vuilla mainittuja turvaetäisyyksiä.
Kaikki tässä asennusohjeessa annetut mitat ovat millimetrejä (mm).
-
-
Työtason pinnoitteen on oltava lii
~
mattu kuumuutta kestävällä (100 °C) lii ma-aineella, jottei pinnoite irtoa tai me­netä muotoaan. Seinän ja keittotason väliin tulevien lis­tojen on oltava kuumuutta kestäviä.
Jos haluat asentaa laitteen muuhun
~
kuin kiinteästi paikallaan pysyvään sijoi­tuspaikkaan (esim. laivaan), jätä laitteen asennus ja käyttöönotto ehdottomasti alan erikoisliikkeen / huoltoliikkeen teh­täväksi. Vain he voivat varmistaa, että laitteen käyttö on turvallista.
Keittotasoa ei saa asentaa kylmälait
~
teiden, astianpesukoneen eikä pesuko neen ja kuivausrummun yläpuolelle.
Keittotason saa asentaa ainoastaan
~
sellaisten uunien päälle, joissa on höy ryn jäähdytysjärjestelmä.
-
-
-
-
-
46
Turvallisuusohjeita asentamista varten
Turvaetäisyys yläpuolella
Laitteen ja sen yläpuolelle asennettavan liesituulettimen väliin on jätettävä liesi­tuuletinvalmistajan suosittelema turva­väli. Jos liesituuletinvalmistajan suosituksia ei ole käytettävissä, jätä keittotason ja helposti syttyvien materiaalien, kuten yläpuolelle ripustetun hyllyn väliseksi turvaetäisyydeksi vähintään 760 mm.
Kun asennat rinnakkain useita keitto tasoja, joiden käyttö- ja asennusoh jeessa suositeltu vähimmäisetäisyys liesituulettimesta on erilainen, esi merkiksi wok-kaasukeittotaso ja ke raaminen taso, etäisyydeksi tulee valita suurin ilmoitettu etäisyys.
-
-
-
-
47
Turvallisuusohjeita asentamista varten
Turvaetäisyys sivuilta / takaa
Keittotason saa asentaa siten, että sen toisella sivulla ja takapuolella on seinä tai laitetta korkeammalle ulottuva kalus te, muut sivut on jätettävä vapaiksi (kat so kuvia).
-
-
Noudata seuraavia vähimmäisetäisyyk siä:
50 mm keittotason upotusaukon oi
kealta tai vasemmalta sivulta sivusei nään (esim. komerokaappiin).
– 50 mm keittotason upotusaukosta ta-
kaseinään
-
-
ei sallittu!
-
erittäin suositeltava!
48
ei suositeltava!
Turvallisuusohjeita asentamista varten
Turvaetäisyys alapuolella
Laitteen ilmanvaihdon takaamiseksi lait teen alareunan ja laitteen alle asenne tun uunin, välipohjan tai vetolaatikoston väliin on jätettävä vähimmäisturvaetäi syys.
Noudata seuraavia turvaetäisyyksiä:
keittotason alareunasta uunin yläreu
naan 15 mm.
keittotason alareunasta välipohjan
yläreunaan 15 mm. Taakse täytyy jättää 10 mm:n ilmara ko verkkoliitäntäjohdolle.
– keittotason alareunasta vetolaati-
koston pohjaan 75 mm.
-
-
-
-
-
49
Turvallisuusohjeita asentamista varten
Laitteen turvaetäisyys, kun välitilan seinässä on erikoispinnoite
Jos laitteen takana olevassa välitilaseinässä on erikoispinnoite, työtasoon tehtävän upotusaukon ja seinäpinnoitteen väliin täytyy jättää riittävä turvaetäisyys, koska laitteen käytön aikana esiintyvät korkeat lämpötilat voivat pilata tai vahingoittaa sei näpinnoitetta!
Kun välitilan seinäpinnoite on puuta tai muuta palavaa materiaalia, upotusaukon ja seinäpinnoitteen välille on jätettävä 50 mm:n vähimmäisetäisyys e.
Jos seinäpinnoite on palamatonta materiaalia (metallia, keraamisia laattoja tms.), upotusaukon ja seinäpinnoitteen vähimmäisetäisyys e on 50 mm vähennettynä seinäpinnoitteen paksuudella. Esimerkki: Seinäpinnoitteen paksuus 15 mm 50 mm - 15 mm = vähimmäisetäisyys 35 mm
Huulloskeittotasot Kehykselliset / viistetyt keittotasot
-
a Seinärakenne
b Seinäpinnoite
Mitta x = seinäpinnoitteen paksuus
c Työtaso
d Työtasoon tehty upotusaukko
e Vähimmäisetäisyys
palavat materiaalit:50mm palamattomat materiaalit: 50 mm - mitta x
50
Laitteen mitat
KM 5942
Kehykselliset / viistetyt keittotasot
574
504
48
3
b
0 30
0
50
3
490
+
3
+
560
ß
R4
a
b
a
422
48
209
250
475
a Etupuoli
b Upotuskorkeus
c Verkkoliitäntäjohto, P = 1440 mm
c
51
Kehykselliset / viistetyt keittotasot
KM 5943
a Etupuoli
b Upotuskorkeus
c Verkkoliitäntäjohto, P = 1440 mm
52
KM 5955
764
Kehykselliset / viistetyt keittotasot
504
3
48
b
a Etupuoli
0 50
15
b
a
422
490
+
b
48
ß R4
3
3
+
750
0 30
a
d
b
15
209
149
32
c
24
225
65
250
328
b Upotuskorkeus
c Verkkoliitäntäjohto, P = 1440 mm d Miele|home -liitäntä
53
Kehykselliset / viistetyt keittotasot
KM 5975
0 50
916
b
47,5
386
a
416
4
47,5
b
ß R4
3
+
886
+
3
a
e
c
52,5 (57,5)
56,5
74
177
154
74
230
0 30
d
a Etupuoli
b Upotuskorkeus
c Upotuskorkeus verkkoliitäntäjohdon kanssa
d Verkkoliitäntäjohto, P = 1440 mm e Miele|home -liitäntä
(Upotuskorkeus verkkoliitäntäjohdon kanssa Miele@home = 57,5 mm)
54
KM 5985
Kehykselliset / viistetyt keittotasot
0 50
916
386
a
416
4
47,5
b
ß R4
3
+
886
+
3
0 30
a
b
47,5
c
177
56,5
74
74
d
a Etupuoli
b Upotuskorkeus
c Upotuskorkeus verkkoliitäntäjohdon kanssa
d Verkkoliitäntäjohto, P = 1440 mm
55
Kehykselliset / viistetyt keittotasot
Kalusteisiin sijoittaminen
Työtason esivalmistelu
Tee työtasoon upotusaukko oheisten
^
kuvien mukaan. Muista tarkistaa vähimmäismitat ta
kaseinään ja molemmilta sivuilta si vuseiniin.
Katso kappaletta "Turvallisuusohjeita asentamista varten".
Tiivistä upotusaukon leikkauspinnat
^
kuumuutta kestävällä erikoislakalla, silikonilla tai valuhartsilla. Näin vältyt leikkauspintojen turpoamiselta mah dollisen kosteuden vaikutuksesta. Kaikkien materiaalien on oltava kuu­muutta kestäviä.
Jos keittotason asennuksessa huo­mataan, ettei upotuskehyksen tiiviste painu nurkistaan tiivisti työtason pin­taa vasten, nurkkien sädettä (ß R4) voidaan työstää varovasti pis­tosahalla.
Keittotason upottaminen
Jos käytät Miele{home / Con{cti vity -järjestelmää, keittotaso täytyy
asentaa toimintavalmiiksi ja varustaa lähetinmoduulilla ennen työtasoon
-
-
-
upottamista! Katso tarkemmin asennusohjetta "Miele|home / Con|ctivity XKM 2000 KM".
Pujota keittotason verkkoliitäntäjohto
^
upotusaukon läpi.
Aseta keittotaso tarkasti upotusaukon
^
keskelle. Tarkista samalla, että lait­teen tiivistenauha kiinnittyy tasaisesti joka puolelta työtason pintaan. Vain tällä tavoin laite on tiivis joka puolelta. Älä käytä tason kiinnittämiseen sau­mausaineita.
^ Liitä keittotaso sähköverkkoon. ^ Tarkista keittotason toiminta.
-
Keittotaso pysyy tukevasti paikallaan upotusaukossa erillisen tiivistelistan ansiosta, kiinnittämiseen ei tarvita kiinnitysjousia. Keittotason ja työtason välissä näky vä pieni rako pienenee keittotason käytön myötä.
56
-
Kehykselliset / viistetyt keittotasot
Yleisiä asennusohjeita
Älä koskaan käytä keittotason kiinnittä­miseen saumausaineita, jollei asen­nusohjeessa sitä nimenomaisesti vaadi­ta. Laitteen reunan alla oleva tiivis­tenauha toimii riittävänä tiivisteenä työ­tasoa vasten.
Älä missään tapauksessa käytä sau­mausaineita keittotason kehyksen ja työtason välissä! Tällöin tasoa on mahdotonta irrottaa, esimerkiksi korjausta varten, rikko matta keittotason kehystä tai työ tason reunaa.
-
-
Kaakeloitu työtaso
Saumojen hyksen alle jäävän viivoitetun osan on oltava sileä ja tasainen, jotta upotuske­hys painuisi tasaisesti upotusaukkoon, ja jotta laitteen reunan alla oleva tiivis­tenauha olisi riittävän tiivis työtason pin­taa vasten.
a ja keittotason upotuske-
57
Huulloskeittotasot
Laitteen mitat
KM 5944
0 50
475
a
422
592
+
1
-
492
+
1
-
51
b
0 30
ß
R4
1
-
496
1
+
-
1
470
-
1
-
1
-
570
596
7
a
13
d
b
51
c
209
250
475
-1
496
-1
470
596
570
13
-1
-1
d
ß
R4
a Etupuoli
b Upotuskorkeus
c Verkkoliitäntäjohto, P = 1440 mm
d Luonnonkivityötasoon tehty huullos
58
Luonnonkivityötasoon tehtävän huul loksen mitat. Noudata ehdottomasti yksityiskohtapiirroksia!
-
KM 5986
752
Huulloskeittotasot
+
11
492
+
1
-
-
51
b
0
b
17
50
496
a
422
-
b
51
470
1
b
b
24
17
b
24
138
a Etupuoli
b Upotuskorkeus
c Verkkoliitäntäjohto, P = 1440 mm
ß
R4
1
730
-
1
-
756
7
1
-
0 30
13
a
d
-1
d
756
730
-1
-1
470
13
ß
-1
496
R4
-
209
115
250
c
475
Luonnonkivityötasoon tehtävän huul loksen mitat. Noudata ehdottomasti yksityiskohtapiirroksia!
d Luonnonkivityötasoon tehty huullos
59
Huulloskeittotasot
KM 5956
+
1
-
752
492
+
11
-
51
b
0
b
17
50
496
a
422
-
b
51
470
1
b
b
24
17
b
24
138
a Laitteen etupuoli
b Asennuskorkeus
c Verkkoliitäntäjohto, P = 1440 mm
-
e
ß
R4
1
730
-
1
-
756
7
13
1
0 30
a
d
-1
d
756
730
-1
-1
470
13
ß
-1
496
R4
-
209
115
250
c
475
Luonnonkivityötasoon tehtävän huul loksen mitat. Noudata ehdottomasti yksityiskohtapiirroksia!
d Luonnonkivityötasoon tehtävä huullos e Miele|home-liitäntä
60
Huulloskeittotasot
Upotus työtasoon
Huulloskeittotaso on tarkoitettu asen nettavaksi ainoastaan massiivipuus ta tai luonnonkivestä (graniitti, mar mori) valmistettuihin työtasoihin sekä kaakeloituihin työtasoihin. Jos huulloskeittotaso sopii asennet tavaksi lasisiin työtasoihin, tämä on mainittu erikseen kappaleessa "Lait teen mitat". Jos työtaso on valmistettu jostakin muusta materiaalista, tarkista aina työtason valmistajalta, soveltuuko kyseinen materiaali huulloskeitto­tason asennukseen.
Keittotason alapuolella olevan kaa­pin on oltava 800 mm leveä.
Jos käytät Miele{home / Con{cti- vity -järjestelmää, keittotasoa ei saa upottaa työtasoon ennen kuin valtuu­tettu sähköasentaja on tehnyt keitto­tasoon tarvittavat muutostyöt ja va­rustanut keittotason lähetinmoduulil la. Katso tarkemmin asennusohjetta "Miele|home / Con|ctivity XKM 2000 KM.
Huulloskeittotaso
-
-
­–
-
-
-
asennetaan luonnonkivestä tehtyyn työtasoon valmiiksi huullettuun upo tusaukkoon sellaisenaan.
kiinnitetään massiivipuiseen, kaake loituun tai lasiseen työtasoon leikat tuun upotusaukkoon käyttämällä eril lisiä puisia kiinnityslistoja. Kiinnityslis tat on asennutettava ennen keitto tason asentamista, sillä listat eivät sisälly keittotason toimitukseen.
-
-
-
-
-
-
Mahdollisia huoltotilanteita varten keittotasoon on päästävä käsiksi al haaltapäin, jottei työtason ja keitto tason välistä saumausainetta tarvitse poistaa.
-
-
61
Huulloskeittotasot
Upotusaukon tekeminen ja keittotason upotus työtasoon
Luonnonkivestä valmistettu työtaso
a Työtaso
b Keittotaso
c Sauma
Keraamisen tason ja työtasoon huul­letun upotusaukon välisen mittatole­ranssin vuoksi sauman c leveys voi vaihdella hieman (leveyden on kui tenkin oltava väh. 1 mm).
-
Tee työtasoon upotusaukko oheisten
^
kuvien mukaan.
Pujota keittotason verkkoliitäntäjohto
^
työtasoon tehdyn upotusaukon läpi.
Aseta keittotaso b upotusaukkoon ja
^
keskitä se paikalleen.
Liitä keittotaso sähköverkkoon.
^
Tarkista keittotason toiminta.
^
Tiivistä työtason ja keittotason väliin
^
jäävä sauma c kuumuutta kestävällä (vähintään 160 °C) silikonilla.
Käytä ainoastaan luonnonkivelle tar­koitettua silikonia, ja noudata ehdot­tomasti silikonivalmistajan antamia ohjeita.
62
Huulloskeittotasot
Massiivipuinen/kaakeloitu/lasinen työtaso
a Työtaso
b Keittotaso
c Sauma
d Puulistat 13 mm
(eivät sisälly toimitukseen)
Keraamisen tason ja työtasoon huul­letun upotusaukon välisen mittatole­ranssin vuoksi sauman c leveys voi vaihdella hieman (leveyden on kui tenkin oltava väh. 1 mm).
Tee työtasoon upotusaukko oheisten
^
kuvien mukaan.
Kiinnitä puulistat d kuvien osoitta
^
malla tavalla, etäisyys 7 mm työtason yläreunasta (ks. oheista kuvaa).
Pujota keittotason verkkoliitäntäjohto
^
työtasoon tehdyn upotusaukon läpi.
Aseta keittotaso b upotusaukkoon ja
^
keskitä se paikalleen.
Liitä keittotaso sähköverkkoon.
^
Tarkista keittotason toiminta.
^
Tiivistä työtason ja keittotason väliin
^
jäävä sauma c kuumuutta kestävällä (vähintään 160 °C) silikonilla.
Noudata ehdottomasti silikonivalmis­tajan antamia ohjeita.
Käytä luonnonkivestä valmistettui- hin kaakeleihin ainoastaan luon­nonkivelle tarkoitettua silikonia.
-
-
63
Sähköliitäntä
Laitteen saa asentaa ja liittää sähkö verkkoon vain sähköalan ammattilai nen, joka tuntee tarkoin voimassa olevat määräykset ja noudattaa niitä huolellisesti. Sama koskee laitteen verkkoliitäntäjohdon vaihtamista. Valmistaja ei vastaa välittömistä tai välillisistä vahingoista, jotka johtuvat asiattomasta asennuksesta tai väärin tehdystä sähköliitännästä.
Valmistaja ei vastaa vahingoista, jot ka johtuvat puuttuvasta tai puutteelli sesta maadoituksesta (esim. säh köiskut).
Kokonaisliitäntäteho
­katso arvokilpeä
-
-
-
Liitäntä ja sulakkeet:
Tarvittavat sähköliitäntätiedot löydät arvokilvestä.
Tarkista, että arvokilven tiedot vastaavat käytettäviä sulakkeita ja sähköverkon jännitettä.
Vaihevirta vaihtovirta 230V/50Hz Sulake 16 A
­Laukeamistyyppi B tai C
­Erilaiset liitäntämahdollisuudet käyvät ilmi oheisesta liitäntäkaaviosta.
Suojaeristettyjen osien kosketus­suojaus täytyy tarkistaa asennuksen jälkeen!
Vikavirtasuojakytkin
Turvallisuuden lisäämiseksi liitännän voi varustaa VDE-suositusten mukaisella vi­kavirtasuojakytkimellä, jonka laukeamis­virta on 30mA.
64
Sähköliitäntä
Erotuskytkentä sähköverkosta
Asennus on varustettava erillisellä, kaikki koskettimet avaavalla erotus kytkimellä! (Käytettävän kytkimen ero tusvälin tulee olla vähintään 3mm!)
Tällaisia kytkimiä ovat mm. ylivirtasuoja kytkimet ja suojakytkimet.
Sähköverkosta irrottaminen
Jos laite on irrotettava sähköverkosta, toimi jollakin seuraavista tavoista:
Keraamiset sulakkeet:
Kierrä sulakekotelo irti ja ota sulake kokonaan ulos kotelosta, tai
Sulakeautomaatit:
Paina testauspainiketta (punainen), kunnes keskipainike (musta) hyppää ulos, tai
Upotetut automaattisulakkeet:
(johdonsuojakatkaisija, vähint. tyyppi B tai C !): Käännä vipukytkin asennosta 1 (päällä) asentoon 0 (pois päältä), tai:
Vikavirtasuojakytkin
Kytke pääkytkin asennosta 1 (päällä) asentoon 0 (pois päältä) tai paina testauspainiketta.
Verkkoliitäntäjohto
Laite on liitettävä sähköverkkoon liitän täkaavion mukaisesti tyyppiä H 05 VV-F
-
(PVC-eristeinen) olevalla kaapelilla, jon
-
ka johdinpinta-ala on riittävä.
­Erilaiset liitäntämahdollisuudet käyvät
ilmi oheisesta liitäntäkaaviosta.
Sähköverkon jännitettä ja laitteen koko naisliitäntätehoa koskevat tiedot löydät laitteen arvokilvestä.
Verkkoliitäntäjohdon vaihtaminen
Kun verkkoliitäntäjohto on vaihdettava, siihen saa käyttää ainoastaan tyyppiä H 05 VV-F (PVC-eristeinen) olevaa kaa­pelia, jonka saat valmistajalta tai Miele-huollosta. Verkkoliitäntäjohdon saa vaihtaa vain sähköalan ammattilainen, joka tuntee tarkoin voimassaolevat määräykset ja noudattaa niitä huolellisesti.
Tarvittavat sähköliitäntätiedot löydät lait teen arvokilvestä.
Suojajohdin on liitettävä aina symbo lilla - merkittyyn kohtaan.
-
-
-
-
-
Varmista ettei mikään tai kukaan pääse kytkemään laitetta vahingos sa uudelleen sähköverkkoon.
-
65
Sähköliitäntä
Sähkökytkentäkaaviot
66
Huolto / arvokilpi
Jos laitteessa on toimintahäiriö, jota et voi itse korjata, ota yhteys
Miele-kauppiaaseen tai
Miele-huoltoon.
Tietoja lähimmästä valtuutetusta Miele-huoltoliikkeestä saat tämän käyttöohjeen takakannessa olevasta puhelinnumerosta.
Huollon kannalta tärkeät tyyppi- ja valmistusnumerotiedot löydät laitteen mukana toimitetusta arvokilvestä.
Liimaa laitteen mukana toimitettu arvokilpi tähän. Tarkista, että arvokilvessä ilmoi­tettu mallinumero on sama kuin tämän käyttöohjeen kannessa.
67
Oikeus muutoksiin pidätetään / 5009
M.-Nr. 07 267 980 / 04
M.-Nr. 07 267 980 / 04
Loading...
