Miele K 34543-55 iF assembly instructions

Istruzioni d'uso e di montaggio Apparecchi di refrigerazione

Leggere assolutamente le istruzioni d'uso e di montaggio prima di posizionare, installare e usare l'apparecchio la prima volta per evitare di infortunarsi e di danneggiare l'apparecchio.

it-CH M.-Nr. 10 984 470

Indice

Consigli e avvertenze........................................................................................ 5

Tutela dell'ambiente.......................................................................................... 14

Risparmiare elettricità ...................................................................................... 15

Descrizione apparecchio.................................................................................. 17

Pannello comandi................................................................................................ 17

Spiegazione dei simboli ...................................................................................... 18

Accessori acquistabili.......................................................................................... 20

Accendere e spegnere l'apparecchio.............................................................. 22

Operazioni preliminari.......................................................................................... 22

Usare l'apparecchio ............................................................................................ 23

Accendere l'apparecchio................................................................................ 23

Spegnere l'apparecchio di refrigerazione............................................................ 23

Spegnere l'apparecchio nella modalità per il Sabbat..................................... 23

In caso di assenza prolungata............................................................................. 24

Temperatura corretta ........................................................................................ 25

... nel vano frigorifero........................................................................................... 25

...nel vano congelatore....................................................................................... 25

Indicatore temperatura ........................................................................................ 25

Impostare la temperatura .................................................................................... 26

Usare SuperFreddo ........................................................................................... 27

Allarme sportello ............................................................................................... 28

Effettuare altre impostazioni............................................................................ 29

Dispositivo di blocco ...................................................................................... 29

Segnali acustici.............................................................................................. 30

Luminosità del display.................................................................................... 31

Modalità Sabbat .............................................................................................. 32

Segnalazione di sostituzione dei filtri a carbone attivo  .................................. 33

Stipare gli alimenti nel vano frigorifero ........................................................... 35

Aree di raffreddamento differenti......................................................................... 35

Da non conservare nel vano frigorifero ............................................................... 35

Indicazioni sull’acquisto degli alimenti ................................................................ 36

Conservare correttamente gli alimenti ................................................................ 36

Modificare la disposizione interna................................................................... 37

Spostare la mensola di appoggio/per bottiglie ................................................... 37

Spostare il fissabottiglie ...................................................................................... 37

Spostare i ripiani.................................................................................................. 37

Indice

Spostare il ripiano divisibile................................................................................. 38

Cassetto per frutta e verdura............................................................................... 38

Spostare i filtri antiodore ..................................................................................... 38

Congelare e conservare.................................................................................... 40

Uso del vano congelatore ................................................................................... 40

Congelare alimenti freschi................................................................................... 40

Conservare prodotti già surgelati........................................................................ 40

Congelare prodotti freschi................................................................................... 41

Prima di sistemare gli alimenti............................................................................. 42

Sistemare gli alimenti .......................................................................................... 42

Ca. 24 ore dopo l'introduzione............................................................................ 42

Tempo di conservazione alimenti surgelati ......................................................... 43

Preparare cubetti di ghiaccio .............................................................................. 43

Raffreddamento rapido bevande......................................................................... 43

Modificare la disposizione interna....................................................................... 44

Sbrinare.............................................................................................................. 45

Prima dello sbrinamento................................................................................. 46

Per sbrinare .................................................................................................... 46

Manutenzione e pulizia ..................................................................................... 48

Indicazioni sui prodotti detergenti....................................................................... 48

Prima di pulire l'apparecchio............................................................................... 49

Vano interno, accessori....................................................................................... 50

Pulire la guarnizione dello sportello..................................................................... 51

Pulire le aperture di aerazione e sfiato ................................................................ 51

Sostituire i filtri a carbone attivo.......................................................................... 52

Cosa fare se...?................................................................................................. 53

Cause dei rumori ............................................................................................... 59

Assistenza tecnica ............................................................................................ 60

Contatti in caso di anomalie................................................................................ 60

Banca dati EPREL ............................................................................................... 60

Garanzia .............................................................................................................. 60

Informazioni per i rivenditori ............................................................................ 61

Modalità fiera.................................................................................................... 61

Indice

Installazione....................................................................................................... 63

Istruzioni per l'installazione ................................................................................. 63

Collocazione................................................................................................... 63

Aerazione e sfiato........................................................................................... 64

Prima di incassare l'apparecchio ................................................................... 66

Se il vecchio apparecchio aveva un'incernieratura diversa ........................... 66

Dimensioni incasso ............................................................................................. 67

Vista dall'alto .................................................................................................. 68

Limitare l'angolo di apertura dello sportello dell'apparecchio ............................ 69

Impostare l'elasticità dello sportello.................................................................... 69

Cambiare l'incernieratura dello sportello............................................................. 70

Fissare gli ammortizzatori chiusura sportello................................................. 73

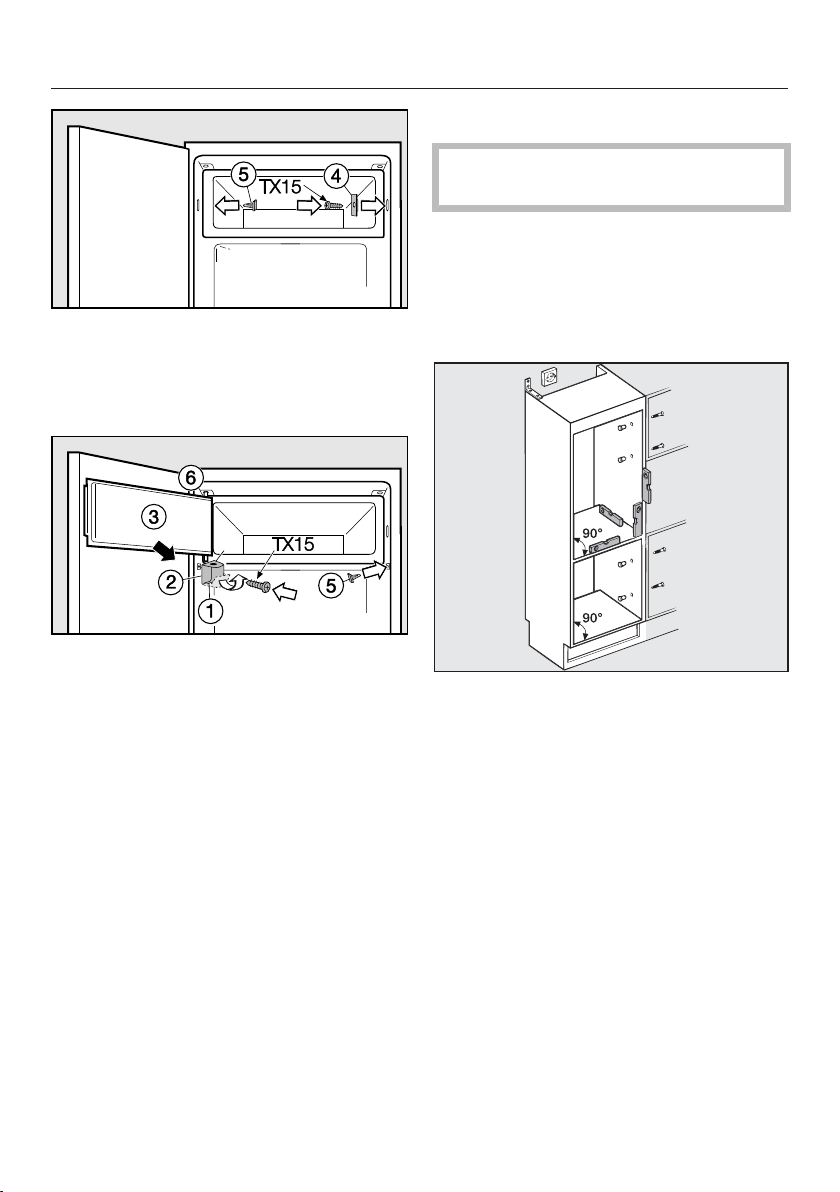

Cambiare l'incernieratura dello sportello del vano congelatore ..................... 74

Incassare l'apparecchio ...................................................................................... 75

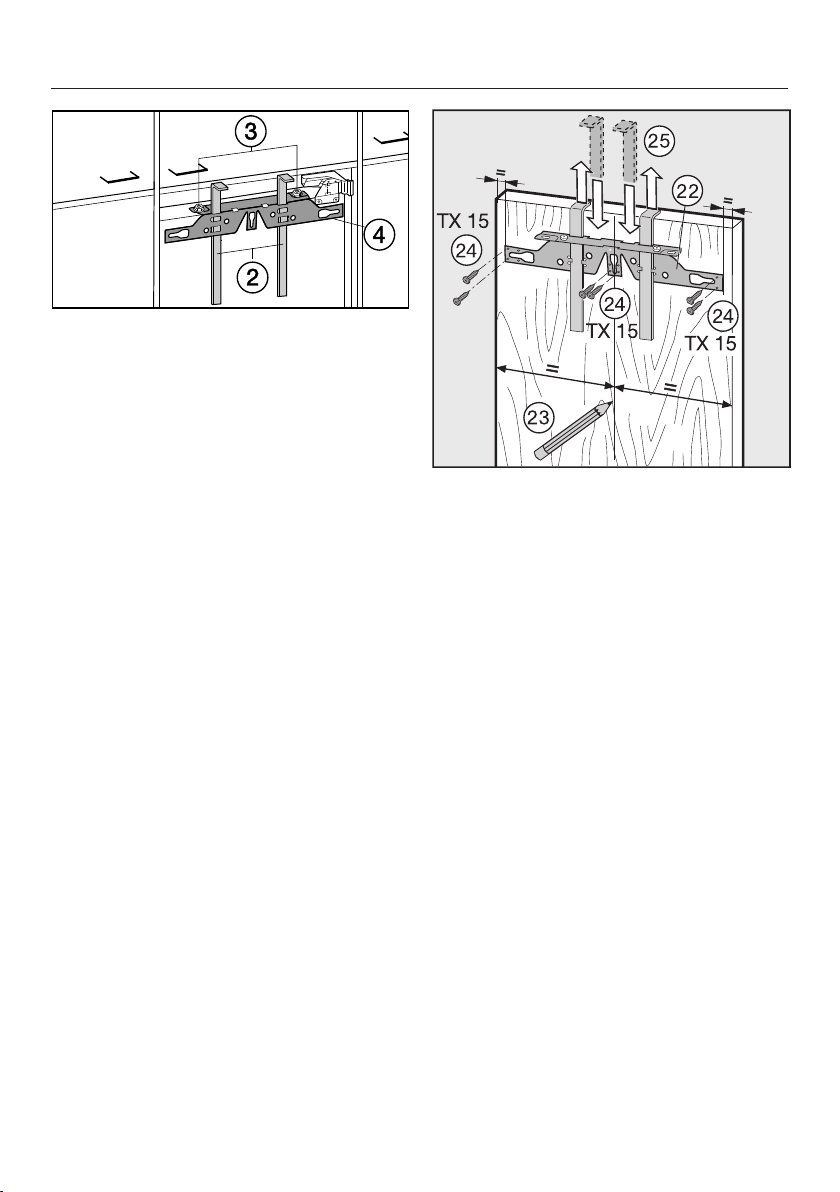

Montare l'antina.............................................................................................. 80

Regolare la posizione dello sportello.............................................................. 84

Collegamento elettrico ........................................................................................ 89

Consigli e avvertenze

Questo apparecchio è conforme alle vigenti norme in materia di sicurezza. Un uso improprio può comunque causare danni a persone e/o cose.

Leggere attentamente le istruzioni d’uso e di montaggio allegate prima di mettere in funzione l’apparecchio. Le istruzioni contengono informazioni importanti su incasso, sicurezza, uso e manutenzione. Si evitano così danni a sé e all’apparecchio.

Ai sensi della norma IEC 60335-1, Miele avvisa espressamente che è assolutamente necessario leggere e seguire tutte le informazioni disponibili per l’installazione dell’apparecchio di refrigerazione, nonché le indicazioni e le avvertenze di sicurezza.

Miele non risponde dei danni che derivano dall’inosservanza di queste avvertenze.

Conservare il libretto delle istruzioni per l’uso e il montaggio e metterlo a disposizione di eventuali altri utenti.

Uso corretto

 L'apparecchio di refrigerazione è destinato ad uso domestico e in

ambienti simili, come ad es. in – negozi, uffici e contesti di lavoro simili – in tenute agricole – in alberghi, motel e pensioni con prima colazione e altri edifici per uso da parte dei clienti. Questo apparecchio di refrigerazione non è destinato all'uso all'aperto.

 L'apparecchio è destinato esclusivamente ad uso domestico per

refrigerare e conservare alimenti freschi, conservare alimenti surgelati, congelare alimenti freschi e preparare ghiaccio. Ogni altro uso non è consentito.

Consigli e avvertenze

 L’apparecchio non è indicato per conservare e mantenere al fre-

sco medicinali, plasma sanguigno, preparati di laboratorio oppure sostanze o prodotti simili alla base della direttiva sui dispositivi medici. L’uso non adeguato dell’apparecchio può danneggiare o causare il deperimento della merce conservata. Inoltre l’apparecchio non è adatto al funzionamento in aree soggette a pericolo di esplosioni. Miele non risponde per i danni causati da un uso diverso da quello previsto o errato.

 Le persone (inclusi i bambini) che per le loro capacità fisiche, sen-

soriali o psichiche o per la loro inesperienza o non conoscenza non siano in grado di utilizzare in sicurezza l'apparecchio di refrigerazione, devono farne solo se sorvegliati. Queste persone possono usare l'apparecchio senza essere sorvegliate solo se sono state istruite adeguatamente sulle modalità d'uso.

Sorvegliare i bambini

 Tenere i bambini di età inferiore a 8anni lontani dall'apparecchio a

meno che non siano sorvegliati.

 I bambini da otto anni in su possono far funzionare l'apparecchio

senza essere sorvegliati solo se sono stati adeguatamente istruiti in modo da farlo funzionare da soli senza pericolo di infortunarsi. I bambini dovranno essere al corrente dei pericoli derivanti da un'errata manipolazione dei comandi e riconoscerli.

 I bambini non devono eseguire lavori di manutenzione e pulizia

senza essere sorvegliati.

 Sorvegliare i bambini se sono vicini all'apparecchio. Evitare che i

bambini giochino con l'apparecchio.

 Pericolo di soffocamento! I bambini giocando possono avvolgersi

nel materiale d'imballaggio (p.es. pellicole) oppure infilarselo in testa e soffocare. Tenere lontano da bambini eventualmente presenti in casa il materiale d'imballaggio.

Consigli e avvertenze

Sicurezza tecnica

 Il circuito di refrigerante è testato per essere ermetico. L’apparec-

chio è conforme alle norme corrispondenti in materia di sicurezza e alle direttive europee.

 L’apparecchio contiene il refrigerante isobutano (R600a), un gas

naturale con elevata ecocompatibilità, ma infiammabile. Non compromette lo strato di ozono e non aumenta l’effetto serra. L’uso di questo prodotto refrigerante ecologico aumenta i rumori dell’apparecchio quando è in funzione. Oltre al rumore provocato dal compressore, possono verificarsene altri causati dal passaggio del prodotto nel circuito di raffreddamento. Questi effetti non sono purtroppo evitabili, ma non influiscono sull’efficienza dell’apparecchio. Verificare quindi scrupolosamente che durante il trasporto e l’incasso/installazione dell’apparecchio non venga danneggiato alcun componente del circuito refrigerante. Il prodotto refrigerante può causare lesioni agli occhi. In caso di danni:

- evitare fiamme libere o fonti di accensione;

- staccare l’apparecchio dalla rete elettrica;

- arieggiare per alcuni minuti il locale in cui si trova l’apparecchio e

- avvisare l’assistenza tecnica.

 Maggiore è la quantità di refrigerante contenuta nell’apparecchio,

più grande deve essere il locale in cui viene installato. Se il locale è troppo piccolo, in caso di perdite si può formare una miscela di aria e gas. Per 11g di refrigerante il locale dovrà avere un volume di 1m3. La quantità di refrigerante è indicata sulla targhetta di matricola apposta all’interno dell’apparecchio.

Consigli e avvertenze

 I dati di collegamento (protezione, frequenza e tensione), riportati

nella targhetta di matricola dell'apparecchio, devono assolutamente corrispondere a quelli della rete elettrica per evitare danni all'apparecchio. Prima di collegare l'apparecchio, controllare quindi i dati. In caso di dubbio, consultare un elettricista qualificato.

 La sicurezza elettrica dell'apparecchio è garantita solo se è allac-

ciato a un conduttore di protezione installato secondo le norme. È oltremodo importante verificare l'efficienza di tale dispositivo di sicurezza. In caso di dubbio, far controllare l'installazione da un elettricista qualificato.

 Il funzionamento sicuro e affidabile dell'apparecchio è garantito

solo se l'apparecchio è allacciato alla rete elettrica pubblica.

 Se il cavo elettrico di allacciamento rimanesse danneggiato, dovrà

essere sostituito solo da persone autorizzate da Miele per evitare che l'utente rimanga infortunato.

 Prese multiple o prolunghe elettriche non garantiscono la sicurez-

za necessaria (pericolo d'incendio). Non collegare quindi l'apparecchio alla rete elettrica con queste prese.

 Se l'umidità giunge a parti dell'apparecchio sotto tensione o al ca-

vo elettrico, può causare un corto circuito. Non utilizzare l'apparecchio in ambienti umidi o soggetti a spruzzi d'acqua (ad es. garage, lavanderie ecc.).

 L'apparecchio non deve venire installato e usato in luoghi non fissi

(ad es. imbarcazioni).

 Se l'apparecchio è danneggiato, la sicurezza dell'utente non è ga-

rantita. Controllare quindi se si notano danni visibili. Non usare mai l'apparecchio se si notano danni!

 Per il corretto funzionamento, usare l'apparecchio solo a installa-

zione ultimata.

Consigli e avvertenze

 Per i lavori di installazione e nel caso di interventi, si dovrà stacca-

re l'apparecchio dalla rete elettrica. È staccato dalla rete elettrica solo se viene soddisfatta una delle seguenti premesse:

- la sicurezza elettrica dell'impianto elettrico è disinserita, oppure

- il fusibile a vite dell'impianto elettrico è svitato e rimosso di sede, oppure

- il cavo di collegamento è staccato dalla rete elettrica. Per staccare il cavo dalla presa afferrare sempre la spina e non tirare il cavo.

 I lavori di installazione e di manutenzione, oppure eventuali inter-

venti non effettuati correttamente, possono costituire gravi pericoli per l'utente. I lavori di installazione e di manutenzione devono pertanto essere effettuati esclusivamente da persone esperte, autorizzate da Miele.

 Se gli interventi non vengono eseguiti da un servizio assistenza

autorizzato da Miele, i diritti alla garanzia non sono più validi.

 Sostituire eventuali pezzi difettosi esclusivamente con ricambi ori-

ginali Miele. Solo così Miele può garantire il pieno rispetto degli standard di qualità previsti.

 Questo apparecchio di refrigerazione è dotato di una lampadina

speciale per soddisfare specifiche esigenze (ad es. temperatura, umidità, resistenza chimica e all’usura, vibrazione). Impiegare la lampadina speciale solo per l’uso previsto. La lampadina non è adatta per illuminare l’ambiente. È necessario che la sostituzione sia effettuata dall’assistenza tecnicaMiele o da un tecnico specializzato autorizzato. Questo apparecchio contiene più sorgenti luminose della classe di efficienza energeticaG.

Consigli e avvertenze

Uso corretto

 L’apparecchio è predisposto per una determinata classe climatica

(area temperatura ambiente), i cui limiti devono essere rispettati. I dati riguardanti la classe climatica sono riportati nella targhetta dati nel vano interno dell’apparecchio. Una temperatura ambiente più bassa causa il fermo prolungato del compressore, e di conseguenza l’apparecchio non riesce a mantenere la temperatura necessaria.

 Le aperture di aerazione e sfiato non dovranno in nessun caso es-

sere ostruite. La ventilazione corretta dell'apparecchio risulterebbe compromessa. Il consumo di elettricità aumenta e l'apparecchio potrebbe rimanere danneggiato.

 Se nell'apparecchio o nello sportello si sistemano alimenti conten-

ti grassi o olio, fare attenzione che eventuali perdite di olio o unto non giungano a contatto con le superfici in plastica. Potrebbero verificarsi incrinature nelle superfici in materiale sintetico.

 Pericolo di incendio e di esplosione. Non conservare materiali

esplosivi e prodotti con gas propellenti (per es. bombolette spray) nell'apparecchio. I composti gassosi infiammabili possono incendiarsi a causa di componenti elettrici.

 Pericolo di esplosione. Non azionare apparecchiature elettriche

all'interno dell'apparecchio (ad es. per la produzione di gelato). Potrebbero generarsi scintille.

 Pericolo di ferirsi e di provocare danni. Non conservare nel vano

congelatore bevande gassate in lattine o bottiglie. Le lattine o le bottiglie potrebbero scoppiare.

 Pericolo di ferirsi e di provocare danni. Mettere le bottiglie da raf-

freddare rapidamente nel vano congelatore e toglierle al più tardi un'ora dopo. Le bottiglie possono scoppiare.

 Pericolo di ferirsi. Non toccare i prodotti surgelati o le parti in me-

tallo con le mani bagnate. La pelle potrebbe rimanere attaccata.

Consigli e avvertenze

 Pericolo di ferirsi. Non mettere mai in bocca i cubetti di ghiaccio e

i gelati, specialmente i ghiaccioli, appena tolti dal vano congelatore. La temperatura estremamente bassa del prodotto congelato potrebbe farlo attaccare alle labbra o alla lingua.

 Non ricongelare alimenti già scongelati o parzialmente scongelati.

I cibi, una volta scongelati, vanno consumati il più presto possibile, per evitare che perdano il loro valore nutritivo o addirittura si deteriorino. Gli alimenti scongelati si possono ricongelare solo dopo essere stati cotti.

 Non consumare prodotti alimentari rimasti troppo a lungo nell'ap-

parecchio. Pericolo di intossicazione. La durata di conservazione delle vivande dipende da diversi fattori, tra l'altro dal grado di freschezza, dalla qualità degli alimenti e dalla temperatura di conservazione. Osservare la data di scadenza e le avvertenze per la conservazione dei prodotti alimentari!

 Usare esclusivamente accessori originali Miele. Se si installano al-

tri componenti, i diritti di garanzia e di responsabilità della casa produttrice non sono più validi.

Consigli e avvertenze

Accessori e pezzi di ricambio

 Usare esclusivamente accessori originali Miele. Se si installano al-

tri componenti, i diritti di garanzia e di responsabilità della casa produttrice non sono più validi.

 Miele garantisce la fornitura di pezzi di ricambio fino a 15anni, ma

almeno per 10, dopo l’uscita di gamma dell’apparecchio di refrigerazione.

Manutenzione e pulizia

 Non trattare la guarnizione dello sportello con oli o grassi.

Col tempo la guarnizione potrebbe diventare porosa.

 Non usare mai la macchina a vapore per pulire o sbrinare l'appa-

recchio. Il getto di vapore potrebbe penetrare all'interno e giungere a contatto con componenti elettrici provocando un corto circuito.

 Oggetti appuntiti o affilati danneggiano i generatori di freddo e

l'apparecchio può rimanere danneggiato. Non usare quindi oggetti appuntiti o affilati per

- eliminare depositi di brina o di ghiaccio e per

- staccare le bacinelle per il ghiaccio o le confezioni dei surgelati.

 Per sbrinare l'apparecchio non usare mai apparecchi termici elet-

trici o candele. Le superfici in materiale sintetico potrebbero rimanere danneggiate.

 Non usare nemmeno prodotti sbrinanti o antigelo. Potrebbero ge-

nerare gas detonanti, contenere solventi o propellenti che potrebbero intaccare le superfici in plastica oppure componenti nocivi alla salute.

Consigli e avvertenze

Trasporto

 Trasportare l'apparecchio sempre in verticale e nell'imballaggio

per evitare danni.

 Pericolo di ferirsi e di provocare danni. Trasportare l’apparecchio

facendosi aiutare da una seconda persona, poiché il peso è consistente.

Smaltimento apparecchi fuori uso

 Eventualmente, rendere inservibile la chiusura a scatto del vecchio

apparecchio. Si potrà evitare che i bambini, giocando, possano rimanere chiusi all'interno col rischio di soffocare.

 Il prodotto refrigerante può far male agli occhi! Fare attenzione a

non danneggiare il circuito di refrigerazione:

- forando con oggetti appuntiti i tubi refrigeranti dell'evaporatore,

- piegando i tubi,

- raschiando il rivestimento superficiale.

Tutela dell'ambiente

Smaltimento imballaggio

L'imballaggio protegge l'apparecchiatura durante il trasporto ed è fabbricato con materiali conformi alla tutela dell'ambiente e pertanto riciclabili.

Se dunque le diverse parti dell'imballaggio vengono smaltite correttamente, si contribuirà a ridurre il consumo di materie prime e a diminuire il volume dei rifiuti. Il fornitore ritira l'imballaggio.

Smaltimento dell'apparecchio fuori uso

Gli apparecchi elettrici ed elettronici contengono spesso materiali riutilizzabili. Contengono inoltre determinate sostanze, liquidi e componenti necessari per il corretto funzionamento e la sicurezza dell'apparecchio. Se smaltiti con i rifiuti o non correttamente, questi componenti possono danneggiare la salute delle persone e l'ambiente. Evitare quindi assolutamente di smaltire il vecchio apparecchio con i rifiuti convenzionali.

Accertarsi che le tubature dell'apparecchio non si danneggino fino al momento dello smaltimento corretto ed ecologico. In questo modo è garantito che il refrigerante contenuto nel circuito e l'olio del compressore non possano disperdersi nell'ambiente.

Fino a quando il vecchio apparecchio non viene prelevato, accertarsi che non costituisca una fonte di pericolo per i bambini. Informazioni più dettagliate sono contenute nel capitolo“Consigli e avvertenze”.

Depositarli nei punti di raccolta e smaltimento ufficiali riservati alle apparecchiature elettriche ed elettroniche presso il comune, la città, il concessionario oppure Miele. Ai sensi della legge, il proprietario è responsabile della cancellazione degli eventuali dati personali dall'apparecchio fuori uso.

Risparmiare elettricità

Consumo normale Consumo maggiore

Collocazione/manutenzione

Impostazione temperatura

In locali ventilati. In locali chiusi, non ventilati. Al riparo dai raggi diretti del

sole. Non vicino a una sorgente di

calore (termosifone, cucina elettrica).

Temperatura ambiente ideale intorno a 20°C.

Evitare di ostruire le aperture di aerazione e sfiato e spolverarle regolarmente.

Vano frigorifero 5°C Regolazione bassa: più basVano congelatore -18°C

Esposizione diretta ai raggi del sole.

Vicino a una sorgente di calore (termosifone, cucina elettrica).

Temperatura ambiente elevata a partire da 25°C.

Aperture di aerazione e sfiato coperte o impolverate.

sa la temperatura nel vano frigorifero/congelatore, maggiore è il consumo di energia.

Risparmiare elettricità

Consumo normale Consumo maggiore

Uso Collocazione di cassetti, ri-

piani e mensole come alla consegna.

Aprire lo sportello solo in caso di bisogno e chiuderlo subito. Sistemare gli alimenti in ordine.

Quando si fa la spesa portare sempre con sé una borsa termica e, al rientro, sistemare gli alimenti subito nell'apparecchio di refrigerazione. Rimettere in fretta nel frigo gli alimenti prelevati per evitare che si riscaldino troppo. Lasciar raffreddare alimenti e bevande prima di metterli nell'apparecchio di refrigerazione.

Sistemare i cibi ben confezionati o coperti.

Se lo sportello viene aperto spesso subentrano perdite di freddo per l'afflusso di aria calda dall'esterno. L'apparecchio di refrigerazione prova a raffreddare e la durata di funzionamento del compressore aumenta.

Alimenti caldi e riscaldati a temperatura ambiente apportano calore nell'elettrodomestico. L'apparecchio di refrigerazione prova a raffreddare e la durata di funzionamento del compressore aumenta.

A causa dell'evaporazione e della condensa dei liquidi nel vano frigorifero si disperde potenza refrigerante.

Disporre nel vano frigorifero alimenti congelati da scongelare.

Per una corretta ventilazione, non riempire eccessivamente gli scomparti.

Sbrinare Sbrinare il vano congelatore

quando lo strato di brina raggiunge 0,5cm.

Una scarsa circolazione dell'aria fa sì che si disperda potenza refrigerante.

Lo strato di brina peggiora la cessione del freddo agli alimenti.

Pannello comandi

Descrizione apparecchio

On/Off dell'intero apparecchio

interfaccia ottica (solo per il servizio assistenza)

On/Off funzione SuperFreddo

impostazione temperatura (più freddo), tasto selezione nella modalità impostazioni

confermare la selezione (tasto OK)

impostazione temperatura (più caldo), tasto selezione nella modalità impostazioni

attivare/disattivare la modalità impostazioni

disattivare l'allarme sportello

display con visualizzazione della temperatura e simboli (i simboli sono visibili solo con la modalità impostazioni, in caso di allarme/segnalazione; spiegazione dei simboli nella tabella)

Descrizione apparecchio

Spiegazione dei simboli

Simbolo Significato Funzione

 Dispositivo di blocco evitare di spegnere inavvertitamente l'appa-

recchio, di cambiare inavvertitamente la temperatura, di attivare inavvertitamente le funzioni SuperFreddo, DynaCool e inserire inavvertitamente delle impostazioni

 Segnali acustici possibilità di selezionare il segnale acustico

dei tasti e del segnale acustico di allarme in caso di allarme sportello

 Miele@home Visibile solo con penna o modulo di comu-

nicazione Miele@home installato e collegato

 Luminosità display regolare la luminosità del display  Segnalazione di sosti-

tuzione del filtro a carbone attivo (ActiveAirClean)

 Modalità per il Sabbat On/Off modalità per il Sabbat  Collegamento elettrico conferma che l'apparecchio è collegato alla

 Allarme acceso in caso di allarme sportello, lam-

 Modalità fiera

(visibile solo se la modalità fiera à attivata)

La funzione deve essere attivata dopo l'inserimento di un filtro a carbone attivo; si accende in caso di sostituzione necessaria

rete elettrica quando è spento

peggia in caso di anomalie disattivazione modalità fiera

Descrizione apparecchio

pannello comandi

mensola di appoggio/per uova

vano congelatore

ripiano divisibile

luce interna

ripiano di appoggio

mensola per bottiglie

canaletto e apertura di deflusso acqua di sbrinamento

cassetto per frutta e verdura

Descrizione apparecchio

Accessori acquistabili

Nell'assortimento Miele sono disponibili utili accessori e prodotti specifici per la manutenzione realizzati appositamente per l'apparecchio.

Straccio multiuso in microfibre

Lo straccio in microfibre elimina impronte digitali e macchie superficiali poco tenaci da pannelli frontali in acciaio, pannelli di comando, vetri di finestre e di automobili, mobili, ecc.

Kit MicroCloth

Il kit MicroCloth è composto da un panno universale, un panno per vetro e un panno per lucidare. I panni sono particolarmente resistenti allo strappo e robusti. Grazie alle loro microfibre finissime ottengono ottime prestazioni di pulizia.

Filtro a carbone attivo con supportoKKF-FF (ActiveAirClean)

Il filtro a carbone attivo neutralizza gli odori sgradevoli nel vano frigorifero e garantisce quindi una migliore qualità dell’aria.

Attivare la spia per la sostituzione dei filtri a carbone attivo in modalità impostazioni (v. capitolo “Effettuare altre impostazioni”, voce “Segnalazione di sostituzione filtri a carbone attivo ”).

Sostituire il filtro a carbone attivoKKF-RF (ActiveAirClean)

Sono disponibili filtri adatti per il supporto. Si consiglia di sostituire i filtri a carbone attivo ogni 6mesi.

Penna WLANXKS3130W (Miele@home)

La penna WLAN predispone l'apparecchio di refrigerazione affinché i dati dell'apparecchio possano essere richiamati in qualunque momento con uno smartphone o un tablet (sistemi iOS® e Android™).

Per poter utilizzare l'applicazione Miele@mobile o le funzioni Miele@home, ad es. SuperFreddo/

SuperFrost, l'apparecchio di refrigerazione Miele deve essere collegato alla rete WLAN.

Insieme alla penna vengono fornite le istruzioni di montaggio e installazione che descrivono l'installazione della penna WLAN e la connessione a una rete WLAN.

È possibile ordinare gli accessori acquistabili nel webshop Miele. È pure possibile acquistare questi prodotti presso il servizio assistenza Miele (v. la fine di queste istruzioni d'uso) o presso il concessionario Miele.

Descrizione apparecchio

Accendere e spegnere l'apparecchio

Operazioni preliminari

Imballaggi

 Togliere tutti gli imballaggi dal vano

interno.

Foglio protettivo

I listelli e i telai in acciaio inossidabile nel congelatore sono protetti da un foglio protettivo per evitare che rimangano danneggiati durante il trasporto.

 Staccare il foglio protettivo dai listelli

e telai in acciaio.

Pulizia e manutenzione

Attenersi alle relative avvertenze nel capitolo “Pulizia e manutenzione”.

Consiglio: dopo aver tolto il foglio protettivo, consigliamo di strofinare le superfici in acciaio inox col prodotto specifico Miele per la manutenzione dell'acciaio (v. “Accessori –Accessori acquistabili”).

Accessori

Montare il fissabottiglie

Le lamelle del fissabottiglie sono rivolte verso l’interno della mensola, fissando bene le bottiglie quando si apre e chiude lo sportello.

 Inserire il fissabottiglie al centro sul

bordo posteriore della mensola.

Importante! Dopo averlo applicato, il prodotto specifico Miele per l'acciaio forma una pellicola protettiva idrorepellente e contro lo sporco!

 Pulire l'interno dell'apparecchio e gli

accessori.

Accendere e spegnere l'apparecchio

Usare l'apparecchio

Per attivare le diverse funzioni dell'apparecchio basta sfiorare i sensori col dito.

Ogni volta che si tocca un sensore si attiva un segnale acustico di conferma. È possibile disattivare il segnale acustico di conferma (v. capitolo “Effettuare altre impostazioni - Segnali acustici”).

Accendere l'apparecchio

Appena l'apparecchio viene collegato alla rete elettrica, dopo un po' di tempo nel display viene visualizzato il simbolo di collegamento alla rete elettrica.

 Sfiorare il sensore On/Off. Si spegne il simbolo di collegamento al-

la rete elettrica e nel display appare la temperatura.

L'apparecchio comincia a raffreddare. Aprendo lo sportello si accende la luce

interna.

Prima di mettere gli alimenti nell'apparecchio aspettare ca.2ore fino a quando la temperatura interna è sufficientemente fredda. Sistemare gli alimenti nel congelatore quando la temperatura interna è di almeno -18°C.

Spegnere l'apparecchio di refrigerazione

 Premere il tasto On/Off.

Se non è possibile, il dispositivo di blocco è attivo.

Nel display si spegne l'indicazione della temperatura e appare il simbolo di collegamento alla rete elettrica.

La luce interna e il sistema di refrigerazione si spengono.

Spegnere l'apparecchio nella modalità per il Sabbat

È possibile in ogni momento spegnere direttamente l'apparecchio.

 Premere il tasto On/Off. Nel display si spegne l'indicazione della

temperatura e appare il simbolo di collegamento alla rete elettrica.

La luce interna e il sistema di refrigerazione si spengono.

Quando si riaccende l'apparecchio, la modalità per il Sabbat è disattivata.

Accendere e spegnere l'apparecchio

In caso di assenza prolungata

Se in caso di assenza prolungata l'apparecchio rimane spento, ma non viene pulito, e rimane chiuso, all'interno può formarsi della muffa.

Pulire sempre l'apparecchio.

Se l'apparecchio non viene usato per un periodo di tempo prolungato, osservare quanto segue:

 Spegnere l'apparecchio.  Togliere la spina dalla presa o stacca-

re il/i fusibile/i dell'impianto elettrico di casa.

 Sbrinare il vano congelatore.  Pulire l'apparecchio e lasciarlo aperto

per garantire una sufficiente aerazione e per evitare che si formino odori sgradevoli.

Temperatura corretta

Impostare la giusta temperatura è molto importante per la conservazione degli alimenti. Gli alimenti si deteriorano in fretta per via dei microrganismi, cosa che può essere impedita o rallentata con la giusta temperatura di conservazione. La temperatura influenza la velocità di sviluppo di tali microrganismi. Con temperature basse questi processi rallentano.

L'innalzamento della temperatura interna dipende:

- dalla frequenza e dalla durata di apertura dello sportello;

- dalla quantità di alimenti conservati;

- dalla temperatura iniziale dei cibi freschi conservati;

- dalla temperatura ambiente dell'apparecchio di refrigerazione. L'apparecchio è predisposto per una determinata classe climatica (area temperatura ambiente), i cui limiti devono essere rispettati.

... nel vano frigorifero

Nel vano frigorifero è consigliata una temperatura di 5°C.

...nel vano congelatore

Per congelare alimenti freschi e conservarli a lungo è necessaria una temperatura di -18°C. A questa temperatura, lo sviluppo di microorganismi è pressoché escluso. Non appena la temperatura sale oltre i -10°C, i microorganismi iniziano a proliferare e il periodo di conservazione dei prodotti alimentari si riduce. Per questo motivo si raccomanda espressamente di non ricongelare gli alimenti parzialmente o completamente scongelati, a meno che prima non vengano cotti. La temperatura di cottura elimina gran parte dei microorganismi presenti nel cibo.

Indicatore temperatura

Se l'apparecchio funziona normalmente, nel display viene visualizzata la temperatura media effettiva attuale.

A seconda della temperatura ambiente e dell'impostazione, occorrono anche alcune ore finché la gradazione impostata venga raggiunta e visualizzata in modo costante.

Temperatura corretta

Impostare la temperatura

Con una temperatura di 5°C all'interno del vano frigorifero, nel vano congelatore si imposta una temperatura di ca. -18°C.

 Operando con entrambi i sensori sot-

to il display, impostare la temperatura desiderata.

Premendo il sensore

- la temperatura si abbassa,

- la temperatura s'innalza.

Durante l'impostazione il valore della temperatura lampeggia.

Al momento di sfiorare i sensori, nel display vengono visualizzate le seguenti modifiche:

- primo tocco del sensore: la grada-

zione impostata precedentemente

lampeggia;

- ad ogni successivo tocco: il valore della temperatura viene modificato a scatti di 1°C;

- se si lascia il dito sul sensore: il valore della temperatura cambia in modo lineare.

Circa 5secondi dopo aver sfiorato il sensore l'ultima volta, nell'indicatore della temperatura viene visualizzata la temperatura interna effettiva dell'apparecchio.

Oppure

 Premere il tasto OK per confermare la

selezione attuata.

Se si è modificata la temperatura, controllare il nuovo valore dopo circa

6ore, se all'interno ci sono pochi alimenti, e dopo circa 24 ore se ci sono molti alimenti. Solo in quel momento si

sarà impostata la temperatura effettiva.

 Se, trascorso questo tempo, la tem-

peratura effettiva fosse troppo alta o bassa, si dovranno apportare nuovamente le necessarie modifiche.

Temperature impostabili

È possibile impostare temperature da 1°C a 9°C.

Usare SuperFreddo

Funzione SuperFreddo

Con la funzione SuperFreddo il vano frigorifero raggiunge rapidamente la temperatura più bassa (in base alla temperatura ambiente).

Attivare la funzione SuperFreddo

La funzione SuperFreddo è indicata soprattutto per raffreddare rapidamente grandi quantità di alimenti freschi o bevande.

 Premere il tasto SuperFreddo in mo-

do che sia evidenziato su uno sfondo giallo.

Il vano frigorifero funziona a pieno regime e la temperatura nel vano si abbassa più in fretta.

Disattivare la funzione SuperFreddo

La funzione SuperFreddo si disattiva automaticamente dopo 12ore circa. L'apparecchio raffredda di nuovo normalmente.

Per risparmiare corrente elettrica è possibile disattivare manualmente la funzione SuperFreddo quando gli alimenti oppure le bevande raggiungono una temperatura sufficientemente bassa.

 Premere il tasto SuperFreddo in mo-

do che non sia più evidenziato su uno sfondo giallo.

L'apparecchio funziona nuovamente in base alla gradazione impostata.

Allarme sportello

L'apparecchio è dotato di un sistema d'allarme che si attiva per evitare inutili consumi di energia elettrica con lo sportello aperto e per proteggere dal caldo gli alimenti conservati.

Se lo sportello rimane aperto per più tempo, si attiva il segnale acustico di allarme. Il simbolo di allarme è acceso.

Il lasso di tempo fino all'attivazione dell'allarme sportello dipende dall'impostazione selezionata ed è di 2minuti (impostazione di serie) o di 4minuti. L'allarme sportello può tuttavia anche essere disattivato (v. capitolo“Effettuare altre impostazioni”, voce“Segnali acustici”).

Appena viene chiuso lo sportello dell'apparecchio, il segnale acustico si disattiva e il simbolo di allarme sul display si spegne.

Se non dovesse suonare alcun segnale acustico, nonostante l'allarme sportello sia impostato, significa che il segnale acustico è stato disattivato nella modalità impostazioni (v. capitolo“Effettuare altre impostazioni”, voce“Segnali acustici”).

Spegnere il segnale allarme sportello

Se il segnale acustico dovesse disturbare lo si può disattivare manualmente.

 Premere il tasto per disattivare il se-

gnale di allarme sportello.

Il segnale acustico si spegne. Il simbolo di allarme rimane acceso finché non viene chiuso lo sportello.

Effettuare altre impostazioni

Per effettuare determinate impostazioni, si dovrà attivare la “modalità impostazioni”.

Quando è attivata la modalità impostazioni, l'allarme sportello o altre indicazioni di anomalia vengono disattivati anche se nel display è acceso il simbolo di allarme.

Possibilità di impostazioni

 Attivazione/disattivazione del

dispositivo di blocco

 Attivare/disattivare i segnali

acustici

 Modificare la luminosità del di-

splay

 Attivare/disattivare la modalità

Sabbat

 Attivare la segnalazione di sosti-

tuzione dei filtri a carbone attivo oppure resettare il contatore

Tutte le possibili impostazioni citate sono descritte qui di seguito.

Dispositivo di blocco

Il dispositivo di blocco evita di:

- spegnere inavvertitamente l’apparecchio;

- modificare inavvertitamente la temperatura;

- attivare inavvertitamente la funzione SuperFreddo;

- modificare inavvertitamente le impostazioni (è possibile solamente disattivare il dispositivo di blocco).

In tal modo si evita che persone non autorizzate, ad es. i bambini, possano spegnere l’apparecchio o modificarne le impostazioni.

Attivare/disattivare il dispositivo di blocco

 Premere il tasto per le impostazioni. Nel display appaiono i simboli selezio-

nabili e il simbolo lampeggia.

 Premere il tasto OK per confermare la

selezione attuata.

Nel display lampeggia l'impostazione selezionata la volta precedente e il simbolo  rimane acceso.

Effettuare altre impostazioni

 Operando coi sensori  o  è possi-

bile attivare o disattivare il dispositivo di blocco.

0: il dispositivo di blocco è disattivato 1: il dispositivo di blocco è attivato

Segnali acustici

L’apparecchio è dotato di segnali acustici come l’acustica tasti e i segnali di allarme per lo sportello.

È possibile attivare o disattivare i segnali acustici per i tasti e il segnale acustico di allarme per lo sportello.

È possibile scegliere tra 4impostazioni possibili. Di serie è impostata la possibilità3, vale a dire che l’acustica tasti e l’allarme sportello sono attivi.

 Premere il tasto OK per confermare la

selezione attuata.

L'impostazione viene memorizzata e il simbolo lampeggia.

 Premere il tasto per le impostazioni

per uscire dalla modalità impostazioni. Altrimenti, si esce automaticamente da questa modalità dopo un minuto circa.

Se il dispositivo di blocco è attivato, nel display viene visualizzato il simbolo.

Attivare/disattivare i segnali acustici

 Premere il tasto delle impostazioni. A display appaiono tutti i simboli sele-

zionabili, il simbolo lampeggia.

 Premere ripetutamente i tasti per im-

postare la temperatura (o) fino a quando il simbolo lampeggia sul display.

 Toccare il tasto OK per confermare la

selezione.

Nel display lampeggia l'ultima impostazione selezionata e il simbolo rimane acceso.

 Mediante i tasti o  è possibile se-

lezionare: 0: acustica tasti disattivata, allarme sportello disattivato 1: acustica tasti disattivata, allarme sportello attivato (dopo 4minuti) 2: acustica tasti disattivata, allarme sportello attivato (dopo 2minuti) 3: acustica tasti attivata, allarme sportello attivato (dopo 2minuti).

Effettuare altre impostazioni

Luminosità del display

È possibile adattare la luminosità del display alle condizioni ambientali.

La luminosità si può modificare a scatti da1 a 3. Alla consegna è attivo il livello3 (massima intensità).

Modificare la luminosità del display

 Premere il tasto per le impostazioni. Nel display appaiono i simboli selezio-

nabili e il simbolo lampeggia.

 Toccare il tasto OK per confermare la

selezione.

L'impostazione viene memorizzata e il simbolo lampeggia.

 Premere il tasto delle impostazioni

per uscire da questa modalità. Altrimenti si esce automaticamente da questa modalità dopo un minuto circa.

 Premere ripetutamente i tasti per im-

postare la temperatura ( o ) fino a quando il simbolo lampeggia nel display.

 Premere il tasto OK per confermare la

selezione attuata.

Nel display lampeggia l'impostazione selezionata la volta precedente e il simbolo  rimane acceso.

Effettuare altre impostazioni

 Operando con i tasti  o  è possi-

bile modificare la luminosità del display.

1: intensità minima 2: intensità media 3: intensità massima

Modalità Sabbat

Per rispettare le tradizioni religiose, l’apparecchio è dotato della modalità Sabbat.

Vengono spenti:

- la luce interna se si apre lo sportello;

- tutti i segnali acustici e ottici;

- l’indicatore di temperatura;

- la funzione SuperFreddo (se prima era stata attivata).

 Premere il tasto OK per confermare la

selezione attuata.

L'impostazione viene memorizzata e il simbolo lampeggia.

 Premere il tasto per le impostazioni

per uscire dalla modalità impostazioni. Altrimenti, si esce automaticamente da questa modalità dopo un minuto circa.

Si possono selezionare:

- il tasto delle impostazioni per spegnere la modalità Sabbat

- e il tasto On/Off.

La funzione modalità Sabbat si disattiva automaticamente dopo 120ore circa.

Controllare che lo sportello sia ben chiuso dato che i segnali di allarme acustici e ottici sono disattivati.

 Rischi per la salute derivanti del

deperimento degli alimenti. Poiché un’eventuale interruzione di

corrente non viene visualizzata mentre è attiva la modalità Sabbat, gli alimenti nel congelatore si possono scongelare leggermente o del tutto. In questo modo, la durata di conservazione degli alimenti si riduce.

Controllare se gli alimenti si sono scongelati leggermente o del tutto. In questo caso, consumare gli alimenti il prima possibile oppure cuocerli prima di ricongelarli.

Effettuare altre impostazioni

Attivare la modalità per il Sabbat

 Premere il tasto per le impostazioni. Nel display appaiono i simboli selezio-

nabili e il simbolo lampeggia.

 Premere ripetutamente i tasti per im-

postare la temperatura ( o ) fino a quando il simbolo lampeggia nel display.

 Premere il tasto OK per confermare la

selezione attuata.

Nel display lampeggia l'impostazione selezionata la volta precedente e il simbolo  rimane acceso.

L'impostazione viene memorizzata e il simbolo è acceso.

Appena il simbolo nel display si spegne dopo 3secondi, la modalità per il Sabbat è attivata.

 Spegnere la modalità per il Sabbat

dopo il Sabbat.

Disattivare la modalità per il Sabbat

 Premere il tasto per le impostazioni,

per uscire dalla modalità per il Sabbat.

Nel display appare la temperatura e la luce interna si accende.

Segnalazione di sostituzione dei filtri a carbone attivo 

Questo apparecchio non è dotato di filtri a carbone attivo con supporto KKF-FF (Active AirClean). Sono tuttavia disponibili come accessorio acquistabile (v. capitolo “Accessori acquistabili”).

 Operando coi sensori  o  è possi-

bile impostare la modalità per il Sabbat. Per fare ciò, selezionare l'impostazione1.

 Premere il tasto OK per confermare la

selezione attuata.

Dopo l'inserimento dei filtri a carbone attivo occorre attivare la rispettiva spia per la sostituzione dei filtri a carbone attivo.

Dopo ca. 6 mesi l'elettrodomestico ricorda all'utente di sostituire i filtri a carbone attivo (v. capitolo “Pulizia e manutenzione”, voce “Sostituire i filtri a carbone attivo”). Il simbolo è visualizzato a display.

Effettuare altre impostazioni

Dopo aver sostituito i filtri a carbone attivo occorre resettare il contatore e la spia si spegne.

Attivare la segnalazione di sostituzione dei filtri a carbone attivo oppure resettare il contatore

 Premere il tasto delle impostazioni. A display appaiono tutti i simboli sele-

zionabili, il simbolo  lampeggia.

 Premere ripetutamente i tasti per im-

postare la temperatura (o) fino a quando il simbolo lampeggia a display.

1: la spia di sostituzione dei filtri a carbone attivo è attivata. 2: il contatore viene resettato.

 Toccare il tasto OK per confermare la

selezione.

L'impostazione viene memorizzata e il simbolo lampeggia.

 Premere il tasto delle impostazioni

per uscire da questa modalità. Altrimenti si esce automaticamente da questa modalità dopo un minuto circa.

 Toccare il tasto OK per confermare la

selezione.

Nel display lampeggia l'ultima impostazione selezionata e il simbolo rimane acceso.

 Premendo i tasti  o  è possibile

fare una scelta: : la spia di sostituzione dei filtri a carbone attivo non è attivata

Stipare gli alimenti nel vano frigorifero

Aree di raffreddamento differenti

Per la naturale circolazione dell'aria, nel vano frigorifero si creano aree di temperatura differenti. L'aria fredda è più pesante e scende verso il basso del vano frigorifero. Sfruttare quindi le diverse zone quando si introducono gli alimenti.

Area con temperatura più alta

L'area con la temperatura più alta nel vano frigorifero si trova in alto nella zona anteriore e nello sportello. Utilizzare quest'area per conservare burro e formaggio. Il burro non si indurisce e si può quindi spalmare facilmente; il sapore del formaggio rimane inalterato.

Area con temperatura più bassa

L’area con la temperatura più bassa nel vano frigorifero si trova direttamente sopra i cassetti per la frutta e la verdura e sulla parete posteriore.

Utilizzare quest’area per conservare alimenti delicati e facilmente deperibili, come:

- pesce, carne, pollame;

- in generale alimenti freschi (la cui data di scadenza si riferisce all’alimento conservato a una temperatura di almeno 4°C).

Consiglio: Disporre gli alimenti in modo che non tocchino la parete posteriore del vano frigorifero. In caso contrario potrebbero attaccarsi alla parete.

Da non conservare nel vano frigorifero

Non tutti gli alimenti sono idonei alla conservazione a temperature inferiori a 5°C, perché sensibili al freddo.

Tra gli alimenti sensibili al freddo, sono inclusi:

- ananas, avocado, banane, melograno, mango, meloni, papaia, frutti della passione, agrumi (limoni, arance, mandarini, pompelmi);

- frutta (non ancora matura);

- melanzane, cetrioli, patate, peperoni, pomodori, zucchine;

- formaggi duri (come parmigiano, formaggio di montagna).

- insaccati, piatti pronti;

- pietanze o pasticcini all’uovo o alla panna;

- pasta fresca, impasti per torte, pizza o quiche;

- formaggi e latticini di latte non pastorizzato;

- verdura precotta confezionata;

Stipare gli alimenti nel vano frigorifero

Indicazioni sull’acquisto degli alimenti

Il requisito principale per una lunga conservazione è la freschezza degli alimenti che vengono conservati. Fare attenzione anche alla data di scadenza e alla giusta temperatura di conservazione. Se possibile, non si dovrebbe interrompere la catena del freddo, ad es. quando si trasportano gli alimenti nell’automobile calda.

Conservare correttamente gli alimenti

Conservare gli alimenti nel vano frigorifero solo confezionati o ben coperti. In questo modo si evitano l’assorbimento di odori esterni, la disidratazione degli alimenti e la trasmissione di eventuali germi. Questo va considerato in particolare nel caso di alimenti di origine animale. Accertarsi che soprattutto alimenti come carne cruda e pesce non siano a contatto con altri alimenti. Con un’impostazione corretta della temperatura e la relativa igiene, è possibile allungare notevolmente la conservazione degli alimenti ed evitare che si deteriorino.

Frutta e verdura

Frutta e verdura possono essere conservate senza imballaggi negli appositi cassetti del frigorifero.

Alimenti ricchi di proteine

Attenzione: i cibi più ricchi di proteine si deteriorano più rapidamente. Questo vuol dire, per esempio, che i crostacei vanno a male più rapidamente del pesce mentre il pesce si conserva meno rispetto alla carne.

Modificare la disposizione interna

Spostare la mensola di appoggio/per bottiglie

Consiglio: Spostare i balconcini/le

mensole per bottiglie nello sportello solo da vuoti.

 Alzare la mensola di appoggio/per

bottiglie ed estrarle tirandole in avanti.

 Sistemare la mensola di appoggio/

per bottiglie nella posizione desiderata. Fare attenzione che poggino correttamente sui supporti.

Spostare il fissabottiglie

Il fissabottiglie può essere spostato verso destra o verso sinistra. In questo modo si crea più spazio per le bevande contenute in confezioni di cartone.

Spostare i ripiani

I ripiani si possono spostare a seconda delle dimensioni degli alimenti.

 Alzare un po' il ripiano anteriormente,

estrarlo quel tanto che basta in avanti, alzarlo sulla parte della rientranza sopra i supporti e sistemarlo in alto o in basso.

Il bordo di battuta del listello di protezione posteriore deve essere rivolto in alto per evitare che gli alimenti tocchino il pannello posteriore e gelino.

I ripiani sono dotati di un dispositivo di arresto per evitare di estrarli inavvertitamente.

Il fissabottiglie può essere anche smontato, ad es. per pulirlo.

 Alzare il ripiano per bottiglie ed

estrarlo di sede tirandolo in avanti.

 Estrarre verso l'alto il fissabottiglie dal

bordo posteriore del ripiano per bottiglie.

Modificare la disposizione interna

Spostare il ripiano divisibile

Un ripiano è divisibile, ossia la parte anteriore può venire collocata con la dovuta precauzione sotto quella posteriore, per sistemare alimenti ingombranti sul ripiano sottostante, ad es. bottiglie o recipienti alti.

 Sollevare leggermente la metà poste-

riore del ripiano in vetro.

 Contemporaneamente sollevare leg-

germente la metà anteriore del ripiano in vetro e spingerla con cautela sotto la metà posteriore.

 Per spostare le metà del ripiano in ve-

tro, estrarre le due metà del ripiano in vetro;

Cassetto per frutta e verdura

Il cassetto per frutta e verdura si muove su rotelle che permettono di estrarre completamente il cassetto quando si mettono o tolgono gli alimenti o per pulirli.

Spostare i filtri antiodore

Il filtro antiodore con il supporto KKFFF (Active AirClean) è disponibile come accessorio su richiesta (v. cap.“Accessori”, par. “Accessori su richiesta”.)

Con alimenti dall'odore particolarmente intenso, (p.es. formaggio saporito), fare attenzione a quanto segue:

- Posizionare il supporto con i filtri a carbone attivo sul ripiano dove verranno conservati questi alimenti.

- All'occorrenza, sostituire i filtri a carbone attivo prima del previsto.

 fissare i due listelli di fissaggio all'al-

tezza desiderata sulle guide di sinistra e di destra;

 e inserire le due lastre in vetro.

La lastra in vetro col bordo rialzato deve essere rivolta verso la parte posteriore.

- Posizionare altri filtri a carbone attivo (con supporto) nell'apparecchio di refrigerazione (v. cap.“Accessori”, par.“Accessori su richiesta”).

Il supporto dei filtri a carbone attivo si posiziona sul listello di protezione posteriore del ripiano di appoggio.

 Per spostare il filtro a carbone attivo,

tirare il supporto del filtro verso l'alto e rimuoverlo dal listello protettivo.

Modificare la disposizione interna

 Posizionare il supporto sul listello di

protezione del ripiano d'appoggio desiderato.

Congelare e conservare

Uso del vano congelatore

Usare il vano congelatore per

- conservare surgelati,

- preparare cubetti di ghiaccio,

- congelare piccole quantità di alimenti.

È possibile congelare fino a 2kg di alimenti ogni 24 ore.

Congelare alimenti freschi

Gli alimenti freschi devono venire congelati nel minor tempo possibile affinché conservino in larga misura le sostanze nutritive, le vitamine, il sapore e l'aspetto.

Più lenta è la fase di congelamento degli alimenti, più liquido defluisce da ogni singola cellula negli spazi intercellulari. Le cellule si restringono. Durante lo scongelamento, una piccola quantità di liquido giunta agli spazi intercellulari può tornare alle cellule. In pratica l'alimento perde una grande quantità di liquido. Tale processo è riconoscibile dal liquido che si forma attorno agli alimenti durante la fase di scongelamento.

Conservare prodotti già surgelati

Non ricongelare alimenti leggermente o del tutto scongelati. Solo quando gli alimenti sono stati lavorati (cotti o arrostiti) è possibile ricongelarli.

Se si desidera conservare prodotti già surgelati, al momento dell'acquisto si consiglia di controllare:

- se la confezione è intatta;

- la data di scadenza e

- la temperatura di raffreddamento del bancone di vendita.

Se la temperatura di raffreddamento è superiore a -18°C, la durata di conservazione dei prodotti surgelati si riduce.

 Si consiglia di acquistare i prodotti

surgelati per ultimi e di avvolgerli in carta da giornale o riporli in una borsa refrigerante.

 A casa, mettere subito i surgelati

nell'apparecchio.

Se invece l'alimento viene congelato rapidamente, il liquido delle cellule non ha il tempo di fuoriuscire e giungere agli spazi intercellulari. Il restringimento delle cellule è sensibilmente inferiore. Durante lo scongelamento, la piccola quantità di liquido giunta agli spazi intercellulari può tornare alle cellule e la perdita di liquidi è molto ridotta. Intorno agli alimenti si forma solo una modesta quantità di liquidi.

Congelare e conservare

Congelare prodotti freschi

Se si desidera congelare in casa alimenti, osservare che siano di ottima qualità e soprattutto freschi.

Prodotti freschi da congelare

- Sono indicati: carni fresche, pollame, selvaggina, pesce, verdure, erbe aromatiche, frutta fresca, latticini, dolci, residui di cibo, tuorli, albumi e numerose pietanze precotte.

- Non sono indicati: uva, insalata, ravanelli, rafano, panna acida, maionese, uova intere, cipolle, mele e pere fresche intere.

- Per mantenere invariati il colore, il sapore e la vitamina C, scottare la verdura prima di congelarla. Allo scopo immergere la verdura in porzioni per 2-3 minuti in acqua bollente. Scolarla e raffreddarla sotto l'acqua fredda. Infine sgocciolarla.

- La carne magra è più adatta da congelare di quella grassa e si conserva anche più a lungo.

- Utilizzare della pellicola trasparente per dividere cotolette, bistecche ecc. da congelare. Si impedisce così che gli alimenti si congelino in blocco.

- Non salare e insaporire con spezie cibi crudi e verdura scottata prima di congelarli; salare e insaporire solo leggermente gli alimenti. Alcune spezie infatti cambiano di intensità durante il processo di congelamento.

- Alimenti e bevande calde vanno lasciati raffreddare prima di metterli nel congelatore, per evitare che i cibi già congelati si scongelino e un inutile consumo di energia elettrica.

Confezionare i surgelati

 Surgelare gli alimenti confezionati in

porzioni.

–Materiali adatti

- Pellicola di plastica

- Sacchetti in polietilene

- Pellicola di alluminio

- Contenitori per surgelati

–Materiali non adatti

- Carta da pacchi

- Carta pergamena

- Cellofan

- Sacchi per i rifiuti

- Borse di plastica

 Eliminare l'aria, premendo la confe-

zione.

 Chiudere bene la confezione con

- elastici

- clip di plastica

- filo, oppure

- nastro adesivo per surgelati.

Consiglio: Se a disposizione, sigillare i sacchetti di plastica con l'apposita saldatrice.

 Indicare sulla confezione contenuto e

data di inizio del congelamento.

Congelare e conservare

Prima di sistemare gli alimenti

 Ca. 4ore prima di conservare gli ali-

menti impostare la temperatura su 5°C o meno.

Gli alimenti già presenti accumulano così una riserva di freddo.

Sistemare gli alimenti

Gli alimenti da congelare non devono toccare alimenti già congelati altrimenti questi ultimi possono iniziare a scongelarsi.

 Osservare che le confezioni siano

asciutte per evitare che durante il processo di congelamento si attacchino tra loro.

 Disporre gli alimenti da congelare se-

paratamente sul fondo del vano congelatore oppure a contatto con le pareti laterali del vano interno affinché possano congelare in modo possibilmente veloce fino in fondo.

Ca. 24 ore dopo l'introduzione

Il processo di congelazione è terminato.  Impostare la temperatura nuovamen-

te sul valore desiderato. Consigliamo una temperatura di 5°C.

Scongelare gli alimenti

Non ricongelare alimenti leggermente o del tutto scongelati. Solo quando gli alimenti sono stati lavorati (cotti o arrostiti) è possibile ricongelarli.

Gli alimenti possono essere scongelati:

- nel forno a microonde

- nel forno con la modalità“Aria calda” o “Scongelare”

- a temperatura ambiente

- nel vano frigorifero (il freddo ceduto viene utilizzato per raffreddare gli altri alimenti)

- nel forno a vapore

Fette di carne e pesce possono essere essere disposte direttamente nella padella calda, anche se non sono completamente scongelate.

Scongelare carne e pesce a pezzi (ades. carne macinata, pollo, filetto di pesce) senza che questi entrino in contatto con altri alimenti. Raccogliere il liquido di scongelamento ed eliminarlo accuratamente.

La frutta può essere scongelata a temperatura ambiente sia nella confezione che in una terrina coperta.

La verdura può essere generalmente messa in acqua o olio bollente ancora congelata. Il tempo di cottura è leggermente inferiore rispetto al tempo necessario per preparare la verdura fresca, perché la struttura cellulare si è modificata.

Congelare e conservare

Tempo di conservazione alimenti surgelati

Gruppo dialimenti

Gelato da 2 a 6 Pane, dolci da 2 a 6 Formaggio da 2 a 4 Pesce, grasso da 1 a 2 Pesce, magro da 1 a 5 Insaccati, prosciutto da 1 a 3 Selvaggina, maiale da 1 a 12 Pollame, manzo da 2 a 10 Verdura, frutta da 6 a 18 Erbette da 6 a 10

I tempi di conservazione sono indicativi.

Per quanto riguarda i prodotti surgelati acquistati è necessario rispettare la data di scadenza indicata sulla confezione.

Con una temperatura costante del vano congelatore di -18°C e una rispettiva igiene è possibile sfruttare la durata massima di conservazione degli alimenti ed evitare che si deteriorino.

Tempo di conservazione (mesi)

Preparare cubetti di ghiaccio

 Riempire per 3/4 la vaschetta con ac-

qua e sistemarla sul fondo del vano congelatore.

 Se la vaschetta si attacca, per stac-

carla servirsi di un oggetto smussato, ad esempio il manico del cucchiaio.

Consiglio: per togliere i cubetti di ghiaccio, mettere brevemente la vaschetta sotto l'acqua corrente.

Raffreddamento rapido bevande

 Per raffreddare rapidamente le bevan-

de attivare la funzione SuperFreddo.

Se si mettono nel vano congelatore bevande in bottiglia per raffreddarle in fretta, ricordarsi di toglierle al massimo dopo un'ora. Se le bevande gelano, la bottiglia può scoppiare.

Congelare e conservare

Modificare la disposizione interna

Estrarre il cassetto e il ripiano in vetro dal vano congelatore.

I cassetti possono essere estratti completamente quando si mettono o tolgono gli alimenti o per pulirli.

In questo modo è possibile aumentare in modo flessibile lo spazio del vano congelatore. Se si devono congelare alimenti voluminosi, ad es. un'oca o della selvaggina, è possibile togliere i ripiani in vetro tra i cassetti.

 Estrarre il cassetto completamente e

sollevarlo.

 Sollevare leggermente il ripiano in ve-

tro ed estrarlo tirandolo verso di sé.

Sbrinare

Vano frigorifero

Il vano frigorifero si sbrina automaticamente.

Mentre il compressore è in funzione, sulla parete posteriore del vano congelatore si possono formare a seconda delle funzioni brina e perle di acqua. Non occorre eliminarle poiché esse evaporano automaticamente grazie al calore del compressore.

L'acqua di sbrinamento scorre in un canaletto di raccolta e attraverso un foro di scarico nel sistema di evaporazione sul retro dell'apparecchio.

Pulire il canaletto e l'apertura di deflusso per l'acqua di sbrinamento. L'acqua deve poter scorrere liberamente.

Vano congelatore

Il vano congelatore non si sbrina automaticamente.

Durante il funzionamento normale dell'apparecchio, nel vano congelatore, ad es. sulle pareti interne, con il tempo si formano brina e ghiaccio. Lo spessore della brina o del ghiaccio dipende anche da quanto segue:

- lo sportello del vano congelatore è stato aperto di frequente oppure è rimasto aperto,

- nel congelatore è stata messa una notevole quantità di alimenti freschi.

- l'umidità dell'aria dell'ambiente è elevata.

A causa di uno strato spesso di ghiaccio, lo sportello del vano congelatore, in determinate condizioni, non si chiude correttamente. Allo stesso tempo si riduce la potenza di raffreddamento e aumentano i consumi di energia elettrica.

 Sbrinare il vano congelatore di tanto

in tanto, al più tardi se lo spessore di ghiaccio in qualche punto raggiunge ca. 0,5cm.

Consiglio: Approfittare di un momento in cui vi sono pochi o nessun surgelato nel vano congelatore oppure l'umidità dell'aria ambiente e la temperatura ambiente sono basse.

Sbrinare

 Pericolo di danneggiamento a

causa di uno sbrinamento errato. Al momento di sbrinare l'apparec-

chio, fare attenzione a non danneggiare i generatori di freddo e di conseguenza l'apparecchio.

Non raschiare gli strati di brina e di ghiaccio. Non utilizzare oggetti appuntiti o taglienti.

Non utilizzare attrezzi meccanici o altri prodotti non raccomandati dal produttore per accelerare il processo di sbrinamento.

Prima dello sbrinamento

 Estrarre tutti gli alimenti dal vano e

avvolgerli in spessi strati di carta da giornale o in coperte.

Consiglio: È possibile conservare gli alimenti anche in borse frigorifero.

 Conservare gli alimenti in un luogo

fresco finché il vano congelatore non sarà di nuovo disponibile.

Per sbrinare

 Quanto più a lungo gli alimenti

vengono mantenuti a temperatura ambiente, tanto più se ne riduce la durata di conservazione.

La procedura di sbrinamento va effettuata velocemente.

 Il getto di vapore potrebbe pene-

trare all'interno dell'apparecchio, giungere a contatto con componenti elettrici e provocare un corto circuito.

Non usare mai la macchina a vapore per sbrinare.

 Per sbrinare l'apparecchio non

usare mai apparecchi termici elettrici o candele. Le superfici in materiale sintetico potrebbero danneggiarsi.

 Non usare prodotti sbrinanti o

antigelo. Potrebbero generare gas detonanti, contenere solventi o propellenti che potrebbero intaccare le superfici in plastica oppure componenti nocivi alla salute.

 Spegnere l'apparecchio. Il raffreddamento è disattivato.  Togliere la spina dalla presa o stacca-

re il fusibile/i dell'impianto elettrico di casa.

 Lasciare aperto lo sportello del vano

congelatore.

Consiglio: La fase di sbrinamento può essere accelerata introducendo nel vano congelatore due pentole con acqua calda (non bollente) poste su dei sottopentola. In questo caso si consiglia di chiudere lo sportello affinché il calore rimanga all'interno.

 Estrarre i pezzi di ghiaccio sciolti.  Raccogliere e asciugare l'acqua di

sbrinamento con una spugna anche più volte se necessario.

Dopo lo sbrinamento

 Pulire il vano congelatore e asciugar-

lo.

 Collegare di nuovo l’apparecchio alla

rete elettrica e accenderlo.

 Sistemare nuovamente gli alimenti nel

vano congelatore quando la temperatura è sufficientemente bassa.

Sbrinare

Manutenzione e pulizia

Osservare che l'acqua non penetri nei componenti elettronici o nell'illuminazione.

Attraverso il canaletto destinato allo scarico dell'acqua di sbrinamento non deve scorrere nessun liquido di pulizia.

Per le pulizie non usare la macchina a vapore. Il getto di vapore, infatti, potrebbe penetrare all'interno, giungere a contatto con componenti elettrici e provocare un corto circuito.

Non togliere la targhetta di matricola all'interno dell'apparecchio. Sarà necessario consultarla in caso di guasti!

Indicazioni sui prodotti detergenti

Per evitare di danneggiare le superfici, per pulire evitare di usare

- detergenti contenenti soda, ammoniaca, acidi o cloruri,

- prodotti anticalcare,

- detergenti abrasivi, (ad es. polveri o latte abrasivi, pietre di pulizia),

- detersivi contenenti solventi,

- prodotti specifici per acciaio,

- detersivo per lavastoviglie,

- spray per forno,

- detergenti per vetro,

- spugne dure abrasive e spazzole (ad es. spugne per i piatti),

- gomme cancella-sporco,

- raschietti in metallo affilati.

All'interno dell'apparecchio utilizzare solo prodotti per la pulizia che non possano compromettere gli alimenti.

Per la pulizia consigliamo acqua tiepida e un po' di detersivo per i piatti.

Manutenzione e pulizia

Prima di pulire l'apparecchio

 Spegnere l'apparecchio. Il display si spegne e il raffreddamento

viene disattivato. In caso diverso, è attivato il dispositivo di blocco (v. voce “Effettuare altre impostazioni – Attivare/disattivare il dispositivo di blocco”).

 Togliere la spina dalla presa o stacca-

re il fusibile dell'installazione di casa.

 Togliere gli alimenti dai vani interni e

conservarli in un luogo fresco.

 Sbrinare il vano congelatore (v. “Sbri-

nare”).

Smontare il ripiano di appoggio

 Dopo aver tolto di sede il ripiano,

metterlo sul piano di lavoro appoggiandolo su un canovaccio.

 Rimuovere i listelli:

1. Togliere dal ripiano il listello in acciaio cominciando da una parte.

2. Togliere il listello di protezione.

 Dopo la pulizia fissare nuovamente i

listelli sul ripiano.

 Estrarre il cassetto per frutta e verdu-

ra e le guide delle rotelle dal fondo dell'apparecchio.

 Togliere le ulteriori parti asportabili e

pulirle a parte.

Manutenzione e pulizia

Mensola per bottiglie/di appoggio

I listelli in acciaio delle mensole per bottiglie/di appoggio non si possono lavare in lavastoviglie!

Per smontare il listello in acciaio, procedere come segue

 Appoggiare la mensola per bottiglie/

di appoggio con il lato anteriore sul piano di lavoro.

 Afferrare un'estremità del listello e ti-

rarla via dalla mensola. Adesso si stacca l'intero listello dalla mensola.

Vano interno, accessori

Pulire regolarmente l'apparecchio, almeno una volta al mese. E il vano congelatore dopo ogni sbrinamento.

Evitare che i residui di sporco si essicchino ed eliminarli subito.

 Pulire il vano interno con acqua tiepi-

da e un po' di detersivo per piatti. Sciacquare a fondo le superfici e gli accessori e asciugarli bene con uno straccio.

I seguenti pezzi si possono lavare con

la lavastoviglie:

- il fissabottiglie, portauova, vaschetta per i cubetti di ghiaccio (in dotazione a seconda del modello)

- le mensole per le bottiglie/di appoggio sullo sportello (senza listello in acciaio)

- i ripiani di appoggio (senza listelli in acciaio e listelli di protezione)

 Dopo i lavori di pulizia, fissare il listel-

lo in acciaio alla mensola effettuando le operazioni in senso inverso.

La temperatura del programma di lavaggio non deve superare i 55°C! Le parti in materiale sintetico possono tingersi nella lavastoviglie se vengono a contatto con sostanze coloranti presenti nei residui di cibo, ad es. carote, pomodori e ketchup. Le macchie non compromettono la stabilità degli accessori.

Manutenzione e pulizia

I seguenti pezzi non si possono lavare con la lavastoviglie:

- i listelli in acciaio alle mensole per bottiglie/di appoggio

- i listelli in acciaio e quelli di protezione dei ripiani di appoggio,

- il cassetto per frutta e verdura

- le guide delle rotelle del cassetto per frutta e verdura (in dotazione a seconda del modello)

 Pulire a mano questi accessori.  Pulire frequentemente il canaletto e

l'apertura di deflusso dell'acqua di sbrinamento servendosi di un bastoncino o qualcosa di simile per permettere all'acqua di scorrere bene.

 Eliminare eventualmente i residui di

sporco sui listelli e i telai in acciaio con il prodotto specifico Miele per l'acciaio inox.

 Dopo aver pulito le parti in acciaio,

trattarle sempre col prodotto specifico Miele per acciaio. Le superfici in acciaio vengono così protette e non si sporcano in fretta!

 Lasciare aperto lo sportello per un

po' di tempo.

Pulire la guarnizione dello sportello

 Pericolo di danneggiamento a

causa di una pulizia errata. La guarnizione dello sportello trattata

con oli o grassi può diventare porosa.

Non trattare la guarnizione dello sportello con oli o grassi.

 Pulire regolarmente la guarnizione

con acqua pulita e asciugarla bene con un panno.

Pulire le aperture di aerazione e sfiato

Eventuali depositi di polvere aumentano il consumo di energia elettrica.

 Pulire con regolarità le aperture di ae-

razione e sfiato servendosi di un pennello o dell’aspirapolvere (utilizzare ades. il pennello per aspirapolvereMiele).

Dopo i lavori di pulizia

 Sistemare in sede tutte le parti.  Collegare di nuovo l'apparecchio alla

rete elettrica e accenderlo.

 Attivare per un po' la funzione Super-

Freddo per abbassare più in fretta la temperatura interna.

 Sistemare nuovamente gli alimenti nel

vano frigorifero e chiudere lo sportello.

 Sistemare gli alimenti nel vano con-

gelatore quando la temperatura è sufficientemente bassa.

Manutenzione e pulizia

Sostituire i filtri a carbone attivo

Il filtro a carbone attivo con il supporto KKF-FF (Active AirClean) è disponibile come accessorio su richiesta (v. cap.“Descrizione apparecchio”, par.“Accessori su richiesta”).

Sostituire ca. ogni sei mesi i filtri a carbone attivo nel supporto.

I filtri a carbone attivo sostitutiviKKFRF sono disponibili presso l’assistenza tecnicaMiele, i rivenditori specializzati o sul sito internet di Miele.

Consiglio: Il supporto per il filtro a carbone attivo può essere lavato in lavastoviglie.

 Rimuovere il supporto per i filtri a car-

bone attivo dal ripiano di appoggio tirandolo verso l’alto.

I filtri a carbone attivo impiegati non devono toccare la parete posteriore dell’apparecchio, perché a causa dell’umidità potrebbero incollarsi a quest’ultima.

Inserire i nuovi filtri a carbone arrivo il più a fondo possibile nel supporto, di modo che non sporgano dal bordo del supporto.

 Estrarre entrambi i filtri a carbone atti-

vo e inserire i nuovi filtri con il bordo circolare verso il basso nel supporto.

 Applicare la cassetta centralmente sul

bordo posteriore del ripiano di appoggio affinché si agganci.

Cosa fare se...?

Potete risolvere da soli la maggior parte dei guasti e degli errori che possono verificarsi durante il normale uso quotidiano. In molti casi potrete risparmiare tempo e denaro senza bisogno di rivolgervi all'assistenza tecnica.

Le tabelle che seguono sono un aiuto per individuare, e possibilmente eliminare, le cause di alcuni guasti.

Laddove possibile non aprire l'apparecchio fino alla rimozione del guasto per limitare al minimo la perdita di refrigerazione.

Anomalia Causa e intervento

L'apparecchio non raffredda, la luce interna non si accende se si apre lo sportello e il display rimane spento.

Nel display si accende il simbolo, l'apparecchio non raffredda, si possono tuttavia attivare i comandi e la luce interna funziona.

Se l'apparecchio è spento, nel display viene visualizzato il simbolo del collegamento elettrico.

 Accendere l'apparecchio. La spina non è inserita correttamente nella presa.

 Inserire la spina nella presa. Se l'apparecchio è

spento, nel display viene visualizzato il simbolo del collegamento elettrico.

Le sicurezze sono saltate a causa di un guasto all'apparecchio, al sovraccarico elettrico o a un altro elettrodomestico.

 Eventualmente contattare un elettricista qualificato

o il servizio assistenza Miele.

La modalità fiera è attivata. La funzione consente di presentare l'apparecchio senza attivare il raffreddamento. Per uso domestico, tale funzione non ha alcun utilizzo.

 Disattivare modalità fiera (v. voce “Informazioni per

i rivenditori - Modalità fiera”).

Cosa fare se...?

Anomalia Causa e intervento

Il compressore entra più spesso in funzione.

Il compressore si attiva più frequentemente e più a lungo; la temperatura interna è troppo bassa.

Nessun guasto. Per risparmiare energia, il compressore funziona con un numero inferiore di giri se non deve raffreddare l'apparecchio. In cambio, però, rimane in funzione più a lungo.

Le aperture di aerazione e sfiato nel mobile d'incasso sono ostruite o impolverate.

 Non coprire le aperture di ventilazione e sfiato.  Togliere regolarmente la polvere dalle aperture di

aerazione e sfiato.

Forse lo sportello e lo sportello del vano congelatore sono stati aperti di frequente o sono stati sistemati nel frigo o nel congelatore molti alimenti freschi in una sola volta.

 Aprire lo sportello o lo sportello del vano congela-

tore solo in caso di bisogno e chiuderli subito.

La temperatura necessaria viene raggiunta automaticamente dopo un certo tempo.

Gli sportelli non sono chiusi correttamente. Eventualmente nel congelatore si è formato uno spesso strato di ghiaccio.

 Chiudere gli sportelli. La temperatura necessaria viene raggiunta automati-

camente dopo un certo tempo. Se si è formato uno spesso strato di ghiaccio, la po-

tenza di raffreddamento risulta compromessa e il consumo di elettricità aumenta.

 Sbrinare il vano congelatore e pulirlo. La temperatura ambiente è troppo alta. Più alta è la

temperatura ambiente, più frequentemente si attiva il compressore.

 Attenersi alle indicazioni nel capitolo “Istruzioni per

l'installazione - Collocazione”.

L'apparecchio non è stato incassato correttamente nel vano.

 Attenersi alle istruzioni riportate alle voci “Istruzioni

per l'installazione; Incassare l'apparecchio”.

Anomalia Causa e intervento

Il compressore si attiva più frequentemente e più a lungo; la temperatura interna è troppo bassa.

Il compressore si attiva meno di frequente e più brevemente; la temperatura interna aumenta.

È stata impostata una gradazione troppo bassa.  Correggere l'impostazione della temperatura.

Lo sportello del vano congelatore non è chiuso correttamente.

 Controllare se lo sportello del vano congelatore

chiude bene.

È stata messa nel congelatore una gran quantità di alimenti in una sola volta.

 Attenersi alle indicazioni nel capitolo “Congelare e

conservare”.

Forse è ancora attiva la funzione SuperFreddo. La funzione si disattiva automaticamente dopo 12ore circa.

 Per risparmiare elettricità è possibile disattivare la

funzione SuperFreddo prima del tempo. Premere il tasto SuperFreddo.

Non si tratta di un guasto. La temperatura impostata è troppo alta.

 Correggere l’impostazione della temperatura.  Controllare ancora la temperatura dopo 24ore.

L’alimento congelato inizia a scongelarsi. Non è stata raggiunta la temperatura ambiente impostata per l’apparecchio. Il compressore si attiva più raramente se la temperatura ambiente è troppo bassa. Il vano congelatore quindi può diventare troppo caldo.

 Attenersi alle indicazioni nel capitolo“Installazio-

ne”, voce“Collocazione”.

 Aumentare la temperatura ambiente.

Cosa fare se...?

La luce interna non funziona

Anomalia Causa e intervento

La luce interna non funziona.

L'apparecchio non è acceso.  Sfiorare il sensore On/Off.

Per evitare un aumento della temperatura, l'illuminazione a LED si spegne automaticamente se lo sportello rimane aperto per circa 15minuti.

 Chiudere lo sportello. Dopo aver aperto lo sportello, l'illuminazione interna

funziona nuovamente. Se questo non fosse il motivo, l'illuminazione a LED è

difettosa.

 Pericolo di ferirsi e di provocare danni!

I LED dell'illuminazione devono essere riparati o sostituiti solo dal servizio assistenza. Sotto il coprilampada si trovano parti sotto tensione.

Evitare assolutamente di smontare il coprilampada! Nel caso il coprilampada rimanesse danneggiato o si rendesse necessario toglierlo: attenzione! Non guardare la luce con strumenti ottici, ad es. una lente (radiazioni laser classe 1M)!

 Contattare il servizio assistenza.

Indicazioni nel display

Segnalazione Causa e intervento

Nel display appare “F0 aF9”.

Nel display lampeggia.

Si tratta di un guasto.  Contattare il servizio assistenza.

L'impostazione Sostituire il filtro a carboni attivi è attiva: è necessario sostituire il filtro a carboni attivi(ActiveAirClean).

 Sostituire i filtri a carbone attivo nel supporto

(v.cap. “Pulizia e manutenzione”, voce “Sostituire i filtri a carbone attivo”).

 Resettare il contatore (v. capitolo “Effettuare altre

impostazioni”, voce “Segnalazione di sostituzione filtri a carbone attivo ”).

Cosa fare se...?

Problemi generali con l'apparecchio

Anomalia Causa e intervento

I prodotti surgelati si sono attaccati formando un blocco unico.

Il fondo del vano frigorifero è bagnato.

Le pareti esterne dell'apparecchio sono calde.

Il simbolo è acceso a display. Non è possibile spegnere l'apparecchio.

Le confezioni dei surgelati non erano asciutte al momento di metterle nel congelatore.

 Separare le diverse confezioni servendosi di un

oggetto smussato, ad es. il manico di un cucchiaio.

L'apertura di deflusso dell'acqua di sbrinamento è ostruita.

 Pulire il canaletto e l'apertura di deflusso dell'ac-

qua di sbrinamento.

Nessun guasto. Il calore prodotto dal compressore evita che sulle pareti si depositi condensa.

Il blocco è attivo.  Disattivare il blocco (v. capitolo “Altre impostazioni

- Attivare/disattivare il blocco”).

Cause dei rumori

Rumori normali

Brrrrr... Il ronzio è causato dal compressore. È accentuato per breve

Blubb, blubb...

Clic... Il clic si sente quando il termostato accende o spegne il com-

Cnac... Lo scricchiolio si genera quando i materiali dell'apparecchio si

Si deve tenere presente che i rumori provocati dal compressore e dal circuito di raffreddamento non sono del tutto evitabili!

Rumori Causa e intervento Vibrazioni,

tintinnii, colpetti

Da cosa vengono causati?

tempo quando il compressore si mette in funzione. Il gorgoglio è provocato dal liquido refrigerante che passa nei tu-

bi.

pressore.

dilatano.

L'apparecchio non è in piano. Sistemarlo correttamente servendosi di una livella a bolla d'aria e mettere qualcosa sotto l'apparecchio per livellarlo.

L'apparecchio tocca mobili o apparecchiature vicine. Spostarlo. Cassetti o ripiani traballano o sono rimasti incastrati. Controllare

le parti asportabili ed eventualmente sistemarle correttamente in sede.

Bottiglie o recipienti si toccano. Distanziarli tra loro quel tanto che basta.

Il fissacavo si trova ancora sulla parete posteriore esterna. Rimuoverlo.

Assistenza tecnica

SN-ST

R600a:

XXXXXX

Nr. XX/ XXXXXXXXX.

XXX l

XXg

Contatti in caso di anomalie

Se non è possibile eliminare l’anomalia, contattare ad es. il concessionarioMiele o l’assistenza tecnicaMiele.

È possibile prenotare online l’assistenza tecnicaMiele accedendo a www.miele.com/service.

I contatti dell’assistenza tecnicaMiele si trovano in fondo al presente documento.

L’assistenza tecnica necessita dell’identificativo del modello e del numero di fabbricazione (fabbr./SN/n.). Queste informazioni sono riportate sulla targhetta di matricola.

La targhetta dati si trova nel vano interno dell'apparecchio.

Banca dati EPREL

Dal 1°marzo2021 le informazioni relative all’etichettatura energetica e alle specifiche per la progettazione ecocompatibile sono contenute nella banca dati prodotti (EPREL). Al seguente linkhttps://eprel.ec.europa.eu/ è disponibile la banca dati prodotti. Verrà richiesto di immettere l’identificativo del modello del fornitore

che si trova sulla targhetta di matricola.

Garanzia

La durata di garanzia è di 2 anni.

Per ulteriori informazioni sulle condizioni di garanzia rivolgersi al servizio clienti Miele.

Modalità fiera

La funzione “modalità fiera” serve per presentare l'apparecchio nel locale di vendita o in esposizioni. Con questa modalità, i comandi e la luce interna funzionano, mentre il compressore rimane spento.

Attivare la modalità fiera

 Spegnere l'apparecchio sfiorando il

tasto On/Off. Se non è possibile, il dispositivo di blocco è attivo.

Nel display si spegne l'indicazione della temperatura e appare il simbolo di collegamento alla rete elettrica.

Informazioni per i rivenditori

 Tenere premuto il tasto.

 Premere inoltre una volta il tasto On/

Off (non togliere il dito dal tasto).

 Lasciare il dito sul tasto fino a

quando sul display appare il simbo-

lo.  Rilasciare il tasto. La modalità fiera è attivata e sul display

si accende il simbolo.

Informazioni per i rivenditori

Disattivare la modalità fiera

Il simbolo è visualizzato nel display.

 Premere il tasto per le impostazioni. Nel display appaiono i simboli selezio-

nabili e il simbolo lampeggia.

 Premere ripetutamente i tasti per im-

postare la temperatura ( o ) fino a quando il simbolo lampeggia nel display.

 Premere il tasto OK per confermare la

selezione attuata.

Nel display lampeggia1 (ciò significa: modalità fiera attivata), il simbolo è acceso.

 Premere il tasto o affinché nel

display appaia0 (significa: modalità

fiera disattivata).

 Premere il tasto OK per confermare la

selezione attuata. L'impostazione viene memorizzata e il

simbolo lampeggia.

 Premere il tasto per le impostazioni

per uscire dalla modalità impostazio-

ni.

Altrimenti, si esce automaticamente

da questa modalità dopo un minuto

circa. La modalità fiera è disattivata e il sim-

bolo si spegne.

*INSTALLATION*

Installazione

Istruzioni per l'installazione

Collocazione

 Pericolo di ferirsi o di danneggia-

re l'apparecchio se si ribalta. Se l'apparecchio non è incassato

può ribaltarsi. Tenere lo sportello o gli sportelli del-

l'apparecchio chiuso/i finché i lavori di incasso sono terminati e l'apparecchio è stato fissato nella nicchia secondo le istruzioni d'uso e di montaggio.

 Pericolo di incendio e danneg-

giamento a causa di apparecchi che rilasciano calore.

Gli apparecchi che rilasciano calore possono incendiarsi e incendiare l'elettrodomestico.

L'apparecchio non deve essere installato al di sotto di un piano di cottura.

Ideale è un locale asciutto e ben ventilato.

Al momento di scegliere il luogo di posizionamento tenere conto che il consumo energetico dell'apparecchio aumenta se nelle immediate vicinanze si trovano il riscaldamento, una cucina elettrica o altre fonti di calore. Anche i raggi diretti del sole sono da evitare. Più elevata è la temperatura ambiente, più a lungo il compressore rimane in funzione e conseguentemente il consumo di energia elettrica aumenta.Più elevata è la temperatura ambiente, più a lungo il compressore rimane in funzione e conseguentemente il consumo di energia elettrica aumenta.

Al momento di incassare l'apparecchio osservare quanto segue:

- La presa elettrica non deve trovarsi dietro l'apparecchio e, in caso di bisogno, deve rimanere facilmente accessibile.

- La spina e il cavo elettrico non devono toccare la parete posteriore dell'apparecchio in quanto potrebbero rimanere danneggiati dalle vibrazioni.

- Evitare pure di collegare altri apparecchi a prese installate dietro questo apparecchio.

 Pericolo di danneggiamento a

causa dell’umidità dell’aria elevata. In caso di umidità elevata, la con-

densa può depositarsi sulle superfici esterne dell’apparecchio e causarne la corrosione.

Per prevenire il fenomeno, posizionare l’apparecchio in un ambiente asciutto e/o climatizzato dotato di sufficiente aerazione.

Dopo l’incasso assicurarsi che lo sportello si chiuda correttamente, che siano state rispettate le sezioni di aerazione e sfiato indicate e che l’apparecchio sia stato incassato come descritto nelle istruzioni d’uso e di montaggio.

*INSTALLATION*

Installazione

Classe climatica

L’apparecchio è predisposto per una determinata classe climatica (area temperatura ambiente), i cui limiti devono essere rispettati. I dati riguardanti la classe climatica sono riportati nella targhetta dati nel vano interno dell’apparecchio.

Classe climatica Temperatura am-

biente

SN da +10a +32°C

N da +16a +32°C

ST da +16a +38°C

T da +16a +43°C

Una temperatura ambiente più bassa causa il fermo prolungato del compressore. Conseguentemente la temperatura all’interno dell’apparecchio può salire e provocare danni.

Aerazione e sfiato

Mantenere assolutamente le dimensioni per le aperture di aerazione e sfiato. In caso diverso il compressore si attiva con maggiore frequenza e rimane in funzione più a lungo. Conseguentemente il consumo di elettricità aumenta e il compressore si riscalda e può rimanere danneggiato.

Sulla parte posteriore dell'apparecchio l'aria si riscalda. L'aerazione e lo sfiato dovranno quindi essere garantiti nel mobile d'incasso (v. “Dimensioni incasso”).

- L'afflusso d'aria  avviene dallo zoccolo; lo sfiato  in alto dalla parte posteriore del mobile.

- Per la ventilazione e lo sfiato dell'apparecchio, sulla parte posteriore si dovrà lasciare uno spazio di almeno 40mm di profondità.

*INSTALLATION*

Installazione

- Le sezioni di aerazione e sfiato nello zoccolo del mobile, intorno al mobile e sotto il soffitto devono essere continue e di almeno 200cm², affinché l'aria riscaldata possa fuoriuscire senza incontrare ostacoli.

Per poter inserire una griglia di aerazione nelle aperture di aerazione e sfiato è necessario che l'apertura di sfiato sia più grande di 200cm². Lo spazio libero di 200cm² nasce dalla somma delle sezioni di apertura della griglia.

- Importante! Più grandi sono le aperture di aerazione e sfiato, meno elettricità consuma l'apparecchio.

In nessun caso le aperture di aerazione e sfiato devono venire ostruite e, inoltre, si dovranno pulire periodicamente.

Sezione di aerazione superiore

La sezione di aerazione superiore può essere eseguita in modi diversi:

direttamente sopra l'apparecchio con una griglia di ventilazione (passaggio libero min. 200cm²)

tra il mobile cucina e il soffitto

in una controsoffittatura

*INSTALLATION*

Installazione

Prima di incassare l'apparecchio

 Prima di incassare l'apparecchio, to-

gliere il sacchetto con gli accessori per l'installazione e gli altri accessori.

 Evitare assolutamente di togliere

sul retro dell'apparecchio

- i distanziatori (a seconda del modello). Sono indispensabili per mantenere la corretta distanza dell'apparecchio dalla parete;

- i sacchetti sistemati, a seconda del modello, nella griglia metallica (scambiatore di calore). Sono indispensabili per il corretto funzionamento; il loro contenuto non è né velenoso né pericoloso.

 Togliere assolutamente il fissacavo

sulla parete esterna posteriore.

 Verificare che tutti i componenti sulla

parete posteriore possano vibrare liberamente. Eventualmente piegare quel tanto che basta e con la dovuta precauzione le parti che vibrano se sono a contatto con la parete.

 Aprire lo sportello e asportare la sicu-

rezza per il trasporto, color rosso  (a seconda del modello).

Se il vecchio apparecchio aveva un'incernieratura diversa

È possibile usare l'antina del vecchio apparecchio, anche se l'incernieratura è diversa. In questo caso si dovranno togliere i vecchi supporti dal mobile d'incasso. Non verranno più usati in quanto l'antina verrà montata sullo sportello dell'apparecchio. Tutti gli accessori necessari sono in dotazione o disponibili presso il servizio assistenza.

*INSTALLATION*

Dimensioni incasso

Installazione

Prima di incassare l'apparecchio, controllare che il vano d'incasso abbia le dimensioni richieste. Le dimensioni per le aperture di aerazione e sfiato devono essere assolutamente mantenute per garantire il perfetto funzionamento dell'apparecchio.

Nicchia SMS

[mm]

10/6 1270 1268

*INSTALLATION*

Installazione

Vista dall'alto

[mm]

D [°]

548 125 1135 max.105 560

* Dimensioni senza frontale del mobile e maniglia.

[mm]

*INSTALLATION*

Installazione

Limitare l'angolo di apertura dello sportello dell'apparecchio

Alla consegna le cerniere dello sportello sono regolate in modo da poter aprire lo sportello al massimo.

Se l'angolo di apertura dello sportello dovesse essere limitato per motivi specifici, occorre allinerarlo alla cerniera.

Se lo sportello dovesse sbattere contro un muro limitrofo quando lo si apre, occorre limitare l'angolo di apertura dello sportello a ca. 90°:

i perni per limitare l'angolo di apertura devono essere montati prima di incassare l'apparecchio.

Impostare l'elasticità dello sportello

Se si desidera che aprendolo lo sportello venga soltanto lievemente ammortizzato e che sia più facile da aprire, è possibile aumentare l'elasticità dello sportello:

a tale scopo, regolare le cerniere dello sportello con una chiave a esagono cavo.

 Per limitare l'angolo di apertura, inse-

rire dall'alto nella cerniera i perni in dotazione.

Successivamente lo sportello si aprirà solo a un massimo di ca.90°.

Lo sportello non deve aprirsi così tanto:

 Ruotare la chiave a esagono cavo in

senso orario.

La cerniera è quindi più dura e l'ampiezza dell'apertura dello sportello è limitata.

L'apertura dello sportello può essere più ampia:

*INSTALLATION*

Installazione

 Ruotare la chiave a esagono cavo in

senso antiorario.

La cerniera è quindi meno dura e lo sportello si apre più facilmente.

Cambiare l'incernieratura dello sportello

Consigliamo espressamente di farsi aiutare da un'altra persona se si cambia l'incernieratura.

Prima di incassare l'apparecchio, stabilire da che parte deve essere aperto lo sportello. Di seguito viene illustrato un cambiamento di incernieratura sulla base di un apparecchio con incernieratura a destra. Se si è in possesso di un apparecchi con incernieratura a sinistra, eseguire tutti i passi di montaggio esattamente allo stesso modo, ma sul lato opposto.

Per cambiare l'incernieratura occorrono i seguenti strumenti:

 Aprire lo sportello.  Togliere le mensole e il supporto per

bottiglie sullo sportello dell'apparecchio.

 Alzare la mascherina di copertura.

È necessario il seguente pezzo di montaggio in dotazione:

*INSTALLATION*

Installazione

 Attenzione!

Appena nei prossimi passi le viti vengono tolte dalle cerniere, lo sportello non è più fisso. Lo sportello deve essere mantenuto da una persona.

 Svitare la squadretta di fissaggio.

 Svitare completamente le viti e

dalle cerniere.

 Togliere lo sportello dell'apparec-

chio e metterlo da parte.

 Inserire il pezzo di fissaggio sul la-

to opposto.

*INSTALLATION*

Installazione

 Avvitare la squadretta di fissaggio

sul lato opposto: avvitare le viti, spostare la squadretta completamente a sinistra e poi avvitare bene le viti.

Allentare gli ammortizzatori chiusura sportello

 Rischio di schiacciamento! L'am-

mortizzatore di chiusura dello sportello si chiude quando è smontato.

 Sistemare lo sportello smontato su

una superficie stabile con la parte esterna rivolta in basso.

 Se per limitare l'angolatura relativa

all'apertura dello sportello sono stati inseriti dei perni nella cerniera: estrarre i perni verso l'alto.

 Smontare l'ammortizzatore chiusura

sportello dal perno a sfera.

 Svitare l'aggancio e togliere l'am-

mortizzatore chiusura sportello.

*INSTALLATION*

 Servendosi del cacciavite, svitare il

perno a sfera e cambiargli posto.

 Adesso girare lo sportello in modo

che sia con la parte esterna rivolta verso l'alto (la cerniera rimane aperta).

Installazione

Fissare gli ammortizzatori chiusura sportello

 Adesso girare lo sportello in modo

che sia con la parte esterna rivolta verso il basso.

 Pericolo di contusioni!

Non chiudere le cerniere.

 Svitare le viti.  Spostare le cerniere in senso diago-

nale.

 Avvitare bene l'aggancio alla cer-

niera.

 Allargare l'ammortizzatore sportel-

lo e agganciarlo nel perno a sfera.

*INSTALLATION*

Installazione

 Avvitare bene lo sportello con le vi-

ti e .

Cambiare l'incernieratura dello sportello del vano congelatore

 Aprire lo sportello del vano congela-

tore.

 Inclinare verso il basso la mascherina

di copertura sul supporto sportello.

 Svitare il supporto sportello e to-

gliere lo sportello del vano congelatore con il supporto per lo sportello.

 Incastrare la mascherina di copertu-

ra.

 Inserire dall'alto nella cerniera i perni

per limitare l'angolo di apertura dello sportello.

 Svitare il pezzo di chiusura.

*INSTALLATION*

Installazione

Incassare l'apparecchio

Per le operazioni d'incasso farsi aiutare da un'altra persona.

 Incassare l'apparecchio in un mobile

stabile che poggi su un pavimento perfettamente in piano.

 Inserire il pezzo di chiusura, girato

di 180°, sul lato opposto e avvitarlo.

 Coprire i fori ora liberi con le masche-

rine di copertura in dotazione.

 Inserire il supporto sportello con lo

sportello del vano congelatore sul lato superiore e avvitare il supporto per lo sportello.

 Inclinare di nuovo verso l'alto la ma-

scherina di copertura sul supporto sportello.

 Fissare il mobile per evitare che si ri-

balti.

 Servendosi della livella a bolla d'aria,

regolare il mobile in piano. Gli angoli del mobile devono essere di 90°. In caso contrario l'antina non sarà allineata nei quattro angoli del mobile.

 Osservare che le aperture di aerazio-

ne e sfiato siano corrette (v. voce “Istruzioni per l'installazione - Aerazione e sfiato”; “Dimensioni incasso”).

*INSTALLATION*

Installazione

Per incassare l'apparecchio occorrono i seguenti strumenti:

Accessori per il montaggio

Tutti gli accessori sono contrassegnati da numeri. I numeri di contrassegno sono riportati anche nelle diverse operazioni per il montaggio.

A seconda del modello, dopo il montaggio possono rimanere dei pezzi di montaggio.

- Per l'incasso in un vano:

- Per il montaggio dello sportello del

mobile:

Per le diverse operazioni di incasso, lo sportello dell'apparecchio ha l'incernieratura a destra. Se è sistemata sul lato opposto, si dovranno tenere presenti le modifiche.

*INSTALLATION*

Installazione

Operazioni preliminari

 Sistemare l'apparecchio direttamente

davanti al vano del mobile.

 Inserire le linguette della mascherina

di compensazione  da davanti nelle aperture del supporto.

Incassare l'apparecchio

 Sistemare l'apparecchio nel vano di

incasso. Durante l'operazione, osservare che il cavo elettrico non rimanga incastrato!

Consiglio: fissare uno spago alla spina elettrica per prolungare il cavo. Tirare il cavo attraverso il mobile d'incasso per collegare facilmente l'apparecchio alla rete elettrica a incasso ultimato.

Fare attenzione che ci sia una distanza perimetrale di

A = 43mm + larghezza sportello mobile

dai bordi anteriori delle pareti laterali del mobile o dal frontale del mobile.

 Estrarre l'apparecchio in ragione delle

dimensioni delle parti sporgentiA.

La cerniera e i pezzi di copertura risulteranno quindi distanziati a seconda delle dimensioni delle parti sporgenti.

*INSTALLATION*

Installazione

Se non si mantiene una distanza continua e regolare di

A = 43mm + larghezza sportello mobile (dall'apparecchio al bordo

anteriore delle pareti laterali del mobile o dal frontale del mobile), può verificarsi che lo sportello dell'apparecchio non chiuda correttamente. In questo caso possono formarsi depositi di ghiaccio e di condensa e subentrare anomalie nel funzionamento con conseguente aumento del consumo di elettricità.

Fissare l'apparecchio nel vano d'incasso

 Premere l'apparecchio contro la pare-

te del mobile dalla parte della cerniera.

 Per fissare l'apparecchio al mobile

d'incasso, avvitare le viti nelle linguette delle cerniere nella sequenza indicata.

*INSTALLATION*

Installazione

 Sistemare in sede le mascherine di

copertura, ,  e nella sequenza indicata.

 Svitare le viti superiori e inferio-

ri delle squadrette di fissaggio

 Spostare la squadretta allentata fino a

toccare la parete del mobile.

 Avvitare bene alla parete del mobile la

squadretta di fissaggio con le viti. Preforare eventualmente il foro nella parete del mobile.

 Avvitare nuovamente bene le viti.

*INSTALLATION*

Installazione

Montare l'antina

Lo sportello del mobile deve essere montato in piano e senza tensioni.

Lo sportello del mobile deve avere uno spessore minimo di 16mm e massimo di 19mm.

Se lo sportello del mobile supera il peso consentito, le cerniere possono rimanere danneggiate e verificarsi anomalie nel funzionamento!

Prima di montare lo sportello del mobile, controllare che non superi il peso consentito.

Apparecchio peso max. spor-

tello in kg

K 34543-55 iF 18

 Alla consegna, la distanza tra lo spor-

tello dell'apparecchio e la traversa di fissaggio è di 8mm. Controllare se la distanza è corretta ed eventualmente regolarla.

 Inserire i supporti per il montaggio

sull'antina. Il bordo inferioreX dei supporti dovrà trovarsi alla stessa altezza del bordo superiore dell'antina (contrassegno).

*INSTALLATION*

 Svitare i dadi e togliere la traversa

di fissaggio insieme ai supporti per il montaggio.

 Sistemare lo sportello su una superfi-

cie stabile con la parte esterna rivolta in basso.

Installazione

 Servendosi di una matita, tracciare

una linea verticale sul retro dell'antina al centro.

 Agganciare la traversa di fissaggio

unitamente ai supporti per il montaggio sulla parte interna dell'antina. Centrare la traversa di fissaggio.

 Avvitare bene la traversa di fissaggio

con almeno 6 viti corte da truciolato. (Se l'antina è cassettata bastano 4viti avvitate sui bordi). Preforare eventualmente i fori nello sportello del mobile.

 Togliere i supporti per il montaggio

estraendoli verso l'alto. Girare i supporti per il montaggio, per conservarli, inserirli completamente nelle fessure mediane della traversa di fissaggio.

*INSTALLATION*

Installazione

 Spostare la mascherina laterale

sulla traversa di fissaggio di fronte al lato della cerniera.

 Voltare lo sportello del mobile e, se

necessario, fissare la maniglia.

Dovrebbe essere montata una squadretta di traino nella parte vicina alla maniglia.

Per grandi mobili si dovrebbero montare più di una squadretta di traino.

 Avvitare le squadrette di traino con

le viti allo sportello del mobile.

Tenere conto delle seguenti dimensioni per il posizionamento delle squadrette di traino.

Modello

SMS

(mm)

10/6 232 936

*INSTALLATION*

 Voltare lo sportello del mobile e, se

necessario, fissare la maniglia.

 Rischio di schiacciamento! L'am-

mortizzatore di chiusura dello sportello si chiude quando è smontato.

 Smontare la parte finale dell'ammor-

tizzatore chiusura sportello dal perno a sfera.

Installazione

 Posizionare la squadretta di fissag-

gio sul lato esterno della parete dello sportello.

 Avvitare le squadrette di fissaggio

con le viti dal basso nei fori preforati dello sportello.

*INSTALLATION*

Installazione

 Agganciare l'antina sui perni di rego-

lazione.

 Avvitare quel tanto che basta i dadi

sui perni di regolazione.

Fare attenzione che quando si chiudo lo sportello, l'ammortizzatore chiusura sportello non si incastri! In questo momento non è ancora montato! Pericolo di danneggiamento!

 Chiudere lo sportello e verificare la di-

stanza con gli sportelli dei mobili attigui. La distanza dovrebbe essere uguale.

Regolare la posizione dello sportello

- Regolazione laterale (X)

 Spostare lo sportello del mobile.

- Regolazione in altezza (Y)

 Girare il perno di regolazione con

un cacciavite.

La distanza tra lo sportello dell'apparecchio e la traversa di fissaggio è di 8mm. Regolare la distanza solo nei limiti indicati.

*INSTALLATION*

 Stringere i dadi sullo sportello del-

l'apparecchio con la chiave ad anello, mantenendo fermi i perni di regolazione con un cacciavite convenzionale.

Installazione

 Fissare la squadretta di fissaggio allo

sportello del mobile con le viti.

- Regolazione in profondità (Z)

 Impostare una fessura di aerazione di

2mm tra sportello mobile e mobile stesso spostando lo sportello del mobile. Solo in questo modo lo sportello chiude in modo corretto.

 Se necessario impostare il listello di

compensazione sul lato superiore dell'apparecchio inserendolo parallelamente alla copertura del mobile.

Il pezzo di compensazione non deve sporgere ma trovarsi completamente nel vano d'incasso.

*INSTALLATION*

Installazione

 Allargare l'ammortizzatore sportel-

lo e agganciarlo nel perno a sfera.

 Allentare le viti in alto sullo sportel-

lo e la vite in basso sulla squadretta di fissaggio.

 Impostare lo sportello del mobile in

profondità Z.

 Avvitare nuovamente bene le viti.

*INSTALLATION*

Spostare a sinistra la squadretta di trascinamento fino a quando tocchi lo sportello del mobile sotto la squadretta di traino. Se questo contatto non è dato, lo sportello non si chiude correttamente.

Installazione

 Montare la squadretta di trascina-

mento in modo che sia al di sotto della squadretta di traino e a contatto con lo sportello del mobile.

 Avvitare la squadretta di trascinamen-

to con le viti nei fori preforati dello sportello.

 Inserire le relative mascherine di co-

pertura e.

*INSTALLATION*

Installazione

 L'ammortizzatore di chiusura

sportello non si può muovere liberamente se la mascherina di copertura viene fissata sulla squadretta di fissaggio vicino alla cerniera. L'ammortizzatore di chiusura sportello e lo sportello possono rimanere danneggiati.

L'apparecchio è incassato correttamente se:

- lo sportello si chiude correttamente.

- lo sportello non tocca il mobile d'incasso,

- la guarnizione nell'angolo superiore dalla parte della maniglia aderisce bene.

 Per controllare meglio: sistemare

nell'apparecchio una pila accesa e chiudere lo sportello. Spegnere la luce della cucina e controllare se sui bordi esce luce dall'apparecchio. In caso affermativo, controllare le singole operazioni per il montaggio.

 Fissare una mascherina di copertu-

ra sulla squadretta di fissaggio, che sarà poi tolta dalla cerniera dello sportello. Non fissare alcuna mascherina di copertura sulla seconda squadretta di fissaggio.

*INSTALLATION*

Installazione

Collegamento elettrico

L'apparecchio è pronto per essere collegato a corrente alternata 50Hz, 220– 240V.

La protezione deve essere di almeno 10A.

Il collegamento deve essere effettuato con presa elettrica di sicurezza conforme alle norme. L'impianto elettrico deve essere conforme alle norme in vigore.

La presa elettrica non deve trovarsi dietro l'apparecchio e, in caso di bisogno, deve rimanere facilmente accessibile per poter staccare velocemente l'apparecchio dalla corrente elettrica.

Qualora dopo l'incasso la presa non fosse più accessibile, deve essere disposto da parte dell'installatore un dispositivo di separazione per ogni polo. L'apertura tra i contatti deve essere di almeno 3mm. Ad es. interruttori di sicurezza LS, fusibili e protezione (EN60335).

Non usare prolunghe per il collegamento. La sicurezza elettrica non sarebbe garantita (Ades. Pericolo di surriscaldamento).

L'apparecchio non può essere allacciato agli inverter a isola, utilizzati solitamente per fonti di energia alternative, per es. energia solare. All'atto dell'accensione si verificherebbe uno spegnimento di sicurezza a causa dei picchi di tensione. I componenti elettronici potrebbero danneggiarsi. Non collegare l'apparecchio utilizzando lespine a risparmio energetico, perché l'alimentazione di energia è ridotta e l'apparecchio si surriscalda.

Se si rende necessario sostituire il cavo di collegamento, i lavori dovranno essere effettuati da un elettricista qualificato.

La presa elettrica e il cavo di collegamento non devono toccare la parte posteriore dell'apparecchio in quanto potrebbero rimanere danneggiati dalle vibrazioni dell'apparecchio. Conseguentemente potrebbe verificarsi un corto circuito.

Evitare pure di collegare altri apparecchi a prese installate dietro questo apparecchio.

Miele AG

Limmatstrasse 4 8957 Spreitenbach

Sous-Riette 23 1023 Crissier

Tel. 0848 848 048 www.miele.ch/contact

www.miele.ch

Miele SA

K 34543-55 iF

M.-Nr. 10 984 470 / 02it-CH

Miele K 34543-55 iF assembly instructions

Specifications and Main Features

Frequently Asked Questions

User Manual

Consigli e avvertenze

Uso corretto

Sorvegliare i bambini

Sicurezza tecnica

Uso corretto

Accessori e pezzi di ricambio

Manutenzione e pulizia

Trasporto

Smaltimento apparecchi fuori uso

Tutela dell'ambiente

Smaltimento imballaggio

Smaltimento dell'apparecchio fuori uso

Risparmiare elettricità

Pannello comandi

Descrizione apparecchio

Spiegazione dei simboli

Accessori acquistabili

Straccio multiuso in microfibre

Kit MicroCloth

Accendere e spegnere l'apparecchio

Operazioni preliminari

Imballaggi

Foglio protettivo

Pulizia e manutenzione

Accessori

Montare il fissabottiglie

Usare l'apparecchio

Accendere l'apparecchio

In caso di assenza prolungata

Temperatura corretta

... nel vano frigorifero

Indicatore temperatura

Impostare la temperatura

Oppure

Temperature impostabili

Usare SuperFreddo

Funzione SuperFreddo

Attivare la funzione SuperFreddo

Disattivare la funzione SuperFreddo

Allarme sportello

Effettuare altre impostazioni

Possibilità di impostazioni

dispositivo di blocco

Attivare/disattivare il dispositivo di blocco

Attivare/disattivare i segnali acustici

Modificare la luminosità del display

Attivare la modalità per il Sabbat

Disattivare la modalità per il Sabbat

Segnalazione di sostituzione dei filtri a carbone attivo 

Stipare gli alimenti nel vano frigorifero

Area con temperatura più alta

Area con temperatura più bassa

Da non conservare nel vano frigorifero

Indicazioni sull’acquisto degli alimenti

Conservare correttamente gli alimenti

Frutta e verdura

Alimenti ricchi di proteine

Modificare la disposizione interna

Spostare il fissabottiglie

Spostare i ripiani

Spostare il ripiano divisibile

Cassetto per frutta e verdura

Spostare i filtri antiodore

Congelare e conservare

Uso del vano congelatore

Congelare alimenti freschi

Congelare prodotti freschi

Prodotti freschi da congelare

Confezionare i surgelati

Prima di sistemare gli alimenti

Sistemare gli alimenti

Ca. 24 ore dopo l'introduzione

Scongelare gli alimenti

Preparare cubetti di ghiaccio

Sbrinare

Vano frigorifero
