Inhalt:
Sicherheit und Wartung............................................................................... 1
Sicherheitshinweise..................................................................................... 1
Betriebssicherheit..................................................................................... 1
Aufstellungsort............................................................................................ 2
Elektromagnetische Verträglichkeit......................................................... 2
Sicherheit beim Anschließen.................................................................... 3
Datensicherung ........................................................................................ 3
Der sichere Umgang mit Batterien.............................................................. 3
Wartung....................................................................................................... 4
Reparatur.................................................................................................. 4
Reinigung................................................................................................. 4
Entsorgung ............................................................................................... 5
Einführung .................................................................................................... 6
Bestimmungsgemäßer Gebrauch................................................................. 6
Hinweise zu dieser Anleitung...................................................................... 6
Das Konzept ................................................................................................ 6
Qualität..................................................................................................... 6
Der Service............................................................................................... 6
Unsere Zielgruppe.................................................................................... 7
Lieferumfang............................................................................................... 7
Systemanforderungen.................................................................................. 7
Technische Daten ........................................................................................ 8
Ansichten ....................................................................................................... 9
Symbole in der LCD-Anzeige..................................................................... 9
Symbole in der LCD-Anzeige................................................................... 10
Funktionstasten.......................................................................................... 10
Inbetriebnahme........................................................................................... 11
Batterien einlegen oder wechseln.............................................................. 11
Papier einlegen .......................................................................................... 13
Digitalen Stift befestigen........................................................................... 13
Software installieren.................................................................................. 13
Bedienung.................................................................................................... 15
Ein- und Ausschalten................................................................................. 15
Aufzeichnung ............................................................................................ 15
Tastensperre................................................................................................ 16
Die Tastensperre aktivieren....................................................................... 16
Die Tastensperre deaktivieren................................................................... 16
Speicher und Speicherkarten verwenden................................................... 16
Dokumente verwalten................................................................................ 18
Wechseln zwischen den Seiten .............................................................. 18
Wechseln zwischen den Ordnern........................................................... 18
Neue Seiten erstellen.............................................................................. 18
Neue Ordner erstellen ............................................................................ 18
Ordner und Seiten löschen..................................................................... 19
Wechseln der Mine.................................................................................... 20
Mine entfernen....................................................................................... 20
Mine einsetzen ....................................................................................... 20
Anschluss an den Computer...................................................................... 21
Nutzung als Grafiktablett .......................................................................... 21
Kundendienst .............................................................................................. 22
Erste Hilfe bei Fehlfunktionen .................................................................. 22
Lokalisieren der Ursache ....................................................................... 22
Fehler und mögliche Ursachen............................................................... 23
Technische Unterstützung...................................................................... 24
Benötigen Sie weitere Unterstützung?................................................... 24
Angaben für Deutschland:......................................................................... 25
So erreichen Sie uns............................................................................... 25
Copyright © 2008. Version 1.0 / 06.08
Vervielfältigung dieser Bedienungsanleitung
Dieses Dokument enthält gesetzlich geschützte Informationen. Alle Rechte vorbehalten.
Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.
Alle Rechte vorbehalten.
Diese Bedienungsanleitung ist urheberrechtlich geschützt.
Das Copyright liegt bei der Firma Medion
Warenzeichen:
MS-DOS
Andere Warenzeichen sind Eigentum ihrer jeweiligen Besitzer.
Technische und optische Änderungen sowie Druckfehler vorbehalten.
®
und Windows® sind eingetragene Warenzeichen der Fa. Microsoft®.
®
.
ii
Sicherheit und Wartung
Sicherheitshinweise
Bitte lesen Sie dieses Kapitel aufmerksam durch und befolgen Sie alle aufgeführten
Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres Gerätes. Halten Sie diese Anleitung stets griffbereit in der
Nähe Ihres Gerätes.
Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des
Gerätes dem neuen Besitzer weitergeben zu können.
Betriebssicherheit
• Öffnen Sie niemals das Gehäuse des Gerätes. Dies könnte zu einem elekt-
rischen Kurzschluss oder gar zu Feuer führen, was die Beschädigung Ihres
Gerätes zur Folge hat.
• Führen Sie keine Gegenstände durch die Schlitze und Öffnungen ins In-
nere des Gerätes. Dies könnte zu einem elektrischen Kurzschluss oder gar zu
Feuer führen, was die Beschädigung Ihres Gerätes zur Folge hat.
• Lassen Sie Kinder nicht unbeaufsichtigt an elektrischen Geräten spielen.
Kinder können mögliche Gefahren nicht immer richtig erkennen.
• Halten Sie das Verpackungsmaterial, wie z.B. Folien von Kindern fern.
Bei Missbrauch könnte Erstickungsgefahr bestehen.
• Dieses Gerät ist nicht für den Betrieb in einem Unternehmen der Schwer-
industrie konzipiert.
• Setzen Sie die Kugelschreiberminen keinem zu starken Druck aus und ver-
meiden Sie das Klopfen mit der Mine auf den Untergrund. Dies kann ansonsten zu Beschädigungen der Spitze oder des Stiftes selbst führen und
Störungen zur Folge haben.
• Neue Geräte können in den ersten Betriebsstunden einen typischen, unver-
meidlichen aber völlig ungefährlichen Geruch abgeben, der im Laufe
der Zeit immer mehr abnimmt.
Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum
regelmäßig zu lüften. Wir haben bei der Entwicklung dieses Produktes Sorge dafür getragen, dass geltende Grenzwerte deutlich unterschritten werden.
Sicherheit und Wartung
1
Aufstellungsort
• Halten Sie Ihr Geräte und alle Komponenten von Feuchtigkeit fern und ver-
meiden Sie Staub, Hitze und direkte Sonneneinstrahlung, um Betriebsstörungen zu vermeiden. Betreiben Sie das Gerät nicht im Freien.
• Sorgen Sie für eine geeignete Umgebungstemperatur:
Elektromagnetische Verträglichkeit
• Beim Anschluss des Gerätes müssen die Richtlinien für elektromagnetische
Verträglichkeit (EMV) eingehalten werden.
• Wahren Sie mindestens einen Meter Abstand von hochfrequenten und
magnetischen Störquellen (Fernsehgerät, Lautsprecherboxen, Mobiltelefon
usw.), um Funktionsstörungen und Datenverlust zu vermeiden.
2
Sicherheit und Wartung
Sicherheit beim Anschließen
Beachten Sie nachfolgende Hinweise, um Ihr Gerät ordnungsgemäß anzuschließen:
• Verlegen Sie die Kabel so, dass niemand darauf treten oder darüber stolpern
kann.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt
werden könnten.
Datensicherung
Bitte beachten Sie:
Machen Sie nach jeder Aktualisierung Ihrer Daten Sicherungskopien auf externe Speichermedien (z.B. CD-R).
Es bestehen keine Regressansprüche für verloren gegangene
Daten bzw. für durch Datenverlust entstandene Folgeschäden.
Der sichere Umgang mit Batterien
Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können Batterien auslaufen, sich stark erhitzen, entzünden oder gar explodieren, was
Schäden für Ihr Gerät und ihre Gesundheit zur Folge haben könnte. Bitte befolgen
Sie unbedingt folgende Hinweise:
• Halten Sie Kinder von Batterien fern.
Sollten versehentlich Batterien verschluckt worden sein, melden Sie dies bitte
sofort Ihrem Arzt.
• Laden Sie niemals nicht aufladbare Batterien.
• Entladen Sie Batterien niemals durch hohe Leistungsabgabe.
• Schließen Sie die Batterien niemals kurz.
• Vermeiden Sie Hitze und werfen Sie Batterien nicht ins Feuer.
• Zerlegen oder verformen Sie Batterien nicht.
Ihre Hände oder Finger könnten verletzt werden oder Batterieflüssigkeit könnte
in Ihre Augen oder auf Ihre Haut gelangen. Sollte dies passieren, spülen Sie die
entsprechenden Stellen mit einer großen Menge klaren Wassers und informieren
Sie umgehend Ihren Arzt.
• Vermeiden Sie starke Stöße und Erschütterungen.
• Vertauschen Sie niemals die Polarität. Achten Sie darauf, dass die Pole Plus
(+) und Minus (-) korrekt eingesetzt sind, um Kurzschlüsse zu vermeiden.
• Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.
Sicherheit und Wartung
3
• Entfernen Sie die Batterie aus Ihrem Gerät, wenn dieses über einen längeren
Zeitraum nicht benutzt wird.
• Ersetzen Sie verbrauchte Batterien mit neuen Batterien des gleichen Typs.
Tauschen Sie immer alle Batterien gleichzeitig.
• Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen, wenn Sie
Batterien lagern oder entsorgen wollen.
• Reinigen Sie bei Bedarf die Batterie- und Gerätekontakte vor dem Einlegen.
Wartung
Reparatur
Bitte wenden Sie sich an unser Service Center wenn Sie technische Probleme mit
Ihrem Gerät haben.
Die Reparatur ist ausschließlich unseren autorisierten Servicepartnern vorbehalten.
Entfernen Sie die Batterien und wenden Sie sich an Ihren Kundendienst wenn...
• Flüssigkeit ins Innere des Gerätes gedrungen ist.
• das Gerät nicht ordnungsgemäß funktioniert.
• das Gerät gestürzt oder das Gehäuse beschädigt ist.
Reinigung
• Achten Sie darauf, dass das Gerät, insbesondere die Eingabefläche, nicht
verunreinigt wird.
• Reinigen Sie das Gerät mit einem angefeuchteten Tuch.
• Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungs-
mittel.
4
Sicherheit und Wartung
Entsorgung
Batterien
Verbrauchte Batterien gehören nicht in den Hausmüll! Sie müssen bei einer Sam-
melstelle für Altbatterien abgegeben werden.
Gerät
Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen
Hausmüll. Erkundigen Sie sich nach Möglichkeiten einer umweltgerechten Entsorgung.
Verpackung
Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Ver-
packungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem
fachgerechten Recycling zugeführt werden können.
Sicherheit und Wartung
5
Einführung
Bestimmungsgemäßer Gebrauch
Dieses Gerät dient zur Aufzeichnung schriftlicher Notizen und Zeichnungen. Die
Aufzeichnungen werden im Gerät gespeichert und können anschließend auf einen
Computer zur Weiterverarbeitung übertragen werden. Mit der mitgelieferten Software können Sie dann handschriftliche Notizen in Text oder Zeichnungen in Grafiken umwandeln.
Eine weitere Funktion ist die Anwendung als Grafiktablett. In diesem Modus wird
der Digitale Notizblock direkt an den Computer angeschlossen, um die Zeichnungen simultan auf den Bildschirm zu übertragen.
Hinweise zu dieser Anleitung
Wir haben diese Anleitung so gegliedert, dass Sie jederzeit über das Inhaltsverzeichnis die benötigten Informationen themenbezogen nachlesen können. Zur Bedienung der Anwendungen und des Betriebssystems können Sie die umfangrei-
chen Hilfefunktionen nutzen, die Ihnen die Programme mit einem Tastendruck
(meist F1) bzw. Mausklick bieten.
Diese Hilfen werden Ihnen während der Nutzung des Betriebsystems Microsoft
Windows
®
oder der jeweiligen Anwendung bereitgestellt.
Das Konzept
Qualität
Wir haben bei der Wahl der Komponenten unser Augenmerk auf hohe Funktionalität, einfache Handhabung, Sicherheit und Zuverlässigkeit gelegt. Durch ein ausgewogenes Hard- und Softwarekonzept können wir Ihnen ein zukunftsweisendes
Gerät präsentieren, das Ihnen viel Freude bei der Arbeit und in der Freizeit bereiten
wird.
Der Service
Durch individuelle Kundenbetreuung unterstützen wir Sie bei Ihrer täglichen Arbeit. Nehmen Sie mit uns Kontakt auf, wir freuen uns, Ihnen helfen zu dürfen. Sie
finden in dieser Bedienungsanleitung ein gesondertes Kapitel zum Thema Kundendienst beginnend auf Seite 22.
6
Einführung
Unsere Zielgruppe
Diese Anleitung richtet sich an Erstanwender sowie an fortgeschrittene Benutzer.
Ungeachtet der möglichen professionellen Nutzung, ist das Gerät für den Betrieb in
einem Privathaushalt konzipiert. Die vielfältigen Anwendungsmöglichkeiten stehen
der ganzen Familie zur Verfügung.
Lieferumfang
Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns
bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett
ist.
Mit dem von Ihnen erworbenen Paket haben Sie erhalten:
• Digitaler Notizblock
• Digitaler Stift
• Notizblock (Papier)
• Schreibblockabdeckung (durchsichtige Folie)
• Ersatzminen: 2 Kugelschreiberminen und 2 Kunststoffminen
- die Kunststoffminen sind für den Betrieb im Grafiktablett-Modus
- jeweils 1 Ersatzmine befindet sich im Ersatzfach [11] (siehe Seite 9)
- Metallring zur Entnahme der Minen
• USB Kabel
• AAA Batterien
- 4 für den digitalen Notizblock
- 1 für den digitalen Stift
• Installations- und Anwendungssoftware auf 2 CDs
• Dokumentation
Systemanforderungen
• Computer PC/AT-kompatibler Computer
• Prozessorleistung ab Pentium Klasse mit 1 GHz oder mehr
®
• Betriebssystem Windows
• Installation CD-/DVD-Laufwerk
• Anschluss USB Schnittstelle
Einführung
XP/Vista
7
Technische Daten
• Technologie Elektromagnetisch
• Erkennbarer Bereich 216 x 280 mm
• Schnittstelle USB 1.1
• Interner Speicher 32 MB
• Externer Speicher SD/MMC Speicherkarten bis 1 GB geprüft
• Abmessungen 332 x 253 x 13.5 mm
• Gewicht 704 g
• Energieversorgung Gerät: 4 Batterien Typ AAA/LR03, 1,5V
Stift: 1 Batterie Typ AAA/LR03, 1.5V
Grafiktablett-Modus: über USB-Port
• Energiesparmodus Das Gerät schaltet sich nach 15 Minuten
Inaktivität automatisch ab.
8
Einführung
Ansichten
Batterieabdeckung [6]
Batteriefach [7]
[1] USB-
Anschluss
[2] Ein-/
Ausschalter
[3] LCD-Anzeige
[4] Funktions-
tasten
[5] LED-Anzeige
Unterseite
Reset [8]
Die Taste ISP hat keine
Funktion
Beschreibbarer Bereich
Kartenschacht [9]
216mm x 280mm (8,5“ x 11“)
Papierklammer [10]
Fach für Minen [11]
Stiftkappe [12] LED Batteriezustand [13]
Ansichten
9

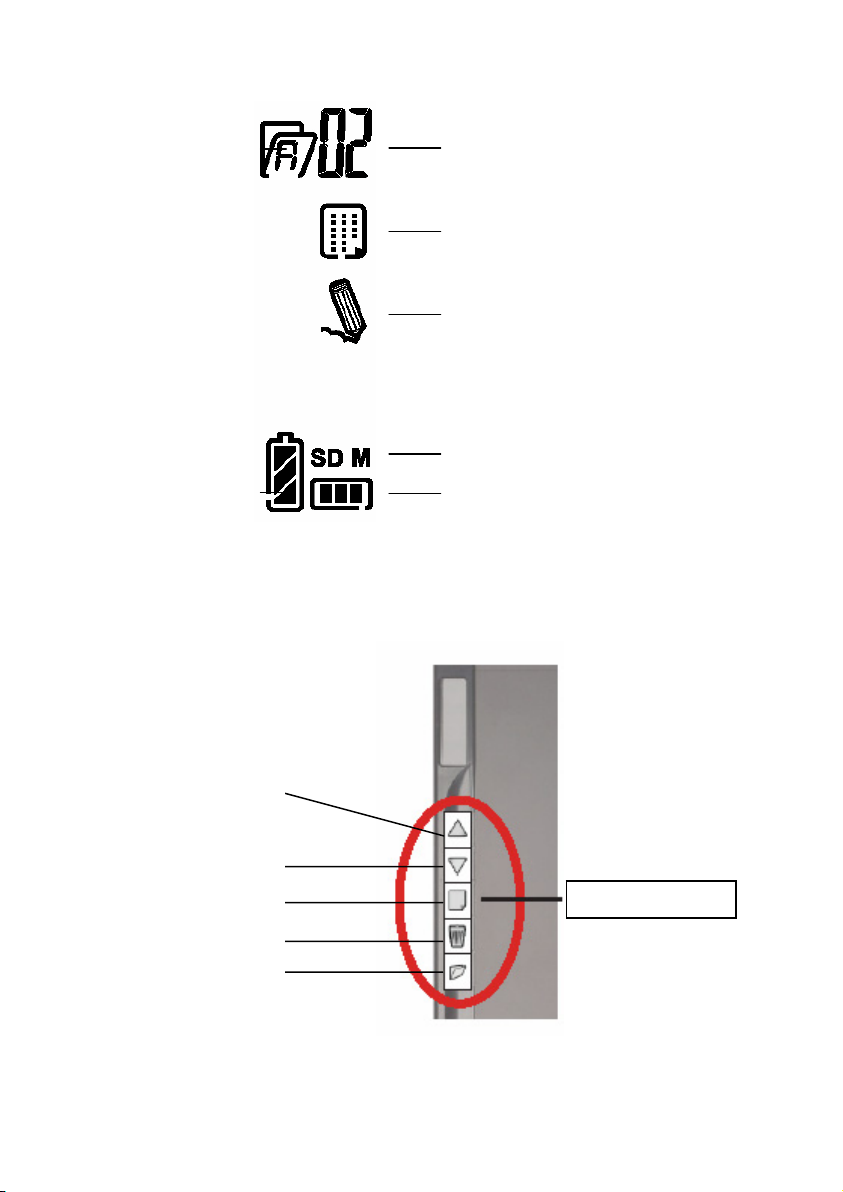

Symbole in der LCD-Anzeige
Ordner A-Z Seitenzahl 1-99
Inhalt der aktuellen Seite.
Ist diese leer, wird nur ein
weißes Blatt angezeigt.
Eingabe wird aufgezeichnet
Verwendeter Speicher: Karte (SD)
/ intern (M)
Batteriezustand Speicherauslastung
3 Balken = Batterie voll 3 Balken = voll (Daten speichern!)
0 Balken = leer, Batterien wechseln 0 Balken = Speicher leer
Funktionstasten
Zur vorherigen Seite
Zur nächsten Seite
Neue Seite erstellen
Seite löschen
Ordner erstellen
oder wechseln
10
Funktionstasten
Ansichten
Inbetriebnahme
Batterien einlegen oder wechseln
Digitaler Schreibblock:
Das Batteriezustandssymbol auf der LCD-Anzeige [3] zeigt Ihnen den Zustand der
Batterien an. Sind die Batterien neu, werden drei Balken angezeigt. Je mehr die
Batterien aufgebraucht werden, desto weniger Balken werden angezeigt. Wird kein
Balken mehr angezeigt, müssen die Batterien gewechselt werden.
Das Batteriefach
1. Öffnen Sie das Batteriefach, indem Sie leicht auf den gepunkteten Bereich
drücken und die Abdeckung nach oben abschieben.
2. Entfernen Sie ggf. verbrauchte Batterien und legen Sie vier neue AAA Batterien gemäß der folgenden Abbildung ein:
[7] befindet sich auf der Rückseite des Gerätes.
- + - + + - + -
Hinweis:
Beachten Sie die korrekten Polarität (+/-). Durch falsches Einlegen der Batterien
können Sie den digitalen Schreibblock beschädigen.
3. Schließen Sie das Batteriefach nun wieder, indem Sie den Deckel wieder auflegen und vorsichtig in die Ausgangsposition zurück schieben.
Inbetriebnahme
11
Für den praktischen Gebrauch empfehlen wir den Einsatz von alkalischen Batterien. Auch der Betrieb mit NiMH-Akkus ist möglich.
Neue Batterien haben eine Schreibdauer von etwa 20 Stunden. Die tatsächliche Zeit
hängt jedoch stark von Marke und Qualität der verwendeten Batterien ab.

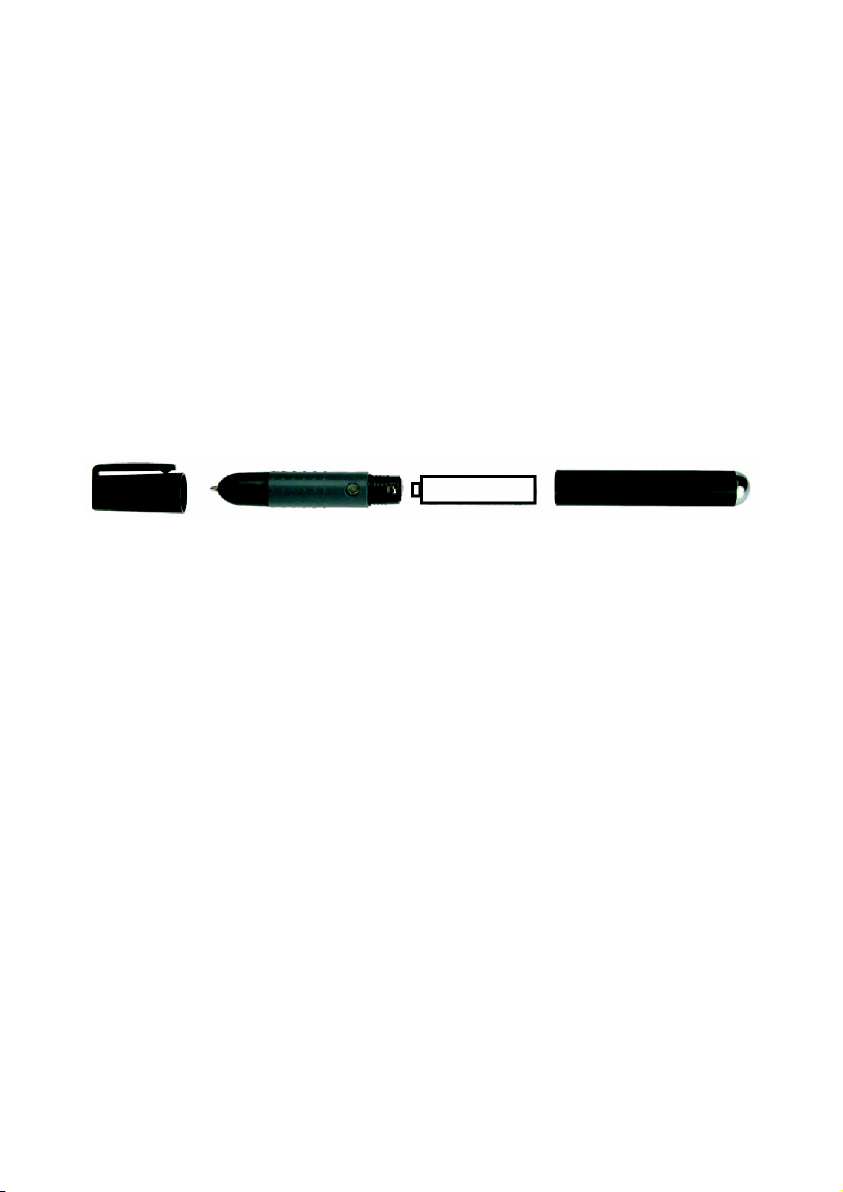

Digitaler Stift:
Die Batterie des digitalen Kugelschreibers ist fast leer, wenn die LED [13] zu blinken beginnt oder die Striche nicht mehr korrekt aufgezeichnet werden. Bitte ersetzten Sie in diesem Fall die Batterie.
Der Stift hat keinen Ein- und Ausschalter. Er wird automatisch aktiviert, wenn er in
die Nähe der Eingabefläche kommt und schaltet sich aus, wenn er diese verlässt.
1. Öffnen Sie das Batteriefach, indem Sie den Digitalen Stift aufschrauben.
2. Entfernen Sie ggf. die verbrauchte Batterie und legen Sie eine neue AAA Batterie gemäß der folgenden Abbildung ein:
+ -
3. Schrauben Sie den Digitalen Stift wieder zu.
Hinweis:
Lesen Sie die Hinweise zum sicheren Umgang mit Batterien ab Seite 3.
12
Inbetriebnahme
Papier einlegen
Papierklammer
Hinweis:
Der aufgelegte Papierstapel oder -block darf
eine Höhe von 13mm (~135 Blätter) nicht
überschreiten, da die Bewegungen des
Stiftes sonst nicht mehr korrekt erkannt
werden.
Für die Aufzeichnung auf Papier muss die
Schutzabdeckung entnommen werde.
Der gültige Schreibbereich hat die Abmaße
216mm x 280mm (8,5“ x 11“ = LetterFormat).
1. Drücken Sie die Papierklammer, und
führen Sie das Papier bündig zu den
Rändern ein.
2. Lassen Sie die Papierklammer los, um das Papier zu fixieren.
Digitalen Stift befestigen
So können Sie den Digitalen Stift bei Nichtbenutzung aufbewahren:
An der linken Seite
befindet sich eine
Vertiefung in der
Papierklammer,
an der Sie die Stiftkappe befestigen
können.
Software installieren
Die mitgelieferte Software benötigen Sie, um die Dateien im Digitalen Notizblock
auf Ihrem Computer zu verwalten, zu bearbeiten bzw. in ein für Sie nutzbares Format umzuwandeln.
Auch die Funktion als Grafiktablett wird über die mitgelieferte Software (z.B. Free
Notes & Office Ink) unterstützt.
Inbetriebnahme
13
Sie können aber auch mit einem kompatiblen Grafikprogramm wie z.B. „Paint“ das
Grafiktablett bedienen.
Inhalt der Disc „Software“:
USB Pen Pad Driver: Bitte installieren sie zunächst diesen Treiber.
MyInk Suite: Software zur Verwaltung und Konvertierung der Projekte.
Power Presenter RE: Hilfsprogramm zur Bearbeitung von Präsentationen.
Free Notes & Office Ink: Hilfsprogramm zur Erstellung von Notizen.
Inhalt der Disc „MyScript Notes“: Hauptprogramm zur Schrifterkennung.
Wichtig:
Bevor Sie das Gerät mit dem PC verbinden, sollten Sie erst die
Software (insbesondere den Treiber) installieren.
Bei der Installation von Programmen oder Treibern können wichtige Dateien überschrieben und verändert werden. Um bei eventuellen Problemen nach der Installation auf die Originaldateien zugreifen zu können, sollten Sie vor der Installation eine Sicherung
Ihres Festplatteninhaltes erstellen.
1. Legen Sie zuerst die Disc mit der Beschriftung „Software“ ein.
Die Installation startet automatisch.
Hinweis: Sollte der automatische Start nicht funktionieren, ist
wahrscheinlich die sog. „Autorun“-Funktion deaktiviert.
Manuelle Installation ohne die Autorun-Funktion:
1. Öffnen Sie das „Startmenü“ und wählen Sie den Eintrag
„Ausführen“ aus.
2. Geben Sie nun den Laufwerksbuchstaben des DiscLaufwerkes ein, gefolgt von einem Doppelpunkt und dem
Programmnamen „Setup“.
3. Bestätigen Sie mit einem Klick auf „OK“.
2. Folgen Sie den Anweisungen auf dem Bildschirm und installieren Sie alle
gewünschten Programme von den CDs. Ausführliche Hilfestellung zur Benutzung der Software wurde automatisch installiert.
3. Starten Sie nach der Installation Ihren Computer neu, um den Vorgang abzuschließen.
14
Inbetriebnahme
Bedienung
Ein- und Ausschalten
1. Drücken Sie den Ein- /Ausschalter [2] bis
die LCD-Anzeige [3] sich einschaltet und
Ihnen Informationen über den Gerätezustand gibt.
2. Drücken Sie erneut den Ein- /Ausschalter
[2], um das Gerät wieder auszuschalten.
Das Gerät schaltet sich auch automatisch
aus, wenn es einige Zeit nicht benutzt
wird.
Aufzeichnung
Bevor Sie mit dem Speichern Ihrer handschriftlichen Aufzeichnungen beginnen,
sollten Sie folgende Vorbereitungen getroffen haben:
- Sie haben das Gerät in Betrieb genommen (ab Seite 11).
- Sie kennen die Symbole der LCD-Anzeige (Seite 10).
- Sie wissen, wie Sie mit den Funktionstasten Dokumente verwalten können
(Seite 10 und Seite 18).
1. Nehmen Sie die Stiftkappe [12] von Ihrem Digitalen Stift ab oder ziehen Sie
den Stift aus der an der Papierklemme befestigten Stiftkappe.
Der Stift hat keinen Ein- und Ausschalter. Er wird automatisch aktiviert, wenn
er in die Nähe des Eingabebereiches kommt und schaltet sich aus, wenn er
diesen verlässt.
2. Schreiben Sie auf dem beschreibbaren Bereich. Auf der LCD-Anzeige [3] erscheint das Stiftsymbol während Sie schreiben. War das Dokument vorher leer,
wechselt das Symbol für den Seiteninhalt von einem leeren Blatt (keine Daten)
zu einem gepunkteten Blatt (Daten vorhanden).
3. Ihre Aufzeichnung wird sofort gespeichert, so dass auch ein unbeabsichtigtes
Ausschalten Ihres Gerätes keinen Datenverlust bewirkt.
4. Wenn Sie mit Ihrer Aufzeichnung fertig sind, schalten Sie das Gerät aus und
stecken den Stift zurück in die Kappe.
Beschreibbarer
Bereich
Bedienung
15
Tastensperre
Die Tastensperre aktivieren
Die 5 Funktionstasten, auf Ihrem digitalen Notizblock, können gesperrt werden
indem Sie die unterste Funktionstaste für 5 Sekunden gedrückt halten. Wenn Sie
bei aktivierter Tastensperre die Funktionstaste betätigen, erscheint für einen Moment LO im Display.
Bei aktivierter Tastensperre sind nur die Funktionstasten gesperrt. Der
Schreibmodus ist von der Tastensperre nicht betroffen.
Die Tastensperre deaktivieren
Um die Tastensperre zu deaktivieren, drücken Sie die Erste und letzte Funktionstaste gleichzeitig solange, bis LO im display verschwindet.
Speicher und Speicherkarten verwenden
Das Symbol für die Speicherauslastung auf der LCD-Anzeige [3] zeigt
Ihnen an, wie viel Speicher bereits belegt ist. Ist der Speicher voll, werden drei
Balken angezeigt. Sie sollten nun Ihre Daten auf dem Computer
sichern und anschließend
freigeben. Zeigt die Anzeige keine Balken mehr an, ist der volle Speicher verfügbar.
Bitte beachten Sie, dass SD-Speicherkarten nicht beschrieben werden
können, solange der Schreibschutz aktiviert ist. Um sicherzustellen, dass
die SD-Speicherkarte nicht schreibgeschützt ist, schieben Sie den kleinen
Schreibschutzschalter gemäß der Abbildung nach oben, bevor Sie die
Karte einsetzen.
den Speicher durch Löschen der gesicherten Seiten
Zusätzlich zum internen Speicher können Sie
eine MMC/SD-Speicherkarte mit dem Gerät
verwenden. Stecken Sie hierzu die gewünschte
Speicherkarte in den dafür vorgesehenen
Kartenslot (siehe Abbildung).
16
Tastensperre
Hinweis:
- Das Symbol für die Speicherauslastung auf der LCD-Anzeige [3] zeigt immer
nur den aktuellen Speicher an. Wenn keine Karte eingelegt ist, wird der interne
Speicher angezeigt, ansonsten der Speicher der Karte.
- Wenn Sie eine Speicherkarte eingesetzt haben, wird diese als Hauptspeicher verwendet. Sie können erst dann wieder auf den internen Speicher des Gerätes
zugreifen, wenn Sie die Speicherkarte entfernt haben.
- Beim Entfernen der Speicherkarte schaltet sich das Gerät aus.
- Sie müssen die Speicherkarte nicht aus dem Gerät entfernen, um die Daten auf
Ihren PC zu übertragen. Bei einer Verbindung über USB wird die Speicherkarte
als weiteres Laufwerk erkannt und angezeigt.
Tastensperre
17
Dokumente verwalten
Damit Sie Ihre Notizen verwalten können, haben Sie die Möglichkeit,
mehrere Dateiordner (A-Z) und Dokumente (Seiten 1-99) zu erstellen.
Wird das Gerät eingeschaltet, befinden Sie sich automatisch im zuletzt bearbeiteten
Dokument und in dem entsprechenden Ordner.
Wechseln zwischen den Seiten
1. Drücken Sie die Funktionstaste , um zur nächsten Seite zu
wechseln, drücken Sie die Funktionstaste , um zur vorherigen
Seite zu wechseln.
Wechseln zwischen den Ordnern
1. Drücken Sie die Funktionstaste . Die Ordneranzeige beginnt zu blinken
und zeigt den aktuellen Ordnerbuchstaben an.
2. Drücken Sie die Funktionstaste , um zum nächsten Ordner zu
wechseln, drücken Sie die Funktionstaste , um zum vorherigen
Ordner zu wechseln.
Neue Seiten erstellen
Eine neue Seite wird immer im aktuellen Ordner erstellt.
1. Drücken Sie die Funktionstaste . Eine neue Seite wurde erstellt und bekommt die höchste Seitenzahl bis maximal 99 erreicht wird. Die neue Seite ist
sofort aktiv und kann beschrieben werden.
Neue Ordner erstellen
Bei der Erstellung eines neuen Ordners wird gleichzeitig immer auch ein neue Seite
1 erstellt.
2. Drücken Sie die Funktionstaste . Die Ordneranzeige beginnt zu blinken
und zeigt den aktuellen Ordnerbuchstaben an.
3. Drücken Sie nun die Funktionstaste . Ein neuer Ordner wird angelegt und
erhält den nächsten verfügbaren Buchstaben, bis das Z erreicht ist. Durch
mehrmaliges Drücken werden mehrere Ordner angelegt.
4. Drücken Sie die Funktionstaste erneut.
Die Ordneranzeige hört auf zu blinken und Sie können eine neue Aktion
durchführen. Auch wenn Sie die Funktionstaste nicht drücken, hört die Anzeige nach einigen Sekunden auf zu blinken.
18
Tastensperre
Ordner und Seiten löschen
Ordner können am Gerät nicht gelöscht werden. Benutzen Sie dazu den DateiExplorer auf Ihrem PC, wenn das Gerät über USB verbunden ist.
So löschen Sie eine Seite:
1. Drücken Sie bitte die Funktionstaste Papierkorb, um den Inhalt der aktuellen
Seite zu löschen.
2. Ändern Sie nun mit den Pfeiltasten die Auswahl von „No“ auf „Yes“.
3. Bestätigen Sie Ihre Aktion durch erneutes Drücken der Funktionstaste Pa-
pierkorb. Nachdem die Seite gelöscht wurde, erscheint wieder das Symbol
für „leere Seite” auf der LCD-Anzeige.
Hinweis:
- Der gelöschte Inhalt ist unwiderruflich gelöscht und kann nicht wiederhergestellt werden.
- Haben Sie ungewollt die Funktionstaste Papierkorb gedrückt, können Sie das
Löschen der Seite verhindern, indem Sie „No“ auswählen.
- Eine gelöschte Seite ist als Datei immer noch vorhanden. Es wurde lediglich
der Inhalt gelöscht. Möchten Sie die Seite aus Ihrem Ordner entfernen, benutzen Sie bitte dazu den Datei-Explorer auf Ihrem PC, wenn das Gerät über
USB verbunden ist.
Tastensperre
19
Wechseln der Mine
Im Seitenfach [11] Ihres Gerätes können Sie bis zu zwei Ersatzminen
lagern. So können Sie, wenn die Tinte Ihres Stiftes aufgebraucht ist,
einfach die leere Mine gegen eine neue tauschen.
Mine entfernen
1. Öffnen Sie das Seitenfach [11], indem Sie die Abdeckung mit einem leichten
Druck nach rechts schieben.
2. Im Seitenfach [11] befindet sich eine Clipbohrung, mit deren Hilfe Sie die alte
Mine aus dem Kugelschreiber entfernen können. Stecken Sie die Stiftspitze in
die Bohrung und kippen Sie den Stift.
3. Jetzt können Sie die Mine leicht herausziehen.
Mine einsetzen
Nachdem Sie die leere Mine erfolgreich entfernt haben, können Sie nun eine der
neuen Minen einsetzen.
Hinweis:
- Wenn Sie die Mine austauschen, sollten Sie möglichst wenig Kraft einsetzen,
um die Mine und den Stift nicht zu beschädigen.
- Achten Sie darauf, dass die Mine genügend Platz zum Federn hat, da es sonst
ebenfalls zu Beschädigungen kommen kann.
- Kauf neuer Minen: Die Abmaße der Minen beträgt ca. 2,4mm x 67mm.
Wir empfehlen, Produkte der Marken KANGHER, MINI STAR, SCHMIDT
628F und ROTRING zu verwenden. Ungeeignete Minen können die Funktionalität des digitalen Stifts beeinflussen und
Beschädigungen verursachen.
1. Schieben Sie mit den Fingern die neue Mine vorsichtig in den Stift, bis sie an
der richtigen Stelle einrastet.
20
Tastensperre
Anschluss an den Computer
Bitte stellen Sie sicher, dass Sie die Software, wie auf Seite 13 beschrieben, installiert haben.
1. Verbinden Sie den kleineren Stecker des mitgelieferten USB-Kabels mit dem
USB-Anschluss [1] des Gerätes.
2. Stecken Sie das andere Ende des USB Kabels in einen freien USB-Anschluss
Ihres Computers.
3. Ist die Verbindung hergestellt, erscheint folgende Anzeige auf
der LCD-Anzeige [3]:
4. Der Computer erkennt, dass ein neues Gerät angeschlossen wurde und weist
dem Gerät zwei Laufwerke zu.
Nutzung als Grafiktablett
Sobald eine Verbindung zum Computer erfolgreich hergestellt wurde, stehen auch
die Grafiktablettfunktionen zur Verfügung. Starten Sie das Programm Free Notes &
Office Ink oder eine beliebige Grafiksoftware wie Windows Paint, um mit dem
Grafiktablett zu arbeiten
Bevor Sie die Grafiktablett-Funktion benutzen, sollten Sie die mitgelieferte Schutzabdeckung (durchsichtige Folie) für die Schreibfläche mit Hilfe der Papierklammer [10] befestigen. Tauschen Sie
bitte auch die Kugelschreibermine gegen eine Kunststoffmine
aus. Nur so können Sie sicherstellen, dass die empfindliche Ober-
fläche des Gerätes optimal vor Beschädigungen geschützt wird.
In der Grafiktablett-Funktion können Sie mit dem Digitalen Stift
den Mauszeiger bewegen. Der erkennbare Bereich ist, wie abgebildet, proportional zum Bildschirm eingestellt. Sobald Sie sich mit dem Digitalen
Stift im erkennbaren Bereich befinden, beginnt die LED zu leuchten. Beginnen Sie
zu schreiben, erlischt die LED wieder.
Sollten Sie nicht im Besitz eines speziellen Grafiktablettstiftes (nicht mitgeliefert)
sein, können Sie die Maustasten mit Hilfe der Funktionstasten des Gerätes simulieren.
Linke Maustaste: Drücken der Spitze des Digitalen Stiftes.
Rechte Maustaste: Drücken der Funktionstaste Papierkorb.
Doppelklick: Zweimal hintereinander schnell auf die Spitze des Digitalen Stiftes
drücken oder die Funktionstaste betätigen.
Den Funktionstasten können Sie mit Hilfe der mitgelieferten Software
andere Funktionen zuweisen. Informationen hierzu finden Sie in der Online-Hilfe.
Tastensperre
21
Kundendienst
Erste Hilfe bei Fehlfunktionen
Lokalisieren der Ursache
Fehlfunktionen können manchmal banale Ursachen haben, zuweilen aber auch von
recht komplexer Natur sein und eine aufwendige Analyse erfordern.
Anschlüsse und Kabel überprüfen
Beginnen Sie mit einer sorgfältigen Sichtprüfung aller Kabelverbindungen. Vergewissern Sie sich, dass der Rechner und alle Peripheriegeräte ordnungsgemäß mit
Strom versorgt werden.
• Schalten Sie den Rechner ab und überprüfen Sie alle Kabelverbindungen.
Wenn der Rechner an Peripheriegeräte angeschlossen ist, überprüfen Sie
auch hier die Steckverbindungen aller Kabel. Tauschen Sie Kabel für verschiedene Geräte nicht wahllos gegeneinander aus, auch wenn Sie genau
gleich aussehen. Die Polbelegungen im Kabel sind vielleicht anders. Wenn
Sie mit Sicherheit festgestellt haben, dass die Stromversorgung einwandfrei
ist und alle Verbindungen intakt sind, schalten Sie den Rechner wieder ein.
22
Kundendienst
Fehler und mögliche Ursachen
Das Gerät wird nicht erkannt bzw. wird nicht angesprochen.
• Haben Sie die Kabel gemäß der Installationsanleitung angeschlossen? Über-
prüfen Sie bitte alle Kabelverbindungen.
• Haben Sie nach der Installation den Computer neu gestartet?
Das Gerät lässt sich nicht einschalten.
• Stellen Sie sicher, dass die Batterien korrekt eingesetzt wurden.
• Kontrollieren Sie den Energiestand der Batterien.
• Lösen Sie die Verbindung zum PC.
Der Schriftzug verändert sich oder verschwindet sogar an manchen Stellen.
• Verändern Sie den Druck / Geschwindigkeit, mit der Sie schreiben.
• Verändern Sie den Winkel des Stiftes zur Oberfläche des Gerätes.
Der Schriftzug erscheint Ihnen ungleichmäßig und unleserlich.
• Die Mine kann falsch eingesetzt worden sein. Entfernen Sie die Mine und
setzen Sie sie wieder korrekt ein.
Der Schriftzug ist stark verzerrt, schleppend oder nicht vorhanden.
• Wenn Sie das Gerät längere Zeit nicht verwendet haben, kontrollieren Sie
den Energiestand der Batterien.
• Wenn Sie die Mine zwischenzeitlich ausgetauscht haben, kontrollieren Sie,
ob die neue Mine korrekt eingesetzt wurde.
Nachdem eine SD-Karte eingesteckt wurde, wird weiterhin “M” anstatt “SD” in der
LCD-Anzeige angezeigt.
• Stellen Sie sicher, dass die SD-Karte korrekt im Kartenslot eingesetzt ist und
dass der Schreibschutzschalter auf “Offen” steht.
• Ist die Karte kompatibel?
Das Gerät schaltet sich automatisch aus.
• Beim Entfernen einer Speicherkarte ist dies vorgesehen.
• Nach einer bestimmten Zeit der Inaktivität schaltet das Gerät aus, damit die
Batterien nicht unnötig verbraucht werden.
Kundendienst
23
Das Stiftsymbol erscheint nicht in der LCD-Anzeige.
• Verändern Sie den Schreibdruck.
• Kontrollieren Sie den Energiestand der Batterien.
• Stellen Sie sicher, dass Sie im erkennbaren Bereich schreiben.
• Es kann zu Signalstörungen kommen. Starten Sie das Gerät neu
oder führen Sie ein Reset durch (Drücken der Taste Reset [8] auf der Rückseite).
Der Inhalt einer Seite wird überschrieben.
• Erstellen Sie eine neue, leere Seite und schreiben Sie dort weiter.
Technische Unterstützung
Das Gerät ist in unseren Testlabors ausgiebig und erfolgreich mit einer Vielzahl
unterschiedlicher Geräte getestet worden.
Es ist jedoch üblich, dass die Treiber von Zeit zu Zeit aktualisiert werden. Dies
kommt daher, dass sich z.B. eventuelle Kompatibilitätsprobleme zu anderen, noch
nicht getesteten Komponenten (Programme, Geräte) ergeben haben. Auf folgender
Adresse im Internet finden Sie Treiberaktualisierungen sowie die neuesten Informationen zu Ihrem Produkt:
Internet: www.medion.de
Mail: www.medionservice.de
Benötigen Sie weitere Unterstützung?
Wenn die Vorschläge in den vorangegangenen Abschnitten ihr Problem nicht behoben haben, nehmen Sie bitte Kontakt mit uns auf. Sie würden uns sehr helfen,
wenn Sie uns folgende Informationen zur Verfügung stellen:
• Wie sieht Ihre Rechnerkonfiguration aus?
• Was für zusätzliche Peripheriegeräte nutzen Sie?
• Welche Meldungen erscheinen auf dem Bildschirm?
• Welche Software haben Sie beim Auftreten des Fehlers verwendet?
• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?
• Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese
mit.
24
Kundendienst
Angaben für Deutschland:
Unsere Servicedienst (Internetsupport) bieten wir Ihnen kostenlos an. Die für Ihr
Gerät relevante Telefonnummer finden Sie auf dem Umschlag dieser Bedienungsanleitung. Die Telefongebühren für den Hotlinedienst belaufen sich bundesweit auf
0,14 € / Minute (Deutsche Telekom).
Unsere Hotline ist für Sie erreichbar:
Montag – Freitag 07:00 – 23:00 Uhr
Samstags, sonntags und an Feiertagen 10:00 – 18:00 Uhr
So erreichen Sie uns
Unser Technologie Center ist für Sie geöffnet:
Montag – Freitag 08:00 – 17:00 Uhr
Samstag 08:00 – 14:00 Uhr
Sonntag geschlossen
25
Absender Bitte in GROSSBUCHSTABEN · Kästchen beachten!
GARANTIE
Name
GARANTIE
Vorname
Straße
PLZ und Ort
Telefon mit Vorwahl
Modell: MD 85925
MSN: 50030174
Unterschrift
BITTE DIESEN ABSCHNITT AUSSCHNEIDEN UND DEM GERÄT BEILEGEN XI/27/08
MSN: 500301749
FEHLERANGABE:
3 Jahre
ab Kaufdatum
MTC
Medion Technologie Center
Freiherr-vom-Stein-Straße 131
45473 Mülheim / Ruhr
