MAXDATA PLATINUM 520/220
Guide d’installation pour le kit de glissières à
monter en rack

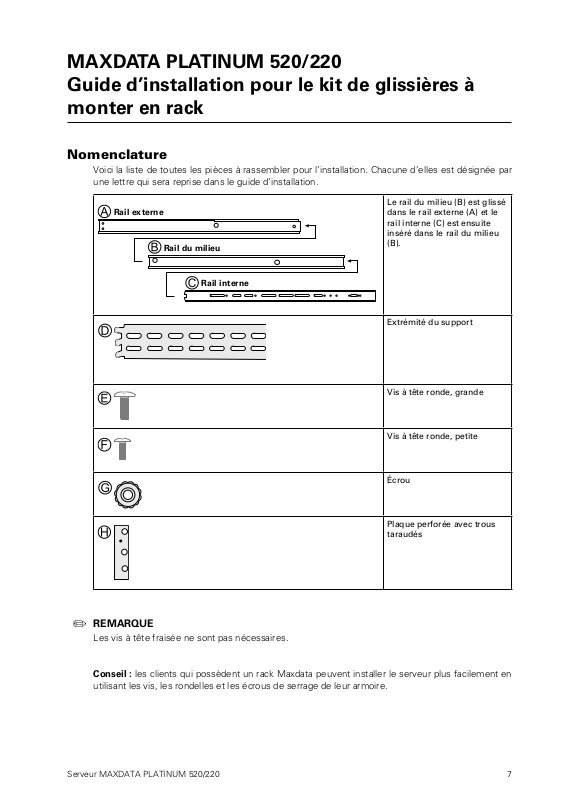

Nomenclature
Voici la liste de toutes les pièces à rassembler pour l’installation. Chacune d’elles est désignée par
une lettre qui sera reprise dans le guide d’installation.
Rail ex terne
Rail du milieu
Rail interne
Le rail du milieu (B) est glissé
dans le rail externe (A) et le
rail interne (C) est ensuite
inséré dans le rail du milieu
(B).
Extrémité du support
Vis à tête ronde, grande
Vis à tête ronde, petite
Écrou
Plaque perforée avec trous
taraudés
REMARQUE
Les vis à tête fraisée ne sont pas nécessaires.
Conseil : les clients qui possèdent un rack Maxdata peuvent installer le serveur plus facilement en
utilisant les vis, les rondelles et les écrous de serrage de leur armoire.
7Serveur MAXDATA PLATINUM 520/220
Installation
1. Retirez le rail interne (C) du rail du milieu (B).
2. Laissez le rail du milieu (B) à l’intérieur du rail externe (A).
3. Mesurez la distance qui sépare les planchettes avant et arrière de l’armoire. Fixez les supports
aux bords argentés (D) au rail externe (A) à l’aide de deux vis (E) et de deux écrous (G), de
chaque côté. Veillez à ce que la distance entre le support de fixation du rail externe (A) et le
support final (D) soit égale à celle qui sépare les deux parties de planchettes de l’armoire.
8 Guide d’installation pour le kit de glissières à monter en rack
4. Insérez les glissières à l’arrière de l’armoire avec les supports aux bords argentés (D).
Maintenez d’abord le support de fixation sur la partie de planchettes. Puis, alignez la plaque
perforée sur les trous taraudés (H) derrière la partie de planchettes. Enfin, insérez les vis (E)
de l’avant vers les plaques perforées (H), le long de la partie de planchettes et du support de
fixation
Avant : A
Arrière : D
5. Fixez les rails internes (C) avec le verrou à l’arrière du boîtier du serveur à l’aide des petites vis (F).
6. Une fois terminé, vous pouvez faire glisser le serveur dans l’armoire en poussant le rail
intérieur (C) dans le rail du milieu (B). Pour insérer complètement le serveur, vous devez
pousser le verrou aux deux extrémités des rails.
9Serveur MAXDATA PLATINUM 520/220
