Page 1
MAXDATA PLATINUM 200 I
Manual d‘Utilisateur
Page 2
2 Table des matières
Page 3
Table des matières
1 Installation du système 5
Position du serveur ..................................................................................................................................5
Connexion du système ............................................................................................................................6
Connecteurs de la face arrière ...........................................................................................................6
Mise sous tension du système ...............................................................................................................6
2 Caractéristiques de la carte 7
Composants de la carte ...........................................................................................................................8
Processeur ..............................................................................................................................................9
Mémoire principale ..................................................................................................................................9
Support USB 2.0 à grande vitesse ........................................................................................................10
Interface IDE améliorée .........................................................................................................................10
ATA série ...............................................................................................................................................10
3 Installation et remplacement des composants de la carte 11
Avant de commencer ............................................................................................................................11
Mises en garde pour l’installation ..........................................................................................................11
Installation d’un processeur ..................................................................................................................12
Installation d’un processeur .............................................................................................................12
Installation de modules de mémoire .....................................................................................................15
Consignes de configuration de la mémoire bicanale ........................................................................15
Installation de modules DIMM .........................................................................................................16
Installation et retrait d’une carte PCI Express ......................................................................................17
Installation d’une carte PCI Express ................................................................................................17
Configuration du système pour la technologie de stockage Matrix pour ATA série d’Intel® .................18
Configuration du BIOS pour la technologie de stockage Matrix d’Intel® ..........................................18
Création de votre jeu RAID ...............................................................................................................18
Chargement des pilotes de Intel® Application Accelerator ..............................................................18
Configuration d’un système « RAID ready » (compatible RAID) ......................................................18
Installation du bloc de cavaliers de configuration du BIOS ....................................................................19
Effacement des mots de passe ............................................................................................................19
Remplacement de la pile .......................................................................................................................21
BIOS ......................................................................................................................................................24
Utilisation de l’utilitaire BIOS Setup .................................................................................................24
Messages d’erreurs et indicateurs ........................................................................................................24
Codes sonores du BIOS ...................................................................................................................24
Messages d’erreur du BIOS .............................................................................................................24

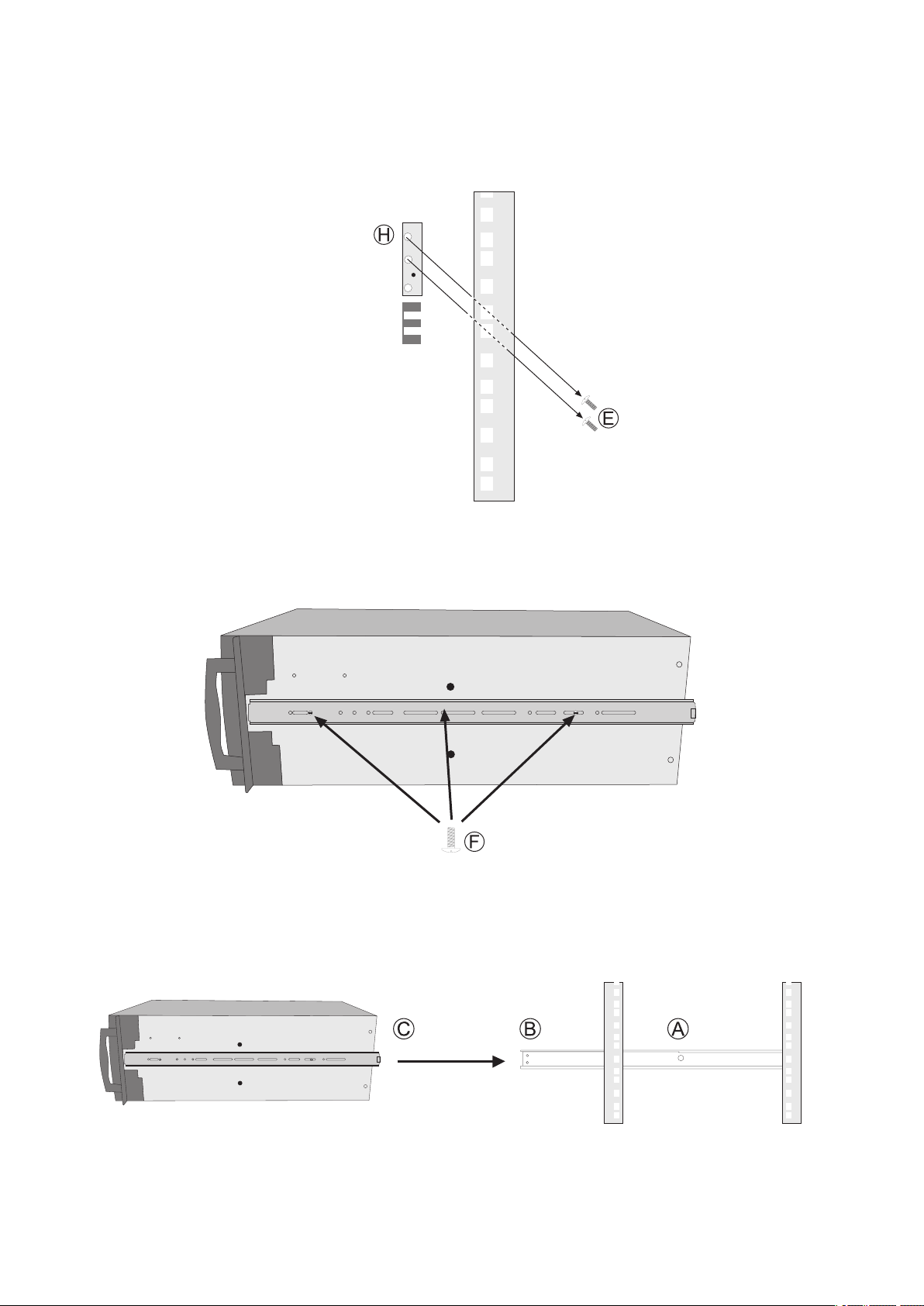

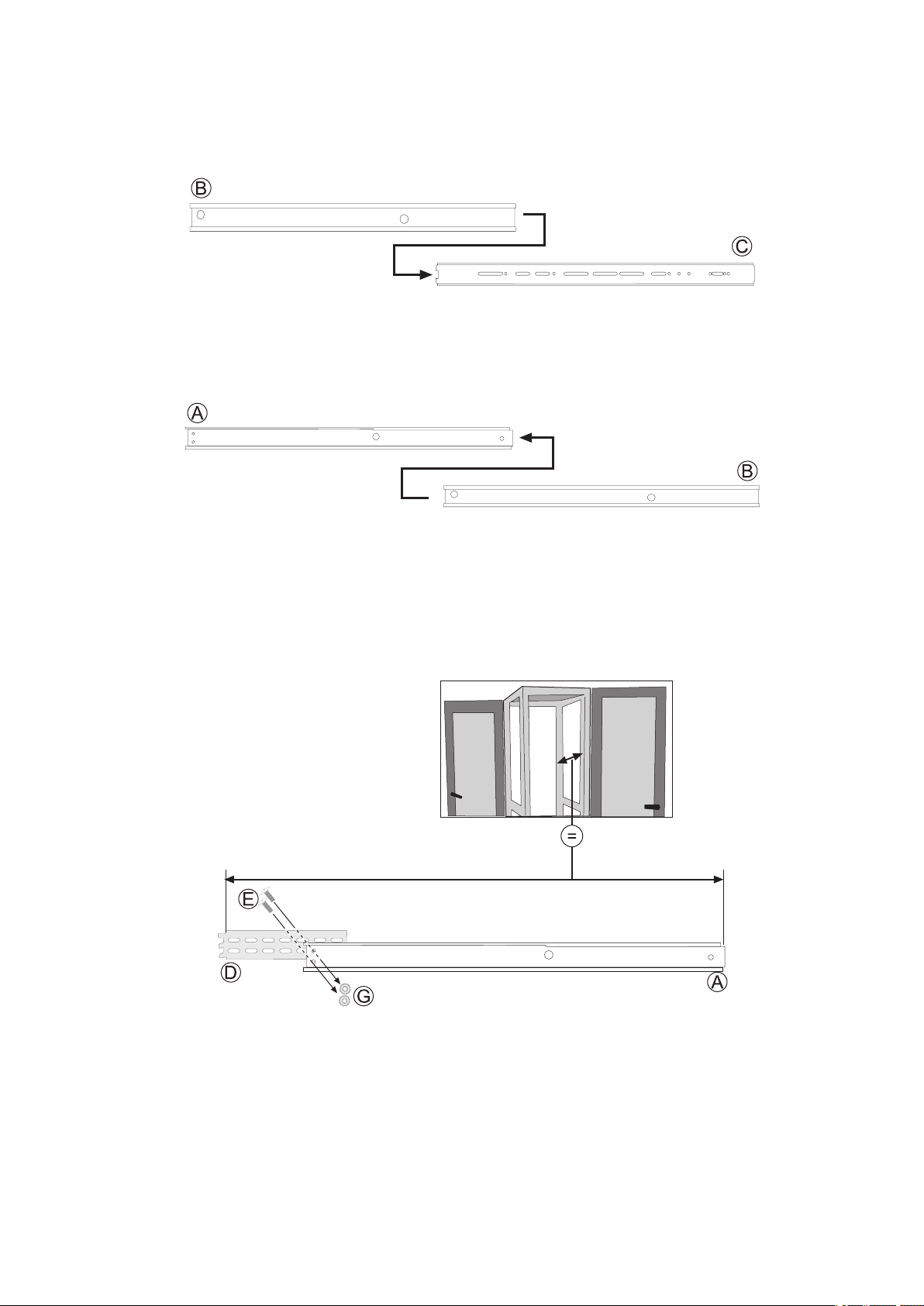

Installation sur un rack ...........................................................................................................................26

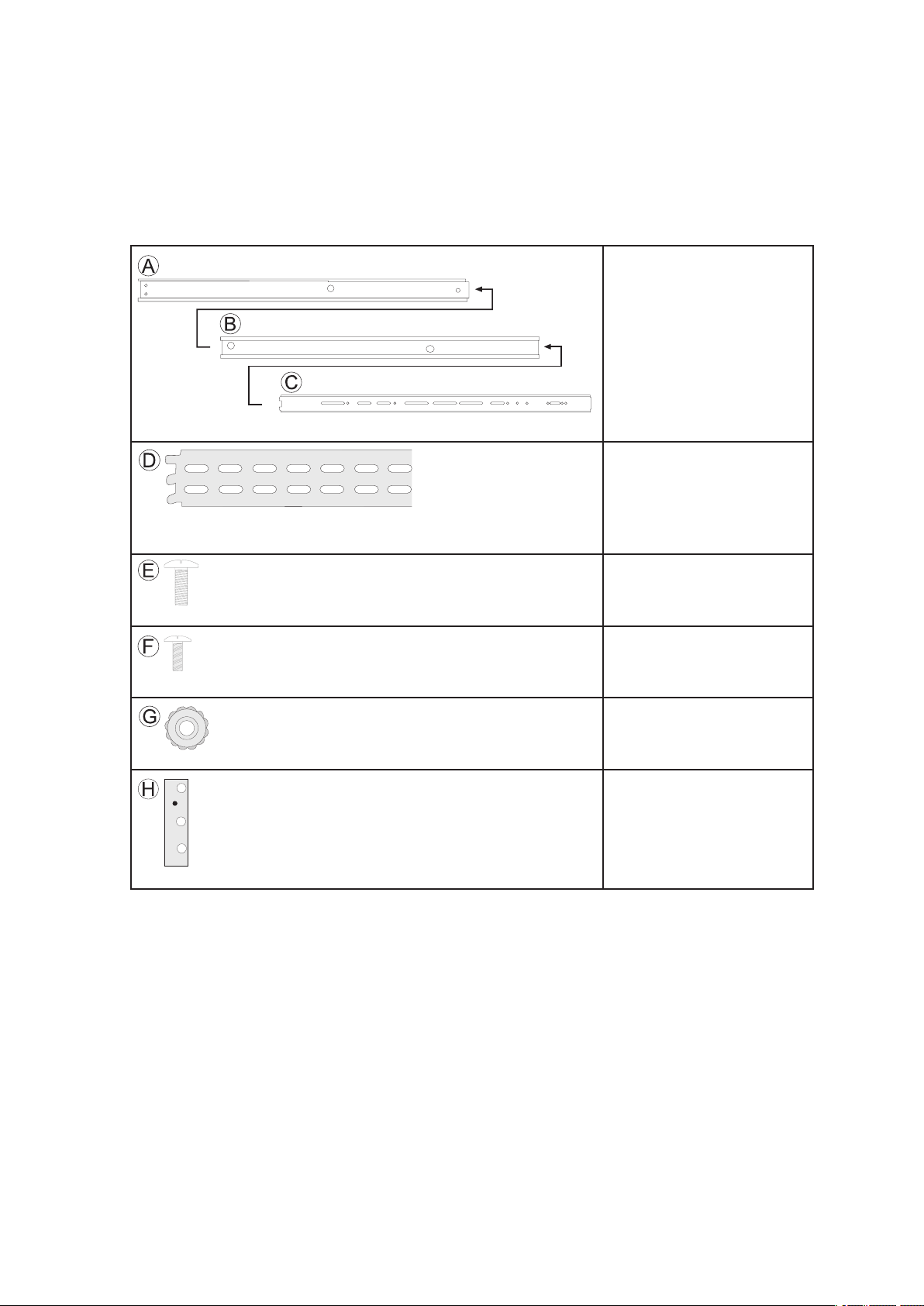

Nomenclature ...................................................................................................................................26
Installation ........................................................................................................................................27
4 Informations relatives à l’intégration et à la conformité aux normes 29
Conformité du produit aux normes .......................................................................................................29
Conformité du produit aux exigences de sécurité ............................................................................29
Conformité du produit aux normes EMC ..............................................................................................29
Symboles de conformité du produit aux normes ..................................................................................29
Remarques sur la compatibilité électromagnétique ..............................................................................30
Europe (Déclaration de conformité aux directives européennes) .....................................................30
Mises en garde pour l’installation ..........................................................................................................30
Exigences relatives à l’installation .........................................................................................................31
Prévenir les surcharges électriques .................................................................................................31
Symbole de la pile ............................................................................................................................31
Ne pas utiliser à d’autres fins ................................................................................................................31
3MAXDATA PLATINUM 200 I
Page 4
Illustrations
1. Connecteurs de la face arrière ..........................................................................................................6
2. PLATINUM 200 I Commandes ..........................................................................................................6
3. Composants de la carte .....................................................................................................................8

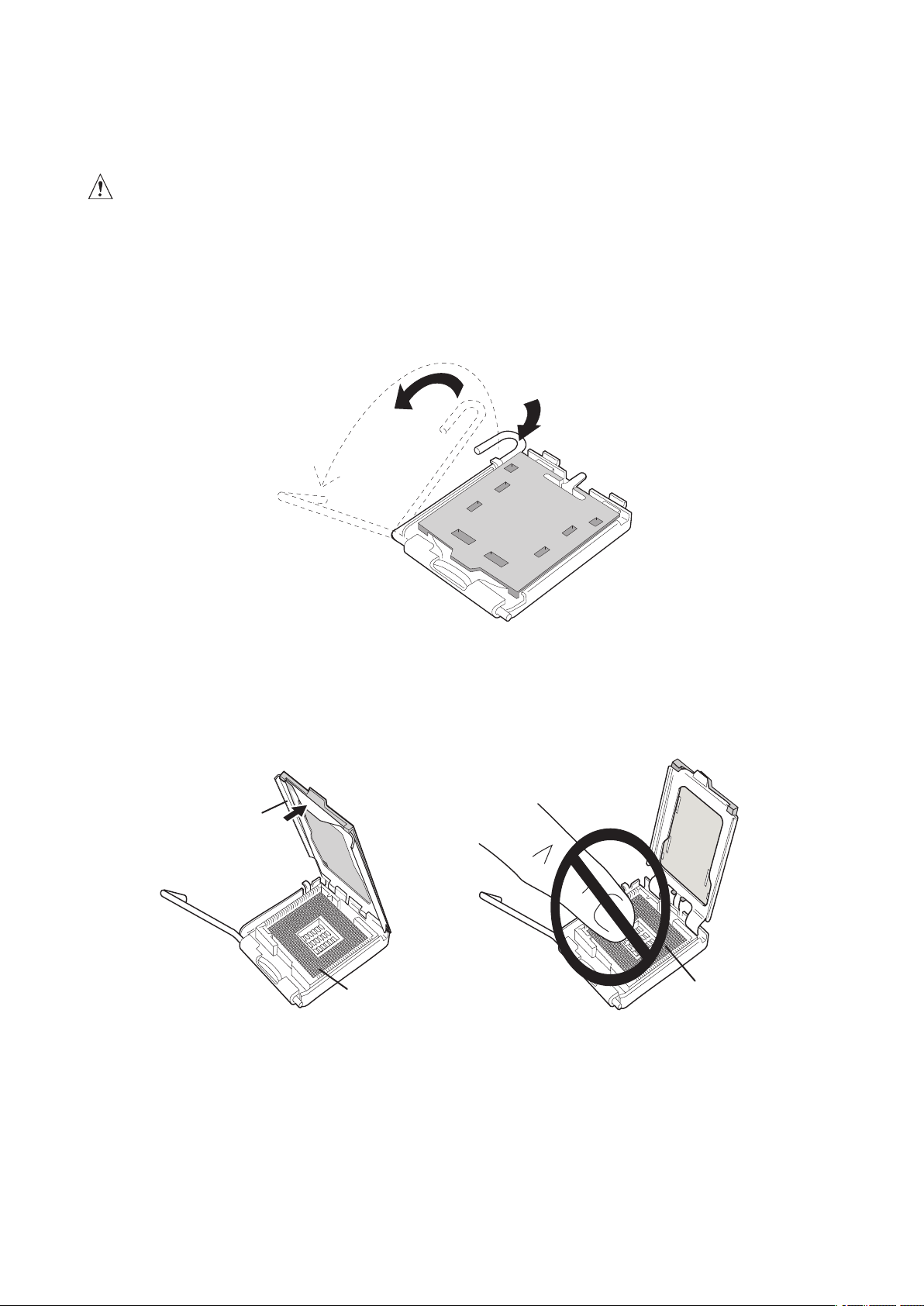

4. Soulever le levier du support ...........................................................................................................12
5. Soulever le plateau de chargement et ne pas toucher les contacts du support .............................12

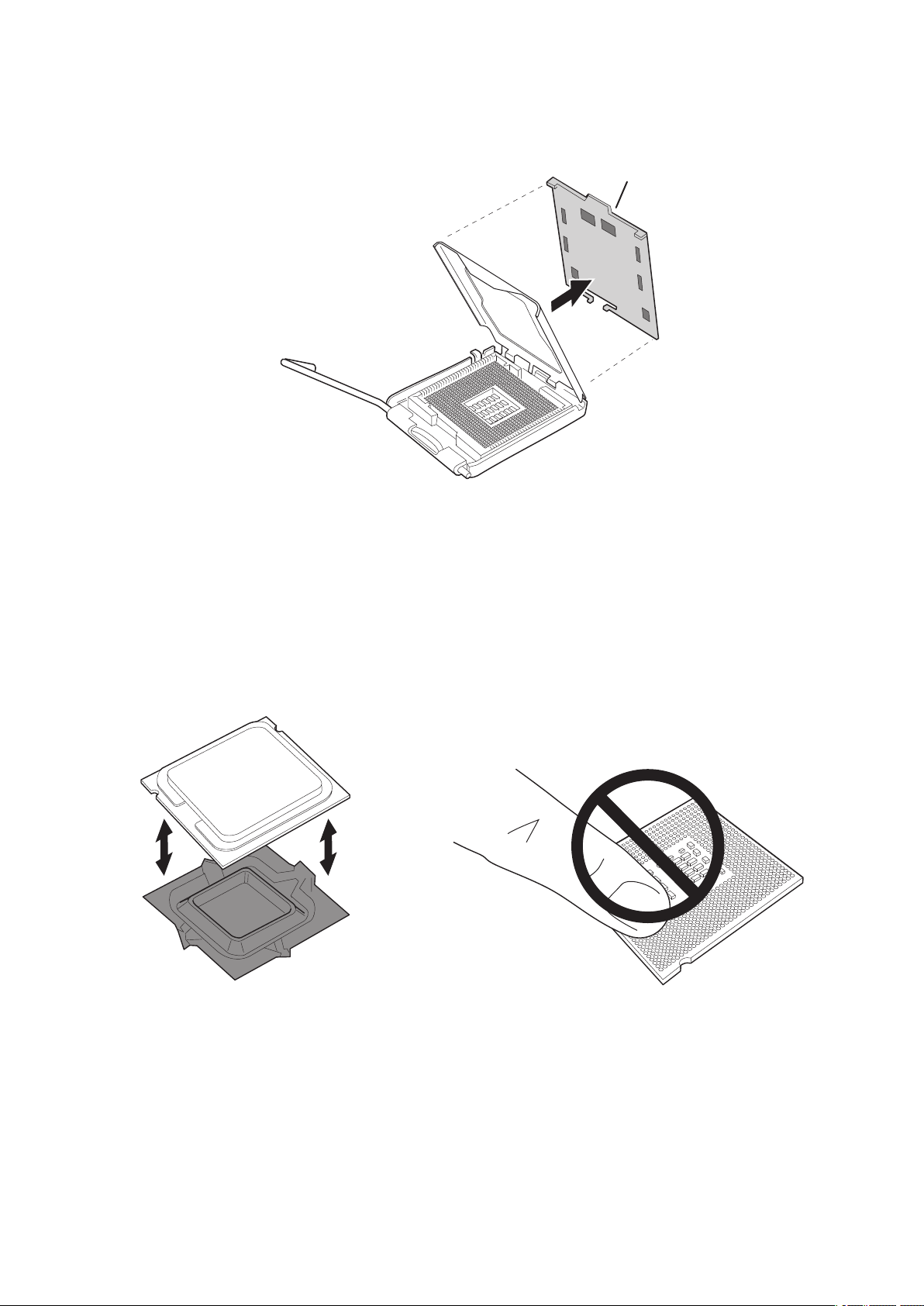

6. Retirer le cache de protection du support .......................................................................................13
7. Retirer le cache de protection et ne pas toucher les contacts du support ......................................13

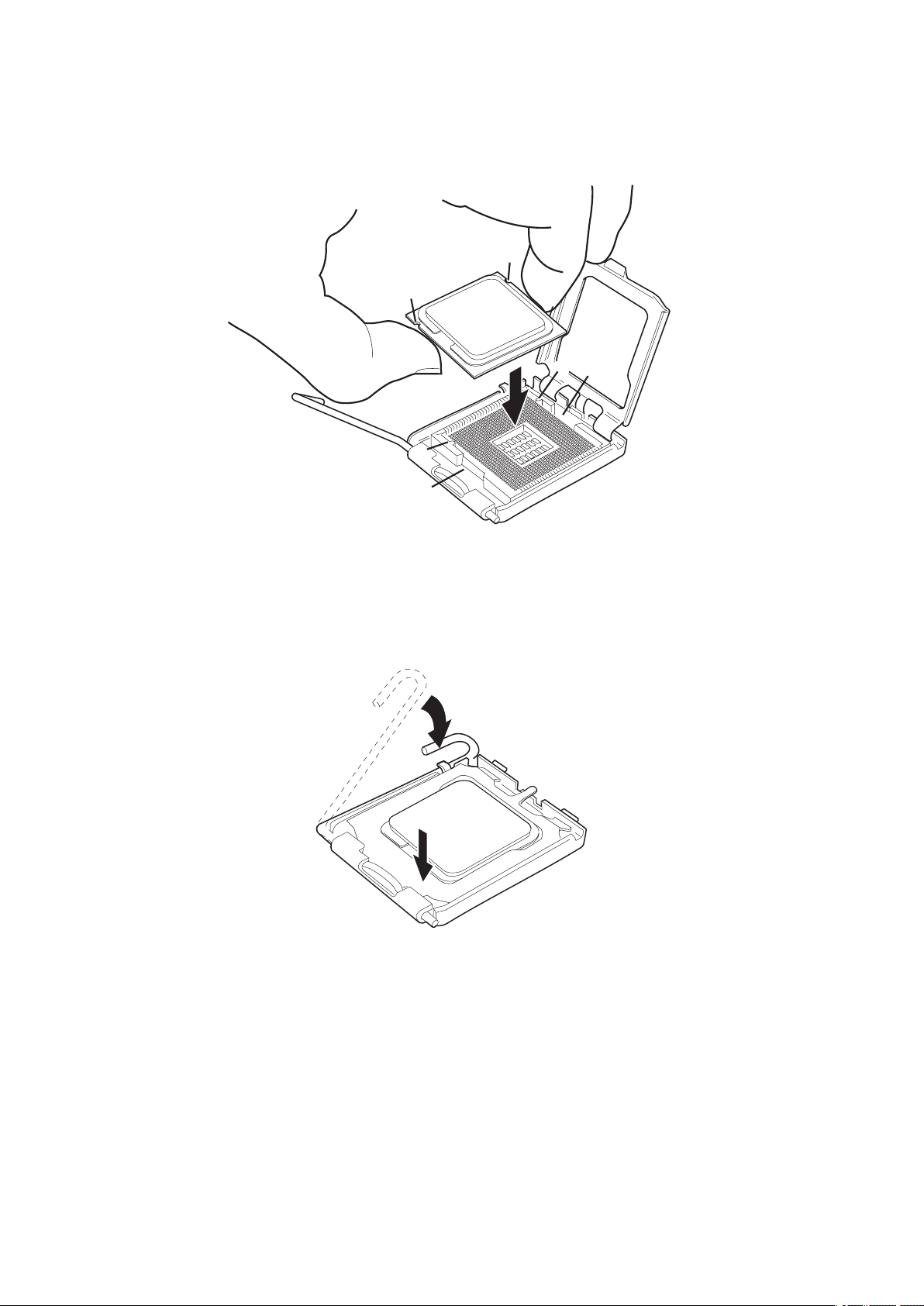

8. Installer le processeur .....................................................................................................................14
9. Fermer le plateau de chargement ...................................................................................................14
10. Configuration double Exemple 1 .....................................................................................................15
11. Configuration double Exemple 2 .....................................................................................................15
12. Configuration double Exemple 3 .....................................................................................................16

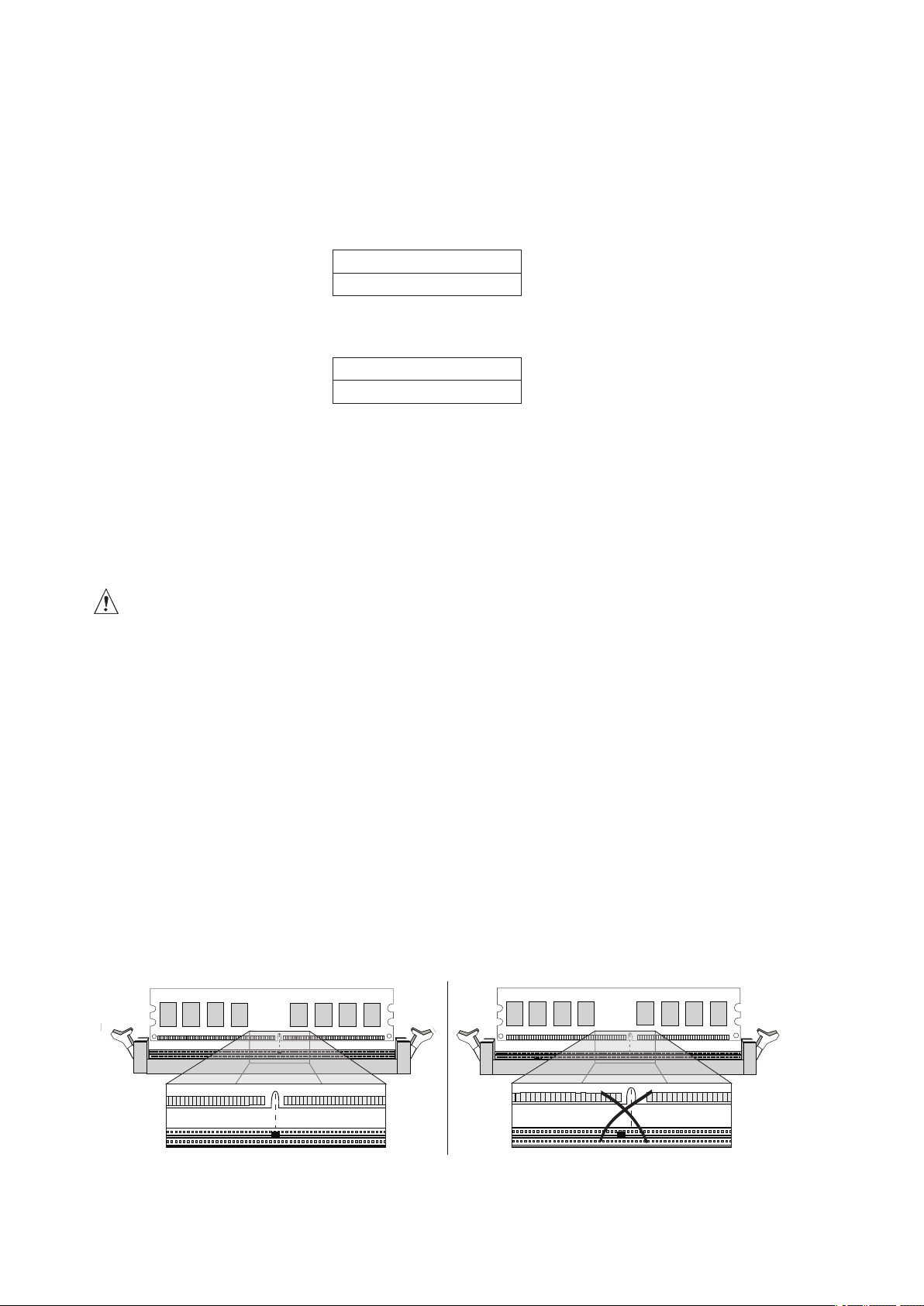

13. Installation d’un module DIMM .......................................................................................................16

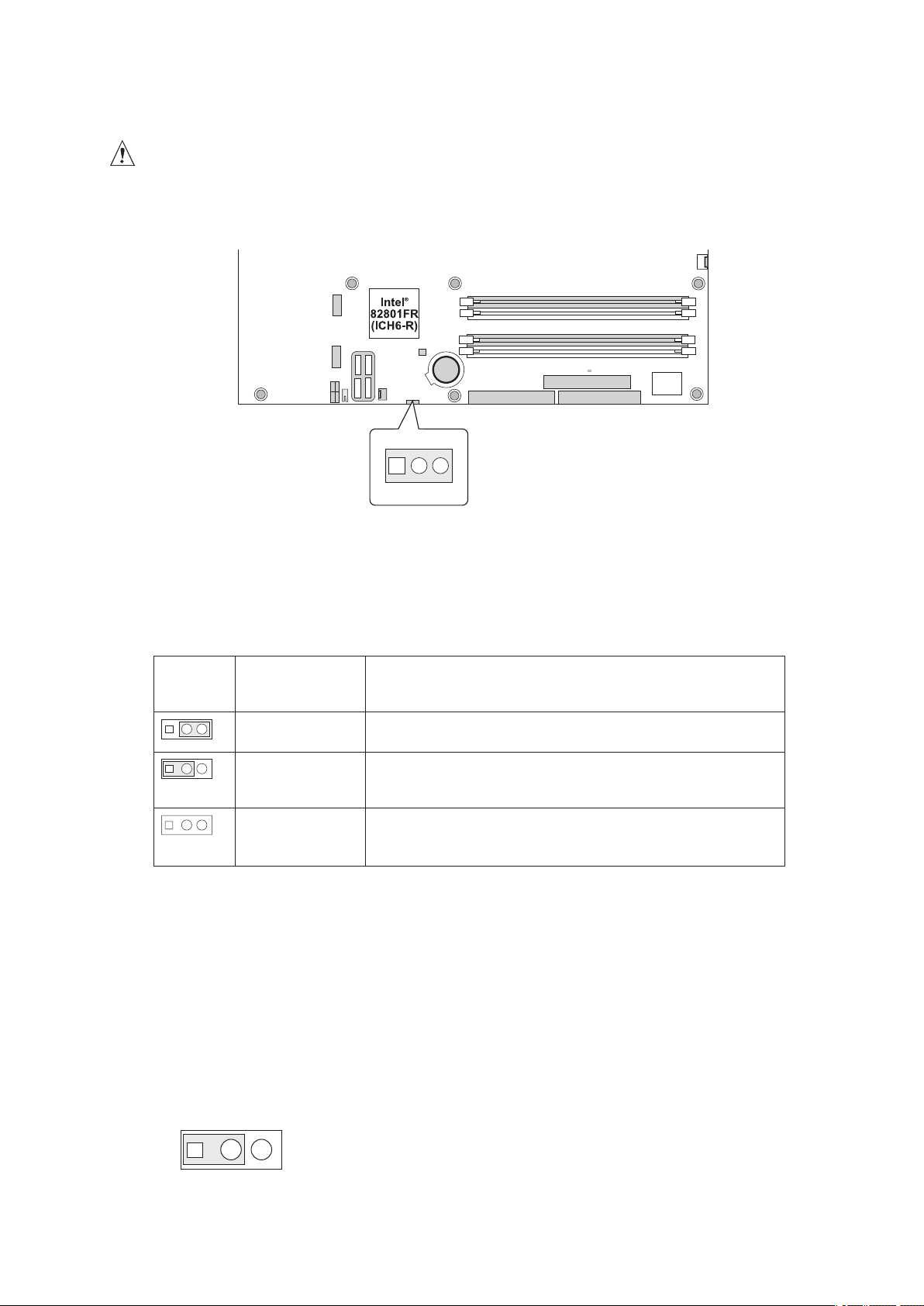

14. Emplacement du bloc de cavaliers de configuration du BIOS .........................................................19

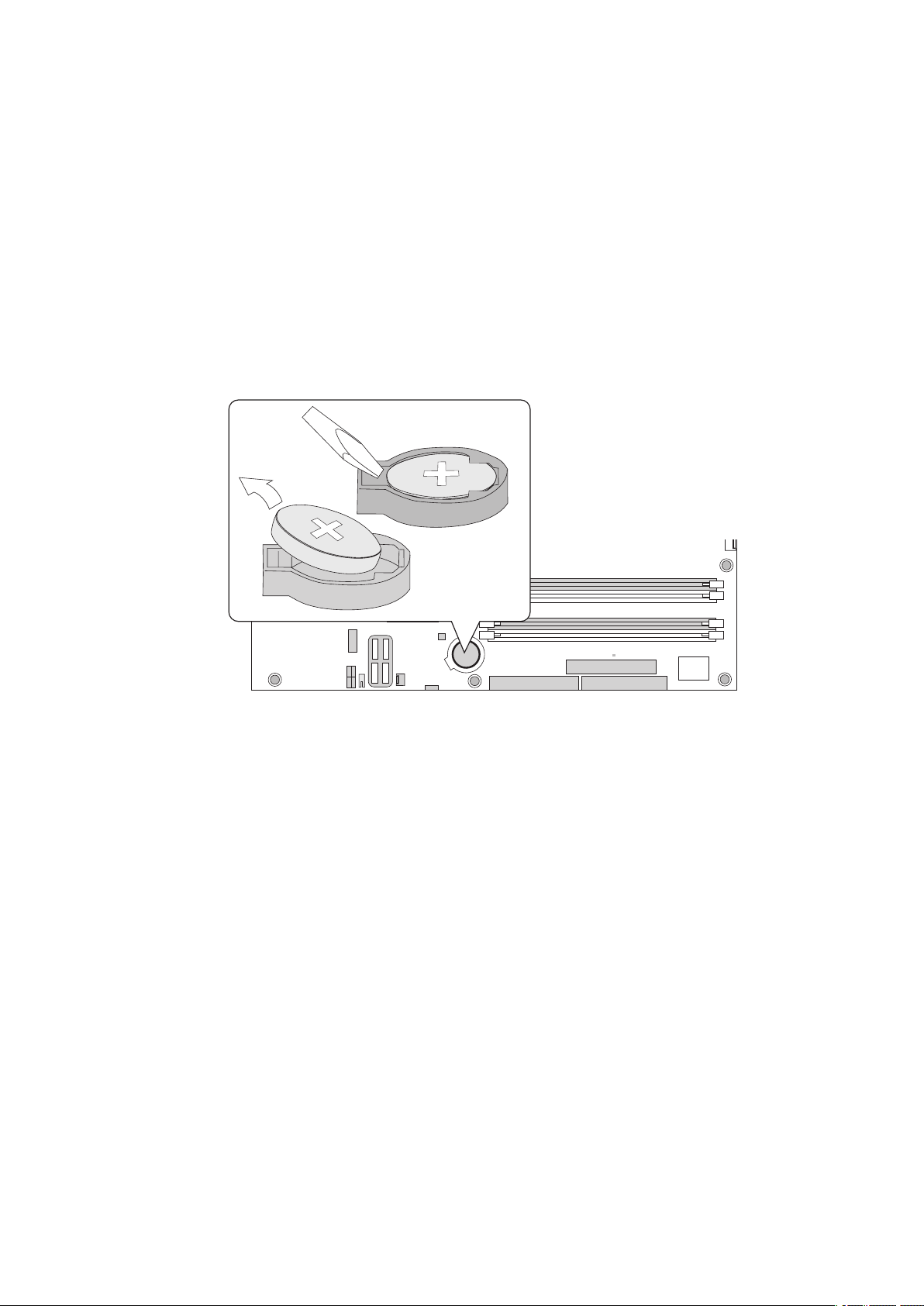

15. Retrait de la pile ..............................................................................................................................23
Tableaux
1. Caractéristiques de la carte ...............................................................................................................7
2. Composants de la carte .....................................................................................................................8
3. Témoins des cartes réseau ...............................................................................................................9
4. Configurations de la mémoire ...........................................................................................................9
5. Paramètres des cavaliers en fonction du mode du programme Setup du BIOS .............................19
6. Codes sonores ................................................................................................................................24
7. Messages d’erreur du BIOS ............................................................................................................24
8. Symboles de certification du produit ...............................................................................................29
4 Table des matières
Page 5
1 Installation du système
Position du serveur
Tenir compte des critères suivants pour aménager un poste de travail sûr et pratique lors de l‘installation
de l‘ordinateur.
Le système est utilisable dans des lieux où la température est adaptée à l’homme. Éviter les
lieux où le taux d’humidité est supérieur à 70 % et les endroits poussiéreux ou sales. Ne pas
exposer le serveur à des températures supérieures à +30 °C et inférieures à +10 °C.
Vérifier que les câbles qui relient le serveur aux périphériques ne sont pas trop serrés.
S‘assurer que tous les câbles d‘alimentation et de connexion sont installés de manière à ne
causer aucun risque.
Lorsque des données sont enregistrées sur les disques durs du serveur ou sur une disquette,
elles sont mémorisées sous forme magnétique. Veiller à ce qu’elles ne soient pas détériorées
par des champs magnétiques ou électromagnétiques.
Étant donné que les pièces électroniques peuvent être exposées à des vibrations, aucun
appareil mécanique ne doit être posé sur la même surface que le serveur. Cette règle
s’applique notamment pour les imprimantes à impact dont les chocs peuvent endommager le
disque dur.
ATTENTION
Pour mettre le serveur hors tension, retirer le cordon d’alimentation de la prise murale.
AVERTISSEMENT
Consigne de sécurité pour les appareils montants : pour garantir leur stabilité, les supports doivent
être tournés vers l’extérieur.
5MAXDATA PLATINUM 200 I
Page 6
Connexion du système
A
B
C
D
E
F
G
H
I
F
G
H
A
B
C
D
E
Connecteurs de la face arrière
.
Illustration 1. Connecteurs de la face arrière
A. Souris F. Port série A
B. Port parallèle G. Vidéo
C. Intel® 82551qm (10/100) H. USB 0, 1
D. Marvell* 88E8050 (Gigabit)
E. Clavier
I USB 2, 3
Mise sous tension du système
À l’avant du boîtier, vous trouverez tous les boutons indispensables tels que le bouton d’alimentation
et les témoins du disque dur. Appuyez brièvement sur le bouton d’alimentation une seule fois pour
initialiser le serveur.
Illustration 2. PLATINUM 200 I Commandes
A. Témoin d‘alimentation E. DEL avertissement ventilateur
B. Témoin du disque dur F.
C. DEL NIC2 G. Bouton de réinitialisation
DEL NIC1 H. Désactiver avertissement ventilateur
D.
Bouton d’alimentation
6 Installation du système
Page 7
2 Caractéristiques de la carte
Ce chapitre décrit les principales caractéristiques de la carte mère.
Le Tableau 1 répertorie les principales caractéristiques de la carte.
Tableau 1. Caractéristiques de la carte
Caractéristique Description
Processeurs
Compatible Intel® Pentium® 4 dans un package LGA775 avec un bus frontal de
800 MHz ou 533 MHz
Mémoire • Quatre emplacements pour modules de mémoire DIMM (Dual Inline
Memory Module) SDRAM de 240 broches et 1,8 V
• Interface DDR2 SDRAM à un ou deux canaux de 533/400 MHz
• Capable d‘accueillir une mémoire système de 4 Go maximum
REMARQUE : les ressources système (telles que PCI et PCI Express*) exigent
des adresses mémoire physiques qui réduisent les adresses disponibles
supérieures à 3 Go. On peut obtenir une mémoire de moins de 4 Go pour le
système d‘exploitation et les applications.
®
Jeu de puces Jeu de puces Intel
• Concentrateur MCH (Memory Controller Hub) graphique Intel® E7221
• Concentrateur E/S Intel
Interfaces de
périphériques
• Jusqu‘à huit ports USB 2.0
Quatre ports acheminés vers le panneau arrière
E7221, composé de :
®
82801FR (ICH6-R)
Quatre ports acheminés vers deux supports USB
• Quatre canaux ATA série via ICH6-R, un périphérique par canal
• Une interface IDE soutenant ATA-66/100
• Une interface de lecteur de disquettes
• Un port parallèle
• Un port série
• Ports souris et clavier PS/2*
Réseau local • Contrôleur Gigabit Ethernet Marvell* 88E8050 PCI Express* (10/100/1000
Mbits/s) avec connecteur RJ-45
• Contrôleur Ethernet Intel
®
82551QM 10/100 avec connecteur RJ-45
Évolutivité • Trois connecteurs PCI pour cartes d’extension (SMBus acheminé vers le
connecteur 2 du bus PCI)
• Un PCI Express* x8
• Deux PCI Express* x1 avec 4 connecteurs
• Quatre connecteurs ATA série (SATA)
• Deux supports USB 2.0 frontaux
BIOS BIOS Intel
®
• Mémoire flash symétrique de 8 mégabits
• Prise en charge de SMBIOS
• Intel
®
Rapid BIOS Boot
• Intel® Express BIOS Update
Gestion de
l’alimentation
• Advanced Configuration et Power Interface (ACPI)
• Suspend to RAM (STR)
• Wake on USB, PCI, PCI Express*, PS/2, LAN et panneau avant
Gestion du serveur
Surveillance du matériel avec :
• Quatre capteurs pour surveiller l‘activité du ventilateur
• Système de détection de la température à diodes distant
• Contrôle de la vitesse du ventilateur Intel
qui ajuste automatiquement la vitesse du ventilateur du processeur en
®
Precision Cooling Technology
fonction de la température du processeur et la vitesse du ventilateur du
châssis en fonction de la température du système
• Système de détection des valeurs de tension hors plage
7MAXDATA PLATINUM 200 I
Page 8
Composants de la carte
J
B
E
H
A
F
C
D
G
I
II
HH
JJ
KK
LL
GG
EE
X
W
Y
V
U
Z
AA
BB
L
K
CC
DD
FF
M
N
O
S
Q
T
R
P
L’Illustration 3 indique l’emplacement des principaux composants de la carte.
Illustration 3. Composants de la carte
Tableau 2. Composants de la carte
Étiquette Description Étiquette Description
A. Logement PCI classique 3 T. Canal B support DIMM 0 (noir)
B. Connecteur de ventilateur arrière U. Gestion des entrées/sorties
C. Logement PCIE 2 (connecteur x4, bus x1) V. 2 × 12 Connecteur d‘alimentation
D. Logement PCIE 1 (connecteur x4, bus x1) W. Connecteur de lecteur de disquettes
E. Contrôleur LAN Intel® 82551QM X. Connecteur ATA IDE parallèle
F. Logement PCI classique 2 Y.
G. Logement PCI classique 1 Z. Cavalier de configuration du bios
H. Contrôleur Gigabit Ethernet Marvell*
I. Logement PCI Express* 1x8 BB. Connecteur du ventilateur avant
J. Panneau arrière E/S
K. 2 × 4 Connecteur d‘alimentation DD. Connecteur SATA 2
L. Connecteur du ventilateur du châssis EE. Connecteur série B
M. Support processeur LGA775 FF. Connecteur DEL SCSI
N. Connecteur de ventilateur de l’UC (4
O.
P.
Q. Canal A support DIMM 0 (bleu) JJ. Connecteur SATA 0
R. Canal A support DIMM 1 (noir) KK. Connecteur SATA 1
S. Canal B support DIMM 0 (bleu)
Yukon* 88E050 PCI Express*
broches)
Contrôleur de gestion du matériel HH. Panneau avant USB 2
Intel® E7221MC GMCH II. Panneau avant USB 1
AA. Cavalier d’effacement du CMOS
CC. Connecteur SATA 3
GG. Connecteur du panneau avant
LL. Connecteur de détection d‘ouver-
Pile
ture du châssis
8 Caractéristiques de la carte
Page 9
Les témoins de carte réseau situés à droite et à gauche de chaque carte réseau fournit les informations
suivantes :
Tableau 3. Témoins des cartes réseau
Carte réseau Couleur
du témoin
Intel®
82551QM
(10/100Mbit)
Marvell*
88E8050
(Gigabit)
Témoin
gauche
Témoin
droit
Témoin
gauche
Témoin
droit
État du témoin Description
Éteint Connexion 10 Mbps (si le témoin droit est allumé)
Vert Connexion de 100 Mbps
Allumé Connexion réseau établie
Vert clignotant Activité de transmission/réception
Éteint Pas de connexion réseau
Orange Connexion réseau établie
Orange clignotant Activité de transmission/réception
Éteint Connexion 10 Mbps (si le témoin gauche est
allumé ou clignote)
Orange Connexion de 100 Mbps
Vert Connexion de 1 000 Mbps
Processeur
La carte intègre un processeur Intel® Pentium® 4 dans un package LGA775.
ATTENTION
L‘absence d‘alimentation ATX 12V ou le non-raccord d‘un connecteur de 12 V (2x2) sur la carte mère
peut causer des dégâts à la carte et/ou à l‘alimentation.
Mémoire principale
La carte mère accueille une mémoire à un ou deux canaux (voir configuration décrite dans le
Tableau 4).
REMARQUE
Pour satisfaire aux exigences de la mémoire, la carte doit être associée à des modules compatibles
avec la structure des données SPD (Serial Presence Detect). Si les modules de mémoire ne prennent
pas en charge SPD, une notification vous en avisera. Le BIOS tentera de configurer le contrôleur de
la mémoire pour un fonctionnement normal.
Tableau 4. Configurations de la mémoire
Vitesse de la
mémoire
DDR2 533 Processeur
DDR2 400 Processeur
Processeur Fréquence FSB
®
Pentium
Pentium
4
®
4
(MHz)
800
533 533
800 400
533 333
• Quatre connecteurs de modules DIMM SDRAM Double Data Rate 2 (DDR2) de 240 broches
avec contacts plaqué or.
• Support de :
- Modules DIMM à face unique ou double sans tampon non enregistrés
- Mémoire SPD uniquement
- Mémoire 1,8 V
- Configurations de la mémoire détaillée ci-dessous:
- Jusqu’à 2,0 Go avec une technologie de 256 Mo
- Jusqu’à 4,0 Go avec une technologie de 512 Mo ou 1 Go
Résultat de la vitesse
de la mémoire (MHz)
533
9MAXDATA PLATINUM 200 I
Page 10
REMARQUE
Les ressources système (telles que PCI et PCI Express) exigent des adresses mémoire physiques
qui réduisent les adresses disponibles au-dessus de 3 Go. On peut obtenir une mémoire de moins
de 4 Go pour le système d'exploitation et les applications.
Support USB 2.0 à grande vitesse
REMARQUE
Les systèmes équipés d'un câble non blindé relié à un port USB ne répondent peut-être pas aux
normes FCC de la classe B, même si le câble n'est branché à aucun périphérique ou s'il est branché
à un périphérique USB à faible vitesse. Utilisez un câble blindé conforme aux normes relatives à un
périphérique USB à grande vitesse.
La carte supporte jusqu’à huit ports USB 2.0 via ICH6R, quatre ports acheminés vers le panneau
arrière et quatre ports acheminés vers deux supports USB 2.0 internes. Les ports USB 2.0 sont
rétrocompatibles avec les périphériques USB 1.1. Les périphériques USB 1.1 fonctionnent normalement
à des vitesses de USB 1.1.
La prise en charge USB 2.0 exige à la fois un système d’exploitation et des pilotes qui supportent
totalement les débits USB 2.0. La désactivation de l’USB à grande vitesse dans le BIOS convertit
les ports USB 2.0 en ports USB 1.1. Les systèmes d’exploitation non compatibles USB 2.0 devront
peut-être être adaptés.
Interface IDE améliorée
L’interface IDE de ICH6-R assure l’échange d’informations entre le processeur et les périphériques
tels que les disques durs, les lecteurs de CD-ROM ou encore les lecteurs Zip d’Iomega. L’interface
peut accueillir :
• Jusqu’à deux périphériques IDE (par exemple des disques durs)
• Des périphériques ATA (par exemple des lecteurs de CD-ROM)
• Des périphériques PIO anciens
• L’interface est compatible avec les protocoles Ultra DMA33 et ATA66/100
• Des lecteurs Laser Servo (LS- 120)
ATA série
La carte mère peut intégrer quatre canaux ATA série via l’ICH6R, soit un périphérique par canal, dans
une configuration RAID ou non.
10 Caractéristiques de la carte
Page 11
3 Installation et remplacement des composants de la carte
Avant de commencer
AVERTISSEMENT
Les procédures décrites dans ce chapitre exigent que vous compreniez la signification de la terminologie
standard relative aux ordinateurs personnels et aux consignes réglementaires et de sécurité pour
l’utilisation et la modification de matériel électronique.
Débranchez l’ordinateur de la prise électrique et des systèmes de télécommunication, réseaux et
modems avant de procéder à toute manipulation décrite dans ce chapitre. Si vous ne respectez pas
cette consigne, vous risquez de vous blesser ou d‘endommager votre équipement. Certains circuits de
la carte peuvent continuer de fonctionner bien que le bouton marche/arrêt à l’avant soit sur arrêt.
Observez ces recommandations avant de commencer :
• Suivre toujours les étapes dans l’ordre.
• Enregistrer les informations concernant votre ordinateur, notamment le modèle, les numéros
de série, les options installées et les données de configuration.
• Les décharges électrostatiques (ESD) peuvent endommager les composants. Il est vivement
conseillé d‘effectuer l‘ensemble des procédures décrites dans ce chapitre sur un poste de
travail protégé contre les ESD, en portant un bracelet antistatique et un tapis de mousse
conducteur. Au cas où aucun poste de ce type n’est disponible, protégez-vous contre les
ESD en portant un bracelet antistatique relié à la masse du châssis (n’importe quelle surface
métallique).
Mises en garde pour l’installation
Lorsque vous installez et testez la carte mère, observez tous les avertissements et mises en
garde.
Pour éviter de vous blesser, soyez vigilant face :
• aux broches coupantes des connecteurs,
• aux broches coupantes des circuits imprimés,
• aux bords et angles coupants du châssis,
• aux composants chauds (processeurs, régulateurs de tension et dissipateurs thermiques),
• aux détériorations possibles des fils qui peuvent entraîner un court-circuit.
Observez tous les avertissements et mises en garde qui vous invitent à confier la maintenance du
produit à un technicien.
11MAXDATA PLATINUM 200 I
Page 12
Installation d’un processeur
Voici les étapes à suivre pour installer un processeur sur la carte mère.
Installation d’un processeur
ATTENTION
Avant d’installer ou de retirer un processeur, assurez-vous de débrancher le cordon d’alimentation
de l’ordinateur. Le témoin d’alimentation de secours ne doit pas être allumé. À défaut, vous pourriez
endommager le processeur et la carte.
Pour installer un processeur, suivez les étapes suivantes :
1. Observez les recommandations de la section « Avant de commencer ».
2. Ouvrez le levier du support en le poussant et en l’éloignant du support (Illustration 4, A et B).
Illustration 4. Soulever le levier du support
3. Soulevez le plateau de chargement. Ne pas toucher les contacts du support (Illustration 5, C et
D).
Illustration 5. Soulever le plateau de chargement et ne pas toucher les contacts du support
12 Installation et remplacement des composants de la carte
Page 13
4. Retirez le cache de protection du support du plateau de chargement. Conservez le cache de
�
protection. Remettez toujours en place le cache si le processeur a été retiré du support (voir
Illustration 6, E).
Illustration 6. Retirer le cache de protection du support
5. Retirez le cache de protection du processeur. Tenez le processeur par les bords en veillant à
ne pas toucher le bas du processeur. Conservez le cache de protection. Remettez toujours en
place le cache si le processeur a été retiré du support (voir Illustration 7).
Illustration 7. Retirer le cache de protection et ne pas toucher les contacts du support
13MAXDATA PLATINUM 200 I
Page 14
6. Tenez le processeur avec le pouce et l’index comme dans l’Illustration 8. Veillez à ce que
les doigts s’alignent sur les échancrures (Illustration 8, F) Alignez les encoches (Illustration
8, G) sur le support (Illustration 8, H). Abaissez le processeur sans incliner ni faire glisser le
processeur.
Illustration 8. Installer le processeur
7. Appuyez sur le plateau de chargement (Illustration 9, I), fermez et enclenchez le levier
(Illustration 9, J).
Illustration 9. Fermer le plateau de chargement
14 Installation et remplacement des composants de la carte
Page 15
Installation de modules de mémoire
La carte mère est munie de quatre supports DIMM de 240 broches, deux modules DIMM 0 et DIMM 1
sur les canaux A et B, comme dans l’Illustration 3.
ATTENTION
Pour répondre totalement aux spécifications de la mémoire SDRAM, la carte exige des modules
DIMM compatibles SPD.
Consignes de configuration de la mémoire bicanale
Pour installer un module DIMM, lisez et observez ces recommandations.
Deux ou quatre modules DIMM
Installez une paire de modules de vitesse et de taille identiques (Illustration 10) dans le support
DIMM 0 (bleu) des deux canaux A et B.
Canal A
1 Go, 400 MHz DIMM 0
DIMM 1
Canal B
1 Go, 400 MHz DIMM 0
DIMM 1
Illustration 10. Configuration double Exemple 1
Si vous devez ajouter de la mémoire, installez une paire de modules identiques dans le support DIMM
1 (noir) des deux canaux A et B (Illustration 11).
Canal A
256 Mo, 400 MHz DIMM 0
512 Mo, 400 MHz
DIMM 1
Canal B
256 Mo, 400 MHz DIMM 0
512 Mo, 400 MHz
Illustration 11. Configuration double Exemple 2
DIMM 1
15MAXDATA PLATINUM 200 I
Page 16
Trois modules DIMM
Installez une paire de modules DIMM de vitesse et de taille identiques dans les supports DIMM
0 (bleu) et DIMM 1 (noir) du canal A. Introduisez un module DIMM de même vitesse dont la taille
équivaut à la taille combinée des modules du canal A, dans le support DIMM 0 ou DIMM 1 du canal
B (Illustration 12).
Canal A
256 Mo, 400 MHz DIMM 0
256 Mo, 400 MHz
DIMM 1
Canal B
512 Mo, 400 MHz DIMM 0
DIMM 1
Illustration 12. Configuration double Exemple 3
REMARQUE
Toutes les autres configurations aboutissent à une mémoire à canal unique.
Installation de modules DIMM
ATTENTION
Introduisez les modules de mémoire avant de fixer la carte PCI Express x16 pour éviter toute gêne
avec le mécanisme de maintien du module.
Pour installer un DIMM, procédez comme suit :
1. Observez les recommandations de la section « Avant de commencer » à la page 11.
2. Éteignez tous les périphériques connectés à l’ordinateur. Éteignez l’ordinateur et débranchez le
cordon d’alimentation.
3. Retirez le cache de l’ordinateur et recherchez les supports DIMM (Illustration 3).
4. Veillez à ce que les clips des prises DIMM soient poussés vers l’extérieur, en position ouverte.
5. Tenez les modules DIMM par les extrémités lorsque vous les retirez de leur emballage
antistatique.
6. Placez-les au-dessus du support. Alignez la petite encoche située sur le bord inférieur du
module DIMM avec la clé du support (Illustration 13).
7. Introduisez le bord inférieur du module DIMM dans le support.
Illustration 13. Installation d’un module DIMM
16 Installation et remplacement des composants de la carte
Page 17
8. Lorsque le module est inséré, poussez délicatement le bord supérieur. Veillez à ce les clips
soient bien en place.
9. Remettez le cache de l’ordinateur en place et re-branchez le cordon d’alimentation.
Installation et retrait d’une carte PCI Express
ATTENTION
Lorsque vous fixez une carte PCI Express sur la carte, veillez à ce qu’elle soit bien en place avant de
mettre l’ordinateur sous tension. Un choc électrique peut traverser les broches du connecteur de la
carte si celle-ci n’est pas bien fixée. Selon la protection contre les surcharges du bloc d’alimentation
en place, certains composants et/ou tracés de la carte peuvent subir des dommages.
Installation d’une carte PCI Express
Suivez la procédure suivante :
1. Observez les recommandations de la section « Avant de commencer ».
2. Introduisez la carte PCI Express dans le connecteur.
3. Poussez la carte jusqu’à ce qu’elle soit bien installée dans le connecteur.
4. Vissez le support métallique de la carte sur le panneau arrière du châssis.
17MAXDATA PLATINUM 200 I
Page 18
Configuration du système pour la technologie de stockage
Matrix pour ATA série d’Intel
Configuration du BIOS pour la technologie de stockage Matrix d’Intel
1. Montez votre système et connectez deux disques durs SATA
2. Entrez dans le programme Setup du BIOS avec la touche <F2> après le démarrage des tests
de la mémoire de l’autotest de mise sous tension.
3. Dans la section de la configuration avancée des lecteurs, veillez à ce que la technologie de
stockage Matrix soit active.
4. Enregistrez vos changements en appuyant sur la touche F10.
Création de votre jeu RAID
1. Au redémarrage, vous verrez s’afficher le message d’état de l’option ROM de Application
Accelerator RAID d’Intel®. (Appuyez sur Ctrl-I pour entrer dans l’utilitaire de configuration de
RAID) puis sur CTRL-I pour ouvrir l’interface de l’option ROM de RAID.
2. Dans le menu de l’interface utilisateur, sélectionnez l’option #1; Create RAID Volume.
Nommez le volume puis appuyez sur <entrée>.
®
®
REMARQUE
Le nom du volume RAID doit comporter des caractères ASCII alphanumériques anglais.
3. Sélectionnez RAID 0 ou RAID 1 avec les touches fléchées puis appuyez sur <entrée>.
4. Choisissez les lecteurs à utiliser dans la matrice RAID (uniquement si plus de deux lecteurs
sont disponibles) puis appuyez sur <entrée>.
5. Sélectionnez la taille de la bande (uniquement pour RAID 0) puis appuyez sur <entrée>.
6. Entrez la taille du volume (si vous choisissez une taille inférieure à la taille maximale, vous
pouvez créer une deuxième matrice RAID sur la partie restante) puis appuyez sur <entrée>.
7. Appuyez sur Y pour confirmer votre sélection.
8. Quittez l’interface utilisateur de l’option ROM avec la touche « Echap ».
Chargement des pilotes de Intel® Application Accelerator
1. Lancez le programme d’installation de Microsoft® Windows® à partir du CD d’installation de
Microsoft® Windows®.
2. Au démarrage du programme d’installation de Microsoft® Windows®, appuyez sur <F6> pour
installer un pilote tiers SCSI ou RAID. Au moment opportun, insérez la disquette du pilote
RAID. Installez le pilote du contrôleur RAID Intel® 82801FR SATA.
3. Terminez l’installation de Microsoft® Windows® et installez les pilotes nécessaires.
4. Installez le logiciel Intel® Application Accelerator à partir du CD d’installation de Intel® Express
fourni avec votre carte-mère ou exécutez le fichier d’installation téléchargé depuis Internet.
L’utilitaire Intel® Storage qui gère la configuration de RAID est installé.
Configuration d’un système « RAID ready » (compatible RAID)
L’application Intel® Application Accelerator offre la possibilité de mettre à niveau un lecteur ATA
série unique vers RAID sans réinstaller le système d’exploitation, lors de l’ajout d’un second lecteur
SATA.
Suivez les étapes décrites dans « Configuration du BIOS pour la technologie de stockage Matrix
d’Intel® » et « Chargement des pilotes de Intel® Application Accelerator ».
18 Installation et remplacement des composants de la carte
Page 19
Installation du bloc de cavaliers de configuration du BIOS
L’Illustration 14 montre l’emplacement du cavalier de configuration du BIOS de la carte-mère.
ATTENTION
Avant de déplacer le cavalier, mettez l’ordinateur hors tension et débranchez le cordon d’alimentation.
À défaut, le système pourrait devenir instable.
Illustration 14. Emplacement du bloc de cavaliers de configuration du BIOS
Le Tableau 5 indique les paramètres des cavaliers selon le mode du programme Setup.
Tableau 5. Paramètres des cavaliers en fonction du mode du programme Setup du BIOS
Paramètre
du
cavalier
Mode Description
Normal (par
défaut) (1-2)
Configuration
(2-3)
Récupération
(aucun)
Le BIOS utilise la configuration et les mots de passe actuels
pour le démarrage.
Après l'autotest de mise sous tension, le BIOS affiche le
menu maintenance. Ce menu permet d’effacer les mots de
passe.
Le BIOS rétablit les données à partir d’une disquette de récupération en cas d’échec de la mise à jour du BIOS.
Effacement des mots de passe
Cette procédure exige que le bloc de cavaliers de configuration soit en mode normal.
1. Observez les recommandations de la section « Avant de commencer » à la page 11.
2. Éteignez tous les périphériques connectés à l’ordinateur. Mettez l’ordinateur hors tension.
Débranchez ensuite le cordon d‘alimentation de l’ordinateur de l’alimentation secteur (prise
murale ou adaptateur).
3. Retirez le cache de l’ordinateur.
4. Localisez le bloc de cavaliers de configuration (Illustration 14).
5. Fixez le cavalier sur les broches 2-3.
19MAXDATA PLATINUM 200 I
Page 20
6. Remettez le cache en place, branchez le cordon d’alimentation et allumez l’ordinateur.
7. Le système démarre le programme Setup. Ce dernier affiche le menu Maintenance.
8. Sélectionnez l’option d’effacement des mots de passe avec les touches fléchées. Appuyez sur
Entrée. Un message vous demandant de confirmer la suppression du mot de passe s’affiche.
Dites Oui puis appuyez sur <entrée>. Le menu Maintenance réapparaît.
9. Appuyez sur F10 pour enregistrer les nouvelles valeurs puis fermez Setup.
10. Mettez l’ordinateur hors tension. Débranchez le cordon d‘alimentation de l’ordinateur de
l’alimentation secteur.
11. Retirez le cache de l’ordinateur.
12. Pour un fonctionnement normal, fixez le cavalier sur les broches 1-2.
13. Remettez le cache en place, branchez le cordon d’alimentation et allumez l’ordinateur.
20 Installation et remplacement des composants de la carte
Page 21
Remplacement de la pile
Une pile au lithium (CR2032) alimente l’horloge en temps réel et la mémoire CMOS. Lorsque
l’ordinateur n’est pas branché à une prise secteur, la durée de vie de la pile est de trois ans environ.
En revanche, lorsque l’ordinateur est branché à une alimentation secteur, l’alimentation de secours
prolonge la durée de vie de la pile. Avec une alimentation de 3,3 VSB et une température de 25° C,
l’horloge est précise car son écart est de ± 13 minutes/an.
Lorsque la pile tombe en-dessous d’un niveau donné, les paramètres du programme Setup du BIOS
stockés dans la mémoire CMOS (par exemple, la date et l’heure) peuvent être erronés. Remplacez la
pile par une pile de type équivalent. L‘Illustration 15 de la page 23 indique l‘emplacement de la pile.
CAUTION
Risk of explosion if the battery is replaced with an incorrect type. Batteries should be recycled
where possible. Disposal of used batteries must be in accordance with local environmental
regulations.
PRÉCAUTION
Risque d’explosion si la pile usagée est remplacée par une pile de type incorrect. Les piles
usagées doivent être recyclées dans la mesure du possible. La mise au rebut des piles
usagées doit respecter les réglementations locales en vigueur en matière de protection de
l’environnement.
FORHOLDSREGEL
Eksplosionsfare, hvis batteriet erstattes med et batteri af en forkert type. Batterier bør om
muligt genbruges. Bortskaffelse af brugte batterier bør foregå i overensstemmelse med
gældende miljølovgivning.
OBS!
Det kan oppstå eksplosjonsfare hvis batteriet skiftes ut med feil type. Brukte batterier bør
kastes i henhold til gjeldende miljølovgivning.
VIKTIGT!
Risk för explosion om batteriet ersätts med felaktig batterityp. Batterier ska kasseras enligt
de lokala miljövårdsbestämmelserna.
VARO
Räjähdysvaara, jos pariston tyyppi on väärä. Paristot on kierrätettävä, jos se on mahdollista.
Käytetyt paristot on hävitettävä paikallisten ympäristömääräysten mukaisesti.
VORSICHT
Bei falschem Einsetzen einer neuen Batterie besteht Explosionsgefahr. Die Batterie darf
nur durch denselben oder einen entsprechenden, vom Hersteller empfohlenen Batterietyp
ersetzt werden. Entsorgen Sie verbrauchte Batterien den Anweisungen des Herstellers
entsprechend.
AVVERTIMENTO
Esiste il pericolo di un esplosione se la pila non viene sostituita in modo corretto. Utilizzare
solo pile uguali o di tipo equivalente a quelle consigliate dal produttore. Per disfarsi delle pile
usate, seguire le istruzioni del produttore.
PRECAUCIÓN
Existe peligro de explosión si la pila no se cambia de forma adecuada. Utilice solamente pilas
iguales o del mismo tipo que las recomendadas por el fabricante del equipo. Para deshacerse
de las pilas usadas, siga igualmente las instrucciones del fabricante.
WAARSCHUWING
Er bestaat ontploffingsgevaar als de batterij wordt vervangen door een onjuist type batterij.
Batterijen moeten zoveel mogelijk worden gerecycled. Houd u bij het weggooien van gebruikte
batterijen aan de plaatselijke milieuwetgeving.
21MAXDATA PLATINUM 200 I
Page 22
ATENÇÃO
Haverá risco de explosão se a bateria for substituída por um tipo de bateria incorreto. As
baterias devem ser recicladas nos locais apropriados. A eliminação de baterias usadas deve
ser feita de acordo com as regulamentações ambientais da região.
UPOZORNÌNÍ
V pøípadì výmìny baterie za nesprávný druh mùže dojít k výbuchu. Je-li to možné, baterie by
mìly být recyklovány. Baterie je tøeba zlikvidovat v souladu s místními pøedpisy o životním
prostøedí.
Προσοχή
Υπάρχει κίνδυνος για έκρηξη σε περίπτωση που η µπαταρία αντικατασταθεί
από µία λανθασµένου τύπου. Οι µπαταρίες θα πρέπει να ανακυκλώνονται
όταν κάτι τέτοιο είναι δυνατό. Η απόρριψη των χρησιµοποιηµένων µπαταριών
πρέπει να γίνεται σύµφωνα µε τους κατά τόπο περιβαλλοντικούς κανονισµούς.
VIGYAZAT
Ha a telepet nem a megfelelõ típusú telepre cseréli, az felrobbanhat. A telepeket lehetõség
szerint újra kell hasznosítani. A használt telepeket a helyi környezetvédelmi elõírásoknak
megfelelõen kell kiselejtezni.
AWAS
Risiko letupan wujud jika bateri digantikan dengan jenis yang tidak betul. Bateri sepatutnya
dikitar semula jika boleh. Pelupusan bateri terpakai mestilah mematuhi peraturan alam sekitar
tempatan.
OSTRZE¯ENIE
Istnieje niebezpieczeñstwo wybuchu w przypadku zastosowania niew³aœciwego typu baterii.
Zu¿yte baterie nale¿y w miarê mo¿liwoœci utylizowaæ zgodnie z odpowiednimi przepisami
ochrony œrodowiska.
PRECAUÞIE
Risc de explozie, dacã bateria este înlocuitã cu un tip de baterie necorespunzãtor. Bateriile
trebuie reciclate, dacã este posibil. Depozitarea bateriilor uzate trebuie sã respecte reglementãrile
locale privind protecþia mediului.
UPOZORNENIE
Ak batériu vymeníte za nesprávny typ, hrozí nebezpeèenstvo jej výbuchu. Batérie by sa mali
pod¾a možnosti vždy recyklova . Likvidácia použitých batérií sa musí vykonáva v súlade s
miestnymi predpismi na ochranu životného prostredia.
POZOR
Zamenjava baterije z baterijo drugaènega tipa lahko povzroèi eksplozijo. Èe je mogoèe, baterije
reciklirajte. Rabljene baterije zavrzite v skladu z lokalnimi okoljevarstvenimi predpisi.
22 Installation et remplacement des composants de la carte
Page 23
Pour remplacer la pile, procédez comme suit :
1. Observez les recommandations de la section « Avant de commencer » à la page 11.
2. Éteignez tous les périphériques connectés à l’ordinateur. Débranchez ensuite le cordon
d‘alimentation de l’ordinateur de l’alimentation secteur (prise murale ou adaptateur).
3. Retirez le cache de l’ordinateur.
4. Localisez la pile sur la carte (Illustration 15).
5. Avec un tournevis à tête plate moyen, libérez doucement la pile de son support. Respectez la
polarité de la pile.
6. Insérez la pile neuve en respectant la polarité.
7. Remettez le cache de l’ordinateur en place.
Illustration 15. Retrait de la pile
23MAXDATA PLATINUM 200 I
Page 24
BIOS
Utilisation de l’utilitaire BIOS Setup
Entrez dans le programme Setup du BIOS avec la touche <F2> après le démarrage des tests de la
mémoire de l’autotest de mise sous tension et avant le chargement du système d’exploitation.
Messages d’erreurs et indicateurs
La carte mère signale des erreurs POST de deux manières :
• En émettant un signal sonore
• En affichant un message d’erreur à l’écran
Codes sonores du BIOS
Les codes sonores du BIOS figurent dans le Tableau 6. Le BIOS émet un signal sonore (un bip long
suivi de deux bips courts) pendant l’autotest de mise sous tension si la configuration vidéo échoue
(carte vidéo défectueuse ou absente) ou si la somme de contrôle d’un module ROM externe n’est
pas exactement de zéro.
Tableau 6. Codes sonores
Code
sonore
1, 3 Erreur de la
8 Erreur de la vidéo
Description
mémoire
Messages d’erreur du BIOS
Si l‘autotest de mise sous tension détecte une erreur récupérable, le BIOS affiche la description de
l‘erreur dans un message d’erreur.
Tableau 7. Messages d’erreur du BIOS
Message d’erreur Explication
GA20 Error Une erreur est survenue dans Gate A20 lors de l’activation
du mode protégé pendant le test de mémoire.
Pri Master HDD Error
Pri Slave HDD Error
Sec Master HDD Error
Sec Slave HDD Error
Pri Master Drive - ATAPI Incompatible
Pri Slave Drive - ATAPI Incompatible
Sec Master Drive - ATAPI Incompatible
Sec Slave Drive - ATAPI Incompatible
A: Drive Error Aucune réponse du lecteur de disquettes.
Impossible de lire le secteur du lecteur.
Le disque n’est pas compatible ATAPI. Exécutez le
programme Setup .
CMOS Battery Low La pile s’affaiblit. Remplacer la pile sans tarder.
CMOS Display Type Wrong Le type d’affichage est différent de celui stocké dans le
CMOS. Exécutez Setup pour vérifier le type.
CMOS Checksum Bad La somme de contrôle CMOS est incorrecte. La mémoire
CMOS est peut-être corrompue. Exécutez Setup pour réini
tialiser.
CMOS Settings Wrong Les valeurs CMOS ont changé depuis le dernier démarrage.
Ces valeurs sont soit corrompues soit la pile est défec
tueuse.
24 Installation et remplacement des composants de la carte
-
-
suite
Page 25
Tableau 7. Messages d’erreur du BIOS (suite)
Message d’erreur Explication
CMOS Date/Time Not Set La date et l’heure stockées dans le CMOS ne sont pas
valides. Exécutez Setup pour corriger les valeurs.
DMA Error Erreur lors de l’écriture/lecture du contrôleur DMA.
FDC Failure Erreur lors de la tentative d’accès au contrôleur du lecteur
de disquettes.
HDC Failure Erreur lors de la tentative d’accès au contrôleur du disque
dur.
Checking NVRAM..... Contrôle de NVRAM en cours
Update OK! NVRAM était incorrect et a été mis à jour.
Updated Failed NVRAM incorrect n’a pas pu être mis à jour.
Keyboard Error Erreur de connexion du clavier. Vérifiez que le clavier est
correctement branché.
KB/Interface Error Échec du test de l’interface du clavier.
Memory Size Decreased
Memory Size Increased
Memory Size Changed La taille de la mémoire a augmenté depuis le dernier démar-
No Boot Device Available Le système n’a pas trouvé de périphérique pour démarrer.
Off Board Parity Error Une erreur de parité est survenue sur une carte externe.
On Board Parity Error Une erreur de parité est survenue dans la mémoire interne.
Parity Error Une erreur de parité est survenue dans la mémoire interne à
NVRAM / CMOS / PASSWORD cleared
by Jumper
<CTRL_N> Pressed Le CMOS est ignoré et le NVRAM effacé. L’utilisateur doit
La taille de la mémoire a baissé depuis le dernier démarrage. Si vous n’avez pas supprimé de mémoire, alors la
mémoire est peut-être défectueuse.
La taille de la mémoire a augmenté depuis le dernier démarrage. Si vous n’avez pas ajouté de mémoire, le problème
provient peut-être du système.
rage. Si vous n’avez pas ajouté de mémoire, le problème
provient peut-être du système.
L’erreur est suivie d’une adresse.
Cette erreur est suivie d’une adresse.
une adresse inconnue.
Le NVRAM, le CMOS et les mots de passes ont été effacés.
Le système doit être éteint et les cavaliers retirés.
entrer dans Setup.
25MAXDATA PLATINUM 200 I
Page 26
Installation sur un rack
Le PLATINUM 200 I peut être fixé sur un rack à l’aide du kit de glissières disponible en option. Suivez
les consignes suivantes uniquement pour les serveurs dotés de cette option rack.
Nomenclature
Voici la liste de toutes les pièces à rassembler pour l’installation. Chacune d’elles est désignée par
une lettre qui sera reprise dans le guide d’installation.
Rail externe
Rail du milieu
Rail interne
Le rail du milieu (B) est glissé
dans le rail externe (A) et le
rail interne (C) est ensuite
inséré dans le rail du milieu
(B).
Extrémité du support
Vis à tête ronde, grande
Vis à tête ronde, petite
Écrou
Plaque perforée avec trous
taraudés
REMARQUE
Les vis à tête fraisée ne sont pas nécessaires.
Conseil : les clients qui possèdent un rack Maxdata peuvent installer le serveur plus facilement en
utilisant les vis, les rondelles et les écrous de serrage de leur armoire.
26 Installation et remplacement des composants de la carte
Page 27
Installation
1. Retirez le rail interne (C) du rail du milieu (B).
2. Laissez le rail du milieu (B) à l’intérieur du rail externe (A).
3. Mesurez la distance qui sépare les planchettes avant et arrière de l’armoire. Fixez les supports
aux bords argentés (D) au rail externe (A) à l’aide de deux vis (E) et de deux écrous (G), de
chaque côté. Veillez à ce que la distance entre le support de fixation du rail externe (A) et le
support final (D) soit égale à celle qui sépare les deux parties de planchettes de l’armoire.
27MAXDATA PLATINUM 200 I
Page 28
4. Insérez les glissières à l’arrière de l’armoire avec les supports aux bords argentés (D).
Maintenez d’abord le support de fixation sur la partie de planchettes. Puis, alignez la plaque
perforée sur les trous taraudés (H) derrière la partie de planchettes. Enfin, insérez les vis (E)
de l’avant vers les plaques perforées (H), le long de la partie de planchettes et du support de
fixation
Avant : A
Arrière : D
5. Fixez les rails internes (C) avec le verrou à l’arrière du boîtier du serveur à l’aide des petites vis (F).
6. Une fois terminé, vous pouvez faire glisser le serveur dans l’armoire en poussant le rail
intérieur (C) dans le rail du milieu (B). Pour insérer complètement le serveur, vous devez
pousser le verrou aux deux extrémités des rails.
28 Installation et remplacement des composants de la carte
Page 29
4 Informations relatives à l’intégration et à la conformité aux normes
Conformité du produit aux normes
Conformité du produit aux exigences de sécurité
La carte serveur est conforme aux exigences de sécurité suivantes :
• EN 60950 (Union européenne)
• IEC 60950 (International)
• CE – Normes sur les basses tensions (73/23/EEC) (Union européenne)
Conformité du produit aux normes EMC
La carte serveur a été testée et répond aux exigences des réglementations suivantes en matière de
compatibilité électromagnétique lorsqu’elle est présente sur un hôte compatible.
• CISPR 22, 3
• EN 55022 (classe A) – Émissions rayonnées et conduites (Union européenne)
• EN 55024 (Immunité) (Union européenne)
• CE – Directive EMC (89/336/EEC) (Union européenne)
ème
édition (classe A) – Émissions rayonnées et conduites (International)
Symboles de conformité du produit aux normes
Ce produit porte les symboles de certification suivants :
Tableau 8. Symboles de certification du produit
Symbole CE
29MAXDATA PLATINUM 200 I
Page 30
Remarques sur la compatibilité électromagnétique
Europe (Déclaration de conformité aux directives européennes)
Le présent produit a été testé conformément aux directives européennes sur les basses tensions
(73/23/EEC) et la compatibilité électromagnétique (89/336/EEC). Le symbole CE qui figure sur ce
produit indique qu’il est conforme à ces normes.
Mises en garde pour l’installation
Lorsque vous installez et testez la carte serveur, observez tous les avertissements et mises en
garde.
Pour éviter de vous blesser, soyez vigilant face :
• aux broches coupantes des connecteurs
• aux broches coupantes des circuits imprimés
• aux bords et angles coupants du châssis
• aux composants chauds (processeurs, régulateurs de tension et dissipateurs thermiques)
• aux détériorations possibles des fils qui peuvent entraîner un court-circuit
Observez tous les avertissements et mises en garde qui vous invitent à confier la maintenance du
produit à un technicien.
30 Informations relatives à l’intégration et à la conformité aux normes
Page 31
Exigences relatives à l’installation
ATTENTION
Observez ces consignes réglementaires et de sécurité lorsque vous installez cette carte.
Lisez et observez toutes ces consignes et celles fournies avec le châssis et les modules associés. Si
les consignes du châssis sont en contradiction avec ces consignes ou celles des modules associés,
contactez le support technique du fournisseur pour vérifier que votre ordinateur est bien conforme
aux normes de sécurité. Si vous ne respectez aucune des instructions, alors la sécurité et le respect
des réglementations locales ne sont pas garantis.
Prévenir les surcharges électriques
Ne pas surcharger la sortie électrique. Pour éviter les surcharges, veillez à ce que le calcul des charges
en courant de tous les modules soit inférieur à la limite de courant de sortie de chaque circuit de
sortie des blocs d’alimentation.
Symbole de la pile
La carte serveur ne dispose pas de l’espace suffisant pour y graver les consignes de remplacement
et de mise au rebut de la pile. Pour des raisons de sécurité, la déclaration suivante peut être apposée
de façon permanente et lisible sur le châssis, près de la pile.
ATTENTION
Danger d’explosion en cas de remplacement incorrect de la pile.
Remplacer uniquement par une pile du même type ou d’un type recommandé par le constructeur.
Mettre au rebut les piles usagées en vous conformant aux instructions du fabricant.
Ne pas utiliser à d’autres fins
Ce produit a été testé comme équipement informatique (ITE) qui peut être installé dans des bureaux,
des écoles, des salles informatiques et des endroits similaires. L’utilisation du présent produit dans
des catégories et environnements de produits et domaines d’application (par exemple, le domaine
médical, industriel, les systèmes d’alarme et les appareils de contrôle) doit faire l’objet d’évaluations
supplémentaires.
31MAXDATA PLATINUM 200 I
Loading...
