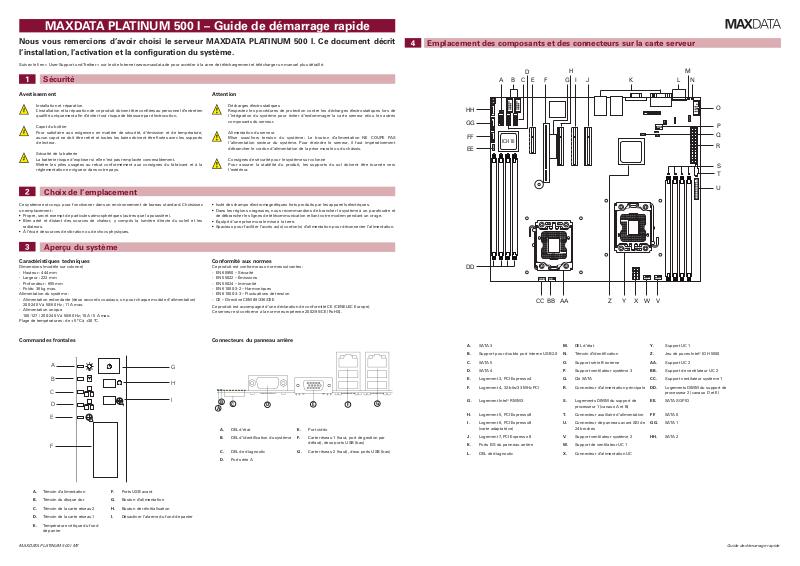

MAXDATA PLATINUM 500 I – Guide de démarrage rapide
G
H
I
A
B
C
D
E
F
ICH10
AA
A B CDE
F G
H
I
J
K
L
W V
U
T
S
P
N
M
O
Q
R
X
Y
Z
BBCC
DD
EE
FF
GG
HH
B
A
G
F
D
E
C
Nous vous remercions d’avoir choisi le serveur MAXDATA PLATINUM 500 I. Ce document décrit
l’installation, l’activation et la configuration du système.
Suivez le lien « User-Support und Treiber » sur le site Internet www.maxdata.de pour accéder à la zone de téléchargement et télécharger un manuel plus détaillé.
Sécurité
Avertissement Attention
Installation et réparation
L’installation et la réparation de ce produit doivent être confiées au personnel d’entretien
qualifié uniquement afin d’éviter tout risque de blessure par électrocution.
Capot du boîtier
Pour satisfaire aux exigences en matière de sécurité, d’émission et de température,
aucun capot ne doit être retiré et toutes les baies doivent être fixées avec les supports
de lecteur.
Sécurité de la batterie
La batterie risque d’exploser si elle n’est pas remplacée convenablement.
Mettre les piles usagées au rebut conformément aux consignes du fabricant et à la
réglementation en vigueur dans votre pays.
Décharges électrostatiques
Respectez les procédures de protection contre les décharges électrostatiques lors de
l’intégration du système pour éviter d’endommager la carte serveur et/ou les autres
composants du serveur.
Alimentation du serveur
Mise sous/hors tension du système : Le bouton d’alimentation NE COUPE PAS
l’alimentation secteur du système. Pour éteindre le serveur, il faut impérativement
débrancher le cordon d’alimentation de la prise murale ou du châssis.
Consignes de sécurité pour le système sur colonne
Pour assurer la stabilité du produit, les supports du sol doivent être tournée vers
l’extérieur.
Choix de l’emplacement
Ce système est conçu pour fonctionner dans un environnement de bureau standard. Choisissez
un emplacement :
• Propre, sec et exempt de particules atmosphériques (autres que la poussière).
• Bien aéré et distant des sources de chaleur, y compris la lumière directe du soleil et les
radiateurs.
• À l’écart de sources de vibration ou de chocs physiques.
• Isolé des champs électromagnétiques forts produits par les appareils électriques.
• Dans les régions orageuses, nous recommandons de brancher le système à un parafoudre et
de débrancher les lignes de télécommunication reliant votre modem pendant un orage.
• Équipé d’une prise murale mise à la terre.
• Spacieux pour faciliter l’accès au(x) cordon(s) d’alimentation pour déconnecter l’alimentation.
Emplacement des composants et des connecteurs sur la carte serveur
Aperçu du système
Caractéristiques techniques
Dimensions (modèle sur colonne)
- Hauteur : 444 mm
- Largeur : 222 mm
- Profondeur : 655 mm
- Poids: 36 kg max.
Alimentation du système :
- Alimentation redondante (deux raccords coaxiaux, un pour chaque module d’alimentation)
200-240 V à 50/60 Hz ; 11 A max.
- Alimentation unique
100-127 / 200-240 V à 50/60 Hz; 10 A / 5 A max.
Plage de températures : de +5 °C à +30 °C.
Commandes frontales Connecteurs du panneau arrière
A. Témoin d’alimentation F. Ports USB avant
B. Témoin du disque dur G. Bouton d’alimentation
C. Témoin de la carte réseau 2 H. Bouton de réinitialisation
D. Témoin de la carte réseau 1 I. Désactiver l’alarme du fond de panier
E. Température critique du fond
de panier
Conformité aux normes
Ce produit est conforme aux normes suivantes :
- EN 60950 – Sécurité
- EN 55022 – Émissions
- EN 55024 – Immunité
- EN 61000-3-2 – Harmoniques
- EN 61000-3-3 – Fluctuations de tension
- CE – Directive CEM 89/336/CEE
Ce produit est accompagné d’une déclaration de conformité CE (CENELEC Europe).
Ce serveur est conforme à la norme européenne 2002/95/CE (RoHS).
A. DEL d’état E. Port vidéo
B. DEL d’identification du système F. Carte réseau 1 (haut, port de gestion par
C. DEL de diagnostic G. Carte réseau 2 (haut), deux ports USB (bas)
D. Port série A
A. SATA 3 M. DEL d’état Y. Support UC 1
B. Support pour double port interne USB2.0 N. Témoin d’identification Z. Jeu de puces Intel® IOH 5500
C. SATA 5 O. Support série B externe AA. Support UC 2
défaut), deux ports USB (bas)
D. SATA 4 P. Support ventilateur système 3 BB. Support de ventilateur UC 2
E. Logement 3, PCI Express x4 Q. Clé SATA CC. Support ventilateur système 1
F. Logement 4, 32-bits/33 MHz PCI R. Connecteur d’alimentation principale DD. Logements DIMM du support de
G. Logement Intel® RMM3 S. Logements DIMM du support de
H. Logement 5, PCI Express x8 T. Connecteur auxiliaire d’alimentation FF. SATA 0
I. Logement 6, PCI Express x8
(carte adaptatrice)
J. Logement 7, PCI Express x8 V. Support ventilateur système 2 HH. SATA 2
K. Ports E/S du panneau arrière W. Support de ventilateur UC 1
L. DEL de diagnostic X. Connecteur d’alimentation UC
processeur 1 (canaux A et B)
U. Connecteur de panneau avant SSI de
24 broches
processeur 2 (canaux D et E)
EE. SATA SGPIO
GG. SATA 1
MAXDATA PLATINUM 500 I M7 Guide de démarrage rapide
