Maxdata PLATINUM 400 IR M7 User Manual
MAXDATA PLATINUM 400 IR
Manuel d‘Utilisateur
2 Table des matières
Table des matières
1 Installation du système 5
Consignes de sécurité .............................................................................................................................5
Position du serveur .............................................................................................................................5
Mises en garde sur l’accès au système .............................................................................................6
Mises en garde sur le montage en rack .............................................................................................6
Mise sous tension du système ...............................................................................................................7
2 Caractéristiques de la carte 9
Emplacement des supports et des connecteurs ...................................................................................10
Cavaliers de configuration .....................................................................................................................11
Connecteurs du panneau arrière ...........................................................................................................12
Configuration matérielle ........................................................................................................................13
Mémoire ...........................................................................................................................................13
3 Installation et mises à niveau du matériel 15
Avant de commencer ............................................................................................................................15
Outils et accessoires requis .............................................................................................................15
Installation et retrait d’un module DIMM ..............................................................................................15
Installation de DIMM ........................................................................................................................15
Remplacement de la pile de secours ....................................................................................................17
4 Utilitaires du serveur 19
Utilisation de l’utilitaire BIOS Setup ......................................................................................................19
Démarrage de Setup ........................................................................................................................19
Si vous n’accédez pas au Setup .......................................................................................................19
Menus de Setup ...............................................................................................................................19
Effacement du CMOS ...........................................................................................................................21
Configuration du système pour Serial ATA RAID intégré .....................................................................22
Configuration du BIOS ......................................................................................................................22
Création de votre jeu RAID ...............................................................................................................22
Chargement des pilotes RAID ..........................................................................................................22
5 Informations réglementaires et de conformité 23
Conformité du produit aux normes .......................................................................................................23
Conformité aux normes de sécurité .................................................................................................23
Conformité du produit aux normes RoHS ........................................................................................23
Conformité du produit aux normes EMC .........................................................................................23
Symboles de conformité du produit aux normes .............................................................................23
Remarques sur la compatibilité électromagnétique ..............................................................................23
Europe (Déclaration de conformité aux directives européennes) .....................................................23
3MAXDATA PLATINUM 400 IR M7
Illustrations
1. Vue de face .......................................................................................................................................7

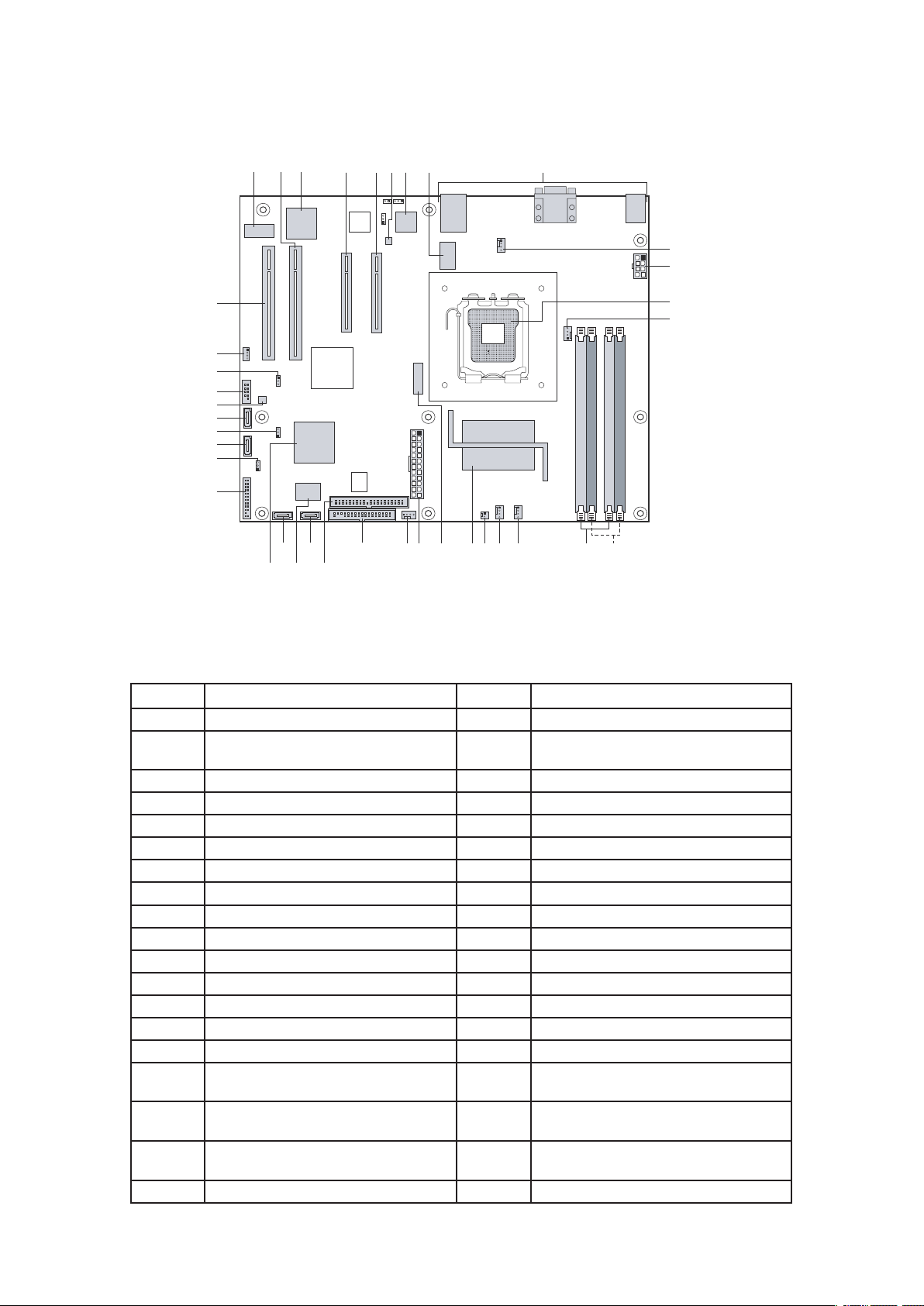

2. Emplacement des composants et des connecteurs sur la carte ....................................................10

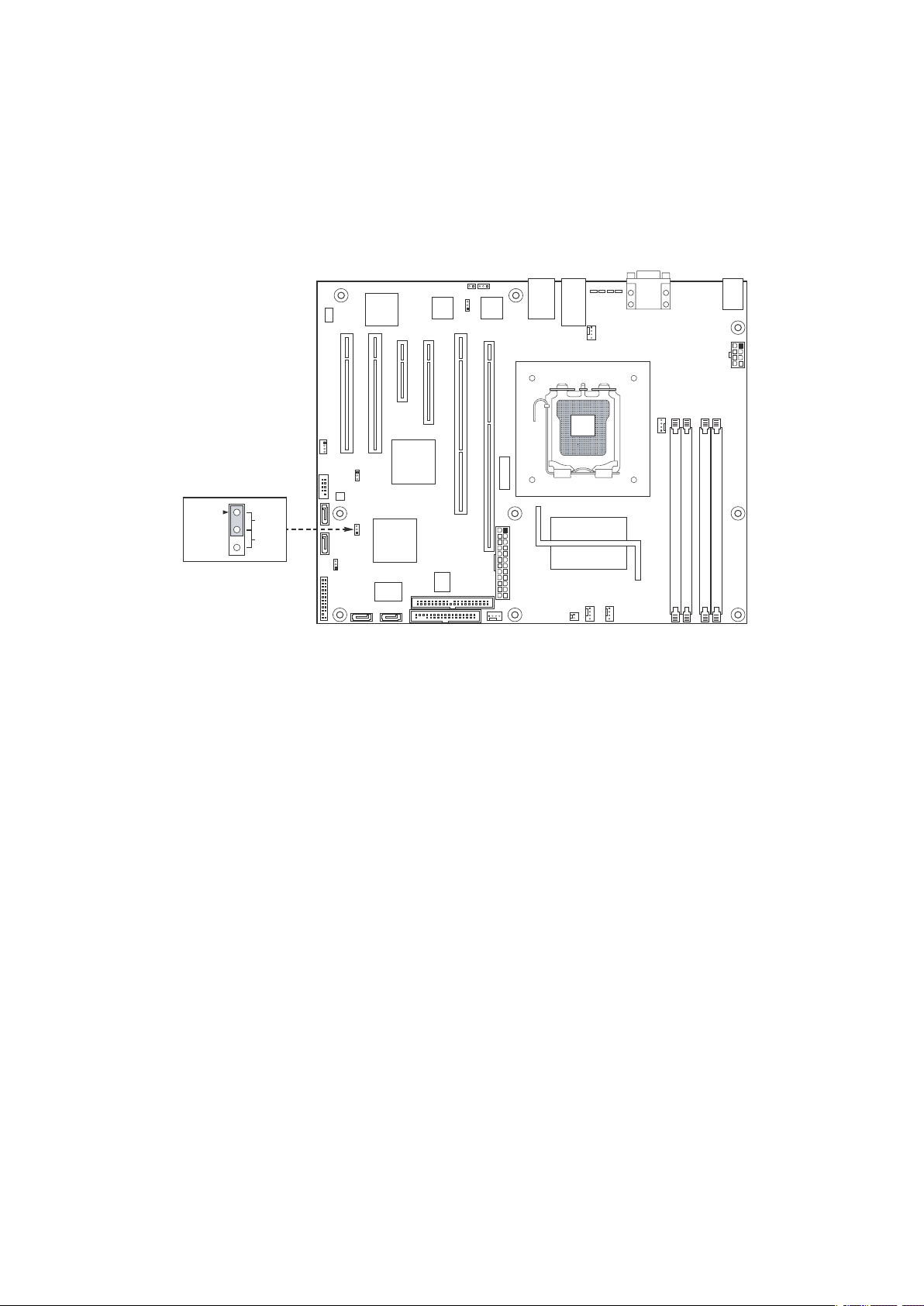

3. Cavaliers de configuration ...............................................................................................................11

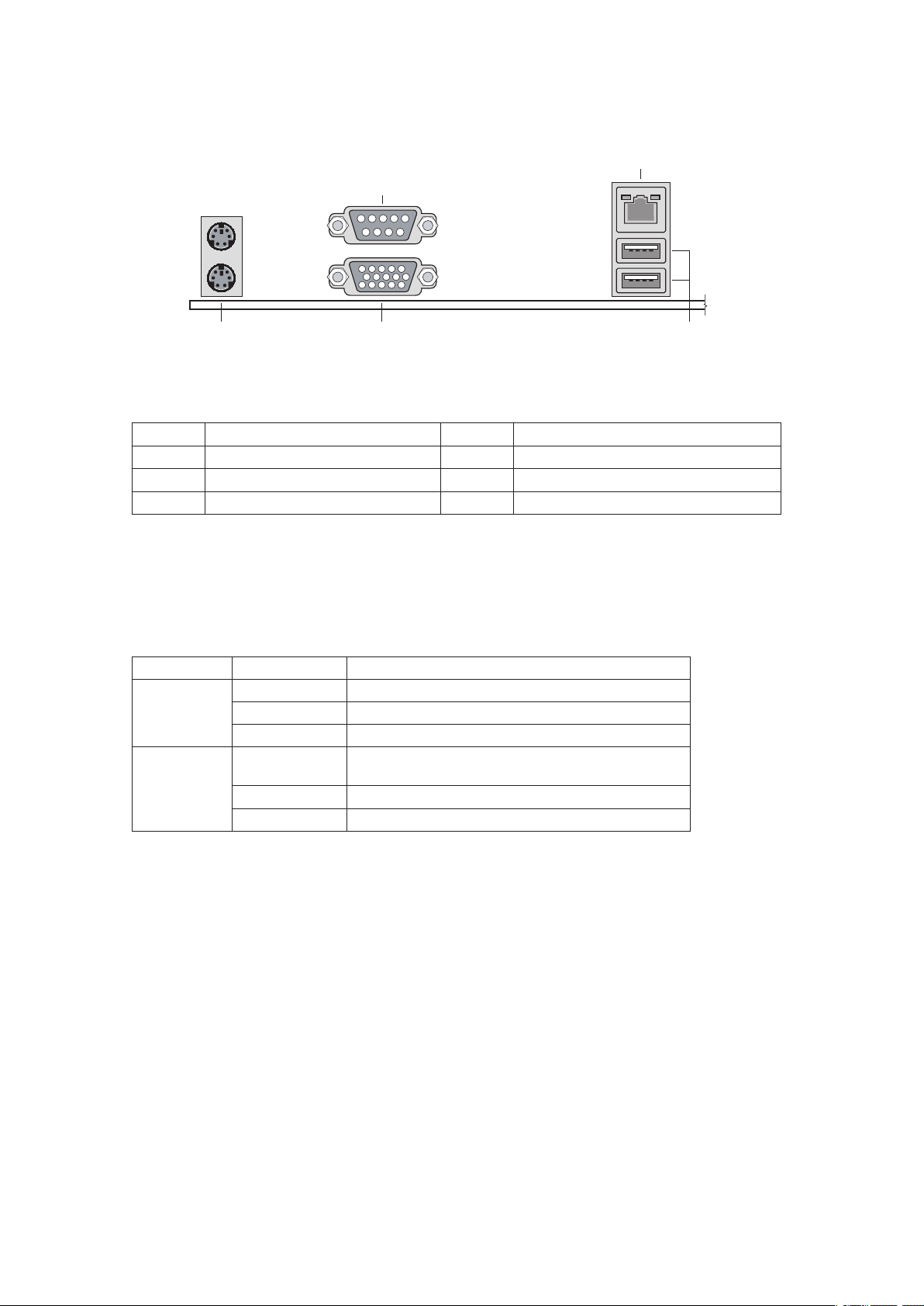

4. Connecteurs du panneau arrière .....................................................................................................12
5. Installation de modules DIMM ........................................................................................................15

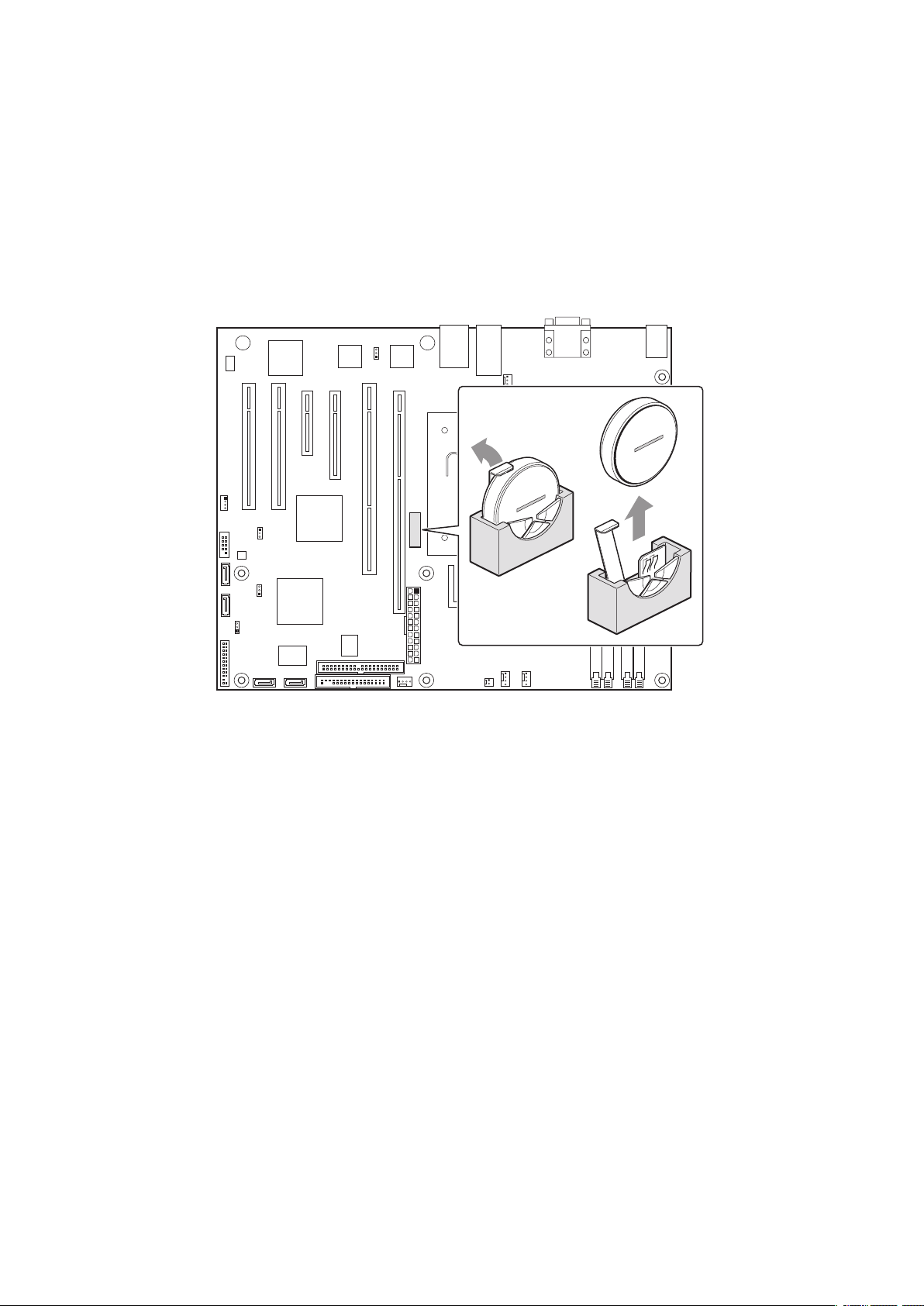

6. Remplacement de la pile .................................................................................................................18

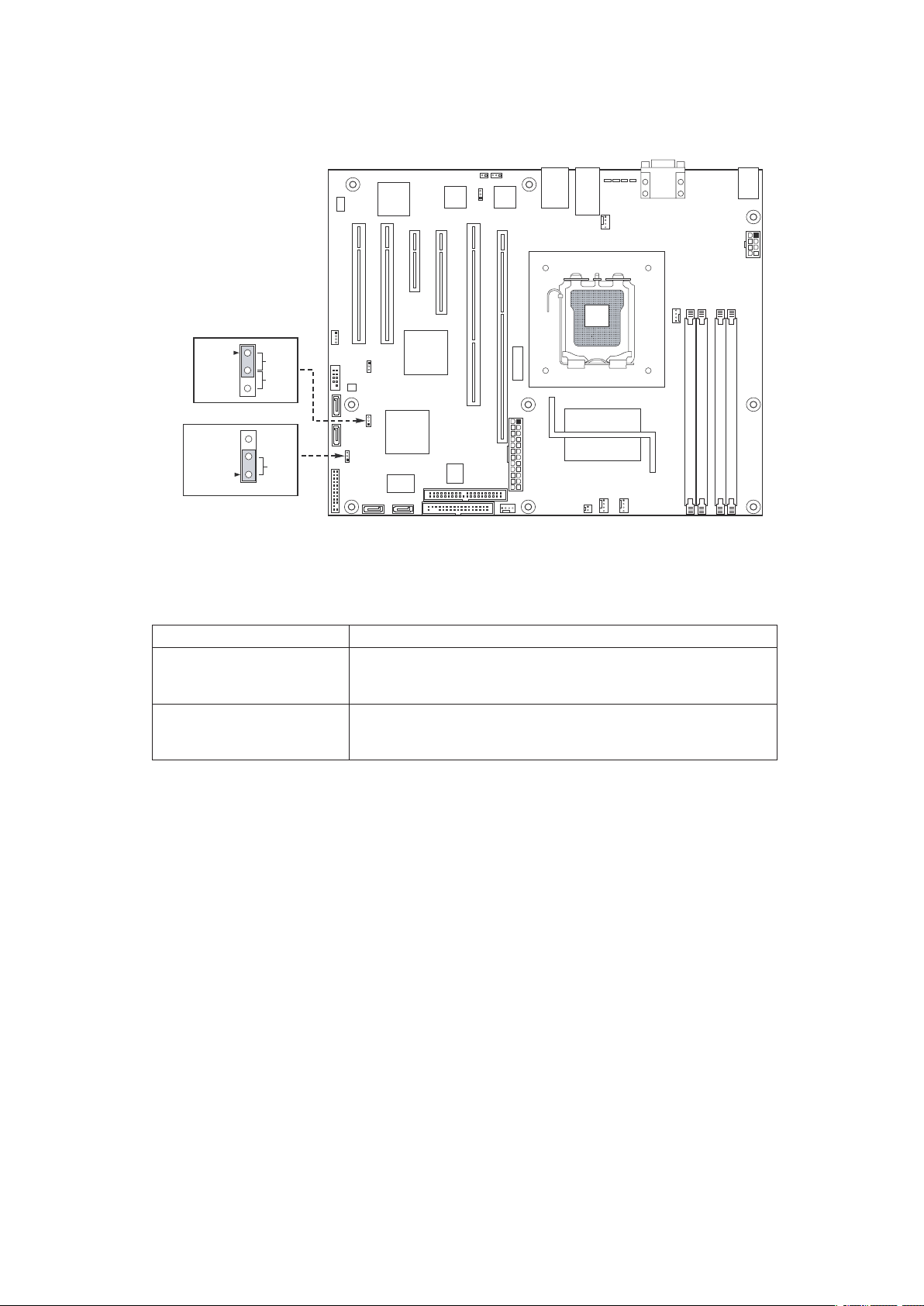

7. Effacement du CMOS .....................................................................................................................21
Tableaux
1. Caractéristiques de la carte ...............................................................................................................9
2. Composants et connecteurs de la carte ..........................................................................................10
3. Cavaliers de configuration ...............................................................................................................11
4. Connecteurs du panneau arrière .....................................................................................................12
5. Témoins de carte réseau .................................................................................................................12
6. Commandes clavier .........................................................................................................................20
7. Symboles de certification du produit ...............................................................................................23
4 Table des matières
1 Installation du système
Consignes de sécurité
Position du serveur
Tenez compte des critères suivants lors de la création d’un espace de travail pratique et sécurisé et
de la configuration de l’ordinateur.
!
AVERTISSEMENT
Le système est utilisable dans des lieux où la température est adaptée à l’homme. Toutefois, évitez
les lieux où le taux d’humidité est supérieur à 70% et les endroits poussiéreux ou sales. En outre, ne
pas conserver le serveur à des températures supérieures à +30°C et inférieures à +10°C.
!
AVERTISSEMENT
Pour assurer un bon refroidissement et une bonne circulation de l’air, utilisez le système lorsque les
panneaux du châssis sont fixés.
!
AVERTISSEMENT
Vérifiez que les câbles qui relient le serveur aux périphériques ne sont pas trop serrés.
!
AVERTISSEMENT
Assurez-vous que les cordons de connexion et d’alimentation sont correctement rangés afin d’éviter
de trébucher.
!
AVERTISSEMENT
Lorsque vous enregistrez des données sur les disques durs du serveur ou sur une disquette, elles sont
stockées sous forme d’informations magnétiques. Veillez à ce qu’elles ne soient pas endommagées
par des champs magnétiques ou électromagnétiques.
!
AVERTISSEMENT
Étant donné que les pièces électroniques peuvent être exposées à des vibrations, aucun appareil
mécanique ne doit être posé sur la même surface que le serveur. Cette consigne est d’autant plus
importante pour les imprimantes à impact dont les chocs peuvent endommager le disque dur.
!
AVERTISSEMENT
Conditions, périphériques et câbles potentiellement dangereux : conditions électriques dangereuses
peuvent être présent sur les câbles de communication, d’alimentation et de téléphone. Éteignez le
serveur et débranchez le cordon d’alimentation, les systèmes de télécommunication, les réseaux et
les modems reliés au serveur avant de l’ouvrir. Procédez ainsi pour éviter tout dommage corporel
ou matériel.
!
AVERTISSEMENT
Protection contre les décharges électrostatiques : elles peuvent endommager les lecteurs de disques,
les cartes et les autres pièces. Nous vous conseillons de suivre les consignes détaillées dans le
chapitre 3 uniquement sur un poste anti-statique. Si aucun poste n’est disponible, éliminez les charge
électrostatiques en portant un bracelet antistatique relié au châssis, sur toute surface métallique non
peinte, lorsque vous manipulez des pièces.
!
ATTENTION
Pour tenir le serveur à l’écart des sources électriques, veillez à retirer le cordon d’alimentation de la
prise murale.
5MAXDATA PLATINUM 400 IR M7
Mises en garde sur l’accès au système
!
AVERTISSEMENT
Pour éviter le risque de blessure corporelle ou de détérioration du matériel, observez systématiquement
les consignes de sécurité suivantes lorsque vous ouvrez le produit :
• Mettez hors tension les périphériques raccordés au produit.
• Mettez hors tension le système en appuyant sur le bouton de mise hors tension (position
arrêt).
• Déconnectez l‘alimentation en débranchant les cordons d’alimentation du système ou de la
prise murale.
• Déconnectez les câbles et les lignes de télécommunication reliés au système.
• Conservez les vis et les autres dispositifs de fixation lorsque vous retirez le(s) panneau(x)
d’accès. Une fois que vous avez terminé, remettez les panneaux en place avec les vis ou
dispositifs de fixation d’origine.
• Ne pas ouvrir l’alimentation. Aucun composant de l’alimentation ne peut être réparé.
Retournez-le au fabricant en cas de problème.
• Mettez le serveur hors tension et débranchez tous les cordons d’alimentation avant d’ajouter
ou de remplacer un composant non connectable à chaud.
• Lorsque vous remplacez une alimentation connectable à chaud, débranchez le cordon
d’alimentation branché à l’alimentation à remplacer avant de la retirer du serveur.
!
AVERTISSEMENT
Si le serveur fonctionnait, les processeurs et les dissipateurs thermiques risquent d’être chauds. À
moins d’ajouter ou de retirer un composant connectable à chaud, laissez le système refroidir avant
d’ouvrir les panneaux. Pour éviter d’entrer en contact avec des composants chauds pendant une
installation connectable à chaud, soyez prudent lorsque vous retirez ou installez des composants
connectables à chaud.
!
AVERTISSEMENT
Pour éviter de vous blesser, ne touchez pas les pales de ventilateur en mouvement. Si le votre système
est fourni avec une protection pour ventilateur, n’utilisez pas le système sans cette protection.
Mises en garde sur le montage en rack
Le rack doit être ancré dans un support immobile pour éviter qu’il ne bascule lorsqu’un serveur ou
une pièce est retiré. Le rack doit être installé conformément aux instructions du fabricant.
Installez le matériel en commençant par le bas, le matériel le plus lourd étant fixé au bas du rack.
Retirez une seule pièce à la fois du rack.
Vous devez installer un disjoncteur d‘alimentation secteur pour la totalité du rack. Ce disjoncteur
principal doit être accessible et être étiqueté comme contrôlant toute l‘unité, et pas uniquement les
serveurs.
Pour éviter tout risque d’électrocution, une prise de terre doit être installée pour le rack et chacun
de ses composants
6 Installation du système
Mise sous tension du système
À l’avant du boîtier, vous trouverez tous les boutons indispensables tels que le bouton d’alimentation, le
bouton de réinitialisation et les voyants du disque dur. Appuyez brièvement sur le bouton d’alimentation
une seule fois pour initialiser le serveur.
Figure 1. Vue de face
A. Témoins d’activité des disques durs F. Témoin d’alimentation
B. Port USB 2.0
C. Bouton de réinitialisation H. Témoin d’activité de la carte réseau 1
D. Bouton Ventilateur Alarme Muet
E. Indicateur d’activité du disque dur
du système
G. Indicateur de panne
I. Témoin d’activité de la carte réseau 2
(inutilisé dans ce système)
J. Bouton d’alimentation
7MAXDATA PLATINUM 400 IR M7
