Maxdata PLATINUM 3200 I M7 User Manual

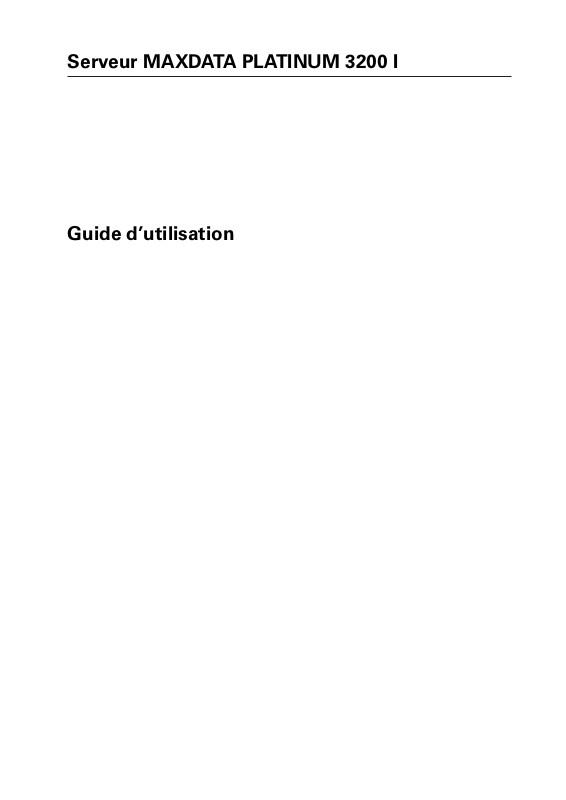

Serveur MAXDATA PLATINUM 3200 I
Guide d’utilisation
2 3Serveur MAXDATA PLATINUM 3200 I M7
Sommaire
1 Installation du système 7
Position du serveur ..................................................................................................................................7
Fonctions du panneau arrière ..................................................................................................................8
Indicateurs et commandes du panneau avant .........................................................................................9
2 Description du châssis 11
Caractéristiques .....................................................................................................................................11
Base – Vue avant du châssis .................................................................................................................12
Redundant Power – Vue avant du châssis ............................................................................................13
Vue arrière du châssis ...........................................................................................................................14
Périphériques ........................................................................................................................................14
3 Installation du châssis 15
Outils et accessoires requis ..................................................................................................................15
Sécurité : avant de retirer le capot ........................................................................................................15
Avertissements et mises en garde .......................................................................................................15
Retrait du panneau d’accès primaire .....................................................................................................17
Retrait de la façade ................................................................................................................................17
Installation d’un lecteur CD-ROM, DVD ou de disquettes de 3,5 pouces .............................................18
Installation de disque(s) dur(s) fixe(s) ....................................................................................................19
Installation de lecteur(s) échangeable(s) à chaud .................................................................................21
4 Caractéristiques de la carte serveur 23
Emplacement des supports et des connecteurs ...................................................................................24
Cavaliers de configuration .....................................................................................................................25
Diagnostique guidé par les voyants .......................................................................................................27
Support RAID ........................................................................................................................................28
Configuration matérielle ........................................................................................................................28
Matériel en option .................................................................................................................................30
5 Installation et mise à jour du matériel 31
Avant de commencer ............................................................................................................................31
Outils et accessoires requis ..................................................................................................................31
Installation et retrait d’un module DIMM ..............................................................................................31
Installation de modules DIMM .........................................................................................................31
Installation ou remplacement du processeur ........................................................................................32
Installation du processeur ................................................................................................................32
Installation de dissipateur(s) thermique(s) .......................................................................................34
Retrait d’un processeur ....................................................................................................................34
Installation ou retrait d’une carte PCI ....................................................................................................34
Remplacement de la pile de secours ....................................................................................................35
Effacement du mot de passe ................................................................................................................37
Récupération du BIOS par défaut ..........................................................................................................38
4 5Serveur MAXDATA PLATINUM 3200 I M7Sommaire
6 Utilitaires du serveur 39
Utilisation de l’utilitaire BIOS Setup ......................................................................................................39
7 Référence technique 41
Spécifications relatives au bloc d’alimentation ......................................................................................41
Tensions d’entrée du bloc d’alimentation 670 watts unique ............................................................41
Tensions d’entrée du bloc d’alimentation redondante 750 watts ....................................................41
Efficacité ...........................................................................................................................................41
Tensions de sortie du bloc d’alimentation redondante 750 watts ....................................................41
Spécifications relatives à l’environnement du système ........................................................................42
8 Informations relatives à l’intégration et à la conformité aux normes 43
Conformité du produit aux normes .......................................................................................................43
Mises en garde pour l’installation ..........................................................................................................43
Exigences relatives à l’installation .........................................................................................................44
Ne pas utiliser à d’autres fins ................................................................................................................44
Alimentation et avertissements en matière d’électricité .......................................................................44
Avertissements sur le montage en rack ................................................................................................45
Illustration
1. Connecteurs du panneau arrière .......................................................................................................8
2. Commandes et indicateurs des systèmes montés sur pieds ...........................................................9
3. Vue avant du MAXDATA PLATINUM 3200 I Base ..........................................................................12
4. Vue avant du MAXDATA PLATINUM 3200 I Redundant Power .....................................................13
5. Vue arrière du châssis du MAXDATA PLATINUM 3200 I ................................................................14

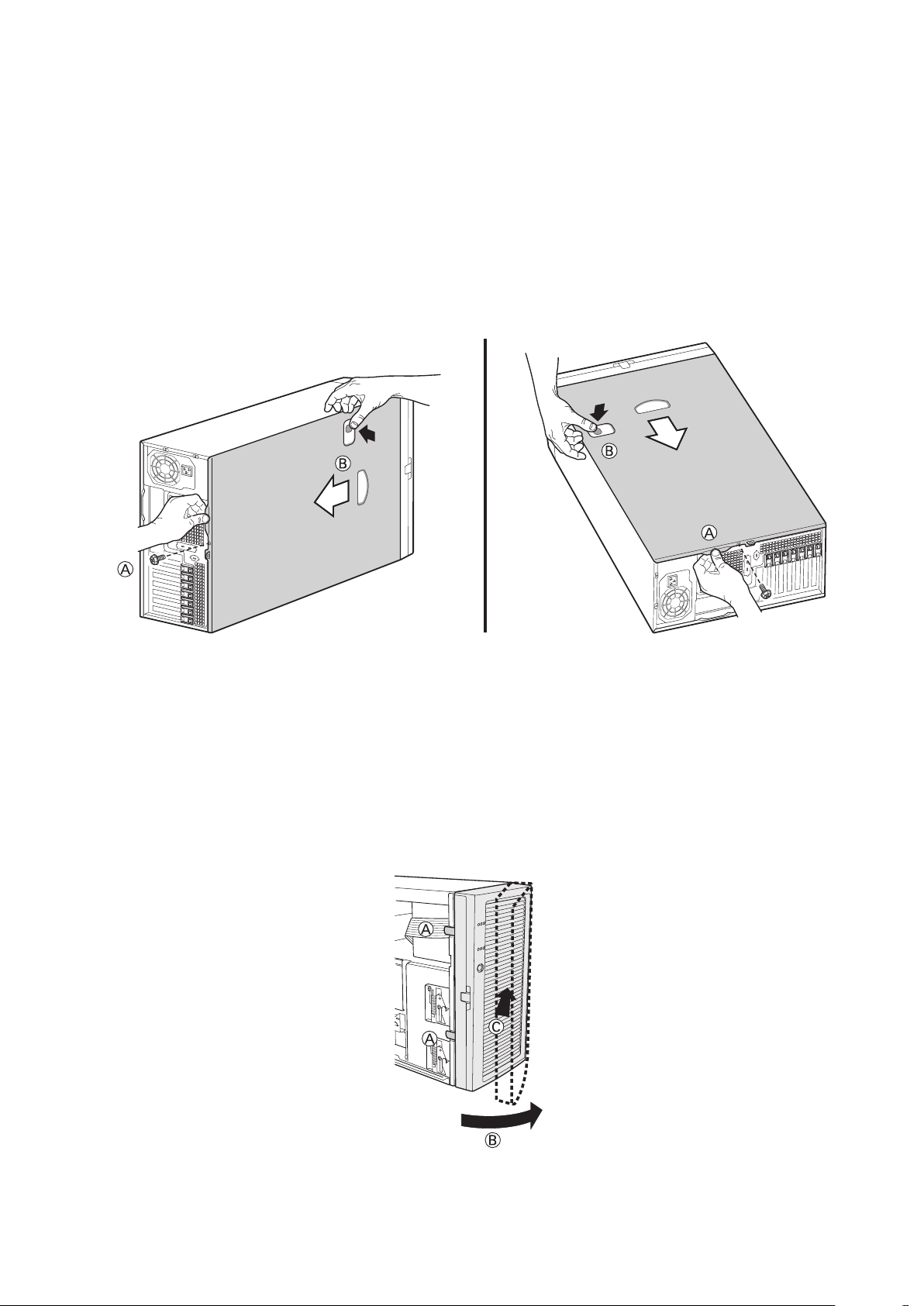

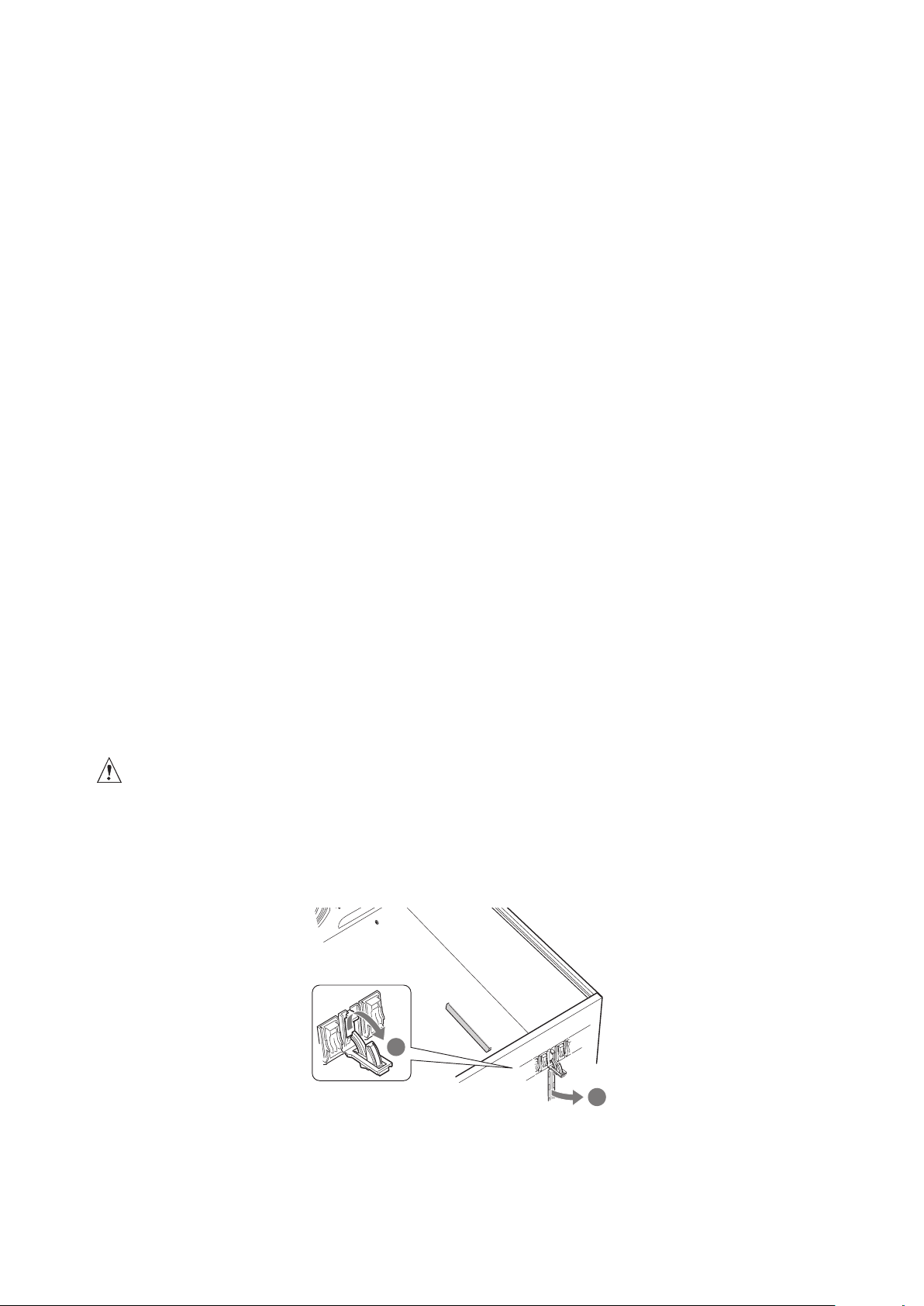

6. Retrait du panneau d’accès .............................................................................................................17
7. Retrait de la façade ..........................................................................................................................17
8. Retrait de l’ensemble coulisse/panneau de support de la baie supérieure .....................................18

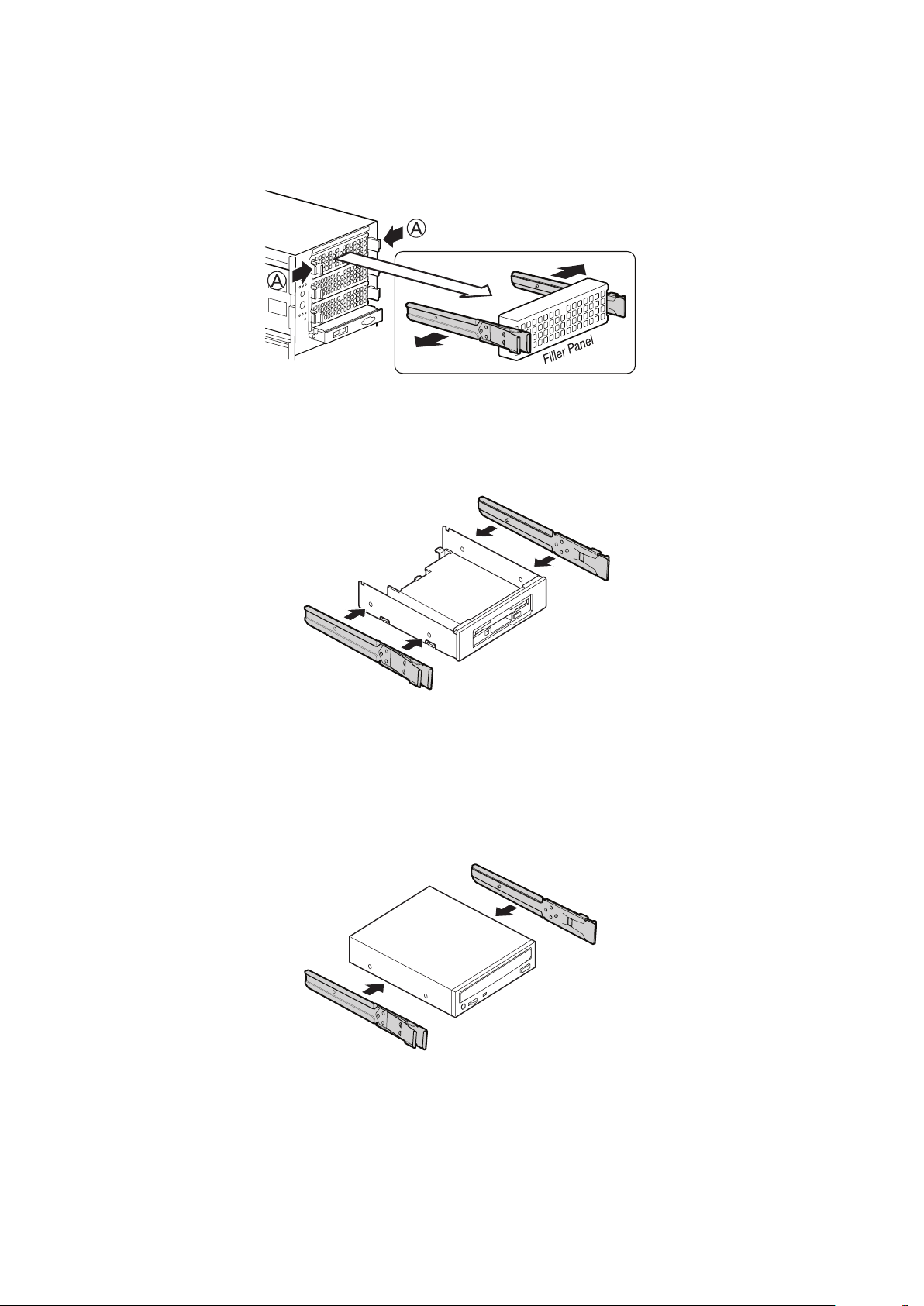

9. Fixation de coulisses sur un lecteur de disquettes de 3,5 pouces ..................................................18
10. Installation d’un lecteur de CD-ROM ou DVD .................................................................................18
11. Retrait d’une cage fixe de 6 lecteurs du châssis .............................................................................19

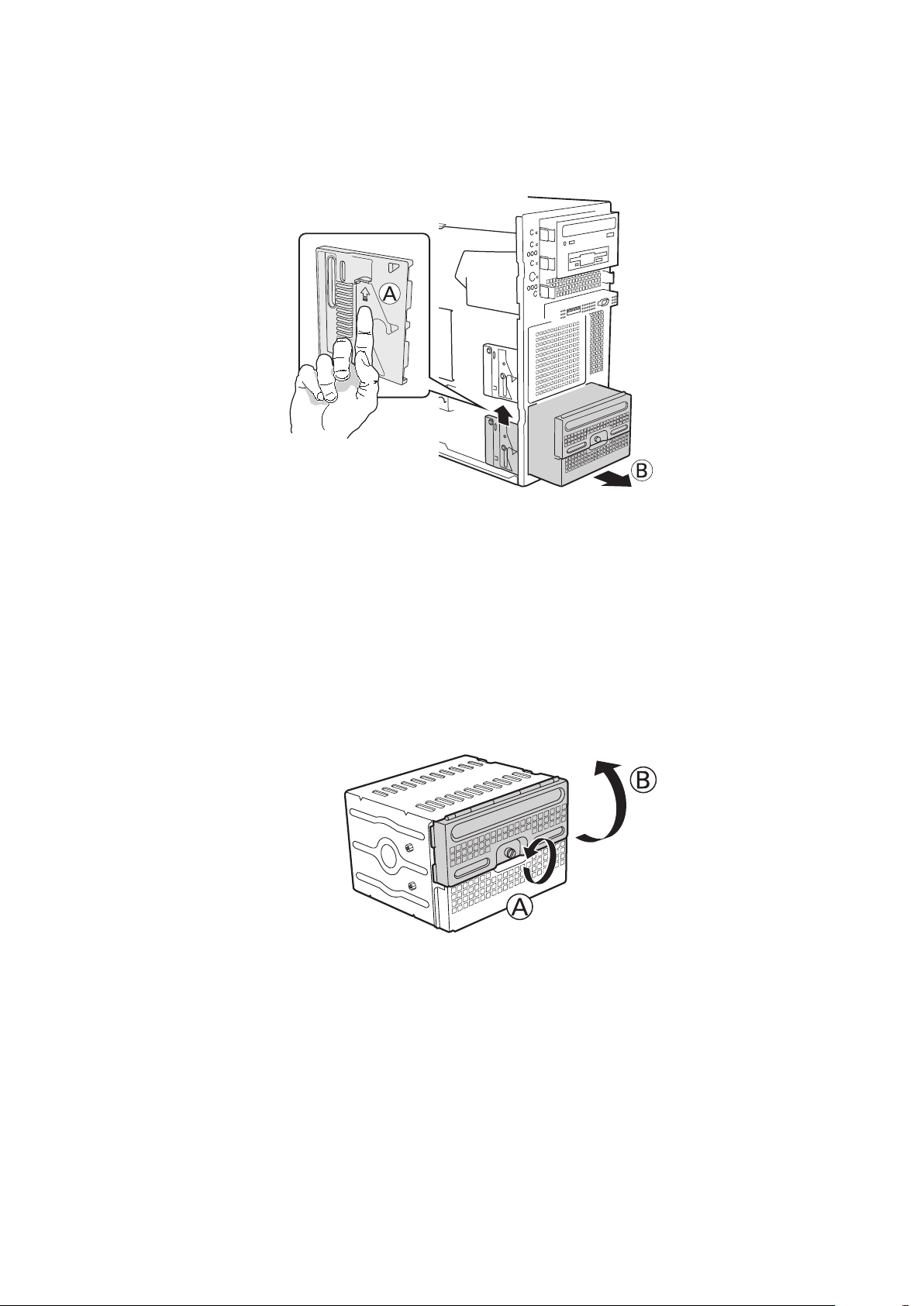

12. Déverrouillage et ouverture de la porte supérieure de la cage ........................................................19

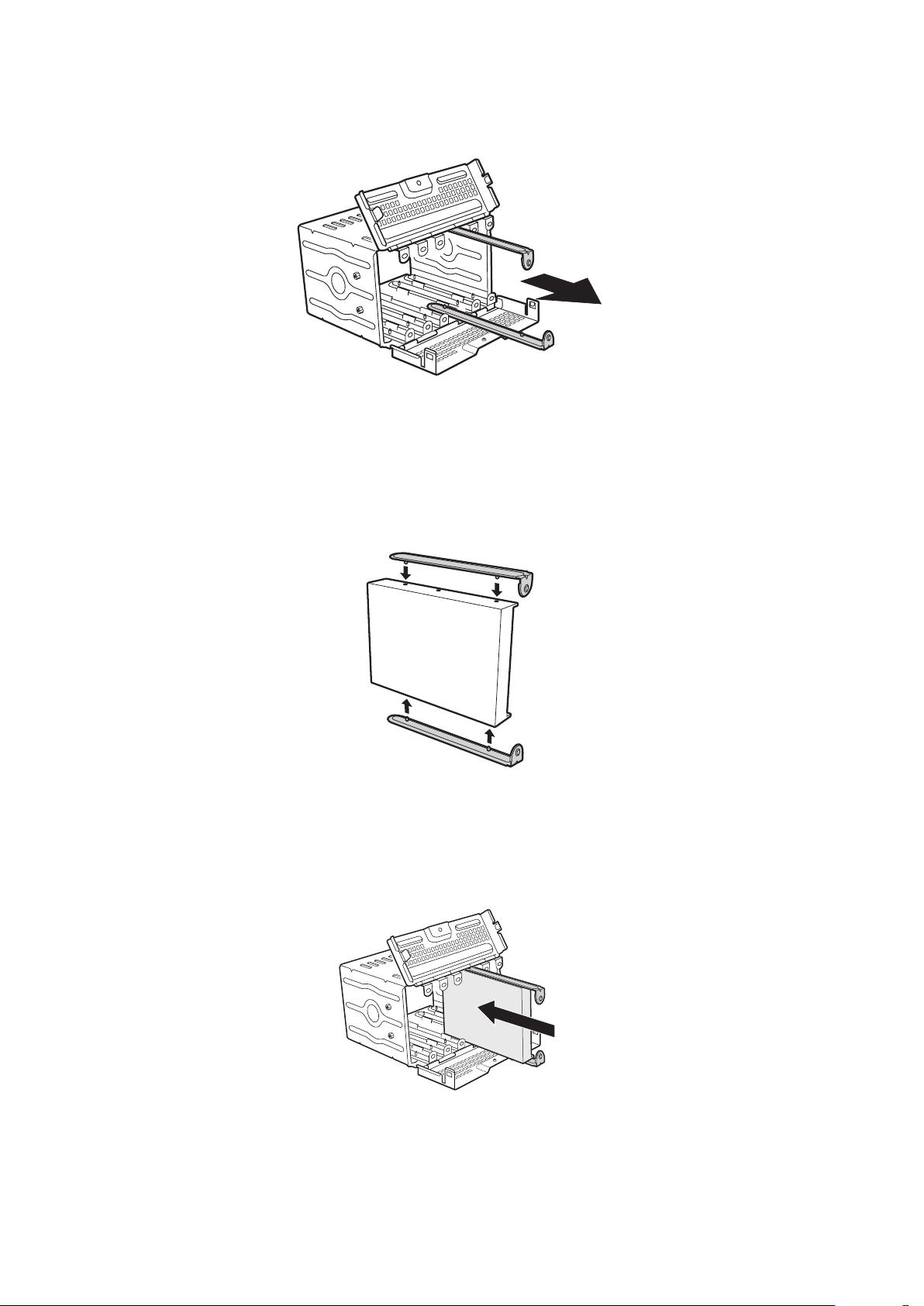

13. Retrait des coulisses de la porte de la cage ....................................................................................20
14. Fixation des coulisses sur le disque dur ..........................................................................................20
15. Introduction de l’ensemble unité/coulisse dans la cage ..................................................................20

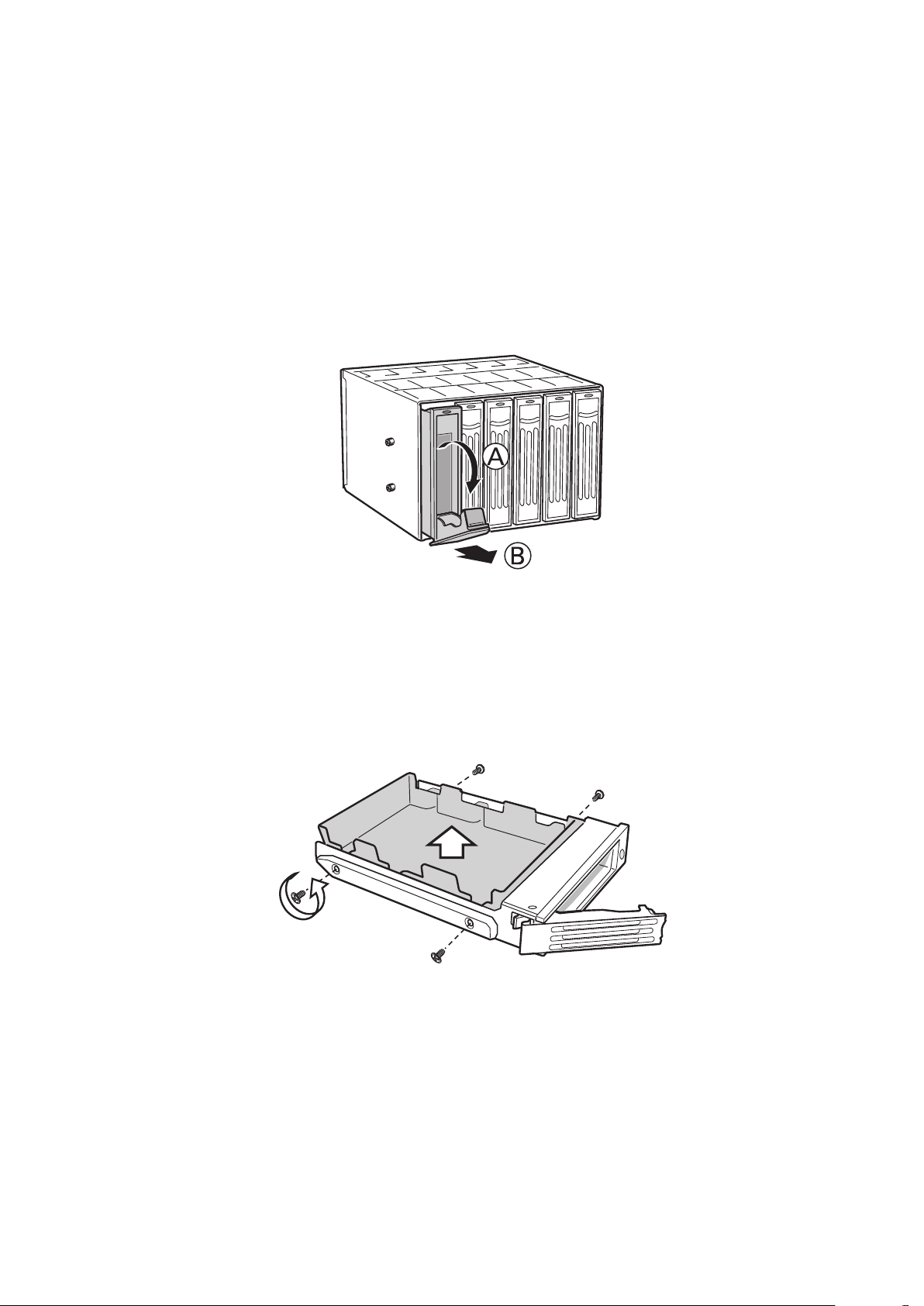

16. Déblocage du support de lecteur de la cage remplaçable à chaud .................................................21
17. Retrait de l’appareil de maintien en plastique. ................................................................................21

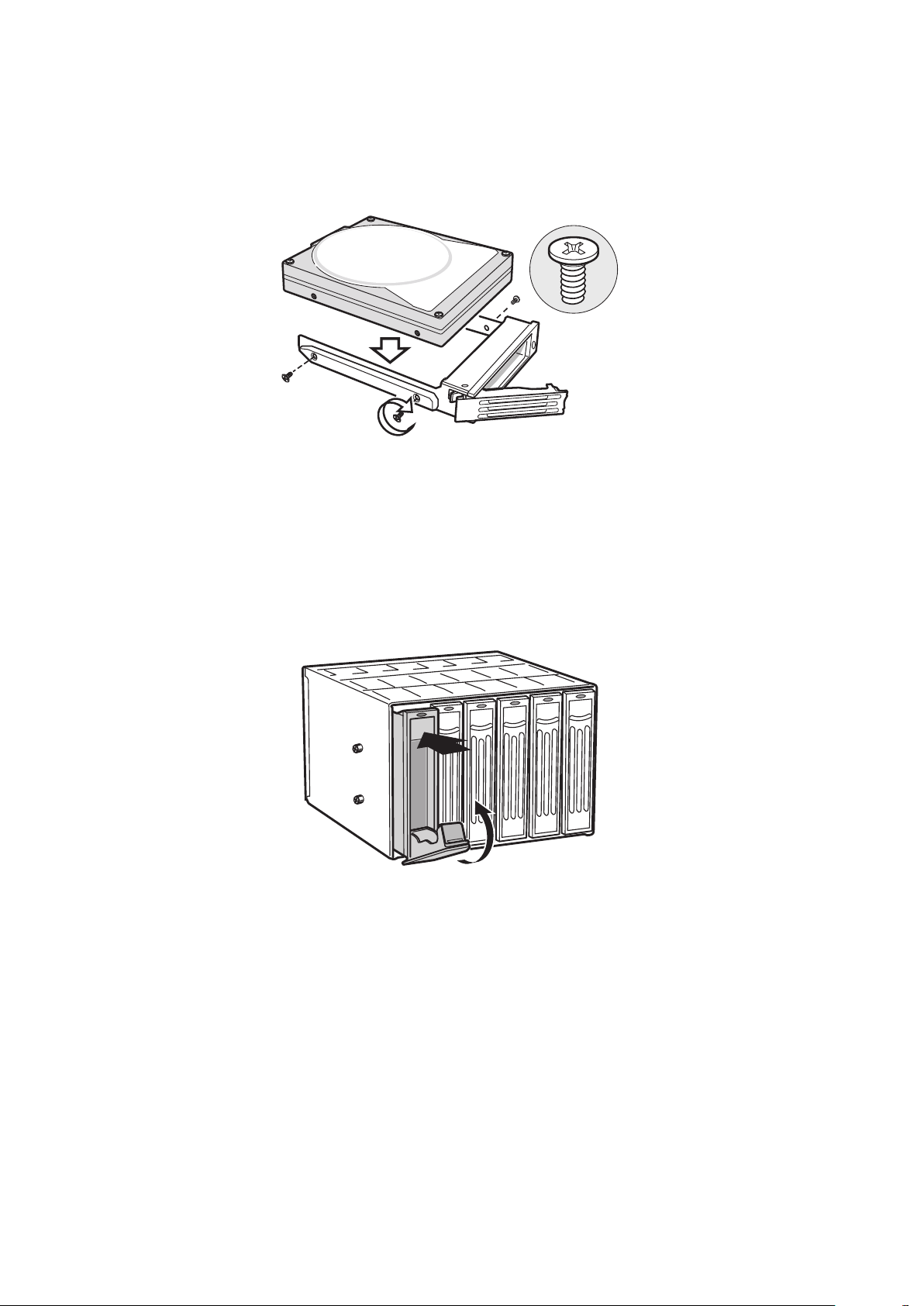

18. Fixation du disque dur à la cage ......................................................................................................22
19. Introduction du support d’unité dans la cage ..................................................................................22

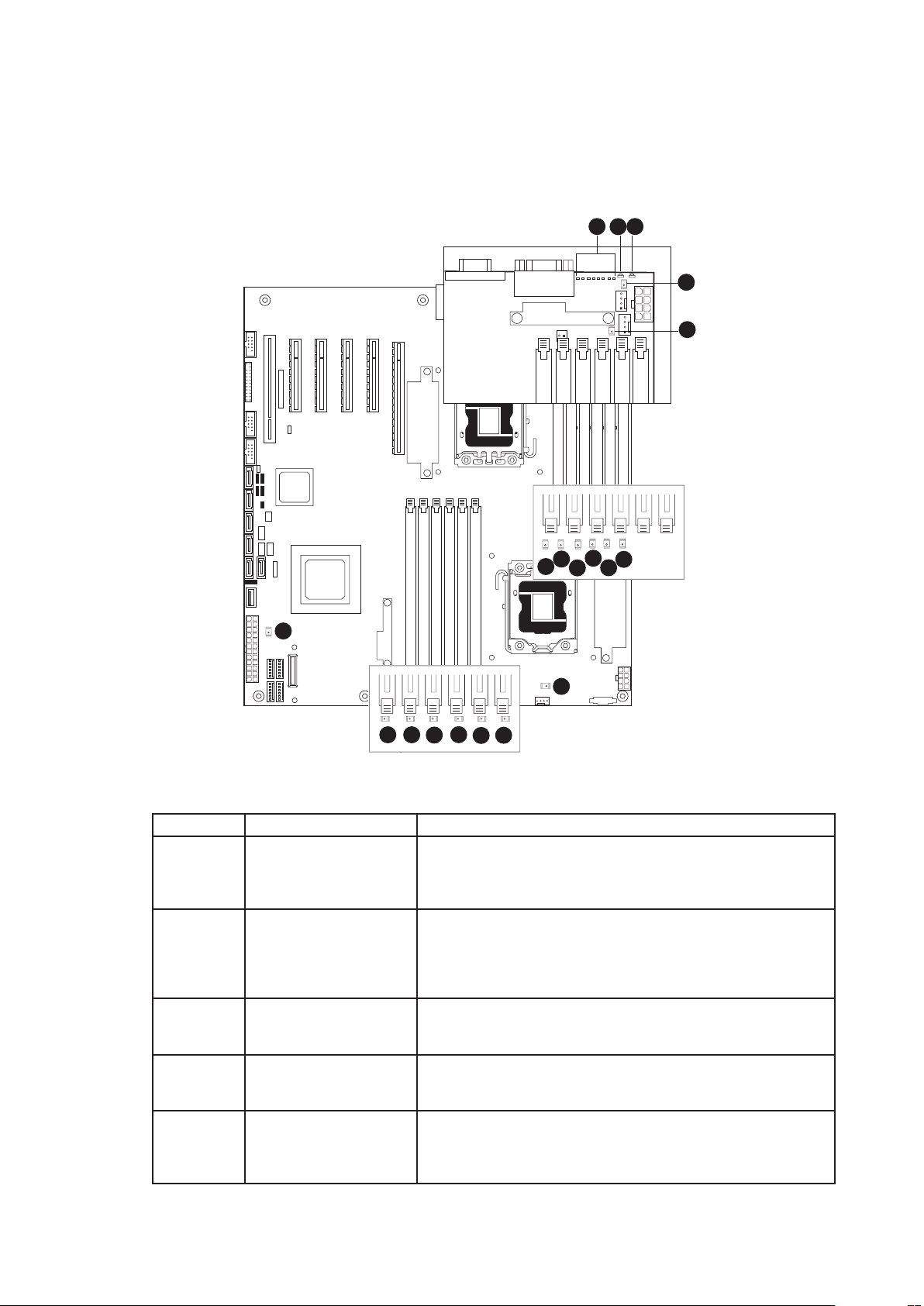

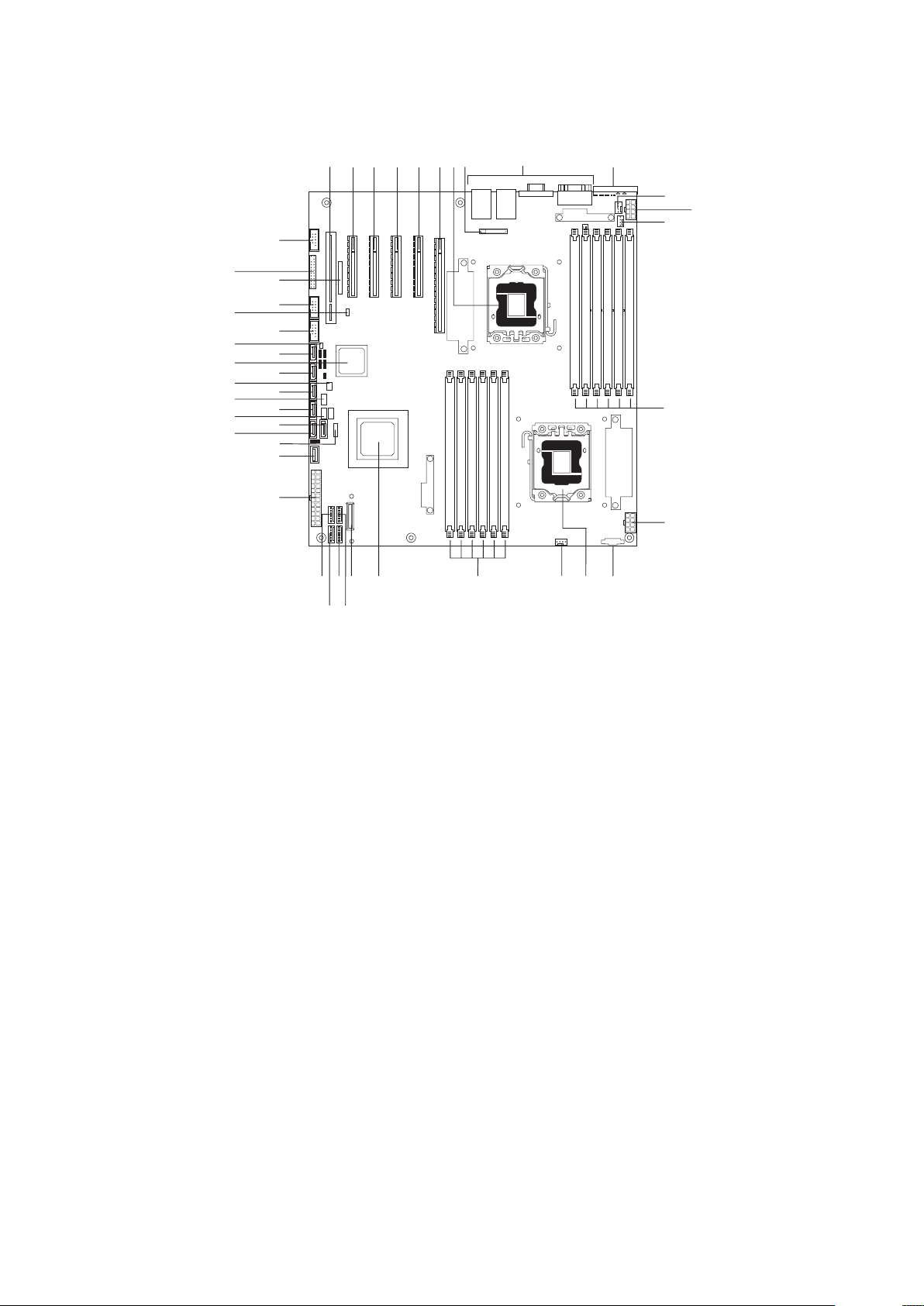

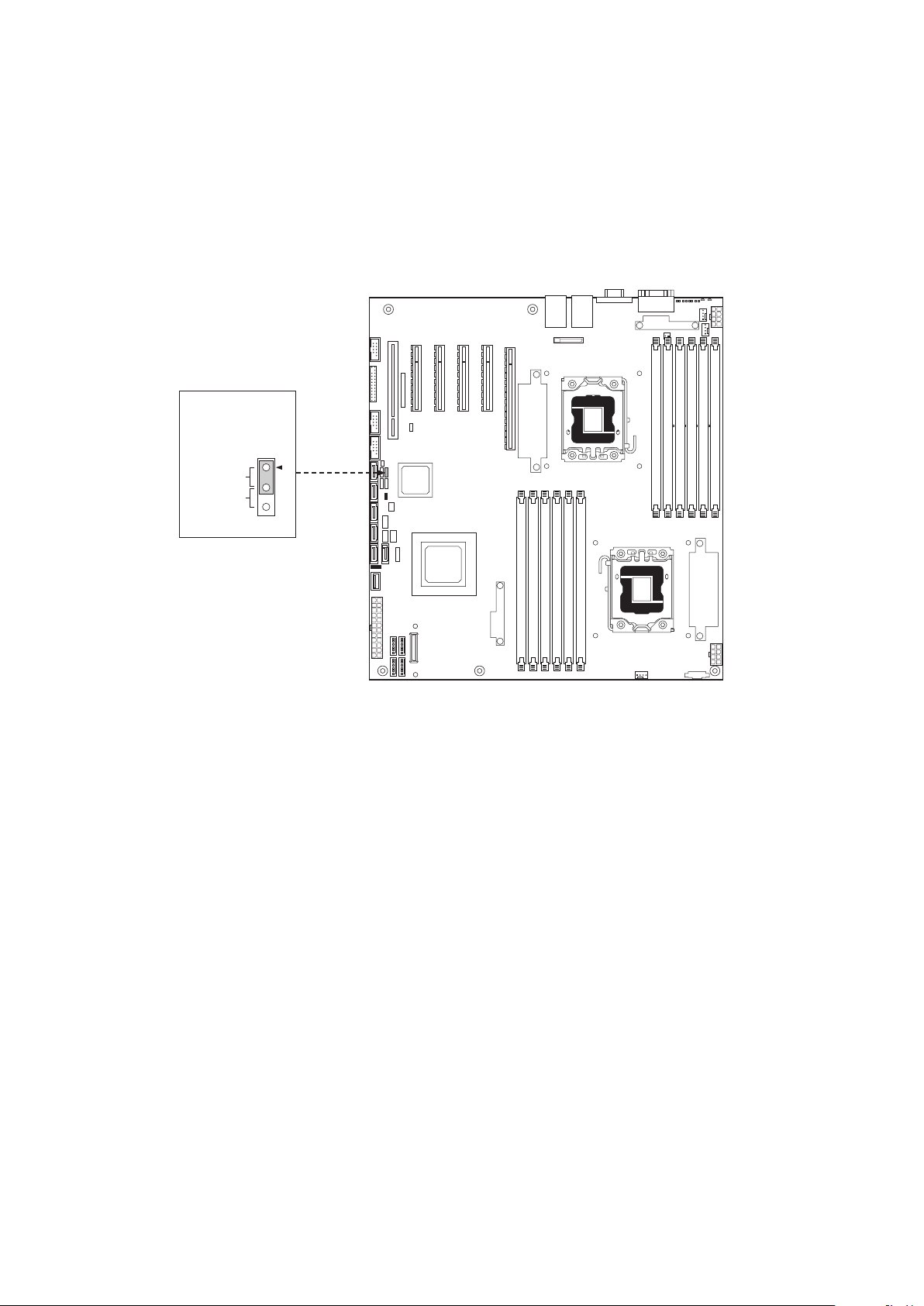

20. Emplacement des composants et des connecteurs sur la carte serveur .......................................24

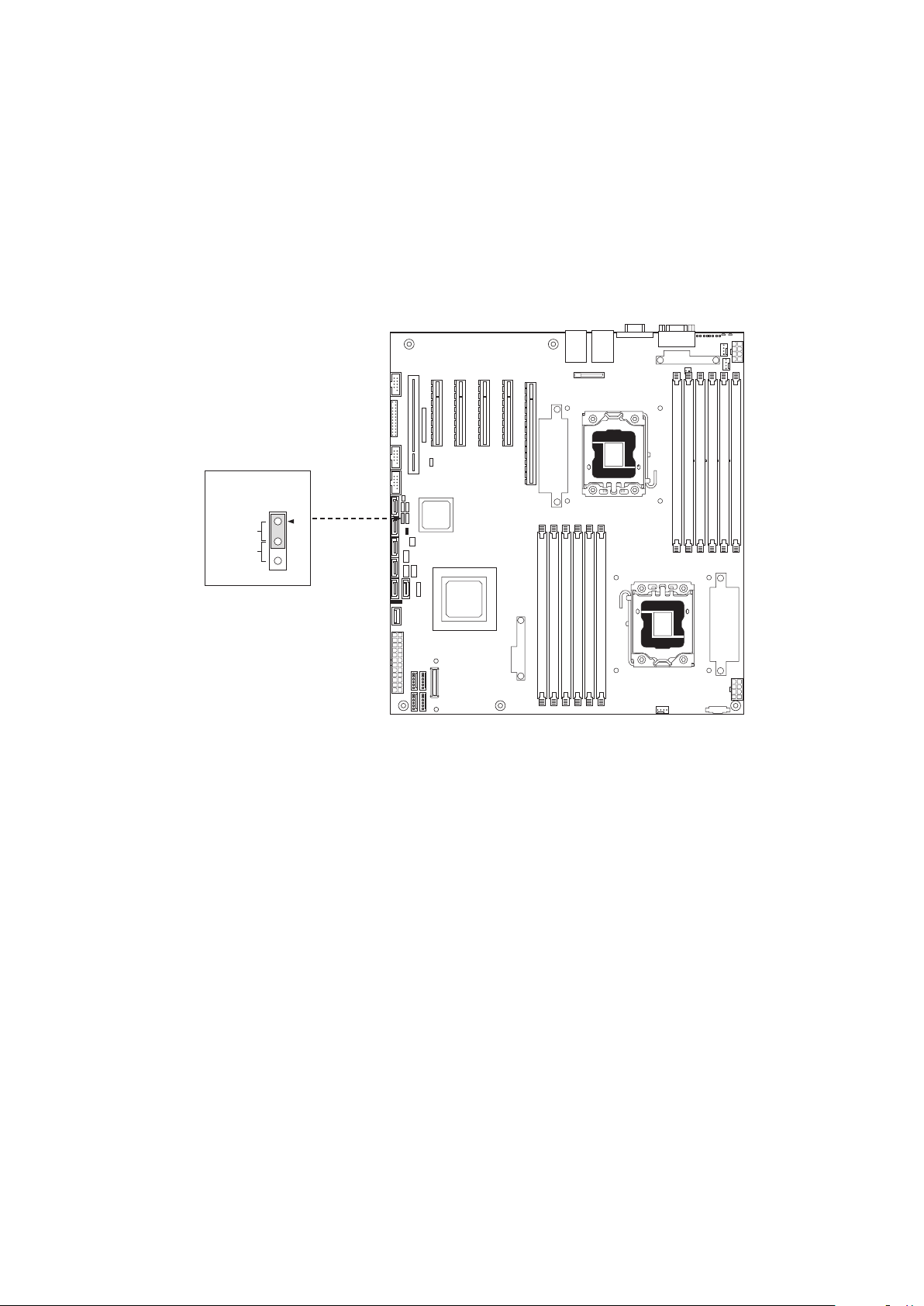

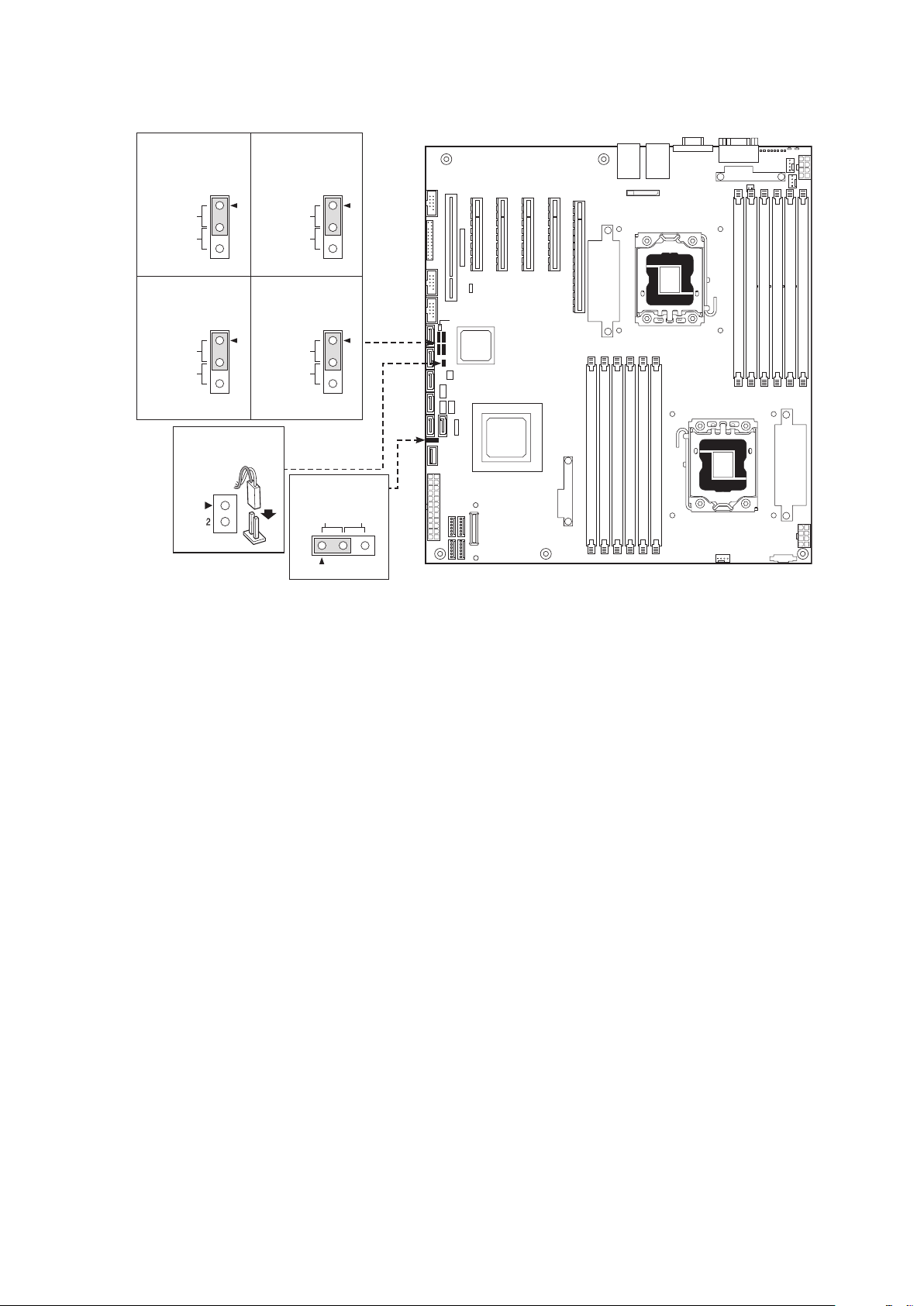

21. Cavaliers de configuration ...............................................................................................................25
22. Témoins de diagnostique ................................................................................................................27

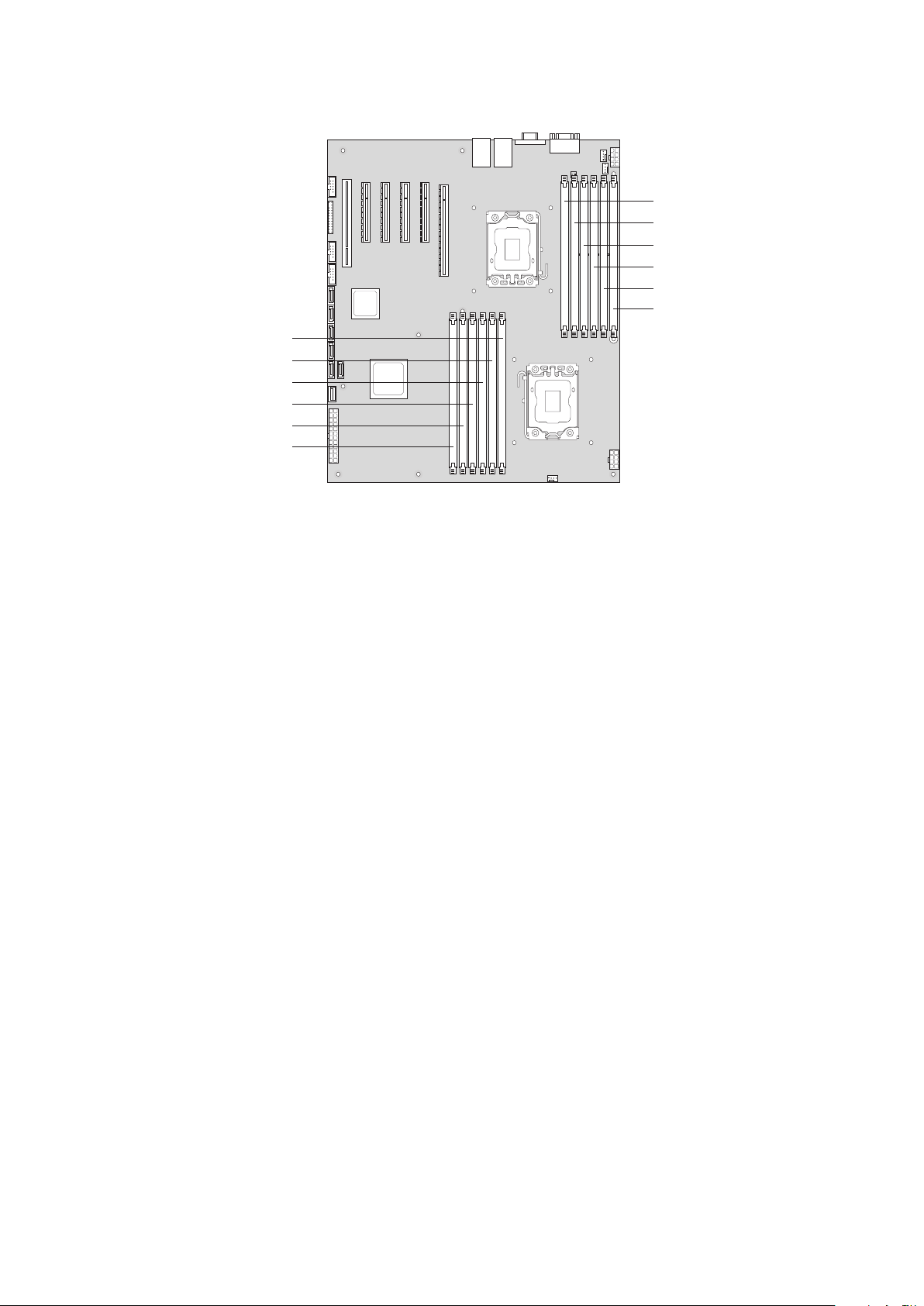

23. Supports DIMM ...............................................................................................................................29

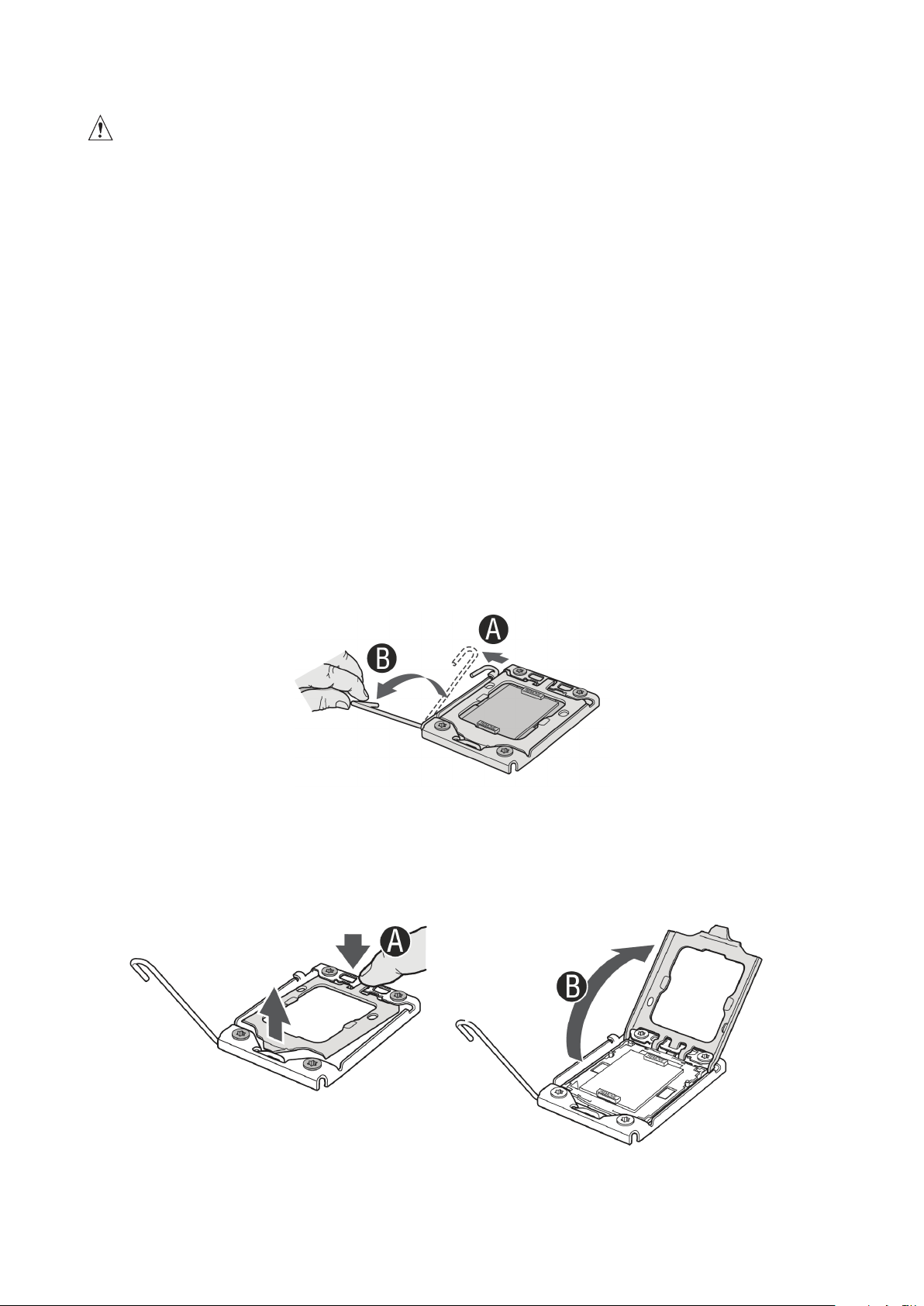

24. Ouverture du levier du support du processeur ................................................................................32
25. Ouverture du plateau de chargement .............................................................................................32
26. Retrait du couvercle de protection du plateau de chargement .......................................................33

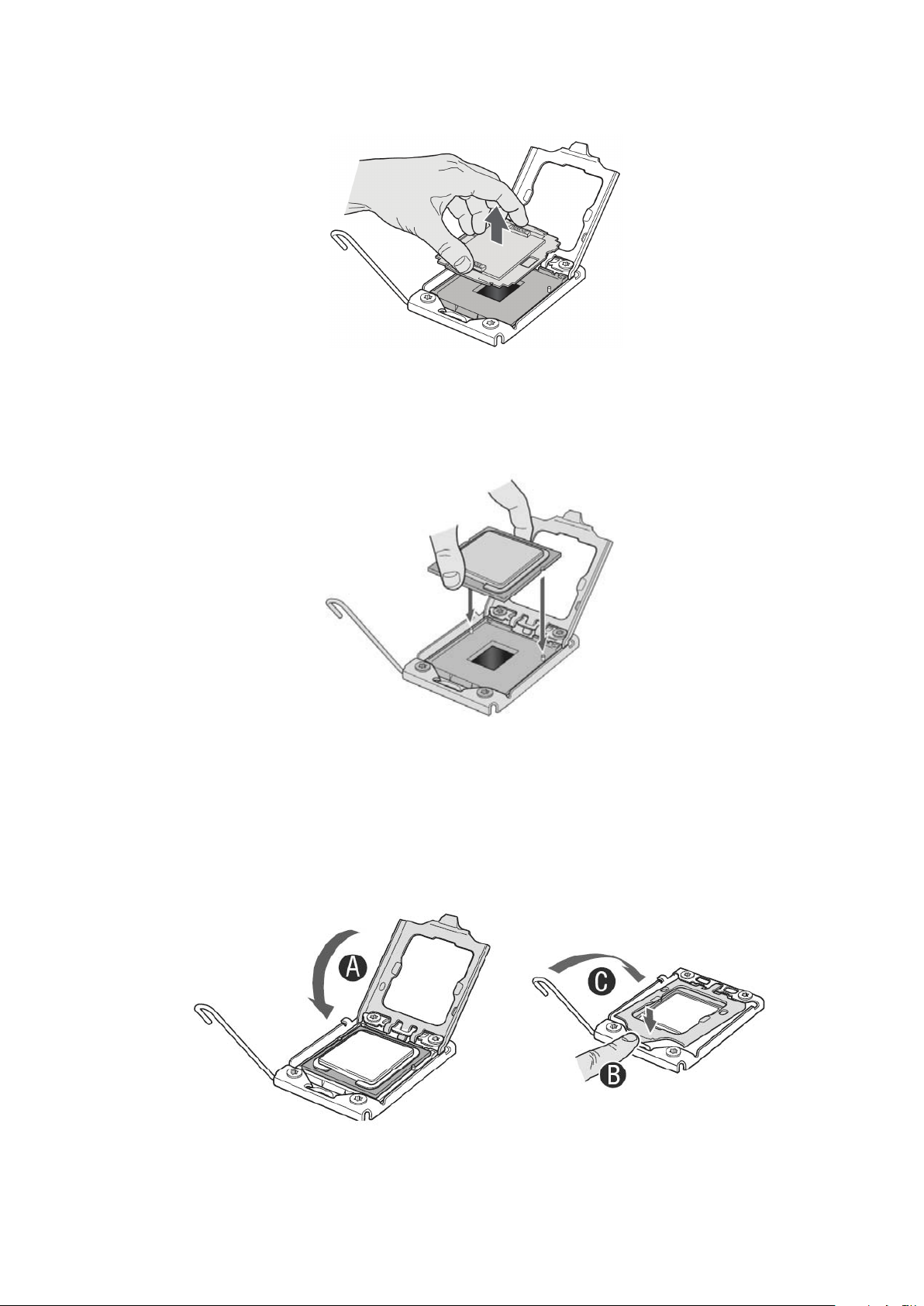

27. Insertion du processeur...................................................................................................................33
28. Fermeture et verrouillage du plateau de chargement .....................................................................33
29. Préparation du châssis pour l’installation de la carte PCI ................................................................34

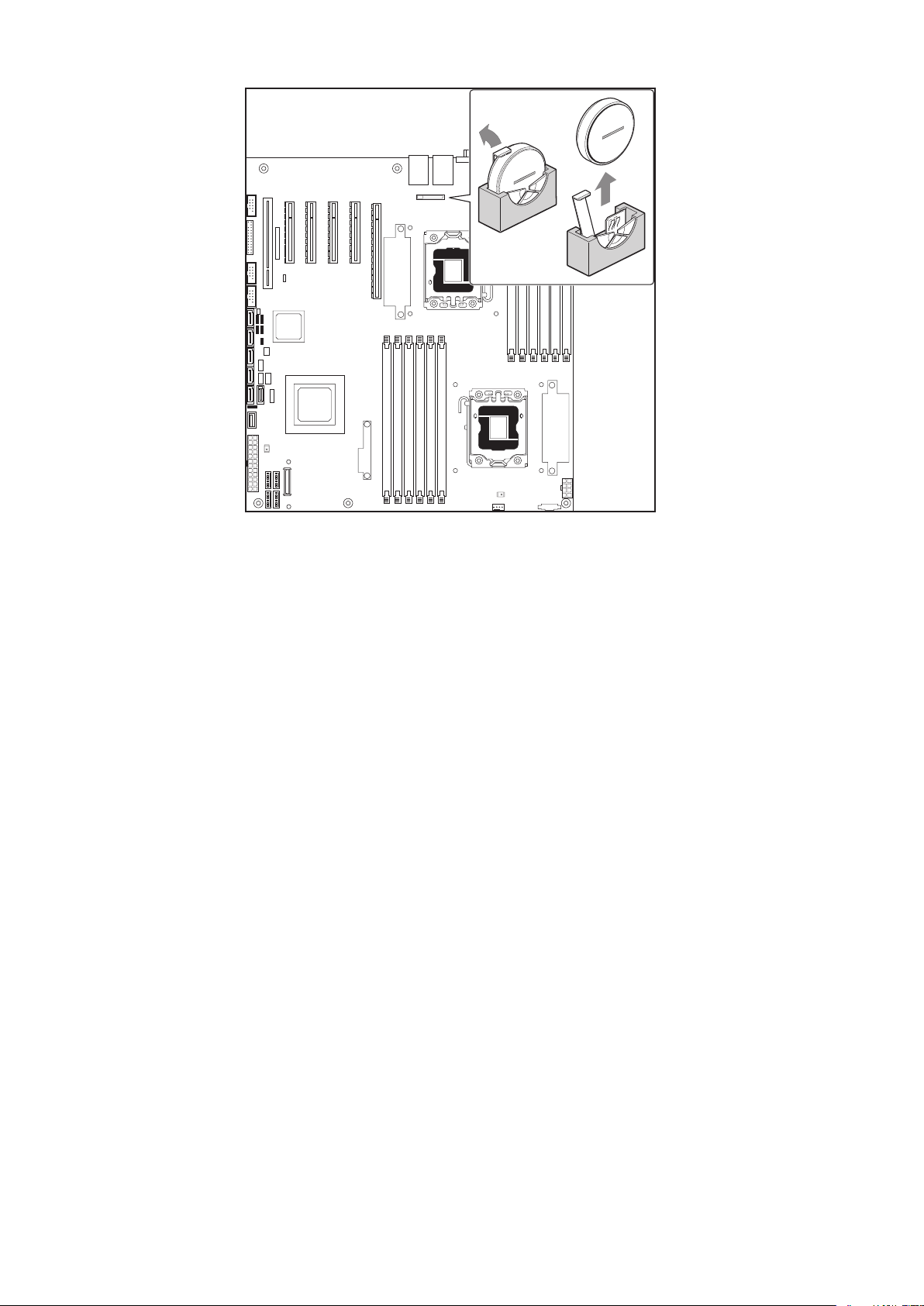

30. Remplacement de la pile de secours ..............................................................................................36
31. Cavalier Effacer mot de passe .........................................................................................................37
32. Cavalier BIOS par défaut .................................................................................................................38
Tableaux
1. Témoins de carte réseau ...................................................................................................................8
2. Description des témoins du panneau avant ....................................................................................10
3. Caractéristiques ...............................................................................................................................11
4. Caractéristiques de la carte serveur ................................................................................................23
5. Commandes clavier .........................................................................................................................40
6. Courant supporté en sortie du bloc d’alimentation du système 670 W ..........................................41
7. Efficacité du bloc d’alimentation .....................................................................................................41
8. Tensions de sortie du bloc d’alimentation 750 watts ......................................................................41
9. Spécifications relatives à l’environnement ......................................................................................42
10. Symboles de certification du produit ...............................................................................................43
6

1 Installation du système

Position du serveur

Tenir compte des critères suivants lors de la création d’un espace de travail pratique et sécurisé.
Le système est utilisable dans des lieux où la température est adaptée à l’homme. Éviter les
lieux où le taux d’humidité est supérieur à 70 % et les endroits poussiéreux ou sales. Ne pas exposer le serveur à des températures supérieures à +30 °C et inférieures à +10 °C.
Vérifier que les câbles qui relient le serveur aux périphériques ne sont pas trop serrés.
S’assurer que les cordons de connexion et d’alimentation sont correctement rangés pour
prévenir toute chute.
Lorsque des données sont enregistrées sur les disques durs du serveur ou sur une disquette,
elles sont mémorisées sous forme magnétique. Veiller à ce qu’elles ne soient pas détériorées par des champs magnétiques ou électromagnétiques.
Étant donné que les pièces électroniques peuvent être exposées à des vibrations, aucun
appareil mécanique ne doit être posé sur la même surface que le serveur. Cette règle s’applique notamment pour les imprimantes à impact dont les chocs peuvent endommager le disque dur.
S’assurer que le serveur est parfaitement ventilé en toutes circonstances. Ne pas obstruer les
fentes de ventilation du boîtier du serveur, en particulier celles des blocs d’alimentation. Un flux d’air insuffisant peut endommager le serveur et/ou ses composants.
ATTENTION
Pour mettre le serveur hors tension, retirez le(s) cordon(s) d’alimentation de la prise murale.
7Serveur MAXDATA PLATINUM 3200 I M7

Fonctions du panneau arrière

A
B
D
F
C
E
G
H
I
J
K L
M
N
Le schéma et le tableau présentent les connecteurs et les témoins du panneau arrière. Pour en savoir plus sur les témoins, voir « Diagnostique guidé par les voyants » à la page 27.

Illustration 1. Connecteurs du panneau arrière

A. DEL d’état H. DEL de diagnostic 2 B. DEL d’identification du système I. DEL de diagnostic 1 C. DEL de diagnostic 7 (DEL MSB) J. DEL de diagnostic 0 (DEL LSB) D. DEL de diagnostic 6 K. Port série A E. DEL de diagnostic 5 L. Port vidéo F. DEL de diagnostic 4 M. Carte réseau 1 (haut, port de gestion par défaut),
deux ports USB (bas)
G. DEL de diagnostic 3 N. Carte réseau 2 (haut), deux ports USB (bas)
Les témoins de carte réseau situés à droite et à gauche de chaque carte réseau fournissent les informations suivantes :

Tableau 1. Témoins de carte réseau

Couleur du témoin
Témoin gauche
Témoin droit Éteint Connexion de 10 Mbps (si le témoin gauche
État du témoin Description
Éteint Aucune connexion réseau établie Vert Connexion réseau établie Vert clignotant Activité de transmission/réception
est allumé ou clignotant)
Vert Connexion de 100 Mbps Orange Connexion de 1000 Mbps
8 Installation du système

Indicateurs et commandes du panneau avant

Illustration 2. Commandes et indicateurs des systèmes montés sur pieds

A. Permutation ID F. Témoin d’état Sous tension/Veille (vert) B. Bouton de réinitialisation G. Témoin d’activité sur carte réseau 2 (vert) C. Témoin d’activité sur carte réseau 1 (vert) H. Témoin ID (bleu) D. Bouton d’alimentation I. Témoin d’état (bicolore) E. Témoin d’activité du disque dur (vert) J. Bouton NMI
9Serveur MAXDATA PLATINUM 3200 I M7
Le tableau suivant contient une description des témoins du panneau avant.

Tableau 2. Description des témoins du panneau avant

Nom du témoin Couleur Condition Description Témoin d’état Sous
tension/Veille
État Vert ALLUMÉ Le système est prêt.
Activité du disque dur
Activité sur carte réseau 1
Activité sur carte réseau 2
Témoin d’ID (rack uniquement)
Vert ALLUMÉ Sous tension
ÉTEINT Arrêt
Vert CLIGNOTE Le système est prêt mais dégradé. Panne UC, DIMM
défectueux
Orange ALLUMÉ Alarme critique. Panne critique du module d’alimenta-
tion, panne critique du ventilateur, tension (bloc d’ali­mentation), panne de la tension et panne thermique
Orange CLIGNOTE Panne non critique : panne redondante du ventilateur,
panne de l’alimentation redondante, alimentation et tension non critiques
ÉTEINT
Vert CLIGNOTE Activité du disque dur
Vert ALLUMÉ Connexion Vert CLIGNOTE Connecté au réseau
ÉTEINT Veille Vert ALLUMÉ Connexion Vert CLIGNOTE Connecté au réseau
ÉTEINT Veille Bleu CLIGNOTE Identification du serveur, commutation via le bouton ID
ÉTEINT Identification du serveur, commutation via le bouton ID
Alimentation éteinte ; éteint (état CC éteint ou S5) et non dégradé, non-critique, conditions critiquent existantes*
ou le logiciel
ou le logiciel
* Lorsque le serveur est éteint (transitions à l’état CC éteint ou S5), le BMC est en veille et
maintient l’état de la DEL du capteur et du panneau avant établi avant l’arrêt de l’alimentation. Si l’état du système est normal lorsque le système est mis hors tension (la DEL reste verte), la DEL d’état du système est éteinte.
10 Installation du système

2 Description du châssis

Caractéristiques

Tableau 3. Caractéristiques

Caractéristique Description du P3200 I
Baies pour périphériques
Baie de lecteur (6+4) Une baie de lecteur fixe pour 6 disques durs maximum
Emplacements d’extension
Facteur de forme Tour de 5U convertible en racks
Alimentation a) P3200 I Base : un bloc d’alimentation fixe de 670 W avec ventilateur
Système de refroidissement
3 baies pour périphériques 5,25
En option : baie de lecteur échangeable à chaud
• pour 6 disques durs (SAS/SATA)
• pour 4 disques durs (SAS/SATA)
• P3200 I Base : jusqu’à 6 lecteurs P3200 I Redundant : jusqu’à 10 lecteurs
Six emplacements PCI pleine longueur disponibles.
intégré
b) P3200 I Redundant: deux alimentations échangeables à chaud,
redondantes et hautement efficaces de 750 W avec ventilateur intégré.
a) P3200 I Base : trois ventilateurs de châssis non redondants et fixes
• Deux ventilateurs de 120 mm : l’un à l’avant, l’autre à l’arrière
• Un ventilateur de 92 mm à l’avant b) P3200 I Redundant : quatre ventilateurs de châssis redondants et
échangeables à chaud :
• Deux ventilateurs de 120 mm et deux de 92 mm à l’avant
11Serveur MAXDATA PLATINUM 3200 I M7
12 Description du châssis

Base – Vue avant du châssis

A
B
C
D
E
F
G
H
I
J
K

Illustration 3. Vue avant du MAXDATA PLATINUM 3200 I Base

A. Bloc d’alimentation fixe
B. Port série B arrière
C. Panneau pour carte d’extension PCI
D. Conduit de ventilation et ventilateur fixe (arrière)
E. 2 ventilateurs fixes (avant)
F. 2 mécanismes de déblocage de la cage du disque dur
G. Panneau de commande avant
H. Baie de 5,25 pouces
I. Connecteur USB /série B du panneau avant
J. Cage de disque dur – pour 4 lecteurs (accessoire)
K. Cage de disque dur – pour 6 lecteurs

Redundant Power – Vue avant du châssis

A
B
C
D
E
F
G
H
I
J
K
L
M

Illustration 4. Vue avant du MAXDATA PLATINUM 3200 I Redundant Power

A. Alimentation échangeable à chaud 1
B. Alimentation échangeable à chaud 2
C. Port série B arrière
D. Panneau pour carte d’extension PCI
E. Conduit de ventilation
F. 2 grands ventilateurs échangeables à chaud
G. 2 petits ventilateurs échangeables à chaud
H. 2 mécanismes de déblocage de la cage du disque dur
I. Panneau de commande avant
J. Baie de 5,25 pouces
K. Connecteur USB /série B du panneau avant
L. Cage de disque dur – pour 4 lecteurs (accessoire)
M. Cage de disque dur – pour 6 lecteurs (accessoire)
13Serveur MAXDATA PLATINUM 3200 I M7

Vue arrière du châssis

C
E
D
F
B
A

Illustration 5. Vue arrière du châssis du MAXDATA PLATINUM 3200 I

A. Bloc d’alimentation
B. Ports E/S
C. Caches de protection des emplacements d’extension
D. Verrou carte PCI
E. Connecteur arrière série B (en option)
F. Connecteur d’alimentation CA

Périphériques

Baies demi-hauteur pour périphérique 5,25 pouces

Les baies supérieures du châssis conviennent à des périphériques amovibles. Ces baies de lecteurs 5,25 pouces mi-hauteur sont prévues pour les lecteurs de disquettes, de CD-ROM ou de bandes.
/ REMARQUE
Un support 5,25 pouces multifonction pour lecteurs est inclus dans le châssis. Il peut accueillir soit un lecteur 3,5 pouces (en retirant le panneau) soit un lecteur fixe.
14 Description du châssis
Loading...
+ 31 hidden pages
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
