Serveur MAXDATA PLATINUM 100
Manual Système
1Serveur MAXDATA PLATINUM 100
2 Table des matières
3Serveur MAXDATA PLATINUM 100
Table des matières
1 Mise en place et commencer le système ...................................................... 7
Connexions au fond du système......................................................................................... 8
2 Description.......................................................................................................9
Processeurs ........................................................................................................................... 11
Mémoire ................................................................................................................................ 11
Jeu de puces Intel® 845E....................................................................................................... 12
Concentrateur MCH (Memory Controller Hub) Intel® 82845E .......................................... 12
Concentrateur ICH2 (I/O Controller Hub) Intel® 82801BA................................................. 12
Concentrateur FWH (Firmware Hub) Intel® 82802AB....................................................... 13
Contrôleur d’E/S ................................................................................................................ 13
Ports série ......................................................................................................................... 13
Port parallèle ..................................................................................................................... 13
Contrôleur de lecteur de disquettes.................................................................................. 14
Interface clavier et souris .................................................................................................. 14
Sous-système de gestion du matériel ................................................................................... 14
ASIC de gestion du matériel ............................................................................................. 14
Contrôle des ventilateurs....................................................................................................... 14
Détection d’ouverture du châssis .......................................................................................... 14
Horloge temps réel, SRAM CMOS et pile ............................................................................. 15
Legacy USB Support (Prise en charge du bus USB incorporé) ............................................. 15
Prise en charge IDE ............................................................................................................... 16
Interfaces IDE ................................................................................................................... 16
Connecteur du témoin d’activité du disque dur SCSI ............................................................ 16
BIOS ...................................................................................................................................... 17
Configuration automatique PCI ......................................................................................... 17
Prise en charge IDE PCI .................................................................................................... 17
Prise en charge des langues ............................................................................................. 17
Options d’amorçage .............................................................................................................. 18
Amorçage à partir du CD-ROM ou du réseau ................................................................... 18
Amorçage sans périphériques connectés ......................................................................... 18
Systèmes à amorçage rapide avec Intel® Rapid BIOS Boot .................................................. 18
Intel® Rapid BIOS Boot...................................................................................................... 18
Mots de passe de sécurité du BIOS...................................................................................... 19
BIOS de gestion du système (SMBIOS) ............................................................................... 20
Fonctions de gestion de l’alimentation .................................................................................. 20
Technologie Wake on LAN .................................................................................................... 20
Wake on Ring ........................................................................................................................ 21
Resume on Ring .................................................................................................................... 21
ACPI....................................................................................................................................... 21
États du système et états de l’alimentation .......................................................................... 22
Périphériques et événements d’activation............................................................................. 23
Prise en charge matérielle ..................................................................................................... 23
Connecteur d’alimentation..................................................................................................... 24
Connecteurs des ventilateurs ................................................................................................ 24
Fonctionnalités d’activation réseau........................................................................................ 24
Technologie de disponibilité immédiate ................................................................................ 25
Resume on Ring .................................................................................................................... 25
3Serveur MAXDATA PLATINUM 100
5Serveur MAXDATA PLATINUM 100
Sous-système PCI 32 bits 33 MHz ................................................................................... 26
ID de périphérique (IDSEL) ............................................................................................... 26
ATA-100 ............................................................................................................................ 27
Modes vidéo ..................................................................................................................... 28
Témoins d’état et connecteurs réseau ............................................................................. 29
3 L‘intégration et à la conformité aux normes .............................................. 31
Conformité du produit aux exigences de sécurité ............................................................ 31
Conformité du produit aux normes EMC ......................................................................... 31
Remarques sur la compatibilité électromagnétique.......................................................... 32
FCC (États-Unis) ............................................................................................................... 32
Europe (Déclaration de conformité aux directives européennes) .................................... 32
4 Table des matières
Figures
3. Composants de la carte serveur ........................................................................................ 10

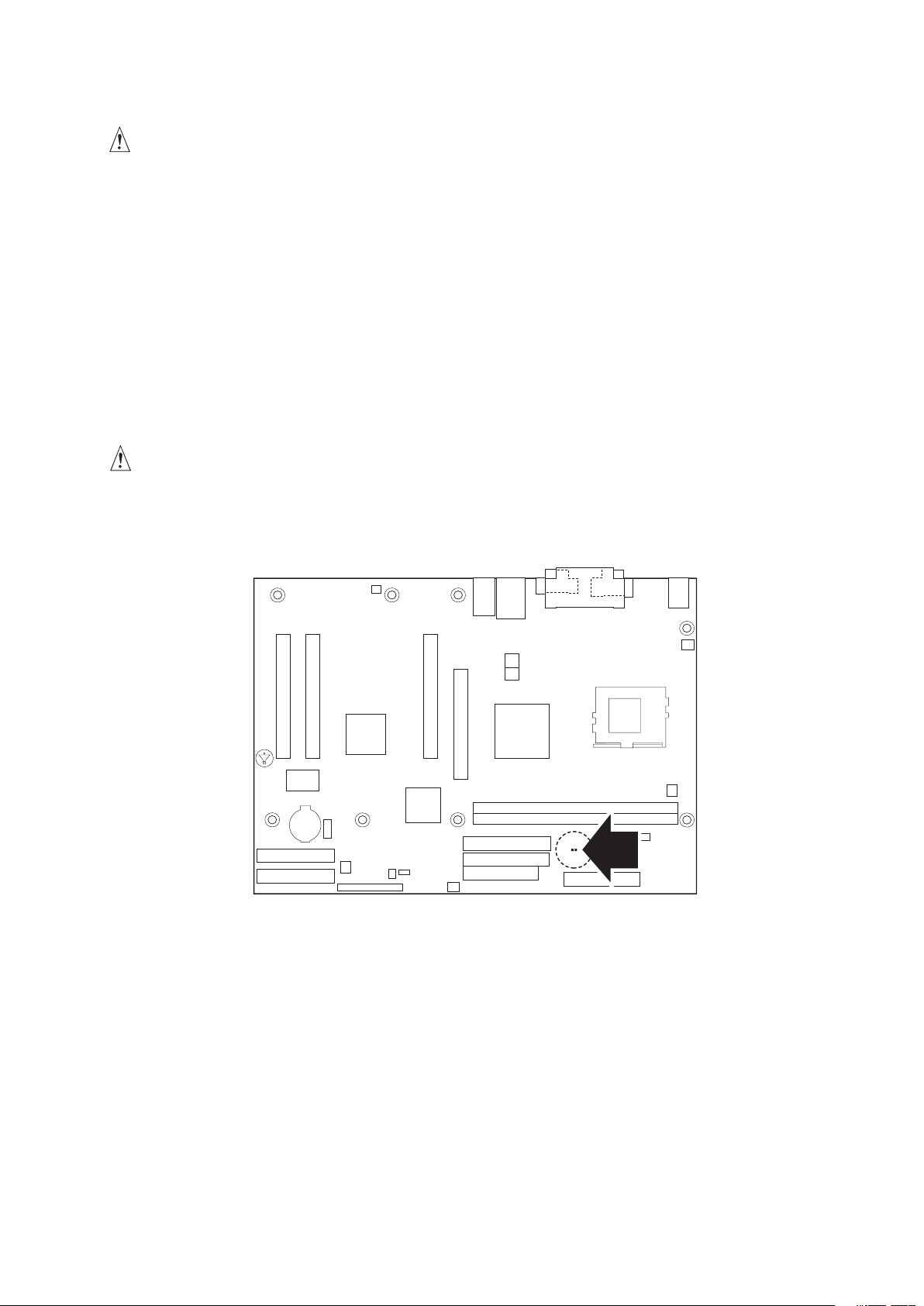

4. Emplacement du témoin d’alimentation de veille.............................................................. 25
Tables
2. Processeurs pris en charge ............................................................................................. 11
3. Congurations mémoire prises en charge....................................................................... 11
4. Fonctions des mots de passe superviseur et utilisateur ................................................. 19
5. Effets de la pression du bouton d’alimentation .............................................................. 22
6. États d’alimentation et alimentation correspondante du système .................................. 22
7. Périphériques et événements d’activation ...................................................................... 23
8. Fonction/fonctionnement des connecteurs des ventilateurs........................................... 24
9. Caractéristiques du bus PCI............................................................................................. 26
10. ID de conguration du bus PCI ........................................................................................ 26
11. Modes vidéo .................................................................................................................... 28
12. Symboles de certication du produit ............................................................................... 31
5Serveur MAXDATA PLATINUM 100
6 Mise en place et commencer le système
7Serveur MAXDATA PLATINUM 100
1 Mise en place et commencer le système
Mise en place de serveur
Lors de la mise en place de votre serveur, veuillez prendre bonne note des indications qui suivent pour créer un poste de travail pratique et sûr :
En règle générale, un ordinateur peut être utilisé partout où la température ambiante est adaptée à des êtres humains. Cependant, les pièces dans lesquelles le taux d’humidité est supérieur à 70 %, ainsi que les emplacements sales ou poussiéreux, ne sont pas adaptées. De plus, vous ne devez pas soumettre votre PC à des températures supérieures à + 35 °C ou inférieures à +10 °C.
Vérifiez toujours que les câbles reliant le PC à ses périphériques ne sont pas trop tendus.
Vérifiez toujours que les câbles d’alimentation électrique et de connexion sont placés de telle manière qu’il est impossible de trébucher.
Lorsque vous sauvegardez vos données sur le disque dur ou la disquette de votre PC, elles sont enregistrées sous forme de signaux magnétiques. Assurez-vous que ces données ne risquent pas d’être endommagées par des champs magnétiques ou électromagnétiques.
Les composants électroniques de votre serveur peuvent être endommagés par les vibra­tions : ne placez aucun périphérique mécanique sur la même surface que le PC. Ce point est particulièrement important pour les imprimantes matricielles (à impact), dont les vibrations pourraient endommager le disque dur.
ATTENTION
Le dispositif de connexion d‘appareil sert de dispositif de séparation. Pour obtenir une séparation complète de l‘appareil du réseau, le câble secteur doit être éliminé de la prise d‘appareil .
7Serveur MAXDATA PLATINUM 100
9Serveur MAXDATA PLATINUM 100
Relier le système
Connexions au fond du système
Figure 1. Connexions au fond du système
A.
PS/2-Souris
B.
PS/2-Clavier
C.
Porte parallele
D.
Porte Serielle A)
E.
Porte Ecran
F.
NIC 1
G.
USB-connectuer 1
H.
USB-connecteur 2
I.
NIC 2
Commencer le système
À l‘avant du boîtier de serveur vous trouvez des commandes suiviantes : l’interrupteur ON/ OFF, le button de RESET et le LED de HDD. Appuyez une fois brièvement sur l’interrupteur ON/OFF pour que le système démarre.
8 Description
Figure 2. Les éléments de commande
A.
Bouton de Puissance
B.
Bouton de Reset
C.
LED de puissance
D.
LED des disques dur
2 Description
Caractéristiques de la carte serveur
Tableau 1. Caractéristiques de la carte serveur
Caractéristique Description
Processeurs Prise en charge d‘un processeur Intel® Pentium® 4 dans un support µPGA478
Prise en charge d’un processeur Intel® Celeron® dans un support µPGA478 400 MHz à 533 MHz
Mémoire • Deux emplacements DIMM (Dual Inline Memory Module) DDR SDRAM
à 184 broches
• Prise en charge d’un maximum de 2 Go de mémoire système ECC
• Prise en charge des modules DIMM à une ou deux faces (DDR 200/
266)
Jeu de puces Jeu de puces Intel® 845E, composé de :
• Concentrateur MCH (Memory Controller Hub) Intel® 82845E
• Concentrateur ICH2 (I/O Controller Hub) Intel
• Concentrateur FWH (Firmware Hub) 4 Mbits Intel® 82802AB
Gestion des entrées/ sorties
Interfaces de périphériques
Capacités d‘extension Un bus PCI indépendant (32 bits/33 MHz, 5 V) avec trois connecteurs PCI et
BIOS BIOS Intel®/AMI avec prise en charge des fonctionnalités suivantes :
Gestion de l‘alimentation Prise en charge de ACPI
Facteur de forme Compatible SSI
Contrôleur d‘E/S à bus LPC SMSC LPC47M102
• Deux ports USB externes avec carte d’extension interne offrant deux ports USB en option sur panneau avant
• Un port série et un support pour port série
• Un port parallèle
• Deux interfaces IDE avec support UDMA 33, ATA-66/100
• Une interface pour lecteur de disquettes, pouvant recevoir deux
lecteurs (A et B)
• Ports souris et clavier PS/2
quatre périphériques intégrés :
• Contrôleur graphique 2D/3D – Contrôleur vidéo ATI Rage XL avec 2 Mo de SDRAM
• Deux contrôleurs Fast Ethernet Intel® 10/100 82550PM
• Contrôleur ATA-100, Promise Technology PDC20267
• ACPI (Advanced Conguration and Power Interface, interface
d’alimentation et de conguration avancée)
• Plug-and-Play
• SMBIOS
• Wake on PME
• Wake on Ring (WOR)
• Wake on LAN (WOL)
®
82801BA
9Serveur MAXDATA PLATINUM 100
11Serveur MAXDATA PLATINUM 100
Emplacements des connecteurs
 

 
et des composants de la carte serveur
Figure 3. Composants de la carte serveur
A.
Emplacements d’extension PCI
B.
Contrôle vidéo ATI Rage XL
C.
D.
E.
F.
G.
H.
I.
J.
K.
L.
M.
N.
Connecteur d’ouverture de châssis Connecteur AGP Connecteurs du panneau arrière Ventilateur système (ventilateur 2) Connecteur d’alimentation auxiliaire 12 V Support processeur µPGA478 Concentrateur MCH Intel® 82845E Ventilateur du châssis Support DIMM1 Support DIMM0 Connecteur du port série B Connecteur d’alimentation principal
O.
Connecteur IDE secondaire
P.
Connecteur IDE primaire
Q.
Connecteur du lecteur de disquettes
R.
Ventilateur système (ventilateur 3)
S.
Concentrateur ICH2 Intel® 82801BA
T.
Connecteur de témoin disque dur
U.
Bloc des cavaliers de configuration
V.
Support du panneau avant
W.
Ventilateur système (ventilateur 1)
X.
Connecteur IDE RAID secondaire
Y.
Connecteur IDE RAID primaire
Z.
Pile
AA.
Connecteur USB du panneau avant
BB.
Connecteur du contrôleur ATA RAID Promise
CC.
Haut-parleur
10 Description
Processeurs
Le serveur MAXDATA PLATINUM 100 prend en charge un seul processeur Intel® Pentium® 4 sur support µPGA478. Les processeurs ne sont pas fournis avec la carte serveur ; ils doivent être achetés séparément.
Tableau 2. Processeurs pris en charge
Type Désignation Bus système Taille du cache L2
Intel® Pentium® 4 Processeur 1,6 – 1,8 – 2,0 – 2,26 et
2,4 GHz Intel® Pentium® 4 Processeur 1,8 – 1,9 et 2,0 GHz 400 MHz 256 Ko Intel® Celeron® Processeur 1,7 – 1,8 et 1,9 GHz 400 MHz 128 Ko
400/533 MHz 512 Ko
Mémoire
Le serveur MAXDATA PLATINUM 100 contient deux supports DIMM 184 broches pouvant recevoir un maximum de deux modules DIMM SDRAM DDR. La conguration mémoire minimale prise en charge est de 64 Mo et le maximum est d’un module DIMM de 2 Go, empilé et sans mémoire tampon, de type DDR200/266 ECC. Consultez le tableau ci-dessous pour connaître les congurations mémoire prises en charge.
Tableau 3. Congurations mémoire prises en charge
Capacité du module DIMM
64 Mo SS 64 Mbits 8 Mo x 8/vide 8 64 Mo SS 128 Mbits 8 Mo x 16/vide 4 128 Mo DS 64 Mbits 8 Mo x 8/8 Mo x 8 16 (Remarque 1) 128 Mo SS 128 Mbits 16 Mo x 8/vide 8 128 Mo SS 256 Mbits 16 Mo x 16/vide 4 256 Mo DS 128 Mbits 16 Mo x 8/16 Mo x 8 16 (Remarques 1 et 2) 256 Mo SS 256 Mbits 32 Mo x 8/vide 8 256 Mo SS 512 Mbits 32 Mo x 16/vide 4 512 Mo DS 256 Mbits 32 Mo x 8/32 Mo x 8 16 (Remarques 1 et 2) 512 Mo SS 512 Mbits 64 Mo x 8/vide 8 1024 Mo DS 512 Mbits 64 Mo x 8/64 Mo x 8 16
Remarques :
1. Si le nombre de modules SDRAM DDR est supérieur à neuf, le module DIMM est double face.
2. Remplissage avant/arrière indiqué pour la densité SDRAM DDR et l’organisation SDRAM DDR.
Nombre de faces
Densité SDRAM DDR
Organisation SDRAM DDR Avant/arrière
Nombre de modules SDRAM DDR
Les modules DIMM et la configuration mémoire doivent satisfaire aux conditions sui­vantes:
• Modules DIMM SDRAM DDR 2,5 V (uniquement) à 184 broches à contacts plaqués or
• Modules DIMM simple ou double face sans mémoire tampon
• Capacité maximale de la mémoire système : 2 Go ; capacité minimale de la mémoire système : 64 Mo
• Modules DIMM SDRAM DDR 200/266 MHz uniquement
• Mémoire SPD (Serial Presence Detect)
• Prise en charge STR (Suspend to RAM)
• Modules DIMM ECC et non ECC
11Serveur MAXDATA PLATINUM 100
13Serveur MAXDATA PLATINUM 100
Jeu de puces Intel® 845E
Le jeu de puces Intel® 845E est composé des éléments suivants :
• Concentrateur MCH (Memory Controller Hub) Intel® 82845E avec bus AHA (Accelerated Hub Architecture)
• Concentrateur ICH2 (I/O Controller Hub) Intel® 82801BA avec bus AHA
• Concentrateur FWH (Firmware Hub) Intel® 82802AB
Le concentrateur MCH est un contrôleur centralisé pour le bus système, le bus mémoire, le bus AGP et l’interface AHA. Le concentrateur ICH2 est un contrôleur centralisé pour les chemins d’E/S de la carte. Le concentrateur FWH permet le stockage non volatile du BIOS.
Concentrateur MCH (Memory Controller Hub) Intel® 82845E
Le concentrateur MCH prend en charge les fonctionnalités d’intégrité des données du bus Intel® Pentium® Pro, notamment la parité d’adresse, de requête et de réponse. Le jeu de puces 845E génère toujours des données ECC lorsqu’il pilote le bus de données du processeur, bien que la fonction ECC du bus de données puisse être désactivée ou activée par le BIOS. Elle est activée par défaut.
Le concentrateur MCH présente les caractéristiques suivantes :
• Un contrôleur mémoire SDRAM intégré avec détection automatique de la SDRAM.
• Prise en charge de la gestion d’alimentation compatible ACPI 1.0b.
Concentrateur ICH2 (I/O Controller Hub) Intel® 82801BA
Le concentrateur ICH2 Intel® 82801BA présente les caractéristiques suivantes :
• Emplacements bus local PCI (Peripheral Component Interface) 33 MHz prenant en charge la spécification PCI, rév. 2.2.
• Prise en charge de l’interface LPC (Low Pin Count).
• Contrôleur IDE intégré (prend en charge les modes Ultra ATA-66/100 et Ultra DMA 33).
• Contrôleur d’accès aux supports réseau intégré.
• Interface USB (Universal Serial Bus) avec deux contrôleurs USB offrant deux ports sur le panneau arrière, ainsi que deux ports en option sur le panneau avant via l’implémentation d’une interface UHCI (Universal Host Controller Interface).
• Logique de gestion d’alimentation (compatible ACPI rév. 1.0b).
• Prise en charge du bus de gestion système vers :
− tous les emplacements PCI
− la fonction d’éveil S5 à partir de tous les emplacements PCI
• Horloge temps réel (avec RAM CMOS 256 octets alimentée par pile).
• Prise en charge de deux périphériques Maître/DMA.
12 Description
Concentrateur FWH (Firmware Hub) Intel® 82802AB
Le concentrateur FWH Intel® 82802AB (FWH) intègre un module de mémoire flash symétrique de 4 mégaoctets. En interne, le module est organisé en huit blocs de 64 ko pouvant être effacés, verrouillés et déverrouillés de façon individuelle.
Le concentrateur FWH présente les caractéristiques suivantes :
• Programme BIOS système
• Logique permettant la protection du stockage et de la mise à jour des informations relatives à la plate-forme
Contrôleur d’E/S
Le contrôleur d’E/S SMSC LPC47M102 présente les caractéristiques suivantes :
• Interface LPC (Low Pin Count)
• Fonctionnement en 3,3 V
• Un port série et un support pour port série
• Un port parallèle avec prise en charge ECP (Extended Capabilities Port) et EPP (Enhanced Parallel Port)
• Interface IRQ série compatible avec la prise en charge IRQ série pour les systèmes PCI
• Interfaces souris et clavier de type PS/2
• Interface permettant de recevoir deux lecteurs de disquettes 1,2 Mo, 1,44 Mo ou
2,88 Mo
• Gestion intelligente de l’alimentation, comprenant une interface programmable d’événe­ ment d’activation
• Prise en charge de la gestion d’alimentation PCI
• Contrôle ventilateur
− Quatre sorties de contrôle des ventilateurs
− Quatre entrées pour tachymètres ventilateur
Le programme BIOS Setup offre les options de configuration du contrôleur d’E/S.
Ports série
Le serveur MAXDATA PLATINUM 100 comporte un connecteur de port série et un support de port série. Le connecteur du port série A se trouve sur le panneau arrière. Le connecteur du port série B se trouve près du connecteur de l’alimentation principale. L’UART compatible NS16C550 des ports série prend en charge les transferts de données à la vitesse maximale de 115,2 kbits/s avec prise en charge du BIOS.
Port parallèle
Le connecteur du port parallèle D-Sub à 25 broches se trouve sur le panneau arrière. Dans le programme BIOS Setup, le port parallèle peut être configuré sur les modes suivants :
• Output Only (sortie uniquement, mode compatible PC AT)
• Bi-directional (bidirectionnel, compatible PS/2)
• EPP
• ECP
13Serveur MAXDATA PLATINUM 100
15Serveur MAXDATA PLATINUM 100
Contrôleur de lecteur de disquettes
Le contrôleur d’E/S prend en charge deux lecteurs de disquettes compatibles avec le contrôleur 82077, ainsi que les modes PC-AT et PS/2.
Interface clavier et souris
Les connecteurs PS/2 du clavier et de la souris se trouvent sur le panneau arrière. Les lignes +5 V de ces connecteurs sont protégées par un circuit PolySwitch qui, de la même façon qu’un fusible réutilisable, rétablit la connexion une fois la surtension supprimée.
REMARQUE
Le clavier doit être relié au connecteur PS/2 du bas et la souris au connecteur PS/2 du haut. L’ordinateur doit être mis hors tension avant la connexion ou la déconnexion du clavier ou de la souris.
Le contrôleur de clavier contient le code du contrôleur AMI du clavier et de la souris, offre les fonctions de contrôle de ces derniers et prend en charge la protection par mot de passe lors de la mise sous tension et de la réinitialisation. Un mot de passe de mise sous tension et de réinitialisation peut être spécié dans le programme BIOS Setup.
Sous-système de gestion du matériel
Les fonctionnalités de gestion du matériel permettent à la carte d’être compatible avec la spécification WfM (Wired for Management). La carte présente plusieurs fonctionnalités de gestion du matériel, notamment :
• Contrôle des ventilateurs
• Contrôle de la température et de la tension
• Détection d’ouverture du châssis
ASIC de gestion du matériel
L’ASIC de gestion du matériel offre des fonctionnalités d’instrumentation peu coûteuses. Les fonctionnalités du composant sont les suivantes :
• Capteur de température ambiante interne
• Capteur de diode thermique à distance pour le contrôle direct de la température du processeur
• Contrôle de l’alimentation (+5 V, +3,3 V, +1,5 V, 3,3 VSB et Vccp) afin de détecter les niveaux supérieurs ou inférieurs aux valeurs acceptables
• Interface SMBus
Contrôle des ventilateurs
L’ASIC de gestion du matériel offre quatre entrées pour tachymètre ventilateur. Le contrôle peut être implémenté à l’aide de Intel® LANDesk® Client Manager ou de logiciels tiers.
Détection d’ouverture du châssis
Le serveur MAXDATA PLATINUM 100 prend en charge une fonctionnalité de sécurité du châssis qui permet de détecter l’ouverture du capot du châssis. Pour que le circuit de détection fonctionne, l’alimentation du châssis doit être reliée à l’alimentation secteur. La fonctionnalité de sécurité utilise un commutateur mécanique sur le châssis, relié au connecteur de détection d’ouverture. Lorsque le capot du châssis est retiré, le commutateur mécanique est en position fermée.
14 Description
REMARQUE
La détection d’ouverture du châssis peut être implémentée à l’aide de Intel® LANDesk Client Manager ou de logiciels tiers.
Horloge temps réel, SRAM CMOS et pile
L’horloge temps réel fournit l’heure du jour ainsi qu’un calendrier sur plusieurs siècles, avec fonctionnalités d’alarme. L’horloge temps réel prend en charge 256 octets de SRAM CMOS alimentée par pile, en deux bancs réservés à l’utilisation par le BIOS.
Une pile bouton (CR2032) alimente l’horloge temps réel et la mémoire CMOS. Lorsque l’ordinateur n’est pas relié à une prise murale, la pile a une durée de vie estimée à trois ans. Lorsque l’ordinateur est alimenté, le courant de veille de l’alimentation augmente la durée de vie de la pile. La précision de l’horloge est de ±13 minutes/an à 25 ºC, avec une tension de 3,3 VSB.
L’heure, la date et les valeurs CMOS peuvent être spécifiées dans le programme BIOS Setup. Les valeurs par défaut du CMOS peuvent être rétablies à l’aide du programme BIOS Setup.
REMARQUE
Si la pile est déchargée et que l’alimentation secteur est coupée, les paramètres par défaut personnalisés, s’ils ont été précédemment enregistrés, sont chargés dans la RAM CMOS lors de la mise sous tension.
Legacy USB Support (Prise en charge du bus USB incorporé)
Legacy USB Support permet l’utilisation de périphériques USB, tels que les claviers, les souris et les concentrateurs, même lorsque les pilotes USB du système d’exploitation ne sont pas encore disponibles. Legacy USB Support permet l’accès au programme BIOS Setup et l’installation d’un système d’exploitation prenant en charge USB. Par défaut, Legacy USB Support est configuré sur Enabled (Activé).
Le serveur MAXDATA PLATINUM 100 comporte quatre ports USB 1.1 ; un périphérique USB peut être connecté à chaque port. Pour connecter plus de quatre périphériques USB, connectez un concentrateur externe à n’importe quel port. Deux des ports USB se présentent sous la forme de connecteurs empilés sur le panneau arrière ; les deux autres sont accessibles via le support USB du panneau avant. Le serveur MAXDATA PLATINUM 100 prend totalement en charge UHCI et utilise des pilotes logiciels compatibles UHCI.
REMARQUE
Les ordinateurs comportant un câble non blindé connecté à un port USB peuvent ne pas être conformes aux normes FCC Classe B, même si aucun périphérique n’est connecté. Utilisez un câble blindé conforme aux normes relatives aux périphériques haute vitesse. Legacy USB Support fonctionne de la façon suivante :
1. Lorsque l’utilisateur met l’ordinateur sous tension, Legacy Support est désactivé.
2. Le test POST démarre.
3. Legacy USB Support est activé par le BIOS, ce qui permet à l’utilisateur de connecter un clavier USB afin d’accéder au programme BIOS Setup et au menu de maintenance.
4. Le POST se termine.
5. Le système d’exploitation est chargé. Pendant le chargement du système d’exploitation,
le clavier et la souris USB sont reconnus et peuvent être utilisés pour configurer le système d’exploitation. Ils ne sont pas reconnus si Legacy USB Support a été configuré sur Disabled (Désactivé) dans le programme BIOS Setup.
6. Dès lors que le système d’exploitation a chargé les pilotes USB, tous les périphériques USB
(incorporés ou non) sont reconnus par le système d’exploitation et la fonctionnalité Legacy USB Support du BIOS n’est plus utilisée.
15Serveur MAXDATA PLATINUM 100
17Serveur MAXDATA PLATINUM 100
Pour installer un système d’exploitation prenant en charge USB, vérifiez que l’option Legacy USB Support du programme BIOS Setup est configurée sur Enabled (Activée) et suivez les instructions d’installation du système d’exploitation.
REMARQUE
La fonctionnalité Legacy USB Support ne sert que pour les claviers, les souris et les concentrateurs. Les autres périphériques USB ne sont pas pris en charge dans ce mode.
Prise en charge IDE
Interfaces IDE
Le contrôleur IDE de ICH2 comporte deux interfaces IDE bus maître indépendantes pouvant être activées de façon individuelle. Les interfaces IDE prennent en charge les modes suivants :
• Programmed I/O (PIO) : le processeur contrôle le transfert des données.
• DMA de type 8237 : le DMA décharge le processeur et prend en charge des taux de transfert allant jusqu’à 16 Mo/s.
• Ultra DMA : protocole DMA sur bus IDE, prenant en charge l’étranglement hôte et cible, ainsi que des taux de transfert allant jusqu’à 33 Mo/s.
• ATA-66 : protocole DMA sur bus IDE, prenant en charge le l’étranglement hôte et cible, ainsi que des taux de transfert allant jusqu’à 66 Mo/s. Le protocole ATA-66 est semblable au protocole Ultra DMA et est compatible avec les pilotes de périphérique.
• ATA-100 : protocole DMA sur bus IDE, prenant en charge le l’étranglement hôte et cible. La logique ATA-100 du ICH2 permet d’atteindre des taux de transfert allant jusqu’à 100 Mo/s.
REMARQUE
Les modes ATA-66 et ATA-100 sont plus rapides et nécessitent un câble spécial destiné à réduire les réflexions, le bruit et le couplage inductif.
Les interfaces IDE prennent également en charge les périphériques ATAPI (tels que les lecteurs de CD-ROM) ainsi que les périphériques ATA qui utilisent les modes de transfert.
Le BIOS prend en charge les modes de traduction LBA (Logical Block Addressing) et ECHS (Extended Cylinder Head Sector). L’unité signale le taux de transfert et le mode de traduction au BIOS.
Le serveur MAXDATA PLATINUM 100 prend en charge la technologie de disquette Laser Servo (LS-120) par l’intermédiaire des interfaces IDE. Une unité LS-120 peut être configurée comme périphérique d’amorçage via le menu Boot (Amorçage) du programme BIOS Setup, à l’aide d’une des options suivantes :
• ARMD-FDD = ATAPI removable media device - floppy disk drive (Périphérique amovible ATAPI – unité de disquette)
• ARMD-HDD = ATAPI removable media device - hard disk drive (Périphérique amovible ATAPI – unité de disque dur)
Connecteur du témoin d’activité du disque dur SCSI
Le connecteur du témoin d’activité du disque dur SCSI est un connecteur 1 x 2 broches qui permet à un contrôleur SCSI d’extension d’utiliser le même témoin que le contrôleur IDE intégré. Pour un fonctionnement correct, ce connecteur doit être relié à la sortie du témoin du contrôleur SCSI d’extension. Le témoin s’allume lorsque des données sont lues ou écrites sur l’un ou l’autre des contrôleurs (IDE ou SCSI).
16 Description
BIOS
Le serveur MAXDATA PLATINUM 100 utilise un BIOS Intel®/AMI stocké dans le concentrateur FWH (Firmware Hub) et pouvant être mis à jour à l’aide d’un programme. Le FWH contient le programme BIOS Setup, le POST, l’utilitaire de configuration automatique PCI ainsi que la prise en charge Plug and Play.
Le serveur MAXDATA PLATINUM 100 prend en charge la mise en miroir du BIOS système, ce qui permet l’exécution du BIOS à partir de la mémoire système 64 bits intégrée et protégée en écriture.
Le BIOS affiche un message au cours du POST, indiquant le type de BIOS et le code de révision. Le BIOS de production initiale est PT84510A.86B.
Lorsque le cavalier du serveur MAXDATA PLATINUM 100 est défini en mode configuration et que le serveur est mis sous tension, le BIOS compare la version du processeur et celle du microcode dans le BIOS, puis il indique si les deux versions sont identiques.
Configuration automatique PCI
Le BIOS permet de configurer automatiquement les périphériques PCI. Les périphériques PCI peuvent être intégrés ou se présenter sous forme de cartes d’extension. La configuration automatique permet d’insérer ou de retirer des cartes PCI sans avoir à configurer le système. Lorsque l’utilisateur met le système sous tension après avoir ajouté une carte PCI, le BIOS configure automatiquement les interruptions, l’espace d’E/S et les autres ressources système. Les interruptions définies sur Available (Disponible) dans le programme BIOS Setup sont considérées comme disponibles par la carte d’extension. Les informations de configuration automatique sont stockées au format ESCD.
Prise en charge IDE PCI
Si vous sélectionnez le mode Auto dans le programme BIOS Setup, le BIOS configure automatiquement les deux connecteurs IDE PCI pour la prise en charge des canaux d’E/S indépendants. L’interface IDE prend en charge les disques durs jusqu’au mode ATA-66/100 et reconnaît les périphériques compatibles ATAPI, notamment les lecteurs de CD-ROM, les lecteurs de disquettes et les périphériques Ultra DMA. Le BIOS détermine les possibilités de chaque unité et les configure afin d’en optimiser la capacité et les performances. Pour tirer parti des capacités élevées généralement offertes aujourd’hui, les disques durs sont automatiquement configurés en mode LBA (Logical Block Addressing) et en mode PIO 3 ou 4, en fonction de leurs possibilités. Vous pouvez remplacer les options de configuration automatique en spécifiant une configuration manuelle dans le programme BIOS Setup. Pour utiliser les fonctionnalités ATA-66/100, les éléments suivants sont nécessaires :
• Un périphérique ATA-66/100
• Un câble compatible ATA-66/100
• Des pilotes de périphérique ATA-66/100 pour le système d’exploitation
REMARQUE
Les câbles compatibles ATA-66/100 offrent une compatibilité descendante avec les unités utilisant des protocoles de transfert IDE plus lents. Si un disque dur ATA-66/100 et un disque dur utilisant un autre protocole de transfert IDE sont reliés au même câble, le taux de transfert maximum entre les unités est réduit à celui du périphérique le plus lent.
Prise en charge des langues
Le programme BIOS Setup et les messages d’aide sont proposés en deux langues : l’anglais et l’espagnol. D’autres langues peuvent être ajoutées si nécessaire (l’allemand, l’italien et le français sont disponibles). La langue par défaut est l’anglais, dès lors qu’aucune autre langue n’a été sélectionnée dans le programme BIOS Setup.
17Serveur MAXDATA PLATINUM 100
19Serveur MAXDATA PLATINUM 100
Options d’amorçage
Dans le programme BIOS Setup, l’utilisateur peut choisir de démarrer à partir d’une disquette, d’un disque dur, d’un CD-ROM ou du réseau. Par défaut, le premier périphérique d’amorçage est le lecteur de disquettes, puis le disque dur et enfin le CD-ROM ATAPI. Le quatrième périphérique est désactivé.
Amorçage à partir du CD-ROM ou du réseau
L’amorçage à partir du CD-ROM est pris en charge conformément à la spécification de format El Torito pour les CD-ROM amorçables. Sous le menu Boot (Amorçage) du programme BIOS Setup, le CD-ROM ATAPI est répertorié en tant que périphérique d’amorçage. Les périphériques d’amorçage sont définis par ordre de priorité. Par conséquent, si aucun CD-ROM amorçable n’est présent dans le lecteur, le système tente de démarrer à partir de l’unité suivante.
Le réseau peut être sélectionné en tant que périphérique d’amorçage. Cette sélection permet l’amorçage à partir de la carte réseau intégrée ou d’une carte d’extension réseau dotée d’une mémoire ROM d’amorçage à distance.
Amorçage sans périphériques connectés
Pour permettre l’utilisation des applications incorporées, le BIOS a été conçu de telle sorte qu’une fois le test POST passé, le chargeur du système d’exploitation est appelé même si les périphériques suivants sont absents :
• Carte vidéo
• Clavier
• Souris
Systèmes à amorçage rapide avec Intel® Rapid BIOS Boot
Ces facteurs affectent la vitesse d’amorçage du système :
• Sélection et configuration appropriées des périphériques
• Utilisation d’un BIOS optimisé, tel que Intel® Rapid BIOS
Intel Rapid BIOS Boot
Grâce aux paramètres ci-dessous du programme BIOS Setup, vous pouvez réduire le temps d’exécution du test POST. Dans le menu Boot (Amorçage) :
• Configurez le disque dur en tant que premier périphérique d’amorçage. Ainsi, le test POST ne commence pas par rechercher d’abord un lecteur de disquettes, ce qui permet de gagner environ une seconde sur le temps d’exécution du POST.
• Désactivez le mode Quiet Boot (Amorçage silencieux), ce qui empêche l’affichage de l’écran de démarrage. Cela permet d’économiser plusieurs secondes lorsque l’écran de démarrage comporte des graphiques complexes et implique des changements de mode vidéo.
• Activez l’option Intel® Rapid BIOS Boot. Cette fonctionnalité ignore le décompte de la mémoire ainsi que la recherche d’un lecteur de disquettes.
REMARQUE
Il est possible d’optimiser le processus d’amorçage afin que le système démarre si rapidement que l’écran comportant le logo Intel (ou l’écran de démarrage personnalisé) ne s’affiche plus. Les moniteurs et les disques durs présentant des temps d’initialisation minimaux contribuent également à réduire le temps d’amorçage à tel point que les écrans de démarrage et les messages POST ne s’affichent plus.
18 Description
Le temps d’amorçage peut être réduit au point que certaines unités ne sont même plus initialisées. Dans ce cas, il est possible d’introduire un retard programmable compris entre 3 et 30 secondes, via la fonctionnalité Hard Disk Pre-Delay (Pré-retard du disque dur) du menu Advanced (Avancé), dans le sous-menu IDE Configuration (Configuration IDE) du programme BIOS Setup.
Mots de passe de sécurité du BIOS
Le BIOS contient des fonctions de sécurité qui limitent l’accès au programme BIOS Setup ainsi que les personnes pouvant démarrer l’ordinateur. Un mot de passe superviseur et un mot de passe utilisateur peuvent être définis pour le programme BIOS Setup et pour l’amorçage du serveur, avec les restrictions suivantes :
• Le mot de passe superviseur permet un accès illimité pour visualiser et modifier toutes
les options du programme BIOS Setup. Si seul le mot de passe superviseur est défini, le fait d’appuyer sur <Entrée> à l’invite du mot de passe du programme BIOS Setup donne à l’utilisateur l’accès limité au programme.
• En revanche, si les mots de passe superviseur et utilisateur sont définis, vous pouvez entrer
l’un ou l’autre pour accéder au BIOS Setup. Les options du programme BIOS Setup peuvent alors être visualisées ou modifiées selon le mot de passe (superviseur ou utilisateur) saisi.
• Le fait de définir un mot de passe utilisateur limite l’accès à l’amorçage du serveur. L’invite
du mot de passe s’affiche avant l’amorçage du serveur. Si seul le mot de passe superviseur est défini, le serveur s’amorce sans demander de mot de passe. Si les deux mots de passe sont définis, l’utilisateur peut entrer l’un ou l’autre pour amorcer le serveur.
Tableau 4. Fonctions des mots de passe superviseur et utilisateur
Mot de passe déni
Aucun Permet de
Superviseur uniquement
Utilisateur uniquement
Superviseur et utilisateur
Remarque :
Si aucun mot de passe n’est déni, toutes les options du programme BIOS Setup peuvent être modiées par n’importe quel utilisateur.
Mode supervi­seur
modifier toutes les options
(Remarque)
Permet de modifier toutes les options
N/A Permet de
Permet de modifier toutes les options
Mode utilisa­teur
Permet de modifier toutes les options
(Remarque)
Permet de modifier un nombre limité d‘options
modifier toutes les options
Permet de modifier un nombre limité d‘options
Options de BIOS Setup
Aucun Aucun Aucun
Supervisor Password (Mot de passe super­viseur)
Enter Password (Ent­rer le mot de passe) Clear User Password (Effacer le mot de passe utilisateur)
Supervisor Password (Mot de passe super­viseur) Enter Password (Ent­rer le mot de passe)
Mot de passe pour accéder au BIOS Setup
Superviseur Aucun
Utilisateur Utilisateur
Superviseur ou utilisateur
Mot de pas­se de démar­rage
Superviseur ou utilisateur
19Serveur MAXDATA PLATINUM 100
21Serveur MAXDATA PLATINUM 100
BIOS de gestion du système (SMBIOS)
SMBIOS est une méthode compatible DMI (Server Management Interface) permet la gestion des ordinateurs d’un réseau.
Le principal composant de SMBIOS est la base de données MIF (Management Information Format), laquelle contient des informations sur le système informatique et ses composants. Grâce à SMBIOS, un administrateur système peut obtenir le type, les fonctionnalités, l’état de fonctionnement et la date d’installation des différents composants du système. La base de données MIF définit les données et offre une méthode d’accès à ces informations. Le BIOS permet aux applications telles que les logiciels de gestion tiers d’utiliser SMBIOS. Le BIOS stocke et rapporte les informations SMBIOS suivantes :
• Les données BIOS, telles que le niveau de révision du BIOS
• Les données du système, tels que les périphériques, les numéros de série et les codes
• Les données de ressources, telles que la taille de la mémoire, la taille du cache et la vitesse du processeur
• Les données dynamiques, telles que la détection des événements et la journalisation des erreurs
Les systèmes d’exploitation non Plug and Play, tels que Windows® NT, nécessitent une interface supplémentaire pour obtenir les informations SMBIOS. Le BIOS prend en charge une interface de table SMBIOS pour ces systèmes d’exploitation. Grâce à cette prise en charge, une application de niveau de service SMBIOS qui s’exécute sur un système d’exploitation non Plug and Play peut obtenir les informations SMBIOS.
Fonctions de gestion de l’alimentation
La gestion de l’alimentation est implémentée à différents niveaux, notamment :
• Prise en charge logicielle via ACPI (Advanced Configuration and Power Interface, interface d’alimentation et de configuration avancée)
• Prise en charge matérielle :
− Connecteur d’alimentation
− Connecteurs des ventilateurs
− Fonctionnalités d’activation réseau
− Technologie de disponibilité immédiate
− Resume on Ring (activation sur sonnerie)
− Wake from USB (activation via USB)
− Wake from PS/2 (activation via PS/2)
− Prise en charge de l’activation PME (Power Management Event)
Technologie Wake on LAN
Les cartes réseau compatibles PCI 2.2 prennent en compte le signal d’activation à l’aide du signal PME# du bus PCI (broche A19 sur les connecteurs à bus PCI).
ATTENTION
Dans le cas de la technologie Wake on LAN, la ligne de veille 5 V de l’alimentation électrique doit être à même de fournir le courant de veille 5 V approprié. L’impossibilité de fournir un courant de veille adéquat lors de l’utilisation de la fonctionnalité Wake on LAN peut endommager l’alimentation électrique.
20 Description
ATTENTION
Si le courant de veille nécessaire à la prise en charge de plusieurs événements d’activation en provenance des bus PCI et/ou USB dépasse les capacités de l’alimentation électrique, il se peut que la carte serveur perde (entre autres) les paramètres du Registre stockés en mémoire.
Wake on Ring
L’opération « Wake on Ring » peut être résumée comme suit :
• Mise sous tension du serveur à partir de l’état ACPI S5.
• Le modem doit prendre en charge PME.
• Nécessite deux appels pour accéder au serveur :
− Le premier appel met l’ordinateur sous tension.
− Le second autorise l’accès (si le logiciel approprié est chargé).
• Pour les modems externes, le matériel de la carte serveur contrôle l’entrée d’indication
de sonnerie (RI, Ring Indicate) du port série.
Resume on Ring
L’opération « Resume on Ring » peut être résumée comme suit :
• Reprise du fonctionnement à partir de l’état S1 ACPI.
• Ne nécessite qu’un seul appel pour accéder au serveur.
• Détecte les appels entrants de la même façon pour les modems internes et externes ;
n’utilise pas le connecteur Wake on Ring.
• Il est nécessaire que l’interruption du modem soit non masquée pour un fonction-
nement correct.
ACPI
ACPI confère au système d’exploitation le contrôle direct des fonctions de gestion de l’alimentation et Plug and Play de l’ordinateur. L’utilisation d’ACPI avec le serveur MAXDATA PLATINUM 100 nécessite un système d’exploitation offrant une prise en charge complète d’ACPI.
Les fonctionnalités ACPI comprennent :
• Plug and Play (notamment l’énumération des bus et des périphériques)
• Contrôle de l’alimentation des périphériques individuels, des cartes d’extension
(certaines cartes peuvent nécessiter un pilote compatible ACPI), des moniteurs et des disques durs
• Méthodes permettant d’atteindre un niveau inférieur à 15 W pour le fonctionnement du
système en mode veille
• Une fonctionnalité Soft-off permettant au système d’exploitation de mettre l’ordinateur
hors tension
• Prise en charge des événements d’activation multiples
• Prise en charge d’un commutateur de mode veille et alimentation sur le panneau
avant
Le Tableau 5 répertorie les états du système en fonction de la durée de la pression sur le bouton d’alimentation, selon la configuration ACPI sur un système d’exploitation compatible.
21Serveur MAXDATA PLATINUM 100
23Serveur MAXDATA PLATINUM 100
Tableau 5. Effets de la pression du bouton d’alimentation
Si le système est dans cet état…
Hors tension (ACPI G2/G5 – Soft off)
Sous tension (ACPI G0 – état de fonction­nement)
Sous tension (ACPI G0 – état de fonction­nement)
Veille (ACPI G1 – état de veille)
Veille (ACPI G1 – état de veille)
…et que le bouton d‘alimentation est enfoncé pendant
Moins de quatre secondes Mise sous tension
Moins de quatre secondes Soft-off/Veille
Plus de quatre secondes Mise hors tension sans erreur
Moins de quatre secondes Activation
Plus de quatre secondes Mise hors tension
…le système passe dans cet état
(ACPI G0 – état de fonctionnement)
(ACPI G1 – état de veille)
(ACPI G2/G5 – Soft off)
(ACPI G0 – état de fonctionnement)
(ACPI G2/G5 – Soft off)
États du système et états de l’alimentation
Sous ACPI, le système d’exploitation gère toutes les transitions des états d’alimentation du système et des périphériques. Le système d’exploitation change l’état de faible alimentation des périphériques en fonction des préférences utilisateur et selon la façon dont les périphériques sont utilisés par les applications. Les périphériques qui ne sont pas utilisés peuvent être désactivés. Le système d’exploitation utilise les informations en provenance des applications et des paramètres utilisateur pour placer l’ensemble du système dans un état de faible alimentation. Le Tableau 6 répertorie les états d’alimentation pris en charge par le serveur MAXDATA PLATINUM 100 ainsi que les états d’alimentation du système correspondants. Consultez la spécification ACPI pour une description complète des différents états du système et de l’alimentation.
Tableau 6. États d’alimentation et alimentation correspondante du système
États globaux États de veille États du pro-
G0 – état de fonctionnement
G1 – état de veille
G1 – état de veille
G1 – état de veille
G2/S5 S5 – Soft off. Con-
G3 – extinction mécanique
Cordon secteur déconnecté de l’ordinateur.
S0 – fonctionnement C0 – fonction-
S1 – Processeur arrêté
S3 – Prise en charge STR (Suspend to RAM) Contexte en­registré en RAM.
S4 – STD (Suspend to disk). Contexte enregistré sur dis­que.
texte non enregistré. Amorçage à froid nécessaire.
Aucune alimentation du système.
cesseur
nement C1 – arrêt
accord
Pas d‘alimen­tation
Pas d‘alimen­tation
Pas d‘alimen­tation
Pas d‘alimen­tation
États des périphé­riques
D0 – état de fonc­tionnement
D1, D2, D3 – propre à chaque périphérique
D3 – pas d‘alimen­tation, sauf pour la logique d‘activa­tion.
D3 – pas d‘alimen­tation, sauf pour la logique d‘activa­tion.
D3 – pas d‘alimen­tation, sauf pour la logique d‘activa­tion.
D3 – pas d‘alimen­tation de la logique d‘activation, sauf avec batterie ou source externe.
Alimentation du système
(Remarque 1)
Alimentation totale > 30 W
5 W < alimentation < 52,5 W
Alimentation < 5 W (Remarque 2)
Alimentation < 5 W (Remarque 2)
Alimentation < 5 W (Remarque 2)
Aucune alimentation du système. La maintenance peut être effectuée en toute sécurité.
Remarques :
1. L’alimentation totale du système dépend de la conguration, notamment les cartes d’extension et les périphériques alimentés par le module d’alimentation du châssis du système.
2. Dépend de la consommation en courant de veille des périphériques d’activation utilisés dans le système.
22 Description
Périphériques et événements d’activation
Le Tableau 7 répertorie les périphériques ou événements spécifiques pouvant activer l’ordinateur à partir d’un état donné.
Tableau 7. Périphériques et événements d’activation
Ces périphériques/événements peuvent activer l‘ordinateur… …à partir de cet état
Commutateur d‘alimentation S1, S3, S4, S5 Alarme RTC S1, S3, S4, S5 Réseau local S1, S3, S4, S5 (Remarque 1) CNR S1, S3, S4 (Remarque 2), S5 (Remarque 2) PME# S1, S3, S4, S5 Modem (port série A du panneau arrière) S1, S3 USB S1, S3
Remarques :
1. L’état S4 dépend d’un système d’exploitation prenant en charge cet événement d’activation.
2. Pour le réseau local et PME#, S5 est désactivé par défaut dans le programme BIOS Setup. Lorsque cette option est congurée sur Power On (Sous tension) un événement d’activation est déclenché par le réseau local dans l’état S5.
REMARQUE
L’utilisation de ces événements d’activation à partir d’un état ACPI nécessite un système d’exploitation offrant une prise en charge complète d’ACPI. En outre, les logiciels, pilotes et périphériques doivent offrir une prise en charge totale des événements d’activation ACPI.
Prise en charge matérielle
Le serveur MAXDATA PLATINUM 100 offre plusieurs fonctionnalités matérielles de gestion de l’alimentation, notamment :
• Connecteur d’alimentation
• Connecteurs des ventilateurs
• Fonctionnalités d’activation réseau
• Technologie de disponibilité immédiate
• Resume on Ring
• Wake from USB
• Wake from PS/2 keyboard (activation via clavier PS/2)
• Prise en charge de l’activation PME#
Les fonctionnalités d’activation réseau et la technologie de disponibilité immédiate néces­sitent l’alimentation de la ligne de veille +5 V. Les sections qui étudient ces fonctionnalités décrivent les exigences de chacune en termes d’alimentation de veille.
La fonctionnalité Resume on Ring (Reprise sur sonnerie) permet aux périphériques de téléphonie d’accéder à l’ordinateur lorsque celui-ci se trouve dans un état d’alimentation géré. La méthode utilisée dépend du type de périphérique de téléphonie (externe ou interne).
ATTENTION
Assurez-vous que l’alimentation fournit un courant de veille +5 V approprié si les fonctionnalités d’activation réseau et de disponibilité immédiate sont utilisées. À défaut, l’alimentation peut être endommagée. La quantité totale de courant de veille nécessaire dépend des périphériques d’activation pris en charge ainsi que des options de fabrication.
23Serveur MAXDATA PLATINUM 100
25Serveur MAXDATA PLATINUM 100
REMARQUE
L’utilisation des technologies Resume on Ring et Wake from USB à partir d’un état ACPI nécessite un système d’exploitation offrant une prise en charge complète d’ACPI.
Connecteur d’alimentation
Lorsqu’elle est utilisée avec une alimentation compatible ATX12V ou EPS-12 V prenant en charge la mise sous/hors tension à distance, le serveur MAXDATA PLATINUM 100 peut mettre le système hors tension par l’intermédiaire d’un logiciel. Lorsque le BIOS système reçoit la commande appropriée en provenance du système d’exploitation, il met l’ordinateur hors tension.
Lorsque la fonctionnalité soft-off est activée, si l’alimentation de l’ordinateur est interrompue suite à une coupure de courant ou à la déconnexion d’un câble d’alimentation, lorsque le courant revient, l’ordinateur est rétabli dans l’état d’alimentation dans lequel il se trouvait lors de la coupure (sous tension ou hors tension). La réponse de l’ordinateur peut être configurée à l’aide de la fonctionnalité After Power Failure (Après coupure de courant) du menu Boot (Amorçage) du programme BIOS Setup.
Connecteurs des ventilateurs
Le Tableau 8 présente la fonction/le fonctionnement des connecteurs des ventilateurs.
Tableau 8. Fonction/fonctionnement des connecteurs des ventilateurs
Connecteur Description
Ventilateur processeur (CPU FAN)
Ventilateurs avant et arrière du châssis (FAN1, FAN2 et FAN3)
• Connexion CC +12 V pour un processeur ou un dissipateur de chaleur actif pour ventilateur.
• Le ventilateur est allumé dans les états S0 et S1. Le ventilateur est éteint lorsque le système est éteint, ou dans l’état S3, S4 ou S5.
• Relié à l’entrée d’un tachymètre de ventilateur sur l’ASIC de gestion du matériel.
• Connexion CC +12 V pour un ventilateur du système ou du châssis.
• Le ventilateur est allumé dans les états S0 et S1. Le ventilateur est éteint lorsque le système est éteint, ou dans l’état S3, S4 ou S5.
• Relié à l’entrée d’un tachymètre de ventilateur sur l’ASIC de gestion du matériel.
Fonctionnalités d’activation réseau
ATTENTION
Pour les fonctionnalités d’activation réseau, la ligne de veille 5 V de l’alimentation électrique doit être à même de fournir le courant de veille 5 V approprié. L’impossibilité de fournir un courant de veille adéquat lors de l’utilisation des fonctionnalités d’activation réseau peut endommager l’alimentation électrique.
Les fonctionnalités d’activation réseau permettent l’activation à distance de l’ordinateur par l’intermédiaire d’un réseau. La carte réseau du bus PCI du sous-système réseau contrôle le trafic réseau sur l’interface MII (Media Independent Interface). Lors de la détection d’une trame Magic Packet, le sous-système réseau envoie un signal d’activation qui met l’ordinateur sous tension.
En fonction de l’implémentation réseau, le serveur MAXDATA PLATINUM 100 prend en charge les fonctionnalités d’activation réseau ACPI via
• Le signal PME# du bus PCI pour les architectures réseau compatibles PCI 2.2
• Le sous-système réseau intégré
24 Description
Technologie de disponibilité immédiate
CR3G1
ATTENTION
Pour la technologie de disponibilité immédiate, la ligne de veille 5 V de l’alimentation électrique doit être à même de fournir le courant de veille 5 V approprié. L’impossibilité de fournir un courant de veille adéquat lors de l’utilisation de la technologie de disponibilité immédiate peut endommager l’alimentation électrique.
Le serveur MAXDATA PLATINUM 100 prend en charge la spécification PCI Bus Power Management Interface Specification. Une carte d’extension prenant en charge cette spécification peut participer à la gestion de l’alimentation et peut être utilisée pour mettre l’ordinateur sous tension.
L’utilisation de la technologie de disponibilité immédiate nécessite une prise en charge par le système d’exploitation ainsi que des cartes d’extension et pilotes compatibles PCI 2.2.
Le témoin d’alimentation de veille indique que le système est alimenté même lorsque l’ordinateur semble hors tension. La Figure 4 illustre l’emplacement du témoin d’alimentation de veille.
ATTENTION
Si l’alimentation secteur a été désactivée et que le témoin d’alimentation de veille est toujours allumé, débranchez le cordon d’alimentation avant d’installer ou de retirer les périphériques reliés à la carte. À défaut, la carte et les périphériques connectés risquent d’être endommagés.
Figure 4. Emplacement du témoin d’alimentation de veille
Resume on Ring
L’opération « Resume on Ring » peut être résumée comme suit :
• Reprise du fonctionnement à partir de l’état S1 ACPI.
• Ne nécessite qu’un seul appel pour accéder à l’ordinateur.
• Détecte les appels entrants des modems internes ou externes.
• Il est nécessaire que l’interruption du modem soit non masquée pour un fonctionnement
correct.
Wake from USB
L’activité du bus USB active l’ordinateur à partir d’un état ACPI S1.
25Serveur MAXDATA PLATINUM 100
27Serveur MAXDATA PLATINUM 100
REMARQUE
La fonctionnalité Wake from USB nécessite l’utilisation d’un périphérique USB prenant en charge cette fonctionnalité.
Wake from PS/2 Devices (activation par périphérique PS/2)
L’activité d’un périphérique PS/2 active l’ordinateur à partir d’un état ACPI S1.
Prise en charge de l’activation PME#
Lorsque le signal PME# du bus PCI est détecté, l’ordinateur est activé à partir d’un état ACPI S1, S4 ou S5 (avec la fonctionnalité Wake on PME activée dans le BIOS).
Sous-système d’E/S PCI
Le bus d’E/S principal du serveur MAXDATA PLATINUM 100 est PCI, avec un bus PCI indépendant. Le bus PCI est conforme à la spécification PCI Local Bus Specification, Rev 2.2. Le bus PCI est piloté par l’intermédiaire du concentrateur ICH2 (I/O Controller Hub) Intel 82801BA. Le tableau ci-après détaille les caractéristiques du bus PCI.
Tableau 9. Caractéristiques du bus PCI
Tension Largeur Vitesse Type Commentaires
5 V 32 bits 33 MHz Bus indépendant Prise en charge des
grandes cartes
®
Sous-système PCI 32 bits 33 MHz
Toutes les E/S PCI 32 bits 33 MHz du serveur MAXDATA PLATINUM 100 sont pilotées par le concentrateur ICH2 (I/O Controller Hub) Intel® 82801BA. Le bus PCI prend en charge les périphériques et connecteurs intégrés suivants :
• Accélérateur graphique 2D/3D : Contrôleur vidéo. ATI Rage XL
• Deux cartes réseau 10/100 : Contrôleur Fast Ethernet Intel® 82550PM.
• Contrôleur ATA-100. Promise Technology PDC20267.
• Deux connecteurs Ultra DMA 33/ATA 66/100.
Chacun des périphériques intégrés mentionnés ci-dessus, à l’exception des connecteurs Ultra DMA 33/ATA 66/100, se voit attribuer un GPIO permettant de désactiver le périphérique.
ID de périphérique (IDSEL)
Pour chaque périphérique du pont du concentrateur PCI, le signal IDSEL est relié à un bit de la plage AD[31:16], qui agit comme un Chip Select sur le segment du bus PCI dans les cycles de configuration. Cela permet de déterminer un ID de périphérique PCI unique à utiliser dans les cycles de configuration. Le tableau suivant illustre chaque valeur IDSEL des périphériques du bus PCI, ainsi que la description du périphérique correspondant.
Tableau 10. ID de conguration du bus PCI
Valeur IDSEL Périphérique
25 Emplacement PCI 1 (le plus près du connecteur AGP) 26 Emplacement PCI 2 (emplacement du milieu) 27 Emplacement PCI 3 (le plus près du bord gauche de la carte) 28 Contrôleur Fast Ethernet Intel® 82550PM. 29 Contrôleur Fast Ethernet Intel® 82550PM.
suite
26 Description
Tableau 10. ID de conguration du bus PCI (suite)
Valeur IDSEL Périphérique
30 Contrôleur ATA-100 Promise Technology PDC20267 31 Contrôleur vidéo ATI Rage XL
Arbitrage PCI
Le bus PCI prend en charge six maîtres PCI (ATI Rage XL, deux contrôleurs Intel 82550, Promise ATA-100, un connecteur PCI 1 et un arbitre (connecteurs PCI 2 et 3). Tous les maîtres PCI doivent arbitrer l’accès PCI, à l’aide des ressources fournies par le concentrateur ICH2. Les lignes d’arbitrage REQx et GNTx de l’interface PCI (ICH2) du pont hôte sont un cas particulier en ce sens qu’elles sont internes au pont hôte.
ATA-100
Le serveur MAXDATA PLATINUM 100 offre un bus ATA-100 intégré à canal double par l’intermédiaire de l’utilisation de l’ASIC Promise Technology PDC20267. Le contrôleur ATA-100 PDC20267 contient deux canaux ATA-100 indépendants qui partagent une seule interface de bus-maître PCI 32 bits 33 MHz comme périphérique multifonction, dans un package PQFP à 128 broches. Le contrôleur ATA-100 prend en charge les fonctionnalités suivantes :
• Le mécanisme de dispersion/récupération prend en charge à la fois les unités IDE
DMA (Direct Memory Access) et PIO (Programmable I/O), ainsi que les périphériques ATAPI.
• Prise en charge des modes PIO 0, 1, 2, 3, 4, des modes DMA 0, 1, 2 et des modes Ultra
DMA 0, 1, 2, 3, 4, 5 de proposition ATA et ATAPI.
• Le taux de transfert des unités IDE peut aller jusqu’à 100 Mo/s par canal.
• L’interface hôte est conforme à la spécification PCI Local Bus Specification Revision 2.2.
• 32 bits, vitesse de bus de 33 MHz et taux de transfert continu de 132 Mo/s.
L’ASIC Promise PDC20267 prend en charge le mode RAID IDE par l’intermédiaire de canaux ATA-100 doubles. Dans une configuration RAID, plusieurs disques durs IDE sont disposés dans une ou plusieurs batteries de disques. Chaque batterie est considérée comme un disque indépendant, même si la batterie peut en fait comporter deux, trois ou quatre disques. Le mode RAID IDE peut être configuré de la façon suivante :
• RAID 0 : agrégation de un à quatre disques.
• RAID 1 : mise en miroir de deux disques.
• RAID 1+ : disque de secours (trois disques).
• RAID 0 + : un à quatre disques sont nécessaires.
Les configurations RAID 0 sont utilisées pour les applications aux performances élevées, dans la mesure où elles doublent le taux de transfert continu des disques. Les configurations RAID 1 sont essentiellement utilisées pour la protection des données. Elles créent une sauvegarde identique du disque sur un autre disque. Lors de chaque opération d’écriture, le contrôleur envoie simultanément les données vers un deuxième disque situé sur un canal de données différent. Lorsque quatre disques sont connectés à des canaux ATA-100 doubles, deux paires de disques peuvent être mises en miroir (RAID 0+1) afin d’améliorer la capacité de stockage et de permettre la redondance des données.
27Serveur MAXDATA PLATINUM 100
29Serveur MAXDATA PLATINUM 100
Contrôleur vidéo
Le serveur MAXDATA PLATINUM 100 offre un accélérateur graphique PCI ATI Rage XL, doté de 8 Mo de mémoire vidéo SDRAM et des circuits de prise en charge d’un sous-système vidéo SVGA intégré. La puce ATI Rage XL contient un contrôleur vidéo SVGA, un générateur d’horloge, un moteur 2D et 3D, ainsi qu’un RAMDAC, le tout dans un boîtier PBGA à 272 broches. Une puce de SDRAM 2Mx32 offre 2 Mo de mémoire vidéo.
Le sous-système SVGA prend en charge divers modes, avec des résolutions allant jusqu’à 1600 x 1200 en modes 8/16/24/32 bpp en 2D, et jusqu’à 1024 x 768 en modes 8/16/24/ 32 bpp en 3D. Il prend également en charge les moniteurs CRT et LCD avec une fréquence de rafraîchissement vertical de 100 Hz.
Le serveur MAXDATA PLATINUM 100 offre un connecteur VGA 15 broches standard et permet la désactivation de la carte vidéo intégrée par l’intermédiaire du menu BIOS Setup ou lorsqu’une carte d’extension vidéo est installée dans l’emplacement AGP ou dans l’un des emplacements PCI.
Modes vidéo
La puce Rage XL prend en charge tous les modes VGA IBM standard. Le tableau suivant illustre les modes 2D/3D pris en charge pour les moniteurs CRT et LCD. Le tableau indique la mémoire minimale requise en fonction de la résolution, de la fréquence de rafraîchissement et du nombre de couleurs.
Tableau 11. Modes vidéo
Mode 2D Fréquence de raf-
raîchissement (Hz)
640x480 60, 72, 75, 90, 100 Pris en charge Pris en charge Pris en charge Pris en charge 800x600 60, 70, 75, 90, 100 Pris en charge Pris en charge Pris en charge Pris en charge 1 024x768 60, 72, 75, 90, 100 Pris en charge Pris en charge Pris en charge Pris en charge 1 280x1024 43, 60 Pris en charge Pris en charge Pris en charge Pris en charge 1 280x1024 70, 72 Pris en charge – Pris en charge Pris en charge 1 600x1200 60, 66 Pris en charge Pris en charge Pris en charge Pris en charge 1 600x1200 76, 85 Pris en charge Pris en charge Pris en charge –
Mode 3D Fréquence de raf-
raîchissement (Hz)
640x480 60,72,75,90,100 Pris en charge Pris en charge Pris en charge Pris en charge 800x600 60,70,75,90,100 Pris en charge Pris en charge Pris en charge Pris en charge 1024x768 60,72,75,90,100 Pris en charge Pris en charge Pris en charge Pris en charge 1280x1024 43,60,70,72 Pris en charge Pris en charge – – 1600x1200 60,66,76,85 Pris en charge – – –
Prise en charge du mode vidéo 2D du serveur MAXDATA PLATINUM 100
8 bpp 16 bpp 24 bpp 32 bpp
Prise en charge du mode vidéo 3D du serveur MAXDATA PLATINUM 100 avec activation Z Buffer
28 Description
Mémoire vidéo
Le sous-système du contrôleur mémoire du composant Rage XL arbitre les demandes provenant de l’interface mémoire directe, du contrôleur graphique VGA, du coprocesseur mathématique, du contrôleur vidéo, du scalaire vidéo et du curseur matériel. Les demandes sont traitées de façon à garantir l’intégrité de l’afchage ainsi que des performances maximales du processeur et du coprocesseur mathématique.
Le serveur MAXDATA PLATINUM 100 prend en charge un module de 8 Mo (512 ko x 32 bits x 4 bancs) de SDRAM pour la mémoire vidéo.
Contrôleur réseau
Le serveur MAXDATA PLATINUM 100 prend en charge deux contrôleurs réseau 10Base-T/ 100Base-TX basés sur le contrôleur réseau Intel® 82550PM. Le contrôleur 82550PM est un contrôleur réseau PCI très intégré, dans un boîtier BGA de 15 mm. Les fonctionnalités de base du contrôleur sont équivalentes à celles du composant Intel® 82559, avec en outre la fonctionnalité Alert-on-LAN (activation réseau). Le serveur MAXDATA PLATINUM 100 prend en charge la désactivation indépendante des deux contrôleurs réseau par l’intermédiaire du menu du programme BIOS Setup.
Le contrôleur 82550PM prend en charge les fonctionnalités suivantes :
• Interface maître CardBus PCI 32 bits (commande directe du bus) compatible avec les
Spécifications du Bus PCI, Révision 2.2
• Port IEEE 802.3 10Base-T et 100Base-TX compatible PHY.
• Négociation automatique IEEE 820.3u.
• Mode duplex intégral à 10 Mbits/s et 100 Mbits/s.
• Prise en charge intégrée de la ROM UNDI.
• Prise en charge MDI/MDI-X et HWI.
• Périphérique +3,3 V courant faible.
Témoins d’état et connecteurs réseau
Le contrôleur 82550 pilote deux témoins situés sur chaque connecteur réseau. Lorsqu’il est allumé, le témoin orange indique une connexion réseau ; lorsqu’il clignote, il indique une activité d’émission/réception. Lorsqu’il est allumé, le témoin jaune indique un fonctionnement en mode 100 Mbits/s ; lorsqu’il est éteint, il indique un fonctionnement en mode 10 Mbits/s.
Contrôle matériel
Le serveur MAXDATA PLATINUM 100 comporte un ASIC intégré de gestion du matériel, responsable du contrôle du matériel. L’ASIC de gestion du matériel collabore avec le logiciel Intel® LANDesk Client Manager (LDCM) 6.3 afin d’offrir des fonctionnalités élémentaires de contrôle du serveur, qui alertent l’administrateur système en cas de problème sur un système utilisant la carte serveur du MAXDATA PLATINUM 100. Le logiciel Intel® LDCM est destiné à être utilisé avec les systèmes d’exploitation Windows® 2000 Server et Windows® 2000 Advanced Server. D’autres systèmes, tels que Red Hat Linux, ne seront pas contrôlés par LDCM.
29Serveur MAXDATA PLATINUM 100
30 Description 31Serveur MAXDATA PLATINUM 100
3 L’intégration et à la conformité aux normes
Conformité du produit aux normes
Conformité du produit aux exigences de sécurité
Le serveur MAXDATA PLATINUM 100 est conforme aux exigences de sécurité sui­vantes :
• UL 1950 - CSA 950 (Etats-Unis/Canada)
• EN 60 950 (Union européenne)
• IEC60 950 (International)
• CE – Normes sur les basses tensions (73/23/EEC) (Union européenne)
Conformité du produit aux normes EMC
Le serveur MAXDATA PLATINUM 100 a été testée et vérifiée pour la conformité avec les réglementations suivantes en matière de compatibilité électromagnétique, lors de son installation dans un système hôte compatible. FCC (vérification de la classe A) – Emissions rayonnées et conduites (USA)
• CISPR 22, 3ème édition (Classe A) – Emissions rayonnées et conduites (International)
• EN55022 (Classe A) – Emissions rayonnées et conduites (Union européenne)
• EN55024 (Immunité) (Union européenne)
• CE – Directive EMC (89/336/EEC) (Union européenne)
Symboles de conformité du produit aux normes
Les symboles de certication suivants sont utilisés pour ce produit :
Tableau 12. Symboles de certication du produit
Symbole UL
Symbole CE
33Serveur MAXDATA PLATINUM 100
Remarques sur la compatibilité électromagnétique
FCC (États-Unis)
Le présent matériel est conforme à la partie 15 de la réglementation FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) le présent matériel ne doit causer aucune interférence parasite, et (2) le présent matériel doit supporter toute interférence reçue, même susceptible de provoquer un fonctionnement non souhaité.
Le présent matériel a été soumis à des tests et respecte les limites applicables aux équipements numériques de Classe A, conformément à la partie 15 de la réglementation FCC. Ces limites apportent la garantie d’un niveau de protection raisonnable contre les interférences parasites pouvant être générées dans le cas d’une installation domestique. Ce matériel génère, utilise et peut dégager de l’énergie radioélectrique ; s’il n’est pas installé et utilisé conformément aux instructions, il peut générer des interférences parasites pour les radiocommunications. Il est toutefois difficile de garantir l’absence totale d’interférence dans le cas d’une installation particulière. Si toutefois ce matériel est à l’origine de perturbations majeures des signaux radio ou télévision, ce que vous pouvez déterminer en l’éteignant et en le rallumant, il est conseillé à l’utilisateur de tenter de remédier à ce problème en prenant une ou plusieurs des mesures suivantes :
• Modifiez l’orientation ou l’emplacement de l’antenne de réception.
• Eloignez le matériel du récepteur radio ou du téléviseur.
• Branchez le matériel sur une ligne électrique différente de celle utilisée pour le récepteur.
• Adressez-vous au distributeur ou à un technicien spécialisé en radio/télévision pour obtenir de l’aide.
Toute modification qui ne serait pas approuvée expressément par le bénéficiaire de ce matériel peut invalider les droits d’utilisation du matériel. Le client est chargé de garantir la conformité du produit ayant subi des modifications.
Seuls les périphériques (dispositifs d’E/S de l’ordinateur, terminaux, imprimantes, etc.) conformes aux limites FCC de classe A ou B peuvent être connectés à ce matériel informatique. L’utilisation de périphériques non conformes risque fortement de perturber la réception radio et TV.
Tous les câbles de connexion des périphériques doivent être blindés et reliés à la terre. Dans le cas contraire, des interférences peuvent perturber la réception radio et TV.
Europe (Déclaration de conformité aux directives européennes)
Le présent produit a été testé conformément aux directives européennes sur les basses tensions (73/23/EEC) et la compatibilité électromagnétique (89/336/EEC). Le symbole CE qui gure sur ce produit indique qu’il est conforme à ces normes.
Précautions d’installation
Lorsque vous installez et que vous testez la carte serveur, respectez tous les avertissements et les mises en garde gurant dans les consignes d’installation.
Pour éviter de vous blesser, manipulez avec précaution les éléments suivants :
• Broches coupantes situées sur les connecteurs
• Broches coupantes situées sur les circuits imprimés
32 L’intégration et à conformité aux normes
• Bords rugueux et angles vifs du châssis
• Composants soumis à des températures élevées (processeurs, régulateurs de tension
et radiateurs de dissipation de chaleur)
• Câbles endommagés risquant de provoquer un court-circuit
Respectez toutes les consignes vous invitant à coner les tâches de maintenance de votre ordinateur à des techniciens agréés.
Exigences d’installation
ATTENTION
Pour garantir la conformité aux normes de sécurité requises lors de l’installation de cette carte, suivez les recommandations ci-dessous.
Lisez et respectez toutes les instructions ci-après, ainsi que celles relatives au système hôte et aux modules associés. Si les instructions du système hôte semblent incompatibles avec les présentes instructions ou avec celles des modules associés, prenez contact avec le service d’assistance technique du fournisseur, qui vous indiquera les mesures nécessaires à prendre pour garantir la conformité du système aux normes de sécurité. Si vous ne vous conformez pas à ces instructions ainsi qu’à celles fournies par le fabricant du châssis et des modules, vous augmentez les risques d’accident et de non-respect des lois et réglementations locales.
Protection contre les surcharges
Ne surchargez pas votre bloc d’alimentation. Pour cela, assurez-vous que la consommation totale estimée de tous les modules du système est inférieure au courant nominal délivré par chacun des blocs d’alimentation.
Instructions concernant la pile
Par manque de place, il n’est pas possible d’afficher les instructions relatives au remplacement et à la mise au rebut de la pile directement sur la carte serveur. Pour la certification de sécurité du système, il peut être nécessaire d’apposer de façon lisible et permanente les consignes suivantes (ou équivalentes) sur le châssis, près de la pile.
Mises en garde
Il y a danger d’explosion en cas de remplacement incorrect de la pile. Remplacer uniquement par une pile du même type ou d’un type recommandé par le
constructeur. Mettez au rebut les piles usagées en vous conformant aux instructions du fabricant.
Utilisation exclusive dans les domaines d’application prévus
Cette carte serveur a été testée pour une utilisation sur des ordinateurs installés dans des bureaux, chez des particuliers, dans des écoles, des salles informatiques et endroits similaires. Pour toute autre application, notamment dans le domaine médical, industriel, des systèmes d’alarme de sécurité ou du matériel de test, il convient dans certains cas de procéder à une nouvelle évaluation de la conformité du produit.
33Serveur MAXDATA PLATINUM 100
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
