MARANTZ NR1606 User Manual

0 (0)

Contents Connexions Lecture Réglages Conseils Annexe

Récepteur Audio-Vidéo

NR1606

Vous pouvez imprimer plus d’une page d’un PDF sur une seule feuille de papier.

Panneau avant Affichage

Panneau

arrière

Télécommande Index

Manuel de l’Utilisateur

Contents Connexions Lecture Réglages Conseils Annexe

Contents

Accessories

Insertion des piles Portée de la télécommande

Caractéristiques

Audio haute qualité Haute performance Fonctionnement aisé

Nomenclature et fonctions

Panneau avant Affichage Panneau arrière Télécommande

Connexions

Connexion des enceintes

Installation des enceintes Connexion des enceintes Configuration de l’enceinte et paramétrages de l’ “Affectation des

Amplis”

Connexion d’un téléviseur

Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel)

Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel)

Connexion 3 : Téléviseur non équipé d’une borne HDMI

Connexion d’un dispositif de lecture

Connexion d’un décodeur (Tuner satellite/TV par câble)

Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc

Connexion d’un caméscope vidéo ou d’un console de jeux

Connexion d’un iPod ou d’un dispositif mémoire USB sur le

port USB

Connexion d’une antenne FM/AM

Connexion à un réseau domestique (LAN)

13 16 18 22

26 33

50 51

LAN filaire LAN sans fil

Connexion d’un dispositif de commande externe

Prises REMOTE CONTROL Prise DC OUT

Connexion du cordon d’alimentation

Lecture

Utilisation basique

Mise sous tension Sélection de la source d’entrée Réglage du volume Coupure temporaire du son (Sourdine) Lecture avec les lecteurs DVD/Blu-ray Disc

53 54 55

56 58 60

60 61

62 63

66 66 67 67 67

Panneau avant Affichage

Panneau

arrière

Télécommande Index

Contents Connexions Lecture Réglages Conseils Annexe

Lecture du contenu d’un iPod

Écoute de musique avec un iPod Rélages Mode navig. iPod Lecture répétée Lecture aléatoire

Lecture du contenu d’un dispositif mémoire USB

Lecture des fichiers d’un dispositif mémoire USB

Écouter de la musique sur un périphérique Bluetooth

Lecture de musique à partir d’un périphérique Bluetooth Appariement avec d’autres périphériques Bluetooth Reconnexion à cet appareil à partir d’un périphérique Bluetooth

Écoute de diffusion FM/AM

Écoute de diffusion FM/AM Réglage par saisie de la fréquence (Accord direct) Recherche RDS Recherche PTY Recherche TP Texte Radio Modification du mode de syntonisation (Mode Réglage) Réglage des stations et préréglage automatique des stations

(Mém. prérégl. Auto) Préréglage de la station radio actuelle (Mém. Préréglages) Écoute des stations préréglées Saisie d’un nom pour la station émettrice préréglée (Nom préréglé) Saut des stations radio préréglées (Passer préréglage) Annulation du saut préréglé

Écoute de Radio Internet

69 70 72 72

77 79 80

82 84 84 85 86 86 87

87 88 88 89 90 91

Écoute de Radio Internet Lecture de la dernière station Radio Internet lue Utilisation de vTuner pour ajouter des stations Radio Internet

comme favoris

Lecture de fichiers stockés sur un ordinateur et un stockage NAS

Application des paramètres de partage des fichiers multimédia Lecture de fichiers stockés sur un ordinateur et un stockage NAS

93 94

97 98

Panneau avant Affichage

Panneau

arrière

Télécommande Index

Contents Connexions Lecture Réglages Conseils Annexe

Fonction AirPlay

Lecture de titres de votre iPhone, iPod touch ou iPad Lecture de la musique iTunes avec cet appareil Sélection d’enceintes (matériels) multiples Réalisation des opérations de lecture sur iTunes avec la

télécommande de cet appareil

Fonction Spotify Connect

Lecture de la musique Spotify avec cet appareil

Fonctions pratiques

Lecture répétée Lecture aléatoire Enregistrement dans les favoris Lecture du contenu ajouté au bouton “Enreg. favoris” Suppression de contenu ajouté aux favoris Recherche de contenu à l’aide de mots-clés (Recherche textuelle) Lecture simultanée de musique et d’une image favorite

(Diaporama) Réglage de l’intervalle du diaporama Ajuster le volume de chaque canal pour le faire correspondre à la

source d’entrée (Réglage niv. Canal) Réglage du tonalité (Tonalité) Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo) Réglage de la qualité d’image pour votre environnement de

visualisation (Mode photo) Lecture de la même musique dans toutes les zones (Toutes

zones stéréo)

100

101 101 102

102

103

104

105 105 106 106 107 107

108 109

110 111 112

113

114

Sélection d’un mode d’écoute

Sélection d’un mode d’écoute Lecture directe Lecture Pure Direct Lecture surround auto

Fonction de contrôle HDMI

Procédure de réglage

Fonction Menu intelligent Fonction de minuterie sommeil

Utilisation de la minuterie sommeil

Fonction de sélection intelligente

Solliciter le paramétrage Modification des réglages

Fonction de contrôle Internet

Contrôle de l’appareil à partir d’un contrôle Web

Fonction de verrouillage du panneau

Désactivation de toutes les opérations de touche Désactivation de toutes les opérations de touche sauf VOLUME Annulation de la fonction de verrouillage du panneau

Fonction de verrouillage à distance

Désactivation de la fonction de capteur de la télécommande Activation de la fonction du capteur à distance

Lecture dans la ZONE2 (pièce séparée)

Connexion de ZONE2 Lecture dans ZONE2

115

116 117 117 118

127

128 130

131

132

133 134

135

137

137 137 138

139

139 139

140

140 142

Panneau avant Affichage

Panneau

arrière

Télécommande Index

Contents Connexions Lecture Réglages Conseils Annexe

Réglages

Plan du menu de l’interface graphique

Fonctionnement du menu

Saisie de caractères

Utilisation de l’écran-clavier

Audio

Réglage niv Dialog Réglage niv Subw Paramètres surr. M-DAX Délai audio Volume Audyssey EQ Graphic

Vidéo

Réglages image Config. HDMI Réglages sorties Affichage à l'écran Format TV

144

147

148

149

150

150 150 151 154 155 155 156 159

161

161 163 168 172 173

Entrées

Affectation des entrées Renommer les sources Masquer les sources Niveau des sources Sélect. Entrées

Enceintes Conf. Audyssey

Procédure pour les réglages des enceintes (Conf. Audyssey®) Message d’erreur Retour aux réglages “Conf. Audyssey®”

Config. manuelle

Affectation des Amplis Config. enceintes Distances Niveaux Crossover Graves Enceintes avant

174

174 176 177 177 177

179 179

181 187 188

189

189 190 195 196 197 198 199

Panneau avant Affichage

Panneau

arrière

Télécommande Index

Contents Connexions Lecture Réglages Conseils Annexe

Réseau

Informations Connexion Config. Wi-Fi Réglages Commande réseau Nom convivial Diagnostic Mode Maintenance

Général

Langue ECO Config. de ZONE2 Renommer zone Noms sélect. choix Sortie Trigger Afficheur façade Micrologiciel Informations Données d'utilisation Verrou de config.

Limiter la zone d’opération avec la télécommande

200

200 200 201 204 206 206 207 208

209

209 209 212 213 213 214 214 215 217 218 219

220

Conseils

Conseils Dépistage des pannes

Réinitialisation des réglages d’usine

Annexe

À propos de HDMI Fonction de conversion vidéo Lecture de dispositifs mémoire USB Lecture d’un périphérique Bluetooth Lire un fichier sauvegardé sur un ordinateur ou sur un NAS Lecture de radio Internet Fonction mémoire personnelle plus Fonction dernière mémoire Modes audio et canaux de sortie Modes audio et paramètres surround Types de signaux d’entrée et modes audio correspondants Explication des termes Renseignements relatifs aux marques commerciales Spécifications Index Licence

222 224

240

241 244 246 247 248 249 249 249 250 251 254 257 266 268 273 276

Panneau avant Affichage

Panneau

arrière

Télécommande Index

Guide de démarrage rapide CD-ROM

(Manuel de l’Utilisateur)

Instructions de sécurité Remarque sur la radio Étiquette du câble

Cordon d’alimentation Antenne intérieure FM Antenne à boucle AM Microphone

d’étalonnage du son

(ACM1HB)

Support de microphone

d’étalonnage du son

Télécommande

(RC024SR)

Piles R03/AAA

Contents Connexions Lecture Réglages Conseils Annexe

Nous vous remercions d’avoir acquis cet appareil Marantz. Afin d’assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l’utilisateur avant d’utiliser l’appareil. Après avoir lu le manuel, veuillez le conserver pour toute référence future.

Accessories

Assurez-vous que les articles suivants sont fournis avec l’appareil.

Panneau avant Affichage

Panneau

arrière

Télécommande Index

Piles R03/AAA

Environ 7 m

30°

Contents

Connexions Lecture Réglages Conseils Annexe

Insertion des piles

Déplacez le couvercle arrière dans la direction de la

flèche et retirez-le.

Insérez correctement deux piles dans le compartiment

à pile comme indiqué.

Remettez le couvercle en place.

REMARQUE

Pour éviter un endommagement de la télécommande ou une fuite du liquide des

piles:

Ne pas mélanger piles neuves et anciennes.

Ne pas utiliser deux types de piles différents.

Ôtez les piles de la télécommande si vous ne l’utilisez pas pendant longtemps.

En cas de fuite du liquide de pile, essuyez soigneusement l’intérieur du

compartiment avant d’insérer de nouvelles piles.

Portée de la télécommande

Pointez la télécommande vers le capteur de télécommande de l’unité.

Panneau avant Affichage

Panneau

arrière

Télécommande Index

Contents

Connexions Lecture Réglages Conseils Annexe

Caractéristiques

Audio haute qualité

Amplificateur de puissance procurant une qualité identique pour

les 7 canaux grâce à une technologie à circuits discrets (70 W x 7 canaux)

Pour un réalisme optimal et une gamme dynamique étonnante, la section de l’amplificateur de puissance dispose d’appareils de puissance discrets (pas un circuit intégré). En utilisant des appareils discrets à haute puissance et courant élevé, l’amplificateur peut aisément faire fonctionner des enceintes haute qualité.

Dolby Atmos (v

Cet appareil est équipé d’un décodeur qui prend en charge le format audio Dolby Atmos. La localisation ou l’acheminement du son est précisément reproduit par l’ajout d’enceintes au plafond, vous permettant d’expérimenter un incroyable champ acoustique sonore naturel et réaliste.

DTS:X

Cet appareil est équipé de la technologie de décodeur DTS:X. Grâce à la technologie audio immersive du DTS:X, basée sur les objets et qui supprime les limites des canaux, l’expérience du Home Cinema atteint de nouveaux sommets. La flexibilité des objets permet d’élargir ou rétrécir le son et de le déplacer dans la pièce avec une précision incomparable pour une expérience audio immersive plus riche.

p. 257)

Haute performance

Entrée/sortie 4K 60Hz prise en charge

Lorsque 4K Ultra HD (High Definition) est utilisé, une vitesse d’entrée/ sortie de 60 images par seconde (60p) est obtenue pour les signaux vidéo. Lorsque vous êtes connecté à l’entrée d’un signal vidéo d’une TV compatible 4K Ultra HD et 60p, vous pouvez profiter du sens du réalisme disponible uniquement à partir d’images en haute définition, même en visualisant une vidéo en mouvement rapide. Cet appareil prend également en charge le traitement d’image pour les vidéos 4 K 60p, 4:4:4 et 24 bits. Par le traitement de la vidéo à la résolution d’origine, cet appareil permet de profiter d’une parfaite qualité d’image en haute définition.

HDCP 2.2

Cet appareil est compatible avec la norme de protection des droits d’auteur HDCP2.2.

Panneau avant Affichage

Panneau

arrière

Télécommande Index

Échelle

jusqu’à 4K

Jusqu’à 1080p

SortieEntrée

Contents

Connexions Lecture Réglages Conseils Annexe

Conversion ascendante des signaux vidéo analogiques

(résolution SD) vers HD (720p/1080p) et 4K grâce au processeur vidéo numérique (v p. 171)

Cet appareil est équipé d’une fonction de vidéo ascendante 4 K qui permet à la vidéo analogique ou vidéo SD(Standard Definition) d’être émise en résolution HDMI à 4K (3840 × 2160 pixels). Cette fonction permet à l’appareil d’être connecté à une TV à l’aide d’un simple câble HDMI, et de produire des images en haute définition pour n’importe quelle source vidéo.

Les connexions HDMI permettent la connexion à divers appareils

AV numériques (8 entrées, 1 sortie)

Cet appareil est équipé de 8 entrées HDMI et de 1 sortie HDMI permettant la connexion à divers appareils compatibles HDMI tels que des lecteurs Blu-ray Disc, des consoles de jeux et des caméscopes HD.

Panneau avant Affichage

Panneau

arrière

Télécommande Index

Contents

Ce dispositif est équipé d’une fonction AirPlay® en plus des

Connexions Lecture Réglages Conseils Annexe

fonctions réseau telle que la radio internet, etc. (v p. 100)

Une connexion sans fil avec des périphériques Bluetooth peut

être effectuée facilement (v

p. 76)

Vous pouvez profiter d’un large éventail de contenus, notamment écouter la radio sur Internet, lire des fichiers audio enregistrés sur votre ordinateur et afficher sur un téléviseur des photos stockées sur votre ordinateur.

Cet appareil prend également en charge Apple AirPlay qui vous permet de diffuser en flux votre bibliothèque musicale depuis un iPhone®, iPad®, iPod touch® ou iTunes®.

Lecture de fichiers DSD et FLAC par USB et par réseau

Cet appareil prend en charge la lecture des formats audio de haute résolution tels que les fichiers DSD (2,8 MHz) et FLAC 192 kHz. Il offre une haute qualité de lecture des fichiers en haute résolution.

Panneau avant Affichage

Panneau

arrière

Vous pouvez apprécier de la musique simplement en vous connectant sans fil avec votre smartphone, tablette, ordinateur, etc.

Compatible avec le “Marantz 2015 AVR Remote”z pour effectuer des opérations de base de l’appareil avec des appareils iPad, iPhone ou Android™ (Google, Amazon Kindle Fire)

“Marantz 2015 AVR Remote” est un logiciel d’application qui vous permet d’effectuer des opérations de base avec un iPad, iPhone, Android smartphone ou une tablette Android, telles que la mise en marche ou l’arrêt de l’appareil, le contrôle du volume et la commutation de la source.

Téléchargez le “Marantz 2015 AVR Remote” approprié pour vos appareils iOS

ou Android. Cet appareil doit être connecté au même réseau LAN ou Wi-Fi (réseau local sans fil) auquel l’iPhone ou l’iPod touch est connecté.

Télécommande Index

GMAIN ZONEHGZONE2H

Contents Connexions Lecture Réglages Conseils Annexe

Audio multi-pièces (v p. 114)

Fonctionnement aisé

“Assistant de config.”, fournissant des instructions de

configuration faciles à suivre

Sélectionnez tout d’abord la langue lorsque vous y êtes invité. Ensuite, suivez simplement les instructions qui s’affichent sur l’écran de votre téléviseur pour configurer les enceintes, le réseau, etc.

Interface graphique simple d’emploi

Cet appareil est doté d’une interface utilisateur graphique pour améliorer sa fonctionnalité.

Vous pouvez sélectionner et lire les entrées correspondantes dans la MAIN ZONE et la ZONE2. De plus, lorsque la fonction Toutes zones stéréo est utilisée, la musique en cours de lecture dans MAIN ZONE peut être appréciée dans toutes les zones en même temps. Cette fonction est utile si vous voulez laisser la musique de fond (BGM) dans toute la maison.

Conception à économie d’énergie

Cet appareil est équipé d’une fonction “Mode ECO” qui vous permet de profiter de la musique et des films tout en réduisant la consommation électrique lors de l’utilisation. De plus, une fonction de veille automatique éteint ainsi automatiquement l’alimentation lorsque l’appareil n’est pas utilisé. Cela permet de réduire la consommation électrique inutile.

Panneau avant Affichage

Panneau

arrière

Télécommande Index

irt uewqy

Q2Q3Q

Q7Q

Contents

Connexions Lecture Réglages Conseils Annexe

Nomenclature et fonctions

Panneau avant

Panneau avant Affichage

Panneau

arrière

Télécommande Index

irt uewqy

Contents Connexions Lecture Réglages Conseils Annexe

Molette INPUT SELECTOR

Elle permet de sélectionner la source d’entrée. (v

Témoin M-DAX

Ce témoin s’allume lorsque le mode M-DAX est sélectionné. (v

p. 154)

Capteur de télécommande

Il reçoit les signaux provenant de la télécommande. (v

Touche d’alimentation (X)

Permet de mettre l’alimentation de MAIN ZONE (la pièce où se trouve cet appareil) en marche/arrêt (veille). (v

Témoin d’alimentation

p. 66)

Il s’allume comme suit en fonction du statut d’alimentation :

Arrêt : Mise sous tension

Rouge : Veille normale

Orange :

Lorsque “HDMI Contrôle” est réglé sur “Marche” (v

Lorsque “HDMI Pass Through” est réglé sur

“Marche” (v

Lorsque “Commande réseau” est réglé sur “Toujours actif”

p. 165)

p. 164)

(v p. 206)

Affichage

Cet écran affiche divers types d’informations. (v

Témoin PURE DIRECT

Ce témoin s’allume lorsque le mode “Pure Direct” est sélectionné comme mode audio. (v p. 117)

Molette VOLUME

Elle permet d’ajuster le niveau du volume. (v p. 67)

Prise de casque audio (PHONES)

Ceci sert à connecter un casque audio. Si un casque est branché sur cette prise, le signal audio n’est plus transmis par les enceintes connectées ni par les bornes PRE OUT.

REMARQUE

Afin d’éviter toute perte auditive, ne pas augmenter excessivement le niveau

du volume lors de l’utilisation du casque.

p. 66)

p. 8)

p. 16)

Panneau avant Affichage

Panneau

arrière

Télécommande Index

Q0 Q2Q3Q4Q1 Q6Q5 Q7Q8Q9 W0

Contents

Prise SETUP MIC

Connexions Lecture Réglages Conseils Annexe

Ceci sert à connecter le microphone d’étalonnage de son fourni.

p. 182)

Touche M-DAX

Celui-ci permet de commuter le mode M-DAX. (v p. 154)

Touche ZONE2 ON/OFF

Elle permet de mettre sous/hors tension l’alimentation de ZONE2 (pièce séparée). (v

Touche ZONE2 SOURCE

p. 142)

Elle permet de sélectionner la source d’entrée pour ZONE2. (v

p. 142)

Touche INTERNET RADIO

Permet de commuter la source d’entrée sur “Online Music” – “Internet Radio”. (v

p. 92)

Touche DIMMER

Chaque fois que vous appuyez sur cette touche, la luminosité de l’affichage change. (v p. 214)

Touche STATUS

Chaque fois que vous appuyez sur cette touche, les informations relatives au statut affiché sur l’écran changent.

Touche SOUND MODE

Passage au mode audio. (v p. 115)

Touche PURE DIRECT

Ceci permet de commuter le mode son entre Direct, Pure Direct et Auto surround.

“Lecture directe” (v

“Lecture Pure Direct” (v p. 117)

“Lecture surround auto” (v

Port USB (T)

p. 117)

p. 118)

Ceci sert à connecter des dispositifs de stockage USB (tels que des dispositifs mémoire USB) et le câble USB fourni avec iPod. (v p. 56)

Borne AUX1-HDMI

Ceci sert à connecter des appareils de sortie compatibles HDMI avec des appareils tels que des caméscopes et des consoles de jeux. (v p. 55)

Panneau avant Affichage

Panneau

arrière

Télécommande Index

iouytrewq

Q1Q

Contents Connexions Lecture Réglages Conseils Annexe

Affichage

Témoins de mode de signal d’entrée

Ceuxci s’allument en fonction des réglages du mode d’entrée audio de chaque source d’entrée. (v p. 177)

Témoins du surround arrière

Ces témoins s’allument lorsque les signaux audio sont transmis à partir des enceintes surround arrière. (v p. 192)

Témoins du décodeur

Ces témoins s’allument lorsque des signaux Dolby ou DTS sont émis ou lorsque le décodeur Dolby ou DTS est sous tension.

Témoin Audyssey

Ces témoins s’allument lorsque “MultEQ®”, “Dynamic EQ” ou “Dynamic Volume” a été configuré. (v

p. 156)

Témoins de mode de réception du tuner

Ceuxci s’allument en fonction des conditions de réception lorsque la source d’entrée est réglée sur “Tuner”.

TUNED : S’allume lorsque l’émission est correctement syntonisée. STEREO : S’allume lors de la réception d’émissions de radio FM. RDS : S’allume lors de la réception d’émissions RDS.

Témoin de minuterie

Ces témoins s’allument lorsque la minuterie sommeil a été sélectionnée. (v p. 130)

Témoin circulaire

Ceci est affiché lorsque la source d’entrée est “Online Music” ou “iPod/ USB” quand vous lisez de la musique.

Panneau avant Affichage

Panneau

arrière

Télécommande Index

2Q1

Contents

Témoin de volume

Témoin MUTE

Ce témoin clignote lorsque le son est coupé. (v

Affichage des informations

Le nom de la source d’entrée, le mode audio, les valeurs des réglages et d’autres informations sont affichés ici.

Témoins de signal d’entrée

Le témoin respectif s’allumera en fonction du signal d’entrée. (v

p. 177)

Témoin ZONE2

Ce témoin s’allume lorsque la ZONE2 (pièce séparée) est sous tension. (v

p. 142)

Connexions Lecture Réglages Conseils Annexe

p. 67)

Panneau avant Affichage

Panneau

arrière

Télécommande Index

u i o Q

Contents

Panneau arrière

Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Panneau

arrière

Télécommande Index

90°

320°

90°

Contents

Antennes en tige pour le Bluetooth/le réseau local sans fil

Connexions Lecture Réglages Conseils Annexe

Tenez cette antenne verticalement lors de la connexion à un réseau via un réseau local sans fil, ou lors de la connexion à un appareil portable via Bluetooth. (v p. 61)

L’attache-câble de l’antenne peut être supprimée du panneau arrière.

Faites tourner l’attache-câble de l’antenne à 90 degrés vers la gauche.

Retirez l’attache-câble de l’antenne vers vous.

L’attache-câble de l’antenne est nécessaire lorsque vous transportez

cet appareil. Conservez-la dans un endroit sûr. Fixez l’attache-câble de l’antenne en suivant les étapes pour l’enlever

dans le sens inverse.

Borne NETWORK

Sert à connecter un câble LAN lors de la connexion à un réseau LAN câblé. (v

Bornes audio numériques (DIGITAL AUDIO)

p. 60)

Utilisées pour connecter des dispositifs équipés de bornes audio numérique.

“Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible

avec la fonction ARC (Audio Return Channel)” (v p. 50) “Connexion 3 : Téléviseur non équipé d’une borne

HDMI” (v p. 51) “Connexion d’un décodeur (Tuner satellite/TV par

câble)” (v p. 53)

Panneau avant Affichage

Panneau

arrière

Télécommande Index

ui oyt

Contents

Bornes HDMI

Connexions Lecture Réglages Conseils Annexe

Utilisées pour connecter des dispositifs équipés de bornes HDMI.

“Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible

avec la fonction ARC (Audio Return Channel)” (v “Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible

avec la fonction ARC (Audio Return Channel)” (v “Connexion d’un décodeur (Tuner satellite/TV par

p. 49)

p. 50)

câble)” (v p. 53) “Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 54)

Prise DC OUT

Utilisées pour connecter des dispositifs équipés de la fonction trigger. (v p. 63)

Prise REMOTE CONTROL

Utilisées pour connecter des récepteurs/transmetteurs infrarouges capables de commander cet appareil et les appareils externes depuis une autre pièce. (v p. 62)

Bornes d’antenne FM/AM (ANTENNA)

Utilisées pour connecter des antennes FM et antennes à boucle AM.

p. 58)

Bornes audio analogiques (AUDIO)

Utilisées pour connecter des dispositifs équipés de bornes audio analogique.

“Connexion d’un décodeur (Tuner satellite/TV par

câble)” (v “Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v

Bornes PRE OUT

p. 53)

Servent à connecter un subwoofer avec un amplificateur intégré ou un amplificateur de puissance pour ZONE2.

“Connexion du subwoofer” (v

“Connexion 2 : Connexion à l’aide d’un amplificateur

p. 34)

externe” (v p. 141)

p. 54)

Panneau avant Affichage

Panneau

arrière

Télécommande Index

Q0Q

Contents Connexions Lecture Réglages Conseils Annexe

Bornes vidéo composantes (COMPONENT VIDEO)

Utilisées pour connecter des dispositifs équipés de bornes vidéo composantes.

“Connexion 3 : Téléviseur non équipé d’une borne

Bornes vidéo (VIDEO)

Utilisées pour connecter des dispositifs équipés de bornes vidéo.

“Connexion 3 : Téléviseur non équipé d’une borne

HDMI” (v “Connexion d’un décodeur (Tuner satellite/TV par

câble)” (v “Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 54)

p. 51)

p. 53)

HDMI” (v “Connexion d’un décodeur (Tuner satellite/TV par

câble)” (v “Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 54)

Bornes d’enceintes (SPEAKERS)

Utilisées pour connecter des enceintes. (v p. 33)

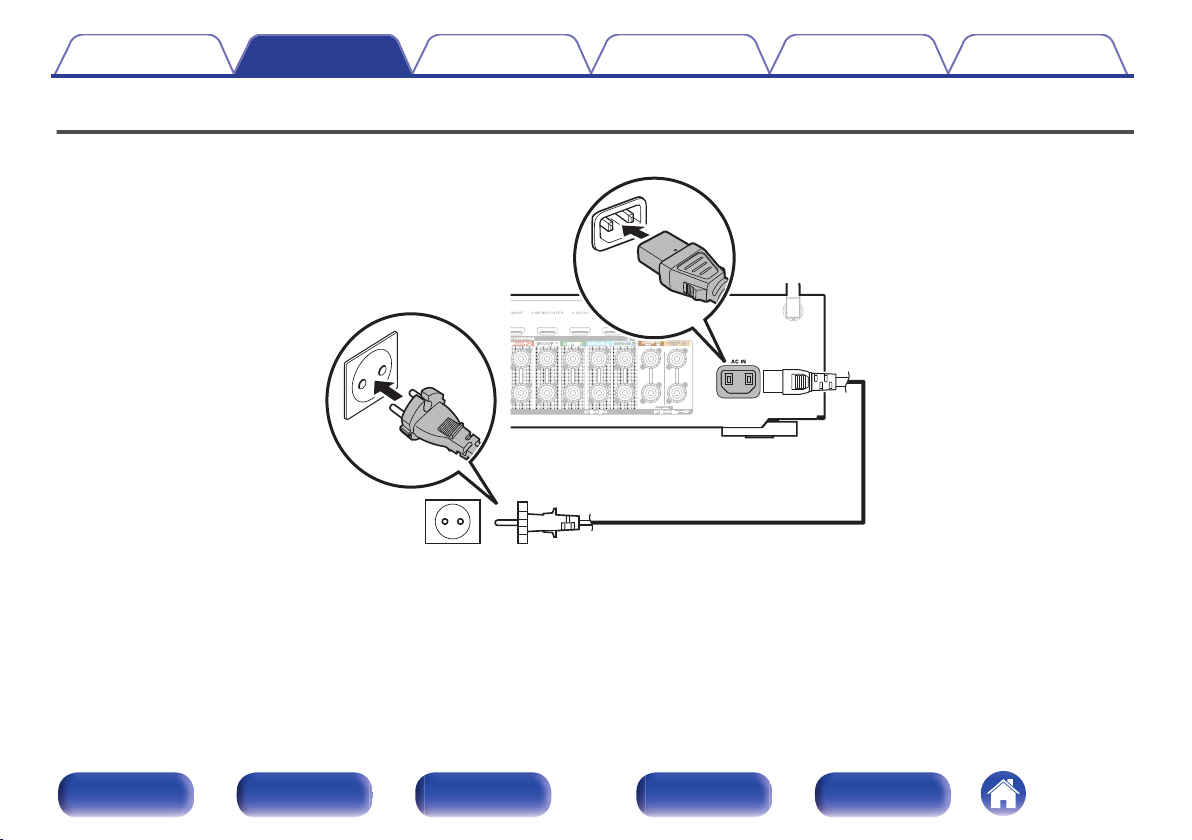

Prise CA (AC IN)

Utilisée pour brancher le cordon d’alimentation. (v

REMARQUE

Ne touchez pas les broches internes des connecteurs sur le panneau arrière. Une

éventuelle décharge électrique pourrait endommager de façon permanente votre appareil.

p. 51)

p. 53)

p. 64)

Panneau avant Affichage

Panneau

arrière

Télécommande Index

Contents

Télécommande

Connexions Lecture Réglages Conseils Annexe

Touches ZONE SELECT

Ces touches permettent de changer la zone (MAIN ZONE, ZONE2) pilotée par la télécommande.

“Lecture dans ZONE2” (v

“Fonctionnement du menu” (v p. 147)

Touches sélection de source d’entrée

Elles permettent de sélectionner la source d’entrée.

“Sélection de la source d’entrée” (v

“Lecture dans ZONE2” (v p. 142)

Boutons de recherche de canal/page (CH/PAGE df)

Ceuxci sélectionnent les stations de radio enregistrées aux préréglages ou aux pages du commutateur. (v

Touche MUTE (:)

Cette touche met en sourdine la sortie audio.

“Coupure temporaire du son (Sourdine)” (v

“Coupure temporaire du son (Sourdine) (ZONE2)” (v

Touche Information (INFO)

Elle permet d’afficher les informations de statut sur l’écran du téléviseur. (v

p. 218)

Touches curseurs (uio p)

Elles permettent de sélectionner des éléments.

Touche BACK

Elle permet de revenir à l’écran précédent.

p. 142)

p. 66)

p. 88)

p. 67)

p. 143)

Panneau avant Affichage

Panneau

arrière

Télécommande Index

Contents

Connexions Lecture Réglages Conseils Annexe

Touches du système

Elles permettent d’effectuer des opérations associées à la lecture.

Touches d’accord montant/descendant (TUNE +, –)

Ceuxci sélectionnent soit les émissions FM soit les émissions AM. (v

p. 82)

Touches SMART SELECT (1 – 4)

Ceuxci appellent le paramétrage enregistré pour chaque touche, comme la source d’entrée, le niveau du volume et le paramétrage du mode son.

p. 132)

Touches SOUND MODE

Elles permettent de sélectionner le mode audio. (v p. 115)

Émetteur infrarouge de télécommande

Il transmet les signaux provenant de la télécommande. (v p. 8)

Touche SLEEP

Elle permet de régler la minuterie sommeil. (v p. 130)

Panneau avant Affichage

Panneau

arrière

Télécommande Index

Q6 Q7

Contents

Connexions Lecture Réglages Conseils Annexe

Touche POWER (X)

Elle permet de mettre sous/hors tension l’alimentation.

“Mise sous tension” (v p. 66)

“Lecture dans ZONE2” (v

Touche du mode ECO (G)

Ceci permet de commuter sur le Mode ECO. (v

Touches VOLUME (df)

Elles permettent d’ajuster le niveau du volume.

“Réglage du volume” (v

“Réglage du volume (ZONE2)” (v p. 143)

Touche OPTION

Elle permet d’afficher le menu d’options sur l’écran du téléviseur.

Touche ENTER

Elle permet de déterminer la sélection.

Touche SETUP

Elle permet d’afficher le menu sur l’écran du téléviseur. (v p. 147)

p. 142)

p. 209)

p. 67)

Panneau avant Affichage

Panneau

arrière

Télécommande Index

Contents Connexions Lecture Réglages Conseils Annexe

Connexions

Contenu

Connexion des enceintes 26 Connexion d’un téléviseur 48 Connexion d’un dispositif de lecture 52 Connexion d’un iPod ou d’un dispositif mémoire USB sur le port USB 56 Connexion d’une antenne FM/AM 58 Connexion à un réseau domestique (LAN) 60 Connexion d’un dispositif de commande externe 62 Connexion du cordon d’alimentation 64

REMARQUE

Ne pas brancher le cordon d’alimentation avant d’avoir terminé toutes les

connexions. Toutefois, lorsque “Assistant de config.” est en cours d’exécution, suivez les instructions de l’écran “Assistant de config.” (page 8 du “Guide de démarrage rapide” séparé) pour réaliser des connexions. (Lorsque “Assistant de config.” est ouvert, les bornes d’entrée/sortie ne sont pas alimentées.)

Ne pas mêler les cordons d’alimentation avec les câbles de connexion. Vous

risquez de générer un bourdonnement ou du bruit.

Câbles utilisés pour les connexions

Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter.

Câble d’enceinte

Câble subwoofer

Câble HDMI

Câble vidéo composante

Câble vidéo

Câble numérique coaxial

Câble optique

Câble audio

Panneau avant Affichage

Panneau

arrière

Câble LAN

Télécommande Index

FL FR

SBL

SBR

SW1

SW2

SL SR

Contents Connexions Lecture Réglages Conseils Annexe

Connexion des enceintes

Installez les enceintes et connectez-les à cet appareil. (“Installation des enceintes” (v p. 26), “Connexion des enceintes” (v p. 33))

Installation des enceintes

Déterminez le système d’enceintes selon le nombre d’enceintes utilisées et installez chaque enceinte et subwoofer dans la pièce. L’installation des enceintes est expliquée à l’aide de cet exemple d’une installation typique.

Panneau avant Affichage

Panneau

arrière

FL/FR

(Enceinte avant gauche/droite) :

C (Enceinte centrale) :

SL/SR

(Enceinte surround gauche/droite) :

SBL/SBR

(Enceinte surround arrière gauche/droite) :

SW 1/2

(Subwoofer) :

Télécommande Index

Placez les enceintes droite et gauche FRONT à une distance égale de la position d’écoute principale. Il doit y avoir la même distance entre chaque enceinte et votre téléviseur.

Placez l’enceinte CENTER à l’avant et au centre de la TV, entre les enceintes avant gauche et droite.

Placez les enceintes droite et gauche SURROUND à une distance égale des côtés gauche et droite de la position d’écoute principale. Si vous ne disposez pas d’enceintes Surround arrière, déplacez légèrement les enceintes surround derrière votre position d’écoute.

Placez les enceintes droite et gauche SURROUND BACK à une distance égale de la position d’écoute principale et directement derrière la position d’écoute principale. Lorsque vous utilisez une seule enceinte surround arrière (SB), placez-la directement derrière la position d’écoute.

Placez le SUBWOOFER à votre endroit préféré près des enceintes avant. Si vous avez deux caissons de basses, les placer de manière asymétrique à l’avant de votre pièce.

FHL FHR

TFR

TFL

TMR

TML

Contents Connexions Lecture Réglages Conseils Annexe

FHL/FHR

(Enceinte avant-haut gauche/droite) :

TFL/TFR

(Enceinte supérieure avant gauche/ droite) :

TML/TMR

(Enceinte supérieure

centre gauche/ droite) :

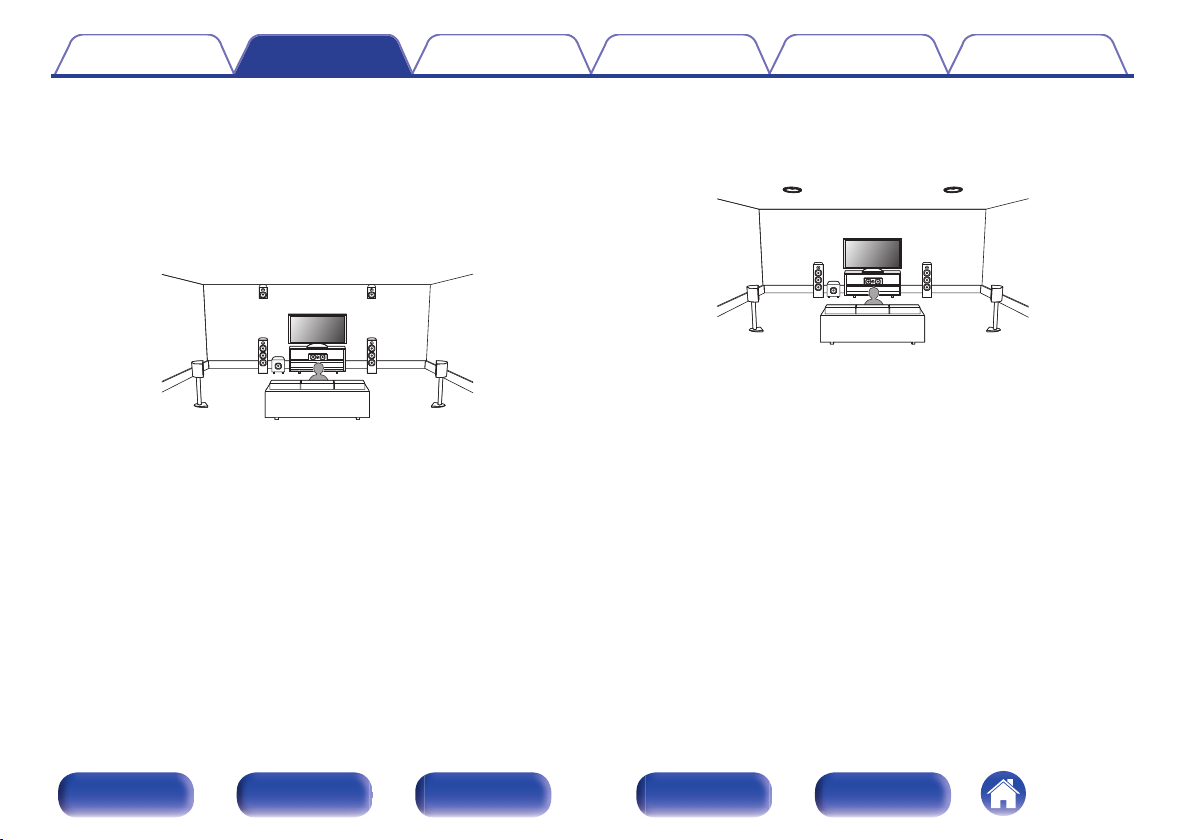

Placez les enceintes hauteur avant gauche et droite directement au-dessus des enceintes avant. Installez-les aussi près que possible du plafond et réglez-les en position d’écoute principale.

Montez les enceintes supérieures avant gauche et droite sur le plafond légèrement devant votre position d’écoute principale et alignez-les avec les enceintes avant gauche et droite.

Montez les enceintes supérieure centre gauche et droite directement au-dessus de la position principale d’écoute et alignez-les avec les enceintes avant gauche et droite.

Panneau avant Affichage

Panneau

arrière

Télécommande Index

FDL FDR

SDL SDR

Contents

Connexions Lecture Réglages Conseils Annexe

À propos des enceintes Dolby Atmos Enabled

Les enceintes Dolby Atmos Enabled répercutent le son sur le plafond pour permettre au son de sortir au-dessus de votre tête en utilisant un hautparleur dirigé vers le haut qui est placé sur le sol.

Vous pouvez profiter du son Dolby Atmos 3D même dans un environnement où les enceintes ne peuvent pas être installées au plafond.

FDL/FDR

(Enceinte Dolby avant gauche/ droite) :

SDL/SDR

(Enceinte Dolby surround gauche/ droite) :

Placez l’enceinte Dolby Atmos Enabled avant sur la borne de l’enceinte avant. Pour une enceinte Dolby Atmos Enabled intégré avec une enceinte avant, placez l’enceinte Dolby Atmos Enabled au lieu de l’enceinte frontale.

Placez l’enceinte Dolby Atmos Enabled surround sur l’enceinte d’ambiance. Pour une enceinte Dolby Atmos Enabled intégré avec une enceinte d’ambiance, placez l’enceinte Dolby Atmos Enabled à la place de l’enceinte d’ambiance.

Panneau avant Affichage

Panneau

arrière

Télécommande Index

Enceinte avant-haut

z1 30° - 45° z2 30° - 55°

z3 65° - 100°

GVue de côtéH

Enceinte centrale supérieure

Enceinte avant supérieur

Enceintes avant

Enceinte surround

Enceintes surround arrière

Légèrement orientée vers le bas

FHL

TML

TFL

FHR

TMR

TFR

Plan des enceintes hautes

GVue de dessusH

Contents

Cet appareil est compatible avec les normes Dolby Atmos et DTS:X qui offrent une

sensation surround bien plus large et plus profonde. L’illustration ci-dessous indique à quelle hauteur maximale chaque enceinte doit

être installée. Vous n’êtes pas obligé de les installer exactement à cette hauteur.

Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage

Panneau

arrière

Télécommande Index

SBL

SBR

Position

d’ écoute

Contents

En cas d’installation d’enceintes 7.1 canaux à

Connexions Lecture Réglages Conseils Annexe

l’aide d’enceintes surround arrière

Lorsque des enceintes 5.1 canaux sont installées

1:22° - 30° z2:90° - 110° z3:135° - 150°

Lorsque vous utilisez une seule enceinte surround arrière, placez-la directement

derrière la position d’écoute.

Panneau avant Affichage

Panneau

arrière

Télécommande Index

1:22° - 30° z2:120°

+ 254 hidden pages
