Leica SmartTouch™
Manual
Índice de contenidos
Leica SmartTouch™ 9
Introducción 10
Instalación 11
Desembalaje 12
Montaje 13
Información general 14
Vista general del Leica SmartTouch™ 15
Componentes codicados y no codicados 16
Leica SmartTouch™ y Leica Application Suite (LAS) 17
Elementos de manejo en la pantalla táctil 18
Activar la vista principal 19
La vista "Principal" 20
Instalación y conguración 21
Seleccionar el idioma 22
La pestaña "Cong." 23
Congurar componentes no codicados 24
Congurar el revólverde objetivos 25
Restablecer la conguración por defecto 27
Regular el brillo de la pantalla 28
Modicar las unidades de medida 30

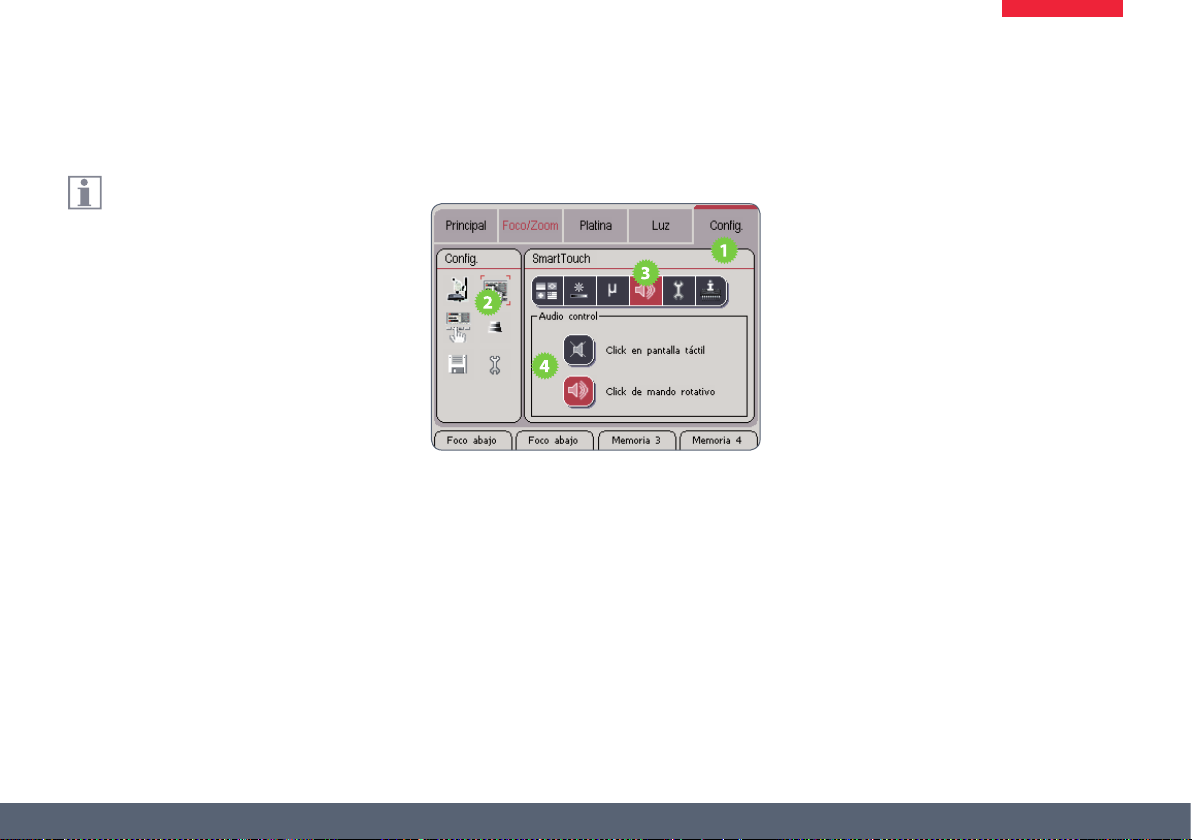

Activar y desactivar la señal acústica 31
Calibrar la pantalla táctil 32

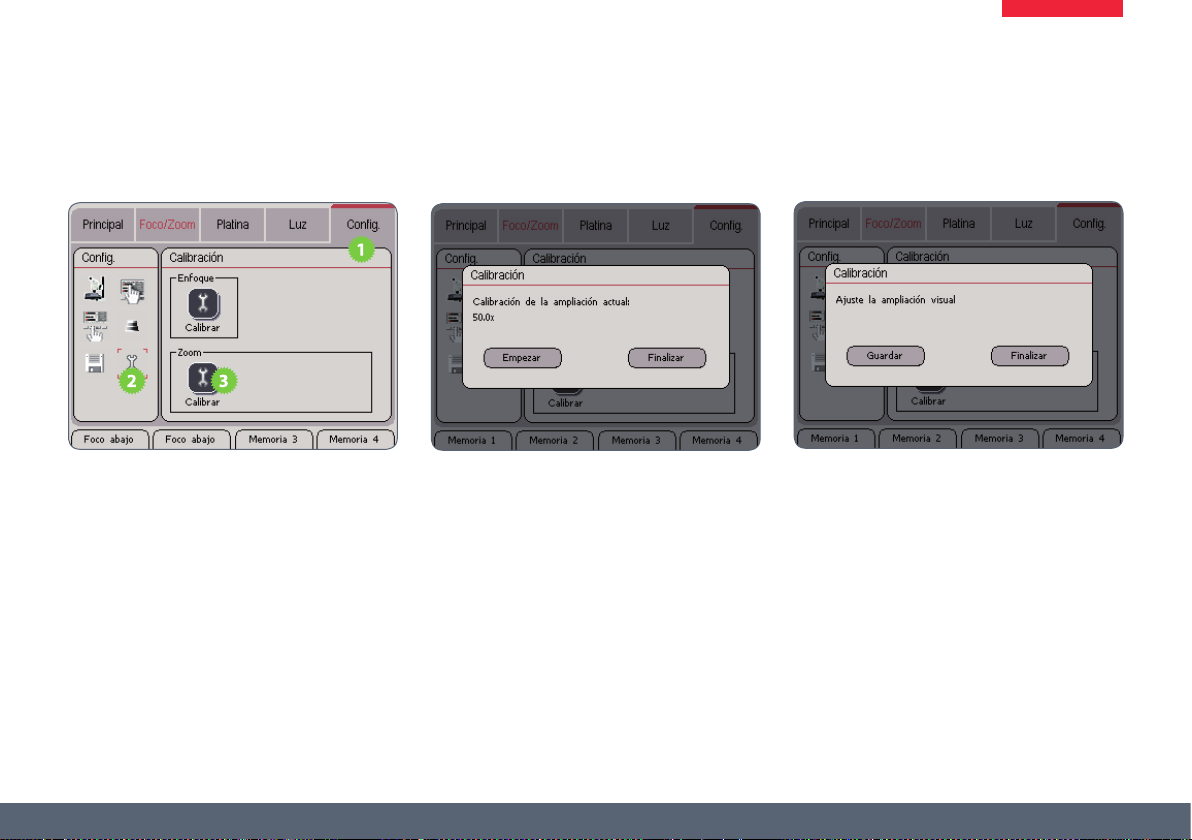

Calibrar el zoom 33

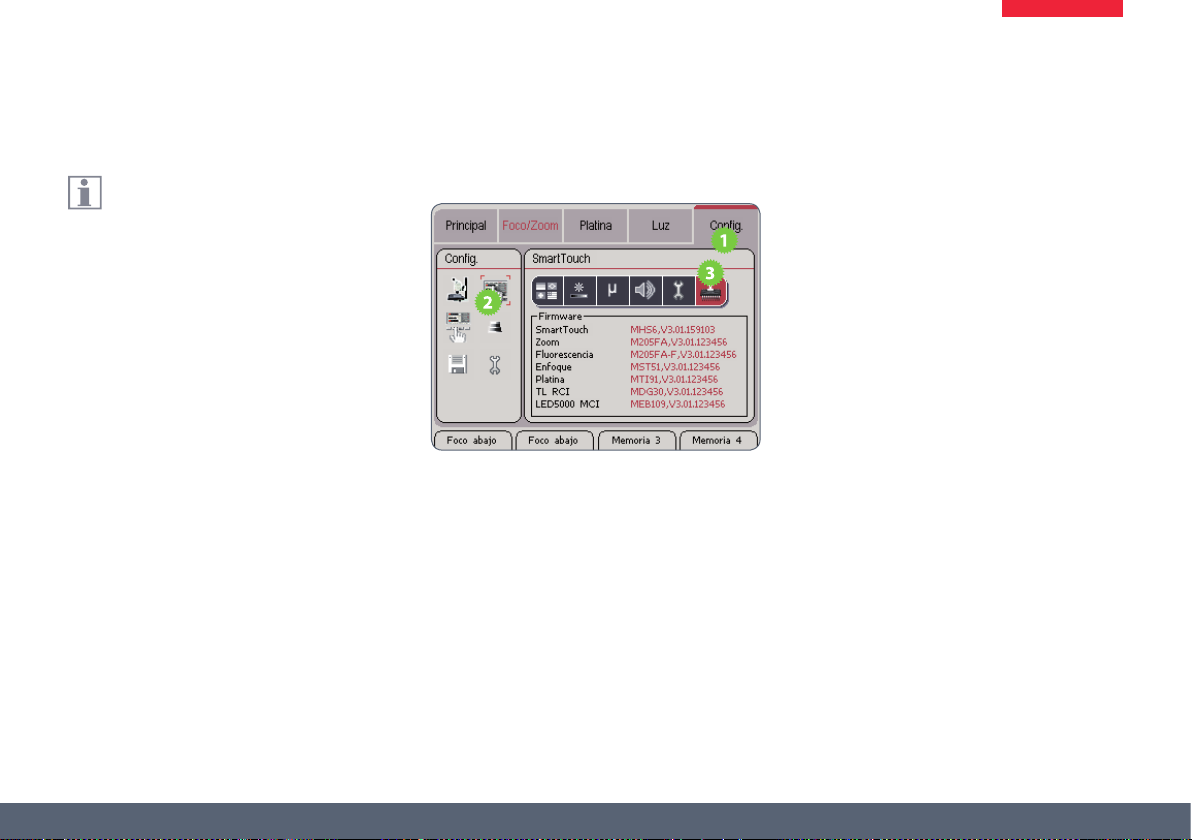

Comprobar la versión del Firmware 35
La pestaña "Foco/Zoom" 36
Información sobre las indicaciones 37

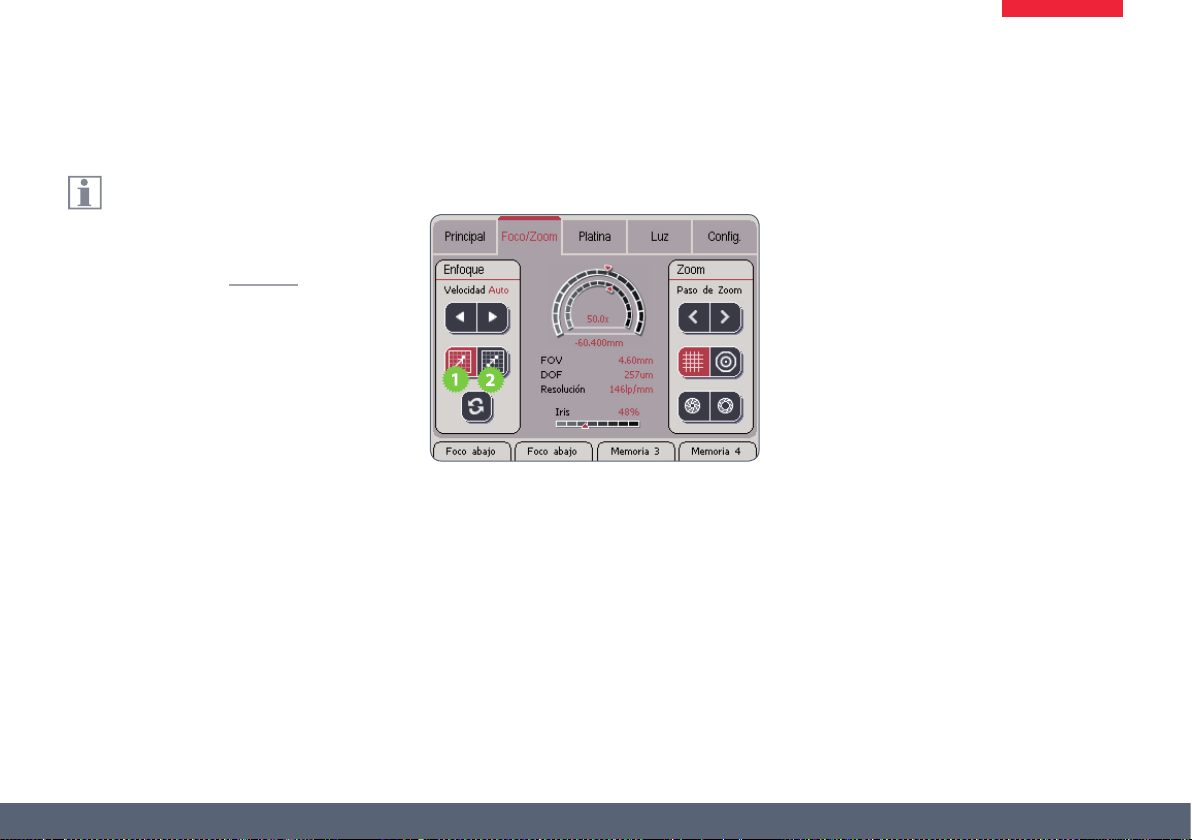

Ajustes de foco 38
Ajustes de zoom 41
Ajustes de zoom (continuación) 42
Medir con el retículo 43
Mover el cabezal rotativo 44

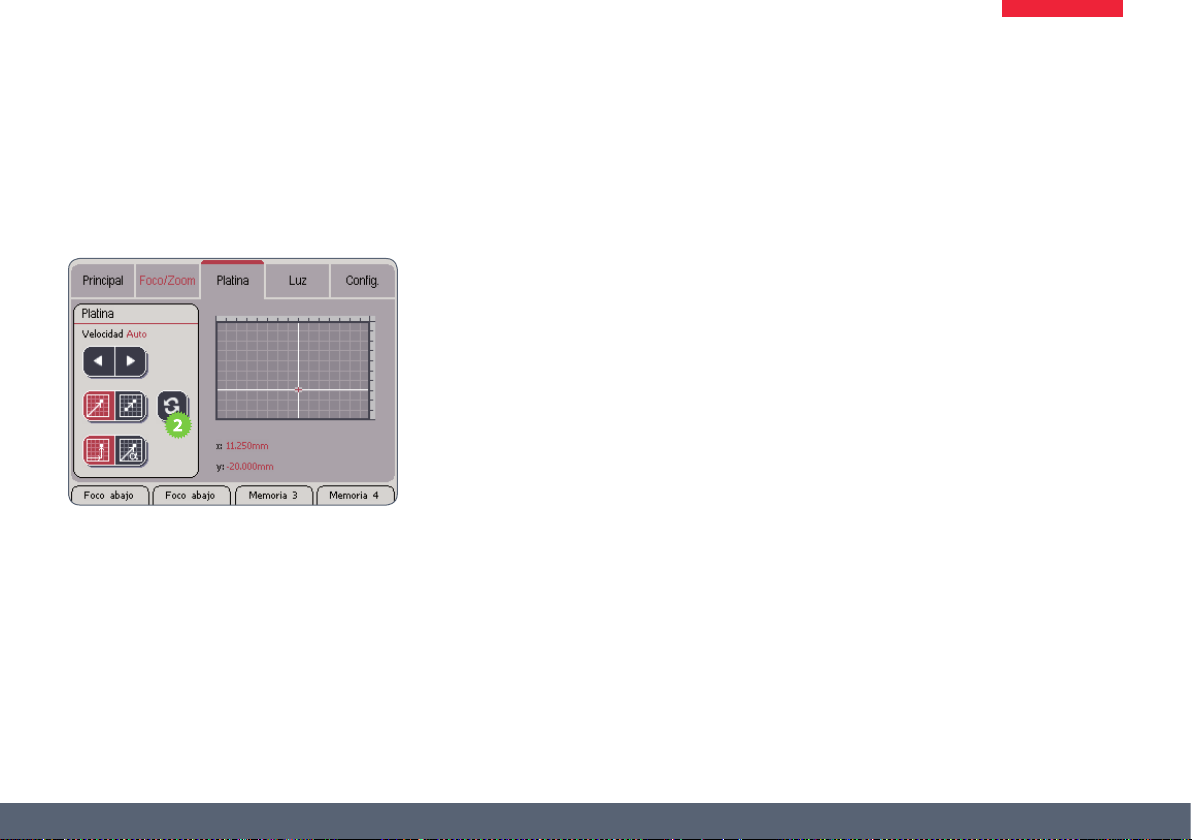

La pestaña "Platina" 45
Modicar la velocidad del recorrido de desplazamiento 46
Cambiar las coordenadas de referencia 47
Cambiar el sistema de coordenadas 49
Medir mediante coordenadas polares 50
La pestaña "Luz" 51
Seleccionar la fuente de luz 52
Control de la iluminación de uorescencia Leica 53
Control de Leica LED5000 CXI 54
Control de Leica LED3000 NVI 55
Control del anillo de luz Leica LED5000 3000 56
Leica SmartTouch™ Manual 2
Control de la base de diascopía Leica TL RCI 57
Control de Leica LED5000 MCI 59
Control del anillo de luz Leica LED5000 RL-80/48 60
Control de Leica LED5000 HDI 61
Asignación de funciones a las teclas de memoria 62
Información sobre las teclas de memoria 63

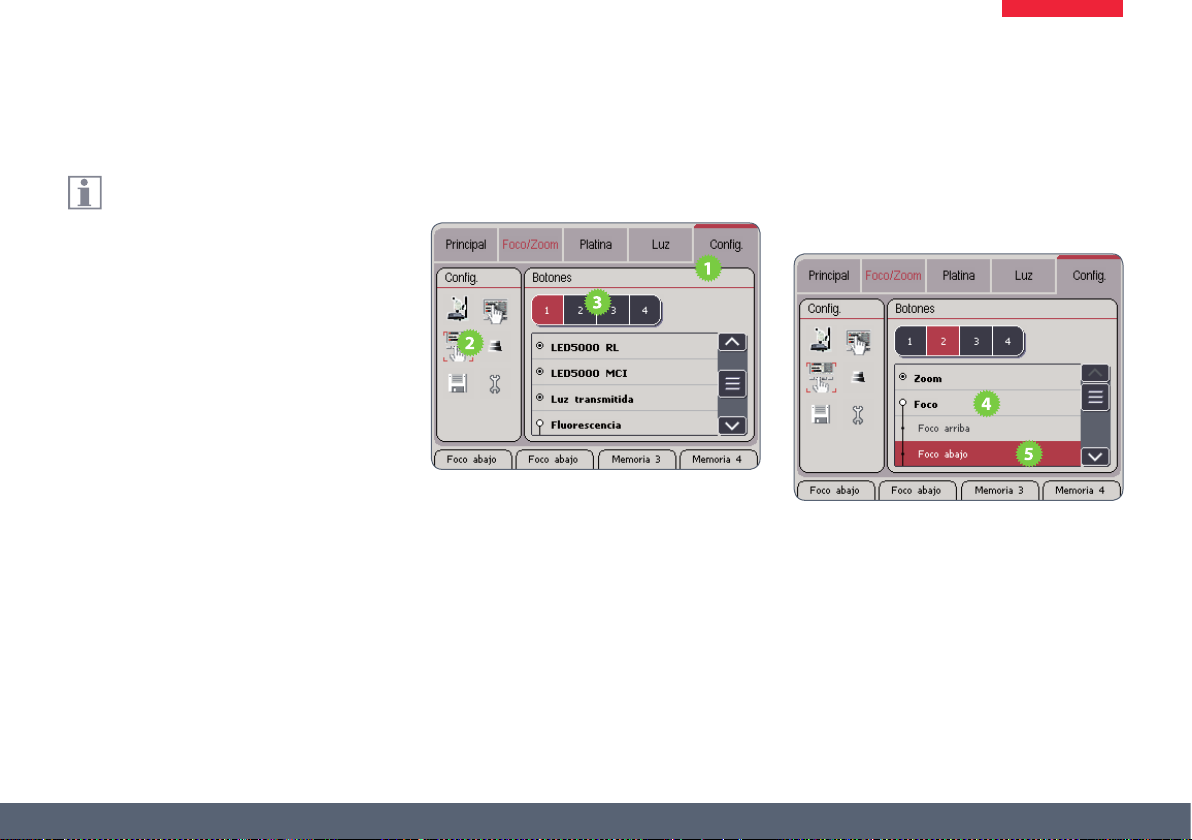

Asignar funciones a las teclas de memoria 64
Resumen de funciones de las teclas de memoria 66
Funciones del mando rotativo doble 71
Información sobre el mando rotativo doble 72

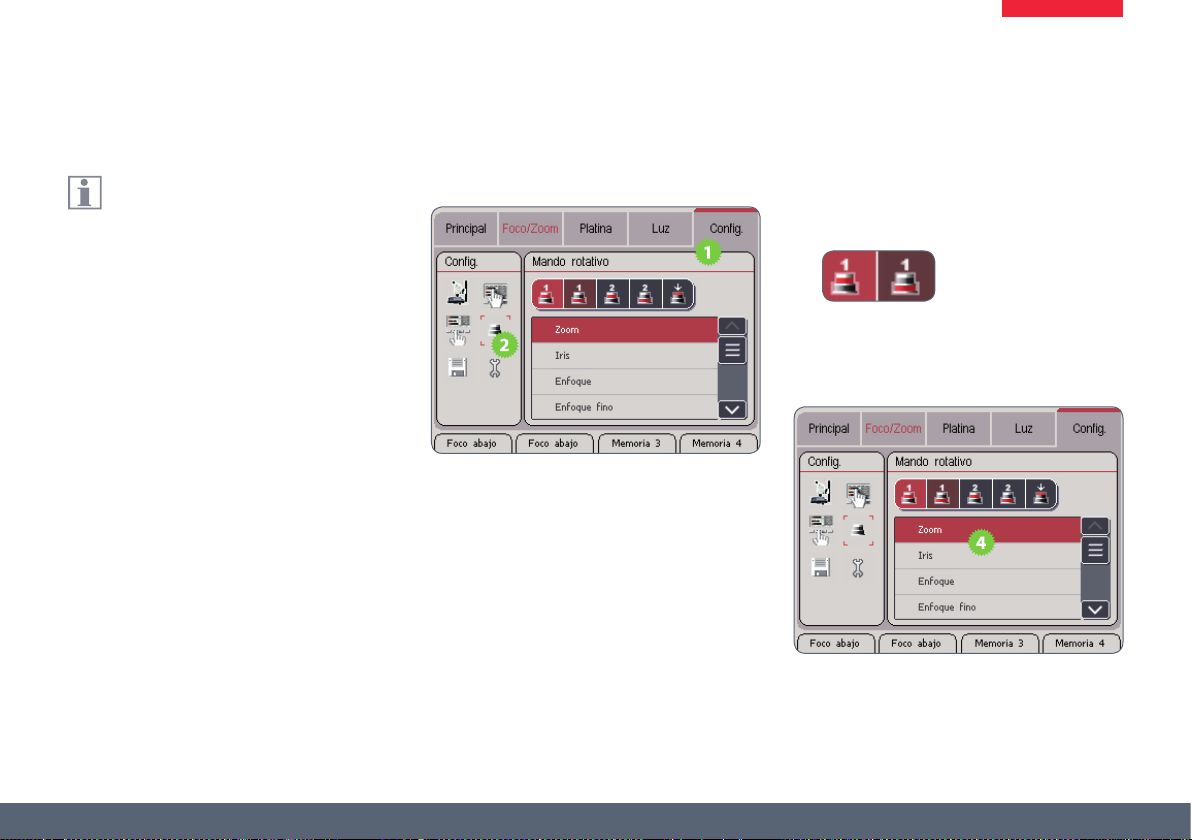

Asignar una función a los mandos rotativos 73
Resumen de funciones: mando rotativo 75

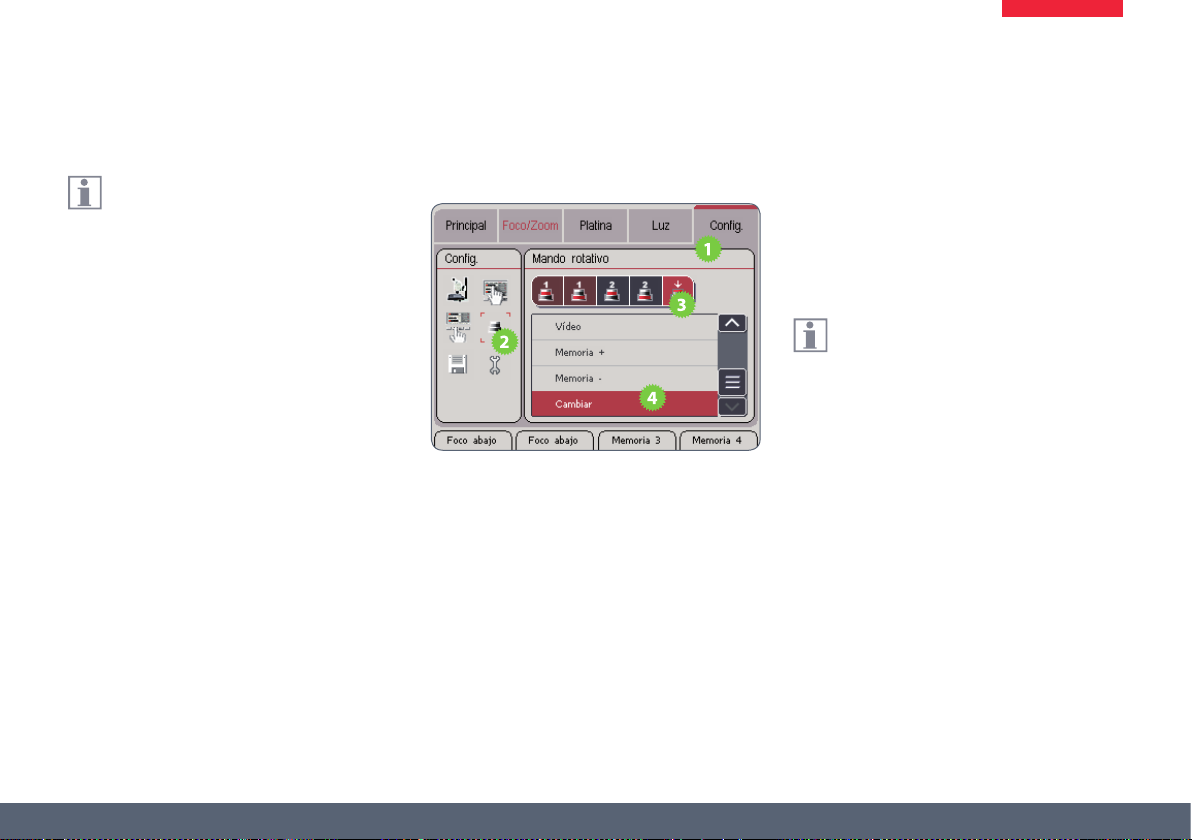

Asignar una función al conmutador 76
Resumen de funciones: conmutador 77
Guardar y cargar conguraciones 79
Guardar conguraciones 80
Cargar conguraciones 81
Medidas de seguridad para el foco y la platina 82
Leica SmartTouch™ Manual 3
Observaciones generales
Concepto de seguridad
Antes de utilizar el Leica SmartTouch™ por
primer vez, léase por favor el folleto "Concepto
de seguridad" incluido en el volumen de suministro del aparato. Dicho folleto contiene información detallada sobre su manejo y cuidado.
Empleo en salas blancas
El Leica SmartTouch™ puede emplearse sin
problemas en salas blancas.
Limpieza
Ϙ No aplique productos de limpieza, sustan-
cias químicas ni métodos de limpieza que
no sean apropiados.
Ϙ No limpie jamás con productos químicos las
supercies de color ni los accesorios provistos de componentes de goma. Podría dañar
las supercies y las partículas desprendidas
podrían contaminar las preparaciones.
Ϙ En la mayoría de los casos podemos ofre-
cer soluciones especiales previa solicitud.
Algunos productos pueden modicarse, y
también podemos ofrecerle otros accesorios para su empleo en salas blancas.
Trabajos de servicio
Ϙ Las reparaciones han de ser llevadas a cabo
exclusivamente por técnicos de servicio
formados por Leica Microsystems. Sólo está
permitido utilizar piezas de repuesto originales de Leica Microsystems.
Responsabilidades de la persona encargada del instrumento
Ϙ Cerciórese de que el Leica SmartTouch™
sólo es manejado y mantenido por personal
autorizado y debidamente instruido.
Leica SmartTouch™ Manual 4
Concepto de seguridad
El volumen de suministro del Leica SmartTouch™ incluye un CD-ROM interactivo que
contiene todos los manuales de instrucciones
relevantes. Este CD deberá guardarse en un
lugar seguro y estar siempre disponible para el
usuario. En nuestro sitio web encontrará manuales de instrucciones y actualizaciones que
podrá descargar e imprimir:
www.leica-microsystems.com.
El presente manual de instrucciones describe
las funciones especiales del Leica SmartTouch™
y contiene indicaciones importantes sobre
la seguridad durante el servicio y el mantenimiento.
Usted puede combinar artículos de sistema
individuales con artículos de proveedores
externos (como fuentes de luz fría). Lea las
instrucciones de uso y las normas de seguridad
del fabricante.
Lea los manuales de instrucciones mencionados antes del montaje, puesta en servicio y uso
del microscopio. Y ante todo respete todas las
normas de seguridad.
Con el n de mantener el estado de suministro
del aparato y asegurar un servicio sin riesgos, el
usuario deberá tener presentes las indicaciones
y advertencias que se especican en estos
manuales de instrucciones.
Leica SmartTouch™ Manual 5
Símbolos utilizados
Advertencia de peligro
Este símbolo acompaña aquellas
informaciones que se deben leer y
cumplir obligatoriamente. Su inobservancia...
Ϙ puede poner a personas en peligro
Ϙ puede provocar averías o daños en los
instrumentos
Ϙ puede dañar o incluso destruir la muestra.
Advertencia de tensión eléctrica peligrosa
Este símbolo señaliza información
especialmente importante. Su inobser-
vancia...
Ϙ puede poner a personas en peligro
Ϙ puede provocar averías o daños en los
instrumentos.
Peligro: supercie caliente.
Este símbolo advierte del peligro de
contacto con zonas calientes como por
ejemplo bombillas incandescentes.
Información importante
Este icono aparece junto a información
adicional o explicaciones más detalladas.
Uso previsto
Ϙ Véase el folleto "Concepto de seguridad"
Uso no previsto
Ϙ Véase el folleto "Concepto de seguridad"
Los aparatos y accesorios descritos en el
manual de instrucciones han sido sometidos
a pruebas de seguridad y riesgos potenciales.
Cualquier manipulación del aparato, modicación o utilización de componentes de otras
marcas no recogidos en estas instrucciones
debe consultarse con el representante de Leica
competente.
Leica SmartTouch™ Manual 6
Normas de seguridad
En caso de alteraciones no autorizadas del
instrumento o uso inadecuado del mismo, se
extinguirá todo derecho a garantía.
Lugar de uso
Ϙ Véase el folleto "Concepto de seguridad"
Ϙ Los componentes eléctricos deben insta-
larse, como mínimo, a 10 cm de distancia
de la pared y de objetos inamables.
Ϙ Evite grandes variaciones de temperatura,
la incidencia directa del sol y las sacudidas
del instrumento. Esto podría interferir en
mediciones o tomas microfotográcas.
Ϙ En las zonas de clima cálido o tropical, los
componentes requieren un cuidado especial para evitar la formación de hongos.
Deberes del propietario/operador
Ϙ Véase el folleto "Concepto de seguridad"
Asegúrese de que
Ϙ el Leica SmartTouch™ sólo es manejado y
mantenido por personal autorizado y debidamente instruido.
Ϙ el personal de operación ha leído y
comprendido este manual de instrucciones
y, en especial, todas las indicaciones de
seguridad, y que las aplica.
Reparación, trabajos de servicio
Ϙ Véase el folleto "Concepto de seguridad"
Ϙ Sólo está permitido utilizar piezas de
repuesto originales de Leica Microsystems.
Ϙ Antes de abrir los instrumentos, apáguelos
y desenchufe el cable de conexión a la red
eléctrica.
Ϙ Tocar el circuito eléctrico bajo tensión
puede ocasionar lesiones.
Transporte
Ϙ Para el envío o transporte del Leica Smart-
Touch™ debe emplearse el embalaje original.
Ϙ Con el n de evitar daños provocados por
sacudidas, todos los componentes móviles
cuyo montaje y desmontaje compete al
cliente deberán desmontarse y embalarse
por separado.
Leica SmartTouch™ Manual 7
Normas de seguridad (continuación)
Eliminación
Ϙ Véase el folleto "Concepto de seguridad"
Normativa legal
Ϙ Véase el folleto "Concepto de seguridad"
Declaración de conformidad CE
Ϙ Véase el folleto "Concepto de seguridad"
Riesgos para la salud
Los puestos de trabajo equipados con microscopios estereoscópicos facilitan la investigación
de mínimas estructuras; no obstante, el aparato
visual y el sistema muscular del usuario se ven
sometidos a un esfuerzo elevado. En función de
la duración ininterrumpida de las actividades,
pueden aparecer manifestaciones de astenopía
y problemas musculoesqueléticos. Por esta
razón, deben tomarse las medidas adecuadas
para reducir el esfuerzo asociado al trabajo:
Ϙ Conguración óptima del puesto de trabajo,
las tareas asignadas y el ujo de trabajo
(cambio frecuente de tareas).
Ϙ Formación exhaustiva del personal, con
énfasis en los aspectos de ergonomía y
organización del trabajo.
El concepto óptico ergonómico y la estructura
de los microscopios estereoscópicos Leica M
tienen como nalidad limitar al mínimo el esfuerzo exigido al usuario.
Leica SmartTouch™ Manual 8
Leica SmartTouch™
Leica SmartTouch™ Manual 9
Introducción
Enhorabuena por la compra del panel de control
"SmartTouch™" de Leica Microsystems. Con
el podrá controlar, guardar y recuperar prácticamente cualquier función de su microscopio
estereoscópico Leica de la serie M.
El Leica SmartTouch™ ofrece una amplia gama
de funciones para facilitarle el trabajo en combinación con una interfaz de usuario sencilla y
claramente estructurada. Con este panel podrá
controlar el zoom, el foco y la cámara, así como
mover la platina con la muestra, recuperar
conguraciones de prueba con tan sólo pulsar
un botón o cambiar de ltro para experimentos
de uorescencia. Todo esto y mucho más es lo
que le ofrece el Leica SmartTouch™.
En las páginas siguientes encontrará toda la
información necesaria para garantizar un servicio eciente. Con el n de explotar al máximo
todas las funciones y posibilidades, le recomendamos leer esta documentación detenidamente.
Le deseamos mucha diversión y éxito en su
trabajo.
Leica Microsystems (Schweiz) AG
Industry Division
Max-Schmidheiny-Strasse 201
9435 Heerbrugg
Switzerland
Leica SmartTouch™ Manual 10
Instalación
Leica SmartTouch™ Manual 11
Desembalaje
Desembalaje
Ϙ Extraiga los componentes del embalaje con
cuidado.
Ϙ Compruebe que no falta ningún compo-
nente en el volumen de suministro.
Volumen de suministro
Ϙ Leica SmartTouch™
Ϙ Cable de bus CAN
Ϙ CD-ROM con manuales en formato PDF.
Leica SmartTouch™ Manual 12
Montaje
Herramientas necesarias
Ϙ Ninguna
La alimentación de corriente del Leica
SmartTouch™ se efectúa a través de la
unidad de foco. No es necesario conectar una
fuente de alimentación adicional.
Montaje
1. Coloque el Leica SmartTouch™ a la izquierda o la derecha del microscopio sobre
una base plana y estable.
2. Conecte el cable de bus CAN adjunto al
Leica SmartTouch™.
3. Conecte el otro extremo del cable de bus
CAN a la unidad de foco del microscopio.
Para que el Leica SmartTouch™ funcione
a la perfección, el cable de bus CAN sólo
debe conectarse a la unidad de foco.
Leica SmartTouch™ Manual 13
Información general
Leica SmartTouch™ Manual 14
Vista general del Leica SmartTouch™
Pantalla táctil
Teclas de hardware (de libre conguración)
Conmutador
Mando rotativo superior
Mando rotativo inferior
Mando rotativo doble
Leica SmartTouch™ Manual 15
Componentes codicados y no codicados
La serie M de Leica dispone de diferentes
componentes codicados y motorizados,
lo que signica que el estado actual del componente en cuestión se transmite automáticamente al Leica SmartTouch™. En el panel los
datos se visualizan y se incluyen en distintos
cálculos. También es posible controlar los
componentes motorizados mediante el Leica
SmartTouch™.
Componentes codicados
Si se ajusta, por ejemplo, el diafragma de iris
codicado en un Leica M205 C con la rueda
moleteada, el tamaño de la apertura se transmitirá automáticamente al Leica SmartTouch™.
El valor transmitido se emplea a continuación
para calcular y visualizar, por ejemplo, la profundidad de campo.
En algunos aparatos como, por ejemplo, el Leica
M205 A, esta operación también funciona a la
inversa, es decir, a través del Leica SmartTouch™
puede abrirse y cerrarse el diafragma de iris.
Componentes no codicados
No todos los componentes de la serie M están
codicados. Los objetivos, los anillos intermedios o los oculares son elementos no codicados.
Para que estos elementos no codicados sean
considerados correctamente en los distintos
cálculos, será necesario congurarlos una vez.
Para su conguración, siga las instrucciones
detalladas en la página 24.
Si se sustituye un componente no codi-
cado por otro, este último deberá registrarse correctamente; de lo contrario, el Leica
SmartTouch™ visualizará valores incorrectos en
la pantalla.
Leica SmartTouch™ Manual 16
Leica SmartTouch™ y Leica Application Suite (LAS)
A través del Leica SmartTouch™ puede
controlarse la conguración completa
del microscopio. En muchos casos, las posibilidades de aplicación pueden ampliarse empleando el Leica SmartTouch™ junto con el software de PC "Leica Application Suite" (LAS).
Ampliación de aplicaciones
En combinación con el software LAS, el Leica
SmartTouch™ puede complementar el control
mediante PC en los siguientes campos:
Ϙ Control de la cámara a través del Leica
SmartTouch™
Ϙ Sincronización de los ajustes (como por
ejemplo, conguración de dispositivos o
asignación de funciones a las teclas) entre
el Leica SmartTouch™ y LAS.
Ϙ Visualización de las posiciones de la platina
al emplear el módulo LAS PowerMosaic.
Leica SmartTouch™ Manual 17
Elementos de manejo en la pantalla táctil
Pestaña
Indicación
Botón
Indicación de la función actual
de una tecla de hardware
Área
Flechas de las barras de
desplazamiento
Convenciones de visualización
En la pantalla se visualizan sólo las con-
guraciones existentes. Si, por ejemplo,
no hay ninguna platina de movimiento en
cruz conectada, los ajustes correspondientes
tampoco se visualizan. Por este motivo, las
capturas de imagen de este manual pueden
diferir de lo que se visualiza en su Leica SmartTouch™.
Convenciones cromáticas
Todos los elementos jos de la interfaz
de usuario (como etiquetas o títulos) se
visualizan con letra negra. Todos los valores
modicables (como el factor de zoom, el estado
de la iluminación, etc.) se visualizan con letra
roja.
Leica SmartTouch™ Manual 18
Activar la vista principal
En la vista "Principal" se visualizan los
componentes que pueden controlarse
a través del Leica SmartTouch™. Además se
muestran los valores y las posiciones actuales de
los dispositivos conectados, como por ejemplo,
la apertura del diafragma de iris, la posición de
la platina motorizada de movimiento en cruz,
los ltros empleados en ese momento, etc.
En la vista principal no puede modicarse
ningún ajuste. No obstante, es posible
cargar las conguraciones guardadas (véase la
página 63).
Activar la vista principal
1. Pulse la pestaña "Principal" para mostrar los
valores actuales.
2. Pulse la pestaña "Foco/Zoom", "Platina"
o "Luz" para modicar los ajustes de los
respectivos dispositivos.
Cargar una conguración guardada
1. Pulse la tecla de hardware correspondiente
para cargar otra conguración.
Leica SmartTouch™ Manual 19
La vista "Principal"
Sólo se muestran los dispositivos que realmente
están conectados.
1. Magnicación visual total
2. Posición dentro del rango de magnicación posible
3. Posición de la unidad de enfoque motorizado dentro
de la trayectoria
4. Apertura del diafragma de iris en valores porcentuales
comprendidos entre el 20%
(cerrado) y el 100% (completamente abierto)
5. Posición actual de la platina motorizada de movimiento en cruz
6. Filtro empleado y estado del obturador en caso de
equipamiento de uorescencia
7. Estado del obturador en la base de diascopía
Leica "TL RCI"
8. Estado de la iluminación Leica "LED5000 MCI"
9. Estado de la iluminación Leica "LED5000 RL-80/48"
3
2
1
4
5
6
7
8
9
Leica SmartTouch™ Manual 20
Instalación y conguración
Leica SmartTouch™ Manual 21
Seleccionar el idioma
La interfaz de usuario del Leica Smart-
Touch™ se visualiza por defecto en inglés.
Los siguientes idiomas también están disponibles:
Ϙ Alemán
Ϙ Francés
Ϙ Italiano
Ϙ Español
Ϙ Chino
Ϙ Japonés
Cambiar de idioma
1. Pulse la pestaña "Cong."
2. Pulse el botón de conguración de SmartTouch™.
3. Pulse el botón de selección de idioma.
4. Seleccione el idioma deseado.
El idioma seleccionado se aplica de
inmediato sin necesidad de reinicializar
el aparato.
Leica SmartTouch™ Manual 22
La pestaña "Cong."
La pestaña "Cong." pone a su dispo-
sición todas las instrucciones y ajustes
para adaptar el Leica SmartTouch™ a sus necesidades y exigencias. Esto incluye también ajustes
personales que se pueden realizar a discreción
como, por ejemplo, la activación o desactivación del sonido de pulsación o el ajuste del
brillo de la pantalla. Otros ajustes, sin embargo,
son imprescindibles, como por ejemplo el registro de componentes no codicados (véase la
página 16).
Cualquier modicación de la congu-
ración se aplica y guarda de inmediato.
Cargar la conguración
1. Pulse la pestaña "Cong."
2. Seleccione la categoría deseada en el área
"Cong.".
3. Realice los ajustes pertinentes en el área de
la derecha.
Leica SmartTouch™ Manual 23
Congurar componentes no codicados
Los componentes no codicados (como,
por ejemplo, un objetivo) no son reconocidos automáticamente por el Leica SmartTouch™. Para poder incluir dichos componentes
correctamente en distintos cálculos (profundidad de campo, factor de zoom, etc.), deben ser
congurados en el Leica SmartTouch™.
La conguración debe realizarse en los
siguientes casos:
Ϙ Al poner el microscopio por primera vez en
funcionamiento.
Ϙ Tras el recambio de un componente no
codicado por otro de características diferentes.
Ϙ Tras restablecer la conguración por
defecto del Leica SmartTouch™.
Registrar componentes
1. Pulse la pestaña "Cong.".
2. En el área izquierda, pulse el símbolo de
accesorios de microscopio.
3. Pulse el símbolo del componente que
quiera registrar.
4. En la lista de los componentes disponibles,
seleccione el componente que quiera
utilizar.
5. Repita los pasos 3 y 4 para todos los componentes que vaya a utilizar.
Cualquier modicación se guarda inme-
diatamente sin necesidad de reinicializar
el aparato.
Leica SmartTouch™ Manual 24
Congurar el revólver de objetivos
El revólver de objetivos codicado aloja
dos objetivos simultáneamente o un
FluoCombi™, lo que permite alternarlos con un
solo giro.
Preparación para el uso
1. Monte el revólver de objetivos codicado
junto con ambos objetivos en el soporte de
componentes ópticos.
Registrar el primer objetivo
1. En el Leica SmartTouch™, pulse la pestaña
"Cong.".
2. En el área izquierda, pulse el símbolo de
accesorios de microscopio.
3. Gire el primer objetivo para situarlo en la
trayectoria de rayos del microscopio.
4. Pulse el símbolo de registro del primer
objetivo.
5. Seleccione el tipo de objetivo que se
encuentra en la trayectoria de rayos.
(Continuación en la página siguiente)
Leica SmartTouch™ Manual 25
Loading...
