OPERATØRHÅNDBOK

FS-1120D
FS-1320D

Denne operatørhåndboken gjelder for modellene FS-1120D og FS-1320D.

Merk Denne operatørhåndboken inneholder informasjon
vedrørende bruk av både de europeiske og de amerikanske
modellene av denne maskinen.

De amerikanske modellene av denne maskinen vises i
skjermbildene i denne håndboken. Hvis du bruker den europeiske
modellen, bruk meldingene som vises for den amerikanske
modellen kun som referanse. I hovedteksten gis kun de
amerikanske meldingene, hvis versjonene er forskjellige bare
med hensyn til bruk av små og store bokstaver. Hvis det er selv
små forskjeller i meldingen, har vi listet informasjonen for den
amerikanske modellen fulgt av tilhørende informasjonen for den
europeiske modellen (i parentes).

Denne operatørhåndboken er beregnet til å hjelpe deg til å bruke
maskinen riktig, utføre rutinemessig vedlikehold og gjennomføre en
enkel feilsøkingshandling etter behov, slik at du alltid kan bruke
maskinen i god tilstand.

Vennligst les denne brukerhåndboken før du begynner å bruke
maskinen, og hold den sammen med maskinen for lett oppslag.

Vi anbefaler at du bruker våre originale forbruksartikler. Vi kan ikke
holdes ansvarlige for skader som følge av det brukes ikke originale
forbruksartikler i denne maskinen.

Et merke som vises i illustrasjonen forsikrer at forbruksartiklerne er av
vårt merke.

Innhold

1 Maskindeler ................................................................................. 1-1

Komponenter på forsiden av skriveren .................................... 1-2

Komponenter på baksiden av skriveren .................................. 1-3

Betjeningspanel .......................................................................... 1-4

Indikatorer ................................................................................... 1-5

Taster ........................................................................................... 1-6

2 Legge inn papir ........................................................................... 2-1

Generelle retningslinjer ............................................................. 2-2

Velge riktig papir ........................................................................ 2-4

Papirtype ................................................................................... 2-10

Klargjøre papiret ....................................................................... 2-11

Legge papir inni kassetten ...................................................... 2-11

Legge inn papiret i universalskuffen ...................................... 2-14

3 Koble til og skrive ut .................................................................. 3-1

Tilkoblinger ................................................................................. 3-2

Installere skriverdriveren ........................................................... 3-3

Utskrift ......................................................................................... 3-9

Status Monitor (Statusskjerm) ................................................ 3-10

Configuration Tool ................................................................... 3-14

Avinstallere programvaren (Windows datamaskin) .............. 3-18

4 Vedlikehold ................................................................................. 4-1

Generell informasjon .................................................................. 4-2

Skifte tonerkassett ..................................................................... 4-2

Utskiftning av vedlikeholdssett ................................................. 4-5

Rengjøre skriveren ..................................................................... 4-6

Lengre periode uten bruk - Flytte skriveren ............................ 4-9

5 Feilsøking .................................................................................... 5-1

Generelle retningslinjer ............................................................. 5-2

Problemer med utskriftskvaliteten ............................................ 5-3

Forstå indikatorene .................................................................... 5-5

Avklare papirstopp ................................................................... 5-11

6 Tilleggsutstyr .............................................................................. 6-1

Generell informasjon .................................................................. 6-2

Utvidelsesminnemoduler ........................................................... 6-3

Fjerne en minnemodul ............................................................... 6-5

Kontrollere det utvidete minnet ................................................ 6-5

Papirmater (PF-100) .................................................................... 6-6

Nettverksgrensesnittkort (IB-23) ............................................... 6-7

CompactFlash card (CF-kort) .................................................... 6-8

7 Tillegg .......................................................................................... 7-1

Spesifikasjoner ........................................................................... 7-2

Miljøspesifikasjoner ................................................................... 7-4

Register .......................................................................... Register-1

i

ii

Informasjon om rettslige forhold og sikkerhetsinformasjon

Vennligst les denne informasjon før du bruker maskinen. Dette
kapitlet inneholder informasjon om følgende emner:

Informasjon om rettslige forhold iv
Lisensavtaler v
Sikkerhetsinformasjon ix
Symboler xiii
Forholdsregler ved montering xiv
Forholdsregler for bruk xvi
Om denne operatørhåndboken xviii
Konvensjoner i denne håndboken xix

iii

Informasjon om rettslige forhold

FORSIKTIG DET TAS INTET ANSVAR FOR SKADE SOM
SKYLDES FEIL INSTALLERING.

Merknad om programvare

PROGRAMVARE SOM BRUKES MED DENNE SKRIVEREN MÅ
STØTTE SKRIVERENS EMULERINGSMODUS. Standardinnstilling for
skriveren er å emulere PCL. Emuleringsmodusen kan endres.

Merknad

Informasjonen i denne håndboken kan endres uten varsel. Det kan bli
satt inn flere sider i fremtidige utgaver.

Vi ber brukeren om å unnskylde eventuelle tekniske unøyaktigheter eller
trykkfeil i denne utgaven. Det tas intet ansvar hvis det skulle skje uhell
mens brukeren følger instruksjonene i denne håndboken. Det tas heller
intet ansvar for feil og mangler i skriverens fastvare (innholdet i
leseminnet).

Denne håndboken og alt opphavsrettsbeskyttet materiale som selges
eller leveres sammen med eller i forbindelse med salget av skriveren, er
beskyttet av opphavsrett. Alle rettigheter forbeholdes. Det er forbudt å
kopiere eller på annen måte reprodusere hele eller deler av denne
håndboken og eventuelt opphavsrettsbeskyttet materiale uten skriftlig
tillatelse fra Kyocera Mita Corporation. Kopier som tas av hele eller deler
av denne håndboken, eventuelt opphavsrettsbeskyttet materiale, må
inneholde den samme merknaden om opphavsrett som materialet som
det kopieres fra.

Beskyttede navn og varemerker

PRESCRIBE er et registrert varemerke for Kyocera Corporation. KPDL
er varmemerke for Kyocera Corporation. Hewlett-Packard, PCL og PJL
er registrerte varemerker for Hewlett-Packard Company. Adobe,
Acrobat, Flash og PostScript er registrerte varemerker som tilhører
Adobe Systems Incorporated. Macintosh og Bonjour er registrerte
varemerker som tilhører Apple Computer, Inc. Microsoft og Windows er
registrerte varemerker som tilhører Microsoft Corporation. Microsoft
Windows Server er et varemerke for Microsoft Corporation. PowerPC er
et varemerke for International Business Machines Corporation.
CompactFlash er et varemerke for SanDisk Corporation. ENERGY
STAR er et registrert varemerke i USA. Andre vare- og produktnavn er
registrerte varemerker eller varemerker for de respektive firmaene.

Dette produktet er utviklet ved hjelp av sanntidsoperativsystemet
Tornado™ og verktøy fra Wind River Systems.

Dette produktet inneholder skrifttypene UFST™ og MicroType® fra
Monotype Imaging Inc.

iv

Lisensavtaler

Lisensavtale til IBM program

Følgende erklæringer skal kun være på engelsk.
THE DEVICE YOU HAVE PURCHASED CONTAINS ONE OR MORE

SOFTWARE PROGRAMS (“PROGRAMS”) WHICH BELONG TO
INTERNATIONAL BUSINESS MACHINES CORPORATION (“IBM”).
THIS DOCUMENT DEFINES THE TERMS AND CONDITIONS UNDER
WHICH THE SOFTWARE IS BEING LICENSED TO YOU BY IBM. IF
YOU DO NOT AGREE WITH THE TERMS AND CONDITIONS OF THIS
LICENSE, THEN WITHIN 14 DAYS AFTER YOUR ACQUISITION OF
THE DEVICE YOU MAY RETURN THE DEVICE FOR A FULL
REFUND. IF YOU DO NOT SO RETURN THE DEVICE WITHIN THE 14
DAYS, THEN YOU WILL BE ASSUMED TO HAVE AGREED TO THESE
TERMS AND CONDITIONS.

The Programs are licensed not sold. IBM, or the applicable IBM country
organization, grants you a license for the Programs only in the country
where you acquired the Programs. You obtain no rights other than those
granted you under this license.

The term “Programs” means the original and all whole or partial copies of
it, including modified copies or portions merged into other programs. IBM
retains title to the Programs. IBM owns, or has licensed from the owner,
copyrights in the Programs.

1. License

Under this license, you may use the Programs only with the device on
which they are installed and transfer possession of the Programs and
the device to another party.

If you transfer the Programs, you must transfer a copy of this license and
any other documentation to the other party. Your license is then
terminated. The other party agrees to these terms and conditions by its
first use of the Program.

You may not:

1. use, copy, modify, merge, or transfer copies of the Program except as
provided in this license;

2. reverse assemble or reverse compile the Program; or

3. sublicense, rent, lease, or assign the Program.

2. Limited Warranty

The Programs are provided “AS IS.”
THERE ARE NO OTHER WARRANTIES COVERING THE

PROGRAMS (OR CONDITIONS), EXPRESS OR IMPLIED,
INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.

Some jurisdictions do not allow the exclusion of implied warranties, so
the above exclusion may not apply to you.

3. Limitation of Remedies

IBM's entire liability under this license is the following;
For any claim (including fundamental breach), in any form, related in any

way to this license, IBM's liability will be for actual damages only and will
be limited to the greater of:

v

1. the equivalent of U.S. $25,000 in your local currency; or

2. IBM's then generally available license fee for the Program

This limitation will not apply to claims for bodily injury or damages to real
or tangible personal property for which IBM is legally liable.

IBM will not be liable for any lost profits, lost savings, or any incidental
damages or other economic consequential damages, even if IBM, or its
authorized supplier, has been advised of the possibility of such
damages. IBM will not be liable for any damages claimed by you based
on any third party claim. This limitation of remedies also applies to any
developer of Programs supplied to IBM. IBM's and the developer's
limitations of remedies are not cumulative. Such developer is an
intended beneficiary of this Section. Some jurisdictions do not allow
these limitations or exclusions, so they may not apply to you.

4. General

You may terminate your license at any time. IBM may terminate your
license if you fail to comply with the terms and conditions of this license.
In either event, you must destroy all your copies of the Program. You are
responsible for payment of any taxes, including personal property taxes,
resulting from this license. Neither party may bring an action, regardless
of form, more than two years after the cause of action arose. If you
acquired the Program in the United States, this license is governed by
the laws of the State of New York. If you acquired the Program in
Canada, this license is governed by the laws of the Province of Ontario.
Otherwise, this license is governed by the laws of the country in which
you acquired the Program.

Bekreftelse av varemerke for skriftsnitt

Alle residente skrifter i denne skriveren er lisensiert fra Monotype
Imaging Inc.

Helvetica, Palatino og Times er registrerte varemerker for Linotype-Hell
AG. ITC Avant Garde Gothic, ITC Bookman, ITC ZapfChancery og ITC
Zapf Dingbats er registrerte varemerker for International Typeface
Corporation.

Lisensavtale til Monotype Imaging

Følgende erklæringer skal kun være på engelsk.

1. ”Software” shall mean the digitally encoded, machine readable,
scalable outline data as encoded in a special format as well as the
UFST Software.

2. You agree to accept a non-exclusive license to use the Software to
reproduce and display weights, styles and versions of letters,
numerals, characters and symbols (“Typefaces”) solely for your own
customary business or personal purposes at the address stated on
the registration card you return to Monotype Imaging. Under the
terms of this License Agreement, you have the right to use the Fonts
on up to three printers. If you need to have access to the fonts on
more than three printers, you need to acquire a multi-user license
agreement which can be obtained from Monotype Imaging.
Monotype Imaging retains all rights, title and interest to the Software
and Typefaces and no rights are granted to you other than a License
to use the Software on the terms expressly set forth in this
Agreement.

vi

3. To protect proprietary rights of Monotype Imaging, you agree to
maintain the Software and other proprietary information concerning
the Typefaces in strict confidence and to establish reasonable
procedures regulating access to and use of the Software and
Typefaces.

4. You agree not to duplicate or copy the Software or Typefaces, except
that you may make one backup copy. You agree that any such copy
shall contain the same proprietary notices as those appearing on the
original.

5. This License shall continue until the last use of the Software and
Typefaces, unless sooner terminated. This License may be
terminated by Monotype Imaging if you fail to comply with the terms
of this License and such failure is not remedied within thirty (30) days
after notice from Monotype Imaging. When this License expires or is
terminated, you shall either return to Monotype Imaging or destroy all
copies of the Software and Typefaces and documentation as
requested.

6. You agree that you will not modify, alter, disassemble, decrypt,
reverse engineer or decompile the Software.

7. Monotype Imaging warrants that for ninety (90) days after delivery,
the Software will perform in accordance with Monotype Imaging­published specifications, and the diskette will be free from defects in
material and workmanship. Monotype Imaging does not warrant that
the Software is free from all bugs, errors and omissions.

8. THE PARTIES AGREE THAT ALL OTHER WARRANTIES,
EXPRESSED OR IMPLIED, INCLUDING WARRANTIES OF
FITNESS FOR A PARTICULAR PURPOSE AND
MERCHANTABILITY, ARE EXCLUDED.

9. Your exclusive remedy and the sole liability of Monotype Imaging in
connection with the Software and Typefaces is repair or replacement
of defective parts, upon their return to Monotype Imaging.

10.IN NO EVENT WILL MONOTYPE IMAGING BE LIABLE FOR LOST
PROFITS, LOST DATA, OR ANY OTHER INCIDENTAL OR
CONSEQUENTIAL DAMAGES, OR ANY DAMAGES CAUSED BY
ABUSE OR MISAPPLICATION OF THE SOFTWARE AND
TYPEFACES.

11. Massachusetts U.S.A. law governs this Agreement.

12.You shall not sublicense, sell, lease, or otherwise transfer the
Software and/or Typefaces without the prior written consent of
Monotype Imaging.

13.Use, duplication or disclosure by the Government is subject to
restrictions as set forth in the Rights in Technical Data and Computer
Software clause at FAR 252-227-7013, subdivision (b)(3)(ii) or
subparagraph (c)(1)(ii), as appropriate. Further use, duplication or
disclosure is subject to restrictions applicable to restricted rights
software as set forth in FAR 52.227-19 (c)(2).

14.YOU ACKNOWLEDGE THAT YOU HAVE READ THIS
AGREEMENT, UNDERSTAND IT, AND AGREE TO BE BOUND BY
ITS TERMS AND CONDITIONS. NEITHER PARTY SHALL BE
BOUND BY ANY STATEMENT OR REPRESENTATION NOT
CONTAINED IN THIS AGREEMENT. NO CHANGE IN THIS
AGREEMENT IS EFFECTIVE UNLESS WRITTEN AND SIGNED BY
PROPERLY AUTHORIZED REPRESENTATIVES OF EACH PARTY.
BY OPENING THIS DISKETTE PACKAGE, YOU AGREE TO
ACCEPT THE TERMS AND CONDITIONS OF THIS AGREEMENT.

vii

Compliance and Conformity

This equipment has been tested and found to comply with the limits for a
Class B digital device, pursuant to Part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses
and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to
radio communications. However, there is no guarantee that interference
will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is encouraged
to try to correct the interference by one or more of the following
measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that

to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

• The use of a non-shielded interface cable with the referenced device

is prohibited.

CAUTION — The changes or modifications not expressly approved by
the party responsible for compliance could void the user's authority to
operate the equipment.

This device complies with Part 15 of FCC Rules and RSS-Gen of IC
Rules.

Operation is subject to the following two conditions; (1) this device may
not cause interference, and (2) this device must accept any interference,
including interference that may cause undesired operation of the device.

* The above warning is valid only in the United States of America.

viii

Sikkerhetsinformasjon

Merknad om laser

FARE KLASSE 3B USYNLIG LASERSTRÅLING NÅR

ÅPEN. UNNGÅ DIREKTE EKSPONERING FOR
STRÅLING.

FORSIKTIG Det kan føre til farlig eksponering for stråling
hvis kontrollene brukes til andre formål, det foretas
justeringer, eller det utføres andre operasjoner enn de som
er spesifisert i denne håndboken.

Radiosender

Denne maskinen inneholder en radiosender. Produsenten (Kyocera Mita
Corporation) erklærer at dette utstyret (sideskriver), modell FS-1120D og
FS-1320D, er i samsvar med grunnkravene og andre bestemmelser i
EU-direktiv 1999/5/EF.

Radiomerkingsteknologi

I enkelte land kan radiomerkingsteknologien som brukes i dette utstyret
til å identifisere tonerkassetten, være underlagt godkjenning, og bruken
av utstyret kan derfor være innskrenket.

ix

Advarselsetiketter

Følgende etiketter er festet på skriveren.

Laser på innsiden av
skriveren
(advarsel om laserstråling)

FS-1120D

FS-1320D

Ozonkonsentrasjon

Skriverne genererer ozongass (O3) som kan konsentreres på
installasjonsstedet og gi en ubehagelig lukt. For å redusere
konsentrasjonen av ozongass til under 0,1 ppm fraråder vi å plassere
skriveren i lukkede områder hvor ventilasjonen er hindret.

x

SAMSVARSERKLÆRING

I HENHOLD TIL

2004/108/EF, 2006/95/EØF, 93/68/EØF, 1999/5/EF og 2009/125/EF

Vi erklærer under ansvar at produktet som denne erklæringen gjelder, er
i samsvar med følgende spesifikasjoner.

EN 55024

EN 55022 Klasse B
EN 61000-3-2

EN 61000-3-3
EN 60950-1

EN 60825-1

EN 300 330-1
EN 300 330-2

EN62301

EN ISO 7779

Maschinenlärminformations-Verordnung 3. GPSGV: Der höchste
Schalldruckpegel beträgt 70 dB (A) oder weniger gemäß EN ISO 7779.

EK1-ITB 2000

Das Gerät ist nicht für die Benutzung im unmittelbaren Gesichtsfeld am
Bildschirmarbeitsplatz vorgesehen. Um störende Reflexionen am
Bildschirmarbeitsplatz zu vermeiden, darf dieses Produkt nicht im
unmittelbaren Gesichtsfeld platziert werden.

Forbehold

Kyocera Mita påtar seg ikke erstatningsansvar overfor kunder eller andre
personer eller enheter når det gjelder tap eller skade som, direkte eller
indirekte, skyldes eller kan hevdes å skyldes utstyr som selges eller
utrustes av oss, inkludert, men ikke begrenset til, tjenesteavbrudd, tapte
forretningsmuligheter eller forventede inntekter, eller følgeskader som
skyldes bruk eller betjening av utstyret eller programvaren.

xi

Sikkerhetsinstruksjoner angående strømbrudd

Forsiktig: Støpselet fungerer som hovedisoleringsenhet for maskinen!

Andre brytere på maskinen er bare funksjonsbrytere og er ikke egnet til
å isolere maskinen fra strømkilden.

VORSICHT: Der Netzstecker ist die Hauptisoliervorrichtung! Die
anderen Schalter auf dem Gerät sind nur Funktionsschalter und können
nicht verwendet werden, um den Stromfluß im Gerät zu unterbrechen.

Funksjon for strømsparing

Denne skriveren er utstyrt med en hvilemodus hvor skriverfunksjonen
blir stående i ventemodus med et redusert strømforbruk når skriveren
ikke brukes over en viss tid.

Hvilemodus

Skriveren går automatisk over i hvilemodus når det har gått 15 minutter
siden den sist ble brukt. Du kan forlenge tidsintervallet for inaktivitet før
hvilemodus aktiveres.

Tosidig utskrift

Denne skriveren har tosidig utskrift som standardfunksjon. Hvis du for
eksempel skriver ut to 1-sidige originaler over på ett enkelt ark som en 2­sidig kopi, reduseres papirforbruket.

Resirkulert papir

Skriveren kan bruke resirkulert papir, noe som reduserer belastningen
på miljøet. Salgs- eller servicerepresentanten din kan gi mer informasjon
om anbefalte papirtyper.

Energy Star (ENERGY STAR®)-program

Som et selskap som har sluttet seg til den internasjonale Energy Star­programmet, har vi fastslått at denne maskinen er i samsvar med
standardene som er beskrevet i programmet.

xii

Symboler

Avsnitt i håndboken og deler på maskinen som er merket med symboler,
er sikkerhetsadvarsler som skal beskytte brukeren, andre personer og
gjenstander i nærheten, og sikre riktig og sikker bruk av maskinen.
Symbolene og deres betydning er angitt nedenfor.

FARE: Angir at det vil føre til alvorlig skade eller død dersom
advarselen ikke følges.

ADVARSEL: Angir at det kan føre til alvorlig skade eller død
hvis advarselen ikke følges.

FORSIKTIG: Angir at det kan føre til personskader eller
skader på maskinen hvis advarselen ikke følges.

Følgende symboler angir at det aktuelle avsnittet inneholder
sikkerhetsadvarsler. Spesielle forhold du må være oppmerksom på er
angitt på symbolet.

.... [Generell advarsel]

.... [Advarsel om fare for elektrisk støt]

.... [Advarsel om høy temperatur]

Følgende symboler angir at det aktuelle avsnittet inneholder informasjon
om handlinger som ikke må utføres. Handlingen som ikke må utføres er
angitt på symbolet.

.... [Advarsel om handling som ikke må utføres]

.... [Må ikke demonteres]

Følgende symboler angir at det aktuelle avsnittet inneholder informasjon
om handlinger som må utføres. Spesifikasjon av handlingen som må
utføres er angitt på symbolet.

.... [Varsel om nødvendig handling]

.... [Trekk støpselet ut av stikkontakten]

.... [Koble alltid maskinen til en jordet stikkontakt]

Kontakt Service for å bestille utskifting hvis sikkerhetsadvarslene i denne
operatørhåndboken er uleselige eller håndboken er blitt borte
(avgiftsbelagt).

xiii

Forholdsregler ved montering

Miljø

Forsiktig

Unngå å plassere maskinen i eller på steder som er ustabile eller
ikke er horisontale. På slike steder kan maskinen falle ned eller
velte. Slike situasjoner kan føre til personskader eller skade på
maskinen.

Unngå steder med fuktighet, støv eller skitt. Hvis det fester seg
støv eller skitt på støpselet, må du rengjøre støpselet for å unngå
fare for brann eller elektrisk støt.

Unngå steder nær radiatorer, panelovner eller andre varmekilder
og steder i nærheten av brennbare stoffer, slik at brannfare
unngås.

La det være avstand til maskinen, som vist nedenfor, slik at
maskinen holdes kjølig og vedlikehold og utskifting av deler blir
enklere. La det være nok avstand, spesielt rundt bakdekselet, til
at luften kan sirkulere uhindret.

300 mm

200 mm

300 mm

200 mm

500 mm

Andre forholdsregler

Ugunstige miljøforhold kan påvirke driftssikkerheten og ytelsen til
maskinen. Installer skriveren i et rom med klimaanlegg (anbefalt
romtemperatur: ca. 23 °C, relativ luftfuktighet: ca. 60 %), og unngå å
plassere maskinen på følgende steder.

• Unngå steder nær et vindu eller som er utsatt for direkte sollys.

• Unngå steder med vibrasjon.

• Unngå steder med store temperaturendringer.

• Unngå steder der maskinen utsettes direkte for varm eller kald luft.

• Unngå steder med dårlig ventilering.

xiv

Under utskrift avgis det noe ozon, men mengden er så liten at det ikke
har innvirkning for helsen. Hvis skriveren brukes over en lengre periode i
et dårlig ventilert rom, eller hvis det lages svært mange kopier, kan
imidlertid lukten bli ubehagelig. For å få gode forhold til utskriftsarbeidet
anbefales det at rommet ventileres tilstrekkelig.

Strømforsyning/jording av maskinen

Advarsel

Ikke bruk strømforsyning med annen spenning enn den angitte.
Unngå flere tilkoblinger til samme uttak. Slike situasjoner øker
faren for brann og elektrisk støt.

Sett støpselet helt inn i stikkontakten. Hvis metallgjenstander
kommer i kontakt med de ledende delene på støpselet, kan dette
føre til brann eller elektrisk støt.

Koble alltid maskinen til en jordet stikkontakt for å redusere faren
for brann eller elektrisk støt ved en eventuell kortslutning. Hvis en
jordet stikkontakt ikke er tilgjengelig, må du kontakte Service.

Andre forholdsregler

Bruk den stikkontakten som er nærmest maskinen.
Støpselet fungerer som hovedisoleringsenhet for maskinen. Pass på at

kontakten/uttaket er plassert/montert nær utstyret og er lett tilgjengelig.

Håndtering av plastposer

Advarsel

Oppbevar plastposene som brukes med maskinen, utenfor barns
rekkevidde. Plasten kan klebe seg fast rundt nesen og munnen,
og føre til kvelning.

xv

Forholdsregler for bruk

Forholdsregler ved bruk av maskinen

Advarsel

Ikke plasser metallgjenstander eller vannbeholdere
(blomstervaser, blomsterkrukker, kopper osv.) oppå eller ved
maskinen. Det kan føre til brann eller elektrisk støt hvis noen av
disse gjenstandene faller inn i maskinen.

Ikke åpne noen av dekslene på maskinen. Det kan føre til fare for
elektrisk støt fra høyspenningsdeler inne i maskinen.

Unngå skader og brudd på nettledningen, og prøv aldri å reparere
den. Ikke plasser tunge gjenstander på ledningen, ikke bøy den,
og ikke dra i den unødig eller påfør den annen skade. Slike
situasjoner øker faren for brann og elektrisk støt.

Prøv aldri å reparere eller demontere maskinen eller maskindeler.
Det kan føre til fare for brann eller elektrisk støt, eller skade
laseren. Hvis laserstrålen slipper ut, kan dette føre til synsskader
og blindhet.

Hvis maskinen blir meget varm, det kommer røyk fra maskinen,
det blir rar lukt eller en annen unormal situasjon oppstår, er det
fare for brann og elektrisk støt. Slå umiddelbart av hovedbryteren
({), trekk støpselet ut av stikkontakten, og kontakt Service.

Hvis skadelige gjenstander (binders, vann, andre væsker osv.)
kommer inn i maskinen, må du slå av hovedbryteren ({)
umiddelbart. Trekk deretter støpselet ut av stikkontakten for å
unngå fare for brann eller elektrisk støt. Kontakt deretter Service.

Trekk aldri ut eller sett aldri inn støpselet med våte hender da
dette kan gi elektrisk støt.

Kontakt alltid Service når deler i maskinen skal vedlikeholdes eller
repareres.

xvi

Forsiktig

Ikke dra i nettledningen når du skal trekke den ut av
stikkontakten. Hvis du drar i nettledningen, kan den skades, og
det kan oppstå fare for brann eller elektrisk støt. (Hold alltid i
støpselet når du trekker nettledningen ut av stikkontakten.)

Trekk alltid støpselet ut av stikkontakten når du flytter maskinen.
Hvis nettledningen skades, kan det oppstå fare for brann eller
elektrisk støt.

Hvis maskinen ikke skal brukes i løpet av en kortere tidsperiode
(for eksempel over natten), slår du av hovedbryteren (O). Hvis
maskinen ikke skal brukes i løpet av en lengre tidsperiode (ferie
og så videre), bør du for sikkerhetsskyld trekke ut støpselet av
stikkontakten mens maskinen ikke er i bruk.

Ta alltid tak i deler som er beregnet til dette, når du flytter
maskinen.

Av sikkerhetshensyn må du alltid ta støpselet ut av stikkontakten
når du rengjør maskinen.

Hvis det samler seg støv inne i maskinen, kan det være fare for
brann eller andre problemer. Vi anbefaler derfor at du rådfører
deg med Service i forbindelse med rengjøring av deler inne i
maskinen. Dette er særlig effektivt hvis det utføres før starten på
årstider med høy luftfuktighet. Ta kontakt med Service med
hensyn til kostnader for rengjøring av deler i maskinen.

Andre forholdsregler

Ikke plasser tunge gjenstander på maskinen, og unngå å skade
maskinen på annen måte.

Åpne aldri det øvre frontdekselet, slå aldri av hovedbryteren, og trekk
ikke ut støpselet under utskrift.

Kontakt Service når du skal løfte eller flytte maskinen.
Ikke berør elektriske deler, som for eksempel kontakter eller kretskort.

De kan skades av statisk elektrisitet.

Ikke forsøk å utføre handlinger som ikke er beskrevet i denne
håndboken.

Bruk skjermede grensesnittkabler.

Forsiktig

Det kan føre til farlig eksponering for stråling hvis kontrollene brukes til
andre formål, det foretas justeringer, eller det utføres andre operasjoner
enn de som er spesifisert i denne håndboken.

Forholdsregler ved håndtering av forbruksartikler

Forsiktig

Prøv aldri å brenne tonerkassetten. Farlige gnister kan føre til
forbrenninger.

Oppbevar tonerkassetten utenfor barns rekkevidde.

Hvis det søles toner fra tonerkassetten, må du unngå å puste inn
eller svelge toner. Du må også unngå å få toner i øynene eller på
huden.

• Hvis du puster inn toner, må du flytte deg til et sted med frisk luft og

skylle munnen godt med store mengder vann. Hvis du begynner å
hoste, må du kontakte lege.

• Hvis du svelger toner, må du skylle munnen skikkelig med vann og

drikke én til to kopper vann for å fortynne innholdet i magesekken.
Kontakt lege hvis det er nødvendig.

• Hvis du får toner i øynene, må du skylle godt med vann. Hvis du får

såre øyne, må du kontakte lege.

• Hvis du får toner på huden, må du vaske den av med såpe og vann.

Prøv aldri å ødelegge eller åpne tonerkassetten med makt.

Andre forholdsregler

Etter bruk må du alltid kaste tonerkassetten i henhold til gjeldende
nasjonale og lokale regler.

Lagre alle forbruksartikler på et kjølig, mørkt sted.
Hvis maskinen ikke skal brukes i løpet av et lengre tidsrom, må du ta ut

alt papiret fra kassetten, pakke det i originalemballasjen og forsegle
pakken.

xvii

Om denne operatørhåndboken

Denne operatørhåndboken inneholder følgende kapitler:

1 Maskindeler

Dette kapitlet forklarer navnene på maskindelene.

2 Legge inn papir

Dette kapitlet forklarer papirets spesifikasjoner for denne skriveren, og
hvordan du skal legge papir inn i kassetten eller universalskuffen.

3 Utskrift

Dette kapitlet forklarer hvordan du installerer skriverdriveren, skriver ut
fra PCen og bruker programmet inkludert i CD-ROMen.

4 Vedlikehold

Dette kapitlet forklarer hvordan du skifter tonerkassett og tar vare på
skriveren.

5Feilsøking

Dette kapitlet forklarer hvordan du håndterer skriverproblemer som kan
oppstå, som for eksempel papirstopp.

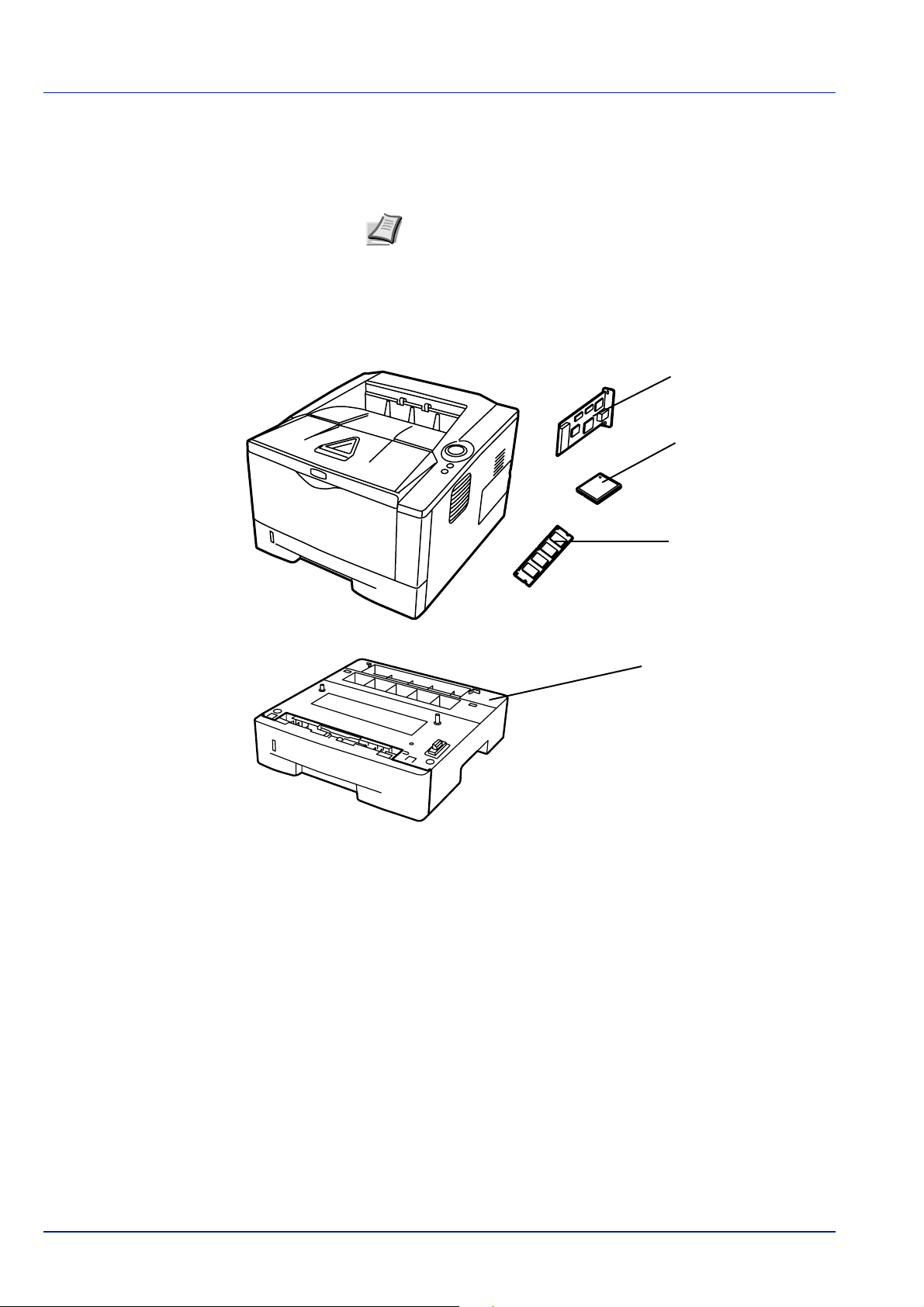

6 Tilleggsutstyr

Dette kapitlet forklarer skriverens tilleggsutstyr.

7 Spesifikasjoner

Dette kapitlet gir en oversikt over spesifikasjonene til skriveren.

xviii

Konvensjoner i denne håndboken

Denne håndboken bruker følgende konvensjoner.

Konvensjon Beskrivelse Eksempel
Kursiv Brukes for å angi et nøkkelord,

en setning eller en referanse til
ytterligere informasjon.

Fet Brukes for å beskrive

programvarens taster.

Fet i
hakeparentes

Brukes for å angi
betjeningspanelets taster.

Se Configuration Tool på side 3-9.

Klikk på OK for å begynne å skrive ut.

Utskriften fortsetter når det trykkes på

[GO].

Merk Brukes til å gi

tilleggsinformasjon eller annen
nyttig informasjon om en
funksjon eller egenskap.

Viktig Brukes til å angi viktig

informasjon.

Forsiktig Dette er utsagn som antyder

skader på maskinen som følge
av en handling.

Advarsel Advarsler gjør brukeren

oppmerksom på muligheten for
personskade.

Merk Ikke ta tonerkassetten ut av
esken før du er klar til å installere
den i skriveren.

VIKTIG Vær forsiktig, slik at du ikke
berører overføringsvalsen (sort) ved
rengjøring.

FORSIKTIG Når du trekker i papiret,
må du trekke forsiktig, så det ikke rives.
Avrevne papirbiter er vanskelige å
fjerne og lette å overse, og de kan
hindre avklaring av papirstopp.

ADVARSEL Hvis skriveren skal
transporteres, må fremkallerenheten
og trommelenheten fjernes og pakkes
inn i en plastpose og sendes hver for
seg.

xix

xx

1 Maskindeler

I dette kapitlet får du vite hvilke deler maskinen består av, og hvilke
indikatorer og taster som finnes på betjeningspanelet.

Komponenter på forsiden av skriveren 1-2
Komponenter på baksiden av skriveren 1-3
Betjeningspanel 1-4
Indikatorer 1-5
Taster 1-6

Maskindeler 1-1

Komponenter på forsiden av skriveren

1

2

3

4

5

9

8

7

6

1 Toppdeksel
2 Papirstopper
3 Toppskuff
4 Betjeningspanel
5 Høyre deksel
6 Papirkassett
7 Frontdeksel
8 Universalskuff
9 Underskuff

1-2 Maskindeler

10

Komponenter på baksiden av skriveren

11

12

13

14

10 Deksel til grensesnittspor for tilleggsutstyr
11 USB-grensesnittkontakt
12 Bakdeksel
13 Nettledningens kontakt
14 Hovedbryter

Maskindeler 1-3

Betjeningspanel

1

6

5

1 Indikator for Ready
2 Indikator for Attention
3 Indikator for Toner
4 Indikator for Data
5 Indikator for Paper
6 Indikator for Jam
7 Tas t fo r [Cancel]
8 Tas t fo r [GO]

2

3

4

7

8

1-4 Maskindeler

Indikatorer

Det er seks indikatorer oppe til høyre på skriveren. Indikatorene brukes
for å identifisere skriverstatusen når som helst. For å identifisere
skriverstatusen, kontroller indikatorene på skriveren og se tabellen
nedenfor.

Indikator Status Betydning

Ready (Grønn) Tent

Rask blinking

Sen blinking

Av

Data (Grønn) Tent

Rask blinking

Slukket

Jam (Oransje) Tent

Slukket

Paper (Oransje) Tent

Rask blinking

Slukket

Angir online-status (utskrift er mulig).

Offline-status. Du kan ikke skrive ut, men skriveren kan motta
data.

Skriveren er i hvilemodus.

Skriveren har stoppet fordi det har oppstått en feil.

Skriveren behandler data eller får tilgang til minnet.

Skriveren mottar data.

Skriveren behandler ikke data.

En papirstopp har oppstått, eller kassetten er ikke satt skikkelig
inn.

Skriverstatusen er normal.

Det har gått tomt for papir under utskriften.

Den oppgitte kassetten eller papirmateren har ikke noe papir når
Ready status angis. Kassetten er ikke satt skikkelig inn.

Skriverstatusen er normal.

Attention (Oransje) Tent

Rask blinking

Slukket

Toner (Oransje) Tent

Rask blinking

Slukket

Det har oppstått en feil fordi skriverens toppdeksel er åpent.
En papirmater (tilleggsutstyr) (PF-100) er installert, og materen
er valgt som papirkilde, men papirkassetten til hovedenheten
(CASS1) er ikke riktig installert.

Advarselstatus i tillegg til Jam, Toner, Paper og Attention.

Skriverstatusen er normal.

Skriveren har stoppet fordi toneren er oppbrukt.

Det er lite toner igjen.

Skriverstatusen er normal.

Merk Ring etter Service for andre kombinasjoner av de seks
indikatorene. Statusskjerm (programvare pakket sammen med KX
Driver) gir mer detaljert informasjon om skriverstatusen.

Maskindeler 1-5

Taster

Se tabellen nedenfor for navn og beskrivelse av basisfunksjonene til
hver tast.

Tast Status Betjening Funksjon

Cancel - Trykk i 1 sekund eller mer

GO Klar Trykk raskt

Trykk i 3 til 9 sekunder

Trykk i 10 sekund eller mer

Feil Trykk raskt

Tomt for papir Trykk raskt

Sletter dataene fra PCen.

Slår på/av Online/Offline.

Skriver ut statussiden.

Skriver ut service statussiden.

Nullstiller feilene.

Fortsetter utskriften ved automatisk å
veksle over til en tilgjengelige papirkilde.

1-6 Maskindeler

2 Legge inn papir

Dette kapitlet forklarer papirets spesifikasjoner for denne skriveren, og
hvordan du skal legge papir inn i kassetten eller universalskuffen

Generelle retningslinjer 2-2
Velge riktig papir 2-4
Papirtype 2-10
Klargjøre papiret 2-11
Legge papir inni kassetten 2-11
Legge inn papiret i universalskuffen 2-14

.

Legge inn papir 2-1

Generelle retningslinjer

Maskinen er utviklet for å skrive ut på standard kopipapir, men kan også
brukes med andre typer papir innenfor de oppgitte grensene nedenfor.

Merk Produsenten påtar seg intet ansvar for problemer som
oppstår ved bruk av papir som ikke tilfredsstiller disse kravene.

Det er viktig å velge riktig papir. Bruk av feil papir kan føre til papirstopp,
krøllet papir, dårlig utskriftskvalitet, papiravfall og i ekstreme spesielle
kan det skade maskinen. Retningslinjene nedenfor vil øke
produktiviteten på ditt kontor, garantere effektivitet, feilfri utskrift og
reduksjon av slitasjen på maskinen.

Papirbruk

De fleste typer papir er kompatible med forskjellige maskiner. Papir for
xerografisk skriver kan også brukes for maskinen.

Det finnes tre papirkvaliteter: Økonomisk, standard og super. Den
viktigste kvalitetsforskjellen er hvor lett papiret passerer gjennom
maskinen. Kvaliteten avhenger av glattheten, størrelsen,
fuktighetsinnholdet i papiret og måten papiret er kuttet på. Dess bedre
papirkvalitet du bruker, dess mindre fare er det for papirstopp og andre
problemer, og utskriftskvaliteten blir også bedre.

Forskjeller på papir fra ulike leverandører kan også påvirke
maskinytelsene. En høy kvalitets skriver kan ikke gi høy kvalitets
resultater når det brukes feil papir. I det lange løp er ikke billig papir
økonomisk fordi det kan forårsake utskriftsproblemer.

Papir av enhver kvalitet er tilgjengelig i et utvalg av flatevekt (definert
senere). Vanlig standardvekt er 60 til 120 g/m

2

.

Papirets spesifikasjoner

Tabellen nedenfor oppsummerer basispapirets spesifikasjoner.
Detaljene finnes på følgende sider:

Element Spesifikasjoner

Vekt Kassett: 60 til 120 g/m²

Universalskuff: 60 til 220 g/m²
Tykkelse 0,086 til 0,110 mm
Målholdighet ± 0,7 mm
Hjørnenes

rettvinklethet
Fuktighetsinnhold 4 til 6 %
Retning for

papirfibre
Masseinnhold 80 % eller mer

90±0,2°

Smalbane

2-2 Legge inn papir

Min. og maks. papirstørrelser

Min. og maks. papirstørrelsene er som følger. Bruk universalskuffen for
papir som er mindre enn JIS B6, postkort og konvolutter.

Papirkassett

356 mm

Min.
papirstørrelse

148 mm

105 mm

Maks. papirstørrelse

216 mm

Universalskuff

Min. papir­størrelse

148 mm

70 mm

356 mm

Maks. papirstørrelse

216 mm

Merk Min. papirstørrelsen til papirmater (tilleggsutstyr) (PF-100)
er 148x210 mm.

Legge inn papir 2-3

Velge riktig papir

Dette avsnittet beskriver retningslinjene for valg av papir.

Tilstand

Unngå å bruke papir som er bøyd i kantene, krøllet, skittent, revet,
preget eller tilskitnet med stanseavfall, leire eller papirstrimler.

Bruk av papir i slik tilstand kan føre til uleselig utskift og papirstopp, og
det kan forkorte maskinens levetid. Unngå spesielt bruk av papir med
belegg eller annen overflatebehandling. Papiret bør være så glatt og
jevnt i overflaten som mulig.

Sammensetning

Ikke bruk papir som er belagt eller overflatebehandlet, og inneholder
plast eller karbon. Varmen fra fikseringen kan føre til at slikt papir avgir
skadelige røyker.

Bond-papir bør inneholde minst 80 % masse. Kun 20 % av det totale
papirinnholdet bør bestå av bomull eller andre fiber.

Papirstørrelser

Kassettene og universalskuffen kan brukes for papirstørrelsene vist
nedenfor. Måltoleransene er ± 0,7 mm for lengden og bredden. Vinkelen
på hjørnene må være 90° ± 0,2°.

Universalskuff:
Konvolutt Monarch, Konvolutt #10, Konvolutt #9, Konvolutt #6, Konvolutt
C5, Konvolutt DL, Legal, Letter, Statement, Oficio II, Executive, ISO A4,
ISO A5, ISO A6, Folio, ISO B5, JIS B5, JIS B6, Hagaki, Ofuku-Hagaki,
Youkei 2, Youkei 4, 16K, Egendef. (70×148 til 216×356 mm).

Merk Hvis lengden på egendefinert papir er større enn 297 mm,
kan skriveren angis som ISO A4, Oficio II, Folio, og Legal som
standard papirstørrelse.

Kassett:
Legal, Letter, Statement, Oficio II, Executive, ISO A4, ISO A5, A6 (kun
for maskinens papirkassett), Folio, ISO B5, JIS B5, Konvolutt C5, 16K,
Egendef. (papirkassett: 105×148 til 216×356 mm), papirmater: 148×210
til 216×356 mm).

Merk Hvis lengden på egendefinert papir er større enn 297 mm,
kan skriveren angis som ISO A4, Oficio II, Folio, og Legal som
standard papirstørrelse.

Glatthet

Papirets overflate må være glatt og uten belegg. Papir med en grov eller
sandete overflate kan forårsake blanke rom i utskriften. Papir som er for
glatt kan føre til at det mates flere ark, og tåkeeffekt. (Tåkeeffekt er en
grå bakgrunnseffekt.)

2-4 Legge inn papir

Flatevekt

Flatevekt er papirets vekt uttrykt i gram pr. kvadratmeter (g/m²). Papir
som er for tungt eller for lett kan føre til matefeil eller papirstopp, samt for
tidlig slitasje av maskinen. Ujevn vekt av papiret, dvs. ujevn
papirtykkelse, kan føre til at det mates flere ark, og problemer med
utskriftskvaliteten som f.eks. uskarphet pga. dårlig tonerfiksering.

Den anbefalte flatevekten er mellom 60 og 120 g/m² for kassetten, og
mellom 60 og 220 g/m² for universalskuffen.

Ekvivalenstabell for papirvekt

Papirvekten er oppgitt i gram pr. kvadratmeter (g/m²). Den skraverte
delen angir standardvekt.

Bond-vekt (lb) (amerikanske

modeller)

16 60

17 64

20 75

21

22 81

24 90

27

28 105

32 120

34 128

36 135

39 148

42 157

43 163

47 176

Metrisk vekt (g/m²)

(europeiske modeller)

80

100

53 199

Tykkelse

Papiret brukt i denne maskinen må verken være for tykt eller for tynt.
Hvis du har problemer med papirstopp, mating av flere ark og utydelig
utskrift, kan papiret være for tynt. Hvis du har problemer med papirstopp
og uskarp utskrift, kan papiret være for tykt. Rett tykkelse er 0,086 til
0,110 mm.

Fuktighetsinnhold

Fuktighetsinnholdet defineres som prosentforholdet av fuktigheten til
papirets tørrmasse. Fuktighet kan påvirke papirets utseende, mateevne,
krølling, elektrostatiske egenskaper, og tonerfikseringens
karakteristikker.

Legge inn papir 2-5

Papirets fuktighetsinnhold varierer med rommets relative fuktighet. Når
den relative fuktigheten er høy og papiret absorberer fuktighet, utvides
papirkantene og ser bølgete ut. Når den relative fuktigheten er lav og
papiret mister fuktighet, krymper kantene og trekker seg sammen og kan
gi dårlig utskriftskontrast.

Bølgete eller sammentrukne kanter kan forårsake papirstopp og
innstillingsfeil. Papirets fuktighetsinnhold må være mellom 4 og 6 %.

For å garantere riktig fuktighetsinnhold er det viktig å lagre papiret i et
kontrollert miljø. Tips om fuktighetskontroll:

• Lagre papiret på et kjølig, tørt sted.

• Oppbevar papiret i emballasjen så lenge som mulig. Pakk inn papir

som ikke brukes.

• Lagre papiret i originalemballasjen. Sett en palle el. under esken slik
at den løftes opp fra gulvet.

• Når papir er tatt frem fra lagring må det oppbevares i samme rom
som maskinen i 48 timer før bruk.

• Unngå at papiret utsettes for varme, sollys eller damp.

Papirfiber

Når papiret produseres kuttes det til ark med fibrene parallelt med den
lange siden (smalbane), eller parallelt med den smale siden (bredbane).
Bredbanepapir kan forårsake matingsproblemer i maskinen. Det må kun
brukes smalbanepapir i maskinen.

Andre papiregenskaper

Porøsitet: Angir papirfibrenes tetthet.
Stivhet: Mykt papir kan vri seg i maskinen og føre til papirstopp.

Krølling: Papir har en naturlig tendens til å krølle seg den ene veien hvis

det forlates uten emballasje. Når papiret passerer fikseringsenheten
krøller det seg litt oppover. For å få flate utskrifter må papiret legges inn
slik at trykket oppover fra maskinen kan rette ut krøllingen.

Elektrostatisk utladning: Under utskriften er papiret elektrostatisk ladet
for å trekke til seg toneren. Papiret må kunne utløse denne ladningen
slik at de utskrevne arkene ikke kleber seg sammen i utskuffen.

Hvithet: Kontrasten på utskriften avhenger av papirets hvithet. Hvitere
papir gir et utseende som er skarpere og har mer glans.

Kvalitetskontroll: Ujevn arkstørrelse, hjørner som ikke er rettvinklet,
ujevne kanter, skjøtete (ikke kuttet) ark, klemte kanter og hjørner kan
føre til ulike typer maskinfeil. Leverandøren av kvalitetspapir må
garantere at slike problemene ikke oppstår.

Emballasje: Papir må pakkes i solide esker som beskytter det mot
transportskader. Kvalitetspapir fra en anerkjent leverandør er vanligvis
riktig pakket.

2-6 Legge inn papir

Spesialpapir

Følgende typer spesialpapir kan brukes:

• Tynt papir (60 til 64 g/m²)

• Tykt papir (90 til 220 g/m²)

• Farget papir

• Resirkulert papir

• Transparenter for overheadprosjektor

• Kort

• Belagt papir

• Konvolutter

• Etiketter

Bruk papir for kopimaskiner eller skrivere (varmefiksering). Med bruk av
transparenter, etiketter, kort, belagt eller tykt papir, må papiret mates fra
universalskuffen.

Sammensetningen og kvaliteten på spesialpapir varierer, og det er
derfor mer sannsynlig at problemer under utskriften skyldes spesialpapir
enn hvitt bond-papir. Det påtas intet ansvar hvis fuktighet osv. som avgis
under utskriften på spesialpapir, forårsaker skader på maskinen eller
operatøren.

Merk Før du bestiller spesialpapir, gjør en prøve på maskinen, og
kontroller at utskriftskvaliteten er tilfredsstillende.

Halv hastighet-modus aktiveres automatisk avhengig av

Medietyper, inkludert Etikett, Grovt og Tykk.

Transparent

Skriveren kan brukes for svart-hvitt-utskrift på transparenter.
Transparentene må mates i universalskuffen. Legg inn en transparent
om gangen.

Transparentene må tåle varmen fra fikseringen under utskriften.

Transparentene må legges i universalskuffen med den lange kanten mot
skriveren.

Etiketter

Etikettene må mates i universalskuffen. Legg inn en etikett om gangen.

Hovedregelen for utskrift på klebeetiketter er at limet aldri må komme i
kontakt med noen deler av maskinen. Klebepapir som fester seg til
trommelen eller valsene vil skade maskinen.

Etikettpapir har en
trelagsstruktur, som vist på
diagrammet. Utskriften skjer
på topparket. Det klebende
laget består av selvklebende
lim. Bærearket (også kalt
bakgrunnsark) holder på
etiketten til den brukes. På
grunn av vanskelig
sammensetning er det
sannsynlig at etikettpapir med
lim på baksiden vil gi utskriftsproblemer.

Toppark (hvitt
bond-papir)
Lim

Bæreark

Legge inn papir 2-7

Klebende etikettpapir må være helt dekket av topparket uten mellomrom
mellom de enkelte etikettene. Etiketter med mellomrom vil mest
sannsynlig falle av og forårsake alvorlige problemer med papirstopp.

Noe etikettpapir er produsert med en ekstra margin på topparket rundt
kanten. Ikke ta det ekstra topparket av bærearket før utskrivingen er
ferdig.

Ikke godtattGodtatt

Toppark

Bæreark

I tabellen nedenfor finnes spesifikasjonene for klebende etikettpapir.

Element Spesifikasjoner

Topparkets vekt 44 til 74 g/m²
Sammensatt vekt 104 til 151 g/m²
Topparkets tykkelse 0,086 til 0,107 mm
Sammensatt tykkelse 0,115 til 0,145 mm
Fuktighetsinnhold 4 til 6 % (sammensatt)

Postkort

Det kan legges inn opp til 10 postkort om gangen. Luft bunken med
postkort, og still inn kantene før arkene legges inn i universalskuffen.
Pass på at postkortene som skal stilles inn ikke er krøllet. Mating av
krøllete postkort kan forårsake papirstopp.

Noen postkort har grove kanter på baksiden (oppstod da papiret ble
kuttet). I dette tilfellet må postkortet legges på et flatt underlag, og glatt
over kantene med f.eks. en linjal.

Konvolutter

Det kan legges inn opp til 5 konvolutter om gangen. Konvoluttene må
mates vendt oppover og med den høyre kanten først.

Sammensetningen til en konvolutt er mer komplisert enn vanlig papir, og
det er derfor ikke alltid mulig å garantere en bestemt utskriftskvalitet på
hele konvoluttens overflate.

Vanligvis har konvolutten en diagonal fiberretning. Se Papirfiber på side

2-6. Denne retningen kan lett føre til krøller og bretter når konvolutten
passerer gjennom skriveren. Før du bestiller konvolutter, gjør en
utskriftsprøve for å undersøke om skriveren godtar konvolutten.

• Ikke bruk konvolutter med innkapslet flytende lim.

• Unngå å kun skrive ut konvolutter over lang tid. Det kan føre til for

tidlig slitasje av skriveren.

• Hvis det oppstår papirstopp, prøv å legge inn færre konvolutter i

universalskuffen.

2-8 Legge inn papir

• For å unngå papirstopp som skyldes krøllete konvolutter må det ikke
ligge mer enn 10 utskrevne konvolutter i utskuffen.

Tykt papir

Luft bunken med papir, og still inn kantene før arkene legges inn i
universalskuffen. Noen papirtyper har grove kanter på baksiden
(oppstod da papiret ble kuttet). I dette tilfellet må papiret legges på et flatt
underlag, og glatt over kantene med f.eks. en linjal, en eller to ganger.
Mating av papir med grove kanter kan forårsake papirstopp.

Merk Hvis det oppstår
papirstopp også at du
har glattet ut arkene,
legg papiret inn i
universalskuffen med
originalen løftet opp et
par millimeter, som vist
på tegningen.

Farget papir

Farget papir må oppfylle de samme kravene som hvitt bond-papir. Se
Papirets spesifikasjoner på side 2-2. I tillegg må pigmentene i papiret
tåle varmen fra fikseringen under utskriften (opp til 200 °C).

Ferdigtrykt papir

Ferdigtrykt papir må oppfylle de samme kravene som hvitt bond-papir.
Se Papirets spesifikasjoner på side 2-2. Blekket brukt for ferdigtrykt
papir må tåle varmen fra fikseringen under utskriften, og må ikke
påvirkes av silikonolje.

Ikke bruk papir med noen form for overflatebehandling, som f.eks. papir
brukt til kalendere.

Resirkulert papir

Velg resirkulert papir med de samme spesifikasjonene som hvitt bond­papir, med unntak av hvitheten. Se Papirets spesifikasjoner på side 2-2.

Merk Før du bestiller resirkulert papir, gjør en prøve på maskinen,
og kontroller at utskriftskvaliteten er tilfredsstillende.

Legge inn papir 2-9

Papirtype

Skriveren kan skrive ut med optimal innstilling for hver papirtype som
brukes.

Det er mulig med ulike innstillinger for hver papirkilde, inkludert
universalskuffen. Det kan velges forhåndsinnstilte papirtyper, samt
egendefinerte papirtyper. Papirtypen kan endres med skriverdriveren og
Configuration Tool. Følgende papirtyper kan brukes:

Papirkilde

Papirtype

Universals-kuff Papir-kassett

Normal Ja Ja Ja

Transparent Ja Nei Nei

Ferdigtrykt Ja Ja Ja

Etiketter Ja Nei Nei

Bond Ja Ja Ja

Resirkulert Ja Ja Ja

Vellum Ja Nei Nei

Grovt Ja Ja Ja

Brevhodepapir Ja Ja Nei

Farge Ja Ja Ja

Hullark Ja Ja Ja

Konvolutt Ja Nei Nei

Kort Ja Nei Nei

Tykk Ja Nei Nei

Høy kvalitet Ja Ja Ja

Egendefinert 1 (til 8)

*

Ja Ja Ja

(Universalskuff kun tilgjengelig i

Tosidig bane

Kassettmodus)

Ja: Kan lagres Nei: Kan ikke lagres

*. Dette er en papirtype definert og registrert av brukeren. Det kan defineres opp til 8 typer brukerinnstillinger.

Brukeren kan også aktivere eller deaktivere den tosidige banen ved å bruke Egendefinert. For mer
informasjon, se Status Monitor (Statusskjerm) på side 3-10.

2-10 Legge inn papir

Klargjøre papiret

Etter å ha pakket ut papiret må arkene luftes slik at de skilles før de
legges inn.

Hvis det brukes papir som er brettet eller krøllet, må det rettes ut før det
legges inn. Hvis ikke dette gjøres, kan papirstopp oppstå.

VIKTIG Pass på at papiret ikke er stiftet, og at binders er fjernet.

Legge papir inni kassetten

250 ark 11×8 1/2" eller A4 papir (80 g/m²) kan legges inni kassetten.

1 Trekk papirkassetten helt ut av skriveren.

VIKTIG Pass på at kassetten er støttet og ikke faller ut når den
trekkes ut av skriveren.

2 Trykk ned bunndekselet til det låses på plass.

Legge inn papir 2-11

3 Juster posisjonen til breddeførerne på venstre og høyre side av

kassetten. Trykk på utløserknappen på den venstre breddeføreren,
og skyv breddeførerne til ønsket papirstørrelse.

Merk Papirstørrelsene er angitt på kassetten.

4 Juster papirlengdeføreren til ønsket papirstørrelse.

Hvis du skal bruke papir som er lenger enn A4, trekk ut
papirkassettens forlengelsesstykke ved å trykke på utløserne, og
juster til ønsket papirstørrelse.

5 Legg papiret inn i kassetten. Pass på at utskriftssiden vender

nedover, og at papiret ikke er brettet, krøllet eller ødelagt.

2-12 Legge inn papir

Merk Ikke legg inn papir over trekantmerket på
breddeføreren.

6 Sett papirkassetten inn i sporet i skriveren. Trykk den inn så langt

den kommer.

Det er et papirmål fremme til venstre på papirkassetten som angir
hvor mye papir som er igjen. Når det er tomt for papir, vil pekeren gå
ned til nivået for (tomt).

7 Angi papirstørrelsen og typen for kassetten med Configuration Tool.

For mer informasjon, se Configuration Tool på side 3-14.

Legge inn papir 2-13

Legge inn papiret i universalskuffen

Denne maskinen kan laste opptil 50 ark med 11 x 8 ½" eller A4 papir
(80g/m²) i universalskuffen.

1 Dra universalskuffen ut til den stopper.

VIKTIG Pass på at kassetten er støttet og ikke faller ut når den
trekkes ut av skriveren.

2 Juster posisjonen til papirførerne på universalskuffen. Standard

papirstørrelser er merket av på universalskuffen. For standard
papirstørrelser skyves papirførerne til tilsvarende merke.

3 Trekk ut underskuffen.

4 Rett inn papiret med papirførerne, og sett det inn så langt det

kommer.

Merk Ikke legg inn så mye papir at det overstiger merket på
universalskuffen.

2-14 Legge inn papir

Riktig

Feil

Riktig

Riktig

Merk Hvis papiret er veldig krøllete i den ene retningen, og
det allerede er utskrift på den ene siden, prøv å rulle papiret i
motsatt retning for å rette ut krøllen. Utskrevne ark vil da
komme ut flate.

Når det legges inn konvolutter, må flippen på konvolutten være
lukket og utskriftssiden vendt oppover. Legg inn konvoluttene mot
føreren med flippen fremme eller til venstre til de stopper.

Feil

12

5 Angi papirstørrelsen og typen for universalskuffen med

Configuration Tool. For mer informasjon, se Configuration Tool på
side 3-14.

Papirstopper

Åpne papirstopperen vist på figuren.

Legge inn papir 2-15

2-16 Legge inn papir

3 Koble til og skrive ut

Dette kapitlet forklarer hvordan du starter opp skriveren, skriver ut fra
PCen og bruker programmet inkludert i CD-ROMen.

Tilkoblinger 3-2
Installere skriverdriveren 3-3
Utskrift 3-9
Status Monitor (Statusskjerm) 3-10
Configuration Tool 3-14
Avinstallere programvaren (Windows datamaskin) 3-18

Koble til og skrive ut 3-1

Tilkoblinger

Dette avsnittet forklarer hvordan du starter opp skriveren.

Koble til USB-kabelen

Følg trinnene nedenfor for tilkobling av USB-kabelen.

1 Koble USB-kabelen (ikke inkludert) til USB-grensesnittkontakten.

Merk Bruk en USB-kabel med et rektangulært A-støpsel eller
et firkantet B-støpsel. USB-kabelen må være skjermet og
maks. 5 meter lang.

2 Koble den ene enden av USB-kabelen til datamaskinens USB-

grensesnittkontakt.

Koble til nettledningen

Installer skriveren i nærheten av en stikkontakt. Hvis det brukes en
skjøteledning, må den totale lengden for nettledningen og skjøteledningen
være maks. 5 meter.

Merk Skriverens hovedbryter må være slått av. Bruk kun
nettledningen som følger med skriveren.

1 Koble nettledningen til nettledningens kontakt bak på skriveren.

2 Koble den andre enden av nettledningen til en stikkontakt.
3 Slå på hovedbryteren ( | ). Skriveren varmes opp.

VIKTIG Hvis du installerer tonerkassetten og slår på strømmen,
tennes indikatorene en etter en mot klokken etter en stund. Når
skriveren slås på etter at toneren er installert, vil det gå ca. 15
minutter før skriveren er klar til å skrive ut. Når [Ready]-
indikatoren tennes, er skriverinstallasjonen fullført.

3-2 Koble til og skrive ut

Installere skriverdriveren

Kontroller at skriveren er tilkoblet og koblet til PCen før du installerer
skriverdriveren fra CD-ROMen.

Installere programvaren i Windows

Hvis du kobler denne skriveren til en PC med Windows, følg de neste
trinnene for å installere skriverdriveren. I eksemplet nedenfor ser du hvordan
skriveren skal kobles til en PC med Windows Vista.

Merk I Windows operativsystemer må du være logget inn med
administratorrettigheter for å installere skriverdriveren.

Du kan enten bruke Ekspressmodus eller Egendefinert modus for å
installere programvaren.
Ekspressmodus gjenkjenner automatisk tilkoblede skrivere, og installerer
programvaren som kreves. Bruk Egendefinert modus hvis du ønsker å
spesifisere skriverporten og velge programvaren som skal installeres.

1 Slå på datamaskinen og start Windows.

Hvis dialogboksen Velkommen til veiviseren for funnet maskinvare
åpnes, velger du Avbryt.

2 Sett inn CD-ROMen som fulgte med skriveren, i CD-stasjonen på

PCen. I Windows 7, Windows Server 2008 og Windows Vista åpnes
vinduet for administrasjon av brukerkonto. Klikk på Godkjenn.

Installasjonsprogrammet starter.

Merk Hvis programvarens installasjonsveiviser ikke starter
automatisk, åpne vinduet til CD-ROMen i Windows Utforsker,
og dobbeltklikk på Setup.exe.

3 Klikk på View License Agreement og les Lisensavtalen.

Klikk på Accept.

4 Klikk på Install software.

Programvarens installasjonsveiveiser starter.

Fra nå av avhenger fremgangsmåtene av din Windows-versjon og
tilkoblingsmetode. Fortsett med fremgangsmåten som er riktig for
din tilkoblingstype.

• Ekspressmodus

• Egendefinert modus

Koble til og skrive ut 3-3

Express Mode (Ekspressmodus)

I Ekspressmodus vil installasjonsprogrammet automatisk gjenkjenne
skriveren når den er slått på. Bruk Ekspressmodus for standard
tilkoblingsmetoder.

1 I vinduet for valg av installasjonsmetode, velg Express Mode.

Utskriftssystemets vindu for gjenkjenning vises, og
installasjonsprogrammet gjenkjenner de tilkoblede skriverne. Hvis
installasjonsprogrammet ikke gjenkjenner et utskriftssystem,
kontroller at utskriftssystemet er koblet via USB eller et nettverk som
er slått på. Klikk deretter på Refresh for å søke utskriftssystemet på
nytt.

Merk Mens informasjonen som vises i Windows Vista og
Windows 7/Windows XP dialogbokser for installasjon avviker
litt, er installasjonsfremgangsmåten den samme.

2 Velg skriveren som skal installeres, og klikk på Next.

Merk Hvis Velkommen til veiviseren for funnet maskinvare

åpnes, klikk på Cancel. Hvis en varselmelding for
maskinvareinstallasjon vises, klikk på Continue.

3 Du kan egendefinere utskriftssystemets navn i vinduet for

installasjonsinnstillinger. Dette vil være navnet som vises i
Skriverens vindu, og på skriverlistene som vises i programmene.
Oppgi hvorvidt du vil dele utskriftssystemets navn, eller innstill
utskriftssystemet som en eksisterende skriver, og klikk på Next.

VIKTIG Trinn 3 vises kun hvis utskriftssystemet er koblet via et
nettverk. Det vises ikke hvis utskriftssystemet er koblet via en
USB ved tidspunktet for første installasjon.

4 Det åpnes et vindu hvor du kan kontrollere innstillingene. Kontroller

innstillingene nøye, og klikk på Install.

Merk Hvis vinduet Windows security åpnes, klikk på Install
this driver software.

5 En melding vises og meddeler at installasjonen av skriveren har

vært vellykket. Klikk på Ferdig for å gå ut av skriverens
installasjonsveiviser og gå tilbake til CD-ROMens hovedmeny.

Hvis enhetens dialogboks for oppsett åpnes etter at du har klikket på
Ferdig, kan du oppgi innstillingene for element som f.eks.
tilleggsinnretninger i utskriftssystemet. Du kan også oppgi
enhetsinnstillingene etter at du har gått ut av installasjonen. For mer
informasjon, se Enhetsinnstillinger i skriverdriverens
operatørhåndbok på CD-ROMen.

Installasjonsfremgangsmåten for skriverdriveren er nå fullført. Følg
instruksjonene på skjermen for omstart av systemet hvis det kreves.

3-4 Koble til og skrive ut

Custom Mode (Egendefinert modus)

Bruk Egendefinert modus hvis du ønsker å spesifisere skriverporten
og velge programvaren som skal installeres.

Hvis du f.eks. ikke ønsker at skrifter installert på datamaskinen skal
byttes ut, velg Custom Mode og velg bort Fonts avmerkingsboks i
fanen for tilbehør.

1 Velg Custom Mode.

2 Følg instruksjonene i installasjonsveiviserens vindu, velg den

programvarepakken som skal installeres og oppgi porten, osv.
For mer informasjon se Egendefinert installasjon i skriverdriverens

driftshåndbok på CD-ROMen.

Installasjon på en Macintosh

Dette avsnittet forklarer hvordan du skal installere skriverdriveren i Mac
OS.

1 Slå på skriveren og Macintosh.
2 Sett CD-ROMen (Product Library) som følger med inn i CD-ROM

driveren.

3 Dobbeltklikk på CD-ROM-ikonet.
4 Dobbeltklikk enten på OS X 10.2 and 10.3 Only, OS X 10.4 Only

eller OS X 10.5 or higher avhengig av Mac OS- versjonen.

Koble til og skrive ut 3-5

5 Dobbeltklikk på Kyocera OS X x.x.

6 Skriverdriverens installasjonsprogram starter.

7 Velg Velg hvor programvaren skal installeres, Installeringstype

og installer deretter skriverdriveren som oppgitt i instruksjonene i
installasjonsprogramvaren.

Merk I tillegg til Easy Install, inkluderer Installeringstype
Custom Install, slik at du kan oppgi deler som skal installeres.

VIKTIG I skjermbildet Authenticate må du legge inn navn og

passord for pålogging til operativsystemet.

Installasjonen av skriverdriveren er nå fullført. Det neste er å oppgi
utskriftsinnstillingene.

Hvis en IP, AppleTalk eller Bonjour tilkobling brukes, er innstillingene
oppgitt nedenfor nødvendige. Hvis en USB tilkobling brukes,
gjenkjennes skriveren automatisk og kobles til.

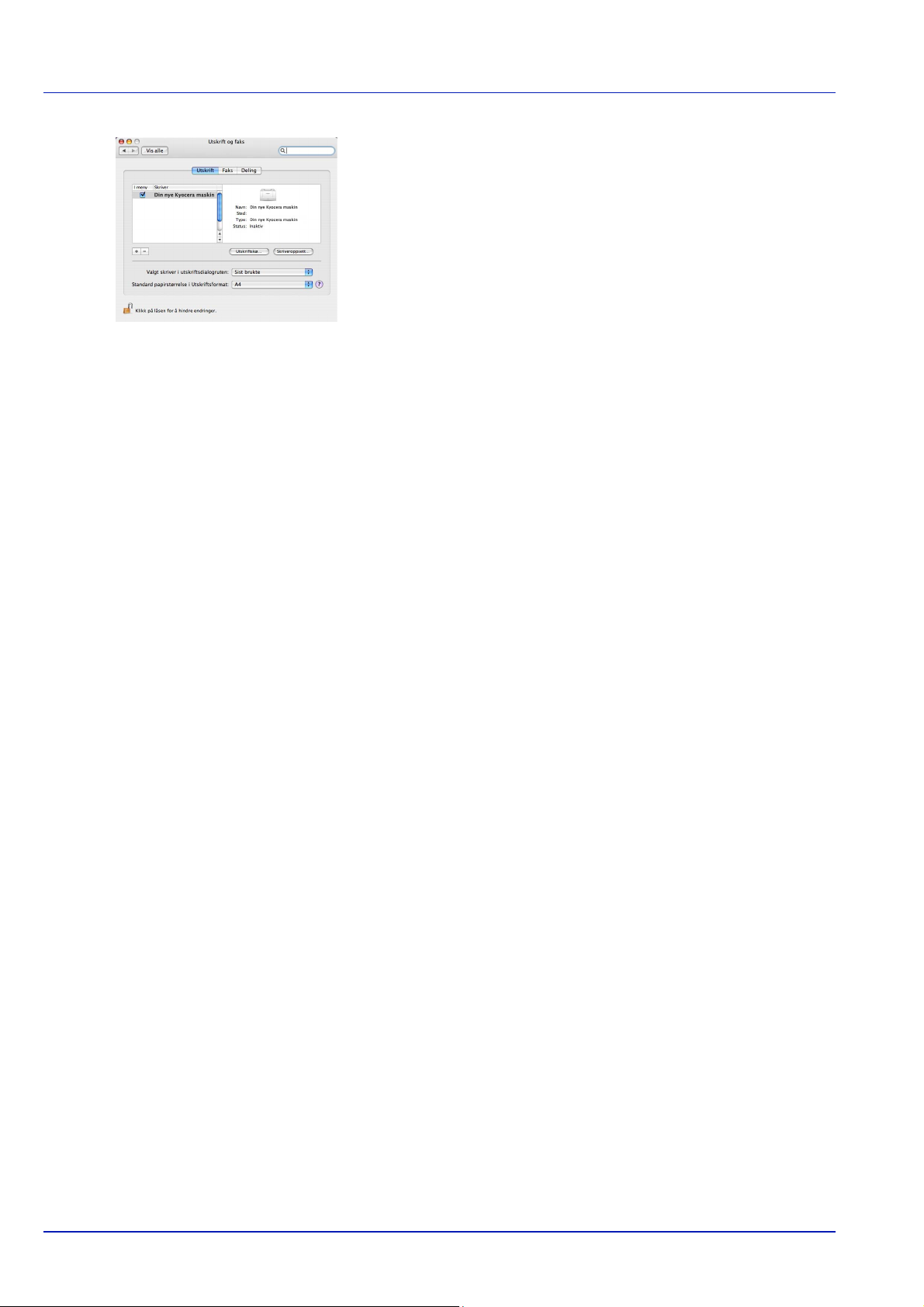

8 Åpne Systemvalg og klikk på Utskrift og faks.

3-6 Koble til og skrive ut

9 Klikk på plussymbolet (+) for å legge til den installerte

skriverdriveren.

10Klikk på IP ikonet for en IP tilkobling, og skriv deretter inn IP-

adressen og skrivernavnet.

Hvis du klikker på AppleTalk-ikonet for en AppleTalk-tilkobling, oppgi
skrivernavn.

For en Bonjour-tilkobling, klikk på standardikonet og velg skriveren
der Bonjour vises i Tilkoblinger.

11Velg den installerte skriverdriveren og klikk på Legg til.

12Velg de tilgjengelige tilvalgene for skriveren, og klikk på Fortsett.

Koble til og skrive ut 3-7

13Den valgte skriveren er lagt til. Fremgangsmåten for oppsett av

skriveren er nå fullført.

3-8 Koble til og skrive ut

Utskrift

Dette avsnittet forklarer fremgangsmåten for å skrive ut fra et program. Du
kan angi utskriftsinnstillingene fra hver fane i KX Driver. KX Driver er lagret
på CD-ROMen (Product Library). For mer informasjon, se Printer Driver User
Guide i CD-ROM.

Om KX Driver

KX Driver består av følgende faner.

Hurtigutskrift

Bruk denne fanen til å definere grunnleggende utskriftsalternativer i
gruppeprofiler som kan åpnes hurtig og enkelt.

Grunnleggende

Bruk denne fanen for å velge papirstørrelse og retning. Papirkilden og
tosidig utskrift kan også velges.

Oppsett

Bruk denne fanen for å lage flere sider på ett enkelt ark. Det finnes også
et valg for skalering.

Bildebehandling

Velg denne fanen for å endre utskriftskvaliteten, og innstillingene for
skrifter og grafikk.

Publisering

Bruk denne fanen for å legge til forside eller sideinnsetting. Du kan også
lage et sett med transparenter med et innfelt blankt eller utskrevet ark
med Transparentinnfelling.

Avansert

Bruk denne fanen for å konfigurere og legge til vannmerke til din utskrift.
Denne fanen innlemmer PRESCRIBE kommandoene i dokumentet.

Koble til og skrive ut 3-9

Skrive ut fra programmer

Nedenfor beskrives fremgangsmåten for å skrive ut et dokument fra et
program. Du kan velge utskriftsstørrelse.

Merk Du kan også velge ulike innstillinger ved å klikke på
Egenskaper for å åpne dialogboksen Egenskaper.

1 Legg riktig papir i papirkassetten.
2 Fra programmets Fil-meny velger du Skriv ut. Dialogboksen Skriv

ut vises.

3 Klikk på rullegardinlisten med skrivernavnene. Listen viser alle

skriverne som er installert i Windows. Klikk på navnet til skriveren.

4 Bruk feltet Antall eksemplarer til å angi hvor mange eksemplarer

som skal skrives ut. Det kan skrives ut opp til 999 eksemplarer. I
Microsoft Word anbefaler vi at du klikker på Alternativer, og angir
Fra Utskriftsbehandling for Standardskuff.

5 Klikk på OK for å begynne å skrive ut.

Status Monitor (Statusskjerm)

Status Monitor overvåker skriverstatusen og har en pågående
rapportfunksjon. I Status Monitor kan du angi og endre innstillingene for
skriveren som ikke er inkludert i KX Driver.

Status Monitor installeres automatisk under installasjonen av KX Driver.

Få tilgang til Status Monitor

Bruk en av metodene nedenfor for å starte Status Monitor.

• Start når utskriften starter:
Når du angir en skriver og starter en utskriftsjobb, starter en Status
Monitor for hvert skrivernavn. Hvis start av Status Monitor kreves av
flere skrivere, startes en Status Monitor for hver skriver som ber om
det.

• Start fra KX Driver Properties:
Klikk på Utskriftsvalg i dialogboksen Egenskaper. Velg Avansert-
fanen og klikk på Statusskjerm for å åpne statusskjermvinduet.
Klikk på Åpne statusskjerm for å starte Statusskjerm.

Gå ut av Status Monitor

Bruk en av metodene nedenfor for å gå ut av Status Monitor.

• Gå ut manuelt:
Høyreklikk på Status Monitor-ikonet i startlinjen, og velg Gå ut i
menyen for å gå ut av Status Monitor .

• Gå ut automatisk:
Status Monitor avstenges automatisk etter 5 minutter hvis den ikke
brukes.

3-10 Koble til og skrive ut

Oversikt over skjerm

Oversikt over Status Monitor er som følger.

Popup-vindu

3D-visning

Status Monitor-ikon

Popup-vindu

Hvis en informasjonshendelse oppstår, vises et popup-vindu. Dette
vinduet vises kun når 3D-visning er åpen på skrivebordet.

3D-visning

Her vises statusen til den overvåkede skriveren som et 3D-bilde. Du kan
velge om du vil vise eller skjule 3D-visningen fra menyen som vises når
du høyreklikker på Status Monitor-ikonet.

Hvis en informasjonsvarsling oppstår, vil 3D-visningen og en alarm
varsle deg. For informasjon om innstillingene av lydvarslingen, se
Innstillinger av Status Monitor på side 3-12.

Status Monitor-ikon

Status Monitor -ikonet vises i startlinjens varslingsområde når Status
Monitor kjøres. Når du plasserer deg med markøren over ikonet, vises

skrivernavnet.

Koble til og skrive ut 3-11

Innstillinger av Status Monitor

Statusskjerm har to faner for å konfigurere innstillingene. Bruk valget

Preferanse for å innstille Status Monitor.

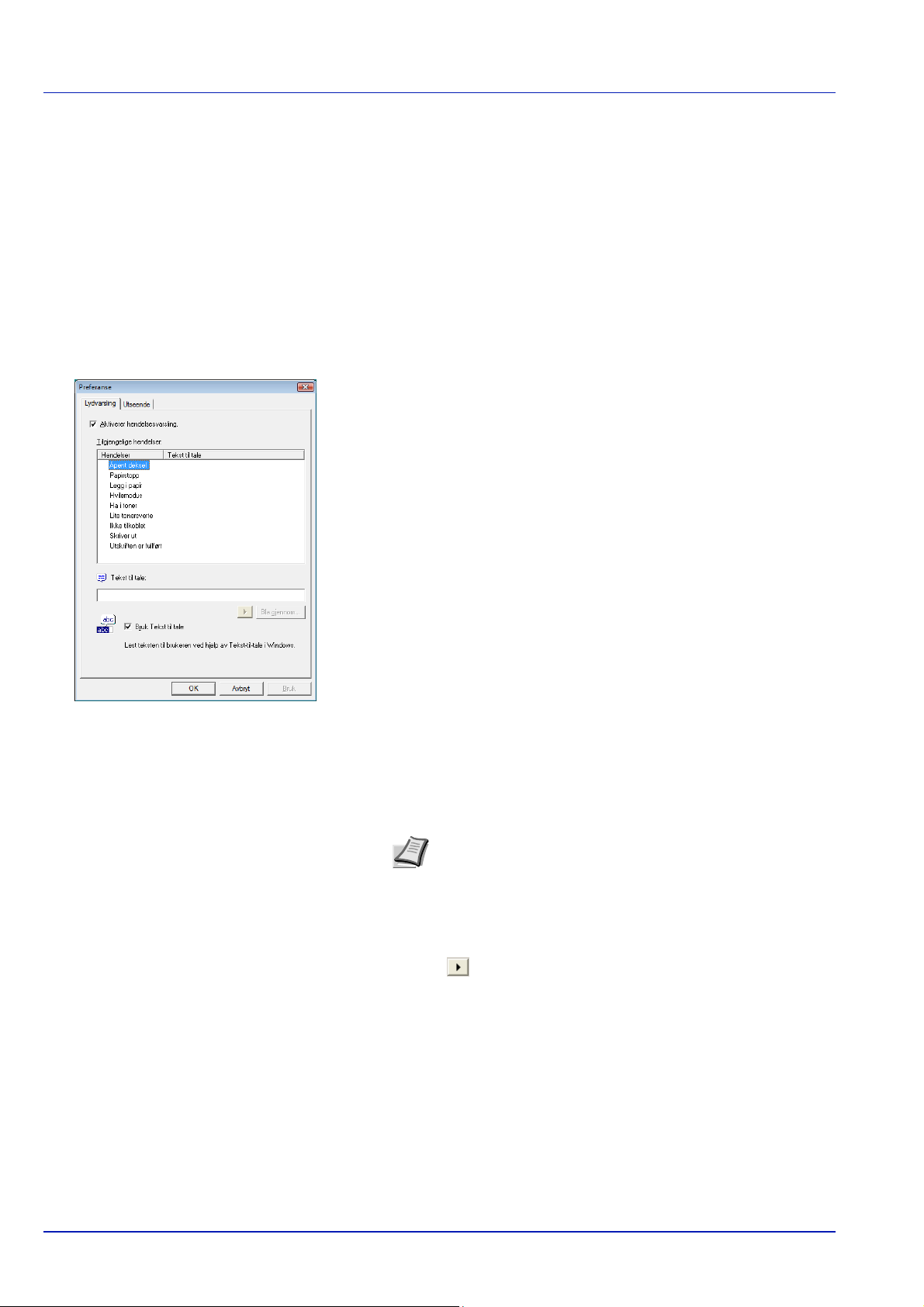

Fanen Lydvarsling

Fanen Hendelsesvarsling inneholder følgende punkter.

VIKTIG For å bekrefte innstillingene i fanen Lydvarsling krever
datamaskinen lydytelser som lydkort og høytaler.

Aktiver hendelsesvarsling

Velg om du vil aktivere eller deaktivere overvåkingen av hendelsene i
Tilgjengelige hendelser.

Lydfil

En lydfil kan velges hvis du ønsker en hørbar melding. Klikk på Bla
gjennom for å søke etter lydfilen.

Bruk Tekst til tale

Velg denne avmerkingsboksen for å legge inn teksten som skal avspilles
for hendelsene. Selv om en lydfil er unødvendig kan denne funksjonen
brukes for Windows XP eller senere versjon.

Gå frem som beskrevet nedenfor for å bruke denne funksjonen.

1 Velg Aktiver hendelsesvarsling.
2 Klikk på en hendelse som skal brukes med Tekst til tale-funksjonen i

Tilgjengelige hendelser.

3 Klikk på Bla gjennom slik at hendelsen varsles med lydfilen.

Merk Det tilgjengelige filformatet er WAV.

Velg Bruk Tekst til tale for å snakke inn teksten som er lagt inn i

Tekst til tale boksen, og som skal brukes for å varsle en hendelse.

4 Klikk på for å bekrefte at lyden eller teksten avspilles riktig.

3-12 Koble til og skrive ut

Fanen Utseende

Fanen Utseende inneholder følgende punkter.

Forstørr vindu

Størrelsen på vinduet Status Monitor dobles.

Alltid øverst

Status Monitor plasseres foran andre åpne vinduer.

Transparent

Viser Status Monitor som et gjennomsiktig vindu.

Koble til og skrive ut 3-13

Configuration Tool

Med Configuration Tool kan du kontrollere og/eller endre innstillingene
for skriverne som ikke er inkludert i KX Driver.

Configuration Tool kan brukes for skrivere koblet til PCen via en USB­kabel.

Merk Innholdet i dialogboksen Egenskaper avhenger av de
installerte tilleggsenhetene, og om enheten er koblet med et
nettverksgrensesnitt eller et lokalt grensesnitt.

Få tilgang til Configuration Tool

Følg trinnene nedenfor for å vise Configuration Tool på skrivebordet.

Merk For å konfigurere innstillingene av Configuration Tool, kjør
først Status Monitor på datamaskinen din.

1 Høyreklikk på Status Monitor-ikonet i Windows startlinje.
2 Velg Konfigurere utskriftssystemet fra menyen. Vinduet

Configuration Tool vises.

Merk Når skriveren er tilkoblet med nettverkskablene, starter
COMMAND CENTER i stedet for Configuration Tool.

Gå ut av Configuration Tool

Bruk en av metodene nedenfor for å gå ut av Configuration Tool.

• Gå ut med Lukk-tasten:
Klikk i hjørnet oppe til høyre i vinduet Configuration Tool.

• Gå ut med OK- eller Avbryt-tasten:
Når du klikker på OK går du ut av Configuration Tool etter å ha lagret
de endrede skriverinnstillingene. Når du klikker på Cancel går du ut
av Configuration Tool uten å ha lagret de endrede
skriverinnstillingene.

3-14 Koble til og skrive ut

Fanen Status

Fanen Status viser aktuell informasjon om enheten, som modellnavn,
systemet-fastvare, motor-fastvare, serienummer, totalt minne og
utskrevne sider.

Fanen Innmating

Fanen Innmating viser informasjon om papirmateren som er koblet til
maskinen, som papirnivå og maks. papirkapasitet.

Fanen Media

Fanen Media viser og lar deg velge vekten og tettheten for hver
mediatype. Det er også mulig å aktivere eller deaktivere tosidig utskrift
for hver mediatype.

Koble til og skrive ut 3-15

Fanen Skriver

Med fanen Skriver kan du innstille utskriftsparameterene som ikke er
tilgjengelige i KX Driver. På samme måte som det er mulig å endre
Tidsavbrudd for sideskift, kan du endre minnestørrelsen brukt for å
behandle rasterdata, som bitmap og JPEG-filer.

Fanen Tilkobling

Du kan bruke fanen Tilkobling for å innstille emuleringen. Du kan også
bruke denne fanen for å endre skriverens vertsbufferstørrelse og
vertsbuffermodus.

Fanen Data

Fanen Data henter inn og lister opp dataene lagret på CF-kortet eller
RAM-disken. Velg en datatype og klikk på Vis for å hente inn og vise en
liste av måldata fra skriveren. Informasjonen som vises inkluderer navn,
type og sted.

3-16 Koble til og skrive ut

Fanen Andre

Med fanen Andre kan du konfigurere skriverinnstillingene vist nedenfor.

Element Beskrivelse

Automatisk
hvilemodus

EcoFuser Aktiverer eller deaktiverer EcoFuser. Velg På for å

Panellås Låser eller låser opp betjeningspanelet. Når

RAM-disk Aktiverer eller deaktiverer RAM-diskmodus.

Konfigurerer hvor mange timer det skal gå før
skriveren automatisk går over til Hvilemodus. Klikk
på Avansert for å slå Automatisk hvilemodus På
eller Av.

redusere strømforbruket til minimum ved å slå av
fikseringsenhetens varmeapparat i Hvilemodus.
Standardinnstillingen er På.

betjeningspanelet er låst kan ikke tastene på panelet
brukes.

Aktiveres RAM-disk, kan du bruke den som et
midlertidig minne for data som skriftfiler eller
innholdet på mottaksbufferen. Du kan også angi

RAM-disk størrelse ved å klikke på Aktiver RAM-
disk.

Koble til og skrive ut 3-17

Avinstallere programvaren (Windows datamaskin)

Programvaren kan avinstalleres (fjernes) med bruk av CD-ROMen
(Product Library) som følger med skriveren.

VIKTIG På Macintosh-datamaskiner kan ikke programvaren
avinstalleres med bruk av CD-ROMen (Product Library), fordi
skriverinnstillingene er spesifisert med bruk av en PPD-fil (PostScript
Printer Description).

1 Gå ut av alle åpne programvarer.
2 Sett CD-ROMen (Product Library) inn i CD-ROM driveren. I

Windows 7, Windows Server 2008 og Windows Vista åpnes vinduet
for administrasjon av brukerkonto. Klikk på Godkjenn.

3 Følg fremgangsmåten for å installere skriverdriveren, og klikk på

Fjern programvare. Kyocera veiviser for å avinstallere vises.

4 Velg programvarepakken som skal fjernes.
5 Klikk på Uninstall.

Merk Når KMnet Viewer er installert, startes separate
avinstallasjonsinnretninger for denne applikasjonen. Fortsett
med avinstalleringstrinnene for denne applikasjonen, slik som
det angis av instruksjonene på skjermen.

Avinstalleringen starter.

6 Når skjermbildet Avinstaller fullført vises, klikk på Ferdig.
7 Hvis skjermen Gjenstart systemet vises, velg om du skal omstarte

datamaskinen eller ikke, og klikk på Ferdig.

Merk Programvaren kan avinstalleres fra programmenyen.

Start avinstallereren ved å klikke på Start > Alle programmer >
Kyocera > Avinstaller Kyocera Product Library, og

avinstaller programvaren.

3-18 Koble til og skrive ut

4 Vedlikehold

Dette kapitlet forklarer hvordan du skifter tonerkassett og rengjør
skriveren

Generell informasjon 4-2
Skifte tonerkassett 4-2
Utskiftning av vedlikeholdssett 4-5
Rengjøre skriveren 4-6
Lengre periode uten bruk - Flytte skriveren 4-9

.

Vedlikehold 4-1

Generell informasjon

I dette kapitlet beskrives vanlige vedlikeholdsoppgaver du kan utføre på
skriveren. Du kan skifte ut tonerkassetten i samsvar med skriverens
status:

Delene inne i maskinen trenger også periodisk rengjøring.

Merk Informasjonssamling på minnekort - Minnebrikken festet til
tonerkassetten er utviklet for å forbedre sluttbrukerens komfort, for
å støtte resirkuleringen av tomme tonerkassetter, og for å samle
inn informasjon for å støtte planleggingen og utviklingen av nye
produkter. Den innsamlede informasjonen er anonym - Det kan
ikke knyttes opp til en enkeltperson, og dataene skal brukes
anonymt.

Skifte tonerkassett

Toner-indikatoren viser tonerstatusen over tonerforbruk i to trinn.

• Når det er lite toner igjen i skriveren, blinker Toner-indikatoren. Det
er ikke alltid nødvendig med utskifting ved dette nivået.

• Hvis du overser denne statusen og fortsetter å skrive ut, tennes
Toner-indikatoren like før toneren er oppbrukt. Tonerkassetten må

skiftes straks.

I alle tilfeller bør du skifte tonerkassetten.

Hvor ofte du bør skifte tonerkassett

Ved en gjennomsnittlig tonerdekning på 5 % og uten bruk av EcoPrint
modus, må tonerkassetten skiftes ut etter ca. 7 200 sider (FS-1320D),
eller 2 500 sider (FS-1120D).

Starttonerkassett

Tonerkassetten som leveres sammen med den nye skriveren er en
starttonerkassett. Starttonerkassetten varer i gjennomsnitt til 2 300 sider
(FS-1320D), eller 1 000 sider (FS-1120D).

Tonersett

For best resultat anbefaler vi at du kun bruker originale Kyocera
reservedeler og forbruksartikler.

Et nytt tonersett inneholder følgende deler:

• Tonerkassett

• Avfallspose i plast for gammel tonerkassett

• Installasjonsveiledning

Merk Ikke ta tonerkassetten ut av esken før du er klar til å

installere den i skriveren.

4-2 Vedlikehold

Skifte tonerkassett

Dette avsnittet forklarer hvordan du skifter tonerkassetten.

FORSIKTIG Prøv aldri å brenne tonerkassetten. Farlige
gnister kan føre til forbrenninger.

VIKTIG Når du skifter tonerkassetten, bør du fjerne lagringsmedier
og forbruksartikler (for eksempel disketter) fra området rundt
tonerkassetten. Slike medier kan bli skadet av magnetismen i
toneren.

VIKTIG Kyocera Mita Corporation er ikke ansvarlig for skader eller
problemer som skyldes bruk av andre tonerkassetter enn originale
Kyocera tonerkassetter. For best ytelse anbefales det å kun bruke
Kyocera tonerkassettene som er oppgitt for bruk i landet. Hvis det
installeres tonerkassetter for bruk i andre land, stopper skriveren
utskriften.

Merk Du behøver ikke å slå av skriveren før du skifter

kassetten. Hvis du slår av skriveren, slettes data som er i ferd
med å skrives ut

.

1 Åpne toppdekselet.

2 Drei frigjøringshendelen til posisjon for å låse opp. Skyv

frigjøringshendelen til pilposisjonen, og trekk ut tonerkassetten.

Merk Legg den gamle tonerkassetten i plastposen (ligger i
tonersettet), og kast posen i samsvar med lokale
bestemmelser for avfallshåndtering.

Vedlikehold 4-3

3 Ta den nye tonerkassetten ut av tonersettet. Rist den nye

tonerkassetten minst fem ganger som vist på figuren, slik at toneren

fordeles jevnt inne i kassetten.

4 Fjern etiketten fra tonerkassetten.

5 Installer den nye tonerkassetten i skriveren. Trykk på toppen av

kassetten hvor det står PUSH, helt til du hører et klikk.

4-4 Vedlikehold

6 Drei frigjøringshendelen til låseposisjon.
7 Lukk toppdekselet.

Utskiftning av vedlikeholdssett

Når maskinen skriver ut 100 000 sider, skrives en melding som indikerer
at vedlikeholdssettet skal skiftes ut. Vedlikeholdssettet må skiftes straks.

For å skifte ut vedlikeholdssettet, ta kontakt med serviceteknikeren.

VIKTIG Hvis avfallstoneren i trommelenheten er nesten full, blinker
indikatorene [Attention] og [Toner]. Skift ut vedlikeholdssettet.

Vedlikehold 4-5

Rengjøre skriveren

For å unngå problemer med utskriftskvaliteten må skriveren rengjøres
hver gang tonerkassetten skiftes ut.

1 Åpne toppdekselet og frontdekselet.

Fremkaller

Trommel

2 Løft fremkalleren ut av skriveren sammen med tonerkassetten.

3 Ta trommelenheten ut av skriveren mens du holder i de grønne

hendlene med begge hendene.

Merk Trommelen er følsom overfor lys. Trommelen må aldri
utsettes for lys i mer enn 5 minutter.

4-6 Vedlikehold

4 Legg trommelenheten flatt på et rent, jevnt underlag.

VIKTIG Ikke legg trommelenheten i enden.

5 Bruk en lofri klut til å fjerne støv og smuss fra registreringsvalsen

(metall).

VIKTIG Vær forsiktig, slik at du ikke berører overføringsvalsen
(sort) ved rengjøring.

6 På trommelen, skyv laderens rengjører (grønn) bak- og fremover to

eller tre ganger for å rengjøre laderledningen, og deretter tilbake til
opprinnelig posisjon (CLEANER HOME POSITION).

VIKTIG Ta av tapen på laderens rengjører før rengjøring den
første gangen.

Pass på at laderens rengjører går tilbake til utgangsposisjon etter
rengjøringen.

7 Når rengjøringen er ferdig må trommelenheten plasseres tilbake til

utgangsposisjon.

Vedlikehold 4-7

8 Plasser fremkalleren tilbake til sin posisjon, og still inn førerne i

begge ender med sporene i skriveren. Lukk deretter toppdekselet og
frontdekselet.

4-8 Vedlikehold

Lengre periode uten bruk - Flytte skriveren

Lengre periode uten bruk

Hvis skriveren ikke skal brukes over en lengre tidsperiode, må
nettledningen trekkes ut av stikkontakten.

Kontakt forhandleren for flere råd for å unngå at det oppstår skader
neste gang skriveren skal brukes.

Flytte skriveren

Når du flytter skriveren:

• Flytt den forsiktig.

• Hold den så vannrett som mulig for å unngå at det søles toner inni

skriveren.

• Kontakt en tekniker før langdistansetransport av skriveren.

ADVARSEL Hvis skriveren skal transporteres, må

fremkallerenheten og trommelenheten fjernes og pakkes
inn i en plastpose og sendes hver for seg.

Vedlikehold 4-9

4-10 Vedlikehold

5 Feilsøking

Dette kapitlet forklarer hvordan du håndterer skriverproblemer, forstår
indikatorkombinasjoner og avklarer papirstopp

Generelle retningslinjer 5-2
Problemer med utskriftskvaliteten 5-3
Forstå indikatorene 5-5
Avklare papirstopp 5-11

.

Feilsøking 5-1

Generelle retningslinjer

Tabellen nedenfor viser enkle løsninger på problemer som kan oppstå
med skriveren. Vi anbefaler at du bruker denne tabellen til å prøve å løse
problemene før du ringer etter Service.

Problem Kontrollpunkter Korrigeringstiltak

Skriveren skriver ikke ut
fra datamaskinen.

Utskriftskvaliteten er ikke
god.

Tekst mangler på
Windows testside.

Papirstopp. – Se Avklare papirstopp på side 5-11.
Indikatorene er slått av,

og viften virker ikke.

Skriveren skriver ut en
statusside, men data fra
datamaskinen skrives
ikke ut.

Det kommer damp ut nær
toppskuffen.

Kontroller Ready-indikatoren. Bruk informasjonen i side 1-5, kontroller om en feil

har oppstått, og avklar feilen.

Kontroller om en statusside kan skrives
ut.

Kontroller kombinasjonen av
indikatorene som vises. Se Indikatorer
på side 1-5 for mer informasjon.

– Velg halv hastighet-modus ved bruk av skriverdriveren.

– Dette problemet er spesifikt for Windows OS. Det er

Kontroller nettledningen. Pass på at begge ender av nettledningen er godt

Kontroller at hovedbryteren er slått
på ( | ).
Kontroller programfilene og

programvaren.

Kontroller grensesnittkabelen. Pass på at begge ender av grensesnittkabelen er

Kontroller om temperaturen rundt
skriveren er lav, eller om det brukes
papir som har blitt utsatt for fuktighet.

Hvis utskriften av statussiden var vellykket, kan det
være problem med koblingen til datamaskinen. Se
Installasjonsveiledningen, og kontroller koblingen.

Slå hovedbryteren av (O) og på ( I ) igjen. Skriv ut
jobben igjen.

Se Problemer med utskriftskvaliteten på side 5-3.

ikke et skriverproblem. Det påvirker ikke
utskriftskvaliteten.

festet. Prøv å skifte ut nettledningen. Se
Installasjonsveiledningen for informasjon.

Se Installasjonsveiledningen for mer informasjon.

Forsøk å skrive ut en annen fil, eller bruk en annen
utskriftskommando. Hvis problemet bare oppstår
med en bestemt fil eller et bestemt program,
kontroller skriverinnstillingene for dette programmet.

godt festet. Prøv å skifte ut skriverkabelen. Se
Installasjonsveiledningen for mer informasjon.

Alt avhengig av skriverens driftsmiljø og papirets
tilstand, kan varmen som dannes under utskrift få
fuktigheten i papiret til å fordampe, slik at det
kommer damp ut fra skriveren. I dette tilfellet kan
utskriften fortsette problemfritt.

Det er mulig å løse ulempen ved å øke
romtemperaturen eller bruke papir som lagres på et
tørt sted.

Tips

Skriverproblemer kan løses enkelt ved å følge tipsene nedenfor. Når det
har oppstått et problem som du ikke kan løse ved å følge retningslinjene
over, kan du prøve følgende:

• Slå av og på datamaskinen som sender utskriftsjobbene til skriveren.

• Anskaff og ta i bruk den nyeste versjonen av skriverdriveren. De

nyeste versjonene av skriverdrivere og verktøy er tilgjengelige på:
http://www.kyoceramita.com/download/.

• Kontroller at fremgangsmåtene for utskrift blir fulgt på riktig måte i
programmet. Rådfør deg med dokumentasjonen til programmet.

5-2 Feilsøking

Problemer med utskriftskvaliteten

Tabellene og diagrammene i de neste avsnittene beskriver problemer
med utskriftskvaliteten og korrigeringstiltakene du kan utføre for å løse
problemene. Noen løsninger kan kreve at du rengjør eller skifter deler i
skriveren.

Hvis det foreslåtte korrigeringstiltaket ikke løser problemet, ringer du
etter Service.

Utskriftsresultater Korrigeringstiltak

Helt blank utskrift Kontroller tonerkassetten.

Åpne toppdekselet, og kontroller at tonerkassetten er riktig installert i
skriveren. Se Skifte tonerkassett på side 4-2.

Helt ensfarget utskrift Kontakt Service.

Dropouts, spredte punkt Trommelen eller fremkalleren kan være skadet. Hvis problemet

vedvarer etter å ha skrevet ut flere sider, ringer du etter Service.

Vertikale striper Kontroller tonerkassetten, og skift den eventuelt ut. Se Skifte

tonerkassett på side 4-2.

Rengjør laderledningen. Se Rengjøre skriveren på side 4-6.

Kontroller laderens rengjører til trommelenheten i
utgangsposisjon. Se Rengjøre skriveren på side 4-6.

Feilsøking 5-3

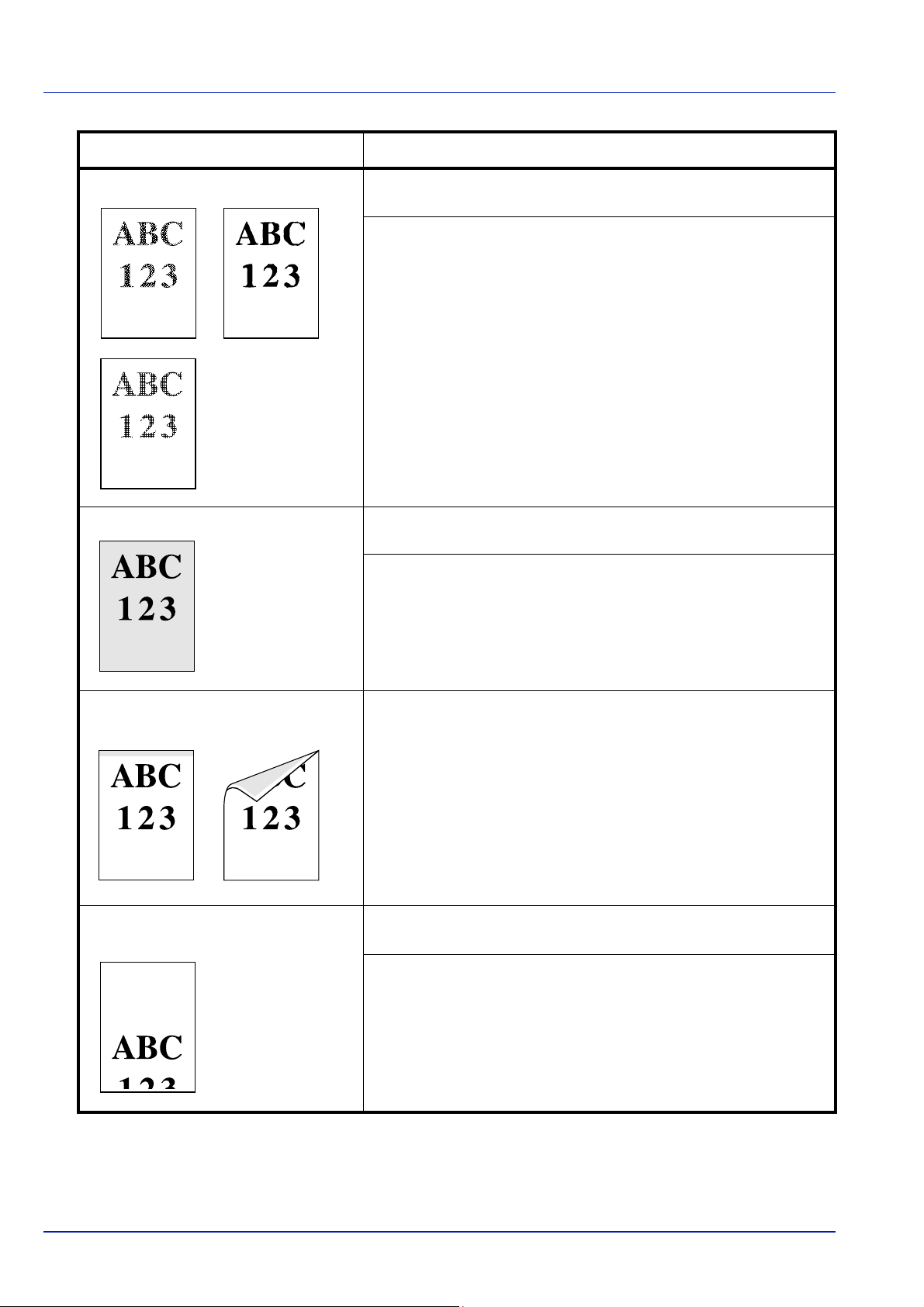

Utskriftsresultater Korrigeringstiltak

Svak eller uskarp utskrift Kontroller tonerkassetten, og skift den eventuelt ut. Se Skifte

tonerkassett på side 4-2.

Rengjør laderledningen. Se Rengjøre skriveren på side 4-6.

Grå bakgrunn Kontroller tonerkassetten, og skift den eventuelt ut. Se Skifte

tonerkassett på side 4-2.

Kontroller at fremkalleren og trommelen er riktig installert. Se
Rengjøre skriveren på side 4-6.

Smuss på øverste kant eller bak på
papiret

Utskriften er ufullstendig eller ute av
posisjon

Hvis problemet vedvareretter å ha skrevet ut flere sider,

registreringsvalsen. Se
Hvis problemet vedvarer etter rengjøringen,

Kontroller at utskriftsinnstillingene er riktige i programmet og i
skriverdriveren.

Kontroller om problemet er forårsaket av en PRESCRIBE
kommandofeil. Hvis problemet kun oppstår i en bestemt fil eller et
bestemt program, er det sannsynlig at feilen er i en parameter til en
kommando eller kommandosyntaks.

Rengjøre skriveren på side 4-6.

ring etter Service.

rengjør

5-4 Feilsøking

Forstå indikatorene

Indikatorene er inndelt i tre kategorier: normal bruk, vedlikehold og feil
(utbedringer).

Klikk på -ikonet for å avspille indikatorkombinasjonenes animasjon.
Høyreklikk på en indikator, velg Avspill og Spill for gjentatt spilling av
animasjonen.

VIKTIG For å spille animasjonen må du installere Adobe Flash Player og
Adobe Reader (versjon 6.01 eller høyere) på PC-en. Hvis animasjonen
ikke vises, bør du laste ned siste versjon fra Adobe nettsted
(http://www.adobe.com/downloads/).

Normal indikasjon

Tabellen nedenfor viser indikatorkombinasjonene med normal
skriverstatus.

Indikator Betydning

Skriveren sletter data.

Skriveren varmer opp.
Skriveren justerer fargen.

Feilsøking 5-5

Indikator Betydning

Skriveren installerer toner.

Skriveren mottar data.

Skriveren mottar data.
Utskriften fortsetter når det trykkes

på [GO].

Skriveren skriver ut siste side etter
venting.

Utskrift er mulig.

Offline-status. Du kan ikke skrive
ut, men skriveren kan motta data.

Skriveren går tilbake til online­status når det trykkes på [GO].

5-6 Feilsøking

Indikator Betydning

Skriveren er i hvilemodus.
Skriveren går tilbake til online­status når det trykkes på [GO], når
dekselet åpnes og lukkes, eller
når skriveren mottar
utskriftsjobben.

[Ready]-indikatoren blinker langsomt.

Feilsøking 5-7

Indikasjon om vedlikehold

Tabellen nedenfor viser indikatorkombinasjonene når det kreves inngrep
av brukeren. Skriveren må være online og behandle data.

Indikator Betydning Løsning

Det er ikke papir i kassetten eller

Legg inn papir i papirkilden.

universalskuffen.

Kassetten er ikke satt skikkelig

Sett kassetten helt inn i skriveren.

inn.

Toppdekselet er åpent. Lukk toppdekselet.

Det er ingen kassett i
papirmateren, eller kassetten

Sett kassetten inn igjen, og prøv å

skrive ut igjen.
angitt som papirkilde er ikke satt
riktig inn.

Fremkallerenheten eller
tonerkassetten er ikke installert.

Kassetten inneholder ikke papiret
angitt for skriverdriveren.

Installer fremkallerenheten eller

tonerkassetten.

Legg inn papiret i kassetten (#[1 eller

2]), og start opp utskriften igjen. Du kan

endre papirkilden ved å trykke på [GO].

Papirstørrelsene passer ikke. Hvis papirstørrelsen i papirkilden ikke

er den samme papirstørrelsen og typen

som er angitt av skriverdriveren, kan du

skrive ut ved å bruke papir fra

universalskuffen. Legg inn riktig

papirstørrelse og type i

universalskuffen og trykk på [GO] for å

starte utskriften.

Hvis du vil bruke papir fra en annen

kilde enn universalskuffen, kan du

endre papirkilden ved å trykke på [GO].

Hvis papiret som mates fra

universalskuffen er forskjellig fra angitt

papirstørrelse, vil det oppstå en

papirstopp.

5-8 Feilsøking

Indikator Betydning Løsning

En papirstopp har oppstått under
utskriften.

Åpne skriverdekselet, og fjern papir
som sitter fast.

Det er lite toner igjen. Ha en ny tonerkassett klar.

Det har gått tomt for toner. Skift ut med en ny tonerkassett.

Rengjør innsiden av skriveren etter at
tonerkassetten er skiftet ut.

Områdespesifikasjonene til den

Installer oppgitt tonerkassett.
installerte tonerkassetten ikke
stemmer med skriverens.

Kan ikke skrive ut den angitte

Legg utvidelsesminnet til skriveren.
løsningen på grunn av for lite
minne.

CF-kortet er ikke formatert. Formater CF-kortet.

Feilsøking 5-9

Indikator Betydning Løsning

Finner ikke fil. Trykk på [GO] for å fortsette utskriften.

Trykk på [Cancel] for å avbryte
utskriften.

Utskriften kan ikke fortsette. Trykk på [GO] for å fortsette utskriften.

Trykk på [Cancel] for å avbryte
utskriften.

Kan ikke skrive ut på grunn av for
lite minne.

Kan ikke skrive ut fordi dataene er
for kompliserte.

Feilindikasjon

Hvis indikatorene lyser eller blinker raskt på en måte som ikke er
forklart for normal indikasjon eller indikasjon om vedlikehold, har det
nok oppstått en driftsfeil. Slå av skriveren med hovedbryteren, og
vent i 5 sekunder før du slår den på igjen. Dette kan avklare feilen.
Kontakt Service hvis feilen ikke avklares.

Installer utvidelsesminnet i skriveren.
Trykk på [GO] for å fortsette utskriften.
Trykk på [Cancel] for å avbryte
utskriften.

Trykk på [GO] for å fortsette utskriften.
Trykk på [Cancel] for å avbryte
utskriften.

5-10 Feilsøking

Avklare papirstopp

Hvis det har oppstått papirstopp i papirtransportsystemet, eller ingen ark
har blitt matet i det hele tatt, settes skriveren offline automatisk, og Jam­indikatoren tennes. Status Monitor eller COMMAND CENTER kan angi
plasseringen av papirstoppen (komponenten der papirstoppen har
oppstått). Ta bort det fastkilte papiret. Når det fastkilte papiret er fjernet,
starter utskriften igjen.

Mulige plasseringer av papirstopp

Figuren nedenfor forklarer papirbanene i skriveren, inkludert papirmater
(tilleggutstyr). Plasseringene der papirstopp kan oppstå, vises også her,
og hver plassering er forklart i tabellen nedenfor. Papirstopp kan oppstå i
flere enn én komponent i papirbanene.

Plassering av
papirstopp

A Papirstopp i universalskuffen. side 5-12

B Papirstopp i papirkassetten. Det kan være kassett 1. side 5-13

C Papirstopp inne i tosidigenheten. side 5-14

D Papirstopp inne i skriveren. side 5-15

E Papirstopp i bakdekselet. side 5-17

Beskrivelse Sidehenvisning

Feilsøking 5-11

Generelt om avklaring av papirstopp

Husk på følgende vurderinger når du prøver å avklare en papirstopp:

FORSIKTIG Når du trekker i papiret, må du trekke forsiktig,
så det ikke rives. Avrevne papirbiter er vanskelige å fjerne
og lette å overse, og de kan hindre avklaring av papirstopp.

• Hvis det oppstår papirstopp ofte, bør du prøve å bruke en annen
type papir, bytte ut papiret med papir fra en annen pakke, eller snu
papirbunken opp ned. Skriveren kan få problemer hvis det oppstår
papirstopp igjen etter at du har byttet papir.

• Om de fastkilte sidene reproduseres normalt etter at utskriften er
gjenopptatt, avhenger av hvor papirstoppen oppstod.

Universalskuff

Ta bort papiret som sitter fast ved universalskuffen.

1

VIKTIG Ikke prøv å fjerne papir som er delvis matet. Se Inne i

skriveren

på side 5-15.

2 Legg papiret inn i universalskuffen igjen. Åpne og lukk igjen

toppdekselet for å avklare feilen. Skriveren varmes opp og fortsetter

utskriften.

5-12 Feilsøking

Papirkassett/Papirmater

1 Trekk ut kassetten eller papirmateren (tilleggsutstyr).
2 Ta bort eventuelt fastkilt papir.

VIKTIG Ikke prøv å fjerne papir som er delvis matet. Se Inne i

skriveren

på side 5-15.

Merk Kontroller at papiret er riktig lagt inn. Hvis ikke legger du
i papiret på nytt.

3 Skyv papirkassetten helt tilbake på plass. Skriveren varmes opp og

fortsetter utskriften.

Feilsøking 5-13

Tosidigenhet

Papiret sitter fast i tosidigenheten. Ta bort det fastkilte papiret ved hjelp
av fremgangsmåten nedenfor.

1 Trekk papirkassetten helt ut av skriveren.
2 Åpne dekselet på tosidigenheten foran skriveren, og fjern papir som

sitter fast.

Åpne dekselet på tosidigenheten bak skriveren, og fjern papir som
sitter fast.

3 Skyv kassetten helt tilbake på plass, og åpne og lukk toppdekselet

for å avklare feilen. Skriveren varmes opp og fortsetter utskriften.

5-14 Feilsøking

Inne i skriveren

1 Trekk papirkassetten helt ut av skriveren. Ta bort eventuelt fastkilt

papir.

VIKTIG Ikke prøv å fjerne papir som er delvis matet. Gå videre til
trinn 2.

2 Åpne toppdekselet og frontdekselet, og løft fremkalleren og

tonerkassetten ut av skriveren.

3 Ta trommelenheten ut av skriveren mens du holder i de grønne

hendlene med begge hendene.

FORSIKTIG Fikseringsmodulen inne i skriveren er
svært varm. Ikke ta på den med hendene. Det kan gi
brannskade.

Merk Trommelen er følsom overfor lys. Fremkallerenheten
må aldri utsettes for lys i mer enn 5 minutter.

4 Hvis det fastkilte papiret er klemt fast av valsene, trekker du det i den

normale papirretningen.

Feilsøking 5-15

5 Plasser trommelenheten tilbake til sin posisjon, og still inn førerne i

begge ender med sporene i skriveren.

6 Sett fremkalleren tilbake i maskinen sammen med tonerkassetten.

Lukk toppdekselet og frontdekselet. Skriveren varmes opp og
fortsetter utskriften.

5-16 Feilsøking

Bakdeksel

1 Åpne bakdekselet, og fjern papir som sitter fast ved å trekke det ut.

FORSIKTIG Fikseringsmodulen inne i skriveren er
svært varm. Ikke ta på den med hendene. Det kan gi
brannskade.

Hvis papiret er fastkilt inne i fikseringsmodulen, åpne dekselet på
fikseringsmodulen, og fjern papir som sitter fast ved å trekke det ut.

2 Lukk bakdekselet, og åpne og lukk toppdekselet for å avklare feilen.

Skriveren varmes opp og fortsetter utskriften.

Feilsøking 5-17

5-18 Feilsøking

6 Tilleggsutstyr

Dette kapitlet forklarer skriverens tilleggsutstyr.

Generell informasjon 6-2
Utvidelsesminnemoduler 6-3
Fjerne en minnemodul 6-5
Kontrollere det utvidete minnet 6-5
Papirmater (PF-100) 6-6
Nettverksgrensesnittkort (IB-23) 6-7
CompactFlash card (CF-kort) 6-8

Tilleggsutstyr 6-1

Generell informasjon

Skriveren har følgende tilleggsutstyr tilgjengelig for å tilfredsstille dine
krav til utskrift.

Merk Installer minnemodulen før du installerer papirmateren (PF-

100) (tilleggsutstyr).

For instruksjoner om installasjon av de enkelte tilleggsutstyrene, se
tilleggsutstyrets vedlagte dokumentasjon. Noen tilleggsutstyr er forklart i
følgende avsnitt.

Nettverks­grensesnittkort
(IB-23)

CF-kort

Utvidelsesminnemodul
(DIMM 64/128/256/512
MB)

Papirmater (PF-100)

6-2 Tilleggsutstyr

Utvidelsesminnemoduler

For å utvide skriverminnet til mer krevende utskriftsjobber og raskere
utskriftshastighet, kan du sette inn en ekstra minnemodul (DIL
minnemodul) i minnesporet på skriverens hovedkort. Du kan velge
ekstra minnemodul på 64, 128, 256 eller 512 MB. Maks. minnestørrelse
er 544 MB.

Merk Utvidelsesminnet må installeres av en tekniker. Vi påtar oss
ikke ansvar for skader som skyldes feil installasjon av
utvidelsesminnet.

Forhåndsregler for håndtering av skriverens hovedkort og minnemodul

For å beskytte elektroniske deler må du lade ut den statiske
elektrisiteten du har i kroppen ved å berøre en vannledning (kran), eller
en annen stor metallgjenstand før du håndterer minnemodulen. Du kan
også bruke et antistatisk armbånd når du installerer minnemodulen.

Hold alltid i kantene på hovedkortet eller minnemodulen, som vist
nedenfor, for å unngå å skade elektroniske deler.

Riktig

Feil

Tilleggsutstyr 6-3

Installere minnemodulen

1 Slå av skriveren, og koble fra nettledningen og skriverkabelen.
2 Fjern høyre deksel, slik som vist på figuren.

3 Ta av tapen ved førstegangsinstallasjon. Ta deretter av dekselet på

minnesporet, som vist på figuren.

4 Trekk ut klipsene på hver side av minnesokkelen.
5 Ta minnemodulen ut av emballasjen.

6 Still inn hakkene på minnemodulen slik at de passer til tilsvarende

kiler på sokkelen. Trykk minnemodulen forsiktig ned i minnesokkelen
til den klikker på plass.

6-4 Tilleggsutstyr

7 Minnemodulen er festet til minnesokkelen med klipsene.

8 Sett dekselet på minnesporet og det høyre dekselet på igjen.

Fjerne en minnemodul

For å fjerne en minnemodul, ta av det høyre dekselet og dekselet på
minnesporet på skriveren. Trekk deretter forsiktig ut de to
sokkelklipsene. Det bør da være lett å ta minnemodulen ut av sokkelen.

Kontrollere det utvidete minnet

Skriv ut en statusside for å kontrollere at minnemodulen fungerer riktig.

Tilleggsutstyr 6-5

Papirmater (PF-100)

Med PF-100 kan du legge til en (for FS-1120D) eller to (for FS-1320D)
ekstra papirkassetter i bunnen av skriveren for en uavbrutt mating av
store mengder papir. I hver papirkassett er det plass til ca. 250 ark av
ISO A4, ISO A5, JIS B5, Letter, eller Legal størrelse (80 g/m
Denne materen er festet til bunnen av skriveren som vist til venstre.

2

) papir.

6-6 Tilleggsutstyr

Nettverksgrensesnittkort (IB-23)

Nettverksgrensesnittkortet støtter TCP/IP, IPX/SPX, NetBEUI og
AppleTalk protokoller, slik at skriveren kan brukes i nettverksmiljø som
Windows, Macintosh, UNIX, NetWare, osv.

Nettverksgrensesnittkortet må installeres i grensesnittsporet for
tilleggsutstyr på baksiden av skriveren.

FORSIKTIG Pass på at skriveren er slått av før et
nettverksgrensekort settes inn i skriveren.

1 Slå av skriveren, og koble fra nettledningen og skriverkabelen.
2 Åpne bakdekselet.

3 Fjern dekselet til grensesnittsporet for tilleggsutstyr.

4 Sett inn nettverksgrensesnittkortet, og fest det med skruene som ble

fjernet i trinn 3.

5 Lukk igjen bakdekselet, og koble til skriverkabelen.
6 Koble til nettledningen, og slå på skriveren.
7 Konfigurer nettverksadressen fra Hurtigoppsett. For mer

informasjon, se nettverkskortets operatørhåndbok.

Tilleggsutstyr 6-7

CompactFlash card (CF-kort)

For å lese de alternative skrifttypene, makroene og overleggene som
finnes på CF-kortet, sett inn CF-kortet i åpningen på skriveren ifølge de
følgende trinnene.

Maksimal størrelse på CF-kortet er 256 MB. For detaljer om CF-kortet,
kontakt en servicetekniker.

1 Slå av skriveren, og koble fra nettledningen og skriverkabelen.

FORSIKTIG Pass på at skriveren er slått av før et CF-kort
settes inn i skriveren.

2 Åpne bakdekselet.

3 Fjern dekselet til grensesnittsporet for tilleggsutstyr.

Ta ut nettverksgrensesnittkortet hvis det er installert.

6-8 Tilleggsutstyr

4 Sett inn CF-kortet.

5 Fest det med skruene som ble fjernet i trinn 3.
6 Koble til nettledningen og skriverkablen, og slå på skriveren.

Tilleggsutstyr 6-9

6-10 Tilleggsutstyr
