KÄYTTÖOPAS

FS-1120D FS-1320D

Tämä käyttöopas on tarkoitettu mallille FS-1120D ja FS-1320D.

Huomautus Tämä käyttöopas sisältää tietoja, jotka koskevat sekä koneen amerikkalaista että eurooppalaista mallia.

Koneiden amerikkalaiset mallit näytetään tämän oppaan näytöissä. Jos käytät eurooppalaista mallia, käytä amerikkalaista mallia koskevia viestejä ainoastaan viitteenä. Tekstissä annetaan ainoastaan amerikkalaista mallia koskevat viestit, kun mallit eroavat toisistaan ainoastaan ison kirjaimen käytössä. Jos viestin sisältö eroaa hieman, tiedot annetaan ensin amerikkalaiselle mallille ja sitten hakasulkeissa eurooppalaiselle mallille.

Tämän käyttöoppaan tarkoituksena on auttaa laitteen oikeassa käytössä, rutiinihuoltojen suorittamisessa ja yksinkertaisessa vianetsinnässä, jotta laitetta voidaan aina käyttää hyvässä kunnossa.

Lue tämä käyttöopas ennen laitteen käytön aloittamista ja pidä se helposti saatavilla laitteen lähellä.

Käytä merkkitarvikkeitamme. Emme vastaa vaurioista, jotka johtuvat muiden valmistajien tarvikkeiden käytöstä koneessa.

Kuvassa näkyvä tarra takaa, että tarvikkeet ovat omaa merkkiämme.

Sisällys

1 Koneen osat ................................................................................ 1-1

Tulostimen etuosat ..................................................................... 1-2

Tulostimen takaosat ................................................................... 1-3

Ohjauspaneeli ............................................................................. 1-4

Merkkivalot .................................................................................. 1-5

Näppäimet ................................................................................... 1-6

2 Paperin lisäys ............................................................................. 2-1

Yleisohjeet ................................................................................... 2-2

Oikean paperin valinta ............................................................... 2-4

Paperityyppi .............................................................................. 2-10

Paperin valmistelu .................................................................... 2-11

Paperin lisäys kasettiin ............................................................ 2-11

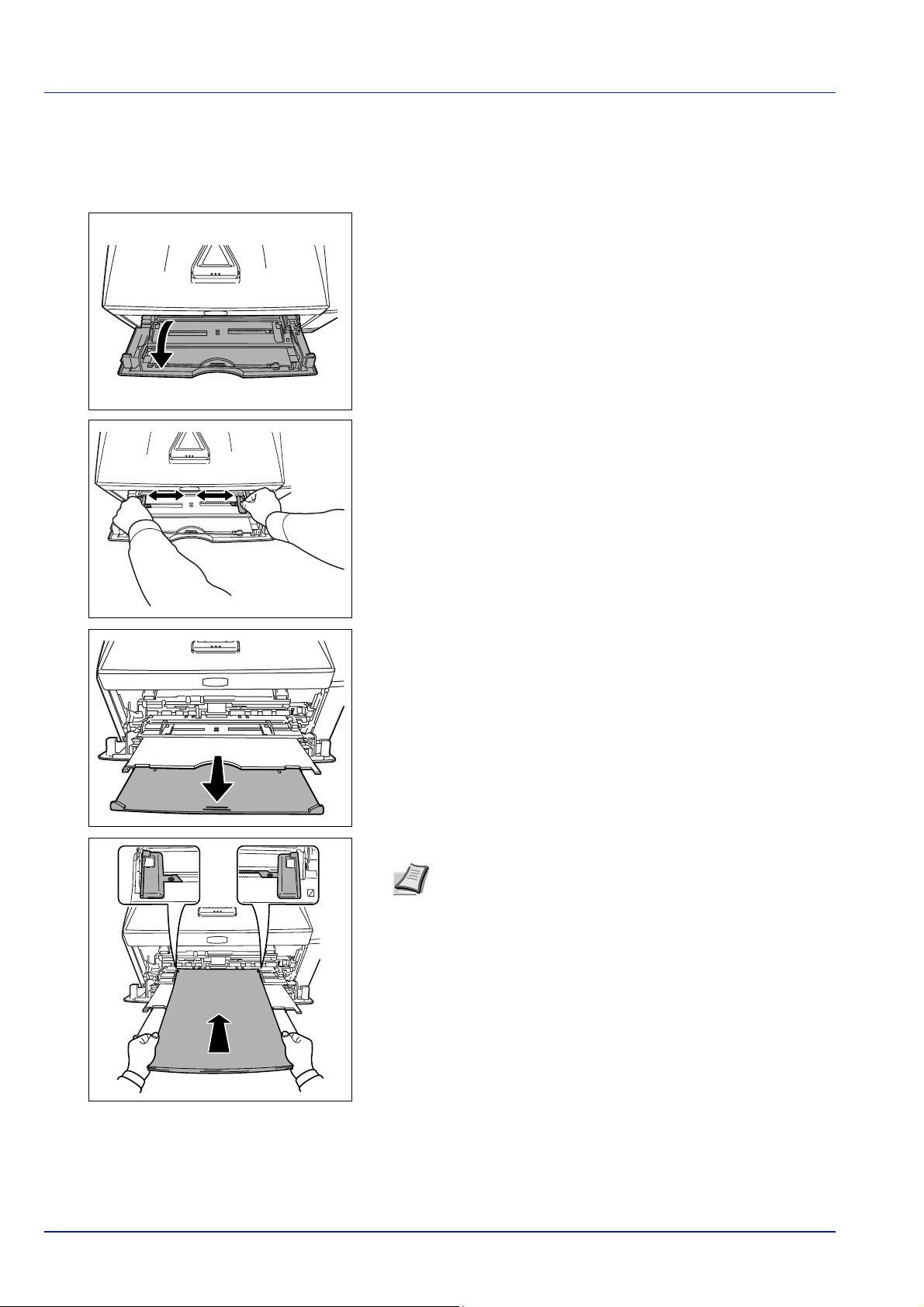

Paperin lisäys MK- eli monikäyttölokeroon ........................... 2-14

3 Liittäminen ja tulostus ............................................................... 3-1

Liitännät ....................................................................................... 3-2

Tulostinajurin asennus .............................................................. 3-3

Tulostus ....................................................................................... 3-9

Status Monitor (tilamonitori) ................................................... 3-10

Configuration Tool ................................................................... 3-14

Ohjelmiston poisto (Windows-tietokone) ............................... 3-18

4 Huolto .......................................................................................... 4-1

Yleistietoja ................................................................................... 4-2

Väriainesäiliön vaihto ................................................................. 4-2

Huoltopaketin vaihto .................................................................. 4-5

Tulostimen puhdistus ................................................................ 4-6

Pitkä käyttötauko ja tulostimen kuljetus .................................. 4-9

5 Vianetsintä .................................................................................. 5-1

Yleisohjeet ................................................................................... 5-2

Tulostuslaatuongelmat .............................................................. 5-3

Merkkivalojen selitykset ............................................................ 5-5

Paperitukosten selvitys ........................................................... 5-11

6 Lisävarusteet .............................................................................. 6-1

Yleistietoja ................................................................................... 6-2

Lisämuistimoduulit ..................................................................... 6-3

Muistimoduulin poisto ............................................................... 6-5

Lisämuistin tarkistus .................................................................. 6-5

Paperinsyöttölaite (PF-100) ....................................................... 6-6

Verkkoliittymäkortti (IB-23) ........................................................ 6-7

CompactFlash card (CF-kortti) .................................................. 6-8

7 Liite .............................................................................................. 7-1

Tekniset tiedot ............................................................................ 7-2

Ympäristönsuojelutiedot ........................................................... 7-4

Hakemisto .................................................................. Hakemisto-1

Oikeus- ja turvallisuusasiaa

Tutustu seuraaviin tietoihin ennen koneen käyttöä. Tässä luvussa käsitellään seuraavia aiheita:

Oikeusasiaa iv Lisenssisopimukset v Turvallisuusasiaa x Symbolit xiv Asennuksen varotoimet xv Käytön varotoimet xvii Tietoja tästä käyttöoppaasta xix Oppaassa käytetyt esitystavat xx

iii

Oikeusasiaa

VAROITUS VALMISTAJA EI VASTAA MISTÄÄN VIRHEELLISESTÄ ASENNUKSESTA AIHEUTUNEISTA VAURIOISTA.

Ohjelmistoa koskeva huomautus

TÄMÄN TULOSTIMEN KANSSA KÄYTETTÄVÄN OHJELMISTON ON TUETTAVA TULOSTIMEN EMULOINTITILAA. Tulostin on asetettu tehtaalla PCL-emulointitilaan. Emulointitilaa voidaan muuttaa.

Huomautus

Valmistaja varaa itselleen oikeuden tehdä muutoksia tähän oppaaseen niistä erikseen ilmoittamatta. Tuleviin painoksiin voidaan lisätä sivuja.

Pahoittelemme mahdollisia teknisiä epätarkkuuksia tai painovirheitä tässä painoksessa. Valmistaja ei ole vastuussa vahingoista, joita mahdollisesti aiheutuu käyttäjän noudattaessa tämän oppaan ohjeita. Valmistaja ei ole vastuussa virheistä tulostimen laitteisto-ohjelmassa (vain luku -muistin sisällöstä).

Tämä opas sekä kaikki tekijänoikeussuojan alainen aineisto, jota myydään tai toimitetaan tämän tulostimen myynnin yhteydessä, ovat tekijänoikeuksin suojattuja. Kaikki oikeudet pidätetään. Tämän oppaan tai sen osien ja kaiken tekijänoikeuksin suojatun aineiston kopiointi tai muu jäljennös ilman ennakkoon hankittua Kyocera Mita Corporationin kirjallista lupaa on kielletty. Kaikkien tästä oppaasta tai sen osasta tai mistä tahansa tekijäoikeussuojan alaisesta aineistosta tehtyjen kopioiden on sisällettävä samat tekijänoikeustiedot kuin alkuperäisen aineiston.

Tietoja tuotenimistä

PRESCRIBE on Kyocera Corporationin rekisteröity tavaramerkki. KPDL on Kyocera Corporationin tavaramerkki. Hewlett-Packard, PCL ja PJL ovat Hewlett-Packard Companyn rekisteröityjä tavaramerkkejä. Adobe, Acrobat, Flash ja PostScript on Adobe Systems Incorporatedin rekisteröityjä tavaramerkkejä. Macintosh ja Bonjour ovat Apple Computer, Inc:n rekisteröityjä tavaramerkkejä. Microsoft ja Windows ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä. Microsoft Windows Server on Microsoft Corporationin tavaramerkki. PowerPC on International Business Machines Corporationin tavaramerkki. CompactFlash on SanDisk Corporationin tavaramerkki. ENERGY STAR on Yhdysvalloissa rekisteröity merkki. Kaikki muut merkit ja tuotenimet ovat omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä.

Tuotteen kehityksessä on käytetty Tornado™ Real Time käyttöjärjestelmää ja Wind River Systemsin työkalusovelluksia.

Tuote sisältää Monotype Imaging Inc:n UFST™- ja MicroType®-fontit.

Lisenssisopimukset

IBM-ohjelman lisenssisopimus

Seuraavat vakuutukset annetaan tarkoituksella englanniksi.

THE DEVICE YOU HAVE PURCHASED CONTAINS ONE OR MORE SOFTWARE PROGRAMS (“PROGRAMS”) WHICH BELONG TO INTERNATIONAL BUSINESS MACHINES CORPORATION (“IBM”). THIS DOCUMENT DEFINES THE TERMS AND CONDITIONS UNDER WHICH THE SOFTWARE IS BEING LICENSED TO YOU BY IBM. IF YOU DO NOT AGREE WITH THE TERMS AND CONDITIONS OF THIS LICENSE, THEN WITHIN 14 DAYS AFTER YOUR ACQUISITION OF THE DEVICE YOU MAY RETURN THE DEVICE FOR A FULL REFUND. IF YOU DO NOT SO RETURN THE DEVICE WITHIN THE 14 DAYS, THEN YOU WILL BE ASSUMED TO HAVE AGREED TO THESE TERMS AND CONDITIONS.

The Programs are licensed not sold. IBM, or the applicable IBM country organization, grants you a license for the Programs only in the country where you acquired the Programs. You obtain no rights other than those granted you under this license.

The term “Programs” means the original and all whole or partial copies of it, including modified copies or portions merged into other programs. IBM retains title to the Programs. IBM owns, or has licensed from the owner, copyrights in the Programs.

1. License

Under this license, you may use the Programs only with the device on which they are installed and transfer possession of the Programs and the device to another party.

If you transfer the Programs, you must transfer a copy of this license and any other documentation to the other party. Your license is then terminated. The other party agrees to these terms and conditions by its first use of the Program.

You may not:

1. use, copy, modify, merge, or transfer copies of the Program except as provided in this license;

2. reverse assemble or reverse compile the Program; or

3. sublicense, rent, lease, or assign the Program.

2. Limited Warranty

The Programs are provided “AS IS.”

THERE ARE NO OTHER WARRANTIES COVERING THE PROGRAMS (OR CONDITIONS), EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.

Some jurisdictions do not allow the exclusion of implied warranties, so the above exclusion may not apply to you.

3. Limitation of Remedies

IBM's entire liability under this license is the following;

For any claim (including fundamental breach), in any form, related in any way to this license, IBM's liability will be for actual damages only and will be limited to the greater of:

1. the equivalent of U.S. $25,000 in your local currency; or

2. IBM's then generally available license fee for the Program

This limitation will not apply to claims for bodily injury or damages to real or tangible personal property for which IBM is legally liable.

IBM will not be liable for any lost profits, lost savings, or any incidental damages or other economic consequential damages, even if IBM, or its authorized supplier, has been advised of the possibility of such damages. IBM will not be liable for any damages claimed by you based on any third party claim. This limitation of remedies also applies to any developer of Programs supplied to IBM. IBM's and the developer's limitations of remedies are not cumulative. Such developer is an intended beneficiary of this Section. Some jurisdictions do not allow these limitations or exclusions, so they may not apply to you.

4. General

You may terminate your license at any time. IBM may terminate your license if you fail to comply with the terms and conditions of this license. In either event, you must destroy all your copies of the Program. You are responsible for payment of any taxes, including personal property taxes, resulting from this license. Neither party may bring an action, regardless of form, more than two years after the cause of action arose. If you acquired the Program in the United States, this license is governed by the laws of the State of New York. If you acquired the Program in Canada, this license is governed by the laws of the Province of Ontario. Otherwise, this license is governed by the laws of the country in which you acquired the Program.

Fonttien tavaramerkkejä koskeva lausuma

Kaikkia tulostimeen asennettuja fontteja käytetään Monotype Imaging Inc:n kanssa tehdyn lisenssisopimuksen alaisena.

Helvetica, Palatino ja Times ovat Linotype-Hell AG:n rekisteröityjä tavaramerkkejä. ITC Avant Garde Gothic, ITC Bookman, ITC ZapfChancery ja ITC Zapf Dingbats ovat International Type-face Corporationin rekisteröityjä tavaramerkkejä.

Monotype Imaging -lisenssisopimus

Seuraavat vakuutukset annetaan tarkoituksella englanniksi.

1. ”Software” shall mean the digitally encoded, machine readable, scalable outline data as encoded in a special format as well as the UFST Software.

2. You agree to accept a non-exclusive license to use the Software to reproduce and display weights, styles and versions of letters, numerals, characters and symbols (“Typefaces”) solely for your own customary business or personal purposes at the address stated on the registration card you return to Monotype Imaging. Under the terms of this License Agreement, you have the right to use the Fonts on up to three printers. If you need to have access to the fonts on more than three printers, you need to acquire a multi-user license

agreement which can be obtained from Monotype Imaging. Monotype Imaging retains all rights, title and interest to the Software and Typefaces and no rights are granted to you other than a License to use the Software on the terms expressly set forth in this Agreement.

3. To protect proprietary rights of Monotype Imaging, you agree to maintain the Software and other proprietary information concerning the Typefaces in strict confidence and to establish reasonable procedures regulating access to and use of the Software and Typefaces.

4. You agree not to duplicate or copy the Software or Typefaces, except that you may make one backup copy. You agree that any such copy shall contain the same proprietary notices as those appearing on the original.

5. This License shall continue until the last use of the Software and Typefaces, unless sooner terminated. This License may be terminated by Monotype Imaging if you fail to comply with the terms of this License and such failure is not remedied within thirty (30) days after notice from Monotype Imaging. When this License expires or is terminated, you shall either return to Monotype Imaging or destroy all copies of the Software and Typefaces and documentation as requested.

6. You agree that you will not modify, alter, disassemble, decrypt, reverse engineer or decompile the Software.

7. Monotype Imaging warrants that for ninety (90) days after delivery, the Software will perform in accordance with Monotype Imagingpublished specifications, and the diskette will be free from defects in material and workmanship. Monotype Imaging does not warrant that the Software is free from all bugs, errors and omissions.

8. THE PARTIES AGREE THAT ALL OTHER WARRANTIES, EXPRESSED OR IMPLIED, INCLUDING WARRANTIES OF FITNESS FOR A PARTICULAR PURPOSE AND MERCHANTABILITY, ARE EXCLUDED.

9. Your exclusive remedy and the sole liability of Monotype Imaging in connection with the Software and Typefaces is repair or replacement of defective parts, upon their return to Monotype Imaging.

10.IN NO EVENT WILL MONOTYPE IMAGING BE LIABLE FOR LOST PROFITS, LOST DATA, OR ANY OTHER INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR ANY DAMAGES CAUSED BY ABUSE OR MISAPPLICATION OF THE SOFTWARE AND TYPEFACES.

11. Massachusetts U.S.A. law governs this Agreement.

12.You shall not sublicense, sell, lease, or otherwise transfer the Software and/or Typefaces without the prior written consent of Monotype Imaging.

13.Use, duplication or disclosure by the Government is subject to restrictions as set forth in the Rights in Technical Data and Computer Software clause at FAR 252-227-7013, subdivision (b)(3)(ii) or subparagraph (c)(1)(ii), as appropriate. Further use, duplication or disclosure is subject to restrictions applicable to restricted rights software as set forth in FAR 52.227-19 (c)(2).

vii

14.YOU ACKNOWLEDGE THAT YOU HAVE READ THIS AGREEMENT, UNDERSTAND IT, AND AGREE TO BE BOUND BY ITS TERMS AND CONDITIONS. NEITHER PARTY SHALL BE BOUND BY ANY STATEMENT OR REPRESENTATION NOT CONTAINED IN THIS AGREEMENT. NO CHANGE IN THIS AGREEMENT IS EFFECTIVE UNLESS WRITTEN AND SIGNED BY PROPERLY AUTHORIZED REPRESENTATIVES OF EACH PARTY. BY OPENING THIS DISKETTE PACKAGE, YOU AGREE TO ACCEPT THE TERMS AND CONDITIONS OF THIS AGREEMENT.

viii

Compliance and Conformity

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that

to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

• The use of a non-shielded interface cable with the referenced device

is prohibited.

CAUTION — The changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment.

This device complies with Part 15 of FCC Rules and RSS-Gen of IC Rules.

Operation is subject to the following two conditions; (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.

* The above warning is valid only in the United States of America.

Turvallisuusasiaa

Laserturvallisuus

VAKAVA VAARA LUOKKA 3B AVATTUNA SÄTEILEE

NÄKYMÄTÖNTÄ LASERSÄTEILYÄ. VÄLTÄ SUORAA ALTISTUMISTA SÄTEELLE.

VAROITUS Muiden kuin tässä oppaassa selostettujen toimenpiteiden tai säätöjen suorittaminen voi johtaa vaaralliseen altistumiseen säteilylle.

Radiotaajuuslähetin

Tämä kone sisältää lähetinmoduulin. Valmistajana (Kyocera Mita Corporation) takaamme, että kone (sivutulostin, malli FS-1120D ja FS-1320D) täyttää direktiivin 1999/5/EY keskeiset vaatimukset ja muut asiaan kuuluvat määräykset.

Radiotunnistetekniikka

Joissakin maissa tässä koneessa väriainesäiliön tunnistukseen käytettävän radiotunnistetekniikan käyttö voi olla luvanvaraista ja sitä voidaan rajoittaa.

Varoitustarrat

Tulostimessa on seuraavanlaisia varoitustarroja.

Laser tulostimen sisällä

Laser tulostimen sisällä (varoitus lasersäteilystä)

(varoitus lasersäteilystä)

FS-1120D

FS-1320D

Otsonipitoisuus

Tulostimet tuottavat otsonikaasua (O3), jota saattaa kerääntyä asennuspaikan lähelle ja joka aiheuttaa epämiellyttävää hajua. On suositeltavaa sijoittaa tulostin hyvin ilmastoituun paikkaan, jotta otsonipitoisuus pysyisi alle 0,1 miljoonasosassa.

VAATIMUSTENMUKAISUUSVAKUUTUS

STANDARDIT

2004/108/EY, 2006/95/ETY, 93/68/ETY, 1999/5/EY ja 2009/125/EY

Otamme täyden vastuun siitä, että tuote, jota tämä vakuutus koskee, täyttää seuraavien standardien vaatimukset.

EN55024

EN55022 Luokka B

EN61000-3-2

EN61000-3-3

EN60950-1

EN60825-1

EN300 330-1

EN300 330-2

EN62301

EN ISO 7779

Maschinenlärminformations-Verordnung 3. GPSGV, 06.01.2004: Der höchste Schalldruckpegel beträgt 70 dB (A) oder weniger gemäß EN ISO 7779.

EK1-ITB 2000

Das Gerät ist nicht für die Benutzung im unmittelbaren Gesichtsfeld am Bildschirmarbeitsplatz vorgesehen. Um störende Reflexionen am Bildschirmarbeitsplatz zu vermeiden, darf dieses Produkt nicht im unmittelbaren Gesichtsfeld platziert werden.

Vastuuvapauslauseke

Kyocera Mitalla ei ole mitään vastuuta tai korvausvelvollisuutta asiakkaille, muille henkilöille tai tahoille vaateissa, jotka koskevat Kyocera Mitan myymien tai toimittamien laitteiden aiheuttamia suoria tai epäsuoria menetyksiä tai vahinkoja. Tähän vastuunrajoitukseen sisältyvät niihin rajoittumatta myös kaikki palvelun keskeytykset, toteutumatta jääneet liiketoimet, saamatta jääneet ennakoidut liikevoitot ja välilliset vahingot, jotka ovat aiheutuneet laitteiden tai ohjelmistojen käytöstä.

xii

Virran katkaisuun liittyvät turvaohjeet

Varoitus: Pistotulppa toimii koneen päävirtakatkaisimena. Koneen muut

kytkimet ovat vain toiminnallisia eivätkä eristä konetta virtalähteestä. VORSICHT: Der Netzstecker ist die Hauptisoliervorrichtung! Die

anderen Schalter auf dem Gerät sind nur Funktionsschalter und können nicht verwendet werden, um den Stromfluß im Gerät zu unterbrechen.

Energiansäästön ohjaustoiminto

Tulostimessa on lepotila, jossa tulostustoiminnot ovat valmiustilassa, mutta virrankulutus pienenee minimiin, kun kone on ollut käyttämättömänä tietyn ajan.

Lepotila

Tulostin siirtyy automaattisesti lepotilaan, kun se on ollut käyttämättömänä 15 minuuttia. Tätä aikaa voidaan pidentää.

Kaksipuolinen tulostus

Tulostimessa on kaksipuolinen tulostus vakiotoimintona. Kun kaksi 1puolista originaalia tulostetaan yhdelle arkille 2-puolisena tulosteena, paperin kulutus vähenee.

Uusiopaperi

Tulostimessa voidaan käyttää uusiopaperia. Se vähentää ympäristön kuormitusta. Myyjä tai huoltoteknikko antaa tietoja suositeltavista paperityypeistä.

Energy Star (ENERGY STAR®) -ohjelma

International Energy Star Program -yhteistyökumppanina Kyocera Mita Corporation ilmoittaa, että tämä tuote vastaa International Energy Star Program -ohjeistoa.

xiii

Symbolit

Tässä oppaassa ja koneessa on symbolein merkittyjä varoituksia, joiden tarkoituksena on suojata käyttäjiä ja lähiympäristöä sekä varmistaa koneen oikea ja turvallinen käyttö. Symbolit ja niiden merkitykset esitetään seuraavassa.

VAKAVA VAARA : varoittaa tilanteesta, joka aiheuttaa hyvin todennäköisesti vakavan loukkaantumisen tai jopa kuoleman, jos ohjeisiin ei kiinnitetä riittävästi huomiota tai niitä ei noudateta tarkoin.

VAARA: varoittaa tilanteesta, joka voi aiheuttaa vakavan loukkaantumisen tai jopa kuoleman, jos ohjeisiin ei kiinnitetä riittävästi huomiota tai niitä ei noudateta tarkoin.

VAROITUS: varoittaa tilanteesta, joka voi aiheuttaa loukkaantumisen tai konevaurion, jos ohjeisiin ei kiinnitetä riittävästi huomiota tai niitä ei noudateta tarkoin.

Seuraavat symbolit osoittavat, että kyseiseen oppaan osaan sisältyy turvallisuusvaroituksia. Symboli sisältää merkinnän varoituksen kohteesta.

.... [Yleinen varoitus]

.... [Varoitus sähköiskun vaarasta]

.... [Varoitus korkeasta lämpötilasta]

Seuraavat symbolit ovat merkkinä kohdasta, joka sisältää tietoja kielletyistä toimista. Symboli sisältää merkinnän kielletystä toimesta.

.... [Varoitus kielletystä toimesta]

.... [Purkaminen kielletty]

Seuraavat symbolit ovat merkkinä kohdasta, joka sisältää tietoja pakollisista toimista. Symboli sisältää merkinnän pakollisesta toimesta.

.... [Ilmoitus pakollisesta toimesta]

.... [Irrota virtajohto pistorasiasta]

.... [Kytke kone aina maadoitettuun pistorasiaan]

Tilaa huoltopalvelusta uusi opas, jos tämän oppaan turvallisuusvaroitukset ovat lukukelvottomia tai opas on hävinnyt (maksullinen).

xiv

Asennuksen varotoimet

Ympäristö

Varoitus

Vältä sijoittamasta konetta epävakaalle tai kaltevalle pinnalle. Kone voi pudota tai kaatua ja vaurioitua tai aiheuttaa loukkaantumisen.

Vältä kosteita, pölyisiä tai likaisia sijoituspaikkoja. Jos pistotulppaan tarttuu pölyä tai likaa, puhdista se tulipalo- tai sähköiskuvaaran välttämiseksi.

Vältä tulipalovaara sijoittamalla kone riittävän kauas pattereista, lämmittimistä tai muista lämmönlähteistä ja herkästi syttyvistä aineista.

Jätä koneen ympärille riittävästi tilaa ilmanvaihtoa ja huoltotoimia varten. Tilantarve on osoitettu alla olevassa kuvassa. Jätä erityisesti takakannen ympärille riittävästi tilaa, jotta ilma pääsee vaihtumaan tulostimessa.

300 mm

200 mm

300 mm

200 mm

500 mm

Muut varotoimet

Huonot ympäristöolosuhteet voivat vaikuttaa koneen käyttöturvallisuuteen ja suorituskykyyn. Asenna kone ilmastoituun tilaan (suositeltava huonelämpötila noin 23 °C, suhteellinen kosteus noin 60 %). Ota huomioon seuraavat seikat koneen sijoituspaikkaa valitessasi.

• Vältä sijoittamasta konetta ikkunan lähelle tai suoraan

auringonvaloon.

• Vältä tärinälle alttiita paikkoja.

• Vältä sijoituspaikkoja, joissa lämpötila vaihtelee jyrkästi.

• Vältä paikkoja, joissa kone altistuu suoraan kuumalle tai kylmälle

ilmalle.

• Vältä paikkoja, joissa on huono ilmanvaihto.

Tulostuksen aikana vapautuu otsonia. Sen määrä on kuitenkin niin vähäinen, että se ei ole terveydelle haitallista. Jos tulostinta kuitenkin käytetään pitkän aikaa huonosti ilmastoidussa huoneessa tai tulostetaan erittäin suuria määriä, haju voi muodostua epämiellyttäväksi. Huolehdi tulostushuoneen hyvästä ilmanvaihdosta, jotta työympäristö säilyy asianmukaisena.

Virtalähde / koneen maadoitus

Vaara

Käytä vain virtalähdettä, jonka jännite vastaa koneen teknisiä tietoja. Vältä useiden laitteiden kytkemistä samaan pistorasiaan. Vaarana on tulipalo tai sähköisku.

Työnnä pistotulppa tiukasti pistorasiaan. Jos metalliesineet joutuvat kosketuksiin pistotulpan piikkien kanssa, vaarana on tulipalo tai sähköisku.

Kytke kone aina maadoitettuun pistorasiaan oikosulun aiheuttaman tulipalo- tai sähköiskuvaaran välttämiseksi. Jos maadoitettu kytkentä ei ole mahdollinen, ota yhteys huoltoteknikkoon.

Muut varotoimet

Kytke virtajohto mahdollisimman lähellä olevaan pistorasiaan.

Virtajohtoa käytetään verkkovirran katkaisuun. Varmista, että pistorasia sijaitsee lähellä konetta ja että siihen on esteetön pääsy.

Muovipussien käsittely

Vaara

Pidä koneen käyttöön liittyvät muovipussit poissa lasten ulottuvilta. Muovi voi painua nenää ja suuta vasten ja aiheuttaa tukehtumisen.

xvi

Käytön varotoimet

Koneen käyttöä koskevat varoitukset

Vaara

Älä aseta metalliesineitä tai vettä sisältäviä astioita (esimerkiksi kukkamaljakoita, kukkaruukkuja tai kuppeja) koneen päälle tai lähelle. Esineiden putoaminen tai veden valuminen koneen sisään muodostaa tulipalo- ja sähköiskuvaaran.

Älä irrota koneen suojalevyjä. Niiden takana olevat jännitteiset osat muodostavat sähköiskuvaaran.

Älä vahingoita, riko tai yritä korjata virtajohtoa. Älä aseta virtajohdon päälle raskaita esineitä tai vedä tai taivuta virtajohtoa tarpeettomasti tai vahingoita sitä millään tavoin. Vaarana on tulipalo tai sähköisku.

Älä koskaan yritä korjata tai purkaa konetta tai sen osia. Vaarana on tulipalo, sähköisku tai laseryksikön vaurioituminen. Jos lasersäde vuotaa ulos, se voi aiheuttaa näkövammoja.

Jos kone kuumenee voimakkaasti, siitä tulee savua tai outoa hajua tai havaitset jotakin muuta poikkeavaa, vaarana on tulipalo tai sähköisku. Katkaise virta päävirtakytkimellä ({) välittömästi, irrota ehdottomasti virtajohto pistorasiasta ja ota yhteys huoltoteknikkoon.

Jos koneeseen putoaa jotain haitallista (esimerkiksi paperiliittimiä, vettä tai muita nesteitä), katkaise heti virta päävirtakytkimellä ({). Irrota ehdottomasti pistotulppa pistorasiasta tulipalo- tai sähköiskuvaaran välttämiseksi. Ota sitten yhteys huoltoteknikkoon.

Älä irrota tai kytke virtajohtoa märin käsin, sillä vaarana on sähköisku.

Ota aina yhteys huoltoteknikkoon, kun koneen sisäosia pitää huoltaa tai korjata.

Varoitus

Älä vedä virtajohdosta, kun irrotat sitä pistorasiasta. Jos vedät virtajohdosta, se voi vahingoittua ja muodostaa tulipalo- tai sähköiskuvaaran. (Tartu aina pistotulppaan, kun irrotat virtajohdon pistorasiasta.)

Irrota aina koneen virtajohto pistorasiasta, ennen kuin siirrät konetta. Jos virtajohto vahingoittuu, vaarana on tulipalo tai sähköisku.

Jos kone on lyhyen aikaa käyttämättömänä (esimerkiksi työpäivän päätyttyä), katkaise virta päävirtakytkimellä (O). Jos konetta ei käytetä pitkään aikaan (lomien tms. aikana), irrota virtajohto pistorasiasta turvallisuussyistä.

Pidä aina kiinni merkityistä kohdista, kun nostat tai siirrät konetta.

Irrota turvallisuussyistä koneen virtajohto aina pistorasiasta ennen kuin aloitat puhdistustyöt.

xvii

Jos koneen sisälle kertyy pölyä, se voi aiheuttaa tulipalon tai muita ongelmia. Siksi on suositeltavaa pyytää huoltoteknikkoa puhdistamaan koneen sisäosat. Puhdistuksesta on erityisesti hyötyä, jos se tehdään ennen kosteaa vuodenaikaa. Pyydä huoltoteknikolta hinta-arviota koneen sisäosien puhdistuksesta.

Muut varotoimet

Älä aseta raskaita esineitä koneen päälle tai vahingoita sitä muuten.

Älä avaa ylempää etukantta, katkaise virtaa tai irrota virtajohtoa tulostuksen aikana.

Kun konetta pitää nostaa tai siirtää, ota yhteys huoltoteknikkoon.

Älä koske sähköosiin, kuten liittimiin tai piirilevyihin. Staattinen sähkö voi vahingoittaa niitä.

Älä yritä suorittaa toimenpiteitä, joita ei selitetä tässä oppaassa.

Käytä suojattuja liitäntäkaapeleita.

Varoitus

Muiden kuin tässä oppaassa selostettujen tarkistusten tai säätöjen suorittaminen voi johtaa vaaralliseen altistumiseen säteilylle.

Kulutustarvikkeiden käsittelyä koskevat varoitukset

Varoitus

Älä yritä hävittää väriainesäiliötä polttamalla. Kipinät voivat aiheuttaa palovammoja.

Pidä väriainesäiliö poissa lasten ulottuvilta.

Jos väriainesäiliöstä läikkyy väriä, varo hengittämästä tai nielemästä sitä äläkä päästä sitä kosketuksiin silmien tai ihon kanssa.

• Jos kuitenkin vahingossa hengität väriaineen höyryä, siirry raittiiseen

ilmaan ja huuhtele suusi perusteellisesti suurella määrällä vettä. Jos sinua yskittää, ota yhteys lääkäriin.

• Jos vahingossa nielet väriainetta, huuhtele suusi vedellä ja juo 1 - 2

lasillista vettä, jotta vatsalaukun sisältö laimenee. Ota tarvittaessa yhteys lääkäriin.

• Jos saat väriainetta silmiisi, huuhtele ne perusteellisesti vedellä. Jos

silmät tuntuvat aroilta, ota yhteys lääkäriin.

• Jos väriainetta joutuu iholle, pese se saippualla ja vedellä.

Älä yritä avata tai rikkoa väriainesäiliötä.

Muut varotoimet

Noudata käytetyn väriainesäiliön hävityksessä aina paikallisia sääntöjä ja määräyksiä.

Säilytä kaikkia kulutustarvikkeita viileässä ja pimeässä paikassa.

Jos kone on pitkään käyttämättömänä, ota kaikki paperi pois kasetista ja sulje paperi alkuperäiseen, kosteudelta suojaavaan pakkaukseen.

xviii

Tietoja tästä käyttöoppaasta

Tämä käyttöopas sisältää seuraavat luvut:

1 Koneen osat

Tässä luvussa kerrotaan osien nimet.

2 Paperin lisäys

Tässä luvussa kuvaillaan paperityypit, joita voidaan käyttää tulostimessa, ja selitetään paperin lisäys kasettiin tai MK-lokeroon.

3Tulostus

Tässä luvussa selitetään, kuinka tulostinajuri asennetaan, tietokoneelta tulostetaan ja CD-levyn sovellusohjelmistoa käytetään.

4Huolto

Tässä luvussa selitetään väriainesäiliön vaihto ja tulostimen huolto.

5 Vianetsintä

Tässä luvussa selitetään, kuinka tulostimen ongelmat ja paperitukokset selvitetään.

6 Lisävarusteet

Tässä luvussa kuvataan tulostimen lisävarusteet.

7 Tekniset tiedot

Tässä luvussa luetellaan tulostimen tekniset tiedot.

xix

Oppaassa käytetyt esitystavat

Tässä oppaassa käytetään seuraavia esitystapoja.

Esitystapa Kursiivi Käytetään korostamaan

Lihavoitu Käytetään viitattaessa

Lihavoitu hakasulkeissa

Huomautus Antaa hyödyllisiä lisätietoja

Tärkeää Antaa tärkeitä tietoja.

Varoitus Varoittaa, että tietystä

Vaara Varoittaa

Kuvaus Esimerkki

avainsanaa, ilmausta tai viittauksia lisätietoihin.

ohjelmistopainikkeisiin.

Käytetään viitattaessa ohjauspaneelin näppäimeen.

toimenpiteistä ja toiminnoista.

toimenpiteestä voi olla seurauksena mekaaninen vaurio.

loukkaantumisvaarasta.

Lisätietoja on kohdassa Configuration Tool sivulla 3-9.

Aloita tulostus napsauttamalla OK- painiketta.

Tulostus jatkuu, kun painat [GO].

Huomautus Älä poista väriainesäiliötä pakkauksesta, ennen kuin aiot asentaa sen tulostimeen.

TÄRKEÄÄ Varo, ettet kosketa puhdistuksen aikana siirtotelaa (musta).

VAROITUS Vedä paperia varovasti, jottei se repeydy. Paperinpalasia on hankala poistaa ja ne saattavat jäädä huomaamatta. Tällöin tukoksen selvittämiseen kuluu lisäaikaa.

VAARA Jos lähetät tulostimen, poista kehiteyksikkö ja rumpuyksikkö ja pakkaa ne muovipussiin. Lähetä ne irrallaan tulostimesta.

1 Koneen osat

Tässä luvussa kuvataan koneen osat ja ohjauspaneelin merkkivalot ja näppäimet.

Tulostimen etuosat 1-2 Tulostimen takaosat 1-3 Ohjauspaneeli 1-4 Merkkivalot 1-5 Näppäimet 1-6

Koneen osat 1-1

Tulostimen etuosat

1 Yläkansi 2 Paperin pysäytin 3 Ylälokero 4 Ohjauspaneeli 5 Oikea kansi 6 Paperikasetti 7 Etukansi 8 MK-lokero 9 Alataso

1-2 Koneen osat

Tulostimen takaosat

10 Lisävarusteen liitäntäpaikan kansi 11 USB-liitäntä 12 Takakansi 13 Virtajohdon liitäntä 14 Päävirtakytkin

Koneen osat 1-3

Ohjauspaneeli

1 Ready-merkkivalo 2 Attention-merkkivalo 3Toner-merkkivalo 4Data-merkkivalo 5 Paper-merkkivalo 6 Jam-merkkivalo 7 [Cancel]-näppäin 8[GO]-näppäin

1-4 Koneen osat

Merkkivalot

Tulostimen oikeassa yläreunassa on kuusi merkkivaloa. Merkkivalot osoittavat tulostimen tilan milloin tahansa. Tarkista tulostimen tila siinä olevista merkkivaloista ja katso sitten alla olevaa taulukkoa.

Merkkivalo Tila Selitys

Ready (vihreä) Valo palaa

Valo vilkkuu nopeasti

Valo vilkkuu hitaasti

Pois päältä

Data (vihreä) Valo palaa

Valo vilkkuu nopeasti

Pois päältä

Jam (oranssi) Valo palaa

Pois päältä

Paper (oranssi) Valo palaa

Valo vilkkuu nopeasti

Osoittaa online-tilaa (tulostus on mahdollista).

Offline-tila. Et voi tulostaa, mutta tulostin voi vastaanottaa tietoja.

Tulostin on lepotilassa.

Tulostin on pysähtynyt virheen seurauksena.

Tulostin käsittelee tietoja tai avaa muistia.

Tulostin vastaanottaa tietoja.

Tulostin ei käsittele tietoja.

Koneessa on ilmennyt paperitukos tai kasetti ei ole oikein paikallaan.

Tulostimen tila on normaali.

Paperi on loppunut tulostuksen aikana.

Ilmoitetussa kasetissa tai paperinsyöttölaitteessa ei ole paperia Ready-tilassa. Kasetti ei ole oikein paikallaan.

Pois päältä

Attention (oranssi) Valo palaa

Valo vilkkuu nopeasti

Pois päältä

Toner (oranssi) Valo palaa

Valo vilkkuu nopeasti

Pois päältä

Tulostimen tila on normaali.

Koneessa on ilmennyt virhe, koska tulostimen yläkansi on auki. Jos koneeseen on asennettu valinnainen paperinsyöttölaite (PF-

100) ja syöttölaite on valittu paperilähteeksi, pääyksikön (KASETTI 1) paperikasettia ei ole asennettu oikein.

Muu varoitustila kuin Jam, Toner, Paper tai Attention.

Tulostimen tila on normaali.

Tulostin on pysähtynyt, koska väriaine on loppunut.

Väriaine on vähissä.

Tulostimen tila on normaali.

Huomautus Soita huoltoon saadaksesi tietoja kuuden merkkivalon muista yhdistelmistä. Status Monitor (tilamonitori) (KX Driver ajuriin sisältyvä ohjelmisto) antaa yksityiskohtaisempia tietoja tulostimen tilasta.

Koneen osat 1-5

Näppäimet

Katso seuraavasta taulukosta jokaisen näppäimen nimi ja perustoimintojen kuvaus.

Näppäin Tila Käyttö Toiminto

Cancel - Paina vähintään yksi sekunti.

GO Valmis-tilassa Paina hetki.

Paina 3 - 9 sekuntia.

Paina vähintään 10 sekuntia.

Virhetilassa Paina hetki.

Paperi loppunut Paina hetki.

Peruuttaa tiedot tietokoneelta.

Kytkee Online/Offline -tilan.

Tulostaa tilasivun.

Tulostaa huollon tilasivun.

Poistaa virheen.

Jatkaa tulostusta vaihtamalla automaattisesti käytettävissä olevaan paperilähteeseen.

1-6 Koneen osat

2 Paperin lisäys

Tässä luvussa kuvataan paperityypit, joita voidaan käyttää tulostimessa, ja selitetään paperin lisäys kasettiin tai MK-lokeroon

Yleisohjeet 2-2 Oikean paperin valinta 2-4 Paperityyppi 2-10 Paperin valmistelu 2-11 Paperin lisäys kasettiin 2-11 Paperin lisäys MK- eli monikäyttölokeroon 2-14

Paperin lisäys 2-1

Yleisohjeet

Kone on suunniteltu tulostamaan tavalliselle kopiopaperille, mutta siinä voidaan käyttää myös muita paperityyppejä alla annettujen rajoitusten mukaisesti.

Huomautus Valmistaja ei vastaa ongelmista, jos käytetty paperi ei vastaa vaatimuksia.

Oikean paperin valinta on tärkeää. Jos käytetty paperi on väärää, seurauksena saattaa olla paperitukoksia, käpristyneitä tulosteita, heikko tulostuslaatu ja paperijätettä. Ääritapauksissa kone voi vaurioitua. Alla annetut ohjeet auttavat kasvattamaan toimiston tuotantotehoa, sillä niitä noudatettaessa tulostus on tehokasta ja ongelmatonta ja kone kuluu vähemmän.

Käytettävissä olevat paperit

Useimmat paperityypit sopivat erilaisiin koneisiin. Valokopiokoneisiin tarkoitettua paperia voidaan käyttää tässä koneessa.

Tavallisia paperilaatuja on kolme: säästö, tavallinen ja korkea laatu. Suurin ero laatujen välillä on helppous, jolla ne kulkevat koneen läpi. Siihen vaikuttaa paperin sileys, koko, kosteuspitoisuus ja leikkaustapa. Mitä parempi laatuista käytetty paperi on, sitä pienempi on paperitukosten ja muiden ongelmien riski ja sitä korkeampi on tulostuslaatu.

Eri toimittajien paperien väliset erot saattavat myös vaikuttaa koneen suorituskykyyn. Korkealaatuinen tulostin ei anna korkealaatuisia tuloksia, jos käytetty paperi on väärää. Hinnaltaan alhainen paperi ei ole taloudellista ajan kuluessa, jos se aiheuttaa tulostusongelmia.

Kaikkia paperilaatuja on saatavilla eri neliömetripainoilla (määritetään myöhemmin). Perinteinen vakiopaino on 60 - 120 g/m

Paperin määritykset

Seuraavassa taulukossa annetaan paperin perusmääritykset. Lisätietoja on seuraavilla sivuilla:

Kohde Tekniset tiedot

Paino Kasetti: 60 - 120 g/m²

MK-lokero: 60 - 220 g/m² Paksuus 0,086 - 0,110 mm Mittatarkkuus ± 0,7 mm Kulmien suoruus 90±0,2° Kosteuspitoisuus 4 - 6 % Kuitusuunta Pitkä kuitu Selluloosapitoisuus Min. 80%

2-2 Paperin lisäys

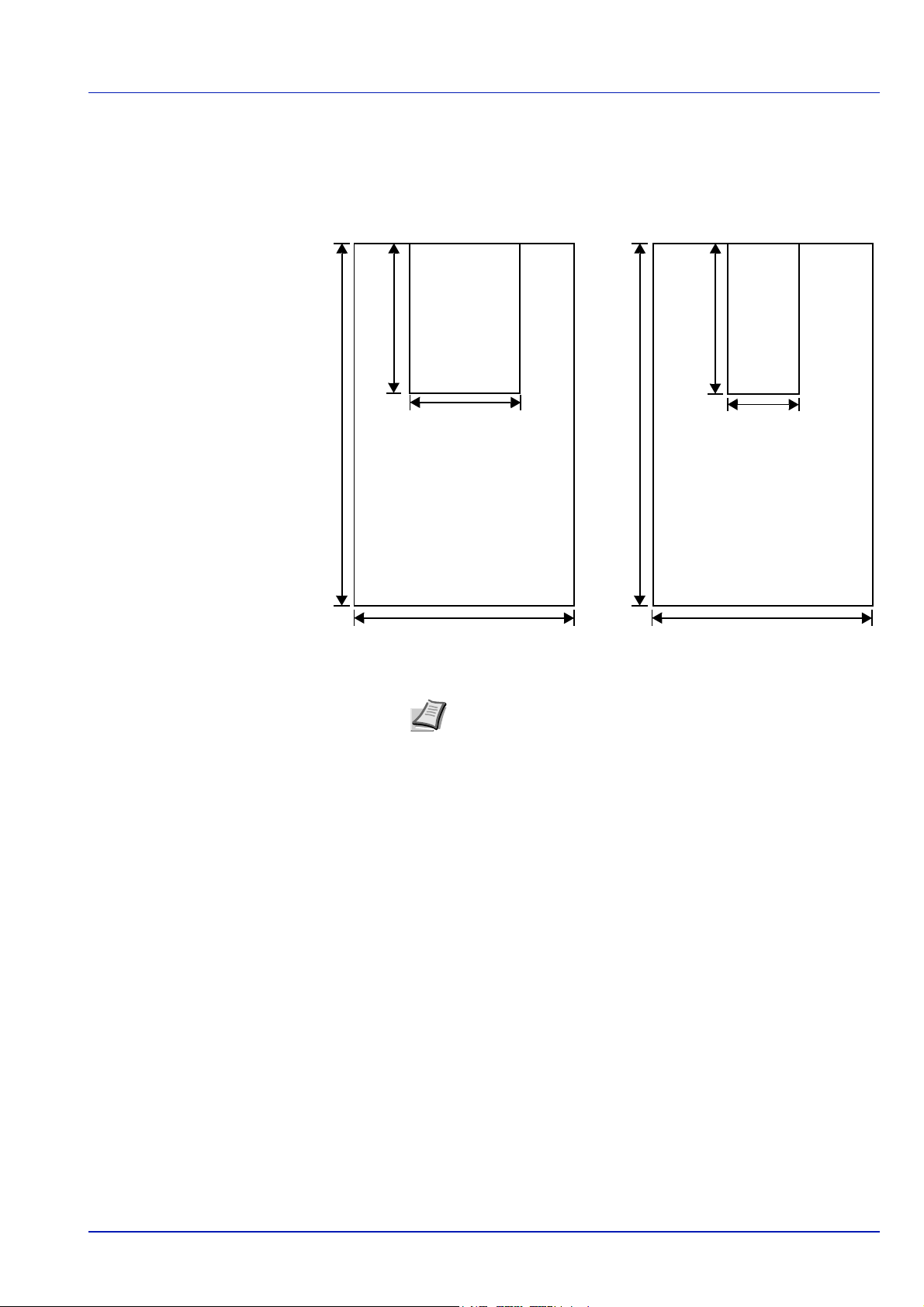

Minimi- ja maksimipaperikoot

Minimi- ja maksimipaperikoot ovat seuraavat. Jos paperi on pienempää kuin JIS B6, postikortti ja kirjekuori, käytä MK-lokeroa.

Paperikasetti

356 mm

Minimipaperikoko

148 mm

105 mm

Maksimipaperikoko

216 mm

MK-lokero

148 mm

Minimipaperikoko

70 mm

356 mm

Maksimipaperikoko

216 mm

Huomautus Minimipaperikoko valinnaiselle paperinsyöttölaitteelle (PF-100) on 148x210 mm.

Paperin lisäys 2-3

Oikean paperin valinta

Tässä luvussa annetaan paperin valintaohjeet.

Kunto

Älä käytä paperia, jonka reunat ovat taittuneet tai joka on käpristynyttä, likaista, repeytynyttä, kohokuvioitua tai jossa on nukkaa, savea tai paperisilppua.

Jos käytät tällaista paperia, tuloksena saattaa olla lukukelvoton tulostus ja paperitukoksia. Lisäksi se saattaa lyhentää koneen käyttöikää. Vältä erityisesti pinnoitetun tai muuten pintakäsitellyn paperin käyttöä. Paperin pinnan tulee olla mahdollisimman sileä ja tasainen.

Koostumus

Älä käytä pinnoitettua tai pintakäsiteltyä paperia, joka sisältää muovia tai hiiltä. Kiinnityslämpö saattaa kehittää paperista haitallisia höyryjä.

Kovapaperin massapitoisuuden tulee olla vähintään 80 %. Enintään 20 % kokonaispaperipitoisuudesta saa sisältää puuvillaa tai muita kuituja.

Paperikoot

Kasetteihin ja MK-lokeroon voidaan asettaa seuraavia paperikokoja. Pituuden ja leveyden mittatarkkuus on ± 0,7 mm. Kulmien tulee olla 90° ± 0,2°.

MK-lokero: kirjekuori Monarch, kirjekuori #10, kirjekuori #9, kirjekuori #6, kirjekuori C5, kirjekuori DL, Legal, Letter, Statement, Oficio II, Executive, ISO A4, ISO A5, ISO A6, Folio, ISO B5, JIS B5, JIS B6, Hagaki, Ofuku-Hagaki, Youkei 2, Youkei 4, 16K, mukautettu (70×148 - 216×356 mm).

Huomautus Jos mukautetun paperin pituus on yli 297 mm, tulostimen vakiopaperikooksi voidaan määritellä ISO A4, Oficio II, Folio ja Legal.

Kasetti: Legal, Letter, Statement, Oficio II, Executive, ISO A4, ISO A5, A6 (ainoastaan koneen paperikasetti), Folio, ISO B5, JIS B5, kirjekuori C5, 16K, mukautettu (paperikasetti: 105×148 - 216×356 mm); paperinsyöttölaite: 148×210 - 216×356 mm.

Huomautus Jos mukautetun paperin pituus on yli 297 mm, tulostimen vakiopaperikooksi voidaan määritellä ISO A4, Oficio II, Folio ja Legal.

Sileys

Paperin pinnan tulee olla sileä ja pinnoittamaton. Jos paperin pinta on karkea tai rakeinen, tulosteessa saattaa olla tyhjiä kohtia. Jos paperi on liian sileää, ongelmana saattaa olla usean paperin syöttö kerrallaan tai epäselvä lopputulos (harmaa tausta).

2-4 Paperin lisäys

Neliömetripaino

Paperin neliömetripaino ilmaistaan grammoina neliömetriä kohti (g/m²). Liian painava tai liian kevyt paperi saattaa aiheuttaa syöttövirheitä tai paperitukoksia ja koneen ennenaikaista kulumista. Jos paperin paino (ts. paperin paksuus) on epätasainen, ongelmana saattaa olla usean paperin syöttö kerrallaan tai ongelmia tulostuslaadussa kuten epäselvä tulostusjälki seurauksena väriaineen heikosta kiinnityksestä.

Suositeltu neliömetripaino on 60 - 120 g/m² kasettiin ja 60 - 220 g/m² MK-lokeroon.

Paperin painon vastaavuustaulukko

Paperin paino on lueteltu nauloina (lb) ja grammoina neliömetriä kohti (g/m²). Varjostettu osa osoittaa vakiopainon.

Paino amerikkalaisena

mittayksikkönä (lb)

16 60

17 64

20 75

22 81

24 90

28 105

32 120

34 128

36 135

39 148

42 157

43 163

47 176

Paino eurooppalaisena

mittayksikkönä (g/m²)

100

53 199

Paksuus

Koneessa käytetty paperi ei saa olla erittäin paksua eikä erittäin ohutta. Jos ongelmana on paperitukoksia, usean paperin syöttö kerrallaan tai vaalea tulostusjälki, käyttämäsi paperi saattaa olla liian ohutta. Jos ongelmana on paperitukoksia ja epäselvä tulostusjälki, paperi saattaa olla liian paksua. Oikea paksuus on 0,086 - 0,110 mm.

Kosteuspitoisuus

Kosteuspitoisuus määritetään kosteusprosentteina suhteessa paperin kuivamassaan. Kosteudella saattaa olla vaikutusta paperin ulkonäköön, syöttöön, käpristymiseen, sähköstaattisiin ominaisuuksiin ja väriaineen kiinnitysominaisuuksiin.

Paperin lisäys 2-5

Paperin kosteuspitoisuus vaihtelee huoneen suhteellisen kosteuden mukaan. Jos suhteellinen kosteus on korkeaa ja paperi imee kosteutta, sen reunat laajenevat ja näyttävät aaltomaisilta. Jos suhteellinen kosteus on alhaista ja paperi menettää kosteutta, reunat kutistuvat ja kiristyvät ja tulostuskontrasti saattaa kärsiä.

Aaltomaiset tai kireät reunat saattavat aiheuttaa paperitukoksia ja suuntausongelmia. Paperin kosteuspitoisuuden tulee olla 4 - 6 %.

Jotta kosteuspitoisuus säilyy oikeana, säilytä paperi valvotussa ympäristössä. Joitakin vihjeitä kosteuden valvontaan:

• Säilytä paperi viileässä ja kuivassa paikassa.

• Pidä paperi pakkauksessaan mahdollisimman pitkään. Kääri

käyttämätön paperi uudelleen pakkaukseen.

• Säilytä paperi alkuperäisessä pakkauksessa. Aseta pakkauksen alle

kuljetuslava tms. pitääksesi sen irti lattiasta.

• Kun haet paperin varastosta, säilytä sitä samassa huoneessa

koneen kanssa 48 tuntia ennen käyttöä.

• Älä jätä paperia paikkaan, jossa se altistuu kuumuudelle,

auringonvalolle tai kosteudelle.

Paperin kuidut

Kun paperi valmistetaan, se leikataan arkeiksi pituussuuntaisia (pitkä kuitu) tai leveyssuuntaisia kuituja pitkin (lyhyt kuitu). Lyhytkuituinen paperi saattaa aiheuttaa syöttöongelmia koneessa. Kaikkien koneessa käytettyjen papereiden tulee olla pitkäkuituisia.

Muita paperin ominaisuuksia

Huokoisuus: paperikuitujen tiheys. Jäykkyys: taipuisa paperi saattaa taittua koneessa ja aiheuttaa

paperitukoksia. Käpristyminen: Useimmat paperit pyrkivät luonnostaan käpristymään

toiselta puolelta, jos niitä ei säilytetä pakkauksessa. Kulkiessaan kiinnitysyksikön läpi paperi käpristyy hieman ylöspäin. Jotta tulosteet ovat tasaisia, aseta paperi, niin että kone painaa sitä ylöspäin ja korjaa käpristymistä.

Sähköstaattinen purkaus: Tulostuksen aikana paperissa on sähköstaattista varausta, joka vetää väriainetta puoleensa. Paperin tulee kyetä vapauttamaan tämä varaus, jotta tulosteet eivät tartu toisiinsa luovutuslokerossa.

Valkoisuusaste: Tulostetun sivun kontrasti riippuu paperin valkoisuusasteesta. Valkoisempi paperi antaa tarkemman ja kirkkaamman lopputuloksen.

Laadunvalvonta: Arkin epätasainen koko, kulmat, jotka eivät ole suoria, rosoreunat, leikkaamattomat arkit ja ruhjoutuneet reunat ja kulmat saattavat aiheuttaa lukuisia koneen toimintahäiriöitä. Laatupaperin toimittajan tulee varmistaa, ettei näitä ongelmia synny.

Pakkaus: Paperi tulee pakata tukevaan pakkaukseen sen suojaamiseksi kuljetusvaurioilta. Luotettavalta toimittajalta saatu laatupaperi on yleensä pakattu oikein.

2-6 Paperin lisäys

Erikoispaperi

Tulostimessa voidaan käyttää seuraavia erikoispaperityyppejä:

• Ohut paperi (60 - 64 g/m²)

• Paksu paperi (90 - 220 g/m²)

• Värillinen paperi

• Uusiopaperi

• Kalvo

• Korttikartonki

• Pinnoitettu paperi

• Kirjekuoret

• Ta rr at

Käytä kopiokoneille tai tulostimille tarkoitettua paperia (lämpökiinnitystyyppiä). Syötä kalvot, tarrat, kirjekuoret, korttikartonki ja pinnoitettu tai paksu paperi MK-lokerosta.

Koska erikoispaperin koostumus ja laatu vaihtelee huomattavasti, se aiheuttaa enemmän tulostusongelmia kuin valkoinen kovapaperi. Valmistaja ei vastaa koneelle tai käyttäjälle aiheutuneista ongelmista, jos se johtuu erikoispaperista tulostuksen aikana syntyneestä kosteudesta tms.

Huomautus Hanki näyte erikoispaperista ja testaa se koneessa tarkistaaksesi tulostuslaadun ennen kuin ostat minkään tyyppistä erikoispaperia.

Puolinopeustila otetaan automaattisesti käyttöön

materiaalityypin mukaan, esimerkiksi Tarrat, Karkea ja Paksu.

Kalvo

Tulostimella voidaan tehdä yksivärisiä tulosteita kalvolle. Syötä kalvot MK-lokeroon. Voit asettaa yhden kalvon kerrallaan.

Kalvojen tulee kyetä kestämään kiinnityslämpöä tulostuksen aikana.

Aseta kalvot MK-lokeroon pitkä reuna tulostinta kohti.

Tarrat

Syötä tarrat MK-lokeroon. Voit asettaa yhden tarran kerrallaan.

Tarrojen tulostuksen perussääntö on, ettei liimapuoli saa koskaan koskea koneen osiin. Jos tarra tarttuu rumpuun tai teloihin, kone voi vaurioitua.

Tarra-arkin rakenne muodostuu kolmesta kerroksesta kuten kaaviossa näytetään. Päällysarkille tulostetaan. Liimakerros muodostuu paineherkistä liimoista. Tarrat on kiinnitetty taustaarkkiin käyttöön asti. Koska tarra-arkin rakenne on moniosainen, se aiheuttaa helposti tulostusongelmia.

Tausta-arkin tulee olla täysin päällysarkin peitossa. Yksittäisten tarrojen välillä ei tule olla aukkoja. Jos tarrojen välillä on aukkoja, ne irtoavat helposti ja aiheuttavat vakavia paperitukoksia.

Päällysarkki (valkoinen kovapaperi) Liima

Tausta-arkki

Paperin lisäys 2-7

Joidenkin tarra-arkkien päällysarkissa on ylimääräinen reuna. Älä poista päällysarkin ylimääräistä reunaa tausta-arkista ennen kuin tulostus on päättynyt.

SopimatonSopiva

Päällysarkki

Tausta-arkki

Alla olevassa taulukossa annetaan tarra-arkkia koskevat määritykset.

Kohde Tekniset tiedot

Päällysarkin paino 44 - 74 g/m² Kokonaispaino 104 - 151 g/m² Päällysarkin paksuus 0,086 - 0,107 mm Kokonaispaksuus 0,115 - 0,145 mm Kosteuspitoisuus 4 - 6 % (kokonaisuus)

Postikortit

Voit asettaa 10 postikorttia kerrallaan. Leyhyttele postikorttipinoa ja aseta postikorttien reunat kohdakkain ennen kuin asetat ne MKlokeroon. Varmista, etteivät postikortit ole käpristyneet. Käpristyneiden postikorttien syöttö saattaa aiheuttaa paperitukoksia.

Joidenkin postikorttien kääntöpuolella on karkeat reunat (jotka ovat syntyneet leikattaessa paperi). Aseta tällöin postikortit tasaiselle alustalle ja hankaa reunoja esim. viivoittimella tasoittaaksesi ne.

Kirjekuoret

Voit asettaa 5 kirjekuorta kerrallaan. Syötä kirjekuoret tulostuspuoli ylöspäin oikea puoli edellä.

Koska kirjekuoren rakenne on monimutkaisempi kuin tavallisen paperin, tulostuslaatu ei aina ole tasainen koko kirjekuoren pinnalla.

Yleensä kirjekuorien kuitusuunta on vino. Lisätietoja on kohdassa Paperin kuidut sivulla 2-6. Tämä kuitusuunta saattaa aiheuttaa taitoksia ja ryppyjä, kun kirjekuoret kulkevat tulostimen läpi. Tee tulostustesti tarkistaaksesi, että tulostin ottaa kirjekuoren vastaan ennen kuin ostat kirjekuoria.

• Älä käytä kirjekuoria, joissa on peitetty nesteliimapinta.

• Älä tulosta pitkiä aikoja ainoastaan kirjekuoria. Liian pitkään jatkunut

kirjekuorien tulostus saattaa aiheuttaa tulostimen ennenaikaista kulumista.

• Jos koneessa on paperitukos, yritä asettaa vähemmän kirjekuoria

MK-lokeroon.

• Jotta käpristyneet kirjekuoret eivät aiheuta tukoksia, anna

luovutuslokeroon kerääntyä enintään 10 tulostettua kirjekuorta.

2-8 Paperin lisäys

Paksu paperi

Leyhyttele paperipinoa ja aseta papereiden reunat kohdakkain ennen kuin asetat ne MK-lokeroon. Joidenkin paperityyppien kääntöpuolella on karkeat reunat (jotka ovat syntyneet leikattaessa paperi). Aseta tällöin paperi tasaiselle alustalle ja hankaa reunoja yksi tai kaksi kertaa esim. viivoittimella tasoittaaksesi ne. Karkeareunaisten paperien syöttö saattaa aiheuttaa paperitukoksia.

Huomautus Jos paperi juuttuu vielä tasoituksen jälkeen, aseta paperit MKlokeroon etureuna kohotettuna muutaman millimetrin kuten kuvassa.

Värillinen paperi

Värillisen paperin tulee vastata samoja vaatimuksia kuin valkoisen kovapaperin. Lisätietoja on kohdassa Paperin määritykset sivulla 2-2. Lisäksi paperin väriaineiden tulee kyetä kestämään kiinnityslämpöä tulostuksen aikana (maks. 200°C).

Esipainettu paperi

Esipainetun paperin tulee vastata samoja vaatimuksia kuin valkoisen kovapaperin. Lisätietoja on kohdassa Paperin määritykset sivulla 2-2. Esipainetun musteen tulee kyetä kestämään kiinnityslämpöä tulostuksen aikana eikä se saa vahingoittua silikoniöljyn vaikutuksesta.

Älä käytä paperia, jota on pintakäsitelty millään tavoin (esim. yleensä kalentereissa käytetty paperityyppi).

Uusiopaperi

Valitse uusiopaperi, joka vastaa samoja vaatimuksia kuin valkoinen kovapaperi (lukuunottamatta valkoisuusastetta). Lisätietoja on kohdassa Paperin määritykset sivulla 2-2.

Huomautus Hanki näyte uusiopaperista ja testaa se koneessa tarkistaaksesi tulostuslaadun ennen kuin ostat sitä.

Paperin lisäys 2-9

Paperityyppi

Tulostin kykenee tulostamaan valitun paperityypin parhaan mahdollisen asetuksen mukaan.

Voit muuttaa kunkin paperilähteen (MK-lokero mukaan lukien) paperityypin asetusta. Valittavana ei ole ainoastaan esiasetut paperityypit, vaan voit myös määrittää ja valita mukautettuja paperityyppejä. Voit muuttaa paperityyppiä tulostinajurin ja Configuration Too l -toiminnon avulla. Tulostimessa voidaan käyttää seuraavia paperityyppejä:

Paperilähde

Paperityyppi

MK-lokero Paperikasetti

Tavallinen Kyllä Kyllä Kyllä

Kalvo Kyllä Ei Ei

Esipainettu Kyllä Kyllä Kyllä

Ta rr at K y ll ä E i E i

Kovapaperi Kyllä Kyllä Kyllä

Uusiopaperi Kyllä Kyllä Kyllä

Silopaperi Kyllä Ei Ei

Karkea Kyllä Kyllä Kyllä

Kirjepaperi Kyllä Kyllä Ei

Värillinen Kyllä Kyllä Kyllä

Esirei'itetty Kyllä Kyllä Kyllä

Kirjekuori Kyllä Ei Ei

Korttikartonki Kyllä Ei Ei

Paksu Kyllä Ei Ei

Korkea laatu Kyllä Kyllä Kyllä

Mukautettu 1 (- 8)

Kyllä Kyllä Kyllä

(MK-lokero käytössä ainoastaan

Kaksipuolisrata

kasettitilassa)

Kyllä: voidaan tallentaa Ei: ei voida tallentaa

*. Käyttäjä määrittää ja tallentaa tämän paperityypin. Käyttäjän asetuksissa voidaan määritellä enintään

kahdeksan tyyppiä. Käyttäjä voi myös ottaa käyttöön tai poistaa käytöstä kaksipuolisradan mukautettua toimintoa käyttäessään. Lisätietoja on kohdassa Status Monitor (tilamonitori) sivulla 3-10.

2-10 Paperin lisäys

Paperin valmistelu

Kun olet poistanut paperit pakkauksesta, leyhyttele arkkeja, jotta ne irtoavat toisistaan, ennen kuin asetat ne koneeseen.

Jos paperit ovat käpristyneet tai taittuneet, suorista ne, ennen kuin asetat pinon koneeseen, etteivät ne aiheuta tukosta.

TÄRKEÄÄ Varmista, ettei paperia ole nidottu tai liitetty yhteen paperiliittimellä.

Paperin lisäys kasettiin

Voit lisätä kasettiin 250 arkkia 11×8 1/2" tai A4-paperia (80 g/m²).

1 Vedä kasetti kokonaan ulos tulostimesta.

TÄRKEÄÄ Kun vedät kasettia ulos tulostimesta, varmista että se on tuettu eikä putoa.

2 Paina pohjalevyä alas, kunnes se lukittuu.

Paperin lisäys 2-11

3 Säädä kasetin vasemmalle ja oikealle puolelle sijoitettuja

leveysohjaimia. Paina vasemmanpuoleisen ohjaimen vapautinpainiketta ja siirrä ohjaimet paperikoolle sopivaksi.

Huomautus Paperikoot on merkitty kasettiin.

4 Säädä paperin pituusohjain paperin pituuden mukaan.

Jos käyttämäsi paperi on pidempää kuin A4, vedä ulos paperikasetin jatke työntämällä vapautinvipua asento kerrallaan ja säätämällä sen

paperin pituuden mukaan.

5 Aseta paperi kasettiin. Varmista, että tulostuspuoli on alaspäin ja

ettei paperi ole taittunutta, käpristynyttä tai vaurioitunutta.

2-12 Paperin lisäys

Huomautus Älä lisää paperia leveysohjaimessa olevan kolmiomerkin yli.

6 Työnnä paperikasetti takaisin tulostimen aukkoon. Työnnä sitä

suoraan sisään, kunnes se pysähtyy.

Paperikasetin etuosassa vasemmalla on paperin tarkistusikkuna, joka osoittaa jäljellä olevan paperin. Kun paperi on loppunut, osoitin laskee (tyhjä)-tasolle.

7 Määritä kasetin paperikoko ja tyyppi Configuration Tool -toiminnon

avulla. Lisätietoja on kohdassa Configuration Tool sivulla 3-14.

Paperin lisäys 2-13

Paperin lisäys MK- eli monikäyttölokeroon

Voit lisätä tulostimen monikäyttölokeroon enintään 50 11 × 8 1/2" - arkkia tai A4-paperia (80g/m²).

1 Vedä MK-lokeroa itseäsi kohti, kunnes se pysähtyy.

TÄRKEÄÄ Kun vedät kasettia ulos tulostimesta, varmista että se on tuettu eikä putoa.

2 Säädä MK-lokeron paperinohjainten asento. Vakiopaperikoot on

merkitty MK-lokeroon For standard paper sizes, slide the paper guides to the corresponding mark.

3 Vedä alataso ulos.

4 Tasaa paperi paperinohjaimia vasten ja työnnä aivan loppuun asti.

Huomautus Älä lisää paperia MK-lokeron säätimen yli.

2-14 Paperin lisäys

Oikein

Väärin

Oikein

Huomautus Jos paperin toinen sivu on erittäin käpristynyt, esim. jos paperin toiselle puolelle on jo tulostettu, yritä rullata paperia vastakkaiseen suuntaan suoristaaksesi sen. Siten tulostetut arkit tulevat ulos sileinä.

Aseta kirjekuori, niin että tulostuspuoli on ylöspäin ja läppä on kiinni. Työnnä kirjekuorta ohjainta vasten läppä edessä tai vasemmalla, kunnes se pysähtyy.

Väärin

5 Määritä MK-lokeron paperikoko ja -tyyppi Configuration Tool -

toiminnon avulla. Lisätietoja on kohdassa Configuration Tool sivulla

3-14.

Paperin pysäytin

Avaa paperin pysäytin kuvan mukaan.

Paperin lisäys 2-15

2-16 Paperin lisäys

3 Liittäminen ja tulostus

Tässä luvussa selitetään, kuinka tulostin käynnistetään, tietokoneelta tulostetaan ja CD-levyn sovellusohjelmistoa käytetään.

Liitännät 3-2 Tulostinajurin asennus 3-3 Tulostu s 3-9 Status Monitor (tilamonitori) 3-10 Configuration Tool 3-14 Ohjelmiston poisto (Windows-tietokone) 3-18

Liittäminen ja tulostus 3-1

Liitännät

Tässä jaksossa selitetään, kuinka tulostin käynnistetään.

USB-kaapelin liittäminen

Liitä USB-kaapeli alla olevien ohjeiden mukaisesti.

1 Liitä USB-kaapeli (ei toimiteta) USB-liitäntään.

Huomautus Käytä USB-kaapelia, jossa on A-tyypin suorakulmaliitin ja B-tyypin neliöliitin. USB-kaapelin tulee olla suojattu ja enintään 5 m pitkä.

2 Liitä USB-kaapelin toinen pää tietokoneen USB-liitäntään.

Virtajohdon liittäminen

Asenna tulostin lähelle vaihtovirtapistorasiaa. Jos käytössä on jatkojohto, virta- ja jatkojohdon kokonaispituuden tulee olla maks. 5 m.

Huomautus Varmista, että tulostimen virta on katkaistu päävirtakytkimestä. Käytä vain tulostimen mukana toimitettua virtajohtoa.

1 Liitä virtajohto tulostimen takana olevaan virtajohdon liitäntään.

2 Liitä virtajohdon toinen pää pistorasiaan. 3 Kytke päävirtakytkin päälle ( | ). Tulostin alkaa lämmetä.

TÄRKEÄÄ Jos asennat väriainesäiliön ja kytket virran päälle, hetken kuluttua merkkivalot syttyvät vuorotellen vastapäivään. Kun tulostin kytketään päälle ensimmäisen kerran päälle väriainesäiliön asennuksen jälkeen, se on valmis tulostamaan noin 15 minuutin kuluttua. Kun [Ready]-merkkivalo syttyy, tulostimen asennus on suoritettu loppuun.

3-2 Liittäminen ja tulostus

Tulostinajurin asennus

Varmista, että tulostin on liitetty verkkovirtaan ja tietokoneeseen, ennen kuin aloitat tulostinajurin asennuksen CD-levyltä.

Ohjelmiston asennus Windows-käyttöjärjestelmään

Jos olet liittämässä tulostinta Windows-tietokoneeseen, noudata seuraavia ohjeita asentaaksesi tulostinajurin. Esimerkissä näytetään tulostimen liitäntä Windows Vista tietokoneeseen.

Huomautus Tulostinajurin asennus Windows-käyttöjärjestelmiin edellyttää kirjautumista järjestelmänvalvojan oikeuksilla.

Voit käyttää ohjelmiston asennukseen Express Mode -asennusta tai Custom Mode -asennusta. Express Mode etsii automaattisesti liitetyt tulostimet ja asentaa vaaditun ohjelmiston. Käytä Custom Mode asennusta, jos haluat määrittää tulostimen portin ja valita asennettavan ohjelmiston.

1 Kytke tietokone päälle ja käynnistä Windows.

Jos Tervetuloa ohjattuun uuden laitteiston asennukseen valintaikkuna tulee näkyviin, valitse Peruuta.

2 Aseta tulostimen mukana toimitettu CD-levy tietokoneen CD-

asemaan. Käyttöjärjestelmissä Windows 7, Windows Server 2008 ja Windows Vista esiin voi tulla käyttäjätilin hallintaikkuna. Napsauta Salli.

Asennusohjelma käynnistyy.

Huomautus Ellei ohjelmiston ohjattu asennus käynnisty automaattisesti, avaa Windows Explorer -ohjelman CD-ROMikkuna ja kaksoisnapsauta Setup.exe.

3 Napsauta View License Agreement ja lue lisenssisopimus.

Napsauta Accept.

4 Napsauta Install software.

Ohjelmiston ohjattu asennus käynnistyy.

Tästä eteenpäin toimenpide vaihtelee Windows-version ja liitäntätavan mukaan. Suorita liitäntätavalle oikea toimenpide.

• Express Mode

• Custom Mode

Liittäminen ja tulostus 3-3

Express Mode (Pika-asennus)

Express Mode -asennuksessa asennusohjelma etsii tulostimen automaattisesti, kun se kytketään päälle. Käytä Express Mode asennusta vakioliitäntätavoilla.

1 Valitse asennustavan valintaikkunasta Express Mode. Näkyviin

tulee tulostusjärjestelmän hakuikkuna ja asennusohjelma etsii liitetyt tulostimet. Ellei asennusohjelma havaitse tulostusjärjestelmää, tarkista että tulostusjärjestelmä on liitetty USB- tai verkkoliitäntään ja että sen virta on päällä. Etsi sitten tulostusjärjestelmää uudelleen napsauttamalla Refresh.

Huomautus Vaikka Windows Vista- ja Windows 7/Windows XP valintaikkunoiden tiedot ovat hieman erilaiset, asennustoimenpide on sama.

2 Valitse asennettava tulostin ja napsauta Next.

Huomautus Jos näkyviin tulee Ohjattu uuden laitteiston

asennus -ikkuna, napsauta Cancel. Jos näkyviin tulee laitteiston asennuksen varoitusviesti, napsauta Continue.

3 Voit mukauttaa tulostusjärjestelmän nimen asennusasetusten

ikkunassa. Nimi näytetään tämän jälkeen Tulostin-ikkunassa ja sovelluksissa näytetyissä tulostinluetteloissa. Määritä, jaetaanko tulostusjärjestelmän nimi vai asetetaanko tulostusjärjestelmäksi olemassa oleva tulostin, ja napsauta Next.

TÄRKEÄÄ Kohta 3 tulee näkyviin ainoastaan, jos tulostusjärjestelmä on liitetty verkkoliitäntään. Se ei tule näkyviin, jos tulostusjärjestelmä on liitetty USB-liitäntään ensimmäisen asennuksen yhteydessä .

4 Näkyviin tulee ikkuna, josta voit tarkistaa asetukset. Tarkista

asetukset huolellisesti ja napsauta sitten Install.

Huomautus Jos näkyviin tulee Windowsin suojausikkuna, napsauta joka Install this driver software anyway.

5 Näkyviin tulee viesti, joka ilmoittaa tulostimen onnistuneesta

asennuksesta. Napsauta Lopeta, kun haluat poistua tulostimen ohjatusta asennuksesta ja palata CD-ROM-levyn päävalikkoon.

Jos laitteen asetuksen valintaikkuna tulee näkyviin, kun olet napsauttanut Lopeta, voit määrittää asetukset muille kohteille, esim. tulostusjärjestelmään asennetuille lisätoiminnoille. Voit määrittää laitteen asetukset myös poistuttuasi asennustoiminnolta. Lisätietoja on CD-levyn tulostinajurin käyttöoppaan kohdassa Laitteen asetukset.

Tämän jälkeen tulostinajurin asennus on valmis. Noudata näytön ohjeita käynnistääksesi järjestelmän tarvittaessa uudelleen.

3-4 Liittäminen ja tulostus

Custom Mode (Räätälöity asennus)

Käytä Custom Mode asennusta, jos haluat määrittää tulostimen portin ja valita asennettavan ohjelmiston.

Jos esimerkiksi et halua, että tietokoneeseen asennettuja fontteja korvataan, valitse Custom Mode ja poista Utility-välilehden Fonts- valintaruudun valinta.

1 Valitse Custom Mode.

2 Noudata ohjatun asennuksen ikkunan ohjeita ja valitse asennettavat

ohjelmistopaketit, määritä portti jne.

Lisätietoja on CD-levyn tulostinajurin käyttöoppaan kohdassa Räätälöity asennus.

Asennus Macintosh-tietokoneeseen

Tässä luvussa selitetään, kuinka tulostinajuri asennetaan Mac OS käyttöjärjestelmään.

1 Kytke virta tulostimeen ja Macintosh-tietokoneeseen. 2 Aseta mukana toimitettu CD-ROM-levy (Product Library) CD-ROM-

asemaan.

3 Kaksoisnapsauta CD-ROM-kuvaketta. 4 Kaksoisnapsauta joko OS X 10.2 and 10.3 Only, OS X 10.4 Only tai

OS X 10.5 or higher käyttämäsi Mac OS version mukaan.

Liittäminen ja tulostus 3-5

5 Kaksoisnapsauta Kyocera OS X x.x.

6 Tulostinajurin asennusohjelma käynnistyy.

7 Valitse Valitse kohde, Asennustyyppi ja asenna tulostinajuri

asennusohjelman ohjeiden mukaan.

Huomautus Easy Install -asetuksen lisäksi Asennustyyppiasetuksiin kuuluu Custom Install, jonka avulla voit määrittää asennettavat osat.

TÄRKEÄÄ Kirjoita Authenticate-ikkunaan käyttöjärjestelmään kirjautumiseen käytetty käyttäjänimi ja salasana.

Tämän jälkeen tulostinajurin asennus on valmis. Määritä tämän jälkeen tulostusasetukset.

Jos käytössä on IP-, AppleTalk- tai Bonjour-liitäntä, alla olevat asetukset vaaditaan. Jos käytössä on USB-liitäntä, tulostin tunnistetaan ja liitetään automaattisesti.

8 Avaa Järjestelmäasetukset ja napsauta Tulostus ja faksaus.

3-6 Liittäminen ja tulostus

9 Napsauta plusmerkkiä (+), kun haluat lisätä asennetun tulostinajurin.

10Napsauta IP-kuvaketta IP-liitäntää varten ja kirjoita IP-osoite sekä

tulostimen nimi.

Jos napsautat AppleTalk-kuvaketta AppleTalk-liitäntää varten, kirjoita tulostimen nimi.

Napsauta Bonjour-liitäntää varten oletuskuvaketta ja valitse tulostin, jonka Liitäntä-kohdassa näkyy Bonjour.

11Valitse asennettu tulostinajuri ja napsauta Lisää.

12Valitse tulostimelle saatavilla olevat asetukset ja napsauta Jatka.

Liittäminen ja tulostus 3-7

13Valittu tulostin on lisätty. Tämän jälkeen tulostimen asetus on valmis.

3-8 Liittäminen ja tulostus

Tulostus

Tässä luvussa selostetaan tulostusprosessi sovellusohjelmistosta. Voit määrittää tulostusasetukset jokaisessa KX Driver -ajurin välilehdessä. KX Driver on tallennettu CD-levylle (Product Library). Lisätietoja on CD-ROMlevyn Printer Driver User Guide -oppaassa.

Tietoja KX Driver -ajurista

KX Driver sisältää seuraavat välilehdet.

Pikatulostus

Tämän välilehden avulla voit määrittää perustulostusasetukset ryhmäprofiileiksi, joita voidaan käyttää nopeasti ja helposti.

Perus

Valitse tältä välilehdeltä sivukoko ja suunta. Voit valita myös paperilähteen ja kaksipuolisen tulostuksen.

Asettelu

Luo useita sivuja yhdelle paperiarkille. Sisältää myös skaalaustoiminnon.

Kuvankäsittely

Muuta tulostuslaatua, fontti ja grafiikka-asetukset.

Julkaisu

Lisää kannet tai sivuliitteitä tulosteeseen. Voit tulostaa myös kalvosarjan, jossa on tyhjä tai tulostettu välilehti. Käytä Kalvon välilehti -toimintoa.

Lisäasetukset

Aseta ja lisää vesileimoja tulosteeseen. Tämä välilehti lisää PRESCRIBE-komennot dokumenttiin.

Liittäminen ja tulostus 3-9

Tulostus sovellusohjelmistosta

Seuraavassa kuvataan vaiheet, joita tarvitaan sovelluksessa luodun dokumentin tulostamiseen. Voit valita tulostuspaperin koon.

Huomautus Voit valita myös eri asetukset napsauttamalla Ominaisuudet avataksesi Ominaisuudet-valintaikkunan.

1 Aseta tarvittavaa paperia paperikasettiin. 2 Valitse sovelluksen Tiedosto-valikosta Tulosta. Näkyviin tulee

Tulosta-valintaikkuna.

3 Napsauta avattavaa tulostinluetteloa. Kaikki asennetut tulostimet

ovat luettelossa. Napsauta tulostimen nimeä.

4 Anna Kopioiden määrä -ruutuun haluamasi kopiomäärä. Voit

tulostaa maks. 999 kopiota. Microsoft Wordia käytettäessä on suositeltavaa napsauttaa Asetukset-painiketta ja valita Käytä tulostimen asetuksia Oletuslokero-asetukseksi.

5 Aloita tulostus napsauttamalla OK.

Status Monitor (tilamonitori)

Status Monitor valvoo tulostimen tilaa ja raportoi siitä jatkuvasti. Sen avulla voit myös määrittää ja muuttaa niiden tulostimien asetuksia, jotka eivät sisälly KX Driver -ajuriin.

Status Monitor asennetaan automaattisesti KX Driver -ajurin asennuksen aikana.

Status Monitor -toiminnon avaus

Käynnistä Status Monitor toisella seuraavista tavoista.

• Käynnistä tulostuksen alkaessa:

Kun määrität tulostimen ja aloitat tulostustyön, jokaiselle tulostinnimelle käynnistetään yksi Status Monitor. Jos Status Monitor

-toiminnon käynnistystä pyydetään useista tulostimista, se käynnistetään jokaiselle pyynnön lähettäneelle tulostimelle.

• Käynnistä KX Driver properties ikkunasta: Napsauta Ominaisuudet-valintaikkunassa Tulostusmääritykset. Valitse Lisäasetukset-välilehti ja avaa Status Monitor ikkuna napsauttamalla Status Monitor. Käynnistä Status Monitor napsauttamalla Avaa Status Monitor.

Status Monitor -toiminnolta poistuminen

Poistu Status Monitor -toiminnolta toisella seuraavista tavoista.

• Poistu manuaalisesti: Napsauta oikealla painikkeella tehtäväpalkin Status Monitor kuvaketta ja valitse valikosta Poistu poistuaksesi Status Monitor toiminnolta.

• Poistu automaattisesti: Status Monitor sulkeutuu automaattisesti, jos se on käyttämättömänä 5 minuuttia.

3-10 Liittäminen ja tulostus

Ikkunan yleiskatsaus

Seuraavassa selostetaan Status Monitor -ikkuna.

Ponnahdusikkuna

Kolmiulotteinen kuva

Status Monitor -kuvake

Ponnahdusikkuna

Näytölle ilmaantuu ponnahdusikkuna, jos kone ilmoittaa tapahtumasta. Ikkuna tulee näkyviin ainoastaan, jos työpöydällä on avoin kolmiulotteinen kuva.

Kolmiulotteinen kuva

Valvottavan tulostimen kolmiulotteinen kuva. Voit valita valikosta, näytetäänkö vai piilotetaanko kolmiulotteinen kuva. Valikko tulee näkyviin, kun napsautat oikealla painikkeella Status Monitor -kuvaketta.

Jos kone ilmoittaa tapahtumasta, näkyviin tulee kolmiulotteinen kuva ja koneesta kuuluu äänimerkki. Lisätietoja äänimerkin asetuksista on kohdassa Status Monitor -asetus sivulla 3-12.

Status Monitor -kuvake

Status Monitor -kuvake näytetään tehtäväpalkin ilmoitusalueella, kun Status Monitor on käynnissä. Kun asetat kohdistimen kuvakkeen päälle,

näkyviin tulee tulostimen nimi.

Liittäminen ja tulostus 3-11

Status Monitor -asetus

Status Monitor -toiminnossa on kaksi välilehteä, joilla voidaan määrittää sen asetukset. Käytä Asetus-toimintoa asettaaksesi Status Monitor.

Äänimerkki-välilehti

Äänimerkki-välilehti sisältää seuraavat kohdat.

TÄRKEÄÄ Vahvistaakseen Äänimerkki-välilehden asetukset tietokone vaatii äänentoisto-ominaisuudet, kuten äänikortti ja kaiutin.

Enable Event Notification (ota käyttöön äänimerkki)

Valitse Available events (mahdolliset tapahtumat) ottaaksesi tapahtumien valvonnan käyttöön tai poistaaksesi sen käytöstä.

Äänitiedosto

Valitse Äänitiedosto jos haluat äänimerkin. Napsauta Selaa etsiäksesi äänitiedoston.

Teksti puheeksi

Valitse tämä valintaikkuna syöttääksesi tekstin, jolla haluat tapahtumista ilmoitettavan. Vaikka äänitiedostoa ei tarvita, toimintoa voidaan käyttää Windows XP- tai uudemmassa käyttöjärjestelmässä.

Käytä toimintoa seuraavasti.

1 Valitse Enable Event Notification (ota käyttöön äänimerkki). 2 Valitse Available events (mahdolliset tapahtumat) -kohdasta

tapahtuma, jonka aikana haluat käyttää Teksti puheeksi -toimintoa.

3 Napsauta Selaa ilmoittaaksesi tapahtumasta äänitiedostolla.

Huomautus Käytettävissä oleva tiedostoformaatti on WAV.

Valitse Teksti puheeksi muuttaaksesi Teksti puheeksi -ruutuun syötetyn tekstin puheeksi tapahtuman aikana.

4 Varmista napsauttamalla , että äänimerkki tai teksti annetaan

oikein.

3-12 Liittäminen ja tulostus

Ulkoasu-välilehti

Ulkoasu-välilehti sisältää seuraavat kohdat.

Suurenna ikkuna

Kaksinkertaistaa Status Monitor -ikkunan koon.

Aina päällimmäisenä

Sijoittaa Status Monitor -ikkunan muiden avattujen ikkunoiden päälle.

Läpinäkyvyys

Näyttää Status Monitor -ikkunan läpinäkyvänä.

Liittäminen ja tulostus 3-13

Configuration Tool

Configuration Tool (konfigurointityökalu) -toiminnon avulla voit tarkistaa ja/tai muuttaa niiden tulostimien asetuksia, jotka eivät sisälly KX Driver ajuriin.

Configuration Tool -toimintoa voidaan käyttää tulostimissa, jotka on liitetty tietokoneeseen USB-kaapelilla.

Huomautus Ominaisuudet-valintaikkunan sisältö vaihtelee asennettujen lisävarusteiden mukaan sekä riippuen siitä, onko laite liitetty verkko- vai paikallisliitäntään.

Configuration Tool -toiminnon avaus

Toimi seuraavasti asettaaksesi Configuration Tool -toiminnon työpöydälle.

Huomautus Määritä Configuration Tool -toiminnon asetukset käynnistämällä tietokoneeseen ensin Status Monitor -toiminnon.

1 Napsauta oikealla painikkeella Windows-tehtäväpalkin Status

Monitor -kuvaketta.

2 Valitse Määritä tulostusjärjestelmä valikosta. Näkyviin tulee

Configuration Tool -ikkuna.

Huomautus Jos tulostin liitetään verkkokaapeleilla, Configuration Tool toiminnon sijaan käynnistyy COMMAND CENTER.

Configuration Tool -toiminnolta poistuminen

Poistu Configuration Tool -toiminnolta toisella seuraavista tavoista.

• Poistu käyttämällä Sulje-painiketta: napsauta Configuration Tool -ikkunan oikeaa yläkulmaa.

• Poistu käyttämällä OK- tai Peruuta-painiketta: Kun napsautat OK, poistut Configuration Tool -toiminnolta, kun tulostinasetukset on muutettu. Kun napsautat Cancel, poistut Configuration Tool -toiminnolta muuttamatta tulostinasetuksia.

3-14 Liittäminen ja tulostus

Tila-välilehti

Tila-välilehdellä näkyvät laitteen yleiset tiedot kuten mallin nimi, järjestelmän laitteisto-ohjelma, koneen laitteisto-ohjelma, sarjanumero, muistia yhteensä ja tulostettujen sivujen määrä.

Syöttö-välilehti

Syöttö-välilehdellä näkyvät koneeseen liitetyn paperinsyöttölaitteen tiedot kuten paperin taso ja enimmäismäärä.

Materiaali-välilehti

Materiaali-välilehdellä näkyvät jokaisen materiaalityypin paino ja tiheys. Voit myös valita ne tältä välilehdeltä. Siltä voidaan ottaa käyttöön tai poistaa käytöstä jokaisen materiaalityypin kaksipuolinen tulostus.

Liittäminen ja tulostus 3-15

Tulostin-välilehti

Tulostin-välilehdessä voit asettaa tulostuksen käsittelyparametrit, jotka eivät sisälly KX Driver-ajuriin. Voit muuttaa sivun vaihdon aikakatkaisun ja rasterimuistitilan esim. bitmap ja JPEG-tiedostojen käsittelyä varten.

Yhteys-välilehti

Voit käyttää Yhteys-välilehteä emuloinnin asetukseen. Voit myös muuttaa tulostimen isäntäpuskurin koon ja toimintatilan tiedonsiirron käsittelyä varten.

Tiedot-välilehti

Tiedot-välilehti hakee ja luetteloi tiedot, jotka on tallennettu CF-kortille tai RAM-levylle. Valitse tietotyyppi ja napsauta Näytä hakeaksesi ja näyttääksesi tulostimen kohdetietojen luettelon. Näytettyihin tietoihin sisältyy tiedon nimi, tyyppi ja sijainti.

3-16 Liittäminen ja tulostus

Muut-välilehti

Muut-välilehdellä voit määrittää tulostimen alla annetut asetukset.

Kohde Kuvaus

Automaattinen lepotila

EcoFuser Kytkee päälle tai pois päältä EcoFuser-tilan. Valitse

Paneelin lukitus Lukitsee ohjauspaneelin tai poistaa sen lukituksen.

RAM-levyn Ottaa RAM-levyn käyttöön tai poistaa sen käytöstä.

Määrittää ajan, jonka kuluttua tulostin siirtyy automaattisesti lepotilaan. Napsauta Lisäasetukset kytkeäksesi Automaattisen lepotilan Päälle tai Pois

päältä.

Päällä laskeaksesi virrankulutuksen minimitasolle

kytkemällä kiinnitysyksikön lämmittimen pois Lepotilassa. Oletusasetus on Päällä.

Kun ohjauspaneeli on lukittu, sen näppäimiä ei voida käyttää.

Kun otat RAM-levyn käyttöön, voit käyttää sitä väliaikaisena muistitilana esim. fonttitiedostoille tai vastaanottopuskurin sisällölle. Voit määrittää myös

RAM-levyn koon valitsemalla Ota RAM-levy käyttöön.

Liittäminen ja tulostus 3-17

Ohjelmiston poisto (Windows-tietokone)

Ohjelmisto voidaan poistaa käyttämällä tulostimen mukana toimitettua CD-ROM-levyä (Product Library).

TÄRKEÄÄ Koska Macintosh-tietokoneiden tulostinasetukset määritetään PPD (PostScript Printer Description) -tiedostolla, ohjelmistoa ei voida poistaa käyttämällä CD-ROM-levyä (Product Library).

1 Poistu kaikista avatuista sovelluksista. 2 Aseta CD-levy (Product Library) CD-ROM-asemaan.

Käyttöjärjestelmissä Windows 7, Windows Server 2008 ja Windows Vista esiin voi tulla käyttäjätilin hallintaikkuna. Napsauta Salli.

3 Noudata tulostinajurin asennusmenettelyä ja napsauta Poista

ohjelmisto. Näkyviin tulee Kyocera-poisto-ohjelma.

4 Valitse poistettava ohjelmistopaketti. 5 Napsauta Uninstall.

Huomautus Jos KMnet Viewer on asennettu, tätä sovellusta varten käynnistetään oma poisto-ohjelma. Jatka sovelluksen poistovaiheita noudattamalla näyttöön tulevia ohjeita.

Poisto-ohjelma käynnistyy.

6 Kun näkyviin tulee Poisto valmis ikkuna, napsauta Lopeta. 7 Jos Käynnistä järjestelmä uudelleen ruutu tulee näkyviin, valitse,

käynnistetäänkö tietokone uudelleen vai ei, ja napsauta Lopeta.

Huomautus Ohjelmiston asennus voidaan poistaa Ohjelma-

valikosta.

Käynnistä poisto-ohjelma valitsemalla Käynnistä > Kaikki ohjelmat > Kyocera > Poista Kyocera Product Library ja poista ohjelmisto.

3-18 Liittäminen ja tulostus

4 Huolto

Tässä luvussa selitetään väriainesäiliön vaihto ja tulostimen puhdistus.

Yleistietoja 4-2 Väriainesäiliön vaihto 4-2 Huoltopaketin vaihto 4-5 Tulostimen puhdistus 4-6 Pitkä käyttötauko ja tulostimen kuljetus 4-9

Huolto 4-1

Yleistietoja

Tässä luvussa kuvataan perushuoltotoimet, jotka voit tehdä tulostimeen. Voit vaihtaa väriainesäiliön tulostimen tilasta riippuen.

Lisäksi sisäosat tulee puhdistaa aika ajoin.

Huomautus Tiedonkeräys muistisiruun - Väriainesäiliöön kiinnitetty muistisiru on tarkoitettu helpottamaan loppukäyttäjän toimenpiteitä, tukemaan tyhjien väriainesäiliöiden kierrätystä ja keräämään tietoja uusien tuotteiden suunnittelua ja kehitystä varten. Tiedot kerätään nimettömästi - Niitä ei voida yhdistää henkilöihin ja tiedot käsitellään nimettöminä.

Väriainesäiliön vaihto

Väriaine-merkkivalo osoittaa väriaineen jäljellä olevan määrän kahdessa eri vaiheessa.

• Kun tulostimen väriaine on vähissä, Toner (Väriaine)-merkkivalo vilkkuu. Väriainesäiliötä ei välttämättä tarvitse vaihtaa vielä tässä vaiheessa.

• Jos jätät tilan huomioimatta ja jatkat tulostusta, Toner (Väriaine)- merkkivalo syttyy juuri ennen kuin väriaine loppuu. Väriainesäiliö on vaihdettava heti.

Vaihda väriainesäiliö ensimmäisen tai toisen ilmoituksen jälkeen.

Väriainesäiliön vaihtoväli

Jos keskimääräinen väripeitto on 5 % ja EcoPrint-tila kytketty pois, väriainesäiliö tulee vaihtaa noin 7 200 sivun (FS-1320D) tai 2 500 sivun (FS-1120D) tulostuksen välein.

Aloitusväriainesäiliö

Uuden tulostimen mukana toimitetaan aloitusväriainesäiliö. Aloitusväriainesäiliö riittää noin 2 300 (FS-1320D) tai 1 000 sivun (FS-

1120D) tulostukseen.

Väriainepakkaukset

Jotta saat koneesta parhaat tulokset, käytä vain alkuperäisiä Kyoceravaraosia ja-tarvikkeita.

Uusi väriainepakkaus sisältää seuraavat osat:

• Väriainesäiliö

• Muovinen jätepussi käytetylle väriainesäiliölle

• Asennusopas

Huomautus Älä poista väriainesäiliötä pakkauksesta, ennen kuin

aiot asentaa sen tulostimeen.

4-2 Huolto

Väriainesäiliön vaihto

Tässä jaksossa selitetään väriainesäiliön vaihto.

VAROITUS Älä yritä hävittää väriainesäiliötä polttamalla. Kipinät voivat aiheuttaa palovammoja.

TÄRKEÄÄ Kun vaihdat väriainesäiliötä, siirrä tallennusvälineet ja tietokonetarvikkeet (esimerkiksi levykkeet) tilapäisesti pois väriainesäiliön lähettyviltä. Näin vältyt väriaineen magneettisuuden aiheuttamilta vaurioilta.

TÄRKEÄÄ Kyocera Mita Corporation ei vastaa vaurioista tai ongelmista, jotka johtuvat muiden kuin alkuperäisten Kyocera-väriainesäiliöiden käytöstä. Jotta suorituskyky on paras mahdollinen, pyri käyttämään maatai aluekohtaisia Kyocera-väriainesäiliöitä. Jos käytössä on eri kohteeseen tarkoitettu väriainesäiliö, tulostin keskeyttää tulostuksen.

Huomautus Tulostimesta ei tarvitse katkaista virtaa, kun aloitat

säiliön vaihdon. Mahdollisesti kesken olevan tulostustyön tiedot katoavat, jos virta katkaistaan

1 Sulje yläkansi.

2 Käännä lukkovipu avausasentoon. Työnnä lukkovipu nuolen

osoittamaan asentoon ja vedä väriainesäiliö ulos.

Huomautus Aseta käytetty väriainesäiliö muovipussiin (toimitettu väriainepakkauksessa) ja hävitä se myöhemmin paikallisten jätehuoltomääräysten mukaisesti.

Huolto 4-3

3 Ota uusi väriainesäiliö väriainepakkauksesta. Ravista uutta

väriainesäiliötä vähintään viisi kertaa kuvassa näytetyllä tavalla, jotta

väriaine jakautuu tasaisesti.

4 Irrota tarra väriainesäiliöstä.

5 Asenna uusi väriainesäiliö tulostimeen. Paina voimakkaasti säiliön

yläosaa kohdista, joissa lukee PUSH, kunnes kuulet napsahduksen.

4-4 Huolto

6 Käännä lukkovipu lukitusasentoon. 7 Sulje yläkansi.

Huoltopaketin vaihto

Kun laitteella on tulostettu 100 000 sivua, tulostetaan viesti, joka ilmoittaa, että huoltopaketti täytyy vaihtaa. Huoltopaketti on tällöin vaihdettava heti.

Kun huoltopaketti täytyy vaihtaa, ota yhteys huoltoteknikkoon.

TÄRKEÄÄ Kun rumpuyksikön hukkavärisäiliö on melkein täynnä, merkkivalot [Attention] ja [Toner] vilkkuvat. Vaihda huoltosarja.

Huolto 4-5

Tulostimen puhdistus

Tulostimen sisäosat on puhdistettava aina, kun väriainesäiliö vaihdetaan, jotta vältyttäisiin tulostuslaatuongelmilta.

1 Avaa yläkansi ja etukansi.

Kehiteyksikkö

Rumpuyksikkö

2 Nosta kehiteyksikkö ja väriainesäiliö ulos tulostimesta.

3 Poista rumpuyksikkö tulostimesta pitämällä vihreistä vivuista kiinni

kummallakin kädelläsi.

Huomautus Rumpuyksikkö on valoherkkä. Älä koskaan altista rumpuyksikköä valolle yli viittä minuuttia.

4-6 Huolto

4 Aseta rumpuyksikkö alapuolensa varaan puhtaalle ja tasaiselle

alustalle.

TÄRKEÄÄ Älä aseta rumpuyksikköä pystyyn.

5 Puhdista pöly ja lika puhtaalla, nukkaamattomalla liinalla

metallisesta kohdistustelasta.

TÄRKEÄÄ Varo, ettet kosketa puhdistuksen aikana siirtotelaa (musta).

6 Liikuta rumpuyksikössä olevaa latausyksikön puhdistinta (vihreä)

edestakaisin 2–3 kertaa puhdistaaksesi latausyksikön langan ja palauta se sitten alkuasentoon (CLEANER HOME POSITION).

TÄRKEÄÄ Poista kiinnitysteippi latausyksikön puhdistimesta ennen ensimmäistä puhdistusta.

Muista palauttaa latausyksikön puhdistin alkuasentoon puhdistuksen jälkeen.

7 Kun puhdistus on suoritettu, aseta rumpuyksikkö takaisin paikalleen.

Huolto 4-7

8 Aseta kehiteyksikkö takaisin paikalleen ja kohdista kummankin pään

ohjaimet tulostimen koloihin. Sulje etukansi ja yläkansi.

4-8 Huolto

Pitkä käyttötauko ja tulostimen kuljetus

Pitkä käyttötauko

Jos tulostinta ei käytetä pitkään aikaan, irrota virtajohto pistorasiasta.

Kysy jälleenmyyjältä lisätietoja muista toimenpiteistä välttääksesi vauriot, kun otat tulostimen uudelleen käyttöön.

Tulostimen kuljetus

Kun kuljetat tulostinta:

• Liikuta sitä varoen.

• Pidä se mahdollisimman vaakatasossa, ettei väriainetta läiky

tulostimen sisälle.

• Ota yhteys huoltoteknikkoon ennen kuin kuljetat tulostinta pitkiä

matkoja.

VAARA Jos lähetät tulostimen, poista kehiteyksikkö ja rumpuyksikkö ja pakkaa ne muovipussiin. Lähetä ne irrallaan tulostimesta.

Huolto 4-9

4-10 Huolto

5 Vianetsintä

Tässä luvussa selitetään, kuinka tulostimen ongelmat ja paperitukokset selvitetään ja mitä merkkivalojen yhdistelmät tarkoittavat.

Yleisohjeet 5-2 Tulostuslaatuongelmat 5-3 Merkkivalojen selitykset 5-5 Paperitukosten selvitys 5-11

Vianetsintä 5-1

Yleisohjeet

Alla olevassa taulukossa ovat mahdollisten tulostimen ongelmien perusratkaisut. Tutustu vianetsintätaulukkoon ennen kuin soitat huoltoon.

Oire Tarkasta Toimet

Tulostin ei tulosta tietokoneelta.

Tulostuslaatu ei ole hyvä. – Valitse puolinopeustila käyttämällä tulostinajuria.

Tekstiä puuttuu Windows-testisivulta.

Tulostimessa on paperitukos.

Merkkivalot eivät pala eikä tuuletin toimi.

Tulostin tulostaa tilasivun, mutta ei tietokoneesta lähetetettyjä tietoja.

Ylälokeron läheltä tulee ulos höyryä.

Ta rk is ta Ready-merkkivalo. Tarkista sivun 1-5 tietojen avulla, onko koneessa

ilmennyt virhe ja poista virhe.

Tarkista, tulostaako tulostin tilasivun. Jos tilasivun tulostus onnistuu, tietokoneliitännässä

saattaa olla ongelma. Tarkista liitäntä asennusoppaan avulla.

Tarkista, että tunnistat merkkivalojen yhdistelmän. Lisätietoja on kohdassa Merkkivalot sivulla 1-5.

– Ongelma liittyy Windows-käyttöjärjestelmään. Se ei

– Lisätietoja on kohdassa Paperitukosten selvitys

Ta rk is ta virtajohto.Liitä virtajohdon molemmat päät tukevasti. Yritä

Tarkista, että päävirtakytkin on päällä ( | ). Tarkista ohjelmatiedostot ja

sovellusohjelmisto.

Ta rk is ta liitäntäkaapeli. Liitä liitäntäkaapelin molemmat päät tukevasti. Yritä

Tarkista, onko tulostimen sijoituspaikan lämpötila alhainen tai käytetty paperi altistunut kosteudelle.

Kytke virta pois päältä (O) ja päälle ( | ) päävirtakytkimestä. Tulosta työ uudelleen.

Lisätietoja on kohdassa Tulostuslaatuongelmat sivulla 5-3.

ole tulostimen ongelma. Se ei heikennä tulostuslaatua.

sivulla 5-11.

vaihtaa virtajohto. Lisätietoja on asennusoppaassa. Lisätietoja on asennusoppaassa.

Yritä tulostaa toinen tiedosto tai käytä toista tulostuskomentoa. Jos häiriö ilmenee tietyn tiedoston tai sovelluksen yhteydessä, tarkista kyseisen sovelluksen tulostinasetukset.

vaihtaa tulostinkaapeli. Lisätietoja on asennusoppaassa.

Tulostusympäristöstä ja paperin tilasta riippuen tulostuksen aikana kehittyvä lämpö saattaa haihduttaa tulostetun paperin kosteuden ja tulostimesta tulee ulos höyryä. Tässä tapauksessa tulostusta voidaan jatkaa ongelmitta.

Korjaa ongelma kasvattamalla huoneen lämpötilaa ja käyttämällä kuivassa tilassa säilytettyä paperia.

Vihjeitä

Seuraavat vihjeet voivat olla avuksi tulostimen ongelmien selvittämisessä. Jos ongelma ei ole selvinnyt yllä olevien ohjeiden avulla, toimi seuraavasti:

• Käynnistä uudelleen tietokone, joka lähettää tulostustyöt tulostimeen.

• Hanki uusin tulostinajuri ja asenna se. Tulostinajurien ja apuohjelmien uusimmat versiot ovat osoitteessa: http://www.kyoceramita.com/download/.

• Varmista, että noudatat sovellusohjelman tulostusohjeita. Tutustu sovellusohjelman ohjeisiin.

5-2 Vianetsintä

Tulostuslaatuongelmat

Seuraavat taulukot ja kuvat kuvaavat tulostuslaatuongelmia sekä toimia, joilla ne voi selvittää. Jotkin ratkaisut edellyttävät tulostimen osien puhdistusta tai vaihtoa.

Jos ehdotettu korjaustoimi ei ratkaise ongelmaa, soita huoltoon.

Tulosteet Toimet

Täysin tyhjä tuloste Ta rk is ta väriainesäiliö.

Avaa etukansi ja varmista, että väriainesäiliö on asennettu oikein. Lisätietoja on kohdassa Väriainesäiliön vaihto sivulla 4-2.

Täysi yksivärinen tuloste Ota yhteys huoltoteknikkoon.

Katkoksia, hajanaisia pisteitä Rumpu- tai kehiteyksikkö saattaa olla vaurioitunut. Jos ongelma ei ole

selvinnyt useiden sivujen tulostuksen jälkeen, soita huoltoon.

Pystyraitoja Tar ki st a väriainesäiliö ja vaihda se tarvittaessa. Lisätietoja on

kohdassa Väriainesäiliön vaihto sivulla 4-2.

Puhdista latausyksikön lanka. Lisätietoja on kohdassa Tulostimen puhdistus sivulla 4-6.

Tarkista, että rumpuyksikössä oleva latausyksikön puhdistin on alkuasennossa. Lisätietoja on kohdassa Tulostimen puhdistus sivulla 4-6.

Vianetsintä 5-3

Tulosteet Toimet

Vaalea tai epäselvä tulostusjälki Ta rk is ta väriainesäiliö ja vaihda se tarvittaessa. Lisätietoja on

kohdassa Väriainesäiliön vaihto sivulla 4-2.

Puhdista latausyksikön lanka. Lisätietoja on kohdassa Tulostimen puhdistus sivulla 4-6.

Harmaa tausta Ta rk is ta väriainesäiliö ja vaihda se tarvittaessa. Lisätietoja on

kohdassa Väriainesäiliön vaihto sivulla 4-2.

Tarkista, että kehiteyksikkö ja rumpuyksikkö on asennettu oikein. Lisätietoja on kohdassa Tulostimen puhdistus sivulla 4-6.

Tahroja paperin yläreunassa tai kääntöpuolella

Tulostus vaillinaista tai väärässä kohdassa.

Jos ongelma ei ole selvinnyt useiden sivujen tulostuksen jälkeen,

puhdista kohdistustela. Lisätietoja on kohdassa Tulostimen

puhdistus

Jos ongelma ei ole selvinnyt puhdistuksen jälkeen,

Tarkista, että sovellusohjelmiston ja tulostinajurin tulostusasetukset ovat oikein.

Tarkista, johtuuko ongelma PRESCRIBE-komennon virheestä. Jos häiriö ilmenee tietyn tiedoston tai ohjelman yhteydessä, todennäköisin syy on komentoparametrin tai komentosyntaksin virhe.

sivulla 4-6.

soita huoltoon.

5-4 Vianetsintä

Merkkivalojen selitykset

Merkkivalot yleensä osoittavat yhtä seuraavista kolmesta luokasta: normaalitila, huolto ja virheet (korjaukset).

Napsauta kuvaketta nähdäksesi merkkivaloyhdistelmien esityksen. Napsauta oikealla painikkeella merkkivaloa ja valitse Tois to ja

Käynnistä nähdäksesi esityksen toistuvasti.

TÄRKEÄÄ Jotta näet esityksen, tietokoneeseen tulee asentaa Adobe

Flash Player ja Adobe Reader (versio 6.01 tai seuraava). Ellei esitystä näytetä, lataa uusin versio Adobe-sivustolta (http://www.adobe.com/downloads/).

Normaalitilan ilmoitus

Alla olevassa taulukossa näytetään merkkivaloyhdistelmät, kun tulostimen tila on normaali.

Merkkivalo Selitys

Tulostin peruuttaa tietoja.

Tulostin lämpenee. Tulostin säätää väriä.

Vianetsintä 5-5

Merkkivalo Selitys

Tulostin asentaa väriainetta.

Tulostin vastaanottaa tietoja.

Tulostin vastaanottaa tietoja. Tulostus jatkuu, kun painat [GO].

Tulostin tulostaa viimeisen sivun odotuksen jälkeen.

Tulostus on mahdollista.

Offline-tila. Et voi tulostaa, mutta tulostin voi vastaanottaa tietoja.

Tulostin palaa online-tilaan, kun painat [GO].

5-6 Vianetsintä

Merkkivalo Selitys

Tulostin on lepotilassa. Tulostin palaa online-tilaan, kun painat [GO], avaat ja suljet kannen tai kun tulostin vastaanottaa tulostustyöt.

[Ready]-merkkivalo vilkkuu hitaasti.

Vianetsintä 5-7

Huoltoilmoitus

Alla olevassa taulukossa näytetään merkkivaloyhdistelmät, kun käyttäjän tulee suorittaa korjauksia. Taulukossa oletetaan, että tulostin on online-tilassa ja käsittelee tietoja.

Merkkivalo Selitys Korjaus

Kasetissa, MK-lokerossa ei ole

Lisää paperia paperilähteeseen.

paperia.

Kasetti ei ole oikein paikallaan. Työnnä kasetti kokonaan tulostimeen.

Yläkansi on auki. Sulje kansi.

Paperinsyöttölaitteessa ei ole kasettia tai paperilähteeksi

Työnnä kasetti uudelleen paikalleen ja

yritä tulostaa uudelleen. määritetty kasetti ei ole oikein paikallaan.

Kehiteyksikköä tai väriainesäiliötä

Asenna kehiteyksikkö tai väriainesäiliö. ei ole asennettu.

Kasetissa ei ole tulostinajurissa määritettyä paperia.

Lisää paperia kasettiin (#[1 tai 2]) ja

käynnistä tulostus uudelleen. Voit

vaihtaa paperilähteen painamalla [GO].

Paperikoot eivät ole määritetyn mukaisia.

Jos paperilähteessä oleva paperikoko

poikkeaa tulostinajuriin määritetystä

paperikoosta ja -tyypistä, voit tulostaa

syöttämällä paperia MK-lokerosta.

Lisää oikeankokoista ja -tyyppistä

paperia MK-lokeroon ja käynnistä

tulostus painamalla [GO].

Jos haluat syöttää paperia muusta

lähteestä kuin MK-lokerosta, voit

vaihtaa paperilähteen painamalla [GO].

Jos MK-lokerosta syötetyn paperin

koko poikkeaa määritetystä

paperikoosta, seurauksena on

paperitukos.

5-8 Vianetsintä

Merkkivalo Selitys Korjaus

Tulostuksen aikana on ilmennyt paperitukos.

Avaa tulostimen kansi ja poista juuttunut paperi.

Väriaine on vähissä. Ota uusi väriainesäiliö valmiiksi.

Väriaine on loppunut. Vaihda väriainesäiliö uuteen. Kun olet

vaihtanut väriainesäiliön, puhdista tulostimen sisäpuoli.

Asennetun väriainesäiliön

Asenna määritetty väriainesäiliö. aluemääritys ei vastaa tulostimen määritystä.

Tulostus ei mahdollista

Asenna lisämuistikortti tulostimeen. määritetyllä tarkkuudella, koska muistia ei ole riittävästi.

CF-korttia ei ole alustettu. Alusta CF-kortti.

Vianetsintä 5-9

Merkkivalo Selitys Korjaus

Määritettyä tiedostoa ei löydy. Jatka tulostusta painamalla [GO]-

näppäintä. Peruuta tulostus painamalla [Cancel]-näppäintä.

Nykyistä tulostustyötä ei voida jatkaa.

Tulostus ei ole mahdollista, koska muistia ei ole riittävästi.

Tulostus ei ole mahdollista, koska tiedot ovat liian monimutkaisia.

Virheilmoitus

Jos merkkivalot syttyvät tai vilkkuvat toistuvasti tavoilla, joita ei ole selostettu normaalitilan tai huoltoilmoituksissa, koneessa on todennäköisesti ilmennyt käyttövirhe. Katkaise virta päävirtakytkimellä, odota viisi sekuntia ja kytke tulostimeen virta uudelleen. Tämä saattaa poistaa virheen. Jos virhe ei poistu, ota yhteys huoltoteknikkoon.

Jatka tulostusta painamalla [GO]- näppäintä. Peruuta tulostus painamalla [Cancel]-näppäintä.

Asenna lisämuistikortti tulostimeen. Jatka tulostusta painamalla [GO]- näppäintä. Peruuta tulostus painamalla [Cancel]-näppäintä.

Jatka tulostusta painamalla [GO]- näppäintä. Peruuta tulostus painamalla [Cancel]-näppäintä.

5-10 Vianetsintä

Paperitukosten selvitys

Jos paperitukos on paperinsiirtoyksikössä tai paperiarkkeja ei syötetä ollenkaan, tulostin siirtyy automaattisesti offline-tilaan ja Jam-merkkivalo syttyy. Status Monitor tai COMMAND CENTER ilmaisevat paperitukoksen sijainnin (osa, jossa paperitukos tapahtui). Poista juuttunut paperi. Tämän jälkeen tulostin jatkaa tulostusta.

Paperitukoksen mahdollinen sijainti

Alla olevassa kuvassa näkyvät tulostimen paperiradat (valinnainen paperinsyöttölaite mukaan lukien). Kuvassa on osoitettu paperitukosten mahdolliset sijainnit, joihin liittyvät selitykset ovat taulukossa kuvan alla. Paperitukos voi sattua samanaikaisesti useassa paperiradan osassa.

Paperitukoksen sijainti

A Paperitukos MK-lokerossa. 5-12

B Paperitukos paperikasetissa. Kasetin numero voi olla 1. 5-13

C Paperitukos kaksipuolisyksikön sisällä. 5-14

D Paperitukos tulostimen sisällä. 5-15

E Paperitukos takakannessa. 5-17

Kuvaus Sivuviite

Vianetsintä 5-11

Paperitukosten selvittämisen yleisohjeita

Kun selvität paperitukosta, ota huomioon seuraavat ohjeet:

VAROITUS Vedä paperia varovasti, jottei se repeydy. Paperinpalasia on hankala poistaa ja ne saattavat jäädä huomaamatta. Tällöin tukoksen selvittämiseen kuluu lisäaikaa.

• Jos paperitukoksia tapahtuu usein, kokeile toisentyyppistä paperia,

vaihda tilalle uudesta riisistä otettua paperia tai käännä paperipino ympäri. Tulostimessa saattaa olla häiriö, jos paperitukokset toistuvat paperinvaihdon jälkeen.

• Se, tulostuvatko tukoksen selvittämisen yhteydessä poistetut sivut

uudelleen tulostuksen jatkuessa, riippuu tukoksen sijainnista.

MK-lokero

1 Poista MK-lokeroon juuttunut paperi.

TÄRKEÄÄ Älä yritä poistaa paperia, joka on jo osittain syötetty. Jatka kohtaan Tulostimen sisäpuoli sivulla 5-15.

2 Syötä paperi uudelleen MK-lokeroon. Avaa ja sulje yläkansi

poistaaksesi virheen. Tulostin lämpenee ja jatkaa tulostusta.

5-12 Vianetsintä

Paperikasetti/paperinsyöttölaite

1 Vedä kasetti tai valinnainen paperinsyöttölaite ulos. 2 Poista osittain syötetty paperi.

TÄRKEÄÄ Älä yritä poistaa paperia, joka on jo osittain syötetty. Jatka kohtaan Tulostimen sisäpuoli sivulla 5-15.

Huomautus Tarkista, onko paperi asetettu oikein. Jos ei, aseta paperi uudelleen.

3 Työnnä kasetti tukevasti paikalleen. Tulostin lämpenee ja jatkaa

tulostusta.

Vianetsintä 5-13

Kaksipuolisyksikkö

Paperitukos kaksipuolisyksikössä. Poista juuttunut paperi alla kuvatulla tavalla.

1 Vedä paperikasetti kokonaan ulos tulostimesta. 2 Avaa tulostimen etuosassa oleva kaksipuolisyksikön kansi ja poista

juuttunut paperi.

Avaa tulostimen takaosassa oleva kaksipuolisyksikön kansi ja poista juuttunut paperi.

3 Työnnä kasetti tukevasti paikalleen ja avaa ja sulje yläkansi

poistaaksesi virheen. Tulostin lämpenee ja jatkaa tulostusta.

5-14 Vianetsintä

Tulostimen sisäpuoli

1 Vedä paperikasetti kokonaan ulos tulostimesta. Poista osittain

syötetty paperi.

TÄRKEÄÄ Älä yritä poistaa paperia, joka on jo osittain syötetty. Jatka vaiheeseen 2.

2 Avaa yläkansi ja etukansi ja nosta kehiteyksikkö ja väriainesäiliö

ulos tulostimesta.

3 Poista rumpuyksikkö tulostimesta pitämällä vihreistä vivuista kiinni

kummallakin kädelläsi.

VAROITUS Tulostimen sisällä oleva kiinnitysyksikkö on kuuma. Palovamman vaara. Älä koske sitä.

Huomautus Rumpu on valoherkkä. Älä koskaan altista kehiteyksikköä valolle yli viittä minuuttia.

4 Jos juuttunut paperi on telojen välissä, vedä paperia sen normaaliin

kulkusuuntaan.

Vianetsintä 5-15

5 Aseta rumpuyksikkö paikalleen ja kohdista kummankin pään

ohjaimet tulostimen koloihin.

6 Työnnä kehiteyksikkö ja väriainesäiliö takaisin koneeseen. Tulostin

lämpenee ja jatkaa tulostusta.

5-16 Vianetsintä

Takakansi

1 Avaa takakansi ja vedä juuttunut paperi ulos.

VAROITUS Tulostimen sisällä oleva kiinnitysyksikkö on kuuma. Palovamman vaara. Älä koske sitä.

Jos paperi on juuttunut kiinnitysyksikön sisälle, avaa kiinnitysyksikön kansi ja vedä paperi pois.

2 Sulje takakansi ja avaa ja sulje yläkansi poistaaksesi virheen.

Tulostin lämpenee ja jatkaa tulostusta.

Vianetsintä 5-17

5-18 Vianetsintä

6 Lisävarusteet

Tässä luvussa kuvataan tulostimen lisävarusteet.

Yleistietoja 6-2 Lisämuistimoduulit 6-3 Muistimoduulin poisto 6-5 Lisämuistin tarkistus 6-5 Paperinsyöttölaite (PF-100) 6-6 Verkkoliittymäkortti (IB-23) 6-7 CompactFlash card (CF-kortti) 6-8

Lisävarusteet 6-1

Yleistietoja

Tulostimiin on saatavilla seuraavia lisävarusteita, jotta se vastaa tulostusvaatimuksiasi.

Huomautus Asenna muistimoduuli ennen valinnaisen paperinsyöttölaitteen (PF-100) asennusta.

Lisätietoja yksittäisten lisävarusteiden asennuksesta on lisävarusteen ohessa toimitetuissa ohjeissa. Osa lisävarusteista kuvataan seuraavissa luvuissa.

Verkkoliittymäkortti (IB-23)

CF-kortti

Lisämuistimoduuli (DIMM 64/128/256/ 512 MB)

Paperinsyöttölaite (PF-100)

6-2 Lisävarusteet

Lisämuistimoduulit

Voit laajentaa tulostimen muistia tulostaaksesi monimutkaisempia töitä ja kasvattaaksesi tulostusnopeutta kytkemällä siihen valinnaisen muistimoduulin (DIMM, kaksirivinen muistimoduuli) tulostimen pääohjauskortin muistipaikkaan. Voit valita 64, 128, 256 tai 512 MB kokoisen lisämuistimoduulin. Maksimimuistitila on 544 MB.

Huomautus Ainoastaan huoltoteknikko saa asentaa lisämuistikortin. Valmistaja ei vastaa vaurioista, jotka johtuvat lisämuistin virheellisestä asennuksesta.

Tulostimen pääohjauskortin ja muistimoduulin käsittelyn varotoimet

Suojaa elektroniset osat purkamalla staattinen sähkö kehostasi. Koske vesiputkea (hanaa) tai muuta isoa metalliesinettä ennen muistimoduulin käsittelyä. Voit käyttää tarvittaessa antistaattista ranneketta, kun asennat muistimoduulia.

Pidä pääohjauskortista tai muistimoduulista kiinni aina sen reunoista alla olevan kuvan mukaisesti, ettet vahingoita elektronisia osia.

Oikein

Väärin

Lisävarusteet 6-3

Muistimoduulin asennus

1 Katkaise tulostimen virta ja irrota virtajohto ja tulostinkaapeli. 2 Irrota oikea kansi kuvan mukaisesti.

3 Poista kiinnitysteippi ensimmäisen asennuksen yhteydessä. Poista

muistipaikan kansi kuvan mukaan.

4 Työnnä muistikannan kummassakin päässä olevat kiinnittimet ulos. 5 Poista muistimoduuli pakkauksesta.

6 Kohdista muistimoduulin lovet muistikannan sovituskieliin ja kytke

muistimoduuli varoen muistikantaan, niin että se napsahtaa paikalleen.

6-4 Lisävarusteet

7 Muistimoduuli kiinnitetään muistikantaan kiinnittimillä.

8 Asenna muistipaikan kansi ja oikea kansi takaisin.

Muistimoduulin poisto

Poista muistimoduuli irrottamalla oikea kansi ja muistipaikan kansi tulostimesta. Työnnä sitten varoen ulos kaksi muistikannan kiinnitintä. Irrota muistimoduuli muistikannasta.

Lisämuistin tarkistus

Tarkista, että muistimoduuli toimii asianmukaisesti tulostamalla tilasivu.

Lisävarusteet 6-5

Paperinsyöttölaite (PF-100)

PF-100-paperinsyöttölaitteen avulla voit lisätä yhden (FS-1120D) tai kaksi (FS-1320D) lisäpaperikasetin tulostimen alle syöttääksesi jatkuvasti suuria määriä paperia. Jokaiseen paperikasettiin mahtuu noin 250 arkkia ISO A4-, ISO A5-, JIS B5-, Letter- tai Legal-koon (80 g/m paperia. Paperinsyöttölaite kiinnitetään tulostimen alle kuten vasemmalla olevassa kuvassa.

)

6-6 Lisävarusteet

Verkkoliittymäkortti (IB-23)

Verkkoliittymäkortti tukee TCP/IP-, IPX/SPX-, NetBEUI- ja AppleTalkprotokollia, joten verkkotulostus on mahdollista esimerkiksi Windows-, Macintosh-, UNIX- ja NetWare-ympäristöissä.

Verkkoliittymäkortti tulee asentaa lisävarusteen liitäntäpaikkaan, joka sijaitsee tulostimen takaosassa.

VAROITUS Varmista ennen verkkoliittymäkortin asennusta tulostimeen, että tulostimen virta on katkaistu.

1 Katkaise tulostimen virta ja irrota virtajohto ja tulostinkaapeli. 2 Avaa takakansi.

3 Poista lisävarusteen liitäntäpaikan kansi.

4 Aseta verkkoliittymäkortti sisään ja kiinnitä se kohdassa 3 poistetuilla

ruuveilla.

5 Sulje takakansi ja liitä tulostinkaapeli. 6 Liitä virtajohto ja kytke virta tulostimeen. 7 Määritä verkko-osoite pika-asetus-kohdassa. Lisätietoja on

verkkokortin käyttöoppaassa.

Lisävarusteet 6-7

CompactFlash card (CF-kortti)

Kun haluat lukea CF-korttiin tallennettuja valinnaisia fontteja, makroja ja päälletulostuksia, aseta CF-kortti tulostimen korttipaikkaan seuraavien ohjeiden mukaisesti.

CF-kortin maksimikoko on 256 MB. Lisätietoja CF-kortista saat huoltoteknikolta.

1 Katkaise tulostimen virta ja irrota virtajohto ja tulostinkaapeli.

VAROITUS Varmista ennen CF-kortin asetusta tulostimeen, että tulostimen virta on katkaistu.

2 Avaa takakansi.

3 Poista lisävarusteen liitäntäpaikan kansi.

Kun verkkoliittymäkortti on asennettu, poista se.

6-8 Lisävarusteet

4 Aseta CF-kortti paikalleen.

5 Kiinnitä se kohdassa 3 poistetuilla ruuveilla. 6 Liitä virtajohto ja tulostinkaapeli ja kytke virta tulostimeen.

Lisävarusteet 6-9

6-10 Lisävarusteet
