前 言

●本零件目錄適用於 LA60AA(US)機種，訂購零件時，請參照本冊。

●本冊之配色表僅供參考，若與實車不符之處，以實車為準。

●販賣記號(Sales mark)：

1.註明〞**〝記號，表示訂購該零件時，請參照機車相片及配色表，並請在基本零件號碼

最後加上色碼。

●本冊付梓印刷倉促，倘有錯誤或遺漏之處，敬請不吝賜教指正。

ABOUT THIS PAR TS LIST

●This parts list is compiled all service parts for model LA60AA(US)。

●Any difference between color chart and motorcycle will be revised according to motorcycle。

● The sales mark：

1.marking〞**〝must add color code in the end before ordering parts。

●When modification or additions to this parts list are made a revised edition at an appropriate time。

-2-

目 次

CONTENTS

●前 言‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧1

●LA60AA(US)配色表‧‧‧‧‧‧‧‧‧‧‧‧5

●引擎分組圖‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧7

●車架分組圖‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧9

●引擎零件號碼表‧‧‧‧‧‧‧‧‧‧‧‧‧‧13

●車架零件號碼表‧‧‧‧‧‧‧‧‧‧‧‧‧‧59

●ABOUT THIS PARTS LIST‧‧‧‧‧‧‧‧‧1

●COLOR CHART OF LA60AA(US)‧‧‧‧‧‧5

●CONTENTS-ENGINE GROUP‧‧‧‧‧‧‧‧7

●CONTENTS-FRAME GROUP‧‧‧‧‧‧‧‧9

●ENGINE PARTS LIST‧‧‧‧‧‧‧‧‧‧‧13

●FRAME PARTS LIST‧‧‧‧‧‧‧‧‧‧‧59

●零件號碼索引‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧137

●PART NO. INDEX‧‧‧‧‧‧‧‧‧‧‧‧‧137

-3-

機 種 名 稱 (MODEL

)

A

A

A

Y

A

A

Y

A

(

)

(

)

Y

項

相 片 號 碼 (PHOTO NO)
主 體 色 (BASIC COLOR) 紅黑深綠 黃 藍 土黃

次

色 碼 (CODE)

NO

色別零件名稱(PARTS NAME) 基本零件號碼

1 FENDER FRONT 60100-LCA5-E00 7
2 FENDER REAR 80100-LCA5-E00 8
3

MOLDING RR FENDER 80200-LCA5-E00 4 4 COVER BATTERY 80300-LCA5-E00 1 5 COVER COMP R CRANK CASE 11330-LDE9-E00 2 6 LEVER L STRG HNDL 53178-KFC8-E10 0 7 COVER LEFT 11341-LBA7-900 6 8 CUSHION ASSY FR 51400-PWA1-900 3 9 CUSHION ASSY RR 52400-PWA1-900 3

HNDL PIPE STRG 53100-LCA5-900 1

10
11 STRIPE R FENDER FRONT 86523-LCA5-E61 4
12 STRIPE L FENDER FRONT 86533-LCA5-E61 4
13 STRIPE R SIDE COVER 86623-LDE9-E61 2
14 STRIPE L SIDE COVER 86633-LDE9-E61 2
15 STRIPE KYMCO 87532-LBE8-900 1
16 STRIPE K-LOGO 60MM 87532-LCA5-900 1

SEAR ASSY 77200-LCA5-E00 1

17

EMB K-LOGO 30MM 86102-LCA5-900 1

18

LABEL TIRE OFF ROAD 87505-LCA5-E00 3

19
20 CAUTION MAXIMUM CAPACITY 87514-LDE9-E00 1
21 CAUTION LIST ON ROAD 87515-LBA7-E00 1
22 CAUTION DRIVE AGE 87517-LBA7-E00 1
23 MARK DRIVE CAUTION 87560-LBA7-E00 1
24 LABEL MIT 87571-LCA5-M30 1
25

RIM COMP RR WHEEL 42705-LCA5-E00 4

26 RIM COMP FR WHEEL 44705-LCA5-E00 3
27 DUCT COOLING AIR 19102-LCA5-E00 2
28

GUIDE COVER CHANGE HNDL 60120-LCD9-E00 5

29

COVER FRONT 64301-LCA5-E00 2

30

BUMPER FR 64302-LCA5-E00 4

31 GRILL R FENDER 64303-LCA5-E00 2
32 GRILL L FENDER 64304-LCA5-E00 2
33 MUDGUARD R FLOOR 80121-LCA5-E00 4
34 MUDGUARD L FLOOR 80122-LCA5-E00 4
35 COVER R SIDE 83500-LCA5-E00 6
36 COVER ASSY L SIDE 8360A-LCA5-E00 3
37

COVER HANDLE 53205-LCA5-E00 3

38 COVER TANK 17700-LCA5-E00 3
39 CALIPER ASSY RR 43100-PWA1-900 2
40 CALIPER ASSY FR R 45100-LBA7-900 2
41 CALIPER ASSY FR L 45200-LBA7-900 2
42

ARM ASSY R UP SWING 53400-PWA2-900 2

43

ARM ASSY R LOW SWING 53450-LCD9-E00 1

44 ARM ASSY L UP SWING 53500-PWA2-900 2
45 ARM ASSY L LOW SWING 53550-LCD9-E00 1
46 RR CARRIER LUGGAGE 77330-LCA5-E00 7

生產日期(DATE OF STARTING-SALES)

停產日期(DATE OF ENDING-SALES)

PARTS NO

版數

VERSION

NO.1 NO.2 NO.3 NO.4 NO.5 NO.6

RR338S

Red Black Deep Green Blue Blue

E4R N1R GWR YNR C3R YSR

T01 T02 T03 T04 T05 T06

2005.07.20 2005.07.20 2005.07.20 2005.07.20 2005.07.20 2005.07.20

NH001S

LA60AA(US)COLOR CHART

GG345S

R159S

M3A
M2A
N8A

N1S

T03

T01

NJS

N1R

NJA

MAS

PB089S

R160S

ellow Ochre

-

-

機 種 名 稱 (MODEL

)

A

A

A

Y

A

A

Y

A

(

)

(

)

Y

項

相 片 號 碼 (PHOTO NO)

主 體 色 (BASIC COLOR) 紅黑深綠 黃 藍 土黃

次

色 碼 (CODE)

NO

色別零件名稱(PARTS NAME) 基本零件號碼

47 FR CARRIER LUGGAGE 77430-LCA5-E00 4
48 PIPE COMP FR BUMPER 85100-LCA5-E00 3

PARTS NO

版數

VERSION

NO.1 NO.2 NO.3 NO.4 NO.5 NO.6

RR338S

Red Black Deep Green Blue Blue

NH001S

LA60AA(US)COLOR CHART

GG345S

R159S

MAS

PB089S

R160S

ellow Ochre

-6-

生產日期(DATE OF STARTING-SALES)

停產日期(DATE OF ENDING-SALES)

2005.07.20 2005.07.20 2005.07.20 2005.07.20 2005.07.20 2005.07.20

CONTENTS-ENGINE GROUP

E 1

E 4

Crank Case -15-

Right Crankcase Cover ●
Water Pump

-29-

E 2

E 5

Cylinder Head Cover ●
Cylinder Head

Drive Pulley -33-

-21-

E 3

E 6

Cylinder ● Piston ●
Crankshaft

Starting Motor ●
Generator

-27-

-37-

E 7

Case Comp Mission -41-

E 8

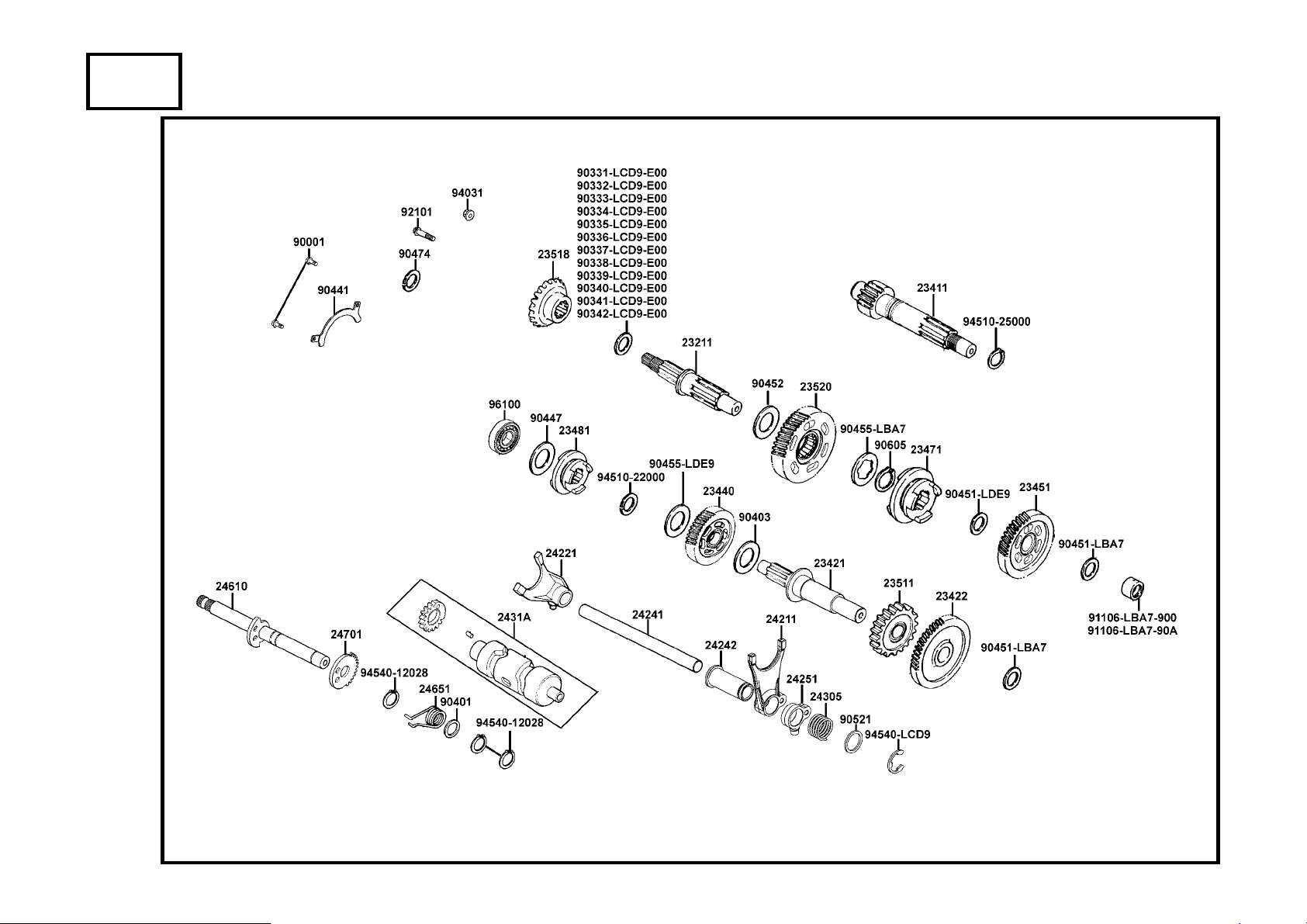

Transmission -47-

E 9

Carburetor -53-

-7-

CONTENTS-FRAME GROUP

F 1

F 4

Head Light -61-

Master Cylinder -67-

F 2

F 5

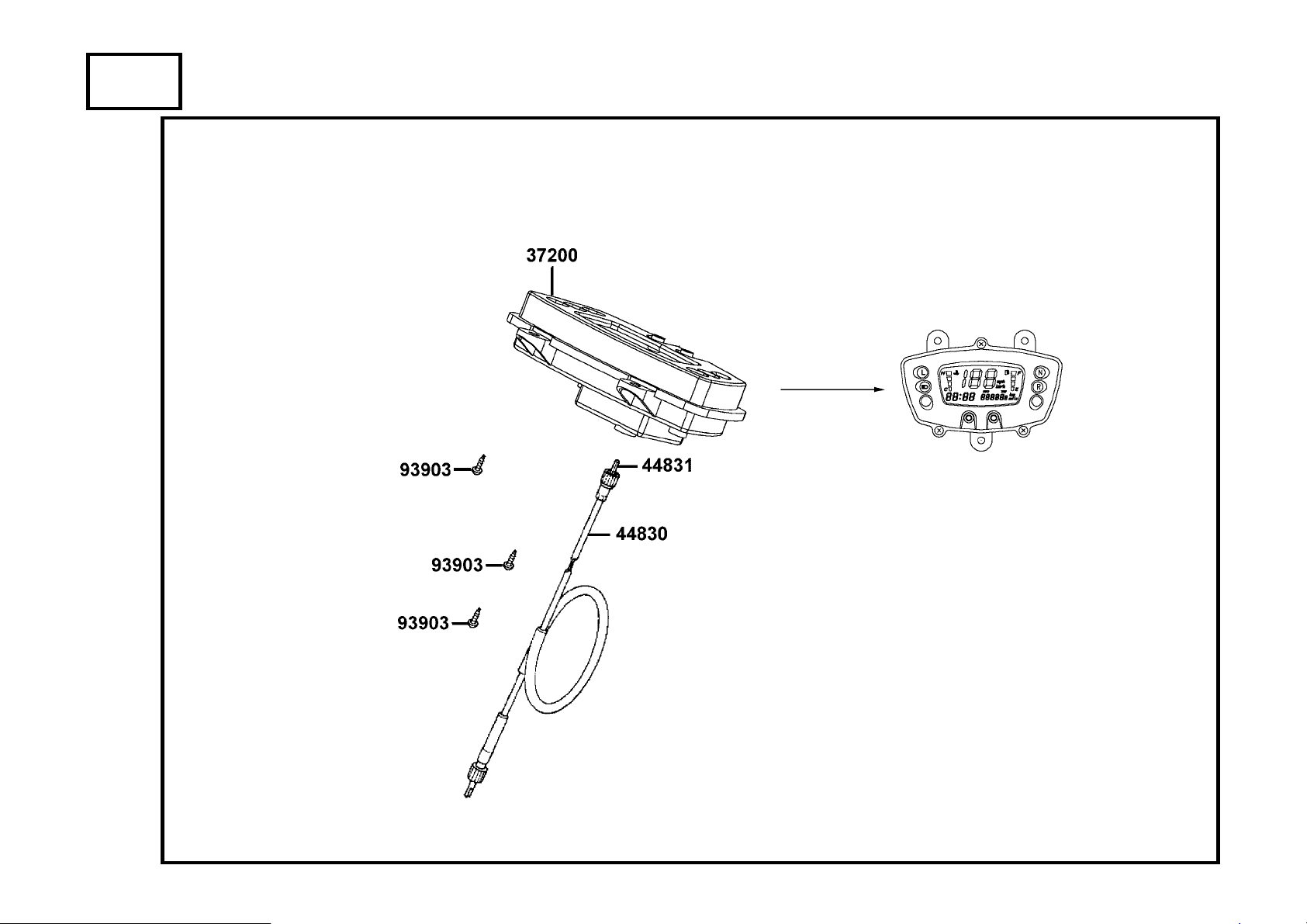

Speed Meter -63-

Fender Front -71-

F 3

F 6

Handle Steering -65-

Stem Steering -73-

F 7

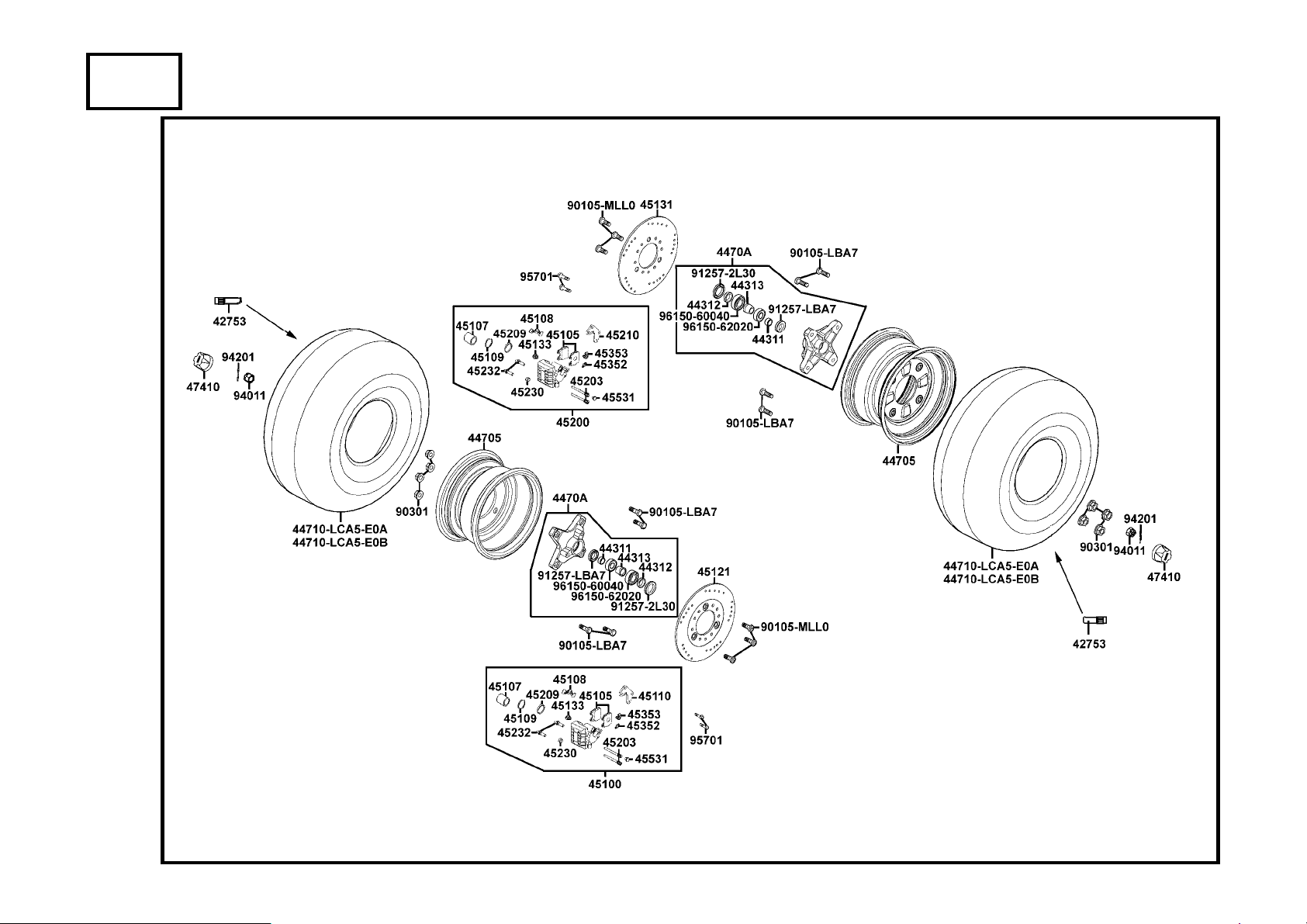

Front Wheel -75-

F 8

Rear Wheel -79-

F 9

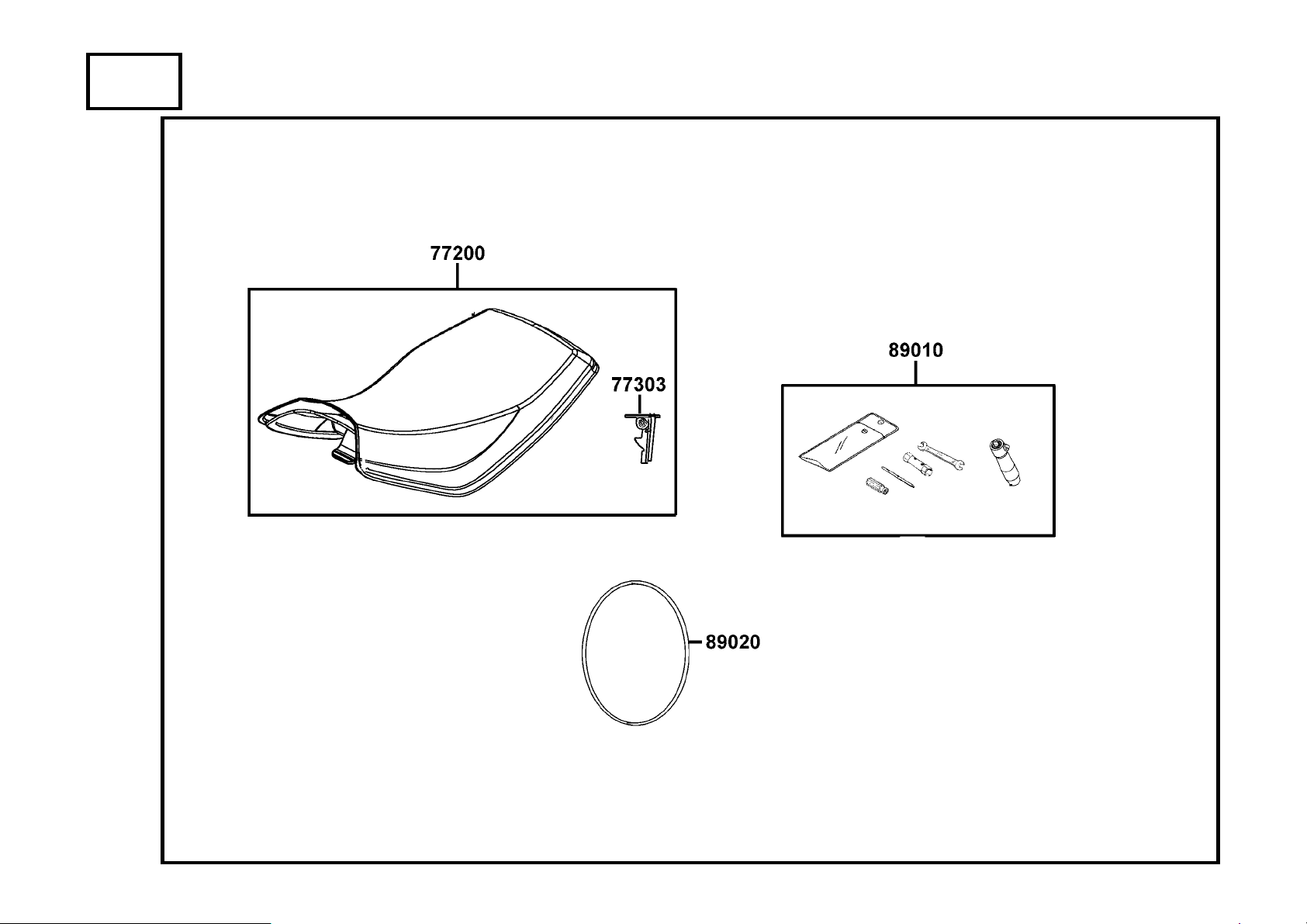

Seat -83-

-9-

CONTENTS-FRAME GROUP

F10

F13

Fuel Tank -85-

Air Cleaner -93-

F11

F14

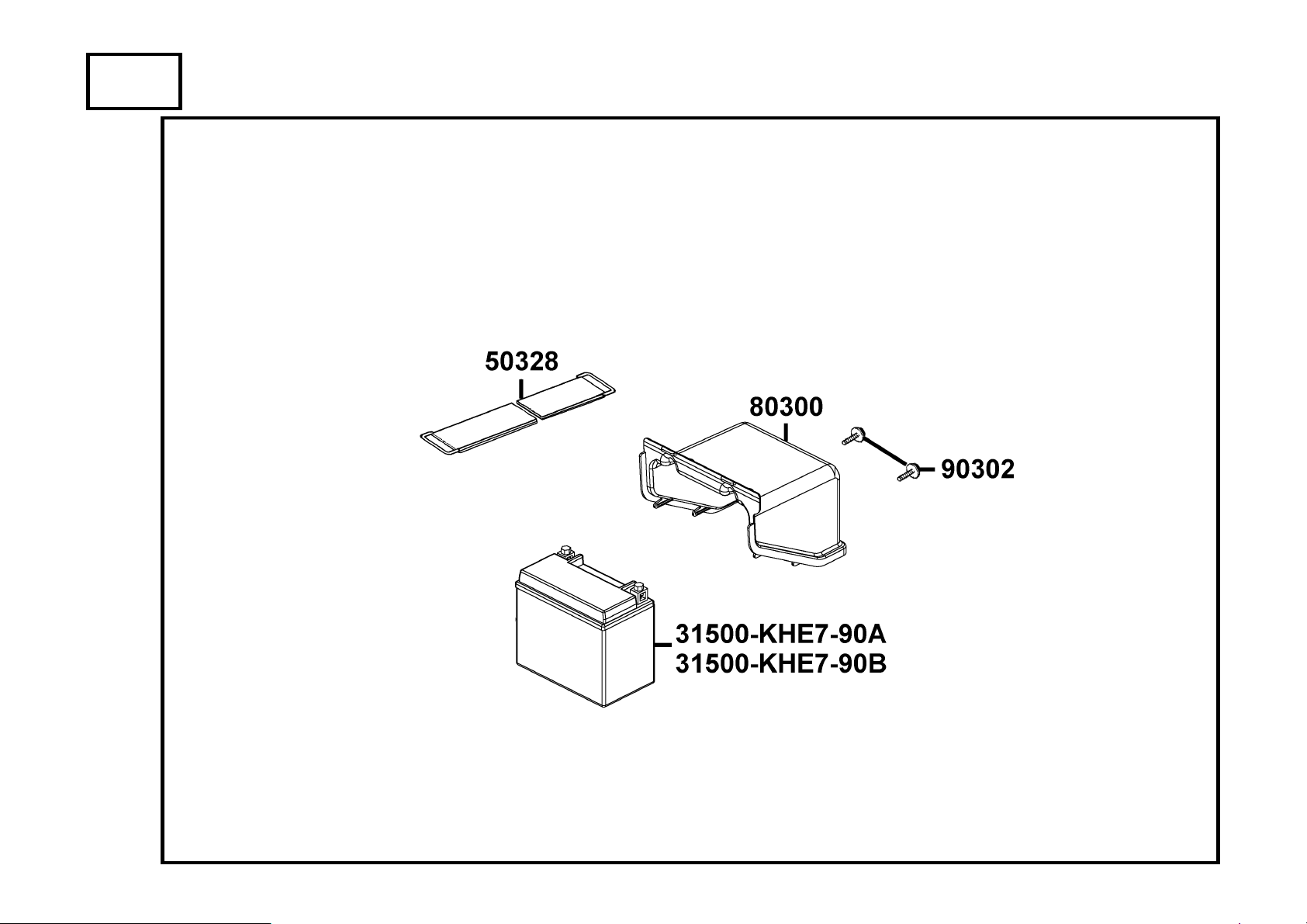

Battery

Exhaust Muffler -97-

-89-

F12

F15

Fender Rear -91-

Master Cylinder Rear -99-

-10-

F16

Cushion ●
Right Arm Swing

-105-

F17

Cushion ● Left Arm Swing

-107-

F18

Rear Fork -109-

CONTENTS-FRAME GROUP

F19

F22

Side Case Rr Final

Frame Body

-111-

-121-

F20

F23

Light Tail

Carrier Luggage -125-

-115-

F21

F24

Harness Wire

Radiator -127-

-117-

F25

Caution Label -133-

F26

Emblem ● Stripe

-135-

-11-

E 1 Crank Case

-14-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

E 1

11100-LDE9-E00 1 CRANK CASE COMP R
11192-LBA7-900 4 GASKET CRANK CASE @A

11200-LC D9-E00 2 CRANK CASE COMP L

** 11341-LBA7-900 6 COVER LEFT

11348-LCA5-E00 5 COVER STARTING

11395-LB A7-900 1 GASKET L COVER
11700-LCA5-E00 6 RECOIL STARTING
11701-LCA5-E00 4 REEL STARTING
11702-LCA5-E00 1 SPIRAL SPG STARTING
11703-LCA5-E00 4 RACHET STARTING

11704-LCA5-E00 1 SPRING RACHET GUIDE
11705-LCA5-E00 3 SPACER STA RTING

右曲軸箱

曲軸箱墊片 A

左曲軸箱

左曲軸箱蓋

外盤蓋

左曲軸箱蓋墊片

手拉起動轉盤

捲線蓋

扭力彈簧

內盤滑塊

壓縮

間隔塊

1
1

1
1
1

1
1
1
1
2

1

1
11706-LCA5-E00 1 RACHET GUIDE STARTING
11707-LCA5-E00 1 ROPE STARTING
11708-LCA5-E00 1 COLLAR

1171A-LCA5-E0 0 4 HOLDER ASSY ST ARTING
32976-1G07-001 0 CLAMPER WIRE HARNESS
35759-LCD9-E00 3 SW ASSY GEAR CHANGE
90001-GBHB-681 0 BOLT FLANGE SHF 6*28
90001-GBHB-711 0 BOLT FLANGE SHF 6*40

內箱蓋

拉繩

套筒

起動拉柄

配線固定夾

檔位燈變換開關組

螺絲 6*28

螺絲 6*40

1

1

1

1

2

1

8

2

-15-

E 1 Crank Case

-16-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

E 1

90001-GFY6-901 1 SOCKET BOLT 6*10
90031-KEBE-900 0 BOLT A STUD 8MM

90031-KKA7-900 0 BOLT B STUD 8MM
9008A-LCA5-E00 1 COVER ASSY HOLDER
90133-LLB1-900 1 WASHER BOLT SEAT

90441-KDY4-901 0 PLA TE BRG HOLD
90441-LBA7-900 2 PLATE BRG HOLD
9052A-GFY6-950 1 BOLT ASSY DRAIN PLUG
90750-LLB1-900 2 SPRING BOLT SEAT INNER
91001-KHV8-004 0 BRG BALL RADIAL 6305

91005-LBA7-900 1 BEARING BALL RADIAL 6005LLU
91106-LBA7-90 0 1 BRG NEEDLE 20*26*16

螺絲 6*10

雙頭螺絲 8MM

雙頭螺絲 8MM

拉把小蓋

華司

華司

華司

洩油螺絲

彈簧螺絲

軸承 6305

軸承 6005

滾針軸承 20*26*16

3

2

2

1

1

1

2

1

1

1

1

1
91106-LBA7-90A 0 BRG NEEDLE 20*26*16
91202-KKC4-900 0 OIL SEAL 27*42*7
91261-4E15-004 0 OIL SEAL 25*40*8

91301-KHE7-900 0 O-RING 17.8*1.9
91306-LBA7-900 2 GASKET STARTING COVER
91308-LCA5-E00 1 O-RING 18.1*3
91509-LLB1-900 2 BOLT SEAT BALL STOPPER
92201-05025-0H 0 BOL T HEX 5*25

滾針軸承 20*26*16

油封 27*42*7

油封 25*40*8

O環 17.8*1.9

起動蓋墊片

O環 18.1*3

螺絲

螺絲 5*25

1

1

1

1

1

1

1

1

-17-

E 1 Crank Case

-18-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

E 1

94101-LCA5-E00 0 WASHE R PLAIN 6MM
94301-08140 0 DOWEL PIN 8*14

94301-10160 0 DOWEL PIN 10*16
94591-LLB1-900 0 CLIP 2*100
95701-08012-08 0 BOLT FLANGE 8*12

96001-06010-08 0 BOLT FLANGE SH 6*10
96001-06012-08 0 BOLT FLANGE SH 6*12
96001-06025-08 0 BOLT FLANGE SH 6*25
96001-06032-08 0 BOLT FLANGE SH 6*32
96001-06050-08 0 BOLT FLANGE SH 6*50

96100-62050-00 2 BRG BALL RADIAL 6205
96100-63040-00 1 BRG BALL RADIAL 6304

華司 6MM

定位銷 8*14

定位銷 10*16

夾子 2*100

螺絲 8*12

螺絲 6*10

螺絲 6*12

螺絲 6*25

螺絲 6*32

螺絲 6*50

軸承 6205

軸承 6304

1

2

4

1

1

1

3

3

2

4

2

1
96211-12000 0 BALL STEEL 12

鋼珠 12MM

1

-19-

E 2 Cylinder Head Cover ● Cylinder Head

-20-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

E 2

12200-LDE9-900 1 HEAD COMP CYLN
12205-KHE8-301 0 BOLT SEALING 12MM

12209-GDB4-68A 0 SEAL VALVE STEM
1221A-LDB2-E00 2 HOLDER COMP CAM SHAFT
12251-KHE7-901 0 GASKET CYLINDER HEAD

12310-LDB2-E00 2 COVER COMP CYLN HEAD
12391-LDB2-E00 1 GASKET HEAD COVER
14100-LDB2-E00 3 SHAFT COMP CAM
14150-LDB2-E00 2 PLATE COMP STOPPER
14431-LDB2-E00 1 ARM VALVE ROCKER

14450-KEBE-900 0 SHAFT COMP IN ROCKER ARM
14452-LDB2-E00 1 SHAFT EX ROCKER

汽缸頭

封閉螺絲

閥門徑封

凸輪軸固定座

汽缸頭墊片

汽缸頭蓋

汽缸頭蓋墊片

凸輪軸

止動版

門閥搖臂

進氣閥搖臂軸

排氣閥搖臂軸

1

1

2

1

1

1

1

1

1

2

1

1
14711-LDB2-E00 1 VALVE INLET
14721-LDB2-E00 1 V ALVE EXHAUST
14751-KHE7-900 0 SPG V ALVE OUTER

14761-KHE7-900 0 SPG VALVE INNE R
14771-GDB4-680 2 RETAINER VALVE SPRING
14775-MFA6-001 0 SEAT VALVE SPG OUTER
14781-MFA6-001 0 COTTER VALVE
1711A-LDE9-E00 1 PIPE ASSY INLET

進氣門閥

排氣門閥

門閥外彈簧

門閥內彈簧

閥門彈簧定位器

閥門彈簧座

閥門鎖扣

進氣管

1

1

2

2

2

2

4

1

-21-

E 2 Cylinder Head Cover ● Cylinder Head

-22-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

E 2

18646-GFY6-941 0 GASKET A/I PIPE
19300-KAE1-004 0 THERMOST A T ASSY

19310-KHE7-900 1 CASE COMP THERMOSTAT
19315-LBA7-900 1 COVER THERMOSTAT
37720-KGB5-900 0 EARTH TERMINAL THERMO

37750-PAC1-005 0 THERMO UNIT ASSY
90012-3C33-001 0 SCREW TAPPET ADJUSTING
90033-GFY6-900 0 BOLT STUD 8*32
90033-GFY6-941 0 BOLT STUD 6*16
90206-0A01-001 0 NUT TAPPET ADJG

90304-4H38-001 0 NUT HEX CAP 6MM
90465-MDC4-001 0 WASHER 8MM

通氣管墊片

恆溫器

恆溫器室

恆溫器蓋

恆溫器座

自動控溫器

汽門間隙調整螺絲

雙頭螺絲 8*32

特殊螺絲 6*16

汽門間隙調整螺帽

螺帽 6MM

華司 8MM

1

1

1

1

1

1

2

2

2

2

2

4
90478-7L00-001 0 WASHER A 6MM
91301-KHE7-900 0 O-RING 17.8*1.9
91351-GAR1-001 0 O-RING 38.5*2

92712-06028-0B 0
93500-05016-0H 0 SCREW PAN 5*16
94001-06080-0S 0 NUT HEX 6MM
94050-08080 0 NUT FLANGE 8MM
94301-10160 0 DOWEL PIN 10*16

BOLT STUD Ⅱ 6*28 雙頭螺絲 6*28

華司 6MM

O環 17.8*1.9

Ｏ環 38.5*2

螺絲 5*16

螺絲 6MM

螺帽 8MM

定位銷 10*16

2

1

1

4

2

4

4

4

-23-

E 2 Cylinder Head Cover ● Cylinder Head

-24-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

E 2

94591-KFBF-900 2 CLIP 2*71
95701-06025-08 0 BOLT FLANGE 6*25

96001-06018-08 0 BOLT FLANGE SH 6*18
96001-06110-08 0 BOLT FLANGE SH 6*110
98069-5791R-00 0 SPARK PLUG DPR (7EA-9)

夾子 2*71

螺絲 6*25

螺絲 6*18

螺絲 6*110

火星塞

1

4

1

2

1

-25-

E 3 Cylinder ● Piston ● Crankshaft

-26-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

E 3

12100-LDE9-E00 1 CYLINDER COMP
12191-KHE7-900 4 GASKET CYLINDER

13000-LDE9-E00 5 CRANK SHAFT COMP
13011-KHE7-900 0 RING SET PISTON
13101-LDB2-E00 3 PISTON

13111-LDB2-E00 1 PIN PISTON
1342A-LDE9-E00 2 SHAFT COMP BALANCER
14401-LDE9-E00 1 CHAIN CAM
14510-LDE9-E00 2 TENSIONER CAM CHAIN
14520-GFY6-90A 1 LIFTER ASSY TENSIONER

14523-KED9-900 0 GASKET TENSIONER LIFTER@A
14531-KHE7-900 0 PIVOT CAM CHAIN TENSIONER

汽缸

汽缸墊片

曲軸

活塞環組

活塞

活塞銷

平衡軸組

凸輪軸驅動鍊條

內鍊條拉力桿

內鏈條調整器

內鍊條調整器片

拉力桿螺絲

1

1

1

1

1

1

1

1

1

1

1

1
14610-LDE9-E00 1 GUIDE COMP CAM CHAIN
15441-1K49-001 0 OIL THROUGH
15447-1K49-001 0 SPG OIL THROUGH

90001-GBHB-661 0 BOLT FLANGE SHF 6*22
90005-KEC8-900 0 BOLT SPECIAL 6*6
91306-1E05-691 0 O-RING 1.5*9.5
94301-10160 0 DOWEL PIN 10*16
94601-17000 0 CLIP PISTON PIN 17MM

鍊條導件

通油器

通油器彈簧

螺絲 6*22

螺絲 6*6

Ｏ環 1.5*9.5

定位銷 10*16

活塞銷環夾 17MM

1

1

1

2

1

1

2

2

-27-

E 4 Right Crankcase Cover ● Water Pump

-28-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

E 4

** 11330-LDE9-E00 2 COVER COMP R CRANK CASE

11394-LB A7-900 2 GASKET R COVER
12361-GFY6-901 1 HOLE CAP TAPPET ADJUSTING
15421-1G07-001 1 SCREEN OIL FILTER
15426-GAE1-921 0 SPG OIL FILTER SCREEN

1565A-KKAK-900 0 GAUGE OIL LEVEL ASSY
15661-LBA7-900 1 FINDER OIL LEVEL
19215-KHE7-900 0 IMPELLER WATER PUMP
19217-6G57-024 0 SEAL MECHANICAL
19221-KHE7-900 0 COVER WATER PUMP

19229-LBA7-900 1 GASKET WATER OUMP
19231-KKJ9-011 0 SHAFT WATER PUMP

右曲軸箱蓋

右曲軸箱蓋墊片

調節螺帽

濾油網

濾油網彈簧

量油尺

機油檢視窗

水泵葉輪

機械油封

水泵蓋

水泵墊片

水泵樞軸

1

1

1

1

1

1

1

1

1

1

1

1
19502-LBA7-900 2 HOSE B WATER
90084-4H28-001 0 CAP ACG
9008A-LBA7-900 2 CAP ASSY R COVER

90423-KKJ9-001 0 WASHER 7.2*13*1.2
90478-7L00-001 0 WASHER A 6MM
91001-KKJ9-006 0 BRG BALL RADIAL 6901
91201-KKJ9-004 0 OIL SEAL 12*20*4
91302-0A01-021 0 O-RING 30.8MM

水管 B

A.C.G.蓋

引擎右邊蓋外蓋

華司 7.2*13*1.2

華司 6MM

軸承 6901

油封 12*20*4

Ｏ環 30*8MM

1

1

1

1

1

1

1

2

-29-

E 4 Right Crankcase Cover ● Water Pump

-30-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

E 4

91302-KHE7-900 0 O RING 27.4*2.1
91303-3G77-001 0 O-RING 13.8*2.5

91307-0E35-001 0 O-RING 18*3
94301-08140 0 DOWEL PIN 8*14
94301-10160 0 DOWEL PIN 10*16

94520-26000 0 CIR CLIP IN 26
95002-KHE7-900 0 CLIP WATER HOSE
96001-06010-00 0 BOLT FLANGE SH 6*10
96001-06016-08 0 BOLT FLANGE SH 6*16
96001-06022-08 0 BOLT FLANGE SH 6*22

96001-06028-08 0 BOLT FLANGE SH 6*28
96001-06045-08 0 BOLT FLANGE SH 6*45

O環 27.4*2.1

Ｏ環 13.8*2.5

Ｏ環 18*3

定位銷 8*14

定位銷 10*16

內夾環

水管夾

螺絲 6*10

螺絲 6*16

螺絲 6*22

螺絲 6*28

螺絲 6*45

1

1

1

2

2

1

2

1

3

2

2

4
96001-06125-08 0 BOLT FLANGE SH 6*125
96100-60000-00 0 BEARING BALL RADIAL 6000

螺絲 6*125

軸承 6000

8

1

-31-

E 5 Drive Pulley

-32-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

E 5

11347-LBA7-900 4 BOSS DRIVE SHAFT
22101-LBA7-900 1 OUTER CLUTCH

22102-KHE7-900 1 FACE DRIVE
22105-LBA7-900 1 BOSS DRIVE FACE
22110-KHE7-900 4 FACE COMP MOV ABLE DRIVE

22112-KHE7-900 1 BUSH 27*33*37
22121-LBA7-900 1 ROLLER COMP WEIGHT
22131-LBA7-900 1 PLATE RAMP
22132-KHE7-900 2 PIECE SLIDE
22300-LBA7-900 2 PLA TE ASSY DRIVE

22350-KHE7-900 0 PLATE COMP DRIVE
22361-KHE7-900 0 PLA TE CLUTCH SIDE

從動軸外套

離合器外套

驅動皮帶扇葉盤

襯套

滑動式驅動板組

襯套 27*33*37

配重滾子

斜坡板

斜坡板邊件

驅動板組

驅動板

離合器邊板

1

1

1

1

1

1

6

1

3

1

1

1
22401-LBA7-900 3 SPRING CLUTCH
22530-LBA7-900 2 WEIGHT CLUTCH
22804-GBB2-001 0 RUBBER CLUTCH DUMRER

2301A-LBA7-900 2 PULLEY SUB ASSY
23100-KHE7-900 0 BELT DRIVE
23200-KHE7-900 4 FACE ASSY DRIVEN
23220-LLJ3-E00 1 FACE COMP MOVABLE DRIVEN
23225-KHE7-900 0 PIN ROLLER GUIDE

舉升板導銷

離合器配重組

離合器橡皮

從動皮帶輪組

驅動皮帶

平面傳動盤組

滑動式從動皮帶盤

導滾銷

3

3

3

1

1

1

1

4

-33-

E 5 Drive Pulley

-34-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

E 5

23226-GHC8-004 0 ROLLER GUIDE
23233-LBA7-900 1 SPG DRIVEN FACE

23237-KHE7-900 0 COLLAR SEAL
23238-KHE7-900 0 COLLAR SPG
28213-LCA5-E00 3 PLATE RACHET

90201-KHE7-900 0 NUT C FLANGE M12
90201-KHR8-75A 0 NUT FLANGE 14MM
90202-1G87-001 0 NUT SPECIAL 28MM
90605-1F66-721 0 CIR CLIP 7MM
91002-GGA7-70A 0 BRG BALL RADIAL 6902U

91004-KHE7-900 1 BRG NDL 22*29*18
91211-KHE7-900 0 SEAL DRIVEN F ACE

滾導

驅動彈簧

套筒

套筒

棘板

螺帽

螺帽 14MM

螺帽 28MM

環夾 7MM

軸承 6902U

軸承 22*29*18

傳動組油封

4

1

1

1

1

1

1

1

3

1

1

2
91351-KHE7-900 0 O-RING PINION CAP
94520-28000 0 CIR CLIP IN 28
94601-33000 0 CLIP PISTON PIN 33MM

O環

內夾環

活塞銷環夾 33MM

2

1

1

-35-

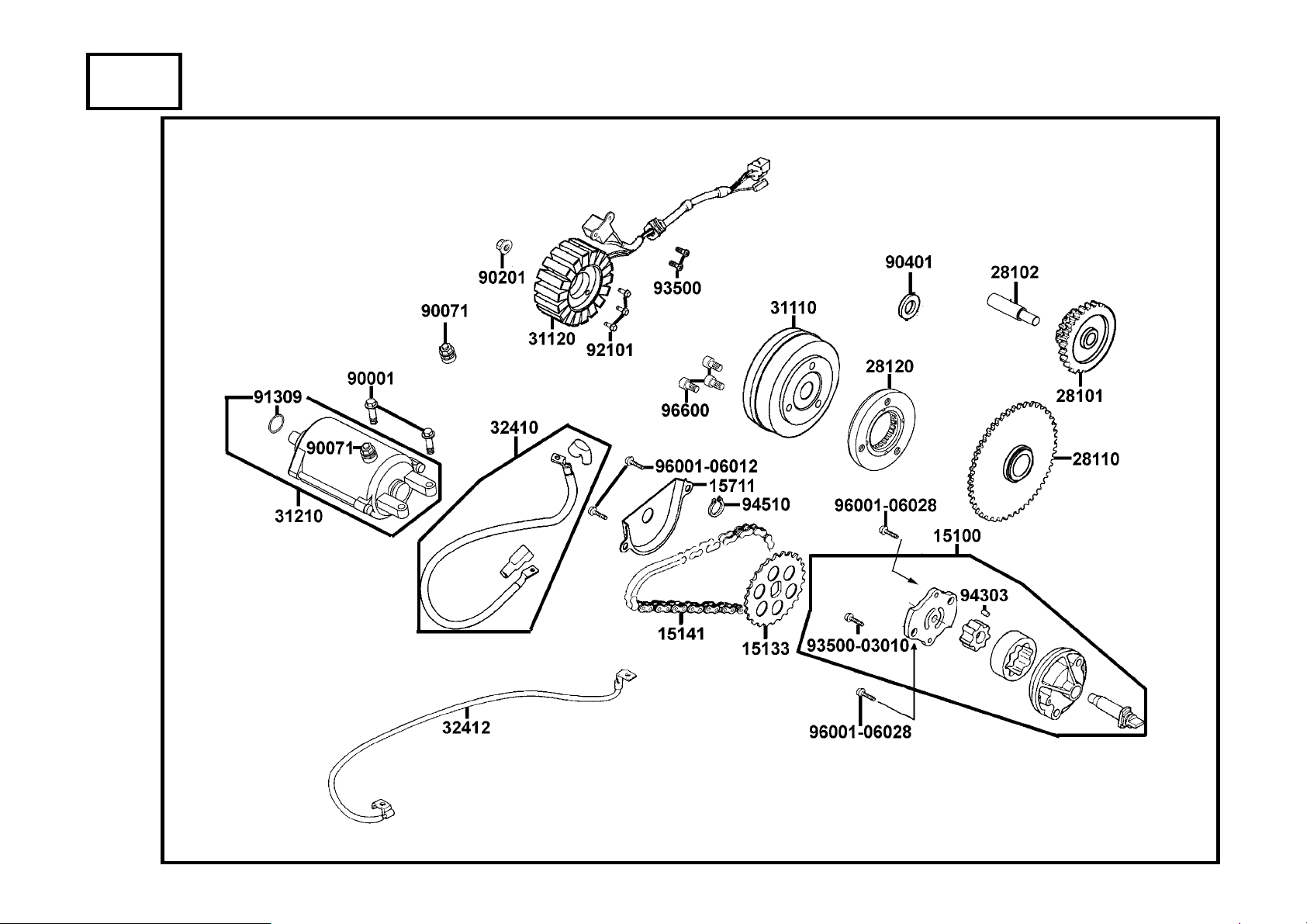

E 6 Starting Motor ● Generator

-36-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

E 6

15100-LBA7-900 1 PUMP ASSY OIL
15133-KAM1-001 0 SPROCKET OIL PUMP DRIVE

15141-LBA2-E00 1 CHAIN OIL PUMP
15711-KHE7-900 0 SEPARATER OIL
28101-KHE7-900 0 GEAR ST ARTER REDUCTION

28102-LDE9-E00 0 SHAFT STARTER REDUCTION
28110-KHE7-900 2 GEAR COMP STARTING CLUTCH
28120-KHE7-E00 0 ONE WAY CLUTCH
31110-LDE9-E00 1 FLYWHEEL COMP
31120-LDE9-E00 1 STASOR COMP

31210-LBA7-900 1 MOTOR UNIT STARTER
32410-LBA7-900 2 CABLE STARTER MOTOR

油泵

油泵驅動齒輪

油泵驅動鏈條

機油分隔板

起動減速齒輪

起動減速齒輪軸

起動齒輪

離合器外套

飛輪

轉子線圈

起動馬達

起動馬達配線

1

1

1

1

1

1

1

1

1

1

1

1
32412-LCA5-E00 2 CABLE EARTH
90001-GBHB-661 0 BOLT FLANGE SHF 6*22
90071-MLB0-001 0 NUT WASH 6MM

90201-KHR8-75A 0 NUT FLANGE 14MM
90401-KKJ9-001 0 WASHER THRUST 14*28*2
91309-4E25-004 0 O-RING 24.4*3.1
92101-05032-0H 0 BOL T HEX 5*32
93500-03010-1A 0 SCREW PAN 3*10

接地線

螺絲 6*22

螺帽 6MM

螺帽 14MM

墊圈

Ｏ環 24.4*3.1

螺絲 5*32

螺絲 3*10

1

2

2

1

1

1

3

1

-37-

E 6 Starting Motor ● Generator

-38-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

E 6

93500-05016-0H 0 SCREW PAN 5*16
94303-04065 0 PIN DOWEL 4*6.5

94510-10000 0 CIR CLIP EX 10
96001-06012-08 0 BOLT FLANGE SH 6*12
96001-06028-08 0 BOLT FLANGE SH 6*28

96600-08015-10 1 SOCKET BOLT 8*15

螺絲 5*16

螺絲 4*6.5

外環夾 10MM

螺絲 6*12

螺絲 6*28

螺絲 8*15

2

1

1

2

2

3

-39-

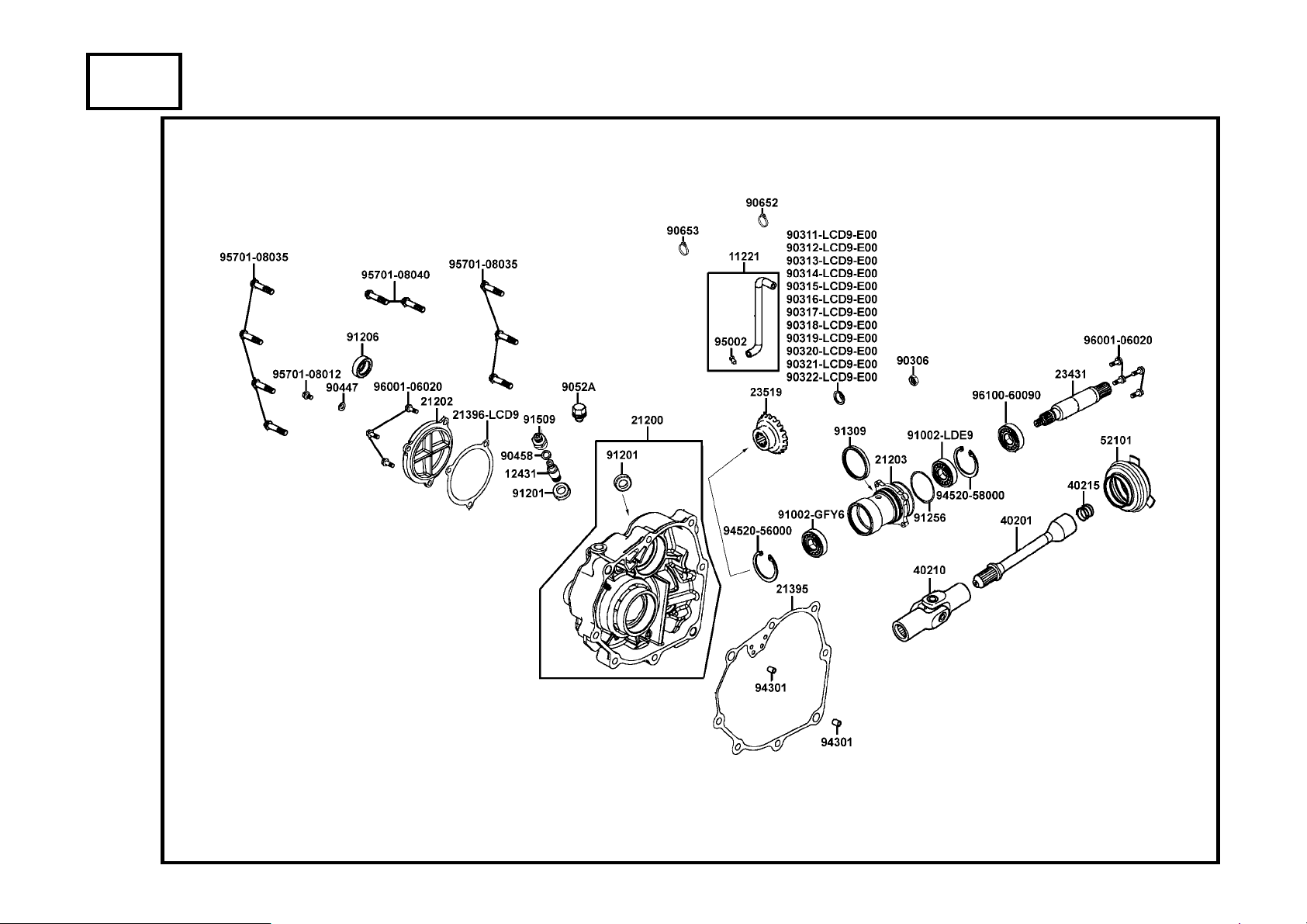

E 7 Case Comp Mission

-40-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

E 7

11221-LBA7-900 1 TUBE MISSION BREATHER
12431-LCD9-E00 1 GEAR TACHOMETER

21200-LCD9-E00 7 CASE COMP MISSION
21202-LCD9-E00 3 CAP MISSION
21203-LCD9-E00 5 CASE FINAL SHAFT

21395-LCD9-E00 1 GASKET MISSION CASE
21396-LCD9-E00 3 GASKET MISSION COVER
23431-LCD9-E00 5 SHAFT FINAL
23519-LCD9-E00 5 GEAR BEVEL DRIVEN
40201-LCD9-E00 1 SHAFT PROPELLER

40210-LCD9-E00 2 JOINT YORK
40215-LCD9-E00 1 SPG PROPELLER SHAFT

通氣管

引擎轉速錶副齒輪

主軸箱

主軸箱小蓋

最終軸箱

主軸箱墊片

推力墊圈

最終軸

從動斜齒輪

推進軸

萬向接頭

推進軸彈簧

1

1

1

1

1

1

1

1

1

1

1

1
52101-LCD9-E00 3 BOOT JOINT
90306-LCD9-E00 2 NUT 18MM
90311-LCD9-E00 4 SHIM DRIVE BEVEL GEAR A

90312-LCD9-E00 4 SHIM DRIVE BEVEL GEAR B
90313-LCD9-E00 4 SHIM DRIVE BEVEL GEAR C
90314-LCD9-E00 4 SHIM DRIVE BEVEL GEAR D
90315-LCD9-E00 4 SHIM DRIVE BEVEL GEAR E
90316-LCD9-E00 4 SHIM DRIVE BEVEL GEAR F

護套

螺絲 18MM

斜齒輪填隙墊片 A

斜齒輪填隙墊片 B

斜齒輪填隙墊片 C

斜齒輪填隙墊片 D

斜齒輪填隙墊片 E

斜齒輪填隙墊片 F

1

1

1

1

1

1

1

1

-41-

E 7 Case Comp Mission

-42-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

E 7

90317-LCD9-E00 4 SHIM DRIVE BEVEL GEAR G
90318-LCD9-E00 4 SHIM DRIVE BEVEL GEAR H

90319-LCD9-E00 4 SHIM DRIVE BEVEL GEAR I
90320-LCD9-E00 4 SHIM DRIVE BEVEL GEAR J
90321-LCD9-E00 4 SHIM DRIVE BEVEL GEAR K

90322-LCD9-E00 4 SHIM DRIVE BEVEL GEAR L
90447-KED9-900 2 WASHER THRUST 17.2MM
90458-LBA7-E00 1 THRUST WASHER 8MM
9052A-GFY6-950 1 BOLT ASSY DRAIN PLUG
90652-LCD9-E00 0 BAND 90 CONNECTING TUBE

90653-LCD9-E00 2 BA 66 BOOT
91002-GFY6-90A 0 BRG BALL RADIAL 63/22

斜齒輪填隙墊片 G

斜齒輪填隙墊片 H

斜齒輪填隙墊片 I

斜齒輪填隙墊片 J

斜齒輪填隙墊片 K

斜齒輪填隙墊片 L

墊圈

推力墊圈

螺絲

束帶

束帶

軸承

1

1

1

1

1

1

1

1

1

1

1

1
91002-LDE9-E00 1 BRG BALL RADIAL 62/28
91201-9A51-004 0 OIL SEAL 12*18*3
91206-2F86-014 0 OIL SEAL 14*28*7

91256-LCD9-E00 1 OIL SEAL 28*59*7
91309-LCD9-E00 1 O-RING
91509-LBA7-E00 3 BOLT TACHOMETER
94301-10160 0 DOWEL PIN 10*16
94520-56000 0 CIR CLIP IN 56

軸承

油封 12*18*3

油封 14*28*7

油封 28*59*7

O 環

轉速計螺栓

定位銷

夾環

1

2

1

1

1

1

2

1

-43-

E 7 Case Comp Mission

-44-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

E 7

94520-58000 0 CIR CLIP IN 58
95002-02150 0 CLIP B15 TUBE

95701-08012-08 0 BOLT FLANGE 8*12

95701-08035-08 0 BOLT FLANGE 8*35
95701-08040-08 0 BOLT FLANGE 8*40

96001-06020-08 0 BOLT FLANGE SH 6*20
96100-60090-00 1 BRG RADIAL BALL 6009

夾環

管夾

螺絲 8*12

螺絲 8*35

螺絲 8*40

螺栓 6*20

軸承

1

1

1

7

2

7

1

-45-

E 8 Transmission

-46-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

E 8

23211-LCD9-E00 5 SHAFT MAIN
23411-LCD9-E00 2 SHAFT DRIVE

23421-LCD9-E00 2 SHAFT COUNTER

23422-LCD9-E00 3 GEAR COUNTER
23440-LCD9-E00 2 GEAR ASSY FORWARD

23451-LCD9-E00 4 GEAR BACKWARD
23471-LCD9-E00 2 SHIFT REVERSE & LOWER
23481-LCD9-E00 2 SHIFT FORWARD
23511-LCD9-E00 2 GEAR LOWER DRIVE
23518-LCD9-E00 6 GEAR BEVEL DRIVE

23520-LCD9-E00 1 GEAR ASSY LOWER DRIVEN
24211-LCD9-E00 4 FORK RIGHT GEAR SHIFT

主軸

驅動軸

副軸

副軸齒輪

前進檔齒輪組

倒車檔齒輪

倒車低速檔撥叉樞軸

前進檔撥叉樞軸

低速齒輪

斜齒輪

從動低速檔齒輪

轉動右前叉齒輪

1

1

1

1

1

1

1

1

1

1

1

1
24221-LCD9-E00 1 FORK LEFT GEAR SHIFT
24241-LCD9-E00 1 SHAFT GEAR SHIFT FORK GUIDE
24242-LCD9-E00 2 SPRING FORK

24251-LCD9-E00 3 GUIDE RIGHT FORK
2431A-LCD9-E00 4 DRUM ASSY GEAR SHIFT
24305-LCD9-E00 3 SPRING DRUM
24610-LCD9-E00 4 SPINDLE COMP DRUM SHIFT
24651-LCD9-E00 3 SPRING GEAR SHIFT RETURN

左轉齒輪撥叉

齒輪撥叉導軸

前叉彈簧

右前叉導管

轉動鼓輪齒輪組

鼓輪彈簧

轉動鼓輪軸

彈簧

1

1

1

1

1

1

1

1

-47-

E 8 Transmission

-48-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

E 8

24701-LCD9-E00 3 GEAR CHANGE HNDL
90001-GFY6-901 1 SOCKET BOLT 6*10

90331-LCD9-E00 4 SHIM DRIVEN BEVEL GEAR A

90332-LCD9-E00 4 SHIM DRIVEN BEVEL GEAR B
90333-LCD9-E00 4 SHIM DRIVEN BEVEL GEAR C

90334-LCD9-E00 4 SHIM DRIVEN BEVEL GEAR D
90335-LCD9-E00 4 SHIM DRIVEN BEVEL GEAR E
90336-LCD9-E00 4 SHIM DRIVEN BEVEL GEAR F
90337-LCD9-E00 4 SHIM DRIVEN BEVEL GEAR G
90338-LCD9-E00 4 SHIM DRIVEN BEVEL GEAR H

90339-LCD9-E00 4 SHIM DRIVEN BEVEL GEAR I
90340-LCD9-E00 4 SHIM DRIVEN BEVEL GEAR J

齒輪把手

螺絲 6*10

從動斜齒輪填隙墊片A

從動斜齒輪填隙墊片B

從動斜齒輪填隙墊片C

從動斜齒輪填隙墊片D

從動斜齒輪填隙墊片E

從動斜齒輪填隙墊片F

從動斜齒輪填隙墊片G

從動斜齒輪填隙墊片H

從動斜齒輪填隙墊片I

從動斜齒輪填隙墊片J

1

2

1

1

1

1

1

1

1

1

1

1
90341-LCD9-E00 4 SHIM DRIVEN BEVEL GEAR K
90342-LCD9-E00 4 SHIM DRIVEN BEVEL GEAR L
90401-KKJ9-001 0 WASHER THRUST 14*28*2

90403-GFY6-901 0 WASHER THRUST 22.2*31*2.5
90441-LDE9-E00 2 PLATE BRG HOLD
90447-KED9-900 2 WASHER THRUST 17.2MM
90451-LBA7-900 1 WASHER THRUST 20MM
90451-LDE9-E00 1 WASHER THRUST 30*20*3

從動斜齒輪填隙墊片K

從動斜齒輪填隙墊片L

墊片 14*28*2

墊片 22.2*31*2.5

軸承薄板

墊片 17.2MM

華司 20MM

墊片 30*20*3

1

1

1

1

1

1

2

1

-49-

E 8 Transmission

-50-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

E 8

90452-LBA7-900 1 WASHER THRUST 25MM
90455-LBA7-900 1 WASHER SPLINE 25MM

90455-LDE9-E00 2 WASHE R SPLINE 20MM

90474-3C33-001 0 WASHER 8MM
90521-0H28-001 0 DIA W AS HER 17*22

90605-KED9-900 2 SET RING 28MM
91106-LBA7-90 0 1 BRG NEEDLE 20*26*16
91106-LBA7-90 A 0 BRG NEEDLE 20*26*16
92101-06020-0H 0 BOL T HEX 6*20
94031-LCD9-E00 2 NUT HEX 16MM

94510-22000 0 CIR CLIP EX 22
94510-25000 0 CIR CLIP EX 25

墊片 25MM

墊片 25MM

華司 20MM

華司 8MM

華司 17*22

環組 28MM

軸承 20*26*16

軸承 20*26*16

螺絲 6*20

螺帽 16MM

環夾

環夾

1

1

1

1

1

1

1

1

1

1

1

1
94540-12028 0 E RING 12
94540-LCD9-E00 2 E RING 15 SPECIAL
96100-63030-00 0 BEARING BALL RADIAL 6303

E型環

E型環

軸承 6303

3

1

1

-51-

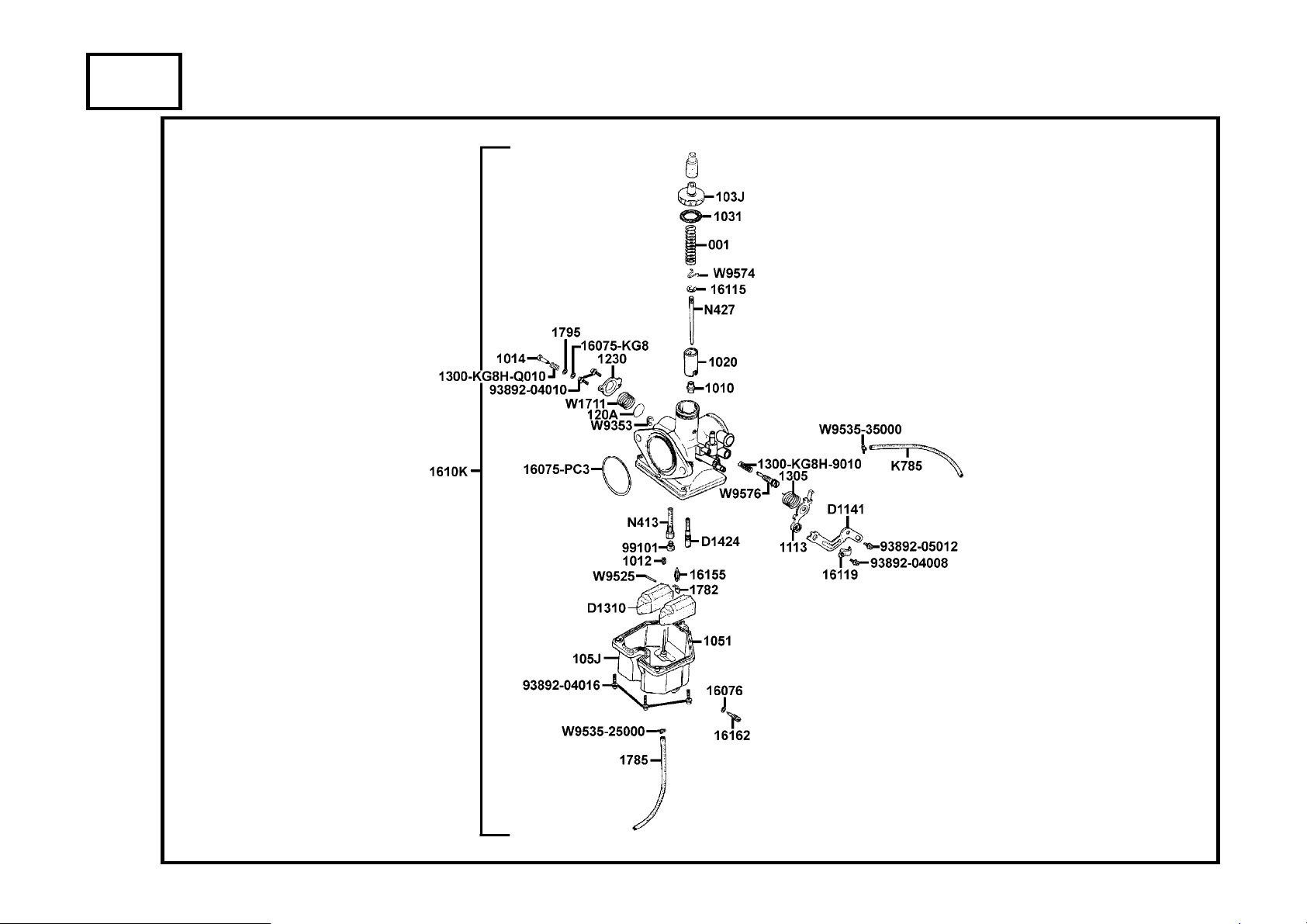

E 9 Carburetor

-52-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

E 9

001-C4T2-04000 0 COMPR SPG
1010-43FH-9900 0 NEEDLE JET

1012-382H-0140 0 JET HOLDER
1014-840-2000 0 ADJUST SCREW
1020-54D0-9900 0 THROTTLE VALVE

1031-KN4H-6511 0 TOP GASKET
103J-061H-9901 0 TOP COMP
1051-KCSH-9200 0 FLOAT CHAMBER GASKET
105J-092H-9911 0 F.C.B COMP
1113-HB7H-6710 0 CHOKE LEVER

120A-106H-9900 0 DIAPHRAGM COMP
1230-846-2000 0 DIAPHRAGM COVER

彈簧

小噴油嘴

噴油嘴座

調整螺絲

節流活塞閥

節流活塞閥墊圈

節流活塞閥蓋

浮筒室墊圈

浮筒室

加油拉臂

泵浦閥

泵浦蓋

1

1

1

1

1

1

1

1

1

1

1

1
1300-KG8H-9010 0 SPG COMPR
1300-KG8H-Q010 0 COMPR SPG
1305-491H-9901 0 TORSION SPG

16075-KG8-9010-M1 0 O-RING
16075-PC3-7810-M1 0 O-RING
16076-ND5-0040 0 O-RING
1610K-PWA1-90 0 0 CARBURETOR ASSY
16115-169-0040 0 BAR CLIP

彈簧

彈簧

彈簧

O環

O環

O環

化油器

油針固定器

1

1

1

1

1

1

1

1

-53-

E 9 Carburetor

-54-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

E 9

16119-MZ2-6000-K2 0 STAY PLATE
16155-ZG8-L100 0 FLOAT VALVE COMP

16162-KG8-9010-M1 0 DRAIN SCREW
1782-013H-9900 0 SPECIAL CLIP
1785-KG40-0030 0 TUBE

1795-KG8H-9010 0 PLAIN WASHER
93892-04008-18 0 WASHER SCREW
93892-04010-18 0 WASHER SCREW
93892-04016-18 0 WASHER SCREW
93892-05012-18 0 WASHER SCREW

99101-393-0950 0 JET
D1141-A63-0100-K2 0 WIRE STAY

支架板組

浮筒閥

溢流孔螺絲

管夾

油管

華司

螺絲

螺絲

螺絲

螺絲

主噴油嘴

推動支座

1

1

1

1

1

1

1

2

3

1

1

1
D1310-850-0100 0 FLOAT COMP
D1424-KAG-0100 0 JET
K785-076-0200 0 TUBE SET

N413-15A00 0 NEEDLE JET HOLDER
N427-BSD00 0 JET NEEDLE
W1711-30 0-9901 0 COMPR SPG
W9353-30000 0 U-RING
W9525-25250 0 ARM PIN

浮筒組

慢速噴油嘴

溢油管

油針支座

油針

彈簧

U環

浮筒閥臂銷

1

1

1

1

1

1

1

1

-55-

E 9 Carburetor

-56-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

E 9

W9535-25000 0 TUBE CLIP
W9535-35000 0 CLIP

W9574-13000 0 NEEDLE CLIP PLATE
W9576-01000 0 STOP SCREW

管夾

管夾

油針夾板

螺絲

1

1

1

1

-57-

F 1 Head Light

-60-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

F 1

33100-LCA5-E00 4 LIGHT ASSY R HEAD
33110-LCA5-E00 0 UNIT HEAD LIGHT R

33120-LCA5-E00 0 UNIT HEAD LIGHT L 33130-LCA5-E00 0 SOCKET COMP 33150-LCA5-E00 4 LIGHT ASSY L HEAD

34901-KFA6 -90 0 0 BULB HEAD LIGHT 34903-KPCP-900 0 BULB POSITION LIGHT 90651-LCA5-E00 1 CLIP FENDER 93404-06016-06 0 BOLT WASHER 6*16 93903-35260 0 SCREW TAPPING 5*12

右前燈

右前燈殼組

左前燈殼組

前燈配線

左前燈

燈泡

位置燈燈泡

束夾

螺絲 6*16

螺絲 5*12

1

1

1

2

1

2

2

2

2

6

-61-

F 2 Speed Meter

-62-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

F 2

37200-LCD9-90A 1 METER ASSY SPDMT
44830-LBA7-E00 2 CABLE COMP SPDMT

44831-KFA6-900 0 CABLE INNER 93903-35260 0 SCREW TAPPING 5*12

儀表

儀表導線

儀表內線

螺絲 5*12

1

1

1

3

-63-

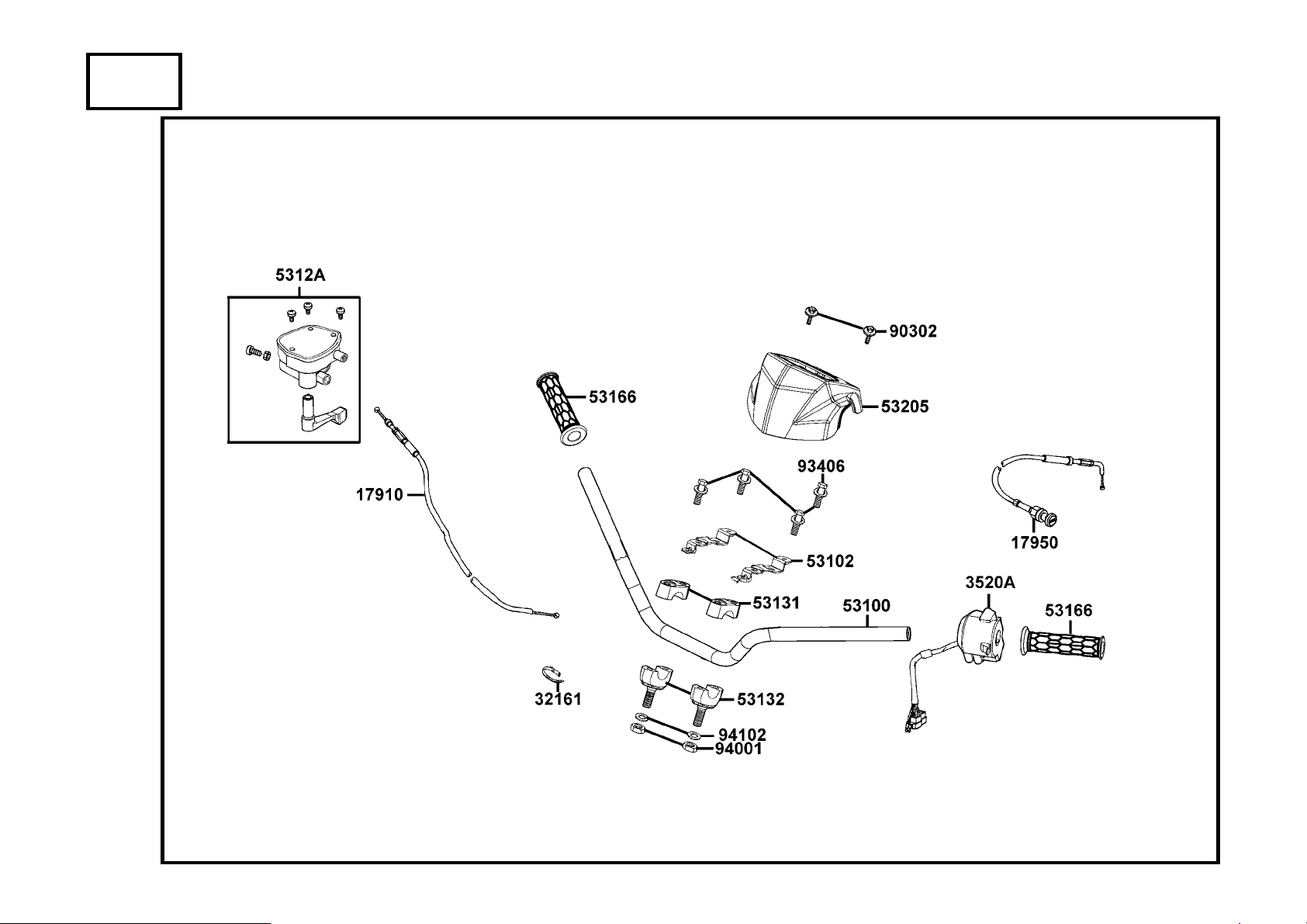

F 3 Handle Steering

-64-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

F 3

17910-LBA7-900 1 CABLE COMP THROT
17950-LCA5-E00 1 CABLE COMP CHOKE

32161-4D04-001 1 BAND WIRE HARNESS B1
3520A-LCD9-900 1 SW ASSY LH HANDLE COMP

** 53100-LCA5-900 1 HANDLE PIPE STRG

53102-LBA7-900 1 STAY HANDLE COVER
5312A-LBA7-900 5 LEVER ASSY THROT
53131-4K39-001 0 HOLDER HANDLE PIPE
53132-LLB1-900 4 HOLDER UNDER HANDLE PIPE
53166-KEC5-001 1 GRIP HANDLE

** 53205-LCA5-E00 3 COVER HANDLE

90302-GFY6-901 1 BOLT-WASH 5*12

節流導線

阻風門導線

配線夾

手柄左開關組

轉向手柄

轉向手柄蓋支架

節流拉桿組

手柄上固定座

手柄下固定座

手柄橡皮套

轉向手柄蓋

螺絲 5*12

1

1

1

1

1

2

1

2

2

2

1

2 93406-LLB1-900 0 BOLT-WASH 8*35 94001-10080-0S 0 NUT HEX 10MM 94102-10800 0 WASHER PLAIN 10MM

螺絲 8*35

螺帽 10MM

華司 10MM

4

2

2

-65-

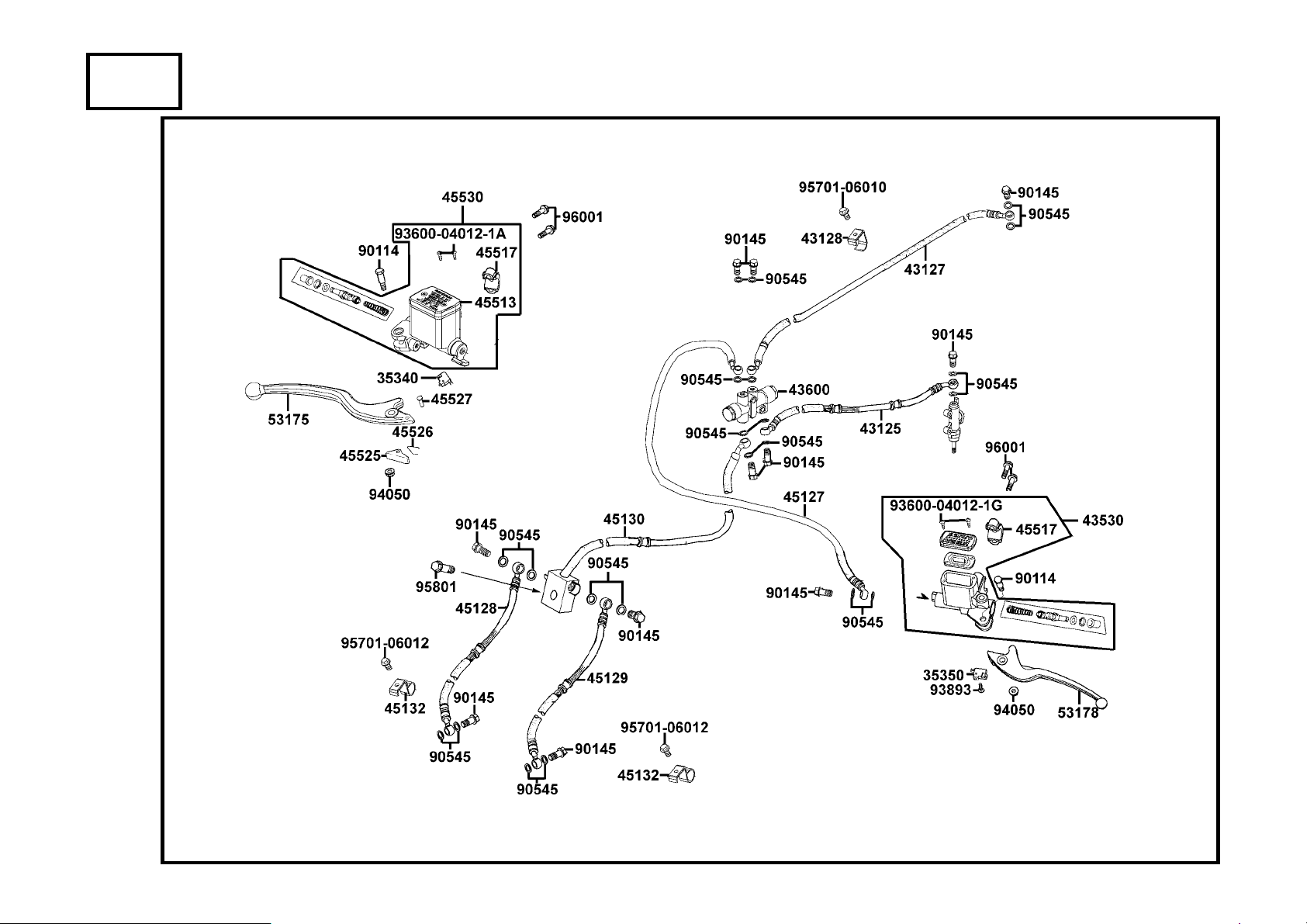

F 4 Master Cylinder

-66-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

F 4

35340-LBA7-900 0 SW ASSY FR STOP
35350-KNBN-901 0 SW ASSY RR STOP

43125-LCD9-E00 2 HOSE COMP RR BRK
43127-LCD9-E00 3 HOSE COMP RR BRK
43128-LBA7-900 1 CLAMPER RR BRAKE HOSE

43530-KKC4-305 0 CYLINDER SET RR MASTER
43600-LDE9-E00 2 PGV ASSY
45127-LDE9-900 1 HOSE ASSY RR BRK
45128-LBA7-900 3 HOSE ASSY FR(C/P R) BRK
45129-LBA7-900 3 HOSE ASSY FR(C/P L) BRK

45130-LBA7-900 3 HOSE ASSY C/P FR BRK
45132-LBA7-900 1 CLAMPER FR BRAKE HOSE

煞車燈前置開關

煞車燈後置開關

煞車油管

後煞車油管前段

後煞車油管夾

後煞車主油缸

壓力控制閥

後煞車油管

右前煞車油管

左前煞車油管

前煞車油管

前煞車油管夾

1

1

1

1

1

1

1

1

1

1

1

2
45513-KKC4-900 0 CAP M/C
45517-KFAF-910 0 HOLDER M/C
45525-LBA7-900 0 STOPPER

45526-LBA7-900 0 SPRING
45527-LBA7-900 0 PIN PARK
45530-LBA7-305 0 CYLINDER SET FR
53175-LBA7-900 0 LEVER R STRG HNDL

** 53178-KFC8-E10 0 LEVER L STRG HANDLE

煞車主油缸蓋

主油缸固定座

手柄拉桿固定器

彈簧

固定銷

前煞車主油缸

手柄右拉桿

手柄左拉桿

1

2

1

1

1

1

1

1

-67-

F 4 Master Cylinder

-68-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

F 4

90114-1F66-007 2 BOLT HANDLE LEVER
90145-MKS9-61A-06 1 OIL BOLT 10*22

90545-3L00-001 2 WASHER OIL BOLT
93600-04012-1A 0 SCREW FLAT 4*12
93600-04012-1G 0 SCREW FLAT 4*12

93893-04012-18 0 SCREW WASHER 4*12
94050-06070 0 NUT FLANGE 6MM
95701-06010-06 1 BOLT FLANGE 6*10
95701-06012-06 1 BOLT FLANGE 6*12
95801-08035-06 1 BOLT FLANGE 8*35

96001-06020-06 0 BOLT FLANGE SH 6*20

右拉桿固定螺絲

螺絲 10*22

華司

螺絲 4*12

螺絲 4*12

螺絲 4*12

螺帽 6MM

螺絲 6*10

螺絲 6*12

螺絲 8*35

螺絲 6*20

2

11
22

2

2

1

2

1

2

1

4

-69-

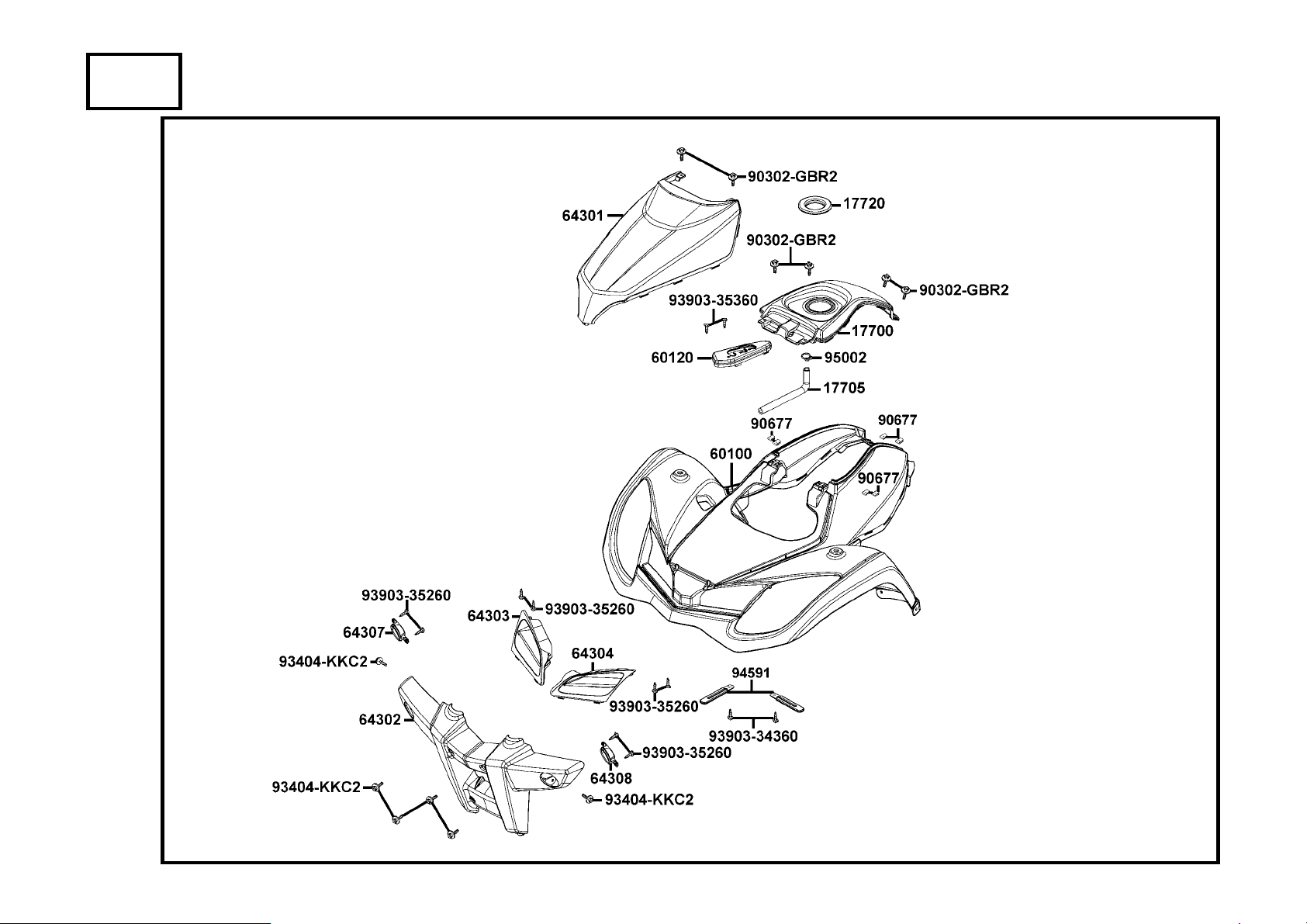

F 5 Fender Front

-70-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

F 5

** 17700-LCA5-E00 3 COVER TANK

17705-LCA5-E00 1 TUBE ASSY FUEL DRAIN
17720-LBA7-900 1 TRAY TANK COVER

** 60100-LCA5-E00 7 FENDER FRONT
** 60120-LCD9-E00 5 GUIDE COVER CHANGE HANDLE

** 64301-LCA5-E00 2 COVER FRONT
** 64302-LCA5-E00 4 BUMPER FRONT
** 64303-LCA5-E00 2 GRILL R FENDER

**

64304-LCA5-E00 2 GRILL L FENDER
64307-LCA5-900 2 CAP R FR BUMPE R

64308-LCA5-900 2 CAP L FR BUMPER
90302-GBR2-000 1 BOLT WASH FRONT

油箱護蓋

溢流管

油箱托盤

前擋泥板

排檔桿檔位導蓋

前護蓋

前保險桿

前檔泥板右隔窗

前檔泥板左隔窗

前保險桿右小蓋

前保險桿左小蓋

螺絲 5*16

1

1

1

1

1

1

1

1

1

1

1

6
90677-GAR1-004 1 NUT CLIP 5MM
93404-KKC2-900-06 1 BOLT WASH 6*16
93903-34360 0 SCREW TAPPING 4*12

93903-35260 0 SCREW TAPPING 5*12
93903-35360 0 SCREW TAPPING 5*16
94591-27000 0 CLIP 2*70
95002-02100 0 CLIP B10 TUBE

螺帽 5MM

螺絲 6*16

螺絲 4*12

螺釘 5*12

螺釘 5*16

夾子

管夾

6

6

2

8

2

2

1

-71-

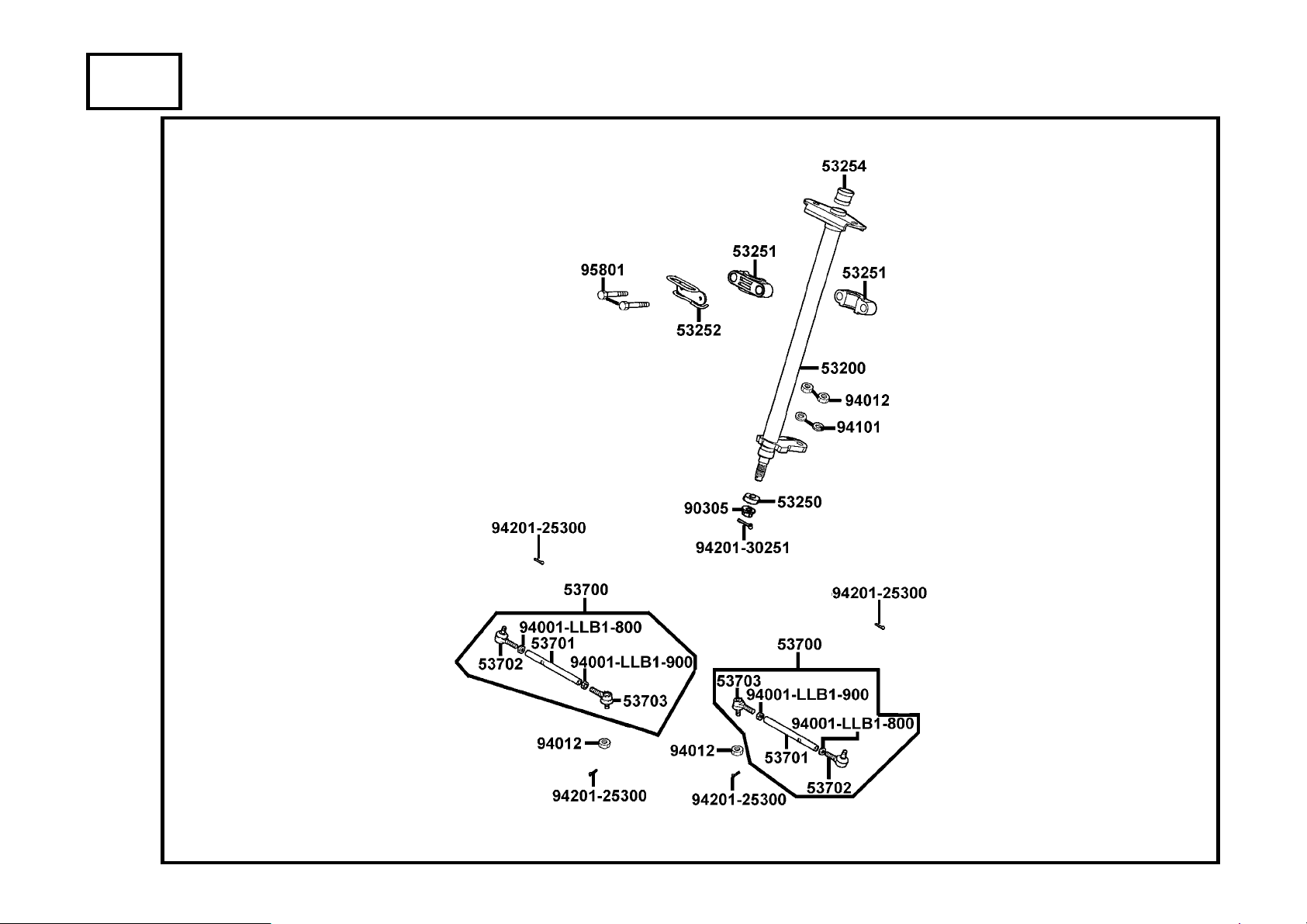

F 6 Stem Steering

-72-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

F 6

53200-LBA7-900 7 STEM COMP STEERING
53250-LBA7-900 2 COLLAR STEM BOTTOM

53251-LCA5-E00 1 HOLDER STEM STEERING
53252-LBA7-900 3 CLAMPER STEM HOLDER
53254-LBA7-900 2 SLEEVE STEM

53700-LCA5-E00 2 ROD ASSY STEERING
53701-LCA5-E00 1 ROD COMP STEERING
53702-LLB1-900 6 JOINT R BALL
53703-LLB1-900 6 JOINT L BALL
90305-MAA1-004-SY 0 U NUT FLANGE 14MM

94001-LLB1-800 0 NUT HEX 10MM
94001-LLB1-900 2 NUT HEX LH 10MM

轉向主桿

套筒

轉向主桿固定座

束夾

轉向套子

轉向連接桿組

轉向連接桿

右球型接頭

左球型接頭

螺帽 14MM

螺帽 10MM

左牙螺帽 10MM

1

1

2

1

1

2

2

2

2

1

2

2
94012-LLB1-900 1 NUT CASTLE 10MM
94101-10800 0 WASHER PLAIN 10 MM
94201-25300 0 PIN SPLIT 2.5*30

94201-30251 0 PIN SPLIT 3*25
95801-08060-06 0 BOLT FLANGE 8*60

螺帽 10MM

墊圈

插銷 2.5*30

插銷 3*25

螺絲 8*60

4

2

4

1

2

-73-

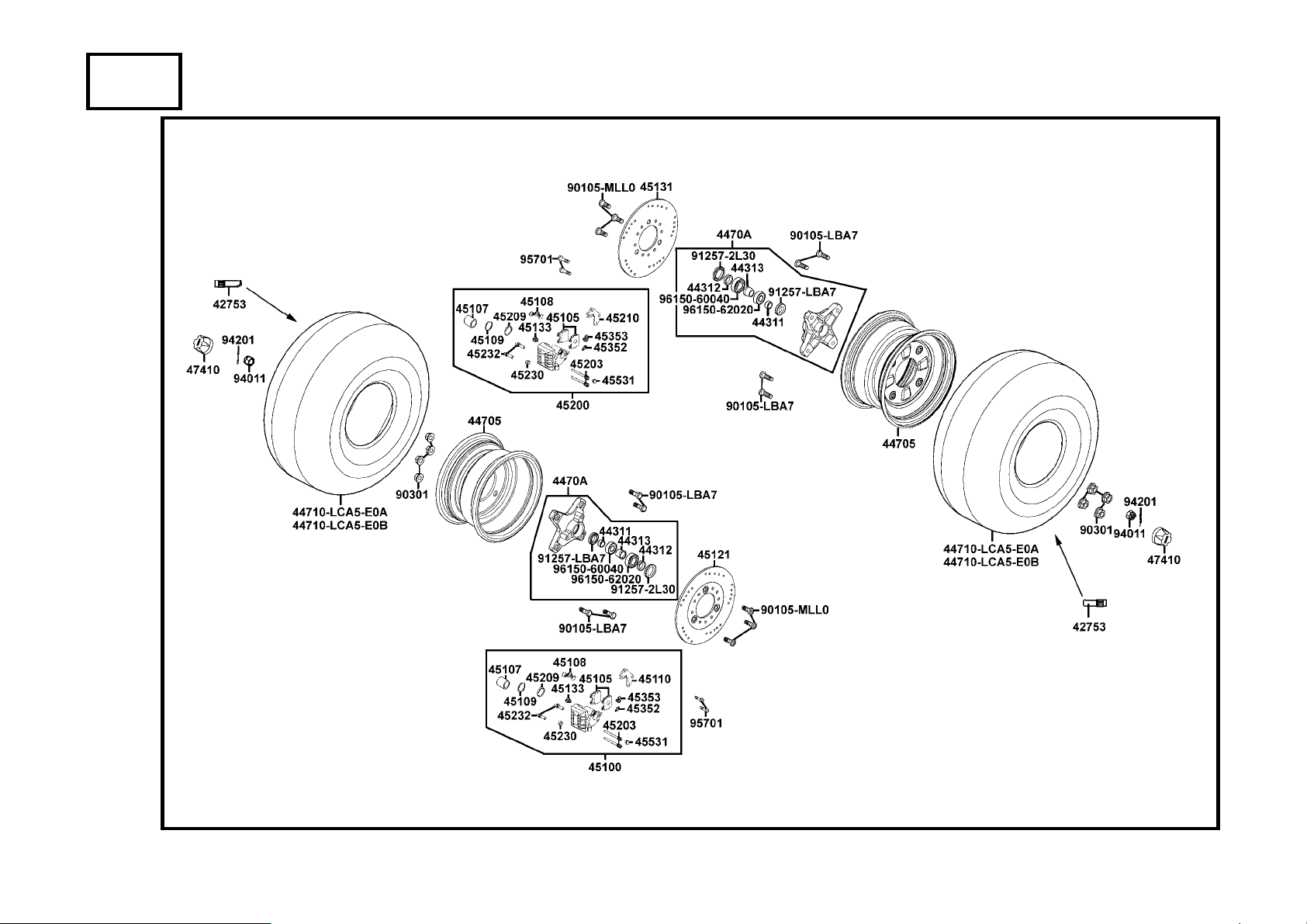

F 7 Front Wheel

-74-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

F 7

42753-KNBN-90B 0 VALVE RIM (TR 412)
44311-LBA7-900 1 COLLAR FR WHEEL SIDE A

44312-LBA7-900 1 COLLAR FR WHEEL SIDE B
44313-LBA7-900 1 COLLAR FR WHEEL DIST

** 44705-LCA5-E00 3 RIM FR WHEEL

4470A-LDE9-900 1 CONNECTOR ASSY FR
44710-LCA5-E0A 1 TIRE ASSY FR
44710-LCA5-E0B 1 TIRE ASSY FR

** 45100-LBA7-900 2 CALIPER ASSY FR R

45105-LBA7-305 0 PAD SET

45107-LBA7-900 0 PISTON
45108-LBA7-900 0 SPRING PAD

打氣嘴

前輪轂邊套筒 A

前輪轂邊套筒 B

前輪轂套筒

前輪圈

前輪轂連接器組

前輪胎

前輪胎

右前煞車卡鉗

前煞車摩擦板組

卡鉗活塞

摩擦板彈簧

2

2

2

2

2

2

2

2

1

2

2

2
45109-LBA7-900 0 DUST SEAL
45110-LBA7-30 5 0 BRACKET R
45121-LBA7-900 2 DISK FR BRK R

45131-LBA7-900 2 DISK FR BRK L
45133-LBA7-900 0 BOOT A

** 45200-LBA7-900 2 CALIPER ASSY FR L

45203-LBA7-900 0 PIN HANGER
45209-LBA7-900 0 SEAL PISTON

防塵封

右煞車卡鉗托架

右前煞車圓碟

左前煞車圓碟

襯套 A

左前煞車卡鉗

吊架銷

油封

2

1

1

1

2

1

4

2

-75-

F 7 Front Wheel

-76-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

F 7

45210-LBA7-305 0 BRACKET L
45230-LBA7-900 0 BUSH PIN

45232-LBA7-900 0 PIN BOLT
45352-LBA7-900 0 BLEEDER
45353-LBA7-900 0 CAP BLEEDER

45531-LBA7-900 0 PLUG
47410-LCA5-E00 2 CAP WHEEL SHAFT
90105-LBA7-900 1 BOLT CONNECTOR
90105-MLL0-731 1 BOLT RR DISK 8*24
90301-LBA7-900 1 NUT WHEEL 10*14

91257-2L30-006 0 OIL SEAL 28*42*7
91257-LBA7-900 1 OIL SEAL 20*35*7

左煞車卡鉗托架

襯套

螺絲

加油嘴

加油嘴蓋

塞蓋

輪軸防塵蓋

螺絲

螺絲 8*24

輪子螺帽

油封 28*42*7

油封 20*35*7

1

2

4

2

2

2

2

8

6

8

2

2
94011-LLB1-900 2 NUT FLANGE CASTLE 14MM
94201-30300 0 PIN SPLIT 3*30
95701-08020-08 0 BOLT FLANGE 8*20

96150-60040-10 0 BEARING BALL RADIAL 6004
96150-62020-10 0 BEARING BALL RADIAL 6202

螺帽 14MM

插銷 3*30

螺絲 8*20

軸承 6004

軸承 6202

2

2

4

2

2

-77-

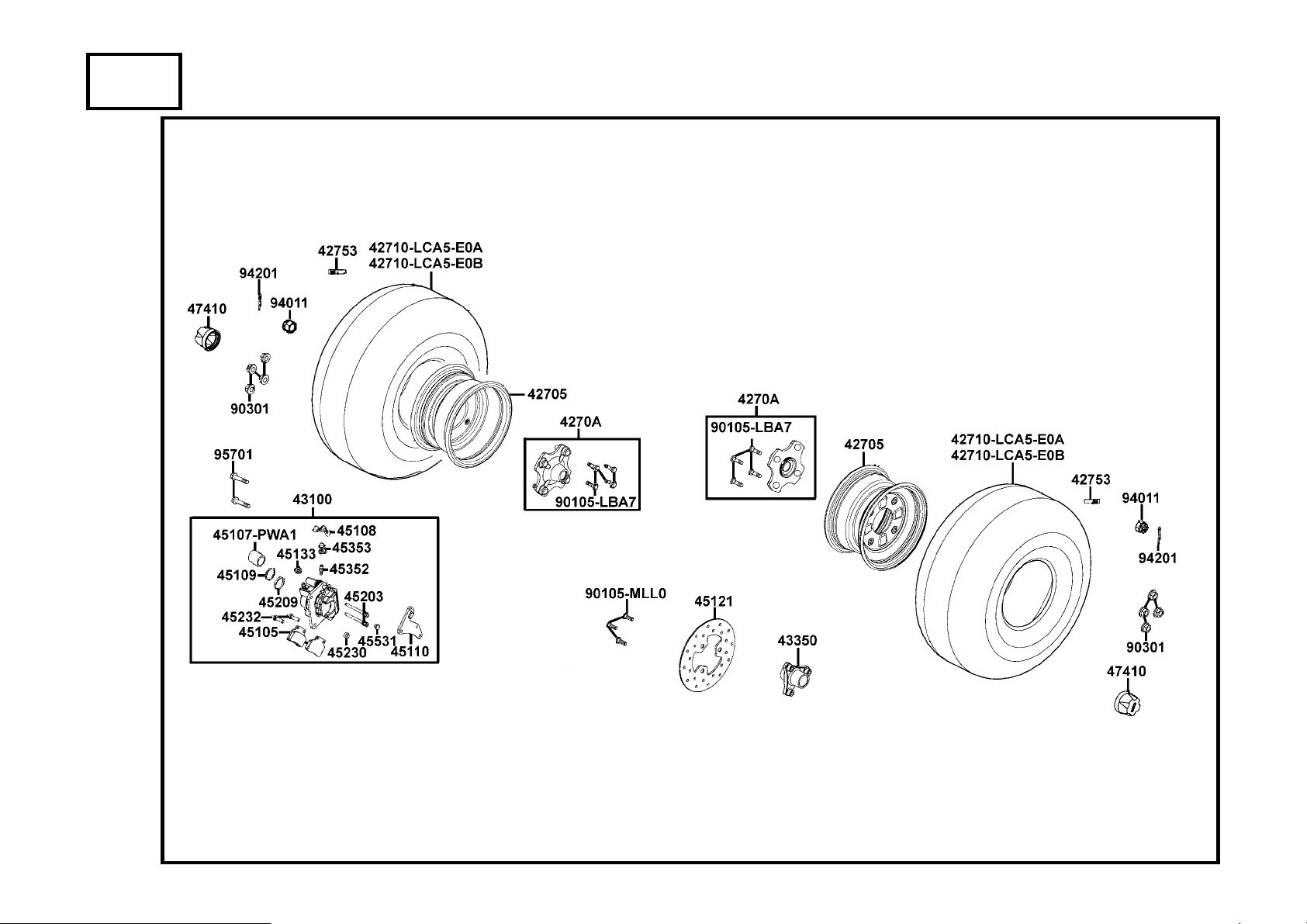

F 8 Rear Wheel

-78-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

F 8

** 42705-LCA5-E00 4 RIM RR WHEEL

4270A-LCA5-E00 4 HUB ASSY RR WHEEL
42710-LCA5-E0A 1 TIRE ASSY RR
42710-LCA5-E0B 1 TIRE ASSY RR
42753-KNBN-90B 0 VALVE RIM (TR412)

** 43100-PWA1-900 2 CALIPER ASSY RR

43350-LDE9-E00 1 HUB BRAKE DISK
45105-PWA1-305 0 PAD SET
45107-PWA1-900 0 PISTON
45108-LBA7-900 0 SPRING PAD

45109-PWA1-900 0 DUST SEAL
45110-LDE9-3 05 0 BRACKET RR

後輪圈

後輪轂連接器組

後輪胎

後輪胎

打氣嘴

後煞車卡鉗

後煞車圓碟轂

煞車摩擦板組

卡鉗活塞

摩擦板彈簧

防塵油封

後煞車卡鉗托架

2

2

2

2

2

1

1

1

1

2

1

1
45121-LBD5-E00 2 DISK FR BRK
45133-LBA7-900 0 BOOT A
45203-LBA7-900 0 PIN HANGER

45209-PWA1-900 0 SEAL PISTON
45230-LBA7-900 0 BUSH PIN
45232-LBA7-900 0 PIN BOLT
45352-LBA7-900 0 BLEEDER
45353-LBA7-900 0 CAP BLEEDER

右前煞車圓盤

襯套 A

吊架銷

活塞油封

襯套

螺絲

加油嘴

加油嘴蓋

1

1

2

1

1

2

1

1

-79-

F 8 Rear Wheel

-80-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

F 8

45531-LBA7-900 0 PLUG
47410-LCA5-E00 2 CAP WHEEL SHAFT

90105-LBA7-900 1 BOLT CONNECTOR
90105-MLL0-731 1 BOLT RR DISK 8*24
90301-LBA7-900 1 NUT WHEEL

94011-LBA7-90 0 1 NUT FLANGE CASTLE 16MM
94201-30300 0 PIN SPLIT 3*30
95701-08020-06 1 BOLT FLANGE 8*20

塞蓋

輪軸防塵蓋

連接器螺絲

螺絲 8*24

輪子螺帽

螺帽 16MM

插銷 3*30

螺絲 8*20

1

2

8

3

8

2

2

2

-81-

F 9 Seat

-82-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

F 9

** 77200-LCA5-E00 1 SEA T ASSY

77303-LLB1-900 2 HOOK ASSY SEAT LOCK
89010-LBA7-900 2 TOOL SET
89020-KKC4-900 1 BAND TOOL SET

座墊

座墊鉤

工具包

束帶

1

1

1

1

-83-

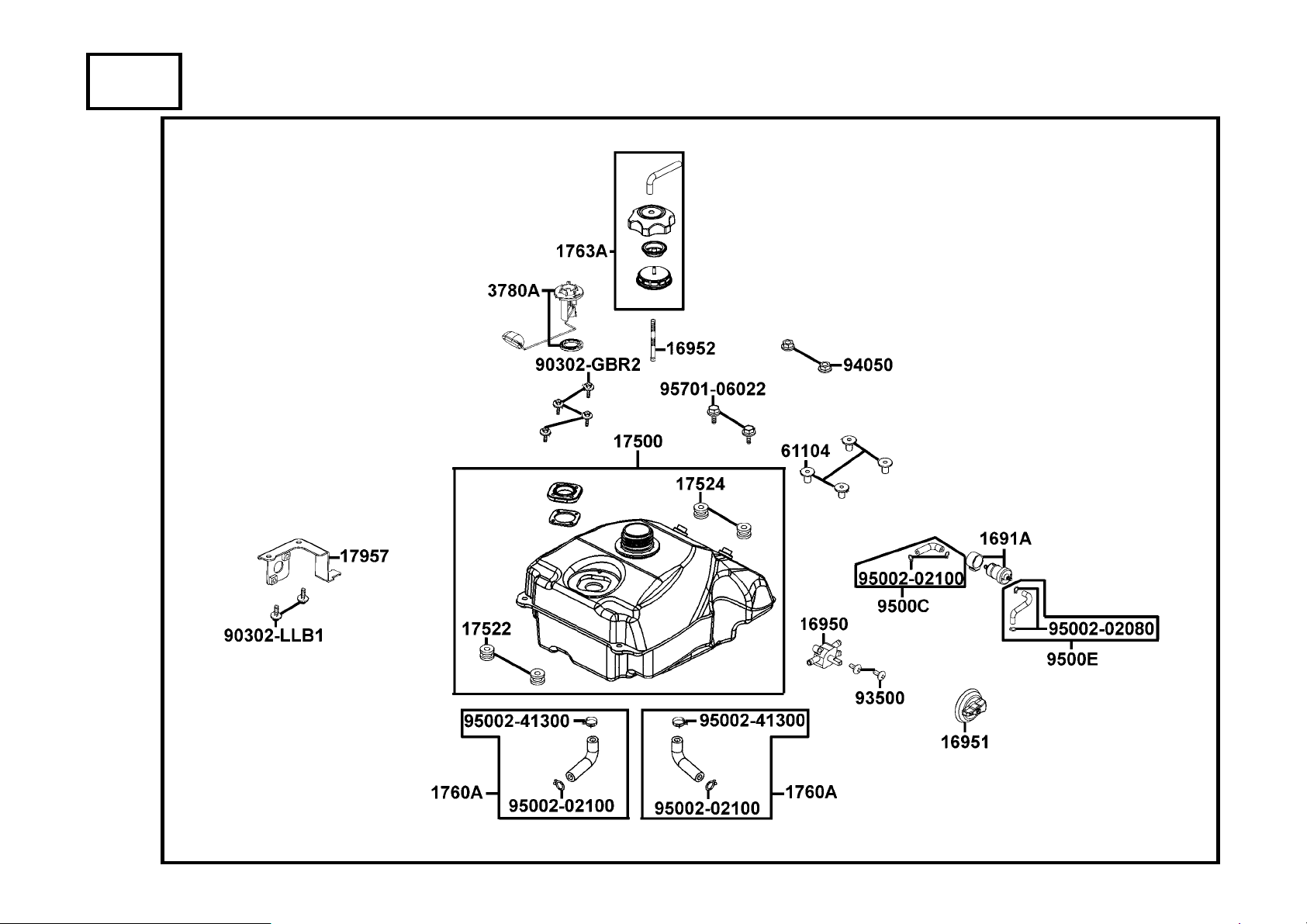

F10 Fuel Tank

-84-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

F10

1691A-GFY6-90A 3 STRAINER ASSY FUEL
16950-LBA7-900 1 COCK FUEL

16951-LBA7-900 3 COVER FUEL COCK
16952-LLB1-900 1 SCREEN FUEL STRAINER
17500-LCA5-E01 1 TANK COMP FUEL

17522-LLB1-900 1 RUBBER FUEL TANK
17524-LLB1-900 1 RR RUBBER FUEL TANK
1760A-LBA7-900 2 TUBE ASSY FUEL TANK
1763A-LCA5-E00 6 CAP ASSY FUEL FILLER
17957-LBA7-900 1 STAY FUEL COCK & STRAINER

3780A-LCA5-E01 1 FUEL UNIT ASSY
61104-3G57-001 0 COLLAR FR FENDER

濾油器組

自動油杯組

油杯護蓋

過濾器隔板

油箱

油箱前橡皮

油箱後橡皮

油箱油管

油箱蓋

油杯座

汽油量指示浮筒組

前土除套筒

1

1

1

1

1

2

2

2

1

1

1

4
90302-GBR2-000 1 BOLT WASHER 5*16
90302-LLB1-E00-06 2 BOLT-WASH 5*12
93500-05016-1B 0 SCREW PAN 5*16

94050-06080 0 NUT FLANGE 6MM
95002-02080 0 CLIP B8 TUBE
95002-02100 0 CLIP B10 TUBE
95002-41300-00 0 CLAMP D13 TUBE
9500C-LBA7-900 2 TUBE ASSY FUEL

螺絲 5*16

螺絲 5*12

螺絲 5*16

螺帽 6MM

管夾

管夾

管夾

油管組

4

2

2

2

2

4

2

1

-85-

F10 Fuel Tank

-86-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

F10

9500E-LBA7-900 2 TUBE ASSY FUEL 95701-06022-06 1 BOLT FLANGE 6*22

油管組

螺絲 6*22

1

2

-87-

F11 Battery

-88-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

F11

31500-KHE7-90A 2 BA TTE R Y YTX12-BS
31500-KHE7-90B 2 BATTERY GTX12-BS

50328-LCA5-E00 1 BAND BATTE RY

** 80300-LCA5-E00 1 COVER BATTERY

90302-LLB1-E00-06 2 BOLT-WASH 5*12

電瓶

電瓶

電瓶束帶

電瓶蓋

螺絲 5*12

1

1

1

1

2

-89-

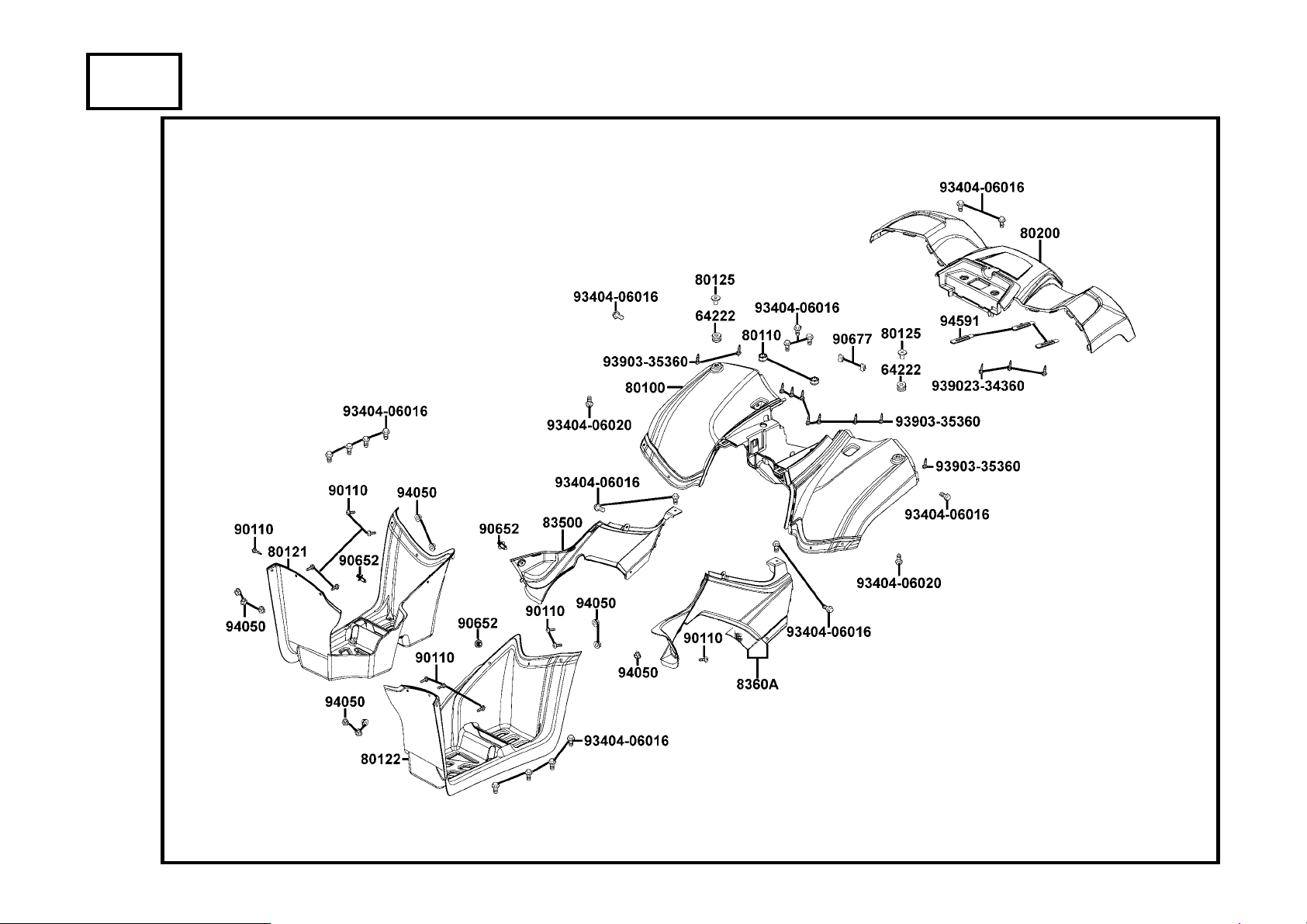

F12 Tank Cover ● Luggage Box

-90-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

F12

64222-LLJ3-E00 1 RUBBER WIND SCREEN

** 80100-LCA5-E00 8 FENDER REAR

80110-LBA7-900 1 RUBBER REAR FENDER

** 80121-LCA5-E00 4 MUDGUARD R FLOOR
** 80122-LCA5-E00 4 MUDGUARD L FLOOR

80125-LBD4-900 1 COLLAR FLOOR

** 80200-LCA5-E00 4 MOLDING RR FENDER
** 83500-LCA5-E00 6 COVER R SIDE
** 8360A-LCA5-E00 3 COVER ASSY L SIDE

90110-LLB1-800 2 SCREW SPECIAL 6*16

90652-LCA4-E00 1 CLIP MUDGUARD
90677-GAR1-004 1 NUT CLIP 5MM

遮陽板橡皮

後擋泥板

後擋泥板橡皮

右腳架板

左腳架板

套筒

後檔泥板護條

右側蓋

左側蓋組

螺絲 6*16

束夾

彈簧螺帽

2

1

2

1

1

2

1

1

1

11

3

2
93404-06016-06 0 BOLT WASHER 6*16
93404-06020-06 1 BOLT WASHER 6*20
93903-34360 0 SCREW TAPPING 4*12

93903-35360 0 SCREW TAPPING 5*16
94050-LDE9-E00 1 NUT LOCK
94591-27000 0 CLIP 2*70

螺絲 6*16

螺絲 6*20

螺絲 4*12

螺絲 5*16

尼龍螺帽

夾子 2*70

17

2

3

10
11

3

-91-

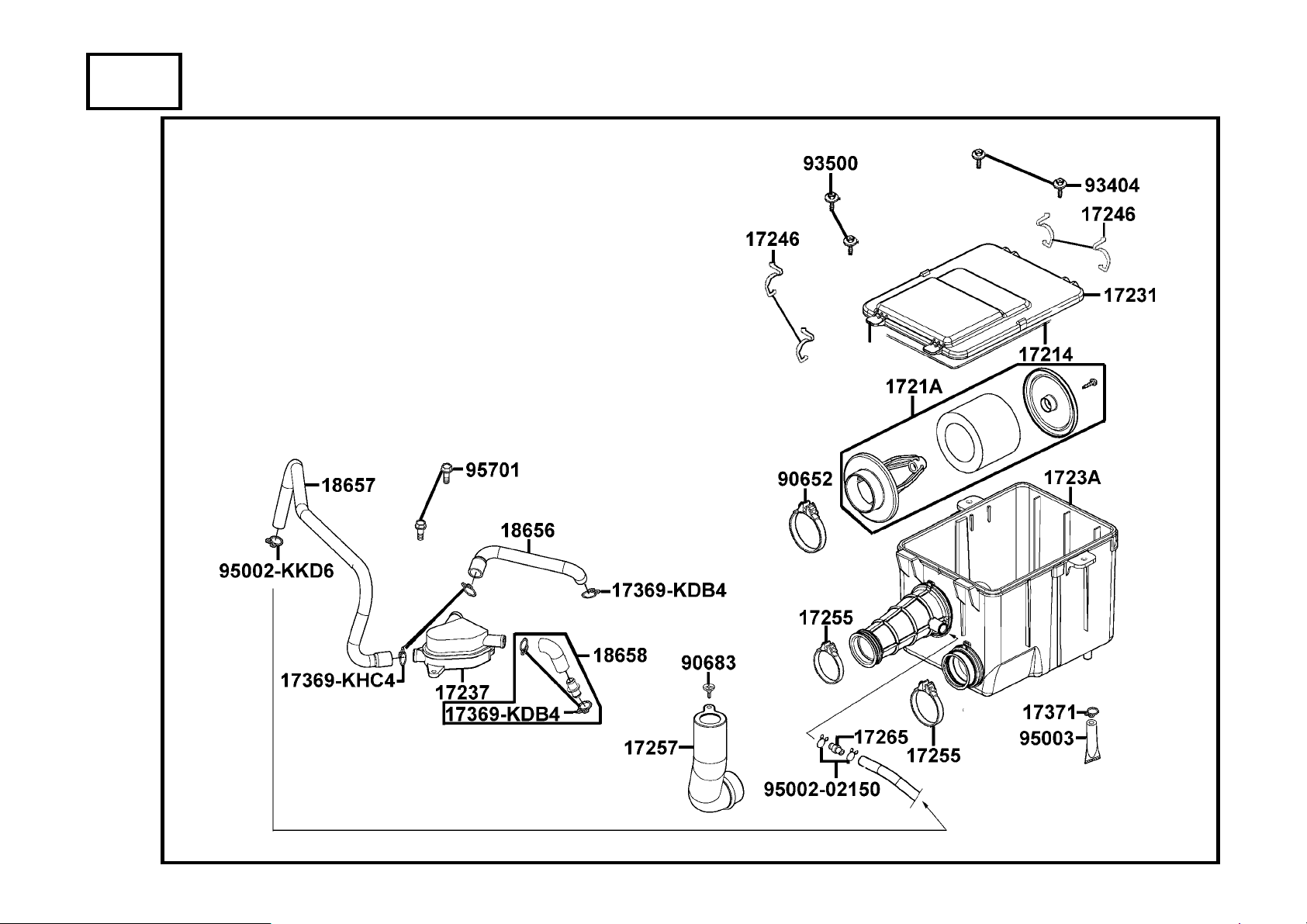

F13 Air Cleaner

-92-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

F13

17214-LBA7-900 2 SEAL AIR/C COVER
1721A-LBA7-900 3 ELEMENT COMP AIR/C

17231-LBA7-900 4 COVER AIR/C
17237-KED9-900 3 OIL CATCH ASSY
1723A-LDE9-E00 1 CASE ASSY AIR/C

17246-LBA7-900 2 CLAMP AIR/C
17255-KKAK-900 0 BAND A CONNECTING TUBE
17257-LBA7-900 4 DUCT A AIR/C CASE
17265-LBA7-900 1 JOINT BLOW BY
17369-KDB4-671 1 CLIP BREATHER TUBE

17369-KHC4-900 0 CLIP BREATHER TUBE
17371-1D74-671 0 CLIP BREATHER TUBE

空氣濾清器蓋防水封

空氣濾清器濾芯

空氣濾清器蓋

補強油管

空氣濾清器箱

空氣濾清器束帶

連接管束帶

空氣導管

空氣濾清器箱接頭

通氣管夾

通氣管夾

通氣管夾

1

1

1

1

1

4

2

1

1

3

2

1
18656-LBA7-900 3 TUBE A OIL CATCH
18657-LBA7-900 4 TUBE B OIL CATCH
18658-KED9-900 2 TUBE C OIL CATCH

90652-LLJ3-E00 0 BAND CONNECTING TUBE
90683-GAR1-004 4 CLIP BODY COVER
93404-06012-06 0 BOLT WASHER 6*12
93500-04025-0H 0 SCREW PAN 4*25
95002-02150 0 CLIP B15 TUBE

補強油管 A

補強油管 B

補強油管 C

連接管固定帶

邊蓋夾

螺絲 6*12

螺絲 4*25

管夾

1

1

1

1

1

2

2

2

-93-

F13 Air Cleaner

-94-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

F13

95002-KKD6-E05 0 CLAMP D18 TUBE
95003-LBA7-900 1 TUBE DRAIN

95701-06012-06 1 BOLT FLANGE 6*12

管夾

通氣管

螺絲 6*12

1

1

2

-95-

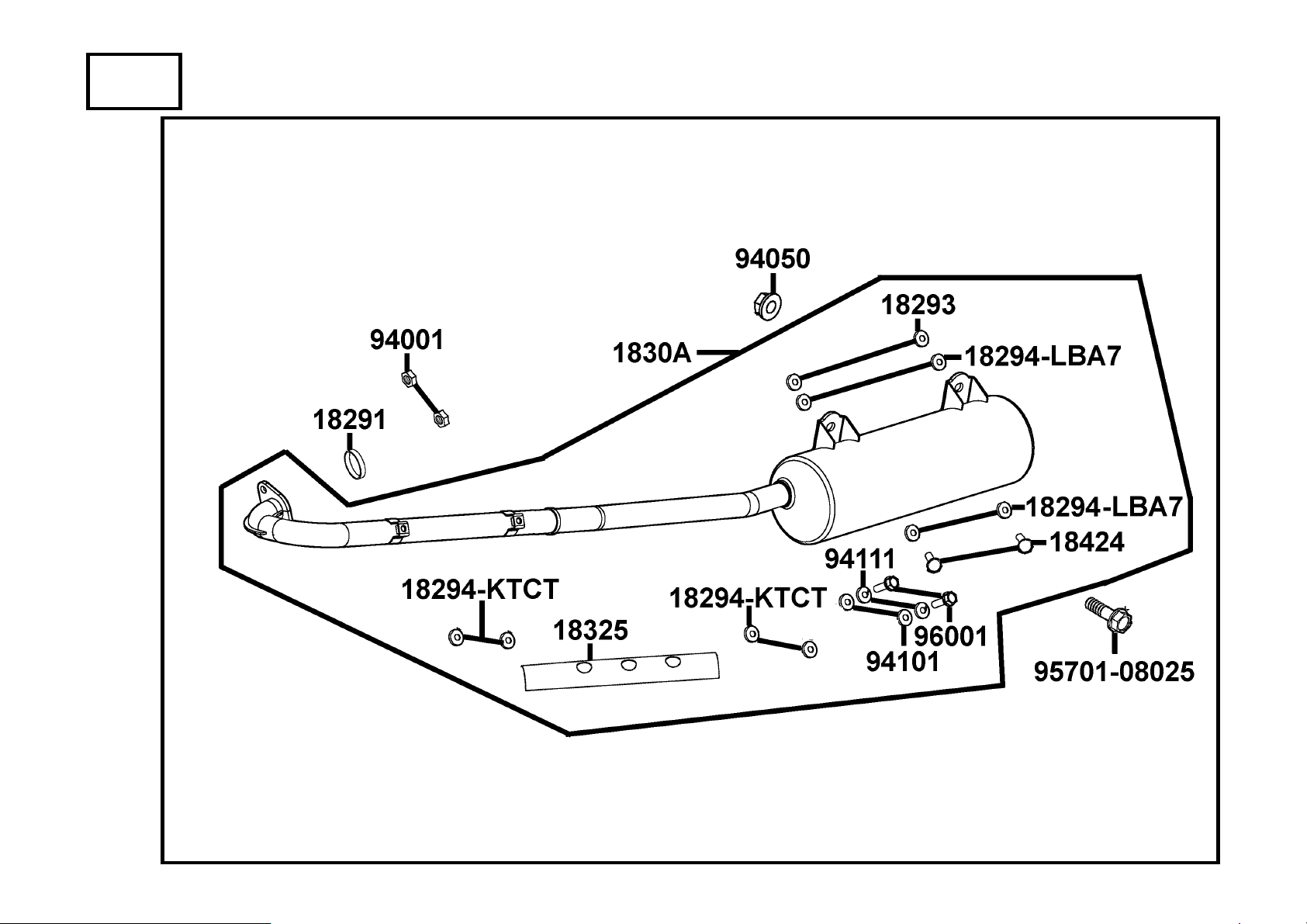

F14 Exhaust Muffler

-96-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

F14

18291-LBA7-900 1 GASKET EXH PIPE
18293-LBA7-E00 1 RUBBER MUFFLER STAY

18294-KTCT-900 0 PACKING PROTECTOR
18294-LBA7-E00 0 PACKING MUFFLER STAY
1830A-LDE9-800 1 MUFFLER ASSY EXH

18325-LLB1-900 1 PROTECTOR PIPE EXHAUST
18424-LBA7-E00 1 COLLAR MUFFLER STAY
94001-08080-0S 0 NUT HEX 8MM
94050-08080 0 NUT FLANGE 8MM
94101-06200 0 WASHER PLAIN 6MM

94111-06800 0 WASHER SPG 6MM
95701-08025-08 0 BOLT FLANGE 8*25

排氣管墊圈

排氣管吊耳橡皮

防熱墊片

墊片

排氣管

排氣管護蓋

排氣管吊耳套筒

螺帽 8MM

螺帽 8 MM

華司 6MM

華司 6MM

螺絲 8*25

1

2

4

4

1

1

2

2

1

2

2

1 96001-06012-06 0 BOLT FLANGE SH 6*12

螺絲 6*12

2

-97-

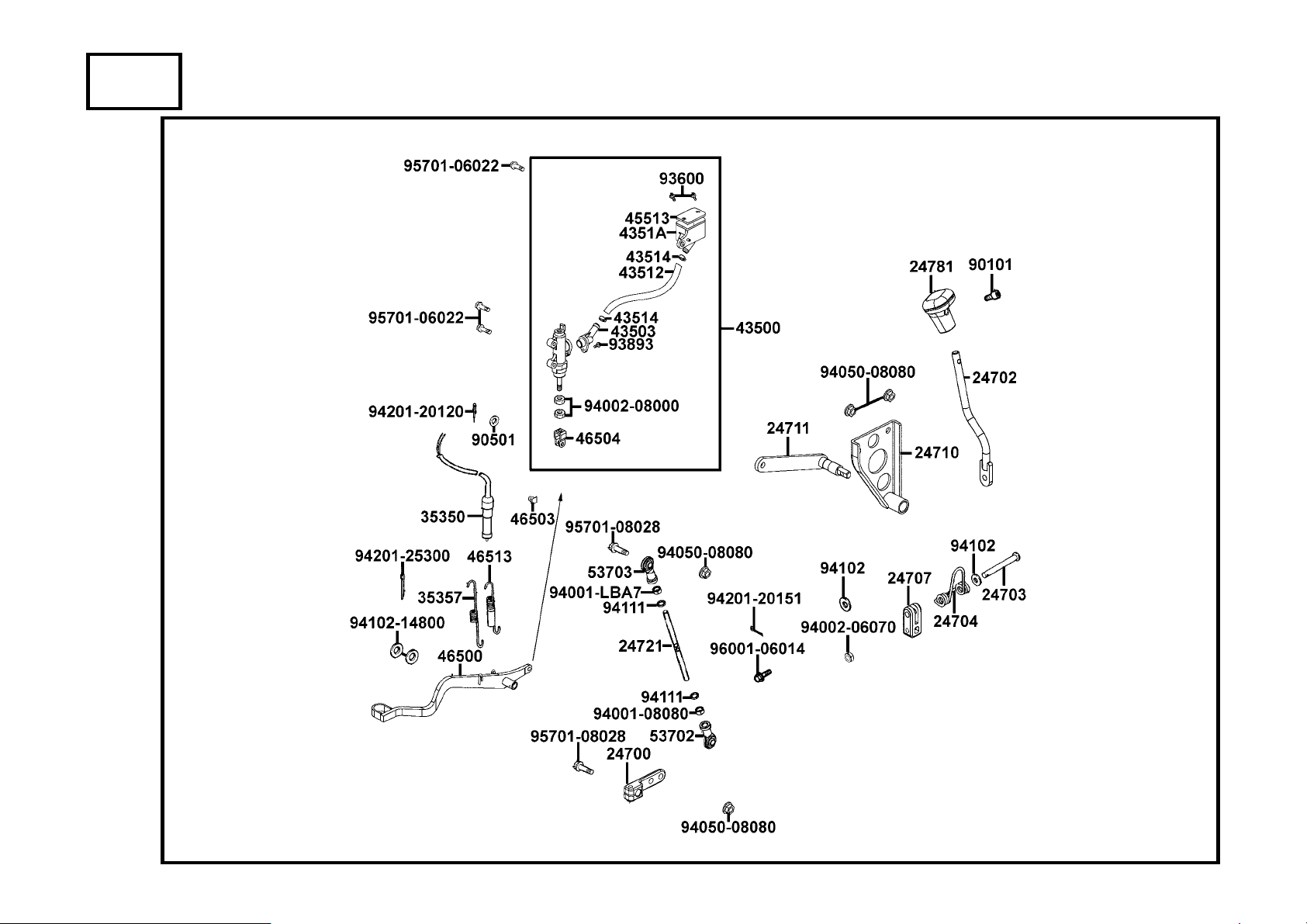

F15 Master Cylinder Rear

-98-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

F15

24700-LCD9-E00 2 GEAR CHANGE HNDL LINK
24702-PWA1-900 2 BAR CHANGE HNDL

24703-LLB1-900 1 PIN CHANGE HNDL
24704-LBA7-900 4 SPRING CHANGE HNDL
24707-LBA7-900 6 BRKT CHANGE HNDL

24710-PW A1-9 00 6 STAY CHANGE HNDL ASSY
24711-P WA1-900 1 SHAFT COMP CHANGE HNDL
24721-LCD9-E00 1 ROD CHANGE HNDL
24781-LCA5-E00 2 COVER CHANGE HNDL
35350-LBA7-900 6 REAR STOP SW

35357-LBA7-900 1 SPG STOP SW
43500-LBA7-M30 1 MASTER CYLINDER ASSY RR

換檔把手連接器

換檔把手橫條

換檔把手銷

換檔把手彈簧

換檔把手托架

換檔把手座

換檔把手軸

換檔把手連桿

換檔把手蓋

煞車燈後置開關

停止開關彈簧

後煞車主油缸組

1

1

1

1

1

1

1

1

1

1

1

1
43503-KGC4-E01 2 CONNECTOR
4351A-KFW6-000 0 OIL CUP ASSY
43512-LBA7-M30 0 HOSE M/C

43514-4E45-77A 0 CLAMP M/C OIL HOSE
45513-HBA2-007 0 CAP M/C
46500-LCD9-E00 2 PEDAL COMP RR BRAKE
46503-KCW3-001 0 PIN COMP BRK ROD
46504-MBB2-007 0 JOINT BRK ROD

煞車油管連接彎頭

後煞車油缸

後煞車油管

煞車油管夾

主油缸蓋

後煞車踏板

煞車踏板支柱

連接桿

1

1

1

2

1

1

1

1

-99-

F15 Master Cylinder Rear

-100-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

F15

46513-KED9-900 1 SPG SET BRK PEDAL
53702-LBA7-900 1 JOINT R BALL

53703-LBA7-900 1 JOINT L BALL
90101-LCA5-E00-06 2 SOCKET BOLT 5*12
90501-3L10-001 0 WASHER 7*12

93600-04040-1G 0 SCREW FLAT 4*40
93893-04012-17 0 SCREW WASHER 4*12
94001-08080-0S 0 NUT HEX 8MM
94001-LBA7-900 1 NUT HEX LH 8MM
94002-06070-0S 0 NUT HEX 6MM

94002-08000-0S 0 NUT HEX 8MM
94050-08080 0 NUT FLANGE 8MM

煞車踏板彈簧

排檔連動桿右接頭

排檔連動桿左接頭

螺絲 5*12

墊圈 7*12

螺絲 4*40

螺絲 4*12

螺帽 8MM

左牙螺帽 8MM

螺帽 6MM

螺帽 8MM

螺帽 8MM

1

1

1

1

1

2

1

1

1

1

2

4
94102-08000 0 WASHER PLAIN 8MM
94102-14800 0 WASHER PLAIN 14MM
94111-08800 0 WASHER SPRING 8MM

94201-20120 0 PIN SPLIT 2*12
94201-20150 0 PIN SPLIT 2*15
94201-25300 0 PIN SPLIT 2.5*30
95701-06022-06 1 BOLT FLANGE 6*22
95701-06035-06 0 BOLT FLANGE 6*35

平面墊圈 8MM

華司 14MM

華司 8MM

插銷 2*12

插銷 2*15

插銷 2.5*30

螺絲 6*22

螺絲 6*35

2

2

2

1

1

1

3

2

-101-

F15 Master Cylinder Rear

-102-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

F15

95701-08028-06 1 BOLT FLANGE 8*28
96001-06014-07 0 BOLT FLANGE SH 6*14

螺絲 8*28

螺絲 6*14

2

1

-103-

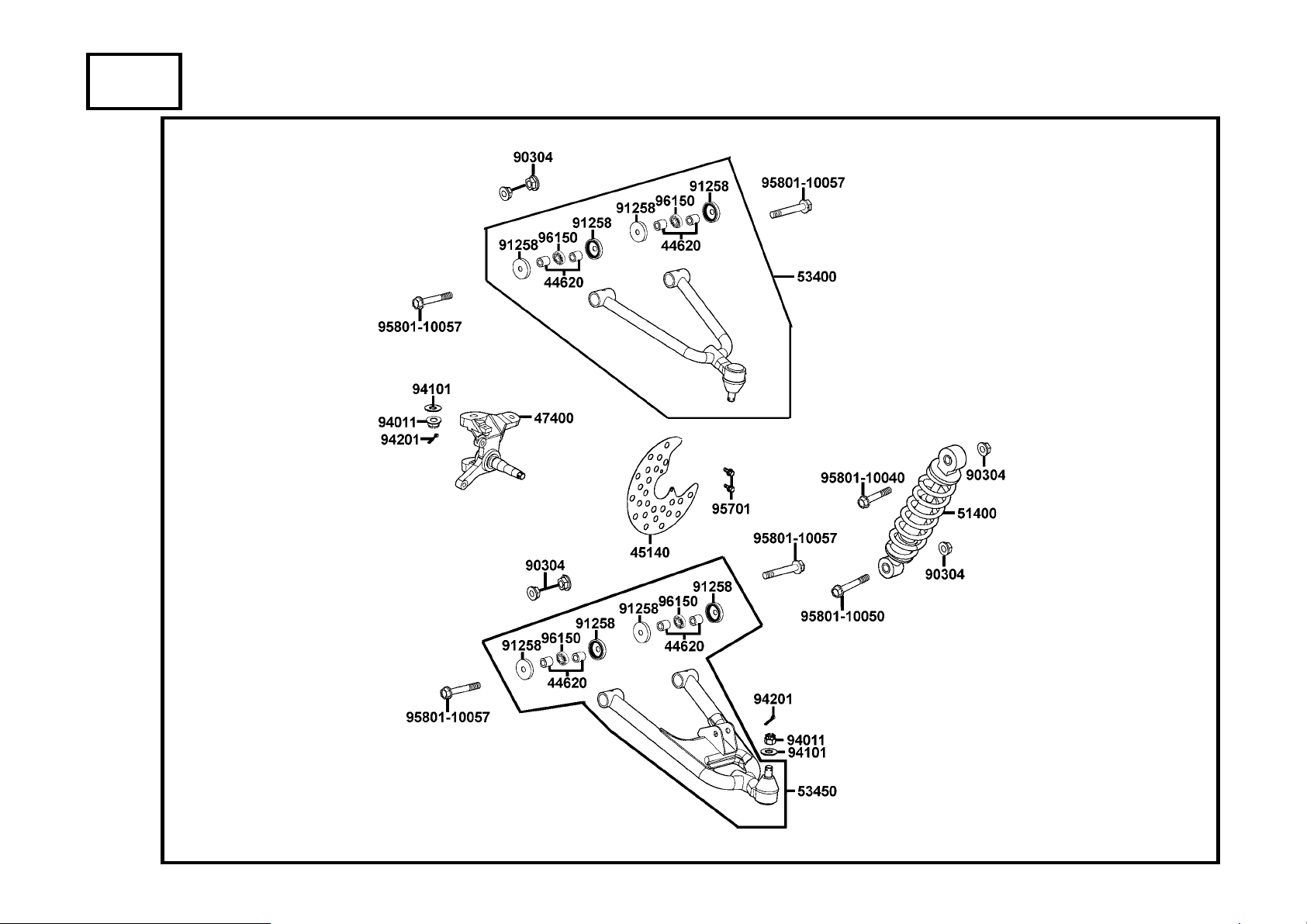

F16 Cushion ● Right Arm Swing

-104-

販賣記號 項目 零 件 號 碼 版數 英 文 名 稱 中 文 名 稱 需要用量 建議售價

Ver

Sales mark Ref no Part no

Description Chinese Regd no Ref Price

F16

44620-PWA2-900 1 COLLAR SWING ARM
45140-LCA5-E00 3 GUARD BRAKE DISK

47400-LCA5-E00 1 KNUCKLE ASSY R STEERING

** 51400-PWA1-900 3 CUSHION ASSY FR
** 53400-PWA2-900 2 ARM ASSY R UP SWING

** 53450-LCD9-E00 1 ARM ASSY R LOW SWING

90304-GLW0-90A 0 NUT U 10MM
91258-LBA7-900 1 OIL SEAL 18*26*7
94011-12080-0 S 0 NUT CASTLE 12MM
94101-12800 0 WASHER PLAIN 12*26*2.3

94201-30251 0 PIN SPLIT 3*25
95701-06010-06 1 BOLT FLANGE 6*10

套筒

摩擦圓盤護蓋

右轉向桿

前避震器

右上A臂組

右下緩衝臂組

螺帽 10MM

油封 18*26*7

螺帽 12MM

華司 12*26*2.3

插銷 3*25

螺絲 6*10

8

1

1

1

1

1

6

8

2

2

2

2 95801-10040-08 0 BOLT FLANGE 10*40 95801-10050-06 1 BOLT FLANGE 10*50 95801-10057-06 1 BOLT FLANGE 10*57

96150-60000-10 0 BEARING BALL RADIAL 6000

螺絲 10*40

螺絲 10*50

螺絲 10*57

軸承 6000

1

1

4

4

-105-

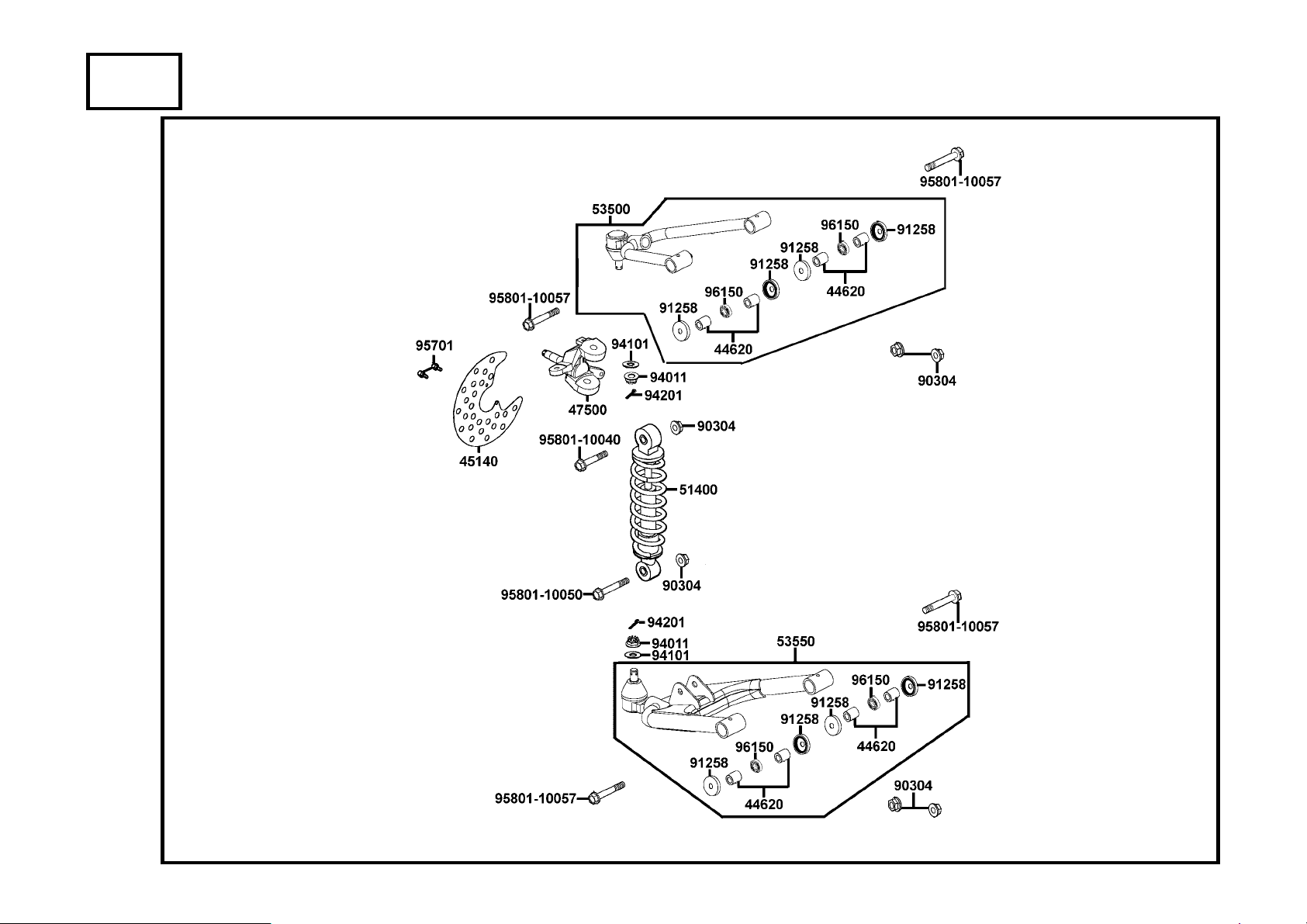

F17 Cushion ● Left Arm Swing

-106-
