KARCHER SDP 14000 IP LEVEL SENSOR User Manual

www.kaercher.com

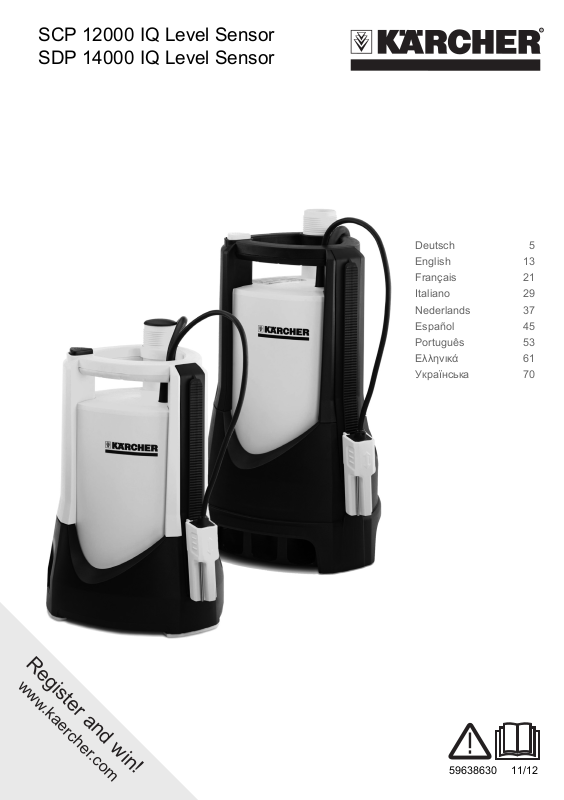

SCP 12000 IQ Level Sensor SDP 14000 IQ Level Sensor

Deutsch 5

English 13

Français 21

Italiano 29

Nederlands 37

Español 45

Português 53

Ελληνικά 61

Українська 70

59638630 11/12

6.997-346.0

6.997-353.0

6.997-418.0

6.997-419.0

– 1

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf. Bitte beachten, dass der „100% Tested“ Aufkleber keinesfalls von der Pumpe entfernt werden darf. Nach Entfernen des Aufklebers wird keine Garantie mehr für die Dichtheit der Pumpe gewährt.

Dieses Gerät wurde für den privaten Gebrauch entwickelt und ist nicht für die Beanspruchungen des gewerblichen Einsatzes vorgesehen. Der Hersteller haftet nicht für eventuelle Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden. Das Gerät ist vorwiegend zum Entwässern bei Überschwemmungen, aber auch zum Um- und Auspumpen von Behältern, zur Wasserentnahme aus Brunnen und Schächten, sowie zum Entwässern von Booten und Yachten bestimmt, sofern es sich um Süßwasser handelt.

SCP 12000 (Klarwasserpumpe)

 Wasser mit einem Verschmutzungs-

grad bis Korngrösse 5mm

 Schwimmbadwasser (bestimmungsge-

mäße Dosierung der Additive vorausgesetzt)

 Waschlauge

SDP 14000 (Schmutzwasserpumpe)

 Wasser mit einem Verschmutzungs-

grad bis Korngrösse 25mm

 Alle Förderflüssigkeiten der Pumpe

SCP 12000

몇 Warnung

Nicht gefördert werden dürfen ätzende, leicht brennbare oder explosive Stoffe (z.B. Benzin, Petroleum, Nitroverdünnung), Fette, Öle, Salzwasser und Abwasser aus Toilettenanlagen und verschlammtes Wasser, das eine geringere Fließfähigkeit als Wasser hat. Die Temperatur der geförderten Flüssigkeit darf 35°C nicht überschreiten. Das Gerät ist nicht für einen ununterbrochenen Pumpbetrieb oder als stationäre Installation (z.B. Hebeanlage, Springbrunnenpumpe) geeignet.

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer

Verwertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Inhaltsverzeichnis

Inhaltsverzeichnis. . . . . . . . DE . . .1

Allgemeine Hinweise . . . . . DE . . .1

Sicherheitshinweise . . . . . . DE . . .2

Bedienung . . . . . . . . . . . . . DE . . .3

Pflege, Wartung . . . . . . . . . DE . . .4

Transport . . . . . . . . . . . . . . DE . . .5

Lagerung . . . . . . . . . . . . . . DE . . .5

Sonderzubehör. . . . . . . . . . DE . . .5

Hilfe bei Störungen. . . . . . . DE . . .6

Technische Daten. . . . . . . . DE . . .8

Allgemeine Hinweise

Bestimmungsgemäße Verwendung

Zugelassene Förderflüssigkeiten:

Umweltschutz

5DE

– 2

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

 Gefahr

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

 Lebensgefahr

Bei Nichtbeachtung der Sicherheitshinweise besteht Lebensgefahr durch elektrischen Strom!

 Anschlussleitung mit Netzstecker vor

jedem Betrieb auf Schäden prüfen. Beschädigte Anschlussleitung unverzüglich durch autorisierten Kundendienst/ Elektro-Fachkraft austauschen lassen.

 Alle elektrischen Steckerverbindungen

sind im überflutungssicheren Bereich anzubringen.

 Ungeeignete Verlängerungsleitungen

können gefährlich sein. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungsleitungen mit ausreichendem Leitungsquerschnitt.

Stecker und Kupplung einer verwendeten Verlängerungsleitung müssen spritzwassergeschützt sein.

 Das Netzanschlusskabel und das Kabel

des Niveauschalters nicht zum Transportieren oder Befestigen des Gerätes benutzen.

 Nicht am Netzanschlusskabel, sondern

am Stecker ziehen, um das Gerät vom Netz zu trennen.

 Das Netzanschlusskabel nicht über

scharfe Kanten ziehen und nicht einquetschen.

 Die angegebene Spannung auf dem

Typenschild muss mit der Spannung der Stromquelle übereinstimmen.

 Um Gefährdungen zu vermeiden, dür-

fen Reparaturen und der Einbau von Ersatzteilen nur vom autorisierten Kundendienst durchgeführt werden.

 Elektrische Schutzeinrichtungen be-

achten: Tauchpumpen dürfen in Schwimmbe-

cken, Gartenteichen und Springbrunnen nur über einen Fehlerstromschutzschalter mit einem Nennfehlerstrom von max. 30mA betrieben werden. Wenn sich Personen im Schwimmbecken oder Gartenteich befinden, darf die Pumpe nicht betrieben werden.

Aus Sicherheitsgründen empfehlen wir grundsätzlich, das Gerät über einen Fehlerstromschutzschalter (max. 30mA) zu betreiben.

Der elektrische Anschluss darf nur von einer Elektrofachkraft vorgenommen werden. Die nationalen Bestimmungen hierzu sind unbedingt zu beachten!

In Österreich müssen Pumpen zum Gebrauch in Schwimmbecken und Gartenteichen, die mit einer festen Anschlussleitung ausgestattet sind, nach ÖVE B/EN 60555 Teil 1 bis 3, über einen ÖVE-geprüften Trenn-Transformator gespeist werden, wobei die Nennspannung sekundär 230V nicht überschreiten darf.

Garantie

Symbole in der Betriebsanleitung

Sicherheitshinweise

6 DE

– 3

 Dieses Gerät ist nicht dafür bestimmt,

durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Vorsicht

Vor allen Tätigkeiten mit oder am Gerät Standsicherheit herstellen, um Unfälle oder Beschädigungen durch Umfallen des Geräts zu vermeiden.

– Die Standsicherheit des Gerätes ist ge-

währleistet, wenn es auf einer ebenen Fläche abgestellt wird.

1 Netzanschlusskabel mit Stecker 2 Niveauschalter (IQ Level Sensor) 3 Entlüftungstaste 4 Tragegriff 5 Schlauchanschluss 1“ (25,4 mm) und

/4“ (31,7 mm) 6 Flachdichtung 7 Rückschlagventil 8 Kabelbinder

Vor Inbetriebnahme der Pumpe sind unbedingt die Sicherheitshinweise zu beachten! Abbildung  Bei einem 1

/4“ (31,7 mm) Schlauch muss der Schlauchanschluss vorher abgesägt werden.

Abbildung

 Flachdichtung in das Schlauchan-

schlussstück legen. Soll verhindert werden, dass das im

Schlauch bzw. über der Pumpe stehende Wasser nach deren Ausschalten zurück läuft, wird der Einsatz des beiliegenden Rückschlagventils empfohlen. Vor dem Einsetzen des Rückschlagventils muss die Flachdichtung entfernt werden. Auf richtige Einbaulage achten.

 Schlauchanschluss auf die Pumpe

schrauben.

 Schlauch auf Schlauchanschluss

schieben und mit geeigneter Schlauchklemme befestigen.

Hinweis:

Je größer der Schlauchdurchmesser und je kürzer die Schlauchlänge, desto höher die Förderleistung.

Abbildung  Bei Arbeiten ohne Vorfilter Klappfüße

ausklappen (nur SCP 12000). Vorfilter ist als Sonderzubehör erhält-

lich.

Abbildung  IQ Level Sensor auf gewünschte Ein-

schalthöhe einstellen. Der IQ Level Sensor kann bei Bedarf

nach oben aus der Führungsschiene entnommen und separat platziert werden.

Abbildung  Pumpe standsicher auf festem Unter-

grund in der Förderflüssigkeit aufstellen oder durch ein am Tragegriff befestigtes Seil eintauchen.

Der Ansaugbereich darf nicht durch Verunreinigungen ganz oder teilweise blockiert werden.

Abbildung  Beim Aufstellen der Pumpe ist zu be-

achten, dass die Pumpe zwar bis zur max. Eintauchtiefe (h1) von 9 m eingetaucht werden kann, aber nur eine max. Förderhöhe (h2) von 7 m (SCP

12000) bzw. 8 m (SDP 14000) hat.

Voraussetzungen für die Standsi-

cherheit

Bedienung

Gerätebeschreibung

Vorbereiten

7DE

– 4

Die Förderhöhe bezeichnet den Höhenunterschied zwischen Wasserspiegel und Wasseraustritt am Ende des Förderschlauchs. Damit die Pumpe fördert muss die max. Förderhöhe eingehalten werden. Dies muss über den gesamten Pumpenverlauf beachtet werden, da mit sinkendem Wasserspiegel (durch das Abpumpen) die Förderhöhe zunimmt.

Damit die Pumpe selbstständig ansaugt, muss der Flüssigkeitsstand mindestens 3cm (SCP 12000), bzw. 8cm (SDP 14000) betragen. Ist der Flüssigkeitsstand kleiner als 4cm (nur SCP 12000), wie im Kapitel Flachsaugen beschrieben vorgehen.  Netzstecker einstecken.

Der IQ Level Sensor steuert den Pumpvorgang. Erreicht der Flüssigkeitsstand den IQ Level Sensor, startet die Pumpe. Sinkt der Flüssigkeitsstand unter den IQ Level Sensor, schaltet die Pumpe nach 10 - 60 Sekunden, angepasst an die Umgebungsbedingungen, automatisch ab. Die Anpassung an die notwendige Nachlaufzeit / Pumpzeit führt die Pumpe automatisch durch. Diese Einstellung bleibt für 24 Stunden gespeichert, bzw. bis der Netzstecker gezogen wird. Wird der Netzstecker vor Ablauf der 24 Stunden gezogen oder sind die 24 Stunden abgelaufen, setzt die Pumpe die Nachlaufzeit / Pumpzeit automatisch auf den Ausgangswert von 10 Sekunden. Die Optimierung der Nachlaufzeit / Pumpzeit vermeidet häufiges Ein- und Ausschalten der Pumpe bei schnell ansteigendem Wasserpegel. In diesem Fall arbeitet die Pumpe umso effektiver, je höher der IQ Level Sensor angebracht ist.

Hinweis:

Trockenlauf führt zu erhöhtem Verschleiß, bei Trockenlauf Pumpe innerhalb von 3 Minuten abschalten.

Im Flachsaugbetrieb können Flüssigkeiten bis zu einer Resthöhe von 1 mm abgesaugt werden.

 Klappfüße einklappen  IQ Level Sensor auf niedrigste Schalt-

höhe (ganz unten auf Führungsschiene) einstellen.

 Bei Restflüssigkeiten mit einer Höhe

von weniger als 20 mm Entlüftungstaste drücken, oder Netzstecker der Pumpe mehrmals ein- und ausstecken, bis Flüssigkeit angesaugt wird.

 Netzstecker aus Steckdose ziehen.

 Gefahr

Vor allen Pflege– und Wartungsarbeiten das Gerät ausschalten und den Netzstecker ziehen.

Hinweis

Verschmutzungen können sich ablagern und zu Funktionsstörungen führen.

 Die Pumpe nach jedem Gebrauch mit

klarem Wasser durchspülen. Insbesondere nach der Förderung von

chlorhaltigem Wasser oder anderen Flüssigkeiten, die Rückstände hinterlassen.

 Um ein zuverlässiges Schalten der

Pumpe zu gewährleisten, sollte der IQ Level Sensor regelmäßig (ca. alle 2 - 3 Monate) mit einem Tuch gereinigt werden.

Das Gerät ist wartungsfrei.

Betrieb

Flachsaugen (nur SCP 12000)

Betrieb beenden

Pflege, Wartung

Pflege

Wartung

8 DE

– 5

Vorsicht

Um Unfälle oder Verletzungen zu vermeiden beim Transport das Gewicht des Gerätes beachten (siehe technische Daten).

 Gerät am Tragegriff hochheben und tra-

gen.

 Gerät gegen Verrutschen und Kippen

sichern.

Vorsicht

Um Unfälle oder Verletzungen zu vermeiden bei der Auswahl des Lagerortes das Gewicht des Gerätes beachten (siehe technische Daten).

 Gerät an einem frostfreien Ort aufbe-

wahren.

Transport

Transport von Hand

Transport in Fahrzeugen

Lagerung

Gerät aufbewahren

Sonderzubehör

Die Abbildungen der nachfolgend aufgeführten Sonderzubehöre finden Sie auf Seite 4 dieser Anleitung.

6.997-346.0 Saugschlauch Meterware 1“ (25,4 mm), 25 m

Vakuumfester Spiralschlauch zum Zuschneiden von individuellen Schlauchlängen. Kombiniert mit Anschlussstücken und Saugfilter als individuelle Sauggarnitur einsetzbar.

6.997-353.0 Edelstahlvorfilter Der abnehmbare Edelstahlvorfilter erhöht die

Funktionssicherheit der Tauchpumpe und schützt das Pumpenlaufrad vor Verstopfung.

6.997-418.0 Pumpenanschlussstück G1

/4 (41,9 mm) inkl.

Rückschlagventil

Vakuumfester Anschluss der Schläuche an die Pumpe. Passend für 1" (25,4 mm) oder 1 1/4" (31,7 mm) Schläuche. Mit G 1 1/4 (41,9 mm) Anschlussgewinde, inkl. Überwurfmutter, zwei Pumpenanschlussstücken, Flachdichtung und Rückschlagventil. Um den Rücklauf des Wassers in die Pumpe zu verhindern, Rückschlagventil anstatt der Flachdichtung einsetzen..

6.997-419.0 Flachschlauch - Set 1" (25,4 mm), 10 m

Flexibler Flachschlauch aus PVC und textiler Gewebeeinlage mit verzinkter Schlauchklemme 25-40 mm. Besonders empfehlenswert bei Überschwemmungen zum Abtransport von Wasser. Max. Betriebsdruck: 0,4-0,5 MPa (4-5 bar).

9DE

– 6

Hilfe bei Störungen

 Gefahr

Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatzteilen nur vom autorisierten Kundendienst durchgeführt werden. Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.

Störung Ursache Behebung

Förderleistung nimmt ab

Ansaugbereich verstopft Netzstecker ziehen und Ansaugbe-

reich reinigen.

Förderleistung zu gering

Förderleistung der Pumpe ist abhängig von Förderhöhe, Schlauchdurchmesser und Schlauchlänge

Max. Förderhöhe beachten, siehe technische Daten, ggf. anderen Schlauchdurchmesser oder andere Schlauchlänge wählen.

Pumpe läuft aber fördert nicht

Luft in der Pumpe Entlüftungstaste drücken oder Netz-

stecker der Pumpe mehrmals ein- und ausstecken, bis Flüssigkeit angesaugt wird.

Ansaugbereich verstopft Netzstecker ziehen und Ansaugbe-

reich reinigen.

Wasserspiegel unter Mindestwasserstand

Pumpe wenn möglich tiefer in Förderflüssigkeit eintauchen oder bei SCP 12000 wie im Kapitel Flachsaugen beschrieben vorgehen

Max. Förderhöhe überschritten

Max. Förderhöhe, gemäß Beschreibung im Kapitel Vorbereiten / Abbildung F anpassen.

Pumpe läuft nicht an oder bleibt während des Betriebs plötzlich stehen

Stromversorgung unterbrochen

Sicherungen und elektrische Verbindungen prüfen.

Thermoschutzschalter hat Pumpe wegen Überhitzung abgeschaltet

Netzstecker ziehen, Pumpe abkühlen lassen, Ansaugbereich reinigen, Trockenlauf verhindern.

Schmutzpartikel im Ansaugbereich eingeklemmt

Netzstecker ziehen und Ansaugbereich reinigen.

IQ Level Sensor stoppt Pumpe

Position des IQ Level Sensors überprüfen.

10 DE

– 7

Pumpe schaltet trotz eingestelltem IQ Level Sensor nicht mehr ab oder nicht mehr ein

IQ Level Sensor ist verschmutzt

IQ Level Sensor mit klarem Wasser und einem Tuch reinigen.

Pumpe schaltet mehrmals hintereinander ein und aus

Rücklaufendes Wasser aus dem Schlauch schaltet die Pumpe wieder ein

Beiliegendes Rückschlagventil verwenden.

Störung Ursache Behebung

Bei Fragen oder Störungen hilft Ihnen unsere Kärcher-Niederlassung gerne weiter. Adresse siehe Rückseite.

11DE

– 8

Technische Daten

SCP 12000 SDP 14000

Spannung V 230 - 240 230 - 240 Stromart Hz 50 50 Leistung P

nenn

W 600 800 Schutzklasse I I Max. Fördermenge* l/h 12000 14000 Max. Druck MPa

(bar)

0,07 (0,7)

0,08

(0,8) Max. Förderhöhe m 7 8 Max. Eintauchtiefe m 8 8 Max. Korngröße der förderbaren

Schmutzpartikel

mm 5 25

Max. Feststoffgehalt im Wasser kg/m

2,0 10

Gewicht kg 6,5 6,8

Technische Änderungen vorbehalten!

*Die max. Fördermenge ergibt sich aus der Messung ohne eingesetztes Rückschlagventil.

Die mögliche Fördermenge ist umso größer:

- je geringer die Ansaug- und Förderhöhen sind

- je größer die Durchmesser der verwendeten Schläuche sind

- umso kürzer die verwendeten Schläuche sind

- je weniger Druckverlust das angeschlossene Zubehör verursacht

12 DE

– 1

Dear Customer,

Please read and comply with

these original instructions prior to the initial operation of your appliance and store them for later use or subsequent owners. Please keep in mind that the label "100% tested" may not be removed from the pump. If the label is removed, there will be no more warranty for the tightness of the pump.

This appliance has been designed for use in private households and is not intended for commercial use. The manufacturer is not responsible for any damages that may occur on account of improper use or wrong operations. The appliance is to be mainly used for removing water from flooded areas but also for repumping or pumping out containers, for removing water from wells and shafts as well for removing water from boats and yachts, as long as it is fresh water.

SCP 12000 (clear water pump)

 Water with a impurities up to a maxi-

mum grain size of 5mm

 Water from swimming pool (provided

the dosing of additives is proper)

 Washing lye

SDP 14000 (Dirty water pump)

 Water with a impurities up to a maxi-

mum grain size of 25mm

 all transportable fluids of the SCP

12000 pump

몇 Warning

Caustic, slightly inflammable and other explosive substances such as petrol, petroleum, diluted nitrogen, greases, oils, salt water and waste water from toilets as well as sludgy water that has a slower flow capacity than water, should not be transported using the pump. The temperature of the transported fluids should not exceed 35°C. The appliance is not suitable for continuous pump operation or as a stationary installations (such as a lifting device, fountain pump).

The packaging material can be recy-

cled. Please do not place the packaging into the ordinary refuse for disposal, but arrange for the proper recycling.

Old appliances contain valuable materials that can be recycled. Please

arrange for the proper recycling of old appliances. Please dispose your old appliances using appropriate collection systems.

Notes about the ingredients (REACH)

You will find current information about the ingredients at:

www.kaercher.com/REACH

Contents

Contents. . . . . . . . . . . . . . . EN . . .1

General notes. . . . . . . . . . . EN . . .1

Safety instructions . . . . . . . EN . . .2

Operation . . . . . . . . . . . . . . EN . . .3

Maintenance and Care. . . . EN . . .4

Transport . . . . . . . . . . . . . . EN . . .5

Storage. . . . . . . . . . . . . . . . EN . . .5

Special accessories . . . . . . EN . . .5

Troubleshooting . . . . . . . . . EN . . .6

Technical specifications . . . EN . . .8

General notes

Proper use

Approved fluids that can be drained:

Environmental protection

13EN

– 2

The warranty terms published by the relevant sales company are applicable in each country. We will repair potential failures of your appliance within the warranty period free of charge, provided that such failure is caused by faulty material or defects in manufacturing. In the event of a warranty claim please contact your dealer or the nearest authorized Customer Service centre. Please submit the proof of purchase.

 Danger

Immediate danger that can cause severe injury or even death.

몇 Warning

Possible hazardous situation that could lead to severe injury or even death.

Caution

Possible hazardous situation that could lead to mild injury to persons or damage to property.

 Danger of death

Violating these safety instructions may result in death through electrocution.

 Check the power cord with mains plug for

damage before every use. If the power cord is damaged, please arrange immediately for the exchange by an authorized customer service or a skilled electrician.

 All electrical sockets should be fixed in an

area that is protected against floods.

 Unsuitable extension cables can be haz-

ardous. Only use extension cables outdoors which have been approved for this purpose and labelled with a sufficient cable cross-section.

The plug and coupling of the extension cable used must be spray watertight.

 Do not use the mains cable or the cable

of the level sensor to transport or fasten the appliance.

 To separate the machine from the mains,

pull the plug and not the power cord.

 Do not scrape the power cord across

sharp edges and ensure that it does not get pressed.

 The voltage indicated on the type plate

must correspond to the voltage of the electrical source.

 To avoid risks, all repairs and replace-

ment of spare parts may only be carried out by the authorised customer service personnel.

 Follow the rules for electrical safety of

equipment: Immersion pumps should be operated in

swimming pools, garden ponds and fountains only using a earth-leakage circuit breaker with a nominal leakage current of max. 30 mA. Do not operate the pump if there are persons located in the swimming pool or the garden pond.

For safety reasons, we recommend that you operate the appliance only via a earth-leakage circuit breaker (max. 30 mA).

The electrical connection of the system may only be performed by a qualified electrician. Please follow the respective national regulations!

In Austria pumps to be used in swimming pools and garden ponds should be equipped with a fixed connection line according to ÖVE B/EN 60555 Part 1 to 3; power supply should be via a ÖVE-tested isolating transformer whereby the secondary nominal voltage should not exceed 230V.

 This device is not intended for use by per-

sons (including children) with reduced physical, sensory or mental abilities or lacking experience and/or knowledge, unless they are supervised by a person responsible for their safety or are instructed by these persons on the use of the device. Children should be supervised, to ensure that they do not play with the device.

Warranty

Symbols in the operating instruc-

tions

Safety instructions

14 EN

– 3

Caution

Create stability for the appliance prior to all work on or with the appliance to prevent accidents or damage.

– The stability of the appliance is warrant-

ed when it is placed onto an even surface.

1 Power cord with plug 2 Level switch (IQ Level Sensor) 3 Ventilation button 4 Carrying handle 5 Hose connection 1“ (25.4 mm) und 1

/4“

(31.7 mm) 6 Flat seal 7 Backflow valve 8 Cable connector

Please follow the safety instructions before start-up! Illustration  For a 1

/4“ (31.7 mm) hose, the hose

connection must be sawed off first. Illustration

 Place the flat seal into the hose connec-

tion piece.

If you would like to prevent the water

that is standing in the hose or above the

pump after the pump has been turned

off, we recommend that you use the in-

cluded backflow valve. Before inserting

the backflow valve, the flat seal must be

removed. Pay attention to correct posi-

tioning.  Screw the hose connection on to the

pump  Push the hose on the hose connection

and fasten it with appropriate hose clip

Note:

The larger the hose diameter and the shorter the hose, the higher the feed rate.

Illustration  Unfold the folding legs if you are work-

ing without pre-filter (only SCP 12000 ). You can buy the pre-filter as an acces-

sory.

Illustration  Set the IQ Level Sensor to the desired

switching height. The IQ Level Sensor can be removed

from the guide rail toward the top and placed separately if necessary.

Illustration  Place the pump on a level, stabile sur-

face in the liquid to be transported, ensure that it is standing firmly or immerse it using a rope tied to the handle.

The suction area should not be blocked fully or partially through the impurities.

Illustration  When installing the pump, you must

make sure that the pump can be submerged up to the max. submersion depth (h1) of 9 m, but only has a max. flow height (h2) of 7 m (SCP 1200) or 8 m (SDP 14000).

The flow height indicates the height difference between the water level and water exit at the end of the flow hose. You have to adhere to the flow height for the pump to flow. This must be observed throughout the entire pump run, as the flow height will increase with a decreasing water level (due to the pumping).

Prerequisites for the appliance's

stability

Operation

Description of the Appliance

Preparing the Appliance

15EN

– 4

The fluid level must be minimum 3 cm (SCP

1200) or 8 cm (SDP 14000) for the pump to suck in automaticallt. If the liquid level is less than 4 cm (only SCP 12000), proceed according to instructions in the chapter of flat suction.  Plug in the main plug.

The IQ Level Sensor controls the pumping operations. The pump starts when the fluid level reaches the IQ Level Sensor. The pump switches off automatically after 10 to 60 seconds (depending on the ambient conditions) when the fluid level falls below the IQ Level Sensor. The pump automatically conducts the adaptation to the necessary trail time/ pump time. Thi setting remains saved for a max. of 24 hours or until the mains plug is pulled out. If the mains plug is pulled prior to the 24 hour time period, or after the 24 hours have elapsed, the pump will automatically set the trail time/pump time to the set value of 10 seconds. The optimising of the trail time/pump time prevents frequent switching on and off of the pump during rapidly increasing water levels. In this case, the pump will work even more effectively, the higher the IQ Level Sensor is installed.

Note:

Dry run leads to increased wear, switch the pump off within three minutes in case of a dry run.

In flat suction mode, the fluids can be sucked off up to 1 mm of residual height.

 Fold in the folding feet  Set the IQ Level Sensor to the lowest

switching height (very bottom of the

guide rail).  When the height of the remaining fluid

is less than 20 mm, press the deaera-

tion key or plug in and disconnect the

pump many times till the fluid is sucked

in.

 Disconnect the main plug from the

socket.

 Danger

Turn off the appliance and remove the mains plug prior to any care and maintenance work.

Note

Contaminations can accumulate and lead to malfunctions.

 Rinse the pump with clean water after

use. Especially after running chlorinated wa-

ter or other liquids that leave residue behind.

 In order to ensure a reliable switching of

the pump, the IQ Level Sensor should be cleaned with a cloth (at least every 2 to 3 months).

The appliance is maintenance-free.

Operation

Flat suction (only SCP 12000)

Finish operation

Maintenance and Care

Care

Maintenance

16 EN

– 5

Caution

In order to prevent accidents or injuries, keep in mind the weight of the appliance during transport (see Specifications).

 Lift appliance by the carrying handle

and carry it.

 Secure the appliance against shifting

and tipping over.

Caution

In order to prevent accidents or injuries, keep in mind the weight of the appliance when selecting a storage location for it (see Specifications).

 Store the appliance in a frost free area.

Transport

When transporting by hand

When transporting in vehicles

Storage

Storing the Appliance

Special accessories

The figures of the following special accessories can be found on page 4 of these instructions.

6.997-346.0 Suction hose, by the meter, 1" (25.4mm) 25 m

Vacuum-tight spiral hose, to be cut into individual lengths. Can be used as individual suction assembly combined with connections and suction filters.

6.997-353.0 Stainless steel prefilter The removable stainless steel prefilter increas-

es the functional safety of the immersion pump and protects the pump impeller from clogging.

6.997-418.0 Pump connection G1

/4 (41.9 mm) incl. backflow valve

Vacuum-tight connection of the hoses to the pump. Fits 1“ (25.4 mm) or 11/4“ (31.7 mm) hoses. With G 1 1/4 (41.9 mm) connection thread, incl. acorn nut, two pump connection pieces, flat seal and backflow valve. Insert the backflow valve instead of the flat seal to prevent the water from returning into the pump.

6.997-419.0 Flat hose - Set 1" (25.4 mm), 10 m

Flexible flat hose made of PVC and woven textile insert with zinc-coated hose clamp 25 - 40 mm. Especially recommended for floods to transport the water. Max. operating pressure:

0.4-0.5 MPa (4-5 bar)

17EN

– 6

Troubleshooting

 Danger

To avoid risks, all repairs and replacement of spare parts may only be carried out by authorized customer service personnel. First pull out the plug from the mains before carrying out any tasks on the machine.

Fault Cause Remedy

Pumping capacity is reducing

Suction area blocked Pull out the mains plug and clean the

suction area

Pumping capacity too low

The pumping capacity depends on the flow height, hose diameter and hose length.

Keep max. flow height, see technical data. If necessary, select a different hose diameter or hose length.

Pump runs but does not transport

Air in the pump Press the ventilation button or plug in/

disconnect the mains plug of the pump a few times till the fluid gets sucked.

Suction area blocked Pull out the mains plug and clean the

suction area

Water level below minimum water level

Immerse, whenever possible, the pump deeper into the liquid or, in case of SCP 12000, proceed according to instructions in the chapter on flat suction.

Max. flow height exceed-edAdjust the max. flow height as de-

scribed in Chapter Prepare / Fig. F.

Pump does not run or suddenly comes to a standstill during operations

Power supply interrupted Check fuses and electrical connections

Thermal protection switch has switched off the pump due to over-heating

Pull out the mains plug, let the pump cool down, clean the suction area, prevent dry running

Dirt particles have got jammed into the suction area

Pull out the mains plug and clean the suction area

Pump operation stopped by IQ Level Sensor

Check the position of the IQ Level Sensor.

Pump no longer switches on or off in spite of the IQ Level Sensor

IQ Level Sensor is contaminated

Clean the IQ Level Sensor with clear water and a cloth.

18 EN

– 7

Pump switches on and off consecutively

Water returning from the hose switches the pump back on.

Use the included backflow valve

Fault Cause Remedy

Our Kärcher branch will be pleased to help you further in the case of questions or faults. See address on the reverse.

19EN

– 8

Technical specifications

SCP 12000 SDP 14000

Voltage V 230 - 240 230 - 240

Current type Hz 50 50

Output P

nom

W 600 800

Protective class I I

Max. flow rate* l/h 12000 14000

Max. pressure MPa

(bar)

0,07 (0,7)

0,08 (0,8)

Max. flow height m 7 8

Max. immersion depth m 8 8

Max. grain size of the dirt particles that can be transported

mm 5 25

Max. solid content in the water kg/m

2,0 10

Weight kg 6,5 6,8

Subject to technical modifications!

*The max. flow rate is derived from the measurement without the backflow valve installed.

The possible feed volume is even larger:

- the lower the suction and flow heights

- the larger the diameter of the hoses used

- the shorter the hoses used are

- the lower the pressure loss caused by the connected accessories

20 EN

– 1

Cher client,

Lire cette notice originale avant

la première utilisation de votre appareil, se comporter selon ce qu'elle requièrt et la conserver pour une utilisation ultérieure ou pour le propriétaire futur. Prendre en compte que l'autocollant "100% tested" ne doit en aucun cas être décollé de la pompe. La garantie pour l'étanchéité de la pompe est annulée si l'autocollant est décollé.

Cet appareil ne doit être utilisé que pour un usage domestique. Le fabricant décline tout responsabilité en cas de dommages issus d'une utilisation non conforme ou incorrecte de l'appareil. L'appareil est principalement destiné à la purge d'inondations, mais aussi pour le transvasage et la vidange de récipients, pour prélever de l'eau dans des sources et des puits ainsi que pour l'asséchage de bateaux et de yachts, dans la mesure où il s'agit d'eau douce.

SCP 12000 (pompe à eau claire)

 de l'eau avec un degré de salissure

avec granulométrie jusqu'à 5 mm

 Eau de piscine (dosage de l'additif se-

lon les dispositions imposé au préalable)

 Eau de lavage

SDP 14000 (pompe à eau sale)

 de l'eau avec un degré de salissure

avec granulométrie jusqu'à 25mm

 tous les fluides d'alimentation de la

pompe SCP 12000

몇 Avertissement

Il est interdit de transporter des substances corrosives, facilement inflammables ou explosives (par ex. essence, pétrole, diluant pour laque cellulosique), graisses, huiles, eau salée et eaux usées en provenance des toilettes et pour les eaux boueuses dont la fluidité est inférieure à celle de l'eau. La température du fluide transporté ne doit pas dépasser 35° C. L'appareil n'est pas approprié pour un fonctionnement ininterrompu en pompe ou pour une installation stationnaire (par ex. installation de levage, pompe de fontaine).

Les matériaux constitutifs de l’em-

ballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables les-

quels doivent être apportés à un système de recyclage. Pour cette raison, utilisez des systèmes de collecte adéquats afin d'éliminer les appareils usés.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

www.kaercher.com/REACH

Table des matières

Table des matières. . . . . . . FR . . .1

Consignes générales . . . . . FR . . .1

Consignes de sécurité . . . . FR . . .2

Utilisation . . . . . . . . . . . . . . FR . . .3

Entretien, maintenance . . . FR . . .4

Transport . . . . . . . . . . . . . . FR . . .5

Entreposage. . . . . . . . . . . . FR . . .5

Accessoires en option . . . . FR . . .5

Assistance en cas de panne FR . . .6 Caractéristiques techniques FR . . .8

Consignes générales

Utilisation conforme

Fluides d'alimentation autorisés :

Protection de l’environnement

21FR

– 2

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l’appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat.

 Danger

Pour un danger immédiat qui peut avoir pour conséquence la mort ou des blessures corporelles graves.

몇 Avertissement

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures légères ou des dommages matériels.

 Danger de mort

Danger de mort par le courant électrique en cas de non-respect des consignes de sécurité !

 Vérifier avant chaque utilisation que le

câble et la fiche mâle ne sont pas défectueux. Un câble d’alimentation endommagé doit immédiatement être remplacé par le service après-vente ou un électricien agréé.

 Toutes les connexions enfichées élec-

triques doivent être effectuées dans une zone protégée contre les inondations.

 Des rallonges non adaptées peuvent pré-

senter des risques. N'utiliser en plein air

que des rallonges homologuées avec une section suffisante.

Les fiches mâles et les raccords des câbles de rallonge utilisés doivent être protégés contre les éclaboussures.

 Ne pas utiliser le câble de raccordement

au secteur et le câble du commutation de niveau pour transporter ou fixer l'appareil.

 Pour débrancher l'appareil, tirer au ni-

veau de la fiche secteur et non sur le câble d'alimentation.

 Ne pas faire passer le câble d'alimenta-

tion sur des arêtes vives et ne pas le coincer.

 La tension indiquée sur la plaque signalé-

tique de l'appareil doit correspondre à celle de la prise.

 Afin d'éviter tout danger, seul le service

après-vente agréé est habilité à effectuer des réparations ou à monter des pièces de rechanger sur l'appareil.

 Respecter les dispositifs de sécurité élec-

triques : Les pompes d'immersion peuvent être

exploitées dans les piscines, les étangs de jardin et les fontaines uniquement avec un disjoncteur à courant de défaut d'une intensité nominale de max. 30mA. Si des personnes se trouvent dans les piscines ou l'étang de jardin, la pompe ne doit pas être utilisée.

Pour des raisons de sécurité, nous recommandons fondamentalement que l'appareil soit exploité avec un disjoncteur de courant de défaut (max. 30mA).

Le raccordement électrique doit être exécuté uniquement par un électricien. Respecter impérativement les dispositions nationales pour cette opération !

En Autriche les pompes qui sont destinées à une utilisation dans les piscines et les étangs de jardin qui sont équipés d'un conduite de raccordement fixe doivent être, selon ÖVE B/EN 60555 parties 1 à 3, alimentés par un transformateur d'isolation contrôlé selon ÖVE, la tension nominale secondaire ne devant pas dépasser 230V.

Garantie

Symboles utilisés dans le mode

d'emploi

Consignes de sécurité

22 FR

– 3

 Cet appareil n'est pas conçu pour être uti-

lisé par des personnes (y compris des enfants) avec des capacités physiques, sensorielles ou mentales limitées ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou si elles en obtiennent des instructions sur la manière d'utiliser l'appareil. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Attention

Avant d'effectuer toute opération avec ou sur le travail, en assurer la stabilité afin d'éviter tout accident ou tout endommagement.

– La stabilité de l'appareil est assurée

lorsqu'il peut être posé sur une surface plane.

1 Câble d’alimentation avec fiche secteur 2 Contacteur de niveau (IQ Level Sensor) 3 Touche de purge 4 Poignée de transport 5 Raccordement tuyau 1“ (25,4 mm) et 1

“(31,7 mm) 6 Joint plat 7 Clapet antiretour 8 Serre-câble

Avant la mise en service de la pompe, respecter impérativement les consignes de sécurité ! Illustration  Avec un tuyau de

/4“ (31,7 mm), le rac-

cord du tuyau doit préalablement scié.

Illustration  Disposer le joint plat dans l'embout du

tuyau. Si le retour de l'eau se trouvant dans le

tuyau ou dans la pompe doit être empêché après la mise hors service, il est recommandé d'utiliser la soupape antiretour jointe. Avant la mise en place de la soupape anti-retour, le joint plat doit être retiré. Veiller à une position de montage correcte.

 Visser le raccord du tuyau sur la pompe  Enfoncer le tuyau sur le raccord du

tuyau et le fixer avec un collier de serrage approprié

Remarque :

Plus le diamètre du flexible est grand et plus sa longueur est courte, plus la capacité de refoulement est élevée.

Illustration  Lors des travaux sans préfiltre, déplier

les pieds pliables (uniquement SCP

1200). Le préfiltre est disponible en accessoire

spécial.

Illustration  Régler l'IQ Level Sensor à la hauteur de

mise en service voulue. Suivant les besoins l'IQ Level Sensor

peut être retiré vers le haut hors du rail de guidage et placé séparément.

Illustration  Disposer la pompe sur un support so-

lide bien calée dans le fluide à transporter ou la plonger au moyen d'une corde fixée sur la poignée de transport.

La zone d'aspiration ne doit pas être bloquée ni partiellement ni complètement par des impuretés.

Illustration  Lors de la mise en place de la pompe,

tenir compte du fait que cette dernière peut être certes immergée jusqu'à concurrence de la profondeur d'immersion (h1) de 9 m, mais qu'elle n'a une hauteur de débit maxi (h2) que de 7 m (SCP 1200) ou 8 m (SDP 14000).

Conditions pour la stabilité

Utilisation

Description de l’appareil

Préparation

23FR

– 4

La hauteur de débit désigne la différence de hauteur entre le niveau d'eau et la sortie d'eau à l'extrémité du flexible de débit. Pour que la pompe puisse débiter, la hauteur de débit maxi doit être respectée. Ceci doit être observé pendant tous le fonctionnement de la pompe car plus le niveau baisse (suite au pompage), plus la hauteur de débit diminue.

Afin que la pompe aspire de manière autonome, le niveau du fluide doit être d'au moins 3 cm (SCP 12000) ou 8 cm (SDP

14000). Si le niveau de fluide est inférieur à 4 cm (uniquement SCP 1200), procéder de la manière décrite dans le chapitre Aspiration à plat.  Brancher la fiche secteur.

L'IQ Level Sensor pilote le pompage. Si le niveau du fluide atteint l'IQ Level Sensor, la pompe démarre. Si le niveau de fluide tombe en dessous de l'IQ Level Sensor, la pompe se met automatiquement hors service au bout de 10 à 60 secondes en fonction des conditions ambiantes. L'adaptation à la durée de fonctionnement/ pompage ultérieure nécessaire est automatiquement exécutée par la pompe. Ce réglage est conservé en mémoire pendant 24 heures jusqu'à ce que la fiche secteur soit débranchée. Si la fiche secteur est débranchée avant écoulement des 24 heures ou si les 24 heures sont écoulés, la pompe remet automatiquement la durée de fonctionnement ultérieur / de pompage à la valeur initiale de 10 secondes. L'optimisation de la durée de fonctionnement ultérieur / pompage évite une mise et hors service fréquente de la pompe en cas de niveau d'eau montant rapidement. Dans ce cas, plus le commutateur de niveau (IQ Level Sensor) est situé haut, plus la pompe fonctionne efficacement.

Remarque :

La marche à sec provoquant une usure accrue, couper la pompe en l'espace de 3 minutes en cas de marche à sec.

En mode d'aspiration à plat, les fluides peuvent être aspirés jusqu'à une hauteur résiduelle de 1 mm.

 Plier les pieds pliables  Régler l'IQ Level Sensor sur la hauteur

d'enclenchement la plus basse (tout à fait en bas sur le rail de guidage).

 Pour les fluides résiduels avec une hau-

teur de moins de 20 mm, appuyer sur la touche de purge d'air, ou brancher et débrancher la fiche de secteur de la pompe à plusieurs reprises, jusqu'à ce que le fluide ait été aspiré.

 Débrancher la fiche secteur.

 Danger

Avant tout travail d'entretien et de maintenance, mettre l'appareil hors tension et débrancher la fiche secteur.

Remarque

Les salissures peuvent se déposer et provoquer des défauts de fonctionnement.

 Rincer la pompe avec de l'eau claire

après chaque utilisation. En particulier après le transport d'eau

contenant du chlore ou d'autres fluides qui laissent des résidus.

 Pour garantir une commutation fiable

de la pompe, nettoyer le commutateur de niveau (IQ Level Sensor) régulièrement (au moins tous les 2 à 3 mois) avec un chiffon.

L'appareil ne nécessite aucune maintenance.

Fonctionnement

Aspiration à plat (uniquement SCP

12000)

Fin de l'utilisation

Entretien, maintenance

Entretien

Maintenance

24 FR

+ 56 hidden pages
