HDS 5/12 C

Register and win!

www.kaercher.com

Deutsch 6
English 17
Français 28
Italiano 40
Nederlands 52
Español 64
Português 76
Dansk 88
Norsk 99
Svenska 110
Suomi 121
Ελληνικά 132
Türkçe 144
Русский 155
Magyar 168
Čeština 179
Slovenščina 190
Polski 201
Româneşte 213
Slovenčina 225
Hrvatski 236
Srpski 247
Български 258
Eesti 271
Latviešu 282
Lietuviškai 293
Українська 304

59648430 10/12

2

1

30

29 131282726

25

2

3

4

24

5

23

13 14

12

22

4

21

20

19

17

16 18

4

15

9

8

11

8

67810

3

35

3332

MAX

MIN

41

34

36

38

37

40

39

4

2

5

123

6

A

3

4

7

5

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi­nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge­brauch oder für Nachbesitzer auf.

– Vor erster Inbetriebnahme Sicherheits-

hinweise Nr. 5.951-949.0 unbedingt le­sen!

– Bei Transportschaden sofort Händler

informieren.

– Packungsinhalt beim Auspacken prü-

fen. Lieferumfang siehe Bild 1.

Inhaltsverzeichnis

Umweltschutz. . . . . . . . . . . DE . . .1

Symbole in der Betriebsanleitung DE . . .1

Übersicht . . . . . . . . . . . . . . DE . . .2

Symbole auf dem Gerät . . . DE . . .2
Bestimmungsgemäße Verwen-

dung . . . . . . . . . . . . . . . . . . DE . . .3

Sicherheitshinweise . . . . . . DE . . .3

Sicherheitseinrichtungen . . DE . . .3

Inbetriebnahme . . . . . . . . . DE . . .3

Bedienung . . . . . . . . . . . . . DE . . .5

Lagerung . . . . . . . . . . . . . . DE . . .7

Transport . . . . . . . . . . . . . . DE . . .7

Pflege und Wartung . . . . . . DE . . .8

Hilfe bei Störungen. . . . . . . DE . . .9

Garantie . . . . . . . . . . . . . . . DE . .10

Zubehör und Ersatzteile . . . DE . .10
EG-Konformitätserklärung . DE . .10

Technische Daten. . . . . . . . DE . . 11

Umweltschutz

Die Verpackungsmaterialien
sind recyclebar. Bitte werfen Sie
die Verpackungen nicht in den
Hausmüll, sondern führen Sie
diese einer Wiederverwertung
zu.

Altgeräte enthalten wertvolle re­cyclingfähige Materialien, die ei­ner Verwertung zugeführt
werden sollten. Batterien, Öl
und ähnliche Stoffe dürfen nicht
in die Umwelt gelangen. Bitte
entsorgen Sie Altgeräte deshalb
über geeignete Sammelsyste­me.

Bitte Motorenöl, Heizöl, Diesel und Benzin
nicht in die Umwelt gelangen lassen. Bitte
Boden schützen und Altöl umweltgerecht
entsorgen.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin­den Sie unter:

www.kaercher.de/REACH

Symbole in der Betriebsanlei-

tung

 Gefahr

Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situa­tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situa­tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.

6 DE

– 1

Übersicht

Geräteelemente

Bild 1

1 Halterung für Strahlrohr
2 Manometer
3 Aussparung für Reinigungsmittel-Saug-

schlauch
4 Griffmulde (beidseitig)
5 Rad
6 Wasseranschluss mit Sieb

7 Wasseranschluss-Set
8 O-Ring-Set (für Ersatz)
9 Hochdruckanschluss
10 Hochdruckschlauch

11 Strahlrohr
12 Dreifachdüse
13 Einfüllöffnung für Reinigungsmittel
14 Lenkrolle mit Feststellbremse
15 Brennstoffsieb
16 Sicherungsraste der Handspritzpistole
17 Handspritzpistole
18 Elektrozuleitung
19 Werkzeugtasche
20 Einfüllöffnung für Brennstoff
21 Reinigungsmittel-Dosierventil
22 Bedienfeld
23 Ablage für Handspritzpistole
24 Trittmulde
25 Griffbügel
26 Typenschild
27 Haubenverschluss
28 Ablagefach für Zubehör
29 Brenner
30 Ablage für Strahlrohr
31 Gerätehaube
32 Rückschlagventil der Reinigungsmittel-

Ansaugung
33 Ölbehälter
34 Ölablassschraube
35 Reinigungsmittel-Saugschlauch mit Filter
36 Brennstofffilter
37 Befestigungsklammer
38 Schlauch (Soft-Dämpfungs-System)

der Wassermangelsicherung

39 Wassermangelsicherung
40 Sieb in der Wassermangelsicherung
41 Feinfilter (Wasser)

Bedienfeld

Bild 2

A Geräteschalter
1 Kontrolllampe Reinigungsmittel
2 Kontrolllampe Betriebsbereitschaft
3 Kontrolllampe Brennstoff

Farbkennzeichnung

– Bedienelemente für den Reinigungs-

prozess sind gelb.

– Bedienelemente für die Wartung und

den Service sind hellgrau.

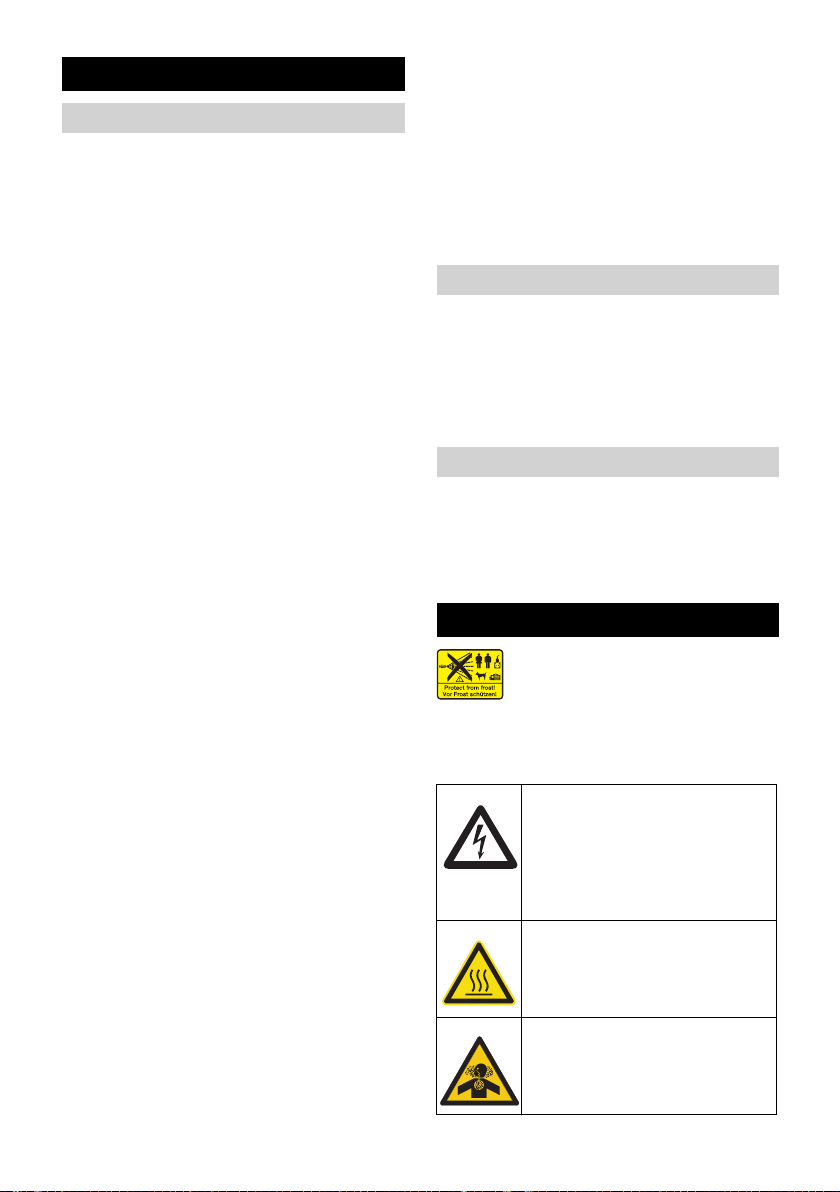

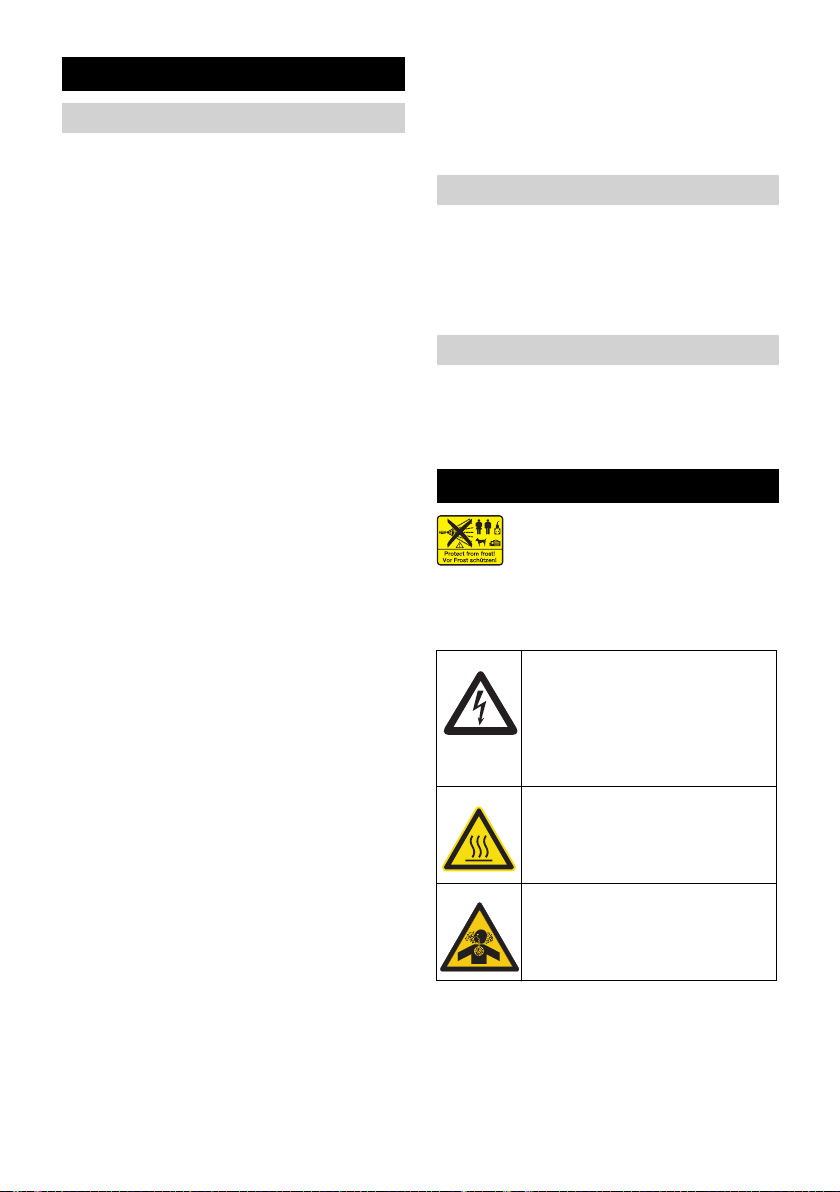

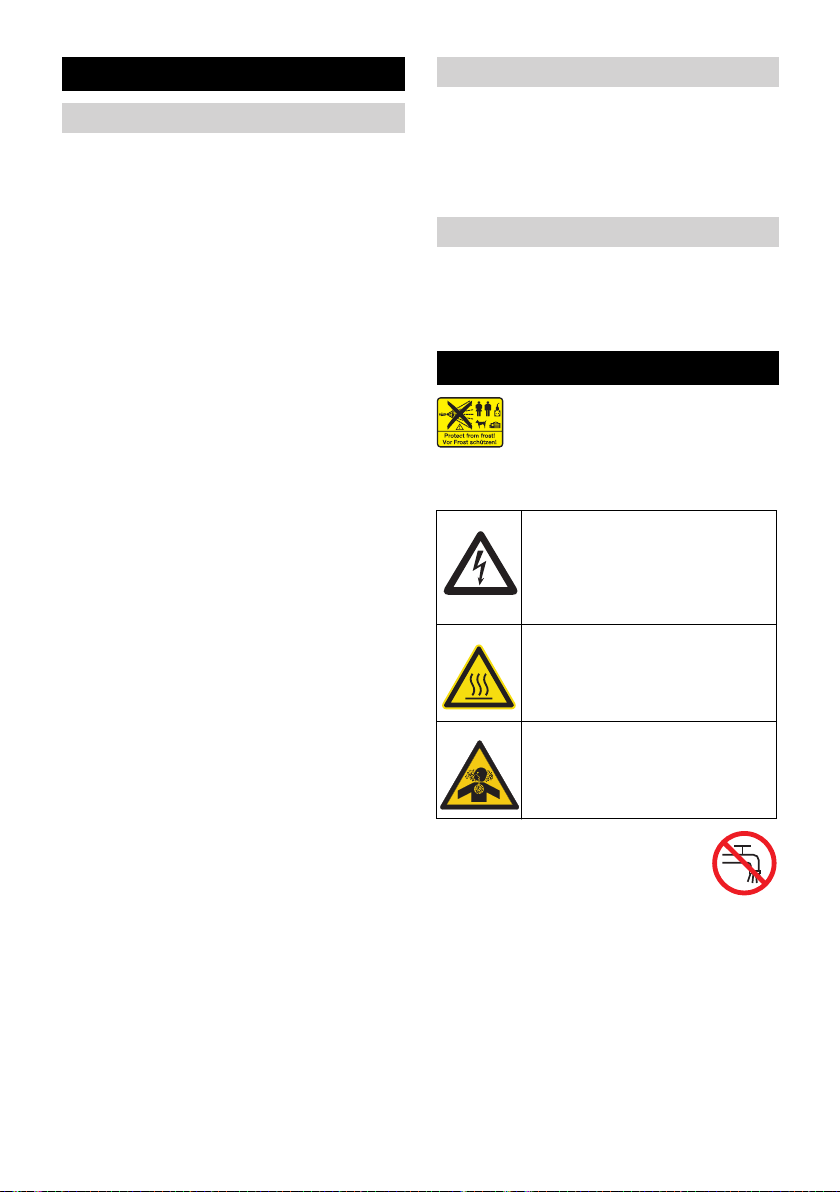

Symbole auf dem Gerät

Hochdruckstrahlen können bei
unsachgemäßem Gebrauch ge-

fährlich sein. Der Strahl darf
nicht auf Personen, Tiere, aktive elektri­sche Ausrüstung oder auf das Gerät selbst
gerichtet werden.

Gefahr durch elektrische
Spannung!

Arbeiten an Anlagenteilen nur
durch Elektro-Fachkräfte oder
autorisiertes Fachpersonal.

Verbrennungsgefahr durch hei­ße Oberflächen!

Vergiftungsgefahr! Abgase
nicht einatmen.

Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtrenner
am Trinkwassernetz betrieben
werden. Es ist ein geeigneter Sys­temtrenner der Fa. KÄRCHER oder alter­nativ ein Systemtrenner gemäß EN 12729
Typ BA zu verwenden. Wasser, das durch
einen Systemtrenner geflossen ist, wird als
nicht trinkbar eingestuft.

– 2

7DE

Vorsicht

Systemtrenner immer an der Wasserver­sorgung, niemals direkt am Gerät anschlie­ßen!

Bestimmungsgemäße Ver-

wendung

Reinigen von: Maschinen, Fahrzeugen,
Bauwerken, Werkzeugen, Fassaden, Ter­rassen, Gartengeräten, etc.

 Gefahr

Verletzungsgefahr! Beim Einsatz an Tank­stellen oder anderen Gefahrenbereichen
entsprechende Sicherheitsvorschriften be­achten.

Bitte mineralölhaltiges Abwasser nicht ins
Erdreich, Gewässer oder Kanalisation ge­langen lassen. Motorenwäsche und Un­terbodenwäsche deshalb bitte nur an
geeigneten Plätzen mit Ölabscheider
durchführen.

Sicherheitshinweise

– Jeweilige nationale Vorschriften des

Gesetzgebers für Flüssigkeitsstrahler
beachten.

– Jeweilige nationale Vorschriften des

Gesetzgebers zur Unfallverhütung be­achten. Flüssigkeitsstrahler müssen re­gelmäßig geprüft und das Ergebnis der
Prüfung schriftlich festgehalten werden.

– Die Heizeinrichtung des Gerätes ist

eine Feuerungsanlage. Feuerungsan­lagen müssen regelmäßig nach den je­weiligen nationalen Vorschriften des
Gesetzgebers überprüft werden.

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht au­ßer Kraft gesetzt oder in ihrer Funktion um­gangen werden.

Druckschalter

– Der Druckschalter schaltet das Gerät

beim Schließen der Handspritzpistole
ab und beim Öffnen wieder ein.

Sicherheitsventil

– Das Sicherheitsventil öffnet, wenn das

Überströmventil bzw. der Druckschalter
defekt ist.

Das Sicherheitsventil ist werkseitig einge­stellt und plombiert. Einstellung nur durch
den Kundendienst.

Wassermangelsicherung

– Die Wassermangelsicherung verhin-

dert, dass der Brenner bei Wasserman­gel einschaltet.

– Ein Sieb verhindert die Verschmutzung

der Sicherung und muss regelmäßig
gereinigt werden.

Abgastemperaturbegrenzer

– Der Abgastemperaturbegrenzer schal-

tet das Gerät bei Erreichen einer zu ho­hen Abgastemperatur ab.

Inbetriebnahme

몇 Warnung

Verletzungsgefahr! Gerät, Zuleitungen,
Hochdruckschlauch und Anschlüsse müs­sen in einwandfreiem Zustand sein. Falls
der Zustand nicht einwandfrei ist, darf das
Gerät nicht benutzt werden.

 Feststellbremse arretieren.

Griffbügel montieren

Bild 3

Anzugsmoment der Schrauben: 6,5-7,0 Nm

Werkzeugtasche montieren

Bild 4

 Werkzeugtasche an den oberen Rast-

nasen am Gerät einhängen.

 Werkzeugtasche nach unten klappen

und einrasten.

 Werkzeugtasche mit 2 Schrauben be-

festigen (Anzugsmoment: 6,5-7,0 Nm).

8 DE

– 3

Handspritzpistole, Strahlrohr, Düse
und Hochdruckschlauch montieren

Bild 5

 Strahlrohr mit Handspritzpistole verbin-

den.

 Verschraubung des Strahlrohrs hand-

fest anziehen.

 Düse auf das Strahlrohr montieren

(Markierungen auf dem Stellring oben).

 Hochdruckschlauch am Hochdruckan-

schluss des Gerätes montieren.

Montage Ersatz-Hochdruck-

schlauch

Bild 6

Brennstoff auffüllen

 Gefahr

Explosionsgefahr! Nur Dieselkraftstoff oder
leichtes Heizöl einfüllen. Ungeeignete
Brennstoffe, z. B. Benzin, dürfen nicht ver­wendet werden.

Vorsicht

Gerät niemals mit leerem Brennstofftank
betreiben. Die Brennstoffpumpe wird sonst
zerstört.

 Brennstoff auffüllen.
 Tankverschluss schließen.
 Übergelaufenen Brennstoff abwischen.

Reinigungsmittel auffüllen

Vorsicht

Verletzungsgefahr!

– Nur Kärcher-Produkte verwenden.
– Keinesfalls Lösungsmittel (Benzin,

Azeton, Verdünner etc.) einfüllen.

– Kontakt mit Augen und Haut vermei-

den.

– Sicherheits- und Handhabungshinwei-

se des Reinigungsmittel-Herstellers be­achten.

Kärcher bietet ein individuelles Reini­gungs- und Pflegemittelprogramm an.

Ihr Händler berät Sie gerne.
 Reinigungsmittel auffüllen.

Wasseranschluss

Anschlusswerte siehe Technische Daten.
 Zulaufschlauch (Mindestlänge 7,5 m,

Mindestdurchmesser 3/4“) mit
Schlauchschelle am Wasseranschluss­Set befestigen.

 Zulaufschlauch am Wasseranschluss

des Gerätes und am Wasserzulauf
(zum Beispiel Wasserhahn) anschlie­ßen.

Hinweis: Der Zulaufschlauch und die
Schlauchschelle sind nicht im Lieferumfang
enthalten.

Wasser aus Behälter ansaugen

 Saugschlauch (Durchmesser mindes-

tens 3/4“) mit Filter (Zubehör) am Was­seranschluss anschließen.

– Max. Saughöhe: 0,5 m

Bis die Pumpe Wasser angesaugt hat, soll­ten Sie:
 Dosierventil für Reinigungsmittel schlie-

ßen.

 Gefahr

Saugen Sie niemals Wasser aus einem
Trinkwasserbehälter an. Saugen Sie nie­mals lösungsmittelhaltige Flüssigkeiten wie
Lackverdünnung, Benzin, Öl oder ungefil­tertes Wasser an. Die Dichtungen im Gerät
sind nicht lösungsmittelbeständig. Der
Sprühnebel von Lösungsmitteln ist hoch­entzündlich, explosiv und giftig.

– 4

9DE

Stromanschluss

– Anschlusswerte siehe Technische Da-

ten und Typenschild.

– Der elektrische Anschluss muss von ei-

nem Elektroinstallateur ausgeführt wer­den und IEC 60364-1 entsprechen.

 Gefahr

Verletzungsgefahr durch elektrischen
Schlag.

– Ungeeignete Verlängerungsleitungen

können gefährlich sein. Verwenden Sie
im Freien nur dafür zugelassene und
entsprechend gekennzeichnete Verlän­gerungsleitungen mit ausreichendem
Leitungsquerschnitt.

– Verlängerungsleitungen immer voll-

ständig abrollen.

– Stecker und Kupplung einer verwende-

ten Verlängerungsleitung müssen was­serdicht sein.

Vorsicht

Die maximal zulässige Netzimpedanz am
elektrischen Anschlusspunkt (siehe Tech­nische Daten) darf nicht überschritten wer­den. Bei Unklarheiten bezüglich der an
Ihrem Anschlusspunkt vorliegenden Netz­impedanz setzen Sie sich bitte mit Ihrem
Energieversorgungsunternehmen in Ver­bindung.

Bedienung

 Gefahr

Explosionsgefahr!
Keine brennbaren Flüssigkeiten versprü­hen.

 Gefahr

Verletzungsgefahr! Gerät nie ohne mon­tiertes Strahlrohr verwenden. Strahlrohr vor
jeder Benutzung auf festen Sitz überprü­fen. Verschraubung des Strahlrohrs muss
handfest angezogen sein.

Vorsicht

Gerät niemals mit leerem Brennstofftank
betreiben. Die Brennstoffpumpe wird sonst
zerstört.

Düse wechseln

 Gefahr

Gerät vor Düsenwechsel ausschalten und
Handspritzpistole betätigen, bis Gerät
drucklos ist.

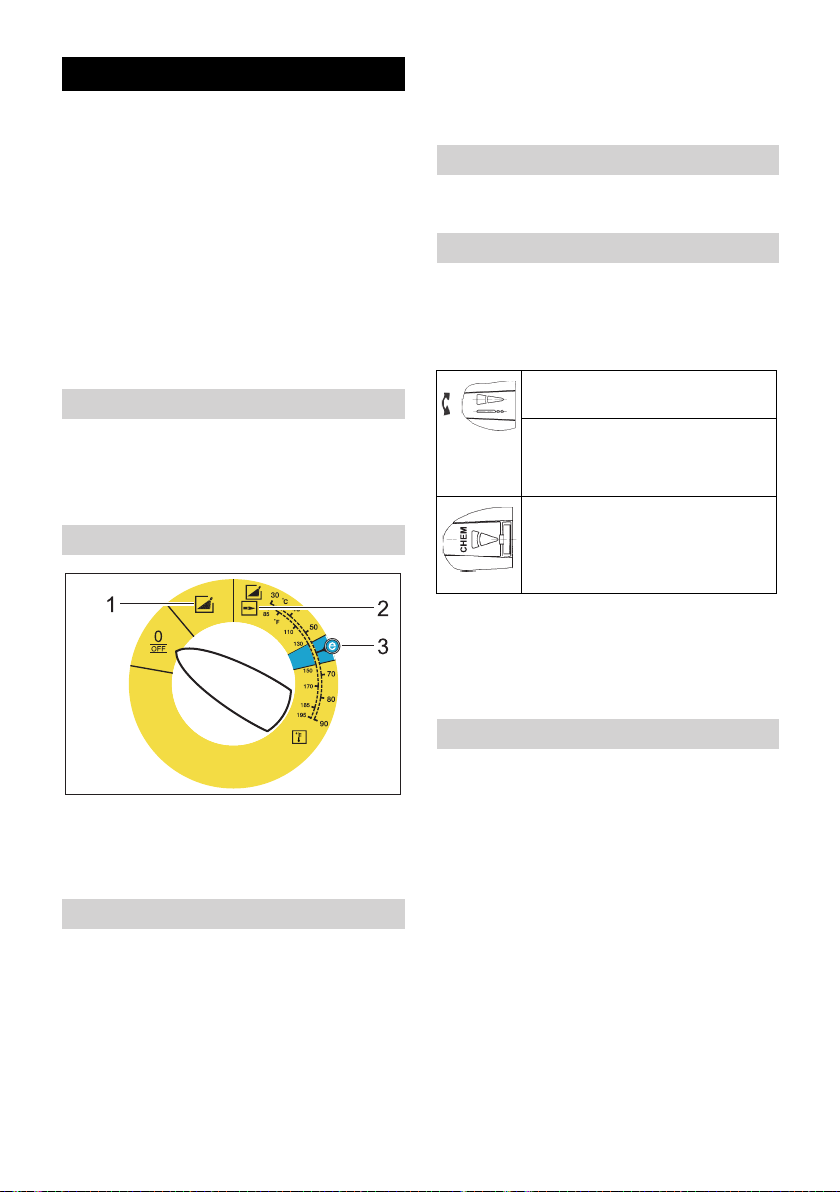

Betriebsarten

0/OFF =Aus
1 Betrieb mit Kaltwasser

2 Betrieb mit Heißwasser
3 Eco-Stufe (Heißwasser max. 60 °C)

Gerät einschalten

 Geräteschalter auf gewünschte Be-

triebsart stellen.
Kontrolllampe Betriebsbereitschaft

leuchtet.

Das Gerät läuft kurz an und schaltet ab, so­bald der Arbeitsdruck erreicht ist.
 Handspritzpistole entsichern.

Bei Betätigung der Handspritzpistole schal­tet das Gerät wieder ein.
Hinweis: Tritt kein Wasser aus der Hoch­druckdüse, Pumpe entlüften. Siehe „Hilfe
bei Störungen - Gerät baut keinen Druck
auf“.

Reinigungstemperatur einstellen

 Geräteschalter auf gewünschte Tem-

peratur einstellen.

10 DE

– 5

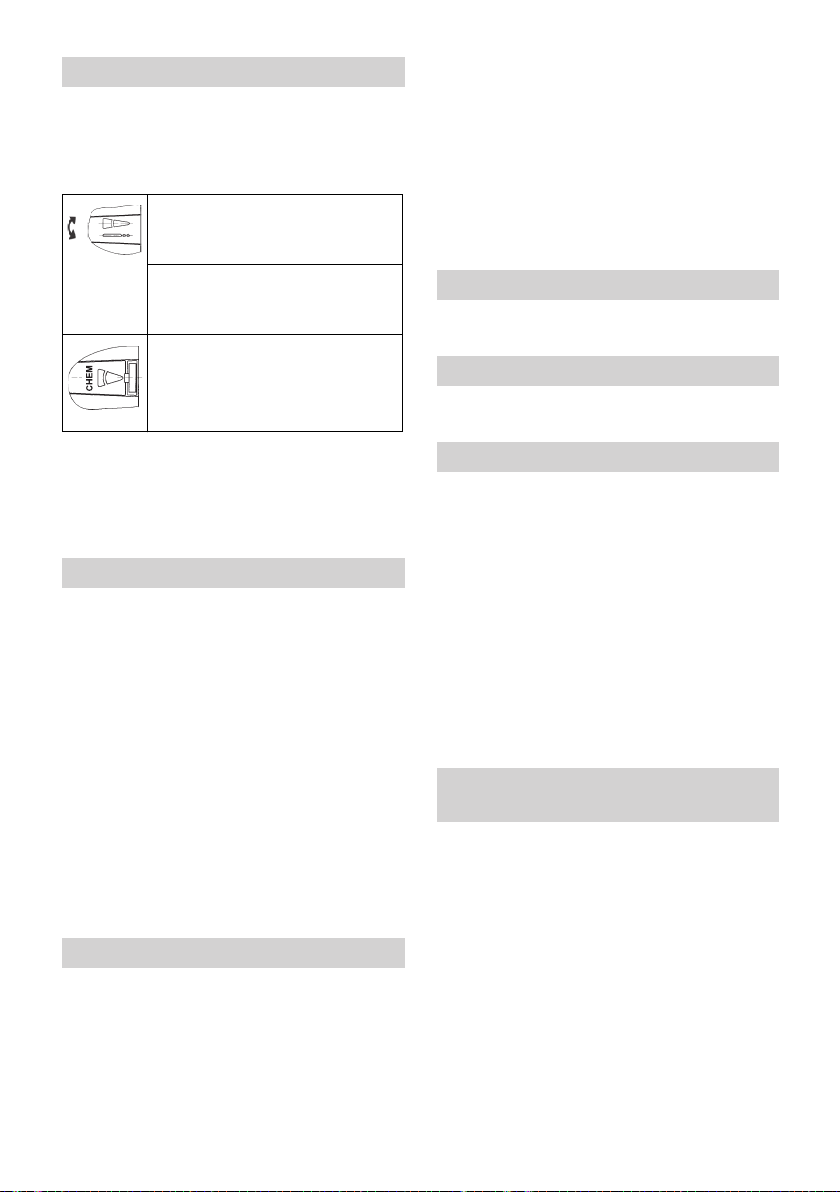

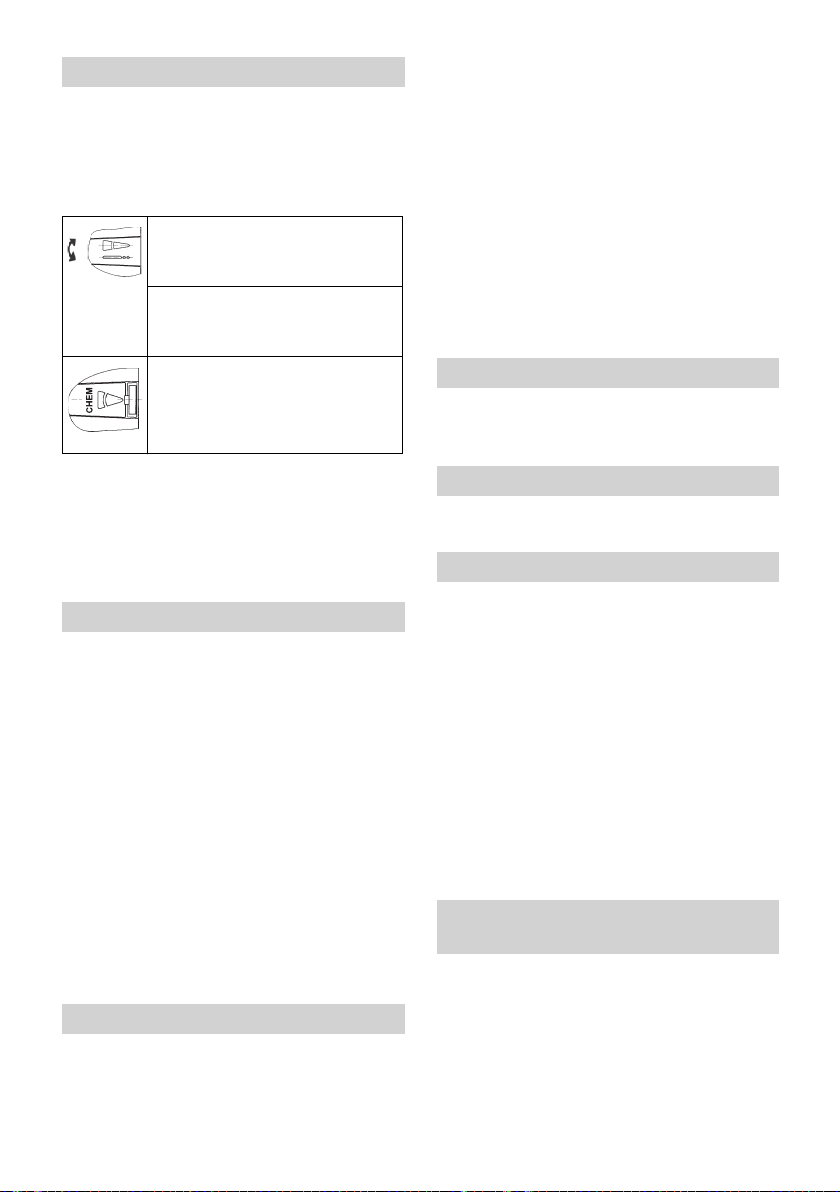

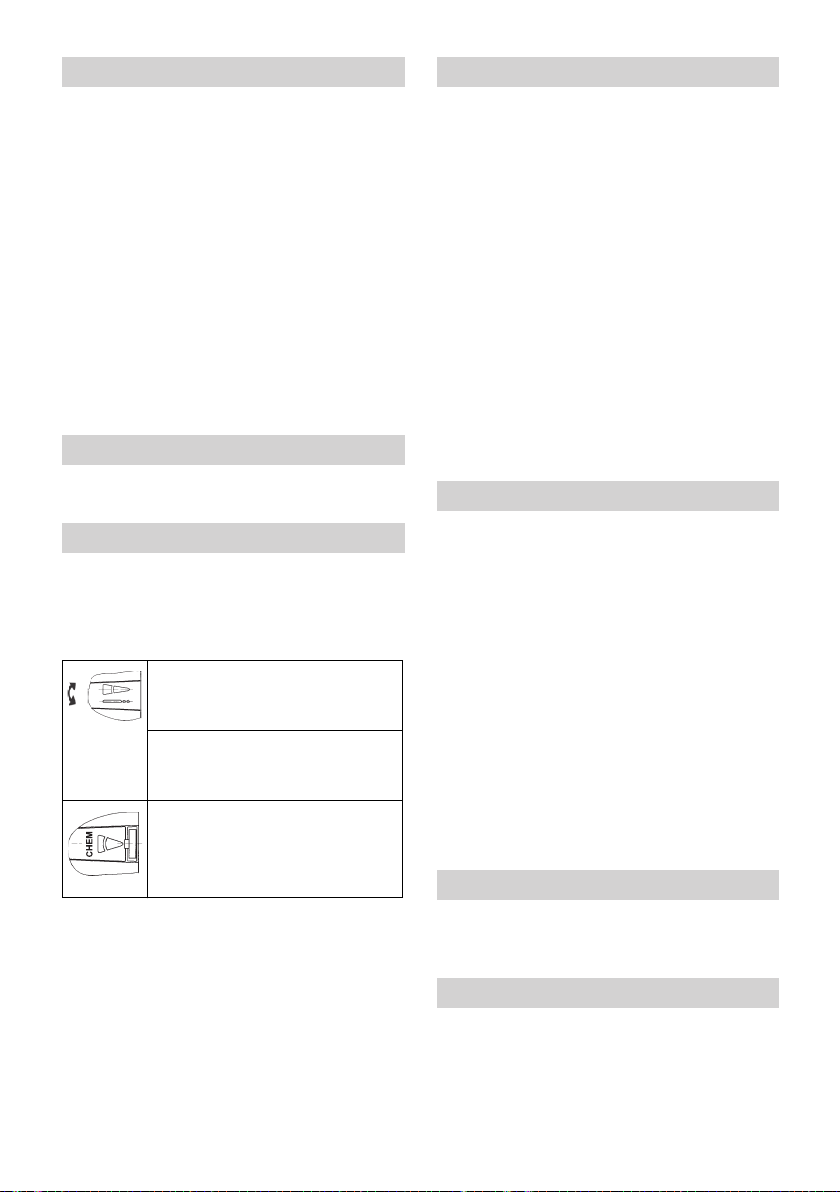

Dreifachdüse

 Handspritzpistole schließen.
 Gehäuse der Düse drehen, bis das ge-

wünschte Symbol mit der Markierung
übereinstimmt:

Hochdruck-Flachstrahl (25°)
für großflächige Verschmut­zungen

Hochdruck-Rundstrahl (0°) für
besonders hartnäckige Ver­schmutzungen

Niederdruck-Flachstrahl
(CHEM) für den Betrieb mit
Reinigungsmittel oder Reini­gen mit geringem Druck

Rund- oder Flachstrahl durch berührungs­loses Umschalten wählen:

 Handspritzpistole schließen.
 Das ca. 45° nach unten gerichtete

Strahlrohr nach links oder rechts dre­hen.

Betrieb mit Reinigungsmittel

– Zur Schonung der Umwelt sparsam mit

Reinigungsmitteln umgehen.

– Das Reinigungsmittel muss für die zu

reinigende Oberfläche geeignet sein.

 Düse auf „CHEM“ stellen.
 Mit Hilfe des Reinigungsmittel-Dosier-

ventils Konzentration des Reinigungs­mittels laut Herstellerangabe einstellen.

Hinweis: Richtwerte am Bedienfeld bei
maximalem Arbeitsdruck.
Hinweis: Soll Reinigungsmittel aus einem
externen Behälter angesaugt werden, Rei­nigungsmittel-Saugschlauch durch die
Aussparung nach außen führen.

Reinigen

 Temperatur und Reinigungsmittelkon-

zentration entsprechend der zu reini­genden Oberfläche einstellen.

Hinweis: Hochdruckstrahl immer zuerst
aus größerer Entfernung auf zu reinigen­des Objekt richten, um Schäden durch zu
hohen Druck zu vermeiden.

Empfohlene Reinigungsmethode

– Schmutz lösen:

 Reinigungsmittel sparsam aufsprühen

und 1...5 Minuten einwirken, aber nicht
eintrocknen lassen.

– Schmutz entfernen:

 Gelösten Schmutz mit Hochdruckstrahl

abspülen.

Betrieb mit Kaltwasser

Entfernen von leichten Verschmutzungen
und Klarspülen, z.B: Gartengeräte, Terras­se, Werkzeuge, etc.

Eco-Stufe

Das Gerät arbeitet im wirtschaftlichsten
Temperaturbereich (max. 60 °C).

Betrieb mit Heißwasser

 Gefahr

Verbrühungsgefahr!

 Geräteschalter auf gewünschte Tem-

peratur einstellen.

Wir empfehlen folgende Reinigungstempe­raturen:

– Leichte Verschmutzungen

30-50 °C

– Eiweißhaltige Verschmutzungen, z.B.

in der Lebensmittelindustrie

max. 60 °C

– Kfz-Reinigung, Maschinenreinigung

60-90 °C

Nach Betrieb mit Reinigungsmittel

 Reinigungsmittel-Dosierventil auf „0“

stellen.

 Geräteschalter auf Stufe 1 (Betrieb mit

Kaltwasser) stellen.

 Gerät bei geöffneter Handspritzpistole

mindestens 1 Minute klarspülen.

– 6

11DE

Gerät ausschalten

 Gefahr

Verbrühungsgefahr durch heißes Wasser!
Nach dem Betrieb mit Heißwasser muss
das Gerät zur Abkühlung mindestens zwei
Minuten mit Kaltwasser bei geöffneter Pis­tole betrieben werden.

 Geräteschalter auf „0/OFF“ stellen.
 Wasserzulauf schließen.
 Handspritzpistole öffnen.
 Pumpe mit Geräteschalter kurz (ca. 5

Sekunden) einschalten.

 Netzstecker nur mit trockenen Händen

aus Steckdose ziehen.

 Wasseranschluss entfernen.
 Handspritzpistole betätigen, bis Gerät

drucklos ist.

 Handspritzpistole sichern.

Gerät aufbewahren

 Strahlrohr in Halterung der Gerätehau-

be einrasten.

 Hochdruckschlauch und elektrische

Leitung aufrollen und auf Halterungen
hängen.

Hinweis: Hochdruckschlauch und elektri­sche Leitung nicht knicken.

Frostschutz

Vorsicht

Frost zerstört das nicht vollständig von
Wasser entleerte Gerät.

 Gerät an einem frostfreien Ort abstel-

len.

Ist das Gerät an einem Kamin angeschlos­sen, ist folgendes zu beachten:

Vorsicht

Beschädigungsgefahr durch über den Ka­min eindringende Kaltluft.

 Gerät bei Außentemperaturen unter

0 °C vom Kamin trennen.

Ist eine frostfreie Lagerung nicht möglich,
Gerät stilllegen.

Stilllegung

Bei längeren Betriebspausen oder wenn
eine frostfreie Lagerung nicht möglich ist:

 Wasser ablassen.
 Gerät mit Frostschutzmittel durchspü-

len.

 Reinigungsmitteltank leeren.

Wasser ablassen

 Wasserzulaufschlauch und Hochdruck-

schlauch abschrauben.

 Zulaufleitung am Kesselboden ab-

schrauben und Heizschlange leerlau­fen lassen.

 Gerät max. 1 Minute laufen lassen bis

Pumpe und Leitungen leer sind.

Gerät mit Frostschutzmittel durchspülen
Hinweis: Handhabungsvorschriften des

Frostschutzmittelherstellers beachten.
 Handelsübliches Frostschutzmittel ver-

wenden.

 Gerät (ohne Brenner) einschalten, bis

Gerät komplett durchspült ist.

Dadurch wird auch ein gewisser Korrosi­onsschutz erreicht.

Lagerung

Vorsicht

Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes bei Lagerung beach­ten.

Transport

Bild 7

Vorsicht

Beschädigungsgefahr! Beim Verladen des
Gerätes mit einem Gabelstapler, Abbildung
beachten.

Vorsicht

Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be­achten.

 Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien
gegen Rutschen und Kippen sichern.

12 DE

– 7

Pflege und Wartung

Wartungsarbeiten

 Gefahr

Verletzungsgefahr durch unabsichtlich an­laufendes Gerät und elektrischen Schlag.
Vor allen Arbeiten am Gerät, Gerät aus­schalten und Netzstecker ziehen.

 Geräteschalter auf „0/OFF“ stellen.
 Wasserzulauf schließen.
 Handspritzpistole öffnen.
 Pumpe mit Geräteschalter kurz (ca. 5

Sekunden) einschalten.

 Netzstecker nur mit trockenen Händen

aus Steckdose ziehen.

 Wasseranschluss entfernen.
 Handspritzpistole betätigen, bis Gerät

drucklos ist.

 Handspritzpistole sichern.
 Gerät abkühlen lassen.

Über Durchführung einer regelmäßigen
Sicherheitsinspektion bzw. Abschluss
eines Wartungsvertrags informiert Ihr
Kärcher-Fachhändler.

Wartungsintervalle

Wöchentlich

 Sieb im Wasseranschluss reinigen.
 Feinfilter reinigen.
 Brennstoffsieb reinigen.
 Ölstand kontrollieren.

Vorsicht

Bei milchigem Öl sofort Kärcher-Kunden­dienst informieren.

Monatlich

 Sieb in der Wassermangelsicherung

reinigen.

 Filter am Reinigungsmittel-Saug-

schlauch reinigen.

Nach 500 Betriebsstunden, mindestens
jährlich

 Öl wechseln.

Sieb im Wasseranschluss reinigen

 Sieb entnehmen.
 Sieb in Wasser reinigen und wieder ein-

setzen.

Feinfilter reinigen

 Gerät drucklos machen.
 Feinfilter am Pumpenkopf abschrau-

ben.

 Feinfilter demontieren und Filtereinsatz

herausnehmen.

 Filtereinsatz mit sauberem Wasser

oder Druckluft reinigen.

 In umgekehrter Reihenfolge zusam-

menbauen.

Brennstoffsieb reinigen

 Brennstoffsieb ausklopfen. Brennstoff

dabei nicht in die Umwelt gelangen las­sen.

Sieb in der Wassermangelsicherung rei­nigen

 Befestigungsklammer heraushebeln

und Schlauch (Soft-Dämpfungs-Sys­tem) der Wassermangelsicherung her­ausziehen.

 Sieb herausnehmen.
Hinweis: Gegebenenfalls Schraube M8

ca. 5 mm hineindrehen und damit Sieb he­rausziehen.

 Sieb in Wasser reinigen.
 Sieb hineinschieben.
 Schlauchnippel ganz in Wasserman-

gelsicherung einschieben und mit Be­festigungsklammer sichern.

Filter am Reinigungsmittel-Saug­schlauch reinigen

 Reinigungsmittel-Saugstutzen heraus-

ziehen.

 Filter in Wasser reinigen und wieder

einsetzen.

Öl wechseln

 Auffangbehälter für ca. 1 Liter Öl bereit-

stellen.

 Ablassschraube lösen.

– 8

13DE

Altöl umweltgerecht entsorgen oder an ei­ner Sammelstelle abgeben.

 Ablassschraube wieder festziehen.
 Öl langsam bis zur MAX-Markierung

auffüllen.

Hinweis: Luftblasen müssen entweichen
können.

Ölsorte und Füllmenge siehe Techni­sche Daten.

Hilfe bei Störungen

 Gefahr

Verletzungsgefahr durch unabsichtlich an­laufendes Gerät und elektrischen Schlag.
Vor allen Arbeiten am Gerät, Gerät aus­schalten und Netzstecker ziehen.

Kontrolllampe Betriebsbereitschaft

erlischt

– Keine Netzspannung, siehe „Gerät läuft

nicht“.

Kontrolllampe Brennstoff leuchtet

– Brennstofftank ist leer.

 Brennstoff auffüllen.

Kontrolllampe Reinigungsmittel

leuchtet

– Reinigungsmitteltank ist leer.

 Reinigungsmittel auffüllen.

Gerät läuft nicht

– Keine Netzspannung

 Netzanschluss/Zuleitung prüfen.

Gerät baut keinen Druck auf

– Düse ist auf „CHEM“ eingestellt

 Düse auf „Hochdruck“ stellen.

– Luft im System

Pumpe entlüften:
 Reinigungsmittel-Dosierventil auf „0“

stellen.

 Bei geöffneter Handspritzpistole Gerät

mit Geräteschalter mehrfach ein- und
ausschalten.

14 DE

Hinweis: Durch Demontieren des Hoch­druckschlauchs vom Hochdruckanschluss
wird der Entlüftungsvorgang beschleunigt.

 Falls Reinigungsmitteltank leer, auffüllen.
 Anschlüsse und Leitungen prüfen.

– Sieb im Wasseranschluss verschmutzt

 Sieb reinigen.
 Feinfilter reinigen, bei Bedarf erneuern.

– Wasserzulaufmenge zu gering

 Wasserzulaufmenge prüfen (siehe

Technische Daten).

Gerät leckt, Wasser tropft unten aus

Gerät

– Pumpe undicht

Hinweis: Zulässig sind 3 Tropfen/Minute.
 Bei stärkerer Undichtigkeit Gerät durch

Kundendienst prüfen lassen.

Gerät schaltet bei geschlossener

Handspritzpistole laufend ein und

aus

– Leckage im Hochdrucksystem

 Hochdrucksystem und Anschlüsse auf

Dichtigkeit prüfen.

Gerät saugt kein Reinigungsmittel

an

– Düse ist auf „Hochdruck“ eingestellt

 Düse auf „CHEM“ stellen.

– Filter im Reinigungsmittel-Saug-

schlauch verschmutzt

 Filter reinigen.

– Rückschlagventil verklebt

 Reinigungsmittelschlauch abziehen

und Rückschlagventil mit stumpfem
Gegenstand lösen.

Brenner zündet nicht

– Brennstofftank ist leer.

 Brennstoff auffüllen.

– Wassermangel

 Wasseranschluss prüfen, Zuleitungen

prüfen.

 Sieb in der Wassermangelsicherung

reinigen.

– Brennstofffilter verschmutzt

– 9

 Brennstofffilter wechseln.

– Kein Zündfunke

 Ist beim Betrieb kein Zündfunke durch

das Schauglas sichtbar, Gerät durch
Kundendienst prüfen lassen.

Eingestellte Temperatur wird bei

Betrieb mit Heißwasser nicht er-

reicht

– Verrußte Heizschlange

 Gerät vom Kundendienst entrußen las-

sen.

Kann die Störung nicht behoben wer­den, muss das Gerät vom Kundendienst
überprüft werden.

Garantie

In jedem Land gelten die von unserer zu­ständigen Vertriebs-Gesellschaft heraus­gegebenen Garantiebedingungen. Etwaige
Störungen an dem Gerät beseitigen wir in­nerhalb der Garantiefrist kostenlos, sofern
ein Material- oder Herstellungsfehler die
Ursache sein sollte.

Zubehör und Ersatzteile

Hinweis: Bei Anschluss des Gerätes an ei-

nen Kamin oder wenn das Gerät nicht ein­sehbar ist, empfehlen wir den Einbau einer
Flammüberwachung (Option).

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller
freigegeben sind. Original-Zubehör und
Original-Ersatzteile bieten die Gewähr
dafür, dass das Gerät sicher und stö­rungsfrei betrieben werden kann.

– Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende
der Betriebsanleitung.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com
im Bereich Service.

EG-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon­zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein­schlägigen grundlegenden Sicherheits­und Gesundheitsanforderungen der EG­Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger
Typ: 1.272-xxx
Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG)
2004/108/EG
2000/14/EG

Angewandte harmonisierte Normen

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–11: 2000
EN 62233: 2008

Angewandtes Konformitätsbewer­tungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 89
Garantiert: 92

5.957-046

Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.

CEO

Dokumentationsbevollmächtigter:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Head of Approbation

Winnenden, 2010/09/01

– 10

15DE

Technische Daten

HDS 5/12 C

Netzanschluss

Spannung V 230 230-240
Stromart Hz 1~ 50 1~ 50
Anschlussleistung kW 2,9 2,9
Absicherung (träge) A 16 13
Schutzart -- IPX5 IPX5
Schutzklasse -- I I
Maximal zulässige Netzimpedanz Ohm 0.4526 0.4526

Wasseranschluss

Zulauftemperatur (max.) °C 30
Zulaufmenge (min.) l/h (l/min) 700 (11,7)
Saughöhe aus offenem Behälter (20 °C) m 0,5
Zulaufdruck (max.) MPa (bar) 1 (10)

Leistungsdaten

Fördermenge Wasser l/h (l/min) 500 (8,3)
Arbeitsdruck Wasser (mit Standarddüse) MPa (bar) 12 (120)
Max. Betriebsüberdruck (Sicherheitsventil) MPa (bar) 15 (150)
Max. Arbeitstemperatur Heißwasser °C 98
Reinigungsmittelansaugung l/h (l/min) 0-30 (0-0,5)
Brennerleistung kW 39
Maximaler Heizölverbrauch kg/h 3,2
Rückstoßkraft der Handspritzpistole (max.) N 20,1
Düsengröße -- 034

Ermittelte Werte gemäß EN 60335-2-79

Geräuschemission
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L

pA

pA

+ Unsicherheit KWAdB(A) 92

WA

Hand-Arm Vibrationswert
Handspritzpistole m/s
Strahlrohr m/s
Unsicherheit K m/s

Betriebsstoffe

Brennstoff -- Heizöl EL oder Diesel
Ölmenge l 0,3
Ölsorte -- 0W40

Maße und Gewichte

Länge x Breite x Höhe mm 1060 x 650 x 920
Typisches Betriebsgewicht kg 100,6
Brennstofftank l 15,5
Reinigungsmitteltank l 15,5

dB(A) 74
dB(A) 3

2

2

2

1,3
2,4
0,3

16 DE

– 11

Please read and comply with

these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own­ers.

– Before first start-up it is definitely nec-

essary to read the operating instruc­tions and safety indications Nr. 5.951-

949.0!

– In case of transport damage inform ven-

dor immediately

– Check the contents of the pack before

unpacking. For scope of delivery see il­lustration 1.

Contents

Environmental protection

The packaging material can be
recycled. Please do not throw
the packaging material into
household waste; please send it
for recycling.

Old appliances contain valuable
materials that can be recycled;
these should be sent for recy­cling. Batteries, oil, and similar
substances must not enter the
environment. Please dispose of
your old appliances using ap­propriate collection systems.

Environmental protection . . EN . . .1
Symbols in the operating instruc-

tions . . . . . . . . . . . . . . . . . . EN . . .1

Overview . . . . . . . . . . . . . . EN . . .2

Symbols on the machine . . EN . . .2

Proper use . . . . . . . . . . . . . EN . . .3

Safety instructions . . . . . . . EN . . .3

Safety Devices . . . . . . . . . . EN . . .3

Start up. . . . . . . . . . . . . . . . EN . . .3

Operation . . . . . . . . . . . . . . EN . . .5

Storage. . . . . . . . . . . . . . . . EN . . .7

Transport . . . . . . . . . . . . . . EN . . .7

Maintenance and care . . . . EN . . .7

Troubleshooting . . . . . . . . . EN . . .8

Warranty. . . . . . . . . . . . . . . EN . . .9

Accessories and Spare Parts EN . . .9
EC Declaration of Conformity EN . .10
Technical specifications . . . EN . . 11

Please do not release engine oil, fuel oil,
diesel and petrol into the environment Pro­tect the ground and dispose of used oil in
an environmentally-clean manner.

Notes about the ingredients (REACH)

You will find current information about the
ingredients at:

www.kaercher.com/REACH

Symbols in the operating

instructions

 Danger

Immediate danger that can cause severe
injury or even death.

몇 Warning

Possible hazardous situation that could
lead to severe injury or even death.

Caution

Possible hazardous situation that could
lead to mild injury to persons or damage to
property.

– 1

17EN

Overview

Device elements

Figure 1

1 Support for spray lance
2 Manometer
3 Recess for detergent suction hose

4 Recessed grip (both sides)
5 Wheel
6 Connection for water supply with filter

7 Water supply set
8 O-ring set (for replacement)
9 High pressure connection
10 High pressure hose
11 Spray lance

12 Triple nozzle
13 Pouring vent for detergent
14 Steering roller with fixed position brake
15 Fuel sieve
16 Safety latch of the hand spray gun
17 Hand spray gun
18 Power supply

19 Tool bag
20 Pouring vent for fuel
21 Dosage valve for detergent
22 Operating field
23 Storage for hand spray gun
24 Step depression
25 Handle
26 Nameplate
27 Cover lock
28 Storage compartment for accessories
29 Burner

30 Recess for spray pipe
31 Cover
32 Backflow valve of the detergent infeed
33 Oil tank
34 Oil drain screw
35 Detergent suction hose with filter

36 Fuel filter
37 Fastening clamp
38 Hose (soft damping system) of the wa-

ter shortage safeguard
39 Water shortage safeguard
40 Sieve in the water shortage safeguard

41 Fine filter (water)

Operating field

Figure 2

A Power switch
1 Indicator lamp for detergent
2 “Ready for use” indicator lamp
3 Fuel indicator lamp

Colour coding

– The operating elements for the cleaning

process are yellow.

– The controls for the maintenance and

service are light gray.

Symbols on the machine

High-pressure jets can be dan­gerous if improperly used. The

jet may not be directed at per­sons, animals, live electrical equipment or
at the appliance itself.

Risk of electric shock!

Only electricians or authorised
technicians are permitted to
work on parts of the plant.

Risk of burns on account of hot
surfaces!

Risk of poisoning! Do not
breathe in the exhaust fumes.

According to the applicable regula­tions, the appliance must never be
used on the drinking water supply
without a system separator. Use a
suitable system separator manufactured by
KÄRCHER; or, as an alternative, a system
separator as per EN 12729 Type BA. Water
flowing through a system separator is con­sidered non-drinkable.

Caution

Always connect the system separator to
the water supply, never directly to the appli­ance!

18 EN

– 2

Proper use

Cleaning of: Machines, Vehicles, Struc­tures, Tools, Facades, Terraces, Garden­ing tools, etc.

 Danger

Risk of injury! Follow the respective safety
regulations when operating at gas stations
or other dangerous areas.

Please do not let mineral oil contaminated
waste water reach soil, water or the sew­age system. Perform engine cleaning and
bottom cleaning therefore only on speci­fied places with an oil trap.

Safety instructions

– Please follow the national rules and

regulations for fuel spray jets of the re­spective country.

– Please follow the national rules and

regulations for accident prevention of
the respective country. Fuel spray jets
must be tested regularly and the results
of these tests must be documented in
writing.

– The heating appliance of the machine is

an ignition plant. All national laws and
regulations about heating systems must
also be followed.

Safety Devices

Safety devices serve for the protection of
the user and must not be put out of opera­tion or bypassed with respect to their func­tion.

Pressure switch

– The pressure switch turns the device off

when the handgun is closed and switch
on when the handgun is opened.

Safety valve

– The safety valve opens, when the over-

flow valve resp. the pressure switch is
broken.

The safety valve is set by the manufacturer
and sealed. Setting only by customer ser­vice.

Water shortage safeguard

– The water shortage safeguard prevents

the burner to be turned on when there is
water shortage.

– A sieve prevents the contamination of

the safeguard and must be cleaned reg­ulary.

Temperature stop for exhaust gases

– The temperature stop switches off the

machine when the waste gases have
reached very high temperatures.

Start up

몇 Warning

Risk of injury! Device, tubes, high pressure
hose and connections must be in faultless
condition. Otherwise, the appliance must
not be used.

 Lock parking brake.

Installing the handle

Figure 3

Screw tightening torque: 6.5-7.0 Nm

Install the tool bag

Figure 4

 Hook the tool bag onto the top tabs on

the appliance.

 Tilt the tool bag down and lock it into

place.

 Fasten the tool bag with 2 screws

(torque: 6.5 - 7.0 Nm).

– 3

19EN

Install the hand-spray gun, the jet

pipe, the nozzle and the high

pressure hose

Figure 5

 Connect ray tube with hand spray gun
 Tighten the screw connection of the

spray lance fingertight.

 Mount the nozzle on the spray pipe

(markings on the adjustment ring at the
top).

 Connect the high pressure hose to the

high pressure connection point of the
machine.

Installing spare high pressure hose

Figure 6

Refill fuel

 Danger

Risk of explosion! Only refill diesel oil or
light fuel oil. Unsuitable fuels, e.g. petrol,
are not to be used.

Caution

Never operate device with empty fuel tank
The fuel pump will otherwise be destroyed.

 Refill fuel.
 Close tank lock.
 Wipe off spilled fuel.

Refill detergent

Caution

Risk of injury!

– Use Kärcher products only.
– Under no circumstances fill solvents

(petrol, aceton, diluting agent etc.)

– Avoid eye and skin contact.
– Observe safety and handling instruc-

tions by the detergent manufacturer.

Kärcher offers an individual cleaning
and care appliances program.

Your dealer will consult you gladly.
 Refill detergent.

20 EN

Water connection

For connection values refer to technical
specifications
 Attach supply hose (minimum length

7.5 m, minimum diameter 3/4“) to the
water supply set by means of a hose
clamp.

 Connect the supply hose to the water

connection point of the machine and at
the water supply point (for e.g. a tap).

Note: The supply hose and the hose clamp
are not included in the scope of delivery.

Suck in water from vessel

 Connect suction hose (minimum diame-

ter 3/4“) with filter (accessory) to the
water connection point.

– Max. suck height: 0.5 m

Until the pump sucked in water, you should:
 Close the dosing valve for the deter-

gent.

 Danger

Never suck in water from a drinking water
container. Never suck in liquids which con­tain solvents like lacquer thinner, petrol, oil
or unfiltered water. The sealings within the
device are not solvent resistant. The spray
mist of solvents is highly inflammable, ex­plosive and poisonous.

Power connection

– For connection values, see technical

data and type plate.

– The electrical connections must be

done by an electrician according to IEC
60364-1.

 Danger

Danger of injury by electric shock.

– Unsuitable extension cables can be

hazardous. Only use extension cables
outdoors which have been approved for
this purpose and labelled with a suffi­cient cable cross section:

– Always unwind extension lines com-

pletely.

– The plug and coupling of the extension

cable used must be watertight.

– 4

Caution

The highest allowed net impedance at the
electrical connection point (refer to techni­cal data) is not to be exceeded. In case of
confusion regarding the power impedance
present on your connection, please contact
your utilities provider.

Operation

 Danger

Risk of explosion!
Do not spray flammable liquids.

 Danger

Risk of injury! Never use the appliance
without the spray lance attached. Check
and ensure proper fitting of the spray lance
prior to each use. The screw connection of
the spray lance must be fingertight.

Caution

Never operate device with empty fuel tank
The fuel pump will otherwise be destroyed.

Replace the nozzle

 Danger

Switch the appliance off prior to replacing
nozzle and activate hand spray gun until
device is pressureless.

Operating modes

Turning on the Appliance

 Set appliance switch to desired operat-

ing mode.
Indicator lamp for operational readiness

lights up.

The device starts briefly and turns off, as
soon as the working pressure is reached.
 Release the trigger gun.

When activating the hand spray gun the de­vice switches back on.
Note: If no water comes out of the high
pressure nozzle, vent pump. Refer to "Help
with malfunctions - appliance is not building
up pressure".

Adjust cleaning temperature

 Set device switch to desired tempera-

ture.

Triple nozzle

 Close the hand spray gun.
 Turn the casing of the nozzle till the de-

sired symbol matches the marking.

High pressure flat spray (25°)
for large dirt areas

High pressure circular spray
(0°) for specially stubborn dirt

Flat low pressure spray
(CHEM) for operating using de­tergents or cleaning at low
pressure.

0/OFF =Off
1 Operating with cold water

2 Operating with hot water
3 Eco setting (hot water max. 60 °C)

Select round or flat spray using touch-less
switching:

 Close the hand spray gun.
 Turn the spray-pipe that is inclined

about 45° downward to the left or the
right.

– 5

21EN

Operation with detergent

– For considerate treatment of the envi-

ronment use detergent economically.

– The detergent must be suitable for the

surface to be cleaned.

 Set nozzle to "CHEM".
 With support of the detergent dose

valve set detergent concentration as
determined by the manufacturer.

Note: Recommended values at the control
panel at maximum working pressure.
Note: If detergent is be suctioned from an
external container, route the detergent suc­tion hose through the recess to the outside.

Cleaning

 Set temperature and detergent concen-

tration according to the surface to be
cleaned.

Note: To prevent damage due to too much
pressure, always position high pressure ray
first from a greater distance towards object
to be cleaned.

Recommended cleaning method

– Loosen the dirt:

 Spray detergent economically and let it

work for 1...5 minutes but do not let it
dry up.

– Remove the dirt:

 Spray off loosened dirt with the high-

pressure jet.

Operating with cold water

Removal of light contaminations and clear
rinse, i.e.: Gardening tools, terrace, tools,
etc.

Eco level

The appliance works in the most economi­cal temperature range (max. 60°C).

Operating with hot water

 Danger

Scalding danger!

 Set device switch to desired tempera-

ture.

We recommend the following cleaning tem­peratures:

– Light contaminations

30-50 °C

– Contaminations containing protein, i.e.

in the food processing industry

max. 60 °C

– Vehicle cleaning, machine cleaning

60-90 °C

After operation with detergent

 Set dosing value for detergent to "0".
 Set the appliance switch to "1" (opera-

tion with cold water).

 Open the hand spray gun and rinse the

appliance for at least 1 minute.

Turn off the appliance

 Danger

Danger of scalding by hot water. After oper­ation with hot water, the device must be op­erated with open end handgun with cold
water for at least two minutes.

 Set the appliance switch to "0/OFF“.
 Shut off water supply.
 Open the hand spray gun.
 Turn on pump shortly (appr. 5 seconds)

with device switch.

 Pull main plug out of socket with dry

hands only.

 Remove water connection.
 Activate hand spray gun until device is

pressure less.

 Lock the trigger gun.

22 EN

– 6

Storing the Appliance

 Lock in the steel pipe into the holder of

the appliance hood.

 Roll up high pressure hose and electri-

cal conduit and hang them into the re­spective holders.

Note: Do not twist high pressure hose and
electrical conduit.

Frost protection

Caution

Frost will destroy the not completely water
drained device.

 Store in a frost free area.
If the device is connected to a chimney, the

following must be observed:

Caution

Threat of damage by penetrating cold air
through the chimney.

 Disconnect device from chimney when

outside temperature drops below 0 °C.

If it is not possible to store frost free, shut
down device.

Shutdown

For longer work breaks or if a frost free stor­age is not possible:

 Drain water.
 Flush device with anti-freeze agent.
 Empty detergent tank.

Dump water

 Screw off water supply hose and high

pressure hose.

 Screw off supply hose at boiler bottom

and drain heating spiral empty.

 Operate device for max. 1 minute until

the pump and conduits are empty.

Flush device with anti-freeze agent
Note: Observe handling instructions of the

anti-freeze agent manufacturer.
 Use commercially available anti-freeze

agent.

 Switch on appliance (without heater) till

the appliance has been completely

rinsed.
A certain corrosion protection is achieved
with this as well.

Storage

Caution

Risk of injury and damage! Note the weight
of the appliance in case of storage.

Transport

Figure 7

Caution

Risk of damage! When loading the appli­ance with a forklift, observe the illustration.

Caution

Risk of injury and damage! Observe the
weight of the appliance when you transport
it.

 When transporting in vehicles, secure

the appliance according to the guide­lines from slipping and tipping over.

Maintenance and care

 Danger

Risk of injury by inadvertent startup of ap­pliance and electrical shock.
First pull out the plug from the mains before
carrying out any tasks on the machine.

 Set the appliance switch to "0/OFF“.
 Shut off water supply.
 Open the hand spray gun.
 Turn on pump shortly (appr. 5 seconds)

with device switch.

 Pull main plug out of socket with dry

hands only.

 Remove water connection.
 Activate hand spray gun until device is

pressure less.

 Lock the trigger gun.
 Allow device to cool down.

Your Kärcher vender will inform you
about the performance of a periodic
safety inspection resp. signing of a
maintenance contract.

– 7

23EN

Maintenance intervals

Weekly

 Clean the sieve in the water connection.
 Clean the fine filter.
 Clean the fuel sieve.
 Check oil level.

Caution

In case of lacteous oil inform Kärcher cus­tomer service immediately

Monthly

 Clean sieve in the water shortage safe

guard.
 Clean filter at the detergent suck hose.

After 500 operating hours, at least annu­ally

 Oil change.

Maintenance Works

Clean the sieve in the water connection

 Take out sieve.
 Clean sieve in water and reinstall.

Cleaning the fine filter

 Unpressurize the appliance.
 Unscrew the fine filter from the pump

head.

 Remove the fine filter and the filter insert.
 Clean the filter with clean water or com-

pressed air.
 Reinstall in reverse sequence.

Clean the fuel sieve

 Knock the dirt off of the fuel sieve. Do

not let the fuel enter the environment.

Clean sieve in the water shortage safe
guard

 Remove the fastening clamp and pull

out the hose (soft damping system) of

the lack of water fuse.
 Take out sieve.
Note: If necessary turn in screw M8 appr. 5

mm inwards and therewith pull out sieve.

 Clean sieve in water.
 Push sieve inwards.
 Slide the hose adapter all the way into

the lack of water fuse and secure it with

a fastening clamp.

24 EN

Clean filter at the detergent suck hose

 Take out detergent suck supports.
 Clean filter in water and reinstall.

Oil change

 Ready a catch bin for appr. 1 Liter oil.
 Loosen release screw.

Dispose of old oil ecologically or turn in at
a gathering point.

 Tighten release screw.
 Fill oil slowly up to the MAX marking.

Note: Air pockets must be able to leak out.
For oil type refer to technical specifica­tions.

Troubleshooting

 Danger

Risk of injury by inadvertent startup of ap­pliance and electrical shock.
First pull out the plug from the mains before
carrying out any tasks on the machine.

Indicator lamp "Ready for use"

turns off

– No line voltage, see "Appliance is not

running".

Fuel indicator lamp glows

– Fuel tank empty.

 Refill fuel.

Indicator lamp for detergent glows

– Detergent tank is empty.

 Refill detergent.

Appliance is not running

– No power

 Check power connection/conduit.

Device is not building up pressure

– Nozzle is set to "CHEM"

 Set nozzle to "High pressure".

– Air within the system

Vent pump:

 Set dosing value for detergent to "0".
 With open hand spray gun turn device

on and off multiple times with the device
switch.

– 8

Note: By dismantling the high pressure

hose from the high pressure connection the
venting process is accelerated.

 If detergent tank is empty, refill.
 Check connections and conduits.

– Sieve in the water connection is dirty

 Clean sieve.
 Clean the fine filter; replace it, if neces-

sary.

– Amount of water supply is too low.

 Check water supply level (refer to tech-

nical data).

Device leaks, water drips from the

bottom of the device

– Pump leaky

Note: 3 drops/minute are allowed.
 With stronger leak, have device

checked by customer service.

Device turns on and off while hand

spray gun is closed

– Leak in the high pressure system

 Check high pressure system and con-

nections for tightness.

Device is not sucking in detergent

– Nozzle is set to "High pressure"

 Set nozzle to "CHEM".

– Filter in the detergent suck hose dirty

 Clean filter.

– Backflow valve stuck

 Remove the detergent hose and loosen

the backflow valve using a blunt object.

Burner does not start

– Fuel tank empty.

 Refill fuel.

– Water shortage

 Check water supply, check connec-

tions.
 Clean sieve in the water shortage safe

guard.

– Fuel filter dirty

 Change fuel filter.

– No ignition spark

 If device is in use and no ignition spark

can be seen through the viewing glas,
have device checked by customer ser­vice.

Set temperature is not achieved

while using hot water

– Sooty heating spiral

 Have device de-sooted by customer

service.

If malfunction can not be fixed, the de­vice must be checked by customer ser­vice.

Warranty

The warranty terms published by our com­petent sales company are applicable in
each country. We will repair potential fail­ures of the appliance within the warranty
period free of charge, provided that such
failure is caused by faulty material or de­fects in fabrication.

Accessories and Spare Parts

Note: When connecting the appliance to a

chimney or if the device cannot be ac­cessed visually, we recommend the instal­lation of a flame monitor (option).

– Only use accessories and spare parts

which have been approved by the man­ufacturer. The exclusive use of original
accessories and original spare parts
ensures that the appliance can be oper­ated safely and trouble free.

– At the end of the operating instructions

you will find a selected list of spare parts
that are often required.

– For additional information about spare

parts, please go to the Service section
at www.kaercher.com.

– 9

25EN

EC Declaration of Conformity

We hereby declare that the machine de­scribed below complies with the relevant
basic safety and health requirements of the
EU Directives, both in its basic design and
construction as well as in the version put
into circulation by us. This declaration shall
cease to be valid if the machine is modified
without our prior approval.

Product: High-pressure cleaner
Type: 1.272-xxx
Relevant EU Directives

2006/42/EC (+2009/127/EC)
2004/108/EC
2000/14/EC

Applied harmonized standards

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–11: 2000
EN 62233: 2008

Applied conformity evaluation method

2000/14/EC: Appendix V

Sound power level dB(A)

Measured: 89
Guaranteed: 92

5.957-046

The undersigned act on behalf and under
the power of attorney of the company man­agement.

CEO

Head of Approbation

Authorised Documentation Representative
S. Reiser

Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Phone: [phone]
Fax: [phone]

Winnenden, 2010/09/01

26 EN

– 10

Technical specifications

HDS 5/12 C

Main Supply

Voltage V 230 230-240
Current type Hz 1~ 50 1~ 50
Connected load kW 2,9 2,9
Protection (slow) A 16 13
Type of protection -- IPX5 IPX5
Protective class -- I I
Maximum allowed net impedance Ohm 0.4526 0.4526

Water connection

Max. feed temperature °C 30
Min. feed volume l/h (l/min) 700 (11,7)
Suck height from open container (20 °C) m 0,5
Max. feed pressure MPa (bar) 1 (10)

Performance data

Water flow rate l/h (l/min) 500 (8,3)
Operating pressure of water (using standard

nozzle)
Max. excess operating pressure (safety valve) MPa (bar) 15 (150)
Max. operating temperature of hot water °C 98
Detergent suck in l/h (l/min) 0-30 (0-0,5)
Burner performance kW 39
Maximum consumption of heating oil kg/h 3,2
Max. recoil force of hand spray gun N 20,1
Nozzle size -- 034

Values determined as per EN 60355-2-79

Noise emission
Sound pressure level L
Uncertainty K

pA

pA

Sound power level LWA + Uncertainty K
Hand-arm vibration value
Hand spray gun m/s
Spray lance m/s
Uncertainty K m/s

Fuel

Fuel -- Fuel oil EL or Diesel
Amount of oil l 0,3
Oil grade -- 0W40

Dimensions and weights

Length x width x height mm 1060 x 650 x 920
Typical operating weight kg 100,6
Fuel tank l 15,5
Detergent Tank l 15,5

MPa (bar) 12 (120)

dB(A) 74
dB(A) 3
dB(A) 92

WA

2

2

2

1,3
2,4
0,3

– 11

27EN

Lire ces notice originale avant la

première utilisation de votre ap­pareil, se comporter selon ce qu'elles re­quièrent et les conserver pour une
utilisation ultérieure ou pour le propriétaire
futur.

– Avant la première mise en service, vous

devez impérativement avoir lu les
consignes de sécurité N° 5.951-949.0 !

– Contactez immédiatement le revendeur

en cas d'avarie de transport.

– Vérifier le contenu de l'emballage à l'ou-

verture. Étendue de livraison cf. figure

1.

Table des matières

Protection de l’environnement FR . . .1
Symboles utilisés dans le mode

d'emploi . . . . . . . . . . . . . . . FR . . .1

Aperçu général. . . . . . . . . . FR . . .2

Symboles sur l'appareil . . . FR . . .2

Utilisation conforme . . . . . . FR . . .3

Consignes de sécurité . . . . FR . . .3

Dispositifs de sécurité . . . . FR . . .3

Mise en service . . . . . . . . . FR . . .3

Utilisation . . . . . . . . . . . . . . FR . . .5

Entreposage. . . . . . . . . . . . FR . . .8

Transport . . . . . . . . . . . . . . FR . . .8

Entretien et maintenance . . FR . . .8
Assistance en cas de panne FR . . . 9

Garantie . . . . . . . . . . . . . . . FR . .10

Accessoires et pièces de re-

change . . . . . . . . . . . . . . . . FR . .10

Déclaration de conformité CE FR . . 11
Caractéristiques techniques FR . .12

Protection de l’environne-

ment

Les matériaux constitutifs de
l’emballage sont recyclables.
Ne pas jeter les emballages
dans les ordures ménagères,
mais les remettre à un système
de recyclage.

Les appareils usés contiennent
des matériaux précieux recy­clables lesquels doivent être ap­portés à un système de
recyclage. Il est interdit de jeter
les batteries, l'huile et les subs­tances similaires dans l'environ­nement. Pour cette raison,
utiliser des systèmes de collecte
adéquats afin d'éliminer les ap­pareils hors d'usage.

Ne jetez pas l'huile moteur, le fuel, le die­sel ou l'essence dans la nature. Protéger
le sol et évacuer l'huile usée de façon fa­vorable à l'environnement.

Instructions relatives aux ingrédients
(REACH)

Les informations actuelles relatives aux in­grédients se trouvent sous :

www.kaercher.com/REACH

Symboles utilisés dans le

mode d'emploi

 Danger

Pour un danger immédiat qui peut avoir
pour conséquence la mort ou des bles­sures corporelles graves.

몇 Avertissement

Pour une situation potentiellement dange­reuse qui peut avoir pour conséquence des
blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dange­reuse qui peut avoir pour conséquence des
blessures légères ou des dommages maté­riels.

28 FR

– 1

Aperçu général

Éléments de l'appareil

Figure 1

1 Dispositif de fixation de la lance
2 Manomètre
3 Évidement pour le flexible d'aspiration

de détergent
4 Poignée encastrée (des deux côtés)
5 Roue
6 Arrivée d'eau avec tamis
7 Kit de raccord d'alimentation en eau
8 Kit joint torique (pour le remplacement)

9 Raccord haute pression
10 Flexible haute pression
11 Lance
12 Injecteur triple

13 Orifice de remplissage pour détergent
14 Roulettes pivotantes et frein de station-

nement
15 Tamis de combustible
16 Cran de sécurité de la poignée-pistolet
17 Poignée-pistolet
18 Alimentation électrique
19 Trousse à outils
20 Orifice de remplissage pour combustible
21 Vanne de dosage du détergent
22 Pupitre de commande
23 Support pour la poignée pistolet
24 Cavité de marche
25 Poignée
26 Plaque signalétique
27 Fermeture du capot
28 Compartiment de rangement pour ac-

cessoires
29 Brûleur
30 Support pour la lance
31 Capot
32 Soupape anti-retour de l'aspiration de

détergent
33 Réservoir d'huile
34 Bouchon de vidange d'huile
35 Flexible d'aspiration du détergent avec

filtre
36 Filtre de combustible

37 Agrafe de fixation
38 Flexible (système d'amortissage

souple) de la sécurité contre le manque
d'eau

39 Dispositif de sécurité en cas de manque

d'eau

40 Le tamis du dispositif de sécurité en cas

de manque d'eau

41 Filtre fin (eau)

Zone de commande

Figure 2

A Interrupteur principal
1 Voyant de contrôle Détergent
2 Témoin de contrôle d’état de service
3 Témoin de contrôle Combustible

Repérage de couleur

– Les éléments de commande pour le

processus de nettoyage sont jaunes.

– Les éléments de commande pour la

maintenance et l'entretien sont en gris
clair.

Symboles sur l'appareil

Une utilisation incorrecte des
jets haute pression peut présen-

ter des dangers. Le jet ne doit
pas être dirigé sur des personnes, ani­maux, installations électriques actives ni
sur l'appareil lui-même.

Danger lié à la tension
électrique !

Seul les électriciens spéciali­sés ou le personnel autorisé
sont habilités à réaliser des tra­vaux sur des composants de
l'appareil.

Risque de brûlure provoqué
par les pièces chaudes de l'ins­tallation!

Danger d'intoxication! Ne pas
inspirer les gaz d'échappe­ment.

– 2

29FR

Selon les directives en vigueur,
l'appareil ne doit jamais être ex­ploité sans séparateur système
sur le réseau d'eau potable. Utili­ser un séparateur système approprié de la
Sté. Kärcher
teur système selon EN 12729 type BA.
L'eau qui s'est écoulée à travers un sépara­teur system est classifiée comme non po­table.

Attention

Toujours raccorder le séparateur du sys­tème au niveau de l'alimentation en eau et
jamais directement sur l'appareil!

®

ou en alternative un sépara-

Utilisation conforme

Nettoyage de : machines, véhicules, bâti­ments, outils, façades, terrasses, appareils
de jardinage, etc.

 Danger

Risque de blessure ! En cas d'utilisation
dans l'enceinte d'une station service ou
dans d'autres zones à risque, respecter les
consignes de sécurité correspondantes.

Ne pas évacuer les eaux usées contenant
de l'huile minérale dans la terre, les dispo­sitifs pour eaux usées ou les canalisa­tions. Dès lors, effectuer le nettoyage du
moteur ou du bas de caisse uniquement
aux postes de lavage appropriés et équi­pés d'un séparateur d'huile.

Consignes de sécurité

– Respecter les dispositions légales na-

tionales respectives pour les jets de li­quide.

– Respecter les dispositions légales na-

tionales respectives pour la prévention
des accidents. Les jets de liquides
doivent être contrôlés régulièrement et
le résultat du contrôle consigné par
écrit.

– Le dispositif de chauffage de l'appareil

est une installation de combustion. Les
installations d'allumage doivent être
contrôlées régulièrement en concor­dance avec les dispositions légales na­tionales respectives.

30 FR

Dispositifs de sécurité

Les dispositifs de sécurité ont pour but de
protéger l'utilisateur. Par conséquent, ils ne
doivent en aucun cas être désactivés ou
transformés.

Pressostat

– Lorsque le pistolet est fermé, le pres-

sostat désactive l'appareil. Il le réactive
lorsque le pistolet est de nouveau ou­vert.

Soupape de sûreté

– La soupape de sûreté s'ouvre lorsque le

clapet de décharge ou le pressostat est
défectueux.

La soupape de sûreté est réglée et plom­bée d'usine. Seul le service après-vente est
autorisé à effectuer le réglage.

Dispositif de sécurité en cas de

manque d'eau

– Le dispositif de sécurité en cas de

manque d'eau permet d'éviter que le
brûleur se mette en marche lorsque la
quantité d'eau est insuffisante.

– Un tamis protège le dispositif de sécuri-

té contre les impuretés. Il doit être net­toyé régulièrement.

Limiteur de la température de tuyère

– Le limiteur de la température de tuyère

arrête l'appareil en attendant une tem­pérature très haute de tuyère.

Mise en service

몇 Avertissement

Risque de blessure ! L'appareil, les
conduites d'alimentation, les flexibles haute
pression et les raccords ne doivent présen­ter aucun défaut. Ne pas utiliser l'appareil si
son état n'est pas irréprochable.

 Serrer le frein de stationnement.

Monter la poignée

Figure 3

Couple de serrage des vis : 6,5-7,0 Nm

– 3
