Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi­nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge­brauch oder für Nachbesitzer auf.
Bei Transportschaden sofort Händler infor­mieren.

Inhaltsverzeichnis

Übersicht . . . . . . . . . . . . . . DE . . .1

Zu Ihrer Sicherheit . . . . . . . DE . . .1

Umweltschutz. . . . . . . . . . . DE . . .2

Bestimmungsgemäße Verwen-

dung . . . . . . . . . . . . . . . . . . DE . . .3

Sicherheitseinrichtungen . . DE . . .3

Inbetriebnahme . . . . . . . . . DE . . .3

Bedienung . . . . . . . . . . . . . DE . . .4

Transport . . . . . . . . . . . . . . DE . . .6

Lagerung . . . . . . . . . . . . . . DE . . .6

Pflege und Wartung . . . . . . DE . . .6

Störungen. . . . . . . . . . . . . . DE . . .7

Ersatzteile . . . . . . . . . . . . . DE . . .8

Garantie . . . . . . . . . . . . . . . DE . . .8

EG-Konformitätserklärung . DE . . .8

Technische Daten. . . . . . . . DE . . .9

Übersicht

1 Handspritzpistole
2 Strahlrohr
3 Reinigungsmittel-Saugschlauch mit Filter
4 Öleinfüllbehälter
5 Wasseranschluss mit Sieb
6 Hochdruckanschluss
7 Hochdruckschlauch
8 Handstartvorrichtung
9 Kraftstofftank
10 Dreifachdüse

Farbkennzeichnung

– Bedienelemente für den Reinigungs-

prozess sind gelb.

– Bedienelemente für die Wartung und

den Service sind hellgrau.

Zu Ihrer Sicherheit

Vor erster Inbetriebnahme Sicherheitshin­weise Nr. 5.951-949.0 unbedingt lesen!

Symbole in der Betriebsanleitung

 Gefahr

Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situa­tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situa­tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.

Symbole auf dem Gerät

Hochdruckstrahlen können bei
unsachgemäßem Gebrauch
gefährlich sein. Der Strahl darf
nicht auf Personen, Tiere, akti­ve elektrische Ausrüstung oder
auf das Gerät selbst gerichtet
werden.

Vergiftungsgefahr! Abgase
nicht einatmen.

Verbrennungsgefahr! Warnung
vor heißen Baugruppen.

Gemäß gültiger Vorschriften
darf das Gerät nie ohne System­trenner am Trinkwassernetz be­trieben werden. Es ist ein
geeigneter Systemtrenner der
Fa. Kärcher oder alternativ ein
Systemtrenner gemäß EN
12729 Typ BA zu verwenden.

– 1

3DE

Sicherheitshinweise Allgemein

 Gefahr

– Hochdruckreiniger nicht betreiben,

wenn Kraftstoff verschüttet worden ist,
sondern das Gerät an einen anderen
Ort bringen und jegliche Funkenbildung
vermeiden.

– Kraftstoff nicht in der Nähe von offenem

Feuer oder Geräten wie Öfen, Heizkes­sel, Wassererhitzer usw. aufbewahren,
verschütten oder verwenden, die eine
Zündflamme haben oder Funken erzeu­gen können.

– Leicht entzündbare Gegenstände und

Materialien vom Schalldämpfer fernhal­ten (mindestens 2 m).

– Motor nicht ohne Schalldämpfer betrei-

ben und diesen regelmäßig kontrollie­ren, reinigen und nötigenfalls erneuern.

– Motor nicht in wald-, busch- oder gras-

bestandenem Gelände einsetzen, ohne
dass der Auspuff mit einem Funkenfän­ger ausgerüstet ist.

– Außer bei Einstellarbeiten den Motor

nicht mit abgenommenem Luftfilter oder
ohne Abdeckung über dem Ansaugstut­zen laufen lassen.

– Keine Verstellungen an Regelfedern,

Reglergestängen oder anderen Teilen
vornehmen, die eine Erhöhung der Mo­tordrehzahl bewirken können.

– Verbrennungsgefahr! Heiße Schall-

dämpfer, Zylinder oder Kühlrippen nicht
berühren.

– Hände und Füße nie in die Nähe be-

wegter oder umlaufender Teile bringen.

– Vergiftungsgefahr! Gerät darf nicht in ge-

schlossenen Räumen betrieben werden.

– Jeweilige nationale Vorschriften des

Gesetzgebers für Flüssigkeitsstrahler
beachten.

– Jeweilige nationale Vorschriften des

Gesetzgebers zur Unfallverhütung be­achten. Flüssigkeitsstrahler müssen re­gelmäßig geprüft und das Ergebnis der
Prüfung schriftlich festgehalten werden.

Umweltschutz

Die Verpackungsmaterialien
sind recyclebar. Bitte werfen Sie
die Verpackungen nicht in den
Hausmüll, sondern führen Sie
diese einer Wiederverwertung
zu.

Altgeräte enthalten wertvolle re­cyclingfähige Materialien, die ei­ner Verwertung zugeführt
werden sollten. Batterien, Öl
und ähnliche Stoffe dürfen nicht
in die Umwelt gelangen. Bitte
entsorgen Sie Altgeräte deshalb
über geeignete Sammelsyste­me.

Bitte Motorenöl, Heizöl, Diesel und Benzin
nicht in die Umwelt gelangen lassen. Bitte
Boden schützen und Altöl umweltgerecht
entsorgen.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin­den Sie unter:

www.kaercher.de/REACH

4 DE

– 2

Bestimmungsgemäße

Verwendung

Diesen Hochdruckreiniger ausschließlich
verwenden

– zum Reinigen mit dem Niederdruck-

strahl und Reinigungsmittel (z.B. Reini­gen von Maschinen, Fahrzeugen,
Bauwerken, Werkzeugen),

– zum Reinigen mit Hochdruckstrahl ohne

Reinigungsmittel (z.B. Reinigen von Fas­saden, Terrassen, Gartengeräten).

Für hartnäckige Verschmutzungen empfeh­len wir den Dreckfräser als Sonderzubehör.

 Gefahr

Verletzungsgefahr! Beim Einsatz an Tank­stellen oder anderen Gefahrenbereichen
entsprechende Sicherheitsvorschriften be­achten.

Bitte mineralölhaltiges Abwasser nicht ins
Erdreich, Gewässer oder Kanalisation ge­langen lassen. Motorenwäsche und Un­terbodenwäsche deshalb bitte nur an
geeigneten Plätzen mit Ölabscheider
durchführen.

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht au­ßer Kraft gesetzt oder in ihrer Funktion um­gangen werden.

Sicherheitsventil

Das Sicherheitsventil öffnet bei Überschrei­tung des zulässigen Betriebsüberdrucks;
das Wasser fließt zur Pumpensaugseite
zurück.
Das Sicherheitsventil ist werkseitig einge­stellt und plombiert. Einstellung nur durch
den Kundendienst.

Thermoventil an der Pumpe

Das Thermoventil öffnet bei Überschrei­tung der maximal zulässigen Wassertem­peratur und leitet das Heißwasser ins Freie.
Das Thermoventil schützt die Pumpe vor
Überhitzung.

Inbetriebnahme

몇 Gefahr

Verletzungsgefahr! Gerät, Zuleitungen,
Hochdruckschlauch und Anschlüsse müs­sen in einwandfreiem Zustand sein. Falls
der Zustand nicht einwandfrei ist, darf das
Gerät nicht benutzt werden.

Ölstand der Hochdruckpumpe

kontrollieren

 Ölstand der Hochdruckpumpe am

Ölschauglas kontrollieren.

Gerät nicht in Betrieb nehmen, wenn der
Ölstand unter „MIN“ abgesunken ist.
 Bei Bedarf Öl nachfüllen (siehe Techni-

sche Daten).

Motor

Abschnitt „Sicherheitshinweise“ beach­ten!

 Vor Inbetriebnahme die Betriebsanlei-

tung des Motorenherstellers lesen und
insbesondere die Sicherheitshinweise
beachten.

 Kraftstofftank mit bleifreiem Benzin fül-

len.

Keine 2-Takt-Mischung verwenden.
 Ölstand des Motors kontrollieren.
Gerät nicht in Betrieb nehmen, wenn der

Ölstand unter „MIN“ abgesunken ist.
 Bei Bedarf Öl nachfüllen.

Handspritzpistole montieren

 Hochdruckschlauch und Strahlrohr mit

der Handspritzpistole verbinden.
 Düse so auf das Strahlrohr montieren,

dass die Markierungskerbe oben ist.

 Überwurfmutter handfest anziehen.
 Hochdruckschlauch am Hochdruckan-

schluss des Gerätes montieren.

– 3

5DE

Wasseranschluss

– Anschlusswerte siehe Technische Da-

ten.

몇 Warnung

Vorschriften des Wasserversorgungsunter­nehmens beachten.
Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtrenner
am Trinkwassernetz betrieben
werden. Es ist ein geeigneter Sys­temtrenner der Fa. KÄRCHER oder alter­nativ ein Systemtrenner gemäß EN 12729
Typ BA zu verwenden. Wasser, das durch
einen Systemtrenner geflossen ist, wird als
nicht trinkbar eingestuft.

Vorsicht

Systemtrenner immer an der Wasserver­sorgung, niemals direkt am Gerät anschlie­ßen!

 Zulaufschlauch am Wasseranschluss

des Gerätes und am Wasserzulauf
(zum Beispiel Wasserhahn) anschlie­ßen.

 Wasserzulauf öffnen.

Hinweis

Der Zulaufschlauch ist nicht im Lieferum­fang enthalten.

Wasser aus Behälter ansaugen

 Gefahr

Saugen Sie niemals Wasser aus einem
Trinkwasserbehälter an. Saugen Sie nie­mals lösungsmittelhaltige Flüssigkeiten wie
Lackverdünnung, Benzin, Öl oder ungefil­tertes Wasser an. Die Dichtungen im Gerät
sind nicht lösungsmittelbeständig. Der
Sprühnebel von Lösungsmitteln ist hoch­entzündlich, explosiv und giftig.

 Saugschlauch (Durchmesser mindes-

tens 3/4“) mit Filter (Zubehör) am Was­seranschluss anschließen.

 Reinigungsmittel-Dosierventil auf „0“

stellen.

 Gerät vor dem Betrieb entlüften.

Gerät entlüften

 Wasserzulauf öffnen.
 Motor entsprechend der Betriebsanlei-

tung des Motorenherstellers starten.
 Zur Entlüftung des Gerätes Düse ab-

schrauben und Gerät so lange laufen

lassen, bis das Wasser blasenfrei aus-

tritt.
 Gerät ausschalten und Düse wieder

aufschrauben.

Bedienung

 Gefahr

– Gerät auf einen festen Untergrund stel-

len.

– Der Hochdruckreiniger darf nicht von

Kindern betrieben werden. (Gefahr von

Unfällen durch unsachgemäße Ver-

wendung des Gerätes).

– Der Hochdruckstrahl erzeugt bei der

Benutzung des Gerätes einen hohen

Geräuschpegel. Gefahr von Gehör-

schäden. Bei der Arbeit mit dem Gerät

unbedingt einen geeigneten Gehör-

schutz tragen.

– Der aus der Hochdruckdüse austreten-

de Wasserstrahl verursacht einen

Rückstoß der Pistole. Ein abgewinkel-

tes Strahlrohr kann zusätzlich ein Dreh-

moment verursachen. Deshalb

Strahlrohr und Pistole fest in den Hän-

den halten.

– Fahrzeugreifen/Reifenventile dürfen

nur mit einem Mindest-Spritzabstand

von 30 cm gereinigt werden. Sonst

kann der Fahrzeugreifen/das Reifen-

ventil durch den Hochdruckstrahl be-

schädigt werden. Das erste Anzeichen

einer Beschädigung ist die Verfärbung

des Reifens. Beschädigte Fahrzeugrei-

fen sind eine Gefahrenquelle.

– Asbesthaltige und andere Materialien,

die gesundheitsgefährdende Stoffe ent-

halten, dürfen nicht abgespritzt werden.

6 DE

– 4

– Zum Schutz des Betreibers vor Spritz-

wasser ist geeignete Schutzkleidung zu
tragen.

– Stets auf feste Verschraubung aller An-

schlussschläuche achten.

– Der Hebel der Handspritzpistole darf

bei Betrieb nicht festgeklemmt werden.

Gerät einschalten

 Wasserzulauf öffnen.
 Motor entsprechend der Betriebsanlei-

tung des Motorenherstellers starten.

 Hebel der Handspritzpistole betätigen.

Strahlart wählen

Gehäuse der Düse drehen, bis das ge­wünschte Symbol mit der Markierung über­einstimmt:

 Handspritzpistole schließen.
 Gehäuse verdrehen, um die gewünsch-

te Strahlart einzustellen.

Bedeutung der Symbole

Hochdruck-Rundstrahl (0°) für
besonders hartnäckige Ver­schmutzungen

Niederdruck-Flachstrahl
(CHEM) für den Betrieb mit
Reinigungsmittel oder Reini­gen mit geringem Druck

Hochdruck-Flachstrahl (25°)
für großflächige Verschmut­zungen

Betrieb mit Reinigungsmittel

몇 Warnung

Ungeeignete Reinigungsmittel können das
Gerät und das zu reinigende Objekt be­schädigen. Nur Reinigungsmittel verwen­den, die von Kärcher freigegeben sind.
Dosierempfehlung und Hinweise, die den
Reinigungsmitteln beigegeben sind, be­achten. Zum Schonen der Umwelt sparsam
mit Reinigungsmitteln umgehen.
Sicherheitshinweise auf den Reinigungs­mitteln beachten.

– Es dürfen nur Reinigungsmittel verwen-

det werden, zu denen der Geräteher-

steller seine Zustimmung gibt.

– Kärcher-Reinigungsmittel garantieren

ein störungsfreies Arbeiten. Bitte lassen

Sie sich beraten oder fordern Sie unse-

ren Katalog oder unsere Reinigungs-

mittel-Informationsblätter an.
 Reinigungsmittel-Saugschlauch in ei-

nen Behälter mit Reinigungsmittel hän-

gen.

 Düse auf „CHEM“ stellen.
 Reinigungsmittel-Dosierventil auf ge-

wünschte Konzentration stellen.

Empfohlene Reinigungsmethode

– Schmutz lösen:

Reinigungsmittel sparsam aufsprühen

und 1...5 Minuten einwirken, aber nicht

eintrocknen lassen.

– Schmutz entfernen:

Gelösten Schmutz mit Hochdruckstrahl

abspülen.

Nach Betrieb mit Reinigungsmittel

 Reinigungsmittel-Dosierventil auf „0“

stellen.
 Gerät bei geöffneter Handspritzpistole

mindestens 1 Minute klarspülen.

Betrieb unterbrechen

 Hebel der Handspritzpistole loslassen.

Hinweis: Wenn der Hebel der Hand-
spritzpistole losgelassen wird, läuft der Mo­tor mit Leerlaufdrehzahl weiter. Dadurch
zirkuliert das Wasser innerhalb der Pumpe
und erwärmt sich. Wenn das Wasser die
maximal zulässige Temperatur (60°C) er­reicht hat, öffnet das Thermoventil und er­wärmtes Wasser strömt aus.

Gerät ausschalten

Nach dem Betrieb mit salzhaltigem Wasser
(Meerwasser) Gerät mindestens 2–3 Minu­ten bei geöffneter Handspritzpistole mit
Leitungswasser klarspülen.
 Geräteschalter am Motor auf „OFF"

stellen und Kraftstoffhahn zudrehen.
 Wasserzulauf schließen.

– 5

7DE

 Wasserzulaufschlauch vom Gerät ab-

schrauben.

 Handspritzpistole betätigen, bis das

Gerät drucklos ist.

 Handspritzpistole mit Sicherungsraste

gegen unbeabsichtigtes Öffnen si­chern.

Frostschutz

몇 Warnung

Beschädigungsgefahr! Gefrierendes Was­ser im Gerät kann Teile des Gerätes zer­stören.

Gerät im Winter in einem beheizten Raum
aufbewahren oder entleeren. Bei längeren
Betriebspausen empfiehlt es sich, Frost­schutzmittel durch das Gerät zu pumpen.

Wasser ablassen

 Wasserzulaufschlauch und Hochdruck-

schlauch abschrauben.

 Gerät max. 1 Minute laufen lassen bis

Pumpe und Leitungen leer sind.

Gerät mit Frostschutzmittel durchspülen

Hinweis

Handhabungsvorschriften des Frostschutz­mittelherstellers beachten.

 Handelsübliches Frostschutzmittel

durch das Gerät pumpen.

Dadurch wird auch ein gewisser Korrosi­onsschutz erreicht.

Transport

Vorsicht

Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be­achten.

 Gerät schieben.
 Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien
gegen Rutschen und Kippen sichern.

Lagerung

Vorsicht

Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes bei Lagerung beach­ten.

Dieses Gerät darf nur in Innenräumen gela­gert werden.

Pflege und Wartung

Mit Ihrem Händler können Sie eine regel­mäßige Sicherheitsinspektion vereinbaren
oder einen Wartungsvertrag abschließen.
Bitte lassen Sie sich beraten.

 Gefahr

Verletzungsgefahr durch unbeabsichtigt
anlaufendes Gerät. Vor Arbeiten am Gerät
Zündkerzenstecker abziehen.
Verbrennungsgefahr! Heiße Schalldämp­fer, Zylinder oder Kühlrippen nicht berüh­ren.

Motor

Wartungsarbeiten am Motor entsprechend
den Angaben in der Betriebsanleitung des
Motorenherstellers ausführen.

Hochdruckpumpe

Vor jedem Betrieb

 Hochdruckschlauch auf Beschädigung

überprüfen (Berstgefahr). Beschädig-

ten Hochdruckschlauch unverzüglich

austauschen.
 Pumpe auf Dichtheit prüfen.

3 Tropfen Wasser pro Minute sind zu-

lässig und können an der Geräteunter-

seite austreten. Bei stärkerer

Undichtigkeit Kundendienst aufsuchen.

Wöchentlich

 Ölstand im Ölbehälter kontrollieren.

Bei milchigem Öl (Wasser im Öl), sofort

Kundendienst aufsuchen.

 Sieb im Wasseranschluss reinigen.
 Filter am Reinigungsmittel-Saug-

schlauch reinigen.

8 DE

– 6

Erstmalig nach einem Jahr oder nach
100 Betriebsstunden dann jährlich oder
nach 500 Betriebstunden

Öl der HD-Pumpe wechseln.
 Auffangbehälter für ca. 1 Liter Öl bereit-

stellen.

 Ölablassschraube herausdrehen.
 Öl in Auffangbehälter ablassen.

Altöl umweltgerecht entsorgen oder an ei­ner autorisierten Sammelstelle abgeben.

 Dichtung der Ölablassschraube erset-

zen.

 Ölablassschraube eindrehen.
 Neues Öl langsam bis zur „MAX“ Mar-

kierung am Ölbehälter einfüllen.

Hinweis

Luftblasen müssen entweichen können.

Ölsorte und Füllmenge siehe Techni­sche Daten.

Störungen

 Gefahr

Verletzungsgefahr durch unbeabsichtigt
anlaufendes Gerät. Vor Arbeiten am Gerät
Zündkerzenstecker abziehen.
Verbrennungsgefahr! Heiße Schalldämp­fer, Zylinder oder Kühlrippen nicht berüh­ren.

 Gefahr

Bei Störungen, die in diesem Kapitel nicht
genannt sind, im Zweifelsfall und bei aus­drücklichem Hinweis einen autorisierten
Kundendienst aufsuchen.

Gerät läuft nicht

Hinweise in der Betriebsanleitung des Mo­torenherstellers beachten!

Gerät baut keinen Druck auf

– Betriebsdrehzahl des Motors zu niedrig

 Betriebsdrehzahl des Motors prüfen

(siehe Technische Daten).

– Düse ist auf „CHEM“ eingestellt

 Düse auf „Hochdruck“ stellen.

– Düse verstopft/ausgewaschen

 Düse reinigen/erneuern.

– Sieb im Wasseranschluss verschmutzt

 Sieb reinigen.

– Luft im System

 Gerät entlüften.

– Wasserzulaufmenge zu gering

 Wasserzulaufmenge prüfen (siehe

Technische Daten).

– Zulaufleitungen zur Pumpe undicht

oder verstopft
 Sämtliche Zulaufleitungen zur Pumpe

prüfen.

Gerät leckt, Wasser tropft unten aus

Gerät

– Pumpe undicht

Hinweis

Zulässig sind 3 Tropfen/Minute.

 Bei stärkerer Undichtigkeit Gerät durch

Kundendienst prüfen lassen.

Pumpe klopft

– Zulaufleitungen zur Pumpe undicht

 Sämtliche Zulaufleitungen zur Pumpe

prüfen.

– Luft im System

 Gerät entlüften.

Reinigungsmittel wird nicht

angesaugt

– Düse ist auf „Hochdruck“ eingestellt

 Düse auf „CHEM“ stellen.

– Reinigungsmittel-Saugschlauch mit Fil-

ter undicht oder verstopft
 Reinigungsmittel-Saugschlauch mit Fil-

ter prüfen/reinigen.

– Rückschlagventil im Anschluss des Reini-

gungsmittel-Saugschlauches verklebt
 Rückschlagventil im Anschluss des

Reinigungsmittel-Saugschlauches rei-

nigen/erneuern.

– Reinigungsmittel-Dosierventil ist ge-

schlossen oder undicht/verstopft
 Reinigungsmittel-Dosierventil öffnen

oder prüfen/reinigen.

Kann die Störung nicht behoben wer­den, muss das Gerät vom Kundendienst
überprüft werden.

– 7

9DE

Ersatzteile

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller
freigegeben sind. Original-Zubehör und
Original-Ersatzteile bieten die Gewähr
dafür, dass das Gerät sicher und stö­rungsfrei betrieben werden kann.

– Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende
der Betriebsanleitung.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com
im Bereich Service.

Garantie

In jedem Land gelten die von unserer zu­ständigen Vertriebs-Gesellschaft heraus­gegebenen Garantiebedingungen. Etwaige
Störungen an dem Gerät beseitigen wir in­nerhalb der Garantiefrist kostenlos, sofern
ein Material- oder Herstellungsfehler die
Ursache sein sollte.
Die Garantie tritt nur dann in Kraft, wenn Ihr
Händler die beigefügte Antwortkarte beim
Verkauf vollständig ausfüllt, abstempelt
und unterschreibt und Sie die Antwortkarte
anschließend an die Vertriebs-Gesellschaft
Ihres Landes schicken.
Im Garantiefall wenden Sie sich bitte mit
Zubehör und Kaufbeleg an Ihren Händler
oder die nächste autorisierte Kunden­dienststelle.

EG-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon­zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein­schlägigen grundlegenden Sicherheits­und Gesundheitsanforderungen der EG­Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger
Typ: 1.187-xxx
Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG)
2000/14/EG
2004/108/EG

Angewandte harmonisierte Normen

EN 60335–1
EN 60335–2–79
EN 55012: 2007 + A1: 2009
EN 55014–2: 1997+A1: 2001+A2: 2008

Angewandte nationale Normen

-

Angewandtes Konformitätsbewer­tungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 108
Garantiert: 109

Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.

10 DE

CEO

Dokumentationsbevollmächtigter:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2010/12/01

– 8

Head of Approbation

Technische Daten

Typ HD 830 BS
Motor

Benzin-Motor Honda GC 160,

1 Zylinder,

4 Takt
Nennleistung bei 3600 1/min kW (PS) 3,6 (5)
Betriebsdrehzahl 1/min 3300±100
Kraftstofftank l 2
Kraftstoff Benzin, bleifrei *
Schutzart IPX5
* geeignet für Kraftstoff E10

Wasseranschluss

Zulauftemperatur (max.) °C 60
Zulaufmenge (min.) l/h (l/min) 750 (12,5)
Zulaufdruck (max.) MPa (bar) 1 (10)
Zulaufschlauch Best.-Nr. 4.440-207
Zulaufschlauch-Länge (min.) m 7,5
Zulaufschlauch-Durchmesser (min.) “ 3/4
Saughöhe aus offenem Behälter (20 °C) m 1

Pumpe

Arbeitsdruck MPa (bar) 14 (140)
Fördermenge l/h (l/min) 600 (10)
Düsengröße 040
Max. Betriebsüberdruck MPa (bar) 16 (160)
Ölmenge - Pumpe l 0,3
Ölsorte - Pumpe Motorenöl

15W40
Reinigungsmittelansaugung l/h (l/min) 0-45 (0-0,8)
Rückstoßkraft der Handspritzpistole (max.) N 28

Ermittelte Werte gemäß EN 60335-2-79

Schalldruckpegel L
Unsicherheit K

pA

pA

Schallleistungspegel LWA + Unsicherheit K

dB(A) 85

dB(A) 1

dB(A) 101

WA

Maße und Gewichte

Länge x Breite x Höhe mm 1045 x 582 x 655
Typisches Betriebsgewicht kg 32,2

Best.-Nr. 6.288-050.0

– 9

11DE

Please read and comply with

these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own­ers.
In case of transport damage inform vendor
immediately

Contents

Contents. . . . . . . . . . . . . . . EN . . .1

Overview . . . . . . . . . . . . . . EN . . .1

For Your Safety . . . . . . . . . EN . . .1

Environmental protection . . EN . . .2

Proper use . . . . . . . . . . . . . EN . . .2

Safety Devices . . . . . . . . . . EN . . .3

Start up. . . . . . . . . . . . . . . . EN . . .3

Operation . . . . . . . . . . . . . . EN . . .4

Transport . . . . . . . . . . . . . . EN . . .6

Storage. . . . . . . . . . . . . . . . EN . . .6

Maintenance and care . . . . EN . . .6

Faults . . . . . . . . . . . . . . . . . EN . . .7

Spare parts. . . . . . . . . . . . . EN . . .7

Warranty. . . . . . . . . . . . . . . EN . . .8

EC Declaration of Conformity EN . . .8

Specifications . . . . . . . . . . . EN . . .9

Overview

1 Hand spray gun
2 Spray lance
3 Detergent suction hose with filter
4 Oil filling container
5 Connection for water supply with filter
6 High pressure connection
7 High pressure hose
8 Device for manual start
9 Fuel tank
10 Triple nozzle

Colour coding

– The operating elements for the cleaning

process are yellow.

– The controls for the maintenance and

service are light gray.

For Your Safety

Before first start-up it is definitely necessary
to read the operating instructions and safe­ty indications Nr. 5.951-949.0!

Symbols in the operating

instructions

 Danger

Immediate danger that can cause severe
injury or even death.

몇 Warning

Possible hazardous situation that could
lead to severe injury or even death.

Caution

Possible hazardous situation that could
lead to mild injury to persons or damage to
property.

Symbols on the machine

High-pressure jets can be dan­gerous if improperly used. The
jet may not be directed at per­sons, animals, live electrical
equipment or at the appliance
itself.

Risk of poisoning! Do not
breathe in the exhaust fumes.

Risk of burns! Beware of hot
components.

According to the applicable reg­ulations, the appliance must
never be used on the drinking
water net without a system sep­arator. Use a suitable system
separator manufactured by
Kärcher; or, as an alternative, a
system separator as per EN
12729 Type BA.

12 EN

– 1

Safety instructions

 Danger

– Do not use high pressure cleaners

when there has been an oil spill; move
the appliance to another spot and avoid
any sort of spark formation.

– Do not store, spill or use fuel in the vi-

cinity of open flames or appliances such
as ovens, boilers, water heaters, etc.
that have an ignition flame or can gen­erate sparks.

– Keep even mildly inflammable objects

and materials away from the silencer (at
least 2 m).

– Do not start the engine without the si-

lencer; check, clean and replace, if re­quired, the silencer at regular intervals.

– Do not use the engine in forest, bushes

or grassy areas without fitting a spark
receiver at the exhaust.

– Except for setting jobs, do not run the

engine when the air filter is removed or
there is no cover over the suction sup­port.

– Do not make any adjustments to the

regulator springs, regulator bars or oth­er parts that can bring forth an increase
in the engine speed.

– Risk of burns! Do not touch hot silenc-

ers, cylinders or radiator ribs.

– Do not put hands or feet close to mov-

ing or rotating parts.

– Risk of poisoning! The appliance should

not be operated in closed rooms.

General

– Please follow the national rules and

regulations for fuel spray jets of the re­spective country.

– Please follow the national rules and

regulations for accident prevention of
the respective country. Fuel spray jets
must be tested regularly and the results
of these tests must be documented in
writing.

Environmental protection

The packaging material can be
recycled. Please do not place
the packaging into the ordinary
refuse for disposal, but arrange
for the proper recycling.

Old appliances contain valuable
materials that can be recycled.
Please arrange for the proper
recycling of old appliances. Bat­teries, oil, and similar substanc­es must not enter the
environment. Please dispose of
your old appliances using ap­propriate collection systems.

Please do not release engine oil, fuel oil,
diesel and petrol into the environment.
Protect the ground and dispose of used oil
in an environmentally-clean manner.

Notes about the ingredients (REACH)

You will find current information about the
ingredients at:

www.kaercher.com/REACH

Proper use

Use this high pressure cleaner exclusively
for

– Cleaning using low pressure jet and de-

tergent (for e.g. for cleaning machines,
cars, buildings, tools),

– For cleaning using high pressure jet

without detergent (for e.g. for cleaning
facades, terraces, garden appliances).

For stubborn dirt, we recommend the use of
the dirt blaster as a special accessory.

 Danger

Risk of injury! Follow the respective safety
regulations when operating at gas stations
or other dangerous areas.

Please do not let mineral oil contaminated
waste water reach soil, water or the sew­age system. Perform engine cleaning and
bottom cleaning therefore only on speci­fied places with an oil trap.

– 2

13EN

Safety Devices

Safety devices serve for the protection of
the user and must not be put out of opera­tion or bypassed with respect to their func­tion.

Safety valve

The safety valve opens when the permissi­ble operating pressure is exceeded; water
flows back to the suction side of the pump.
The safety valve is set by the manufacturer
and sealed. Setting only by customer ser­vice.

Thermo-valve at the pump

The thermo-valve opens when the permis­sible water temperature is exceeded and
lets out the hot water into the open.
The thermostat valve prevents the pump
from over-heating.

Start up

몇 Danger

Risk of injury! Device, tubes, high pressure
hose and connections must be in faultless
condition. Otherwise, the appliance must
not be used.

Check oil level of the high pressure

pump

 Check oil level of the high pressure

pump at the oil sight glass.

Do not operate the appliance if the oil level
has fallen below "MIN".
 Add oil if required (see technical speci-

fications).

Motor

Follow the instructions given in the sec­tion "Safety Notes"!

 Read the operating instructions of the

engine manufacturer before start-up
and follow the safety instructions care­fully.

 Fill the fuel tank with unleaded petrol.

Do not use 2-speed mixture.
 Check oil level of the engine.
Do not operate the appliance if the oil level

has fallen below "MIN".
 If required, top up oil carefully.

Install hand spray gun

 Connect high pressure hose and spray

pipe to the hand spray gun.
 Install the nozzle on the spray pipe in such

a way that the marking is on the top.

 Tighten covering nut firmly.
 Connect the high pressure hose to the

high pressure connection point of the

machine.

Water connection

– For connection values refer to technical

specifications

몇 Warning

Observe regulations of water supplier.
According to the applicable regula­tions, the appliance must never be
used on the drinking water supply
without a system separator. Use a
suitable system separator manufactured by
KÄRCHER; or, as an alternative, a system
separator as per EN 12729 Type BA. Water
flowing through a system separator is con­sidered non-drinkable.

Caution

Always connect the system separator to
the water supply, never directly to the appli­ance!

 Connect the supply hose to the water

connection point of the machine and at

the water supply point (for e.g. a tap).
 Open the water supply.

14 EN

– 3

Note

The supply hose is not included.

Suck in water from vessel

 Danger

Never suck in water from a drinking water
container. Never suck in liquids which con­tain solvents like lacquer thinner, petrol, oil
or unfiltered water. The sealings within the
device are not solvent resistant. The spray
mist of solvents is highly inflammable, ex­plosive and poisonous.
 Connect suction hose (minimum diame-

ter 3/4“) with filter (accessory) to the
water connection point.

 Set dosing value for detergent to "0".
 Remove air from appliance before oper-

ation.

Dearating the appliance

 Open the water supply.
 Start the engine according to the oper-

ating instructions of the engine manu­facturer.

 To dearate the appliance, unscrew the

nozzle and allow the appliance to run
until the water exits in a bubble-free
state.

 Switch off the appliance and fit the noz-

zle again.

Operation

– The water jet coming out of the high

pressure nozzle causes the gun to re-

coil. Further, an angular spray pipe can

cause additional torque. Hence hold the

spray pipe and gun firmly.

– Vehicle tyres/ tyre valves may be

cleaned only with a minimum spray dis-

tance of 30 cm.

Otherwise, the high pressure spray can

cause damage to the vehicle tyre/ tyre

valve. The discolouring of the tyre is the

fhe first sign of damage. Damaged ve-

hicle tyres are a source of danger.

– Do not spray materials contains asbes-

tos or other health-hazardous sub-

stances.

– The operator must wear proper safety

gear to be protected against the water

sprays.

– Pay attention to ensure that all screws

of all connecting hoses are tightened

properly.

– The lever of the hand spray gun must

not be locked during the operation.

Turning on the Appliance

 Open the water supply.
 Start the engine according to the oper-

ating instructions of the engine manu-

facturer.
 Press the lever on the hand spray gun.

 Danger

– Place the appliance on firm surface.
– The high pressure cleaner must not be

used by children. (Risk of accident on
account of improper use of the appli­ance).

– The high pressure spray generates high

levels of noise when the appliance is in
use. Risk of hearing impairment. Al­ways use proper ear-protection aids
while working with the appliance.

– 4

15EN

Select spray type

Turn the casing of the nozzle till the desired
symbol matches the marking.

 Close the hand spray gun.
 Turn the casing to select the desired

spray type.

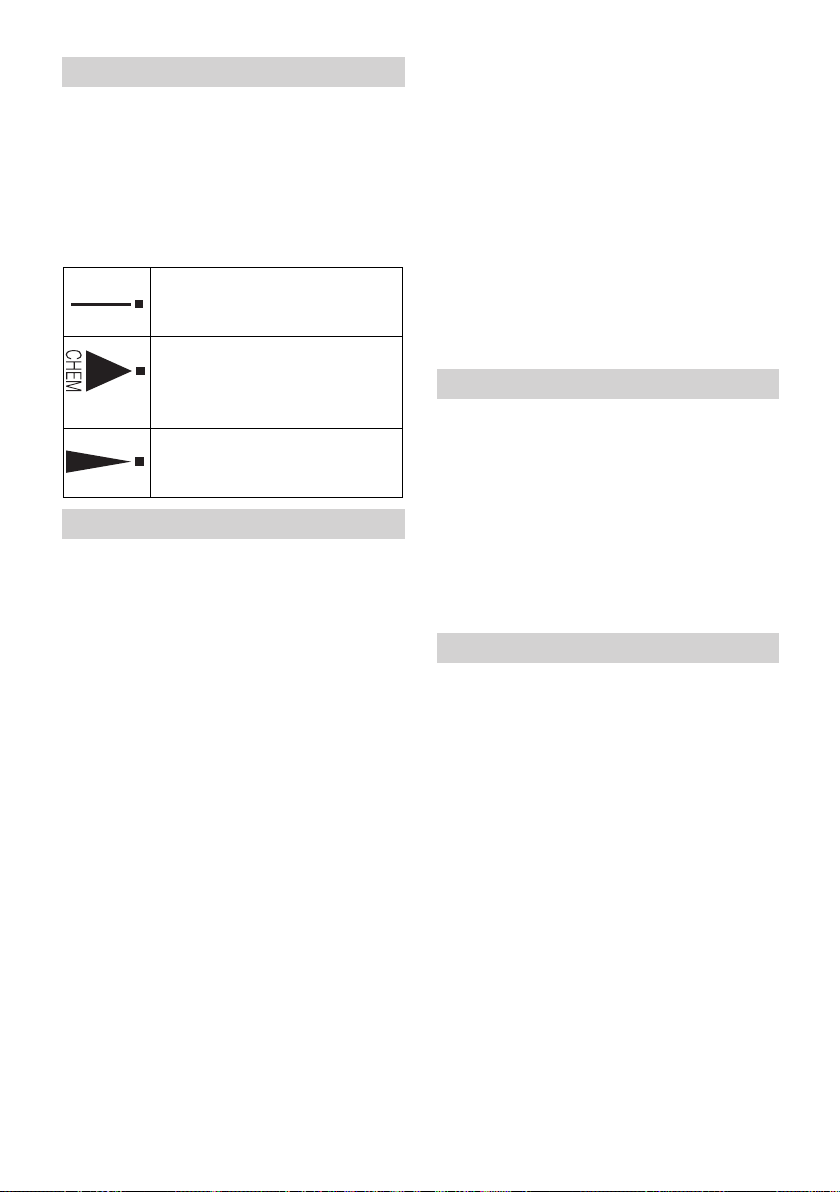

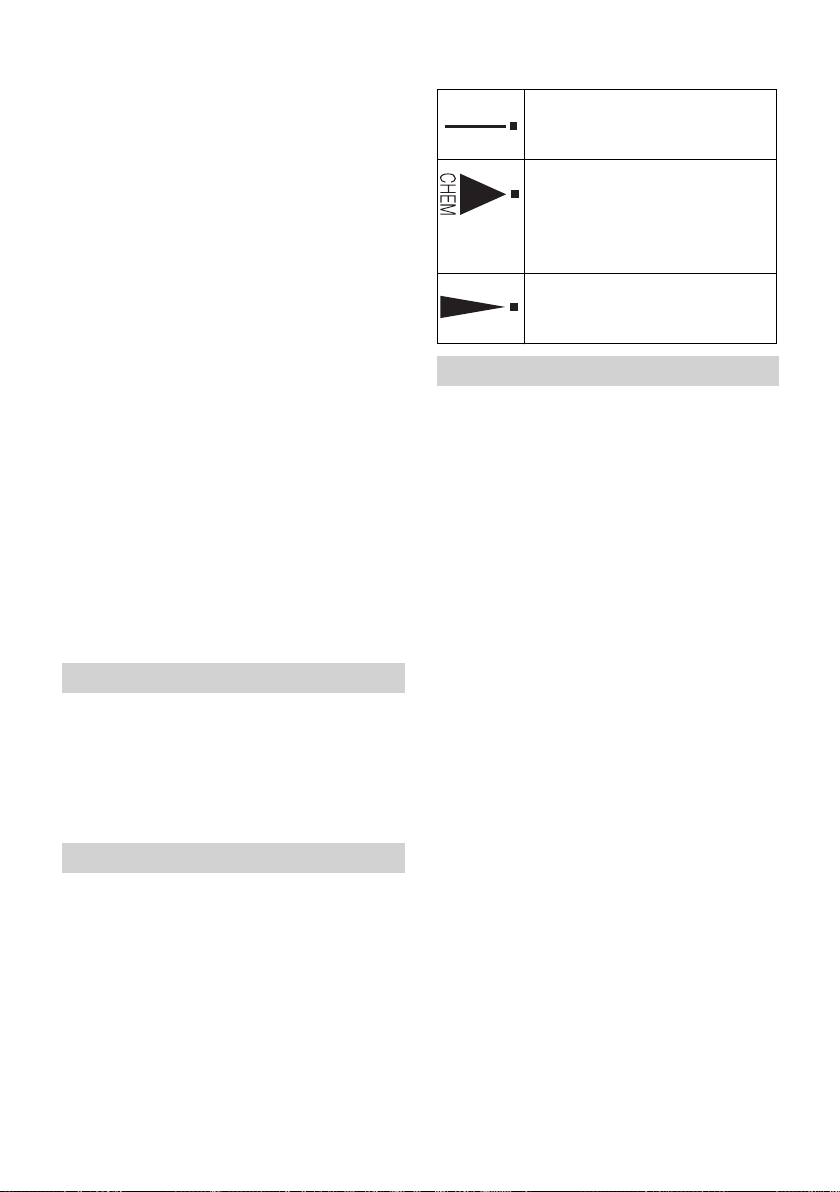

Meaning of the symbols

High pressure circular spray
(0°) for specially stubborn dirt

Flat low pressure spray
(CHEM) for operating using
detergents or cleaning at low
pressure.

High pressure flat spray (25°)
for large dirt areas

Operation with detergent

몇 Warning

Unsuitable detergents can cause damage
to the appliance and to the object to be
cleaned. Use only those detergents that
have been approved by Kärcher. Observe
the dosage and other instructions provided
with these detergents. For considerate
treatment of the environment use detergent
economically.
Follow the safety instructions for using de­tergents.

– Use only those detergents approved by

the manufacturer of the appliance.

– Kärcher detergents ensure smooth

functioning. Please consult us or ask for
our catalogue or our detergent informa­tion sheets.

 Suspend end of suction hose in a con-

tainer filled with detergent.

 Set nozzle to "CHEM".
 Set dosing value for detergent to the

desired concentration.

Recommended cleaning method

– Loosen the dirt:

Spray detergent economically and let it

work for 1...5 minutes but do not let it

dry up.

– Remove the dirt:

Spray off loosened dirt with the high

pressure jet.

After operation with detergent

 Set dosing value for detergent to "0".
 Open the hand spray gun and rinse the

appliance for at least 1 minute.

Interrupting operation

 Release the lever on the trigger gun.

Note: When the lever of the handgun is re-
leased, the motor continues to run at zero
speed. The water thus circulates within the
pump and gets heated. When the water has
reached the maximum permissible temper­ature (60°C), the thermostat valve opens
and water flows out.

Turn off the appliance

After operating the water using saline water
(sea water), open the hand spray gun and
rinse the appliance for at least 2 - 3 minutes
using tap water.
 Set the appliance switch at the engine

to OFF and close the fuel supply valve.

 Shut off water supply.
 Remove the water inlet hose from the

appliance.
 Activate hand spray gun until device is

pressure-less.
 Secure the hand spray gun using the

safety catch so that it doesn't open ac-

cidentally.

Frost protection

몇 Warning

Risk of damage! Freezing water in the ap­pliance can destroy parts of the appliance.

Store the appliance in a heated room dur­ing winter or empty it. During longer breaks
in operation, it is advisable to pump in anti­frost agents into the appliance.

16 EN

– 5

Drain water

 Screw off water supply hose and high

pressure hose.

 Operate device for max. 1 minute until

the pump and conduits are empty.

Flush device with anti-freeze agent

Note

Observe handling instructions of the anti­freeze agent manufacturer.

 Pump in conventional frost protection

agents through the appliance.

A certain corrosion protection is achieved
with this as well.

Transport

Caution

Risk of injury and damage! Observe the
weight of the appliance when you transport
it.

 Push the appliance.
 When transporting in vehicles, secure

the appliance according to the guide­lines from slipping and tipping over.

Storage

Caution

Risk of injury and damage! Note the weight
of the appliance in case of storage.

This appliance must only be stored in inte­rior rooms.

Maintenance and care

You can sign with your dealer a contract for
regular safety inspection or even sign a
maintenance contract. Please take advice
on this matter.

 Danger

Risk of injury if the machine is left running
in an unattended state. Remove the spark
plug before doing any work on the appli­ance.
Risk of burns! Do not touch hot silencers,
cylinders or radiator ribs.

Motor

Carry out maintenance tasks to the engine
according to the specifications provided in
the operating instructions of the engine
manufacturer.

High-pressure pump

Before each use

 Check the high pressure hose for dam-

ages (risk of bursting). Please arrange

for the immediate exchange of a dam-

aged high-pressure hose.
 Check pump for leaks.

3 drops per minute are permitted and

can come out from the lower side of the

appliance. Call Customer Service if

there is heavy leakage.

Weekly

 Check oil level in the oil tank.

Please contact Customer Service im-

mediately if the oil is milky (water in oil).

 Clean the sieve in the water connection.
 Clean filter at the detergent suck hose.

For the first time after one year or after
100 operating hours; then once a year or
after 500 operating hours

Check oil level in the HP pump.

 Ready a catch bin for appr. 1 Liter oil.
 Turn out the oil drain screw.
 Drain the oil in a collection basin.

Dispose of old oil ecologically or turn it in
at a collection point.

 Replace washers of the oil drain screw.
 Turn out the oil drain screw.
 Slowly fill in new oil until the "MAX"

marking on the oil container.

Note

Air pockets must be able to leak out.

For oil type refer to technical specifica­tions.

– 6

17EN

Faults

 Danger

Risk of injury if the machine is left running
in an unattended state. Remove the spark
plug before doing any work on the appli­ance.
Risk of burns! Do not touch hot silencers,
cylinders or radiator ribs.

 Danger

Contact an authorised customer service
person in case of problems not mentioned
in this chapter or if you are in doubt or when
you have been explicitly asked to do so.

Appliance is not running

Follow operating instructions of the engine
manufacturer!

Device is not building up pressure

– Operating speed of the engine is too

low

 Check operating speed of the engine

(refer to technical data).

– Nozzle is set to "CHEM"

 Set nozzle to "High pressure".

– Nozzle is blocked/ washed out

 Clean/ replace nozzle.

– Sieve in the water connection is dirty

 Clean sieve.

– Air within the system

 Appliance ventilation:

– Amount of water supply is too low.

 Check water supply level (refer to tech-

nical data).

– Pipe inlets to pump are leaky or blocked

 Check all inlet pipes to the pump.

Device leaks, water drips from the

bottom of the device

– Pump leaky

Note

3 drops/minute are allowed.

 With stronger leak, have device

checked by customer service.

Pump is vibrating

– Inlet pipes to the pump are leaky.

 Check all inlet pipes to the pump.

– Air within the system

 Appliance ventilation:

Detergent is not getting sucked in

– Nozzle is set to "High pressure"

 Set nozzle to "CHEM".

– Detergent suction hose with filter is

leaky or blocked
 Check/ clean detergent suction hose

with filter.

– Backflow valve in the connection of the

detergent suction hose is jammed
 Clean/ replace backflow valve in the

connection of the detergent suction

hose.

– Detergent dosing valve is closed or

leaky/ blocked
 Open or check/clean detergent dosing

valve.

If malfunction can not be fixed, the de­vice must be checked by customer ser­vice.

Spare parts

– Only use accessories and spare parts

which have been approved by the man-

ufacturer. The exclusive use of original

accessories and original spare parts

ensures that the appliance can be oper-

ated safely and trouble free.

– At the end of the operating instructions

you will find a selected list of spare parts

that are often required.

– For additional information about spare

parts, please go to the Service section

at www.kaercher.com.

18 EN

– 7

Warranty EC Declaration of Conformity

The warranty terms published by our com­petent sales company are applicable in
each country. We will repair potential fail­ures of the appliance within the warranty
period free of charge, provided that such
failure is caused by faulty material or de­fects in fabrication.
The warranty comes only into effect if your
vender fills out the supplied reply card com­pletely at purchase, stamps and signs and
you send it to the local distribution company
of your country.
In the event of a warranty claim please con­tact your dealer or the nearest authorized
Customer Service centre. Please submit
the appliance, including all accessories,
and the proof of purchase.

We hereby declare that the machine de­scribed below complies with the relevant
basic safety and health requirements of the
EU Directives, both in its basic design and
construction as well as in the version put
into circulation by us. This declaration shall
cease to be valid if the machine is modified
without our prior approval.

Product: High pressure cleaner
Type: 1.187-xxx
Relevant EU Directives

2006/42/EC (+2009/127/EC)
2000/14/EC
2004/108/EC

Applied harmonized standards

EN 60335–1
EN 60335–2–79
EN 55012: 2007 + A1: 2009
EN 55014–2: 1997+A1: 2001+A2: 2008

Applied national standards

-

Applied conformity evaluation method

2000/14/EC: Appendix V

Sound power level dB(A)

Measured: 108
Guaranteed: 109

The undersigned act on behalf and under
the power of attorney of the company man­agement.

CEO

Head of Approbation

Authorised Documentation Representative
S. Reiser

Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Phone: [phone]
Fax: [phone]

Winnenden, 2010/12/01

– 8

19EN

Specifications

Type HD 830 BS
Motor

Honda Petrol engine GC 160, 1 cylinder, 4-

stroke
Maximum torque at 3600 rpm kW (PS) 3,6 (5)
Operating speed 1/min 3300±100
Fuel tank l 2
Fuel Petrol, unleaded*
Type of protection IPX5
* Appliance is suitable to use E10 petrol

Water connection

Max. feed temperature °C 60
Min. feed volume l/h (l/min) 750 (12,5)
Max. feed pressure MPa (bar) 1 (10)
Inlet hose Order no. 4.440-207
Inlet hose length (min.) m 7,5
Inlet hose diameter (min.) “ 3/4
Suck height from open container (20 °C) m 1

Pump

Working pressure MPa (bar) 14 (140)
Flow rate l/h (l/min) 600 (10)
Nozzle size 040
Max. operating over-pressure MPa (bar) 16 (160)
Oil quantity - pump l 0,3
Oil type - pipe Engine oil

15W40
Detergent suck in l/h (l/min) 0-45 (0-0,8)
Max. recoil force of hand spray gun N 28

Values determined as per EN 60355-2-79

Sound pressure level L
Uncertainty K
Sound power level L

pA

WA

pA

+ Uncertainty K

WA

dB(A) 85

dB(A) 1

dB(A) 101

Dimensions and weights

Length x width x height mm 1045 x 582 x 655
Typical operating weight kg 32,2

Order no. 6.288-050.0

20 EN

– 9

Lire ces notice originale avant la

première utilisation de votre ap­pareil, se comporter selon ce qu'elles re­quièrent et les conserver pour une
utilisation ultérieure ou pour le propriétaire
futur.
Contactez immédiatement le revendeur en
cas d'avarie de transport.

Table des matières

Table des matières. . . . . . . FR . . .1

Aperçu général. . . . . . . . . . FR . . .1

Pour votre sécurité . . . . . . . FR . . .1

Protection de l’environnement FR . . .2

Utilisation conforme . . . . . . FR . . .3

Dispositifs de sécurité . . . . FR . . .3

Mise en service . . . . . . . . . FR . . .3

Utilisation . . . . . . . . . . . . . . FR . . .4

Transport . . . . . . . . . . . . . . FR . . .6

Entreposage. . . . . . . . . . . . FR . . .6

Entretien et maintenance . . FR . . .6

Pannes . . . . . . . . . . . . . . . . FR . . .7

Pièces de rechange . . . . . . FR . . .8

Garantie . . . . . . . . . . . . . . . FR . . .8

Déclaration de conformité CE FR . . .9

Données techniques . . . . . FR . .10

Aperçu général

1 Poignée-pistolet
2 Lance
3 Flexible d'aspiration du détergent avec

filtre
4 Réservoir de remplissage d'huile
5 Arrivée d'eau avec tamis
6 Raccord haute pression
7 Flexible haute pression
8 Dispositif de démarrage manuel
9 Réservoir de carburant
10 Injecteur triple

Repérage de couleur

– Les éléments de commande pour le

processus de nettoyage sont jaunes.

– Les éléments de commande pour la

maintenance et l'entretien sont en gris

clair.

Pour votre sécurité

Avant la première mise en service, vous
devez impérativement avoir lu les
consignes de sécurité N° 5.951-949.0 !

Symboles utilisés dans le mode

d'emploi

 Danger

Pour un danger immédiat qui peut avoir
pour conséquence la mort ou des bles­sures corporelles graves.

몇 Avertissement

Pour une situation potentiellement dange­reuse qui peut avoir pour conséquence des
blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dange­reuse qui peut avoir pour conséquence des
blessures légères ou des dommages maté­riels.

Des symboles sur l'appareil

Une utilisation incorrecte des
jets haute pression peut pré­senter des dangers. Le jet ne
doit pas être dirigé sur des per­sonnes, animaux, installations
électriques actives ni sur l'ap­pareil lui-même.

Danger d'intoxication! Ne pas
inspirer les gaz d'échappe­ment.

Risque de brûlures ! Attention
aux sous-ensembles très
chauds.

Selon les directives en vigueur,
l'appareil ne doit jamais être ex­ploité sans séparateur système
sur le réseau d'eau potable. Uti­liser un séparateur système ap­proprié de la Sté. Kärcher ou en
alternative un séparateur sys­tème selon EN 12729 type BA.

– 1

21FR

Consignes de sécurité Généralités

 Danger

– Ne pas mettre en marche le nettoyeur à

haute pression si carburant était renver-

sé, mais installer l'appareil dans en

autre lieu et éviter toute formation

d'étincelles.

– Ne pas garder, renverser ou utiliser car-

burant prêt de feu ou des appareil

comme des poêles, des chaudières,

des chauffe-eau etc., qui ont une veil-

leuse ou qui provoquent d'étincelles.

– Maintenir des objets et des matériaux

facilement inflammables loin du silen-

cieux (au moins 2 m).

– Ne pas mettre en marche le moteur

sans silencieux et contrôler, nettoyer et

en cas de besoin échanger celui-ci

– Ne pas utiliser le moteur dans un envi-

ronnement de bois, de buisson ou

d'herbe, sans que le pot d'échappe-

ment soit équipé avec un pare-étin-

celles.

– Ne laisser pas fonctionner le moteur par

la pipe d'aspiration sans filtre d'air ou

sans couverture, seulement en cas des

travaux de réglage.

– Ne pas faire des réglages aux ressorts

de réglage, aux barres de réglage ou à

des autres pièces que peuvent provo-

quées une augmentation de la rotation

du moteur.

– Risque de brûlure ! Ne pas toucher les

silencieux chauds, les cylindres ou les

ailettes de refroidissement.

– Ne pas mettre des mains ou des pieds

prêt des pièces mobiles ou courants.

– Danger d'intoxication! L'appareil ne

peut être mis en marche dans des en-

droits fermés.

– Respecter les dispositions légales na-

tionales respectives pour les jets de li­quide.

– Respecter les dispositions légales na-

tionales respectives pour la prévention
des accidents. Les jets de liquides
doivent être contrôlés régulièrement et
le résultat du contrôle consigné par
écrit.

Protection de

l’environnement

Les matériaux constitutifs de
l’emballage sont recyclables.
Ne pas jeter les emballages
dans les ordures ménagères,
mais les remettre à un système
de recyclage.

Les appareils usés contiennent
des matériaux précieux recy­clables lesquels doivent être ap­portés à un système de
recyclage. Il est interdit de jeter
les batteries, l'huile et les subs­tances similaires dans l'environ­nement. Pour cette raison,
utiliser des systèmes de collecte
adéquats afin d'éliminer les ap­pareils usés.

Ne jetez pas l'huile moteur, le fuel, le die­sel ou l'essence dans la nature. Protéger
le sol et évacuer l'huile usée de façon fa­vorable à l'environnement.

Instructions relatives aux ingrédients
(REACH)

Les informations actuelles relatives aux in­grédients se trouvent sous :

www.kaercher.com/REACH

22 FR

– 2

Utilisation conforme

Utiliser exclusivement ce nettoyeur haute
pression

– pour nettoyer au jet basse pression et

avec du détergent (par exemple pour le

nettoyage de machines, véhicules, bâti-

ments, outils),

– pour nettoyer au jet haute pression

sans détergent (par ex. nettoyage de

façades, de terrasses, d'appareils de

jardinage).
Pour des salissures tenaces nos recom-

mandons le fraiseur de saleté comme ac­cessoire en option.

 Danger

Risque de blessure ! En cas d'utilisation
dans l'enceinte d'une station service ou
dans d'autres zones à risque, respecter les
consignes de sécurité correspondantes.

Ne pas évacuer les eaux usées contenant
de l'huile minérale dans la terre, les dispo­sitifs pour eaux usées ou les canalisa­tions. Dès lors, effectuer le nettoyage du
moteur ou du bas de caisse uniquement
aux postes de lavage appropriés et équi­pés d'un séparateur d'huile.

Dispositifs de sécurité

Les dispositifs de sécurité ont pour but de
protéger l'utilisateur. Par conséquent, ils ne
doivent en aucun cas être désactivés ou
transformés.

Soupape de sûreté

Le soupape de sûreté ouvre si la valeur de
la pression de service admissible est dé­passée et l’eau recoule alors vers le côté
aspiration de la pompe.
La soupape de sûreté est réglée et plom­bée d'usine. Seul le service après-vente est
autorisé à effectuer le réglage.

Soupape thérmique à la pompe

La soupape thérmique s'ouvre lorsque la
température d'eau admissible est dépassé
et conduit l'eau chaude à l'air libre.
Le clapet térmique potége la pompe de sur­chauffe.

Mise en service

몇 Danger

Risque de blessure ! L'appareil, les
conduites d'alimentation, les flexibles haute
pression et les raccords ne doivent présen­ter aucun défaut. Ne pas utiliser l'appareil si
son état n'est pas irréprochable.

Contrôler le niveau d'huile dans la

pompe haute pression

 Contrôler le niveau d'huile de la pompe

à haute pression au viseur d'huile.

Ne pas mettre l'appareil en service, si le ni­veau d'huile est descendu au-dessous de
"MIN".
 En cas de besoin, remplir de nouvelle

huile (cf. Données techniques).

Moteur

Respecter le chapitre "Consignes de sé­curité"!

 Avant la mise en service, lire le mode

d'emploi du constructeur du moteur et
en particulier respecter les consignes
de sécurité.

 Remplir le réservoir de carburant avec

essence sans plomb.

Ne pas utiliser de mélange de 2 cycle.
 Contrôler le niveau d'huile du moteur.
Ne pas mettre l'appareil en service, si le ni-

veau d'huile est descendu au-dessous de
"MIN".
 En cas de besoin, rajouter de l'huile.

– 3

23FR

Monter la poignée-pistolet

 Raccorder le tuyau à haute pression et

le tube d'acier avec le pistolet de projec­tion.

 Monter l'injecteur sur le tube d'acier,

afin que le marquage montre vers
l'haut.

 Serrer l'écrou-raccord.
 Fixer le flexible haute pression au rac-

cord haute pression de l'appareil.

Arrivée d'eau

– Pour les valeurs de raccordement, se

reporter à la section Caractéristiques
techniques.

몇 Avertissement

Respecter les prescriptions de votre socié­té distributrice en eau.
Selon les directives en vigueur,
l'appareil ne doit jamais être ex­ploité sans séparateur système
sur le réseau d'eau potable. Utili­ser un séparateur système approprié de la
Sté. Kärcher
teur système selon EN 12729 type BA.
L'eau qui s'est écoulée à travers un sépara­teur system est classifiée comme non po­table.

Attention

Toujours raccorder le séparateur du sys­tème au niveau de l'alimentation en eau et
jamais directement sur l'appareil!

 Raccorder la conduite d'alimentation au

raccord pour l'arrivée d'eau de l'appareil
et à l'alimentation en eau (ex. un robi­net).

 Ouvrir l'alimentation d'eau.

Remarque

La conduite d'alimentation n'est pas com­prise dans la livraison.

®

ou en alternative un sépara-

Aspirer l'eau encore présente dans

les réservoirs

 Danger

Ne jamais aspirer de l'eau dans un réser­voir d'eau potable. Ne jamais aspirer de li­quides contenant des solvants, tels que du
diluant pour peinture, de l'essence, de
l'huile, ou de l'eau non filtrée. Les joints de
l'appareil ne sont pas résistants aux sol­vants. Le nuage de pulvérisation des sol­vants est extrêmement inflammable,
explosif et toxique.

 Raccorder le tuyau d'aspiration (dia-

mètre min. de 3/4") et le filtre (acces-

soire) à l'arrivée d'eau.
 Positionner la vanne de dosage du dé-

tergent sur "0".
 Purger l'appareil avant l'utilisation.

Purger l'appareil

 Ouvrir l'alimentation d'eau.
 Démarrer le moteur en rapport avec le

mode d'emploi du constructeur du mo-

teur.
 Pour purger l'appareil, dévisser l'injec-

teur et laisser l'appareil en marche jus-

qu'à l'eau sort sans bulles.
 Arrêter l'appareil et dévisser de nou-

veau l'injecteur.

Utilisation

 Danger

– Installer l'appareil sur un fond solide.
– Le nettoyeur à haute pression ne doit

jamais être utilisé par des enfants.

(danger d'accident par l'utilisation non

conforme de l'appareil).

– Le jet à haute pression provoque, à l'uti-

lisation de l'appareil, un niveau sonore

très haut. Danger de trouble auditif. À

l'utilisation de l'appareil utiliser absolu-

ment un protecteur d'oreille approprié.

– Le jet d'eau de l'injecteur à haute pres-

sion provoque une réaction à la lance

du pistolet.

24 FR

– 4

Un tube d'acier plié peut provoqué un
moment de rotation en plus. C'est pour
cela tenir firme le tube d'acier et le pis­tolet dans les mains.

– Des pneus, des clapets de pneus

peuvent être nettoyer qu'avec un dis­tance minimale de 30 cm. Sinon, les
pneus/le clapet de pneu peuvent être
endommagés par le jet à haute pres­sion. Le premier signe d'un dommage
est le changement de couleur du pneu.
Des pneus endommagés sont une
source de danger.

– Des matériaux qui contient de l'amiante

et autres matériaux qui contiennent des
substances dangereux pour la santé ne
peuvent être aspergés.

– Pour protéger l'exploitant d'embruns,

utiliser des vêtements protecteurs ap­propriés.

– Faire attention que les tuyaux de rac-

cord sont bien vissés.

– Lors du fonctionnement, ne pas coincer

la manette de la poignée-pistolet.

Mettre l'appareil en marche

 Ouvrir l'alimentation d'eau.
 Démarrer le moteur en rapport avec le

mode d'emploi du constructeur du mo­teur.

 Actionner la manette de la poignée-pis-

tolet.

Choisir le type de jet

Tourner le logement de la buse jusqu'à ce
que le symbole désiré corresponde avec le
marquage :

 Fermer la poignée-pistolet.
 Tourner le boîtier pour régler le type de

jet souhaité.

Signification des symboles

Jet bâton à haute pression (0°)
pour des salissures très te­naces

Jet plat à basse pression
(CHEM) pour le service avec
détergent ou nettoyer avec une
pression basse

Jet plat à haute pression (25°)
pour des salissures sur des
grandes surfaces

Fonctionnement avec détergent

몇 Avertissement

Des détergents peu appropriés peuvent
endommagés l'appareil et l'objet pour net­toyer. Utiliser uniquement des détergents
qui sont validés par Kärcher. Respecter les
consignes et recommandations de dosage
jointes aux détergents. Protéger l'environ­nement en utilisant le détergent avec parci­monie.
Respecter les consignes de sécurité figu­rant sur les détergents.

– Seul des détergents autorisés par le

constructeur de l'appareil peuvent être

utilisés.

– Des détergents de Kärcher garan-

tissent un travail sans défauts. Veuillez-

vous conseiller ou demander notre ca-

talogue ou notre bulletins d'information

sur des produits de nettoyage.
 Plonger le flexible d’aspiration du dé-

tergent dans un récipient contenant du

détergent.

 Placer l'injecteur sur la position "CHEM".
 Régler le clapet de dosage du dé-

tergent sur la concentration souhaitée.

Méthode de nettoyage conseillée

– Dissoudre la saleté :

Pulvériser le détergent avec parcimonie

puis le laisser agir entre 1 et 5 minutes

sans toutefois le laisser sécher.

– Eliminer la saleté :

Retirer les saletés dissoutes au moyen

du jet haute pression.

– 5

25FR

Après utilisation avec un détergent

 Positionner la vanne de dosage du dé-

tergent sur "0".

 Rincer l'appareil à l'eau claire pendant 1

minute au minimum en gardant la poi­gnée-pistolet ouverte.

Interrompre le fonctionnement

 Relâcher la manette de la poignée-pis-

tolet.

Remarque : Lorsque la manette de la poi­gnée-pistolet est relâchée, le moteur conti­nu en marche en régime ralenti. Avec cela,
l'eau circule dans la pompe et se chauffe.
Lorsque l'eau atteind la température máxi­male admissible (60°C), le clapet térmique
s'ouvre et l'eau chaude s'écoule.

Mise hors service de l'appareil

Rincer l'appareil après le fonctionnement
avec l'eau salé (eau de mer) au moins 2-3
minutes avec la poignée-pistolet ouverte.
 Placer l'interrupteur de l'appareil au mo-

teur sur la position "OFF" et fermer le
robinet de carburant.

 Couper l'alimentation en eau.
 Dévisser le tuyau d'alimentation d'eau

de l'appareil.

 Actionner la poignée-pistolet jusqu'à ce

que l'appareil soit hors pression.

 Assurer la poignée-pistolet avec le cran

de sécurité contre une ouverture invo­lontaire.

Protection antigel

몇 Avertissement

Risque d'endommagement! L'eau gelée
dans l'appareil peut endommagées des
pièces de l'appareil.

En hiver, conserver l'appareil dans un lieu
chaud et vider l'appareil. En cas de plus
longues périodes d'arrêt il est recommandé
de pomper produit antigel par l'appareil.

Purger l'eau.

 Dévisser le tuyau d'alimentation en eau

et le flexible haute pression.
 Faire tourner l'appareil au max. 1 mi-

nute jusqu'à ce que la pompe et les

conduites soient entièrement vides.

Rincer l'appareil au moyen de produit
antigel

Remarque

Respecter les consignes d'utilisation du fa­bricant du produit antigel.

 Pomper produit antigel d'usage par l'ap-

pareil.
Cette opération permet en outre de bénéfi-

cier d'une certaine protection anticorrosion.

Transport

Attention

Risque de blessure et d'endommagement !
Respecter le poids de l'appareil lors du
transport.

 Pousser l'appareil.
 Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les di-

rectives en vigueur lors du transport

dans des véhicules.

Entreposage

Attention

Risque de blessure et d'endommagement !
Prendre en compte le poids de l'appareil à
l'entreposage.

Cet appareil doit uniquement être entrepo­sé en intérieur.

Entretien et maintenance

Vous pouvez accorder avec votre commerçant
une inspection de sécurité régulière ou passer
un contrat d'entretien. Conseillez-vous.

 Danger

Risque de blessure dû au démarrage in­tempesrif de l'appareil. Débrancher les
fiches des bougies avant d'effectuer toute
opération sur l'appareil.
Risque de brûlure ! Ne pas toucher les si­lencieux chauds, les cylindres ou les ai­lettes de refroidissement.

26 FR

– 6

Moteur

Effectuer des tavaux de maintenance au
moteur correspondant aux indications dans
le mode d'emploi du constructeur du mo­teur.

Pompe haute pression

Avant chaque mise en service

 Vérifier le tuyau à haute pression s'il est

endommagé (danger d'éclatement). Un
flexible haute pression endommagé
doit immédiatement être remplacé.

 Contrôler l'étanchéité de la pompe.

3 gouttes d'eau par minute sont admis­sibles et peuvent s'écoulent au côté in­férieure de l'appareil. En cas de non
étanchéité plus forte, adressez-vous au
Centre de Service Après-vente.

Hebdomadairement

 Contrôler le niveau d'huile dans le ré-

servoir d'huile.
Si l'huile est laiteux (eau dan l'huile),

adressez-vous immédiatement au
Centre de Service Après-vente.

 Nettoyer le tamis de l'arrivée d'eau.
 Nettoyer le filtre situé sur le flexible

d'aspiration du détergent.

La première fois après un an ou 100
heures de service, puis annuellement ou
toutes les 500 heures de service.

Vidanger l'huile de la pompe de HP.
 Préparer un récipient de récupération

pouvant contenir environ 1 litre d'huile.

 Dévisser le bouchon de vidange d'huile.
 Vider l'huile dans la cuvette de récupé-

ration.

Eliminer l'huile usagée en respectant l'en­vironnement ou l'apporter à un centre de
collecte autorisé.

 Remplacer le joint au niveau de la vis

de vidange.

 Visser le bouchon de vidange d'huile.
 Verser doucement l"huile neuve dans le

réservoir jusqu'au repère MAX.

Remarque

Les bulles d'air doivent pouvoir s'échapper.

Pour les types d'huile et les quantités de
remplissage, se reporter à la section
Données techniques.

Pannes

 Danger

Risque de blessure dû au démarrage in­tempesrif de l'appareil. Débrancher les
fiches des bougies avant d'effectuer toute
opération sur l'appareil.
Risque de brûlure ! Ne pas toucher les si­lencieux chauds, les cylindres ou les ai­lettes de refroidissement.

 Danger

S'il se produit des défauts qui ne sont pas ré­pertoriés dans ce chapitre, en cas de doute
ou si cela est explicitement indiqué, s'adres­ser à un service après-vente autorisé.

L'appareil ne fonctionne pas

Respecter des consignes dans le mode
d'emploi du constructeur du moteur!

L'appareil n'établit aucune pression

– Le nombre de tours normal est très bas.

 Contrôler le nombre de tours normal (cf.

la chapitre Données techniques).

– L'injecteur est réglé à "CHEM"

 Placer l'injecteur sur la position "Haute

pression".

– L'injecteur est bouché/rincé

 Nettoyer/échanger l'injecteur.

– Le tamis de l'arrivée d'eau est encrassé

 Nettoyer le tamis.

– Présence d'air dans le système

 Purger l'appareil.

– Le débit de l'alimentation en eau est

trop faible
 Contrôler le débit de l'alimentation en

eau (voir la section Caractéristiques

techniques).

– Les conduites d'alimentation à la

pompe sont non étanches ou bouchées
 Vérifier toutes les conduites d'alimenta-

tion vers la pompe.

– 7

27FR

L'appareil présente un fuit, de l'eau

s'écoule de l'appareil par le bas

– La pompe fuit.

Remarque

Une fuite de 3 gouttes/minute est autori­sée.

 En cas de fuite plus importante, faire

vérifier l'appareil par le service après­vente.

La pompe frappe

– Les conduites d'alimentation vers la

pompe sont non étanches

 Vérifier toutes les conduites d'alimenta-

tion vers la pompe.

– Présence d'air dans le système

 Purger l'appareil.

Le détergent n'est pas aspirée

– L'injecteur est réglé à "Haute pression"

 Placer l'injecteur sur la position

"CHEM".

– Le flexible d'aspiration du détergent

avec filtre est non étanche ou bouché

 Vérifier/nettoyer le flexible d'aspiration

du détergent avec filtre.

– La clapet de retenue à la butée du

flexible d'aspiration du détergent est
collée

 Nettoyer/échanger la clapet de retenue

à la butée du flexible d'aspiration du dé­tergent.

– Le doseur du détergent est fermé ou

non étanche/bouché

 Ouvrir ou vérifier/nettoyer le doseur du

détergent.

Si la panne ne peut être réparée, l'appa­reil doit être contrôlé par le service
après-vente.

Pièces de rechange

– Utiliser uniquement des accessoires et

des pièces de rechange autorisés par le

fabricant. Des accessoires et des

pièces de rechange d’origine garan-

tissent un fonctionnement sûr et parfait

de l’appareil.

– Une sélection des pièces de rechange

utilisées le plus se trouve à la fin du

mode d'emploi.

– Plus information sur les pièces de re-

change vous les trouverez sous

www.kaercher.com sous le menu Ser-

vice.

Garantie

Dans chaque pays, les conditions de ga­rantie en vigueur sont celles publiées par
notre société de distribution responsable.
Nous réparons gratuitement d’éventuelles
pannes sur l’appareil au cours de la durée
de la garantie, dans la mesure où elles pro­viennent d'un défaut de matériau ou de fa­brication.
La garantie n'est valable que si votre reven­deur remplit dûment la carte de réponses
jointe, la tamponne et la signe et que vous
renvoyez ladite carte à la société distri­butrice de votre pays.
En cas de recours en garantie, s’adresser
au revendeur respectif ou au prochain ser­vice après-vente muni de l’accessoire et du
bon d’achat.

28 FR

– 8

Déclaration de conformité CE

Nous certifions par la présente que la ma­chine spécifiée ci-après répond de par sa
conception et son type de construction ain­si que de par la version que nous avons
mise sur le marché aux prescriptions fon­damentales stipulées en matière de sécuri­té et d’hygiène par les directives
européennes en vigueur. Toute modifica­tion apportée à la machine sans notre ac­cord rend cette déclaration invalide.

Produit: Nettoyeur haute pression
Type: 1.187-xxx
Directives européennes en vigueur :

2006/42/CE (+2009/127/CE)
2000/14/CE
2004/108/CE

Normes harmonisées appliquées :

EN 60335–1
EN 60335–2–79
EN 55012: 2007 + A1: 2009
EN 55014–2: 1997+A1: 2001+A2: 2008

Normes nationales appliquées :

-

Procédures d'évaluation de la conformité

2000/14/CE: Annexe V

Niveau de puissance acoustique dB(A)

Mesuré: 108
Garanti: 109

Les soussignés agissent sur ordre et sur
procuration de la Direction commerciale.

CEO

Head of Approbation

Responsable de la documentation:
S. Reiser

Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Téléphone : [phone]
Télécopieur : [phone]

Winnenden, 2010/12/01

– 9

29FR

Données techniques

Type HD 830 BS
Moteur

Moteur à essence de Honda GC 160, 1 cylindre, 4 cycles
Puissance nominale max. 3600 1/min kW (PS) 3,6 (5)
Nombre de tours normal 1/min 3300±100
Réservoir de carburant l 2
Carburant Essence, sans plomb *
Type de protection IPX5
* L'appareil est adapté au carburant E10

Arrivée d'eau

Température d'alimentation (max.) °C 60
Débit d'alimentation (min.) l/h (l/min) 750 (12,5)
Pression d'alimentation (max.) MPa (bar) 1 (10)
Tuyau d'alimentation N° de

commande :
Longueur du tuyau d'alimentation (min.) m 7,5
Diamètre du tuyau d'alimentation (min.) “ 3/4
Hauteur d'aspiration à partir du réservoir ou-

m1
vert (20 °C)

Pompe

Pression de service MPa (bar) 14 (140)
Débit l/h (l/min) 600 (10)
Taille d'injecteur 040
Pression de service max. MPa (bars) 16 (160)
Quantité d'huile - pompe l 0,3
Marque d'huile - pompe Huile moteur

15W40
Aspiration de détergent l/h (l/min) 0-45 (0-0,8)
Force de réaction max. de la poignée-pistolet N 28

Valeurs déterminées selon EN 60355-2-79

Niveau de pression sonore L
Incertitude K

pA

Niveau de pression sonore L
K

WA

pA

+ incertitude

WA

dB(A) 85

dB(A) 1

dB(A) 101

Dimensions et poids

Longueur x largeur x hauteur mm 1045 x 582 x 655
Poids de fonctionnement typique kg 32,2

4.440-207

N° de réf. 6.288-050.0

30 FR

– 10
