Karcher B 40 C EP User Manual

B 40 C Ep

Register and win!

www.kaercher.com

59641630 (01/12)

Lire ces notice originale avant la

première utilisation de votre ap­pareil, se comporter selon ce qu'elles re­quièrent et les conserver pour une
utilisation ultérieure ou pour le propriétaire
futur.

Table des matières

Consignes de sécurité . . . . FR . . 1

Dispositifs de sécurité . .
Symboles utilisés dans le

mode d'emploi. . . . . . . . FR

Fonction . . . . . . . . . . . . . . . FR . . 1

Utilisation conforme . . . . . . FR . . 1

Protection de l’environnement FR . . 1

Garantie . . . . . . . . . . . . . . . FR . . 1

Eléments de commande et de

fonction . . . . . . . . . . . . . . . . FR . . 2

Figure Autolaveuse . . . .

Avant la mise en service. . . FR . . 3

Montage des brosses . .

Montage de la barre d'aspi-

ration . . . . . . . . . . . . . . . FR

Déchargement de la ma-

chine . . . . . . . . . . . . . . . FR

Fonctionnement . . . . . . . . . FR . . 3

Branchement électrique

Remplissage de carburant

Réglage de la quantité

d'eau . . . . . . . . . . . . . . . FR

Réglage de la barre d'aspi-

ration . . . . . . . . . . . . . . . FR

Réglage de la vitesse de

traction avant (uniquement

tête de nettoyage BD) . . FR

Nettoyage . . . . . . . . . . .

Arrêt et mise hors marche de

l'appareil . . . . . . . . . . . . . . . FR . . 4

Vider l'eau sale . . . . . . .

Vider l'eau propre . . . . .

Transport . . . . . . . . . . . . . . FR . . 4

Entreposage . . . . . . . . . . . . FR . . 4

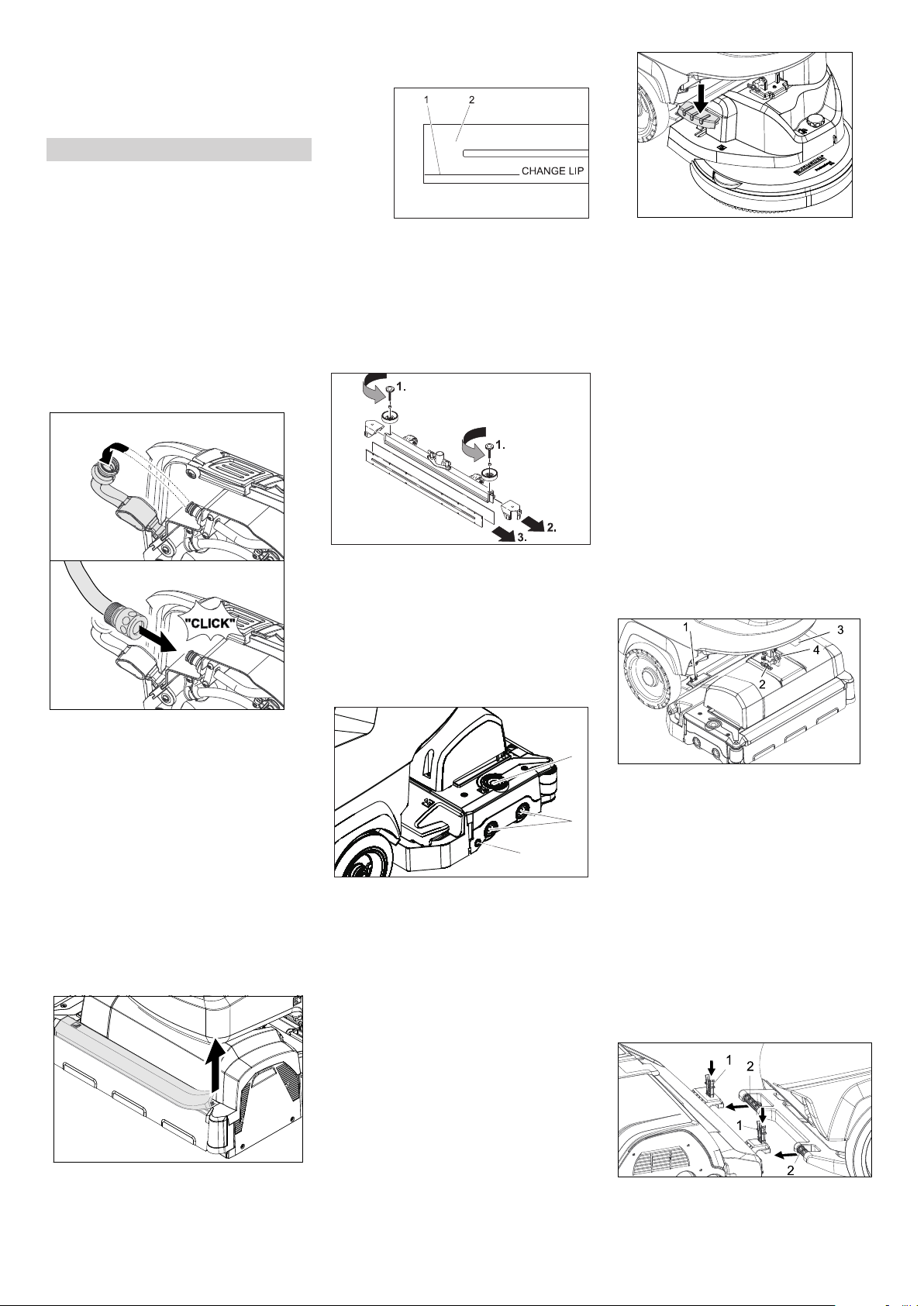

Entretien et maintenance . . FR . . 4

Plan de maintenance . .

Travaux de maintenance

Contrat de maintenance

Protection antigel . . . . . . . . FR . . 6

Pannes . . . . . . . . . . . . . . . . FR . . 7

Accessoires B 40 . . . . . . . . FR . . 8

Appareils BR B 40 (brosses

rotatives, accessoires) . FR

Appareils BD B 40 (brosses-

disques, accessoires) . . FR

Appareils BR/BD B 40

(barre d'aspiration, acces-

soires) . . . . . . . . . . . . . . FR

Caractéristiques techniques FR . . 9
Déclaration de conformité CE FR . . 9

Pièces de rechange . . . . . . FR . . 9

FR

FR

FR

FR
FR

FR

FR
FR

FR
FR
FR

. . 1

. . 1

. . 2

. . 3

. . 3

. . 3

. . 3
. . 3

. . 3

. . 3

. . 4
. . 4

. . 4
. . 4

. . 4
. . 5
. . 6

. . 8

. . 8

. . 8

Consignes de sécurité

Lire le présent mode d'emploi ainsi que la
brochure ci-jointe Consignes de sécurité
pour les aspirateurs eau/poussières n°

5.956-251 avant d'utiliser l'appareil et res­pecter les instructions.

L'appareil peut être seulement exploité,
lorsque le capot et tous les couvercles
sont fermés.
En cas de danger, relâcher le commuta­teur de sécurité.

L'appareil doit uniquement être utilisé sur
des surfaces qui ne dépassent pas la pente
maximale autorisée ; cf. section "Données
techniques".

몇 Avertissement

Ne pas utiliser l'appareil sur des plans incli­nés.

Dispositifs de sécurité

Les dispositifs de sécurité ont pour but de
protéger l'utilisateur et ils ne doivent donc
jamais être désactivés ni évités.

Coupe-circuit

Lorsque le commutateur de sécurité est re­lâché, l'entraînement de la brosse s'arrête.

Symboles utilisés dans le mode

d'emploi

 Danger

Pour un danger immédiat qui peut avoir
pour conséquence la mort ou des bles­sures corporelles graves.

몇 Avertissement

Pour une situation potentiellement dange­reuse qui peut avoir pour conséquence des
blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dange­reuse qui peut avoir pour conséquence des
blessures légères ou des dommages maté­riels.

Fonction

L’aspirateur à abrasion sert au nettoyage
humide ou au polissage de sols plans.

– Des brosses rotatives ou des disques-

brosses nettoient le sol avec ajout de li­quide détergent. Le liquide détergent
encrassé est aspiré dans le réservoir
d'eau sale.

– L'appareil peut être aisément adapté à

la tâche de nettoyage respective par ré­glage du débit d'eau.

– En fonction de la tête de nettoyage sé-

lectionnée, la largeur de travail se situe
entre 430 et 550 mm sur la B 40.

– Un fonctionnement par courant permet

d'obtenir une capacité élevée sans limi­tation de la durée de travail.

Remarque

L'appareil peut être équipé de différents ac­cessoires en fonction de l'application res­pective.
De plus amples détails figurent dans notre
catalogue ou sur notre site Internet
www.kaercher.com.

Utilisation conforme

L'utilisation de l'appareil doit être faite en
conformité avec les consignes figurant
dans les instructions de service.

– L'appareil doit uniquement être utilisé

pour nettoyer des surfaces planes non
sensibles à l'humidité ni au polissage.

– L'appareil n'est pas approprié pour net-

toyer des sols gelés (par exemple dans
des entrepôts frigorifiques)

– L'appareil doit uniquement être équipé

d'accessoires et de pièces de rechange
d'origine.

– L'appareil n'est pas approprié pour l'ap-

plication dans des environnements à
risque d'explosion.

– Ne pas aspirer avec l'appareil des

gazes combustibles, acides ou solvants
non dilués.

Ces-ci sont essence, dilutif de couleurs
ou fuel, qui peuvent former des mé­langes explosives en touillant avec l'air
d'aspiration. Ne pas utiliser d’acétone,
d’acides ou de solvants non dilués, du
fait de leur effet corrosif sur les maté­riaux constituant l’appareil.

– L'appareil n'est autorisé au fonctionne-

ment que sur des surfaces ayant la
pente maximale indiquée dans les
« Caractéristiques techniques ».

Protection de l’environne-

ment

Les matériaux constitutifs de
l'emballage sont recyclables.
Ne pas jeter les emballages
dans les ordures ménagères,
mais les rendre à un système
de recyclage.

Les appareils usés contiennent
des matériaux précieux recy­clables lesquels doivent être
rendus à un système de recy­clage. Des batteries, de l’huile
et d'autres substances sem­blables ne doivent pas être tout
simplement jetées. Pour cette
raison, utiliser des systèmes
adéquats de collecte pour éli­miner les appareils usés.

Instructions relatives aux ingrédients
(REACH)

Les informations actuelles relatives aux in­grédients se trouvent sous :

www.kaercher.com/REACH

Garantie

Dans chaque pays, les conditions de ga­rantie en vigueur sont celles publiées par
notre société de distribution responsable.
Les éventuelles pannes sur les acces­soires sont réparées gratuitement dans le
délai de validité de la garantie, dans la me­sure où celles-ci relèvent d'un défaut maté­riel ou d'un vice de fabrication. En cas de
recours en garantie, adressez-vous à votre
revendeur ou au service après-vente agréé
le plus proche munis de votre preuve
d'achat.

2 FR

- 1

Eléments de commande et de fonction

1 Levier pour abaisser la barre d'aspira-

tion
2 Couvercle du réservoir d'eau sale
3 Rail de maintien pour la base fixe
4 Crible à peluches
5 Réservoir d'eau sale du système de rin-

çage (option)
6 Fermeture flexible du système de rin-

çage (option)
7 Verrouillage du réservoir d'eau sale
8 Flotteur
9 Guidon de poussée
10 Tamis de saletés grossières
11 Réservoir d'eau sale
12 Orifice de remplissage pour réservoir

d'eau propre
13 Support de la bouteille de détergent
14 Fermeture du réservoir d'eau propre

avec filtre
15 Réservoir d'eau propre
16 Verrouillage du réservoir

maintenu en plus par une tôle et une vis
17 Tête de nettoyage *
18 Rouleau de brosse (tête de nettoyage

R)

Disque brosse (tête de nettoyage D)
19 Réservoir de salissure grossière (uni-

quement BR)
20 Jauge de niveau d'eau propre

Figure Autolaveuse

21 Pédale pour relever/abaisser les têtes

de nettoyage

22 Levier de changement de réglage de la

pression d'appui des brosses

23 Poignée rotative pour incliner la barre

d'aspiration

24 Ecrous-papillon pour fixer la barre d'as-

piration
25 Flexible d’aspiration
26 Barre d'aspiration *
27 Câble secteur avec fiche secteur
28 Remplissage automatique du récipient

d'eau propre (option)
29 Crochet de soulagement de traction
30 Bouton de régulation pour la quantité

d'eau
31 Coupe-circuit
32 Bouton sélecteur de programme
33 Fusible de l'entraînement de brosse
34 Surface de dépose pour le kit de net-

toyage « Homebase Box »
35 Crochet de câble
36 Flexible de vidange pour eau sale
37 Dispositif de dosage pour l'eau sale

* pas comprise dans l'étendue de livraison

Repérage de couleur

– Les éléments de commande pour le

processus de nettoyage sont jaunes.

– Les éléments de commande pour la

maintenance et l'entretien sont en gris
clair.

Bouton sélecteur de programme

1 OFF

Appareil hors circuit.

2 Mode normal

Nettoyage humide du sol et aspiration
de l'eau sale.

3 Mode intensif

Nettoyage humide du sol et laisser agir
le détergent.

4 Mode aspiration

Aspirer la saleté.

5 Mode polissage

Polir le sol sans appliquer de liquide.

- 2

3FR

Avant la mise en service

Montage des brosses

Variante BD

La brosse rotative doit être mise en place
avant la première opération (voir
« Maintenance »).

Variante BR

Les brosses sont montées.

Montage de la barre d'aspiration

 Poser les barres d'aspiration dans la

suspension de la barre d'aspiration que
la tôle profilée se trouve au-dessous de
la suspension.

 Serrer à fond les écrous-papillons.

 Emmancher le flexible d'aspiration.

Déchargement de la machine

 Danger

Risque de blessure ! Pour une mise hors
service immédiate de toutes les fonctions,
tourner le sélecteur de programme sur la
position "OFF".

 Poser les longues planches latérales

d'emballage sur la palette pour qu'elles
servent de rampe de descente.

 Clouer la rampe sur la palette.
 Poser les planches courtes sous la

rampe pour qu'elles servent d'appui.

 Retirer les listeaux en bois figurant de-

vant les roues.

 Appuyer sur la pédale vers le bas pour

soulever la tête de nettoyage.

 Descendre l'appareil de la palette en le

poussant sur la rampe.

Fonctionnement

 Danger

Risque de blessure. Ne toujours appuyer
sur la pédale de levage/abaissement de la
tête de nettoyage que d'un pied. L'autre
pied doit rester bien appuyé au sol.
En cas de danger, relâcher le commutateur
de sécurité.

Branchement électrique

 Accrocher l'extrémité de la rallonge

comme boucle dans le crochet de sou-

lagement de traction.
 Brancher la fiche secteur.

Remplissage de carburant

Eau propre

 Ouvrir le verrouillage du réservoir d'eau

propre.
 Remplir eau propre (maximale 60 °C)

jusqu'au limite inférieure du col de rem-

plissage.
 Fermer le verrouillage du réservoir

d'eau propre.

Avec remplissage automatique du réci­pient d'eau propre (option)

 Relier le flexible avec le système de

remplissage automatique et ouvrir l'arri-

vée d'eau (60 °C, maximum 5 bar).
 Surveiller l'appareil, le système de rem-

plissage automatique interrompt l'arri-

vée d'eau lorsque le réservoir est plein.
 Fermer l'arrivée d'eau et retirer de nou-

veau le flexible de l'appareil.

Produit détergent

몇 Avertissement

Risque d'endommagement. Utiliser uni­quement les détergents recommandés.
Pour tout autre détergent, l'exploitant prend
des risques plus élevés quant à la sécurité
du travail et au risque d'accident.
Utiliser uniquement des détergents
exempts de solvants, d'acide chlorhydrique
et fluorhydrique.
Respecter les consignes de sécurité figu­rant sur les détergents.

Remarque

Ne jamais utiliser de détergents extrême­ment moussants.

Détergents recommandés :

Application Produit dé-

tergent

Nettoyage d'entretien de
tous les sols résistants à
l'eau
Nettoyage d'entretien de
surfaces brillantes (par
exemple du granite)
Nettoyage d'entretien et net­toyage minutieux de sols
dans le secteur industriel
Nettoyage d'entretien et net­toyage minutieux de carre­lages en grès cérame fin

RM 746
RM 780

RM 755 es

RM 69 ASF

RM 753

Nettoyage d'entretien de
carrelages dans le secteur
sanitaire
Nettoyage et désinfection
dans le secteur sanitaire
Enlèvement d'une couche
sur tous les sols résistants
aux alcalis (par exemple
PVC)
Enlèvement d'une couche
sur des sols en linoléum

 Ajouter du détergent dans le réservoir

d'eau propre.

RM 751

RM 732

RM 752

RM 754

Réglage de la quantité d'eau

 Régler la quantité d'eau correspondant

à la salissure du sol au bouton de ré­glage.

Remarque

Effectuer des premières essaies de net­toyage avec une faible quantité d'eau.
Augmenter peu à peu la quantité d'eau jus­qu'à ce que est attendu le résultat souhaité
de nettoyage.

Réglage de la barre d'aspiration

Position inclinée

Pour améliorer le résultat de l'aspiration sur
des revêtements carrelés, il est possible de
tourner la barre d'aspiration jusqu'à une po­sition inclinée de 5°.

 Desserrer les vis papillon.
 Tourner la barre d'aspiration.

 Serrer les vis à ailettes.

Inclinaison

Si le résultat de l'aspiration n'est pas suffi­sant, il est possible de modifier le degré
d'inclinaison de la barre d'aspiration.
 Poignée rotative pour incliner la barre

d'aspiration.

Réglage de la vitesse de traction

avant (uniquement tête de net-

toyage BD)

 Pour réduire la vitesse : tourner le bou-

ton dans le sens "–".

 Pour augmenter la vitesse : tourner le

bouton dans le sens "+".

4 FR

- 3

Nettoyage

Attention

Risque d'endommagement pour le revête­ment de sol. Ne pas exploiter l'appareil sur
place.

Remarque

Lorsque la tête de brosse dépasse à la côté
droite, l'appareil est bien installé. Ce-ci per­met un travail clair et prêt de la bord.

 Tourner le sélecteur de programme sur

le programme de nettoyage souhaité.

Abaisser la tête de nettoyage

 Presser légèrement la pédale vers le

bas pour abaisser la tête de nettoyage,
puis la mouvoir vers la gauche. La pé­dale est ainsi déverrouillée. Relâcher
lentement la pédale.

La barre d'aspiration est abaissée.

Remarque

En cas d'arrêt de la machine et de sur­charge, le moteur de brosse s'arrête.

Abaisser la barre d'aspiration

 Tirer le levier et le presser vers le bas

pour abaisser la barre d'aspiration.

Remarque

Pour nettoyer des sol avec carrelage, ré­gler la barre droite d'aspiration de cette ma­nière, que le nettoyage s'effectu dans en
angle droite aux joints.
Régler la position inclinée et la dente de la
barre d'aspiration, pour obtenir une amélio­ration du résultat d'aspiration (cf. "Régler
les barres d'aspiration").
Dès que le bac d'eau sale est plein, le
flotteur ferme l'ouverture d'aspiration et la
vitesse de rotation de la turbine augmente.
Dans ce cas, désactiver l'aspiration et se
déplacer pour vider le bac d'eau sale.

Arrêt et mise hors marche de

l'appareil

 Fermer le bouton de réglage pour régler

la quantité d'eau.

 relâcher le commutateur de sécurité.
 Positionner le sélecteur de programme

sur aspirer.

 Relever la tête de nettoyage.
 Avancer brièvement en avant et aspirer

la quantité résiduelle d'eau.

 Soulever la barre d'aspiration.
 Débrancher la fiche secteur.

Vider l'eau sale

몇 Avertissement

Tenir compte des prescriptions locales
pour le traitement des eaux usées.

 Sortir le flexible de vidange du dispositif

de maintien et l'abaisser au-dessus
d'un collecteur approprié.

 Compresser ou plier le dispositif de do-

sage.
 Ouvrir le couvercle du dispositif de do-

sage.
 Laisser s'écouler l'eau sale - réguler la

quantité d'eau par une pression ou un

pli.
 Rincer le réservoir d'eau sale à l'eau

claire ou le nettoyer à l'aide du système

de rinçage du réservoir d'eau sale (op-

tion).

Vider l'eau propre

 Dévisser le couvercle pour vider l'eau

propre - ne pas retirer complètement.

Purger l'eau.
 Pour rincer le réservoir d'eau propre,

retirer complètement le couvercle du ré-

servoir d'eau propre et retirer le filtre

d'eau propre.

Transport

 Danger

Risque de blessure ! L'appareil ne doit être
exploité que pour le chargement et le dé­chargement sur des pentes jusqu'à concur­rence de la valeur maxi (voir
« Caractéristiques techniques »). Rouler
lentement.

Attention

Risque de blessure et d'endommagement !
Respecter le poids de l'appareil lors du
transport.

 Relever la tête de nettoyage pour em-

pêcher le dommage des brosses.
 Retirer la brosse pour éviter qu'elle ne

se détériore.
 Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les di-

rectives en vigueur lors du transport

dans des véhicules.

Entreposage

Attention

Risque de blessure et d'endommagement !
Prendre en compte le poids de l'appareil à
l'entreposage.

Cet appareil doit uniquement être entrepo­sé en intérieur.

Entretien et maintenance

 Danger

Risque de blessure. Avant d'effectuer tout
type de travail sur l'appareil, débrancher la
fiche secteur.

 Vider et éliminer l'eau sale et le reste

d'eau propre.

Plan de maintenance

Après chaque mise en service

Attention

Risque d'endommagement. Ne pas laver
l'appareil au jet d'eau et ne jamais utiliser
de détergents agressifs.

 Vider l'eau sale.
 Rincer le réservoir d'eau sale à l'eau

claire ou le nettoyer à l'aide du système
de rinçage du réservoir d'eau sale (op­tion).

 Retirer le tamis de saletés grossières

du réservoir d'eau sale et le nettoyer.

 Nettoyer l'extérieur de l'appareil avec

un chiffon humide et imbibé de déter­gent doux.

 Contrôler le tamis à peluches et le cas

échéant, le nettoyer.

 Uniquement variante BR: Retirer et vi-

der le réservoir de salissure grossière.

 Uniquement variante BR : Nettoyer la ri-

gole de distribution d'eau (voir chapitre
"Travaux d'entretien").

 Nettoyer les lèvres d'aspiration et les

lèvres d'enlèvement, puis contrôler leur
degré d'usure et le cas échéant, les net­toyer.

 Contrôler le degré d'usure des brosses

et le cas échéant, les remplacer.

 Presser la fermeture du réservoir d'eau

sale vers l'intérieur et fermer le cou­vercle du réservoir d'eau sale jusqu'à
ce qu'une fente reste ouverte pour le
séchage.

Mensuellement

 Nettoyer les joints entre le réservoir

d'eau sale et le couvercle et vérifier s'ils
sont étanches, en cas de besoin rem­placer.

- 4

5FR

 Nettoyer le tunnel des brosses (unique-

ment variante BR).

Tous les ans

 L'inspection prescrite doit être effec-

tuée par le service après-vente.

Travaux de maintenance

Réservoir d'eau sale du système de rin­çage (option)

 Sortir le flexible de vidange pour l'eau

sale du support et l'abaisser au-dessus
d'un collecteur approprié.

 Ouvrir le couvercle du dispositif de do-

sage.

 Ouvrir le couvercle du réservoir d'eau

sale.

 Retirer la fermeture flexible du système

de rinçage.

 Relier le flexible d'eau au système de

rinçage.

Échanger ou tourner les lèvres d'aspira­tion

1 Marque d'usure
2 Lèvre d'aspiration

Les lèvres d'aspiration doivent être rempla­cées ou retournées si elles sont usées jus­qu'au niveau de la marque d'usure.

 Retirer la brosse d'aspiration.
 Dévisser le bouton cannelé.

 Retirer les pièces plastiques.
 Retirer les lèvres d'aspiration.
 Mettre de nouvelles lèvres d'aspiration

en place ou retourner les anciennes.

 Mettre en place des pièces plastiques.
 Visser et serrer les boutons cannelés.

Remplacement des rouleaux-brosses

 Relever la tête de nettoyage.

 Sortir le disque-brosse latéralement

sous la tête de nettoyage.

 Maintenir le nouveau disque-brosse

sous la tête de nettoyage, pousser vers
le haut et enclencher.

Monter une tête de nettoyage

 Pousser l'appareil de 2 m environ vers

l'avant, de sorte que les roulettes soient
dirigées vers l'arrière.

 Presser légèrement la pédale vers le

bas pour abaisser la tête de nettoyage,
puis la mouvoir vers la gauche. La pé­dale est ainsi déverrouillée. Relâcher
lentement la pédale.

Le bras mobile de la tête de nettoyage
se déplace vers le bas.

 Remplissage du réservoir d’eau : Dé-

visser d'abord la vis et la pièce en tôle
sur le dispositif de verrouillage latéral.

 Retirer ensuite le verrouillage du réser-

voir d'eau et pivoter le réservoir vers le
haut.

 Fermer le couvercle du réservoir d'eau

sale jusqu'à ce qu'il repose bien sur la
fermeture flexible.

 Ouvrir l'arrivée d'eau et rincer le réser-

voir d'eau sale pendant 30 secondes
environ.

Répéter l'opération de rinçage 2 à 3
fois, si nécessaire.

 Fermer l'arrivée d'eau et retirer de nou-

veau le flexible de l'appareil.

Nettoyer la rigole de distribution d'eau

 Retirer la barre de caoutchouc et net-

toyer la rigole avec un chiffon. Presser
à nouveau et en même temps la barre
de caoutchouc après le nettoyage.

1

2

3

1 Touche de déverrouillage du chapeau

de palier
2 Brosses
3 Bouton poussoir

 Appuyer sur la touche de déver-

rouillage du chapeau de palier.

 Écarter le chapeau de palier.
 Retirer les rouleaux-brosses.
 Mettre de nouvelles brosses rotatives

en place.
 Remettre le chapeau de palier en place

et le freiner à l'aide du bouton poussoir.

Remplacement du disque-brosse

 Relever la tête de nettoyage.
 Presser la pédale pour changer les

brosses contre la résistance par le bas.

1 Élément à ressort
2 Goupille de retenue
3 Capot de la boîte à bornes
4 Cran d'arrêt goupille de retenue

 Poser la tête de nettoyage au centre

devant l'appareil.

 Retirer le capot de la boîte à bornes.
 Connecter le câble d'alimentation de la

tête de nettoyage à l'appareil.

 Mettre le capot de la boîte à bornes en

place.

 Connecter l'accouplement de tuyau sur

la tête de nettoyage avec le flexible sur
l'appareil.

1 Élément à ressort
2 Guidon de poussée

6 FR

- 5

 Pousser l'étrier de poussée dans le lo-

gement de la tête de nettoyage.

 Pousser les éléments à ressort vers le

bas et les encliqueter.

 Orienter le bras mobile de la tête de

nettoyage sur le logement, au niveau
de la partie supérieure de la tête de net­toyage.

 Insérer la goupille de retenue et l'encli-

queter.

 Danger

Risque de blessure ! Avant d'effectuer tout
type de travaux sur l'appareil, tourner le sé­lecteur de programme sur la position 'OFF'
et débrancher la fiche secteur.

 Vider et éliminer l'eau sale et le reste

d'eau propre.

En cas de pannes ne pouvant pas être ré­solues grâce aux instructions de ce ta­bleau, appeler le service après-vente.

Panne Remède

Il est impossible de
mettre l'appareil en
marche

Quantité d'eau insuffi­sante

Brancher la fiche secteur dans une prise de courant.

Vérifier l'alimentation de la prise de courant.

Contrôler le niveau d'eau propre et en cas de besoin, remplir le réservoir

Augmenter le débit d'eau au niveau du bouton régulateur de débit d'eau.

 Pivoter le réservoir d'eau complètement

vers le bas, vérifier le verrouillage.
 Verrouiller en supplément avec la vis et

la pièce en tôle.

Démonter la tête de nettoyage

Le démontage a lieu dans l'ordre inverse
au montage.

Contrat de maintenance

Afin de pouvoir garantir un fonctionnement
fiable de l'appareil, il est possible de

Pannes

conclure des contrats de maintenance
avec le bureau de ventes Kärcher respon­sable.

Protection antigel

En cas de risque de gel :

 Vider le réservoir d'eau propre et le ré-

servoir d'eau sale.

 Déposer l'appareil dans une pièce à

l'abri du gel.

Puissance d'aspiration
insuffisante

Résultat de nettoyage
insuffisant

Les brosses ne se
tournent pas

Vibrations lors du net­toyage

Dévisser le bouchon du réservoir d'eau propre. Retirer et nettoyer le filtre d'eau fraîche. Remettre le filtre en
place et visser le bouchon.

Retirer la barre de répartition d'eau et nettoyage le canal d'eau (uniquement tête de nettoyage R).

Contrôler si les flexibles sont bouchés, en cas de besoin nettoyer.

Nettoyer les joints entre le réservoir d'eau sale et le couvercle et vérifier s'ils sont étanches, en cas de besoin
remplacer.

Le bac d'eau sale est plein, mettre l'appareil haute tension et vider le bac d'eau sale.

Nettoyer le tamis à peluches.

Nettoyer les lèvres d'aspiration sur la barre d'aspiration et en cas de besoin remplacer.

Contrôler si les flexibles d'aspiration sont bouchés, en cas de besoin nettoyer.

Contrôler si les flexibles d'aspiration sont étanches et en cas de besoin remplacer.

Vérifier si le couvercle sur le flexible de vidange d'eau sale est fermé.

Vérifier le réglage de la barre d'aspiration.

Contrôler le degré d'usure des brosses et le cas échéant, les remplacer.

Vérifier si des corps étrangers bloquent les brosses et le cas échéant, éliminer les corps étrangers.

Réinitialiser le fusible de l'entraînement des brosses.

Utiliser éventuellement des brosses plus douces.

- 6

7FR

Accessoires B 40

Appareils BR B 40 (brosses rotatives, accessoires)

Désignation Référence

Largeur de
travail
450 mm

Brosse d'aération, rouge
(moyenne, standard)

Brosse d'aération, blanche
(douce)

Brosse d'aération, orange (haut/
bas)

Brosse d'aération, verte (dure) 4.762-407.0 4.762-411.0 Pour un nettoyage profond des sols très sales et pour dé­Brosse d'aération, verte (très dure) 4.762-408.0 4.762-412.0 1 2
Rouleau de pad 4.762-413.0 4.762-415.0 Pour la réception de pads de rouleau. 1 2
Pad de rouleau, blanc (très doux) 6.367-108.0 6.369-735.0 Pour le nettoyage et le polissage des sols sensibles. 20 60 80
pad de rouleau, jaune (doux) 6.367-105.0 6.369-732.0 Pour le polissage des sols. 20 60 80
Pad de rouleau, rouge (moyen) 6.367-107.0 6.369-734.0 Pour le nettoyage des sols pas trop sales. 20 60 80
Pad de rouleau, vert (dur) 6.367-106.0 6.369-733.0 Pour le nettoyage des sols normal ou très sales. 20 60 80

4.762-392.0 4.762-393.0 Aussi pour un nettoyage des sol plus sales. 1 2

4.762-405.0 4.762-409.0 Pour le polissage et nettoyage des sols sensibles. 1 2

4.762-406.0 4.762-410.0 Pour frotter des sols structurés (carrelage de protection

Référence

Largeur de

travail

550 mm

Description

etc.).

caper (p.ex. cire, acryliques).

Unité de conditionnement

L'appareil nécessite

12

12

Appareils BD B 40 (brosses-disques, accessoires)

Désignation Référence

Largeur de
travail
430 mm

Disque-brosse, nature (douce) 4.905-023.0 4.905-027.0 Pour le polissage des sols. 1 1
Disque-brosse, blanche 4.905-024.0 4.905-028.0 Pour le polissage et nettoyage des sols sensibles. 1 1
Disque-brosse, rouge (moyenne, stan-

dard)
Disque-brosse, noire (dure) 4.905-025.0 4.905-029.0 Pour le nettoyage des sols très sales. 1 1
Plateau d'entraînement du pad 4.762-533.0 4.762-534.0 Pour la réception de pads. 1 1

4.905-022.0 4.905-026.0 Pour le nettoyage des sols pas trop sales ou sensibles. 1 1

Référence

Largeur de
travail
510 mm

Description

Unité de conditionnement

Appareils BR/BD B 40 (barre d'aspiration, accessoires)

Désignation Référence

Largeur de tra­vail 850 mm

Lèvre en caoutchouc, bleu 6.273-213.0 Standard Paire 1 paire
Lèvre caoutchouc transparente, rainurée 6.273-207.0 résistante à l'huile Paire 1 paire
Lèvre caoutchouc, transparente 6.273-229.0 Anti-bandes Paire 1 paire
Lèvre caoutchouc, transparente 6.273-290.0 Pour sols problématiques Paire 1 paire
Barre d'aspiration, droit 4.777-401.0 Standard 1 1
Barre d'aspiration, courbée 4.777-411.0 Standard 1 1

Description Unité

de
condi­tionne­ment

L'appareil
nécessite

L'appareil nécessite

8 FR

- 7

Caractéristiques techniques

Appareil BR B 40 Appareil BD B 40

R 45

Largeur de

travail

450 mm

R 55

Largeur de

travail

550 mm

Performances

Tension nominale V 230-240

1~50 Hz

Puissance absorbée moyenne W 1400

Puissance du moteur d'aspiration W 500

Puissance de moteur de brosses W 600

Aspiration

Puissance d'aspiration, débit d'air (maxi) l/s 25 22

Puissance d'aspiration, dépression (max.) mbar / kPa 120/12,0 115/11,5

Brosses de nettoyage

Vitesse des brosses t/min 1100 180

Dimensions et poids

D 43

Largeur de

travail

430 mm

Largeur de

D 51

travail

510 mm

Surface théoriquement nettoyable m²/h 1800 2200 1800 2200

Déclivité max. % 2

Volume du réservoir d'eau propre/réservoir d'eau sale l 40/40

Température d'eau max. °C 60

Pression de l'eau maxi MPa (bars) 0,5 (5)

Poids à vide (poids de transport) kg 94

Poids total (en service) kg 134

Valeurs déterminées selon EN 60335-2-72

Valeur totale de vibrations m/s

Incertitude K m/s

Niveau de pression sonore L

Incertitude K

pA

Niveau de pression sonore L

pA

+ incertitude K

WA

WA

2

2

0,3

0,1

dB(A) 69

dB(A) 2

dB(A) 86

Sous réserve de modifications techniques !

Déclaration de conformité CE

Nous certifions par la présente que la ma­chine spécifiée ci-après répond de par sa
conception et son type de construction ain­si que de par la version que nous avons
mise sur le marché aux prescriptions fon­damentales stipulées en matière de sécuri­té et d’hygiène par les directives
européennes en vigueur. Toute modifica­tion apportée à la machine sans notre ac­cord rend cette déclaration invalide.

Produit: Nettoyeur de plancher
Type: B 40 Ep
Directives européennes en vigueur :

2006/42/CE (+2009/127/CE)
2004/108/CE

Normes harmonisées appliquées :

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Normes nationales appliquées :

-

Les soussignés agissent sur ordre et sur
procuration de la Direction commerciale.

CEO

Head of Approbation

Responsable de la documentation:
S. Reiser

Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Téléphone : [phone]
Télécopieur : [phone]

Winnenden, 2011/05/01

Pièces de rechange

– Utiliser uniquement des accessoires et

des pièces de rechange autorisés par le
fabricant. Des accessoires et des
pièces de rechange d’origine garantis­sent un fonctionnement sûr et parfait de
l’appareil.

– Une sélection des pièces de rechange

utilisées le plus se trouve à la fin du
mode d'emploi.

– Plus information sur les pièces de re-

change vous les trouverez sous
www.kaercher.com sous le menu Ser­vice.

- 8

9FR

AE Karcher FZE, P.O. Box 17416, Jebel Ali Free Zone (South),
Dubai, United Arab Emirates,

[phone], www.kaercher.com

AR Kärcher S.A., Urugguay 2887 (1646) San Fernando,
Pcia. de Buenos Aires

[phone], www.karcher.com.ar

AT Alfred Kärcher Ges.m.b.H., Lichtblaustraße 7, 1220 Wien,

[phone], www.kaercher.at

I Kärcher S.p.A., Via A. Vespucci 19, 21013 Gallarate (VA),

[phone], www.karcher.it

IE Kärcher Limited (Ireland), C1 Centrepoint Business Park,
Oak Road, Dublin 12,

[phone], www.kaercher.ie

JP Kärcher (Japan) Co., Ltd., Irene Kärcher Building, No. 2, Matsus­aka-Daira 3-chome, Taiwa-cho, Kurokawa-gun, Miyagi 981-3408,

[phone], www.karcher.co.jp

AU Kärcher Pty. Ltd., 40 Koornang Road, Scoresby VIC 3179,
Victoria,

[phone], www.karcher.com.au

BE Kärcher N.V., Industrieweg 12, 2320 Hoogstraten,

[phone], www.karcher.be

BR Kärcher Indústria e Comércio Ltda., Av. Professor
Benedicto Montenegro no 419, Betel,
Paulínia - Estado de Sao Paulo, CEP 13.140-000

[phone], www.karcher.com.br

CA Kärcher Canada Inc., 6535 Millcreek Road, Unit 67,
Mississauga, ON, L5N 2M2,

[phone], www.karcher.ca

CH Kärcher AG, Industriestrasse, 8108 Dällikon, Kärcher SA,
Croix du Péage, 1029 Villars-Ste-Croix,

0844 850 864, www.kaercher.ch

CN Kärcher (Shanghai) Cleaning Systems, Co., Ltd., Part F, 2nd
Floor, Building 17, No. 33, XI YA Road, Waigaogiao Free Trade,
Pudong, Shanghai, 200131

[phone], www.karcher.cn

CZ Kärcher spol. s r.o., Modletice c.p. 141, CZ-251 01 Ricany,

+420/323/606 014, www.kaercher.cz

DE Alfred Kärcher Vertriebs-GmbH, Friedrich-List-Straße 4,
71364 Winnenden,

+49-7195/903-0, www.kaercher.de

DK Kärcher Rengøringssystemer A/S, Helge Nielsens Alle 7 A,
8723 Løsning,

[phone], www.karcher.dk

ES Kärcher, S.A., Pol. Industrial Font del Radium,
Calle Josep Trueta, 6-7, 08403 Granollers (Barcelona),

[phone], www.karcher.es

F Kärcher S.A.S., Z.A. des Petits Carreaux,
5, avenue des Coquelicots, 94865 Bonneuil-sur-Marne,

[phone], www.karcher.fr

FI Kärcher OY, Yrittäjäntie 17, 01800 Klaukkala,

[phone], www.karcher.fi

GB Kärcher (U.K.) Ltd., Kärcher House, Beaumont Road,
Banbury, Oxon OX16 1TB,

[phone], www.karcher.co.uk

GR Kärcher Cleaning Systems A.E., 31-33, Nikitara str. &
Konstantinoupoleos str., 136 71 Aharnes,

[phone], www.karcher.gr

HK Kärcher Limited, Unit 10, 17/F., Apec Plaza, 49 Hoi Yuen Road,
Kwun Tong, Kowloon,

++(852)-2357-5863, www.karcher.com.hk

HU Kärcher Hungaria KFT, Tormásrét ut 2., (Vendelpark),
2051 Biatorbagy,

[phone], www.kaercher.hu

KR Karcher (Korea) Co. Ltd., 162 Gukhoe-daero, (872-2 Sinjeong­Dong), Seoul, Korea

02-322 6588, A/S. 1544-6577, www.karcher.co.kr

MX Karcher México, SA de CV, Av. Gustavo Baz No. 29-C, Col. Nau­calpan Centro, Naucalpan, Edo. de México, C.P. 53000 México,

[phone], www.karcher.com.mx

MY Karcher Cleaning Systems Sdn. Bhd., 71 & 73 Jalan TPK 2/8,
Taman Perindustrian Kinrara, Seksyen 2, 47100 Puchong,
Selangor Darul Ehsan, Malaysia,

[phone], www.karcher.com.my

NL Kärcher B.V., Postbus 474, 4870 AL Etten-Leur,

0900-33 666 33, www.karcher.nl

NO Kärcher AS, Stanseveien 31, 0976 Oslo, Norway,

[phone], www.karcher.no

NZ Karcher Limited, 12 Ron Driver Place, East Tamaki,
Auckland, New Zealand,

[phone], www.karcher.co.nz

PL Kärcher Sp. z o.o., Ul. Stawowa 140, 31-346 Kraków,

[phone], www.karcher.pl

RO Karcher Romania srl, Sos. Odaii 439, Sector 1,
RO-013606 BUKAREST,

[phone], www.kaercher.ro

RU Karcher Ltd. Service Center, 105082, , . .,
. 40

[phone], www.karcher.ru

SE Kärcher AB, Tagenevägen 31, 42502 Hisings-Kärra,

[phone], www.karcher.se

SGP Karcher South East Asia Pte. Ltd., 5 Toh Guan Road East,
#01-00 Freight Links Express Distripark, Singapore 608831,

[phone], www.karcher.com.sg

SK Kärcher Slovakia, s.r.o., Beniakova 2, SK-94901 NITRA,

[phone], www.kaercher.sk

TR Kärcher Servis Ticaret A.S., Mahmudbey Mahallesi stoç,
Petrol Plaza C-Blok Kat: 2-3, Baclar, 34218 Istanbul

[phone], [phone], www.karcher.com.tr

TW Karcher Limited, 7/F, No. 66, Jhongijheng Rd., Sinjhuang City,
Taipei County 24243, Taiwan,

[phone], [phone], www.karcher.com.tw

UA Kärcher TOV, Kilzeva doroga, 9, 03191 Kiew,

[phone], www.karcher.com.ua

USA To locate your local dealer please visit our web site at
http://www.karchercommercial.com or call us at 888.805.9852

ZA Kärcher (Pty) Ltd., 144 Kuschke Street, Meadowdale,
Edenvale, 1614,

[phone], www.karcher.co.za

12/11a
