JVC RX-8032VSL User Manual [de]
For Customer Use:
Enter below the Model No. and Serial
No. which are located either on the rear,
bottom or side of the cabinet. Retain this
information for future reference.
Model No.
Serial No.
AUDIO/VIDEO CONTROL RECEIVER
231
564
89
7/P
0
+10
MENU
ENTER
CONTROL
A/V CONTROL RECEIVER
10/0
Deutsch
AUDIO/VIDEO-RECEIVER MIT STEUEREINHEIT
RECEPTEUR DE COMMANDE AUDIO/VIDEO
GEINTEGREERDE AUDIO/VIDEO-VERSTERKER
RX-8032VSL
RX-7032VSL
Français
Nederlands
(For RX-8032VSL)
(For RX-8032VSL)
INSTRUCTIONS
BEDIENUNGSANLEITUNG
MANUEL D’INSTRUCTIONS
GEBRUIKSAANWIJZING
LVT1007-007A[E]
Warnung, Achtung und sonstige Hinweise/ Mises en garde, précautions et
indications diverses/Waarschuwingen, voorzorgen en andere mededelingen
Achtung –– STANDBY/ON-Schalter!
Den Netzstecker aus der Steckdose ziehen, um die
Stromversorgung vollkommen zu unterbrechen. Der Schalter
STANDBY/ON unterbrichet in keiner Stellung die
Stromversorgung vollkommen. Die Stromversorgung kann mit der
Fernbedienung ein- und ausgeschaltet werden.
Attention –– Commutateur STANDBY/ON!
Déconnecter la fiche de secteur pour couper complètement le
courant. Le commutateur STANDBY/ON ne coupe jamais
complètement la ligne de secteur, quelle que soit sa position. Le
courant peut être télécommandé.
ACHTUNG
Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw:
1. Keine Schrauben lösen oder Abdeckungen enternen und
nicht das Gehäuse öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.
ACHTUNG
• Blockieren Sie keine Belüftungsschlitze oder -bohrungen.
(Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung
oder ein Tuch etc. blockiert werden, kann die entstehende Hitze
nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise
angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den
Umweltschutz. Batterien müssen entsprechend den geltenden
örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie die Anlage nicht in einem Badezimmer oder an
Orten ein, an denen Wasser verwendet wird. Stellen Sie
auch keine Behälter, die mit Wasser oder anderen
Flüssigkeiten gefüllt sind (beispielsweise Kosmetik- oder
Medikamentenbehälter, Blumenvasen, Topfpflanzen, Tassen
etc) auf diese Anlage.
Voorzichtig –– STANDBY/ON schakelaar!
Om de stroomtoevoer geheel uit te schakelen, trekt u de stekker uit
het stopkontakt. Anders zal er altijd een geringe hoeveelheid
stroom naar het apparaat lopen, ongeacht de stand van de
STANDBY/ON schakelaar. U kunt het apparaat ook met de
afstandsbediening aan- en uitschakelen.
VOORZICHTIG
Ter vermindering van gevaar voor brand, elektrische schokken, enz.:
1. Verwijder geen schroeven, panelen of de behuizing.
2. Stel dit toestel niet bloot aan regen of vocht.
VOORZICHTIG
• Zorg dat u de ventilatieopeningen en -gaten niet afsluit.
(Als de ventilatieopeningen en -gaten worden afgesloten door
bijvoorbeeld papier of een doek, kan er hitte in het apparaat
worden opgebouwd.)
• Zet geen bronnen met open vuur, zoals brandende kaarsen,
op het apparaat.
• Wees milieubewust en gooi lege batterijen niet bij het
huishoudelijk afval. Lege batterijen dient u in te leveren met
het KCA of bij een innamepunt voor batterijen.
• Gebruik dit apparaat niet in een badkamer of in andere natte
ruimten. Zet ook geen voorwerpen op het apparaat die zijn
gevuld met water of andere vloeistoffen (zoals cosmetica,
medicijnen, bloemenvazen, bloempotten, kopjes enz.).
ATTENTION
Afin d’éviter tout risque d’électrocution, d’incendie, etc.:
1. Ne pas enlever les vis ni les panneaux et ne pas ouvrir le
coffret de l’appareil.
2. Ne pas exposer l’appareil à la pluie ni à l’humidité.
ATTENTION
• Ne bloquez pas les orifices ou les trous de ventilation.
(Si les orifices ou les trous de ventilation sont bloqués par un
journal un tissu, etc., la chaleur peut ne pas être évacuée
correctement de l’appareil.)
• Ne placez aucune source de flamme nue, telle qu’une bougie,
sur l’appareil.
• Lors de la mise au rebut des piles, veuillez prendre en
considération les problèmes de l’environnement et suivre
strictement les règles et les lois locales sur la mise au rebut
des piles.
• N’utilisez pas cet appareil dans une salle de bain ou un autre
endroit avec de l’eau. Ne placez aucun récipient contenant de
l’eau (tel que des cosmétiques ou des médicaments, un vase de
fleurs, un pot de fleurs, une tasse, etc.) sur cet appareil.
G-1
Achtung: Angemessene Ventilation
Stellen Sie das Gerät zur Verhütung von elektrischem Schlag und
Feuer und zum Schutz gegen Beschädigung wie folgt auf:
Vorderseite: Offener Platz ohne Hindernisse.
Seiten: Keine Hindernisse innerhalb 10 cm von den Seiten.
Oberseite: Keine Hindernisse innerhalb 10 cm von der Oberseite.
Rückseite: Keine Hindernisse innerhalb 15 cm von der Rückseite.
Unterseite: Keine Hindernisse. Auf eine ebene Oberfläche stellen.
Zusätzlich die bestmögliche Luftzirkulation wie gezeigt erhalten.
Attention: Ventilation Correcte
Pour éviter les chocs électriques, l’incendie et tout autre dégât.
Disposer l’appareil en tenant compte des impératifs suivants
Avant: Rien ne doit gêner le dégagement
Flancs: Laisser 10 cm de dégagement latéral
Dessus: Laisser 10 cm de dégagement supérieur
Arrière: Laisser 15 cm de dégagement arrière
Dessous: Rien ne doit obstruer par dessous; poser l’appareil sur
une surface plate.
Veiller également à ce que l’air circule le mieux possible comme
illustré.
Voorzichtig: Zorg Voor Goede Ventilatie
Om gevaar voor brand of een elektrische schok te voorkomen, dient u
bij opstelling van het apparaat op de volgende punten te letten:
Voorkant: Voldoende ruimte vrij houden.
Zijkanten: Minstens 10 cm aan weerszijden vrij houden.
Bovenkant: Niets bovenop plaatsen; 10 cm speling geven.
Achterkant: Minstens 15 cm ruimte achteraan vrij houden.
Onderkant: Opstellen op een egaal horizontaal oppervlak.
Bovendien moet er rondom voldoende luchtdoorstroming zijn, zoals in
de afbeelding aangegeven.
Wand oder Hindernisse
Mur, ou obstruction
Wand of meubilair
Abstand von 15 cm oder mehr
Dégagement de 15 cm ou plus
Minstens 15 cm tussenruimte
RX-8032VSL/RX-7032VSL
Vorderseite
Avant
Voorkant
Standhöhe 15 cm oder mehr
Hauteur du socle: 15 cm ou plus
Standard op minstens 15 cm van de vloer
Boden
Plancher
Vloer
G-2
Inhalt
RX-8032V
ONLY
RX-7032V
ONLY
Remote
NOT
Einleitung ................................................... 2
Eigenschaften ............................................................................. 2
Vorsichtsmaßnahmen ................................................................. 2
Regler und Tasten ....................................... 3
Fernbedienung ............................................................................ 3
Frontplatte .................................................................................. 4
Geräterückseite ........................................................................... 6
Erste Schritte ............................................. 8
Vor der Installation ..................................................................... 8
Überprüfen der mitgelieferten Zubehörteile ................................
Einlegen von Batterien in die Fernbedienung...............................
Anschließen der UKW- und MW-/LW-Antenne ........................ 8
Anschließen der Lautsprecher .................................................... 9
Anschließen von Audio-/Videokomponenten ...........................
7 Analoge Anschlüsse .............................................................. 11
7 Digitale Anschlüsse .............................................................. 16
Anschließen des Netzkabels ..................................................... 16
11
Grundbetrieb............................................. 17
Allgemeine Bedienung ............................................................. 17
Einschalten der Stromversorgung ............................................ 17
Auswählen der Wiedergabesignalquelle .................................. 17
Einstellen der Lautstärke .......................................................... 18
Aktivieren der Frontlautsprecher ............................................. 19
Aktivieren und Einstellen des Subwoofer Klangs.................... 19
Auswählen des Analog- oder Digitaleingangsmodus ..................
Einstellen des Dynamikbereichs .............................................. 20
Dämpfen des Eingangssignals.................................................. 20
Ein- und Ausschalten von Analog Direct ................................. 21
Einstellen von natürlicher Wiedergabe ...........................................
Ändern der Bezeichnung der Signalquelle ............................... 21
Verstärken der Baßfrequenzen ................................................. 22
Stummschalten der Wiedergabe ............................................... 22
Einstellen der Display-Helligkeit ............................................. 22
Verwenden der Einschlafschaltuhr ........................................... 22
19
21
Grundeinstellungen .................................... 27
Einstellen der Lautsprecherkonfiguration ................................ 27
Grundeinstellungen .................................................................. 28
Grundverfahren ........................................................................ 29
Einstellen der Lautsprecher ............................................... 29
Einstellen des Lautsprecherabstands ................................. 30
Einstellen der Basswiedergabe .......................................... 30
Auswählen von Haupt- und Subkanal—DUAL MONO ... 31
Einstellen der digitalen externen Eingangsgeräte ...............
Speichern der Lautstärkeeinstellung für jede Signalquelle .....
Sound-Einstellungen ................................... 33
8
8
Grundeinstellungen .................................................................. 33
Grundverfahren ........................................................................ 33
Einstellen des Frequenzgangausgleichs ............................. 34
Einstellen der Lautsprecherausgangspegel ........................ 34
Einstellen der Sound-Parameter für Surround-
und DSP-Modi ................................................................ 35
Verwendung der Surround-Modi .................. 36
Erzeugen von Theateratmosphäre ............................................ 36
Einführung zu den Surround-Modi .......................................... 36
Auf verschiedene Software anwendbare Surround
Betriebsarten ...................................................................... 38
Aktivieren der Surround-Modi ................................................. 39
7 Aktivierung der EX/ES-Einstellung ..................................... 39
7 Aktivierung der Surround-Betriebsarten .............................. 39
Verwenden der DSP-Betriebsarten .............. 40
Erzeugen eines Klangfeldes ..................................................... 40
Einführung zu den DSP-Betriebsarten ..................................... 40
Aktivieren der DSP-Modi ........................................................ 41
Verwenden des DVD MULTI-Wiedergabemodus ...
Aktivieren des DVD MULTI-Wiedergabemodus ..................... 42
Fernbedienungssystem COMPU LINK........... 43
Deutsch
31
32
42
Empfangen von Radiosendungen .................. 23
Manuelles Abstimmen von Sendern......................................... 23
Verwenden des Senderspeichers .............................................. 23
Wählen des UKW-Empfangsmodi ........................................... 24
Empfangen von UKW-Sendern mit RDS ................................. 24
Suchen einer Sendung nach PTY-Codes .................................. 25
Automatisches Umschalten auf eine gewünschte Sendung ..... 26
Dieses Symbol zeigt an, daß NUR die
Fernbedienung für den beschriebenen
Bedienungsvorgang verwendet werden kann.
Dieses Symbol zeigt an, daß die Fernbedienung
NICHT für den beschriebenen Bedienungsvorgang
verwendet werden kann. Verwenden Sie die Tasten
auf der Frontplatte.
Bedienen von JVC-Audio-/Videokomponenten ....
Bedienen der Audiokomponenten ............................................ 44
Bedienen der Videokomponenten ............................................ 46
Bedienen der Komponenten anderer Hersteller ...
44
47
Fehlerbeseitigung ...................................... 50
Technische Daten ...................................... 51
Beschreibung der PTY-Codes ....................... 52
Funktionen, die mit diesem Zeichen gekennzeichnet
sind, sind nur auf dem RX-8032VSL verfügbar.
Funktionen, die mit diesem Zeichen gekennzeichnet
sind, sind nur auf dem RX-7032VSL verfügbar.
1
Deutsch
Einleitung
Vielen Dank, dass Sie sich für ein JVC-Produkt entschieden haben.
Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme sorgfältig durch, um das Gerät optimal einsetzen zu
können. Bewahren Sie die Anleitung für spätere Nachschlagezwecke auf.
Eigenschaften
CC (Compensative Compression)-Konverter
—Nur für RX-8032VSL:
Der CC-Konverter vermeidet Schwankungen und Brummen und
reduziert in erstaunlichem Maß digitale Verzerrungen durch die
Verarbeitung von digitalen Musiksignalen in 24 Bit-Quantisierung
und das Erhöhen der Abtastfrequenz auf 128 kHz (für 32 kHz
Signale)/176,4 kHz (für 44,1 kHz Signale)/192 kHz (für 48 kHz
Signale). Der CC-Konverter bietet natürliche Klangfelder von
jeder Signalquelle. (Weitere Informationen finden Sie auf Seite 21).
K2-Technologie—Nur für RX-8032VSL:
Die K2-Technologie wurde entwickelt, um eine natürliche AudioWiedergabe zu ermöglichen, und erzielt eine drastische Reduktion
der digitalen Verzerrung und schafft mit höchster Präzision die
originale Klangumgebung.
Kompatibel mit verschiedenen Audio-Formaten,
einschließlich DTS 96/24
Das RX-8032VSL und RX-7032VSL ermöglicht es Ihnen, neue
Audio-Formate, wie z. B. Dolby Digital EX, Dolby Pro Logic II,
DTS-ES, DTS Neo:6 und DTS 96/24 zu erleben.
• Dieses Gerät ist auch mit den Dual Mono-Signalen der Dolby
Digital- und DTS-Disks kompatibel.
DAP (Digital Acoustic Processor)
Die Klangfeldsimulation gestattet eine präzise Reproduktion des
Klangfelds von bestehenden Theatern und Sälen. Dank des
leistungsstarken DSPs (Digital Sound Processor) und des großen
Speichers können Sie Mehrkanal-Surroundklang durch die
Wiedergabe von zweikanaliger oder Mehrkanal-Software in
Abhängigkeit Ihrer Lautsprechereinstellungen genießen.
Vorsichtsmaßnahmen
Netzanschluss
• Ziehen Sie beim Herausziehen des Receiver-Netzsteckers aus der
Netzsteckdose immer am Stecker und nicht am Kabel.
• Fassen Sie das Netzkabel nicht mit nassen Händen an.
• Ziehen Sie den Netzstecker aus der Netzsteckdose, wenn Sie den
Receiver für eine längere Zeit nicht benutzen.
Belüftung
Die in diesen Receiver eingebauten Hochleistungsverstärker geben
Wärme innerhalb des Gehäuses ab. Beachten Sie zu Ihrer eigenen
Sicherheit das folgende.
• Sorgen Sie für eine gute Belüftung um den Receiver. Durch eine
schlechte Belüftung könnte Überhitzung entstehen, die den
Receiver beschädigen kann.
• Versperren Sie nicht die Lüftungsöffnungen. (Wenn die
Lüftungsöffnungen oder Löcher z. B. durch eine Zeitung oder ein
Tuch verdeckt werden, kann die Hitze eventuell nicht entweichen).
Sonstiges
• Wenn ein metallischer Gegenstand in das Gerät gefallen oder
Flüssigkeit hineingelaufen ist, ziehen Sie den Netzstecker und
setzen Sie sich vor dem weiteren Betrieb mit Ihrem Händler in
Verbindung.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder
Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit
gefüllen Objekte, z. B. Vasen, auf das Gerät gestellt werden.
• Öffnen Sie nicht das Gerät. Es enthält keine wartungsbedürftigen
Komponenten.
Wenn ein Problem auftritt, ziehen Sie den Netzstecker, und wenden
Sie sich an Ihren JVC-Händler.
Virtueller Mehrkanal-Surround-Klang über
Kopfhörer—3D HEADPHONE
Das virtuelle Surround-Klangsystem der Kopfhörer ist kompatibel
mit Mehrkanal-Software wie Dolby Digital, DTS Surround usw.
Durch die neuen Signalverarbeitungsalgorithmen des
Hochleistungs-DSP bekommen Sie einen natürlichen SurroundKlang auch über Kopfhörer.
Fernbedienungssystem COMPU LINK
Mit den Fernbedienungssystem COMPU LINK können Sie JVCAudiokomponenten über den Receiver steuern.
2
Regler und Tasten
+−+−+
−
231
564
89
7/P
0
+10
MENU
ENTER
BASS BOOST
TEST
∗
CENTER∗SUB WOOFER
∗
DIGITAL EQ
∗
SURR BACK
CH/
∗
LEVEL
TV VOL
/REW
TA/NEWS/INFO
FF/
MUTING
DIMMER
VOLUME
CATV/DBS
CONTROL
TV/VIDEO
REC PAUSE
SLEEP
RETURN FM MODE 1 00
+
CONTROL
REMOTE CONTROL
RM-SRX8032R
CATV/DBS VCR 1 TV AUDIO
DSP
OFF
DVD MULTI
CD
CDR
TAPE/MD
TV/DBS VIDEO PHONO
FM/AM
VCR 1 VCR 2
SURROUND
EX/ES
CC CONVERTER
SURR/DSP
ANALOG/DIGITAL
A/V CONTROL RECEIVER
INPUT
MIDNIGHT
MODE
DIRECT
ANALOG
DVD
u
i
1
3
4
9
p
q
w
t
;
a
10/0
y
2
SOUND
8
6
5
7
o
r
e
DISPLAY
MODE
A
A/V CONTROL RECEIVER
+−+−+
−
231
564
89
7/P
0
+10
MENU
ENTER
TESTCD DISC
∗
CENTER∗SUB WOOFER
∗
DIGITAL EQ
∗
SURR BACK
CH/
∗
LEVEL
TV VOL
/REW FF/
MUTING
DIMMER
VOLUME
CATV/DBS
CONTROL
VCR
CONTROL
TAPE/CDR
CONTROL
TV/VIDEO
REC PAUSE
SLEEP
RETURN FM MODE 1 00
+
REMOTE CONTROL
RM-SRX7032R
CATV/DBS VCR TV AUDIO
DSP
OFF
DVD MULTI
CD
TAPE/CDR
ANALOG/DIGITAL
FM/AM
TV/DBS VCR
SURROUND
EX/ES
SURR/DSP
INPUT
MIDNIGHT
MODE
DIRECT
ANALOG
DVD
u
i
3
4
9
p
q
w
t
a
10/0
y
2
SOUND
8
6
5
7
o
r
e
s
BASS BOOST
TA/NEWS/INFO
DISPLAY
MODE
;
Fernbedienung
RX-8032VSL RX-7032VSL
Deutsch
1 Nur für RX-8032VSL: Anzeigefenster
• Wenn der Fernbedienungsmodus geändert wird, erscheint
dies auf diesem Display.
• Signalübertragungsanzeige (A) leuchtet auf, wenn Signale
übertragen werden.
2 Tasten
• Für RX-8032VSL:
• Für RX-7032VSL:
3 Signalquellenwahltasten (17, 18, 19, 23, 24, 39, 41, 42)
• Für RX-8032VSL:
• Für RX-7032VSL:
* Wenn Sie eine dieser Signalquellenauswahltasten auf der
4 • Taste SURROUND (39)
• Taste DSP (41)
• Taste SURR (surround)/DSP OFF (39, 41)
• Taste EX/ES (39)
5 • Für RX-8032VSL: Taste CC CONVERTER (21)
• Für RX-7032VSL: Taste CD DISC (45)
6 Taste MIDNIGHT MODE (20)
7 Taste SOUND (22, 34, 35)
(17, 46 – 48)
CATV/DBS , VCR 1 , TV , AUDIO
CATV/DBS , VCR , TV , AUDIO
DVD MULTI, DVD, CD*, FM/AM*, VCR 1, VCR 2,
CDR*, TAPE/MD*, TV/DBS, VIDEO, PHONO*
DVD MULTI, DVD, CD*, FM/AM*, TV/DBS, VCR,
TAPE/CDR*
Fernbedienung drücken, schaltet sich der Receiver
automatisch ein.
8 Taste CATV/DBS CONTROL (47)
9 Taste TV/VIDEO (46, 47)
p • Für RX-8032VSL: Taste CONTROL (44 – 46)
• Für RX-7032VSL: Taste VCR CONTROL (46)
q Taste REC PAUSE (45, 46, 48)
w Taste SLEEP (22)
e Taste ANALOG/DIGITAL INPUT (20)
r Taste ANALOG DIRECT (21)
t • Zifferntasten zur Bedienung des Tuners (24)
• Zifferntasten zur Klangeinstellung (22, 34, 35)
• Zifferntasten zum Betrieb der Audio-/Videokomponenten
(44 – 48)
y • Tasten CH (kanal) +/– (46 – 48)
• Tasten *LEVEL +/– (34, 35, 44)
Die Tasten LEVEL +/– funktionieren nur, wenn erst die
SOUND und dann eine der Zifferntasten gedrückt wird, die
auf der Fernbedienung mit einem Stern gekennzeichnet sind.
u Tasten VOLUME +/– (18)
i Tasten TV VOL (Lautstärkepegel) +/– (46, 47)
o Taste MUTING (22)
; • RDS-Betriebstasten (25, 26)
TA/NEWS/INFO, PTY SEARCH, PTY9, (PTY,
DISPLAY MODE
• Betriebstasten für Audio-/Videokomponenten (44 – 46, 48)
3, 8, 7, 4/REW, FF/¢
a Taste DIMMER (22)
å Nur für RX-7032VSL: Taste TAPE/CDR CONTROL (45)
3
Deutsch
SUBWOOFER OUT ON/OFF
SPEAKERS ON/OFF
PHONES
1
STANDBY
ANALOG DIRECT
2
STANDBY/ON
TUNER CONTROL
SETTING ADJUST
QUICK SPEAKER
SETUP
EXIT
MIDNIGHT
MODEEX / ES
INPUT ATT
INPUT
ANALOG
INPUT
DIGITAL
FM/AM TUNING FM/AM PRESET FM MODE MEMORY
SURROUND
DSP
SURROUND/ DSP
OFF
VIDEO
L—AUDIO—RDIGITAL S-VIDEO VIDEO
PUSH SET
MULTI JOG
MASTER VOLUME
1
2
;
s
i
a
4 5 7
u o
p
9
3
PUSH OPEN
CC CONVERTER
BASS BOOST
8
RX-8032VSL
RX-7032VSL
Nur für RX-8032VSL
Hinter der Frontklappe
MIDNIGHT
MODEEX / ES
INPUT ATT
INPUT
ANALOG
INPUT
DIGITAL
FM/AM TUNING FM/AM PRESET FM MODE MEMORY
VIDEO
L—AUDIO—RDIGITAL S-VIDEO VIDEO
r
eq
w
y
t
6
TV SOUND
/DBS
VIDEOVCR 2VCR 1
DVDDVD MULTI AMFMTAPE/MDCDRCDPHONO
TV SOUND/DBSVCR
DVDDVD MULTI AMFMTAPE/CDRCD
RX-8032VSL
RX-7032VSL
Frontplatte
Display Window
Öffnen der Frontklappe
4
Drücken Sie auf PUSH OPEN.
DIGITAL EQ
INPUT ATT
SLEEP
VOLUME
ONE TOUCH OPERATION
3D - PHONIC
NEO:6
VIRTUAL SB
MIDNIGHT MODE
TA
NEWS
AUTO MUTING
INFO
TUNED STEREO
RDS
LINEAR PCM
DIGITAL
L
SUBWFR
LS RS
CR
S
LFE
DUAL DIGITAL
AUTO
ANALOG 96/24 MULTI
PRO LOGIC
DSP
HEADPHONE SPEAKERS 1 2
BASS BOOST
SB
%
^
&
¡
1
2
3
4
5
7
8
96
0
=-~
! @
™
*
(
)
$
#
_ +
Frontplatte
1 Taste STANDBY/ON und Anzeigelampe STANDBY (17)
2 • Taste SPEAKERS ON/OFF 1 (19)
• Taste SPEAKERS ON/OFF 2 (19)
3 • Taste SURROUND (39)
• Taste DSP (41)
• Taste SURROUND/DSP OFF (39, 41)
4 Fernbedienungssensor
5 Anzeigefenster (17)
6 • Für RX-8032VSL: Signalquellenwahltasten und
Anzeigelampe (17, 18, 19, 21, 23, 24, 39, 41, 42)
DVD MULTI, DVD, VCR 1, VCR 2, VIDEO,
TV SOUND/DBS, PHONO, CD, CDR, TAPE/MD, FM, AM
(Die Anzeigeleuchte über der Taste der ausgewählten
Signalquelle leuchtet auf.)
• Für RX-7032VSL: Signalquellenwahltasten
(17, 18, 19, 21, 23, 24, 39, 41, 42)
DVD MULTI, DVD, VCR , TV SOUND/DBS, CD,
TAPE/CDR, FM, AM
7 Regler MASTER VOLUME (18)
8 • Für RX-8032VSL: Taste und Anzeigelampe CC
CONVERTER (21)
• Für RX-7032VSL: Taste und Anzeigelampe BASS BOOST
(22)
9 Taste SUBWOOFER OUT ON/OFF (19)
p Buchse PHONES (19)
q Taste EX/ES (39)
w • Taste INPUT ANALOG (20)
• Taste INPUT ATT (20)
e Taste MIDNIGHT MODE (20)
r Taste INPUT DIGITAL (20)
t Tasten TUNER CONTROL
• Tasten FM/AM TUNING 5 / ∞ (23)
• Tasten FM/AM PRESET 5 / ∞ (23, 24)
• Taste FM MODE (24)
• Taste MEMORY (23)
y Nur für RX-8032VSL: Eingangsbuchsen VIDEO (13)
DIGITAL optical buchse, Buchse S-VIDEO, Buchse VIDEO,
Buchse AUDIO—L/R
u Taste SETTING (29)
i Taste QUICK SPEAKER SETUP (27)
o • Regler MULTI JOG (27, 29, 33)
• Taste PUSH SET (27, 29, 33)
; Taste EXIT (29, 33)
a Taste ADJUST (33)
s Taste und Anzeigelampe ANALOG DIRECT (21)
Deutsch
Anzeigefenster
Anzeigefenster
1 Anzeige DUAL (37)
2 Anzeige ANALOG (20)
3 Anzeige DIGITAL AUTO (20)
4 Anzeige 96/24 (37)
5 Anzeige MULTI (42)
6 Anzeige RDS (24)
7 Anzeigen für Programmtyp (TA/NEWS/INFO) (26)
8 • Anzeige
• Anzeige PRO LOGIC II (37)
9 Anzeige TUNED (23)
0 Anzeige STEREO (23, 24)
- Anzeige NEO:6 (37)
= Anzeige AUTO MUTING (24)
~ Anzeige VIRTUAL SB (Surround Back) (36, 37)
! Anzeige ONE TOUCH OPERATION (32)
PRO LOGIC (36)
@ Anzeige SLEEP (22)
# Anzeige MIDNIGHT MODE (20)
$ Anzeige DIGITAL EQ (Frequenzgangausgleich) (34)
% Lautsprecher- und Signalanzeigen (18)
^ Digitalsignalformat (20)
& Hauptdisplay (17)
* Anzeige DSP (19, 40)
( Anzeige 3D-PHONIC (40)
) Anzeige HEADPHONE (19, 40)
_ Anzeigen SPEAKERS 1/2 (19)
+ Anzeige INPUT ATT (Eingangsdämpfung) (20)
¡ Anzeige VOLUME level (Lautstärkepegel) (17, 22)
™ Anzeige BASS BOOST (22)
5
Deutsch
VIDEO
RIGHT LEFT
L
R
L
R
S-VIDEO
VIDEO
SURR BACK
SURR CENTER
FRONT
AUDIO
DIGITAL IN
DIGITAL 1 (DVD)
DIGITAL 2 (CD)
DIGITAL 3 (TV)
DIGITAL 4 (CDR)
PCM/ DOLBY DIGITAL
/ DTS
DIGITAL OUT
FM 75
COAXIAL
AM
EXT
AM
LOOP
RIGHT
LEFT
+
–
+
–
12
CENTER
SPEAKER
SURROUND SPEAKERS
816
CAUTION : SPEAKER IMPEDANCE
MONITOR
OUT
SUBWOOFER CENTER
DVD
IN
OUT
(REC)
TAPE
MD
IN
(PLAY)
OUT
(REC)
CDR
IN
(PLAY)
PHONO
IN
FRONT
TV SOUND
DBS
IN
VCR 2
VCR 1
IN
(PLAY)
IN
(PLAY)
OUT
(REC)
OUT
(REC)
CD
IN
RIGHT LEFT
DVD
IN
ANTENNA
SUBWOOFER
COMPONENT VIDEO
MONITOR
OUT
DBS
IN
DVD
IN
Y
P
B
P
R
COMPU LINK-4
(SYNCHRO)
SURROUND BACK SPEAKERS
FRONT SPEAKERS
RIGHT
LEFT
RIGHT
LEFT
RIGHT
LEFT
CAUTION : SPEAKER IMPEDANCE
SINGLE USE
See Instruction
Manual For
Connection
1
OR
2 :
8
16
1
AND
2 :
16
32
PREOUT
7
SURR
(REAR)
12
3
4
5 t 6
ewqp9
8
r
FRONT SPEAKERS
VIDEO
RIGHT LEFT
S-VIDEO
VIDEO
AUDIO
DIGITAL IN
DIGITAL 1 (DVD)
DIGITAL 2 (CD)
DIGITAL 3 (TV)
DIGITAL 4 (CDR)
PCM/ DOLBY DIGITAL
/ DTS
DIGITAL OUT
FM 75
COAXIAL
AM
EXT
AM
LOOP
RIGHT
LEFT
+
–
+
–
12
CENTER
SPEAKER
SURROUND SPEAKERS
816
CAUTION : SPEAKER IMPEDANCE
MONITOR
OUT
SUBWOOFER CENTER
DVD
IN
SURR
(REAR)
TAPE
CDR
FRONT
TV SOUND
DBS
IN
VCR
IN
(PLAY)
IN
(PLAY)
OUT
(REC)
OUT
(REC)
CD
IN
RIGHT LEFT
DVD
IN
ANTENNA
COMPU LINK-4
(SYNCHRO)
SURROUND BACK SPEAKERS
RIGHT
LEFT
RIGHT
LEFT
RIGHT
LEFT
CAUTION : SPEAKER IMPEDANCE
SINGLE USE
See Instruction
Manual For
Connection
1
OR
2 :
8
16
1
AND
2 :
16
32
SUBWOOFER
OUT
+ +
– –
12345 6 7
wq98 p e
RX-8032VSL
Geräterückseite
RX-7032VSL
6
Geräterückseite
RX-8032VSL
1 DIGITAL IN-Buchsen (16)
• Koaxial: DIGITAL 1 (DVD)
• Optisch: DIGITAL 2 (CD), DIGITAL 3 (TV),
DIGITAL 4 (CDR)
2 Eingangs-/Ausgangsbuchsen AUDIO (11 – 15)
• Eingang: DVD IN—FRONT, CENTER, SUBWOOFER,
SURR (REAR), TV SOUND/DBS IN,
VCR 1 IN (PLAY), VCR 2 IN (PLAY), CD IN,
TAPE/MD IN (PLAY), CDR IN (PLAY),
PHONO IN
• Ausgang: VCR 1 OUT (REC), VCR 2 OUT (REC),
TAPE/MD OUT (REC), CDR OUT (REC)
Eingangs-/Ausgangsbuchsen für S-VIDEO- und FBAS-VIDEO
3
(14, 15)
• Eingang: DVD IN, TV SOUND/DBS IN, VCR1 IN (PLAY),
VCR 2 IN (PLAY)
• Ausgang: VCR 1 OUT (REC), VCR 2 OUT (REC),
MONITOR OUT
4 Buchsen FM/AM ANTENNA (8)
5 Buchsen PREOUT (10, 11)
• FRONT, CENTER, SUBWOOFER, SURR, SURR BACK
6 Buchsen COMPU LINK-4 (SYNCHRO) (43)
7 Netzkabel (16)
8 Buchse DIGITAL OUT (16)
9 Buchse SURROUND BACK SPEAKERS (10)
p Buchse SURROUND SPEAKERS (10)
q Buchse CENTER SPEAKER (10)
w Buchsen FRONT SPEAKERS 1 (10)
e Buchsen FRONT SPEAKERS 2 (10)
Ì Erdungsklemme (11)
Ó Eingangs-/Ausgangsbuchsen COMPONENT VIDEO (14, 15)
• Eingang: DVD IN, DBS IN
• Ausgang: MONITOR OUT
RX-7032VSL
1 DIGITAL IN-Buchsen (16)
• Koaxial: DIGITAL 1 (DVD)
• Optisch: DIGITAL 2 (CD), DIGITAL 3 (TV),
DIGITAL 4 (CDR)
2 Eingangs-/Ausgangsbuchsen AUDIO (12 – 15)
• Eingang: DVD IN—FRONT, CENTER, SUBWOOFER,
SURR (REAR), TV SOUND/DBS IN,
VCR IN (PLAY), TAPE/CDR IN (PLAY), CD IN
• Ausgang: VCR OUT (REC), TAPE/CDR OUT (REC)
Eingangs-/Ausgangsbuchsen S-VIDEO und FBAS-VIDEO (14,
3
15)
• Eingang: DVD IN, TV SOUND/DBS IN, VCR IN (PLAY)
• Ausgang: VCR OUT (REC), MONITOR OUT
4 Buchsen FM/AM ANTENNA (8)
5 Buchse SUBWOOFER OUT (10)
6 Buchsen COMPU LINK-4 (SYNCHRO) (43)
7 Netzkabel (16)
8 Buchse DIGITAL OUT (16)
9 Buchse SURROUND BACK SPEAKERS (10)
p Buchse SURROUND SPEAKERS (10)
q Buchse CENTER SPEAKER (10)
w Buchsen FRONT SPEAKERS 1 (10)
e Buchsen FRONT SPEAKERS 2 (10)
Deutsch
Unterschiede zwischen RX-8032VSL und RX-7032VSL
PREOUT-Buchsen
嘷
⳯
Farbe
Silber
Silber
RX-8032VSL
RX-7032VSL
Fernbedienung
RM-SRX8032R
RM-SRX7032R
Videobuchsen
(Eingang/Ausgang)
FBAS-Video (4/3)
S-Video (4/3)
Komponenten-Video (2/1)
FBAS-Video (3/2)
S-Video (3/2)
Anzeigefenster
嘷
⳯
CC-Converter
嘷
⳯
嘷: Vorhanden ⳯: Nicht vorhanden
Auswählbare Quelle
DVD MULTI, DVD, VCR 1, VCR 2, VIDEO,
TV SOUND/DBS, PHONO, CD, CDR, TAPE/MD,
FM, AM
DVD MULTI, DVD, VCR,
TV SOUND/DBS, CD, TAPE/CDR, FM, AM
7
FM 75
COAXIAL
AM
EXT
AM
LOOP
ANTENNA
FM 75
COAXIAL
ANTENNA
FM 75
COAXIAL
ANTENNA
Erste Schritte
In diesem Kapitel wird erläutert, wie Sie die Audio-/Videokomponenten und Lautsprecher an den Receiver anschließen
und anschließend den Anschluß an die Stromversorgung herstellen.
Deutsch
Vor der Installation
Allgemein Vorsichtsmaßnahmen
• Achten Sie darauf, daß Ihre Hände trocken sind.
• Schalten Sie die Stromversorgung aller Komponenten aus.
• Lesen Sie die Bedienungsanleitungen, die zum Lieferumfang der
einzelnen Komponenten gehören, die Sie anschließen wollen.
Aufstellungsort
• Stellen Sie den Receiver an einem ebenen Ort auf, der vor
Feuchtigkeit geschützt ist.
• Die Temperatur in der Nähe des Receivers muß zwischen –5˚ C
und 35˚ C liegen.
• Sorgen Sie für eine gute Belüftung um den Receiver. Durch eine
schlechte Belüftung könnte Überhitzung entstehen, die den
Receiver beschädigen kann.
Umgang mit dem Receiver
• Führen Sie keinerlei Metallobjekte in den Receiver ein.
• Bauen Sie den Receiver nicht auseinander, drehen Sie keine
Schrauben heraus, und nehmen Sie keine Abdeckungen oder
Gehäuseteile ab.
• Setzen Sie den Receiver weder Regen noch Feuchtigkeit aus.
Wenn die Reichweite oder die Funktion der Fernbedienung
nachlässt, tauschen Sie die Batterien aus. Verwenden Sie zwei
Trockenzellenbatterien des Typs LR6(AM3)/L40(15A).
Hinweise:
• Die mitgelieferten Batterien sind für die ersten Einstellungen
gedacht. Tauschen Sie die Batterien für einen kontinuierlichen
Betrieb aus.
• Wenn Sie die Batterien auswechselt haben, geben Sie den
Herstellercode erneut ein (Siehe Seiten 47 bis 49).
ACHTUNG:
Halten Sie sich an folgende Vorsichtsmaßnahmen, um zu verhindern,
daß die Batterien auslaufen oder rissig werden:
• Legen Sie die Batterien entsprechend der richtigen Polarität in die
Fernbedienung ein: (+) an (+) und (–) an (–).
• Verwenden Sie immer den richtigen Batterietyp. Batterien, die nur
ähnlich aussehen, können andere Spannungswerte aufweisen.
• Tauschen Sie immer beide Batterien gleichzeitig aus.
• Setzen Sie die Batterien weder Hitze noch offener Flamme aus.
Anschließen der UKW- und MW-/LW
-Antenne
Anschließen der UKW-Antenne
Überprüfen der mitgelieferten Zubehörteile
Überprüfen Sie, ob die folgenden Gegenstände alle vorhanden sind.
Sie gehören zum Lieferumfang des Receivers.
Die Zahl in Klammern gibt die Menge der mitgelieferten Teile an.
• Fernbedienung (1)
• Batterien (2)
• MW-Rahmenantenne (1)
• UKW-Antenne (1)
Sollten einzelne Gegenstände fehlen, setzen Sie sich sofort mit
Ihrem Fachhändler in Verbindung.
Einlegen von Batterien in die Fernbedienung
Ehe Sie die Fernbedienung verwenden können, müssen Sie die
beiden mitgelieferten Batterien einlegen.
1
2
LR6(AM3)/
3
L40(15A)
1.
Drücken und schieben Sie die Abdeckung des
Batteriefachs auf der Rückseite der Fernbedienung.
2. Legen Sie die Batterien ein.
• Achten Sie darauf, die richtige Polarität einzuhalten: (+) an (+)
und (–) an (–).
3. Bringen Sie die Abdeckung wieder an.
A
B
UKW-Antenne (gehört zum
Lieferumfang)
Verlegen Sie die UKW-Antenne
horizontal.
UKW-Außenantennenkabel
(gehört nicht zum Lieferumfang)
A. Verwenden der mitgelieferten UKW-Antenne
Die mitgelieferte UKW-Antenne kann vorübergehend an
die Buchse FM 75 Ω COAXIAL angeschlossen werden.
B. Verwenden des Standardsteckers (gehört nicht zum
Lieferumfang)
Ein Standardstecker (gemäß IEC oder DIN45325) sollte an
die Buchse FM 75 Ω COAXIAL angeschlossen werden.
Hinweis:
Schließen Sie bei schlechtem Empfang eine UKW-Außenantenne an
(gehört nicht zum Lieferumfang).
Bevor Sie ein 75 Ω Koaxialkabel mit einem herkömmlichen Stecker
(rundes Kabel an Außenantenne) anschließen, trennen Sie die
Verbindung zur mitgelieferten UKW-Antenne.
8
RIGHT
LEFT
RIGHT
LEFT
RIGHT
LEFT
+
–
RIGHT
LEFT
+
–
RIGHT
LEFT
+
–
RIGHT
LEFT
FM 75
COAXIAL
AM
EXT
AM
LOOP
ANTENNA
2
3
1
Anschließen der MW-Antenne
Drehen Sie den Rahmen, bis der
Empfang am besten ist.
MW-Rahmenantenne
(gehört zum Lieferumfang)
Standardanschlußverfahren
1 Isolieren Sie die beiden Enden des
Lautsprechersignalkabels ab
(gehört nicht zum Lieferumfang).
2 Öffnen Sie den Lautsprecheranschluss.
Deutsch
Stecken Sie die Zungen des Rahmens in
die Schlitze des Sockels, um die MWRahmenantenne zu montieren
Einzelner Außendraht mit Vinylummantelung
(gehört nicht zum Lieferumfang)
Hinweise:
• Wenn der MW-Rahmenantennendraht mit Vinyl
überzogen ist, müssen Sie dieses, wie in der Abbildung
dargestellt, durch Drehen entfernen.
• Achten Sie darauf, daß die Antennenleiter keine anderen
Anschlußklemmen, Anschlußkabel oder Netzkabel berühren.
Anderenfalls könnte sich der Empfang verschlechtern.
• Wenn der Empfang schlecht ist, schließen Sie einen einzelnen
Außendraht mit Vinylummantelung (gehört zum Lieferumfang) an
die Anschluß AM EXT an (Die MW-Rahmenantenne braucht nicht
demontiert zu werden).
RX-7032VSL
(Für FRONT SPEAKERS 2 Buchse)
3 Führen Sie das Lautsprechersignalkabel ein.
4 Schließen Sie den Lautsprecheranschluss.
Verbinden Sie bei jedem Lautsprecher (mit Ausnahme des
Subwoofers) die Klemmen (+) und (–) auf der Rückseite des
Receivers mit den Klemmen (+) und (–), die an den
Lautsprechern gekennzeichnet sind.

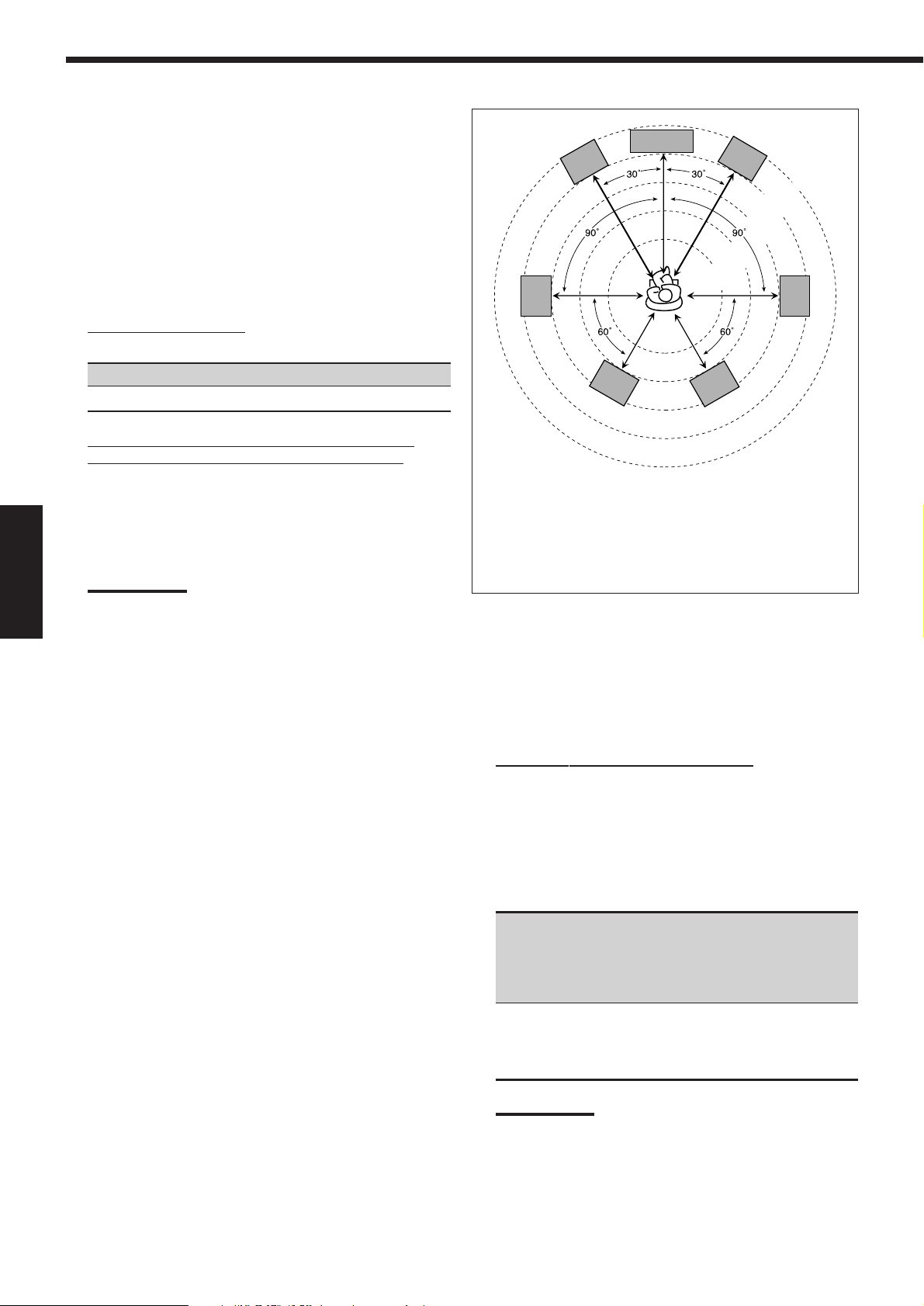

Lautsprecher-Platzierung
Die ideale Lautsprecher-Platzierung hängt von Bedingungen in
Ihrem Raum ab. Das folgende Diagramm zeigt die empfohlene
Aufstellung.
Anschließen der Lautsprecher
Sie können folgende Lautsprecher an den Receiver anschließen:
• Zwei Frontlautsprecherpaare für die normale Stereowiedergabe.
• Ein Surround-Lautsprecherpaar für die Raumklangwiedergabe.
• Einen hinteren Surround-Lautsprecher oder ein hinteres Surround-
Lautsprecherpaar zur Reproduktion eines effektiveren SurroundEffekts.
• Einen Mittellautsprecher, um die menschliche Stimme zu betonen.
• Einen Subwoofer zur Verstärkung der Baßfrequenzen.
ACHTUNG:
Verwenden Sie Lautsprecher mit der SPEAKER IMPEDANCE
(Lautsprecherimpedanz), die an den Lautsprecheranschlüssen
angegeben ist.
• Wenn Sie sowohl an die FRONT SPEAKERS 1 als auch an die
FRONT SPEAKERS 2 Buchsen Geräte anschließen, verwenden
Sie bitte Lautsprecher mit einem Widerstand von 16 Ω bis 32 Ω.
• Wenn Sie entweder an die FRONT SPEAKERS 1 oder an die
FRONT SPEAKERS 2 Buchsen Geräte anschließen, verwenden
Sie bitte Lautsprecher mit einem Widerstand von 8 Ω bis 16 Ω.
Linker
Frontlautsprecher
Mittellautsprecher
(C)
(L)
Linker Surround-
Lautsprecher
(LS)
Hinterer Surround-Lautsprecher (LSB/RSB)
Subwoofer
Rechter
Frontlautsprecher
(R)
Rechter Surround-
Lautsprecher
(RS)
9
RIGHT
LEFT
+
–
+
–
CENTER
SPEAKER
SURROUNDSPEAKERS
816
CAUTION : SPEAKER IMPEDANCE
SURROUND BACK SPEAKERS
FRONT SPEAKERS
RIGHT
LEFT
RIGHT
LEFT
RIGHT
LEFT
CAUTION : SPEAKER IMPEDANCE
SINGLE USE
See Instruction
Manual For
Connection
1
OR
2 :
8
16
1
AND
2 :
16
32
1
2
RIGHT
LEFT
+
–
SU
8
CAUTION : SPEAKER IMPEDANCE
SURROUND BACK SPEAKERS
SINGLE USE
See Instruction
Manual For
Connection
C
LR
LS RS
LSB
RSB
SB*
L
R
L
R
SURR BACK
SURR CENTER
FRONT
SUBWOOFER
PREOUT
SUBWOOFER
OUT
RX-7032VSL
RX-8032VSL
• Die Buchsen auf der Geräterückseite von RX-8032VSL werden zur Erklärung verwendet.
Deutsch
Hinterer Surround-
Lautsprecher*
Mittellautsprecher
Rechter / Linker
Frontlautsprecher 1
Rechter / Linker
Frontlautsprecher 2
Rechter / Linker
*
Wenn Sie nur hintere
Surround-Lautsprecher
verwenden, schließen Sie
das ª Kabel an den RIGHT
ª
Anschluss und das
Kabel an den LEFT
Anschluss an.
Platzierung der Lautsprecher
Frontlautsprecher und Mittellautsprecher
• Platzieren Sie die Lautsprecher (Position der mittleren Lautsprecherboxen) auf der
selben Höhe vom Boden weg.
• Platzieren Sie die Lautsprecher so, dass sie auf den Zuhörer gerichtet sind.
Surround- und hintere Surround-Lautsprecher
• Platzieren Sie diese Lautsprecher so, dass sie 1 Meter über dem Ohr des Zuhörers
liegen.
• Die Lautsprecher sollte nach unten auf den Zuhörer weisen.
Subwoofer
• Der Subwoofer kann an einem beliebigen Ort aufgestellt werden, da die Ausgabe
des Baßklangs richtungsunabhängig ist. Gewöhnlich wird er vor dem Hörer
aufgestellt.
Hinweis:
Die ideale Lautsprecher-Positionierung erfordert, dass alle Lautsprecher im gleichen
Abstand zum Zuhörer platziert sind. Da diese Vorraussetzung jedoch an manchen
Orten nicht immer zu erfüllen ist, kann dieses Gerät die Verzögerungszeit anpassen,
so dass die Klänge den Zuhörer über alle Lautsprecher gleichzeitig erreichen.
(Siehe Seite 30).
10
·
·
WICHTIG:
Stellen Sie nach dem Anschluss der Lautsprecher die
Lautsprecher-Installationsinformationen ein. Sie können
die Einstellungen für die Lautsprecher-
Surround-
Lautsprecher
Rechter / Linker
Installationsinformationen mit Quick Speaker Setup mit
auf einfache Weise einrichten (Siehe Seite 27).
• Für den bestmöglichen Surround/DSP-Effekt, sehen Sie
bitte „Einstellen der Lautsprecher“ auf Seite 29.
Anschließen des Subwoofers
Sie können die Bassfrequenzen verstärken, indem Sie einen Subwoofer anschließen.
Schließen Sie die Eingangsbuchse eines aktiven Subwoofers an der Geräterückseite mit
einem Cinch-Kabel (nicht mitgeliefert) an.
Subwoofer
* Wenn ein hinterer Surround-Lautsprecher
angeschlossen ist.
PHONO
IN
RIGHT LEFT
R
L
RX-8032VSL
Verbessern des Audiosystems
RX-8032V
ONLY
RX-8032V
ONLY
L
R
L
R
SURR BACK
SURR CENTER
FRONT
SUBWOOFER
PREOUT
R
L
R
L
RX-8032VSL
—Nur für RX-8032VSL
Sie können diesen Receiver als Vorverstärker (Steuerverstärker)
verwenden, wenn Sie an den Buchsen PRE OUT auf der Rückseite
über Cinchkabel (gehört nicht zum Lieferumfang) Endverstärker
anschließen.
• Schließen Sie den weißen Stecker an die linke Audiobuchse und
den roten Stecker an die rechte Audiobuchse an.
Linker
Frontlautsprecher
Rechter
Frontlautsprecher
Anschließen von Audio-/Videokomponenten
Wenn Sie einzelne Komponenten anschließen, sollten Sie auch die
für diese Geräte bestimmten Bedienungsanleitungen durchlesen.
Analoge Anschlüsse
Wenn Ihre Audiokomponenten mit digitalen Audioausgängen
ausgestattet sind, schließen Sie diese für eine bessere Klangqualität
mit Digitalkabeln an (Siehe „Digitalanschlüsse“ auf Seite 16).
Anschlieflen von Audiokomponenten
Verwenden Sie Kabel mit Cinchsteckern (gehört nicht zum
Lieferumfang).
• Schließen Sie den weißen Stecker an die linke Audiobuchse und
den roten Stecker an die rechte Audiobuchse an.
Wenn Ihre Audiokomponenten über eine COMPU LINK-Buchse
verfügen Weitere Informationen finden Sie auf Seite 43 bzgl. des
Anschlusses und dem COMPU LINK Fernbedienungssystem.
Deutsch
Endverstärker
Endverstärker
Mittellautsprecher
Endverstärker
Linker
Surround-
Lautsprecher
Endverstärker
Rechter
Surround-
Lautsprecher
Hinterer Surround-
Lautsprecher
Linker / Rechter
Hinweis:
Wenn Sie einen hinteren Surround-Lautsprecher anschließen,
schließen Sie diesen an die Buchse für den linken hinteren SurroundLautsprecher (PREOUT, SURR BACK L) an.
ACHTUNG:
Wenn Sie ein Gerät zur Klangverbesserung, wie z. B. einen Equalizer,
zwischen die Quellenkomponenten und diesen Receiver schalten,
klingt die Wiedergabe über diesen Receiver möglicherweise verzerrt.
Plattenspieler
Drücken Sie auf die Taste PHONO, um nach dem Anschluss einen
Ton zu hören.
Plattenspieler
Wenn ein Erdungskabel für
den Plattenspieler vorgesehen
ist, schließen Sie es an die
gekennzeichnete Schraube
(H) auf der Rückseite an.
Zum Audioausgang
Hinweis:
Dieser Anschluss ist für Plattenspieler mit einem MM-Tonkopf (Moving
Magnet) gedacht.
Alle Plattenspieler mit Tonabnehmersystemen, die über einen
geringen Ausgangssignalpegel verfügen, wie z. B. ein
elektrodynamisches Tonabnehmersystem (Moving Coil-System),
müssen über einen im Handel erhältlichen Vorverstärker oder
Aufwärtstransformator an den Receiver angeschlossen werden. Bei
direktem Anschluß an den Receiver erzielen Sie möglicherweise nur
eine unzureichende Lautstärke.
11
CD-Spieler
CD
IN
R
L
RX-8032VSL/RX-7032VSL
OUT
(REC)
TAPE
MD
IN
(PLAY)
RX-8032VSL
R
L
R
L
TAPE
CDR
IN
(PLAY)
OUT
(REC)
RX-7032VSL
R
L
R
L
RX-8032VSL
OUT
(REC)
CDR
IN
(PLAY)
R
L
R
L
RX-7032VSL
TAPE
CDR
IN
(PLAY)
OUT
(REC)
R
L
R
L
Deutsch
Drücken Sie die Taste CD, um nach dem Anschluss einen Ton zu
hören.
CD-Spieler
CD-Recorder
Drücken Sie die Taste CDR (für RX-8032VSL) oder TAPE/CDR
(für RX-7032VSL), um nach dem Anschluss einen Ton zu hören.
Für RX-8032VSL
Zum
Audioausgang
Cassettendeck
Drücken Sie die Taste TAPE/MD (für RX-8032VSL) oder TAPE/
CDR (für RX-7032VSL), um nach dem Anschluss einen Ton zu
hören.
Für RX-8032VSL
Sie können entweder ein Cassettendeck oder einen MD-Recorder an
die Buchsen TAPE/MD anschließen. Informationen für den
Anschluss eines MD-Recorders lesen Sie Seite 13.
Cassettendeck
Zum
Audioeingang
Zum
Audioausgang
Zum
Audioeingang
CD-Recorder
Zum
Audioausgang
Für RX-7032VSL
Sie können entweder einen CD-Recorder order ein Cassettendeck an
die TAPE/CDR-Buchsen anschließen. Informationen für den
Anschluss eines Cassettendecks an die TAPE/CDR-Buchsen finden
Sie in der linken Spalte.
Zum
Audioeingang
CD-Recorder
Zum
Audioausgang
Für RX-7032VSL
Sie können entweder ein Cassettendeck oder einen CD-Recorder an
die TAPE/CDR-Buchsen anschließen. Informationen für den
Anschluss eines CD-Recorders an die TAPE/CDR-Buchsen finden
Sie in der rechten Spalte.
Cassettendeck
Zum
Audioeingang
12
Zum
Audioausgang
Hinweis:
Für RX-7032VSL: Wenn Sie einen CD-Recorder an die TAPE/CDR-
Buchsen anschließen, müssen Sie den Signalquellennamen auf
„CDR“ ändern, damit CDR auf dem Display angezeigt wird, wenn dies
als Signalquelle ausgewählt wird. Weitere Informationen finden Sie
auf Seite 21.
MD-Recorder
S-VIDEODIGITAL
VIDEO L—AUDIO—R
VIDEO
R
L
RX-8032V
ONLY
OUT
(REC)
TAPE
MD
IN
(PLAY)
RX-8032VSL
R
L
R
L
Drücken Sie die Taste TAPE/MD (für RX-8032VSL) oder TAPE/
CDR (für RX-7032VSL), um nach dem Anschluss einen Ton zu
hören.
Für RX-8032VSL
Sie können entweder einen MD-Recorder oder ein Cassettendeck an
die Buchsen TAPE/MD anschließen. Für den Anschluss eines
Cassettendecks lesen Sie Seite 12.
Zum
Audioeingang
MD-Recorder
Zum
Audioausgang
Anschließen von Videokomponenten
Verwenden Sie Kabel mit Cinchsteckern (gehört nicht zum
Lieferumfang).
Schließen Sie den weißen Stecker an die linke Audiobuchse, den
roten Stecker an die rechte Audiobuchse und den gelben Stecker an
die Videobuchse an.
• Wenn Ihre Videokomponenten über S-Video-(Y/C-Trennung) und/
oder über Komponentenvideo-Anschlüsse (Y, PB, PR) verfügen,
schließen Sie diese mit einem S-Videokabel (nicht mitgeliefert)
und/oder Komponentenvideokabel (nicht mitgeliefert) an. Durch
Verwendung dieser Anschlüsse erhalten Sie in folgender
Reihenfolge eine bessere Bildqualität—Komponentenvideo > SVideo > FBAS-Video.
WICHTIG:
Dieser Receiver ist mit den folgenden Videobuchsen ausgestattet—
FBAS-Video-, S-Video- und Komponentenvideobuchsen (nur für RX-
8032VSL). Sie können eine der drei Buchsen verwenden, um eine
Videokomponente anzuschließen.
Die Videosignale werden immer nur über die
Videoausgangsbuchsen des gleichen Typs ausgegeben.
Wenn also eine Aufnahmevideokomponente und eine
Wiedergabekomponente an den Receiver über Videobuchsen
unterschiedlichen Typs angeschlossen sind, kann kein Bild
aufgezeichnet werden. Des weiteren wird kein Wiedergabebild auf
dem Fernsehgerät ausgegeben, wenn das Fernsehgerät und eine
Wiedergabe-Videokomponente an den Receiver an Videobuchsen
unterschiedlichen Typs angeschlossen sind.
Deutsch
Hinweis:
Wenn Sie einen MD-Recorder an die Buchsen TAPE/MD anschließen,
schalten Sie den Namen der Signalquelle, die im Display angezeigt
wird, wenn eine Signalquelle ausgewählt wird, auf „MD“. Auf Seite 21
finden Sie hierzu weitere Informationen.
Für RX-7032VSL
Sie können einen MD-Recorder an die TAPE/CDR-Buchsen
anschließen, wenn diese nicht für den Anschluss anderer
Komponenten, wie z. B. ein Cassettendeck oder einen CD-Recorder,
verwendet werden. Informationen für den Anschluss eines MDRecorders an die TAPE/CDR-Buchsen finden Sie auf Seite 12.
• Obwohl Ihr JVC MD-Recorder mit dem COMPU LINKFernbedienungssystem ausgestattet ist, können Sie das COMPU
LINK-Fernbedienungssystem nicht zur Bedienung Ihres MDRecorders verwenden.
Videokamera
Drücken Sie die Taste Video, um nach dem Anschluss
einen Ton zu hören.
Die VIDEO-Eingangsbuchsen auf der Frontplatte (hinter der
Frontklappe) sind äußerst praktisch, wenn Sie Komponenten häufig
anschließen und wieder trennen.
An Audio-Ausgang
An FBAS-VideoAusgang
An S-Video-Ausgang
An Optischer digitaler
Ausgang
Videokamera
Verwendung der digitalen Eingangsbuchse
Wählen Sie die korrekte digitale Eingangs-Betriebsart.
Weitere Informationen finden Sie unter „Auswählen des Analogoder Digitaleingangsmodus“ auf Seite 19.
13
MONITOR
OUT
TV SOUND
DBS
IN
MONITOR
OUT
Y
P
B
P
R
A
B
C
D
R
L
RX-8032VSL/RX-7032VSL
Videorecorder
TV SOUND
DBS
IN
DBS
IN
A
B
C
D
R
L
RX-8032VSL/RX-7032VSL
DBS
RX-8032VSL
VCR 2
VCR 1
IN
(PLAY)
IN
(PLAY)
OUT
(REC)
OUT
(REC)
A B
DC E F
R
L
R
L
VCR
IN
(PLAY)
OUT
(REC)
RX-7032VSL
A B
DC E F
R
L
R
L
Deutsch
Drücken Sie die Taste VCR 1 oder VCR 2 (für RX-8032VSL) oder
VCR (für RX-7032VSL), um nach dem Anschluss einen Ton zu
hören.
Für RX-8032VSL
Sie können zwei Videorecorder anschließen—einen an die VCR 1Buchsen und einen an die VCR 2-Buchsen.
Å An Audio-Eingang
ı An Audio-Ausgang
Ç An S-Video-Ausgang
An FBAS-Video-Ausgang
Î
‰ An S-Video-Eingang
Ï An FBAS-Video-Eingang
VCR
Fernsehgerät und/oder DBS-Tuner
Drücken Sie die Taste TV SOUND/DBS (oder TV/DBS auf der
Fernbedienung), um nach dem Anschluss einen Ton zu hören.
TV
Wenn „TV“ als
Signalquellenname
zugewiesen wurde
(Siehe Seite 21), wird
kein Signal aus
diesen Anschlüssen
ausgegeben.
Schließen Sie das Fernsehgerät an die dafür vorgesehenen
Buchsen MONITOR OUT an, um das Wiedergabebild der
angeschlossenen Video-Komponenten zu sehen.
Für RX-7032VSL
14
Å An Audio-Ausgang
ı An Komponenten-Video-Eingang (Nur für RX-8032VSL)
Ç An S-Video-Eingang
Î An FBAS-Video-Eingang
Å An Audio-Eingang
ı An Audio-Ausgang
Ç An S-Video-Ausgang
An FBAS-Video-Ausgang
Î
‰ An S-Video-Eingang
Ï An FBAS-Video-Eingang
DBS-Tuner
VCR
Å An Audio-Ausgang
ı An Komponenten-Video-Ausgang (Nur für RX-8032VSL)
Ç An S-Video-Ausgang
Î An FBAS-Video-Ausgang
Hinweis:
Wenn Sie einen DBS-Tuner an die Buchsen TV SOUND/DBS IN
anschließen, ändern Sie den Namen der Signalquelle, die im Display
für die Signalquelle angezeigt wird, in „DBS“. Andernfalls können Sie
kein Bild vom DBS-Tuner sehen. Weitere Informationen finden Sie auf
Seite 21.
RX-8032VSL/RX-7032VSL
DVD
VIDEO
RIGHT LEFT
S-VIDEO
VIDEO
AUDIO
SUBWOOFER CENTER
DVD
IN
FRONT
DVD
IN
COMPONENT VIDEO
DVD
IN
SURR
(REAR)
R
L
A
B
C
D
DVD
VIDEO
RIGHT LEFT
S-VIDEO
VIDEO
AUDIO
SUBWOOFER CENTER
DVD
IN
FRONT
DVD
IN
COMPONENT VIDEO
DVD
IN
SURR
(REAR)
R
L
R
L
A
B
C
D
E F G
RX-8032VSL/RX-7032VSL
DVD-Spieler
• Anschließen eines DVD-Spielers über Stereoausgangsbuchsen:
Drücken Sie die Taste DVD, um nach dem Anschluss einen Ton zu
hören.
DVD-Spieler
• Anschließen eines DVD-Spielers über die analogen diskreten
Deutsch
Ausgangsbuchsen (5,1-Kanal-Wiedergabe):
Drücken Sie die Taste DVD MULTI, um nach dem Anschluss
einen Ton zu hören.
Å An Komponenten-Video-Ausgang (Nur für RX-8032VSL)
ı An S-Video-Ausgang
Ç An FBAS-Video-Ausgang
Î An linken/rechten Audio-Ausgang Frontkanal (oder ggf.
an gemischten Audioausgang)
DVD-Spieler
An Komponenten-Video-Ausgang (Nur für RX-8032VSL)
Å
ı An Subwoofer-Ausgang
Ç An Audio-Ausgang Center-Kanal
Î An S-Video-Ausgang
‰ An FBAS-Video-Ausgang
Ï An linken/rechten Audio-Ausgang Frontkanal
Ì An linken/rechten Audio-Ausgang Surround-Kanal
15
DIGITAL IN
DIGITAL 1 (DVD)
DIGITAL 2 (CD)
DIGITAL 3 (TV)
DIGITAL 4 (CDR)
PCM/ DOLBY DIGITAL
/ DTS
DIGITAL OUT
Digitale Anschlüsse
Dieser Receiver ist mit vier DIGITAL IN Anschlüssen
Deutsch
ausgestattet—einem digitalen Koaxialanschluss und drei digitalen
optischen Anschlüssen—und einem DIGITAL OUT (optischen)
Anschluss auf der Geräterückseite.
• Für RX-8032VSL: Einen weiteren digitalen optischen Eingang
finden Sie auf der Frontplatte (Siehe Seite 13).
WICHTIG:
• Wenn Sie einen DVD-Spieler, einen digitalen TV-Tuner oder einen
DBS-Tuner an die digitalen Buchsen anschließen, müssen Sie das
jeweilige Gerät auch an die Videobuchse auf der Rückseite des
Geräts anschließen. Ohne Anschluß an die Videobuchse kann kein
Bild angezeigt werden.
• Nach dem Anschluß der obigen Komponenten an die Anschlüssen
DIGITAL IN, stellen Sie ggf. folgendes richtig ein.
– Geben Sie die Einstellungen Eingänge richtig ein. Einzelheiten
finden Sie unter „Einstellen der digitalen externen
Eingangsgeräte“ auf Seite 31.
– Wählen Sie den richtigen digitalen Eingangsbetrieb. Weitere
Informationen finden Sie unter „Auswählen des Analog-oder
Digitaleingangsmodus“ auf Seite 19.
Digitaleingangs
Sie können alle digitalen Komponenten anschließen, die über
koaxiale oder optische digitale Ausgänge verfügen.
Digitaler Ausgang
Sie können alle digitalen Komponenten anschließen, die über eine
optisch-digitale Eingangsbuchse verfügen.
Digitales Lichtwellenleiterkabel (gehört nicht zum Lieferumfang)
zur Verbindung von digitalen optischen Anschlüssen
Wenn das digitale Aufnahmegerät,
z.B. ein MD-Recorder und CDRecorder, mit einem digitalen
Eingang ausgestattet ist und dieser
Eingang mit dem Ausgang DIGITAL
OUT verbunden wird, können
Digital-Digital-Aufnahmen
durchgeführt werden.
Hinweis:
Das Format des digitalen Ausgangssignals, das an den Anschluß
DIGITAL OUT geleitet wird, entspricht dem Format des
Eingangssignals. Wenn also das Eingangssignal im DTS Digital
Surround-Format vorliegt, weist auch das Ausgangssignal das DTS
Digital Surround-Format auf.
Digitales Koaxialkabel (gehört nicht zum Lieferumfang) zur
Verbindung von digitalen Koaxialanschlüssen
Digitales Lichtwellenleiterkabel (gehört nicht zum Lieferumfang) zur
Verbindung von digitalen optischen Anschlüssen
Wenn die Komponente über einen
koaxialen Digitalausgang verfügt,
schließen Sie sie an die Anschluß
DIGITAL 1 (DVD) mit Hilfe eines koaxialen
Digitalkabels an (gehört nicht zum
Lieferumfang).
Wenn die Komponente über einen
optischen Digitalausgang verfügt, schließen
Sie sie an die Anschluß DIGITAL 2 (CD),
DIGITAL 3 (TV) oder DIGITAL 4 (CDR) mit
Hilfe eines optischen Digitalkabels an
(gehört nicht zum Lieferumfang).
Ehe Sie ein optisches Digitalkabel
anschließen, ziehen Sie den
Schutzstecker ab.
Anschließen des Netzkabels
Ehe Sie den Receiver an eine Netzsteckdose anschließen,
vergewissern Sie sich, daß Sie alle Anschlüsse vorgenommen haben.
Verbinden Sie das Netzkabel mit einer Netzsteckdose.
Achten Sie darauf, daß das Netzkabel nicht mit den Anschlußkabeln
und dem Antennenkabel in Berührung kommt. Wir empfehlen
Ihnen, ein Koaxialkabel zu verwenden, um die Antenne
anzuschließen, da es gut gegen Störungen abgeschirmt ist.
Hinweis:
Benutzerdefinierte Einstellungen, wie beispielsweise gespeicherte
Sender und Klangeinstellungen, können in den folgenden Fällen
innerhalb weniger Tage gelöscht werden:
– Das Netzkabel wird abgezogen.
– Die Stromversorgung fällt aus.
ACHTUNG:
• Berühren Sie das Netzkabel nicht mit nassen Händen.
• Ziehen Sie nicht am Netzkabel, um den Receiver vom Netz zu
trennen. Wenn Sie den Receiver vom Netz abtrennen wollen,
halten Sie stets den Stecker selbst, und drücken Sie beim
Abziehen gegen die Steckdose, um das Kabel nicht zu
beschädigen.
Hinweise:
•
Im Versandzustand ab Werk können die Anschlüsse DIGITAL IN als
digitale Eingänge für die folgenden Geräte benutzt werden:
– DIGITAL 1 (koaxial): Für DVD-Spieler
– DIGITAL 2 (optisch): Für CD-Spieler
– DIGITAL 3 (optisch): Für digitalen TV-Tuner
– DIGITAL 4 (optisch): Für CD-Recorder
•
Wenn Sie den CD-Spieler oder CD-Recorder (oder MD-Recorder:
nur für RX-8032VSL) mit dem COMPU LINK-Fernbedienungssystem
bedienen möchten, schließen Sie ebenfalls die Zielkomponente an
(Siehe „Analoge Anschlüsse“ auf Seiten 12 und 13).
16
Grundbetrieb
DVD MULTI
CD
CDR
TAPE/MD
TV/DBS VIDEO PHONO
FM/AM
VCR1 VCR2
DVD
DVD MULTI
CD
TAPE/CDR
FM/AM
TV/DBS VCR
DVD
TV SOUND/DBSVCR
DVDDVD MULTI AMFMTAPE/CDRCD
1
3
2
4
VOLUME
LINEAR PCM
L
SUBWFR
R
ANALOG
SPEAKERS 1
TV SOUND
/DBS
VIDEOVCR 2VCR 1
DVDDVD MULTI AMFMTAPE/MDCDRCDPHONO
DIGITAL EQ
INPUT ATT
SLEEP
VOLUME
ONE TOUCH OPERATION
3D - PHONIC
NEO:6
VIRTUAL SB
MIDNIGHT MODE
TA
NEWS
AUTO MUTING
TUNED STEREO
RDS
LINEAR PCM
DIGITAL
L
SUBWFR
LS RSCRS
LFE
DUAL DIGIGTAL
AUTO
ANALOG 96/24 MULTI
PRO LOGIC
DSP
HEADPHONE SPEAKERS 1 2
BASS BOOST
SB
INFO
Die folgenden Vorgänge werden im allgemeinen ausgeführt, wenn Sie eine Signalquelle wiedergeben wollen.
Die folgenden Bedienschritte werden mit den Tasten auf der Frontplatte beschrieben.
Für die gleichen Funktionen können Sie auch die Tasten auf der Fernbedienung verwenden, wenn diese gleich oder ähnlich bezeichnet sind.

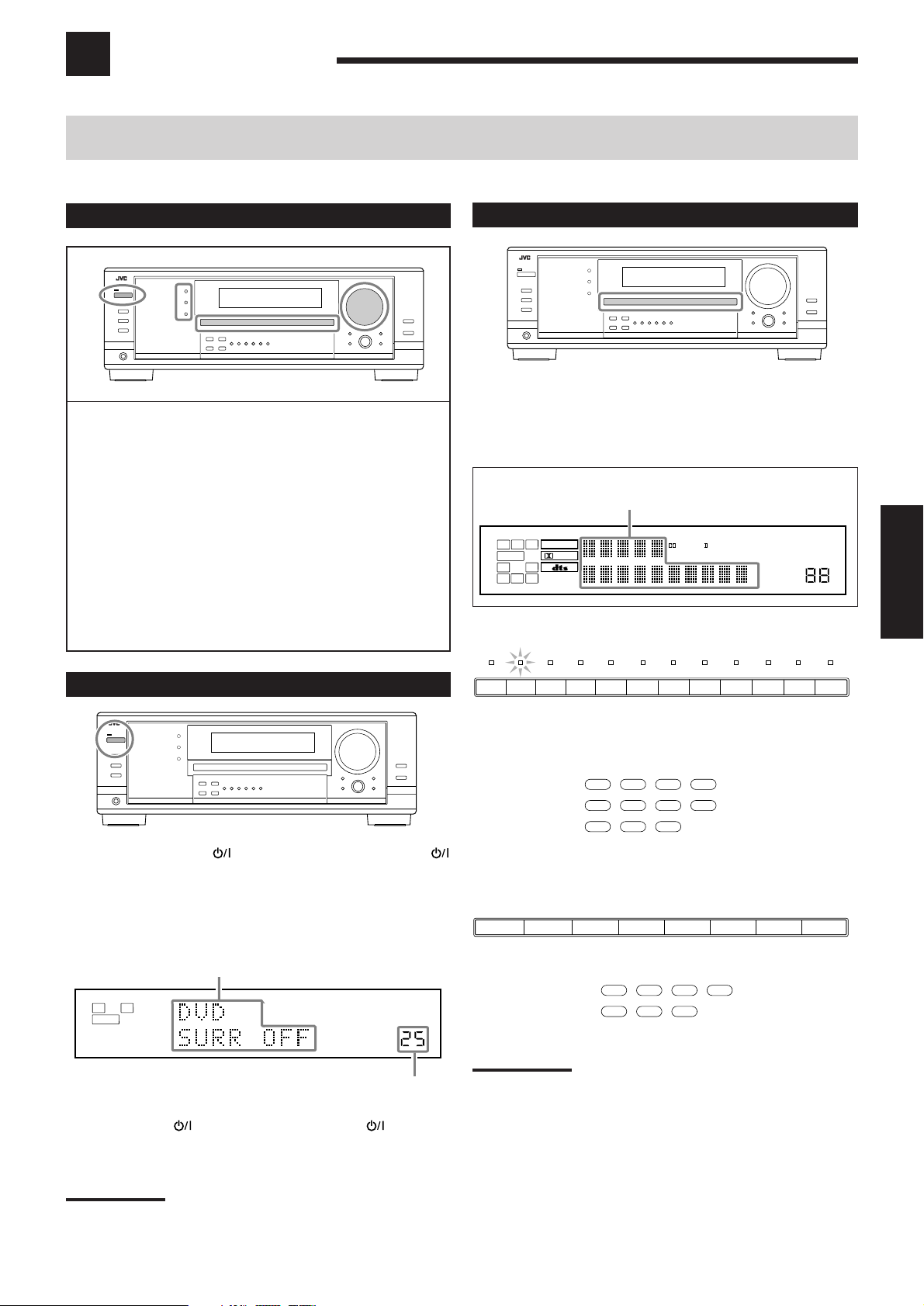

Allgemeine Bedienung
Auswählen der Wiedergabesignalquelle
Drücken Sie eine der Tasten, mit denen Sie die Signalquelle
direkt wählen können.
1 Schalten Sie das Gerät ein.
• Sehen Sie hierzu „Einschalten der Stromversorgung“
weiter unten auf dieser Seite.
2 Wählen Sie die Signalquelle aus.
• Sehen Sie hierzu „Auswählen der
Wiedergabesignalquelle“ auf der rechten Seite.
• Der Name der ausgewählten Signalquelle und der zuvor
ausgewählte Surround-/DSP-Modus werden ebenfalls im Display
angezeigt.
Der Name der ausgewählten Signalquelle und der aktive
Surround-/DSP-Modus werden angezeigt
3 Stellen Sie die Lautstärke ein.
• Sehen Sie „Einstellen der Lautstärke“ auf Seite 18.
Deutsch
4
Wählen Sie die Surround- oder DSP-Modi aus.
• Sehen Sie „Aktivieren der Surround-Modi“ (Seite 39)
Einschalten der Stromversorgung
Drücken Sie die Taste STANDBY/ON (oder AUDIO
auf der Fernbedienung).
Die Anzeige STANDBY schaltet sich aus. Der Name der aktiven
Signalquelle und der Surround-/DSP-Modus werden im Display
angezeigt.
Der Name der aktiven Signalquelle und der Surround-/DSPModus werden angezeigt
Um das Gerät auszuschalten (Bereitschaftsmodus),
drücken Sie erneut
Fernbedienung).
Die Anzeige STANDBY schaltet sich ein.
Hinweis:
Im Bereitschaftsmodus wird eine kleine Strommenge verbraucht.
Wenn Sie die Stromversorgung vollständig ausschalten wollen,
ziehen Sie das Netzkabel aus.
und „Aktivieren der DSP-Modi“ (Seite 41).
Der aktuell eingestellte Lautstärkepegel wird angezeigt
STANDBY/ON (oder AUDIO auf der
Für RX-8032VSL
Am Gerät
• Die entsprechende Signalquellenlampe leuchtet auf (z.B., wenn
DVD als Signalquelle ausgewählt wird).
Auf der Fernbedienung
Für RX-7032VSL
Am Gerät
Auf der Fernbedienung
Hinweise:
• Für RX-8032VSL: Wenn Sie ein MD-Recorder (an die Buchsen
TAPE/MD IN) und einen DBS-Tuner (an die Buchsen TV SOUND/
DBS IN) anschließen, ändern Sie die Namen der Signalquelle, die
im Display angezeigt wird. Weitere Informationen finden Sie auf
Seite 21.
• Für RX-7032VSL: Wenn Sie ein CD-Recorder (an die Buchsen
TAPE/CDR IN) und einen DBS-Tuner (an die Buchsen TV SOUND/
DBS IN) anschließen, ändern Sie die Namen der Signalquelle, die
im Display angezeigt wird. Weitere Informationen finden Sie auf
Seite 21.
17
CD
CDR
TAPE/MD
PHONO
FM/AM
AMFMTAPE/CDRCD
CD
TAPE/CDR
FM/AM
AMFMTAPE/MDCDRCDPHONO
Signal- und Lautsprecheranzeigen im Display
SUBWFR
SUBWFR
LCR
LS RS
LFE
LCR
SLS
SB
RS
SB
LFE
SUBWFR
LCR
LS RS
SB
Durch Überprüfen der folgenden Anzeigen können Sie auf einfache
Deutsch
Art und Weise bestätigen, welche Lautsprecher Sie aktivieren und
welche Signalquellen vom Receiver wiedergegeben werden.
Lautsprecheranzeigen
Welche Lautsprecher-Anzeige aufleuchtet, hängt von der
Einstellung der Lautsprecher ab (Weitere Informationen finden
Sie unter „Einstellen der Lautsprecher” auf Seite 29).
• Die Rahmen der Anzeigen „L“, „C“, „R“, „LS“, „RS“ und „SB“
leuchten, wenn die entsprechenden Lautsprecher auf „LARGE“
oder „SMALL“ eingestellt sind und wenn der Lautsprecher für die
gegenwärtig gewählte Surround-/DSP-Betriebsart benötigt wird.
• Leuchtet, wenn „SUBWOOFER“ auf „YES“
ist (Siehe Seite 29).
• Die drei Rahmen in der Reihe „SB“ werden nicht zur gleichen
Zeit verwendet. Wenn „SBACK OUT“ auf „2SP“ eingestellt ist,
werden die linken und rechten verwendet. Wenn es auf „1SPK“
eingestellt ist, wird der mittlere verwendet (Siehe Seite 29).
Signalanzeigen
eingestellt
Auswählen verschiedener Signalquellen für Bild
und Ton
Sie können das Bild einer Videokomponente und gleichzeitig den
Ton einer Audioquelle wiedergeben.
• Sobald Sie eine Videoquelle ausgewählt haben, werden die Bilder
der ausgewählten Signalquelle an das Fernsehgerät übertragen,
solange bis Sie eine andere Videoquelle auswählen.
Drücken Sie eine der Audio-Signalquellenauswahltasten
während ein Bild einer Videokomponente, wie z. B. eines
Videorecorder oder DVD-Spielers usw., wiedergegeben wird.
Für RX-8032VSL
Am Gerät
Für RX-7032VSL
Am Gerät
Hinweis:
Für RX-8032VSL: Wenn die Bildwiedergabe über die COMPONENT
VIDEO-Buchsen erfolgt, kann diese Funktion nicht verwendet werden.
Auf der Fernbedienung
Auf der Fernbedienung
Die Signalanzeigen leuchten auf, um die eingehenden Signale
anzuzeigen.
L:•Der Digitaleingang ist aktiviert: Leuchtet, wenn ein Signal
R:•Der Digitaleingang ist aktiviert: Leuchtet, wenn ein Signal
C: Leuchtet, wenn ein Signal für den Mittelkanal eingeht.
LFE: Leuchtet, wenn ein Signal für den LFE-Kanal eingeht.
LS: Leuchtet, wenn ein Signal für den linken Surround-Kanal
RS: Leuchtet, wenn ein Signal für den rechten Surround-Kanal
S: Leuchtet, wenn ein Monosignal für den Surround-Kanal
SB: Leuchtet, wenn ein Signal für den hinteren Surround-Kanal
Hinweis:
„L“, „C“, „R“, „LFE“, „LS“ und „RS“ leuchten auf, wenn „DVD MULTI“
als Signalquelle gewählt ist.
Erklärung der Lautsprecher- und Signalquellenanzeigen
18
für den linken Kanal eingeht.
• Der Analogeingang ist aktiviert: Leuchtet immer.
für den rechten Kanal eingeht.
• Der Analogeingang ist aktiviert: Leuchtet immer.
eingeht.
eingeht.
eingeht.
eingeht.
Bsp. Es kommt kein Ton aus dem
Mittellautsprecher und den
hinteren SurroundLautsprechern, obwohl der
Receiver die Signale für den
Mittelkanal und den hinteren
Surround-Kanal empfängt.
Einstellen der Lautstärke
Auf der Frontplatte:
Um die Lautstärke anzuheben, drehen Sie den Regler MASTER
VOLUME im Uhrzeigersinn.
Um die Lautstärke abzusenken, drehen Sie ihn entgegen dem
Uhrzeigersinn.
Auf der Fernbedienung:
Um die Lautstärke anzuheben, drücken Sie VOLUME +.
Um die Lautstärke abzusenken, drücken Sie VOLUME –.
ACHTUNG:
Stellen Sie die Lautstärke immer auf einen geringen Pegel ein, ehe
Sie eine Signalquelle wiedergeben. Wenn die Lautstärke auf einen
hohen Pegel eingestellt ist, kann der plötzlich einsetzende Druck der
Schallenergie Ihr Hörvermögen und/oder Ihre Lautsprecher dauerhaft
schädigen.
Hinweise:
• Der Lautstärkepegel kann im Bereich zwischen „0“ (Minimum) und
„70“ (Maximum) eingestellt werden.
• Wenn der Eintastenbetrieb (One Touch Operation) auf „ON“ gesetzt
wird (Siehe Seite 32), brauchen Sie die Lautstärke nicht
einzustellen, wenn Sie die Signalquelle wechseln. Der gespeicherte
Lautstärkepegel wird automatisch eingestellt.
Aktivieren der Frontlautsprecher
Remote
NOT
Remote
NOT
Wenn zwei Frontlautsprecherpaare, an den Receiver angeschlossen
sind, können Sie wählen, welches Paar Sie verwenden wollen.
Um die an den FRONT SPEAKERS 1 angeschlossenen
Lautsprecher zu benutzen, drücken Sie SPEAKERS ON/OFF 1,
so dass die Anzeige SPEAKERS 1 auf dem Display aufleuchtet.
Stellen Sie sicher, dass SPEAKERS 2 nicht auf dem Display
angezeigt.
Um die an den FRONT SPEAKERS 2 angeschlossenen
Lautsprecher zu benutzen, drücken Sie SPEAKERS ON/OFF 2,
so dass die Anzeige SPEAKERS 2 auf dem Display aufleuchtet.
Stellen Sie sicher, dass SPEAKERS 1 nicht auf dem Display
angezeigt.
Um beide Lautsprecherpaare zu benutzen, drücken Sie
SPEAKERS ON/OFF 1 und SPEAKERS ON/OFF 2, so dass die
Anzeigen SPEAKERS 1/2 auf dem Display aufleuchten.
Um beide Lautsprecherpaare zu benutzen, drücken Sie
SPEAKERS ON/OFF 1 und SPEAKERS ON/OFF 2, so dass die
Anzeigen SPEAKERS 1/2 nicht auf dem Display aufleuchten.
Die Anzeige HEADPHONE leuchtet, und „HEADPHONE“ wird im
Display angezeigt.
• Nach Einschalten der Lautsprecher werden der zuvor ausgewählte
Surround- und DSP-Modus aktiviert.
Aktivieren und Einstellen des
Subwoofer Klangs
Sie können die Subwoofer-Wiedergabe deaktivieren, auch wenn ein
Subwoofer angeschlossen ist und die Einstellung „YES“ unter „SUB
WOOFER“ aktiviert wurde (Siehe Seite 29). Diese Einstellung ist
praktisch, wenn Sie spät nachts den Surround-Klang genießen
möchten.
Drücken Sie die Taste SUBWOOFER OUT ON/OFF, um die
Subwoofer-Wiedergabe zu deaktivieren.
Wenn Sie diese Taste wiederholt drücken, wird die SubwooferWiedergabe deaktiviert („SUBWFR OFF“) oder aktiviert
(„SUBWFR ON“).
• Wenn der Subwoofer-Ausgang aktiviert wird, kann der
Subwoofer-Ausgangspegel mit der Fernbedienung eingestellt
werden.
1 Drücken Sie die Taste SOUND.
2 Drücken Sie die Taste SUBWOOFER.
3 Drücken Sie die Taste LEVEL + oder –, um den Ausgangspegel
(–10 dB bis +10 dB) einzustellen.
Hinweis:
Der Subwoofer-Ausgang kann nicht deaktiviert werden, wenn die
Frontlautsprecher bei der Lautsprechergrößeneinstellung (Siehe Seite
29) oder im Lautsprecher Quick Setup (Siehe Seite 27) auf „SMALL“
eingestellt wurden.
Auswählen des Analog- oder Digitaleingangsmodus
Deutsch
Wiedergabe nur über Kopfhörer:
Beide Frontlautsprecher deaktivieren und Kopfhörer an die
PHONES-Buchse anschließen.
Sie können Klangeffekte über die Kopfhörer genießen, wenn der
Surround- oder DSP-Modus aktiviert ist—3D HEADPHONE (3D H
PHONE)-Modus.
• „3D H PHONE“ wird auf dem Display angezeigt und die
Anzeigeleuchten für DSP und HEADPHONE leuchten auf dem
Display auf. (Weitere Informationen finden Sie auf Seite 38.)
Hinweis:
Wenn Sie „DVD MULTI“ als Signalquelle oder einen Surround-/DSPModus auswählen, durch den die Mittel- oder Surround-Lautsprecher
aktiviert werden, können Sie nur ein Lautsprecherpaar anschließen.
ACHTUNG:
Achten Sie darauf, die Lautstärke abzusenken:
• Bevor ein Kopfhörer angeschlossen oder aufgesetzt wird, da eine
hohe Lautstärke Ihr Hörvermögen und auch den Kopfhörer
schädigen kann.
• Bevor Lautsprecher erneut eingeschaltet werden, da die hohe
Lautstärke über die Lautsprecher ausgegeben werden kann.
Wenn Sie eine Digitalkomponente an eine Digitalbuchse
angeschlossen haben (Siehe Seite 16), wählen Sie die digitale
Eingangsbetriebsart aus.
Bevor Sie beginnen, bedenken Sie an Folgendes...
Die Einstellung für den Digitaleingang sollte für die
Signalquelle, für die Sie den digitalen Eingangsmodus
auswählen möchten, korrekt durchgeführt werden (Siehe
Einstellen der digitalen externen Eingangsgeräte
„
“ auf den
Seiten 31 und 32).
1. Drücken Sie eine der Signalquellentasten, für die Sie
den Eingangsmodus ändern möchten.
• Für RX-8032VSL: DVD, VIDEO, TV (SOUND)/DBS,
CD, CDR oder TAPE/MD*
• Für RX-7032VSL: DVD, TV (SOUND)/DBS, CD oder
TAPE/CDR*
*
Der digitale Eingangsmodus kann nicht verwendet werden, wenn
„TAPE“ als Signalquelle ausgewählt wird. Sehen Sie „Ändern der
Bezeichnung der Signalquelle“ auf Seite 21 bzgl. des Änderns des
Signalquellennamens.
Fortsetzung auf der nächsten Seite
19
LINEAR PCM
DIGITAL
2.
Remote
NOT
Remote
NOT
VOLUME
DIGITAL
L
SUBWFR
LS RS
CR
LFE
DIGITAL
AUTO
SPEAKERS 1
VOLUME
DIGITAL
L
SUBWFR
LS RS
CR
LFE
DIGITAL
AUTO
SPEAKERS 1
DGTL AUTO DGTL D.D
DGTL DTS
(Dolby Digital)
(Digital)
VOLUME
LINEAR PCM
L
SUBWFR
R
ANALOG
SPEAKERS 1
Drücken Sie die Taste INPUT DIGITAL (oder
Deutsch
ANALOG/DIGITAL INPUT auf der
Fernbedienung), um „DGTL AUTO“ auszuwählen.
Die DIGITAL AUTO Anzeige leuchtet auf dem Display auf.
• Wenn Sie „DGTL AUTO“ auswählen, wird mit Hilfe der
folgenden Anzeigen das digitale Signalformat des
Eingangssignals angezeigt.
: Leuchtet, wenn lineare PCM-Signale
eingespeist werden.
Leuchtet, wenn Dolby Digital- oder Dolby
:
Digital EX-Signale eingespeist werden.
: Leuchtet, wenn DTS- oder DTS-ES-
Signale eingespeist werden.
Wenn keine der Anzeigen im Display leuchtet, wird das digitale
Signalformat der eingehenden Signale vom Receiver nicht
erkannt.
Bei der Wiedergabe einer im Dolby Digital- oder DTS SurroundFormat codierten Software können folgende Symptome auftreten:
• Zu Beginn erfolgt keine Tonwiedergabe.
• Beim Durchsuchen oder Überspringen von Kapiteln oder Titeln
treten Störgeräusche auf.
In diesem Fall, drücken Sie wiederholt die Taste INPUT
DIGITAL, um „DGTL D.D“ oder „DGTL DTS“
auszuwählen.
• Wiederholtes Drücken der Taste INPUT DIGITAL ändert den
Eingangsmodus wie folgt:
Einstellen des Dynamikbereichs
Wenn Sie den Mitternachtsmodus verwenden, können Sie auch
nachts ein baßintensives Klangbild genießen.
Drücken Sie auf die Taste MIDNIGHT MODE, so dass „MID
NIGHT 1“ oder „MID NIGHT 2“ im Display angezeigt wird.
Die MID NIGHT MODE Anzeige leuchtet ebenfalls auf.
MID NIGHT 1: Wählen Sie diese Einstellung, wenn Sie den
Dynamikbereich ein wenig reduzieren
möchten.
MID NIGHT 2: Wählen Sie diese Einstellung, wenn Sie den
Komprimierungseffekt ganz anwenden
möchten (ist spätnachts von Vorteil).
MID NIGHT OFF: Wählen Sie diese Einstellung, wenn Sie den
Surround-Klang mit dem gesamten
Dynamikbereich genießen möchten (keine
Effekte aktiviert).
Hinweise:
• Bei Verwendung der Analog Direct-Funktion wird der
Mitternachtsmodus vorübergehend ausgeschaltet.
• Der Mitternachtsmodus kann nicht für den DVD MULTIWiedergabemodus verwendet werden.
Wenn Sie „DGTL D.D“ oder „DGTL DTS“ auswählen, erlischt
die Anzeige AUTO, und die Anzeige für das jeweilige digitale
Signalformat leuchtet im Display.
• Wenn das Eingangssignal nicht mit dem ausgewählten digitalen
Hinweis:
Wenn Sie die Stromversorgung ausschalten oder eine andere
Signalquelle auswählen, werden die Einstellungen „DGTL D.D“ und
„DGTL DTS“ deaktiviert, und die digitale Eingangsbetriebsart wird
automatisch auf „DGTL AUTO“ zurückgesetzt.
Um den analogen Eingangsmodus erneut auszuwählen
Drücken Sie die Taste INPUT ANALOG (oder wiederholt
ANALOG/DIGITAL INPUT auf der Fernbedienung, bis im Display
„ANALOG“ angezeigt wird). Die ANALOG Anzeige leuchtet auf.
20
Signalformat übereinstimmt, fängt der Rahmen der ausgewählten
Anzeige an zu blinken.
Dämpfen des Eingangssignals
Wenn der Eingangssignalpegel der Signalquelle zu hoch ist, kann
die Wiedergabe verzerrt sein. Wenn dieser Fall eintritt, müssen
Sie den Eingangssignalpegel dämpfen, um Verzerrung bei der
Wiedergabe zu verhindern.
• Sobald eine Einstellung vorgenommen wird, wird sie für jede
analoge Signalquelle gespeichert.
Drücken Sie die Taste INPUT ATT (INPUT ANALOG), und
halten Sie sie gedrückt, so daß sich im Display die Anzeigelampe
INPUT ATT einschaltet.
• Wenn Sie die Taste wiederholt drücken, wird die
Eingangsdämpfung eingeschaltet („ATT ON“) oder ausgeschaltet
(„NORMAL“).
Hinweis:
Diese Funktion kann nicht verwendet werden, wenn „DVD MULTI“
ausgewählt oder Analog Direct aktiviert ist.
Ein- und Ausschalten von Analog Direct
RX-8032V
ONLY
Remote
NOT
VOLUME
LINEAR PCM
L
SUBWFR
R
ANALOG
SPEAKERS 1
Sie können eine originalgetreuere Wiedergabe genießen, wenn die
Klangregelkreise umgangen werden, die für
Lautsprecherausgangspegelanpassung (Siehe Seite 34),
Digitalausgleich (Siehe Seite 34), Surround- und DSP-Modus (Siehe
Seiten 36 bis 41), Bassverstärkungsfunktion (Siehe Seite 22) und
Mitternachtsmodus (Siehe Seite 20) verwendet werden.
• Sobald eine Einstellung vorgenommen wird, wird sie für jede
analoge Signalquelle gespeichert.
Ändern der Bezeichnung der Signalquelle
Wenn Sie einen MD-Recorder an die Buchsen TAPE/MD IN oder
einen DBS-Tuner an die Buchsen TV SOUND/DBS IN auf der
Rückseite angeschlossen haben, ändern Sie den Namen der
Signalquelle, die im Display angezeigt wird.
Ändern der Quellennamens von “TV” auf “DBS”:
1. Drücken Sie die Taste TV SOUND/DBS.
• Vergewissern Sie sich, dass „TV“ im Display angezeigt wird.
Deutsch
Drücken Sie die Taste ANALOG DIRECT, so dass „A DIRECT“
im Display angezeigt wird.
Die Leuchte der Taste leuchtet ebenfalls auf.
• Wenn Sie die Taste wiederholt drücken, Analog Direct schaltet die
Funktion ein und aus.
Hinweise:
• Wenn der digitale Eingangsmodus verwendet wird, steht die Analog
Direct-Funktion nicht zur Verfügung.
• Wenn Sie den Surround- oder DSP-Modus einschalten, wird die
Analog Direct-Funktion beendet und zuvor eingestellte
Klangbildeinstellungen werden wiederhergestellt.
• Bei Verwendung der Analog Direct-Funktion wird der
Mitternachtsmodus vorübergehend ausgeschaltet.
• Das Einschalten der Analog Direct-Funktion schaltet die
Eingangsdämpfung (Seite 20) aus (und CC-Converter für RX8032VSL: unten).
Einstellen von natürlicher Wiedergabe
Der CC (Compensative Compression)-Konverter von JVC vermeidet
Schwankungen und Brummen und reduziert in erstaunlichem Maß
digitale Verzerrungen durch die Verarbeitung von digitalen
Musiksignalen in 24 Bit-Quantisierung und das Erhöhen der
Abtastfrequenz auf 128 kHz (für 32 kHz Signale)/176,4 kHz (für
44,1 kHz Signale)/192 kHz (für 48 kHz Signale).
Der CC-Konverter bietet natürliche Klangfelder sowohl von
digitalen als auch analogen Signalquellen.
2. Halten Sie die Taste TV SOUND/DBS gedrückt, bis
„ASSGN. DBS“ im Display angezeigt wird.
Hinweis:
Wenn Sie einen DBS-Tuner an die TV SOUND/DBS-Buchsen
anschließen, ändern Sie den Signalquellennamen auf „DBS“, damit
DBS auf dem Display angezeigt wird, wenn dies als Signalquelle
ausgewählt wird. Andernfalls können Sie kein Bild vom DBS-Tuner
sehen.
Für RX-8032VSL:
Ändern der Quellennamens von “TAPE” auf “MD”:
1. Drücken Sie die Taste TAPE/MD.
Vergewissern Sie sich, dass „TAPE“ im Display angezeigt wird.
•
2. Halten Sie die Taste TAPE/MD gedrückt, bis „ASSGN. MD“
im Display angezeigt wird.
Für RX-7032VSL:
Ändern der Quellennamens von “TAPE” auf “CDR”:
1. Drücken Sie die Taste TAPE/CDR.
•
Vergewissern Sie sich, dass „TAPE“ im Display angezeigt wird.
2. Halten Sie die Taste TAPE/CDR gedrückt, bis „ASSGN.
CDR“ im Display angezeigt wird.
Wiederholen Sie das obige Verfahren, um den Signalquellennamen
auf „TV“ und „TAPE“ zu ändern.
Drücken Sie die Taste CC CONVERTER, so dass die Leuchte
der Taste aufleuchtet.
• Mit jedem Druck auf die Taste wird der CC-Konverter
abwechselnd ein- und ausgeschaltet (die Anzeige erlischt).
Hinweis:
Diese Funktion können Sie nicht verwenden, wenn die Analog DirectFunktion eingeschaltet ist. Wenn Sie Analog Direct einschalten und
diese Funktion bereits aktiviert ist, wird diese Funktion deaktiviert.
Hinweis:
Wenn Sie den Namen der Signalquelle nicht ändern, können Sie die
angeschlossenen Komponenten dennoch verwenden. Es entstehen
jedoch einige Unbequemlichkeiten.
• Für RX-7032VSL:
–„TAPE“ oder „TV“ wird im Display angezeigt, wenn der MD-
Recorder oder der DBS-Tuner ausgewählt wird.
– Sie können nicht den digitalen Eingang (Siehe Seite 21) für den
MD-Recorder verwenden.
– Sie können nicht das COMPU LINK-Fernbedienungssystem
(Siehe Seite 43) verwenden, um den MD-Recorder zu bedienen.
• Für RX-7032VSL:
–„TAPE“ oder „TV“ wird im Display angezeigt, wenn der CD-
Recorder oder der DBS-Tuner ausgewählt wird.
– Sie können nicht den digitalen Eingang (Siehe Seite 21) für den
CD-Recorder verwenden.
21
Die folgenden Grundfunktionen können nur über die
SOUND
2010 30 40 50 60 70 80 90
(
Deaktiviert
)
0
RX-7032V
ONLY
Dimmer Viel dimmer
Deaktivierung
(Normale Anzeige)
Deutsch
Fernbedienung ausgeführt werden.
Verstärken der
Baßfrequenzen
BASS
BOOST
10/0
7/P
231
564
89
+10
0
Verwenden der Einschlafschaltuhr
Mit Hilfe der Einschlafschaltuhr können Sie einschlafen, während
Sie Musik hören.
Erreichen der Ausschaltzeit, der Receiver schaltet sich automatisch
aus.
Drücken Sie wiederholt die Taste SLEEP.
Die Anzeige SLEEP leuchtet auf dem Display auf und die
Ausschaltzeit ändert sich in 10-Minuten-Intervallen:
MUTING
Stummschalten
der Wiedergabe
Verwenden der
Einschlafschaltuhr
SLEEP
DIMMER
Einstellen der
DisplayHelligkeit
Verstärken der Baßfrequenzen
Der Baßpegel kann verstärkt werden.
• Sobald eine Einstellung vorgenommen wird, wird sie für jede
Signalquelle gespeichert.
1. Drücken Sie die Taste SOUND.
Die Zifferntasten werden aktiviert, um Klangeinstellungen
vornehmen zu können.
2. Drücken Sie die Taste BASS BOOST, um die
Bassverstärkung zu aktivieren.
Die BASS BOOST-Anzeige leuchtet auf.
• Wenn Sie diese Taste wiederholt drücken, wird die
Baßverstärkungsfunktion abwechselnd aktiviert („BOOST
ON“) und deaktiviert („BOOST OFF“).
Für RX-7032VSL:
Sie können die Taste BASS BOOST auf der Frontplatte
verwenden.
Bei aktivierter Bassverstärkung leuchtet die Leuchte an der Taste auf.
•
Jeder Druck auf diese Taste schaltet die Bassverstärkung ein bzw.
aus.
Hinweise:
• Diese Funktion hat nur einen Einfluss auf den Ton, der von den
Frontlautsprechern, dem Mittellautsprecher und dem Subwoofer
ausgegeben wird.
• Bei Verwendung der Analog Direct-Function (Siehe Seite 21) wird
die Bassverstärkung vorübergehend ausgeschaltet.
Stummschalten der Wiedergabe
Drücken Sie die Taste MUTING, um die Wiedergabe über alle
angeschlossenen Lautsprecher und den Kopfhörer
stummzuschalten.
Im Display wird „MUTING“ angezeigt, und die Lautstärke wird
ausschaltet (die Anzeige des Lautstärkereglers schaltet sich aus).
Drücken Sie die Taste MUTING erneut, um die Wiedergabe erneut
einzuschalten.
• Wenn Sie den Regler MASTER VOLUME auf der Frontplatte
betätigen oder die Tasten VOLUME +/– auf der Fernbedienung
drücken, wird die Lautstärke ebenfalls wiederhergestellt.
Einstellen der Display-Helligkeit
Sie können die Helligkeit des Displays verändern.
Drücken Sie die Taste DIMMER.
• Mit jedem Druck auf die Taste ändert sich die
Helligkeit der Anzeige wie folgt:
So überprüfen oder ändern Sie die Restzeit bis zur
Ausschaltzeit:
Drücken Sie einmal die Taste SLEEP.
Die Restzeit bis zur Ausschaltzeit wird in Minuten angezeigt.
• Um die Ausschaltzeit zu ändern, drücken Sie wiederholt die Taste
SLEEP.
So deaktivieren Sie die Einschlafschaltuhr:
Drücken Sie wiederholt die Taste SLEEP, bis „SLEEP 0min“ im
Display angezeigt wird. (Die Anzeige SLEEP schaltet sich aus.)
• Wenn Sie die Stromversorgung ausschalten, wird auch die
Einschlafschaltuhr deaktiviert.
Aufnehmen einer Signalquelle
Für Analog/Analog-Aufnahmen
Sie können gleichzeitig jede beliebige Wiedergabequelle mit den
an den Audioausgängen auf der Geräterückseite angeschlossenen
Aufnahmekomponenten aufzeichnen.
Für Digital-Digital-Aufnahmen
Sie können den aktuell aktivierten Digitaleingang über den
Receiver mit einem digitalen Aufnahmegerät aufzeichnen, das an
die Anschluß DIGITAL OUT angeschlossen ist.
Hinweise:
• Analog-Digital- und Digital-Analog-Aufnahmen sind nicht möglich.
• Der Lautstärkepegel, der Mitternachtsmodus (Siehe Seite 20),
die Baßverstärkung (Siehe linke Spalte), der digitale
Frequenzgangausgleich (Siehe Seite 34), Surround- und
DSP-Modi (Siehe Seiten 36 bis 41) haben keinerlei Auswirkung
auf die Aufnahme.
Grundeinstellungen—automatische Speicherung
Wenn Sie die folgenden Vorgänge durchführen, speichert dieser
Receiver für die jeweiligen Wiedergabesignalquellen automatisch
die aktivierten Klangeinstellungen:
• stromversorgung ausschalten,
• wiedergabesignalquelle ändern, und
• bei der Änderung des Signalquellennamense (Siehe Seite 21).
Wenn Sie die Signalquelle ändern, werden die für die neu
ausgewählte Signalquelle gespeicherten Einstellungen
automatisch abgerufen.
Die folgenden Werte können für die einzelnen Signalquellen
gespeichert werden:
• Analoge/digitale Eingangsmodus (Siehe Seiten 19 und 20)
• Eingangsdämpfermodus (Siehe Seite 20)
• Analog Direct-Funktion (Siehe Seite 21)
• Digitaler Frequenzgangausgleich (Siehe Seite 34)
• Ausgangspegel der Lautsprecherkanäle (Siehe Seite 34)
• Einstellung des Surround- und DSP-Modus (Siehe Seiten 39
und 41)
• Einstellung der Bassverstärkung (Siehe linke Spalte)
Hinweise:
• Wenn das UKW- oder MW-/LW-Frequenzband als Signalquelle
aktiviert ist, können Sie für jedes Frequenzband
unterschiedliche Einstellungen zuweisen.
• Stellen Sie den Eintastenbetrieb auf „ON“ (Siehe Seite 32),
wenn der Lautstärkepegel mit den obigen Einstellungen
gespeichert werden soll.
22
Empfangen von Radiosendungen
VOLUME
TUNED STEREO
LINEAR PCM
L
SUBWFR
R
ANALOG
SPEAKERS 1
VOLUME
TUNED STEREO
LINEAR PCM
L
SUBWFR
R
ANALOG
SPEAKERS 1
VOLUME
TUNED STEREO
LINEAR PCM
L
SUBWFR
R
ANALOG
SPEAKERS 1
VOLUME
TUNED STEREO
LINEAR PCM
L
SUBWFR
R
ANALOG
SPEAKERS 1
Remote
NOT
Sie können alle Sender einzeln einstellen oder den Senderspeicher verwenden, um einen bestimmten Sender direkt
anzuwählen.
Manuelles Abstimmen von Sendern
1. Drücken Sie die Taste FM oder AM, um das
Frequenzband zu wählen.
Der zuletzt empfangene Sender des ausgewählten
Frequenzbands wird eingestellt.
2. Drücken Sie wiederholt die Taste FM/AM
TUNING 5 oder ∞, bis Sie die gewünschte
Frequenz gefunden haben.
• FM/AM TUNING 5 erhöht die Frequenz.
• FM/AM TUNING ∞ verringert die Frequenz.
Verwenden des Senderspeichers
Sobald ein Sender einer Kanalnummer zugeordnet worden ist, kann
dieser Sender schnell eingestellt werden. Sie können maximal
30 UKW-Sender und 15 MW/LW-Sender speichern.
So speichern Sie Sender
Bevor Sie beginnen, denken Sie an Folgendes...
Es gibt ein Zeitlimit zur Durchführung der folgenden Schritte. Wenn
der Einstellungsvorgang abgebrochen wird, bevor Sie Ihre Eingaben
vorgenommen haben, beginnen Sie erneut mit Schritt 2.
NUR auf der Frontplatte:
1. Stellen Sie den Sender ein, den Sie speichern
wollen (Siehe „Manuelles Abstimmen von
Sendern“ auf linke spalte).
• Wenn Sie den UKW-Empfangsmodus für diesen Sender
speichern wollen, müssen Sie den gewünschten UKWEmpfangsbetrieb wählen. Weitere Informationen finden Sie
unter „Wählen des UKW-Empfangsmodi“ auf Seite 24.
Deutsch
Hinweise:
• Wenn ein Sender mit ausreichender Signalstärke eingestellt ist,
schaltet sich die Anzeige TUNED im Display ein.
• Wenn eine UKW-Stereosendung empfangen wird, schaltet sich die
Anzeige STEREO ebenfalls ein.
• Wenn Sie in Schritt 2 die Taste drücken (und wieder loslassen),
ändert sich die Frequenz so lange, bis ein Sender eingestellt ist.
2. Drücken Sie die Taste MEMORY.
Die Speicherplatznummer blinkt etwa 10 Sekunden lang im
Display.
3. Drücken Sie FM/AM PRESET 5 oder ∞, um
eine Kanalnummer auszuwählen, während die
Kanalnummerposition blinkt.
4. Drücken Sie die Taste MEMORY erneut,
während die gewählte Kanalnummer im Display
blinkt.
Die gewählte Kanalnummer blinkt anschließend nicht mehr.
Der Sender wird der gewählten Kanalnummer zugeordnet.
5. Wiederholen Sie Schritt 1 bis 4, um alle
gewünschten Sender zu speichern.
So löschen Sie einen gespeicherten Sender
Wenn Sie auf einem bereits belegten Kanal einen neuen Sender
speichern, wird der zuvor gespeicherte Sender gelöscht.
23
So rufen Sie einen gespeicherten Sender ab
231
564
89
7/P
0
+10
10/0
Auf der Frontplatte:
Deutsch
1. Drücken Sie die Taste FM oder AM, um das
Frequenzband zu wählen.
Der zuletzt empfangene Sender des ausgewählten
Frequenzbands wird eingestellt.
Wählen des UKW-Empfangsmodi
Eine UKW-Stereosendung läßt sich nur mit Schwierigkeiten
einstellen oder ist verrauscht, Sie können den UKWEmpfangsmodus ändern, während Sie einen UKW-Sender
empfangen.
• Sie können den UKW-Empfangsmodus zusammen mit einem
Sender speichern. (Siehe Seite 23).
2. Drücken Sie FM/AM PRESET 5 oder ∞, bis Sie
die gewünschte Frequenz gefunden haben.
• FM/AM PRESET 5 erhöht die Frequenz.
• FM/AM PRESET ∞ verringert die Frequenz.
Auf der Fernbedienung:
1. Drücken Sie die Taste FM oder AM, um das
Frequenzband zu wählen.
Der zuletzt empfangene Sender des ausgewählten
Frequenzbands wird eingestellt.
• Bei jedem erneuten Tastendruck wechselt das Frequenzband
zwischen FM und AM (MW/LW).
2. Drücken Sie die Zifferntasten, um einen
gespeicherten Sender abzurufen.
• Drücken Sie 5, um Kanal 5 auszuwählen.
• Drücken Sie +10 und 5, um Kanal 15 auszuwählen.
• Drücken Sie +10 und 10/0, um Kanal 20 auszuwählen.
• Drücken Sie +10, +10 und dann 10/0, um Kanal 30
auszuwählen.
Hinweis:
Wenn Sie die Zifferntasten auf der Fernbedienung verwenden, achten
Sie darauf, daß sie für den Tuner und nicht für den CD-Spieler oder
andere Signalquellen aktiviert wurden. (Siehe Seite 44.)
Drücken Sie die Taste FM MODE, während Sie
einen UKW-Sender hören.
• Wenn Sie diese Taste wiederholt drücken, wird der UKWEmpfangsmodus abwechselnd zwischen „AUTOMUTING“ und
„FM MODE MONO“ umgeschaltet.
AUTOMUTING: Verwenden Sie normalerweise diese
Einstellung.
Wenn eine Sendung stereophon übertragen
wird, hören Sie Stereoklang. Wenn eine
Sendung monophon übertragen wird, hören
Sie Monoklang.
Diese Modus ist auch nützlich, um das
Rauschen zwischen den einzelnen Sendern
zu unterdrücken. Die Anzeige AUTO
MUTING schaltet sich in diesem Fall im
Display ein. (Grundeinstellung)
MODE MONO: Wählen Sie diese Einstellung aus, um den
Empfang zu verbessern (keine stereophone
Wiedergabe möglich).
In dieser Modus hören Sie das Rauschen
beim Abstimmen zwischen den einzelnen
Sendern. Die Anzeige AUTO MUTING
schaltet sich im Display aus. (Die Anzeige
STEREO erlischt.)
Hinweis:
Wenn Sie FM MODE auf der Fernbedienung verwenden, achten Sie
darauf, dass es für den Tuner aktiviert ist und nicht für die CD oder
andere. (Siehe Seite 44.)
Empfangen von UKW-Sendern mit RDS
Das Radiodatensystem (RDS) ermöglicht es UKW-Sendern,
zusammen mit den regulären Sendesignalen ein zusätzliches Signal
zu übertragen. Beispielsweise können Sender ihren Stationsnamen
sowie Informationen über die aktuelle Sendung übermitteln,
z. B. Sport oder Musik usw.
• Wenn Sie einen UKW-Sender eingestellt haben, der den RDSDienst bietet, schaltet sich die Anzeige RDS im Display ein.
Mit diesem Receiver können Sie die folgenden Typen von RDSSignalen empfangen:
24
PS (Sendername) : Allgemein bekannte Sendernamen
werden angezeigt
PTY (Sendungstyp) : Der Sendungstyp wird angezeigt
RT (Radiotext) : Es werden Textmeldungen angezeigt,
die der Sender überträgt
Enhanced Other Networks (vorübergehendes Umschalten
auf eine gewünschte Sendung)
:
Es werden Informationen über
Sendungstypen angezeigt, die von
anderen RDS-Sendern übertragen werden.
PS
Deaktiviert
PTY RT
Hinweise:
• RDS steht für MW-Sender nicht zur Verfügung.
• Nicht alle UKW-Sender übertragen RDS-Signale, und nicht alle
RDS-Sender bieten dieselben Dienste. Wenden Sie sich im
Zweifelsfall an die lokalen Radiosender, um genauere
Informationen über die in Ihrer Gegend verfügbaren RDS-Dienste
in Erfahrung zu bringen.
• RDS funktioniert möglicherweise nicht richtig, wenn der eingestellte
Sender das RDS-Signal nicht ordnungsgemäß überträgt oder die
Signalstärke nicht ausreicht.
So zeigen Sie die RDS-Informationen an
Die RDS-Informationen, die der Sender überträgt, werden im
Display angezeigt.
Drücken Sie die Taste DISPLAY MODE auf der Fernbedienung,
während Sie einen UKW-Sender hören.
• Mit jedem Druck auf die Taste ändert sich die Anzeige wie folgt:
Suchen einer Sendung nach PTY-Codes
Einer der Vorteile des RDS-Dienstes besteht darin, dass Sie die
gespeicherten Sender nach einem bestimmten Sendungstyp
durchsuchen können (Siehe Seite 23), indem Sie die entsprechenden
PTY-Codes eingeben.
So suchen Sie mit Hilfe der PTY-Codes eine
Sendung
Bevor Sie beginnen, denken Sie an Folgendes...
• Drücken Sie die Taste PTY SEARCH während der Suche, um die
Suche zu einem beliebigen Zeitpunkt abzubrechen.
• Wenn Sie die Tasten auf der Fernbedienung drücken, stellen Sie
sicher, dass Sie einen UKW-Sender mit der Fernbedienung
gewählt haben. Wenn dies nicht der Fall ist, funktionieren die
RDS-Steuertasten nicht für den RDS-Betrieb. (Wenn Sie die Taste
FM/AM drücken, wird die Fernbedienung für den RDS-Betrieb
aktiviert).
• Es gibt ein Zeitlimit zur Durchführung der folgenden Schritte.
Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie Ihre
Eingaben vorgenommen haben, beginnen Sie erneut mit Schritt 1.
NUR mit der Fernbedienung:
Deutsch
PS (Sendername)
: Während der Suche erscheint „PS“ und anschließend
werden die Sendernamen angezeigt. „NO PS“ wird
angezeigt, wenn kein Signal übertragen wird.
PTY (Sendungstyp)
: Während der Suche erscheint „PTY“ und anschließend
wird der Sendungstyp angezeigt. „NO PTY“ wird
angezeigt, wenn kein Signal übertragen wird.
RT (Radiotext)
: Während der Suche erscheint „RT“ und anschließend wird
der Meldungstext angezeigt, den der Sender überträgt. „NO
RT“ wird angezeigt, wenn kein Signal übertragen wird.
Hinweise:
• Wenn Sie die Taste DISPLAY MODE der Fernbedienung verwenden,
achten Sie darauf, dass auf dem Display der Fernbedienung
„TUNER“ angezeigt wird. Wenn das nicht der Fall ist, drücken Sie
zuerst die Taste FM/AM und anschließend DISPLAY MODE.
• Wenn die Suche sofort beendet wird, werden „PS“, „PTY“ und „RT“
nicht im Display angezeigt.
• Manche Sonderzeichen und Symbole werden eventuell nicht
korrekt dargestellt. (Das Display kann keine Buchstaben mit
Akzentzeichen darstellen. „A“, kann zum Bespiel für „Å, Ä, Ã, Á, À
und “ stehen).
1. Drücken Sie die Taste PTY SEARCH, während
Sie einen UKW-Sender hören.
„PTY SELECT“ blinkt im Display.
2. Drücken Sie die Taste PTY 9 oder PTY ( bis
der gewünschte PTY-Code im Display angezeigt
wird, solange „PTY SELECT“ blinkt.
• Mit jedem Druck auf die Taste ändert sich der PTY-Code wie
folgt:
None “News “ Affairs “ Info “
Sport “ Educate “ Drama “ Culture “
Science “ Varied “ Pop M(usic) “ Rock M(usic) “
Easy M(usic) “ Light M(usic) “ Classics “
Other M(usic) “ Weather “ Finance “ Children “
Social “ Religion “ Phone In “ Travel “ Leisure “
Jazz “ Country “ Nation M(usic) “ Oldies “
Folk M(usic) “ Document “ TEST “ Alarm! “
(zurück zum Anfang)
• Siehe Seite 52 bzgl. weiterer Einzelheiten für jeden PTY-
Code.
3.
Drücken Sie erneut die Taste PTY SEARCH,
während der PTY-Code, der im vorausgegangenen
Schritt gewählt wurde, noch im Display angezeigt
wird.
Während der Suche werden der gewählte PTY-Code und
„SEARCH“ abwechselnd im Display angezeigt.
Der Receiver durchsucht 30 gespeicherte UKW-Sender, beendet
die Suche, wenn er den gewählten Code findet, und gibt diesen
Sender wieder.
So setzen Sie die Suche fort, nachdem bereits ein Sender
gefunden wurde
Drücken Sie die Taste PTY SEARCH erneut, während die Anzeigen
im Display blinken.
Wenn keine Sendung gefunden werden konnte, wird im Display
„NOT FOUND“ angezeigt.
25
Automatisches Umschalten auf eine
TA
NEWS/INFO
NEWS
TA/NEWS/INFOOFF
INFO
TA/NEWS
TA/INFO
Deutsch
gewünschte Sendung
Ein weiterer praktischer RDS-Dienst wird „Enhanced Other
Networks“ (Vorübergehendes Umschalten auf eine gewünschte
Sendung)genannt.
Der Receiver kann vorübergehend auf eine gewünschte Sendung
(TA,NEWS und/oder INFO)eines anderen Senders mit Ausnahme
der folgenden Fälle umschalten:
• Wenn Sie einen Sender hören,der keine RDS-Dienste anbietet —
alle MW-und einige UKW-Sender.
• Wenn der zuletzt empfangene Sender keine RDS-Dienste anbietet.
• Der Receiver ist auf Bereitschaft geschaltet.
Bevor Sie beginnen, denken Sie an Folgendes...
• Die vorübergehendes Umschalten auf eine gewünschte SendungFunktion steht nur für gespeicherte UKW-Sender zur Verfügung.
• Sie können die Enhanced Other Networks-Funktion verwenden,
während Sie eine beliebige Signalquelle eingestellt haben. Wenn
Sie jedoch die RDS-Steuertasten der Fernbedienung verwenden
möchten, muss der Tunerbetrieb als Betriebsart der Fernbedienung
eingestellt sein (Siehe Seite 44).
NUR mit der Fernbedienung:
Drücken Sie die Taste TA/NEWS/INFO wiederholt, um den (die)
gewünschten Sendungstyp(en) auszuwählen.
• Mit jedem Druck auf die Taste ändert sich der Sendungstyp, wobei
die entsprechende Anzeige im Display aufleuchtet.
TA : Verkehrsmeldungen in Ihrem Sendebereich.
NEWS :Nachrichten.
INFO : Sendung mit dem Zweck, Informationen im weitesten
Sinn zu vermitteln.
OFF : Aufhebung der Funktion Enhanced Other Networks
(vorübergehendes Umschalten auf eine gewünschte
Sendung).
Wenn die aktuelle Signalquelle „UKW“ ist
FALL 1
Der Receiver fährt mit dem Empfang des Senders fort, doch die
Anzeige des empfangenen PTY-Codes beginnt zu blinken.
Wenn die aktuell eingestellte Station damit
beginnt, FALL 1 das von Ihnen gewählte
Programm zu übertragen
‘
Wenn das Programm beendet ist, hört die Anzeige des
empfangenen PTY-Codes auf zu blinken und bleibt beleuchtet,
doch der Receiver bleibt in der Standby-Betriebsart Enhanced
Other Network (vorübergehendes Umschalten auf eine
gewünschte Sendung).
FALL 2
Der Receiver schaltet automatisch auf diese Station. Die
Anzeige des empfangenen PTY-Codes beginnt, zu blinken.
Wenn eine andere UKW-Station mit der
Übertragung FALL 2 des von Ihnen gewählten
Programmes beginnt, während Sie schon eine
UKW-Station hören
‘
Wenn das Programm beendet ist, schaltet der Receiver zurück auf
die zuvor eingestellte Station, verbleibt aber in der StandbyBetriebsart Enhanced Other Networks (vorübergehendes
Umschalten auf eine gewünschte Sendung). Die Anzeige des
empfangenen PTY-Codes hört auf zu blinken, bleibt jedoch
beleuchtet.
Wenn eine andere Signalquelle als „UKW“
eingestellt ist
FALL 3
Wenn eine Station das von Ihnen ausgewählte Programm
auszustrahlen beginnt oder schon ausstrahlt, wechselt der
Receiver automatisch auf diese Station. Die Anzeige des
empfangenen PTY-Codes beginnt an zu blinken.
Wenn ein Sender mit der Ausstrahlung einer
Sendung beginnt und die aktuelle Signalquelle
nicht UKW (FM) ist
‘
Wenn das Programm beendet ist, schaltet der Receiver zurück
auf die zuvor ausgewählte Signalquelle, verbleibt aber in der
Standby-Betriebsart Enhanced Other Networks. Die Anzeige
des empfangenen PTY-Codes hört auf zu blinken, bleibt jedoch
beleuchtet.
So beenden Sie die Wiedergabe der durch die Funktion
Enhanced Other Networks ausgewählte Sendung
Drücken Sie die Taste TA/NEWS/INFO wiederholt, so dass die
Anzeige des Sendugnstyps (TA/NEWS/INFO) im Display nicht
mehr aufleuchtet. Das Gerät deaktiviert die Funktion Enhanced
Other Networks und schaltet auf die zuvor ausgewählte Signalquelle
zurück.
Es wird ein Notruf- „Alarm!“ (oder TEST)-Signal von einem
Sender übertragen, der Receiver stellt automatisch diesen
Sender von jeder Signalquelle ein. Ausgenommen hiervon ist
MW.
• Während des Empfangs einer Notfallsendung erscheint
„Alarm! “ im Display.
Das TEST-Signal wird zur Überprüfung des „Alarm!“-Signals
verwendet. Daher funktioniert der Receiver in diesem Fall
genauso wie beim Empfang eines „Alarm!“-Signals.
Hinweise:
• Enhanced Other Networks-Daten, die von manchen Sendern
übertragen werden, sind vielleicht nicht mit diesem Receiver
kompatibel.
• In der Standby-Betriebsart der Funktion Enhanced Other Networks,
können Sie synchronisierte Aufnahmen machen (Siehe Seite 43).
Die Standby-Betriebsart der Funktion Enhanced Other Networks
wird vorübergehend unterbrochen. Der Receiver schaltet wieder in
die Standby-Betriebsart der Funktion Enhanced Other Networks,
wenn die Aufnahme beendet ist.
• Wenn Sie eine Sendung hören, die über die Funktion Enhanced
Other Networks eingestellt wurde, können Sie nur die Taste
DISPLAY MODE als Tuner-Steuerungstasten verwenden.
ACHTUNG:
Wenn die Sender mit Unterbrechungen zwischen dem Sender, der
über die Funktion Enhanced Other Networks eingestellt wurde, und
dem aktuellen Sender wechseln, drücken Sie die Taste TA/NEWS/
INFO wiederholt, um die Funktion Enhanced Other Networks
aufzuheben.
Wenn Sie dies nicht tun, wird der momentan angewählte Sender
empfangen und eine der auf dem Display blinkenden TA/NEWS/INFO
Anzeigen verschwindet.
26
Grundeinstellungen
Remote
NOT
VOLUME
LINEAR PCM
L
SUBWFR
R
ANALOG
SPEAKERS 1
VOLUME
LINEAR PCM
L
SUBWFR
R
ANALOG
SPEAKERS 1
VOLUME
L
SUBWFR
R
ANALOG
SPEAKERS 1
2.0CH “ 2.1CH “ 3.0CH “ 3.1CH “ 4.0CH “
4.1CH “ 5.0CH “ 5.1CH “ 6.0CH* “ 6.1CH “
7.0CH “ 7.1CH “ (Zurück zum Anfang)
VOLUME
LINEAR PCM
L
SUBWFR
R
ANALOG
SPEAKERS 1
SMALL “ MID “ LARGE* “ (Zurück zum Anfang)
VOLUME
LINEAR PCM
L
SUBWFR
R
ANALOG
SPEAKERS 1
VOLUME
LINEAR PCM
L
SUBWFR
R
ANALOG
SPEAKERS 1
VOLUME
LINEAR PCM
L
SUBWFR
R
ANALOG
SPEAKERS 1
Einige der folgenden Einstellungen sind nach dem Anschluß und der Anordnung der Lautsprecher erforderlich, andere
erleichtern den Betrieb. Sie können QUICK SPEAKER SETUP dazu verwenden, um Ihre Lautsprecherkonfiguration auf
einfachste Weise einzustellen.
Einstellen der Lautsprecherkonfiguration
Mit Quick Speaker Setup können Sie einfach und schnell die
Lautsprechergröße und -abstand in Abhängigkeit Ihrer Hörposition
einstellen, um den bestmöglichen Surround-Effekt zu erreichen.
• Es besteht auch die Möglichkeit, die Lautsprecherinformationen
manuell einzustellen. Weitere Informationen finden Sie auf Seite 29.
3. Drücken Sie auf MULTI JOG (PUSH SET).
Es wird „ROOM SIZE?“ und danach die Grundeinstellung für
Raumgröße im Display angezeigt.
Deutsch
Bevor Sie beginnen, denken Sie an Folgendes...
Für die Ausführung der folgenden Schritte besteht ein Zeitlimit.
Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn
abgeschlossen haben, beginnen Sie wieder mit Schritt 1.
Auf der Frontplatte:
1. Drücken Sie die Taste QUICK SPEAKER
SETUP.
Es wird „SETUP” und „SPEAKERS?“ und danach die
Grundeinstellung für die Gesamtzahl der angeschlossenen
Lautsprecher (Kanäle) im Display angezeigt.
2. Drehen Sie am MULTI JOG, um eine
entsprechende Anzahl von angeschlossenen
Lautsprechern (Lautsprecherkanalnummern)
auszuwählen.
Die Lautsprecherkanalnummern wechseln wie folgt.
• Weitere Einzelheiten bzgl. der Lautsprechernummer finden Sie
unter „Lautsprecher (Kanäle) – Anzahl und Größe“ auf Seite
28.
4. Drehen Sie am MULTI JOG, um die
entsprechende Raumgröße, die Ihrem Hörraum
entspricht, auszuwählen.
Die Raumgröße wechselt wie folgt.
• Sehen Sie „Raumgröße und Lautsprecherabstand“ auf Seite
28, um die entsprechende Raumgröße einzustellen.
* „LARGE“ ist die Grundeinstellung.
5. Drücken Sie auf MULTI JOG (PUSH SET).
Es wird „COMPLETE“ und danach der Signalquellenname im
Display angezeigt.
• Die Einstellungen für die Lautsprecherkonfiguration sind jetzt
aktiv.
Hinweis:
Dieses Verfahren kann nicht abgeschlossen werden, wenn der
Einstellungsvorgang unterbrochen wird.
* „6.0CH“ ist die Grundeinstellung.
27
