JVC RX-8020VBK User Manual [fr]

AUDIO/VIDEO CONTROL RECEIVER

RECEPTEUR DE COMMANDE AUDIO/VIDEO

RX-8020VBK

A/V CONTROL RECEIVER

CATV/DBS VCR1 TV AUDIO

DVD

DVD MULTI

CD

CDR

TV/DBS VIDEO PHONO

TAPE/MD

VCR1 VCR 2

SURR/DSP

ANALOG/DIGITAL

DSP

SURROUND

OFF

ANALOG

BASS

DIRECT

BOOST∗FRONT•L

231

MENU

SOUND

CENTER∗SUBWFR

TEST

∗

564

ENTER

SURR•L∗SURR•R

DIMMER

∗

7/P

89

SBACK•L∗SBACK•R

DIGITAL EQ

MUTING

∗

∗

0

10

RETURN FM MODE 100
CATV/DBS
CONTROL

+−+−+

CH/

LEVEL

TV VOL

∗

TV/VIDEO

TEXT

PLAY

MENU

DISPLAY

REC

/REW

PAUSE

PAUSE

SET

DOWN – TUNING – UP

SLEEP

STOP

RM-SRX8020J

REMOTE CONTROL

FM/AM

FRONT•R

∗

VOLUME

FF/

CONTROL

USB

INPUT

FM/AM TUNING FM/AM PRESET FM MODE

STANDBY

+10

+

−

EXIT

STANDBY/ON

SPEAKERS ON/OFF

SUBWOOFER OUT ON/OFF

PHONES

1

SURROUND

2

USB AUDIO

PUSH OPEN

DSP

S-VIDEO VIDEO

MEMORY

SURROUND/DSP

OFF

VIDEO

ANALOG/DIGITAL

L—AUDIO—R

RX-8020V

AUDIO/VIDEO CONTROL RECEIVER

MASTER VOLUME

TV SOUND/DBSVIDEOVCR 2VCR 1DVDDVD MULTI

DIGITAL

INPUT

INPUT ATT

SOUCE NAME

SOURCE NAME

LEVEL

EQ

ADJUST

EFFECT SETTING

FM/AMUSB AUDIOTAPE/MDCDRCDPHONO

CONTROL

DOWN UP

ANALOG DIRECT

BASS BOOST

INSTRUCTIONS

MANUAL D’INSTRUCTIONS

For Customer Use:

Enter below the Model No. and Serial
No. which are located either on the rear,
bottom or side of the cabinet. Retain this
information for future reference.

Model No.

Serial No.

LVT0870-002A

[C]

Warnings, Cautions and Others/
Mises en garde, précautions et indications diverses

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK.
DO NOT REMOVE COVER (OR BACK)
NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

The lightning flash with arrowhead symbol,
within an equilateral triangle is intended to
alert the user to the presence of uninsulated
"dangerous voltage" within the product's
enclosure that may be of sufficient
magnitude to constitute a risk of electric
shock to persons.

The exclamation point within an equilateral
triangle is intended to alert the user to the
presence of important operating and
maintenance (servicing) instructions in the
literature accompanying the appliance.

WARNING: TO REDUCE THE RISK OF FIRE
OR ELECTRIC SHOCK, DO NOT EXPOSE
THIS APPLIANCE TO RAIN OR MOISTURE.

CAUTION

To reduce the risk of electrical shocks, fire, etc.:

1. Do not remove screws, covers or cabinet.

2. Do not expose this appliance to rain or moisture.

ATTENTION

Afin d’éviter tout risque d’électrocution, d’incendie, etc.:

1. Ne pas enlever les vis ni les panneaux et ne pas ouvrir le
coffret de l’appareil.

2. Ne pas exposer l’appareil à la pluie ni à l’humidité.

Note to CATV system installer:

This reminder is provided to call the CATV system installer’s
attention to Section 820-40 of the NEC which provides guidelines
for proper grounding and, in particular, specifies that the cable
ground shall be connected to the grounding system of the
building, as close to the point of cable entry as practical.

Declaration of Conformity
Model Number:
Trade Name:
Responsible Party:
Address:

Telephone Number:

This device complies with Part 15 of FCC Rules. Operation is
subject to the following two conditions: (1) This device may not
cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause
undesired operation.

Déclaration de conformité
Numéro de modèle: RX-8020VBK
Nom de marque: JVC
Personne responsable: US JVC CORP.
Adresse: 1700 Valley Road

Numéro de téléphone: [phone]

Cet ensemble se conforme à la partie 15 des règles de la FCC
(Federal Communications Commission), Le fonctionnement est sujet
aux deux conditions suivantes:
(1) Cet appareil ne peut pas causer d’interférences nuisibles, et (2)
cet appareil doit accepter toute interférence reçue, comprenant
des interférences qui peuvent causer un mauvais fonctionnement.

RX-8020VBK
JVC
JVC Americas Corp.
1700 Valley Road, Wayne
New Jersey 07470
973-315-5000

Wayne, N.J. 07470

Caution –– STANDBY/ON button!

Disconnect the mains plug to shut the power off completely. The
STANDBY/ON button in any position does not disconnect
the mains line. The power can be remote controlled.

Attention –– Commutateur STANDBY/ON !

Déconnecter la fiche de secteur pour couper complètement le
courant. Le commutateur STANDBY/ON ne coupe jamais
complètement la ligne de secteur, quelle que soit sa position. Le
courant peut être télécommandé.

Caution –– SPEAKER LOAD SELECTOR switch!

Match the position of SPEAKER LOAD SELECTOR switch on
the back panel to the impedance of the speaker connected, to
protect from overheating.

G-1

For Canada/pour Le Canada

THIS DIGITAL APPARATUS DOES NOT EXCEED THE CLASS
B LIMITS FOR RADIO NOISE EMISSIONS FROM DIGITAL
APPARATUS AS SET OUT IN THE INTERFERENCE-CAUSING
EQUIPMENT STANDARD ENTITLED “DIGITAL APPARATUS,”
ICES-003 OF THE DEPARTMENT OF COMMUNICATIONS.
CET APPAREIL NUMERIQUE RESPECTE LES LIMITES DE
BRUITS RADIOELECTRIQUES APPLICABLES AUX APPAREILS
NUMERIQUES DE CLASSE B PRESCRITES DANS LA NORME
SUR LE MATERIEL BROUILLEUR; “APPAREILS
NUMERIQUES”, NMB-003 EDICTEE PAR LE MINISTRE DES
COMMUNICATIONS.

For Canada/pour le Canada

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE

BLADE OF PLUG TO WIDE SLOT, FULLY INSERT
ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES,
INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA
BORNE CORRESPONDANTE DE LA PRISE ET POUSSER
JUSQUAU FOND

This equipment has been tested and found to comply with the limits
for a Class B digital device, pursuant to part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against
harmful interference in a residential installation.
This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference
will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the
following measures:
Reorient or relocate the receiving antenna.
Increase the separation between the equipment and receiver.
Connect the equipment into an outlet on a circuit different from that
to which the receiver is connected.
Consult the dealer or an experienced radio/TV technician for help.

Changes or modifications not expressly approved by the
manufacturer for compliance could void the user’s authority to
operate the equipment.

Caution: Proper Ventilation

To avoid risk of electric shock and fire and to protect from damage.
Locate the apparatus as follows:
Front: No obstructions open spacing.
Sides: No obstructions in 10 cm from the sides.
Top: No obstructions in 10 cm from the top.
Back: No obstructions in 15 cm from the back
Bottom: No obstructions, place on the level surface.
In addition, maintain the best possible air circulation as illustrated.

Spacing 15 cm or more
Dégagement de 15 cm
ou plus

Wall or obstructions
Mur, ou obstruction

Attention: Ventilation Correcte

Pour éviter les chocs électriques, l’incendie et tout autre dégât.
Disposer l’appareil en tenant compte des impératifs suivants
Avant: Rien ne doit gêner le dégagement
Flancs: Laisser 10 cm de dégagement latéral
Dessus: Laisser 10 cm de dégagement supérieur
Arrière: Laisser 15 cm de dégagement arrière
Dessous: Rien ne doit obstruer par dessous; poser l’appareil

sur une surface plate.
Veiller également à ce que l’air circule le mieux possible comme
illustré.

RX-8020VBK

Front
Avant

Stand height 15 cm or more
Hauteur du socle: 15 cm ou plus

Floor
Plancher

G-2

Table des matières

Introduction ................................................ 2

Caractéristiques .......................................................................... 2

Précautions ................................................................................. 2

Identification des parties .............................. 3

Pour commencer ......................................... 5

Avant l’installation ..................................................................... 5

Vérification des accessoires fournis ........................................... 5

Français

Connexion des antennes FM et AM........................................... 5

Connexion des enceintes ............................................................ 6

Connexion des appareils audio/vidéo......................................... 8

7 Connexions analogiques......................................................... 8

7 Connexions numériques ....................................................... 13

7 Connexion USB.................................................................... 14

Connexion du cordon d’alimentation secteur........................... 15

Mise en place des piles dans la télécommande ........................ 15

Opérations de base .................................... 16

Mise de l’appareil sous tension ................................................ 16

Sélection de la source à reproduire .......................................... 16

Ajustement du volume ............................................................. 18

Sélection des enceintes avant ................................................... 18

Écoute avec un casque d’écoute uniquement........................... 18

Sélection du mode d’entrée analogique ou numérique ............ 19

Mise en sourdine du son........................................................... 20

Modification de la luminosité de l’affichage ........................... 20

Utilisation de la minuterie d’arrêt ............................................ 20

Réglage du son .......................................... 30

Atténuation du signal d’entrée ................................................. 30

Mise en et hors service de la fonction Analog Direct .............. 30

Renforcement des graves ......................................................... 31

Mise en service du son du caisson de grave............................. 31

Utilisation des modes Surround et de modes

DSP ....................................................... 32

7 Modes Surround ................................................................... 32

Reproduction de l’ambiance d’un cinéma................................ 32

Introduction des modes Surround ............................................ 32

7 Modes DSP........................................................................... 34

Modes Surround et DSP disponibles en fonction de la

disposition des enceintes.................................................... 35

Mise en service des modes Surround ....................................... 36

Mise en service des modes DSP............................................... 36

Utilisation du mode de lecture DVD MULTI ... 37

Mise en service du mode de lecture DVD MULTI .................. 37

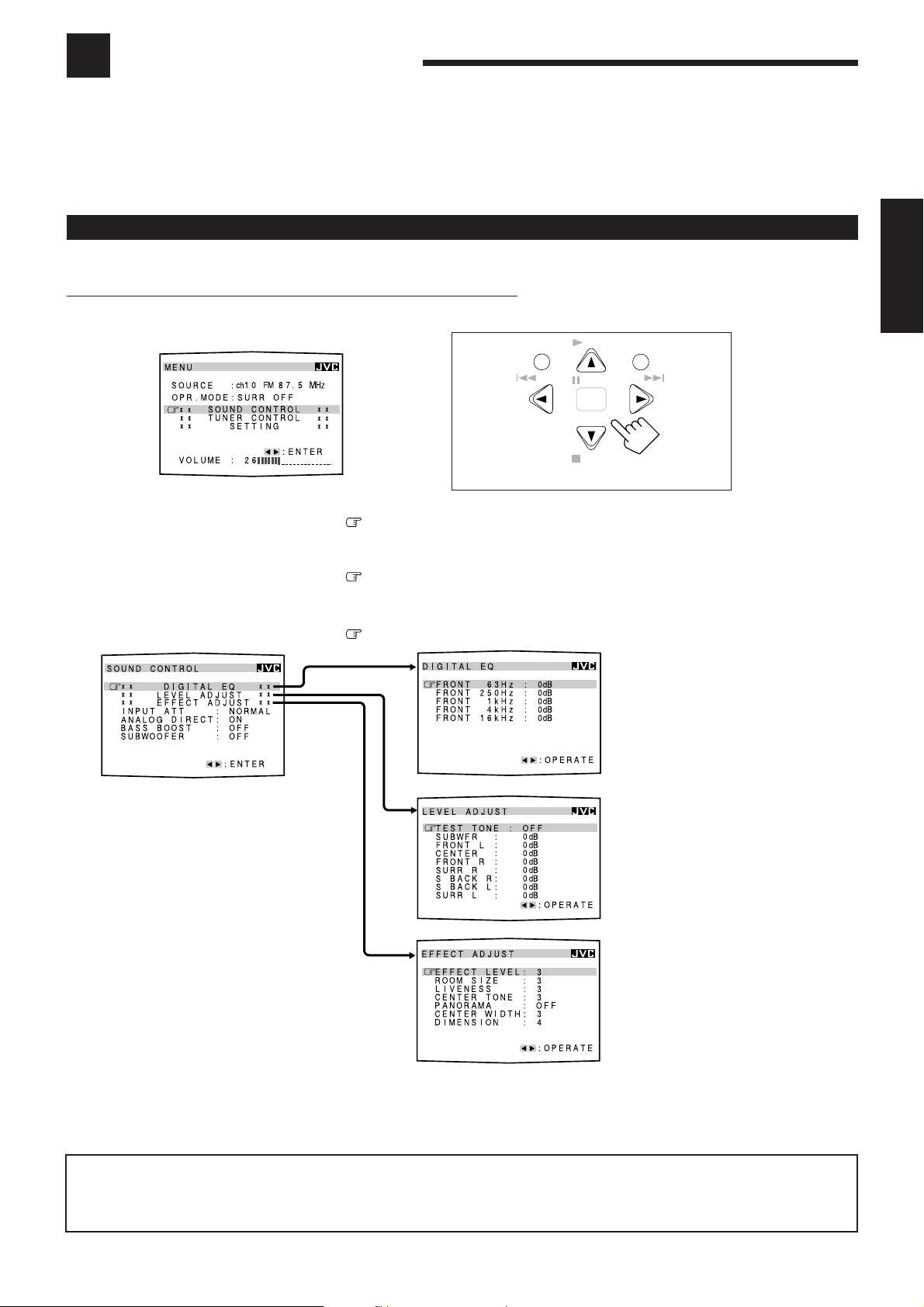

Ajustement du son ..................................... 38

Procédure de base..................................................................... 38

Ajustement des courbes d’égalisation—DIGITAL EQ ............ 39

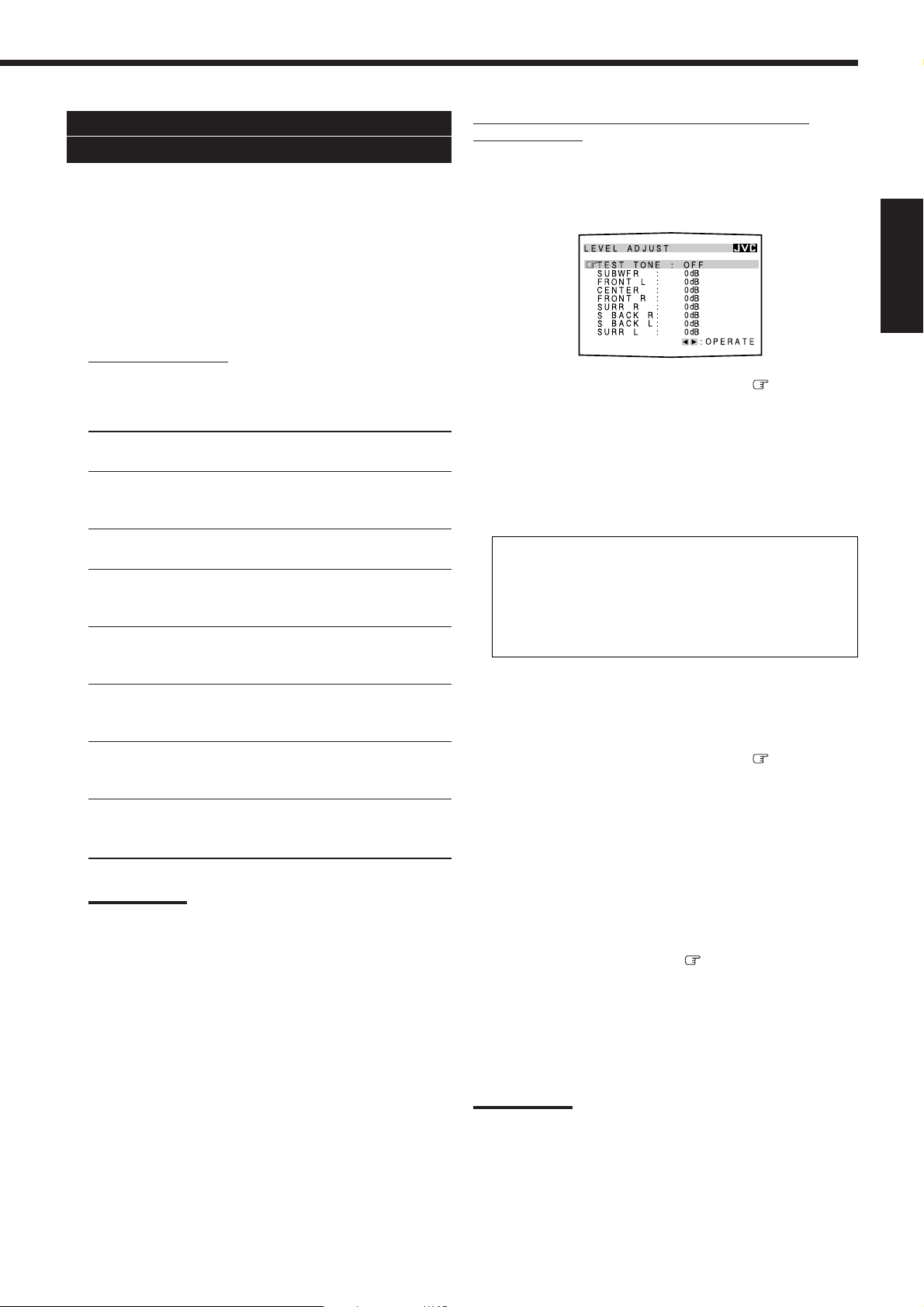

Ajustement du niveau de sortie des enceintes

—LEVEL ADJUST ........................................................... 40

Ajustement des paramètres du son pour les modes Surround

et DSP—EFFECT ADJUST .............................................. 42

Réglages de base....................................... 21

Procédure de base..................................................................... 21

1 Réglage des enceintes ........................................................ 22

2 Sélection du nombre de canaux pour la reproduction des

sources numériques multicanaux................................. 23

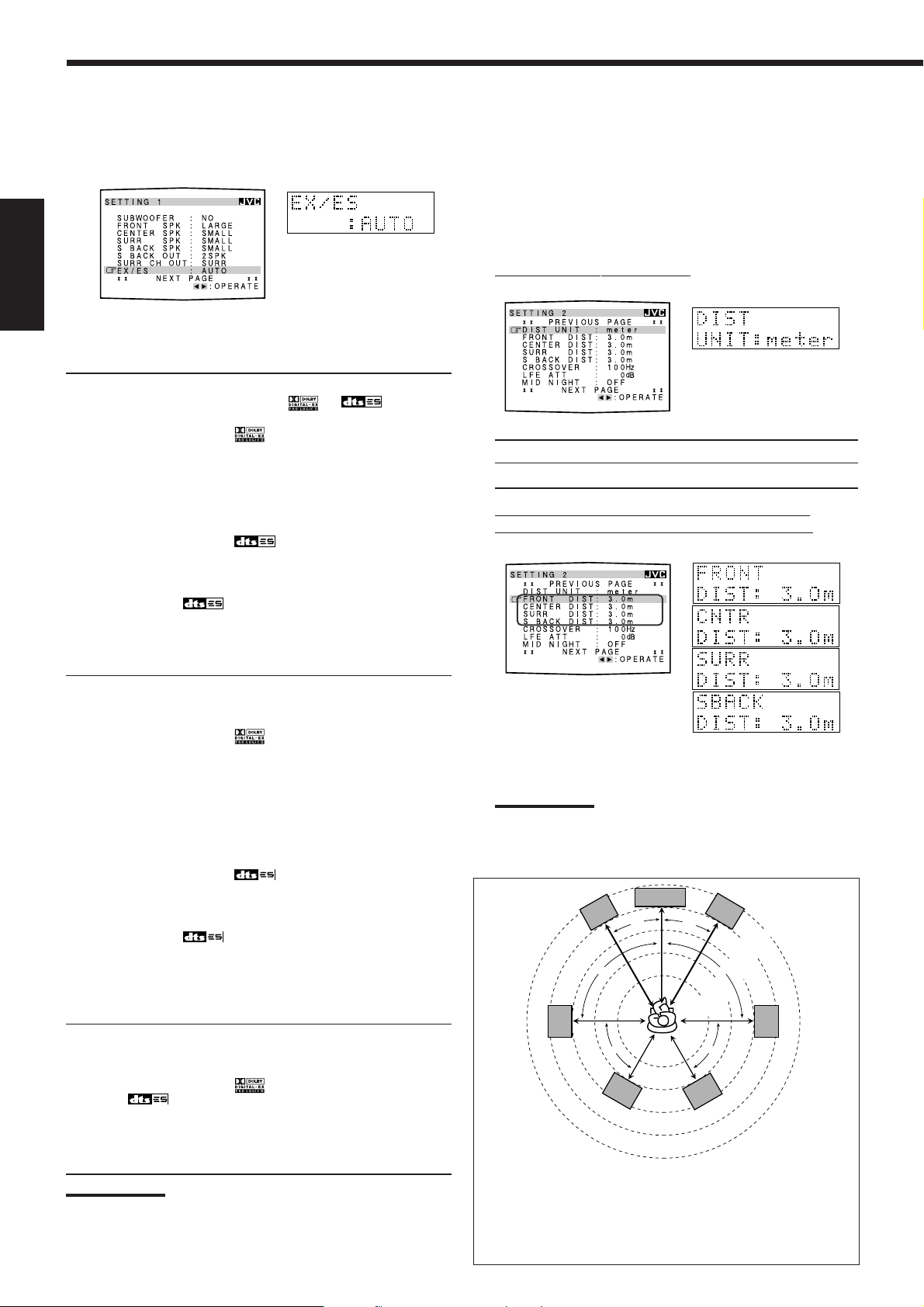

3 Réglage de la distance des enceintes ................................. 23

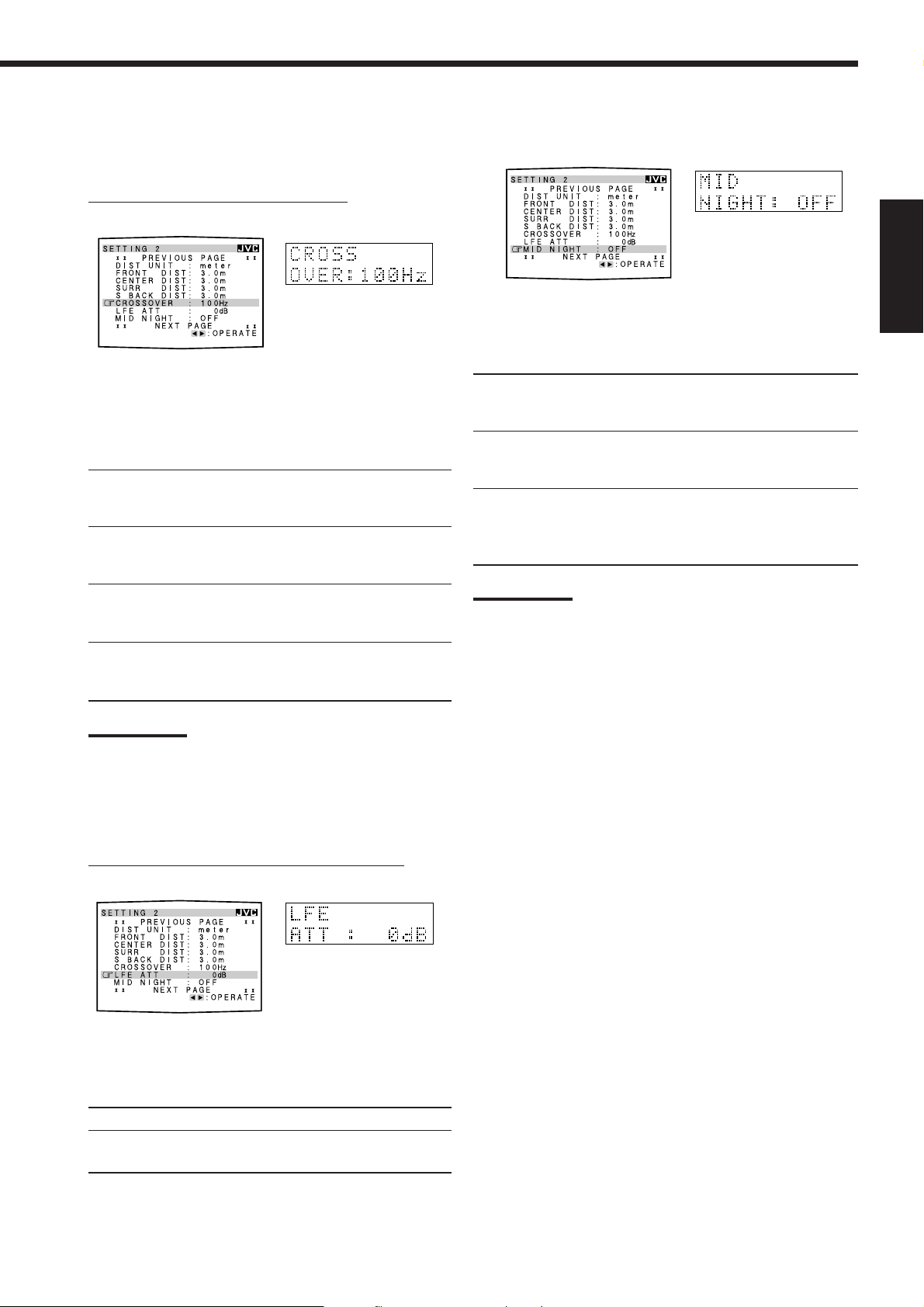

4 Réglage des sons graves..................................................... 24

5 Réglage de la plage dynamique ......................................... 24

6 Réglage des prises d’entrée numériques (DIGITAL IN) ... 25

7 Réglage de l’entrée vidéo en composantes ........................ 25

8 Mémorisation du niveau de volume pour chaque source... 26

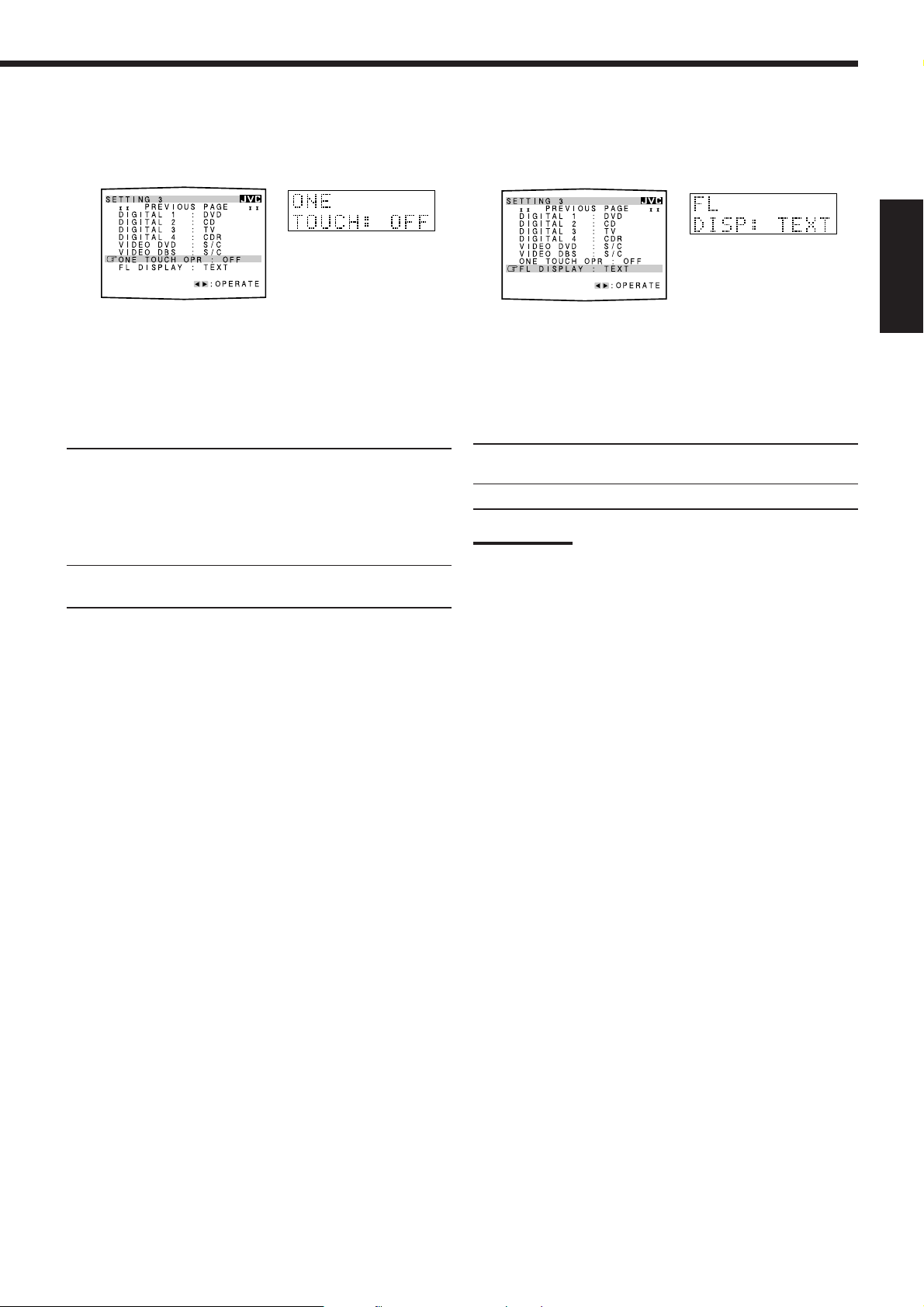

9 Affichage des textes d’information sur l’écran .................. 26

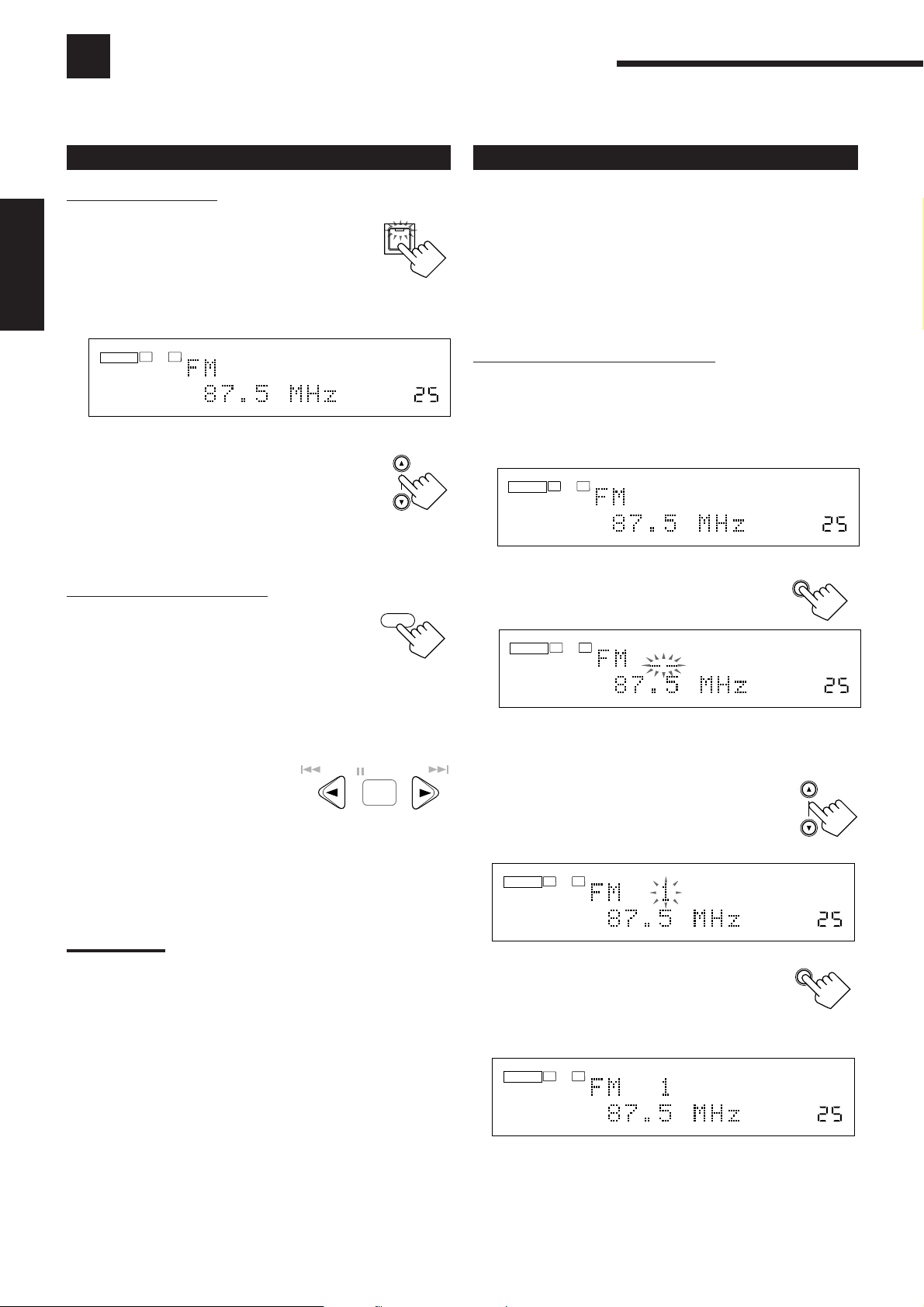

Réception d’émissions de radio .................... 27

Accord manuel d’une station ................................................... 27

Utilisation de l’accord par préréglage ...................................... 27

Sélection du mode de réception FM......................................... 28

Commande du tuner en utilisant l’affichage sur l’écran .......... 29

Système de commande à distance COMPU

LINK ...................................................... 43

Système de commande à distance TEXT

COMPU LINK .......................................... 44

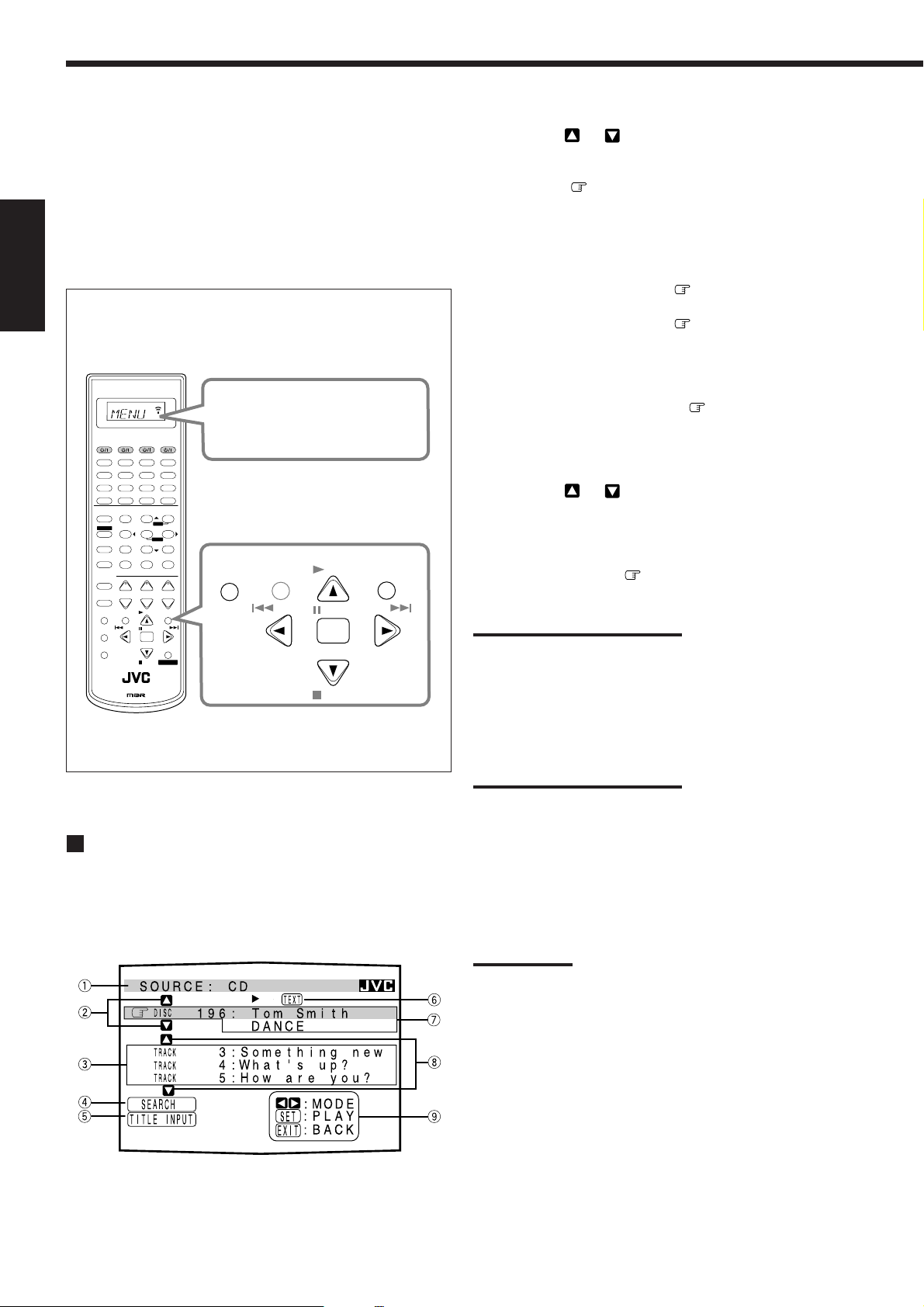

7 Affichage des informations du disque sur l’écran du

téléviseur ............................................................................ 45

7 Recherche de disque (Seulement pour le lecteur CD).......... 46

7 Entrée des informations du disque ....................................... 47

Système de commande à distance AV

COMPU LINK .......................................... 49

Commande d’appareils audio/vidéo JVC ....... 51

Commande d’appareils audio................................................... 51

Commande d’appareils vidéo................................................... 53

Commande d’appareils vidéo d’autres

fabricants ............................................... 54

Guide de dépannage ................................... 57

Spécifications ............................................ 59

1

Introduction

Nous vous remercions d’avoir acheté un de nos produits JVC.
Avant d’utiliser cet appareil, veuillez lire attentivement et entièrement ce mode d’emploi afin d’obtenir les meilleures
performances possibles de votre appareil, et conservez ce mode d’emploi à titre de référence.

Caractéristiques

Dolby Digital EX*

Le Dolby Digital EX est un nouveau format de codage surround,
créé comme une extension du Dolby Digital multicanaux et conçu
pour ajouter un canal surround supplémentaire au Dolby Digital
5,1 canaux. En utilisant une méthode de codage/décodage
matriciel, un signal de canal supplémentaire, “surround arrière”
est codé (et décodé) dans les deux signaux de canal surround
gauche et droit.

DTS-ES Extended Surround (DTS-ES)**

Le DTS-ES est un autre nouveau format mis au point par Digital
Theater Systems, Inc., ajoutant un canal surround arrière sur la
base du DTS Digital Surround.

Dolby Pro Logic II*

Le Dolby Pro Logic II convertit toutes les sources stéréo à
2 canaux, et plus spécialement les sources codées en Dolby
Surround, en signaux 5 canaux (plus caisson de grave). Il
reproduit un son Surround réaliste proche du Dolby Digital
5,1 canaux. Le Dolby Pro Logic II possède deux modes de
reproduction—Le mode Movie (cinéma) et le mode Music
(musique).

Neo:6**

Neo:6 peut reproduire des champs surround réalistes en
convertissant les sources stéréo à 2 canaux en signaux à 6 canaux
(plus caisson de grave). Neo:6 possède deux modes de
reproduction—Neo:6 Cinema (cinéma) et Neo:6 Music (musique).

DAP (Processeur acoustique numérique)

La technologie de simulation de champ sonore permet de recréer
l’ambiance précise d’un cinéma ou d’une salle de concert
existante. Grâce aux performances élevées du DSP (Processeur de
signal numérique) et aux grandes capacités de mémoire, vous
pouvez profiter d’un son surround 5,1 canaux en reproduisant une
source à 2 canaux ou multicanaux.

Précautions

Sources d’alimentation

• Pour débrancher l’ampli-tuner de la prise murale, tirez toujours
sur la fiche et non pas sur le cordon d’alimentations secteur.

• Ne manipulez pas le cordon d’alimentation secteur avec les mains
mouillées.

• Si vous n’avez pas l’intention d’utiliser l’ampli-tuner pendant une
période prolongée, débranchez le cordon d’alimentation secteur de
la prise murale.

Ventilation

Les amplificateurs à haute puissance intégrés dans cet ampli-tuner
génèrent de la chaleur à l’intérieur du boîtier. Pour des raisons de
sécurité, respectivement strictement ce qui suit.

• Assurez-vous qu’il y a une bonne ventilation autour de l’ampli­tuner. Une mauvaise ventilation pourrait entraîner une surchauffe
et endommager l’ampli-tuner.

• Ne bloquez pas les ouvertures ou les trous de ventilation. (Si les
ouvertures ou les trous de ventilation sont bloqués par un journal
un tissu, etc., la chaleur ne pourra pas être évacuée.)

Autres

• Si un objet métallique ou un liquide tombait sur l’appareil,
débranchez-le et consultez votre revendeur avant d’utiliser
l’appareil à nouveau.

• N’exposez pas cet appareil à la pluie, à l’humidité, à un
égouttement ou à des éclaboussures et ne placez pas des objets
remplis de liquide, tels qu’un vase, sur l’appareil.

• Ne démontez pas l’appareil. Il n’y a aucune pièce réparable par
l’utilisateur à l’intérieur.

En cas de problème, débranchez le cordon d’alimentation secteur et
consultez votre revendeur JVC.

Français

Son Surround muticanaux virtuel pour casque
d’écoute—3D HEADPHONE

Le système surround virtuel intégré pour casque d’écoute est
compatible avec les sources multicanaux telles que le Dolby
Digital, DTS Surround, etc. Grâce au nouvel algorithme de
traitement de signal utilisé pour le processeur DSP à haute
performance, vous pouvez obtenir un son surround naturel à
travers votre casque d’écoute.

Système de commande à distance COMPU
LINK/TEXT COMPU LINK/AV COMPU LINK

Le système de commande à distance COMPU LINK vous permet
de commander d’autres appareils audio/vidéo JVC à partir de cet
ampli-tuner.

*

Fabriqué sous licence de Dolby Laboratories. “Dolby”, “Pro Logic”
et le symbole double D sont des marques de commerce de Dolby
Laboratories.

**

“DTS”, “DTS-ES Extended Surround” et “Neo:6” sont des
marques de commerce de Digital Theater Systems, Inc.

2

Identification des parties

Se familiariser avec les touches et les commandes avant d’utiliser l’ampli-tuner.
Pour plus d’informations, se référer aux pages indiquées entre parenthèses.

Panneau avant

Français

7

2134

STANDBY

STANDBY/ON

SPEAKERS ON/OFF

1

2

SUBWOOFER OUT ON/OFF

PHONES

u

Lors de l’utilisation des prises d’entrée
VIDEO et/ou de la prise USB AUDIO sur

FM/AM TUNING FM/AM PRESET FM MODE

SURROUND

USB AUDIO

is

USB AUDIO

S-VIDEO VIDEO

PUSH OPEN

6

5

DSP

S-VIDEO VIDEO

VIDEO

L—AUDIO—R

MEMORY

SURROUND/DSP

OFF

VIDEO

a;o

8

L—AUDIO—R

INPUT

ANALOG/DIGITAL

INPUT ATT

RX-8020V

AUDIO/VIDEO CONTROL RECEIVER

DGTL AUTO DVD MULTI

L

ANALOG

SUBWFR

LFE

LINEAR PCM

LS RSCRS

DIGITAL

SB

12

SPEAKERS

Fenêtre d’affichage

1

DIGITAL

L

SUBWFR

LS RS

SPEAKERS

ANALOG

LINEAR PCM

le panneau avant, détacher le couvercle
des prises.

=

9q y

PRO LOGIC
DSP
HEADPHONE

SOURCE NAME

d

2

CR

LFE

S

SB

12

3D - PHONIC MIDNIGHT MODE

TUNED STEREO

DIGITAL EQ INPUT ATT

ONE TOUCH OPERATION

AUTO MUTING

SLEEP VOLUME

TV SOUND/DBSVIDEOVCR 2VCR 1DVDDVD MULTI

SOURCE NAME

FM / AMUSB AUDIOTAPE / MDCDRCDPHONO

f

3

DGTL AUTO DVD MULTI

~

w

prt

DIGITAL

EFFECT SETTING

DOWN UP

EQ

CONTROL

LEVEL

ADJUST

e

MASTER VOLUME

g

MIDNIGHT MODE

#

8

AUTO MUTING

SLEEP

$%^

9

TUNED STEREO

ONE TOUCH OPERATION

VOLUME

!

4

67

5

PRO LOGIC

3D - PHONIC

DSP
HEADPHONE

DIGITAL EQ INPUT ATT

@

ANALOG DIRECT

BASS BOOST

h

0

&

-

Panneau avant

1 Touche STANDBY/ON et témoin STANDBY (16)
2 • Touche SPEAKERS ON/OFF 1 (18)

• Touche SPEAKERS ON/OFF 2 (18)

3 Touches FM/AM TUNING 5 / ∞ (27)
4 Touche et témoin DSP (36)
5 Touches FM/AM PRESET 5 / ∞ (27, 28)
6 Touche SURROUND/DSP OFF (36)
7 Touche FM MODE (28)
8 Touche MEMORY (27)
9 Fenêtre d’affichage (16)
p Touche EFFECT (42)
q Touche DIGITAL EQ (égalisation) (39)
w Capteur de télécommande (15)
e Touche LEVEL ADJUST (41)
r Touche SETTING (21)
t Réglage MASTER VOLUME (18)
y Touche et témoin ANALOG DIRECT (30)
u Prise PHONES (18)
i Touche SUBWOOFER OUT ON/OFF (31)
o Touche et témoin SURROUND (36)
; Prise USB AUDIO (14)
a Prises d’entrée VIDEO (10)
s • Touche INPUT ANALOG/DIGITAL (19)

• Touche INPUT ATT (30)

d Touches et témoins de sélection de source (16, 17, 19, 27, 28, 37)

DVD MULTI, DVD, VCR 1, VCR 2, VIDEO, TV SOUND/DBS, PHONO,
CD, CDR, TAPE/MD, USB A UDIO , FM/AM

f Touches SOURCE NAME (17)

g Touches CONTROL UP 5/DOWN ∞ (21, 41, 42)

h Touche et témoin BASS BOOST (31)

Fenêtre d’affichage

1 Indicateur ANALOG (19)

2 Indicateurs d’enceinte et indicateurs de signal (17)

3 Indicateur DGTL (numérique) AUTO (19)

4 Indicateur DVD MULTI (37)

5 Indicateur DSP (18, 34)

6 • Indicateur

• Indicateur

7 Indicateur 3D-PHONIC (33, 34)

8 Indicateur MIDNIGHT MODE (24)

9 Indicateur TUNED (27)

0 Indicateur STEREO (27, 28)

- Indicateur ONE TOUCH OPERATION (26)

= Indicateurs de format de signal numérique (19)

~ Indicateurs SPEAKERS 1/2 (18)

! Affichage principal

@ Indicateur HEADPHONE (18, 34)

# Indicateur DIGITAL EQ (égalisation) (39)

$ Indicateur INPUT ATT (atténuateur) (30)

% Indicateur SLEEP (20)

^ Indicateur AUTO MUTING (28)

& Indicateur de niveau de VOLUME (16, 20)

PRO LOGIC (33)
PRO LOGIC II (32)

3

Télécommande

1

2

3

4
5

6

7

8

9

p

q

w

e
r

t

CATV/DBS VCR1 TV AUDIO

SURROUND

A/V CONTROL RECEIVER

DVD

DVD MULTI

TV/DBS VIDEO PHONO

VCR1 VCR2

ANALOG

DIRECT

BOOST∗FRONT•L

SOUND

DIMMER

DIGITAL EQ

MUTING

∗

RETURN FM MODE 100

CATV/DBS
CONTROL

CH/

TV/VIDEO

TEXT

MENU

DISPLAY

REC

PAUSE

DOWN – TUNING – UP

SLEEP

DSP

BASS

TEST

7/P

10

+

∗

−

LEVEL

/REW

CD

FM/AM

CDR

TAPE/MD

SURR/DSP

∗

SURR•L∗SURR•R

∗

∗

TV VOL

USB

ANALOG/DIGITAL

OFF

INPUT

FRONT•R

∗

231

MENU

CENTER∗SUBWFR

564

ENTER

89

SBACK•L∗SBACK•R

+10

0

+

VOLUME

−

PLAY

EXIT

FF/

PAUSE
SET

CONTROL

STOP

+

−

Télécommande

1 Fenêtre d’affichage

2 Touches

CA TV/DBS

3 Touches de sélection de source (16, 17, 19, 27, 28, 37)

DVD, DVD MULTI, CD, FM/AM, TV/DBS, VIDEO, CDR, PHONO,
VCR1, VCR2, T APE/MD, USB

4 Touche SURROUND (36)

5 Touche DSP (36)

6 Touche ANALOG DIRECT (30)

7 Touche SOUND (31, 39, 41)

8 Touche DIMMER (20)

9 Touche MUTING (20)

p Touche CATV/DBS CONTROL (55)

q Touche TV/VIDEO (53)

w Touche TEXT DISPLAY (45 – 48)

y

u

e Touche MENU (21, 29 – 31, 38)

r Touche REC PAUSE (52, 53, 55)

t Touche SLEEP (20)

y Touche ANALOG/DIGITAL INPUT (19)

u Touche SURR (surround)/DSP OFF (36)

i

i • Touches numériques pour la commande du tuner (28)

• Touches numériques pour l’ajustement du son (31, 39, 41)

• T ouches numériques pour la commande des appareils audio/vidéo (51 – 55)

+

o

;

o • Touches CH (canaux) +/– (53 – 55)

• Touches LEVEL +/–* (39, 41)

Ces touches fonctionnent uniquement après avoir appuyé sur les touches
numériques de la télécommande marquées d’un astérisque (*).

; Touches VOLUME +/– (18)

a

s

a Touches TV VOL (volume) +/– (53, 54)

s Touche EXIT (21, 30, 31, 38, 40, 42, 45 – 47)

d • Touches TUNING UP /DOWN (27)

d

• Touches de déplacement sur l’écran (21, 29 – 31, 38 – 40, 42, 45 – 48)

• Touches de commande des appareils audio/vidéo (51 – 53, 55, 56)

f

f Touche CONTROL (51 – 53)

(16, 53 – 56)

, VCR1 , TV , AUDIO

Français

RM-SRX8020J

REMOTE CONTROL

Fenêtre d’affichage de la télécommande

1

2

Fenêtre d’affichage de la télécommande

1 Affichage du mode de fonctionnement de la télécommande (16)

• Les modes de fonctionnement de la télécommande tels que “DVD”,
“CD”, “SOUND”, etc. apparaissent.
Quand le mode de fonctionnement de la télécommande est changé, il
apparaît sur l’affichage.

2 Indicateur de transmission de signal

• S’allume lors de la transmission d’un signal de télécommande.

4

Pour commencer

Cette section explique comment connecter les appareils audio/vidéo et les enceintes à l’ampli-tuner, et comment
connecter l’appareil au secteur.

Avant l’installation

Général

• S’assurer d’avoir les mains sèches.

• Mettre tous les appareils hors tension.

• Lire les modes d’emploi fournis avec les appareils qui doivent être
connectés.

Français

Emplacement

• Installer l’ampli-tuner dans un endroit plat et protégé de
l’humidité.

• La température autour de l’ampli-tuner doit être comprise entre
–5˚C et 35˚C (23˚F et 95˚F).

• S’assurer qu’il y a une bonne ventilation autour de l’appareil. Une
mauvaise ventilation peut entraîner une surchauffe et endommager
l’ampli-tuner.

Manipulation de l’ampli-tuner

• N’insérer aucun objet métallique à l’intérieur de l’ampli-tuner.

• Ne pas démonter l’ampli-tuner ni ne retirer les vis, les couvercles
ou le compartiment.

• Ne pas exposer l’appareil à la pluie ou à l’humidité.

Vérification des accessoires fournis

Vérifier que tous les articles suivants sont bien fournis avec
l’ampli-tuner.
Le nombre entre parenthèses indique la quantité d’articles fournis.

• Télécommande (1)

• Piles (2)

• Antenne cadre AM (1)

• Antenne FM (1)

Si quelque chose manquait, contacter le revendeur immédiatement.

Connexion des antennes FM et AM

Connexion de l’antenne FM

A

AM

LOOP

ANTENNA

FM 75

COAXIAL

AM
EXT

B

Antenne FM (fournie)

ANTENNA

AM

LOOP

Etendre l’antenne FM fournie horizontalement.

FM 75
COAXIAL

Câble d’antenne FM extérieure

AM

EXT

(non fourni)

A. Utilisation de l’antenne FM fournie

L’antenne FM fournie peut être connectée à la prise FM 75 Ω
COAXIAL de façon temporaire.

B. Utilisation d’un connecteur de type standard (non fourni)

Un connecteur de type standard devrait être connecté à la prise
FM 75 Ω COAXIAL.

Remarque:

Si la réception est mauvaise, connecter une antenne FM extérieure
(non fourni). Avant de connecter un câble coaxial 75 Ω (câble rond
provenant de l’antenne extérieure), déconnecter l’antenne-fil FM
fournie.

AM

LOOP

ANTENNA

FM 75

COAXIAL

AM
EXT

5

Connexion de l’antenne AM

1

ANTENNA

AM

LOOP

FM 75
COAXIAL

Tourner le cadre jusqu’à l’obtention
de la meilleure réception.

Antenne cadre AM
(fournie)

AM

EXT

Insérer les languettes du cadre dans
les fentes de la base pour assembler
l’antenne cadre AM.

2

Connexion des enceintes

Il est possible de connecter les enceintes suivantes:

• Deux paires d’enceintes avant pour produire un son stéréo normal.

• Une paire d’enceintes surround pour profiter des effets surround.

• Une enceinte surround arrière ou une paire d’enceintes surround
arrière pour profiter de la reproduction sonore à 6,1 canaux.

• Une enceinte centrale pour produire des effets surround plus
efficaces (pour accentuer les voix humaines).

• Un caisson de grave pour améliorer les graves.

Français

IMPORTANT:

Après la connexion des enceintes de la liste ci-dessus, régler
leurs informations correctement pour obtenir les meilleurs
effets surround/DSP possibles. Pour les détails, voir page 22.

3

ATTENTION:

Utiliser des enceintes avec l’impédance d’enceinte (SPEAKER
IMPEDANCE) indiquée sur les prises d’enceintes.

Fil extérieur recouvert de vinyle (non fourni)

Remarques:

• Si le fil de l’antenne cadre AM est recouvert de vinyle,
retirer ce dernier en le tordant comme montré sur
l’illustration ci-contre.

• S’assurer que les conducteurs de l’antenne ne touchent
aucune autre prise, cordon de connexion et cordon d’alimentation.
Cela pourrait nuire à la réception.

• Si la réception est mauvaise, connecter un fil extérieur recouvert de
vinyle (non fourni) à la prise AM EXT. (Laisser l’antenne cadre AM
connectée.)

Disposition typique des enceintes

Enceinte centrale

Enceinte(s) avant gauche

Enceinte surround gauche

Enceinte surround droite

Caisson de grave

Enceinte(s) avant droite

Enceinte(s) surround arriére

6

Procédure de connexion de base

Caisson de

grave actif

R

L

CENTER

SURR

SURR BACK

FRONT

SUBWOOFER

PRE OUT

R

L

1

2

3

4

Français

Connexion des enceintes avant, centrale et surround

1 Couper, tordre et retirer l’isolant à l’extrémité de

chaque câble de signal d’enceinte (non fourni).

2 Tournez la prise dans le sens contraire des

aiguilles d’une montre.
3 Insérez le câble de signal d’enceinte.
4 Tournez la prise dans le sens des aiguilles d’une

montre.

Pour chaque enceinte (à l’exception du caisson de grave),
connecter les prises (+) et (–) du panneau arrière aux prises
marquées (+) et (–) sur les enceintes.

Enceinte

surround

Droite / Gauche

Enceintes avant 2

Droite / Gauche

Enceintes avant 1

Droite / Gauche

Enceinte centrale

CAUTION : SPEAKER IMPEDANCE

+

–

CENTER

SPEAKER

RIGHT LEFT

SURROUND SPEAKERS

816

+

RIGHT LEFT RIGHT LEFT

–

2

FRONT SPEAKERS

1

Connexion des enceintes surround arrière

Pour profiter pleinement du Dolby Digital EX et du DTS-ES
Extended Surround (voir pages 32 et 33), il faut connecter les
enceintes surround arrière à travers u n amplificateur de puissance
connecté aux prises PRE OUT SURR BA CK sur le panneau arrière,
en utilisant un câble à fiches cinch (non fourni). Connecter la fiche
blanche à la prise audio gauche et la fiche rouge à la prise audio droite.

Amplificateur

de puissance

Enceinte surround

arrière gauche

Enceinte surround

arrière droite

IMPORTANT:

Pour obtenir la meilleure puissance de sortie de l’ampli­tuner, et pour éviter que celui-ci surchauffe, l’ampli-tuner
est muni d’un sélecteur d’impédance d’enceinte
SPEAKER LOAD SELECTOR qui doit être réglé comme
suit:

• Régler sur la position “HIGH” quand l’impédance des
enceintes avant connectées est comprise entre 8 Ω et
16 Ω.

•

Régler sur la position “LOW” quand l’impédance des
enceintes avant connectées est comprise entre 4 Ω et 6 Ω.

+

CAUTION :
SPEAKER IMPEDANCE

4 6 LOW

8 16 HIGH

–

SPEAKER LOAD SELECTOR

Remarque:

Il est possible de connecter deux paires
d’enceintes avant (une paire aux prises
FRONT SPEAKERS 1, et l’autre paire
aux prises FRONT SPEAKERS 2).

Remarque:

Si “1SPK” a été choisi pour la quantité d’enceintes surround arrière
(voir page 22), connecter l’enceinte surround arrière à la prise
PRE OUT SURR BACK L (gauche).

Connexion d’un caisson de grave

Vous pouvez améliorer les graves en connectant un caisson de grave.
Connectez la prise d’entrée d’un caisson de grave actif à la prise
PRE OUT SUBWOOFER sur le panneau arrière, en utilisant un
câble à fiches cinch (non fourni).

7

L

R

FRONT

PRE OUT

CENTER

SUBWOOFER

SURR

SURR BACK

L

R

Remarque:

Il est possible de placer le caisson de grave où on le souhaite puisque
les sons graves ne sont pas directionnels. Normalement, le placer
devant soi.

Amélioration de votre système audio

Vous pouvez utiliser cet ampli-tuner comme un préamplificateur
(amplificateur de commande) quand vous connectez des
amplificateurs de puissance aux prises PRE OUT sur le panneau
arrière en utilisant un câble muni de fiches cinch (non fourni).
Connectez la fiche blanche à la prise audio gauche et la fiche rouge
à la prise audio droite.

Enceinte
avant gauche

Amplificateur

de puissance

Enceinte

avant droite

Enceinte centrale

Amplificateur
de puissance

Connexion des appareils audio/vidéo

Il est possible de connecter les appareils audio/vidéo suivants à cet
ampli-tuner. Se référer aussi aux modes d’emploi fournis avec ces
appareils.

Appareils audio Appareils vidéo

• Tourne-disque •

• Lecteur CD* • Caméscope

• Platine cassette ou • Téléviseur*
enregistreur de MD* • Tuner DBS*

• Graveur de CD* • Lecteur de DVD*

• Ordinateur personnel (PC)

*

Il est possible de connecter ces appareils en utilisant les méthodes
décrites dans “Connexions analogiques” (ci-dessous) ou dans
“Connexions numériques” (voir page

Connexions analogiques

Connexion des appareils audio

Utiliser des câbles munis de fiches cinch (non fournis).
Connecter la fiche blanche à la prise audio gauche et la fiche rouge à
la prise audio droite.

Magnétoscopes (VCR 1 et VCR 2)

13).

Français

L

R

FRONT

SUBWOOFER

PRE OUT

CENTER

SURR

Amplificateur
de puissance

SURR BACK

L

R

Amplificateur

de

puissance

ATTENTION:

Si un appareil de traitement du son tel qu’un égaliseur graphique est
connecté entre les appareils source et cet ampli-tuner, la sortie
sonore à travers cet ampli-tuner peut être déformée.

Tourne-disque

Tourne-disque

A la sortie
audio

Si le tourne-disque est
muni d’un câble de mise à
la terre, connecter ce
câble à la vis de terre (H)
sur le panneau arrière.

DVD

SUB

WOOFER

CENTER

RIGHT

LEFT

AUDIO

SURR

(REAR)

PHONO

CD

OUT

(REC)

TAPE

MD

IN

(PLAY)

OUT

(REC)

CDR

IN

(PLAY)

Enceinte surround

gauche

Enceinte surround

droite

Gauche / Droite

Enceintes surround arrière

Remarque:

Si “1SPK” a été choisi pour la quantité d’enceintes surround arrière
(voir page 22), connecter l’enceinte surround arrière à la prise
SURR BACK L (gauche).

Remarque:

Cette connexion est pour un tourne-disque à cellule de type MM (à
aimant mobile).
Les tourne-disques incorporant une cellule à faible signal de sortie
telle qu’une MC (type à bobine mobile) doivent être connectés à
l’ampli-tuner à travers un amplificateur de tête ou un amplificateur
élévateur disponible dans le commerce. Une connexion directe
résulterait en un volume insuffisant.

8

Lecteur CD

Graveur de CD

Lecteur CD

Français

A la sortie audio

Platine cassette ou enregistreur de MD

A l’entrée audio

SUB

WOOFER

DVD

Platine cassette

CENTER

RIGHT

A la sortie audio

LEFT

AUDIO

SURR

(REAR)

PHONO

CD

OUT

(REC)

TAPE

MD

IN

(PLAY)

OUT

(REC)

CDR

IN

(PLAY)

A l’entrée audio

WOOFER

DVD

SUB

CENTER

Graveur de CD

RIGHT

LEFT

A la sortie audio

AUDIO

SURR

(REAR)

PHONO

CD

OUT

(REC)

TAPE

MD

IN

(PLAY)

OUT

(REC)

CDR

IN

(PLAY)

SUB

WOOFER

DVD

A l’entrée audio

CENTER

RIGHT

LEFT

AUDIO

SURR

(REAR)

PHONO

CD

OUT

(REC)

TAPE

MD

IN

(PLAY)

OUT

(REC)

CDR

IN

(PLAY)

A la sortie audio

Enregistreur de MD

Remarque:

Il est possible de connecter une platine cassette ou un enregistreur
de MD aux prises TAPE/MD. Lors de la connexion d’un enregistreur
de MD aux prises TAPE/MD, changer le nom de la source, qui
apparaît sur l’affichage lors de la sélection de source, sur “MD”. Voir
page 17, pour les détails.

Si les appareils audio possèdent une prise COMPU LINK ou
TEXT COMPU LINK

• Voir aussi la page 43 pour des informations détaillées sur les
connexions et le système de commande à distance COMPU
LINK.

• Voir aussi la page 44 pour des informations détaillées sur les
connexions et le système de commande à distance TEXT
COMPU LINK.

9

Connexion des appareils vidéo

Utiliser des câbles munis de fiches cinch (non fournis).
Connecter la fiche blanche à la prise audio gauche, la prise rouge à
la fiche audio droite et la fiche jaune à prise vidéo.

• Si les appareils vidéo possèdent des prises S-vidéo (séparation
Y/C) et/ou en composante vidéo (Y, P

B/CB, PR/CR), les connecter

en utilisant un câble S-vidéo (non fourni) et/ou un câble en
composantes vidéo (non fourni). En utilisant ces prises, il est
possible d’obtenir une meilleure qualité vidéo dans l’ordre suivant
—Composantes vidéo > S-vidéo > Vidéo composite.

Magnétoscope

IMPORTANT:

Cet ampli-tuner est muni des prises vidéo suivantes—vidéo
composite, S-vidéo et composantes vidéo. Il est possible de les
utiliser sans distinction pour connecter un appareil vidéo.
Cependant, noter que les signaux vidéo d’un type de prises

d’entrée ne sont sortis que par le même type de prise de sortie.

Par conséquent, si un appareil d’enregistrement vidéo et un appareil
de lecture vidéo sont connectés à l’ampli-tuner par des prises vidéo
de type différent, il n’est pas possible d’enregistrer l’image de
l’appareil de lecture sur l’appareil d’enregistrement. De plus, si le
téléviseur et l’appareil de lecture vidéo sont connectés à l’ampli-tuner
par des prises vidéo de type différent, il n’est pas possible de voir
l’image de lecture de l’appareil de lecture vidéo sur le téléviseur.

Français

B

A

A

B

AUDIO

RIGHT

Magnétoscope

S-VHS/VHS

LEFT

DVD

FRONT

TV SOUND

DBS

OUT

(REC)

VCR1

IN

(PLAY)

OUT

(REC)

VCR2

IN

(PLAY)

MONITOR

OUT

Magnétoscope

S-VHS/VHS

VIDEO

C

D

F

E

S-VIDEOVIDEO

Å A la sortie audio gauche/droit
ı A l’entrée audio gauche/droit

C

D

Ç A la sortie composite vidéo
Î A la sortie S-vidéo
‰ A l’entrée composite vidéo
Ï A l’entrée S-vidéo

E

F

Caméscope

Les prises d’entrée VIDEO sur le panneau avant sont très pratiques
pour connecter et déconnecter un appareil fréquemment.

• Si les prises sur le panneau avant ne sont pas utilisées, fixer le
couvercle des prises avant fourni pour les protéger de la poussière.

• Attache du couvercle

USB AUDIO

S-VIDEO VIDEO

VIDEO

• Retrait du couvercle

L—AUDIO—R

USB AUDIO

PUSH OPEN

S-VIDEO VIDEO

VIDEO

L—AUDIO—R

S-VIDEO

VIDEO

VIDEO

L—AUDIO—R

A la sortie

audio

A la sortie
S-vidéo

A la sortie
composite
vidéo

10

Téléviseur et/ou tuner DBS

Français

A

B

C
D

Téléviseur

AUDIO

RIGHT

LEFT

DVD

FRONT

TV SOUND

DBS

OUT

(REC)

VCR1

IN

(PLAY)

OUT

(REC)

VCR2

IN

(PLAY)

MONITOR

OUT

VIDEO

Lors de la connexion du téléviseur aux prises AUDIO
(TV SOUND/DBS), NE PAS connecter la sortie vidéo du
téléviseur à ces prises d’entrée vidéo.

DVD

DBS

MONITOR

OUT

COMPONENT VIDEO

B/CB

P

Y

PR/C

R

S-VIDEOVIDEO

Connecter le téléviseur
à la prise MONITOR
OUT pour voir l’image
de lecture des autres
appareils vidéo
connectés.

Å A la sortie audio
ı A l’entrée composite vidéo
Ç A l’entrée S-vidéo
Î A l’entrée en composantes vidéo

AUDIO

RIGHT

A

Tuner DBS

DBS

B

D

C

LEFT

DVD

FRONT

TV SOUND

DBS

OUT

(REC)

VCR1

IN

(PLAY)

OUT

(REC)

VCR2

IN

(PLAY)

MONITOR

OUT

VIDEO

DVD

DBS

MONITOR

OUT

COMPONENT VIDEO

B/CB

P

Y

PR/C

R

S-VIDEOVIDEO

Å A la sortie audio
ı A la sortie S-vidéo
Ç A la sortie en composantes vidéo
Î A la sortie composite vidéo

11

Remarques:

• Lors de la connexion du tuner DBS aux prises TV SOUND/DBS,
changer le nom de la source qui apparaît lors de la sélection de la
source, sur “DBS”. Voir la page 17 pour les détails.

• Lors de la connexion du tuner DBS aux prises d’entrée vidéo en
composantes, régler correctement l’entrée vidéo en composante.
Voir les pages 25 et 49 pour plus de détails.

Lecteur DVD

• Lors de la connexion d’un lecteur DVD muni des prises de sortie stéréo:

AUDIO

RIGHT

LEFT

DVD

FRONT

TV SOUND

DBS

OUT

(REC)

VCR1

(PLAY)

A

Lecteur DVD

B

DVD

D

(REC)

VCR2

(PLAY)

MONITOR

OUT

C

Å A la sortie audio avant gauche/droit
ı A la sortie S-vidéo
Ç A la sortie en composantes vidéo
Î A la sortie composite vidéo

OUT

VIDEO

S-VIDEOVIDEO

IN

IN

DVD

DBS

MONITOR

OUT

COMPONENT VIDEO

PB/CB

Y

Français

PR/CR

• Lors de la connexion d’un lecteur DVD muni de prises de sortie analogique discrète (reproduction 5,1 canaux):

Lecteur DVD

D

LEFT

DVD

FRONT

TV SOUND

DBS

OUT

(REC)

VCR1

(PLAY)

OUT

(REC)

VCR2

(PLAY)

MONITOR

OUT

G

DVD

F

E

VIDEO

S-VIDEOVIDEO

IN

DVD

DBS

MONITOR

OUT

COMPONENT VIDEO

Y

Å A la sortie audio surround gauche/droit

IN

ı A la sortie audio central
Ç A la sortie du caisson de grave
Î A la sortie audio avant gauche/droit
‰ A la sortie composite vidéo

DVD

SUB

WOOFER

CENTER

A

RIGHT

LEFT

B

AUDIO

SURR

(REAR)

PHONO

CD

OUT

(REC)

TAPE

MD

IN

(PLAY)

OUT

(REC)

CDR

IN

(PLAY)

C

RIGHT

Ï A la sortie S-vidéo

Remarque:

Lors de la connexion d’un lecture DVD aux prises d’entrée vidéo en
composantes, régler correctement l’entrée vidéo en composante. Voir
les pages 25 et 49 pour les détails.

Ì A la sortie en composantes vidéo

P

B/CB

PR/C

R

12

Connexions numériques

Cet ampli-tuner est équipé de quatre prises d’entrée numérique
DIGITAL IN—une prise numérique coaxiale et trois prises
numériques optiques, ainsi que d’une prise de sortie numérique
DIGITAL OUT.

IMPORTANT:

• Lors de la connexion d’un lecteur de DVD, d’un tuner de télévision
numérique ou d’un tuner DBS en utilisant les prises numériques, il
faut aussi connecter la prise vidéo à l’arrière de l’ampli-tuner. Sans
cette connexion, il n’est pas possible de voir l’image de lecture.

Français

• Après avoir connecté les appareils vidéo en utilisant les prises
DIGITAL IN, effectuer les réglages suivants si nécessaire.
– Régler la prise d’entrée numérique (DIGITAL IN) correctement.

Pour les détails, voir “6 Réglage des prises d’entrée numériques
(DIGITAL IN)” à la page 25.

– Choisir le mode d’entrée numérique correctement. Pour les

détails, voir “Sélection du mode d’entrée analogique ou
numérique” à la page 19.

Remarques:

• A l’expédition de l’usine, les prises DIGITAL IN ont été réglées pour
être utilisées avec les appareils suivants.
– DIGITAL 1 (coaxial): Pour le lecteur de DVD
– DIGITAL 2 (optique): Pour le lecteur CD
– DIGITAL 3 (optique): Pour le tuner de télévision numérique
– DIGITAL 4 (optique): Pour le graveur de CD

• Si l’on souhaite commander le lecteur CD, le graveur de CD ou
l’enregistreur de MD en utilisant le système de commande à
distance COMPU LINK, connecter aussi l’appareil en question
comme décrit dans “Connexions analogiques” (voir page 9).

• Si l’on souhaite commander le lecteur DVD en utilisant le système
de commande à distance AV COMPU LINK (voir page 49),
connecter aussi le lecteur de DVD comme décrit dans “Connexions
analogiques” (voir page 12).

Prises d’entrée numériques

Il est possible de connecter les appareils numériques suivants.

Téléviseur numérique

Tuner DBS

Digital VCR

DBS

Lecteur DVD

DVD

Graveur de CD

Lecteur CD

Enregistreur de MD

Câble coaxial numérique (non fourni)
entre les prises numériques coaxiales

Câble optique numérique (non fourni)
entre les prises numériques optiques

Prise de sortie numériques

Graveur de CD

Câble optique numérique (non fourni)
entre les prises numériques optiques

Quand l’appareil d’enregistrement
numérique, tel qu’un enregistreur
de MD et un graveur de CD
possède une prise d’entrée optique
numérique, la connecter à la prise
DIGITAL OUT permet d’effectuer
un enregistrement numérique­numérique.

Enregistreur de MD

PCM/DOLBY DIGITAL
/DTS

DIGITAL OUT

Quand l’appareil a une prise de sortie
numérique coaxiale, la connecter à la
prise DIGITAL 1 (DVD), en utilisant un
câble numérique coaxial (non fourni).

Quand l’appareil a une prise de sortie
numérique optique, la connecter à la
prise DIGITAL 2 (CD), DIGITAL 3 (TV)
ou DIGITAL 4 (CDR) en utilisant un
câble numérique optique (non fourni).

Avant de connecter un câble
numérique optique, enlever
le capuchon protecteur.

13

Remarque:

Le format du signal numérique sorti par la prise DIGITAL OUT est le
même que celui du signal d’entrée. Cela signifie que quand des
signaux DTS Digital Surround sont entrés, les mêmes signaux DTS
Digital Surround sont sortis.

DIGITAL IN

DIGITAL 1 (DVD)

DIGITAL 2 (CD)

DIGITAL 3 (TV)

DIGITAL 4 (CDR)

Connexion USB

Cet ampli-tuner est muni d’une prise USB sur le panneau avant. Il
est possible de connecter son ordinateur à cette prise et de
reproduire le son de votre ordinateur.
Lors de la première connexion de l’ordinateur, suivre la procédure
ci-dessous.

• Noter qu’il n’est pas possible d’envoyer de signal ou de données à
l’ordinateur à partir de cet ampli-tuner.

IMPORTANT:

• Vérifier que l’ordinateur, muni d’un lecteur de CD-ROM fonctionne
sous WindowsR 98*, WindowsR Me* ou WindowsR XP* et préparer
les CD-ROM d’installation.

• Vérifier le réglage du BIOS de votre—pour savoir si l’interface USB
est en service, et si USB IRQ est réglé sur “AUTO” ou sur un
numéro IRQ disponible.

5. Vérifier que les pilotes sont installés correctement.

1. Ouvrir le panneau de configuration de votre ordinateur:
Choisir [Start] = [Settings] = [Control Panel].

2. Choisir [System], puis [Device Manager] et cliquer sur
[Sound, video and game controllers] et [Universal serial bus
controllers].
La fenêtre suivante apparaît et il est possible de vérifier si les
pilotes ont été installés.

Français

Comment installer les pilotes USB

La procédure suivante considère que la version anglaise de Windows
98 est utilisée. Si votre ordinateur fonctionne sous une version
différente ou une langue différente du système d’exploitation, les
écrans apparaissant sur le moniteur de votre ordinateur seront
différents de ceux utilisés dans la procédure suivante.

1. Mettre sous tension l’ordinateur et démarrer WindowsR 98,
Windows

Si l’ordinateur était sous tension, quitter toutes les applications
en fonctionnement.

2. Mettre l’ampli-tuner sous tension et appuyer sur USB AUDIO
sur le panneau avant ou sur USB sur la télécommande.

Le témoin sur la touche USB AUDIO sur le panneau avant
s’allume.

3. Connecter l’ampli-tuner à l’ordinateur en utilisant un câble
USB (non fourni).

L’ordinateur reconnaît automatiquement cette connexion et
affiche l’écran suivant sur le moniteur .

USB AUDIO

R

Me ou WindowsR XP.

VIDEO

VIDEO

S-VIDEO

Câble USB

(non fourni)

L—AUDIO—R

Ordinateur

R

Remarque:

Les éléments apparaissant sur l’écran de l’ordinateur
dépendent des réglages spécifiques de ce dernier.

6. Changer le réglage audio de l’ordinateur.

1. Si le panneau de configuration a été fermé, l’ouvrir de
nouveau: Choisir [Start] = [Settings] = [Control Panel].

2. Cliquer sur [Multimedia], puis choisir “USB Audio Device
[1]” pour “Playback” de “Audio” puis refermer la fenêtre.

Pour reproduire un CD à partir du lecteur de CD-ROM de
l’ordinateur, cliquer sur [Multimedia], [CD Music] puis cocher la

case [Enable digital CD audio for this CD-ROM device].

Maintenant, l’ordinateur est prêt pour la lecture par la
connexion USB.

Une fois que l’installation est terminée, il est possible d’utiliser
l’ordinateur comme source de lecture. Celui-ci reconnaît
automatiquement l’ampli-tuner chaque fois qu’un câble USB est
connecté entre l’ordinateur et l’ampli-tuner sous tension.

• Lorsque l’ordinateur n’est pas utilisé comme source de lecture,
déconnecter le câble USB.

Pour reproduire les sons de l’ordinateur, se référer aux modes
d’emploi fournis avec l’application de reproduction sonore installée
sur l’ordinateur.

4. Installer les pilotes USB en suivant les instructions sur
l’écran.

Remarques:

• NE PAS mettre l’ampli-tuner hors tension ni déconnecter le câble USB
pendant l’installation des pilotes et pendant les quelques secondes
qu’il faut à chaque à l’ordinateur pour reconnaître l’ampli-tuner.

• Utiliser un câble USB rapide (révision 1,0). La longueur
recommandée du cordon est de 1,5 m.

• Si l’ordinateur ne reconnaît pas l’ampli-tuner , déconnecter le câb le USB
et le reconnecter. Si cela ne fonctionne pas, redémarrer Windows .

• Les pilotes installés sur l’ordinateur peuvent reconnaître l’ampli­tuner uniquement quand le câble USB est connecté entre eux.

• Le son peut ne pas être reproduit correctement—interrompu ou
dégradé—selon les réglages et les spécifications de l’ordinateur.

• Si les prises sur le panneau avant ne sont pas utilisées, fixer le
couvercle des prises avant fourni pour les protéger de la poussière.

*

MicrosoftR, WindowsR 98, WindowsR Me et WindowsR XP sont des
marques déposées de Microsoft Corporation.

14

Connexion du cordon d’alimentation secteur

Avant de brancher l’ampli-tuner sur une prise d’alimentation secteur,
s’assurer que toutes les connexions ont été faites.

Brancher le cordon d’alimentation sur une prise secteur murale.

Français

Tenir le cordon d’alimentation à l’écart des câbles de connexion et
d’antenne. Le cordon d’alimentation risquerait de causer des bruits
ou des interférences sur l’écran. Il est recommandé d’utiliser un
câble coaxial pour connecter l’antenne car il est correctement blindé
contre les interférences.

Remarque:

Les réglages préréglés tels que les canaux préréglés et les
ajustements sonores peuvent être effacés au bout de quelques jours
dans les cas suivants:

– Quand le cordon d’alimentation est débranché.
– Quand une coupure de courant se produit.

Mise en place des piles dans la
télécommande

Avant d’utiliser la télécommande, mettre d’abord en place les deux
piles fournies. Lors de l’utilisation de la télécommande, la diriger
directement sur le capteur de télécommande de l’ampli-tuner.

1. Au dos de la télécommande, retirer le
couvercle du compartiment à piles.

2. Insérer les piles. Respecter les polarités:
(+) à (+) et (–) à (–).

R6P(SUM-3)/AA(15F)

ATTENTIONS:

• Ne pas toucher le cordon d’alimentation avec les mains mouillées.

• Ne pas tirer sur le cordon d’alimentation pour débrancher la fiche.
Toujours saisir directement la fiche de façon à ne pas endommager
le cordon.

3. Remettre le couvercle en place.

Si la plage de fonctionnement de la télécommande ou son efficacité
diminue, remplacer les piles. Utiliser deux piles sèches de type
R6P (SUM-3)/AA(15F).

Remarque:

Après le remplacement des piles, régler à nouveau les codes des
fabricants (voir page 54).

ATTENTION:

Suivre ces précautions pour éviter toute fuite ou fissuration des piles:

• Placer les piles dans la télécommande de façon que la polarité soit
respectée: (+) à (+) et (–) à (–).

• Utiliser le type de pile correct. Des piles qui paraissent similaires
peuvent différer en tension.

• Toujours remplacer les deux piles en même temps.

• Ne pas exposer les piles à la chaleur ou à une flamme.

15

Opérations de base

ANALOG

DIGITAL EQ INPUT ATT

SLEEP VOLUME

ONE TOUCH OPERATION

3D–PHONIC MIDNIGHT MODE

TUNED STEREO

LINEAR PCM

DIGITAL

L

SUBWFR

LS RSCRS

SPEAKERS

LFE

DGTL AUTO DVD MULTI

PRO LOGIC
DSP
HEADPHONE

SB

12

AUTO MUTING

Les opérations suivantes sont utilisées ordinairement lors de la reproduction de n’importe quelle source.

Avant d’utiliser la télécommande

Comment vérifier le mode de fonctionnement de la télécommande

La fenêtre d’affichage de la télécommande montre les informations
suivantes quand certaines touches sont pressées de façon que l’on
puisse vérifier la commande en cours.

Appuyer sur l’une des touches de sélection
de source, le nom de la source choisie
apparaît sur l’affichage.

Touches

FM/AM

CD

PHONO

T APE/MD

DVD ou DVD MULTI

CDR
USB

TV/DBS

VCR1
VCR2

VIDEO

Indications

TUNER

CD

PHONO

T APE

DVD
CDR
USB

TV
VCR1
VCR2

VIDEO

Appuyer sur SOUND avant d’ajuster un effet
sonore, “SOUND” apparaît sur l’affichage.

Appuyer sur TEXT DISPLAY ou sur MENU
avant d’utiliser le menu sur écran ou TEXT
COMPU LINK, “MENU” apparaît sur
l’affichage.

A/V CONTROL RECEIVER

Ex.: Quand CD
est pressé.

A/V CONTROL RECEIVER

Ex.: Quand USB
est pressé.

A/V CONTROL RECEIVER

A/V CONTROL RECEIVER

Remarque:

Une petite quantité de courant est consommée ne mode d’attente.
Pour mettre l’appareil complètement hors tension, débrancher le
cordon d’alimentation secteur.

Sélection de la source à reproduire

Appuyer sur l’une des touches de sélection de source.

Le témoin de la source choisie, sur le panneau avant, s’allume.

• Le nom de la source choisie et le mode Surround/DSP
précédemment choisi apparaissent aussi sur l’affichage.

TV SOUND/DBSVIDEOVCR 2VCR 1DVDDVD MULTI

SOURCE NAME

FM / AMUSB AUDIOTAPE / MDCDRCDPHONO

SOURCE NAME

Sur le panneau avant

A partir de la télécommande

Le nom de la source choisie et le mode
Surround/DSP actuel apparaissent

DVD MULTIDVD

TV/DBS VIDEO PHONO

VCR 1 VCR 2

CD

CDR

TAPE/MD

FM/AM

USB

Français

Appuyer sur CONTROL ou CATV/DBS

A/V CONTROL RECEIVER

CONTROL avant de commander un appareil
audio ou vidéo connecté à l’ampli-tuner, le
mode de télécommande choisi apparaît sur
l’affichage (voir pages 51 et 54).

Ex.: Quand CATV/
DBS CONTROL
est pressé.

Mise de l’appareil sous tension

Sur le panneau avant:

Appuyez sur STANDBY/ON .

Le témoin STANDBY s’éteint. Le nom de la
source actuelle et le mode Surround/DSP
apparaissent sur l’affichage.

Le nom de la source actuelle et le mode
Surround/DSP apparaissent

L R

ANALOG

SPEAKERS

1

Le niveau de volume actuel apparaît

Pour mettre l’appareil hors tension
(en mode d’attente), appuyer de nouveau

sur STANDBY/ON

.

Le témoin STANDBY s’allume.

A partir de la télécommande:

Appuyez sur AUDIO .

Le témoin STANDBY s’éteint sur le panneau
avant. Le nom de la source actuelle et le mode
Surround/DSP apparaissent sur l’affichage.

Pour mettre l’appareil hors tension (en mode d’attente), appuyer
de nouveau sur AUDIO
panneau avant.

. Le témoin STANDBY s’allume sur le

STANDBY

STANDBY/ON

VOLUME

STANDBY

STANDBY/ON

AUDIO

DVD MULTI Choisit le lecteur de DVD pour voir un DVD

en utilisant le mode de sortie analogique
discrète (reproduction 5,1 canaux).
Pour la lecture DVD MULTI, voir page 37.

DVD Choisit le lecteur de DVD.
VCR 1 Choisit l’appareil vidéo connecté aux prises

VCR 1.

VCR 2 Choisit l’appareil vidéo connecté aux prises

VCR 2.

VIDEO Choisit l’appareil vidéo connecté aux prises

VIDEO.

TV (SOUND)/DBS Choisit le son du téléviseur (ou le tuner

DBS).

PHONO
CD
CDR
TAPE/MD

* Choisit le tourne-disque.

* Choisit le lecteur CD.

* Choisit le graveur de CD.

* Choisit la platine cassette (ou l’enregistreur

de MD).

USB (AUDIO) Choisit l’ordinateur personnel (PC) connecté

à la prise USB.

FM/AM * Choisit la réception FM ou AM.

• Chaque fois que la touche est pressée, la
bande alterne entre FM et AM.

Remarques:

• Lors de la connexion d’un enregistreur de MD (aux prises TAPE/MD)
et d’un tuner DBS (aux prises TV SOUND/DBS), changer le nom de
la source qui apparaît sur l’affichage. Voir page 17 pour les détails.

• Quand une des touches de sélection de source, marquée par un
astérisque (*), est pressée sur la télécommande, l’ampli-tuner se
met automatiquement sous tension.

16

Modification du nom de la source

Si un enregistreur de MD a été connecté aux prises TAPE/MD ou si
un tuner DBS a été connecté aux prises TV SOUND/DBS sur le
panneau arrière, changer le nom de source qui apparaît sur l’affichage.

Sur le panneau avant SEULEMENT:

Pour changer le nom de source de “TAPE” sur “MD”:

1. Appuyer sur TAPE/MD (SOURCE NAME).

• S’assurer que “TAPE” apparaît sur l’affichage.

2. Maintenir pressée SOURCE NAME

Français

(TAPE/MD) jusqu’à ce que
“ASSGN. MD” apparaisse sur l’affichage.

L R

ANALOG

SPEAKERS

1

Pour changer le nom de source de “TV” sur “DBS”:

1. Appuyer sur TV SOUND/DBS
(SOURCE NAME).

• S’assurer que “TV” apparaît sur l’affichage.

2. Maintenir pressé SOURCE NAME
(TV SOUND/DBS) jusqu’à ce que
“ASSGN. DBS” apparaisse sur l’affichage.

L R

ANALOG

SPEAKERS

1

Pour changer les noms de source sur “TAPE” ou “TV”, répéter
la procédure ci-dessus—maintenir pressée SOURCE NAME
(T APE/MD) pour choisir “TAPE”, ou SOURCE NAME
(TV SOUND/DBS) pour choisir “TV”.

Remarque:

Sans changer le nom de source, il est quand même possible d’utiliser les
appareils connectés. Cependant, il peut y avoir quelques inconvénients.
– “TAPE” ou “TV” apparaît sur l’affichage quand l’enregistreur de MD

ou le tuner DBS est choisi.

– Il n’est pas possible d’utiliser l’entrée numérique (voir page 19)

pour l’enregistreur de MD.

– Il n’est pas possible d’utiliser le système de commande à distance

COMPU LINK (voir page 43) pour commander l’enregistreur de MD.

Sélection de sources différentes pour l’image et
le son

Il est possible de regarder l’image d’un appareil vidéo tout en
écoutant le son d’un autre appareil.

Appuyer sur l’une des touches de sélection de source
audio— PHONO, CD, CDR, TAPE/MD, USB (A UDIO),
FM/AM—tout en regardant l’image d’un appareil vidéo
tel que le magnétoscope, le lecteur de DVD, etc.

Le témoin de la source choisie, sur le panneau avant, s’allume.

Sur le panneau avant:

DVD MULTI

VCR 1

DVD

VCR 2

VIDEO

TV SOUND/DBS

TAPE / MD

SOURCE NAME

VOLUME

TV SOUND/DBS

SOURCE NAME

VOLUME

A partir de la télécommande:

DVD MULTIDVD

TV/DBS VIDEO PHONO

VCR 1 VCR 2

CD

CDR

TAPE/MD

FM/AM

USB

Remarque:

Une fois que la source vidéo a été choisie, les images de la source
choisie sont envoyées au téléviseur jusqu’à ce qu’une autre source
soit choisie.

Indicateurs enceinte et de signal sur l’affichage

En vérifiant les indicateurs suivants, vous pouvez vérifier facilement
quelle enceinte est en service et quels signaux entrent dans cet
ampli-tuner à partir de la source.

Indicateurs d’enceinte (blancs)

L

CR

SUBWFR

LS RS

LFE

S

SB

Indicateurs d’enceinte

surround arrière *

Seuls les indicateurs d’enceinte s’allument—:

• Quand les enceintes correspondantes sont réglées sur “LARGE”
ou “SMALL” (voir “1 Réglage des enceintes” à la page 22) et
sont aussi nécessaires pour le mode Surround/DSP actuellement
choisi.

*Si “1SPK” a été choisi pour la quantité d’enceintes surround

arrière (voir page 22), l’indicateur de l’enceinte surround arrière
centrale s’allume. Si “2SPK” a été choisi, les indicateurs
d’enceintes arrière gauche et droite s’allument.

• S’allume quand “SUBWOOFER” est réglé sur “YES”,
(Référez-vous à “1 Réglage des enceintes” à la page 22).

Les indicateurs de signal s’allument pour indiquer les signaux
entrants.

L :• Quand l’entrée numérique est choisie: S’allume lors de

l’entrée du signal du canal gauche.

• Quand l’entrée analogique est choisie: Toujours allumé.

R :• Quand l’entrée numérique est choisie: S’allume lors de

l’entrée du signal du canal droit.

• Quand l’entrée analogique est choisie: Toujours allumé.

C : S’allume lors de l’entrée du signal du canal central.
LFE :S’allume lors de l’entrée du signal du canal LFE.
LS : S’allume lors de l’entrée du signal du canal surround

gauche.

RS : S’allume lors de l’entrée du signal du canal surround droit.
S : Quand un signal de canal arrière monaural ou un signal à

2 canaux codé Dolby Surround entre dans l’appareil.

SB : S’allume lors de l’entrée du signal du canal surround arrière.

Remarque:

Quand “DVD MULTI” est choisi comme source, “L”, “C”, “R”, “LFE”,
“LS” et “RS” s’allument.

Indicateurs de signal (rouges)

L

CR

SUBWFR

LS RS

LFE

S

SB

SUBWFR

.

17

SOURCE NAME

SOURCE NAME

USB AUDIOTAPE / MDCDRCDPHONO

FM / AM
