JVC RX-6010VBK, RX-6012VSL User Manual [pr]

AUDIO/VIDEO CONTROL RECEIVER

DIGITAL

RECEPTOR DE CONTROL DE AUDIO/VÍDEO RECEPTOR DE COMANDO AUDIO/VÍDEO

RX-6010VBK / RX-6012VSL

SLEEP

VCR

SURROUND

– SUBWOOFER +TEST

SURROUND

EFFECT

– CENTER +

MODE

– REAR•L + – VCR CH +

SOUND

7/P

CD-DISC

TV/VIDEO

– REAR•R +

DVD

TV SOUND

VCR

TAPE/CDR

TV VOL

VOLUME

–

TV CH

–

RM-SRX6010U

REMOTE CONTROL

A/V CONTROL RECEIVER

AUDIO

ANALOG/DIGITAL

FM/AM

MUTING

+10

ENTER

PHONES

STANDBY

STANDBY/ON

FM/AM TUNING

DIGITAL

SURROUND

SURROUND ON/OFF

DSP MODE

FM/AM PRESET FM MODE

DIGITAL

INPUT ATT

SPEAKERS ON/OFF

MEMORY

INPUT DIGITALINPUT ANALOG

AUDIO/VIDEO CONTROL RECEIVER

DVD VCR TV SOUND

CD TAPE/CDR

SOURCE NAME

FM/AM

ADJUST

DOWN UP

MASTER VOLUME

SETTING

CONTROL

INSTRUCTIONS

MANUAL DE INSTRUCCIONES

INSTRUÇÕES

For Customer Use:

Enter below the Model No. and Serial No. which are located either on the rear, bottom or side of the cabinet. Retain this information for future reference.

Model No. Serial No.

LVT0578-003A

[US, UN, UJ]

Warnings, Cautions and Others / Avisos, precauciones y otras notas / Advertêcias, precauções e outras notas /

Caution –– switch!

Disconnect the mains plug to shut the power off completely. The switch in any position does not disconnect the mains line. The power can be remote controlled.

Precaución –– Interruptor !

Desconectar el cable de alimentación para desactivar la alimentación totalmente. Cualquier que sea la posición de ajuste del interruptor

, la alimentación no es cortada completamente. La alimentación

puede ser controlada remotamente.

CAUTION

To reduce the risk of electrical shocks, fire, etc.:

1. Do not remove screws, covers or cabinet.

2. Do not expose this appliance to rain or moisture.

CAUTION

• Do not block the ventilation openings or holes. (If the ventilation openings or holes are blocked by a newspaper or cloth, etc., the heat may not be able to get out.)

• Do not place any naked flame sources, such as lighted candles, on the apparatus.

• When discarding batteries, environmental problems must be considered and local rules or laws governing the disposal of these batteries must be followed strictly.

• Do not use this apparatus in a bathroom or places with water. Also do not place any containers filled with water or liquids (such as cosmetics or medicines, flower vases, potted plants, cups, etc.) on top of this apparatus.

Precaução –– Interruptor !

Desconectar o cabo de alimentação para desligar a alimentação por completo. Qualquer que seja a posição de ajuste do interruptor , a alimentação não é completamente cortada. A alimentação pode ser controlada remotamente.

ATENÇÃO

Para reduzir riscos de choques eléctricos, incêndio, etc.:

1. Não retire parafusos nem desmonte as tampas ou o gabinete.

2. Não exponha este aparelho à chuva nem à umidade.

AVISO

• Não obstrua as aberturas e orifícios de ventilação. (Se os orifícios ou aberturas de ventilação estiverem obstruídos por qualquer papel ou tecido, não haverá circulação do ar quente.)

• Não coloque nenhum objeto com chamas, como velas acesas, sobre o aparelho.

• Ao descartar as baterias, leve em consideração os problemas que possam ser causados ao meio ambiente e os regulamentos e leis locais e governamentais sobre recolhimento dessas baterias devem ser rigorosamente seguidos.

• Não utilize este aparelho em banheiros ou em locais com água. Além disso, não coloque nenhum recipiente com água ou qualquer tipo de líquido (como cosméticos ou remédios, vasos com flores, plantas, xícaras, etc.) sobre o aparelho.

PRECAUCIÓN

Para reducir riesgos de choques eléctricos, incendio, etc.:

1. No extraiga los tornillos, los cubiertas ni la caja.

2. No exponga este aparato a la lluvia o a la humedad.

PRECAUCION

• No obstruya las rendijas o los orificios de ventilación. (Si las rendijas o los orificios de ventilación quedan tapados con un periódico, un trozo de tela, etc., no se podrá disipar el calor).

• No ponga sobre el aparato ninguna llama al descubierto, como velas encendidas.

• Cuando tenga que descartar las pilas, tenga en cuenta los problemas ambientales y observe estrictamente los reglamentos o las leyes locales sobre disposición de las pilas.

• No utilice este aparato en el cuarto de baño o en lugares donde hay agua. Tampoco coloque ningún recipiente que contenga agua u otros líquidos (frascos de cosméticos o medicinas, floreros, macetas, vasos, etc.) encima de este aparato.

G-1

English

Caution: Proper V entilation

To avoid risk of electric shock and fire and to protect from damage. Locate the apparatus as follows: Front: No obstructions open spacing. Sides: No obstructions in 10 cm from the sides. Top: No obstructions in 10 cm from the top. Back: No obstructions in 15 cm from the back Bottom: No obstructions, place on the level surface. In addition, maintain the best possible air circulation as illustrated.

Precaución: Ventilación Adecuada

Para evitar el riesgo de choque eléctrico e incendio y para proteger el aparato contra daños. Ubique el aparato de la siguiente manera: Frente: Espacio abierto sin obstrucciones Lados: 10 cm sin obstrucciones a los lados Parte superior: 10 cm sin obstrucciones en la parte superior Parte trasera: 15 cm sin obstrucciones en la parte trasera Fondo: Sin obstrucciones, colóquelo sobre una superficie

nivelada Además, mantenga la mejor circulación de aire posible como se ilustra.

Precaução: ventilação apropriada

Para prevenir o risco de choque elétrico ou incêndio e para proteger o aparelho contra danos. Localize-o da seguinte maneira: Frente: Espaço aberto, sem obstruções Lados: Espaço de 10 cm sem obstruções nos lados Topo: Espaço de 10 cm sem obstruções acima Atrás: Espaço de 15 cm sem obstruções atrás Parte inferior: Sem obstruções. Coloque o aparelho em superfície

nivelada. Mantenha, além disso, a maior circulação de ar possível, como indica a ilustração.

Español

Português

Wall or obstructions Pared u obstrucciones Parede ou obstáculo

Spacing 15 cm or more Espacio de 15 cm o más Espaço de 15 cm ou mais

Front Frente Frente

RX-6010VBK/ RX-6012VSL

Stand height 15 cm or more Allura del soporte 15 cm o más Base com altura de 15 cm ou mais

Floor Piso Piso

G-2

Português

Índice

Identificação dos componentes ...................... 2

Primeiros passos ......................................... 3

Antes da instalação..................................................................... 3

Verificando os acessórios fornecidos ......................................... 3

Ajustando a chave de seleção de voltagem ................................ 3

Conectando as antenas de FM e AM.......................................... 3

Conectando os alto-falantes ....................................................... 4

Conectando os componentes de áudio/vídeo ............................. 5

Conexão do cabo de força .......................................................... 7

Colocando as pilhas no controle remoto .................................... 7

Operações básicas ....................................... 8

Ligando e desligando o aparelho (Standby) ............................... 8

Seleção da fonte de reprodução.................................................. 8

Ajuste do volume ....................................................................... 9

Ouvindo somente com os fones de ouvido ................................ 9

Estado de som mudo .................................................................. 9

Ajustando o nível de saída do subwoofer................................. 10

Atenuando o sinal de entrada ................................................... 10

Ajustando o tom ....................................................................... 10

Ajustes básicos ......................................... 11

Gravação de uma fonte............................................................. 11

Ajustando o balanço dos alto-falantes frontais ........................ 11

Configurando informações do subwoofer ................................ 11

Alteração do nome da fonte ..................................................... 11

Configurando os alto-falantes para os modos DSP.................. 12

Configuração do terminal de entrada digital (DIGITAL IN) ... 14

Selecionando o modo de entrada digital ou analógico............. 14

Armazenando as configurações e os ajustes básicos................ 15

Utilizando o temporizador de desligamento automático.......... 15

Recepção de rádio ..................................... 16

Ajustando o espaçamento do intervalo do sintonizador

de AM ................................................................................ 16

Sintonia manual das estações ................................................... 16

Utilizando a sintonização pré-programada............................... 16

Selecionando o modo de recepção de FM................................ 17

Uso dos modos DSP................................... 18

O que são os modos DSP? ....................................................... 18

Reproduzindo a área de som .................................................... 19

Modos DSP disponíveis de acordo com a disposição dos

alto-falantes........................................................................ 20

Ajustando os modos Surround ................................................. 21

Ajustando os modos DAP ........................................................ 23

Ativando os modos DSP........................................................... 24

Sistema de controle remoto COMPU LINK ... 25

Operando os componentes de

áudio/vídeo JVC .................................... 26

Operando componentes de áudio ............................................. 26

Operando componentes de vídeo ............................................. 27

Solução de problemas ................................ 28

Especificações ........................................... 29

Identificação dos componentes

Reconhecimento dos botões e controles do receptor antes de usá-lo. Consulte as páginas entre parênteses para mais detalhes.

1 2

5 6

7 8

12345 6 78

AUDIO/VIDEO CONTROL RECEIVER

FM/AM TUNING

DIGITAL

SURROUND

SURROUND ON/OFF

DSP MODE

VCR

– SUBWOOFER +TEST

– CENTER +

– REAR•L + – VCR CH +

– REAR•R +

VCR

–

FM/AM PRESET FM MODE

DIGITAL

INPUT ATT

SPEAKERS ON/OFF

AUDIO

+10

ENTER

ANALOG/DIGITAL

FM/AM

MUTING

MEMORY

INPUT DIGITALINPUT ANALOG

yuo

DVD VCR TV SOUND

CD TAPE/CDR

SOURCE NAME

FM/AM

Controle Remoto

1 Botões (standby/ligado) (8, 27)

ADJUST SETTING

CONTROL

DOWN UP

Painel Frontal

1 Botão STANDBY/ON e luz

TV, VCR, A UDIO

2 Botão SLEEP (15) 3 Botão SURROUND (21, 24, 26) 4 Botão SURROUND MODE

(22 – 24, 26)

5 Botão SOUND (10, 21 – 23, 26) 6 Botão TV/VIDEO (27)

7 Botão CD-DISC (27) 8 Botões de seleção de fontes (8, 9, 15)

DVD, TV SOUND, VCR, CD,

TAPE/CDR, FM/AM

9 Botões TV VOL +/– (27) p Botões TV CH +/– (27) q • 10 teclas para selecionar canais

configurados (17)

• 10 teclas para ajustar som (21 – 23, 26)

• 10 teclas para operar componentes de áudio/vídeo (26, 27)

w Botão ANALOG/DIGITAL (15)

2 Botões FM/AM TUNING 5/∞ (16) 3 Botões FM/AM PRESET 5/∞ (16, 17) 4 Botão FM MODE (17) 5 Botão MEMORY (16) 6 Visor (8) 7 Botão ADJUST (10, 11, 21 – 23) 8 Sensor Remoto (7) 9 Botão SETTING (11 – 14) p Controle MASTER VOLUME (9) q Tomada PHONES (9) w Botão SURROUND ON/OFF (21, 24) e Botão DSP MODE (22 – 24) r Botão SPEAKERS ON/OFF (9) t Botão INPUT ANALOG (15)

y Botão INPUT DIGITAL (14) u Botões de seleção de fontes (8, 9, 14)

e Botão MUTING (9) r Botões VOLUME +/– (9)

i Botão SOURCE NAME (11)

t Botões de operação para componentes

de áudio/vídeo (26, 27)

o Botões CONTROL UP 5/DOWN ∞

STANDBY

STANDBY/ON

PHONES

qw ret

SLEEP

SURROUND

EFFECT

MODE

SOUND

7/P

TV/VIDEO CD-DISC

DVD

TV SOUND

TAPE/CDR

TV VOL

VOLUME

–

TV CH

–

RM-SRX6010U

REMOTE CONTROL

A/V CONTROL RECEIVER

MASTER VOLUME

STANDBY (8)

Botão INPUT ATT (10)

DVD, VCR, TV SOUND, CD, TAPE/CDR, FM/AM

* O botão TAPE/CDR também funciona

como o botão SOURCE NAME.

Português

Primeiros passos

Essa seção explica como conectar os componentes de áudio/vídeo e alto-falantes ao receiver e como conectar a fonte de alimentação.

Antes da instalação

Informações gerais

• Certifique-se de que suas mãos estejam secas.

• Desligue a energia de todos os componentes.

• Leia os manuais fornecidos com os componentes que você vai conectar.

Escolha do local

• Instale o receiver em um local nivelado e protegido contra umidade.

• A temperatura nas proximidades do receiver deve ficar entre –5°C e 35°C.

• Certifique-se de que o receiver esteja em um local bem ventilado, caso contrário o superaquecimento pode danificá-lo.

Cuidados com o receiver

Português

• Não insira nenhum objeto de metal no receiver.

• Não desmonte o receiver nem remova os parafusos, tampas ou gabinete.

• Não exponha o receiver à chuva ou umidade.

Verificando os acessórios fornecidos

Verifique se todos os itens abaixo foram fornecidos com o receiver. O número entre parênteses indica a quantidade de peças fornecidas.

• Controle remoto (1)

Conectando as antenas de FM e AM

Conectando a antena FM

LOOP

ANTENNA

LOOP

FM 75

COAXIAL

FM 75

COAXIAL

AM EXT

Estenda a antena FM horizontalmente.

Fio da antena FM externa

EXT

A. Utilizando a antena FM fornecida

A antena FM fornecida pode ser conectada ao terminal FM 75 Ω COAXIAL como uma medida provisória.

Antena FM

ANTENNA

LOOP

FM 75

COAXIAL

AM EXT

• Pilhas (2)

• Antena de quadro AM (1)

• Antena FM (1)

• Adaptador de plugue AC (1)

Se algum item estiver faltando, entre em contato com o seu revendedor imediatamente.

Ajustando a chave de seleção de voltagem

Antes de fazer conexões, sempre que necessário, proceda da seguinte maneira.

Ajuste a voltagem correta para sua região no seletor de voltagem que está no painel traseiro. Gire o seletor utilizando uma chave de fenda, para que o número da voltagem seja ajustado na mesma voltagem de onde você estiver conectando o rádio.

VOLTAGE SELECTOR

110V

220V

127V

B. Utilizando o conector padrão (Não fornecido)

Um conector padrão deve ser conectado ao terminal FM 75 Ω COAXIAL.

Observação:

Se a recepção estiver ruim, conecte a antena externa. Antes de ligar o cabo coaxial de 75 Ω (aquele com um fio redondo que vai para uma antena externa), desconecte a antena FM fornecida.

Marca de voltagem

230 - 240V

Conectando a antena AM

CENTER

SPEAKER

REAR

SPEAKERS

RIGHT LEFT

Procedimentos básicos de conexão

Encaixe as palhetas do quadro nas

ANTENNA

FM 75

COAXIAL

LOOP

AM EXT

ranhuras da base para montar o quadro AM.

Antena de quadro AM

Fio encapado de vinil externo (não fornecido)

Gire o quadro até obter a melhor recepção.

Observações:

• Se o fio da antena do quadro AM estiver encapado

com vinil, retire-o girando, como mostra o diagrama.

• Certifique-se de que os condutores da antena não

estejam em contato com nenhum outro terminal, fio de ligação e fio elétrico. Isso pode causar má recepção.

• Se a recepção estiver ruim, conecte um fio encapado de vinil ao

terminal AM EXT (mantenha a antena de quadro AM conectada).

1 Corte, torça e remova o isolamento da

extremidade de cada cabo de sinais do alto-falante (não fornecido).

2 Abra o terminal e insira o cabo de sinais do alto-

falante.

3 Feche o terminal.

Conectando os alto-falantes frontais

Conecte os alto-falantes frontais aos terminais FRONT SPEAKERS.

FRONT

SPEAKERS

Alto-falante

esquerdo

Alto-falante

direito

RIGHT LEFT

Português

Conectando os alto-falantes

Você pode conectar os seguintes alto-falantes:

• Um par de alto-falantes frontais para produzir um som estéreo normal.

• Um par de alto-falantes traseiros para obter o efeito “surround”.

• Um alto-falante central para produzir um efeito “surround” mais eficaz (para realçar vozes).

• Um subwoofer para realçar os graves.

IMPORTANTE:

Após conectar os alto-falantes relacionados acima, ajuste-os de acordo com as informações dadas para obter o melhor efeito possível de DSP. Para obter mais detalhes, consulte a página 12.

Para cada alto-falante (com exceção do subwoofer), conecte os terminais (+) e (–) do painel traseiro aos terminais (+) e (–) dos alto-falantes. Para conectar um subwoofer, consulte a página 5.

CUIDADO:

Utilize alto-falantes com a impedância (SPEAKER IMPEDANCE) indicada nos terminais do alto-falante.

Conectando os alto-falantes traseiros e central

Conecte os alto-falantes traseiros aos terminais REAR SPEAKERS e o alto-falante central aos terminais CENTER SPEAKER.

Alto-falante central

Alto-falante

traseiro

esquerdo

Alto-falante

traseiro

direito

Conectando o subwoofer

É possível realçar os graves por meio de um subwoofer. Conecte a tomada de entrada de um subwoofer energizado à tomada SUBWOOFER OUT do painel traseiro, utilizando um cabo com plugues de pinos RCA (não fornecidos).

Toca-fitas ou gravador CD

Para a entrada de áudio

PHONO

Toca-fitas

Para a saída de áudio

SUBWOOFER

Subwoofer energizado

Conectando os componentes de áudio/ vídeo

Você pode conectar os componentes de áudio/vídeo descritos abaixo ao seu receiver. Consulte também os manuais dos componentes.

Português

Componentes de Áudio Componentes de Vídeo

• Toca-CD* • Reprodutor D VD*

• T oca-f itas • TV* ou gravador CD* • Videocassete (VCR)

Você pode utilizar esses componentes aplicando os métodos descritos em “Conexões analógicas” (abaixo) ou em “Conexões digitais” (consulte a página 7).

Conexões analógicas

Conexões de componentes de áudio

Utilize cabos com plugues de pinos RCA (não fornecidos). Conecte o plugue branco à tomada esquerda do áudio e o plugue vermelho à tomada direita do áudio.

CUIDADO:

Caso algum equipamento de amplificação de som, como um equalizador gráfico, estiver conectado entre os componentes e o receptor, pode haver distorção na saída de som do último.

OUT

(REC)

TAPE

CDR

(PLAY)

OUT

(REC)

VCR

(PLAY)

TV SOUND

RIGHT LEFT

AUDIO

Para a entrada de áudio

Gravador CD

Para a saída de áudio

Observação:

Você também pode conectar um toca-fitas ou um gravador CD às tomadas TAPE/CDR. Ao conectar um gravador CD, mude o nome de fonte exibido no visor para “CDR”. Consulte a página 11 para obter mais detalhes.

Se os componentes de áudio tiverem um terminal COMPU LINK

Consulte também a página 25 para informações detalhadas sobre a conexão e o sistema de controle remoto COMPU LINK.

Toca-CD

Para a saída de áudio

OUT

(REC)

TAPE

CDR

(PLAY)

OUT

(REC)

VCR

(PLAY)

TV SOUND

RIGHT LEFT

AUDIO

Conexões de componentes de vídeo

Utilize cabos com conectores RCA (não fornecidos). Ligue o plugue branco à entrada de áudio da esquerda, o vermelho à da direita e o amarelo à entrada de vídeo.

Reprodutor DVD

DVD



OUT

(REC)

TAPE

CDR

(PLAY)

Para a saída de áudio

OUT

(REC)

VCR

(PLAY)

TV SOUND

RIGHT LEFT

Para a entrada de vídeo

Conecte a TV à tomada MONITOR OUT para assistir à exibição do filme a partir de outros componentes de vídeo conectados.

Videocassete (VCR)

AUDIO

MONITOR

OUT

DVD

OUT

(REC)

VCR

(PLAY)

VIDEO

MONITOR

OUT

LEFT

RIGHT

DVD

AUDIO

DVD

OUT

(REC)

VCR

(PLAY)

VIDEO

Å Para a saída de áudio do canal frontal esquerdo/direito

(ou saída mista de áudio, se necessário)

ı Para a saída de vídeo

Observação:

Para aproveitar o software codificado com Dolby Digital ou DTS Digital Surround, você deve conectar o reprodutor DVD utilizando o terminal digital na parte traseira do receiver. (Consulte “Conexões

digitais” na página 7.)

Português

OUT

(REC)

TAPE

CDR

(PLAY)

OUT

(REC)

VCR

(PLAY)

TV SOUND

RIGHT LEFT

AUDIO

VCR

MONITOR

OUT

DVD

OUT

(REC)

VCR

(PLAY)

VIDEO

Å Para a saída de áudio do canal direito/esquerdo ı Para a entrada de áudio do canal direito/esquerdo Ç Para a saída de vídeo Î Para a entrada de vídeo

Conexões digitais

Este receiver está equipado com dois terminais DIGITAL IN — um terminal coaxial digital e um terminal digital óptico. Você pode conectar qualquer componente a um dos terminais digitais usando um cabo coaxial digital (não fornecido) ou um cabo digital óptico (não fornecido).

Conexão do cabo de força

Antes de ligar o receptor na tomada AC, confirme se todas as conexões estão prontas.

Ligue o cabo de força na tomada AC.

IMPORTANTE:

• Ao conectar o reprodutor DVD ou sintonizador de transmissão de TV digital utilizando o terminal digital, você também precisará conectá-lo à tomada de vídeo na parte traseira do aparelho. Sem conectá-lo à tomada de vídeo, você não conseguirá visualizar nenhuma imagem.

• Após conectar os componentes utilizando os terminais DIGITAL IN, faça corretamente os ajustes que se seguem, se necessário. – Defina a configuração do terminal de entrada digital (DIGITAL IN).

Para mais detalhes, consulte “Configuração do terminal de entrada digital (DIGITAL IN)” na página 14.

– Selecione o modo de entrada digital. Para mais detalhes,

consulte “Selecionando o modo de entrada digital ou analógico”

Português

na página 14.

TV digital

Reprodutor DVD

Toca-CD

Gravador CD

Mantenha o cabo de força longe de cabos de conexão e de antena. O cabo de força pode causar ruídos ou interferência na tela. É recomendado o uso de cabos coaxiais para antena, pois eles têm proteção contra interferências.

Observações:

• Os ajustes preestabelecidos, como os canais pré-programados e ajuste de som, podem ser apagados nos seguintes casos: – Se você retirar o cabo de alimentação da tomada. – Se houver falta de energia.

• Se a tomada de parede não corresponder ao plugue AC, utilize o adaptador fornecido.

CUIDADOS:

• Não faça a conexão antes de ajustar a chave do seletor de voltagem na parte traseira do aparelho e antes que todos os procedimentos de conexão estejam finalizados.

• Não toque no cabo de alimentação com as mãos molhadas.

• Para retirar o cabo de alimentação da tomada, nunca puxe pelo fio. Puxe sempre pelo plugue para não danificar o fio.

DVD

Colocando as pilhas no controle remoto

Antes de utilizar o controle remoto, coloque as duas pilhas fornecidas. Ao utilizar o controle remoto, vire-o diretamente para o sensor localizado no receiver.

Quando o componente possuir um terminal de saída coaxial digital, conecte-o ao terminal DIGITAL 1 (DVD), usando um cabo coaxial digital (não fornecido).

DIGITAL 1

Quando o componente possuir um terminal de saída ótica digital, conecte-o ao terminal DIGITAL 2 (CD) utilizando o cabo ótico digital (não fornecido).

Antes de conectar o cabo

DIGITAL 2 ( CD )

DIGITAL IN

ótico digital, desconecte o plugue de proteção.

Observações:

• Ao serem recebidos da fábrica, os terminais DIGITAL IN já vêm configurados para uso com os seguintes componentes: – DIGITAL 1 (coaxial): Para reprodutor DVD – DIGITAL 2 (óptico): Para toca-CD

• Ao operar o toca-CD ou o gravador CD utilizando o sistema de controle remoto COMPU LINK, conecte também o componente de destino conforme descrito em “Conexões analógicas” (consulte a página 5).

(DVD)

1. Na parte de trás do controle remoto, remova a tampa do compartimento das pilhas.

2. Insira as pilhas. Observe bem a polaridade: (+) com (+) e (–) com (–).

3. Coloque a tampa.

Se a eficiência do controle remoto diminuir, troque as pilhas. Utilize duas pilhas secas tipo R6P(SUM-3)/AA(15F).

CUIDADO:

Siga as precauções abaixo para evitar que as pilhas vazem ou rachem:

• Coloque as pilhas no controle remoto de modo que as polaridades sejam iguais: (+) com (+) e (–) com (–).

• Utilize o tipo certo de pilha. As pilhas parecem iguais mas têm voltagens diferentes.

• Troque sempre as duas pilhas ao mesmo tempo.

• Não exponha as pilhas ao calor ou chamas.

Operações básicas

As operações abaixo são normalmente utilizadas para reproduzir qualquer fonte de som.

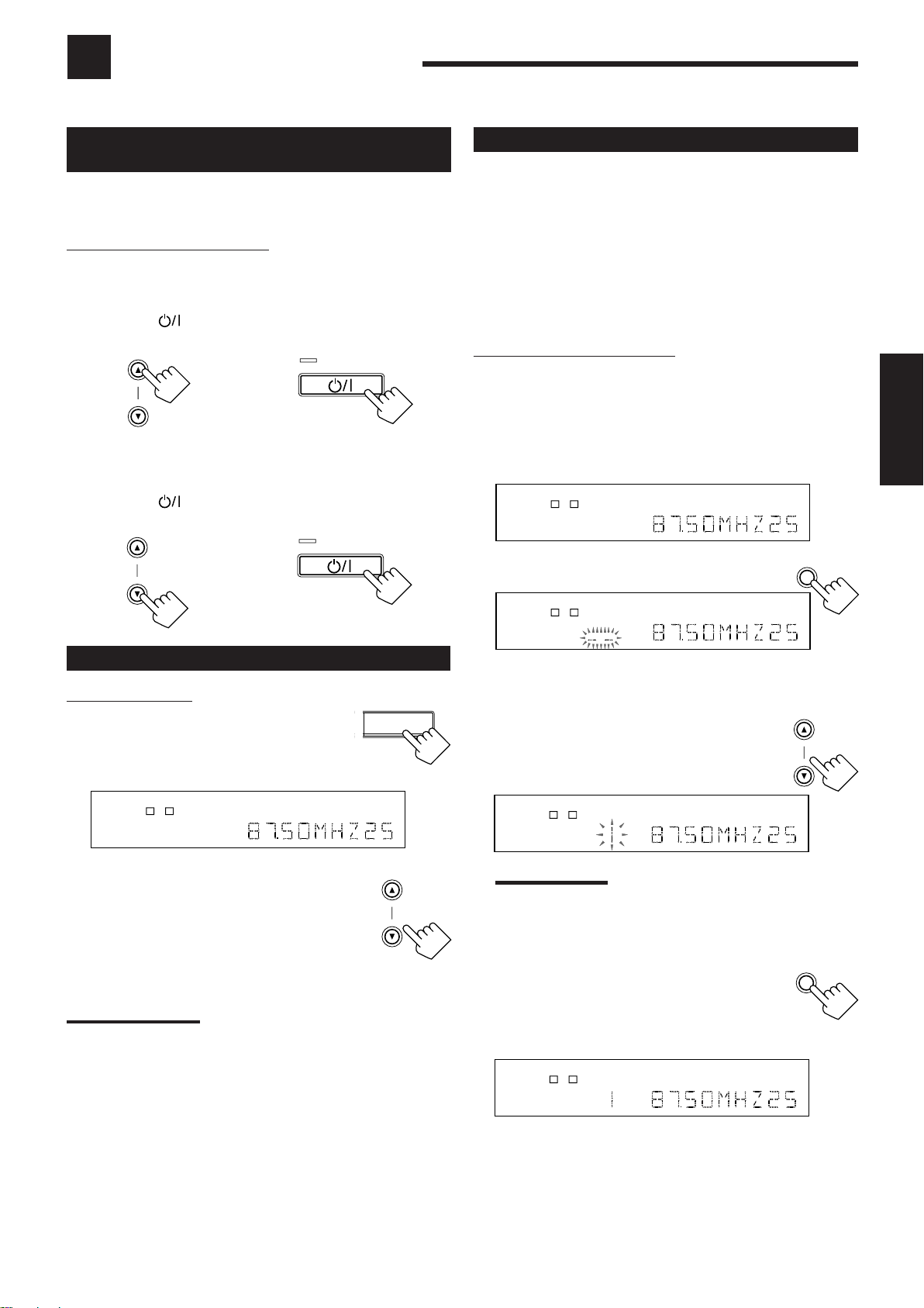

Ligando e desligando o aparelho (Standby)

No painel frontal:

Para ligar o aparelho, pressione STANDBY/ON

O indicador luminoso STANDBY se apaga.

STANDBY

STANDBY/ON

O nome da fonte atual (ou freqüência da estação) aparece no visor.

O nome da fonte aparece no visor

SPK

ANALOG

VOLUME

O nível de volume é mostrado aqui

Para desligar o aparelho (no modo standby),

pressione STANDBY/ON novamente.

STANDBY

O indicador luminoso STANDBY se acende. No modo standby, o aparelho consome pouca energia. Para desligar completamente o

STANDBY/ON

aparelho, retire o cabo de alimentação AC da tomada.

No controle remoto:

Ligue o aparelho, pressione AUDIO na seção

AUDIO

(standby/ligado). O indicador luminoso STANDBY se apaga. O nome da fonte atual (ou freqüência de estação) aparece no visor.

Para desligar o aparelho (no modo standby),

pressione AUDIO na seção (standby/ligado) novamente. O indicador luminoso STANDBY se acende.

Seleção da fonte de reprodução

O nome da fonte selecionada aparece no visor

DIGITAL AUT O

ANALOG

LINEAR PCM

DIGITAL

SPK

PRO LOGIC DSP H.PHONE AUTO MUTING TUNED STEREO

S.WFR

LFE

LS RS

CH-

INPUT ATT SLEEP

VOLUME

DVD Seleciona o reprodutor DVD. TV/SOUND Selecione o som da TV. VCR Seleciona o componente de vídeo conectado à

entrada videocassete (VCR).

CD* Seleciona o toca-CD. TAPE/CDR* Seleciona o toca-fitas (ou o gravador CD). FM/AM* Seleciona transmissão de rádio FM ou AM.

• Quando o botão é pressionado as faixas alternam entre FM e AM.

Observações:

• Quando você conectar um gravador de CD (às tomadas TAPE/CDR), altere o nome da fonte que aparece no visor. Consulte a página 11 para obter detalhes.

• Quando você conectar alguns componentes de fonte digital utilizando os terminais digitais (consulte a página 7), será necessário selecionar o modo de entrada digital.

• Ao pressionar um dos botões de seleção de fonte marcados acima com um asterisco (*), o receiver liga-se automaticamente.

Indicadores de sinal e de alto-falante no visor

Os indicadores de sinal se acendem nos seguintes casos:

• Somente os indicadores para os sinais de entrada se acendem.

• Quando a saída analógica for selecionada, “L” e “R” sempre se

acenderão.

Somente os indicadores de alto-falante se acenderão —:

• Quando o alto-falante correspondente estiver ativado.

• Quando o alto-falante correspondente for necessário para o modo

DSP selecionado.

Português

Pressione uma das fontes para selecionar os botões.

No painel frontal:

DVD VCR TV SOUND

CD TAPE/CDR

SOURCE NAME

FM/AM

No controle remoto:

DVD

TV SOUND

VCR

TAPE/CDR

FM/AM

Os indicadores de sinal ficam vermelhos:

RCL

S.WFR

LS RSS

LFE

Os indicadores de altofalante ficam brancos:

RCL

S.WFR

LS RSS

LFE

L: • Quando a entrada digital é selecionada: Acende quando

o sinal do canal esquerdo entra.

• Quando a entrada analógica é selecionada: Sempre acende.

R: • Quando a entrada digital é selecionada: Acende quando o

sinal do canal direito entra.

• Quando a entrada analógica é selecionada: Sempre acende.

C: Acende quando entra o sinal do canal central. LS: Acende quando entra o sinal do canal traseiro esquerdo. RS: Acende quando entra o sinal do canal traseiro direito. S: Acende quando entra o sinal do canal traseiro mono. LFE: Acende quando entra o sinal do canal LFE.

Observação:

O indicador “YES” (consulte a página 11).

S.WFR

acende quando “SUBWOOFER” está ajustado em

+ 23 hidden pages
