CONTENTS

BEFORE USE

BEFORE USE 2

BASICS 3

GETTING STARTED 4

CD / USB 5

RADIO 6

AUX 7

AUDIO SETTINGS 8

ILLUMINATION

MORE INFORMATION 9

TROUBLESHOOTING 10

SPECIFICATIONS 11

INSTALLATION / CONNECTION 12

How to read this manual

• [XX] indicates the selected items.

• (➜

XX)

indicates references are available

on the stated page number.

Warning

Do not operate any function that takes your attention away from safe driving.

Caution

Volume setting:

• Adjust the volume so that you can hear sounds outside the car to prevent accidents.

• Lower the volume before playing digital sources to avoid damaging the speakers by the sudden increase of the output level.

General:

• Avoid using the USB device if it might hinder safety driving.

• Make sure all important data has been backed up. We shall bear no responsibility for any loss of recorded data.

• Never put or leave any metallic objects (such as coins or metal tools) inside the unit, to prevent a short circuit.

• If a disc error occurs due to condensation on the laser lens, eject the disc and wait for the moisture to evaporate.

Remote control (RM-RK52):

• Do not leave the remote control in hot places such as on the dashboard.

• The Lithium battery is in danger of explosion if replaced incorrectly. Replace it only with the same or equivalent type.

• The battery pack or batteries shall not be exposed to excessive heat such as sunshine, fire or the like.

• Keep the battery out of reach of children and in original package when not in used. Dispose of used batteries promptly. If swallowed, contact a physician immediately.

Maintenance

Cleaning the unit: Wipe off dirt on the faceplate with a dry silicon or soft cloth. Cleaning the connector: Detach the faceplate and clean the connector gently

with a cotton swab, being careful not to damage the connector.

Handling discs:

• Do not touch the recording surface of the disc.

• Do not stick tape etc. on the disc, or use a disc with tape stuck on it.

• Do not use any accessories for the disc.

• Clean from the center of the disc and move outward.

• Clean the disc with a dry silicon or soft cloth. Do not use any solvents.

• When removing discs from this unit, pull them out horizontally.

• Remove burrs from the center hole and disc edge before inserting a disc.

Connector (on the reverse side of the faceplate)

BASICS

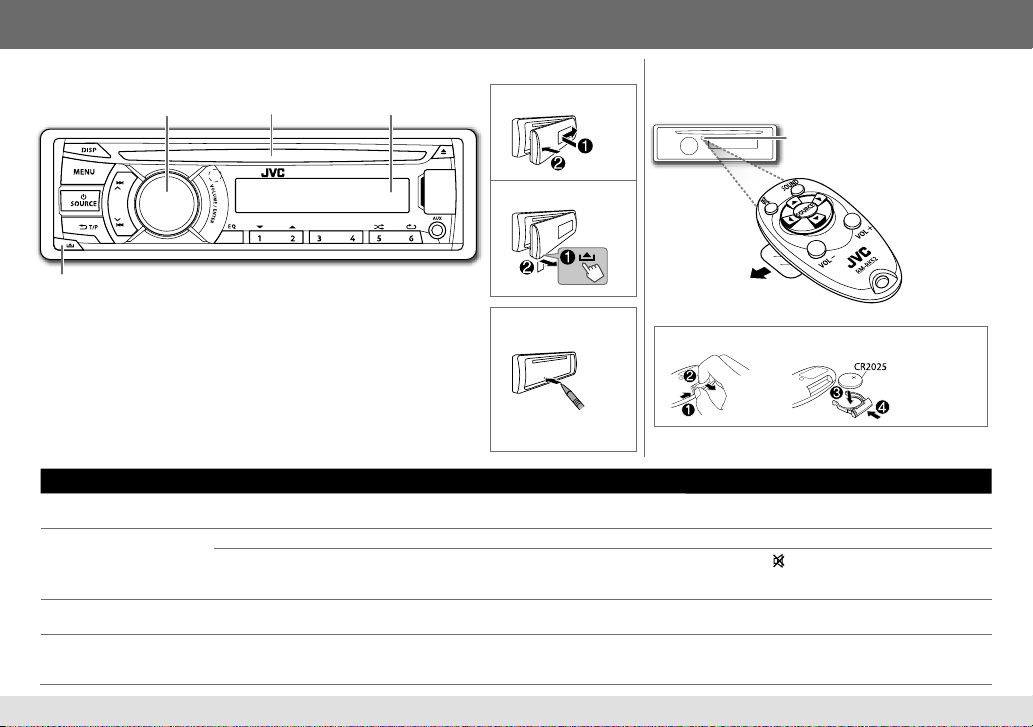

Faceplate

Attach

Volume knob

(turn/press) Loading slot

Display window

Detach

Detach button

To Do this (on the faceplate) Do this (on the remote control)

Turn on the power Press L SOURCE.

Adjust the volume Turn the volume knob. Press VOL + or

Select a source • Press L SOURCE repeatedly.

Change the display information

• Press and hold to turn off the power.

Press the volume knob to mute the sound or pause playback.

• Press again to cancel.

• Press L SOURCE, then turn the volume knob within 2 seconds.

Press DISP repeatedly.

• Press and hold to scroll the current display information.

(➜ 10)

How to reset

Your preset adjustments will also be erased.

Remote control (RM-RK52)

(Need to purchase separately for

Remote sensor (Do not expose to bright sunlight.)

Pull out the insulation sheet when using for the first time.

How to replace the battery

( not available )

VOL –.

to mute the sound or pause playback.

Press

• Press again to cancel.

Press SOURCE repeatedly.

( not available )

KD-R449

ENGLISH

GETTING STARTED

Set the clock

Press and hold

Turn the volume knob to select

Turn the volume knob to select the day, then press the knob.

Turn the volume knob to adjust the hour, then press the knob.

Turn the volume knob to adjust the minute, then press the knob.

Turn the volume knob to select

Turn the volume knob to select the knob.

Press

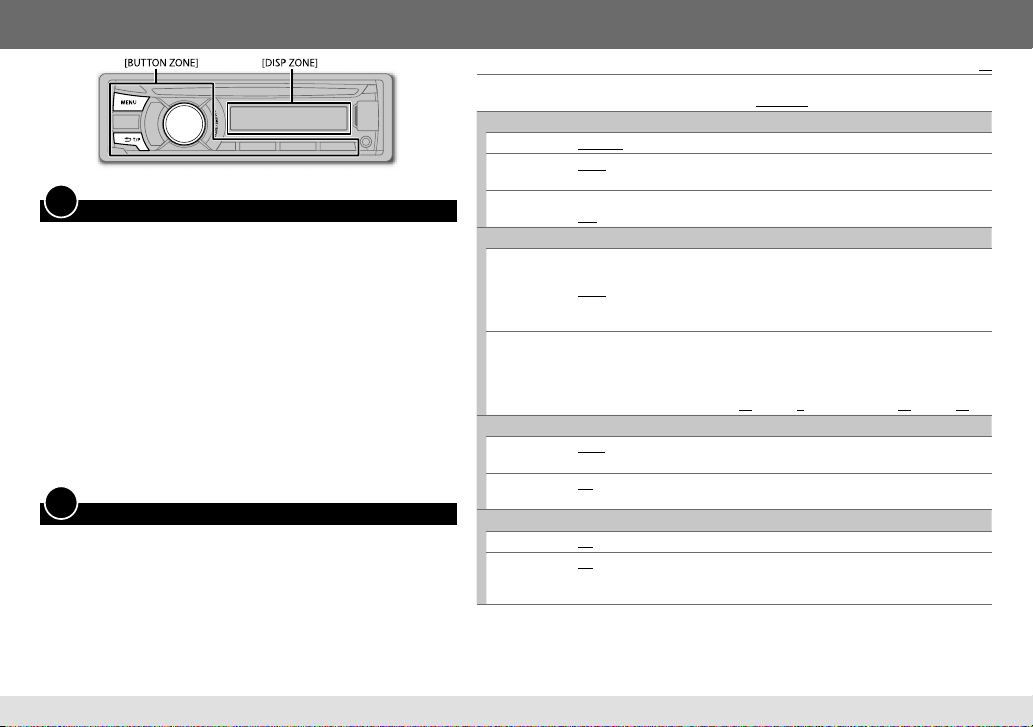

Set the basic settings

Press and hold

Turn the volume knob to make a selection, then press the knob.

• See the following table for selection.

Press

To return to the previous hierarchy, press G

to exit.

[CLOCK]

, then press the knob.

[CLOCK SET]

[24H/12H] [24 HOUR]

, then press the knob.

, then press the knob. or

[12 HOUR]

T/P

then press

DEMO

CLOCK

24H/12H

CLOCK ADJ

CLOCK DISP

DIMMER

DIMMER SET

BRIGHTNESS

DISPLAY

SCROLL

TAG DISPLAY

SRC SELECT

AUX

The illumination control wire connection is required. (➜

Some characters or symbols will not be shown correctly (or will be blanked).

Not displayed when the corresponding source is selected.

DEMO ON: Display demonstration will be activated automatically if no operation is done for about 20 seconds. ; DEMO OFF: Cancels.

24 HOUR/ 12 HOUR: Selects the clock format.

AUTO: The clock time is automatically set using the Clock Time (CT) data in FM Radio Data System signal. ; OFF: Cancels.

ON: The clock time is shown on the display even when the unit is turned off. ; OFF: Cancels.

Selects the display and button illumination adjusted in the [BRIGHTNESS] setting. AUTO: Changes between the day and night adjustments when you turn off or on the car

headlights. *1 ; ON: Selects the night adjustments. ; OFF: Selects the day adjustments.

Sets the display and button brightness for day and night separately.

DAY/ NIGHT: Select day or night.

BUTTON ZONE/ DISP ZONE: Select the zone for setting.

Set the brightness level (00 to 31).

(Default: BUTTON ZONE: DAY: 25 ; NIGHT: 9 / DISP ZONE: DAY: 31 ; NIGHT: 12)

ONCE: Scrolls the display information once. ; AUTO: Repeats scrolling at 5-second intervals. ; OFF: Cancels.

ON: Shows the TAG information while playing MP3/WMA files. ; OFF: Cancels.

ON: Enables AM in source selection. ; OFF: Disables.

ON: Enables AUX in source selection. ; OFF: Disables. ; BT ADAPTER: Select when the KS-BTA100 Bluetooth adapter is connected to the AUX jack ( change to BT AUDIO.

13)

➜

7). The source name will

Default:

CD / USB

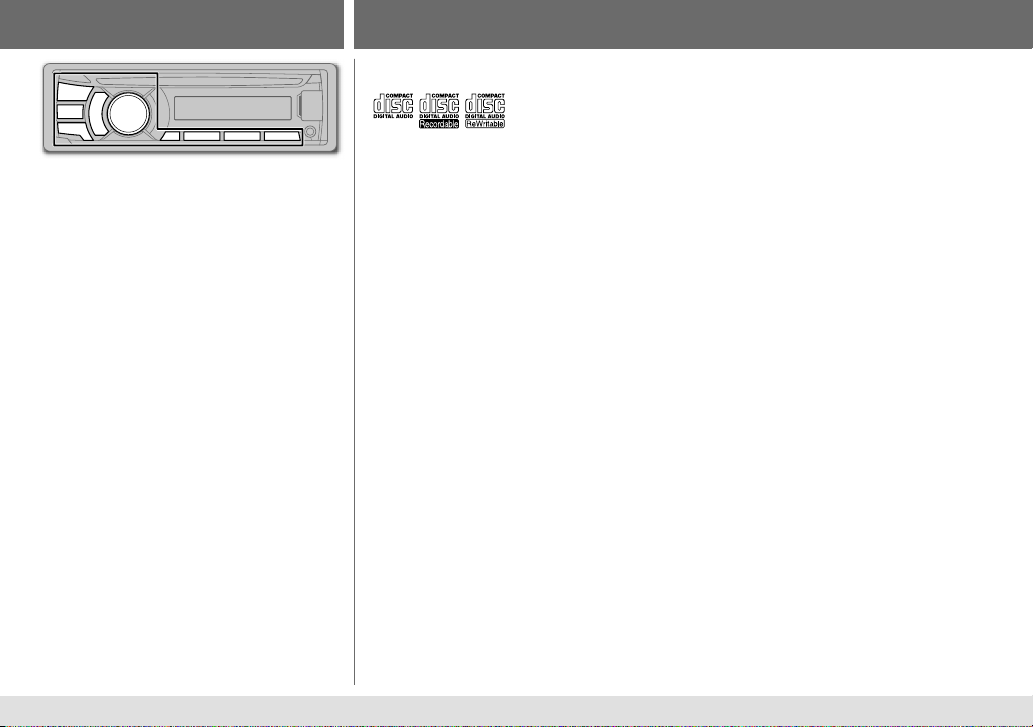

Start playback

Label side

The source changes to CD and playback starts.

• To eject a disc, press 0.

USB

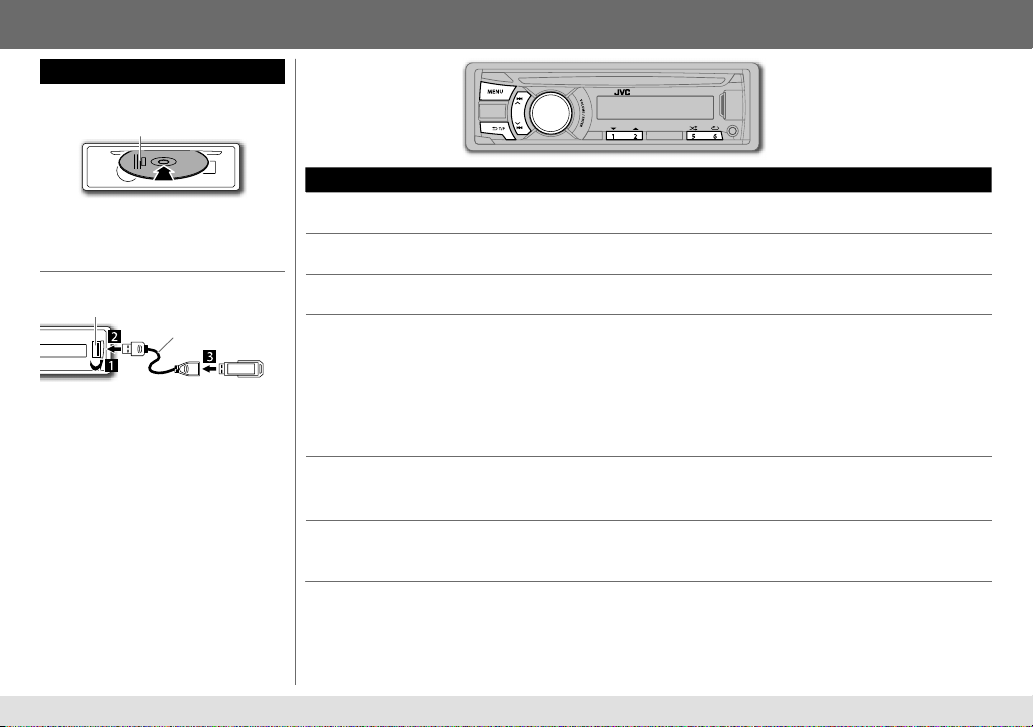

USB input terminal

The source changes to USB and playback starts.

Do not leave the cable inside the car

when not using.

USB 2.0 cable (commercially available)

To Do this

Select a track/file Press E / F (or 2 / 3 on RM-RK52).

Select a folder (MP3/WMA)

Reverse/Fast-forward

Select a track/file from a list

Repeat play Press 6 B repeatedly to make a selection.

Random play Press 5 A repeatedly to make a selection.

Only for files registered in the database created with JPC / JMC. (➜

Press 1 ∞ / 2 5 (or 5 / ∞ on RM-RK52).

Press and hold E / F (or

1 Press MENU 2 Turn the volume knob to make a selection, then press the knob.

• MP3/WMA file: Select the desired folder, then a file.

• JVC Playlist Creator (JPC) / JVC Music Control (JMC) file*2: Select the desired file from the list (PLAYLISTS, ARTISTS, ALBUMS, SONGS, GENRES).

• To return to the previous hierarchy, press G T/P.

• To cancel, press MENU.

Note: Turn the volume knob quickly to fast-search.

• Audio CD or JPC / JMC file: TRACK RPT, RPT OFF

• MP3/WMA file: TRACK RPT, FOLDER RPT, RPT OFF

• Audio CD: ALL RND, RND OFF

• MP3/WMA file or JPC / JMC file: FOLDER RND, ALL RND, RND OFF

2 / 3 on RM-RK52).

ENGLISH

RADIO

“ST” lights up when receiving an FM stereo broadcast with sufficient signal strength.

Search for a station

1 Press L SOURCE to select FM or AM. 2 Press E / F (or 2 / 3 on RM-RK52) to search for a station automatically. (or) Press and hold E / F (or 2 / 3 on RM-RK52) until “M” flashes, then press

repeatedly to search for a station manually.

Store a station

You can store up to 18 stations for FM and 6 stations for AM.

While listening to a station....

Press and hold one of the number buttons (1 to 6) to store.

(or) 1 Press and hold the volume knob until “PRESET MODE” flashes. 2 Turn the volume knob to select a preset number, then press the knob. The preset number flashes and “MEMORY” appears.

Select a stored station

Press one of the number buttons (1 to 6).

(or) 1 Press MENU. 2 Turn the volume knob to select a preset number, then press the knob.

Search for your favorite program (PTY Search)

Available only for FM Radio Data System stations.

1 Press and hold G 2 Turn the volume knob to select a PTY code

T/P.

(➜ 7)

, then press the knob.

If there is a station broadcasting a program of the same PTY code as you have

selected, that station is tuned in.

Activate TA Standby Reception

Available only for FM Radio Data System stations.

T/P.

Press G

The unit will temporarily switch to Traffic Announcement (TA) (if available) from any source other than AM.

• To deactivate, press G T/P again.

Other settings

1 Press and hold MENU. 2 Turn the volume knob to select

[TUNER]

, then press the knob.

3 Turn the volume knob to make a selection (see the table below and on page

7), then press the knob.

4 Press MENU to exit.

Default:

SSM FM: SSM 01 – 06 / SSM 07 – 12 / SSM 13 – 18

AF-REG

NEWS-STBY

P-SEARCH

* Only for FM Radio Data System stations.

Automatically preset up to 18 stations for FM. “SSM” stops flashing when first 6 stations are stored. Select SSM 07 – 12 / SSM 13 – 18 to store the following 12 stations.

AF ON: Automatically searches for another station broadcasting the same program in the same Radio Data System network with better reception when the current reception is poor. ; AF-REG ON: Switches to another station only in the specific region using the AF control. ; AF OFF: Cancels.

Displayed only when the source is FM.

ON: The unit will temporarily switch to News Programme if available. ; OFF: Cancels.

ON: When the signal of a preset station you have selected is weak, this unit searches for another station possibly broadcasting the same programme as the original preset station is broadcasting. ; OFF: Cancels.

MONO Displayed only when the source is FM.

IF BAND

RADIO TIMER

PTY code:

NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M

(music)

WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M

MONO ON: Improves the FM reception, but the stereo effect will be lost. ; MONO OFF: Cancels.

AUTO: Increases the tuner selectivity to reduce interference noises from adjacent

stations. (Stereo effect may be lost.) ; WIDE: Subjects to interference noises from adjacent stations, but sound quality will not be degraded and the stereo effect will remain.

Turns on the radio at a specific time regardless of the current source.

ONCE/ DAILY/ WEEKLY/ OFF: Select how often the timer will be turned on.

FM/ AM: Select the band.

01 to 18 (for FM)/ 01 to 06 (for AM): Select the preset station.

Set the activation day and time.

• “M” lights up when complete. Radio Timer will not activate for the following cases.

• The unit is turned off.

• [OFF] is selected for [AM] in [SRC SELECT] after Radio Timer for AM is selected.

(➜ 4)

, ROCK M

(music)

, EASY M

(music)

, LIGHT M

(music)

, CLASSICS, OTHER M

(music)

, OLDIES, FOLK M

(music)

, DOCUMENT

RADIO

Default:

(music)

AUX

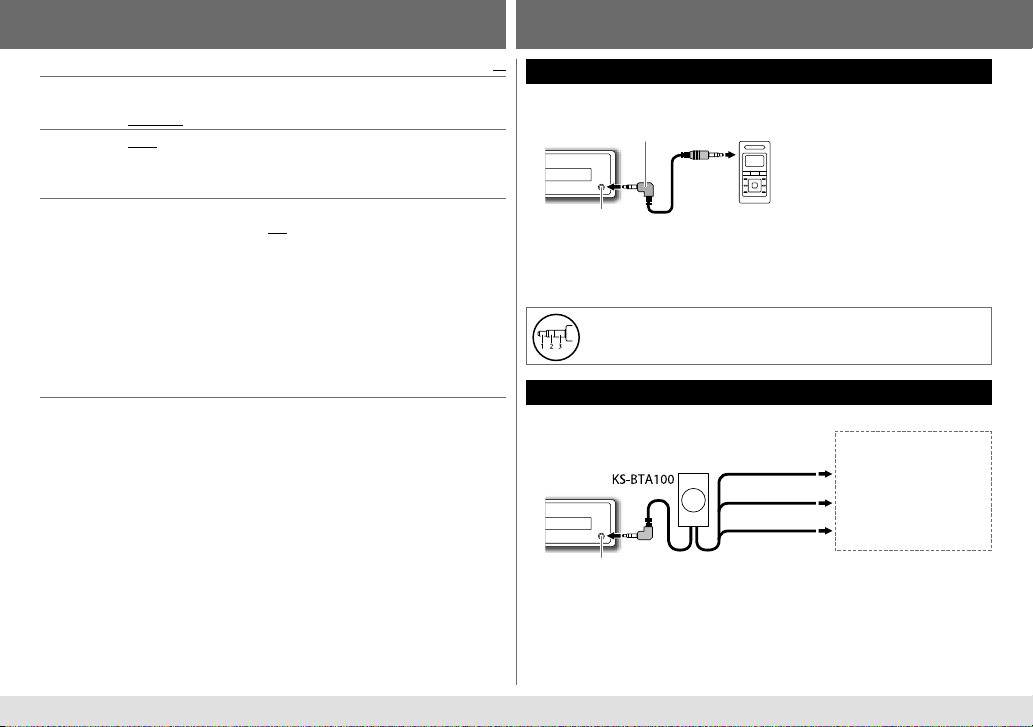

Use a portable audio player

1 Connect a portable audio player (commercially available).

3.5 mm stereo mini plug with “L” shaped connector (commercially available)

Portable audio player

Auxiliary input jack

2 Select

[ON]

for

[AUX]

3 Press L SOURCE to select AUX. 4 Turn on the portable audio player and start playback.

Use a 3-core plug head stereo mini plug for optimum audio output.

Use a Bluetooth® device

1 Connect the Bluetooth adapter, KS-BTA100 (separately purchased).

Auxiliary input jack

2 Register (pair) the Bluetooth device with KS-BTA100. 3 Select

[BT ADAPTER]

4 Press L SOURCE to select BT AUDIO 5 Start using the Bluetooth device.

For details, refer to the instruction manual of KS-BTA100.

[SRC SELECT]. (➜ 4)

for

[AUX]

Blue/white

Black

Brown

[SRC SELECT]. (➜ 4)

Wiring harness of the unit

➜

(

Blue/white: Remote

Black: Ground

Brown: Tel muting

13)

ENGLISH

AUDIO SETTINGS

To Do this

Select a preset equalizer

Store your own sound settings

Displayed only when

Other settings

1 Press and hold MENU. 2 Turn the volume knob to select 3 Turn the volume knob to make a selection (see the table below), then press the knob. Repeat step 3 until the desired item is selected. 4 Press MENU to exit.

PRO EQ

The setting is stored to [USER] in EQ.

Press EQ repeatedly.

FLAT (default), NATURAL, DYNAMIC, VOCAL BOOST, BASS BOOST, USER

1 Press and hold EQ. 2 Turn the volume knob to make a selection, then press the knob. SUB.W *

: –08 to +08 Default: (00)

BASS LVL: –06 to +06 (00) MID LVL: –06 to +06 (00) TRE LVL: –06 to +06 (00)

• The setting is stored to [USER] in EQ.

• To return to the previous item, press G

• To exit, press EQ.

[L/O MODE]

is set to

[SUB.W]

[PRO EQ] or [AUDIO]

BASS / MIDDLE / TREBLE: Select a sound tone.

Adjust the sound elements of the selected sound tone.

BASS Frequency: 60/ 80/ 100/ 200 Hz Default: (80 Hz) Level: –06 to +06 (00) Q: Q1.0/ Q1.25/ Q1.5/ Q2.0 (Q1.0)

MIDDLE Frequency: 0.5/ 1.0/ 1.5/ 2.5 kHz Default: (1.0 kHz) Level: –06 to +06 (00) Q: Q0.75/ Q1.0/ Q1.25 (Q1.25)

TREBLE Frequency: 10.0/ 12.5/ 15.0/ 17.5 kHz Default: (10.0 kHz) Level: –06 to +06 (00) Q: Q FIX (Q FIX)

T/P.

and

[SUB.W]

is set to

, then press the knob.

[ON]

AUDIO

FADER

BALANCE

BASS BOOST

LOUD

VOL ADJUST

L/O MODE

SUB.W

SUB.W LPF

SUB.W LEVEL

BEEP

TEL MUTING

AMP GAIN

If you are using a two-speaker system, set the fader level to

This adjustment will not affect the subwoofer output.

Displayed only when

Does not work if

R06 — F06 (00): Adjusts the front and rear speaker output balance.

L06 — R06 (00): Adjusts the left and right speaker output balance. +01 / +02: Selects your preferred bass boost level. ; OFF: Cancels. LOW / HIGH: Boosts low or high frequencies to produce a well-

balanced sound at low volume. ; OFF: Cancels. –05 — +05 (00): Presets the volume adjustment level of each

source (compared to the FM volume level). Before adjustment, select the source you want to adjust. (“VOL ADJ FIX” appears if FM is selected.)

SUB.W / REAR: Selects whether rear speakers or a subwoofer are connected to the REAR/SW line out terminals on the rear panel (through an external amplifier).

ON / OFF: Turns on or off the subwoofer output.

THROUGH: All signals are sent to the subwoofer. ; LOW 55Hz / MID 85Hz / HIGH 120Hz: Audio signals with frequencies lower

than 55 Hz/ 85 Hz/ 120 Hz are sent to the subwoofer.

–08 — +08 (00): Adjusts the subwoofer output level. ON / OFF: Activates or deactivates the keypress tone.

ON: Mutes the sounds while using the cellular phone (not connected through KS-BTA100). ; OFF: Cancels.

LOW POWER: Limits the maximum volume level to 30. (Select if the maximum power of each speaker is less than 50 W to prevent damaging the speakers.) ; HIGH POWER: The maximum volume level is 50.

[L/O MODE]

is set to

[SUB.W]

[BT ADAPTER]

is set to

is selected for

[ON]

[SUB.W]

[AUX]

[00]

[SRC SELECT]

Default:

ILLUMINATION

1 Press and hold MENU. 2 Turn the volume knob to select

press the knob.

3 Turn the volume knob to select

press the knob.

4 Turn the volume knob to make a selection, then

press the knob.

RED

GREEN

illumination color. (Default:

: Selects your preferred button

5 Press MENU to exit.

RED

[COLOR]

[KEY ILLUM]

)

, then

MORE INFORMATION

About discs and audio files

• This unit can only play the following CDs:

• This unit can play back multi-session discs; however, unclosed sessions will be skipped during playback.

• Unplayable discs :

- Discs that are not round.

- Discs with coloring on the recording surface or discs that are

dirty.

- Recordable/ReWritable discs that have not been finalized.

- 8 cm CD. Attempting to insert using an adapter may cause

malfunction.

• DualDisc playback: The Non-DVD side of a “DualDisc” does not comply with the “Compact Disc Digital Audio” standard. Therefore, the use of Non-DVD side of a DualDisc on this product cannot be recommended.

• Playable files :

- File extensions: MP3 (.mp3), WMA (.wma)

- Bit rate: MP3: 8 kbps — 320 kbps

WMA: 32 kbps — 192 kbps

- Sampling frequency:

MP3: 48 kHz, 44.1 kHz, 32 kHz, 24 kHz, 22.05 kHz, 16 kHz, 12 kHz, 11.025 kHz, 8 kHz

WMA: 48 kHz, 44.1 kHz, 32 kHz

- Variable bit rate (VBR) files.

• Maximum number of characters for file/folder name:

It depends on the disc format used (includes 4 extension

characters—<.mp3> or<.wma>).

- ISO 9660 Level 1 and 2: 64 characters

- Romeo: 64 characters

- Joliet: 32 characters

- Windows long file name: 64 characters

About USB device s

• This unit can play MP3/WMA files stored on a USB mass storage class device.

• You cannot connect a USB device via a USB hub and Multi Card Reader.

• Connecting a cable whose total length is longer than 5 m may result in abnormal playback.

• The maximum number of characters for:

- Folder names: 63 characters

- File names: 63 characters

- MP3 Tag: 60 characters

- WMA Tag: 60 characters

• This unit can recognize a total of 65 025 files, 255 folders (255 files per folder including folder without unsupported files), and of 8 hierarchies.

• This unit cannot recognize a USB device whose rating is other than 5 V and exceeds 1 A.

About “JVC Playlist Creator” and “JVC Music Control”

• This unit supports the PC application “JVC Playlist Creator” and AndroidTM application “JVC Music Control.”

• When you use an audio file with database added using the “JVC Playlist Creator” or “JVC Music Control,” you can search for a file by title, album or artist name using Music Search.

• “JVC Playlist Creator” and “JVC Music Control” are available from the following web site: <http://www3.jvckenwood.com/ english/car/index.html> (English website only).

ENGLISH

MORE INFORMATION

Display information

FM or AM Non-Radio Data System station:

CD or USB Album title/Artist*

AUX AUX

BT AUDIO BT AUDIO

* “NO NAME” appears for conventional CDs or if not recorded.

Frequency Day/Clock

FM Radio Data System station:

Station name (PS) (PTY) = Day/Clock = (back to the beginning)

no./Playing time = Day/Clock = (back to the beginning)

Day/Clock

Frequency = Program type

Track title* = Track

TROUBLESHOOTING

Symptom

Sound cannot be heard. • Adjust the volume to the optimum level.

“MISWIRING CHK WIRING THEN RESET UNIT” / “WARNING CHK WIRING THEN RESET UNIT” appears and no operations can be done.

Source cannot be selected.

Radio reception is poor. / Static noise while listening to the radio.

Correct characters are not displayed. This unit can only display uppercase letters, numbers, and a limited number of

“PLEASE” and “EJECT” appear alternately. Press 0, then insert the disc correctly.

“IN DISC” appears. Make sure nothing is blocking the loading slot when you eject the disc.

Disc cannot be ejected. Press and hold 0 to forcibly eject the disc. Be careful not to drop the disc when it

Playback order is not as intended. The playback order is determined by the file name (USB) or the order in which files

Elapsed playing time is not correct. This depends on the recording process earlier.

“NOT SUPPORT” appears and track skips.

“CANNOT PLAY” flashes and/or connected device cannot be detected.

“READING” keeps flashing. • Do not use too many hierarchical levels and folders.

Remedy

• Check the cords and connections.

• Be sure the rear ground terminal connected to the car’s chassis are using shorter and thicker cords.

Check to be sure the terminals of the speaker wires are insulated properly, then

reset the unit. If this does not solve the problem, consult your nearest service center.

Check the [SRC SELECT] setting. (➜ 4)

• Connect the antenna firmly.

• Pull the antenna out all the way.

symbols.

is ejected.

were recorded (disc).

Check whether the track is a playable format. (➜ 9)

• Check whether the connected device is compatible with this unit and ensure the files are in supported formats. (➜ 9)

• Reattach the device.

• Reload the disc or reattach the USB device.

If you still have troubles, reset the unit. (➜ 3)

SPECIFICATIONS

Power Output 50 W per channel

Continuous Power Output (RMS) 20 W per channel into 4 Ω, 40 Hz to 20 000 Hz at

Load Impedance 4 Ω (4 Ω to 8 Ω allowance)

Frequency Response 40 Hz to 20 000 Hz

Signal-to-Noise Ratio 70 dB

Audio amplifier

Line-Out, Subwoofer-Out Level/ Impedance

Output Impedance ≤ 600 Ω

FM Frequency Range 87.5 MHz to 108.0 MHz

Usable Sensitivity 9.3 dBf (0.8 μV/75 Ω)

50 dB Quieting Sensitivity 16.3 dBf (1.8 μV/75 Ω)

Alternate Channel Selectivity 65 dB (at 400 kHz)

Frequency Response 40 Hz to 15 000 Hz

Tuner

Stereo Separation 40 dB

AM Frequency Range MW 531 kHz to 1 611 kHz

Sensitivity/Selectivity MW 20 μV/40 dB

less than 1% total harmonic distortion

2.5 V/10 kΩ load (full scale)

LW 153 kHz to 279 kHz

LW 50 μV/—

Signal Detection System Non-contact optical pickup (semiconductor

Number of Channels 2 channels (stereo)

Frequency Response 5 Hz to 20 000 Hz

CD player

Signal-to-Noise Ratio 98 dB

Wow and Flutter Below measurable limit

USB Standard USB 1.1, USB 2.0

Data Transfer Rate (Full Speed) Max. 12 Mbps

Compatible Devices Mass storage class

USB

Compatible File Systems FAT 32/16/12

Playable Audio Formats MP3/WMA

Maximum Supply Current DC 5 V d 1 A

Power Requirements (Operating Voltage)

Grounding System Negative ground

Allowable Operating Temperature 0°C to +40°C

Dimensions

General

(W × H × D)

Weight (excluding accessories)

Subject to change without notice.

Installation Size (approx.) 182 mm × 53 mm × 159 mm

Panel Size (approx.) 188 mm × 59 mm × 13 mm

laser)

DC 14.4 V (11 V to 16 V allowance)

1.2 k

ENGLISH

Warning

•

The unit can only be used with a 12 V DC power supply, negative ground.

•

Disconnect the battery’s negative terminal before wiring and mounting.

• Do not connect Battery wire (yellow) and Ignition wire (red) to the car chassis or Ground wire (black) to prevent a short circuit.

• Insulate unconnected wires with vinyl tape to prevent a short circuit.

• Be sure to ground this unit to the car’s chassis again after installation.

Caution

• For safety’s sake, leave wiring and mounting to professionals. Consult the car audio dealer.

• Install this unit in the console of your vehicle. Do not touch the metal parts of this unit during and shortly after use of the unit. Metal parts such as the heat sink and enclosure become hot.

• Do not connect the · wires of speaker to the car chassis, Ground wire (black), or in parallel.

• Connect speakers with a maximum power of more than 50 W. If the maximum power of the speakers is lower than 50 W, change the

[AMP GAIN] setting to avoid damaging the speakers. (➜ 8)

• Mount the unit at an angle of less than 30°.

• If your vehicle wiring harness does not have the ignition terminal, connect Ignition wire (red) to the terminal on the vehicle’s fuse box which provides 12 V DC power supply and is turned on and off by the

INSTALLATION / CONNECTION

ignition key.

• After the unit is installed, check whether the brake lamps, blinkers, wipers, etc. on the car are working properly.

• If the fuse blows, first make sure the wires are not touching car’s chassis, then replace the old fuse with one that has the same rating.

Basic procedure 1

Remove the key from the ignition switch, then disconnect the · terminal of the car battery.

2 Connect the wires properly. See Wiring connection.

(➜ 13)

3 Install the unit to your car. See Installing the unit (in-dash mounting). 4 Connect the · terminal of the car battery. 5 Reset the unit.

(➜ 3)

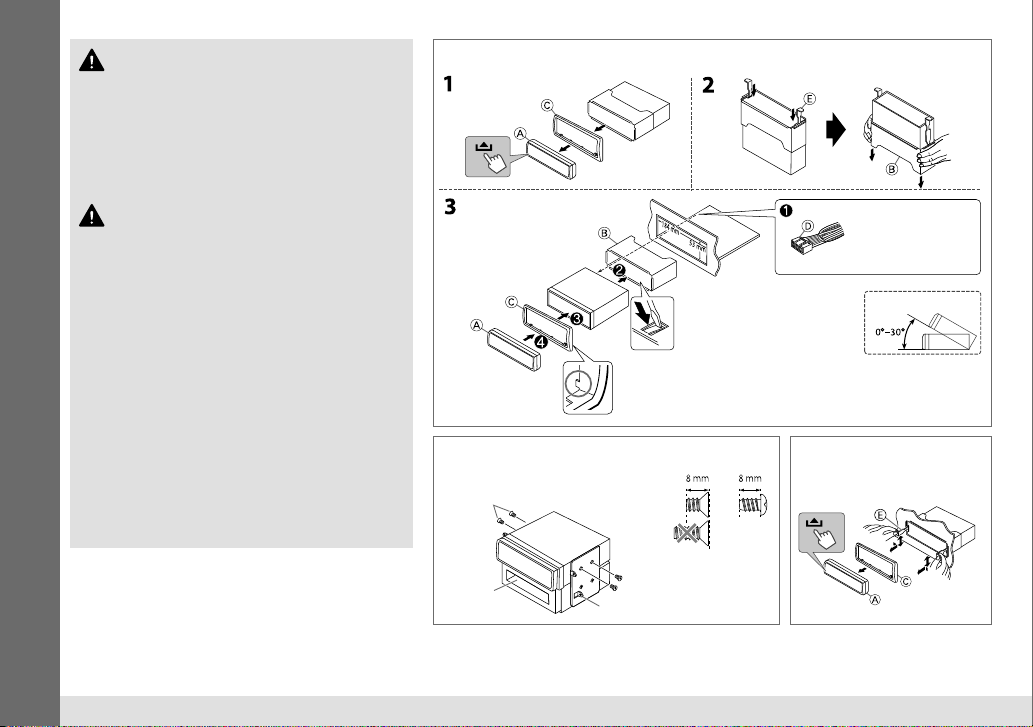

Installing the unit (in-dash mounting)

Bend the appropriate tabs to hold the sleeve firmly in place.

Make sure the direction of the trim plate.

When installing without the mounting sleeve

Flat or round head screws (not supplied) M5 × 8 mm

Pocket

Bracket (not supplied)

Do the required wiring.

➜

13)

(

How to remove the unit

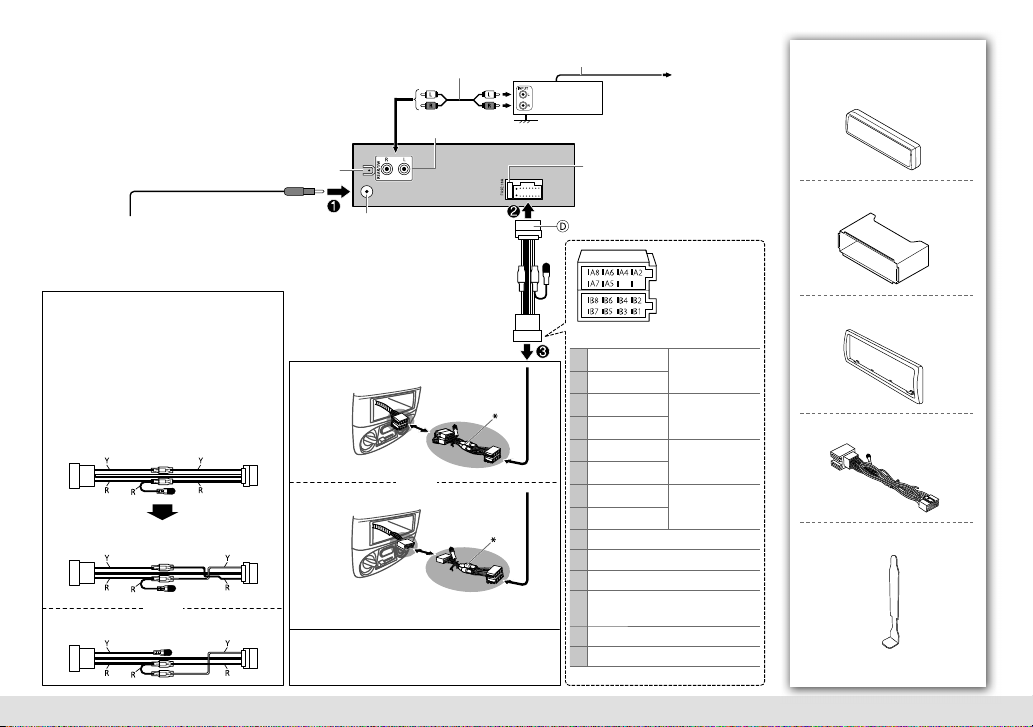

Wiring connection

Rear ground terminal

Aerial terminal

Signal cord (not supplied)

Rear/subwoofer output

Remote wire (not supplied)

JVC Amplifier

Fuse (10 A)

To Blue/white wire of the wiring

harness

Part list for installation

Faceplate

Mounting sleeve

( ×1 )

For some VW/Audi or Opel (Vauxhall) automobiles

You may need to modify the wiring of the supplied power cord

as illustrated.

If the unit does not turn on with modified wiring 1, use modified wiring 2 instead.

Y: Yellow R: Red

Original wiring

Modified wiring 1

Modified wiring 2

( or )

If your car has an ISO terminal

If your car does NOT have an ISO terminal

* Custom wiring harness (separately purchased)

IMPORTANT: A custom wiring harness (separately purchased) which is suitable for your car is recommended for connection.

( or )

ISO connector

( ×1 )

Trim plate

B1 Purple

Rear speaker

B2 Purple/black

B3 Gray

B4 Gray/black

B5 White

B6 White/black

B7 Green

B8 Green/black

A2 Brown: Mobile phone system

A4 Yellow: Battery

A5 Blue/white: Remote wire

Orange/white: Car light control

switch

A7 Red: Ignition (ACC)

A8 Black: Earth (ground) connection

(right)

Front speaker (right)

Front speaker (left)

Rear speaker (left)

Wiring harness

Extraction key

( ×1 )

( ×2 )

ENGLISH

TABLE DES MATIERES

AVANT L’UTILISATION

AVANT L’UTILISATION 2

FONCTIONNEMENT DE BASE 3

PRISE EN MAIN 4

CD / USB 5

RADIO 6

AUX 7

RÉGLAGES AUDIO 8

ÉCLAIRAGE

PLUS D’INFORMATIONS 9

GUIDE DE DÉPANNAGE 10

SPÉCIFICATIONS 11

INSTALLATION / RACCORDEMENT

Comment lire ce manuel

• [XX] indique les éléments choisis.

• (➜

XX)

indique que des références sont

disponibles aux numéros de page cités.

Avertissement

N’utilisez aucune fonction qui risque de vous distraire de la conduite sure de votre véhicule.

Précautions

Réglage du volume:

• Ajustez le volume de façon à pouvoir entendre les sons extérieurs à la voiture afin d’éviter tout risque d’accident.

• Réduisez le volume avant de reproduire des sources numériques afin d’éviter d’endommager les enceintes par la soudaine augmentation du niveau de sortie.

Généralités:

• Éviter d’utiliser le périphérique USB s’il peut gêner une conduite une conduite en toute sécurité.

• Assurez-vous que toutes les données importantes ont été sauvegardées. Nous ne pouvons pas être tenu responsable pour toute perte des données enregistrées.

• Veuillez faire en sorte de ne jamais mettre ou laisser d’objets métalliques (tels que des pièces ou des outils) dans l’appareil, afin d’éviter tout risque de court-circuit.

• Si une erreur de disque se produit à cause de la condensation sur l’objectif laser, éjectez le disque et attendez que l’humidité s’évapore.

Télécommande (RM-RK52):

• Ne laissez pas la télécommande dans des endroits exposés à la chaleur, comme sur le tableau de bord par exemple.

• La pile au lithium risque d’exploser si elle est remplacée incorrectement. Ne la remplacez uniquement qu’avec le même type de pile ou son équivalent.

• Le boîtier de la pile ou les piles ne doivent pas être exposés à des chaleurs excessives telles que les rayons du soleil, du feu, etc.

• Conservez les piles hors de portée des enfants dans leur conditionnement original jusqu’à leur utilisation. Débarrassez-vous des piles usagées rapidement. En cas d’ingestion, contactez un médecin immédiatement.

Entretien

Nettoyage de l’appareil: Essuyez la saleté de la façade avec un chiffon sec au silicone ou un chiffon doux. Nettoyage du connecteur: Détachez la façade et nettoyez le connecteur

à l’aide d’un coton tige en faisant attention de ne pas endommager le connecteur.

Manipulation des disques:

• Ne pas toucher la surface d’enregistrement du disque.

• Ne pas coller de ruban adhésif, etc. sur les disques et ne pas utiliser de disque avec du ruban adhésif collé dessus.

• N’utilisez aucun accessoire pour le disque.

• Nettoyer le disque en partant du centre vers l’extérieur.

• Nettoyez le disque avec un chiffon sec au silicone ou un chiffon doux. N’utilisez aucun solvant.

• Pour retirer les disques de cet appareil, tirez-les horizontalement.

• Retirez les ébarbures du bord du trou central du disque avant d’insérer un disque.

Connecteur (sur la face arrière de la façade)

FONCTIONNEMENT DE BASE

Façade

Bouton de volume (tournez/appuyez) Fente d’insertion

Fenêtre d’affichage

Attachez

Détachez

Télécommande (RM-RK52)

(Doit être acheté séparément pour le

Capteur de télécommande (Ne l’exposez Pas à la lumière directe du soleil.)

KD-R449

Touche de détachement

Comment réinitialiser

Vos ajustements préréglés sont aussi effacés.

Pour Faire (sur la façade) Faire (sur la télécommande)

Mettez l’appareil sous tension

Ajustez le volume Tournez le bouton de volume. Appuyez sur

Sélectionner la source • Appuyez répétitivement sur L SOURCE.

Changez l’information sur l’affichage

Appuyez sur L SOURCE.

• Maintenez la touche enfoncée pour mettre l’appareil hors tension.

Appuyez sur le bouton de volume pour couper le son ou mettre la lecture en pause.

• Appuyez une nouvelle fois pour annuler.

• Appuyez sur L SOURCE, puis tournez le bouton de volume avant 2 secondes. Appuyez répétitivement sur DISP.

• Maintenez la touche enfoncée pour faire défiler les informations actuelles de l’affichage.

(➜ 10)

Retirez la feuille d’isolant lors de la première utilisation.

Comment remplacer la pile

( non disponible )

VOL + ou VOL –.

Appuyez sur lecture en pause.

• Appuyez une nouvelle fois pour annuler. Appuyez répétitivement sur SOURCE.

( non disponible )

pour couper le son ou mettre la

FRANÇAIS

PRISE EN MAIN

Réglez l’horloge

Maintenez pressée

Tournez le bouton de volume pour choisir sur le bouton.

Tournez le bouton de volume pour choisir appuyez sur le bouton.

Tournez le bouton de volume pour choisir le jour, puis appuyez sur le bouton.

Tournez le bouton de volume pour régler les heures, puis appuyez sur le bouton.

Tournez le bouton de volume pour régler les minutes, puis appuyez sur le bouton.

Tournez le bouton de volume pour choisir sur le bouton.

Tournez le bouton de volume pour choisir puis appuyez sur le bouton.

Appuyez sur

Faites les réglages de base

Maintenez pressée

Tournez le bouton de volume pour faire une sélection, puis appuyez sur le bouton.

• Référez-vous au tableau suivant pour la sélection.

Appuyez sur

Pour revenir à la hiérarchie précédente, appuyez sur G

pour quitter.

[CLOCK]

[CLOCK SET]

[24H/12H]

[24 HOUR]

, puis appuyez

, puis

, puis appuyez

[12 HOUR]

T/P

DEMO

CLOCK

24H/12H

CLOCK ADJ

CLOCK DISP

DIMMER

DIMMER SET

BRIGHTNESS

DISPLAY

SCROLL

TAG DISPLAY

SRC SELECT

AUX

La connexion du fil de commande de l’éclairage est requise. (➜ 13)

Certains caractères ou symboles n’apparaissent pas correctement (ou un blanc apparaît à

leur place).

Pas d’affichage quand la source correspondante est sélectionnée.

DEMO ON: La démonstration des affichages entre en service si aucune opération n’est réalisée pendant environ 20 secondes. ; DEMO OFF: Annulation.

24 HOUR/ 12 HOUR: Choisit le format de l’horloge. AUTO: L’horloge est réglée automatiquement à l’aide des données d’horloge (CT) comprises

dans les données du signal FM Radio Data System. ; OFF: Annulation. ON: L’horloge apparaît sur l’affichage même quand l’appareil est hors tension. ;

OFF: Annulation.

Permet de sélectionner l’éclairage de l’affichage et des touches ajusté dans le réglage

[BRIGHTNESS]. AUTO: Commute entre les réglages pour la journée et la nuit quand vous allumez ou

éteignez les feux de la voiture. *1 ; ON: Choisit les réglages pour la nuit. ; OFF: Choisit les réglages pour le jour.

Règle la luminosité de l’affichage et des touches séparément pour le jour et la nuit.

DAY/ NIGHT: Choisissez le jour ou la nuit.

BUTTON ZONE/ DISP ZONE: Choisissez la zone pour le réglage.

Réglez le niveau de luminosité (00 à 31).

(Défaut: BUTTON ZONE: DAY: 25 ; NIGHT: 9 / DISP ZONE: DAY: 31 ; NIGHT: 12)

ONCE: Fait défiler une fois les informations de l’affichage. ; AUTO: Répète le défilement (à 5 secondes d’intervalle). ; OFF: Annulation.

ON: Affiche les informations des balises lors de la lecture de fichiers MP3/WMA. ; OFF: Annulation.

ON: Met en service AM dans la sélection de la source. ; OFF: Hors service.

ON: Met en service AUX dans la sélection de la source. ; OFF: Hors service. ; BT ADAPTER: Sélectionnez quand l’adaptateur Bluetooth KS-BTA100 est connecté à la prise AUX (➜ 7). Le nom de la source change sur BT AUDIO.

Défaut:

CD / USB

Démarrez la lecture

Face portant l’étiquette

La source change sur CD et la lecture démarre.

• Pour éjecter un disque, appuyez sur 0.

USB

Prise d’entrée USB

La source change sur USB et la lecture démarre.

Ne laissez pas le câble à l’intérieur de la

voiture quand il n’est pas utilisé.

Câble USB 2.0 (en vente dans le commerce)

Pour Faire

Sélectionnez un une plage ou un fichier

Sélection du dossier (MP3/WMA)

Recherche rapide vers l’arrière/vers l’avant

Sélectionnez une plage/fichier à partir d’une liste

Lecture répétée Appuyez répétitivement sur la touche 6 B pour faire un choix.

Lecture aléatoire Appuyez répétitivement sur la touche 5 A pour faire un choix.

Uniquement pour les fichiers enregistrés dans la base de données crée avec JPC / JMC. (➜

Appuyez sur E

Appuyez sur 1 ∞ / 2 5 (ou 5 / ∞ sur la RM-RK52).

Maintenez enfoncée E / F (ou 2 / 3 sur la RM-RK52).

1 Appuyez sur MENU 2 Tournez le bouton de volume pour faire une sélection, puis appuyez sur le bouton.

• Fichier MP3/WMA: Sélectionnez le dossier souhaité, puis un fichier.

• Fichier JVC Playlist Creator (JPC) / JVC Music Control (JMC)*2: Sélectionnez le fichier souhaité à partir de la liste (PLAYLISTS, ARTISTS, ALBUMS, SONGS, GENRES).

• Pour revenir à la hiérarchie précédente, appuyez sur G T/P.

• Pour annuler, appuyez sur MENU.

Remarque: Tournez le bouton de volume rapidement pour la recherche rapide.

• CD Audio ou fichier JPC / JMC: TRACK RPT, RPT OFF

• Fichier MP3/WMA: TRACK RPT, FOLDER RPT, RPT OFF

• CD Audio: ALL RND, RND OFF

• Fichier MP3/WMA ou fichier JPC / JMC: FOLDER RND, ALL RND, RND OFF

/ F (ou 2 / 3 sur la RM-RK52).

FRANÇAIS

RADIO

“ST” s’allume lors de la réception d’une émission FM stéréo avec un signal suffisamment fort.

Recherchez une station

1 Appuyez sur L SOURCE pour choisir FM ou AM. 2 Appuyez sur E / F (ou 2 / 3 sur la RM-RK52) pour rechercher une station

automatiquement.

(ou) Maintenez en enfoncé E / F (ou 2 / 3 sur la RM-RK52) jusqu’à ce que “M”

clignote, puis appuyez répétitivement dessus pour rechercher une station manuellement.

Mémorisez une station

Vous pouvez mémoriser un maximum de 18 stations pour FM et de 6 stations pour AM.

Pendant l’écoute d’une station....

Maintenez pressée une des touches numériques (1 à 6) pour mémoriser.

(ou) 1 Maintenez enfoncé le bouton de volume jusqu’à ce que “PRESET MODE”

clignote.

2 Tournez le bouton de volume pour choisir un numéro de préréglage, puis

appuyez sur le bouton.

Le numéro de préréglage clignote et “MEMORY” apparaît.

Sélectionnez une station mémorisée

Appuyez sur l’une des touches numériques (1 à 6).

(ou) 1 Appuyez sur MENU. 2 Tournez le bouton de volume pour choisir un numéro de préréglage, puis

appuyez sur le bouton.

Recherche de votre programme préféré (recherche PTY)

Disponible uniquement pour les stations FM Radio Data System.

1 Maintenez pressée G 2 Tournez le bouton de volume pour choisir un code PTY

sur le bouton.

S’il y a une station diffusant un programme du code PTY que vous avez choisi, la

station est accordée.

T/P.

(➜ 7)

, puis appuyez

Mise en service de l’attente de réception TA

Disponible uniquement pour les stations FM Radio Data System.

Appuyez sur G

L’appareil commute temporairement sur l’annonce d’informations routières (TA) (s’il y en a une), à partir de n’importe quelle source autre que AM.

• Pour désactiver, appuyez à nouveau sur G

Autres paramètres

1 Maintenez pressée MENU. 2 Tournez le bouton de volume pour choisir

bouton.

3 Tournez le bouton de volume pour réaliser une sélection (voir le tableau de la

page 7), puis appuyez sur le bouton.

4 Appuyez sur MENU pour quitter.

SSM FM: SSM 01 – 06 / SSM 07 – 12 / SSM 13 – 18

AF-REG

NEWS-STBY

P-SEARCH

* Uniquement pour les stations FM Radio Data System.

T/P.

[TUNER]

, puis appuyez sur le

Préréglez automatiquement un maximum de 18 stations pour FM. “SSM” s’arrête de clignoter quand les 6 premières stations sont mémorisées. Sélectionnez SSM 07 – 12 / SSM 13 – 18 pour mémoriser les 12 stations suivantes.

AF ON: Recherche automatiquement une autre station diffusant le même programme dans le même réseau Radio Data System mais qui possède une meilleure réception quand la réception actuelle est mauvaise. ; AF-REG ON: Commute sur une autre station uniquement dans la région spécifiée, à l’aide de la commande AF. ; AF OFF: Annulation.

S’affiche uniquement quand la source est FM. ON: L’appareil commute temporairement sur le programme d’information s’il est disponible. ; OFF: Annulation.

ON: Quand le signal d’une station préréglée que vous avez sélectionnée est faible, cet appareil recherche une autre station diffusant si possible le même programme que celui de la station préréglée d’origine. ; OFF: Annulation.

Défaut:

MONO S’affiche uniquement quand la source est FM.

IF BAND

RADIO TIMER

Code PTY:

NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M

(musique)

LEISURE, JAZZ, COUNTRY, NATION M

MONO ON: Améliore la réception FM mais l’effet stéréo sera perdu. ; MONO OFF: Annulation.

AUTO: Augmente la sélectivité du tuner pour réduire les interférences des stations

adjacentes. (L’effet stéréo peut être perdu.) ; WIDE: Il y a des interférences des stations adjacentes, mais la qualité du son n’est pas dégradée et l’effet stéréo est conservé.

Met la radio sous tension à une heure spécifique quelle que soit la source actuelle.

ONCE/ DAILY/ WEEKLY/ OFF: Sélectionnez la fréquence de mise en service de

la minuterie.

FM/ AM: Choisissez la bande.

01 à 18 (pour FM)/ 01 à 06 (pour AM): Sélectionnez la station préréglée.

Réglez l’heure et le jour de mise en service.

• “M” s’allume quand le réglage est terminé. La minuterie de radio ne se met pas en service dans les cas suivants.

• L’appareil est mis hors tension.

• [OFF] est sélectionné pour [AM] dans [SRC SELECT] après la sélection de la minuterie de radio pour AM. (➜ 4)

, ROCK M

(musique)

, EASY M

(musique)

, LIGHT M

, WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL,

(musique)

, OLDIES, FOLK M

(musique)

RADIO

Défaut:

, CLASSICS, OTHER

, DOCUMENT

AUX

Utilisation d’un lecteur audio portable

1 Connectez un lecteur audio portable (en vente dans le commerce).

Mini fiche stéréo de 3,5 mm avec connecteur en forme de “L” (en vente dans le commerce)

Lecteur audio portable

Prise d’entrée auxiliaire

2 Sélectionnez 3 Appuyez sur L SOURCE pour choisir AUX. 4 Mettez sous tension le lecteur audio portable et démarrez la lecture.

Utilisation d’un périphérique Bluetooth®

1 Connectez l’adaptateur Bluetooth, KS-BTA100 (vendu séparément).

Prise d’entrée auxiliaire

2 Enregistrement (pairage) d’un appareil Bluetooth avec le KS-BTA100. 3 Sélectionnez 4 Appuyez sur L SOURCE pour choisir BT AUDIO. 5 Commencez à utiliser le périphérique Bluetooth®.

Pour plus de détails, se reporter au manuel d’instructions du KS-BTA100.

[ON]

pour

[AUX]

dans

[SRC SELECT]. (➜ 4)

Utilisez une mini fiche stéréo munie d’une fiche à 3 connecteurs pour obtenir une sortie audio optimum.

Faisceau de câbles de l’appareil

(

➜

13)

Bleu/blanc: Télécommande

Noir: Masse

Marron: Sourdine téléphonique

[BT ADAPTER]

pour

Bleu/blanc

Noir

Marron

[AUX]

dans

[SRC SELECT]. (➜ 4)

FRANÇAIS

RÉGLAGES AUDIO

Pour Faire

Choisissez un égaliseur préréglé

Mémorisez vos propres ajustements sonores

Affichez uniquement quand

[ON]

Autres paramètres

1 Maintenez pressée MENU. 2 Tournez le bouton de volume pour choisir

bouton.

3 Tournez le bouton de volume pour réaliser une sélection (voir le tableau ci-dessous),

puis appuyez sur le bouton.

Répétez l’étape 3 jusqu’à ce que l’élément souhaité soit sélectionné. 4 Appuyez sur MENU pour quitter.

PRO EQ

Le réglage est mémorisé sur [USER] dans EQ.

Appuyez répétitivement sur EQ.

FLAT (défaut), NATURAL, DYNAMIC, VOCAL BOOST, BASS BOOST, USER

1 Maintenez enfoncée EQ. 2 Tournez le bouton de volume pour faire une sélection, puis

appuyez sur le bouton.

SUB.W * BASS LVL: –06 à +06 (00) MID LVL: –06 à +06 (00) TRE LVL: –06 à +06 (00)

• Le réglage est mémorisé sur [USER] dans EQ.

• Pour retourner à l’élément précédent, appuyez sur G

• Pour quitter, appuyez sur EQ.

BASS / MIDDLE / TREBLE: Choisissez une tonalité de son.

Ajustez les éléments sonores de la tonalité de son choisie.

BASS Fréquence: 60/ 80/ 100/ 200 Hz Défaut: (80 Hz) Niveau: –06 à +06 (00) Q: Q1.0/ Q1.25/ Q1.5/ Q2.0 (Q1.0)

MIDDLE Fréquence: 0.5/ 1.0/ 1.5/ 2.5 kHz Défaut: (1.0 kHz) Niveau: –06 à +06 (00) Q: Q0.75/ Q1.0/ Q1.25 (Q1.25)

TREBLE Fréquence: 10.0/ 12.5/ 15.0/ 17.5 kHz Défaut: (10.0 kHz) Niveau: –06 à +06 (00) Q: Q FIX (Q FIX)

: –08 à +08 Défaut: (00)

[L/O MODE]

est réglé sur

[SUB.W]

et que

[PRO EQ] ou [AUDIO]

[SUB.W]

, puis appuyez sur le

T/P.

est réglé sur

Défaut:

AUDIO

FADER

R06 — F06 (00):

BALANCE BASS BOOST +01 / +02:

LOUD LOW / HIGH:

VOL ADJUST –05 — +05 (00):

L/O MODE SUB.W / REAR:

SUB.W SUB.W LPF

SUB.W LEVEL BEEP TEL MUTING

AMP GAIN LOW POWER

Si vous utilisez un système à deux enceintes, réglez le niveau du fader sur

L’ajustement ne peut pas affecter la sortie du caisson de grave.

Est affiché uniquement quand

Est affiché uniquement quand [SUB.W]

Ne fonctionne pas si [BT ADAPTER] est sélectionné pour

[SRC SELECT]

L06 — R06 (00):

OFF:

Annulation.

son plus équilibré aux faibles niveaux de volume. ;

chaque source (en comparaison avec le niveau de volume FM). Avant un ajustement, sélectionnez la source que vous souhaitez ajuster. (“VOL ADJ FIX” apparaît si FM est choisi.)

sont connectés aux prises de sortie de ligne REAR/SW sur le panneau arrière (à travers un amplificateur extérieur).

ON / OFF:

THROUGH: LOW 55Hz / MID 85Hz / HIGH 120Hz

fréquences inférieures à 55 Hz/ 85 Hz/ 120 Hz sont envoyés sur le caisson de grave.

–08 — +08 (00) ON / OFF:

: Coupe le son pendant l’utilisation d’un téléphone portable (non

connecté par le KS-BTA100). ;

si la puissance maximum de chaque enceinte est inférieure à 50 W pour éviter tout dommage des enceintes.) ; volume maximum est de 50.

Ajustez la balance de sortie avant-arrière des enceintes. Ajustez la balance de sortie gauche-droite des enceintes.

Choisit votre niveau préféré d’accentuation des graves. ;

Accentue les basses ou hautes fréquences pour produire un

OFF:

Annulation.

Prérègle le niveau d’ajustement du volume de

Choisit si les enceintes arrière ou un caisson de grave

Active ou désactive la sortie de caisson de grave.

Tous les signaux sont envoyés au caisson de grave. ;

: Les signaux audio avec des

: Ajuste le niveau de sortie du caisson de grave

Met en ou hors service la tonalité des touches.

OFF:

Annulation.

: Limite le volume maximum à 30. (Choisissez ce réglage

HIGH POWER

[L/O MODE] est réglé sur

est réglé sur

[SUB.W]

[ON]

[AUX] dans

: Le niveau de

[00]

ÉCLAIRAGE

1 Maintenez pressée MENU. 2 Tournez le bouton de volume pour choisir

[COLOR]

3 Tournez le bouton de volume pour choisir

4 Tournez le bouton de volume pour réaliser une

5 Appuyez sur MENU pour quitter.

, puis appuyez sur le bouton.

[KEY ILLUM]

sélection, puis appuyez sur le bouton.

RED

des touches préférée. (Défaut:

, puis appuyez sur le bouton.

GREEN

: Sélectionne votre couleur d’éclairage

RED

)

PLUS D’INFORMATIONS

À propos des disques et des fichiers audio

• Cet appareil ne peut lire que les CD suivants:

• Cet autoradio peut reproduire les disques multi-session; mais les sessions non fermée sont sautées pendant la lecture.

• Disques non reproductibles:

- Disques qui ne sont pas ronds.

- Disques avec des colorations sur la surface d’enregistrement ou

disques sales.

- Disques enregistrables/réinscriptibles qui n’ont pas été finalisés.

- CD de 8 cm. Essayer d’insérer un disque à l’aide d’un adaptateur

peut entraîner un dysfonctionnement de l’appareil.

• Lecture de disques à double face: disque à “DualDisc” n’est pas compatible avec le standard “Compact Disc Digital Audio”. Par conséquent, l’utilisation de la face non DVD d’un disque à double face sur cet appareil ne peut pas etre recommandée.

• Fichiers reproductibles:

- Extensions de fichier: MP3 (.mp3), WMA (.wma)

- Débit binaire: MP3: 8 kbps à 320 kbps

WMA: 32 kbps à 192 kbps

- Fréquence d’échantillonnage:

MP3: 48 kHz, 44,1 kHz, 32 kHz, 24 kHz, 22,05 kHz, 16 kHz, 12 kHz, 11,025 kHz, 8 kHz

WMA: 48 kHz, 44,1 kHz, 32 kHz

- Fichiers à débit binaire variable (VBR).

• Nombre maximum de caractères pour le nom d’un

fichier/dossier:

Ca dépend du format de disque utilisé (y compris les 4 caractères

de l’extension—<.mp3> ou <.wma>).

- ISO 9660 Niveau 1 et 2: 64 caractères

- Romeo: 64 caractères

- Joliet: 32 caractères

- Nom de fichier long Windows: 64 caractères

La face non DVD d’un

À propos des périphériques USB

• Cet appareil peut reproduire les fichiers MP3/WMA mémorisés sur un périphérique USB à mémoire de grande capacité.

• Vous ne pouvez pas connecter un périphérique USB via un hub USB et un lecteur multicartes.

• La connexion d’un câble dont la longueur totale dépasse 5 m peut avoir pour conséquence un fonctionnement anormal de la lecture.

• Nombre maximum de caractère pour:

- Noms de dossier: 63 caractères

- Noms de fichier: 63 caractères

- Balises MP3: 60 caractères

- Balises WMA: 60 caractères

• Cet appareil peut reconnaître un maximum de 65 025 fichiers, 255 dossiers (255 fichiers par dossier y compris les dossiers sans fichier) et 8 hiérarchies.

• Cet appareil ne peut pas reconnaître les périphériques USB dont l’alimentation n’est pas de 5 V et dépasse 1 A.

À propos de “JVC Playlist Creator” et de “JVC Music Control”

• Cet appareil prend en charge l’application PC “JVC Playlist Creator” et l’application AndroidTM “JVC Music Control.”

• Lorsque vous utilisez un fichier audio possédant des informations de base de données ajoutées par “JVC Playlist Creator” ou “JVC Music Control,” , vous pouvez chercher un fichier par titre, par album ou par nom d’artiste à l’aide de la Recherche de morceau.

• “JVC Playlist Creator” et “JVC Music Control,” sont disponibles à partir des sites web suivants: <http://www3.jvckenwood.com/ english/car/index.html> (Site web en anglais uniquement).

FRANÇAIS

PLUS D’INFORMATIONS

Informations sur l’affichage

FM ou AM Stations non Radio Data System:

CD ou USB Titre d’album/Artiste*

AUX AUX BT AUDIO BT AUDIO

* “NO NAME” apparaît pour les CD ordinaire ou si aucun nom n’a

Fréquence

Stations FM Radio Data System:

Nom de la station (PS) programme (PTY) début)

plage/Durée de lecture au début)

été enregistré.

Jour/Horloge

Fréquence = Type de

Jour/Horloge = (retour au

Titre de plage* = No de

Jour/Horloge = (retour

GUIDE DE DÉPANNAGE

Symptôme

Le son ne peut pas être entendu. • Ajustez le volume sur le niveau optimum.

“MISWIRING CHK WIRING THEN RESET UNIT” / “WARNING CHK WIRING THEN RESET UNIT” apparaît et aucune opération ne peut être réalisée.

Vous ne pouvez pas choisir la source.

La réception radio est mauvaise. / Bruit statique pendant l’écoute de la radio.

Les caractères corrects ne sont pas affichés. Cet appareil peut uniquement afficher les lettres majuscules, les chiffres et un

“PLEASE” et “EJECT” apparaissent alternativement.

“IN DISC” apparaît. Assurez-vous que rien ne bloque la fente d’insertion quand vous éjectez le disque.

Le disque ne peut pas être éjecté. Maintenez enfoncée 0 pour éjecter le disque de force. Faites attention que le disque

L’ordre de lecture n’est pas celui que vous pensiez.

La durée de lecture écoulée n’est pascorrecte. Cela dépend du processus d’enregistrement utilisé.

“NOT SUPPORT” apparaît et la plage est sautée.

“CANNOT PLAY” clignote et/ou le périphérique connecté ne peut pas etre détecté.

“READING” clignote sur. • N’utilisez pas trop de niveaux de hiérarchie et de dossiers.

Remède

• Vérifiez les cordons et les connexions.

• Assurez-vous que la prise arrière de mise à la terre est connectée au châssis de la voiture avec un cordon court et épais.

Assurez-vous que les prises des fils d’enceintes sont isolées correctement, puis

réinitialisez l’appareil. Si cela ne résout pas le problème, consultez votre centre de service le plus proche.

Cochez le réglage [SRC SELECT].

• Connectez l’antenne solidement.

• Sortez l’antenne complètement.

nombre limité de symboles.

Appuyez sur 0, puis insérez le disque correctement.

ne tombe pas quand il est éjecté.

L’ordre de lecture est déterminé par le nom du fichier (USB) ou l’ordre dans lequel

les fichiers ont été enregistrés (disque).

Vérifiez si la plage est dans un format compatible.

• Vérifiez si le périphérique connecté est compatible avec cet appareil et assurez-vous que les fichiers sont dans un format compatible.

• Reconnectez le périphérique.

• Remettez le disque en place ou reconnectez le périphérique USB.

(➜ 4)

(➜ 9)

Si vous avez toujours des problème, réinitialisez l’appareil. (➜ 3)

SPÉCIFICATIONS

Puissance de sortie 50 W par canal

Puissance de sortie en mode continu (RMS)

Impédance de charge 4 Ω (4 Ω à 8 Ω admissible)

Réponse en fréquence 40 Hz à 20 000 Hz

Rapport signal sur bruit 70 dB

Niveau de sortie de ligne, niveau de

Amplificateur audio

sortie du caisson de grave/Impédance

Impédance de sortie ≤ 600 Ω

FM Plage de fréquences 87,5 MHz à 108,0 MHz

Sensibilité utile 9,3 dBf (0,8 µV/75 Ω)

Sensibilité utile à 50 dB 16,3 dBf (1,8 µV/75 Ω)

Sélectivité de canal alterné 65 dB (à 400 kHz)

Réponse en fréquence 40 Hz à 15 000 Hz

Tuner

Séparation stéréo 40 dB

AM Plage de fréquences PO 531 kHz à 1 611 kHz

Sensibilité/Sélectivité PO 20 V/40 dB

20 W par canal pour 4 Ω, 40 Hz à 20 000 Hz avec moins de 1% de distorsion harmonique totale

2,5 V/10 kΩ en charge (pleine échelle)

GO 153 kHz à 279 kHz

GO 50 V/—

Système de détection du signal Capteur optique sans contact (laser

Nombre de canaux 2 canaux (stéréo)

Réponse en fréquence 5 Hz à 20 000 Hz

Lecteur CD

Rapport signal sur bruit 98 dB

Pleurage et scintillement Non mesurables

Standard USB USB 1.1, USB 2.0

Vitesse de transfert de données (vitesse maximale)

Périphériques compatibles À mémoire de grande capacité

USB

Systèmes de fichiers compatibles FAT 32/16/12

Formats audio compatibles MP3/WMA

Courant d’alimentation maximum CC 5 V d 1 A

Alimentation (tension de fonctionnement)

Système de mise à la masse Masse négative

Températures de fonctionnement admissibles

Dimensions (L × H × P)

Généralités

Poids (sans les accessoires)

Sujet à changement sans notification.

Taille d’installation (approx.)

Taille du panneau (approx.)

semi-conducteur)

Max. 12 Mbps

CC 14,4 V (11 V à 16 V admissibles)

0°C à +40°C

182 mm × 53 mm × 159 mm

188 mm × 59 mm × 13 mm

1,2 k

FRANÇAIS

Avertissement

• L’appareil peut uniquement être utilisé avec une alimentation de 12 V CC, à masse négative.

• Déconnectez la borne négative de la batterie avant le câblage et le montage.

• Ne connectez pas le fil de batterie (jaune) et le fil d’allumage (rouge) au châssis de la voiture ou au fil de masse (noir) pour éviter les courts-circuits.

• Isolez les fils non connectés avec du ruban adhésif pour éviter les courtscircuits.

• Assurez-vous de raccorder de nouveau la mise à la masse de cet appareil au châssis de la voiture après l’installation.

Installation de l’appareil (montage encastré)

Précautions

• Pour des raison de sécurité, laissez le travail de câblage et de montage des professionnels. Consultez votre revendeur autoradio.

• Installez cet appareil dans la console de votre véhicule. Ne touchez pas les parties métalliques de cet appareil pendant ou juste après son utilisation. Les parties métalliques, comme le dissipateur de chaleur et le boîtier, deviennent chaudes.

• Ne connectez pas les fils · de l’enceinte au châssis de la voiture, au fil de masse (noir) ou en parallèle.

• Connectez des enceintes avec une puissance maximum de plus de 50 W. Si la puissance maximum des enceintes est inférieure à 50 W, changez le réglage

[AMP GAIN] pour éviter d’endommager les enceintes. (➜ 8)

• Montez l’appareil avec un angle de 30º ou moins.

• Si le faisceau de fils de votre véhicule ne possède pas de borne d’allumage, connectez le fil d’allumage (rouge) à la borne du boîtier de fusible de votre véhicule qui offre une alimentation de 12 V CC et qui se met en et hors service avec la clé de contact.

INSTALLATION / RACCORDEMENT

• Après avoir installé l’appareil, vérifiez si les lampes de frein, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement.

• Si un fusible saute, assurez-vous d’abord que les câbles ne touches pas le châssis de la voiture puis remplacez le vieux fusible par un nouveau de même valeur.

Procédure de base 1

Retirez la clé de contact, puis déconnectez la borne · de la batterie de la voiture.

2 Connectez les fils correctement.

Reportez-vous à Connexions. (➜

3 Installez l’appareil dans votre voiture.

Reportez-vous à Installation de l’appareil (montage encastré).

4 Connectez la borne · de la batterie de la voiture. 5 Réinitialisez l’appareil.

13)

(➜ 3)

Lors d’une installation sans manchon de montage

Vis à tête plate ou ronde (non fournie) M5 × 8 mm

Poche

Réalisez les connexions nécessaires.

(

➜

13)

Tordez les languettes appropriées pour maintenir le manchon en place.

Assurez-vous que la direction de la plaque d’assemblage est correcte.

Comment retirer l’appareil

Applique (non fournie)

Connexions

Cordon de signal (non fournie)

Sortie arrière/caisson de grave

Fil de télécommande (non fournie)

JVC Amplificateur

Le fil bleu/blanc du faisceau de fils

Liste des pièces pour l’installation

Façade

Pour certaines automobiles VW/Audi ou Opel (Vauxhall)

Vous aurez peut-être besoin de modifier le câblage du cordon d’alimentation montré sur l’illustration.

Si l’appareil ne se met pas sous tension avec le câblage modifié 1, utilisez le câblage modifié 2 à la place.

Y: Jaune R: Rouge

Câblage original

Câblage modifié 1

Câblage modifié 2

( ou )

fourni comme

Borne arrière de masse

Si votre voiture possède une prise ISO

Si votre voiture ne possède pas de prise ISO

* Faisceau de fils personnalisé (vendu séparément)

IMPORTANT: Un faisceau de fils personnalisé (vendu séparément) qui est adapté à votre voiture est recommandé pour la connexion.

Prise d’antenne

( ou )

Fusible (10 A)

Connecteur ISO

Manchon de montage

( ×1 )

Plaque d’assemblage

B1 Violet

Enceinte arrière (droit)

B2 Violet/Noir

B3 Gris

B4 Gris/Noir

B5 Blanc

B6 Blanc/Noir

B7 Vert

B8 Vert/Noir

A4 Jaune: Pile A5 Bleu/blanc: Fil de télécommande

A7 Rouge: Allumage (ACC) A8 Noir: Connexion à la terre (masse)

Marron: Système de téléphone portable

Orange/blanc: Éclairage de la voiture

Enceinte avant (droit)

Enceinte avant (gauche)

Enceinte arrière (gauche)

Faisceau de fils

Clé d’extraction

( ×1 )

( ×2 )

FRANÇAIS

INHALT

auf. Entsorgen Sie gebrauchte Batterien umgehend. Bei Verschlucken der Batterie sofort einen Arzt aufsuchen.

VOR DER INBETRIEBNAHME

VOR DER INBETRIEBNAHME 2

GRUNDLAGEN 3

ERSTE SCHRITTE 4

CD / USB 5

RADIO 6

AUX 7

AUDIOEINSTELLUNGEN 8

BELEUCHTUNG

WEITERE INFORMATIONEN 9

FEHLERSUCHE 10

TECHNISCHE DATEN 11

EINBAU / ANSCHLUSS 12

Wie Sie diese Anleitung lesen

• [XX] zeigt die gewählten Punkte an.

• (➜

XX)

zeigt an, das Bezugsinformationen auf der angegebenen Seitennummer vorhanden sind.

Warnung

Bedienen Sie keine Funktion, die Ihre Aufmerksamkeit vom Straßenverkehr ablenkt.

Vorsicht

Lautstärkeeinstellung:

• Stellen Sie die Lautstärke so ein, dass Sie immer noch Geräusche von außerhalb des Fahrzeugs hören können, um Unfälle zu vermeiden.

• Senken Sie die Lautstärke vor dem Abspielen digitaler Tonquellen, um Beschädigung der Lautsprecher durch plötzliche Tonspitzen zu vermeiden.

Allgemeines:

• Vermeiden Sie Verwendung des USB-Geräts, wenn es das sichere Fahren behindern kann.

• Stellen Sie sicher, dass alle wichtigen Daten gesichert sind. Wir übernehmen keine Haftung für jeglichen Verlust aufgenommener Daten.

• Stellen Sie sicher, dass keine Metallgegenstände (wie etwa Münzen oder Werkzeuge) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.

• Wenn ein Disc-Fehler durch Kondensationsbildung auf der Laserlinse auftritt, werfen Sie die Disc aus und warten Sie eine Zeit lang, bis die Kondensation getrocknet ist.

Fernbedienung (RM-RK52):

• Lassen Sie die Fernbedienung nicht an heißen Orten wie beispielsweise auf dem Armaturenbrett liegen.

• Es besteht die Gefahr, dass die Lithiumbatterie explodiert, wenn sie verkehrt eingesetzt wird. Ersetzen sie sie ausschließlich durch eine des gleichen oder eines gleichwertigen Typs.

• Akkus oder Batterien dürfen keiner großen Hitze, wie beispielsweise Sonneneinstrahlung, Feuer oder Ähnlichem, ausgesetzt werden.

• Bewahren Sie Batterien bis zur Verwendung außerhalb der Reichweite von Kindern und in der Originalverpackung auf. Entsorgen Sie gebrauchte Batterien umgehend. Bei Verschlucken der Batterie sofort einen Arzt aufsuchen.

Wartung

Reinigung des Geräts: Wischen Sie die Frontblende mit einem trockenen Silikonlappen oder weichen Lappen sauber. Reinigung des Steckverbinders: Die Frontblende abnehmen und den Anschluss

sanft mit einem Wattetupfer oder Lappen reinigen, wobei darauf geachtet werden muss, die Anschlusskontakte nicht zu beschädigen.

Handhabung von Discs:

• Berühren Sie nicht die Aufnahme-Oberfläche der Disc.

• Kleben Sie keine Aufkleber oder ähnliches auf eine Disc. Verwenden Sie dem entsprechend auch keine Discs, auf denen sich bereits ein Aufkleber befindet.

• Verwenden Sie kein Zubehör für die Disc.

• Reinigen Sie CDs stets von der Mitte einer Disc nach außen hin.

• Reinigen Sie die Disc mit einem trockenen Silikonlappen oder weichen Lappen. Verwenden Sie keine Lösungsmittel.

• Ziehen Sie Discs beim Entfernen aus dem Gerät horizontal heraus.

• Entfernen Sie vor dem Einsetzen einer Disc die Grate vom Mittenloch und der Disc-Kante.

Anschluss (an der Rückseite der Frontblende)

GRUNDLAGEN

Frontblende

Lautstärke-Regler (drehen/drücken) Ladeschlitz

Displayfenster

Anbringen

Abnehmen

Fernbedienung (RM-RK52)

(Muss getrennt für

KD-R449

beschafft werden.)

Fernbedienungssensor (Nicht hellem Sonnenlicht aussetzen.)

Abnehmen-Taste

Rücksetzen

Ihre vorgegebenen Einstellungen werden ebenfalls gelöscht.

Zum Verfahren Sie so (auf der Frontblende) Verfahren Sie so (auf der Fernbedienung)

Einschalten Drücken Sie L SOURCE.

Einstellen der Lautstärke Drehen Sie den Lautstärke-Regler. Drücken Sie

Quelle auswählen • Drücken Sie L SOURCE wiederholt.

Ändern der DisplayInformation

• Zum Ausschalten halten Sie die Taste gedrückt.

Drücken Sie den Lautstärkeregler zum Stummschalten des Tons oder zum Pausieren der Wiedergabe.

• Zum Abbrechen drücken Sie die Taste erneut.

• Drücken Sie L SOURCE, und drehen Sie dann den Lautstärkeregler

innerhalb von 2 Sekunden.

Drücken Sie DISP wiederholt.

• Halten Sie die Taste gedrückt, um die Display-Informationen zu scrollen.

(➜ 10)

Bei der ersten Verwendung ziehen Sie das Schutzblatt heraus.

Ersetzen der Batterie

( nicht verfügbar )

VOL + oder VOL –.

Drücken Sie Pausieren der Wiedergabe.

• Zum Abbrechen drücken Sie die Taste erneut. Drücken Sie SOURCE wiederholt.

( nicht verfügbar )

zum Stummschalten des Tons oder zum

DEUTSCH

ERSTE SCHRITTE

Stellen Sie die Uhr ein

Halten Sie MENU gedrückt.

Drehen Sie den Lautstärkeregler zum Wählen von [CLOCK], und drücken Sie dann den Regler.

Drehen Sie den Lautstärkeregler zum Wählen von [CLOCK SET], und drücken Sie dann den Regler.

Drehen Sie den Lautstärkeregler zum Wählen des Tages, und drücken Sie dann den Regler.

Drehen Sie den Lautstärkeregler zum Einstellen der Stunde, und drücken Sie dann den Regler.

Drehen Sie den Lautstärkeregler zum Einstellen der Minute, und drücken Sie dann den Regler.

Drehen Sie den Lautstärkeregler zum Wählen von [24H/12H], und drücken Sie dann den Regler.

Drehen Sie den Lautstärkeregler zum Wählen von [24 HOUR] oder [12 HOUR], und drücken Sie dann den Regler.

Drücken Sie MENU zum Beenden.

Einstellen der grundlegenden Einstellungen

Halten Sie

Drehen Sie den Lautstärkeregler, um eine Auswahl zu treffen, und drücken Sie dann den Regler.

• Siehe folgende Tabelle zur Auswahl.

Drücken Sie

Zum Zurückschalten zur vorherigen Hierarchie drücken Sie G

gedrückt.

zum Beenden.

T/P

DEMO DEMO ON: Display-Demonstration wird automatisch aktiviert, wenn 20 Sekunden lang

CLOCK

24H/12H

CLOCK ADJ

CLOCK DISP

DIMMER

DIMMER SET

BRIGHTNESS

DISPLAY

SCROLL *

TAG DISPLAY

SRC SELECT

AM * AUX *

Die Steuerleitungsverbindung für Beleuchtung ist erforderlich. (➜ 13)

Manche Zeichen oder Symbole werden nicht richtig angezeigt (oder werden ausgeblendet).

Nicht angezeigt, wenn die entsprechende Quelle gewählt ist.

keine Bedienung erfolgt. ; DEMO OFF: Hebt auf.

24 HOUR/ 12 HOUR: Wählt das Uhrzeitformat.

AUTO: Die Uhrzeit wird automatisch mit den Uhrzeit-Daten (CT) im -Daten (Uhrzeit) im UKW Radio Data System eingestellt. ; OFF: Hebt auf.

ON: Die Uhrzeit wird im Display angezeigt, auch wenn das Gerät ausgeschaltet wird. ; OFF: Hebt auf.

Wählt das Display und die Tastenbeleuchtung wie in der Einstellung [BRIGHTNESS] angepasst. AUTO: Ändert die Tag- und Nachteinstellungen, wenn Sie die Autoscheinwerfer ein- oder ausschalten. *1 ; ON: Wählt die Nachteinstellungen. ; OFF: Wählt die Tageinstellungen.

Stellt die Display- und Tastenhelligkeit für Tag und Nacht separat ein.

1 DAY/ NIGHT: Wählen Sie Tag oder Nacht. 2 BUTTON ZONE/ DISP ZONE: Wählen Sie die Zone zur Einstellung. 3 Stellen Sie den Helligkeitspegel ein (00 bis 31).

(Standard: BUTTON ZONE: DAY: 25 ; NIGHT: 9 / DISP ZONE: DAY: 31 ; NIGHT: 12)

ONCE: Scrollt die Display-Information einmal. ; AUTO: Wiederholt das Scrollen in 5-Sekunden-Intervallen. ; OFF: Hebt auf.

ON: Schaltet die TAG-Information bei der Wiedergabe von MP3/WMA-Dateien ein. ; OFF: Hebt auf.

ON: Aktiviert Sie AM in der Quellenwahl. ; OFF: Deaktiviert.

ON: Aktiviert Sie AUX in der Quellenwahl. ; OFF: Deaktiviert. ; BT ADAPTER: Wählen Sie dies, wenn der KS-BTA100 Bluetooth-Adapter an die AUX-Buchse angeschlossen ist Der Signalquellenname wechselt auf BT AUDIO um.

Standard:

(➜ 7)

CD / USB

Starten Sie die Wiedergabe

Beschriftungsseite

Die Signalquelle schaltet auf CD um, und die Wiedergabe beginnt.

• Um eine Disc auszuschieben, drücken Sie

USB

USB-Eingangsterminal

Die Signalquelle schaltet auf USB um, und die Wiedergabe beginnt.

Lassen Sie bei Nichtgebrauch nicht das

Kabel im Auto liegen.

USB 2.0-Kabel (im Handel erhältlich)

Zum Verfahren Sie so

Auswählen eines Tracks/ einer Datei

Wählen Sie einen Ordner (MP3/WMA)

Vorspulen/Rückspulen Halten Sie E / F gedrückt (oder 2 / 3 beim RM-RK52).

Auswählen eines Tracks/ einer Datei aus einer Liste

Wiederholte Wiedergabe Drücken Sie 6 B wiederholt, um eine Wahl zu treffen.

Zufallswiedergabe

Nur für Dateien, die in der mit JPC / JMC erstellten Datenbank registriert sind. (➜

Drücken Sie E

Drücken Sie 1 ∞ / 2 5 (oder 5 / ∞ beim RM-RK52).

1 Drücken Sie 2 Drehen Sie den Lautstärkeregler, um eine Auswahl zu treffen, und drücken Sie dann

den Regler.

• MP3/WMA-Datei: Wählen Sie den gewünschten Ordner und dann eine Datei.

• JVC Playlist Creator (JPC) / JVC Music Control (JMC)-Datei*2: Wählen Sie die gewünschte Datei aus der Liste (PLAYLISTS, ARTISTS, ALBUMS, SONGS, GENRES).

• Zum Zurückschalten zur vorherigen Hierarchie drücken Sie

• Zum Abbrechen drücken Sie

Hinweis: Drehen Sie den Lautstärke-Regler schnell für schnelle Suche.

• Audio-CD oder JPC / JMC-Datei: TRACK RPT, RPT OFF

• MP3/WMA-Datei: TRACK RPT, FOLDER RPT, RPT OFF

Drücken Sie 5 A wiederholt, um eine Wahl zu treffen.

• Audio-CD: ALL RND, RND OFF

• MP3/WMA-Datei oder JPC / JMC-Datei: FOLDER RND, ALL RND, RND OFF

/ F (oder 2 / 3 beim RM-RK52).

G T/P.

DEUTSCH

RADIO

“ST” leuchtet auf, wenn eine UKWStereosendung mit ausreichender Signalstärke empfangen wird.

Suche nach einem Sender

1 Drücken Sie L SOURCE, um FM (UKW) oder AM zu wählen. 2 Drücken Sie E / F (oder 2 / 3 beim RM-RK52), um einen Sender automatisch

zu suchen.

(oder) Halten Sie E / F (oder 2 / 3 beim RM-RK52) gedrückt, bis “M” blinkt, und

drücken Sie die Taste dann wiederholt, um einen Sender manuell zu suchen.

Speichern eines Senders

Sie können bis zu 18 Sender für UKW und 6 Sender für AM speichern.

Während des Hörens eines Senders....

Halten Sie eine der Zifferntasten (1 bis 6) zum Speichern gedrückt.

(oder) 1 Halten SIe den Lautstärke-Regler gedrückt, bis “PRESET MODE” blinkt. 2 Drehen Sie den Lautstärkeregler zum Wählen einer Festsendernummer, und

drücken Sie dann den Regler.

Die Festsendernummer blinkt, und “MEMORY” erscheint.

Wählen Sie einen gespeicherten Sender aus

Drücken Sie eine der Zifferntasten (1 bis 6).

(oder) 1 Drücken Sie MENU. 2 Drehen Sie den Lautstärkeregler zum Wählen einer Festsendernummer, und

drücken Sie dann den Regler.

Suche nach Ihrem bevorzugten Programm (PTY-Suche)

Nur verfügbar für Radio Data System-UKW-Sender.

1 Halten Sie G 2 Drehen Sie den Lautstärkeregler zum Wählen eines PTY-Codes

drücken Sie dann den Regler.

Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt

haben, wird dieser Sender eingestellt.

T/P gedrückt.

(➜ 7)

, und

Aktivieren/ Sie den TA-Standby-Empfang

Nur verfügbar für Radio Data System-UKW-Sender.

Drücken Sie G

Das Gerät schaltet kurzzeitig auf Verkehrsansagen (TA) (wenn verfügbar) von anderen Quellen als AM.

• Zum Deaktivieren drücken Sie G T/P erneut.

Andere Einstellungen

1 Halten Sie MENU gedrückt. 2 Drehen Sie den Lautstärkeregler zum Wählen von

dann den Regler.

3 Drehen Sie den Lautstärkeregler, um eine Auswahl zu treffen (siehe Tabelle

unten und auf Seite 7), und drücken Sie dann den Regler.

4 Drücken Sie MENU zum Beenden.

SSM FM: SSM 01 – 06 / SSM 07 – 12 / SSM 13 – 18

AF-REG

NEWS-STBY*Nur angezeigt, wenn die Quelle FM ist.

P-SEARCH

* Nur für Radio Data System-UKW-Sender.

T/P.

[TUNER]

Automatische Voreinstellung von bis zu 18 Sendern für UKW (FM). “SSM” hört zu blinken auf, wenn die ersten 6 Sender gespeichert sind. Wählen Sie SSM 07 – 12 / SSM 13 – 18 zum Speichern der folgenden 12 Sender.

AF ON: Sucht automatisch einen anderen Sender auf, der das gleiche Programm im gleichen Radio Data System-Netzwerk sendet und einen besseren Empfang aufweist, falls der aktuelle Empfang schlecht ist. ; AF-REG ON: Schaltet auf einen anderen Sender in der spezifischen Region nur mit der AF-Steuerung. ; AF OFF: Hebt auf.

ON: Das Gerät schaltet kurzzeitig auf das Nachrichtenprogramm, falls verfügbar. ; OFF: Hebt auf.

ON: Wenn das Signal eines gewählten Festsenders schwach ist, sucht dieses Gerät einen anderen Sender, der möglicherweise das gleiche Programm ausstrahlt wird der ursprünglich gewünschte Sender. ; OFF: Hebt auf.

, und drücken Sie

Standard:

MONO Nur angezeigt, wenn die Quelle FM ist.

IF BAND

RADIO TIMER

PTY-Codes:

NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M

(Musik)

WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M

MONO ON: Verbessert den UKW-Empfang, aber der Stereoeffekt geht verloren. ; MONO OFF: Hebt auf.

AUTO: Steigert die Tuner-Empfindlichkeit, um Störgeräusche von benachbarten

Sendern zu verringern. (Stereo-Effekt kann verlorengehen). ; WIDE: Ist Interferenz von benachbarten Sendern ausgesetzt, aber die Klangqualität wird nicht verringert, und der Stereoeffekt wird bewahrt.

Schaltet das Radio zu einer spezifischen Zeit ein, ungeachtet der aktuellen Quelle.

ONCE/ DAILY/ WEEKLY/ OFF: Wählen Sie, wie oft der Timer eingeschaltet

wird.

FM/ AM: Wählen Sie das Frequenzband.

01 bis 18 (für FM)/ 01 bis 06 (für AM): Wählen Sie den Festsender.

Stellen Sie den Tag und die Zeit der Aktivierung ein.

• “M” leuchtet auf, wenn der Vorgang fertig ist. Radio Timer wird in den folgenden Fällen nicht aktiviert.

• Das Gerät ist ausgeschaltet.

• [OFF] ist für [AM] in [SRC SELECT] gewählt, nachdem Radio Timer für AM gewählt wurde. (➜ 4)

, ROCK M

(Musik)

, EASY M

(Musik)

, LIGHT M

(Musik)

, CLASSICS, OTHER M

(Musik)

, OLDIES, FOLK M

(Musik)

, DOCUMENT

RADIO

Standard:

(Musik)

AUX

Verwendung eines tragbaren Audioplayers

1 Schließen Sie einen tragbaren Audioplayer (im Handel erhältlich) an.

3,5-mm-Stereo-Ministecker mit “L”-förmigem Anschluss (im Handel erhältlich)

Tragbarer Audioplayer

Auxiliary-Eingabebuchse

2 Wählen Sie 3 Drücken Sie L SOURCE zum Wählen von AUX. 4 Schalten Sie den tragbaren Audioplayer ein und starten Sie die Wiedergabe.

Verwendung eines Bluetooth-Geräts

1 Schließen Sie den Bluetooth-Adapter, KS-BTA100 an (separat erhältlich).

Auxiliary-Eingabebuchse

2 Registrieren (pairen) Sie das Bluetooth-Gerät mit KS-BTA100. 3 Wählen Sie 4 Drücken Sie L SOURCE zum Wählen von BT AUDIO. 5 Beginnen Sie die Verwendung des Bluetooth-Geräts.

Einzelheiten siehe Bedienungsanleitung des KS-BTA100.

[ON]

für

[AUX]

[SRC SELECT]. (➜ 4)

Verwenden Sie einen 3-adrigen Stereo-Ministecker für optimale Audioausgabe.

Verdrahtungskabelbaum des Geräts (

➜

13)

Blau/Weiß: Fernbedienung

Schwarz: Masse

Braun: Telefon-Stummschaltung

[BT ADAPTER]

für

[AUX]

Blau/Weiß

Schwarz

Braun

[SRC SELECT]. (➜ 4)

DEUTSCH

AUDIOEINSTELLUNGEN

Zum Verfahren Sie so

Wählen Sie einen Vorwahl-Equalizer

Speichern Ihre eigenen Klangeinstellungen

Erscheint nur, wenn

Andere Einstellungen

1 Halten Sie MENU gedrückt. 2 Drehen Sie den Lautstärkeregler zum Wählen von

Sie dann den Regler.

3 Drehen Sie den Lautstärkeregler, um eine Auswahl zu treffen (siehe Tabelle unten),

und drücken Sie dann den Regler.

Wiederholen Sie Schritt 3, bis der gewünschte Gegenstand gewählt ist. 4 Drücken Sie MENU zum Beenden.

PRO EQ

Die Einstellung wird unter [USER] in EQ gespeichert.

1 2

Pegel: –06 bis +06 (00) Q: Q1.0/ Q1.25/ Q1.5/ Q2.0 (Q1.0)

Pegel: –06 bis +06 (00) Q: Q0.75/ Q1.0/ Q1.25 (Q1.25)

Pegel: –06 bis +06 (00) Q: Q FIX (Q FIX)

Drücken Sie EQ wiederholt.

FLAT (Standard), NATURAL, DYNAMIC, VOCAL BOOST, BASS BOOST, USER

1 Halten Sie EQ gedrückt. 2 Drehen Sie den Lautstärkeregler, um eine Auswahl zu treffen,

und drücken Sie dann den Regler.

SUB.W * BASS LVL: –06 bis +06 (00) MID LVL: –06 bis +06 (00) TRE LVL: –06 bis +06 (00)

• Die Einstellung wird unter [USER] in EQ gespeichert.

• Zum Zurückschalten zum vorherigen Element drücken Sie G T/P.

• Zum Beenden drücken Sie EQ.

[L/O MODE]

BASS / MIDDLE / TREBLE: Wählen Sie einen Klangton. Stellen Sie die Klangelemente des gewählten Klangtons ein.

BASS Frequenz: 60/ 80/ 100/ 200 Hz Standard: (80 Hz)

: –08 bis +08 Standard: (00)

auf

[SUB.W]

gestellt und

[SUB.W]

[PRO EQ]

oder

auf

[ON]

[AUDIO]

gestellt ist.

, und drücken

MIDDLE Frequenz: 0.5/ 1.0/ 1.5/ 2.5 kHz Standard: (1.0 kHz)

TREBLE Frequenz: 10.0/ 12.5/ 15.0/ 17.5 kHz Standard: (10.0 kHz)

Standard:

AUDIO

FADER

R06 — F06 (00): Stellen Sie die Ausgangsbalance zwischen vorderen

und hinteren Lautsprechern ein.

BALANCE

BASS BOOST

LOUD

VOL ADJUST

L/O MODE

SUB.W SUB.W LPF

SUB.W LEVEL

BEEP TEL MUTING

AMP GAIN

Wenn Sie eine Anlage mit zwei Lautsprechern verwenden, stellen Sie

den Fader-Pegel auf

Die Einstellung kann nicht den Subwoofer-Ausgang beeinflussen.

Wird nur angezeigt, wenn

Arbeitet nicht, wenn

L06 — R06 (00): Stellt die Balance zwischen linkem und rechtem Lautsprecherausgang ein.

+01 / +02: Wählt Ihren bevorzugten Bass-Boost-Pegel. ; OFF: Hebt auf.

LOW / HIGH: Verstärkt niedrige oder hohe Frequenzen, um eine gute Klangwirkung auch bei niedriger Lautstärke zu erhalten. ; OFF: Hebt auf.

–05 — +05 (00): Nimmt eine Vorwahl des Lautstärkepegels für jede Quelle (in Bezug auf den UKW-Lautstärkepegel) vor. Vor der Einstellung wählen Sie eine anzupassende Quelle aus. (“VOL ADJ FIX” erscheint im Display, wenn UKW (FM) gewählt ist.

SUB.W / REAR: Wählt, ob hintere Lautsprecher oder ein Subwoofer an die REAR/SW Line-Out-Buchsen an der Rückseite angeschlossen sind (über einen externen Verstärker).

ON / OFF: Schaltet den Subwoofer-Ausgang ein oder aus.

THROUGH: Alle Signale werden zum Subwoofer gesendet. ; LOW 55Hz / MID 85Hz / HIGH 120Hz: Audiosignale mit niedrigeren

Frequenzen als 55 Hz/ 85 Hz/ 120 Hz werden zum Subwoofer geleitet.

–08 — +08 (00): Stellt den Subwoofer-Ausgangspegel ein. ON / OFF: Aktiviert oder deaktiviert den Tastenberührungston.

ON: Schaltet den Ton bei Verwendung des Mobiltelefons stumm (nicht über KS-BTA100 angeschlossen). ; OFF: Hebt auf.

LOW POWER: Beschränkt den maximalen Lautstärkepegel auf 30. (Wählen Sie dies, wenn die Maximalleistung jedes Lautsprechers weniger als 50 W beträgt, um Schäden an den Lautsprechern zu verhindern). ; HIGH POWER: Der maximale Lautstärkepegel ist 50.

[00]

[L/O MODE]

auf

für

[ON]

[AUX]

[SUB.W]

gestellt ist.

[SRC SELECT]

[SUB.W]

[BT ADAPTER]

gestellt ist.

gewählt ist.

BELEUCHTUNG

1 Halten Sie MENU gedrückt. 2 Drehen Sie den Lautstärkeregler zum Wählen

von

[COLOR]

3 Drehen Sie den Lautstärkeregler zum Wählen

von Regler.

4 Drehen Sie den Lautstärkeregler, um eine

Auswahl zu treffen, und drücken Sie dann den Regler.

RED / GREEN

Beleuchtungsfarbe. (Standard:

5 Drücken Sie MENU zum Beenden.

, und drücken Sie dann den Regler.

[KEY ILLUM]

, und drücken Sie dann den

: Wählt Ihre bevorzugte Tasten-

RED

)

WEITERE INFORMATIONEN

Wissenswertes über Discs und Audiodateien

• Dieses Gerät kann nur die folgenden CDs abspielen:

• Dieses Gerät kann Multi-Session-Discs abspielen, nicht geschlossene Sessions werden aber während der Wiedergabe übersprungen.

• Nicht abspielbare Discs:

- Discs mit nicht runder Form.

- Discs die auf der Aufnahme-Oberfläche eingefärbt oder

verschmutzt sind.

- Recordable/ReWritable Discs, die nicht abgeschlossen

(finalisiert) wurden.

- 8-cm-CD. Falls Sie versuchen, einen Adapter zu verwenden,

kann es zu einer Fehlfunktion kommen.

• DualDisc-Wiedergabe: Die Nicht-DVD-Seite einer “DualDisc” entspricht nicht dem “Compact Disc Digital Audio”-Standard. Deshalb kann die Verwendung der Nicht-DVD-Seite einer DualDisc auf diesem Produkt nicht empfohlen werden.

• Abspielbare Dateien:

- Dateinamenerweiterungen: MP3 (.mp3), WMA (.wma)

- Bit-Rate: MP3: 8 kbps — 320 kbps

WMA: 32 kbps — 192 kbps

- Samplingfrequenz:

MP3: 48 kHz, 44,1 kHz, 32 kHz, 24 kHz, 22,05 kHz, 16 kHz, 12 kHz, 11,025 kHz, 8 kHz

WMA: 48 kHz, 44,1 kHz, 32 kHz

- Variable Bitrate (VBR)-Dateien.

• Maximalzahl von Zeichen für Datei-/Ordnernamen:

Diese hängt vom verwendeten Discformat ab (enthält

4 Erweiterungszeichen — <.mp3> oder <.wma>).

- ISO 9660 Level 1 und 2: 64 Zeichen

- Romeo: 64 Zeichen

- Joliet: 32 Zeichen

- Lange Windows-Dateinamen: 64 Zeichen

Wissenswertes über USB-Geräte

• Diese Einheit kann MP3/WMA-Dateien abspielen, die auf einem USB-Massenspeichergerät gespeichert sind.

• Sie können kein USB-Gerät über einen USB-Hub und ein Multi Card Reader-Gerät anschließen.

• Der Anschluss eines Kabels mit einer Gesamtlänge von mehr als 5 m kann eine fehlerhafte Wiedergabe verursachen.

• Maximalzahl von Zeichen für:

- Ordnernamen: 63 Zeichen

- Dateinamen: 63 Zeichen

- MP3-Tag: 60 Zeichen

- WMA-Tag: 60 Zeichen

• Dieses Gerät kann insgesamt 65 025 Dateien, 255 Ordner (255 Dateien pro Ordner einschließlich Ordner ohne nichtunterstützte Dateien) und 8 Hierarchien erkennen.

• Diese Einheit kann nicht ein USB-Gerät mit einer anderen Bewertung als 5 V und mehr als 1 A erkennen.

Wissenswertes über “JVC Playlist Creator” und “JVC Music Control”

• Diese Einheit unterstützt die PC-Anwendung “JVC Playlist Creator” und die AndroidTM-Anwendung “JVC Music Control”.

• Wenn Sie eine Audiodatei verwenden, der mit “JVC Playlist Creator” oder “JVC Music Control” Datenbankinformationen beigefügt wurden, können Sie mit der Funktion Musiksuche nach Titeln, Alben oder Interpreten suchen.

• “JVC Playlist Creator” und “JVC Music Control” sind auf der folgenden Website erhältlich: <http://www3.jvckenwood.com/ english/car/index.html> (nur englische Website).

DEUTSCH

WEITERE INFORMATIONEN

Display-Information

FM oder AMAndere als Radio Data System-Sender:

CD oder USB

AUX AUX

BT AUDIO BT AUDIO

* “NO NAME” erscheint bei herkömmlichen CDs oder wenn keine

Frequenz Tag/Uhrzeit

UKW Radio Data System-Sender:

Sendername (PS) = Frequenz = Programmtyp (PTY) = Tag/Uhrzeit = (zurück zum Anfang)

Albumtitel/Interpret* = Tracktitel* = Tracknr./ Spielzeit = Tag/Uhrzeit = (zurück zum Anfang)

Tag/Uhrzeit

Aufnahme vorhanden ist.

FEHLERSUCHE

Symptom

Es wird kein Ton gehört. • Die Lautstärke auf den optimalen Pegel einstellen.

“MISWIRING CHK WIRING THEN RESET UNIT” / “WARNING CHK WIRING THEN RESET UNIT” erscheint im Display, und es können keine Bedienungen vorgenommen werden.

Quelle kann nicht gewählt werden.

Der Radioempfang ist schlecht. / Statikrauschen beim Radiohören.

Richtige Zeichen werden nicht angezeigt. Dieses Gerät kann nur Großbuchstaben, Zahlen und eine begrenzte Anzahl von

“PLEASE” und “EJECT” erscheinen abwechselnd.

“IN DISC” erscheint. Stellen Sie sicher, dass der Ladeschlitz beim Ausschieben der Disc nicht blockiert

Disc kann nicht ausgegeben werden. Halten Sie 0 kräftig gedrückt, um die Disc zwangsweise auszugeben. Achten Sie

Die Wiedergabereihenfolge ist nicht wie gewünscht.

Verflossene Spielzeit ist nicht richtig. Dies hängt von dem vorherigen Aufnahmevorgang ab.

“NOT SUPPORT” erscheint, und Tracks werden übersprungen.

“CANNOT PLAY” blinkt und/oder das angeschlossene Gerät kann nicht erkannt werden.

“READING” blinkt weiter. • Verwenden Sie nicht zu viele Hierarchie-Ebenen und Ordner.

Abhilfe

• Prüfen Sie die Kabel und Verbindungen.

• Vergewissern Sie sich, dass die hintere Erdungsklemme mit kürzeren und dickeren Kabeln an das Fahrzeugchassis angeschlossen ist.

Prüfen Sie, ob die Klemmen der Lautsprecherdrähte richtig isoliert sind, und setzen

dann die Einheit zurück. Wenn dadurch das Problem nicht behoben wird, wenden Sie sich an den Kundendienst.

Prüfen Sie die Einstellung [SRC SELECT].

• Schließen Sie das Antennenkabel fest an.

• Ziehen Sie die Antenne vollständig heraus.

Symbolen anzeigen.

Drücken Sie 0 und setzen Sie die Disc richtig ein.

ist.

darauf, die ausgeschobene Disc nicht fallen zu lassen.

Die Wiedergabereihenfolge wird durch den Dateinamen (USB) oder durch die

Reihenfolge der Aufnahme der Dateien (Disc) bestimmt.

Prüfen Sie, ob der Track ein abspielbares Format hat.

• Prüfen Sie, ob das angeschlossene Gerät kompatibel mit diesem Gerät ist, und stellen Sie sicher, dass die Dateien die unterstützten Formate haben.

• Bringen Sie das Gerät wieder an.

• Setzen Sie die Disc erneut ein bzw. bringen Sie das USB-Gerät wieder an.

(➜ 4)

(➜ 9)

Wenn Sie weiterhin Probleme haben, führen Sie einen Reset aus. (➜ 3)

TECHNISCHE DATEN

Ausgangsleistung 50 W pro Kanal

Sinus-Ausgangsleistung (eff.) 20 W pro Kanal an 4 Ω, 40 Hz bis 20 000 Hz bei

Lastimpedanz 4 Ω (4 Ω bis 8 Ω Toleranz)

Frequenzgang 40 Hz bis 20 000 Hz

Signal-Rauschabstand 70 dB

Audio-Verstärker

Line-Out, Subwoofer-Out Pegel/Impedanz

Ausgangsimpedanz ≤ 600 Ω

FM Frequenzbereich 87,5 MHz bis 108,0 MHz

Empfindlichkeit 9,3 dBf (0,8 µV/75 Ω)

50 dB Geräuschberuhigung 16,3 dBf (1,8 µV/75 Ω)

Ausweichkanalabstimmschärfe 65 dB (bei 400 kHz)

Frequenzgang 40 Hz bis 15 000 Hz

Tuner

Kanaltrennung 40 dB

AM Frequenzbereich MW 531 kHz bis 1 611 kHz

Empfindlichkeit/Trennschärfe MW 20 V/40 dB

nicht mehr als 1% Klirrfaktor

2,5 V/10 kΩ Last (volle Skala)

LW 153 kHz bis 279 kHz

LW 50 V/—

Signalerkennungssystem Kontaktfreier optischer Tonabnehmer

Kanäle 2 Kanäle (Stereo)

Frequenzgang 5 Hz bis 20 000 Hz

CD-Player

Signal-Rauschabstand 98 dB

Tonhöhenschwankung Unterhalb der Messgrenze

USB Standard USB 1.1, USB 2.0

Datentransfer-Rate (Höchstgeschwindigkeit) Max. 12 Mbps

Kompatible Geräte Massenspeichergerät

USB

Kompatible Dateisysteme FAT 32/16/12

Abspielbare Audio-Formate MP3/WMA

Maximaler Versorgungsstrom DC 5 V d 1 A

Betriebsstromanforderungen (Betriebsspannung)

Erdungssystem Negative Masse

Zulässige Betriebstemperatur 0°C bis +40°C

Abmessungen (B × H × T)

Allgemeines

Gewicht (ohne Zubehör)

Änderungen ohne Vorankündigung bleiben vorbehalten.

Einbaugröße (ca.) 182 mm × 53 mm × 159 mm

Tafelgröße (ca.) 188 mm × 59 mm × 13 mm

(Halbleiterlaser)

DC 14,4 V (11 V bis 16 V Toleranz)

1,2 k

DEUTSCH

Warnung

•

Das Gerät kann nur mit 12 V DC-Versorgung mit negativer Masse eingebaut werden.

•

Trennen Sie den negativen Batterieanschluss vor der Verkabelung und Befestigung ab.

• Schließen Sie nicht das Batteriekabel (gelb) das Zündkabel (rot) an der Fahrzeugkarosserie oder dem Massekabel (schwarz) an, um einen Kurzschluss zu vermeiden.

• Isolieren Sie nicht angeschlossene Kabel mit Vinylband, um einen Kurzschluss zu vermeiden.

•

Sicherstellen, daß das Gerät nach dem Einbau a Chassis des Fahrzeugs geerdet wird.

Vorsicht

• Überlassen Sie aus Sicherheitsgründen die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal. Lassen Sie sich vom Autoradiohändler beraten.

• Montieren Sie dieses Gerät in der Konsole Ihres Fahrzeugs. Keine Metallteile dieses Geräts bei und kurz nach der Verwendung des Geräts berühren.

EINBAU / ANSCHLUSS

Metallteile wie der Kühlkörper und das Gehäuse werden heiß.

• Verbinden Sie nicht die ·-Drähte des Lautsprechers der Karosserie, dem Massekabel (schwarz) oder schließen sie parallel an.

• Schließen Sie Lautsprecher mit einer Maximalleistung von mehr als 50 W an. Wenn die Maximalleistung der Lautsprecher unter 50 W ist, ändern Sie die Einstellung von [AMP GAIN], um Beschädigung der Lautsprecher zu vermeiden. (➜ 8)

• Installieren Sie das Gerät in einem Winkel von 30º oder weniger.

•

Wenn Ihr Fahrzeugkabelbaum nicht die Zündklemme hat, verbinden Sie das Zündkabel (rot) mit der Klemmen am Sicherungskasten des Fahrzeugs, die 12 V DC-Versorgung bietet und durch den Zündschlüssel ein- und ausgeschaltet wird.

• Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß funktionieren.

• Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte nicht die Karosserie berühren, und ersetzen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit der gleichen Nenngröße.

Grundlegendes Verfahren 1

Ziehen Sie den Schlüssel aus dem Zündschloss, und trennen Sie dann den ·-Pol der Autobatterie ab.

2 Schließen Sie die Kabel richtig an. Siehe Verdrahtungsanschluss. 3 Bauen Sie das Autoradio in Ihrem Fahrzeug ein. Siehe Einbau der Einheit (Einbau im Armaturenbrett) 4 Schließen Sie die ·-Klemme der Autobatterie an. 5 Setzen Sie das Gerät zurück.

(➜ 13)

(➜ 3)

Einbau der Einheit (Einbau im Armaturenbrett)

Die geeigneten Zapfen biegen, um die Manschette sicher festzuhalten.

Stellen Sie sicher, dass der Frontrahmen in der richtigen Richtung angebracht ist.

Beim Einbau des Geräts ohne Einbauhalterung

Flach- oder Rundkopfschrauben (nicht mitgeliefert) M5 × 8 mm

Taschen

Konsole (nicht mitgeliefert)

Führen Sie die erforderliche Verkabelung aus.

➜

13)

(

Entfernen der Einheit

Verdrahtungsanschluss

Hintere Erdungscanschlußklemme

Bei bestimmten VW-/Audi- or Opel(Vauxhall-) Fahrzeugen

Es kann erforderlich sein, die Verdrahtung des mitgelieferten Stromkabels wie in der Abbildung gezeigt.

Wenn das Gerät mit der modifizierte Verdrahtung 1 nicht einschaltet, verwenden Sie stattdessen die modifizierte Verdrahtung 2.

Y: Gelb R: Rot

Original verdrahtung

Modifizierte Verdrahtung 1

Modifizierte Verdrahtung 2

( oder )

zu modifizieren,

Signalkabel (nicht mitgeliefert)

Hinterer/Subwoofer-Ausgang

Antennenanschluss

Wenn Ihr Fahrzeug einen ISO-Anschluss hat

Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat

* Spezieller Kabelbaum (separat erhältlich)

WICHTIG: Ein spezieller Kabelbaum (separat erhältlich), der für Ihr Fahrzeug geeignet ist, wird zur Verbindung empfohlen.

( oder )

Fernbedienungsdraht (nicht mitgeliefert)

JVC Verstärker

Sicherung (10 A)

Lila ª

Lila/Schwarz ·

Grau ª

Grau/Schwarz ·

Weiß ª

Weiß/Schwarz ·

Grün ª

Grün/Schwarz · A2 Braun: Mobiltelefonsystem A4 Gelb: Batterie A5 Blau/Weiß: Fernbedienungsdraht

Orangefarben/Weiß: AutoA6

Lichtreglerschalter A7 Rot: Zündung (ACC) A8 Schwarz: Erdungsanschluss (Masse)

Zum blauen/ weißen Draht des

Kabelbaums

ISOSteckverbinder

Hinterer Lautsprecher (rechts)

Vorderer Lautsprecher (rechts)

Vorderer Lautsprecher (links)

Hinterer Lautsprecher (links)

Teileliste für den Einbau

Frontblende

( ×1 )

Einbauhalterung

( ×1 )

Frontrahmen

( ×1 )

Kabelbaum

( ×1 )

Ausziehschlüssel

( ×2 )

DEUTSCH

• Microsoft and Windows Media are either registered trademarks or trademarks of Microsoft Corporation in the United States and/or other countries.

• Android is trademark of Google Inc.

0413DTSMDTJEIN

JVC KD-R449 Instruction Manual [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
