LM 400
User’s Guide
Mode d’emploi
Gebruiksaanwijzing
Bedienungsanleitung
ENGLISH
To use the different possibilities of this unit in the best possible way, we
recommend to read these instructions carefully.
LM400 2

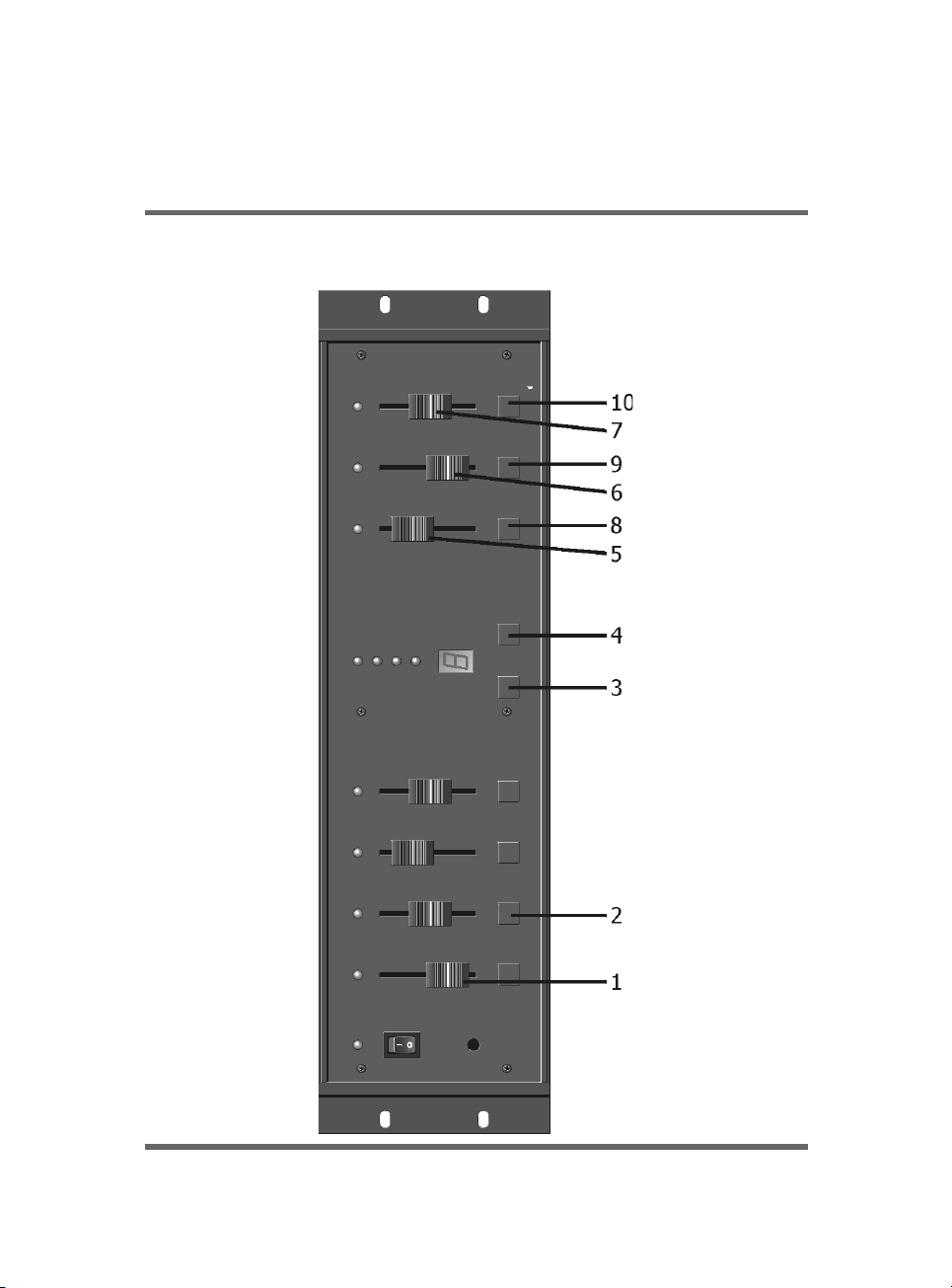

FEATURES
1. Individual channel sliders.
2. Flash button, to flash output at maximum level.
3. Mode Select
• Hold Dim: manual control of the four channels with sliders (1)
and Dim Master (5).
• Hold Sound: music to light mode, Bass (Ch1), Mid (Ch2), High
(Ch3), Anti Bass (Ch4).
• Program Sound: 10 preset programs are running to the beat of
the music.
• Program Speed: 10 preset programs are running on a steady
speed, adjustable with slider (7) and button (10).
4. Program Select
Selects programs 1 to 9, program ‘0’ automatically cycles through all
nine programs.
5. Dimmer Master
Slider controls maximum output level of channels.
6. Background
Slider controls minimum output level of channels.
7. Program Speed
Slider controls the running speed in ‘Program Speed’ mode.
8. Full On
Puts on all four channels at maximum output.
9. Standby
Stops all outputs.
10. Speed X10
Used with program speed slider (7), to offer two levels of speed.
11. Sensitivity
Sets the minimum level of sliders output.
12. Audio Input
Level for audio control input 200 mV-1500 mV.
LM400 3
13. Signal Output
0-10V output for controlling external power packs Liteputer P404D
and P-4015.
14. Maximum Output Power
1500 Watt per channel resistive
700 Watt per channel inductive
15. When you use the ‘Hold Dim’ mode, you have to make sure
you stay under 3000 W (power supply).
For higher power you need to work with additional dimmer packs.
16. Output (0-10V):
LM400 4
FRANCAIS
Avant la mise sous tension de ce modulateur de lumière 4 voies, prière de
lire attentivement le mode d’emploi.
LM400 5
FONCTIONS
1. Gradateur d’intensité indépendant par canal.
2. Rafale
Le bouton enfoncé donne une intensité maximale pour le canal.
3. Mode Select
• Hold Dim: tout fonctionne en gradateur, suivant la position
manualle des 4 curseurs (1) et du Dim Master (5).
• Hold Sound: modulation des 4 canaux au rythme de la
musique. Respectivement Bass (Ch1), Medium (Ch2), High (Ch3)
et Anti-Bass (Ch 4).
• Program Sound: 10 programmes préchoisis qui défilent au
rythme de la musique.
• Program Speed: grande plage de défilement facilitée par le
curseur (7) et la touche (10).
4. Program Select
Cette touche permet le choix du programme en mode ‘Program
Sound’ et en mode ‘Program Speed’. Le programme ‘0’ est un carroussel où défilent tous les programmes.
5. Curseur Dimmer Master
Gradation générale.
6. Background
Curseur permettant le réglage du seuil minimum d’éclairage
(éclairage de fond).
7. Program Speed
Curseur permettant le réglage de la vitesse.
8. Full On
Intensité maximale pour les 4 canaux.
9. Standby
La sortie est interrompue. Intéressant quand on change de mode et
à l’allumage.
10. Speed X10
Combinée avec le curseur (7). Cette touche est une multiplicateur
de 10.
LM400 6
11. Sensitivity
Réglage fin suivant la charge utilisée.
12. Audio Input
Niveau musical de 100mV à 1500mV.
13. Sortie 0-10V
Compatible avec LitePuter P404D et P-4015.
14. Puissances admissibles
1500 Watt par canal résistif
700 Watt par canal inductif
15. En mode ‘Hold Dim’ il faut tenir compte que la puissance
totale ne peut pas dépasser 3000W (section du cordon
secteur).
Dans le cas d’une charge supérieure, prière d’utiliser des blocs de
puissance supplémentaires.
16. Connections du signal 0-10V (fiche Din):
LM400 7
NEDERLANDS
Om de verschillende mogelijkheden van het toestel zo goed mogelijk te
benutten raden wij u aan eerst de handleiding door te nemen.
LM400 8
FUNCTIES
1. Fader om de intensiteit van elk kanaal afzonderlijk te regelen.
2. Flash per kanaal: bij indrukken van deze toets licht het overeen-
stemmende kanaal volledig op.
3. Mode Select
• Hold Dim: gebruik als dimming console. Manuele instelling van
elk kanaal met behulp van de vier faders (1) en Dim Master (5).
• Hold Sound: 4-kanaals lichtmodulator op muziek. De kanalen
reageren op Bass (1), Mid (2), High (3) en Anti Bass (4).
• Program Sound: 10 verschillende ingebouwde programma’s
worden doorlopen op het bassritme van de muziek.
• Program Speed: de ingebouwde programma’s worden door-
lopen op een vaste snelheid (instelbaar met fader 7 en toets 10).
4. Program Select
In de modes ‘Program Sound’ en ‘Program Speed’ kan u met deze
toets het gewenste programma selecteren. Programma ‘0’ is het
opeenvolgend doorlopen van alle programma’s (Random).
5. Fader Dimmer Master
Hiermee stelt u het algemene niveau van de belichting in.
6. Fader Background
Instelling van het steeds aanwezige minimum lichtniveau, bvb. bij
het stoppen van de muziek of als achtergrondverlichting.
7. Fader Program Speed
Instelling van de loopsnelheid in de mode ‘Program Speed’.
8. Full On
Indrukken van deze toets geeft 100% belichting van alle kanalen.
9. Standby
Deze functie blokkeert de uitgangen. Ze is interessant bij het veranderen van mode en zeker aan te raden bij het aan– en
uitschakelen van het toestel (dit om stroompieken te vermijden).
10. Speed X10
Te gebruiken in combinatie met fader 7. Bij het indrukken van deze
toets verhoogt de snelheid met een factor 10.
LM400 9
11. Sensitivity
Trimmer, enkel bij te regelen indien de lampen niet volledig uitdoven met alle schuivers dicht of indien de lampen niet 100%
oplichten met de schuivers volledig open.
12. Audio Input
Muziekingang voor een niveau van 100mV tot 1500mV.
13. Uitgang 0-10V
Om bij hogere vermogens op een eenvoudige wijze uit te breiden
kan u via deze uitgang bijkomende Dimmer packs aansluiten.
Aangewezen zijn de LitePuter P404D of P-4015 naargelang de
toepassing.
14. Uitgangsvermogen
1500 Watt per kanaal resistief
700 Watt per kanaal inductief
15. Bij gebruik in de ‘Hold Dim’ mode dient u er op te letten dat
het totale vermogen onder de 3000 Watt blijft (voedingskabel).
Voor hogere vermogens dient u met bijkomende dimmer packs te
werken.
16. Aansluiting 0-10V (Din fiche):
LM400 10
DEUTSCH
LESEN SIE VOR GEBRAUCH DES GERÄTES DIE BEDIENUNGSANLEITUNG
GENAU DURCH, UM DIE VERSCHIEDENEN FUNKTIONEN RICHTIG
EINSETZEN ZU KÖNNEN!
LM400 11
FUNKTIONEN
1. KANAL-SCHIEBEREGLER
2. FLASH BUTTON
DRÜCKEN SIE DIESE TASTE, UM EINEN KURZZEITIGEN „
MAXIMUM“-AUSGANG DES JEWEILIGEN KANALES ZU ERREICHEN.
3. Mode Select
• HOLD DIM: MANUELLE KONTROLLE DER 4 KANÄLE MITTELS
SCHIEBEREGLER (1) UND DIM MASTER (5).
• HOLD SOUND: IN DIESEM MODUS REAGIERT DAS GERÄT AUF
MUSIK, BASS (CH1), MID (CH2), HIGH (CH3) UND ANTI BASS
(CH4).
• PROGRAM SOUND: HIER GIBT ES 10 VORPROGRAMMIERTE
ABLÄUFE; WELCHE IM TAKT DER ZUGESPIELTEN MUSIK
WECHSELN.
• PROGRAM SPEED: 10 VORPROGRAMMIERTE ABLÄUFE MIT
VARIABLER GESCHWINDIGKEIT. DIESE IST ÜBER DEN
SCHIEBEREGLER „SPEED“ (7) UND DER TASTE „SPEED X 10“ (10)
EINSTELLBAR.
4. Program Select
MIT DER TASTE „PROGRAM SELECT“ KANN ZWISCHEN DEN
PROGRAMMEN „1“ BIS „9“ UMGESCHALLTET WERDEN. ZEIGT DAS
DISPLAY „0“ AN; SO SCHALTET DAS GERÄT AUTOMATISCH DURCH
ALLE „9“ PROGRAMME.
5. Dimmer Master
HIER KONTROLLIEREN SIE MITTELS DER SCHIEBEREGLER DEN
„MAXIMUM“-AUSGANG DES JEWEILIGEN KANALES.
6. Background
MIT DIESEM SCHIEBEREGLER WIRD DER „MINIMUM“-AUSGANG
DER KANÄLE KONTROLLIERT.
7. Program Speed
BEFINDET SICH DAS GERÄT IM „PROGRAM SPEED“-MODUS, WIRD
MITTELS DIESEM SCHIEBEREGLER DIE GESCHWINDIGKEIT
VERÄNDERT.
8. Full On
WIRD DIESE TASTE BETÄTIGT; SO SCHALTET DAS GERÄT AUF
LM400 12
„MAXIMUM“-AUSGANG BEI ALLEN 4 KANÄLEN.
9. Standby
BETÄTIGEN SIE DIESE TASTE; UM DAS GERÄT IN DEN „STANDBY“MODUS ZU SCHALTEN UND SOMIT ALLE
KANALAUSGANGSLEISTUNGEN ZU STOPPEN.
10. Speed X10
WIRD DIESE TASTE IN KOMBINATION MIT DEM „SPEED“SCHIEBEREGLER BETÄTIGT, SO KÖNNEN ZWEI VERSCHIEDENE
ARTEN DER GESCHWINDIGKEIT ERZIELT WERDEN.
11. Sensitivity
ZUM FEINJUSTIEREN DER „MINIMUM“-AUSGANGSLEISTUNG DER
KANÄLE.
12. Audio Input
EINGANG FÜR AUDIO-SIGNALE (200mV – 1500mV).
13. Signal Output
0-10V AUSGANG FÜR EXTERNE STEUERGERÄTE (Z.B.: LITE
PUTER „P 404 D“).
14. Maximum Output Power
1500 WATT PRO KANAL MAXIMUM!
700 WATT PRO KANAL DURCHGEHEND!
15. VERSICHERN SIE SICH, UNTER 3000 WATT
(GESAMTLEISTUNG) ZU BLEIBEN; WENN SICH DAS GERÄT
IM „HOLD DIM“-MODUS BEFINDET!
FÜR HÖHERE AUSGANGSLEISTUNGEN VERWENDEN SIE BITTE
EXTERNE „DIMMERPACKS“.
16. Output (0-10V):
