Dear Customer
Thank you for having purchased the Bluephase Meter II from Ivoclar
Vivadent. The light intensity of the polymerization light used is the
decisive factor when it comes to the sufficient curing of restorations.
In order to achieve adequate polymerization and thus durable highquality composite restorations, it is recommended to check the light
intensity of the polymerization lights regularly with a radiometer.
These Instructions for Use will help you to correctly start-up the
apparatus, to make full use of its capabilities and to ensure a long
service life. Should you have any further questions, please do not
hesitate to contact us (see addresses on last page).
Intended use
The Bluephase Meter II is a radiometer for measuring energy-rich
blue light in the wavelength range of 380–550 nm in polymeri zation
lights intended for dental use. The Bluephase Meter II is suitable for
measuring the light intensity (irradiance) in [mW/cm2] as well as the
light power (radiant flux) in [mW]. The intended use includes the
observation of the notes and regulations in these Instructions for
Use. Position of use – lying on the table.
Signs and symbols
Contraindication
Symbols on the device
Observe Instructions for Use
The apparatus must not be disposed in the normal domestic
waste. Please visit your local Ivoclar Vivadent website for
detailed information about the disposal of the unit.
Safety notes
The Bluephase Meter II is a laboratory apparatus which is subject to
IEC 61010-1 (EN 61010-1). It complies with the relevant EU
regulations. The apparatus has been shipped from the manufacturer
in a safe and technically sound condition. In order to maintain this
condition and to ensure risk-free operation, the notes and
regulations in these Instructions for Use have to be observed.
NRTL (Nationally Recognized
Testing Laboratory)
Warning
– Protect the measuring device from heavy shock or falling down.
– Cleaning agents and other liquids must not enter the apparatus,
since they may damage it.
– Do not expose the apparatus to sunlight.
– Both the storage and use of other electronic devices in the
immediate vicinity of the apparatus may impair proper
operation.
– Portable and mobile high-frequency communication
devices may affect the apparatus. The use of mobile phones
during operation is not allowed.
– Repair work may only be carried out by a certified Ivoclar
Vivadent Service Center.
– For dental use only! The Bluephase Meter II is suitable for
measuring energy-rich blue light in the wavelength range
of 380–550 nm and not white light.
Start-up
To start the apparatus, open the battery case at the rear of the
housing and insert the provided batteries (3 x type LR6/AA/1.5V).
Do not use any rechargeable batteries. The unit is now ready for
operation.
Operation
For the correct measuring with the Bluephase Meter II, the design of
the polymerization light must be considered. For polymerization
lights with the light source positioned directly at the light emission
window of the handpiece (e.g. LED at the front of the light head),
only the light power (radiant flux) in [mW] can be measured.
Measuring the light intensity (irradiance) in [mW/cm
2
]

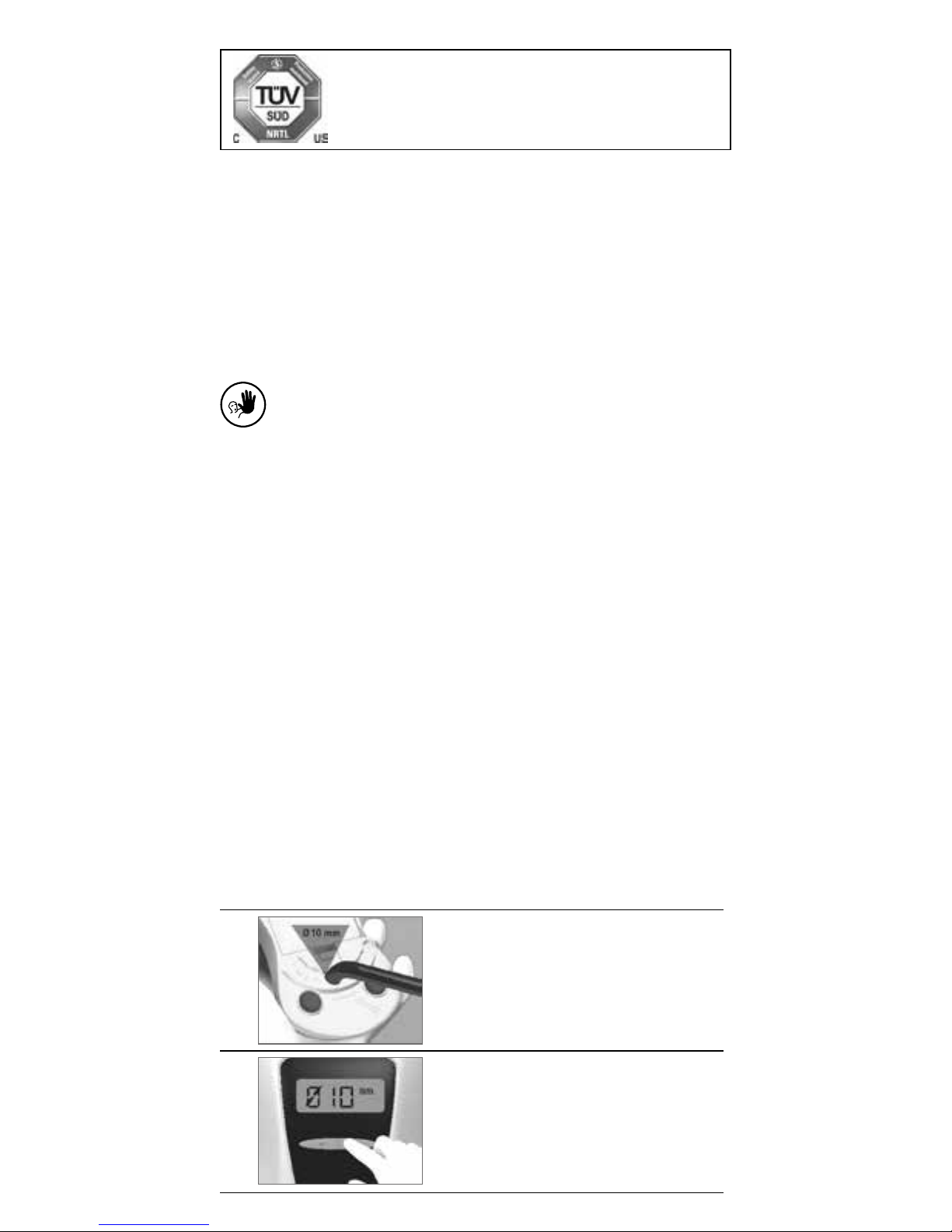

1.) Define the diameter of the circular
light probe using the integrated
template on the rear of the device.
2.)
Set the defined diameter between
<< Ø 6 – 12 mm >> using the (–) or
(+) buttons.
3.)
Position the light probe directly on
the centring gauge and flush on the
sensor surface.
4.) Switch on the polymerization light. The Bluephase Meter II is
activated automatically. The previously set diameter is
displayed, providing visual feedback.

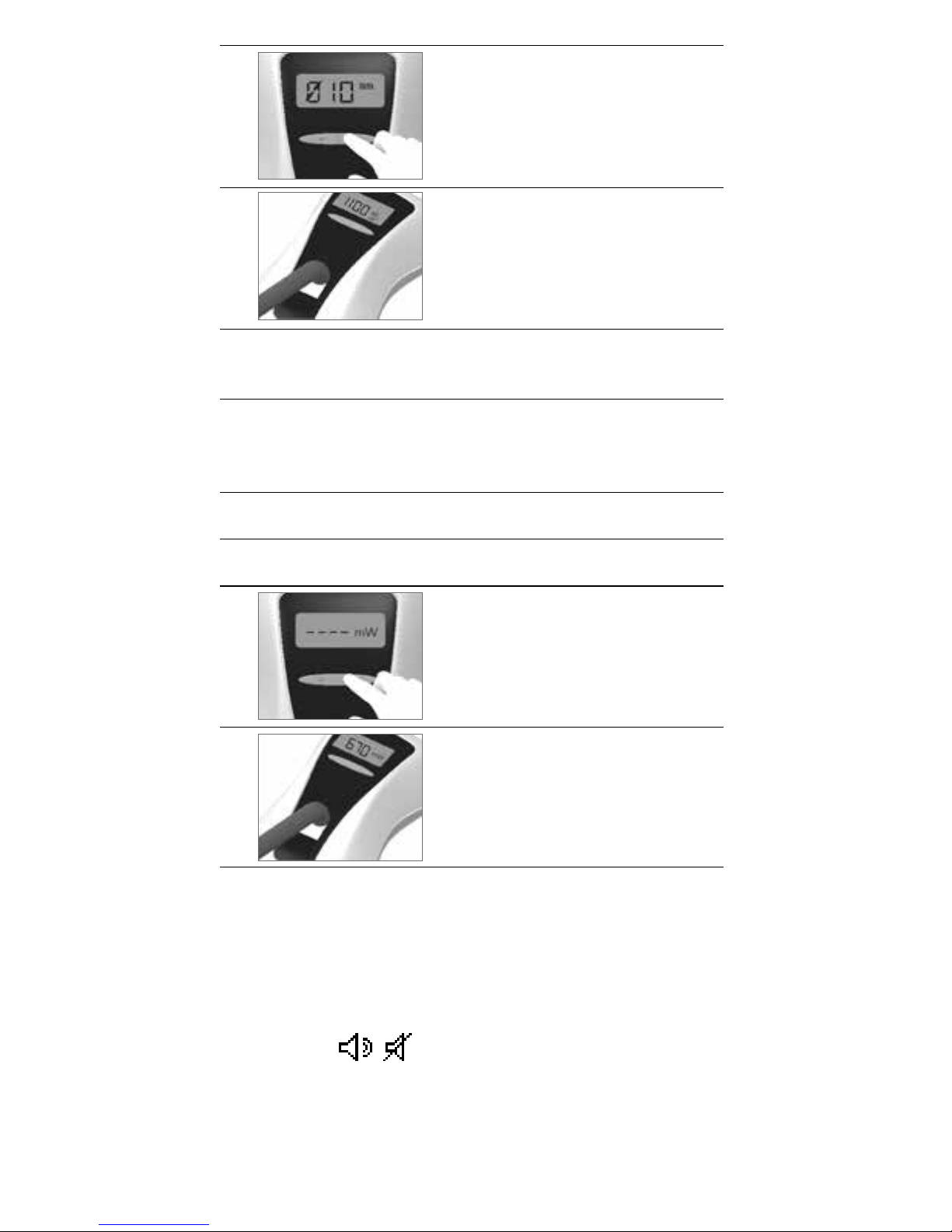

5.) The measurement result of the light intensity is displayed in
milliwatt per square centimetre [mW/cm²]. Note: If the light
intensity is below 300 mW/cm², "MIN" is shown in the display.
6.) Turn off the polymerization light. The Bluephase Meter II turns
off automatically.
Measuring the light power (radiant flux) in [mW]

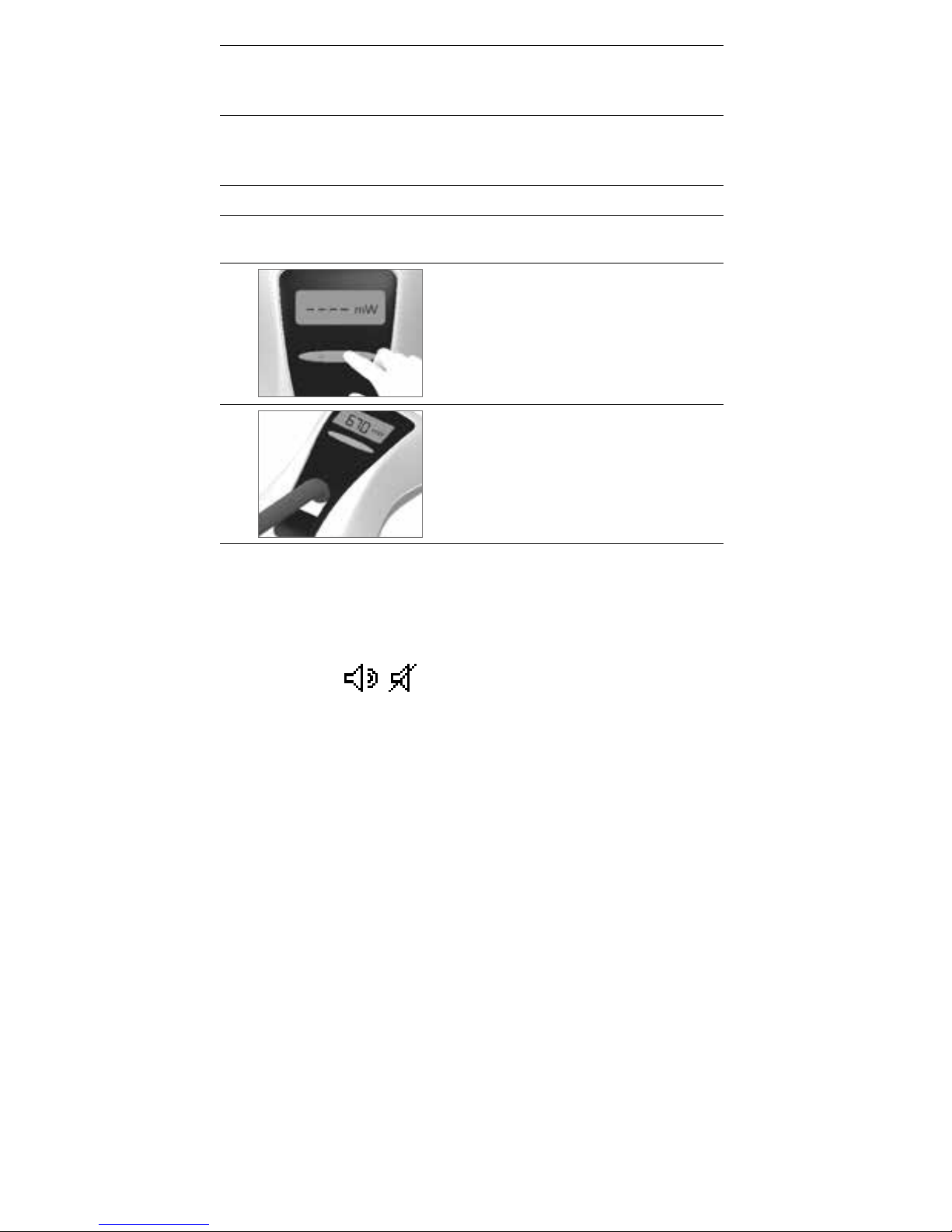

1.) Press the (+) button until the
milliwatt program is selected and
<< ----mW >> is shown in the
display.
2.)
Corresponds with Steps 3.) to 6.), the
measurement result of the light
performance is displayed in milliwatt
[mW].
To convert [mW] to [mW/cm²], the measured light intensity must be
divided by the active light emission surface [cm
2
].
Example: 670 mW divided by 0.608 cm
2
results in 1,102 mW/cm².
Acoustic signal
If any button is pressed, an acoustic signal sounds. By pressing the
(+) and (–) buttons simultaneously and for a longer period, the signal
tone can be activated or deactivated.
What if …
– … the measurement results correspond with the data
provided by the manufacturer?
The polymerization light achieves the stipulated light intensity
and can therefore be used according to the polymerization
recommendations of the respective manufacturer or stipulations
of the corresponding composite manufacturer.
– … the Bluephase Meter II shows a value below 500 mW/cm
2
?
500 mW/cm2 is the absolute minimum of light intensity for
polymerization lights. If the light intensity is lower, it cannot be
ensured that the composite material is completely polymerized.
Therefore, it is recommended to replace a curing light with a
light intensity of less than 500 mW/cm2.
– … the measurement results deviate strongly from the data
provided by the manufacturer?
The following procedure is recommended:
– Check the selected curing program, i.e. check if the correct
diameter of the light probe is set or the milliwatt program is
selected.
– Clean the sensor of the Bluephase Meter II (see Maintenance
and Cleaning).
– Clean the light probe with a disinfectant and a soft cloth.
Carefully remove any possible material residue, such as
composite material, from the light probe with a fingernail or a
plastic spatula, for instance. Do not use sharp or pointed
instruments, as they may scratch the surface of the light probe
and thus reduce light transmission.
– Check the light probe for damage. If certain segments appear
black once the light probe is removed from the handpiece and
held against a light source, then the glass fibres are broken.
Due to the reduced light transmission, the light probe has to be
replaced with a new one.
If these measures do not improve the results, the curing times
have to be prolonged in order to achieve sufficient polymeri-
zation. The following guideline applies:
If the light intensity is reduced by half, the curing time has to be
doubled (e.g. the measured light intensity is 500 mW/cm2 while
the data stipulated by the manufacturer is 1,000 mW/cm2 with
10 seconds of curing time; in this case, the curing time has to be
doubled to 20 seconds).
– …
is shown on the display?
A low residual capacity of the battery is signalled with a blinking
battery symbol on the display. The batteries have to be replaced
as soon as possible.
– … the display does not show anything?
– Check or replace the batteries.
– If the display does not show anything even when exposed to
the light of a polymerization device, send the
Bluephase Meter II to a certified Ivoclar Vivadent Service Center
for repair.
Change of batteries
Batteries are consumables and must be replaced regularly.
For this purpose, remove the cover of the battery case at the
rear of the unit and replace the batteries. Subsequently,
remount the cover of the battery case. Dispose of
unserviceable batteries according to the national rules and
regulations.
Maintenance and cleaning
Clean the Bluephase Meter II with a soft cloth and a customary
aldehyde-free disinfecting solution. Do not clean with highly
aggressive disinfecting solutions (e.g. solutions based on orange
oil or with an ethanol content of more than 40%), solvents
(e.g. acetone), or pointed instruments, which may damage or scratch
the plastic. Clean dirty plastic parts with a soap solution.
– Do not spray disinfecting solution directly on the apparatus
and do not hold it under running water in order to prevent
liquids from entering the device.
– Do not sterilize the Bluephase Meter II in the autoclave.
Warranty
The warranty for the Bluephase Meter II is three years from the date
of purchase. Malfunctions resulting from faulty material or
manufacturing errors are repaired free of charge during the warranty
period. The warranty does not provide the right to recover any
material or non-material damage other than the ones mentioned.
The apparatus must only be used for the intended purposes. Any
other uses are contraindicated. The manufacturer does not accept
any liability resulting from misuse and warranty claims cannot be
accepted in such cases.
This is particularly valid for:
– damage resulting from improper handling;
– damage to components resulting from wear under standard
operating conditions (e.g. sensor);
– damage resulting from external influences, e.g. blows,
drop to the floor;
– damage resulting from improper repairs or modifications that have
not been carried out by certified Service Centers.
In case of a claim under warranty, the apparatus must be sent to the
dealer or directly to Ivoclar Vivadent in its original packaging
together with the purchase document.
Procedure in case of repair
Repair work may only be carried out by a certified Ivoclar Vivadent
Service Center. In case of a defect that cannot be rectified, please
contact your dealer or your local Service Center (see addresses on
last page). A clear description of the defect or the conditions under
which the defect occurred will facilitate locating the problem. Please
enclose this description when returning the apparatus.
Product specifications
Delivery form
– 667124 Bluephase Meter II
– 667237 Instructions for Use Bluephase Meter II (WE3)
– 3 x batteries (type LR6/AA/1.5V)
Technical data
Operating voltage 4.5 VDC
Battery operation 3 x type LR6/AA/1.5V
Measuring range
Wavelength range 380–550 nm
Light intensity 300 – 12,000 mW/cm
2
Polymerization lights with circular light probes
Ø 6–12 mm, measured value in [mW/cm2] and [mW]
Polymerization units with LED attached to the tip
Ø 5–13 mm, measured value in [mW]
Measuring accuracy ± 10%
Operating conditions
Temperatur +10 °C to +35 °C (+50 °F to +95 °F)
Relative humidity 30% to 75%
Ambient pressure 700 hPa to 1,060 hPa
Dimensions : L = 126 mm; W = 80 mm; H = 41 mm
Weight (incl. batteries) 170 g
Transportation and storage conditions
– Temperature –20 °C to +60 °C (–4 °F to +140 °F)
– Relative humidity 10% to 75%
– Ambient pressure 500 hPa to 1,060 hPa
– Store the apparatus in closed, roofed rooms.
– Protect the apparatus from severe jarring.
Deutsch
Liebe Kundin, lieber Kunde,
es freut uns, dass Sie sich für den Kauf des Bluephase Meter II von
Ivoclar Vivadent entschieden haben. Die Lichtintensität des verwendeten Lichtgerätes ist der entscheidende Faktor, wenn es um die
ausreichende Aushärtung bei der Polymerisation geht. Um eine
adäquate Aushärtung und somit eine hochwertige Versorgungsqualität mit langlebigen Compositefüllungen zu ermöglichen, wird
empfohlen, die Lichtintensität der Lichtgeräte in regelmässigen
Abständen mit einem Radiometer zu überprüfen.
Die Gebrauchsinformation erklärt Ihnen, wie Sie das Gerät korrekt in
Betrieb nehmen, seinen vollen Leistungsumfang auf einfache Weise
nutzen und für eine lange Verwendung pflegen können. Bei Fragen
stehen wir Ihnen gerne jederzeit zur Verfügung (Adressen siehe
letzte Seite).
Bestimmungsgemässer Gebrauch
Bluephase Meter II ist ein Radiometer zur Messung von energiereichem Blaulicht im Wellenlängenbereich von 380–550 nm bei
Polymerisationsgeräten für den Dentalbereich. Mit Bluephase Meter II
kann die Lichtintensität (Bestrahlungsstärke) in [mW/cm2] sowie die
Lichtleistung (Strahlungsfluss) in [mW] ermittelt werden. Zum
bestimmungsgemässen Gebrauch gehört die Beachtung der
Hinweise der vorliegenden Gebrauchsinformation.
Gebrauchslage – auf dem Tisch liegend.
Zeichenerklärung
Nicht zulässige Anwendung
Symbole am Gerät
Gebrauchsinformation beachten
Das Gerät darf nicht über den normalen Hausmüll entsorgt
werden. Informationen zur Entsorgung des Gerätes finden
Sie auf der jeweiligen nationalen Ivoclar Vivadent
Homepage.
Sicherheitshinweise
Bluephase Meter II ist ein Laborgerät, welches der IEC 61010-1
(EN 61010-1) unterliegt. Es erfüllt die geltenden EU-Richtlinien.
Das Gerät hat das Werk in sicherem und technisch einwandfreiem
Zustand verlassen. Um diesen Zustand zu erhalten und einen
sicheren Betrieb zu ermöglichen, sind die Hinweise dieser
Gebrauchsinformation zu beachten.
NRTL (Nationally Recognized
Testing Laboratory)
Warnhinweise
– Das Messgerät ist vor heftigen Stössen oder dem Hinunterfallen
zu schützen.
– Reinigungsmittel und andere Flüssigkeiten dürfen nicht in das
Innere des Gerätes gelangen, weil dies zu Schäden am Gerät
führt.
– Das Gerät nicht einer direkten Sonnenbestrahlung aussetzen.
– Sowohl die Lagerung als auch die Inbetriebnahme anderer
elektrischer Geräte in unmittelbarer Nähe kann den
bestimmungsgemässen Betrieb beeinträchtigen.
– Tragbare und mobile Hochfrequenz-Kommunikations-
einrichtungen können das Gerät beeinflussen. So ist eine
gleichzeitige Verwendung von Mobiltelefonen während des
Betriebs nicht zulässig.
– Sämtliche Reparaturarbeiten dürfen nur von einer qualifizierten
Ivoclar Vivadent Servicestelle durchgeführt werden.
– Nur für den zahnärztlichen Gebrauch! Bluephase Meter II ist zur
Messung von energiereichem Blaulicht im Wellenlängenbereich
von 380–550 nm geeignet, jedoch nicht für weisses Licht.
Inbetriebnahme
Zur Inbetriebnahme das Batteriefach auf der Rückseite des Gehäuses
öffnen und die mitgelieferten Batterien (3x Typ LR6/AA/1.5V)
einsetzen. Keine Akkus verwenden. Das Gerät ist anschliessend
betriebsbereit.
Bedienung
Zur korrekten Messung mit Bluephase Meter II muss die Bauart des
Polymerisationsgerätes beachtet werden. Bei Geräten, bei denen
sich die Lichtquelle direkt am Lichtaustritt des Handstücks befindet
(z.B. LED vorn im Lampenkopf), kann nur die Lichtleistung (Strahlungs fluss) in [mW] gemessen werden.
Bestimmung der Lichtintensität (Bestrahlungsstärke) in [mW/cm2]
1.) Durchmesser des kreisrunden Licht-
leiters mittels integrierter Schablone
auf der Gehäuserückseite bestimmen.
2.) Ermittelten Durchmesser zwischen
<< Ø 6 – 12 mm >> mittels Taster (–)
oder (+) einstellen.
3.)
Den Lichtleiter direkt an die
Zentrierhilfe und bündig auf der
Sensorfläche positionieren.
4.) Das Polymerisationsgerät einschalten. Bluephase Meter II
schaltet sich automatisch ein. Als visuelle Rückmeldung
erscheint eine kurze Anzeige des zuvor eingestellten
Durchmessers.
5.) Die Bestrahlungsstärke wird als Messergebnis in Milliwatt pro
Quadratzentimeter [mW/cm²] angezeigt. Hinweis: Eine
geringere Lichtintensität als 300 mW/cm² wird als
Displayanzeige “MIN“ ausgegeben.
6.) Das Polymerisationsgerät ausschalten. Bluephase Meter II
schaltet sich anschliessend automatisch aus.
Bestimmung der Lichtleistung (Strahlungsfluss ) in [mW]
1.) Taster (+) solange betätigen, bis das
Milliwatt-Programm angewählt ist
und im Display << ----mW >> als
Anzeige erscheint.
2.)
Analog Schritte 3.) – 6.), die
Lichtleistung wird als Mess ergebnis
in Milliwatt [mW] angezeigt.
Zur Umrechnung von [mW] in [mW/cm²] muss die ermittelte
Bestrahlungsstärke durch die aktive Lichtaustrittfläche in [cm
2
]
dividiert werden.
Beispiel: 670 mW dividiert durch 0.608 cm
2
ergibt 1‘102 mW/cm².
Akustisches Signal
Jede Tastenbetätigung ist durch einen Signalton hörbar. Durch
gleichzeitiges, längeres Drücken der beiden Tasten (+) und (–) kann
der Signalton aus- bzw. wieder eigeschaltet werden.
Was ist, wenn…
– … die Messergebnisse mit den Herstellerangaben
übereinstimmen?
Das Polymerisationsgerät erreicht die angegebene Lichtintensität
und kann deshalb nach den Belichtungsempfehlungen des
jeweiligen Herstellers bzw. nach Angaben des jeweiligen
Komposit-Herstellers benutzt werden.
– … Bluephase Meter II einen Wert unter 500 mW/cm
2
anzeigt?
500 mW/cm2 gelten als Untergrenze der Lichtintensität bei
Polymerisationsgeräten. Liegt die Lichtintensität darunter, kann
die Aushärtung von Kompositen unvollständig erfolgen. Aus
diesem Grund wird empfohlen, ein Lichtgerät mit weniger als
500 mW/cm2 auszutauschen.
– … die Messergebnisse stark von den Herstellerangaben
abweichen?
Folgende Vorgehensweise wird hierbei empfohlen:
– Gewähltes Belichtungsprogramm prüfen, d.h. kontrollieren, ob
der korrekte Durchmesser des Lichtleiters eingestellt oder
alternativ das Milliwatt-Programm angewählt ist.
– Sensor des Bluephase Meter II reinigen (siehe Reinigung und
Wartung).
– Lichtleiter mit einem Desinfektionsmittel und einem weichen
Tuch reinigen. Eventuell auf den Lichtleiter gelangtes Material
wie Kompositereste vorsichtig, z. B. mit Fingernagel oder
Kunststoffspatel, entfernen. Keine scharfen oder spitzen
Gegenstände verwenden, diese können die Oberfläche des
Lichtleiters verkratzen und damit die Lichttransmission
vermindern.
– Lichtleiter auf Beschädigungen überprüfen. Erscheinen
einzelne Segmente schwarz, sobald der Lichtleiter aus dem
Handstück entnommenen und gegen das Licht gehalten wird,
sind Glas fasern gebrochen. Aufgrund der verminderten Lichttransmission ist der Lichtleiter gegen einen neuen auszutauschen.
Bringen diese Massnahmen keinen Erfolg, so müssen die Belichtungs zeiten dementsprechend verlängert werden um eine ausreichende Aushärtung zu erreichen. Als Richtwert gilt:
bei halbierter Lichtintensität muss die Belichtungszeit verdoppelt
werden (z.B. die gemessene Lichtintensität beträgt 500 mW/cm²,
während die Herstellerangabe 1‘000 mW/cm² bei 10 Sekunden
Belichtungszeit beträgt; in diesem Fall wäre die Belichtungszeit auf
20 Sekunden zu verdoppeln).
– … das Display
anzeigt?
Bei niedriger Restkapazität der Batterie erscheint im Display ein
blinkendes Batteriesymbol. Die Batterien sind schnellstmöglich
zu ersetzen.
– …das Display nichts mehr anzeigt?
– Batterien überprüfen bzw. wechseln.
– Zeigt das Display dennoch bei der Bestrahlung mit einem
Polymerisationsgerät weiterhin nichts an, muss
Bluephase Meter II zur Reparatur an eine qualifizierte Ivoclar
Vivadent- Servicestelle geschickt werden.
Wechsel der Batterien
Die Batterien sind Verschleissteile und müssen deshalb
regelmässig ausgewechselt werden. Dazu die Abdeckung
des Batteriefachs an der Hinterseite des Gerätes entfernen
und die Batterien austauschen. Anschliessend die
Abdeckung wieder auf das Batteriefach anbringen. Batterien
fachgerecht entsorgen.
Reinigung und Wartung
Bluephase Meter II kann mit einem weichen Tuch und aldehydfreien
handelsüblichen Desinfektionsmitteln abgewischt werden. Keine
hochaggressiven Desinfektionslösungen (z.B. Lösungen auf Basis von
Orangenöl oder Lösungen mit einem Ethanolanteil von über 40%),
Lösungsmittel (z.B. Aceton) oder spitze Gegenstände verwenden, die
den Kunststoff angreifen oder verkratzen können. Verschmutzte
Kunststoffteile mit Seifenlösung reinigen.
– Das Desinfektionsmittel nicht direkt aufsprühen bzw. das
Gerät nicht unter fliessendes Wasser halten, damit keine
Flüssigkeit in das Gerät gelangt.
– Bluephase Meter II darf nicht im Autoklaven sterilisiert
werden.
Garantie
Die Garantie für Bluephase Meter II beträgt ab Kaufdatum 3 Jahre.
Bei auftretenden Störungen, die durch Material und Herstellungsfehler verursacht sind, umfasst die Garantie die kostenlose Reparatur
des Gerätes. Darüber hinaus gibt die Garantie kein Anrecht auf Ersatz
von eventuellen materiellen oder ideellen Schäden. Dabei ist das
Gerät ausschliesslich nach dem bestimmungsgemässen Gebrauch zu
verwenden. Eine andere oder darüber hinausgehende Benutzung
gilt als nicht bestimmungsgemäss–für hieraus resultierende Schäden
wird jede Haftung bzw. Garantie ausgeschlossen.
Hierzu zählen insbesondere:
– Schäden, die durch unsachgemässe Handhabung verursacht
wurden.
– Schäden an Teilen, die während des normalen Betriebes einer
Abnützung unterliegen (z. B. Sensor).
– Schäden durch äussere Einwirkungen, z. B. Schlag, Fall zu Boden.
– Schäden durch unsachgemässe Reparaturen und Änderungen,
die von nicht autorisierten Stellen vorgenommen wurden.
Bei einem Garantiefall ist das Gerät zusammen mit dem Kaufbeleg in
der Original-Verpackung frachtfrei an das Lieferdepot oder direkt an
Ivoclar Vivadent zu schicken.
Vorgehen bei einem Reparaturfall
Sämtliche Reparaturarbeiten dürfen nur von einer qualifizierten
Ivoclar Vivadent-Servicestelle durchgeführt werden. Bei einem
Defekt, der nicht von Ihnen behoben werden kann, wenden Sie sich
bitte an Ihren Händler oder Ihre Service-Stelle (Adressen siehe letzte
Seite). Eine klare Beschreibung des Defektes oder der Umstände, die
zum Defekt geführt haben, erleichtert die Fehlersuche. Bitte legen
Sie diese Beschreibung Ihrem Gerät bei.
Produktspezifikationen
Lieferumfang
– 667124 Bluephase Meter II
– 667237 Gebrauchsinformation Bluephase Meter II (WE3)
– 3x Batterien (Typ LR6/AA/1.5V)
Technische Daten
Betriebsspannung 4.5 VDC
Batteriebetrieb 3x Typ LR6/AA/1.5V
Messbereich
Wellenlängen 380–550 nm
Bestrahlungsstärke 300–12‘000 mW/cm
2
Lichtgeräte mit kreisrundem Lichtleiter
Ø 6–12 mm, Messwert in [mW/cm2] & [mW]
Lichtgeräte mit vorne angebrachter LED
Ø 5–13 mm, Messwert in [mW]
Messgenauigkeit ± 10 %
Betriebsbedingungen
Temperatur +10 °C bis +35 °C
Relative Feuchte 30 % bis 75 %
Luftdruck 700 hPa bis 1‘060 hPa
Abmessungen L = 126 mm; B = 80 mm; H = 41 mm
Gewicht (mit Batterien) 170 g
Transport- und Lagerbedingungen
– Temperatur –20 °C bis +60 °C
– Relative Feuchte 10 % bis 75 %
– Luftdruck 500 hPa bis 1‘060 hPa
– Das Gerät in geschlossenen oder überdachten Räumen lagern.
– Das Gerät keinen starken Erschütterungen aussetzen.
Français
Cher Client,
Tout d'abord, merci d'avoir choisi le radiomètre Bluephase Meter II
d'Ivoclar Vivadent. L'intensité lumineuse de la lampe à photopolymériser utilisée est un facteur décisif pour une polymérisation
efficace des restaurations. Pour obtenir une polymérisation optimale
et ainsi des restaurations en composite d'une haute qualité durable,
il est recommandé de contrôler régulièrement l'intensité lumineuse
des lampes à photopolymériser à l'aide d'un radiomètre.
Ce mode d'emploi vous aidera à démarrer l'appareil correctement,
de manière à utiliser pleinement ses capacités et optimiser sa durée
de vie. Pour toute question, n'hésitez pas à prendre contact avec nos
services (voir les adresses en dernière page).
Utilisation
Le Bluephase Meter II est un radiomètre qui permet de mesurer
l'énergie de la lumière bleue dans une longueur d'ondes de
380–550 nm des lampes de polymérisation LED à usage dentaire. Le
radio mètre Bluephase Meter II est indiqué pour mesurer l'intensité
lumineuse (irradiance) en [mW/cm2] ainsi que la performance
lumineuse (flux de rayonnement) en [mW]. L'utilisation implique le
respect des recommandations et des réglementations du mode
d'emploi. Position d'utilisation – posé sur une table.
Signes et symboles
Contre-indications
Symboles sur l'appareil
Respectez le mode d'emploi
Ne pas jeter l'appareil avec les ordures ménagères.
Rendez-vous sur le site Web Ivoclar Vivadent pour des
informations détaillées sur le recyclage de cet appareil.
Remarques sur la sécurité
Le radiomètre Bluephase Meter II est un équipement de laboratoire
soumis à la norme IEC 61010-1 (EN 61010-1). Il répond aux
réglementations de l'UE. L'appareil est expédié par le fabricant dans
des conditions de sécurité et des conditions techniques optimales.
Pour maintenir ces conditions et assurer un fonctionnement sans
risque, il est nécessaire de respecter les recommandations et les
réglementations du mode d'emploi.
NRTL (Nationally Recognized
Testing Laboratory)
Mise en garde
– Protéger l'appareil de mesure des chocs importants et des chutes.
– Éviter de faire pénétrer des agents nettoyants et autres liquides
qui risqueraient d'endommager l'appareil.
– Ne pas exposer l'appareil au rayonnement solaire.
– Le stockage et l'utilisation d'autres appareils électroniques à
proximité de l'appareil peuvent entraîner un mauvais
fonctionnement.
– Les téléphones portables et autres appareils de commu-
nication HF (Haute Fréquence) peuvent compromettre le
fonctionnement de l'appareil. L'utilisation d'un téléphone
portable pendant le fonctionnement de la lampe est
interdite.
– Les travaux de réparations ne doivent être effectués que par un
service agréé par le Service Après-Vente Ivoclar Vivadent.
– Réservé exclusivement à l'usage dentaire ! Le Bluephase Meter II
est indiqué pour mesurer la lumière bleue riche en énergie dans
une longueur d'ondes de 380 à 550 nm et non la lumière
blanche.
Mise en route
Pour démarrer l'appareil, ouvrir le logement des piles situé à l'arrière
et insérez les piles fournies (3 x type LR6/AA/1.5V). Ne pas utiliser de
piles rechargeables. L'appareil est maintenant prêt à l'emploi.
Utilisation
Pour effectuer une mesure correcte à l'aide du radiomètre
Bluephase Meter II, il faut tenir compte de la forme de la lampe. Les
lampes à photopolymériser dont la source lumineuse est située
directement sur la fenêtre d'émission de la pièce à main (ex. LED
située sur le devant de l'embout lumineux), seule la performance
lumineuse (flux de rayonnement) exprimé en [mW] peut être
mesuré.
Mesure de l'intensité lumineuse (irradiance) exprimée en [mW/cm²]
1.) Définir le diamètre de l'embout
lumineux circulaire à l'aide du gabarit
intégré à l'arrière de l'appareil.
2.) Régler le diamètre défini entre
<< Ø 6 – 12 mm >> à l'aide des
touches (–) ou (+).
3.)
Placer le conducteur de lumière
directement dans le gabarit et le
centrer sur le capteur.
4.) Allumer la lampe à polymériser. Le radiomètre
Bluephase Meter II s'allume automatiquement. Le diamètre
préalablement réglé s'affiche.
5.) Le résultat de mesure de l'intensité lumineuse s'affiche en
milliwatts par centimètre carré [mW/cm²]. Remarque : Si
l'intensité lumineuse est inférieure à 300 mW/cm², la mention
"MIN" s'affiche à l'écran.
6.) Éteindre la lampe à photopolymériser. Le radiomètre
Bluephase Meter II s'éteint automatiquement.
Mesure de la performance lumineuse (flux de rayonnement) exprimé
en [mW]
1.) Appuyer sur la touche (+) jusqu'au
programme milliwatt et que
<< ----mW >> s'affiche à l'écran.
2.)
Correspond aux étapes 3.) à 6.), le
résultat de mesure de la performance
lumineuse s'affiche en milliwatts
[mW].
Pour convertir des [mW] en [mW/cm²], diviser l'intensité lumineuse
mesurée par la surface d'émission lumineuse active [cm²].
Exemple : 670 mW divisé par 0,608 cm² égale 1102 mW/cm².
Signaux sonores
Toute pression sur une touche active un signal sonore. En appuyant
simultanément sur les touches (+) et (–) et de manière prolongée, il
est possible d'activer ou de désactiver le signal sonore.
Que faire si…
– … les résultats mesurés correspondent aux données stipulées
par le fabricant ?
La lampe à photopolymériser procure l'intensité lumineuse
annoncée et peut ainsi être utilisée suivant les recommandations
du fabricant ou les stipulations du fabricant du composite.
– … le Bluephase Meter II indique une valeur inférieure
à 500 mW/cm² ?
500 mW/cm² est l'intensité lumineuse minimale absolue pour les
lampes à photopolymériser. Si l'intensité lumineuse est
inférieure, il n'est pas garanti que le matériau composite sera
complètement polymérisé. Par conséquent, il est recommandé
de remplacer la lampe à photo polymériser par une lampe d'une
intensité lumineuse d'au moins 500 mW/cm².
– … les résultats mesurés sont très différents des données
stipulées par le fabricant ?
La procédure suivante est recommandée :
– Contrôler le programme de photopolymérisation choisi en
vérifiant si le diamètre de l'embout lumineux a été
correctement réglé ou si le programme milliwatt a bien été
sélectionné.
– Nettoyer le capteur du Bluephase Meter II (voir Maintenance et
Nettoyage)
– Nettoyer le conducteur de lumière avec un désinfectant et un
chiffon doux. Retirer avec précaution du conducteur de lumière
tout résidu de matériau, tel que du matériau composite, à
l'aide de l'ongle ou d'une spatule en plastique. Ne pas utiliser
d'instrument aiguisé ou pointu qui risquerait d'abîmer la
surface du conducteur de lumière et ainsi réduire la
transmission de lumière.
– Contrôler que le conducteur de lumière ne soit pas
endommagé. Si certaines parties apparaissent noires une fois
que le conducteur de lumière a été retiré de la pièce à main et
qu'il fait face à une source lumineuse, cela signifie que des
fibres de verre sont cassées. La transmission de lumière se
trouve alors réduite, il faut dans ce cas remplacer le conducteur
de lumière par un nouveau.
Si ces mesures n'améliorent pas les résultats, les temps de
photopolymérisation doivent être prolongés en conséquence
afin d'obtenir une polymérisation suffisante. Les directives
suivantes s'appliquent :
avec une intensité lumineuse réduite de moitié, le temps de
polymérisation doit être doublé (ex. l'intensité lumineuse
mesurée est de 500 mW/cm² alors que celle annoncée par le
fabricant est de 1 000 mW/cm² avec 10 secondes de temps de
photopolymérisation ; dans ce cas, le temps de photopoly-
mérisation doit être doublé et passer à 20 secondes).
– …
s'affiche à l'écran ?
Une faible capacité résiduelle de la pile est signalée sur l'écran
par le symbole clignotant d'une pile. Les piles doivent être
remplacées dès que possible.
– …rien ne s'affiche sur l'écran ?
– Contrôler ou remplacer les piles.
– Si rien ne s'affiche à l'écran même lorsqu'il est exposé à la
lumière d'un appareil de photopolymérisation, retourner le
radiomètre Bluephase Meter II dans une Service Après-Vente
agréé pour réparation.
Remplacement des piles
Les piles sont des consommables et doivent de ce fait être
remplacées régulièrement. Pour cela, retirer le capot des
piles à l'arrière du radiomètre et remplacer les piles.
Refermer ensuite le capot. Le recyclage des piles doit se faire
conformément à la réglementation et aux dispositions
nationales.
Maintenance et nettoyage
Essuyer le radiomètre Bluephase Meter II avec une solution
désinfectante courante sans aldéhyde. Ne pas utiliser de solutions
agressives (ex. solutions à base d'essence d'orange ou contenant
plus de 40% d'éthanol), de solvants (ex. l'acétone), ou d'instruments
pointus, qui risqueraient d'endommager ou d'abîmer le plastique.
Nettoyer les parties en plastique avec une solution savonneuse.
– Ne pas vaporiser de solution désinfectante directement
sur l'appareil et ne pas le passer sous l'eau courante afin
d'éviter toute pénétration de liquide.
– Ne pas stériliser le radiomètre Bluephase Meter II dans
l'autoclave.
Garantie
Le radiomètre Bluephase Meter II est garanti 3 ans à partir de la date
d'achat. Des pannes dues à un matériel défectueux ou à des vices de
fabrication sont réparées gratuitement pendant la durée de la
garantie. La garantie ne couvre aucun dommage, matériel ou non,
autre que ceux mentionnés. L'appareil doit être utilisé exclusivement
pour les indications définies. Tout autre usage est contre-indiqué. Le
fabricant rejette toute responsabilité quant à un mauvais usage de
l'appareil. Aucune demande de garantie ne peut être acceptée dans
ce genre de cas.
Ceci est particulièrement vrai dans le cas de :
– dommage lié à une mauvaise manipulation ;
– dommage de composant lié à l'usure dans les conditions
d'utilisation normale (par ex. le capteur) ;
– dommage lié à des facteurs externes, exemple un choc, une
chute sur le sol ;
– dommage lié à des réparations inadaptées ou à des modifications
réalisées par des réparateurs non certifiés.
En cas de réclamation sous garantie, le radiomètre doit être retourné
au distributeur ou directement à Ivoclar Vivadent, dans son
emballage d'origine et accompagné de la facture d'achat.
Procédure en cas de réparation
Les réparations doivent être réalisées uniquement par un service
agréé par le Service Après-Vente Ivoclar Vivadent. En cas de défaut
ne pouvant être rectifié, veuillez contacter votre distributeur ou le
Service Après-Vente local (voir les adresses en dernière page). Une
description claire du défaut ou des conditions de sa survenue
pourront faciliter l'identification du problème. Veuillez joindre ce
descriptif quand vous retournez l'appareil.
Spécification du produit
Présentation
– 667124 Bluephase Meter II
– 667237 Mode d'emploi Bluephase Meter II (WE3)
– 3x piles (Type LR6/AA/1.5V)
Données techniques
Tension 4.5 VDC
Fonctionnement sur piles 3x Type LR6/AA/1.5V
Échelle de mesure
Longueur d'ondes 380–550 nm
Intensité lumineuse 300–12,000 mW/cm
2
Lampes à photopolymériser avec embouts lumineux circulaires
Ø 6–12 mm, valeur mesurée en [mW/cm2] et [mW]
Appareils de polymérisation avec LED sur l'embout
Ø 5–13 mm, valeur mesurée en [mW]
Précision de mesure ± 10 %
Conditions de fonctionnement
Température +10 °C à +35 °C
Humidité relative 30% à 75%
Pression ambiante 700 hPa à 1 060 hPa
Dimensions L = 126 mm W = 80 mm H = 41 mm
Poids (piles incluses) 170 g
Transport et conditions de stockage :
– Température –20 °C à +60 °C
– Humidité relative 10% à 75%
– Pression ambiante 500 hPa à 1 060 hPa
– Stocker l'appareil dans une pièce fermée.
– Protéger l'appareil des secousses importantes.
Italiano
Gentile Cliente,
Ivoclar Vivadent La ringrazia per aver scelto il radiometro Bluephase
Meter II. La radianza della lampada utilizzata per fotopolimerizzare
rappresenta il fattore decisivo in tema di adeguata polimerizzazione
dei restauri. Per garantire un risultato ottimale e restauri in
composito di qualità durevoli nel tempo, è opportuno misurare
regolarmente con un radiometro l’intensità luminosa delle lampade
fotopolimerizzatrici utilizzate.
Le istruzioni d’uso forniscono informazioni sulla corretta messa in
funzione, sull’utilizzo e la manutenzione affinché possa essere
utilizzato a lungo. La preghiamo di contattarci, qualora desideri
ulteriori informazionei (cfr. Indirizzi nell’ultima pagina).
Uso previsto
Bluephase Meter II è un radiometro atto a misurare la radianza della
luce di tipo blu nel campo di lunghezza d’onda di 380–550 nm delle
lampade fotopolimerizzatrici per uso dentale. Con Bluephase Meter II
è possibile rilevare l’intensità luminosa (radianza) in [mW/cm2]
nonché il flusso energetico in [mW]. Il corretto utilizzo del radiometro Bluephase Meter II prevede inoltre il rispetto delle avvertenze
e norme contenute nelle presenti istruzioni d’uso. Posizione di
utilizzo: posizionato sul tavolo.
Spiegazione dei simboli
Uso non ammesso
Simboli sull‘apparecchio
Attenersi alle Istruzioni d’uso
L’apparecchio non può essere smaltito come normale rifiuto
urbano. Sulla homepage Ivoclar Vivadent si trovano
informazioni dettagliate in merito allo smaltimento
dell’apparecchio.
Norme di sicurezza
Bluephase Meter II è un apparecchio da laboratorio secondo gli
standard IEC 61010-1 (EN 61010-1). L’apparecchio è conforme alle
relative disposizioni dettate in materia dalle normative UE.
Bluephase Meter è stato consegnato dal produttore in perfette
condizioni di sicurezza e di funzionamento. Al fine di conservare
l’apparecchio in detto stato e garantire un’operatività priva di rischi,
attenersi inoltre alle avvertenze e norme contenute nelle presenti
istruzioni d’uso.
NRTL (Nationally Recognized
Testing Laboratory)
Avvertenze
– Proteggere l’apparecchio da forti scossoni o cadute.
– Evitare che detergenti o altri liquidi possano raggiungere
l’interno dell’apparecchio in quanto potrebbero compromettere
il funzionamento dello stesso.
– Non esporre l’apparecchio alla luce solare.
– L’utilizzo e la conservazione dell’apparecchio nell’immediata
vicinanza di altri dispositivi elettronici potrebbero interferire con
il buon funzionamento dello strumento.
– I dispositivi di comunicazione portatili e mobili ad alta
frequenza possono interferire con il funzionamento della
presente apparecchiatura. È vietato l’uso di cellulari quando
si opera con questo radiometro.
– Qualsiasi riparazione dell’apparecchio deve essere eseguita dai
Centri di Assistenza certificati Ivoclar Vivadent.
– Ad esclusivo uso dentale! Lo strumento è indicato per misurare i
valori di radianza della luce blu nello spettro di lunghezza d’onda
di 380–550 nanometri. Non idoneo per misurare la radianza per
la luce bianca.
Operazioni d’uso
Per la messa in funzione, aprire il vano della batteria sul retro
dell’apparecchio ed inserire le batterie fornite (3x Typ LR6/AA/1.5V).
Non utilizzare accumulatori. L’apparecchio è quindi pronto all’uso.
Comandi
Per la corretta misurazione con Bluephase Meter II, è necessario
tenere in considerazione il tipo di costruzione della lampada fotopolimerizzante. In caso di apparecchi, nei quali la fonte di luce, si
trova direttamente all’uscita della luce del manipolo (p.es. LED
davanti nella testa della lampada), è possibile misurare soltanto il
flusso energetico in [mW].
Determinazione dell’intensità luminosa (radianza) in [mW/cm2]
1.) Determinare il diametro del
conduttore ottico rotondo tramite
la forma integrata sul retro
dell’apparecchio.
2.) Impostare il diametro rilevato
<< Ø 6 – 12 mm >> con i tasti (–)
oppure (+).
3.)
Posizionare il conduttore ottico
direttamente nella guida di
riferimento e perfettamente ad
angolo retto sulla superficie del
sensore.
4.) Accendere la lampada fotopolimerizzatrice. Bluephase Meter II
si accende automaticamente. Sul display compare una breve
segnalazione del diametro precedentemente impostato.
5.) Il risultato della misurazione della radianza viene visualizzato
in milliwatt per centimetro quadro [mW/cm²]. Avvertenza: un‘
intensità luminosa inferiore a 300 mW/cm² viene espressa sul
display come “MIN“.
6.) Spegnere la lampada fotopolimerizzatrice. Bluephase Meter II
si spegne quindi automaticamente.
Determinazione del flusso energetico in [mW]
1.) Premere il tasto (+) fino ad aver
selezionato il programma Milliwatt
e sul display compare l’indicazione
<< ----mW >>.
2.)
Analogamente alle fasi 3.)–6.), il
risultato di misurazione del flusso
energetico viene visualizzato in
milliwatt [mW].
Per la trasformazione di [mW] in [mW/cm²], il flusso energetico
rilevato deve essere diviso con la superficie emissione luminosa
attiva [cm
2
].
Esempio: 670 mW diviso 0,608 cm
2
= 1‘102 mW/cm².
Segnale acustico
Ad ogni attivazione di un tasto è udibile un segnale acustico.
Premendo prolungatamente entrambi i tasti (+) e (–) é possibile
attivare o disattivare il segnale acustico.
Cosa succede, se…
– … la misurazione ottenuta corrisponde ai valori indicati dal
produttore?
La lampada fotopolimerizzatrice raggiunge la radianza dichiarata
dal produttore e può pertanto essere utilizzata secondo le indi-
cazioni e le raccomandazioni contenute nelle istruzioni d’uso
dell’apparecchio o nelle istruzioni d’uso del materiale da restauro
utilizzato.
– … Bluephase Meter II visualizza un valore inferiore
a 500 mW/cm
2
?
500 mW/cm2 è considerato il valore di radianza minimo per
lampade fotopolimerizzatrici. Con radianza inferiore, i compositi
non presenteranno un grado di polimerizzazione sufficiente.
Si consiglia pertanto di sostituire un apparecchio con radianza
inferiore a 500 mW/cm2.
– … i valori della misurazione differiscono fortemente dai valori
dichiarati dal produttore?
Si consiglia di procedere come segue:
– Verificare il programma di polimerizzazione selezionato, ad
esempio controllare se è stato impostato il diametro corretto
del conduttore ottico, oppure se è stato selezionato il
programma milliwatt.
– Pulire il sensore del radiometro Bluephase Meter II
(vedi pulizia e manutenzione).
– Pulire il conduttore ottico con disinfettante ed un panno
morbido. Con una spatola di plastica o l’unghia del dito
rimuovere cautamente ogni eventuale residuo (p.e. di
composito) dal conduttore ottico. Non utilizzare strumenti
affilati o appuntiti che potrebbero graffiare la superficie del
conduttore ottico e pertanto ridurne la trasmissione di luce.
– Verificare che il conduttore ottico non sia danneggiato. Qualora,
tenendo il puntale ottico controluce, alcuni segmenti dovessero
apparire neri, è segno che le fibre di vetro sono danneggiate. In
tal caso sostituire il conduttore ottico con uno nuovo.
Se dopo queste misure il risultato non dovesse migliorare, al fine di
ottenere una polimerizzazione adeguata è necessario prolungare
corrispondentemente il tempo di esposizione. Valgono i seguenti
valori standard: con una radianza ridotta della metà, il tempo di fotopolimerizzazione deve essere raddoppiato p.e.: la radianza misurata
dal radiometro Bluephase Meter è di 500 mW/cm
2
mentre il valore di
radianza dichiarato dal produttore è di 1000mW/cm2 x 10 secondi di
polimerizzazione. In tal caso, il tempo di polimerizzazione deve
essere raddoppiato e portato a 20 secondi.
– …
sul display si visualizza?
In caso di capacità residua bassa sul display compare un simbolo
della batteria lampeggiante. Le batterie vanno sostituite al più presto
possibile.
– … sul display non appare nulla?
– controllare le batterie e sostituirle.
– Se nonostante le misure descritte pocanzi, esponendo il
radiometro al fascio luminoso della lampada sul display non
appare nulla, è necessario inviare Bluephase Meter II in
riparazione presso un Centro Assistenza certificato Ivoclar
Vivadent.
Sostituzione delle batterie
Le batterie sono soggette a deperimento, e pertanto vanno
sostituite con regolarità. A tal fine, rimuovere il coperchietto
dell’alloggiamento batterie posto sul retro dell’apparecchio
e sostituire le batterie, quindi rimontare il coperchietto
dell’alloggiamento batterie. Smaltire le batterie fuori uso
secondo le specifiche direttive vigenti nel proprio paese.
Manutenzione e pulizia
Pulire Bluephase Meter II con panno morbido e una normale
soluzione disinfettante non aldeidica. Non utilizzare soluzioni
disinfettanti altamente aggressive (p.e. soluzioni a base di olio di
arancia o con contenuto di etanolo superiore al 40%), solventi
(p.e. acetone) o strumenti appuntiti che potrebbero danneggiare o
graffiare la plastica. Detergere le parti in plastica sporche con
detergente al sapone.
– Non spruzzare soluzioni disinfettanti direttamente
sull’apparecchio e non tenerlo sotto l’acqua corrente per
evitare che liquidi possano penetrare nell’apparecchiatura.
– Bluephase Meter II non può essere sterilizzato in
autoclave.
Garanzia
Bluephase Meter II è in garanzia per tre anni dalla data di acquisto.
Durante il periodo di garanzia qualsiasi malfunzionamento risultante
da materiale difettoso o errori di produzione sarà riparato gratuita mente. La garanzia non dà diritto ad alcuna copertura per danni materiali e non materiali diversi da quelli menzionati. L’apparecchiatura
deve essere destinata esclusivamente agli usi previsti.
Qualsiasi altro utilizzo è controindicato. Il Produttore non risponde
per qualsiasi uso improprio dell’apparecchio. In tali casi decadrà la
stessa copertura di garanzia. Ciò vale nello specifico per:
– danni alle parti dell’apparecchio risultanti da usura in normali
(p.es. sensore)
– danni derivanti da agenti esterni, p.e. urti, cadute
– danni derivanti da riparazioni o modifiche improprie non
realizzate dai Centri di Assistenza autorizzati.
In caso di reclamo sotto garanzia, inviare l’apparecchio porto franco
al rivenditore di fiducia o direttamente a Ivoclar Vivadent con acclusa
la bolla di acquisto, utilizzando il suo imballaggio originale.
Procedura in caso di riparazione
Qualsiasi riparazione deve essere eseguita esclusivamente da un
Centro Assistenza certificato Ivoclar Vivadent. Qualora il difetto non
riuscisse ad essere rettificato, contattare il proprio rivenditore o
Centro Assistenza di fiducia (cfr. Indirizzi nell’ultima pagina). Una
descrizione chiara ed accurata del problema, o delle condizioni in cui
esso si manifesta, ne faciliterà il riconoscimento. La preghiamo
pertanto di accludere detta descrizione al prodotto nel momento
della spedizione.
Specifiche prodotto
– 667124 Bluephase Meter II
– 667237 Istruzioni d‘uso Bluephase Meter II (WE3)
– 3x batterie (Tipo LR6/AA/1.5V)
Dati tecnici
Voltaggio operativo 4.5 VDC
Operatività batteria 3x Type LR6/AA/1.5V
Campo di misurazione
Lunghezza d’onda 380–550 nm
Densità di potenza 300–12‘000 mW/cm
2
Apparecchi a luce con conduttore ottico circolare
Ø 6–12 mm, valore di misurazione in [mW/cm2] & [mW]
Apparecchi a luce con LED nella parte anteriore
Ø 5–13 mm, valore di misurazione in [mW]
Accuratezza misurazione ± 10 %
Condizioni operative
Temperatura +10 °C bis +35 °C
Umidità relativa 30 % bis 75 %
Pressione ambiente da 700 hPa fino a 1‘060 hPa
Dimensioni L = 126 mm; B = 80 mm; H = 41 mm
Peso (con batterie) 170 g
Condizioni di trasporto e immagazzinamento
– Temperatura da –20 °C a +60 °C
– Umidità relativa da 10 % a 75 %
– Pressione ambiente da 500 hPa a 1‘060 hPa
– Conservare l’apparecchio in luogo chiuso e coperto.
– Proteggere l’apparecchio da forti scossoni.
Español
Estimado cliente,
Nos alegra que usted se haya decidido por la compra de
Bluephase Meter II de Ivoclar Vivadent. La intensidad lumínica de la
lámpara de polimerización es un factor decisivo, cuando se trata de
alcanzar una polimerización suficiente de las restauraciones. Con el
fin de obtener una adecuada polimerización y con ello una alta
calidad de las restauraciones de composite, se recomienda revisar
con regularidad la intensidad lumínica de las lámparas de
polimerización con un radiómetro.
Estas instrucciones de uso le servirán para la puesta en marcha del
aparato, hacer un uso completo de sus capacidades y asegurar la
larga vida del dispositivo. Si tiene cualquier consulta no dude en
consultar con nosotros (ver dirección en la última página).
Aplicaciones
Bluephase Meter es un radiómetro para la medición de luz azul de
alta energía en la franja de longitud de onda de 380-550 nm en
lámparas de polimerización LED para uso dental. El Bluephase Meter II
está indicado para medir la intensidad de la luz (irradiación) en
[mW/cm2] así como el rendimiento lumínico (flujo radiante) en [mW].
Las aplicaciones también incluyen la observación de los avisos e
indicaciones de estas instrucciones de uso. Posición de uso – posado
sobre la mesa.
Señales y símbolos
Contraindicaciones
Símbolos del dispositivo
Tenga en cuenta las instrucciones de uso
El aparato no se puede desechar con la basura doméstica.
Por favor, visite la página web de Ivoclar Vivadent de su país,
para una información más detallada sobre la manera de
desechar las lámparas.
Indicaciones de seguridad
Bluephase Meter es un aparato electrónico médico, sujeto a
IEC 601-1 (EN 60601-1) y a los estándares EMC y cumple con las
regulación más importantes de la U.E. El dispositivo se envía desde
fábrica en unas condiciones técnicamente seguras. Para mantener
dichas condiciones y asegurar un funcionamiento seguro, se deben
tener en cuenta las notas y regulaciones de estas instrucciones
de uso.
NRTL (Nationally Recognized
Testing Laboratory)
Avisos
– Proteja el aparato de medición de golpes fuertes o caídas.
– Evite que entren agentes de limpieza y otros líquidos en el
aparato, ya que lo pueden dañar.
– No exponga el radiómetro a la luz solar.
– Tanto el almacenamiento como uso de otros dispositivos
electrónicos próximos al radiómetro pueden interferir en el
correcto funcionamiento del mismo.
– Los móviles y dispositivos de comunicación de alta
frecuencia influyen en los aparatos médicos. No está
permitido el uso de teléfonos móviles durante el
funcionamiento del radiómetro.
– Los trabajos de reparación solo se pueden realizar en servicios
técnicos autorizados de Ivoclar Vivadent.
– ¡Sólo para uso odontológico! Indicado para la medición de luz
azul de alta energía en la franja de longitud de onda de 380–550
y no para luz blanca.
Puesta en marcha
Para poner en marcha el aparato, abrir la caja de la batería en la parte
trasera de la carcasa e inserte las pilas suministradas (3 x tipo
LR6/AA/1.5V). No usar pilas recargables. La unidad ya está lista para
empezar a usarse.
Funcionamiento
Para una correcta medición con Bluephase Meter II, debe tenerse en
cuenta el diseño de la lámpara de polimerización. Para las lámparas
de polimerización cuya fuente de luz está situada directamente en el
extremo del conducto de luz (por ej. LED al frente del cabezal de luz),
sólo podrá medirse el rendimiento de la luz (flujo radiante) en [mW].
Medición de la intensidad de luz (irradiación) en [mW/cm2]
1.) Definir el diámetro del conducto de
luz usando la plantilla integrada en la
parte posterior del dispositivo
2.)
Establecer el diámetro definido entre
<< Ø 6 – 12 mm >> usando los
botones (–) o (+).
3.)
Coloque el conducto de luz
directamente en el calibre centrado y
sitúelo sobre el sensor.
4.) Conecte la lámpara de polimerización. Bluephase Meter II
mostrará el diámetro establecido previamente,
proporcionando una respuesta visual.
5.) El resultado de la medición de la intensidad de luz se mostrará
en miliwatios por centímetro cuadrado [mW/cm²]. Nota: Si la
intensidad de luz está por debajo de 300 mW/cm², se mostrará
el mensaje"MIN" en la pantalla.
6.) Apagar la lámpara de polimerización. Bluephase Meter II se
apagará automáticamente.
Medición del rendimiento de luz (flujo radiante) en [mW]
1.) Presionar el botón (+) hasta que se
seleccione el programa en miliwatios
y se muestre en la pantalla el
siguiente mensaje << ----mW >>.
2.)
Pasar a los pasos 3.) al 6.), el resultado
de la medición se mostrará en
miliwatios [mW].
Para convertir [mW] a [mW/cm²], la medida de la intensidad se divide
por la superficie de emisión de luz activa [cm
2
].
Ejemplo: 670 mW dividido entre 0.608 cm
2
resultado:
1,102 mW/cm².
Señal acústica
Al pulsar cualquier botón suena una señal acústica. Presionando los
botones (+) y (-) simultáneamente durante unos segundos puede
activarse o desactivarse esta señal acústica.
¿Qué pasa si …
… la medición resultante corresponde con los datos ofrecidos por
el fabricante?
La lámpara de la polimerización logra la intensidad de luz
estipulada y con ello se puede utilizar de acuerdo con las
recomendaciones de polimerización de los respectivos
fabricantes o estipulaciones del correspondiente fabricante de
composite.
– … Bluephase Meter II muestra un valor por debajo
de 500 mW/cm2?
500 mW/cm2 es el mínimo absoluto de intensidad lumínica para
las lámparas de polimerización. Si la intensidad de la luz es
menor, los composites ya no se pueden polimerizar. Por ello, se
recomienda reemplazar la lámpara de polimerización con una
intensidad de luz de al menos 500 mW/cm2.
– … los resultados de la medición se desvían fuertemente de los
ofrecidos por el fabricante?
Se recomienda el siguiente procedimiento:
– Revise el programa de polimerización seleccionado, por ej.
revisar si se ha establecido el diámetro correcto del conducto
de luz o si está seleccionado el programa en miliwatios
– Limpie el sensor de Bluephase Meter (consulte Mantenimiento
y limpieza).
– Limpie el conducto de luz con un paño desinfectante y suave.
Retire cuidadosamente cualquier posible residuo de material,
tal como material de composite, del conducto de luz con por
ej. la uña o una espátula de plástico. No utilice instrumentos
afilados o puntiagudos, ya que pueden arañar la superficie del
conducto de luz, reduciendo así la transmisión de la luz.
– Revise el conducto de luz por posibles daños. Si se coloca el
conducto contra una fuente de luz y ciertos segmentos
aparecen negros, ello indica que las fibras de vidrio se han roto.
En dicho caso, el conducto de luz se tiene que reemplazar por
uno nuevo.
Si dichas medidas no mejoran los resultados, deben alargarse
los tiempos de polimerización respectivamente con el fin de
lograr una polimerización suficiente. Se aplican los siguientes
estándares: Con la mitad de la intensidad lumínica, debe
duplicarse el tiempo de polimerización (por ej. la intensidad
lumínica medida es 500 mW/cm
2
mientras que los datos
indicados por el fabricante son 1000 mW/cm2 y 10 segundos de
tiempo de polimerización; en este caso, el tiempo de polimerización se tendría que doblar a 20 segundos)
– …
se muestra en la pantalla?
Una capacidad residual baja se muestra repetidamente mediante
el parpadeo de un símbolo de una batería. Se deben reemplazar
las baterías lo antes posible.
– … si la pantalla no muestra nada?
– Revise o cambie las pilas.
– Si sigue sin aparecer ninguna indicación después de la
exposición a la luz de una lámpara de polimerización cuando
intentamos medir un dispositivo de fotopolimerización, envíe
Bluephase Meter a un servicio técnico certificado de Ivoclar
Vivadent, para su reparación.
Loading...
