Intel DG31PR User Manual
英特尔® 台式机主板 DG31PR
产品指南
修订记录
修订版
-001
如果台式机主板上贴有 FCC 合格声明标志，则适用以下声明：
修订记录
《英特尔
®
台式机主板 DG31PR 产品指南》第一版 2007 年 6 月
日期
FCC 合格声明
本设备符合联邦规章法案 (FCC) 第 15 部分的要求。其操作符合以下两个条件：(1) 本设备不会产生有害干扰；而且，
(2) 本设备必须承受任何接收到的干扰，包括可能引起不良操作的干扰。
若您对本产品的电磁兼容性性能有任何疑问，请联络：
Intel Corporation, 5200 N.E. Elam Young Parkway, Hillsboro, OR 97124
1-800-628-8686
本设备已经过测试，符合联邦规章法案 (FCC) 第 15 部分对 B 类数字设备的限制要求。这些限制旨在提供合理的保护措施，
以防止在居住区安装本设备时可能产生的有害干扰。本设备将产生、使用并可能辐射无线电射频能。如果未按说明安装和使用
本设备，可能会对无线电通信造成有害干扰。然而，在特定条件下的正确安装并不保证不会产生此类干扰。如果本设备确实对
无线电通信或电视接收产生了有害干扰（通过关闭和打开本设备可判定有无干扰产生），用户可采取以下一种或几种措施消除
干扰：
• 改变接收天线的方向或位置。
• 增大本设备与接收设备之间的距离。
• 将本设备和接收设备分别连接到归属于不同电路的电源插座中。
• 咨询经销商或经验丰富的无线电／电视技术人员，以寻求帮助。
未经英特尔公司明确许可，若对本设备作出任何修改或改动，用户可能丧失操作本设备的权利。
本设备经测试，符合家用或商用环境下的 FCC 标准。
加拿大通信部 (Canadian Department of Communications) 符合标准声明
本数字设备未超过对无线电噪声辐射的 B 类限制，此限制是加拿大通信部颁布的《无线电干扰规则》(Radio Interference
Regulations) 中对数字设备的限制性规定。
Le présent appareil numerique német pas de bruits radioélectriques dépassant les limites applicables aux
appareils numériques de la classe B prescrites dans le Réglement sur le broullage radioélectrique édicté par
le ministére des Communications du Canada.
免责声明
本文档提供有关英特尔® 产品的信息。本文档并未授予任何知识产权的许可，并未以明示或暗示，或以禁止反言或其它方式
授予任何知识产权许可。除英特尔在其产品的销售条款和条件中声明的责任之外，英特尔概不承担任何其它责任。并且，
英特尔对英特尔产品的销售和／或使用不作任何明示或暗示的担保，包括对产品的特定用途适用性、适销性或对任何专利权、
版权或其它知识产权的侵权责任等，均不作担保。英特尔产品并非设计用于医疗、救生或维生等用途。英特尔可能随时对
产品规格及产品描述作出修改，恕不另行通知。
台式机主板 DG31PR 可能包含某些设计缺陷或错误，一经发现将收入勘误表，并因此可能导致产品与已出版的规格有所
差异。如客户索取，可提供最新的勘误表。
在订购产品之前，请您与当地的英特尔销售处或分销商联系，以获取最新的规格说明。
英特尔、英特尔徽标、奔腾和赛扬是英特尔公司或其子公司在美国及其它国家的注册商标。
* 其它名称和品牌分别为其相应所有者的财产。
版权所有 © 2007 年，英特尔公司。保留所有权利。
前言
本《产品指南》为您提供有关英特尔® 台式机主板 DG31PR 的板面布局、组件安装、BIOS 更新和
规范要求等信息。
适用读者
本《产品指南》旨在供合格的技术人员使用。它并不面向一般读者。
仅用于设计计划内的应用领域
所有英特尔台式机主板均已经过评估测试，并认定为信息技术设备 (I.T.E.)，可安装于家用、商用、
学校、计算机房或类似场所的个人计算机 (PC) 中。本产品在其它 PC 或嵌入式非 PC 应用领域或
应用环境（如医疗、工业、报警系统、测试设备等）下的适用性，未经英特尔进一步鉴定，可能
不受支持。
文档结构
本《产品指南》包括以下各章内容：
1 台式机主板功能：概述产品的功能与特性
2 安装和更换台式机主板组件：提供有关安装本台式机主板及其它硬件组件的指导
3 更新 BIOS：提供有关更新 BIOS 的指导
A 错误消息和指示信号：提供有关 BIOS 错误消息和笛音码的说明
B 符合标准与规范：提供有关安全标准和 EMC 规章及产品认证等信息
iii
英特尔台式机主板 DG31PR 产品指南
体例
本文档采用如下体例：
注意
注意提醒用户如何防止损坏硬件或丢失数据。
注释
注释提示用户对重要信息引起重视。
术语
下表列出了本产品指南中常用的一些术语及其说明。
术语 说明
GB
GHz
KB
MB
Mbit
MHz
千兆字节（1,073,741,824 字节）
千兆赫（十亿赫兹）
千字节（1024 字节）
兆字节（1,048,576 字节）
兆位（1,048,576 位）
兆赫（百万赫兹）
包装盒内容
• 英特尔台式机主板 DG31PR
• I/O 防护板
• 软盘驱动器电缆
• ATA-66/100 电缆
• 两条锁扣式串行 ATA (SATA) 电缆
• 《快速参考指南》
• 配置和电池注意事项声明标签
• Intel
®
Express Installer（英特尔® 快速安装程序）驱动程序和软件光盘
iv
目录
1 台式机主板功能
支持的操作系统....................................................................................................10
台式机主板组件....................................................................................................11
处理器...............................................................................................................13
主内存...............................................................................................................13
英特尔® G31 Express 芯片组..................................................................................14
英特尔® G33 图形子系统 ................................................................................15
Intel® GMA 3100 Graphics Controller（英特尔® GMA 3100 图形控制器，
®
英特尔
音频子系统 .........................................................................................................16
旧式输入／输出 (I/O) 控制器...................................................................................17
LAN 子系统 ........................................................................................................17
RJ-45 LAN 连接器 LED 指示灯.........................................................................17
高速 USB 2.0 支持 ...............................................................................................18
增强型 IDE 接口 ..................................................................................................18
串行 ATA ...........................................................................................................18
扩展功能 ............................................................................................................19
BIOS................................................................................................................19
串行 ATA 和 IDE 自动配置 ..............................................................................19
PCI* 和 PCI Express* 自动配置 ......................................................................19
安全口令.....................................................................................................20
硬件管理功能.......................................................................................................20
硬件监控和风扇转速控制 .................................................................................21
机箱开启.....................................................................................................21
电源管理功能.......................................................................................................21
ACPI（高级配置与电源接口）...........................................................................21
硬件支持.....................................................................................................22
电源连接器...........................................................................................22
风扇接头连接器 .....................................................................................22
局域网 (LAN) 唤醒功能 ...........................................................................22
瞬时可用计算机技术................................................................................23
+5 V 备用电源 LED 指示灯 ......................................................................23
USB 唤醒 ............................................................................................24
PME# 信号唤醒支持 ...............................................................................25
WAKE# 信号唤醒支持.............................................................................25
具备 ENERGY STAR* 功能 .............................................................................25
扬声器...............................................................................................................25
电池 .................................................................................................................25
实时时钟 ............................................................................................................25
GMA 3100）.............................................................................15
2 安装和更换台式机主板组件
开始之前 ............................................................................................................27
安装注意事项.......................................................................................................28
防止电源系统过载..........................................................................................28
遵守安全与规范要求.......................................................................................28
安装 I/O 防护板...................................................................................................29
安装和拆卸台式机主板............................................................................................30
v
英特尔台式机主板 DG31PR 产品指南
安装和拆卸处理器 .................................................................................................31
安装处理器..................................................................................................31
安装处理器风扇散热器 ....................................................................................34
连接处理器风扇散热器电缆...............................................................................35
拆卸处理器..................................................................................................36
安装和拆卸内存....................................................................................................36
安装 DIMM .................................................................................................37
拆卸 DIMM .................................................................................................39
安装和拆卸 PCI Express x16 卡 ..............................................................................39
安装 PCI Express x16 卡 ...............................................................................40
拆卸 PCI Express x16 卡 ...............................................................................41
连接软盘驱动器电缆 ..............................................................................................42
连接 IDE 电缆 .....................................................................................................43
连接串行 ATA (SATA) 电缆 ....................................................................................44
连接到内部接头连接器和连接器.................................................................................45
连接到前面板音频接头连接器 ............................................................................46
连接到 S/PDIF 连接器....................................................................................46
连接到机箱开启接头连接器...............................................................................46
连接到串行端口接头连接器...............................................................................47
连接到备用前面板电源 LED 指示灯接头连接器 .......................................................47
连接到前面板接头连接器 .................................................................................48
连接到 USB 2.0 接头连接器 ............................................................................48
连接到音频系统....................................................................................................49
连接机箱风扇和电源系统电缆 ...................................................................................50
连接机箱风扇电缆..........................................................................................50
连接电源系统电缆..........................................................................................51
设置 BIOS 配置跳线..............................................................................................52
清除口令 ............................................................................................................53
更换电池 ............................................................................................................54
3 更新 BIOS
使用 Intel® Express BIOS Update（英特尔® 快速 BIOS 更新）实用程序更新 BIOS .............59
使用 ISO Image BIOS（ISO 映像 BIOS）更新文件或 Iflash Memory Update Utility
（Iflash 内存 更新实用程序）更新 BIOS ...............................................................60
获取 BIOS 更新文件 ......................................................................................60
使用 ISO Image BIOS（ISO 映像 BIOS）更新文件更新 BIOS.................................60
使用 Iflash Memory（Iflash 内存）更新实用程序更新 BIOS....................................61
恢复 BIOS ..................................................................................................62
A 错误消息和指示信号
BIOS 笛音码.......................................................................................................63
BIOS 错误消息 ....................................................................................................63
B 符合标准与规章
安全标准 ............................................................................................................65
粘贴电池标志 ...............................................................................................65
欧盟符合标准声明 .................................................................................................66
产品生态声明.......................................................................................................67
回收处理考虑因素..........................................................................................67
无铅台式机主板 ............................................................................................69
EMC（电磁兼容性）规章 ........................................................................................71
确保符合电磁兼容性 (EMC) 规章 .......................................................................72
vi
产品认证 ............................................................................................................73
台式机主板级认证标志 ....................................................................................73
机箱和组件认证 ............................................................................................74
图
1. 台式机主板 DG31PR 组件 .................................................................................11
2. LAN 连接器 LED 指示灯 ...................................................................................17
3. 备有电源指示灯位置 .........................................................................................24
4. 安装 I/O 防护板 .............................................................................................29
5. 台式机主板 DG31PR 安装螺丝孔位置....................................................................30
6. 抬起插槽拉杆 .................................................................................................31
7. 抬起压板.......................................................................................................32
8. 取下插槽保护罩 ..............................................................................................32
9. 从处理器保护罩中取出处理器 ..............................................................................33
10. 安装处理器....................................................................................................33
11. 闭合压板.......................................................................................................34
12. 将处理器风扇散热器电缆连接到处理器风扇接头连接器上 .............................................35
13. 双通道内存配置示例 .........................................................................................36
14. 使用 DDR2 DIMM ..........................................................................................37
15. 安装 DIMM ...................................................................................................38
16. 安装 PCI Express x16 卡 .................................................................................40

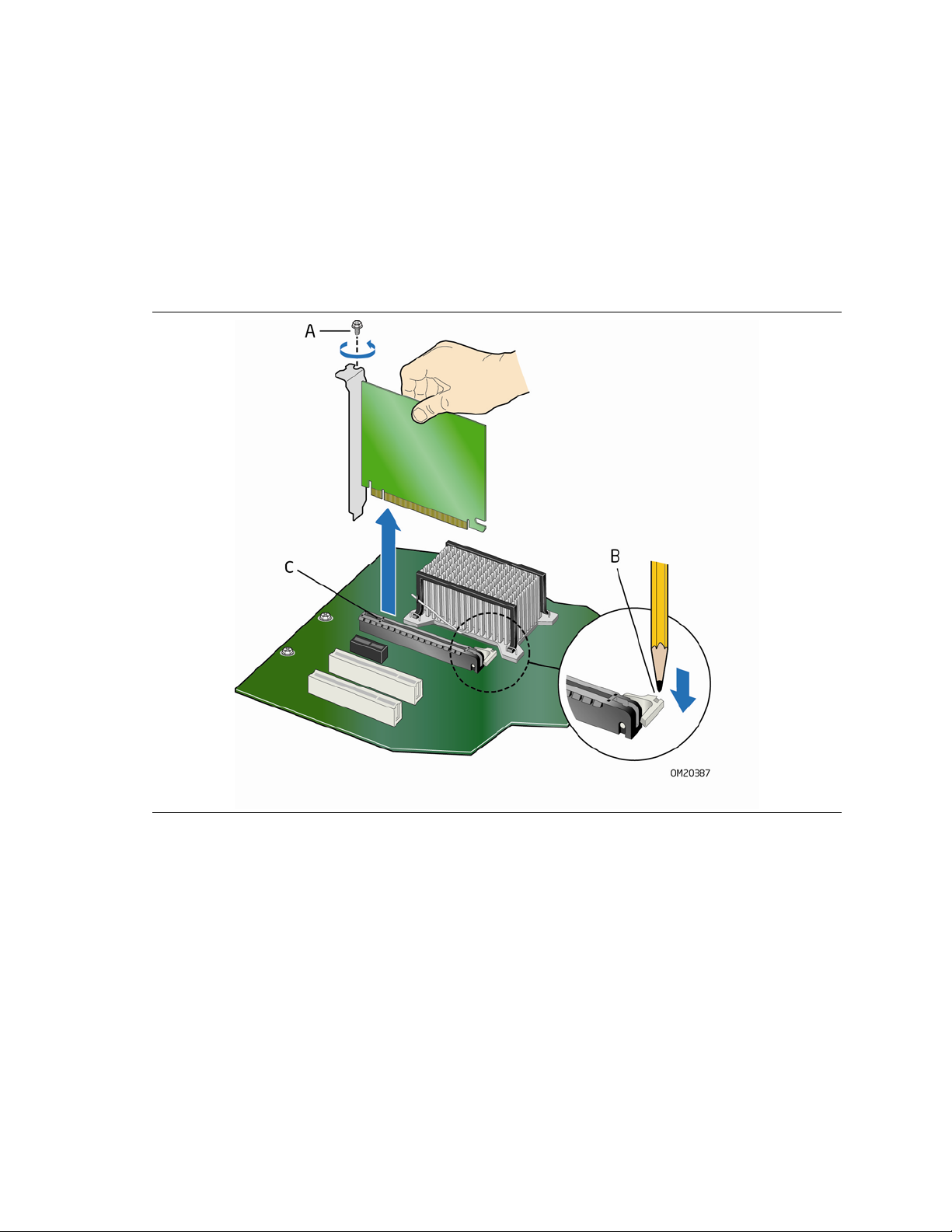

17. 拆卸 PCI Express x16 卡 .................................................................................41
18. 连接软盘驱动器电缆 .........................................................................................42
19. 连接 IDE 电缆................................................................................................43
20. 连接串行 ATA 电缆..........................................................................................44

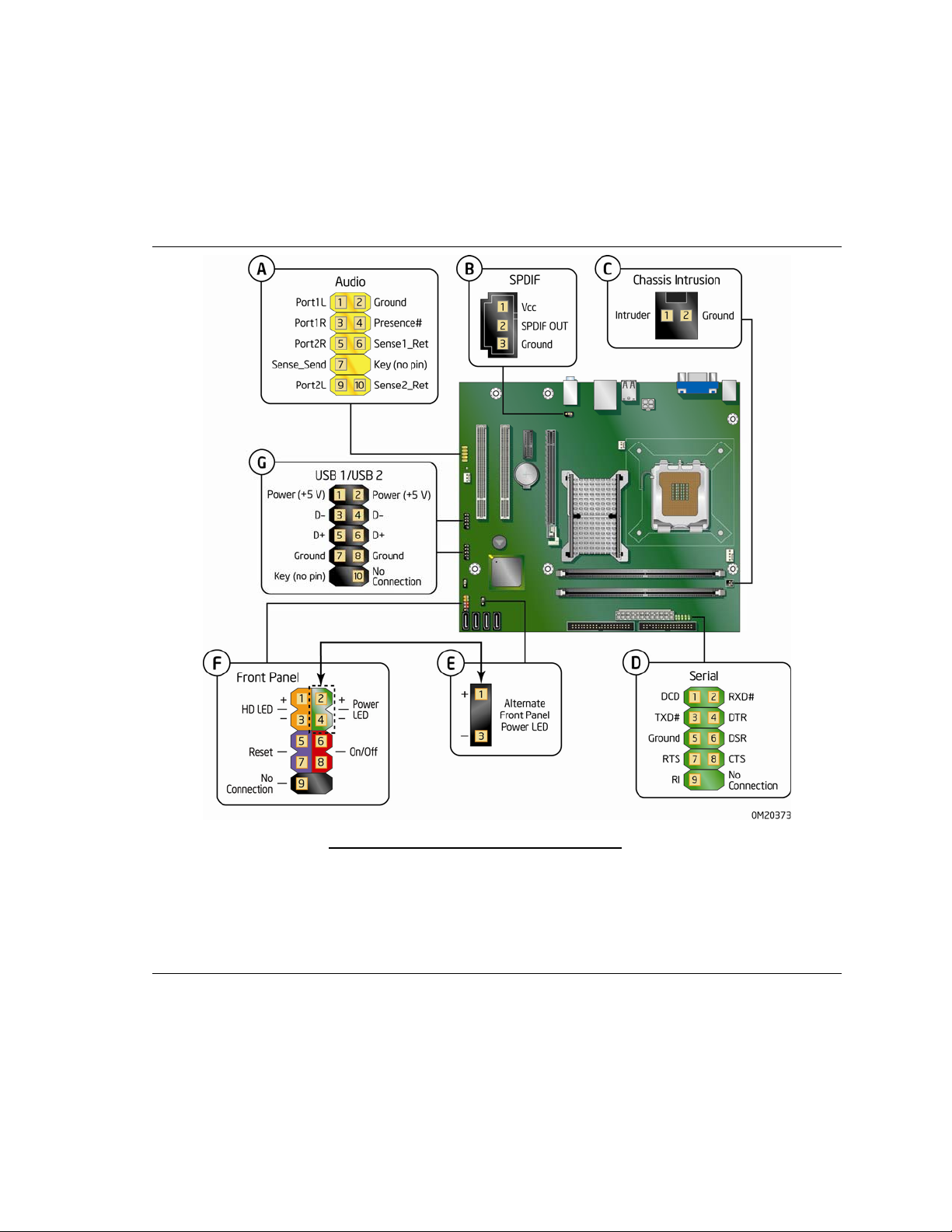

21. 内部接头连接器和连接器 ...................................................................................45
22. 背面板音频连接器............................................................................................49
23. 机箱风扇接头连接器位置 ...................................................................................50
24. 连接电源系统电缆............................................................................................51
25. BIOS 配置跳线块位置 ......................................................................................52
26. 拆卸电池.......................................................................................................58
目录
表
1. 功能摘要........................................................................................................ 9
2. 台式机主板 DG31PR 组件 .................................................................................12
3. LAN 连接器 LED 指示灯 ...................................................................................18
4. 前面板英特尔高保真音频接头连接器信号名称...........................................................46
5. S/PDIF 连接器...............................................................................................46
6. 机箱开启接头连接器 .........................................................................................46
7. 串行端口接头连接器信号名称 ..............................................................................47
8. 备用前面板电源 LED 指示灯接头连接器 .................................................................47
9. 前面板接头连接器............................................................................................48
10. USB 2.0 接头连接器信号名称.............................................................................48
11. BIOS Setup（设置）程序各种模式的跳线设置 ........................................................52
12. 笛音码 .........................................................................................................63
13. BIOS 错误消息...............................................................................................63
14. 安全标准.......................................................................................................65
15. 无铅主板标志 .................................................................................................70
16. EMC（电磁兼容性）规章 ...................................................................................71
17. 产品认证标志 .................................................................................................73
vii
英特尔台式机主板 DG31PR 产品指南
viii
1 台式机主板功能
本章简要描述英特尔® 台式机主板 DG31PR 的功能和特性。表 1 对本台式机主板的各主要功能
进行了总结。
表 1. 功能摘要
形状参数
处理器 支持采用 LGA775 引脚规格封装的英特尔® 处理器
主内存 • 两个 240 针、DDR2 1.8 V（仅限）SDRAM 双列直插式内存模块 (DIMM)
芯片组 英特尔® G31 Express 芯片组，包括：
图形 • 英特尔 G31 Express 芯片组图形和内存控制器中枢 (GMCH)
音频 • 5.1 + 2 声道板上音频子系统，具备以下功能与特性：
LAN 支持
扩展功能
外围设备接口
microATX 规格（218.44 毫米［8.60 英寸］x 243.84 毫米［9.60 英寸］）
插槽
• 800/667 MHz 单通道或双通道 DDR2 SDRAM 接口
• 支持最高可达 4 GB 的系统内存
• 英特尔 G31 Express 芯片组图形和内存控制器中枢 (GMCH)，配带 Intel
®
Graphics Media Accelerator 3100（英特尔
®
英特尔
• 英特尔
GMA 3100）
®
82801G I/O 控制器中枢 (ICH7)
图形媒体加速器 3100，
• 一个 PCI Express* x16 连接器，支持 PCI Express 图形卡
― 英特尔
®
高保真音频
― Realtek*ALC888 音频编码解码器
• 板上 S/PDIF 连接器
Realtek 8111-GR 千兆位以太网控制器
• 一个 PCI Express x16 连接器
• 一个 PCI Express x1 连接器
• 两个 PCI* 总线连接器
• 最多支持 8 个 USB 2.0 端口
― 四个端口连接至背面板
― 四个端口连接至两个 USB 接头连接器
• 四条串行 ATA (SATA) 通道（速率为 3.0 Gb／秒），通过 ICH7 控制
• 一个 IDE 接口，支持 ATA-66/100（两个设备）
• 一个软盘驱动器接口
• 一个 VGA 端口
• 一个串行端口接头连接器
• PS/2* 键盘和鼠标端口
®
待续
9
英特尔台式机主板 DG31PR 产品指南
表 1. 功能摘要（续）
BIOS
电源管理
硬件监控器
• Intel
• 4 Mbit 对称快闪内存设备
• 支持 SMBIOS
• Intel
• Intel
• 支持高级配置与电源接口 (ACPI)
• 挂起到 RAM (STR)
• USB、PCI Express、LAN 和前面板唤醒
• 具备 ENERGY STAR* 功能
• 用于检测电源系统电压超限的电压感测
• 用于检测温度超限的温度感测
• 三个风扇接头连接器
• 用于监测风扇转速的三个风扇感测输入
®
Platform Innovation Framework（英特尔® 平台创新架构），
用于可扩展固件接口
®
Rapid BIOS Boot（英特尔® 快速 BIOS 启动）
®
Express BIOS Update（英特尔® 快速 BIOS 更新）
相关链接：
有关台式机主板 DG31PR 的更详尽信息，包括产品技术规格 (TPS)、BIOS 更新和设备驱动
程序等，请访问以下英特尔万维网站点：
http://support.intel.com/support/motherboards/desktop/
支持的操作系统
本台式机主板支持以下操作系统：
• Microsoft Windows Vista* Ultimate
• Microsoft Windows Vista Enterprise
• Microsoft Windows Vista Business
• Microsoft Windows Vista Home Premium
• Microsoft Windows Vista Home Basic
• Microsoft Windows Vista Ultimate 64-bit edition
• Microsoft Windows Vista Enterprise 64-bit edition
• Microsoft Windows Vista Business 64-bit edition
• Microsoft Windows Vista Home Premium 64-bit edition
• Microsoft Windows Vista Home Basic 64-bit edition
• Microsoft Windows* XP Media Center Edition 2005
• Microsoft Windows XP Professional
• Microsoft Windows XP Professional x64 Edition
• Microsoft Windows XP Home
10
台式机主板组件
图 1 显示了台式机主板 DG31PR 主要组件的大致位置。
台式机主板功能
图 1. 台式机主板 DG31PR 组件
11
英特尔台式机主板 DG31PR 产品指南
表 2. 台式机主板 DG31PR 组件
标签
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
说明
PCI 总线连接器 2
PCI 总线连接器 1
电池
PCI Express x1 连接器
PCI Express x16 连接器
S/PDIF 连接器
背面板连接器
12 V 处理器核心电压连接器（2 x 2 针）
机箱背面风扇接头连接器（3 针）
处理器插槽
处理器风扇接头连接器（4 针）
DDR2 通道 A DIMM 0 插槽
DDR2 通道 B DIMM 0 插槽
机箱开启接头连接器
串行端口接头连接器
软盘驱动器连接器
主电源连接器（2 x 12 针）
IDE 连接器
串行 ATA 连接器
前面板接头连接器
备用前面板电源 LED 指示灯接头连接器
BIOS 配置跳线块
高速 USB 2.0 接头连接器
扬声器
机箱前面风扇接头连接器（3 针）
前面板音频接头连接器
12
相关链接：
有关以下各项的详情，请访问下表所列的链接：
• 台式机主板 DG31PR
• 受支持的处理器
• 音频软件和实用程序
• LAN 软件和驱动程序
http://www.intel.com/design/motherbd
http://support.intel.com/support/motherboards/desktop
http://www.intel.com/go/findCPU
http://www.intel.com/design/motherbd
http://www.intel.com/design/motherbd
处理器
注意
若未使用恰当的电源系统，或未将 12 V（2 x 2 针）电源连接器连接到台式机主板上，则可能对
台式机主板造成损害，甚至导致系统功能异常。
台式机主板 DG31PR 支持采用 LGA775 引脚规格封装的英特尔处理器。台式机主板上不包括
处理器，须单独购买。处理器通过 LGA775 插槽连接到台式机主板上。
台式机主板功能
相关链接：
有关以下各项的详情，请参阅本指南的下列页面或访问以下所列链接：
• 有关安装或升级处理器的指导，请参阅第 2 章第 31 页
• 有关台式机主板 DG31PR 支持的处理器，请访问
http://www.intel.com/go/findCPU
主内存
注释
为了完全符合所有适用的英特尔® SDRAM 内存规范，应在本主板上安装支持串行设备检测 (SPD)
数据结构的 DIMM 内存模块。如果您安装的内存模块不支持 SPD，开机时屏幕上将显示一条说明
此状况的消息。BIOS 会尝试配置内存控制器，以便正常运行。
本台式机主板支持如下定义的双通道或单通道内存配置。
• 两个带有镀金触点的 240 针双数据传输速率 2 (DDR2) SDRAM 双列直插式内存模块 (DIMM)
连接器。
13
英特尔台式机主板 DG31PR 产品指南
• 支持：
⎯ 无缓冲、无寄存单面或双面 DIMM
⎯ 非 ECC DDR2 内存
⎯ 仅限 1.8 V DIMM
• 以下所列的 DIMM 类型和时序：
类型 时序
DDR2-800 5-5-5 或 6-6-6（仅限）
DDR2-667 5-5-5（仅限）
• 仅支持串行设备检测 (SPD) 内存
• 以下所列的内存配置：
⎯ 使用 256 Mb 技术，最多支持 2.0 GB 内存
⎯ 使用 512 Mb 或 1 Gb 技术，最多支持 4.0 GB 内存
相关链接：
有关以下各项的详情，请访问以下所列链接或参阅本指南的相关章节：
• 有关 SDRAM 规格，请访问
• 有关安装内存的指导，请参阅第 2 章第 36 页
• 有关已测试通过的内存，请访问
http://www.intel.com/technology/memory/
http://www.cmtlabs.com/mbsearch.asp
英特尔
相关链接：
®
G31 Express 芯片组
英特尔 G31 Express 芯片组包括以下设备：
• 带有直接媒体接口 (DMI) 的英特尔 G31 Express 芯片组图形和内存控制器中枢 (GMCH)
• 带有 DMI 的英特尔 82801G I/O 控制器中枢 (ICH7)
GMCH 组件提供到处理器、内存、PCI Express 和 DMI 互连的接口。该组件还提供支持 3D、2D
和显示功能的集成图形功能。ICH7 是主板 I/O 路径的集中控制器。
有关英特尔 G31 Express 芯片组的详情，请访问以下所列链接：
http://developer.intel.com/design/nav/pcserver.htm
14
台式机主板功能
英特尔
®
G33 图形子系统
英特尔 G31 Express 芯片组含有两个独立、互斥的图形选项。要么采用集成的
®
Intel
英特尔
安装了 PCI Express x16 附加卡后，将会禁用英特尔 GMA 3100 图形控制器。
Graphics Media Accelerator 3100（英特尔® 图形媒体加速器 3100，
®
GMA 3100）图形控制器，要么采用 PCI Express x16 附加卡。因此当
Intel® GMA 3100 Graphics Controller（英特尔® GMA 3100
图形控制器，英特尔
英特尔 GMA 3100 具备以下功能与特性：
• 400 MHz 内核频率
• 高质量纹理引擎：
⎯ 符合 DX9.0c* 及 OpenGL* 1.4 规格
⎯ 硬件像素着色器 2.0
⎯ 顶点着色器模型 2.0
• 3D 图形处理增强功能：
⎯ 最高每秒 1.6 GigaPixel 双纹理填充速率
⎯ 16 位和 32 位颜色
⎯ 顶点高速缓存
• 视频
⎯ 每秒 30 帧的软件 DVD 全屏刷新速率
⎯ 动态调整反交错扫描
⎯ 支持最高可达 256 MB 的动态视频内存技术 (DVMT)
• 显示
⎯ 最高可达 2048 x 1536 的分辨率和 75 Hz 的刷新频率 (QXGA)
⎯ 具备数字显示的双独立显示选项
⎯ 符合 DDC2B 规格接口，配备高级数字显示 2 视频卡或媒体扩展卡 (ADD2/MEC)，
支持 TV-out
®
GMA 3100）
（电视输出）／TV-in（电视输入）和 DVI 数字显示连接
注释
为使英特尔 GMA 3100 集成图形控制器正常工作，要求采用最低达 512 MB 的系统内存。
15
英特尔台式机主板 DG31PR 产品指南
音频子系统
板载音频子系统包括以下组件：
• 英特尔
• Realtek ALC888 音频编码解码器
• 背面板音频连接器
• 板载音频接头连接器／连接器：
音频子系统支持下列功能：
• 95 dB 的信噪比 (S/N)
• 独立多流式 5.1 音频（使用背面板音频连接器）和立体声（使用英特尔高保真前面板音频接头
相关链接：
有关以下各项的详情，请访问以下所列链接或参阅本指南的相关章节：
• 有关音频驱动程序和实用程序，请访问
• 有关背面板音频连接器的位置，请参见第 49 页图 22
®
ICH7
⎯ 英特尔高保真音频前面板音频接头连接器
⎯ 板载 S/PDIF 连接器
连接器）
http://support.intel.com/support/motherboards/desktop/
16
旧式输入／输出 (I/O) 控制器
旧式 I/O 控制器具有以下功能和特性：
• 低引脚计数 (LPC) 接口
• 一个串行端口接口（通过板上接头连接器提供）
• 串行 IRQ 接口，与支持 PCI 系统的串行化 IRQ 兼容
• 智能电源管理，包括可编程唤醒事件接口
• PCI 电源管理支持
LAN 子系统
LAN 子系统包括：
• 英特尔 ICH7
• Realtek 8111-GR 千兆位以太网控制器（操作速率为每秒 10/100/1000 Mb）
• 带有集成状态 LED 指示灯的 RJ-45 LAN 连接器
该子系统具有以下功能与特性：
• CSMA/CD 协议引擎
• ICH7 与 LAN 控制器间的 LAN 连接接口
• PCI 总线电源管理
台式机主板功能
相关链接：
有关 LAN 软件和驱动程序的详情，请访问以下所列链接：
http://support.intel.com/support/motherboards/desktop
RJ-45 LAN 连接器 LED 指示灯
位于背面板上的 RJ-45 LAN 连接器内置有两个 LED 指示灯（参见图 2）。这两个 LED 指示灯
指示 LAN 的状态。
图 2. LAN 连接器 LED 指示灯
17
英特尔台式机主板 DG31PR 产品指南
表 3 列出了当本主板接通电源后且 LAN 子系统正在工作时 LED 指示灯的状态。
表 3. LAN 连接器 LED 指示灯
LED 指示灯 LED 指示灯颜色 LED 指示灯状态 表示
A
B
绿色
不适用 熄灭 每秒 10 Mb 的数据速率
绿色 亮起 每秒 100 Mb 的数据速率
黄色 亮起 每秒 1000 Mb 的数据速率
熄灭 未建立 LAN 连接
亮起 已建立 LAN 连接
闪烁 LAN 正处于活动状态
高速 USB 2.0 支持
本台式机主板通过 ICH7 最多可支持八个 USB 2.0 端口（四个端口连接至背面板，而其余四个端口
则连接至两个内部接头连接器）。USB 2.0 端口向后兼容 USB 1.1 设备。连接的 USB 1.1 设备
将以 USB 1.1 速率正常工作。
获得 USB 2.0 支持需要操作系统和驱动程序都完全支持 USB 2.0 传输速率。如果在 BIOS 中禁用
Hi-Speed USB（高速 USB）功能，则所有 USB 2.0 端口均将转变为 USB 1.1 操作方式。对于
不支持 USB 2.0 的操作系统，可能需要进行此项设置以匹配操作系统。
增强型 IDE 接口
本主板的 IDE 接口负责处理处理器与外围设备（如硬盘驱动器和 CD-ROM 驱动器）之间的信息
交换。该接口支持：
• 最多两个 IDE 设备（如硬盘驱动器）
• ATAPI 设备（如 CD-ROM 驱动器）
• 较早的 PIO 模式设备
• Ultra DMA-33 和 ATA-66/100 传输协议
串行 ATA
本台式机主板通过 ICH7 可支持四个串行 ATA 通道（每秒 3.0 Gb），每个通道各连接一个设备。
18
扩展功能
本台式机主板在系统扩展功能方面提供了如下扩展插槽：
• 一个 PCI Express x1 连接器
• 一个 PCI Express x16 连接器
• 两个 PCI 总线连接器
BIOS
BIOS（基本输入输出系统）提供开机自检 (POST)、BIOS Setup（设置）程序、PCI/PCI
Express 和 IDE 自动配置实用程序以及视频 BIOS。BIOS 存储在串行外围设备接口 (SPI)
闪存组件中。
按照第 3 章第 59 页的指导对 BIOS 进行更新。
串行 ATA 和 IDE 自动配置
台式机主板功能
如果您在计算机中安装了新的串行 ATA 或 IDE 设备（如硬盘驱动器），则 BIOS 中的自动配置
实用程序可自动检测和配置该设备。在安装新的串行 ATA 或 IDE 设备后，不必运行 BIOS Setup
（设置）程序。通过运行 BIOS Setup（设置）程序，您可以用手动配置取代自动配置的设置值。
PCI* 和 PCI Express* 自动配置
如果您向计算机安装了新的 PCI/PCI Express 附加卡，则 BIOS 中的 PCI/PCI Express 自动
配置实用程序可自动检测和配置该附加卡资源（IRQ、DMA 通道和 I/O 空间等）。在安装新的
PCI/PCI Express 附加卡后，不必运行 BIOS Setup（设置）程序。
19
英特尔台式机主板 DG31PR 产品指南
安全口令
BIOS 包含的安全功能可对操作者访问 BIOS Setup（设置）程序的权限以及启动计算机的权限
进行设置。请根据以下权限说明，为运行 BIOS Setup（设置）程序和启动计算机设置一个管理员
口令和用户口令：
• 输入管理员口令后可以不受限制地查看和更改所有 Setup（设置）选项。如果只设置了管理员
口令，普通用户在提示输入 Setup（设置）程序口令时按 <Enter> 键，可有限制地访问
Setup（设置）程序。
• 如果同时设置了管理员口令和用户口令，则必须输入管理员口令或用户口令，才能进入 Setup
（设置）程序。可查看和更改哪些 Setup（设置）程序选项取决于输入的是管理员口令还是用
户口令。
• 设置用户口令可对启动计算机的人员进行限制。在计算机启动之前将提示输入口令。如果只设置
了管理员密码，则计算机在启动时将不提示输入密码。如果同时设置了这两个口令，则可通过
输入任何一个口令来启动计算机。
相关链接：
有关复位口令的指导，请参阅第 53 页“清除口令”。
硬件管理功能
台式机主板 DG31PR 的硬件管理功能使主板兼容 Wired for Management (WfM) 规格。本主板
具备多种硬件管理功能，具体包括：
• 风扇转速监测与控制
• 温度和电压监控
• 机箱开启检测
20
硬件监控和风扇转速控制
硬件监控和风扇转速控制的特性包括：
• 电源系统电压监控功能，以检测高于和低于可接受标准的电压值
• 风扇转速控制器和传感器集成于旧式 I/O 控制器
• 处理器、GMCH 和 ICH7 内置有温度传感器，外加板上远程传感器
• 温度监控封闭环路风扇控制，对于所有板上风扇均可根据需要调整风扇转速或关闭风扇
机箱开启
本台式机主板支持机箱安全功能，可检测箱盖是否被拆除。此安全功能使用了一只机械开关，
该开关位于机箱上并可连接至台式机主板的机箱开启接头连接器。有关机箱开启接头连接器的
位置，请参见图 21。
电源管理功能
电源管理可以在几个级别上实现，包括：
• 高级配置与电源接口 (ACPI) 软件支持
• 硬件支持：
⎯ 电源连接器
⎯ 风扇接头连接器
⎯ 局域网 (LAN) 唤醒功能
⎯ 瞬时可用计算机技术（挂起到 RAM）
⎯ +5 V 备用电源 LED 指示灯
⎯ USB 唤醒
⎯ 电源管理事件信号 (PME#) 唤醒支持
⎯ WAKE# 信号唤醒支持
• 具备 ENERGY STAR 功能
台式机主板功能
ACPI（高级配置与电源接口）
ACPI 允许操作系统直接控制计算机的电源管理和即插即用功能。要在台式机主板上使用 ACPI
功能，需要安装提供全面 ACPI 支持的操作系统。
21
英特尔台式机主板 DG31PR 产品指南
硬件支持
电源连接器
符合 ATX12V 规格的电源系统可通过系统控制关闭计算机电源。当支持 ACPI 的计算机接收到适当
命令后，电源系统将除去所有非待机电压。
如果从交流电源故障恢复，计算机将返回中断电源前的电源状态（或打开或关闭）。使用 BIOS
Setup（设置）程序 Boot（启动）菜单中的 Last Power State（上次电源状态）功能，可以设置
计算机的响应方式。
本台式机主板有两个电源连接器。有关这些电源连接器的位置，请参见第 51 页图 24。
风扇接头连接器
风扇的功能／操作如下：
• 计算机处于 ACPI S0 状态时风扇打开。
• 计算机处于 ACPI S3、S4 或 S5 状态时风扇关闭。
• 每个风扇接头连接器均连接至硬件监视和控制设备的转速计输入端。
• 所有风扇接头连接器都支持封闭环路风扇控制，借此可调节风扇转速或按需要打开或关闭风扇。
• 所有风扇接头连接器都具有 +12 V 直流连接。
本台式机主板有一个 4 针处理器风扇接头连接器和两个 3 针机箱风扇接头连接器。
局域网 (LAN) 唤醒功能
注意
要启用局域网 (LAN) 唤醒功能，电源系统的 5 V 备用线路必须能够传送充足的 +5 V 备用电流。
如果在使用此功能时不能提供充足的备用电流，可能会损坏电源系统。
局域网 (LAN) 唤醒功能可通过网络远程唤醒计算机。LAN 子系统监测网络传输业务量，一旦检测到
Magic Packet* 帧，便发出唤醒信号，从而为计算机接通电源。
22
瞬时可用计算机技术
注意
要启用瞬时可用计算机技术，电源系统的 5 V 备用线路必须能够传送充足的 +5 V 备用电流。
如果在使用此功能时不能提供充足的备用电流，可能会损坏电源系统和／或影响 ACPI S3 睡眠
状态功能。
本台式机主板使用的电源系统必须能够提供足够的备用电流以支持标准的瞬时可用（ACPI S3 睡眠
状态）配置。如果用以支持来自 PCI 和／或 USB 总线的多个唤醒事件所需的备用电流超出了电源
系统的供电能力，则台式机主板可能会丢失存储在内存中的寄存器设置。
瞬时可用计算机技术允许台式机主板进入 ACPI S3（挂起到内存）睡眠状态。在 S3 睡眠状态下，
计算机看起来好象处于关机状态。如果计算机前面板上有双色电源 LED 指示灯，则 LED 指示灯为
淡黄色（琥珀色）时表示已进入了睡眠状态。当通过唤醒设备或事件激活时，计算机将迅速恢复到
最后记录的工作状态。
本台式机主板支持《PCI 总线电源管理接口规格》。支持此规格的附加卡可参与电源管理，并用于
唤醒计算机。
台式机主板功能
+5 V 备用电源 LED 指示灯
注意
如果交流电源已关闭而备用电源指示灯仍亮起，请在安装或拆卸与主板连接的任何设备之前，先断开
电源电缆。否则可能会损坏主板和任何相连的设备。
当主板上存在备用电源时，即使计算机看起来好像处于关闭状态，台式机主板的备用电源指示灯，
如图 3 所示，依然会亮起。例如，当此 LED 指示灯亮起时，备用电源在内存模块插槽和 PCI 总线
连接器中依然存在。
