Intel® 桌面主板

桌面主板

桌面主板桌面主板

D915GLVG

产品指南

产品指南产品指南

修订记录

修订记录修订记录

修订版

修订版修订记录

修订版修订版

-001

如果桌面主板上贴有 FCC 合格声明标志，则适用以下声明：

FCC 合格声明

合格声明

合格声明合格声明

本设备符合 FCC 条例第 15 部分的要求。其操作符合以下两个条件：(1) 本设备不会产生有害干扰；而且，(2) 本设备必须承受任何接收到的干扰，包括可能引起不良操作的干扰。

若您对本产品的电磁兼容性性能有任何疑问，请联络：

Intel Corporation 5200 N.E. Elam Young Parkway Hillsboro, OR 97124 1-800-628-8686

本设备已经过测试，符合 FCC 条例第 15 部分对 B 类数字设备的限制要求。这些限制旨在提供合理的保护措施，以防止在居住区安装本设备时可能产生的有害干扰。本设备将产生、使用并可能辐射无线电射频能。如果未按说明安装和使用本设备，可能会对无线电通信造成有害干扰。然而，在特定条件下的正确安装并不保证不会产生此类干扰。如果本设备确实对无线电通信或电视接收产生了有害干扰（通过关闭和打开本设备可以判定有无干扰产生），用户可采取以下一种或几种措施以消除干扰：

• 改变接收天线的方向或位置。

• 增大本设备与接收设备之间的距离。

• 将本设备和接收设备分别连接到归属于不同电路的电源插座中。

• 咨询经销商或经验丰富的无线电／电视技术人员，以寻求帮助。

未经 Intel Corporation 明确许可，若对本设备作出任何修改或改动，用户可能丧失操作本设备的权利。

加拿大通信部

加拿大通信部 (Canadian Department of Communications) 符合标准声明

加拿大通信部加拿大通信部

本数字设备未超过对无线电噪声辐射的 B 类限制，此限制是加拿大通信部颁布的《无线电干扰规则》(Radio Interference

Regulations) 中对数字设备的限制性规定。

Le présent appareil numerique német pas de bruits radioélectriques dépassant les limites applicables aux appareils numériques de la classe B prescrites dans le Réglement sur le broullage radioélectrique édicté par le ministére des Communications du Canada.

免责声明

免责声明免责声明

本文档提供有关 Intel® 产品的信息。本文档并未授予任何知识产权的许可，并未以明示或暗示，或以禁止反言或其它方式授予任何知识产权许可。除 Intel 在其产品的销售条款和条件中声明的责任之外，Intel 概不承担任何其它责任。并且，Intel 对 Intel 产品的销售和／或使用不作任何明示或暗示的担保，包括对产品的特定用途适用性、适销性或对任何专利权、版权或其它知识产权的侵权责任等，均不作担保。Intel 产品并非设计用于医疗、救生或维生等用途。Intel 可能随时对产品规格及产品描述作出修改，恕不另行通知。

桌面主板 D915GLVG 可能包含某些设计缺陷或错误，一经发现将收入勘误表，并因此可能导致产品与已出版的规格有所差异。如客户索取，可提供最新的勘误表。

在订购产品之前，请您与当地的 Intel 销售处或分销商联系，以获取最新的规格说明。本文档中提及的含有订购号的文档以及其它 Intel 文献可通过访问 Intel Corporation 的万维网站点获得，网址是：

修订记录日期

修订记录修订记录

《Intel

桌面主板 D915GLVG 产品指南》第一版。

符合标准声明

符合标准声明符合标准声明

日期

日期日期

2005 年 2 月

前言

前言前言

本《产品指南》为您提供有关 Intel® 桌面主板 D915GLVG 的板面布局、组件安装、BIOS 更新和规范要求等信息。

适用读者

适用读者适用读者

本《产品指南》旨在供合格的技术人员使用。

文档结构

文档结构文档结构

本《产品指南》包括以下各章内容：

1 桌面主板功能 2 安装和更换桌面主板组件 3 BIOS 4 桌面主板资源 A 错误消息和指示信号 B 符合标准与规范

体例

体例体例

本文档采用以下体例：

注意

注意注意

注意提醒用户如何防止损坏硬件或丢失数据。

注释

注释注释

注释提示用户对重要信息引起重视。

：提供有关更新 BIOS 的指导

：概述产品的功能与特性

：提供有关安装本桌面主板及其它硬件组件的指导

：提供有关连接器和桌面主板资源的信息

：提供有关 BIOS 错误消息和笛音码的说明

：提供有关安全标准和 EMC 规范及产品认证等信息

iii

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

术语

术语术语

产品指南

产品指南产品指南

下表列出了本产品指南中常用的一些术语及其说明。

术语

术语说明

术语术语

GHz

Mbit

MHz

包装盒内容

包装盒内容包装盒内容

说明

说明说明

千兆字节（1,073,741,824 字节）

千兆赫（十亿赫兹）

千字节（1024 字节）

兆字节（1,048,576 字节）

兆位（1,048,576 位）

兆赫（百万赫兹）

• Intel 桌面主板

• I/O 防护板

• 一条 IDE 电缆

• 两条 SATA 电缆（第二条为可选）

• 一条软盘驱动器电缆

• 《快速参考指南》

• 配置标签

• Intel

Express Installer CD-ROM（Intel 快速安装程序光盘）

1 桌面主板功能

桌面主板功能

桌面主板功能桌面主板功能

支持的操作系统...................................................................................................................10

桌面主板组件.......................................................................................................................11

处理器 .................................................................................................................................13

主内存 .................................................................................................................................14

Intel® 915GL Express 芯片组 ..............................................................................................15

图形子系统 ..........................................................................................................................15

音频子系统 ..........................................................................................................................15

输入／输出 (I/O) 控制器 ......................................................................................................16

LAN 子系统 .........................................................................................................................16

LAN 子系统软件 .........................................................................................................16

RJ-45 LAN 连接器 LED 指示灯...................................................................................17

高速 USB 2.0 支持 ..............................................................................................................17

增强型 IDE 接口 ..................................................................................................................18

串行 ATA.............................................................................................................................18

扩展功能..............................................................................................................................18

BIOS ...................................................................................................................................18

串行 ATA 和 IDE 自动配置..........................................................................................18

PCI 和 PCI Express 自动配置.....................................................................................18

安全口令.....................................................................................................................19

机箱开启..............................................................................................................................19

电源管理功能.......................................................................................................................19

ACPI（高级配置与电源接口）....................................................................................19

电源连接器 .................................................................................................................19

风扇连接器 .................................................................................................................20

风扇速度控制（Intel® Precision Cooling Technology（Intel 精确冷却技术））...........20

挂起到 RAM（瞬时可用计算机技术）.........................................................................20

振铃恢复.....................................................................................................................21

USB 唤醒....................................................................................................................21

PS/2 键盘／鼠标唤醒..................................................................................................21

PME# 唤醒支持 ..........................................................................................................21

扬声器 .................................................................................................................................22

电池.....................................................................................................................................22

实时时钟..............................................................................................................................22

2 安装和更换桌面主板组件

安装和更换桌面主板组件

安装和更换桌面主板组件安装和更换桌面主板组件

开始之前..............................................................................................................................23

安装注意事项.......................................................................................................................24

安装指导..............................................................................................................................24

确保符合电磁兼容性 (EMC) 规范................................................................................24

机箱和组件认证 ..........................................................................................................25

防止电源系统过载.......................................................................................................25

粘贴电池标志..............................................................................................................25

仅用于设计计划内的应用领域.....................................................................................26

安装 I/O 防护板 ...................................................................................................................26

安装和拆卸桌面主板............................................................................................................27

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

安装和拆卸处理器 ...............................................................................................................28

安装处理器 .................................................................................................................28

安装处理器风扇散热器................................................................................................31

拆卸处理器 .................................................................................................................32

安装和拆卸内存...................................................................................................................32

安装 DIMM .................................................................................................................34

拆卸 DIMM .................................................................................................................35

连接 IDE 电缆......................................................................................................................35

连接串行 ATA (SATA) 电缆 .................................................................................................37

连接内部接头连接器............................................................................................................38

安装前面板音频连接器................................................................................................39

连接 USB 2.0 接头连接器 ...........................................................................................40

连接前面板接头连接器................................................................................................40

设置具备插孔任务重新分配功能的灵活 6 声道音频..............................................................41

连接风扇和电源电缆............................................................................................................42

连接风扇电缆..............................................................................................................42

连接电源电缆..............................................................................................................43

其它连接器 ..........................................................................................................................44

设置 BIOS 配置跳线块.........................................................................................................45

清除口令..............................................................................................................................46

背面板连接器.......................................................................................................................47

更换电池..............................................................................................................................48

产品指南

产品指南产品指南

3 BIOS

使用 Intel® Express BIOS Update Utility（Intel 快速 BIOS 更新实用程序）更新 BIOS ........53

使用 Iflash Memory Update Utility（Iflash 内存更新实用程序）更新 BIOS ..........................54

获取 BIOS 更新文件 ...................................................................................................54

更新 BIOS ..................................................................................................................54

恢复 BIOS ..................................................................................................................55

A 错误消息和指示信号

错误消息和指示信号

错误消息和指示信号错误消息和指示信号

BIOS 笛音码........................................................................................................................57

BIOS 错误消息 ....................................................................................................................58

B 符合标准与规范

符合标准与规范

符合标准与规范符合标准与规范

安全规范..............................................................................................................................61

欧盟符合标准声明................................................................................................................61

产品生态声明.......................................................................................................................63

产品认证标志（桌面主板级）..............................................................................................67

图图图图

图 1. Intel 桌面主板 D915GLVG 组件 ...............................................................................11

图 2. 背面板 LAN 连接器 LED 指示灯位置........................................................................17

图 3. 备用电源指示灯位置 ................................................................................................21

图 4. 安装 I/O 防护板........................................................................................................26

图 5. 桌面主板 D915GLVG 安装螺丝孔位置 .....................................................................27

图 6. 抬起插座拉杆 ...........................................................................................................28

图 7. 抬起压板并注意勿触碰插座触点...............................................................................28

图 8. 拆卸插座保护罩 .......................................................................................................29

图 9. 从处理器保护罩中取出处理器／注意勿触碰 .............................................................29

图 10. 安装处理器...............................................................................................................30

图 11. 闭合压板 ..................................................................................................................30

图 12. 将处理器风扇散热器电缆连接到处理器风扇连接器上...............................................31

图 13. 双通道配置示例 1.....................................................................................................32

图 14. 双通道配置示例 2.....................................................................................................33

图 15. 双通道配置示例 3.....................................................................................................33

图 16. 安装 DIMM...............................................................................................................34

图 17. 连接 IDE 电缆 ..........................................................................................................36

图 18. 连接串行 ATA 电缆 ..................................................................................................37

图 19. 内部接头连接器 .......................................................................................................38

图 20. 灵活 6 声道音频系统背面板音频连接器....................................................................41

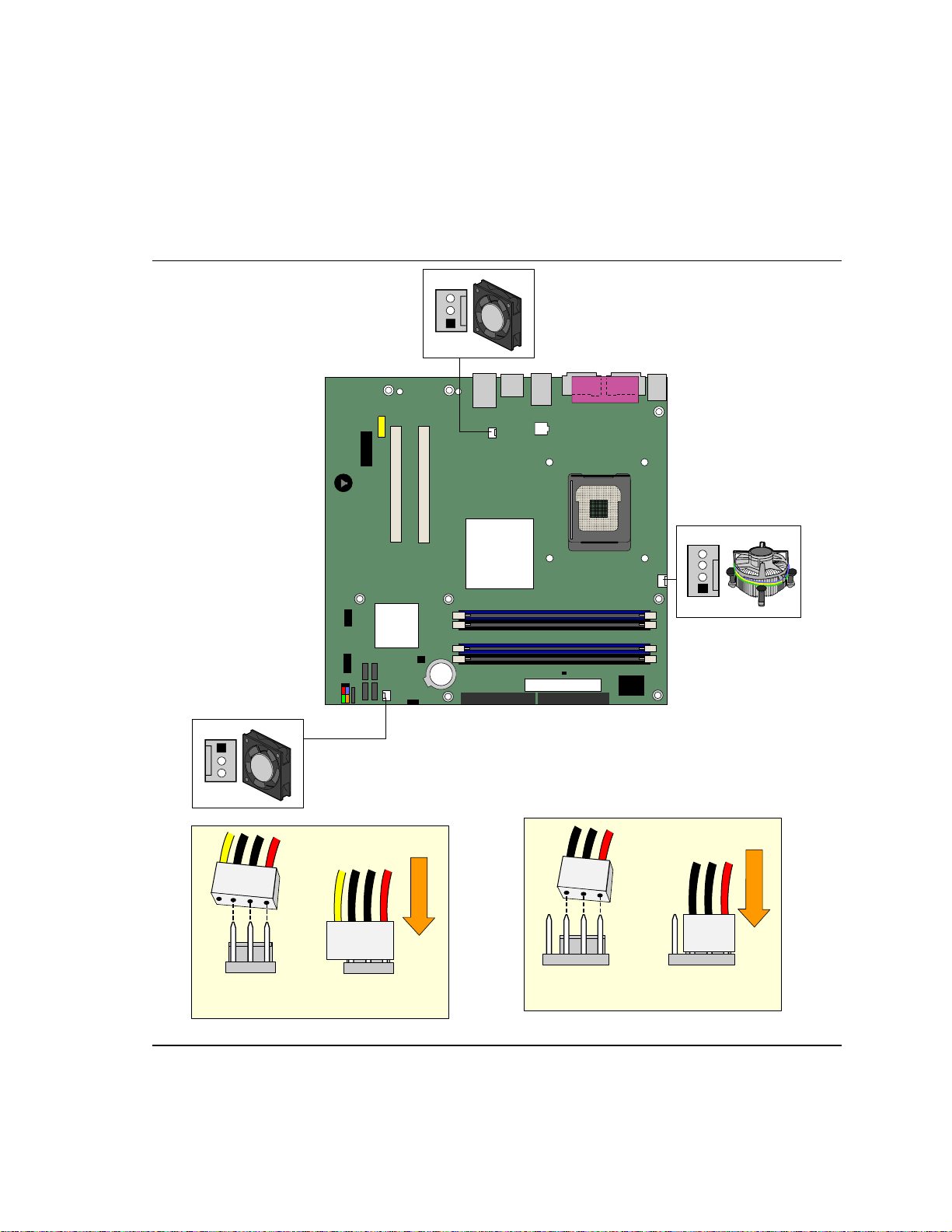

图 21. 风扇接头连接器位置 ................................................................................................42

图 22. 连接电源系统电缆....................................................................................................43

图 23. 桌面主板 D915GLVG 其它连接器位置 .....................................................................44

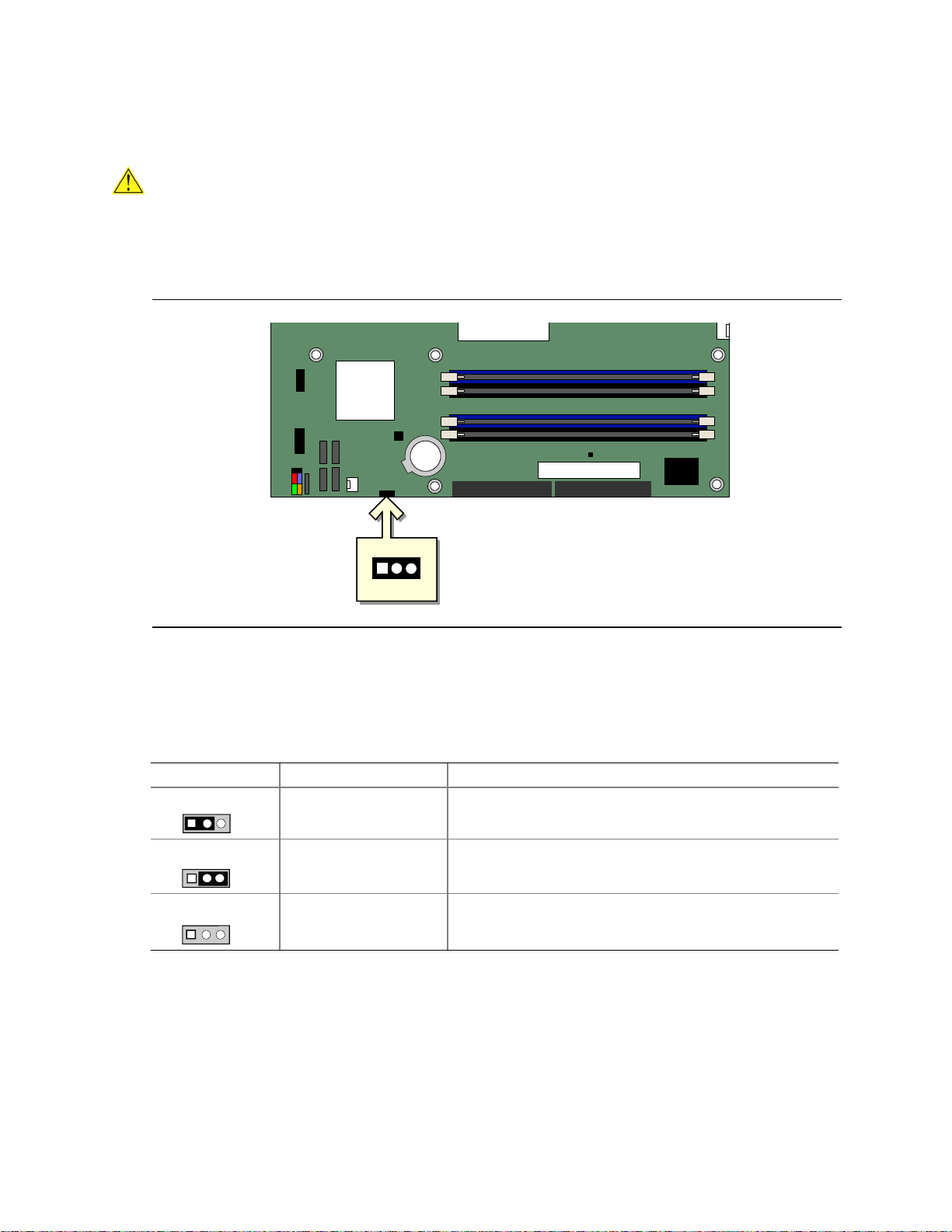

图 24. BIOS 配置跳线块位置..............................................................................................45

图 25. 背面板连接器 ...........................................................................................................47

图 26. 拆卸电池 ..................................................................................................................52

图 27. F2 键........................................................................................................................53

表表表表

表 1. 功能摘要 ................................................................................................................... 9

表 2. 桌面主板 D915GLVG 组件.......................................................................................12

表 3. 桌面主板 D915GLVG 内存配置................................................................................14

表 4. RJ-45 10/100 以太网 LAN 连接器 LED 指示灯.........................................................17

表 5. 前面板音频接头连接器信号名称...............................................................................39

表 6. USB 2.0 接头连接器信号名称 ..................................................................................40

表 7. 前面板接头连接器信号名称......................................................................................40

表 8. BIOS Setup（设置）程序各种模式的跳线设置.........................................................45

表 9. 笛音码......................................................................................................................57

表 10. BIOS 错误消息.........................................................................................................58

表 11. 安全规范 ..................................................................................................................61

表 12. EMC（电磁兼容性）规范.........................................................................................65

表 13. 产品认证标志...........................................................................................................67

vii

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

产品指南

产品指南产品指南

viii

1 桌面主板功能

桌面主板功能

桌面主板功能桌面主板功能

本章简要描述 Intel® 桌面主板 D915GLVG 的主要功能和特性。表 1 对本桌面主板的各主要功能进行了总结。

表表表表 1. 功能摘要

形状参数

形状参数形状参数

处理器

处理器支持：

处理器处理器

主内存

主内存 • 四个 184 针、2.5 V SDRAM 双列直插式内存模块 (DIMM) 插座

主内存主内存

芯片组

芯片组芯片组

图形

图形图形

音频

音频 • Intel 915GL Express 芯片组

音频音频

扩展功能

扩展功能 • 两个 PCI 总线附加卡连接器（SMBus 连接至 PCI 总线 2）

扩展功能扩展功能

外围设备

外围设备 • 最多支持八个 USB 2.0 端口

外围设备外围设备

LAN

功能摘要

功能摘要功能摘要

MicroATX（9.60 英寸 x 9.60 英寸）

• 采用 LGA775 引脚规格封装的 Intel

• 采用 LGA775 引脚规格封装的 Intel® Celeron® D 处理器

• 400/333 MHz 单通道或双通道 DDR SDRAM 接口

• 支持最高可达 4 GB 的系统内存

注释：

注释：系统资源（如 PCI）要求使用物理内存地址，将使超出 3 GB 的可用内存地址

注释：注释：

减少。这可能会导致操作系统和应用程序可用的内存低于 4 GB。欲查阅最新测试通过的内存列表，请访问以下 Intel 万维网站点：

http://support.intel.com/support/motherboards/desktop/

Intel® 915GL Express 芯片组，包括：

• 带有直接媒体接口的 Intel® 82915GL 图形和内存控制器枢纽 (GMCH)

• Intel® 82801FB I/O 控制器枢纽 (ICH6)

• 固件枢纽 (FWH)

Intel 915GL Express 芯片组，带有 Intel® Graphics Media Accelerator 900 （Intel 图形媒体加速器 900）

• Intel

• Realtek 编码解码器

• 一个 PCI Express* x1 连接器

• 四个串行 ATA (SATA) 通道，通过 ICH6 控制，每个通道连接一个设备

• 一个 IDE 接口，符合 ATA-66/100 规格（两个设备）

• 一个软盘驱动器接口

• 一个并行端口

• 一个串行端口

• PS/2* 键盘和鼠标端口

集成 Intel 连接器

高保真音频

 四个端口连接至背面板

 四个端口连接至两个 USB 接头连接器

GD82562GZ 每秒 10/100 Mbit 平台 LAN 连接 (PLC) 设备，附带 RJ-45

Pentium® 4 处理器

待续

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

产品指南

产品指南产品指南

表表表表 1. 功能摘要

BIOS

电源管理

电源管理 • 支持高级配置与电源接口 (ACPI)

电源管理电源管理

硬件管理

硬件管理硬件监控，包括：

硬件管理硬件管理

相关链接

相关链接：：：：

相关链接相关链接

有关以下各项的详情，请访问下表所列的链接：

• 有关 Intel 桌面主板 D915GLVG，请访问：

• 有关支持的处理器，请访问：

• 有关音频软件和实用程序，

http://www.intel.com/design/motherbd http://support.intel.com/support/motherboards/desktop

http://support.intel.com/support/motherboards/desktop

http://www.intel.com/design/motherbd

请访问：

• 有关 LAN 软件和驱动程序，

http://www.intel.com/design/motherbd

请访问：

处理器

处理器处理器

注意

注意注意

若未使用 ATX12V 电源系统，或未将 12 V (2x2) 处理器核心电压电源系统连接器连接到桌面主板 D915GLVG 上，则可能对桌面主板和／或电源系统造成损害。

桌面主板 D915GLVG 支持安装一只采用 LGA775 引脚规格封装的 Intel Pentium 4 处理器或 Intel Celeron D 处理器。桌面主板上不包括处理器，须单独购买。处理器通过 LGA775 插座连接到 Intel 桌面主板上。

有关桌面主板 D915GLVG 支持的处理器列表，请访问以下万维网站点：

桌面主板功能

桌面主板功能桌面主板功能

http://support.intel.com/support/motherboards/desktop/

相关链接

相关链接：：：：

相关链接相关链接

有关 Intel 915GL Express 芯片组的详情，请访问以下所列链接：

http://developer.intel.com/design/nav/pcserver.htm

图形子系统

图形子系统图形子系统

本桌面主板 D915GLVG 包括以下各项：

• Intel 915GL Express 芯片组

• Intel 图形媒体加速器 900

音频子系统

音频子系统音频子系统

桌面主板 D915GLVG 附带基于 Realtek Semiconductor Corporation 编码解码器的灵活 6 声道音频子系统：

芯片组

芯片组芯片组

该音频子系统具有以下功能：

• 插孔任务再分配阻抗感测功能

• S/N（信噪）比：> 90 dB（分贝）

• 电源管理支持 ACPI 2.0 版（取决于驱动程序）

• Intel 82801FB I/O 控制器枢纽 (ICH6)

• Realtek ALC860 音频编码解码器

• 话筒输入，支持：  话筒阵列  声学回音 (AEC)  波束成形 (BF)  噪音抑制 (NX) 技术

该子系统包括以下连接器：

• 前面板音频连接器，包括用于以下功能的插针：  音频线路输出  音频线路输入

• 背面板音频连接器（可通过音频设备驱动程序进行配置）：  音频线路输入或后方左／右输出  音频线路输出或前方左／右输出  话筒输入或音频中心 LFE 输出

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

相关链接

相关链接：：：：

相关链接相关链接

有关以下各项的详情，请访问以下所列链接或参阅本指南的相关章节：

• 有关音频驱动程序和实用程序，请访问：

http://support.intel.com/support/motherboards/desktop/

• 有关安装前面板音频连接器的指导，请参阅第 2 章第 39 页

• 有关音频连接器的位置，请参见第 41 页图 20

输入

输入／／／／输出

输入输入

输出 (I/O) 控制器

输出输出

超级 I/O 控制器具有以下功能：

• 低引脚计数 (LPC) 接口

• 一个串行端口

• 一个并行端口，支持扩展功能端口 (ECP) 和增强型并行端口 (EPP) 规格

• 串行 IRQ 接口，与支持 PCI 系统的串行化 IRQ 兼容

• PS/2 鼠标和键盘接口

• 一个 1.2 MB 或 1.44 MB 软盘驱动器接口

• 智能电源管理，包括可编程唤醒事件接口

• PCI 电源管理支持

产品指南

产品指南产品指南

控制器

控制器控制器

LAN 子系统

LAN 子系统软件

子系统

子系统子系统

集成 LAN 与 Intel 82801FB (ICH6) 一起，提供了一个快速 PCI LAN 子系统。LAN 子系统提供以下功能：

• 基本 10/100 以太网 LAN (Intel GD82562GZ)

• 支持 RJ-45 连接器并具备状态 LED 指示灯

• 可编程转接阈值

• 可配置的 EEPROM，包含 MAC 地址

子系统软件

子系统软件子系统软件

有关 LAN 软件和驱动程序的信息，请访问 Intel 万维网站点上的 D915GLVG 链接：

http://support.intel.com/support/motherboards/desktop

桌面主板功能

桌面主板功能桌面主板功能

RJ-45 LAN 连连连连接器

接器 LED 指示灯

接器接器

指示灯

指示灯指示灯

RJ-45 LAN 连接器内置有两个 LED 指示灯（参见图 2）。

OM17386

图图图图 2. 背面板

背面板 LAN 连接器

背面板背面板

连接器 LED 指示灯位置

连接器连接器

指示灯位置

指示灯位置指示灯位置

表 4 描述了当桌面主板接通电源且 10/100 以太网 LAN 子系统正在工作时 LED 指示灯的状态。

表表表表 4. RJ-45 10/100 以太网

LED 指示灯颜色

指示灯颜色 LED 指示灯状态

指示灯颜色指示灯颜色

以太网 LAN 连接器

以太网以太网

指示灯状态表示

指示灯状态指示灯状态

熄灭未建立 LAN 连接。绿色

亮起已建立 LAN 连接。

闪烁 LAN 正处于活动状态。

熄灭选择了每秒 10 Mbit 的数据速率。黄色

亮起（持续亮着）选择了每秒 100 Mbit 的数据速率。

连接器 LED 指示灯

连接器连接器

表示

表示表示

指示灯

指示灯指示灯

高速

高速 USB 2.0 支持

高速高速

注释

注释注释

支持

支持支持

如果计算机系统带有连接 USB 端口的非屏蔽电缆，即使该电缆并未连接任何设备或仅连接了低速 USB 设备，亦可能不符合 FCC B 类要求。请使用符合全速 USB 设备要求的屏蔽电缆。

本桌面主板通过 ICH6 最多可支持八个 USB 2.0 端口，其中四个端口连接至背面板，另外四个则连接至两个内部 USB 2.0 接头连接器。USB 2.0 端口向后兼容 USB 1.1 设备。连接的 USB 1.1 设备将以 USB 1.1 速率正常工作。

获得 USB 2.0 支持需要操作系统和驱动程序都完全支持 USB 2.0 传输速率。如果在 BIOS 中禁用 Hi-Speed USB（高速 USB）功能，则所有 USB 2.0 端口均将转变为 USB 1.1 操作方式。对于不支持 USB 2.0 的操作系统，可能需要进行此项设置以匹配操作系统。

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

增强型

增强型 IDE 接口

增强型增强型

ICH6 的 IDE 接口负责处理器与计算机内部安装的外围设备（如硬盘、CD-ROM 驱动器和 Iomega Zip* 驱动器）之间的信息交换。该接口支持：

• 最多两个 IDE 设备（如硬盘驱动器）

• ATAPI 设备（如 CD-ROM 驱动器）

• 较早的 PIO 模式设备

• Ultra DMA-33 和 ATA-66/100 传输协议

• 激光伺服 (LS-120) 驱动器

串行

串行 ATA

串行串行

本桌面主板支持四个串行 ATA 通道，通过 ICH6 控制，每个通道上各连接一个设备。

扩展功能

扩展功能扩展功能

本桌面主板支持以下各项：

产品指南

产品指南产品指南

接口

接口接口

• 一块 PCI Express x1 附加卡

• 两块 PCI 附加卡

BIOS

BIOS（基本输入输出系统）提供开机自检 (POST)、BIOS Setup（设置）程序、PCI/PCI Express 和 IDE 自动配置实用程序以及视频 BIOS。BIOS 存储在固件枢纽中。

串行

串行 ATA 和和和和 IDE 自动配置

串行串行

如果您在计算机中安装了一个新的串行 ATA 或 IDE 设备（如硬盘驱动器），则 BIOS 中的自动配置实用程序可自动检测和配置该设备。在安装新的串行 ATA 或 IDE 设备后，不必运行 BIOS Setup（设置）程序。通过运行 BIOS Setup（设置）程序，您可以用手动配置取代自动配置的设置值。

PCI 和和和和 PCI Express 自动配置

如果您在计算机中安装了一块新的 PCI/PCI Express 附加卡，则 BIOS 中的 PCI/PCI Express 自动配置实用程序可自动检测和配置该附加卡资源（IRQ、DMA 通道和 I/O 空间等）。在安装新的 PCI/PCI Express 附加卡后，不必运行 BIOS Setup（设置）程序。

自动配置

自动配置自动配置

自动配置

自动配置自动配置

桌面主板功能

桌面主板功能桌面主板功能

安全口令

安全口令安全口令

BIOS 包含的安全功能可对操作者访问 BIOS Setup（设置）程序的权限以及启动计算机的权限进行设置。请根据以下权限说明，为运行 BIOS Setup（设置）程序和启动计算机设置一个管理员口令和用户口令：

• 输入管理员口令后可以不受限制地查看和更改所有设置选项。如果只设置了管理员口令，普通用户在提示输入设置程序口令时按 <Enter> 键，可有限制地访问设置程序。

• 如果同时设置了管理员口令和用户口令，则必须输入管理员口令或用户口令，才能进入设置程序。可查看和更改哪些设置程序选项取决于输入的是管理员口令还是用户口令。

• 设置用户口令可对启动计算机的人员进行限制。在计算机启动之前将提示输入口令。如果只设置了管理员口令，则计算机在启动时将不提示输入口令。如果同时设置了这两个口令，则可通过输入任何一个口令来启动计算机。

机箱开启

机箱开启机箱开启

本桌面主板支持机箱安全功能，可检测箱盖是否被拆除。此安全功能使用了一只机械开关，该开关位于机箱上并可连接至桌面主板的机箱开启接头连接器上。有关机箱开启接头连接器的位置，请参见第 38 页图 19。

电源管理功能

电源管理功能电源管理功能

电源管理可以在几个级别上实现，包括：

• 高级配置与电源接口 (ACPI)

• 硬件支持：  电源连接器  风扇连接器  挂起到 RAM（瞬时可用计算机技术）  振铃恢复  USB 唤醒  PS/2 键盘／鼠标唤醒  PME# 唤醒支持

ACPI（高级配置与电源接口）

（高级配置与电源接口）

（高级配置与电源接口）（高级配置与电源接口）

ACPI 允许操作系统直接控制计算机的电源管理和即插即用功能。要在桌面主板上使用 ACPI 功能，需要安装提供全面 ACPI 支持的操作系统。

电源连接器

电源连接器电源连接器

本桌面主板有两个电源连接器。有关这两个电源连接器的位置，请参见第 43 页图 22。

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

风扇连接器

风扇连接器风扇连接器

本桌面主板有一个 4 针处理器风扇接头连接器和两个 3 针机箱风扇接头连接器。有关这些风扇接头连接器的位置，请参见第 42 页图 21。

风扇速度控制

风扇速度控制（（（（Intel® Precision Cooling Technology（（（（Intel 精确冷却技术

风扇速度控制风扇速度控制

Intel Precision Cooling Technology（Intel 精确冷却技术）可根据处理器热敏二极管的温度自动调节处理器风扇的转速，并可根据系统的温度自动调节机箱风扇的转速。此功能通过控制机箱和处理器风扇，使其以最低速度要求运转而降低系统风扇的噪音。

通过桌面主板 BIOS，可分别禁用处理器和机箱风扇的速度控制功能。如果处理器风扇不是自控型风扇，禁用处理器风扇速度控制功能将使风扇总以全速运行。当使用随 Intel 处理器一块提供的机箱风扇散热器时，建议启用处理器风扇速度控制功能（默认 BIOS 设置）。禁用机箱风扇速度控制功能也将使机箱风扇总以全速运行。如果连接到任何受控机箱风扇接头连接器上的风扇是自控型的，那么，请禁用机箱风扇速度控制功能。

系统整体噪音的降低情况视系统配置和操作环境的不同而异。

挂起到

挂起到 RAM（瞬时可用计算机技术）

挂起到挂起到

（瞬时可用计算机技术）

（瞬时可用计算机技术）（瞬时可用计算机技术）

产品指南

产品指南产品指南

精确冷却技术））

精确冷却技术精确冷却技术

））

））））

盒装

注意

注意注意

要启用瞬时可用计算机技术，电源系统的 5 V 备用线路必须能够提供充足的 +5 V 备用电流。如果在应用瞬时可用计算机技术时不能提供充足的备用电流，可能会损坏电源系统和／或影响 ACPI S3 睡眠状态功能。

注意

注意注意

本桌面主板使用的电源系统必须能够提供足够的备用电流以支持标准的瞬时可用（ACPI S3 睡眠状态）配置。如果用以支持来自 PCI 和／或 USB 总线的多个唤醒事件所需的备用电流超出了电源系统的供电能力，则桌面主板可能会丢失存储在内存中的寄存器设置。

瞬时可用计算机技术允许桌面主板进入 ACPI S3（挂起到内存）睡眠状态。在 S3 睡眠状态下，计算机看起来好象处于关机状态。当通过唤醒设备或事件激活时，系统将迅速恢复到最后记录的工作状态。

本桌面主板的备用电源指示灯（如图 3 所示）在备用电源为系统供电时将亮起。即使计算机看起来似乎处于关闭状态，备用电源仍在为包括内存模块和 PCI 总线连接器在内的组件供电。

如果系统前面板上有双色电源 LED 指示灯，则 LED 指示灯为淡黄色（琥珀色）时表示已进入了睡眠状态。

相关链接

相关链接：：：：

相关链接相关链接

图图图图 3. 备用电源指示灯位置

备用电源指示灯位置

备用电源指示灯位置备用电源指示灯位置

OM17367

桌面主板功能

桌面主板功能桌面主板功能

有关本桌面主板备用电流要求的更详尽信息，请访问以下链接，参阅 Technical Product

Specification（产品技术规格），找到该产品，然后从屏幕左侧的菜单中选择 Product Documentation（产品文档）：

http://support.intel.com/support/motherboards/desktop/

振铃恢复

振铃恢复振铃恢复

Resume on Ring（振铃恢复）的操作可归纳如下：

• 从 ACPI S1 或 ACPI S3 状态恢复操作

• 只需一次呼叫，即可访问计算机

• 按与外置和内置调制解调器相似的方式检测拨入的呼叫

• 要求调制解调器的中断是非屏蔽的，以便执行正确的操作

USB 唤醒

唤醒

唤醒唤醒

注释

注释注释

USB 唤醒要求使用支持 USB 唤醒的 USB 外围设备。

USB 总线活动可将计算机从 ACPI S1 或 S3 状态唤醒。

PS/2 键盘／鼠标唤醒

键盘／鼠标唤醒

键盘／鼠标唤醒键盘／鼠标唤醒

PS/2 键盘／鼠标活动可将计算机从 ACPI S1 或 S3 状态唤醒。

PME# 唤醒支持

唤醒支持

唤醒支持唤醒支持

当核实在 PCI 总线上有 PME# 信号时，计算机将从 ACPI S1、S3 或 S5 状态唤醒。

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

扬声器

扬声器扬声器

本桌面主板上安装了一只扬声器。在开机自检 (POST) 期间，您可通过此扬声器听到错误码（笛音码）提示。

电池

电池电池

本桌面主板上的电池可在计算机关机期间保持 CMOS RAM 中的数据，并使系统时钟继续运转。有关如何更换电池的指导，请参阅第 48 页。

实时时钟

实时时钟实时时钟

本桌面主板提供日历时钟和百年日历。在计算机关机期间，由桌面主板上的电池为时钟供电。

产品指南

产品指南产品指南

2 安装和更换桌面主板组件

安装和更换桌面主板组件

安装和更换桌面主板组件安装和更换桌面主板组件

本章将告诉您如何：

• 安装 I/O 防护板

• 安装和拆卸桌面主板

• 安装和拆卸处理器及内存

• 连接 IDE 和串行 ATA 电缆

• 连接内部接头连接器

• 设置具有插孔任务再分配功能的灵活 6 声道音频

• 连接风扇和电源电缆

• 连接 PCI 总线附加卡

• 设置 BIOS 配置跳线

• 清除口令

• 连接背面板连接器

• 更换电池

开始之前

开始之前开始之前

注意

注意注意

以下步骤只允许由合格的技术人员完成。本章描述的过程假定您已熟悉有关个人计算机的常见技术术语，并假定您熟悉使用和调整电子设备所需的安全惯例和规章要求。

在执行本章所述的任何步骤之前，必须先断开计算机的所有电源、通信连接、网络或调制解调器。如果在打开计算机机箱或执行任何步骤之前，没有断开电源、通信连接、网络或调制解调器，则可能导致人身伤害或损坏设备。即使前面板的电源按钮关闭后，桌面主板上的某些电路仍可能继续带电。

注释

注释注释

有关标准和规范要求，请参阅附录 B。

开始之前，请遵守以下准则：

• 始终按正确的顺序执行每一过程中的步骤。

• 建立日志，以记录您的计算机信息，如型号、序列号、已安装选项及配置信息等。

• 静电放电 (ESD) 会损坏组件。请只在防静电工作台上执行本章描述的操作，同时应佩戴

防静电腕带并使用导电泡沫垫板。如果没有防静电工作台可用，应佩戴防静电腕带并将其连接到机箱上的金属部分，以便获得防静电保护。

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

安装注意事项

安装注意事项安装注意事项

当您安装并测试 Intel 桌面主板时，请遵守安装说明中的所有警告和注意事项。为避免造成人身伤害，请注意：

• 连接器上的尖锐引脚或插针

• 印刷电路组件上的尖锐引脚或插针

• 机箱的毛边和利角

• 高温组件（如处理器、稳压器和散热器等）

• 可能引起短路的线缆破损

一些计算机操作和组装工作必须由合格的技术人员完成，并需遵守所有相关警告和注意事项。

安装指导

安装指导安装指导

注意

注意注意

产品指南

产品指南产品指南

在安装本桌面主板组件时，请按照以下指导进行操作，以符合安全标准和规范要求。

阅读并遵守以下所有指导，以及随机箱和相关模块提供的说明。如果机箱说明与以下说明或相关模块的说明不一致，请与供应商的技术支持部门联系，以决定采用何种方法才能保证您的计算机符合安全标准和规范要求。如果您违反了以下指导以及由机箱和模块供应商提供的指导，必将增大危险性及违反地方法规与规章的可能性。

确保符合电磁兼容性

确保符合电磁兼容性 (EMC) 规范

确保符合电磁兼容性确保符合电磁兼容性

在装配计算机之前，应确保电源系统和其它模块或外围设备（如适用）均已通过 B 类 EMC （电磁兼容性）测试，并贴有相应标志。

在阅读主机机箱、电源系统及其它模块的安装指导时，请特别注意以下几点：

• 产品认证证书及是否缺少此证书

• 外部 I/O 电缆屏蔽及滤波

• 安装、接地和固定要求

• 可能导致危险的连接器错误插接

如果在装配之前，发现电源系统及其它模块或外围设备（如适用）不符合 B 类 EMC（电磁兼容性）规范的要求，则应在一台新组装的典型计算机上进行 EMC（电磁兼容性）测试。

规范

规范规范

安装和更换桌面主板组件

安装和更换桌面主板组件安装和更换桌面主板组件

机箱和组件认证

机箱和组件认证机箱和组件认证

确保机箱和特定组件，如电源系统、外围设备驱动器、缆线及电缆等，均符合所在国家或当地市场规定的规格及标准。产品上的认证商认证标志是通过相应标准认证的证明。典型的产品认证包括：

• 在欧洲

在欧洲

在欧洲在欧洲 CE 标志表明符合欧洲所有的相关要求。如果机箱和其它组件上没有相应的 CE 标志，则应从供应商处获得由供应商签发的符合欧洲 EMC（电磁兼容性）规章和低电压规章（如适用）的声明。此外，根据产品的功能，可能还需要获得其它标准符合声明，如符合无线电和电信终端设备 (R&TTE) 规章的声明。

• 在美国

在美国

在美国在美国由国家认证测试实验室 (NRTL) – 如 UL、CSA 或 ETL – 签发的认证标志，表明符合安全要求。缆线和电缆也必须通过 UL 认证，或者针对其用途已获得认可并适合应用目的。FCC B 类徽标，用于家用或商用用途，表明符合电磁干扰 (EMI) 要求。

• 在加拿大

在加拿大

在加拿大在加拿大诸如 CSA 或 cUL 的国家许可认证标志表明符合安全要求。在本产品指南开始处显示的加拿大工业部声明表明本产品符合加拿大 EMC（电磁兼容性）规章。加拿大工业部也认可贴有 FCC 认证标志的产品，认定其符合加拿大国内的电磁干扰（辐射）要求。

防止电源系统过载

防止电源系统过载防止电源系统过载

不要让电源系统的输出承受过载负荷。为避免电源系统过载，应确保计算机中所有模块的电流负载总和小于每个电源系统输出电路的输出电流额定值。

粘贴电池标志

粘贴电池标志粘贴电池标志

注意

注意注意

如果电池更换不当，将有发生爆炸的危险。应尽可能将旧电池回收处理。请务必按当地的环保规章要求处理废旧电池。

在本桌面主板上没有足够的空位以粘贴更换和处理锂离子币式电池的指导与说明。为了确保系统获得安全性认证，需在机箱上靠近电池的部位永久性地粘贴以下声明或其它等效声明，声明文字应清晰可辨。

相关链接

相关链接相关链接

有关更换电池的详情，请参阅第 2 章第 48 页。

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

仅用于设计计划内的应用领域

仅用于设计计划内的应用领域仅用于设计计划内的应用领域

所有 Intel 桌面主板均已经过评估测试，并认定为信息技术设备 (I.T.E.)，可安装于家用、商用、学校、计算机房或类似场所的个人计算机 (PC) 中。本产品在其它 PC 或嵌入式非

PC 应用领域或应用环境（如医疗、工业、报警系统、测试设备等）下的适用性，未经 Intel 进一步鉴定可能不受支持。

相关链接

相关链接相关链接

有关符合规范及标准的详情，请参阅第 61 页附录 B。

安装

安装 I/O 防护板

安装安装

随本桌面主板提供了一块 I/O 防护板。在机箱内安装此防护板后，可阻挡无线电射频的传播，保护内部组件不受灰尘和异物侵害，并可促使机箱内的气流保持畅通。

在向机箱中安装桌面主板之前，应先安装 I/O 防护板。如图 4 所示，将防护板放入机箱。推压防护板，使其紧固到位。如果防护板不适合机箱的尺寸，请从机箱供应商处获取尺寸合适的防护板。

防护板

防护板防护板

产品指南

产品指南产品指南

OM16853

图图图图 4. 安装

安装 I/O 防护板

安装安装

防护板

防护板防护板

安装和拆卸桌面主板

安装和拆卸桌面主板安装和拆卸桌面主板

有关安装和拆卸桌面主板的说明，请参阅机箱手册。图 5 显示了桌面主板 D915GLVG 上八个安装螺丝孔的位置。

安装和更换桌面主板组件

安装和更换桌面主板组件安装和更换桌面主板组件

OM17368

图图图图 5. 桌面主板

桌面主板 D915GLVG 安装螺丝孔位置

桌面主板桌面主板

安装螺丝孔位置

安装螺丝孔位置安装螺丝孔位置

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

安装和拆卸处理器

安装和拆卸处理器安装和拆卸处理器

产品指南

产品指南产品指南

以下向您介绍如何将处理器安装到桌面主板上。

安装处理器

安装处理器安装处理器

注意

注意注意

在安装或拆卸处理器之前，应确保已从计算机上拔下电源电缆，以切断交流电源；备用电源 LED 指示灯不应亮起（参见第 21 页图 3）。否则，可能会损坏处理器和桌面主板。

要安装处理器，请按以下说明操作：

1. 请遵守第 23 页“开始之前”中的注意事项。

2. 按下插座拉杆并使其离开插座，打开插座拉杆（参见图 6 中的 A 和 B）。

OM17210

图图图图 6. 抬起插座拉杆

抬起插座拉杆

抬起插座拉杆抬起插座拉杆

3. 抬起压板。切勿触碰插座触点（参见图 7 中的 C 和 D）。

图图图图 7. 抬起压板并注意勿触碰插座触点

抬起压板并注意勿触碰插座触点

抬起压板并注意勿触碰插座触点抬起压板并注意勿触碰插座触点

OM17211

安装和更换桌面主板组件

安装和更换桌面主板组件安装和更换桌面主板组件

4. 从压板上取下插座的塑料保护罩。请勿将插座保护罩丢弃。每当从插座中拆除处理器后，总要把插座保护罩重新盖好（参见图 8 中的 E）。

OM17228

图图图图 8. 拆卸插座保护罩

拆卸插座保护罩

拆卸插座保护罩拆卸插座保护罩

5. 从处理器保护罩中取出处理器。只准握持处理器的边缘部位，小心不要触碰处理器的底部。请勿将处理器保护罩丢弃。每当从插座上拆除处理器后，总要把处理器放回包装中（参见图 9）。

OM17213

图图图图 9. 从处理器保护罩中取出处理器／注意勿触碰

从处理器保护罩中取出处理器／注意勿触碰

从处理器保护罩中取出处理器／注意勿触碰从处理器保护罩中取出处理器／注意勿触碰

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

产品指南

产品指南产品指南

6. 用拇指和食指握住处理器，握持方位如图 10 所示。确保手指对准插座上的切口（参见图 10 中的 F）。使凹口（参见图 10 中的 G）与插座对齐（参见图 10 中的 H）。垂直向下降低处理器，切勿使处理器在插座上倾斜或滑动。

OM17214

图图图图 10. 安装处理器

安装处理器

安装处理器安装处理器

7. 向下按压压板（图 11 中的 I），使其闭合，然后扳回并扣紧插座拉杆（图 11 中的 J）。

OM17215

图图图图 11. 闭合压板

闭合压板

闭合压板闭合压板

安装和更换桌面主板组件

安装和更换桌面主板组件安装和更换桌面主板组件

安装处理器风扇散热器

安装处理器风扇散热器安装处理器风扇散热器

随桌面主板 D915GLVG 提供了一个集成的处理器风扇散热器固定架 (RM)。有关如何将处理器风扇散热器连接到集成处理器风扇散热器固定架上的说明，请参阅原包装中的处理器手册或访问以下 Intel 万维网站点：

The Boxed Intel Pentium 4 Processor in the 775-Land Package

将处理器风扇散热器电缆连接到 4 针处理器风扇连接器上（参见图 12）。

图图图图 12. 将处理器风扇散热器电缆连接到处理器风扇连接器上

将处理器风扇散热器电缆连接到处理器风扇连接器上

将处理器风扇散热器电缆连接到处理器风扇连接器上将处理器风扇散热器电缆连接到处理器风扇连接器上

OM17369

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

拆卸处理器

拆卸处理器拆卸处理器

有关如何拆卸处理器风扇散热器和处理器的说明，请参阅处理器安装手册，或访问以下 Intel 万维网站点：

产品指南

产品指南产品指南

The Boxed Intel Pentium 4 Processor in the 775-Land Package

安安安安装和拆卸内存

装和拆卸内存

装和拆卸内存装和拆卸内存

注释

注释注释

为了完全符合所有适用的 Intel SDRAM 内存规范，应在本桌面主板上安装支持串行设备检测 (SPD) 数据结构的 DIMM 内存模块。有关 PC 串行设备检测规格的详情，请访问以下万维网站点：DDR SDRAM DIMM MODULE

在桌面主板 D915GLVG 上具备四个 184 针 DDR DIMM 内存模块插座，在通道 A 和通道 B 上分别标示为 DIMM0（蓝色）和 DIMM1（黑色）。

双通道内存配置准则

双通道内存配置准则双通道内存配置准则

在安装 DIMM 之前，请阅读并遵守以下准则以进行双通道配置。

两条或四条

两条或四条 DIMM

两条或四条两条或四条

将速度和容量都匹配的一对 DIMM 分别安装到通道 A 和通道 B 的 DIMM 0（蓝色）插座内（参见图 13）。

通道 A

1 GB、、、、400 MHz

DIMM 1

1 GB、、、、400 MHz

DIMM 1

图图图图 13. 双通道配置示例

双通道配置示例 1

双通道配置示例双通道配置示例

通道 B

DIMM 0

安装和更换桌面主板组件

安装和更换桌面主板组件安装和更换桌面主板组件

如果要使用更多条内存，则将另两一对相匹配的 DIMM 分别安装到通道 A 和通道 B 的 DIMM 1（黑色）插座内（参见图 14）。

通道 A

256 MB、、、、400 MHz

512 MB、、、、400 MHz

通道 B

256 MB、、、、400 MHz

512 MB、、、、400 MHz

三条

三条 DIMM

三条三条

图图图图 14. 双通道配置示例

双通道配置示例 2

双通道配置示例双通道配置示例

将速度和容量都匹配的一对 DIMM 分别安装到通道 A 的 DIMM 0（蓝色）和 DIMM 1 （黑色）插座内。将与已安装在通道 A 中的两条 DIMM 速度相等但容量等于两者容量之和的第三条 DIMM 安装到通道 B 的 DIMM0 或 DIMM1 插座内（参见图 15）。

通道 A

256 MB、、、、400 MHz

通道 B

DIMM 0

DIMM 1

DIMM 0

DIMM 1

DIMM 0

DIMM 1

512 MB、、、、400 MHz

注释

注释注释

图图图图 15. 双通道配

双通道配置示例

双通道配双通道配

置示例 3

置示例置示例

如采用任何其它方式配置内存，均会导致单通道内存操作。

DIMM 0

DIMM 1

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

安装

安装 DIMM

安装安装

注意

注意注意

产品指南

产品指南产品指南

在安装 PCI Express 视频卡之前，请先将内存安装到 DIMM 插座上，以避免内存固定架妨碍您的操作。

1. 请遵守第 23 页“开始之前”中的注意事项。

2. 关闭所有与计算机连接的外围设备。关闭计算机电源并断开交流电源电缆。

3. 拆下计算机箱盖，找到 DIMM 插座（参见图 16）。

Channel A

Channel B

图图图图 16. 安装

安装 DIMM

安装安装

4. 确保 DIMM 插座两端的卡固销子向外推移到张开状态。

5. 用手握住 DIMM 的边缘，将其从防静电袋中取出。

6. 将 DIMM 放置在插座上。将 DIMM 底部边缘的两个小凹口与插座上的卡固销子对齐（参见图 16 中的插入图示）。

7. 将 DIMM 的底边插入插座。

8. 插入 DIMM 期间，按住 DIMM 的顶边向下推压，直到卡固销子将其卡固到位。确保销子已牢牢夹紧。

9. 重新盖好计算机箱盖，然后重新连接好交流电源电缆。

DIMM 0 DIMM 1

OM17370

安装和更换桌面主板组件

安装和更换桌面主板组件安装和更换桌面主板组件

拆卸

拆卸 DIMM

拆卸拆卸

要拆卸 DIMM 内存模块，请按以下步骤操作：

1. 请遵守第 23 页“开始之前”中的注意事项。

2. 关闭所有与计算机连接的外围设备。关闭计算机电源。

3. 从计算机上拔下交流电源电缆。

4. 拆下计算机箱盖。

5. 轻轻地将 DIMM 插座两端的卡固销子向外推，使其张开。DIMM 会从插座中弹出。

6. 用手握住 DIMM 的边缘，将其从插座中取出，并放入防静电袋中。

7. 重新安装并连接您为方便在 DIMM 插座上操作而拆下或断开的部件。

8. 重新盖好计算机箱盖，然后重新连接好交流电源电缆。

连接

连接 IDE 电缆

连接连接

IDE 电缆可将两个驱动器连接到桌面主板上。此电缆支持 ATA-66/100 传输协议。图 17 显示了正确的电缆安装方式。

电缆

电缆电缆

注释

注释注释

ATA-66/100 兼容电缆向后兼容使用更慢速 IDE 传输协议的驱动器。如果将一个 ATA-66/100 磁盘驱动器与另一个使用其它 IDE 传输协议的磁盘驱动器连接在同一条电缆上，则两个驱动器之间的最快传输速率只能为其中速度较慢驱动器的传输速率。

注释

注释注释

在已连接 ATAPI 主设备的同一条 IDE 电缆上，请不要连接另一个 ATA 设备作为从设备。例如，在连接 ATAPI CD-ROM 驱动器的电缆上，不要再连接一个 ATA 硬盘驱动器作为从盘。

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

产品指南

产品指南产品指南

为确保电缆正常工作：

• 请遵守第 23 页“开始之前”中的注意事项。

• 将电缆带有单连接器的一端连接到 Intel 桌面主板上（图 17 中的 A）。

• 将电缆带有相邻双连接器的一端连接到驱动器上（图 17 中的 B）。

图图图图 17. 连接

连接 IDE 电缆

连接连接

电缆

电缆电缆

OM17371

安装和更换桌面主板组件

安装和更换桌面主板组件安装和更换桌面主板组件

连接串行

连接串行 ATA (SATA) 电缆

连接串行连接串行

此 SATA 电缆（4 芯）支持串行 ATA 协议，并可将一个驱动器连接到桌面主板上。此电缆的任何一端都可连接到 SATA 驱动器或桌面主板的连接器上。

要使电缆正常工作：

1. 请遵守第 23 页“开始之前”中的注意事项。

2. 将电缆的任何一端连接到桌面主板的连接器上（图 18 中的 A）。

3. 将电缆的另一端连接到驱动器上（图 18 中的 B）。

电缆

电缆电缆

OM17372

图图图图 18. 连接串行

连接串行 ATA 电缆

连接串行连接串行

电缆

电缆电缆

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

连接内部接头连接器

连接内部接头连接器连接内部接头连接器

产品指南

产品指南产品指南

在将电缆连接到内部接头连接器之前，请先阅读并遵守第 23 页“开始之前”中的注意事项。图 19 显示了内部接头连接器的位置。

Port1L

Port1R

Port2R

Sense_Send

Port2L

5 7

GND

Presence#

Sense1_Ret Key (no pin)

Sense2_Ret

USB A

Power (+5V)

D+

Ground

Key (no pin)

On/Off

Power LED

USB B

Power (+5V)

D-

D+

Ground

N/C

No Connection

Reset

4 2

HD LED

项目

项目说明

项目项目

D USB 2.0

说明

说明说明

机箱开启电源 LED 指示灯前面板

前面板音频

OM17259

图图图图 19. 内部接头连接器

内部接头连接器

内部接头连接器内部接头连接器

安装和更换桌面主板组件

安装和更换桌面主板组件安装和更换桌面主板组件

安装前面板音频连接器

安装前面板音频连接器安装前面板音频连接器

图 19 中的 E（第 38 页）显示了黄色前面板音频接头连接器的位置。表 5 显示了前面板音频接头连接器的引脚分配。

表表表表 5. 前面板音频接头连接器信号名称

引脚

引脚信号名称

引脚引脚

1 Port1L 2

3 Port1R 4 Presence#

5 Port2R 6 Sense1 Ret

9 Port2L 10 Sense2 Ret

前面板音频接头连接器信号名称

前面板音频接头连接器信号名称前面板音频接头连接器信号名称

信号名称引脚

信号名称信号名称

Sense Send（感测发送）

引脚信号名称

引脚引脚

信号名称

信号名称信号名称

GND（接地）

Key（无引脚）

要将电缆从前面板音频连接器连接到前面板音频接头连接器上，请按以下步骤操作：

1. 请遵守第 23 页“开始之前”中的注意事项。

2. 关闭所有与计算机连接的外围设备。关闭计算机电源并断开交流电源电缆。

3. 拆下箱盖。

4. 找到黄色前面板音频接头连接器的位置。从接头连接器上取下两个跳线，以禁用背面板音频连接器。

5. 将带有适当锁销且屏蔽的前面板音频电缆连接到此接头上。

6. 将音频电缆的另一端连接到前面板音频连接器上。

7. 重新安装好箱盖。

要恢复背面板的音频功能，请按以下步骤操作：

1. 请遵守第 23 页“开始之前”中的注意事项。

2. 关闭所有与计算机连接的外围设备。关闭计算机电源并断开交流电源电缆。

3. 拆下箱盖。

4. 拔下前面板音频电缆。

5. 将一只跳线插接在 5-6 号针上（背面右声道）。

6. 将另一只跳线插接在 9-10 号针上（背面左声道）。

7. 重新安装好箱盖。

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

连接

连接 USB 2.0 接头连接器

连接连接

接头连接器

接头连接器接头连接器

产品指南

产品指南产品指南

在连接 USB 2.0 接头连接器之前，请先阅读并遵守第 23 页“开始之前”中的注意事项。有关黑色 USB 2.0 接头连接器的位置，请参见第 38 页图 19 中的 D。

表 6 显示了 USB 2.0 接头连接器的引脚分配。

表表表表 6. USB 2.0 接头连接器信号名称

引脚

引脚信号名称

引脚引脚

3 D- 4 D-

5 D+ 6 D+

9 Key 10

注释：可根据需要分配 USB 端口。

连接前面板接头连接器

连接前面板接头连接器连接前面板接头连接器

接头连接器信号名称

接头连接器信号名称接头连接器信号名称

USB 端口

端口 A USB 端口

端口端口

信号名称引脚

信号名称信号名称

Power（电源）

Ground（接地）

引脚信号名称

引脚引脚

端口 B

端口端口

信号名称

信号名称信号名称

Power（电源）

Ground（接地）

未连接

在连接前面板接头连接器之前，请先阅读并遵守第 23 页“开始之前”中的注意事项。有关多色前面板接头连接器的位置，请参见第 38 页图 19 中的 C。

表 7 显示了前面板接头连接器的引脚分配。

表表表表 7. 前面板接头连接器信号名称

引引引引脚脚脚脚

1 HD_PWR

3 HDA#

5 Ground

7 FP_RESET#

9 N/C

前面板接头连接器信号名称

前面板接头连接器信号名称前面板接头连接器信号名称

信号

信号信号

硬盘驱动器

硬盘驱动器活动

硬盘驱动器硬盘驱动器

输入／

输入／输入／输出

输出

输出输出

活动 LED 指示灯（桔黄色）

活动活动

输出硬盘 LED 指示灯 -

输出硬盘活动 LED 指示灯

复位开关（紫色）

复位开关（紫色）打开／关闭开关（红色）

复位开关（紫色）复位开关（紫色）

输入复位开关

说明

说明说明

指示灯（桔黄色）电源

指示灯（桔黄色）指示灯（桔黄色）

上拉 (330 Ω) 至 +5 V

接地

未连接

引引引引脚脚脚脚

信号

信号信号

电源 LED 指示灯

电源电源

2 HDR_BLNK_GRN

4 HDR_BLNK_YEL

打开／关闭开关（红色）

打开／关闭开关（红色）打开／关闭开关（红色）

6 SWITCH_ON#

8 Ground

10 No pin

输入／

输入／输入／输出

输出

输出输出

指示灯（（（（绿色

指示灯指示灯

输出前面板绿色

输出前面板黄色

输入电源开关

绿色））））

绿色绿色

说明

说明说明

LED 指示灯

接地

无引脚

安装和更换桌面主板组件

安装和更换桌面主板组件安装和更换桌面主板组件

设置具备插孔任务重新分配功能的灵活

设置具备插孔任务重新分配功能的灵活 6 声道音频

设置具备插孔任务重新分配功能的灵活设置具备插孔任务重新分配功能的灵活

声道音频

声道音频声道音频

从 Intel Express Installer CD-ROM（Intel 快速安装程序光盘）上安装好 Realtek 音频驱动程序之后，便可以启用多声道音效功能。

OM15694

项目

项目说明

项目项目

说明

说明说明后方左／右音频输出或音频线路输入前方左／右音频输出音频中心／LFE（超低音扩音器）或话筒输入

多声道模拟音频

多声道模拟音频多声道模拟音频

图图图图 20. 灵活

灵活 6 声道音频系统背

灵活灵活

声道音频系统背面板音频连接器

声道音频系统背声道音频系统背

面板音频连接器

面板音频连接器面板音频连接器

将两只扬声器连接到前方左／右音频输出接口 (B) 上，并将另外两只扬声器连接到后方左／右音频输出接口 (A) 上，以获得 4 声道和 6 声道音频配置。对于 6 声道音频配置，还需要将额外的两只扬声器连接到中央 LFE 输出 (C) 上。

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

连接风扇和电源电缆

连接风扇和电源电缆连接风扇和电源电缆

连接风扇电缆

连接风扇电缆连接风扇电缆

产品指南

产品指南产品指南

图 21 显示了风扇接头连接器的位置。将处理器风扇散热器电缆连接到桌面主板上的 4 针处理器风扇接头连接器上。将机箱风扇电缆连接到 3 针风扇接头连接器上。

图图图图 21. 风扇接头连接器位置

风扇接头连接器位置

风扇接头连接器位置风扇接头连接器位置

OM17373

安装和更换桌面主板组件

安装和更换桌面主板组件安装和更换桌面主板组件

连接电源电缆

连接电源电缆连接电源电缆

注意

注意注意

若未使用 ATX12V 电源系统，或未将 12 V (2x2) 处理器核心电压电源系统连接器连接到桌面主板上，则可能对桌面主板和／或电源系统造成损害。

连接

连接 2x10 电源系统电缆

连接连接

电源系统电缆

电源系统电缆电源系统电缆

位于桌面主板上的 2x12 主电源连接器向后兼容采用 2x10 电源连接方式的 ATX12V 电源系统。图 22 显示了这些电源连接器位置。

图图图图 22. 连接电源系统电缆

1. 请遵守第 23 页“开始之前”中的注意事项。

2. 将 12 V 处理器核心电压电源系统电缆连接到 2x2 连接器上。

3. 将主电源系统电缆连接到 2x12 连接器上。

连接电源系统电缆

连接电源系统电缆连接电源系统电缆

2X12

OM17361

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

其它连接器

其它连接器其它连接器

产品指南

产品指南产品指南

图 23 显示了桌面主板 D915GLVG 上 PCI 总线附加卡连接器、PCI Express x1 附加卡连接器和外围设备接口连接器的位置。

项目

项目说明

项目项目

图图图图 23. 桌面主板

说明

说明说明

PCI Express x1 连接器 PCI 总线附加卡连接器 2（SMBus 连接） PCI 总线附加卡连接器 1 软盘驱动器连接器 IDE 连接器

串行 ATA 连接器

桌面主板 D915GLVG 其它连接器位置

桌面主板桌面主板

其它连接器位置

其它连接器位置其它连接器位置

OM17374

安装和更换桌面主板组件

安装和更换桌面主板组件安装和更换桌面主板组件

设置

设置 BIOS 配置跳线块

设置设置

注意

注意注意

配置跳线块

配置跳线块配置跳线块

更改跳线之前，必须先关闭计算机电源，并从计算机上拔下电源电缆。若在计算机处于通电状态下调整跳线，可能导致计算机运行不稳定。

图 24 显示了本桌面主板上 BIOS 配置跳线的位置。

OM17375

图图图图 24. BIOS 配置跳线块位置

配置跳线块位置

配置跳线块位置配置跳线块位置

此三针 BIOS 跳线块允许您通过 BIOS Setup（设置）程序对桌面主板的所有配置进行设置。表 8 列出了 Setup（设置）程序各种模式下的跳线设置。

表表表表 8. BIOS Setup（设置）程序各种模式的跳线设置

跳线设置

跳线设置模式

跳线设置跳线设置

（设置）程序各种模式的跳线设置

（设置）程序各种模式的跳线设置（设置）程序各种模式的跳线设置

模式说明

模式模式

正常（默认）(1-2)

配置 (2-3)

恢复（无插接）

说明

说明说明

BIOS 使用当前配置信息和口令来启动系统。

开机自检 (POST) 运行后，BIOS 显示 Maintenance（维护）菜单。通过此菜单可清除口令。

如果更新 BIOS 失败，BIOS 将从一张恢复软盘中恢复原来的 BIOS 设置数据。

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

清除口令

清除口令清除口令

产品指南

产品指南产品指南

以下步骤假定桌面主板已安装到计算机中，而且配置跳线块已设置为正常模式。

1. 请遵守第 23 页“开始之前”中的注意事项。

2. 关闭所有与计算机连接的外围设备。关闭计算机电源。将计算机的电源电缆与交流电源（墙壁电源插座或电源适配器）断开。

3. 拆下计算机箱盖。

4. 在桌面主板上找到配置跳线块（参见图 24）。

5. 如下图所示，让跳线接通 2-3 号针。

6. 重新盖好计算机箱盖，连接计算机电源电缆并启动计算机。

7. 计算机开始执行 Setup（设置）程序。设置程序显示 Maintenance（维护）菜单。

8. 用箭头键选择 Clear Passwords（清除口令）项。按 <Enter> 键，Setup（设置）程序会

显示一个弹出式屏幕，要求您确认清除口令。选择 Yes（是）并按 <Enter> 键。设置程序再次显示 Maintenance（维护）菜单。

9. 按 <F10> 键保存当前值并退出 Setup（设置）程序。

10. 关闭计算机电源。将计算机的电源电缆与交流电源断开。

11. 拆下计算机箱盖。

12. 要恢复正常操作，请按下图所示，让跳线接通 1-2 号针即可。

13. 重新盖好计算机箱盖，连接好计算机电源电缆并启动计算机。

安装和更换桌面主板组件

安装和更换桌面主板组件安装和更换桌面主板组件

背面板连接器

背面板连接器背面板连接器

注释

注释注释

位于背面板上的线路输出连接器仅设计用于为耳机或扩音扬声器供电。如果将无源（无扩音）扬声器连接到此输出口上，可能会引起音质不佳。

图 25 显示了背面板连接器的位置。

Line In

RJ45

OM17265

图图图图 25. 背面板连接器

背面板连接器

背面板连接器背面板连接器

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

更换电池

更换电池更换电池

实时时钟和 CMOS 内存由一只币形电池 (CR2032) 提供电源。从计算机上拔下电源电缆后，该电池的预计工作寿命为三年。计算机接通电源后，由电源系统产生的备用电流可延长电池的工作时间。在 25 ºC 环境温度并应用 3.3 VSB 的情况下，时钟的误差为每年 ± 13 分钟。

当电压低于某一特定值时，CMOS RAM 中存储的 BIOS 设置值（如日期和时间等）可能会不准确。更换电池时，应使用同类型的新电池。第 52 页图 26 显示了该电池的位置。

注意

注意注意

如果电池更换不当，将有发生爆炸的危险。应尽可能将旧电池回收处理。请务必按当地的环保规章要求处理废旧电池。

产品指南

产品指南产品指南

CAUTION

Risk of explosion if the battery is replaced with an incorrect type. Batteries should be recycled where possible. Disposal of used batteries must be in accordance with local environmental regulations.

PRÉÉÉÉCAUTION

Risque d'explosion si la pile usagée est remplacée par une pile de type incorrect. Les piles usagées doivent être recyclées dans la mesure du possible. La mise au rebut des piles usagées doit respecter les réglementations locales en vigueur en matière de protection de l'environnement.

FORHOLDSREGEL

Eksplosionsfare, hvis batteriet erstattes med et batteri af en forkert type.Batterier bør om muligt genbruges.Bortskaffelse af brugte batterier bør foregå i overensstemmelse med gældende miljølovgivning.

OBS!

Det kan oppstå eksplosjonsfare hvis batteriet skiftes ut med feil type. Brukte batterier bør kastes i henhold til gjeldende miljølovgivning.

VIKTIGT!

Risk för explosion om batteriet ersätts med felaktig batterityp. Batterier ska kasseras enligt de lokala miljövårdsbestämmelserna.

VARO

Räjähdysvaara, jos pariston tyyppi on väärä. Paristot on kierrätettävä, jos se on mahdollista. Käytetyt paristot on hävitettävä paikallisten ympäristömääräysten mukaisesti.

VORSICHT

Bei falschem Einsetzen einer neuen Batterie besteht Explosionsgefahr. Die Batterie darf nur durch denselben oder einen entsprechenden, vom Hersteller empfohlenen Batterietyp ersetzt werden. Entsorgen Sie verbrauchte Batterien den Anweisungen des Herstellers entsprechend.

安装和更换桌面主板组件

安装和更换桌面主板组件安装和更换桌面主板组件

AVVERTIMENTO

Esiste il pericolo di un esplosione se la pila non viene sostituita in modo corretto. Utilizzare solo pile uguali o di tipo equivalente a quelle consigliate dal produttore. Per disfarsi delle pile usate, seguire le istruzioni del produttore.

PRECAUCIÓN

Existe peligro de explosión si la pila no se cambia de forma adecuada. Utilice solamente pilas iguales o del mismo tipo que las recomendadas por el fabricante del equipo. Para deshacerse de las pilas usadas, siga igualmente las instrucciones del fabricante.

WAARSCHUWING

Er bestaat ontploffingsgevaar als de batterij wordt vervangen door een onjuist type batterij. Batterijen moeten zoveel mogelijk worden gerecycled. Houd u bij het weggooien van gebruikte batterijen aan de plaatselijke milieuwetgeving.

ATENÇÃO

Haverá risco de explosão se a bateria for substituída por um tipo de bateria incorreto. As baterias devem ser recicladas nos locais apropriados. A eliminação de baterias usadas deve ser feita de acordo com as regulamentações ambientais da região.

AŚCIAROŽZNAŚĆ

Існуе рызыка выбуху, калі заменены акумулятар неправільнага тыпу. Акумулятары павінны, па магчымасці, перепрацоўвацца. Пазбаўляцца ад старых акумулятараў патрэбна згодна з мясцовым заканадаўствам па экалогіі.

UPOZORNÌÌÌÌNÍÍÍÍ

V případě výměny baterie za nesprávný druh může dojít k výbuchu. Je-li to možné, baterie by měly být recyklovány. Baterie je třeba zlikvidovat v souladu s místními předpisy o životním prostředí.

Προσοχή

ΠροσοχήΠροσοχή

Υπάρχει κίνδυνος για έκρηξη σε περίπτωση που η µπαταρία αντικατασταθεί από µία λανθασµένου τύπου. Οι µπαταρίες θα πρέπει να ανακυκλώνονται όταν κάτι τέτοιο είναι δυνατό. Η απόρριψη των χρησιµοποιηµένων µπαταριών πρέπει να γίνεται σύµφωνα µε τους κατά τόπο περιβαλλοντικούς κανονισµούς.

VIGYÁÁÁÁZAT

Ha a telepet nem a megfelelő típusú telepre cseréli, az felrobbanhat. A telepeket lehetőség szerint újra kell hasznosítani. A használt telepeket a helyi környezetvédelmi előírásoknak megfelelően kell kiselejtezni.

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

AWAS

Risiko letupan wujud jika bateri digantikan dengan jenis yang tidak betul. Bateri sepatutnya dikitar semula jika boleh. Pelupusan bateri terpakai mestilah mematuhi peraturan alam sekitar tempatan.

OSTRZEŻENIE

Istnieje niebezpieczeństwo wybuchu w przypadku zastosowania niewłaściwego typu baterii. Zużyte baterie należy w miarę możliwości utylizować zgodnie z odpowiednimi przepisami ochrony środowiska.

PRECAUŢIE

Risc de explozie, dacă bateria este înlocuită cu un tip de baterie necorespunzător. Bateriile trebuie reciclate, dacă este posibil. Depozitarea bateriilor uzate trebuie să respecte reglementările locale privind protecţia mediului.

产品指南

产品指南产品指南

ВНИМАНИЕ

ВНИМАНИЕВНИМАНИЕ

При использовании батареи несоответствующего типа существует риск ее взрыва. Батареи должны быть утилизированы по возможности. Утилизация батарей должна проводится по правилам, соответствующим местным требованиям.

UPOZORNENIE

Ak batériu vymeníte za nesprávny typ, hrozí nebezpečenstvo jej výbuchu. Batérie by sa mali podľa možnosti vždy recyklovať. Likvidácia použitých batérií sa musí vykonávať v súlade s miestnymi predpismi na ochranu životného prostredia.

POZOR

Zamenjava baterije z baterijo drugačnega tipa lahko povzroči eksplozijo. Če je mogoče, baterije reciklirajte. Rabljene baterije zavrzite v skladu z lokalnimi

okoljevarstvenimi predpisi.

การ

การระวัง

ระวัง

การการ

ระวังระวัง

ระวังการระเบิดที่เกิดจากเปลี่ยนแบตเตอรี่ผิดประเภท หากเปนไปได ควรนําแบตเตอรี่ไปรีไซเคิล การทิ้งแบตเตอรี่ใชแลวตองเปนไปตามกฎขอบังคับดานสิ่งแวดลอมของทองถิ่น.

UYARI

Yanlış türde pil takıldığında patlama riski vardır. Piller mümkün olduğunda geri dönüştürülmelidir. Kullanılmış piller, yerel çevre yasalarına uygun olarak atılmalıdır.

安装和更换桌面主板组件

安装和更换桌面主板组件安装和更换桌面主板组件

OСТОРОГА

СТОРОГА

СТОРОГАСТОРОГА

Використовуйте батареї правильного типу, інакше існуватиме ризик вибуху. Якщо можливо, використані батареї слід утилізувати. Утилізація використаних батарей має бути виконана згідно місцевих норм, що регулюють охорону довкілля.

ETTEVAATUST

ATTENZJONI

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

产品指南

产品指南产品指南

要更换电池，请按以下步骤操作：

1. 请遵守“开始之前”中的注意事项（参阅第 23 页）。

2. 关闭所有与计算机连接的外围设备。将计算机的电源电缆与交流电源（墙壁电源插座或电源适配器）断开。

3. 拆下计算机箱盖。

4. 找到桌面主板上的电池（参见图 26）。

5. 用一把中号平头螺丝刀，轻轻地从电池座中撬起电池。注意电池上 “+” 极和 “-” 极的方向。

6. 将新电池按 “+” 和 “-” 极方向正确地装入电池座。

7. 重新盖好计算机箱盖。

OM17376

图图图图 26. 拆卸电池

拆卸电池

拆卸电池拆卸电池

3 BIOS

BIOS Setup（设置）程序可用于查看和更改计算机的 BIOS 设置。在开机自检 (POST) 内存测试开始之后、操作系统启动之前，按 <F2> 键可以进入 BIOS Setup（设置）程序。

OM17050

图图图图 27. F2 键键键键

本章介绍如何使用 Intel Express BIOS Update Utility（Intel 快速 BIOS 更新实用程序）或 Iflash Memory Update Utility（Iflash 内存更新实用程序）来更新 BIOS，以及一旦更新失败时如何恢复 BIOS。

使用

使用 Intel® Express BIOS Update Utility（（（（Intel 快速

使用使用 BIOS 更新实用程序

更新实用程序））））更新

更新实用程序更新实用程序

使用 Intel Express BIOS Update Utility（Intel 快速 BIOS 更新实用程序）可在 Windows 环境下更新系统 BIOS。BIOS 文件包含在自动更新的实用程序中，该实用程序也包含

Flash Memory Update Utility（Intel 快闪内存更新实用程序）功能，使用非常简便，

Intel

且配有基于 Windows 的安装向导。要使用 Intel Express BIOS Update Utility（Intel 快速 BIOS 更新实用程序）来更新 BIOS，

请按以下步骤操作：

1. 登录 Intel 万维网站点：

http://support.intel.com/support/motherboards/desktop/

2. 导航至 D915GLVG 页面，单击 “[ 并选择 Express BIOS Update（快速 BIOS 更新）实用程序文件。

3. 将此文件下载到硬盘上。（也可将此文件保存到软盘上。这在更新多个相同系统的 BIOS 时很方便。）

4. 关闭所有其它应用程序。此步骤是必需的。在出现最后一个 Express BIOS Update（快速 BIOS 更新）窗口之后，系统将重新启动。

5. 从硬盘上找到保存的可执行文件的位置，双击此文件。即开始运行更新程序。

6. 按对话框中的说明完成 BIOS 更新。

更新 BIOS

更新更新

view] Latest BIOS updates”（[查看] 最新 BIOS 更新），

快速

快速快速

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

使用

使用 Iflash Memory Update Utility（（（（Iflash 内存更新实用

使用使用程序

程序））））更新

程序程序

获取

获取 BIOS 更新文件

获取获取

更新 BIOS

更新更新

使用 Iflash BIOS update utility（Iflash BIOS 更新实用程序），您可以从软盘或其它可启动媒体上更新系统的 BIOS。此实用程序可通过万维网下载，它提供了一种简单方法以创建可启动的快闪内存更新软盘，使用它即可自动更新您的 BIOS。

更新文件

更新文件更新文件

通过 BIOS 更新文件可将 BIOS 更新到新的版本。BIOS 更新文件是一个自解压的压缩文件，其中包含更新 BIOS 所需的所有文件。BIOS 更新文件包括：

• 新的 BIOS 文件

• BIOS 恢复文件

• Intel Flash Memory Update Utility（Intel 快闪内存更新实用程序）

您可从计算机供应商处获得 BIOS 更新文件，也可访问以下 Intel 万维网站点并导航到桌面主板 D915GLVG 页面进行下载：

产品指南

产品指南产品指南

内存更新实用

内存更新实用内存更新实用

http://support.intel.com/support/motherboards/desktop

导航至 D915GLVG 页面，单击 “[ 并选择 Iflash BIOS Update（Iflash BIOS 更新）实用程序文件。

注释

注释注释

在尝试更新 BIOS 之前，请仔细阅读随更新实用程序提供的操作说明。

Iflash Memory Update Utility（Iflash 内存更新实用程序）允许您：

• 更新快闪内存中的 BIOS

• 更新 BIOS 的语言部分

更新

更新 BIOS

更新更新

注意

注意注意

随更新文件提供的 AUTOEXEC.BAT（自动批处理）文件将对 BIOS 进行更新。切勿中断此更新过程，否则系统可能无法重新启动。

1. 用 BIOS 更新软盘从驱动器 A 启动计算机。系统启动期间，更新文件中的 AUTOEXEC.BAT 文件将自动执行 BIOS 更新过程。

2. 更新过程完成后，屏幕上将显示一条消息，提示您取出软盘并重新启动系统。

3. 在计算机启动期间，请注意检查 BIOS 标识（版本号），以确认更新是否成功。如果显示一个徽标，请按 <Esc> 键查看 POST 消息。

view] Latest BIOS updates”（[查看] 最新 BIOS 更新），

恢复

恢复 BIOS

恢复恢复

一般而言，在更新 BIOS 过程中很少会发生中断。但是，若一旦出现中断，则可能损坏 BIOS。如果更新失败，请按以下步骤恢复 BIOS。以下步骤使用 Setup（设置）程序的恢复模式。有关 Setup（设置）程序模式的更多详情，请参阅第 45 页。

注释

注释注释

由于启动块程序区内只有很少的程序码，所以无法支持视频显示。在此过程中，屏幕上将看不到任何显示。您需要通过倾听扬声器并观察软盘驱动器 LED 指示灯来监视此过程。

1. 关闭计算机电源，断开计算机电源电缆，并断开所有外部连接的外围设备。

2. 拆下计算机箱盖，在桌面主板上找到配置跳线块（参见图 24）。

3. 如下图所示，取下所有跳线连接，将 Setup（设置）程序设为恢复模式。

4. 将 BIOS 更新启动软盘插入驱动器 A。

5. 盖好计算机箱盖，连接好电源电缆并打开计算机电源以启动计算机。恢复过程需要几分钟时间。

6. 倾听扬声器：

• 通电后，驱动器 A 即开始有活动迹象。大约一分钟后，会听到两声笛音且驱动器

A 暂时停止活动，这表明已成功恢复 BIOS 核心。随后，驱动器 A 又开始活动，

并再次听到两声笛音，表明已成功恢复启动块程序。上述一系列迹象表明 BIOS 已成功恢复。

• 若听到一连串笛音，则表明 BIOS 恢复失败。

7. 如果恢复失败，请回到步骤 1 并重复以上恢复步骤。

8. 如果恢复成功，关闭计算机，并断开电源电缆。

9. 拆下计算机箱盖，继续以下步骤。

10. 如下图所示，让跳线块重新接通 1-2 号针，将 Setup（设置）程序设为正常模式。

BIOS

11. 将更新软盘留在驱动器 A 中，重新盖好计算机箱盖，并连接好计算机电源电缆。

12. 打开计算机电源，继续 BIOS 更新。

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

产品指南

产品指南产品指南

A 错误消息和指示信号

错误消息和指示信号

错误消息和指示信号错误消息和指示信号

桌面主板 D915GLVG 通过以下两种方式报告 POST 错误：

• 发出笛音码声音信号

• 在显示器上显示错误消息

BIOS 笛音码

笛音码

笛音码笛音码

在开机自检 (POST) 期间，如果视频配置发生错误（视频卡出现故障或未安装视频卡），或外部 ROM 模块没有正确地校验归零，则 BIOS 也会发出笛音信号（一个长音后跟两个短音）。表 9 列出了 BIOS 的各种笛音码。

表表表表 9. 笛音码

笛音次数

笛音次数说明

笛音次数笛音次数

笛音码

笛音码笛音码

说明

说明说明

刷新故障

不能复位奇偶校验

第一个 64 K 内存故障

计时器不工作

处理器故障（保留，未使用）

8042 GateA20 不能切换（内存故障或未安装内存）

异常中断错误

显示内存读写错误

（保留，未使用）

CMOS 关机寄存器测试错误

无效的 BIOS（例如找不到 POST 模块）

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

产品指南

产品指南产品指南

BIOS 错误消息

错误消息

错误消息错误消息

如果 POST（开机自检）期间发生可恢复的错误，BIOS 将显示描述该问题的错误消息。表 10 对 BIOS 错误消息的含义进行了说明。

表表表表 10. BIOS 错误消息

错误消息

错误消息说明

错误消息错误消息

GA20 Error（GA20 错误）内存测试期间切换到保护模式时，Gate-A20 发生错误。

Pri Master HDD Error Pri Slave HDD Error Sec Master HDD Error Sec Slave HDD Error

（主 IDE 主硬盘驱动器错误主 IDE 从硬盘驱动器错误次 IDE 主硬盘驱动器错误次 IDE 从硬盘驱动器错误）

Pri Master Drive – ATAPI Incompatible Pri Slave Drive – ATAPI Incompatible Sec Master Drive – ATAPI Incompatible Sec Slave Drive – ATAPI Incompatible

（主 IDE 主驱动器 – ATAPI 不兼容主 IDE 从驱动器 – ATAPI 不兼容次 IDE 主驱动器 – ATAPI 不兼容次 IDE 从驱动器 – ATAPI 不兼容）

A: Drive Error（驱动器错误） B: Drive Error（驱动器错误）

CMOS Battery Low （CMOS 电池电量不足）

CMOS Display Type Wrong （CMOS 显示类型错误）

CMOS Checksum Bad （CMOS 校验和错误）

CMOS Settings Wrong （CMOS 设置错误）

CMOS Date/Time Not Set （未设置 CMOS 日期／时间）

DMA Error（DMA 错误）在 DMA 控制器读／写测试期间发生错误。 FDC Failure（软盘驱动器控制器故障）尝试访问软盘驱动器控制器时发生错误。 HDC Failure（硬盘控制器故障）尝试访问硬盘控制器时发生错误。

Checking NVRAM.....

（正在检查 NVRAM.....）

Update OK!（更新成功！） NVRAM 无效并已成功更新。 Updated Failed（更新失败） NVRAM 无效且无法更新。 Keyboard Is Locked（键盘锁定）发生系统键盘锁定。系统必须解锁以继续启动。 Keyboard Error（键盘错误）键盘连接错误。确保键盘已正确连接。 KB/Interface Error（键盘／接口错误）键盘接口测试失败。

错误消息

错误消息错误消息

说明

说明说明

无法读取相应驱动器的扇区。

相应的驱动器不是 ATAPI 设备。运行设置程序以确保选择了正确的设备类型。

软盘驱动器无响应。

电池可能即将耗尽。立即更换电池。

显示类型与在 CMOS 中存储的类型不一致。检查设置程序以确保类型正确。

CMOS 校验和不正确。CMOS 内存可能已损坏。运行设置程序以复位设置值。

CMOS 值与上次启动时的值不同。这些设置值已损坏或电池出现故障。

存储在 CMOS 中的时间和／或日期值无效。运行设置程序以设置正确的值。

正在检查 NVRAM 以查看其是否有效。

待续

错误消息和指示信号

错误消息和指示信号错误消息和指示信号

表表表表 10. BIOS 错误消息

错误消息

错误消息说明

错误消息错误消息

Memory Size Decreased （内存容量减少）

Memory Size Increased （内存容量增加）

Memory Size Changed （内存容量发生变化）

No Boot Device Available （没有可用的启动设备）

Off Board Parity Error （板外奇偶校验错误）

On Board Parity Error （板上奇偶校验错误）

Parity Error（奇偶校验错误）板上内存在未知地址处发生奇偶校验错误。

NVRAM / CMOS / PASSWORD cleared by Jumper （NVRAM / CMOS／口令被跳线清除）

<CTRL_N> Pressed

（按下了 <CTRL_N> 组合键）

错误消息（续）

错误消息错误消息

说明

说明说明

上次启动后内存容量减少。如果未曾拆卸内存，可能内存已损坏。

上次启动后内存容量增加。如果未曾添加内存，可能系统出现问题。

上次启动后内存容量发生变化。如果未曾添加或拆卸内存，可能内存已损坏。

系统找不到可以启动的设备。

板外卡上发生奇偶校验错误。此错误后面跟随一个地址。

板上内存发生奇偶校验错误。此错误后面跟随一个地址。

NVRAM、CMOS 和口令已被清除。应断开系统电源并取下跳线。

忽略 CMOS 并且清除 NVRAM。用户必须进入设置程序。

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

产品指南

产品指南产品指南

B 符合标准与规范

符合标准与规范

符合标准与规范符合标准与规范

本附录包括桌面主板 D915GLVG 符合的以下规范、规章和标准信息：

• 安全规范

• 欧盟符合标准声明

• 产品生态声明

• 电磁兼容性 (EMC) 规范

• 产品认证标志

安全规范

安全规范安全规范

桌面主板 D915GLVG 若以正确方式安装于兼容的主机系统中，将符合表 11 所列的所有安全规范。

表表表表 11. 安全规范

规范

规范标题

规范规范

UL 60950-1:2003 年／

CSA C22.2 No. 60950-1-03

EN 60950-1:2002 年 Information Technology Equipment – Safety - Part 1（信息技术设备 –

IEC 60950-1:2001 年，第一版 Information Technology Equipment – Safety - Part 1（信息技术设备 –

欧盟符合标准声明

欧盟符合标准声明欧盟符合标准声明

我们，即 Intel Corporation，基于独立承担责任的原则在此声明，Intel® 桌面主板 D915GLVG 产品符合获得 CE 标志认证的所有适用标准和基本要求，并符合欧盟委员会规章 89/336/EEC （电磁兼容性规章）和 73/23/EEC（安全／低电压规章）的要求。

本产品上贴有 CE 标志，表示符合欧盟所有成员国的规章要求，可不受任何限制地在欧盟各国销售。

本产品符合欧盟规章 89/336/EEC 和 73/23/EEC 的规定和要求。

安全规范

安全规范安全规范

标题

标题标题

Information Technology Equipment – Safety - Part 1（信息技术设备 – 安全 – 第 1 部分）：General Requirements（一般要求）（美国和加拿大）

安全 – 第 1 部分）：General Requirements（一般要求）（欧盟）

安全 – 第 1 部分）：General Requirements（一般要求）（国际）

Intel Desktop Board D915GLVG Product Guide

Čeština Tento výrobek odpovídá požadavkům evropských směrnic 89/336/EEC a 73/23/EEC. Dansk Dette produkt er i overensstemmelse med det europæiske direktiv 89/336/EEC &

73/23/EEC. Dutch Dit product is in navolging van de bepalingen van Europees Directief 89/336/EEC &

73/23/EEC.

Eesti Antud toode vastab Euroopa direktiivides 89/336/EEC ja 73/23/EEC kehtestatud nõuetele. Suomi Tämä tuote noudattaa EU-direktiivin 89/336/EEC & 73/23/EEC määräyksiä. Français Ce produit est conforme aux exigences de la Directive Européenne 89/336/EEC &

73/23/EEC. Deutsch Dieses Produkt entspricht den Bestimmungen der Europäischen Richtlinie 89/336/EEC &

73/23/EEC. Ελληνικά Το παρόν προϊόν ακολουθεί τις διατάξεις των Ευρωπαϊκών Οδηγιών 89/336/ΕΟΚ και

73/23/ΕΟΚ.

Magyar E termék megfelel a 89/336/EEC és 73/23/EEC Európai Irányelv előírásainak. Icelandic Þessi vara stenst reglugerð Evrópska Efnahags Bandalagsins númer 89/336/ EEC &

73/23/EEC.

Italiano Questo prodotto è conforme alla Direttiva Europea 89/336/EEC & 73/23/EEC. Latviešu Šis produkts atbilst Eiropas Direktīvu 89/336/EEC un 73/23/EEC noteikumiem. Lietuvių Šis produktas atitinka Europos direktyvų 89/336/EEC ir 73/23/EEC nuostatas. Malti Dan il-prodott hu konformi mal-provvedimenti tad-Direttivi Ewropej 89/336/EEC u

73/23/EEC. Norsk Dette produktet er i henhold til bestemmelsene i det europeiske direktivet 89/336/ EEC &

73/23/EEC. Polski Niniejszy produkt jest zgodny z postanowieniami Dyrektyw Unii Europejskiej 89/336/EWG

i 73/23/EWG. Portuguese Este produto cumpre com as normas da Diretiva Européia 89/336/EEC &

73/23/EEC.

Español Este producto cumple con las normas del Directivo Europeo 89/336/EEC & 73/23/EEC. Slovensky Tento produkt je v súlade s ustanoveniami európskych direktív 89/336/EEC a

73/23/EEC.

Slovenščina

Izdelek je skladen z določbami evropskih direktiv 89/336/EGS in 73/23/EGS.

Svenska Denna produkt har tillverkats i enlighet med EG-direktiv 89/336/EEC & 73/23/EEC. Türkçe Bu ürün, Avrupa Birliği’nin 89/336/EEC ve 73/23/EEC yönergelerine uyar.

符合标准与规范

符合标准与规范符合标准与规范

产品生态声明

产品生态声明产品生态声明

提供以下信息旨在确保本产品在全球范围内符合生态和环保要求及相关法规。

处理废旧部件注意事项

处理废旧部件注意事项处理废旧部件注意事项

本产品中包括以下材料，在处理旧产品时可能受相关法规约束：印刷电路板组件上包括铅焊料。

回收处理注意事项

回收处理注意事项回收处理注意事项

As part of its commitment to environmental responsibility, Intel has implemented the Intel Product Recycling Program to allow retail consumers of Intel’s branded products to return used products to select locations for proper recycling.

Please consult the http://www.intel.com/intel/other/ehs/product_ecology/Recycling_Program.htm for the details of this program, including the scope of covered products, available locations, shipping instructions, terms & conditions, etc.

作为其对环境责任之承诺的部分，英特尔已实施 Intel Product Recycling Program （英特尔产品回收计划），以允许英特尔品牌产品的零售消费者将使用过的产品退还至指定地点作恰当的重复使用处理。

请参考 http://www.intel.com/intel/other/ehs/product_ecology/Recycling_Program.htm 了解此计划的详情，包括涉及产品之范围、回收地点、运送指导、条款和条件等。

Deutsch Als Teil von Intels Engagement für den Umweltschutz hat das Unternehmen das Intel Produkt-

Recyclingprogramm implementiert, das Einzelhandelskunden von Intel Markenprodukten ermöglicht, gebrauchte Produkte an ausgewählte Standorte für ordnungsgemäßes Recycling zurückzugeben.

Details zu diesem Programm, einschließlich der darin eingeschlossenen Produkte, verfügbaren Standorte, Versandanweisungen, Bedingungen usw., finden Sie auf der

http://www.intel.com/intel/other/ehs/product_ecology/Recycling_Program.htm

Español

Como parte de su compromiso de responsabilidad medioambiental, Intel ha implantado el programa de reciclaje de productos Intel, que permite que los consumidores al detalle de los productos Intel devuelvan los productos usados en los lugares seleccionados para su correspondiente reciclado.

Consulte la http://www.intel.com/intel/other/ehs/product_ecology/Recycling_Program.htm los detalles del programa, que incluye los productos que abarca, los lugares disponibles, instrucciones de envío, términos y condiciones, etc.

para ver

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

产品指南

产品指南产品指南

Français

Dans le cadre de son engagement pour la protection de l'environnement, Intel a mis en œuvre le programme Intel Product Recycling Program (Programme de recyclage des produits Intel) pour permettre aux consommateurs de produits Intel de recycler les produits usés en les retournant à des adresses spécifiées.

Visitez la page Web http://www.intel.com/intel/other/ehs/product_ecology/Recycling_Program.htm pour en savoir plus sur ce programme, à savoir les produits concernés, les adresses disponibles, les instructions d'expédition, les conditions générales, etc.

Japanese

インテルでは、環境保護活動の一環として、使い終えたインテルブランド製品を指定の場所へ返送していただき、リサイクルを適切に行えるよう、インテル製品リサイクルプログラムを発足させました。

対象製品、返送先、返送方法、ご利用規約など、このプログラムの詳細情報は、

http://www.intel.com/intel/other/ehs/product_ecology/Recycling_Program.htm （英語）をご覧く

ださい。

Malay

Sebagai sebahagian daripada komitmennya terhadap tanggungjawab persekitaran, Intel telah melaksanakan Program Kitar Semula Produk untuk membenarkan pengguna-pengguna runcit produk jenama Intel memulangkan produk terguna ke lokasi-lokasi terpilih untuk dikitarkan semula dengan betul.

Sila rujuk http://www.intel.com/intel/other/ehs/product_ecology/Recycling_Program.htm

untuk mendapatkan butir-butir program ini, termasuklah skop produk yang dirangkumi, lokasi-lokasi tersedia, arahan penghantaran, terma & syarat, dsb.

Portuguese

Como parte deste compromisso com o respeito ao ambiente, a Intel implementou o Programa de Reciclagem de Produtos para que os consumidores finais possam enviar produtos Intel usados para locais selecionados, onde esses produtos são reciclados de maneira adequada.

Consulte o site http://www.intel.com/intel/other/ehs/product_ecology/Recycling_Program.htm

(em Inglês) para obter os detalhes sobre este programa, inclusive o escopo dos produtos cobertos, os locais disponíveis, as instruções de envio, os termos e condições, etc.

Russian

В качестве части своих обязательств к окружающей среде, в Intel создана программа утилизации продукции Intel (Product Recycling Program) для предоставления конечным пользователям марок продукции Intel возможности возврата используемой продукции в специализированные пункты для должной утилизации.

Пожалуйста, обратитесь на веб-сайт

http://www.intel.com/intel/other/ehs/product_ecology/Recycling_Program.htm

за информацией об

этой программе, принимаемых продуктах, местах приема, инструкциях об отправке, положениях и условиях и т.д.

符合标准与规范

符合标准与规范符合标准与规范

Türkçe

Intel, çevre sorumluluğuna bağımlılığının bir parçası olarak, perakende tüketicilerin Intel markalı kullanılmış ürünlerini belirlenmiş merkezlere iade edip uygun şekilde geri dönüştürmesini amaçlayan Intel Ürünleri Geri Dönüşüm Programı’nı uygulamaya koymuştur.

Bu programın ürün kapsamı, ürün iade merkezleri, nakliye talimatları, kayıtlar ve şartlar v.s dahil bütün ayrıntılarını ögrenmek için lütfen

http://www.intel.com/intel/other/ehs/product_ecology/Recycling_Program.htm

Web sayfasına gidin.

EMC（电磁兼容性）规范

（电磁兼容性）规范

（电磁兼容性）规范（电磁兼容性）规范

桌面主板 D915GLVG 若以正确方式安装于兼容的主机系统中，将符合表 12 所列的所有电磁兼容性 (EMC) 规范。

表表表表 12. EMC（电磁兼容性）规范

规范

规范标题

规范规范

FCC B 类

ICES-003（B 类） Interference-Causing Equipment Standard, Digital Apparatus（可引起干扰

EN55022: 1998 年（B 类）

EN55024: 1998 年

AS/NZS 3548（B 类）

CISPR 22，第 3 版（B 类）

CISPR 24: 1997 年

VCCI（B 类）

（电磁兼容性）规范

（电磁兼容性）规范（电磁兼容性）规范

标题

标题标题

Title 47 of the Code of Federal Regulations, Parts 2 and 15, Subpart B, Radio Frequency Devices（联邦规章法案第 47 条第 2 和第 15 部分的 B 子部分，射频设备）。（美国）

的设备标准，数字设备）。（加拿大）

Limits and methods of measurement of Radio Interference Characteristics of Information Technology Equipment（对信息技术设备无线电干扰特性的限制和测量方法）。（欧盟）

Information Technology Equipment – Immunity Characteristics Limits and methods of measurement（信息技术设备 – 抗扰性特性的限制和测量方法）。（欧盟）

Australian Communications Authority, Standard for Electromagnetic Compatibility（澳大利亚通信管理局电磁兼容性标准）。（澳大利亚和新西兰）

Limits and methods of measurement of Radio Disturbance Characteristics of Information Technology Equipment（对信息技术设备无线电干扰特性的限制和测量方法）。（国际）

Information Technology Equipment – Immunity Characteristics – Limits and Methods of Measurement（信息技术设备 – 抗扰性特性 – 限制和测量方法）。（国际）

Voluntary Control for Interference by Information Technology Equipment （信息技术设备民间干扰控制）。（日本）

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

产品指南

产品指南产品指南

日本声明的译文：依照信息技术设备民间干扰控制委员会 (VCCI) 标准，本设备属于 B 类产品。在居住环境下，如果在无线电或电视接收机附近使用本设备，将可能产生无线电干扰。应按照产品手册中的说明安装和使用本设备。

韩国 B 类设备声明译文：此设备属于家用设备，经验证符合 EMC（电磁兼容性）的有关要求。您可在居住环境和其它非居住环境下使用本设备。

产品认证标志（桌面主板级）

产品认证标志（桌面主板级）产品认证标志（桌面主板级）

在桌面主板 D915GLVG 上，贴有以下产品认证标志（如表 13 所示）：

符合标准与规范

符合标准与规范符合标准与规范

表表表表 13. 产品认证标志

说明

说明标志

说明说明

UL 美国／加拿大共同认可组件标志。包括 Intel 桌面主板的相关 UL 文件号： E210882（位于组件一面）。

B 类设备 FCC 合格声明徽标；包括 Intel 名称和型号 D915GLVG（位于组件一面）。

CE 标志。声明符合欧盟 (EU) EMC 规章 (89/336/EEC) 和低电压规章 (73/23/EEC)（位于组件一面）。CE 标志也应显示在包装盒上。

澳大利亚通信管理局 (ACA) C 勾号标志。包括相关 Intel 供应商代码 N-232。 C 勾号标志也应显示在包装盒上。

日本 VCCI（民间干扰控制委员会）合格标志。

韩国 MIC（信息通讯部）标志。有关 MIC 认证的信息，请访问

产品认证标志

产品认证标志产品认证标志

标志

标志标志

http://support.intel.com/support/motherboards/desktop/

印刷电路板制造商认可标志：包括独特效果的 UL 认证制造商徽标和易燃性等级号（位于焊接一面）。

V-0 或 94V-0

Intel 桌面主板

桌面主板 D915GLVG 产品指南

桌面主板桌面主板

产品指南

产品指南产品指南
