Intel D201GLY2 User Manual
英特尔® 台式机主板 D201GLY2
产品指南
修订记录
修订版 修订记录 日期
-001
如果台式机主板上贴有 FCC 合格声明标志，则适用以下声明：
《英特尔
®
台式机主板 D201GLY2 产品指南》第一版 2007 年 9 月
FCC 合格声明
本设备符合联邦规章法案 (FCC) 第 15 部分的要求。其操作符合以下两个条件：(1) 本设备不会产生有害干扰；而且，
(2) 本设备必须承受任何接收到的干扰，包括可能引起不良操作的干扰。
若您对本产品的电磁兼容性性能有任何疑问，请联络：
Intel Corporation, 5200 N.E. Elam Young Parkway, Hillsboro, OR 97124,
1-800-628-8686
本设备已经过测试，符合联邦规章法案 (FCC) 第 15 部分对 B 类数字设备的限制要求。这些限制旨在提供合理的保护措施，
以防止在居住区安装本设备时可能产生的有害干扰。本设备将产生、使用并可能辐射无线电射频能。如果未按说明安装和使用
本设备，可能会对无线电通信造成有害干扰。然而，在特定条件下的正确安装并不保证不会产生此类干扰。如果本设备确实对
无线电通信或电视接收产生了有害干扰（通过关闭和打开本设备可判定有无干扰产生），用户可采取以下一种或几种措施消除
干扰：
• 改变接收天线的方向或位置。
• 增大本设备与接收设备之间的距离。
• 将本设备和接收设备分别连接到归属于不同电路的电源插座中。
• 咨询经销商或经验丰富的无线电／电视技术人员，以寻求帮助。
未经英特尔公司明确许可，若对本设备作出任何修改或改动，用户可能丧失操作本设备的权利。
本设备经测试，符合家用或商用环境下的 FCC 标准。
加拿大通信部 (Canadian Department of Communications) 符合标准声明
本数字设备未超过对无线电噪声辐射的 B 类限制，此限制是加拿大通信部颁布的《无线电干扰规则》(Radio Interference
Regulations) 中对数字设备的限制性规定。
Le présent appareil numerique német pas de bruits radioélectriques dépassant les limites applicables aux
appareils numériques de la classe B prescrites dans le Réglement sur le broullage radioélectrique édicté par
le ministére des Communications du Canada.
免责声明
本文档提供有关英特尔® 产品的信息。本文档并未授予任何知识产权的许可，并未以明示或暗示，或以禁止反言或其它方式
授予任何知识产权许可。除英特尔在其产品的销售条款和条件中声明的责任之外，英特尔概不承担任何其它责任。并且，
英特尔对英特尔产品的销售和／或使用不作任何明示或暗示的担保，包括对产品的特定用途适用性、适销性或对任何
专利权、版权或其它知识产权的侵权责任等，均不作担保。英特尔产品并非设计用于医疗、救生或维生等用途。英特尔
可能随时对产品规格及产品描述作出修改，恕不另行通知。
台式机主板 D201GLY2 可能包含某些设计缺陷或错误，一经发现将收入勘误表，并因此可能导致产品与已出版的规格有所
差异。如客户索取，可提供最新的勘误表。
英特尔、英特尔徽标和赛扬是英特尔公司在美国及其它国家的商标。
* 其它名称和品牌分别为其相应所有者的财产。
版权所有 © 2007 年，英特尔公司。保留所有权利。
前言
本《产品指南》为您提供有关英特尔® 台式机主板 D201GLY2 的板面布局、组件安装和规范要求
等信息。
适用读者
本《产品指南》旨在供合格的技术人员使用。它并不面向一般读者。
计划用途
所有英特尔® 台式机主板均已经过评估测试，并认定为信息技术设备 (I.T.E.)，可安装于家用、
商用、学校、计算机房或类似场所的个人计算机 (PC) 中。本产品在其它 PC 或嵌入式非 PC 应用
领域或应用环境（如医疗、工业、报警系统、测试设备等）下的适用性，未经英特尔进一步鉴定，
可能不受支持。
文档结构
本《产品指南》包括以下各章内容：
1 台式机主板功能：概述产品的功能与特性
2 安装和更换台式机主板组件：提供有关安装本台式机主板及其它硬件组件的指导
3 更新 BIOS：提供有关更新 BIOS 的指导
A BIOS 错误消息：提供有关 BIOS 错误消息的说明
B 符合标准与规范：提供有关安全规范和 EMC 认证及产品认证等信息
体例
本文档采用如下体例：
注意
注意提醒用户如何防止损坏硬件或丢失数据。
注释
注释提示用户对重要信息引起重视。
iii
英特尔台式机主板 D201GLY2 产品指南
术语
下表列出了本产品指南中常用的一些术语及其说明。
术语 说明
GB
GHz
KB
MB
Mbit
MHz
千兆字节（1,073,741,824 字节）
千兆赫（十亿赫兹）
千字节（1024 字节）
兆字节（1,048,576 字节）
兆位（1,048,576 位）
兆赫（百万赫兹）
包装盒内容
• 英特尔台式机主板
• I/O 防护板
• 一条 ATA-66/100 电缆
• 一条串行 ATA (SATA) 电缆
• 《快速参考指南》
• 配置和安全标签
• Intel
®
Express Installer（英特尔® 快速安装驱动程序）光盘
iv
目录
1 台式机主板功能
支持的操作系统....................................................................................................10
台式机主板组件....................................................................................................11
处理器...............................................................................................................13
主内存...............................................................................................................13
芯片组...............................................................................................................14
图形子系统 .........................................................................................................14
音频子系统 .........................................................................................................14
输入／输出 (I/O) 控制器 ........................................................................................15
LAN 子系统 ........................................................................................................15
LAN 子系统软件 ...........................................................................................16
RJ-45 LAN 连接器 LED 指示灯.........................................................................16
高速 USB 2.0 支持...............................................................................................17
增强型 IDE 接口 ..................................................................................................17
串行 ATA ...........................................................................................................17
扩展功能 ............................................................................................................17
BIOS................................................................................................................17
IDE 自动配置...............................................................................................18
PCI 自动配置...............................................................................................18
安全口令.....................................................................................................18
电源管理功能.......................................................................................................18
ACPI（高级配置与电源接口）...........................................................................19
硬件支持.....................................................................................................19
电源连接器...........................................................................................19
风扇接头连接器 .....................................................................................19
+5 V 备用电源 LED 指示灯 .............................................................................19
局域网 (LAN) 唤醒功能 ...........................................................................20
USB 唤醒 ............................................................................................21
PS/2 键盘／鼠标唤醒..............................................................................21
PME# 唤醒支持 ....................................................................................21
电池 .................................................................................................................21
实时时钟 ............................................................................................................21
2 安装和更换台式机主板组件
开始之前 ............................................................................................................23
安装注意事项.......................................................................................................24
防止电源系统过载..........................................................................................24
遵守安全与规范要求.......................................................................................24
安装 I/O 防护板...................................................................................................25
安装和拆卸台式机主板............................................................................................26
安装和拆卸内存....................................................................................................27
安装 DIMM .................................................................................................27
拆卸 DIMM .................................................................................................29
连接 IDE 电缆 .....................................................................................................29
连接串行 ATA (SATA) 电缆 ....................................................................................31
连接内部接头连接器 ..............................................................................................32
安装前面板音频接头连接器...............................................................................33
连接高速 USB 2.0 接头连接器..........................................................................34
v
英特尔台式机主板 D201GLY2 产品指南
连接前面板接头连接器 ....................................................................................34
连接机箱风扇.......................................................................................................35
连接电源系统电缆 .................................................................................................36
设置台式机主板跳线 ..............................................................................................37
前面板音频接头连接器／跳线块 .........................................................................37
BIOS 配置跳线.............................................................................................38
清除口令.....................................................................................................39
更换电池 ............................................................................................................40
3 更新 BIOS
使用 Intel® Express BIOS Update（英特尔® 快速 BIOS 更新）实用程序更新 BIOS .............45
使用 Iflash Memory Update Utility（Iflash 内存更新实用程序）更新 BIOS........................45
获取 BIOS 更新文件 ......................................................................................45
使用 Iflash Memory Update Utility（Iflash 内存更新实用程序）更新 BIOS ................46
恢复 BIOS ..................................................................................................46
A BIOS 错误消息
BIOS 前面板电源 LED 指示灯代码 ............................................................................47
BIOS 错误消息 ....................................................................................................47
B 符合标准与规章
安全标准 ............................................................................................................49
粘贴电池标志 ...............................................................................................49
欧盟符合标准声明 .................................................................................................50
产品生态声明.......................................................................................................51
回收处理考虑因素..........................................................................................51
无铅 2LI／不含 Pb 2LI 主板 ............................................................................54
有毒有害物质禁用指令 (RoHS) .........................................................................55
欧盟 RoHS ..........................................................................................55
中国 RoHS ..........................................................................................55
EMC（电磁兼容性）规章 ........................................................................................57
确保符合电磁兼容性 (EMC) 规章 .......................................................................58
产品认证 ............................................................................................................59
台式机主板级认证标志 ....................................................................................59
机箱和组件认证 ............................................................................................60
vi
图
1. 英特尔台式机主板 D201GLY2 组件......................................................................11
2. 背面板音频连接器............................................................................................15
3. LAN 连接器 LED 指示灯 ...................................................................................16
4. 备用电源指示灯位置.........................................................................................20
5. 安装 I/O 防护板 .............................................................................................25
6. 台式机主板 D201GLY2 安装螺丝孔......................................................................26
7. 使用 DDR2 DIMM ..........................................................................................27

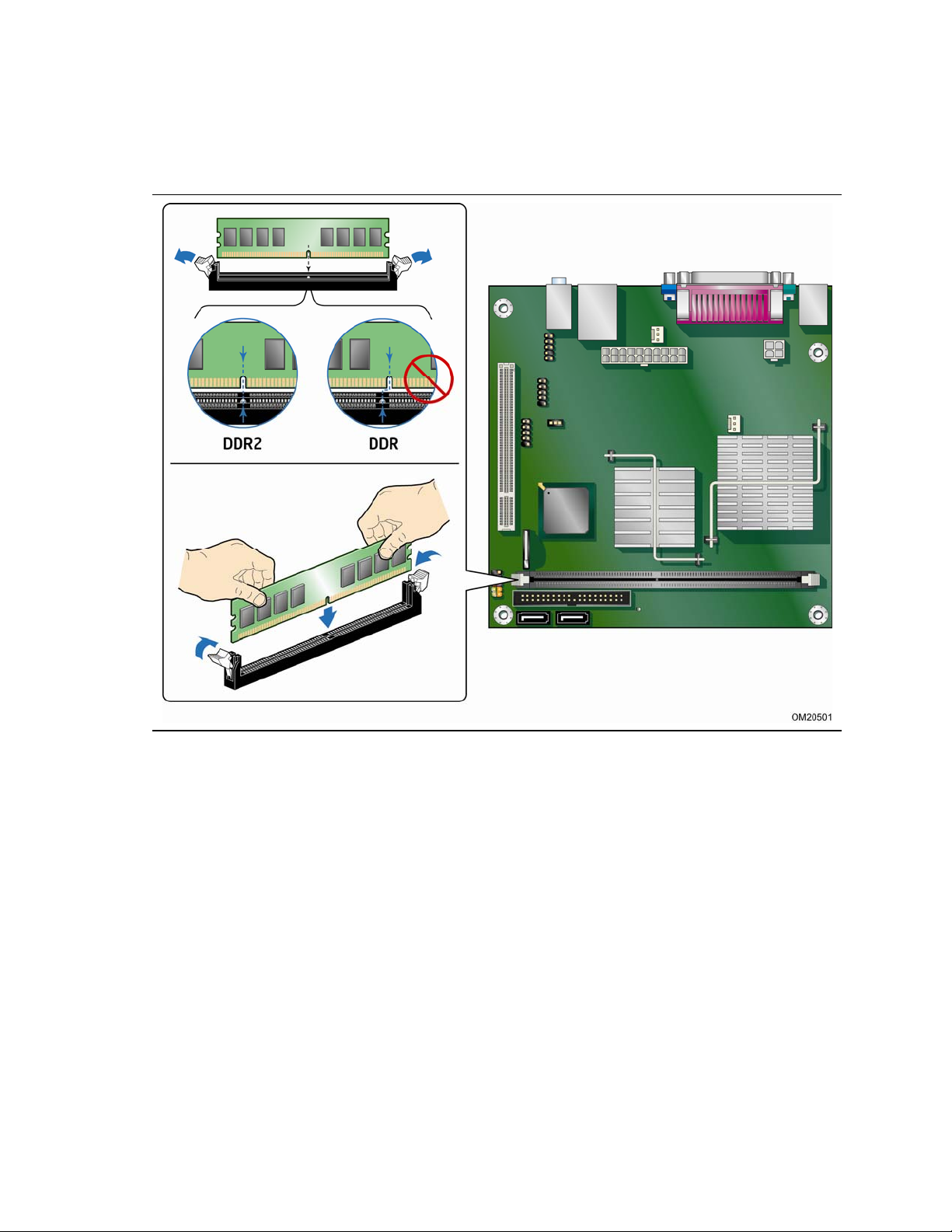

8. 安装 DIMM ...................................................................................................28
9. 连接 IDE 电缆................................................................................................30
10. 连接串行 ATA 电缆..........................................................................................31
11. 内部接头连接器 ..............................................................................................32

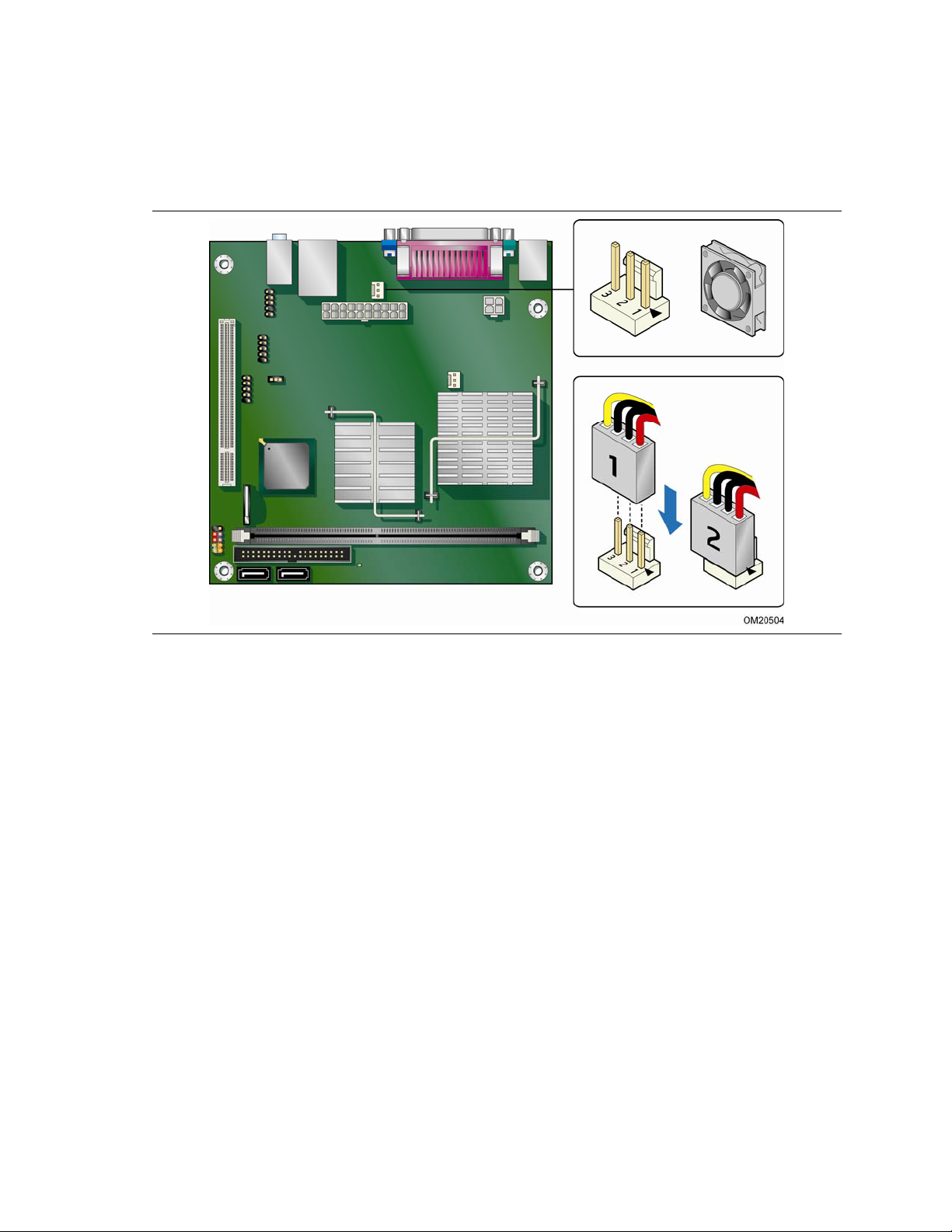

12. 机箱风扇接头连接器位置 ...................................................................................35
13. 连接 2 x 10 或 2 x 12 电源系统电缆....................................................................36
14. 台式机主板跳线 ..............................................................................................37

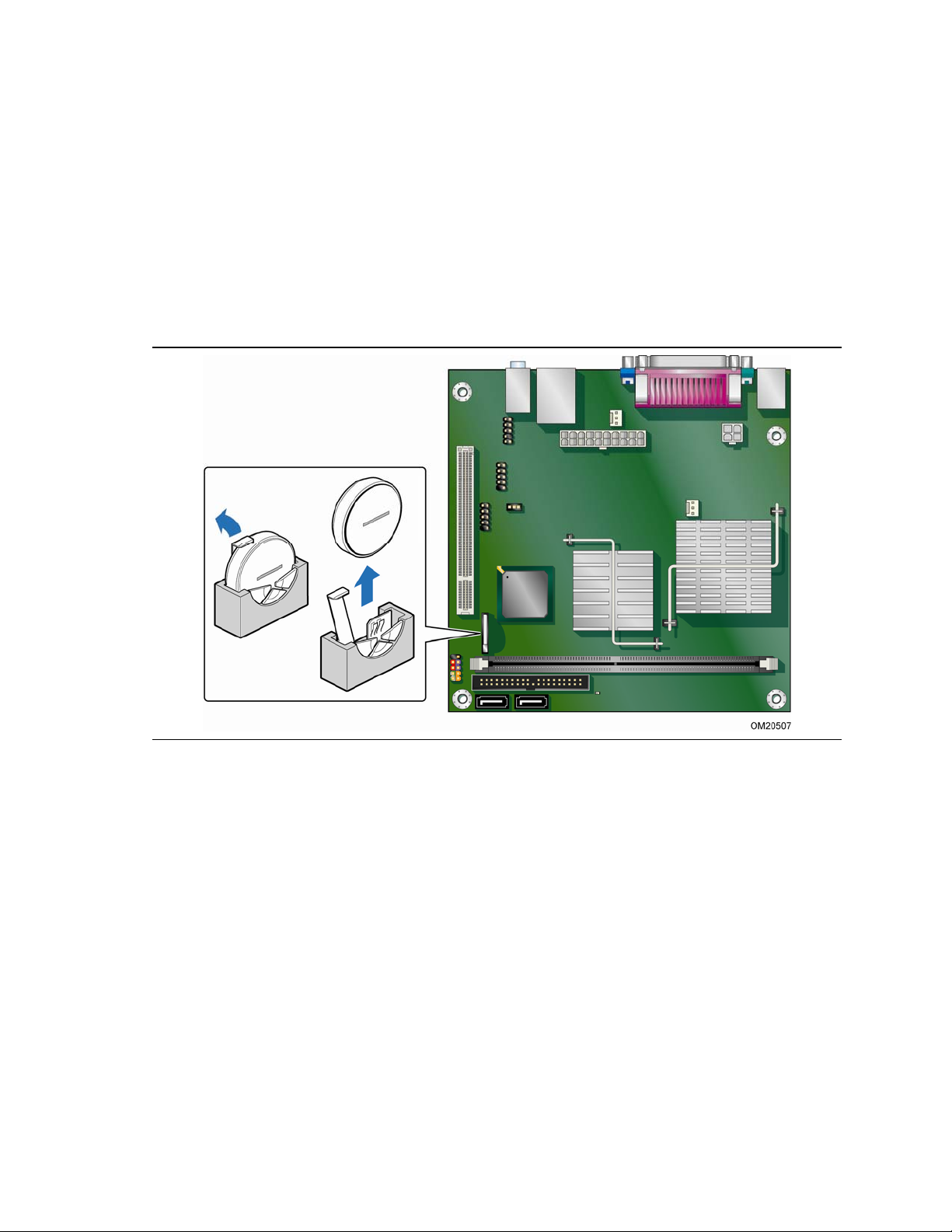

15. 拆卸电池.......................................................................................................44
16. 台式机主板 D201GLY2 中国 RoHS 物质主动声明表..................................................56
目录
表
1. 功能摘要........................................................................................................ 9
2. 台式机主板 D201GLY2 组件 ..............................................................................12
3. RJ-45 10/100 以太网 LAN 连接器 LED 指示灯.......................................................16
4. 前面板音频接头连接器信号名称 ...........................................................................33
5. 高速 USB 2.0 接头连接器信号名称 ......................................................................34
6. 前面板接头连接器信号名称.................................................................................34
7. 前面板音频接头连接器／跳线块 ...........................................................................38
8. BIOS Setup（设置）程序各种模式的跳线设置 ........................................................38
9. 前面板电源 LED 指示灯闪烁代码 .........................................................................47
10. BIOS 错误消息...............................................................................................47
11. 安全标准.......................................................................................................49
12. 无铅二级互连标志............................................................................................54
13. 中国 RoHS／环境友好使用期限标志 .....................................................................55
14. EMC（电磁兼容性）规章 ...................................................................................57
15. 产品认证标志 .................................................................................................59
vii
英特尔台式机主板 D201GLY2 产品指南
viii
1 台式机主板功能
本章简要描述英特尔® 台式机主板 D201GLY2 的主要功能和特性。表 1 对本台式机主板的各项
功能进行了总结。
表 1. 功能摘要
形状参数
处理器
主内存 • 一个 240 针 SDRAM 双列直插式内存模块 (DIMM) 插槽
芯片组 • SiS662* 图形和内存控制器（北桥）
图形 SiS Integrated Mirage* 1 图形引擎
音频 • ADI AD1888 音频编码解码器
扩展功能 一个 PCI 总线附加卡连接器
外围设备接口 • 六个 USB 2.0 端口
BIOS
LAN 支持
电源管理
Mini-ITX 规格（171.45 毫米［6.75 英寸］x 171.45 毫米［6.75 英寸］）
®
英特尔
• 533/400 MHz 单通道 DDR2 SDRAM 接口
• 支持最高可达 1 GB 的系统内存
• SiS964* I/O 控制器（南桥）
• 支持 AC’97 双声道音频
• 一个 IDE 接口，支持 ATA-100/66（两个设备）
• 两个串行 ATA（速率为每秒 1.5 Gb）接口
• 一个 VGA 连接器
• 一个并行端口
• 一个串行端口
• PS/2* 键盘和鼠标端口
• 英特尔
• 支持 SMBIOS
• Intel
• Intel
• 每秒 10/100 Mb LAN 子系统
• 支持高级配置与电源接口 (ACPI)；不支持 S3 状态
• USB、PCI、PS/2、LAN 和前面板唤醒
赛扬® 处理器
― 两个端口连接至背面板
― 四个端口连接至两个 USB 接头连接器
®
BIOS
®
Rapid BIOS Boot（英特尔® 快速 BIOS 启动）
®
Express BIOS Update（英特尔® 快速 BIOS 更新）
9
英特尔台式机主板 D201GLY2 产品指南
相关链接：
有关台式机主板 D201GLY2 的更详尽信息，包括产品技术规格 (TPS)、BIOS 更新和设备驱动
程序等，请访问以下英特尔万维网站点：
http://support.intel.com/support/motherboards/desktop/
支持的操作系统
本台式机主板支持以下操作系统：
• Microsoft Windows Vista* Starter Edition
• Microsoft Windows* XP Professional
• Microsoft Windows XP Home
• Microsoft Windows XP Starter Edition
10
台式机主板组件
图 1 显示了台式机主板 D201GLY2 主要组件的大致位置。
台式机主板功能
图 1. 英特尔台式机主板 D201GLY2 组件
11
英特尔台式机主板 D201GLY2 产品指南
表 2. 台式机主板 D201GLY2 组件
标签
A
B
C
D
E
F
G
H
I
J
K
L
M
N
说明
PCI 总线附加卡连接器
高速 USB 2.0 接头连接器
前面板音频接头连接器
背面板连接器
机箱背面风扇（3 针）接头连接器
12 V 处理器内核电压连接器 (2 x 2)
主电源连接器 (2 x 10)
处理器
DDR 2 DIMM 连接器
IDE 连接器
串行 ATA 连接器
前面板接头连接器
电池
BIOS 配置跳线
相关链接：
有关以下各项的详情，请访问下表所列的链接：
• 台式机主板 D201GLY2
• 音频软件和实用程序
• LAN 软件和驱动程序
http://www.intel.com/design/motherbd
http://support.intel.com/support/motherboards/desktop
http://www.intel.com/design/motherbd
http://www.intel.com/design/motherbd
12
处理器
注意
若未使用恰当的电源系统，或未将 12 V (2 x 2) 电源连接器连接到台式机主板上，则可能对台式
机主板造成损害或导致系统功能异常。
台式机主板 D201GLY2 随带英特尔赛扬处理器。处理器被焊接到了本台式机主板上，客户无法
升级。
主内存
注释
为了完全符合所有适用的英特尔® SDRAM 内存规范，应在本主板上安装支持串行设备检测 (SPD)
数据结构的 DIMM 内存模块。如果您安装的内存模块不支持 SPD，开机时屏幕上将显示一条说明
此状况的消息。BIOS 会尝试配置内存控制器，以便正常运行。
本台式机主板配带一个带有镀金触点的 240 针双数据传输速率 2 (DDR2) SDRAM 双列直插式
内存模块 (DIMM) 连接器。支持：
• 533/400 MHz 无缓冲、无寄存 DDR2 DIMM
• 仅支持串行设备检测 (SPD) 内存
• 非 ECC 内存
• 使用 512 Mb 和 1 Gb 技术，最多支持 1 GB 系统内存
台式机主板功能
相关链接：
有关以下各项的详情，请访问以下所列链接或参阅本指南的相关章节：
• 有关已测试通过的最新内存列表，请访问
http://support.intel.com/support/motherboards/desktop/
• 有关 SDRAM 规格，请访问
• 有关安装内存的指导，请参阅第 2 章第 27 页
http://www.intel.com/technology/memory/
13
英特尔台式机主板 D201GLY2 产品指南
芯片组
台式机主板 D201GLY2 所采用的芯片组包括以下设备：
• SiS662 图形和内存控制器（北桥）
• SiS964 I/O 控制器（南桥）
图形子系统
台式机主板 D201GLY2 的图形子系统在其 SiS662 图形和内存控制器内集成了 SiS* Mirage* 1
图形引擎特性。
音频子系统
台式机主板 D201GLY2 配带基于以下设备的双声道音频子系统：
• SiS964 I/O 控制器
• ADI AD1888 音频编码解码器
该子系统具有以下功能与特性：
• S/N（信噪）比：90 dB（分贝）
• 话筒输入，支持动态、电容式和柱极式话筒
该子系统支持以下音频接口：
• 前面板音频接头连接器，包括以下引脚：
― 音频线路输出
― 话筒输入
• 背面板音频连接器（参见图 2）：
― 音频线路输入
― 音频线路输出
― 话筒输入
14
项目 说明
A
B
C
音频线路输入
音频线路输出
话筒输入
图 2. 背面板音频连接器
台式机主板功能
注释
背面板音频线路输出连接器仅设计为耳机或扩音扬声器提供电源。如果将无源（无扩音）扬声器连接
到此输出口上，可能会引起音质不佳。
相关链接：
有关以下各项的详情，请访问以下所列链接或参阅本指南的相关章节：
• 有关音频驱动程序和实用程序，请访问
http://support.intel.com/support/motherboards/desktop/
• 安装前面板音频连接器的指导（第 33 页）
输入／输出 (I/O) 控制器
超级 I/O 控制器具有以下功能：
• 一个串行端口
• 一个并行端口，支持扩展功能端口 (ECP) 和增强型并行端口 (EPP)
• 串行 IRQ 接口，与支持 PCI 系统的串行化 IRQ 兼容
• PS/2 鼠标和键盘接口
• 智能电源管理，包括可编程唤醒事件接口
• PCI 电源管理支持
LAN 子系统
LAN 提供以下功能：
• 每秒 10/100 Mb 以太网 LAN
• 支持具备状态 LED 指示灯的 RJ-45 连接器
• 可编程转接阈值
• 可配置 EEPROM，包含 MAC 地址
15
英特尔台式机主板 D201GLY2 产品指南
LAN 子系统软件
有关 LAN 软件和驱动程序的信息，请访问英特尔万维网站点的 D201GLY2 链接：
http://support.intel.com/support/motherboards/desktop
RJ-45 LAN 连接器 LED 指示灯
位于背面板上的 RJ-45 LAN 连接器内置有两个 LED 指示灯（参见图 3）。
图 3. LAN 连接器 LED 指示灯
表 3 描述了当主板接通电源且 10/100 以太网 LAN 子系统正在工作时 LED 指示灯的状态。
表 3. RJ-45 10/100 以太网 LAN 连接器 LED 指示灯
LED 指示灯
A（绿色）
B（黄色）
LED 指示灯状态
熄灭
亮起
闪烁
熄灭
表示
未建立 LAN 连接
已建立 LAN 连接
LAN 正处于活动状态
选择了每秒 10 Mbit 的数据速率
亮起（持续状态） 选择了每秒 100 Mbit 的数据速率
16
台式机主板功能
高速 USB 2.0 支持
注释
如果计算机系统带有连接 USB 端口的非屏蔽电缆，即使该电缆并未连接任何设备或仅连接了低速
USB 设备，亦可能不符合 FCC B 类要求。请使用符合全速 USB 设备要求的屏蔽电缆。
本台式机主板最多可支持六个 USB 2.0 端口（其中两个端口连接至背面板，另外四个端口则连接至
两个内部 USB 2.0 接头连接器）。该 USB 2.0 端口向后兼容 USB 1.1 设备。连接的 USB 1.1
设备将以 USB 1.1 速率正常工作。
获得 USB 2.0 支持需要操作系统和驱动程序都完全支持 USB 2.0 传输速率。如果在 BIOS 中禁用
Hi-Speed USB（高速 USB）功能，则所有 USB 2.0 端口均将转变为 USB 1.1 操作方式。对于
不支持 USB 2.0 的操作系统，可能需要进行此项设置以匹配操作系统。
增强型 IDE 接口
该 IDE 接口负责处理器与外围设备（如计算机内的硬盘和光学驱动器）之间的信息交换。该接口
支持：
• 最多两个 IDE 设备（如硬盘驱动器）
• ATAPI 设备（如 CD-ROM 或 DVD 驱动器）
• 较早的 PIO 模式设备
• Ultra DMA-33/66/100 模式
串行 ATA
本台式机主板支持两条串行 ATA 通道（速率为每秒 1.5 Gb），每条通道连接一个设备。
扩展功能
本台式机主板支持一块 PCI 附加卡。
BIOS
BIOS（基本输入输出系统）提供开机自检 (POST)、BIOS Setup（设置）程序、PCI 和 IDE 自动
配置实用程序以及视频 BIOS。
17
英特尔台式机主板 D201GLY2 产品指南
IDE 自动配置
如果您在计算机中安装了新的 IDE 设备（如硬盘驱动器），则 BIOS 中的自动配置实用程序可
自动为计算机检测和配置该设备。在安装新的 IDE 设备后，不必运行 BIOS Setup（设置）程序。
通过运行 BIOS Setup（设置）程序，您可以用手动配置取代自动配置的设置值。
PCI 自动配置
如果您在计算机中安装了新的 PCI 附加卡，则 BIOS 中的 PCI 自动配置实用程序可自动检测和
配置该附加卡资源（IRQ、DMA 通道和 I/O 空间等）。在安装新的 PCI 附加卡后，不必运行
BIOS Setup（设置）程序。
安全口令
BIOS 包含的安全功能可对操作者访问 BIOS Setup（设置）程序的权限以及启动计算机的权限
进行设置。请根据以下权限说明，为运行 BIOS Setup（设置）程序和启动计算机设置一个管理员
口令和用户口令：
• 输入管理员口令后可以不受限制地查看和更改所有 Setup（设置）程序选项。如果只设置了
管理员口令，普通用户在提示输入 Setup（设置）程序口令时按 <Enter> 键，可有限制地访
问 Setup（设置）程序。
• 如果同时设置了管理员口令和用户口令，则必须输入管理员口令或用户口令，才能进入 Setup
（设置）程序。可查看和更改哪些 Setup（设置）程序选项取决于输入的是管理员口令还是用
户口令。
• 设置用户口令可对启动计算机的人员进行限制。在计算机启动之前将提示输入口令。如果只设置
了管理员密码，则计算机在启动时将不提示输入密码。如果同时设置了这两个口令，则可通过
输入任何一个口令来启动计算机。
相关链接：
有关复位口令的指导，请参阅第 39 页“清除口令”。
电源管理功能
电源管理可以在几个级别上实现，包括：
• 高级配置与电源接口 (ACPI)
• 硬件支持：
― 电源连接器
― 风扇接头连接器
― +5 V 备用电源 LED 指示灯
― LAN 唤醒功能
― USB 唤醒
― PS/2 键盘／鼠标唤醒
― PME# 唤醒支持
18
Loading...
