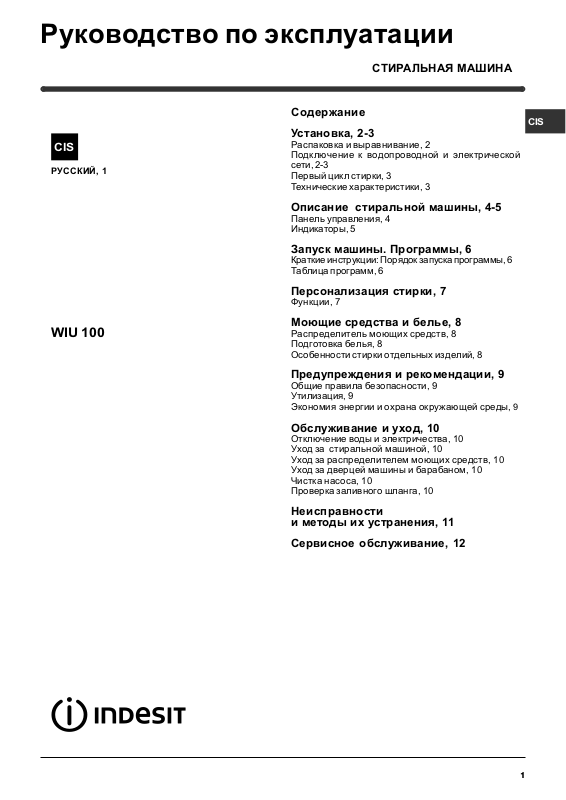

Руководство по эксплуатации
СТИРАЛЬНАЯ МАШИНА
CIS
РУССКИЙ, 1
WIU 100
Содержание
CIS
Установка, 2-3
Распаковка и выравнивание, 2 Подключение к водопроводной и электрической сети, 2-3 Пеpвый цикл стирки, 3 Технические характеристики, 3
Описание стиральной машины, 4-5
Панель управления, 4 Индикаторы, 5
Запуск машины. Программы, 6
Краткие инструкции: Порядок запуска программы, 6 Таблица программ, 6
Персонализация стирки, 7
Функции, 7
Моющие средства и белье, 8
Распределитель моющих средств, 8 Подготовка белья, 8 Особенности стирки отдельных изделий, 8
Предупреждения и рекомендации, 9
Общие правила безопасности, 9 Утилизация, 9 Экономия энергии и охрана окружающей среды, 9
Обслуживание и уход, 10
Отключение воды и электричества, 10 Уход за стиральной машиной, 10 Уход за распределителем моющих средств, 10 Уход за дверцей машины и барабаном, 10 Чистка насоса, 10 Проверка заливного шланга, 10
Неисправности и методы их устранения, 11
Сервисное обслуживание, 12
Установка
+15
Сохраните данное руководство. Оно должно быть в
комплекте со стиральной машиной в случае продажи, передачи оборудования или при переезде на новую квартиру, чтобы новый владелец оборудования мог ознакомиться с правилами его функционирования и обслуживания.
Внимательно прочитайте руководство: в нем со-
держатся важные сведения по установке и безо­пасной эксплуатации стиральной машины.
Распаковка и выравнивание
Распаковка
1. Распакуйте стиральную машину.
2. Убедитесь, что оборудование не было повреждено во время транспортировки. При обнаружении по­вреждений  не подключайте машину  свяжи­тесь с поставщиком немедленно.
3. Снимите 4 винта, предохраняющие машину в процессе перевозки, и
A
B
4. Закройте отверстия прилагающимися пластиковы­ми заглушками.
5. Сохраняйте все детали: они Вам понадобятся при последующей транспортировке стиральной машины.
Каждый раз при необходимости наклонить или
переместить машину во избежание повреждения ее внутренних компонентов необходимо устанавливать болты, резиновую втулку и распорную деталь в точках À è Â. После перемещения машины не забудьте снять вышеуказанные детали.
Не разрешайте детям играть с упаковочными
материалами.
Выравнивание
1. Установите стиральную машину на ровном и прочном полу,
так чтобы она не касалась стен, мебели и прочих предметов.
машины на место проверьте по уровню горизонталь­ность верхней крышки корпуса, отклонение горизонтали должно быть не более 2°.
резиновые пробки с соответствующим распорными шайбами, расположенные в задней части стиральной машины (ñì. ðèñ.).
2. После установки ма­шины на место отрегу­лируйте ее устойчивое положение путем вра­щения передних ножек (ñì. ðèñ.). Для этого сначала ослабьте кон­тргайку, после заверше­ния регулировки контр­гайку затяните. После установки
Правильное выравнивание оборудования поможет избежать шума, вибраций и смещений во время ра­боты машины. Если стиральная машина стоит на полу, покрытом ковром, убедитесь, что ее основание возвышает­ся над ковром. В противном случае вентиляция будет затруднена или вовсе невозможна.
Подключение к водопроводной и электрической сети
Подсоединение заливного шланга
1. Вставьте прокладку А в конец заливного шланга и наверните его на вы­вод водопровода холод­ной воды с резьбовым от-
A
3. Убедитесь, что шланг не перекручен и не пере­жат.
Давление воды должно быть в пределах значе-
ний, указанных в таблице Технических характе­ристик (ñì. ñ. 3).
Если длина водопроводного шланга окажется
недостаточной, обратитесь в Авторизованный cервисный центр.
верстием 3/4 дюйма (ñì. ðèñ.). Перед подсоединением откройте водопроводный кран и дайте стечь гряз-
íîé âîäå.
2. Подсоедините залив­ной шланг к стиральной машине, навинтив его на водоприемник, рас­положенный в задней верхней части справа (ñì. ðèñ.).
Подсоединение сливного шланга
Повесьте загнутый ко-
нец сливного шланга на край раковины, ванны, или поместите в специальный вывод
65 - 100 cm
канализации. Шланг не должен перегибаться. Верхняя точка сливно­го шланга должна на­ходиться на высоте 65­100 см от пола. Распо-
ложение сливного шланга должно обес­печивать разрыв струи при сливе (конец шлан­га не должен быть опущен в воду). В случае крепления на край ванной или рако­вины, шланг вешается с помощью направля­ющей (входит в комп­лект поставки), которая крепится к крану (ðèñ.).
Не рекомендуется применение удлинителей для
сливного шланга, при необходимости допускает­ся его наращивание шлангом такого же диаметра и длиной не более 150 см.
l розетка заземлена в соответствии с нормами безо-
пасности, описанными в данном разделе инструкции. Если вилка не подходит к розетке, ее следует заме­нить на новую, соответствующую розетке, или заменить питающий кабель. Замена кабеля должна произво­диться только квалифицированным персоналом.
Запрещается использование переходников, двойных и более розеток и удлинителей (они создают опасность возгорания). Если Вы считаете их использование не­обходимым, применяйте один единственный удлини­тель, удовлетворяющий требованиям безопасности.
Оборудование, подключенное с нарушением требо­ваний безопасности бытовых приборов большой мощности, изложенных в данной инструкции, явля­ется потенциально опасным. Производитель не несет ответственности за ущерб здоровью и собственности, если он вызван несоблюдением указанных норм установки.
Первый цикл стирки
По завершении установки, перед началом эксп­луатации необходимо произвести один цикл стир­ки со стиральным порошком, но без белья, по про­грамме 90°C без предварительной стирки.
Технические характер истики
CIS
Установка Описание
Программы
средства
Моющие
Подсоединение к электросети
Внимание! Оборудование обязательно должно быть заземлено!
1. Машина подключается к электрической сети при по­мощи двухполюсной розетки с заземляющим контак­том (розетка не поставляется с машиной). Фазный провод должен быть подключен через автомат защи­ты сети, рассчитанный на максимальный ток (ток сра­батывания) 16 А, и имеющий время срабатывания не более 0,1 с.
2. При наличии вблизи от предполагаемого места уста­новки машины розетки с заземляющим контактом, имеющей трехпроводную подводку кабеля с медными жилами сечением не менее 1,5 кв. мм (или алюмини­евыми жилами сечением не менее 2,5 кв. мм), дора­ботка электросети не производится. При отсутствии указанной розетки и проводки следует провести их мон­таж.
3. Прокладка заземления отдельным проводом не допускается.
4. Для доработки электрической сети рекомендуется применять провод типа ППВ 3х1,5 380 ГОСТ 6223-79. Допускается применение других марок кабеля, обес­печивающих пожаро- и электробезопасность при экс­плуатации машины.
Перед включением машины в сеть убедитесь, что:
l розетка и проводка соответствуют требованиям, из-
ложенным в данном разделе инструкции;
l напряжение и частота тока сети соответствуют дан-
ным машины;
l розетка и вилка одного типа;
Ìîä å ëü WIU 100
øè ðè í à 5 9, 5 ñì
Размеры
Загрузка 1 - 3,5 êã
Электрические параметры
Гидравлические параметры
Скорость отжима
Kонтрольные программы согласно нормативу EN 604 56
высота 85 см глубина 33 см
cмотрите паспортную табличку с техничес кими характеристиками н а машине
max давление 1 Мпа (10 бар) min давление 0,05 Мпа (0,5 бар) объе м барабана 2 7 л
äî 1000 îá/ìèí
программа 3; при загрузке до 3,5 кг .
Машина с оотв етст вуе т сл ед ующим Директивам Европейского Экономического сообщества:
- 73/2 3/ ЕЕС от 19.02.73 (низкого напряжения ) и последующие моди­фикации
- 89/336 /ЕЕС от 03.05.89 (электро­магнитной совместимости) и последующие модификации
безопасности
Ìåðû
Обслуживание
è óõîä
СервисНеисправности
!
Описание стиральной машины
+15
Панель управления
Распределитель моющих средств
Кнопки выбора
ФУНКЦИИ
Индикаторы
Индикатор ЛЮК ЗАБЛОКИРОВАН
Кнопка
ÏÓÑÊ/
Рукоятка выбора
ПРОГРАММ/
ВКЛЮЧЕНИЕ­ВЫКЛЮЧЕНИЕ
ПАУЗА
Распределитель моющих средств для загруз- ки стирального порошка и смягчителей (ñì. ñ. 8).
Индикаторы: служат для контроля за выполнением программы стирки.
Кнопки выбора ФУНКЦИИ: служат для выбора доступных функций. Кнопка выбранной функции останется включенной.
Индикатор ЛЮК ЗАБЛОКИРОВАН: показывает, включена ли стиральная машина и можно ли открыть люк (ñì. ñòð. 5).
Кнопка ПУСК/ПАУЗА: служит для запуска или для
временного прерывания программы.
ПРИМЕЧАНИЕ: если вы нажмете эту кнопку
после запуска программы, стиральная машина
остановится, и будет мигать только индикатор
текущей фазы. Примерно через 1 минуту вы
сможете открыть люк (когда индикатор ЛЮК
ЗАБЛОКИРОВАН погаснет). Если индикатор ЛЮК
ЗАБЛОКИРОВАН продолжает гореть, это
значит, что в данных условиях люк не может
быть открыт (например, наличие воды в
барабане или слишком высокая температура
âîäû).
Если вы нажмете эту кнопку еще раз, программа
возобновится с того момента, в который она
была прервана.
Рукоятка ПРОГРАММ/ВКЛЮЧЕНИЕ-ВЫКЛЮЧЕНИЕ:
служит для выбора программ (смотрите стр. 6) è
для включения или выключения машины.
В процессе выполнения программы рукоятка
остается неподвижной.
"
