Disimballo e livellamento, 2
Collegamenti idraulici ed elettrici, 2-3
Primo ciclo di lavaggio, 3
Dati tecnici, 3
Descrizione della lavabiancheria, 4-5
Pannello di controllo, 4
Spie, 5
Avvio e Programmi, 6
In breve: avviare un programma, 6
Tabella dei programmi, 6
Personalizzazioni, 7
Impostare la temperatura, 7
Impostare la centrifuga, 7
Funzioni, 7
Detersivi e biancheria, 8

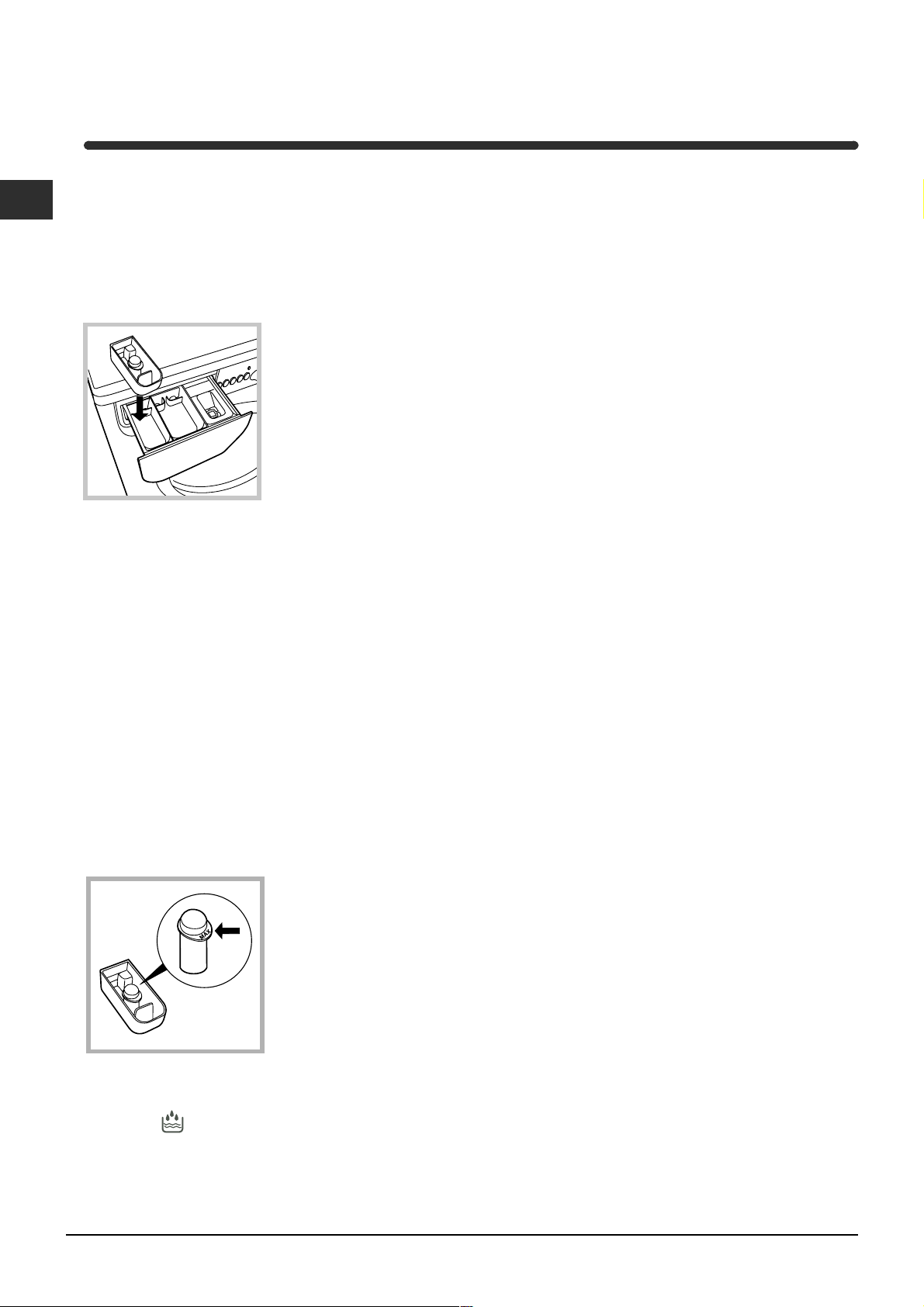

Cassetto dei detersivi, 8
Ciclo candeggio, 8
Preparare la biancheria, 8
Capi particolari, 8
Precauzioni e consigli, 9
Sicurezza generale, 9
Smaltimento, 9
Risparmiare e rispettare lambiente, 9
Manutenzione e cura, 10
Escludere acqua e corrente elettrica, 10
Pulire la lavabiancheria, 10
Pulire il cassetto dei detersivi, 10
Curare oblò e cestello, 10
Pulire la pompa, 10
Controllare il tubo di alimentazione dellacqua, 10
Anomalie e rimedi, 11
Assistenza, 12
Assistenza Attiva 7 giorni su 7, 12
1
Installazione
È importante conservare questo libretto per poterlo
I
consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme
alla lavabiancheria per informare il nuovo proprietario
sul funzionamento e sui relativi avvertimenti.
Leggere attentamente le istruzioni: ci sono
importanti informazioni sullinstallazione, sulluso
e sulla sicurezza.
Disimballo e livellamento
Disimballo
1. Disimballare la lavabiancheria.
2. Controllare che la lavabiancheria non abbia
subìto danni nel trasporto. Se fosse danneggiata
non collegarla e contattare il rivenditore.
3. Rimuovere le 4 viti di
protezione per il trasporto e il gommino con il
relativo distanziale, posti
nella parte posteriore
(vedi figura).
4. Chiudere i fori con i tappi di plastica in dotazione.
5. Conservare tutti i pezzi: qualora la lavabiancheria
debba essere trasportata, dovranno essere
rimontati.
Gli imballaggi non sono giocattoli per bambini.
Un accurato livellamento dà stabilità alla macchina
ed evita vibrazioni, rumori e spostamenti durante il
funzionamento. In caso di moquette o di un tappeto,
regolare i piedini in modo da conservare sotto la
lavabiancheria uno spazio sufficiente per la ventilazione.
Collegamenti idraulici ed elettrici
Collegamento del tubo di alimentazione
dellacqua
1. Inserire la guarnizione
A nellestremità del tubo
di alimentazione e
avvitarlo a un rubinetto
A
3. Fare attenzione che nel tubo non ci siano né
pieghe né strozzature.
dacqua fredda con
bocca filettata da 3/4
gas (vedi figura).
Prima di allacciare, far
scorrere lacqua finché
non sia limpida.
2. Collegare il tubo di
alimentazione alla
lavabiancheria
avvitandolo allapposita
presa dacqua, nella
parte posteriore in alto a
destra (vedi figura).
Livellamento
La vostra macchina potrà essere rumorosa se i due
piedini anteriori non sono stati regolati correttamente.
1. Installare la lavabiancheria su un pavimento piano
e rigido, senza appoggiarla a muri, mobili o altro.
2. Se il pavimento non
fosse perfettamente
orizzontale, compensare le irregolarità svitando o avvitando i piedini
anteriori (vedi figura);
langolo di inclinazione,
misurato sul piano di
lavoro, non deve superare i 2°.
2
La pressione idrica del rubinetto deve essere
compresa nei valori della tabella Dati tecnici
(vedi pagina a fianco).
Se la lunghezza del tubo di alimentazione non
fosse sufficiente, rivolgersi a un negozio specializzato
o a un tecnico autorizzato.
Non utilizzare mai tubi già usati.
Collegamento del tubo di scarico
Collegare il tubo di
scarico, senza piegarlo,
a una conduttura di
scarico o a uno scarico
a muro posti tra 65 e
65 - 100 cm
100 cm da terra;
Non usare prolunghe e multiple.
I
Il cavo non deve subire piegature o compressioni.
Il cavo di alimentazione deve essere sostituito solo
da tecnici autorizzati.
Attenzione! Lazienda declina ogni responsabilità
qualora queste norme non vengano rispettate.
Primo ciclo di lavaggio
oppure appoggiarlo al
bordo di un lavandino o
di una vasca, legando
la guida in dotazione al
rubinetto (vedi figura).
Lestremità libera del
tubo di scarico non
deve rimanere immersa
nellacqua.
È sconsigliato usare tubi di prolunga; se indispen-
sabile, la prolunga deve avere lo stesso diametro del
tubo originale e non superare i 150 cm.
Collegamento elettrico
Prima di inserire la spina nella presa della corrente,
accertarsi che:
la presa abbia la messa a terra e sia a norma
di legge;
Dopo linstallazione, prima delluso, effettuare un
ciclo di lavaggio con detersivo e senza biancheria
impostando il programma a 90°C senza prelavaggio.
Dati tecnici
Modello
Dimensioni
Capacità
WISL 106
larghezza cm 59,5
altezza cm 85
profondità cm 40
da 1 a 4,5 kg
la presa sia in grado di sopportare il carico
massimo di potenza della macchina, indicato nella
tabella Dati tecnici (vedi a fianco);
la tensione di alimentazione sia compresa nei
valori indicati nella tabella Dati tecnici (vedi afianco);
la presa sia compatibile con la spina della
lavabiancheria. In caso contrario sostituire la
presa o la spina.
La lavabiancheria non va installata allaperto,
nemmeno se lo spazio è riparato, perché è molto
pericoloso lasciarla esposta a pioggia e temporali.
A lavabiancheria installata, la presa della corrente
deve essere facilmente raggiungibile.
Collegamenti
elettrici
Collegamenti
idrici
Veloci tà di
centrifuga
Programmi di
controllo secondo
la norma
EN 60456
vedi la targhetta caratteristiche
tecniche applicata sulla macchina
pressione massima 1 MPa (10 bar)
pressione minima 0,05 MPa (0,5 bar)
capacità del cesto 40 litri
sino a 1000 giri al minuto
programma 2; temperatura 60°C;
effettuato con 4,5 kg di carico.
Questa apparecchiatura è conforme
alle seguenti Direttive Comunitarie:
- 89/336/CEE del 03/05/89
(Compatibilità Elettromagnetica) e
successive modificazioni
Tasto START/RESET per avviare i programmi o
annullare quanto erroneamente impostato.
ACCENSIONE/
OBLÒ BLOCCATO
Tasto
START/RESET
Manopola
TEMPERATURA
Tasto
ACCENSIONE/
SPEGNIMENTO
Manopola
PROGRAMMI
Spie per seguire lo stato di avanzamento del programma di lavaggio.
Se è stata impostata la funzione Delay Timer, indicheranno il tempo mancante allavvio del programma (vedi pag. 5).
Manopola CENTRIFUGA per impostare la centrifuga
o escluderla (vedi pag. 7).
Tasti FUNZIONE per selezionare le funzioni disponi-
bili. Il tasto relativo alla funzione selezionata rimarrà
acceso.
Manopola TEMPERATURA per impostare la temperatura o il lavaggio a freddo (vedi pag. 7).
Spia ACCENSIONE/OBLÒ BLOCCATO per capire
se la lavabiancheria è accesa e se loblò è apribile
(vedi pag. 5).
Tasto ACCENSIONE/SPEGNIMENTO per accen-
dere e spegnere la lavabiancheria.
Manopola PROGRAMMI per impostare i programmi
(vedi pag. 6).
Durante il programma la manopola resta ferma.
4
