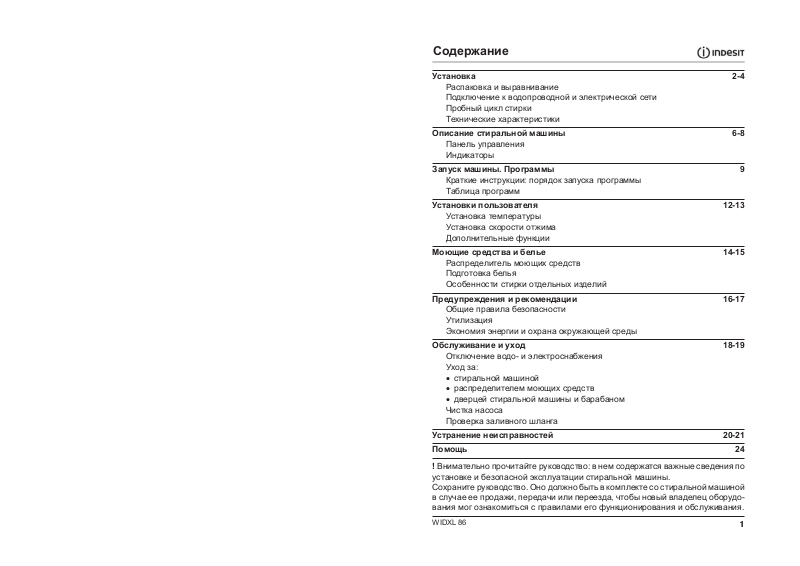

Содержание

Установка 2-4

Распаковка и выравнивание Подключение к водопроводной и электрической сети Пробный цикл стирки Технические характеристики

Описание стиральной машины 6-8

Панель управления Индикаторы

Запуск машины. Программы 9

Краткие инструкции: порядок запуска программы Таблица программ

Установки пользователя 12-13

Установка температуры Установка скорости отжима Дополнительные функции

Моющие средства и белье 14-15

Распределитель моющих средств Подготовка белья Особенности стирки отдельных

Предупреждения и рекомендации 16-17

Общие правила безопасности Утилизация Экономия энергии и охрана окружающей среды

Обслуживание и уход 18-19

Отключение водо- и электроснабжения Уход за:

• стиральной машиной

• распределителем моющих средств

• дверцей стиральной машины и барабаном

Чистка насоса Проверка заливного шланга

Устранение неисправностей 20-21

Помощь 24

изделий

! Внимательно прочитайте руководство: в нем содержатся важные сведения по установке и безопасной эксплуатации стиральной машины. Сохраните руководство. Оно должно быть в комплекте со стиральной машиной в случае ее продажи, передачи или переезда, чтобы новый владелец оборудования мог ознакомиться с правилами его функционирования и обслуживания.

WIDXL 86

Установка

Распаковка и выравнивание

Распаковка

1. Распакуйте стиральную машину.

2. Убедитесь, что оборудование не было повреждено во время транспортиров-

ки. При обнаружении повреждений – не подключайте машину – свяжитесь с поставщиком немедленно.

3. Удалите четыре транспортировочных болта и резиновые пробки с прокладками, расположенные в задней части стиральной машины (рис. 1).

4. Закройте отверстия прилагающимися пластиковыми заглушками.

5. Закройте прилагающейся для вилки оборудования, расположенные в задней нижней правой части оборудования

6. Сохраните все детали: они могут понадобиться в случае последующей транспортировки стиральной машины.

! Не разрешайте детям играть с упаковочными материалами.

Выравнивание

1. Установите стиральную машину на ровном и прочном полу так, чтобы она не касалась стен, мебели и прочих предметов.

2. Если пол не совсем ровный, выровняйте машину, вкручивая или выкручивая ее передние регулируемые ножки (см. рис. 2); угол отклонения верхней крышки корпуса машины от горизонтали не должен превышать 2°.

Правильное выравнивание оборудования избежать шума, вибрации и смещения машины во время ее работы.

Если стиральная машина устанавливается на полу с ковровым покрытием, отрегулируйте ее ножки таким образом, чтобы под основанием машины имелось достаточное пространство для вентиляции.

пробкой три отверстия

поможет

Подключение к водопроводной и электрической сети

Подсоединение заливного шланга

1. Вставьте прокладку А в конец заливного шланга и наверните его на вывод водопровода холодной воды с резьбовым отверстием 3/4 дюйма (рис. 3).

Перед подсоединением откройте водопроводный кран и слейте грязную

воду.

2. Подсоедините заливной шланг к стиральной машине, навинтив его на водоприемник, расположенный справа вверху задней части (см.

рис. 4).

3. Убедитесь, жат.

! Давление воды должно быть в пределах зна- чений, указанных в таблице Технических характе- ристик (см. с. 5).

! Если длина водопроводного шланга окажется недостаточной, обратитесь в Авторизованный сервисный центр.

Подсоединение сливного шланга

Повесьте загнутый конец сливного шланга на край раковины, ванны, или поместите в специальный вывод канализации. Шланг не должен перегибаться. Конец сливного шланга должен находиться на высоте 65-100 см от основания машины (рис. 5). Расположение сливного шланга должно обеспечивать разрыв струи при сливе (конец шланга не должен быть опущен в воду). В случае крепления на край ванны или раковины шланг вешается с помощью направляющей (входит в комплект поставки), которая крепится к крану (рис. 6).

что шланг не перекручен и не пере-

! Не рекомендует-

ся использовать удлинители для сливного шланга, при необходимости допускается его наращивание шлангом такого же диаметра и длиной не более 150 см.

5 6

WIDXL 86

Подсоединение к электросети

ВНИМАНИЕ! Оборудование обязательно должно быть заземлено!

1. Машина подключается к электрической сети при помощи двухполюсной розетки с заземляющим контактом (розетка не поставляется с машиной). Фазный провод должен быть подключен через автомат защиты сети, рассчитанный на максимальный ток (ток срабатывания) 16 А, и имеющий время срабатывания не более 0,1 с.

2. При наличии вблизи от предполагаемого места установки машины заземляющим контактом, имеющей трехпроводную подводку кабеля с медными жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами сечением не менее 2,5 кв. мм), доработка электросети не производится. При отсутствии указанной розетки и проводки следует провести их монтаж.

3. Прокладка заземления отдельным проводом не допускается.

4. Для доработки электрической сети рекомендуется

применять провод ППВ 3х1,5 380 ГОСТ 6223-79. Допускается применение других марок кабеля, обеспечивающих пожаро- и электробезопасность при эксплуатации машины.

Перед подключением машины к электросети убедитесь, что:

1) розетка и проводка соответствуют нормам и выдерживают максимальную

нагрузку оборудования, указанную в табличке его характеристик;

2) напряжение и частота тока сети соответствуют данным машины;

3) розетка и

вилка одного типа, если нет — замените вилку или розетку, не

исполь зуйте переходники и удли нители;

4) розетка заземлена в соответствии с нормами безопасности (допускается

организация заземления рабочим нулем, при условии, что защитная линия не имеет разрыва и подключена напрямую в обвод каких-либо приборов

(например, электрического счетчика);

5) после подключения питающий

кабель не находится под машиной.

ПРЕДУПРЕЖДЕНИЕ! Производитель не несет ответственности в случае любых изменений заводских установок оборудования (элект рические, механические, гидравлические параметры) или его неправильного электроподключения.

Если вилка не подходит к розетке, ее следует заменить на соответствующую розетке, или заменить питающий кабель. Электрические провода имеют следующую цветовую маркировку:

-зеленый — заземление;

желто синий — нейтраль; коричневый — фаза.

Запрещается использование переходников, многогнездовых розеток и удлинителей (они создают опасность возгорания).

! После установки оборудования должен быть обеспечен свободный доступ к питающему кабелю и розетке.

розетки с

WIDXL 86

! Кабель не должен быть перекручен или пережат. ! Кабель следует регулярно проверять, его замена должна производиться только

специалистами сервисного центра (см. Помощь).

Пробный цикл стирки

По завершении установки, перед началом эксплуатации необходимо произвести один цикл стирки со стиральным порошком, но без белья, установив программу 90 °C без предварительной стирки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель WIDXL 86

Размеры

Объем 58 л

Загрузка

Электрические параметры

Гидравлические параметры

Скорость отжима До 800 об./мин

Контрольные программы согласно нормативу EN 50229

WIDXL 86

ширина 59,5 см; высота 85 см; глубина 53,5 см

1–6 кг для программ стирки; 1–5 кг для программ сушки

См. табл. технических характеристик на машине

max давление 1 Мпа (10 бар); min давление 0,05 Мпа (0,5 бар); объем барабана 52 л

Стирка: программа 2, температура 2 °С, загрузка 6 кг. Сушка: первый цикл сушки – загрузка 1 кг, время сушки

60 минут; второй цикл сушки – загрузка 5 кг, рукоятка СУШКИ

в позиции .

Оборудование соответствует следующим директивам Европейского Экономического Сообщества:

- 89/336/ ЕЕС от 03.05.89 (Электромагнитная совместимость) и последующие модификации;

- 2002/95/CE (Низкое напряжение);

- 2002/96/СE.

Описание стиральной машины

Панель управления

Функциональные

Индикаторы

Распределитель

моющих средств

кнопки

Рукоятка

«СУШКА»

«ТЕМПЕРАТУРА»

Распределитель моющих средств – для загрузки стирального порошка и смягчителей (см. с. 14).

Индикаторы – горящий индикатор показывает, какой этап программы выполняется. Если установлена функция отложенного старта программы, загорающиеся индикаторы показывают время, остающееся до запуска программы (см. с .7).

Рукоятка «СУШКА» – для установки желаемого цикла сушки (см. с. 12).

Функциональные кнопки

– для выбора доступных опций. Кнопка, соответству-

ющая выбранной фунции, остается подсвеченной.

Рукоятка «ТЕМПЕРАТУРА» – для установки температуры или цикла стирки в холодной воде (см. с. 12).

Кнопка ПУСК/СБРОС – для запуска программ или для отмены ошибочных установок.

Кнопка ВКЛ. /ВЫКЛ. – для включения и выключения стиральной машины.

Индикатор ВКЛ.-ВЫКЛ. /

БЛОКИРОВКИ ДВЕРЦЫ – показывает, когда машина

включена или когда ее дверца может быть открыта (см. с. 8).

Рукоятка (селектор) ВЫБОРА ПРОГРАММ – для выбора программ стирки. В процессе выполнения программы рукоятка остается неподвижной.

Индикатор

ВКЛ.-ВЫКЛ. /

блокировки

Рукоятка

дверцы

Кнопка

ПУСК /

СБРОС

Кнопка

ВКЛ./ВЫКЛ.

Рукоятка (селектор)

ВЫБОРА ПРОГРАММ

Индикаторы

С помощью индикаторов пользователь получает следующую важную информацию:

Отсрочка запуска программы

Если задействована функция таймера (см. с. 13), как только вы запустите программу, начнет мигать индикатор, соответствующий времени отсрочки:

( часы)

По ходу времени отсрочки, время, остающееся до запуска программы, будет обозначено миганием соответствующего индикатора:

( часы)

По истечении времени отсрочки индикатор прекратит мигать и программа начнет работу.

Текущая фаза цикла:

В течение цикла стирки индикаторы будут загораться поочередно, указывая, какой этап стирки работает в данный момент:

Предварительная стирка / Стирка

Полоскание

Отжим

Сушка

- когда цикл сушки закончится, индикатор этапа сушки ( казывая, что рукоятку «СУШКА» следует установить обратно в позицию «0».

) будет мигать, по-

WIDXL 86

Запуск машины. Программы

Функциональные кнопки

Функциональные кнопки действуют подобно индикаторам. Когда функция выбрана, соответствующая ей кнопка подсвечена. Если выбранная функция несовместима с установленной программой, кнопка будет мигать и функция не будет задействована. Если Вы установили функцию, которая не совместима с другой, ранее выбранной, будет задействована только функция, выбранная последней.

Индикатор ВКЛ.–ВЫКЛ. / блокировки дверцы:

Горящий индикатор показывает — дверца заблокирована, чтобы исключить ее случайное открывание. Во избежание повреждения машины, прежде чем открыть дверцу, подождите, пока индикатор начнет мигать. ! Быстрое мигание индикатора включения – выключения / блокировки дверцы одновременно с миганием по крайней мере еще одного индикатора указывает на наличие неисправности (см. Помощь).

Примечание. Чтобы избежать чрезмерной вибрации, отжима машина равномерно распределяет загруженное белье, непрерывно вращая барабан на скорости, которая слегка превышает обычную скорость вращения барабана при стирке. Когда после неоднократных попыток загрузка остается распределенной неравномерно, машина выполняет отжим на более низкой скорости, чем установленно для программы. Если загрузка чрезмерно неуравновешена, машина попытается распределить ее взамен отжима. Попытки сбалансировать загрузку могут увеличить общую продолжительность цикла максимум до 10 минут.

перед каждым циклом

Краткие инструкции: порядок запуска программы

1. Включите стиральную машину, нажав кнопку . На несколько секунд

загорятся все индикаторы и индикатор ВКЛ.– ВЫКЛ. / блокировки дверцы начнет мигать.

2. Загрузите белье и закройте дверцу машины.

3. Установите рукоятку селектора программ на нужную программу.

4. Установите температуру (см. с. 12).

5. Установите, если требуется, программу сушки (см. с. 12).

6. Добавьте в распределитель моющее сред

(см. с. 14).

7. Запустите программу, нажав кнопку ПУСК/СБРОС. Для отмены запуска удерживайте нажатой кнопку ПУСК/СБРОС не менее

2-х секунд.

8. По окончании программы индикатор ВКЛ.– ВЫКЛ. / блокировки дверцы будет мигать, показывая, что дверцу можно открыть. Выньте белье и оставьте дверцу машины приоткрытой

машину нажатием кнопки .

для полного высыхания барабана. Выключите

ство и ополаскиватель

WIDXL 86
