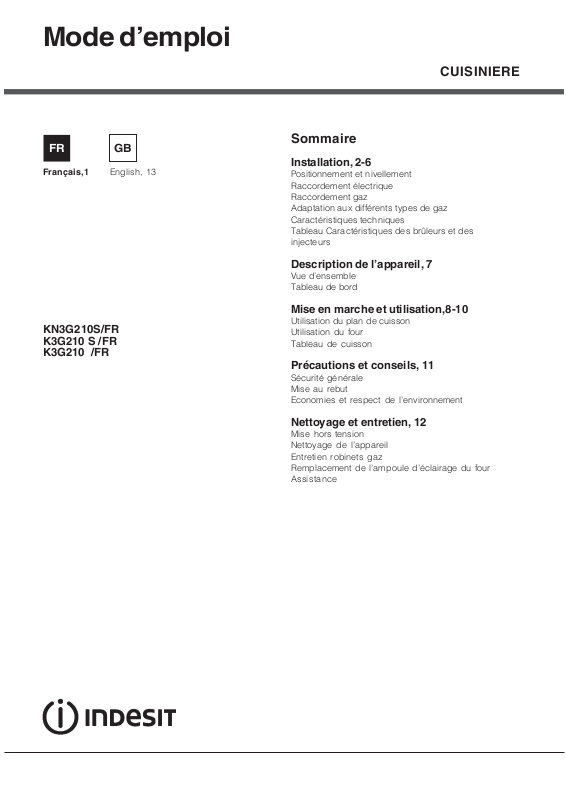

Mode d’emploi

CUISINIERE

English, 13Français,1

KN3G210S/FR K3G210 S /FR K3G210 /FR

Sommaire

Installation, 2-6

Positionnement et nivellement Raccordement électrique Raccordement gaz Adaptation aux différents types de gaz Caractéristiques techniques Tableau Caractéristiques des brûleurs et des injecteurs

Description de l’appareil, 7

Vue d’ensemble Tableau de bord

Mise en marche et utilisation,8-10

Utilisation du plan de cuisson Utilisation du four Tableau de cuisson

Précautions et conseils, 11

Sécurité générale Mise au rebut Economies et respect de l’environnement

Nettoyage et entretien, 12

Mise hors tension Nettoyage de l’appareil Entretien robinets gaz Remplacement de l’ampoule d’éclairage du four Assistance

Installation

! Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive l’appareil.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil.

! L’installation de l’appareil doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant.

! N’importe quelle opération de réglage, d’entretien, etc., doit être effectuée après avoir débranché la prise de la cuisinière.

Conditions réglementaires d’installation

Le raccordement gaz devra être fait par un professionnel qualifié qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d’installation, quoique simples, sont délicates et primordiales pour que votre cuisinière vous rende le meilleur service. L’installation doit être effectuée conformément aux textes réglementaires et règles de l’art en vigueur, notamment:

• Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d’hydro-carbures liquéfiés situées à l’intérieur des bâtiments d’habitation et de leur dépendances.

• Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz Avril 1982 + additif n°1 Juillet 1984).

• Règlement sanitaire départemental.

pièces voisines (voir figure B) – à condition qu’il ne s’agisse pas de parties communes du bâtiment, de chambres à coucher ou de locaux à risque d’incendie – équipées d’un conduit d’aération avec l’extérieur comme décrit plus haut.

Local adjacent Local à ventiler

A B

Ouverture de ventilation pour l’air comburant

! Après une utilisation prolongée de l’appareil, il est conseillé d’ouvrir une fenêtre ou d’augmenter la vitesse de ventilateurs éventuels.

Evacuation des fumées de combustion

La pièce doit prévoir un système d’évacuation vers l’extérieur des fumées de combustion réalisé au moyen d’une hotte reliée à une cheminée à tirage naturel ou par ventilateur électrique qui entre automatiquement en fonction dès qu’on allume l’appareil (voir figures).

Agrandissement de la fissure entre la porte et le sol

Aération des locaux

L’appareil doit être installé dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes en vigueur dans le pays d’installation. Il est indispensable que la pièce où l’appareil est installé dispose d’une quantité d’air égale à la quantité d’air comburant nécessaire à une bonne combustion du gaz (le flux d’air doit être d’au moins 3 m puissance installée). Les prises d’air, protégées par des grilles, doivent disposer d’un conduit d’au moins 2 cm2 de section utile et dans une position qui leur évite tout risque d’être bouchées accidentellement, même partiellement (voir figure A). Ces ouvertures doivent être agrandies de 100% (surface minimale 2 cm2) en cas d’appareils dépourvus du dispositif de sécurité de flamme et quand l’afflux de l’air provient de manière indirecte de

/h par kW de

Evacuation

directement à

l’extérieur

! Les gaz de pétrole liquéfiés, plus lourds que l’air, se déposent et stagnent dans le bas. Les locaux qui contiennent des bouteilles de G.P.L doivent donc prévoir des ouvertures vers l’extérieur afin de permettre l’évacuation du gaz par le bas en cas de fuites accidentelles. Ne pas installer ou entreposer de bouteilles de GPL, vides ou partiellement pleines, dans des locaux qui se trouvent en sous-sol (caves etc.). Ne gardez dans la pièce que la bouteille que vous êtes en train d’utiliser, loin de sources de chaleur (fours, feux de bois, poêles etc.) qui pourraient amener sa température à plus de 50°C.

Evacuation par cheminée ou

conduit de fumée ramifié (réservé

aux appareils de cuisson)

Positionnement et nivellement

! L’appareil peut être installé à côté de meubles dont la hauteur ne dépasse pas celle du plan de cuisson.

! Assurez-vous que le mur en contact avec la paroi arrière de l’appareil est réalisée en matériel ignifuge résistant à la chaleur (T 90°C).

Pour une installation correcte :

• installez cet appareil dans une cuisine, une salle à manger ou un studio (jamais dans une salle de bains);

• si le plan de cuisson de la cuisinière dépasse le plan de travail des meubles, ces derniers doivent être placés à au moins 200 mm de l’appareil;

• si la cuisinière est

HOOD

Min. mm.

600

mm.

420

Min.

420

Min. mm.

• ne placez pas de rideaux derrière la cuisinière ou sur ses côtés à moins de 200 mm de distance;

• pour l’installation de hottes, conformez-vous aux instructions de leur notice d’emploi.

installée sous un élément suspendu, il faut que ce dernier soit placé à au moins 420mm de distance du plan. Il

mm. with hood

mm. without hood

650

700

faut prévoir une distance

min.

de 700mm si les éléments suspendus sont inflammables (

);

figure

voir

intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes NFC 15-100 (le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique;

• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;

• la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la fiche, n’utilisez ni rallonges ni prises multiples.

! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé.

! Le câble doit être contrôlé périodiquement et ne

peut être remplacé que par un technicien agréé.

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Raccordement gaz

Nivellement

Pour mettre l’appareil bien à plat, vissez les pieds de réglage fournis aux emplacements prévus aux coins à la base de la cuisinière (voir figure).

Montage des pieds* par encastrement sous la base.

Raccordement électrique

Montez sur le câble une prise normalisée pour la charge indiquée sur l’étiquette des caractéristiques (

voir tableau des caractéristiques techniques

En cas de raccordement direct au réseau, il faut

Pour raccorder l’appareil au réseau de distribution du gaz ou à la bouteille de gaz utilisez un tuyau flexible en caoutchouc ou en acier, conformément à la réglementation en vigueur. Assurez-vous auparavant que l’appareil est bien réglé pour le type de gaz d’alimentation utilisé (

autrement voir ci-dessous

voir étiquette sur le couvercle :

). Si l’alimentation s’effectue avec du gaz liquide en bouteille, utilisez des régulateurs de pression conformes à la réglementation en vigueur dans le pays. Pour simplifier le raccordement, l’alimentation du gaz est orientable latéralement* : inversez l’about annelé avec le bouchon de fermeture et remplacez le joint d’étanchéité (

fourni avec l’appareil

! Pour un fonctionnement en toute sécurité, pour un meilleur emploi de l’énergie et une plus longue durée de vie de l’appareil, vérifiez que la pression d’alimentation respecte bien les valeurs indiquées dans le tableau Caractéristiques des brûleurs et des injecteurs (voir ci-dessous).

*N’existe que sur certains modèles

Raccordement gaz par tuyau flexible en caoutchouc

Assurez-vous que le tuyau est bien conforme aux normes applicables dans le pays d’installation. Le tuyau doit avoir un diamètre intérieur de : 8 mm en cas d’alimentation au gaz liquide; 13 mm en cas d’alimentation au gaz naturel.

Après avoir effectué le raccordement, assurez-vous que le tuyau :

• ne touche en aucun point à des parties pouvant atteindre plus de 50°C;

• ne soit pas soumis à traction ou torsion et ne présente pas de pliures ou étranglements;

• ne risque pas d’entrer en contact avec des corps tranchants, des arêtes vives, des parties mobiles et ne soit pas écrasé;

• puisse être facilement contrôlable sur toute sa longueur pour vérifier son état de conservation;

• ait moins de 1500mm de long;

• soit bien fixé à ses deux extrémités à l’aide de bagues de serrage conformes à la réglementation en vigueur dans le pays.

! Si une ou plusieurs de ces conditions ne peuvent être remplies ou que la cuisinière est installée dans des conditions de classe 2 – sous-classe 1 (appareil encastré entre deux meubles), il faut utiliser un tuyau flexible en acier (

voir ci-dessous

Raccordement gaz par tuyau flexible en acier inox, à paroi continue avec raccords filetés

Assurez-vous que le tuyau et les joints sont bien conformes aux normes applicables dans le pays d’installation. Pour installer le tuyau, enlevez l’about annelé équipant l’appareil (le raccord d’entrée du gaz à l’appareil est fileté 1/2 gaz mâle cylindrique).

! Procédez au raccordement de manière à ce que la longueur du tuyau ne dépasse pas 2 mètres d’extension maximale. Veillez à ce que le tuyau ne soit pas écrasé et ne touche en aucun point à des parties mobiles.

Adaptation aux différents types de gaz

L’appareil peut être adapté à un type de gaz autre que celui pour le quel il a été conçu (indiqué sur l’étiquette de réglage sur le couvercle).

Adaptation du plan de cuisson

Remplacement des injecteurs des brûleurs du plan de cuisson:

1.enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement;

2. dévissez les injecteurs à l’aide d’une clé à tube de 7mm (voir figure), et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau Caractéristiques des brûleurs et des injecteurs) ;

3.remontez les différentes parties en effectuant les opérations dans le sens inverse.

Réglage des minima des brûleurs du plan de cuisson :

1. placez le robinet sur la position minimum;

2. enlevez le bouton et tournez la vis de réglage positionnée à l’intérieur ou sur le côté de la tige du robinet jusqu’à obtenir une petite flamme régulière;

! En cas de gaz naturel, il faut dévisser la vis de réglage en tournant dans le sens inverse des aiguilles d’une montre;

3.vérifiez si, en tournant rapidement le robinet du maximum au minimum, le brûleur ne s’éteint pas.

! Les brûleurs du plan de cuisson ne nécessitent pas de réglage de l’air primaire.

Adaptation du four

Remplacement du brûleur du four:

1. enlever le tiroir chauffeplats;

2. enlever la protection coulissante A (

voir figure

);

Vérification de l’étanchéité

Une fois l’installation terminée, vérifiez l’étanchéité de tous les raccords en utilisant une solution savonneuse, n’utilisez jamais de flamme.

3. déposer le brûleur du four après avoir enlevé la vis V

voir figure

(

); pour simplifier cette opération, démonter auparavant la porte du four.

4. dévisser l’injecteur du brûleur à l’aide de la clé à tube spéciale pour injecteurs ( d’une clé à tube de 7 mm et le remplacer par l’injecteur adapté au nouveau type de gaz (

voir figure

) ou

voir

tableau Caractéristiques des

brûleurs et des injecteurs

Réglage du minimum du brûleur du four à gaz :

1. allumer le brûleur (

Utilisation

2. amener la manette sur la position minimum (MIN) après l’avoir laissée pendant environ 10 minutes sur la position maximum (MAX);

3. enlever le bouton;

4. agir sur la vis de réglage positionnée à l’extérieur de la tige du thermostat ( une petite flamme régulière. ! En cas de gaz naturel, il faut dévisser la vis de réglage en tournant dans le sens inverse des aiguilles

);

voir Mise en marche et

voir figure

) jusqu’à obtenir

d’une montre;

5. vérifier si, en tournant rapidement le bouton de la position MAX à la position MIN, ou en ouvrant et fermant rapidement la porte du four, le brûleur ne s’éteint pas.

Tableau Caractéristiques des brûleurs et des injecteurs

Tableau 1 Ga z liqui de Ga z nat urel

Brûleur Diamètre

(mm)

Puissance thermique

Bipasse

1/100

i njecteur

1/100

débit*

g/h

i njecteur

1/100

débit*

l/h

débit*

kW (p.c .s.* )

Nomin. Réduit. (mm) (mm) *** ** (mm) G20 G25

Rapide

(Grand)(R) Semi Rapide

(Moyen)(S)

Auxiliaire

(Peti t)(A)

100 3,00 0,7 41 87 218 214 128 286 332

75 1,90 0,4 30 70 138 136 104 181 210

51 1,00 0,4 30 52 73 71 76 95 111

Four - 2,80 1,0 46 80 204 200 119 267 288

Pressions

d'alimentation

* A 15°C et 1013 mbar-gaz sec ** Propane P.C.S. = 50,37 MJ/Kg *** Butane P.C.S. = 49,47 MJ/Kg

Naturel G20 P.C.S = 37,78 MJ/m

No minale (mbar)

M inimu m ( mb ar)

M ax imu m (mbar)

28-30

20 35

37 25 45

20 17 25

l/h

25 20 30

KN3G210S/FR K3G210 S /FR K3G210 /FR

ATTENTION! Le couvercle en verre peut se casser s’il est chauffé. Il faut éteindre tous les brûleurs et les plaques électriques avant de le fermer.

CARACTERISTIQUES TECHNIQUES

Dimensions du Four HxLxP Volume Dimensions utiles du tiroir chauffeplats

Brûleurs

34x38x44 cm

57 l largeur 42 cm profondeur 44 cm hauteur 17 cm adaptables à n'importe quel type de gaz parmi ceux indiqués sur l'étiquette collée à l'intérieur du portillon ou sur la paroi intérieure gauche (visible après avoir sorti le tiroir chauffe-plats). Directives Communautaires 2006/95/EC du 12/12/06 (Basse Tension) et modifications suivantes

- 2004/108/EC du 15/12/04 (Compatibilité Electromagnétique) et modifications suivantes 90/396/EEC du 29/06/90 (Gaz) et modifications suivantes 93/68/EEC du 22/07/93 et modifications suivantes 2002/96/CE 1275/2008 (Stand-by/ Off mode)

Description de l’appareil

Vue d’ensemble

Brûleur à gaz

Grille du plan de cuisson

Tableau de bord

Support GRILLE

Support LECHEFRITE

Pied de réglage

Plateau du plan de cuisson

GLISSIERES

de coulissement

niveau 5 niveau 4 niveau 3 niveau 2 niveau 1

Pied de réglage

Tableau de bord

Manette

MINUTERIE

ALLUMAGE

automatique*

Manette

MINUTERIE

Manette

FOUR

Manette

FOUR

Manettes BRÛLEURS du plan de cuisson

ECLAIRAGE tournebroche*

Manettes BRÛLEURS du plan de cuisson

N’existe que sur certains modèles

ALLUMAGE

automatique*

ECLAIRAGE tournebroche*

Mise en marche et utilisation

Utilisation du plan de cuisson

Allumage des brûleurs

Un petit cercle plein près de chaque manette BRULEUR indique le brûleur associé à ce dernier. Pour allumer un brûleur du plan de cuisson :

1. approchez une flamme ou un allume-gaz ;

2. poussez sur le manette du BRULEUR tout en le tournant dans le sens inverse des aiguilles d’une montre jusqu’au symbole grande flamme

3. pour régler la puissance de la flamme souhaitée, tournez le manette BRULEUR dans le sens inverse des aiguilles d’une montre : sur la position minimum

, sur la position maximum ou sur une position

intermédiaire.

Si l’appareil est équipé d’un allumage électronique* ( suffit de pousser et de tourner en même temps dans le sens inverse des aiguilles d’une montre le bouton BRULEUR sur le

symbole petite flamme, jusqu’à l’allumage. Il peut arriver que le brûleur s’éteigne dès que vous lâchez le bouton. Dans ce cas, essayez à nouveau en poussant plus longtemps sur le bouton.

! En cas d’extinction accidentelle des flammes, éteignez le brûleur et attendez au moins 1 minute avant de tenter de rallumer.

Si l’appareil est équipé d’un dispositif de sécurité* (X) de flamme, poussez sur le manette BRULEUR pendant 2-3 secondes pour garder la flamme allumée et pour activer le dispositif.

Pour éteindre le brûleur, tournez le bouton jusqu’à la position d’arrêt

Conseils pratiques pour l’utilisation des brûleurs

) il

Pour distinguer le type de brûleur reportez-vous aux dessins figurant dans le paragraphe "Caractéristiques des brûleurs et des injecteurs"

Utilisation du four

! Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteignez-le, ouvrez la porte et aérez la pièce. L’odeur qui se dégage est due à l’évaporation des produits utilisés pour protéger le four.

! Avant toute utilisation, vous devez impérativement enlever les films plastiques situés sur les côtés de l’appareil

! Ne posez jamais d’objets à même la sole du four, vous pourriez abîmer l’émail. N’utilisez la position 1 du four qu’en cas de cuissons au tournebroche.

Allumage du four

Pour allumer le brûleur du four, approchez une flamme ou un allume-gaz de l’orifice F (voir figure), poussez sur le bouton FOUR et tournez-le en même

temps dans le sens inverse des aiguilles d’une montre jusqu’à la position MAX.

! Le four étant équipé d’un dispositif de sécurité de flamme, il faut pousser sur le bouton du FOUR pendant environ 6 secondes.

! En cas d’extinction accidentelle de flamme, éteignez le brûleur et attendez au moins 1 minute avant de tenter de rallumer.

Pour éteindre le brûleur, tourner le bouton jusqu’à la position d’arrêt

•.

Pour un meilleur rendement des brûleurs et une moindre consommation de gaz, utilisez des casseroles à fond plat, munies de couvercle et d’un diamètre adapté au brûleur :

Brûleur ø Diamètre récipients (cm)

Rapide (R) 24  26

Semi-Rapide (S) 16  20

Auxiliaire (A) 10  14

Réglage de la température

Pour sélectionner la température de cuisson souhaitée, tournez le bouton FOUR dans le sens inverse des aiguilles d’une montre. Les températures sont indiquées sur le tableau de bord et vont d’un MIN (140°C) à un MAX (250°C). Une fois que la température est atteinte dans le four, un thermostat la maintient constante au degré prêt.

N’existe que sur certains modèles
