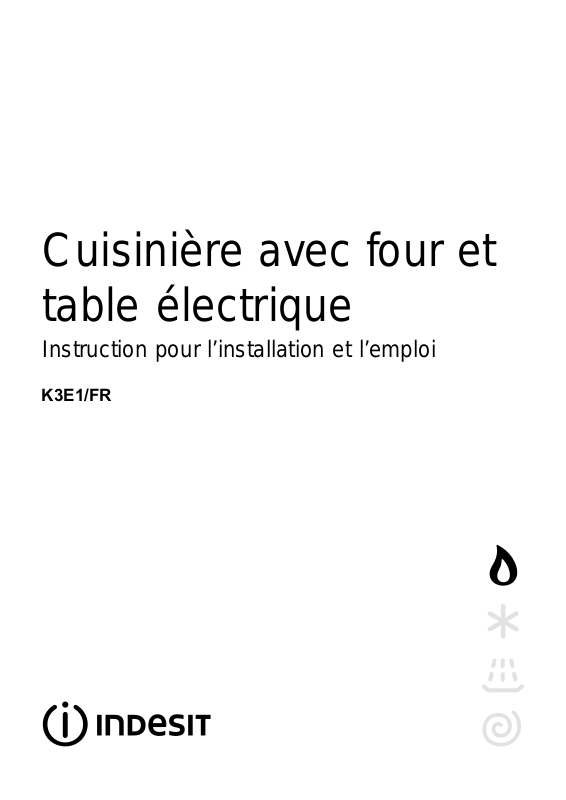

INDESIT K3E1W User Manual [fr]
Cuisinière avec four et
K3E1/FR
table électrique
Instruction pour l’installation et l’emploi
K3E5/FR
Cuisinière avec four et table électrique
Instruction pour l’installation et l’emploi
Conseils
Pour garantir l'efficacité et la sécurité de ce pr oduit:
• adressez-vous exclusivement à nos Services après-vente agréés
• exigez toujours l'utilisation de pièces détachées originales.
• Avant toute utilisation, v ous dev ez impérativ ement enlev er les films plastiques situés sur les côtés de l’appareil
1 Cet appareil a été conçu pour un usage familier, de type
non professionnel.
2 Avant d'utiliser l'appareil, lisez attentivement cette notice
car elle contient des instructions très importantes
concernant la sécurité d'installation, d'usage et d'entretien.
Conservez avec soin cette brochure pour toute consultation
ultérieure.
3 Après avoir déballé l'appareil, vérifiez s'il est intact. En cas
de doute, et avant toute utilisation, consultez un technicien
qualifié. Les éléments de l'emballage (sachets plastique,
polystyrène expansé, clous, etc) ne doivent pas être laissés
à portée des enfants car ils pourraient être dangereux.
4 L’installation doit être effectuée conformément aux
instructions du fabricant et par un professionnel qualifié.
Le fabricant décline toute responsabilité pour tous
dommages causés à des personnes, à des animaux ou à
des choses du fait d'une installation incorrecte de l'appareil.
5 La sécurité électrique de cet appareil n'est assurée que si
ce dernier est correctement raccordé à une installation de
mise à la terre conformément aux normes de sécurité
électrique. Il est indispensable de vérifier si cette condition
fondamentale de sécurité est bien remplie; en cas de doute,
faites appel à un professionnel qualifié pour un contrôle
minutieux de l'installation électrique. Le fabricant ne peut
en aucun cas être considéré responsable des dommages
pouvant survenir si l'installation de mise à la terre fait défaut.
6 Avant de brancher l'appareil, vérifiez si les caractéristiques
techniques reportées sur les étiquettes correspondent bien
à celles de votre installation électrique.
7 Vérifiez si la charge électrique de l'installation et des prises
de courant est apte à supporter la puissance maximum de
l'appareil figurant sur la plaquette. En cas de doute, faites
appel à un professionnel qualifié.
8 Lors de l'installation, il faut prévoir un interrupteur
omnipolaire ayant au moins 3 mm d'ouverture entre les
contacts.
9 En cas d'incompatibilité entre la prise et la fiche de
l'appareil, remplacez cette prise par une autre appropriée
et, pour ce faire, faites appel à un technicien qualifié qui
devra également vérifier si la section des câbles de la
prise est apte à supporter la puissance absorbée par
l'appareil. En général, il vaut mieux n'utiliser ni adaptateurs,
ni prises multiples ni rallonges. Si leur emploi s'avère
indispensable, n'utilisez que des adaptateurs simples ou
multiples et des rallonges conformes aux normes de
sécurité, tout en veillant à ne pas dépasser la limite de la
charge électrique indiquée sur l'adaptateur simple ou sur
les rallonges et la puissance max. indiquée sur
l'adaptateur multiple.
10 Ne laissez pas votre appareil branché inutilement. Eteignez
l'interrupteur général de l'appareil quand vous ne l'utilisez
pas.
11 Les orifices ou les fentes d'aération ou d'évacuation de
la chaleur ne doivent pas être bouchés.
12 Le câble d'alimentation de cet appareil ne doit pas être
remplacé par l'utilisateur. Si le câble est endommagé et
doit être remplacé, adressez-vous à l'un des centres de
service après-vente agréés par le fabricant.
13 Cet appareil doit être destiné à l'usage pour lequel il a été
conçu. Toute autre utilisation (comme par exemple le
chauffage d'une pièce) est impropre et,en tant que telle,
dangereuse. Le fabricant décline toute responsabilité en
cas de dommages provoqués par un usage impropre ou
erroné.
14 L’usage de tout appareil électrique implique le respect de
certaines règles fondamentales. A savoir:
• ne pas toucher l’appareil les pieds ou les mains
mouillés ou humides
• ne jamais utiliser l'appareil pieds nus
• ne jamais utiliser de rallonges ou bien le faire avec un
maximum de précautions
• ne jamais tirer sur le cordon d'alimentation ou sur
l'appareil pour débrancher la fiche de la prise de
courant.
• ne pas exposer l'appareil aux agents atmosphériques
(pluie, soleil, etc)
• ne pas laisser utiliser l'appareil, sans surveillance, par
des enfants ou par des personnes incapables de le
faire.
15 Avant toute opération de nettoyage ou d'entretien,
déconnectez l'appareil en débranchant la fiche ou en
éteignant l'interrupteur de l'installation électrique.
16 Si vous décidez de ne plus utiliser cet appareil, il est
recommandé de le rendre inopérant en coupant le cordon
d’alimentation, après l’avoir débranché de la prise de
courant. Nous recommandons vivement de neutraliser les
parties de l’appareil susceptibles de représenter un danger
quelconque, surtout pour des enfants qui pourraient utiliser
l’appareil pour jouer.
17 N'oubliez pas que les foyers restent chauds pendant au
moins une demi-heure encore après leur extinction.
Attention à ne pas poser, par mégarde, des récipients ou
des objets au-dessus du foyer encore chaud.
18 N'allumez pas les foyers si des feuilles alu ou du plastique
sont posés sur le plan de cuisson.
19 N'approchez pas des foyers quand ils sont chauds.
20 Si vous utilisez de petits électroménagers à proximité de
la table, veillez à ce que leur cordon d'alimentation ne
touche pas à des parties chaudes de l'appareil.
21 Contrôlez que les manches des casseroles sont tournés
vers l'intérieur du plan pour éviter tout heurt accidentel.
22 Ne laissez jamais un foyer allumé sans casserole car sa
montée en température extrêmement rapide pourrait
endommager ses éléments chauffants.
23 En cours de fonctionnement, les éléments chauffants
et certaines parties du four deviennent très chaudes.
Attention à ne pas les toucher et à garder les enfants à
distance.
24 Vérifier que les manettes soient bien sur la position ”•”/
”o”quand vous n’utilisez pas l’appareil.
25 Si la cuisinière est installée sur un socle, prenez les
précautions qui s'imposent pour que l'appareil ne tombe
pas de ce socle.
26. Nettoyer la vitre de la porte avec des produits non abrasifs
et des éponges non grattantes, essuyer ensuite avec un
chiffon doux. Ne pas utiliser de matériaux abrasifs ou de
racloirs métalliques aiguisés qui risquent de rayer la
surface et de briser le verre.
27 Le couvercle en verrre (qui n’existe que sur certains
modèles) peut se briser en surchauffant; il faut donc
toujours vérifier si les plaques et les brûleurs sont bien
éteints avant de fermer le couvercle.
3
Installation
1
2
3
N
A
B
Les instructions suivantes s’adressent à l’installateur
qualifié afin qu’il procède, correctement et suivant les
normes en vigueur, aux opérations d’installation, de
réglage et de maintenance technique.
Important: toute intervention de réglage, de maintenance
etc. doit être effectuée après avoir débranché l’appareil.
Positionnement
Cette cuisinière a un indice de protection contre les
surchauffes de type X, on peut par conséquent l’installer
à côté de meubles dont la hauteur ne dépasse pas celle
du plan de cuisson.
Nivellement
Des pieds de réglage sont fournis de manière à pouvoir
niveler la cuisinière. Si nécessaire, ces petits pieds
peuvent être vissés dans les logements adaptés prévus
sur les angles à la base de la cuisinière.
Raccordement électrique
Le cordon doit être dimensionné en fonction du type de
raccordement électrique utilisé (voir schéma de connexion
sous indiqué).
H05RR-F 5x2.5 CEI-UNEL 35363
400 3N
400V 2N
H05RR-F 4x2.5 CEI-UNEL 35363
230V 1N
H07RN-F 3x4 CEI-UNEL 35364
1 2
R
S
12345
R
1
2
4
3
T
S
3
R
5
N
N
4
5
N
Montage cordon d’alimentation
V
Fig. A Fig. B
Ouverture du bornier:
• Dévisser la vis “V” (Fig. A).
• tirer et ouvrir le couv ercle du bornier.
Pour l’installation du cordon procédez comme suit:
• positionnez les barrettes de pontage A - B en fonction
du type de raccordement que l’on veut obtenir en se
servant du schéma illustré figure B.
Note: les barrettes sont prévues en usine pour
raccordement à 230V monophasé (contacts 1-2-3
raccordés entre eux). Le pont 4-5 est situé dans la partie
inférieure du bornier.
• introduire les câbles (N e
) comme illustré par la
$
figure et serrer les vis correspondantes.
• fixer les câbles restants sur les bornes 1-2-3.
• fixer le câble dans le serre-câble correspondant et
fermer le couvercle en le fixant à l’aide de la vis “V”.
Raccordement du câble d’alimentation à la ligne
Monter sur le câble une fiche normalisée pour la charge
indiquée sur la plaquette des caractéristiques, en cas de
raccordement direct à la ligne il faut interposer entre
l’appareil et la ligne un interrupteur omnipolaire avec une
distance d’ouverture entre les contacts d’au moins 3 mm.
dimensionné à la charge et conforme aux normes (le fil
de terre, jaune-vert, ne doit pas être interrompu par
l’interrupteur). Le câble d’alimentation doit être positionné
de manière à n’atteindre en aucun point une température
dépassant de 50°C la température ambiante.
Avant de procéder au r accordement, vérifiez si:
• la v alve réductrice et l’installation domestique peuvent
supporter la charge de l’appareil (voir plaquette des
caractéristiques);
• l’installation d’alimentation dispose d’une mise à la terre
efficace conformément aux normes et aux dispositions
prévues par la loi;
• la prise ou l’interrupteur omnipolaire sont facilement
accessibles après installation de l’appareil.
4
