Руководство по
эксплуатации

CIS

Русский,1

IWB 5103

СТИРАЛЬНАЯ МАШИНА

Содержание

Установка, 2-3

Распаковка и нивелировка
Подключение к водопроводу и электричеству
Первый цикл стирки

Технические характеристики

Описание стиральной машины и
порядка запуска программы, 4-5

Панель управления
Индикаторы
Порядок запуска программы

Программы, 6

Таблица программ

Персонализированные настройки, 7

Регулировка температуры
Дополнительные функции

CIS

Моющие средства и типы белья, 8

Распределитель моющих средств
Отбеливание
Подготовка белья
Изделия, требующие деликатной стирки
Система балансировки белья

Предосторожности и рекомендации, 9

Общие требования к безопасности
Утилизация

Техническое обслуживание и уход, 10

Отключение воды и электрического тока
Уход за стиральной машиной
Уход за распределителем моющих средств
Уход за люком и барабаном
Уход за насосом
Проверка водопроводного шланга

Поиск неисправностей и методы их
устранения, 11

Сервисное обслуживание, 12

1

Установка

A

CIS

! Сохраните данное руководство. Оно должно быть в

комплекте со стиральной машиной в случае продажи,
передачи оборудования или при переезде на новую
квартиру, чтобы новый владелец оборудования мог
ознакомиться с правилами его функционирования и
обслуживания.

! Внимательно прочитайте руководство: в нем

содержатся важные сведения по установке и
безопасной эксплуатации стиральной машины.

Распаковка и выравнивание

Распаковка

1. Распакуйте стиральную машину.

2. Убедитесь, что оборудование не было повреждено
во время транспортировки. При обнаружении
повреждений – не подключайте машину –
свяжитесь с поставщиком немедленно.

3. Удалите четыре
транспортировочных
винта и резиновые
пробки с прокладками,
расположенные в задней
части стиральной
машины (см. рис.).

4. Закройте отверстия прилагающимися
пластиковыми заглушками.

5. Сохраняйте все детали: они Вам понадобятся
при последующей транспортировке стиральной
машины.

Правильное выравнивание оборудования поможет
избежать шума, вибраций и смещений во время
работы машины.
Если стиральная машина стоит на полу, покрытом
ковром, убедитесь, что ее основание возвышается
над ковром. В противном случае вентиляция будет
затруднена или вовсе невозможна.

Подключение к водопроводной и
электрической сети

Подсоединение заливного шланга

1. Вставьте прокладку А в
конец заливного шланга

и наверните его на вывод
водопровода холодной
воды с резьбовым
отверстием 3/4 дюйма
(см. рис.).
Перед подсоединением
откройте водопроводный

кран и дайте стечь
грязной воде.

2. Подсоедините
заливной шланг к
стиральной машине,
навинтив его на
водоприемник,
расположенный в задней
верхней части справа

(см. рис.).

! Не разрешайте детям играть с упаковочными

материалами.

Выравнивание

1. Установите стиральную машину на ровном и

прочном полу, так чтобы она не касалась стен,
мебели и прочих предметов.

2. После установки
машины на место
отрегулируйте ее
устойчивое положение
путем вращения
передних ножек (см.
рис.). Для этого сначала
ослабьте контргайку,
после завершения
регулировки контргайку
затяните.

После установки машины на место проверьте по уровню
горизонтальность верхней крышки корпуса, отклонение
горизонтали должно быть не более 2°.

2

3. Убедитесь, что шланг не перекручен и не пережат.

! Давление воды должно быть в пределах значений,

указанных в таблице Технических характеристик
(см. с. 3).

! Если длина водопроводного шланга окажется

недостаточной, обратитесь в Авторизованный
cервисный центр.

! Никогда не используйте шланги, бывшие в

употреблении.

Подсоединение сливного шланга

65 - 100 cm

Повесьте загнутый

конец сливного шланга
на край раковины,
ванны, или поместите
в специальный вывод
канализации. Шланг
не должен переги
баться. Верхняя точка
сливного шланга
должна находиться на
высоте 65100 см от
пола. Расположение
сливного шланга должно
обеспечивать разрыв
струи при сливе (конец
шланга не должен быть
опущен в воду).
В случае крепления
на край ванной или
раковины, шланг
вешается с помощью
направляющей (входит в

комплект поставки), которая крепится к крану (рис.).

! Не рекомендуется применение удлинителей для

сливного шланга, при необходимости допускается его
наращивание шлангом такого же диаметра и длиной
не более 150 см.

Подсоединение к электросети

Внимание! Оборудование обязательно должно
быть заземлено!

1. Машина подключается к электрической сети при помощи
двухполюсной розетки с заземляющим контактом (розетка
не поставляется с машиной). Фазный провод должен быть
подключен через автомат защиты сети, рассчитанный на
максимальный ток (ток срабатывания) 16 А, и имеющий
время срабатывания не более 0,1 с.

2. При наличии вблизи от предполагаемого места установ
ки машины розетки с заземляющим контактом, имеющей
трехпроводную подводку кабеля с медными жилами се
чением не менее 1,5 кв. мм (или алюминиевыми жилами
сечением не менее 2,5 кв. мм), доработка электросети не
производится. При отсутствии указанной розетки и про
водки следует провести их монтаж.

3. Прокладка заземления отдельным проводом не до
пускается.

4. Для доработки электрической сети рекомендуется
применять провод типа ППВ 3х1,5 380 ГОСТ 622379.
Допускается применение других марок кабеля, обеспечи
вающих пожаро и электробезопасность при эксплуатации
машины.

Перед включением машины в сеть убедитесь, что:

 розетка и проводка соответствуют требованиям, изло

женным в данном разделе инструкции;

 напряжение и частота тока сети соответствуют данным

машины;

 розетка и вилка одного типа;

 розетка заземлена в соответствии с нормами безопас

ности, описанными в данном разделе инструкции.
Если вилка не подходит к розетке, ее следует заменить на
новую, соответствующую розетке, или заменить питающий
кабель. За мена кабеля должна производиться только ква
лифицированным персоналом.

Запрещается использование переходников, двойных и
более розеток и удлинителей (они создают опасность
возгорания). Если Вы считаете их использование необ
ходимым, применяйте один единственный удлинитель,
удовлетворяющий требованиям безопасности.

Оборудование, подключенное с нарушением требований
безопасности бытовых приборов большой мощности,
изложенных в данной инструкции, является потенци­ально опасным.
Производитель не несет ответственности за ущерб
здоровью и собственности, если он вызван несоблюде­нием указанных норм установки.

Первый цикл стирки

По завершении установки, перед началом
эксплуатации необходимо произвести один цикл
стирки со стиральным порошком, но без белья, по
программе 90°C без предварительной стирки.

Технические характеристики

Модель IWB 5103

ширина 59,5 см

Размеры

Загрузка 1 - 5 êã

Электрические
параметры

Гидравлические
параметры

Скорость отжима äî 1000 îá/ìèí

Kонтрольные
программы
согласно
нормативу
EN 60456

высота 85 см
глубина 52,5 см

cмотрите паспортную табличку с
техническими характеристиками на
машине

max давление 1 Мпа (10 бар)
min давление 0,05 Мпа (0,5 бар)
объем барабана 40 л

программа 2; температура 60°С;
при загрузке до 5 кг.

Машина соответствует следующим
Директивам Европейского
Экономического сообщества:

- 89/336 /ЕЕС от 03.05.89 (электро­магнитной совместимости) и
последующие модификации

- 2002/96/CE

- 2006/95/CE (низкого напряжения)

CIS

3

Описание стиральной машины и
порядка запуска программы

CIS

Панель управления

Распределитель моющих
средств

Кнопка

ВКЛ/ВЫКЛ

Рукоятка выбора

ПРОГРАММ

ТЕМПЕРАТУРЫ

Регулятор

Индикаторы ВЫПОЛНЕНИЯ

ФАЗ ЦИКЛА/ЗАПУСКА С
ЗАДЕРЖКОЙ

Кнопки с
индикато рами
дополнительн ых

ФУНКЦИЙ

Кнопка с
индикато ром

ПУСК/ПАУЗА

Индикатор

БЛОКИРОВКИ
ЛЮКA

Распределитель моющих средств: для загрузки
стиральных веществ и добавок
(см. «Моющие средства и типы белья»).

Кнопка ВКЛ/ВЫКЛ: служит для включения и
выключения стиральной машины.

Рукоятка выбора ПРОГРАММ: служит для выбора
программ. В процессе выполнения программы
рукоятка не вращается.

Кнопки с индикаторами дополнительных ФУНКЦИЙ:
служат для выбора имеющихся дополнительных
функций. Индикатор, соответствующий выбранной
функции, останется включенным.

Регулятор ТЕМПЕРАТУРЫ: служит для настройки
температуры или для стирки в холодной воде
(см. «Персонализированные настройки»).

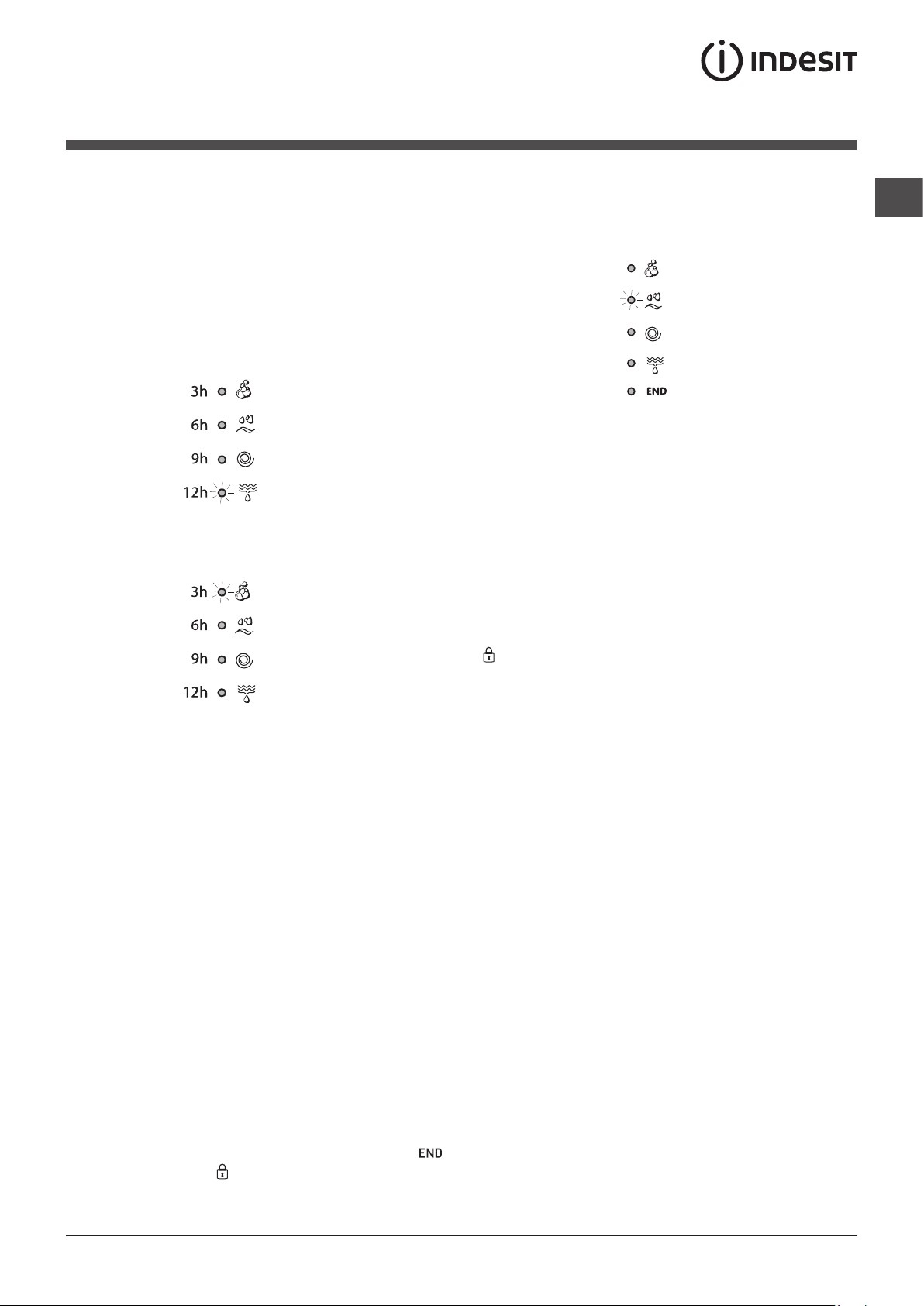

индикаторы ВЫПОЛНЕНИЯ ФАЗ ЦИКЛА/ЗАПУСКА
С ЗАДЕРЖКОЙ: показывают последовательность
выполнением программы стирки.
Включенный индикатор соответствует текущей фазе.
Если была включена функция “Таймер отсрочки”,
индикаторы будут показывать время, остающееся до
запуска программы (см. страницу сбоку).

Кнопка с индикатором ПУСК/ПАУЗА: служит для
запуска или для временного прерывания программы.
ПРИМЕЧАНИЕ: для временного прерывания
текущего цикла стирки нажмите эту кнопку.
Соответствующий индикатор замигает оранжевым
цветом, а индикатор текущей фазы стирки будет
гореть, не мигая. Если индикатор БЛОКИРОВКИ
ЛЮКA
Для возобновления цикла стирки с момента, когда он
был прерван, вновь нажмите ПУСК/ПАУЗА.

Режим ожидания

Настоящая стиральная машина отвечает
требованиям новых нормативов по экономии
электроэнергии, укомплектована системой
автоматического отключения (режим сохранения
энергии), включающейся через 30 минут простоя
машины. Нажмите один раз кнопку ВКЛ/ВЫКЛ и
подождите, пока машина вновь включится.

погас, можно открыть люк.

Индикатор БЛОКИРОВКИ ЛЮКA: показывает, можно
ли открыть люк (см. страницу сбоку).

4
