Page 1

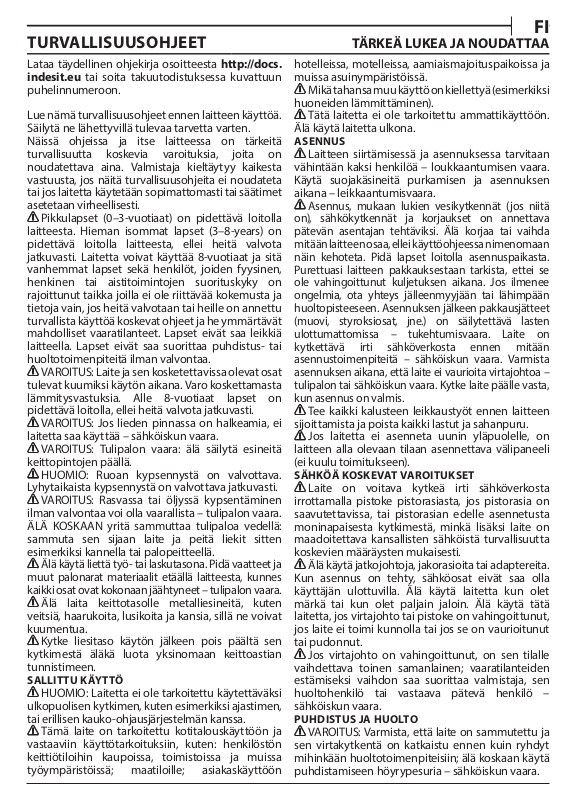

TURVALLISUUSOHJEET

TÄRKEÄ LUKEA JA NOUDATTAA

Lataa täydellinen ohjekirja osoitteesta http://docs. indesit.eu tai soita takuutodistuksessa kuvattuun

puhelinnumeroon.

Lue nämä turvallisuusohjeet ennen laitteen käyttöä. Säilytä ne lähettyvillä tulevaa tarvetta varten. Näissä ohjeissa ja itse laitteessa on tärkeitä turvallisuutta koskevia varoituksia, joita on noudatettava aina. Valmistaja kieltäytyy kaikesta vastuusta, jos näitä turvallisuusohjeita ei noudateta tai jos laitetta käytetään sopimattomasti tai säätimet asetetaan virheellisesti.

Pikkulapset (0–3-vuotiaat) on pidettävä loitolla laitteesta. Hieman isommat lapset (3–8-years) on pidettävä loitolla laitteesta, ellei heitä valvota jatkuvasti. Laitetta voivat käyttää 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joiden fyysinen, henkinen tai aistitoimintojen suorituskyky on rajoittunut taikka joilla ei ole riittävää kokemusta ja tietoja vain, jos heitä valvotaan tai heille on annettu turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaaratilanteet. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa puhdistus- tai huoltotoimenpiteitä ilman valvontaa.

VAROITUS: Laite ja sen kosketettavissa olevat osat tulevat kuumiksi käytön aikana. Varo koskettamasta lämmitysvastuksia. Alle 8-vuotiaat lapset on pidettävä loitolla, ellei heitä valvota jatkuvasti.

VAROITUS: Jos lieden pinnassa on halkeamia, ei laitetta saa käyttää– sähköiskun vaara.

VAROITUS: Tulipalon vaara: älä säilytä esineitä keittopintojen päällä.

HUOMIO: Ruoan kypsennystä on valvottava. Lyhytaikaista kypsennystä on valvottava jatkuvasti.

VAROITUS: Rasvassa tai öljyssä kypsentäminen ilman valvontaa voi olla vaarallista – tulipalon vaara. ÄLÄ KOSKAAN yritä sammuttaa tulipaloa vedellä: sammuta sen sijaan laite ja peitä liekit sitten esimerkiksi kannella tai palopeitteellä.

Älä käytä liettä työ- tai laskutasona. Pidä vaatteet ja muut palonarat materiaalit etäällä laitteesta, kunnes kaikki osat ovat kokonaan jäähtyneet – tulipalon vaara.

Älä laita keittotasolle metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia, sillä ne voivat kuumentua.

Kytke liesitaso käytön jälkeen pois päältä sen kytkimestä äläkä luota yksinomaan keittoastian tunnistimeen.

SALLITTU KÄYTTÖ

HUOMIO: Laitetta ei ole tarkoitettu käytettäväksi ulkopuolisen kytkimen, kuten esimerkiksi ajastimen, tai erillisen kauko-ohjausjärjestelmän kanssa.

Tämä laite on tarkoitettu kotitalouskäyttöön ja vastaaviin käyttötarkoituksiin, kuten: henkilöstön keittiötiloihin kaupoissa, toimistoissa ja muissa työympäristöissä; maatiloille; asiakaskäyttöön

hotelleissa, motelleissa, aamiaismajoituspaikoissa ja muissa asuinympäristöissä.

Mikä tahansa muu käyttö on kiellettyä (esimerkiksi

huoneiden lämmittäminen).

Tätä laitetta ei ole tarkoitettu ammattikäyttöön.

Älä käytä laitetta ulkona.

ASENNUS

Laitteen siirtämisessä ja asennuksessa tarvitaan vähintään kaksi henkilöä– loukkaantumisen vaara. Käytä suojakäsineitä purkamisen ja asennuksen aikana – leikkaantumisvaara.

Asennus, mukaan lukien vesikytkennät (jos niitä on), sähkökytkennät ja korjaukset on annettava pätevän asentajan tehtäviksi. Älä korjaa tai vaihda mitään laitte en osaa, ellei käy ttöohjeessa nimenomaan näin kehoteta. Pidä lapset loitolla asennuspaikasta. Purettuasi laitteen pakkauksestaan tarkista, ettei se ole vahingoittunut kuljetuksen aikana. Jos ilmenee ongelmia, ota yhteys jälleenmyyjään tai lähimpään huoltopisteeseen. Asennuksen jälkeen pakkausjätteet (muovi, styroksiosat, jne.) on säilytettävä lasten ulottumattomissa – tukehtumisvaara. Laite on kytkettävä irti sähköverkosta ennen mitään asennustoimenpiteitä – sähköiskun vaara. Varmista asennuksen aikana, että laite ei vaurioita virtajohtoa – tulipalon tai sähköiskun vaara. Kytke laite päälle vasta, kun asennus on valmis.

Tee kaikki kalusteen leikkaustyöt ennen laitteen

sijoittamista ja poista kaikki lastut ja sahanpuru.

Jos laitetta ei asenneta uunin yläpuolelle, on laitteen alla olevaan tilaan asennettava välipaneeli (ei kuulu toimitukseen).

SÄHKÖÄ KOSKEVAT VAROITUKSET

Laite on voitava kytkeä irti sähköverkosta irrottamalla pistoke pistorasiasta, jos pistorasia on saavutettavissa, tai pistorasian edelle asennetusta moninapaisesta kytkimestä, minkä lisäksi laite on maadoitettava kansallisten sähköistä turvallisuutta koskevien määräysten mukaisesti.

Älä käytä jatkojohtoja, jakorasioita tai adaptereita. Kun asennus on tehty, sähköosat eivät saa olla käyttäjän ulottuvilla. Älä käytä laitetta kun olet märkä tai kun olet paljain jaloin. Älä käytä tätä laitetta, jos virtajohto tai pistoke on vahingoittunut, jos laite ei toimi kunnolla tai jos se on vaurioitunut tai pudonnut.

Jos virtajohto on vahingoittunut, on sen tilalle vaihdettava toinen samanlainen; vaaratilanteiden estämiseksi vaihdon saa suorittaa valmistaja, sen huoltohenkilö tai vastaava pätevä henkilö – sähköiskun vaara.

PUHDISTUS JA HUOLTO

VAROITUS: Varmista, että laite on sammutettu ja sen virtakytkentä on katkaistu ennen kuin ryhdyt mihinkään huoltotoimenpiteisiin; älä koskaan käytä puhdistamiseen höyrypesuria – sähköiskun vaara.

Page 2

Älä käytä hankaavia tai syövyttäviä aineita,

klooripitoisia valkaisuaineita tai hankaussieniä.

PAKKAUSMATERIAALIEN HÄVITTÄMINEN

Pakkaus on valmistettu 100-prosenttisesti kierrätettävästä materiaalista ja siinä on kierrätysmerkki . Pakkauksen osat on hävitettävä asianmukaisella tavalla ja paikallisten jätehuoltoviranomaisten määräysten mukaisesti.

KODINKONEIDEN KÄYTÖSTÄPOISTO JA HÄVITTÄMINEN

Tämä laite on valmistettu kierrätettävästä tai uusiokäyttöön kelpaavasta materiaalista. Hävitä laite paikallisten jätehuoltomääräysten mukaisesti. Lisätietoja sähkökäyttöisten kodinkoneiden käsittelystä, materiaalin keräämisestä ja kierrätyksestä saat paikallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta laite on ostettu. Tämä laite on merkitty sähkö- ja elektroniikkalaiteromua koskevan direktiivin 2012/19/EU (WEEE) mukaisesti. Varmistamalla, että tuote poistetaan käytöstä asianmukaisesti, voidaan auttaa estämään ympäristö- ja terveyshaittoja.

Symboli tuotteessa tai sen asiakirjoissa tarkoittaa, ettei laitetta saa hävittää kotitalousjätteiden mukana. Sen sijaan tuote on toimitettava sähkö- ja elektroniikkakomponenttien keräys- ja kierrätyspisteeseen.

ENERGIANSÄÄSTÖNEUVOJA

Hyödynnä lämmityslevyn jälkilämpöä sammuttamalla se muutama minuutti ennen kypsennyksen päättymistä. Kattilan tai pannun pohjan tulisi peittää lämmityslevy kokonaan; lämmityslevyä pienemmän astian käyttäminen tuhlaa energiaa. Peitä kattilat ja pannut tiiviisti sulkevilla kansilla kypsennyksen ajaksi ja käytä mahdollisimman vähän vettä. Ilman kantta tapahtuva kypsennys nostaa huomattavasti energian kulutusta. Käytä vain tasapohjaisia kattiloita ja pannuja.

VAATIMUSTENMUKAISUUSVAKUUTUS

Tämä laite täyttää EU-asetuksen 66/2014 ekosuunnitteluvaatimukset eurooppalaisen standardin EN 60350-2 mukaisesti.

Page 3

Min. 40 cm

Min. 5 cm

Min.10 cm

Min. 5 mm

6 mm

R = 11,5 mm

R = Min. 6,5 mm

Max. 8 mm

483 mm

553 mm

30 mm

510 mm

52/54 mm

R = Min. 6,5 mm

Max. 8 mm

490 mm

560 mm

Min. 50 mm

UPPOASENNUS

STANDARDIN ASENNUS

513 mm

583 mm

560 mm

490 mm

R = 11,5 mm

Min. 50 mm

580 mm 650 mm 700 mm

6-7 cm

min. 20 mm

min. 5 mm

ASENNUS

• Keittotaso on sijoitettava työtasoon, 30 – 60 mm syvyyteen.

• Asenna erotinlevy liesitason alle.

• Tuotteen alaosaan ei saa päästä kosketuksiin asennuksen jälkeen.

• Älä asenna erotinlevyä, jos liesitason alle on asennettu uuni.

• Laitteen alapinnan ja erotinlevyn välisen etäisyyden tulee noudattaa kuvassa annettuja mittoja.

• Jotta tuote voi toimia oikein, jätä vaadittu minimiväli liesitason ja kalusteen yläpinnan väliin (väh. 5 mm).

• Jos tason alle asennetaan uuni, on varmistettava, että sillä on jäähdytysjärjestelmä.

• Katso upotusmitat ja asennusohjeet tämän kappaleen kuvista.

• Minimietäisyys tulee säilyttää keittotason ja liesituulettimen välillä. Lisätietojen saamiseksi katso liesituulettimen käyttöohjetta.

• Älä asenna keittotasoa astianpesukoneen tai pyykinpesukoneen läheisyyteen, jotta elektroniset piirit eivät joudu kosketuksiin höyryn tai kosteuden kanssa, mikä voisi vahingoittaa niitä.

• Jos kyseessä on uppoasennus, ota yhteyttä huoltopalveluun ja tilaa tarvittava ruuvipakkaus 4801 211 00112.

• Liesitason irrottamiseen tarvitaan ruuvitalttaa (ei kuulu toimitukseen), jolla laitteen alapinnasta kierretään sitä reunustavat kiinnikkeet pois.

KEITTOTASON SIJOITTAMINEN

Kiinnitä mukana toimitettu tiiviste keittotasoon (jos se ei ole jo paikallaan) sen pinnan puhdistamisen jälkeen. Sähköliitännän (katso kappale ”Sähköliitäntä) suorittamisen jälkeen, aseta kiinnityspidikkeet tarkoitusta varten oleviin keittotason sivulla oleviin aukkoihin kuvan osoittamalla tavalla. Työnnä sitten keittotaso leikkauksen sisään ja tarkista että lasi on litteä ja yhdensuuntainen työtason kanssa. Kiinnityspidikkeet sopivat kaikille työtasomateriaaleille (puu, marmori jne.).

NOUDATETTAVAT MITAT JA ETÄISYYDET

Page 4

SÄHKÖLIITÄNTÄ

musta/ruskea keltainen/vihreä

sininen/harmaa

380-415V 3N~ 380-415V 2N~

220-240V ~

AU ja UK

220-240V 3~

VAIN BELGIA

sininen

sininen (harmaa)

}

musta

ruskea

keltainen/vihreä

musta

ruskea

}

sininen

sininen (harmaa)

keltainen/vihreä

}

musta

ruskea

sininen

sininen (harmaa)

keltainen/vihreä

musta

ruskea

keltainen/vihreä

sininen

sininen (harmaa)

230V 2-vaiheinen 2N~

VAIN HOLLANNISSA

210 mm

145 mm

180 mm

Sähköliitäntä on tehtävä valmiiksi, ennen kuin laite kytketään sähköverkkoon. Asennuksen saa suorittaa vain pätevä henkilöstö, joka on perehtynyt voimassa oleviin turvallisuus- ja asennussäädöksiin. Erityisen tärkeää on, että asennus suoritetaan paikallisen sähköyhtiön määräysten mukaisesti. Varmista, että laitteen pohjassa olevaan arvokilpeen merkitty jännite vastaa asunnon sähköverkon jännitettä. Laitteen maadoitus on lakisääteinen: käytä ainoastaan oikean kokoisia johtimia (mukaan lukien maadoitusjohto).

LIITÄNTÄ JAKORASIAAN

HUOMIO: virtajohdon on oltava tarpeeksi pitkä, jotta keittotaso voidaan irrottaa työtasosta; lisäksi se on asetettava siten, että se ei pääse

vahingoittumaan tai ylikuumenemaan joutuessaan kosketuksiin alustan kanssa.

• Poista liitinsuojus (A) kiertämällä ruuvi irti ja aseta suojus liittimen saranaan (B).

• Kiinnitä virtajohto pidikkeeseen ja liitä johdot riviliittimeen, kuten liittimen lähellä oleva kytkentäkaavio näyttää.

• Kiinnitä virtajohto johdonpidikkeellä.

• Sulje suojus (C) ja kiinnitä liitin irrotetulla ruuvilla.

Liesitaso suorittaa automaattisesti muutaman sekunnin tarkistuksen kullekin liitännälle verkkoon.

TUOTTEEN KUVAUS

Page 5

EIOK

OHJAUSPANEELI

Virranhallinta

Käyttöpaneelin lukitus /

Keittovyöhykkeen säätimet ja vastaava näyttö

vaihe 1

Päälle / Pois

LISÄVARUSTEET

PANNUT JA KATTILAT

Käytä ainoastaan ferromagneettisesta materiaalista valmistettuja kattiloita ja pannuja, jotka soveltuvat induktioliedelle. Saat selville keittoastian sopivuuden

tarkastamalla onko siinä -symboli (yleensä

voidaan käyttää magneettia. Keittoastian pohjan laatu ja rakenne saattavat vaikuttaa keittotulokseen.

SUOSITELLUT KEITTOASTIOIDEN POHJAN LEVEYDET Aseta kattila oikealle keittoalueelle ennen liesitason kytkemistä päälle.

Hyviä keittotuloksia varten kattilan pohjan halkaisijan on oltava yhtä suuri kuin keittolevyn.

TÄRKEÄÄ: Keittoalueet eivät kytkeydy päälle, jos kattilat eivät ole oikean kokoisia.

Päätelläksesi kattilan koon, mittaa kattilan pohja ja noudata alla olevaa kattiloiden pohjaleveyksien suositustaulukkoa, näin taataan täydellinen tulos ja pannun tunnistusjärjestelmän oikea toiminta. Kullakin keittoalueella on minimiraja pannujen havainnointia varten ja se vaihtelee käytettävän pannun materiaalin mukaan. Sen vuoksi sinun olisi käytettävä keittoaluetta, joka on sopivin pannusi halkaisijaa varten.

painettu pohjaan). Magneettisuuden varmistamiseen

Ajastin

Virranhallinta - vaihe 2 ja 4

vaihe 1

KEITTOASTIAN SUOSITELTAVA PAIKKA

Jos käytät kahta keittoastiaa samanaikaisesti, aseta ne seuraavien kuvien mukaisesti:

TÄRKEÄÄ: Keittotason pysyvän vaurioitumisen välttämiseksi:

• älä käytä kattiloita, joiden pohja ei ole litteä;

• älä käytä metallikattiloita, joissa emalipohja;

• älä aseta kuumia kattiloita/paistinpannuja käyttöpaneelin päälle.

HALKAISIJA cm MAKS. cm MIN. cm

14,5 14,5 10

18 18 12 21 21 15 24 24 15 26 26 17 28 28 17 30 30 17

DOUBLE SIZE 39-18 12

ENSIMMÄINENKÄYTTÖKERTA

POWER MANAGEMENT VIRRANHALLINTA

Power management -toiminnon (virranhallinta) ansiosta käyttäjä voi tarvittaessa asettaa liedelle haluamansa maksimitehon. Tämä asetus voidaan tehdä milloin tahansa, ja se on voimassa, kunnes sitä muutetaan. Kun asetetaan vaadittu maksimiteho, liesitaso säätää jakelun automaattisesti eri keittoalueille varmistaen, että tätä rajaa ei koskaan ylitetä; etuna on se, että kaikkia alueita voidaan ohjata samanaikaisesti ilman ylikuormitusongelmia. Käytettävissä on 4 maksimitehotasoa, jotka esitetään näytössä: 2,5 kW – 4,0 kW – 6,0 kW– 7,2 kW (7,2 kW:n tasoa pidetään liesitason maksimitehona). Toimitushetkellä liesitasossa on asetettuna maksimiteho.

Liesitason tehon asettaminen:

Kun laite on kytketty pistorasiaan, haluttu tehotaso voidaan valita 60 ensimmäisen sekunnin aikana seuraavien ohjeiden mukaisesti:

• Paina noin 3 sekunnin ajan molemmat Power Management “−” (vaihe 1). Näytössä näkyy

• Paina Power Management vahvistamiseksi. Näytössä näkyy

• Valitse haluttu teho painamalla

(

vaihe

painiketta edellisen vaiheen

Ajastin “+” / “−” painikkeita. Näytöllä

näkyvät käytettävissä olevat tehotasot.

• Paina Power Management

(

vaihe

painiketta edellisen vaiheen vahvistamiseksi. Näytössä näkyy asetettu taso, joka vilkkuu noin 2 sekunnin ajan; tämän jälkeen liesitasosta kuuluu äänimerkki ja sammuu sitten; nyt se on käyttövalmis.

Jos tehon asettamisessa tapahtuu virhe, symboli näkyy keskellä ja äänimerkki kuuluu noin 5 sekunnin ajan. Jos näin käy, toista yllä kuvatut toimenpiteet uudestaan alusta. Jos virhe toistuu, ota yhteys huoltopalveluun. Jos käyttäjä yrittää nostaa saavutettua maksimitehotasoa normaalin käytön aikana, käytössä olevan alueen taso vilkkuu kaksi kertaa ja laite antaa äänimerkin. Jos käyttäjä haluaa nostaa kyseisen alueen tehotasoa, hänen täytyy laskea vähintään yhden käytössä olevan keittoalueen tehotasoa manuaalisesti.

Page 6

PÄIVITTÄINEN KÄYTTÖ

LIESITASON KYTKEMINEN PÄÄLLE/POIS

Käynnistä liesitaso painamalla painiketta noin 2 sekunnin ajan, kunnes keittoalueiden näytöt syttyvät. Sammuta painamalla samaa painiketta, kunnes näytöt sammuvat. Kaikki keittovyöhykkeet on kytketty pois päältä. Jos liesitaso on ollut käytössä, jälkilämmön ilmaisin “H” palaa edelleen, kunnes keittoalueet ovat jäähtyneet. Jos mitään toimintoa ei valita 10 sekunnin kuluessa päällekytkemisestä, liesitaso kytkeytyy automaattisesti pois päältä.

JÄLKILÄMMÖN MERKKIVALO

Liesitasossa on jokaisen keittoalueen jälkilämmön merkkivalo. Se näyttää minkä keittoalueen lämpötila on vielä korkea.

Jos näytössä näkyy

, keittoalue on vielä kuuma Jos jonkin keittoalueen jälkilämmön ilmaisin palaa, aluetta voi käyttää esimerkiksi ruoan lämpimänä pitämiseen tai voin sulattamiseen. Kun keittoalue jäähtyy, näyttö kytkeytyy pois.

KYTKEMINEN PÄÄLLE JA KEITTOALUEIDEN SÄÄTÄMINEN

Aseta keittoastia halutulle keittoalueelle.

Virran merkkivalon näyttö Valitun keittoalueen ilmaisi

Käynnistä keittotaso. Kytke sitten valittu keittoalue toimintaan painamalla vastaavaa ”+” painiketta. Näytössä näkyy “0”. Tarvittava tehotaso voidaan valita minimitasosta

Keittoalueen sijainti

0 maksimitasoon 9, tai Booster-tasoon

(pikakuumennus) “P”, jos on. Voit lisätä tehotasoa painamalla painiketta “+”. Voit alentaa tehotasoa painamalla painiketta “−”.

KEITTOALUEIDEN POISKYTKEMINEN

Jos haluat kytkeä keittoalueen pois päältä, paina vastaavaa ”+” ja “−” painiketta yli sekunnin ajan. Keittoalue kytkeytyy pois päältä ja jos se on vielä kuuma, näytössä näkyy kirjain “H”.

KÄYTTÖPANEELIN LUKITUS

Toiminto lukitsee painikkeet, jotta keittotasoa ei voi vahingossa kytkeä toimintaan. Voit aktivoida ohjauspaneelin lukituksen, kytkemällä keittotason päälle ja painamalla Lukitse-toiminnon painiketta kolmen sekunnin ajan, äänimerkki ja valoilmaisin lähellä lukkosymbolin signaalin aktivointia. Käyttöpaneeli on lukittu ja vain laitteen kytkeminen pois toiminnasta on sallittu. Lukitus poistetaan käytöstä toistamalla sen aktivointimenettely. Merkkivalo sammuu ja keittotaso on taas käytettävissä. Jos symbolin alapuolella olevan painikkeen päällä on vettä, ylikiehunutta nestettä tai jotain muuta, lukitus voi kytkeytyä tai vapautua vahingossa.

AJASTIN TIMER

Ajastinta voidaan käyttää kypsennysajan asettamiseen enintään 99 minuuttiin (1 tunti ja 39 minuuttia) kaikilla keittoalueilla. Valitse ajastimella käytettävä keittoalue ja paina ajastinta, äänimerkki ilmoittaa, että toiminto on käytössä. Näytöllä näkyy “00” ja LEDmerkkivalo syttyy. Ajastimen arvoa voidaan nostaa ja laskea painamalla painikkeita “+” ja “−” . Kun asetettu aika on kulunut, laite antaa äänimerkin ja keittoalue kytkeytyy automaattisesti pois päältä. Ajastin laitetaan pois päältä pitämällä ajastinpainiketta painettuna vähintään 3 sekunnin ajan. Ajastin asetetaan jotakin toista aluetta varten toistamalla yllä kuvatut toimenpiteet. Ajastimen näytöstä näkyy aina valitun alueen ajastus tai lyhyin ajastus. Ajastuksen muokkausta tai poiskytkemistä varten on painettava keittoalueen valintapainiketta kyseisen ajastimen osalta.

VÄÄRÄNLAINEN KEITTOASTIA TAI KEITTOASTIAA EI OLE

Jos käytät keittoastiaa, joka ei sovellu käytettäväksi induktiolieden kanssa, jota ei ole sijoitet tu oikein tai jonka koko ei ole sopiva, näytöss ä näkyy sanoma

“no pot” (ei keittoastiaa) ( ). Vaihda astian paikkaa keittotason pinnalla, kunnes löydät kohdan, jossa liesi toimii oikein. Jos keittoastiaa ei tunnisteta 60 sekunnin kuluessa, keittoalue kytkeytyy pois toiminnasta.

PIKAKUUMENNUSTOIMINTO BOOSTER

Toiminto on vain joillakin keittoalueilla, ja se hyödyntää liesitason maksimitehoa (esimerkiksi veden kuumentamiseksi nopeasti kiehumispisteeseen). Toiminnon aktivoimiseksi valitse keittoalue ja paina vastaavaa ”+”

-painiketta, kunnes näyttöön ilmestyy “P”. Kun tehostintoiminto on ollut käytössä 10 minuuttia, laite asettaa alueen tasoksi automaattisesti tason 9.

DOUBLE SIZE ZONE

Tätä toimintoa käytetään suurissa ruukkuissa, joita yksittäinen vyöhyke ei voi tyydyttää, ex, sh, big potin lihalle. Jotta aktiivinen DOUBLE SIZE, paina samanaikaisesti “+” ja “–” -painikkeita alla olevan kuvan mukaisesti.

ÄÄNIMERKIN AKTIVOINTI/KATKAISU

Kun liesi on kytketty päälle, paina ja pidä ensimmäisen keittoalueen “+” -painiketta ja oikeanpuoleista ulkoista painiketta samanaikaisesti vähintään viiden sekunnin ajan (kuten alla).

Page 7

TEHOTAULUKKO

TEHOTASO TOIMINTO

Boost Nopea kuumentaminen

Maksimiteho

Paistaminen − keittäminen

Korkea teho

Keskitason

teho

Alhainen

teho

9 − 7

7 − 5

4 − 3

2 − 1

Ruskistaminen − kuullottaminen

−

keittäminen − grillaaminen

Ruskistaminen − kypsentäminen

kuullottaminen − grillaaminen

Kypsentäminen − kiehuttaminen

−

Pehmentäminen − sulattaminen

−

lämpimänäpito − risottojen

−

hauduttaminen −

Kypsentäminen − hauduttaminen −

saostaminen − pastan

sekoittaminen

(viitteellinen - kokemus ja ruoanlaittotottumus vaikuttavat käyttöön)

TASON KÄY TTÖ

Ihanteellinen ruoan lämpötilan nopeaa nostamista varten, veden saamiseksi kiehumispisteeseen tai nesteiden nopeaa kuumentamista varten.

Ihanteellinen ruskistamiseen, kypsennyksen aloittamiseen, pakasteiden paistamiseen, nopeaan keittämiseen.

Ihanteellinen ruskistamiseen, reippaaseen keittämiseen, kypsentämiseen ja grillaamiseen (lyhyen aikaa, 5 - 10 minuuttia).

Ihanteellinen kuullottamiseen, kevyeen keittämiseen, kypsentämiseen ja grillaamiseen (jonkin aikaa, 10 - 20 minuuttia).

Ihanteellinen hauduttamiseen, varovaiseen keittämiseen, kypsentämiseen ja grillaamiseen (pitkän aikaa).

Ihanteellinen pitkää k ypsennystä varten (riisi, kastik keet, paistit, kala) liemessä (esimerkiksi vesi, viini, lihaliemi, maito), kastikkeen sekoittamiseen pastaan.

Ihanteellinen pitkää kypsennystä varten (määrä alle litran: riisi, kastikkeet, paistit, kala) liemessä (esimerkiksi vesi, viini, lihaliemi, maito).

Ihanteellinen voin pehmentämiseen, suklaan hellävaraiseen sulattamiseen, pienten pakasteiden sulattamiseen ja vasta valmistettujen ruokien pitämiseen lämpiminä (esimerkiksi kastikkeet, sopat, vihanneskeitot).

Ihanteellinen vasta valmistettujen ruokien lämpimänä pitämiseen, risottojen sekoittamiseen ja tarjoiluastioiden pitämiseen lämpiminä (sopivassa keittoastiassa).

Nollateho POIS Alustaso

HUOM. Kun valmistat nopeasti paistuvia ja hyvää lämmönjakautumista vaativia ruokia (esim. ohukaiset), 28 cm:n kaksoiskeittoalueella (mallikohtainen) on suositeltavaa käyttää astiaa, jonka halkaisija on korkeintaan 24 cm. Varovasti tehtäviä toimintoja varten (esimerkiksi suklaan tai voin sulattaminen) on suositeltavaa käyttää pienempiä keittoalueita.

Keittotaso valmiustilassa tai sammutettu (mahdollinen jälkilämpö, jonka ilmaisee “H”).

LAITTEEN HUOLTO JA PUHDISTUS

Kytke laite irti sähköverkosta.

• Älä käytä höyrypesuria.

• Älä käytä hankaavia sieniä, teräsvillaa tai vastaavia, sillä ne saattavat

vahingoittaa lasia.

• Puhdista liesitaso aina käytön jälkeen (sen jäähdyttyä) ja poista siltä kaikki tahrat ja ruokajäämät.

• Sokeri ja runsaasti sokeria sisältävät ruoat saattavat vahingoittaa liesitasoa ja ne on poistettava heti.

• Suola, sokeri ja hiekka voivat naarmuttaa lasipintaa.

• Käytä pehmeää liinaa, imukykyistä keittiöpaperia tai erityistä lieden

pesutuotetta (noudata valmistajan ohjeita).

• Nesteroiskeet keittoalueilla saattavat siirtää keittoastioita tai aiheuttaa niiden tärinää.

• Kuivaa liesitaso kauttaaltaan puhdistuksen lopuksi.

Page 8

VIANETSINTÄ

Jos liesi ei toimi oikein, katso Vianmääritysoppaasta mahdollinen vian aiheuttaja ennen kuin otat yhteyttä huoltopalveluun.

• Lue kohdassa “Päivittäinen käyttö” annetut ohjeet ja noudata niitä.

• Tarkista, että kyseessä ei ole sähkökatko.

• Kuivaa liesi kauttaaltaan puhdistuksen lopuksi.

• Jos näyttöön keittotasoa käynnistettäessä tulee aakkosnumeerinen

koodi, toimi seuraavan taulukon mukaan.

VIRHEKOODI KUVAUS MAHDOLLISET SYYT VIRHEEN KORJAUS

C81, C82

Käyttöpaneeli sammuu liian korkean lämpötilan vuoksi.

Käyttöpaneelissa näkyy ”hob o”

C83

-virhekoodi elektronisen piirin ongelman vuoksi.

C85 Keittotaso ei välitä tehoa kattilaan.

F02 tai F04 tai C84

F01, F05, F06, F07, F10, F12, F25, F33, F34, F36, F37, F46, F47, F48, F49, F58, F61, F62, F63, F72, F74, F77

Liitäntäjännite on väärä tai sähköverkossa on ongelma.

Kytke liesi irti sähköverkosta. Odota muutama sekunti ja kytke liesi sitten takaisin sähköverkkoon. Jos ongelma jatkuu, ota yhteys huoltopalveluun ja ilmoita virhekoodi.

TOIMINNAN AIKANA SYNTYVÄT ÄÄNET

• Ellet saa keittotasoa käytön jälkeen kytkettyä pois toiminnasta, kytke se irti sähköverkosta.

Jos vika ei ole korjautunut yllä mainittujen tarkistusten jälkeen, ota yhteyttä lähimpään huoltopalveluun.

Sisäisten elektronisten osien lämpötila on liian korkea.

Lieteen on syötetty ylijännite.

Kattila ei sovellu induktioliedelle.

Anturi havaitsee liitäntäjännitteestä poikkeavan jännitteen.

Odota, että keittotaso jäähtyy, ennen kuin käytät sitä uudelleen.

Liettä voi edelleen käyttää, soita kuitenkin huoltopalveluun.

Käytä toista kattilaa.

Irrota laite sähköverkosta ja tarkista liitäntä.

Induktioliesi voi aiheuttaa ääntä ja tärinää tavallisen käytön aikana riippuen materiaalityypistä ja ruoan valmistuksesta. Nämä ovat normaaleja ja tarpeellisia asioita, jotka kuuluvat

HUOLTOPALVELU

Täyden tuen saamiseksi on tuote rekisteröitävä osoitteessa

www . indesit . com/register. ENNEN KUIN OTAT YHTEYTTÄ HUOLTOPALVELUUN:

1. Kokeile, voitko korjata vian itse, kohdassa VIANMÄÄRITYS

annettujen ohjeiden avulla

2. Kytke laite pois toiminnasta ja uudelleen toimintaan nähdäksesi,

onko häiriö poistunut.

JOS VIKA E I OLE KORJAUTUNUT Y LLÄ MAINIT TUJEN TARKASTUST EN JÄLKEEN, OTA YHTEYTTÄ LÄHIMPÄÄN HUOLTOPALVELUUN.

Avun saamiseksi voit soittaa takuukortissa olevaan puhelinnumeroon tai voit seurata ohjeita, jotka on annettu sivustolla www . indesit . com.

Kun otat yhteyttä asiakaspalveluun, ilmoita aina:

• lyhyt kuvaus viasta;

• laitteen tyyppi ja malli;

Made in X

Type: XXXMod.: XXX XXXXXXXXXXXXXXXXXXXX

XXXXXXXXXXXXXXX

XXXXXXXXXXXXXXXXXXXXXX

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

XXXX XXX XXXXXXX XXXX XXXXX

induktiojärjestelmän oikeanlaiseen toimintaan, eli kyse ei ole toimintahäiriöstä tai vauriosta.

• huoltokoodi (arvokilvessä sanan Service jälkeen oleva numero). Huoltokoodi on merkitty myös takuukorttiin;

• täydellinen osoitteesi;

• puhelinnumerosi.

Jos tuotetta täytyy korjata, ota yhteyttä valtuutettuun huoltopalveluun (näin voit olla varma, että käytetyt varaosat ovat alkuperäisiä ja että korjaukset suoritetaan oikein).

400011352278
