INDESIT IWB 50852 C ECO TK User Manual [tr]

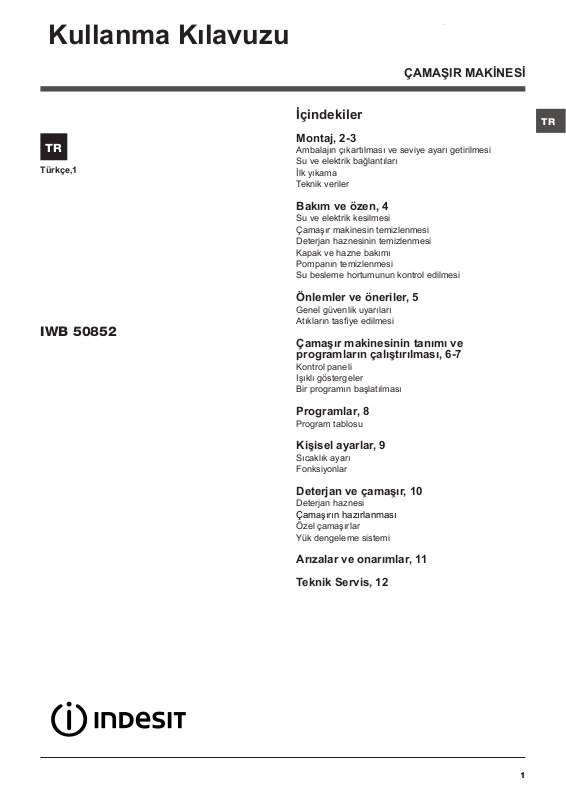

Kullanma Kılavuzu
ÇAMAŞIR MAKİNESİ
TR
Türkçe,1
IWB 50852
İçindekiler
Montaj, 2-3
Ambalajın çıkartılması ve seviye ayarı getirilmesi
Su ve elektrik bağlantıları
İlk yıkama
Teknik veriler
Bakım ve özen, 4
Su ve elektrik kesilmesi
Çamaşır makinesin temizlenmesi
Deterjan haznesinin temizlenmesi
Kapak ve hazne bakımı
Pompanın temizlenmesi
Su besleme hortumunun kontrol edilmesi
Önlemler ve öneriler, 5
Genel güvenlik uyarıları
Atıkların tasye edilmesi
Çamaşır makinesinin tanımı ve
programların çalıştırılması, 6-7
Kontrol paneli
Işıklı göstergeler
Bir programın başlatılması
TR
Programlar, 8
Program tablosu
Kişisel ayarlar, 9
Sıcaklık ayarı
Fonksiyonlar
Deterjan ve çamaşır, 10
Deterjan haznesi
Çamaşırın hazırlanması
Özel çamaşırlar
Yük dengeleme sistemi
Arızalar ve onarımlar, 11
Teknik Servis, 12
1
Montaj
TR
! Bu kitapçığı gerektiği her an danışabilmeniz
için özenle saklayınız. Çamaşır makinesinin
satılması, devri veya nakli durumlarında da,
yeni sahibinin faydalanabilmesi için bu kılavuz
makineyle beraber saklanmalıdır.
! Talimatları dikkatlice okuyunuz; montaj, kullanım
ve güvenliğe ilişkin önemli bilgiler içermektedir.
Ambalajın çıkartılması ve aynı seviyeye getirilmesi
Ambalajdan çıkartılması
1. Ç am aş ır ma ki ne si ni n ambalajdan
çıkartılması.
2. Çamaşır makinesinin taşıma esnasında
hasar görmemiş olduğunu kontrol ediniz.
Hasar görmüş ise monte etmeyiniz. Satıcıya
başvurunuz.
3. Taşıma sırasında
arka tarafta bulunan
3 adet koruyucu vidayı
ve ara parçasıyla birlikte buradaki lastiği
de çıkartınız (bakınız
şekil).
Sağlıklı bir dengeleme, çamaşır makinesine
sağlam bir duruş kazandıracağı gibi, çalışması
esnasındaki sarsıntı, gürültü ve hareketlilikleri de önleyecektir. Zeminde moket veya
halı olması halinde, ayarı makinenin altında
havalandırma olabilecek şekilde yapınız .
Su ve elektrik bağlantıları
Su besleme hortumunun takılması
1. Tedarik borusunu
3/4 gaz vidali baglanti
kullanarak bir soguk
su muslugu na baglayin (bkz. şekil).
Bağlantı öncesinde
berrak su gelene kadar suyu akıtınız.
2. Beslem e hortumunu arka kısımda
üst sağ köşedeki su
girişine vidalayarak
çamaşır makinesine
takınız (bkz. şekil).
4. Delikleri ambalajda bulacağınız plastik kapaklarla kapayınız.
5. Tüm parçaları muhafaza ediniz: çamaşır
makinesinin nakli gerektiği takdirde takılmaları
gerekmektedir.
! Ambalajlar çocuk oyuncağı değildir.
Cihazın aynı seviyeye getirilmesi
1. çamaşır makinesini düz ve sert bir zemine yerleştiriniz, duvar veya mobilyalara
dayamayınız.
2. Yerleştirilecek zemin tam düz değilse
çamaşır makinesinin
vidalı ön ayaklarını
sıkarak veya
gevşeterek dengeyi
sağlayınız (bkz. şekil);
eğim açısı, makinenin
üst tezgahına göre 2°
den fazla olmamalıdır.
3. Hortumda katlanma ve ezilme olmamasına
dikkat ediniz.
! Musluğun su basıncının Teknik Veriler
tabelasında belirtildiği gibi olması gerekir (bkz.
yan sayfa).
! Besleme hortumunun boyu yetersizse yetkili
bir satıcı mağaza veya teknisyene başvurunuz.
! Kesinlikle daha önceden kullanılmış hortum
kullanmayınız.
! Makine ile birlikte verilen hortumları kullanınız.
2
65 - 100 cm
Tahliye hortumunun takılması
Tahliye hortumunu,
katlanmasını önleyerek, zemindeki veya
yerden 65 ile 100 cm
yükseklik arasındaki
bir duvar tahliyesine
takınız
veya mevcut olan
kılavuzu çeşmeye
bağlayarak lavabo
ya da küvet kenarına
yaslayınız (bkz.
şekil). Tahliye hortumunun serbest ucunun suya girmemesi
gerekir.
! Tahliye hortumu için ilave uzatma
kullanılmaması tavsiye olunur; aksi mümkün
değilse, uzatma hortumunun çapının da aynı
olması ve 150 cm. den uzun olmaması gerekir.
Elektrik bağlantısı
Fişi prize takmadan evvel aşağıdaki hususlara dikkat ediniz:
• prizin topraklamasının yürürlükteki normlara uygun olmasına;
• prizin, makinenin Teknik Veriler tabelasında
belirtilen, azami gücünü taşıyabilecek
olmasına (bkz. yan taraf);
• şebeke geriliminin, Teknik Veriler
tabelasında belirtilen değerlere uygun
olmasına (bkz. yan taraf);
• prizin çamaşır makinesinin şiyle uyumlu olmasına. Aksi takdirde şi veya prizi
değiştiriniz.
! Çamaşır makinesi, muhafazalı olsa bile açık
alanda monte edilemez, çünkü rüzgara ve
yağmura maruz kalması çok tehlikelidir.
! Uzatma kablosu ile çoklu prizler kullanmayınız.
! Kablonun ezilmemesi ve katlanmaması gerekir.
! Beslenme kablosunun yalnızca yetkili teknisyenler tarafından değiştirilmelidir.
Dikkat! Bu kurallara uyulmaması halinde rma
hiç bir sorumluluk kabul etmemektedir.
İlk yıkama
Montajdan sonra, çamaşır koymaksızın deterjanla 5. programı ayarlayarak yıkama yapınız.
Teknik bilgiler
Model IWB 50852
geniþlik 59,5 cm
Ölçüler
Kapasite 1 - 5 kg
Elektrik baðlantýlarý
Su baðlantýlarý
Sýkma hýzý
1061/2010 ve
1015/2010 sayýlý
Düzenleme
göre
kontrol
programlarý
yükseklik 85 cm
derinlik 51,7 cm
makine üstünde takýlý
olan teknik veriler plakasýna bakýnýz.
max. su basýncý
1 MPa (10 bar) min.
su basýncý
0,05 MPa (0,5 bar)
tambur kapasitesi 40 litre
maksimum dakikada 800
devire kadar
Program 5:
Eko Pamuklu 60°C.
Program 5:
Eko Pamuklu 40°C.
Bu makina aþaðýda belirtilen
AB normlarýna uygundur:
- 2004/108/CE (Elektromanyetik Uyum)
- 2012/19/EU (WEEE)
- 2006/95/CE (Alçak gerilim)
TR
! Monte edilen çamaşır makinesinin şinin
kolaylıkla erişilebilir olması gerekir.
3
Bakım ve özen
TR
Su ve elektrik kesilmesi
• Su musluğunu her yıkamadan sonra
kapatınız. Böylece çamaşır makinesinin su
tesisatının eskimesi engellenir, su kaçağı
tehlikesi ortadan kalkar.
• Bakım ve temizlik işlemleri esnasında
çamaşır makinesinin şini çekiniz.
Çamaşır makinesinin temizlenmesi
Dış gövde ve plastik aksam ılık su ve sabunla ıslatılmış bir bez vasıtasıyla temizlenebilir. Çözücü ve aşındırıcı maddeler
kullanmayınız.
Deterjan haznesinin temizlenmesi
Hazneyi kaldırarak,
dışarıya doğru
çekmek suretiyle
çıkartınız (bkz. şekil).
Akar su altında
yıkayınız, bu çekmecenin temizliği sık sık
yapılmalıdır.
2. makine kapağını
saatin ters yönünde
çevirerek sökünüz
(bkz. şekil). bir miktar
su gelmesi normaldir;
3. içini dikkatlice temizleyiniz;
4. kapağı vidalayınız;
5. paneli takarken, tam yerleştirmeden evvel,
kancaların yuvalara gelip gelmediğini kontrol
ediniz.
Su besleme hortumunun kontrol
edilmesi
Su besleme hortumunu, en azından senede
bir defa kontrol ediniz. Yarık veya çatlaklar
varsa değiştiriniz: yıkama esnasındaki yüksek basınçlar ani patlamalara yol açabilirler.
Kapak ve hazne bakımı
• Kötü kokuların oluşmasını engellemek için
kapağı daima aralık bırakınız.
Pompanın temizlenmesi
Çamaşır makinesinin pompası kendini temizleyen bir özelliğe sahip olup, ayrıca temizlik
gerektirmez. Ancak, bazı küçük cisimler (madeni para, düğme) pompanın alt kısmındaki
koruyucu bölmeye düşebilirler.
! Yıkama devresinin bitmiş olup olmadığını
kontrol ediniz ve şini çekiniz.
Pompa koruyucu bölgesine erişebilmek için:
1. çamaşır makinesinin ön kapama panelini, bir tornavida
vasıtasıyla çıkartınız
(bkz. şekil);
! Kesinlikle daha önceden kullanılmış hortum
kullanmayınız.
4
