NOTICE

COMMUNICATIONS RECEIVER

iR8600

PREFACE

DÉFINITIONS EXPLICITES

Merci d'avoir choisi ce produit Icom. LE RÉCEPTEUR

DE COMMUNICATION IC-R8600 est un récepteur large

bande conçu pour couvrir une gamme comprise entre 10 kHz et 3 GHz avec le savoir-faire d'Icom sur la technologie SRD. Avec un bon entretien, ce produit devrait vous procurer des années de fonctionnement sans problèmes. De nombreuses heures de recherche et développement ont été investies dans la conception de votre IC-R8600.

IMPORTANT

LIRE TOUTES LES INSTRUCTIONS soigneusement et intégralement avant d’utiliser récepteur. CONSERVER CE MANUEL D'UTILISATION —Ce manuel contient d'importantes instructions d'utilisation de l'IC-R8600

Par la présente, Icom Inc. déclare que les versions de l’IC-R8600 qui ont le symbole « CE » sur le produit sont conformes aux exigences essentielles de la directive sur les équipements radio 2014/53/UE et à la limitation de l’utilisation de certaines substances dangereuses selon la directive sur les équipements électriques et électroniques 2011/65/UE. Le texte intégral de la déclaration de conformité UE est disponible à l’adresse internet suivante : http://www.icom.co.jp/world/support/

TERME DÉFINITION

Risque d'accident mortel, de

R DANGER!

R AVERTISSEMENT!

ATTENTION

NOTE

blessures corporelles graves ou d'explosion. Risque de blessures corporelles, d'incendie ou de choc électrique.

Risque de dégât matériel. La non prise en compte peut

entraîner des désagréments. Absence de risque de blessures corporelles, d'incendie ou de choc électrique.

MARQUES DÉPOSÉES

Icom, Icom Inc. et le logo Icom sont des marques déposées de Icom Incorporated (Japon) au Japon, aux États-Unis, au Royaume-Uni, en Allemagne, en France, en Espagne, en Russie, en Australie, en Nouvelle-Zélande et/ou dans d'autres pays. NXDN est une marque déposée de Icom Incorporated et JVC KENWOOD Corporation. dPMR et le logo dPMR sont des marques commerciales de la dPMR MoU Association. Microsoft, Windows et Windows Vista sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Tous les autres produits ou marques sont des marques déposées ou des marques commerciales de leurs propriétaires respectifs.

Ce produit inclut le logiciel RTOS “RTX”, et dispose d'une licence selon les termes de la licence du logiciel. Ce produit inclut le logiciel libre “zlib”, et dispose d'une licence selon les termes de la licence du logiciel libre. Ce produit inclut le logiciel libre “libpng”, et dispose d'une licence selon les termes de la licence du logiciel libre. Consultez la page I pour plus d’informations sur le logiciel libre utilisé par ce produit.

FEATURES

• Couverture de 10 kHz à 3 GHz pour la réception

à large bande

• Réception de différents modes numériques tels

que D-STAR, P25 (Phase 1), NXDN, dPMR et DCR (Digital Convenience Radio)

• Port d'émission IF à 12 kHz pour la diffusion

DRM

• Analyseur de spectre en temps réel haute

vitesse

• Afchage couleur à écran tactile de 4,3 pouces

• Molettes multi-fonctions pour des réglages

simples

• Fente pour carte SD

Vous pouvez enregistrer l’audio reçu, enregistrer les

réglages du récepteur, les journaux FSK décodés et ainsi de suite, sur une carte SD (fournie par l’utilisateur).

• Fonction “IP+”

La fonction IP Plus améliore les performances du point

d'interception du 3ème ordre (IP3).

• Port de sortie du signal de bande de base I/Q

• Haut-parleur externe en option (avec

alimentation électrique intégrée)

ACCESSOIRES FOURNIS

Câble d'alimentation CC (3 m : 9,8 pi)

Fiches du haut-parleur

(3,5 mm : 1/8" Stéréo)

Fusible de rechange

(3 A/32 V)

L Différents types d'accessoires peuvent être fournis ou

non selon la version du récepteur.

Connecteur court d’alimentation CC

Fiches RCA

Fusible de rechange

(3 A/125 V)

INFORMATIONS SUR LES CIRCUITS DU RÉCEPTEUR LARGE BANDE SDR

Tandis que des récepteurs à large bande classiques doivent être équipés de circuits de démodulateur dédiés pour chaque mode de réception, le IC-R8600 utilise des traitements numériques avancés pour démoduler les signaux entrants. Le signal IF est envoyé au convertisseur A/N, créant ainsi un signal numérique, puis est traité par un FGPA à

grande vitesse et un DSP an d'être restauré en un signal audio analogique.

Le signal reçu est traité pour être démodulé selon le mode de réception, comprenant non seulement les communications analogiques conventionnelles CW, AM, SSB, FM, WFM et FSK, mais également les communications numériques avancées D-STAR, P25, NXDN, dPMR et DCR. L'archivage est réalisé par l'utilisation de la technologie de radio logicielle (SDR).

1st LO 2nd LO

Démodulateur

BPF BPF

Récepteur à double conversion super hétérodyne (exemple pour 30,000000 MHz ~ 1099,999999 MHz)

A/D DSP D/A

FPGA

TECHNOLOGIE DE CODAGE VOCAL

La Technologie de codage vocal AMBE +2™ intégrée dans ce produit est protégée par les lois sur la propriété intellectuelle y compris les brevets, droits d’auteur et secrets de fabrication de Digital Voice Systems, Inc. Cette Technologie de codage vocal est autorisée uniquement pour une utilisation avec cet Équipement de Communication. Il est explicitement interdit à l’utilisateur de cette Technologie d’essayer d’extraire, de retirer, de décompiler, de procéder à une ingénierie inverse, ou de démonter le Code Objet, ou de toute autre manière, de convertir le Code Objet sous une forme lisible à l’œil nu. Numéros de brevets américains : #5,870,405, #5,826,222, #5,754,974, #5,701,390, #5,715,365, #5,649,050, #5,630,011, #5,581,656, #5,517,511, #5,491,772, #5,247,579, #5,226,084 et #5,195,166.

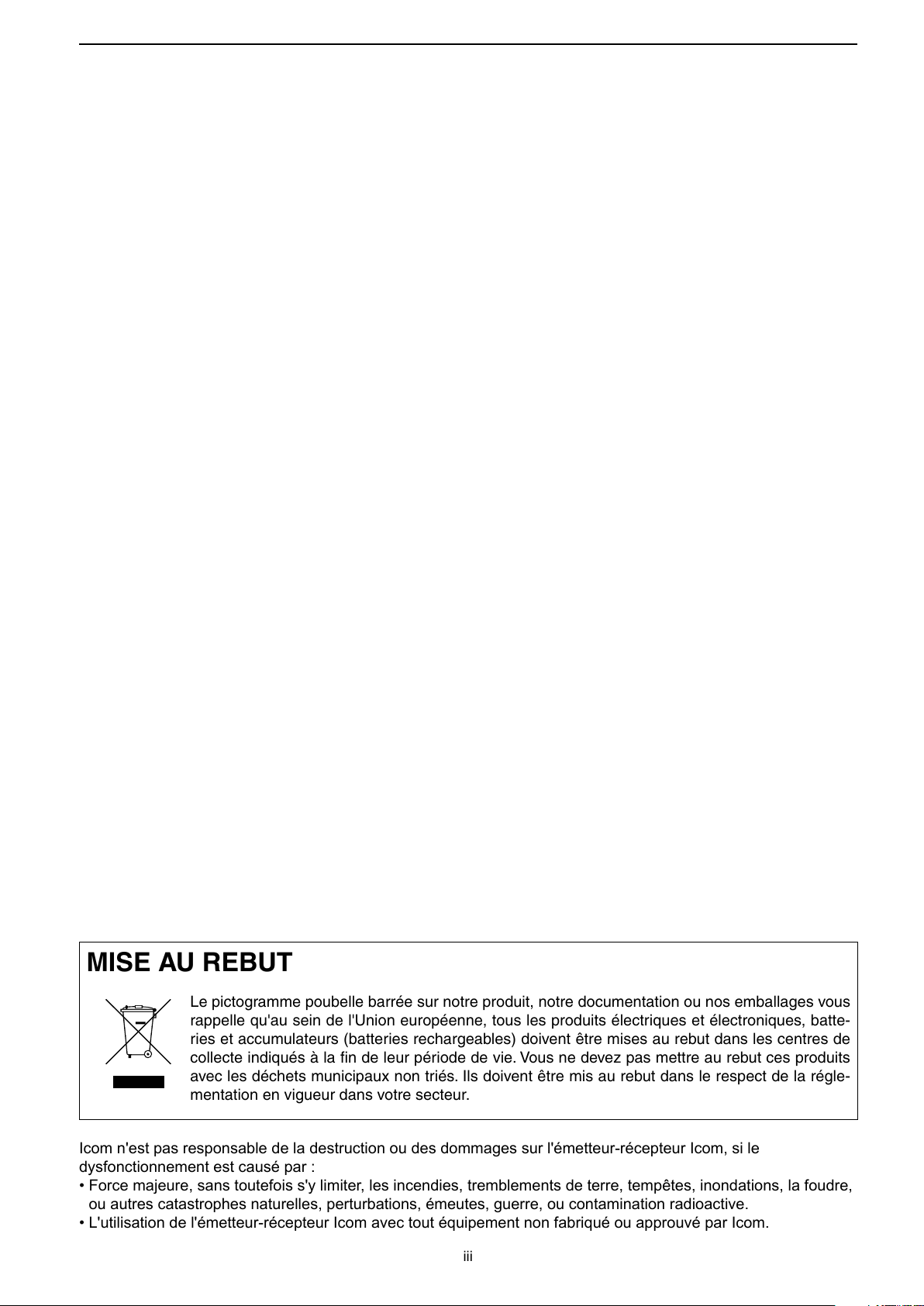

MISE AU REBUT

Le pictogramme poubelle barrée sur notre produit, notre documentation ou nos emballages vous rappelle qu'au sein de l'Union européenne, tous les produits électriques et électroniques, batte- ries et accumulateurs (batteries rechargeables) doivent être mises au rebut dans les centres de collecte indiqués à la ﬁn de leur période de vie. Vous ne devez pas mettre au rebut ces produits avec les déchets municipaux non triés. Ils doivent être mis au rebut dans le respect de la régle- mentation en vigueur dans votre secteur.

Icom n'est pas responsable de la destruction ou des dommages sur l'émetteur-récepteur Icom, si le dysfonctionnement est causé par :

• Force majeure, sans toutefois s'y limiter, les incendies, tremblements de terre, tempêtes, inondations, la foudre, ou autres catastrophes naturelles, perturbations, émeutes, guerre, ou contamination radioactive.

• L'utilisation de l'émetteur-récepteur Icom avec tout équipement non fabriqué ou approuvé par Icom.

iii

INFORMATIONS SUR LES INSTRUCTIONS

Les manuels Complet et de Base sont décrits de la façon suivante.

" " (Guillemets) :

Servent à indiquer les icônes, les éléments de

réglage, et les titres d'écran afchés sur l'écran.

Les titres d'écran sont également indiqués en lettres majuscules. (Exemple : Écran FUNCTION)

[ ] (crochets) : Servent à indiquer les touches.

Accès aux modes de réglage et aux écrans de réglage

Les accès aux modes de réglage, écrans de réglage et éléments de réglage sont décrits de la façon suivante.

» SET > Time Set > Date

Exemple d'instruction

Instructions détaillées

1. Appuyer sur

Appuyer

• L’écran MENU s’ouvre.

2. Touchez [SET].

Écran MENU

• L’écran SET s’ouvre.

3. Tournez pour sélectionner “Time Set”, puis appuyez sur .

D Opérations tactiles

Le fonctionnement tactile est décrit comme indiquée ci- dessous dans le manuel Complet ou le manuel de Base.

Toucher

Une brève pression sur l'écran entraine l'émission d'un bref signal sonore.

Toucher pendant 1 seconde

Une pression d'une seconde sur l'écran entraine l'émission d'un bref signal sonore suivi d'un long.

D Précautions avec l'écran tactile

• L'écran tactile peut ne pas fonctionner correctement

quand le lm ou la feuille de protection du LCD est xée.

• L'écran risque d'être endommagé si vous le touchez avec vos ongles, un objet au bout pointu etc., ou si vous le touchez violemment.

• Cet écran tactile ne permet pas d'effectuer les

opérations de tablette telles que l'efeurement, le

pincement d'agrandissement et le pincement de réduction.

D Maintenance de l'écran tactile

• Si l'écran tactile est poussiéreux ou sale, nettoyez- le avec un tissu doux et sec.

• Lorsque vous nettoyez l'écran tactile, faites attention à ne pas le pousser trop fort ou à ne pas le rayer avec vos ongles. Vous risqueriez d'endommager l'écran.

Écran SET

Tournez pour sélectionner “Date”, puis appuyez sur .

Écran DATE/TIME

5. Toucher [+] ou [–] pour régler la date.

6. Touchez [SET] pour enregistrer la saisie.

Écran DATE

TABLE DES MATIÈRES

PREFACE ................................................................... i

IMPORTANT ............................................................... i

DÉFINITIONS EXPLICITES ....................................... i

MARQUES DÉPOSÉES............................................. i

FEATURES .................................................................ii

ACCESSOIRES FOURNIS ........................................ii

INFORMATIONS SUR LES CIRCUITS DU

RÉCEPTEUR LARGE BANDE SDR ..........................ii

TECHNOLOGIE DE CODAGE VOCAL ......................ii

INFORMATIONS SUR LES INSTRUCTIONS ...........iv

DOpérations tactiles..........................................iv

DPrécautions avec l'écran tactile ......................iv

DMaintenance de l'écran tactile ........................ iv

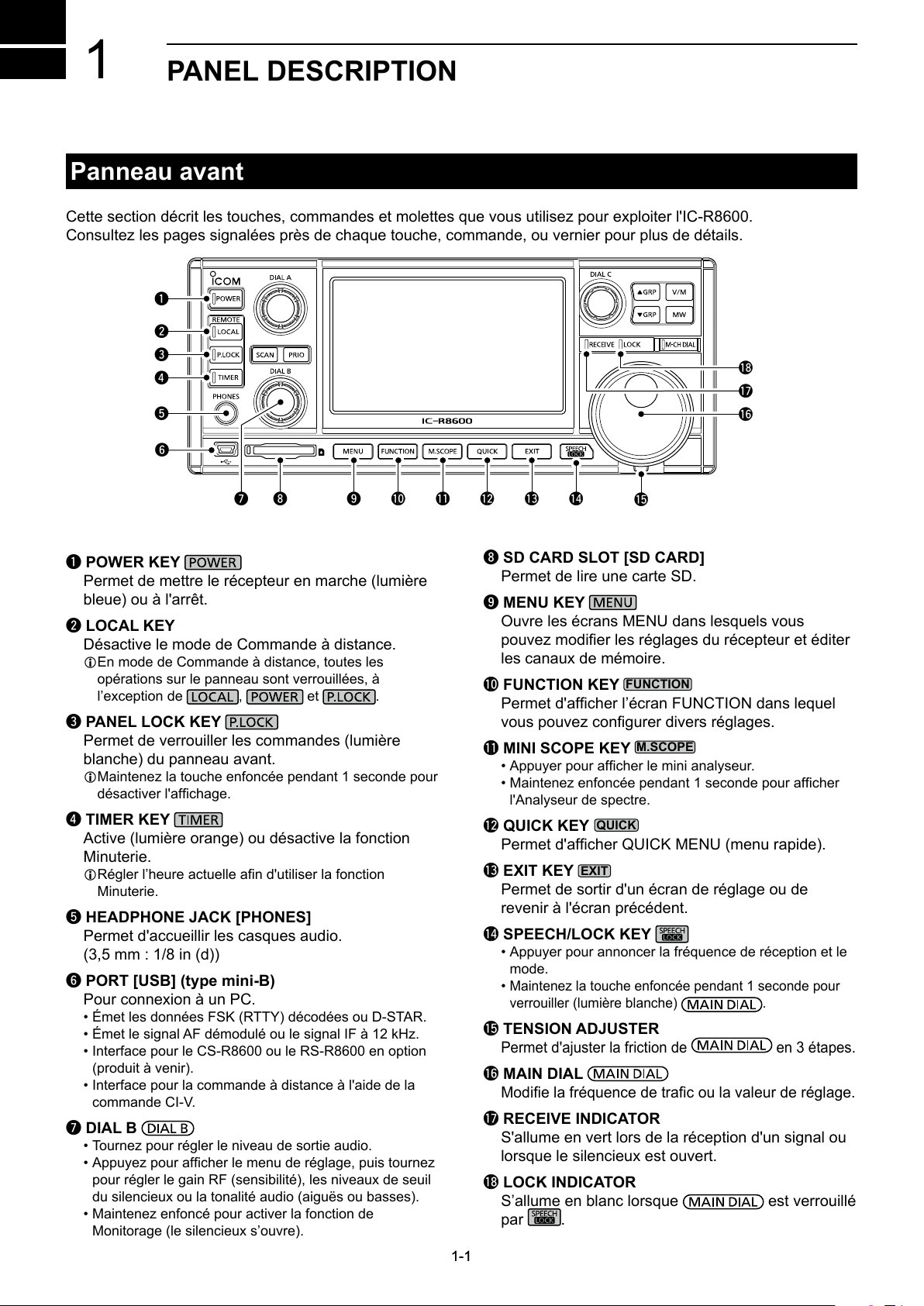

1 DESCRIPTION DU BOITIER ........................... 1-1

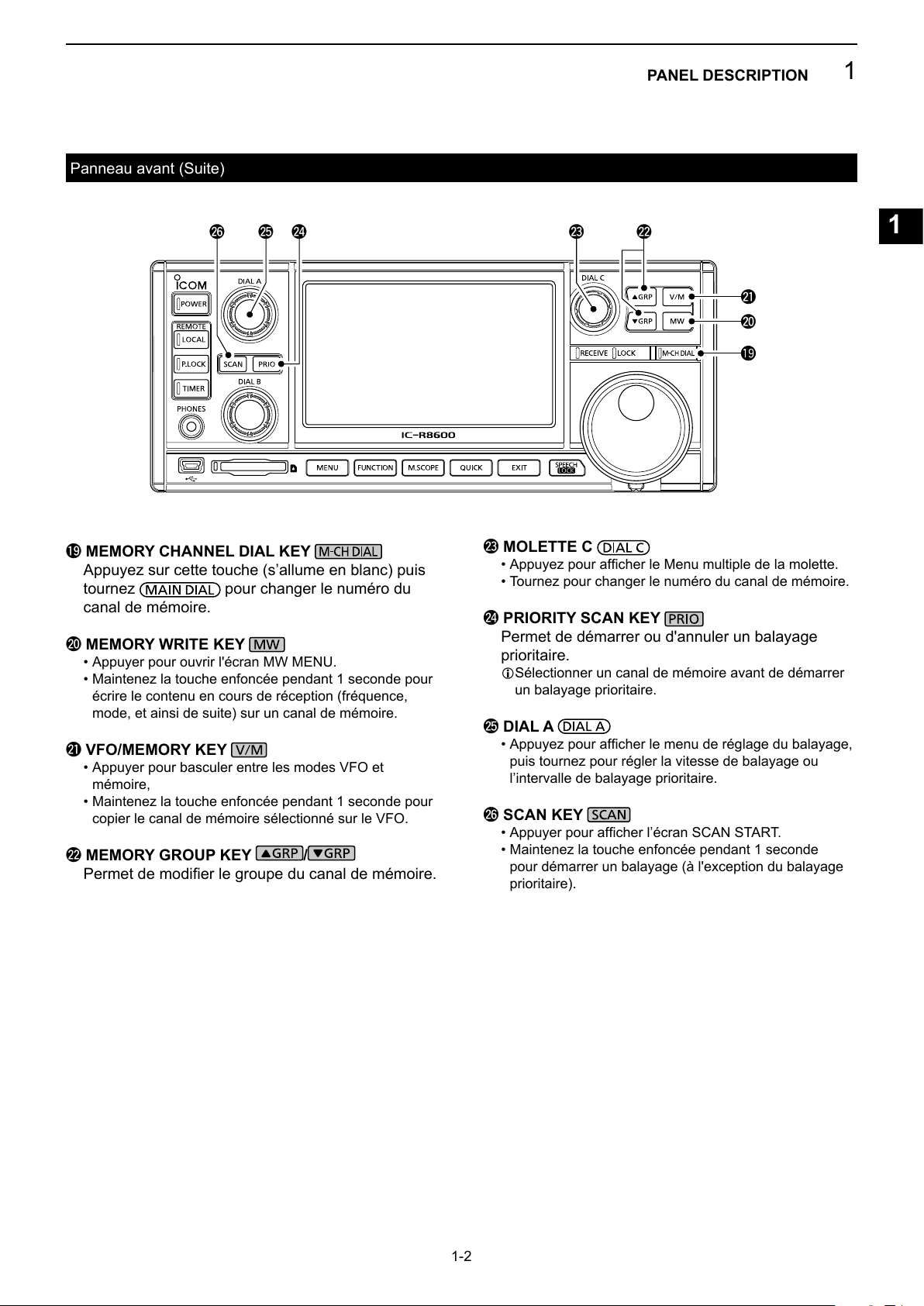

Panneau avant ................................................. 1-1

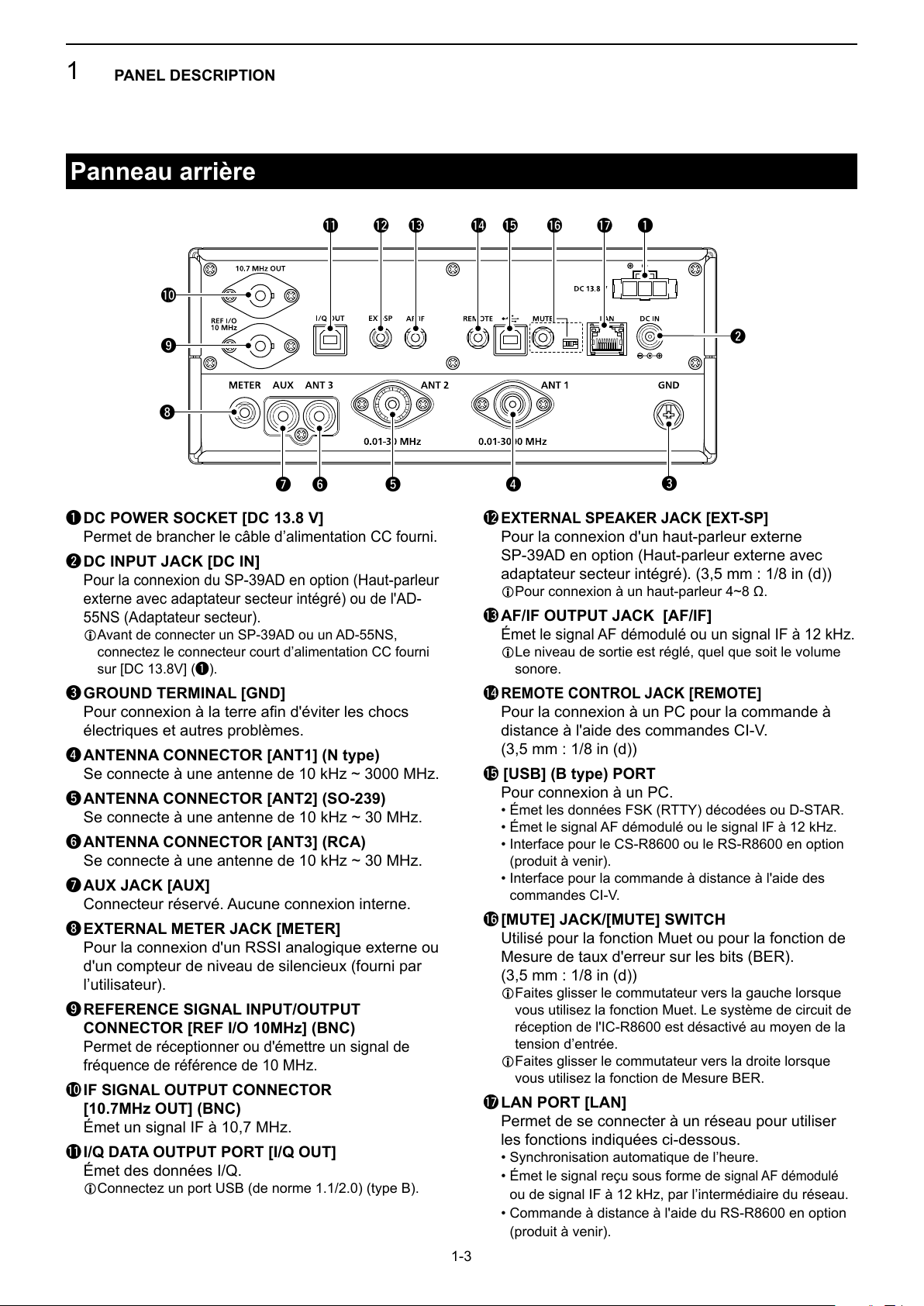

Panneau arrière ................................................1-3

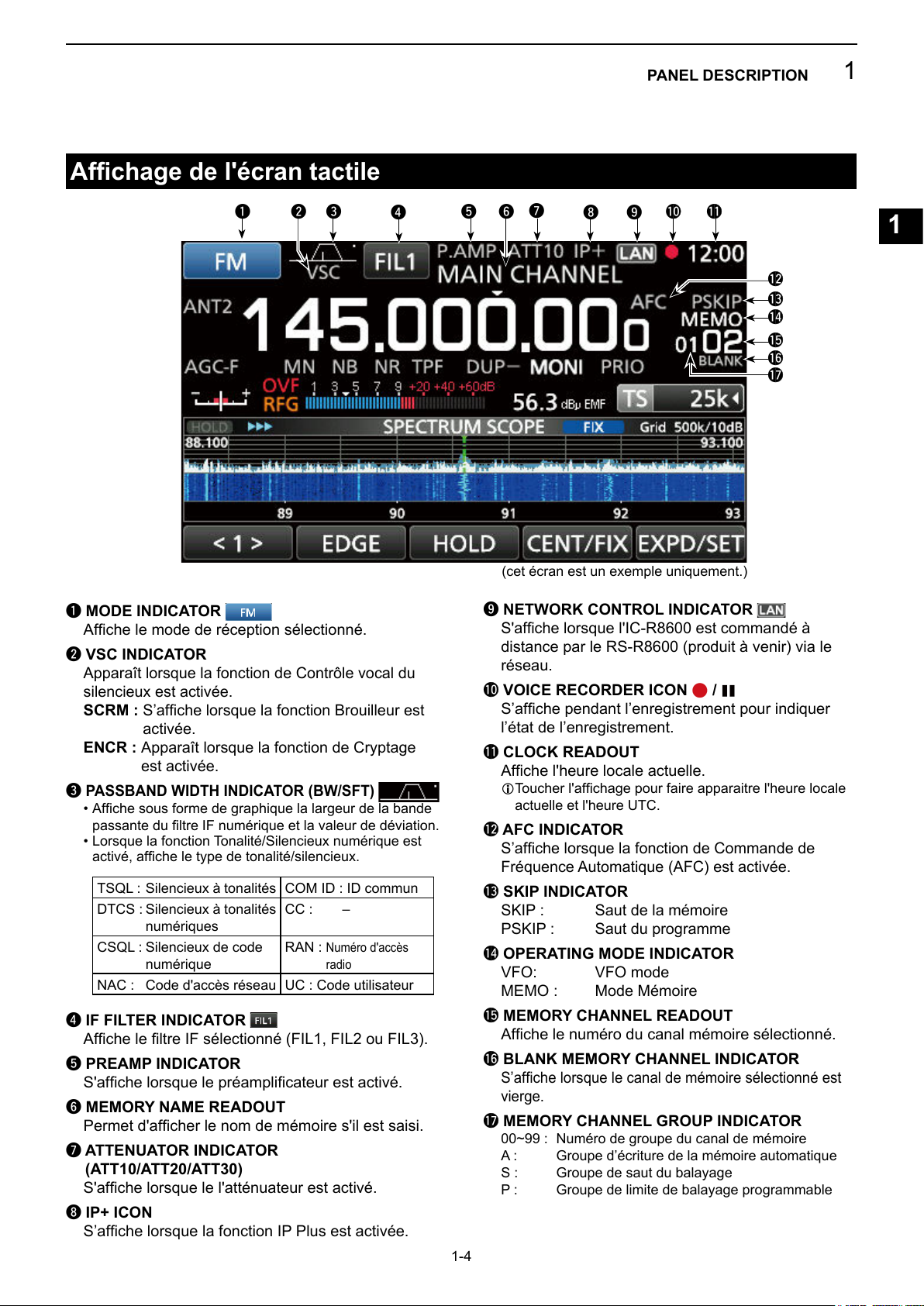

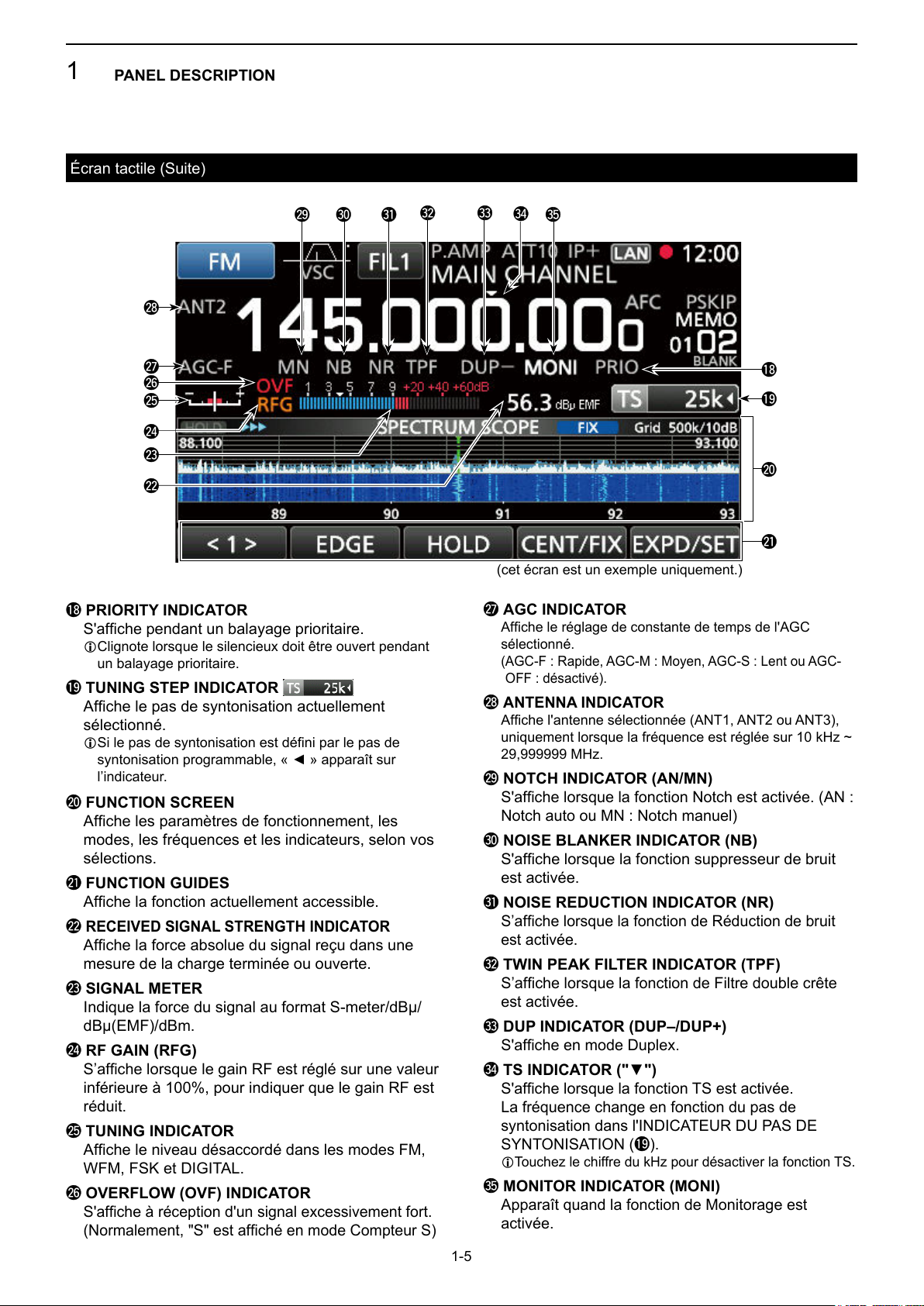

Afchage de l'écran tactile................................1-4

DMULTI DIAL MENU (

DMULTI DIAL MENU ( ) ...................... 1-6

DÉcran MENU ............................................... 1-6

DQUICK MENU ............................................. 1-6

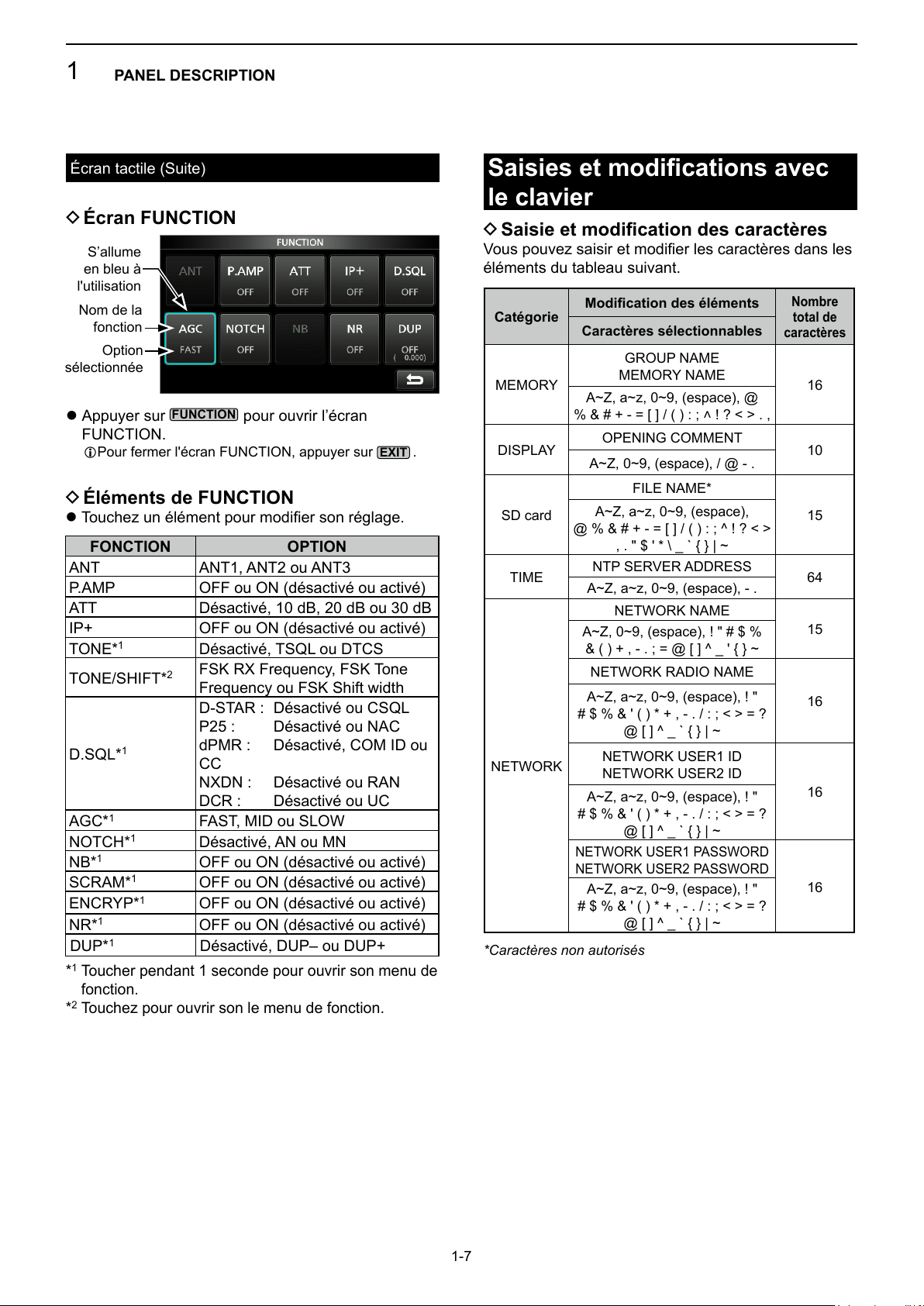

DÉcran FUNCTION ....................................... 1-7

DÉléments de FUNCTION ............................. 1-7

Saisies et modications avec le clavier ............ 1-7

DSaisie et modication des caractères .......... 1-7

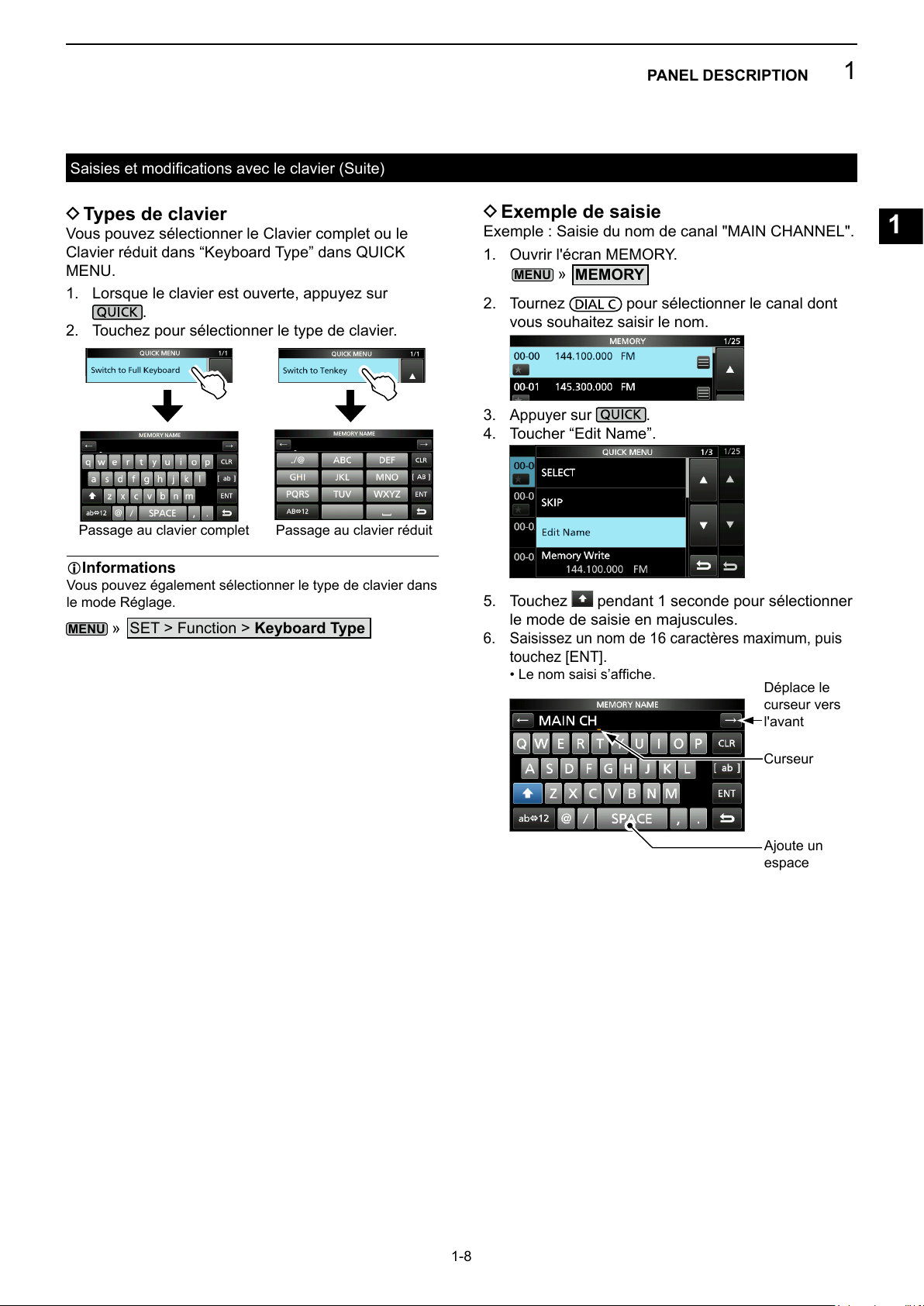

DTypes de clavier ..........................................1-8

DExemple de saisie ....................................... 1-8

2 INSTALLATION ET CONNEXIONS ................. 2-1

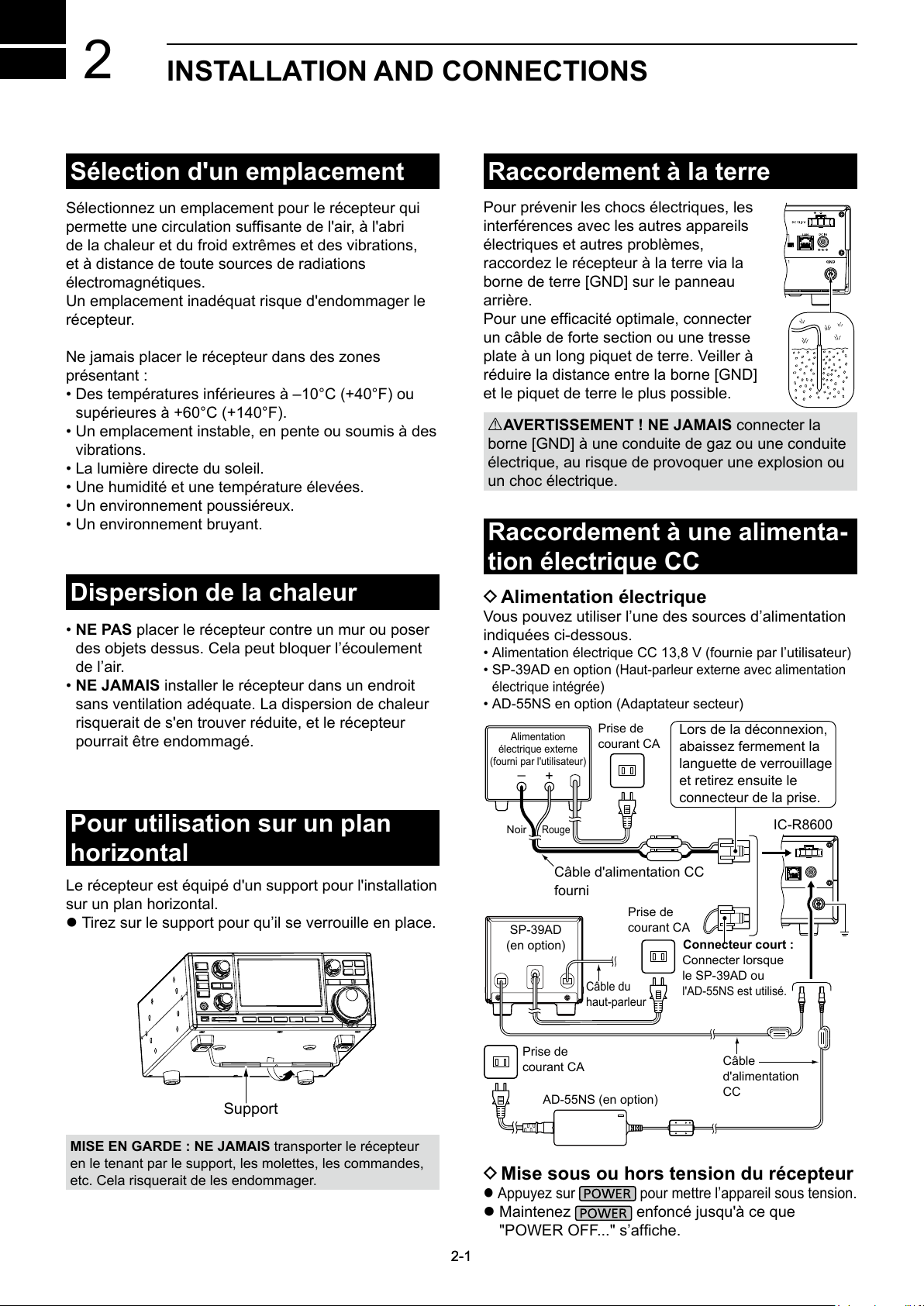

Sélection d'un emplacement ............................2-1

Dispersion de la chaleur ................................... 2-1

Pour utilisation sur un plan horizontal ..............2-1

Raccordement à la terre ................................... 2-1

Raccordement à une alimentation électrique CC

DAlimentation électrique ................................ 2-1

DMise sous ou hors tension du récepteur ..... 2-1

Connexion d’une antenne ...............................2-2

Connexions FSK (RTTY) ..................................2-2

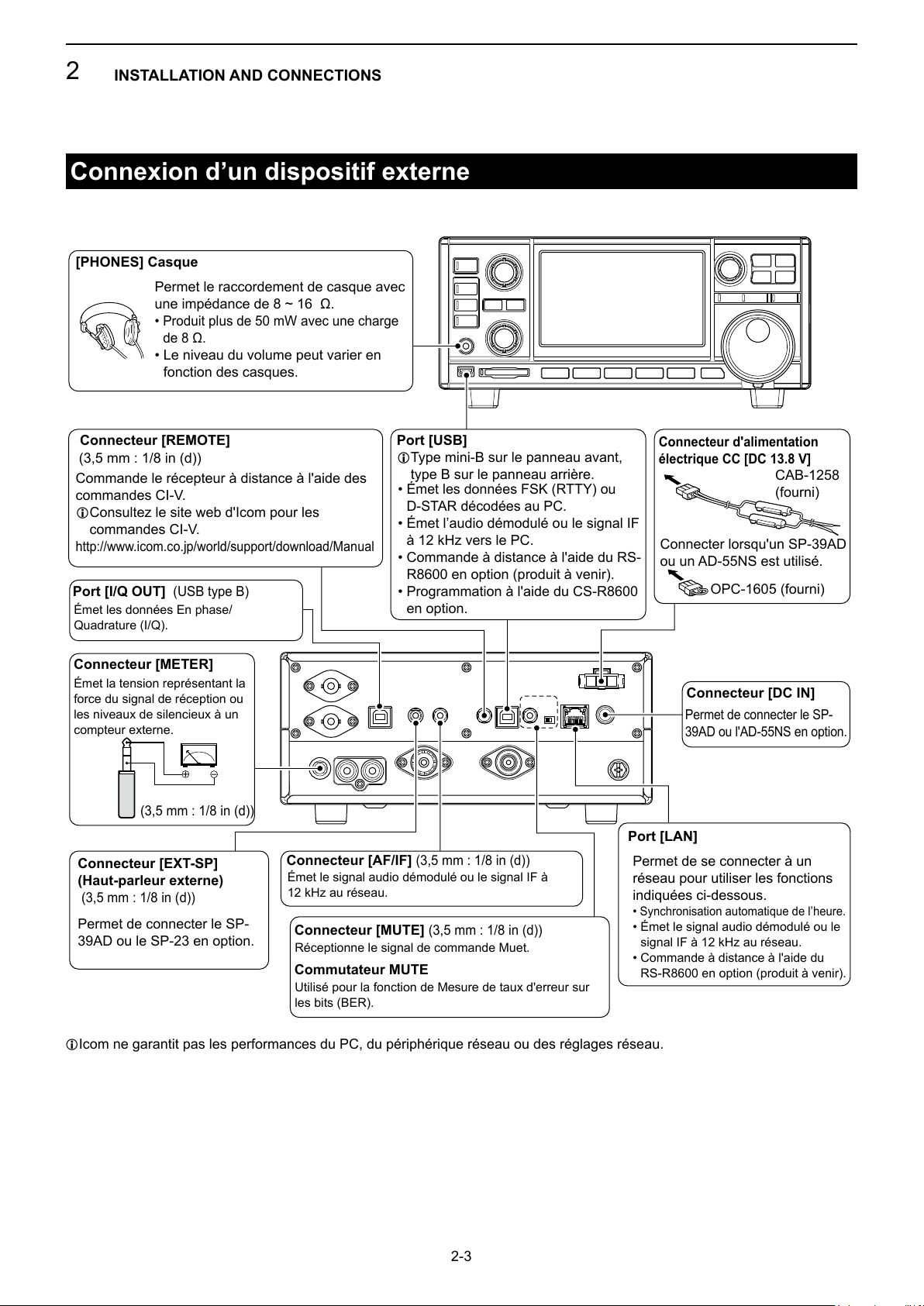

Connexion d’un dispositif externe ....................2-3

3 FONCTIONS DE BASE ................................... 3-1

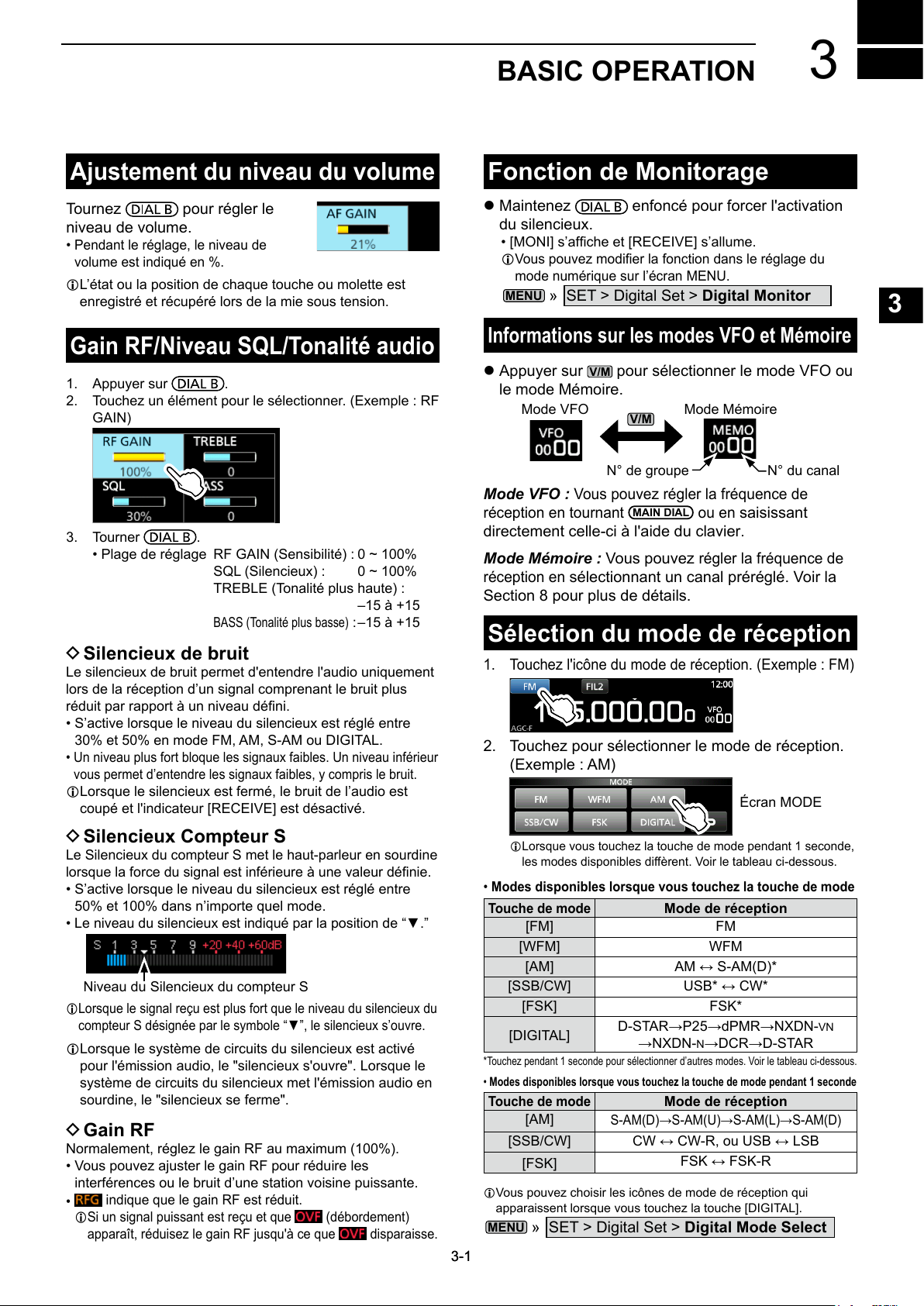

Ajustement du niveau du volume ..................... 3-1

Gain RF/Niveau SQL/Tonalité audio ................3-1

DSilencieux de bruit ....................................... 3-1

DSilencieux Compteur S ................................ 3-1

DGain RF ....................................................... 3-1

Fonction de Monitorage ....................................3-1

Informations sur les modes VFO et Mémoire ... 3-1

Sélection du mode de réception ....................... 3-1

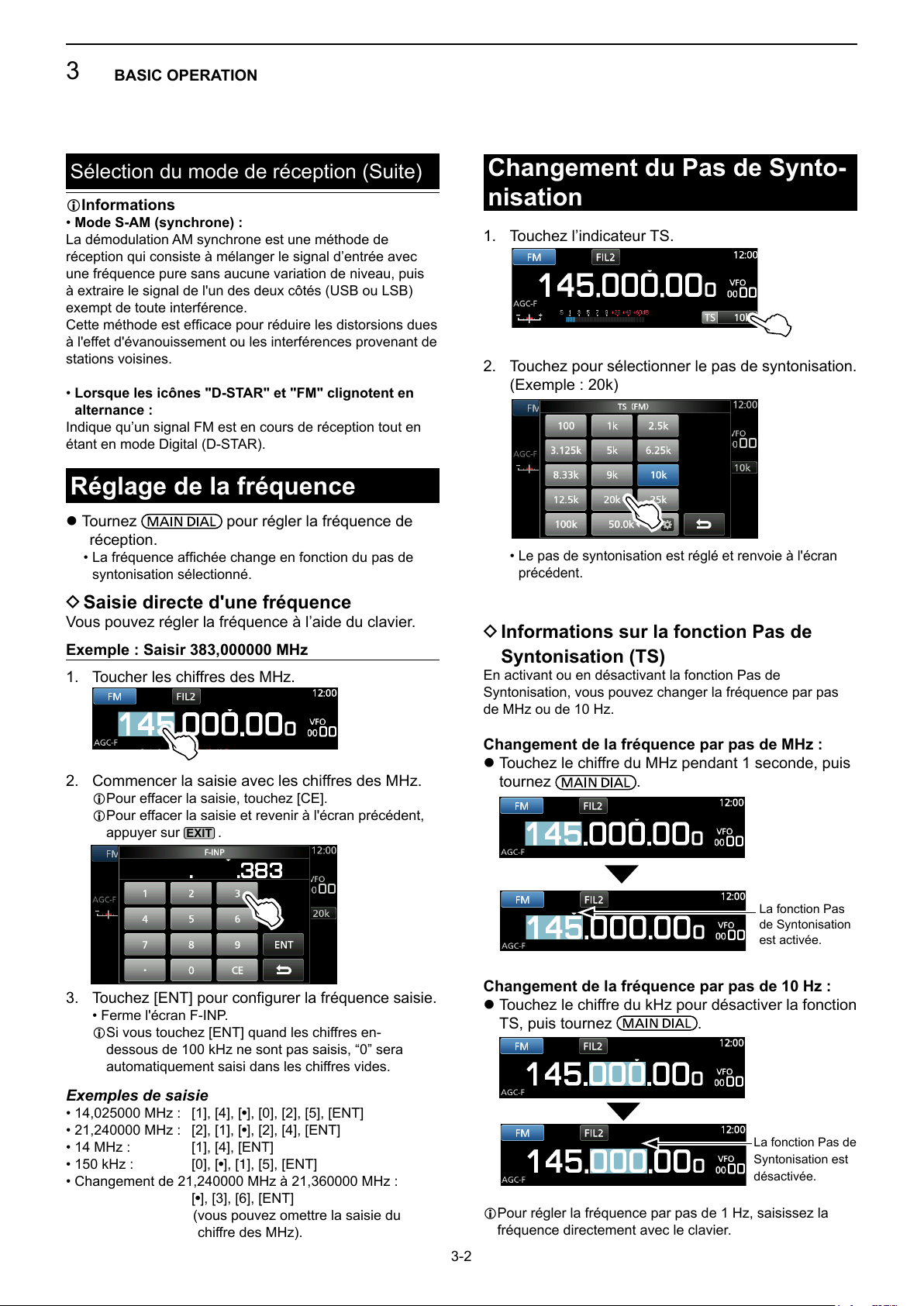

Réglage de la fréquence .................................. 3-2

DSaisie directe d'une fréquence .................... 3-2

Changement du Pas de Syntonisation ............. 3-2

D Informations sur la fonction Pas de

Syntonisation (TS) .......................................3-2

) ......................1-6

. 2-1

D Informations sur la fonction Pas de

Syntonisation Programmable ......................3-3

D Informations sur la fonction Pas de

Syntonisation Automatique ..........................3-3

Sélection de l’antenne ...................................... 3-3

Fonction Verrouillage du Panneau/du Vernier ..3-3

D Fonction Verrouillage du Vernier ................. 3-3

DFonction Verrouillage du Panneau .............. 3-3

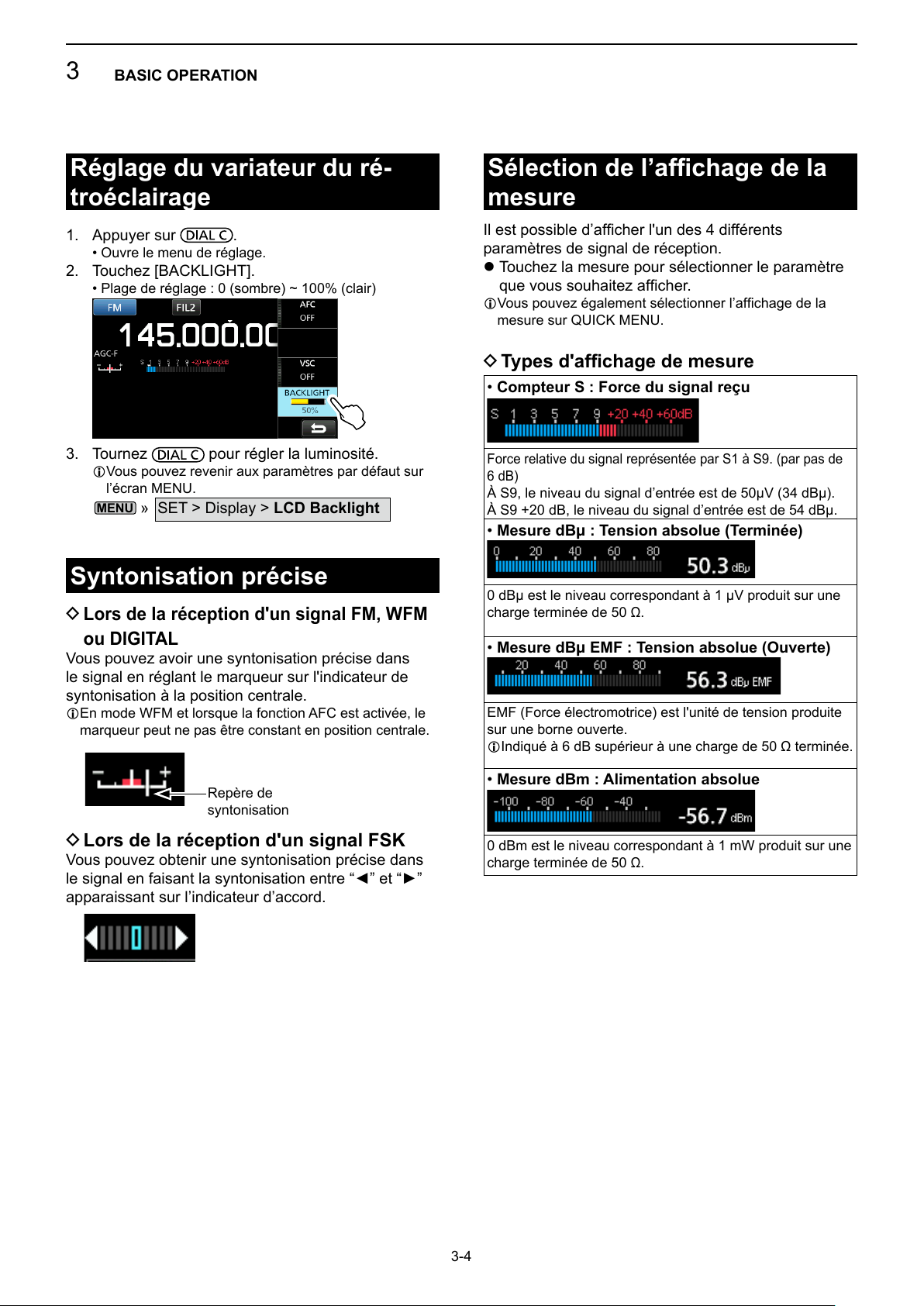

Réglage du variateur du rétroéclairage ............ 3-4

Syntonisation précise ....................................... 3-4

D Lors de la réception d'un signal FM,

WFM ou DIGITAL .....................................

DLors de la réception d'un signal FSK ........... 3-4

Sélection de l’afchage de la mesure .............. 3-4

DTypes d'afchage de mesure ......................3-4

4 ANALYSEUR ................................................... 4-1

Écran de l'analyseur de spectre ....................... 4-1

DMarqueur RX ............................................... 4-1

DUtilisation de l'analyseur de spectre ............ 4-1

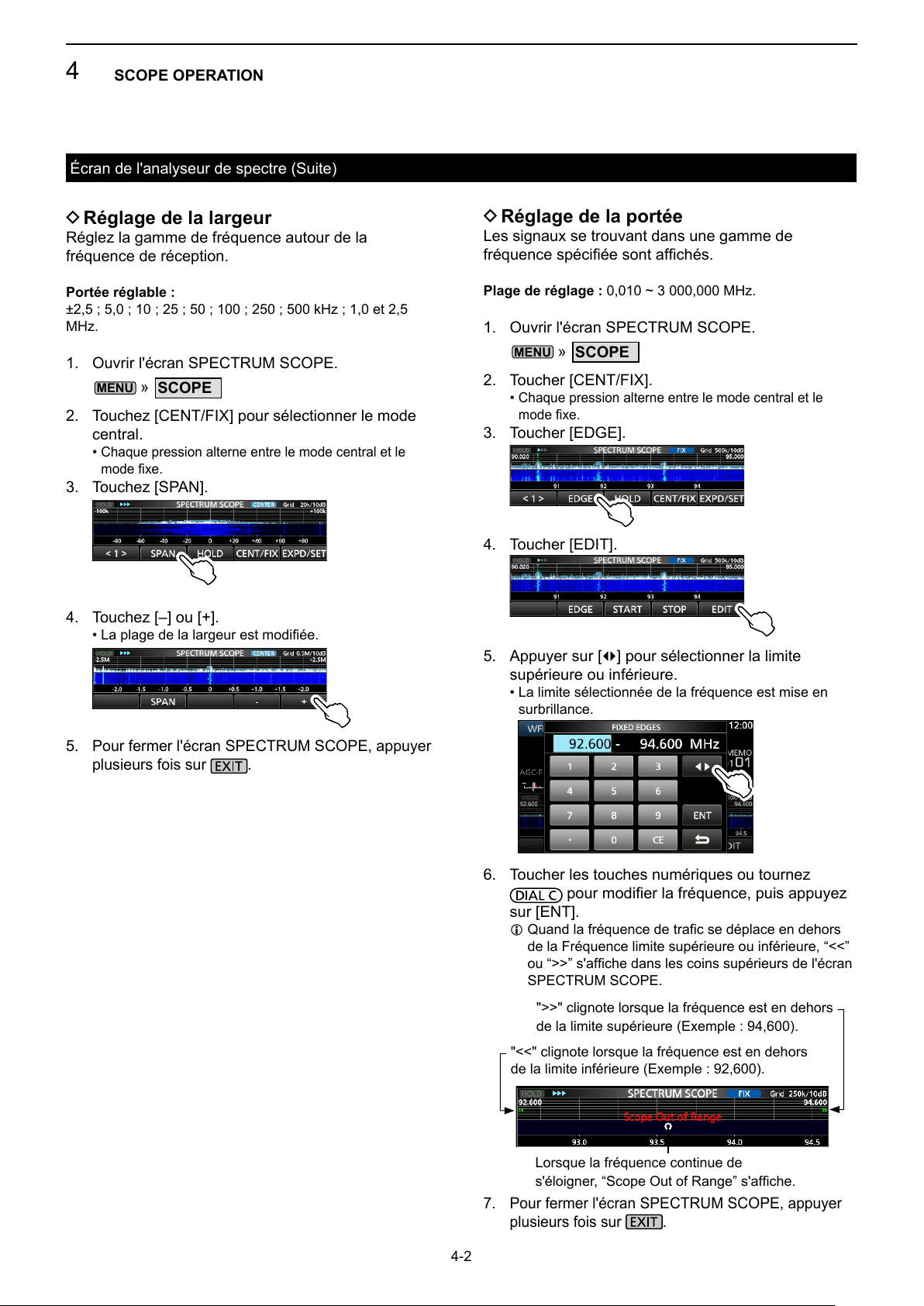

DRéglage de la largeur .................................. 4-2

DRéglage de la portée ................................... 4-2

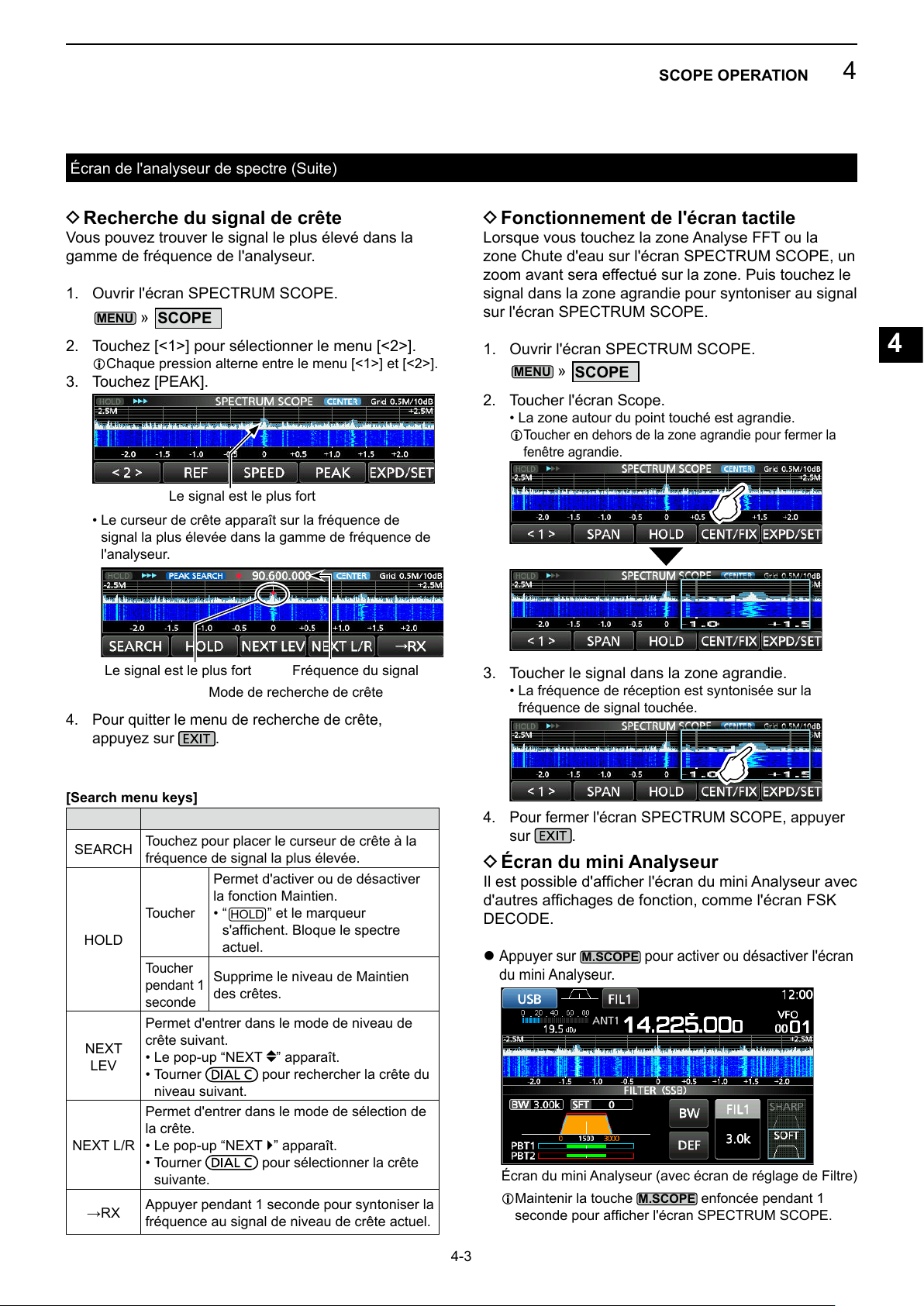

DRecherche du signal de crête ..................... 4-3

DFonctionnement de l'écran tactile ................ 4-3

DÉcran du mini Analyseur..............................4-3

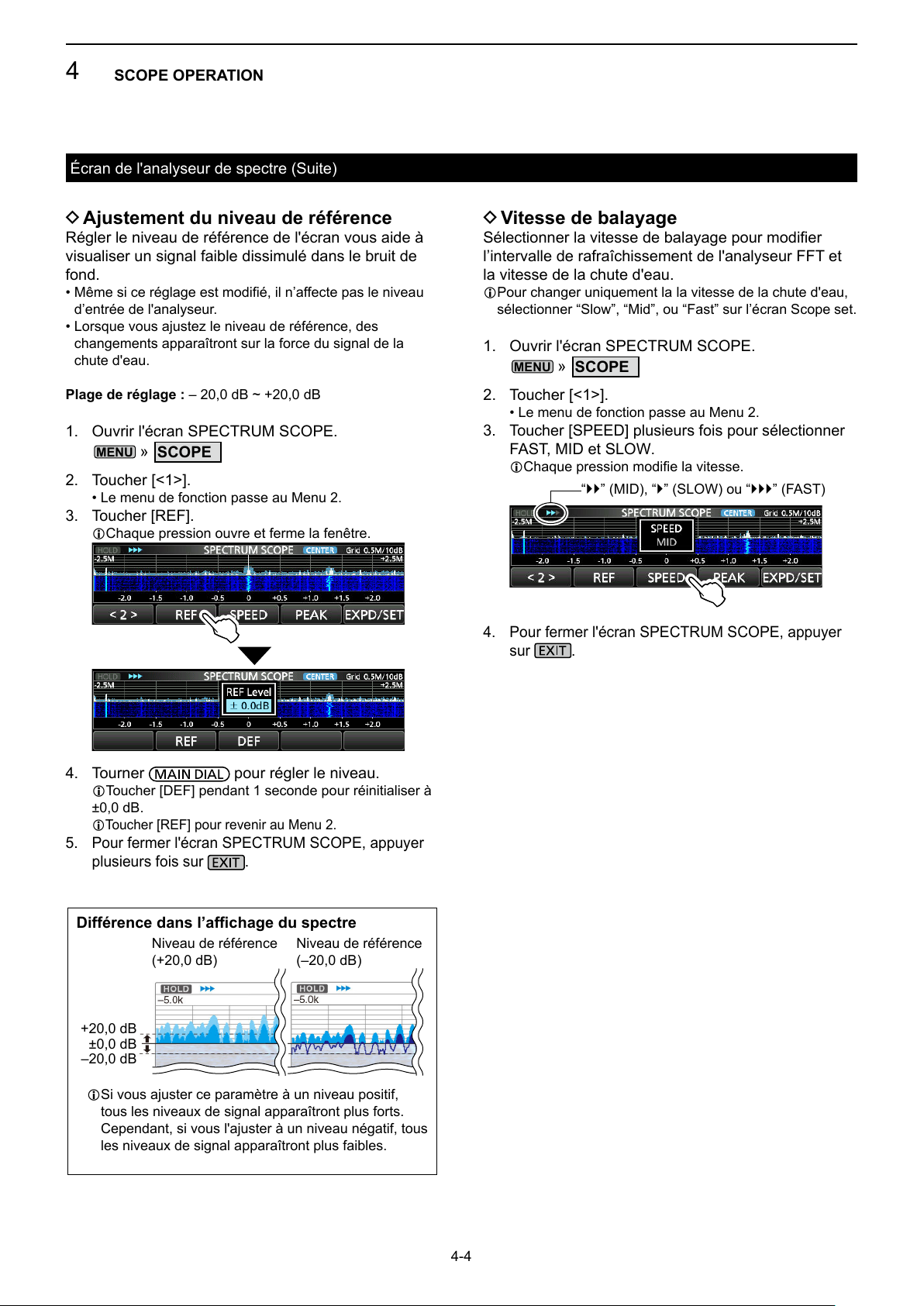

DAjustement du niveau de référence ............ 4-4

DVitesse de balayage .................................... 4-4

DÉcran Scope set .......................................... 4-5

5 AUTRES FONCTIONS ....................................5-1

Informations sur l'écran Function .....................5-1

Préamplicateur ...............................................5-1

Atténuateur ....................................................... 5-1

Sélection de l’antenne ...................................... 5-1

Commande fonction AGC ................................. 5-1

Fonction IP Plus ...............................................5-2

Filtre Notch ....................................................... 5-2

Réglage de la largeur et de la fréquence du notch

Utilisation du Double PBT numérique ..............5-2

Sélection du ltre IF numérique ........................5-3

D Réglage de la largeur de bande passante .. 5-3

DSélection de la forme du ltre ...................... 5-3

Suppresseur de bruit (NB) ................................5-4

Réduction du bruit ............................................ 5-4

Fonctionnement Duplex ...................................5-4

Fonction AFC ....................................................5-5

Réception en mode CW ................................... 5-5

DRéglage de la note en CW .......................... 5-5

DInformations sur le mode CW inverse ......... 5-5

Réception du signal FSK (RTTY) ..................... 5-5

DAfchage des données FSK décodées ....... 5-5

DDécodage du signal FSK ............................ 5-5

DActivation du journal FSK ............................ 5-6

DAfchage du contenu du journal FSK .......... 5-7

DFiltre double crête........................................ 5-7

Réglage de la tonalité et de la déviation FSK

D Informations sur l'écran FSK DECODE SET .5-8

.. 3-4

5-2

. 5-7

Fonction Silencieux à commande par tonalités . 5-9

Fonction D.SQL (Silencieux numérique) .......... 5-9

DSilencieux de code numérique .................... 5-9

DCode d'accès réseau (NAC) ........................ 5-9

D Code de groupe (COM ID) et CC .............. 5-10

DNuméro d’accès radio (RAN) .................... 5-10

DCode utilisateur (UC) ................................. 5-10

Fonction de débrouillage ................................ 5-10

Fonction de Décryptage ................................. 5-10

Journal d'historique de réception.................... 5-11

Fonction de Capture d'écran .......................... 5-11

DPrise d’une capture d’écran ...................... 5-11

DAfchage de la capture d’écran ................. 5-11

6 ENREGISTREMENT ET LECTURE ................ 6-1

Enregistrement ................................................. 6-1

DEnregistrement rapide ................................. 6-1

DEnregistrement normal ................................ 6-1

Lecture .............................................................6-1

Opérations pendant la lecture .......................... 6-2

Lecture sur un PC ............................................6-2

Vérication des informations sur le chier ........ 6-3

Suppression d’un chier ................................... 6-3

Suppression d'un dossier ................................. 6-4

Écran PLAYER SET ......................................... 6-4

Écran RECORDER SET ..................................6-4

7 UTILISATION D'UNE CARTE SD .................... 7-1

Informations sur la carte SD ............................. 7-1

DContenu des dossiers de la carte SD .......... 7-1

Sauvegarde de données sur la carte SD ......... 7-1

Insertion ou retrait de la carte SD .....................7-1

DInsertion....................................................... 7-1

DRetrait (lorsque le récepteur est éteint) ....... 7-1

DRetrait (lorsque le récepteur est allumé) ..... 7-1

Formatage d'une carte SD ...............................7-2

Enregistrement dans l'ancien format ................ 7-2

Sauvegarde des données de réglage .............. 7-2

Chargement des chiers de données ............... 7-3

Suppression d’un chier de données ............... 7-3

Vérication des informations de la carte SD .... 7-3

8 OPÉRATIONS DE MÉMOIRE ......................... 8-1

Canaux de mémoire ......................................... 8-1

Sélection d'un groupe de canal ........................ 8-1

DSélection avec

DSélection

Sélection d’un canal de mémoire ..................... 8-2

DSélection avec ................................ 8-2

DSélection avec ......................... 8-2

DSélection à l’aide du clavier ......................... 8-2

Écriture d’un canal de mémoire .......................8-2

Copie du contenu de la mémoire .....................8-3

Insertion d’un canal vierge ...............................8-3

Effacement d'un canal de mémoire .................. 8-3

Saisie d'un nom de groupe/ mémoire ............... 8-4

DSaisie d’un nom de groupe ......................... 8-4

à l'écran GROUP SELECT ............8-1

/ ....................8-1

DSaisie d’un nom de mémoire ....................... 8-4

Informations sur l' écran MEMORY .................. 8-5

9 BALAYAGE ...................................................... 9-1

Types de balayage ...........................................9-1

Balayage de base .............................................9-1

DBalayage de VFO et balayage de mémoire .. 9-1

DBalayage prioritaire ..................................... 9-1

Réglage de la vitesse du balayage .................. 9-1

Réglage de la fonction Reprise de balayage .... 9-2

Réglage de la minuterie de délai de balayage

D Réglage de la fonction Reprise de balayage

Réglage de l'intervalle de priorité ..................... 9-2

Balayage prioritaire ..........................................9-2

DFonctionnement du balayage prioritaire ...... 9-2

DMonitorage du canal prioritaire .................... 9-2

Écran de réglage du balayage .........................9-3

Balayage programmé et balayage programmé précis

DFonctionnement du balayage programmé .. 9-4

Fonctionnement du balayage programmé précis

Balayage ∂F .....................................................9-5

D∂Fonctionnement du balayage F ................ 9-5

DFonctionnement du balayage ∂F précis ..... 9-5

Balayage de l'Écriture de la mémoire automatique

D Fonctionnement du balayage de l'Écriture de

la mémoire automatique ..............................9-6

Balayage de la mémoire et balayage de la

mémoire de sélection ....................................... 9-7

DFonctionnement du balayage de la mémoire

D Fonctionnement du balayage de la

mémoire de sélection ..................................9-7

D Réglage des canaux de mémoire de sélection

D Annulation des réglages du canal

de mémoire de sélection .............................9-8

Balayage de la mémoire du mode sélectionné .. 9-9

DRéglage du mode de réception ................... 9-9

Réglage de la fréquence de saut ....................9-9

DRéglage de la fréquence de saut ................ 9-9

DAnnulation de la fréquence de saut ............. 9-9

Réglage du Saut Temporaire ..........................9-10

Saut de canal pour le balayage de mémoire .. 9-10

Fonction de Contrôle vocal du silencieux ....... 9-11

Fonctionnement du balayage de tonalité ....... 9-11

10 HORLOGE ET MINUTERIE ........................... 10-1

Réglage de l'heure et de la date ....................10-1

DRéglage de la date .................................... 10-1

DRéglage de l’heure .................................... 10-1

Serveur de l'heure NTP .................................. 10-1

Exécution de la synchronisation temporelle

DRéglage de l’adresse du serveur NTP ...... 10-1

Minuterie .........................................................10-2

D Réglage de la minuterie de mise en veille 10-2

DRéglage du Minuteur journalier ................. 10-2

Minuterie (Suite) ............................................. 10-3

DÉléments de réglage de la Minuterie ......... 10-3

D Informations sur l'enregistrement de la Minuterie

. 9-2 . 9-2

. 9-4

. 9-6

.. 9-7

. 9-8

.. 10-1

10-3

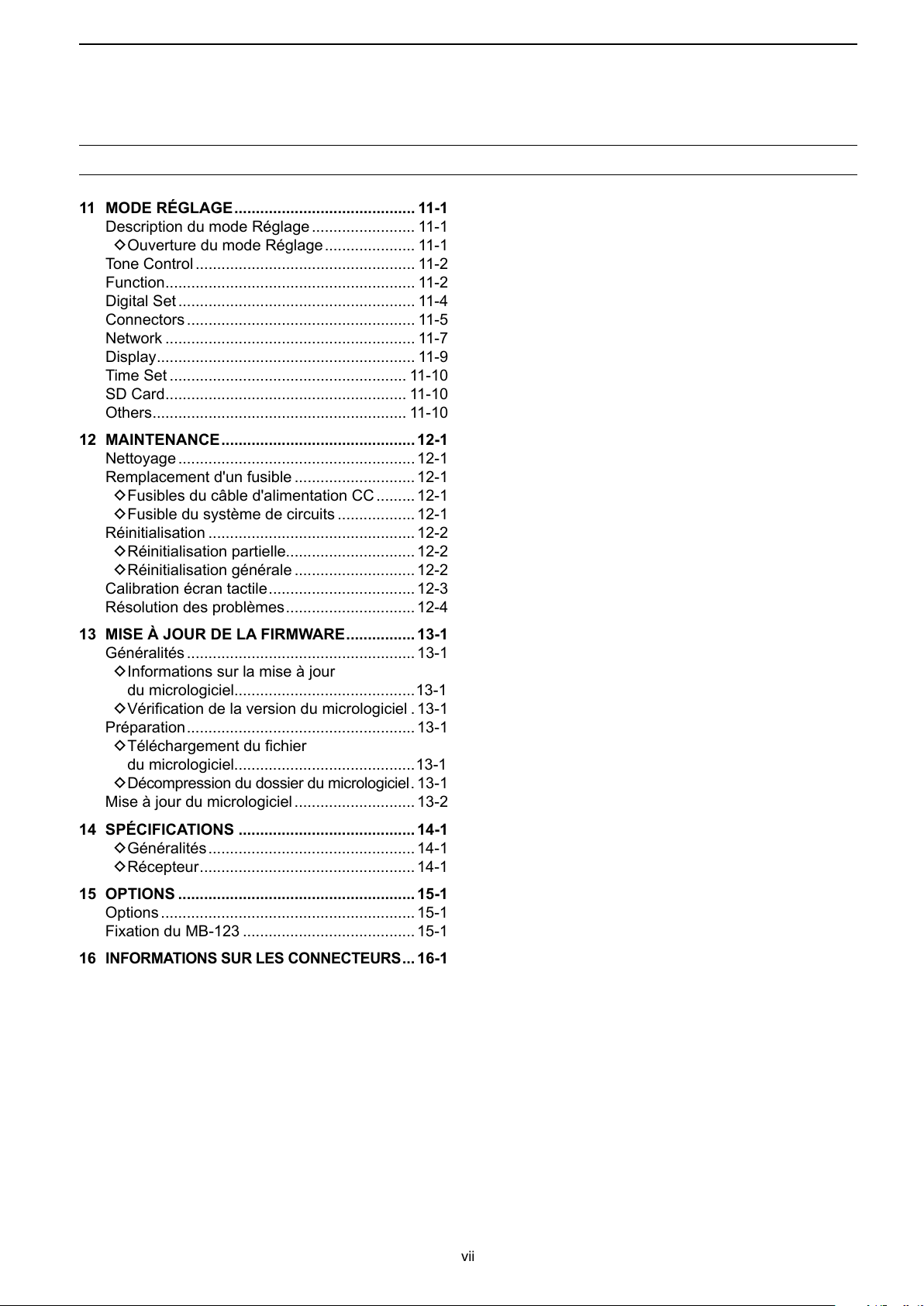

11 MODE RÉGLAGE .......................................... 11-1

Description du mode Réglage ........................ 11-1

DOuverture du mode Réglage ..................... 11-1

Tone Control ................................................... 11-2

Function .......................................................... 11-2

Digital Set ....................................................... 11-4

Connectors ..................................................... 11-5

Network .......................................................... 11-7

Display ............................................................ 11-9

Time Set ....................................................... 11-10

SD Card ........................................................ 11-10

Others ........................................................... 11-10

12 MAINTENANCE ............................................. 12-1

Nettoyage ....................................................... 12-1

Remplacement d'un fusible ............................ 12-1

DFusibles du câble d'alimentation CC ......... 12-1

DFusible du système de circuits .................. 12-1

Réinitialisation ................................................ 12-2

DRéinitialisation partielle.............................. 12-2

DRéinitialisation générale ............................ 12-2

Calibration écran tactile .................................. 12-3

Résolution des problèmes .............................. 12-4

13 MISE À JOUR DE LA FIRMWARE ................ 13-1

Généralités ..................................................... 13-1

D Informations sur la mise à jour

du micrologiciel..........................................13-1

D Vérication de la version du micrologiciel . 13-1

Préparation ..................................................... 13-1

D Téléchargement du chier

du micrologiciel..........................................13-1

DDécompression du dossier du micrologiciel . 13-1

Mise à jour du micrologiciel ............................ 13-2

14 SPÉCIFICATIONS ......................................... 14-1

DGénéralités ................................................ 14-1

DRécepteur .................................................. 14-1

15 OPTIONS ....................................................... 15-1

Options ........................................................... 15-1

Fixation du MB-123 ........................................ 15-1

INFORMATIONS SUR LES CONNECTEURS

... 16-1

vii

PRECAUTIONS

R DANGER ! NE JAMAIS utiliser le récepteur à proximité de détonateurs électriques non blindés ou dans une atmosphère explosive. Cela pourrait causer une explosion mortelle.

R WARNING! NE JAMAIS utiliser le récepteur avec un casque ou tout autre accessoire audio à un niveau sonore élevé. Si vous entendez une sonnerie, baissez le niveau sonore ou interrompez l'utilisation.

R WARNING! NE JAMAIS raccorder le socle [DC13.8V] sur le panneau arrière du récepteur à une source de courant alternatif. Cela pourrait causer un incendie ou endommager le récepteur.

R WARNING! NE JAMAIS raccorder le socle [DC13.8V] sur le panneau arrière du récepteur à une source de courant dont la tension est supérieure à 16 V CC. Cela pourrait causer un incendie ou endommager le récepteur.

R WARNING! NE JAMAIS inverser la polarité du câble d'alimentation CC. Cela pourrait causer un incendie ou endommager le récepteur.

R WARNING! NE JAMAIS retirer le porte-fusible du câble d'alimentation CC. Un courant excessif provoqué par un court-circuit pourrait causer un incendie ou endommager le récepteur.

R WARNING! NE JAMAIS permettre que du métal, un l

ou d'autres objets soit au contact de l'intérieur du récepteur ou raccorder incorrectement les connecteurs sur le panneau arrière. Cela pourrait causer un choc électrique ou endommager le récepteur.

R WARNING! NE JAMAIS utiliser ou toucher le récepteur avec des mains mouillées. Cela pourrait causer un choc électrique ou endommager le récepteur.

R WARNING! Coupez immédiatement le courant du récepteur et enlevez le câble d'alimentation du récepteur s'il émet une odeur, de la fumée ou un bruit anormal. Contactez votre revendeur ou distributeur Icom pour obtenir des conseils.

R WARNING! NE JAMAIS placer le récepteur sur un support instable où il risque de se déplacer brusquement ou de tomber. Cela pourrait causer des blessures ou endommager le récepteur.

MISE EN GARDE : NE JAMAIS exposer le récepteur à la pluie, à la neige ou à tout autre liquide.

MISE EN GARDE : NE JAMAIS changer les réglages internes du récepteur. Cela pourrait réduire les performances du récepteur et/ou l'endommager. La garantie du récepteur ne couvre pas les problèmes résultant de réglages internes non autorisés.

MISE EN GARDE : NE JAMAIS installer ou placer le récepteur dans un endroit sans ventilation adéquate.

MISE EN GARDE : NE JAMAIS utiliser de dissolvants agressifs tels que du benzène ou de l'alcool lors du nettoyage, car ils endommageraient les surfaces du récepteur.

MISE EN GARDE : NE JAMAIS laisser le récepteur dans des zones avec des températures inférieures à –10°C (+14°F) ou supérieures à +60°C (+140°F).

MISE EN GARDE : NE JAMAIS placer le récepteur dans un environnement excessivement poussiéreux. Cela pourrait endommager le récepteur.

NE PAS placer le récepteur contre un mur ou poser des objets dessus. Ceci risque de provoquer une surchauffe du récepteur.

BE CAREFUL! Le récepteur chauffe en cas d'utilisation continue sur une longue durée de celui-ci.

NE JAMAIS laisser le récepteur dans un endroit peu sûr pour éviter que des personnes non autorisées ne l'utilisent.

Arrêtez le récepteur et/ou débranchez le câble alimentation CC quand vous n'allez pas utiliser le récepteur pendant une longue période.

L'écran peut avoir des imperfections cosmétiques qui apparaissent sous forme de petites taches sombres ou lumineuses. Il ne s'agit pas un dysfonctionnement ou d'un

défaut, mais d'une caractéristique normale des afchages

LCD.

L'IC-R8600 est susceptible de recevoir ses propres oscillations de fréquence, résultant en l'absence de réception ou en la réception de bruit uniquement, y compris sur l'écran Spectrum Scope, sur certaines fréquences.

R WARNING! NE JAMAIS utiliser le récepteur durant un orage. Cela risquerait de provoquer un choc électrique, un incendie ou d'endommager le récepteur. Toujours débrancher la source d'alimentation et l'antenne avant une tempête.

viii

FUNCTION

M.SCOPE

QUICK

EXIT

PANEL DESCRIPTION

Panneau avant

Cette section décrit les touches, commandes et molettes que vous utilisez pour exploiter l'IC-R8600. Consultez les pages signalées près de chaque touche, commande, ou vernier pour plus de détails.

w e r

!8 !7 !6

u i o !0 !1 !2 !3 !4

q POWER KEY

Permet de mettre le récepteur en marche (lumière

bleue) ou à l'arrêt.

w LOCAL KEY

Désactive le mode de Commande à distance.

L En mode de Commande à distance, toutes les

opérations sur le panneau sont verrouillées, à l’exception de

, et .

e PANEL LOCK KEY

Permet de verrouiller les commandes (lumière

blanche) du panneau avant.

L Maintenez la touche enfoncée pendant 1 seconde pour

désactiver l'afchage.

r TIMER KEY

Active (lumière orange) ou désactive la fonction

Minuterie.

L Régler l’heure actuelle an d'utiliser la fonction

Minuterie.

t HEADPHONE JACK [PHONES]

Permet d'accueillir les casques audio.

(3,5 mm : 1/8 in (d))

y PORT [USB] (type mini-B)

Pour connexion à un PC.

• Émet les données FSK (RTTY) décodées ou D-STAR.

• Émet le signal AF démodulé ou le signal IF à 12 kHz.

• Interface pour le CS-R8600 ou le RS-R8600 en option (produit à venir).

• Interface pour la commande à distance à l'aide de la

commande CI-V.

u DIAL B

• Tournez pour régler le niveau de sortie audio.

• Appuyez pour afcher le menu de réglage, puis tournez

pour régler le gain RF (sensibilité), les niveaux de seuil du silencieux ou la tonalité audio (aiguës ou basses).

• Maintenez enfoncé pour activer la fonction de

Monitorage (le silencieux s’ouvre).

i SD CARD SLOT [SD CARD]

Permet de lire une carte SD.

o MENU KEY

Ouvre les écrans MENU dans lesquels vous

pouvez modier les réglages du récepteur et éditer

les canaux de mémoire.

!0 FUNCTION KEY

Permet d'afcher l’écran FUNCTION dans lequel

vous pouvez congurer divers réglages.

!1 MINI SCOPE KEY

• Appuyer pour afcher le mini analyseur.

• Maintenez enfoncée pendant 1 seconde pour afcher l'Analyseur de spectre.

!2 QUICK KEY

Permet d'afcher QUICK MENU (menu rapide).

!3 EXIT KEY

Permet de sortir d'un écran de réglage ou de

revenir à l'écran précédent.

!4 SPEECH/LOCK KEY

• Appuyer pour annoncer la fréquence de réception et le mode.

•

Maintenez la touche enfoncée pendant 1 seconde pour verrouiller (lumière blanche)

!5 TENSION ADJUSTER

Permet d'ajuster la friction de en 3 étapes.

!6 MAIN DIAL

Modie la fréquence de trac ou la valeur de réglage.

!7 RECEIVE INDICATOR

S'allume en vert lors de la réception d'un signal ou

lorsque le silencieux est ouvert.

!8 LOCK INDICATOR

S’allume en blanc lorsque

est verrouillé

par .

1-11-1

Panneau avant (Suite)

PANEL DESCRIPTION

!9 MEMORY CHANNEL DIAL KEY

Appuyez sur cette touche (s’allume en blanc) puis

tournez pour changer le numéro du canal de mémoire.

@0 MEMORY WRITE KEY

• Appuyer pour ouvrir l'écran MW MENU.

• Maintenez la touche enfoncée pendant 1 seconde pour écrire le contenu en cours de réception (fréquence, mode, et ainsi de suite) sur un canal de mémoire.

@1 VFO/MEMORY KEY

• Appuyer pour basculer entre les modes VFO et mémoire,

• Maintenez la touche enfoncée pendant 1 seconde pour

copier le canal de mémoire sélectionné sur le VFO.

@2 MEMORY GROUP KEY /

Permet de modier le groupe du canal de mémoire.

@2@3

@1 @0

!9!9

@3 MOLETTE C

• Appuyez pour afcher le Menu multiple de la molette.

• Tournez pour changer le numéro du canal de mémoire.

@4 PRIORITY SCAN KEY

Permet de démarrer ou d'annuler un balayage

prioritaire.

L Sélectionner un canal de mémoire avant de démarrer

un balayage prioritaire.

@5 DIAL A

• Appuyez pour afcher le menu de réglage du balayage, puis tournez pour régler la vitesse de balayage ou l’intervalle de balayage prioritaire.

@6 SCAN KEY

• Appuyer pour afcher l’écran SCAN START.

• Maintenez la touche enfoncée pendant 1 seconde

pour démarrer un balayage (à l'exception du balayage

prioritaire).

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

1-2

19 20 21

PANEL DESCRIPTION

Panneau arrière

!3!2 !4 !5q!6

t r

q DC POWER SOCKET [DC 13.8 V]

Permet de brancher le câble d’alimentation CC fourni.

w DC INPUT JACK [DC IN]

Pour la connexion du SP-39AD en option (Haut-parleur externe avec adaptateur secteur intégré) ou de l'AD-

55NS (Adaptateur secteur).

Avant de connecter un SP-39AD ou un AD-55NS, connectez le connecteur court d’alimentation CC fourni

sur [DC 13.8V] (q).

e GROUND TERMINAL [GND]

Pour connexion à la terre an d'éviter les chocs

électriques et autres problèmes.

r ANTENNA CONNECTOR [ANT1] (N type)

Se connecte à une antenne de 10 kHz ~ 3000 MHz.

t ANTENNA CONNECTOR [ANT2] (SO-239)

Se connecte à une antenne de 10 kHz ~ 30 MHz.

y ANTENNA CONNECTOR [ANT3] (RCA)

Se connecte à une antenne de 10 kHz ~ 30 MHz.

u AUX JACK [AUX]

Connecteur réservé. Aucune connexion interne.

i EXTERNAL METER JACK [METER]

Pour la connexion d'un RSSI analogique externe ou

d'un compteur de niveau de silencieux (fourni par l’utilisateur).

o REFERENCE SIGNAL INPUT/OUTPUT

CONNECTOR [REF I/O 10MHz] (BNC)

Permet de réceptionner ou d'émettre un signal de fréquence de référence de 10 MHz.

!0 IF SIGNAL OUTPUT CONNECTOR

[10.7MHz OUT] (BNC)

Émet un signal IF à 10,7 MHz.

!1 I/Q DATA OUTPUT PORT [I/Q OUT]

Émet des données I/Q.

LConnectez un port USB (de norme 1.1/2.0) (type B).

EXTERNAL SPEAKER JACK [EXT-SP]

Pour la connexion d'un haut-parleur externe

SP-39AD en option (Haut-parleur externe avec adaptateur secteur intégré). (3,5 mm : 1/8 in (d))

LPour connexion à un haut-parleur 4~8 Ω.

!3 AF/IF OUTPUT JACK [AF/IF]

Émet le signal AF démodulé ou un signal IF à 12 kHz.

L Le niveau de sortie est réglé, quel que soit le volume

sonore.

REMOTE CONTROL JACK [REMOTE]

Pour la connexion à un PC pour la commande à

distance à l'aide des commandes CI-V. (3,5 mm : 1/8 in (d))

!5 [USB] (B type) PORT

Pour connexion à un PC.

• Émet les données FSK (RTTY) décodées ou D-STAR.

• Émet le signal AF démodulé ou le signal IF à 12 kHz.

• Interface pour le CS-R8600 ou le RS-R8600 en option (produit à venir).

• Interface pour la commande à distance à l'aide des

commandes CI-V.

!6 [MUTE] JACK/[MUTE] SWITCH

Utilisé pour la fonction Muet ou pour la fonction de

Mesure de taux d'erreur sur les bits (BER). (3,5 mm : 1/8 in (d))

L Faites glisser le commutateur vers la gauche lorsque

vous utilisez la fonction Muet. Le système de circuit de

réception de l'IC-R8600 est désactivé au moyen de la

tension d’entrée.

L Faites glisser le commutateur vers la droite lorsque

vous utilisez la fonction de Mesure BER.

!7 LAN PORT [LAN]

Permet de se connecter à un réseau pour utiliser

les fonctions indiquées ci-dessous.

• Synchronisation automatique de l’heure.

• Émet le signal reçu sous forme de

ou de signal IF à 12 kHz, par l’intermédiaire du réseau.

• Commande à distance à l'aide du RS-R8600 en option (produit à venir).

1-3

signal AF démodulé

Afﬁ chage de l'écran tactile

PANEL DESCRIPTION

q e

q MODE INDICATOR

Af che le mode de réception sélectionné.

w VSC INDICATOR

Apparaît lorsque la fonction de Contrôle vocal du

silencieux est activée.

SCRM :

ENCR :

PASSBAND WIDTH INDICATOR (BW/SFT)

• Af che sous forme de graphique la largeur de la bande passante du  ltre IF numérique et la valeur de déviation.

• Lorsque la fonction Tonalité/Silencieux numérique est

activé, af che le type de tonalité/silencieux.

r IF FILTER INDICATOR

Af che le  ltre IF sélectionné (FIL1, FIL2 ou FIL3).

t PREAMP INDICATOR

S'af che lorsque le préampli cateur est activé.

y MEMORY NAME READOUT

Permet d'af cher le nom de mémoire s'il est saisi.

u ATTENUATOR INDICATOR

(ATT10/ATT20/ATT30)

S'af che lorsque le l'atténuateur est activé.

i IP+ ICON

S’af che lorsque la fonction IP Plus est activée.

S’af che lorsque la fonction Brouilleur est

activée.

Apparaît lorsque la fonction de Cryptage

est activée.

TSQL : Silencieux à tonalités COM ID : ID commun

DTCS : Silencieux à tonalités

numériques

CSQL : Silencieux de code

numérique

NAC : Code d'accès réseau UC : Code utilisateur

CC : –

RAN :

Numéro d'accès radio

1-4

(cet écran est un exemple uniquement.)

o NETWORK CONTROL INDICATOR

S'af che distance par le RS-R8600 (produit à venir) via le

réseau.

!0 VOICE RECORDER ICON

S’af che pendant l’enregistrement pour indiquer

l’état de l’enregistrement.

!1 CLOCK READOUT

Af che l'heure locale actuelle.

L Toucher l'af chage pour faire apparaitre l'heure locale

actuelle et l'heure UTC.

!2 AFC INDICATOR

S’af che lorsque la fonction de Commande de

Fréquence Automatique (AFC) est activée.

!3 SKIP INDICATOR

SKIP : Saut de la mémoire

SKIP : Saut du programme

!4 OPERATING MODE INDICATOR

VFO

MEMO

!5 MEMORY CHANNEL READOUT

Af che le numéro du canal mémoire sélectionné.

!6 BLANK MEMORY CHANNEL INDICATOR

!7 MEMORY CHANNEL GROUP INDICATOR

00~99 : Numéro de groupe du canal de mémoire

A : Groupe d’écriture de la mémoire automatique

S : Groupe de saut du balayage P : Groupe de limite de balayage programmable

: VFO mode

S’af che lorsque le canal de mémoire sélectionné est vierge.

lorsque l'IC-R8600 est commandé à

: Mode Mémoire

!0 !1

!2 !3

!4 !5

!6 !7

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

PANEL DESCRIPTION

Écran tactile (Suite)

@9 #0 #1

#2 #3

@7 @6 @5

@4 @3

!8 PRIORITY INDICATOR

S'af che

L Clignote lorsque le silencieux doit être ouvert pendant

pendant un balayage prioritaire.

un balayage prioritaire.

!9 TUNING STEP INDICATOR

Af che le pas de syntonisation actuellement

sélectionné.

L Si le pas de syntonisation est dé ni par le pas de

syntonisation programmable, « ◄ » apparaît sur

l’indicateur.

@0 FUNCTION SCREEN

Af che les paramètres de fonctionnement, les

modes, les fréquences et les indicateurs, selon vos sélections.

@11 FUNCTION GUIDES

Af che la fonction actuellement accessible.

RECEIVED SIGNAL STRENGTH INDICATOR

Af che la force absolue du signal reçu dans une

mesure de la charge terminée ou ouverte.

@3 SIGNAL METER

Indique la force du signal au format S-meter/dBµ/

dBµ(EMF)/dBm.

@4 RF GAIN (RFG)

S’af che

lorsque le gain RF est réglé sur une valeur

inférieure à 100%, pour indiquer que le gain RF est

réduit.

@5 TUNING INDICATOR

Af che le niveau désaccordé dans les modes FM,

WFM, FSK et DIGITAL.

@6 OVERFLOW (OVF) INDICATOR

S'af che à réception d'un signal excessivement fort.

(Normalement, "S" est af ché en mode Compteur S)

(cet écran est un exemple uniquement.)

@7 AGC INDICATOR

Af che le réglage de constante de temps de l'AGC

sélectionné. ( AGC-F : Rapide, AGC-M : Moyen, AGC-S : Lent ou AGC-

OFF : désactivé).

ANTENNA INDICATOR

Af che l'antenne sélectionnée (ANT1, ANT2 ou ANT3),

uniquement lorsque la fréquence est réglée sur 10 kHz ~ 29,999999 MHz.

@9 NOTCH INDICATOR (AN/MN)

S'af che lorsque la fonction Notch est activée. (AN :

Notch auto ou MN : Notch manuel)

#0 NOISE BLANKER INDICATOR (NB)

S'af che lorsque la fonction suppresseur de bruit

est activée.

#1 NOISE REDUCTION INDICATOR (NR)

S’af che lorsque la fonction de Réduction de bruit

est activée.

#2 TWIN PEAK FILTER INDICATOR (TPF)

S’af che lorsque la fonction de Filtre double crête

est activée.

#3 DUP INDICATOR (DUP–/DUP+)

S'af che en mode Duplex.

#4 TS INDICATOR ("▼")

S'af che lorsque la fonction TS est activée. La fréquence change en fonction du pas de syntonisation dans l'INDICATEUR DU PAS DE SYNTONISATION (!9).

L Touchez le chiffre du kHz pour désactiver la fonction TS.

#5 MONITOR INDICATOR (MONI)

Apparaît quand la fonction de Monitorage est

activée.

1-5

Écran tactile (Suite)

PANEL DESCRIPTION

D MULTI DIAL MENU (

• En tournant .

• En appuyant sur .

LTouchez pour sélectionner un élément, puis tournez

• En maintenant enfoncé pendant 1 seconde.

LTouchez un élément.

D MULTI DIAL MENU (

• En tournant

• En appuyant sur .

LTouchez pour sélectionner un élément, puis tournez

)

Éléments du menu multiple de la molette

Les éléments afchés diffèrent en fonction du mode

de réception sélectionné.

FM/WFM AM/S-AM SSB CW

AFC

VSC

BACKLIGHT BACKLIGHT BACKLIGHT BACKLIGHT

FSK DIGITAL NB

PBT1 AFC

PBT2 DEPTH

TPF

BACKLIGHT BACKLIGHT

NOTCH

POSITION

WIDTH

Touchez pour activer ou désactiver la fonction.

S’afche lorsque vous touchez l’élément sur l’écran

FUNCTION pendant 1 seconde.

PBT1 PBT1 PBT1

PBT2 PBT2 PBT2

VSC

LEVEL LEVEL

WIDTH

CW PITCH

D Écran MENU

z Appuyez sur pour afcher l'écran MENU.

1 2 3 4 5 6 7 8 9 10 11 12 13 14

• En maintenant enfoncé pendant 1 seconde.

• La fonction de Monitorage est activée ([RECEIVE] s’allume

en vert).

L Relâchez pour désactiver la fonction de

Monitorage.

D MULTI DIAL MENU (

z Appuyez sur

de la molette. Appuyez de nouveau pour fermer le menu.

z Pendant que le Menu multiple de la molette est

ouvert, touchez l'élément souhaité et tournez

pour régler la valeur ou la fonction souhaitée.

Toucher la touche pour activer ou désactiver

pour ouvrir le Menu multiple

)

L Les éléments du menu diffèrent en fonction du mode de

réception sélectionné.

D QUICK MENU

z Appuyer sur pour ouvrir QUICK MENU.

L Les éléments sont différents en fonction des conditions

de fonctionnement.

Exemple de QUICK MENU

15 16 17 18 19 20 21

1-6

FUNCTION

EXIT

PANEL DESCRIPTION

Écran tactile (Suite)

D Écran FUNCTION

S’allume

en bleu à

l'utilisation

Nom de la

fonction

Option

sélectionnée

z Appuyer sur

pour ouvrir l’écran

FUNCTION.

LPour fermer l'écran FUNCTION, appuyer sur

D Éléments de FUNCTION

z Touchez un élément pour modier son réglage.

FONCTION OPTION

ANT ANT1, ANT2 ou ANT3 P.AMP OFF ou ON (désactivé ou activé) ATT Désactivé, 10 dB, 20 dB ou 30 dB IP+ OFF ou ON (désactivé ou activé) TONE*

TONE/SHIFT*

D.SQL*

AGC*

NOTCH*

NB* SCRAM* ENCRYP* NR* DUP*

*1 Toucher pendant 1 seconde pour ouvrir son menu de

*2 Touchez pour ouvrir son le menu de fonction.

fonction.

Désactivé, TSQL ou DTCS

FSK RX Frequency, FSK Tone

Frequency ou FSK Shift width

D-STAR : Désactivé ou CSQL P25 : Désactivé ou NAC dPMR : Désactivé, COM ID ou

CC NXDN : Désactivé ou RAN DCR : Désactivé ou UC

FAST, MID ou SLOW

Désactivé, AN ou MN OFF ou ON (désactivé ou activé)

OFF ou ON (désactivé ou activé) OFF ou ON (désactivé ou activé) OFF ou ON (désactivé ou activé)

Désactivé, DUP– ou DUP+

Saisies et modiﬁcations avec le clavier

D Saisie et modiﬁcation des caractères

Vous pouvez saisir et modier les caractères dans les

éléments du tableau suivant.

Catégorie

MEMORY

DISPLAY

SD card

TIME

NETWORK

*Caractères non autorisés

Modiﬁcation des éléments

Caractères sélectionnables

GROUP NAME

MEMORY NAME

A~Z, a~z, 0~9, (espace), @

% & # + - = [ ] / ( ) : ; ˄ ! ? < > . ,

OPENING COMMENT

A~Z, 0~9, (espace), / @ - .

A~Z, a~z, 0~9, (espace),

@ % & # + - = [ ] / ( ) : ; ^ ! ? < >

, . " $ ' * \ _ ` { } | ~

NTP SERVER ADDRESS

A~Z, a~z, 0~9, (espace), - .

NETWORK NAME

A~Z, 0~9, (espace), ! " # $ %

& ( ) + , - . ; = @ [ ] ^ _ ' { } ~

NETWORK RADIO NAME

A~Z, a~z, 0~9, (espace), ! "

# $ % & ' ( ) * + , - . / : ; < > = ?

@ [ ] ^ _ ` { } | ~

NETWORK USER1 ID NETWORK USER2 ID

A~Z, a~z, 0~9, (espace), ! "

# $ % & ' ( ) * + , - . / : ; < > = ?

@ [ ] ^ _ ` { } | ~

NETWORK USER1 PASSWORD

NETWORK USER2 PASSWORD

A~Z, a~z, 0~9, (espace), ! "

# $ % & ' ( ) * + , - . / : ; < > = ?

@ [ ] ^ _ ` { } | ~

FILE NAME*

Nombre

total de

caractères

1-7

Saisies et modications avec le clavier (Suite)

PANEL DESCRIPTION

D Types de clavier

Vous pouvez sélectionner le Clavier complet ou le Clavier réduit dans “Keyboard Type” dans QUICK

MENU.

1. Lorsque le clavier est ouverte, appuyez sur .

2. Touchez pour sélectionner le type de clavier.

Passage au clavier complet Passage au clavier réduit

InformationsL

Vous pouvez également sélectionner le type de clavier dans le mode Réglage.

» SET > Function > Keyboard Type

D Exemple de saisie

Exemple : Saisie du nom de canal "MAIN CHANNEL".

1. Ouvrir l'écran MEMORY.

MEMORY

2. Tournez vous souhaitez saisir le nom.

Appuyer sur .

4. Toucher “Edit Name”.

5. Touchez pendant 1 seconde pour sélectionner le mode de saisie en majuscules.

6. Saisissez un nom de 16 caractères maximum, puis touchez [ENT].

• Le nom saisi s’afche.

pour sélectionner le canal dont

Déplace le curseur vers l'avant

Curseur

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

1-8

Ajoute un espace

16 17 18 19 20 21

INSTALLATION AND CONNECTIONS

Sélection d'un emplacement

Sélectionnez un emplacement pour le récepteur qui

permette une circulation sufsante de l'air, à l'abri de la chaleur et du froid extrêmes et des vibrations, et à distance de toute sources de radiations

électromagnétiques.

Un emplacement inadéquat risque d'endommager le

récepteur.

Ne jamais placer le récepteur dans des zones

présentant :

• Des températures inférieures à –10°C (+40°F) ou supérieures à +60°C (+140°F).

• Un emplacement instable, en pente ou soumis à des vibrations.

• La lumière directe du soleil.

• Une humidité et une température élevées.

• Un environnement poussiéreux.

• Un environnement bruyant.

Dispersion de la chaleur

• NE PAS placer le récepteur contre un mur ou poser

des objets dessus. Cela peut bloquer l’écoulement de l’air.

• NE JAMAIS installer le récepteur dans un endroit

sans ventilation adéquate. La dispersion de chaleur risquerait de s'en trouver réduite, et le récepteur pourrait être endommagé.

Raccordement à la terre

Pour prévenir les chocs électriques, les interférences avec les autres appareils électriques et autres problèmes, raccordez le récepteur à la terre via la borne de terre [GND] sur le panneau

arrière.

Pour une efcacité optimale, connecter un câble de forte section ou une tresse plate à un long piquet de terre. Veiller à réduire la distance entre la borne [GND] et le piquet de terre le plus possible.

RAVERTISSEMENT ! NE JAMAIS connecter la

borne [GND] à une conduite de gaz ou une conduite électrique, au risque de provoquer une explosion ou un choc électrique.

Raccordement à une alimenta- tion électrique CC

D Alimentation électrique

Vous pouvez utiliser l’une des sources d’alimentation indiquées ci-dessous.

• Alimentation électrique CC 13,8 V (fournie par l’utilisateur)

• SP-39AD en option

électrique intégrée)

• AD-55NS en option (Adaptateur secteur)

Alimentation

électrique externe

(fourni par l'utilisateur)

(Haut-parleur externe avec alimentation

Prise de courant CA

Lors de la déconnexion, abaissez fermement la languette de verrouillage

et retirez ensuite le

connecteur de la prise.

Pour utilisation sur un plan horizontal

Le récepteur est équipé d'un support pour l'installation sur un plan horizontal.

z Tirez sur le support pour qu’il se verrouille en place.

Support

MISE EN GARDE : NE JAMAIS transporter le récepteur

en le tenant par le support, les molettes, les commandes, etc. Cela risquerait de les endommager.

Rouge

Noir

Câble d'alimentation CC

fourni

Prise de

SP-39AD

(en option)

Prise de courant CA

AD-55NS (en option)

courant CA

Câble du haut-parleur

Connecteur court :

Connecter lorsque le SP-39AD ou l'AD-55NS est utilisé.

Câble d'alimentation CC

D Mise sous ou hors tension du récepteur

z Appuyez sur pour mettre l’appareil sous tension.

z Maintenez enfoncé jusqu'à ce que

"POWER OFF..." s’afche.

2-12-1

IC-R8600

Connexion d’une antenne

INSTALLATION AND CONNECTIONS

L’antenne est un élément très important dans la réception du signal. Utilisez l’antenne et le câble coaxial de l'impédance appropriée.

Connecteur ANT 3 (type RCA)

0,01 MHz ~ 30 MHz (500 Ω)

Antenne à long l

Connecteur ANT 2 (SO-239) Connecteur ANT 1 (type N)

0,01 MHz ~ 30 MHz (50 Ω)

Antenne dipôle laire Antenne Yagi

Antenne dipôle pliée (type T2FD)

Lorsque vous utilisez une antenne à long l pour les bandes à ondes courtes, utilisez une antenne aussi longue que possible (au moins 10 m, 32,8 pieds).

Borne GND

La mise à la terre empêche les chocs électriques et d’autres problèmes.

0,01 MHz ~ 3000 MHz (50 Ω)

Antenne discône

1 2 3 4 5 6 7 8 9 10 11

Connexions FSK (RTTY)

L'émetteur-récepteur a une touche de mode pour FSK (RTTY). Vous pouvez utiliser un PC et un logiciel applicatif pour utiliser FSK (RTTY) à l'aide d'un câble USB. RConsulter le mode d'emploi de l'application pour les détails de conguration.

(Icom ne garantit pas les performances du logiciel applicatif, du PC, du périphérique réseau ou des réglages réseau.)

PC Installer le logiciel

applicatif RTTY

Vers un port USB

Type B

IC-R8600

Vers le

port USB

Un câble USB fourni par l'utilisateur

Type A

12 13 14 15 16 17 18 19 20 21

InformationsL .

• Vous pouvez modier le port de sortie FSK sur l'écran de MENU.

» SET > Connectors > USB (Front) » SET > Connectors > USB (Rear)

• Vous pouvez télécharger le pilote USB et le guide d'installation sur le site Web d'Icom.

http://www.icom.co.jp/world/support/download/rm/index.html

2-2

INSTALLATION AND CONNECTIONS

Connexion d’un dispositif externe

[PHONES] Casque

Permet le raccordement de casque avec une impédance de 8 ~ 16 Ω.

• Produit plus de 50 mW avec une charge de 8 Ω.

• Le niveau du volume peut varier en fonction des casques.

Connecteur [REMOTE]

(3,5 mm : 1/8 in (d))

Commande le récepteur à distance à l'aide des commandes CI-V. L Consultez le site web d'Icom pour les

commandes CI-V.

http://www.icom.co.jp/world/support/download/Manual

Port [I/Q OUT]

Émet les données En phase/ Quadrature (I/Q).

(USB type B)

Connecteur [METER]

Émet la tension représentant la

force du signal de réception ou les niveaux de silencieux à un compteur externe.

(3,5 mm : 1/8 in (d))

Connecteur [EXT-SP] (Haut-parleur externe)

(3,5 mm : 1/8 in (d))

Permet de connecter le SP- 39AD ou le SP-23 en option.

Connecteur [AF/IF]

Émet le signal audio démodulé ou le signal IF à 12 kHz au réseau.

Connecteur [MUTE]

Réceptionne le signal de commande Muet.

Commutateur MUTE

Utilisé pour la fonction de Mesure de taux d'erreur sur les bits (BER).

Port [USB]

L Type mini-B sur le panneau avant,

type B sur le panneau arrière.

• Émet les données FSK (RTTY) ou D-STAR décodées au PC.

• Émet l’audio démodulé ou le signal IF à 12 kHz vers le PC.

• Commande à distance à l'aide du RS- R8600 en option (produit à venir).

• Programmation à l'aide du CS-R8600 en option.

(3,5 mm : 1/8 in (d))

Permet de se connecter à un

(3,5 mm : 1/8 in (d))

Connecteur d'alimentation électrique CC [DC 13.8 V]

CAB-1258 (fourni)

Connecter lorsqu'un SP-39AD

ou un AD-55NS est utilisé.

OPC-1605 (fourni)

Connecteur [DC IN]

Permet de connecter le SP- 39AD ou l'AD-55NS en option.

Port [LAN]

réseau pour utiliser les fonctions

indiquées ci-dessous.

• Synchronisation automatique de l’heure.

• Émet le signal audio démodulé ou le

signal IF à 12 kHz au réseau.

• Commande à distance à l'aide du RS-R8600 en option (produit à venir).

L Icom ne garantit pas les performances du PC, du périphérique réseau ou des réglages réseau.

2-3

BASIC OPERATION

V/M

MAIN DIAL

V/M

Ajustement du niveau du volume

Tournez pour régler le niveau de volume.

• Pendant le réglage, le niveau de volume est indiqué en %.

L L’état ou la position de chaque touche ou molette est

enregistré et récupéré lors de la mie sous tension.

Gain RF/Niveau SQL/Tonalité audio

1. Appuyer sur .

2. Touchez un élément pour le sélectionner. (Exemple : RF GAIN)

3. Tourner .

• Plage de réglage RF GAIN (Sensibilité) : 0 ~ 100%

SQL (Silencieux) : 0 ~ 100% TREBLE (Tonalité plus haute) : –15 à +15

D Silencieux de bruit

Le silencieux de bruit permet d'entendre l'audio uniquement lors de la réception d’un signal comprenant le bruit plus réduit par rapport à un niveau déni.

• S’active lorsque le niveau du silencieux est réglé entre 30% et 50% en mode FM, AM, S-AM ou DIGITAL.

• Un niveau plus fort bloque les signaux faibles. Un niveau inférieur vous permet d’entendre les signaux faibles, y compris le bruit.

L Lorsque le silencieux est fermé, le bruit de l’audio est

coupé et l'indicateur [RECEIVE] est désactivé.

D Silencieux Compteur S

Le Silencieux du compteur S met le haut-parleur en sourdine lorsque la force du signal est inférieure à une valeur dénie.

• S’active lorsque le niveau du silencieux est réglé entre 50% et 100% dans n’importe quel mode.

• Le niveau du silencieux est indiqué par la position de

Niveau du Silencieux du compteur S

L Lorsque le signal reçu est plus fort que le niveau du silencieux du

compteur S désignée par le symbole “▼”, le silencieux s’ouvre.

L Lorsque le système de circuits du silencieux est activé

pour l'émission audio, le "silencieux s'ouvre". Lorsque le

système de circuits du silencieux met l'émission audio en sourdine, le "silencieux se ferme".

D Gain RF

Normalement, réglez le gain RF au maximum (100%).

• Vous pouvez ajuster le gain RF pour réduire les interférences ou le bruit d’une station voisine puissante.

indique que le gain RF est réduit.

•

L Si un signal puissant est reçu et que (débordement)

apparaît, réduisez le gain RF jusqu'à ce que

BASS (Tonalité plus basse)

: –15 à +15

“▼.”

disparaisse.

3-13-1

Fonction de Monitorage

z Maintenez

du silencieux.

• [MONI] s’afche et [RECEIVE] s’allume.

Vous pouvez modier la fonction dans le réglage du mode numérique sur l’écran MENU.

» SET > Digital Set > Digital Monitor

Informations sur les modes VFO et Mémoire

z Appuyer sur

le mode Mémoire.

Mode VFO Mode Mémoire

enfoncé pour forcer l'activation

1 2 3 4

pour sélectionner le mode VFO ou

5 6

N° de groupe

Mode VFO :

réception en tournant

directement celle-ci à l'aide du clavier

Vous pouvez régler la fréquence de

ou en

N° du canal

saisissant

7 8 9

Mode Mémoire : Vous pouvez réception en

Section 8 pour plus de détails.

sélectionnant un canal préréglé. Voir la

Sélection du mode de réception

1. Touchez l'icône du mode de réception. (Exemple : FM)

régler la fréquence de

10 11 12 13

2. Touchez pour sélectionner le mode de réception. (Exemple : AM)

14 15

Écran MODE

L Lorsque vous touchez la touche de mode pendant 1 seconde,

les modes disponibles diffèrent. Voir le tableau ci-dessous.

• Modes disponibles lorsque vous touchez la touche de mode Touche de mode

[FM] FM

[WFM] WFM

[AM] AM ↔ S-AM(D)*

[SSB/CW] USB* ↔ CW*

[FSK] FSK*

[DIGITAL]

*Touchez pendant 1 seconde pour sélectionner d’autres modes. Voir le tableau ci-dessous.

• Modes disponibles lorsque vous touchez la touche de mode pendant 1 seconde

Touche de mode

[AM]

[SSB/CW] CW ↔ CW-R, ou USB ↔ LSB

[FSK]

L Vous pouvez choisir les icônes de mode de réception qui

apparaissent lorsque vous touchez la touche [DIGITAL].

» SET > Digital Set > Digital Mode Select

S-AM(D)→S-AM(U)→S-AM(L)→S-AM(D)

Mode de réception

D-STAR→P25→dPMR→NXDN-

→NXDN-n→DCR→D-STAR

Mode de réception

FSK ↔ FSK-R

17 18 19 20 21

EXIT

BASIC OPERATION

Sélection du mode de réception (Suite)

InformationsL

• Mode S-AM (synchrone) :

La démodulation AM synchrone est une méthode de

réception qui consiste à mélanger le signal d’entrée avec une fréquence pure sans aucune variation de niveau, puis à extraire le signal de l'un des deux côtés (USB ou LSB) exempt de toute interférence. Cette méthode est efcace pour réduire les distorsions dues à l'effet d'évanouissement ou les interférences provenant de

stations voisines.

• Lorsque les icônes "D-STAR" et "FM" clignotent en alternance :

Indique qu’un signal FM est en cours de réception tout en étant en mode Digital (D-STAR).

Réglage de la fréquence

z T ournez pour régler la fréquence de

réception.

• La fréquence afchée change en fonction du pas de syntonisation sélectionné.

D Saisie directe d'une fréquence

Vous pouvez régler la fréquence à l’aide du clavier.

Exemple : Saisir 383,000000 MHz

1. Toucher les chiffres des MHz.

Changement du Pas de Synto- nisation

1. Touchez l’indicateur TS.

2. Touchez pour sélectionner le pas de syntonisation. (Exemple : 20k)

•

Le pas de syntonisation est réglé et renvoie à l'écran

précédent.

D Informations sur la fonction Pas de

Syntonisation (TS)

En activant ou en désactivant la fonction Pas de Syntonisation, vous pouvez changer la fréquence par pas de MHz ou de 10 Hz.

2. Commencer la saisie avec les chiffres des MHz.

LPour effacer la saisie, touchez [CE]. L Pour effacer la saisie et revenir à l'écran précédent,

appuyer sur

3. Touchez [ENT] pour configurer la fréquence saisie.

• Ferme l'écran F-INP.

L Si vous touchez [ENT] quand les chiffres en-

dessous de 100 kHz ne sont pas saisis, “0” sera automatiquement saisi dans les chiffres vides.

Exemples de saisie

• 14,025000 MHz : [1], [4], [•], [0], [2], [5], [ENT]

• 21,240000 MHz : [2], [1], [•], [2], [4], [ENT]

• 14 MHz : [1], [4], [ENT]

• 150 kHz : [0], [•], [1], [5], [ENT]

• Changement de 21,240000 MHz à 21,360000 MHz :

[•], [3], [6], [ENT] ( vous pouvez omettre la saisie du

chiffre des MHz).

Changement de la fréquence par pas de MHz :

z Touchez le chiffre du MHz pendant 1 seconde, puis

tournez

La fonction Pas de Syntonisation

est activée.

Changement de la fréquence par pas de 10 Hz :

z Touchez le chiffre du kHz pour désactiver la fonction

TS, puis tournez .

La fonction Pas de Syntonisation est

désactivée.

L Pour régler la fréquence par pas de 1 Hz, saisissez la

fréquence directement avec le clavier.

3-2

BASIC OPERATION

MAIN DIAL

SPEECH

白色に点灯

Changement du Pas de Syntonisation (Suite)

D Informations sur la fonction Pas de

Syntonisation Programmable

Vous pouvez prérégler le pas de syntonisation entre

0,1 kHz et 999,9 kHz par pas de 100 Hz.

1. Touchez l’indicateur TS.

Indicateur TS

2. Touchez

(icône TS programmable).

Sélection de l’antenne

L’antenne IC-R8600 dispose de trois connecteurs d'antenne : ANT1, ANT2, et ANT3. Vous pouvez utiliser ANT1, ANT2 ou ANT3 pour une réception de moins de 30 MHz.

1. Tourner pour établir une fréquence en dessous de 30 MHz (10 kHz–29,999999 MHz).

• L'indicateur du connecteur d’antenne sélectionné

s’afche sous l’icône du mode de réception.

2. Toucher l’indicateur du connecteur d’antenne.

• Chaque pression alterne le connecteur d'antenne sélectionné (ANT1, ANT2 et ANT3).

L Au prochain réglage de la même fréquence, le

même connecteur d’antenne est automatiquement sélectionné.

Fonction Verrouillage du Pan- neau/du Vernier

1 2 3 4 5 6 7 8 9 10

3. Commencez la saisie avec les chiffres des kHz.

4. Touchez [ENT] pour configurer la fréquence

Exemples de saisie

Lorsque vous tournez rapidement, la

vitesse de syntonisation accélère automatiquement.

LVous pouvez modier ce réglage sur l’écran MENU.

(Exemple : 20,5 kHz)

LPour effacer la saisie, touchez [CE]. LAppuyez sur L Vous pouvez également faire la saisie en tournant

saisie.

• Ferme l’écran Programmable TS.

• 14,2 kHz : [1], [4], [•], [2], [ENT]

• 14,0 kHz : [1], [4], [ENT]

• 150 kHz : [1], [5], [0], [ENT]

• Changer 14,2 kHz à 14,5 kHz :

[•], [5], [ENT]

saisie du chiffre du kHz.)

pour annuler la saisie.

(Vous pouvez omettre la

D Informations sur la fonction Pas de

Syntonisation Automatique

» SET > Function > MAIN DIAL Auto TS

D Fonction Verrouillage du Vernier

La fonction de Verrouillage de la Molette

verrouille électroniquement la molette pour empêcher les changements

de fréquence provoqués par un

déplacement accidentel de

z Maintenir

pour activer ou désactiver la

fonction Verrouillage du Vernier.

• La DEL [LOCK] s’allume lorsque la fonction est activée.

• Cette fonction ne marche pas lorsque l'écran MENU, FUNCTION, QUICK MENU, Set mode ou Scan Start est afché.

LVous pouvez modier ce réglage sur l’écran MENU.

pendant 1 seconde

SET > Function > [SPEECH/LOCK] Switch

S’allume en blanc

Maintenir

enfoncé pendant

1 seconde

D Fonction Verrouillage du Panneau

La fonction de Verrouillage du Panneau verrouille toutes les commandes du panneau avant, à

l'exception de et .

z Appuyez sur pour activer ou de désactiver

la fonction de Verrouillage du Panneau.

L L'indicateur P.LOCK s’allume lorsque le panneau est

verrouillé.

• Maintenir enfoncé pendant 1 seconde active la

fonction de Verrouillage de la Molette et désactive l'afchage.

• L'indicateur s’allume lorsque la fonction est activée.

• Cette fonction ne marche pas lorsque l'écran MENU,

FUNCTION, QUICK MENU, Set mode ou Scan Start est afché. L Vous pouvez faire le réglage pour verrouiller

uniquement les touches sur l'écran MENU.

» SET > Function > P.LOCK Key

11 12 13 14 15 16 17 18 19 20 21

3-3

BASIC OPERATION

Réglage du variateur du ré- troéclairage

1. Appuyer sur

• Ouvre le menu de réglage.

2. Touchez [BACKLIGHT].

• Plage de réglage : 0 (sombre) ~ 100% (clair)

3. Tournez pour régler la luminosité.

L Vous pouvez revenir aux paramètres par défaut sur

l’écran MENU.

» SET > Display > LCD Backlight

Syntonisation précise

Lors de la réception d'un signal FM, WFM ou DIGITAL

Vous pouvez avoir une syntonisation précise dans le signal en réglant le marqueur sur l'indicateur de

syntonisation à la position centrale.

L En mode WFM et lorsque la fonction AFC est activée, le

marqueur peut ne pas être constant en position centrale.

Sélection de l’afﬁchage de la mesure

Il est possible d’afcher l'un des 4 différents paramètres de signal de réception.

z Touchez la mesure pour sélectionner le paramètre

que vous souhaitez afcher.

L Vous pouvez également sélectionner l’afchage de la

mesure sur QUICK MENU.

D Types d'afﬁchage de mesure

• Compteur S : Force du signal reçu

Force relative du signal représentée par S1 à S9. (par pas de 6 dB) À S9, le niveau du signal d’entrée est de 50µV (34 dBµ). À S9 +20 dB, le niveau du signal d’entrée est de 54 dBµ.

• Mesure dBµ : Tension absolue (Terminée)

0 dBµ est le niveau correspondant à 1 µV produit sur une charge terminée de 50

• Mesure dBµ EMF : Tension absolue (Ouverte)

EMF (Force électromotrice) est l'unité de tension produite

sur une borne ouverte. LIndiqué à 6 dB supérieur à une charge de 50 Ω terminée.

Repère de

syntonisation

D Lors de la réception d'un signal FSK

Vous pouvez obtenir une syntonisation précise dans le signal en faisant la syntonisation entre “◄” et “►”

apparaissant sur l’indicateur d’accord.

• Mesure dBm : Alimentation absolue

0 dBm est le niveau correspondant à 1 mW produit sur une charge terminée de 50

3-4

Écran de l'analyseur de spectre

EXIT

HOLD

MAIN DIAL

SCOPE OPERATION

Cet analyseur de spectre permet à l'opérateur

d'afcher l'activité sur la bande sélectionnée, ainsi que les forces relatives de différents signaux.

L'IC-R8600 possède deux modes d'analyse de

spectre. Le premier est le mode central, le second est

le mode xe.

Il est également possible d'activer ou de désactiver

l'afchage Chute d'eau.

En outre, il est possible de sélectionner un écran de Mini analyseur pour gagner de la place sur l'écran.

• Écran mode central

La fréquence de trac apparait toujours au centre de

l'écran.

Largeur (Plage d'afchage)

Réseau (fréquence/niveau)

Icône du mode central

Largeur (Plage d'afchage)

La fréquence d'afchage reste au centre

Zone Chute d'eau

• Écran mode ﬁxe

Il est facile d'observer l'activité de la gamme de fréquence sélectionnée dans ce mode.

Limite (Fréquence supérieure)

Réseau (fréquence/niveau)

Icône mode xe

Limite (Fréquence inférieure)

Afche les mouvements de fréquence

Zone Chute d'eau

Zone Analyse FFT

(FFT : Transformation de

Fourier rapide)

Zone Analyse FFT

D Marqueur RX

En mode xe, le Marqueur RX indique toujours la

fréquence de réception sur l'écran SPECTRUM SCOPE.

L Le marqueur marque la fréquence de réception même

pendant le maintien de crête.

LLe Marqueur RX n'apparaît pas au mode central. L Lorsque vous changez la fréquence, le marqueur de

chute d’eau apparaît sur la zone de la chute d'eau.

Marqueur RX (vert)

Zone Chute d'eau

D Utilisation de l'analyseur de spectre

1. Ouvrir l'écran SPECTRUM SCOPE. »

SCOPE

Écran SPECTRUM SCOPE

z Toucher <1> pour passer au Menu 2.

Menu Fonction (Menu 2)

2. Pour fermer l'écran SPECTRUM SCOPE, appuyer

sur

[Touches du menu Function]

Touche Action

SPAN

EDGE

HOLD

CENT/FIX Sélectionne le mode central ou le mode xe.

EXPD/

SPEED

PEAK

4-14-1

< 1 > < 2 >

SET

REF

Sélectionne les menus de fonction.

En mode central, permet de sélectionner la largeur de l'analyse.

• Largeurs possibles : ±2,5, 5,0, 10, 25, 50, 100, 250 et 500 kHz

En mode xe, permet de sélectionner les

Fréquences limites.

Permet l'activation ou la désactivation de la fonction Maintien.

Toucher

Toucher pendant 1 seconde

Toucher

Toucher pendant 1 seconde

Ouvre la fenêtre du Niveau de référence. L Tourner

de référence.

L Toucher une nouvelle fois pour fermer la

fenêtre.

Sélectionne la vitesse de balayage.

• "", "", ou "" afche FAST, MID, ou SLOW.

Afche les touches de fonction pour la fonction

de Recherche de crête.

• "

Supprime le niveau de Maintien des crêtes.

Sélectionne le menu détaillé ou normal.

Permet d'ouvrir l'écran SCOPE SET.

" et le marqueur

s'afchent. Bloque le spectre

actuelle.

pour régler le niveau

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

SCOPE OPERATION

Écran de l'analyseur de spectre (Suite)

D Réglage de la largeur

Réglez la gamme de fréquence autour de la fréquence de réception.

Portée réglable : ±2,5 ; 5,0 ; 10 ; 25 ; 50 ; 100 ; 250 ; 500 kHz ; 1,0 et 2,5 MHz.

1. Ouvrir l'écran SPECTRUM SCOPE. »

SCOPE

2. Touchez [CENT/FIX] pour sélectionner le mode

central.

•

Chaque pression alterne entre le mode central et le

mode xe.

3. Touchez [SPAN].

4. Touchez [–] ou [+].

• La plage de la largeur est modiée.

D Réglage de la portée

Les signaux se trouvant dans une gamme de fréquence spéciée sont afchés.

Plage de réglage : 0,010 ~ 3 000,000 MHz.

1. Ouvrir l'écran SPECTRUM SCOPE. »

SCOPE

2. Toucher [CENT/FIX].

•

Chaque pression alterne entre le mode central et le

mode xe.

3. Toucher [EDGE].

4. Toucher [EDIT].

5. Appuyer sur [] pour sélectionner la limite

supérieure ou inférieure.

• La limite sélectionnée de la fréquence est mise en surbrillance.

Pour fermer l'écran SPECTRUM SCOPE, appuyer plusieurs fois sur .

6. Toucher les touches numériques ou tournez pour modifier la fréquence, puis appuyez

sur [ENT].

L Quand la fréquence de trac se déplace en dehors

de la Fréquence limite supérieure ou inférieure, “<<”

ou “>>” s'afche dans les coins supérieurs de l'écran

SPECTRUM SCOPE.

">>" clignote lorsque la fréquence est en dehors de la limite supérieure (Exemple : 94,600).

"<<" clignote lorsque la fréquence est en dehors

de la limite inférieure (Exemple : 92,600).

Lorsque la fréquence continue de

s'éloigner, “Scope Out of Range” s'afche.

Pour fermer l'écran SPECTRUM SCOPE, appuyer plusieurs fois sur .

4-2

Écran de l'analyseur de spectre (Suite)

HOLD

M.SCOPE

SCOPE OPERATION

D Recherche du signal de crête

Vous pouvez trouver le signal le plus élevé dans la gamme de fréquence de l'analyseur.

1. Ouvrir l'écran SPECTRUM SCOPE. »

SCOPE

2. Touchez [<1>] pour sélectionner le menu [<2>].

L Chaque pression alterne entre le menu [<1>] et [<2>].

3. Touchez [PEAK].

Le signal est le plus fort

• Le curseur de crête apparaît sur la fréquence de signal la plus élevée dans la gamme de fréquence de l'analyseur.

Le signal est le plus fort Fréquence du signal

Mode de recherche de crête

4. Pour quitter le menu de recherche de crête, appuyez sur .

D Fonctionnement de l'écran tactile

Lorsque vous touchez la zone Analyse FFT ou la zone Chute d'eau sur l'écran SPECTRUM SCOPE, un zoom avant sera effectué sur la zone. Puis touchez le signal dans la zone agrandie pour syntoniser au signal sur l'écran SPECTRUM SCOPE.

1. Ouvrir l'écran SPECTRUM SCOPE. »

SCOPE

2. Toucher l'écran Scope.

• La zone autour du point touché est agrandie.

Toucher en dehors de la zone agrandie pour fermer la fenêtre agrandie.

3. Toucher le signal dans la zone agrandie.

• La fréquence de réception est syntonisée sur la fréquence de signal touchée.

1 2 3 4 5 6 7 8 9 10 11 12 13 14

[Search menu keys]

HOLD

LEV

NEXT L/R

→RX

Touchez pour placer le curseur de crête à la fréquence de signal la plus élevée.

Toucher

Toucher pendant 1 seconde

Permet d'entrer dans le mode de niveau de crête suivant.

• Le pop-up “NEXT

• Tourner niveau suivant.

Permet d'entrer dans le mode de sélection de la crête.

• Le pop-up “NEXT ” apparaît.

• Tourner suivante.

Appuyer pendant 1 seconde pour syntoniser la fréquence au signal de niveau de crête actuel.

Permet d'activer ou de désactiver la fonction Maintien.

• “

Supprime le niveau de Maintien des crêtes.

” et le marqueur

s'afchent. Bloque le spectre

actuel.

” apparaît.

pour rechercher la crête du

pour sélectionner la crête

4. Pour fermer l'écran SPECTRUM SCOPE, appuyer sur .

D Écran du mini Analyseur

Il est possible d'afcher l'écran du mini Analyseur avec d'autres afchages de fonction, comme l'écran FSK

DECODE.

Appuyer sur du mini Analyseur.

Écran du mini Analyseur (avec écran de réglage de Filtre) L Maintenir la touche

seconde pour afcher l'écran SPECTRUM SCOPE.

pour activer ou désactiver l'écran

enfoncée pendant 1

15 16 17 18 19 20 21

4-3

SCOPE OPERATION

Écran de l'analyseur de spectre (Suite)

D Ajustement du niveau de référence

Régler le niveau de référence de l'écran vous aide à visualiser un signal faible dissimulé dans le bruit de fond.

• Même si ce réglage est modié, il n’affecte pas le niveau d’entrée de l'analyseur.

• Lorsque vous ajustez le niveau de référence, des changements apparaîtront sur la force du signal de la chute d'eau.

Plage de réglage : – 20,0 dB ~ +20,0 dB

1. Ouvrir l'écran SPECTRUM SCOPE. »

SCOPE

2. Toucher [<1>].

• Le menu de fonction passe au Menu 2.

3. Toucher [REF].

LChaque pression ouvre et ferme la fenêtre.

D Vitesse de balayage

Sélectionner la vitesse de balayage pour modier

l’intervalle de rafraîchissement de l'analyseur FFT et la vitesse de la chute d'eau.

L Pour changer uniquement la la vitesse de la chute d'eau,

sélectionner “Slow”, “Mid”, ou “Fast” sur l’écran Scope set.

1. Ouvrir l'écran SPECTRUM SCOPE. »

SCOPE

2. Toucher [<1>].

• Le menu de fonction passe au Menu 2.

3. Toucher [SPEED] plusieurs fois pour sélectionner

FAST, MID et SLOW

L Chaque pression modie la vitesse.

Pour fermer l'écran SPECTRUM SCOPE, appuyer

“” (MID), “” (SLOW) ou “” (FAST)

sur .

4. Tourner pour régler le niveau.

LToucher [DEF] pendant 1 seconde pour réinitialiser à

±0,0 dB.

LToucher [REF] pour revenir au Menu 2.

Pour fermer l'écran SPECTRUM SCOPE, appuyer plusieurs fois sur .

Différence dans l’afﬁchage du spectre

Niveau de référence

(+20,0 dB)

+20,0 dB

±0,0 dB

–20,0 dB

L Si vous ajuster ce paramètre à un niveau positif,

tous les niveaux de signal apparaîtront plus forts. Cependant, si vous l'ajuster à un niveau négatif, tous les niveaux de signal apparaîtront plus faibles.

Niveau de référence

(–20,0 dB)

4-4

Écran de l'analyseur de spectre (Suite)

SCOPE OPERATION

D Écran Scope set

L’écran Scope Set est utilisé pour congurer les

paramètres de l'écran d'analyseur, tel que la couleur de la forme d'onde.

1. Ouvrir l'écran SPECTRUM SCOPE. »

SCOPE

2. Toucher [EXPD/SET] pendant 1 seconde.

• Ouvre la fenêtre SCOPE SET.

3. Sélectionnez l'élément de votre choix.

4. Sélectionner l’option ou régler le niveau.

L Voir à droite pour plus de détails sur les éléments de

réglage et leurs options.

5. Pour fermer l'écran SPECTRUM SCOPE, appuyer

plusieurs fois sur .

CONSEIL : Comment rétablir les réglages par défaut

Une pression sur la rubrique ou son option pendant

1 seconde permet d'afcher le menu Rapide, puis

toucher “Default” pour rétablir les réglages défaut.

Max Hold (Défaut : 10s Hold) Sélectionner la fonction de maintien du niveau de crête.

• OFF : Désactive la fonction de maintien du niveau de crête.

• 10s Hold : Maintient le spectre de la crête pendant 10 secondes.

• ON : Active le spectre de crête.

CENTER Type Display (Défaut : Filter Center) Sélectionner la fréquence centrale de l'écran SPECTRUM

SCOPE. (Uniquement dans le mode central)

• Filter Center : Afche la fréquence centrale du ltre

sélectionné au centre de l'écran SPECTRUM SCOPE.

• Carrier Point Center :

Afche la fréquence du point de

porteuse du mode de fonctionnement sélectionné au centre de l'écran SPECTRUM SCOPE.

• Carrier Point Center (Abs. Freq.*) :

En plus du réglage du centre du

point de porteuse ci-dessus, la

fréquence réelle est afchée en bas

de l'analyseur. *Abs. Freq. : Fréquence absolue

Marker Position (Fix Type) (Défaut : Carrier Point) Sélectionner la position du marqueur sur l'écran

SPECTRUM SCOPE. (Uniquement en mode xe)

• Filter Center : Afche le Marqueur sur la fréquence

centrale du ltre sélectionné.

• Carrier Point : Afche le Marqueur sur la fréquence

du point de porteuse du mode de fonctionnement sélectionné.

VBW (Défaut : Narrow)

Sélectionner la bande passante vidéo (VBW).

• Narrow : Règle le VBW sur étroit.

• Wide : Règle le VBW sur large.

L Lorsque “Wide” est sélectionné, la ligne tracée sur le

spectre de réception s'élargit. Cependant, la petite limite ne peut pas être tracée.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

Averaging (Défaut : OFF)

Régler la fonction de moyenne de forme d'onde de l'analyseur FFT entre 2 et 4 ou sur OFF (désactivé).

• OFF : L'écran de l'analyseur FFT est rafraîchi à

chaque balayage. Ce réglage afche la

vue de spectre critique.

• 2, 3, 4 : L'écran de l'analyseur FFT fait la moyenne de 2 à 4 balayages pour

afcher le spectre de façon régulière.

4-5

SCOPE OPERATION

Écran de l'analyseur de spectre (Suite)

D Écran de réglage de l’analyseur (Suite)

Waveform Type (Défaut : Fill)

Sélectionner l'afchage du contour de la forme d'onde

pour l'écran FFT scope.

• Fill : La forme d'onde est tracée en couleur uniquement.

•

Fill + Line :

La forme d'onde est tracée en couleur avec un contour.

Waveform Color (Current) (Défaut : (R) 172 (G) 191 (B) 191)

Régler la couleur de la forme d'onde pour les signaux

en cours de réception.

L Toucher et sélectionner l'échelle de la couleur, puis

tourner

Waveform Color (Line) (Défaut : (R) 56 (G) 24 (B) 0)

Régler la couleur du contour de la forme d'onde pour

les signaux en cours de réception.

L Toucher et sélectionner l'échelle de la couleur, puis

tourner

Waveform Color (Max Hold) (Défaut : (R) 45 (G) 86 (B) 115)

Régler la couleur de la forme d'onde pour le niveau

maximal des signaux en cours de réception.

L Toucher et sélectionner l'échelle de la couleur, puis

tourner

Marker Color (RX) (Défaut : (R) 0 (G) 180 (B) 0)

Régler la couleur du curseur pour le Marqueur RX en

mode xe.

L Toucher et sélectionner l'échelle de la couleur, puis

tourner

Waterfall Speed (Défaut : Mid) Sélectionner la vitesse de la chute d’eau.

• Slow : Règle la vitesse de la chute d'eau sur Slow (lente).

• Mid: Règle la vitesse de la chute d'eau sur Mid (moyenne).

• Fast : Règle la vitesse de la chute d'eau sur Fast (rapide).

Waterfall Size (Expand Screen) (Défaut : Mid) Sélectionner la hauteur de la chute d’eau pour l'écran

Expand scope.

• Small : La même hauteur que l'écran Normal scope, seul l'analyseur FFT s'étend.

• Mid : La hauteur de la chute d'eau s'étend au même rapport que l'analyseur FFT.

• Large : Seule la hauteur de la chute d'eau s'étend.

Waterfall Peak Color Level (Défaut : Grid 8) Sélectionner le niveau de signal dont la chute d'eau

afche la couleur de crête. Les niveaux de signal de plus en plus élevés sont Rouge, Jaune, Vert, Bleu

clair, bleu et Noir, dans cet ordre.

• Option : Grid 1 ~ Grid 8

Waterfall Marker Auto-hide (Défaut : ON) Active ou désactive la fonction de Masquage

automatique du marqueur de chute d'eau.

• OFF : Le marqueur dans la zone de chute d'eau reste activé.

• ON : Le marqueur dans la la zone de chute d'eau est caché 2 secondes après que vous l'ayez arrêté en place.

Marker Color (Peak) (Défaut : (R) 238 (G) 17 (B) 34)

Réglez la couleur du curseur pour le Marqueur de crête.

L Toucher et sélectionner l'échelle de la couleur, puis

tourner

Waterfall Display (Défaut : ON)

Activer ou désactiver l'afchage de la chute d'eau

pour les écrans d'analyseur normal et de mini analyseur.

• OFF : Désactive l'afchage de la chute d'eau.

• ON : Active l'afchage de la chute d'eau.

L Dans l'écran Expanded scope, la chute d’eau est toujours

afchée.

Peak Excursion (Défaut : 6dB)

Régler la différence d’amplitude entre le signal de

crête et les signaux à proximité, déterminant ce qui

est considéré comme une « crête ».

• Plage de réglage : 0 dB ~ +60 dB

Peak Threshold (Défaut : –70dB) Dénir le niveau de seuil pour la détection de signal

de crête.

• Plage de réglage : – 80 dB ~ 0 dB

Peak Search Target Type (Défaut : Current) Sélectionner le type de forme d’onde de spectre à rechercher.

• Current : Rechercher des signaux dans la

forme d’onde actuelle.

• Max Hold : Rechercher des signaux dans la

forme d'onde de maintien de crête.

4-6

OTHER FUNCTIONS

EXIT

Informations sur l'écran Function

Sur l’écran Function, vous pouvez congurer les paramètres de différentes fonctions pour chaque mode de réception.

1. Appuyer sur pour ouvrir l’écran Function.

2. Toucher (ou toucher pendant 1 seconde) une touche de fonction.

• Chaque pression permet d'activer ou de désactiver la fonction.

• Chaque pression longue permet de sélectionner une option pour la fonction.

L Les fonctions utilisables diffèrent en fonction du

mode de réception.

3. Appuyer sur pour fermer l'écran Function.

Exemple d’écran Function (dans le mode CW)

Préampliﬁcateur

Un préamplicateur est utilisé à réception de signaux faibles.

LChaque bande mémorise le réglage du préamplicateur.

z Appuyer sur [P.AMP] sur l'écran Function.

L Chaque pression permet d'activer ou de désactiver le

préamplicateur.

NOTE: Le gain du préamplicateur est d’environ 20 dB sur les bandes HF, 14 dB sur les bandes VHF et UHF. Lorsque vous utilisez le préamplicateur à réception d'un signal fort, il peut se produire une distorsion du signal de réception. En pareil cas, éteindre le préamplicateur.

Atténuateur

L'atténuateur empêche la distorsion du signal désiré en présence de signaux proches forts ou de puissants champs électromagnétiques.

LChaque bande mémorise le réglage Atténuateur.

z Toucher [ATT] sur l'écran Function pour activer

l’atténuateur.

L Chaque pression change l’atténuation entre 10 dB

(ATT10), 20 dB (ATT20), 30 dB (ATT30) et OFF (aucune indication).

L Si un signal puissant est reçu et que

apparaît, réduire le gain RF ou activer l'atténuateur jusqu'à ce que

disparaisse.

(débordement)

Sélection de l’antenne

Vous pouvez utiliser ANT1, ANT2 ou ANT3 pour une réception de moins de 30 MHz.

1. Tourner dessous de 30 MHz (10 kHz–29,999999 MHz).

2. Toucher l’indicateur du connecteur d’antenne.

• Chaque pression alterne le connecteur d’antenne sélectionné.

L Au prochain réglage de la même fréquence, le même

connecteur d’antenne est automatiquement sélectionné.

pour établir une fréquence en

Commande fonction AGC

L’AGC (Commandes automatique de gain) produit un niveau de sortie audio constant, même lors de grandes variations du signal réceptionné. Le récepteur possède 3 réglages prédénis d'AGC (constantes de temps : FAST (rapide), MID (moyen) et SLOW (lent)) pour tous les modes à l'exception du mode FM et DIGITAL.

1. Sélectionner le mode de fonctionnement. (Exemple : SSB)

2. Appuyer sur pour ouvrir l’écran FUNCTION.

3. Toucher [AGC] pour sélectionner un réglage AGC.

• Chaque pression alterne l’atténuation entre FAST ("AGC-F"), MID et SLOW.

L L’AGC est paramétré sur "FAST" dans le mode FM, WFM ou Digital.

4. Pour fermer l'écran FUNCTION,

Vous pouvez modiﬁer la constante de temps préréglée de l'AGC :

Sur l’écran FUNCTION, toucher [AGC] pendant 1 seconde.

2. Toucher FAST, MID ou SLOW.

3. Toucher un préréglage AGC dont vous souhaitez modifier la constante de temps. (Exemple : MID)

Écran AGC (dans le mode SSB)

4. Tourner pour régler la constante de temps. L Les constantes de temps réglables sont décrites dans

le tableau ci-dessous.

5. Pour fermer l'écran AGC, appuyer sur

• Constantes de temps de l'AGC pouvant être sélectionnées (unité : secondes)

Mode Défaut

0,3 (FAST)

SSB

CW/FSK

FM/WFM/

DIGITAL

REMARQUE : Lors de la réception de signaux faibles, la fonction AGC réduit rapidement le gain du récepteur à réception d'un signal fort momentané. Quand ce signal disparaît, le récepteur peut ne pas recevoir les signaux faibles à cause de l'action de l'AGC. Dans ce cas, sélectionnez FAST ou désactivez la fonction AGC.

5-1

2,0 (MID) 6,0 (SLOW) 0,1 (FAST) 0,5 (MID) 1,2 (SLOW) 3,0 (FAST) 5,0 (MID) 7,0 (SLOW)

0,1 (FAST) Fixe

Constantes de temps réglables

Désactivée, 0,1, 0,2, 0,3, 0,5, 0,8, 1,2, 1,6, 2,0, 2,5, 3,0, 4,0, 5,0 ou 6,0

Désactivée, 0,3, 0,5, 0,8, 1,2, 1,6, 2,0, 2,5, 3,0, 4,0, 5,0, 6,0, 7,0 ou 8,0

Il est possible de rétablir les réglages par défaut en appuyant sur cette touche pendant 1 seconde.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

EXIT

OTHER FUNCTIONS

Fonction IP Plus

La fonction IP Plus améliore la qualité de la distorsion d’intermodulation (IMD) en optimisant les performances du système d'échantillonnage direct. Cette fonction optimise le Convertisseur Analogique/ Numérique (ADC) contre la distorsion quand vous recevez des signaux d'entrée puissants. Elle améliore également le point d'interception du troisième ordre (IP3) tout en minimisant la réduction de la sensibilité en réception.

L Chaque bande mémorise le réglage d'activation/

désactivation.

z Touchez [IP+] sur l'écran FUNCTION.

L Chaque pression permet d'activer ou de désactiver la

fonction IP Plus.

L Sélectionner ON pour donner la priorité à la qualité IP,

et sélectionner pour donner la priorité à la sensibilité en réception.

Filtre Notch

Le ltre notch supprime les interférences. La fonction Notch automatique atténue les tonalités de battement, les signaux d'accord, etc. Le Notch manuel atténue les tonalités de battement, les signaux de syntonisation et ainsi de suite, en réglant la largeur et la fréquence du notch.

Auto Notch : Manual Notch : Utilisé dans les modes SSB, CW, FSK

z Toucher [NOTCH] sur l'écran FUNCTION.

• Chaque pression alterne entre “AN (Auto Notch),” “MN

(Manual Notch)” et OFF.

L Dans le mode CW ou FSK, seul Manual Notch (MN)

peut être sélectionné.

L En mode FM ou DIGITAL, seul Auto Notch (AN) peut

être sélectionné.

Réglage de la largeur et de la fréquence

du notch

1. Toucher [NOTCH] pendant 1 seconde.

LLe menu du réglage du notch s’afche.

2. Tourner lentement pour ajuster la fréquence de notch sur l'échelle POSITION.

3. Toucher [WIDTH] pour sélectionner la largeur du filtre Notch manuel sur “WIDE”, “MID” ou “NAR”.

Utilisé dans les modes SSB, AM et FM.

et AM.

Utilisation du Double PBT nu- mérique

Modes SSB, CW, FSK et AM

Le Double PBT (syntonisation de bande passante) numérique raccourcit de façon électronique la largeur de la bande passante IF en recouvrant les gammes de fréquences de la bande passante de 2 ltres PBT (PBT1 et PBT2) an de rejeter les interférences. L'IC-R8600 utilise le DSP pour la fonction PBT.

1. Appuyer sur

2. Toucher [PBT1] ou [PBT2].

3. Tourner pour régler la largeur de bande passante.

• La largeur de bande passante actuelle (BW) et la fréquence de déviation (SFT) sont afchées.

L Un point apparaît juste en dessous de la fréquence

de décalage et indique que la fréquence de la bande passante a été déviée.

• Pour réduire la largeur de bande passante IF, tournez

pour dévier la largeur de bande passante

dans la direction opposée l'une de l'autre.

• Pour dévier la gamme de fréquence de la bande passante, faites correspondre [PBT1] et [PBT2].

• Il est possible de régler le PBT par pas de 50 Hz dans les modes SSB, CW et FSK, et par pas de 200 Hz dans le mode AM. En pareil cas, la fréquence de déviation centrale change par pas de 25 Hz dans les modes SSB, CW et FSK et par pas de 100 Hz dans le mode AM.

• Toucher [PBT1] ou [PBT2] pendant 1 seconde pour effacer les réglages PBT.

4. Appuyer sur réglages.

REMARQUE : Du bruit peut être généré pendant

l'ajustement. Ce bruit provient du processeur DSP et n'est le signe d'aucun dysfonctionnement de l'appareil.

Un point est afché lorsque la fréquence du ltre est déviée.

pour fermer le menu de

REMARQUE : Du bruit peut être généré pendant l'ajustement. Ce bruit provient du processeur DSP et n'est le signe d'aucun dysfonctionnement de l'appareil.

5-2

Sélection du ﬁltre IF numérique

MAIN DIAL

EXIT

OTHER FUNCTIONS

L'IC-R8600 possède 3 largeurs de bande passante du ltre IF numérique pour chaque mode de réception.

z Toucher l'icône du ltre plusieurs fois pour

sélectionner FIL 1 (large), FIL 2 (moyen) ou FIL 3 (étroit).

L Chaque pression modie le ltre.

D Réglage de la largeur de bande

passante

1. Toucher l'icône du filtre pendant 1 seconde.

2. Toucher [BW].

• Sélectionne le mode de largeur de bande passante.

[Mode réception et ﬁltre IF]

Mode Filtre IF

(défaut)

FIL 1 (3,0 kHz)

SSB

FSK

AM S-AM

WFM FIL 1 (200 kHz) Fixe D-STAR

P25 NXDN

dPMR NXDN DCR

FIL 2 (2,4 kHz) FIL 3 (1,8 kHz) FIL 1 (1,2 kHz) FIL 2 (500 Hz) FIL 3 (250 Hz) FIL 1 (2,4 kHz) FIL 2 (500 Hz) FIL 3 (250 Hz) FIL 1 (9,0 kHz)

FIL 3 (3,0 kHz) FIL 1 (50 kHz)

FIL 3 (7,0 kHz)

FIL 1 (15 kHz)

FIL 3 (7,0 kHz) FIL 1 (10 kHz)

FIL 3 (5,0 kHz)

50 Hz à 500 Hz (50 Hz)/ 600 Hz à 3,6 kHz (100 Hz)

50 Hz à 500 Hz (50 Hz) 600 Hz à 2,7 kHz (100 Hz)

200 Hz à 10,0 kHz (200 Hz)FIL 2 (6,0 kHz)

FixeFIL 2 (15 kHz)

FixeFIL 2 (10 kHz)

FixeFIL 2 (7,0 kHz)

Plage pouvant être

sélectionnée (pas)

1 2 3 4 5 6 7 8 9 10 11 12 13

L Il n'est pas possible de modier la largeur de bande

passante en mode FM, WFM et DIGITAL.

3. Tourner bande passante.

L Lors de la modication de la largeur de bande

passante, le réglage de Double PBT revient en position centrale.

Mode Largeur de bande passante

4. Dans le mode SSB ou CW, vous pouvez modifier la forme du filtre en touchant [SHARP] ou [SOFT].

LVoir « Sélection de la forme du ltre » à droite.

5. Pour fermer l'écran FILTER, appuyer plusieurs fois sur

pour régler la largeur de

D Sélection de la forme du ﬁltre

Dans le SSB ou CW, vous pouvez régler indépendamment la forme du ltre DSP pour l'adoucir ou l'accentuer pour chaque mode de fonctionnement.

SHARP

Cette sélection permet d'accentuer la largeur de

bande passante du ltre. Le ltre possède un facteur de forme presque idéal. Les signaux en dehors de la bande passante sont énormément ltrés et cela procure une meilleure qualité audio.

SOFT

L'épaulement du ltre possède une forme ronde

comme dans les ltres analogiques. Ceci diminue les composantes de bruit dans les fréquences basses et élevées de la bande passante du ltre et augmente le rapport signal/bruit du signal cible. Ces caractéristiques jouent un rôle important dans la capture des signaux très faibles. La forme du ltre est conservée, et l'acuité de la bande passante est excellente.

14 15 16 17 18 19 20 21

5-3

OTHER FUNCTIONS

Suppresseur de bruit (NB)

Modes SSB, CW, FSK et AM

Le suppresseur de bruit élimine les perturbations impulsionnelles telles que celles générées par le circuit d'allumage des véhicules.

1. Sur l’écran FUNCTION, toucher [NB].

Chaque pression permet d'activer ou de désactiver la fonction du suppresseur de bruit.

2. Pour modifier le niveau, la profondeur ou la largeur NB, appuyez sur [NB] pendant 1 seconde.

• Active le Suppresseur de bruit et ouvre le menu NB.

3. Toucher l'élément d'ajustement. (Exemple : DEPTH)

4. Tourner pour régler le niveau.

Réduction du bruit

La fonction Réduction du bruit réduit numériquement le bruit généré par les composants et permet de relever les signaux désirés couverts par le bruit.

L La fonction est disponible dans les modes SSB, AM et CW.

1. Sur l’écran FUNCTION, toucher [NR].

L Chaque pression alterne l'activation et la désactivation

de la fonction Réduction du bruit.

2. Pour modifier le niveau de réduction de bruit, toucher [NR] pendant 1 seconde.

• Active la Réduction du bruit et ouvre le menu NR.

3. Régler le niveau de réduction du bruit entre 0 et 15.

• Ajustez la Réduction du bruit à un niveau où le bruit est réduit et le signal reçu n'est pas déformé.

L Régler au niveau supérieur pour augmenter le niveau

de réduction, et au niveau inférieur pour le diminuer.

REMARQUE : Lors de l'utilisation du Suppresseur de bruit, les signaux reçus peuvent être déformés s'ils sont excessivement puissants ou si le bruit n'est pas une perturbation impulsionnelle. En pareil cas, couper le Suppresseur de bruit, ou diminuez DEPTH sur le menu NB. Voir la description ci-dessous pour plus de détails.

Suppresseur de bruit désactivéSuppresseur de bruit activé

Perturbations impulsionnelles

Signal de réception

Suppresseur de bruit activé

(DEPTH insufsant)

Les perturbations impulsionnelles persistent

Signal de réception

LEVEL

NB WIDTH

Suppresseur de bruit activé

(WIDTH réglé trop large)

Les perturbations impulsionnelles sont éliminées

Une partie du signal de réception est éliminée même temps que les perturbations impulsionnelles

Signal de réception

LEVEL (Défaut : 50%) Réglez le niveau d'activation du Suppresseur de bruit

entre 0 et 100%.

DEPTH (Défaut : 8) Ajuster le niveau d'atténuation du bruit entre 1 et 10.

WIDTH (Défaut : 50) Ajuster la durée d'effacement entre 1 et 100.

Fonctionnement Duplex

Vous pouvez recevoir une communication utilisant des fréquences différentes pour l’émission et la réception (Duplex) en réglant la fréquence de déviation et la direction de déviation.

1. Sur l’écran FUNCTION, toucher [DUP].

• Chaque pression alterne entre [DUP–], [DUP+] et [OFF].

2. Pour modifier le décalage de fréquence ou la direction de déviation, toucher [DUP] pendant 1 seconde.

3. Toucher les touches numériques ou tournez

pour définir le décalage de fréquence.

• Plage de réglage : 0,000 ~ 200,000 MHz (par intervalle de 1 kHz)

Écran OFFSET FREQUENCY

Toucher pour changer la direction de Déviation

4. Maintenir enfoncée pour activer la fonction de Monitorage.

•

La fréquence de réception est déviée en fonction du décalage et de la direction de la fréquence, lorsque vous maintenez

• [DUP–] ou [DUP+] clignote lorsque la fréquence déviée se trouve hors de la gamme de fréquence de réception.

• Le décalage et la direction de fréquence sont enregistrés dans chaque canal de mémoire.

5-4

• Lorsque le décalage de fréquence est déni à 0,000 MHz, la fréquence de réception n’est pas déviée.

Fréquence de décalage

Fréquence de réception

( Lorsque la

fonction de Monitorage est activée.)

enfoncé.

OTHER FUNCTIONS

BFO BFO

Fonction AFC

Modes FM, WFM et DIGITAL

La fonction AFC (Commande de fréquence automatique) syntonise la fréquence de réception au signal entrant.

L Cette fonction s’active indépendamment de l’état du

silencieux.

L En mode WFM, la fréquence de réception risque de ne

pas se régler à la fréquence centrale.

1. Appuyer sur .

2. Toucher [AFC].

• Chaque pression permet d'activer ou de désactiver la fonction AFC.

3. Pour fermer l'écran MENU, appuyer sur .

Réception en mode CW

D Réglage de la note en CW

Il est possible de régler la note sonore en CW et l'effet local en CW sans modier la fréquence de trac.

1. Appuyer sur .

2. Toucher [CW PITCH].

3. Tourner pour ajuster la note.

• Plage de réglage : 300 ~ 900 Hz

D Informations sur le mode CW inverse

Le mode de CW-R (CW inverse) inverse l'oscillateur de battement (BFO) en réception. Utiliser ce mode en présence de signaux parasites proches du signal recherché et pour réduire les interférences.

Mode CW (côté LSB) Mode CW-R (côté USB)

Réception du signal FSK (RTTY)

D Afﬁchage des données FSK décodées

L'IC-R8600 décode les signaux FSK à l’aide d’un décodeur intégré. afchés sur l'écran FSK DECODE.

z Ouvre l'écran FSK DECODE en mode FSK.

» DECODE

Indicateur d'accord

Débit en bauds de décodage

Les caractères décodés s'afchent ici en cas d'accord sur un signal FSK.

D Décodage du signal FSK

1. Régler la fréquence-repère et la déviation sur l'écran FUNCTION.

2. Tourner pour ajuster la forme d'onde sur l'écran de l'analyseur FFT.

InformationsL

• Visez une forme d’onde symétrique et assurez-vous que les points de crête sont sur les lignes de la fréquence- repère et de la fréquence de déviation sur l'écran de l'analyseur FFT.

• Le Compteur S indique la force du signal reçu à réception d'un signal.

•

S'il n'est pas possible de décoder correctement, essayer le mode FSK-R (Inverse).

• Accorder de sorte que “◄” et “►” apparaissent sur l'indicateur d'accord.

• La fréquence-repère et de déviation diffèrent en fonction de la bande de fréquence.

Mode FSK normal Mode FSK-R

Les caractères décodés sont

Analyse FFT

170 Hz 1615 Hz170 Hz1615 Hz

EspaceMarque Espace Marque

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

BFO BFO

Interférence Signal

souhaité

CONSEIL : Inversion du point de porteuse

Le point de porteuse par défaut du mode CW est LSB. Il est possible de le régler sur USB dans la rubrique “CW Normal Side” de l'écran de réglage OTHERS.

» SET > Function > CW Normal Side

Interférence Signal

souhaité

Fréquence afchée

L Sur la bande radio amateur, régler la fréquence-repère

sur 2125 Hz et la fréquence de déviation sur 170 Hz dans le mode FSK-R.

5-5

Fréquence afchée

HOLD

EXIT

OTHER FUNCTIONS

Réception du signal FSK (RTTY) (Suite)

Écran FSK DECODE

Toucher pendant 1 seconde pour ouvrir l’écran FSK DECODE SET.

z Toucher <1> pour passer au Menu 2.

D Activation du journal FSK

Activer le journal FSK pour sauvegarder les enregistrements du signal FSK reçu sur une carte SD (fournie par l’utilisateur).

L Insérer une carte SD avant d’essayer d’enregistrer les

journaux.

Ouvrir l'écran FSK DECODE LOG en mode FSK.

» DECODE > <1> > LOG

2. Sélectionner “Decode Log”.

FUNCTION MENU2

[Éléments du menu Fonction]

Touche Action

<1> <2>

HOLD/CLR

TIME

ADJ

DEF

EXPD/SET

BAUD

LOG

LOG VIEW

Alterne le menu Fonction entre Menu 1 et Menu 2.

Permet d'activer ou de désactiver

Toucher

Toucher pendant

seconde

Toucher pour insérer une estampille temporelle dans le contenu décodé.

Toucher pour ouvrir l'écran THRESHOLD et régler le niveau de seuil.

Toucher pendant 1 seconde pour rétablir le niveau de seuil par défaut.

Toucher

Toucher pendant

seconde

Toucher pour changer le débit de décodage FSK en bauds entre 45 bps et 50 bps.

Ouvre l'écran FSK DECODE LOG. L Commence/Arrête l'enregistrement, ou

sélectionne le type de chier.

Ouvre l'écran FSK DECODE LOG VIEW. LVous pouvez vérier les chiers de journalisation enregistrés.

la fonction Maintien. L “

Efface les caractères afchés. L Quand la fonction Maintien

Sélectionne le menu détaillé ou normal.

Ouvre l'écran FSK DECODE SET.

” s'afche, et l'écran FSK

DECODE s'arrête.

est activée, cela supprime les caractères et annule la fonction Maintien.

3. Sélectionner “ON”.

4. Appuyer sur

• “ ●” apparaît sur l'écran FSK DECODE lorsque l'élément Decode Log est réglé sur "ON".

5. Pour désactiver le journal FSK, sélectionner “OFF” à l’étape 3.

InformationsL :

À l’étape 2 dans la procédure ci-dessus, vous pouvez sélectionner le type de chier pour enregistrer un journal sur une carte SD au format texte et HTML (défaut : texte).

L Vous ne pouvez pas changer le type de chier pendant

l'enregistrement.

CONSEIL : Comment rétablir les réglages par défaut

Une pression sur la rubrique ou son option pendant 1 seconde permet d'afcher le menu Rapide, puis toucher “Default” pour rétablir les réglages défaut.

5-6

Réception du signal FSK (RTTY) (Suite)

EXIT

OTHER FUNCTIONS

D Afﬁchage du contenu du journal FSK

Vous pouvez vérier le contenu des différents journaux FSK enregistrés sur une carte SD.

1. Ouvrir l’écran FSK DECODE LOG VIEW en mode FSK.

» DECODE > <1> > LOG VIEW

2. Sélectionner le fichier de journal que vous souhaitez consulter.

L Le chier présentant un “●” est en cours

d'enregistrement. Vous ne pouvez pas vérier le contenu du journal.

L Pour fermer l'écran FSK DECODE, appuyer plusieurs

fois sur

Écran FSK DECODE LOG VIEW

D Réglage de la tonalité et de la déviation

FSK

Vous pouvez modier la fréquence, la tonalité et la déviation de FSK RX sur l'écran [FSK TONE/SHIFT].

1. Toucher [TONE/SHIFT] sur l'écran de fonction.

2. Toucher l'élément souhaité. (Exemple : FSK RX frequency)

L'écran FSK TONE/SHIFT

3. Sélectionner l'option de votre choix. (Exemple : Mark (Space))

1 2 3 4 5 6 7 8 9 10 11 12

Exemple d'un journal enregistré au format texte.

D Filtre double crête

Le ltre double crête (TPF) modie la réponse de fréquence audio en ampliant les fréquences-repères et d'espace pour une meilleure réception des signaux FSK.

1. Lorsque vous êtes dans le mode FSK, appuyer sur .

2. Toucher [TPF].

• Chaque pression permet d'activer ou de désactiver la fonction.

S'allume lorsque le TPF est activé

4. Pour fermer l'écran FSK TONE/SHIFT, appuyer plusieurs fois sur

FSK RX Frequency (Défaut : Mark/Space Center)

Sélectionne la fréquence FSK RX.

• Mark (Space) :

Afche la fréquence la plus élevée dans la

fréquence-repère ou d'espace.

• Mark/Space Center :

Afche la fréquence centrale entre la fréquence-

repère et la fréquence d'espace.

FSK Tone Frequency (Défaut : 1615)

Sélectionne la fréquence-repère FSK.

• Options : 1275, 1500, 1615 ou 2125 (Hz)

FSK Shift Width (Défault : 170)

Sélectionne la largeur de déviation FSK entre les fréquences-repères et d'espace.

• Options : 170, 200, 425, 800 ou 850 (Hz)

13 14 15 16 17 18 19 20 21

3. Pour fermer l'écran MENU, appuyer sur .

REMARQUE : En réception, le signal audio peut augmenter lorsque le ltre double crête est activé. Il ne s'agit pas d'un dysfonctionnement.

5-7

EXIT

OTHER FUNCTIONS

Réception du signal FSK (RTTY) (Suite)

D Informations sur l'écran FSK DECODE

SET

Vous pouvez modier les réglages relatifs au décodage du signal FSK.

1. Toucher [DECODE] sur l’écran MENU.

2. Toucher [EXPD/SET] pendant 1 seconde.

3. Tourner et toucher l'élément souhaité. (Exemple : FFT Scope Averaging)

4. Tourner et toucher l’option souhaitée. (Exemple : 2)

FFT Scope Averaging (Défault : OFF)

Régler la fonction de moyenne de forme d'onde de l'analyseur FFT (réduction du bruit en faisant la moyenne de la forme d'onde) entre 2 à 4 ou sur OFF (désactivé).

L Régler le numéro par défaut ou plus petit pour la

syntonisation sur la forma d'onde de l'analyseur FFT.

FFT Scope Waveform Color (Défaut : R : 51, G : 153, B : 255)

Régler la couleur de la forme d'onde de l'analyseur FFT.

L Toucher et sélectionner l'échelle R (rouge), G (vert) ou B (bleu),

puis tourner

L La couleur s’afche dans la boite au dessus de l'échelle RVB.

pour régler la valeur entre 0 et 255.

Decode USOS (Défaut : ON)

Activer ou désactiver la fonction de décodage du code lettre.

• ON : Décode sous forme de code lettre après réception d’un « espace ».

• OFF : Décode sous forme de code de caractère.

L USOS est l'acronyme de la fonction UnShift On Space.

Decode New Line Code (Défaut : CR, LF, CR+LF)

Sélectionner la nouvelle ligne de code du décodeur FSK.

• CR,LF,CR+LF :

• CR+LF : Crée une nouvelle ligne uniquement avec

CR signie retour chariot (Carriage Return), et LF signie saut de ligne (Line Feed).

Crée une nouvelle ligne avec tous les codes.

le code CR+LF.

Time Stamp (Time) (Défaut : Local)

Sélectionner l’heure locale ou l'heure UTC à enregistrer dans le journal de réception FSK.

• Local : heure locale

• UTC : heure UTC (temps universel coordonné)

5. Pour fermer l'écran FSK DECODE, appuyer plusieurs fois sur

CONSEIL : Comment rétablir les réglages par défaut

Une pression sur la rubrique ou son option pendant 1 seconde permet d'afcher le menu Rapide, puis toucher “Default” pour rétablir les réglages défaut.

Time Stamp (Frequency) (Défaut : ON)

Indiquer si vous souhaitez ou non stocker les données de fréquence dans le journal de réception FSK.

• OFF : pas de mise en mémoire

• ON : met en mémoire les données de fréquence

Font Color (Receive) (Défault : R : 128, G : 255, B : 128)

Régler la couleur de la police de caractères pour les caractères reçus.

L Toucher et sélectionner l'échelle R (rouge), G (vert) ou B (bleu),

puis tourner

LLa couleur s’afche dans la boite au dessus de l'échelle RVB.

pour régler la valeur entre 0 et 255.

Font Color (Time Stamp) (Défaut : R : 0, G : 155, B : 189)

Régler la couleur de la police de caractères pour l'estampillage temporelle.

L Toucher et sélectionner l'échelle R (rouge), G (vert) ou B (bleu),

puis tourner

LLa couleur s’afche dans la boite au dessus de l'échelle RVB.

5-8

pour régler la valeur entre 0 et 255.

OTHER FUNCTIONS

Fonction Silencieux à com- mande par tonalités

Mode FM

Le silencieux de tonalité s’ouvre uniquement lorsque vous recevez un signal incluant une tonalité sous le seuil de l'audition correspondante.

1. Toucher [TONE] sur l'écran FUNCTION.

•

Chaque pression alterne entre [TSQL], [DTCS] et [OFF].

2. Pour modifier la fréquence de tonalité ou le code DTCS, toucher [TONE] pendant 1 seconde.

• Ouvre l'écran TONE FREQUENCY.

3. Toucher [T-SQL TONE] ou [DTCS CODE], puis tourner pour changer la fréquence ou le code.

• Toucher [POL] pour commuter la polarité DTCS.

• Les réglages sont enregistrés dans chaque canal de

mémoire.

Commute la polarité (DTCS)

Toucher pendant 1 seconde pour rétablir les réglages par défaut.

Pour fermer l'écran TONE FREQUENCY, appuyer sur .

• Fréquences de tonalité pouvant être sélectionnées (Hz)

67,0 88,5 114,8 151,4 177,3 203,5 250,3 69,3 91,5 118,8 156,7 179,9 206,5 254,1 71,9 94,8 123,0 159,8 183,5 210,7 150,0 74,4 97,4 127,3 162,2 186,2 218,1 77,0 100,0 131,8 165,5 189,9 225,7 79,7 103,5 136,5 167,9 192,8 229,1 82,5 107,2 141,3 171,3 196,6 233,6 85,4 110,9 146,2 173,8 199,5 241,8

• Codes DTCS sélectionnables

023 054 125 165 245 274 356 445 506 627 732 025 065 131 172 246 306 364 446 516 631 734 026 071 132 174 251 311 365 452 523 632 743 031 072 134 205 252 315 371 454 526 654 754 032 073 143 212 255 325 411 455 532 662

036 074 145 223 261 331 412 462 546 664 043 11 4 152 225 263 332 413 464 565 703 047 11 5 155 226 265 343 423 465 606 712

051 11 6 156 243 266 346 431 466 612 723

053 122 162 244 271 351 432 503 624 731

Démarre ou arrête un balayage de tonalité

Fonction D.SQL (Silencieux nu- mérique)

D Silencieux de code numérique

Mode D-STAR

Le silencieux s’ouvre uniquement lorsque vous recevez un signal D-STAR incluant un CSQL (code silencieux) correspondant.

• Plage de réglage : 00 ~ 99

1. Toucher [D.SQL] sur l'écran FUNCTION.

• Chaque pression permet d'activer ou de désactiver la fonction.

2. Pour changer le code numérique, toucher [D.SQL] pendant 1 seconde.

• Ouvre l’écran DIGITAL SQL (D-STAR).

3. Tourner pour régler le code.

L Le réglage est enregistré dans chaque canal de

mémoire.

Toucher pendant 1 seconde pour rétablir les réglages par défaut.

InformationsL

Lors de la réception du signal de communication de données, les données sont restaurées, indépendamment du réglage du code numérique.

D Code d'accès réseau (NAC)

P25 mode

Le silencieux s’ouvre uniquement lorsque vous recevez un signal APCO P25 incluant une NAC correspondante.

• Plage de réglage : 000 ~ FFF (hexadécimal)

1. Toucher [D.SQL] sur l'écran FUNCTION.

• Chaque pression permet d'activer ou de désactiver la fonction.

2. Pour changer le NAC, toucher [D.SQL] pendant 1 seconde.

• Ouvre l’écran DIGITAL SQL (P25).

3. Tourner pour régler le code.

• Toucher [EDIT] pour faire la saisie à l’aide du clavier.

L Le réglage est enregistré dans chaque canal de

mémoire.

Saisie avec le clavier

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

5-9

Se réinitialise à son réglage par défaut.

OTHER FUNCTIONS

D.SQL (Silencieux numérique) (Suite)

D Code de groupe (COM ID) et CC

Mode dPMR

Le silencieux s’ouvre uniquement lorsque vous recevez un signal dPMR incluant un COM ID (ID commun) ou CC correspondant.

• Plage de réglage : 1 ~ 255 (COM ID), 0 ~ 63 (CC)

1. Toucher [D.SQL] sur l'écran FUNCTION.

• Chaque pression alterne entre [COM ID], [CC] et [OFF].

2. Pour modifier le COM ID ou le CC, toucher [D.SQL] pendant 1 seconde.

• Ouvre l'écran DIGITAL SQL (dPMR).

3. Toucher [COM ID] ou [CC] puis tourner

pour régler l'identifiant ou le code.

L Les réglages sont enregistrés dans chaque canal de

mémoire.

Toucher pendant 1 seconde pour rétablir les réglages par défaut.

D Numéro d’accès radio (RAN)

Modes NXDN-vn et NXDN-n

Le silencieux s’ouvre uniquement lorsque vous recevez un signal NXDN incluant un RAN correspondant.

• Plage de réglage : 0 ~ 63

1. Toucher [D.SQL] sur l'écran FUNCTION.

• Chaque pression permet d'activer ou de désactiver la fonction.

2. Pour modifier le numéro, toucher [D.SQL] pendant 1 seconde.

• Ouvre l'écran DIGITAL SQL (NXDN).

3. Tourner pour régler le RAN.

L Le réglage est enregistré dans chaque canal de mémoire.

Toucher pendant 1 seconde pour rétablir les réglages par défaut.

D Code utilisateur (UC)

Mode DCR

Le silencieux s’ouvre uniquement lorsque vous recevez un signal DCR incluant un UC correspondant.

• Plage de réglage : 1 ~ 511

1. Toucher [D.SQL] sur l'écran FUNCTION.

• Chaque pression permet d'activer ou de désactiver la fonction.

2. Pour modifier le numéro, toucher [D.SQL] pendant 1 seconde.

• Ouvre l'écran DIGITAL SQL (DCR).

3. Tourner pour régler l’UC.

L Le réglage est enregistré dans chaque canal de mémoire.

Fonction de débrouillage

Mode dPMR

Vous pouvez débrouiller la communication dPMR (Tier2) brouillée en saisissant la touche appropriée.

• Plage de réglage : 1 ~ 32767

1. Toucher [SCRAM] sur l'écran FUNCTION.

• Chaque pression permet d'activer ou de désactiver la fonction.

2. Pour modifier la clé de débrouillage, toucher [SCRAM] pendant 1 seconde.

• Ouvre l'écran SCRAMBLER (dPMR).

3. Tourner pour régler la touche.

• Toucher [EDIT] pour faire la saisie à l’aide du clavier.

L Le réglage est enregistré dans chaque canal de

mémoire.

Saisie avec le clavier

Se réinitialise à son réglage par défaut.

Fonction de Décryptage

Modes NXDN-vn, NXDN-n et DCR

Vous pouvez le décrypter la communication NXDN ou DCR cryptée en saisissant la touche appropriée.

• Plage de réglage : 1 ~ 32767

1. Toucher [ENCRYPT.] sur l'écran FUNCTION.

• Chaque pression permet d'activer ou de désactiver la fonction.

2. Pour modifier la clé de décryptage, toucher [ENCRYP] pendant 1 seconde.

• Ouvre l'écran ENCRYPTION.

3. Tourner pour régler la touche.

• Toucher [EDIT] pour faire la saisie à l’aide du clavier.

L Le réglage est enregistré dans chaque canal de

mémoire.

Saisie avec le clavier

Écran ENCRYPTION KEY

(Exemple : NXDN)

Se réinitialise à son réglage par défaut.

5-10

OTHER FUNCTIONS

EXIT

POWER

Journal d'historique de réception

Mode DIGITAL

À réception d'un appel numérique, les indicatifs d'appel, les identiants et ainsi de suite sont enregistrés dans l'historique RX. Jusqu’à 50 entrées de journal peuvent être mémorisées.

• Lorsque vous recevez le 51ème appel, l'historique le plus ancien sera supprimé.

• Même si le récepteur est éteint, l’enregistrement RX ne sera pas effacé.

1. Toucher [HISTORY] sur l’écran MENU.

» HISTORY

2. Tourner puis toucher un journal pour l'afficher.

( Exemple :

D-STAR)

3. Pour fermer l'écran RX HISTORY appuyer sur

[RX history items]

• Commun

Fréquence Fréquence Mode Mode de signal Heure

• D-STAR

Caller call sign L’indicatif d’appel de la station appelante. Indicatif d'appel L'indicatif d'appel de la station appelée.

Message

RXRPT1 (FROM répéteur)

RXRPT2 (TO répéteur) CSQL Code silencieux numérique.

• P25 (Phase 1)

Identication de l’appelant Identiant appelé L'identiant de la station appelée. NAC Code d’accès au réseau Type d’appel ALL (Tous), GRP (Groupe) ou IND (Individuel)

• dPMR (Tier1)

COM ID –

• dPMR (Tier2)

Identication de l’appelant Identiant appelé CC – Type d’appel

• NXDN-vn, NXDN-n et DCR

Identication de l’appelant Identiant appelé RAN/UC* Numéro d’accès radio/Code utilisateur* Type d’appel ALL (Tous), GRP (Groupe) ou IND (Individuel)

*Pour DCR. L Si ce que vous recevez n'est pas un appel individuel ou si le fabricant de

l'émetteur-récepteur DCR n'est pas Icom, seul le code utilisateur est afché.

La date et l’heure de réception de l’appel.

Tout message inclus dans l’appel reçu, s'il a été programmé.

L’indicatif d'appel du répéteur auquel la station appelante a eu accès.

L’indicatif d'appel du répéteur auquel vous avez reçu l'appel.

L’identiant de la station appelante.

L'identiant de la station appelée.

Tous (Apparaît uniquement si le signal est un Appel à tous).

L’identiant de la station appelante.

L'identiant de la station appelée.

Fonction de Capture d'écran

Vous pouvez faire une capture de l'écran du récepteur sur une carte SD.

L Certains afchages ne peuvent pas être pris en capture

d'écran.

D Prise d’une capture d’écran

1. Ouvrez l'écran “Screen Capture [POWER] Switch”.

2. Toucher “ON.”

3. Pour fermer l’écran de capture du commutateur [POWER] sur l’écran, appuyer sur à plusieurs reprises.

4. Disposez l’écran dont vous souhaitez faire une capture.

5. Appuyer sur

• La capture d'écran est enregistrée sur la carte SD.

L Vous pouvez modier le format du chier d’image.

D Afﬁchage de la capture d’écran

1. Ouvrir l'écran SCREEN CAPTURE VIEW.

• La liste des captures d'écran s’afche.

2. Tourner et appuyer sur pour sélectionner et ouvrir la capture d’écran.

• La capture d'écran sélectionnée s’afche.

L Lorsqu'une capture d’écran est afchée, vous pouvez faire

déler toutes les captures d’écran en tournant

3. Appuyer sur pour fermer et revenir à l'écran SCREEN CAPTURE VIEW.

Autres options dans la liste des captures d'écran

1. Lorsque la liste des captures d'écran s’affiche, appuyer sur pour ouvrir QUICK MENU.

2. Sélectionner l'option de votre choix.

• File Information : Afche le nom, la taille et la date

• Effacer :

• Effacer tout : Sur la boîte de dialogue de

5-11

» SET > Function >

Screen Capture [POWER] Switch

pour prendre une capture d’écran.

» SET > SD Card > Screen Capture View

de la capture d'écran sélectionnée. Sur la boîte de dialogue de conrmation, sélectionner [YES] pour supprimer.

conrmation, sélectionner [YES] pour tout supprimer.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

QUICK

EXIT

RECORDING AND PLAYING BACK

Enregistrement

Vous pouvez enregistrer l'audio reçu sur une carte SD.

D Enregistrement rapide

Vous pouvez commencer rapidement à enregistrer le son audio reçu.

1. Appuyer sur

2. Toucher [<<REC START>>].

• Démarre l’enregistrement, “Recording started.” apparaît brièvement et la DEL de la carte SD commence à clignoter.

3. Appuyer à nouveau sur

4. Toucher “<<REC Stop>>”.

• Arrête l’enregistrement et “Recording stopped.” apparaît brièvement.

D Enregistrement normal

Vous pouvez commencer à enregistrer après avoir déni les paramètres d’enregistrement.

1. Ouvrir l'écran RECORD.

» RECORD

InformationsL : Indication d’enregistrement

• Pendant l'enregistrement :

Clignote en bleu

• Lorsque l’enregistrement est mis en pause :

Lecture

1. Ouvrir l'écran PLAY FILES.

» RECORD > Play Files

2. Sélectionner un dossier contenant le fichier que vous voulez lire.

• La liste des chiers s’afche.

3. Sélectionner le fichier de votre choix.

• Démarre la lecture.

L La lecture se poursuit au chier suivant et s’arrête

lorsque le dernier chier du dossier a été lu.

2. Si vous souhaitez modifier les paramètres de l'enregistreur, toucher [Recorder Set].

3. Toucher “<<REC Start>>.”

• L’enregistrement commence.

4. Toucher “<<REC Stop>>”.

• Arrête l’enregistrement et “Recording stopped.” apparaît brièvement.

5. Pour fermer l'écran RX RECORDER appuyer sur

NOTE:

• Une carte SD (fournie par l’utilisateur) est nécessaire.

• Par défaut, l’enregistrement est mis en pause lorsque le silencieux est fermé, et reprend lorsqu'un signal est reçu. Vous pouvez poursuivre l’enregistrement indépendamment de la présence du signal.

• Si votre carte SD ne possède pas de dossier "IC-R8600", faites une copie de sauvegarde des données se trouvant sur la carte SD, insérez-là dans la fente pour carte du récepteur puis formatez-là à l'aide de la fonction de formatage intégré. Voir «Formatage d'une carte SD» pour plus de détails.

• Un enregistrement démarré se poursuit même lorsque le récepteur est éteint puis rallumé à nouveau.

• L’enregistrement se poursuit jusqu’à ce que vous appuyez sur la touche <<REC Stop>> ou que l’espace disponible sur la carte SD soit épuisée.

• Quand le volume du chier enregistré atteint 2 Go, le récepteur poursuit l'enregistrement dans un nouveau chier.

4. Pour fermer l'écran PLAY FILES, appuyer plusieurs fois sur

6-16-1

RECORDING AND PLAYING BACK

yyyymmdd

Opérations pendant la lecture

Opérations sur l'écran de Lecture.

Touche Utilisation

Toucher pour lire le chier précédent.

L S’il y a d’autres chiers se trouvant dans

ce dossier, pendant que le chier le plus

ancien est en cours de lecture, toucher cette touche pour commencer la lecture du

début du chier.

Toucher pour lire le chier suivant.

L S’il y a d’autres chiers se trouvant dans

ce dossier, pendant que le chier le plus

récent est en cours de lecture, toucher cette touche pour arrêter la lecture.

Toucher pour effectuer un retour rapide au point d’intervalle sauté. (Défaut : 10 secondes)

L Si vous appuyez sur cette touche pendant

la première seconde du chier, la n du chier enregistré précédent sera lue.

Toucher pour effectuer une avance rapide au point d’intervalle sauté. (Défaut : 10 secondes)

Toucher pour effectuer une pause pendant la lecture

L s'afche lorsque la lecture est en

pause.

LPour annuler la pause, toucher

Toucher pour lire le chier.

L s'afche lorsque la lecture est en

pause.

Lecture sur un PC

Vous pouvez aussi faire la lecture sur un PC.

L Les informations enregistrées (fréquence, date, etc.) ne

sont pas afchées.

1 2

1. Insérer la carte SD dans la fente pour carte SD du PC.

IC-R8600

3 4 5

Carte SD

2. Faites un double clic sur le dossier “Voice”.

Hiérarchie 1 Hiérarchie 2 Hiérarchie 3

Lecteur de carte mémoire

6 7 8 9 10

IC-R8600

Capture

Decode Fsk

Voice

yyyymmdd

12 13 14 15

Indicatif d'appel de l'appelant

Informations d’enregistrement

Heure de début d’enregistrement, fréquence et mode de réception.

Temps de lecture écoulé

Icône de lecture

LNe s'afche pas pendant la pause.

Indicatif d’appel de la station appelée

Processus de lecture

Le numéro du ﬁchier

En cours de lecture et le nombre total de

chiers enregistrés.

Durée totale d’enregistrement

3. Faites un double clic sur le dossier dans lequel se trouve le fichier enregistré que vous souhaitez lire.

4. Faites un double clic sur le fichier que vous souhaitez lire.

NOTE:

• Les opérations durant la lecture peuvent être différentes en fonction de l’application. Consulter le mode d'emploi de l'application pour plus de détails.

• S'il s'avère impossible de lire le chier, même si vous

faites un double clic sur le chier, télécharger un logiciel

approprié. (Exemple : Lecteur Windows Media

6-2

16 17 18 19 20 21

)

EXIT

RECORDING AND PLAYING BACK

Vériﬁcation des informations sur le ﬁchier

L'IC-R8600 peut afcher le la fréquence de trac du chier enregistré, son mode d'opération, la date et

ainsi de suite.

1. Ouvrir l'écran PLAY FILES.

» RECORD > Play Files

2. Sélectionner un dossier contenant le fichier que vous voulez vérifier.

• La liste des chiers s’afche.

L Toucher un dossier pendant 1 seconde pour vérier

les informations du dossier.

3. Toucher le fichiez que vous souhaitez vérifier pendant 1 seconde.

Suppression d’un ﬁchier

Vous pouvez supprimer le chier audio enregistré.

1. Ouvrir l'écran PLAY FILES.

» RECORD > Play Files

2. Sélectionner un dossier contenant le fichier que vous voulez supprimer.

• La liste des chiers s’afche.

3. Toucher le fichier que vous souhaitez supprimer pendant 1 seconde.

• L’écran QUICK MENU s’ouvre.

4. Toucher “File Information”.

5. Pour fermer l'écran PLAY FILES, appuyer plusieurs fois sur

• L’écran QUICK MENU s’ouvre.

4. Toucher “Delete”.

• Toucher "Delete All" pour supprimer tous les chiers du dossier.

5. Toucher [YES] sur la boîte de dialogue de confirmation.

• Le chier sélectionné est supprimé.

6. Pour fermer l'écran PLAY FILES, appuyer plusieurs fois sur

6-3

RECORDING AND PLAYING BACK

EXIT

Suppression d'un dossier

Vous pouvez supprimer le dossier du chier audio enregistré.

REMARQUE : Tous les chiers contenus dans le

dossier sont également supprimés.

1. Ouvrir l'écran PLAY FILES.

» RECORD > Play Files

2. Touchez le dossier que vous souhaitez supprimer pendant 1 seconde.

3. Toucher “Delete”.

•

Toucher “Delete All Folders” pour supprimer tous les dossier en une seule fois.

4. Toucher [YES] sur la boîte de dialogue de confirmation.

• Le dossier sélectionné est supprimé.

5. Pour fermer l'écran PLAY FILES, appuyer plusieurs fois sur

Écran PLAYER SET

Vous pouvez modier le temps d'intervalle de point

sauté pour l’avance rapide ou le retour rapide sur l'écran PLAYER SET.

1. Ouvrir l'écran RX RECORDER.

» RECORD

2. Sélectionner “Player Set”.

3. Toucher “Skip Time.”

4. Sélectionner une option.

5. Pour fermer l'écran RECORDER SET, appuyer plusieurs fois sur

6-4

Écran RECORDER SET

Vous pouvez modier les réglages de RECORDER SET.

1. Ouvrir l'écran RX RECORDER.

» RECORD

2. Sélectionner “Recorder Set”.

3. Sélectionner un élément.

4. Sélectionner l’option ou la valeur de votre choix.

5. Pour fermer l'écran RECORDER SET, appuyer plusieurs fois sur

REC Condition (Défaut : Squelch Auto) Sélectionner la condition d'enregistrement pour la

réception.

• Toujours : Enregistre même si aucun signal n'est reçu.

• Squelch Auto : Enregistre uniquement à l'ouverture du silencieux.

( L’enregistrement sera mis en pause

lorsque le silencieux se ferme pendant l’enregistrement.)

Séparation Fichier (Défaut : ON) Activer ou désactiver la fonction de Séparation du

chier.

• OFF : L’audio est enregistré en continu dans le

chier, même si l’état du silencieux bascule

entre ouvert et fermé.

Quand le volume du chier enregistré atteint

2 Go, l'IC-R8600 poursuit l'enregistrement dans un nouveau chier.

• ON : Lors de l’enregistrement, et si l’état du silencieux bascule entre ouvert et fermé, un

nouveau chier est créé automatiquement

dans le même dossier, et l'audio est

sauvegardé dans le nouveau chier.

CONSEIL : Comment rétablir les réglages par défaut

Une pression sur la rubrique ou son option pendant

1 seconde permet d'afcher le menu Rapide, puis

toucher “Default” pour rétablir les réglages défaut.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

USING AN SD CARD

Informations sur la carte SD

Les cartes SD et SDHC ne sont pas fournies par Icom. Fournies par l'utilisateur.

Il est possible d'utiliser une carte SD de 2 GB maximum,

ou une carte SDHC de 32 GM maximum. Icom a vérié la

compatibilité avec les cartes SD et SDHC suivantes.

• Marque : SanDisk

• Type : SD (2 Go) et SDHC (4, 8, 16 et 32 Go)

L La liste ci-dessus ne garantit pas les performances de la carte. L Dans tout le reste de ce document, les carte SD et SDHC

sont simplement appelées la carte SD ou la carte.

NOTE:

• Avant d'utiliser la carte SD, lire entièrement les instructions de la carte.

• Les données de la carte risquent d'être corrompues ou supprimées si l'une des actions suivantes est effectuée.

- La carte est retirée du récepteur alors qu'elle est en cours d'accès.

- Une panne de courant se produit ou le câble électrique est débranché alors que la carte est en cours d'accès.

- La carte chute ou est soumise à un choc violent ou des vibrations.

• Ne pas toucher les contacts de la carte.

• Le récepteur prend plus de temps pour identier une carte dotée d'une capacité élevée.

• La carte chauffe en cas d'utilisation sans interruption pendant une longue période.

• La carte possède une certaine durée de vie, par conséquent la lecture ou l'écriture de données peuvent s'avérer impossibles après l'avoir utilisée pendant une longue période. Quand la lecture ou l'écriture de données sont impossibles, la durée de vie de la carte est terminée. En pareil cas, utiliser une nouvelle carte. Nous vous

recommandons de créer un chier de sauvegarde séparé

des données importantes sur votre PC.

• Icom ne peut être tenu responsable pour des dommages provoqués par la corruption des données d'une carte.

(À compter de août 2017)

Il est possible d'enregistrer les données suivantes sur la carte :

Insérer la carte dans la fente jusqu'à ce qu'elle se verrouille en position et qu'un clic se fasse entendre.

LVérier l'orientation de la carte.

Enfoncer la carte SD jusqu'à ce qu'un clic se fasse entendre.

L En cas de retrait de la carte SD avec le récepteur sous

Sauvegarde de données sur la carte SD

• Réglages de données du récepteur Contenu des canaux de mémoire enregistrés dans le récepteur.

• Contenu de communication L'audio enregistré.

• Journal de Communication Le journal d'historique de réception.

• Journal de décodage FSK (RTTY) Le journal d'historique de décodage FSK de réception.

• Captures d'écrans

CONSEIL : Icom vous recommande d'enregistrer une copie de sauvegarde des données d'usine par défaut du récepteur.

Insertion ou retrait de la carte SD

REMARQUE : Formatez toutes les cartes SD devant

être utilisées avec le récepteur grâce à la fonction de Formatage intégrée. Formater également les cartes préformatées pour les PC ou pour d'autres utilisations.

D Insertion

• Afche l'icône de la carte SD quand la carte SD est insérée.

D Retrait (lorsque le récepteur est éteint)

• La carte est débloquée, et il est possible de la retirer.

tension, ne pas oublier de la désinstaller.

Insertion Retrait

D Contenu des dossiers de la carte SD

Les dossiers suivants sont créés sur la carte SD.

Tous les dossiers sont contenus dans ce dossier.

Les données de capture d'écran (‘.png’ ou ‘.bmp’).

Le dossier de journal de décodage FSK est créé.

Les données du journal de décodage FSK de réception (‘.txt’ ou ‘.html’).

t Les données du

journal d'historique de réception (‘.csv’).

Les données de réglage du récepteur (‘.icf’).

Les dossiers des données audio enregistrées sont créés.

i Fichiers audio

enregistrés (‘.wav’). Le nom du dossier est automatiquement créé au format suivant : aaaammjj (aaaa : année, mm : mois, jj : jour)

Hiérarchie 1 Hiérarchie 2

q w

IC-R8600

Hiérarchie 3

Capture

e r

Decode Fsk

RxLog

Setting

u i

Voice

yyyymmdd

7-1

S’allume en bleu

D Retrait (lorsque le récepteur est allumé)

Procédez à la désinstallation comme indiqué ci- dessous; dans le cas contraire, les données peuvent être corrompues ou supprimées.

1. Ouvrir l’écran SD CARD.

2. Toucher [Unmount].

• La boîte de dialogue de conrmation de désinstallation apparaît.

3. Toucher [YES].

• "Unmount is completed." s'afche.

4. Poussez sur la carte SD, puis retirez-la.

LOCK

Découpe

S’éteint

1. Appuyer

2. Tirer

USING AN SD CARD

EXIT

Formatage d'une carte SD

Avant d'utiliser une carte SD sur le récepteur, il est impératif de la formater avec la fonction de formatage intégrée. Cela crée un dossier spécial sur la carte nécessaire p. ex. pour les opérations de mise à jour des progiciels. Formater toutes les cartes, y compris les cartes SD neuves ainsi que les cartes préformatées pour les PC ou d'autres usages.

REMARQUE :Le formatage d'une carte efface toutes ses données. Avant de formater une carte utilisée, sauvegarder ses données sur un PC.

IMPORTANT : Même lors du formatage d'une carte SD, certaines données peuvent demeurer sur la carte. Lors de la mise au rebut de la carte, il est impératif de la détruire physiquement pour éviter tout accès non autorisé aux données qui y demeurent.

1. Insérer une carte SD dans la fente pour carte.

2. Ouvrir l'écran de réglage SD CARD.

» SET > Carte SD

3. Toucher [Format].

Sauvegarde des données de réglage

Vous pouvez enregistrer les canaux de mémoire et les réglages du récepteur sur une carte SD.

1. Insérer une carte SD dans la fente pour carte.

2. Ouvrir l’écran SAVE SETTING.

» SET > SD Card > Save Setting

3. Sélectionner “<<New File>>”.

Écran SAVE SETTING

L Le nom du chier est automatiquement ajouté au

format suivant : Setaaaammjj_xx (aaaa : année, mm : mois, jj : jour, xx : numéro de série)

CONSEIL : Après la mise à jour du micrologiciel du récepteur, l'option “Save Form” sera ajoutée à l'écran SD CARD. Si cet élément est réglé sur la version précédente

du micrologiciel, la fenêtre de conrmation s’afche.

Lorsque vous souhaitez sauvegarder les données dans la version antérieure du micrologiciel, toucher [YES].

4. Toucher [ENT].

1 2 3 4 5 6 7 8 9 10 11 12 13

• La boîte de dialogue de conrmation de formatage apparaît.

4. Toucher [YES] pour lancer le formatage.

• Après le formatage, retour à l'écran SD CARD.

5. Pour fermer l'écran SD CARD, appuyer plusieurs fois sur

Enregistrement dans l'ancien format

Après la mise à jour du micrologiciel du récepteur, l'option “Save Form” sera ajoutée à l'écran SD CARD.

» SET > SD Card > Save Form

Avec cette option, vous pouvez sélectionner la version du micrologiciel pour sauvegarder les données de

réglage sur une carte SD. Vous pouvez écrire le chier

de réglage enregistré dans une version antérieure sur une version antérieure du micrologiciel de l'IC-R8600.

L Selon la version du récepteur, cet élément peut ne pas

être afché. Dans ce cas, sauvegarder le chier dans la

version en cours.

L Voir la page 13-1 pour plus de détails concernant la mise

à jour du micrologiciel.

5. Toucher [YES].

• Sauvegarde les réglages des données.

L Lors de l’enregistrement dans la carte SD, l’icône de

la carte clignote.

L Après l'enregistrement, retour à l'écran SD CARD.

6. Pour fermer l'écran SD CARD, appuyer plusieurs fois sur

14 15 16 17 18 19 20 21

7-2

EXIT

USING AN SD CARD

Chargement des ﬁchiers de données

Vous pouvez charger les canaux de mémoire et les réglages du récepteur de la carte vers le récepteur.

CONSEIL : Il est recommandé d'enregistrer les données actuelles avant de charger d'autres données dans le récepteur.

1. Ouvrir l’écran de LOAD SETTING.

» SET > SD Card > Load Setting

2. Sélectionner le fichier que vous voulez charger.

Écran LOAD SETTING

3. Sélectionner une option de chargement.

L Sélectionner “ALL” lorsque vous chargez tous les

réglages du récepteur.

Suppression d’un ﬁchier de données

REMARQUE : Les données supprimées sur une carte

ne peuvent pas être récupérées. données, sauvegarder les données de la carte sur votre PC.

1. Ouvrir l’écran SAVE SETTING.

» SET > SD Card > Save Setting

2. Toucher le fichier que vous souhaitez supprimer pendant 1 seconde.

3. Toucher “Delete”.

LPour supprimer tous les chiers, toucher “Delete All”. LPour annuler la suppression, appuyer sur

Avant de supprimer des

4. Toucher les options de chargement souhaitées.

• “✓” s’afche à gauche de l’option sélectionnée.

L Les réglages du mode Réglage et le contenu du

canal de mémoire sont toujours chargés.

5. Toucher “<<Load>>.”

• La boîte de dialogue de conrmation de chargement apparaît.

6. Toucher [YES].

• Le chargement du chier démarre.

L Lorsque vous sélectionnez “REF IN/OUT, REF Adjust”

à l’étape 4, “The new "REF IN/OUT, REF Adjust"

setting will be saved” s’afche.

7. Lorsque le chargement est terminé, “Restart the

IC-R8600” s’affiche. L Éteignez le récepteur, puis allumez-le à nouveau.

• La boîte de dialogue de conrmation de suppression apparaît.

4. Toucher [YES].

• Supprime le chier sélectionné.

L Après la suppression, retour à l'écran SAVE SETTING.

5. Pour fermer l'écran SD CARD, appuyer plusieurs fois sur

Vériﬁcation des informations de la carte SD

1. Ouvrir l’écran SD CARD.

» SET > Carte SD

2. Toucher pour sélectionner “SD Card Info”.

• Ouvre l'écran SD CARD.

3. Pour fermer l'écran SD CARD, appuyer plusieurs fois sur

7-3

MEMORY OPERATION

V/M

Canaux de mémoire

GROUPES

Groupe 00

~ 99

(100 groupes)

Écriture

automatique

de la mémoire

dans les

canaux

Canaux

de saut de

balayage

Limites de

balayage de

programme

MEMORY

CHANNELS

00 ~ 99

A000 ~

A199

(200 canaux)

S00 ~ S99

(100 canaux)

P00A /P00B

P49A/P49B

(50 paires)

Comporte 100 groupes de mémoire. L Jusqu’à 2 000 canaux peuvent être

enregistrés séparément dans les 100 grouper de canaux de mémoire.

Met automatiquement en mémoire les fréquences dans chacun des 200 canaux lorsqu’un signal est reçu pendant un balayage d'Écriture automatique de la mémoire.

100 canaux de saut de balayage peuvent être enregistrés dans les canaux de mémoire. Ces canaux de saut de balayage sont utilisés pour le Balayage programmable, le Balayage programmable précis, le Balayage d'Écriture de la mémoire automatique, le Balayage ∂F, le Balayage ∂F précis et le Balayage de saut programmable.

50 paires de limites de balayage pour les limites supérieures et inférieures de la fréquence peuvent être programmées. L La même paire de fréquences est

écrite comme valeur par défaut.

L Vous ne pouvez pas les effacer ni

les laisser vide.

USAGE

Sélection d'un groupe de canal

D Sélection avec /

1. Appuyer sur Mémoire.

2. Appuyer sur ou pour sélectionner le groupe.

L Vous pouvez sélectionner uniquement les groupes

contenant un canal.

L Dans le mode VFO, vous pouvez sélectionner les

groupes vierges.

Limite de balayage de programme

D Sélection

1. Toucher le numéro du canal de mémoire.

2. Toucher [GROUP].

pour sélectionner le mode

N° de groupe (Exemple : 00)

N° de groupe (Exemple : 01)

à l'écran GROUP SELECT

1 2 3 4 5 6 7 8 9 10 11 12

[Vue en arborescence du canal de mémoire]

Groupe

Groupe de canal de mémoire 00

Canal mémoire 00

Jusqu’à 2 000

Canal mémoire 99

Groupe de canal de mémoire 99

Écriture automatique de la mémoire dans le canal A000

Écriture automatique de la mémoire dans le canal A199

Canal de saut de balayage S00

Canal de saut de balayage S99

Limite de balayage de programme P00A/P00B

Limite de balayage de programme P49A/P49B

canaux*

* 100 canaux dans

chaque groupe

200 canaux

100 canaux

50 paires

3. Tourner et toucher pour sélectionner un groupe de mémoire (00 ~ 99, A, S ou P).

4. Appuyer sur pour fermer l’écran VFO/ MEMORY.

13 14 15 16 17 18 19 20 21

8-1

MEMORY OPERATION

V/M

Sélection d’un canal de mémoire

z Tourner ou pour sélectionner le

canal de mémoire souhaité.

L Seuls les canaux de mémoire ayant un contenu sont

afchés.

Mode Mémoire

Numéro de groupe

(Exemple : canal de mémoire 04)

D Sélection avec

1. Appuyer sur

Tourner pour sélectionner le canal de mémoire souhaité.

pour sélectionner le mode Mémoire.

D Sélection avec

1. Appuyer sur

2. Appuyer sur .

• La DEL de la touche s’allume.

3. Tourner pour sélectionner un canal de mémoire.

pour sélectionner le mode Mémoire.

D Sélection à l’aide du clavier

1. Toucher le numéro du canal de mémoire.

• L'écran VFO/MEMORY s’afche.

2. Appuyer sur ou pour sélectionner le groupe.

3. Toucher [CH-INP].

Numéro de canal

Écriture d’un canal de mémoire

Un canal de mémoire permet de stocker la fréquence,

le mode de réception et la largeur du ltre IF en plus

des éléments suivants.

• Tuning step • DUP direction

• P.AMP ON/OFF • TSQL/DTCS setting

• ATT setting • DIGITAL Squelch settings

• Antenna setting • Memory name

• IP+ ON/OFF • Réglage SKIP

• DUP mode • SELECT Setting

1. Régler la fréquence, le mode de réception et ainsi de suite.

2. Appuyer sur .

3. Toucher pour sélectionner l’option d’écriture de la mémoire souhaitée.

Options d’écriture de la mémoire

[Write to a New Channel] :

• Le contenu tel que la fréquence et le mode de

fonctionnement sont écrits sur un canal vierge dans le groupe sélectionné.

[Write to the Selected Channel] :

• Le canal sélectionné sera écrasé.

[Select the Channel and Write] :

• Le canal est écrit sur le canal sélectionné à l’écran CH

SELECT.

Nombre de canaux vierges restant

Groupe

Nom de la

mémoire (si saisi)

Numéro de canal

4. Toucher les touches numériques pour saisir le numéro du canal de mémoire souhaité.

5. Toucher [ENT] pour configurer le canal de mémoire saisi.

6. Appuyer sur pour fermer l’écran VFO/MEMORY.

Contenu de la mémoire

Exemple de l'écran CH SELECT

Insérer un nouveau canal sans

écraser le canal sélectionné.

InformationsL : Sélection d’un canal de mémoire dans un autre groupe

Vous pouvez sélectionner le canal de mémoire souhaité enregistré dans tous les groupes de canaux de mémoire.

1. Appuyer sur et touchez [Channel Select Group Range].

2. Toucher [All Groups].

3. Tourner

pour sélectionner en continu un canal de mémoire

dans tous les groupes de canal de mémoire.

8-2

V/M

MEMORY OPERATION

Copie du contenu de la mémoire

Vous pouvez copier le contenu de la mémoire sur le VFO.

1. Appuyer sur Mémoire.

2. Sélectionner le canal de mémoire à copier.

3. Maintenir

• Un bip retentit et le contenu de la mémoire sélectionnée est copié dans le VFO.

4. Appuyer sur afin de vous assurer que le contenu de la mémoire a été correctement copié.

pour sélectionner le mode

enfoncé pendant 1 seconde.

Mode Mémoire

pour sélectionner le mode VFO,

Mode VFO

Insertion d’un canal vierge

Vous pouvez insérer un canal vierge entre 2 canaux de mémoire.

L Cette fonction est pratique pour organiser vos canaux de

mémoire.

1. Toucher le numéro du canal de mémoire.

• L'écran VFO/MEMORY s’ouvre.

Effacement d'un canal de mémoire

Lorsque vous effacez un canal de mémoire, vous pouvez choisir si vous souhaitez laisser le canal

vierge effacé comme paramètre ctif, ou conserver le

numéro du canal supprimé.

L Vous ne pouvez pas effacer les canaux de limite de

balayage de programme.

1. Toucher le numéro du canal de mémoire.

• L'écran VFO/MEMORY s’afche.

Tourner pour sélectionner le canal que vous souhaitez effacer.

3. Lors de l'effacement du contenu du canal de

mémoire :

z Toucher [M-CLR] (Effacement de la mémoire)

pendant 1 seconde.

• Un bip retentit et le contenu de la mémoire sélectionnée est effacé mais le canal de mémoire est conservée en tant que canal vierge.

Canal vierge

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

2. Sélectionner le canal dont vous voulez insérer un canal vierge en dessous.

3. Toucher [M-INS] pendant 1 seconde.

• Un bip retentit et un canal vierge est inséré sous le canal de mémoire sélectionné.

Canal vierge

4. Appuyer sur pour fermer l’écran VFO/ MEMORY.

Lors de la suppression du canal :

z Toucher [M-DEL] (Suppression de la mémoire)

pendant 1 seconde.

• Un bip retentit et le canal de mémoire est entièrement supprimé.

4. Appuyer sur pour fermer l’écran VFO/ MEMORY.

8-3

Contenu du canal suivant

16 17 18 19 20 21

MEMORY OPERATION

QUICK

Saisie d'un nom de groupe/ mémoire

Vous pouvez attribuer un nom comportant jusqu’à 16 caractères à chaque groupe de canaux (00 ~ 99) ainsi qu'à chaque canal de mémoire.

• Vous ne pouvez pas changer le nom de groupe des canaux d'Écriture de la mémoire automatique, de saut et de balayage (Groupes "A", "S" et "P").

D Saisie d’un nom de groupe

1. Toucher le numéro du canal de mémoire.

• L'écran VFO/MEMORY s’ouvre.

2. Toucher [GROUP].

Nom de la mémoire

D Saisie d’un nom de mémoire

1. Ouvrir l'écran MEMORY.

MEMORY

2. Appuyer sur le groupe.

3. Tourner pour sélectionner le canal dont vous souhaitez entrer un nom.

Toucher .

5. Toucher “Edit Name”.

ou pour sélectionner

3. Sélectionner le groupe de canal pour entrer un nom.

Lorsque que le groupe de canal est sélectionné, appuyer sur

5. Toucher “Edit Name”.

• L’écran d’édition de “GROUP NAME” s’afche.

6. Saisir un nom de 10 caractères maximum.

L Voir «Saisies et modications avec le clavier» pour

plus de détails.

7. Toucher [ENT] pour enregistrer le nom saisi.

• L'écran MEMORY NAME se ferme et l’écran GROUP SELECT revient.

• L’écran d’édition “MEMORY NAME” s’afche.

6. Saisir un nom de 10 caractères maximum.

L Voir «Saisies et modications avec le clavier» pour

plus de détails.

7. Toucher [ENT] pour enregistrer le nom saisi.

• L'écran MEMORY NAME se ferme et l’écran MEMORY revient.

8-4

Informations sur l' écran MEMORY

MEMORY OPERATION

Vous pouvez modier le contenu d’un canal de mémoire

sur cet écran.

z Ouvrir l'écran MEMORY.

MEMORY

q Groupe de canal et numéro de canal de

mémoire

Afche le groupe de mémoire (00 ~ 99, A, S et P),

et le numéro du canal de mémoire (00 ~ 99, A000 ~ A199, S00 ~ S99 et P00A/P00B ~ P49A/P49B) dans chaque groupe.

Exemple d’écran de la

mémoire

InformationsL : Vous pouvez également modiﬁer le

canal de mémoire dans QUICK MENU.

Exemple : déplacement ou copie d’un canal de

mémoire

1. Appuyer sur pour ouvrir QUICK MENU.

2. Sélectionner la chaîne que vous souhaitez déplacer ou copier.

3. Ouvrir QUICK MENU sur l'écran MEMORY.

4. Toucher [Move Channel] ou [Memory Copy].

5. Tourner pour sélectionner le canal de destination.

6. Appuyer sur .

7. Appuyer sur pour fermer QUICK MENU.

1 2 3 4 5 6 7 8 9 10 11 12

w Fréquence

Afche la fréquence saisie.

e Mode de réception

Afche le mode de réception sélectionné.

r Menu de mémoire

Toucher pour afcher MEMORY MENY.

L Il est possible de sélectionner “SKIP”, “Edit Name”,

“Memory Write” ou “Memory Clear”.

t Touche [▲]/[▼]

Toucher pour faire déler la liste des canaux de

mémoire.

y Nom de la mémoire

Permet d'afcher le nom de mémoire, s'il est saisi.

u Icône de mémoire de sélection

Toucher cette icône pour dénir le numéro de

sélection “1” ~ “9” ou OFF (désactivé).

L Pour effacer le réglage de la mémoire de sélection,

toucher cette icône pendant 1 seconde, puis sélectionner une option d'effacement.

13 14 15 16 17 18 19 20 21

8-5

SCANS

Types de balayage

SCAN TYPE SCANNING DETAILS VFO SCAN

Balaie à plusieurs reprises entre 2 fréquences de limites de balayage des canaux de

PROGRAMMED SCAN

FINE PROGRAMMED SCAN

∂F SCAN

FINE ∂F SCAN

AUTO MEMORY WRITE SCAN

MEMORY SCAN

SELECT MEMORY SCAN MODE SELECT MEMORY

SCAN

PRIORITY SCAN

mémoire de la limite de balayage de programme. Le balayage démarre à partir de la fréquence de la limite inférieure.

Pendant un balayage programmé, la vitesse de balayage est réduite lorsque le silencieux s'ouvre, mais le récepteur poursuit le balayage. Le pas de syntonisation du balayage passe à 10 Hz lorsque le silencieux s’ouvre.

Balaie à plusieurs reprises dans la zone de largeur ∂F. Le balayage démarre à partir de la fréquence centrale, puis vers la limite supérieure et la limite inférieure.

Pendant un balayage ∂F, la vitesse de balayage est réduite lorsque le silencieux s'ouvre, mais le récepteur poursuit le balayage. Le pas de syntonisation du balayage passe à 10 Hz lorsque le silencieux s’ouvre.

Lors d’un balayage programmé, et à la réception d'un signal, la fréquence est automatiquement mise en mémoire dans le groupe d'Écriture automatique de la mémoire dans le canal.

Balaie à plusieurs reprises les canaux de mémoire, y compris les canaux de mémoire de Saut et d'Écriture automatique. Vous pouvez sélectionner le groupe et le canal de limite de balayage.

Balaie à plusieurs reprises l'ensemble ou l'un des 9 canaux de mémoire de sélection. Balaie à plusieurs reprises les canaux de mémoire au mode de réception sélectionné

(ignorant les autres modes de réception). Surveille régulièrement un canal de mémoire sélectionné tout en recevant un signal sur VFO.

Balayage de base

Appuyez sur pour démarrer ou arrêter un balayage, puis touchez le type de balayage souhaité.

Voir les pages suivantes pour plus de détails concernant le réglage du Balayage.

D Balayage de VFO et balayage de mémoire

1. Appuyer sur .

• Si vous avez lancé un balayage du même type de balayage auparavant, maintenez enfoncé pendant une seconde pour démarrer le même balayage.

2. Toucher le type de balayage souhaité.

Écran SCAN START

• L’écran SCAN s’ouvre et le balayage démarre.

Tourner permet de changer le sens de balayage : tourner vers la droite pour balayer vers le haut, tourner vers la gauche pour balayer vers le bas.

L Pour annuler le balayage, appuyer sur . L Vous pouvez masquer l’écran SCAN pendant un

balayage. Congurer l'élément [Display SCAN Screen

(at SCAN START)] sur "OFF" à l'écran SCAN SETTING.

D Balayage prioritaire

Suivre la procédure ci-dessous pour démarrer ou arrêter un balayage prioritaire.

1. Appuyer sur .

• "PRIO" s'afche.

L Maintenir

surveiller le canal prioritaire.

2. Appuyer de nouveau sur pour annuler le balayage.

enfoncé pendant 1 seconde pour

Réglage de la vitesse du balayage

Régler la vitesse du balayage pour obtenir des balayages plus rapides ou plus lentes.

1. Appuyer sur

• Le menu de réglage s'ouvre.

2. Toucher [KEY SPEED].

3. Tourner .

• Plage de réglage : 1 (lent) ~ 30 (rapide)

L Vous ne pouvez pas modier la vitesse de balayage pendant

un balayage de programme ou un balayage ∂F précis.

9-1

SCANS

Réglage de la fonction Reprise de balayage

D Régler la temporisation de pause du balayage

Vous pouvez régler le délai pour la reprise du balayage.

Tourner le vernier pour régler le temps de pause.

Les valeurs réglables sont afchées tout en faisant tourner le vernier.

• 1s ~ 30s:

• HOLD:

D Régler le délai de reprise du balayage

Vous pouvez régler le délai de reprise du balayage après la disparition du signal.

1. Appuyer sur .

2. Touchez "RESUME TIME."

3. Tourner le vernier pour régler le délai.

• 0s ~ 5s:

• HOLD:

•

D Réglage de la condition de reprise du balayage

Vous pouvez régler les options de reprise de balayage à réception d'un signal.

1. Maintenir enfoncé pendant 1 seconde.

Le balayage fait une pause pour le temps de pause réglé, puis reprend (même en recevant toujours un signal) Le balayage fait une pause jusqu’à extinction du signal

reçu, puis reprend après le délai prédéni.

Le balayage reprend après le délai prédéni.

Le balayage reste en pause selon la temporisation de pause, même si le signal disparaît.

•

Tourner le vernier pour reprendre le balayage. Lorsque le temps de pause est réglé entre 1 et 30 secondes, le balayage reprend en fonction de la durée réglée.

Balayage prioritaire

(Exemple)

90.6 MHz (VFO)

Un balayage prioritaire vérie régulièrement un canal

de mémoire sélectionné* pendant la réception sur une fréquence VFO.

* Canal de mémoire, canal d'Écriture de la mémoire

automatique, canal de Saut de balayage ou canal de Limite de balayage de programme.

D Fonctionnement du balayage prioritaire

1. Ouvrir l'écran SCAN.

» SCAN

2. Toucher [TYPE/SET].

Écran SCAN

3. Toucher [PRIO].

4. Appuyer sur [SELECT] pour sélectionner l’élément à changer.

• No. :

• Groupe : Numéro du groupe de mémoire

• Ch : Numéro du canal de mémoire.

Numéro de mémoire prioritaire préréglée (0 ~ 9) (Vous pouvez enregistrer jusqu'à 10 paires de groupe et de canal.)

145 MHz (canal de mémoire)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

2. Touchez une option de reprise.

• [OFF]:

À réception d’un signal, le balayage est annulé.

• [ON]: À réception d’un signal, le balayage marque une pause puis reprend au terme du délai de temporisation de pause. (

À réception d’un signal, le balayage marque une pause puis reprend au terme du délai de temporisation de pause.)

Réglage de l'intervalle de priorité

Le balayage prioritaire vérie le canal prioritaire en fonction de l’intervalle déni.

1. Appuyer sur .

• Le menu de réglage s'ouvre.

2. Toucher [PRIO INTVL].

3. Tourner .

• Plage de réglage : 1 ~ 15 secondes

5. Tourner pour changer le réglage.

LVous ne pouvez pas sélectionner les canaux vierges.

6. Toucher [SELECT] à plusieurs reprises pour fermer le mode d'édition, puis toucher [START] ou appuyer sur .

• Un balayage prioritaire démarre.

• Pour annuler le balayage, appuyer sur ou touchez [STOP].

7. Pour fermer l'écran SCAN, appuyer sur .

D Monitorage du canal prioritaire

z Lors d’un balayage prioritaire, maintenir enfoncée

pendant 1 seconde pour surveiller le canal prioritaire.

• "PRIO" est afché pendant la surveillance.

• Appuyer sur

9-2

pour annuler la surveillance.

Clignote

18 19 20 21

SCANS

EXIT

Écran de réglage du balayage

Congurer le balayage à l'écran de réglage du

balayage.

1. Ouvrir l'écran SCAN.

» SCAN

2. Toucher [TYPE/SET].

Écran SCAN

3. Toucher [SET].

4. Toucher pour sélectionner l'élément de votre choix.

Écran SCAN SET

5. Toucher pour sélectionner l'option de votre choix.

Temporary Skip Timer (Défaut : 5min)

Dénit la période de temps du minuteur de saut

temporaire. Le minuteur de Saut ignore le signal de Saut

Temporaire pendant la période de temps dénie.

• Options : 5, 10 et 15 minutes

SKIP function (Défaut : ON)

Dénit la fonction de Saut (SKIP ou PSKIP).

• OFF : Désactive la fonction.

( Vous pouvez utiliser la fonction de Saut

Temporaire.)

• ON : Le balayage saute les canaux de mémoire programmés en tant que canaux de saut.

Auto MW (Memory Write) SCAN Memory Clear (Défaut : Display Dialog)

Permet de sélectionner l’option de démarrage d'un balayage d'Écriture de la mémoire automatique.

• OFF : Démarre un balayage d'Écriture de mémoire sans effacer les canaux de mémoire d'Écriture automatique (A000 ~ A199).

• Display Dialog :

Vous demande si vous souhaitez ou non

effacer les canaux de mémoire d'Écriture automatique (A000 ~ A199) avant de démarrer un balayage d'Écriture automatique.

• ON : Efface automatiquement les canaux de mémoire d'Écriture automatique (A000 ~ A199) avant de démarrer un balayage d'Écriture automatique.

L Voir la colonne de droite pour les éléments et options

de réglage.

6. Pour fermer l’écran SCAN SET, appuyer sur

CONSEIL : Comment rétablir les réglages par défaut

Une pression sur l'élément ou son option pendant

1 seconde permet d'afcher le Menu rapide, puis

toucher “Default” pour rétablir les réglages par défaut.

Display SCAN Screen (at SCAN START) (Défaut : ON)

Permet de sélectionner si vous souhaitez ou non afcher l'écran SCAN lorsque vous appuyez sur

pour démarrer un balayage (à l’exception du balayage prioritaire).

• OFF : N'afche pas l'écran SCAN.

• ON : Afche l'écran SCAN.

MAIN DIAL Operation (SCAN) (Défaut : Up/Down) Sélectionne l'opération de balayage lorsque vous

tournez

• Stop : Annule le balayage.

• Up/Down : Modie la direction de balayage.

9-3

pendant un balayage.

Tourner vers la droite pour un balayage vers le haut, vers la gauche pour un balayage vers le bas.

Balayage programmé et balayage programmé précis

EXIT

P00A

144 MHz

P00B

148 MHz

Balayage programmé et balayage programmé précis

(Exemple) P00A/00B

Balayage

Limite

inférieure

Balaie à plusieurs reprises entre deux fréquences de limite de balayage (

Saut

P00A/P00B ~ P49A/P49B).

Limite

supérieure

D Fonctionnement du balayage programmé

1. Ouvrir l'écran SCAN.

» SCAN

2. Toucher [TYPE/SET].

3. Toucher [PROG].

4. Toucher [SELECT] pour sélectionner l'option* à changer.

* Numéro de canal de la limite de balayage (Exemple :

P00A/P00B), limites de balayage (fréquences

inférieures et supérieures), mode de réception, ltre et

pas de syntonisation (TS).

L Pour modier les canaux de mémoire de limite de

balayage, voir « Écriture d'un canal de mémoire » pour plus de détails.

L Si les deux limites de balayages ont la même

fréquence, le balayage programmé ne démarre pas.

L Pendant un balayage programmé précis, la vitesse

de balayage est réduite lorsque le silencieux s'ouvre, mais le récepteur poursuit le balayage. Le pas de syntonisation du balayage passe à 10 Hz lorsque le silencieux s’ouvre.

D Fonctionnement du balayage

programmé précis

1. Démarre un balayage programmé.

L Voir les étapes 1 ~ 6 dans « Fonctionnement du

balayage programmé » à gauche pour plus de détails.

2. Pendant le balayage programmé, toucher [FINE].

L Chaque pression alterne entre le balayage

programmé et le balayage programmé précis.

Pendant le balayage programmé

SCANS

Clignote

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

5. Tourner ou toucher [EDIT] pour changer le réglage.

L Les réglages modiés sont enregistrés dans le canal

de limite de balayage de programme.

Toucher [SELECT] à plusieurs reprises pour quitter le mode d'édition, puis toucher [START] ou maintenir

pendant 1 seconde.

• Le balayage programmé démarre.

Clignote

Saute à la limite inférieure

L Toucher [STOP] ou appuyer sur pour annuler

le balayage.

7. Pour fermer l'écran SCAN, appuyer sur

Récupère la fréquence VFO avant le balayage démarre

Clignote

18 19

Pendant le balayage programmé précis

L Pour annuler le balayage, toucher [STOP] ou appuyer

sur

3. Pour fermer l'écran SCAN, appuyer sur

9-4

20 21

SCANS

100 kHz 100 kHz

93.3 MHz 93.4 MHz93.2 MHz

EXIT

Balayage ∂F

Balayage ∂F et balayage ∂F précis

(Exemple) Largeur : 100 kHz

Démarrage

Saut

Limite

inférieure

Fréquence

centrale

Limite

supérieure

D ∂Fonctionnement du balayage F

1. Sélectionner le mode VFO ou Mémoire, puis régler la fréquence centrale du balayage.

2. Ouvrir l'écran SCAN.

» SCAN

3. Toucher [TYPE/SET].

4. Toucher [∂F].

Balaie à plusieurs reprises dans la zone de largeur ∂F. Le balayage démarre à partir de la fréquence centrale du VFO ou du canal de mémoire sélectionné. L Dans un balayage ∂F précis, la vitesse de

balayage est réduite lors de l'ouverture du silencieux, mais le récepteur poursuit le balayage. Le pas de syntonisation du balayage passe à 10 Hz lorsque le silencieux s’ouvre.

D Fonctionnement du balayage ∂F précis

1. Démarrez le balayage ∂F.

L Voir les étapes 1 ~ 6 dans « Fonctionnement du

balayage ∂F » à gauche pour plus de détails.

2. Pendant le balayage ∂F, touchez [FINE].

• Chaque pression alterne entre le balayage ∂F et le balayage ∂F précis.

Pendant le balayage ∂F

Clignote

5. Toucher [SELECT] pour sélectionner l’élément, puis tourner

• Régler la fréquence centrale et la largeur.

pour changer le réglage.

L Le balayage ne démarre pas si le pas de

syntonisation est plus étendu que la largeur.

Toucher [SELECT] à plusieurs reprises pour fermer le mode d'édition, puis toucher [START] ou maintenir la touche enfoncée pendant 1 seconde

L Pour annuler le balayage, toucher [STOP] ou appuyer

sur

7. Pour fermer l'écran SCAN, appuyer sur

pour lancer le balayage∂.

Saute à la limite inférieure

Clignote

Récupère la fréquence VFO avant le balayage démarre

Clignote

Pendant le balayage ∂F précis

L Pour annuler le balayage, toucher [STOP] ou appuyer

sur

3. Pour fermer l'écran SCAN, appuyer sur

9-5

Balayage de l'Écriture de la mémoire automatique

EXIT

SCANS

Balayage de l'Écriture de la mémoire automatique

La fréquence du signal reçu est enregistrée dans un groupe d’Écriture de la mémoire automatique

Balayage

Signal

reçu

Lorsqu’un signal est reçu pendant un balayage programmé, la fréquence est automatiquement enregistrée dans un groupe de canaux d'Écriture de la mémoire

automatique (A000 ~ A199).

Signal

reçu

Portée du balayage

Signal

reçu

Saut

Gp. de can. d'Écr.

de mém. auto.

Canal Fréquence

76.500

A000

80.200

A001

85.100

A002

– – –

A199

– – –

D Fonctionnement du balayage de

l'Écriture de la mémoire automatique

1. Ouvrir l'écran SCAN.

» SCAN

2. Toucher [TYPE/SET].

L En l’absence de canaux vierges dans le groupe A

(A000 ~ A199), le balayage de l'Écriture de la mémoire automatique est automatiquement annulé. Vous pouvez effacer tous les canaux dans le groupe A (A000 ~ A199) chaque fois que vous démarrez un balayage d'Écriture de la mémoire automatique.

L Les canaux dans le groupe A (A000 ~ A199) sont

automatiquement alignés en haut et tous les canaux vierges sont retirés (A000 ~ A199).

5. Toucher [SELECT] à plusieurs reprises pour fermer le mode d'édition, puis toucher [START].

1 2 3 4 5 6 7 8 9 10 11 12

Écran SCAN

3. Toucher [AUTO].

4. Toucher [SELECT] pour sélectionner l’élément*, puis tourner pour changer les réglages.

* Numéro de limite de balayage de programme

(Exemple : P00A/P00B), limites de balayage (fréquences inférieures et supérieures), mode de réception, ltre et pas de syntonisation (TS).

L Les réglages modiés sont enregistrés dans le canal

de limite de balayage de programme.

• La boîte de dialogue de conrmation s'afche.

6. Toucher [YES].

• Le balayage de l'Écriture de la mémoire automatique démarre.

L Si vous ne souhaitez pas effacer les canaux de

mémoire dans le groupe A (A000 ~ A199), touchez [NO].

Clignote

Saute à la limite inférieure

L Pour annuler le balayage, toucher [STOP] ou appuyer

sur

7. Pour fermer l'écran SCAN, appuyer sur

Récupère la fréquence VFO avant le balayage démarre

13 14 15 16 17 18 19 20 21

9-6

SCANS

99ch

00ch

01ch 02ch 03ch

04ch

05ch06ch50ch98ch

EXIT

Balayage de la mémoire et balayage de la mémoire de sélection

Balayage de la mémoire

(Exemple) Groupe : ALL (Chaque canal est dans le

groupe différent.)

Les canaux vierges sont sautés

Balaie à plusieurs reprises tous les canaux de mémoire à l'exception des limites de balayage de programme.

L Vous pouvez balayer les canaux de mémoire du groupe

souhaité uniquement.

LLes canaux vierges sont sautés. L Si au moins deux canaux de mémoire ne sont pas

sélectionnés, le balayage de mémoire ne démarre pas.

D Fonctionnement du balayage de la mémoire

1. Ouvrir l'écran SCAN.

» SCAN

2. Toucher [TYPE/SET].

Balayage de la mémoire de sélection

(Exemple) Groupe : ALL (Chaque canal est dans le

groupe différent.)

00ch

Seuls les canaux marqués d'un " " sont balayés.

99ch

" indique le canal sélectionné (marqué).

98ch

01ch

50ch

02ch

06ch

03ch

05ch

04ch

Balaie à plusieurs reprises l'ensemble ou l'une des 9 canaux de mémoires de sélection (★1 ~ ★9) qui ont été affectés en tant que canaux de mémoire de sélection.

L Vous pouvez balayer les canaux de mémoire de

sélection du groupe souhaité uniquement.

L Si au moins deux canaux de mémoire n’a pas été

enregistrés en tant que canaux de mémoire de sélection, le balayage de la mémoire de sélection ne démarrera pas.

D Fonctionnement du balayage de la

mémoire de sélection

1. Ouvrir l'écran SCAN.

» SCAN

2. Toucher [TYPE/SET].

Écran SCAN

3. Toucher [MEMO].

4. Toucher [SELECT] pour sélectionner l’élément, puis tourner

• Régler le groupe du canal* et les canaux de limite.

* Si vous ne spéciez pas le groupe, régler [Group] sur "ALL".

pour changer le réglage.

5. Toucher [SELECT] à plusieurs reprises pour fermer le mode d'édition, puis toucher [START].

• Le balayage de la mémoire démarre.

Désactivé lors d’un balayage de la mémoire

L Pour annuler le balayage, toucher [STOP] ou appuyer

sur

6. Pour fermer l'écran SCAN, appuyer sur

Clignote

Écran SCAN

3. Toucher [SEL].

4. Toucher [SELECT] pour sélectionner l’élément, puis tourner pour changer le réglage.

• Régler le groupe de canaux*, les canaux de limite et le numéro de balayage de sélection (Sel No.).

* Si vous ne spéciez pas le groupe, régler [Group] sur "ALL."

5. Toucher [SELECT] à plusieurs reprises pour quitter le mode d'édition, puis toucher [START] pour démarrer le balayage de mémoire de sélection.

Clignote

Désactivé lors d’un balayage de la mémoire

L Pour annuler le balayage, toucher [STOP] ou appuyer

sur

6. Pour fermer l'écran SCAN, appuyer sur

9-7

Balayage de la mémoire et balayage de la mémoire de sélection (Suite)

EXIT

SCANS

D Réglage des canaux de mémoire de

sélection

Balaie à plusieurs reprises uniquement les canaux de mémoire affectés en tant que canaux de mémoire de sélection (★1 ~ ★9).

L Vous ne pouvez pas affecter les canaux de limite de

balayage programmés (P00A/P49A ~ P00B/P49B) en tant que canaux de mémoire de sélection.

1. Toucher le numéro du canal de mémoire.

2. Toucher [GROUP].

Écran VFO/MEMORY

3. Tourner groupe.

, puis toucher pour sélectionner le

D Annulation des réglages du canal de

mémoire de sélection

Vous pouvez annuler le réglage de la mémoire de sélection en retirant l'affectation du canal de mémoire de sélection (★1 ~ ★9).

1. Toucher le numéro du canal de mémoire.

2. Toucher [SELECT] pendant 1 seconde.

3. Toucher l’option souhaitée pour annuler le réglage de la sélection.

L Toucher [All] pour annuler tous les réglages de

sélection (★1 à ★9) en même temps.

1 2 3 4 5 6 7 8 9 10 11 12 13

4. Tourner pour sélectionner le canal de mémoire que vous souhaitez affecter en tant que canal de mémoire de sélection.

5. Toucher [SELECT] pour sélectionner le numéro de balayage de sélection.

L Chaque pression alterne entre “★1” à “★9” et

“(aucune icône)”.

Écran VFO/MEMORY

Afché

6. Pour fermer l’écran VFO/MEMORY, appuyer sur

4. Toucher [YES] pour annuler le réglage de la sélection.

L Le réglage Select sélectionné est annulé et revient à

l'afchage précédent.

14 15 16 17 18 19 20 21

9-8

EXIT

SCANS

Balayage de la mémoire du mode sélectionné

(Exemple) Groupe : ALL (Chaque canal est dans le groupe

différent.)

WFM 00ch

99chWFM WFM

WFM

Balaie à plusieurs reprises le mode de réception sélectionné (ignorant les autres modes) pendant le balayage de la mémoire, à l'exception des canaux de limite de balayage programmé (P00A/P49A ~ P00B/P49B).

D Réglage du mode de réception

1. Sélectionner le mode de réception.

2. Ouvrir l'écran SCAN.

» SCAN

3. Toucher [TYPE/SET].

AM WFM WFM

01ch 02ch 03ch

Tous les modes sont sautés, à l'exception du mode WFM.

AM AM WFM

04ch

05ch06ch50ch98ch

Réglage de la fréquence de saut

Vous pouvez dénir une fréquence en tant que

fréquence de saut qui sera sautée (ignorée) lors d’un balayage VFO*.

* Balayage programmé, Balayage programmé précis,

Balayage d'écriture de mémoire automatique, Balayage ∂F

et Balayage ∂F précis

D Réglage de la fréquence de saut

z Maintenir enfoncé pendant 1 seconde

lorsqu'un signal est reçu et le balayage sera mis en pause.

• La fréquence est enregistrée en tant que canal de saut de balayage (S00 ~ S99).

L “PSKIP (Program SKIP)” est afché sur le canal de

saut.

L Lors d’un balayage VFO, la fréquence de saut n’est

pas ignorée.

D Annulation de la fréquence de saut

1. Toucher le numéro du canal de mémoire.

Écran SCAN

4. Toucher [MODE].

5. Toucher [SELECT] pour sélectionner l’élément, puis tourner pour changer le réglage.

• Réglez le groupe du canal et les canaux de limite.

L Vous ne pouvez pas modier le mode de réception

sur cet écran.

6. Toucher [SELECT] à plusieurs reprises pour fermer le mode d'édition, puis toucher [START].

• Le balayage de la mémoire du mode sélectionné démarre.

L “MODE SELECT MEMORY SCAN” et les points

décimaux clignotent pendant le balayage.

Clignote

2. Toucher [SKIP].

L Chaque pression alterne entre “SKIP,” “PSKIP” et

“(aucune icône)”.

Écran VFO/MEMORY

L"PSKIP" disparaît et le réglage de saut est annulé.

3. Pour fermer l’écran VFO/MEMORY, appuyer sur .

Désactivé lors d’un balayage de la mémoire

• Toucher [STOP] pour annuler le balayage.

7. Pour fermer l'écran SCAN, appuyer sur

9-9

EXIT

SCANS

Réglage du Saut Temporaire

Vous pouvez dénir une fréquence en tant que saut

temporaire de fréquence qui sera sauté (ignoré) lors d’un balayage VFO* ou d'un balayage de mémoire, pendant une période de temps (par défaut : 5 minutes).

* Balayage programmé, Balayage programmé précis,

Balayage d'écriture de mémoire automatique, Balayage ∂F

et Balayage ∂F précis.

1. Démarrer un balayage de VFO ou de mémoire.

» MEMORY

2. Appuyer sur

• QUICK MENU s’afche.

3. Lorsque le balayage est mis en pause et si vous souhaitez sauter le signal reçu, toucher [Temporary Skip].

L Une pression pendant le balayage fera retentir un bip

et provoquera la fermeture de QUICK MENU.

Saut de canal pour le balayage de mémoire

Vous pouvez dénir un canal de mémoire sélectionné

en tant que canal de saut (SKIP ou PSKIP) qui sera sauté lors d'un balayage de mémoire.

L Vous ne pouvez pas affecter les canaux de limite de

balayage programmés (P00A/P49A ~ P00B/P49B) en tant que canaux de saut.

1. Ouvrir l'écran MEMORY.

» MEMORY

2. Tourner canal de mémoire dont vous souhaitez régler ou effacer le réglage du saut.

L Appuyer sur ou pour modier le

groupe.

et toucher pour sélectionner le

1 2 3 4 5 6 7 8 9 10

QUICK MENU

• Le Saut Temporaire est déni, puis le balayage reprend.

CONSEIL : Informations sur le Saut Temporaire

• Vous pouvez congurer jusqu’à 5 sauts de fréquences. Lorsque vous réglez la 6ème fréquence, la fréquence la plus ancienne sera supprimée.

Écran MEMORY

3. Appuyer sur

4. Toucher [SKIP].

• L’écran SKIP s’afche.

5. Toucher l'option de votre choix.

• OFF : Efface les réglages de saut.

• SKIP : Sauté pendant un balayage de mémoire.

( Pas de saut pendant un balayage de VFO.)

• PSKIP : Sauté pendant un balayage de VFO ou de la mémoire.

11 12 13 14 15 16 17 18 19 20 21

• Le Saut Temporaire est annulé lorsque :

- Le temps déni sur la Minuterie de saut

temporaire est écoulé.

- Vous éteignez le récepteur.

- Vous annulez le balayage.

• "SKIP" est afché.

6. Pour fermer l'écran MEMORY, appuyer sur

9-10

EXIT

SCANS

Fonction de Contrôle vocal du silencieux

Modes FM, WFM, AM et SSB

La fonction de Contrôle vocal du silencieux (VSC) ouvre le silencieux ou arrête le balayage uniquement lorsque de composants vocaux sont détectés dans le signal.

L Elle s’avère pratique pour recevoir uniquement les

communications vocales.

1. Appuyer sur .

2. Toucher [VSC].

• Chaque pression permet d'activer ou de désactiver la fonction VSC.

• "VSC" apparaît lorsque la fonction est activée.

AlluméAfché

Fonctionnement du balayage de tonalité

Mode FM

L'IC-R8600 peut détecter une fréquence de tonalité sous le seuil de l'audition ou le code DTCS dans un

signal reçu. Il est possible de congurer la fréquence

de tonalité ou code DTCS nécessaire pour activer le silencieux.

1. Sur l’écran FUNCTION, toucher [TONE] pendant 1 seconde.

2. Toucher [T-SQL TONE] ou [DTCS CODE]. (Exemple : T-SQL TONE)

3. Toucher [T-SCAN].

3. Pour fermer le menu de réglage, appuyer sur

NOTE :

La fonction VSC est conçue pour ne pas détecter un signal audio en continu. Lors de la réception d’un signal tel qu'un programme de diffusion radiophonique contenant un son audio continu, l’audio reçu peut se trouver décomposé. En pareil cas, désactiver la fonction VSC.

• Le balayage de tonalité démarre.

InformationsL

• Les fréquences ou les codes de tonalité sélectionnés

sont balayés, et “SCAN” clignote sous l'afchage de la

fréquence.

• Le son audio est mis en sourdine.

•

La vitesse de balayage est lente lorsque le silencieux est ouvert, et rapide lorsque le silencieux est fermé.

4. Lorsque la fréquence de tonalité ou code de tonalité est détecté, le balayage de tonalité se met en pause.

Clignote pendant le balayage

• La fréquence ou le code détecté est réglé automatiquement.

5. Pour annuler le balayage, toucher [T-SCAN] à nouveau.

L La dernière fréquence de tonalité ou le dernier code

balayé est afché.

6. Pour fermer l'écran TONE FREQUENCY, appuyer sur

9-11

EXIT

HORLOGE ET MINUTERIE

Réglage de l'heure et de la date Serveur de l'heure NTP

Régler manuellement la date et l'heure sans accéder au serveur de gestion.

D Réglage de la date

1. Ouvrir l'écran Date.

» SET > Time Set > Date/Time > Date

2. Toucher [+] ou [–] pour régler la date.

3. Toucher [SET] pour enregistrer la saisie.

4. Pour fermer l'écran Date, appuyer plusieurs fois sur

D Réglage de l’heure

1. Ouvrir l'écran Time.

» SET > Time Set > Date/Time > Time

2. Toucher [+] ou [–] pour régler l’heure actuelle.

3. Toucher [SET] pour enregistrer la saisie.

La fonction NTP synchronise régulièrement l’horloge interne avec le serveur de gestion de l’heure.

L Pour utiliser cette fonction, une connexion Internet est

nécessaire.

D Exécution de la synchronisation

temporelle

L'IC-R8600 accède à l’adresse du serveur NTP

dénie dans l'élément “NTP Server Address”.

1. Ouvrir l’écran DATE/TIME.

» SET> Time Set > Date/Time

2. Toucher <<NTP TIME SYNC>>.

• La boîte de dialogue "Connecting to the NTP server"

s'afche.

3. Lorsque la boîte de dialogue "Succeed" s’affiche, toucher [OK].

4. Pour fermer l'écran DATE/TIME, appuyer plusieurs fois sur

1 2 3 4 5 6 7 8 9 10 11 12 13

4. Pour fermer l'écran Time, appuyer plusieurs fois sur

REMARQUE : Batterie de secours pour l’horloge interne

L'IC-R8600 dispose d’une batterie rechargeable au lithium pour conserver les informations de l'horloge interne. Si vous raccordez le récepteur à une source d’alimentation, cela rechargera la batterie et les réglages de l'heure demeureront corrects. Cependant, si vous ne raccordez pas le récepteur à une source d’alimentation pendant une longue période de temps, la batterie se déchargera. Dans ce cas, le récepteur réinitialisera l’horloge interne. Si vous n’utilisez pas le récepteur pendant une longue période, nous vous recommandons de raccorder le récepteur à une source d’alimentation au moins une fois par mois. La période de chargement est de deux jours, que le récepteur sous allumé ou éteint.

D Réglage de l’adresse du serveur NTP

1. Ouvrir l’écran DATE/TIME.

» SET > Time Set > Date/Time

2. Toucher [NTP Server Address].

3. Saisir l’adresse à l'aide du clavier, puis toucher [ENT].

4. Pour fermer l'écran DATE/TIME, appuyer plusieurs fois sur

14 15 16 17 18 19 20 21

10-1

Horloge et minuterie

EXIT

Minuterie

D Réglage de la minuterie de mise en

veille

La minuterie de mise en veille éteint automatiquement l’alimentation du récepteur au terme de la période

dénie.

• Plage de réglage : 5 ~ 120 minutes (par pas de 5 minutes)

1. Maintenir enfoncé pendant 1 seconde.

2. Toucher [Sleep Timer].

3. Tourner pour régler la durée de temps souhaitée.

D Réglage du Minuteur journalier

L'IC-R8600 s'allume et s'éteint automatiquement au

jour et à l’heure spéciés.

L Vous pouvez congurer jusqu’à 3 emplacements de

minuterie pour le réglage de la minuterie.

1. Maintenir enfoncé pendant 1 seconde.

2. Toucher pour sélectionner un emplacement de minuterie.

Écran TIMER

3. Tourner pour régler chaque élément de

l'emplacement de la minuterie. (Exemple : TIMER1).

L Appuyer sur pour revenir aux réglages par

défaut ou pour annuler.

4. Toucher [SET].

• La DEL de minuterie s’allume en orange.

• 10 secondes avant que le délai de la minuterie de mise en veille ne se termine, le récepteur commence à émettre un bip et la DEL de la minuterie clignote, puis s'éteint.

L Lorsque la minuterie de mise en veille se termine, la

période de temps dénie à l’étape 3 est effacée.

L Chaque pression sur

minuterie.

arrête et reprend la

5. Pour fermer l'écran TIMER, appuyer plusieurs fois sur

REMARQUE : Informations sur la Précision de la minuterie

Étant donné que la Minuterie de mise en veille

effectue le décompte par pas en «minutes» (et non pas en «secondes»), il risque d’y avoir un maximum de 59 secondes d’erreur.

4. Après avoir configuré la Minuterie, appuyer sur [<<Set>>].

• La boîte de dialogue "Set Timer?" s’afche.

5. Toucher [YES].

• La DEL de minuterie s’allume en orange.

L Lorsque la minuterie d'arrêt d'alimentation est réglée

:10 secondes avant que le délai de la minuterie de mise

en veille ne se termine, le récepteur commence à émettre un bip et la DEL de la minuterie clignote, puis s'éteint.

L Chaque pression sur arrête et reprend la minuterie.

Jour de la semaine

Heure de mise sous tension

Répétition activée

10-2

Minuterie activée

Pour fermer l'écran TIMER, appuyer plusieurs fois

sur

Heure de mise hors tension

Canal réservé

Minuterie (Suite)

Horloge et minuterie

D Éléments de réglage de la Minuterie

Timer Status (Défaut : OFF)

Active ou désactive cet emplacement de minuterie. Activer ce réglage pour activer la Minuterie.

L apparaît dans l'emplacement lorsque la Minuterie est activée.

Reservation Timer (Défaut : 00:00) Règle l’heure de mise sous tension au format 24 heures.

L Si vous utilisez la Minuterie pour mettre l’appareil hors

tension, appuyer sur

effacer la Minuterie de réservation.

Power OFF Timer (Défaut : --:--) Règle l’heure de mise hors tension au format 24 heures.

L Si vous utilisez la Minuterie pour mettre l’appareil sous

tension, appuyer sur

effacer la Minuterie de mise hors tension.

NOTE: Si vous réglez la Minuterie de mise hors tension de façon à ce qu'elle soit plus tôt que la Minuterie de

réservation, le récepteur ne s'éteindra pas automatiquement.

Par exemple, si la Minuterie de réservation est réglée sur "8:00" et que la Minuterie de mise hors tension est réglée

"7:30", le récepteur ne s'éteindra pas automatiquement.

Reservation Channel (Défaut : ----) Sélectionne le numéro du canal de mémoire qui

s’afche au démarrage. Lorsque la Minuterie de

réservation est activée, l'IC-R8600 démarre avec le canal de mémoire sélectionné.

L Vous pouvez sélectionner le canal de mémoire de votre

choix, à l’exception d’un canal vierge.

L Si vous souhaitez démarrer avec le canal de mémoire

actuellement sélectionné, appuyer sur touchez [Clear].

L Même si le récepteur est allumé, le canal de mémoire

actuellement sélectionné est automatiquement modié au

canal de mémoire sélectionné.

Day of the Week (par défaut): --- Sélectionne le jour de la semaine pour activer la

Minuterie chaque semaine.

• Si vous voulez activer la minuterie tous les jours, appuyer sur

puis toucher [Clear].

puis toucher [Clear] pour

puis

D Informations sur l'enregistrement de la

Minuterie

Vous pouvez démarrer l’enregistrement à l’aide de la

Minuterie.

z Démarrage de l’enregistrement puis mise hors

tension du récepteur.

• Lorsque l'IC-R8600 est mis sous tension au moyen de la

Minuterie, l'enregistrement démarre automatiquement en fonction des réglages d'enregistrement prédénis.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

Repeat Setting (Défaut : OFF)

Sélectionne l’option de répétition de la minuterie.

• OFF : La minuterie ne s'active qu'une seule fois.

( L'élément d'État de la Minuterie sera automatiquement

réinitialisé sur "OFF" après l'activation de la Minuterie.)

• ON :

L apparaît dans l’emplacement lorsque "ON" est sélectionné.

<<Set>>

Toucher pour mémoriser les réglages de la minuterie

et pour démarrer la Minuterie.

La Minuterie sera activée tous les jours, ou chaque

semaine si un jour de la semaine a été sélectionné.

10-3

EXIT

SET MODE

Description du mode Réglage

Vous pouvez utiliser l'écran du mode Réglage pour

congurer des valeurs ou des réglages de fonction

rarement changés.

CONSEIL : Le mode Réglage est construit selon une structure arborescente. Vous pouvez vous diriger vers le niveau d'arborescence suivant ou revenir en arrière en

fonction de l'élément sélectionné.

D Ouverture du mode Réglage

1. Appuyer sur

• Ouvre l'écran MENU.

2. Toucher [SET].

Écran MENU

3. Tourner souhaité.

pour sélectionner l'élément

6. Tourner pour sélectionner l'option désirée, puis appuyer sur pour la configurer.

InformationsL

• Il est également possible sélectionner l'option en la

touchant directement ou en touchant [▲/+] ou [▼/–]

sur l'écran.

• Pour continuer de régler d'autres éléments dans le même niveau d'arborescence, répéter l'étape 6.

• Pour continuer de régler

niveau d'arborescence différent, appuyer sur

pour revenir au niveau d'arborescence précédent.

d'autres éléments dans un

4. Appuyer sur pour aller vers le niveau d'arborescence suivant.

L Il est également possible d'aller au niveau

d'arborescence suivant en touchant directement la rubrique désirée sur l'écran.

L Pour revenir au niveau d'arborescence précédent,

appuyer sur

5. Répéter les étapes 3 et 4 pour ouvrir l'écran de réglage de l'élément souhaité.

7. Pour fermer l'écran SET, appuyer plusieurs fois sur

CONSEIL : Comment rétablir les réglages par défaut

Une pression sur

rapide, puis toucher “Default” pour rétablir les réglages par défaut.

permet d'afcher le Menu

11-1

Tone Control Function

SET MODE

» SET > Tone Control > FM

HPF/LPF (Défaut : – – – – – – – – –) Règle les fréquences de coupe du ltre passe-haut et

du ltre passe-bas de l'audio reçu par pas de 100 Hz.

Gammes sélectionnables :

• HPF : 100 ~ 2 000 Hz

• LPF : 500 ~ 2 400 Hz

Bass (Défaut : 0)

Treble (Défaut : 0)

Règle le niveau de basse ou d'aigu de l'audio reçu.

• Plage : –15 ~ +15

De-Emphasis(50k) (Défaut : OFF)

De-Emphasis(15k) (Défaut : ON)

De-Emphasis(7k) (Défaut : ON)

Active ou désactive le circuit de désaccentuation pour

chaque bande passante ou ltre (50k/15k/7k).

• OFF : Le circuit de désaccentuation est désactivé.

• ON : Le circuit de désaccentuation est activé pour la bande passante sélectionnée.

» SET > FUNCTION

Beep Level (Défaut : 50%) Dénit le volume de sortie des bips.

• Plage : 0 ~ 100%

L Si la rubrique “Beep (Conrmation)” est réglée sur “OFF”,

aucun bip n'est émis.

Beep Level Limit (Défaut : ON) Limite ou non le volume au niveau spécié.

• OFF : Ne limite pas le niveau de volume.

• ON : Limite le niveau de volume. Tourner le niveau de volume.

Beep (Conﬁrmation) (Défaut : ON) Permet d'activer ou de désactiver le bip de conrmation.

• OFF : N'émet pas de bip.

• ON : Émet le bip lorsqu’une touche est enfoncée.

L Si la rubrique “Beep Level” est réglée sur “0%”, aucun bip

n'est émis.

SPEECH >

Sélectionne la langue des annonces vocales.

• English : Annonce vocale en anglais.

• Japanese : Annonce vocale en japonais.

SPEECH Language (Défaut : English)

à nouveau n’augmentera pas

1 2 3 4 5 6 7 8 9 10 11 12

» SET > Tone Control > WFM

Bass (Défaut : 0)

Treble (Défaut : 0)

Règle le niveau de basse ou d'aigu de l'audio reçu.

• Plage : –15 ~ +15

» SET > Tone Control > AM/SSB/CW/FSK/

D-STAR/P25/dPMR/NXDN/DCR

HPF/LPF (Défaut : – – – – – – – – –)

Règle les fréquences de coupe du ltre passe-haut et du ltre passe-bas de l'audio reçu par pas de 100 Hz.

Gammes sélectionnables :

• HPF : 100 ~ 2 000 Hz

• LPF : 500 ~ 2 400 Hz

Bass (Défaut : 0)

Treble (Défaut : 0)

Règle le niveau de basse ou d'aigu de l'audio reçu.

• Plage : –15 ~ +15

SPEECH > SPEECH Speed (Défaut : Fast)

Sélectionne le débit vocal.

• Slow : Le débit vocal est lent.

• Fast : Le débit vocal est rapide.

SPEECH > S-Level SPEECH (Défaut : ON)

Permet d'activer ou de désactiver l'annonce vocale de

force du signal du compteur S.

• OFF : Lorsque vous appuyez sur et le mode de réception sont annoncés.

• ON:

SPEECH > MODE SPEECH (Défaut : OFF)

Permet d'activer ou de désactiver l'annonce vocale du mode de réception.

• OFF : Le mode de réception n’est pas annoncé.

• ON : Le mode de réception est annoncé lorsque

SPEECH > SCAN SPEECH (at Receive Pause)

(Défaut : OFF)

Permet d'activer ou de désactiver l'annonce vocale de

la fréquence.

• OFF : La fréquence n’est pas annoncée.

• ON :

L Si l’élément “S-Level SPEECH” est réglé sur “On”, le

Lorsque vous appuyez sur , le niveau du compteur

S, la fréquence et le mode de réception sont annoncés.

vous modiez celui-ci.

Lorsqu’un signal est reçu pendant un balayage, la fréquence et le mode de réception sont annoncés.

niveau du compteur S est également annoncé.

, la fréquence

13 14 15 16 17 18 19 20 21

11-2

SET MODE

MAIN DIAL

Fonction (Suite)

SPEECH > SPEECH Output for Ext connectors

(Défaut : All)

Sélectionne la condition d'annonce vocale à émettre à

partir des bornes externes (USB, LAN, AF/IF et EXT-SP).

• OFF : L’annonce vocale n’est pas émise.

• Push/Touch : L’annonce est émise lorsque vous appuyez sur ou lorsque vous touchez l’écran.

• All : L’annonce vocale est émise lorsque vous appuyez sur ou que vous touchez l’écran, ou lorsqu’un signal est

reçu pendant un balayage.

L L’annonce vocale ne sera pas émise si [S-Level SPEECH],

[MODE SPEECH] ou [SCAN SPEECH] est réglé sur “OFF”.

SPEECH > SPEECH Output for Recording (Défaut : All)

Sélectionne la condition d'enregistrement de l'annonce vocale.

• OFF :

L’annonce vocale n’est pas enregistrée.

• Push/Touch : L’annonce est enregistrée lorsque vous appuyez sur ou lorsque vous touchez l’écran.

• All : L’annonce vocale est enregistrée lorsque vous appuyez sur ou que vous touchez l’écran, ou lorsqu’un

signal est reçu pendant un balayage.

L L’annonce vocale ne sera pas enregistrée si [S-Level SPEECH],

[MODE SPEECH] ou [SCAN SPEECH] est réglé sur “OFF”.

MAIN DIAL Auto TS (Défaut : High) Règle la fonction Pas de Syntonisation Automatique

pour

Le pas de syntonisation varie automatiquement selon la vitesse de rotation sélectionné en cas de rotation rapide de

• OFF :

• LOW : Environ 2 fois plus rapide.

• HIGH :

Le Pas de Syntonisation Automatique est désactivé.

Environ 5 fois plus rapide lorsque le pas de syntonisation est réglé sur 1 kHz ou sur des pas plus réduits. Environ 2 fois plus rapide lorsque le pas de syntonisation est réglé sur 5 kHz ou des pas plus grands.

AFC Limit (Défaut : ON)

Permet de sélectionner ou non la limitation de la

gamme de fréquence de décalage pour la fonction AFC.

• OFF : Ne limite pas la gamme de déviation de la fréquence.

• ON : Limite le gamme de déviation de la fréquence en fonction du tableau ci-dessous.

Mode de réception

DIGITAL 5 kHz

FM/DIGITAL 7 kHz

FM 50 kHz WFM 200 kHz

Largeur du

ﬁltre

10 kHz

15 kHz

Limite de plage AFC

±3,5 kHz ±7 kHz ±5 kHz ±10 kHz ±25 kHz ±100 kHz

[NOTCH] Switch (AM) (Défaut : Auto/Manual)

SPEECH > SPEECH Level (Défaut : 50%)

Dénit le volume de sortie de l'annonce vocale.

• Plage : 0 ~ 100%

[SPEECH/LOCK] Switch (Défaut : SPEECH/LOCK)

Sélectionne l'action de la touche

• SPEECH/LOCK : Appuyer sur active la fonction

d'Annonce vocale. Maintenir enfoncé permet d’activer et de désactiver la

fonction de Verrouillage.

• LOCK/SPEECH :

Appuyer sur active ou

désactive la fonction de Verrouillage. Maintenir enfoncé active la fonction d'Annonce vocale.

[P.LOCK] Switch (Défaut : ALL)

Sélectionne l’action de la touche

L et ne sont pas verrouillés.

• ALL :

• KEY :

Toutes les commandes sont désactivées. Toutes les commandes sont désactivées,

à l'exception de et .

L Lorsque vous maintenez enfoncé pendant 1

seconde, le rétroéclairage de l’afchage est éteint.

Lorsque “KEY” est sélectionné et lorsque le Verrouillage du

Panneau est activé, tourner rétroéclairage de l’écran.

ou active le

[NOTCH] Switch (SSB) (Défaut : Auto/Manual) Sélectionne le type de la fonction Notch utilisée dans

le mode SSB ou AM.

• Auto :

• Manual : Uniquement le ltre de notch manuel (MN).

• Auto/Manual :

Uniquement le ltre de notch automatique (AN).

Les deux ltres de notch automatique et manuel.

SSB/CW Synchronous Tuning (Défaut : OFF) Permet d'activer ou de désactiver la fonction Décalage

de la fréquence afchée. Cette fonction décale automatiquement la fréquence

pour accorder la note en CW lors du changement de

mode de fonctionnement entre SSB et CW.

• OFF :

Reste sur la fréquence même lorsque le mode de fonctionnement est alterné entre SSB et CW.

• ON : Dévie la fréquence lorsque le mode de fonctionnement est

alterné

entre SSB et CW

an de conserver la réception du signal.

CW Normal Side (Défaut : LSB)

Sélectionne le point de porteuse en mode CW.

• LSB : Côté LSB.

• USB : Côté USB.

Screen Capture [POWER] Switch (Défaut : OFF) Affecte la fonction Capture d'écran à

• OFF :

• ON : agit comme touche de Capture d'écran.

n'agit pas comme touche de Capture d'écran.

11-3

Function (Suite) Digital Set (Suite)

SET MODE

Screen Capture File Type (Défaut : PNG) Sélectionne le format de chier pour la fonction Capture d'écran.

• Options : PNG ou BMP

Keyboard Type (Défaut : Full Keyboard)

Règle le type du clavier de saisie entre le Clavier complet et le Clavier réduit.

• Ten-key : Type clavier réduit

• Full Keyboard : Type clavier complet

Vous pouvez saisir des lettres majuscules, des lettres minuscules, des nombres, certains symboles et des espaces avec ce type de clavier.

L Lorsque l’écran d'édition s’afche, appuyer sur pour

ouvrir QUICK menu, puis sélectionner le type de clavier souhaité.

Keyboard Type (Défaut : French) Vous pouvez choisir le type de clavier en fonction de la langue.

• Options : English, German et French

REF Adjust

Permet d’étalonner la fréquence de référence interne (10 MHz).

• Plage : 0 ~ 100%

Digital Set

» SET > Digital Set

Digital Monitor (Défaut : Auto)

Sélectionne le mode de réception lorsque

enfoncé en mode DIGITAL.

• Auto : Réception en mode DIGITAL ou en mode

FM, en fonction du signal reçu.

• Digital : Réception en mode DIGITAL.

• Analog : Réception en mode FM.

Digital Mode Select (Défaut : (All modes selected))

Sélectionne les options du mode DIGITAL. Seuls les modes

vériés sont afchés en tant qu'option sur l'écran [MODE].

• Options : D-STAR, P25, dPMR, NXDN-n, NXDN-vn

et DCR

RX History Log > RX History Log (Défaut : OFF)

Vous pouvez enregistrer les journaux de Réception

d’appels sur une carte SD au format CSV.

• OFF : N'enregistre pas de journal.

• ON : Enregistre les journaux.

RX History Log > CSV Format > Separator/Decimal

(Défaut : Sep [,] Dec [.])

Sélectionne le séparateur et le caractère décimal pour

le format CSV.

• Sep [,] Dec [.] :

• Sep [;] Dec [.] :

• Sep [;] Dec [,] :

L La valeur par défaut diffère suivant la version du récepteur.

Le séparateur est “,” et la décimale est “.” Le séparateur est “;” et la décimale est “.” Le séparateur est “;” et la décimale est “,”

est

11-4

RX History Log > Date > Date (Défault : yyyy/mm/dd)

Permet de sélectionner le format de la date entre “yyyy/mm/dd”, “mm/dd/yyyy” et “dd/mm/yyyy”. (y : année, m : mois, d : jour)

L* La valeur par défaut peut différer en fonction de la

version du récepteur.

D-STAR Standby Beep (Défaut : ON) Permet d’activer et de désactiver la fonction de bip de

veille.

• OFF : Désactive la fonction.

• ON : Un bip retentit après qu'un signal reçu

disparaît, en mode DV (D-STAR).

D-STAR Auto Detect (Défaut : OFF) Permet d'activer ou de désactiver la fonction de

détection automatique du mode DV (D-STAR).

• OFF : Désactive la fonction. Le mode de réception

est réglé sur le mode DV.

• ON : Passe automatiquement et temporairement

au mode FM, lorsqu'un signal FM est reçu en

mode DV.

RX Record (D-STAR RPT) (Défaut : All) Enregistre l’historique d'appels reçus lorsqu’un signal

DV (D-STAR) est reçu.

• ALL : Enregistre jusqu'à 50 appels.

• Latest Only : Enregistre uniquement le dernier appel.

D-STAR EMR AF Level (Défaut : 20%) Régler le niveau de sortie audio pour le cas où un si-

gnal de communication EMR (Enhanced Monitor Re- quest) est reçu en mode DV (D-STAR). Plage : 0 ~ 100%

L Lorsqu’un signal EMR est reçu, l’audio sera émis au

niveau programmé ou au niveau de [AF GAIN], selon la

valeur la plus élevée.

LPour désactiver le réglage, réglez-le sur “0%”.

Fast Unmute (NXDN) (Défaut : ON) Sélectionne l’état de mise en sourdine pour la fonction

de Cryptage dans le mode NXDN. Cette fonction permet d’annuler la mise en sourdine sans conrmer si

la clé de cryptage est correcte ou non.

OFF: Annule la mise en sourdine après avoir conrmé

que la clé de cryptage est correcte.

• ON: Annule la mise en sourdine sans conrmer si la clé de cryptage est correcte ou non.

L Si vous souhaitez éviter de couper le début de l’audio reçu, réglez

sur « ON ».

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

SET MODE

Connectors

» SET > Connectors

Phones Level Ratio (Défaut : 1.00)

Règle le rapport de sortie du niveau de sortie du haut-

parleur et du niveau de sortie du casque.

• Plage : 0,40 ~ 2,00

AF/IF > Output Select (Défaut : AF)

Sélectionne la sortie du signal sur [AF/IF].

• AF : Le signal AF démodulé est émis.

• IF : Un signal IF à 12 kHz est émis.

L Vous pouvez écouter la diffusion Digital Radio

Mondiale (DRM) avec le récepteur de logiciel

d'application s'il est installé sur votre PC.

AF/IF >

AF Output Level (Défaut : 50%)

Règle le volume de sortie AF de [AF/IF].

• Plage : 0 ~ 100%

L À 50% (par défaut), le niveau de sortie est de 200 mV (RMS).

AF/IF > AF SQL (Défaut : OFF (OPEN))

Sélectionne l'activation ou non de la sortie audio via [AF/ IF] en fonction du silencieux et des niveaux du signal.

• OFF(OPEN) :

Le silencieux est toujours ouvert indépendamment du silencieux et des niveaux du signal.

• ON :

Le silencieux s’ouvre et se ferme en fonction du silencieux et des niveaux

du signal.

AF/IF > AF Beep/Speech... Output (Défaut : OFF)

Règle l'état de sortie audio des annonces vocales et

des bips du port [AF/IF].

• OFF : Le bip et l'annonce vocale ne sont pas émis par le port [AF/IF].

• ON : Le bip et l'annonce vocale sont émis par le

port [AF/IF].

AF/IF > IF Output Level (Défaut : 50%)

Règle le niveau de sortie IF du port [AF/IF].

• Plage : 0 ~ 100%

L À 50% (par défaut), le niveau de sortie est de 200 mV (RMS).

USB (Front) > Output Select (Défaut : AF)

Sélectionne la sortie du signal sur [USB] sur le panneau avant.

• AF : Le signal AF démodulé est émis.

• IF : Un signal IF à 12 kHz est émis.

L Vous pouvez écouter la diffusion Digital Radio

Mondiale (DRM) avec le récepteur de logiciel

d'application installé sur votre PC.

USB (Front) >

AF Output Level (Défaut : 50%)

Dénit le niveau de sortie AF du port [USB] sur le

panneau avant.

• Plage : 0 ~ 100%

USB (Front) > AF SQL (Défaut : OFF (OPEN))

Sélectionne l'activation ou non de la sortie audio via

[USB] sur le panneau avant en fonction du silencieux et

des niveaux du signal.

• OFF(OPEN) :

Le silencieux est toujours ouvert indépendamment du silencieux et des niveaux du signal.

• ON :

Le silencieux s’ouvre et se ferme en fonction du silencieux et des niveaux

du signal.

USB (Front) > AF Beep/Speech... Output (Défaut : OFF)

Règle l'état de sortie audio des annonces vocales et des bips du port [USB] sur le panneau avant.

• OFF : Le bip et l'annonce vocale ne sont pas émis par le port [USB] sur le panneau avant.

• ON : Le bip et l'annonce vocale sont émis par le port [USB] sur le panneau avant.

USB (Front) > IF Output Level (Défaut : 50%)

Dénit le niveau de sortie IF (12 kHz) du port [USB]

sur le panneau avant.

• Plage : 0 ~ 100%

USB (Front) > Serial Function (Défaut : FSK Decode)

Sélectionne la sortie du signal sur [USB] sur le panneau avant.

• FSK Decode : Un signal FSK décodé est émis.

• D-STAR Data : Des données D-STAR sont émises.

USB (Front) > FSK Decode Baud Rate (Défaut : 9600)

Sélectionne le taux de transfert des données (débits en bauds) des signaux FSK décodés pour le port

[USB] sur le panneau avant.

• Options : 4800, 9600, 19200 ou 38400 (bps)

USB (Front) > D-STAR Data Baud Rate (Défaut : 9600)

Sélectionne le taux de transfert des données (débits en bauds) des signaux D-STAR décodés

pour le port

[USB] sur le panneau avant.

• Options : 4800 ou 9600 (bps)

USB (Rear) > Output Select (Défaut : AF)

Sélectionne la sortie du signal sur [USB] sur le panneau arrière.

• AF : Le signal AF démodulé est émis.

• IF : Un signal IF à 12 kHz est émis.

L Vous pouvez écouter la diffusion Digital Radio

Mondiale (DRM) avec le récepteur de logiciel

d'application installé sur votre PC.

USB (Rear) >

AF Output Level (Défaut : 50%)

Dénit le niveau de sortie AF du port [USB] sur le

panneau arrière.

• Plage : 0 ~ 100%

L À 50% (par défaut), le niveau de sortie est de 200 mV (RMS).

11-5

Connectors (Suite)

SET MODE

USB (Rear) > AF SQL (Défaut : OFF (OPEN))

Sélectionne l'activation ou non de la sortie audio via

[USB] sur le panneau arrière en fonction du silencieux et

des niveaux du signal.

• OFF(OPEN) :

• ON :

USB (Rear) > AF Beep/Speech... Output (Défaut : OFF)

Règle l'état de sortie audio des annonces vocales et des bips du port [USB] sur le panneau arrière.

• OFF : Le bip et l'annonce vocale ne sont pas émis par le port [USB] sur le panneau arrière.

• ON : Le bip et l'annonce vocale sont émis par le port [USB] sur le panneau arrière.

USB (Rear) > IF Output Level (Défaut : 50%)

Dénit le niveau de sortie IF (12 kHz) du port [USB] sur le

panneau arrière.

• Plage : 0 ~ 100%

USB (Rear) > Serial Function (Défaut : FSK Decode)

Sélectionne la sortie du signal sur [USB] sur le panneau arrière.

• FSK Decode : Un signal FSK décodé est émis.

• D-STAR Data : Des données D-STAR sont émises.

USB (Rear) > FSK Decode Baud Rate (Défaut : 9600)

Sélectionne le taux de transfert des données (débits en bauds) des signaux FSK décodés pour le port

[USB] sur le panneau arrière.

• Options : 4800, 9600, 19200 ou 38400 (bps)

USB (Rear) > D-STAR Data Baud Rate (Défaut : 9600)

Sélectionne le taux de transfert des données (débits en bauds) des signaux D-STAR décodés

[USB] sur le panneau arrière.

• Options : 4800 et 9600 (bps)

LAN > Output Select (Défaut : AF)

Sélectionne la sortie du signal sur [LAN].

• AF : Le signal AF démodulé est émis.

• IF : Un signal IF à 12 kHz est émis.

L Vous pouvez écouter la diffusion Digital Radio

Mondiale (DRM) avec un récepteur de logiciel

d'application installé sur votre PC.

LAN >

AF SQL (Défaut : OFF (OPEN))

Sélectionne l'activation ou non de la sortie audio via [LAN]

en fonction du silencieux et des niveaux du signal.

• OFF(OPEN) :

• ON :

Le silencieux est toujours ouvert indépendamment du silencieux et des niveaux du signal.

Le silencieux s’ouvre et se ferme en fonction

du silencieux et des niveaux du signal.

pour le port

Le silencieux est toujours ouvert indépendamment du silencieux et des niveaux du signal.

Le silencieux s’ouvre et se ferme en fonction

du silencieux et des niveaux du signal.

11-6

LAN > AF Speech Output (Défaut : OFF)

Règle l'état de sortie audio des annonces vocales du port [LAN].

• OFF : L'annonce vocale n'est pas émise par le port [LAN].

• ON : L'annonce vocale est émise par le port [LAN].

L Il convient de régler l'élément “AF SQL” sur “AF”.

CI-V >

CI-V Baud Rate (Défaut : Auto)

Sélectionne la vitesse de transfert des données Cl-V.

• Options : 4800, 9600, 19200 (bps) ou Auto

L Quand “Auto” est sélectionné, le débit en bauds est

automatiquement réglé selon le débit du contrôleur connecté.

CI-V > CI-V Address (Défaut : 96h)

Sélectionne l'adresse Cl-V.

• Plage : 02h ~ 96h ~ DFh

L“96 h” est l’adresse par défaut de l'IC-R8600.

CI-V >

CI-V Transceive (Défaut : ON)

Permet d'activer ou de désactiver la fonction

d'émission réception.

• OFF : l’état n’est pas émis.

• ON : l'état est émis.

CI-V >

USB/LAN→REMOTE Transceive Address

(Défaut : 00h)

Règle l'adresse utilisée pour commander à distance

le récepteur à l'aide du RS-R8600 en option (produit à venir), via le port [USB] ou [LAN].

Le signal de commande de l'équipement externe est émis depuis le port [REMOTE].

• Plage : 00h ~ DFh

CONSEIL : Lorsque plusieurs périphériques sont connectés.

L’adresse d’émission-réception par défaut est “00h”. Pour

commander un équipement spécialisé lorsque plusieurs

périphériques sont connectés, congurez la même adresse CI-V.

CI-V >

CI-V USB (Front) Baud Rate (Défaut : Auto)

Sélectionne la vitesse de transfert des données CI-V

pour [USB] sur le panneau avant.

• Options : 4800, 9600, 19200, 38400, 57600, 115200

(bps) ou Auto

L Quand “Auto” est sélectionné, le débit en bauds est

automatiquement réglé selon le débit du contrôleur connecté.

CI-V > CI-V USB (Front) Echo Back (Défaut : OFF)

Permet d'activer ou désactiver la fonction Écho des

données, en cas de commande à distance via le port

CI-V [USB].

• OFF : Désactive la fonction.

• ON : Active la fonction.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

SET MODE

Connectors (Suite)

CI-V > CI-V USB (Rear) Port (Défaut : Unlink from [REMOTE])

Permet de sélectionner le type de connexion interne entre le port [USB] situé sur le panneau arrière et le

port CI-V [REMOTE].

• Link to [REMOTE] :

Le port [USB] situé sur le panneau arrière et le

port CI-V [REMOTE] sont connectés en interne.

• Unlink from [REMOTE] : Le port [USB] situé sur le panneau arrière et le port

CI-V [REMOTE] ne sont pas connectés en interne. Chaque port fonctionne de façon indépendante. (une communication duplex peut être effectuée.)

CI-V > CI-V USB (Rear) Baud Rate (Défaut : Auto)

Sélectionne la vitesse de transfert des données CI-V (bps) pour [USB] sur le panneau arrière.

• Options : 4800, 9600, 19200, 38400, 57600, 115200 ou Auto

L Quand “Auto” est sélectionné, le débit en bauds est

automatiquement réglé selon le débit du contrôleur connecté.

L Ce réglage est valide seulement lorsque la rubrique “CI-V

USB Port” est réglée sur “Unlink from [REMOTE]”.

CI-V >

CI-V USB (Rear) Echo Back (Défaut : OFF)

Permet d'activer ou désactiver la fonction Écho des

données, en cas de commande à distance via le port

CI-V [USB].

• OFF : Désactive la fonction.

• ON : Active la fonction.

L Ce réglage est valide seulement lorsque la rubrique “CI-V

USB Port” est réglée sur “Unlink from [REMOTE]”.

External Meter Output (Défaut : Signal)

Sélectionne la sortie du signal sur [METER].

• Signal : Force du signal.

• Signal+SQL :

Force du signal et niveau du silencieux.

External Meter Level (Défaut : 50%)

Permet de régler la sortie du niveau de tension de [METER].

• Plage : 0 ~ 100%

L 8 V CC est émis à la déviation maximale (50%). (dans

une charge de 10 kΩ)

REF IN/OUT (Défaut : OFF)

Sélectionne la source du signal de la fréquence de ré- férence du récepteur.

• IN : utilise un signal de référence externe. REMARQUE : SÉLECTIONNEZ “OFF” ou

“OUT” si vous n'utilisez pas une source de signal externe ﬁable. Lorsque le niveau de la source de signal d’entrée est trop faible ou si la précision de la fréquence n’est pas élevée, l'afﬁchage de la fréquence clignote et le ré- cepteur ne fonctionne pas correctement.

• OFF : Ne réceptionne pas/n'émet pas le signal de ré- férence.

• OUT : Émet le signal de référence interne.

Network

» SET > Network

DHCP (Valid after Restart) (Défaut : ON)

Permet d'activer ou de désactiver la fonction DHCP.

• OFF : utilise l’adresse IP statique.

• ON : utilise la fonction DHCP. Si un serveur DHCP est dans votre environ-

nement réseau, l’adresse IP est obtenue auto- matiquement.

LCe réglage ne prend effet qu’après le redémarrage.

Adresse IP (Valid after Restart)

(Défaut : 192.168. 0. 10)

Déﬁnit l’adresse IP statique.

L Ce réglage est valable si “OFF” est sélectionné dans

l'élément [DHCP (Valid after Restart)].

LCe réglage ne prend effet qu’après le redémarrage.

Subnet Mask (Valid after Restart)

(Défaut : 255.255.255.0 (24bit))

Déﬁnit le masque de sous-réseau pour vous connecter à votre PC ou à un LAN (réseau local), par le biais de l’Ethernet. Tourner

• Plage : 128.0.0.0 (1 bit) ~ 255.255.255.252 (30 bit)

LCe réglage ne prend effet qu’après le redémarrage.

Default Gateway (Valid after Restart)

(Défaut : . . . )

Lorsque vous commandez à distance l'IC-R8600 à l'aide du RS-R8600 (produit à venir), le réglage d'une passerelle par défaut est nécessaire.

L Ce réglage est valable si “OFF” est sélectionné dans

l'élément [DHCP (Valid after Restart)].

LCe réglage ne prend effet qu’après le redémarrage.

Primary DNS Server (Valid after Restart)

(Défaut : . . . )

S’il y a deux adresses de serveur DNS, saisissez l’adresse du serveur DNS primaire.

LCe réglage ne prend effet qu’après le redémarrage.

2nd DNS Server (Valid after Restart)

(Défaut : . . . )

S’il y a deux adresses de serveur DNS, saisissez l’adresse du serveur DNS secondaire.

LCe réglage ne prend effet qu’après le redémarrage.

11-7

pour faire le réglage.

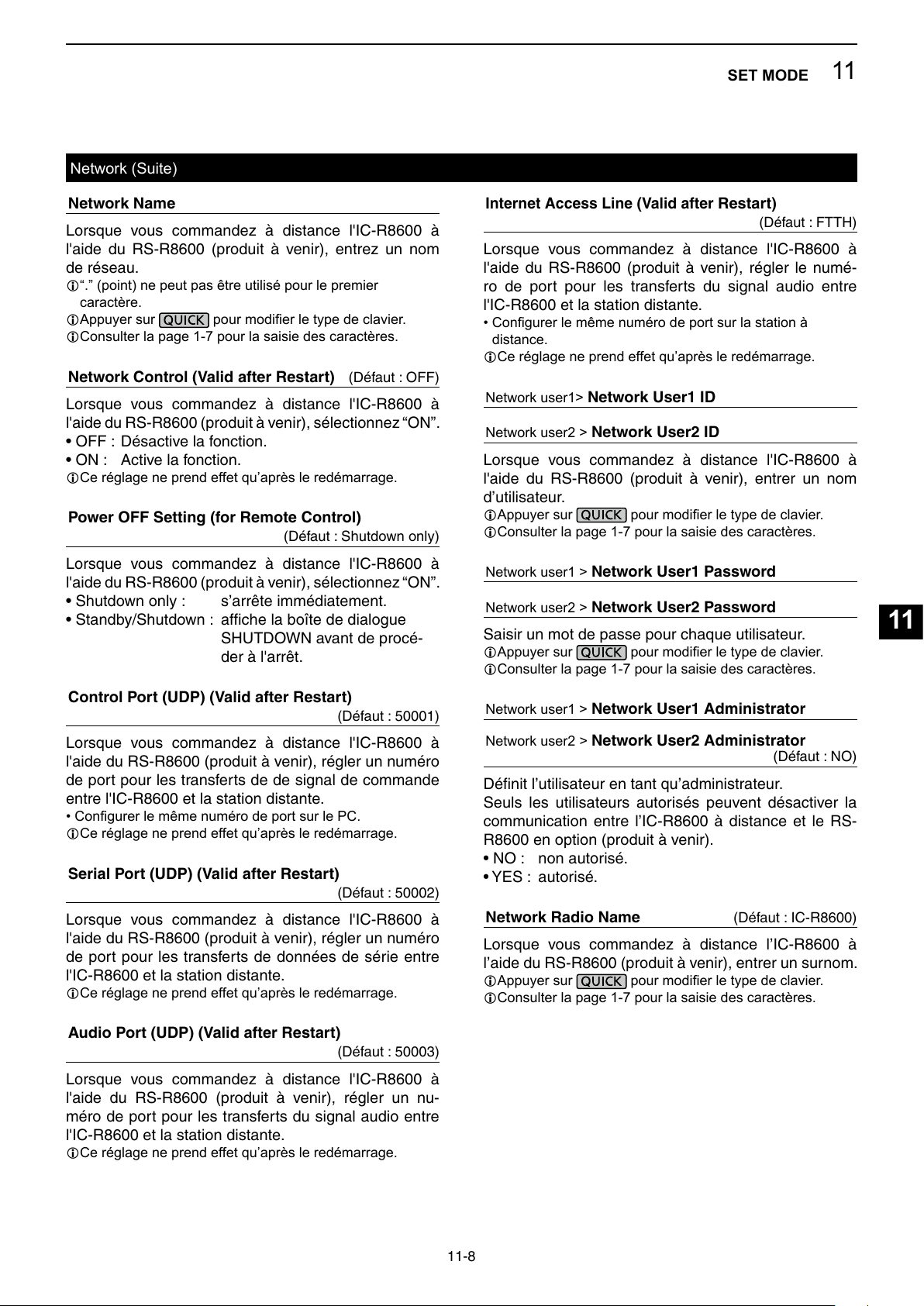

Network (Suite)

SET MODE

Network Name

Lorsque vous commandez à distance l'IC-R8600 à l'aide du RS-R8600 (produit à venir), entrez un nom de réseau.

L “.” (point) ne peut pas être utilisé pour le premier

caractère.

LAppuyer sur LConsulter la page 1-7 pour la saisie des caractères.

Network Control (Valid after Restart) (Défaut : OFF)

Lorsque vous commandez à distance l'IC-R8600 à l'aide du RS-R8600 (produit à venir), sélectionnez “ON”.

• OFF : Désactive la fonction.

• ON : Active la fonction.

LCe réglage ne prend effet qu’après le redémarrage.

Power OFF Setting (for Remote Control)

pour modier le type de clavier.

(Défaut : Shutdown only)

Lorsque vous commandez à distance l'IC-R8600 à l'aide du RS-R8600 (produit à venir), sélectionnez “ON”.

• Shutdown only : s’arrête immédiatement.

• Standby/Shutdown : afﬁche la boîte de dialogue SHUTDOWN avant de procé- der à l'arrêt.

Internet Access Line (Valid after

Lorsque vous commandez à distance l'IC-R8600 à l'aide du RS-R8600 (produit à venir), régler le numé- ro de port pour les transferts du signal audio entre l'IC-R8600 et la station distante.

• Congurer le même numéro de port sur la station à distance.

LCe réglage ne prend effet qu’après le redémarrage.

Network user1>

Network user2 > Network User2 ID

Lorsque vous commandez à distance l'IC-R8600 à l'aide du RS-R8600 (produit à venir), entrer un nom d’utilisateur.

LAppuyer sur pour modier le type de clavier. LConsulter la page 1-7 pour la saisie des caractères.

Network user1 >

Network user2 > Network User2 Password

Saisir un mot de passe pour chaque utilisateur.

LAppuyer sur pour modier le type de clavier. LConsulter la page 1-7 pour la saisie des caractères.

Network User1 ID

Network User1 Password

Restart)

(Défaut : FTTH)

1 2 3 4 5 6 7 8 9 10 11 12

Control Port (UDP) (Valid after Restart)

(Défaut : 50001)

Lorsque vous commandez à distance l'IC-R8600 à l'aide du RS-R8600 (produit à venir), régler un numéro de port pour les transferts de de signal de commande entre l'IC-R8600 et la station distante.

• Congurer le même numéro de port sur le PC.

LCe réglage ne prend effet qu’après le redémarrage.

Serial Port (UDP) (Valid after Restart)

(Défaut : 50002)

Lorsque vous commandez à distance l'IC-R8600 à l'aide du RS-R8600 (produit à venir), régler un numéro de port pour les transferts de données de série entre l'IC-R8600 et la station distante.

LCe réglage ne prend effet qu’après le redémarrage.

Audio Port (UDP) (Valid after Restart)

(Défaut : 50003)

Lorsque vous commandez à distance l'IC-R8600 à l'aide du RS-R8600 (produit à venir), régler un nu- méro de port pour les transferts du signal audio entre l'IC-R8600 et la station distante.

LCe réglage ne prend effet qu’après le redémarrage.

Network user1 >

Network user2 > Network User2 Administrator

Network User1 Administrator

(Défaut : NO)

Déﬁnit l’utilisateur en tant qu’administrateur. Seuls les utilisateurs autorisés peuvent désactiver la communication entre l’IC-R8600 à distance et le RS- R8600 en option (produit à venir).

• NO : non autorisé.

• YES : autorisé.

Network Radio Name

Lorsque vous commandez à distance l’IC-R8600 à l’aide du RS-R8600 (produit à venir), entrer un surnom.

LAppuyer sur pour modier le type de clavier. LConsulter la page 1-7 pour la saisie des caractères.

(Défaut : IC-R8600)

13 14 15 16 17 18 19 20 21

11-8

SET MODE

TWIN PBT

Display

» SET > Display

LCD Backlight (Défaut : 50%)

Permet de régler la luminosité du rétroéclairage de l'écran LCD.

• Plage : 0 (sombre) ~ 100% (clair)

LED Bright (Défaut : 80%)

Permet de régler la luminosité de la DEL.

• Plage : 0 (sombre) ~ 100% (clair)

Display Type (Défaut : A)

Permet de régler le type d'arrière-plan sur A ou B.

• A : la couleur d'afchage de l'arrière-plan est le noir.

• B :

la couleur d'afchage de l'arrière-plan est le bleu.

Meter Peak Hold (Défaut : ON)

Permet d'activer ou de désactiver la fonction Maintien des crêtes.

• OFF : Ne maintient pas le niveau de crête.

• ON : Maintient le niveau de crête sur l'afchage de la

mesure du signal pendant 0,5 seconde.

Memory Name (Défaut : ON)

Permet d'activer ou de désactiver l'afchage du Nom de

mémoire en mode Mémoire.

• OFF : le nom de la mémoire n’est pas afché même s'il est saisi.

• ON : le nom saisi de la mémoire est afché au-dessus

de l'afchage de la fréquence.

Group Name Popup (Défaut : ON)

Sélectionne l'afchage ou non du nom du groupe lorsque vous modiez le groupe de canaux de mémoire.

• OFF : Le nom du groupe n'est pas afché.

• ON : Le nom du groupe est afché.

MN-Q Popup (MN OFF→ON) (Défaut : ON)

Sélectionne l'afchage ou non de la largeur du ltre Notch

manuel quand vous sélectionnez le Notch manuel.

• OFF : La largeur du ltre du Notch manuel n'est pas

afchée.

• ON :

La largeur du ltre du Notch manuel est afchée.

BW Popup (PBT) (Défaut : ON)

Sélectionne l'afchage ou non de la valeur de déviation

Double PBT numérique par rotation de

• OFF : Le PBT et la valeur de déviation centrale ne sont

pas afchés.

• ON :

Le PBT et la valeur de déviation centrale sont

afchés.

CLR

RX Popup (Défaut : Normal)

Permet de sélectionner si vous souhaitez afcher ou non les informations fournies dans le signal numérique reçu telles que l'indicatif d'appel, l'identiant de l'appelant, le code et ainsi de

suite, lorsque vous recevez un signal numérique.

• OFF : Les informations ne sont pas afchées.

• Normal : Les informations sont afchées pendant environ 3 secondes.

• RX Hold : Les informations sont afchées jusqu'à ce

qu'une opération est effectuée.

• Hold :

Les informations demeurent afchées, même lorsqu'une opération est effectuée.

P25 RX ID Display (Défaut : Dec)

Sélectionne le type d'afchage de l'ID de groupe de

discussion P25.

• Dec : En décimale.

• Hex :

En hexadécimale.

Screen Saver (Défaut : 60min)

Permet de régler la fonction d'économiseur d'écran. Cette fonction s'active et éteint automatiquement l'écran* quand aucune opération n'est effectuée pendant la période

préréglée.

• OFF : Désactive la fonction.

• 15 min : s’active au bout de 15 minutes d’inactivité.

• 30 min : s’active au bout de 30 minutes d’inactivité.

• 60 min : s’active au bout de 60 minutes d’inactivité.

*L'indicateur clignote.

Opening Message (Défaut : ON)

Sélectionne l'afchage ou non du message d'accueil (y compris le commentaire d'accueil) à la mise en marche du

récepteur.

• OFF : Le message d'accueil n'est pas afché.

• ON : Le message d'accueil est afché.

Opening Comment

Saisissez le commentaire d'accueil qui sera afché avec le

message d'accueil à la mise sous tension du récepteur.

LAppuyer sur LConsulter la page 1-7 pour la saisie des caractères.

pour modier le type de clavier.

Display Language (Défaut : English)

Règle la langue d'interface.

• English : afchage en anglais.

• Japanese : afchage en japonais. L Cette élément n'apparaît pas lorsque “English” est

sélectionné dans l’élément “System Language”.

BW Popup (FIL) (Défaut : ON)

Sélectionne l'afchage ou non de la largeur de ltre IF

numérique et de la valeur de déviation lorsque vous

modiez le ltre IF.

• OFF :

• ON :

Les valeurs de largeur et de déviation du ltre IF ne sont pas afchées. Les valeurs de largeur et de déviation du ltre IF sont afchées.

System Language (Défaut : English)

Règle la langue du système.

• English : afchage en anglais.

• Japonais : afchage en japonais.

Si vous réglez la langue sur English (anglais), tous les

caractères japonais que vous aurez saisi (le nom de la

mémoire par exemple) apparaîtront brouillés. Mais l’afchage

sera de nouveau normal lorsque vous remettez le japonais.

11-9

SET MODE

Time Set

» SET > Time Set

Date/Time > Date (Défaut : 2000/01/01) Règle la date* (Année/Mois/Jour).

• Plage de réglage : 2000/01/01 ~ 2099/12/31

LLe jour de la semaine est réglé automatiquement. L

Si la fonction NTP est activée et que le récepteur est connecté à Internet, ces éléments sont automatiquement dénis.

Date/Time > Time (Défaut : 0:00) Dénit l'heure actuelle.

• Plage de réglage : 0:00 ~ 23:59

LL'heure est afchée au format 24 heures. L Si la fonction NTP est activée et que le récepteur est connecté à

Internet, ces éléments sont automatiquement dénis.

Date/Time > <<NTP TIME SYNC>>

Toucher pour synchroniser l’horloge interne au serveur NTP.

• Obtient automatiquement l’heure actuelle à partir du serveur NTP.

Date/Time >

Obtient automatiquement l’heure actuelle à partir du serveur NTP.

• OFF : Désactive la fonction.

• ON : Utilise la fonction. (un accès Internet est nécessaire.)

Date/Heure

Déﬁnit l’adresse du serveur NTP.

Conserver ce paramètre par défaut, à moins que cela soit nécessaire.

LConsulter la page 1-7 pour la saisie des caractères.

UTC Offset (Défaut : + 0:00)

Règle l'heure avec le décalage UTC.

• Plage : –14:00 à +14:00 (par intervalle de 5 minutes)

NTP Function (Défaut : ON)

> NTP Server Address

(Défaut : time.nist.gov)

SD Card (Suite)

NOTE:

•

Si vous sélectionnez “Old Ver (xxx - xxx)”, une fonction ajoutée lorsque le format du micrologiciel du récepteur est mis à jour ne sera pas enregistrée.

•

Vous ne pouvez pas écrire un chier de réglage enregistré au format de version actuelle sur une version antérieure du micrologiciel de l'IC-R8600.

SD Card Info

Afche la capacité de la carte SD et le temps restant pour

l'enregistrement.

Screen Capture View

Afche la capture d'écran sélectionnée.

L Voir «Fonction de Capture d'écran» pour plus de détails.

Firmware Update

Entre dans le mode de mise à jour du micrologiciel.

L Voir «Mise à jour du micrologiciel» pour plus de détails.

Format

Formate la carte SD.

L Voir «Formatage d'une carte SD» pour plus de détails.

Unmount

Désinstalle la carte SD.

NOTE:

Avant de retirer une carte lorsque le récepteur est sous tension, il est nécessaire de la désinstaller de manière électrique. Autrement, les données risquent d’être corrompues ou supprimées.

Others

» SET > Others

Information > Version

Afche la version du micrologiciel.

Clone > Clone Mode

Toucher pour entrer dans le mode clonage.

L Le mode clonage est annulé au redémarrage.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

SD Card

» SET > SD Card

Load Setting

Sélectionne le chier de données enregistré à charger.

L Voir «Utilisation d'une carte SD» dans la Section 7 pour

plus de détails concernant le chargement des données.

Save Setting

Enregistre les données de réglage sur une carte SD. L Voir « Utilisation d'une carte SD » dans la Section 7 pour

plus de détails concernant l'écriture des données.

Save Form (Défaut : Now Ver) Sélectionne la version du format de sauvegarde pour

enregistrer les canaux de mémoire, les paramètres des options de l’écran MENU, et ainsi de suite sur une carte SD.

• Now Ver: permet d’enregistrer les données de

réglage dans le format de version

actuel.

• Old Ver (1.00 - 1.02): Enregistre les données de réglage

dans le format de l’ancienne version (1.00 à 1.02).

11-10

Touch Screen Calibration

Toucher pour ajuster l'écran tactile.

Toucher les points blancs dans l'ordre lorsqu'ils s'afchent à l’écran.

<<BER Mesures Start/Stop>>

Toucher pour entrer dans le mode de mesure BER ou le quitter.

• “BER” s’afche lorsque vous êtes dans le mode de mesure.

•

Appuyer sur pour sélectionner le type de signal

de test (Horloge/Données ou UART) et le mode de mesure (Général ou spécique P25).

Reset > Partial Reset

Toucher pour ramener tous les réglages à leur valeur

par défaut à la sortie d'usine, à l'exception des canaux

de mémoire.

L Voir «Réinitialisation» pour plus de détails.

Reset > All Reset

Toucher pour ramener tous les réglages à leur valeur

par défaut à la sortie d'usine, ainsi que pour effacer

les canaux de mémoire.

L Voir «Réinitialisation» pour plus de détails.

17 18 19 20 21

MAINTENANCE

Nettoyage

NE PAS utiliser de dissolvants agressifs

tels que du benzène ou de l'alcool lors du nettoyage, car ils endommageraient les surfaces du récepteur.

Remplacement d'un fusible

Si un fusible saute, ou si le récepteur s’arrête de fonctionner, rechercher et réparer la cause du problème. Puis remplacer le fusible endommagé par un nouveau fusible à la tension adéquate.

Les fusibles sont installés dans le câble d’alimentation

CC et le système de circuits dans le corps an de

protéger le récepteur.

• Fusibles du câble d'alimentation CC ...........3 A/125 V

• Fusible du système de circuits ..............ATC 3 A/32 V

RAVERTISSEMENT !

• Débrancher le câble d'alimentation CC du récepteur avant de procéder au remplacement du fusible.

• NE JAMAIS utiliser de fusibles qui n'ont pas été

spéciés.

Si le récepteur est poussiéreux ou sale,

nettoyez-le avec un tissu doux et sec.

D Fusible du système de circuits

1. Dévisser les 10 vis, puis retirer le couvercle.

MISE EN GARDE :Pour retirer un fusible, utiliser une pince à bec long pour protéger vos doigts et les porte- fusibles.

D Fusibles du câble d'alimentation CC

Voir l’illustration suivante pour remplacer le fusible du câble d’alimentation CC sauté.

Fusibles 3 A

2. Remplacer le fusible du système de circuits comme indiqué ci-dessous.

Fusible ATC 3 A

3. Remettre en place le couvercle et les vis.

12-1

Réinitialisation

MAINTENANCE

L'écran peut occasionnellement afcher des

informations erronées. Ce phénomène peut être causé par l'électricité statique ou d'autres facteurs. Éteindre le récepteur en pareil cas. Rallumer le récepteur après quelques secondes d'attente. Si le problème persiste, effectuer une Réinitialisation partielle comme décrit ci-dessous. Si le problème persiste après une Réinitialisation partielle, effectuer une Réinitialisation générale comme décrit à droite.

REMARQUE :Une Réinitialisation générale efface toutes les données et rétablit l'ensemble des réglages d'usine par défaut. Enregistrer le contenu des canaux de mémoire, l'état des réglages, etc., sur une carte SD avant d'effectuer une Réinitialisation générale.

D Réinitialisation partielle

Une Réinitialisation partielle rétablit les réglages de fonctionnement à leurs valeurs par défaut (réglage de la minuterie, adresse du serveur NTP, limites inférieures et supérieures de l'analyseur de spectre, éléments du mode Réglage).

L Les paramètres réseau, la fréquence de référence, les

canaux de mémoire et les commentaires d'accueil ne sont pas rétablis à leur valeur par défaut.

1. Ouvrir l'écran RESET.

» SET > Others > Reset

D Réinitialisation générale

La Réinitialisation générale efface toutes les données et rétablit l'ensemble des réglages d'usine par défaut.

1. Ouvrir l'écran RESET.

» SET > Others > Reset

2. Toucher “All Reset”.

• L'écran de conrmation s'afche.

3. Toucher [NEXT].

4. Après avoir lu attentivement le message affiché, toucher [YES] pour effectuer la Réinitialisation générale.

L Après la réinitialisation, l'IC-R8600 redémarrera

automatiquement.

1 2 3 4 5 6 7 8 9 10 11 12 13 14

2. Toucher “Partial Reset”.

• L'écran de conrmation s'afche.

3. Toucher [Yes].

L Après la réinitialisation, l'IC-R8600 redémarrera

automatiquement.

CONSEIL : Si vous ne pouvez pas utiliser l’écran

Si une erreur de fonctionnement de l'écran tactile ou une opération inattendue se produit, vous ne pouvez pas accéder au mode Réglage. Dans ce cas, effectuer la Réinitialisation générale comme décrit ci-dessous :

1. Éteindre le récepteur.

2. Tout en maintenant et enfoncés, appuyer sur .

• "ALL RESET" s’afche sur l’écran d’accueil.

L Si "ALL RESET" ne s’afche pas, répéter la

procédure ci-dessus depuis le début.

15 16 17 18 19 20 21

12-2

MAINTENANCE

EXIT

POWER

EXIT

Calibration écran tactile

Si aucune action ne se produit à l'écran, ou si une autre fonction est activée après avoir touché l’écran, le point touché et le point détecté peuvent être différents. Dans ce cas, la fonction Étalonnage de l’écran tactile permettra de corriger la précision de détection de l'écran tactile.

1. Ouvrir l'écran OTHERS.

» SET > Others

2. Toucher “Touch Screen Calibration”.

• Un point apparaît à l’écran.

3. Toucher le point qui s’affiche à l’écran.

point

• Un nouveau point apparaît sur une autre position.

4. Répéter l’étape 3.

L Lorsque la calibration est terminée, le récepteur

revient à l’écran OTHERS.

5. Appuyer sur l'affichage de la fréquence ou sur la touche à l'écran, afin de vérifier si la précision de la détection a été corrigée.

CONSEIL : Si l’écran tactile n’est pas précis et

que vous ne pouvez pas accéder à l’écran OTHERS.

Effectuer les étapes suivantes pour corriger la précision de détection de l’écran tactile.

1. Éteindre le récepteur.

2. Tout en maintenant appuyer sur

enfoncés,

pour afficher la fenêtre “Touch Window Calibration”, puis relâcher et

3. Répéter la procédure d'étalonnage de l'écran tactile ci-dessus.

12-3

Résolution des problèmes

MAINTENANCE

Le tableau suivant est conçu pour vous aider à corriger les problèmes qui ne sont pas des dysfonctionnements de l'équipement.

Si vous ne parvenez pas à localiser la cause du problème, ou de le résoudre grâce à l’utilisation de ce tableau, contactez votre revendeur ou le centre de service Icom le plus proche.

PROBLEM

L'appareil ne s'allume pas lorsque est enfoncé.

Aucun son ne provient du haut-parleur.

La sensibilité est trop faible, et seuls les signaux puissants sont audibles.

L’audio reçu en mode SSB est brouillé ou déformé.

La fréquence afchée

ne change pas correctement en tournant

Le câble d’alimentation n’est pas correctement branché.

L’alimentation électrique externe est éteinte.

Les fusibles du câble d’alimentation CC ou le fusible du système de circuits sont grillés.

L’AD-55NS ou le SP-39AD est utilisé mais le connecteur court fourni n'est pas connecté.

Le niveau audio est trop faible ou à 0%.

Le silencieux est trop fort. Régler le niveau du silencieux pour ouvrir le

La tonalité/code silencieux ou le silencieux numérique (D.SQL) est activé.

Un casque est connecté sur [EX-SP] ou sur [PHONES].

Le câble du haut-parleur externe est déconnecté.

L’atténuateur est activé. Désactiver l’atténuateur sur l'écran FUNCTION.

Le gain RF est réduit. ("RFG" s'affche.)

L’antenne est défectueuse ou le câble coaxial est court-circuité ou déconnecté.

Vous utilisez une antenne inadaptée au type de bande que vous avez sélectionné.

Le connecteur d’antenne sélectionné est incorrect.

Le silencieux est trop fort. Régler le niveau du silencieux pour ouvrir le

La bande latérale incorrecte est sélectionnée.

La fonction Double PBT numérique est activée.

La fonction Verrouillage de la Molette est activée. (L'indicateur [LOCK] s'allume.)

POSSIBLE CAUSE SOLUTION

Rebrancher correctement le câble d’alimentation.

Allumer l’alimentation externe.

Rechercher et réparer la cause du problème, puis remplacer le fusible endommagé par un neuf.

Connecter le connecteur court d’alimentation CC fourni sur [DC 13.8 V].

Régler le niveau audio à un niveau plus élevé.

silencieux. Désactiver le silencieux à tonalités ou numérique.

Débrancher le casque.

Vérier le câble du haut-parleur externe et

réparez-le.

Régler [RF GAIN] à 100%. ("RFG" disparaît.)

Remédier au problème, puis rebrancher le connecteur de l’antenne.

Raccorder une antenne adaptée à la fréquence

de trac.

Sélectionner le connecteur d’antenne approprié.

silencieux. Basculer entre le mode USB et LSB.

Toucher [PBT1] ou [PBT2] pendant 1 seconde pour effacer les réglages.

Maintenir activer la fonction Verrouillage.

enfoncé pendant 1 seconde pour

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

12-4

MAINTENANCE

Résolution des problèmes (Suite)

PROBLEM

Le rétroéclairage est désactivé.

L’écran tactile ne fonctionne pas.

Le balayage programmé ne démarre pas.

Le balayage de la mémoire ne démarre pas.

Le balayage de la mémoire de sélection ne démarre pas.

Impossible d’entendre la voix après avoir appuyé sur

L'afchage de la

fréquence clignote. “OVF” s'afche. Un signal excessivement fort est

L’écran tactile ne fonctionne pas correctement.

La sensibilité de l'analyseur de spectre est trop faible, et seuls les signaux puissants

sont afchés.

Lors de la sélection d’un

chier du micrologiciel, "- No File -" s’afche.

Le signal FSK (RTTY) n’est pas démodulé.

Le signal FSK (RTTY) est reçu mais n’est pas décodé.

L'indicateur fonction de Verrouillage du Panneau est activée.)

Les mêmes fréquences ont été réglées dans les canaux de mémoire de limite de balayage.

Aucun canal de mémoire n'a été saisi.

En mode Mémoire, "BLANK"

s’afche à la place de la fréquence.

Aucun ou uniquement 1 canal de mémoire a été affecté comme canal de sélection.

Le niveau vocal est trop faible. Ajuster le niveau vocal dans le mode Set.

Aucun signal de référence externe n'est saisi.

reçu.

Le point touché et le point détecté peuvent être différents.

Le niveau de référence est trop bas. Régler le niveau de référence à un niveau plus

Aucun chier de micrologiciel n'a été

détecté sur la carte SD. La carte SD insérée n’est pas

formatée.

Le nom de chier du micrologiciel a été modié.

La fréquence-repère ou d'espace est incorrecte.

Le réglage de la déviation est inversé.

POSSIBLE CAUSE SOLUTION

s’allume. (La

Appuyer sur pour désactiver la fonction de Verrouillage du Panneau.

Régler d’autres fréquences dans les canaux de mémoire de limite de balayage (P00A/P00B ~ P49A/P49B).

Saisir au moins 2 canaux de mémoire.

Écrire une fréquence sur le canal vierge.

Affecter au moins 2 canaux de mémoire en tant que canaux de sélection.

Vérier le réglage du connecteur [REF I/O

10MHz] ou la source du signal externe. Régler [RF GAIN] à un niveau plus faible.

Désactiver le préamplicateur.

Activer l’atténuateur. Étalonner l'écran tactile.

élevé.

Copier le chier du micrologiciel sur la carte SD.

Formater la carte SD avec la fonction de formatage intégrée.

Télécharger à nouveau le micrologiciel.

Régler les fréquences-repères et d'espace appropriées.

Sélectionner le mode FSK-R (Inverse).

12-5

UPDATING THE FIRMWARE

Généralités Préparation

D Informations sur la mise à jour du

micrologiciel

Vous pouvez mettre à jour le micrologiciel de l'IC-R8600 à l'aide d'une carte SD. La mise à jour du micrologiciel peut ajouter de nouvelles fonctions et améliore les paramètres de performance.

Vous pouvez télécharger la toute dernière version du micrologiciel depuis le site web d'Icom.

http://www.icom.co.jp/world/index.html

D Vériﬁ cation de la version du

micrologiciel

Vous pouvez véri er la version du micrologiciel sur

l’écran d’accueil quand vous allumez le récepteur.

La version du micrologiciel du processeur principal

s’af che.

D Téléchargement du ﬁ chier du micrologiciel

Rendez-vous sur l'URL suivante pour télécharger le fichier du micrologiciel.

http://www.icom.co.jp/world/index.html

L Ces instructions sont basées sur le système

d’exploitation Microsoft

1. Cliquer sur [Support].

2. Cliquer sur “Firmware Updates/Software Downloads”.

3. Cliquer sur le lien du fichier du micrologiciel souhaité.

4. Lire attentivement “Regarding this Download

Service”, puis cliquer sur [Agree].

Windows® 7.

1 2 3 4 5 6 7 8 9 10 11 12 13

CONSEIL : vous pouvez également véri er la

version du micrologiciel sur l’écran INFORMATION.

» SET > Others > Information > Version

14 15

Cliquer sur « Save as » dans la boîte de dialogue de téléchargement de fichier qui s’affiche.

6. Sélectionner l’emplacement où vous souhaitez enregistrer

le micrologiciel, puis cliquer sur [Save] dans la boîte de dialogue de téléchargement de fichier qui s’affiche.

• Le téléchargement du  chier démarre.

•

Le micrologiciel et l'utilitaire de l'entreprise sont compressés dans un dossier au format zip. Décompresser celui-ci l’avant de l’utiliser.

D Décompression du dossier du micrologiciel

1. Faire un clic droit sur le dossier du micrologiciel téléchargé (format zip).

• Le menu contextuel s’af che.

2. Cliquer sur “Extract All...”

• Après la décompression, un dossier est crée au même

emplacement que le  chier téléchargé.

L Dans le dossier “R8600_X*”, “8600XXXX.dat*” est crée.

16 17 18 19 20 21

* X représente le numéro de version.

13-1

UPDATING THE FIRMWARE

Mise à jour du micrologiciel

IMPORTANT :

pour mettre à jour le micrologiciel, formater tout d'abord votre carte SD à l'aide de l'IC-R8600. Puis copier les données du micrologiciel téléchargées depuis à partir de votre PC dans le dossier IC-R8600 qui a été créé sur la carte SD.

MISE EN GARDE :

NE JAMAIS éteindre le

récepteur pendant la mise à jour du micrologiciel. Si vous mettez le récepteur hors tension, ou qu’une panne de courant se produit pendant la mise à jour, le micrologiciel risque d’être endommagé et vous devrez renvoyer le récepteur à votre distributeur Icom le plus proche pour le réparer. Ce type de réparation n'est pas couvert par la garantie, même si la période de garantie du récepteur est toujours valide.

CONSEIL : ASSUREZ-VOUS de bien décompresser

le  chier téléchargé. Voir «Décompression du  chier

du micrologiciel» pour plus de détails.

Copier les données du micrologiciel téléchargées dans le dossier IC-R8600 sur la carte SD.

5. Toucher [Ù] ou [Ú] pour faire défiler l'écran.

L Lire attentivement toutes les précautions qui s’af chent.

6. Une fois que vous avez lu et accepté l’ensemble des précautions, toucher [YES].

• L'écran de sélection du  chier s'af che.

L Si vous souhaitez annuler la mise à jour, toucher [NO].

7. Toucher le micrologiciel (exemple : 8600xxxx.dat*).

• L'écran de con rmation dé nitive s'af che.

L Lire attentivement toutes les précautions qui s’af chent.

Copier

2. Insérer la carte SD dans la fente [SD CARD] du récepteur.

3. Sur l’écran de menu du mode Réglage, afficher l'écran SD CARD.

» SET > SD card

4. Sélectionner “Firmware Update”.

* X représente le numéro de version.

Une fois que vous avez lu et accepté l’ensemble des précautions, toucher [YES] pendant 1 seconde.

• La mise à jour démarre.

L Si vous souhaitez annuler la mise à jour, toucher [NO].

9. “Firmware updating has completed.” s’affiche dans la boîte de dialogue.

• L'IC-R8600 redémarrera automatiquement.

L Après la  n de la mise à jour, l’écran de

fonctionnement s’af che.

L’écran de l’accord de mise à jour du micrologiciel

CONSEIL : Pour véri er la version du micrologiciel

après la mise à jour, voir «Véri cation de la version du

micrologiciel» pour plus de détails.

13-2

SPECIFICATIONS

D Généralités

• Fréquences couvertes :

USA

0.010000 ~ 821.999999 MHz*

851.000000 ~ 866.999999 MHz

896.000000 ~ 3000.000000 MHz France

0.135700 ~ 0.137800 MHz

1.810000 ~ 1.850000 MHz

3.500000 ~ 3.800000 MHz

7.000000 ~ 7.200000 MHz

10.100000 ~ 10.150000 MHz

14.000000 ~ 14.350000 MHz

18.068000 ~ 18.168000 MHz

21.000000 ~ 21.450000 MHz

24.890000 ~ 24.990000 MHz

28.000000 ~ 29.700000 MHz

50.000000 ~ 52.000000 MHz

144.000000 ~ 146.000000 MHz

430.000000 ~ 440.000000 MHz

1240.000000 ~ 1300.000000 MHz

2300.000000 ~ 2450.000000 MHz Autre que ci-dessus

0.010000 ~ 3000.000000 MHz*

*Certaines gammes de fréquence ne sont pas garanties.

• Modes de réception : SSB, CW, FSK, AM, FM, WFM et DIGITAL ( D-STAR, P25, NXDN, dPMR et DCR)

• Nombre de canaux de mémoire : 2000 (dans 100 groupes)

• Alimentation requise : 13,8 V CC (±15%)

• Système de mise à la masse : négatif

• Plage de température de fonctionnement :

• Stabilité de fréquence : inférieure à ±0,5 ppm

• Connecteurs de l’antenne :

+ 400 (Limites de balayage : 100 (50 paires), Écriture Automatique de la Mémoire : 200 et Saut de Balayage : 100)

–10°C à +60°C, +14°F à +140°F

[ANT1] [ANT2] [ANT3]

Gamme de fréquence

Impédance 50 Ω non équilibré Connecteur Type N SO-239 RCA

10 kHz ~ 3 000 MHz

10 kHz ~ 30 MHz 10 kHz ~ 30 MHz

50 Ω non équilibré

500 Ω non équilibré

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

• Résolution de fréquence : 1 Hz (minimum)

• Consommation électrique : En veille 1,8 A

Audio maximum 2,0 A

• Dimensions (protubérances non incluses) : 220 (L) × 90 (H) × 230 (P) mm, 8,7 (L) × 3,5 (H) × 9,1 (P) pouces

• Poids (environ) : 4,3 kg, 9,5 Iivres

D Récepteur

• Système de réception : 0,010000 ~ 29,999999 MHz Échantillonage direct

30,000000 ~ 1099,999999 MHz Double superhétérodyne 1100,000000 ~ 3000,000000 MHz Triple superhétérodyne

• Fréquence d’échantillonnage : 122,88 MHz

• Fréquences intermédiaires :

Fréquence de réception (MHz)

0.010000 ~ 29.999999

30.000000 ~ 499.999999

500.000000 ~ 1099.999999

1100.000000 ~ 1499.999999

1500.000000 ~ 3000.000000

14-1

1ère IF (MHz)

– – – 778,7 46,35 – 278,7 46,35 –

900 ~ 500,00001

1000 ~ 500 278,7 46,35

2ème IF (MHz)

278,7 46,35

18 19 20 21

3ème IF (MHz)

SPECIFICATIONS

D Récepteur (Suite)

• Sensibilité :

SSB/CW/FSK (BW: SSB/FSK=2.4 kHz, CW=500 Hz)

0.100000 ~ 1.799999 MHz 10 dB S/N –6 dBμ (P.AMP ON)

1.800000 ~ 29.999999 MHz 10 dB S/N –14 dBμ (P.AMP ON)

30.000000 ~ 1099.999999 MHz 10 dB S/N –10 dBμ (P.AMP ON)

1100.000000 ~ 1999.999999 MHz 10 dB S/N –10 dBμ (P.AMP ON)

2000.000000 ~ 3000.000000 MHz 10 dB S/N –8 dBμ (P.AMP ON)

AM (BW=6 kHz)

0.100000 ~ 1.799999 MHz 10 dB S/N 16 dBμ (P.AMP ON)

1.800000 ~ 29.999999 MHz 10 dB S/N 8 dBμ (P.AMP ON)

30.000000 ~ 1099.999999 MHz 10 dB S/N 15 dBμ (P.AMP ON)

1100.000000 ~ 1999.999999 MHz 10 dB S/N 15 dBμ (P.AMP ON)

2000.000000 ~ 3000.000000 MHz 10 dB S/N 15 dBμ (P.AMP ON)

FM (BW=15 kHz)

28.000000 ~ 29.999999 MHz 12 dB SINAD –6 dBμ (P.AMP ON)

30.000000 ~ 1099.999999 MHz 12 dB SINAD –6 dBμ (P.AMP ON)

1100.000000 ~ 1999.999999 MHz 12 dB SINAD –6 dBμ (P.AMP ON)

2000.000000 ~ 3000.000000 MHz 12 dB SINAD –4 dBμ (P.AMP ON)

WFM (BW=180 kHz)

30.000000 ~ 1099.999999 MHz 12 dB SINAD 3 dBμ (P.AMP ON)

1100.000000 ~ 1999.999999 MHz 12 dB SINAD 3 dBμ (P.AMP ON)

2000.000000 ~ 3000.000000 MHz 12 dB SINAD 5 dBμ (P.AMP ON)

DIGITAL (D-STAR, NXDN, dPMR and DCR)

28.000000 ~ 1099.999999 MHz 1% BER –2 dBμ (P.AMP ON)

1100.000000 ~ 1999.999999 MHz 1% BER –2 dBμ (P.AMP ON)

2000.000000 ~ 3000.000000 MHz 1% BER 0 dBμ (P.AMP ON)

DIGITAL (P25)

28.000000 ~ 1099.999999 MHz 5% BER –5 dBμ (P.AMP ON)

1100.000000 ~ 1999.999999 MHz 5% BER –5 dBμ (P.AMP ON)

2000.000000 ~ 3000.000000 MHz 5% BER –3 dBμ (P.AMP ON)

• Sensibilité pour les versions Europe (Bande amateur):

SSB (BW=2.4 kHz)

0.100000 ~ 2.999999 MHz

3.000000 ~ 29.999999 MHz

30.000000 ~ 3000.000000 MHz

12 dB SINAD 10 dBμV emf (P.AMP ON) 12 dB SINAD 0 dBμV emf (P.AMP ON) 12 dB SINAD –6 dBμV emf (P.AMP ON)

AM (BW=4 kHz)

0.100000 ~ 2.999999 MHz

3.000000 ~ 29.999999 MHz

30.000000 ~ 3000.000000 MHz

12 dB SINAD 16 dBμV emf (P.AMP ON) 12 dB SINAD 6 dBμV emf (P.AMP ON) 12 dB SINAD 0 dBμV emf (P.AMP ON)

FM (BW=7 kHz)

3.000000 ~ 29.999999 MHz

30.000000 ~ 3000.000000 MHz

12 dB SINAD 0 dBμV emf (P.AMP ON) 12 dB SINAD –6 dBμV emf (P.AMP ON)

• Sélectivité : SSB/FSK (BW=2,4 kHz) Plus de 2,4 kHz/–3 dB Moins de 3,6 kHz/–60 dB CW (BW=500 Hz) Plus de 500 Hz/–3 dB Moins de 700 kHz/–60 dB AM (BW=6 kHz) Plus de 6,0 kHz/–3 dB Moins de 15,0 kHz/–60 dB FM (BW=15 kHz) Plus de 12,0 kHz/–6 dB Moins de 25,0 kHz/–60 dB WFM Plus de 180 kHz/–6 dB

• Rejet des fréquences image et parasites : 0,100000 ~ 29,999999 MHz Plus de 70 dB 30,000000 ~ 1 099,999999 MHz Plus de 50 dB 1100,000000 ~ 2.499,999999 MHz Plus de 40 dB* 2500,000000 ~ 3000,000000 MHz Plus de 40 dB*

* * Dans les fréquences égales ou supérieures à 2000 MHz, le 1er affaiblissement sur la

Dans les fréquences égales ou supérieures à 1100 MHz, la 1ère IF passante est supérieure à 35 dB.

fréquence image est supérieur à 30 dB.

• Puissance de sortie audio : Plus de 2 W (charge de 8 Ω, 10% de distorsion)

• Impédance de sortie AF : 8 Ω

LCaractéristiques typiques et sujettes à modications sans préavis ni obligation d’information.

14-2

Options

OPTIONS

AD-55NS

adaptateur ca

• 15 V/2 A

L La forme peut être différente,

en fonction de la version.

z CS-R8600 Logiciel de programmation z MB-123 Poignée de transport z RS-R8600 Logiciel de commande à distance

(produit à venir)

SP-23

haut-parleur externe

• 4 W/8 Ω

L145,0 (L) × 111,0 (H) × 282,5 (P) mm 5,7(L) × 4,4 (H) × 11,1 (P) in

( Protubérances non

comprises)

SP-39AD

haut-parleur externe

avec bloc d’alimentation intégré

• 15 V/2 A

• 4 W/8 Ω

• De même hauteur que l'IC-R8600. ( Est muni d'un support de

bureau.)

1 2 3 4 5 6 7 8 9 10 11 12

Fixation du MB-123

La poignée de transport en option MB-123 avec ses pieds en caoutchouc est pratique pour porter ou transporter le récepteur.

1. Fixer les pieds en caoutchouc fournis avec le MB- 123 au récepteur.

L Pour une xation ferme, enfoncer la partie centrale

des pieds en caoutchouc.

2. Fixer la poignée de transport à l’aide des vis

fournies, comme indiqué à droite.

R WARNING! NE JAMAIS utiliser des vis autres que

celles fournies avec le MB-123.

Poignée de transport

Pieds en caoutchouc (fourni avec MB-123)

Enfoncer la partie centrale

Pieds en caoutchouc

13 14 15 16 17 18 19 20 21

15-1

CONNECTOR INFORMATION

[10.7 MHz OUT]

Émet le signal IF à 10,7 MHz pour un circuit de détection/démodulation externe.

Type BNC

[REF I/O 10 MHz]

Émet ou reçoit un signal de fréquence de référence de 10 MHz. Vous pouvez changer la direction du signal dans le mode Set.

Type BNC

[I/Q OUT]

Émet les données de phase/quadrature qui

sont traitées par FPGA. Connecter un port USB du PC pour démoduler

la diffusion DRM ou la radio logicielle SDR.

[AF/IF]

Émet le signal audio démodulé ou le signal IF à 12 kHz (non ltré). Le niveau de sortie est xe, quelle que soit la position de la commande de volume. (3,5 mm, 1/8 in (d))

[USB]

2 ports USB : type B mini et type B.

L Vous pouvez télécharger le pilote USB et le guide

d'installation sur le site web d'Icom.

http://www.icom.co.jp/world/support/download/rm

[LAN]

Sur le panneau avant

Type mini B Type B

Sur le panneau arrière

q w

Indication de la DEL :

qLINK/ACT Allumé : Câble connecté. Éteint : Câble non connecté. Clignote : Pendant la communication

wVitesse Allumé : Communication en 100BASE-TX Éteint : Communication en 10BASE-T ou

de la ligne.

non connecté.

CONNECTEUR [MUTE] / COMMUTATEUR [MUTE]

Utilisé pour mettre en sourdine la sortie du récepteur.

(3,5 mm : 1/8 in (d))

Muet

• Fréquence centrale : 10,7 MHz

• Largeur de bande* : 10 MHz

• Impédance : 50 Ω (non équilibré)

• Niveau de sortie maximum : －10dBm (environ)

*La largeur de bande est xe, quel que soit le réglage du ltre numérique PBT.

• Fréquence centrale : 10 MHz

• Impédance : 50 Ω (non équilibré)

• Niveau d’entrée/sortie : –10 dBm (environ)

• Stabilité de fréquence : ±0,5 ppm (–10°C ~ +60°C, +14°F ~ +140 °F)

• Interface : USB (1.1/2.0), type B

L Icom ne fournit aucune assistance en ce qui concerne la technologie SDR

et les logiciels en rapport, à l’exception de l’inspection de la normalité du signal de sortie.

L Le pilote IQ et le guide d'instruction seront prochainement publiés sur le

site web d'Icom.

http://www.icom.co.jp/world/index.html

• Impédance : 4,7 kΩ

• Niveau de sortie : 100 ~ 300 mV (RMS)

L Vous pouvez sélectionner le signal de sortie entre les signaux AF ou IF.

» SET > Connectors > AF/IF

L Le signal est également émis depuis le port [USB] (avant ou arrière) ou [LAN].

• Émet le signal décodé FSK (RTTY) ou les données D-STAR.

• Émet le signal démodulé ou le signal IF à 12 kHz.

• Interface de commande à distance pour le RS-R8600 en option (produit à

venir).

• Interface de programmation pour le CS-R8600 en option.

L Vous pouvez modier les paramètres des ports (données de décodage

FSK/données D-STAR, AF/IF), le début en bauds et le niveau de sortie)

» SET > Connectors > USB (Front) » SET > Connectors > USB (Rear)

• Synchronisation de l'heure par un serveur NTP.

• Émet le signal démodulé ou le signal IF à 12 kHz.

• Interface de commande à distance pour le RS-R8600 en option (produit à

venir).

L Vous pouvez sélectionner le signal de sortie entre les signaux AF et IF.

» SET > Connectors > LAN

Lorsque [MUTE] est glissé vers la gauche :

Lorsque cette borne est mise à la terre, le circuit de réception est désactivé.

L Utiliser cette fonction lorsque vous utilisez l'IC-R8600 avec un émetteur-

récepteur.

LLe courant absorbé est d'environ 1 mA à une entrée de 8 V.

Lorsque le commutateur Muet est glissé vers la droite, le récepteur entre en mode de Mesure de taux d'erreur sur les

bits (BER) à des ns de maintenance.

[METER]

Permet de raccorder un compteur externe. Émet la force du signal reçu ou le niveau du silencieux.

(3,5 mm : 1/8 in (d))

Sortie de compteur

Lorsque [MUTE] est glissé vers la droite :

Connecter un compteur BER. En mode de mesure BER, le débit de bits PN9 sort par cette borne.

• Tension de sortie : 8 V (maximum)

• Impédance de sortie : 10 kΩ

L Vous pouvez sélectionner le signal de sortie à partir de la force du signal

reçu et des niveaux du silencieux.

SET > Connectors

16-1

CONNECTOR INFORMATION

[REMOTE]

Utilisé pour la commande à distance du récepteur avec les données au format CI-V. (3,5 mm : 1/8 in (d))

L Vous pouvez télécharger le pilote USB et le guide

d'installation sur le site web d'Icom.

http://www.icom.co.jp/world/support/download/rm

[EXT-SP]

Permet de raccorder un haut-parleur externe tel que le SP-39AD en option. (3,5 mm : 1/8 in (d))

[DC IN]

Permet de connecter le

[DC13.8V]

Accepte l’alimentation CC stabilisée pour 13,8 V CC (±15%), au moyen du câble d'alimentation CC fourni.

[ANT 1]

[ANT 2]

SP-39AD

en option.

Vue de l’arrière

Type N

SO-239

Dans le mode de commande à distance, appuyer sur [LOCAL] pour revenir au mode (Local) normal (DEL LOCAL désactivée).

*À l'exception de

• Impédance de sortie : 4 ~ 8 Ω

• Niveau de sortie : Plus de 2 W à 10 % de distorsion avec une charge

Lorsque le SP-39AD ou l'AD-55NS est connecté, brancher le connecteur court CC fourni sur [DC13.8V].

WARNING! NE JAMAIS inverser la polarité du câble d'alimentation CC (Rouge = , Noir = ).

• Gamme de fréquence : 10 kHz ~ 3000 MHz

• Impédance d'entrée : 50 Ω (non équilibré)

L Lorsque la fréquence de réception est réglée entre 10 kHz et

29,999999 MHz, vous pouvez sélectionner l’antenne sur [ANT 1] ~ [ANT 3].

• Gamme de fréquence : 10 kHz ~ 30 MHz

• Impédance d'entrée : 50 Ω (non équilibré)

, et .

de 8 Ω.

1 2 3 4 5 6 7 8 9 10 11 12

[ANT 3]

LPour une antenne à long l.

[AUX]

Borne réservée. Aucune connexion interne.

[PHONES]

Permet de raccorder un casque stéréo standard. (3,5 mm : 1/8 in (d))

Type RCA

• Gamme de fréquence : 10 kHz ~ 30 MHz

• Impédance d’entrée : 400 ~ 500 Ω (non équilibré)

• Impédance de sortie : 8 ~ 16 Ω

• Niveau de sortie : Plus de 50 mW (dans une charge de 8 Ω)

13 14 15 16 17 18 19 20 21

16-2

ABOUT THE LICENSES

Information on the open source software being used by this product.

If you modify libpng you may insert additional notices immediately following this sentence.

This code is released under the libpng license.

libpng versions 1.2.6, August 15, 2004, through 1.6.12, June 12, 2014, are Copyright (c) 2004, 2006-2014 Glenn Randers-Pehrson, and are distributed according to the same disclaimer and license as libpng-1.2.5 with the following individual added to the list of Contributing Authors:

Cosmin Truta libpng versions 1.0.7, July 1, 2000, through

1.2.5, October 3, 2002, are Copyright (c) 2000-2002 Glenn Randers-Pehrson, and are distributed according to the same disclaimer and license as libpng-1.0.6 with the following individuals added to the list of Contributing Authors:

Simon-Pierre Cadieux Eric S. Raymond Gilles Vollant

and with the following additions to the disclaimer:

There is no warranty against interference

with your enjoyment of the library or against infringement. There is no warranty

that our efforts or the library will fulll any

of your particular purposes or needs. This library is provided with all faults, and the entire risk of satisfactory quality, performance, accuracy, and effort is with the user.

libpng versions 0.97, January 1998, through

1.0.6, March 20, 2000, are Copyright (c) 1998, 1999, 2000 Glenn Randers-Pehrson, and are distributed according to the same disclaimer and license as libpng-0.96, with the following individuals added to the list of Contributing Authors:

Tom Lane Glenn Randers-Pehrson Willem van Schaik

libpng versions 0.89, June 1996, through

0.96, May 1997, are Copyright (c) 1996, 1997 Andreas Dilger Distributed according to the same disclaimer and license as libpng-0.88, with the following individuals added to the list of Contributing Authors:

John Bowler Kevin Bracey Sam Bushell Magnus Holmgren Greg Roelofs Tom Tanner

For the purposes of this copyright and

license, "Contributing Authors" is dened as

the following set of individuals: Andreas Dilger

Dave Martindale Guy Eric Schalnat Paul Schmidt Tim Wegner

The PNG Reference Library is supplied "AS IS". The Contributing Authors and Group 42, Inc. disclaim all warranties, expressed or implied, including, without limitation, the

warranties of merchantability and of tness

for any purpose. The Contributing Authors and Group 42, Inc. assume no liability for direct, indirect, incidental, special, exemplary, or consequential damages, which may result from the use of the PNG

Reference Library, even if advised of the possibility of such damage.

Permission is hereby granted to use, copy, modify, and distribute this source code, or portions hereof, for any purpose, without fee, subject to the following restrictions:

1. The origin of this source code must not be misrepresented.

2. Altered versions must be plainly marked

as such and must not be misrepresented as being the original source.

3. This Copyright notice may not be removed or altered from any source or altered source distribution.

The Contributing Authors and Group 42,

Inc. specically permit, without fee, and

encourage the use of this source code as a component to supporting the PNG

le format in commercial products. If

you use this source code in a product, acknowledgment is not required but would be appreciated.

A "png_get_copyright" function is available, for convenient use in "about" boxes and the like:

printf("%s", png_get_copyright(NULL)); Also, the PNG logo (in PNG format, of

course) is supplied in the les "pngbar.png"

and "pngbar.jpg (88x31) and "pngnow.png" (98x31).

Libpng is OSI Certied Open Source Software. OSI Certied is a certication

mark of the Open Source Initiative. The contributing authors would like to thank

all those who helped with testing, bug xes,

and patience. This wouldn't have been possible without all of you.

Thanks to Frank J. T. Wojcik for helping with the documentation.

License for CMSIS-RTOS RTX Implementation

Redistribution and use in source and

binary forms, with or without modication,

are permitted provided that the following conditions are met:

- Redistributions of source code must

retain the above copyright notice, this list of conditions and the following disclaimer.

- Redistributions in binary form must

reproduce the above copyright

notice, this list of conditions and the

following disclaimer in the documentation and/or other materials provided with the distribution.

- Neither the name of ARM nor the names

of its contributors may be used

to endorse or promote products derived

from this software without specic prior

written permission.

THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS "AS IS" AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL COPYRIGHT HOLDERS AND CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS

INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.

ZLIB DATA COMPRESSION LIBRARY zlib 1.2.8 is a general purpose data

compression library. All the code is thread safe. The data format used by the zlib library is described by RFCs (Request for

Comments) 1950 to 1952 in the les http://

tools.ietf.org/html/rfc1950 (zlib format),

rfc1951 (deate format) and rfc1952 (gzip

format). All functions of the compression library are

documented in the le zlib.h (volunteer to

write man pages welcome, contact zlib@ gzip.org). A usage example of the library is

given in the le test/example.c which also

tests that the library is working correctly.

Another example is given in the le test/

minigzip.c. The compression library itself

is composed of all source les in the root

directory.

To compile all les and run the test program,

follow the instructions given at the top of

Makele.in. In short "./congure; make test",

and if that goes well, "make install" should

work for most avors of Unix. For Windows, use one of the special makeles in win32/

or contrib/vstudio/ . For VMS, use make_ vms.com.

Questions about zlib should be sent to <zlib@gzip.org>, or to Gilles Vollant <info@ winimage.com> for the Windows DLL version. The zlib home page is http://zlib. net/ . Before reporting a problem, please check this site to verify that you have the latest version of zlib; otherwise get the latest version and check whether the problem still exists or not.

PLEASE read the zlib FAQ http://zlib.net/ zlib_faq.html before asking for help.

Mark Nelson <markn@ieee.org> wrote an article about zlib for the Jan. 1997 issue of Dr. Dobb's Journal; a copy of the article is available at http://marknelson. us/1997/01/01/zlib-engine/ .

The changes made in version 1.2.8 are

documented in the le ChangeLog.

Unsupported third party contributions are provided in directory contrib/ .

zlib is available in Java using the java. util.zip package, documented at http:// java.sun.com/developer/technicalArticles/ Programming/compression/ .

A Perl interface to zlib written by Paul Marquess <pmqs@cpan.org> is available at CPAN (Comprehensive Perl Archive Network) sites, including http://search.cpan. org/~pmqs/IO-Compress-Zlib/ .

A Python interface to zlib written by A.M. Kuchling <amk@amk.ca> is available in Python 1.5 and later versions, see http:// docs.python.org/library/zlib.html .

zlib is built into tcl: http://wiki.tcl.tk/4610 . An experimental package to read and write

les in .zip format, written on top of zlib by

Gilles Vollant <info@winimage.com>, is available in the contrib/minizip directory of zlib.

Notes for some targets:

- For Windows DLL versions, please see win32/DLL_FAQ.txt

- For 64-bit Irix, deate.c must be compiled

without any optimization. With

- O, one libpng test fails. The test works in

32 bit mode (with the -n32 compiler ag).

The compiler bug has been reported to SGI.

- zlib doesn't work with gcc 2.6.3 on a DEC 3000/300LX under OSF/1 2.1 it works when compiled with cc.

- On Digital Unix 4.0D (formely OSF/1) on AlphaServer, the cc option -std1 is necessary to get gzprintf working correctly.

This is done by congure.

- zlib doesn't work on HP-UX 9.05 with some versions of /bin/cc. It works with other compilers. Use "make test" to check your compiler.

- gzdopen is not supported on RISCOS or BEOS.

- For PalmOs, see http://palmzlib. sourceforge.net/

Acknowledgments:

The deate format used by zlib was dened by Phil Katz. The deate and zlib specications were written by L.

Peter Deutsch. Thanks to all the people who reported problems and suggested various improvements in zlib; they are too numerous to cite here.

Adler

This software is provided 'as-is', without any express or implied warranty. In no event will the authors be held liable for any damages arising from the use of this software.

Permission is granted to anyone to use this software for any purpose, including commercial applications, and to alter it and redistribute it freely, subject to the following restrictions:

1. The origin of this software must not be

misrepresented; you must not claim that you wrote the original software. If you use this software in a product, an acknowledgment in the product documentation would be appreciated but is not required.

2. Altered source versions must be plainly

marked as such, and must not be misrepresented as being the original software.

3. This notice may not be removed or

altered from any source distribution.

Jean-loup Gailly Mark Adler jloup@gzip.org madler@alumni.caltech.edu

If you use the zlib library in a product, we would appreciate *not* receiving lengthy legal documents to sign. The sources are provided for free but without warranty of any kind. The library has been entirely written by Jean-loup Gailly and Mark Adler; it does not include third-party code.

If you redistribute modied sources, we would appreciate that you include in the le

ChangeLog history information documenting your changes. Please read the FAQ for more information on the distribution of

modied source versions.

REMARQUE

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

IC-R8600 #03 (Europe)

< Intended Country of Use >

CZ FI IT PL GB RO

FR LV PT IS TR

DE LT SK LI HR

DK HU MT ES CH

EE IE NL SE BG

IC-R8600 #06 (France)

< Intended Country of Use >

CZ FI IT PL GB RO

FR LV PT IS TR

DE LT SK LI HR

DK HU MT ES CH

EE IE NL SE BG

1-1-32 Kamiminami, Hirano-ku, Osaka 547-0003, Japan

ICOM IC-R8600 User guide [FR]

Specifications and Main Features

Frequently Asked Questions

User Manual

D Opérations tactiles

D Précautions avec l'écran tactile

D Maintenance de l'écran tactile

Panneau avant

Panneau arrière

D QUICK MENU

Sélection d'un emplacement

Dispersion de la chaleur

Raccordement à la terre

D Alimentation électrique

Pour utilisation sur un plan horizontal

D Mise sous ou hors tension du récepteur

Connexion d’une antenne

Connexions FSK (RTTY)

Connexion d’un dispositif externe

Ajustement du niveau du volume

Gain RF/Niveau SQL/Tonalité audio

D Silencieux de bruit

D Silencieux Compteur S

D Gain RF

Fonction de Monitorage

Informations sur les modes VFO et Mémoire

Sélection du mode de réception

Réglage de la fréquence

D Saisie directe d'une fréquence

Sélection de l’antenne

Syntonisation précise

D Lors de la réception d'un signal FSK

Écran de l'analyseur de spectre

Marqueur RX (vert)

D Réglage de la largeur

D Réglage de la portée

D Recherche du signal de crête

D Fonctionnement de l'écran tactile

D Ajustement du niveau de référence

D Écran Scope set

OTHER FUNCTIONS

Informations sur l'écran Function

Atténuateur

Sélection de l’antenne

Commande fonction AGC

Fonction IP Plus

Filtre Notch

Suppresseur de bruit (NB)

Réduction du bruit

Fonctionnement Duplex

Fonction AFC

Réception en mode CW

Réception du signal FSK (RTTY)

Fonction de débrouillage

Fonction de Décryptage

Journal d'historique de réception

Fonction de Capture d'écran

Enregistrement

D Enregistrement rapide

D Enregistrement normal

Lecture

Opérations pendant la lecture

Lecture sur un PC

Suppression d'un dossier

Écran PLAYER SET

Écran RECORDER SET

Informations sur la carte SD

Sauvegarde de données sur la carte SD

Insertion ou retrait de la carte SD

D Retrait (lorsque le récepteur est éteint)

Insertion Retrait

D Contenu des dossiers de la carte SD

D Retrait (lorsque le récepteur est allumé)

Formatage d'une carte SD

Sauvegarde des données de réglage

Enregistrement dans l'ancien format

MEMORY OPERATION

Canaux de mémoire

Sélection d'un groupe de canal

Sélection d’un canal de mémoire
