РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Эксплуатация Техническое

обслуживание Технические

характеристики

Вся информация в настоящем Руководстве по эксплуатации приведена по состоянию на момент публикации. Компания Hyundai оставляет за собой право в любое время вносить изменения в рамках постоянно действующей программы модернизации продукции.

Настоящее Руководство применимо для всех моделей автомобилей Hyundai и содержит описания как дополнительного, так и стандартного оборудования, а также соответствующие пояснения. Поэтому владелец автомобиля может обнаружить здесь материалы, не имеющие отношения к конкретной модели его машины.

ВНИМАНИЕ: ВНЕСЕНИЕ ИЗМЕНЕНИЙ В КОНСТРУКЦИЮ АВТОМОБИЛЯ

Внесение любых изменений в конструкцию автомобиля не допускается. Подобные изменения могут оказывать отрицательное влияние на эксплуатационные характеристики, безопасность и срок службы вашего автомобиля, а также могут являться нарушением условий предоставления ограниченной гарантии на автомобиль. Кроме того, некоторые изменения могут нарушать нормы, установленные Министерством транспорта и прочими государственными органами вашей страны.

УСТАНОВКА СИСТЕМ ДУПЛЕКСНОЙ РАДИОСВЯЗИ ИЛИ СОТОВОГО ТЕЛЕФОНА

Ваш автомобиль оснащен системой электронного впрыска топлива и другими электронными компонентами. Неправильная установка и настройка систем дуплексной радиосвязи или сотового телефона может отрицательно сказаться на работе электронных блоков автомобиля. Поэтому, если вы решили установить подобные устройства, мы рекомендуем вам внимательно следовать всем указаниям производителя этих систем или связаться с дилером Hyundai для разъяснения мер предосторожности и особых инструкций.

ПРЕДУПРЕЖДАЮЩАЯ ИНФОРМАЦИЯ ОБ УГРОЗЕ БЕЗОПАСНОСТИ

И ПОВРЕЖДЕНИЯ АВТОМОБИЛЯ

В настоящее Руководство включена информация с заголовками ОСТОРОЖНО, ВНИМАНИЕ и К СВЕДЕНИЮ

Наличие таких заголовков свидетельствует о следующем:

ОСТОРОЖНО

Обозначенная под таким заголовком ситуация может привести к нанесению вреда, причинению тяжелых травм владельцу автомобиля или другим лицам в случае игнорирования данного предупреждения. Необходимо следовать рекомендациям, приведенным под данным заголовком.

ВНИМАНИЕ

Обозначенная под таким заголовком ситуация может привести к повреждению автомобиля или его систем и оборудования в случае игнорирования данного предупреждения. Необходимо следовать рекомендациям, приведенным под данным заголовком.

✽ К СВЕДЕНИЮ

Информация, представленная под этим заголовком, может представить интерес для владельца автомобиля или оказаться ему полезной.

ПРЕДИСЛОВИЕ

Спасибо за то, что вы выбрали автомобиль, произведённый компанией Hyundai. Мы рады пригласить вас в постоянно расширяющееся сообщество тех хорошо разбирающихся в технике людей, которые ездят на наших автомобилях. Передовые идеи, заложенные при проектировании, и высококачественное исполнение каждого автомобиля, созданного в нашей компании, - всё это входит в состав тех ценностей, которыми мы очень гордимся.

Настоящее Руководство по эксплуатации ознакомит вас с особенностями конструкции и эксплуатации вашего нового автомобиля Hyundai. Мы рассчитываем на то, что вы детально изучите этот документ, поскольку находящаяся в нём информация может существенно помочь вам получить максимальное удовольствие от езды на своём новом автомобиле.

Производитель также рекомендует, чтобы все работы по техническому обслуживанию автомобиля выполнялись авторизованным дилером компании Hyundai. Дилеры компании Hyundai готовы предоставить высококачественное техническое обслуживание автомобиля и оказать любые другие необходимые услуги.

HYUNDAI MOTOR INDIA

Примечание: Поскольку новым владельцам также будет необходима информация, содержащаяся в настоящем

Руководстве, в случае продажи автомобиля этот документ должен быть передан вместе с автомобилем. Благодарим вас.

ВНИМАНИЕ

Использование топлива и смазочных материалов ненадлежащего качества, не соответствующих требованиям компании Hyundai, может привести к серьёзным повреждениям двигателя и трансмиссии. Следует всегда использовать горючесмазочные материалы высокого качества, которые соответствуют требованиям, перечисленным в настоящем Руководстве на странице 8-4 в разделе “Технические характеристики автомобиля”.

© Hyundai Motor India, 2009 г. Все права защищены. Никакая часть настоящего документа не может быть воспроизведена, помещена в какую-либо информационно-поисковую систему или передана по каналам связи в любой форме и любым способом без предварительного получения письменного разрешения компании Hyundai Motor India.

Оригинальные узлы и детали компании Hyundai

1. Что такое оригинальные узлы и детали компании Hyundai?

Оригинальные детали, узлы и расходные материалы компании Hyundai – это те же самые элементы, которые используются в серийном производстве автомобилей данной марки. При их разработке и испытаниях в первую очередь учтены требования обеспечения оптимального уровня безопасности, надежности и технических характеристик для тех, кто эксплуатирует автомобили марки Hyundai.

2. Почему следует использовать оригинальные узлы и детали?

Оригинальные узлы и детали компании Hyundai разработаны и произведены в соответствии с жесткими производственными стандартами. Ограниченная гарантия компании Hyundai на новый автомобиль или любая другая гарантия, предоставляемая компанией Hyundai, не распространяется на узлы и

детали, являющиеся имитацией оригинальных, подделкой под оригинальные, или на узлы и детали, снятые с автомобилей, бывших в эксплуатации.

Кроме того, на любое повреждение оригинальных узлов и деталей Hyundai или их отказ, вызванные установкой или отказом узлов и деталей, являющихся имитацией оригинальных, подделкой под оригинальные, или узлов и деталей, снятых с автомобилей, бывших в эксплуатации, не распространяются никакие гарантийные обязательства Hyundai.

3. Как можно определить, являются ли приобретаемые запасные части оригинальными узлами и деталями компании Hyundai?

Следует проверить наличие логотипа оригинальных узлов и деталей компании Hyundai на упаковке (см. ниже).

На упаковке экспортируемых оригинальных узлов и деталей компании Hyundai имеются этикетки с надписями только на английском языке.

Оригинальные узлы и детали компании Hyundai реализуются только через сеть авторизованных дилеров компании.

A100A03L

A100A01L A100A02L A100A04L

Введение

содержание

Краткое знакомство с вашим автомобилем

Система обеспечения безопасности в автомобиле

Характеристики автомобиля

Вождение автомобиля

Действия в непредвиденных случаях

Техническое обслуживание

Технические характеристики и информация для потребителя

Предметный указатель

Введение

Как пользоваться настоящим руководством / 1-2

Требования к топливу / 1-2 Порядок обкатки автомобиля / 1-5 Условные обозначения на контрольных

лампах приборной панели / 1-6

Введение

КАК ПОЛЬЗОВАТЬСЯ НАСТОЯЩИМ РУКОВОДСТВОМ

A010000AHM

Мы хотели бы помочь вам получить максимально возможное удовольствие от вождения данного автомобиля. Настоящее Руководство по эксплуатации может оказать содействие в этом различными способами. Настоятельно рекомендуется прочитать руководство полностью. С целью уменьшения до минимума вероятности гибели людей и получения травм следует обязательно прочитать разделы руководства с заголовками ОСТОРОЖНО и ВНИМАНИЕ.

Иллюстрации дополняют словесные описания, приведенные в настоящем руководстве, чтобы наилучшим образом показать, как получить удовольствие от пользования данным автомобилем. Прочтя руководство, владелец автомобиля ознакомится с его характерными особенностями, важной информацией о безопасности и советами по вождению автомобиля в различных дорожных условиях.

Общая структура руководства приведена в содержании. Для поиска информации по конкретным вопросам и темам пользуйтесь предметным указателем, где в алфавитном порядке приводятся все термины, встречающиеся в руководстве.

Разделы: настоящее руководство содержит восемь разделов и предметный указатель. Каждый раздел начинается с короткого перечня содержащихся в нем тем, что позволяет быстро определить, имеются ли в данном разделе необходимые сведения.

В данном руководстве приводятся разнообразные сведения под заголовками ОСТОРОЖНО, ВНИМАНИЕ и К СВЕДЕНИЮ. Они были подготовлены с целью повышения уровня личной безопасности владельца автомобиля. Необходимо внимательно прочитать ВСЕ процедуры и рекомендации, приведенные под заголовками ОСТОРОЖНО, ВНИМАНИЕ и К СВЕДЕНИЮ, и соблюдать их.

ОСТОРОЖНО

Информация под заголовком ОСТОРОЖНО указывает на ситуации, которые могут привести к нанесению ущерба, получению тяжелых травм или гибели людей в случае игнорирования данного предупреждения.

✽ К СВЕДЕНИЮ

Информация, приводимая под заголовком К СВЕДЕНИЮ, может оказаться интересной или полезной для владельца автомобиля.@Subtitle (USA):Автомобили с бензиновым двигателем

ВНИМАНИЕ

Информация под заголовком ВНИМАНИЕ указывает на ситуации, которые могут привести к повреждению автомобиля в случае игнорирования данного предупреждения.

ТРЕБОВАНИЯ К ТОПЛИВУ

A020101AFD

Неэтилированный бензин

Для стран Европы

Для достижения оптимальных эксплуатационных характеристик автомобиля рекомендуется использовать неэтилированный бензин с октановым числом по исследовательскому методу (RON) не ниже 95 / антидетонационным коэффициентом (AKI) не ниже 91.

Возможно использование неэтилированного бензина с октановым числом RON 91 – 94 / AKI 87 – 90, но это может приводить к некоторому ухудшению эксплуатационных характеристик автомобиля.

Для неевропейских стран

Данный автомобиль предназначен только для использования неэтилированного бензина с октановым числом по исследовательскому методу (RON) не ниже 91 / антидетонационным коэффициентом (AKI) не ниже 87.

Автомобиль спроектирован таким образом, что его максимальные эксплуатационные характеристики достигаются при использовании НЕЭТИЛИРОВАННОГО БЕНЗИНА (в этом случае также обеспечивается минимизация выхлопа вредных веществ и образования нагара на свечах зажигания).

A020102APB

Введение

ВНИМАНИЕ

НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ЭТИЛИРОВАННОЕ ТОПЛИВО. Использование этилированного топлива наносит ущерб каталитическому нейтрализатору, приводит к повреждению кислородного датчика системы управления двигателем, а также отрицательно сказывается на контроле выброса вредных веществ.

Никогда не добавляйте в топливный бак какие-либо присадки для очистки топливной системы, за исключением рекомендованных производителем автомобиля. (Для получения дополнительной информации обращайтесь к авторизованному дилеру компании HYUNDAI.)

ОСТОРОЖНО

• Во время заправки не доливайте топливо в бак по верхнюю кромку заправочной горловины после того, как произойдет автоматическое отключение заправочного пистолета.

• Во избежание выплескивания топлива в случае дорожно-транспортного происшествия после завершения заправки автомобиля топливом обязательно убедитесь в том, что крышка заправочной горловины плотно закрыта.

Этилированный бензин (при наличии соответствующего двигателя).

В исполнении для некоторых стран автомобили этой модели рассчитаны на использование этилированного бензина. Если вы собираетесь использовать этилированный бензин, предварительно уточните у авторизованного дилера компании HYUNDAI, возможно ли применение этилированного бензина в данном автомобиле.

Требования к октановому числу этилированного и неэтилированного бензина идентичны.

A020103APB

Бензин, содержащий этиловый и метиловый спирт

Бензоспирт, смесь, состоящая из бензина и этилового спирта (также называемого зерновым спиртом), и бензин или бензоспирт с содержанием метилового спирта (также называемого древесным спиртом) продаются на рынке одновременно с этилированным или неэтилированным бензином или вместо них.

Не допускается использование бензоспирта, содержащего более 10 % этилового спирта, и использование бензина или бензоспирта, содержащего какую-либо долю метилового спирта. Применение всех этих видов топлива может вызвать проблемы при управлении автомобилем и привести к повреждению топливной системы.

Прекращайте использовать бензоспирт любого типа при возникновении проблем при управлении автомобилем.

Гарантия производителя может не распространяться на повреждения автомобиля или проблемы при управлении им в случае, если они вызваны использованием следующих видов топлива:

1. Бензоспирт, содержащий более 10 % этилового спирта.

2. Бензин или бензоспирт, содержащие метиловый спирт.

3. Этилированное топливо или этилированный бензин. (За исключением вариантов исполнения данной модели автомобиля для некоторых стран, специально предназначенных для использования этилированного бензина.)

ВНИМАНИЕ

Никогда не используйте бензоспирт, содержащий метиловый спирт. Прекращайте использование любого вида бензоспирта, который оказывает отрицательное влияние на характеристики управляемости автомобиля.

Введение

A020104AEN

Использование метил-третбутилового эфира (МТБЭ)

Компания HYUNDAI не рекомендует использовать в данном автомобиле марки топлива, в которых объемная доля метилтрет-бутилового эфира (МТБЭ) превышает 15,0 % (при весовой доле кислорода 2,7 %).

Использование марок топлива, в которых объемная доля метил-трет-бутилового эфира (МТБЭ) превышает 15,0% (при весовой доле кислорода 2,7 %), может привести к снижению эксплуатационных характеристик автомобиля и образованию паровых пробок или возникновению проблем при запуске.

ВНИМАНИЕ

Предоставленная производителем ограниченная гарантия на новый автомобиль может не распространяться на повреждение топливной системы и ухудшение эксплуатационных характеристик вследствие использования видов топлива, содержащих метанол, или видов топлива, в которых объемная доля метил-третбутилового эфира (МТБЭ) превышает 15,0 % (при весовой доле кислорода 2,7 %).

A020105APA

Не используйте метиловый спирт

Для заправки данного автомобиля не следует использовать виды топлива, содержащие метанол (древесный спирт). Применение этого вида топлива может привести к ухудшению эксплуатационных характеристик автомобиля и повреждению компонентов топливной системы.

ВНИМАНИЕ

Предоставленная производителем ограниченная гарантия на новый автомобиль может не распространяться на повреждение топливной системы и ухудшение эксплуатационных характеристик, которые являются следствием использования метанола или видов топлива, содержащих метанол.

A020106AEN

Сорта бензина, которые помогают сделать воздух чище

Заботясь о чистоте воздуха, компания HYUNDAI рекомендует использовать те сорта бензина, в которые добавлены очищающие присадки, помогающие предотвратить образование отложений в двигателе. Использование таких сортов бензина способствует снижению выброса вредных веществ из двигателя и обеспечивает повышение эксплуатационных характеристик системы снижения токсичности выбросов.

A020107AUN

Эксплуатация автомобиля за рубежом

Если вы собираетесь поехать на данном автомобиле в другую страну:

• соблюдайте все требования в отношении регистрации и страховки;

• узнайте о наличии в продаже топлива необходимого качества.

Дизельный двигатель

A020201AHM

Дизельное топливо

Дизельный двигатель должен работать только на имеющемся в продаже дизельном топливе, соответствующем стандарту EN 590 или иному аналогичному стандарту (EN расшифровывается как “Европейский стандарт”). Не используйте судовое дизельное топливо, печное топливо или неутвержденные топливные присадки, поскольку это повысит износ и вызовет повреждение двигателя и топливной системы. Применение неутвержденных марок топлива и/или присадок приведет к ограничению ваших гарантийных прав.

В данном автомобиле используется дизельное топливо с цетановым числом 52 –

54. При наличии двух видов дизельного топлива используйте летнее или зимнее топливо в соответствии со следующими рекомендациями в отношении температуры окружающего воздуха.

• выше -5°C (23°F) ... летнее дизельное топливо;

• ниже -5°C (23°F) ... зимнее дизельное топливо.

Внимательно следите за уровнем топлива в баке: в случае останова двигателя из-за отсутствия топлива в баке для последующего повторного запуска потребуется полная прочистка топливных контуров.

ВНИМАНИЕ

• Не допускайте попадания бензина и воды в топливный бак. В противном случае во избежание засорения топливного насоса высокого давления и повреждения двигателя потребуются опорожнение бака и слив топлива из топливопроводов.

• В зимнее время для предотвращения отказов, связанных с замерзанием топлива, при падении температуры до уровня ниже -10°C возможно добавление в топливо керосина. При этом содержание керосина никогда не должно превышать 20 %.

A020202AUN

Биодизель

В вашем автомобиле могут использоваться имеющиеся в продаже топливные смеси с содержанием биодизельного топлива не более 5 %, известные под названием “биодизель B5”, если они удовлетворяют требованиям стандарта EN 14214 или иных аналогичных спецификаций (EN расшифровывается как “Европейский стандарт”). Применение марок биотоплива, изготовленных из рапсового метилового эфира (RME), жирнокислотного метилового эфира (FAME), метилового эфира, получаемого из растительных масел (VME), и т. д., а также смешивание дизельного топлива с биодизельным вызовут повышенный износ или повреждение двигателя и топливной системы. На ремонт или замену компонентов, изношенных или поврежденных в результате использования неутвержденных марок топлива, гарантия изготовителя не распространяется.

ВНИМАНИЕ

•

Никогда не используйте топливо (как дизельное топливо, так и биодизель B5), не соответствующее требованиям новейших спецификаций нефтяной промышленности.

• Никогда не используйте никакие топливные присадки и способы обработки топлива, не рекомендуемые либо не одобренные изготовителем автомобиля.

Введение

ПОРЯДОК ОБКАТКИ АВТОМОБИЛЯ

A030000AUN

Никакого специального периода обкатки нового автомобиля не требуется. Соблюдение нескольких простых мер предосторожности в течение первых 1000 км (600 миль) пробега может положительно сказаться на эксплуатационных характеристиках, экономичности и сроке службы автомобиля.

• Не допускайте работы двигателя на очень высоких оборотах.

• Во время движения поддерживайте частоту вращения двигателя (об/мин, или число оборотов в минуту) в пределах от 2000 до 4000 об/мин.

• Не двигайтесь с одной скоростью (как высокой, так и низкой) в течение длительного времени. Изменение частоты вращения двигателя необходимо для его надлежащей обкатки.

• Избегайте резких торможений, за исключением экстренных случаев, с целью обеспечения надлежащей приработки тормозных колодок.

• Не допускайте работы двигателя на холостых оборотах в течение более чем 3 минут подряд.

• В течение первых 2000 км (1200 миль) пробега автомобиль не следует использовать для буксировки прицепов.

Введение

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА КОНТРОЛЬНЫХ ЛАМПАХ ПРИБОРНОЙ ПАНЕЛИ

A050000APB

Контрольная лампа сигнализации о незакрытой двери*

Контрольная лампа открытия двери багажного отделения*

Контрольная лампа незакрытых дверей и двери багажного отделения*

Контрольная лампа непристегнутого ремня безопасности

Контрольная лампа включения дальнего света фар

ESP

Контрольная лампа отключения

OFF

системы ESP*

ABS

Контрольная лампа системы ABS*

Контрольная лампа включения стояночного тормоза и низкого уровня тормозной жидкости

Контрольная лампа низкого давления масла в двигателе

Контрольная лампа разряда аккумуляторной батареи

Контрольная лампа предпускового подогрева (только для автомобилей с дизельным двигателем)

Контрольная лампа топливного фильтра (только для автомобилей с дизельным двигателем)

Контрольная лампа электрической

EPS

системы рулевого управления с усилителем (EPS)*

Контрольная лампа неисправности системы контроля давления в шинах (TPMS)*

Сигнализатор низкого давления в шинах*

Контрольная лампа включения ближнего света фар

Контрольная лампа указателя поворота

Контрольная лампа включения передних противотуманных фар*

Контрольная лампа включения задних противотуманных фар

Контрольная лампа неисправности

ESP

электронной системы стабилизации курсовой устойчивости (ESP)*

❈ Для получения более подробной информации обратитесь к разделу 4, “Приборная панель”. * : при наличии

Контрольная лампа неисправности двигателя*

Контрольная лампа неисправности подушек безопасности*

Контрольная лампа иммобилайзера*

Контрольная лампа низкого уровня топлива

Позиционный сигнализатор низкого давления в шинах*

O/D

Контрольная лампа выключения

OFF

повышающей передачи*

Краткое знакомство с вашим автомобилем

Общий вид салона / 2-2 Общий вид приборной панели / 2-3 Отсек двигателя / 2-4

Краткое знакомство с вашим автомобилем

ОБЩИЙ ВИД САЛОНА

B010000APB

1. Кнопка запирания/отпирания дверей ..4-10

2. Кнопка складывания наружных зеркал

заднего вида* .........................................4-33

3. Переключатель управления положением

наружных зеркал заднего вида*...........4-32

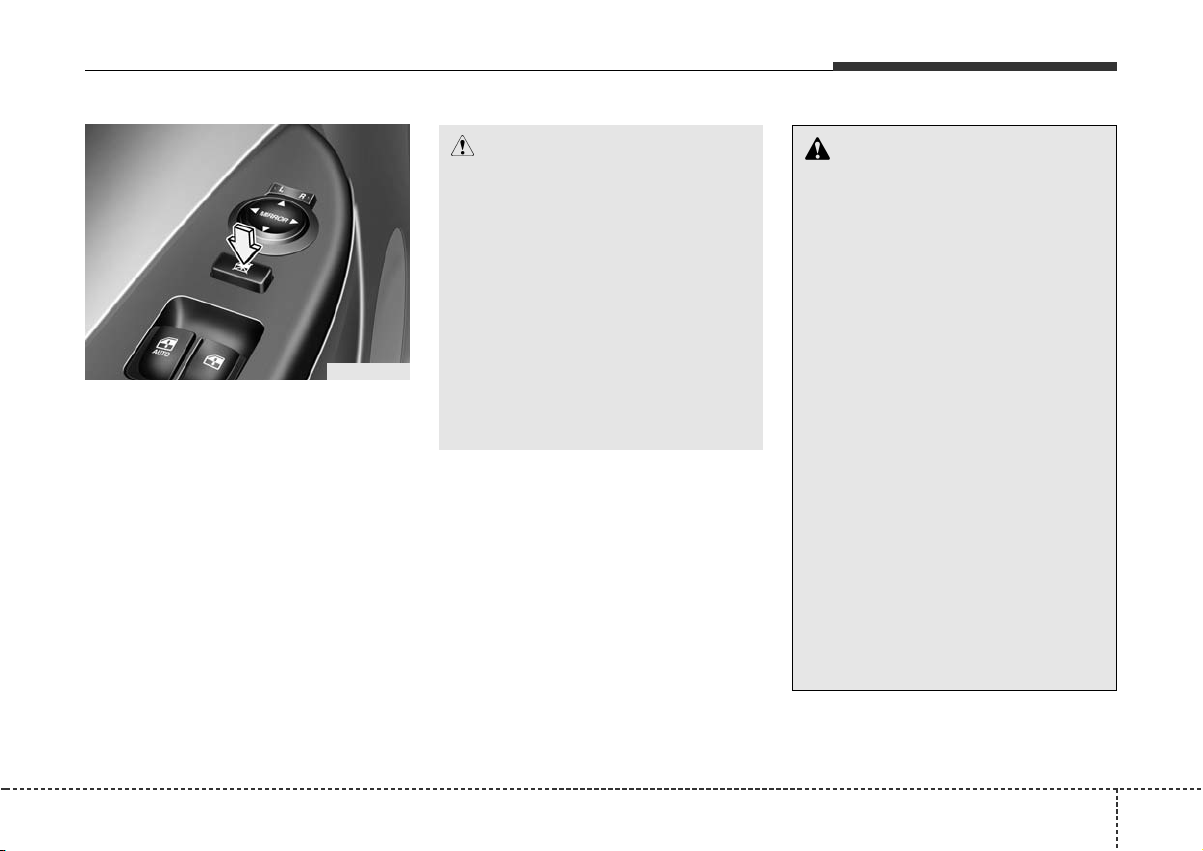

4. Кнопка блокировки электропривода

стеклоподъемников* ..............................4-17

5. Переключатели управления электрическими стеклоподъемниками*4-14

6. Вентиляционное отверстие ...................4-66

7. Устройство регулировки

угла наклона фар*..................................4-55

8. Кнопка выключения электронной системы стабилизации курсовой

устойчивости (ESP)* ..............................5-20

9. Ручка управления освещением приборной

панели*....................................................4-36

10. Рычаг регулировки наклона рулевого

колеса* ....................................................4-28

11. Блок плавких предохранителей.............7-42

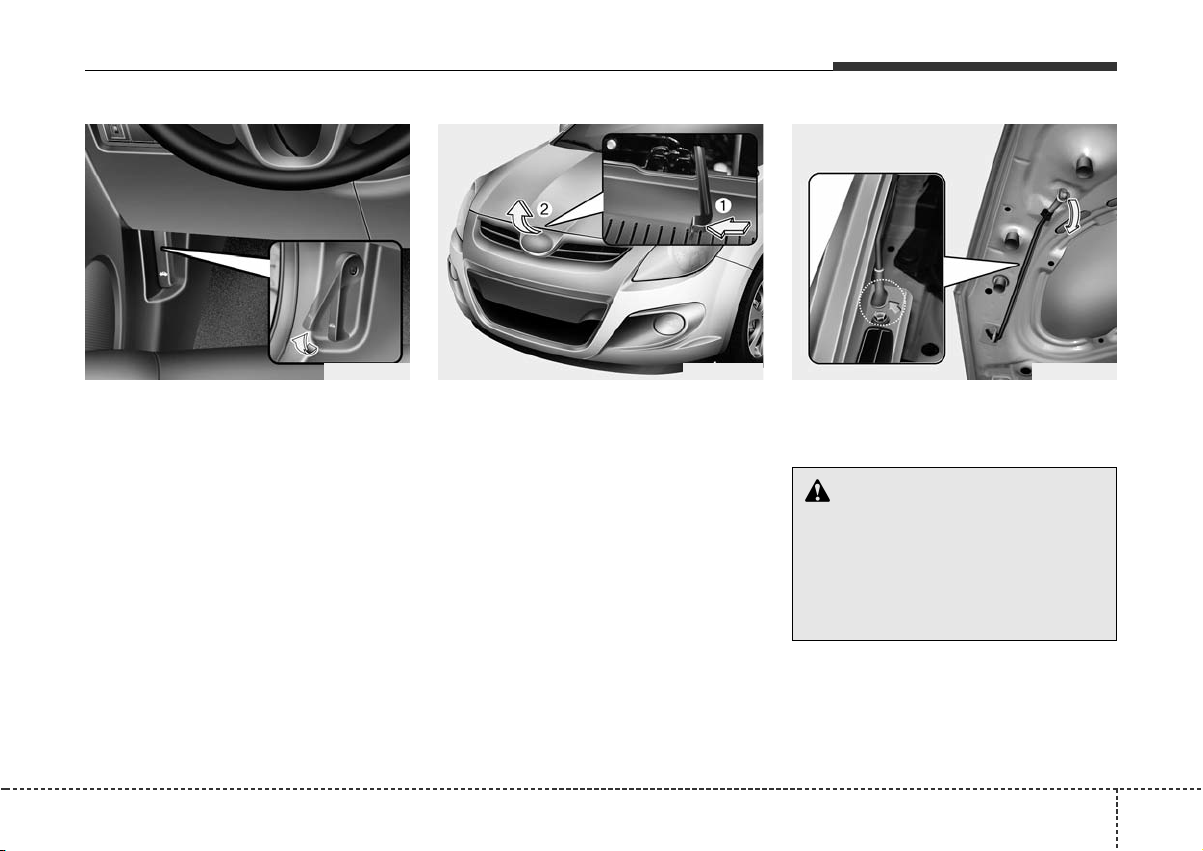

12. Рычаг отпирания замка капота ............4-19

13. Педаль сцепления* ..................................5-8

14. Тормозная педаль..................................5-15

15. Педаль газа ..............................................5-5

16. Рычажок открывания крышки заливной

горловины топливного бака..................4-21

* : при наличии

OPB009001

ОБЩИЙ ВИД ПРИБОРНОЙ ПАНЕЛИ

B020000APB

Краткое знакомство с вашим автомобилем

1. Приборная панель..........................4-34

2. Управление осветительными приборами / указателями

поворота..........................................4-52

3. Управление стеклоочистителями /

омывателями..................................4-57

4. Дистанционное управление

аудиосистемой* .............................4-89

5. Звуковой сигнал.............................4-29

6. Передняя подушка безопасности

водителя* ........................................3-39

7. Рулевое колесо...............................4-28

8. Замок зажигания .............................5-4

9. Многофункциональный дисплей* .4-47

10. Выключатель аварийной световой

сигнализации..................................4-51

11. Выключатель

бортового компьютера*.................4-48

12. Аудиосистема*................................4-95

13. Система климат-контроля*............4-64

14. Универсальный вещевой ящик.....4-82

15. Прикуриватель ...............................4-84

16. Обогреватель сидений*...................3-7

17. Разъемы AUX, USB и iPod* ...........4-91

18. Рычаг переключения передач ........5-7

19. Рычаг стояночного тормоза..........5-16

20. Передняя подушка безопасности

пассажира* .....................................3-39

21. Перчаточный ящик.........................4-81

* : при наличии

OPB009002

Краткое знакомство с вашим автомобилем

ОТСЕК ДВИГАТЕЛЯ

■ В автомобилях с бензиновым двигателем

1. Расширительный бачок охлаждающей

жидкости двигателя............................7-14

2. Крышка маслоналивной горловины

двигателя.............................................7-12

3. Расширительный бачок жидкости для

тормозной системы и сцепления ......7-16

4. Воздухоочиститель.............................7-21

5. Блок плавких предохранителей ........7-43

6. Положительная клемма аккумуляторной

батареи ................................................7-28

7. Отрицательная клемма аккумуляторной

батареи ................................................7-28

8. Бачок омывателя лобового стекла...7-19

9. Крышка радиатора .............................7-15

10. Масляный щуп двигателя ................7-12

11. Щуп для проверки уровня

трансмиссионной жидкости в автоматической коробке передач*..7-17

* : при наличии

❈ Фактический вид отсека двигателя в автомобиле может отличаться от показанного

на рисунке.

B030000APB

OPB009003

■ В автомобилях с дизельным двигателем

Краткое знакомство с вашим автомобилем

1. Расширительный бачок охлаждающей

жидкости двигателя..........................7-14

2. Крышка маслоналивной горловины

двигателя...........................................7-12

3. Расширительный бачок жидкости для

тормозной системы и сцепления ....7-16

4. Воздухоочиститель...........................7-21

5. Блок плавких предохранителей ......7-43

6. Положительная клемма аккумуляторной

батареи ..............................................7-28

7. Отрицательная клемма аккумуляторной

батареи ..............................................7-28

8. Бачок омывателя лобового стекла.7-19

9. Крышка радиатора ...........................7-15

10. Масляный щуп двигателя ................7-12

11. Топливный фильтр ............................7-20

❈ Фактический вид отсека двигателя в автомобиле может отличаться от

показанного на рисунке.

OPB079001

Сиденье / 3-2 Ремни безопасности / 3-13 Детское сиденье / 3-24 Дополнительная система пассивной безопасности (подушки безопасности) / 3-33

Система обеспечения безопасности в автомобиле

СИДЕНЬЕ

C010000APB

Переднее сиденье

(1) Перемещение вперед и назад (2) Наклон спинки сиденья (3) Высота сиденья (сиденье водителя)* (4) Подголовник (5) Складное сиденье для прохода назад

(только в 3-дверных автомобилях)* (6) Подлокотник (сиденье водителя)* (7) Обогреватель сиденья*

Задние сиденья

(8) Подголовник (боковые и/или

центральное сиденья*)

(9) Складывание сиденья

* : при наличии

OPB039001

Система обеспечения безопасности в автомобиле

ОСТОРОЖНО

посторонние предметы

Посторонние предметы под ногами водителя могут мешать нажатию педалей, что способно привести к дорожно - транспортному происшествию. Не кладите никаких вещей под передними сиденьями.

ОСТОРОЖНО возврат спинки сиденья в вертикальное положение

При возвращении спинки сиденья в вертикальное положение удерживайте ее и перемещайте медленно. Убедитесь в отсутствии других людей рядом с сиденьем. Если не удерживать спинку сиденья при ее возврате в исходное положение и не контролировать этот процесс, она может резко переместиться вперед и нанести случайную травму человеку, ударив его.

ОСТОРОЖНО

водитель отвечает за пассажира, находящегося на переднем сиденье

Если во время движения на переднем сиденье, спинка которого отклонена назад, находится пассажир, в случае дорожно-транспортного происшествия это может привести к получению серьезных травм или гибели людей. Если во время такого происшествия спинка переднего сиденья будет отклонена назад, бедра находящегося на нем пассажира могут проскользнуть под поясной частью ремня безопасности, и большая нагрузка будет приложена к незащищенной области живота. Это может привести к получению серьезных травм или гибели человека. Во время движения автомобиля водитель должен рекомендовать пассажиру, находящемуся на переднем сиденье, устанавливать спинку в вертикальное положение.

ОСТОРОЖНО -

сиденье водителя

•Никогда не пытайтесь регулировать положение сиденья во время движения автомобиля. Это может привести к потере управления и дорожно-транспортному происшествию, результатом которого могут стать гибель людей, получение тяжелых травм или нанесение ущерба имуществу.

•Следите за тем, чтобы ничто не мешало нормальному положению спинки сиденья. Складывание вещей с опорой на спинку сиденья или каким-либо иным образом, препятствующим но спинки сиденья, может привести к серьезной травме или гибели человека в случае резкого торможения или столкновения.

• Во время движения спинки сидений водителя и переднего пасса должны располагаться вертикально, а поясная часть ремня безопасности должна плотно охватывать бедра как можно ниже. Это наилучшее положение с точки зрения обеспечения защиты человека в случае дорожно-транспортного происшествия.

•Для предотвращения возможности получения ненужных и, возможно, серьезных травм от подушек безопасности всегда располагайтесь на сиденье как можно дальше от рулевого колеса, чтобы вам было удобно сохранять контроль над автомобилем. Рекомендуется, чтобы грудь водителя находилась на расстоянии не менее 250 мм (10 дюймов) от рулевого колеса.

рмальной фиксации

жира всегда

но так,

Система обеспечения безопасности в автомобиле

ОСТОРОЖНО спинки задних сидений

•Спинка заднего сиденья должна быть надежно зафиксирована на месте. Иначе в случае резкой остановки или столкновения пассажиры и предметы могут быть отброшены вперед, что приведет к получению серьезных травм или гибели людей.

• Багаж и прочий груз следует располагать в горизонтальном положении на полу багажного отделения. При перевозке крупногабаритных, тяжелых предметов, а также в случаях, предметы требуется перевозить уложенными друг на друга в несколько рядов, необходимо их надежное закрепление. Ни при каких обстоятельствах нельзя укладывать предметы в багажнике друг на друга выше спинок сидений. Несоблюдение этих мер предосторожности может привести к получению серьезных травм или гибели людей в случае неожиданной остановки, столкновения или переворачивания автомобиля.

•Во время движения автомобиля никто из пассажиров не должен находиться в багажном отделении, а также сидеть или лежать на сложенных спинках сидений. Во время поездки все пассажиры должн сиденьях с правильно пристегнутыми ремнями безопасности.

ы находиться на

(Продолжение)

когда

(Продолжение)

• При возврате спинки сиденья в вертикальное положение убедитесь в том, что она надежно зафиксирована: для этого попробуйте наклонить спинку вперед и назад.

ОСТОРОЖНО

После регулировки положения сиденья всегда проверяйте надежность его фиксации: для этого попробуйте переместить сиденье вперед или назад, не используя рычаг разблокировки фиксатора сиденья. При внезапном или неожиданном перемещении сиденья водитель может потерять контроль над автомобилем, что способно привести к дорожнотранспортному происшествию.

OPB039002

Регулировка переднего сиденья

C010101AHM

Перемещение вперед и назад

Чтобы переместить сиденье вперед или назад, сделайте следующее:

1. Потяните вверх рычаг салазок сиденья и удерживайте его в таком положении.

2. Переместите сиденье в требуемое положение.

3. Отпустите рычаг и убедитесь в том, что сиденье зафиксировано на месте.

Регулировку положения сиденья производите до начала движения. Убедитесь в том, что сиденье надежно зафиксировано: для этого попытайтесь переместить сиденье вперед и назад без использования рычага. Если сиденье движется, значит, оно не зафиксировано должным образом.

Система обеспечения безопасности в автомобиле

OPB039003

C010102AHM

Наклон спинки сиденья

Чтобы отклонить спинку сиденья назад, сделайте следующее:

1. Слегка наклонитесь вперед и поднимите рычаг регулировки наклона спинки.

2. Осторожно отклонитесь назад на сиденье и установите спинку сиденья в требуемое положение.

3. Отпустите рычаг и убедитесь в том, что спинка сиденья зафиксирована на месте. (Для фиксации спинки сиденья рычаг ДОЛЖЕН возвратиться в исходное положение.)

OPB039004 OPA039052

C010103APB

Регулировка высоты сиденья (для сиденья водителя) (при наличии данной функции)

Чтобы изменить высоту сиденья, переместите рычаг вверх или вниз.

• Чтобы опустить сиденье, нажмите рычаг вниз несколько раз.

• Чтобы поднять сиденье, потяните рычаг вверх несколько раз.

C010104APB

Подголовник

Сиденья водителя и переднего пассажира оборудованы подголовниками для обеспечения безопасности и комфорта сидящих людей.

Подголовник служит не только для удобства водителя и переднего пассажира, но и помогает обеспечить защиту головы и шеи в случае столкновения.

Система обеспечения безопасности в автомобиле

ОСТОРОЖНО

•Для обеспечения максимальной эффективности защиты в случае дорожно - транспортного происшествия подголовник должен располагаться на такой высоте, чтобы его середина находилась на уровне центра тяжести головы сидящего человека. У большинства людей центр тяжести головы находится на высоте верхней части глаз. Кроме того, подголовник должен располагаться как можно ближе к голове. По этой причине не рекомендуется использование накладных подушек, которые увеличивают расстояние между телом сидящего человека и спинкой сиденья.

•Не допускается эксплуатация автомобиля со снятыми подголовникам дорожно - транспортного происшествия это может привести к получению серьезных травм людьми, находящимися на сиденьях. При правильной регулировке положения подголовники могут предотвратить получение травм шеи.

•Не регулируйте положение подголовников по высоте во время движения автомобиля.

и, поскольку в случае

Регулировка высоты Чтобы поднять подголовник, потяните его

вверх до требуемого положения (1). Чтобы опустить подголовник, нажмите кнопку фиксатора (2) на опоре подголовника и, не отпуская кнопку, опустите подголовник в нужное положение (3).

OPB039005

OPB039008

Снятие Чтобы снять подголовник, поднимите его

вверх до упора, а затем нажмите кнопку фиксатора (1) и выньте подголовник в направлении вверх (2).

Чтобы установить подголовник на место, нажмите кнопку фиксатора (1) и, не отпуская ее, вставьте стержни подголовника (3) в отверстия. Затем отрегулируйте высоту подголовника.

ОСТОРОЖНО

Для обеспечения надлежащей защиты сидящих людей после регулировки положения подголовников проверяйте надежность их фиксации.

Подголовник активного типа (при наличии)

В случае удара в автомобиль сзади подголовник активного типа смещается вперед и вверх. Это предотвращает резкое откидывание назад головы водителя и переднего пассажира, что помогает защищать их от получения травм шеи.

Система обеспечения безопасности в автомобиле

OPB039050HNF2041-1

C010306APB

Складное сиденье для прохода назад (только в 3-дверных автомобилях)

Чтобы сесть на второй ряд сидений или выйти из него, потяните вверх рычаг складывания сиденья на спинке сиденья переднего пассажира. Сиденье переднего пассажира сложится и передвинется вперед. Переместите сиденье в крайнее переднее положение.

После посадки или выхода сдвиньте сиденье переднего пассажира назад и с

ОСТОРОЖНО

Никогда не пытайтесь регулировать положение сиденья во время движения автомобиля или в тот момент, когда на сиденье переднего пассажира сидит человек, поскольку сиденье водителя может неожиданно прийти в движение и причинить травму переднему пассажиру.

усилием тяните спинку сиденья назад до тех пор, пока она не защелкнется на месте. Убедитесь в том, что положение сиденья зафиксировано.

OPB039007

C010107AUN

Обогреватель сиденья (при наличии)

Обогреватели сидений обеспечивают подогрев передних сидений в холодную погоду. Когда ключ в замке зажигания находится в положении ON (ВКЛ.), нажмите любой из переключателей для включения обогрева сиденья водителя или переднего пассажира.

В теплую погоду и в условиях, когда обогрев сидений не требуется, переключатели должны находиться в положении “OFF” (“Выкл.”).

Система обеспечения безопасности в автомобиле

✽ К СВЕДЕНИЮ

Когда переключатель обогрева сиденья находится в положении ON (ВКЛ.), система подогрева, расположенная в сиденье, включается и выключается автоматически в зависимости от температуры сиденья.

ВНИМАНИЕ

• Не используйте для чистки сидений органические растворители, например разбавители, бензол, спирт и бензин. Это может привести к повреждению поверхности обогревателя или сидений.

• Для предотвращения перегрева обогревателя сидений не кладите на сиденья покрывала и подушки, а также не надевайте чехлы во время работы этого устройства.

• Не кладите на сиденья, оборудованные обогревателями, тяжелые вещи и заостренные предметы. Это может привести к повреждению элементов обогревателя сиденья.

ОСТОРОЖНО -

ожоги от обогревателей сидений

При использовании обогревателей сидений пассажиры должны соблюдать исключительную осторожность, поскольку существует вероятность перегрева и получения ожогов. В частности, водитель должен проявлять особую заботу о следующих категориях пассажиров:

1. Дети любого возраста, пожилые люди, инвалиды, амбулаторные больные.

2. Люди с чувствительной или склонной к получению

3.Люди, находящиеся в состоянии

усталости.

4.Люди, находящиеся в состоянии

алкогольного или наркотического опьянения.

5. Люди, находящиеся под воздействием лекарств, которые могут вызывать дремоту или

онливость (снотворное, средства от

с простуды и т. д.).

ожогов кожей.

Тип А

OMG039017

Тип В

OPB039012

C010108APB

Карман на спинке сиденья (при наличии)

Карман находится на задней стороне спинки сиденья переднего пассажира.

Система обеспечения безопасности в автомобиле

ОСТОРОЖНО

карман на спинке сиденья

Не кладите тяжелые вещи и заостренные предметы в карман на спинке сиденья. В случае дорожнотранспортного происшествия они могут вылететь из кармана и нанести травмы людям, находящимся в автомобиле.

OPA039053

Регулировка задних сидений

C010303APB

Подголовник (при наличии)

Боковые (и/или центральное) задние сиденья оборудованы подголовниками для обеспечения безопасности и комфорта сидящих людей.

Подголовники не только служат для удобства пассажиров, но и помогают обеспечить защиту головы и шеи в случае столкновения.

ОСТОРОЖНО

•Эксплуатация автомобиля со снятыми подголовниками запрещается транспортного происшествия пассажир, находящийся на сиденье без подголовника, может получить тяжелую травму. При правильной регулировке положения подголовники могут предотвратить получение серьезных травм шеи.

. В случае дорожно-

Система обеспечения безопасности в автомобиле

OPB039009

Регулировка высоты Чтобы поднять подголовник, потяните его

Снятие Для снятия подголовника поднимите его

вверх до упора, а затем нажмите кнопку фиксатора (1) и выньте подголовник вверх (2).

ОСТОРОЖНО

OPB039011

C010307BPB

Складывание заднего сиденья

Спинки (или подушки) задних сидений могут складываться для упрощения перевозки длинномерных предметов или для увеличения объема багажного отделения автомобиля.

ОСТОРОЖНО

Возможность складывания спинок (или подушек) задних сидений предусмотрена для того, чтобы в автомобиле можно было перевозить длинные предметы, которые не поместились бы в багажное отделение.

ремя движения автомобиля

Во в никогда не позволяйте пассажирам садиться на сложенную спинку сиденья, поскольку это неправильное положение для сидения, и в таком случае нельзя пристегнуться ремнями безопасности. Это может привести к получению серьезных травм или гибели людей в случае дорожно-транспортного происшествия или резкой остановки автомобиля. Вещи, которые перевозятся на сложенной спинке сиденья, не должны выступать выше верхней кромки передних сидений. В противном случае при резкой остановке автомобиля груз может переместиться вперед и нанести травмы людям или повредить автомобиль.

103

Система обеспечения безопасности в автомобиле

OPB039019

OPB039020

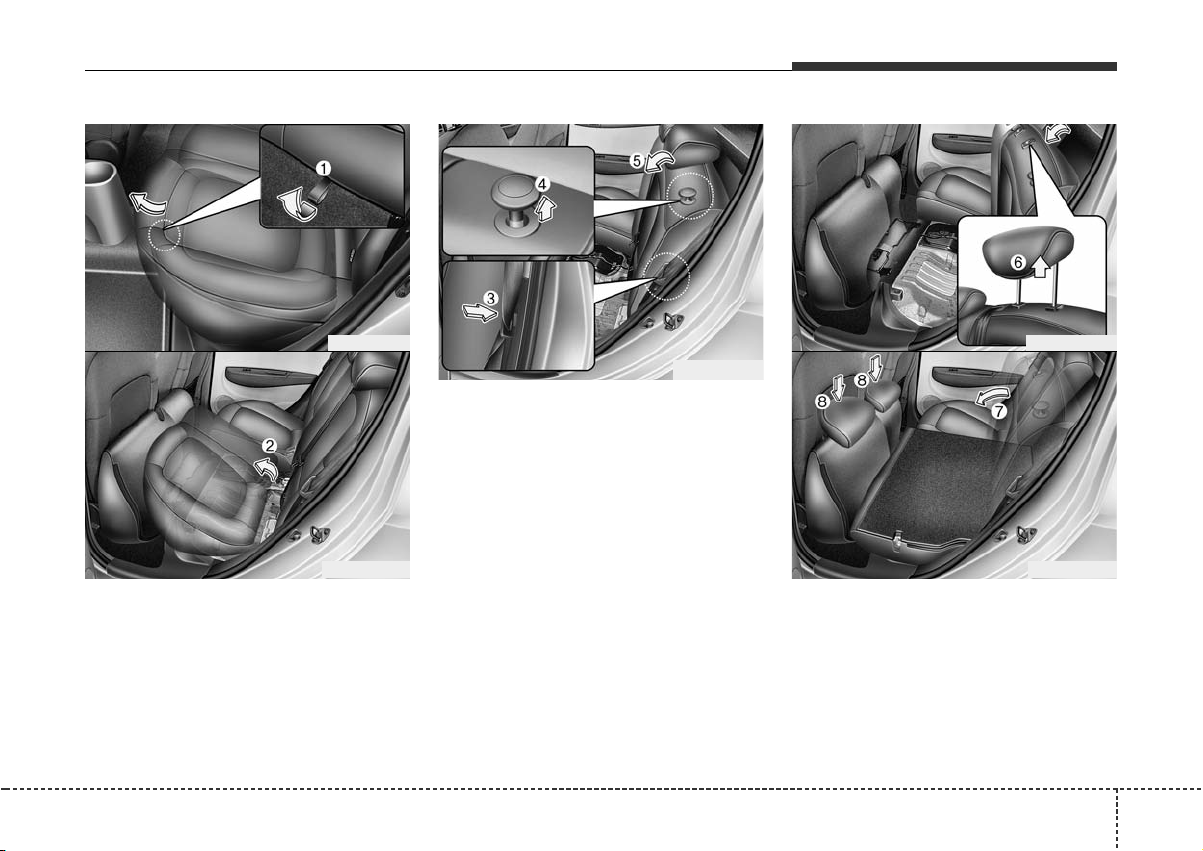

Чтобы сложить подушку и спинку заднего сиденья (при наличии данной функции), сделайте следующее:

1. Установите спинку переднего сиденья в вертикальное положение и при необходимости передвиньте переднее сиденье вперед.

2. Поднимите переднюю часть подушки сиденья.

3. Поднимите заднюю часть подушки сиденья и поставьте подушку вертикально.

OPB039022

OPB039021

4. Вставьте пряжку заднего поясноплечевого ремня безопасности в держатель на боковой обшивке. В этом случае поясно-плечевой ремень безопасности не будет мешать складыванию спинки сиденья.

5. Потяните вверх рычаг складывания спинки заднего сиденья и немного наклоните спинку вперед.

OPB039023

6. Снимите подголовник со спинки заднего сиденья.

7. Полностью сложите спинку сиденья.

8. Уберите подголовник, вставив стержни подголовника в держатель.

311

Система обеспечения безопасности в автомобиле

9. Для использования заднего сиденья поднимите спинку и снова установите на нее подголовник.

10. С усилием нажимайте на спинку сиденья, пока она не защелкнется на месте. Убедитесь в том, что положение спинки сиденья зафиксировано.

11. Верните подушку сиденья в исходное положение, нажимая на нее вниз. Убедитесь в том, что положение подушки сиденья зафиксировано.

12. Возвратите ремень безопасности заднего сиденья в надлежащее положение.

ОСТОРОЖНО

При возвращении спинки заднего сиденья в вертикальное положение после ее складывания:

Соблюдайте осторожность, чтобы не повредить ремень безопасности или его пряжку. Не допускайте защемления или зажатия ремня его пряжки задним сиденьем. Убедитесь в том, что спинка сиденья надежно зафиксирована в вертикальном положении. Для этого попробуйте нажать на верхнюю часть спинки. В противном случае при дорожно-транспортном происшествии или резкой остановке сиденье может сложиться, а грузы вылетят из багажника в пассажирский салон, что способно привести к получению серье

зных травм или гибели людей.

безопасности или

ВНИМАНИЕ ремни безопасности задних

сидений

При возвращении спинок задних сидений в вертикальное положение не забудьте вернуть в исходное положение плечевые ремни безопасности задних сидений.

ОСТОРОЖНО - багаж

Необходимо всегда закреплять багаж для предотвращения его резкого перемещения по автомобилю при столкновении, которое может вызвать нанесение травм находящимся внутри людям. Не ставьте вещи на задние сиденья, поскольку там вещи нельзя надежно закрепить, и при столкновении они могут ударить людей, находящихся на передних сиденьях.

ОСТОРОЖНО -

погрузка багажа

При погрузке и выгрузке багажа всегда следите за тем, чтобы двигатель был выключен, селектор автоматической коробки передач находился в положении Р (Парковка), и был включен стояночный тормоз. При несоблюдении этих мер предосторожности автомобиль может поехать, если рычаг переключения передач будет случайно переведен в другое положение.

123

РЕМНИ БЕЗОПАСНОСТИ

C020100AHM

Система ремней безопасности

ОСТОРОЖНО

•Для обеспечения максимального уровня защиты во время движения автомобиля пассажиры всегда должны пристегиваться ремнями безопасности.

•Наибольшая эффективность ремней

зопасности достигается, когда

бе спинки сидений находятся в вертикальном положении.

•Дети в возрасте 12 лет и младше всегда должны находиться на заднем сиденье в зафиксированном положении. Никогда не разреш детям ездить на переднем пассажирском сиденье. Если ребенок старше 12 лет должен располагаться на переднем сиденье, он должен быть надежно пристегнут ремнем безопасности, а сиденье должно быть отодвинуто в крайнее заднее положение.

•Никогда не пропускайте плечевой ремень безопасности под рукой или за спиной. Неправильное положение плечевого ремня безопасности может привести к получению серьезных тра Плечевой ремень безопасности должен лежать на плече так, чтобы пересекать ключицу в ее средней точке.

вм при столкновении.

(Продолжение)

айте

Система обеспечения безопасности в автомобиле

(Продолжение)

•Избегайте перекручивания ремней безопасности при их застегивании. Эффективность перекрученного ремня безопасности невысока. При столкновении он даже может врезаться в те за тем, чтобы ремень безопасности не был перекручен и лежал прямо.

• Соблюдайте осторожность, чтобы не повредить ленту и элементы крепления ремня безопасности. В случае элементов крепления ремня безопасности замените его.

ОСТОРОЖНО

Ремни безопасности должны проходить по тем частям тела человека, которые имеют прочную костную структуру; ремни следует располагать поперек таза в его нижней части или поперек таза, груди и плеч, в зависимости от обстоятельств. Поясная часть ремня безопасности не должна проходить поперек живота.

Для обеспечения надлежащего уровня

иты ремни безопасности должны

защ затягиваться как можно туже, но с сохранением достаточной степени комфорта.

Свободно висящий ремень безопасности существенно уменьшает уровень защ

ло человека. Следите

повреждения ленты или

иты человека.

(Продолжение)

(Продолжение) Необходимо соблюдать осторожность,

чтобы исключить возможность попадания на ленту ремня полирующих составов, масел и химикатов, особенно электролита. Для безопасной чистки

мня можно использовать мягкое

ре мыло и воду. При наличии потертостей, загрязнения или повреждений ленты ремень безопасности следует заменять. Очень важно произвести замену всего ремня в сборе после того, как он использовался при серьезном столкновении, даже если видимых повреждений на ремне нет. Не допускается пристегивать ремни перекрученными. Каждый ремень должен использоваться только одним человеком; обхватывать ремнем безопасности ребенка, сидящего на коленях у взрослого, опасно.

ОСТОРОЖНО

Не допускается внесение владельцем автомобиля таких изменений или дополнений в конструкцию, которые либо будут препятствовать нормальной работе устройств натяжения ремней безопасности по устранению провисания ремня, либо будут препятствовать регулировке натяжения ремня с этой же целью.

313

Система обеспечения безопасности в автомобиле

1GQA2083

C020101APB

Предупреждение о непристегнутых ремнях безопасности

Тип А

В качестве напоминания для водителя контрольная лампа непристегнутого ремня безопасности будет мигать в течение примерно 6 секунд при каждом повороте ключа зажигания в положение ON (ВКЛ.) независимо от того, пристегнут ремень безопасности или нет.

Если после включения зажигания ремень безопасности водителя расстегивается, эта контрольная лампа также мигает в течение примерно 6 секунд.

Если ремень безопасности водителя не застегнут при повороте ключа зажигания в положение ON (ВКЛ.), или если ремень расстегивается после включения зажигания, в течение приблизительно 6 секунд раздается сигнал зуммера

предупреждения о непристегнутом ремне безопасности. Если за это время застегнуть ремень безопасности, сигнал зуммера сразу выключится. (при наличии)

OPB039017L

Тип В Ремни безопасности передних сидений В качестве напоминания для водителя и

переднего пассажира контрольные лампы непристегнутых ремней безопасности будут загораться приблизительно на 6 секунд при каждом повороте ключа зажигания в положение ON (ВКЛ.)

независимо от того, пристегнуты ли ремни.

Если ремень безопасности водителя или переднего пассажира не застегнут при повороте ключа зажигания в положение ON (ВКЛ.), или если ремень расстегивается после включения зажигания, соответствующая контрольная лампа будет гореть до тех пор, пока человек не застегнет ремень.

Если ремень по-прежнему останется непристегнутым, при превышении скорости движения 9 км/ч горящая контрольная лампа начнет мигать, и мигание будет продолжаться до тех пор, пока скорость движения не снизится до уровня меньше 6 км/ч.

Если ремень все равно останется непристегнутым, при превышении скорости движения 20 км/ч в течение приблизительно 100 секунд будет раздаваться сигнал зуммера предупреждения о непристегнутом ремне безопасности, а соответствующая контрольная лампа будет мигать.

✽ К СВЕДЕНИЮ

• Контрольная лампа непристегнутого ремня безопасности переднего пассажира находится на центральной передней панели.

• Даже в случае отсутствия пассажира на переднем сиденье эта лампа будет мигать или гореть в течение 6 секунд.

•Контрольная лампа непристегнутого ремня безопасности может включаться при размещении багажа на переднем пассажирском сиденье.

143

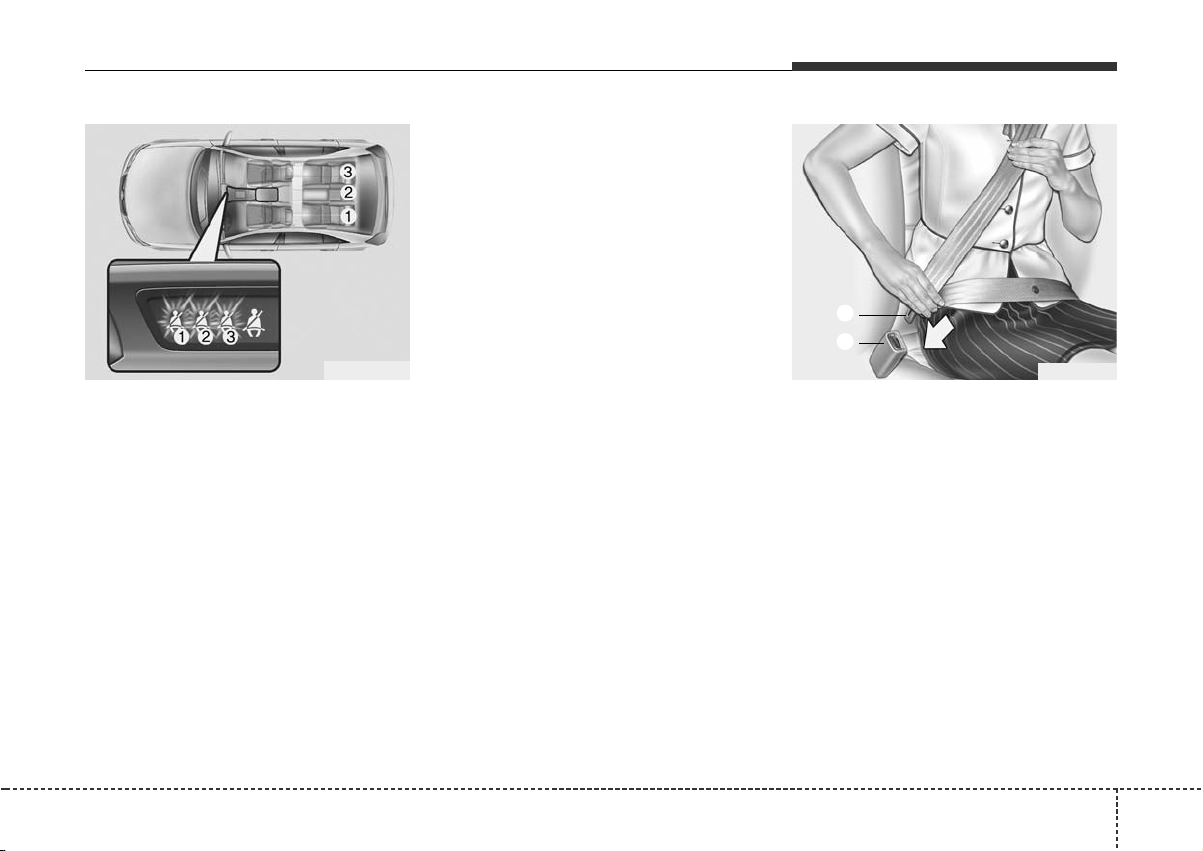

OPB039018L

Ремни безопасности задних сидений (при

наличии) Если при повороте ключа зажигания в положение ON (когда двигатель не работает) поясно-плечевой ремень заднего пассажира не пристегнут, соответствующая контрольная лампа непристегнутого ремня безопасности загорится и будет гореть до тех пор, пока пассажир не застегнет ремень.

После этого соответствующая контрольная лампа непристегнутого ремня безопасности пассажира на заднем сиденье будет загораться приблизительно на 35 секунд в любом из следующих случаев:

- вы запускаете двигатель, когда

пассажир на заднем сиденье не пристегнул ремень безопасности;

- автомобиль движется со скоростью

выше 9 км/ч, когда пассажир на заднем сиденье не пристегнул ремень безопасности;

Система обеспечения безопасности в автомобиле

- пассажир на заднем сиденье расстегивает ремень безопасности, когда автомобиль движется со скоростью ниже 20 км/ч.

Сразу после пристегивания ремня безопасности пассажира на заднем сиденье контрольная лампа гаснет.

Если пассажир на заднем сиденье расстегивает ремень безопасности во время движения со скоростью выше 20 км/ч, соответствующая контрольная лампа непристегнутого ремня безопасности начинает мигать, и в течение 35 секунд раздается предупредительный звуковой сигнал.

Тем не менее, если после пристегивания поясно-плечевой ремень безопасности заднего пассажира будет застегнут и расстегнут дважды в течение 9 секунд, соответствующая контрольная лампа непристегнутого ремня безопасности не загорится.

1 2

B180A01NF

C020102APB

Комбинированный поясно-плечевой ремень безопасности

Как застегнуть ремень безопасности:

Чтобы застегнуть ремень безопасности, его следует вытянуть из втягивающего механизма и вставить металлический язычок (1) в пряжку ремня (2). В момент фиксации язычка в пряжке будет слышен щелчок.

Длина ремня настраивается автоматически только после того, как поясная часть ремня будет натянута вручную так, чтобы ремень плотно прилегал к бедрам сидящего человека. При медленном и плавном наклоне человека вперед длина ремня увеличивается, что позволяет человеку свободно двигаться. Напротив, в случае резкой остановки или удара положение ремня будет жестко зафиксировано. Таким оно будет и в том случае, когда сидящий человек попытается слишком быстро наклониться вперед.

315

Система обеспечения безопасности в автомобиле

✽ К СВЕДЕНИЮ

Если ремень безопасности не вытягивается из втягивающего механизма, потяните ремень с силой, чтобы снять блокировку. После этого ремень будет вытягиваться свободно.

OPB039025

Регулировка по высоте (при наличии данной функции)

Высоту крепления ремня безопасности можно устанавливать в одном из 3 (или 4) возможных положений для достижения максимального удобства и безопасности.

Если верхняя точка крепления ремня безопасности установлена так, что ремень находится слишком близко к шее сидящего человека, то уровень защиты будет недостаточным. Плечевая часть ремня должна быть отрегулирована таким образом, чтобы ремень облегал грудную клетку и проходил через середину того плеча, которое находится ближе к двери, а не через шею сидящего человека.

Для регулировки высоты верхней точки крепления ремня опустите или поднимите узел регулировки в соответствующее положение.

Чтобы поднять узел регулировки высоты крепления ремня, потяните его вверх (1). Чтобы опустить узел регулировки высоты крепления ремня, нажмите кнопку (2) и, не отпуская ее, переместите узел регулировки (3) вниз.

Отпустите кнопку, чтобы зафиксировать узел регулировки в данном положении. Попробуйте переместить узел регулировки, чтобы убедиться в его надежной фиксации.

ОСТОРОЖНО

• Проверяйте фиксацию крепления плечевого ремня на соответствующей высоте. Никогда не размещайте плечевой ремень безопасности поперек шеи или лица. Неправильное размещение ремней безопасности может привести к получению серьезных травм в д о р ожн о-транспор т н ом происшествии.

•Если не заменить ремни безопасности после дорожнотранспортного происшествия, то в автомобиле могут остаться поврежденные ремни безопасности, которые не обеспечат защиту в случае другого столкновения, что приведет к получению травм или гибели людей. Как можно скорее производите замену ремней безопасности после дорожнотранспортного происшествия.

163

Система обеспечения безопасности в автомобиле

B200A01NF

ОСТОРОЖНО

Поясная часть ремня безопасности должна располагаться как можно ниже на бедрах (и как можно плотнее облегать их), а не на талии. Если поясной ремень будет лежать слишком высоко на талии, это может увеличить вероятность получения травмы в случае столкновения. Не допускается располагать обе руки под ремнем или над ним. Наоборот, одна рука должна находиться над ремнем, а другая – под ним, как показано на рисунке.

Никогда не пропускайте ремень безопасности под той рукой, которая находится ближе к двери.

OPB039026

Пассажир на центральном заднем сиденье должен использовать пряжку с маркировкой “CENTER” (“Центральное сиденье”). (при наличии)

Как расстегнуть ремень безопасности: Чтобы расстегнуть ремень безопасности,

нужно нажать кнопку (1) на его пряжке. После этого ремень будет автоматически втянут во втягивающий механизм.

Если этого не произойдет, убедитесь в том, что ремень не перекручен, и повторите попытку еще раз.

B210A01NF

317

Система обеспечения безопасности в автомобиле

Когда автомобиль резко останавливается, или когда сидящий человек пытается слишком резко наклониться вперед, втягивающий механизм ремня безопасности блокируется, и длина ремня остается неизменной. При лобовых столкновениях определенного типа происходит срабатывание преднатяжителя ремня безопасности, и ремень прижимается к телу человека плотнее.

Если при активации преднатяжителя датчики системы регистрируют чрезмерное натяжение ремня

OMG035300

C020200APB

Ремень безопасности с преднатяжителем (при наличии)

В данном автомобиле ремни безопасности водителя и переднего пассажира оборудованы преднатяжителями. Это устройство обеспечивает плотное прижатие тела человека ремнем безопасности при лобовых столкновениях определенного типа. Преднатяжители ремней безопасности могут активироваться при достаточно серьезном лобовом столкновении, одновременно с раскрытием подушек безопасности.

безопасности водителя или переднего пассажира, ограничитель нагрузки, встроенный в преднатяжитель, уменьшает усилие, приложенное к данному ремню. (при наличии)

1KMB3311A

Система преднатяжителей ремней безопасности состоит из следующих основных элементов (их местоположение показано на иллюстрации):

1. Контрольная лампа подушек безопасности

2. Узел преднатяжителя на втягивающем механизме

3. Электронный блок управления системой SRS

183

ОСТОРОЖНО

Для обеспечения максимальной эффективности ремней безопасности, оснащенных преднатяжителями:

1. Ремень безопасности должен быть правильно расположен и отрегулирован. Ознакомьтесь в

тоящем руководстве со всей

нас важной информацией и мерами предосторожности, связанными с обеспечением безопасности находящихся в автомобиле людей, в том числе, со сведениями о ремнях и подушках безопасности.

2. Водитель и пассажиры всегда должны пристегиваться ремнями безопасности надлежащим образом.

Система обеспечения безопасности в автомобиле

✽

К СВЕДЕНИЮ

• Активация обоих преднатяжителей ремней безопасности (водителя и переднего пассажира) происходит при лобовых столкновениях определенного типа.

• Активация преднатяжителей ремней безопасности при аварии может сопровождаться громким шумом и появлением в салоне облачка тонкодисперсной пыли, которое выглядит, как дым. Все это является нормальным следствием работы устройства и не несет никакой опасности.

• Несмотря на свою безвредность, мелкодисперсная пыль может вызывать раздражение кожи; также нежелательным является ее попадание в органы дыхания в течение длительного времени. После дорожно-транспортного происшествия, которое сопровождалось срабатыванием преднатяжителей ремней безопасности, тщательно вымойте все открытые участки кожи.

✽ К СВЕДЕНИЮ

Поскольку датчик, который подает сигнал на раскрытие подушки безопасности, соединен с преднатяжителем ремня безопасности, после поворота ключа зажигания в положение ON (ВКЛ.) контрольная лампа подушек безопасности на приборной панели загорается примерно на 6 секунд, а затем должна погаснуть.

ВНИМАНИЕ

Если преднатяжитель ремня безопасности неисправен, эта контрольная лампа будет гореть даже в случае исправности подушки безопасности. Если контрольная лампа неисправности подушек безопасности не загорается при включении зажигания, продолжает гореть по истечении приблизительно 6 секунд или загорается во время движения автомобиля, как можно скорее обратитесь к авторизованному дилеру компании HYUNDAI для проверки технического состояния преднатяжителей ремней безопасности или системы подушек безопасности (SRS).

319

Система обеспечения безопасности в автомобиле

ОСТОРОЖНО

• Преднатяжители ремней безопасности предназначены только для однократного применения. После их срабатывания систему ремней безопасности необходимо заменять. Все ремни безопасности любого типа, которые использовались во время столкновения, подлежат обязательной замене.

•Механизмы узлов преднатяжителей ремней безопасности при активации становятся горячими. прикасайтесь к ним в течение нескольких минут после срабатывания.

•Не пытайтесь самостоятельно выполнить проверку технического состояния или замену ремней безопасности, обору преднатяжителями. Эти работы должен выполнять авторизованный дилер компании HYUNDAI.

•Не стучите по узлам преднатяжителей ремней безопасности.

Не

дованных

(Продолжение)

•Не пытайтесь выполнять какие-либо работы по обслуживанию и ремонту системы преднатяжителей ремней безопасности.

•Неправильное обращение с узлами преднатяжителей ремней безопасности, а также несоблюдение предупреждений о недопустимости применения к ним ударного воздействия, доработки, проверки технического состояния, обслуживания и замены могут привести к отказу этих узлов или случайному срабатыванию и получению серьезных травм.

•Всегда во время движения автомобиля все находящиеся в нем люди (и водитель, и пассажиры) должны быть пристегнуты ремнями бе

зопасности.

•Если автомобиль или ремень безопасности с преднатяжителем требуется утилизировать, обращайтесь к авторизованному дилеру компании HYUNDAI.

C020300AUN

Меры предосторожности при использовании ремней безопасности

ОСТОРОЖНО

Водитель и все пассажиры автомобиля всегда должны быть пристегнуты ремнями безопасности. Ремни безопасности и детские сиденья уменьшают вероятность получения серьезных повреждений и травм со смертельным исходом всеми людьми, находящимися в автомобиле, в случае столкновения или резкой остановки. Без ремней безопасности пассажиры могут оказаться слишком близко от раскрывающейся подушки безопасности, столкнуться с элементами конструкции салона или вылететь из автомобиля. Надлежащее использование ремней безопасности существенно уменьшает вероятность возникновения таких угроз.

Всегда соблюдайте меры предосторожности в отношении ремней безопасности, подушек безопасности и сидений, указанные в данном руководстве.

203

Система обеспечения безопасности в автомобиле

C020306AUN

Малолетние дети

Следует знать особые требования, действующие в стране эксплуатации автомобиля. Детские кресла необходимо устанавливать в соответствии с нормами на заднем сиденье. Более подробная информация о порядке использования этих кресел приведена под заголовком “Детское сиденье” в настоящем разделе.

ОСТОРОЖНО

Все люди в автомобиле, включая детей любого возраста, всегда должны находиться в зафиксированном положении. Никогда не держите ребенка на руках или на коленях во время движения автомобиля. Под действием сил большой величины, возникающих при столкновении, ребенок вырвется из рук и ударится об элементы конструкции салона автомобиля. Всегда используйте специальное детское кресло, соответствующее росту и весу ребенка.

✽ К СВЕДЕНИЮ

Наилучшая защита для малолетнего ребенка при дорожно-транспортном происшествии обеспечивается в том случае, когда он должным образом зафиксирован на заднем сиденье в специальном кресле, которое соответствует нормам безопасности вашей страны. Перед покупкой любого детского сиденья убедитесь в том, что оно имеет маркировку, подтверждающую соответствие нормам безопасности вашей страны. Детское сиденье обязательно должно соответствовать росту и весу ребенка. Проверьте это по этикетке на детском сиденье. См. пункт “Детское сиденье” в настоящем разделе.

C020301AHM

Дети более старшего возраста

Дети, которые уже выросли из сидений для малолетних детей, всегда должны находиться на заднем сиденье и пользоваться соответствующими поясноплечевыми ремнями безопасности. Поясная часть ремня должна быть застегнута и плотно охватывать бедра как можно ниже. Периодически проверяйте положение ремня. При движении ребенка ремень может сместиться. Наилучшая защиты ребенка при дорожнотранспортном происшествии обеспечивается в случае надлежащего использования ремня безопасности на заднем сиденье. Если ребенок старшего возраста (старше 12 лет) должен располагаться на переднем сиденье, то ребенок должен быть надежно пристегнут имеющимся поясно-плечевым ремнем, а сиденье следует максимально сдвигать назад. Дети в возрасте до 12 лет должны находиться на заднем сиденье и надежно пристегиваться ремнями безопасности. НИКОГДА не сажайте ребенка в возрасте до 12 лет на переднее сиденье. НИКОГДА не устанавливайте детское кресло на переднем сиденье автомобиля в положении “лицом назад”.

321

Система обеспечения безопасности в автомобиле

Если плечевая часть ремня безопасности слегка касается шеи или лица ребенка, попробуйте посадить ребенка ближе к осевой линии автомобиля. Если и в этом случае плечевая часть ремня продолжает касаться лица или шеи ребенка, необходимо вернуться к использованию детского сиденья. C020302AUN

ОСТОРОЖНО использование плечевых ремней безопасности для малолетних детей

•Никогда не допускайте контакта плечевого ремня безопасности с шеей или лицом ребенка во время движения автомобиля.

•Если ремни расположены на ребенке и отрегулированы неправильно, существует вер или получения серьезных травм.

оятность его гибели

C020302AUN

Беременные женщины

В целях уменьшения вероятности получения травм в дорожно-транспортном происшествии беременным женщинам рекомендуется использовать ремни безопасности. В случае применения ремня безопасности поясная часть ремня должна находиться как можно ниже на бедрах (а не на животе) и как можно плотнее прилегать к ним. Более подробные рекомендации можно получить у врача.

C020303AUN

Люди с телесными повреждениями

При перевозке людей с телесными повреждениями следует использовать ремни безопасности. В случае необходимости обращайтесь за рекомендациями к врачу.

C020304AUN

Один ремень безопасности для одного человека

Два человека (включая детей) никогда не должны пытаться пристегнуться одним ремнем безопасности. Это может привести к увеличению степени тяжести травм в случае дорожно-транспортного происшествия.

C020305APB

Не ложитесь в автомобиле

Для уменьшения вероятности получения травм в случае дорожно-транспортного происшествия и для обеспечения максимальной эффективности систем пассивной безопасности во время движения автомобиля все пассажиры должны сидеть прямо, а спинки передних сидений должны находиться в вертикальном положении. Если человек лежит на заднем сиденье, или если спинка переднего сиденья отклонена назад, эффективность действия ремня безопасности снижается.

223

Система обеспечения безопасности в автомобиле

ОСТОРОЖНО

Если во время движения автомобиля спинка сиденья, на котором находится человек, отклонена назад, это увеличивает вероятность получение им серьезных травм или повреждений смертельного характера в случае столкновения или внезапной остановки. Уровень защиты, предоставляемы системами пассивной безопасности (ремнями безопасности и подушками безопасности) существенно снижается при отклонении спинки сиденья назад. Для обеспечения нормальных условий работы для ремней безопасности они должны плотно лежать на бедрах и груди человека. Чем больше угол отклонения спинки сиденья от вертикали, тем выше вероятность того, что произойдет проскальзывание бедер человека под поясным ремнем, что приведет к получению им серьезных повреждений внутренних органов или к удару шеи человека о плечевой ремень безопасности. Водитель и пассажиры должны всегда быть плотно прижаты к спинкам сидений, их ремни безопасности должны быть застегнуты так, как это требуется, а спинки сидений должны находиться в вертикальном положении.

C020400AEN

Уход за ремнями безопасности

Разбирать и модифицировать системы ремней безопасности не разрешается. Кроме того, необходимо соблюдать осторожность, чтобы не повредить ремни безопасности и их оснастку элементами крепления сидений, дверями или иными предметами.

ОСТОРОЖНО

При возвращении спинки заднего сиденья из сложенного в вертикальное положение будьте осторожны и избегайте повреждения ленты или пряжки ремня. Убедитесь в том, что лента ремня или пряжка не зажаты задним сиденьем или не придавлены им. Ремень безопасности с поврежденной лентой или пряжкой может не выдержать во время столкновения или резкой остановки, что приведет к получению серьезных травм. Незамедлительно заменяйте поврежденные ленты и пряжки.

C020401AEN

Периодическая проверка

Рекомендуется периодически проверять все ремни безопасности на наличие признаков износа и повреждений любого рода. Поврежденные детали необходимо заменять как можно скорее.

C020402AUN

Ремни должны быть чистыми и сухими

Ремни безопасности должны быть чистыми и сухими. В случае загрязнения для чистки ремней можно использовать раствор мягкого мыла в теплой воде. Применение отбеливателей, красителей, сильнодействующих моющих средств и абразивных материалов не допускается, поскольку они могут повредить ткань ремня и уменьшить ее прочность.

C020403AFD

Когда следует заменять ремни безопасности

Если автомобиль побывал в дорожнотранспортном происшествии, необходимо заменять целиком все узлы ремней безопасности в сборе с сопутствующими деталями, которые воспринимали нагрузку во время этого происшествия. Это следует делать даже в том случае, когда видимые следы повреждений отсутствуют. Для получения ответов на дополнительные вопросы, связанные с работой ремней безопасности, обращайтесь к авторизованному дилеру компании HYUNDAI.

323

Система обеспечения безопасности в автомобиле

ДЕТСКОЕ СИДЕНЬЕ

C030000BPB

При поездке в автомобиле дети должны находиться на заднем сиденье, и их положение всегда должно быть зафиксировано таким образом, чтобы минимизировать риск получения травмы при дорожно-транспортном происшествии, неожиданной остановке или резком маневре. В соответствии со статистикой дорожно-транспортных происшествий более безопасным для детей является нахождение не на переднем, а на заднем сиденье и тогда, когда они пристегнуты должным образом. Дети старшего возраста, которые уже выросли из специальных детских сидений, должны использовать один из имеющихся ремней безопасности.

Необходимо знать особые требования, действующие в стране эксплуатации автомобиля. Детские кресла должны устанавливаться на заднем сиденье в соответствии с нормами. Необходимо использовать имеющиеся в продаже детские сиденья, которые соответствуют стандартам безопасности вашей страны.

Детские кресла должны крепиться на сиденьях автомобиля с помощью поясной части поясно-плечевого ремня безопасности либо с помощью привязного крепления и/или креплений ISOFIX (при наличии).

Если средства фиксации положения не закреплены должным образом, в дорожнотранспортном происшествии дети могут получить травмы или погибнуть. Для малолетних детей следует использовать специальные кресла. Прежде чем покупать конкретное детское кресло, убедитесь в том, что оно совместимо с конструкцией сидений и ремней безопасности автомобиля и соответствует ребенку по размеру. При установке такого приспособления в автомобиль следуйте всем инструкциям производителя.

ОСТОРОЖНО

•Специальное детское кресло должно быть установлено на заднем сиденье. Никогда не устанавливайте детское кресло на переднем пассажирском сиденье. В случае дорожнотранспортного происшествия может сработать боковая подушка безопасности пассажира, что может причинить серьезные травмы ребенку, сидящему в таком кресле, или стать причиной его гибели. Таким образом, следует устанавливать детское кресло только на заднем сиденье автомобиля.

• Ремень безопасности или приспособление для фиксации положения ребенка могут нагреться до высокой температуры, если они будут находиться в закрытом автомоб солнечный день, даже если температура окружающего воздуха не очень высокая. Проверьте температуру поверхности кресла и пряжек застежек перед тем, как поместить в это к

ресло ребенка.

•Если детское сиденье не используется, его следует убрать в багажник или закрепить ремнем безопасности так, чтобы избежать его выброса вперед в случае внезапной ос дорожно-транспортного происшествия.

•Дети могут получить серьезные травмы или погибнуть в результате раскрытия подушки безопасности. Все дети, даже те, которые

и из детских кресел, должны находиться

выросл на заднем сиденье во время движения автомобиля.

иле в

тановки или

243

C030100AFD

Система обеспечения безопасности в автомобиле

ОСТОРОЖНО

Как уменьшить вероятность получения серьезных травм или повреждений смертельного характера:

• Более безопасным для детей любого возраста является нахождение на заднем сиденье, пристегнутыми ремнями безопасно Ребенок, находящийся на переднем пассажирском сиденье, может получить сильный удар от раскрывающейся подушки безопасности, что может привести к получению серьезных травм или повреждений смертельного характера.

•Всегда соблюдайте предоставленные производителем инструкции по установке и эксплуатации детского сиденья.

•Всегда убедитесь в том, что детское сиденье зафиксировано должным

зом в автомобиле, а сам ребенок

обра прочно зафиксирован в этом сиденье.

•Никогда не держите ребенка на руках или на коленях во время движения автомобиля. Силы большой величины, возникающие при столкнов ребенка из рук и приведут к его удару об элементы салона автомобиля.

•Никогда не допускайте пристегивания одним ремнем безопасности взрослого и ребенка. Во время столкнов может глубоко врезаться в тело ребенка и вызвать серьезные повреждения внутренних органов.

ении, вырвут

ения ремень

(Продолжение)

сти.

(Продолжение)

•Никогда не оставляйте детей без присмотра в автомобиле – даже на короткое время. Может произойти быстрый нагрев автомобиля, что вызовет получение серьезных телесных повреждений детьми, внутри него. Даже очень маленькие дети могут непреднамеренно привести автомобиль в движение, оказаться зажатыми в окнах или запереть себя и других внутри автомобиля.

да не допускайте использование

•Никог одного ремня безопасности двумя детьми или любыми двумя людьми.

•Дети часто беспорядочно двигаются и принимают неправильное положение. Никогда не допускайте размещения плечевого или за спиной ребенка во время движения автомобиля. Всегда размещайте ребенка на заднем сиденье и фиксируйте его положение должным образом.

•Никогда не разрешайте ребенку вставать на ноги или на колени на сиденье или на полу во время движения автомобиля. Во время столкновения или внезапной остановки ребенок может сильно удариться об элементы салона автомобиля, что приведет к получению серьезных травм.

ремня безопасности под рукой

которые находятся

(Продолжение)

•Никогда не используйте переносную колыбельку или детское кресло, которые крепятся на спинку сиденья при помощи креплений типа крюков; это может не обеспечить адекватный уровень безопасности в происшествии.

• Ремни безопасности могут нагреться до высокой температуры, особенно если автомобиль находится на стоянке под воздействием прямых солнечных лучей. Всегда п безопасности перед использования их для фиксации положения ребенка.

дорожно-транспортном

роверьте пряжки ремней

325

Система обеспечения безопасности в автомобиле

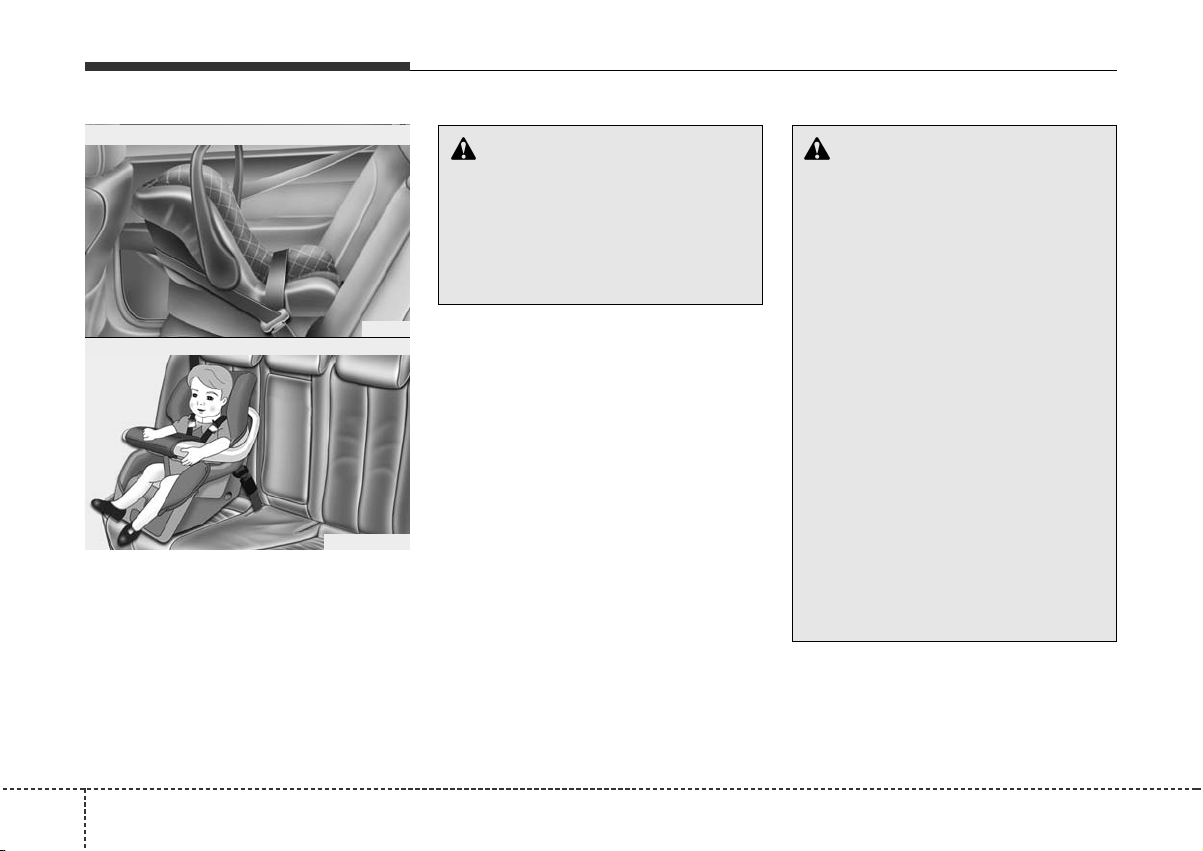

Детское кресло, расположенное лицом назад

ОСТОРОЖНО

Никогда не устанавливайте детское кресло в положении “лицом назад” на переднем пассажирском сиденье, поскольку существует опасность того, что при раскрытии подушка безопасности переднего пассажира может ударить детское кресло, и ребенок погибнет.

CRS09

Детское кресло, расположенное лицом вперед

OUN026150

C030102AUN

Использование детского сиденья

Для малолетних детей использование соответствующих детских сидений является обязательным. Такое детское сиденье должно соответствовать ребенку по размеру, а установку детского сиденья в автомобиле следует выполнять в соответствии с инструкциями производителя.

По соображениям безопасности детские кресла рекомендуется устанавливать на задних сиденьях.

263

ОСТОРОЖНО

установка детского сиденья

•Если детское кресло не закреплено должным образом, или положение ребенка в нем не зафиксировано надежно, существенно увеличивается вероятность получения ребенком серьезных травм или его гибели при столкновении. Перед установкой детского сиденья в автомобиле прочитайте инструкции, предоставленные его производителем.

•Если ремень безопасности работает не так, как описано в данном разделе, авторизованному дилеру компании HYUNDAI для проверки системы.

•Несоблюдение инструкций в отношении детского сиденья, приведенных в настоящем руководстве, и инструкций, прилагаемых к самому детскому сиденью, может увеличить вероятность получения травм в д о р ожн о-транспор т н ых происшествиях и/или повысить степень тяжести таких травм.

немедленно обратитесь к

Система обеспечения безопасности в автомобиле

E2MS103005 OEN036101

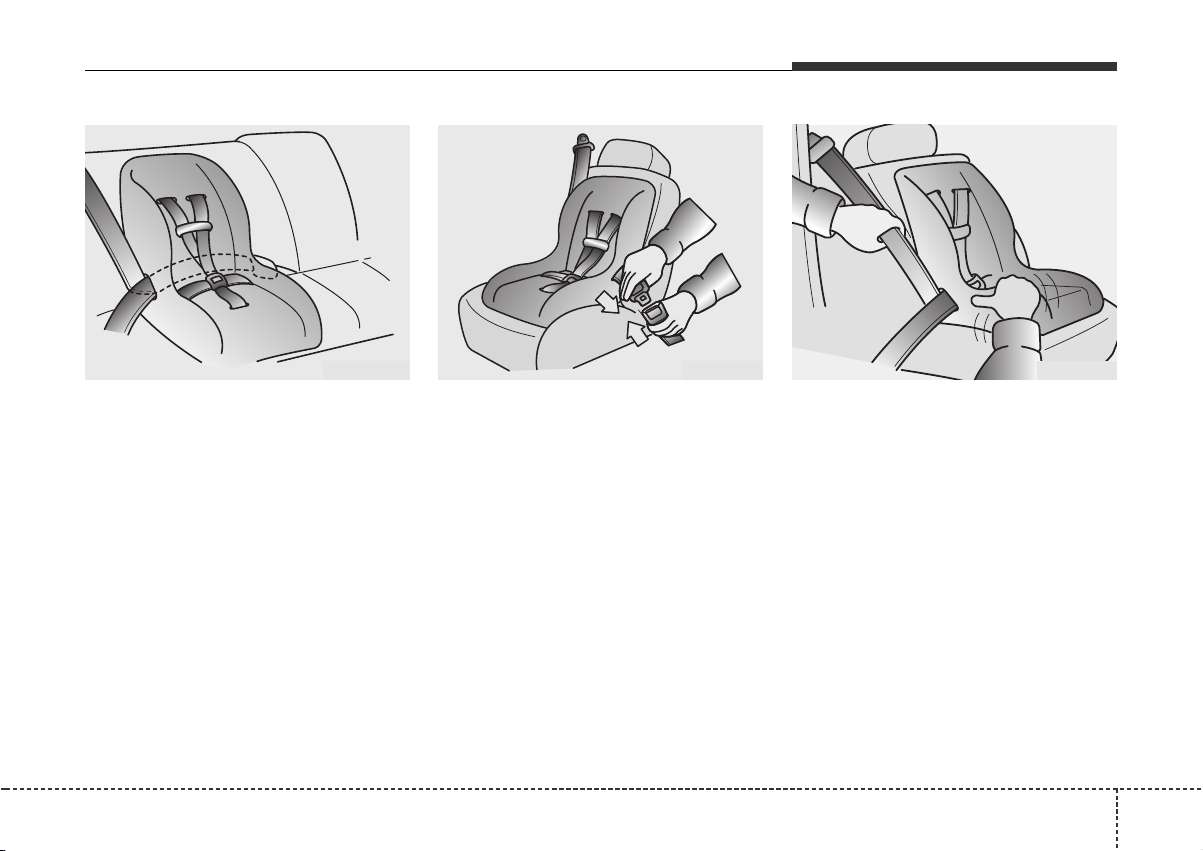

Установка детского сиденья с использованием поясно-плечевого ремня безопасности

Чтобы установить детское кресло на боковое или центральное заднее сиденье, сделайте следующее:

1. Поставьте детское кресло на сиденье и обхватите кресло поясно-плечевым ремнем безопасности или проденьте ремень через кресло в соответствии с инструкциями производителя. Следите за тем, чтобы лента ремня безопасности не была перекручена.

2. Вставьте язычок поясно-плечевого ремня безопасности в пряжку до отчетливого щелчка.

Кнопка отпирания замка должна располагаться таким образом, чтобы ничто не затрудняло доступ к ней в экстренных случаях.

OEN036104

3. Застегните ремень и дайте ему натянуться. После установки детского сиденья попробуйте переместить его в разных направлениях, чтобы убедиться в надежности закрепления.

Если необходимо натянуть ремень, подайте ленту ремня внутрь втягивающего механизма. Если расстегнуть ремень безопасности и дать ему возможность убраться внутрь кожуха втягивающего механизма, это устройство автоматически вернется в свое нормальное рабочее положение.

327

Система обеспечения безопасности в автомобиле

C030105APB

Соответствие детских сидений местам их установки при использовании ремня безопасности – для стран Европы

Используйте те детские кресла, применение которых официально разрешено, и которые подходят для ребенка по размеру. Информация по использованию детских кресел приведена в следующей таблице.

Расположение сиденья

Возрастная группа

0 : до 10 кг 0+ : до 13 кг (0 – 2 года) U U U I : 9 – 18 кг (9 месяцев – 4 года) U U U II и III : 15 – 36 кг (4 года – 12 лет) U U U

U : Пригодно в качестве универсального изделия, разрешенного для использования в

данной весовой группе.

(0 – 9 месяцев) U U U

Переднее

пассажирское

сиденье

Заднее

боковое сиденье

ОСТОРОЖНО

Рекомендуется устанавливать детское сиденье на заднее сиденье даже в случае отключения подушки безопасности переднего пассажира. Для обеспечения безопасности ребенка подушка безопасности пассажира, находящегося на переднем сиденье, должна быть отключена в том случае, когда в исключительных обстоятельствах необходимо установить детское сиденье на переднее пассажирское сиденье.

Заднее

центральное

сиденье

OPB039033

C030103AFD

Фиксация детского сиденья при помощи привязного крепления (при наличии)

Держатели крюков детских сидений располагаются на полу за задними сиденьями.

283

Система обеспечения безопасности в автомобиле

2GHA3300L

1. Пропустите ремень крепления детского кресла над спинкой сиденья.

В автомобилях с регулируемыми подголовниками пропускайте ремень крепления детского кресла под подголовником между его стержнями; в автомобилях без регулируемых подголовников пропускайте ремень над спинкой сиденья.

2. Вставьте крюк привязного крепления в соответствующий держатель крюка крепления детского кресла и затяните ремень для надежной фиксации кресла.

ОСТОРОЖНО

Если детское кресло не закреплено должным образом, или положение ребенка в нем не зафиксировано надежно, существенно увеличивается вероятность получения ребенком серьезных травм или его гибели при столкновении. Всегда соблюдайте инструкции производителя детского сиденья при его установке и использовании.

ОСТОРОЖНО -

привязное крепление

Никогда не используйте один узел крепления детского кресла (верхнее привязное крепление или нижний замок) для фиксации более чем одного кресла. Увеличенная нагрузка от нескольких сидений может вызвать разрушение привязных креплений или замков, что приведет к получению серьезных травм или к гибели ребенка.

ОСТОРОЖНО -

проверка детского кресла

Убедитесь в надежности фиксации детского кресла путем попытки перемещения его в различных направлениях. Если не обеспечить правильного крепления детского кресла, оно может колебаться, проворачиваться, наклоняться или отделяться от сиденья, что приведет к гибели ребенка или к получению им серьезных повреждений.

ОСТОРОЖНО -

узлы крепления детского кресла

• Узлы крепления детского кресла предназначены для восприятия только нагрузок от детского кресла, установленного должным образом. Ни при каких обстоятельствах не допускается их использование для крепления штатных ремней безопасности или для фиксации других предметов или оборудования в автомобиле.

• Крепление привязной системы любым образом, отличном от фиксации с использованием

тствующего замка, может

соотве привести к ее ненормальной работе.

329

Система обеспечения безопасности в автомобиле

1SAE3090A OPB039034

C030104APB

Фиксация детского сиденья с помощью системы ISOFIX и привязного крепления (при наличии)

Система ISOFIX представляет собой стандартизированное решение для закрепления детских сидений в автомобиле, которое избавляет от необходимости использования для этой цели обычных ремней безопасности для взрослых. Это обеспечивает более надежную фиксацию, а также позволяет упростить и ускорить установку детских сидений.

Сиденье, оснащенное системой ISOFIX, может устанавливаться только в том случае, если оно одобрено для применения в автомобилях конкретной модели в соответствии с требованиями стандарта ECE-R44.

303

Пиктограммы ISOFIX находятся в нижней части спинок задних сидений с каждой стороны. Эти значки показывают положение нижних креплений для детских сидений.

OPB039035

С каждой стороны заднего сиденья между подушкой и спинкой находится пара замков ISOFIX, а на полу за задними сиденьями располагается соответствующее приспособление для привязывания детского кресла в верхней точке. Во время установки кресла оно должно быть зафиксировано при помощи указанных замков, причем при фиксации слышится щелчок (проверьте, потянув кресло на себя!), а также при помощи привязного ремня, который закрепляется на полу за задними сиденьями.

Установка и эксплуатация детского сиденья, оборудованного креплениями типа ISOFIX, должны осуществляться в соответствии с руководством по установке, которое прилагается к креслу.

Система обеспечения безопасности в автомобиле

ОСТОРОЖНО

При использовании имеющейся на автомобиле системы ISOFIX для установки детского кресла на заднем сиденье автомобиля, все неиспользуемые металлические части замков ремней безопасности должны быть соединены со своими пряжками, а сами ремни безопасности должны быть расположены за спинкой детского кресла так, чтобы ребенок не мог дотянуться до свободных частей ремней безопасности и схватить их. Незафиксированные части замков ремней безопасности могут дать ребенку возможность дотянуться до свободных частей ремней безопасности, что может привести к удушью и к серьезным травмам или гибели ребенка, находящегося в детском кресле.

Закрепление детского сиденья

1. Чтобы закрепить детское кресло, вставьте фиксатор кресла в замок ISOFIX на заднем сиденье. Фиксация сопровождается отчетливым щелчком.

ВНИМАНИЕ

Следите за тем, чтобы во время установки замок сиденья, оборудованного креплениями ISOFIX, или само крепление ISOFIX не поцарапали и не проткнули ленту ремня безопасности заднего сиденья.

2. Вставьте крюк привязного ремня в держатель крюка на детском кресле и затяните ремень для надежной фиксации кресла. (См. предыдущую страницу.)

ОСТОРОЖНО

•Не устанавливайте детское сиденье в центр заднего сиденья с использованием расположенных на автомобиле замков типа ISOFIX. Замки типа ISOFIX предназначены только для фиксации детского сиденья в правой или в левой части заднего сиденья. Не используйте замки типа ISOFIX не по назначению, пытаясь с их помощью закрепить детское сиденье в центре заднего сиденья автомобиля.

(Продолжение)

В таком случае при столкновении прочность замков типа ISOFIX может оказаться недостаточной для удержания на месте детского сиденья, установленного в центре заднего сиденья. Их возможное

ушение может привести к

разр серьезным травмам или к гибели ребенка.

•Не используйте нижний замок крепления детского сиденья для фиксации более чем одного изделия такого рода. Избыточное увеличение нагрузки может привести к разрушению (разрыву) такого крепления, что может стать причиной серьезных травм или гибели ребенка.

• Фиксируйте детское сиденье с креплениями типа ISOFIX или с

реплениями, совместимыми с

к креплениями типа ISOFIX только в тех местах, которые указаны на рисунке.

•Всегда соблюдайте инструкции по установке и использованию, предоставленные производителем детского кресла.

331

Система обеспечения безопасности в автомобиле

C030106APB

Соответствие детских сидений местам их установки в автомобилях, оснащенных системой ISOFIX – для стран Европы

Весовая

категория

Переносная

детская кроватка

0 : до 10 кг

0+ : до 13 кг

I : от 9 до 18 кг

ПриспособлениеРазмер

Сиденье переднего

пассажира

F ISO/L1 - X X G ISO/L2 - X X Е ISO/R1 - IUF IUF Е ISO/R1 - IUF IUF D ISO/R2 - IUF IUF C ISO/R3 - X X D ISO/R2 - IUF IUF C ISO/R3 - X X B ISO/F2 - IUF IUF -

B1 ISO/F2X - IUF IUF -

A ISO/F3 - IUF IUF -

положения в автомобилях с системой ISOFIX

Заднее боковое

сиденье (на стороне

водителя)

Заднее боковое

сиденье (на стороне

пассажира)

Заднее центральное

сиденье

IUF = совместимо с системами ISOFIX переднего детского

сиденья универсальной категории для использования в данной весовой категории

X = несовместимо с системами ISOFIX переднего детского

сиденья для использования в данной весовой категории и/или с данным размером.

* Как ISO/R2, так и ISO/R3 могут устанавливаться только в

крайнем переднем положении пассажирского сиденья.

* Размеры и приспособления системы крепления детских сидений

ISOFIX

A - ISO/F3: Система крепления сиденья ребенка, начинающего

ходить, полный рост, лицом вперед (высота 720 мм)

B - ISO/F2: Система крепления сиденья ребенка, начинающего

323

ходить, уменьшенной высоты, лицом вперед (высота 650 мм)

B1 - ISO/F2X: Система крепления сиденья ребенка,

начинающего ходить, уменьшенной высоты, вторая версия формы задней поверхности, лицом вперед (высота 650 мм)

C - ISO/R3: Система крепления сиденья ребенка, начинающего

ходить, полноразмерная, лицом назад

D - ISO/R2: Система крепления сиденья ребенка, начинающего

ходить, уменьшенного размера, лицом назад E - ISO/R1: Система крепления сиденья младенца, лицом назад F - ISO/L1: Система крепления детского сиденья, лицом в левом

поперечном направлении (переносная кроватка)

G - ISO/L2: Система крепления детского сиденья, лицом в

правом поперечном направлении (переносная кроватка)

Система обеспечения безопасности в автомобиле

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ - ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (ПРИ НАЛИЧИИ)

C040000AUN

(1) Передняя подушка безопасности

водителя*

(2) Передняя подушка безопасности

пассажира* (3) Боковая подушка безопасности* (4) Надувная шторка* * : при наличии

ОСТОРОЖНО

В целях минимизации риска и степени тяжести травм в случае дорожнотранспортных происшествий и переворачивания автомобиля даже в автомобилях, оборудованных подушками безопасности, водитель и пассажиры всегда должны пристегиваться ремнями безопасности.

* Подушки безопасности, фактически установленные в автомобиле могут

иметь вид, отличный от изображенного на рисунке.

OPB039036

333

Система обеспечения безопасности в автомобиле

C040900APB

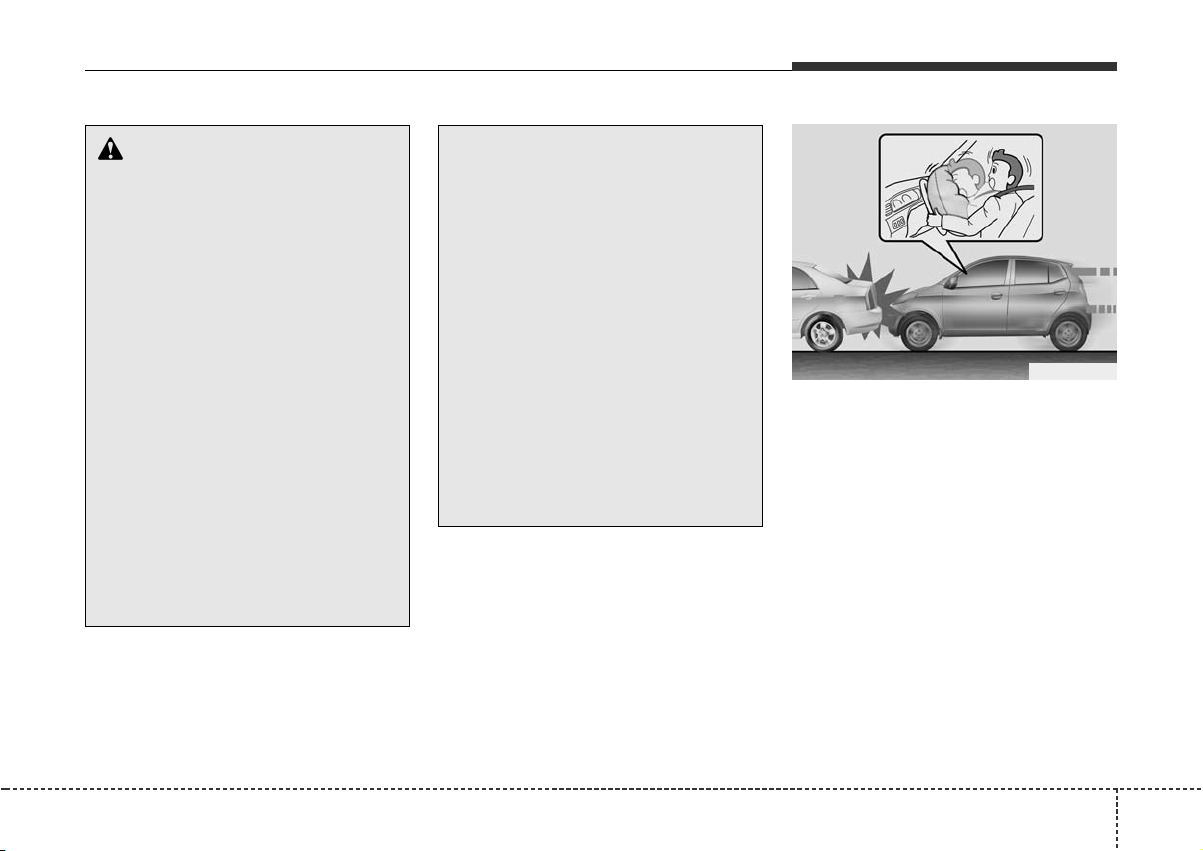

Принцип действия системы подушек безопасности

• Подушки безопасности активируются (при необходимости могут раскрываться), только когда ключ зажигания находится в положении ON (Вкл.) или START (Пуск).

• Раскрытие подушек безопасности происходит мгновенно в случае серьезного лобового или бокового столкновения (в случае установки боковых подушек безопасности или надувных шторок) с целью защиты людей, находящихся в автомобиле, от серьезных травм.

• Скорость раскрытия подушек безопасности не является постоянной.

Обычно раскрытие подушек безопасности производится в зависимости от силы удара и его направления. Эти два фактора определяют подачу датчиками электронного сигнала на раскрытие подушек безопасности.

• Раскрытие подушек безопасности зависит от ряда факторов, включая скорость движения автомобиля, направление удара, а также плотность и жесткость конструкции автомобиля или предмета, с которыми сталкивается ваш автомобиль. Приведенный выше перечень определяющих факторов не является исчерпывающим.

• Раскрытие передних подушек безопасности и их сворачивание происходит мгновенно.

Увидеть процесс раскрытия подушки безопасности при дорожно-транспортном происшествии практически невозможно. Скорее всего, люди, находящиеся в автомобиле, после столкновения просто увидят сократившиеся в объеме подушки безопасности, свисающие из их отсеков для хранения.

• Для обеспечения защиты в серьезном столкновении подушки безопасности должны надуваться очень быстро. Это объясняется исключительно малой величиной промежутка времени при столкновении, за который необходимо поместить подушку безопасности между человеком, находящимся в автомобиле, и элементами конструкции автомобиля, чтобы человек не успел удариться об эти элементы. Подобная скорость раскрытия уменьшает вероятность получения серьезных травм или опасных для жизни повреждений при серьезном столкновении и, таким образом, является обязательной расчетной характеристикой подушки безопасности.

Вместе с тем, само раскрытие подушки безопасности также может приводить к травмам, включая царапины на лице, ушибы и переломы, поскольку высокая скорость раскрытия подушки вызывает возникновение при этом больших усилий.

• Более того, в некоторых случаях контакт человека с подушкой безопасности, размещенной в рулевом колесе, может приводить к получению травм со смертел человек располагается слишком близко к рулевому колесу.

ьным исходом, особенно если

ОСТОРОЖНО

•Для исключения получения тяжелых травм или гибели людей в результате размещения подушек безопасности при столкновении водитель должен располагаться по возможности дальше от подушки безопасности, размещенной в рулевом колесе (не менее 250 мм от него). Пассажир, находящийся на переднем сиденье, всегда должен отодвинуть его как можно дальше назад, и сидеть в нем, прислонившись к его спинке.

• Раскрытие под при столкновении происходит моментально, и пассажиры могут получить травмы в результате воздействия усилий от такого раскрытия, если они не будут сидеть должным образом.

• Раскрыт может вызывать получение травм, включая ссадины на лице и теле, порезы от разбитых очков и ожоги.

ушки безопасности

ие подушки безопасности

343

C040902APB

Шум и дым

Раскрытие подушек безопасности сопровождается громким шумом и образованием дыма и пыли внутри автомобиля. Это нормальное явление, которое представляет собой следствие воспламенения блока наполнения подушек безопасности. После раскрытия подушек люди могут почувствовать существенный дискомфорт при дыхании вследствие давления ремня безопасности и подушки на грудную клетку, а также вследствие вдыхания дыма и пыли. Поэтому как можно скорее после столкновения открывайте двери и/или окна в целях уменьшения дискомфорта и предотвращения продолжительного воздействия дыма и пыли на организм человека.

Хотя эти дым и пыль не являются токсичными, они могут вызывать раздражение кожи (глаз, носа, гортани и т. д.). В такой ситуации немедленно умойтесь и промойте пораженные места холодной водой; если симптомы не исчезнут, обратитесь к врачу.

Система обеспечения безопасности в автомобиле

ОСТОРОЖНО

При раскрытии подушек безопасности детали рулевого колеса и/или передней панели и/или обеих кромок потолка над передними и задними дверьми, которые имеют отношение к подушкам, нагреваются до высокой температуры. Для предотвращения получения травм не прикасайтесь к внутренним деталям в местах расположения подушек безопасности непосредственно после их раскрытия.

1JBH3051

C040903AEN

Не устанавливайте детское кресло на переднее пассажирское сиденье.

Никогда не размещайте детское кресло в положении “лицом назад” на переднем пассажирском сиденье. При раскрытии подушки безопасности она может нанести удар по креслу, что приведет к получению ребенком серьезных повреждений или травм со смертельным исходом.

Кроме того, детское кресло не допускается ставить на переднее пассажирское сиденье и в положении “лицом вперед”. При раскрытии подушки безопасности переднего пассажира она может причинить ребенку серьезные повреждения или травмы со смертельным исходом.

335

Система обеспечения безопасности в автомобиле

ОСТОРОЖНО

• Особая опасность! Не устанавливайте детское кресло, расположенное в положении “лицом назад”, на сиденье, перед которым находится подушка безопасности.

•Никогда не устанавливайте детское кресло на переднее пассажирское сиденье. При раскрытии передней подушки безопасности пассажира она может причинить ребенку серьезные травмы или повреждения смертельного характера.

• Когда в автомобиле, оборудованном боковыми подушками безопасн и/или надувными шторками, на боковых задних сиденьях сидят дети, устанавливайте детское кресло как можно дальше от дверей и надежно закрепляйте его на месте.

Раскрытие боковой подушки безопасн может вызвать получение серьезных травм или привести к гибели ребенка.

ости и/или надувной шторки

ости

C041000AEN

Контрольная лампа неисправности подушек безопасности

Эта лампа, находящаяся на приборной панели, предназначена для предупреждения водителя о наличии возможных проблем в системе подушек безопасности (дополнительной системе пассивной безопасности).

При включении зажигания данная лампа должна загораться примерно на 6 секунд, а потом гаснуть.

Проверка системы требуется в следующих случаях:

• лампа не загорается на короткое время при включении зажигания;

• лампа продолжает гореть по истечении примерно 6 секунд;

• лампа загорается во время движения автомобиля.

W7-147

C040100APB

Элементы дополнительной системы пассивной безопасности (SRS) и их функции

Дополнительная система пассивной безопасности (SRS) включает следующие компоненты:

1. Модуль передней подушки безопасности водителя*

2. Модуль передней подушки безопасности пассажира*

3. Модули боковых подушек безопасности*

4. Модули надувных шторок*

5. Узлы преднатяжителей ремней безопасности на втягивающих механизмах*

6. Контрольная лампа неисправности подушек безопасности*

7. Электронный блок управления системой SRS (SRSCM)*

8. Датчики лобового столкновения*

9. Датчики бокового столкновения*

10. Контрольная лампа отключения передней подушки безопасности пассажира (только для сиденья переднего пассажира)*

11. Выключатель передней подушки безопасности пассажира*

*: при наличии

363

Система обеспечения безопасности в автомобиле

Когда ключ зажигания находится в положении ON (Вкл.), блок SRSCM непрерывно контролирует состояние всех элементов дополнительной системы пассивной безопасности (SRS) и определяет, достаточно ли сильным является ударное воздействие при столкновении для раскрытия подушек безопасности или активации преднатяжителей ремней безопасности.

После поворота ключа зажигания в положение ON (ВКЛ.) контрольная лампа неисправности подушек безопасности системы SRS загорается примерно на 6 секунд, а затем должна погаснуть.

Все нижеследующие случаи свидетельствуют о неисправности дополнительной системы пассивной безопасности (SRS). В таких ситуациях как можно скорее обращайтесь к авторизованному дилеру компании HYUNDAI для проверки системы подушек безопасности.

• Лампа не загорается на короткое время при включении зажигания.

• Лампа продолжает гореть по истечении примерно 6 секунд.

• Лампа загорается во время движения автомобиля.

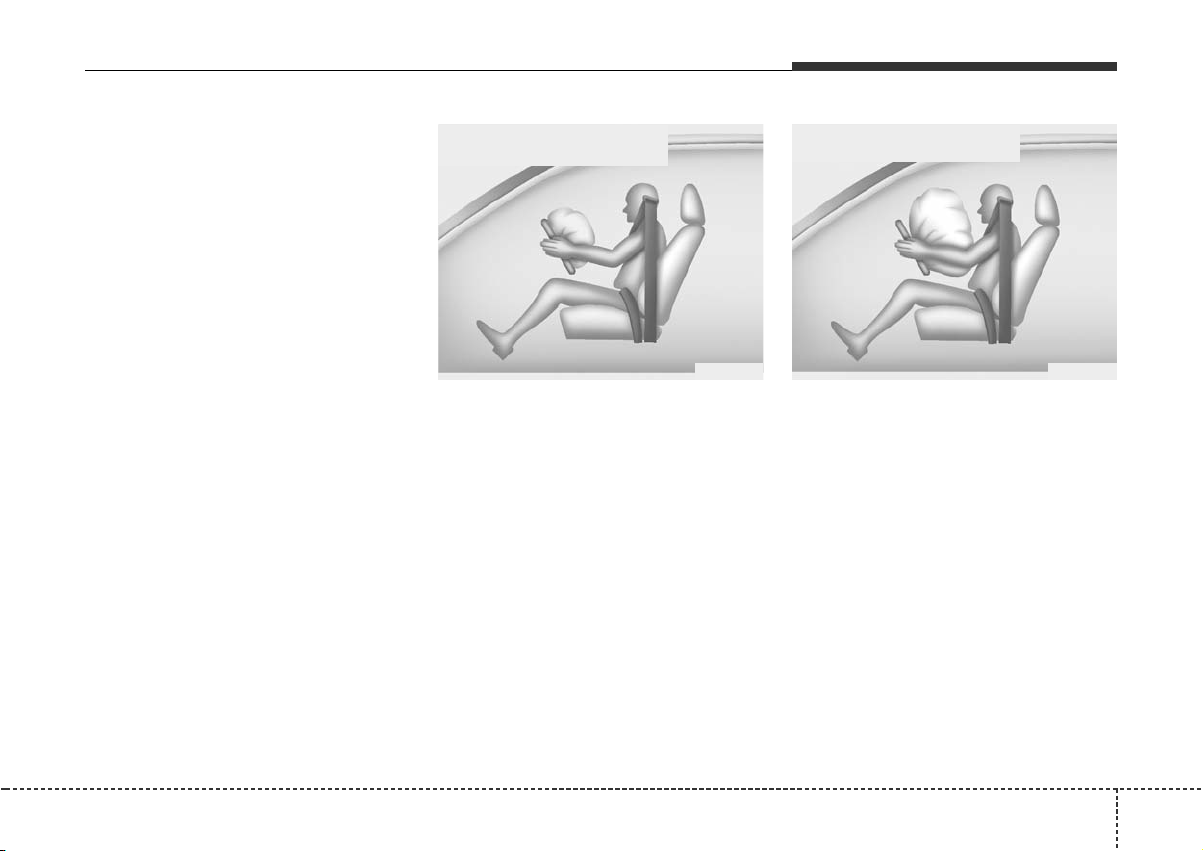

Передняя подушка безопасности водителя (1)

B240B01L

Модули подушек безопасности находятся в центре рулевого колеса и внутри панели напротив сиденья переднего пассажира над перчаточным ящиком. Когда электронный блок управления системой SRS (SRSCM) регистрирует удар достаточно большой силы в переднюю часть автомобиля, он автоматически подает сигнал на раскрытие передних подушек безопасности.

Передняя подушка безопасности водителя (2)

B240B02L

Во время раскрытия под давлением раскрывающихся подушек закрывающие их панели вскрываются по заранее намеченным местам разрыва. Дальнейшее вскрытие панелей обеспечивает наполнение подушек безопасности в полном объеме.

337

Система обеспечения безопасности в автомобиле

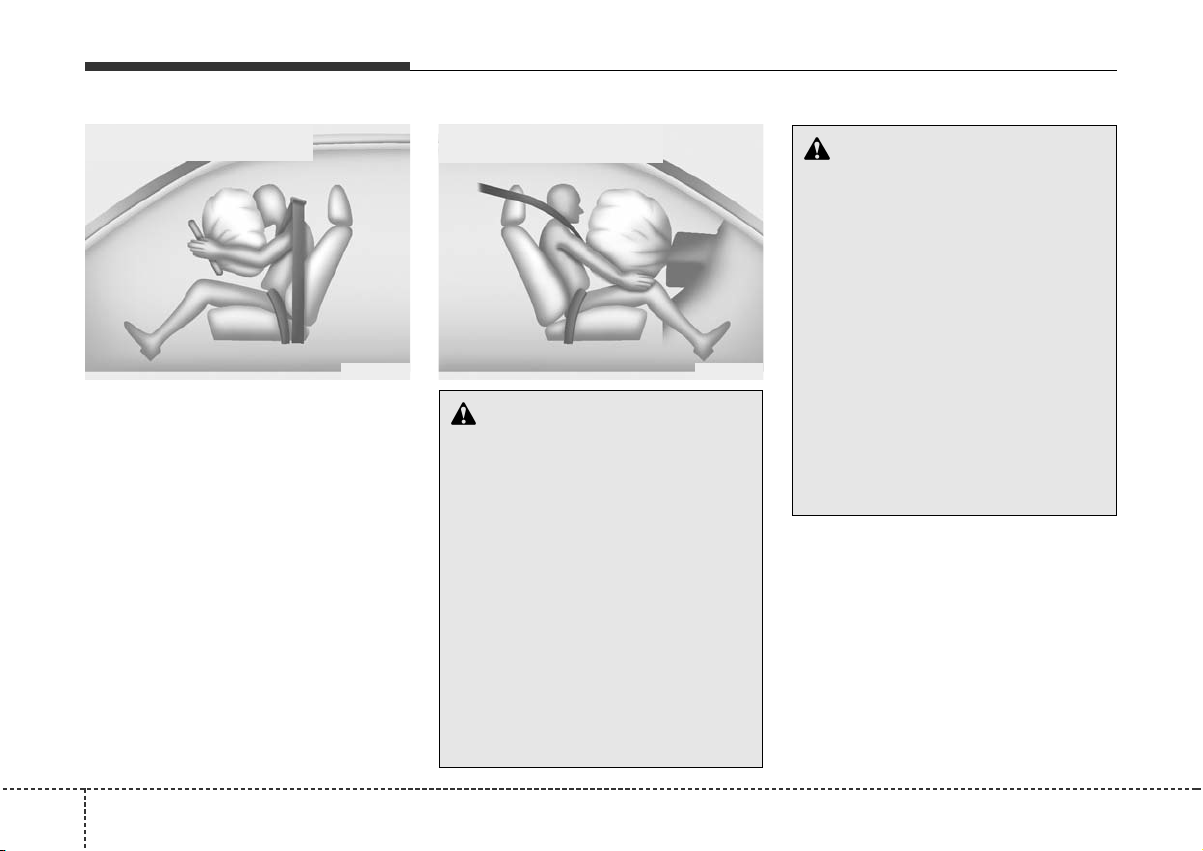

Передняя подушка безопасности водителя (3)

B240B03L

Полностью раскрывшаяся подушка безопасности в сочетании с правильно расположенным на теле ремнем безопасности замедляет движение вперед тела водителя или пассажира, тем самым, уменьшая вероятность получения травмы головы и грудной клетки.

После того как подушка безопасности полностью раскроется, она немедленно начинает сокращаться в объеме, обеспечивая водителю обзор в переднем направлении и возможность управления автомобилем при помощи рулевого колеса и иных органов управления.

Передняя подушка безопасности пассажира

B240B05L

ОСТОРОЖНО

•Не устанавливайте или не размещайте никакие аксессуары (держатели для напитков, аудиокассет, блокноты и т.д.) на передней панели перед пассажиром над перчаточным ящиком в автомобиле, который оборудован подушкой безопасности пассажира. Такие предметы могут резко прийти в движение и привести к получению травм при раскрытии подушки безопасности пассажира.

• При установке освежителя возд внутри салона следует исключить его размещение рядом с приборами или на поверхности приборной панели.

Такие предметы могут резко прийти в движение и привести к получению травм при раскрытии под безопасности пассажира.

ушки

ОСТОРОЖНО

• Раскрытие подушек безопасности может сопровождаться громким шумом и распространением по салону тонкодисперсной пыли. Это является нормальным и не представляет никакой угрозы, подушки безопасности в нерабочем состоянии упакованы в этот порошок. Пыль, появившаяся во время раскрытия подушек может вызвать раздражение кожи или органов зрения, а также усилить астматическую реакцию отдельных людей. После дорожнотранспортного происшествия, которое сопровождалось раскрытием подушек безопасности, всегда тщательно мойте все открытые участки кожи теплой водой и туалетным мылом.

(Продолжение)

уха

383

Система обеспечения безопасности в автомобиле

(Продолжение)

•Система подушек безопасности SRS может работать только при включенном зажигании (когда ключ в замке зажигания находится в положении ON). Если контрольная лампа неисправности подуше безопасности не загорается или продолжает гореть примерно через 6 секунд после поворота ключа зажигания в положение ON (Вкл.) или запуска двигателя, или загорается во время движения автомобиля, это означает неисправность системы подушек безопасности SRS. В таком случае следует немедленно обратиться к авторизованному дилеру компании HYUNDAI для проверки состояния автомобиля.

• Перед заменой плавкого предохранителя и отсоединением какой-либо клеммы аккумуляторной батареи поворачивайте ключ в замке зажигания в положение LOCK (Блокировка) и вынимайте ключ из замка зажиг вынимайте и не заменяйте плавкий предохранитель (предохранители), которые имеют отношение к системе подушек безопасности при нахождении ключа зажигания в положении ON (Вкл.). Несоблюдение этого предупреждения приведет к включению контрольной лампы неисправности подушек безопасности SRS.

ания. Никогда не

Передняя подушка безопасности водителя

C040400APB

Передние подушки безопасности водителя и пассажира (при наличии)

Данный автомобиль оборудован дополнительной системой пассивной безопасности (системой подушек безопасности). На ее наличие указывают рельефные надписи “AIR BAG” на крышке подушки безопасности на рулевом колесе и на передней панели над перчаточным ящиком напротив сиденья переднего пассажира.

Дополнительная система пассивной безопасности (SRS) включает подушки безопасности, установленные под крышками в центре рулевого колеса и на передней панели над перчаточным ящиком напротив сиденья переднего пассажира.

OPB039038

Передняя подушка безопасности пассажира

OPB039039

Система SRS предназначена для обеспечения защиты водителя и/или переднего пассажира при достаточно сильном лобовом столкновении в дополнение к защите, предоставляемой системой ремней безопасности.

339

Система обеспечения безопасности в автомобиле

ОСТОРОЖНО

Всегда используйте ремни безопасности и детские кресла – в каждой поездке, когда бы то ни было, все без исключения! Раскрытие подушек безопасности происходит со значительной силой в мгновение ока. Ремни безопасности помогают удержать людей, находящихся в автомобиле в таком положении, в котором защитный эффект подушек безопасности проявляется максимально. Даже при наличии подушек безопасности возможно получение серьезных травм теми, кто находится в салоне автомобиля при раскрытии подушек, если люди не будут пристегнуты ремнями безопасности вообще, или будут пристегнуты не должным образом. Всегда соблюдайте меры предосторожности в отношении ремней безопасности, подушек безопасности и безопасности людей, которые находятся в автомобиле, содержащиеся в данном руководстве.

Для уменьшения вероятности получения серьезных травм или повреждений смертельного характера, а также для получения максимального защитного эффекта от пассивной системы безопасности:

•Никогда не сажайте ребенка на переднее сиденье и не устанавливайте на нем детское кресло.

(Продолжение)

•Всегда пристегивайте детей, находящихся на заднем сиденье, ремнями безопасности. Это самое безопасное место для детей любого возраста во время движения автомобиля.

• Передние и боковые подушки безопасности людям, которые находятся на передних сиденьях с нарушением требований.

•Сдвиньте сиденье водителя назад от передних подушек безопасности настолько, насколько это возможно, при сохранении управления автомобилем.

•Водител должны сидеть или наклоняться неоправданно близко к подушкам безопасности. Если водитель и пассажиры сидят с нарушением требований, они могут получить серьезные травмы от раскрывающ подушек безопасности.

•Никогда не прислоняйтесь к двери или к центральной консоли, - всегда сидите вертикально.

•Не позволяйте пассажиру находиться на переднем сиденье во время движения автомоб контрольной лапе отключения передней подушки безопасности пассажира, поскольку не произойдет раскрытия подушки безопасности при лобовом столкновении средней или большой степени тяжести. (при наличии)

могут нанести травмы

ь и пассажиры никогда не

ихся

иля при горящей

(Продолжение)

•Не допускается нахождение никаких предметов над подушками безопасности, которые расположены в ступице рулевого колеса или на передней панели, или рядом с этими подушками. Причина этого в том, что

ри столкновении, сила которого

п будет достаточна для раскрытия подушек безопасности, любой такой предмет может нанести травму.

•Не прикасайтесь к проводке или к другим элементам системы по безопасности SRS, не разъединяйте их контакты. Такие действия могут привести к получению травм в результате случайного раскрытия подушек безопасности SRS или в результате приведения этой системы в нерабочее состояние.

•Если контрольная лампа неисправности системы подушек безопасности SRS продолжает гореть во время движения автомобиля, как можно скорее обратитесь к авторизованному

леру компании HYUNDAI для

ди проверки этой системы.

(Продолжение)

душек

403

Система обеспечения безопасности в автомобиле

(Продолжение)

• Подушки безопасности могут быть использованы только один раз обратитесь к авторизованному дилеру компании HYUNDAI немедленно после их срабатывания.

•Система подушек безопасност предназначена для их раскрытия только в том случае, когда сила лобового удара достаточно велика, и его направление составляет с продольной осью автомобиля угол не более 30°. Кроме того, она является системой одноразового применения. Необходимо всегда пристегиваться ремнями безопасности.

• Передние подушки безопасности не предназначены для раскрытия в случае бокового столкновения, удара сзади или переворач автомобиля. Кроме того, эта система не работает при лобовом столкновении, сила которого ниже порога срабатывания системы.

(Продолжение)

и SRS

ивания

Удар сзади

Боковое столкновение

Переворачивание автомобиля

OPA037039

1JBA3514

OED036104

(Продолжение)

• Устанавливать детское сиденье на переднем сиденье запрещено. Ребенок может получить серьезные травмы или погибнуть в результате раскрытия подушки безопасности в случае дорожно-транспортного происшествия.

•Дети в возрасте 12 лет и младше всегда должны находиться на заднем сиденье в зафиксированном положении. Никогда не разрешайте детям ездить на переднем пассажирском сиденье. Если ребенок стар располагаться на переднем сиденье, он должен быть надежно пристегнут ремнями безопасности, а сиденье должно быть отодвинуто в крайнее заднее положение.

•Для максимальной защиты во всех случаях дорожно-транспортных происшествий все люди, находящиеся в автомобиле включая водителя, должны быть пристегнуты ремнями безопасности с целью минимизации вероятности получения серьезных травм или гибели в случае д о р ожн о-транспор т н ого происшествия. Не сидите излишне близко к подушке безопасности, не наклоняйтесь к ней во время движения автомобиля.

ше 12 лет должен

должение)

(Про

341

Система обеспечения безопасности в автомобиле

(Продолжение)

•Если сидеть с нарушением требований или отклоняться от правильного положения, это может привести к получению серьезных травм или повреждений смертельного характера при столкновении. Все люди, нахо

дящиеся в автомобиле, должны сидеть вертикально (а спинка сиденья должна находиться при этом в вертикальном положении), по центру подушки сиденья, и быть пристегнутыми ремнями безопасности, их ноги должны быть вытянуты в удобное положение со ступнями, находящимися на поверхности пола до тех пор, пока автомобиль не остановится на стоянке, а ключ не будет вынут из замка зажигания.

• Раскр

ытие подушек безопасности SRS происходит очень быстро для обеспечения защиты людей при столкновении. Если человек, находящийся в автомобиле, в это время находится в произвольном положении из-за того, что он не пристегнут ремнями безопасности, подушка безопасности может с силой ударить его, вызвав серьезную травму или гибель человека.

C040501APA

Выключатель передней подушки безопасности пассажира (при наличии)

Если на переднем пассажирском сиденье устанавливается детское кресло, или если это сиденье свободно, переводите выключатель передней подушки безопасности пассажира в положение OFF (ВЫКЛ.). Передняя подушка безопасности пассажира будет деактивирована.

Когда в исключительных случаях вам требуется установить детское кресло на переднее пассажирское сиденье в положении “лицом назад”, для обеспечения безопасности ребенка переднюю подушку безопасности пассажира необходимо деактивировать.

OPB039051 OPB039041

Как деактивировать и снова активировать переднюю подушку безопасности пассажира:

Чтобы деактивировать переднюю подушку безопасности пассажира, вставьте главный ключ в замок выключателя передней подушки безопасности пассажира и поверните ключ в положение OFF (Выкл.). При этом контрольная лампа отключения передней подушки безопасности пассажира загорится и будет продолжать гореть до тех пор, пока данная подушка снова не будет активирована.

Чтобы снова активировать переднюю подушку безопасности пассажира, вставьте главный ключ в замок выключателя передней подушки безопасности пассажира и поверните ключ в положение ON (Вкл.). Контрольная лампа отключения передней подушки безопасности пассажира погаснет.

423

Система обеспечения безопасности в автомобиле

ОСТОРОЖНО

Выключатель передней подушки безопасности можно повернуть с помощью любого небольшого твердого предмета, похожего на ключ. Поэтому всегда проверяйте положение выключателя передней подушки безопасности пассажира и состояние контрольной лампы отключения передней подушки безопасности пассажира.

✽

К СВЕДЕНИЮ

• Когда выключатель передней подушки безопасности пассажира находится в положении ON (Вкл.), эта подушка активирована, и установка детского кресла на переднее пассажирское сиденье не допускается.

• Когда выключатель передней подушки безопасности пассажира находится в положении OFF (Выкл.), эта подушка деактивирована.

Контрольная лампа отключения передней подушки безопасности (при наличии)

Эта лампа загорается примерно на 4 секунды после поворота ключа зажигания в положение ON (Вкл.).

Кроме того, данная лампа загорается, когда выключатель передней подушки безопасности переводится в положение OFF (Выкл.), и гаснет, когда выключатель переводится в положение ON (Вкл.).

ВНИМАНИЕ

• Если переключатель передней подушки безопасности пассажира неисправен, на приборной панели загорится лампа, сигнализирующая о неисправности системы подушек безопасности. И в таком случае лампа, сигнализирующая об отключении передней подушки безопасности пассажира, не загорится, а если блок управления системой подушек SRSCM подаст сигнал на раскрытие передней подушки безопасности пассажира, то эта подушка раскроется в случае лобового столкновения, даже если выключатель передней подушки безопасности пассажира будет находиться в положении OFF (Выкл.).

(Продолжение)

В такой ситуации необходимо как можно скорее обратиться к авторизованному дилеру компании HYUNDAI для проверки состояния переключателя передней подушки безопасности пассажира, системы преднатяжителей ремней безопасности и системы подушек безопасности SRS.

• Если лампа, сигнализирующая о неисправности системы подушек безопасности SRS, не загорается после поворота ключа зажигания в положение ON (Вкл.), или загорается во время движения автомобиля, следует как можно скорее обратиться к авторизованному дилеру компании HYUNDAI для проверки состояния переключателя передней подушки безопасности пассажира, преднатяжителей ремней безопасности и системы подушек безопасности SRS.

343

Система обеспечения безопасности в автомобиле

ОСТОРОЖНО

• Ответственность за правильность положения переключателя передней подушки безопасности пассажира лежит на водителе.

• Отключение передней подушки безопасности пассажира следует производить только при выключенном зажигании, в противном случае возможен отказ блока управления системой подушек безопасности SRSCM. Кроме того, может случиться так, что передние и/или боковые подушки безопасности и надувные шторы водителя и/или пассажира не раскроются или раскроются не в нужный момент времени при столкновении.

•Никогда не устанавливайте детское кресло в положении “лицом назад” на переднем пассажирском сиденье до тех пор, пока не будет отключена передняя подушка безопасности пассажира. Ребенок может получить серьезные травмы или погибнуть в результате раскрытия подушки безопасности в случае дорожнотранспортного происшествия.

защитные

(Продолжение)

•Даже хотя данный автомобиль оснащен переключателем передней подушки безопасности пассажира, не устанавливайте детское кресло на переднее пассажирское сиденье. Устанавливать детское сиденье на переднем сиденье зап которые уже выросли из сидений для малолетних детей, всегда должны находиться на заднем сиденье и пользоваться соответствующими поясно-плечевыми ремнями безопасности. Наилучшая защиты ребенка при дорожно-транспортном происшествии обеспечивается в случае надлежащего использования ремня безопасности на заднем сиденье.

• Как только детское сиденье больше не нужно располагать на переднем

ирском сиденье, приведите

пассаж переднюю подушку безопасности пассажира в рабочее состояние.

рещено. Дети,

ОСТОРОЖНО

• Размеры передней подушки безопасности переднего пассажира существенно превышают габариты подушки безопасности, размещенной в рулевом колесе, и раскрывается она со значительно большей силой. Она может нанести серьезные травмы или привести к гибели пассажира, чье положение на сиденье отличается от нормы, и который не пристегнут ремнем безопасности должным образом. Пассажир, находящийся на переднем сиденье, всегда должен отодвинуть его как можно дальше назад, и сидеть на нем, прислонившись к его спинке.

•Существенным является тот факт, что пассажир, находящийся на переднем сиденье, должен всегда быть прис безопасности во время движения автомобиля, даже в том случае, когда автомобиль перемещается по стоянке или по въезду в гараж.

тегнут ремнем

(Продолжение)

443

Система обеспечения безопасности в автомобиле

(Продолжение)

• При резком торможении автомобиля в экстренной ситуации люди, находящиеся в нем, будут отброшены вперед. Если пассажир, находящийся на переднем сиденье, не будет пристегнут ремнем безопасности непосредственно перед подушкой безопасности в момент ее раскрытия. В такой ситуации возможно получение серьезных травм или гибель человека.

•Никогда не разрешайте пассажиру, находящемуся на класть руки или ноги на переднюю панель, или приближаться к ней лицом. Подушка безопасности нанесет ему удар при раскрытии.

, он окажется

переднем сиденье,

(Продолжение)

•Никогда не допускайте нахождения детей, пожилых и слабых людей / беременных женщин на переднем пассажирском сиденье. Также не устанавливайте на него детское кресло. Подушка безопасности может нанести им

зные травмы при раскрытии.

серье

•Не размещайте на передней панели какие-либо предметы или наклейки. Не устанавливайте любые аксессуары на ветровое стекло, а также зеркала заднего вида,

енные на рынке запасных

купл частей, на штатное зеркало заднего вида. Они могут помешать раскрытию подушек безопасности или нанести сильный удар по телу человека, что может привести к получению серьезных травм или даже к гибели людей.

OPB039042

OED036107

C040600APB

Боковая подушка безопасности (при наличии)

Оба передних сиденья данного автомобиля оборудованы боковыми подушками безопасности. Эти подушки обеспечивают защиту водителя и/или переднего пассажира в дополнение к той защите, которую обеспечивают ремни безопасности.

345

Система обеспечения безопасности в автомобиле

Боковые подушки безопасности раскрываются только при боковых столкновениях определенного типа в зависимости от силы удара, его направления, скорости движения автомобиля и места удара. Боковые подушки безопасности раскрываются не при любых боковых столкновениях.

ОСТОРОЖНО

• Боковая подушка безопасности является только дополнением к системам ремней безопасности водителя и пассажира и не заменяет эти системы. Следовательно, всегда во время движения автомобиля необходимо оставаться пристегнутым ремнем безопасности. Раскрытие подушек безопасности происходит только при боковых столкновениях определенных типов, сила которых достаточна для возможного получения травм людьми, находящимися в автомобиле.

•Для наибольшей эффективности защиты, предоставляемой системой боковых подушек безопасности, а также во избежание получения травм во время раск водитель и пассажир должны сидеть вертикально и надлежащим образом пристегиваться ремнями безопасности. Руки водителя должны находиться на рулевом колесе в положениях “9 часов” и “3 часа”. Руки пассажира должны находиться у него на коленях.

•Никогда не кладите на пассажирские сиденья дополнительные чехлы, покрытия и обогревательные устройства, приобретенные на рынке запасных частей, по могут помешать раскрытию боковых подушек безопасности.

рытия данных подушек,

скольку они

(Продолжение)

•Не устанавливайте никакие аксессуары со стороны боковой подушки безопасности или рядом с ней.

•Не располагайте никаких предметов над подушкой безопасности или между подушкой человеком.

•Не располагайте никаких предметов (зонт, портфель и т.д.) между передней дверью и передним сиденьем. При раскрытии боковой подушки безопасности такие предметы могут отлететь в стать причиной травм.

•Для предупреждения неожиданного раскрытия боковой подушки безопасности, которое может привести к получению травм, избегайте ударов по датчику бокового столкновения при включенн

•В случае повреждения сиденья или его чехла обращайтесь к авторизованному дилеру компании HYUNDAI для проведения проверки технического состояния и ремонта автомобиля. При этом сообщайте, что ваш автомобиль боковыми подушками безопасности.

ом зажигании.

безопасности и

сторону и

оборудован

463

Система обеспечения безопасности в автомобиле

OPB039024

OUN026090

C040700APB

Надувная шторка (при наличии)

Надувные шторки располагаются вдоль обоих продольных брусьев крыши кузова над передними и задними дверями.

Они предназначены для защиты голов людей, сидящих на передних и боковых задних сиденьях, при боковых столкновениях определенного типа.

Надувные шторки раскрываются только при боковых столкновениях определенного типа в зависимости от силы удара, его направления,

скорости движения автомобиля и места удара. Надувные шторки раскрываются не при любых боковых столкновениях, лобовых столкновениях и ударах автомобиля сзади, а также не раскрываются в большинстве ситуаций, сопровождающихся переворачиванием автомобиля.

ОСТОРОЖНО

•Для обеспечения наибольшей эффективности защиты, предоставляемой системой боковых подушек безопасности (боковыми подушками безопасности и надувными шторками), водитель и пассажиры, находящиеся на переднем сиденье и на боковых задних сиденьях, должны сидеть прямо с правильно пристегнутыми ремнями безопасности. Важно: дети должны сидеть в детском кресле необходимого типа, расположенном на заднем сиденье.

Когда дети сидят на боковых задних

• сиденьях, они должны использовать для этого детское кресло необходимого типа. Убедитесь в том, что детское кресло находится на возможно более значительном расстоянии от двери, и зафиксируйте его от перемещения.

(Продолжение)

•Не позволяйте пассажирам облокачиваться головой или туловищем на двери, опираться на них руками, высовывать руки из окна или размещать какие-либо предметы между дверьми и пассажира те сидят на сиденьях, оборудованных боковыми подушками безопасности и/или надувными шторками.

Никогда не пытайтесь открыть или

• отремонтировать какой-либо элемент системы боковых подушек безопасности и надувных шторок. Эти работы должны выполняться только авторизованным дилером компании HYUNDAI.

Несоблюдение перечисленных выше мер может привести к получению травм людьми, находящимися в автомобиле. или к их гибели в случае дорожнотранспортного происшествия.

ми, если

347

Система обеспечения безопасности в автомобиле

C040800APA

Почему подушка безопасности не раскрылась при столкновении? (Условия, при которых происходит и не происходит раскрытие подушки безопасности)

В дорожно-транспортных происшествиях многих типов подушка безопасности не могла бы обеспечить дополнительную защиту.

К таким ситуациям относятся удары в заднюю част автомобиль получает удар по цепочке от другого столкнувшегося автомобиля в крупных дорожно-транспортных происшествиях с участием нескольких автомобилей, а также столкновения на низкой скорости. Другими словами, не следует удивляться тому, что подушки безопасности не раскрылись, хотя автомобиль поврежден и даже не подлежит восстановлению.

ь автомобиля, случаи, когда

OPB039044/OPB039045/OPB039046/OPB039047

Датчики столкновения системы подушек безопасности

(1) Электронный блок управления

системой SRS* (2) Датчик лобового столкновения* * : при наличии

(3) Датчик бокового столкновения*

483

Система обеспечения безопасности в автомобиле

ОСТОРОЖНО

•Не допускается наносить удары по тем местам, где расположены подушки безопасности или датчики, или подвергать их ударному воздействию от посторонних предметов.

Это может вызвать неож раскрытие подушки безопасности, что может привести к получению серьезных травм или к гибели людей.

•Если любым образом изменить место или угол установки датчиков, подушки безопаснос раскрыться в тот момент, когда они не должны этого делать, или не раскрыться в нужной ситуации. Все это может привести к получению серьезных травм или к гибели людей.

Поэтому не сл работы по техническому обслуживанию автомобиля в зонах установки датчиков системы подушек безопасности. Проверка и ремонт автомобиля должны выполняться авторизованным дилером компании HYUNDAI.

едует выполнять

иданное

ти могут

(Продолжение)

• При изменении углов установки датчиков в результате деформации переднего бампера, кузова или стойки В, где расположены датчики, возможно возникновение проблем. Проверка и ремонт автомобиля должны авторизованным дилером компании HYUNDAI.

•Данный автомобиль был спроектирован так, чтобы воспринимать ударное воздействие и обеспечивать раскрытие подушек (подушки) безопасности при определенн Установка на бампер защитных решеток и замена бампера на детали, отличные от оригинальных, могут существенно снизить защитные характеристики автомобиля и системы подушек безопасности при столкновении.

ых столкновениях.

выполняться

OPA037040

C040801APB

Условия раскрытия подушек безопасности

Передние подушки безопасности Передние подушки безопасности

раскрываются при лобовых столкновениях в зависимости от силы удара, скорости движения автомобиля и направления удара.

349

Система обеспечения безопасности в автомобиле

Хотя передние подушки безопасности (подушки безопасности водителя и переднего пассажира) предназначены для раскрытия только при лобовом столкновении, они также могут раскрываться при столкновениях других типов в случае регистрации удара значительной силы датчиками лобового столкновения. Боковые подушки безопасности (боковые подушки безопасности и/или надувные шторки) предназначены для раскрытия только в

OSA038120

OUN026090

Боковые подушки безопасности (при наличии)

Боковые подушки безопасности (боковые подушки безопасности и/или надувные шторки) раскрываются в случаях регистрации удара датчиками бокового столкновения в зависимости от силы, скорости и направления удара, последовавшего в результате бокового столкновения.

случае бокового столкновения, но они также могут раскрываться при столкновениях других типов, если датчики бокового столкновения зарегистрируют удар значительной силы.

Если шасси автомобиля подвергнется воздействию ударов о неровности или посторонние предметы на проселочной дороге, подушки безопасности могут раскрыться. Соблюдайте осторожность при управлении автомобилем на дорогах плохого качества и на поверхностях, которые не предназначены для движения автомобильного транспорта, чтобы избежать непредвиденного раскрытия подушек безопасности.

OPA037041

C040802APB

Условия, при которых подушки безопасности не раскрываются

• Подушки безопасности могут не раскрыться при определенных столкновениях в случае низкой скорости движения. Подушки безопасности не предназначены для раскрытия в таких случаях, поскольку они не смогут предоставить дополнительной защиты, помимо той, которая при подобных столкновениях обеспечивается ремнями безопасности.

503

• Передние подушки безопасности не предназначены для раскрытия при ударах в заднюю часть автомобиля, поскольку под действием такого удара находящиеся в автомобиле люди перемещаются назад. В таком случае подушки безопасности не смогли бы обеспечить никакой дополнительной защиты.

Система обеспечения безопасности в автомобиле

• Передние подушки безопасности могут не раскрыться при боковых столкновениях, поскольку в этом случае направление перемещения находящихся в автомобиле людей совпадает с направлением удара, и раскрытие передних подушек безопасности не могло бы обеспечить дополнительной защиты.

Тем не менее, если автомобиль оборудован боковыми подушками безопасности или надувными шторками, они могут раскрыться в зависимости от силы удара, скорости движения автомобиля и направления ударного воздействия.

1JBA3521OSA038121OPA037042

• В столкновениях под углом сила удара может вызвать перемещение людей, находящихся в автомобиле, в таком направлении, в котором подушки безопасности не смогли бы обеспечить дополнительную защиту. В связи с этим датчики могут не подать сигнал на раскрытие подушек безопасности.

351

Система обеспечения безопасности в автомобиле

• Непосредственно перед столкновением водители часто резко тормозят. При таком резком торможении передняя часть автомобиля опускается вниз, в результате чего он “въезжает” под транспортное средство с более высоким дорожным просветом. В этой ситуации подушки безопасности могут не раскрыться, поскольку регистрируемая датчиками сила торможения может оказаться существенно ниже заданной.

• Подушки безопасности могут не раскрыться в дорожно-транспортных происшествиях, сопровождающихся переворачиванием автомобиля, поскольку в этих случаях подушки безопасности не смогли бы обеспечить защиту людей, находящихся в автомобиле.

Тем не менее, при переворачивании автомобиля в результате бокового столкновения боковые подушки безопасности и/или надувные шторки могут раскрыться, если автомобиль оснащен такими устройствами пассивной безопасности.

1JBA3522 OSA038122OPA037043

• Подушки безопасности могут не раскрыться при столкновении автомобиля с такими объектами, как, например, столбы или деревья. В этом случае удар приходится на ограниченную поверхность, а его полная сила датчиками не воспринимается.

523

Система обеспечения безопасности в автомобиле

C041100APB

Уход за дополнительной системой пассивной безопасности (SRS)

Система подушек безопасности фактически не требует обслуживания: в ней нет элементов, обслуживание которых владелец автомобиля может проводить самостоятельно. Если контрольная лампа неисправности подушек безопасности не загорается или горит постоянно, немедленно обратитесь к авторизованному дилеру компании HYUNDAI для проверки технического состояния автомобиля.

Любые работы, связанные с дополнительной системой пассивной безопасности (например, снятие, установка и ремонт ее элементов), а также любые работы, связанные с рулевым колесом, должны выполняться квалифицированными специалистами авторизованной станции технического обслуживания компании HYUNDAI. Неправильное обращение с системой подушек безопасности может стать причиной получения серьезных травм.

ОСТОРОЖНО

•Внесение изменений в элементы системы подушек безопасности SRS или в ее электрические цепи, включая размещение на панелях, закрывающих подушки, любых наклеек, или внесение изменений в несущие элементы кузова, - все это может негативно сказаться на эффективности работы системы подушек безопасности и стать причиной возможных травм.

•Для очистки панелей, закрывающих подушки бе загрязнения используйте только мягкую сухую ткань или ткань, увлажненную чистой водой. Растворители или чистящие средства могут повредить эти панели, что негативно скажется на эффективности работы системы при раскрытии подушек безопасности.

•Не допускается нахождение никаких предметов над подушками безопасности, которые расположены в ступице рулевого колеса или на передней панели, и подушками. Причина этого в том, что при столкновении, сила которого будет достаточна для раскрытия подушек безопасности, любой такой предмет может нанести травму.

зопасности, от

ли рядом с этими

(Продолжение)

• Замена подушек безопасности после их раскрытия должна производиться авторизованным дилером компании HYUNDAI.

•Не прикасайтесь к проводке или к другим элементам системы под безопасности SRS, не разъединяйте их контакты. Такие действия могут привести к получению травм в результате случайного раскрытия подушек безопасности или в результате приведения системы SRS в нерабочее состояние.

• При необходимости снятия элементов системы подушек безопасности или при необходимости утилизации автомобиля следует соблюдать определенные меры предосторожности. Все эти м предосторожности известны авторизованному дилеру компании HYUNDAI, который может предоставить необходимую информацию. Несоблюдение этих предосторожностей и процедур может увеличить вероятность получения травм.

•Если автомобиль оказался залит водой, его коврики намокли или вода есть на полу, не следует запускать двигатель; автомобиль в таком состоянии необходимо п авторизованному дилеру компании HYUNDAI.

ушек

еры

еревезти к

353

Система обеспечения безопасности в автомобиле

C041300AUN

Дополнительные меры безопасности

• Во время движения автомобиля никогда не разрешайте пассажирам находиться в багажном отделении и сидеть на сложенной спинке заднего сиденья. Все находящиеся в автомобиле люди должны сидеть прямо, плотно опираясь на спинку сиденья, должны пристегиваться ремнями безопасности, а ступни ног пассажиров должны стоять на поверхности пола.

• Во время движения автомобиля пассажиры не должны вставать со с сидений и меняться местами. Пассажир, не пристегнутый ремнем безопасности, при столкновении или резкой остановке может удариться об элементы салона или о других пассажиров, а также вылететь из автомобиля.

• Каждый ремень безопасности предназначен для использования только одним человеком. Если один и тот же ремень безопасности используется несколькими людьми, при столкновении они могут получить серьезные травмы или погибнуть.

• Не устанавливайте никаких аксессуаров на ремнях безопасности. Производители таких изделий могут заявлять о том, что данные аксессуары обеспечивают дополнительное удобство или изменяют положение ремня безопасности, но на самом деле подобные приспособления способны уменьшить уровень защиты, предоставляемой ремнем безопасности, и увеличить вероятность получения серьезных травм при столкновении.

воих

• Пассажиры не должны размещать твердые и острые предметы между собой и подушками безопасности. Наличие твердых или острых предметов на коленях или во рту может привести к получению травм при раскрытии подушки безопасности.

• Следите за тем, чтобы находящиеся в автомобиле люди находились на расстоянии от крышек подуше безопасности. Все находящиеся в автомобиле люди должны сидеть прямо, плотно опираясь на спинку сиденья, должны пристегиваться ремнями безопасности, а ступни ног пассажиров должны стоять на поверхности пола. Если пассажиры находятся слишком близко к крышкам подушек безопасности, при раскрытии подушек люди могут получить травмы.

• Не прикрепляйте и не устанавливайте никакие предметы на крышки подушек безопасности и рядом с крышками. Любой предмет, прикрепленный к крышке передней или боковой подушки безопасности, либо установленный на крышке, может помешать нормальной работе подушки.

• Не вносите изменений в конструкцию передних сидений. Это может помешать нормальному функционированию датчиков дополнительной системы пассивной безопасности или боковых подушек безопасности.

Не кладите никаких вещей под передние

• сиденья. Это может помешать нормальному функционированию датчиков и жгутов проводов дополнительной системы пассивной безопасности.

• Никогда не держите детей любого возраста на коленях. При столкновении ребенок может получить серьезные травмы или погибнуть. Все дети должны находиться в зафиксированном положении в соответствующих детских креслах или сидеть на заднем сиденье, пристегнутые ремнями безопасности.

ОСТОРОЖНО

•Нарушение правил посадки людей в автомобиле может привести к тому, что они могут оказаться слишком близко от раскрывающейся подушки безопасности, столкнуться с элементами интерьера или быть выброшены из автомобиля.

•Всегда сидите вертикально (а спинка сиденья должна находиться при этом в вертикальном положении), по центру подушки сиденья, и будьте пристегнутым ремнями безопасности, ноги долж вытянуты в удобное положение со ступнями, находящимися на поверхности пола.

ны быть

543

C041400AUN

Установка дополнительного оборудования и внесение изменений в конструкцию автомобиля, оборудованного подушками безопасности

Внесение изменений в конструкцию автомобиля путем изменения его силового каркаса, системы бамперов, выполненных из листового металла передней части или боковых сторон, а также высоты дорожного просвета может негативно сказаться на работе системы подушек безопасности.

Система обеспечения безопасности в автомобиле

OPB039049

C041200AHM

Этикетка, предупреждающая о том, что автомобиль оборудован подушками безопасности (при наличии)

Данная этикетка предназначается для предупреждения водителя и пассажиров о потенциальной опасности системы подушек безопасности.

Обратите внимание на то, что подобные предупреждения со стороны государственных органов ориентированы на предупреждение об опасности этой системы для детей. Производитель также хотел бы предупредить об опасностях для взрослых, о которых было сказано на предыдущих страницах.

355

Ключи / 4-2 Дистанционное управление замками дверей / 4-5 Противоугонная система / 4-7 Замки дверей / 4-9 Дверь багажного отделения / 4-13 Остекление / 4-14 Капот / 4-19 Лючок горловины топливного бака / 4-21 Люк / 4-24

Характеристики автомобиля

Рулевое колесо / 4-28 Зеркала / 4-30 Приборная панель / 4-34 Аварийная световая сигнализация / 4-51 Осветительные приборы / 4-52 Стеклоочистители и стеклоомыватели / 4-57 Освещение салона / 4-60 Обогрев стекол / 4-63 Система климат-контроля с ручным управлением / 4-64 Автоматическая система климат-контроля / 4-72 Устранение инея и запотевания с лобового стекла / 4-79 Отделение для хранения вещей / 4-81 Элементы внутренней отделки салона / 4-84 Аудиосистема / 4-89

Характеристики автомобиля

КЛЮЧИ

OFD047001

D010100AFD

Запишите номер ключа Вашего автомобиля

Кодовый номер ключа указан на номерной табличке, прикрепленной к ключам автомобиля. В случае потери ключей от автомобиля авторизованный дилер компании HYUNDAI использует этот номер для быстрого изготовления дубликатов. Снимите табличку с номером ключа и храните ее в безопасном месте. Также запишите номер ключа и храните эту запись в безопасном и находящемся под рукой месте, но не в самом автомобиле.

Тип А

OFD047002-A

Тип В

OPB049001

D010200APB

Действия с ключами

• Предназначается для запуска двигателя.

• Предназначается для запирания и отпирания дверей (или двери багажного отделения).

ОСТОРОЖНО - ключ

зажигания

Опасно оставлять детей в салоне автомобиля без присмотра, когда там же находится ключ, даже если он не вставлен в замок зажигания. Дети повторяют действия взрослых, так что они могут вставить ключ в замок зажигания. Ключ даст детям возможность управлять окнами, оснащенными электроприводом, или использовать другие органы управления, или даже привести автомобиль в движение, что может привести к получению серьезных телесных повреждений или даже к смерти людей. Никогда не оставляйте ключи в автомобиле, в котором находятся дети без присмотра взрослых.

ОСТОРОЖНО

Используйте в автомобиле только оригинальные ключи зажигания HYUNDAI. Ключ, приобретенный на рынке запчастей, может не вернуться в положение ON из положения START. В этом случае стартер будет продолжать работать, что приведет к повреждению его электродвигателя и, возможно, возгоранию в результате воздействия тока повышенной силы в его электропроводке.

Характеристики автомобиля

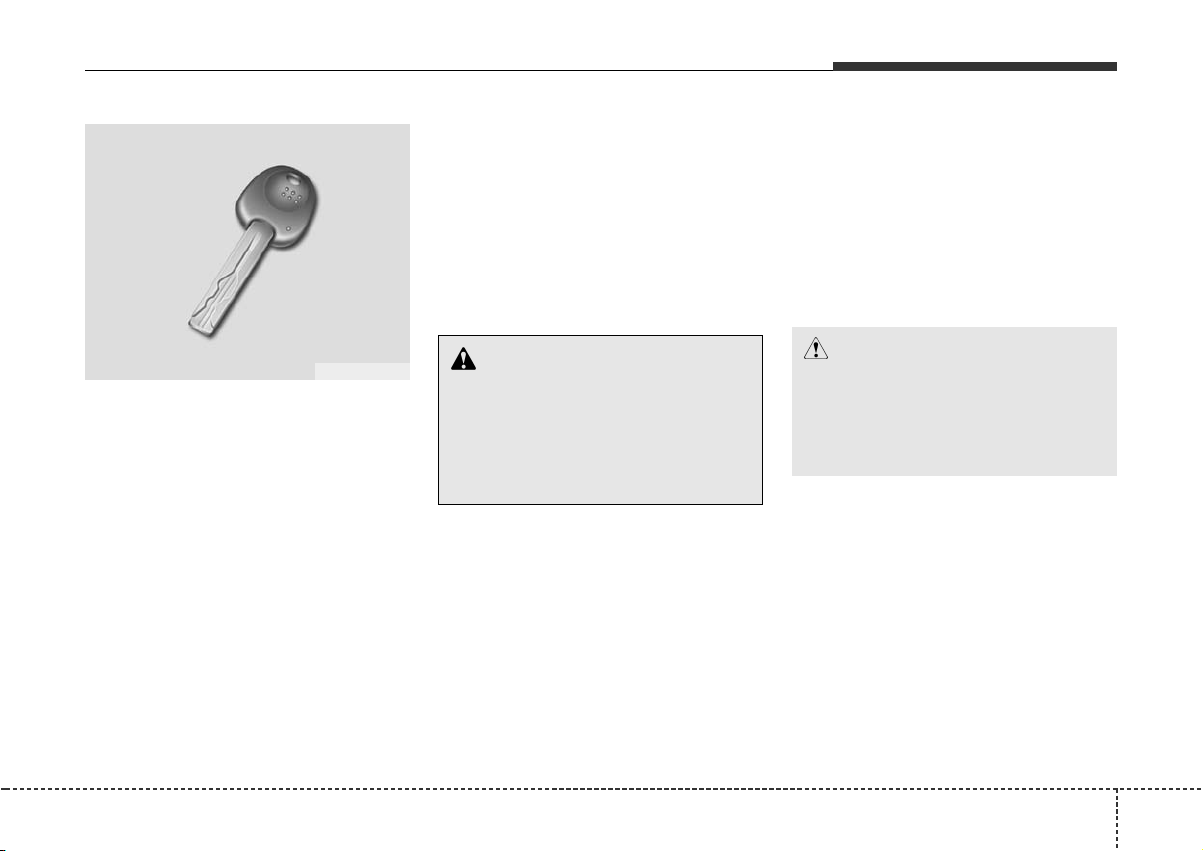

OFD047001-B

D010300APB

Система иммобилайзера (при наличии)

На данном автомобиле может быть установлена электронная система, предотвращающая запуск двигателя (иммобилайзер), для уменьшения риска его несанкционированного использования.

Система иммобилайзера включает небольшой приемопередатчик в ключе зажигания и электронные устройства внутри автомобиля.

Если в автомобиле установлена система иммобилайзера, когда вы вставляете ключ зажигания в замок и поворачиваете ключ в положение ON (ВКЛ.), система проверяет, является ли данный ключ зажигания подлинным.

Если ключ признается подлинным, происходит запуск двигателя.

Если ключ не признается подлинным, двигатель не запустится.

Для отключения иммобилайзера:

Вставьте ключ в замок зажигания и поверните его в положение ON.

Для включения иммобилайзера:

Поверните ключ в замке зажигания в положение OFF. Произойдет автоматическая активация иммобилайзера. Без подлинного ключа зажигания от данного автомобиля двигатель не запустится.

ОСТОРОЖНО

Во избежание угона автомобиля не оставляйте запасные ключи внутри автомобиля. Пароль иммобилайзера уникален, задается пользователем и должен храниться в тайне. Не оставляйте записи с этим номером внутри автомобиля.

✽ К СВЕДЕНИЮ

При запуске двигателя не допускайте нахождения рядом с замком зажигания других ключей со встроенным передатчиком иммобилайзера. В противном случае двигатель может не запуститься или может выключиться вскоре после запуска. Во избежание сбоев при запуске держите все ключи отдельно друг от друга.

ВНИМАНИЕ

Не кладите металлические предметы рядом с замком зажигания.

Металлические предметы могут создавать помехи для сигнала приемопередатчика и, тем самым, препятствовать запуску двигателя.

✽ К СВЕДЕНИЮ

В случае необходимости в дополнительных ключах или утери ключей обратитесь к авторизованному дилеру компании HYUNDAI.

Характеристики автомобиля

ВНИМАНИЕ

Передатчик, находящийся в ключе зажигания, является важной частью системы иммобилайзера. Он рассчитан на длительный срок безотказной службы. Однако не следует подвергать его воздействию влаги, статического электричества или обращаться с ним небрежно. Это может привести к сбою в работе иммобилайзера.

ВНИМАНИЕ

Не производите замену системы иммобилайзера, не вносите в нее изменения и не регулируйте ее, поскольку это может привести к отказу в ее работе. Обслуживание этой системы должно проводиться только авторизованным дилером компании HYUNDAI.

Отказы, вызванные внесением неположенных изменений в систему иммобилайзера, проведением ее регулировок и доработок, не покрываются гарантией, предоставляемой производителем автомобиля.

Характеристики автомобиля

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ (ПРИ НАЛИЧИИ ДАННОЙ ФУНКЦИИ)

OPB049002

Работа системы дистанционного управления замками дверей

D020101APB

Запирание (1)

При нажатии кнопки запирания происходит блокировка замков всех дверей (и двери багажного отделения).

Если все двери (и дверь багажного отделения) при этом закрыты, огни аварийной сигнализации мигнут один раз для информирования о запирании всех дверей.

Но если какая-либо дверь (или дверь багажного отделения) осталась открытой, мигания огней аварийной сигнализации не произойдет. Если все двери (и дверь багажного отделения) закрываются после нажатия кнопки блокировки, то огни аварийной сигнализации мигнут один раз.

D020102APB

Отпирание (2)

При нажатии кнопки отпирания происходит разблокировка замков всех дверей (и двери багажного отделения).

Огни аварийной сигнализации мигнут дважды для информирования об отпирании всех дверей (и двери багажного отделения).

После нажатия этой кнопки произойдет автоматическое запирание всех дверей (и двери багажного отделения), если ни одна из них не будет открыта в течение 30 секунд.

D020104APB

Отпирание двери багажного отделения (3)

При нажатии кнопки (в течение более 1 секунды) произойдет отпирание двери багажного отделения.

Огни аварийной сигнализации мигнут дважды для информирования об отпирании двери багажного отделения.

После нажатия этой кнопки произойдет автоматическое запирание двери багажного отделения, если она не будет открыта в течение 30 секунд.

Кроме того, дверь багажного отделения автоматически запирается, если двери запираются или отпираются с помощью пульта дистанционного управления, когда все они (включая дверь багажного отделения) закрыты, и в течение 30 секунд после этого дверь багажного отделения открывается, а затем снова закрывается. Огни аварийной сигнализации мигнут один раз для информирования о запирании двери багажного отделения.

D020200APB

Меры предосторожности при использовании пульта дистанционного управления

✽ К СВЕДЕНИЮ

Пульт дистанционного управления не будет работать в следующих случаях:

• Ключ находится в замке зажигания.

• Пульт находится за пределами максимального расстояния передачи (около 10 м [30 футов]).

•Батарея пульта разряжена.

• Свободному прохождению сигнала мешают другие автомобили или иные объекты.

• Крайне низкая температура окружающего воздуха.

• Пульт дистанционного управления находится рядом с источником радиосигналов, например, радиостанцией или аэропортом, который может создавать помехи нормальной работе пульта.

Если пульт дистанционного управления работает не так, как положено, открывайте и запирайте двери при помощи ключа зажигания. При возникновении проблем с пультом дистанционного управления следует обратиться к авторизованному дилеру компании HYUNDAI.

ВНИМАНИЕ

Не допускайте контакта пульта дистанционного управления с водой или любой другой жидкостью. Действие гарантии производителя автомобиля не распространяется на неисправности системы дистанционного управления замками дверей, вызванные контактом с водой или иными жидкостями.

Характеристики автомобиля

ВНИМАНИЕ

Внесение изменений и модификаций, которые положительным образом не одобрены стороной, ответственной за соблюдение требований нормативных документов, может повлечь за собой лишение прав пользователя на эксплуатацию данного оборудования. Действие гарантии производителя автомобиля не распространяется на неисправности системы дистанционного управления замками дверей, вызванные внесением изменений или модификаций, которые положительным образом не одобрены стороной, ответственной за соблюдение требований нормативных документов.

OFD047003

D020300APB

Замена батарейки

В пульте дистанционного управления используется литиевая батарея напряжением 3 В, срок службы которой в обычных условиях составляет несколько лет. При необходимости ее замены действуйте следующим образом.

1. Вставьте инструмент с тонким лезвием в прорезь и аккуратно подденьте центральную крышку пульта дистанционного управления.

2. Замените батарейку. При замене следите за тем, чтобы положительный полюс батарейки (“+”) был обращен вверх, как показано на рисунке.

3. Установите новую батарейку в порядке, обратном порядку извлечения старой батарейки.

Для замены пульта дистанционного управления обратитесь к авторизованному дилеру компании HYUNDAI, который осуществит его перепрограммирование.

ВНИМАНИЕ

• Пульт дистанционного отпирания замков дверей рассчитан на длительный срок безотказной службы, однако воздействие на него влаги или статического электричества может привести к его неисправности. Если Вы не уверены, как обращаться с пультом дистанционного управления или как заменить батарейку, обратитесь к авторизованному дилеру компании HYUNDAI.

• Использование неподходящей батарейки может вызвать отказ пульта дистанционного управления. Применяйте батарейку надлежащего типа.

• Во избежание повреждения пульта дистанционного управления не роняйте его, не позволяйте ему намокать и не допускайте воздействия на него тепла или солнечного света.

• Утилизация аккумулятора недолжным образом может нанести вред окружающей среде и здоро-вью людей. Утилизируйте аккуму-лятор согласно вашим местным законам и регламентам

ПРОТИВОУГОННАЯ СИГНАЛИЗАЦИЯ (ПРИ НАЛИЧИИ)

D030100APB

Готовность

Остановите автомобиль на месте стоянки

Готовность

Выключено

D030000APB

Эта система предназначена для защиты автомобиля от несанкционированного проникновения. В работе системы существуют три этапа: первый этап называется “Готовность”, второй – “Тревога”, третий этап – “Выключено”. В сработавшем состоянии система противоугонной сигнализации подает звуковой тревожный сигнал одновременно с миганием огней аварийной сигнализации.

Трев ога

и выключите двигатель. Активируйте систему в порядке, описанном ниже.

1. Выньте ключ зажигания из замка зажигания и выйдите из автомобиля.

2. Убедитесь в том, что все двери (включая дверь багажного отделения) и капот закрыты, а их замки заблокированы.

3. Заприте двери при помощи пульта дистанционного управления замками.

После выполнения действий, перечисленных выше, огни аварийной сигнализации мигнут один раз, показывая, что система активирована.

Если какая-либо дверь (включая дверь багажного отделения) или капот двигателя остаются открытыми, огни аварийной сигнализации мигать не будут, и противоугонная сигнализация не будет приведена в состояние “Готовность”. Если все двери (и дверь багажного отделения) и капот двигателя закрываются после нажатия кнопки блокировки, то огни аварийной сигнализации мигнут один раз.

Характеристики автомобиля

Не активируйте систему, пока все пассажиры не покинут автомобиль. Если система активируется, когда в салоне остается пассажир(ы), сигнализация может сработать в момент выхода этого пассажира(-ов) из автомобиля. Если какая-либо дверь (включая дверь багажного отделения) или капот двигателя открывается в течение 30 секунд после перевода сигнализации в состояние готовности, система выключится во избежание ненужной активации сигнала тревоги.

Характеристики автомобиля

D030200APB

Тревога

Система сигнализации, находящаяся в состоянии “Готовность”, срабатывает в следующих случаях.

• Передняя или задняя дверь автомобиля открыты без помощи пульта дистанционного управления.

• Дверь багажного отделения открыта без помощи пульта дистанционного управления.

• Открыт капот двигателя.

В этом случае, если система не выключена, примерно в течение 27 секунд будут непрерывно раздаваться звуковой сигнал и мигать огни аварийной сигнализации. Для отключения системы разблокируйте замки дверей при помощи пульта дистанционного управления.

D030400APB

Состояние “Выключено

Система выключается в следующих случаях:

• Нажатие кнопки отпирания на пульте дистанционного управления. Однако если в течение 30 секунд после нажатия данной кнопки ни одна из дверей (включая дверь багажного отделения) не будет открыта, система возвратится в состояние готовности.

• Нажатие кнопки запирания на пульте дистанционного управления в момент, когда какая-либо дверь (или дверь багажного отделения) открыта.

При этом дважды мигнут огни аварийной сигнализации для оповещения о том, что система выключена.

✽ К СВЕДЕНИЮ -

системы без иммобилайзера

•Не пытайтесь запустить двигатель, если

система сигнализации находится в состоянии “Готовность”. Электродвигатель стартера блокируется, если система сигнализации включена. Если система не переводится в выключенное состояние при помощи пульта дистанционного управления, вставьте ключ в замок зажигания, поверните его в положение ON и подождите 30 секунд. После этого система сигнализации будет отключена.

•При утере ключей обратитесь к

авторизованному дилеру компании HYUNDAI.

✽ К СВЕДЕНИЮ -

системы с иммобилайзером

• Если система не переводится в состояние “Выключено” при помощи пульта дистанционного управления, вставьте ключ в замок зажигания, и запустите двигатель. После этого система сигнализации будет отключена.

•При утере ключей обратитесь к авторизованному дилеру компании HYUNDAI.

ЗАМКИ ДВЕРЕЙ

Открыть

Закрыть

OPB049010

D050100APB

Управление замками дверей снаружи автомобиля.

• Поверните ключ против направления движения автомобиля для разблокировки замков и по движению автомобиля – для их блокировки.

• При запирании/отпирании двери водителя (или переднего пассажира) ключом происходит автоматическое запирание/отпирание всех дверей автомобиля (если автомобиль оборудован системой централизованного запирания дверей).

• Отпирание и запирание дверей можно также осуществлять при помощи пульта дистанционного управления (при наличии).

• После разблокировки замков открыть дверь можно, потянув ручку двери на себя.

• При закрытии двери нужно на нее нажать. Убедитесь в надежности закрытия дверей.

✽ К СВЕДЕНИЮ

• В холодных и влажных климатических условиях замки и механизмы дверей могут работать плохо из-за замерзания.

•При многократном запирании/отпирании в течение очень короткого промежутка времени, как при помощи ключа, так при помощи блокиратора замка, возможно временное прекращение работы системы с целью защиты электрической цепи и предотвращения повреждения элементов системы.

Характеристики автомобиля

OPB049011

Для запирания двери без помощи ключа переведите внутреннюю кнопку блокировки двери (1) в положение “Lock” (“Закрыто”) и закройте дверь (2) (если автомобиль не оборудован системой централизованного запирания дверей).

✽ К СВЕДЕНИЮ

Система централизованного запирания дверей работает только в том случае, когда все двери и дверь багажного отделения закрыты.

✽ К СВЕДЕНИЮ

Оставляя автомобиль без присмотра, всегда вынимайте ключ из замка зажигания, ставьте автомобиль на стояночный тормоз, закрывайте все окна и запирайте все двери.

Характеристики автомобиля

Закрыть

Открыть

OPB049012

Управление замками дверей изнутри автомобиля.

D050201APB

При помощи кнопки блокировки двери

• Для отпирания двери переведите кнопку блокировки двери (1) в положении “Unlock” (“Открыто”). На кнопке будет видна отметка красного цвета (2).

• Для запирания двери переведите кнопку блокировки двери (1) в положение “Lock” (“Закрыто”). Если дверь закрыта должным образом, отметки красного цвета (2) на кнопке блокировки двери не будет видно.

• Чтобы открыть дверь, потяните ее ручку (3) наружу.

• При переводе кнопки запирания двери (1) водителя (или переднего пассажира) в положение “Lock” (“Закрыто”) или “Unlock” (“Открыто”) производится соответственно запирание или отпирание всех дверей автомобиля

104

(если автомобиль оборудован системой централизованного запирания дверей).

• Если потянуть внутреннюю ручку передней двери в тот момент, когда кнопка блокировки двери находится в положении “Закрыто”, произойдет отпирание двери, и дверь откроется (при наличии данной функции).

• Если какая-либо дверь (или дверь багажного отделения) открыта, запереть дверь водителя (или переднего пассажира) невозможно (при наличии данной функции).

✽ К СВЕДЕНИЮ

ОСТОРОЖНО -

неисправность замка двери

В случае отказа замка двери с электроприводом человек, находящийся внутри автомобиля, может использовать один или несколько из следующих способов для выхода наружу:

•Несколько раз попробовать открыть замок двери (как при помощи электропривода, так и вручную), и одновременно тянуть на себя ручку двери.

•Использовать замки и ручки других дверей, как передних, так и задних.

•Опустить стекло окна передней двери и использовать ключ для того, чтобы открыть дверь снаружи.

ОСТОРОЖНО - двери

• Во время движения автомобиля его двери должны всегда быть полностью закрыты, а их замки – заблокированы, для исключения случайного открывания дверей. Кроме того, нахождение дверей в запертом состоянии затруднит несанкционированное проникновение в автомобиль при его остановке или снижении скорости.

•Соблюдайте осторожность при открывании дверей, убедитесь в отсутствии приближающихся автомобилей, мотоциклов, велосипедистов или пешеходов, которые могут оказаться в зоне открывания двери. Открывание двери при наличии приближающейся помехи может привести к нанесению вреда здоровью людей или имуществу.

Характеристики автомобиля

ОСТОРОЖНО

автомобили с незапертыми дверями

Оставляя автомобиль с незапертыми дверьми, Вы можете сделать его мишенью для воров или спровоцировать причинение вреда Вам или другим людям злоумышленником, который может спрятаться в автомобиле в Ваше отсутствие. Оставляя автомобиль без присмотра, всегда вынимайте ключ из замка зажигания, ставьте автомобиль на стояночный тормоз, закрывайте все окна и запирайте все двери.

ОСТОРОЖНО -

дети без присмотра

Салон закрытого автомобиля может нагреться до чрезвычайно высокой температуры, что может привести к гибели или вреду здоровью оставленных без присмотра детей или животных, не имеющих возможности выбраться из автомобиля. Более того, дети могут начать играть с потенциально опасными для них деталями интерьера автомобиля, или подвергнуться опасностям иного рода, например, в результате проникновения в автомобиль постороннего человека. Никогда не оставляйте без присмотра детей и животных в автомобиле.

D050300AHM

Система разблокирования дверей, оснащенная датчиком удара (при наличии)

При раскрытии подушек безопасности вследствие ударного воздействия все двери автоматически разблокируются.

D050400APB

✽ К СВЕДЕНИЮ

Авторизованный дилер компании HYUNDAI может настроить для вас некоторые из следующих функций автоматического запирания/отпирания дверей:

• Автоматическая блокировка дверных замков при движении автомобиля

• Автоматическое отпирание дверей при извлечении ключа из замка зажигания

Если вам требуется данная функция, обращайтесь за консультацией к авторизованному дилеру компании HYUNDAI.

D050600APB

Система полной блокировки (при наличии)

Некоторые автомобили оборудованы системой полной блокировки. Когда данная система активирована, открыть двери нельзя ни изнутри, ни снаружи, что обеспечивает дополнительную безопасность автомобиля.

Чтобы заблокировать двери автомобиля с помощью функции полной блокировки, необходимо запереть двери ключом или с пульта дистанционного управления. Для отпирания дверей автомобиля также требуется использовать ключ или пульт дистанционного управления.

Чтобы заблокировать двери автомобиля без использования функции полной блокировки, для запирания дверей необходимо нажать кнопку блокировки дверей и закрыть двери.

ОСТОРОЖНО

Не запирайте двери ключом или с пульта дистанционного управления, когда в автомобили находятся люди. В этом случае пассажир не сможет отпереть дверь с помощью кнопки блокировки двери. Например, если дверь заперта с пульта дистанционного управления, пассажир в автомобиле не может отпереть дверь без использования данного пульта.

411

Характеристики автомобиля

OPB049013

D050500AEN

Устройство блокировки замков задних дверей, предотвращающее их открывание детьми

Специальное устройство блокировки замков задних дверей предназначено для предотвращения их случайного открывания детьми, находящимися внутри автомобиля. Это устройство необходимо использовать всегда при нахождении детей в автомобиле.

1. Откройте заднюю дверь.

2. Переместите расположенный на задней кромке двери переключатель устройства блокировки замка двери, предотвращающего ее открывание детьми, в запертое положение. При нахождении переключателя в таком положении задняя дверь не откроется, даже если потянуть на себя внутреннюю ручку двери (2).

3. Закройте заднюю дверь. Для открывания задней двери потяните на

себя наружную ручку двери (1). Даже при разблокировке замков дверей

задняя дверь не откроется при помощи внутренней ручки двери (2) до тех пор, пока не будет разблокировано устройство, предотвращающее случайное открывание дверей детьми.

ОСТОРОЖНО -

замки задних дверей

Если дети случайно откроют задние двери во время движения автомобиля, они могут выпасть наружу и получить серьезные травмы или погибнуть. Для предотвращения открывания задних дверей детьми, находящимися внутри автомобиля, необходимо всегда использовать специальное устройство блокировки.

124

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ

OPB049014

D070100APB

Открывание двери багажного отделения

• Запирание и отпирание двери

багажного отделения производится путем поворота ключа в положение “Lock” (“Закрыто”) или “Unlock” (“Открыто”) соответственно (при наличии данной функции).

• Запирание и отпирание двери

багажного отделения происходит одновременно с запиранием и отпиранием всех дверей автомобиля при помощи ключа, пульта дистанционного управления или кнопки блокировки двери водителя (или переднего пассажира) (если автомобиль оборудован системой централизованного запирания дверей).

• В отпертом состоянии дверь багажного

отделения можно открыть, потянув ручку вверх.

✽ К СВЕДЕНИЮ

Система централизованного запирания дверей работает только в том случае, когда все двери и дверь багажного отделения закрыты.]

ОСТОРОЖНО

Дверь багажного отделения поднимается вверх. Убедитесь в отсутствии посторонних предметов или людей рядом с задней частью автомобиля при открывании двери багажного отделения.

ВНИМАНИЕ

Перед началом движения автомобиля убедитесь в том, что дверь багажного отделения закрыта. В противном случае возможно повреждение цилиндров подъема двери багажного отделения и узлов ее крепления.

К СВЕДЕНИЮ

✽

В холодных и влажных климатических условиях замки и механизмы дверей могут работать плохо из-за замерзания.

D070200APB

Закрытие двери багажного отделения

Чтобы закрыть дверь багажного отделения, опустите ее и с силой прихлопните. Убедитесь в надежности запирания защелки замка двери багажного отделения.

Характеристики автомобиля

ОСТОРОЖНО

выхлопные газы

При движении автомобиля с раскрытой дверью багажного отделения внутрь автомобиля будут попадать выхлопные газы, что может привести к серьезному вреду здоровью или гибели находящихся в нем людей.

При необходимости движения с раскрытой дверью багажного отделения откройте все вентиляционные отверстия и окна автомобиля, чтобы обеспечить дополнительное поступление воздуха в автомобиль снаружи.

ОСТОРОЖНО

багажное отделение в задней части автомобиля

Не допускается перевозка людей в багажном отделении в задней части автомобиля, в котором отсутствуют какие-либо средства фиксации пассажиров. Для предупреждения телесных повреждений в случае дорожно-транспортного происшествия или внезапной остановки автомобиля люди, находящиеся в нем, должны быть надежно зафиксированы.

413

Характеристики автомобиля

ОСТЕКЛЕНИЕ

D080000APB

(1) Переключатель управления

электрическим стеклоподъемником окна двери водителя*

(2) Переключатель управления

электрическим стеклоподъемником окна двери переднего пассажира*

(3) Переключатель управления

электрическим стеклоподъемником задней (левой) двери*

(4) Переключатель управления

электрическим стеклоподъемником

задней (правой) двери* (5) Открытие и закрытие окна (6) Автоматическое закрытие* / открытие*

окна при помощи электрического

стеклоподъемника (7) Кнопка блокировки электропривода

стеклоподъемников*

*: при наличии

✽ К СВЕДЕНИЮ

В холодных и влажных климатических условиях электрические стеклоподъемники могут работать плохо из-за замерзания.

OPB049015

144

D080100APB

Электрические стеклоподъёмники

Для работы электрических стеклоподъемников ключ в замке зажигания должен находиться в положении ON. На каждой двери расположен переключатель управления электрическим стеклоподъемником данной двери. На месте водителя имеется кнопка блокировки электрических стеклоподъемников, которая отключает стеклоподъемники окон задних дверей.

Управление электрическими стеклоподъемниками возможно в течение примерно 30 секунд после выключения зажигания (поворота ключа в замке зажигания в положения “ACC” или “LOCK”) или после того, как ключ был извлечен из замка зажигания. Вместе с тем, если передние двери открыты, работа электрических стеклоподъемников невозможна даже в течение этих 30 секунд.

✽ К СВЕДЕНИЮ

Если во время движения будет замечена вибрация и колебания (в результате ударного воздействия набегающего воздушного потока) при открытом окне с одной из сторон автомобиля, необходимо открыть окно с противоположной стороны для уменьшения интенсивности такого воздействия. Если шум возникает при открытии одного или обоих задних окон, частично приоткройте оба передних окна приблизительно на 2 см. Если шум возникает при открытии верхнего люка, прикройте его немного.

опустите оба передних окна, приблизительно на 2-3 при открытом люке, необходимо немного прикрыть люк.

D080101AUN

см. Если же шум возникает

Открытие и закрытие окна (при наличии данной функции)

На двери водителя расположен общий переключатель, управляющий работой всех стеклоподъемников в автомобиле.

Чтобы открыть или закрыть окно, сместите вниз или вверх переднюю часть клавиши соответствующего переключателя до первого фиксированного положения (5).

Характеристики автомобиля

OPB049017OPB049016

D080102APA

Автоматическое закрытие окна (при наличии данной функции) (окно двери водителя)

Быстро сместите клавишу переключателя управления электрическим стеклоподъемником до второго фиксированного положения (6), и стекло двери водителя опустится полностью даже после отпускания клавиши. Для того чтобы остановить стекло в необходимом положении во время его движения, переместите клавишу переключателя в направлении, обратном направлению движения окна, и сразу отпустите ее.

415

Характеристики автомобиля

OPB049133

D080103AHM-EE

Автоматическое открытие/закрытие окна (при наличии данной функции) (окно двери водителя)

Быстро переместите клавишу переключателя управления электрическим стеклоподъемником вниз или вверх до второго фиксированного положения (6), и стекло двери водителя опустится или поднимется полностью даже после отпускания клавиши. Для того чтобы остановить стекло в необходимом положении во время его движения, переместите клавишу переключателя вверх или вниз и сразу отпустите ее.

Если электрический стеклоподъемник работает неправильно, необходимо следующим образом сбросить настройки его системы автоматического управления:

Поверните ключ в замке зажигания в

1. положение ON (ВКЛ).

164

2. Закройте окно двери водителя и продолжайте удерживать клавишу переключателя управления электрическим стеклоподъемником не менее 1 секунды после того, как окно полностью закроется.

OUN026013

Автоматический возврат стекла (при наличии данной функции)

Если при движении стекла вверх оно упрется в какой-либо предмет или часть тела человека, то система управления стеклоподъемником определит наличие сопротивления движению, и стекло остановится. Затем оно опустится примерно на 30 см (11,8 дюйма) для того, чтобы можно было устранить этот посторонний предмет.

Если при удерживании клавиши переключателя управления стеклоподъемником в верхнем положении будет обнаружено сопротивление перемещению стекла, его движение вверх прекратится, после чего стекло опустится

примерно на 2,5 см (1 дюйм). А если повторно переместить клавишу вверх и удерживать ее в таком положении в пределах 5 секунд после того, как стекло автоматически опустилось вниз, функция автоматического возврата стекла отключится.

✽ К СВЕДЕНИЮ

Функция автоматического возврата стекла двери водителя находится в активном состоянии только тогда, когда поднятие стекла осуществляется в автоматическом режиме путем перемещения клавиши переключателя в крайнее верхнее положение. Если управление подъемом стекла осуществляется вручную (перемещением клавиши управления стеклоподъемником не до упора), эта функция работать не будет.

ОСТОРОЖНО

Всегда проверяйте наличие помех перед закрытием любого окна во избежание получения травм или повреждения автомобиля. Функция автоматического возврата стекла может не сработать, если посторонний предмет, попавший между стеклом и оконной рамой, имеет диаметр менее 4 мм (0,16 дюйма): сопротивление от такого предмета может просто остаться незамеченным системой управления стеклоподъемником.

Характеристики автомобиля

OPB049018

D080104APB

Кнопка блокировки электрических стеклоподъемников

• Водитель может отключить переключатели управления стеклоподъемниками на задних дверях путем перевода кнопки блокировки электрических стеклоподъемников, расположенной на двери водителя, в нажатое положение LOCK (“Заблокировано”).

•Когда кнопка блокировки электрических стеклоподъемников находится в положении LOCK (нажатом), управление стеклоподъемниками задних дверей с места водителя при помощи центрального блока управления невозможно.

ВНИМАНИЕ

• Для предотвращения возможного повреждения системы электрических стеклоподъемников не открывайте или не закрывайте несколько окон одновременно. Это также способствует длительному сроку службы плавкого предохранителя.

• Никогда не пытайтесь одновременно включать в противоположных направлениях переключатели управления электрическим стеклоподъемником одной и той же двери, расположенные на месте водителя и на самой двери. В таком случае стекло остановится, и дальнейшее его перемещение станет невозможным.

ОСТОРОЖНО - стекла

• НИКОГДА не оставляйте ключ зажигания внутри автомобиля.

• НИКОГДА не оставляйте детей без присмотра внутри автомобиля. Даже самые маленькие дети могут непреднамеренно привести автомобиль в движение, оказаться зажатыми в окнах или иным образом причинить вред себе или другим людям.

•Обязательно убедитесь в том, что все части тела (ладони, руки, голова) и другие препятствия гарантированно находятся вне зоны перемещения стекла перед тем, как закрыть окно

•Не позволяйте детям играть с э лектрическими стеклоподъемниками. Кнопка блокировки электрических стеклоподъемников, расположенная на месте водителя, должна всегда находиться в положении блокировки LOCK (нажатом). Если ребенок будет непреднамеренно приводить стеклоподъемники в движение, это может привести к получению серьезных телесных повреждений.

•Не высовывайте голову и руки из окна во время управления автомобилем.

417

Характеристики автомобиля

B050A01E

D080200AFD

Окна с ручными стеклоподъемниками (при наличии)

Поднятие или опускание стекла осуществляется поворотом рукоятки стеклоподъемника по часовой стрелке или против часовой стрелки.

ОСТОРОЖНО

При открывании или закрытии окон убедитесь в том, что руки и иные части тела пассажиров гарантированно находятся вне зоны перемещения стекол.

184

КАПОТ

OPB049020 OPB049021 OPB049022

D090100APB

Открытие капота

1. Потяните за ручку открывания капота для разблокировки его замка. Капот должен немного приоткрыться.

2. Подойдите к передней части автомобиля, приподнимите капот, нажмите на рычаг его блокировки (1), находящийся в центральной части капота, и поднимите капот (2).

Характеристики автомобиля

3. Выньте упор капота из места его крепления на капоте.

4. Поставьте капот на упор.

ОСТОРОЖНО - горячие детали

Упор капота следует брать за то место, где на него нанесено покрытие из пластмассы. Это покрытие поможет избежать ожога в результате контакта с нагретым металлом, если двигатель находится в горячем состоянии.

419

Характеристики автомобиля

D090200APB

Закрытие капота

1. Перед тем как закрыть капот, проверьте следующее:

• Пробки всех заправочных горловин в

отсеке двигателя должны быть установлены правильным образом.

• Необходимо убрать из отсека

двигателя перчатки, ветошь и любые иные горючие материалы.

2. Установите упор капота обратно в зажимы для предотвращения его дребезжания.

3. Опустите капот до высоты примерно 30 см от его закрытого положения и отпустите его. Убедитесь в том, что капот зафиксировался.

ОСТОРОЖНО - капот

•Перед тем как закрыть капот, убедитесь в том, что из его проема удалены все препятствия. Если закрыть капот при наличии препятствия в его проеме, это может привести к нанесению вреда здоровью людей или имуществу.

•Не оставляйте перчатки, ветошь и любые иные горючие материалы в отсеке двигателя. Это может привести к их возгоранию под воздействием высокой температуры.

ОСТОРОЖНО

•Перед началом движения следует достоверно убедиться в том, что капот плотно закрыт на замок. В противном случае возможно открывание капота во время движения, результатом чего будет полная потеря обзора водителем, что может стать причиной дорожнотранспортного происшествия.

•При осмотре отсека двигателя упор капота всегда должен быть полностью вставлен в отверстие. Это предотвратит падение капота и возможное нанесение им травм.

• Движение автомобиля с открытым капотом запрещается. В таком случае обзор будет ограниченным, а капот может повреждения.

упасть или получить

204

ЛЮЧОК ГОРЛОВИНЫ ТОПЛИВНОГО БАКА

Характеристики автомобиля

D100200AUN

Закрытие лючка горловины топливного бака

1. Чтобы установить пробку горловины на место, поверните ее по часовой стрелке до щелчка. Щелчок указывает на то, что пробка надежно затянута.

2. Закройте лючок горловины топливного бака и слегка надавите на него, а затем убедитесь, что он надежно закрыт.

OPB049023

D100100APB

Открытие лючка горловины топливного бака

Чтобы открыть лючок горловины топливного бака, необходимо потянуть за рычажок открывания лючка, находящийся в салоне автомобиля.

✽ К СВЕДЕНИЮ

Если лючок горловины топливного бака не открывается из-за того, что вокруг него образовался лед, легко постучите по нему или надавите на него так, чтобы сломать лед и освободить его. Не прилагайте излишнее усилие. Если это необходимо, используйте подходящую жидкость для удаления льда (не допускается использование антифриза из системы охлаждения двигателя) или переместите автомобиль в теплое место и дождитесь того, чтобы лед растаял.

OPB049024

1. Остановите двигатель.

2. Чтобы открыть лючок горловины топливного бака, потяните за рычажок открывания лючка.

3. Потяните лючок горловины топливного бака (1) на себя, чтобы открыть его.

4. Для снятия пробки (2) поверните ее против часовой стрелки.

5. Залейте в бак необходимое количество топлива.

421

Характеристики автомобиля

D100300APB

ОСТОРОЖНО -

заправка автомобиля топливом

• Если топливо под давлением выплеснется наружу, оно может попасть на Вашу одежду или кожу, что подвергает Вас опасности возгорания и получения ожогов. Всегда открывайте крышку заправочной горловины аккуратно и медленно. Если из-под крышки вытекает топливо, или раздается шипящий звук, подождите до тех пор, пока эти явления не прекратятся, после чего полностью откройте крышку.

• Во избежание выплескивания топлива в случае дорожнотранспортного происшествия после завершения заправки автомобиля топливом обязательно убедитесь в том, что крышка заправочной горловины плотно закрыта.

ОСТОРОЖНО -

опасности при заправке автомобиля топливом

Автомобильное топливо является огнеопасным веществом. Во время заправки автомобиля топливом следует тщательно соблюдать приведенные ниже рекомендации. В противном случае возможно получение серьезных травм, ожогов или гибель людей в результате пожара или взрыва.

•Читайте и соблюдайте все предупреждения на заправочной станции.

•Перед заправкой автомобиля обратите внимание на место расположения кнопки, предназначенной для аварийного останова подачи топлива, если она предусмотрена на АЗС.

•Перед тем, как прикоснуться к заправочному пистолету,

одимо снять представляющий

необх потенциальную опасность заряд статического электричества. Для этого прикоснитесь к любой металлической детали автомобиля, находящейся на безопасном расстоянии от горловины топливного бака, заправочного пистолета или других предметов, содержащих топливо.

(Продолжение)

•Не садитесь в автомобиль после начала заправки его топливом, поскольку это может вызвать образование заряда статического электричества за счет прикосновения к какому-либо предмету или куску ткани (из полиэстера, сатина, нейлона и т.д.), которые могут вызывать такой эффект. Разряд статического электричества может привести к воспламенению паров топлива и последующему быстрому распространению огня. При необходимости возврата в салон автомобиля необходимо еще раз

потенциально опасный заряд

снять статического электричества. Для этого прикоснитесь к любой металлической детали в передней части автомобиля, находящейся на безопасном расстоянии от горловины топливного бака, заправочного пистолета или других предметов, содержащих топливо.

•При использовании одобренной топливной канистры обязательно ставьте ее на землю, прежде чем заливать в канистру топливо. Разряд статического электричества от канистры может вызвать возгорание паров топлива и привести к пожару. После начала заправки необходимо

ерживать контакт с корпусом

подд автомобиля до ее окончания.

(Продолжение)

224

Характеристики автомобиля

(Продолжение)

Используйте только одобренные к применению пластиковые канистры, которые предназначены для перевозки и хранения бензина.

•Не используйте при заправке топливом сотовые телефоны. Наведенные ими электрические токи или вызванные ими помехи с небольшой вероятностью могут привести к возгоранию паров топлива и вызвать пожар.

• Во время заправки автомобиля топливом всегда выключайте двигатель. Искры, вызванные работой электрооборудования двигателя, возгоранию паров топлива и вызвать пожар. Как только операция заправки завершена, проверьте плотность закрытия крышки и пробки горловины топливного бака, и только после этого запускайте двигатель.

•НЕ пользуйтесь спичками или зажигалкой, НЕ КУРИТЕ и не оставляйте зажженную сигарету в автомобиле во время его нахождения на АЗС, особенно в процессе заправки. Автомобильное топливо очень легко воспламеняется, и его возгорание может привести к пожару.

могут привести к

(Продолжение)

• В случае возгорания в процессе заправки отойдите подальше от автомобиля и немедленно обратитесь к персоналу АЗС, а затем в пожарную службу. Следуйте всем их указаниям по обеспечению безопасности.

ВНИМАНИЕ

• Обязательно заправляйте автомобиль только неэтилированным (в некоторых странах – этилированным) топливом. (только для автомобилей с бензиновым двигателем)

• Если пробка заправочной горловины топливного бака требует замены, используйте только оригинальную пробку HYUNDAI или ее аналог, предназначенный для данного автомобиля. Использование несоответствующей пробки может привести к серьезному отказу топливной системы или системы снижения токсичности выхлопа.

(Продолжение)

• Не допускайте попадания топлива на внешнюю поверхность автомобиля. Любой тип топлива при попадании на окрашенные поверхности может вызвать повреждение лакокрасочного покрытия.

• После заправки автомобиля убедитесь в том, что крышка заправочной горловины надежно закрыта и не допустит выплескивания топлива в случае дорожно - транспортного происшествия.

423

Характеристики автомобиля

ЛЮК (ПРИ НАЛИЧИИ)

OPB049025

D110000APB

Люк в крыше автомобиля, при его наличии, можно сдвинуть назад или приоткрыть при помощи кнопок управления, которые расположены на потолочной панели.

1. Кнопка управления сдвиганием

2. Кнопка управления поднятием

3. Кнопка закрытия

Все движения люка (открытие, закрытие или поднятие) возможны только при ключе зажигания в положении ON.

К СВЕДЕНИЮ

✽

• В холодных и влажных климатических условиях люк может работать плохо изза замерзания.

•После мойки автомобиля или после дождя убедитесь в полном удалении воды с люка перед тем, как открыть его.

ВНИМАНИЕ

Не удерживайте кнопки управления люком в нажатом положении после того, как он полностью открылся, закрылся или приподнялся. Это может привести к повреждению электродвигателя или других элементов системы.

К СВЕДЕНИЮ

✽

Люк нельзя сдвинуть, когда он находится в приподнятом положении, также его нельзя приподнять, когда он открыт полностью или частично.

ОСТОРОЖНО

Никогда не регулируйте положение люка и солнцезащитной шторки во время управления автомобилем. Это может привести к потере управления и к дорожно-транспортному происшествию, результатом которого может быть гибель людей, нанесение тяжелых телесных повреждений или причинение ущерба имуществу.

OPB049026

D110100APB

Сдвигание люка

Открытие люка:

• Чтобы открыть люк (функция автоматического сдвигания), удерживайте более 0,5 секунды в нажатом положении кнопку управления сдвиганием люка (1), расположенную на потолочной панели управления. Люк автоматически сдвинется, но не будет полностью открыт.

Чтобы прекратить открытие люка в любой момент, нажмите любую кнопку управления люком.

• Чтобы открыть люк (с помощью функции ручного сдвигания), удерживайте менее 0,5 секунды в нажатом положении кнопку управления сдвиганием люка (1), расположенную на потолочной панели управления. Люк немного сдвинется.

244

Hyundai i20 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
