Uppgifterna i boken bygger på information som fanns tillgänglig när den trycktes. P g a löpande produktutveckling förbehåller sig Hyundai rätten att när som helst införa ändringar i specifikationer och utförande.
Boken beskriver all utrustning som kan förekomma i bilen. Det betyder att det kan finnas information om utrustningsdetaljer som inte finns i den bil du köpt.
MODIFIERINGAR PÅ BILEN KAN MEDFÖRA ATT GARANTIKRAV KAN AVVISAS
Gör inga som helst modifieringar. De kan allvarligt påverka säkerhet, driftsäkerhet och prestanda.
Skador som orsakats av komponenter som monterats i eller modifierar bilen täcks inte av nybilsgarantin. Vissa modifieringar kan också innebära att bilen inte motsvarar det gällande helbilsgodkännandet och att den därför inte får köras på allmän väg.
MONTERING AV MOBILTELEFON ELLER KOMMUNIKATIONSRADIO
De komponenter i bilen som är elektroniska, bl a bränsleinsprutningen, kan påverkas av utrustning som monteras på ett felaktigt sätt. Följ noga tillverkarens anvisningar eller vänd dig till en Hyundaiverkstad för att få hjälp eller noggranna instruktioner om du ska montera extra utrustning i bilen.
F2
SÄKERHETSFÖRESKRIFTER
När nedanstående rubriker förekommer i boken ska du vara extra uppmärksam.
VARNING
Denna rubrik innebär att det finns risk för allvarliga personskador om instruktionen inte följs.
VIKTIGT
Denna rubrik innebär att bilen eller dess utrustning kan skadas om instruktionen inte följs.
OBS
Nyttig information finns under denna rubrik.
F3
FÖRORD
Välkommen i den växande skaran av Hyundaiägare. Vi är stolta över att kunna leverera en högkvalitativ produkt.
Bekanta dig väl med bilen genom att läsa igenom boken, som beskriver bilens olika funktioner och utrustningsdetaljer.
Vi rekommenderar att du låter en auktoriserad Hyundaiverkstad sköta service och underhåll på din bil. De har specialverktyg och välutbildade mekaniker för att kunna utföra allt arbete på rätt sätt.
HYUNDAI MOTOR COMPANY
OBS : Förvara alltid instruktionsboken i handskfacket och låt den följa med bilen när den säljs, så att även nästa ägare kan lära känna bilen.
VIKTIGT
Allvarliga motoroch transmissionsskador kan uppstå om du använder bränsle av låg kvalitet eller oljor och vätskor som inte uppfyller de specifikationer som anges i kapitel 8.
Copyright 2007 Hyundai Motor Company. Ingen del av denna bok får reproduceras, lagras i något system eller överföras till någon annan form utan skriftligt medgivande från Hyundai Motor Company.
F4
Beträffande Hyundai original reservdelar
1.Hyundai original reservdelar
Hyundai original reservdelar är samma komponenter som används av fabriken när bilarna tillverkas. De är konstruerade och testade för att medföra optimal säkerhet, prestanda och tillförlitlighet.
2.Varför välja original reservdelar?
Dessa delar uppfyller samma hårda krav som gäller för de fabrikstillverkade bilarna. Om du använder s k piratdelar eller begagnade delar som orsakar fel på bilen så gäller inte nybilsgarantin eller eventuella andra Hyundaigarantier.
A100A01L
3. Så här ser du till att få rätt delar
Förpackningen ska vara märkt med HYUNDAI Genuine Parts. Se bilderna nedan. Text som beskriver reservdelen är på engelska.
Hyundai original reservdelar säljs endast av Hyundai auktoriserade verkstäder och återförsäljare.
A100A03L
A100A02L |
A100A04L |
F5
F6
|
|
|
Inledning |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
En snabb överblick |
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Säten och säkerhet |
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Lär känna bilen |
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
INNEHÅLLSFÖRTECKNING |
|
|
Tips för körning |
|
5 |
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Om något hander |
|
6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Service och underhåll |
|
7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Informationsdekaler - Fordonsdata |
|
8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Specifikationer |
|
9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Alfabetiskt register |
|
I |
|
|
|
|
|
|
F7
Inledning |
|
1 |
|
|
|
Lär känna bilen och hitta rätt i instruktionsboken / 1-2
Bränslerekommendation / 1-3 Inkörning av bilen / 1-4 Varningsoch kontrollampor / 1-5
Inledning
LÄR KÄNNA BILEN GENOM ATT LÄSA IGENOM INSTRUKTIONSBOKEN
A010000AUN
Vi rekommenderar att du läser igenom instruktionsboken för att lära känna alla funktioner i bilen.
Det finns råd om körning och vad du ska göra om något händer, t ex om du får punktering eller måste starta bilen med hjälpstartkablar.
Läs också noga allting som har att göra med säkerhet och för dig som har barn är avsnittet barnsäkerhet mycket viktigt.
När du själv ska utföra service och underhåll är det viktigt att följa anvisningarna i boken, så att du undviker personskador samt skador på bilen.
Boken är visserligen uppdelad i olika kapitel, men för att hitta rätt i instruktionsboken finns ett alfabetiskt register längst bak. Det är upplagt så att man ska söka på benämningen på den funktion man vill veta mer om. För att göra det enkelt finns det ibland olika sökbegrepp för samma funktion, "Parkeringsbroms" finns t ex också som "Handbroms".
I anslutning till bokens informationstexter finns det också textstycken som kräver att du är extra uppmärksam:
VARNING
Denna rubrik innebär att det finns risk för allvarliga personskador om instruktionen inte följs.
VIKTIGT
Denna rubrik innebär att bilen eller dess utrustning kan skadas om instruktionen inte följs.
OBS
Nyttig information finns under denna rubrik.
1 2
BRÄNSLEREKOMMENDATION
Bensinmotorer
A020101AFD
Tanka endast blyfri bensin
Tanka endast blyfri bensin med lägst 91 oktan. Blyad bensin skadar katalysatorn och orsakar fel i avgasreningssystemet. Fel bränsle kan också medföra extra servicekostnader.
VIKTIGT
TANKA ENDAST BLYFRI BENSIN. Blyad bensin skadar katalysatorn och orsakar fel i avgasreningssystemet. Fel bränsle kan också medföra extra servicekostnader.
Häll inga tillsatser, som inte rekommenderas av Hyundai, i bränslet. Vänd dig till en Hyundaiverkstad om du är tveksam.
VIKTIGT
Avsluta tankningen när bensinpumpen slår ifrån första gången. Försök inte fylla på lite extra.
Kontrollera efter tankning att tanklocket är ordentligt fastskruvat.
A020103AFD
Bensin med inblandning av etanol, alkohol och metanol
Bensinen får vara blandad med högst 10 % etanol inget annat. I annat fall kan det uppstå driftstörningar och skador i bränslesystemet.
Problem och skador som uppstår på grund av nedanstående omfattas inte av bilens garantier:
1.Inblandning av mer än 10 % etanol.
2.Inblandning av metanol.
3.Blyat bränsle.
VIKTIGT
Tanka aldrig bränsle med metanol.
VIKTIGT
Nybilsgarantin gäller inte för skador som uppstått i bränslesystemet eller andra problem som kan uppstå på grund av att felaktig inblandning i bensinen.
Inledning
A020105AUN
Tanka aldrig bränsle med metanol
Komponenter i bränslesystemet kan skadas och bilens prestanda försämras.
A020106AUN
Miljövänlig bensin
För att bidra till minskade utsläpp rekommenderar Hyundai bensin med renande tillsatser. Den motverkar också avlagringar i motorn.
A020107AUN
Resor till andra länder
Kontrollera att:
•Försäkringarna gäller i aktuella länder.
•Bränslet motsvarar de krav som gäller för bilen.
1 3
Inledning
Dieselmotor
A020201AUN
Dieselbränsle
Använd endast dieselbränsle som uppfyller Europa norm 590. Användande av icke godkänt bränsle eller bränsleadditiv innebär begränsning i fabriksgarantin.
Tanka endast diesel med cetantal mellan 52 och 54. Följ nedanstående om det förekommer två typer av dieselbränsle: o Över -5° - diesel för sommar
o Under -5° - diesel för vinter
Undvik bränslestopp. Om motorn stannar på grund av bränslebrist måste bränslesystemet luftas innan motorn kan startas.
VIKTIGT
Om du skulle råka tanka bensin eller få vatten i tanken måste den tömmas och bränsleledningarna luftas för att förhindra att dieselpump och motor tar skada.
A020202AUN
Biodiesel
"Biodiesel", med max 5 % iblandning, får användas om det uppfyller Europa norm 14214. Använding av rapsmetylester (RME), fettsyremetylester (FAME), vegetabilisk oljemetylester (VME) eller en blandning av diesel och biodiesel innebär ökat slitage som kan resultera i skador på motor och bränslesystem.
Skador orsakade av att bilen körts med icke godkänt bränsle, omfattas inte av fabriksgarantin.
VIKTIGT
•Använd aldrig bränsle, diesel eller biodiesel, som inte uppfyller specifikationerna.
•Tillsätt aldrig additiv som inte godkänts av biltillverkaren.
INKÖRNING AV BILEN
A030000AUN
Någon egentlig inkörning behövs inte. Men följ nedanstående anvisningar tills du kört 100 mil. Då uppnår du totalt sett bra bränsleekonomi och hög tillförlitlighet.
•Rusa inte motorn.
•Kör med ett motorvarvtal mellan 2 000 och 4 000 varv/min.
•Kör med varierat motorvarvtal, låt inte motorn ligga på konstant samma varvtal.
•Undvik häftiga inbromsningar.
•Låt inte motorn gå på tomgång mer än 3 minuter åt gången (Följ gällande regler för tomgångskörning).
•Dra inte släp förrän bilen körts minst 200 mil.
1 4
VARNINGSOCH KONTROLLAMPOR
A050000AFD
Varning för öppen dörr
Spänn fast säkerhetsbältet!
Helljus
Blinkers
Dimljus (tillval)
Dimbakljus (tillval)
ESP
(elektronisk stabilitetskontroll) (tillval)
ESP OFF (tillval)
Fel i ABS-systemet (tillval)
Parkeringsbromsen ansatt/låg bromsvätskenivå
* Mer information om lamporna finns i kapitel 4.
För lågt oljetryck i motorn
Batteriet laddas inte
Motorkontrollampa (tillval)
Fel i krockkuddesystemet (tillval)
Farthållaren aktiverad (tillval)
Farthållning aktiverad (tillval)
Startspärr (immobilizer) (tillval)
Låg spolarvätskenivå (tillval)
Trasig glödlampa
Låg bränslenivå
Inledning
Glödning (diesel)
Vatten i bränslefiltret (diesel)
120 Överskriden hastighetsgräns km/h (tillval)
Fel på elektrisk styrservo
Fel på lufttrycksmätaren - TPMS (tillval)
För lågt lufttryck i däcken (tillval)
För lågt lufttryck i markerat däck (tillval)
Passagerarens krockkudde bortkopplad (tillval)
1 5
En snabb överblick |
|
2 |
|
|
|
|
|
|
Interiören / 2-2
Instrumentpanelen / 2-3
En snabb överblick
ÖVERBLICK - INTERIÖR
1. |
Låsknapp för dörren............................ |
4-8 |
2. |
Knapp för fällning av yttre |
|
|
backspeglar* ..................................... |
4-34 |
3. |
Reglage för inställning av yttre |
|
|
backspeglar* ..................................... |
4-33 |
4. |
Knapp för centrallåset, lås/lås upp* .... |
4-9 |
5. |
Spärrknapp för fönsterhissarna*....... |
4-17 |
6. |
Knappar för elektriska fönsterhissar, |
|
|
öppna/stäng*..................................... |
4-15 |
7. |
Säkringshållare ................................. |
7-47 |
8. |
Reglage för justering av |
|
|
strålkastarna* .................................... |
4-59 |
9. ESP OFF* ......................................... |
5-22 |
|
10. Eluppvärmd vindruta* ..................... |
4-66 |
|
11. Dimmer för instrumentbelysningen..4-36 |
||
12. Reglage för justering av ratten ....... |
4-30 |
|
13. Reglage för huvöppning.................. |
4-19 |
|
14. Bromspedal* ................................... |
5-17 |
|
15. Gaspedal........................................... |
5-5 |
|
16. Kopplingspedal ................................. |
5-9 |
|
* : tillval |
|
OFD027001
B010000AFD
2 2
En snabb överblick
ÖVERBLICK - INSTRUMENTPANEL
1. Krockkudde* ................................... |
3-36 |
|
2. |
Reglage för yttre belysning |
|
|
och blinkers .................................... |
4-55 |
3. |
Mätare, varningsoch |
|
|
kontrollampor .................................. |
4-35 |
4. |
Reglage för torkare och spolare..... |
4-60 |
5. |
Reglage för farthållare* .................. |
5-27 |
6. Tändnings-/rattlås ............................. |
5-4 |
|
7. |
Ratt ................................................. |
4-29 |
8. |
Klocka* ........................................... |
4-94 |
9. |
Radio*............................................. |
4-98 |
10. Värmeoch ventilation* ................ |
4-67 |
|
11. Varningsblinkers ........................... |
4-54 |
|
12. Eluppvärmda säten* ....................... |
3-7 |
|
13. Växelspak ....................................... |
5-8 |
|
14. Cigarettändare.............................. |
4-91 |
|
15. Eluttag .......................................... |
4-93 |
|
16. Askkopp ........................................ |
4-91 |
|
17. Krockkudde* ................................. |
3-36 |
|
18. Förvaringsfack .............................. |
4-90 |
19. Justerbart ventilationsmunstycke..4-70
20. Handskfack |
...................................4-88 |
*tillval
OFD027002
B030000AFD
2 3
Säten / 3-2
Säkerhetsbälten / 3-12
Barnsäkerhet / 3-20
Krockkuddesystemet / 3-27
Säten och säkerhet |
|
3 |
|
|
|
|
|
|
Säten och säkerhet
SÄTEN
Framsäten
(1) Framåt/bakåt (förarsätet)
(2) Ryggstödets lutning (förarsätet)
(3) Sittdynans höjd (förarsätet)*
(4) Svankstöd (förarsätet)*
(5) Reglage för värme i sätena (förarsätet)*
(6) Nackskydd (förarsätet)
(7) Justering framåt / bakåt (passagerarsätet)
(8) Reglage för ryggstödets lutning (passagerarsätet)
(9) Nackskydd (passagerarsätet)
(10) Värme i sätet (passagerarsätet)*
Baksätet
(11) Fällbart armstöd*
(12) Nackskydd (Yttre och/eller mittplats*)
(13) Reglage för fällning av ryggstödet
*Tillval
OFD037001
C010000AFD
3 2
VARNING - Föraren
Se till att inga lösa föremål ligger på golvet vid förarens fötter. De kan orsaka att t ex bromspedalen inte kan trampas ner. Placera inget under framsätena.
VARNING - Räta upp sätet
Om ryggstödet varit lutat bakåt och ska rätas upp, håll i det så att det inte fjädrar framåt och smäller till någon.
VARNING - Sitt rätt i bilen
Alla åkande i bilen ska vara fastspända och sitta i upprätt ställning. Den som sitter för mycket tillbakalutad riskerar att glida ur bältet vid en häftig inbromsning eller eventuell kollision.
VARNING - Förarsätet
•Justera aldrig sätet när bilen är i rörelse. Det kan medföra att du förlorar kontrollen över bilen och kan råka ut för en olycka.
•Lasta inget mot ryggstödet och påverka det inte på något sätt som kan medföra att den inte är spärrat i upprätt läge och därmed kan fällas framåt vid en häftig inbromsning eller kollision.
•Föraren ska se till att alla i bilen använder säkerhetsbältena när bilen är i rörelse. Höftdelen av bältet ska vara åtdraget över höften och diagonaldelen ska ligga tätt an mot kroppen och löpa över axeln och nära halsen. Det är också viktigt att man sitter upprätt och lutad mot ryggstödet.
•Föraren ska alltid sitta så långt från ratten som möjligt (minst 25 cm) och i upprätt ställning. Då ger krockkudden det bästa skyddet i kombination med fastspänt säkerhetsbälte.
Säten och säkerhet
VARNING
När sätet är justerat, kontrollera att det är spärrat i önskat läge genom att försöka flytta det. Om det inte är spärrat kan det plötsligt åka framåt eller bakåt så att du tappar kontrollen över bilen.
3 3
Säten och säkerhet
OFD037002
Framsätets justering framåt/bakåt
C010101AUN
1.Lyft reglaget i sätets framkant.
2.Åk med sätet tills avståndet till ratt och pedaler är rätt.
3.Släpp reglaget och kontrollera att sätet är spärrat i önskat läge genom att försöka åka med det.
All justering av sätet ska göras med bilen stillastående.
OFD037003
C010102AUN
Justering av ryggstödets lutning
1.Luta dig lite framåt och lyft på spaken som pilen i bilden visar.
2.Luta dig sedan bakåt mot ryggstödet och ställ in den önskade lutningen.
3.Släpp spaken och kontrollera att sätet är spärrat i önskat läge.
OFD037004
C010103AUN
Höjdjustering av förarsätet
Pumpa med spaken uppåt för att höja sätet och pumpa nedåt för att sänka det.
3 4
C010104AFD
Nackskydd
VARNING
•Det är viktigt att nackskydden är rätt justerade så att de ger ett effektivt skydd. Nackskyddens mitt ska vara i höjd med öronen och avståndet till bakhuvudet ska vara ungefär som en knuten näve.
•Se till att nackskydden alltid är korrekt justerade så att de ger ett effektivt skydd mot pisksnärtskador.
•Justera alltid nackskydden före avfärd och aldrig när bilen är i rörelse.
Säten och säkerhet
HNF2041-1

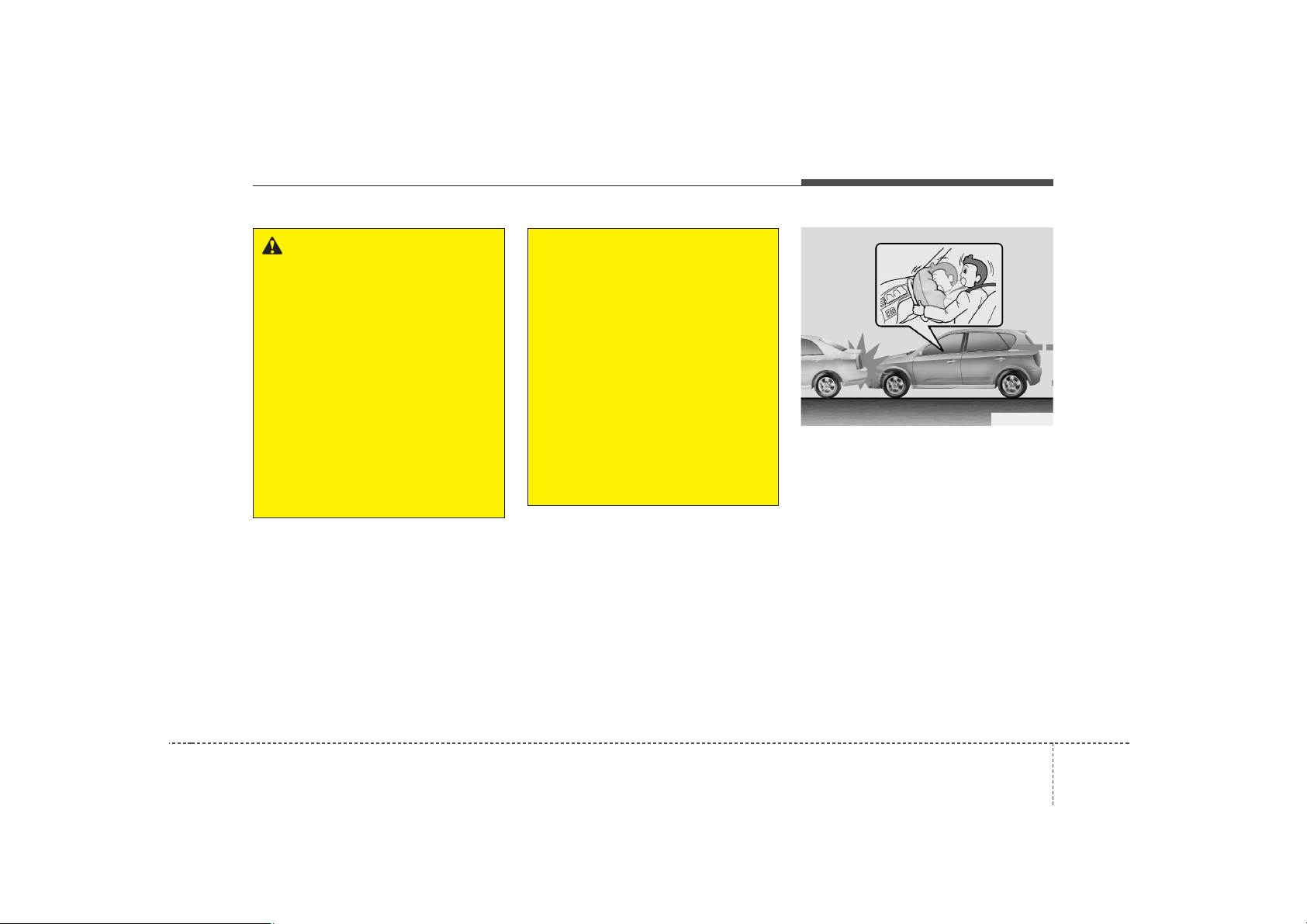

Skydd mot nackskador vid påkörning bakifrån
Bilen är utrustad med s k aktiva nackskydd som skyddar mot pisksnärtskador. Vid påkörning bakifrån aktiveras det s k whiplashskyddet som finns i framsätena. Det trycker nackskyddet framåt för att huvudet inte ska kastas bakåt, vilket skulle kunna medföra allvarliga nackskador.
OFD037039
Justering framåt/bakåt
Nackskyddet kan ställas in i tre olika lägen. Dra nackstödet framåt så långt det går och släpp det bakåt. Därefter kan nackskyddet vinklas framåt i två steg.
3 5
Säten och säkerhet
OFD037037
Justering av nackskydden i höjd
Lyft för att höja (1). För att nackskydden ska kunna sänkas (3) måste spärrknappen (2) på staget tryckas in.
OFD037038
Demontering av nackskydden
Höj så mycket det går. Tryck sedan in spärrknappen (1) på staget och lyft bort nackskyddet (2).
OFD037005
C010105AFD
Svankstöd på förarsätet (tillval)
Justera svankstödet med spaken som pilen visar.
3 6
Säten och säkerhet
OFD037006
C010107AFD
Eluppvärmda framsäten
Knapparna är placerade på sidorna av växelspaken/växelväljaren. När värmen är på lyser lamporna i knapparna.
• Temperaturen ändras stegvis när du trycker på knappen:
Från → HÖG ( ) → LÅG ( ) →
• Värmen stängs alltid av när du stänger av tändningen.
OBS
Temperaturen i sätena regleras av en termostat.
VIKTIGT
•Vid rengöring av klädseln på sätena får thinner, bensen, bensin eller rengöringsmedel med alkohol inte användas.
•Filtar, kuddar och över- dragsklädsel kan orsaka överhettning i de eluppvärmda sätena.
•Placera inga föremål med vassa kanter på sätet. De kan skada de värmeledande trådarna i sätet.
OFD037040
C010108AUN
Fickor på framsätenas ryggstöd
VARNING - Fickorna
Förvara inga föremål som är tunga eller har vassa kanter i fickorna.
3 7
Säten och säkerhet
Baksätet
C010303AFD
Nackskydd
Det är viktigt att nackskydden är rätt justerade så att de ger ett effektivt skydd. Nackskyddens mitt ska vara i höjd med öronen.
VARNING
•Kör aldrig med några nackskydd demonterade och se till att nackskydden alltid är rätt justerade i höjd för respektive åkande.
•Rätt justerade nackskydd skyddar mot pisksnärtskador.
OHD036011
Justering av nackskydden i höjd
Lyft för att höja (1). För att nackskydden ska kunna sänkas (3) måste spärrknappen (2) på staget tryckas in.
OHD036012
Demontering av nackskydden
Höj så mycket det går. Tryck sedan in spärrknappen (1) på staget och lyft bort nackskyddet (2).
3 8
Säten och säkerhet
OFD037007
C010304AFD
Fällbart armstöd (tillval)
VIKTIGT
•Motorn ska vara avstängd och parkeringsbromsen ansatt samt växeln i P-läget (automat) eller 1:an alternativt backen (manuell växellåda).
•Var försiktig så att du inte skadar inredningen när du lastar bilen.
•Säkra alltid all last så att den inte kan kastas framåt vid en häftig inbromsning eller eventuell kollision.
C010307AFD
Fällning av baksätet
Sittdynan kan tippas framåt och ryggstödet fällas ner så att det bildas en stor plan lastyta.
VARNING
Lasta de tyngsta föremålen längst fram och underst och surra all last ordentligt så att den inte kastas framåt och orsakar personskador vid en häftig inbromsning eller kollision.
Lasta inte högre än till överkant på framsätenas ryggstöd.
OFD037008
Tippa sittdynan framåt och fäll ryggstödet
1.Skjut eventuellt framsätet framåt.
2.Ta tag i stroppen (1) och lyft upp sittdynan i framkant.
3 9
Säten och säkerhet
OFD037009 |
|
OFD037010 |
|
OFD037012 |
|
OFD037034 |
|
|
OFD037011 |
|
|
|
|
|
OFD037035 |
|
3. Ta tag i bakkant på sittdynan och tippa |
6. Sätt fast nackskyddet i hålen som finns |
7. |
Återställ baksätet genom att lyfta bort |
||||||||
den framåt. |
i underkant av sittdynan. |
|
nackskyddet och resa upp ryggstödet |
||||||||
Tryck sittdynan mot framsätets |
|
|
|
|
så att det fastnar i upprätt läge med ett |
||||||
ryggstöd. |
|
|
|
|
klick. |
|
|
|
|
||
4. Lyft bort nackskyddet. |
|
|
|
8. |
Sätt |
tillbaka |
nackskyddet |
på |
|||
5. Dra i frigöringsspaken (röd markering |
|
|
|
|
ryggstödet. |
|
|
|
|||
|
|
|
|
|
|
|
|
|
ska synas) och fäll ryggstödet framåt och nedåt tills det ligger plant.
3 10
OFD037013
9.Återställ sittdynan genom att trycka in den under ryggstödet och sedan trycka ner den framtill.
10.Kontrollera att säkerhetsbältena är klara att använda.
VARNING
Tänk på följande när baksätena återställs:
Se upp så att bältena inte kommer i kläm och skadas.
Kontrollera att ryggstöden är låsta i upprätta lägen. I annat fall kan de fällas framåt i samband med en häftig inbromsning eller kollision. Om det då finns bagage i bilen kan det kastas framåt och skada de åkande.
VIKTIGT - Bakre bältena
Återställ säkerhetsbältena så att de är klara att använda när baksätena är i upprätt läge.
Säten och säkerhet
VARNING - Last i bilen
Med last i bagageutrymmet ska de tyngsta föremålen placeras längst fram och underst. All last ska surras ordentligt så att den inte kastas framåt och orsakar personskador vid en häftig inbromsning eller kollision.
Lasta inte högre än till överkant på framförvarande sätens ryggstöd.
VARNING - Lastning
När bilen lastas, stanna motorn, lägg i 1:an eller backen (P-läget för automat) och sätt an parkerings- bromsen.
3 11
Säten och säkerhet
SÄKERHETSBÄLTEN
C020100AUN
VARNING
•Enligt lag måste alla åkande använda säkerhetsbälten när bilen är i rörelse.
•Alla åkande i bilen ska sitta i upprätt ställning. Den som sitter för mycket tillbakalutad riskerar att glida ur bältet vid en häftig inbromsning eller eventuell kollision.
•Varje bälte ska vara åtdraget över höften och diagonaldelen ska löpa tätt intill kroppen och nära halsen.
•Bältena får inte vara snodda. Då finns risk att de inte ger rätt skydd.
•Om ett bälte är skadat på minsta vis ska det bytas ut.
•Barn upp till ca 12 år och som är kortare än 150 cm ska sitta i eller på särskild barnsäkerhet- sutrustning.
VARNING
Säkerhetsbältet ger effektivast skydd när: Den åkande sitter upprätt i sätet och lutad mot ryggstödet. Bältet är åtdraget över höften och diagonaldelen löper tätt intill kroppen och nära halsen. Benen är riktade rakt fram och fötterna är på golvet.
Bältet ger optimalt skydd när det är ligger an mot kroppen.
VARNING
Gör inga försök att modifiera, reparera eller utföra service på säkerhetsbältena.
1GQA2083
C020101AFD
Bältespåminnare: Varningslampa och -signal för glömt säkerhetsbälte
Typ A
Lampan blinkar i ca 6 sekunder varje gång tändningen slås på och oavsett om bältet är fastspänt eller inte. Om föraren inte spänner fast bältet, när tändningen är på, blinkar lampan sedan ytterligare ca 6 sekunder samtidigt hörs en varningssignal också i ca 6 sekunder.
3 12
Säten och säkerhet
OFD037014
Typ B
(1)Bältesvarnare för föraren
(2)Bältesvarnare för framsätespassageraren
(3)Bältesvarnare för passagerare vänster bak (tillval)
(4)Bältesvarnare för passagerare mittplats bak (tillval)
(5)Bältesvarnare för passagerare höger bak (tillval)
Varningslampa och varningssignal för säkerhetsbältena i framsätet
För att påminna föraren och framsätespassageraren om att spänna fast bältena lyser eller blinkar lampan i ca 6 sekunder varje gång tändningsnyckeln vrids till ON.
När någon sitter i framsätet fungerar det så här:
Om föraren och/eller passageraren inte spänt fast bältena när nyckeln vrids till ON eller lossats därefter, då kommer varningslamporna att lysa tills bältena är fastspända. Om bilen körs utan att bältena spänts fast kommer en varningssignal att höras i upp till ca 2 1/2 + 2 1/2 minut när hastigheten överskrider 20 km/tim.
OBS
•Även om ingen sitter i passagerarsätet kommer lampan att lysa eller blinka i ca 6 sekunder.
•Om du ställer t ex en väska på framsätet kan lampan tändas eller börja blinka.
Varningslampor för baksätespassagerarna (tillval)
Om någon i baksätet inte spänt fast bältet när nyckeln vrids till ON tänds varningslampan för just den platsen i baksätet och lyser röd. När bältet är fastspänt lyser lampan grön.
Är bältet fastspänt och hastigheten överskrider 9 km/tim slocknar lampan efter ca 35 sekunder. Om alla i baksätet spänt fast bältena slocknar lamporna.
Om hastigheten är högre än 9 km/tim lyser lamporna grönt för fastspänt bälte och rött för ej fastspänt bälte, men de slocknar efter 35 sekunder.
Om ett bälte i baksätet lossas när bilen körs i mer än 9 km/tim börjar varningslampan för det bältet att blinka och ett varningsljud hörs i 35 sekunder.
Om ett bälte spänns fast och lossas 2 gånger inom 9 sekunder tänds inte lampan för det bältet.
3 13
Säten och säkerhet
1
2
B180A01NF
C020102AFD
3-punkts rullbälte
Ta tag i delen med låstungan (1) och dra långsamt ned bältet över axeln. Stick in låstungan i låset (2) så att det hörs ett klick. Kontrollera att bältet inte är snott och att det låst.
Rullbältet ger en viss rörelsefrihet men låses direkt om den åkande kastas framåt.
OHD036019
För att bältet ska sitta bekvämt och göra bäst nytta är det övre fästet justerbart i höjd i 4 olika lägen.
Bältet ska löpa så vågrätt som möjligt från fästet och över axeln.
Höj genom att skjuta fästet uppåt (1). Sänk fästet genom att trycka ner spärrknappen (2) och samtidigt skjuta fästet nedåt. Släpp spärrknappen och kontrollera att fästet är låst i önskat läge.
VARNING
•Kontrollera att bältesfästet har låst i önskat läge efter höjdjusteringen.
•Om bältena varit utsatta för belastning i samband med en kollision ska de bytas omgående, även om de inte har några synliga skador.
3 14
Säten och säkerhet
B200A01NF
VARNING
Det är viktigt att du trycker ner bältet så att midjedelen sitter lågt över höften. Dra diagonaldelen uppåt så att den smiter åt mot kroppen och löper över axeln nära halsen.
1
B210A01NF
Lossa bältet så här:
Tryck på den röda knappen (1) på bälteslåset och håll i bältet så att rullas tillbaka långsamt och se till att det inte snor sig.
OMG035300
C020200AFD
Bältessträckare
Bältena i framsätet är försedda med bältessträckare som stramar åt bältena vid en eventuell kollision, för att föraren och framsätespassageraren inte ska kastas framåt. Bältessträckarna utlöser separat eller tillsammans med de främre krockkuddarna, beroende på hur kraftig en kollision är. En åtstramnings- begränsare gör att bältena inte dras åt för hårt.
3 15
