Monitores HP x20LED, x22LED, x22LEDc e x23LED Manual do utilizador

© 2010 Hewlett-Packard Development Company, L.P. Microsoft, Windows, e Windows Vista são marcas registadas ou marcas comerciais registadas da Microsoft Corporation nos Estados Unidos e/ou outros países.

As únicas garantias para produtos e serviços da HP estão estabelecidas nas declarações expressas que os acompanham. Neste documento, nenhuma declaração deverá ser interpretada como constituindo uma garantia adicional. A HP não se responsabiliza por erros técnicos ou editoriais ou omissões no conteúdo do presente documento.

Este documento contém informações de propriedade protegidas pelas leis de direitos de autor. Nenhuma parte deste documento pode ser fotocopiada, reproduzida ou traduzida para outro idioma sem o consentimento prévio por escrito da Hewlett-Packard Company.

Número do documento: 603461-132 Segunda edição, (Junho de 2010)

Acerca deste manual

Este manual fornece informações acerca da instalação do monitor, instalação de controladores, utilização do menu apresentado no ecrã, resolução de problemas e especificações técnicas.

AVISO! Este texto indica que a não observância das instruções poderá resultar

em ferimentos ou perda da vida.

ATENÇÃO: Este texto indica que a não observância das instruções poderá

resultar em danos no equipamento ou perda de informações.

NOTA: Este texto fornece informações adicionais importantes.

Índice

Acerca deste manual

1. Características do produto

Monitores LCD HP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

2. Instruções de Manutenção e Segurança

Informações de segurança importantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Precauções de segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Instruções de manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Limpar o monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

3. Instalar o monitor

Desembalar o monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Instalar o monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Ligar os cabos do monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Protecção de Conteúdos Digitais de Banda Larga (HDCP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Ligar o cabo de alimentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4. Utilizar o monitor

Utilitários e software do CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Instalar os controladores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Instalar o software do controlador do monitor a partir do CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Transferir controladores actualizados a partir da Internet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Controlos do painel frontal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

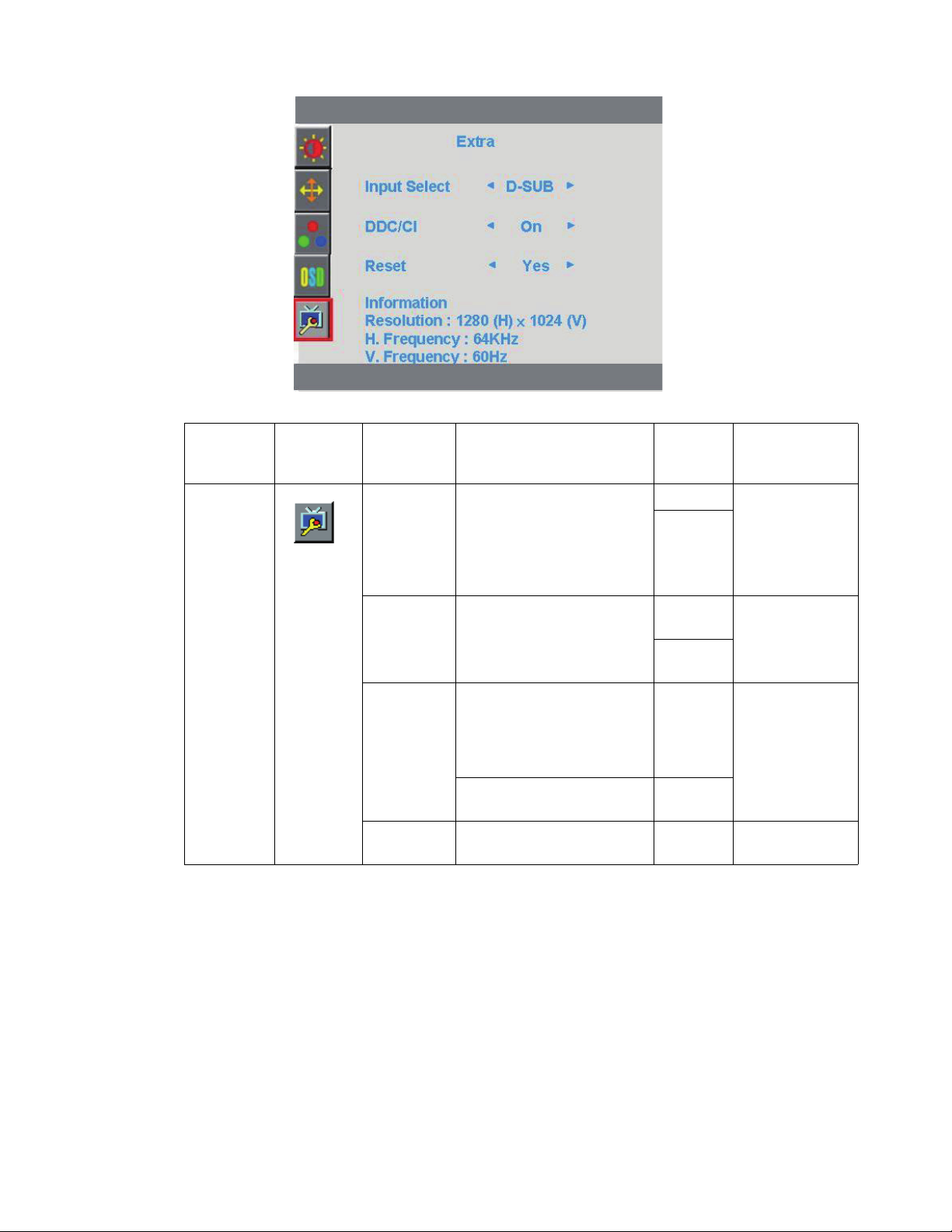

Utilizar o menu apresentado no ecrã (OSD). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Seleccionar os conectores de entrada de vídeo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Identificar condições do monitor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Ajustar a qualidade do ecrã . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Função de Poupança de Energia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

ENWW 1

A. Resolução de problemas

Resolver problemas comuns. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Obter assistência a partir de hp.com. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Preparação para contactar a assistência técnica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

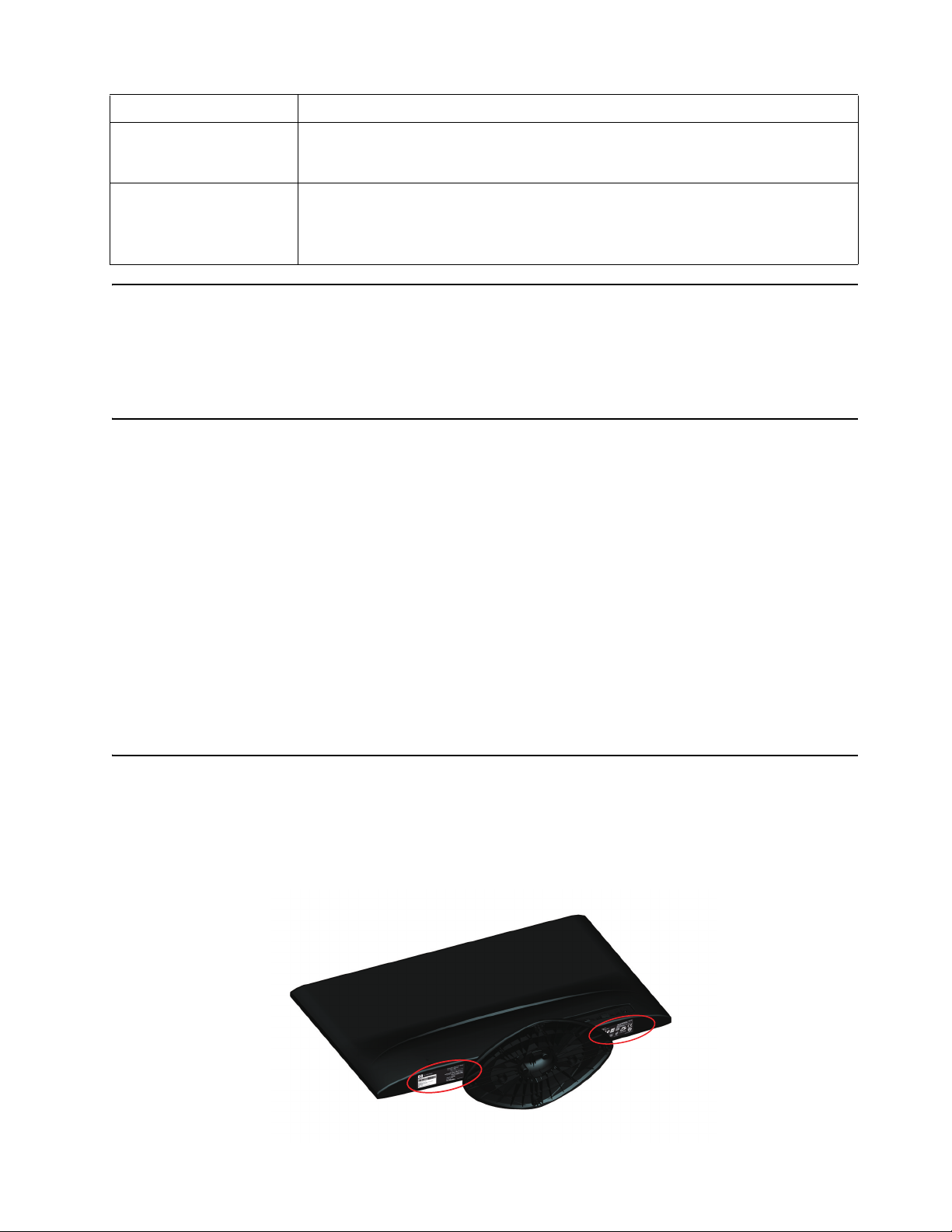

Localizar a etiqueta de classificações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

B. Especificações técnicas

Monitores LCD HP. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Modos de vídeo predefinidos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Qualidade do monitor LCD e política de píxeis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

C. Avisos de Entidades Reguladoras

Aviso da Comissão Federal de Comunicações (FCC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Modificações. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Cabos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Declaração de conformidade para produtos marcados com o logótipo FCC (Apenas nos Estados Unidos) . . . . . . . . . . 24

Aviso para o Canadá. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Avis Canadien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Aviso de ergonomia para a Alemanha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Aviso para o Japão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Aviso para a Coreia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Requisitos do cabo de alimentação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Aviso para o cabo de alimentação no Japão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Avisos ambientais do produto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Eliminação de materiais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Eliminação de resíduos domésticos de equipamento

eléctrico e electrónico na União Europeia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Substâncias químicas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Programa de reciclagem da HP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Restrição de substâncias perigosas (RoHS). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Regulamentação EEE da Turquia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

1. Características do produto

Monitores LCD HP

Os monitores LCD HP (ecrã de cristais líquidos) têm um ecrã transístor de película fina (TFT) de matriz activa com as seguintes características:

• Ampla área de visualização na diagonal

• Resolução gráfica máxima: x20LED: 1600 x 900 a 60Hz x22LED x23LED: 1920 x 1080 a 60Hz

E suporte de ecrã inteiro para resoluções mais baixas

• Sinal analógico VGA

• Sinal digital DVI

• Fácil visualização, quer esteja sentado ou de pé ou mesmo quando se desloca de um lado para o outro do monitor

• Ajuste de inclinação

• Suporte amovível

• Ranhura para cabo de segurança (cabo de segurança vendido separadamente)

• Capacidade Plug and Play, caso seja suportada pelo sistema do computador

• Ajustes de visualização no ecrã (OSD) que permitem uma fácil configuração e optimização do ecrã (os idiomas disponíveis incluem inglês, espanhol, francês, português, russo, chinês simplificado, chinês tradicional, coreano)

• Poupança de energia para reduzir o consumo de energia

• Retroiluminação de LED brancos com eficiência energética, utilizando menos energia do que os monitores LCD normais

• HDCP (Protecção de Conteúdo Digital em Banda Larga) na entrada DVI

• CD com software w utilitários, contendo o seguinte: Controladores Documentos

/x22LEDc: 1920 x 1080 a 60Hz

ENWW Monitores LCD HP 1

2. Instruções de Manutenção e Segurança

Informações de segurança importantes

O monitor é fornecido com um cabo de alimentação. Se utilizar outro cabo, utilize apenas uma fonte de alimentação e uma ligação que seja compatível com este monitor. Para obter informações acerca do cabo de alimentação apropriado para

utilizar com o monitor, consulte a secção "

AVISO! Para reduzir o risco de choques eléctricos ou danos no equipamento:

• Não desligue a ligação à terra do cabo de alimentação. O terminal de ligação á terra é um importante dispositivo de segurança.

• Ligue o cabo de alimentação a uma tomada eléctrica com ligação à terra que seja facilmente acessível.

• Desligue a alimentação do produto retirando o cabo de alimentação da tomada eléctrica.

Para sua segurança, não coloque objectos em cima do cabo de alimentação. Oriente os cabos de forma a evitar que sejam pisados ou que alguém possa tropeçar nos mesmos. Não puxe pelo cabo de alimentação. Quando desligar o cabo da tomada eléctrica, agarre-o pela ficha.

Para reduzir o de risco de ferimentos graves, leia o Guia de Segurança e Conforto. Esse guia descreve a correcta configuração da estação de trabalho, a postura adequada e os hábitos de saúde e de trabalho para os utilizadores de computadores e fornece informações importantes sobre segurança eléctrica e mecânica. Este guia pode ser encontrado na Internet em http://www.hp.com/ergo documentação, caso este seja fornecido com o monitor.

Ligar o cabo de alimentação" no Capítulo 3.

e/ou no CD de

ATENÇÃO: Para proteger o monitor, assim como o computador, ligue todos os

cabos de alimentação do computador e dos dispositivos periféricos (monitor, impressora, scanner) a um dispositivo de protecção contra picos de tensão, como uma extensão com protecção contra picos de tensão ou uma fonte de alimentação ininterrupta (UPS). Nem todas as extensões oferecem protecção contra picos de tensão; as extensões têm de estar devidamente identificadas como tendo esta característica. Utilize uma extensão cujo fabricante tenha uma política de substituição por danos para que possa substituir o equipamento se a protecção contra picos de tensão falhar.

Utilize mobiliário apropriado e com o tamanho correcto para suportar o monitor LCD HP.

AVISO: Os monitores LCD colocados inadequadamente em cima de armários,

estantes, prateleiras, secretárias, altifalantes, arcas ou carrinhos poderão cair e causar ferimentos pessoais. Deverá ter cuidado ao instalar todos os cabos ligados ao monitor LCD para que os mesmos não possam ser puxados, agarrados ou pisados.

Precauções de segurança

• Utilize apenas uma fonte de alimentação e uma ligação compatíveis com este monitor, conforme indicado na etiqueta/placa de identificação do monitor.

2 Instruções de Manutenção e Segurança ENWW

potência máxima do cabo. Verifique a etiqueta com as características de alimentação para determinar a potência de amperagem (Amps ou A) de cada dispositivo.

• Instale o monitor próximo de uma tomada eléctrica de fácil acesso. Desligue o monitor, agarrando a firmemente a ficha e puxando-a da tomada. Nunca desligue o monitor puxando o cabo.

• Não coloque objectos em cima do cabo de alimentação. Não pise o cabo

Instruções de manutenção

Para melhorar o desempenho e prolongar a vida do monitor:

• Não abra a caixa do monitor nem tentar reparar o produto. Ajuste apenas os controlos descritos nas instruções de utilização. Se o monitor não estiver a funcionar correctamente, se o deixar cair ou ficar danificado, contacte o seu fornecedor, revendedor ou agente de assistência da Hewlett-Packard.

• Utilize apenas uma fonte de alimentação e uma ligação apropriadas para este monitor, conforme indicado na etiqueta/placa de identificação do monitor.

• Certifique-se que a potência de amperagem total dos produtos ligados à tomada não excede a capacidade máxima da tomada eléctrica e que a potência de amperagem total dos produtos ligados ao cabo não excede a potência máxima do cabo. Verifique a etiqueta com as características de alimentação para determinar a potência de amperagem (AMPS ou A) de cada dispositivo.

• Instale o monitor próximo de uma tomada de fácil acesso. Desligue o monitor, agarrando a firmemente a ficha e puxando-a da tomada. Nunca desligue o monitor puxando o cabo.

• Desligue o monitor quando não estiver a ser utilizado. Pode aumentar consideravelmente a duração do monitor, utilizando um programa de protecção do ecrã e desligando-o quando o mesmo não estiver a ser utilizado

• As ranhuras e aberturas da caixa destinam-se a ventilação. Estas aberturas não devem ser bloqueadas ou cobertas. Nunca introduza qualquer tipo de objectos nas ranhuras da caixa ou outras aberturas.

• Não deixe cair o monitor, nem o coloque em cima de uma superfície instável.

• Não coloque objectos em cima do cabo de alimentação. Não pise o cabo.

• Coloque o monitor num local bem ventilado, afastado da luz, calor ou humidade excessivos.

• Quando remover a base do monitor, coloque-o virado para baixo numa superfície macia para impedir que fique riscado, deformado ou partido.

Limpar o monitor

1. Desligue o monitor e o computador.

2. Desligue o monitor da tomada eléctrica ou da fonte de alimentação.

3. Limpe os plásticos do monitor com um pano limpo humedecido com água.

4. Limpe o ecrã com um produto de limpeza anti-estático.

ATENÇÃO: Não utilize benzina, diluente, amoníaco ou outras substâncias

voláteis para limpar o monitor ou o ecrã. Estes produtos químicos podem danificar os plásticos e o ecrã.

ENWW Instruções de manutenção 3

3. Instalar o monitor

Desembalar o monitor

1. Desembale o monitor. Verifique se estão incluídos todos os componentes. Guarde a embalagem.

2. Desligue o computador e todos os dispositivos a ele ligados.

3. Prepare uma superfície plana para montar o monitor. Poderá precisar de uma superfície plana, macia e protegida para colocar o ecrã do monitor virado para baixo durante a montagem.

Instalar o monitor

1. Coloque o monitor com o ecrã virado para baixo numa mesa ou secretária plana, macia e protegida com a coluna de suporte na extremidade da superfície.

2. Encaixe a base na coluna do monitor e aperte o parafuso para a fixar.

Figura 3-1 Instalar a base

ATENÇÃO: O ecrã é frágil. Evitar tocar ou exercer pressão no ecrã LCD; se o

fizer poderá causar danos.

3. Levante o monitor para uma posição vertical e coloque-o numa superfície plana e estável.

Figura 3-2 Monitor na posição vertical

4 Instalar o monitor ENWW

Ligar os cabos do monitor

Ligar o cabo VGA (Analógico) ou o cabo DVI-D (Digital)

Utilize um cabo de vídeo VGA ou um cabo DVI-D para ligar o monitor ao computador. Para utilizar o cabo DVI, deverá ter uma placa gráfica compatível com DVI. Os conectores situam-se na traseira do monitor. Certifique-se de que o computador e o monitor estão desligados da tomada.

1. Para ligar o cabo VGA (fornecido com os modelos seleccionados) Ligue uma extremidade do cabo de vídeo VGA à traseira do monitor e a outra

extremidade ao conector do vídeo VGA no computador.

2. Para ligar o cabo DVI-D (fornecido com os modelos seleccionados) Ligue uma extremidade do cabo de vídeo DVI-D à traseira do monitor e a outra

extremidade ao conector de vídeo DVI no computador. Apenas poderá utilizar este cabo se o computador estiver equipado com uma placa gráfica compatível com DVI. O conector e o cabo DVI-D são fornecidos com o monitor.

Figura 3-3

variar

Ligar o cabo VGA ou um cabo DVI-D - as localizações dos conectores poderão

Protecção de Conteúdos Digitais de Banda Larga (HDCP)

Se o seu monitor suportar HDCP, pode receber conteúdo de alta definição. O conteúdo de alta definição está disponível em muitas fontes, tais como dispositivos Blu-ray ou transmissões de TV HD por ar ou por cabo. Se não possuir um monitor compatível com HDCP, poderá ser apresentado um ecrã preto ou uma imagem de baixa resolução quando reproduzir um conteúdo protegido de alta definição. A placa gráfica do seu computador e o monitor devem suportar HDCP para poder visualizar conteúdos protegidos.

Ligar o cabo de alimentação

1. Siga todos os avisos seguintes

AVISO!Para reduzir o risco de choques eléctricos ou danos no seu

equipamento: Não desligue o terminal de ligação à terra do cabo de alimentação. O terminal de ligação á terra é um importante dispositivo de segurança.

Ligue o cabo de alimentação a uma tomada eléctrica com ligação à terra. Certifique-se de que a tomada eléctrica com ligação à terra à qual vai ligar o cabo de

alimentação é de fácil acesso e está situada o mais próximo possível do equipamento. O cabo de alimentação deve ser orientado de modo a não ser pisado nem perfurado por objectos que sejam colocados sobre ou junto a este.

ENWW Ligar os cabos do monitor 5
