Manuel de l’utilisateur de HP Integrated

Lights-Out 2

pour microprogramme 1.35

Référence 394326-057

uillet 2007 (septième édition)

© Copyright 2005-2007 Hewlett-Packard Development Company, L.P. Les informations contenues dans ce document pourront faire l’objet de modifications sans préavis. Les garanties relatives aux produits et services

Hewlett-Packard Company sont exclusivement définies dans les déclarations de garantie limitée qui accompagnent ces produits et services. Aucune information de ce document ne peut être interprétée comme constituant une garantie supplémentaire. HP ne pourra être tenu responsable des éventuelles erreurs ou omissions de nature technique ou rédactionnelle qui pourraient subsister dans le présent document.

Logiciel confidentiel. Licence HP valide requise pour toute possession, utilisation ou copie. Conformément aux directives FAR 12.211 et 12.212, les logiciels professionnels, leur documentation et les données techniques associées sont concédés au gouvernement des États-Unis dans le cadre de la licence commerciale standard du fournisseur.

Microsoft, Windows, Windows NT et Windows XP sont des marques déposées de Microsoft Corporation aux États-Unis. Windows Server 2003 est une marque de Microsoft Corporation aux États-Unis. Windows Vista est une marque commerciale ou une marque déposée de Microsoft Corporation aux États-Unis et/ou dans d’autres pays. AMD est une marque de Advanced Micro Devices, Inc. .Java est une marque de Sun Microsystems, Inc aux États-Unis. Intel, Pentium et Itanium sont des marques ou des marques déposées de Intel Corporation ou de ces filiales aux États-Unis et dans d’autres pays.

Public visé

Ce manuel est destiné au personnel qui installe, administre et répare les serveurs et systèmes de stockage. HP suppose que vous êtes qualifié en réparation de matériel informatique et que vous êtes averti des risques inhérents aux produits capables de générer des niveaux d’énergie élevés.

Sommaire

Présentation du fonctionnement ...................................................................................................... 9

Présentation du manuel .............................................................................................................................. 9

Nouveautés de cette version de iLO 2..........................................................................................................9

Présentation de iLO 2 .............................................................................................................................. 10

Utilisation type .............................................................................................................................. 10

Différences entre iLO 2 et iLO .........................................................................................................11

Intégration du pack HP ProLiant Essentials Rapid Deployment Pack ...................................................... 12

Supervision de serveur via les applications compatibles IPMI version 2.0..............................................12

Présentation de la compatibilité WS-Management .............................................................................13

Présentation de l’interface du navigateur iLO 2 ...........................................................................................14

Navigateurs et systèmes d’exploitation clients pris en charge .............................................................. 15

Systèmes d’exploitation serveur pris en charge..................................................................................15

Présentation de la console distante texte..................................................................................................... 16

Port série virtuel et console série distante ..........................................................................................17

Installation de iLO 2.................................................................................................................... 18

Installation rapide.................................................................................................................................... 18

Préparation de l’installation de iLO 2......................................................................................................... 18

Connexion au réseau...............................................................................................................................20

Configuration de l’adresse IP .................................................................................................................... 21

Première connexion à iLO 2 .....................................................................................................................22

Configuration des comptes utilisateur......................................................................................................... 22

Installation de iLO 2 à l’aide de iLO 2 RBSU..................................................................................... 22

Installation de iLO 2 à l’aide de l’option basée sur le navigateur ......................................................... 23

Activation des fonctions sous licence de iLO 2 à l’aide d’un navigateur.......................................................... 23

Installation des drivers du périphérique iLO 2 .............................................................................................24

Prise en charge des drivers de périphérique Microsoft........................................................................ 24

Prise en charge des drivers de périphérique Linux.............................................................................. 25

Prise en charge des drivers de périphérique Novell NetWare ............................................................. 25

Configuration de iLO 2 ............................................................................................................... 27

Présentation de la configuration de iLO 2................................................................................................... 27

Mise à jour du microprogramme iLO 2 ......................................................................................................27

Mise à jour de iLO 2 à l’aide d’un navigateur...................................................................................28

Récupération après l’échec d’une mise à jour du microprogramme iLO 2 .............................................29

Mise à jour descendante du microprogramme iLO 2.......................................................................... 30

Licence .................................................................................................................................................. 30

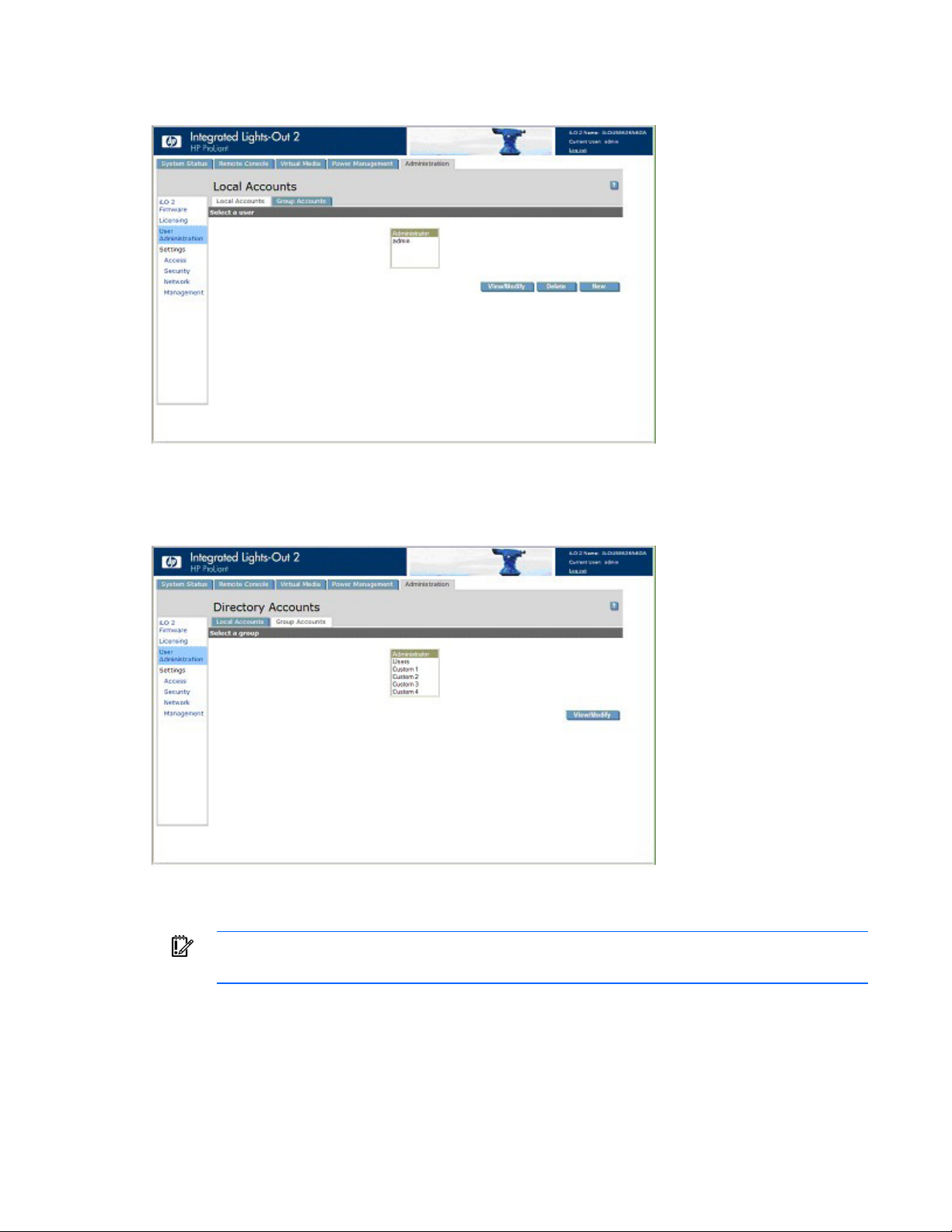

Administration des utilisateurs ................................................................................................................... 32

Ajout d’un nouvel utilisateur ............................................................................................................ 33

Affichage ou modification des paramètres d’un utilisateur existant ....................................................... 35

Suppression d’un utilisateur............................................................................................................. 36

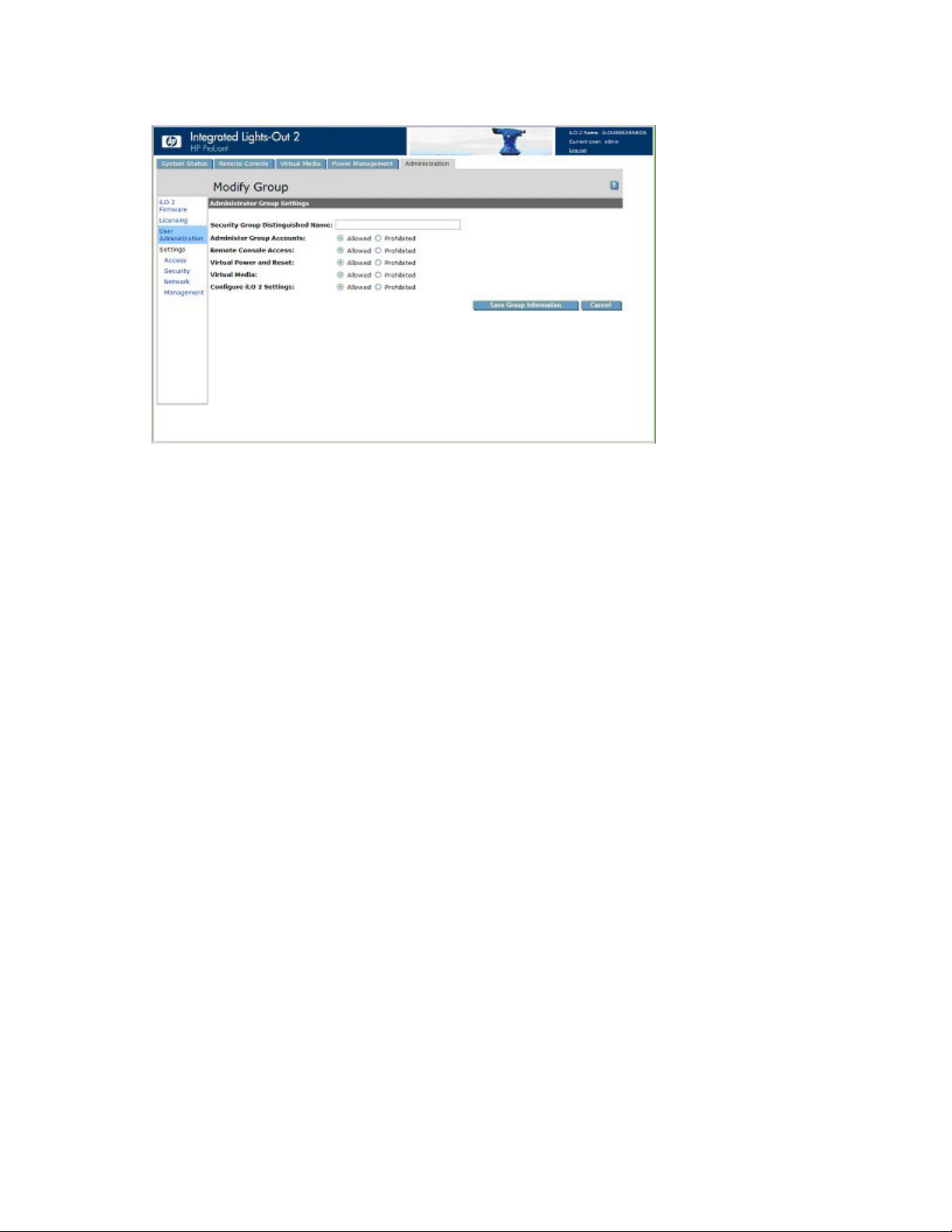

Administration de groupe ............................................................................................................... 36

Configuration de l’accès à iLO 2............................................................................................................... 38

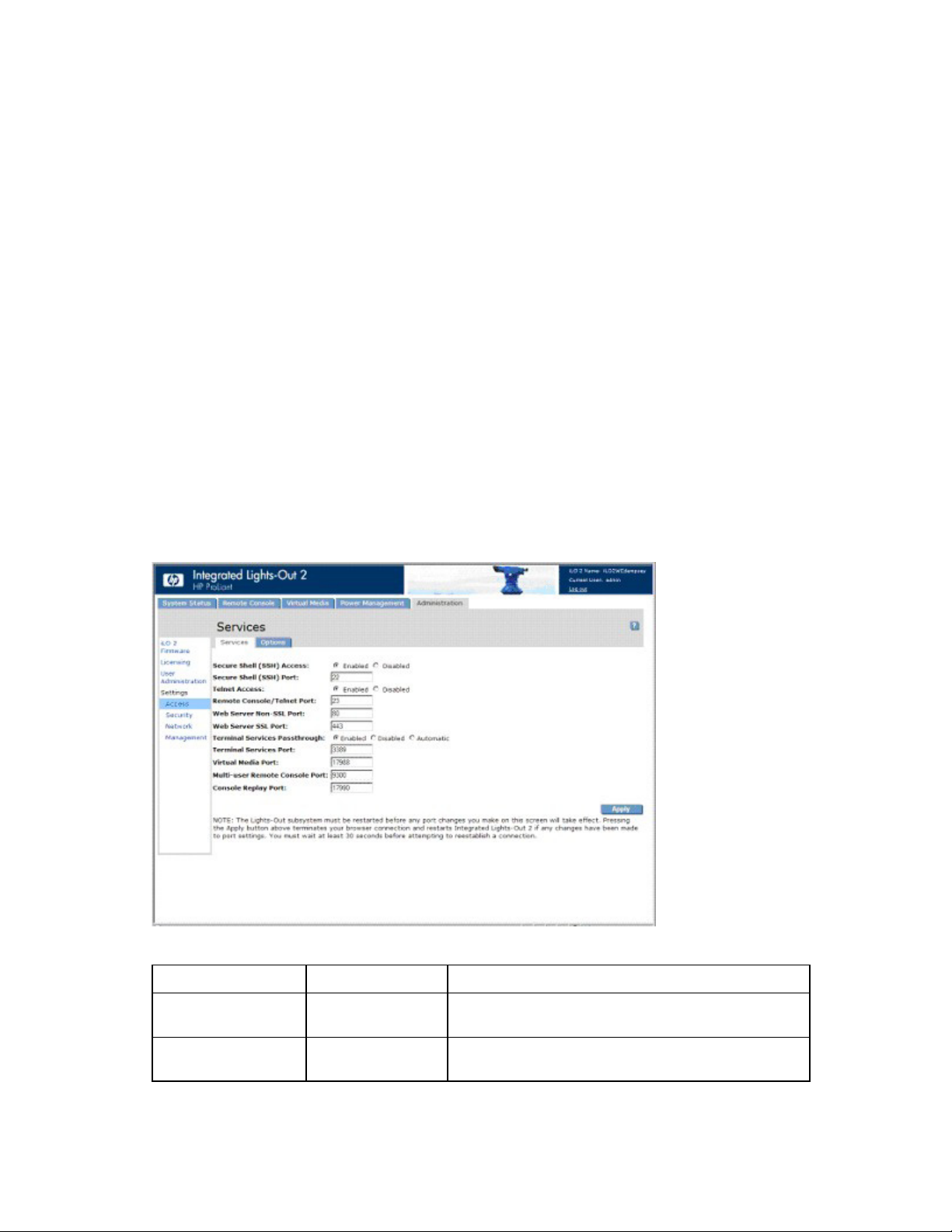

Options des services...................................................................................................................... 38

Options d’accès............................................................................................................................ 45

Accès à la console distante et à la console série distante iLO 2........................................................... 48

Sommaire 3

Sécurité.................................................................................................................................................. 48

Consignes générales de sécurité...................................................................................................... 49

Comptes et accès utilisateur ............................................................................................................ 51

Administration de clé SSH ..............................................................................................................51

Administration des certificats SSL..................................................................................................... 52

Authentification à deux facteurs.......................................................................................................53

Directory Settings (Paramètres d’annuaire)........................................................................................ 60

Encryption (Codage)...................................................................................................................... 64

HP SIM single sign-on (Authentification unique HP SIM) (SSO)............................................................. 66

Remote Console Computer Lock (Verrou d’ordinateur de console distante) ............................................69

Réseau...................................................................................................................................................71

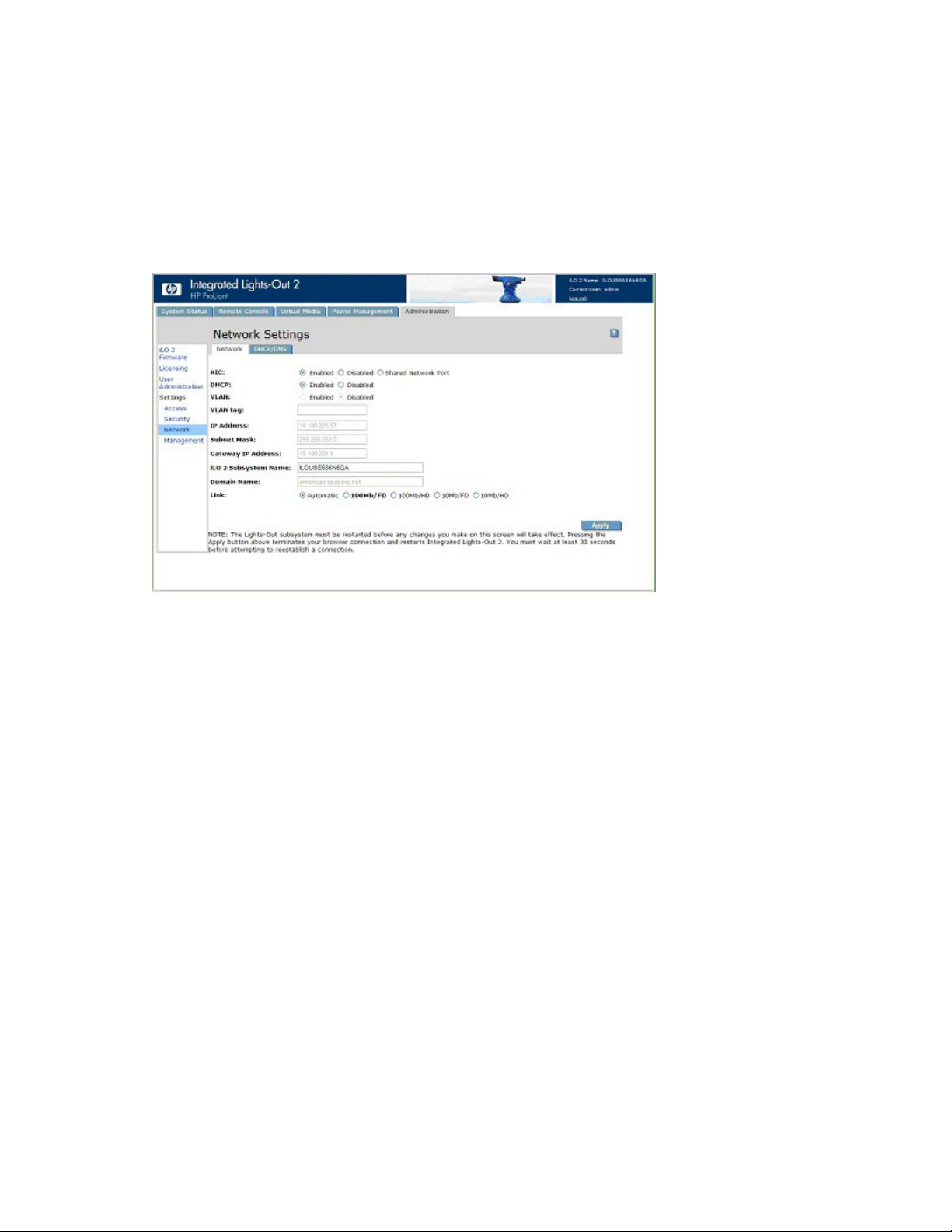

Network Settings (Paramètres réseau)............................................................................................... 72

Paramètres DHCP/DNS ................................................................................................................. 79

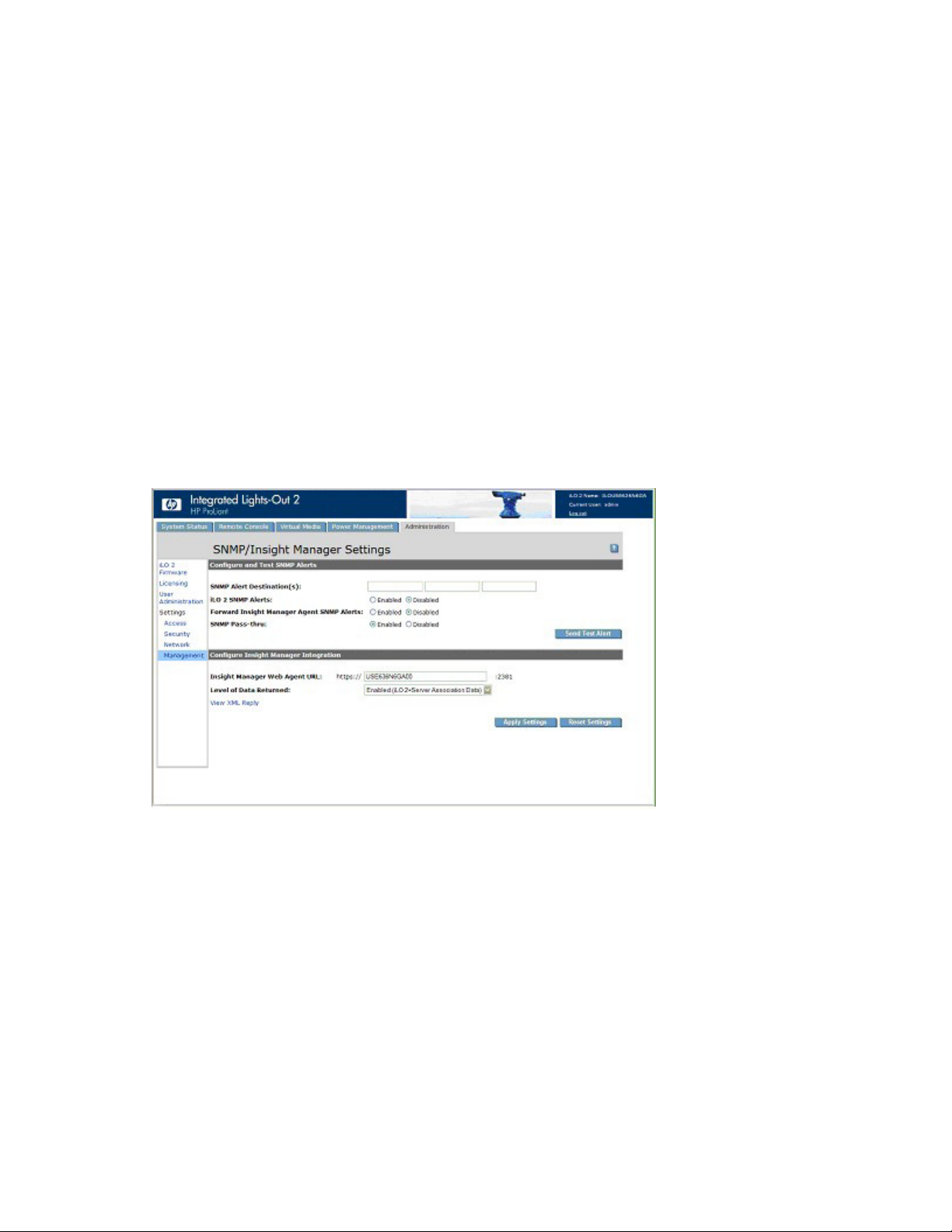

Paramètres SNMP/Insight Manager .......................................................................................................... 80

Activation des alertes SNMP........................................................................................................... 81

Définitions des traps générés par SNMP........................................................................................... 82

Configuration de l’intégration avec Insight Manager.......................................................................... 83

Configuration des serveurs ProLiant BL p-Class ............................................................................................83

Spécifications relatives aux utilisateurs de serveur ProLiant BL p-Class.................................................. 84

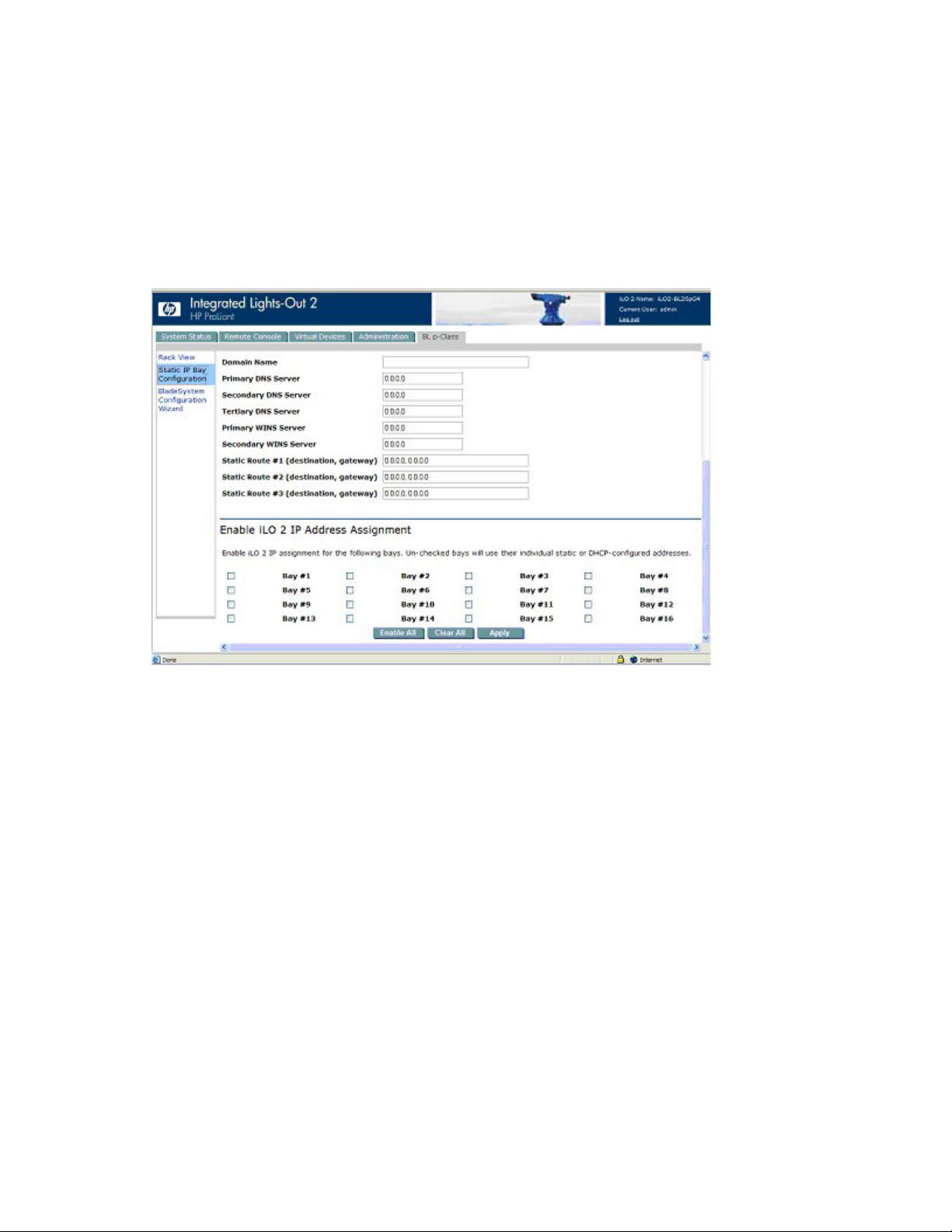

Configuration IP statique ................................................................................................................ 84

Installation HP BladeSystem ............................................................................................................87

Paramètres de configuration du port de diagnostic iLO 2.................................................................... 90

Utilisation de iLO 2 ..................................................................................................................... 92

État du système et informations sur l’état du système .................................................................................... 92

Résumé des informations système..................................................................................................... 94

Journal iLO 2 ................................................................................................................................ 97

IML.............................................................................................................................................. 97

Diagnostics................................................................................................................................... 98

Agents Insight ............................................................................................................................. 100

Console distante iLO 2........................................................................................................................... 100

Fonction Remote Console (Console distante) iLO 2 et options de licence iLO 2 .................................... 101

Paramètres de la console distante.................................................................................................. 102

Mode plein écran de l’option Integrated Remote Console (Console distante intégrée)........................... 107

Option Integrated Remote Console (Console distante intégrée) .......................................................... 107

Console distante partagée............................................................................................................ 112

Utilisation de la fonction Console Capture (Capture console)............................................................. 113

Acquisition de la console distante.................................................................................................. 114

Remote Console (Console distante) ................................................................................................115

Remote Serial Console (Console série distante)................................................................................ 117

Support virtuel ...................................................................................................................................... 122

Utilisation des périphériques de support virtuel iLO 2 ....................................................................... 123

Virtual Folder (Dossier virtuel)........................................................................................................ 131

Gestion de l’alimentation........................................................................................................................ 132

Paramètres d’alimentation du serveur............................................................................................. 134

Données relatives à la puissance du serveur.................................................................................... 135

États du processeur...................................................................................................................... 136

Arrêt automatique sans perte de données ....................................................................................... 137

Supervision avancée des serveurs ProLiant BL p-Class................................................................................. 138

Vue du rack................................................................................................................................ 139

Contrôle par la carte iLO 2 des voyants du serveur ProLiant BL p-Class.............................................. 143

Transfert des alertes ProLiant BL p-Class.......................................................................................... 143

Sommaire 4

ProLiant BladeSystem HP Onboard Administrator (Administrateur intégré HP ProLiant BladeSystem) .................144

Adressage IP du boîtier ................................................................................................................ 144

iLO option .................................................................................................................................. 148

Ventilateur virtuel iLO 2................................................................................................................ 149

Web Administration (Administration Web) ..................................................................................... 150

Onglet BL c-Class de iLO 2 ........................................................................................................... 150

Fonctionnalités de BL p-Class et de BL c-Class..................................................................................151

Services d’annuaire .................................................................................................................. 152

Présentation de l’intégration d’annuaire ................................................................................................... 152

Avantages de l’intégration d’annuaire ..................................................................................................... 152

Avantages et inconvénients d’annuaires sans schéma et d’annuaire de schéma HP........................................153

Intégration d’annuaire sans schéma ............................................................................................... 154

Intégration d’annuaire, dans le cadre du schéma HP........................................................................ 154

Configuration pour l’intégration d’annuaire sans schéma ........................................................................... 156

Préparation d’Active Directory....................................................................................................... 156

Installation sans schéma basée sur le navigateur.............................................................................. 158

Installation sans schéma par script................................................................................................. 158

Installation sans schéma basée sur HPLOMIG.................................................................................. 159

Options de l’installation sans schéma............................................................................................. 159

Groupes imbriqués sans schéma ...................................................................................................160

Configuration de l’intégration d’annuaire dans le cadre du schéma HP........................................................ 160

Fonctionnalités prises en charge par l’intégration d’annuaire dans le cadre du schéma HP ................... 161

Configuration des services d’annuaire............................................................................................161

Documentation sur les schémas ..................................................................................................... 162

Prise en charge des services d’annuaire .........................................................................................162

Logiciels requis pour les schémas................................................................................................... 163

Programme d’installation de schémas.............................................................................................163

Programme d’installation de composants logiciels intégrables de supervision ......................................166

Services d’annuaire pour Active Directory.......................................................................................166

Services d’annuaire pour eDirectory .............................................................................................. 176

Connexion utilisateur via les services d’annuaire ............................................................................. 185

Supervision distante activée via l’annuaire................................................................................... 187

Introduction à la supervision distante activée via l’annuaire ........................................................................187

Création de rôles en fonction de la structure organisationnelle ....................................................................188

Utilisation des groupes existants .................................................................................................... 188

Utilisation des rôles multiples......................................................................................................... 188

Application des restrictions de connexion à l’annuaire ............................................................................... 190

Restrictions de rôles .....................................................................................................................190

Restrictions utilisateur ................................................................................................................... 191

Création de restrictions et de rôles multiples.................................................................................... 193

Utilisation des outils d’importation en masse .............................................................................................194

Utilitaire de migration d’annuaire HPQLOMIG............................................................................. 196

Présentation de l’utilitaire HPQLOMIG ..................................................................................................... 196

Compatibilité........................................................................................................................................ 196

Solution HP Lights-Out Directory Package .................................................................................................197

Utilisation de HPQLOMIG ......................................................................................................................197

Localisation de processeurs de supervision......................................................................................197

Mise à niveau du microprogramme des processeurs de supervision ...................................................199

Sélection d’une méthode d’accès à l’annuaire................................................................................. 200

Sommaire 5

Attribution de noms aux processeurs de supervision ......................................................................... 201

Configuration des annuaires avec le schéma HP Extended sélectionné ...............................................202

Configuration pour l’intégration d’annuaire sans schéma.................................................................. 204

Configuration des processeurs de supervision pour les annuaires....................................................... 205

Intégration de HP SIM (Systems Insight Manager) ......................................................................... 207

Intégration d’iLO 2 avec HP SIM ............................................................................................................. 207

Présentation fonctionnelle de HP SIM .......................................................................................................208

HP SIM : identification et association .......................................................................................................208

État de HP SIM............................................................................................................................ 208

Liens de HP SIM .......................................................................................................................... 209

Liste des systèmes HP SIM.............................................................................................................209

Réception des alertes SNMP dans HP SIM................................................................................................ 209

Correspondance du port dans HP SIM ..................................................................................................... 210

Examen des informations de licence du pack Advanced dans HP SIM..........................................................211

Résolution des problèmes de la carte iLO 2 ................................................................................. 212

Voyants POST de iLO 2 ......................................................................................................................... 212

Entrées du journal d’événements ............................................................................................................. 214

Problèmes matériels et logiciels relatifs à la liaison .................................................................................... 217

Prise en charge JVM.............................................................................................................................. 218

Problèmes d’ouverture de session ............................................................................................................ 219

Nom et mot de passe d’ouverture de session refusés ........................................................................ 219

Fermeture de session prématurée par l’utilisateur de l’annuaire.......................................................... 219

Accès impossible au port de supervision iLO 2 par son nom .............................................................219

iLO 2 RBSU indisponible après réinitialisation du serveur et de iLO 2................................................. 220

Accès impossible à la page d’ouverture .........................................................................................220

Impossible d’accéder à iLO 2 via Telnet .........................................................................................220

Accès impossible au support virtuel ou à la console graphique distante.............................................. 220

Connexion à iLO 2 impossible après la modification des paramètres réseau....................................... 221

Connexion impossible au port de diagnostic iLO 2 .......................................................................... 221

Connexion impossible au processeur iLO 2 via la carte réseau.......................................................... 221

Impossible de se connecter à iLO 2 après l’installation du certificat iLO 2........................................... 222

Problèmes de pare-feu.................................................................................................................. 222

Problèmes de serveur proxy .......................................................................................................... 222

Erreur d’authentification à deux facteurs......................................................................................... 223

Résolution des problèmes liés aux alertes et aux traps................................................................................ 223

Impossibilité de recevoir des alarmes HP SIM (traps SNMP) depuis iLO 2 ........................................... 224

Commutateur de neutralisation de la sécurité iLO 2.......................................................................... 224

Message d’erreur de code d’authentification................................................................................... 225

Résolution des problèmes liés à l’annuaire................................................................................................ 225

Problèmes de connexion via le format de domaine/nom .................................................................. 225

Les contrôles ActiveX sont activés et j’obtiens le message mais la

connexion au format domaine/nom ne fonctionne pas ..................................................................... 225

Les contextes utilisateur ne semblent pas fonctionner ........................................................................ 226

Résolution des problèmes liés à la console distante.................................................................................... 226

L’applet Remote Console présente une croix rouge lorsqu’elle exécute un navigateur client Linux ...........226

Déplacement impossible du curseur de la console distante dans les coins de la fenêtre.........................226

La console distante ne s’ouvre plus dans la session du navigateur en cours ......................................... 227

Mise à jour incorrecte de la fenêtre texte de la console distante ........................................................ 227

La console distante devient grisée ou noire .....................................................................................227

Résolution des problèmes liés à la console série distante .................................................................. 228

Sommaire 6

Résolution des problèmes liés à Integrated Remote Console ........................................................................ 228

Internet Explorer 7 et scintillement de l’écran de console distante....................................................... 228

Configuration Apache - Acceptation de la mémoire tampon de capture exportée................................. 228

Aucune retransmission console lorsque le serveur est hors tension ...................................................... 229

Omission des informations au cours de la lecture des mémoires tampons boot et fault .......................... 230

Erreur de mémoire insuffisante au démarrage de Integrated Remote Console ...................................... 230

Le leader de session ne reçoit pas de demande de connexion lorsque

l’IRC est en mode de retransmission ............................................................................................... 230

Le voyant du clavier ne s’allume pas correctement ...........................................................................230

IRC inactive ................................................................................................................................ 231

Message d’erreur : échec de connexion de l’IRC au serveur.............................................................. 231

Les icônes de la barre d’outils IRC ne se mettent pas à jour............................................................... 231

L’interface GNOME ne se verrouille pas......................................................................................... 232

Répétition de touches sur la console distante ...................................................................................232

La lecture sur la console distante ne fonctionne pas lorsque le serveur hôte est hors tension................... 232

Résolution des problèmes liés aux protocoles SSH et Telnet......................................................................... 232

Entrée initiale dans PuTTY lente .....................................................................................................233

Le client PuTTY ne répond pas avec le port réseau partagé ...............................................................233

Prise en charge SSH du mode texte à partir d’une session de la console distante................................. 233

Résolution des problèmes liés aux Terminal Services .................................................................................. 233

Le bouton Terminal Services ne fonctionne pas ................................................................................ 233

Le serveur proxy des Terminal Services ne répond pas ..................................................................... 233

Résolution des problèmes de vidéo et de moniteur..................................................................................... 234

Principes généraux ...................................................................................................................... 234

Affichage incorrect de Telnet sous DOS® ....................................................................................... 234

Absence d’affichage des applications vidéo dans la console distante................................................. 234

Affichage incorrect de l’interface utilisateur..................................................................................... 234

Résolution des problèmes liés au support virtuel......................................................................................... 235

Liste des lecteurs virtuels ............................................................................................................... 235

L’applet Virtual Media est signalée par un X rouge et ne s’affiche pas................................................ 235

L’applet Virtual Floppy Media ne répond pas.................................................................................. 235

Résolution de problèmes divers ............................................................................................................... 235

Cookies partagés entre les instances de navigateur et la carte iLO 2.................................................. 235

Impossible d’accéder aux téléchargements ActiveX .......................................................................... 237

Impossible d’obtenir des informations SNMP depuis HP SIM ............................................................. 238

Heure ou date incorrecte des entrées dans le journal d’événements.................................................... 238

Mise à niveau impossible du microprogramme iLO 2....................................................................... 238

iLO 2 ne répond pas aux requêtes SSL........................................................................................... 239

Test de SSL ................................................................................................................................. 239

Réinitialisation de iLO 2 ............................................................................................................... 240

Le nom du serveur est encore présent après l’exécution de l’utilitaire ERASE........................................ 240

Résolution des problèmes d’un hôte distant ..................................................................................... 241

Schéma des services d’annuaire................................................................................................. 242

Classes et attributs d’identificateurs d’objets (OID) LDAP centraux dans HP Management................................ 242

Classes centrales......................................................................................................................... 242

Attributs centraux......................................................................................................................... 242

Définitions des classes centrales .................................................................................................... 243

Définitions des attributs centraux.................................................................................................... 244

Classes et attributs d’identificateurs d’objets (OID) LDAP spécifiques de la supervision Lights-Out ..................... 246

Classes de supervision Lights-Out................................................................................................... 246

Attributs de supervision Lights-Out.................................................................................................. 246

Définitions des classes de supervision Lights-Out .............................................................................. 247

Définitions des attributs de supervision Lights-Out.............................................................................247

Sommaire 7

Assistance technique ................................................................................................................. 250

Assistance technique du logiciel et service de mise à jour........................................................................... 250

Contacter HP ........................................................................................................................................ 251

Avant de contacter HP ...........................................................................................................................251

Acronymes et abréviations......................................................................................................... 252

Index....................................................................................................................................... 259

Sommaire 8

Présentation du fonctionnement

Cette section traite des rubriques suivantes :

Présentation du manuel............................................................................................................................. 9

Nouveautés de cette version de iLO 2 ........................................................................................................ 9

Présentation de iLO 2 ............................................................................................................................. 10

Présentation de l’interface du navigateur iLO 2.......................................................................................... 14

Présentation de la console distante texte ................................................................................................... 16

Présentation du manuel

HP iLO 2 offre de nombreuses méthodes de configuration, de mise à jour et d’utilisation des serveurs à distance. Le Manuel de l’utilisateur de HP Integrated Lights-Out 2 décrit ces fonctions et leur fonctionnement avec l’interface basée sur le navigateur et l’utilitaire RBSU. Certaines de ces fonctions sont sous licence et uniquement accessibles après l’achat de celle-ci. Pour plus d’informations, reportez-vous à la section « Licence » (page 30).

Le Manuel des ressources de génération de scripts et de ligne de commande du processeur de supervision HP Integrated Lights-Out décrit la syntaxe et les outils disponibles pour utiliser la carte iLO 2 via une ligne de commande ou une interface de création de scripts.

Ce manuel contient des informations concernant le microprogramme iLO 2 versions 1.11, 1.2x et 1.30.

Nouveautés de cette version de iLO 2

Nouvelle prise en charge de iLO 2 version 1.30 pour :

•

WS-Management (« Présentation de la compatibilité WS-Management », page 13)

•

Association de dossiers Virtual Media (« Virtual Folder (Dossier virtuel) », page 131)

•

Capture d’écran de la console distante et retransmission (« Utilisation de la fonction

Console Capture (Capture console) », page 113)

•

Console distante partagée (page 112)

•

Authentification unique HP SIM (« HP SIM single sign-on (Authentification unique HP SIM)

(SSO) », page 66)

•

Codage AES (page 64) pour navigateur, XML et SSH

•

Configuration du délai d’attente iLO 2 illimité (« Options d’accès », page 45)

•

Verrouillage automatique du système d’exploitation lorsqu’une session de la console distante est fermée (« Remote Console Computer Lock (Verrou d’ordinateur de console distante) », page 69)

•

Débogage du noyau Microsoft® Windows® distant (« Utilisation d’un débogueur de noyau

Windows distant », page 121)

•

Groupes imbriqués sans schéma (page 160)

Présentation du fonctionnement 9

•

Prise en charge améliorée de la version 1.30 pour :

Integrated Remote Console pour claviers internationaux (« Touches d’activation et claviers

internationaux », page 106)

Consignation de l’authentification avec nom d’hôte client enregistré iLO 2 (« Journal iLO 2 », page 97)

Prise en charge des annuaires avec schéma par défaut pour parcours des groupes d’annuaires imbriqués.

Performances du port série virtuel (« Remote Serial Console (Console série distante) », page 117)

Présentation de iLO 2

Les quatre versions suivantes de iLO2 sont disponibles :

•

iLO 2 Standard : cette version active en tant que fonctions standard les fonctionnalités indispensables de supervision et de contrôle distant sur la génération suivante de serveurs HP ProLiant ML/DL. Grâce à cette version, vous pouvez effectuer à distance des tâches d’administration système élémentaires. Vous pouvez également accéder à tout moment à des informations de supervision de système. Ces possibilités de contrôle distant réduisent le besoin d’une assistance sur site.

•

iLO 2 Advanced : cette version fournit des possibilités complètes de gestion distante Lights-Out pour les serveurs ProLiant. iLO 2 Advanced donne également la liberté d’activer un contrôle distant intégral des serveurs ProLiant. Vous pouvez effectuer les mêmes tâches de manière distante qu’au niveau du terminal et ce, quel que soit le serveur ou le système d’exploitation utilisé. iLO 2 Advanced vous permet également d’effectuer des tâches d’administration de routine. Vous disposez ainsi d’un seul et même outil pour toutes les situations. Cette version comprend également le codage de données complètes, l’authentification de l’utilisateur par type d’entreprise et la possibilité d’isoler le trafic de iLO2 sur des réseaux séparés.

•

iLO 2 Standard Blade Edition : cette version dispose de toutes les fonctionnalités de contrôle distant présentes comme fonctions standard sur les serveurs ProLiant. Sont ajoutés la console distante Virtual KVM et Virtual Media basé sur le navigateur, essentiel à la gestion des serveurs HP BladeSystem. De plus, pour le dépannage ou l’entretien des lames, vous avez accès à tout moment aux informations de supervision du système telles que l’état du matériel, les journaux d’événements et la configuration.

•

iLO 2 Select : cette version permet de faire évoluer aisément les serveurs équipés de Standard Blade Edition vers la fonctionnalité Lights-Out. Elle propose également une mise à jour économique vers cette fonctionnalité sur les serveurs ProLiant 300 et 500 Series pris en charge à l’aide des consoles distantes texte iLO 2 Standard (se trouvant en général dans des environnements Linux).

Pour plus d’informations sur les fonctions disponibles dans chaque version de iLO 2, reportez-vous à la section « Licence » (page 30).

Utilisation type

iLO 2 peut effectuer à distance la plupart des fonctionnalités nécessitant une intervention sur les serveurs au niveau du centre de données, de la salle des ordinateurs ou de l’emplacement distant. Voici quelques exemples d’utilisation des fonctions de iLO2.

•

La console distante iLO 2 et l’alimentation virtuelle permettent de visualiser un serveur distant bloqué avec des conditions d’écran bleu et de redémarrer le serveur sans assistance sur site.

Présentation du fonctionnement 10

•

La console distante iLO 2 permet de modifier des paramètres BIOS si nécessaire.

•

La technologie iLO 2 Virtual KVM fournit une console distante hautes performances qui permet d’administrer à distance des systèmes d’exploitation et des applications dans des situations de tous les jours.

•

Un lecteur virtuel de CD/DVD-ROM ou de disquette iLO 2 permet d’installer un système d’exploitation ou un microprogramme de système flash sur le réseau à partir d’images sur des stations de travail ou des serveurs Web centralisés.

•

iLO 2 Virtual Folder (Dossier virtuel) permet de mettre à jour les drivers du système d’exploitation ou de copier des fichiers système sans support physique ou sans créer d’image du disque.

•

La fonction de script iLO 2 permet d’utiliser des possibilités d’alimentation virtuelle et de support virtuel dans d’autres outils de script afin d’automatiser le déploiement et le provisionnement.

Ceci ne constitue que quelques exemples de la manière dont iLO 2 peut être utilisé pour gérer des serveurs HP ProLiant depuis votre bureau, votre maison ou lorsque vous êtes en déplacement. Au fur et à mesure que vous utilisez iLO 2 et que vous définissez les besoins spécifiques de votre infrastructure, ce guide vous fournira des moyens supplémentaires vous permettant de simplifier la supervision de vos serveurs distants.

Différences entre iLO 2 et iLO

iLO 2 est basé sur iLO ; ces deux produits ont plusieurs fonctions en commun. Cependant, si iLO 2 est utilisé pour accéder à une console distante texte avec pré-système d’exploitation, vous devez utiliser la console série distante. Pour plus d’informations, reportez-vous à la section « Présentation de la console distante texte » (page 16).

Le tableau ci-dessous présente les différences entre iLO 2 et iLO :

Élément LO 2 LO

Fonctions standard Console texte ré-SE ré-SE ou SE

Remote Serial Console (Console série distante - port série virtuel)

Fonctions avancées Console texte ré-SE ou SE ré-SE ou SE

Remote console (Console distante) ui (Virtual KVM) ui Integrated Remote Console (Console

distante intégrée) Prise en charge de Microsoft® JVM ui on

Bouton Remote Console Acquire (Acquisition de console distante)

Intégration de Terminal Services ui ui Intégration d’annuaire, dans le cadre

du schéma HP Intégration d’annuaire sans schéma ui ui Authentification à deux facteurs ui ui Rapports du régulateur de puissance ui ui

ré-SE ou SE ré-SE ou SE

ui on

ui ui

Présentation du fonctionnement 11

Élément LO 2 LO

Disquette et CD/DVD-ROM virtuels ui ui Support virtuel de clés US ui ui Virtual Folder (Dossier virtuel) ui on

Intégration du pack HP ProLiant Essentials Rapid Deployment Pack

Le pack HP ProLiant Essentials Rapid Deployment Pack (Pack de déploiement rapide HP ProLiant Essentials) s’intègre avec la carte iLO 2 pour permettre la supervision des serveurs distants et la performance des opérations de la console distante, indépendamment de l’état du système d’exploitation ou du matériel.

La fonction Deployment Server (Déploiement du serveur) permet d’utiliser les fonctionnalités de supervision de l’alimentation de la carte iLO 2 pour la mise sous tension, la mise hors tension et la réinitialisation sur le serveur cible. Chaque fois que le serveur se connecte sur la fonctionnalité Deployment Server, cette dernière interroge le serveur cible pour vérifier si un périphérique de supervision LOM est installé. Le cas échéant, le serveur collecte les informations, notamment le nom DNS, l’adresse IP et le premier nom utilisateur. La sécurité est maintenue grâce à l’invite, faite à l’utilisateur, d’entrer le mot de passe correct pour ce nom utilisateur.

Pour plus d’informations sur le pack ProLiant Essentials Rapid Deployment Pack, reportez-vous à la documentation disponible sur le CD correspondant ou sur le site Web HP (http://www.hp.com/servers/rdp

Supervision de serveur via les applications compatibles IPMI version 2.0

La supervision de serveur via IPMI est une méthode normalisée de contrôle et de surveillance du serveur. iLO 2 fournit les fonctions de supervision de serveur conformément à la spécification IPMI version 2.0.

La spécification IPMI définit une interface normalisée pour la gestion de plate-forme. La spécification IPMI définit les types de supervision de plate-forme suivants :

•

Supervision des informations système, relatives notamment aux ventilateurs, aux températures et aux blocs d’alimentation

•

Fonctions de récupération, telles que les réinitialisations et les opérations de mise sous tension/hors tension du système

•

Fonctions de consignation, pour les événements anormaux tels que les relevés de températures excessives ou les pannes de ventilateur

•

Fonctions d’inventaire, telles que l’identification des composants matériels en panne

Les communications IPMI dépendent des fonctions BMC et SMS. BMC supervise l’interface entre SMS et le matériel de supervision de plate-forme. iLO 2 émule la fonctionnalité BMC, tandis que la fonctionnalité SMS peut être fournie par différents outils aux normes du marché. Pour plus d’informations, reportez-vous à la spécification IPMI sur le site Web Intel® (http://www.intel.com/design/servers/ipmi/tools.htm

Présentation du fonctionnement 12

iLO 2 fournit l’interface KCS, ou interface ouverte, pour les communications SMS. L’interface KCS fournit un ensemble de registres de communications d’E/S associées. L’adresse de base du système par défaut pour l’interface SMS d’E/S associée est 0xCA2 et est alignée sur l’octet au niveau de cette adresse système.

L’interface KCS est accessible au logiciel SMS en cours d’exécution sur le système local. Exemples d’applications logicielles SMS compatibles :

•

L’outil Command Test de IPMI version 2.0 est un outil de ligne de commande MS-DOS de bas niveau permettant l’envoi des commandes IPMI au format hexadécimal à une fonction BMC IPMI qui met en œuvre l’interface KCS. Vous trouverez cet outil sur le site Web Intel® (http://www.intel.com/design/servers/ipmi/tools.htm

•

IPMItool est un utilitaire de supervision et de configuration des périphériques prenant en charge les spécifications des versions 1.5 et 2.0 de IPMI ; il peut être utilisé dans un environnement Linux. Vous trouverez cet outil sur le site Web IMPItool (http://ipmitool.sourceforge.net/index.html

Fonctionnalité IPMI fournie par iLO 2

Lors de l’émulation d’une fonction BMC pour l’interface IPMI, iLO 2 prend en charge toutes les commandes obligatoires répertoriées dans la spécification IPMI version 2.0. Pour obtenir la liste de ces commandes, reportez-vous à la spécification IPMI version 2.0. En outre, SMS doit utiliser les méthodes décrites dans la spécification pour la détermination des fonctions IPMI activées ou désactivées dans BMC (par exemple, utilisation de la commande Get Device ID [Obtenir l’ID de périphérique]).

Si le système d’exploitation du serveur est en cours d’exécution et que le driver d’état est activé, n’importe quel trafic IPMI via l’interface KCS peut affecter les performances du driver d’état et les performances d’état globales du système. Ne saisissez pas de commandes IPMI via l’interface KCS car cela peut avoir un effet négatif sur la surveillance effectuée par le driver d’état. Ces commandes incluent toute commande définissant ou modifiant les paramètres IPMI tels que Set Watchdog Timer et Set BMC Global Enabled. Les commandes IPMI qui ne renvoient que des données peuvent être utilisées en toute sécurité comme, par exemple, Get Device ID et Get Sensor Reading.

Présentation de la compatibilité WS-Management

La mise en œuvre du microprogramme iLO 2 de WS-Management est conforme à la spécification DTMF Web Services for Management 1.0.0a.

Authentification

•

iLO 2 utilise une authentification SSL de base, compatible avec le profil : wsman:secprofile/https/basic

•

Les utilisateurs authentifiés sont autorisés à exécuter les commandes WS-Management en fonction des privilèges attribués à leur compte local ou d’annuaire.

•

Pour activer une authentification de base sous Microsoft® Windows Vista™, saisissez gpedit.msc à l’invite pour lancer l’Éditeur d’objets de stratégie de groupe. Sélectionnez Configuration

ordinateur > Modèles d’administration > Composants Windows > Windows Remote Management (WinRM)> Client WinRM. Cochez la case Autoriser authentification de base.

Présentation du fonctionnement 13

Compatibilité

•

WS-Management de iLO 2 est compatible avec l’utilitaire WinRM de Windows Vista™, Microsoft® Operations Manager 3 et le Management Pack fourni par HP.

•

L’ensemble des commandes WS-Management est disponible sur les serveurs iLO 2 prenant en charge l’état du système intégré. Une très petite partie de ces commandes est disponible sur les serveurs ne prenant pas en charge l’état des systèmes intégrés.

Ces commandes peuvent être utilisées pour une invocation distante des équipements suivants :

•

Alimentation du serveur

•

UID État WS-Management de iLO 2 renvoie des informations concernant les températures, l’état des ventilateurs,

des blocs d’alimentation et des VRM.

Présentation de l’interface du navigateur iLO 2

L’interface du navigateur iLO 2 regroupe des tâches semblables afin de faciliter la navigation et le flux de travail. Ces tâches sont divisées en onglets de haut niveau situés dans la partie supérieure de l’interface de iLO 2. Ces onglets sont toujours visibles et incluent System Status (État du système), Remote Console (Console distante), Virtual Media (Support virtuel), Power Management (Gestion de l’alimentation) et Administration.

Chaque onglet iLO 2 de haut niveau possède un menu sur le côté gauche de l’interface avec diverses options. Ce menu change à chaque sélection d’un onglet de haut niveau différent et affiche les options correspondantes. Chaque option de menu affiche un titre de page. Celui-ci décrit les informations ou les paramètres disponibles sur cette page. Le titre de la page peut ne pas correspondre au nom de l’option de menu.

Une assistance pour toutes les pages iLO 2 est disponible dans l’aide en ligne. Les liens sur chaque page iLO 2 fournissent des informations récapitulatives sur les fonctions iLO 2 et des informations utiles pour optimiser leur fonctionnement. Pour accéder à une page d’aide spécifique, cliquez sur le point d’interrogation (?) dans la partie droite de la fenêtre du navigateur.

Les tâches utilisateur typiques sont disponibles dans les onglets System Status (État du système), Remote Console (Console distante), Virtual Media (Support virtuel) et Power Management (Gestion de l’alimentation) de l’interface iLO 2. Ces tâches sont décrites à la section « Utilisation de iLO 2 » (page 92).

L’onglet Administration est, en général, utilisé par un administrateur ou un utilisateur avancé pour gérer les utilisateurs, configurer les paramètres globaux et du réseau ainsi que pour configurer ou activer les fonctions les plus avancées de iLO 2. Ces tâches sont présentées aux sections « Installation de iLO 2 » (page 18) et « Configuration de iLO 2 » (page 18).

Certaines particularités des fonctions et de l’intégration de iLO 2 sont détaillées dans les sections suivantes :

•

Services d’annuaire (page 152)

•

Supervision distante activée via l’annuaire (page 187)

•

Utilitaire de migration d’annuaire HPQLOMIG (page 196)

Présentation du fonctionnement 14

•

Intégration avec HP Systems Insight Manager (page 207)

•

Résolution des problèmes au niveau de iLO 2 (page 212)

•

Schéma des services d’annuaire (page 242)

Navigateurs et systèmes d’exploitation clients pris en charge

•

Microsoft® Internet Explorer 7

Ce navigateur est pris en charge sur les produits Microsoft® Windows®.

HP prend en charge Microsoft® JVM et SUN Java™ 1.4.2_13. Pour télécharger la machine virtuelle Java recommandée pour votre configuration système, reportez-vous au site Web HP (http://www.hp.com/servers/manage/jvm

•

Microsoft® Internet Explorer 6 avec Service Pack 1 ou version supérieure

Ce navigateur est pris en charge sur les produits Microsoft® Windows®.

•

Firefox 2.0

Ce navigateur est pris en charge sur Red Hat Enterprise Linux Desktop 4 et Novell Linux Desktop 9.

Certaines combinaisons de navigateurs et de systèmes d’exploitation peuvent ne pas fonctionner correctement, selon la manière dont ces derniers mettent en œuvre les technologies de navigation requises.

Systèmes d’exploitation serveur pris en charge

iLO 2 est un microprocesseur indépendant qui exécute un système d’exploitation intégré. Cette architecture garantit la disponibilité de la plupart des fonctions de iLO 2, indépendamment du système d’exploitation hôte utilisé.

Pour que les opérations de fermeture du système d’exploitation s’effectuent dans les règles, l’intégration avec HP SIM nécessite des drivers d’état et des agents de supervision, ou l’accès à la console distante.

iLO 2 fournit deux drivers d’interface :

•

Le driver de contrôleur iLO 2 ASM (Advanced System Management) permet d’assurer la supervision

des systèmes, notamment la surveillance des composants serveurs, la consignation des événements et

la prise en charge des agents de supervision.

•

iLO 2 Management Interface Driver permet au logiciel du système et aux agents SNMP Insight de

communiquer avec iLO 2. Ces drivers et ces agents sont disponibles pour les systèmes d’exploitation réseau suivants :

•

Microsoft®

Windows® 2000 Server

Windows® 2000 Advanced Server

Présentation du fonctionnement 15

Windows Server™ 2003

Windows Server™ 2003, Web Edition

Windows® Small Business Server 2003 (gamme ML300)

Windows Vista™

•

Red Hat

Red Hat Enterprise Linux 3 (x86)

Red Hat Enterprise Linux 3 (AMD64/EM64T)

Red Hat Enterprise Linux 4 (x86)

Red Hat Enterprise Linux 4 (AMD64/EM64T)

Red Hat Enterprise Linux 5 (x86)

Red Hat Enterprise Linux 5 (AMD64/EM64T)

•

SUSE

SUSE LINUX Enterprise Server 9 (x86)

SUSE LINUX Enterprise Server (AMD64/EM64T)

SUSE LINUX Enterprise Server 10

Présentation de la console distante texte

iLO ainsi que ses prédécesseurs prennent en charge une véritable console distante texte. Les informations concernant la vidéo sont obtenues à partir du serveur. Le contenu de la vidéo est envoyé au processeur de supervision, puis compressé, codé et envoyé à l’application cliente de supervision. iLO utilise une mémoire tampon d’écran qui détecte les modifications des informations du texte, les code et envoie les caractères (y compris les informations de positionnement de l’écran) aux applications clientes texte. Cette méthode est compatible avec les clients texte standard, performante et simple. Cependant, vous ne pouvez pas afficher d’informations graphiques ou non-ASCII. Les informations sur le positionnement de l’écran (caractères affichés) peuvent être erronées.

Une nouvelle technologie vidéo (appelée Virtual KVM sur les serveurs HP ProLiant) utilisée par la console distante haute performance iLO 2 ne fournit pas de véritable console texte. iLO 2 utilise le port DVO de l’adaptateur vidéo pour accéder directement à la mémoire vidéo. Cette méthode augmente de manière significative les performances de iLO 2. Cependant, le flux vidéo numérique ne contient pas de données texte utiles. Les données obtenues par le port DVO représentent les données graphiques (non basées sur les caractères) et ne sont pas des données ASCII ou texte intelligibles. Ces données vidéo ne peuvent pas être traitées par une application cliente texte telle que Telnet ou SSH.

La console distante texte iLO 2 reste disponible jusqu’à ce que la séquence POST du système d’exploitation soit terminé. Le microprogramme iLO 2 continue d’utiliser la fonctionnalité de port série virtuel du processeur de supervision. Cette dernière est disponible dans iLO et iLO 2. Cependant, sur le microprogramme iLO 2, le port série virtuel a été renommé en Remote Serial Console (Console série distante). Cette console permet d’accéder à la console distante texte avec pré-système d’exploitation. L’applet Remote Serial Console de iLO 2 apparaît comme une console texte mais les informations sont traitées à l’aide de données vidéo graphiques.

Présentation du fonctionnement 16

iLO 2 affiche ces informations via l’applet de la console distante tant qu’il se trouve dans l’état du présystème d’exploitation du serveur. Il permet ainsi à une version de iLO 2 sans licence d’observer et d’interagir avec le serveur lors des activités de séquence POST. Une version sans licence de iLO 2 ne peut plus accéder à la console distante une fois que le serveur a terminé le POST et que le chargement du système d’exploitation commence. Une licence iLO 2 permet d’accéder à tout moment à la console distante. Pour plus d’informations, reportez-vous à la section « Licence » (page 30).

Port série virtuel et console série distante

Le processeur de supervision dispose d’un port série pouvant remplacer celui de la carte mère du serveur. À l’aide d’un commutateur électronique, le microprogramme iLO 2 débranche le port série physique du serveur et branche le sien. Ce dernier établit une connexion entre le réseau du processeur de supervision et le serveur. Le microprogramme assemble en paquets les caractères envoyés par le serveur sur le port série et les envoie à l’application ou à l’applet de la console série distante (l’application peut être un client Telnet ou SSH). Les caractères envoyés par l’application ou l’applet distante sont répartis en paquets et envoyés au microprogramme iLO 2. Ce dernier extrait les caractères et les envoie au serveur. La console série distante iLO 2 offre une communication série bidirectionnelle entre l’utilisateur distant et le serveur.

À l’aide de la console série distante iLO 2, l’utilisateur distant peut effectuer les actions suivantes : interagir avec la séquence POST du serveur et la séquence boot du système d’exploitation, établir une session de connexion avec le système d’exploitation, interagir avec ce dernier, exécuter et interagir avec les applications sur le système d’exploitation du serveur. Les utilisateurs de Microsoft® Windows Server™ 2003 peuvent exécuter le sous-système EMS via la console série distante. EMS est utile pour résoudre les problèmes au niveau du démarrage et du noyau du système d’exploitation.

Présentation du fonctionnement 17

Installation de iLO 2

Cette section traite des rubriques suivantes :

Installation rapide .................................................................................................................................. 18

Préparation de l’installation de iLO 2........................................................................................................ 18

Connexion au réseau.............................................................................................................................. 20

Configuration de l’adresse IP................................................................................................................... 21

Première connexion à iLO 2 .................................................................................................................... 22

Configuration des comptes utilisateur........................................................................................................ 22

Activation des fonctions sous licence de iLO 2 à l’aide d’un navigateur........................................................ 23

Installation des drivers du périphérique iLO 2............................................................................................ 24

Installation rapide

Afin de configurer rapidement iLO 2 à l’aide des paramètres par défaut de iLO 2 Standard et des fonctions de iLO Advanced, procédez comme suit :

Réfléchissez à la manière dont vous souhaitez gérer le réseau et la sécurité (« Préparation de

l’installation de iLO 2 », page 18).

Connectez iLO 2 au réseau (« Connexion au réseau », page 20).

Si vous n’utilisez pas d’adressage IP dynamique, utilisez iLO 2 RBSU pour entrer une adresse

IP statique (« Configuration de l’adresse IP », page 21).

Connectez-vous à iLO 2 à l’aide d’un navigateur pris en charge ou d’une ligne de commande et du

nom d’utilisateur par défaut, du mot de passe et du nom DNS fournis sur l’étiquette de paramètres

réseau iLO 2 apposée sur le serveur (« Première connexion à iLO 2 », page 22).

Modifiez le nom utilisateur et le mot de passe par défaut du compte administrateur pour vos

sélections prédéfinies.

Si vous utilisez des comptes locaux, configurez vos comptes utilisateur (« Configuration des comptes

utilisateur », page 22).

Activez les fonctions avancées de iLO 2 (« Activation des fonctions sous licence de iLO 2 à l’aide

d’un navigateur », page 23).

Installez les drivers de périphérique de iLO 2 (« Installation des drivers du périphérique iLO 2 »,

page 24).

Préparation de l’installation de iLO 2

Avant de configurer les processeurs de supervision iLO 2, vous devez décider de la façon dont vous allez gérer votre réseau et la sécurité. Les questions suivantes vous aideront à configurer iLO 2 selon vos besoins :

De quelle façon connecter iLO 2 au réseau ? Pour une représentation graphique et une explication

des connexions disponibles, reportez-vous à la section « Connexion au réseau » (« Connexion au

réseau », page 20).

Installation de iLO 2 18

De manière générale, iLO 2 est connecté au réseau via l’un des éléments suivants :

Un réseau d’entreprise auquel sont connectés la carte réseau et le port iLO 2. Cette connexion permet d’accéder à iLO 2 à partir de tout endroit du réseau. Le matériel réseau et l’infrastructure nécessaires à la prise en charge de iLO 2 sont ainsi réduits. Cependant, sur ce type de réseau, les performances de iLO 2 peuvent être diminuées par le trafic.

Un réseau de supervision dédié avec le port iLO 2 connecté à un autre réseau. Ce dernier permet d’améliorer les performances et la sécurité. En effet, vous pouvez physiquement contrôler les connexions des stations de travail au réseau. Il fournit également un accès redondant au serveur lorsqu’une panne de matériel survient sur le réseau d’entreprise. Dans cette configuration, iLO 2 n’est pas directement accessible à partir du réseau d’entreprise.

Comment se fait l’obtention d’une adresse IP par iLO 2 ?

Pour accéder à iLO 2 après l’avoir connecté au réseau, le processeur de supervision doit obtenir

une adresse IP et un masque de sous-réseau à l’aide d’un processus dynamique ou statique :

Une adresse IP dynamique est définie par défaut. iLO 2 obtient l’adresse IP et le masque de sous-réseau des serveurs DNS/DHCP. Cette méthode est la plus simple.

Une adresse IP statique permet de configurer une adresse IP du même type si les serveurs DNS/DHCP sont indisponibles sur le réseau. À l’aide de RBSU, une adresse IP statique peut être configurée sur iLO 2.

Lorsque vous utilisez la fonction Static IP (IP statique), vous devez posséder une adresse IP avant de commencer à configurer iLO 2.

Quelle sécurité appliquer aux droits d’accès et quels sont les comptes utilisateur et privilèges

à configurer ?

iLO 2 offre plusieurs options concernant le contrôle des droits d’accès des utilisateurs. Pour

empêcher les accès non autorisés aux ressources IT d’une entreprise, sélectionnez l’une des

méthodes suivantes :

Vous pouvez enregistrer des comptes locaux avec jusqu’à 12 noms utilisateur et mots de passe sur iLO 2. Cette méthode est idéale pour les petits environnements tels que les laboratoires et les moyennes entreprises.

Vous pouvez utiliser l’annuaire d’entreprise (Microsoft® Active Directory ou Novell eDirectory) pour gérer l’accès des utilisateurs à iLO 2. Cette méthode est idéale pour les environnements dans lesquels les utilisateurs varient fréquemment. Si vous avez choisi d’utiliser les services d’annuaire, laissez au moins un compte local actif pour vous donner un autre accès.

Pour plus d’informations sur la sécurité de l’accès à iLO 2, reportez-vous à la section « Sécurité » (page 48).

Quelle configuration de iLO 2 choisir ?

iLO 2 prend en charge diverses interfaces pour la configuration et l’exploitation. Le présent manuel

décrit en détails les interfaces suivantes :

iLO 2 RBSU (« Installation de iLO 2 à l’aide de iLO 2 RBSU », page 22) peut être utilisé lorsque l’environnement système n’utilise pas DHCP, DNS ou WINS.

Installation de iLO 2 19

Une installation basée sur le navigateur (« Installation de iLO 2 à l’aide de l’option basée sur

le navigateur », page 23) peut être utilisée lorsqu’il est possible de se connecter à iLO 2 sur

le réseau à l’aide d’un navigateur. Cette méthode permet également de reconfigurer iLO 2.

SMASH CLP (CLP SMASH) peut être utilisé lorsque vous avez accès à une ligne de commande via Telnet, SSH ou un port série physique. Reportez-vous au Manuel des ressources de

génération de scripts et de ligne de commande du processeur de supervision HP Integrated Lights-Out.

Les paramètres iLO 2 par défaut permettent d’utiliser la plupart des fonctionnalités sans configuration supplémentaire. Cependant, la flexibilité de la configuration de iLO 2 permet de personnaliser plusieurs environnements d’entreprise. Pour connaître toutes les options disponibles, reportez-vous à la section « Configuration de iLO 2 » (page 27).

Les méthodes suivantes permettent une configuration plus avancée, impliquant plusieurs processeurs de supervision iLO 2, à l’aide de commandes de génération de script. Les scripts sont des fichiers texte écrits dans un langage de script basé sur XML appelé RIBCL. Ces scripts RIBCL permettent de configurer iLO 2 sur le réseau, pendant le déploiement initial ou à partir d’un hôte déjà déployé. Chaque méthode est décrite dans le Manuel des ressources de génération de scripts et de ligne de commande du processeur de supervision HP Integrated Lights-Out.

•

CPQLOCFG est un utilitaire Microsoft® Windows® qui envoie des scripts RIBCL à iLO 2 via

le réseau.

•

HPONCFG est un utilitaire de configuration de scripts en ligne local qui s’exécute sur l’hôte et qui

transmet des scripts RIBCL au iLO 2 local. Cet utilitaire existe en version Windows® et en version

Linux et requiert HP iLO 2 Management Interface Driver.

•

Perl est un langage de génération de scripts permettant d’envoyer des scripts RIBCL via le réseau,

depuis des clients Linux vers iLO 2.

Connexion au réseau

iLO 2 se connecte au réseau de l’une des deux manières suivantes, via :

•

Corporate network (Réseau d’entreprise) où les deux ports sont connectés au réseau d’entreprise.

Dans cette configuration, les deux ports réseau du serveur (carte réseau du serveur et carte réseau

iLO 2) sont connectés à un réseau d’entreprise.

Installation de iLO 2 20

•

Dedicated management network (Réseau de supervision dédié) où le port de iLO 2 se situe sur un

réseau séparé.

Configuration de l’adresse IP

Cette étape n’est nécessaire que si vous utilisez une adresse IP statique. Lorsque vous utilisez un adressage IP dynamique, votre serveur DHCP affecte une adresse IP à iLO 2 automatiquement. HP vous recommande l’utilisation d’un DNS ou d’un DHCP avec iLO 2 afin de simplifier l’installation.

Pour configurer une adresse IP statique, utilisez l’utilitaire iLO 2 RBSU en procédant comme suit afin de désactiver le DNS et le DHCP, et de configurer l’adresse IP et le masque de sous-réseau :

Redémarrez le serveur ou mettez-le sous tension.

Appuyez sur la touche F8 lorsque vous y êtes invité pendant l’auto-test de mise sous tension (POST).

L’utilitaire iLO 2 RBSU est exécuté.

Sélectionnez Network>DNS/DHCP (Réseau>DNS/DHCP), appuyez sur la touche Entrée, puis

sélectionnez DHCP Enable (Activation de DHCP). Appuyez sur la barre d’espacement pour

désactiver DHCP. Vérifiez que l’option DHCP Enable (Activation de DHCP) est désactivée et

enregistrez les modifications.

Sélectionnez Network>NIC>TCP/IP (Réseau>Carte réseau>TCP/IP), appuyez sur la touche Entrée,

puis entrez les informations appropriées dans les champs IP Address (Adresse IP), Subnet Mask

(Masque de sous-réseau) et Gateway IP Address (Adresse IP de la passerelle).

Enregistrez les modifications.

Quittez iLO 2 RBSU. Les modifications s’appliquent dès que vous quittez iLO 2 RBSU.

Installation de iLO 2 21

Première connexion à iLO 2

iLO 2 est configuré avec un nom d’utilisateur, un mot de passe et un nom DNS par défaut. Les informations utilisateur par défaut se trouvent sur l’étiquette iLO 2 Network Settings (Paramètres réseau iLO 2) apposée sur le serveur contenant le processeur de supervision iLO 2. Utilisez ces valeurs pour accéder à iLO 2 depuis un client réseau distant à l’aide d’un navigateur Web standard.

Pour des raisons de sécurité, HP vous recommande de modifier les paramètres par défaut après le premier accès à iLO 2.

Les valeurs par défaut sont :

•

Nom d’utilisateur : Administrator

•

Mot de passe : chaîne alphanumérique aléatoire de 8 caractères

•

Nom DNS : ILOXXXXXXXXXXXX, où les X correspondent au numéro de série du serveur

REMARQUE : les noms d’utilisateur et les mots de passe respectent la casse.

Si vous entrez un nom utilisateur ou un mot de passe incorrect ou qu’une tentative de connexion échoue, iLO 2 vous impose un délai de sécurité. Pour plus d’informations sur la sécurité de connexion, reportez-vous à la section « Sécurité de la connexion » (page 51).

Configuration des comptes utilisateur

La carte iLO 2 est préconfigurée avec des valeurs par défaut, notamment un compte utilisateur et un mot de passe par défaut. Pour des raisons de sécurité, HP vous recommande de modifier les paramètres par défaut après le premier accès à iLO 2. Ces modifications peuvent être effectuées à l’aide de n’importe quelle interface utilisateur de iLO 2. Les procédures concernant l’utilitaire RBSU et le navigateur sont expliquées dans ce manuel de l’utilisateur. D’autres options, y compris l’option SMASH CLP (CLP SMASH) et les méthodes de génération de scripts, sont décrites dans le Manuel des ressources de génération de scripts et de ligne de commande du processeur de supervision HP Integrated Lights-Out.

Si elle est connectée à un réseau qui utilise DNS ou DHCP, vous pouvez vous servir de la carte iLO 2

Installation de iLO 2 à l’aide de iLO 2 RBSU

immédiatement sans changer aucun paramètre.

HP vous recommande d’utiliser iLO 2 RBSU pour la configuration initiale de la carte iLO 2 et des paramètres réseau associés dans les environnements n’utilisant pas DHCP, DNS ou WINS. RBSU fournit les outils de base permettant de configurer les comptes utilisateur et les paramètres permettant d’accéder à iLO 2 sur le réseau.

Vous pouvez utiliser l’utilitaire RBSU pour configurer les paramètres réseau, les paramètres d’annuaire, les paramètres généraux, ainsi que les comptes utilisateur. iLO 2 RBSU ne doit pas être utilisé dans en continu. RBSU est disponible à chaque initialisation du serveur et peut être exécuté à distance à l’aide de la console distante iLO 2.

Vous pouvez désactiver l’utilitaire iLO 2 RBSU dans les préférences Global Settings (Paramètres généraux). Cela évite toute reconfiguration à partir de l’hôte, sauf si le commutateur de neutralisation de la sécurité iLO 2 est activé.

Installation de iLO 2 22

Pour exécuter iLO 2 RBSU en vue de la configuration de comptes locaux :

Redémarrez le serveur ou mettez-le sous tension.

Appuyez sur la touche F8 lorsque vous y êtes invité pendant l’auto-test de mise sous tension (POST).

L’utilitaire iLO 2 RBSU est exécuté.

Si le système vous le demande, entrez un nom d’utilisateur iLO 2 et un mot de passe valides avec

les privilèges iLO 2 appropriés (Administer User Accounts>Configure iLO 2 Settings [Administrer

comptes utilisateur>Configurer paramètres iLO 2]) Les informations par défaut relatives aux comptes

se trouvent sur l’étiquette iLO 2 Default Network Settings (Paramètres réseau par défaut iLO 2)

apposée sur le serveur contenant le processeur de supervision iLO 2. Si la carte iLO 2 n’a pas été

configurée pour se connecter à RBSU, aucune invite ne s’affiche.

Apportez les modifications requises à la configuration de la carte iLO 2 et enregistrez-les.

Quittez iLO 2 RBSU.

Installation de iLO 2 à l’aide de l’option basée sur le navigateur

Utilisez la méthode d’installation basée sur le navigateur si vous pouvez vous connecter à iLO 2 sur le réseau à l’aide d’un navigateur. Cette méthode permet également de reconfigurer une carte iLO 2 déjà configurée.

Accédez à iLO 2 à partir d’un client réseau distant à l’aide d’un navigateur pris en charge et indiquez le mot de passe, le nom utilisateur et le nom DNS par défaut. Les informations relatives au compte et au nom DNS par défaut figurent sur l’étiquette iLO 2 Network Settings (Paramètres réseau iLO 2) apposée sur le serveur contenant le processeur de supervision iLO 2.

Une fois que vous avez réussi à vous connecter à iLO 2, vous pouvez modifier les valeurs par défaut des comptes utilisateur locaux en sélectionnant User Administration (Administration des utilisateurs) dans l’onglet iLO 2 Administration (Administration de iLO 2).

Activation des fonctions sous licence de iLO 2 à l’aide d’un navigateur

La page Licensing (Licence) permet de visualiser l’état de la licence en cours et de saisir la clé pour activer les fonctions sous licence de iLO 2. La version de iLO 2 et les informations sur la licence en cours sont affichées dans cette section. Si une licence est installée (y compris une licence d’évaluation), son numéro est affiché. Pour plus d’informations concernant les options sous licence de iLO 2, reportez-vous à la section « Licence » (page 30).

Connectez-vous à iLO 2 via un navigateur pris en charge.

Cliquez sur Administration>Licensing (Administration>Licence) pour afficher l’écran d’activation de

la licence.

Installation de iLO 2 23

Entrez la clé de licence. Pour passer d’un champ à un autre, utilisez la touche Tabulation ou cliquez

dans un champ. Au fur et à mesure de la saisie dans le champ Activation Key (Clé d’activation),

le curseur se déplace automatiquement. Cliquez sur Licensing (Licence) pour effacer les champs et

recharger la page.

Cliquez sur Install (Installer). La confirmation CLUF apparaît. Les informations CLUF sont disponibles

sur le site Web HP (http://www.hp.com/servers/lights-out

Cliquez sur OK Les fonctions avancées de iLO 2 sont maintenant activées.

) et dans le kit de licence.

Installation des drivers du périphérique iLO 2

iLO 2 Management Interface Driver permet à des logiciels du système, tels que les agents SNMP Insight et le service Terminal Services Pass-Through (Pass-Through des services Terminal), de communiquer avec iLO 2.

Les drivers requis pour la prise en charge de iLO 2 font partie du PSP fourni sur les CD SmartStart et Management, ou sur le site Web HP (http://www.hp.com/servers/lights-out

Vous pouvez télécharger tous les drivers de prise en charge pour votre serveur et iLO 2 à partir du site Web HP (http://www.hp.com/servers/lights-out

Pour ce faire :

Cliquez sur le graphique iLO 2.

Sélectionnez Software and Drivers (Logiciels et drivers).

Prise en charge des drivers de périphérique Microsoft

Les drivers de périphérique prenant en charge les fonctions iLO 2 sont inclus dans le PSP disponible sur le site Web HP (http://www.hp.com/support drivers Windows®, procurez-vous la documentation Windows® et le dernier Service Pack disponible pour Windows®.

) ou sur le CD SmartStart. Avant d’installer les

Installation de iLO 2 24

Fichiers pré-requis pour iLO 2 :

•

CPQCIDRV.SYS permet de prendre en charge iLO 2 Management Interface Driver.

•

CPQASM2.SYS, SYSMGMT.SYS et SYSDOWN.SYS permettent de prendre en charge le driver de

contrôleur iLO 2 Advanced Server Management. Le PSP (ProLiant Support Pack) pour les produits Microsoft® Windows® comprend un programme

d’installation qui analyse les conditions requises pour le système et installe tous les drivers. Le PSP est disponible sur le site Web HP (http://www.hp.com/support

) ou sur le CD SmartStart.

Pour installer les drivers présents dans le PSP :

Téléchargez le PSP à partir du site Web HP (http://www.hp.com/support).

Lancez le fichier SETUP.EXE téléchargé et suivez les instructions d’installation. Pour plus d’informations sur l’installation du PSP, lisez le fichier texte inclus dans le téléchargement.

Prise en charge des drivers de périphérique Linux

Vous pouvez télécharger les fichiers LSP contenant le driver iLO 2, les agents dits « foundation agents » et les agents d’état sur le site Web HP (http://www.hp.com/support mise à jour du driver iLO 2 sont disponibles sur le site Web. Les agents de supervision HP pour Linux sont les suivants :

•

Le progiciel ASM (hpasm), qui regroupe le driver d’état, l’afficheur IML, les « foundation agents »,

l’agent d’état et l’agent d’équipement standard en une solution unique.

•

Le progiciel RSM (hprsm), qui combine le driver RIB, le démon de rack, l’agent RIB et l’agent de rack

en une seule solution. Pour charger les progiciels contenant les drivers d’état et les drivers iLO 2, utilisez les commandes

suivantes :

rpm –ivh hpasm-d.vv.v-pp.Linux_version.i386.rpm

rpm –ivh hprsm-d.vv.v-pp.Linux_version.i386.rpm

où d correspond à la version et au numéro de distribution Linux et

vv.v-pp au numéro de version.

Pour plus d’informations, consultez le site Web Software and Drivers (Logiciels et drivers) (http://www.hp.com/support

). Les instructions sur l’installation ou la

Pour supprimer les drivers d’état et les drivers iLO 2, utilisez les commandes suivantes :

rpm –e hpasm

rpm –e hprsm

Pour plus d’informations, consultez le site Web Software and Drivers (Logiciels et drivers) (http://www.hp.com/support

Prise en charge des drivers de périphérique Novell NetWare

Les drivers de périphérique nécessaires à la prise en charge iLO 2 sont inclus dans le PSP disponible sur le CD SmartStart ou sur le site Web HP pour Novell NetWare comprend un programme d’installation qui analyse les conditions requises pour le système et installe tous les drivers.

(http://www.hp.com/support). Le PSP (ProLiant Support Pack)

Installation de iLO 2 25

iLO 2 requiert les fichiers suivants :

•

Le fichier CPQHLTH.NLM fournit le driver d’état (Health Driver) pour Novell NetWare.

•

Le fichier CPQCI.NLM assure la prise en charge de iLO 2 Management Interface Driver. Lors de la mise à jour des drivers iLO 2, vérifiez que iLO 2 utilise la dernière version du

microprogramme. Téléchargez la dernière version en tant que Smart Component à partir du site Web HP (http://www.hp.com/servers/lights-out).

Pour installer les drivers, téléchargez le PSP sur un serveur NetWare à partir du site Web HP (http://www.hp.com/support). Après avoir téléchargé le PSP, suivez les instructions sur l’installation des composants Novell NetWare pour terminer l’installation. Pour plus d’informations sur l’installation du PSP, lisez le fichier texte inclus dans le téléchargement.

Lorsque vous utilisez Novell NetWare 6.X, vous devez utiliser le driver vidéo ATI ES1000 fourni par le système d’exploitation pour obtenir des résultats optimaux.

Installation de iLO 2 26

Configuration de iLO 2

Cette section traite des rubriques suivantes :

Présentation de la configuration de iLO 2 ................................................................................................. 27

Mise à jour du microprogramme iLO 2 ..................................................................................................... 27

Licence.................................................................................................................................................. 30

Administration des utilisateurs.................................................................................................................. 32

Configuration de l’accès à iLO 2 ............................................................................................................. 38

Sécurité................................................................................................................................................. 48

Réseau.................................................................................................................................................. 71

Paramètres SNMP/Insight Manager ......................................................................................................... 80

Configuration des serveurs ProLiant BL p-Class ........................................................................................... 83

Présentation de la configuration de iLO 2

En règle générale, la configuration de iLO 2 est effectuée par des administrateurs ou des utilisateurs avancés qui doivent gérer des utilisateurs et configurer les paramètres globaux et de réseau. Pour configurer iLO 2, utilisez l’interface utilisateur basée sur le navigateur iLO 2 ou des outils de script tels que CPQLOCFG et HPONCFG (décrits dans le Manuel des ressources de génération de scripts et de ligne de commande du processeur de supervision HP Integrated Lights-Out).

L’onglet Administration iLO 2 permet de configurer et de gérer les paramètres utilisateur, le système d’alerte SNMP (via l’intégration avec HP SIM), les paramètres de sécurité, les octrois de licence, l’administration des certificats, les paramètres d’annuaire ainsi que les paramètres de l’environnement réseau. L’onglet Administration inclut les options de menu suivantes :

•

iLO 2 Firmware (Microprogramme iLO 2) (« Mise à jour du microprogramme iLO 2 », page 27)

•

Licensing (Licence) (page 30)

•

User Administration (Administration des utilisateurs) (page 32)

•

Settings (Paramètres)

Access (Accès) (« Configuration de l’accès à iLO 2 », page 38)

Security (Sécurité) (page 48)

Network (Réseau) (page 71)

Management (Supervision) (« Paramètres SNMP/Insight Manager », page 80)

Mise à jour du microprogramme iLO 2

Les mises à jour du microprogramme permettent d’améliorer le fonctionnement de iLO 2. Vous trouverez la dernière version du microprogramme sur le site Web HP (http://www.hp.com/servers/lights-out Sélectionnez votre produit iLO 2, puis Software & Drivers (Logiciels et drivers). Une page s’affiche, sélectionnez votre produit iLO 2 et le système d’exploitation, puis cliquez sur Locate Software (Localiser logiciel). Vous pouvez également rechercher votre logiciel iLO 2 à l’aide des options Operating System and Category (Système d’exploitation et catégorie).

Configuration de iLO 2 27

Pour mettre à jour le microprogramme vous devez disposer du privilège Configure iLO 2 (Configurer iLO 2) (configure local device settings - configurer les paramètres d’un périphérique local), sauf si vous avez activé le commutateur de neutralisation de la sécurité (« Administration du commutateur de

neutralisation de la sécurité iLO 2 », page 50). Dans ce cas, tout utilisateur iLO 2 peut mettre à jour le

microprogramme. Vous devez exécuter les mises à jour du microprogramme en tant qu’administrateur ou à partir du contexte racine du système d’exploitation du système hôte.

Pour mettre à jour iLO 2, sélectionnez l’une des méthodes suivantes :

•

Online firmware update (Mise à jour du microprogramme en ligne). Téléchargez le système

d’exploitation approprié et exécutez-le en tant qu’administrateur ou à partir du contexte racine

du système d’exploitation. Le logiciel de mise à jour du microprogramme en ligne s’exécute à

partir du système d’exploitation du système hôte. Il met à jour le microprogramme de iLO 2

sans vous obliger à vous connecter à iLO 2.

•

Offline firmware update for SmartStart maintenance (Mise à jour du microprogramme hors ligne

pour la maintenance de SmartStart). Téléchargez le fichier image du microprogramme iLO 2 à

installer et reportez-vous à la section « Mise à jour de iLO 2 à l’aide d’un navigateur » (page 28).

•

Firmware Maintenance CD-ROM (CD-ROM de maintenance du microprogramme). Téléchargez le

composant afin de créer un CD-ROM exécutable contenant les mises à jour de plusieurs

microprogrammes tels que les serveurs et les options ProLiant.

•

Scripting with CPQLOCFG (Génération de scripts avec CPQLOCFG). Téléchargez le composant

CPQLOCFG afin d’obtenir l’utilitaire de génération de scripts basé sur réseau, CPQLOCFG.

CPQLOCFG permet d’utiliser des scripts RIBCL permettant l’exécution de mises à jour de

microprogrammes, la configuration de iLO 2 et l’exécution par lots d’opérations pour iLO 2, et ce

de façon sécurisée via le réseau. Pour les utilisateurs de Linux, vous devriez consulter le document

HP Lights-Out XML PERL Scripting Samples for Linux (Exemples de scripts PERL et XML pour les

périphériques HP Lights-Out pour Linux).

•

Scripting with HPONCFG (Génération de scripts avec HPONCFG). Téléchargez le composant

CPQLOCFG afin d’obtenir l’utilitaire de génération de scripts basé sur l’hôte, HPONCFG.

Cette utilitaire permet d’utiliser des scripts RIBCL permettant l’exécution de mises à jour de

microprogrammes, la configuration du processeur Lights-Out et l’exécution par lots d’opérations

pour ce processeur, en tant qu’administrateur ou à partir du contexte racine des systèmes

d’exploitation des systèmes hôtes pris en charge.

•

HP Directories Support for Management Processors (Prise en charge des annuaires HP pour

processeurs de supervision). Téléchargez l’exécutable HP Directories Support for Management

Processors (Prise en charge des annuaires HP pour processeur de supervision) afin d’obtenir les

composants de prise en charge d’annuaire. L’un de ses composants, HPLOMIG, peut être utilisé pour

localiser les processeurs iLO, iLO 2, RILOE et RILOE II et mettre à jour leur microprogramme. Il n’est

pas nécessaire d’utiliser la fonction d’intégration d’annuaire pour bénéficier de cette fonctionnalité.

Mise à jour de iLO 2 à l’aide d’un navigateur

À l’aide d’un navigateur pris en charge, vous pouvez terminer la mise à jour du microprogramme à partir de tout client réseau. Vous devez disposer du privilège adéquat pour mettre à jour le microprogramme iLO 2. Le microprogramme le plus récent pour iLO 2 est disponible sur le site Web HP (http://www.hp.com/servers/lights-out

Pour mettre à jour le microprogramme iLO 2 à l’aide d’un navigateur, procédez comme suit :

Connectez-vous à la carte iLO 2 en utilisant un compte doté du privilège Configure iLO 2 Settings

(Configurer paramètres iLO 2).

Configuration de iLO 2 28

Cliquez sur Administration>Upgrade iLO 2 Firmware (Administration>Mise à jour du

microprogramme iLO 2). La page de mise à jour s’affiche.

Entrez le nom de fichier dans le champ New firmware image (Image du nouveau microprogramme)

ou recherchez manuellement le fichier en cliquant sur Browse (Parcourir).

Cliquez sur Send Firmware Image (Envoyer image du microprogramme). La mise à jour

du microprogramme prend quelques minutes. Une barre affiche l’état d’avancement de

la mise à niveau. N’interrompez pas la mise à jour du microprogramme iLO 2. Le système iLO 2 se réinitialise

automatiquement à la fin de la mise à jour réussie du microprogramme. Cette réinitialisation n’affecte pas le système d’exploitation hôte ni le serveur.

Lorsque la mise à jour du microprogramme est interrompue ou échoue, faites immédiatement une nouvelle tentative. Ne réinitialisez pas le système iLO 2 avant d’avoir à nouveau tenter de mettre à jour le microprogramme.

Récupération après l’échec d’une mise à jour du microprogramme iLO 2

Pour récupérer après l’échec d’une mise à jour du microprogramme à l’aide de HP Drive Key Boot Utility (Utilitaire de lancement de la clé du lecteur HP), procédez comme suit :

Copiez le composant flash iLO 2 hors ligne vers votre clé d’unité USB.

Vérifiez que le commutateur de neutralisation de la sécurité de iLO 2 est désactivé.

Lancez la clé du lecteur USB contenant le composant de réécriture de iLO 2.

Pour télécharger l’utilitaire HP Drive Key Boot et pour plus d’informations sur la création d’une clé

USB d’amorçage, consultez le site Web HP

(http://h18023.www1.hp.com/support/files/server/us/download/23839.html

Dans l’écran qui s’affiche, basculez vers la console de texte en appuyant sur les touches Ctrl+Alt+F1.

Basculez vers le répertoire dans lequel le composant de réécriture est stocké en saisissant

cd /mnt/usb/components/ à l’invite #.

Supprimez le driver HP Lights-Out chargé en saisissant /etc/init.d/hprsm stop.

Configuration de iLO 2 29

Exécutez le composant en utilisant l’option --direct. Par exemple :

./CP00xxxx.scexe –-direct

Saisissez y à l’invite Continue (y/N)? (Continuer (o/N) ?).

Une fois la programmation terminée, activez le commutateur de neutralisation de la sécurité et

redémarrez le serveur.

Mise à jour descendante du microprogramme iLO 2

Si vous effectuez une mise à jour descendante du microprogramme iLO 2, vous devez supprimer l’applet

1.3.0.19 de iLO 2 Remote Console ActiveX 1.30 de votre navigateur client Internet Explorer. Pour supprimer l’applet :

Lancez Internet Explorer.

Sélectionnez Outils>Options Internet>Paramètres>Afficher les objets.

Pour supprimer 1.30.19, cliquez avec le bouton droit de la souris sur iLO2 Remote console 1.3.0.18

(Console distante iLO 2 1.3.0.18).

Licence

Les packs HP iLO Advanced et HP iLO Select prennent à la fois en charge iLO et iLO 2 et activent les fonctions iLO 2 en option non fournies par un système sans licence. Pour plus d’informations, consultez le site Web HP (http://h18004.www1.hp.com/products/servers/proliantessentials/valuepack/licensing.html

À compter du 9 juillet 2007, vous pouvez acheter les packs iLO Advanced et iLO Select séparément ou en tant qu’éléments de la suite logicielle Insight Control.

Si vous achetez le pack iLO Advanced ou iLO Select avec la suite logicielle Insight Control ou le pack iLO Power Management, HP fournit l’assistance technique et le service de mise à jour. Pour plus d’informations, reportez-vous à la section « Assistance technique du logiciel et service de mise à jour » (page 250).

Si vous achetez les packs iLO Advanced ou iLO Select pour une activation unique des fonctions sous licence, vous devrez acheter les mises à jour fonctionnelles ultérieures. Pour plus d’informations, reportez-vous à la section « Assistance technique du logiciel et service de mise à jour » (page 250).

Une licence iLO Advanced ou iLO Select est requise pour chaque serveur sur lequel le produit est installé et utilisé. Les licences ne peuvent pas être transférées. Tous les détails concernant ce point se trouvent dans le CLUF.

Sans frais supplémentaires, HP continuera d’assurer la maintenance des versions par le biais de patch et fournira les améliorations des fonctionnalités pour iLO Standard et iLO Standard Blade Edition.

Une clé de licence d’évaluation gratuite valable 60 jours peut être téléchargée à partir du site Web HP (http://h10018.www1.hp.com/wwsolutions/ilo/iloeval.html

). La licence d’évaluation s’active et permet d’accéder aux fonctions de iLO 2 Advanced. Sur chaque iLO 2, vous ne pouvez installer qu’une seule licence d’évaluation. Une fois la période d’évaluation terminée, les fonctions de iLO 2 sont inactives. Pour installer une licence, reportez-vous à la section « Activation des fonctions iLO 2 sous licence à l’aide d’un navigateur » (page 23).

Configuration de iLO 2 30

Les versions suivantes de iLO2 sont disponibles :

REMARQUE : les fonctions comportant un astérisque (*) ne sont pas prises en charge par tous

les systèmes.

•

iLO 2 Standard (sans licence) :

Commande Virtual Power (Alimentation virtuelle) et Reset (Réinitialiser)

Console série distante via POST uniquement

Journaux d’événements

Voyant UID*

SMASH CLP (CLP SMASH) DMTF

Fonction de génération de scripts RIBCL/XML

Accès au navigateur

Accès SSH

Port réseau partagé*

Accès série*

Remote Console Computer Lock (Verrou d’ordinateur de console distante)

•

iLO 2 Standard Blade Edition (serveur lame sans licence) :

Commande d’alimentation virtuelle et de réinitialisation

Remote Console (Console distante) et IRC (Console distante intégrée)

Journaux d’événements

Voyant UID*

SMASH CLP (CLP SMASH) DMTF

Fonction de génération de scripts RIBCL/XML

Accès au navigateur

Accès SSH

Port réseau partagé*

Accès série*

Support visuel basé sur une applet

Intégration de Terminal Services

•

iLO 2 Select :

Intégration d’annuaire

Power regulator for ProLiant (Régulateur d’alimentation pour ProLiant)

Support virtuel de création de scripts

Support visuel basé sur une applet

Authentification à deux facteurs

Retransmission console

Console distante partagée

Authentification unique HP SIM

Configuration de iLO 2 31

•

iLO 2 Advanced :

Intégration d’annuaire

Power regulator for ProLiant (Régulateur d’alimentation pour ProLiant)

Support virtuel de création de scripts

Support visuel basé sur une applet

Authentification à deux facteurs

Remote Console (Console distante) et IRC (Console distante intégrée)

Intégration de Terminal Services

Retransmission console

Console distante partagée

Authentification unique HP SIM

Outre la licence iLO 2 monoserveur standard, deux autres options de licence sont également disponibles :

•

Le « Flexible Quantity License Kit » permet d’acheter une solution logicielle unique, une copie de la documentation et une seule clé de licence pour activer le nombre exact de licences requises.

•

Le contrat Clé d’activation permet d’échelonner un achat volumineux de logiciels ProLiant Essentials et Insight Control. Ceux-ci sont en général achetés avec les nouveaux serveurs ProLiant (achetés en une seule fois).

Administration des utilisateurs

iLO 2 permet de gérer les comptes utilisateur stockés localement dans la mémoire et dans les comptes de groupe de l’annuaire sécurisés iLO 2. Utilisez MMC ou ConsoleOne pour gérer les comptes utilisateur de l’annuaire.

La carte iLO 2 prend en charge jusqu’à 12 utilisateurs avec des droits d’accès et des noms de connexion personnalisables, ainsi qu’un codage avancé des mots de passe. Les privilèges permettent de contrôler les paramètres d’utilisateurs individuels. Les utilisateurs peuvent avoir des privilèges personnalisés en fonction de leurs conditions d’accès. Pour prendre en charge plus de 12 utilisateurs, vous devez disposer du pack Advanced. Celui-ci permet d’intégrer un nombre illimité de comptes utilisateur basés sur les annuaires.

Vous devez disposer du privilège Administer User Accounts (Administrer les comptes utilisateur) pour afficher les utilisateurs de iLO 2, ajouter de nouveaux utilisateurs et modifier ou supprimer des utilisateurs existants. Dans le cas contraire, vous pouvez uniquement afficher et modifier votre compte.

Configuration de iLO 2 32

Pour accéder aux comptes locaux, cliquez sur Administration>User Administration>Local Accounts (Administration>Administration des utilisateurs>Comptes locaux).

iLO 2 Directory Accounts (Comptes d’annuaire) permet d’afficher les groupes iLO 2 et d’en modifier les paramètres. Vous devez disposer du privilège Administer Directory Groups (Administrer les groupes d’annuaires). Pour accéder à Directory Accounts (Comptes d’annuaire), cliquez sur Administration>User Administration>Group Accounts (Administration>Administration des utilisateurs>Comptes de groupe).

Ajout d’un nouvel utilisateur

IMPORTANT : seuls les utilisateurs dotés du privilège Administer User Accounts (Administrer

Vous pouvez attribuer des droits d’accès différents à chaque utilisateur. Chaque utilisateur peut avoir une combinaison unique de privilèges, adaptée aux tâches qu’il doit exécuter. Vous pouvez autoriser ou refuser l’accès aux fonctions critiques telles que l’accès distant, la supervision de l’utilisateur et l’alimentation virtuelle.

comptes utilisateur) peuvent gérer d’autres utilisateurs sur iLO 2.

Configuration de iLO 2 33

Pour ajouter un nouvel utilisateur à iLO 2, procédez comme suit :

Ouvrez une session sur la carte iLO 2 en utilisant un compte doté du privilège Administer User Accounts (Administrer comptes utilisateur).

Cliquez sur Administration.

Sélectionnez User Administration>Local Accounts (Administration des utilisateurs>Comptes locaux).

Cliquez sur New (Nouveau).

Renseignez les champs. Les options suivantes sont disponibles :

User Name (Nom utilisateur) est affiché dans la liste des utilisateurs et sur la page d’accueil. Il peut être différent du nom de connexion. Sa longueur maximum est de 39 caractères. Il doit comporter des caractères imprimables.

Login Name (Nom de connexion) est le nom à utiliser pour se connecter à iLO 2. Il ne doit pas dépasser 39 caractères. Il doit comporter uniquement des caractères imprimables.

Les champs Password (Mot de passe) et Confirm Password (Confirmer mot de passe) permettent de définir et de confirmer le mot de passe utilisé lors de la connexion à iLO 2. La taille minimum du mot de passe se définit à la page Access Options (Options d’accès). La taille maximum d’un mot de passe est de 39 caractères. Entrez deux fois le mot de passe pour vérification.

Administer User Accounts (Administrer comptes utilisateur) est un privilège utilisateur permettant d’ajouter, de modifier ou de supprimer les comptes utilisateur iLO 2 locaux. Il vous permet également de modifier les privilèges de tous les utilisateurs et de vous attribuer toutes les permissions. Sans ce privilège, vous pouvez uniquement afficher vos propres paramètres et modifier votre mot de passe.

Remote Console Access (Accès console distante) est un privilège utilisateur permettant d’accéder à distance à la console distante et à la console série distante du système hôte, y compris aux contrôles vidéo, clavier et souris. Pour utiliser cette fonctionnalité, vous devez avoir accès au système distant.

Virtual Power and Reset (Alimentation et réinitialisation virtuelles) est un privilège utilisateur permettant de mettre sous tension ou de réinitialiser la plate-forme hôte. Une de ces activités interrompt la disponibilité du système. À l’aide du bouton NMI virtuel, vous pouvez également effectuer un diagnostic du système.

Virtual Media (Support virtuel) est un privilège utilisateur permettant d’utiliser un support virtuel sur la plate-forme hôte.

Configuration de iLO 2 34

Configure iLO 2 Settings (Configurer paramètres iLO 2) est un privilège permettant de configurer la plupart des paramètres iLO 2, y compris les paramètres de sécurité. Il vous permet de mettre à jour à distance le microprogramme iLO 2. Il ne permet pas d’administrer les comptes utilisateur. Ces paramètres changent rarement.

Après avoir configuré correctement iLO 2, la suppression de ce privilège pour tous les utilisateurs permet d’éviter une reconfiguration. Un utilisateur disposant du privilège Administer User Accounts (Administrer comptes utilisateur) peut activer ou désactiver ce privilège. Si iLO 2 RBSU est activé, vous pouvez également reconfigurer iLO 2.

User Certificate Information (Informations sur le certificat utilisateur) associe un certificat à un utilisateur. Les certificats utilisateur sont uniquement requis pour une authentification à deux facteurs. Si aucun certificat n’est associé au compte utilisateur, le message « A certificate has NOT been mapped to this user » (Aucun certificat n’est associé à cet utilisateur) s’affiche au niveau du bouton Add a Certificate (Ajouter un certificat). Cliquez sur ce bouton pour associer un certificat à cet utilisateur. Après avoir associé un certificat à un compte utilisateur, une empreinte à 40 chiffres du certificat s’affiche au niveau du bouton Remove this Certificate (Supprimer ce certificat). Ce dernier est utilisé pour supprimer le certificat. Si l’authentification à deux facteurs est activée, un certificat différent doit être associé à chaque utilisateur. Un utilisateur présentant un certificat lors de la connexion à iLO 2 est authentifié comme étant l’utilisateur associé à ce certificat. Cette authentification doit être activée pour permettre une authentification par certificat.

Une fois le profil de l’utilisateur terminé, cliquez sur Save User Information (Enregistrer informations utilisateur) pour revenir à l’écran User Administration (Administration des utilisateurs). Pour effacer le profil saisi dans le formulaire lorsque vous entrez un nouvel utilisateur, cliquez sur le bouton Restore User Information (Restaurer informations utilisateur).

Affichage ou modification des paramètres d’un utilisateur existant

Ouvrez une session sur la carte iLO 2 en utilisant un compte doté du privilège Administer User Accounts (Administrer comptes utilisateur).

Vous devez disposer du privilège Administer User Accounts (Administrer comptes utilisateur) pour gérer d’autres utilisateurs sur iLO 2. Tous les utilisateurs peuvent modifier leur propre mot de passe à l’aide de la fonction

Cliquez sur Administration>User Administration (Administration>Administration des utilisateurs) et

View/Modify User

sélectionnez le nom de l’utilisateur dont vous souhaitez modifier les informations.

(Afficher/Modifier utilisateur).

Configuration de iLO 2 35

Cliquez sur View/Modify (Afficher/Modifier).

Modifiez les informations utilisateur suivant les besoins.

Ceci fait, cliquez sur Save User Information (Enregistrer informations utilisateur) pour revenir à l’écran User Administration (Administration des utilisateurs). Pour restaurer les informations initiales de l’utilisateur, cliquez sur Restore user Information (Restaurer informations utilisateur). Toutes les modifications effectuées sur le profil sont ignorées.

Suppression d’un utilisateur

IMPORTANT : seuls les utilisateurs dotés du privilège Administer User Accounts (Administrer

comptes utilisateur) peuvent gérer d’autres utilisateurs sur iLO 2.

Pour supprimer les informations d’un utilisateur existant :

Ouvrez une session sur la carte iLO 2 en utilisant un compte doté du privilège Administer User Accounts (Administrer comptes utilisateur). Cliquez sur Administration.

Cliquez sur User Administration (Administration des utilisateurs) et sélectionnez dans la liste l’utilisateur dont vous souhaitez modifier les informations.

Cliquez sur Delete User (Supprimer utilisateur). Une fenêtre s’affiche et contient le message suivant : "Are you sure you want to delete the selected user?" (Souhaitez-vous vraiment supprimer l’utilisateur sélectionné ?). Cliquez sur OK

Administration de groupe

iLO 2 permet d’afficher les groupes iLO 2 et d’en modifier les paramètres. Vous devez disposer du privilège Administer Directory Groups (Administrer les groupes d’annuaires). Pour afficher ou modifier un groupe, procédez comme suit :

Cliquez sur Administration>User Administration>Group Accounts (Administration>Administration des utilisateurs>Comptes de groupe).

Sélectionnez le groupe et cliquez sur View/Modify Group (Afficher/Modifier le groupe). La page Modify Group (Modifier groupe) s’affiche.

Configuration de iLO 2 36

Cliquez sur Cancel (Annuler) pour revenir à la page Group Administration (Administration des groupes).

Les paramètres disponibles sont les suivants :

•

Security Group Distinguished Name (Nom distinctif du groupe de sécurité) correspond au nom distinctif d’un groupe dans l’annuaire. Tous les membres de ce groupe disposent des privilèges définis pour le groupe. Le groupe défini dans Security Group Distinguished Name (Nom distinctif du groupe de sécurité) doit exister dans l’annuaire. Tous les utilisateurs devant accéder à iLO 2 doivent être membres de ce groupe. Renseignez ce champ avec un nom distinctif de l’annuaire (par exemple, CN=Group1, OU=Managed Groups, DC=domain, DC=extension).

•

Administer Group Accounts (Administrer les comptes de groupes) permet aux utilisateurs appartenant à ce groupe de modifier les privilèges de n’importe quel groupe.

•

Remote Console Access (Accès console distante) permet d’accéder à distance à la console distante du système hôte, y compris à la console série distante. Pour utiliser cette fonction, vous devez avoir accès au système distant.

•

Virtual Power and Reset (Alimentation et réinitialisation virtuelles) permet de mettre sous tension ou de réinitialiser la plate-forme hôte. Ces activités interrompent la disponibilité du système. Si cette option est sélectionnée, vous pouvez effectuer un diagnostic du système à l’aide du bouton NMI virtuel.

•

Virtual Media (Support virtuel) permet d’utiliser un support virtuel sur la plate-forme hôte.

•

Configure iLO 2 Settings (Configurer paramètres iLO 2) permet de configurer la plupart des paramètres iLO 2, y compris les paramètres de sécurité. Si cette option est sélectionnée, vous pouvez mettre à jour à distance le microprogramme iLO 2. Ce paramètre n’inclut pas l’administration du compte de groupe. Ces paramètres changent rarement.

Après avoir configuré correctement iLO 2, supprimez ce privilège pour tous les groupes afin d’éviter une reconfiguration. Les utilisateurs disposant du privilège Administer User Accounts (Administrer comptes utilisateur) peuvent l’activer et le désactiver. iLO 2 peut également être reconfiguré si l’utilitaire iLO 2 RBSU est activé.

Cliquez sur Save Group Information (Enregistrer informations groupe) pour enregistrer toute information mise à jour ou cliquez sur Cancel (Annuler) pour ignorer les modifications et revenir à la page Group Administration (Administration des groupes).

Configuration de iLO 2 37

Configuration de l’accès à iLO 2

iLO 2 permet de configurer l’accès des utilisateurs et l’activation des services sur iLO 2. Pour configurer les options des services iLO 2 (page 38), cliquez sur Administration>Access (Administration>Accès). La page (onglet) Services s’affiche. Pour configurer les options d’accès à iLO 2 (page 45), cliquez sur Administration>Access>Options (Administration>Accès>Options). Pour modifier les services et les options d’accès à iLO 2, vous devez disposer du privilège Configure iLO 2 Settings (Configurer

Options des services

paramètres iLO 2).

L’onglet Services permet de sélectionner les services à activer sur iLO 2, y compris SSH, SSL, la console distante, Telnet et Terminal Services. Il permet également de définir les ports de chaque option sélectionnée. Les paramètres de la page Services s’appliquent à tous les utilisateurs de iLO 2. Vous devez disposer du privilège Configure iLO 2 Settings (Configurer paramètres iLO 2) pour modifier les paramètres de cette page.

Pour accéder aux Services, cliquez sur Administration>Access>Services (Administration>Accès>Services). Cliquez sur Apply (Appliquer) pour enregistrer les informations mises à jour. Vous devez redémarrer iLO 2 pour que les modifications s’appliquent. Si vous avez effectué des modifications en vue d’activer ou de désactiver la fonctionnalité iLO 2, lorsque vous cliquez sur Apply (Appliquer), votre connexion s’interrompt et iLO 2 redémarre. Vous devez patienter au moins 30 secondes avant toute tentative de reconnexion.

L’onglet Services inclut les paramètres suivants :

Paramètre aleur par défaut Description

Secure Shell(SSH) Access (Accès SSH)

Secure Shell (SSH) Port (Port SSH)

nabled (Activé) Ce paramètre permet de spécifier si la fonction SSH de

iLO 2 est activée ou désactivée.

2 Ce paramètre permet de configurer le port iLO 2 SSH

à utiliser pour les communications SSH.

Configuration de iLO 2 38

Paramètre aleur par défaut Description

Telnet Access (Accès Telnet)

Remote Console/Telnet Port (Console distante/Port Telnet)

Web Server Non-SSL Port (Port non SSL du serveur Web)

Web Server SSL Port (Port SSL du serveur Web)

Terminal Services Passthrough (Passthrough des services Terminal)

Terminal Services Port (Port des Terminal Services)

Disabled (Désactivé)

23 Ce paramètre permet de définir le port qui sera utilisé

80 Ce paramètre permet de définir le port qui sera utilisé

443 Ce paramètre permet de définir le port qui sera utilisé

Disabled (Désactivé)

3389 Ce paramètre permet de définir le port Terminal

Ce paramètre permet de connecter un client Telnet à la console distante/au port Telnet, afin d’avoir accès au service CLP iLO 2. Les paramètres suivants sont valides :

•

Enabled (Activé) : iLO 2 autorise les clients Telnet à se connecter à la console distante/au port Telnet. Les scanners de ports réseau peuvent détecter si iLO 2 est en train d’écouter sur ce port. Les communications non codées sont autorisées entre le service CLP iLO 2 et les clients Telnet.

•

Disabled (Désactivé) : iLO 2 n’autorise pas les clients Telnet à se connecter à la console distante/au port Telnet. Les scanners de ports réseau n’arriveront pas à détecter si le port est ouvert sur iLO 2. Lors de l’ouverture de la console distante, iLO 2 écoute sur ce port pendant quelques secondes, mais les connexions Telnet ne sont pas acceptées.

Les communications entre iLO 2 et la console distante seront toujours codées.

par la console distante iLO 2 pour les communications avec la console distante.

par le serveur Web intégré à iLO 2 pour les communications non codées.

par le serveur Web intégré à iLO 2 pour les communications codées.

Ce paramètre permet de contrôler la prise en charge d’une connexion via iLO 2 entre un client Microsoft® Terminal Services et un serveur Terminal Services fonctionnant sur l’hôte. Les paramètres suivants sont valides :

•

Automatic (Automatique) : lorsque la console distante est démarrée, le client Terminal Services est lancé.

•

Enabled (Activé) : la fonction Pass-Through est activée et le client Terminal Services peut être directement connecté à iLO 2 sans avoir à s’identifier auprès de iLO 2.

•

Disabled (Désactivé) : la fonction Pass-through est désactivée.

Services utilisé par iLO 2 pour les communications codées avec les logiciels Passthrough de Terminal Services sur le serveur. Si le port des services Terminal est configuré sur un autre port que celui par défaut, vous devez modifier manuellement le numéro de port dans Windows® 2000 pour qu’il corresponde.

Configuration de iLO 2 39

Paramètre aleur par défaut Description

Virtual Media Port (Port du support virtuel)

Shared Remote Console Port (Port de la console distante partagée)

Console Replay Port (Port de retransmission console)

17988 Ce paramètre permet de définir le port de la prise

en charge du support virtuel pour les communications iLO 2.

9300 Ce paramètre permet de définir le port de la console

distante partagée. Ce port est ouvert sur le client pour permettre à des utilisateurs supplémentaires de se connecter à la console distante, de la même manière qu’en peer-to-peer. Ce port est uniquement ouvert lorsque la console distante partagée est utilisée.

17990 Ce paramètre permet de définir le port de

retransmission console. Ce port est ouvert sur le client pour activer le transfert de la mémoire tampon de capture interne vers le client pour la retransmission. Ce port est uniquement ouvert si la mémoire tampon de capture est transférée vers le client.

Option Passthrough des services terminal

Terminal Services est une fonctionnalité des systèmes d’exploitation Microsoft® Windows®. L’option Terminal Services Passthrough (Passthrough des services Terminal) de iLO 2 fournit une connexion entre le serveur Terminal Services du système hôte et le client Terminal Services sur le système client. Lorsqu’elle est activée, le microprogramme iLO 2 active un connecteur, en écoutant par défaut sur le port 3389. Toutes les données envoyées par Terminal Services sur ce port sont transmises au serveur et toutes celles envoyées par le serveur sont retransmises au connecteur. Le microprogramme iLO 2 lit tout ce qui est reçu sur ce port en tant que paquet RDP. Les paquets RDP sont échangés entre le microprogramme iLO 2 et le serveur Terminal Services (RDP) via l’adresse hôte locale sur le serveur. Le service fourni facilite la communication entre iLO 2 et le serveur RDP. Ce dernier interprète le service en tant que connexion RDP externe établie. Pour plus d’informations sur le service RDP, reportez-vous à la section « Service

Passthrough Windows RDP » (page 41).

Une session Terminal Services fournit une vue améliorée de la console du système hôte. Lorsque le système d’exploitation (ou le serveur ou le client Terminal Services) est indisponible, c’est la console distante traditionnelle iLO 2 qui fournit une vue de la console du système hôte. Pour plus d’informations sur la console distante et Terminal Services, reportez-vous à la section « Console distante et clients Terminal Services » (page 43).

Pour configurer l’option Passthrough de Terminal Services, reportez-vous aux sections « Conditions requises pour le client Terminal Services » (page 40) et « Installation de l’option Passthrough de Terminal Services » (page 40).

Conditions requises pour le client Terminal Services

Le client Terminal Services est disponible sur des machines client Microsoft® Windows® exécutant :

•

Windows® 2000 Les serveurs Microsoft® Windows® 2000 requièrent l’installation de Microsoft® .NET Framework

pour prendre en charge l’utilisation de Terminal Services iLO 2. Une fois .NET Framework installé, le client Terminal Services doit être installé à partir des disquettes créées par le serveur Terminal Services. Pour obtenir des instructions, reportez-vous aux manuels d’utilisation ou aux fichiers d’aide de Windows®.

Configuration de iLO 2 40

•

Windows® 2000 Professionnel Installez le client Terminal Services sur Windows® 2000 Professionnel dans l’emplacement par

défaut. Le client Terminal Services de Windows® 2000 Professionnel affiche une boîte de dialogue vous demandant le serveur Terminal Services.

•

Windows Server™ 2003 Sur les serveurs Windows Server™ 2003, la connexion Terminal Services et RDP est intégrée.

Le client fait partie du système d’exploitation et est activé à l’aide du partage des bureaux à distance. Pour activer Remote Desktop (Bureau à distance), sélectionnez Poste de travail>Propriétés>Distant>Bureau distant. Le client Terminal Services sous Windows Server™ 2003 fournit des options de ligne de commande et des lancements en toute transparence à partir de l’applet de la console distante.

•

Windows® XP Sur les serveurs Windows® XP, la connexion Terminal Services et RDP est intégrée. Le client

fait partie du système d’exploitation et est activé à l’aide du partage des bureaux à distance. Pour activer le partage des bureaux à distance, sélectionnez Démarrer>Programmes>Accessoires>Communications>Bureau distant. Le client Terminal Services sous Windows® XP fournit des options de ligne de commande et des lancements à partir de l’applet de la console distante.

Service Passthrough Windows RDP

Pour utiliser la fonction Passthrough de Terminal Services iLO 2, vous devez installer un service Passthrough sur le système hôte. Ce service affiche le nom du proxy iLO 2 dans la liste d’hôtes des services disponibles. Il utilise la sécurité et la fiabilité Microsoft® .NET framework. Après le démarrage du service, celui-ci interroge iLO 2 pour détecter si une connexion RDP avec le client a été établie. Si tel est le cas, le service établit une connexion TCP avec l’hôte local et commence l’échange des paquets. Le port utilisé pour communiquer avec l’hôte local se trouve à l’adresse de registre Windows® suivante :

HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\TerminalServer\Wds\r dpwd\Tds\tcp\PortNumber

En règle générale, ce port est le port 3389.

Installation de l’option Passthrough de Terminal Services

La section suivante décrit l’installation de l’option Passthrough de Terminal Services sur Microsoft® Windows® 2000, Windows Server™ 2003 et Microsoft® Windows® XP.

•

Microsoft® Windows® 2000 et Windows Server™ 2003 Les serveurs Windows® 2000 requièrent Microsoft® .NET Framework pour prendre en charge

l’utilisation de Terminal Services iLO 2. Le service Passthrough Terminal Services ainsi que iLO 2 Management Interface Driver pour Windows® 2000 et Windows Server™ 2003 doivent être installés sur le serveur disposant de iLO 2.

Installez iLO 2 Management Interface Driver.

Installez le service Passthrough. Pour installer le service, lancez le composant d’installation et suivez les instructions de l’assistant d’installation.

Si le service est déjà installé, vous devez relancer manuellement ou redémarrer le serveur lors de l’installation du driver.

Configuration de iLO 2 41

Installez ou activez le client Terminal Services. Les serveurs Windows® 2000 requièrent l’installation de Microsoft® .NET Framework pour

prendre en charge l’utilisation de Terminal Services. Une fois .NET Framework installé, le client Terminal Services doit être installé à partir des disquettes créées par le serveur Terminal Services ou en téléchargeant le client à partir du site Web Microsoft et en l’installant à l’aide de l’option Ajout/Suppression de programmes du Panneau de configuration. Pour obtenir des instructions, reportez-vous aux manuels d’utilisation ou aux fichiers d’aide de Windows®. Installez le client Terminal Services sur Windows® 2000 dans l’emplacement par défaut.

Sous Windows Server™ 2003, vous pouvez activer le bureau à distance en sélectionnant Poste de travail>Propriétés>À distance.

Si l’installation de iLO 2 est terminée et que la fonction Terminal Services Pass-Through (Pass-Through des services Terminal) est spécifiée sur l’option automatique, la fonctionnalité Terminal Services s’exécute à la fin de l’installation.

•

Microsoft® Windows® XP Sous Windows® XP, la connexion au bureau à distance est intégrée et ne requiert pas de

spécifications d’installation supplémentaires.

Les erreurs survenant lors de l’installation et de l’exécution du service Passthrough sont consignées dans le journal d’événements de l’application serveur. Utilisez Ajout/suppression de programmes du Panneau de configuration pour supprimer ce service.

Modification du port Terminal Services de Windows® 2000

Si le port Terminal Services est modifié, le client Windows® 2000 doit configurer manuellement Terminal Services Client Connection Manager (Gestionnaire de connexion client Terminal Services).

Lancez Terminal Services Client Connection Manager (Gestionnaire de connexion client Terminal Services) et créez une nouvelle connexion au serveur.

Mettez en surbrillance l’icône créée, puis sélectionnez File>Export (Fichier>Exporter). Renommez le fichier à l’aide d’une extension .cns. Par exemple : myilo.cns.

Recherchez la ligne Server Port=3389 pour modifier le fichier myilo.cns. Remplacez 3389 par le nouveau numéro et enregistrez le fichier.

Dans Client Connection Manager (Gestionnaire de connexion client), mettez en surbrillance l’icône

New Connection (Nouvelle connexion), puis cliquez sur File>Import (Fichier>Importer).

Double-cliquez sur l’icône nouvellement créée pour lancer le terminal serveur et vous connecter au nouveau port.

Activation de l’option Passthrough des services Terminal

Par défaut, la fonction Passthrough des services Terminal est désactivée et peut être activée à la page Administration>Access>Services (Administration>Accès>Services). Le bouton Terminal Services (Services Terminal) de la console distante est désactivé jusqu’à l’activation de la fonction Terminal Services PassThrough (Pass-Through des services Terminal).

Pour utiliser la fonction Terminal Services Passthrough (Pass-Through des services Terminal), installez la dernière version de Lights-Out Management Interface Driver, puis installez à nouveau le service Passthrough des services Terminal pour Microsoft® Windows® sur le serveur.

Configuration de iLO 2 42

Lorsque l’option Terminal Services Passthrough (Passthrough des services Terminal) est définie sur Enabled (Activé) ou Automatic (Automatique) dans la page Administration>Access>Services (Administration>Accès>Services) et que le client des services Terminal est installé sur le client Windows® (installé par défaut sur Windows® XP), le bouton Terminal Services (Services Terminal) est activé. Lorsque ce bouton est activé, l’applet essaye de lancer Terminal Services, même si le serveur n’exécute pas de système d’exploitation Windows®.

Vous devez respecter les spécifications de la licence Microsoft® qui sont les mêmes que pour la connexion via la carte réseau du serveur. Par exemple, lorsqu’elle est définie pour un accès administrateur, la fonction Terminal Services (Services Terminal) autorise deux connexions au plus, que celles-ci soient effectuées via la carte réseau serveur, la carte iLO 2 ou les deux.

Message d’avertissement de Terminal Services

Les utilisateurs de Terminal Services (Services Terminal) travaillant sous Windows® 2003 Server peuvent être confrontés au problème suivant lorsqu’ils utilisent la fonction Terminal Services Pass-Through (Pass-Through des services Terminal) de iLO 2 : lorsqu’une session Terminal Services (Services Terminal) est établie via iLO 2 et qu’une deuxième session Terminal Services (Services Terminal) est établie par un administrateur Windows® (mode Console), la première session est déconnectée. Cependant, la première session ne reçoit de message d’avertissement indiquant la déconnexion qu’au terme d’un délai d’une minute environ. Pendant ce temps, la première session est disponible ou active. Cette situation est tout à fait normale, mais différente de celle observée lorsque deux sessions Terminal Services sont établies par des administrateurs Windows®. Dans ce cas, la première session reçoit immédiatement le message d’avertissement.

Affichage de l’option Passthrough de Terminal Services

Le microprogramme iLO 2 peut ne pas afficher avec précision l’option Passthrough de Terminal Services. L’option Passthrough de Terminal Services s’affiche comme étant active même si elle ne l’est pas sur le système d’exploitation (tel est le cas sur un système d’exploitation Linux).

Console distante et clients Terminal Services

Il est possible de recourir à une session de console distante iLO 2 pour afficher une session Terminal Services sur l’hôte, via la connexion à un réseau de supervision iLO 2. Lorsque l’applet de la console distante iLO 2 s’exécute, elle lance le client Terminal Services, basé sur la préférence utilisateur. Il est nécessaire d’installer les Machines virtuelles Sun pour exploiter pleinement cette fonctionnalité. Lorsque les Machines virtuelles Sun ne sont pas installées, la console distante ne peut pas lancer le client Terminal Services automatiquement.

Lorsque l’option Terminal Services Pass-Through (Pass-Through des services Terminal) est activée et que le serveur Terminal Services est disponible, le basculement entre la console distante de iLO 2 et le client Terminal Services se fait de façon transparente, au fur et à mesure de la progression du serveur d’un environnement préalable au système d’exploitation vers un environnement sans système d’exploitation disponible, en passant par un environnement dans lequel s’exécute un système d’exploitation. La transparence de l’opération est valable tant que le client Terminal Services n’est pas lancé avant que la console distante soit disponible. Si ces fonctionnalités sont toutes deux disponibles, la console distante lance le client Terminal Services au moment opportun.

Configuration de iLO 2 43

Lors de l’utilisation de l’option Terminal Services pass-through (Pass-Through des Terminal Services) avec Windows® 2000, le client Terminal Services démarre une minute après l’affichage de la boîte de dialogue CTRL-ALT-DEL (CTRL-ALT-SUPPR). Sous Windows Server 2003™, ce délai est d’environ 30 secondes. Ce délai représente le temps nécessaire au service pour se connecter au client RDP qui s’exécute sur le serveur. Si le serveur est réamorcé à partir du client Terminal Services, l’écran Remote Console (Console distante) devient grisé ou noir pendant près d’une minute, le temps nécessaire à la carte iLO 2 pour constater que le serveur Terminal Services n’est plus disponible.

Lorsque le mode Terminal Services est défini sur Enabled (Activé) et que vous souhaitez utiliser la console distante, vous devez lancer le client Terminal Services à partir du menu du client Terminal Services directement. Cela permet d’utiliser simultanément le client Terminal Services et la console distante.

La fonctionnalité Terminal Services peut être désactivée ou activée à tout moment. La modification de la configuration des services Terminal entraîne la réinitialisation du microprogramme iLO 2. La réinitialisation du microprogramme iLO 2 a pour effet d’interrompre toutes les connexions ouvertes établies vers iLO 2.

Lorsque le client Terminal Services est lancé à l’aide de la fonction Remonte Console (Console distante), cette dernière passe en mode veille pour éviter de consommer de la largeur de bande de l’unité centrale. Pour toutes les commandes iLO 2, la fonction Remote Console utilise toujours par défaut le port 23 de la console distante.

La carte iLO 2 effectue une seule émulation par connexion Terminal Services à la fois. La fonctionnalité Terminal Services est limitée à deux sessions simultanées.

Lorsqu’elle est en mode veille, la console distante devient active et disponible si le client Terminal Services est interrompu pour l’une des raisons suivantes :

•

le client Terminal Services est fermé par l’utilisateur ;

•

le système d’exploitation Windows® est arrêté ;

•

le système d’exploitation Windows® se bloque.

Résolution des problèmes liés à Terminal Services

Pour résoudre les problèmes liés au Passthrough des services Terminal iLO 2, procédez comme suit :

Pour vérifier que la fonctionnalité Terminal Services est activée sur l’hôte, sélectionnez My Computer>Properties>Remote>Remote Desktop (Poste de travail>Propriétés>À distance>Bureau

à distance).

Pour vérifier que la configuration Pass-Through de iLO 2 est activée ou automatique, consultez les paramètres généraux iLO 2.

Vérifiez que vous disposez d’une licence pour le pack iLO Advanced.

Vérifiez que iLO 2 Management Interface Driver est installé sur l’hôte. Pour ce faire, sélectionnez

Poste de travail>Propriétés>Matériel>Gestionnaire de périphériques>Cartes multifonction.

Vérifiez que le service Pass-Through de Terminal Services et iLO 2 Proxy sont installés et qu’ils fonctionnent sur l’hôte. Pour ce faire, sélectionnez Panneau de configuration>Outils

d’administration>Services et redémarrez le service.

Vérifiez que le journal d’événements de l’application n’est pas saturé.

Configuration de iLO 2 44

Le service d’émulation Terminal Services peut rencontrer des problèmes de démarrage lorsque le journal d’événements de l’application du système d’exploitation est saturé. Pour afficher ce journal, sélectionnez Computer Management>System Tools>Event Viewer>Application (Gestion de l’ordinateur>Outils système>Observateur d’événements>Application).

Vérifiez que l’affectation du port Terminal Services est correcte.

Vérifiez que le client Terminal Services mstsc.exe se trouve dans \WINDOWS\SYSTEM32. Si ce n’est pas le cas, définissez la configuration pass-through sur Enabled (Activée) et activez

manuellement le client Terminal Services.

Options d’accès

iLO 2 permet de modifier l’accès à iLO 2, y compris le temps d’inactivité de la connexion, la fonctionnalité iLO 2, iLO 2 RBSU, les conditions de connexion, les paramètres CLI, la longueur minimale du mot de passe et le nom du serveur. Les paramètres de la page Access Options (Options d’accès) s’appliquent à tous les utilisateurs de iLO 2. Vous devez disposer du privilège Configure iLO 2 Settings (Configurer paramètres iLO 2) pour modifier les paramètres de cette page.

Pour afficher ou modifier l’accès à iLO 2, cliquez sur Administration>Access>Options (Administration>Accès>Options). Cliquez sur Apply (Appliquer) pour enregistrer les informations mises à jour. Vous devez redémarrer iLO 2 pour que les modifications s’appliquent. Si vous avez effectué des modifications en vue d’activer ou de désactiver la fonctionnalité iLO 2, lorsque vous cliquez sur Apply (Appliquer), votre connexion s’interrompt et iLO 2 redémarre. Vous devez patienter au moins 30 secondes avant toute tentative de reconnexion.

L’onglet Options comprend les éléments suivants :

Paramètre Valeur par

Descriptions

défaut

Idle Connection Timeout (minutes) (Délai d’inactivité de la connexion minutes)

30 minutes Ce paramètre spécifie l’intervalle d’inactivité de

l’utilisateur (en minutes) avant que la session Web et de console distante ne soit interrompue automatiquement. Les paramètres suivants sont valides : 15, 30, 60, 120 minutes ou 0 (illimité). La valeur du délai d’attente illimité ne déconnecte pas les utilisateurs inactifs.

Configuration de iLO 2 45

Paramètre Valeur par

Descriptions

défaut

Lights-Out Functionality (Fonctionnalité Lights-Out)

Require Login for iLO 2 RBSU (Exiger connexion pour utilitaire iLO 2 RBSU)

Show iLO 2 during POST (Afficher iLO 2 pendant POST)

Serial Command Line Interface Status (État de l’interface de ligne de commande série)

Enabled (Activé) Ce paramètre permet la connexion à iLO 2. Lorsqu’elle est

désactivée, toutes les connexions à iLO 2 sont rejetées. Les capacités de réseau 10/100 et de communication de

la carte iLO 2 avec les drivers du système d’exploitation seront inactivées si la fonctionnalité Lights-Out est désactivée. Le port de diagnostic de iLO 2 pour un serveur HP ProLiant BL p-Class est également désactivé.

Si la fonctionnalité iLO 2 est désactivée (y compris le port de diagnostic iLO 2), vous devez utiliser le commutateur de neutralisation de la sécurité iLO 2 du serveur pour l’activer. Reportez-vous à la documentation du serveur pour localiser ce commutateur et l’activer. Mettez le serveur sous tension et utilisez iLO 2 RBSU pour définir la fonctionnalité Lights-Out sur Enabled (Activée).

Disabled (Désactivé)

EnabledAuthentication Required (ActivéAuthentification requise)

Ce paramètre permet d’accéder au RBSU avec ou sans les données d’authentification utilisateur. S’il est activé et que vous appuyez sur la touche F8 lors de la séquence POST pour accéder à iLO 2 RBSU, une boîte de dialogue de connexion s’affiche.

Ce paramètre permet d’afficher l’adresse IP du réseau iLO 2 lors de la séquence POST sur le serveur hôte.

Ce paramètre permet de modifier le modèle de connexion de la fonction CLI via le port série. Les paramètres suivants sont valides :

•

Serial Command Line Interface Speed (Vitesse de l’interface de ligne de commande série)

Minimum Password Length (Longueur minimale du mot de passe)

9600 Ce paramètre permet de modifier la vitesse du port série

de la fonction CLI via le port série. Les vitesse suivantes (en bits/s) conviennent : 9 600, 19 200, 38 400, 57 600 et 115 200. Pour un fonctionnement correct, la configuration du port série doit être la suivante : Pas de parité, 8 bits de données et 1 bit d’arrêt (N/8/1). La vitesse du port série définie par ce paramètre doit correspondre à celle du port série définie dans la configuration du RBSU de la ROM système.

8 Ce paramètre permet de spécifier un nombre minimum de

caractères requis lorsque le mot de passe de l’utilisateur est paramétré ou modifié. La longueur des caractères peut être définie par une valeur comprise entre 0 et 39.

Enabled-Authentication Required (Activé-Authentification requise)

Enabled—No Authentication (Activé-Aucune authentification)

Disabled (Désactivé)

Configuration de iLO 2 46

Paramètre Valeur par

défaut

Server Name (Nom du serveur)

Authentication Failure Logging (Consignation des échecs d’authentification)

— Ce paramètre permet d’indiquer le nom du serveur hôte.

Enabled-Every 3rd Failure (Activé-Au troisième échec)

Descriptions

Cette valeur est attribuée lors de l’utilisation d’agents de supervision HP ProLiant. Si aucun agent n’est utilisé et qu’un message concernant l’hôte non nommé s’affiche, utilisez ce paramètre. Lorsque les agents sont en cours d’exécution, la valeur affectée peut être remplacée.

Pour forcer le rafraîchissement du navigateur, enregistrez ce paramètre et appuyez sur F5.

Ce paramètre permet de configurer les critères de consignation des authentifications ayant échoué. Tous les types de consignation sont pris en charge et fonctionnent indépendamment les uns des autres. Les paramètres suivants sont valides :

•

Enabled-Every Failure (Activé-Tous les échecs) : pour chaque échec de connexion, une entrée est consignée dans le journal des connexions ayant échoué.

•

Enabled-Every 2nd Failure (Activé-Au deuxième échec) : à la deuxième tentative de connexion ayant échoué, une entrée est consignée dans le journal.

•

Enabled-Every 3rd Failure (Activé-Au troisième échec) : à la troisième tentative de connexion ayant échoué, une entrée est consignée dans le journal.

•

Enabled-Every 5th Failure(Activé-Au cinquième échec) : à la cinquième tentative de connexion ayant échoué, une entrée est consignée dans le journal.

•

Disabled—(Désactivé) : aucune entrée n’est consignée dans le journal pour un échec de connexion.

Lors de la connexion à iLO 2 avec des clients Telnet ou SSH, le nombre d’invites de connexion correspond à la valeur du paramètre Authentication Failure Logging (Consignation des échecs d’authentification). Il est de 3 si ce paramètre est désactivé. Cependant, le nombre d’invites est aussi affecté par les configurations des clients SSH et Telnet. Les connexions Telnet et SSH disposent également d’un délai après un échec de connexion. Lors de ce délai, la connexion est désactivée. Aucun échec ne survient. Exemple : pour générer un journal d’échec d’authentification SSH avec une valeur par défaut, telle que Enabled-Every 3rd Failure (Activé-Au troisième échec), trois échecs consécutifs de connexion surviennent comme suit (en considérant que le nombre d’invites de mot de passe sur le client SSH est supérieur ou égal à 3) :

Exécutez le client SSH et connectez-vous en utilisant un nom de connexion et un mot de passe incorrects. Vous recevrez trois invites de mot de passe. Après le troisième mot de passe incorrect, la connexion est fermée et un premier échec de connexion est consigné. Le compteur d’échecs de connexion SSH est défini sur 1.

Exécutez le client SSH jusqu’à ce que vous soyez invité à vous connecter. Connectez-vous à l’aide d’un nom ou d’un mot de passe de connexion incorrect. Vous recevrez trois invites de mot de passe. Après le troisième mot de passe incorrect, la connexion est fermée et un deuxième échec de connexion est consigné. Le compteur d’échecs de connexion SSH est défini sur 2.

Configuration de iLO 2 47

Exécutez le client SSH jusqu’à ce que vous soyez invité à vous connecter. Connectez-vous à l’aide d’un nom ou d’un mot de passe de connexion incorrect. Vous recevrez trois invites de mot de passe. Après le troisième mot de passe incorrect, la connexion est fermée et un troisième échec de connexion est consigné. Le compteur d’échecs de connexion SSH est défini sur 3.

À ce stade, le microprogramme iLO 2 consigne une entrée d’échec de connexion SSH dans le journal et définit le compteur d’échecs de connexion SSH sur 0.

Accès à la console distante et à la console série distante iLO 2

Pour plus d’informations sur les paramètres client recommandés de la console distante iLO 2, les paramètres du serveur, l’optimisation de la prise en charge de la souris et les paramètres de la console série distante, reportez-vous à la section « Console distante iLO 2 » (page 100).

Sécurité

iLO 2 permet de personnaliser les paramètres de sécurité. Pour accéder aux paramètres de sécurité iLO 2, sélectionnez Administration>Security (Administration>Sécurité). Ces options de sécurité comprennent :

•

Administration de clé SSH (page 51)

•

Administration de certificat SSH (page 52)

•

Authentification à deux facteurs (page 53)

•

Paramètres d’annuaire (page 60)

•

Codage iLO 2

•

Authentification unique HP SIM (« HP SIM single sign-on (Authentification unique HP SIM) (SSO) », page 66)

•

Verrou d’ordinateur de console distante (page 69)

Les options de sécurité permettent à iLO 2 de fournir les fonctions de sécurité suivantes :

•

Ports TCP/IP définis par l’utilisateur

•

Actions utilisateur consignées dans le journal des événements de la carte iLO 2

•

Délais progressifs des échecs de connexion

•

Prise en charge des certificats signés X.509 CA.

•

Prise en charge de la sécurisation RBSU

•

Communication codée à l’aide de :

Administration de clé SSH

Administration des certificats SSL

•

Prise en charge de services d’annuaire basés sur LDAP facultatifs

Certaines de ces options sont sous licence. Pour vérifier les options disponibles, reportez-vous à la section « Licence » (page 30).

Configuration de iLO 2 48

Consignes générales de sécurité

Cette section présente les principes généraux applicables à la carte iLO 2 en matière de sécurité :

•

Pour une sécurité maximale, installez la carte iLO 2 sur un réseau de supervision distinct.

•

La carte iLO 2 ne doit pas être directement connectée à Internet.

•

Principes relatifs aux mots de passe

Utilisez un navigateur possédant une capacité de codage de 128 bits.

La liste suivante indique les principes recommandés pour le choix des mots de passe.

•

Ne jamais conserver de trace écrite ou enregistrée des mots de passe.

•

Ne jamais partager les mots de passe avec d’autres utilisateurs.

•

Ne pas utiliser des mots courants du dictionnaire ou des mots faciles à deviner tels que le nom de votre entreprise, le nom d’un produit, le nom de l’utilisateur ou son identifiant.

•

Les mots de passe doivent satisfaire au moins trois des quatre caractéristiques suivantes :

au moins un caractère numérique ;

au moins un caractère spécial ;

au moins un caractère minuscule ;

au moins un caractère majuscule.

Les mots de passe délivrés pour un ID utilisateur temporaire, une réinitialisation du mot de passe ou un ID utilisateur verrouillé doivent également respecter ces normes. Chaque mot de passe doit avoir une longueur comprise entre 0 et 39 caractères. La longueur minimale par défaut est de 8 caractères. HP vous déconseille de définir la longueur minimale du mot de passe sur moins de 8 caractères, sauf si vous disposez d’un réseau de supervision sécurisé physiquement qui ne s’étend pas au-delà du centre de données sécurisé.

Sécurisation de RBSU

iLO 2 RBSU permet d’afficher et de modifier la configuration iLO 2. Les paramètres d’accès à RBSU sont configurés à l’aide de RBSU, d’un navigateur Web (section « Options d’accès », page 45), de scripts RIBCL ou du commutateur de neutralisation de la sécurité iLO 2. RBSU comporte trois niveaux de sécurité :

•

RBSU Login Not Required (Connexion RBSU non requise) (niveau par défaut) Les utilisateurs qui peuvent accéder à l’hôte pendant l’auto-test de mise sous tension (POST)

peuvent accéder à l’utilitaire iLO 2 RBSU pour afficher et modifier les paramètres de configuration. Ce paramètre est valide si l’accès à l’hôte est contrôlé.

•

RBSU Login Required (Connexion RBSU requise) (niveau élevé) Si la connexion RBSU est requise, les menus de configuration actifs sont contrôlés par les droits

d’accès de l’utilisateur authentifié.

•

RBSU Disabled (RBSU désactivé) (niveau maximal) Lorsque iLO 2 RBSU est désactivé, l’accès utilisateur n’est pas autorisé. Cela empêche toute

modification à l’aide de l’interface RBSU.

Configuration de iLO 2 49

Administration du commutateur de neutralisation de la sécurité iLO 2

Le commutateur de neutralisation de la sécurité iLO 2 permet à l’administrateur d’accéder intégralement au processeur iLO 2. Cela peut être nécessaire dans les cas suivants :

•

la carte iLO 2 doit être réactivée après avoir été désactivée ;

•

tous les comptes utilisateur dotés du privilège Administer User Accounts (Administrer comptes utilisateur) ont été verrouillés ;

•

une configuration erronée empêche la carte iLO 2 d’apparaître sur le réseau et l’utilitaire RBSU a été désactivé ;

•

le bloc d’initialisation doit être flashé.

L’utilisation du commutateur de neutralisation de la sécurité a les conséquences suivantes :

•

tous les contrôles d’autorisation de sécurité sont désactivés lorsque le commutateur est activé ;

•

l’utilitaire iLO 2 RBSU s’exécute en cas de réinitialisation du serveur hôte ;

•

la carte iLO 2 n’est pas désactivée et peut apparaître sur le réseau comme étant configurée ;

•

si la carte iLO 2 est désactivée pendant que le commutateur de neutralisation est actif, elle n’est plus en mesure de déconnecter l’utilisateur ni de terminer le processus et cela jusqu’au prochain cycle de mise hors/sous tension du serveur ;

•

le bloc d’initialisation est exposé à la programmation.

Un message d’avertissement s’affiche sur les pages du navigateur iLO 2, indiquant que le commutateur de neutralisation de la sécurité iLO 2 est en cours d’utilisation. Une entrée est ajoutée au journal iLO 2 pour enregistrer l’utilisation de ce commutateur. Une alerte SNMP peut également être envoyée après activation ou désactivation de celui-ci.

L’activation du commutateur de neutralisation de la sécurité iLO 2 permet également de flasher le bloc d’initialisation iLO 2. HP ne prévoit pas que vous aurez besoin de mettre à jour le bloc d’initialisation iLO 2. Si une mise à jour du bloc d’initialisation de iLO 2 se révélait être nécessaire, il faudrait se déplacer jusqu’au serveur physique afin de reprogrammer le bloc d’initialisation et de réinitialiser iLO 2. Le bloc d’initialisation sera exposé tant que iLO 2 n’aura pas été réinitialisée. Pour une sécurité optimale, HP vous recommande de déconnecter la carte iLO 2 du réseau tant que la réinitialisation n’est pas terminée. Le commutateur de neutralisation de la sécurité iLO 2 se trouve à l’intérieur du serveur. Vous ne pouvez dès lors pas y accéder sans ouvrir le boîtier du serveur.

Pour paramétrer le commutateur de neutralisation de la sécurité iLO 2 :

Mettez le serveur hors tension.

Paramétrez le commutateur.

Mettez le serveur sous tension. Inversez la procédure pour désactiver le commutateur de neutralisation de la sécurité iLO 2. Selon le serveur utilisé, le commutateur de neutralisation de la sécurité iLO 2 peut être un simple cavalier

ou une position spécifique sur un panneau de commutateurs à positions multiples. Pour le localiser et y accéder, reportez-vous à la documentation de votre serveur. Vous pouvez également utiliser les diagrammes figurant sur le panneau d’accès du serveur.

Configuration de iLO 2 50

Comptes et accès utilisateur

La carte iLO 2 prend en charge la configuration de 12 comptes utilisateur locaux maximum. Chacun de ces comptes peut être géré par l’intermédiaire des éléments suivants :

•

Privilèges (page 51)

•

Sécurité de la connexion (page 51) iLO 2 peut être configuré afin d’utiliser un annuaire pour authentifier et autoriser ses utilisateurs.

Cette configuration autorise l’intégration d’un nombre quasi illimité d’utilisateurs et s’adapte aisément au nombre de périphériques Lights-Out d’une entreprise. En outre, l’annuaire fournit un point central d’administration aux utilisateurs et périphériques Lights-Out et peut faire appliquer une stratégie de mot de passe plus stricte. iLO 2 permet d’intégrer des utilisateurs locaux, d’annuaire ou les deux.

Deux options de configuration sont disponibles : utilisation d’un annuaire étendu avec HP Schema (« Configuration de l’intégration d’annuaire dans le cadre du schéma HP », page 160) ou utilisation d’un schéma par défaut d’annuaire (sans schéma (« Configuration pour l’intégration d’annuaire sans

Privilèges

schéma », page 156)).

La carte iLO 2 permet à l’administrateur de contrôler l’accès des comptes utilisateur aux fonctions iLO 2 par l’intermédiaire de privilèges. Lorsqu’un utilisateur essaie d’utiliser une fonction, le système iLO 2 vérifie s’il dispose du privilège requis avant de l’autoriser à se servir de la fonction.

Toutes les fonctions disponibles via la carte iLO 2 sont contrôlables via des privilèges, y compris Administer User Accounts (Administrer comptes utilisateur), Remote Console Access (Accès console distante), Virtual Power and Reset (Alimentation et réinitialisation virtuelles), Virtual Media (Support virtuel) et Configure iLO 2 Settings (Configurer paramètres iLO 2). Vous pouvez configurer les privilèges pour chaque utilisateur sur la page User Administration (Administration des utilisateurs) de l’onglet Administration.

Sécurité de la connexion

La carte iLO 2 propose plusieurs fonctions pour assurer la sécurité de la connexion. Après l’échec d’une tentative initiale d’ouverture de session, la carte iLO 2 impose un temps d’attente de cinq secondes. Après l’échec de la deuxième tentative, la carte iLO 2 impose un temps d’attente de dix secondes. Après l’échec de la troisième tentative, la carte iLO 2 impose un délai de 60 secondes. En cas d’échec des tentatives d’ouverture de session suivantes, les délais d’attente suivent le même cycle. Une page d’information s’affiche pendant chaque délai d’attente. Le processus se poursuit jusqu’à l’ouverture d’une session valide. Cette fonction contribue à une défense contre des attaques éventuelles à l’encontre du port de connexion du navigateur.

La carte iLO 2 enregistre par ailleurs une entrée de journal détaillée pour les tentatives de connexion non abouties imposant un délai de 60 secondes.

Administration de clé SSH

À l’aide de l’onglet SSH Key (Clé SSH), iLO 2 permet d’utiliser jusqu’à quatre clés SSH à la fois. Cet onglet affiche également le propriétaire (si les clés sont autorisées) de chaque clé autorisée SSH. Plusieurs clés peuvent appartenir à un seul utilisateur.

Configuration de iLO 2 51

Pour ajouter une clé autorisée à iLO 2, le chemin de la clé publique doit être soumis à iLO 2. Le fichier de clé doit contenir le nom de l’utilisateur à la fin de la clé. Chaque clé est associée à un compte utilisateur local. Si le compte local n’existe pas ou s’il a été supprimé, la clé n’est pas valide (la clé n’est pas répertoriée si le compte local n’existe pas).

Vous pouvez également autoriser les clés SSH pour un serveur HP SIM en lançant l’outil mxagentconfig à partir du serveur HP SIM et en indiquant l’adresse et les données utilisateur pour iLO 2. Pour plus d’informations, reportez-vous à la documentation relative aux produits HP SIM.

Pour autoriser une nouvelle clé :

Dans l’interface iLO 2, cliquez sur Administration>Security>SSH Key

(Administration>Sécurité>Clé SSH).

Cliquez sur Browse (Parcourir) et recherchez le fichier de clé.

Cliquez sur Authorize Key (Autoriser la clé). Vous pouvez afficher ou supprimer toute clé précédemment autorisée en sélectionnant une clé et

en cliquant sur View Selected Key (Afficher clé sélectionnée) ou Delete Selected Key (Supprimer clé sélectionnée). Ces boutons s’affichent uniquement lorsque les clés SSH sont installées.

Administration des certificats SSL

iLO 2 permet de créer une demande de certificat, d’importer un certificat et d’afficher les informations d’administration du certificat associées à un certificat stocké. Ces informations sont codées dans le certificat par l’autorité de certification et sont extraites par la carte iLO 2.

Par défaut, iLO 2 crée un certificat « à signature automatique » utilisable dans les connexions SSL. Ce certificat permet à la carte iLO 2 de fonctionner sans autre étape de configuration. Les fonctions de sécurité iLO 2 peuvent être étendues par l’importation d’un certificat validé. Pour plus d’informations sur les certificats et les services de certificat, reportez-vous aux sections « Introduction aux services de certificat » (page 156) et « Installation des services de certificat » (page 156).

Pour accéder aux informations de certificat, cliquez sur Administration>Security>SSL Certificate (Administration>Sécurité>Certificat SSL). L’onglet SSL Certificate (Certificat SSL) affiche les informations suivantes :

•

Le champ Issued To (Envoyé à) contient l’entité vers laquelle le certificat a été envoyé.

•

Le champ Issued By (Emis par) répertorie l’autorité de certification émettrice du certificat.

•

Le champ Valid From (Valide depuis) indique la première date à laquelle le certificat est valide.

•

Le champ Valid Until (Valide jusqu’au) affiche la date d’expiration du certificat.

•

Le champ Serial Number (Numéro de série) contient le numéro de série attribué au certificat par

l’autorité de certification. Les options suivantes sont disponibles dans l’onglet SSL Certificate (Certificat SSL) :

•

Create Certificate Request (Créer demande de certificat) : ce bouton permet de créer une demande

de certificat. Lorsque vous cliquez sur ce bouton, une demande de certificat est créée (au format

PKCS #10) et peut être envoyée à l’autorité de certification. Cette demande de certificat est codée

en Base64. Une autorité de certification traite cette demande et envoie une réponse (certificat

X.509) qui peut être importée dans iLO 2.

Configuration de iLO 2 52

La demande de certificat contient le code et le certificat public/privé validant les communications

entre le navigateur client et iLO 2. La demande générée est conservée jusqu’à la génération d’une

nouvelle demande, la réinitialisation de iLO 2 ou l’importation d’un certificat par le processus de

génération. Vous pouvez générer la demande de certificat et la copier dans le presse-papiers du

client, quitter le site Web iLO 2 pour rechercher le certificat, puis revenir pour importer le certificat.

Lors de la soumission d’une demande à une autorité de certification, assurez-vous :

d’utiliser le nom iLO 2 répertorié dans l’écran System Status (État du système) en tant qu’URL du serveur ;

de demander que le certificat soit généré au format RAW ;

d’inclure les lignes de certificat Begin et End.

Chaque fois que vous cliquez sur le bouton Create Certificate Request (Créer demande de certificat),

une nouvelle demande de certificat est générée, même si le nom de la carte iLO 2 est le même.

•

Import Certificate (Importer certificat) : utilisez ce bouton pour revenir à la page Certificate

Administration (Administration de certificats) contenant un certificat à importer. Cliquez sur Import

Certificate (Importer certificat) pour accéder directement à l’écran Certificate Import (Importer

certificat) sans générer de nouvelle demande de certificat. Un certificat ne fonctionne qu’avec les

clés générées pour la demande de certificat originale à partir de laquelle le certificat a été généré.

Lorsque iLO 2 a été réinitialisé ou qu’une autre demande de certificat a été générée depuis la

soumission de la demande originale à une autorité de certification, la nouvelle demande de certificat

doit être générée et soumise à l’autorité de certification. Vous pouvez créer une demande de certificat ou importer un certificat existant en utilisant les commandes

XML RIBCL. Ces commandes permettent de générer le script et de déployer automatiquement des certificats des serveurs iLO 2 au lieu de les déployer manuellement via l’interface du navigateur. Pour plus d’informations, reportez-vous au Manuel des ressources de génération de scripts et de ligne de commande du processeur de supervision HP Integrated Lights-Out.

Authentification à deux facteurs

Pour accéder à iLO 2, l’utilisateur doit s’authentifier. Cette version du microprogramme propose une structure d’authentification améliorée pour la carte iLO 2, grâce à deux facteurs d’authentification : un mot de passe ou code d’identification personnel (PIN) et une clé privée pour un certificat numérique. Une authentification à deux facteurs implique que vous validiez votre identité en donnant les deux facteurs. Vous pouvez stocker vos certificats numériques et vos clés privées où vous le souhaitez, dans une carte à puce, une clé USB ou un disque dur par exemple.

L’onglet Two-Factor Authentication (Authentification à deux facteurs) permet de configurer les paramètres de sécurité et de consulter, importer ou supprimer une autorité de certification agréée. Le paramètre Two-Factor Authentication Enforcement (Renforcement de l’authentification à deux facteurs) détermine si l’authentification à deux facteurs doit être utilisée pour l’authentification utilisateur pendant la procédure d’identification. Pour demander une authentification à deux facteurs, cliquez sur Enabled (Activé). Pour désactiver l’authentification à deux facteurs et permettre l’identification avec le nom d’utilisateur et le mot de passe uniquement, cliquez sur Disabled (Désactivé). Vous ne pouvez pas définir ce paramètre sur Enabled (Activé) lorsqu’aucun certificat provenant d’une autorité de certification agréée n’a été configuré. Pour des raisons de sécurité, les modifications suivantes sont apportées à la configuration lorsque l’authentification à deux facteurs est activée :

•

Telnet Access (Accès Telnet) : Disabled (Désactivé)

•

Secure Shell (SSH) Access (Accès SSH) : Disabled (Désactivé)

Configuration de iLO 2 53

•

Serial Command Line Interface Status (État de l’interface de ligne de commande série) : Disabled

(Désactivé) Si l’accès requiert Telnet, SSH ou une interface de ligne de commande série, réactivez ces paramètres

une fois que l’authentification à deux facteurs a été activée. Toutefois, ces méthodes d’accès n’offrant pas la possibilité d’une authentification à deux facteurs, seul un facteur est requis lors de l’accès à iLO 2 avec Telnet, SSH ou une interface de ligne de commande série.

Lorsque l’authentification à deux facteurs est activée, l’accès via l’utilitaire CPQLOCFG est désactivé car ce dernier ne répond pas à toutes les conditions requises par l’authentification. En revanche, l’utilitaire HPONCFG est opérationnel car son exécution requiert des privilèges d’administrateur sur le système hôte.

Un certificat provenant d’une autorité de certification agréée est nécessaire au fonctionnement de l’authentification à deux facteurs. Vous ne pouvez pas définir le paramètre Two-Factor Authentication Enforcement (Renforcement de l’authentification à deux facteurs) sur Enabled (Activé) si aucun certificat provenant d’une autorité de certification agréée n’a été configuré. De plus, si des comptes utilisateur locaux sont utilisés, vous devez associer un certificat client au compte utilisateur local. Lorsque iLO 2 utilise l’authentification d’annuaires, l’association des certificats client aux comptes d’utilisateurs locaux est facultative.

Pour modifier les paramètres de sécurité de l’authentification à deux facteurs pour iLO 2, procédez comme suit :

Connectez-vous à la carte iLO 2 en utilisant un compte doté du privilège Configure iLO 2 Settings

(Configurer paramètres iLO 2).

Cliquez sur Administration>Security>Two-Factor Authentication

(Administration>Sécurité>Authentification à deux facteurs).

Modifiez les paramètres en renseignant les champs adéquats.

Cliquez sur Apply (Appliquer) pour enregistrer les modifications. Le paramètre Certificate Revocation Checking (Contrôle de la révocation de certificat) permet de contrôler

si iLO 2 utilise l’attribut des points de distribution de la liste des révocations de certificat pour télécharger la dernière version de cette liste et vérifier les révocations du certificat client. Si le certificat client se trouve dans la liste des révocations de certificat ou si vous ne pouvez pas télécharger cette liste, l’accès est refusé. Le point de distribution de la liste des révocations de certificat doit être disponible et accessible pour iLO 2 lorsque vous définissez le paramètre Certificate Revocation Checking (Contrôle de la révocation de certificat) sur Yes (Oui).

Le paramètre Certificate Owner Field (Champ du propriétaire du certificat) indique l’attribut de certificat client à utiliser pour l’authentification par rapport à l’annuaire. Utilisez uniquement ce paramètre si l’authentification d’annuaire est activée. La configuration de ce paramètre dépend de la version de la prise en charge d’annuaires utilisée, de la configuration des annuaires et de la politique de délivrance de certificats de votre entreprise. Lorsque SAN (Réseau SAN) est défini, iLO 2 extrait la valeur de User Principle Name (Nom principal de l’utilisateur) de l’attribut Subject Alternative Name (Nom alternatif de l’objet) et utilise le nom principal de l’utilisateur lors de l’authentification d’annuaires (par exemple, nomd’utilisateur@domaine.extension). Par exemple, si le nom d’objet est

/DC=com/DC=domain/OU=organization/CN=user, iLO 2 déduit CN=user,OU=organization,DC=domain,DC=com.

Configuration de iLO 2 54

Configuration de l’authentification à deux facteurs pour la première fois

Lorsque vous configurez l’authentification à deux facteurs pour la première fois, vous pouvez utiliser des comptes utilisateur locaux ou des comptes utilisateur d’annuaires. Pour plus d’informations sur les paramètres d’authentification à deux facteurs, reportez-vous à la section « Authentification à deux facteurs » (page 53).

Configuration des comptes utilisateur locaux

Obtenez le certificat public auprès de l’autorité de certification qui délivre les certificats utilisateur

ou les cartes à puce dans votre entreprise.

Exportez le certificat au format codé en Base64 dans un fichier sur votre bureau, par exemple

CAcert.txt.

Procurez-vous le certificat public de l’utilisateur qui doit accéder à iLO 2.

Exportez le certificat au format codé en base64 dans un fichier sur votre bureau, par exemple

Usercert.txt.

Ouvrez le fichier CAcert.txt dans le Bloc-notes, sélectionnez tout le texte et copiez-le en appuyant

sur les touches Ctrl+C.

Connectez-vous à la carte iLO 2 et naviguez jusqu’à la page Two-Factor Authentication Settings

(Paramètres d’authentification à deux facteurs).

Cliquez sur Import Trusted CA Certificate (Importer le certificat validé par l’autorité de certification).

La page Import Root CA Certificate s’affiche.

Cliquez dans la zone de texte blanche afin d’y placer votre curseur, puis collez le contenu du

Presse-papiers en appuyant sur les touches Ctrl+V.

Cliquez sur Import Root CA Certificate (Importer le certificat racine de l’autorité de certification). La

page Two-Factor Authentication Settings (Paramètres d’authentification à deux facteurs) s’affiche à

nouveau, avec les informations indiquées sous Trusted CA Certificate Information (Informations sur le

certificat validé par l’autorité de certification).

10.

À partir de votre bureau, ouvrez le fichier du certificat utilisateur dans le Bloc-notes, sélectionnez tout

le texte et copiez-le dans le Presse-papiers en appuyant sur les touches Ctrl+C.

11.

Naviguez jusqu’à la page User Administration (Administration des utilisateurs) dans iLO 2 et

sélectionnez l’utilisateur pour lequel vous avez obtenu un certificat public ou créez un nouvel

utilisateur.

12.

Cliquez sur View/Modify (Afficher/Modifier).

13.

Cliquez sur Add a certificate (Ajouter un certificat).

14.

Cliquez dans la zone de texte blanche afin d’y placer le curseur, puis collez le contenu du Presse-

papiers en appuyant sur les touches Ctrl+V.

15.

Cliquez sur Add user Certificate (Ajouter un certificat utilisateur). La page Modify User (Modifier

utilisateur) s’affiche à nouveau, avec un nombre à 40 chiffres dans le champ Thumbprint

(Empreinte). Vous pouvez comparer le nombre à l’empreinte affichée pour le certificat grâce à

Microsoft® Certificate Viewer.

16.

Naviguez jusqu’à la page Two-Factor Authentication Settings (Paramètres d’authentification à

deux facteurs).

17.

Sélectionnez Enabled (Activée) pour l’option Two-Factor Authentication (Authentification à deux

facteurs).

18.

Sélectionnez Disabled (Désactivée) pour l’option Certificate Revocation Checking (Contrôle de la

révocation de certificat). Cette option est la valeur par défaut.

Configuration de iLO 2 55

19.

Cliquez sur Apply (Appliquer). iLO 2 est réinitialisé. Lorsque iLO 2 tente d’atteindre à nouveau la

page d’identification, le navigateur affiche la page Client Authentication (Authentification client),

avec une liste des certificats disponibles pour le système.

Si le certificat utilisateur n’est pas enregistré sur la machine client, vous ne pouvez pas le voir dans

la liste. Le certificat utilisateur doit être enregistré sur le système client pour que vous puissiez le voir.

Lorsqu’il n’y a aucun certificat client sur le système client, il est possible que vous n’obteniez pas la

page Client Authentication (Authentification client), mais plutôt une page d’erreur indiquant « Page

cannot be displayed » (Impossible d’afficher la page). Pour pallier à cela, vous devez enregistrer le

certificat client sur la machine client. Pour plus d’informations sur l’exportation et l’enregistrement de

certificats client, reportez-vous à la documentation de votre carte à puce ou contactez votre autorité

de certification.

20.

Sélectionnez le certificat ajouté à l’utilisateur dans iLO 2. Cliquez sur OK.

21.

Si vous y êtes invité, insérez la carte à puce ou saisissez votre code d’identification personnel ou

mot de passe. Une fois que vous avez terminé le processus d’authentification, vous avez accès à la carte iLO 2.

Configuration des comptes utilisateur d’annuaire

Obtenez le certificat public auprès de l’autorité de certification qui délivre les certificats utilisateur

ou les cartes à puce dans votre entreprise.

Exportez le certificat au format codé en Base64 dans un fichier sur votre bureau, par exemple

CAcert.txt.

Ouvrez le fichier dans le Bloc-notes, sélectionnez tout le texte et copiez-le dans le Presse-papiers

en appuyant sur les touches Ctrl+C.

Connectez-vous à la carte iLO 2 et naviguez jusqu’à la page Two-Factor Authentication Settings

(Paramètres d’authentification à deux facteurs).

Cliquez sur Import Trusted CA Certificate (Importer le certificat validé par l’autorité de certification).

Une autre page s’affiche.

Cliquez dans la zone de texte blanche afin d’y placer votre curseur, puis collez le contenu du

Presse-papiers en appuyant sur les touches Ctrl+V.

Cliquez sur Import Root CA Certificate (Importer le certificat racine de l’autorité de certification).

La page Two-Factor Authentication Settings (Paramètres d’authentification à deux facteurs) s’affiche

à nouveau, avec les informations indiquées sous Trusted CA Certificate Information (Informations sur

le certificat validé par l’autorité de certification).

Attribuez la valeur Yes (Oui) au paramètre Enforce Two-Factor Authentication (Renforcer

l’authentification à deux facteurs).

Définissez Certificate Revocation Checking (Contrôle de la révocation de certificat) sur No (default)

[Non (par défaut)].

10.

Attribuez au paramètre Certificate Owner Field (Champ du propriétaire du certificat) la valeur SAN

(Réseau SAN). Pour plus d’informations, reportez-vous à la section « Authentification à deux

facteurs » (page 53).

11.

Cliquez sur Apply (Appliquer). iLO 2 est réinitialisé. Lorsque iLO 2 tente d’atteindre à nouveau la

page d’identification, le navigateur affiche la page Client Authentication (Authentification client),

avec une liste des certificats disponibles pour le système.

12.

Sélectionnez le certificat ajouté à l’utilisateur dans iLO 2. Cliquez sur OK.

Configuration de iLO 2 56

13.

Si vous y êtes invité, insérez la carte à puce ou saisissez votre code d’identification personnel ou

mot de passe. La page d’identification doit s’afficher avec l’adresse e-mail de l’utilisateur dans le

champ Directory User (Utilisateur de l’annuaire). Vous ne pouvez pas modifier ce paramètre.

14.

Saisissez le mot de passe de l’utilisateur de l’annuaire. Cliquez sur Login (Connexion). Une fois le processus d’authentification terminé, vous pouvez accéder à iLO 2. Pour plus d’informations

sur la configuration des utilisateurs d’annuaires et des privilèges, reportez-vous à la section « Paramètres d’annuaire » (page 60).

Configuration d’un utilisateur pour une authentification à deux facteurs

Pour authentifier un utilisateur avec un compte iLO 2 local, un certificat doit être associé au nom de l’utilisateur local. Dans la page Administration>Modify User (Administration>Modifier utilisateur), lorsqu’un certificat a été associé à l’utilisateur, une empreinte (un hachage SHA1 du certificat) s’affiche, ainsi qu’un bouton permettant de supprimer le certificat. Si aucun certificat n’a été associé à l’utilisateur, le message "Thumbprint: A certificate has NOT been mapped to this user" s’affiche, avec un bouton qui permet de démarrer le processus d’importation du certificat.

Pour définir un utilisateur pour l’authentification à deux facteurs et ajouter un certificat utilisateur :

Connectez-vous à la carte iLO 2 en utilisant un compte doté du privilège Configure iLO 2 Settings

(Configurer paramètres iLO 2).

Cliquez sur Administration>User Administration (Administration>Administration utilisateur).

Sélectionnez un utilisateur.

Cliquez sur View/Modify (Afficher/Modifier).

Dans la section User Certificate Information (Informations sur le certificat utilisateur), cliquez sur Add

a certificate (Ajouter un certificat)

Dans la page Map User Certificate (Associer un certificat utilisateur), collez le certificat utilisateur

dans la zone de texte, puis cliquez sur Import Certificate (Importer certificat). Pour plus

d’informations sur la création, la copie et le collage des informations des certificats, reportez-vous

à la section « Configuration de l’authentification à deux facteurs pour la première fois » (page 55).

Configuration de iLO 2 57

Connexion avec l’authentification à deux facteurs

Lorsque vous vous connectez à la carte iLO 2 et que l’authentification à deux facteurs est requise, la page Client Authentication (Authentification client) vous invite à sélectionner le certificat à utiliser. Elle répertorie ensuite tous les certificats disponibles pour authentifier un client. Sélectionnez votre certificat. Le certificat peut être un certificat associé à un utilisateur local dans iLO 2 ou un certificat spécifique à l’utilisateur et émis pour l’authentification dans le domaine.

Une fois que vous avez sélectionné un certificat, si ce dernier est protégé par mot de passe ou stocké sur une carte à puce, une deuxième page s’affiche et vous invite à saisir le code d’identification personnel ou mot de passe associé au certificat choisi.

iLO 2 examine le certificat pour garantir qu’il a été émis par une autorité de certification agréée en comparant la signature de cette autorité à celle configurée dans iLO 2. iLO 2 détermine si le certificat a été supprimé ou non, et s’il est associé à un utilisateur de la base de données locale des utilisateurs de iLO 2. Lorsque tous ces tests sont concluants, l’interface utilisateur iLO 2 classique s’affiche.

Si l’authentification de vos informations d’identification échoue, la page d’échec de connexion s’affiche. Dans ce cas, vous êtes invité à fermer le navigateur, ouvrir une nouvelle page du navigateur et réessayer. Lorsque l’authentification d’annuaires est activée et que l’authentification de l’utilisateur local échoue, iLO 2 affiche une page de connexion dans laquelle la valeur du champ du nom d’utilisateur dans l’annuaire correspond à la valeur du paramètre User Principal Name (Nom principal de l’utilisateur) du certificat ou à celle du paramètre Distinguished name (Nom distinctif) (dérivé de l’objet du certificat). iLO 2 demande le mot de passe pour ce compte. Une fois que vous avez fourni le mot de passe, vous êtes authentifié.

Configuration de iLO 2 58

Utilisation de l’authentification à deux facteurs avec l’authentification d’annuaire

Dans certains cas, la configuration de l’authentification à deux facteurs avec l’authentification d’annuaires est compliquée. iLO 2 peut utiliser le schéma HP Extended ou le schéma Default Directory pour l’intégration aux services d’annuaires. Pour assurer la sécurité lorsque l’authentification à deux facteurs est renforcée, iLO 2 utilise un attribut du certificat client en tant que nom de connexion de l’utilisateur à l’annuaire. Le paramètre de configuration qui détermine l’attribut de certificat client à utiliser par iLO 2 est Certificate Owner (Propriétaire du certificat) sur la page Two-Factor Authentication Settings (Paramètres d’authentification à deux facteurs). Lorsque la valeur attribuée à ce paramètre est SAN (Réseau SAN), iLO 2 obtient le nom de connexion de l’utilisateur à l’annuaire à partir de l’attribut UPN du réseau SAN. Lorsque le paramètre Certificate Owner (Propriétaire du certificat) est défini sur la valeur Subject (Objet), iLO 2 obtient le nom distinctif de l’utilisateur dans l’annuaire à partir de l’objet du certificat.

La valeur attribuée à ce champ dépend de la méthode utilisée pour l’intégration de l’annuaire, de la structure de l’annuaire et des informations contenues dans les certificats utilisateurs émis. Les exemples suivants présupposent que vous disposez des autorisations appropriées.

Authentification à l’aide du schéma Default Directory, partie 1 : le nom distinctif d’un utilisateur dans l’annuaire est CN=John Doe,OU=IT,DC=MyCompany,DC=com et les attributs du certificat de John Doe sont les suivants :

•

Subject: DC=com/DC=MyCompany/OU=IT/CN=John Doe

•

SAN/UPN: john.doe@MyCompany.com L’authentification auprès d’iLO 2 avec le nom d’utilisateur username:john.doe@MyCompany.com

et le mot de passe fonctionne si l’authentification à deux facteurs n’a pas été renforcée. Une fois que l’authentification à deux facteurs a été renforcée, si la valeur SAN (Réseau SAN) est sélectionnée sur la page Two-Factor Authentication Settings (Paramètres d’authentification à deux facteurs), la page d’ouverture de session renseigne automatiquement le champ Directory User (Utilisateur d’annuaire) avec la valeur john.doe@MyCompany.com. Le mot de passe peut être saisi, mais l’utilisateur ne sera pas authentifié. En effet, john.doe@MyCompany.com, qui a été obtenu à partir du certificat, n’est pas le nom distinctif de l’utilisateur dans l’annuaire. Dans ce cas, vous devez sélectionner la valeur Subject (Objet) dans la page Two-Factor Authentication Settings (Paramètres d’authentification à deux facteurs). Le champ Directory User (Utilisateur d’annuaire) est alors automatiquement renseigné avec la valeur CN=John Doe,OU=IT,DC=MyCompany,DC=com, ce qui correspond au nom distinctif réel de l’utilisateur. Si le mot de passe saisi est correct, l’utilisateur est authentifié.

Authentification à l’aide du schéma Default Directory, partie 2 : le nom distinctif d’un utilisateur dans l’annuaire est CN=john.doe@MyCompany.com,OU=IT,DC=MyCompany,DC=com et les attributs du certificat de John Doe sont les suivants :

•

Subject: DC=com/DC=MyCompany/OU=Employees/CN=John

Doe/E=john.doe@MyCompany.com

•

SAN/UPN: john.doe@MyCompany.com

•

Le contexte de recherche sur la page Directory Settings (Paramètres d’annuaire) est défini sur :

OU=IT,DC=MyCompany,DC=com

Configuration de iLO 2 59

Dans cet exemple, si la valeur SAN (Réseau SAN) est sélectionnée sur la page Two-Factor Authentication Settings (Paramètres d’authentification à deux facteurs), le champ Directory User (Utilisateur d’annuaire) de la page d’ouverture de session est renseigné avec la valeur john.doe@MyCompany.com. Une fois que le mot de passe correct est saisi, l’utilisateur est authentifié. Il est authentifié même si john.doe@MyCompany.com n’est pas son nom distinctif. En effet, iLO 2 tente de l’authentifier à l’aide des champs du contexte de recherche (CN=john.doe@MyCompany.com, OU=IT, DC=MyCompany, DC=com) configurés dans la page Directory Settings (Paramètres d’annuaire). Comme il s’agit du nom distinctif correct de l’utilisateur, iLO 2 le retrouve dans l’annuaire.

REMARQUE : si vous sélectionnez Subject (Objet) dans la page Two-Factor Authentication

Settings (Paramètres d’authentification à deux facteurs), l’authentification échoue car l’objet du certificat ne constitue pas le nom distinctif de l’utilisateur dans l’annuaire.

Lorsque vous utilisez la méthode de schéma HP Extended pour l’authentification, HP recommande de sélectionner l’option SAN (Réseau SAN) dans la page Two-factor Authentication Settings (Paramètres d’authentification à deux facteurs).

Directory Settings (Paramètres d’annuaire)

iLO 2 se connecte aux services d’annuaire Microsoft® Active Directory, Novell e-Directory et autres services d’annuaire compatibles LDAP 3.0 pour l’authentification et l’autorisation d’utilisateurs. Vous pouvez configurer iLO 2 pour authentifier et autoriser des utilisateurs en utilisant l’intégration d’annuaires de schéma HP ou l’intégration d’annuaires sans schéma. ILO 2 se connecte uniquement aux services d’annuaire en employant des connexions sécurisées SSL vers le port LDAP du serveur d’annuaires. Le port LDAP sécurisé par défaut est 636. La prise en charge des services d’annuaire est une fonction sous licence disponible avec l’achat de licences facultatives. Pour plus d’informations, reportez-vous à la section « Licence » (page 30). Pour des informations complémentaires sur les annuaires, reportez-vous à la section « Services d’annuaire » (page 152).

Les comptes utilisateur stockés localement, trouvés sur la page User Administration (Administration des utilisateurs), peuvent êtres actifs lorsque la prise en charge d’annuaires iLO 2 est activée. Cette prise en charge active les accès utilisateur locaux et basés sur les les annuaires. Généralement, un administrateur peut supprimer des comptes utilisateur locaux (excepté, peut-être un compte d’accès d’urgence) une fois que iLO 2 est correctement configuré pour accéder au service d’annuaire. Vous pouvez également désactiver l’accès à ces comptes si la prise en charge d’annuaires est activée.

Configuration de iLO 2 60

Configuration des paramètres d’annuaire

iLO 2 permet aux administrateurs de centraliser l’administration des comptes utilisateur à l’aide des services d’annuaire. Vous devez disposer du privilège Configure iLO 2 Settings (Configurer paramètres iLO 2) pour configurer et tester les services d’annuaire iLO 2. Pour accéder aux paramètres d’annuaire, cliquez sur Administration>Security>Directory (Administration>Sécurité>Annuaire).

Les paramètres iLO 2 permettent de contrôler le comportement de l’annuaire iLO 2 auquel vous êtes connecté. Ces paramètres comprennent :

•

Disable Directory Authentication (Désactiver authentification de l’annuaire) : permet d’activer ou de

désactiver la prise en charge de l’annuaire sur cet annuaire iLO 2.

Si l’authentification d’annuaire est activée et correctement configurée, les utilisateurs peuvent se connecter à l’aide des données d’authentification de l’annuaire.

Dans le cas contraire, les données d’authentification de l’utilisateur ne sont pas validées lors de l’utilisation de l’annuaire.

•

Use HP Extended Schema (Utiliser schéma HP Extended) : permet de sélectionner une

authentification d’annuaire et une autorisation à l’aide des objets d’annuaire créés avec le schéma

HP. Sélectionnez cette option si l’annuaire a été étendu par le schéma HP et si vous en avez besoin.

•

Use Directory Default Schema (Utiliser le schéma Directory Default) : permet de sélectionner une

authentification d’annuaire et une autorisation à l’aide des comptes utilisateur de l’annuaire.

Sélectionnez cette option si l’annuaire n’est pas étendu par le schéma HP. Les comptes utilisateur et

le nombre des membres du groupe servent à authentifier et autoriser les utilisateurs. Après avoir

entré les informations du réseau d’annuaires, cliquez sur Administer Groups (Administrer les

groupes). Entrez un ou plusieurs noms distinctifs d’annuaires valides ainsi que les privilèges d’accès

à iLO 2 des utilisateurs.

•

Enable Local User Accounts (Activer les comptes utilisateur locaux) : permet de limiter l’accès aux

utilisateurs locaux.

Si ce paramètre est activé, un utilisateur peut se connecter à l’aide de ses données d’authentification stockées localement.

Dans le cas contraire, l’accès de l’utilisateur se limite uniquement aux données valides d’authentification de l’annuaire.

Configuration de iLO 2 61

L’accès utilisant les comptes utilisateur locaux est activé si Directory Support (Prise en charge

des annuaires) est désactivé et/ou si la licence de iLO 2 ou iLO 2 Advanced est supprimée.

Vous ne pouvez pas désactiver l’accès de l’utilisateur local si vous êtes connecté via un compte

utilisateur local. Les paramètres du serveur d’annuaires iLO 2 permettent d’identifier son adresse et son port. Ces

paramètres comprennent :

•

Directory Server Address (Adresse du serveur d’annuaires) : permet de définir le nom DNS du

réseau ou l’adresse IP du serveur d’annuaires. Vous pouvez indiquer plusieurs serveurs en les

séparant par une virgule (,) ou un espace ( ). Si Use Directory Default Schema (Utiliser le schéma

Directory Default) est sélectionné, entrez un nom DNS dans le champ Directory Server Address

(Adresse du serveur d’annuaires) pour permettre une authentification avec l’ID de l’utilisateur.

Par exemple :

directory.hp.com

192.168.1.250, 192.168.1.251

•

Directory Server LDAP Port (Port LDAP du serveur d’annuaires) : indique le numéro de port du service

LDAP sécurisé sur le serveur. La valeur par défaut de ce port est 636. Cependant, vous pouvez

définir une valeur différente si le service d’annuaire est configuré pour utiliser un port différent.

•

iLO 2 Directory Properties (Propriétés d’annuaires iLO 2) : indique l’objet LOM dans l’arborescence

d’annuaires. Ces informations permettent de définir les droits d’accès de l’utilisateur. iLO 2 peut être

configuré avec le mot de passe de l’objet LOM. Cependant, il n’est pas utilisé tant que la prise en

charge de la configuration de l’annuaire n’est pas fournie.

•

LOM Object Distinguished Name (Nom distinctif de l’objet LOM) : indique où est répertoriée

l’instance LOM dans l’arborescence. Par exemple : cn=iLO 2 Mail Server,ou=Management

Devices,o=hp

Lors d’un accès au serveur d’annuaires, les contextes de recherche utilisateur ne s’appliquent pas au

LOM Object Distinguished Name (Nom distinctif de l’objet LOM).

•

LOM Object Password (Mot de passe de l’objet LOM) : indique le mot de passe de l’objet utilisé par

iLO 2 pour vérifier les mises à jours de l’annuaire (LOM Object Distinguished Name) (Nom distinctif

de l’objet LOM).

•

Confirm Password (Confirmer mot de passe) : permet de confirmer le mot de passe de l’objet LOM.

Si vous le modifiez, entrez le nouveau mot de passe dans ce champ.

•

User Login Search Contexts (Contextes de recherche de connexion utilisateur) : vous permettent de

définir les sous-contextes d’annuaire communs afin d’éviter aux utilisateurs de rentrer leurs noms

distinctifs complets à la connexion.

Les noms distinctifs sont uniques et permettent d’identifier tous les objets de l’annuaire. Cependant,

ils peuvent être longs et les utilisateurs peuvent ne pas les connaître dans leur intégralité ou avoir des

comptes dans des contextes d’annuaire différents. iLO 2 essaie de contacter le service d’annuaire en

identifiant les noms, puis applique les contextes de recherche jusqu’à trouver une concordance.

Les contextes utilisateur d’annuaire identifient les contextes du nom d’utilisateur s’appliquant au nom

de connexion.

Exemple 1 :

Au lieu d’une connexion en tant que cn=user,ou=engineering,o=hp, un contexte de recherche

ou=engineering,o=hp permet de se connecter comme utilisateur.

Configuration de iLO 2 62

Exemple 2 :

Si un système est géré par Information Management, Services, et Training, des contextes de

recherche tels que :

Contexte utilisateur d’annuaire 1 : ou=IM,o=hp

Contexte utilisateur d’annuaire 2 : ou=Services,o=hp

Contexte utilisateur d’annuaire 3 : ou=Training,o=hp

permettent aux utilisateurs de ces organisations de se connecter uniquement à l’aide de ces noms.

Si un utilisateur est à la fois présent dans l’unité organisationnelle IM et dans celle Training,

la connexion est d’abord essayée avec cn=user,ou=IM,o=hp.

Exemple 3 (Active Directory uniquement) :

Microsoft Active Directory permet d’utiliser un autre format d’authentification utilisateur. Les contextes

de recherche dans ce format ne peuvent pas être testés sauf dans le cas d’une tentative de

connexion réussie. Un utilisateur peut se connecter en utilisant

user@domain.hp.com

auquel cas le contexte de recherche

@domain.hp.com

permet à l’utilisateur de se connecter en utilisant

user

Pour tester la communication entre le serveur d’annuaires et la carte iLO 2, cliquez sur Test Settings (Tester paramètres). Pour plus d’informations, reportez-vous à la section « Tests d’annuaires » (page 63).

Tests d’annuaire

Pour valider les paramètres d’annuaire actuels de la carte iLO 2, cliquez sur Test Settings (Tester paramètres) dans la page Directory Settings (Paramètres d’annuaire). La page Directory Tests (Tests d’annuaire) s’affiche.

La page de test affiche les résultats d’une série de tests simples conçus pour valider les paramètres actuels de l’annuaire. Elle inclut en outre un journal de test qui affiche les résultats des tests ainsi que les éventuels problèmes détectés. Vous n’avez pas besoin d’exécuter à nouveau ces tests une fois que vos paramètres d’annuaire sont correctement configurés. L’écran Directory Tests (Tests d’annuaire) n’exige pas que l’utilisateur soit connecté comme un utilisateur d’annuaire.

Configuration de iLO 2 63

Pour vérifier vos paramètres d’annuaire :

Entrez le nom distinctif et le mot de passe d’un administrateur d’annuaire ; L’idéal serait de prendre

les données d’authentification utilisées lors de la création des objets iLO 2 dans l’annuaire. Ces

données ne sont pas enregistrées par la carte iLO 2. Elles permettent de vérifier les contextes de

recherche objet et utilisateur de la carte iLO 2.

Entrez également un nom d’utilisateur et un mot de passe tests. En général, on utilise un compte

destiné à accéder à la carte iLO 2 testée. Il peut s’agir du même compte que l’administrateur

d’annuaire. Toutefois, les tests ne permettent pas de vérifier l’authentification de l’utilisateur

avec un compte « superutilisateur ». Ces données ne sont pas enregistrées par la carte iLO 2.

Cliquez sur Start Test (Démarrer test). Plusieurs tests sont lancés en arrière-plan, du ping réseau

de l’utilisateur de l’annuaire à l’établissement d’une connexion SSL au serveur, en passant par

l’évaluation des privilèges utilisateur tels qu’ils seraient contrôlés lors d’une connexion normale. Pendant l’exécution des tests, la page est rafraîchie à intervalles réguliers. Pendant l’exécution du test,

vous pouvez à tout moment arrêter le test ou rafraîchir la page manuellement. Consultez le lien d’aide sur la page pour obtenir des informations sur les tests et les actions à prendre en cas de problèmes.

Encryption (Codage)

iLO 2 dispose d’une sécurité performante concernant la supervision distante des environnements IT distribués. Les données du navigateur Web sont protégées par un codage SSL. Le codage SSL permet aux données HTTP de circuler sur le réseau de manière sécurisée. ILO 2 prend en charge les deux systèmes de codage les plus performants : Advanced Encryption Standard (AES) et Triple Data Encryption Standard (3DES). Les codages suivants sont pris en charge :

•

AES 256 bits avec RSA, DHE et un MAC SHA1

•

AES 256 bits avec RSA et un MAC SHA1

•

AES 128 bits avec RSA, DHE et un MAC SHA1

•

AES 128 bits avec RSA et un MAC SHA1

•

Triple DES 168 bits avec RSA et un MAC SHA1

•

Triple DES 168 bits avec RSA, DHE et un MAC SHA1 À l’aide d’un port SSH, iLO 2 dispose d’un codage performant pour les transactions CLP. Il prend

également en charge les codages AES128-CBC et 3DES-CBC. iLO 2 met en œuvre ces codages performants (AES et 3DES) sur des canaux sécurisés, y compris les

transmissions HTTP sécurisées sur le navigateur, les ports SSH et XML. Si le codage AES/3DES est activé, vous devez utiliser une capacité de codage égale ou supérieure à ces codages pour vous connecter à iLO 2 via des canaux sécurisés. Les communications et les connexions sur des canaux moins sécurisés (un port Telnet par exemple) ne sont pas concernées par ce paramètre de codage AES/3DES.

Par défaut, les données de la console distante utilisent un codage bidirectionnel RC4 128 bits. L’utilitaire CPQLOCFG utilise un codage Triple DES 168 bits avec RSA et un MAC SHA1 pour envoyer de manière sécurisée les scripts RIBCL à iLO 2 via le réseau.

Configuration de iLO 2 64

Paramètres de codage

Vous pouvez afficher ou modifier les paramètres de codage en cours à l’aide de l’interface CLP ou RIBCL d’iLO 2.

Pour ce faire, procédez comme suit :

Cliquez sur Administration>Security>Encryption (Administration>Sécurité>Cryptage).

La page Encryption (Cryptage) comportant les paramètres de cryptage (codage négocié et

application du cryptage) de iLO 2 s’affiche.

Current Negotiated Cipher (Codage négocié en cours) affiche le codage utilisé lors de la session du navigateur en cours. Une fois connecté à iLO 2 via le navigateur, ce dernier et iLO 2 négocient un paramètre de codage à utiliser lors de la session. La zone Current Negotiated Cipher (Codage négocié en cours) de la page Encryption (Cryptage) affiche le codage négocié.

Encryption Enforcement Settings (Paramètres d’application du cryptage) affiche le cryptage en cours d’iLO 2. Enforce AES/3DES Encryption (Appliquer cryptage AES/3DES)(si activé) permet à iLO d’accepter uniquement les connexions via le navigateur et l’interface SSH correspondant à la capacité de codage minimale. Si ce paramètre est activé, une capacité de codage comparable à AES ou 3DES doit être utilisée pour se connecter à iLO 2. Le paramètre Enforce AES/3DES Encryption (Appliquer cryptage AES/3DES) peut être activé ou désactivé.

Pour appliquer les modifications, cliquez sur Apply (Appliquer).

Si le paramètre Enforcement (Application) est activé, fermez tous les navigateurs après avoir cliqué

sur Apply (Appliquer) Tout navigateur restant ouvert doit continuer d’utiliser un autre codage que

AES/3DES. Pour afficher ou modifier les paramètres de cryptage en cours via CLP ou RIBCL, reportez-vous au

Manuel des ressources de génération de scripts et de ligne de commande du processeur de supervision HP Integrated Lights-Out.

Connexion à iLO 2 à l’aide d’un cryptage AES/3DES

Après avoir activé le paramètre Enforce AES/3DES Encryption (Appliquer cryptage AES/3DES), iLO 2 requiert une connexion via des canaux sécurisés (navigateur Web, port SSH ou XML) à l’aide d’une capacité de codage comparable à AES ou 3DES.

Pour se connecter à iLO 2 via un navigateur, ce dernier doit être configuré avec une capacité de codage comparable à AES ou 3DES. Dans le cas contraire, iLO 2 affiche un message d’erreur demandant à l’utilisateur de fermer la connexion en cours et de sélectionner un codage approprié.

Pour ce faire, reportez-vous à la documentation de votre navigateur. Chaque navigateur dispose de sa propre méthode de sélection d’un codage négocié. Avant de modifier la capacité de codage du navigateur, vous devez vous déconnecter de iLO 2. Toute modification effectuée au niveau du paramètre de codage du navigateur lorsque vous êtes toujours connecté à iLO 2, peut entraîner l’utilisation d’un codage autre que AES/3DES.

Tous les navigateurs et systèmes d’exploitation client pris en charge par iLO 2 disposent de la fonction iLO 2 AES/3DES Encryption (Cryptage AES/3DES iLO 2) sauf dans le cas d’une utilisation de Windows 2000 Professionnel avec Internet Explorer. Par défaut, Windows 2000 Professionnel ne prend pas en charge les codages AES ou 3DES. Si un client utilise Windows® 2000 Professionnel, vous devez utiliser un autre navigateur ou mettre à jour le système d’exploitation.

Configuration de iLO 2 65

Internet Explorer ne dispose pas d’un paramètre de capacité de codage sélectionnable par l’utilisateur. Vous devez modifier le registre pour permettre à Internet Explorer de se connecter à iLO 2 lorsque le paramètre Enforce AES/3DES Encryption (Appliquer cryptage AES/3DES) est activé. Pour ce faire, ouvrez le registre et définissez sur 1 HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Lsa\FIPSAlgorithmPolicy.

IMPORTANT : la modification incorrecte du registre peut gravement endommager votre

système. HP vous recommande de créer une copie de sauvegarde de toutes les données importantes contenues sur l’ordinateur avant de modifier le registre.

Pour vous connecter à iLO 2 via une connexion SSH, reportez-vous à la documentation de l’utilitaire SSH pour définir la capacité de codage.

Lors d’une connexion via un canal XML, l’utilitaire CPQLOCFG utilise un codage 3DES sécurisé par défaut. Au niveau de la sortie XML, CPQLOCFG 2.26 ou version ultérieure affiche la capacité de codage de la connexion en cours suivante : Par exemple :

Connexion au serveur

Codage négocié : Triple DES 168 bits avec RSA et un MAC SHA1

Le cryptage AES n’est pas pris en charge par Internet Explorer sur un client Windows® 2000 Professionnel. Pour utiliser le cryptage AES avec ce système d’exploitation, utilisez un autre navigateur (Mozilla par exemple).

HP SIM single sign-on (Authentification unique HP SIM) (SSO)

HP SIM SSO vous permet de passer directement de HP SIM au processeur LOM sans étape de connexion intermédiaire. Pour utiliser SSO, une version à jour de HP SIM est requise. Vous devez également configurer le processeur LOM pour qu’il accepte les liens de HP SIM. Pour fonctionner correctement, HP SIM requiert les dernières mises à jour et derniers patches. Pour plus d’informations concernant HP Systems Insight Manager et les mises à jour disponibles, consultez le site Web HP à l’adresse suivante (http://www.hp.com/go/hpsim

HP SIM SSO est une fonctionnalité sous licence disponible lors de l’achat des licences en option. Pour plus d’informations, reportez-vous à la section « Licence » (page 30).

La page HP SIM SSO permet de visualiser et de configurer les paramètres SSO via l’interface iLO 2. Pour plus d’informations, reportez-vous à la section « Configuration de HP SIM SSO » (page 68).

Pour accéder aux paramètres de configuration de HP SIM SSO, vous pouvez utiliser des scripts, des fichiers texte et une ligne de commande utilisant des clients texte tels que SSH sur un réseau ou à partir du système d’exploitation de l’ordinateur hôte. Les scripts SSO permettent d’utiliser les mêmes paramètres SSO sur tous les processeurs LOM. Pour plus d’informations sur les extensions CLP pour lire, modifier et écrire des paramètres de configuration HP SIM SSO et pour des exemples de scripts, reportez-vous au

Manuel des ressources de génération de scripts et de ligne de commande du processeur de supervision HP Integrated Lights-Out.

Configuration de iLO 2 pour HP SIM SSO

Avant de configurer SSO, vous devez disposer de l’adresse réseau de HP SIM et vérifier que la clé de licence est installée. Pour configurer SSO, procédez comme suit :

Activez le mode Single Sign-On Trust (Sécurité par authentification unique) en sélectionnant soit Trust

by Certificate (Sécurité par certificat) (recommandé), Trust by Name (Sécurité par nom) ou Trust All

(Sécuriser tout).

Configuration de iLO 2 66

Ajoutez le certificat HP SIM du serveur à iLO 2.

Cliquez sur Add an HP SIM Server (Ajouter un serveur HP SIM).

Entrez l’adresse réseau du serveur HP SIM.

Cliquez sur Import Certificate (Importer certificat).

Le dépôt des certificats est fait pour autoriser cinq certificats iLO 2 standard. Cependant, les tailles

des certificats peuvent changer si les certificats standard ne sont pas émis. 6 Ko de stockage

associés sont attribués aux certificats et aux noms des serveurs iLO 2. Une fois cette capacité

atteinte, plus aucun import n’est accepté. Après avoir configuré SSO dans iLO 2, connectez-vous à HP SIM, localisez le processeur LOM et

sélectionnez Tools>System Information>iLO as... (Outils>Informations système>iLO comme). HP SIM lance un nouveau navigateur connecté au processeur de supervision LOM.

Ajout de serveurs agréés HP SIM

Vous pouvez installer le serveur HP SIM à l’aide de script convenant à un déploiement massif. Pour plus d’informations, reportez-vous au Manuel des ressources de génération de scripts et de ligne de commande du processeur de supervision HP Integrated Lights-Out. Pour ajouter les enregistrements du serveur HP SIM à l’aide du navigateur, procédez comme suit :

Cliquez sur Administration>Security>HP SIM SSO (Administration>Sécurité>HP SIM SSO).

Cliquez sur Add an HP SIM Server (Ajouter un serveur HP SIM).

Pour authentifier le serveur, effectuez l’une des procédures suivantes :

Pour ajouter un serveur HP SIM à l’aide de l’authentification Trust by Name (Sécuriser par nom), entrez son nom de réseau complet dans la section Add a Trusted HP SIM Server Name (Ajouter un nom de serveur HP SIM agréé). Cliquez sur Add Server Name (Ajouter un nom de serveur).

Cette authentification utilise les noms de domaines complets. Par exemple : sim-host.hp.com au lieu de sim-host. Si vous n’êtes pas certain du nom de domaine complet, utilisez la commande hôte nslookup.

Pour rechercher et importer un certificat d’un serveur HP SIM agréé, entrez le nom de réseau complet du serveur HP SIM Server à la section Retrieve and import a certificate from a trusted HP SIM Server (Rechercher et importer un certificat d’un serveur HP SIM agréé). Cliquez sur Import Certificate (Importer certificat) pour demander le certificat au serveur HP SIM et l’importer automatiquement. Cet enregistrement prend en charge SSO Trust by Name (Sécuriser SSO par nom) et SSO Trust by Certificate (Sécuriser SSO par certificat).

Pour éviter toute altération du certificat, importez directement un certificat du serveur HP SIM. Pour ce faire, recherchez la date du certificat HP SIM à l’aide des options suivantes :

—

À l’aide d’une fenêtre du navigateur différente, ouvrez le serveur HP SIM à l’aide de l’URL :

http://<addresse du réseau SIM>:280/GetCertificate

Coupez et collez les données du certificat de HP SIM dans iLO 2.

—

Exportez les certificats du serveur HP SIM à partir de l’interface utilisateur en sélectionnant Options>Security>Certificates>Server Certificate (Options>Sécurité>Certificats>Certificat du serveur). Ouvrez le fichier à l’aide d’un éditeur de texte. Copiez et collez toutes les données brutes du certificat dans iLO 2.

—

À l’aide de lignes de commande sur le serveur HP SIM, le certificat est extrait via l’alias tomcat. Par exemple :

mxcert -l tomcat

Configuration de iLO 2 67

Aperçu des données du certificat :

-----BEGIN CERTIFICATE-----

plusieurs lignes de données codées

-----END CERTIFICATE-----

Après avoir collé les données du certificat x.509 codé base 64 dans la section Directly import a HP SIM Server Certificate (Importer directement un certificat du serveur HP SIM), cliquez sur Import Certificate (Importer certificat) pour enregistrer les données. Ce type d’enregistrement prend en charge SSO Trust by Name (Sécuriser SSO par nom) et SSO Trust by Certificate (Sécuriser SSO par certificat).

D’autres moyens existent pour rechercher les données de certificat du serveur HP SIM. Pour plus d’informations, reportez-vous à la documentation de HP SIM.

Configuration de HP SIM SSO

La page HP SIM permet d’afficher et de configurer les paramètres de iLO 2 Single Sign-On (Authentification unique iLO2). Vous devez disposer du droit de configuration de iLO pour modifier ces paramètres. Pour accéder aux paramètres de iLO 2 SSO, cliquez sur Administration>Security>HP SIM SSO (Administration>Sécurité>HP SIM SSO).

La page HP Systems Insight Manager Single Sign-On Settings (Paramètres d’authentification unique de HP Systems Insight Manager) dispose des champs et options suivants :

•

Single Sign-On Trust Mode (Mode Sécuriser authentification unique) : permet de contrôler

l’acceptation des connexions initiées par SSO :

Trust None (Aucun agrément) (par défaut) : rejette toutes les demandes de connexion SSO.

Trust by Certificate (Sécuriser par certificat) (le plus sécurisé) : autorise uniquement les connexions SSO d’un serveur HP SIM correspondant au certificat précédemment importé dans iLO 2.

Trust by Name (Sécuriser par nom) : autorise les connexions SSO d’un serveur HP SIM correspondant au nom DNS ou au certificat précédemment importé dans iLO 2.

Trust All (Agréer tout) (le moins sécurisé) : accepte toutes les connexions SSO d’un serveur HP SIM.

Configuration de iLO 2 68

Les utilisateurs se connectant à HP SIM sont autorisés en fonction de l’affectation des rôles au niveau

du serveur. L’affectation des rôles passe au processeur LOM lorsque SSO est tenté. Vous pouvez

configurer des privilèges iLO 2 pour chaque rôle dans la section Single Sign-On Settings (Paramètres

de l’authentification unique). Pour plus d’informations sur les privilèges, reportez-vous à la section

« Administration des utilisateurs » (page 32).

À l’aide des comptes utilisateur basés sur les annuaires, SSO essaie de recevoir uniquement les

privilèges affectés à cette section. Les paramètres de l’annuaire Lights-Out ne s’appliquent pas.

Les affectations des privilèges par défaut sont :

User : Login only (Connexion utilisateur uniquement)

Operator (Opérateur) : Login (Connexion), Remote Console (Console distante), Power and Reset (Alimentation et réinitialisation) et Virtual Media (Support virtuel).

Administrator (Administrateur) : Login (Connexion), Remote Console (Console distante), Power and Reset (Alimentation et réinitialisation) et Virtual Media (Support virtuel), Configure iLO 2 (Configurer iLO 2) et Administer Users (Administrer les utilisateurs).

•

HP SIM Trusted Servers (Serveurs agréés HP SIM) : permet d’afficher l’état des serveurs HP SIM

agréés configurés pour utiliser SSO avec le processeur LOM en cours. Cliquez sur Add a SIM Server

(Ajouter un serveur SIM) pour ajouter un nom de serveur, importer ou installer un certificat de

serveur. Pour plus d’informations, reportez-vous à la section « Ajout de serveurs agréés HP SIM »

(page 67).

Le tableau du serveur affiche une liste de serveurs HP SIM enregistrés ainsi que l’état de chacun.

Le nombre actuel de systèmes autorisés est fonction de la taille des données de certificat stockées.

Même si un système est enregistré, SSO peut être refusé à cause du niveau de sécurité en cours ou

de l’état du certificat. Par exemple, si le nom du serveur HP SIM est enregistré et que le niveau de

sécurité est défini sur Trust by Certificate (Sécuriser par certificat), SSO n’est pas autorisé de ce

serveur. De la même manière, si un certificat de serveur HP SIM est importé mais que celui-ci a

expiré, SSO n’est pas autorisé de ce serveur. De plus, les enregistrements ne sont pas autorisés

lorsque SSO est désactivé. iLO 2 n’applique pas la révocation de certificat de serveur SSO.

Status (État) : indique l’état de l’enregistrement (s’il y en a d’installé).

Description : affiche le nom du serveur (ou l’objet du certificat). Une vignette sur un certificat indique que l’enregistrement contient un certificat stocké.

Actions : affiche les actions que vous pouvez réaliser sur un enregistrement sélectionné. Les actions affichées sont fonction du type et du nombre d’enregistrements installés :

—

Remove Name (Supprimer nom) : supprime l’enregistrement du nom de serveur.

—

Remove Certificate (Supprimer certificat) : supprime l’enregistrement du certificat.

Remote Console Computer Lock (Verrou d’ordinateur de console distante)

La fonction Remote Console Computer Lock (Verrou d’ordinateur de console distante) améliore la sécurité d’un serveur supervisé par iLO 2 en verrouillant automatiquement un système d’exploitation ou en déconnectant un utilisateur à la fin d’une session de console distante ou encore lors de la perte d’une liaison réseau à iLO 2. Contrairement à la console distante ou à la console distante intégrée, cette fonction est standard et ne nécessite pas de licence supplémentaire. Il en résulte que, si vous ouvrez une fenêtre de session de console distante ou de console distante intégrée et que cette fonction est configurée, elle verrouille le système d’exploitation lorsque la fenêtre est fermée, même si des licences de fonctions supplémentaires ne sont pas installées.

Configuration de iLO 2 69

Vous pouvez afficher et configurer le paramètre Remote Console Computer Lock (Verrou d’ordinateur de console distante) à l’aide des onglets Administration ou Remote Console (Console distante) de l’interface iLO 2. Cette fonction est désactivée par défaut.

Pour modifier les paramètres Remote Console Computer Lock :

Connectez-vous à la carte iLO 2 en utilisant un compte doté du privilège Configure iLO 2 Settings

(Configurer paramètres iLO 2).

Cliquez sur Administration>Security>Remote Console (Administration>Sécurité>Console distante). La

page correspondante s’affiche.

Modifiez les paramètres suivant les besoins :

Windows : Utilisez cette option pour configurer iLO 2 afin de verrouiller un serveur supervisé exécuté sous un système d’exploitation Windows®. Le serveur affiche automatiquement la boîte de dialogue Computer Locked (Ordinateur verrouillé) lorsqu’une session de console distante est terminée ou que la liaison réseau à iLO 2 est perdue.

Custom (Personnalisé) : Utilisez cette option pour configurer iLO 2 afin d’utiliser une clé personnalisée pour verrouiller un serveur supervisé ou pour déconnecter un utilisateur sur ce serveur. Vous pouvez sélectionner jusqu’à cinq clés dans la liste. La séquence de clés sélectionnées est automatiquement envoyée au système d’exploitation du serveur lorsqu’une session de console distante est terminée ou que la liaison réseau à iLO 2 est perdue.

Disabled (Désactivé) : Utilisez cette option pour désactiver la fonction Remote Console Computer Lock. La fin d’une session de console distante ou la perte d’une liaison réseau à iLO 2 ne verrouille pas le serveur supervisé.

Vous pouvez créer une séquence de clés Remote Console Computer Lock en utilisant les clés

répertoriées dans le tableau suivant .

ESC F4 1 e L_ALT F5 2 f R_ALT F6 3 g

L_SHIFT (L_MAJ)

R_SHIFT (R_MAJ)

L-CTRL F9 6 j R_CTRL F10 7 k L_GUI F11 8 l R_GUI F12 9 m INS (INSER) " " (Espace) : n DEL (SUPPR) ! ; o

HOME (ORIGINE)

END (Fin) # = q PG_UP $ > r PG_DN % ? s

F7 4 h

F8 5 i

" < p

Configuration de iLO 2 70

ENTER (ENTRÉE)

TAB ‘ [ u BREAK ( \ v

BACKSPACE (RETOUR ARRIÈRE)

NUM PLUS * ^ x

NUM MINUS + _ y

SCRL LCK (ARRÊT DÉFIL)

SYS RQ - a { F1 . b } F2 / c | F3 0 d ~

Cliquez sur Apply (Appliquer) pour enregistrer les modifications.

& @ t

) ] w

, ‘ z

Cette fonction peut également être configurée en utilisant des scripts ou des lignes de commande. Pour plus d’informations, reportez-vous au Manuel des ressources de génération de scripts et de ligne de commande du processeur de supervision HP Integrated Lights-Out.

Réseau

Les onglets Network Settings (Paramètres réseau) et DCHP/DNS de la section Network (Réseau) permettent d’afficher et de modifier les paramètres réseau de iLO 2.

seuls les utilisateurs dotés du privilège Configure iLO 2 Settings (Configurer paramètres iLO 2) sont autorisés à modifier ces paramètres. Les autres utilisateurs ne peuvent que consulter les paramètres qui ont été attribués.

Pour modifier les paramètres réseau de la carte iLO 2, procédez comme suit :

Connectez-vous à la carte iLO 2 en utilisant un compte doté du privilège Configure iLO 2 Settings

(Configurer paramètres iLO 2). Cliquez sur Administration>Network (Administration>Réseau).

Sélectionnez Network Settings (Paramètres réseau) ou DHCP/DNS.

Modifiez les paramètres selon vos besoins.

Ceci fait, cliquez sur Apply (Appliquer) pour enregistrer les modifications. iLO 2 redémarre et la connexion de votre navigateur à iLO 2 est coupée. Pour rétablir la connexion,

patientez 60 secondes avant de lancer une autre session de votre navigateur et de vous connecter.

Configuration de iLO 2 71

Network Settings (Paramètres réseau)

La page Network Settings (Paramètres réseau) affiche l’adresse IP, le masque de sous-réseau et autres informations et paramètres TCP/IP relatifs à la carte réseau. L’écran Network Settings (Paramètres réseau) permet d’activer ou de désactiver DHCP et, pour les serveurs qui n’utilisent pas DHCP, de configurer une adresse IP statique. Tous les utilisateurs peuvent consulter les paramètres réseau, mais seuls ceux disposant du privilège Configure iLO 2 Settings (Configurer paramètres iLO 2) peuvent les modifier. Pour accéder à la page Network Settings (Paramètres réseau), cliquez sur Administration>Network>Network (Administration>Réseau>Réseau). La page Network Settings (Paramètres réseau) s’affiche.

La page Network Settings (Paramètres réseau) propose les informations et paramètres ci-après :

•

Le paramètre NIC (Carte réseau) permet d’affecter le mode Enabled (Activé), Disabled (Désactivé)

ou Shared Network Port (Port réseau partagé) à la carte réseau iLO 2.

Enabled—Active l’interface réseau principale iLO 2.

Disabled—Désactive l’interface réseau iLO 2. Vous devez utiliser le RBSU iLO 2 ou tout autre utilitaire de script orienté hôte en vue de réactiver l’interface réseau.

Shared Network Port—Permet d’établir la mise en réseau grâce au port Ethernet hôte indiqué. Le port apparaît sur le réseau sous la forme de deux adresses distinctes (Ethernet MAC et IP). Pour

plus d’informations, reportez-vous à la section « Port réseau partagé iLO 2

•

DHCP vous permet de sélectionner une adresse IP statique (désactivée) ou d’activer l’utilisation d’un

serveur DHCP pour obtenir une adresse IP pour le sous-système iLO 2.

Vous ne pouvez pas définir l’adresse IP et le masque de sous-réseau de la carte iLO 2 si DHCP est

activé. La désactivation de DHCP permet de configurer l’adresse IP. Le champ IP Address (Adresse

IP) apparaît également sur la page des paramètres DHCP/DNS à des fins pratiques. La modification

de la valeur sur l’une des pages entraîne la modification du paramètre DHCP.

•

VLAN – quand ce mode est activé, le port réseau partagé iLO 2 fait partie d’un réseau local virtuel.

Tous les périphériques réseau comportant le même identifiant de réseau local virtuel semblent être

sur un LAN distant même s’ils sont physiquement connectés au même LAN.

(page 74).

•

L’identifiant VLAN identifie tous les périphériques réseau d’un même réseau local virtuel. L’identifiant

VLAN peut être un nombre compris entre 1 et 4094.

Configuration de iLO 2 72

•

IP Address (Adresse IP) correspond à l’adresse IP iLO 2. Si vous utilisez le DHCP, l’adresse IP iLO 2

est automatiquement fournie. Sinon, saisissez une adresse IP statique. Le champ IP Address (Adresse

IP) apparaît sur la page des paramètres DHCP/DNS à des fins pratiques. Le fait de saisir des

valeurs dans ce champ, dans l’une ou l’autre page, modifie l’adresse IP de la carte iLO 2.

•

Subnet Mask (Masque de sous-réseau) désigne le masque de sous-réseau du réseau IP de la carte

iLO 2. Si DHCP est en cours d’utilisation, le masque de sous-réseau est fourni automatiquement.

Si tel n’est pas le cas, saisissez le masque de sous-réseau pour le réseau.

•

Gateway IP Address (Adresse IP de passerelle) affiche l’adresse IP de la passerelle du réseau.

Si vous utilisez le DHCP, l’adresse IP de la passerelle est automatiquement fournie. Dans le cas

contraire, entrez-la.

•

iLO 2 Subsystem Name (Nom du sous-système iLO 2) est un nom utilisé par le sous-système iLO 2.

Si les paramètres DHCP et DNS sont correctement configurés, ce nom peut remplacer l’adresse IP

pour établir la connexion au sous-sytème iLO 2. Pour plus d’informations, reportez-vous à la section

« Limites relatives au nom du sous-système iLO 2 » (page 73).

•

Link (Liaison) contrôle la vitesse et le mode duplex de l’émetteur-récepteur de réseau iLO 2. La vitesse

de liaison de la carte principale iLO 2 dédiée peut être mise en évidence. Les paramètres Links

(Liaisons) incluent les éléments suivants :

Automatic (Automatique) (par défaut) permet à la carte iLO 2 de négocier la vitesse de liaison la plus élevée possible et le mode duplex lors d’une connexion au réseau.

100Mo/FD force une connexion 100 Mo en full duplex

100Mo/FD force une connexion 100 Mo en half duplex

10Mo/FD force une connexion 10 Mo en full duplex

10Mo/FD force une connexion 10 Mo en half duplex

Limites relatives au nom du sous-système iLO 2

Le nom du sous-système iLO 2 correspond au nom DNS du sous-système iLO 2. Par exemple, ilo au lieu de ilo.hp.com. Ce nom ne peut être utilisé que lorsque les DHCP et DNS ont été correctement configurés afin de se connecter au nom du sous-système iLO 2 et non à l’adresse IP.

•

Limites relatives au service d’attribution de noms : le nom du sous-système fait partie du nom DNS

et du nom WINS. Cependant, les limites relatives au DNS et au WINS sont différentes :

Le DNS permet l’utilisation de caractères alphanumériques et de tirets. Le WINS permet l’utilisation de caractères alphanumériques, de tirets et de traits de soulignement.

Les noms de sous-systèmes WINS sont tronqués après 15 caractères, tandis que les noms des sous-systèmes DNS ne le sont pas.

Si vous avez besoin d’utiliser des traits de soulignement, vous pouvez les entrer dans l’utilitaire RBSU

ou à l’aide de l’utilitaire de génération de scripts iLO 2.

REMARQUE : les limites relatives au service d’attribution de noms s’appliquent également au

nom de domaine.

Pour éviter les problèmes d’espace dans les noms :

N’utilisez pas le trait de soulignement.

Limitez les noms des sous-systèmes à 15 caractères.

Assurez-vous de pouvoir tester iLO (ping) par son adresse IP et par son nom DNS/WINS.

Configuration de iLO 2 73

Assurez-vous que NSLOOKUP résolve correctement l’adresse réseau de iLO et qu’il n’existe aucun conflit lié à l’existence d’espace dans les noms.

Assurez-vous que le DNS et le WINS résolvent correctement le nom tous les deux (si vous les utilisez tous les deux).

Videz le nom DNS lorsque vous effectuez des modifications sur les espaces dans les noms.

Port réseau partagé iLO 2

La fonction iLO 2 Shared Network Port (Port réseau partagé iLO 2) permet de choisir la carte réseau système ou la carte réseau de supervision iLO 2 dédiée pour la gestion du serveur. Lorsque vous activez le port réseau partagé iLO 2, le trafic réseau standard ainsi que le trafic réseau dédié à l’iLO 2 passent via la carte réseau système.

iLO 2 est compatible avec les serveurs qui ne comportent pas forcément une carte réseau de supervision dédiée iLO 2. Sur les serveurs utilisant une carte réseau de supervision dédiée iLO 2, la configuration matérielle standard prévoit une connectivité réseau iLO 2 via le port réseau partagé iLO 2 uniquement. iLO 2 détecte l’absence éventuelle d’une carte réseau de supervision dédiée iLO 2 et bascule automatiquement vers le port réseau partagé. Sur certains de ces serveurs, une carte réseau de supervision dédiée iLO 2 peut être ajoutée comme option matérielle. Si une carte réseau de supervision dédiée iLO 2 est disponible en tant qu’option matérielle, iLO 2 bascule par défaut vers cette carte. Sur les serveurs utilisant une carte réseau de supervision dédiée iLO 2, vous pouvez activer un fonctionnement de port réseau partagé via l’interface iLO 2.

Le port réseau partagé iLO 2 utilise le port réseau nommé NIC 1 sur le panneau arrière du serveur. La numérotation des cartes réseau dans le système d’exploitation peut différer de la numérotation système. Le port réseau partagé iLO 2 ne subit pas de dégradation de ses performances iLO 2. Le trafic maximal de iLO 2 est inférieur à 2 Mo (sur une carte réseau d’une vitesse de 1000 Mo). Le trafic moyen de iLO 2 est irrégulier et faible.

Le port réseau partagé n’est pas disponible sur les serveurs HP ProLiant ML310 G3, ML310 G4, BL20p G4 ni sur tous les serveurs lame c-Class.

Caractéristiques et limites du port de supervision partagé iLO 2

Le port réseau partagé iLO 2 et le port Carte réseau de supervision dédiée iLO 2) sont utilisés dans le cadre de la gestion de serveur iLO 2. À cet égard, vous ne pouvez utiliser que le port réseau partagé iLO 2 et la carte réseau de supervision dédiée iLO 2. Ils ne peuvent pas fonctionner simultanément. Si vous activez la carte réseau de supervision dédiée iLO 2, vous désactiverez le port réseau partagé iLO 2. Si vous activez le port réseau partagé iLO 2, vous désactiverez la carte réseau de supervision dédiée iLO 2.

Cependant, la désactivation du port réseau partagé ne désactive pas complètement la carte réseau système. Le trafic réseau régulier transite toujours par celle-ci. Lorsque le trafic réseau du port réseau partagé est désactivé, le trafic à destination ou en provenance de la carte iLO 2 ne transite pas sur celle-ci par le port réseau partagé car ce dernier n’est plus partagé avec iLO 2.

Le port réseau partagé ne doit pas être considéré comme une fonction de disponibilité. Il a pour but de permettre une consolidation des ports réseau gérés. L’utilisation de cette fonction peut créer une erreur. Ainsi, si le port est en échec ou s’il est débranché, l’hôte et iLO 2 deviennent tous les deux indisponibles sur le réseau.

Vous pouvez utiliser un réseau VLAN associé au port réseau partagé iLO 2 pour séparer le trafic de l’hôte de celui de iLO 2. L’utilisation d’un réseau VLAN requiert un commutateur prenant en charge les réseaux VLAN. Pour plus d’informations, reportez-vous à la section "Port réseau partagé VLAN(page 76)."

Configuration de iLO 2 74

Activation de la fonction iLO 2 Shared Network Port (Port réseau partagé iLO 2)

Par défaut, la fonction iLO 2 Shared Network Port (Port réseau partagé iLO 2) est désactivée. Elle peut être activée à l’aide des éléments suivants :

•

iLO 2 RBSU

•

Interface Web iLO 2

•

Scripts XML

Activation de la fonction iLO 2 Shared Network Port (Port réseau partagé iLO 2) via iLO 2 RBSU

Connectez le port 1 de la carte réseau du serveur à un réseau LAN.

Lorsque vous y êtes invité pendant le test POST, appuyez sur la touche F8 pour accéder à

iLO 2 RBSU.

Sélectionnez Network>NIC>TCP/IP (Réseau>Carte réseau>TCP/IP) et appuyez sur la touche Entrée.

Dans le menu Network Configuration (Configuration réseau), appuyez sur la barre d’espacement

pour basculer le champ Network Interface Adapter (Adaptateur d’interface réseau) sur Shared

Network Port (Port réseau partagé). L’option Shared Network Port (Port réseau partagé) est

uniquement disponible sur des serveurs pris en charge.

Appuyez sur la touche F10 pour enregistrer la configuration.

Sélectionnez File>Exit (Fichier>Quitter) et appuyez sur la touche Entrée. Après la réinitialisation de iLO 2, la fonction Shared Network Port (Port réseau partagé) est active.

Tout trafic réseau à destination ou en provenance de iLO 2 est acheminé via le port 1 de la carte réseau du système.

Enabling the iLO 2 Shared Network Port feature through the web interface

Connectez le port 1 de la carte réseau de iLO 2 à un réseau LAN.

Ouvrez un navigateur et accédez au nom DNS ou l’adresse IP de iLO 2.

Sélectionnez Administration>Network Settings (Administration>Paramètres réseau).

Dans la page Network Settings (Paramètres réseau), sélectionnez Shared Network Port (Port réseau

Partagé). La fonction Shared Network (Réseau partagé) est uniquement disponible sur les serveurs

pris en charge.

Configuration de iLO 2 75

Cliquez sur Apply (Appliquer) au bas de la page.

Cliquez sur Yes (Oui) dans la boîte de dialogue d’avertissement, puis sur OK. Après la réinitialisation de iLO 2, la fonction Shared Network Port (Port réseau partagé) est active.

Tout trafic réseau à destination ou en provenance de iLO 2 est acheminé via le port 1 de la carte réseau du système.

Seul le port Shared Network Port (Port partagé réseau) ou iLO 2 Dedicated Management NIC (Carte réseau de supervision dédiée iLO 2) est actif pour la supervision du serveur. Ils ne peuvent pas être activés simultanément.

Shared Network Port VLAN (Port réseau partagé VLAN)

La fonction Shared Network Port VLAN (Port réseau partagé VLAN) est destinée aux clients qui souhaitent utiliser le port réseau partagé tout en séparant leur trafic réseau lié à l’administration de leur trafic réseau classique. Par exemple, vous pouvez faire en sorte que le trafic associé à l’administration pour tous les ports réseau partagés sur un réseau soit confiné à un même réseau VLAN. Le trafic réseau classique passant par les ports réseau partagés peut être limité à un même réseau LAN, réparti sur plusieurs réseaux LAN ou VLAN et ainsi de suite.

Pour communiquer avec iLO 2 via un système client, le client doit se trouver sur le même réseau VLAN que les ports réseau partagés iLO 2 et tous les commutateurs réseau situés entre le port réseau partagé iLO 2 et le client doivent être compatibles IEEE 802.1q. Il est possible que les commutateurs gérés par IEEE 802.1q doivent être configurés afin d’activer la prise en charge du réseau VLAN.

Par défaut, la fonction iLO 2 Shared Network Port VLAN (Réseau VLAN port réseau partagé iLO 2) est désactivée. Vous pouvez l’activer et la configurer à l’aide des éléments suivants :

•

iLO 2 RBSU

•

Interface Web iLO 2

•

Scripts XML La fonction VLAN est disponible uniquement sur les systèmes prenant en charge la carte réseau SNP.

Tous les réseaux VLAN doivent être configurés avec un ID de réseau VLAN. Il peut s’agir de n’importe quel nombre compris entre 1 et 4094. Seuls les utilisateurs dotés du privilège Configure iLO 2 Settings (Configurer paramètres iLO 2) sont autorisés à activer ou à désactiver la prise en charge de réseaux VLAN et à configurer les ID des réseaux VLAN.

Activation et configuration de réseau à l’aide de l’interface iLO 2

Connectez-vous à la carte iLO 2 en utilisant un compte doté du privilège Configure iLO 2 Settings

(Configurer paramètres iLO 2). Cliquez sur Administration.

IMPORTANT : seuls les utilisateurs dotés du privilège Configure iLO 2 Settings (Configurer

paramètres iLO 2) sont autorisés à modifier ces paramètres. Les autres peuvent uniquement

consulter les paramètres attribués.

Cliquez sur Network Settings (Paramètres réseau).

Cliquez sur Yes (Oui) face à l’option Enable Virtual LAN (Activer le réseau VLAN virtuel) pour activer

la fonction VLAN.

Si l’option Shared Network Port (Port réseau partagé) n’est pas sélectionnée, les choix relatifs à la

case d’option Enable Virtual LAN (Activer le réseau VLAN virtuel) et au champ VLAN ID (ID VLAN)

sont désactivés et ne peuvent pas être configurés.

Configuration de iLO 2 76

Saisissez un numéro entre 1 et 4094 dans le champ Virtual LAN ID (ID de réseau LAN virtuel).

Si la fonction Virtual LAN (Réseau LAN virtuel) est désactivée, ce champ est désactivé et ne peut

pas être configuré.

Cliquez sur Apply (Appliquer). iLO 2 se réinitialise avec les paramètres d’ID de réseau VLAN

en cours.

Activation et configuration du réseau VLAN à l’aide de l’utilitaire de configuration basé sur la ROM (RBSU)

Redémarrez le serveur et appuyez sur F8. Lorsque vous y êtes invité, choisissez le RBSU iLO 2.

Sélectionnez Network>NIC>TCP/IP (Réseau>Carte réseau>TCP/IP), puis appuyez sur la touche

Entrée.

Utilisez la barre d’espace pour sélectionner Shared Network Port (Port réseau partagé) dans le

champ Network Interface Adapter (Adaptateur d’interface réseau).

Allez dans le champ Virtual LAN (Réseau LAN virtuel) et utilisez la barre d’espace pour sélectionner

Enabled (Activé). Un champ d’ID de réseau VLAN définissable par l’utilisateur s’affiche.

Allez dans le champ Virtual LAN ID (ID de réseau LAN virtuel) et saisissez tout nombre entre

1 et 4094.

Activation et configuration du réseau VLAN à l’aide de XML

Vous pouvez activer ou désactiver la prise en charge de réseau VLAN via la création de scripts XML à l’aide de RIBCL. Pour plus d’informations, reportez-vous au manuel de ressources de génération de script et de ligne de commande.

Réactivation du port de supervision iLO 2 dédié

L’interface Web iLO 2, RBSU ou la génération de scripts XML (décrite dans le manuel de référence de génération de scripts et de lignes de commandes) doit être utilisé pour activer à nouveau iLO 2 Dedicated Management NIC (Carte réseau de supervision dédiée iLO 2). La réactivation d’iLO 2 à l’aide de RBSU requiert le redémarrage du système.

Configuration de iLO 2 77

Pour réactiver iLO 2 Dedicated Management NIC (Carte de supervision dédiée iLO 2) à l’aide de RBSU :

Connectez le port de supervision de la carte réseau dédiée iLO 2 à un réseau LAN à partir duquel

le serveur est géré.

Réamorcez le serveur.

Lorsque vous y êtes invité pendant le test POST, appuyez sur la touche F8 pour accéder à

iLO 2 RBSU.

Sélectionnez Network>NIC>TCP/IP (Réseau>Carte réseau>TCP/IP) et appuyez sur la touche Entrée.

Dans le menu Network Configuration (Configuration réseau), appuyez sur la barre d’espacement

pour basculer le champ Network Interface Adapter (Adaptateur d’interface réseau) sur ON (Activé).

Appuyez sur la touche F10 pour enregistrer la configuration.

Sélectionnez File>Exit (Fichier>Quitter) et appuyez sur la touche Entrée. Une fois la réinitialisation de iLO 2 effectuée, le port iLO 2 Dedicated Management NIC (Carte réseau

de supervision dédiée iLO 2) est actif. Pour réactiver iLO 2 Dedicated Management NIC (Carte réseau de supervision dédiée iLO 2) à l’aide

de l’interface iLO 2 :

Ouvrez un navigateur et accédez au nom DNS ou à l’adresse IP iLO 2.

Dans la page Network Settings (Paramètres réseau), sélectionnez Enabled (Activé) pour la carte

réseau iLO 2.

Cliquez sur Apply (Appliquer). Une boîte de dialogue d’avertissement apparaît.

Cliquez sur Yes (Oui), puis sur OK. Une fois la réinitialisation de iLO 2 effectuée, le port iLO 2 Dedicated Management NIC (Carte réseau de

supervision dédiée iLO 2) est actif. Lors de l’utilisation de IRC via le port iLO 2 Dedicated Management NIC (Carte réseau de supervision dédiée iLO 2) et en fonction du trafic réseau, vous risquez de manque de temps pour appuyer sur les touches RBSU lors du POST.

Configuration de iLO 2 78

Paramètres DHCP/DNS

La page des paramètres DHCP/DNS iLO 2 contient les informations de configuration DHCP/DNS de iLO 2. Tous les utilisateurs peuvent afficher les paramètres DHCP/DNS, mais seulement ceux disposant du privilège Configure iLO 2 Settings (Configurer les paramètres iLO 2) peuvent les modifier. Il est également possible de modifier ces paramètres à l’aide de iLO 2 RBSU (F8 pendant le processus POST). Pour accéder aux paramètres DHCP/DNS, cliquez sur Administration>Network>DHCP/DNS (Administration>Réseau>DHCP/DNS). La page des paramètres DHCP/DNS s’affiche.

Les options suivantes sont disponibles :

•

DHCP permet de sélectionner une adresse IP statique (désactivée) ou d’activer l’utilisation d’un

serveur DHCP pour obtenir une adresse IP pour le sous-système iLO 2.

Il est impossible de définir l’adresse IP iLO 2 si DHCP est activé. La désactivation de DHCP permet

de configurer l’adresse IP. Le champ IP Address (Adresse IP) apparaît également sur la page

Network Settings (Paramètres réseau) à des fins pratiques. La modification de la valeur sur l’une des

pages entraîne la modification du paramètre DHCP.

•

IP Address (Adresse IP) correspond à l’adresse IP iLO 2. Si vous utilisez le DHCP, l’adresse IP iLO 2

est automatiquement fournie. Sinon, saisissez une adresse IP statique. Le champ IP Address (Adresse

IP) apparaît sur la page Network Settings (Paramètres réseau) à des fins pratiques. En modifiant la

valeur sur une page, vous modifiez l’adresse IP de iLO 2.

•

Domain Name (Nom de domaine) correspond au domaine sur lequel réside le sous-système iLO 2.

Ce nom est attribué par DHCP (si DHCP est activé). L’activation de DHCP permet de configurer les

options DHCP suivantes :

Use DHCP Supplied Gateway (Utiliser la passerelle fournie par DHCP) - Bascule si iLO 2 utilise la passerelle fournie par le serveur DHCP. Dans le cas contraire, entrez une adresse de passerelle dans la zone Gateway IP Address (Adresse IP passerelle).

Configuration de iLO 2 79

Use DHCP Supplied DNS Servers (Utiliser les serveurs DNS fournis par DHCP) - Bascule si iLO 2 utilise la liste des serveurs DNS fournie par le serveur DHCP. Dans le cas contraire, entrez l’adresse du serveur DNS dans les champs Primary DNS Server (Serveur DNS primaire), Secondary DNS Server (Serveur DNS secondaire) et Tertiary DNS Server (Serveur DNS tertiaire).

Use DHCP Supplied WINS Servers (Utiliser les serveurs WINS fournis par DHCP) - Bascule si iLO 2 utilise la liste des serveurs WINS fournie par le serveur DHCP. Dans le cas contraire, entrez l’adresse du serveur WINS dans les champs Primary WINS Server (Serveur WINS primaire) et Secondary WINS Server (Serveur WINS secondaire).

Use DHCP Supplied Static Routes (Utiliser les routes statiques fournies par DHCP) - Bascule si iLO 2 utilise la route statique fournie par le serveur DHCP. Dans le cas contraire, entrez l’adresse de la route statique dans les champs Static Route #1 (Route statique n°1), Static Route #2 (Route statique n°2) ou Static Route #3 (Route statique n°3).

Use DHCP Supplied Domain Name (Utiliser le nom de domaine fourni par DHCP) - Bascule si iLO 2 utilise le nom de domaine fourni par le serveur DHCP. Dans le cas contraire, entrez un nom de domaine dans la zone Domain Name (Nom de domaine).

•

WINS Server Registration (Enregistrement serveur WINS) - Bascule si iLO 2 enregistre son nom

auprès d’un serveur WINS.

•

DDNS Server Registration (Enregistrement serveur DDNS) - Bascule si iLO 2 enregistre son nom

auprès d’un serveur DDNS.

•

L’option Ping Gateway on Startup (Tester passerelle au démarrage) provoque l’envoi par iLO 2 de

quatre paquets de requêtes d’écho ICMP à la passerelle lors de l’initialisation de iLO 2. Cette option

permet de s’assurer que l’entrée de cache du protocole ARP est mise à jour sur le routeur

responsable du routage des paquets de et vers iLO 2.

•

DHCP Server (Serveur DHCP) est l’adresse IP du serveur DHCP. Ce champ ne peut pas être attribué.

Il est reçu en provenance de DHCP si DHCP est activé et représente la dernière adresse connue

valide du serveur DHCP.

•

Primary DNS Server (Serveur DNS primaire), Secondary DNS Server (Serveur DNS secondaire) et

Tertiary DNS Server (Serveur DNS tertiaire) sont les adresses IP des serveurs DNS. Si ces champs

sont fournis par le serveur DHCP, ils sont automatiquement renseignés. Sinon, saisissez les adresses

IP manuellement.

•

Primary WINS Server (Serveur WINS primaire) et Secondary WINS Server (Serveur WINS

secondaire) sont les adresses IP des serveurs WINS. Si ces champs sont fournis par le serveur DHCP,

ils sont automatiquement renseignés. Sinon, saisissez les adresses IP manuellement.

•

Static Route #1 (Route statique n° 1), Static Route #2 (Route statique n° 2) et Static Route #3 (Route

statique n° 3) (destination, passerelle) sont les adresses de passerelle de destination du réseau.

Entrez jusqu’à trois paires de routage destination/passerelle réseau.

Paramètres SNMP/Insight Manager

L’option Management (Supervision) de la section Administration affiche la page SNMP/Insight Manager Settings (Paramètres SNMP/Insight Manager). La page SNMP/Insight Manager Settings (Paramètres SNMP/Insight Manager) permet de configurer les alertes SNMP, de générer une alerte de test et de configurer l’intégration avec HP SIM.

Configuration de iLO 2 80

Activation des alertes SNMP

iLO 2 prend en charge jusqu’à trois adresses IP pour la réception des alertes SNMP. En général, les adresses utilisées sont identiques à l’adresse IP de la console du serveur HP SIM.

seuls les utilisateurs dotés du privilège Configure iLO 2 Settings (Configurer paramètres iLO 2) sont autorisés à modifier ces paramètres. Les autres peuvent uniquement consulter les paramètres attribués.

Les options d’alerte suivantes sont disponibles dans l’écran SNMP/Insight Manager Settings (Paramètres SNMP/Insight Manager) :

•

SNMP Alert Destination(s) (Destination(s) des alertes SNMP)

•

iLO 2 SNMP Alerts (Alertes SNMP iLO 2)

•

Forward Insight Manager Agent SNMP Alerts (Transmettre les alertes SNMP des agents

Insight Manager)

•

SNMP Pass-thru (Émulation SNMP)

•

p-Class Alert Fowarding (Transfert des alertes p-Class) (s’affiche sur les serveurs p-Class uniquement) Pour plus d’informations, reportez-vous au Manuel des ressources de génération de scripts et de ligne de

commande du processeur de supervision HP Integrated Lights-Out.

Pour configurer les alertes :

Connectez-vous à la carte iLO 2 en utilisant un compte doté du privilège Configure iLO 2 Settings

(Configurer paramètres iLO 2).

Sélectionnez Management (Supervision) dans l’onglet Administration. L’écran SNMP/Insight

Manager Settings (Paramètres SNMP/Insight Manager) apparaît.

Dans les champs SNMP Alert Destination(s) (Destination(s) des alertes SNMP), saisissez jusqu’à trois

adresses IP, à partir desquelles vous recevrez les alertes SNMP, et sélectionnez les options d’alerte

prises en charge par iLO 2.

Cliquez sur Apply Settings (Appliquer les paramètres). Les alertes de test comprennent un trap Insight Manager SNMP (SNMP Insight Manager) et sont utilisées

pour vérifier la connectivité du réseau iLO 2 sur HP SIM. Seuls les utilisateurs dotés du privilège Configure iLO 2 Settings (Configurer paramètres iLO 2) peuvent envoyer des alertes de test.

Configuration de iLO 2 81

Avant d’envoyer une alerte de test, vérifiez que les modifications apportées aux champs SNMP Alert Destination(s) (Destination(s) des alertes SNMP) ont été enregistrées.

Pour envoyer une alerte de test :

Sélectionnez Management (Supervision) dans l’onglet Administration. L’écran SNMP/Insight

Manager Settings (Paramètres SNMP/Insight Manager) apparaît.

Cliquez sur Send Test Alert (Envoyer alerte de test) dans la section Configure and Test SNMP Alerts

(Configurer et tester les alertes SNMP) pour générer une alerte de test et l’envoyer aux adresses

TCP/IP enregistrées dans les champs SNMP Alert Destinations (Destinations des alertes SNMP).

Une fois l’alerte générée, un écran de confirmation s’affiche.

Vérifiez que le trap a bien été reçu sur la console HP SIM.

Définitions des traps générés par SNMP

Vous pouvez générer les traps SNMP suivants sur les serveurs BL c-Class et iLO 2 :

•

ALERT_TEST permet de vérifier que la configuration SNMP, la console SNMP cliente et le réseau

fonctionnent correctement. Vous pouvez utiliser l’interface iLO 2 pour générer cette alerte afin d’en

vérifier la bonne réception au niveau de la console SNMP. Vous pouvez également générer cette

alerte à l’aide de la ROM de l’option iLO 2 pour vérifier les paramètres de configuration SNMP.

•

ALERT_SERVER_POWER se produit lorsque le processeur de supervision iLO 2 détecte une transition

inopinée de l’alimentation du système hôte, de marche vers arrêt ou inversement. Les transitions de

l’alimentation du système hôte sont inopinées lorsque le changement se produit à cause

d’événements inconnus du processeur de supervision. Cette alerte n’est pas générée lorsque le

système est mis sous tension ou hors tension à l’aide de l’interface iLO 2, de la fonction CLI, RIBCL

ou une autre fonction de supervision. Si le serveur est mis hors tension à cause du système

d’exploitation, de l’activation d’une touche d’alimentation physique ou de toute autre manière,

l’alerte est générée et envoyée.

•

ALERT_SERVER_RESET se produit lorsque le processeur de supervision iLO 2 est utilisé pour réaliser

un redémarrage à froid ou à chaud du système hôte. Cette alerte est également envoyée lorsque le

processeur de supervision iLO 2 détecte que le système hôte est en cours de réinitialisation à cause

d’événements inconnus de ce même processeur. Certains comportements ou actions du système

d’exploitation peuvent entraîner la détection de ce type d’événement, auquel cas l’alerte est

transmise.

•

ALERT_ILLEGAL_LOGIN est une alerte SNMP transmise lors d’une tentative de connexion à l’aide

d’un nom d’utilisateur ou d’un mot de passe incorrect. Cette alerte est transmise quel que soit le type

de connexion : interface Web, port série, Telnet, SSH ou RIBCL.

•

ALERT_LOGS_FULL est une alerte SNMP transmise lorsque le journal des événements iLO 2 est

complet et qu’il fait l’objet d’une tentative de consignation d’un nouvel événement.

•

ALERT_SELFTEST_FAILURE est une alerte SNMP transmise lorsque iLO 2 détecte une erreur dans l’un

des composants internes surveillés. En cas de détection d’erreur, une alerte est transmise.

•

L’alerte ALERT_SECURITY_ENABLED est transmise lorsque le processeur de supervision iLO 2 détecte

une transition du commutateur de neutralisation de la sécurité à l’état actif.

Configuration de iLO 2 82

•

L’alerte ALERT_SECURITY_DIABLED est transmise lorsque le processeur de supervision iLO 2 détecte

une transition du commutateur de neutralisation de la sécurité à l’état inactif.

•

L’alerte ALERT_HOST_GENERATED est générée lorsque le processeur de supervision iLO 2 a fait

l’objet d’une demande de transmission d’une alerte hôte (passthrough SNMP) et qu’il n’a pu envoyer

l’alerte SNMP d’origine. iLO 2 tente de transmettre cette alerte générique afin d’aviser la console de

supervision SNMP qu’une alerte devant être envoyée par le système hôte a échoué.

Configuration de l’intégration avec Insight Manager

Le paramètre Insight Manager Web Agent URL (URL des agents Web Insight Manager) (nom DNS ou adresse IP) définit la cible du lien Insight Agent contenu dans les pages iLO 2. En général, ce lien est l’adresse IP ou le nom DNS de l’agent de supervision fonctionnant sur le système d’exploitation du serveur hôte.

Entrez l’adresse IP du serveur hôte. Le protocole (https://) et le numéro de port (:2381) sont automatiquement ajoutés à l’adresse IP ou au nom DNS pour autoriser l’accès aux agents Web Insight Management à partir de iLO 2.

Lorsque le paramètre Insight Manager Web Agent URL (URL des agents Web Insight Manager) a été défini à l’aide d’une autre méthode (par exemple, CPQLOCFG), cliquez sur le bouton Réactualiser du navigateur pour afficher l’URL mise à jour.

Le paramètre Level of Data Returned (Niveau de données retournées) contrôle le contenu d’un message de détection anonyme reçu par iLO 2. Les informations retournées sont utilisées pour les demandes d’identification HTTP Insight Manager. Les options suivantes sont disponibles :

•

Enabled (Activé) (par défaut) permet à Insight Manager d’associer le processeur de supervision au

serveur hôte et fournit des données suffisantes permettant l’intégration à HP SIM.

•

Disabled (Désactivé) empêche iLO 2 de répondre aux demandes HP SIM.

•

View XML Reply (Afficher réponse XML) permet d’analyser les données retournées aux paramètres.

Affichez la réponse qui sera retournée à Insight Manager lorsqu’une demande d’identification du

processeur de supervision est effectuée à l’aide de ce lien. Pour consulter les résultats des modifications effectuées, cliquez sur Apply Settings (Appliquer paramètres)

pour enregistrer les modifications. Cliquez sur Reset Settings (Réinitialiser paramètres) pour supprimer le contenu des champs et revenir à l’état précédent. Le bouton Reset Settings n’enregistre aucune modification.

Pour plus d’informations sur les agents Insight, cliquez sur System Status>Insight Agent (État du système>Agent Insight).

Configuration des serveurs ProLiant BL p-Class

Vous pouvez accéder aux serveurs ProLiant BL p-Class et les configurer à partir :

•

Du port de diagnostic iLO 2 à l’avant du serveur

•

De la section « Installation basée sur le navigateur » (« Installation de iLO 2 à l’aide de l’option

basée sur le navigateur », page 23) à l’origine de la configuration initiale du système à l’aide du

port de diagnostic iLO 2

•

de l’assistant d’installation détaillé via l’installation HP BladeSystem

Configuration de iLO 2 83

Pour les serveurs lame p-Class installés dans des boîtiers dotés de fonds de panier de supervision mis à jour prenant en charge les serveurs lame haute densité, iLO 2 permet la configuration IP statique initiale du boîtier. La configuration initiale du compartiment 1 permet d’affecter des adresses IP prédéfinies à toutes les cartes iLO 2 qui seront installées ultérieurement dans le boîtier. Cette fonction est prise en charge dans les versions iLO 1.55 ou ultérieures.

ProLiant BL p-Class

•

Les utilisateurs doivent disposer du privilège Configure iLO 2 Settings (Configurer paramètres iLO 2).

•

Une connexion réseau à iLO 2 doit être disponible et fonctionner correctement.

Configuration IP statique

La configuration IP statique est mise en œuvre à l’aide de l’option Static IP Bay Settings (Paramètres IP statique) de l’onglet BL p-Class. Cette option facilite le déploiement initial d’un boîtier entier ou le déploiement ultérieur des lames dans un boîtier existant. Même si la méthode préconisée pour l’affectation d’adresses IP à chaque iLO 2 de chacun des serveurs lame consiste à utiliser DHCP et DNS, ces protocoles ne sont pas toujours disponibles sur d’autres réseaux que des réseaux de production.

Spécifications relatives aux utilisateurs de serveur

Par exemple, après avoir configuré l’IP statique de la lame dans le compartiment 1, l’ajout ultérieur de lames dans le boîtier présuppose l’utilisation d’adresses sans DHCP. Les adresses réseau sont attribuées en fonction de la position des lames dans le compartiment 1 : 192.168.1.1, compartiment 2 :

192.168.1.2 et ainsi de suite. Le déploiement ultérieur de lames ne requiert pas de configuration supplémentaire et l’adresse réseau correspond au numéro du compartiment.

La configuration IP statique automatise la première étape du déploiement de lames BL p-Class, en activant le processeur de supervision iLO 2 dans chaque connecteur de lame afin d’obtenir une adresse IP prédéfinie sans utiliser DHCP. iLO 2 est immédiatement accessible pour le déploiement de serveurs à l’aide de Virtual Media (Support virtuel) et d’autres fonctions d’administration à distance.

La configuration IP statique utilise le mode d’adressage Static IP Bay Configuration (Configuration IP statique) qui permet d’affecter des adresses IP à chaque iLO 2 selon l’emplacement des connecteurs dans le boîtier des serveurs respectifs. En affectant un jeu d’adresses IP au boîtier, vous bénéficiez des avantages d’une configuration IP statique, sans qu’il soit nécessaire de configurer chaque iLO 2 localement.

La configuration IP statique de iLO 2 offre les avantages suivants :

•

Pas de coûts associés à une infrastructure DHCP assurant la prise en charge de l’environnement de

lames de serveur

•

Configuration plus aisée avec génération automatique des adresses iLO 2 pour tout ou partie des

compartiments sélectionnés La configuration IP statique n’est pas prise en charge par les boîtiers de lame G1 BL. Pour afficher la

génération du boîtier, cliquez sur BL p-Class>Rack View>Details (BL p-Class>Afficher rack>Détails) d’un boîtier spécifique. La configuration IP statique n’est pas prise en charge par les boîtiers lorsque Enclosure Type details (Détails boîtier) affiche le message BL Enclosure G1.

Lorsqu’une lame est à nouveau déployée, la configuration IP statique risque de ne pas se terminer comme prévu. Pour corriger cela, vérifiez que la lame utilise le microprogramme iLO 2 en cours, puis réinitialisez la configuration iLO 2 aux valeurs d’usine par défaut à l’aide de iLO 2 RBSU.

Configuration de iLO 2 84

Configuration d’un boîtier de serveur lame ProLiant BL p-Class

Pour configurer un boîtier de serveur lame ProLiant BL p-Class à l’aide de l’adressage IP statique :

Installez une lame de serveur dans le compartiment n#1 du boîtier BL p-Class. Il n’est pas nécessaire

de configurer la lame de serveur ou d’installer un système d’exploitation. La lame de serveur doit

être configurée avant d’en installer d’autres dans le boîtier.

Connectez un client au port iLO 2 du panneau avant du serveur lame à l’aide du câble d’E/S local.

Le câble d’E/S se connecte au port d’E/S situé sur la face avant du serveur lame. Cette connexion

active l’adresse IP statique 192.168.1.1 pour l’interface Web iLO 2.

Configurez le paramètre de boîtier. À l’aide de l’interface Web iLO 2, sélectionnez l’onglet

BL p-Class pour accéder aux paramètres IP statique du boîtier. L’onglet BL p-Class fournit une

interface utilisateur permettant de configurer les adresses IP statiques au niveau du boîtier.

Sélectionnez une adresse de démarrage raisonnable, le ou les derniers chiffres correspondant au

numéro de compartiment de chaque serveur lame (exemple : 192.168.100.1 à 192.168.100.16)

afin de concevoir un système de numérotation facile à retenir.

Réinitialisez le compartiment n#1, si nécessaire. Vous devez réinitialiser le serveur lame du

compartiment n#1 uniquement si vous prévoyez d’utiliser une adresse Static IP Bay Configuration

(Configuration IP statique) en marquant le masque d’activation du compartiment n#1. Avant de

réinitialiser le serveur lame, naviguez vers la page Network Settings (Paramètres réseau),

sélectionnez Enable Static IP Settings (Activer les paramètres de configuration IP statique), puis

cliquez sur Apply (Appliquer) pour forcer la réinitialisation du serveur lame et utiliser la nouvelle

adresse IP statique de boîtier affectée. Si vous déployez plusieurs boîtiers en même temps, vous pouvez facilement répéter ce processus en

déplaçant un serveur lame unique dans le compartiment n#1 de chaque boîtier afin d’effectuer la configuration.

Définition des paramètres de configuration IP statique

Les paramètres de configuration IP statique disponibles dans l’onglet BL p-Class permettent de configurer et de déployer le serveur lame. Lors de la configuration de ces paramètres, vous devez utiliser la lame du compartiment 1.

Configuration de iLO 2 85

La case à cocher Enable Static IP Bay Configuration Settings (Activer les paramètres de configuration IP statique), disponible dans l’onglet Network Settings (Paramètres réseau) (non représenté), permet d’activer ou de désactiver Static IP Bay Configuration (Configuration IP statique). La nouvelle option Enable Static IP Bay Configuration Settings (Activer les paramètres de configuration IP statique) est uniquement disponible sur les serveurs lame. Lorsque cette option est activée, tous les champs, à l’exception de iLO 2 Subsystem Name (Nom du sous-système iLO 2), sont désactivés. Les options Static IP Bay Configuration (Configuration IP statique) et DHCP ne peuvent pas être activées en même temps. Leur désactivation indique à iLO 2 qu’il faut utiliser une adresse IP définie par l’utilisateur. L’option Enable Static IP Bay Configuration Settings (Activer les paramètres de configuration IP statique) reste désactivée si l’infrastructure ne prend pas en charge l’option Static IP Bay Configuration (Configuration IP statique).

Paramètres de configuration standard des serveurs ProLiant BL p-Class

Beginning IP Address (Bay 1) (Adresse IP de début - Compartiment 1) : affecte l’adresse IP de début. Toutes les adresses IP doivent être valides.

Ending IP Address (Bay 16) (Adresse IP de fin - Compartiment 16) : affecte l’adresse IP de fin. Toutes les adresses IP doivent être valides.

Subnet Mask (Masque de sous-réseau) : affecte le masque de sous-réseau à la passerelle par défaut. Ce champ peut être renseigné si l’option Static IP Bay Configuration (Configuration IP statique) ou DHCP est activée. La plage d’adresses IP doit être conforme au masque de sous-réseau.

Gateway IP Address (Adresse IP de passerelle) : affecte l’adresse IP du routeur de réseau qui relie le sous-réseau Remote Insight à un autre sous-réseau où réside la station de supervision. Ce champ peut être renseigné si l’option Static IP Bay Configuration (Configuration IP statique) ou DHCP est activée.

Paramètres de configuration avancés des serveurs ProLiant BL p-Class

Domain Name (Nom de domaine) : permet d’affecter le nom du domaine dans lequel iLO 2 va prendre part.

Primary DNS Server (Serveur DNS primaire) : affecte une adresse IP de serveur DNS unique sur votre réseau.

Configuration de iLO 2 86

Secondary DNS Server (Serveur DNS secondaire) : affecte une adresse IP de serveur DNS unique sur votre réseau.

Tertiary DNS Server (Serveur DNS tertiaire) : affecte une adresse IP de serveur DNS unique sur votre réseau.

Primary WINS Server (Serveur WINS primaire) : affecte une adresse de serveur WINS unique sur votre réseau.

Secondary WINS Server (Serveur WINS secondaire) : affecte une adresse de serveur WINS unique sur votre réseau.

Static Route #1, #2, and #3 (destination gateway) (Route statique n °1, n °2 et n °3 - passerelle de destination) : affecte l’adresse IP appropriée à la passerelle et à la destination de route statique sur votre réseau (les valeurs IP par défaut sont 0.0.0.0 et 0.0.0.0, où la première adresse IP correspond à celle de la destination, et la deuxième à celle de la passerelle).

Activation de l’affectation de l’adresse IP iLO 2

Les cases à cocher bay #1 (compartiment n °1) à bay #16 (compartiment n °16) permettent de sélectionner les serveurs lame BL p-Class à configurer. Vous pouvez sélectionner Enable All (Activer tout), Clear All (Effacer tout) ou Apply (Appliquer).

Installation HP BladeSystem

L’assistant d’installation HP BladeSystem fournit des instructions détaillées qui facilitent l’installation d’un serveur lame unique sans utiliser les protocoles DHCP ni PXE. La page d’installation HP BladeSystem s’affiche après authentification sur iLO 2 à partir du port frontal.

La lame de serveur doit être correctement connectée pour assurer la connectivité iLO 2. Connectez le serveur lame via le port E/S du serveur lame, pendant que le serveur lame est dans le rack. Cette méthode nécessite la connexion du câble d’E/S local au port d’E/S et à un PC client. À l’aide de l’adresse IP fixe inscrite sur l’étiquette du câble d’E/S et des informations de l’accès initial figurant à l’avant du serveur lame, vous pouvez accéder au serveur lame via la carte iLO 2 et l’interface de son navigateur Web standard.

L’accès s’effectue via n’importe quelle lame. En revanche, lorsque la configuration IP statique est utilisée pour définir les paramètres réseau iLO 2, l’accès se fait par le premier serveur lame du boîtier.

La première page de l’assistant se lance automatiquement si :

•

le serveur est neuf et que vous vous êtes connecté à la carte iLO 2 à partir du port frontal ;

•

vous n’avez pas fermé l’assistant en sélectionnant Finish (Terminer) sur la dernière page et si vous

n’avez pas choisi l’option Do not show setup wizard again (Ne plus afficher l’assistant d’installation)

et cliqué sur Cancel (Annuler) sur la première page ;

•

les valeurs d’usine par défaut ont été rétablies sur iLO 2.

Configuration de iLO 2 87

Cliquez sur Cancel (Annuler) pour fermer l’assistant d’installation automatique. Cliquez sur Next (Suivant) pour configurer votre serveur lame. Suivez les instruction de l’assistant d’installation pour :

la configuration de iLO 2

la vérification serveur RAID

la connexion à l’écran Virtual Media (support virtuel)

l’installation logicielle

Ecran configuration iLO 2

Cet écran permet de modifier les paramètres suivants :

•

Mot de passe administrateur. HP vous conseille de remplacer le mot de passe par défaut.

•

Paramètres de configuration du réseau. Les paramètres par défaut sont les suivants :

Enable DHCP (Activer DHCP) : Yes (oui)

Enable Static IP Bay Configuration (Activer la configuration IP statique) : No (non)

•

Activation de Static IP Bay configuration (Configuration IP statique) afin de préconfigurer l’adresse

statique des autres processeurs iLO 2 dans le boîtier, lors d’une connexion au serveur lame dans le

connecteur du boîtier 1. Par défaut, la carte iLO 2 mise à jour obtient son adresse IP via le protocole DHCP. Les autres processeurs

iLO 2 du boîtier doivent être configurés séparément. Si ces paramètres ne sont pas modifiés, cliquez sur Next (Suivant) pour afficher la page suivante de l’assistant d’installation. Lorsque l’un de ces paramètres est modifié, iLO 2 redémarre pour valider les paramètres mis à jour.

Les combinaisons de configuration suivantes sont également disponibles (le paramètre par défaut est entre parenthèses) :

•

Enable DHCP (Yes) [Activer DHCP (Oui)] et Enable Static IP Bay Configuration (Yes) [Activer la

configuration IP statique (Oui)]

Configuration de iLO 2 88

Cette configuration permet à la carte iLO 2 configurée d’obtenir son adresse IP via DHCP. La page

Static IP Bay Configuration (Configuration IP statique) qui s’affiche lorsque vous cliquez sur Next

(Suivant), permet d’indiquer les adresses IP des autres cartes iLO 2 du boîtier. Après avoir cliqué sur

Next (Suivant), vous devez vérifier si vous souhaitez utiliser le protocole DHCP pour l’adresse IP de

cette carte iLO 2.

•

Enable DHCP (No) [Activer DHCP (Non)] et Enable Static IP Bay Configuration (Yes) [Activer la

configuration IP statique (Oui)]

Cette configuration permet à la carte iLO 2 configurée de définir son adresse IP selon les paramètres

indiqués à la page Static IP Bay Configuration (Configuration IP statique). Cliquez sur Next (Suivant)

pour afficher la page Static IP Bay Configuration (Configuration IP statique).

•

Enable DHCP (No) [Activer DHCP (Non)] et Enable Static IP Bay Configuration (No) [Activer la

configuration IP statique (Non)]

Grâce à cette configuration, la carte iLO 2 configurée peut définir son adresse IP selon les

paramètres indiqués à la page Network Settings (Paramètres réseau). Cliquez sur Next (Suivant)

pour afficher la page Network Settings (Paramètres réseau). Pour enregistrer des modifications apportées au réseau, vous devez disposer du privilège Configure iLO 2

(Configurer iLO 2). Cliquez sur Next (Suivant) pour enregistrer les modifications et continuer.

Vérification de l’écran de configuration du serveur RAID

Cette étape de l’assistant d’installation permet de vérifier et d’accepter les paramètres de configuration du serveur RAID. Vérifiez le niveau RAID détecté pour les disques durs du serveur lame affiché sur la page Web et effectuez l’une des opérations suivantes :

•

Cliquez sur Next (Suivant) pour conserver les paramètres RAID existants.

•

Cliquez sur Default Setting (Paramètres par défaut) pour configurer automatiquement le niveau RAID

en fonction du nombre de lecteurs installés. Le système vous demande de confirmer la réinitialisation

du niveau RAID car cette opération risque d’entraîner une perte de données. Une mise sous tension

ou un redémarrage du serveur est nécessaire pour réinitialiser le niveau RAID. Une page signalant

cette opération apparaît. La page est actualisée automatiquement toutes les 10 secondes. Après le

redémarrage du serveur, la page suivante de l’assistant d’installation s’affiche à nouveau. Si une

erreur est détectée pendant l’opération de réinitialisation du niveau RAID, la page de configuration

réapparaît et indique l’erreur rencontrée. Il y a plus de chances qu’une erreur se produise pendant

l’auto-test de mise sous tension (POST) du serveur. Si c’est le cas, quittez tous les programmes RBSU

ouverts, attendez la fin de l’auto-test puis relancez l’opération. Vous pouvez modifier le niveau RAID manuellement à l’aide de RBSU. Si le système d’exploitation est

déjà installé, la modification du niveau RAID risque d’entraîner une perte de données.

Connexion à l’écran Virtual Media (Support virtuel)

Cette étape de l’assistant d’installation permet de vérifier et d’accepter le lecteur que vous allez utiliser au cours de l’installation du système d’exploitation. Sous Settings (paramètres), sélectionnez le lecteur local et le type de support que vous souhaitez utiliser pendant l’installation du système d’exploitation. Cliquez sur Launch Virtual Media (Lancer le support virtuel) pour lancer l’applet Virtual Media.

•

Assurez-vous que le support du système d’exploitation est connecté. Dans l’applet Virtual Media, une

icône verte apparaît en regard du support sélectionné.

Configuration de iLO 2 89

•

Vérifiez que le support du système d’exploitation est dans le lecteur approprié.

•

Acceptez les certificats de sécurité, dès qu’ils s’affichent. Après avoir fait votre sélection, cliquez sur Next (Suivant) pour enregistrer vos paramètres et continuer.

L’applet Virtual Media (Support virtuel) apparaît. Lorsque l’applet est disponible, vous pouvez changer le lecteur sélectionné ou sélectionner d’autres options non répertoriées dans la page de l’assistant d’installation.

Écran d’installation logicielle

Cette étape de l’assistant d’installation permet de lancer la console distante et d’installer le système d’exploitation. Pour démarrer le processus d’installation du système d’exploitation :

•

Cliquez sur Launch Software Installation (Lancer l’installation du logiciel) pour lancer la console

distante. Automatiquement, iLO 2 met sous tension ou redémarre le serveur pour lancer l’installation

du système d’exploitation via le support virtuel sélectionné précédemment.

•

Acceptez les certificats de sécurité, dès qu’ils s’affichent. Cliquez sur Finish (Terminer) pour terminer le processus d’installation.

Paramètres de configuration du port de diagnostic iLO 2

Le port de diagnostic iLO 2 à l’avant des serveurs ProLiant BL p-Class permet de consulter et de résoudre les problèmes du serveur à l’aide du câble de diagnostic. Le port de diagnostic iLO 2 utilise une adresse IP statique. Il n’utilise pas DHCP pour obtenir une adresse IP, pour s’enregistrer auprès de WINS ou du service DNS dynamique, ou pour utiliser une passerelle. Le câble du port de diagnostic ne doit pas rester branché lorsque la connexion réseau n’est pas active car cela pourrait affecter les performances du réseau sur le port réseau iLO 2 standard.

Les options Network Settings (Paramètres réseau) permettent de configurer les informations spécifiques au port de diagnostic. Pour plus d’informations sur l’utilisation du port et du câble de diagnostic, reportez-vous au manuel d’installation et de configuration de votre serveur lame.

Les champs suivants peuvent être configurés pour le port de diagnostic :

•

Enable NIC (Activer la carte réseau)

Si cette option est paramétrée sur Yes (Oui), le port de diagnostic est activé.

•

Transceiver Speed Autoselect (Sélection automatique de la vitesse du transceiver)

•

Vitesse

•

Duplex

•

IP Address (Adresse IP)

Utilisez ce paramètre pour attribuer une adresse IP statique à iLO 2 sur votre réseau. Par défaut,

l’adresse IP est attribuée par DHCP. Par défaut, l’adresse IP est 192.168.1.1 pour tous les ports

de diagnostic iLO 2.

•

Subnet Mask (Masque de sous-réseau)

Utilisez ce paramètre pour attribuer le masque de sous-réseau du port de diagnostic iLO 2. Par défaut, le masque de sous-réseau est 255.255.255.0 pour tous les ports de diagnostic iLO 2.

Configuration de iLO 2 90

L’utilisation du port de diagnostic est automatiquement détectée lorsqu’un câble réseau actif y est raccordé. Lors du basculement entre le port de diagnostic et le port arrière, vous devez attendre que la commutation réseau soit terminée (environ 90 secondes) avant de tenter de vous connecter à l’aide du navigateur.

REMARQUE : le port de diagnostic n’est pas commuté si une session de console distante est

active ou qu’une mise à jour du microprogramme est en cours.

Configuration de iLO 2 91

Utilisation de iLO 2

Cette section traite des rubriques suivantes :

État du système et informations sur l’état du système ................................................................................... 92

Console distante iLO 2.......................................................................................................................... 100

Support virtuel...................................................................................................................................... 122

Gestion de l’alimentation ...................................................................................................................... 132

Supervision avancée des serveurs ProLiant BL p-Class ............................................................................... 138

ProLiant BladeSystem HP Onboard Administrator (Administrateur intégré HP ProLiant BladeSystem)............... 144

État du système et informations sur l’état du système

Lorsque vous accédez à iLO 2 pour la première fois, l’interface affiche la page Status Summary (Récapitulatif de l’état) contenant des informations sur l’état du système et le récapitulatif de l’état, et permet d’accéder aux informations d’état, aux journaux système et aux informations Insight Agent. La section System Status (État du système) contient les options suivantes : Summary (Résumé), System Information (Informations système), iLO 2 Log (Journal iLO 2), IML, Diagnostics, iLO 2 User Tips (Conseils utilisateur iLO 2) et Insight Agents (Agents Insight).

La page Status Summary (Récapitulatif de l’état) affiche des détails de niveau supérieur concernant le système et le sous-système iLO 2, ainsi que des liens vers des fonctions courantes. Pour accéder à la page Status Summary (Récapitulatif de l’état) à partir d’autres zones de l’interface iLO 2, cliquez sur System Status>Summary (État du système>Résumé).

Les informations sur l’état sont les suivantes :

•

Server Name (Nom du serveur) : affiche le nom du serveur.

•

Server UUID (UUID serveur) : affiche l’ID du serveur.

Utilisation de iLO 2 92

•

Server Serial Number/Product ID (Numéro de série/ID produit du serveur) : affiche le numéro

de série du serveur qui est affecté lors de la fabrication du système. Vous pouvez modifier ce

paramètre à l’aide de l’utilitaire RBSU du système pendant le POST. L’ID produit sert à faire la

distinction entre différents systèmes dotés de numéros de série similaires. L’ID produit est attribué

lors de la fabrication du système, ce qui ne vous empêche pas pour autant de le modifier à l’aide

de l’utilitaire RBSU du système pendant le POST.

•

System ROM (ROM système) : affiche la famille et la version de la ROM système active. Si le

système prend en charge une ROM système de sauvegarde, une date de sauvegarde est également

affichée.

•

Fonction System Health (État du système) : résume la condition des sous-systèmes surveillés

comprenant l’état global et la redondance (capacité à gérer une panne). Les sous-systèmes peuvent

comprendre des ventilateurs, des capteurs de température, des blocs d’alimentation et des

informations VRM.

•

Internal Health LED (Voyant état interne) : représente l’indicateur de l’état interne du serveur

(en cas de prise en charge). Les problèmes de ventilateurs, de capteurs de température, de tensions

et d’autres sous-systèmes contrôlés sur le serveur sont également résumés. Pour plus d’informations,

reportez-vous à la section « Résumé des informations système » (page 94).

•

Server Power (Alimentation serveur) : affiche l’état actuel de l’alimentation du serveur

(ON/STANDBY) (MARCHE/VEILLE) au moment du chargement de la page. Les utilisateurs ayant

une alimentation virtuelle et des privilèges de réinitialisation peuvent également envoyer une

activation provisoire de l’interrupteur d’alimentation.

•

UID Light (Voyant UID) : affiche l’état du voyant UID au moment du chargement de la page. Vous

pouvez contrôler l’état de l’UID à l’aide du bouton se trouvant en dessous de l’icône UID. Vous

pouvez également utiliser les boutons se trouvant sur le châssis du serveur.

L’UID vous aide à identifier et à localiser un système, particulièrement dans des environnements

contenant un grand nombre de racks. De plus, l’UID sert à indiquer qu’une opération critique est

en cours sur l’hôte, telle qu’un accès à la console distante ou une mise à jour du microprogramme.

Ne mettez jamais un serveur hors tension lorsque le voyant UID clignote.

L’état en cours de l’UID (marche ou arrêt) correspond au dernier état choisi à l’aide d’une de ces

méthodes. Lorsqu’un nouvel état est choisi pendant que l’UID clignote, celui-ci devient l’état en cours

et prend effet dès l’arrêt du clignotement de l’UID. Lorsque l’UID clignote, l’état de l’UID en cours

s’affiche et l’étiquette se met à clignoter. Lorsque que l’UID cesse de clignoter, l’étiquette est

supprimée.

L’UID n’est pas pris en charge par HP ProLiant ML310 G3.

•

Last Used Remote Console (Dernière console distante utilisée) : affiche la console distante qui a

été lancée précédemment, ainsi que sa disponibilité. Ceci vous permet de lancer rapidement votre

console distante favorite. La console distante ne peut être utilisée que si elle est disponible et si vous

disposez des privilèges utilisateur appropriés. Vous pouvez choisir une autre console en suivant le

lien Last Used Remote Console (Dernière console distante utilisée).

•

Latest IML Entry (Dernière entrée IML) : affiche l’entrée la plus récente dans l’IML.

•

iLO 2 Name (Nom iLO 2) affiche le nom attribué au sous-système iLO 2. Par défaut, il s’agit du mot

iLO ajouté au numéro de série du système. Cette valeur est utilisée pour le nom du réseau et doit être

unique.

•

License Type (Type de licence) : indique si une licence de fonctions est installée sur le système.

Certaines fonctions de iLO 2 ne peuvent être utilisées qu’avec une licence.

Utilisation de iLO 2 93

•

iLO 2 Firmware Version (Version du microprogramme iLO 2) : affiche des informations sur la version

du microprogramme iLO 2 installé et fournit un lien vers la page iLO 2 Release Notes (Notes de

mise à jour iLO 2) qui souligne les nouvelles fonctionnalités présentes dans la version du

microprogramme en cours et dans les versions précédentes sélectionnées.

•

IP Address (Adresse IP) : affiche l’adresse IP réseau du sous-système iLO 2.

•

Active Sessions (Sessions actives) : affiche tous les utilisateurs actuellement connectés à Integrated

Lights-Out 2.

•

Latest iLO 2 Event Log Entry (Dernière entrée du journal des événements iLO 2) : affiche l’entrée la

plus récente du journal des événements iLO 2.

•

iLO 2 Date (Date iLO 2) : affiche la date (MM/JJ/AAAA) comme indiqué par le calendrier interne

du sous-système iLO 2. Le calendrier interne iLO 2 est synchronisé avec le système hôte lors du test

POST et lorsque les agents Insight sont exécutés.

•

iLO 2 Time (Heure iLO 2) : affiche l’horloge interne du sous-système iLO 2. L’horloge interne iLO 2

est synchronisée avec le système hôte lors du test POST et lorsque les agents Insight sont exécutés.

Résumé des informations système

L’option System Information (Informations système) affiche l’état du système surveillé. De nombreuses fonctionnalités indispensables au fonctionnement et à la gestion des composants du serveur HP ProLiant ont migré du driver d’état au microprocesseur de iLO 2. Ces fonctionnalités sont disponibles sans installation ni chargement du driver d’état du système d’exploitation installé. Le microprocesseur iLO 2 surveille ces périphériques lors de la mise sous tension du serveur au cours de son réamorçage, l’initialisation du système d’exploitation et du fonctionnement. La surveillance continue en cas de panne inopinée du système d’exploitation. Pour accéder aux informations système, cliquez sur System Status>System Information (État du système>Informations système). L’onglet System Health Summary (Résumé sur l’état du système) s’affiche. Les informations système affichent également les onglets intégrés relatifs à l’état suivants : Fans (Ventilateurs) (page 95), Temperatures (Températures) (page 95), Power (Alimentation) (page 96), Processors (Processeurs) (page 96), Memory (Mémoire) (page 96) et NIC (Carte réseau) (page 97).

L’onglet Summary (Résumé) affiche l’état des sous-systèmes de plate-forme hôtes en un clin d’oeil, récapitulant la condition des sous-systèmes surveillés, notamment l’état global et la redondance (capacité à gérer une panne). Les sous-systèmes peuvent comprendre des ventilateurs, des capteurs de température, des blocs d’alimentation et des modules régulateurs de tension.

•

Fans (Ventilateurs) : affiche l’état des ventilateurs remplaçables dans le châssis du serveur. Ces

données indiquent la zone refroidie par chaque ventilateur et les vitesses actuelles des ventilateurs.

•

Temperatures (Températures) : affiche les conditions de température surveillées au niveau des

capteurs installés à divers emplacements dans le châssis du serveur, et la température du processeur.

La surveillance de la température permet de conserver la température à un niveau inférieur au seuil

de précaution. Si la température dépasse le seuil de précaution, la vitesse des ventilateurs est

amenée à son maximum.

•

VRMs (VRM) : affiche l’état des modules VRM. Un module VRM est requis pour chaque processeur

du système. Le module VRM régule l’alimentation pour qu’elle soit en phase avec les caractéristiques

d’alimentation du processeur pris en charge. Un module VRM en panne empêche la prise en charge

du processeur et doit être remplacé.

Utilisation de iLO 2 94

•

Pour accéder à l’onglet Summary (Résumé) à partir d’autres zones de l’interface iLO 2, cliquez sur System Status>System Information>Summary (État du système>Informations système>Résumé).

Ventilateurs

À l’aide d’un équipement matériel supplémentaire, iLO 2 contrôle le fonctionnement et la vitesse des ventilateurs. Les ventilateurs apportent le refroidissement indispensable des composants pour garantir la fiabilité et le fonctionnement normal. L’emplacement, la position, la conception et le contrôle de la vitesse des ventilateurs prennent en compte les différentes températures surveillées dans tout le système pour fournir le refroidissement approprié avec de faibles niveaux sonores.

Power Supplies (Blocs d’alimentation) : affiche la présence et la condition des blocs

d’alimentation installés.

OK : indique que l’alimentation est installée et opérationnelle.

Unpowered (Hors tension) : indique que le bloc d’alimentation est installé, mais pas opérationnel. Vérifiez que le cordon d’alimentation est branché.

Not present (Absent) : indique que le bloc d’alimentation n’est pas installé. L’alimentation n’est pas redondante dans cette condition.

Failed (En panne) : indique que le bloc d’alimentation doit être remplacé.

Les règles de fonctionnement des ventilateurs peuvent varier d’un serveur à l’autre en fonction de la configuration des ventilateurs et du niveau de refroidissement requis. Le contrôle des ventilateurs tient compte de la température interne du système, en augmentant ou en réduisant la vitesse selon le niveau de refroidissement requis. Dans le cas improbable d’une panne de ventilateur, certaines stratégies de fonctionnement des ventilateurs peuvent augmenter la vitesse des autres ventilateurs, enregistrer l’événement dans l’IML et allumer des voyants.

La surveillance du sous-système des ventilateurs comprend les configurations suffisantes, redondantes et non redondantes des ventilateurs. Une panne de ventilateur se produit rarement, mais pour garantir la fiabilité et un fonctionnement normal, les serveurs ProLiant disposent de configurations redondantes de ventilateurs. Dans les serveurs ProLiant prenant en charge les configurations redondantes, le ou les ventilateurs peuvent tomber en panne et continuer cependant à fournir un refroidissement suffisant pour assurer un bon fonctionnement. iLO 2 renforce le contrôle des ventilateurs afin de maintenir le fonctionnement du serveur en toute sécurité en cas de panne d’un ventilateur, d’opération de maintenance ou de tout autre événement modifiant le refroidissement du serveur.

Dans les configurations non redondantes, ou dans les configurations redondantes où plusieurs ventilateurs tombent en panne, le système peut ne plus être en mesure de fournir le refroidissement nécessaire pour empêcher sa détérioration et garantir l’intégrité des données. Dans ce cas, outre les stratégies de refroidissement, le système peut exécuter un arrêt sans perte de données du système d’exploitation et du serveur.

L’onglet Fan (Ventilateur) affiche l’état des ventilateurs remplaçables dans le châssis du serveur. Ces données indiquent la zone refroidie par chaque ventilateur et la vitesse actuelle des ventilateurs.

Températures

L’onglet Temperatures (Températures) affiche l’emplacement, l’état, la température et les paramètres de seuil pour les capteurs de température du châssis du serveur. La surveillance de la température permet de conserver la température à un niveau inférieur au seuil de précaution. Si un ou plusieurs capteurs dépassent ce seuil, iLO 2 applique la stratégie de récupération, afin d’empêcher la détérioration des composants du serveur.

Utilisation de iLO 2 95

•

Si la température dépasse le seuil de précaution, la vitesse des ventilateurs est amenée à

son maximum.

•

Si la température dépasse le seuil critique, le système tente un arrêt du serveur sans perte

de données.

•

Si la température dépasse le seuil fatal, le serveur s’éteint immédiatement pour empêcher une

panne définitive. Les stratégies de surveillance varient en fonction des conditions requises pour le serveur. Les stratégies

comprennent généralement l’augmentation de la vitesse des ventilateurs à un niveau de refroidissement maximum, la consignation de l’événement concernant la température dans le journal IML, l’affichage d’un indicateur visuel de l’événement à l’aide de voyants et l’arrêt sans perte de données du système d’exploitation.

Une fois les problèmes de température excessive résolus, d’autres stratégies sont mises en œuvre, notamment le retour de la vitesse des ventilateurs à la normale, l’enregistrement de l’événement dans l’IML, la désactivation des voyants et, le cas échéant, l’annulation des arrêts en cours.

Alimentation

L’onglet VRMs/Power Supplies (VRM/Blocs d’alimentation) affiche l’état de chaque VRM ou bloc d’alimentation. Les modules VRM sont requis pour chaque processeur du système. Ils régulent l’alimentation pour qu’elle soit en phase avec les besoins du processeur pris en charge. Il est possible de remplacer un module VRM en panne. La panne d’un module VRM empêche la prise en charge du processeur.

iLO 2 surveille également les blocs d’alimentation du système pour optimiser le temps de fonctionnement du serveur et du système d’exploitation. Les blocs d’alimentation peuvent être affectés par des baisses de tension et d’autres problèmes d’alimentation, ou encore par un débranchement accidentel des cordons d’alimentation secteur. Ces problèmes provoquent une perte de redondance si des blocs d’alimentation redondants sont en place, ou encore un arrêt si ces blocs ne sont pas utilisés. Par ailleurs, en cas de panne d’un bloc d’alimentation (panne matérielle) ou de débranchement du cordon d’alimentation secteur, les événements appropriés sont enregistrés dans l’IML et les voyants s’allument.

iLO 2 surveille les blocs d’alimentation pour vérifier qu’ils sont correctement installés. Ces informations s’affichent sur la page System Information (Informations système). La page Reviewing the System Information (Vérification des informations système) et l’IML vous aident à choisir à quel moment réparer ou remplacer un bloc d’alimentation, afin d’empêcher l’interruption d’un service.

Processeurs

L’onglet Processors (Processeurs) affiche les connecteurs de processeurs disponibles, le type de processeur installé dans le connecteur et un bref récapitulatif de l’état du sous-système du processeur. La vitesse en MHz du processeur installé et les fonctionnalités relatives au cache s’affichent, le cas échéant.

Mémoire

L’onglet Memory (Mémoire) affiche les emplacements de mémoire disponibles et le type de mémoire installé à cet emplacement, le cas échéant.

Utilisation de iLO 2 96

Cartes réseau

L’onglet NIC (Cartes réseau) affiche les adresses MAC des cartes réseau intégrées. Cette page n’affiche pas les adaptateurs réseau.

Journal iLO 2

La page iLO 2 Log (Journal iLO 2) affiche le journal d’événements iLO 2. Il contient l’enregistrement des événements significatifs détectés par iLO 2. Les événements de ce journal comprennent les événements majeurs du serveur, tels qu’une panne de courant du serveur ou une réinitialisation du serveur, ainsi que les événements iLO 2, tels que des tentatives de connexion non autorisées. Les autres événements de ce journal concernent toutes les connexions, ayant échoué ou non, au navigateur et à la console distante, l’alimentation virtuelle et la mise sous tension, les actions de suppression du journal d’événements et certaines modifications de configuration, telles que la création ou la suppression d’un utilisateur.

La carte iLO 2 assure le codage sécurisé des mots de passe, effectue le suivi de toutes les tentatives d’ouverture de session et conserve un enregistrement de tous les échecs d’ouverture de session. La fonction Authentication Failure Logging (Consignation des échecs d’authentification) permet de configurer des critères de consignation pour les authentifications qui ont échoué. Vous pouvez configurer le suivi des échec de tentatives de connexion pour chaque tentative ou pour une tentative sur deux, trois ou cinq, et enregistrer le nom du client pour chaque entrée consignée afin d’améliorer les fonctionnalités d’audit dans des environnements DHCP. Vous pouvez également configurer l’enregistrement du nom de compte, du nom de l’ordinateur et de l’adresse IP. Lorsque la tentative de connexion échoue, iLO 2 génère également des alertes et les envoie à une console de supervision distante.

IML

Les événements enregistrés par des versions ultérieures du microprogramme iLO 2 peuvent ne pas être pris en charge par des versions antérieures. Lorsqu’un événement est enregistré par un microprogramme non pris en charge, l’événement est répertorié en tant que UNKNOWN EVENT TYPE (Type d’événement inconnu). Vous pouvez effacer le journal des événements pour supprimer ces entrées ou mettre à niveau le microprogramme vers la dernière version prise en charge.

Pour accéder au journal iLO 2, cliquez sur System Status>iLO 2 Log (État du système>Journal iLO 2). Pour effacer le journal des événements :

Cliquez sur Clear Event Log (Effacer journal des événements) pour effacer toutes les informations

consignées dans le journal des événements.

Cliquez sur OK pour confirmer la suppression des enregistrements du journal. Une ligne indiquant

que le journal a été effacé est consignée dans le journal.

La page IML affiche le journal Integrate Management Log (Journal de maintenance intégré). Ce journal est un enregistrement des événements historiques ayant eu lieu sur le serveur et rapportés par divers composants logiciel. Les événements sont générés par la ROM système et par des services tels que le driver de supervision du système (état). Le journal de maintenance intégré (IML) permet d’afficher les événements consignés relatifs au serveur distant. Les événements enregistrés incluent tous les événements propres au serveur enregistrés par le driver d’état du système, y compris les informations du système d’exploitation et les codes POST basés sur la ROM. Pour plus d’informations, reportez-vous au manuel de votre serveur.

Utilisation de iLO 2 97

Les entrées de l’IML peuvent aider lors du diagnostic des problèmes ou lors d’actions de prévention. Des actions de prévention sont recommandées afin d’éviter tout dysfonctionnement du service. iLO 2 gère l’IML accessible via un navigateur pris en charge, même lorsque le service est arrêté. Cette particularité peut être utile lors du dépannage de problèmes sur le serveur hôte distant.

Pour trier les événements du journal, cliquez sur l’en-tête des colonnes de données. Une fois le tri terminé, cliquer à nouveau sur l’en-tête inverse l’ordre en cours de la colonne. Si les journaux sont très volumineux, le tri et l’affichage peuvent prendre plusieurs minutes. Vous pouvez effacer les événements de ce journal à partir de la page d’accueil du serveur des agents Web Insight Manager.

Le processeur iLO 2 enregistre les informations suivantes sur l’IML en fonctions des occurrences du système.

•

Ventilateur inséré

•

Ventilateur supprimé

•

Panne du ventilateur

•

Ventilateur endommagé

•

Ventilateur réparé

•

Perte de redondance du ventilateur

•

Ventilateurs redondants

•

Bloc d’alimentation inséré

•

Bloc d’alimentation supprimé

•

Défaillance de l’alimentation

•

Perte de redondance des blocs d’alimentation

•

Blocs d’alimentation redondants

•

Seuil de température dépassé

•

Température normale

•

Arrêt automatique lancé

•

Arrêt automatique annulé

Diagnostics

L’option Diagnostics de l’onglet System Status (État du système) affiche l’écran Server and iLO 2 Diagnostics (Diagnostics serveur et ILO 2). Cet écran affiche les résultats de l’auto-test iLO 2 et fournit des options permettant de générer une NMI sur le système et de réinitialiser iLO 2.

REMARQUE : lorsque vous vous connectez via Diagnostics Port (Port de diagnostics), le serveur

d’annuaire n’est pas disponible. Vous pouvez uniquement ouvrir une session à l’aide d’un compte local.

Utilisation de iLO 2 98

La page Diagnostics contient les sections suivantes :

•

Bouton NMI (Non-Maskable Interrupt)

Cette section contient le bouton Generate NMI to System (Générer NMI sur le système) qui permet

d’interrompre le système d’exploitation en vue d’un débogage. Il s’agit d’une fonction avancée qui

doit être exclusivement utilisée pour un débogage au niveau du noyau. Voici quelques possibilités

d’utilisation de la fonction Generate NMI to System (Générer NMI sur le système) :

N’utilisez la fonction Demonstrate ASR (Présenter ASR) que si le driver System Management (état du système) est chargé et ASR activé. L’hôte redémarre automatiquement après une NMI (Non-Maskable Interrupt – interruption non masquable).

Utilisez la fonction de débogage si une application logicielle bloque le système. Le bouton Generate NMI (Générer NMI) permet d’activer le débogueur du système d’exploitation.

Si vous souhaitez capturer le contexte du serveur, déclenchez le vidage de la mémoire d’un hôte qui ne répond pas.

Vous devez être doté du privilège Virtual Power and Reset (Alimentation et réinitialisation virtuelles)

pour pouvoir générer une NMI. Une NMI inopinée indique généralement une condition fatale sur

la plate-forme hôte. Un écran bleu, un arrêt d’urgence (panique), un ABEND (arrêt anormal) ou

quelque autre exception fatale se produit lorsque le système d’exploitation hôte reçoit une NMI

inopinée, même si le système d’exploitation est bloqué ou ne répond pas. La génération d’une NMI

inopinée permet de diagnostiquer un système d’exploitation en état de catatonie ou d’interblocage.

Cette opération entraîne le plantage du système d’exploitation, avec perte de service et de données.

La génération d’une NMI doit être réservée aux cas diagnostiques extrêmes dans lesquels le système

d’exploitation ne fonctionne plus correctement et seulement si un service d’assistance expérimenté a

recommandé cette mesure. L’utilisation d’une NMI en tant qu’outil de diagnostic et de débogage est

principalement utilisée lorsque le système d’exploitation n’est plus disponible. Cette mesure ne doit

pas être tentée pendant le fonctionnement normal du serveur. Le bouton Generate NMI (Générer

NMI) n’arrête pas le système d’exploitation de façon ordonnée.

•

Résultats de l’auto-test iLO 2

La section iLO 2 Self-Test Results (Résultats de l’auto-test iLO 2) affiche les résultats des diagnostics

internes iLO 2. iLO 2 exécute une série de procédures d’initialisation et de diagnostic sur les

sous-systèmes du système iLO 2. Les résultats s’affichent à l’écran Server and iLO 2 Diagnostics

(Diagnostics serveur et iLO 2). Tous les sous-systèmes testés doivent indiquer Passed (Test réussi)

en situation normale. Chaque test affiche l’un des trois résultats : Passed (Réussi), Fault (Échec)

ou N/A (N/D).

L’état de ces auto-tests est indiqué par les résultats des tests et a pour objet d’identifier les zones

à problèmes. Si un test affiche la condition Fault (Échec), lisez attentivement toutes les informations

présentées à l’écran. Les tests spécifiques qui sont exécutés sont dépendants du système. Tous les

tests ne sont pas exécutés sur tous les systèmes. Reportez-vous à la page des diagnostics iLO 2 pour

vérifier la liste des tests exécutés automatiquement sur votre système.

•

Reset Integrated Lights-Out 2

Cette section contient le bouton Reset (Réinitialisation) permettant de réamorcer le processeur iLO 2.

La réinitialisation ne modifie pas la configuration. Elle met fin à toutes les connexions actives à iLO 2

et interrompt toutes les mises à jour de microprogramme en cours. Vous devez être doté du privilège

Configure iLO 2 (Configurer iLO 2) (configurer les paramètres d’un périphérique local) pour pouvoir

réinitialiser iLO 2 à l’aide de cette option.

Utilisation de iLO 2 99

Agents Insight

Les agents HP Insight Management (supervision) gèrent une interface de navigateur donnant accès aux données de gestion d’exécution via la page d’accueil System Management (Gestion du système). Cette page d’accueil est une interface Web sécurisée qui renforce et simplifie la gestion de serveurs et systèmes d’exploitation individuels. Grâce au regroupement des données des agents HP Insight Management et d’autres outils, la page d’accueil System Management offre une interface intuitive permettant d’analyser en profondeur la configuration matérielle, les données d’état, les mesures de performances, les seuils système et les informations de contrôle de version du logiciel.

Les agents peuvent fournir automatiquement le lien vers iLO 2, ou vous pouvez entrer ce dernier manuellement à l’aide de Administration/Management.

Pour plus d’information, reportez-vous à la section « Intégration avec HP Systems Insight Manager » et au site Web HP (http://www.hp.com/servers/manage

Console distante iLO 2

La fonction iLO 2 Remote Console (Console distante iLO 2) redirige le serveur hôte vers la console du client réseau, permettant d’accéder au texte intégral (standard), à la vidéo en mode graphique et à la souris sur le serveur hôte distant (à condition d’être sous licence). iLO 2 utilise la technologie KVM virtuelle pour améliorer la performance de la console distante pour être comparable avec d’autres solutions KVM.

L’accès à la console distante permet également d’observer les messages POST d’amorçage au moment où le serveur hôte distant redémarre et lance les routines de configuration basée sur la ROM pour configurer le matériel du serveur hôte distant. Lors de l’installation de systèmes d’exploitation à distance, les consoles graphiques distantes (si sous licence) permettent d’afficher et de contrôler l’écran du serveur hôte pendant toute la procédure d’installation.

L’accès à la console distante vous donne un contrôle complet sur le serveur hôte distant comme si vous étiez devant le système, y compris l’accès au système de fichiers distant et aux unités réseau. La console distante permet de modifier les paramètres du matériel et des logiciels du serveur hôte distant, d’installer des applications et des drivers, de modifier la résolution de l’écran du serveur distant et d’arrêter le système distant de façon ordonnée.

Jusqu’à 10 utilisateurs sont autorisés à se connecter simultanément à iLO 2. Toutefois, quatre utilisateurs seulement peuvent accéder à une console distante intégrée partagée. Si vous essayez d’ouvrir la console distante alors que vous l’utilisez déjà, un message d’avertissement s’affiche indiquant qu’un autre utilisateur l’utilise. Pour afficher la session de la console distante déjà en cours, reportez-vous à la section « Console distante partagée » (page 112) pour plus d’informations. Pour prendre le contrôle de la session, utilisez la fonction Remote Console Acquire (Acquisition de console distante). Pour plus

d’informations, reportez-vous à la section « Acquisition de console distante La page Remote Console Information (Informations sur la console distante) fournit des liens d’accès aux

différentes options d’accès à la console distante. Après avoir choisi l’option à utiliser, cliquez sur le lien correspondant. iLO 2 offre les options d’accès à la console distante suivantes :

•

Integrated Remote Console (Console distante intégrée) (« Option Integrated Remote Console

(Console distante intégrée) » page 107) : permet d’accéder au système KVM et de contrôler

les fonctions Virtual Power (Alimentation virtuelle) et Virtual Media (Support virtuel) à partir

d’une seule et unique console à l’aide de Microsoft® Internet Explorer.

(page 114).

Utilisation de iLO 2 100

HP INTEGRATED LIGHTS-OUT 2 (ILO 2) STANDARD FIRMWARE User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Sommaire

Présentation du fonctionnement

Présentation du manuel

Nouveautés de cette version de iLO 2

Présentation de iLO 2

Utilisation type

Différences entre iLO 2 et iLO

Intégration du pack HP ProLiant Essentials Rapid Deployment Pack

Supervision de serveur via les applications compatibles IPMI version 2.0

Présentation de la compatibilité WS-Management

Présentation de l’interface du navigateur iLO 2

Navigateurs et systèmes d’exploitation clients pris en charge

Systèmes d’exploitation serveur pris en charge

Présentation de la console distante texte

Port série virtuel et console série distante

Installation de iLO 2

Installation rapide

Préparation de l’installation de iLO 2

Connexion au réseau

Configuration de l’adresse IP
