HONEYWELL CM927RF User Manual

DRAWING DETAILS

$.RF.PEFEFNQMPJ

5IFSNPTUBUEBNCJBODFQSPHSBNNBCMFTBOTàM
1SPHSBNNBCMF)FCEPNBEBJSF

Description

Le Chronotherm Honeywell à communication Radio Fréquence (RF) est un ther­mostat d’ambiance programmable destiné au contrôle de votre installation de
chauffage, permettant ainsi d’obtenir une température confortable lorsque vous
êtes à la maison, et d’économiser l’énergie pendant votre absence. Grâce à la
communication RF, il n’y a plus besoin de tirer des câbles entre le thermostat et la
chaudière. Le Chronotherm pourra donc être installé sans nuire à l’apparence de
la pièce. Le Chronotherm envoie directement un signal à fréquence radio au boîtier
installé près de la chaudière.
Ce guide d’application explique comment programmer et utiliser votre Chrono­therm afin d’obtenir le confort désiré au juste coût.

Features

$POOFYJPOTBOTàM permettant de positionner le Chronotherm dans votre pièce
sans nuire au décor.

1SPHSBNNBUJPODPOGPSUBCMFpermettant de régler votre Chronotherm en res­tant tranquillement assis dans votre fauteuil.

Parmi les fonctions FSHPOPNJRVFTEFMJOUFSGBDFVUJMJTBUFVS figure une “UPVDIF

0,” qui vous permet de vous servir très facilement de ce thermostat.

-BGGJDIBHFEZOBNJRVFEVUFYUF permet à l’utilisateur d’obtenir des informations

à l’écran et de bénéficier d’une assistance opérationnelle.

6OUSÍTMBSHFÊDSBOÆDSJTUBVYMJRVJEFTBWFDÊDMBJSBHFpermet à l’utilisateur de
bénéficier d’une très bonne visibilité même dans l’obscurité.

6OQSPHSBNNFTVSKPVST vous permet de régler le thermostat en fonction de
votre style de vie, tout en maximisant les économies d’énergie.

4JYQPJOUT EFDPNNVUBUJPO QBSKPVS vous permettent de programmer un
maximum de six températures de votre choix (entre 5 et 35°C).

-BUPVDIF7BDBODFT vous permet de réduire la température pendant 1 à 99
jours, durant les périodes où vous vous absentez de chez vous.

-BUPVDIF 1BSUZ vous permet de maintenir (ou ajuster) temporairement la
température actuelle pendant 1 à 23 heures.

-BUPVDIF +PVS EFDPOHÊ entraîne l’exécution du programme du dimanche
pendant un nombre spécifié de jours (entre 1 et 99), pour vos jours de congés.

-FQBTTBHFBVUPNBUJRVFBVYIPSBJSFTEÊUÊFUEIJWFSajuste automatiquement
l’horloge pour faire des économies d’énergie.

-BNÊNPJSFJOUÊHSÊF conserve indéfiniment le programme de l’utilisateur et en
évite la perte - même lorsque vous retirez les piles.

L’option PQUJNJTBUJPO est un paramètre qui garantit le respect de conditions
optimales de température aux moments souhaités.

Honeywell ACS CP

72 Chemin de la Noue

74380 Cranves Sales

Tel : (33) (0)4.50.31.67.30

Fax : (33) (0)4.50.31.67.40

www.honeywell-confort.com

42011077-702 R1

© 2006 Honeywell International Inc.

$.RF.PEFEFNQMPJ

5IFSNPTUBUEBNCJBODFQSPHSBNNBCMFTBOTàM
1SPHSBNNBCMF)FCEPNBEBJSF

Description

Le Chronotherm Honeywell à communication Radio Fréquence (RF) est un ther-
mostat d’ambiance programmable destiné au contrôle de votre installation de
chauffage, permettant ainsi d’obtenir une température confortable lorsque vous
êtes à la maison, et d’économiser l’énergie pendant votre absence. Grâce à la
communication RF, il n’y a plus besoin de tirer des câbles entre le thermostat et la
chaudière. Le Chronotherm pourra donc être installé sans nuire à l’apparence de
la pièce. Le Chronotherm envoie directement un signal à fréquence radio au boîtier
installé près de la chaudière.
Ce guide d’application explique comment programmer et utiliser votre Chrono-
therm afin d’obtenir le confort désiré au juste coût.

Features

$POOFYJPOTBOTàM permettant de positionner le Chronotherm dans votre pièce
sans nuire au décor.

1SPHSBNNBUJPODPOGPSUBCMFpermettant de régler votre Chronotherm en res-
tant tranquillement assis dans votre fauteuil.

Parmi les fonctions FSHPOPNJRVFTEFMJOUFSGBDFVUJMJTBUFVS figure une “UPVDIF

0,” qui vous permet de vous servir très facilement de ce thermostat.

-BGGJDIBHFEZOBNJRVFEVUFYUF permet à l’utilisateur d’obtenir des informations

à l’écran et de bénéficier d’une assistance opérationnelle.

6OUSÍTMBSHFÊDSBOÆDSJTUBVYMJRVJEFTBWFDÊDMBJSBHFpermet à l’utilisateur de
bénéficier d’une très bonne visibilité même dans l’obscurité.

6OQSPHSBNNFTVSKPVST vous permet de régler le thermostat en fonction de
votre style de vie, tout en maximisant les économies d’énergie.

4JYQPJOUT EFDPNNVUBUJPO QBSKPVS vous permettent de programmer un
maximum de six températures de votre choix (entre 5 et 35°C).

-BUPVDIF7BDBODFT vous permet de réduire la température pendant 1 à 99
jours, durant les périodes où vous vous absentez de chez vous.

-BUPVDIF 1BSUZ vous permet de maintenir (ou ajuster) temporairement la
température actuelle pendant 1 à 23 heures.

-BUPVDIF +PVS EFDPOHÊ entraîne l’exécution du programme du dimanche
pendant un nombre spécifié de jours (entre 1 et 99), pour vos jours de congés.

-FQBTTBHFBVUPNBUJRVFBVYIPSBJSFTEÊUÊFUEIJWFSajuste automatiquement
l’horloge pour faire des économies d’énergie.

-BNÊNPJSFJOUÊHSÊF conserve indéfiniment le programme de l’utilisateur et en
évite la perte - même lorsque vous retirez les piles.

L’option PQUJNJTBUJPO est un paramètre qui garantit le respect de conditions
optimales de température aux moments souhaités.

$.RF.PEFEFNQMPJ

5IFSNPTUBUEBNCJBODFQSPHSBNNBCMFTBOTàM
1SPHSBNNBCMF)FCEPNBEBJSF

Description

Le Chronotherm Honeywell à communication Radio Fréquence (RF) est un ther-
mostat d’ambiance programmable destiné au contrôle de votre installation de
chauffage, permettant ainsi d’obtenir une température confortable lorsque vous
êtes à la maison, et d’économiser l’énergie pendant votre absence. Grâce à la
communication RF, il n’y a plus besoin de tirer des câbles entre le thermostat et la
chaudière. Le Chronotherm pourra donc être installé sans nuire à l’apparence de
la pièce. Le Chronotherm envoie directement un signal à fréquence radio au boîtier
installé près de la chaudière.
Ce guide d’application explique comment programmer et utiliser votre Chrono-
therm afin d’obtenir le confort désiré au juste coût.

Features

$POOFYJPOTBOTàM permettant de positionner le Chronotherm dans votre pièce
sans nuire au décor.

1SPHSBNNBUJPODPOGPSUBCMFpermettant de régler votre Chronotherm en res-
tant tranquillement assis dans votre fauteuil.

Parmi les fonctions FSHPOPNJRVFTEFMJOUFSGBDFVUJMJTBUFVS figure une “UPVDIF

0,” qui vous permet de vous servir très facilement de ce thermostat.

-BGGJDIBHFEZOBNJRVFEVUFYUF permet à l’utilisateur d’obtenir des informations

à l’écran et de bénéficier d’une assistance opérationnelle.

6OUSÍTMBSHFÊDSBOÆDSJTUBVYMJRVJEFTBWFDÊDMBJSBHFpermet à l’utilisateur de
bénéficier d’une très bonne visibilité même dans l’obscurité.

6OQSPHSBNNFTVSKPVST vous permet de régler le thermostat en fonction de
votre style de vie, tout en maximisant les économies d’énergie.

4JYQPJOUT EFDPNNVUBUJPO QBSKPVS vous permettent de programmer un
maximum de six températures de votre choix (entre 5 et 35°C).

-BUPVDIF7BDBODFT vous permet de réduire la température pendant 1 à 99
jours, durant les périodes où vous vous absentez de chez vous.

-BUPVDIF 1BSUZ vous permet de maintenir (ou ajuster) temporairement la
température actuelle pendant 1 à 23 heures.

-BUPVDIF +PVS EFDPOHÊ entraîne l’exécution du programme du dimanche
pendant un nombre spécifié de jours (entre 1 et 99), pour vos jours de congés.

-FQBTTBHFBVUPNBUJRVFBVYIPSBJSFTEÊUÊFUEIJWFSajuste automatiquement
l’horloge pour faire des économies d’énergie.

-BNÊNPJSFJOUÊHSÊF conserve indéfiniment le programme de l’utilisateur et en
évite la perte - même lorsque vous retirez les piles.

L’option PQUJNJTBUJPO est un paramètre qui garantit le respect de conditions
optimales de température aux moments souhaités.

Honeywell ACS CP

72 Chemin de la Noue

74380 Cranves Sales

Tel : (33) (0)4.50.31.67.30

Fax : (33) (0)4.50.31.67.40

www.honeywell-confort.com

42011077-702 R1

© 2006 Honeywell International Inc.

PART NUMBER

42011077-702

ISS

R1

ECO AND DATE

0024104 07/06

DRAWN

CM927 USER GUIDE BOOKLET (French)

BOOKLET DETAILS

SPECIFICATION 22 page A6 : Saddle stitch (2-wire)

COVER

INNERS

6 page : 4 colour : 170gsm Silk
18 page : 1 colour : 100gsm Silk

SPECIAL INSTRUCTIONS

MKTINGARTWORK DESCRIPTION

MF BM

DATE

07/06

148mm

105mm (back) 103mm (front) 100mm (throw out)

Part Number

DO NOT INCLUDE THIS PAGE IN THE PRINTING

Back

Front

CM927RF - Mode d’emploi

Thermostat d’ambiance programmable sans l
Programmable Hebdomadaire

Description

Le Chronotherm Honeywell à communication Radio Fréquence (RF) est un ther­mostat d’ambiance programmable destiné au contrôle de votre installation de
chauffage, permettant ainsi d’obtenir une température confortable lorsque vous
êtes à la maison, et d’économiser l’énergie pendant votre absence. Grâce à la
communication RF, il n’y a plus besoin de tirer des câbles entre le thermostat et la
chaudière. Le Chronotherm pourra donc être installé sans nuire à l’apparence de
la pièce. Le Chronotherm envoie directement un signal à fréquence radio au boîtier
installé près de la chaudière.
Ce guide d’application explique comment programmer et utiliser votre Chrono-

therm afin d’obtenir le confort désiré au juste coût.

Features

Connexion sans l permettant de positionner le Chronotherm dans votre pièce
sans nuire au décor.

Programmation confortable permettant de régler votre Chronotherm en res­tant tranquillement assis dans votre fauteuil.

Parmi les fonctions ergonomiques de l’interface utilisateur figure une “touche

OK” qui vous permet de vous servir très facilement de ce thermostat.

L’affichage dynamique du texte permet à l’utilisateur d’obtenir des informations

à l’écran et de bénéficier d’une assistance opérationnelle.

Un très large écran à cristaux liquides avec éclairage permet à l’utilisateur de
bénéficier d’une très bonne visibilité même dans l’obscurité.

Un programme sur 7 jours vous permet de régler le thermostat en fonction de
votre style de vie, tout en maximisant les économies d’énergie.

Six points de commutation par jour vous permettent de programmer un
maximum de six températures de votre choix (entre 5 et 35°C).

La touche Vacances vous permet de réduire la température pendant 1 à 99
jours, durant les périodes où vous vous absentez de chez vous.

La touche Party vous permet de maintenir (ou ajuster) temporairement la
température actuelle pendant 1 à 23 heures.

La touche Jour de congé entraîne l’exécution du programme du dimanche
pendant un nombre spécifié de jours (entre 1 et 99), pour vos jours de congés.

Le passage automatique aux horaires d’été et d’hiver ajuste automatiquement
l’horloge pour faire des économies d’énergie.

La mémoire intégrée conserve indéfiniment le programme de l’utilisateur et en
évite la perte - même lorsque vous retirez les piles.

L’option optimisation est un paramètre qui garantit le respect de conditions
optimales de température aux moments souhaités.

Honeywell ACS CP

72 Chemin de la Noue

74380 Cranves Sales

Tel : (33) (0)4.50.31.67.30

Fax : (33) (0)4.50.31.67.40

www.honeywell-confort.com

42011077-702 R1

© 2006 Honeywell International Inc.

“Appareil fabriqué pour le compte et au nom de la division Environment and Combustion Controls de Honeywell
Technologies Sarl, Ecublens, Route du Bois 37, Suisse, par son représentant agréé Honeywell International Inc.”

Table des matières

PROGRAMMATION DU CM927 - Démarrage

OPERATION 1 : Installation des piles ............................................ 3

OPERATION 2 : Programmation de l’heure et du jour ................... 4

OPERATION 3 : Fonctionnement du programme intégré

de chauffage ........................................................ 4

PROGRAMMATION DU CM927 - Optimisation du fonctionnement

Le programme intégré de chauffage ............................................. 5

Passage en revue du programme de chauffage ........................... 5

Modification du programme de chauffage .................................... 5

Désactivation / activation des périodes horaires .......................... 7

FONCTIONNEMENT DE VOTRE CM927 - Utilisation des fonctions

Sélection du mode de fonctionnement .......................................... 8

Mode AUTO ........................................................................

8

Mode MAN .......................................................................... 8

Mode ARRET ....................................................................... 8

Durant un fonctionnement normal.................................................. 8

Consultation de température ............................................... 8

Commande prioritaire de température ................................ 9

Utilisation des fonctions spéciales ................................................. 9

Fonction VACANCES ........................................................... 9

Fonction PARTY ................................................................. 10

Fonction JOUR DE CONGE .............................................. 11

Réglage de l’heure ....................................................................... 11

REGLAGE PRECIS DU CM927 - Paramétrage de vos préférences

Changement des paramètres de l’utilisateur ............................... 12

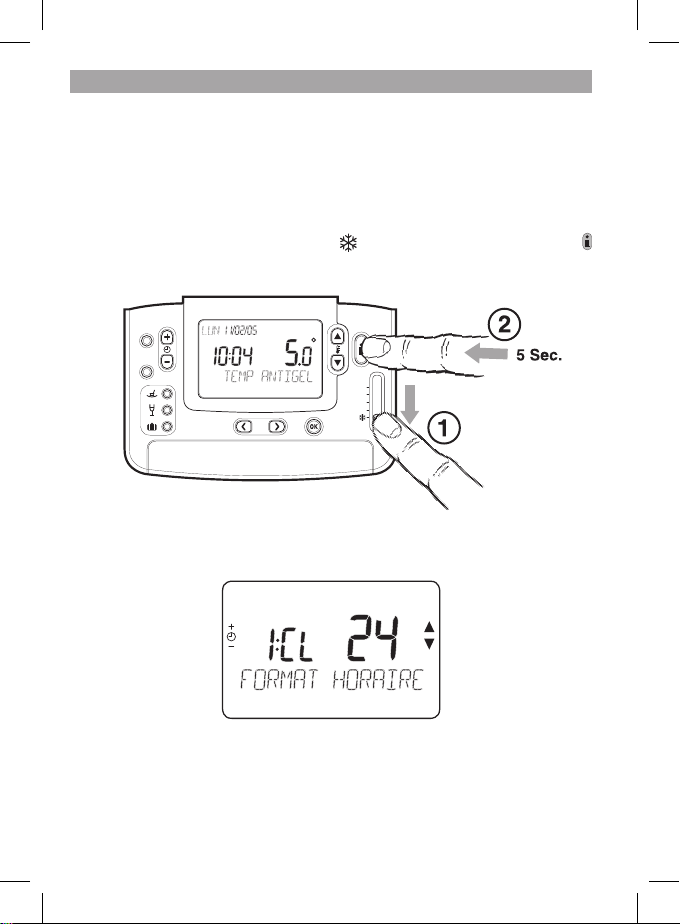

Changement du format horaire ......................................... 13

Retour au programme d’usine .......................................... 13

Changement automatique des horaires d’été et d’hiver

......... 13

QUESTIONS FREQUEMMENT POSEES ET PANNES

Guide de recherche des causes de pannes ............................... 14

Questions fréquemment posées .................................................. 16

COPIE

JOUR

JOUR

1..6

AUTOMANOFF

Agencement des commandes

18

17

16

15

14

19

1 2 3 54 6

8

9

10

7

13

12

11

Affichage du jour / de la date

Affichage de l’heure

Affichage dynamique de texte

Témoin lumineux Chaudière en marche

Témoin lumineux de changement de piles

Affichage de la température

Touches de changement de la température

Touche de consultation de la température

Commutateur

Touche verte OK

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

19

18

Touches du programme

Couvercle du compartiment à piles

Compartiment à piles

Touche de la fonction Vacances

Touche de fonction Party

Touche de fonction Jour de congé

Touche de copie de jour

Touche de sélection de jour

Touches de changement de durée

CM927

DATE
PROG
AUTO

MAN



Cette section vous montre comment programmer et faire fonctionner votre thermostat
en effectuant 3 opérations simples :

OPERATION 1 : Installation des piles

Remarque : Veuillez suivre les consignes de cette section mais uniquement si
l’écran de votre thermostat est vide (aucun affichage de symboles ou chiffres).

Installation des piles :

a. Soulevez le couvercle avant du

thermostat pour faire apparaître le
couvercle des piles et les commandes
de cet appareil.

b. Retirez ce couvercle en appuyant

dessus et en le faisant coulisser.

c. Introduisez les 2 piles alcalines AA

LR6 remises avec votre thermostat ;
vérifiez qu’elles sont bien orientées
(consultez la section “Agencement
des commandes” à la page 2).

d. Après une courte pause, votre

thermostat affiche des informations à
l’écran et est prêt à l’emploi.

e. Remettez en place le couvercle des

piles en le faisant glisser fermement
vers l’avant de votre thermostat.

PROGRAMMATION DU CM927

Démarrage



OPERATION 2 : Programmation de l’heure et du jour

Pour programmer la date et l’heure :

a. Amenez le commutateur sur la position DATE. “REGLAGE JOUR” s’inscrit à

l’écran et les lettres du jour clignotent à l’écran.

b. Utilisez la touche ou pour programmer le jour actuel. Lorsque vous

pressez l’une de ces touches, “JOUR OK?” vient s’afficher. Dès que le jour requis
est atteint, appuyez sur la touche verte pour le confirmer.

c. Maintenant, les chiffres de mois commencent à clignoter et “REGLAGE MOIS”

vient s’afficher. Changez de mois puis d’année en utilisant la touche

ou puis
en pressant la touche verte pour mémoriser chaque changement effectué. (Si
vous avez saisi une date qui n’est pas valide, vous êtes ramenés au début de la
procédure de programmation de la date).

d. Après la saisie d’une date valide, les chiffres de l’heure commencent à clignoter

et “REGLAGE HEURE” vient s’afficher.

e. Utilisez la touche ou pour programmer l’heure correcte. Chaque pression

sur cette touche modifie l’heure d’une minute et si vous y maintenez la pression,
l’heure change tout d’abord lentement puis de plus en plus vite. Dès que l’heure
a été correctement modifiée, pressez la touche verte pour la confirmer puis le
message “CHANG ENREGIST” vient s’afficher pendant quelques instants avant
d’être remplacé par le message “JOUR COMPLETE”.

Remarque : Si, à un moment ou à un autre, vous déplacez le commutateur avant

que le message “JOUR COMPLETE” ne vienne s’afficher, les changements
apportés à la date et à l’heure NE seront PAS mémorisés.

OPERATION  : Fonctionnement du programme intégré de chauffage

Votre thermostat est maintenant prêt à l’emploi. Amenez le commutateur sur la
position AUTO pour lancer le programme intégré de chauffage.

Remarque : Le programme intégré de chauffage a été conçu pour vous offrir des
conditions normales de confort mais si vous souhaitez personnaliser ces réglages,
veuillez consulter la section suivante intitulée “PROGRAMMATION DU CM927”.

PROGRAMMATION DU CM927

Démarrage

DATE
PROG
AUTO

MAN



PROGRAMMATION DU CM927

Optimisation du fonctionnement

Le programme intégré de chauffage

Le programme intégré a 6 points de commutation par jour qui peuvent être
programmés entre 3 heures du matin (3:00am) et 2 heures 50 minutes (2:50am)
le lendemain matin. Chaque niveau de température peut se programmer entre 5
et 35°C et faire l’objet d’ajustements par incréments de 0,5°C. Le programme par
défaut obtenu avant la sortie de l’usine est le suivant :

Passage en revue du programme de chauffage

Pour passer en revue ou réviser le programme de chauffage, amenez le commutateur
sur la position PROG puis utilisez la touche ou pour naviguer dans les 6
périodes de programmation du lundi. Utilisez la touche JOUR pour passer ainsi sur
chaque jour de la semaine, dans le but de passer en revue ou réviser le programme
complet de chauffage sur 7 jours.

Modication du programme de chauffage

Pour changer le programme de chauffage :

a.

Placez le commutateur sur la position PROG pour entrer dans le mode de
programmation. “REGL HORAIRE 1” vient s’afficher et les heures programmées pour
la période 1 du lundi (LUN) commencent à clignoter. La période active est mise en
évidence par un symbole carré clignotant qui entoure les chiffres en bas de l’écran et
le jour sélectionné se met à clignoter dans le coin supérieur gauche de l’écran.

Lundi au vendredi

Période 1 2    6

Heure 6:30 8:00 12:00 14:00 18:00 22:30

Température 21°C 18°C 21°C 18°C 21°C 16°C

Samedi et dimanche

Période 1 2    6

Heure 8:00 10:00 12:00 14:00 18:00 23:00

Température 21°C 21°C 21°C 21°C 21°C 16°C

1 65432

DATE
PROG
AUTO

MAN
